Дом монолитный каркасный – Монолитный частный дом – сочетание традиций и новых технологий. Монолитный каркас частного дома своими руками

Строительство дома по монолитно-каркасной технологии

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, а также от архитектурных особенностей дома.

Технология монолитно-каркасного строительства

По сути, монолитный каркас частного дома является цельной конструкцией, за счёт чего достигается высокая прочность. В таком доме несущую функцию выполняют не стены, а перекрытия, колонны и балки. Это позволяет расширить рамки при выборе материала, делая акцент не на прочность, а на другие, не менее важные эксплуатационные характеристики, такие как экологичность, теплопроводность, безопасность.

ЧИТАТЬ ПО ТЕМЕ:
Технология возведения каркасно-монолитного дома

На практике монолитно-каркасное строительство можно осуществить двумя способами:

  • 1. В простенках между готовыми стенами армируют колонны и перед заливкой бетона монтируют двухстороннюю опалубку. Стены в этом случае также выполняют роль опалубки, благодаря чему рабочий процесс существенно упрощается.
  • 2. Выполняют армировку колонн, устанавливают опалубку и бетонируют. После полного высыхания опалубку снимают и начинают возведение стен.

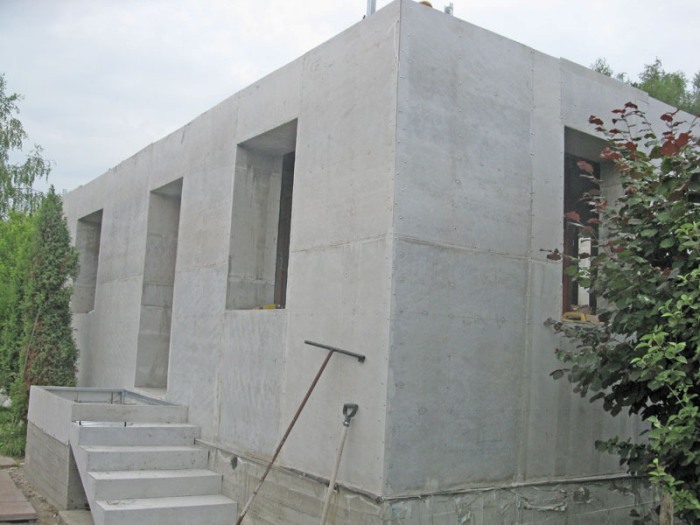

Внешний вид монолитного каркаса частного дома
Монолитно-каркасное строитесльство



Для стандартного дома вполне хватит колонн размером 40х40 см и перекрытием 20 см. Если использовать качественный материал, то такая конструкция отлично справится с возлагаемой на неё нагрузкой. Важным критерием является подвижность бетонного раствора, то есть его способность равномерно распределяться под собственной массой. Этот параметр можно определить по специальному индексу: чем он выше, тем больше подвижность. Чаще всего используют бетонную смесь с индексом П2-П3.

При строительстве коттеджей с площадью более 150 м2 рекомендуется использовать бетон с индексом П4 и больше. Горизонтальные слои бетона укладывают в одном направлении, после чего его трамбуют, используя глубинный вибратор. В ходе заливки необходимо постоянно контролировать положение арматурной обвязки, которая должна находиться строго по центру. Также не стоит делать большой перерыв между слоями, потому что образовавшиеся швы будут уязвимым местом.

Достаточно часто в монолитно-каркасном строительстве используют железобетон. В качестве опалубки под него можно использовать различные материалы, но учитывая его особенность, лучшим вариантом будет промышленная опалубка. Она отличается высокой прочностью и способна выдержать слой железобетонной массы до 1 м. При этом, вся конструкция получается более безопасной.

Современный дизайн
Процесс строительства

Пример дизайна монолитного частного дома
Столбчатый фундамент



Особенности монолитного каркаса частного дома

На первый взгляд кажется, что монолитный каркас является чем-то вечным и неприступным. На самом деле всё не совсем так. Прочности ему не занимать (при условии использования качественных материалов), но в случае несоблюдения норм он может стать проводником влаги в дом. В зависимости от зоны строительства и особенностей местного климата, рекомендуется использовать слой гидроизолирующего материала.

Помимо этого нюанса есть ещё один недостаток, заключающийся в сложности самой технологии. Далеко не каждая строительная фирма, не говоря уже о бригаде рабочих, имеет необходимый инструмент и навыки, гарантирующие качественное выполнение работы. Именно по этой причине многие отказываются от перспективного варианта, останавливаясь на более традиционном.

Что касается преимуществ монолитного каркаса частного дома, то здесь сразу несколько пунктов, заслуживающих внимания. Во-первых, это надёжность конструкции и высокая устойчивость к сейсмической активности. Это даёт возможность строить капитальные коттеджи в отдалённых уголках нашей страны с не совсем благоприятным климатом.

ЧИТАТЬ ПО ТЕМЕ:
Строительство дома из несъёмной опалубки своими руками

Во-вторых, данная технология позволяет реализовать самые смелые архитектурные решения. Появляется возможность свободной внутренней планировки, так как стены не являются несущими. Пожалуй, самым главным достоинством монолитного строительства является длительный срок эксплуатации коттеджа. Можно с уверенностью утверждать, что такой дом строится на века и в нём проживёт не одно поколение вашей семьи.

плюсы и минусы строительства своими руками

Монолитно каркасное строительство на сегодняшний день набирает высоких оборотов популярности. С помощью таких материалов можно возводить постройки с высокой долговечностью, и при этом с низкой стоимостью монтажных работ. Кстати, для зданий разрешено использовать любые настройки конфигурации и выбирать вариативное количество этажей. Такой технологией строили башню телевиденья в Торонто, высотой 555 м. В нашей статье мы рассмотрим все достоинства и недостатки монолитных конструкций.

Понятие монолит

монолитно каркасный дом плюсы и минусы

Монолитно каркасное строительство на сегодняшний день набирает большую популярность

Что же такое монолитное строительство? Для него характерна технология постройки путем заливки раствором из бетона в опалубную конструкцию. Прежде чем это сделать, необходимо заранее установить каркас арматуры. Каждую из деталей следует монтировать, таким образом, чтоб продолжать цельную конструкцию. Для этого следует сделать герметизацию всех стыков и швов. Такие элементы получаются с ровной поверхностью. Для фундамента коттеджа нужно создавать мощную плиту толще метра, дополнительно усилив устройство арматурой из стали.

Строительство бетонного монолита изобрели еще в Римской империи, а в нашей стране популярность приобрело только в 19 ст. Такой технологией возведен имперский дворец в городе Пушкине и ткацкая фабрика в Питере. С годами способ монтажа только усовершенствовал свои характеристики.

Нюансы строительного процесса

монолитные дома плюсы и минусы

Монолитный каркас своими руками можно построить как с помощью съемной опалубки, так и несъемной

Монолитный каркас своими руками можно построить с помощью съемной опалубки, так и несъемной. Изготовляться такое устройство может с различных материалов, например, фанеры, металла и древесины. Главная задача конструкции увеличить жесткость для защиты формы.

Рекомендуем к прочтению:

Несъемный тип опалубки используется в создание индивидуальных построек с небольшим количеством этажей. После того, как ее заливают бетонным раствором, она соединяется с другими деталями в единую цельность. В современном строительстве такое изделие делают из легкого пенопласта. По конструктивному критерию опалубки бывают:

  • Щитовой тип;
  • Туннельный.

Особенностью первого вида есть ее компоненты. Так, опалубку создают в виде щитов различных размеров и видов, которые соединяют в единую систему с помощью специальных крепежей. Таким образом, формируется резервуар для заливки раствора, который послужит основанием для будущего здания.

Туннельный тип опалубки приобретают в уже готовом виде, поэтому такие детали подойдут только для определенных монтажных работ. Стоит отметить, что изделия туннельного типа видоизменять нельзя. Ее производством занимаются профессиональные кампании производители строительных материалов. После покупки опалубок, их монтируют и сразу приступают к заливке бетоном.

Внимание! Если вам необходимо большое количество раствора, то его лучше заказать на предприятие. При необходимости небольшого объема – вы сможете приготовить его самостоятельно.

Когда укладка бетонной плиты будет завершена, то обязательно следует приступить к уплотнению конструкции. Такое действие поможет избежать образования пустот. Выполнить поставленную задачу лучше всего специальными инструментами, например, глубинными или поверхностными вибраторами. Благодаря такой технике можно построить прочное здание с  качественными поверхностями.

Рекомендуем к прочтению:

Внимание! Строительство коттеджей на монолитной основе выполняется без дополнительных отделочных работ, поэтому можно сэкономить финансы.

Монолитные дома плюсы, минусы

каркасно монолитное строительство

Особенности конструкции позволяют создавать различные дизайнерские решения

Конечно, на сегодняшний день монолит считается одним из самых качественных материалов для строительства, но все некоторые недостатки он имеет. Поэтому нам следует ознакомиться с основными преимуществами и минусами возведения такого устройства. При выборе технологий необходимо учитывать особенности оптимальных факторов для материала. Далее следует выделить основные плюсы монолитных сооружений:

  • Особенности конструкции позволяют создавать различные дизайнерские решения. Так вы можете сделать свой дом не только практичным, но и красивым.
  • Монтажные работы проводятся в минимальный срок.
  • Высокий уровень сейсмической активности. Постройки выдерживают 8 баллов землетрясения.
  • Каркасный дом из монолита имеет небольшую и равномерную усадку.
  • В цельной системе постройки практически отсутствуют швы.
  • С помощью способа укладки монолита можно снизить вес здания.
  • В монолитных зданиях объем нагрузки распределяется равномерно по всем точкам опоры.
  • Если используется щитовая опалубка, то нет потребности в транспортировке изделия к строительной площадке.
  • Ценовая политика монтажа монолита намного экономнее других материалов.
  • При необходимости определенных параметров постройки, монолитное устройство можно подгонять под любую конфигурацию.
  • В таких зданиях стены могут устанавливаться с меньшей толщиной.

Внимание! Особенно актуально строить такие дома в местах с периодическими подтоплениями, так как плита не пропускает жидкость.

Недостатки монолитных конструкций

монолитно каркасное строительство

Для того чтоб получить прочный монолит необходимо на всех уровнях выполнять заливку бетоном одновременно

Как мы уже говорили, монолитные дома имеют и плюсы, и минусы. Все преимущества мы рассмотрели, теперь приступим к ознакомлению с недостатками. Итак, у монолитов есть такие минусы:

  • Для строительства такого устройства придётся потратить намного больше физической силы.
  • Монолит требует предусмотренное приложение всех путей коммуникационных систем заранее, так как после его постройки сделать это очень сложно.
  • Бетонировать поверхность можно только при температурном режиме окружающей среды от 5 градусов выше нуля.
  • Для того чтоб получить прочный монолит необходимо на всех уровнях выполнять заливку бетоном одновременно.
  • Сложности возникают и при уплотнении залитого пространства. Стоит отметить, что один шаг влево и здание может потерять все свои преимущества.
  • Высокая тепловая проводимость стен, поэтому нужно будет дополнительно утеплять дом.
  • Плохая звуковая изоляция.

Вот мы и ознакомились с преимуществами и недостатками монолитных построек. Если вас все устраивает, то выбирайте этот простой и эффективный способ возведение построек.

Монолитно каркасный дом плюсы и минусы, нюансы

Новые технологии врываются в жизнь, становясь естественным неотъемлемым явлением. 30 лет назад в СССР появились непривычные монолитные многоэтажки. Сегодня малоэтажное частное капитальное строительство успешно использует заморский опыт не первый год. Среди распространённых вариантов домостроения рассмотрим известные в этой статье. Что перевесит: плюсы или минусы?

Содержание статьи

 Монолитный каркас – облегченный вариант

Надёжная опалубка – альфа и омега успешного строительства. Дедовские щитовые конструкции не применяются. Разработанные типы скользящей, сменной и несъемной опалубок позволяют производить непрерывный процесс заливки. Подчас трудно решается вопрос аренды металлической опалубки на возводимый дом, если не задействовать крупную компанию, специализирующуюся на возведении монолитного жилья.Устройство плитного фундаментаУстройство плитного фундамента

Желательно использование втрое меньшей по весу алюминиевой опалубки с защитным покрытием, препятствующим налипанию бетонной смеси – это минимизация привлечения тяжелой грузоподъёмной техники. Монолитно каркасный дом с высокопрочным нераздельным железобетонным каркасом – довольно затратное предприятие, связанное в том числе и с привлечением квалифицированной рабочей силы. Послойное наращивание стен и колонн, усиление металлом имеет определённые тонкости. Потребуется использование специального электроинструмента. Установка опалубки межэтажных перекрытий на телескопических опорах и выверка колонн не всякому бетонщику по плечу.

 Фундамент и основание здания представляют неразделимое единое целое за счёт того, что железобетонная плита отливается по выпущенной из фундамента арматуре. Разделяет только гидроизоляция.

Непосредственная связь двойных сеток в вертикальной и горизонтальных плоскостях, связанных монолитно, рассчитаны выдерживать вертикальные и боковые нагрузки. Закладка арматурного пояса колонн аналогично проводится до заливки перекрытия. Получается жесткая неразъёмная конструкция. Не регламентируются размеры по высоте комнат, площади отдельных помещений. Единственно, в просторный зал понадобится вписать и декорировать ряд колонн.

Важно знать

Каждый цикл наращивания уровня бетона вынужденно прерывается до полного отвердения, чтобы перенести опалубку на следующий уровень. raznougolnyiy-dom-dva-v-odnomraznougolnyiy-dom-dva-v-odnomНа границе отвердения двух партий бетона возникает холодный (рабочий) шов – слабое место монолитов. Улучшение связи двух уровней достигается удалением цементной плёнки, пыли. Связь улучшается при использовании клеевых, грунтовочных, битумных смесей.

Возникновение холодного шва в теле колонны недопустимо. В колоннах для лучшего заполнения при обязательном вибрировании на полную глубину используется подвижный бетон. Образование рабочего шва приемлемо только на горизонтальных участках стыка колонны и перекрытия. В этом случае соединение монолитно. При точном соблюдении технологии качеству сцепления слоёв может помешать только человеческий фактор: необязательность исполнителей. В минусы технологическую особенность не вносим.

Заполнение стен, утепление конструкций

Нагрузки воспринимает каркас, стеновые материалы не нуждаются в прочности. Это ограждающие конструкции, следует обратить внимание на тепловые характеристики. Зарекомендовали себя в этом плане ячеистые бетоны и тёплая керамика. Возможны комбинации материалов: снаружи кирпичная кладка, далее тот, что выберете из многообразия пенобетонов.

Обратите внимание: пояса (торцы) перекрытий и колонны – непосредственные проводники холода, необходимое утепление снаружи поможет не выстудить дом и продлить срок службы конструкциям. Экструдированный пенополистирол и жесткие минераловатные утеплители – чаще других используются для противодействия охлаждению конструктивных элементов каркаса. Фасадные облицовки нейтрализуют воздействие влаги и ультрафиолета на теплоизолятор, облагородят дом.

Вариант каркаса со стальными колоннами

Приемлемый и нередкий в строительной практике. Возникают некоторые нюансы с монажом, но принципиальной разницы нет. otlichie-tolko-v-stanochnoy-obrabotke-lesomaterialaotlichie-tolko-v-stanochnoy-obrabotke-lesomaterialaПо шаблону по осям в плиту устанавливаются закладные элементы с приваренными резьбовыми анкерами. Для увеличения точности совпадения с отверстиями в пятке колонны сверху одевается кондуктор. Верхняя плита связывается монолитно по такому же принципу. Отклонение болтовых соединений от оси максимум 3 мм.

Помимо профильной и круглой трубы, применяется швеллер, двутавр, сварные конструкции из нескольких элементов. Кроме обязательного утепления, придётся задуматься о качественном предохранении металла от коррозии на длительный срок – доступ к колоннам закрыт.

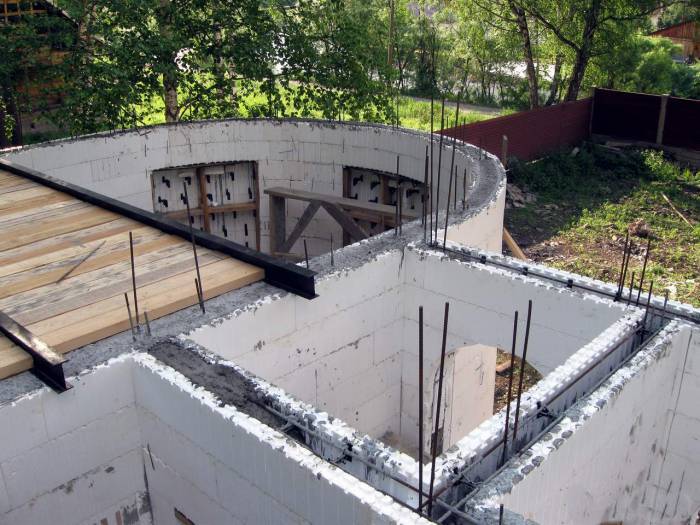

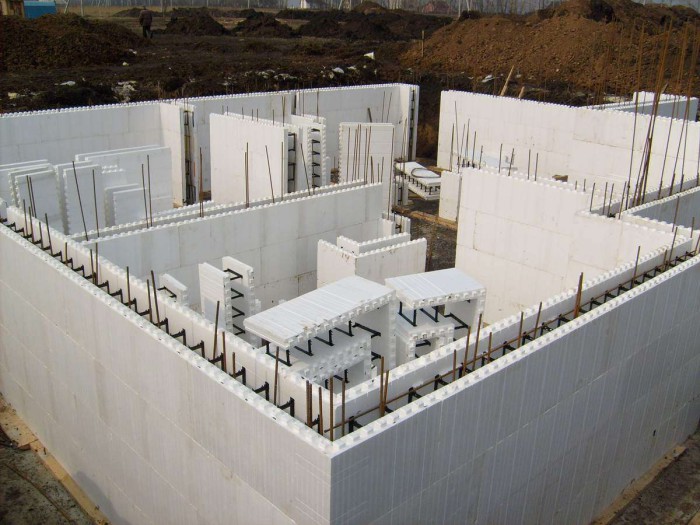

Несъёмная опалубка. Мнения разнятся

Заимствования из Европы создают возможности построить энергоэффективный дом быстро и по разумной цене. Строительный конструктор Пластбау (изодом) сменила усовершенствованная версия Пластбау – 3. Несъёмная опалубка из пенополистирольных панелей предназначена для монолитного строительства. Парный комплект из двух панелей шириной 1,2 м, высотой в этаж армирован стальным прокатом диаметром 8–12 мм. Обеспечивается прочность и удобство в монтаже. Дом растёт на глазах.

Монолитно связанные с бетоном панели не разрушаются при обшивке декоративным фасадом или гипсокартоном изнутри.

Стальной оцинкованный коробчатый термопрофиль дополнительно усиливает конструкцию. Предназначен для прокладки инженерных коммуникаций, навески на него обшивки. Внутренняя панель толщиной 50 мм, толщина наружной варьируется в зависимости от климатических особенностей местности. Дополнительные плюсы – возможность менять толщину бетонной заливки. Заполнение бетоном производится в 3 приёма: до оконных проёмов, вровень с проёмами, до верха стены. Применение вибротехники не затруднено. Отзывы строителей и собственников жилья только положительные.

Ложка дёгтя

Рядом с хорошим находится место неудачному, но продвинутому за счёт рекламы техническому решению. Более простая в изготовлении несъёмная опалубка из того же материала на стройплощадке оказывается никчемной. Ячейки небольшого размера крайне неудобны для заливки непосредственно из миксера. Арматура мешает уплотнению вибратором. Минусы превалируют. Сможет ли дом стоять монолитно?

Австрийская система Велокс (Velox)

Разорённая войной Европа вставала с колен, когда семейная фирма Velox реализовала гениальное по простоте и экономичности техническое решение, 60 лет актуальное для сторонников ускоренного капитального строительства.

Недорогой дом без энергопотерь со сроком эксплуатации за 200 лет – находка для рачительного хозяина. Унификация, простота, минимализм – ключик успеха проверенной временем строительной доктрины.

Опалубка из отходов

Вовлечение в производство деревоотходов для производства щепоцементной плиты – неожиданное по свежести решение, удешевившее процесс. Добавки из цемента и жидкого стекла придали прочность и долговечность недорогому продукту. Старению не способствуют ни климатические условия, ни особенности эксплуатации. Высокие стандарты качества и экологической чистоты удерживают конкурентоспособность системы Велокс на приличной высоте. Безопасный экологически чистый утеплитель приклеен к наружной плите. Бетон не промерзает. Внутренняя панель – добавочный слой теплоизоляции.

Монтаж по простоте доступен школьнику

Номенклатура комплектации стенового каркаса помимо щепоцементных плит включает только набор стяжек. Подобный примитивизм сборки позволяет рядовому застройщику без опыта возвести дом мечты. Требование к основанию одно: горизонтальность. Сборка начинается с внутреннего угла опалубки. Угловой стык соединяется на гвоздях 90х4, вбитых в торец под разным углом. Следующий – наружный угол. Длина угловой панели превышает 1 м – обязательное условие. Повторение действий у следующего поворота опалубки.

1111На стыках рядовые плиты соединяются гвоздями либо самореземи – страховка на случай расхождения при заполнении бетоном и вибрировании. Держатели устанавливаются по 4 шт на погонный метр. Стяжки внешних и внутренних стенок разносятся не мене чем на 5 см одна от другой. Монтажники постоянно проверяют вертикальность углов и стенок. Плиты первого ряда выравниваются в горизонтальной плоскости подклиниванием, где необходимо.

Совпадение стыков плит двух вертикальных поясов недопустимо. Стыки разносятся за счёт укорачивания одной из плит на 0,5–1 м. Таким образом осуществляется перевязка стеновых панелей. Желательно использовать для резки дисковую пилу с победитовыми напайками. На втором поясе и далее используются двусторонние держатели.

Для оформления дверных и оконных проёмов выставляются по уровню на гвоздевом соединении с плитами опалубки откосные плиты толщиной 50–75 мм. Порой трубы инженерных систем скрывают внутри стены.

Защитный пластиковый трубный чехол-гильза или жестяной короб обязательны.

Заливаем бетон

Заполнение первого ряда опалубки производится на 80–90% глубины. Бетонная смесь уплотняется электровибратором или штыкованием. Необходимо проконтролировать горизонтальность верхней кромки и вертикальность углов и бортов. Установка следующего уровня идёт со смещением вертикальных швов на 250–300 мм. Зазоры, щели, несовпадения соседних плит не допускаются.

99Обычно используется бетонная смесь М200 с фракцией щебня до 16. Завоз большого объёма бетона потребует ускорения. Система Велокс допускает вариант заливки высотой в этаж. Потребуется усиление дополнительными стяжками плит WS через 500 мм, начиная со второго ряда. Либо использовать плиты WSD. Хотя предпочтительнее заполнение по 500 мм. Сборка угловых соединений с перевязкой на каждом уровне. Дополнительно следует озаботиться подпорками. В дверные и оконные проёмы устанавливаются распорки в обоих направлениях.

Заполнение рекомендуется проводить равномерно по всему периметру. Скопление большой массы смеси в одном месте вызовет деформацию стяжек и разрушение опалубки. При перерыве поставки бетона более чем на 2 часа, верхний слой смеси армируется стальным прутком диаметром 8 мм в шахматном порядке через полметра с заглублением в толщу и выпуском не менее 200 мм по всему периметру. Получим возможность почти монолитно связать со следующей порцией бетона.

Монтаж перекрытий

Внутренние плиты доходят до уровня потолка, внешние – на ряд выше и служат ограждающей конструкцией перекрытия. Пустотелые коробчатые основания перекрытий WSL25 закрывают пролёты до 7 м. Во избежание прогиба в поперечном направлении укладки коробов устанавливаются стойки-подпоры с шагом 0,8–1,2 м, на них укладывается доска не тоньше 50 мм. Стойки на следующем этаже устанавливаются соосно с нижними. Крепление коробов осуществляется гвоздями к внутренним плитам и стяжками сквозь просверленные отверстия к наружным. Заполнение осуществляется монолитно с верхним поясом стеновой опалубки, марка бетона Б20.

Быстровозводимый дом по технологии Velox – выбор сторонников гигиенической и санитарной чистоты и безопасности. Система Велокс – это сплошные плюсы на долгие годы.



Строительство домов на монолитном каркасе

Возведение частных коттеджей на основе монолитного каркаса – одна из наиболее перспективных современных строительных технологий, позволяющая получить в короткие сроки здание любой архитектурной формы и этажности.

Цены на монолитно-каркасное строительство частного дома
