Каркасные стены конструкция: Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Стены каркасного дома: наружные, перегородки

Только правильно обустроенные стены и перегородки каркасного дома делают его пригодным для жилья, а также не становятся источником проблем во время его эксплуатации. Чтобы конструкция в полной мере выполняла все необходимые функции, ее буквально собирают по слоям вокруг деревянного каркаса.

Если стены каркасного дома сделаны не по технологии, гарантированно возникают такие проблемы, как:

большие теплопотери;
неадекватные расходы на отопление;
отсутствие комфорта в помещениях;
нестабильная влажность;
образование конденсата;
снижение работоспособности утеплителя;
недостаточная шумоизоляция;
ускоренное гниение деревянного каркаса.

Как видно, проблем может быть немало, а потому следует максимально точно ориентироваться в том, из чего состоит стеновой пирог каркасного дома. Также не лишним будет знать, какие функции выполняет каждый из материалов стены или перегородки.

Каркас

Любой каркасный дом начинается со сборки силового каркаса. Он выполняет роль несущей конструкции и служит для закрепления попутных материалов. Для сборки каркаса используется нестроганый брус естественной влажности сечением, как правило, 40×100 мм. Основные детали – угловые и промежуточные стойки, горизонтальные пояса и верхняя обвязка. Стойки устанавливаются на расстоянии 60 см друг от друга. Для придания требуемой жесткости и устойчивости каркас усиливается раскосинами из того же самого бруса.

Каркас внутренних перегородок обустраивается аналогично.

Утеплитель

Один из самых важных материалов каркасного дома. От него зависит энергоэффективность, расходы на отопление, комфортабельность, влажность и шумоизоляционные свойства жилья. Для закладки в каркас капитальных стен по умолчанию используется плитный утеплитель толщиной 100 мм. Для холодных регионов может применяться теплоизоляционный материал толщиной 150 мм и даже 200 мм.

В каркас перегородок всегда укладывается одинаковый по толщине утеплитель. Для создания нормального микроклимата и звукоизоляции между соседними помещениями достаточно 100-миллиметровой теплоизоляции.

Ветрозащита

Это рулонный материал, который крепится к каркасу несущих стен снаружи дома. Его задача заключается в защите плитного утеплителя от внешней среды, а также в дополнительной герметизации помещений. Как пример, можно привести проверенный временем ветрозащитный материал – мембрану «ИЗОСПАН А».

На внутренних перегородках ветрозащита ни к чему.

Пароизоляция

Комбинированный рулонный материал, состоящий, как правило из двух основных слоев. Одна сторона мембраны способна накапливать влагу для ее последующего нормального испарения. Вторая – полностью гладкая и, соответственно, абсолютно гидрофобная.

Пароизоляция крепится по каркасу капитальных стен внутри помещений поверх утеплителя. На перегородках этот материал монтируется с обеих сторон конструкции. Задача пароизоляционной мембраны в каркасном доме – защита утеплителя от намокания, поддержка нормальной влажности в помещениях, а также предотвращение размножения грибка и плесени.

По большому счету, если пароизоляцию не использовать, или уложить некачественный материал, то проблем будет несколько. Утеплитель намокнет и перестанет выполнять свои функции. Конденсат будет скапливаться на облицовке и приводить ее в негодность. Влага доберется до деревянного каркаса, что приведет к его ускоренному гниению.

Облицовка

Снаружи стены каркасного дома обшиваются, как правило, деревянной вагонкой или имитацией бруса. При этом, облицовка набивается не на сам каркас, а на обрешетку. Это делается для того, чтобы обеспечить зазор между ветрозащитой и вагонкой, что поспособствует нормальной вентиляции фасада.

Изнутри стены и перегородки чаще всего обшиваются деревянной вагонкой хвойных пород. Также можно использовать гипсокартон, плиты OSB для выравнивания поверхности, и любые доступные материалы для облицовки – краску, плитку, обои и пр.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Конструкция каркасного дома | Русская построечка

Изобретением технологии каркасного строительства мир обязан США. Впервые идея была реализована в Детройте. В дальнейшем каркасные конструкции распространились по всем штатам и холодной Канаде, уверенно захватив лидерство в частном строительстве. Технология, разработанная для быстрого возведения домов эконом-класса, постоянно совершенствовалась. Но принцип, который лежит в основе конструкции, остается неизменным.

Общие особенности каркасных домов

Каркасный дом – «слоеный пирог», который можно «приготовить» для эксплуатации в любых климатических условиях путем подбора подходящих материалов, коррекции толщины стен и грамотного монтажа. Конструкция базируется на несущих стойках с обвязкой. Полые стены заполняются изоляцией и обшиваются с двух сторон. Внешний слой – декоративная отделка. Относительно легкая конструкция не требует мощного фундамента.

Каркасный дом – универсальное решение, на реализации которого можно сэкономить. Но при желании сократить расходы на строительство нельзя жертвовать эксплуатационными характеристиками. Бюджетная отделка гораздо предпочтительней, чем ненадежный каркас, некачественная изоляция или нарушение технологии монтажа. Правильно построенный каркасный дом может скромно выглядеть, но роскошно служить по назначению.

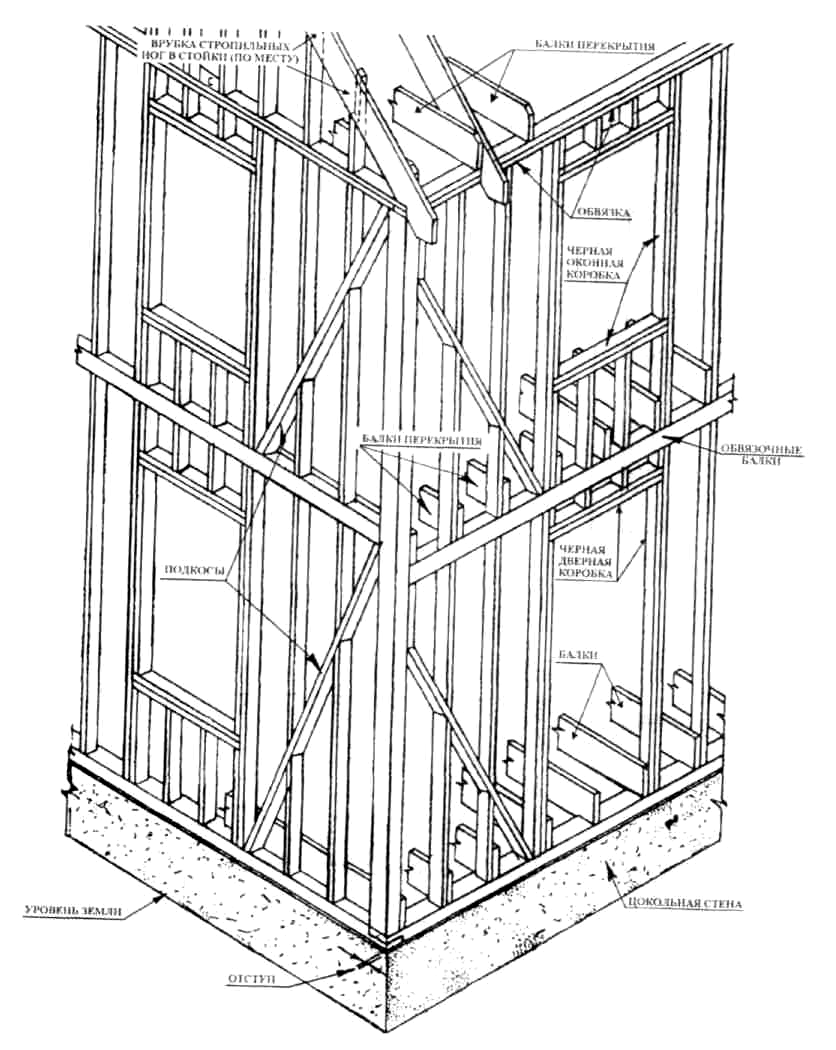

Конструкция каркаса

Для оборудования каркаса допустимо использовать деревянные или металлические стойки, но первый вариант целесообразней. При его выборе существенно снижается нагрузка на основание, упрощается обработка и улучшаются экологические качества. Загородный дом из дерева – классическое решение, которое несложно реализовать и при строительстве каркасной конструкции, подобрав для монтажа сухой брус подходящего сечения.

Размеры стоек зависят от планируемой толщины стен. Если дом предназначен для сезонного использования, достаточно минимального утепляющего слоя, которому должно соответствовать и сечение бруса. Исходя из прогнозируемой нагрузки выбирается и тип фундамента. Для строительства капитального дома рекомендуется оборудовать ленточный, но для компактной летней дачи достаточно столбчатого или свайно-винтового.

Непосредственно на фундамент поверх слоя гидроизоляции по периметру укладывается нижний венец из бруса. К нему с определенным интервалом крепятся вертикальные стойки. Нижняя и верхняя обвязка из досок придает конструкции жесткость, для усиления которой используются диагональные распорки. Внизу монтируются лаги, вверху – балки перекрытия дома. На этом сооружение каркаса завершается и начинается следующий этап.

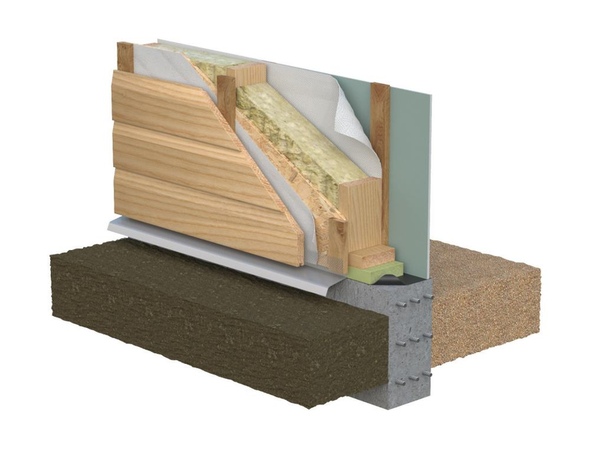

Конструкция «пирога» каркасных стен

При планировании бюджета на строительство дома по каркасной технологии помимо затрат на утеплитель необходимо предусмотреть расходы на покупку гидроизолирующих и ветрозащитных материалов. Для монтажа стен применяются также сэндвич-панели – в сущности, готовый «пирог» из тех же комплектующих, которые можно купить по отдельности для самостоятельной сборки, сэкономив средства, но несколько увеличив трудозатраты.

Чтобы избежать намокания утеплителя изнутри размещается парозащитная пленка, снаружи – гидроизоляция. На современном рынке предлагаются эффективные мембраны для разных целей. Для обшивки обычно используются практичные плиты OSB, поверх которых дом облицовывается декоративными материалами снаружи и изнутри.

При строительстве дачи для сезонного проживания допускается закрепление отделочных слоев прямо на каркасе.

Каркасные коттеджи Каркасные дома Садовые домики

Также рекомендуем прочитать другие наши статьи

Сборка и подъем стен каркасного дома.

Каркасный дом своими руками.

Закончив адскую работу по сборке ферм, очередь дошла до наружных стен.

Забегая вперед, могу сказать, что это оказалось самой легкой и ненапряжной работой во всей стройке.

Конструкция стен у меня выбрана “скандинавская”. То есть – одинарная верхняя обвязка, одинарные стойки в оконных и дверных проемах, и один сплошной “ригель”, на тех стенах, на которые приходится нагрузка от стропил.

Это решение мне нравится своим изяществом, надежностью и отсутствием сдвоенных и строенных стоек или обвязок, к которым я питаю подсознательную неприязнь, из за опасности возникновения щелей между ними.

Выглядит это следующим образом

Живой пример – каркас финской фирмы kastelli

Стойки были напилены в размер, нижняя обвязка, временно закрепленная ранее к балкам обвязки свай, снята и уложена на ребро на платформу, дальнейшее удобнее рассказывать в картинках.

Напиленные элементы стен разложены по своим местам

Собран шаблон стены

Шаблон сбит гвоздями, по 3 гвоздя в каждый узел за исключением верхней обвязки. Там только 2 гвоздя. Почему только 2 – объясню чуть ниже.

Очень важный момент. Крайне внимательно отмечайте места установки стоек. Изначально я был не внимателен. В результате пошла накопительная ошибка буквально на несколько мм на каждой стойке. В итоге – последние стойки уехали сантиметров на 5 относительно своего положения. Заметил я ошибку поздно, поэтому одну стену пришлось разбирать и переделывать. Так что – семь раз отмерь…

Пришла очередь врезать “ригель”. По идее, можно было сразу выпилить паз для установки ригеля в стойках. Но так как доски были нестроганные, я решил врезать по месту.

Клал ригель поверх стены, отмечал карандашом край, на стойке, затем выставлял диск пилы на толщину доски, делал много пропилов и затем стамеской вырубал паз. Довольно быстро, хотя не так аккуратно, как если бы паз выпиливался изначально.

Перед тем как приступать к врезке ригеля, тщательно вымеряем все диагонали и крепим стену временной укосиной от смещения.

Пропилы на глубину ригеля

Вырубаем стамеской

ВАЖНО! В верхнюю обвязку вбиваем только 2 гвоздя. Третий гвоздь вбивается после установки ригеля. Иначе он будет мешать сделать выпил и установить ригель.

Затем ставим ригель в паз и прибиваем как к стойкам так и к обвязке. На фото выше виден стык двух участков стены. Здесь стойка крепится только к одной обвязке. Ко второй – после подъема стены.

На подъем стен был приглашен сосед “на пробу”. К моему удивлению, мы достаточно легко подняли стену 6 метровой длинны вдвоем. Самым сложным моментом был “соскок” стены с платформы на обвязку, так как из за контр лаг там была ступенька ~6см

Собственно все! Собираем и поднимаем все 4 стены, выравниваем, соединяем между собой в углах. Стыки длинных стен соединяем перфорированными пластинами по верхней обвязке.

Самый полезный инструмент – линейка Line master с метчиками для разметки

К сожалению плохо видно. Проверка вертикальности лазерным уровнем. Отклонение от вертикали на высоту стены – 5мм

Post Scriptum

Важный нюанс. Металлической лентой, закрепляем нижнюю обвязку к платформе, чтобы не получилось как на видео. Ленту лучше использовать без перфорации. Перфорированная лента может порваться при подъеме

(Visited 18 011 times, 1 visits today)

5 1 голос

Оцените статью

Расчет стены каркасного дома | Блог строительной компании RNR

Главная технологическая «изюминка» каркасного домостроения – каркас дома, обладающий надежностью, устойчивостью и дающий возможность быстро собрать стены и кровлю. Не менее важной «изюминкой» каркасной технологии являются стены, обеспечивающие тепло и комфортное проживание в доме. Именно из-за того, как устроена стена каркасного дома и возникает высокая энергоэффективность каркасного дома.

Каркасные дома: из чего делают стены

Из чего сделать стены в каркасном доме решает заказчик, а проектировщики предлагают ему материалы и конструкцию пирога стены под задачи заказчика. Стена каркасного дома представляет собой многослойный пирог из строительных материалов.

Если каркас собирается на строительной площадке, то шаг стоек каркаса равен ширине утеплителя, который размещается плотно между стойками. Пирог стены в этом случае практически не имеет стыков минераловатных плит, что обеспечивает герметичность пирога стены. Пирог с наружной стороны стены защищен плитой из ОСП-3, на которую закрепляют ветрозащитную и влагозащитную пленку. Плита ОСП усиливает жесткость каркаса. Стойки каркаса изготавливают из высушенной древесины, что практически исключает усадку дома. Брус естественной влажности при высыхании может деформироваться и нарушить конструкцию каркаса.

С внутренней стороны в некоторых вариантах пирога также обшивают каркас ОСП-3, меньшей толщины, чем снаружи. Толщина ОСП для стен каркасного дома варьируется в размерах 9-18 мм. Но в любом случае утеплитель изолируется парозащитной пленкой. Толщина утеплительного слоя зависит от задачи утепления дома. Летние каркасные дома под ключ с внутренней стороны обшиваются влагостойким гипсокартоном, служащим основой для чистовой отделки здания. Толщина утеплителя в них невелика, так как нет необходимости постоянно защищать жильцов дома от зимних морозов. Кроме этого, в летних домах не проводят расчетов точки росы, так как перепады температур снаружи и внутри дома в летний период невелики и конденсат внутри стен не образуется.

Стойки каркаса дома не должны оставаться без тепловой защиты. Дерево является проводником тепла и через стойки проходят мостики холода, если они не изолированы от внешней среды. Поэтому часто внешнюю сторону стены каркасного дома снабжают дополнительной теплоизоляцией, закрывая непосредственный выход деревянных стоек каркаса на улицу.

Одновременно с внешней стороны устраивают вентиляционный зазор между внешним отделочным материалом и ветрозащитной пленкой. В этот зазор выводят точку росы, путем регулирования толщины утеплителя в стене.

Толщина утеплителя в идеальном варианте должна быть равна ширине стойки каркаса. Лучший утеплитель для каркасного дома – жесткая плита из минеральной или базальтовой ваты. Такой утеплитель удобен по технологическим параметрам, его просто монтировать, а также он более устойчив к воздействию влаги и со временем не оседает в стене, как это происходит с минеральной ватой.

Для средней полосы России толщина утеплителя достаточна, если соответствует толщине бруса каркаса в 150 мм. В более суровых условиях при сохранении сечения бруса 150 х 150 мм устройство стены усиливается рядом дополнительных стоек и дополнительным слоем утеплителя в них.

Толщина стен достигает 200-250 мм с учетом толщины ОСБ для стен каркасного дома и наружной обшивки дома. В качестве наружной отделки дома используют материал по желанию заказчика: сайдинг, вагонку, кирпич, искусственный или натуральный камень, блок-хаус и другие материалы.

С точки зрения сопротивления теплопередачи не принципиально, какой толщины ОСБ на стены каркасного дома. Это важно с позиции усиления каркаса дома, его жесткости и надежности. Поэтому применяют плиты той толщины, которая в большей мере усиливает каркас, а для этого достаточно плиты толщиной 14 мм.

Строительство стен: этапы работы

В канадской технологии возведения каркасных домов стены возводятся на платформе чернового пола. На участок поставляется домокомплект из подготовленных в соответствии с проектом строительных материалов или крупноразмерных панелей. Рамочные конструкции стен устанавливаются на обвязку фундамента и крепятся анкерными болтами. Если конструкция не обшита на заводе ОСП, то это выполняют на стройплощадке. Предпочтительно обшивать каркас снаружи, тогда остальная работа будет производиться внутри помещения.

В классическом варианте возведения каркасных домов после установки стен возводят кровлю, но это не обязательно. Достаточно сделать обвязку для чердачного перекрытия, чтобы зафиксировать жесткий каркас дома.

Стены заполняются утеплителем и закрываются пароизолирующей пленкой. Если дополнительный слой утеплителя располагается изнутри, то вместе с ним прокладывают инженерные коммуникации. После этого производят зашивку стен выбранным материалом, ОСП-3 или гипсокартоном.

Снаружи дома на плиты ОСП крепится гидроветрозащитная мембрана, она препятствует проникновению влаги в стену дома и пропускает наружу пар. Пароизоляционная пленка не пропускает пар из дома в стену. Этими защитными пленками достигается высокая степень изоляции и сохранность утеплителя и деревянных конструкций внутри стены от влаги. Для пароизоляции стены могут использоваться обычная полиэтиленовая пленка или специальные пароизоляционные пленки. Последние гораздо лучше выполняют функцию пароизоляции. Важно правильно монтировать пленки на стену дома, от этого зависит, будет ли служить долго утеплитель в стене.

Расчет каркасных стен деревянных домов

Главным показателем при расчете стен каркасного дома является показатель сопротивления теплопередачи – Rp. Этот показатель отражен в СНиП и для каждого региона рассчитывается исходя из средних температурных значений в холодное время года.

Город	Необходимое сопротивление теплопередаче по новому СНИП, м2·°C/Вт
Москва	3,28
Краснодар	2,44
Сочи	1,79
Ростов-на-Дону	2,75
Санкт-Петербург	3,23
Красноярск	4,84
Магадан	4,33

Формула расчета проста: Rp = толщина материала стены в метрах / коэффициент теплопроводности материала Вт/(м·°C).

Для многослойного пирога стены определяют этот коэффициент для каждого материала и суммируют все показатели.

Теплопроводность материалов можно найти у их производителей. Например, для минеральной ваты каменной, плотностью 140-175 кг/м3 она равна 0,043. Мы даем ссылку на таблицу теплопроводности строительных материалов.

Пример расчета стен каркасного дома

В многослойном пироге стены каркасного дома при расчете стены можно пренебречь показателями теплопроводности большинства его компонентов из-за малой толщины материала (пленки) и большой разницы коэффициентов теплопередачи утеплителя и ограждающих элементов стены. По сути, главным образом на толщину стены каркасного дома влияет толщина утеплителя, остальные элементы пирога принимаются как данные.

Для Московской области толщина стены каркасного дома определяется следующим образом:

Rp = Искомая толщина стены / коэффициент теплопроводности материала

Материал, например, минеральная вата каменная плотностью 140-175 кг/м3 – 0,043.

Тогда:

3,28 = Искомая толщина стены / 0,043.

Искомая толщина стены = 3,28 * 0,043 = 0,141 м.

Толщина утеплителя должна быть кратной толщине поступающей в продажу 50 мм, тогда толщину утеплителя округляем до кратной и определяем ее величину в 15 см. К этой величине добавляем толщину ограждающих конструкций, ОСП, гипсокартона, толщину отделки стены.

Устройство конструкции стены каркасного деревянного дома. Деревянные каркасные дома

Каркасное домостроение обладает солидным списком достоинств. Благодаря особенности стен каркасных домов, на строительство объекта расходуется в 2 раза меньше древесины, чем для брусовых или бревенчатых сооружений. Для обеспечения одинаковых тепловых характеристик, необходимая толщина стен каркасного дома значительно меньше в сравнении со стенами, выполненными по любой другой технологии.

Имея меньшую толщину стен, при одинаковой площади застройки, на выходе у дома получается дополнительная полезная площадь.

Преимущества каркасных стен

Лёгкость каркасных стен позволяет весомо снизить затраты на . Используемые современные материалы обеспечивают высокие теплоизоляционные свойства дома. При одинаковой толщине стен, теплоизоляция каркасного дома в два раза лучше, чем у кирпичного, и более чем в 3 раза лучше, чем у стен из .

Все перечисленные преимущества, а также скорость строительства и доступная цена каркасного дома делает его востребованным у потребителя. Но при разработке проекта надо помнить о главных функциях любого дома: быть тёплым и . Не имеет значения, будет ли дом строиться своими руками или с привлечением специалистов, знать, как выглядит правильная конструкция стены дома, возведённого по каркасной технологии, будет не лишним.

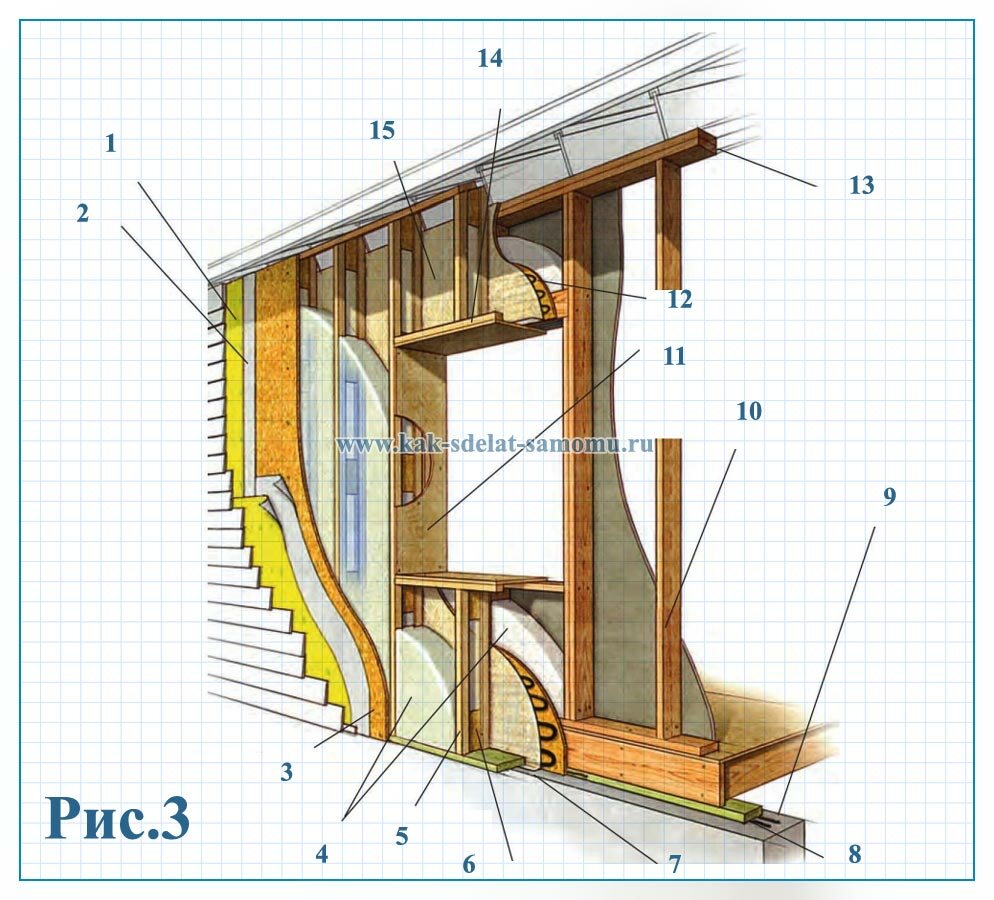

Из чего состоит стена каркасного дома?

Структура стены каркасного строения включает несколько обязательных узлов:

жестко связанная рама из горизонтальных обвязок (нижней и верхней), добавочных элементов и вертикальных стоек;
внутренний наполнитель рамных ячеек, выполняющий функции тепло- и шумоизоляции;
обшивка по внутренним и наружным площадям, фиксирующая каркасный контур.

имитацией бруса
Обрешетка дома
Паропроницаемая мембрана
Древесная плита или ДСП
Каркас стены- брус или доска
плиты
Звукоизоляция
Внутренняя обрешетка
Звукоизоляционный материал
Фанера или древесная плита
Гипсокартон или внешняя отделка

Такая конструкция стены каркасного деревянного дома получила у специалистов название «пирог». Давайте рассмотрим, какой же пирог является правильным, «вкусным».

По технологии конструкция стен деревянного дома должна выполняться из качественной сухой древесины. Следствием применения не высушенной древесины непременно будут щели, так как из-за естественного усыхания пиломатериалов со временем, уменьшается ширина обрезной доски.

Если взять сырую доску шириной 150 мм, то, в процессе естественного выхода влаги, ее ширина станет 145-147 мм.

Это не только приведет к образованию щелей в стенах, сквозняков, продуваний, но и к снижению крепёжных характеристик. Поэтому, чтобы через год-два не прибегать к утеплению углов, надо в процессе строительства соблюдать технологию и использовать для каркаса высушенные пиломатериалы. Чаще всего конструкция стен деревянного дома выполняется из самых ходовых размеров обрезной доски — 50*150 мм или 50*200 мм. Размер по ширине выбирается с учётом предполагаемой толщины теплоизоляционного слоя, нужной для данного климатического района.

Утепление каркасной стены

В качестве утеплителя в пироге используются различные теплоизоляционные материалы: , пенные утеплители, эковата и другие. Выбор их на современном рынке достаточно большой. Главное, чтобы в стене теплоизоляционный материал был устойчив в вертикальной плоскости — не оседал и не собирался гармошкой в нижней части конструкции, приводя к появлению незакрытых верхних участков (мостиков холода). Для этого используют плитную теплоизоляцию, пенополистирол или фиксацию пеной.

При применении в качестве теплоизолятора , требуется заделывать зазоры по контуру монтажной пеной, для обеспечения герметичности по периметру примыкания. Учитывая стоимость монтажной пены, применение дешевого утеплителя не всегда способствует экономии средств.

Чтобы утеплитель внутри стен не набирал влагу (что не только снижает его теплоизоляционные свойства, но и способно привести со временем к неприятному запаху в помещениях) используется пароизоляционная пленка. Устраивают по внутренней поверхности стены, всегда снизу вверх с нахлестом, Линия нахлеста обычно отмечена на пленочном рулоне. Для обеспечения герметичности пароизоляции места стыков заделывают самоклеющейся лентой.

Важно! применение пароизоляционной пленки приводит к образованию замкнутого воздуха во внутренних помещениях дома. Поэтому в каркасных домах очень важна правильно рассчитанная действенная вентиляционная система.

Наружная сторона каркаса зашивается в зависимости от предпочтений: ориентировано стружечной плитой (OSB), цементно-стружечной плитой (ОСП), фанерой влагостойкой или другими подобными. Эти материалы не только выполняют стягивающую роль, обеспечивают прочность конструкции, но и защищают теплоизоляцию от внешнего воздействия.

Конструкция стен частного дома в вариантах инженерных решений

Технологически каркасная конструкция стен частного дома может выполняться двумя различными способами:

Сборка каркасного конструктива по месту застройки. Непосредственно на участке строительства происходит раскрой пиломатериалов и монтаж стен.
Сборка дома из заготовленных на производстве щитов или панелей. На место застройки их поставляют, выполненные в размер согласно проектной документации. Строительная бригада не занимается распиловкой штучных деталей, а выполняет только работы по монтажу. Такой способ с одной стороны снижает время производства работ, контур дома собирается в очень сжатые сроки. С другой стороны, масса элементов дома может довольно значительной и для производства работ приходится использовать или большую по составу бригаду или подъёмные механизмы (автокран).

Выпускается конструкция стены щитового дома в нескольких вариантах.

Щиты, зашитые с одной стороны.

При такой технологии утепление стен выполняется только по окончании сборки силового комплекта (коробки). В дальнейшем можно приступать к обшивке второй стороны.

Двухсторонние щиты (). Панель включает в себя плотный слой пенополистирола, с наклеенными на него под давлением с обеих сторон ориентированно стружечными плитами. Данный вид щита существенно прочнее обычного рамочного.

Монтаж каркасных стен

Конструктивно каркасный дом имеет следующие узлы: обвязка верхняя и нижняя, стойки по высоте, скрепляющие укосы, перекрытия, обвязка проёмов дверей и , стропильная система. Порядок монтажа этих узлов обуславливается выбранными техническими и технологическими решениями.

Чаще всего применяется монтаж каркасной конструкции по черновым полам цоколя. Такой метод называют платформенным. При данном способе сборки дома части стен в виде связанных рам монтируют на поверхности платформы и крепят к цокольному перекрытию по черновым полам. Таким же образом собирают стены второго, чердачного или полуторного этажа. То есть, сначала обустраивают перекрытия между этажами, после этого монтируются стены.

Достоинства такого инженерного решения в более простом производстве работ. Ровная площадка для раскладки обеспечивает более точный раскрой, облегчает труд строителей, в итоге повышает скорость и качество работ.

Недостатком можно указать то, что необходимо наличие немалого количества укрывного материала на случай дождливой погоды, чтобы не допустить намокание материалов чернового пола (обычно материалом таких полов служат фанера, OSB, ЦСП).

Но главный недостаток монтажных работ этим способом в том, что каркасная конструкция для ремонта стен дома или перекрытий в процессе эксплуатации будет служить помехой. Ведь капитальная стена располагается непосредственно на балках перекрытий. Если со временем потребуется замена балок, это приведёт к существенным трудозатратам.

Конечно, если балки перекрытий будут надлежащим образом обработаны антисептическими и защитными , условия эксплуатации исключат воздействия повышенной влажности, то данный недостаток не будет иметь существенного значения. Но в цоколе, где агрессивное воздействие окружающей среды обычно выше, предпочтительно предусмотреть возможность периодической проверки элементов перекрытия.

Можно, конечно, укладку балок и черновые полы цоколя выполнять после установки каркасных блоков первого этажа. Однако данный вариант затрудняет процесс сборки каркасных рам из-за отсутствия ровной поверхности. Помимо этого затрудняется подгонка чернового пола и теплоизоляции в местах стыка перекрытий с поверхностью стен.

Еще один способ решения – выполнить перекрытие цоколя в виде независимого короба внутри стенового периметра. Правда, для применения такого инженерного решения необходима ширина фундамента, позволяющая разместить на нём каркасную стену и балки пола. Такое решение позволяет сначала выполнить цокольную платформу, затем собирать на ней рамы каркасной стены. С одной стороны, в таком варианте увеличивается стоимость фундамента, с другой стороны снижаются сроки строительства, и как следствие стоимость.

Для каркасных домов возможно применение фактически любого типа фундамента. Наиболее малозатратный – точечный и без устройства ростверка. Для обвязки точечного фундамента используют толстый брус или металлический профиль. Важно: фундамент должен быть гидроизолирован от деревянных конструкций.

Рассмотрев разные конструкции стен деревянного дома, строительство по каркасной технологии акцентируем внимание на том, что каркас для веранды, пристройки к дому или надстройки над существующими этажами является самым выгодным и технически верным решением. Также удобна каркасная конструкция для ремонта стен дома и обновления фасадов.

Популярность домов с деревянным каркасом, несмотря на превышение преимуществ над недостатками, на сегодняшний день невысока. Причинами такой ситуации, вероятно, являются инерция строительного рынка, упорно предпочитающего классические для нашей страны технологии, естественное для психологии человека недоверие в адрес мало знакомых вещей и слабое освоение технологии деревянного каркаса нашими строителями. Последний фактор нередко формирует недовольство заказчика, получившего дом с неконтролируемой влажностью внутри помещения или продуваемостью конструкции. В статье разберём основные ошибки в технологии возведения деревянных каркасных домов.

Пиломатериалы для деревянного каркаса

Одной из основных проблем является подготовка пиломатериалов. Свежеизготовленные из ствола поваленного дерева доски имеют слишком высокую влажность. Для строительства каркасного дома оптимальное содержание воды в структуре древесины составляет 12%. Процесс сушки должен выполняться с учётом ряда требований. В противном случае произойдёт деформация древесины: растрескивание, коробление.

На базах торгующих пиломатериалами далеко не всегда найдётся требуемое количество сухого леса. Оплата сушки древесины увеличит стоимость древесины. Дешевле будет высушить лес непосредственно на строительном участке. Для этого доски складывают в стопки так, что бы каждый ярус продувался и сверху, и снизу. Этого легко достичь применением подкладок из обрезков пиломатериалов.

С целью снижения продольного растрескивания торцы досок перед началом сушки покрывают краской.

Время сушки досок толщиной 50мм (наиболее «ходовой» типоразмер для деревянного каркаса) при температуре 20°С и влажности не выше 60% — не менее месяца. Спешить не стоит – искривившаяся доска в составе каркаса может доставить массу хлопот. Во время сушки стопки досок лучше всего накрыть от дождя кровельными листами (шифер, профнастил, металлочерепица). Рулонные материалы (пленка, рубероид и т.п.) могут подойти только как кровельный слой по временным стропильным конструкциям. То есть в данном случае прилегание рулонного материала к сушащемуся лесу не допускается, древесина будет преть.

В процессе сушки доски желательно каждую неделю переворачивать. По достижении оптимальной влажности в 12-14% (при отсутствии измерительных приборов можно применить «дедовский» способ – губами не должна чувствоваться влага) высушенный пиломатериал следует перебрать, отложив отдельно покоробленные доски (полное исключение коробления при сушке под навесом достичь невозможно).

Следующим этапом подготовки древесины для возведения деревянного каркаса является унификация ширины досок. Доски, полученные из разных участков ствола (сердцевина или наоборот, крайняя часть ствола) усыхает немного по-разному, вследствие чего купленная доска шириной 150мм (во влажном состоянии) после сушки приобретёт варьирующуюся от 145 до 149мм ширину.

Во избежание сложностей при формировании внутренней и внешней обшивки, как стен, так и пола/потолка, необходимо привести доски к одному типоразмеру.

Обычно это делается с помощью дисковой пилы, для которой дополнительными приспособлениями выступают направляющая шина либо пильный стол с передвижным упором. Первой проходкой любая из боковых продольных граней делается прямолинейной, второй проходкой (чаще всего с помощью параллельного упора) доске придается унифицированная ширина.

Это трудоемкая операция обязательно окупится сторицей. Если доски не выровнять по ширине, то при монтаже каркаса будет невозможно вывести единые плоскости стен. В этом случае проблема решается большим количеством подкладок разной толщины, устанавливаемых под обшивку. Этот метод не менее трудоемок и обуславливает низкое качество работ.

В случае небольшого разброса по ширине и наличия на строительной площадке ровной поверхности (например, фундаментной плиты или перекрытия над повалом) можно выложить на эту поверхность доски ребром, и выровнять небольшие перепады электрорубанком достаточной мощности.

Для поэтажной обвязки при строительстве каркасных деревянных домов применяется брус сечением 100х150мм или 150х150мм. На сегодняшний день принято получать такое сечение сшивкой двух или трех досок, а не применять цельное сечение. Связано это с тем, что составное сечение более стабильно и менее подвержено деформациям усушки древесины. Доски при этом должны сшиваться так, что бы оцениваемое с торцов направление волокон было разнонаправленным.

Подготовленные пиломатериалы перед монтажом тщательно обрабатываются антисептиками и антипиренами. Только после этого можно приступать к возведению каркаса.

Баланс между обшивкой деревянного каркаса и вертикальными связями

Ещё одна распространенная ошибка при строительстве домов с деревянным каркасом – постановка небольшого количества вертикальных связей (подкосов) с последующим занижением толщины обшивки по отношению к проектной.

Наиболее распространенным материалом обшивки каркаса являются такие материалы, как фанера и OSB (QSB) плиты толщиной 12мм. В виду существенного расхода такого материала заказчик нередко в целях экономии лоббирует решение применить более тонкие плиты. В регионах с незначительными ветровыми нагрузками и хорошими (с точки зрения строительства грунтами) такое решение может быть оправдано при условии увеличения количества подкосов. В остальных случаях нарушение технологии возведения каркаса может обернуться недостаточной пространственной жесткостью, что является одной из основных причин появления скрипа деревянного дома.

Отказ от подкосов на фоне утолщения материала обшивки так же нецелесообразен, так как не несёт экономической выгоды и усложняет процесс возведения каркаса. Сочетание вертикальных связей в углах здания, на пересечении внутренних стен с наружными, а также в области дверных и оконных проемов со стандартной толщиной обшивки 12мм — это решение, отработанное годами.

Для обшивки деревянного каркаса не следует применять ДСП, гипсовокнистые и магнезитовые плиты, ДВП. Единственной альтернативой фанере и OSB являются доски толщиной 18-25мм. Но и здесь иногда строители допускают ошибку, располагая их вертикально или горизонтально. Подкосы, как и обшивка, должны обеспечить жесткость дома в диагональном направлении вертикальной плоскости. Следовательно, дощатую обшивку нужно ориентировать диагонально. В идеале под 45 °. Направление ориентирования внутри-снаружи каркаса должно быть взаимообратным.

При обшивке каркаса досками их ориентируют по диагонали.

С точки зрения монтажа этот вариант более трудоемок, что зачастую полностью нивелирует возможную экономию на материалах по отношению к плитному варианту.

Правила утепления деревянного каркасного дома и изолирования

Из-за существенной разницы в цене между минераловатными плитами и пенополистиролом (ППС) не редко именно последний применяется для утепления дома с деревянным каркасом. Но у ППС есть существенные недостатки – очень низкая паропроницаемость, плохие звукоизолирующие свойства. И если второй аспект в некоторых случаях не важен (например, в доме будет проживать один человек), то плохая паропроницаемость обусловит неконтролируемую влажность в помещениях. Применения рулонных минераловатных материалов также следует избегать, со временем они оседают под собственным весом, формируя в верхней зоне стеновой полости не изолированное пространство.

Деталь устройства наружной стены.

Наилучшим материалом для утепления дома с деревянным каркасом являются жёсткие или полужесткие минераловатные плиты. Этот материал обеспечивает высокие показатели тепло и звукоизоляции, не изменяет свои геометрические размеры со временем.

Ещё одной распространенной ошибкой является не правильное устройство пароизоляции утеплителя. Изоляционная пленка должна быть сориентирована так, чтобы не впускать в утеплитель влагу, но выпускать её из него. Стыки пароизоляции должны быть тщательно проклеены специальной лентой. Часто применяемый двусторонний скотч для этого не пригоден, так как рассыхается после первого же года эксплуатации. Это же требование актуально для стыков гидроизоляции, монтируемой по внешней гране наружной обшивки.

Не следует отказываться от заполнения утеплителем внутренних перегородок и перекрытия. Достаточная звукоизоляция залог комфортной эксплуатации дома.

Антисептирующая пропитка нижней обвязки не даст гарантии отсутствия гниения при контакте с бетонной цокольной частью здания. Применение рулонной гидроизоляции во всех местах контакта древесины с бетоном или любой кладкой обязательно.

Крепежные элементы

С распространением шуруповертов и саморезов гвозди отошли на второй план. И здесь часто можно встретить применение фосфатированных (так называемых чёрных, каленных или просто гипсокартонных) саморезов в несущих деревянных конструкциях. Обладая высокими показателями твердости, каленая сталь обладает существенным недостатком – высокой хрупкостью. Для возведения деревянного каркаса применение таких саморезов не желательно. Их следует заменить на не каленые оцинкованные (серебристые или желтые) саморезы или даже так называемые «глухари» — крупные винты с головкой под гаечный ключ.

Отличительной особенностью всех саморезов «потай» является конусная часть под его шляпкой. При погружении в древесину она часто становится причиной раскалывания. Поэтому под саморезы желательно выполнять зенковку и сверление.

С осторожностью следует относиться и к крупным гвоздям. Особенно при их забивке у торца детали. Во избежание растрескивания даже под гвозди может понадобиться предварительная засверловка.

Максимальным образом следует минимизировать количество стальных крепежных элементов, шляпки которых обращены к наружной грани здания. Металл и древесина обладают сильно разными коэффициентами относительного удлинения при изменении температуры. Со временем это может привести к расшатыванию крепежного элемента в теле древесины.

Не стоит отказываться от такого крепежа, как строительная скоба. Она очень часто применяется при возведении стропильных конструкций.

Строительная скоба

Твердотопливные котлы, дымоходы и электросети

В виду большей пожароопасности зданий с деревянным каркасом, чем из каменной кладки, к ним выдвигаются повышенные требования в части установки твердотопливных котлов, устройства дымоходов и силовых электросетей.

Под котлами необходимо обустраивать подкладку из несгораемого материала. В случае размещения котла у стены, их нужно защитить аналогичным образом. Дымоходы выполняют из стального листа с последующей термоизоляцией несгораемым материалом.
Проводку лучше выполнять медной, не экономя на сечении кабеля. В случае деревянного дома критически важно монтировать её, используя гофру, защищающую кабель от возможного повреждения.

Устройство стыков проводки внутри стен категорически запрещается! Все соединения следует располагать в специальных монтажных коробках, обеспечивая к ним доступ при необходимости.

Обязательно наличие качественных предохранителей-автоматов, расчётный ток которого лучше взять с некоторым занижением по отношению к пропускной способности кабеля – это исключит даже небольшой нагрев. Кроме того, следует очень тщательно выбирать розетки и выключатели. Предпочтение должно быть отдано качественной сертифицированной продукции известного производителя.

Утепление каркасного дома опилками – это один из многих методов теплоизоляции щитовых деревянных домов. Учитывая относительно невысокую общую цену таких строений и то, что опилки считаются условно-бесплатным материалом, выгода получается двойная.

1

Прежде чем говорить о теплоизоляции подобного деревянного строения необходимо понять, как они строятся, какие материалы и технологии используются для их возведения.

По одной технологии каркас щитовой постройки изготавливается из дерева. Это может быть брус из цельного бревна или клееный. Может использоваться и металлический профиль. После этого каркасная конструкция обшивается с двух сторон досками, многослойной фанерой или OSB плитами. Но между ними обязательно прокладывается утеплитель. Внешняя сторона может дальше отделываться вагонкой, блок-хаусом, виниловым или металлическим сайдингом. С внутренней стороны помещения в каркасном доме, как правило, отделываются гипсокартоном, как видно на фото.

Также могут возводиться по канадской технологии. Тогда вместо штучных материалов и прокладки утеплителя применяются сэндвич-панели заводского изготовления. Их необходимо только установить между стойками каркаса щитового дома. Они могут иметь специальные замковые соединения типа шип-паз. Такие каркасные дома отличаются быстротой сборки, что снижает трудозатраты и сроки строительства.

2

Выбирая способ возведения деревянного дома, многие вначале интересуются отзывами и положительными характеристиками каждой технологии. Аргументов в пользу канадской технологии достаточно:

Самый экономичный способ. И не только для возведения стен и крыш; из-за легкости конструкции для такого деревянного дома не требуется устройство сложного и дорогостоящего фундамента.
Быстрый монтаж, нужно всего несколько месяцев.
При правильной теплоизоляции такая постройка будет иметь высокий коэффициент теплосбережения, что, несомненно, отразится существенной экономией на отоплении в зимнее время.
Высокая устойчивость каркаса и минимальная усадка позволяют начинать внутреннюю отделку практически сразу после завершения строительства здания.

К числу недостатков можно отнести то, что такие дома сделать своими руками весьма сложно. Правильно собрать «скелет» конструкции смогут только квалифицированные мастера со специальным оборудованием.

Также каркасные постройки из дерева, как правило, бывают не более двух этажей. Жилая площадь получается небольшой, но для обычной семьи ее вполне достаточно. А за счет устройства в чердачном помещении теплой мансарды ее можно изрядно увеличить.

Кроме того, все деревянные элементы необходимо обрабатывать антисептиками, что сделать своими руками проблематично. А все детали дома, изготовленные в заводских условиях, проходят качественную обработку препаратами против гниения – для этого их погружают в специальные большие емкости.

3

Возводятся непосредственно на участке из специально подобранных штучных материалов на уже готовом фундаменте как видно на фото. Технологии позволяют сделать довольно прочную конструкцию, не подверженную деформации, с высокой прочностью и долгим сроком службы.

Строительство своими силами

Этот способ сборки деревянных каркасных домов подразумевает монтаж отдельных элементов на «скелет» строения с последующей обработкой и отделкой. То есть, используя такую технологию, вам придется отдельно приобретать материал, утеплять дом и производить все сопутствующие работы.

Вначале выставляются вертикальные стойки, которые связываются по низу и верху периметра обвязками из деревянного бруса. Расстояние между ними выдерживается в пределах 60–70 см. Отдельно устанавливаются стойки для дверных и оконных проемов. После этого внутри здания настилается черновой пол по балкам, уложенным на фундамент. По верхней обвязке укладывается потолочное перекрытие. В зависимости от проекта делается аналогично каркас второго этажа или устраивается стропильная система крыши.

Стены обшиваются с двух сторон деревянным материалом, между которым необходимо уложить теплоизоляционный материал. Это может быть минеральная базальтовая вата, пенополистирол (пенопласт), керамзит или опилки.

Каркасно-щитовые дома

Эта технология возведения невозможна без производственных процессов. Щиты изготавливаются по типовому проекту, что во многом уменьшает их стоимость. Существует возможность заказать панели по индивидуальному проекту, что обойдется несомненно дороже. Подобные панели уже содержат утеплитель и, возможно, внешний отделочный слой (могут быть и без него). Щиты доставляются к месту, где при помощи подъемного оборудования собирается весь дом на каркасе из дерева, почти как детский конструктор.

Благодаря небольшим срокам возведения этот вариант сборки каркасных конструкций пользуется сегодня большой популярностью, несмотря на большую, чем при строительстве своими силами, стоимость всего проекта.

Изготовленные в заводских условиях стеновые панели и все прочие элементы дома отвечают всем требованиям стандартов качества и экологии.

В принципе оба варианта возведения каркасного дома из дерева стоят примерно одинаково. В первом варианте немного дешевле обойдутся сами материалы, но впоследствии придется потратить сэкономленные средства на внутреннюю и внешнюю отделку. Во втором случае на эти работы придется потратить меньше.

4

Первое, о чем необходимо сказать – расположение утеплителя. Оно зависит от физических особенностей распределения теплого воздуха внутри стен дома. Если стены совсем не утеплены, то теплый воздух, проходя через конструкцию стены, будет постепенно охлаждаться, что в конечном итоге приведет к ее промерзанию.

При расположении утеплителя с внешней стороны деревянного дома точка промерзания сдвинется к наружной части стены, а под минусовой температурой в итоге окажется только ее треть. Если утеплитель в постройке из дерева расположен в каркасном блоке, то в этом случае теплоизоляция позволит сократить потери тепла до 80–90%.

Вывод очевиден – необходимо путем заполнения утеплителем внутренней полости стен, что ясно видно на фото. Также можно проложить теплоизоляцию и внутри помещения, это позволит дополнительно усилить тепловые характеристики деревянного строения и продлить срок службы стенового материала.

5

Утеплять каркасные дома можно прямо в процессе строительства. После того как смонтирована внешняя обшивка, нужно будет проложить материал во внутренних полостях. Технология работ подбирается согласно выбранному теплоизолирующему материалу.

Базальтовая вата

Основной проблемой при работе с этим материалом будет его защита от влаги. Для этого с обеих сторон базальтового полотна укладывают гидро- и пароизоляционные пленки. Соединяют отдельные полосы внахлест, скрепляя их между собой строительным скотчем, как видно на фото.

При возведении щитовых деревянных домов по каркасной технологии вертикальные стойки устанавливают с шагом в 60 см. Это соответствует размерам минераловатных плит. В этом случае поместить внутрь плиты можно будет не разрезая их. В регионах с более суровыми зимами базальтовый утеплитель укладывают в три слоя. При этом все стыки между плитами должны перекрываться целым материалом последующего слоя, чтобы исключить образование мостиков холода. Далее производится внутренняя обшивка стен.

Для того, чтобы сделать фасад вентилируемым, на стены набивается обрешетка из деревянных брусков или металлического профиля. После этого монтируется гидро- и пароизоляция, укладываются плиты базальтовой ваты и покрываются снова пароизоляционной пленкой. Крепление к фасаду каркасно-щитовых построек плит утеплителя и пленки осуществляется специальными элементами с широкой шляпкой.

Пенополиуретан

С этим материалом могут работать только специалисты, поскольку технология утепления пенополиуретаном щитовых домов подразумевает использование специализированного оборудования. Несмотря на это, утепление деревянного дома пенополиуретаном достаточно привлекательно:

полностью закрываются все зазоры и щели,
дополнительная прочность из-за заполнения ячеек каркаса дома материалом,
максимальная защита от холода.

Опилки

На этапах строительства щитовых каркасных домов иногда может быть использован этот «дедовский» способ теплоизоляции стен. Утепление производится не чистыми опилками, а их смесью с известью, цементом и антисептиком. Чаще этим изолятором засыпается подпольное пространство. Но иногда их используют и при утеплении стен. В этом случае их укладывают небольшими слоями с тщательной утрамбовкой каждого.

Утепление деревянных домов опилками имеет некоторые положительные стороны, главной из которых является стоимость работ. Но недостатки существенны:

пожароопасность,
трудоемкость,
низкая теплосохранность.

При строительстве каркасно-щитовых домов лучше использовать современные технологии утепления, которые уже зарекомендовали себя с самой лучшей стороны. При правильном проведении всех работ можно не только быть уверенным в комфортной температуре внутри дома, но и не беспокоиться за долговечность используемых материалов.

Правила возведения стен каркасного дома

Главная
Статьи
Особенности возведения каркасных стен

Каркасное строительство отличается наличием в качестве несущей основы жесткого каркаса, в роли остальных компонентов стен выступают утеплитель, укладываемый внутрь конструкции, а также обшивкой – внутренней и наружной. Благодаря прочности бруса, используемого для сборки каркаса, строения имеют долгий срок эксплуатации и отлично выдерживают различные типы нагрузки, а наружная облицовка защищает древесину от влияния погодных условий и влаги.

Среди плюсов каркасного строительства:

экономичность, такие постройки обходятся дешевле, чем брусовые или бревенчатые, что уж говорить о газобетоне или кирпиче;
высокие показатели теплосбережения – стены по каркасной технологии толщиной в 10 см. сравнимы по характеристикам с деревянными в 15 см.;
широкие возможности дизайнерского оформления как внутри, так и снаружи;
небольшой вес, основная часть которого приходится на массивный каркас, этот фактор влияет на выбор фундамента в пользу более легкого и дешевого.

Сегодня дома, построенные по каркасной технологии, приобрели большую популярность. Их строят как в качестве дачных сооружений для сезонного отдыха, так и для постоянного проживания, в том числе в северных регионах.

Из чего состоят стены – перечень элементов

Несущая часть сооружения, которая отвечает за прочность и устойчивость к нагрузкам – каркас. Начинается он с обвязки, закрепляемой на фундаменте или ростверке. Далее следуют стойки и дополнительные элементы – подкосы. Сверху стоечные балки объединяются в единую конструкцию при помощи верхнего обвязочного бруса. Количество и расположение элементов определяется типом каркаса и проектной документацией.

Отдельная статья расходов при строительстве по такой технологии – крепеж. Его требуется довольно много для соединения всех компонентов каркасных сооружений. Для сборки конструкции используют деревянные шипы, помещаемые в паз, врубки, разного рода метизы – гвозди, саморезы, болты.

Пустоты в стенах между балками и брусками заполняются специальным утеплителем. Из бюджетных вариантов – пенопласт (не рекомендуется из-за высокой горючести и токсичных соединений, выделяемых при нагреве), минеральная вата и плиты, пеноплекс. Более дорогие и качественные материалы – эковата, напыляемый пенополиуретан. Последние потребуют не только увеличения бюджета, но и специального оборудования для монтажа теплоизоляции.

Снаружи и внутри стены обшивают облицовкой. Выбор стройматериалов широк, он зависит от предъявляемых к конструкции требований, причем не только практических, но и эстетических. Это могут быть:

гипсокартон, декоративные панели из дерева и композитных материалов для внутренних работ;
ОСП, ДСП и другие листовые стройматериалы;
вагонка и планкен;
вентилируемые фасадные системы на основе керамических плит и т. д.

Один из часто применяемых видов облицовки – ориентированно-стружечные плиты. После монтажа их можно обрабатывать дополнительно разведенными сухими строительными смесями, использовать для финишной отделки клинкерную плитку или искусственный камень.

Требования к материалам и монтажу каркаса

Традиционно конструкция изготавливается из деревянного бруса и массивной доски. При этом важно использовать качественную сухую древесину, процент влажности в которой не более 15-18%. Это же касается и пиломатериалов для сооружения стропильной системы. Пренебрежение требованиями приведет к деформации сооружения, растрескиванию элементов каркаса, что в свою очередь, повлечет за собой потерю расчетной прочности и преждевременный выход здания из строя.

Также для каркаса используют металлическую профильную трубу, но у этого материала имеется существенный недостаток – значительное увеличение веса конструкции.

Американское строительство подразумевает сборку несущей конструкции из тонкостенного легкого металлического профиля. Этот стройматериала гораздо легче профильной трубы, но и он не лишен минусов. Он неплохо выдерживает вертикальные нагрузки, но недостаточно стоек к коррозии, а при возгорании деформируется и здание подвергается обрушению в короткий срок.

Монтаж каркасного сооружения проводят в соответствии с принятой технологией. Обычно все необходимые размеры и указания имеются в проектной документации. Из важных моментов стоит отметить такие:

повысить устойчивость здания к нагрузкам поможет совмещение осей цокольный и чердачных вертикальных элементов с осями каркасных стоек стен;
для достижения необходимой жесткости и расширения возможностей облицовки расстояние между балками должно быть не более 500-600 мм.

Толщина стеновой коробки определяется климатом в месте строительства и типом используемого теплоизоляционного материала. Для средней полосы вполне достаточно 150 мм наружных стеновых конструкций. Перегородки рассчитывают, исходя из размера пиломатериала. При толщине используемой для каркаса доски 5 см толщина стены должна быть не менее 10 см.

При соблюдении всех СНиП и технологических особенностей каркасное здание получается прочным и устойчивым даже в экстремальных условиях.

Особенности внутренней отделки

Для обшивки внутри применяются практически любые доски (фанера, гипсокартон, древесноволокнистые плиты). Нежелательно только использовать некоторые виды древесностружечных плит из-за большой их токсичности. В помещениях с повышенной влажностью стены нужно обшивать или обклеивать влагостойкими материалами, предварительно хорошо их прошпаклевав и обработав противогрибковым раствором.

Если Вы решили использовать для внутренней обшивки комнат древесноволокнистые плиты, их лучше предварительно склеить (две в одну). Это даст лучшую их прочность и жесткость. После склеивания доскам дают хорошо просохнуть.

Облицовка стен снаружи

Главное здесь – высокая атмосферостойкость. Наилучшим решением будет поставить специальный экран, расположить который необходимо на расстоянии 4 см от стены, чтобы между ним и стеной было небольшое пустое пространство для вентиляции. Вентилируемые фасады с расчетом точки росы позволят не беспокоиться о скоплении конденсата и использовать более дешевый минерально-ватный утеплитель.

Хотя экономия на этом материале – не лучшее решение, от него зависят достигаемые в дальнейшем теплосберегающие качества стеновой коробки.

Также снаружи каркас обшивают ориентированно-стружечной плитой с последующим набиванием сверху деревянных реек. На эти рейки уже можно крепить окончательную верхнюю обшивку, для которой можно применять любой пригодный материал – вагонку, планкен, сайдинг.

Это не самое экономичное решение, зато оно дает возможность в наивысшей степени защитить стены дома от неблагоприятных факторов окружающей среды. Лучше всего прибивать доски горизонтально и вплотную. Это хорошо защитит стены от ветра и дождя, а также обеспечит более хорошую вентиляцию.

Снижение трудозатрат при возведении каркасного здания

Чтобы уменьшить затраты труда, можно применять более крупные щиты, которые устанавливаются между стенками каркаса. Их высота принимается равной высоте этажа, а ширина по стандартным меркам составляет 600 или 1200 мм. Качественные щиты всегда имеют при себе наружную и внутреннюю обшивки, между которыми располагается утеплитель, а также брусчатую обвязку.

Такой вариант не только уменьшит трудозатраты, но еще и уменьшит сроки возведения здания при максимальной экономии средств. Чаще всего в качестве таких щитов используют СИП – структурно-изолированные панели. Такой способ возведения каркасных домов называется комбинированным – каркасно-щитовым или каркасно-панельным.

Стена каркасного дома устройство

На чтение 8 мин. Просмотров 1.6k.

В настоящее время так называемые «каркасные» дома обретают все большую популярность в сфере строительства. Это происходит ввиду того, что подобные сооружения требуют наличия минимума материалов при возведении, отнимают небольшое количество времени, а также весьма просты при производстве сборки.

Стены дома такого рода представляют собой некий своеобразный «слоеный пирог», начинка которого представлена несколькими видами различных строительных материалов. Именно от правильности выбора и последующей установки данных материалов зависит то, будет ли сооружение надежно оберегать своих обитателей от холода и постороннего шума.

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен.
Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Стена каркасного дома: делаем правильно

Для того, чтобы дом, возведенный на основе каркаса отвечал всем принятым нормам качества, необходимо следовать определенным правилам, пренебрежение которыми моет привести к потере зданием таких немаловажных качеств, как способность удержать тепло и препятствовать проникновению посторонних шумов.

Толщина стен

Толщина стен здания полностью зависит от того, каким именно будет предназначение дома, будет ли это капитальное сооружение или, к примеру, летняя постройка, а также варьируется в зависимости от выбранного теплоизоляционного материала.

Толщина стен обусловлена брусками, которые были использованы в качестве каркасной рамы. То есть, именно толщина бруса определяет конечный результат.

Преимущественно стены домов, предназначенных для проживания в них в течение исключительно летнего периода, достигают толщины порядка четырех сантиметров без учета декоративной отделки, как внутренней, так и внешней.

Толщина же стен капитального сооружения составляет порядка двадцати — сорока сантиметров в зависимости от того, в какой климатической зоне находится строение.

Утеплитель

В качестве утеплителя при возведении стен каркасных домов чаще всего используются следующие материалы:

Пенопласт. Наиболее экономичный вариант, обладающий массой недостатков, таких, например, как хрупкость.
Минеральная вата. Вариант, находящийся в средней ценовой категории, который в настоящее время пользуется особым спросом. Великолепно удерживает тепло, а также препятствует проникновению в помещение посторонних шумов.
Пенополиуретан, эковата. Достаточно дорогие утеплители, цена которых, однако, полностью оправдывает себя. Не требуют дополнительного слоя паро- и гидроизоляции. Отлично держат тепло и сохраняют все свои основные качества на протяжении длительного периода времени.

Правильная укладка утеплителя

Укладка утеплителя должна проводится в соответствии с определенными нормами, иначе материал не обеспечит достаточно надежной изоляции тепла. Слой материала может укладываться как непосредственно внутрь каркасной рамы, так и использоваться в качестве внешней набивки стен.
Во втором случае необходим дополнительный слой листов фанеры, который обеспечит надежную фиксацию утеплителя, а также значительно выровняет поверхность.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=T1DIzF-blu0&feature»]

При проведении укладки следует помнить о том, что если в качестве утеплителя используется минеральная вата, либо пенопласт, требуется уложить дополнительный слой пароизоляции.

Также необходимо следить за тем, чтобы между плитами выбранного материала не было существенных зазоров. Укладывать их следует максимально плотно.

Советы по утеплению стен

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=190wS4Ufa8g&feature»]

В качестве дополнительных рекомендаций по качественному утеплению стен можно привести следующие советы:

В том случае, если между плитами материала остались небольшие зазоры, их необходимо устранить при помощи узких полосок того же утеплителя.
Лучше всего укладывать материал непосредственно внутрь рамной конструкции, так как это обеспечит его надежную фиксацию, а также несколько упростит строительство.
При укладке теплоизоляционного слоя необходимо проложить пароизоляционный материал.

Паро- и гидроизоляция

В качестве паро- и гидроизоляции преимущественно используется специальная пленка особой прочности, которая прокладывается как с наружной, так и с внутренней стороны стен.

Пароизоляция необходима для того, чтобы не пропускать влагу в виде конденсата внутрь каркаса. Несоблюдение данного правила может привести к быстрой порче внутреннего утеплителя и способствовать утрате им основных своих функций и качеств.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=OGtKOt4zoCM&feature»]

Гидроизоляция представляет собой надежную защиту внешней стены дома от ветра, а также препятствует проникновению осадков внутрь каркасной рамы.

Внутренняя и внешняя отделка стен

С внутренней и внешней стороны стены каркасного дома подвергаются завершающей итоговой отделке. Ввиду того, что подобное сооружение обладает практически идеально ровными стенами, преимущественно такая процедура не требует особых усилий и затрат.

В качестве внешней отделки дома могут использоваться материалы абсолютно разных видов, такие, например, как: металлосайдинг, вагонка, отделочные материалы, имитирующие натуральное дерево.

Также при монтаже подобных материалов достаточно часто практикуется использование дополнительного слоя теплоизоляционного материала.

В качестве внутренней отделки стен помещения могут быть использованы следующие материалы: штукатурка, гипсокартон, вагонка и многие другие. Словом, в данном случае выбор декоративной отделки внутренних стен полностью зависит от личных предпочтений будущих жильцов, а также основного бюджета строительства.

Итак, обобщая вышесказанное, следует отметить, что в настоящее время каркасное строительство обретает все большую популярность ввиду простоты и доступности.

Однако, для того, чтобы такой дом прослужил как можно дольше и материалы, использованные в качестве строительных, не были подвержены порче и не утратили основных своих качеств, следует неукоснительно соблюдать все нормы и правила возведения здания на основе каркасной рамы.

Основные термины по каркасу дома, которые необходимо знать

Когда дело доходит до нового строительства, каркас — это то место, где ваше здание начинает обретать форму. Когда у вас есть планы, их обрамление воплощает в жизнь эти чертежи. Каркас здания — это каркас, который поддерживает все элементы отделки, такие как гипсокартон, двери, окна и даже вашу крышу.

Если вы пытаетесь построить пристройку, такую как гараж, сарай или сарай, вам необходимо понять основные компоненты стенового каркаса, прежде чем начать.Если вы наняли кого-то для строительства нового дома, также полезно знать следующие термины, чтобы вы могли понять, о чем говорит ваш строитель, в начале процесса строительства дома.

Об устройстве дома нужно много знать, поэтому вот несколько основных терминов, которые помогут вам начать работу:

Стеновая панель

В конструкции каркаса стеновая панель относится к панели или конструкции, составляющей каркас одной стены дома. В своей основной форме стеновая панель представляет собой большой прямоугольник в обрамлении, состоящий из верхней и нижней пластины и стоек (обычно деревянных или металлических балок).Стеновые панели, в которые входят окна и двери, содержат дополнительные компоненты, о которых вы узнаете из этого блога.

Тарелки

На любой стеновой панели или элементе каркаса балки, проходящие горизонтально вверху и внизу рамы, называются пластинами. Вверху стеновой панели у вас есть верхняя пластина, а внизу — нижняя пластина. К пластинам крепятся стойки, а стойки и пластины вместе образуют стеновую панель.

Шпильки

Шпильки — это элементы каркаса, которые проходят вертикально от верхней пластины к нижней пластине.Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга, от центра к центру, и являются одним из наиболее распространенных компонентов стеновых панелей. Шпильки структурируют и обеспечивают большую поддержку стеновой панели.

Балки

Балка — это горизонтальный элемент каркаса, который проходит по длине пола или платформы дома. Балки являются опорой для пола в вашем доме и представляют собой платформу, к которой в конечном итоге будут прикреплены ваши стеновые панели. Мы сотрудничаем с LP Building Products, чтобы внедрить их системы LP I-Joist в односемейные и многосемейные здания по всему Мичигану и Северной Индиане.

Строительство каркаса стен небольшого дома | Как оформить стену | Структурная древесина «два на четыре» | Уголки стены стержня

Монтаж стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянных крошечных домиков обычно используется конструкционный брус два на четыре , особенно для одноэтажных зданий, где стены не должны выдерживать нагрузку вышележащих уровней. Принцип возведения этих каркасных конструкций из дерева быстрый.Благодаря благоприятному весу конструкций отпадает необходимость в тяжелой подъемной технике. Вся работа может быть сделана человеческими силами. Если фундамент и конструкция перекрытия готовы, можно приступать к монтажу отдельных стен.

Рекомендуется предварительно разрезать и подготовить все компоненты. Массивная деревянная плита может обеспечить ровную поверхность для сборки отдельных стеновых частей в соответствии с документацией строительного проекта. Готовые стены возводятся и крепятся к полу; затем они скручиваются.Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления индивидуальных стен к фундаменту.

столбы настенные
раскосы
временная опора (распорка)
опорные стойки
Ремень (стяжка)
Лага комбинированные
паркетная доска
лестница
верхняя плита
вытирание

Стеновая конструкция состоит из нескольких стеновых компонентов, среди основных — горизонтальные плиты, вертикальные стойки, внутреннее перекрытие, распорка, дышащая мембрана, удерживающая внутреннюю влагу от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как связка, обрешетка для крепления различных слоев стены, защита от дождя, предотвращающая попадание влаги из внешней среды в стену, внешняя облицовка от воздействия погодных условий и инсталляций.

Соберите первую стену на основании и закрепите на месте. С помощью временных прибитых досок выровняйте стену до идеального прилегания. Примените тот же метод к следующей стене; уравновешивая его, прикрепите его к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незавершенную конструкцию более прочной и удерживает ее на месте. Когда все стены будут возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Угловой каркас / Несколько шпилек

Есть много способов решить проблему соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы дополнительно укрепить угловые стойки. Однако обычно теплового моста больше, и требуется больше материала.

Углы каркасные типы

Ненесущие стены — Конструкция каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций через разделительный слой — пароизоляцию.Есть много способов продолжить строительство перегородок, и для каждого из них важно работать точно и следить за правильностью всех размеров и уровней. В противном случае вся стена может быть недельной и склонной к изгибу, и впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом уже здесь для вас ! Здесь можно заказать множество иллюстраций, фотографий и руководств.

Способы соединения перегородок:

Опора для отделки потолка

Блокировка прибита к балкам потолка
балки перекрытия
опора для гвоздей
тарелка
шпилька

Обрамление перегородки: Внутренняя стойка, прикрепленная к стойке

Стойка перегородки
нижняя плита
лента полиэтиленовая
изоляция в помещениях
Стойка наружная

Внутренняя шпилька, прикрепленная к блокировке

Наружная стеновая шпилька
блокировка
нижняя плита
стойка перегородки

Внутренняя стойка, прикрепленная после монтажа гипсокартона

Наружная стеновая стойка
вагонка
стойка перегородки
нижняя плита

Распорка и изоляция

Распорка — одна из важнейших частей конструкции стены, предотвращающая деформацию или обрушение конструкции под действием боковых сил.Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45 ° до 60 °, так как слишком острый или тупой угол сделает распорку неэффективной. Наиболее часто используемые типы распорок — это диагональная блокировка из того же материала, что и каркас, или перфорированная ветровая стяжка, которая помещается наверху несущей конструкции и прибивается к ней гвоздями или привинчивается. Такие планки из дерева наиболее распространены, например, на традиционных крышах, где собираются заселить чердачное пространство.Кроме того, другой тип ветровой распорки изготавливается из плит OSB или фанеры, что также помогает сделать углы здания более жесткими.

Как работает диагональное блокирующее крепление.

Еще одна важная часть стены — теплоизоляция, обеспечивающая комфортную среду внутри здания независимо от погоды и температуры. Сегодня используются несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (полистирол). Несущий каркас стены обычно устанавливается после таких систем, как водопровод, канализация и т. Д., находятся на месте и непосредственно перед окончательной внутренней отделкой стен. Тепловая установка также размещается в крыше, между отдельными стропилами и в полу между балками.

Технологическая книга строительства малых домов

Вас интересует дополнительная информация по строительству домика ? Посмотрите мою новую книгу «Как построить крошечный домик», , где вы можете найти множество практических советов и инструкций, связанных с движением крошечных домов!

стеновых панелей | Best Way to Frame

Стеновые панели — это секции наружных и внутренних стен с деревянным каркасом, изготовленные на заводе на основе проектной информации, представленной в строительной документации для здания.

Преимущества стеновых панелей

Стеновые панели упрощают проект каркаса за счет минимизации переменных.
Качество материалов и допуски конструкции более тщательно контролируются, что обеспечивает лучшую согласованность между панелями.
Шаблоны гвоздей, используемые для прикрепления шпилек к пластинам и оболочки к шпилькам и пластинам, являются более точными и последовательными, чем обычно получаемые в полевых условиях.
Обшивка и строительная пленка могут быть применены производителем стеновых панелей на заводе, что позволяет сэкономить время в полевых условиях.
Схема размещения стеновых панелей значительно упрощает процесс установки стеновых панелей за счет четкой идентификации каждой панели и ее предполагаемого местоположения.

Элементы, из которых состоят стеновые панели

Нижняя пластина: Нижний горизонтальный элемент каркаса каркасной стены.
Заголовок: Конструктивный элемент, расположенный между отверстиями для шпилек, балок, стропил или ферм.
Jack Stud: Вертикальный элемент конструкции, который не охватывает всю высоту стены и выдерживает вертикальную нагрузку.Обычно их называют «плечевыми шипами», поскольку они являются более короткими шипами по обе стороны от отверстия, которые поддерживают каждый конец жатки.
King Stud: Полноразмерные шпильки с каждой стороны проема, которые устанавливаются непосредственно рядом со шпильками домкрата для противодействия боковым нагрузкам.
Верхняя плита: Каркас, состоящий из двух элементов на плоскости, которые образуют верхнюю часть внешних несущих стенок стойки каркаса платформы. Одиночный элемент в квартире в ненесущей стеновой конструкции.

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: конструкция платформы и баллон-каркасная конструкция. Конструкция платформы гораздо более распространена, чем конструкция из баллонов, хотя конструкция из баллонов использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

При конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола.Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для возведения следующей серии стен. Каркас дома-платформы — Стеновые стойки проходят от пола до потолка для каждого отдельного этажа

Каркас воздушного шара

С конструкцией баллон-каркас, Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов. Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все дороже и труднее найти. Каркас воздушного шара — Стеновые балки проходят во всю высоту здания.

Стена- Макеты стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру. Эти стандартизированные компоновки приводят к минимуму резки и отходов материалов для пола, потолка и стен.Обычный каркас стеновых стоек. Стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру.

В большинстве старых домов имеются стеновые стойки размером 2 на 4, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка внешней стены добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, лепниной, кирпичом, камнем и другой отделкой наружных стен.В старых домах обшивают диагональной доской — доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля — это фанера или панели из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками — обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши — это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о каркасах для внутренних стен здания

Дона Вандерворта — Do-it-yourself-help.com

Большинство стеновых каркасов выполняется из бруса 2х4 или 2х6, но можно использовать 2х3, чтобы построить новую ненесущую внутреннюю стену. По коду, для этой цели можно использовать 2×3, если высота стены не превышает 10 футов, а стойки расположены через каждые 16 дюймов.

Может быть хорошим выбором использовать такие пиломатериалы меньшего размера, если вы разделяете комнату только для того, чтобы добавить шкаф, и не планируете устанавливать какие-либо электрические приборы на стене.Работать с 2×3 проще и дешевле, чем с пиломатериалами большего размера, а меньший размер занимает меньше места, что может быть важно в небольших помещениях.

Недостатком использования этого меньшего размера является установка дверных коробок или розеток в стене. Дверной косяк обычно будет слишком глубоким, чтобы войти в доступное пространство заподлицо, и будет выступать с одной или другой стороны. Возможно, это не проблема для туалета, где свес можно спрятать внутрь, но с перегородкой для комнаты такой эффект будет недопустим.Кроме того, электрические коробки не поместятся в стене 2×3. Принимая во внимание размер используемых шпилек, лучше всего избежать подобных проблем, используя более крупные шипы 2х4.

Базовая рама

Базовая стеновая рама включает в себя: подошву, верхнюю пластину, стойки, а в случае стен, длина которых превышает 10 футов, требуется противопожарная защита между стойками. Обычно один 2×4 используется для формирования подошвы, а в случае несущих стен два 2×4 укладываются друг на друга, чтобы сформировать верхнюю пластину.В существующей конструкции внутренние стены, не являющиеся частью опорной системы, часто имеют цельную верхнюю пластину. Поскольку новая перегородка является просто разделителем, а не несущей нагрузкой, она также может быть построена с цельной верхней пластиной.

Расстояние между шпильками

В соответствии с таблицей международных жилищных кодов R602.3 (5), расстояние между стойками в любой конкретной стене будет варьироваться в зависимости от того, является ли она несущей или нет, ее высоты и размера используемых пиломатериалов. Стойки в ненесущей стене могут находиться на расстоянии до 24 дюймов для 2×4 и 16 дюймов для 2×3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки расположен на каждой отметке 16 дюймов. Необходимое расстояние в 24 и 16 дюймов обеспечивает необходимую опору для стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера.

Добавление двери

Помимо основной конструкции, состоящей из стоек и пластин, дверь также может быть встроена во внутреннюю стену. Дверная рама будет включать в себя шпильки типа «король» и «домкрат» для поддержки по бокам, а также шпильки для перемычки и упоры для поддержки веса над проемом.

Должна быть изготовлена рама для размещения двери с установленной подошвой для устойчивости, после чего пластина может быть вырезана после завершения строительства. См. Эту ссылку для получения дополнительной информации об обрамлении новой двери.

Планирование новой стены

Если новая перегородка будет построена перпендикулярно балкам перекрытия, вы можете выбрать любое место, подходящее для ваших целей. Если вы должны построить новую стену параллельно балкам, постарайтесь выровнять ее с существующей балкой, чтобы верхняя пластина могла быть прикреплена непосредственно к ней.В противном случае для параллельного размещения потребуется добавить блокировку 2×4 между существующими балками, чтобы обеспечить каркас для крепления верхней пластины. Для установки новой блокировки потребуется доступ к балкам перекрытия, что в некоторых случаях может быть затруднено.

Отметьте место для новой стены, измеряющее расстояние от существующей стены на другой стороне комнаты. Измерьте с обоих концов и отметьте потолок, где будет новая верхняя пластина. Протяните обведенную мелом веревку между двумя отметками и защелкните ее, чтобы обозначить место для верхней пластины на потолке.

Удерживайте отвес за оба конца троса, чтобы найти соответствующие точки на полу. Отметьте пол в этих точках и защелкните мелом шнурок, чтобы отметить место для новой подошвы на полу.

Требования к пиломатериалам

Измерьте длину новой стены. Также измерьте высоту потолка в нескольких местах по длине этого помещения. В большинстве случаев высота потолка может немного отличаться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов. Для 10-футовой стены потребуется 7 внутренних стоек плюс 2 концевых стойки, всего девять. Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовые пиломатериалы для шпилек. Если высота превышает 8 футов, что более вероятно, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верха и подошвы. Доступны доски два на четыре от 8 футов до более 20 футов в длину, поэтому выбирайте доски, которые немного длиннее, чем длина, которая вам нужна, и обрежьте их до нужного размера.

Если вы добавляете дверь в стену, вам также нужно будет рассчитать стойку «царь» и «домкрат», а также построить перемычку при покупке пиломатериалов.

Построение фрейма

Отрежьте верхнюю часть и подошву до измеренной длины новой стены. Возьмите самый короткий размер потолка, вычтите 3 дюйма из толщины двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки до нужной длины.Создайте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен. Положите верхнюю часть подошвы и подошву рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по длине для шпилек и отметьте место для любого дверного проема, используя эти расчеты. Разделите пластины и уложите между ними предварительно нарезанные шпильки, чтобы центры совпадали с каждой меткой.Заколите пластины в шпильки, используя по два гвоздя 16d с каждого конца. Кроме того, уложите предварительно собранные шпильки жатки, калеки и домкрата на место и прибейте их к королевским шпилькам и пластинам.

Возведение стены

На отметке пола прибейте 2-х кубический блок к подошвам соседних стен, чтобы он действовал как скоба. Или, если пол не закончен, вы можете прибить пару блоков по меловой линии для подошвы. Используйте блоки, чтобы удерживать нижнюю часть новой рамы на месте, одновременно поднимая верхнюю пластину к потолку.Заклините конструкцию между потолком и полом, используя небольшую кувалду, чтобы постучать по пластинам по мере необходимости, чтобы поднять ее по вертикали.

Установите новую раму по отвесу и под прямым углом, используя уровень, прижатый к краю шпилек. Постучите по пластинам тем или иным способом, пока они не совпадут с отметками, а все гвоздики не покажут вертикальное положение по центру пузыря на уровне. Если какая-либо точка вдоль нового каркаса стены не прилегает плотно из-за разницы в высоте потолка, используйте деревянные прокладки, вбитые под подошву, чтобы затянуть прилегание.

Убедитесь, что рама имеет квадратную форму на соседних стенах, используя квадрат для обрамления, а затем закрепите ее на месте гвоздями 16d, вбитыми через две пластины в существующий каркас. Если вы не хотите использовать гвозди, вы также можете использовать трехдюймовые винты для настила, вбитые в пластины в балки. Завершите установку, прикрепив верхнюю пластину к балкам потолка или добавленным блокам 2×4 между балками. Кроме того, прикрепите концевые шпильки к верху и подошвам соседних стен, используя технику ногтя.

Еще подобное на Do-It-Yourself-Help.com

Когда требуется блокировка / распорка в стенах с деревянным каркасом? Что считается адекватным креплением для деревянных стеновых каркасов в их слабой оси?

Деревянные стойки, используемые в конструкции стен с легким каркасом, могут потребовать горизонтально ориентированного блокирования по ряду причин, включая блокирование на срезанных краях панели, блокирование огня и ограничение продольного изгиба при воздействии осевых нагрузок.

Цели структурной блокировки

Блокировка для уменьшения степени гибкости шпильки
Раздел 3.7.1.4 Национальной спецификации проектирования деревянных конструкций (NDS) Американского совета по дереву гласит, что коэффициент гибкости стоек не должен превышать 50 в условиях эксплуатации или 75 во время строительства. Это означает, что максимально допустимая свободная длина слабой оси для двух номинальных деревянных стоек составляет 6′-3 ″ (50 x1,5 ″) для условий эксплуатации или 9′-4,5 ″ (75 x 1,5 ″) в незавершенном производстве. условия. Однако это не обязательно означает, что на этих расстояниях между стойками требуется блокировка из массива дерева, чтобы можно было считать, что стойки достаточно закреплены на их слабой оси.Как внутренние, так и внешние деревянные конструкции стен обычно включают слои деревянных структурных панелей (фанеры или OSB) и / или гипсокартона. Общая практика заключается в том, чтобы рассматривать эти изделия для обшивки и их крепления к деревянным стойкам как адекватные слабые распорки стоек оси, что указывает на то, что коэффициенты гибкости NDS могут быть соблюдены без необходимости блокирования массивной древесины между стойками. Однако в процессе строительства обычно используются внутренние несущие стены, которые воспринимают строительные нагрузки сверху, но еще не установлены отделочные гипсокартонные плиты.В этих условиях может потребоваться деревянный блок для более высоких стен.

Уникальное состояние, которое существует в некоторых внутренних стенах, — это сборка стен с шахматными стойками, где деревянные стойки 2 × 4 установлены на верхней и нижней пластинах 2 × 6, причем стойки чередуются от одного края пластин к другому. Такое состояние стен обеспечивает отличные акустические характеристики.

Однако в этом случае только внешние поверхности стоек контактируют с обшивкой и / или гипсовыми покрытиями; внутренние поверхности шпилек свободны.В приложении A.11.3 NDS 2015 указано, что крепление только на одной стороне шпилек является достаточным:

Когда каркасные стены в конструкции с легким каркасом имеют достаточную обшивку, по крайней мере, с одной стороны, глубина, а не ширина стойки, должна приниматься как наименьший размер при расчете отношения le / d. Опыт показывает, что оболочка обеспечивает боковую поддержку и должна быть надежно закреплена.

Аналогичным образом, NDS 2015 на рис. 3F показывает длину колонны без подпорок на основе распорок только на одной стороне стойки / колонны.Комментарий C.3.6.7 NDS 2015, далее утверждает:

Использование глубины стойки как наименьшего размера при расчете коэффициента гибкости при определении осевой несущей способности обшитых или плакированных стеновых систем с легким каркасом является давней практикой. Опыт показал, что деревянные конструкционные панели, ДВП, ДВП, гипсокартон или другие материалы для обшивки обеспечивают адекватную боковую поддержку стойки по всей ее толщине при правильном закреплении.

Помимо учета предела гибкости деревянных шпилек по их слабой оси, следует также учитывать способность к изгибу несущих шпилек.Это учитывается в коэффициенте устойчивости колонки в соответствии с разделом 3.7.1.5 NDS.

Несмотря на то, что в кодексе не указаны минимальные возможности блокировки / распорки для ограничения этого слабого продольного изгиба оси, обычная практика заключается в том, что любая из упомянутых выше систем обшивки со стандартными схемами крепления или блокировкой из твердой древесины между стойками имеет достаточную способность сопротивляться слабому изгибу оси.

Срезанные кромки панели

При использовании стен со сдвигом деревянного каркаса стены обычно проектируются блокированными, что приводит к значительно более высоким допустимым пределам сдвига, чем незаблокированные стены сдвига.Если конструкция заблокирована, все кромки панели, работающей на сдвиг, должны крепиться к общему элементу каркаса; эти общие элементы каркаса обычно представляют собой вертикально ориентированные стойки и горизонтально ориентированные блоки между стойками. В разделе 4.3.6 Специальных положений Американского совета по древесине для защиты от ветра и сейсмических воздействий (SDPWS) представлены требования к этим блокирующим элементам, а в этой публикации WoodWorks «Спросите эксперта» обсуждаются варианты размеров и ориентации блокировки кромок панелей, работающих на сдвиг.

Цели противопожарной защиты

Международный строительный кодекс (IBC) содержит требования к противопожарной защите, которые предназначены для ограничения распространения пламени, дыма и газов в горючих скрытых пространствах, таких как полость стены деревянного каркаса.Эти требования, содержащиеся в разделе 718.2.2 IBC 2015, гласят, что противопожарная защита требуется вертикально на уровне потолка и пола и по горизонтали с интервалами, не превышающими 10 футов. Кроме того, раздел 718.2.3 IBC требует, чтобы в соединениях между горизонтальными и вертикальными пространствами использовалась противопожарная защита, чтобы предотвратить прохождение пламени, дыма и газов от стен к соединительным этажам и наоборот. В традиционной конструкции из легкого каркаса из дерева, где отделка стен и потолка плотно прилегает к соответствующим элементам каркаса, и где используется конструкция платформы-каркаса, верхние плиты стен будут действовать как противопожарные блоки.Эта концепция подтверждена в комментариях кода к разделу 718.2.3 IBC. Однако в таких ситуациях, как стены с баллонным каркасом или подвесные потолки, может потребоваться дополнительная противопожарная защита стены. См. Изображение ниже для примера этого из комментария IBC 2015 года.

Источник: Комментарий Международного строительного кодекса

Наконец, стоит отметить, что код позволяет использовать ряд продуктов для защиты от огня. В дополнение к твердым 2x номинальным деревянным элементам, другие варианты включают двойной слой 1x номинальной древесины, ДСП, гипсокартон и другие, как указано в Разделе 718 IBC.2.1.

Лучший способ каркаса: меньше дерева, больше продумано

Меньше значит больше, больше или меньше. Вот еще много информации о каркасе с меньшим количеством дерева

Продвинутое кадрирование существует уже пятьдесят или более лет, но почему-то все еще ново для многих кадровых бригад. Вероятно, потому что рулетка имеет красные метки через каждые 16 дюймов, и все мы привыкли кадрировать с 16-дюймовым расстоянием по центру.

Но почему 16 дюймов — это магическое число? Почему не 13, 14, 15, 17 или 19.2?

Потому что из фанеры. 48 дюймов делятся на 16.

ИНФОРМАЦИЯ: 48 делится на 24.

Когда я начал карьеру плотника в качестве каркасного дома, мне нравился структурный аспект того, что мы построили: тренажерный зал в джунглях, который увеличивался с каждым днем, пока, наконец, не стал домом, способным противостоять ураганам и ледяным штормам.

Когда я впервые услышал, что кто-то назвал некоторые конструкции «надстроенными», я не мог в это поверить. Как может больше дерева НЕ быть лучше? Дерево — это хорошо.Этот каркас был прочным.

И когда я прочитал об Optimum Value Engineering, я не поверил этому. Казалось, что какой-то скряга-бобовый пытается «спроектировать» солидный дом в тонкую груду прутьев.

Это все равно, что отказаться от каждой пятой заклепки в самолете, чтобы сэкономить 20% на заклепках.

Это примерно то же самое, что чувствовали каркасы из дерева, когда в 1830-х годах было изобретено обрамление воздушных шаров, и как ощущались остатки каркасов из воздушных шаров викторианской эпохи, когда в начале-середине 20-го века появились каркасы платформ и электроинструменты.

Структура домов продолжает меняться, и так называемый Advanced Framing — это «новейшая» итерация.

Все любят сложное обрамление … кроме строителей

Экологи любят современные конструкции, потому что при этом используется меньше древесины, которая является ценным природным ресурсом. Зеленые строители любят продвинутый каркас, потому что он дает больше места для изоляции — и они тоже получают зеленые баллы. Инженеры любят передовой каркас, потому что он уменьшает тепловые мосты, которые вызывают потерю тепла и конденсацию.

Строители традиционно НЕ любят сложные конструкции по многим причинам:

Против кода
Делает гипсокартон волнистым
Делает сайдинг волнистым
Недостаточно
Боль в шее
Смена плохая
Ненавижу хиппи
Все вышеперечисленное
Некоторые из вышеперечисленных

Во всех этих ответах есть хотя бы намек на правду, но они также легко решаются без препятствий (за исключением, может быть, части «ненависть к хиппи», которая звучит как личная проблема).

Для начала, 24 дюйма. находится в коде дольше, чем существует IRC

Самая старая кодовая книга, которая до сих пор хранится у меня в офисе, — это книга CABO 1995 года, где 24 in. O.c. расстояние между стойками указано в Таблице 602.3d:

Двадцатидюймовый интервал присутствовал и в более ранних версиях кода.

Следующая пара проблем с продвинутым каркасом — волнистый гипсокартон и сайдинг — являются прямым результатом выпуклых или изогнутых стоек — лучшего способа ограничить волнистость стен, чтобы отделить груду гвоздей от грубого материала.Если в вашем районе нет прямых шпилек, используйте специальные шпильки. Они классные.

Замена 5/8-дюймового гипсокартона вместо 1/2-дюймового гипсокартона также помогает укрепить и выпрямить стену.

Энергетические нормы также становятся более жесткими (в частности, IECC 2012 и 2015 гг.). Теперь энергоэффективность — ИЗМЕРЕННАЯ энергоэффективность — внезапно стала мейнстримом. Раньше строители думали, что 24-дюймовый интервал — это против кода ; сейчас практически требуется по коду.

Я надеюсь, что эта коллекция видео, подробных чертежей, фотографий и статей поможет вам эффективно и эффективно реализовать расширенное фрейминг на вашем сайте.

Каркасные стены конструкция: Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Стены каркасного дома: наружные, перегородки

Каркас

Утеплитель

Ветрозащита

Пароизоляция

Облицовка

Также рекомендуем прочитать другие наши статьи

Конструкция каркасного дома | Русская построечка

Общие особенности каркасных домов

Конструкция каркаса

Конструкция «пирога» каркасных стен

Также рекомендуем прочитать другие наши статьи

Сборка и подъем стен каркасного дома.

Post Scriptum

Расчет стены каркасного дома | Блог строительной компании RNR

Каркасные дома: из чего делают стены

Строительство стен: этапы работы

Расчет каркасных стен деревянных домов

Пример расчета стен каркасного дома

Устройство конструкции стены каркасного деревянного дома. ﻿ Деревянные каркасные дома

Преимущества каркасных стен

Из чего состоит стена каркасного дома?

Утепление каркасной стены

Конструкция стен частного дома в вариантах инженерных решений

Монтаж каркасных стен

Пиломатериалы для деревянного каркаса

Баланс между обшивкой деревянного каркаса и вертикальными связями

Правила утепления деревянного каркасного дома и изолирования

Крепежные элементы

Твердотопливные котлы, дымоходы и электросети

1

2

3

4

5

Пенополиуретан

Опилки

Правила возведения стен каркасного дома

Из чего состоят стены – перечень элементов

Требования к материалам и монтажу каркаса

Особенности внутренней отделки

Облицовка стен снаружи

Снижение трудозатрат при возведении каркасного здания

Стена каркасного дома устройство

Устройство стены каркасного дома

Особенности стеновой конструкции каркасного дома

Устройство внешних стен

Устройство внутренних перегородок каркасного дома

Стена каркасного дома: делаем правильно

Толщина стен

Утеплитель

Правильная укладка утеплителя

Советы по утеплению стен

Паро- и гидроизоляция

Внутренняя и внешняя отделка стен

Основные термины по каркасу дома, которые необходимо знать

Стеновая панель

Тарелки

Шпильки

Балки

Строительство каркаса стен небольшого дома | Как оформить стену | Структурная древесина «два на четыре» | Уголки стены стержня

Монтаж стен

Угловой каркас / Несколько шпилек

Ненесущие стены — Конструкция каркасных стен

Способы соединения перегородок:

Распорка и изоляция

Технологическая книга строительства малых домов

стеновых панелей | Best Way to Frame

Преимущества стеновых панелей

Элементы, из которых состоят стеновые панели

Схемы и методы каркаса дома

Конструкция платформы

Каркас воздушного шара

Стена- Макеты стоек

Обшивка стен

Каркас и обшивка крыши

Дона Вандерворта — Do-it-yourself-help.com

Базовая рама

Расстояние между шпильками

Устройство конструкции стены каркасного деревянного дома. Деревянные каркасные дома
