Стены каркасного дома: этапы и технология возведения

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

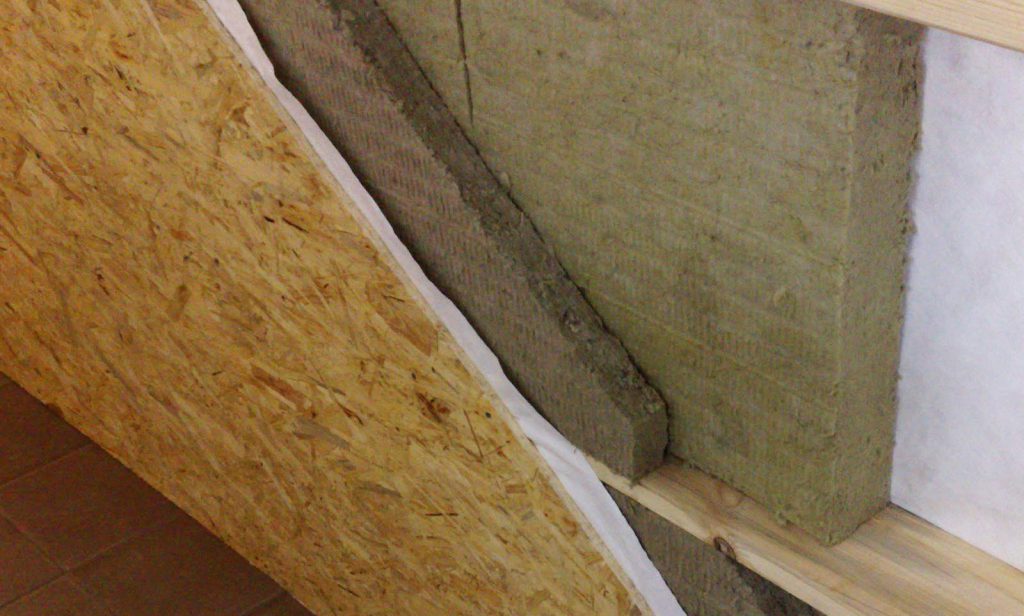

Стена каркасного дома

Стена каркасного дома

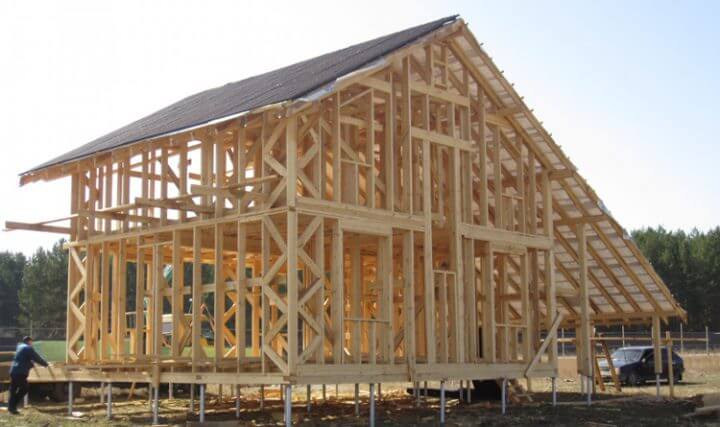

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Нижняя обвязка

Нижняя обвязка

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

  • «в полдерева» и «в лапу»;
  • «ласточкин хвост»;
  • «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Монтаж стоек

Монтаж стоек

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.Верхняя обвязка

Верхняя обвязка

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Монтаж укосин

Монтаж укосин

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Монтаж стен

Монтаж стен

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

  1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
  2. Его укрывают слоем гидроизоляции.
  3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
  4. Изнутри между стойками каркаса укладывают утеплитель.
  5. Укрывают его пароизоляционным материалом.
  6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

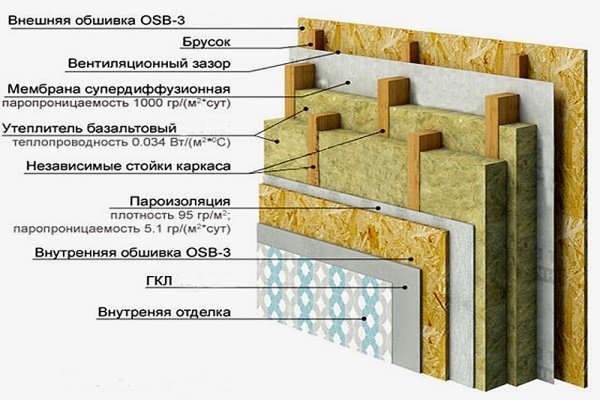

«Пирог» стены каркасного строения

«Пирог» стены каркасного строения

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология

предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Дом из СИП-панелей

Дом из СИП-панелей

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Ориентированно-стружечные плиты

Ориентированно-стружечные плиты

Достоинства плит OSB-3:

  • Оптимальное соотношение цены и качества.
  • Легко поддаются обработке – резке, сверлению, шлифовке.
  • Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
  • Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
  • Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

  • Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
  • Не боятся грызунов.
  • Экологически безопасны. Не выделяют в воздух вредные вещества.
  • Пожаробезопасны, относятся к категории слабогорючих материалов.
  • Хорошо сохраняют тепло.
  • Имеют хорошую паропроницаемость, являются «дышащими».
  • При обшивке каркаса образуют ровную поверхность.

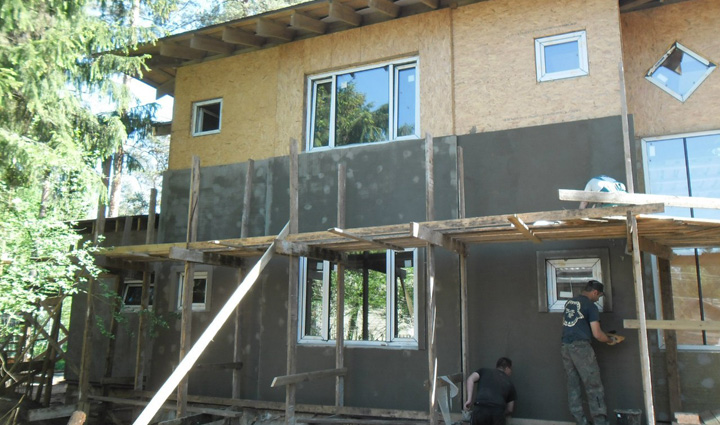

Обшивка каркаса плитами ЦСП

Обшивка каркаса плитами ЦСП

В противовес достоинствам ЦСП имеют и недостатки:

  • Большой вес.
  • Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
  • Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

  • Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
  • Экологически безопасный.
  • Плиты имеют малый вес.
  • Хорошая паропроницаемость.

Основной недостаток ДВП

– низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Обшивка каркасных стен фанерой

Обшивка каркасных стен фанерой

Плюсы фанеры:

  • не боится низких температур;
  • легко поддается обработке;
  • высокая прочность на сжатие;
  • доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

  • Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
  • Их стыки должны приходиться на середину каркасного бруса.
  • Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
  • Саморезы вкручивают с отступом от края плиты не менее 10 мм.
  • Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Супердиффузионная мембрана

Супердиффузионная мембрана

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя.

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

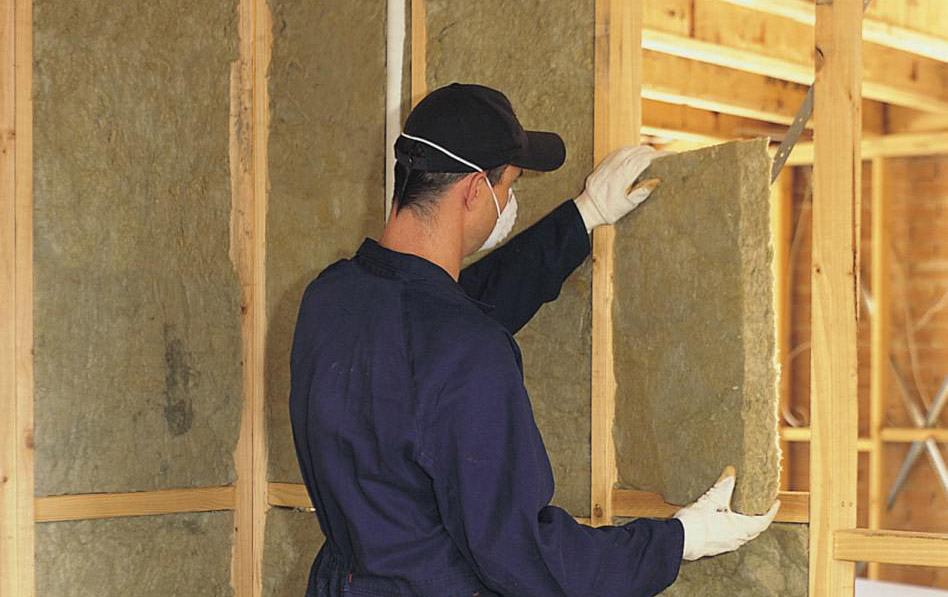

Утепление стен минеральной ватой

Утепление стен минеральной ватой

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Утепление эковатой

Утепление эковатой

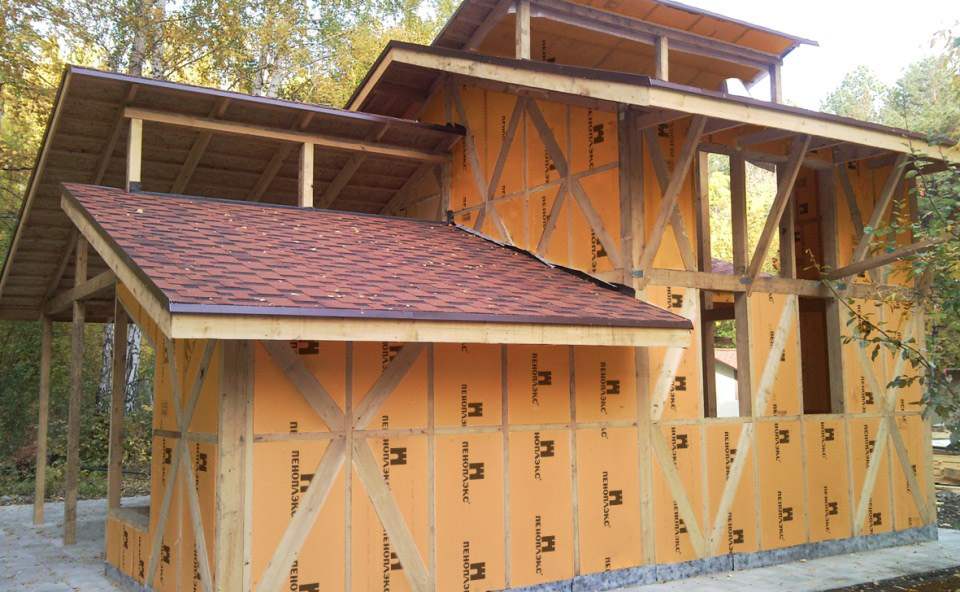

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Внутренняя обшивка стен евровагонкой

Внутренняя обшивка стен евровагонкой

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

  1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
  2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
  3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Как устроен каркасный дом

Как устроен каркасный дом

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Видео: технология возведения стен от А до Я

Закладка Постоянная ссылка.

Изучаем устройство стены каркасного дома

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
Каркасный дом – один из самых доступных и бюджетных вариантов загородного строительства.

Но как только заложен фундамент, наступает не менее ответственный этап: устройство каркасной стены, которая в таких строениях имеет свои особенности.

Их обязательно следует изучить перед началом строительных работ, чтобы в ближайшем будущем избежать капитального ремонта всей конструкции.

Общая информация

Фото 2

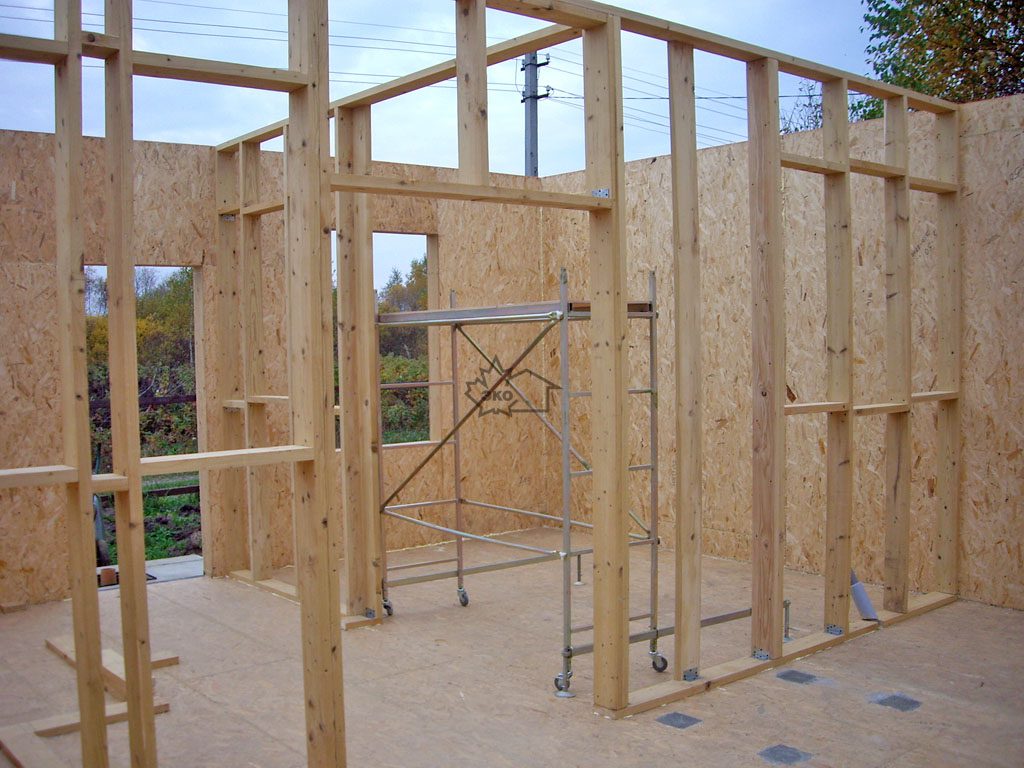

Для каркасного дома конструкции каркасных стен имеют всего два вида:
  1. Несущие, которые обладают повышенной прочностью к ударам и механическим нагрузкам: как вертикальным, так и горизонтальным. Обычно их изготавливают из цельной доски или гигантских двутавровых балок. Дверные проемы в несущих стенах собирают с помощью не менее 2 перемычек, скрепленных с помощью гвоздей в 2 ряда, что позволяет избежать их деформации.
  2. Ненесущие (внутренние), которые служат перегородками для разделения строения на комнаты и не рассчитаны на то, чтобы выдерживать вес здания. Перемычки над дверными проемами в таких случаях должны иметь ширину, равную ширине вертикальных стоек, и быть изготовленными из материала толщиной более 40 мм.

Справка! Внутренние перегородки, предназначенные для зонирования жилого пространства, часто изготавливают из бруса размером 40х100, поскольку в них отсутствует необходимость в толстом слое утеплителя. Для несущих стен берут материалы с сечением минимум 50х150, а лучше 50х250, чтобы иметь возможность увеличить толщину теплоизоляционного слоя.

Материалы

Фото 3
Из какого материала собирают стены каркасных домов? Если вы выбрали для своего жилья каркасные дома: материал стен может быть совершенно различным.

Он определяется не только эстетическими свойствами, но и способностью выдерживать определенные нагрузки, климатическими и рельефными особенностями участка, весом и другими характеристиками.

Для устройства деревянных каркасных стен и перегородок преимущественно используют:

  1. Деревянный брус, изготавливаемый из древесины хвойных пород или клена. Его сечение имеет квадратную форму, а стандартный размер составляет 150х150. Более толстый брус (150х200 и 200х200) идеально подходит для многоэтажных строений или домов с мансардой.
  2. Обрезная доска из древесины хвойных пород. Сечение стоек обычно составляет 50х150.
  3. Деревянный двутавр, представляющий собой два бруса из древесины, скрепленные перемычкой из OSB-плиты. Он позволяет свободно регулировать полки в зависимости от толщины утеплителя и размера фундамента. По оценкам специалистов, применение такого материала сводит к минимуму риск деформации каркаса при усадке строения и обеспечивает лучшую теплоизоляцию.
  4. Материалы для наружной и внутренней обшивки каркаса. К ним относятся как стандартные деревянные доски, так и сборные конструкции щитового типа, изготовленные из OSB-плит, гидрофобной фанеры или досок. И также допускается использование магнезитовых листов. При этом важно, чтобы материалы были хорошо высушенными и в них отсутствовали трещины и дефекты, которые в дальнейшем способны вызвать усадку и разрушение дома. В качестве противогрибковой защиты их обязательно обрабатывают специальными антисептическими составами.
  5. Утеплители. Они бывают мягкого — утеплители на базе стекловолокна, базальтовая вата — и жесткого — пенополистирол и его экструдированная модификация — типа.
  6. Отделочные материалы. К ним относится виниловый и металлический сайдинг. Последний отличается повышенной прочностью, легко монтируется и обладает повышенной устойчивостью к коррозии. Виниловый сайдинг привлекает меньшим весом и большим выбором расцветок, однако боится температурных перепадов и прямых солнечных лучей. А также часто используется блок-хаус (калиброванные доски с овальным поперечным профилем и замковым соединением, которые внешне полностью напоминают оцилиндрованное бревно) и имитация бруса (панели с прямоугольным сечением и скошенными уголками). Очень элегантно выглядят каркасные дома с отделкой посредством искусственного камня, акриловых покрытий и декоративной штукатурки.
  7. Ветрозащита, предназначенная для защиты дома от продувания и влаги. Она выглядит как рулонный материал, напоминающий пленку, но в то же время паропроницаемый для предотвращения замерзания утеплителя в стене в зимний сезон. Преимущественно в этих целях покупают диффузионную мембрану для гидроизоляции.
  8. Пароизоляция, в качестве которой используется пароизоляционная мембрана.

Справка! По одной из инновационных технологий, несущий каркас строения полностью изготавливают из оцинкованного термопрофиля, а внутренним утеплителем служит торкрет бетон либо пенобетон. Это позволяет легко построить прочный и надежный дом с количеством этажей от 1 до 5.

Технологии

Каркасный дом может быть возведен различными способами, поскольку на сегодня известно несколько эффективных технологий создания его стен. Наиболее популярные среди них это: конструкция стены каркасного дома по финской технологии и по канадской. Их отличия заключаются в том, что в соответствии со скандинавским способом панели стен собирают прямо на месте строительства, а вот строительные технологии из Канады предполагают монтаж каркаса из готовых SIP-панелей (каркасно-щитовая технология).

Финская

Фото 4
Финская технология возведения каркаса стены выглядит следующим образом:
  1. На ленточное основание монтируют каркас из бруса, после чего собирается нижнее перекрытие.
  2. Собирают панели, для чего используют OSB-плиты, которыми пролеты стен обшивают как изнутри, так и «с улицы».
  3. Устанавливают теплоизолирующий слой, после чего на перекрытие стелят черновой пол.
  4. Основные узлы строения соединяют между собой металлическими кронштейнами и устанавливают балки межэтажных перекрытий.
  5. На межэтажном перекрытии собирают и устанавливают вертикально панели стен второго этажа.
  6. Монтируют стропила крыши, закрепляют на них гидроизоляционный слой и укладывают кровлю.
  7. Производят внутренние и наружные отделочные работы.

Канадская

Фото 5

При проектировании строения по канадской технологии алгоритм работ выглядит следующим образом:

  1. Заливается ленточный фундамент, на который монтируются панели и балки перекрытия.
  2. В зазоры помещаются брусья, которые соединяют между собой, и производят изоляцию щелей с помощью монтажной пены.
  3. После установки перекрытия осуществляется монтаж стен, начиная от углов. В двухэтажных домах производится монтаж межэтажных перекрытий и стен второго этажа. При этом панели крепятся к брусьям саморезами через каждые 10-15 см. Все стыки надежно герметизируют с помощью монтажной пены. Крепление производится по принципу шип-паз, а тепловой зазор между панелями стен составляет 3-5 мм. В это же время делают оконные и дверные проемы.
  4. Заключительным этапом является монтаж кровли.

Устройство

Фото 6

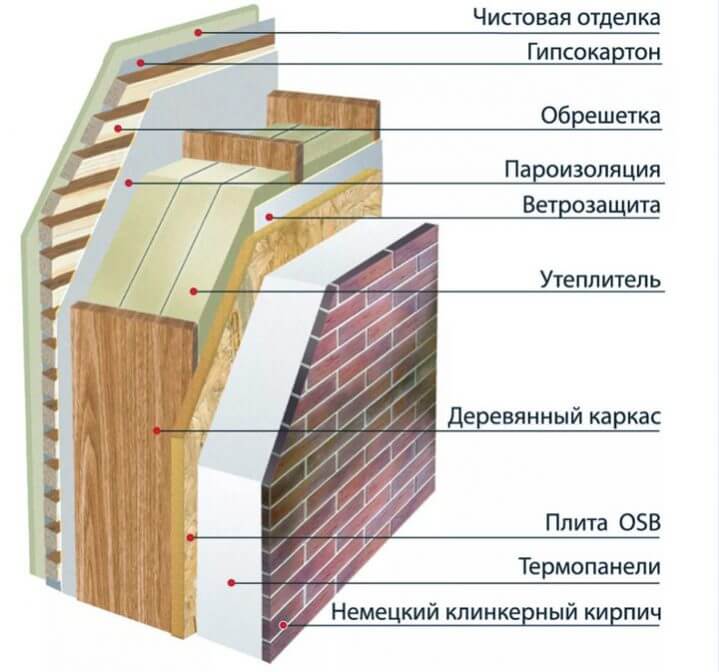

Из чего состоит стена каркасного дома?

Каким бы изысканным ни был дизайн вашего каркасного дома, и какие дорогие материалы не использовались, конструкция каркасной стены с утеплителем, особенно несущей, будет практически идентичной.

Она является многослойной и на строительном жаргоне называется «сэндвичем» или «пирогом».

Итак, каркасная стена: конструкция состоит из слоев:

  1. Непосредственно каркаса.
  2. Внутреннего отделочного слоя.
  3. Пароизоляционного слоя.
  4. Утеплителя.
  5. Гидрозащитного слоя.
  6. OSB-плиты.
  7. Наружной декоративной отделки.

Важно! Внутренние перегородки строения сделать намного проще: схема каркасной стены содержит лишь стойки каркаса, теплоизоляционный слой, пароизолирующую мембрану, установленную с обеих сторон, и гипсокартон либо OSB-плиту.

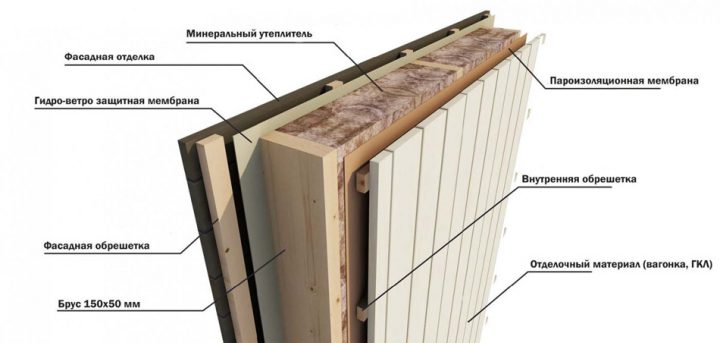

Правильный пирог каркасной стены может быть самым различным и зависит как от пожеланий и финансовых возможностей владельца, так и от внешних условий и внутренних нагрузок, которым будет подвергаться строение. Рассмотрим устройство стен каркасного дома в деталях. Наиболее распространенные варианты:

  1. Пирог каркасной стены с минватой. Правильный пирог стены каркасного дома с минватой идеально подходит для строений, в которых должна быть хорошая звукоизоляция. Для этого каркас стены с внешней стороны обшивается древесно-стружечными плитами и выстилается снаружи гидроизоляционной пленкой. Поверх нее прикрепляют минвату, которую можно дополнить экструдированным пенополистиролом. Сверху на слой теплоизоляции (изнутри) устанавливается пароизоляционный мембранный слой: его закрепляют с помощью степлера. Затем монтируется обрешетка для лучшего удерживания теплоизоляционного слоя и производится окончательная отделка стены. Важно, чтобы влага не проникла вглубь стены, поскольку это приведет к утрате минватой, обладающей повышенной гигроскопичностью, своих утепляющих свойств.
  2. Пирог стены каркасного дома с эковатой. Он считается наиболее безопасным для здоровья человека, поскольку эковата совершенно безопасна и обеспечивает воздухопроницаемость внутри стены, препятствуя образованию конденсата. Этот утеплитель отличается небольшим весом и отменными теплозащитными свойствами. Сам «пирог» состоит из следующих слоев: внутреннего отделочного слоя, пароизоляционной пленки, элементов каркаса, эковаты (она равномерно задувается по всей поверхности стены, что позволяет избежать стыков, как в случае других утеплителей, и проникновения холода в дом), ветрозащитной мембраны и внешнего отделочного слоя, который от предыдущего отделяет вентиляционный зазор.
  3. Пирог стены каркасного дома с базальтовым утеплителем. Это недешевое решение, однако, базальтовая вата не только обладает хорошими тепло- и звукоизоляционными свойствами, но и устойчива к вибрациям, плесени и грибку. Состав каркасной стены в этом случае будет стандартным: внутренняя отделка, пароизоляция, конструкция каркаса, базальтовый наполнитель, ветрозащитная мембрана и внешняя отделка.
  4. Пирог каркасной стены с ОСБ (или OSB). Такие плиты используют для придания стенам большей жесткости и устойчивости. Классическое расположение слоев, которое обеспечивает оптимальное выведение влаги и «дышащие» свойства выглядит так: внутренняя отделка, пароизоляционный слой, утеплитель (минвата либо другой), стойки каркаса, OSB-плита, ветрозащитный слой, вентиляционный зазор, наружная отделка.
  5. «Пирог» с панелями Изоплат. Последнее время они очень популярны среди строителей, поскольку надежно защищают стену от проникновения влаги, являются дополнительной защитой от холода и полностью заменяют ветро- и гидрозащиту. В каркасном доме слои стен располагаются следующим образом: внутренняя отделка, пароизоляционная пленка, теплоизоляционный слой, стойки каркаса, панели Изоплат, обрешетка, внешняя отделка.
  6. «Пирог» по системе EIFS. Структурные элементы каркаса строения часто становятся своеобразными «мостиками» холода, что требует дополнительного утепления стен – формирования пенополистирольного кокона с их внешней стороны. Состав стены каркасного дома в этом случае будет таким: внутренняя отделка, пароизоляция, каркасный слой с сеткой, жесткие пенополистирольные плиты ПСБ-С 25Ф, ветрозащита и слой наружной отделки.

Важно! В указанных выше вариантах «пирога» под ветрозащитным слоем понимается слой, состоящий из гидроизоляции и ветрозащиты. Так как снаружи стены обязательно должен присутствовать слой гидроизоляции, который защищает утеплитель от попадания внешней влаги.

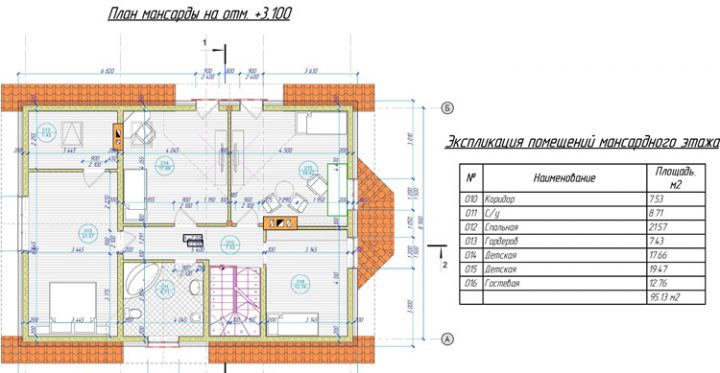

Чертежи, схемы и разрезы

Фото 7
Если вы собираетесь строить каркасное строение самостоятельно, без подробного чертежа, на котором будет указана и каркасная стена в разрезе, не обойтись.

Это позволит четко представить себе расположение и порядок установки всех несущих конструкций и внутренних перегородок и избежать наиболее распространенных ошибок.

Важно! На чертежах четко указываются не только варианты соединения конструктивных элементов между собой, но и схемы прокладки инженерных коммуникаций.

В большинстве своем современные чертежи стен каркасного дома делают в специализированных компьютерных программах, куда заносятся такие параметры, как вид и толщина материалов стен, расположение несущих стен и перегородок, количество комнат, внешние параметры типа влажности, вида почвы, средней температуры в данной местности и т. д.

Схема и структура стены каркасного дома обязательно содержит следующее:

  1. Вид стены и ее габариты.
  2. Нюансы конструктивного соединения стен между собой, а также с полом и кровлей.
  3. Расположение оконных и дверных проемов.
  4. Последовательность слоев (теплоизоляционного, парозащитного и т. д.), их толщина, особенности монтажа и вид материалов для каждого из них.

Узлы

Что представляет собой узел стены каркасного дома?

Стена каркасного строения состоит из следующих узлов, нюансы которых следует знать:

1. Примыкание стены к полу в каркасном доме. Каркасные стойки стены необходимо прибить 3 гвоздями размером 90 мм, причем это делается через стойку в лагу. Это касается несущих конструкций. Если стена располагается на обвязке лаг либо перемычке, то третий гвоздь забивается именно в них. В случае перегородок достаточно одного 90-миллиметрового гвоздя, забитого в каждую лагу.

Фото 8

2. Соединение стен каркасного дома. Чтобы обеспечить надежное соединение каркасных стен — соединить боковую и фасадную стены строения, в боковом каркасе необходимо сделать дополнительную стойку, развернутую перпендикулярно к угловой стойке каркасной конструкции, расположенной на краю. Это позволит правильно сформировать внутренний угол и упростить процесс отделки фанерой либо OSB-плитами.

Фото 9

3. Угол каркасной стены. Просто соединить брусья сечением 150х150 (или доски сечением 50х150) в углу чревато его промерзанием в зимнее время. Поэтому угол делают по схеме 2+1. К одной из крайних стоек каркасной конструкции прибивают третью, которую разворачивают под 90 градусов. Можно также усилить конструкцию, дополнив ее четвертой доской.

Две стойки соединяют параллельно друг другу или под небольшим углом посредством 5 90-миллиметровых гвоздей с расстоянием между ними 6 см. Перед отделкой угла обязательно необходимо положить утеплитель.

4. Укосина. Это один из самых важных элементов стены, который придает ей пространственную жесткость и позволяет избежать перекосов в строении. Их врезают и в нижнюю, и в верхнюю обвязку строго под углом, не выходящим за пределы 45-60 градусов. Их обязательно необходимо применять, если обшивка панелей дома фанерой либо OSB-плитами не планируется. Она может быть деревянной с сечением 25х100, 50х150 либо металлической.

Фото 10

5. Оконные и дверные проемы.

Важно! В канадской и финской технологии их усиливают немного по-разному, поэтому эти нюансы следует обязательно учесть.

В канадской технологии при их создании используют сдвоенные стойки. Под и над проемом монтируются укороченные стойки, расстояние между которыми остается таким же, как и между основными стойками. Над проемом размещается хидер, выполненный из удвоенной или утроенной доски высотой 10-25 см в зависимости от ширины проема и балочной нагрузки. Под проемом также монтируют горизонтальные доски, разрезающие дополнительную стойку пополам: они и будут выдерживать вес окна.

Фото 11

В случае дверных проемов либо использования финской технологии вместо хидера устанавливают ригель – поставленная на ребро доска, которая врезается перед нижней обвязкой в самой верхней части каркасных стоек как внутри, так и с внешней стороны. Ригель может быть как одинарным, так и строенным. Для него берут доски размером 50х200 мм.

Фото 12

6. Соединение стены и кровли. Стойки монтируются строго перпендикулярно к стене, но могут быть параллельны в перегородках или на фронтоне крыши. Балки должны быть монолитными, а во внешних углах стенового каркаса следует расположить не менее 2 стоек.

Фото 13

7. Соединение стены и перекрытия. Показано выше на рисунке к пункту 1.

Фото

Стена каркасного дома в разрезе: фото представлены ниже.

Фото 14

Фото 15

Фото 16

Фото 17

Фото 18

Полезное видео

О том, как сделать пирог каркасной стены дополнительно рассказано на видео ниже:

Выводы

Устройство стены каркасного дома – довольно важный и кропотливый процесс, но при желании и стремлении научиться и учесть любые нюансы с ним без проблем справится даже непрофессиональный строитель.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Устройство стены каркасного дома: материалы, чередование. |



Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

В строительстве применяются правильные стены на картинке.Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?



Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Правильный пирог стены на картинке.Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.



В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Наружные стены каркасного дома обшиваются плитами ЦСП.Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:



  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.



Пирог внутренних стен делают без пароизоляции на фото.Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Толщина стен каркасного дома определяется количеством слоёв стенового «пирога», наличием вентиляционного зазора, толщиной утеплителя. Она может составлять 15-25 см. При этом вес каркасной стены определяется как 50-60 кг каждый м2, что в 5 раз легче кирпичных стен, и в 1,5-2 раза легче деревянных построек.

В пироге можно использовать два слоя минеральной ваты на фото.Правильный пирог стены.

В конструкции стены могут быть предусмотрены одна или две воздушные прослойки. Это – вентиляционные зазоры, которые могут располагаться с одной или с двух сторон от утеплителя. Они обязательно необходимы при утеплении минеральной ватой и желательны при использовании пенопласта.

Для организации этих зазоров используют так называемую обрешётку – деревянные планки определённой толщины. Их монтируют с наружной стороны каркаса и крепят к ним последующую стеновую обшивку. Монтаж планок обрешётки обеспечивает наличие зазора между поверхностью утеплителя и наружной стеной.

На заметку

Вентиляционный зазор необходим для естественного удаления влаги. Его ширина зависит от вида внутреннего помещения и толщины утеплителя. Традиционно вентиляционный зазор составляет 4-5 см, однако при утеплении влажных помещений вентиляционный зазор увеличивают на 1-2 см.

Какой утеплитель для стен

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

Лучший утеплитель для стен каркасного дома в матах на картинке. Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата – лучший утеплитель для стен каркасного дома.

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Строительство каркасного дома с применением пеноплекса для утепления стен дома на фото.Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Качественное утепление стен каркасного дома пенополиуретаном самостоятельно на фото.Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Правильный пирог стены каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.



Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Обзор правильного устройства стен для каркасного дома

Строительство каркасного дома – популярная технология для зимних или летних дачных домов. Эту технологию отличает простота, бюджетная стоимость, экономичность, сравнительная легкость сборки, возможность быстрого выполнения всех работ. Важно спроектировать и рассчитать трудоемкость работ, количество материалов с учетом климата и индивидуального бюджета.

В основе каркасного дома – стены, их правильная конструкция является одним из факторов успешного строительства. Каркасные дома могут быть возведены своими руками.

Будете ли вы сами заниматься выполнением работ или предпочтете обратиться к подрядчикам – знания о правильном устройстве стены каркасного дома будут полезными, позволят рассчитать стоимость работ, определить количество необходимых материалов и выбрать лучший вариант.

Для строительства своими руками требуется много свободного времени: люди с полной занятостью не смогут оперативно справиться с объемом работ.

Устройство стены каркасного дома (пирог)

Содержание статьи

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

Каркасный дом основан на жесткой конструкцииКаркасный дом основан на жесткой конструкцииУстройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный “пирог”, собранный по строгим правилам.

  • Расчет толщины стен проводятс учетом особенностей климата и предназначения строения;
  • При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость;
  • Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок;
  • Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование.

Толщина стен и климат региона

Строители стремятся снизить стоимость отопления благодаря лучшему утеплению здания. Расчёт размеров стен и подбор утеплителя – залог успеха.

Толщина стен и климат регионаТолщина стен и климат регионаРасчёт размеров стен и подбор утеплителя

Для этого стойки каркаса нужно выполнить из бруса толщиной от 200 мм. Допускается также перекрестный каркас, сбитый из брусков размером 50х50 мм.

Расчет толщины стен зависит от климата: в теплых районах, с жарким летом и мягкой зимой, толщина стен может быть уменьшена.

Расчет показателей для дачного домика, который посещается только в летнее время, будет простым: достаточно толщины стен в 40 мм, а для каркаса подойдет обрезная доска шириной около 15 см, называемая “сороковкой”.

Утепление, пароизоляция и гидроизоляция

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

Утепление, пароизоляция и гидроизоляцияУтепление, пароизоляция и гидроизоляцияУтепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Утепление, пароизоляция и гидроизоляцияУтепление, пароизоляция и гидроизоляцияПароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

Внешняя облицовка

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Внешняя облицовкаВнешняя облицовкаВиниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов,  отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Внешняя облицовкаВнешняя облицовкаМеталлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Внешняя облицовкаВнешняя облицовкаБлокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Блокхаус и вагонкаБлокхаус и вагонкаСхема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель. Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем.

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Внешняя облицовкаВнешняя облицовкаСхема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Внешняя облицовкаВнешняя облицовкаПлиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Внешняя облицовкаВнешняя облицовкаШтукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Внешняя облицовкаВнешняя облицовкаОбшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Внешняя облицовкаВнешняя облицовкаОбшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Внутренняя отделка

Для внутренней отделки применяют вагонку, древоволокнистые плиты, возможен гипсокартон, но он не выносит температур ниже нуля.

Внутренняя отделкаВнутренняя отделкаОтделка вагонконкой

Применять его для работ по отделке летних домиков, отопление которых зимой не планируется – нельзя.

Как видно, каркасная технология строительства оптимально сочетает качество и стоимость. Устройство стен каркасного дома отлично подходит для качественного утепления жилого помещения.

Необходимо тщательно спроектировать каркасный дом, выполнить точный расчёт работ для долговечности и надежности дома.

Данная технология отличается простотой работ и позволит обеспечить невысокую их стоимость.

Видео

В этом видео вы можете узнать много интересного и нового о том, как избежать ошибок и построить правильные каркасные стены.

Стены каркасного дома - технология и схема строения в разрезе, из чего делают внутренние перегородки: состав и слои

Стены каркасного дома являются важным конструктивным элементом строения. Их многослойная структура предполагает применение различных типов материалов и четкого выполнения монтажных работ. Дабы дом прослужил долгую службу и лишь радовал хозяев, потребуется изучить теорию строительства.

Строение стены каркасного дома

Этапы строительных работ: сборка каркаса

Каркасом здания задается его геометрия, жесткость конструкции и ее надежность. Исходя из этого требуется правильно подобрать материал для его постройки и выполнить строительные работы.

Монтаж нижней обвязки

Обустройство нижней обвязки фундамента производится спустя неделю после его заливки. Она выступает в роли опоры для стен дома, соединяя их с основанием здания. Как правило для этого используется брус размером 150 на 200 миллиметров.

Брус

Использовать можно цельный либо клееный древесный материал. Различаются виды бруса своей ценой и прочностью. Цельный брус считается менее прочным, однако более дешевым, чем клееный.

Перед обустройством обвязки требуется проверить уровень фундамента. Если по горизонтали имеются отклонения более чем на 10 миллиметров, требуется выравнивание при помощи раствора. Если величина составляет менее 10 мм, то можно обойтись подкладкой дощечек.

Выравнивание фундамента

Если с уровнем все в порядке, то можно заняться работами по гидроизоляции основания. Для выполнения работ вам понадобится битум либо рубероид.

Закрепление на фундаменте

Брус обвязки фиксируется на основание дома при помощи анкеров. Для этого требуется сделать отверстия в древесном материале на расстоянии в метр — метр двадцать сантиметров друг от друга. Диаметр анкерных болтов, которые можно использовать для работ, должен составлять 12-16 миллиметров, глубина крепления – как минимум 10 см.

Схема обвязки фундамента

Брус можно закрепить между отдельными элементами при помощи нескольких способов. Обращайте внимание на углы. Для них характерно крепление:

  • Ласточкиным хвостом;
  • Коренным шипом;
  • В полдерева и в лапу.

Первые два способа являются весьма надежными, однако сложными. Поэтому чаще всего используется крепление в полдерева и в лапу.

Крепление в полдерева представляет собой выпиливание части бруса. Его высота составляет половину толщины, а глубина – полную толщину. Способ «в лапу» аналогичен, однако выпил делается под углом. В итоге выступающая часть бруса обладает трапециевидной формой.

Крепление обвязки на анкерный болт

Кроме того, элементы из бруса должны быть закреплены уголками для усиления, а также гвоздями 12-15 см. Кроме того, можно воспользоваться нагель-деревянными штырями для закрепления брусьев между собой. По размерам они должны быть меньше заготовленного для них отверстия, что связано с усадкой будущего дома.

Монтаж вертикальных стоек

Вертикальные стойки стен каркасного дома монтируют от углов. Для закрепления используются уголки, фиксируемые на нижнюю обвязку.

Стойки каркаса

По прямой линии устанавливаются стойки при помощи полной либо неполной вырубки. Также можно использовать уголки из стали. Вырубка подразумевает за собой выпиливание в брусе обвязки пазов. Ширина должна соответствовать аналогичному показателю у вертикальной стойки, высота же составляет 30-50 процентов толщины бруса обвязки. Если выполнять полную вырубку, то требуется утопить торец стойки на требуемую высоту, а если планируется неполная вырубка – то лишь частично. После выпила торец приобретет Г-образную форму.

Если вы остановили свой выбор на вырубке, то учитывайте, что длина стоек должна быть увеличена на два паза от высоты стен каркасного дома. Расстояние между стойками каркаса зависит от используемого облицовочного материала.

Верхняя обвязка

Верхняя обвязка обустраивается по аналогии с нижней. Стойки крепятся к горизонтально расположенному брусу методом вырубки либо при помощи уголков из металла. При том способ должен применяться аналогичный тому, что использовался на нижней обвязке. Верхние пазы стоек вырубаются перпендикулярно нижним. Делается это для того, чтобы не допустить перекашивания каркаса.

Верхняя обвязка

Вертикальные стойки должны не только вставляться в предназначенный для них паз, но и быть закрепленными при помощи гвоздей. Глубина заглубления – не менее 10 см.

Использование укосин

Укосины представляют собой доску, имеющую сечение 25*100 миллиметров. Они закрепляются на брусе нижней и верхней обвязки, а также на стойках. Это нужно для придания конструкции дополнительной жесткости.

Укосины

Укосины монтируются под углом в 45-60 градусов путем вырезания пазов под них в каркасе. Также производится дополнительное крепление на гвозди. Если длина стен составляет величину до шести метров, то можно использовать всего две укосины, направление которых должно быть от центра обвязки снизу к верхним углам сверху. Если стены длиннее, то кол-во укосин увеличивается.

Структура стен у каркасного дома

Стены каркасного дома, если была строго соблюдена технология строительства, позволяют добиться в здании оптимального микроклимата и обустроить интерьер на любой вкус.

Пирог стены каркасного дома

Стена каркасного дома, представленная в разрезе, выглядит следующим образом:

  • К каркасу дома с наружной стороны закрепляется облицовочный материал;
  • Поверх монтируется гидроизоляция;
  • На нее монтируется обрешетка для отделки фасада;
  • Между стоек крепится теплоизоляционный материал, покрываемый пароизоляцией;
  • Крепится обшивка внутренних стен каркасного дома. Как правило по ним выполняется чистовая отделка.

В итоге получается своеобразный пирог стен, имеющие отличные показатели прочности и изоляции от неблагоприятных воздействий на стены здания. Конструкция может различаться исходя из выбранной технологии строительства дома.

Различия канадской и финской технологии строительства каркасных домов

Финская и канадская технологии возведения каркасных домов позволяют построить жилье в короткие сроки с использованием экологически чистых строительных материалов. Но необходимо отметить, что между двумя данными подходами существует существенное различие, заключающееся в способе монтажа стен.

По финской технологии слои стены будущего каркасного дома монтируются прямо на стройплощадке.

Финская технология каркасного строительства

Благодаря канадской технологии можно еще больше сократить срок постройки дома. Происходит это благодаря готовым СИП панелям, изготавливаемым на заводе. Внутри (и снаружи) них уже размещаются все необходимые изоляционные и облицовочные материалы, так что остается только установить стены на фундамент здания.

Канадская технология возведения каркасных домов

Наружная обшивка стен

Каркасные дома принимают немалую нагрузку на основную силовую конструкцию, потому то, из чего делают их стены, немало влияет на надежность здания и срок службы. Грамотно подобранные облицовочные материалы позволят сохранить форму дома на протяжении многих лет, а также успешно противостоять негативным внешним воздействиям.

Наружная обшивка дома

Плиты ОСБ

ОСБ-3 является влагостойкой ориентированно-стружечной плитой, имеющей повышенную жесткость. Материал производится путем прессования и склеивания 3-4 слоев древесной стружки. Каждый из них имеет свое направление, что задает дополнительную жесткость.

ОСБ плита

Среди достоинств материала:

  • Хорошее соотношение цена/качество;
  • С плитами легко работать: резать, сверлить, шлифовать;
  • Для крепежа можно использовать гвозди, саморезы, дюбеля и т.п.;
  • Кромка плит не крошится даже при близком расположении к краю крепежных элементов;
  • Не происходит деформации под воздействием температур либо атмосферных осадков.

Среди недостатков можно выделить плохую паропроницаемость. Стены каркасного дома из ОБС «не дышат».

Стены из ОСБ

Кроме того, не стоит забывать, что в качестве клеевого материала для плит используются смолы на синтетической основе. А это означает, что в составе могут быть формальдегиды и фенол. Но стоит заметить, что произведенные по европейским стандартам плиты безопасны для здоровья. Наиболее экологичным считается материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты

ЦСП изготавливается из цемента высоких марок и стружки древесины. Для улучшения характеристик также применяются особые добавки.

ЦСП плиты

Материал обладает следующими достоинствами:

  • Влагоустойчив, не боится плесени;
  • Не привлекает грызунов;
  • Не токсичен, не выделяет вредных веществ, безопасен для здоровья;
  • Плохо горит;
  • Сохраняет тепло;
  • Обладает неплохой паропроницаемостью;
  • При облицовке каркаса создает ровную поверхность.

Но нельзя забывать и про недостатки:

  • Немалый вес;
  • Сложно обрабатывать;
  • Для сверления требуется прикладывать немалые усилия;
  • В ходе работы много пыли;
  • Высокая стоимость.

Дом из ЦСП

В каркасном строительстве рекомендуется применять плиты толщиной в 12-18 миллиметров.

ДВП

Спрессованные в плиты волокна древесины и являются так называемым ДВП. Как и в случае с ОСБ, материал имеет многослойную структуру, при том различное направление волокон. Клей в производстве не используется. В ходе прессования под воздействием высокой температуры, смолы, содержащиеся в древесине, скрепляют материал.

ДВП

Преимущества материала:

  • Экологическая чистота;
  • Малый вес плит;
  • Паропроницаемость.

Недостатком ДВП можно назвать слабую жесткость. При использовании этого материала для обустройства стен каркасного дома требуется монтировать укосины и использовать жесткую облицовку. Для использования в каркасном строительстве подходят плиты толщиной как минимум в 2.5 см.

Фанера

Листы фанеры представляют собой шпон, склеенный из нескольких слоев. Для каркасного дома подойдет фанера, имеющая толщину как минимум в 1.2 сантиметра.

Фанера в качестве облицовочного материала для каркаса

Плюсы материала:

    Устойчивость к низким температурам;
  • С ним легко работать;
  • Высокие показатели прочности на сжатие;
  • Низкая цена.

При том фанера легко горит и содержит в своем составе смолы на синтетической основе, возможно появление сколов.

Обустройство обшивки снаружи

Крепление облицовочного материала к каркасу дома производится по определенным правилам. Они следующие:

  • Требуется обустройство температурного зазора в 3-5 миллиметров между плитами;
  • Стыки должны располагаться по середине каркасной стойки;
  • В качестве крепежа используют саморезы, имеющие длину в 55-70 сантиметров. В элементы каркаса они должны входить как минимум на 4 см;
  • Требуется отступ в 1 см от края плит;
  • Крепление листов либо плит производится с отступом в 15 см по краям, в 30 см по центру.

Обшивка каркаса дома

Поскольку предстоит работа с колоссальным кол-вом крепежа, рекомендуется использовать надежный электроинструмент.

Защита от ветра и влаги

Схема стены для каркасного дома требует обязательной защиты утеплителя от влаги. Только так он сможет выполнять свою функцию без ухудшения характеристик.

Ветрозащита

С внешней стороны стен каркасного дома для этого используются супердиффузионные мембраны. Их строение позволяет уводить пар от теплоизоляционного материала и не давать попадать влаге снаружи здания. Низкие показатели воздухопроницаемости позволяют осуществлять материалу функцию защиты от ветра.

Стоит заметить, что подобные мембраны не являются пароизоляцией, а представляют собой паропроницаемый гидроизоляционный материал. Учитывайте, что пароизоляция полностью не дает проходить пару через себя.

Монтаж осуществляется при помощи строительного степлера на обшивку. Укладка производится внахлест 10-15 сантиметров. После чего швы проклеивают специальным скотчем.

Утеплитель

Состав стены для каркасного дома подразумевает обязательное использование утеплителя. Он позволяет не только создать в доме оптимальный микроклимат, а также снизить расход энергии на обогрев здания за счет низких показателей проводимости тепла.

Утепление стены каркасного дома

Наиболее популярным утеплителем для каркасных домов является минвата. Материал позволяет сберегать тепло, обеспечивать изоляцию от шума, устойчив к воздействию влаги. Рекомендуется использовать минвату плотностью в 30-50 кг на кубический метр. Работая с минераловатными плитами следует использовать средства индивидуальной защиты.

Минвата

Еще лучшие характеристики имеет эковата, представляющая собой материал на основе целлюлозы с особой пропиткой. Материал не боится влаги, экологичен и огнеустойчив. С его помощью заполняются любые пустоты, однако для проведения работ по монтажу требуется привлекать специалистов.

Утепление эковатой

Пенопласт является влагоустойчивым и экономным материалом, не выделяющим вредных веществ и не имеющим усадки. Но существенными недостатками является его хрупкость и горение, что не позволяет его использовать в каркасном домостроении. Куда лучше использовать экструдированный пенополистирол, имеющий улучшенные характеристики по сравнению со своим «собратом».

Монтаж утеплителя любого вида между стойками каркаса должен осуществляться плотно и без зазоров.

Пароизоляция

Пароизоляция стен каркасного дома нужна для защиты утеплителя от проникновения пара из жилого помещения. Для этих целей чаще всего используется очень плотная (как минимум двести микрон) пленка из полиэтилена. Закрепление производится степлером на каркасе здания.

Пароизоляция

Пароизоляцию требуется укладывать герметично. Необходимо с особой тщательностью проклеить каждый стык и места проведения коммуникаций.

Внутренняя облицовка

Внутренние стены каркасного дома могут быть облицованы плитами ОСБ в 9 мм либо влагостойким гипсокартоном в 12.5 миллиметров. Работать с гипсокартоном удобнее, однако ОСБ плиты задают стенам большую жесткость. Их использование позволяет не ставить укосины.

Стены каркасного дома внутри из ОСБ

ОСБ внутри строения монтируется так же, как и снаружи. А вот с гипсокартоном требуется работать в ином порядке. Он следующий:

  • Закрепление листов осуществляется на стойки каркаса дома, предварительно требуется усиление конструкции при помощи горизонтального бруса 5 на 5 см;
  • По каркасу монтируется обрешётка из металла на расстоянии в 40-50 см;
  • Между листов не должно быть зазоров. Стыки между плитами шпаклюются. В качестве крепежа используются саморезы.

Стены каркасного дома, построенные с соблюдением всех требований, являются основной для выполнения внутренних и внешних отделочных работ. Имея уверенность в их надежности, вы можете заниматься декоративным оформлением с удовольствием.

Устройство стен правильного каркасного дома. |



В чем заключается принцип технологии домостроения из каркасных конструкций? В своей основе, каркас стены представляет собой сочетание стоек и укосин, его принято возводить из достаточно прочных и надежных материалов, к примеру, дерева или же металла, после чего образовавшееся пространство в стене заполняется специальными теплоизолирующими материалами.

Утепление стен каркасника

Еще несколько десятилетий тому назад, в каркасном строительстве домов своими руками было принято утеплять наружные стены каркасного дома такими простыми материалами, как пористый камень, глина, саман. Благодаря чему стены внутри каркасного дома  получали дополнительный запас прочности.

На заметку

Сегодня же, для реализации поставленной задачи принимается решение помещать более современные типы материалов, обладающие лучшими теплоизолирующими свойствами, легкостью и долговечностью.

Основными достоинствами, которыми обладают стены каркасного дома, можно назвать экономичность, высокую теплоэффективность, а также, оперативность сооружения, даже значительную экономию площади, что связано с уменьшением общей толщины конструкции. Далее предлагается рассмотреть устройство стены каркасного дома.

Устройство стены каркасника

Внешние стены каркасного дома обустроены следующим образом:



  • Основанием для наружной отделки служит плита ОСП или изоплат. Используются такие элементы, как контр-обрешетка, зазор для вентиляции, защита от возможного ветра, выполненная из мембраны паронепроницаемого типа. Используется базальтовый утеплитель, стойки, установленные независимо, пароизоляция каркасного дома.
  • В качестве гидроизоляции используется диффузионная мембрана. Используется в качестве наружной обшивки обычный утеплитель, с дополнительной звукоизоляцией. Также для наружной отделки используется вагонка, блок-хаус или сайдинг.
Внутренние перегородки внутри постройки из каркаса на фото.Каркас внутренних перегородок.

Внутренние стены включают в себя пленку для защиты от пыли, закрепленную  на каркасе из сухого бруса (влажность бруса должна быть в пределах 14-16%). Дополнительно, каркас стены обрабатывается специальными антисептическими компонентами и составами, что повышает срок эксплуатации.

Внутренняя обшивка стен каркасного дома бывает различной, поэтому толщина стен каркасного дома варьируется в пределах 100 миллиметров. Между внешней и внутренней обшивкой закладывается базальтовый утеплитель, в результате чего формируется пирог стены каркасного дома.

Этапы строительства

Рассмотрев, какую конструкцию имеют внутренние стены каркасного дома, стоит указать, как осуществляется их возведение, проводятся отделочные работы. Проходит сборка постройки в несколько отдельных этапов.



Проектирование

На данном этапе, мастер согласовывает с будущим владельцем объекта все технические моменты, принимается решение по планировке, составляется смета будущего проекта. Определяется на стадии проектирования и толщина стен каркасного дома, которая может доходить до 600 мм. Данное значение устанавливается на основании анализа используемых материалов и компонентов (в первую очередь, утеплителя). К примеру, для регионов, расположенных на севере, потребуется использовать вату толщиной в 200 мм, на юге хватит и 100 мм, учитывая особенность климата.



Скачать готовые проекты с мансардой с полным описанием устройства на фото.План второго этажа с обозначением помещений.

Подготовка к монтажу

На подготовительном этапе предстоит выполнить регламентированные работы с каркасом. Лучше всего заблаговременно обзавестись древесиной, и обязательно обратить внимание, чтобы материал был обработан специальным антисептическим составом. Лучше всего, если это будут обрезные, нестроганые доски. На фундамент прокладываются слои рубероида, после чего монтируются лежни для нижней обвязки каркасного дома. Сами лаги ставятся на ребро, после чего опираются своими концами на обвязку.

Стены каркасника

Стены для каркасного дома собираются внизу, после чего устанавливаются на нижнюю обвязку посредством щитов. Рекомендуется щиты прикреплять к обвязке исключительно обычными гвоздями, при этом, конструкция не обвалится, в этом можно не сомневаться. Когда правильная каркасная стена дома первого этажа готова, по аналогичной технологии можно возвести и каркас второго этажа. Аналогичным образом, устанавливаются и заготовленные комплекты досок на верхнюю обвязку. Контролируются углы каркасного дома, проверяется правильность их геометрии.

Правильный пирог постройки

Какой утеплитель для стен каркасного дома надо использовать? Одним из важных этапов строительства является утепление стен каркасного дома. Как правило, для этих целей лучше всего использовать пенопласт, однако, это бюджетный вариант, для более солидных по стоимости объектов, можно использовать тот же самый Роквол.



Как правильно сделать пирог постройки своими руками на фото.Устройство пирога строения.

Утепление начинается с пола, укладка плит утеплителя осуществляется непосредственно на рейки, предварительно прибитые к лагам. В свою очередь, на лаги необходимо будет постелить пол из листов ОСП, после чего на него можно ставить и сами перегородки и стены.

Как только будут поставлены внешние и внутренние стены каркасного дома, необходимо переходить к выбору материалов для отделки и утепления стен. Утеплитель для стен каркасного дома надо выбрать, чтобы он подходил по всем параметрам: толщина, плотность, долговечность, теплоизоляционные свойства. От выбранного утеплителя будет зависеть толщина стен каркасного дома.

На последних этапах работы выполняется монтаж крыши, обустройство кровли. Следует установить элементы гидроизоляции и необходима ветрозащита для стен каркасного дома, упрочнение готовой конструкции. Для обеспечения надлежащей пароизоляции, принято использовать специальные мембраны, способные сократить вероятность проникновения влаги.

На заметку

Достаточно высоко себя зарекомендовал в качестве материала для пароизоляции и армированный полиэтилен, который ранее активно использовался при строительстве деревянных домов. К его преимуществам стоит отметить небольшую стоимость, для бюджетного строительства это самый лучший вариант.



С недавнего времени широкое применение получили мастики, которые наносятся на стены и пол дома непосредственно до начала внешней отделки. Что примечательно, для нанесения мастики нет необходимости устанавливать обрешетку стен, состав может наноситься в несколько слоев, но нужно дать каждому просохнуть. Когда основная часть работ проведена, «коробка» готова, можно без промедления приступать к отделочным работам внутри помещений.

Устройство каркасного дома пол, крыши, стены

Конструкция стены каркасного дома последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

Элементы будущего здания

Основные элементы конструкции каркасного дома

Так как строительство каркасного дома происходит постепенно, и новый этап строительства начинается после завершения предыдущего этапа, важно знать, какие элементы конструкции дома вообще существуют. Итак, дом состоит из:

  1. Фундамента. Возведение фундамента – это важнейший этап строительства. Это основа дома, от которой во многом зависит долговременность эксплуатации здания.
  2. Обвязки и стен. Нижняя обвязка фиксирует стены на фундамент, а верхняя соединяет все 4 стены в одну конструкцию. Стены состоят из определенных слоев, которые мы рассматривали выше.
  3. Пол. Он может быть выполнен в виде цементной стяжки по бетону или быть деревянным, основой которого составляют лаги.
  4. Кровля. Он вида кровли зависит и внешний вид здания, и его качество, особенно если под кровлей будет располагаться жилая мансарда или отапливаемый чердак. Кровля также состоит из нескольких слоев, среди которых утеплитель, пароизоляция, гидроизоляция, обрешетка и кровельный материал. Если используется гибкая черепица, кровля обязательно включает листы ОСБ, на которую и укладывается материал.
  5. Внешняя и внутренняя отделка не является элементом конструкции дома, но является завершающим этапом в формировании здания.

Каждый элемент здания строится поочередно в соответствии с технологией каркасного строительства. О том, как сделать пол в каркасном доме, читайте тут .

Пирог стены лучшие варианты

Считается, что пирог каркасной стены обладает лучшими тепловыми характеристиками, если сравнивать его с блочными или кирпичными стенами. Это мнение имеет право на жизнь, так как у каркасной стены гораздо ниже теплопроводность. Что это значит? При нагреве воздуха внутри такого дома, стены практически не нагреваются, поэтому энергии тратится на обогрев гораздо меньше. При этом многослойная конструкция позволяет долгое время сохранять воздух комфортной температуры, так как стены не поглощают тепло, как кирпич и блоки. В цементных домах воздух не станет теплым и комфортным, пока не нагреются стены, а на это требуется и время, и электроэнергия.

Каркас стены с вентиляционным зазором

Простой пирог стены состоит из следующих слоев: внутренняя отделка. листы ОСБ, пароизоляционная мембрана, утеплитель. гидроизоляция, листы ОСБ, внешняя или наружная отделка. Это самый простой пирог и самый распространенный, однако для улучшения качества дома существуют некоторые способы его улучшения.

Если ваш дом стоит в месте, где часто бушуют ветра, вам понадобится дополнительный слой ветрозащиты. Для этого внешние стены дома дополнительно утепляют листами пенопласта. Именно этот материал рекомендуется специалистами для дополнительной внешней ветрозащиты в первую очередь из-за того, что ему не страшна влага, которая может попасть снаружи.

Иногда внешнее утепление производится каменной ватой, так как она более жаростойкая. Но из-за ее способности впитывать влагу, внешнее утепление стены этим материалом нерационально.

О том, как утеплить дом минеральной ватой, читайте здесь .

Пирог стены каркасного дома с двойной прослойкой утеплителя

Так как каркасные дома по своей сути напоминают термос, сохраняющий тепло, остро встает вопрос о вентиляции. Без смены воздуха и его движения на стенах может скапливаться конденсат в виде капель воды, а в самом воздухе снижается уровень кислорода. Решает эту проблему вентиляция каркасного дома, установленная во время строительства. А дополнительную просушку стен от конденсата можно обеспечить, поменяв гидроизоляцию в стене на пароизоляцию. Мембрану следует класть так, чтобы влага не поступала извне в стену, но при этом могла выходить из стены и внутрь дома, и наружу.

Пирог каркасной стены.

Варианты пирогов каркасной стены изнутри наружу: 1. Вагонка-ПЭ-утеплитель в каркасе-ОСБ-гидроветрозащитная мембрана-сайдинг 2. ГКЛ-ПЭ-ОСБ-утеплитель в каркасе-обрешетка с 50 мм утеплителя-гидроветрозащитная мембрана-контробрешетка-имитация бруса 3. ГКЛ-ПЭ-утеплитель в каркасе-ОСП-гидроветрозащитная мембрана-контробрешетка с шагом 400 мм-сайдинг 4. ГКЛ-ПЭ-утеплитель в каркасе-обрешетка горизонтальная с шагом 625 мм с утеплителем внутри-гидроветрозащитная мембрана- контробрешетка с шагом 400 мм-сайдинг или доска горизонтально 5. ГКЛ-горизонтальная обрешетка с шагом 400-625 мм с утеплителем внутри-ПЭ-утеплитель в каркасе-ОСБ-гидроветрозащитная мембрана-контробрешетка-сайдинг 6. ГКЛ-горизонтальная обрешетка с шагом 400-625 мм с утеплителем внутри-ПЭ-утеплитель в каркасе-фасадный гипсокартон-контробрешетка-имитация бруса 7. Правильный пирог под эковату. фасад — вентзазор — БЕЛТЕРМО — эковата в каркасе — обрешетка с эковатой — полиэтиленовая пленка или другой паробарьер — гипсокартон

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

  1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
  2. Стены здания должны быть определенной толщины. которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
  3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
  4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
  5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Наружная отделка каркасных домов

Отделка каркасного дома может производиться самыми различными материалами. Наиболее простые виды отделки это обшивка сайдингом, блокхаусом, и аналогичными материалами. Для всех этих материалов устанавливают вертикальные направляющие — деревянные бруски или металлический профиль.

Направляющие устанавливаются поверх наружной черновой обшивки, которая в свою очередь предварительно покрывается ветро-влагозащитной мембраной. Благодаря направляющим между отделкой и черновой обшивкой остается вентилируемое пространство которое способствует выведению пара через мембрану. После установки направляющих, на них, с помощью саморезов крепят элементы отделки. Монтаж ведется снизу вверх.

Более сложным вариантом является штукатурная облицовка каркасника. С одной стороны наружная обшивка из ОСП,ЦСП или фанеры, представляет собой достаточно ровную плоскость, которую можно грунтовать и красить. С другой стороны все листовые материалы при увлажнении подвергаются деформации. Это приводит к волнообразованию и растрескиванию лицевого покрытия на стыках плит.

По этим причинам штукатурную отделку выполняют по технологии «мокрый фасад», которая позволяет избежать трещинообразования. Для этого по наружной обшивке крепят тонкий слой жесткого утеплителя, на который наносят слой штукатурки по стеклотканевой сетке. Затем следует слой грунтовки и декоративной штукатурки. Дополнительный плюс данной отделки в том, что добавочный слой утеплителя являясь сплошным, повышает общую герметичность теплоизоляции, устраняя мосты холода в районе стыков элементов каркаса.

Еще один вариант облицовки каркасного дома это обкладка стен кирпичом. Для выполнения кирпичной облицовки необходимо, чтобы фундамент выступал за наружную плоскость стен позволяя опереть на него кирпичную стенку с зазором от наружной обшивки не менее 50мм. Кирпич крепят к каркасной стене при помощи гибких связей, для которых подойдет металлическая перфорированная лента.

Более легкой альтернативой массивной кирпичной облицовке, является отделка фасада клинкерной плиткой. Она производится в широчайшем ассортименте цветов и фактур, и в тоже время не требует дополнительной ширины фундамента. Технология её монтажа аналогична штукатурной облицовке фасада, только вместо декоративной штукатурки производится клеевой монтаж плитки.

Возведение каркасных стен

Устройство несущей стены каркасного дома было описано выше, теперь можно перейти к практической части вопроса. На первом этапе осуществляется подготовка, при этом необходимо определиться с количеством строительного материала

Важно подготовить определенные инструменты, среди них:

Помимо прочего, не стоит забывать о приобретении антисептических средств, с помощью которых производится обработка деревянных элементов, чтобы придать им огнеупорность и защитить от вредителей. Толщина стен будет зависеть от назначения постройки, на этот параметр влияет сечение стоек. Поэтому площадь опоры должна быть равна 50 см 2. Сначала нужно установить нижнюю обвязку, которая укладывается на гидроизоляционный слой фундамента. После в пазы устанавливаются лаги. Все углы должны быть прямыми, помимо прочего, элементы выравниваются по горизонтали. Для упрощения работ следует выдерживать расстояние между лагами, которое будет эквивалентно толщине теплоизоляции. Все элементы обрабатываются антисептическими средствами. После этого можно приступать к установке угловых стоек. Они фиксируются верхней обвязкой, только после мастер может монтировать промежуточные брусья. Специалисты советуют на каждом этапе проверять, соблюдаются ли вертикаль и горизонталь, ведь именно от этого будет зависеть конечный результат.

Особенности каркасных домов

Каркасно-рамочная конструкция стен

Конструкция любого легкого каркасного дома состоит из нескольких ключевых элементов — несущего каркаса, утеплителя закладываемого внутрь, а так же наружной и внутренней обшивки с дополнительными слоями.

Каркасная технология имеет внушительный перечень преимуществ. Каркасные дома имеют минимальную толщину стен по сравнению с любой другой технологией и соответственно лучшее соотношение площади застройки к полезной площади помещений.

Дома построенные по каркасной технологии имеют малый вес и предъявляют минимальные требования к фундаменту, что позволяет значительно сэкономить на его стоимости.

Несмотря на небольшую толщину, при соблюдении технологии строительства, теплоизоляционная способность каркасных стен весьма высока.

Примыкание внутренней стены

В зависимости от вида и толщины используемого утеплителя каркасные стены имеют следующие приближенные параметры теплосопротивления

  • Минвата толщиной 150мм, — R = 3,2
  • Минвата толщиной 200мм, — R = 4,3
  • Пенополистирол — толщиной 150мм, — R = 3,7
  • Пенополистирол — толщиной 200мм, — R = 5

Строительство каркасных домов следует выполнять из сухого пиломатериала. Использование сырой древесины неизбежно приведет к ее последующему усыханию, деформации, появлению щелей и ослаблению крепежа. Степень этих негативных явлений может быть различной, но так или иначе они себя проявят. Наиболее распространенное сечение доски используемой для каркаса 150х50мм, 200х50мм. Ширина зависит от необходимой толщины утеплителя.

В качестве наружной обшивки каркаса может использоваться ориентировано-стружечная плита (OSB,ОСП), влагостойкая фанера, или цементно-стружечная плита (ЦСП). Наружная и внутренняя обшивка, помимо защиты каркаса и утеплителя от внешней среды, придает каркасу дополнительную пространственную прочность.

Для утепления каркасных домов может применяться плотный минераловатный утеплитель или пенополистирол. Минераловатная теплоизоляция должна быть расчитана на применение в вертикальных конструкциях и хорошо держать форму, в противном случае она будет сползать и образовывать неутепленные полости в верхней части каркаса стен.

Если для утепления дома используется пенопласт, то после установки в каркас, щели по периметру обязательно герметизируются при помощи монтажной пены. В связи с этим нужно учитывать факт, что несмотря на меньшую стоимость пенополистирола, по сравнению с минватой, необходимое количество пены может свести на нет разницу в их цене.

Важнейшим элементом в составе стены каркасного дома является пароизоляция. Она устанавливается с внутренней стороны помещения и предохраняет утеплитель от намокания

Особое внимание следует уделять качеству пароизоляции, её герметичности. Все швы должны обязательно проклеиваться двусторонней лентой

При использовании в качестве утеплителя пенополистирола необходимость в пароизоляции отпадает.

Наличие пароизоляции в составе каркасных конструкций создает внутри дома замкнутую воздушную среду. По этой причине, для поддержания комфортного микроклимата в помещениях, следует устраивать эффективную систему вентиляции.

Каркасная технология предполагает два различных подхода к процессу строительства. В первом варианте строительство происходит из штучных материалов. Подготовка, распиловка материалов и сборка дома из них происходит непосредственно на участке.

Во втором варианте дом монтируется из готовых крупноразмерных панелей (щитов), изготавливаемых в заводских условиях в соответствии с проектом. На стройку они доставляются в нужной конфигурации, размерах, с оконными и дверными проемами. На стройплощадке происходит только их установка и сборка. Данный подход позволяет возводить коробку каркасного дома с очень высокой скоростью. В то же время вес некоторых щитов может быть весьма высок, и поэтому для монтажа каркасно-щитовых стен может понадобиться кран, либо бригада из нескольких человек.

Щитовая технология имеет варианты. В одном случае щиты могут иметь лишь одностороннюю обшивку. Закладка утеплителя и обшивка с противоположной стороны происходит только после монтажа всей коробки. Другой вариант каркасно-панельных домов это строительство из так называемых SIP панелей. SIP панель состоит из толстого слоя плотного пенополистирола на который с двух сторон под высоким давлением наклеиваются листы(OSB,ОСП). При этом пенополистирол выполняет не только теплоизоляционную функцию, но и повышает прочность конструкции. Дома построенные из SIP панелей обладают большей прочностью, по сравнению с обычным рамочным каркасом.

Подводные камни

Основой каркасного дома является деревянный каркас из бруса. Эксплуатационный срок дома зависит напрямую от качества древесины. Основной враг древесины – влажность. Она вызывает разрушение и гниение дерева. Чтобы полностью не допустить процесс гниения древесины, ее пропитывают специальным составом от биологических разрушений и тщательно просушивают.

Деревянный каркас, таким образом обработанный, не рассыхается, и его не поведет, а это дает возможность проводить отделочные чистовые работы, не ожидая усадки. Весьма часто заказчика в строительных организациях вводят в заблуждение, выдавая обработку краской или антисептиком «Пинотэкс» за пропитку. Она не защищает от процесса гниения дерево, как не защищает гидро- и пароизоляция – это всего только временные меры, которые действуют в течение 3 лет (о чем всегда сообщает производитель антисептиков на упаковке).

Схема утепления каркасного дома изнутри.

Время беспощадно к незащищенному каркасу дома, он может быстро прийти в негодность.

Утеплитель стен. Для комфортного проживания в российских природно-климатических условиях в доме для постоянного проживания наилучшая толщина минерального утеплителя должна быть не меньше 150 мм. Эта величина колеблется зависимо от используемых слоев стеновой конструкции и вычисляется специальным расчетом. Минеральную вату нельзя заменить стекловатой, так как она вызывает у человека легочные заболевания.

Наружные стеновые плиты должны быть влагоустойчивы. Оптимальные материалы, которые используются в данных целях, – бакелизированная влагостойкая фанера или плиты ОСП.

Пожароустойчивость стен каркасного дома. Если пропитать древесину каркаса данным способом, это приведет к его отличной устойчивости к возгоранию. Если, допустим, поднести пламя зажигалки или паяльной лампы к такому брусу, то он лишь меньше или больше обуглится (зависимо от силы огня), но не загорится. То есть конструкция, во-первых, не рухнет, и, во-вторых. пожар не пойдет дальше.

Схема утепления каркасного дома.

Капитальность стен, точнее ее отсутствие.

Каркасный дом может противостоять различным воздействиям и нагрузкам. Конечно, в разумных границах. Узлы крепления (балок к стойкам, стоек каркаса к фундаменту, стропил к балкам) для этого должны рассчитываться и продумываться еще на стадии проектирования. Такие конструкции, будучи скрупулезно сделанными строителями, дадут дому возможность выстоять. Любая небольшая неряшливость способна привести к потери устойчивости конструкции. Вот почему точность исполнения узлов каркаса является залогом его долговечности.

Поэтому при возведении стен каркасного дома важно учитывать как достоинства, так и недостатки данной конструкции. Таким образом проходит возведение стен каркасного дома

Такие дома давно возводят в Европе и Америке. В нашей стране к ним пока относятся недоверчиво. Используют в основном для возведения дачных построек.

Возведение домов из каркасных конструкций лучше доверить специалистам. Они правильно выполнят все расчеты, создадут проект будущего здания. В процессе работы понадобится специальная техника, инструменты. При самостоятельном строительстве вы потратите больше денег на аренду или даже покупку такой техники. Воспользовавшись услугами специализированной компании, наоборот, сэкономите.

Гидроизоляция и пароизоляция

Устройство пароизоляции и укладка специальных материалов для надежной гидроизоляции – еще один важный момент при обустройстве стеновых поверхностей каркасника. Конструкция «пирога» стены без этих элементов немыслима. Пароизоляция в каркасном строении оборудуется изнутри дома, а устройство гидроизоляции должно быть осуществлено снаружи здания.

Пароизоляция в стенах каркасного строения требуется для того, чтобы из помещения не выпускались влажные пары. Если это требование не соблюдается, внутри стены будет конденсироваться пар – а значит, он обязательно попадет в материал-утеплитель. Теплоизоляция, а особенно, наиболее популярная сегодня каменная вата, под воздействием влаги достаточно быстро утратит свои функциональные характеристики, а значит, сразу после наступления холодов вы заметите, насколько быстро растут затраты на отопление ваших помещений.

Устройство гидроизоляционной защиты выполняется с соблюдением важного условия: пленка укладывается снаружи утеплителя, извне (то есть, со стороны фасада каркасника). Гидроизоляционный материал будет надежно защищать ваше жилое здание от ветра, дождей, снега

Пароизоляция стен каркасного строения обычно выполняется при помощи современных фольгированных материалов: к примеру, пенофола и т.п. Устройство гидроизоляции осуществляется как правило, с использованием специальных мембранных пленок или пергамина. Конструкция пирога стены каркасного жилья предполагает, что листы такого материала должны крепиться с нахлестом — для надежной защиты. Фиксация выполняется строительным степлером, а места стыков проклеиваются при помощи специальной ленты.

Конструкция стен каркасного дома схема пирога

Самая простая конструкция стен каркасного дома – это вертикальные стойки, связанные верхней и нижней обвязкой и перевязанные укосинами для дополнительной жесткости конструкции. При использовании плитного материала обшивки, такого как ОСБ или фанера, можно не использовать укосины, так как плитный материал, при соблюдении правильного монтажа, дает достаточную жесткость всей конструкции.

В любых странах с умеренным климатом конструкция стен каркасного дома подразумевает утепление. Для этого каркасная стена подходит как нельзя лучше. Утеплитель монтируется в проемы стоек каркаса и не занимает полезной площади внутри, а также снаружи, где под навесной утеплитель пришлось бы резервировать дополнительную ширину свесов кровли.

На этой странице представлена конструктивная схема стен каркасного дома, так называемый «пирог каркасной стены». Последовательность «слоев пирога» снаружи внутрь:

  1. Внешняя обшивка .
  2. Обрешетка, которая формирует вентзазор.
  3. Ветро- и гидроизоляция, которая защищает утеплитель от внешних воздействий.
  4. Стойки каркаса с утеплителем между ними.
  5. Пароизоляция, которая защищает утеплитель от водяного пара из внутренних помещений.
  6. Внутренняя обрешетка.
  7. Чистовая отделка внутренних помещений.

Такая конструкция стен каркасного дома позволяет использовать их одновременно как несущий элемент и как теплосберегающую оболочку здания. В разделе «Чертежи и схемы» на нашем сайте вы сможете увидеть схемы отдельных элементов каркасных стен .

Смотрите ещё по этой теме на нашем сайте:

  1. Толщина стен каркасного дома для зимнего проживания — схемы Какой должна быть толщина стен каркасного дома для зимнего проживания в нем? Однозначный ответ на этот вопрос есть и. одновременно, его нет. Почему? Потому что.

Схема пирога стены каркасного дома с минватой Чтобы представить, как выглядит пирог стены каркасного дома с минватой в качестве утеплителя, достаточно взглянуть на схемы. расположенные на этой странице. Для разных условий.

Конструкция каркасного дома – схемы узлов Любая конструкция каркасного дома, узлы которого просчитаны и грамотно исполнены, является по умолчанию надежной. Считать узлы каркаса можно самостоятельно на калькуляторе, а можно использовать готовые.

Стена каркасного дома – устройство стенового пирога Любая стена каркасного дома, устройство которой продумано заранее или выполняется по альбомам технических решений ведущих строительных фирм, выполняет свои функции на «отлично». Ведь стеновой пирог.

Список источников

  • stroisovety.org
  • blogforbuilder.ru
  • moidomkarkas.ru
  • sam-doma.ru

About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
