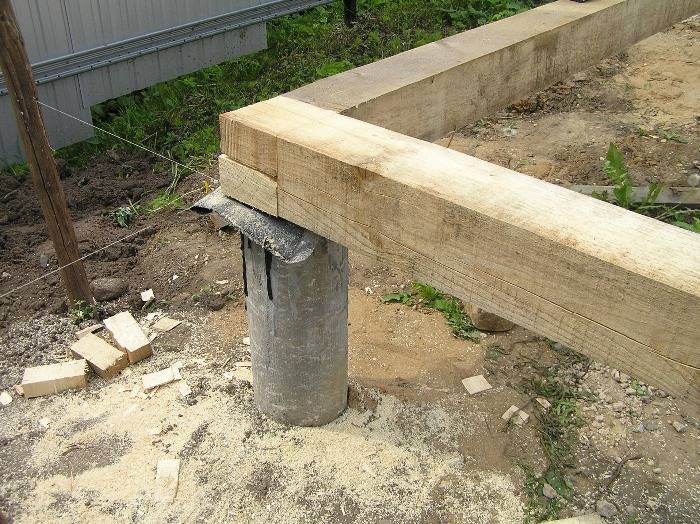

Нижняя обвязка каркасного дома на столбчатом фундаменте фото: Нижняя обвязка каркасного дома на столбчатом фундаменте – требования и укладка

Нижняя обвязка каркасного дома на столбчатом фундаменте – требования и укладка

Надежность строений и долгий срок их эксплуатации зависит от правильности устройства конструктивных элементов, их расположения относительно друг друга и от взаимной работы под нагрузкой. Подземная и наземная части дома должны составлять цельную систему, функционирующую согласовано. В противном случае произойдет разрушение здания, если не сразу, то со временем. Объединить разрозненные столбы или сваи поможет обвязка фундамента. Она предотвратит их вертикальное смещение, равномерно распределит нагрузку на грунт и максимально устранит появление просадок и деформаций.

Требования к обвязке каркасного дома

Для свайного и столбчатого фундамента в обязательном порядке требуется обвязка. Массивные дома устанавливают на ленточном железобетонном ростверке, а при строительстве легкого каркасного домика обвязка производится:

  • брусом или бревном;
  • пакетом сбитых или склеенных досок, установленных на ребро;
  • металлическим профилем.

Многие считают, что нижняя обвязка каркасного строения металлическими двутаврами, швеллерами и профильными трубами будет надежнее объединения фундаментных столбов брусом, что не совсем верно. Дело в том, что прочные стальные балки, имеющие большую длину и размеры сечения, имеют высокую стоимость. Оптимальным вариантом использования более подходящих по цене и габаритам профилей является небольшой шаг между сваями или столбами, что приводит к дополнительным затратам по возведению фундамента.

Недостатком применения длинномерных металлических изделий в качестве обвязки каркасного дома считается наличие остаточной деформации и возможность провиса балки под нагрузкой или собственным весом. Остаточная деформация сказывается на том, что изогнутый стальной профиль после снятия нагрузки не может самостоятельно вернуть свою первоначальную форму, чего не скажешь об упругом деревянном брусе. К тому же, изделия из древесины обходятся гораздо дешевле металлических аналогов.

Для каркасного дома чаще всего используют брусья или пакет досок, а бревна предназначаются для срубов.

Нижняя обвязка фундамента брусом требует:

  • использования высококачественных пиломатериалов – без сучков и гнили, с точной размерностью и допустимым показателем влажности;
  • выполнения надежного крепления элементов в стыковочных узлах;
  • обработки древесины антисептическими и огнезащитными составами;
  • устройства гидроизоляции между фундаментным столбом и горизонтально уложенным брусом.

Оптимальными материалами для обвязочных балок считаются хвойные породы древесины, среди которых наиболее популярными являются сосна и лиственница. Другие виды менее пригодны к использованию по разным причинам. Например, в стволах ели находится много сучков, а кедр произрастает далеко не во всех регионах страны.

Крепление пакета досок непосредственно на строительном участке производится с помощью гвоздей или шурупов. Их забивают или закручивают на разную глубину в шахматном порядке.

Древесину обрабатывают антисептиками в целях предотвращения процессов гниения и развития грибка. В качестве огнезащитных составов применяют антиперен, защищающий материал от возгорания. Не следует забывать о том, что горючие смолы, входящие в состав сосны, слишком опасны.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома. Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

  • в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
  • в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу. Это дает возможность подправлять положение сторон по мере необходимости, что очень важно.

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

  • анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
  • гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
  • клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

Нижняя обвязка каркасного дома: назначение, материалы, крепление, фото

Одним из важнейших элементов в строительстве каркасного дома является нижняя обвязка. По своей сути, это опора для всей конструкции строения, поэтому важно позаботиться о подборе качественной древесины, правильному устройству и надежному креплению к фундаменту.

Назначение нижней обвязки каркасного дома

Элемент дома соединяет между собой конструкции фундамента, будь то столбчатый, свайно-забивной или свайно-винтовой, каждый из которых состоит из нескольких составляющих элементов. Кроме того, нижняя обвязка является опорой для лаг пола и основанием для крепления стен каркасного дома. Она равномерно распределяет нагрузку по всему периметру строения.

Выбор материала

Как правило, при выборе материала используют брус или пакет досок, которые соединяются между собой. Предпочтение отдается хвойным породам древесины.

Нижняя обвязка каркасного дома из бруса

Широкое использование при устройстве нижней обвязки дома получил брус.

В зависимости от толщины стен и размера будущего каркасного дома применяют брус размерами 200х200, 150х150 или 150х200, при чем последний, для большей жесткости, укладывают на ребро. Не исключены и варианты с сечением 100х100 или 100х150, например, для небольших садовых домиков.

В местах скрепления бруса по длине и в углах чаще всего применяется соединение «в пол дерева».

Дополнительно в местах соединения бруса рекомендуется произвести их стяжку металлическими скобами. Предварительно нужно сделать пропил, чтобы брус и скоба находились в одной плоскости.

Нижняя обвязка брусом, соединение «в пол дерева»
Фото из открытых источников

Нижняя обвязка каркасного дома из досок

В практике также широко встречается устройство нижней обвязки дома пакетом досок. Каждая, например, из трех досок размерами 50х200 или 50х150 укладывается на фундамент ребром. Стыкуются доски друг к другу «елочкой».

Соединения обвязки из пакета досок
Фото из открытых источников

Особое внимание необходимо обратить на крепление досок между собой – подлине и все стыки пробиваются гвоздями и после этого дополнительно по краям стягиваются шпильками с усиленной шайбой.

Крепление нижней обвязки к фундаменту

Важным элементом перед креплением является устройство гидроизоляции, чтобы уберечь древесину он влаги. С этим неплохо справляется обычный рубероид, который для большей надежности можно постелить в два слоя. Также можно использовать и более дорогие материалы, такие, например, как Техноэласт, Унифлекс, Бикрост и другие.

Крепление на ленточный, столбчатый или монолитный фундамент

Крепление обвязки каркасного дома на фундамент, имеющий сплошное основание, например, ленточный, монолитный или свайно-ростверковый производится на заранее вмонтированные в него металлические шпильки, затем притягивается сверху гайкой с усиленной шайбой. В местах крепления необходимо на небольшую глубину просверлить отверстие чуть большего диаметра, чем усиленная шайба, чтобы она вместе с гайкой не выходила за верхнюю плоскость обвязки, в противном случае, она просто будет мешать дальнейшему монтажу конструкции.

Крепление нижней обвязки к столбчатому фундаменту
Фото из открытых источников

Если в процессе заливки фундамента шпильки не были вмонтированы, то используются анкерные болты. Желательная глубина залегания анкера должна быть не менее 100 мм. Не забываем также «утопить» анкер.

Крепление на свайный фундамент

В том случае, если фундамент, например, свайно-забивной или свайно-винтовой, то нижняя обвязка каркасного дома крепится снизу к оголовкам на сантехнические болты («глухари»). Будет надежнее, если длина глухаря в местах соединения позволит стянуть оба бруса, что дополнительно скрепит их между собой.

Крепление нижней обвязки к свайно-винтовому фундаменту
Фото из открытых источников

Еще один важный элемент – это обработка обвязки антисептиком. В строительных магазинах множество различных огнебиозащитных составов, которые продлят срок службы древесины. Также можно применить народный метод – пропитка отработанным машинным маслом.

Правильная нижняя обвязка каркасного дома прослужит Вам долгое время!

Распечатать или поделиться:

Нижняя обвязка каркасного дома

Нижняя обвязка дома из древесины – это весьма ответственное промежуточное звено между фундаментом и стеной. Обвязка, она же ростверк, одновременно служит продолжением фундамента и началом стены. От грамотного обустройства этой части здания зависит все дальнейшее строительство: правильность создания углов, вертикальность стен, надежность увязки надземной части здания с фундаментом. Задача, которую ставят перед собой строители каркасных домов при сооружении обвязки, одинакова для всех типов оснований: ленточных, свайных, столбчатых. Материалы тоже используются одни и те же. Может выполняться нижняя обвязка каркасного дома из досок, а можно применить прочный брус или бревно. Но вот технология несколько разнится. Поэтому устройству ростверка на столбчатом фундаменте и на ленточном основании следует уделить отдельное внимание.

Готовность фундамента

К моменту начала работ по возведению стен работы по строительству нулевого цикла должны быть полностью завершены. Это значит, что:

  • фундамент возведен, бетон или кладочный раствор набрали проектную прочность;
  • отвод подземных вод осуществлен, устройство дренажных систем выполнено;
  • закончены работы по гидроизоляции подземной части здания;
  • выполнена защита металлических конструкций от коррозии;
  • земляные работы снаружи и внутри основания окончены;
  • горизонтальность верхней плоскости соблюдена и выверена.

Если в процессе строительства фундамента было выявлено отклонение по высоте, то его необходимо ликвидировать выравнивающей стяжкой. В случае обустройства нижней обвязки каркасного дома на ленточном фундаменте, по всему периметру в него должны быть вживлены специальные анкера с резьбой. Расстояние между ними не может быть меньше определенного проектом и обязательное наличие в углах дома, а также в точках сопряжения с перегородками.

Такие же анкера обязательно должны находиться в верхней части каждой стойки столбчатого основания, выполненного из штучных материалов, железобетона. Если же столбчатый фундамент изготовлен из металлических труб, то верхняя часть столба должна заканчиваться металлической пластиной с отверстиями под болты.

Устройство ростверка для каркасного здания

Деревянный дом каркасного типа – популярное нынче решение для частного строительства. Стены такого здания представляют собой деревянный каркас, состоящий из вертикальных стоек и горизонтальных балок.

Для жесткости устанавливаются еще наклонные распорки. Заполнение стен между конструкциями каркаса выполняют самыми разными материалами: блоками из ячеистых бетонов, сэндвич-панелями, плитами ОСБ с утеплителем и другими. Одним из важных этапов возведения каркасного здания является сооружение деревянного ростверка.

Как выбрать материал

Какая древесина более всего подходит для этого узла? Если говорить об исходном сырье, то лучше всего использовать дерево твердых и хвойных пород: дуб, кедр, лиственницу, сосну. Существуют определенные требования к качеству древесины:

  • бревно, брус или доска должны быть целостными и не иметь трещин, смоляных карманов и других дефектов;
  • исключение составляет клееный брус, который по своей сути такие изъяны иметь не может;
  • оптимальный размер бруса в сечении составляет 150 × 150 мм;
  • длина балки не должна быть менее расстояния между опорными столбами;
  • пиломатериалы необходимо тщательно обработать антисептическими составами против гниения и поражения грибками, насекомыми;
  • во время укладки такой же обработке подвергаются места пропилов, подрезов, вырубок;
  • обработка антипиреном также является обязательной, чтобы древесина хорошо противостояла возгоранию; особенное внимание необходимо уделять сосне, так как эта порода дерева отличается от других высоким содержанием смол;
  • в деревянном строительстве используется только качественная и высушенная древесина с нормативными физико-техническими показателями в соответствии с требованиями СНиП и государственных стандартов.

Отлично ведет себя нижняя обвязка каркасного дома на столбчатом фундаменте из клееного бруса. Этот сравнительно новый материал лучшим образом зарекомендовал себя при возведении легких фахверковых сооружений. Его получают путем перпендикулярного соединения специальным клеем нескольких ламелей в единое целое под действием давления.

Клееный брус сохраняет в неизменном виде прочностные характеристики и геометрические размеры на протяжении многих лет. Причем на него не влияют ни климатические изменения, ни атмосферные осадки, ни механические воздействия. Благодаря тому, что волокна ламелей располагаются в разных направлениях, брус способен выдерживать значительные нагрузки без прогиба. Это свойство выгодно отличает его от цельного изделия и даже от бревна идентичного сечения.

Технологический процесс

Прежде чем начинать работать с брусом, необходимо выполнить гидроизоляцию, чтобы нижняя обвязка дома на столбчатый фундамент была защищена от проникновения влаги. Для этого на верхнюю плоскость столба кладут два — три слоя рулонного гидроизолятора, промазывая каждый пласт битумной мастикой. Далее:

  1. Брус раскраивают по размерам, указанным в проекте.
  2. Балки раскладывают по верху столбов, выверяя прямоугольность углов и горизонтальность плоскостей нивелиром или другими измерительными средствами: рулеткой, уровнем, угольником.
  3. Намечают точки для отверстий под анкера, просверливают эти отверстия дрелью, с их помощью насаживают брус на штыри.
  4. Соединение балок друг с другом в углах ростверка для внешних стен и в местах его сопряжения с брусом под перегородки выполняется одним из известных способов:
    • «В полдерева» — когда край бруса вырезают на половину толщины под прямым углом.
    • «В лапу» — в этом случае вырезка производится под косым углом.
    • «Теплый угол» — здесь врубка производится путем выпиливания в одном брусе паза, в другом – шипа, а соединение выполняется в вертикальном положении врезки.
      Замок шип-паз обычно делают прямым, но есть вариант трапециевидной стыковки. Она прочнее прямой, однако намного сложнее в исполнении. Важно точно сделать вырубку соединительных деталей, с целью получить плотное сопряжение.
    Чтобы полностью исключить щели и уплотнить места стыковки, при любом способе соединения балок, используют ленточный утеплитель.
  5. Крепление обвязки к фундаменту осуществляют накручиванием гаек на анкера. Под гайки необходимо подложить широкие шайбы, чтобы в процессе эксплуатации крепежи не утапливались в дерево.
  6. Между собой балки из бруса соединяют при помощи угловых или пластинчатых накладок из оцинкованной стали и саморезов. Могут использоваться длинные гвозди, металлические скобы.

Монтаж обвязки под каркас дома, бани или хозяйственной постройки должен сопровождаться выверкой каждого действия уровнем или нивелиром. Поскольку от точности укладки первого венца (по сути обвязка под деревянное строение им и является) зависит вся дальнейшая работа.

Особенности при работе с ленточным фундаментом

Некоторые строители считают, что деревянную обвязку к ленточному фундаменту крепить не обязательно. Дескать, никуда не денется. Такое мнение в корне неверно, потому что не могут существовать независимо друг от друга отдельные части здания. Малейшие деформации и подвижки почвенных слоев, ураганные ветры, осадка здания могут привести к непоправимым последствиям. Поэтому, несмотря на надежность и прочность ленточного фундамента крепить к нему первый венец следует в обязательном порядке. Причем делать это нужно основательно и по всем правилам.

После заливки бетонной смеси, ее уплотнения и выравнивания горизонта, необходимо по верхней поверхности утопить болты, имеющие окончания в виде конуса или крючков. Анкера следует устанавливать с таким расчетом, чтобы обвязочные балки были прочно закреплены на фундаменте. После полного набора бетоном проектной прочности, выполняют все гидроизоляционные мероприятия. Боковые стороны изолируют мастиками или оклеечными материалами. Верхнюю плоскость укрывают несколькими слоями рулонных изделий, сажая каждый пласт на мастику. Далее укладку нижней обвязки делают так же, как и по столбчатому основанию.

Этапы строительства быстровозводимого каркасного дома

Кровля — верхний элемент покрытия здания, подвергающийся атмосферным воздействиям. Главной её функцией является отвод дождевой и талой воды. Главными свойствами кровли являются лёгкость, долговечность, экономичность в изготовлении и эксплуатации.

Кровля состоит из несущего слоя (обрешётки, сплошного настила, стяжки), который держится на несущей конструкции крыши, слоев изоляции и покрытия, охраняющего изоляцию от воздействия окружающей среды. Кровля может быть в разной степени утеплена. С внутренней стороны конструкций крыши может применяться пароизоляция, чтобы избежать негативных последствий конденсата.

Так как кровля напрямую подвергается воздействиям окружающей среды, она должна быть водонепроницаемой, влагоустойчивой, стойкой к агрессивным химическим веществам, солнечной радиации и резким перепадам температур, не должна подвергаться короблению, растрескиванию, не должна разрушаться, нагревшись от солнца. В связи с этим работы по производству и установке покрытий трудоёмки.

Рассмотрим несколько видов кровли для быстровозводимого  каркасного дома, а так же преимущества и недостатки.

Металлочерепица —  изготавливается из стального холоднокатаного листа 0.4 — 0.5 мм. толщиной с оцинкованным покрытием, которое окрашено полимером. Сверху нанесен защитный лак.

Преимущества: легкий и быстрый монтаж, выдерживает большие нагрузки, имеет небольшой вес, небольшая цена.

Недостатки: при вальмовых и ендовых крышах металлочерепица не экономична (много обрези), шумность во время дождя.

Профнастил — изготавливается из стального холоднокатаного листа с оцинкованным покрытием. Сверху нанесена дополнительная полимерная защита.

Преимущества: Легкий монтаж, высокая прочность при изгибе, срок службы до 50 лет, низкая цена.

Недостатки: Требует дополнительной шумоизоляции.

Ондулин— изготавливается из  слоев целюлозы  пропитанных битумной мастикой с полимерными добавками. Окрашивается термокраской.

Преимущества: Хорошая водостойкость, экологичность, устойчивость к химической агрессии, небольшой вес, удобен при резке, бесшумность, приемлемая цена.

Недостатки: горючесть, выгорает рабочая поверхность, в затемненных, сырых местах вырастает мох, в жаркое время нельзя залезать на крышу.

Гибкая черепица: стеклохолст пропитанный битумом с модификатором и нанесенной каменной крошкой.

Преимущества: бесшумность, задерживает снег, служащий дополнительным утеплителем, разнообразный дизайн, нет конденсата и коррозии, гибкость и презентабельный вид.

Недостатки: при морозе хрупкий, становится мягким при жаркой погоде, горючесть, высокая цена.

Устройство пола каркасного дома | Блог строительной компании RNR

Устройство пола каркасного дома

Высокие энергосберегающие свойства каркасного дома связывают с устройством его стен. Это справедливо, так как стены каркасного дома представляют собой слоеный пирог из строительных материалов, обеспечивающих теплоизолирующие характеристики, превышающие многие традиционные материалы для этих целей. Однако не менее важным для обеспечения энергосбережения является устройство пола в каркасном доме. Для сохранения тепла внутри помещений, строительство каркасных домов невозможно без защиты их от внешней среды по всем направлениям.

Фундамент каркасного дома

Каркас пола каркасного дома изготавливается из древесины и служит основанием слоеного пирога из строительных материалов, как и стены дома. Каркас пола крепится на фундамент дома. Фундамент может быть свайным, столбчатым или ленточным. Ленточный фундамент в каркасном домостроении используют при строительстве двухэтажных домов и при высоких грунтовых водах. Для одноэтажных домов чаще   монтируют столбчатый или свайный фундамент.

Устройство фундамента начинают с разметки свай по периметру дома. Сваи могут быть буронабивные, винтовые или столбчатые. Буронабивные сваи применяют при строительстве крупных зданий на сложных грунтах. Винтовые сваи представляют собой металлическую трубу с оконцовкой в виде винта. Они должны изготавливаться промышленным способом, а монтаж из них фундамента требует специальной техники и профессионализма монтажников. Более простым в изготовлении и в установке будет столбчатый фундамент.

Установка столбчатого фундамента

Столбчатый фундамент можно сформировать на основе асбестовых труб или заливкой в короба.

Для фундамента с применением асбестовых труб в местах разметки буром высверливаются в земле скважины на проектную глубину  диаметром немного большим асбестовой трубы. Дно скважины заполняется песчаной или гравийно-песчаной смесью и утрамбовывается. В скважину устанавливается асбестовая труба, в которую помещается вязаный из арматуры каркас, затем труба заливается бетонным раствором.

Для устройства фундамента с опалубкой требуется больше земляных работ и устройство опалубки. Так же как и в предыдущем варианте необходима подготовка подушки фундамента, в которую устанавливается арматура, а вокруг нее монтируется опалубка. В опалубку заливается бетон с последующим уплотнением вибраторами. Подобные фундаменты требуют «созревания» в течение 3-4 недель.

Обвязка свайного фундамента может быть сделана ростверком или деревянным брусом. Установка пола каркасного дома предпочтительней на ростверк. Однако, широко используется и в качестве обвязки деревянный брус или доска, именуемые лежнями. Они крепятся к столбчатому фундаменту анкерными болтами, заложенными при заливке фундамента. Между фундаментом и лежнями укладывается гидроизоляция из рубероида. Вся древесина для изготовления полов пропитывается антисептиками.


Устройство чернового пола в каркасном доме

На обвязку фундамента здания укладываются деревянные лаги из досок хвойных пород. Для этого лучше использовать лиственницу, обработанную антисептиками как наиболее влагостойкую древесину, и она меньше других хвойных пород подвержена гниению.

Выбор сечения доски зависит от расстояния между стенами: при большом расстоянии между ними можно увеличить сечение доски или создать дополнительную опору для лага в виде тумб из бетона или кирпича. Главное правило в этом случае, лаги не должны прогибаться под тяжестью нагрузок (мебели в доме, ходьбы людей). Частоту укладки лаг рекомендуется сопоставлять с размерами ОСП или фанеры, которые должны укладываться ровно посередине лага по его длине.

На нижнюю часть лаг прибиваются брус 30х30 или чуть больше. На него и будет укладываться накат из обрезной доски. Это и будет черновой пол. В каждую секцию чернового пола укладывается гидроизоляционная пленка, так чтобы ее края ложились на верхнюю часть лаг. Пространство между лагами заполняется утеплителем в два слоя, второй слой укладывается внахлест на стыки плит утеплителя первого уровня. Утеплителем может быть базальтовая вата или другой теплоизолирующий материал. Утеплитель пола накрывается пароизоляционной пленкой, зафиксированной строительным степлером на лагах.  Сверху эта конструкция закрывается влагостойкой фанерой или ОСП.


На эту конструкцию укладывают чистовой пол.

Устройство чистового пола

Технология каркасного дома полы предусматривает до возведения крыши над ним, поэтому для их монтажа выбирают сухие дни и предусматривают временную защиту от проникновения в него влаги, в виде полиэтиленовой пленки. Это касается чернового пола, чистовой пол монтируют после возведения стен и монтажа кровли над строением.

Поверхность чернового пола подготавливают для устройства чистового пола. На верхний слой смонтированного «пирога», фанеры или ОСП, пола укладывается еще один слой фанеры толщиной 10-18 мм и крепится шурупами к предыдущему слою и лагам. Это основа для укладки чистового пола. Технология укладки чистового пола зависит от выбора материала покрытия для него:

  • Ламинат;
  • Паркетная доска;
  • Линолеум;
  • Плитка.

Самым простым является укладка линолеума, ее может сделать даже не профессионал. Укладка пола сухим способом (ламината и паркетной доски) сложнее и требует определенных навыков, поэтому эту работу лучше доверить мастерам. Наиболее сложным является укладка пола керамической плитки или других подобных материалов (камня, гранита, искусственных материалов их имитирующих). Для установки такого пола может потребоваться сделать поверх пола цементно-песчаную стяжку для надежного монтажа элементов финишного покрытия. Чаще применяется специальные клеи для монтажа названных покрытий.

Теплый пол в каркасном доме

При монтаже теплого пола после укладки утеплителя, на него укладывается алюминиевая фольга или другой отражательный материал. Затем укладывается армирующая сетка, которая заливается тонким слоем цементно-песчаного раствора. На него, после высыхания, укладываются элементы теплого пола электрического или водяного. Водяной пол из металлопластиковых труб более безопасный и экономичный в сравнении с электрическим. После раскладки труб водяного пола производят заливку бетонным раствором по всей поверхности пола. Недостатком такого пола является сложный ремонт при возникновении его протечек.

Электрический теплый пол монтируется также как и водяной при использовании нагревательного кабеля. Более простым будет укладка электрических матов со смонтированными на нем элементами электрического обогрева. Для этих полов требуется меньшее количество раствора стяжки.

Устройство пола второго этажа

В каркасном двухэтажном доме к полам второго этажа предъявляются немного иные требования, чем к полам первого этажа. На втором этаже основной задачей перекрытия пола в каркасном доме, является обеспечение звукоизоляции. Поэтому вместо утеплителя в межэтажном перекрытии размещается звукоизолирующий материал. Лучшим из наиболее недорогих материалов такого рода является песок, который обладает отличными звукоизолирующими свойствами и является хорошим аккумуляторам тепла. Главное в процессе такого устройства пола обеспечить герметичность межэтажного перекрытия.

К перекрытию второго этажа предъявляются высокие требования по жесткости конструкции перекрытий. Поэтому в дополнение к перекрытиям из балок  второго этажа, которые смонтированы при возведении каркаса дома, поперек них устанавливаются лаги, усиливая жесткость конструкции в целом.

Процесс монтажа пола второго этажа аналогичен монтажу первого. Вначале монтируется черновой пол, прикрепляемый к балкам перекрытия. На черновой пол и балки перекрытия укладывают гидропароизоляционную пленку, и в пространство между балками закладывается утеплитель или звукоизолирующий насыпной материал (керамзит, песок и др. ). Поверх балок перекрытий монтируются лаги пола. Пространство между лагами заполняется утеплителем (минеральной ватой или другим негорючим утеплителем) и поверх него крепится гидроизоляционная пленка от возможных проливов жидкостей при эксплуатации дома. Вся конструкция зашивается доской, ОСП или фанерой, пригодной для финишной стадии монтажа пола.

Эта конструкция пола второго этажа может быть упрощена, если использовать усиленные балки межэтажного перекрытия, например, двутавровые деревянные балки. В этом случае лаги не нужны. Поверх балок, после укладки между ними звукоизолирующего материала и его герметизации, все пространство зашивают доской, ОСП или фанерой и приступают к финишному монтажу пола, выбранным покрытием.

Устройство полов в каркасном доме сложный строительный процесс, требующий знания не только технологии строительства каркасных домов, но и знания теплотехники, свойств строительных материалов и владения навыками монтажа полов и напольных материалов. Ошибки в обустройстве полов могут привести к существенному ухудшению эксплуатационных характеристик каркасного дома, к потере уровня комфортности проживания в нем. Старайтесь при строительстве каркасных домов использовать профессиональных строителей, имеющих опыт их возведения.




Как сделать фундамент для каркасного дома?

Фун­да­мент для кар­кас­но­го дома — тех­но­ло­гия стро­и­тель­ства не доро­го­го прак­тич­но­го фун­да­мен­та для кар­кас­но­го дома. Фото про­ект. Как постро­ить не доро­гой но надёж­ный фун­да­мент для кар­кас­но­го дома сво­и­ми рука­ми? Раз­но­об­ра­зие фун­да­мен­тов для кар­кас­но­го дома вели­кое мно­же­ство, есть обыч­ный клас­си­че­ский углуб­лён­ный, всё в этом фун­да­мен­те хоро­шо, но доро­го. Есть столб­ча­тый фун­да­мент, тоже всё не пло­хо но при­дёт­ся цоколь делать это опять рас­хо­ды и вре­мя. Вин­то­вой фун­да­мент доро­же столб­ча­то­го, но те же забо­ты. Рост­вер­ко­вый или тисэ непло­хой фун­да­мент, но опять для кар­кас­но­го дома доро­го­ва­то и трудоёмко.

Но есть один вари­ант, кото­рый может удо­вле­тво­рить тре­бо­ва­ни­ям надёж­но­сти, деше­визне и прак­тич­но­сти. Это фун­да­мент свай­но-лен­точ­ный похож на рост­вер­ко­вый, толь­ко облег­чён­ный вари­ант. Его то мы и рас­смот­рим. Этот фун­да­мент подой­дёт для кар­кас­но­го дома как для одно­этаж­но­го так и для двух­этаж­но­го. По сути в этой тех­но­ло­гии собра­но всё самое луч­шее из трёх раз­лич­ных типов фун­да­мен­тов и при этом эта тех­но­ло­гия при­зва­на облег­чить тру­до­ём­кость само­го про­цес­са воз­ве­де­ния, ну и не в уго­ду сто­и­мо­сти конечно.

Про­цесс стро­и­тель­ства дан­но­го фун­да­мен­та начи­на­ет­ся так­же как и в стро­и­тель­стве фун­да­мен­та для дома из бру­са. Роем тран­шею на штык лопа­ты, жела­тель­но снять чер­но­зём. Затем начи­на­ем в тран­шее бурить лун­ки на глу­би­ну 1–1,5 мет­ра. Далее есть три вари­ан­та раз­ви­тия событий.

1. Исполь­зу­ем пла­сти­ко­вые кана­ли­за­ци­он­ные трубы.

2. Исполь­зу­ем асбе­сто­це­мент­ные тру­бы как в про­шлой статье.

3. Исполь­зу­ем рубе­ро­ид, свёр­ну­тый в трубу.

В общем, что бы вы не исполь­зо­ва­ли, всё подой­дёт. Мож­но даже в обще не чего не исполь­зо­вать, но тогда у вас поч­ва долж­на быть плот­ной как гли­на. Это лег­ко про­ве­рить, зали­ва­е­те водой лун­ку и если вода не ухо­дит или ухо­дит но очень мед­лен­но то мож­но не исполь­зо­вать тру­бы и рубе­ро­ид. Хотя рубе­ро­ид сто­ит не доро­го, зна­чит на цене не отра­зит­ся не как.

Дела­ем пес­ча­ную подуш­ку. Если есть щебень, то луч­ше вна­ча­ле насы­пать щебень затем песок или в впе­ре­меш­ку. Сле­ду­ю­щим эта­пом будет арми­ро­ва­ние лунок. Затем арми­ру­ем тран­шею. И перед залив­кой фун­да­мен­та всё хоро­шень­ко про­ли­ва­ем водой. Как вы заме­ти­ли, опа­луб­ки не будет. Мы будем зали­вать фун­да­мент вро­вень с зем­лёй. Рецепт бето­на мож­но посмот­реть в нашем faq. На эту про­це­ду­ру мно­го цемен­та не понадобится.

После того как мы зали­ли фун­да­мент, остав­ля­ем его сох­нуть на 2 суток. Не забыв его пери­о­ди­че­ски сма­чи­вать водой, если есть опил­ки то при­сы­па­ем и сма­чи­ва­ем водой.

После про­де­лан­ных всех мани­пу­ля­ций берём керам­зи­то­бе­тон­ные бло­ки и начи­на­ем выво­дить нуле­вой уровень.

Бло­ки кла­дём мини­мум в два ряда.

Для более надёж­но­сти пусто­ты в бло­ках мож­но залить пес­ча­но-цемент­ным раствором.

Сле­ду­ю­щий и после­ду­ю­щие ряды если они будут нуж­ны, кла­дём через кла­доч­ную сетку.

На бетон и меж­ду бло­ка­ми кла­дём кла­доч­ную сет­ку. Что­бы соеди­нить две сет­ки, сет­ки кла­дём в внахлест.

фун­да­мент для кар­кас­но­го дома

Наде­юсь не чего не упу­стил, Если есть вопро­сы спра­ши­вай­те в ком­мен­та­ри­ях. На этом всё всем пока и удачи.

Столбчатый фундамент для каркасного дома: целесообразность применения и технология

Каркасный дом на столбчатом фундаменте

Недорогой и быстровозводимый столбчатый фундамент для каркасных домов является одним из самых популярных среди прочих технологий. Несмотря на кажущуюся простоту, его обустройство должно выполняться с соблюдением ряда особенностей и нюансов. Такой фундамент не всегда является целесообразным, о чем тоже необходимо знать прежде, чем он будет заложен. При грамотном подходе и правильном расчете столбчатый фундамент, в целом, это отличная, недорогая и надежная конструкция, позволяющая строить каркасные дома маленьких и средних размеров с количеством этажей до двух, да еще и с мансардой.

Технология и целесообразность устройства столбчатого фундамента под каркасный дом

Разновидностей столбчатых фундаментов сегодня существует очень много. В рамках данного материала будет рассмотрен только один его вариант. Он проверен годами, отличается невысокой себестоимостью, универсальностью, достаточной для каркасных домов несущей способностью и другими преимуществами, описанными ниже.

Указанный столбчатый фундамент состоит из серии опор, собранных из стандартных фундаментных блоков размерами 200×200×600 мм. Они устанавливаются под несущими стенами будущей постройки, и под капитальными перегородками. Для каркасного дома с размерами стен 6×6 м таких опор устанавливается, как правило, 12 штук.

При нормальных условиях (достаточно плотная почва и ровный участок) столбы не углубляются в грунт, а над его уровнем выступают на 600 мм. То есть, в таких случаях для сборки одной опоры требуется 6 стандартных фундаментных блоков, уложенных друг на друга в три ряда с чередованием направления.

Если участок немного неровный, горизонтальная плоскость задается за счет незначительного углубления требуемых опор. На средне неровных участках высота столбов под уклон наращивается за счет дополнительных блоков. Если же участок находится на очень крутом склоне, то такой фундамент применять не рекомендуется (это вариант для винтовых свай).

Чтобы установленные столбы фундамента не проседали со временем из-за уплотнения почвы, под каждым из них обустраивается песчаная подушка толщиной не менее 200 мм. На участках с высоким уровнем грунтовых вод, а также на тех, которые находятся в низине, подушку рекомендуется обустраивать на дренажном слое из щебня крупной фракции.

На столбах формируется обвязочный пояс из деревянного бруса, на котором будут держаться лаги полов и стойки стенового каркаса. Обвязка обязательно экранируется от фундамента гидроизоляционным материалом.

Выдержит ли столбчатый фундамент вес каркасного дома? Построенный по каркасной технологии дом размерами 6×6 метров весит не более 12-15 тонн. Чтобы посчитать это, достаточно воспользоваться профессиональным калькулятором или заглянуть в проектную документацию. Каждый незаглубленный столб способен нести нагрузку до 3 тонн. Соответственно, 12 таких опор обладают несущей способностью в 36 тонн, что в три раза превышает реальный вес каркасного дома.

Столбчатый фундамент нельзя применять:

  1. На сильно неровных участках.
  2. На глинистой и болотистой почвах.
  3. На участках, склонных к горизонтальному смещению.
  4. Для строительства тяжелых построек.
  5. Для проектов с цокольным этажом, встроенным в дом гаражом и подвалом.

В остальных случаях опорно-столбчатый фундамент для каркасных домов применять целесообразно и весьма выгодно.

Преимущества столбчатого фундамента

Подробно расписывать плюсы этой технологии особого смысла нет, так как они уже видны в предоставленной выше информации:

  • выгодная стоимость;
  • сжатые сроки установки;
  • достаточная несущая способность;
  • неприхотливость к составу почвы и незначительным уклонам участка;
  • дает возможность строить малые и средние по размерам каркасные дома;
  • надежность;
  • долговечность;
  • ремонтопригодность.

На ряду с этим нижняя часть каркасного дома находится над уровнем земли на высоте, как минимум, 50 см. За счет этого создаются более благоприятные условия для древесины, используемой для сборки обвязки, пола и стен.

Итог

Столбчатый фундамент для каркасного дома – отличный вариант, который подходит для большинства ситуаций и условий. Он привлекателен своей стоимостью, простотой и надежностью. В некоторых случаях использовать нельзя. Чтобы определить совместимость столбчатого фундамента с участком под застройку, следует предварительно обратиться к экспертам (не к диванным на форумах, а к реальным, с опытом и специальными знаниями).

Как построить каркасный дом своими руками? Низ каркасного дома на столбчатом фундаменте

Обвязка в каркасном доме представляет собой сплошную полосу из досок или бруса, расположенную по всему периметру дома и объединяющую вертикальные несущие элементы конструкции каркаса в единое целое. . Верхняя обвязка конструкции, возведенной по каркасной технологии, указанной в конструктивном решении здания, распределяет вес верхнего этажа (при его наличии), крыши, а также снежного покрова на крыше от стропильной системы на стенах, играя роль мауэрлата.Поэтому правильная установка обвязки необходима для обеспечения надежности постройки.

Однако верхнюю обвязку не всегда нужно делать своими руками. Так, при строительстве каркасных домов из готовых стеновых панелей соединение последних в верхней части автоматически образует переплет.

В последнее время в России набирает популярность техника изготовления верхней обвязки своими руками из металлического профиля, особенно из алюминиевых сплавов.Применяют швеллер, марки, двутавр и даже просто уголки. По прочностным характеристикам они удовлетворяют конструктивным требованиям, однако имеют два недостатка. Во-первых, металлический профиль, особенно алюминиевый, стоит очень дорого. Во-вторых, к обвязке крепятся многие другие детали каркаса дома. И с технологической точки зрения этот вариант не очень удобен, так как требует большого количества сверл. Поэтому рекомендуем традиционный, проверенный временем материал — дерево.

Верхняя же, как и нижняя обвязка каркасного дома, может быть изготовлена ​​из одинарных или двойных досок, а также их бруса. Выбор материала определяется нагрузкой, которую этот элемент конструкции должен будет распределять. Так, если дом небольшой, расстояние между стойками не превышает 50 см, вполне можно обойтись одинарной обвязкой из доски толщиной 50 мм. При большем шаге стойки каркаса уже потребуют обвязки из двойных досок. Наконец, если в доме есть второй этаж или мансарда или при установке вертикальных стоек с расстоянием между ними 60 см, необходимо использовать балку.

Обычно верхняя обвязка изготавливается из хвойного леса — сосны или ели. Если используется доска, то ее следует обрезать и желательно строгать. Брус может быть как цельным, так и клееным. Последний имеет более высокую прочность на изгиб, что позволяет отказаться от конструктивных деталей меньшего сечения.

Возводя каркасный дом своими руками, застройщик обязательно столкнется с проблемой подключения бруса, так как длины стандартных изделий не хватит. Та же проблема возникает с верхним обвязочным устройством. Как правило, стандартной длины доски или бруса не хватает на всю длину стены. Следовательно, они должны «расти». Кроме того, обвязка стыкуется по углам и в местах соединения с периметром внутренних стен. И там необходимо обеспечить прочное и надежное соединение отдельных частей обвязки со всей конструкцией.

Соединение досок или деревянных балок обычно выполняется различными способами.

  1. В стык. Это самый простой и доступный способ строительства своими руками, позволяющий скрепить две деревянные части под углом 90º. Используется для соединения верхней обвязки. внешние стены и внутренние перегородки. Соединение осуществляется в двух вариантах: стягивание гвоздями или саморезами через плоскость одной доски до конца другой, либо с помощью металлических уголков. Если первый вариант подходит только для одинарных досок, то второй можно использовать для двойных / сборных досок, для бруса, а также для комбинации доска + брус.
  2. Соединение 45º-тиградус, также называемое «на усах». На самом деле, сам стык выполнен под прямым углом, но получил свое название от того, что соединяемые части срезаются под углом 45º и стягиваются саморезами. винты. В результате получается довольно прочное соединение, используемое на стыке внутренних стен. Разновидность такого стыка используется для удлинения досок или бруса. В этом случае разрез производится под углом 20-30º к центральной линии деревянных изделий, но с противоположных сторон.
  3. Полудревесное соединение. Традиционный комплекс для строительства бревенчатых домов. На расстоянии, равном ширине соединяемых деталей, от их торцов делают надрезы на половину толщины деталей. Лишняя часть отслаивается, а доски или балки стягиваются гвоздями или саморезами. Такое соединение используется как для удлинения деревянных деталей, так и для соединения их под углом 90º.
  4. Шип-паз. Они образуют самые сложные, но и самые прочные соединения.Вариантов много: гребень, косой гребешок, ласточкин хвост и т. Д. Но проблема в том, что такие стыки своими руками без соответствующего оборудования сделать очень сложно. Кроме того, на все необходимые разрезы и корректировки уходит недопустимо много времени.

Для стыковки досок или брусьев верхней обвязки мы рекомендуем самодельный шов 45º Tigger, который при необходимости можно усилить подкладкой снизу.

Крепление ремня к стойкам

Эту операцию можно выполнить двумя способами: с помощью металлических уголков или вырубкой.В обоих случаях перед монтажом необходимо убедиться, что стойки расположены строго вертикально. Крепление с помощью уголков можно производить своими руками «по месту», то есть поочередно выставляя стойки каркаса и обвязку в нужное положение. Для крепления валком в доски или балки обвязки необходимо предварительно на земле подготовить пазы размером с вертикальные стойки.

Расположение пазов рассчитывается исходя из вертикальности стоек в двух взаимно перпендикулярных направлениях.Неправильная разметка может привести к нарушению прочности всей конструкции каркасного дома, так как отклонение вертикальной нагрузки от оси стоек вызовет боковую нагрузку, на которую данная конструкция не рассчитана.

Усилить жесткость можно включением диагональных укосин в конструкцию. Их делают из досок толщиной 40 мм и шириной, равной ширине верхней обшивки. Каждую рамную стойку дополнительно прикрепляют двумя такими элементами к нижней части и двумя к верхней обвязке.Стрелки располагаются под углом 45º как к вертикальной стойке, так и к подвесной системе и крепятся саморезами. Таким способом можно увеличить прочность каркасного дома примерно на 20% своими руками и без особых затрат.

По общему правилу, сначала к угловым стойкам любой внешней стены каркасного дома прикрепляют доску или брус верхней обвязки. Затем крепятся все вертикальные стойки и диагональные укосины (если есть). Эта операция повторяется на всех внешних стенах.И только потом крепится верхняя обвязка на внутренние стены (перегородки).

Однако не всегда при строительстве каркасного дома можно обойтись устройством только одного ряда верхней обвязки. Итак, если в вашем доме второй этаж или мансарда, вам понадобится еще один ряд. Помимо этих случаев на стены под потолком кладут двойную обвязку. Для внутренних стен второй ряд не нужен, но его придется делать, потому что в противном случае внешние стены будут выше внутренних на толщину обвязочной доски.

В Сети ведутся жаркие споры о том, где можно размещать стыки первого и второго слоев. Одни утверждают, что только над вертикальными стойками каркаса, другие, что между стыками первого и второго слоев должно быть расстояние 1200 мм, третьи ссылаются на определенные правила, устанавливающие это расстояние равным 600 мм.

Мы считаем, что все эти разговоры лишены всякого смысла, а выводы авторов не основаны на законах механики и сопротивления материалов.Невозможно установить какие-либо строгие критерии без информации о характеристиках используемых материалов, их качестве, способах подключения и крепления, токовых нагрузках и т. Д. Единственное, что можно посоветовать — скрепить оба слоя верхней обвязки между собой при минимум 200 мм при помощи саморезов. А еще лучше — вместо досок использовать в таких напряженных конструкциях клееный брус.

Верхняя обвязка — не очень сложный, но достаточно важный конструктивный элемент каркасного дома. Его правильный и грамотный прибор вполне по силам, наверное, каждому, кто хочет построить дом своими руками. Главное, чтобы кажущаяся простота не заставляла строителя расслабляться и совершать ошибки, которые потом могут стоить очень дорого.

Как монтируется верхний каркас каркасного дома? Ответ на этот вопрос знаком профессиональным строителям. Спрос на каркасные дома растет из-за простоты монтажа и легкости готовой конструкции.Это очень важно, так как не на всех земельных участках допускается строительство капитальных домов из тяжелых материалов, таких как кирпич и железобетонные блоки. Причина тому — сыпучесть почвы или ее насыщение влагой. Такое явление приведет к нарушению целостности стен дома, причем при значительной разнице нагрузок, и к серьезным повреждениям.

Поэтому в проблемных местах лучше всего строить легкие каркасные дома на столбчатом фундаменте.Это придаст зданию надежность и предотвратит его разрушение. При этом не следует забывать, что помимо основной несущей конструкции дома немаловажную роль играет качество изготовления обвязки, так как благодаря ей можно создать прочный каркас, устойчивый к внешним воздействиям. на различные виды нагрузок. Сделать это можно самостоятельно, следуя простым советам, которые будут даны позже, но для начала рассмотрим технологию строительства каркасного дома своими руками.

Фонд. Это одна из основных частей любого здания, независимо от его размеров и веса. Для каркасных домов характерно использование железобетонных столбов, которые устанавливают по периметру здания перед возведением наружных стен. Закапываются в землю на расстоянии не более 2 м.

Что касается глубины, то она будет зависеть от климатических условий и уровня промерзания почвы. В большинстве случаев рекомендуется устанавливать стойки на глубину около 1.5 мес.

Почему так важно, чтобы столбы фундамента находились на такой глубине? Ответ прост: из-за сильных дождей в микротрещинах фундамента может скапливаться влага, превращаясь в лёд при сильных морозах и разрушая опору.

Над поверхностью земли необходимо оставить концы опор; их высота должна быть 250-300 мм. Впоследствии к ним подойдут металлические уголки, выполняющие функции ребер жесткости. Завершающим этапом процесса установки этих столбов будет их заливка цементным или бетонным раствором, после застывания которого фундамент будет готов для дальнейшего использования и укладки нижней обвязки конструкции.

Требования к материалам

Чтобы быть уверенным в том, что вы приобрели действительно качественный товар, необходимо сначала знать, каким показателям он должен соответствовать. Обычно ко всему пиломатериалу, применяемому при строительстве домов, требования одинаковы, и они следующие:

  • необходимо приобретать только хорошо просушенные бруски и доски, так как изделия, содержащие влагу, могут подвергаться деформации после давления на них со стороны других частей здания;
  • вновь приобретенные материалы необходимо разложить на открытом воздухе для акклиматизации, предварительно накрыв их полиэтиленовой пленкой;
  • , чтобы коррозия не повредила металлические детали соединительных элементов, перед установкой их необходимо обработать антикоррозийным препаратом или лакокрасочным покрытием.

Если материалы соответствуют описанным выше требованиям, то можно смело переходить к оставшимся этапам работы.


Установка нижнего жгута

Как устанавливается нижний каркас каркасного дома? Основное назначение этих элементов конструкции — придание ей прочности, а также равномерное распределение несущих нагрузок по всему периметру здания. Для его изготовления понадобится деревянный брус диаметром не менее 130 мм.Его габариты могут варьироваться в зависимости от габаритов постройки, но в большинстве случаев для строительства домов высотой в 1 или 2 этажа именно этот вид продукции будет оптимальным вариантом.

Обвязка служит основой каркаса будущего дома, поэтому к вопросу ее обустройства нужно подходить ответственно и придерживаться рекомендаций:

  1. Металлический уголок крепится к столбам фундамента с помощью заранее подготовленного болта. замок. Его монтаж необходимо производить на двойной слой гидроизоляционного покрытия рубероида.
  2. Затем бруски подготовлены для укладки на угол. Их тщательно обрабатывают антисептическими препаратами, чтобы предотвратить гниение и плесень.
  3. Затем бруски укладываются по всему периметру здания и в угловых точках соединяются с помощью системы крепления в паз. Он имеет форму неглубокой выемки примерно на половину толщины планки, что делается перед установкой. Во избежание расхождения брусков их фиксируют в местах пересечения анкерными болтами.
  4. В дальнейшем к горизонтальной части нижней обвязки будут прикреплены вертикальные стойки каркаса стены.


Монтаж верхней обшивки каркасного дома

Материалы и инструменты:

  • деревянные бруски;
  • каркасных стоек;
  • Анкерные болты
  • ;
  • металлических уголка;
  • Кровельный материал
  • ;
  • Антисептик
  • ;
  • ригельный замок.

Для выполнения верхней обвязки используются те же материалы, что и для нижней части конструкции.Толщина верхних брусьев должна быть равна размеру пиломатериала, используемого при устройстве обвязки у основания стен. При обустройстве верхней части каркасного дома особое внимание необходимо уделить соединительным элементам, так как они являются гарантом прочности конструкции крыши. Помимо анкерных болтов могут использоваться стальные пластины и уголки, которые будут крепиться к перемычкам при помощи шпилек с двусторонней резьбой или обычных болтов.


Верхняя обвязка укладывается на вертикальные стойки и прибивается к ним.Предварительно в нем необходимо сделать сруб под каждую балку, составляющую каркас будущей стены. Это сделано для достижения максимально качественного соединения и усиления конструкции.

Затем устанавливаются металлические накладки в нижней и верхней точках схождения балок. При необходимости их можно расположить снаружи и внутри здания.

Чтобы каркас здания оставался устойчивым и не расшатывался, необходимо между боковыми стенами проложить деревянные перемычки параллельно полу.

Их также можно закрепить на обвязке с помощью гвоздей или длинных шурупов.


Заключение

Обычно при строительстве домов каркасного типа используют пиломатериалы из хвойных пород. Они хорошо поддаются обработке и при соблюдении правил монтажа долго сохраняют свою структуру. В таком доме круглый год будет приятный микроклимат за счет изоляционных свойств материалов, использованных при строительстве. Поэтому, если вы решили построить небольшой загородный дом, то лучше всего использовать каркасную технологию строительства.Это сэкономит время и деньги.

Другие статьи по этой теме:

В данной статье Каркасного дома своими руками непосредственно рассматривается строительство самодельного деревянного каркаса. Мы подробно рассмотрим, как выполняется верхняя и нижняя обвязка каркасного дома и как устроены вертикальные стойки каркаса. установлены. Определите важные моменты, которые дадут понять, как построить каркас дома максимально просто и быстро.

Для постройки каркасного дома своими руками нам понадобится:

  1. Готовый фундамент, выдержанный не менее 7 дней.Бетон набирает полную прочность за 28 дней, но уже через 7 дней на бетонном фундаменте можно приступать к сборке каркаса. Безопасен как для фундамента, так и для каркаса. Иногда при заливке ростверка в него закладывают анкеры (шпильки) для последующего крепления нижней обвязочной балки. Поэтому, если вы планируете закрепить балку таким образом, то на этом этапе Ваш фундамент будет иметь вид столбов, соединенных ростверком, плюс забетонированные на одном конце анкера, выступающие из ростверка.
  2. Необходимо купить дерево на раме. Если дерево не просохло, то его нужно как можно скорее смонтировать и сразу после сборки каркаса сшить OSB. Поэтому OSB в этом случае тоже нужно приобретать заранее.
  3. Все пиломатериалы обработаны антисептиком.
  4. Приобретен рубероид для антикапиллярной гидроизоляции фундамента и опорных колонн бревна. Для этого подойдет обычный рубероид без опрыскивания и УФ-стабилизации (он немного дешевле).
  5. Приобретен весь необходимый крепеж. Точно подсчитать количество всего крепежа невозможно, так как крепежные элементы расходные, они часто выходят из строя, где-то нужно будет меньше, а где-то больше запланированного. Из практики можно смело начинать с заказа примерно 9-10 кг гвоздей: ≈ 5 кг — 120 мм, ≈ 3 кг — 100 мм, ≈ 1 кг — 50 мм. И саморезы: ≈ 500 шт — 100 мм, и ≈ 100 шт — 50 мм. Тогда вы легко сможете выяснить, какой части рамы им хватило, и выкупите недостающую сумму.
  6. Все необходимые инструменты в наличии.
  7. Еще до начала покупки пиломатериалов нужно определиться с толщиной утеплителя для стен, полов, перекрытий. Поскольку незапланированное увеличение толщины утеплителя может потребовать увеличения размеров каркаса.

Крепеж балки нижней привязки

На ростверк укладывается балка, на которую предварительно укладывается рубероид. Повторяю, рубероид укладывается непосредственно перед укладкой балки нижней обвязки.Так как если положить его и оставить открытым на несколько месяцев, то он может повредиться (расплавиться, порваться). Более того, рубероид здесь самый распространенный без УФ-стабилизации, и оставлять его в закрытом виде нельзя.

Так перед укладкой балки нижней обвязки (если оставить фундамент на некоторое время постоять) фундамент, максимум, можно закрыть обычной полиэтиленовой пленкой сверху. Пленка предотвратит вымывание бетона молоком, если вдруг пойдет дождь, а бетон еще не замерз.Если в ближайшие 7 дней после заливки фундамента дождей не запланировано, то фундамент можно не накрывать.

Перед укладкой балки нижней обшивки проверьте ровную горизонтальность верхней плоскости ростверка. Если он идеально ровный, то можно укладывать гидроизоляцию и брус. Если есть неровности более 1 см, то их нужно выровнять раствором, дать постоять (около 7 дней) и только потом уложить гидроизоляцию и балку нижней обвязки.Если неровности меньше 1 см, то под брус нижней обвязки придется укладывать доски. Поскольку раствор такой толщины недостаточно схватывается с лентой и со временем отодвигается и осыпается

Между собой нижние планки стыкованы методом отбора проб по углам. Есть много разных примеров вариантов, рекомендую 2 из них, которые мы использовали на практике. Это образец пола дерева и лапы. Оба варианта достаточно надежны, поэтому выбирать можно любой.

В местах угловых стыков планки крепят друг к другу. Для этого вы можете использовать один из способов подключения, описанных ниже:

  • Соединяем штанги анкером, который в свою очередь крепит штангу нижней обвязки к фундаменту. Подробнее об этом креплении будет дальше.
  • соединяем бруски между собой гвоздями длиной не менее 150 мм (по 4 гвоздя на каждый угол). Гвозди крепятся с отступом от края бруса 1,5-2 см;
  • в местах стыков прутков просверливаем отверстие диаметром не менее 20 мм.Забиваем в отверстие молотком деревянный дюбель — штырь из высушенного дуба, который должен выступать над поверхностью бруса не менее чем на 8-10 см для последующего крепления угловых стоек каркаса. Диаметр заглушки должен быть равен диаметру отверстия. Или дюбель может быть квадратным со стороной немного большей, чем диаметр отверстия.

Соединение нижних планок накладки

Перед тем, как прикрепить поперечины друг к другу, обязательно проверьте геометрию: диагонали и углы.

Кроме скрепления между собой, к фундаменту крепятся штанги нижней обвязки. Если в качестве крепления для обвязочной балки вы заложили шпильки еще на этапе бетонирования ростверка, то анкер вам больше не понадобится. И можно сразу переходить к этапу сверления отверстий под шпильки в бруске в местах, соответствующих расположению забетонированных шпилек. Вы пропускаете описанный ниже шаг и переходите к пункту «Крепим балку нижней привязи» , описанному ниже.

Если вы не закладывали шпильки, то балку нужно будет закрепить анкерными болтами диаметром 16 мм. Анкер должен входить в фундамент на глубину не менее 100 мм, поэтому при высоте 100 мм общая длина анкера должна составлять 200 мм.

Просверливаются анкерные отверстия в бетонном ростверке. Далее в обвязочных досках просверливаются отверстия в местах расположения анкеров.

Крепим балку нижней обвязки. Балка крепится к фундаменту гайками с широкими шайбами, как показано на фото ниже. Шайба увеличивает площадь контакта гайки с деревом. Если затянуть гайку без шайбы, то велика вероятность, что она утонет в древесине, что нам совершенно не нужно. Гайка должна быть под ключ (шестигранная). Круглые, квадратные, отвертки и т. Д. Здесь не подходят.

Крепление обвязки к ростверку анкерами

Если нижние планки по углам соединяли гвоздями или гвоздями, то в углу анкер уже не устанавливается.Затем первые анкеры ставятся по линии условного продолжения внутреннего контура фундаментной ленты, как показано на схеме, рисунок а) . Если в углу они не были скреплены гвоздями или гвоздями, то первый анкер будет прямо в углу, на стыке нижних креплений балки, как показано на рисунке б) .

Крепление нижней обшивки анкерами

И далее между углами с шагом примерно 1-1.2 мес. Иногда делают ступеньку и больше, но она не должна превышать 2,4 м. Если у вас короткие стены, какими бы короткими они ни были, на одном куске бруса нижняя обвязка должна иметь как минимум 2 анкерных болта.

Теперь нужно еще раз проверить уровни, углы и диагонали бруса верхней обвязки. Если верхняя плоскость немного неровная, то ее можно выровнять с помощью электрорубанка.

После того, как стержни нижней обвязки скреплены и закреплены на фундаменте, можно приступать к установке вертикальных подкосов каркаса.

Монтаж вертикальных стоек каркаса

Монтаж рамы вертикального водостока

Монтаж угловых стоек.

Сначала устанавливаются угловые рамы рамы. Напомню, что их сечение отличается от сечения остальных стоек.

1. Если вы соединили балку нижней обшивки по углам гвоздями или анкером, то крепим угловую стойку к стальным уголкам. Для этого узла уголки лучше взять армированные.

Крепление на угловую стойку с армированным стальным уголком

2. Если вы выбрали способ соединения нижних стержней фермы по углам с помощью гвоздя, то у вас должны остаться вертикальные выходы (8-10 см) деревянных дюбелей. Теперь нам нужно поставить на эти булавки наши угловые стойки.

Для этого в нижнем конце стойки просверливается отверстие диаметром около 20 мм (и больше, в зависимости от диаметра заглушки). Глубина отверстия на 1 см больше длины выступающего штифта, т.е.е. 9-11 см. Каждую угловую стойку надеваем на дюбель и фиксируем временными укосинами.

Временные укосины также необходимы при креплении угловой стойки со стальными уголками.

Крепление угловой стойки временными распорками

Установка неугловой стойки

Нужно определиться со способом крепления стоек.

Есть несколько вариантов. Первый — крепление стоек к обвязке методом раскроя (сплошной пропил или распил по полу балки). И второй — уголки из оцинкованной стали (толщиной около 2 мм).Углы проще, быстрее и, как по мне, надежнее, так как нижняя рейка остается прочной, и ее не ослабляют вырезы под стойками. Единственный недостаток — стоимость такого крепежа увеличивает смету (1 уголок стоит от 0,5 до 1 доллара). Поэтому вариант с углами хоть и немного, но дороже.

На креплении углов, думаю, смысла останавливаться нет. Все просто и без особенностей. Лучше всего закрепить их шурупами по дереву оцинкованной стали.Но если у вас нет возможности купить оцинкованные (в некоторых регионах их сложно найти), то можно взять черные саморезы по дереву не оцинкованные.

Подробнее остановимся на креплении стоек каркаса вырубкой.

Для этого разметьте нижнюю поперечную балку и сделайте канавки в соответствии с размером стойки и глубиной около 30%, максимум 50% высоты нижней поперечной балки. Например, если ваш брус высотой 100 мм, то резка будет на глубину 30-50 мм.

Независимо от способа крепления неугловых стоек, их также необходимо отстегивать с помощью временных удлинителей. Вы можете установить по 2 коротких укосины на каждую стойку или длинную укосину сразу на несколько стоек. Они нужны для того, чтобы соединение стойки — нижняя обвязка не ослаблялась до фиксации верхней обвязки и постоянных укосин.

Временное крепление каркаса с длинными откосами

Временное крепление каркаса с короткими откосами

Если ранее вы не сделали разметку каркаса на все стены, т.е.е. Если вы планируете работать без чертежей, то на этом этапе важно учитывать, что шаг стоек в местах расположения оконных и дверных проемов может быть разным. Так что еще не поздно посоветовать нарисовать на них все стены и основные элементы каркаса. Разумеется, с габаритами.

Примечание. Очень важно учитывать, что при креплении уголками высота вертикальной стойки равна высоте пола. А при креплении методом резки высота стойки должна быть ровно на 2 глубины пропила.

Крепление верхней балки

По углам планок верхней обвязки они также соединяются обрезкой.

Штанга верхней обшивки крепится к вертикальным стойкам рамы таким же образом, как вы выбрали для крепления подкосов к нижней обшивке (обрезные или стальные уголки).

Монтажные уголки.

Здесь опять нет никаких особенностей. Крепится саморезами по дереву.

Способ валки.

Если крепить с помощью нарезки, то перед тем, как ставить эти планки на вертикальные стойки, нам нужно проделать в них пазы для каждой стойки (как это было сделано в нижней направляющей).Очень важно, чтобы эти канавки располагались строго вертикально относительно канавок в нижней обвязке. Только тогда вертикальные стойки рамы будут действительно вертикальными. В противном случае можно получить перекос как нескольких стоек, так и всего каркаса в целом.

Крепление бруса верхней обвязки методом выборки

После того, как пазы готовы, балку можно уложить на свое место (на вертикальные стойки) и закрепить на каркасе. Крепление к каждой вертикальной стойке осуществляется 2 гвоздями.Гвоздь должен входить в стойку не менее чем на 10 см.

Усиление рамы

Усиление рамы с постоянным уклоном

Чтобы придать раме пространственную жесткость, устойчивость к ветру и другим нагрузкам, ее необходимо укрепить диагональными стяжками — откосами (иногда называемыми раскосами). Советую делать их обязательно. На этом этапе необходимо проверить все диагонали и вертикали, чтобы вовремя исключить возможное искривление кадра. Окончательно обнажают раму с помощью отвеса и уровня.Затем каждая стойка фиксируется 4-мя укосинами (2 снизу и 2 сверху). Демонтируются временные откосы.

Прикрепление постоянных укосин

Если поперечное сечение у вас разрезов меньше, чем у основных стоек, то лучше закрепить их ближе к внутренней обшивке рамы. Тогда между гуськом и наружной обшивкой все равно будет помещаться утеплитель.

Крепление укосины ближе к внутренней обшивке каркаса

Установка потолочных балок

И здесь есть несколько вариантов монтажа.

Крепление с помощью кронштейнов из перфорированной стальной балки.

Крепление со стальными скобами

Крепление балки с помощью стальных уголков.

Способ валки

Опирание балок на брус верхней обвязки с помощью пропила

Балки внахлест опираются на брус верхней обвязки. На конце каждой балки необходимо предварительно сделать паз шириной, равной ширине балки верхней обвязки. Глубина этого паза должна составлять 30-50% высоты балки.Каждый край балки крепится к верхней обшивке двумя гвоздями. Гвоздь должен войти в 10-сантиметровую стойку.

Параметры раскроя для крепления балок перекрытия к верхней балке

Примечание. На балке верхней обвязки желательно предварительно разметить (на земле) последующие места крепления балок перекрытия. Сделать это потом на высоте 3 метра дольше и сложнее.

Ниже я перечислю важные моменты, которые помогут вам сэкономить:
  • Постарайтесь максимально сэкономить пиломатериалы.Для этого используйте небольшие отрезки длинных рам или изогнутые, покоробленные доски, если таких досок в общем запасе пара, на небольшие короткие детали каркаса.
  • Повторное использование материалов. Например, доски для временного освобождения можно позже разрезать на небольшие постоянные гуськи. Или использовать для временных распрей не качественные доски, а например элементы опалубки подвала и т. Д. И очень хорошо, если заранее спланировать повторное использование материалов. Тогда, возможно, вы сможете заказать пиломатериалов гораздо меньше, чем планировали.
  • Храните пиломатериалы так, чтобы короткие элементы и пропилы всегда были на виду. Тогда вы лишний раз не станете вырезать новые короткие детали.
  • Храните пиломатериалы осторожно, предохраняя их от загрязнения и намокания.
  • Да и еще. Это не совсем верно для экономии, но никогда не сжигайте обработанные антисептиком отходы пиломатериалов, особенно в бане. Это опасно для вашего здоровья.

Нижняя обвязка дома из дерева — это очень важное промежуточное звено между фундаментом и стеной.Обвязка, она же ростверк, одновременно служит продолжением фундамента и началом стены. От грамотного обустройства этой части постройки зависит все дальнейшее строительство: правильность создания углов, вертикальность стен, надежность стыковки надземной части постройки с фундаментом. Задача, которую ставят строители каркасных домов при возведении обвязки, одинакова для всех типов фундаментов: ленточных, свайных, столбчатых.Материалы тоже используются. Нижнюю обвязку каркасного дома из досок можно выполнить, а можно использовать прочный брус или бревно. Но технология несколько иная. Поэтому устройству ростверка на столбчатом фундаменте и на ленточном основании следует уделить особое внимание.

Готовность фундамента

К моменту начала возведения стен работы по возведению нулевого цикла должны быть полностью завершены. Это означает, что:

  • заложен фундамент, набран расчетная прочность бетон или кладочный раствор;
  • Проведено
  • забора подземных вод, достроены дренажные системы;
  • Завершена гидроизоляция подземной части здания;
  • сделана защита металлоконструкций от коррозии;
  • земляные работы снаружи и внутри фундамента завершены;
  • : наблюдают и проверяют горизонтальность верхней плоскости.

Если при возведении фундамента было обнаружено отклонение по высоте, то его необходимо устранить выравнивающей стяжкой. В случае устройства нижней обвязки каркасного дома на ленточный фундамент в него по всему периметру следует вживлять специальные резьбовые анкеры. Расстояние между ними не может быть меньше определенного проектом и обязательного наличия в углах дома, а также в точках сопряжения с перегородками.

Такие же анкеры должны быть расположены в верхней части каждой стойки столбчатого основания из штучных материалов, железобетона.Если столбчатый фундамент выполнен из металлических труб, то верхняя часть колонны должна заканчиваться металлической пластиной с отверстиями для болтов.

Устройство ростверка для каркасного строительства

Деревянный каркасный дом — популярное решение для частного строительства. Стены такого здания представляют собой деревянный каркас, состоящий из вертикальных столбов и горизонтальных балок. Для жесткости устанавливаются более наклонные подкосы. Заполнение стен между каркасными конструкциями выполняется разными материалами: блоками из ячеистого бетона, сэндвич-панелями, плитами OSB с утеплителем и другими.Одним из важных этапов возведения каркасного дома является возведение деревянного ростверка.

Как выбрать материал

Какая древесина больше всего подходит для этого участка? Если говорить о сырье, то лучше всего использовать дерево твердых и хвойных пород: дуб, кедр, лиственницу, сосну. К качеству древесины предъявляются определенные требования:

  • бревно, брус или доска должны быть цельными и не иметь трещин, смоляных карманов и других дефектов;
  • Исключение составляет клееный брус, который по своей сути не может иметь таких дефектов;
  • Оптимальный размер балки в сечении 150 × 150 мм;
  • длина балки не должна быть меньше расстояния между опорными стойками;
  • пиломатериал необходимо тщательно обработать антисептическими составами от гниения и поражения грибками, насекомыми;
  • при укладке одинаковой обработке подвергаются места надрезов, подрезов, вырубок;
  • также является обязательной антипиреновой обработкой, чтобы древесина хорошо сопротивлялась огню; особое внимание нужно уделить сосне, так как эта порода древесины отличается от других высоким содержанием смол;
  • в деревянном строительстве используется только качественная и высушенная древесина с нормативными физико-техническими показателями в соответствии с требованиями СНиП и государственных стандартов.

Нижняя обвязка каркасного дома на колонном фундаменте из клееного бруса ведет себя отлично. Этот относительно новый материал лучше всего зарекомендовал себя при строительстве легких фахверковых построек. Получается перпендикулярным соединением специальным клеем нескольких ламелей в единое целое под действием давления.

Клееный брус долгие годы сохраняет неизменными прочностные характеристики и геометрические размеры. Более того, на него не влияют ни изменение климата, ни осадки, ни механические нагрузки.Благодаря тому, что волокна ламелей расположены в разных направлениях, балка способна выдерживать значительные нагрузки без прогиба. Это свойство отличает его от цельного изделия и даже от бревен одинакового сечения.

Технологический процесс

Перед тем, как приступить к работе с брусом, необходимо провести гидроизоляцию, чтобы нижняя обвязка дома на столбчатом фундаменте была защищена от влаги. Для этого на верхнюю плоскость колонны кладут два-три слоя рулонной гидроизоляции, промазывая каждый слой битумной мастикой.Далее:

  1. Пиломатериал распиливается по размерам, указанным в проекте.
  2. Поверх столбов выкладывают балки, проверяя прямоугольность углов и горизонтальность плоскостей уровнем или другим измерительным средством: рулеткой, уровнем, угольником.
  3. Отметьте точки для отверстий под анкер, просверлите эти отверстия дрелью, используйте их, чтобы надеть балку на штифты.
  4. Соединение балок между собой в углах ростверка для наружных стен и в местах сопряжения его со штангой под перегородкой осуществляется одним из известных способов:
    • «Полудерево» — когда край бруса обрезается на половину толщины под прямым углом.
    • «В лапе» — в этом случае насечка делается под косым углом.
    • «Теплый угол» — здесь делается выемка путем прорезания канавки в одной планке, шипа в другой, и соединение производится в вертикальном положении пластины. Шип-фиксатор обычно делают прямым, но существует вариант стыковки трапециевидной формы. Он сильнее прямой, но выполнять его намного сложнее. Важно точно вырезать соединительные детали, чтобы они плотно прилегали.
    Для полного устранения трещин и герметизации стыков при любом способе соединения балок используйте ленточный утеплитель.
  5. Крепление обвязки к фундаменту осуществляется затяжкой гаек на анкере. Под гайки необходимо поставить широкие шайбы, чтобы при работе крепеж не утонул в дереве.
  6. Между собой балочные балки соединяют с помощью угловых или пластинчатых накладок из оцинкованной стали и саморезов. Можно использовать длинные гвозди, металлические скобы.

Установка обвязки под каркас дома, бани или хозпостройки должна сопровождаться согласованием каждого действия с уровнем или уровнем. Поскольку все дальнейшие работы зависят от точности укладки первого венца (на самом деле переплет под деревянную конструкцию есть).

Особенности при работе с ленточным фундаментом

Некоторые строители считают, что деревянную обвязку на ленточный фундамент необязательно. Скажите, это никуда не денется.Такое мнение в корне ошибочно, ведь отдельные части здания не могут существовать независимо друг от друга. Малейшая деформация и перемещение слоев почвы, ураганные ветры, оседание здания могут привести к непоправимым последствиям. Поэтому, несмотря на надежность и долговечность ленточного фундамента, к нему в обязательном порядке крепят первый венец. Причем делать это нужно основательно и по всем правилам.

После заливки бетонной смеси, ее уплотнения и выравнивания горизонта необходимо углубить болты с концами в виде конуса или зацепов по верхней поверхности.Анкер следует устанавливать так, чтобы анкерные балки надежно закреплялись на фундаменте. После полного набора расчетной прочности бетона выполнить все мероприятия по гидроизоляции. Бока утепляют мастиками или клеящими материалами. Верхнюю плоскость покрывают несколькими слоями проката, насаживая каждый слой на мастику. Далее укладка нижней обвязки производится так же, как на столбчатом основании.

Если вы уже начали строительство каркасного дома своими руками, то после возведения фундамента встанет вопрос о создании обвязки.Обвязка каркасного дома — ответственный элемент всей конструкции, он является гарантом надежности соединения стены дома и фундамента. Только соблюдая все правила и технологию, вы можете быть уверены, что ваш дом будет долгое время простаивать и в процессе эксплуатации не будет дефектов.

Что это и для чего?

Есть два вида обвязки:

Нижняя кладется на фундамент и служит основанием для крепления будущих стен дома.Верхняя обвязка соединяет внешнюю и внутреннюю стены в единую конструкцию, а также является основой для крепления крыши.

Конструкционная прочность всей конструкции зависит от переплета. Это особенно важно, если вы строите дом для постоянного проживания. Ознакомьтесь с особенностями строительства таких домов у нас.

Обычно переплет делается из бруса или доски. Все деревянные элементы необходимо хорошо просушить и обработать защитой.В этом случае обратите внимание на древесину из хвои, которая считается идеальной для строительства каркасного дома. Благодаря эфирным маслам он отпугивает насекомых и короедов, а также служит дольше, чем твердые породы дерева.


Обработка древесины с защитой лучше, если она выполняется на заводе в специальных вакуумных камерах. Однако ручная обработка в несколько слоев имеет право на существование, главное качественное исполнение и современные, лучше европейских производителей, средства.

Влияет ли фундамент? Подготовка фундамента

Нижняя обвязка во многом зависит от качества фундамента. Поэтому перед выполнением работ с балкой следует проверить геометрию. Перепад фундамента, как мы писали ранее, должен быть не более 1 см. Также стоит проверить углы, они должны быть ровно 90 градусов. Перекос в ту или иную сторону усложнит монтаж каркаса дома.


Перед обвязкой необходимо произвести гидроизоляцию фундамента.Проще всего использовать рубероид, который крепится с помощью мастики. В Америке и Финляндии иногда помимо гидроизоляции кладут слой.

Фундамент следует подготовить к будущим работам обвязкой на этапе заливки. Когда он начнет застывать, в него необходимо погрузить анкерные болты или деревянные пробки, с помощью которых брус или доски будут крепиться к основанию дома.

Расстояние между болтами должно быть не более 1.Метров 8, а лучше полторы.

Кроме того, если ранее были замечены какие-либо искажения, их необходимо выровнять. Если высота фундамента подскакивает, используйте цементную смесь для выравнивания поверхности. Если древесина для скрепления не идеально ровная и образуются щели, в эти места можно положить древесную стружку, обработанную битумом или смолами.

Только после устранения всех перекосов и ошибок можно переходить к нижней обвязке.

Необходимые материалы и инструменты

Чтобы работы прошли быстро, нужно заранее подготовить все инструменты и материалы, которые понадобятся для изготовления переплета.

  1. Пруток или доска. Чаще всего используются размеры досок: 38х100 или 38х140. Брус берется размерами 100х100, 120х120, 150х150.
  2. Рубероид для гидроизоляции или другой подходящий материал.
  3. Крепежные изделия. Это могут быть гвозди (чаще всего 50, 100, 150), саморезы (50 или 100).
  4. Строительный треугольник или лазер для проверки геометрии.
  5. Противопожарная защита, если плиты не были заранее обработаны.

Кроме того, вам может понадобиться помощник.Находится полезная информация о строительстве каркасного дома своими руками.

Основные правила установки

Как и любой другой строительный процесс, монтаж обвязки требует соблюдения правил и технологии. Рассмотрим, как делается обвязка в каркасном доме.

Нижняя привязь

Если ваш фундамент идеален, геометрия откорректирована и исправлена, переходите к нижней обвязке.

  1. Укладываем слой гидроизоляции.Для этого необходимо приклеить рубероид к поверхности фундамента. Используем мастику. Хорошо зарекомендовал себя и пенополистирол, который наносится непосредственно на фундамент.
  2. Связать можно двумя способами. В первом случае начинаем собирать жгут с угла и двигаться по кругу. Во втором случае обвязочные доски устанавливаем вдоль двух противоположных длинных стен дома, а обвязку укладываем вдоль коротких стен между обвязкой длинной. Второй способ предпочтительнее, так как такая привязка считается более прочной.
  3. Иногда бывает необходимо соединить доски по углам образцом, когда часть доски или бруска снимается для выполнения паза. Такие пазы необходимо совмещать по длине и горизонтали, только так они могут обеспечить надежную фиксацию.
  4. Для соединения досок и планки обвязки используются гвозди, шурупы и металлические уголки (особенно в углах). Анкерные болты фиксируют доски гайками. Если стена очень короткая, в любом случае должно быть не менее 2 болтов.
  5. Все обвязочные доски должны быть соединены с фундаментом. Не должно быть элементов, которые не соединяются со всеми остальными частями обвязки.
  6. После установки конструкции еще раз проверяют на ровность. Если все хорошо, устанавливают стойки и возводят стены каркасного дома. Вы можете прочитать о возведении стен.


Ремни верхние

Сборка верхней обвязки начинается после того, как будут собраны все стены каркасного дома.Он скрепляет вместе все стены, не только внешние, но и внутренние. Это значит, что даже внутренние перегородки должны быть готовы к началу отделки потолка. Особенно это касается несущих внутренних стен.


Верхняя обвязка придает дополнительную прочность каркасу и равномерно распределяет давление с крыши на стены дома. Также выполняется с помощью планки или доски. Связка верхней части домика выполняется практически так же, как и нижняя обвязка.Чаще всего доска перекрывается с прилегающей стеной, и доска фиксируется минимум 5 гвоздями по всей длине доски в шахматном порядке.


Если между стеной и обвязкой есть зазор, можно использовать джутовую ленту. Это обеспечит отсутствие мостика холода. Закончив работу над верхним обвязочным устройством, снова проверяем геометрию. Поскольку элементы крыши будут проходить по верхней обвязке, дефекты здесь недопустимы.

Правила, на которые следует обратить внимание для

Итак, основные 10 правил качественной вязки в домашних условиях:

  1. Деревянные элементы необходимо хорошо просушить, чтобы не деформироваться при потере влаги.
  2. Обработка должна производиться с противопожарной защитой либо в специальных заводских условиях, либо в несколько слоев.
  3. следует хорошо утеплить из дерева, так как в местах контакта с цементом дерево начинает портиться.
  4. Измерьте точность обрезки бруса или доски, которые вы используете в строительстве.
  5. Проверяйте геометрию после каждого этапа сборки каркасного дома.
  6. Любые прорези должны быть вспенены или покрыты джутом.
  7. Подключения должны выполняться надежно, на расстоянии не менее полутора метров друг от друга.
  8. Если вы чего-то не понимаете, лучше обратитесь за консультацией к специалистам.
  9. Помните, что верхняя обвязка выполняется на высоте, поэтому позаботьтесь о своей безопасности.
  10. Качество обвязки зависит от остальных элементов дома: низ — от фундамента, верх — от ровности стен.

Наша подборка видео поможет вам сделать обвязку самостоятельно:

Как прикрепить брус к бетону. Деревянный ростверк к столбчатому фундаменту

Надежное крепление бруса и бревен к бетону

Крепление бруса к фундаменту дома при возведении бревенчатого дома или бревна к бетонному полу — типичные примеры задач, стоящих перед строителем при приклеивании разнородных материалов.

При строительстве деревянного дома в виде сруба или каркасного жилища часто возникает вопрос, как надежно закрепить брус к бетонному фундаменту, как максимально надежно закрепить нижние венцы к бетонной поверхности, чтобы Вам не нужно беспокоиться о сохранности конструкции. Деревянный брус крепится к ростверку двумя давно известными способами: жестким креплением и потолочным монтажом.

Как прикрепить брус к фундаменту — способы крепления к бетону и металлическим сваям

Возможность совмещения разных строительных материалов в одной конструктивной единице зависит от их типа и требуемой степени надежности.При строительстве деревянного дома нужно знать, как крепить брус к фундаменту, чтобы короб не мог в дальнейшем менять свое пространственное положение, а древесина не начинала плесневеть. Основные приемы и методы используются строителями более десятка лет, поэтому можно с уверенностью сказать, что испытание временем прошло успешно. Надо ли напоминать, что соблюдение принципиально важных этапов в работе позволит построить капитальное, прочное сооружение, в котором смогут жить не только внуки, но и правнуки.

Способы крепления

  • жесткий — крепление осуществляется анкерами, шпильками, болтами и хомутами;
  • Накладная
  • — подразумевает удержание нижнего венца под собственным весом конструкции, расположенной выше.

Конечно, первый вариант оказывается более надежным и признан мастерами более приемлемым, но на практике чаще применяется второй способ укладки. Такой выбор связан, прежде всего, с облегчением монтажа, так как в технологии нет необходимости сверлить отверстия или закладывать анкеры, а также подтягивать крепеж.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция неглубокая, а грунт пучинный и водонасыщенный. В результате промерзания такой грунт набухает, что приводит к появлению толкающих нагрузок. При утеплении почва может просесть, увлекая за собой фундамент. Эти явления влияют, конечно, на определенный прогресс. Если деревянная обвязка не имеет жесткого крепления, то конструкция при дополнительных неблагоприятных условиях вполне может оторваться от опорной части.В лучшем случае появятся деформации, а в худшем — полное разрушение коробки дома.

Способ крепления деревянного бруса во многом зависит от типа фундамента.

При строительстве домов используется несколько вариантов обустройства подземной части здания:

  • сваи металлические или железобетонные;
  • ленты монолитные;
  • сборных бетонных блоков;
  • свайно-ростверковых конструкций;
  • отдельно расположенных столба;
  • тарелки.

Способ кладки бруса следует выбирать с учетом особенностей конкретного фундамента. К работе нужно относиться ответственно, понимая, что потом исправить дефекты будет практически невозможно. Не разбирайте дом полностью.

Крепление бруса к бетонному основанию

Недостатком сборных и монолитных фундаментов, а также бетонных ростверков является возможная неровность их поверхности, заключающаяся в наличии перепадов высоты, углублений и т. Д.Эта проблема для уложенного сверху бруса может стать критической, поэтому ее следует устранить на подготовительном этапе. Верхний срез бетонного фундамента или ростверка выравнивают, нанеся на него слой цементного раствора. Горизонтальность заливки в этом случае проверяется с помощью строительного или лазерного уровня. Далее на бетонное основание по стыкам с брусом в два-три слоя укладывается гидроизоляция и только потом монтируется первый венец блок-хауса или каркасной конструкции.

Разница между нижним рядом и передними элементами заключается в большем размере секции пиломатериала, что позволяет воспринимать нагрузки от надземной части конструкции и более эффективно распределять их по подземной конструкции. Добиться четкости пространственного расположения короны и геометрической правильности ее углов поможет предварительная разметка и разметка балок на месте. Их ставят в расчетное положение, скрепляют временными подтяжками.На этом этапе определяются точки размещения анкерных болтов и соответственно отверстия в элементах обвязки. Если крепежные штифты уже забетонированы и выступают из фундамента, то под брус следует поставить столбы такого же размера.

Шаг анкеров выбирается в пределах полуметра, а длина стержней — в зависимости от толщины бруса и размера входа крепежа в бетонный слой. При этом учитывается, что наивысшая точка анкера не должна выступать за верхнюю плоскость первого венца, чтобы при кладке следующих рядов сруба вам не приходилось сталкиваться с лишними препятствиями. .Каждый отдельный кусок деревянной отделки должен иметь как минимум две жестко закрепленные точки, чтобы исключить любое движение.

Отметив точки крепления, начинайте сверлить отверстия в древесине. Сначала используется сверло, углубляющееся примерно на треть высоты пиломатериала. Затем углубление зачищается стамеской, после чего сверлом проделывается небольшое сквозное отверстие. Его диаметр должен быть на 1,5-2 мм шире соответствующего размера анкерного болта.

Есть два основных способа определить, как крепить брус к фундаменту:

  • первый — анкеры уже в бетонном корпусе;
  • второй — крепеж устанавливается вместе с установкой деревянной обшивки.

Перед укладкой брус необходимо тщательно обработать антисептической пропиткой, предохраняющей древесину от влаги и биоразложения, а также антипиреном, предохраняющим дерево от мгновенного возгорания в случае пожара.

На последнем этапе проверяется горизонтальность первой коронки и четкость геометрии углов. При незначительных перекосах допускается подкладывать небольшие планки под изъяны, но это крайне нежелательно, так как приводит к появлению трещин.

Опытные мастера советуют использовать саморасширяющиеся анкеры. С их помощью значительно упрощается работа, а время монтажа сокращается. Анкерная технология применяется для всех типов бетонных фундаментов, в том числе ростверковых.

Крепление бруса к металлическим сваям

В настоящее время большое количество частных застройщиков предпочитают использовать винтовые сваи в качестве фундамента для небольших построек, в том числе и каркасных. Их преимущества неоспоримы, а в некоторых случаях достойной альтернативы им просто нет.Крепление бруса здесь осуществляется по другой, более простой технологии.

После установки свай головы выравнивают по высоте, после чего на них приваривают металлические пластины. Они могут быть плоскими и иметь ширину, не выходящую за планку. В этом случае крепеж вкручивается с обратной стороны заводной головки. Другой вариант — тарелка в виде перевернутой буквы «П» или, проще говоря, поднос. В него вставляется пиломатериал четко по размеру, без углублений, и фиксируется саморезами с двух сторон.

При работе с металлом потребуется антикоррозионная обработка сварных соединений и листов. Кроме того, не стоит забывать о гидроизоляции и пропитке древесины. Горизонтальность уложенного обвязочного кольца необходимо проверить уровнем.

Крепление бруса к бетону — довольно частый вопрос, который возникает в процессе строительства загородного дома своими руками.

Сама последовательность таких работ не представляет особой сложности, но выбор технологически правильного крепления бруса к бетону — задача, требующая детального рассмотрения.

Виды конструкций и способы крепления

Дерево — довольно популярный и доступный строительный материал. Относительно невысокая цена, небольшой вес, высокие теплоизоляционные качества делают деревянные балки самым востребованным элементом в комплекте комплектующих для строительства собственного дома.

Как прикрепить брус к бетону, какие методы необходимо использовать при установке различных типов конструкций, подробно будет рассказано в этой публикации, а помимо текстового наполнения мы смотрим видео в этой статье.

Тему — как и чем крепить брус к бетону, мы рассмотрим на практических примерах, это:

  • Строительство бревенчатого дома;
  • возведение каркасной конструкции;
  • установка кровельного мауэрлата;
  • крепление лаг к бетонному полу;
  • Крепление бруса к бетонной стене при устройстве обрешетки под облицовочные материалы.

Монтаж нижнего бортика сруба

Как прикрепить брус к бетонной стене фундамента при строительстве сруба?

Основание стен — фланец, который жестко закреплен или свободно опирается на бетонный фундамент.

Жесткое крепление подразумевает надежную фиксацию нижнего венца к основанию ленточного фундамента.

Для этого используйте несколько методов, это:

  • с помощью анкерных штифтов;
  • анкерные болты;
  • металлические уголки;

Анкерные стержни устанавливаются при установке арматурного каркаса фундамента. Расположение и расстояние между ними рассчитывается на этапе проектирования здания.

Затем в брусе сверлятся отверстия в соответствии с проектом и с погрешностью не более 1 мм. Диаметр отверстия внизу соответствует размеру шпильки, а верхнее немного больше диаметра шайбы.

После укладки горизонтальной гидроизоляции подготовленный брус надевается на шпильки и плавно (без перекоса) укладывается на поверхность фундамента.

При фиксации бруса анкерными болтами заглушка ставится на основание и сверлом (обычно Ø 12 мм) просверливаются отверстия по средней линии бревен.Расстояние между ними должно быть 70–150 мм. Когда все отверстия сделаны, проверьте правильность установки, вставьте и затяните болты.

С точки зрения надежности эти два метода имеют наивысший приоритет. Однако при таких способах крепления нет возможности замены бревен, так как установленные шпильки и болты не подлежат демонтажу в процессе эксплуатации постройки.

Поэтому у разработчиков наибольшей популярностью пользуется последний вариант, когда крышка просто кладется на основание.Вся конструкция удерживается общим весом здания.

Для страховки и при необходимости нижнюю балку можно усилить металлическими уголками, установленными с внутренней стороны конструкции.

Крепление опорной балки каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (кровати) осуществляется по той же технологии, что и при строительстве сруба (анкер, шпилька).

А как прикрепить брус к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова, что отдельно стоящие колонны сверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком.К которому затем прикрепляется вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Балку можно закрепить двумя способами:

  • Способ первый, инструкция по укладке кровати:
  1. При заливке фундамента выходы арматуры делают в центре оголовков колонн.
  2. Сверху кладут стержень и на его нижней части отмечают места соприкосновения с арматурой.
  3. Брус снимается и в этих точках просверливаются отверстия, диаметр которых будет равен диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
  4. Затем конструкция собирается. Лежен укладывают на выступающие стержни и слегка постукивают брусом до упора на бетонном основании.
  5. Выступающие концы арматуры срезаются «болгаркой» и продолжается установка реек для строительства первого этажа.

  • Второй способ — это крепление стержней с помощью специальных анкеров. В этом случае в готовых столбах просверливаются отверстия по центру, соответствующие диаметру анкерного стержня.

Установите анкер. Бруски также укладываются сбоку саморезами, с учетом горизонтального уровня всей конструкции ростверк крепится к анкерной скобе.

Крепление крыши

Деревянный брус, уложенный по периметру стен здания и служащий для крепления кровли сооружения, называется мауэрлатом.

Монтаж мауэрлата на крышу можно производить несколькими способами, это:

  • с использованием стальной проволоки;
  • с использованием металлических шпилек.

Все вышеперечисленные способы предусматривают устройство по верхней границе несущих стен бетонного монолитного пояса.

В процессе установки арматурного каркаса шпильки привариваются к арматурным стержням, а зажимы из стальной проволоки вставляются за верхний ряд арматуры и связываются вязальной проволокой.

Концы стальных проволочных зажимов, выходящие из монолитной ленты, должны быть на 0,5 м выше толщины балки, уложенной на бетон. Шпильки на 3-4 см выше.

Крепление крепления

Для железобетонных перекрытий рекомендуется использовать балку сечением 30х80 мм. Устанавливается с интервалом 400–500 мм через прокладки из мягкого ДВП с принудительной герметизацией пенополиуретаном. Брус крепится металлическими анкерами.

Порядок работы:

  • расстилаем на полу полиэтиленовую пленку, и укладываем брус (параллельно оконному проему) по всей площади помещения по нормативам, указанным выше;

  • с помощью перфоратора и сверла необходимого диаметра через брус в бетон просверлить необходимое количество отверстий по всей длине бревна;

  • вставить металлическую анкерную втулку в отверстия и вручную вкрутить в нее болт;
  • затем с помощью прокладок из ДВП регулируем (вверх, вниз) горизонтальный уровень бревна;
  • таким образом устанавливаем все остальные элементы;

  • после проверки общего уровня пола окончательно затягиваем анкерные болты;
  • Образовавшийся зазор между брусом и основанием пола заполняется пенополиуританом.

Советы: проводить монтажные работы без крепления элементов разрешается только в случае получения идеальной стяжки с условием использования для устройства обрезных досок толщиной 40-50 мм.

Устройство для обточки стен

Специальные металлические профили предназначены для обрешетки при оборудовании вентилируемых фасадов или облицовки внутренних стен гипсокартонными или пластиковыми панелями.

Но в некоторых случаях, если позволяют температурные условия региона и допустимая влажность эксплуатируемого помещения, в качестве направляющих можно использовать деревянные бруски.

Поэтому ниже мы рассмотрим, как прикрепить блок к бетонной стене.

В зависимости от веса облицовки и площади покрытия под обрешетку используют брус размером 20х40 мм, 40х40 мм, 50х50 мм.

Для крепления такой планки используются металлические анкеры или дюбель-гвоздь с пластиковыми заглушками (см. Фото).

Токарное устройство лучше всего делать с партнером. Брус на стенах, в зависимости от материала, можно крепить как горизонтально (пластиковая панель), так и вертикально (гипсокартон).

Принцип установки такой же, как и при укладке бревна:

  1. Прикладываем рейку к стене.
  2. Просверливаем дырку перфоратором.
  3. Вставьте анкер или дюбель-гвоздь.
  4. С помощью реечного уровня и прокладок ДВП корректируем правильную установку.
  5. Закручиваем анкер или забиваем дюбель-гвоздь до упора планки в основание.
  6. Монтируем панели.

В этой статье подробно обсуждалась тема — как крепить брус к бетону.Надеемся, что данная публикация была вам полезна, смотрите видео, оставляйте комментарии.

Как прикрепить брус к бетону. Деревянный ростверк на столбчатый фундамент. Мауэрлат на армопояс. Коробка двери к бетонной перегородке

Тема этой статьи — крепление бруса к бетону. Разберем способы соединения дерева с железобетонными монолитными конструкциями на разных этапах строительства — при креплении нижней обшивки стены к ленточному фундаменту, ростверка к столбчатым опорам, монтажу мауэрлата и установке дверной коробки.

Соединение разнородных материалов — обычная задача в строительстве.

Общие принципы

Реклама

Они, в целом, сложностью не отличаются:

  • При установке любых деревянных конструкций на фундамент требуется надежная гидроизоляция на границе двух разнородных материалов. Бетон при нарушении гидроизоляции фундамента способен обеспечить капиллярный отсос грунтовых вод; между тем влага губительно для древесины;

Примечание: разные породы древесины по-разному переносят длительный контакт с влагой.Поэтому нижнюю обвязку каркасных стен или нижний бортик сруба стараются делать из дуба или лиственницы — они чрезвычайно устойчивы к гниению и отличаются высочайшей механической прочностью.

  • Если предполагается контакт с водой или влажным воздухом, древесина по возможности защищается от влаги пропиткой льняным маслом или масляными составами;
  • Антисептическая пропитка необходима для всех деревянных строительных конструкций. Он не только защитит древесину от грибка, но и отпугнет древоточцев, а также снизит горючесть древесины.

Антисептик для древесины от компании «Неомид».

Способы крепления

Обвязка днища к ленточному фундаменту

Прилагается:

  1. Бетонная поверхность гидроизолирована. Программа минимум — укладка пары слоев рубероида; в идеале его не просто уложить под обвязочную балку, а приклеить к битумной мастике;
  2. В обвязочной балке выбраны пазы для соединения в полдереве.Все соединения должны быть в точках крепления к фундаменту;
  3. Древесина пропитана антисептиком и (в идеале) защитной гидроизоляционной пропиткой. Обычно эту роль играет обычная олифа;
  4. Затем просверливается нижняя обвязка под анкерные болты — в точках соединения секций стержня и на прямых участках с шагом не более 1,5 метра. Отверстия потайные для шайб и анкерных гаек;
  5. Анкерные отверстия отмечены и просверлены в бетоне;
  6. Последний этап — собственно крепление.Анкеры забиваются в бетонный монолит через отверстия в брусе, после чего гайки затягиваются торцевым ключом.

Анкер притягивает брус к бетонному основанию.

Деревянный ростверк к столбчатому фундаменту

Здесь алгоритм крепления очень похож на описанный выше; однако вместо анкерных болтов обычно используются отрезки гладкой или гофрированной арматуры диаметром 14 мм, закладываемые при возведении столбов в их кладку.

  1. Поверхность столбов гидроизолирована. Методы такие же, как указано выше;
  2. В брусе подбираются отверстия под анкеры;

Обратите внимание: в этом случае стойки с анкерами должны приходиться на все стыки бруса.

  1. Ростверк пропитывается антисептическим грунтом и по возможности водоотталкивающим составом;
  2. Затем на столбы укладывается ростверк, после чего срезается часть анкеров, выступающая над поверхностью бруса.Дополнительная фиксация ростверка к столбам, как правило, не применяется: после возведения стен он будет надежно прижат своей массой.

Закладываемые анкеры предотвращают горизонтальное смещение ростверка.

Мауэрлат к армопоясу

В этом случае необходимо крепление деревянного бруса к бетонной стене, чтобы в дальнейшем привязать к нему стропильную систему. Наверное, лучше уточнить описание конструкции.

Как правило, стены жилых малоэтажных домов возводятся из легких материалов с низкой теплопроводностью. Вот несколько примеров:

Все эти материалы объединяет одно — низкая механическая прочность. Они способны обеспечить достаточную несущую способность за счет твердой толщины стенок; но надежно закрепить к ним стропильную систему или мауэрлат невозможно: любые анкеры вырвутся при первом же сильном порыве ветра.

Проблема решается заливкой по верху стены железобетонного бронепояса, который, по сути, становится основой для крепления мауэрлата.

Заливка армопояса на газобетонные стены.

Примечание: армопояс дополнительно увеличивает сейсмостойкость конструкции за счет соединения смежных стен. В районах с повышенной сейсмичностью бронепояс заменяется поддерживающим бронированным каркасом; легкие материалы используются только в качестве наполнения стен.

Инструкция по установке мауэрлата на армопояс практически идентична описанию монтажа нижней обвязки на ленточный фундамент:

  • Поверхность железобетона гидроизоляция битумной мастикой и / или рубероидом;
  • На них укладывают пиломатериал, пропитанный антисептиком и олифой, соединенный по углам и точкам сращивания разрезом пополам;
  • В древесине просверливаются углы и места стыка;
  • Отверстия потайные для шайб и анкерных гаек;
  • Просверливаются отверстия в бетоне под анкеры;
  • Анкеры забиваются, после чего их гайки затягиваются торцевым ключом.

На фото — момент крепления мауэрлата анкерами.

Дверная коробка к бетонной перегородке

Как прикрепить брус к бетонной стене, если речь идет о дверной коробке? Этот кейс имеет несколько отличий от предыдущих:

  • Антисептическая пропитка и гидрофобизация дверной коробки не являются обязательными, так как она будет эксплуатироваться в сухом воздухе жилища;
  • Гидроизоляция соединения также не нужна: влажность коробчатого бруса и бетона не отличается;
  • Между коробкой и краями проема, как правило, делается зазор шириной от 1 до 5-6 сантиметров.

Окончательная фиксация двери в последние годы осуществляется единственным простым, быстрым и удобным способом — коробка, жестко закрепленная в проеме, вспенена по периметру; после схватывания пенополиуретана острым ножом срезают его излишки.

Пена заполнит щель и зафиксирует дверную коробку.

Затем периметр проема замазывается гипсовой, цементной или акриловой шпатлевкой — не менее двух раз с промежуточной шлифовкой.Последний этап — закрепление наличников с двух сторон ящика или, при значительной глубине проема, отделка его гипсокартоном, деревом, стеновыми панелями или ламинатом.

Основная проблема при установке коробки — обеспечить ее надежную фиксацию перед вспениванием: пенополиуретан при схватывании расширяется и может заклинить дверное полотно.

Вот несколько относительно простых способов надежно закрепить короб из бруса своими руками.

  1. Используйте набор для фиксации анкерных винтов с пластиковыми дюбелями и стальными крышками короба.Накладки притягиваются к брусу обычными саморезами; саморезы вкручиваются в дюбели, предварительно вставленные в просверленные в проеме отверстия. Затем головки винтов вставляются в пазы накладок и зажимаются парой гаек с помощью обычного рожкового ключа;

Комплект крепления СМС К-1. Цена — 380 руб.

  1. Вместо анкеров можно использовать прямые подвесы для потолков из гипсокартона. К стене крепится вешалка, после чего с двух сторон фиксируется балка короба.Отламывается лишняя перфорированная подвеска; в дальнейшем застежки закрываются наличниками;
  2. Наконец, брус, на который навешивается дверь, можно прикрепить непосредственно к бетону с помощью пары деревянных распорок с обычными анкерными болтами, которые позже будут скрыты петлями. Вторая сторона коробки будет зафиксирована пенополиуританом после застывания. Чтобы дверное полотно не заклинило, используйте деревянные клинья, вставленные между ним и коробкой.

Петли скрывают анкерные гайки.

Заключение

Надеемся, что предлагаемые нами решения помогут читателю в процессе строительства и ремонта собственного дома. Как обычно, приложенное видео в этой статье предложит ему дополнительную информацию. Удачи!

Надежное крепление бруса и бревен к бетону

Даже человек, далекий от строительства, должен понимать, что в процессе возведения такой сложной конструкции, как дом, часто возникает необходимость соединять между собой различные строительные материалы, различающиеся по своим физическим характеристикам.Иногда из-за разных свойств их сложно комбинировать друг с другом, особенно когда нужно надежно склеить такие различные строительные материалы, как дерево и бетон.

Схема крепления бруса и лаг к бетону.

Крепление бруса к фундаменту дома при возведении бревенчатого дома или бревна к бетонному полу — типичные примеры задач, стоящих перед строителем при приклеивании разнородных материалов.

Рассмотрим вопрос о возможных вариантах надежного крепления бруса к бетонному фундаменту, а затем лаг к аналогичному перекрытию.

Общие вопросы крепления штанги

При строительстве деревянного дома в виде сруба или каркасного жилища часто возникает вопрос, как надежно закрепить брус к бетонному фундаменту, как максимально надежно закрепить нижние венцы к бетонной поверхности, чтобы Вам не нужно беспокоиться о сохранности конструкции. Деревянный брус крепится к ростверку двумя давно известными способами: жестким креплением и потолочным монтажом.

Крепление сруба к бетонному фундаменту.

  1. Как следует из названия, суть первого метода заключается в том, чтобы надежно закрепить брус к бетонному основанию с помощью нескольких специальных фундаментных болтов или стальных хомутов. Если вы решили использовать болты, то такой способ крепления будет постоянным и неразъемным, а крепление с помощью хомутов предполагает возможность разобрать при необходимости всю конструкцию.
  2. Накладное крепление заключается в простой установке бруса на ростверк без фиксации.С одной стороны, брус получается рыхлым и подвижным, но за счет своего веса надежно устанавливается без дополнительного крепления.

Понятно, что первый вариант намного надежнее и дает больше гарантий надежности крепления бруса к бетону фундамента. Но чаще встречается второй вариант. Это связано с меньшей сложностью монтажа и, соответственно, меньшей стоимостью. А довольно значительная масса всей конструкции дает достаточную надежность крепления к основанию и неподвижность нижнего венца каркаса.

Вам придется самостоятельно подобрать вариант, подходящий для вашего случая. Если на вашем участке нет сильных ветров, общая масса дома будет довольно значительной, а строители уверены в надежности подвесного варианта, то, возможно, стоит выбрать более дешевый вариант.

Жесткое крепление бруса к фундаменту

Крепление первой планки к фундаменту происходит с помощью анкерных болтов и только после полного затвердевания фундамента.

Для выполнения жесткого крепления бруса к таким распространенным типам фундаментов, как плита или ленточный, необходимо провести ряд подготовительных мероприятий. Их можно проводить еще на этапе возведения фундамента или сразу после окончания заливки или монтажа. Они заключаются прежде всего в том, что еще на этапе заливки бетона в ростверк (бетонную ленту или плиту) вводятся специальные фундаментные болты штифтами вверх.Именно к этим шпилькам будет крепиться балка будущей конструкции. Сам процесс крепления будет заключаться в наложении на шпильку планки с заранее подготовленным отверстием и вкручивании ее контргайкой. Плотно закрученная пара шпильки-стопорной гайки надежно прикрепляет брус к поверхности ростверка.

Рассмотрим процесс на примере плитного фундамента более подробно и поэтапно:

Типы деревянных соединений.

  1. Итак, после заливки фундамента во влажную массу бетона те же фундаментные болты погружаются штифтами вверх, а основания вниз (они могут быть коническими или просто гнутыми).Расстояние между болтами должно быть не менее полуметра, и каждый отдельный кусок дерева должен крепиться как минимум с двумя точками крепления.
  2. Следующим шагом будет подготовка древесины. Подготовка состоит из сверления отверстий под фундаментные болты. Здесь нужно соблюдать осторожность при измерении.
  3. Если вы еще не проверили ровность ростверка, то пора это сделать. Необходимо проверить горизонтальность и устранить все возможные дефекты — залить раствором бороздки, срезать выступы.Крепление бруса возможно только к ровной бетонной поверхности.
  4. На четвертом этапе необходимо уложить гидроизоляцию, в большинстве случаев это простой рубероид. Укладывать брус прямо на бетон нельзя.
  5. Затем на рубероид укладывают подготовленные деревянные конструкции. Стержни должны лежать так, чтобы все штифты болтов вошли в просверленные отверстия.
  6. Как соединить уголки — решать вам. Можно соединить в лапе или в миске. Если вы хотите придать соединению больше надежности, то для крепления планок используйте металлические уголки, которые крепятся к ним саморезами.
  7. На последнем этапе начинаем скручивать конструкцию с помощью контргаек, предварительно подложив под них шайбы. Во избежание перекоса конструкции гайки затягивают понемногу и параллельно. То есть делаем несколько витков одной гайки, затем переходим ко второй и делаем там столько же витков.

Этот процесс описан для плиты основания. Для крепления бруса к ленточному фундаменту необходимо проделать все те же операции, кроме установки фундаментных болтов.

Свайный фундамент и крепление к нему бруса

Схема крепления бруса к свайному фундаменту.

На некоторых участках использование плитного или ленточного фундамента затруднено, там подходят только свайные или винтовые варианты фундамента будущего дома. Поэтому вопрос крепления к ним штанги актуален для многих домовладельцев. Здесь крепление происходит по несколько иной схеме. После установки свай к их верхней части прикрепляют специальные стальные П-образные головки.Между стальными пластинами этой головки укладывается брус, а затем через отверстия в этих пластинах брус крепится саморезами или шпильками. Если вы хотите использовать шпильки, вам также придется просверлить древесину. Лучшего крепления по сравнению с саморезами это не даст, но хлопотнее будет. Поэтому рекомендуется выбирать последний вариант крепления. Разберем этот вид крепления пошагово:

Схема расположения шпилек для крепления планки обвязки.

  1. Сначала необходимо подготовить стержни, разрезав их в соответствии с доступными параметрами. Брусья следует использовать квадратного сечения.
  2. Второй этап — установка головок. Для этого на сваи выкладываются подготовленные бруски, а под них вставляются стальные уголки. Измерив таким образом ширину бруса, головы прикрепляют к сваям сваркой. После этого сваренные уголки используют как маяки для крепления оставшихся головок.Планку уже можно убрать за это время.
  3. При этом типе крепления также необходимо прокладывать гидроизоляцию между сталью головок и деревом. Самый распространенный вид утеплителя — обычный рубероид. Контакт дерева с бетоном и сталью недопустим.
  4. Осталось только уложить подготовленные балки, скрепив их по углам между собой, уложив в лапу, в таз или посадив на шипы.
  5. Все приготовления завершены, можно скрепить нижнее бревно бревенчатого дома или брус легкого каркасного дома сталью головок.Как уже было сказано, можно закрепить шпильками (тогда придется просверливать отверстия в дереве) или саморезами. Рекомендуется выбирать последний вариант, поскольку первый не дает никаких преимуществ, но добавит хлопот.

Установка штанги без жесткой фиксации происходит следующим образом. Для этого к свае крепится не П-образное, а Т-образное стальное навершие.

Крепление бревна к бетонному полу

Схема крепления лаг к бетонному полу.

Второй распространенный в строительстве случай крепления деревянного бруса к бетонной поверхности — установка бревна на бетонный пол. Современные способы устройства напольных покрытий очень разнообразны: в них используются различные изоляционные материалы, теплые полы, различные решения для выравнивания и облагораживания поверхности пола и т. Д.

Но и сегодня вариант с установкой обычных деревянных бревен вполне актуален как для домов, так и для квартир. Такой способ укладки полов используют, как правило, в домах, где нет проблем с высотой потолков, но при этом хотелось бы сэкономить на дорогих изоляционных материалах.

Процесс фиксации лагов

Схема этажа с лагами.

Прикрепить бревна к бетонному полу достаточно просто, для этого достаточно запастись тремя вещами — материалом, инструментами и терпением. Такую работу легко провести самостоятельно, без специалистов и помощников. Вариантов крепления деревянных бревен к бетону достаточно много, более того, от любого крепления бревен к бетонной поверхности можно даже отказаться. В этом случае прочность конструкции придает надежное крепление бревен к половым доскам, ламинату или другому настилу.Но такая техника чревата рисками случайного смещения досок относительно бруса, то есть весь настил может оказаться перекосом из-за малейшей невнимательности. Поэтому лучше не рисковать и придерживаться классики, заключающейся в креплении бревна к бетону с помощью саморезов или другого крепежа.

Подготовив все необходимые материалы и инструменты, приступаем к монтажу бруса:

Схема установки лаг баров.

  1. Первым делом укладываем гидроизоляцию на бетонный пол, обычно это либо рубероид, либо полиэтиленовая пленка. Стыки тщательно проклейте строительным скотчем, чтобы не осталось ни единого зазора.
  2. После этого устанавливаем лаги. Два из них уложены вдоль противоположных стен, а остальные соединены между собой. Расстояние между перекладинами устанавливается в зависимости от многих факторов, но в основном это связано с прочностью настила и тем, насколько уверенно он будет ложиться на бревна, не сгибаясь.Чем прочнее материал пола, тем короче шаг между балками. В целом расстояние колеблется от 50 до 80 см.
  3. Лаги можно соединять между шарнирами, если не ожидается больших нагрузок. В противном случае на концах лага делаются специальные пропилы для более плотного соединения между ними.
  4. После укладки двух основных бревен с помощью уровня и линейки измеряется горизонт и устанавливается такая же высота. Для удобства укладки поперечных лаг натягивают шнур на месте будущей установки балки.
  5. Пора приступить к креплению бревна к бетонному полу. Для этого просверливаются симметричные отверстия как в самом бревне, так и в бетонном полу. В отверстие в бетонном полу вставляется либо полипропиленовый пластиковый дюбель, либо фиксирующая часть стального анкера. Бревна крепятся бетоном либо саморезами, либо болтами. Для надежного крепления бревна к полу достаточно 2-3 анкера. Саморезы потребуются, примерно по одному каждые 40-80 см.
  6. В некоторых случаях не обойтись без специальных прокладок из фанеры, тонких плит или ДСП. Их вставляют между балками и изоляционным материалом для выравнивания конструкции. Назначение этих накладок — бороться с прогибами бревна, а значит, со скрипом будущих полов. Конечно, такие прокладки — это уже показатель некачественной работы того, кто заливал бетон на пол, ведь в идеале он должен быть полностью ровным, но иногда такие мелкие недочеты все же случаются даже у признанных мастеров.В особо сложных случаях может потребоваться даже вырезание канавки в бруске для устранения выпуклых неровностей пола.

Правильная установка бревна поможет избежать таких проблем, как скрипящий или неровный пол.

После укладки всех лаг между ними, заранее подобранный теплоизоляционный материал облицовывается. Поверх бревна и перед установкой перекрытий выкладывается еще один слой гидроизоляции. Это позволяет без лишних затрат сделать пол и прочным, и достаточно теплым.То есть по критерию цена-качество это один из лучших вариантов устройства эффективного пола. Именно простая схема крепления лаг к бетонной поверхности позволяет добиться столь хороших результатов.

Всего этого можно добиться самостоятельно, технология крепления бруса к бетону фундамента и лаг к бетонным поверхностям не сложна, доступна даже одному человеку. Но при подготовке к таким работам не стоит экономить на материалах, лучше выбирать бревна и бруски, подходящие именно вам, именно необходимого сечения и качества.На инструментах тоже не экономьте, тем более что самым сложным из них, скорее всего, будет перфоратор, остальные материалы расходные (шурупы, болты, анкеры, гидроизоляционные материалы и т. Д.).

В этой статье мы рассмотрим вопрос, как приклеить дерево к бетону. Рано или поздно многие люди, приступившие к ремонту в квартире или доме, сталкиваются с проблемой совмещения этих материалов.

Необходимость приклеивания таких материалов возникает при укладке деревянного напольного покрытия на голую бетонную стяжку или установке плинтусов своими руками, установке деревянных галерей и т. Д.Однако иногда застежки нужны для более твердых и увесистых предметов, и это оборачивается дополнительными трудностями.

Способы крепления

На фото — установка деревянных реек для монтажа стеновых панелей

За долгую историю строительных работ было испытано большое количество методов крепления дерева к бетону. Среди текущих и часто используемых методов отметим использование специализированных монтажных клеев и использование крепежной фурнитуры.

Рассмотрим особенности реализации этих методов и выясним, какие материалы оптимальны для проведения таких работ.

Применение специализированных клеев

Если производилась резка железобетона алмазными кругами, и теперь необходима установка небольших по размеру и весу деревянных деталей, можно использовать специальные монтажные клеи.

Правильно подобранный клей позволяет надежно закрепить не только багеты или плинтусы, но и вагонку на лестнице.Однако нужно понимать, что ассортимент клеев широк, а потому рассчитывать на лучший результат стоит только при правильном выборе продукта.

Если вам нужен клей для бетона и дерева, обратите внимание на следующие составы:

  • Клей строительный «Жидкие гвозди» Это относительно недорогое и в то же время эффективное решение для работы с интересующими нас материалами. «Жидкие гвозди» представлены на рынке в нескольких модификациях, а именно: «Универсальный», «Экспресс», «Суперпрочный», «Особопрочный», «Для панно» и др.

Если вопрос в том, как прикрепить деревянный брусок к бетонной стене, особенно злобная и универсальная модификация будет лучшим выбором.

Универсальный клей «Жидкие гвозди» — отличный выбор для внутренних работ. К примеру, таким инструментом вы заранее удачно приклеите к стене стеновые панели из бруса.

Но если вас интересует, как приклеить дерево к бетону при минусовых температурах, вам потребуются особо прочные «Жидкие гвозди» с усилием захвата до 70 кг на 1 м².Этот клей удерживает древесину даже на неровном бетоне при температуре до -17 ° C.

  • Клей «Момент» Это широкий ассортимент различных рецептур с разными техническими и эксплуатационными свойствами.

На фото — двухкомпонентная композиция «Эпоксилин Дуо»

.

Особый интерес представляет модификация «Эпоксилин», представляющая собой двухкомпонентный состав, работающий с широким спектром материалов, включая бетон и дерево.

После высыхания состав не только надежно удерживает склеиваемые поверхности, но также может быть отшлифован или подвергнут другой механической обработке без снижения прочности сцепления.

Еще одна модификация клея «Момент», с помощью которой можно соединить бетон с деревом, — «Момент Столяр». Этот инструмент нашел широкое применение при укладке напольных покрытий из бруса.

Пенополиуретан — хороший вариант для простого и эффективного склеивания

На фото — использование пенополиуритана

При необходимости в качестве клея можно использовать пенополиуретан повышенной прочности. Это хорошее решение для деревянных полов, установки подоконников, стеновых панелей и т. Д.

Этот метод соединения двух поверхностей имеет ряд преимуществ, в том числе:

  • доступная цена по сравнению с другими клеями;
  • высокая прочность сцепления после полного высыхания состава;
  • низкая степень теплопроводности, что немаловажно при отделке полов и стен;
  • отличные звукоизоляционные качества;
  • гидрофобность;
  • биологическая устойчивость;
  • простая инструкция по применению.

Однако есть и существенный недостаток, а именно длительное высыхание пены. Поэтому в течение 5 минут склеиваемую деталь нужно будет удерживать в желаемом положении, чтобы она не отошла от поверхности.

Важно: Для обеспечения оптимального контакта склеиваемых поверхностей с пеной их необходимо слегка смочить водой.

Подготовка поверхности — залог успеха

Какой бы из вышеперечисленных составов вы ни выбрали, обе поверхности должны быть должным образом подготовлены перед прикреплением дерева к бетону.Чтобы в результате монтажных работ получилось прочное и долговечное соединение, обе поверхности должны быть максимально гладкими, очищенными от пыли и обезжиренных.

Основная проблема — пористая структура материала, особенно если производилось алмазное сверление отверстий в бетоне. Это свойство является причиной чрезмерного впитывания клея, и поэтому соединение не успевает набрать должную прочность.

Сделать покрытие из бетона, склонного к слипанию, несложно, для этого нужно уменьшить количество пор.Для этого используются грунтовки глубокого проникновения, которые проникают в пористую структуру материала и там застывают. В результате микропоры закрываются, а плотность бетона позволяет использовать клей.

Важно: приклеивать деревянные детали к заранее подготовленным бетонным основаниям следует строго в соответствии с инструкциями производителя клеев.

Крепеж дюбелями

Если вам необходимо качественное и прочное крепление деревянного столба к бетону, без обычного клея или пенопласта не обойтись.В этом случае можно использовать крепеж, рассчитанный на высокие механические нагрузки.

Тяжелые деревянные детали можно крепить с помощью дюбелей и анкерных болтов. Принцип действия этих креплений аналогичен, так как после того, как они упали в бетон, их рабочая часть начинает разрываться. В результате крепление деревянных столбов к бетонному основанию очень прочное.

Выход

Существует множество способов надежного соединения бетонных поверхностей с деревянными деталями, но максимальная прочность будет гарантирована, если будет проведена предварительная подготовка.Необходимость в нем отпадает, если использовать соединение с помощью дюбелей.

Более информативную и полезную информацию вы найдете, посмотрев видео в этой статье.

Master Tips

Пред. След.

Для предотвращения высыхания масляной краски при хранении и образования на ней пленки положите кружок плотной бумаги на поверхность краски и «залейте ее тонким слоем олифы.

«Пленка, покрывающая балкон или теплицу, защищена от разрыва ветром тросом, натянутым с двух сторон с интервалом 10-15 см.«

«Глина обычно добавляется для облегчения обработки бетонной смеси, но глина снижает прочность смеси. Добавьте в смесь ложку моющего средства на ведро воды».

«Чтобы винт, головка которого скрыта за препятствием, не проворачивался с затянутой гайкой, нужно намотать на него несколько витков резьбы или тонкой проволоки и слегка затянуть концы. Трение хорошо удерживает винт в место. Концы резьбы можно обрезать после затяжки. »

«Вход в скворечник можно вырезать без распорки.Достаточно разделить лицевую сторону доски по центру и вырезать половинки необходимого размера стамеской или топориком, а затем заново соединить половинки ».

Деревянные заглушки для винтов будут крошиться и выпадать из стены. Не торопитесь, чтобы перерезать новую пробку. Плотно засыпьте дыру в стене капроном из старого чулка. Раскаленным гвоздем подходящего диаметра проплавьте отверстие для шурупа. Сплавленный нейлон превратится в прочную пробку.

«Столярный уровень несложно превратить в теодолит, снабдив его прицельным приспособлением из паза и мушкой.«

«Чтобы две полосы линолеума лежали встык, удобно использовать самоклеящуюся декоративную пленку, подложив ее под основу линолеума».

«Чтобы гвоздь держался в правильном направлении и не прогибался при забивании в глубокую ямку или канавку, поместите его внутрь тюбика и закрепите мятой бумагой или пластилином».

Перед тем, как пробить отверстие в бетонной стене, закрепите лист бумаги чуть ниже. Пыль и бетонный мусор не разлетятся по комнате.

«Чтобы отрезать трубу точно под прямым углом, мы советуем вам это сделать. Возьмите прямую полоску бумаги и прикрутите ее к трубе по линии пропила. Плоскость, проходящая через край бумаги, будет строго перпендикулярна плоскости ось трубы ».

«Переворачивать бревна или деревянные брусья поможет простой инструмент — отрезок мотоциклетной или велосипедной цепи, дополненный крюком с одной стороны и томом с другой стороны, прикрепленным к скобе для лома».

«Чтобы можно было работать двуручной пилой, советуем использовать простую технику: перемещать ручку пилы сверху вниз.«

Можно отрезать пилой кусок шифера нужного размера, но лучше и проще гвоздем пробить отверстия с периодичностью 2-3 см по линии предполагаемого пропила, а затем отломить шифер. на опоре.

«Лучший способ приклеить плитку к стене — взять битум, расплавить его и капнуть всего четыре капли в углы плитки. Клей на мертвых».

Фигурные отверстия при изготовлении фигурных оконных рам удобнее всего вырезать ножовкой с точеным полотном.

«Изготовление витража — долгая и сложная задача. Вы можете сделать быструю имитацию витража. Для этого возьмите тонкие рейки или веточки лозы, приклейте к листу стекла, а затем раскрасьте стекло и накройте его. с лаком «.

«Если у вас под рукой нет дюбеля, вы можете сделать его из куска пластиковой трубки. Для этого также подойдет корпус шариковой ручки. Отпилив кусок нужной длины, сделайте продольный надрез, примерно половина, и дюбель готов ».

«Известно, как сложно повесить дверь, работая в одиночку.Но достаточно укоротить нижний штифт на 2–3 мм, и работать станет намного легче ».

«Очень прочная, безусадочная и достаточно водостойкая шпатлевка получается из бустилата, смешанного с любым порошком — мелом, гипсом, цементом, опилками и т. Д.»

«Если вам нужно вкрутить шуруп в торец ДСП, просверлите отверстие чуть меньше диаметра шурупа, залейте отверстие клеем« Момент »(но не эпоксидным!), Вкрутите шуруп через сутки. Доска не расслаивается. день »

«Портреты, фотографии, картины в деревянных рамах со стеклом удобнее скреплять не гвоздями, а с помощью согнутых под прямым углом канцелярских принадлежностей.Кнопки аккуратно нажимаем отверткой. По сравнению с гвоздями опасность раскола тонких рамок сведена к минимуму ».

«Не так-то просто завернуть шуруп в твердую древесину. Если проткнуть шилом отверстие для шурупа, а шуруп обильно натереть с мылом, то после такой операции работа пойдет как по маслу».

Для экономии времени обои можно обрезать острым ножом, не раскручивая рулон. Для этого необходимо сначала выровнять конец рулона и простым карандашом обвести внешнюю границу края.Работая ножом, валок нужно постепенно поворачивать в направлении прокатки.

Держатель для проволоки с тремя крючками внизу и ручкой вверху удобен для переноски больших листов фанеры, стекла или тонкого железа в домашних условиях.

ЕСЛИ нужно вдалеке разрезать круглую палку, удобнее всего выполнять эту работу по шаблону. Он изготовлен из металлической трубки с проточкой посередине. Диаметр подбирается таким образом, чтобы шаблон свободно скользил по палочке.

Лучше станет работать ножовкой, и будет легче, если в ее средней части высоту зубьев увеличить на 1/3 высоты зубьев.

Если прикрепить к передней части луковой пилы груз весом около килограмма, работать с ней станет легче. Груз должен быть съемным, чтобы пила могла выполнять и другие работы.

«Поверхность, напоминающую воск, можно получить, покрасив поверхность разбавленным клеем ПВА. Для получения желаемого цвета разбавьте клей водой, подкрашенной акварельными красками.«

«Сделать чехол для лезвия топора так же просто, как лущить грушу. Возьмите кусок резиновой трубки, разрежьте его вдоль и наденьте на лезвие. Кольцо, вырезанное из старой автомобильной мобильной камеры, предохраняет его от спрыгивания».

«Льняной шнурок поможет обойтись без фиксаторов при приклеивании деревянных рамок. Надеть четыре коротких петли по углам рамки и протянуть рамки по диагонали двумя длинными петлями. Углы регулируются палками, закручивающими средние петли. »

«Как заглушить скрип половой доски? Между половицами нужно просверлить отверстие под углом 45 ° диаметром 6-8 мм, забить в него деревянную булавку, смазанную столярным клеем, отрезать выступающий конец. зубилом и зашпаклевать поверхность пола.«

«Чтобы было легче царапать пол, покрытый лаком или краской, прогладьте его через влажную ткань — и работа станет на сто процентов проще».

«Небольшой гниль на дереве можно устранить следующим образом: пораженное дерево удаляется со здорового слоя, а затем пропитывается 10% раствором формалина. После высыхания участок шпаклевывается и закрашивается».

«Петли дверей не скрипят, если вовремя смазать — это известное правило. Но без смазки можно обойтись.Для этого нужно сделать шайбу из полиэтиленовой пробки и надеть ее на шарнирный палец ».

«Сломанную дверную защелку из-за сломанной пружины можно отремонтировать следующим образом: роль пружины с успехом выполняет кусок резиновой трубки диаметром 15 мм или кусок эластичной резины, установленный между задвижкой и корпусами защелки. . »

Предлагаем простое приспособление для фиксации оконной рамы в открытом положении: деревянную или пластиковую пластину, в которой просверливается ряд отверстий под болт.Пластина крепится к оконной раме саморезом.

«Вырезать большое отверстие в листовом материале можно простым способом: зажать гвоздь в тисках (он будет осью) и кусок сверла (это будет резак). Круг вырезается вращая лист вокруг оси ».

Крепление бруса к стене нельзя назвать самой сложной операцией, выполняемой в период c.
# 1074; все рекомендации и существующие правила.

Такие манипуляции необходимы при установке межкомнатных перегородок, установке бытовой техники или реализации дизайн-проектов.

Существует множество способов прикрепления бруса к стенам, и каждая манипуляция должна выполняться с использованием специальных креплений. Их выбор зависит от качества фундамента и предстоящей нагрузки.

Методика выполнения работ

Балка применяется как для создания обрешетки, так и для конструирования мебели, перегородок.

В современном строительстве, качественной отделке.
ую — это необходимость. Такая работа выполнена для:

  • укрепляющие конструкции;
  • установка новых рам;
  • строительство перегородок;
  • возведение легких хозяйственных построек;
  • сборка дизайнерской мебели.

Балка применяется для создания обрешетки, каркаса при облицовке фасада или внутренних стен, надежного крепления мебельных конструкций, бытовой техники или электроники. Качественно выполненная работа делает это возможным.
1077; schenia или осуществить давно задуманную перепланировку.

Варианты монтажа

П-образная подвеска для крепления

Для эффективного выполнения работы используйте несколько способов крепления:

Самая простая признана мягкой, так как для ее выполнения потребуется закрепить на поверхности стены специальные кронштейны из металла, имеющие П-образную форму.
1056; расстояние между ними не должно превышать 40 см. Сами кронштейны должны быть надежно закреплены, и к ним уже можно крепить деревянную балку.

Перед тем, как выбрать способ крепления, необходимо точно рассчитать предстоящую нагрузку и уточнить особенности основания.

Для жесткого крепления используются саморезы

Жесткий метод крепления требует использования различных крепежных элементов, которые выбираются в зависимости от того, из какого материала сделана стена.Это может быть:

  • дюбель гвоздь;
  • Анкерные болты
  • ;
  • дюбеля пластиковые или металлические.

Степень сложности работ зависит от качества стен, но все специалисты рекомендуют крепить деревянную балку жестко, так как это позволит избежать дальнейшей деформации собранного каркаса.

В большинстве случаев возникает необходимость крепления бруса к кирпичной стене. Важно знать некоторые особенности и нюансы процесса, чтобы добиться желаемого результата.

Порядок установки

Перед установкой сделайте разметку

Крепление бруса к кирпичной стене осуществляется жестким способом. Для этого мастеру потребуется:

  • строительный уровень;
  • Сверло
  • ;
  • анкера клиновая;
  • Отвертка
  • .

Можно использовать дюбеля системы «быстрого монтажа», тогда достаточно уровня, дрели, дюбелей и молотка. Для начала нужно сделать разметку на поверхности стены, проверив вертикальный и горизонтальный уровни.Затем нужно отметить на самой балке точки расположения крепежей, которыми будет крепиться каркас. Расстояние между ними будет от 30 до 50 см.

Теперь эту разметку нужно повторить на поверхности стены в местах предстоящего крепления. В бруске просверливаются сквозные отверстия, а затем, прикрепив просверленный брус к стене, проделываются отверстия. Затем в них вставляются (забиваются) пластиковые дюбели и вкручиваются шурупы или вставляются специальные гвозди для быстрого монтажа и забиваются молотком.Пример крепления деревянной доски к бетонной стене смотрите в этом видео:

Крепление бруса к кирпичной стене — операция несложная, но для точного ее выполнения требуется участие двух рабочих, один из которых будет держать составляющие конструкции, а второй просверлить отверстия и закрепить крепеж.

моястена.ру

В каких случаях необходимо крепить брус к стене

Крепление бруса к кирпичной кладке — довольно распространенная строительная операция, которая может потребоваться в следующих случаях:

  • При креплении различных конструкций и элементов интерьера.
  • При выполнении перепланировки.
  • В процессе утепления или облицовки фасада — в этом случае необходимо крепить деревянную обрешетку к кирпичной стене.
  • Для установки навесов и навесов у дома.

Ниже мы подробнее рассмотрим, как выполняется монтаж бруса.

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем, как прикрепить деревянную балку к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

  • Электродрель;
  • Hammer;
  • Строительный уровень;
  • Дюбель типа «быстрый монтаж».

Крепление

Инструкции по креплению бруса к стене следующие:

  • Сначала нужно найти положение, в котором должен находиться брус, прикрепленный к стене.
  • Далее нужно проделать отверстия для дюбелей, которые просверливаются в брусе. На этом этапе важно не смещать деталь, поэтому работу лучше выполнять вместе, чтобы один человек держал брус, а другой сверлил отверстия.

Шаг между крепежами зависит от сечения бруса — чем он больше, тем меньше должен быть шаг соответственно.Например, если крепится блок сечением 5х5 см, шаг должен быть примерно 20 — 30 см.

Кроме того, в зависимости от сечения планки подбирается еще и размер застежки. Максимальный размер — 8 × 120 мм, минимальный — 6 × 40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

  • Затем необходимо зенковать отверстия, чтобы установить крепеж заподлицо. Для этого сверлом просверливаются отверстия на несколько миллиметров, соответствующие диаметру головки крепежа.

Вставка пластмассового дюбеля в отверстие

  • После этого в отверстия своими руками вставляются пластиковые дюбеля.
  • По окончании работы в дюбели вставляют гвозди и забивают в дюбели. В результате крепеж расширяется и прочно фиксируется в стене, удерживая деревянную деталь.

Примечание! Дюбельные гвозди предназначены для отвертки Phillips, однако они не предназначены для ввинчивания.Прорези сделаны только с целью простого демонтажа крепежа.

На этом процесс установки завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепился к стенам с помощью обычных дюбелей. Однако сейчас эта технология не используется, так как она намного сложнее и требует больше времени.

Пример установки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опора деревянного бруса на кирпичную стену.Эта процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому врезка балки в стену (опору) должна отвечать определенным требованиям по прочности и надежности.

Итак, установку балок обычно проводят в специальных нишах глубиной не менее 150 мм.

Сам процесс выглядит так:

  • Первый шаг — обрезать концы балки под углом примерно 60 градусов.
  • Затем торцы детали пропитываются антисептической жидкостью, а после высыхания обрабатываются смолой.
  • Далее выравнивается дно ниши и покрывается несколькими слоями рубероида.
  • После этого концы балки заворачивают в битумную бумагу и укладывают так, чтобы они не доходили до стенки ниши примерно на 40 миллиметров.
  • Затем оставшееся пространство в нише заливается бетоном.

На этом процесс встраивания завершен. Надо сказать, что для придания конструкции жесткости часто выполняется дополнительное крепление балки анкером.В этом случае анкер устанавливается еще при кладке стены, и располагается на расстоянии около 12 см от ее внешней поверхности.

Схема заделки с анкером

Другой конец анкера должен выступать в комнату на 20 см. При этом для крепления балки в ней делают отверстие, соответствующее диаметру штифта. Такой способ монтажа используется в тех случаях, когда необходимо получить крепление особой прочности.

Джемперы

Следует отметить, что к самим деревянным перемычкам предъявляется ряд требований:

  • Толщина должна быть вдвое больше толщины кирпича.
  • Древесина должна быть качественной, без трещин и сучков.
  • Влажность древесины должна быть не более 8%, иначе перемычка может повредить.

Примечание! Перед укладкой балки ее необходимо пропитать антисептическим составом и антипиреном.Это предотвратит его гниение и сделает его огнестойким.

На фото — деревянная перемычка

Процесс стилизации выглядит так:

  • Сначала готовятся площадки, на которые будет опираться перемычка. Их очищают от мусора и сверху покрывают несколькими слоями рубероида. При этом следует учитывать, что перемычка должна заходить на стену на 20-25 см.
  • Затем наносится цементный раствор и укладывается сама перемычка.
  • Далее положение детали проверяется строительным уровнем. При необходимости его необходимо исправить.
  • При возведении последующих рядов пространство между концом перемычки и кирпичами также заполняется цементным раствором.

Совет! Желательно делать перемычку из массива дерева, особенно если конструкция массивная. Например, дубовый брус — отличный вариант, хотя цена на эту древесину довольно высока.

Вот, пожалуй, вся основная информация о креплении бруса и других деревянных деталей к кирпичным стенам.

Выход

Закрепить брус на деревянной стене или уложить на него брус несложно. Однако, как и любые другие строительные работы, эта работа требует строгого соблюдения технологии. От этого зависит прочность и надежность монтажа (см. Также статью «Крепление балясин к деревянной лестнице: технические особенности монтажа. Рекомендации по безопасности»).

С дополнительной информацией по вышеуказанной теме вы можете ознакомиться из этой статьи.

http://rubankom.com

legkoe-delo.ru

Общие принципы

Они, в целом, сложностью не отличаются:

  • При установке любых деревянных конструкций на фундамент требуется надежная гидроизоляция на границе двух разнородных материалов. Бетон при нарушении гидроизоляции фундамента способен обеспечить капиллярный отсос грунтовых вод; между тем влага губительно для древесины;

Примечание: разные породы древесины по-разному переносят длительный контакт с влагой.Поэтому нижнюю обвязку каркасных стен или нижний бортик сруба стараются делать из дуба или лиственницы — они чрезвычайно устойчивы к гниению и отличаются высочайшей механической прочностью.

  • Если предполагается контакт с водой или влажным воздухом, древесина по возможности защищается от влаги пропиткой льняным маслом или масляными составами;
  • Антисептическая пропитка необходима для всех деревянных строительных конструкций. Он не только защитит древесину от грибка, но и отпугнет древоточцев, а также снизит горючесть древесины.

Способы крепления

Обвязка днища к ленточному фундаменту

Прилагается:

  1. Бетонная поверхность гидроизолирована. Программа минимум — укладка пары слоев рубероида; в идеале его не просто уложить под обвязочную балку, а приклеить к битумной мастике;
  2. В обвязочной балке выбраны пазы для соединения в полдереве. Все соединения должны быть в точках крепления к фундаменту;
  3. Древесина пропитана антисептиком и (в идеале) защитной гидроизоляционной пропиткой.Обычно эту роль играет обычная олифа;
  4. Затем просверливается нижняя обвязка под анкерные болты — в местах соединения секций стержня и на прямых участках с шагом не более 1,5 метра. Отверстия потайные для шайб и анкерных гаек;
  5. Анкерные отверстия отмечены и просверлены в бетоне;
  6. Последний этап — собственно крепление. Анкеры забиваются в бетонный монолит через отверстия в брусе, после чего гайки затягиваются торцевым ключом.

Деревянный ростверк к столбчатому фундаменту

Здесь алгоритм крепления очень похож на описанный выше; однако вместо анкерных болтов обычно используются отрезки гладкой или гофрированной арматуры диаметром 14 мм, закладываемые при возведении столбов в их кладку.

  1. Поверхность столбов гидроизолирована. Методы такие же, как указано выше;
  2. В брусе подбираются отверстия под анкеры;

Обратите внимание: в этом случае стойки с анкерами должны приходиться на все стыки бруса.

  1. Ростверк пропитывается антисептическим грунтом и по возможности водоотталкивающим составом;
  2. Затем на столбы укладывается ростверк, после чего срезается часть анкеров, выступающая над поверхностью бруса. Дополнительная фиксация ростверка к столбам, как правило, не применяется: после возведения стен он будет надежно прижат своей массой.

Мауэрлат армопоясу

В этом случае необходимо крепление деревянного бруса к бетонной стене, чтобы в дальнейшем привязать к нему стропильную систему.Наверное, лучше уточнить описание конструкции.

Как правило, стены жилых малоэтажных домов возводятся из легких материалов с низкой теплопроводностью. Вот несколько примеров:

Все эти материалы объединяет одно — низкая механическая прочность. Они способны обеспечить достаточную несущую способность за счет твердой толщины стенок; но надежно закрепить к ним стропильную систему или мауэрлат невозможно: любые анкеры вырвутся при первом же сильном порыве ветра.

Проблема решается заливкой по верху стены железобетонного бронепояса, который, по сути, становится основой для крепления мауэрлата.

Примечание: армопояс дополнительно увеличивает сейсмостойкость конструкции за счет соединения смежных стен. В районах с повышенной сейсмичностью бронепояс заменяется поддерживающим бронированным каркасом; легкие материалы используются только в качестве наполнения стен.

Инструкция по установке мауэрлата на армопояс практически идентична описанию монтажа нижней обвязки на ленточный фундамент:

  • Поверхность железобетона гидроизоляция битумной мастикой и / или рубероидом;
  • На них укладывают пиломатериал, пропитанный антисептиком и олифой, соединенный по углам и точкам сращивания разрезом пополам;
  • В древесине просверливаются углы и места стыка;
  • Отверстия потайные для шайб и анкерных гаек;
  • Просверливаются отверстия в бетоне под анкеры;
  • Анкеры забиваются, после чего их гайки затягиваются торцевым ключом.

Дверная коробка к бетонной перегородке

Как прикрепить брус к бетонной стене, если речь идет о дверной коробке? Этот кейс имеет несколько отличий от предыдущих:

  • Антисептическая пропитка и гидрофобизация дверной коробки не являются обязательными, так как она будет эксплуатироваться в сухом воздухе жилища;
  • Гидроизоляция соединения также не нужна: влажность коробчатого бруса и бетона не отличается;
  • Между коробкой и краями проема, как правило, делается зазор шириной от 1 до 5-6 сантиметров.

Окончательная фиксация двери в последние годы осуществляется единственным простым, быстрым и удобным способом — коробка, жестко закрепленная в проеме, вспенена по периметру; после схватывания пенополиуретана острым ножом срезают его излишки.

Затем периметр проема замазывается гипсовой, цементной или акриловой шпатлевкой — не менее двух раз с промежуточной шлифовкой. Последний этап — закрепление наличников с двух сторон ящика или, при значительной глубине проема, отделка его гипсокартоном, деревом, стеновыми панелями или ламинатом.

Основная проблема при установке коробки — обеспечить ее надежную фиксацию перед вспениванием: пенополиуретан при схватывании расширяется и может заклинить дверное полотно.

Вот несколько относительно простых способов надежно закрепить короб из бруса своими руками.

  1. Используйте набор для фиксации анкерных винтов с пластиковыми дюбелями и стальными крышками короба. Накладки притягиваются к брусу обычными саморезами; саморезы вкручиваются в дюбели, предварительно вставленные в просверленные в проеме отверстия.Затем головки винтов вставляются в пазы накладок и зажимаются парой гаек с помощью обычного рожкового ключа;
  1. Вместо анкеров можно использовать прямые подвесы для гипсокартонных потолков. К стене крепится вешалка, после чего с двух сторон фиксируется балка короба. Отламывается лишняя перфорированная подвеска; в дальнейшем застежки закрываются наличниками;
  2. Наконец, брус, на который навешивается дверь, можно прикрепить непосредственно к бетону с помощью пары деревянных распорок с обычными анкерными болтами, которые позже будут скрыты петлями.Вторая сторона коробки будет зафиксирована пенополиуританом после застывания. Чтобы дверное полотно не заклинило, используйте деревянные клинья, вставленные между ним и коробкой.

Заключение

Надеемся, что предлагаемые нами решения помогут читателю в процессе строительства и ремонта собственного дома. Как обычно, приложенное видео в этой статье предложит ему дополнительную информацию. Удачи!

rubankom.com

Монтаж бруса на бетонное основание

Чтобы прикрепить деревянные рейки к бетонному основанию, необходимо выполнить следующие действия.Сначала подготавливается брус, просверлив в нем отверстия под крепеж. Затем на таком же расстоянии просверливаем в стене отверстия. Для более точной разметки можно прикрепить к поверхности стены уже просверленную балку и разметить имеющиеся отверстия.

Сверление в бетоне выполняется сверлом победы или сверлом с алмазным покрытием. Лучше использовать дрель с перфоратором. Во время сверления отверстия слишком горячее сверло погружается на некоторое время в воду и охлаждается.

Далее в стену забивают деревянные отбивные, накладывают брусок и в каждую насквозь вбивают гвоздь. На следующем фото вы можете увидеть, как выглядит крепление для бетонного основания. Также можно прикрепить деревянные рейки к бетону с помощью анкеров (на фото ниже).

Как крепить балки к кирпичу

Если стена в доме кирпичная, следует использовать несколько иную технологию монтажа. Для этого на расстоянии по планке просверливаем отверстия сверлом в дереве, затем меняем сверло на победное.Прикрепив рейку к стене, проводим разметку через просверленные отверстия, просверливая кирпич.

Затем снимаем блок и просверливаем в кирпичной стене отверстия необходимой глубины и ширины. При этом рекомендуется держать сверло прямо и не расшатывать, иначе кирпич может рассыпаться. Крепить брус к кирпичной стене можно с помощью дюбелей и саморезов. Анкеры также можно использовать для кирпичной стены.

Особенности монтажа деревянных реек к газобетону

В последнее время газобетонные блоки довольно часто используются при строительстве домов и других построек.Их легко обрабатывать, поэтому строительство здания происходит намного быстрее. Однако с определенной мягкостью газобетона связаны особенности установки балок на его поверхность.

В первую очередь выбор крепежа будет зависеть от величины будущей нагрузки на планку. Если конструкция не нагружена большим весом, в газобетонные блоки можно вкручивать саморезы или болты клиновидной формы. Для этой цели также можно использовать винты с полной резьбой.

Для того, чтобы конструкция выдерживала достаточно большие нагрузки, используются стальные или пластиковые дюбели.

При выборе крепежа следует также учитывать тот факт, что газобетонные блоки со временем могут разрушительно воздействовать на металл. Поэтому перед покупкой желательно проконсультироваться с продавцом и выяснить все возможные риски.

Монтаж реек на стену деревянного дома

Довольно часто при возведении стен используют также клееный или профилированный брус.Как нужно крепить брус к стене сруба? Чаще всего для соединения деревянных поверхностей используют перфорированные крепежи. Закрепить их на поверхности бруса и стены можно гвоздями, шурупами или шурупами. Перфорированные застежки бывают разных типов. Для фиксации элементов, находящихся в одной плоскости, используются пластины, если крепление должно осуществляться в разных плоскостях, используются уголки.

Если давление на конструкцию будет небольшим, можно использовать монтажную ленту.При креплении деревянных элементов гвоздями следует соблюдать несколько простых правил. Если приходится забивать гвозди в труднодоступных местах, следует использовать болт с гайкой на конце. Также необходимо правильно выбрать длину ногтей.

Для большей устойчивости конструкции гвозди вбиваются на расстоянии под определенным углом друг к другу. Если планки сделаны из дерева высокой плотности, середина гвоздя удерживается плоскогубцами во время забивания. Предварительное просверливание отверстий облегчит забивание больших гвоздей.

Как правильно прикрепить бруски к гипсокартону

Если планки необходимо прикрепить к стене из гипсокартона, действуйте следующим образом. Из-за определенной хрупкости материала не рекомендуется использовать гвозди и саморезы. Как правило, для надежной фиксации брусков на гипсокартоне выбирают нейлоновые или металлические анкеры. Их вкручивают в лист и фиксируют саморезом.

Это самый простой способ. Выпадающие анкеры могут обеспечить более стабильное крепление.Благодаря особой конструкции предусмотрен дополнительный упор с тыльной стороны. Эти анкеры вставляются в отверстия и затягиваются отверткой до полного складывания.

Можно также использовать обычные пластиковые дюбели. Для этого просверлите отверстие, вставьте дюбель, закрепите планку саморезом. Свернутый дюбель сможет оказать поддержку обратной стороне листа.

Узнайте больше о том, как можно прикрепить брус к стене, из видео ниже. Как видно из видео, способов надежно закрепить деревянную конструкцию существует довольно большое количество.

brusportal.ru

Подготовив брус и просверлив в нем отверстия для крепежного элемента, можно приступать к подготовке стены, на которой будет монтироваться конструкция.

  1. Сначала просверлим отверстие. Нам понадобится твердосплавное спиральное сверло, сверло с наконечником Виктор или сверло с алмазным напылением.
  2. Чтобы продлить срок службы сверла, периодически охлаждайте его в воде, чтобы избежать перегрева.
  3. Затем подготовьте деревянную пробку, окуните ее в клей, но не на водной основе, чтобы дерево не разбухло.
  4. Вы также можете сделать свинцовую пробку самостоятельно. Для этого возьмите лист свинца, отрежьте подходящую для отверстия полоску и скрутите ее в трубочку.
  5. Потом протыкаем гвоздем и вкручиваем шуруп.

А еще можно использовать монолит из раствора алебастра или гипса.

Возьмите медную проволоку и накрутите ее на винт в форме спирали, затем залейте отверстие приготовленным раствором и смазать им проволоку на винте. Не долго думая, во избежание высыхания раствора вдавливаем саморез в отверстие на необходимую глубину.Удалите выдавленный лишний раствор, не дожидаясь застывания. Через 10 минут откручиваем саморез, чтобы он не высыхал вместе с раствором. Когда пробка станет монолитной со стеной, можно приступать к креплению бруса.

Хотя, когда дело касается бетона, кирпича или раствора, лучше всего подходят анкерные болты. Они обеспечат прочность крепления.

Если вам нужно работать с кирпичной стеной, используйте только дрель. Просверлите аккуратно и медленно, равномерно, не ослабляя боковые стороны, чтобы кирпич не раскололся и не крошился.Если вы ударились о бетон, лучше использовать дрель с функцией пробивки, это поможет его раздавить. Случаи удара пустотелого кирпича обычны. Как быть здесь? Лучше использовать дюбель, который при закручивании складывается в узел. Аккуратно вкрутите его в просверленное отверстие, чтобы не сломать его детали.

Саморезы в бетон лучше вкручивать при помощи дюбелей из прочного пластика. Между бетоном и саморезом укладывается дюбель. Также можно предварительно смазать ее клеем.

Анкер также отлично подходит для крепления деревянной балки к кирпичной стене, которая, в отличие от гвоздей и шурупов, справится с любой нагрузкой.

Перед тем, как приступить к креплению деревянного бруса к газоблоку, нужно учесть, что газобетон — материал простой в обработке, так как он достаточно мягкий. Поэтому здесь очень важную роль играет величина нагрузки на брус.

Если это небольшой брусок небольшого веса, то можно использовать болты или саморезы.Клиновые болты будут более подходящими, поскольку они плотно прилегают к материалу. Также подойдет винт, имеющий резьбу по всей длине.

Для крепления более тяжелых конструкций, полок или шкафов нужны металлические или пластиковые дюбели.

Для крепления твердых материалов лучше всего использовать нейлоновые дюбели по центру изделия. Полые материалы можно зацепить за края.

При выполнении соединений с газобетонной поверхностью обязательно учитывать то, что детали из металла, взаимодействуя с блоком, могут разрушиться.Так что проконсультируйтесь со специалистами, они обязательно расскажут о проверенных элементах крепления.

В данном случае перфорированный способ крепления распространен как при кровельных работах, так и в мебельной промышленности. Перфорированные элементы крепятся гвоздями, шурупами или шурупами.

Перфорированные пластины соединяют детали в одной плоскости, например, кровельный монтаж. Также существуют разные по ширине уголки для усиления и соединения конструкции. Для вспомогательных элементов небольшого веса подойдет монтажная лента.

Самый распространенный способ крепления деревянных конструкций — гвозди. Жидкие гвозди чаще используются в быту, сборке мебели и строительстве. Наложение гвоздей покажется очень простым способом, но нельзя забывать о технике забивания гвоздя. Если использовать болт с гайкой на конце, то гвоздь можно легко забить в любом труднодоступном месте. Заранее рассчитайте, какой длины ноготь вам понадобится. Для более прочного соединения досок гвозди вбивают под углом друг к другу.Слишком сухое дерево быстрее потрескается гвоздем. Если планка слишком плотная, придерживайте плоскогубцами гвоздь посередине, чтобы он не погнулся. Для больших ногтей можно предварительно просверлить отверстие, которое будет уже, чем сам. Сделайте небольшое отверстие под головой.

С помощью гипсокартона можно создавать различные конструкции достаточно ровных поверхностей. При этом он довольно хрупкий, поэтому закрепить на его поверхности деревянную балку будет проблематично. Использование обычных гвоздей и саморезов не приведет к желаемому результату.Даже легкие предметы можно вырвать, взяв с собой саморез, и оставить дырку.

Для прочности крепления перед началом монтажа листов гипсокартона уложите деревянную балку в местах, где в будущем ожидается необходимость усиления. Таким образом нагрузка будет ложиться на саму балку, так что крепление можно будет производить тем же саморезом. Но при установке зачастую не всегда предусматривается, какая нагрузка будет в том или ином месте.

Есть специальные крепления для гипсокартона.В зависимости от нагрузки на брус подбирается тип крепления.

При использовании нейлонового или металлического анкера сначала вкрутите его в гипсокартон с помощью отвертки, затем закрепите саморезом. Но этот способ самый слабый, так как нет фиксации с тыльной стороны.

Для более надежной посадки лучше использовать металлический анкер с откидным верхом. Для этого вставьте в отверстие сложенный анкер. Затяните анкер отверткой, он сложится, зафиксировавшись в листе гипсокартона.

Для того, чтобы закрепить брус универсальным пластиковым дюбелем, необходимо выполнить следующие действия:

  • просверливаем отверстие подходящего диаметра;
  • вставить дюбель в отверстие;
  • закрепляем нужный нам предмет саморезом;
  • при этом дюбель закатывается в узел, обеспечивая фиксацию с тыльной стороны.

Самое надежное крепление, проверенное временем

При креплении бруса к бетонной стене, конечно, самое надежное крепление будет с помощью анкера.

Надежное крепление деревянного бруса известно с давних времен, когда еще не было понятия «быстрый монтаж» и «перфоратор», еще не были изобретены шурупы и дюбеля. Отверстие проделывалось в стене из кирпича, блоков или перекрытии из железобетона с помощью болта. В яму вбивали большой деревянный стержень, замазанный цементом. В этот стержень через деревянную балку вбивали гвоздь. Несмотря на то, что сейчас наш выбор представлен различными крепежами и элементами, современной техникой и оборудованием, этот способ крепления хоть и жесткий, но все же распространен.Этот способ уместно использовать при небольших нагрузках на брус.

Более мягкий метод — использование U-образных скоб для гипсокартонного профиля. Положительным моментом здесь является короткое время монтажа. Но крепление недостаточно жесткое. Если с силой ударить по деревянной балке, скоба погнется и поверхность конструкции сломается.

py-sm.com

Когда вам нужно крепление для платы?

Можно столкнуться с проблемой установки штанги во время работы:

  • перепланировка и строительство новых деревянных стен;
  • Установка дверной коробки
  • ;
  • установка подвесной мебели;
  • пристройка веранды;
  • устройство козырька над входной дверью;
  • Утепление дома.

При строительстве дома или его ремонте часто возникает ситуация, когда необходимо крепить брус к кирпичной стене. В одном случае он должен нести достаточно серьезную нагрузку, в другом — служить только каркасом, куда крепится, например, какой-то облицовочный материал или гипсокартон внутри. Для знающих технологию монтажа прикрепить брус к кирпичной кладке не составит большой проблемы.

При установке бруса на кирпичную стену нужно учитывать свойства конструкции, деталей, а также способ крепления.

Где используется этот тип абатмента?

Сфера применения узлов в местах примыкания деревянных балок к кирпичной стене чрезвычайно широка. Чаще всего этот тип абатмента используется для следующих целей:

  • починить мебель, бытовую технику или элементы интерьера;
  • для монтажа перегородок из дерева;
  • для вставки дверей в проем;
  • для помещений или там, где обрешетка брусьев играет роль каркаса;
  • повесить козырек над входом в дом или в другое место;
  • на строительство пристройки к зданию (тамбур или веранда).

При необходимости закрепить предметы интерьера на стене, деревянную планку прикладывают плоско к поверхности и фиксируют с помощью крепежа. Так что он способен нести значительную нагрузку. Чем больше значение этой нагрузки, тем больше должно быть точек крепления к кирпичной кладке. То же правило применяется при вертикальной установке стартовой планки.

Дверная коробка постоянно испытывает динамические нагрузки, поэтому крепится к кирпичу с помощью особо надежных крепежных элементов: анкеров.Также их используют при установке различных навесов, испытывающих снеговые и ветровые нагрузки.

Для внешнего или внутреннего утепления кирпичных стен из брусков собирают обрешетку (каркас), являющуюся основой для монтажа облицовки: винилового сайдинга, гипсокартона, пластиковых панелей и других материалов. В этой ситуации дерево испытывает минимальные механические нагрузки, поэтому его можно закрепить дюбелями для быстрой установки.

Для возведения пристройки требуется надежная конструкция, несущая крышу со всеми вытекающими отсюда последствиями.

В этом случае деревянные балки действуют как несущие и примыкают к кирпичной кладке под углом 90 °. Есть несколько способов, как их можно успешно опереть на кирпич и надежно закрепить.

Установка на кирпичную стену

Для установки балок на кирпичной стене с полной плоскостностью необходимо подготовить следующие инструменты и материалы:

  • электродрель;
  • дюбеля с пластиковыми заглушками;
  • сверла и сверла диаметром, соответствующим размеру дюбелей;
  • Молоток
  • ;
  • измерительных приборов;
  • карандаш.

В первую очередь нужно сделать разметку, определив положение планки на стене, и очертить ее карандашом. Затем разметьте места для сверления отверстий на поверхности бруса, которые должны находиться на расстоянии 20-30 см друг от друга. Дальнейшие действия выполняются по алгоритму:

  1. Выберите сверло в соответствии с диаметром пластмассовой вставки для дюбеля и просверлите отверстия в стержне.
  2. Возьмите сверло, диаметр которого вдвое больше оригинала, и сделайте углубления так, чтобы головки крепежа уходили в «развертку».
  3. Прикрепите блок к отмеченному месту на стене и отметьте кирпич через подготовленные отверстия.
  4. Вставить сверло в сверло и просверлить глухие отверстия в кирпичной кладке. Прикрепите брус, вставьте пластиковые заглушки и забейте дюбелями.

Длину дюбелей необходимо подбирать так, чтобы они входили в стену не менее чем на 50 мм. Если нагрузка значительная, то расстояние между точками крепления делают меньше (10-15 см), а углубление в стене больше (80-100 мм).

Крепление к анкерам осуществляется в таком же порядке, отличие в более тщательном подборе диаметра сверла и точном сверлении.

Если отверстие слишком велико, стержень застежки будет вращаться внутрь, и анкер не сможет затянуться.

Монтаж балок

Традиционное крепление конца деревянного бруса к стене — кладка в кирпичную кладку. Такую конструкцию узла примыкания можно использовать в тех случаях, когда толщина кладки составляет 2 кирпича (250 мм) и более.Причина в том, что конец бруса должен входить в специально подготовленную нишу на глубину не менее 12 см (половину кирпича). Если толщины перегородки будет недостаточно, то ниша получится сквозной, что ненадежно и некрасиво.

Идеальный вариант — предусмотреть ниши под балки заранее, при возведении стены. Если этого не сделать, то их можно аккуратно выдолбить. Разумеется, вторую опору для балки в виде каркаса пристройки необходимо сделать перед установкой деревянного изделия в проектное положение.

//www.youtube.com/watch?v=ddeEvmo0I1E

Монтаж опорной планки выполняется по следующей схеме:

  1. Осуществляется антисептическая обработка древесины. Конец, предназначенный для заделки в кладку, обматывают рубероидом.
  2. Конец балки вставляется в нишу, а второй упирается в готовую конструкцию. Расстояние от торца элемента до задней стенки ниши — 40 мм.
  3. Положение планки по горизонтали и вертикали проверено, второй ее конец закреплен выбранным способом.
  4. Щели между поверхностью кирпича и дерева заделывают цементно-песчаным раствором марки М50.

Неудобство этого метода в том, что нужно время на подготовку ниш и ожидание, пока раствор хорошо застынет, иначе при дальнейшей сборке кровли он выпадет кусками. Есть более практичный способ: плоско прикрепить к кирпичной кладке опорную балку того же сечения, что и балки. Его необходимо закрепить таким образом, чтобы обеспечить требуемый угол наклона балок, когда они опираются на это основание.

//www.youtube.com/watch?v=g1jv_gLN6uQ

Опорная балка должна быть надежно закреплена анкерными болтами, выступающими как минимум на 100 мм в толщину кирпича. Шаг установки анкеров — 30 см (3 крепежа на 1 погонный метр). После этого балка обоими концами упирается в деревянные конструкции и фиксируется оцинкованными саморезами на стальных уголках.

Соединение стойки с балкой

Вот как это выглядит под вашим домом. Нижняя часть столбов находится на бетонных опорах, а верхняя часть столбов поддерживает балки, также известные как балки.Балки пола опираются на балки, а пол, по которому вы идете, находится поверх балок. Строительные нормы и правила не делают различий между столбами высотой 2 фута или 10 футов и требуют только , чтобы прикрепить нижнюю часть столба к бетонному блоку , и НИЧЕГО (например, заглушки опор) не требуется для прикрепите верх стойки к балке. Существует чрезвычайно распространенное и дорогостоящее заблуждение, что эти почтовые связи должны быть усилены. Остальная часть статьи доказывает, почему эта процедура является пустой тратой денег.

Как показано ниже, иногда стойки поддерживают балки, к которым прибит пол, а балки отсутствуют.

ЭТИ СТОЛБЫ В ПОЛЕЗНОМ ПРОСТРАНСТВЕ ПОДДЕРЖИВАЮТ ЦЕНТР ПОЛА, А ФУНДАМЕНТ ПЕРИМЕТРА УПРАВЛЯЕТ НАРУЖНЫМИ КРАЯМИ. СТРОИТЕЛЬНЫЙ КОДЕКС НЕ ТРЕБУЕТ НИКАКИХ СПЕЦИАЛЬНЫХ ДЕЙСТВИЙ С ЭТИМИ ПОСТАВКАМИ.

Ниже приведены фотографии некоторых соединителей для металлических столбов. Наше первое предупреждение: что-то здесь может быть не так, это то, что это не рекомендуется никакими правилами и инструкциями по сейсмической модернизации.

СТАЛЬНЫЕ СОЕДИНИТЕЛИ, ПРИКРЕПЛЯЮЩИЕ ВЕРХНУЮ СТОЙКУ К БАЛКУ, ПОДДЕРЖИВАЮЩУЮ ПОЛ, И НИЖНЮЮ СТОЙКУ К БЕТОННОМУ БЛОКУ

РАЗЪЕМ РАЗНООБРАЗНОГО ТИПА, ИЗВЕСТНЫЙ, КАК Т-образная РЕМЕНЬ, КРЕПЛЯЮЩИЙ ВЕРХНУЮ ШТУКУ К БАЛКУ

СТРЕЛКА ВНИЗ УКАЗЫВАЕТ БОЛТ, КОТОРЫЙ ПРИСОЕДИНЯЕТ СТАЛЬНЫЙ СОЕДИНИТЕЛЬ К БЕТОННОМУ БЛОКУ.

ТИПИЧНЫЙ ДОМ, ГДЕ ПОДРЯДЧИК ИЛИ ИНЖЕНЕР СЧИТАЛИ, ЧТО РАЗЪЕМНИКИ БЫЛИ ВАЖНЫМИ

Что говорится в строительном кодексе?

ДЛЯ ДАННОГО СТРОИТЕЛЬНОГО КОДА ТРЕБУЕТСЯ ТОЛЬКО ОДИН ИЛИ ДВЕ ГВОЗДИ ДЛЯ ПРИКРЕПЛЕНИЯ НИЖНЕЙ СТОЙКИ («КОЛОННЫ») К БЕТОННОМ ПРОБКУ.В СУЩЕСТВУЮЩИХ ДОМАХ ДРЕВЕСИНА ВСТРАИВАЕТСЯ В ПОВЕРХНОСТЬ БЕТОННЫХ БЛОКОВ.

Цель этого требования четко изложена в Международном жилом кодексе

.

Цитата непосредственно из комментария IRC R407.3: «Чтобы свести к минимуму вероятность случайного смещения колонн, поддерживающих балки или фермы, требуется средство механического крепления колонны». Требование IRC R407.3 буквально касается обеспечения минимального соединения, чтобы вы не могли оторвать колонну локтем или бедром от ее опоры или сместить ее, наткнувшись на нее с тяжелой коробкой.

Сведения об инженере

Вот три примера чертежей, которые передаются подрядчикам, чтобы показать, что инженер хочет сделать с этим неважным подключением. На рисунке слева в красной коробке находится стальной Т-образный соединитель для крепления ремешка, который мы вам показали ранее. В синем поле отображается сообщение о блокировке соединения. Стрелки указывают на крепеж и болты, соединяющие столб с бетонным блоком. Изображение справа от другого инженера показывает то же самое.

На нижнем чертеже требуется новый железобетонный фундамент.Он зарыт в землю и имеет ширину 18 дюймов и глубину 18 дюймов. Он также имеет два типа стальных соединителей вверху стойки и один стальной соединитель внизу. Эта штуковина настолько сложна, что ее создание, вероятно, обойдется в 1200 долларов или больше.

Строительство домов из сип-панелей своими руками, самостоятельно, видео, инструкция, пошаговое руководство. Пошаговое строительство дома из сип-панелей от фундамента до фасада своими руками Технология сборки дома из сип

— это не только материал с очень высокими показателями сохранения тепла, прочный, долговечный, но и качественная, удобная строительная конструкция, позволяющая буквально за несколько дней завершить возведение конструкции на подготовленном основании.При этом сборка домов может производиться без использования спецтехники, вручную, усилиями всего нескольких человек.

Для строительства домов из СИП-панелей необходимо оборудовать фундамент. Поскольку конструкция достаточно легкая, чаще всего используются:

  • фундамент столбчатый;
  • железобетонная ленточная конструкция;
  • свайный винтовой фундамент.

Последний вариант наиболее выгоден, так как идеально подходит для строительства домов на любом грунте, гарантирует отсутствие проблем с набуханием грунта при промерзании.Свайный фундамент создается очень быстро с помощью специального оборудования, но его можно установить и вручную.

Домостроительная техника

Будем считать, что сборка домов из самонесущих изолированных проводов осуществляется по заранее разработанному строительному проекту, снабженному инструкциями. В этом случае конструкции поставляются в готовом виде, необходимых размеров, с дверными и оконными проемами. Это самый распространенный вариант, который выбирают ретивые хозяева.В этом случае нет временных задержек, SIP-элементы стен гарантированно сопрягаются друг с другом.

Если владелец будущего дома из СИП-панелей предпочитает действовать полностью самостоятельно, согласно проектной документации подготавливаются необходимые элементы. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — этого практически не происходит.

Начало строительства

Начало строительства домов из СИП конструкций — монтаж фундамента, расположенного на фундаменте.Обычно это брусовая конструкция. Сборка осуществляется в несколько этапов:

  • формируется обвязка периметра будущего дома;
  • Устанавливаются и закрепляются (в продольном направлении) промежуточные перекладины
  • , которые опираются на стойки или столбы фундамента.

Предположим, что согласно технологии строительства, пол первого этажа планируется собрать из СИП-панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода древесины.У этого подхода есть свои недостатки, но он используется очень часто.

Пол первого этажа

Инструкция по сборке пола первого этажа из СИП-панелей следующая:

  • Первая SIP панель укладывается в поперечном направлении, по короткому размеру фундамента. Размер элемента подбирается таким образом, чтобы при размещении в торце обвязочной доски общий размер соответствовал фундаменту;
  • возможно соединение панелей между собой по системе шип-паз.Сегодня разрешено собирать пол до 6 метров по длине панели, однако есть решения с повышенной прочностью, позволяющие размер до 15 метров;
  • , если сборка должна гарантировать максимальную прочность, стоит проложить промежуточную соединительную планку или плату между самонесущими изолированными проводными панелями;
  • После укладки поверхности по периметру готового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения вспениваются при сборке.Панели соединяются между собой саморезами, нижняя поверхность пола домов из самонесущих изолированных проволочных конструкций гидроизоляется битумной мастикой. Если использовались промежуточные доски или балки, их также крепят к обвязочной доске саморезами. очень просто, на практике вся работа выполняется за несколько часов.

Монтаж стен первого этажа

Главное, с чего начинается инструкция по установке СИП-панелей на первом этаже домов, — это установка направляющей, брус 100 мм.Он прикручивается к фундаменту анкерными болтами прямо через конструкции перекрытия, где будут размещаться стены.

Эта работа должна выполняться с особой тщательностью, чтобы обеспечить соблюдение общего направления SIP-панелей даже при неточностях резки стеновых элементов. Правильность установки бруса проверяется согласно инструкции к проекту и по шаблонам.

Сборка осуществляется в следующем порядке:

  • уходим на угол первого этажа.Сначала устанавливается одна SIP-панель. Надежно крепится к направляющей шине. Постоянно проверяется правильность установки;
  • вторая SIP-панель установлена ​​под прямым углом. Соединение с первым хорошенько вспенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных конструкций СИП;
  • Монтаж стен домов — установка последующих СИП панелей — осуществляется по системе шип-паз.Элементы крепятся к направляющей планке и соединяются между собой саморезами.

Технология сборки первого этажа из СИП-панелей также проста. Потребуется больше контроля и внимания, но работа несложная. При соединении самонесущих изолированных проволочных элементов стены дома под непрямыми углами направление и реальные размеры каждой конструкции помогут определить либо инструкция к проекту, либо уложенная направляющая планка.

Монтаж первого этажа завершается вспениванием периметра по верху и установкой панелей обвязки в технологический паз. Он придает дополнительную прочность всей конструкции из самонесущих изолированных проволочных элементов и сработает как место для крепления верхних конструкций.

Второй и последующие этажи

Технология сборки второго этажа не отличается от первого. Укладывается пол, при этом конструкции из СИП длинными саморезами крепятся к обвязочной доске, расположенной в торце стен первого этажа.Если следовать такой инструкции, пол будет работать как средство обеспечения прочности всей конструкции, связывая все стены вместе.

Крыша

Если крыша собирается из SIP-панелей, то для нее не потребуются стропила и другие конструктивные элементы, обеспечивающие прочность. На практике укладывается опорный брус — мауэрлат, расположенный по периметру будущей кровли. Он прикручивается к обвязочной доске верхнего этажа.

Технология укладки также особых сложностей не предусматривает:

  • Фронтоны собираются.Процесс аналогичен установке первой СИП панели на первом этаже — все нужно делать аккуратно, элемент крепится к мауэрлату;
  • между двумя фронтонами вверху установлена ​​опорная планка;
  • SIP панели
  • укладываются на мауэрлат и коньковую балку и прикручиваются к ним.

Технология устройства кровельного покрытия аналогична первому этажу. Несмотря на то, что СИП-панели обладают достаточной прочностью, при устройстве кровли рекомендуется использовать фуговальную доску, чтобы гарантировать хорошую жесткость и высокую устойчивость к порывам ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП-конструкций найти не удалось. Техника проста, требует только аккуратности и внимательности. Все стыки должны быть вспенены, после сборки все зазоры между СИП панелями более 3 мм покрываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные характеристики конструкции.

Сборка внутренних перегородок из СИП-панелей меньшей толщины также несложна и осуществляется по инструкции к стенам — с помощью направляющей планки, контролируя монтаж под точным углом, а также тщательно вспенивая все стыки. В инструкции не предусмотрено использование соединительной платы между отдельными элементами SIP. Для межкомнатных перегородок прочности пазогребневой системы более чем достаточно.

Как отапливаются панельно-каркасные дома

Сборка стервятников

Купить дом из СИП панелей

Пошаговая видео-инструкция — как построить дом из сэндвича — СИП панели своими руками

Как происходит сборка стервятника в домашних условиях.Видео

Каждая инструкция — очень подробная инструкция, все внимательно, внимательно изучайте, обращайте внимание на все нюансы и детали !!! Обязательно прочтите и изучите оба документа, так как только так вы получите полное представление обо всем процессе строительства самостоятельно! Помните, что SIP в домашних условиях — лишь один из вариантов среди типов быстровозводимых домов.

В документах вы узнаете ВСЕ о том, как сделать панельно-каркасное здание своими руками, какие материалы для этого используются, что нужно знать, и, конечно же, найдете и познакомитесь с практическими навыками. при строительстве быстровозводимых домов.

Этапы строительства каркасного дома из СИП-панелей — пошаговая последовательность действий

Любое возведение панельно-каркасной конструкции — это поэтапный процесс, предполагающий последовательность строительных работ. Когда мы строим дом из сип-панелей своими руками, нам приходится не только самим залить фундамент, но и вставить окна, двери, а также провести внутреннюю отделку стен , провести электросеть и коммуникации, не забывая около строительство мансардного этажа и отделка фасада .

Строительство — изготовление, заливка фундамента

Фундамент — это фундамент вашего будущего дома. Самые распространенные варианты фундаментов — это мелкозаглубленный ленточный и винтовой свайный фундамент. Ни для кого не секрет, что быстровозводимые дома относительно легкие, хорошо экологичны и не требуют массивных фундаментов.

Фундамент на винтовых сваях с обвязкой для сипового дома. Фото

Фундамент из винтовых свай своими руками, своими руками.Видео

Это значительно снижает затраты на строительство и увеличивает скорость строительства. По этой ссылке вы можете подробно узнать обо всех типах фундаментов для домов из СИП панелей .

Планировка и выбор фундамента дома будет зависеть от типа грунта, уклона на вашем земельном участке, а также непосредственно от площади самой постройки. Если фундамент из монолитного бетона. Тогда обязательно нужно сделать слой гидроизоляции.Подробности смотрите по ссылке. Бывает, если грунт рыхлый, песчаный, то в качестве фундамента имеет смысл использовать монолитную плиту.

Фундамент сипового дома — монолитная плита. Фото

Обвязочная планка — основание пола

Следующим этапом строительства сипового дома своими руками является устройство основания пола и стен первого этажа. Если дом двухэтажный. Как правило, для этого используется сухая обвязочная планка, которую предварительно обрабатывают антисептическими составами — это значительно повышает пожаробезопасность .

Укладка стяжной балки на фундамент. Фото

Кладка выполняется по периметру дома и по контурам несущих внутренних перегородок. Если фундамент стоит на винтовых сваях, то сначала следует оборудовать фундамент из стального швеллера.

Монтаж самонесущих изолированных проводов панелей — сборка комплекта в домашних условиях

Итак, вы, , купили SIP-панели , и ваше следующее действие — установить их самостоятельно. Сборка дома из СИП-панелей — процесс, требующий особого внимания! Если вы новичок, то вам лучше всего установить стены дома по инструкции, которую вы можете скачать в начале статьи.Стоит понимать, что изготовление набора для дома происходит индивидуально для каждого проекта.

Собираем дом из сип-панелей своими руками, своими руками. Видео

Подготовка комплекта панелей сип к сборке. Фото

Когда вам доставят домашний комплект, нужно обратить внимание на последовательность сборки. Все панели должны быть пронумерованы, а нумерация должна четко соответствовать схеме сборки комплекта в домашних условиях. Ваша задача разложить все СИП панели согласно нумерации по периметру фундамента.Если здание состоит из двух этажей, то сначала выкладывается гарнитур первого этажа.

Установка сип панелей своими руками. Видео

SIP панели достаточно тяжелые, что обеспечивает хорошую звукоизоляцию … Вам обязательно понадобится помощь, минимум два человека, обязательно позаботьтесь об этом. Монтаж панелей осуществляется путем их стыковки между собой, а также привязки нижнего основания к планке обвязки.

Монтаж самонесущих изолированных проводов.Фото с сайта idealfoundations.com.au

Связующим элементом между СИП панелями являются элементы каркаса — это деревянная антисептическая планка. Также для повышения крепежных свойств используется монтажный герметик — это однокомпонентный материал на основе пенополиуретана, в простонародье монтажной пены.

Данная схема подключения называется «шип-паз», она достаточно надежна, чтобы обеспечить срок службы панельных домов … После соединения панелей с помощью деревянной балки необходимо вкрутить саморезы саморезы с двух сторон, что значительно увеличивает жесткость всей конструкции.

Монтаж стеновых панелей происходит только после полной отделки днища. Сначала укладываются угловые компоненты комплекта дома, а уже потом крепятся остальные опорные стойки и сами панели (установка ведется от первой угловой панели и одновременно выполняется в обе стороны, ко второму углу). сэндвич панель).

Правильный монтаж комплекта панелей сип. Видео

После установки каждую панель необходимо подкорректировать с помощью строительного уровня.Такой подход позволяет самостоятельно правильно выставить все стены комплекта в пространстве. Во время обнаруженного отклонения и исправления — залог правильной установки.

Сборка стен дома из СИП-панелей. Фото

Строго придерживайтесь схемы сборки SIP панелей и внимательно следите за последовательностью действий. Помните, что все стыки и щели между СИП панелями необходимо обработать пенополиуретаном!

Монтаж, установка, устройство полов

Существуют типов этажей — нулевое перекрытие, межэтажное перекрытие и мансардное перекрытие.

Нулевое перекрытие панелей «стервятник». Фото с сайта stavimsteni.ru

Можно организовать любой из этих перекрытий, как из СИП-панелей, так и используя деревянный каркас из Т-образных балок или двух Т-образных балок. Так же, как у есть плюсы и минусы у sip панели , так и у каждого типа пола есть свои достоинства и недостатки.

Между этажами потолок из панелей сип. Фото с сайта sipdom.ucoz.ru

Если вы решили собрать перекрытия из сэндвич-панелей, то это делается по аналогии со сборкой стен.Это вполне приемлемый подход, так как теплоизоляционные свойства оправдывают трудоемкость процесса. Из минусов, если площадь дома большая. Вам может понадобиться тяжелая техника.

Монтаж каркасного перекрытия дома в хижине сип. Фото

Монтаж плит с использованием тавровых балок или двух тавровых балок (в зависимости от несущих нагрузок) надежен, недорог и эффективен. Такой подход оправдан и с точки зрения прокладки инженерных сетей — вентиляции , канализации , водопровода и системы отопления .

Верхняя обвязка деревянными балками

Верхняя обвязка по периметру стервятника дома обязательна. Он служит для надежной фиксации всей конструкции и повышения общей сейсмостойкости здания. Укладываемый сверху обвязочный деревянный брус одновременно является и основанием для перекрытия то ли между этажами, то под кровлей.

Верхняя обвязка стен выполнена из СИП-панелей. Фото

Конструкция крыши SIP дома — крыша своими руками

Устройство и строительство кровли — завершающий этап установки комплекта СИП панелей.От того, какой тип кровли входит в комплект дома, будут зависеть ваши дальнейшие действия.

Обмывание дома своими руками из панелей сип. Фото с сайта achfoam.com

В большинстве случаев кровля строится непосредственно из СИП-панелей. При таком подходе организация стропильно-фрамуговой системы не требуется. Тактико-технических характеристик сэндвич-панелей вполне достаточно, чтобы с запасом выдерживать все несущие нагрузки. Кровля из СИП панелей собирается по тому же принципу, что и стеновые панели, согласно чертежу комплекта дома.

Вам также будет интересно: Назад к основному SIP Электрика в SIP домах Отделка в домах из SIP панелей Преимущества и недостатки строительства из SIP Пожарная безопасность Срок службы SIP домов Отопление в домах из SIP панелей Перейти на основную площадку

Для Для получения более подробной консультации по интересующему вас вопросу, отправьте нам сообщение.

Жители Европы и Северной Америки уже более пятидесяти лет используют конструкционные изоляционные сип-панели для строительства прочных, теплых, долговечных и экологически чистых зданий.В последнее время в нашей стране стали популярны дома, построенные по канадской технологии. Сегодня большое количество строительных компаний предлагают свои услуги по возведению подобных сооружений. Конечно, вы можете нанять для строительства представителей одной из этих многочисленных компаний, однако вы можете сделать дом из панелей сип своими руками. Самостоятельный монтаж существенно удешевит 1м 2 здания, при этом его качество не пострадает.

Дома из сип-панелей имеют множество преимуществ, но выделим самые существенные:

  • Здания отличаются высокой степенью теплоизоляции, поэтому стоимость отопления зданий из конструкционных изоляционных сип-панелей намного ниже, чем стоимость отопления деревянных, бетонных или каменных домов.
  • Хорошая звукоизоляция гарантирует надежную защиту от внешнего шума.
  • Конструкции этого типа имеют повышенный запас прочности и длительный срок службы, который может превышать 100 лет.
  • Благодаря простому принципу стыковки дома очень быстро собираются, а идеально ровные стены и углы очень хорошо поддаются отделке.
  • Вероятность того, что эта конструкция сократится, очень мала.
  • Материал, из которого изготовлены панели сипов, не подвержен гниению и не поражается насекомыми.Кроме того, в составе материала нет вредных веществ, которые могут нанести вред здоровью живых людей или нанести ущерб окружающей среде.

Канадская технология

одинаково успешно применяется при строительстве недвижимости любого типа. На сегодняшний день из стервятников возводятся:

  • Загородные дома, загородные коттеджи.
  • Офисные здания.
  • Гостиничные комплексы, турбазы.
  • Рестораны, бары, кафе.
  • Склады, мастерские и многое другое.

Подготовительные работы

Первое, что нужно сделать перед началом строительства — это составить проект будущего дома. Если самостоятельно создать проект не получается, то можно прибегнуть к помощи специалистов. Кроме того, допустимо использовать стандартные проекты, представленные на различных интернет-ресурсах, или адаптировать эти проекты под свои требования, внося необходимые коррективы.

  • Не менее важна покупка необходимого инструмента.При этом настоятельно рекомендуется отказаться от покупки некачественного инструмента, поскольку это может привести к различным непредсказуемым негативным последствиям.
  • Строгое соблюдение правил безопасности сохранит ваше здоровье и поможет завершить строительные работы качественно и в срок.

Этапы строительства

  1. Возведение фундамента — обязательный начальный этап в процессе строительства любого здания или сооружения.Дом из панелей сип имеет сравнительно небольшой вес, поэтому в большинстве случаев фундамент для такой постройки целесообразно строить на винтовых сваях. Преимущество этого типа фундамента в том, что на его возведение уходит не более двух дней, при этом возможны монтажные работы даже при отрицательных температурах воздуха. Еще одним положительным моментом использования фундамента на винтовых сваях является то, что его стоимость довольно низкая по сравнению со стоимостью строительства других типов фундаментов.
  2. После завершения работ, связанных с фундаментом, следует переходить к его гидроизоляции.Для этого используется рубероид, который необходимо уложить в два слоя.
  3. Далее необходимо уложить обвязочный брус, который будет служить основанием для пола. Укладка осуществляется на головки винтовых свай в соответствии с ранее созданной чертежной документацией.
  4. На следующем этапе монтируются панели, выполняющие роль напольного покрытия. Гидроизоляция обеспечивается слоем битумной мастики, нанесенной на их внешнюю сторону. Их необходимо разложить по всему периметру будущей конструкции и срастить по ширине и длине, соединив их обвязочной балкой с помощью прочного и незаметного соединения шип-паз.Перед сваркой каждая канавка заделывается однокомпонентным пенополиуретановым герметиком. Кроме того, закрепить конструкцию помогают саморезы, которые необходимо прикрутить с каждой стороны соединения. Когда потолки окончательно собраны, на их торцы следует нанести еще и однокомпонентный пенополиуретановый герметик, после чего внешние части обшиваются деревянными досками.
  5. После выполнения вышеуказанных действий можно приступать к сборке стен первого этажа дома.В первую очередь необходимо провести монтаж горизонтального каркаса стен по фундаменту, то есть нижнюю отделку стен. В этом случае работы необходимо выполнять с особой тщательностью, строго придерживаясь схемы подключения, от которой нельзя отклоняться. Любые неточности на этом этапе строительства могут привести к серьезным проблемам в будущем. Возможна установка панелей сип, которые будут выполнять роль стен здания, когда будет готова нижняя отделка. Сначала устанавливаются угловые элементы, после чего крепятся остальные стойки и пластины (установка осуществляется от первой угловой панели и осуществляется в двух направлениях, ко второму угловому элементу).В процессе сборки каждую вновь установленную плиту необходимо контролировать специальным измерительным инструментом — строительным уровнем, который позволяет определить величину отклонения от вертикальной или горизонтальной линии и при необходимости скорректировать ее положение.
  6. После этого верхние образцы обрабатываются однокомпонентным пенополиуретановым герметиком, затем укладывается верхняя обвязка.
  7. Далее настала очередь устройства межэтажного перекрытия. Для этого по всему периметру конструкции монтируются плиты с предварительно нанесенным слоем однокомпонентного пенополиуретанового герметика на панели первых этажей, выполняющие роль межэтажного перекрытия (а также на первом этаже ).
  8. Стеновые панели второго этажа монтируются и крепятся друг к другу по аналогии со стеновыми панелями первого этажа здания. Иногда пролеты комнат могут быть большими. В этом случае промежуточные перекрытия лучше всего укрепить клееными шпонированными балками (балками ЛВЛ), которые в дальнейшем можно скрыть декоративной отделкой потолка, под гипсокартоном или под подвесным потолком.
  9. Устройство кровли — завершающий этап строительства дома. Следует отметить, что возведение кровли осуществляется без стропильной системы, ведь sip-панели имеют значительный запас прочности, благодаря чему способны выдерживать высокие внешние нагрузки.Принцип соединения кровельных плит остается таким же, как и принцип соединения панелей перекрытия. В этом случае нет необходимости использовать пароизоляционные и гидроизоляционные материалы, поскольку материал обладает хорошими пароизоляционными и теплоизоляционными свойствами.
  10. После возведения кровли можно приступать к монтажу кровельного покрытия, которое может состоять из любых кровельных материалов, ограничений в этом случае нет.
  11. Оконные проемы также могут быть любой формы и размера.
  12. Проведение инженерных коммуникаций в доме можно проводить параллельно с внутренними отделочными работами.

Время чтения ≈ 4 минуты

Технология строительства домов из SIP (SIP) панелей уже несколько десятилетий используется в Северной Америке. Подобная конструкция также широко распространена в Европе. Популярность этой технологии обусловлена ​​надежностью конструкции, высокой скоростью возведения вне зависимости от погодных условий и хорошими теплозащитными характеристиками. Легкость сборки дает возможность построить дом из СИП-панелей своими руками без привлечения большого коллектива и тяжелой техники.

Особенности данной технологии

В том, что такой вид строительства возможен, можно убедиться, посмотрев фотоотчет о проведенных строительных работах ниже. Информация ниже показывает, как построить дом из СИП-панелей самостоятельно.

Для полной наглядности следует отметить, что понятие SIP-панели пришло из английского языка — SIP (Structural Insulated Panel) переводится как структурная изолированная панель (см. Фото).

Дома из таких сэндвич-панелей выдерживают как боковые нагрузки (ураганные ветры), так и вес снега на крыше.

Основные этапы строительства дома из СИП панелей

Если строительство планируется на участке, на котором раньше ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями собственников, а также с нормами размещения относительно границ земельного участка. Если рядом проходит трубопровод, оборудуют канализационные стоки, нужно позаботиться о том, чтобы не повредить коммуникации в процессе строительства.

Разметка нанесена на фундамент.

Строительство фундамента

Небольшой вес дома из сэндвич-панелей позволяет минимизировать затраты на возведение фундамента. Массивное строительство здесь не нужно. Легкие здания из СИП-панелей можно устанавливать на фундаменты следующих типов:

Конечно, можно обустроить подвал.

Здесь было решено построить дом без подвала. Сначала с помощью тяжелой техники оборудовали площадку, сделали небольшое углубление под фундамент.Когда делают углубления согласно проектной документации, обустраивают опалубку и заливают ее бетоном.

Шлакоблоки устанавливаются на ленточный фундамент, которые армируются и заливаются бетоном.

В этой ситуации было использовано 988 блоков. Получается довольно высокий подвал дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно просто залить цоколь бетоном.

Обустройство нижнего яруса

Считается, что СИП-панели очень прочные. Вы легко найдете видео, где по такой панели едет грузовик, и она совсем не деформируется. Поэтому пол в доме делают из этого материала. Только сначала на фундамент укладывается гидроизоляция. На нее кладут первую панель, выравнивая ее с углом фундамента. Стыки панелей заполняются пеной. Там же установлен соединительный ключ.Вторая панель крепится рядом с первой. Соединительные дюбеля, к которым прикручиваются сами панели, придадут жесткость всем конструкциям.

При укладке панелей необходимо проверять уровень. Если есть отклонения, их необходимо устранить. Торцевая часть уложенных панелей закрывается досками обвязки; при их креплении используется пена. В результате внешне пол первого этажа будет напоминать монолитное панно.

Прокладка коммуникаций

Для прокладки коммуникаций используют заранее подготовленные технологические ямы. Это и водопровод, и канализация.

Эту работу необходимо провести перед укладкой чистового пола.

Устройство внутренних перегородок

Обычно внутренние перегородки устанавливают одновременно с возведением несущих стен.

Но если есть задержки с доставкой панелей, можно предварительно установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Установка SIP панелей

Основным этапом строительства дома из СИП-панелей своими руками является монтаж самих панелей.

Необходимо закрепить этот материал без зазоров и пустот. Чем герметичнее будет соединение, тем комфортнее будет жить в доме. Стыки необходимо заполнить пенополиуретаном. Крепление осуществляется саморезами.Крепить панель к направляющей на фундаменте лучше анкерными болтами, чтобы исключить возможные перемещения при усадке фундамента. Количество стыковых соединений должно быть минимальным. Поэтому лучший вариант — построить дом из СИП-панелей, изготовленных специально под конкретный проект.

При сборке стен первого этажа укладывают брус и панели перекрытия.

Конструкция крыши

Изготовлен мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, и к ней уже крепится кровля.Подробно увидеть, как устроена крыша, можно посмотреть

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
