Нижняя обвязка каркасного дома – Обвязка фундамента и второго этажа для каркасного дома: нижняя и верхняя своими руками: Пошаговая инструкция- Обзор +Видео

Установка обвязки каркасной постройки снизу и сверху. |



Популярные сейчас в строительстве каркасные дома  не простоят долго, если не будет соблюден определенный порядок проведения строительных работ. Наибольшее внимание, помимо работ по установке фундамента, стоит уделить тому моменту, когда устанавливается обвязка каркасного дома – верхняя или нижняя. Почему это так важно и как сделать обвязку каркасного дома своими руками попробуем разобраться.

Нижняя обвязка каркасного дома

При строительстве дома каркасного типа первым делом считается закладка фундамента. Делается это в соответствии с характеристиками почвы и будущей этажности дома. Дальше необходимо установить нижнюю обвязку для каркасного дома. По своей сути это слой досок или бруса, который устанавливается на фундамент и прикрепляется к нему анкерными болтами.

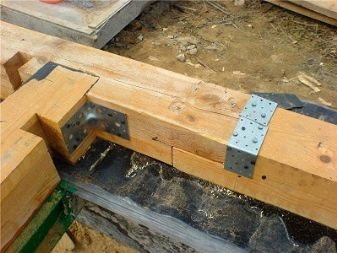

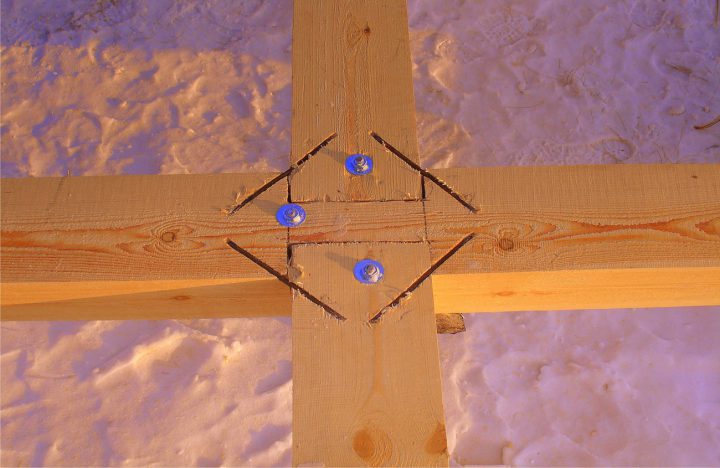

Угловой узел соединения на фото.Стыковка нижней обвязки.

Все будущее строительство будет опираться на нижнюю обвязку каркасного дома, если она будет выполнена неправильно – дом получится некачественным. Нижняя обвязка каркасного дома на столбчатом фундаменте или свайно-ростверковом обеспечивает надежное крепление не только фундамента к каркасу, но и служит опорой будущей каркасной постройки. Монтаж самого каркаса начинается только после ее монтажа.

Материалы для нижней обвязки

Смонтировать обвязку каркасного дома не так уж и сложно, если соблюдать все строительные нормы по монтажу каркасника. Главное из них – выбирать древесину хвойной породы, которая выигрывает по сравнению с лиственными деревьями по ряду причин:



  • Обладает более высокой прочностью и влагоизоляционными характеристиками;
  • Увеличенный срок эксплуатации;
  • Имеет более прямой ствол.

На заметку

В качестве основного вида хвойной древесины для обвязки каркасного дома лучше всего выбирать ель или сосну. Выбор породы древесины зависит от климата, где осуществляется строительство, а также от наличия древесины в данном регионе, прочности материала, его стоимости.

Форма выбранного материала также может быть различной – одинаково качественно устанавливается обвязка каркасного дома из досок или бруса. Важное правило для обвязки из досок – все они укладываются в шахматном порядке и закрепляются болтами различной длины.

Нижняя стыковка связывает воедино половые лаги на фото.Брус нижней обвязки.

До монтажа обвязки каркасного дома на столбчатом фундаменте или любом другом, необходимо произвести работы по дополнительной обработке древесины:



  1. С помощью специального антисептического средства против грибковых образований и загнивания.
  2. С применением особого антипирена, чтобы будущая обвязка была огнеупорной и не возгорелась в случае пожароопасной ситуации. Например, с особой тщательностью необходимо обрабатывать сосновую древесину, так как она содержит большое количество смолы.

На заметку

Для более тяжелого варианта строительства – камень или цельная древесина, может применяться обвязка из металлического профиля, однако для домов каркасного типа она совершенно не подходит.

Монтаж нижней обвязки

Соблюдаем технологию монтажа обвязки каркасного дома и делаем следующие действия:

  1. Для начала происходит выбор материала для будущего фундамента и его установка. Для домов каркасного типа рекомендуется монтаж свайного фундамента – он не только надежен, но и его установка пройдет в более сжатые сроки.
  2. Выбираются и подготавливаются материалы для будущей обвязки. Перед монтажом необходимо провести гидроизоляционные работы касательно фундамента – между ним и деревянной обвязкой следует заложить лист рулонной гидроизоляции на битумной основе, чтобы не допустить загнивания и порчи всего будущего дома.

Гидроизоляцию фундамента можно провести как жидким битумом, так и листами рубероида. Для наилучшего эффекта рекомендуется совместить оба способа. После проведения работ по гидроизоляции фундамента и креплению материала с помощью специальных анкерных болтов, необходимо произвести обработку и просушку древесины, которую применяют в нижней обвязке каркасного дома.



Далее происходит выбор деталей для будущих углов и способ их крепления к фундаменту и деталям будущей обвязки. Хорошим подспорьем для создания выемок для крепления станет простой или электрический рубанок.



Соединение бруса делается на опорой свайного фундамента.
Вариант соединения.

Нижняя обвязка каркасного дома устанавливается и прикрепляется как к фундаменту, так и между собой:

  • Происходит наметка и монтаж будущих углов дома, для начала с помощью гвоздей крепятся внешние углы будущей постройки, далее плотницким треугольником или угольником Свенсона (Swanson)  проверяется их прямота;
  • Монтируется первый угол обвязки будущего дома с укладкой подготовленных для этого досок или брусьев, с креплением на специальные металлические уголки в местах прямой стыковки;
  • Закрепить нижнюю обвязку каркасного дома можно либо с помощью специальных анкерных болтов по всему ленточному периметру или в местах установки свай фундамента, либо при помощи гвоздей.

На заметку

После проведения монтажа первого венца нижней обвязки необходимо провести проверку на ровность с помощью строительного или лазерного уровня, и обязательно проверить диагонали.

Значительно сэкономит средства на будущее строительство каркасного дома выбор нижней обвязки дома в качестве элемента будущего пола. На черновой пол укладывается оптимальный слой утеплителя до 200 мм, а поверх него уже монтируется пирог для установки пола первого этажа.

Верхняя обвязка каркасного дома

После возведения каркаса необходимо соединить все верхние детали с помощью венца верхней обвязки. Золотое правило – выбирать те же самые хвойные породы дерева, которые применялись при монтаже обвязки нижней. Таким образом можно достичь не только одинакового сечения, но и упрощения будущего процесса утепления потолка каркасного дома  и стен, а также элементов обшивки.

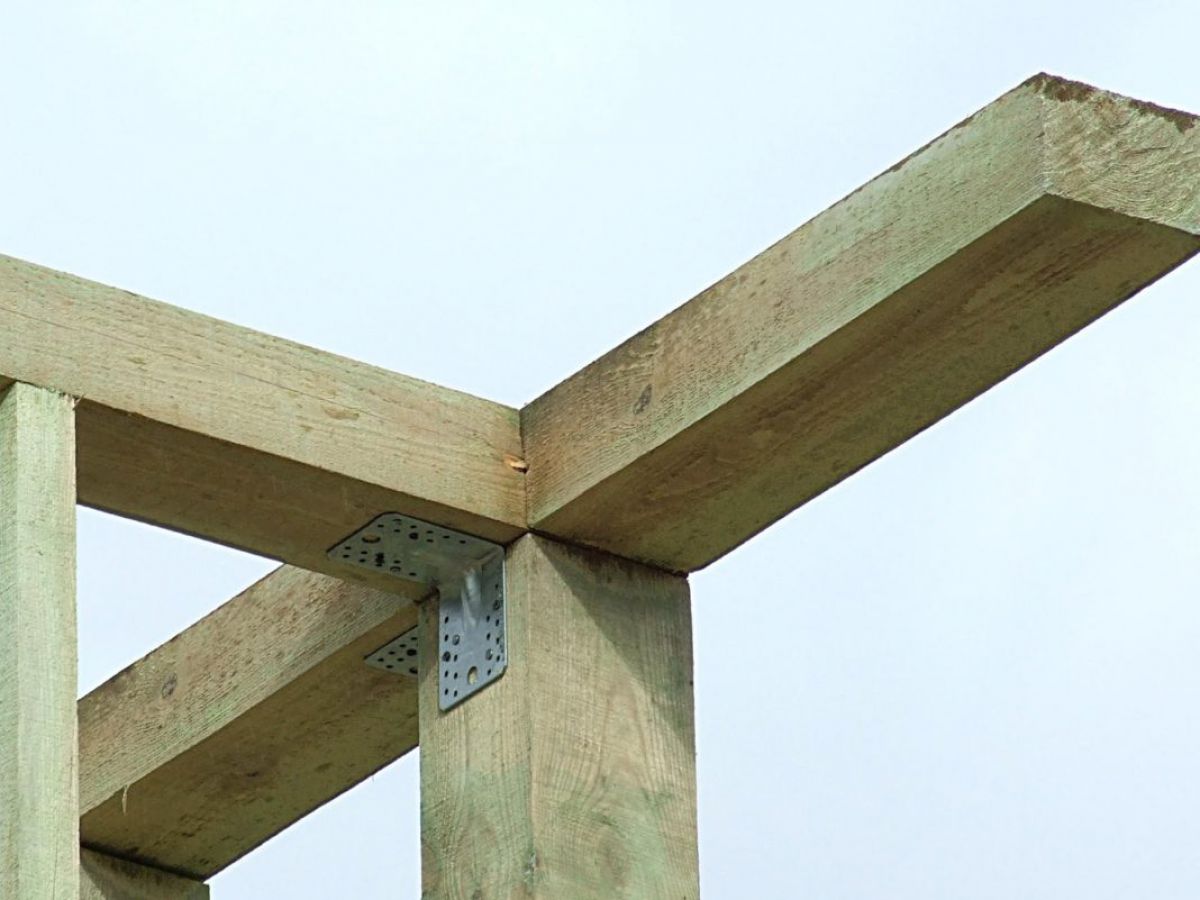

Соединение стен каркасника на фото.Доска соединяет стойки.

Верхние доски точно так же состыковываются на углах в шахматной последовательности. При проведении вырубки пазов стоит более тщательно проверять поверхность, чтобы в дальнейшем не возникло перекоса стоек и каркаса. В идеале – пазы верхнего венца обвязки должны совпадать с пазами венца нижнего. На вертикальные же доски они закрепляются гвоздями. Важное правило – гвоздь должен заходить в стойку не менее чем на 80-100 мм.

На заметку

Если необходимо увеличить жесткость каркаса, верхняя обвязка каркасного дома выполняется с диагональными укосинами.

Установка двойной верхней обвязки

Если проект дома предусматривает возведение второго этажа, либо для дополнительной связки деталей, возможно возведение второго ряда венцов обвязки. Второй ряд также необходим для установки на несущие стены, на которые в дальнейшем будут крепиться перекрытия.



Почему каркасная постройка

Строительство по каркасной технологии – мероприятие достаточно популярное:

  • Можно приобрести готовый комплект дома  или самостоятельно закупить все необходимые строительные материалы;
  • Не происходит больших денежных трат на материалы, утеплитель и оборудование;
  • Высокий уровень комфортности и энергоэффективности;
  • В зависимости от выбранного способа утепления можно построить как простой дачный летний домик, так и коттедж для круглогодичного проживания.

Венцы верхней и нижней обвязки – основные элементы крепежа будущего дома к фундаменту или кровли. Без их качественной установки и без соблюдения строительных норм устойчивость, равно как и срок эксплуатации будущего дома будет нарушен. Поэтому, для возведения качественного и крепкого дома следует уделить большое внимание выбору и монтажу элементов обвязки каркасного дома.

Верхняя обвязка каркасного дома, Устройство каркаса — Стройфора

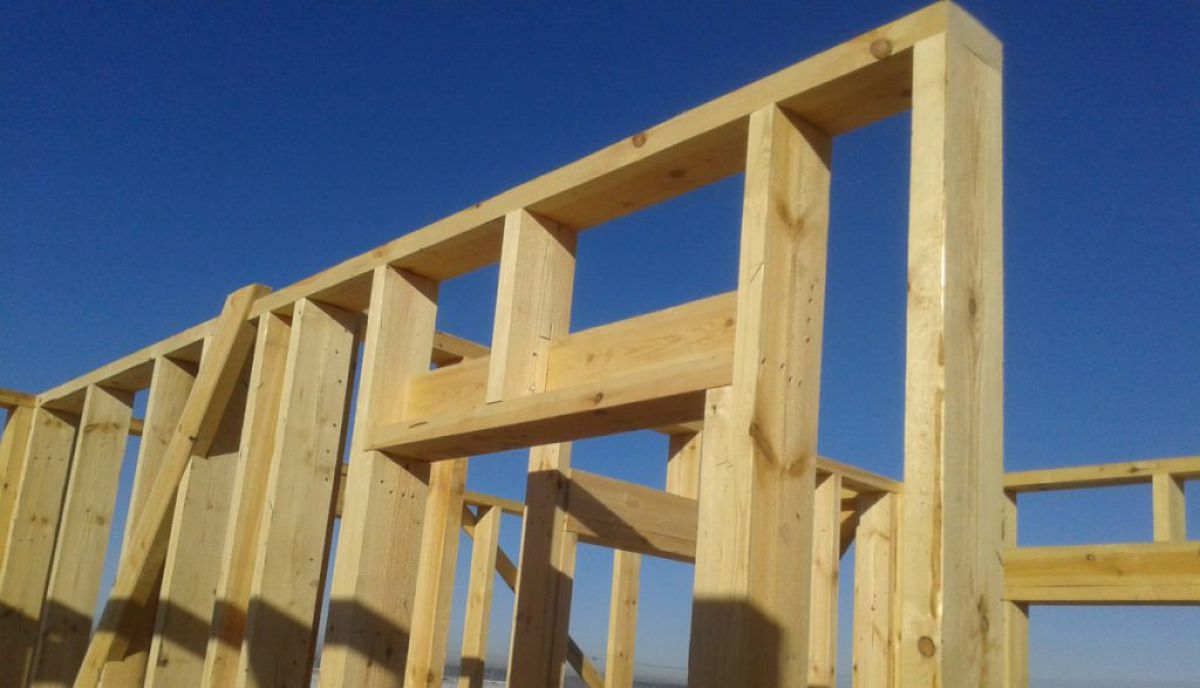

Верхняя обвязка каркасного дома выполняется после завершения работ по нижнему поясу каркаса. Начинают возведение несущего каркаса стен с установки угловых стоек, затем переходят к установке, выверке и креплению промежуточных стоек. Сечения угловых стоек, как правило, отличаются от рядовых. Вся верхняя обвязка выполняется по предварительно размеченным осям и точкам, и стойки закрепляются с учетом ширины утепляющего плитного материла, или утепляющих матов. Стандартные размеры теплоизоляционного мата 0,60 метра, и максимальное расстояние между промежуточными стойками обвязки такое же. Если есть необходимость, этот интервал уменьшают и принимают шаг стоек 0,50 м или 0,40 м. фиксируют угловые стойки несущего каркаса различными способами, применяя дополнительные элементы жесткости – укосы.

Верхняя обвязка каркасного дома 5736

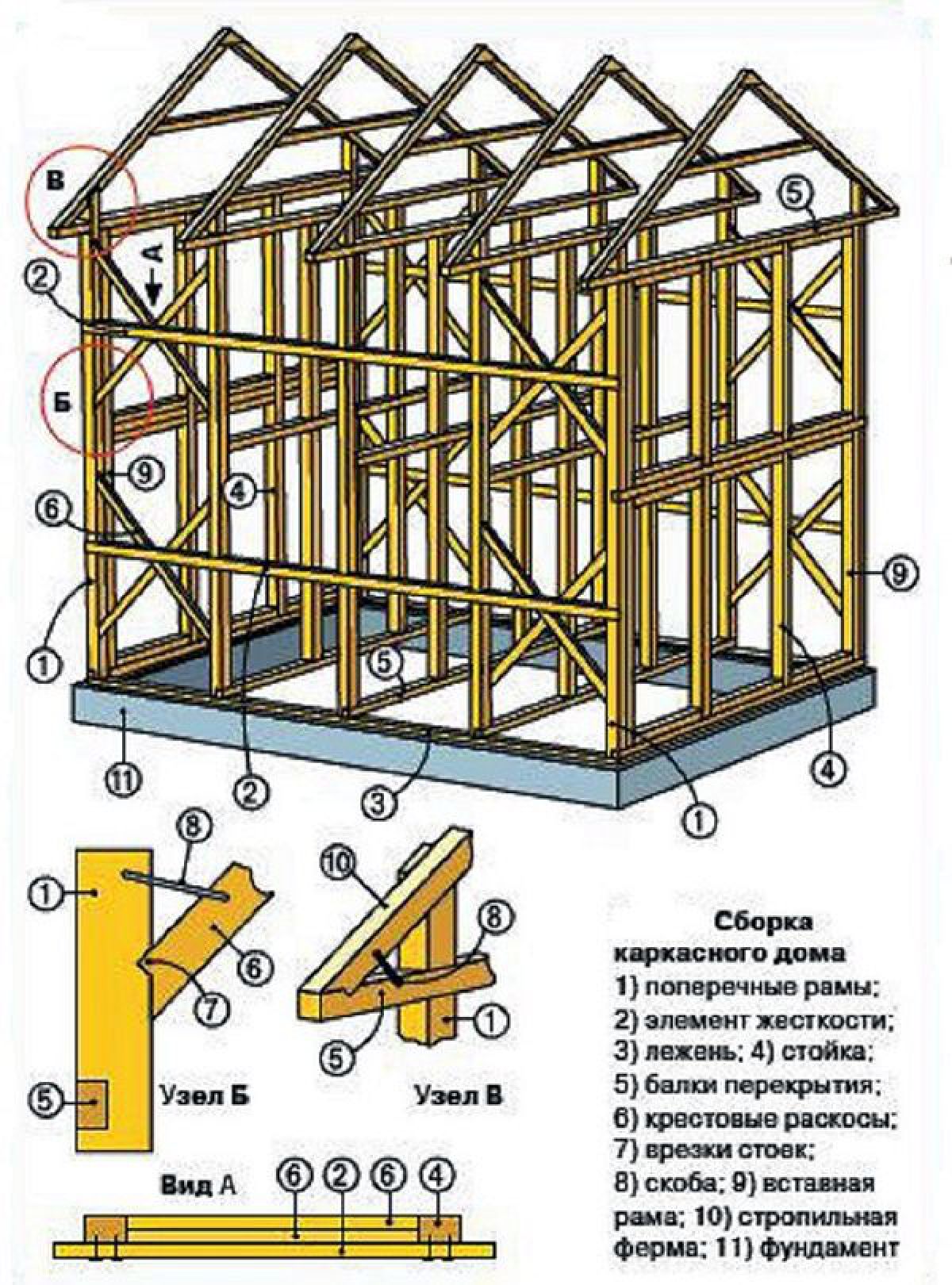

Устройство каркаса

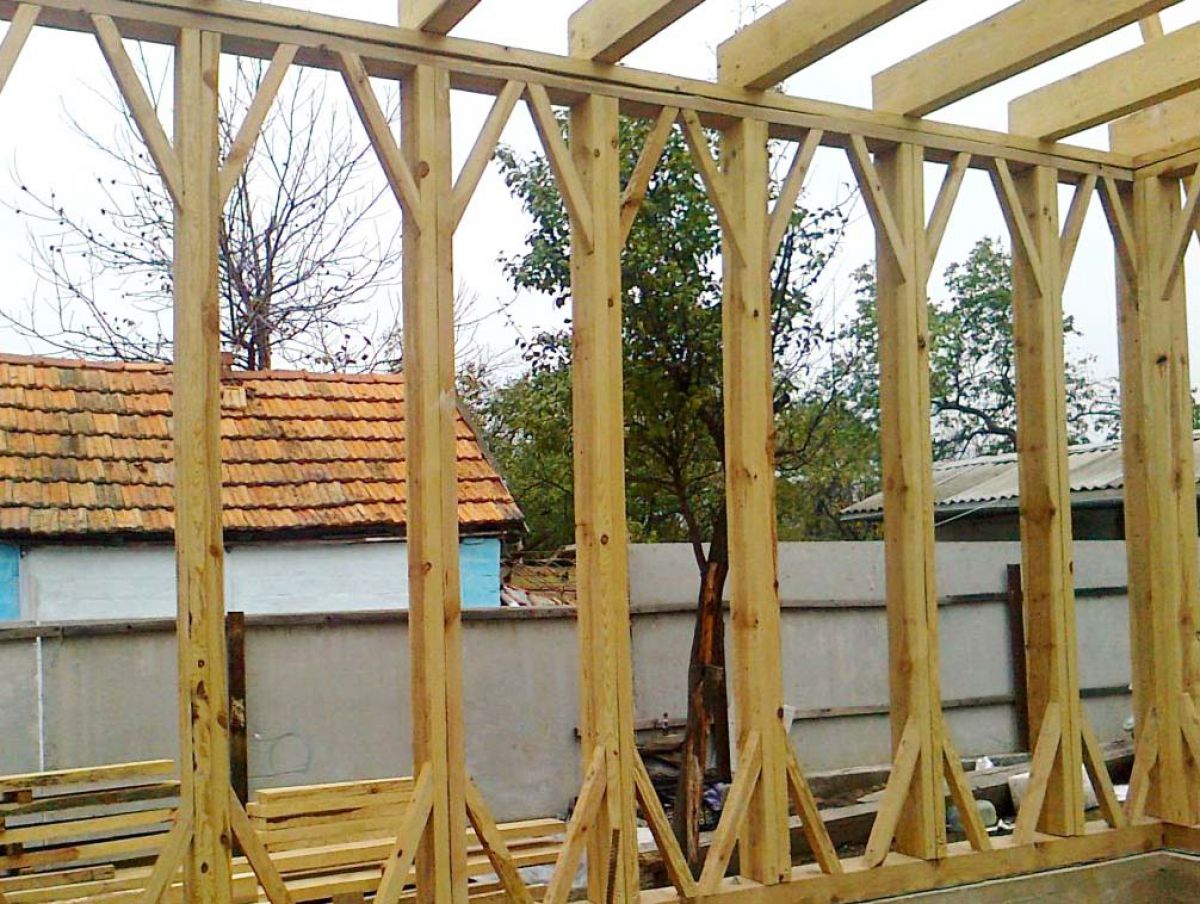

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Верхняя обвязка каркасного дома 5737

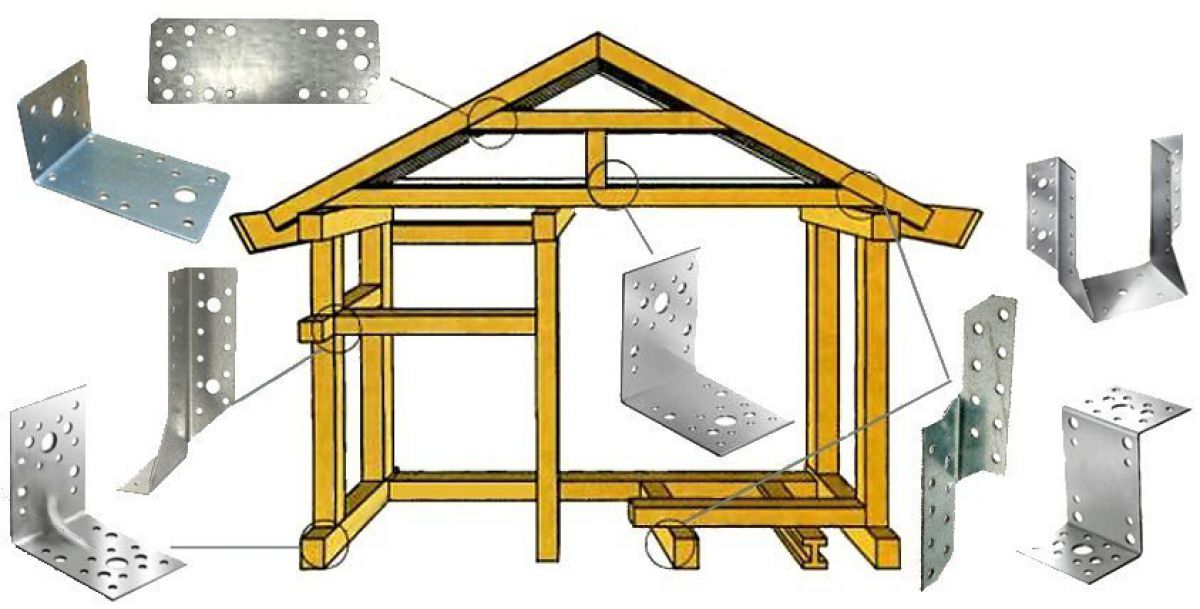

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

Верхняя обвязка каркасного дома 5738

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

Верхняя обвязка каркасного дома 5739

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

Верхняя обвязка каркасного дома 5740

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

Верхняя обвязка каркасного дома 5741

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Верхняя обвязка каркасного дома 5742

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

как сделать на столбчатом и ленточном фундаменте, вариант из досок для конструкции на винтовых сваях

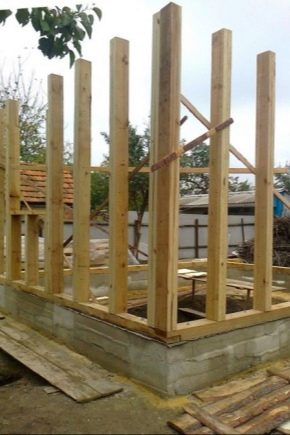

Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.

Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.

К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.

Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Строительные материалы

С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.

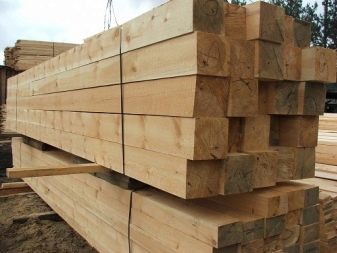

В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.

Главными достоинствами хвойной породы являются:

  • высокая прочность;
  • достаточно продолжительный срок эксплуатации;
  • водонепроницаемость;
  • ровный ствол дерева.
Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.

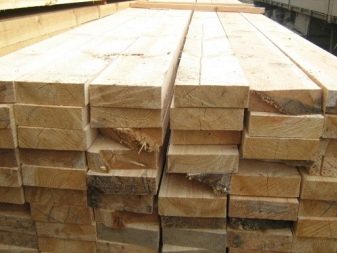

Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.

Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.

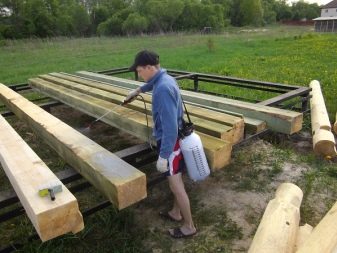

Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.

Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.

Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

  • выбор и установка фундамента;
  • подготовка необходимых строительных материалов;
  • установка и соединение обвязки.

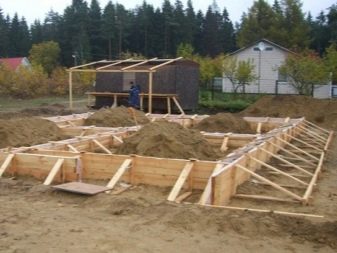

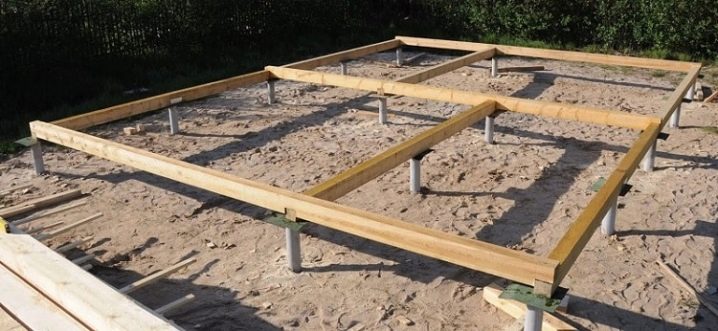

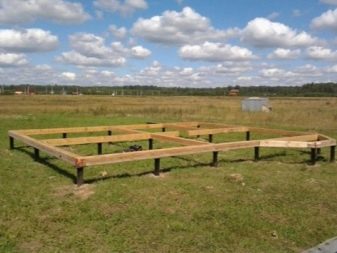

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

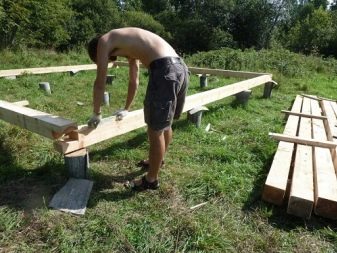

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

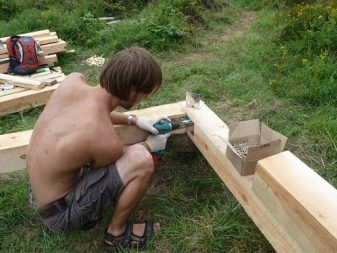

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

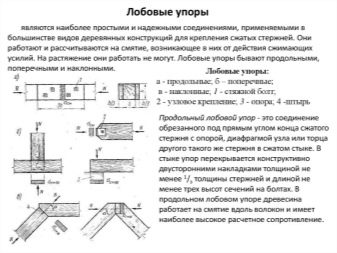

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Во время укладки элементов обвязки, используя строительный уровень, проверьте все углы постройки и их горизонтальность.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

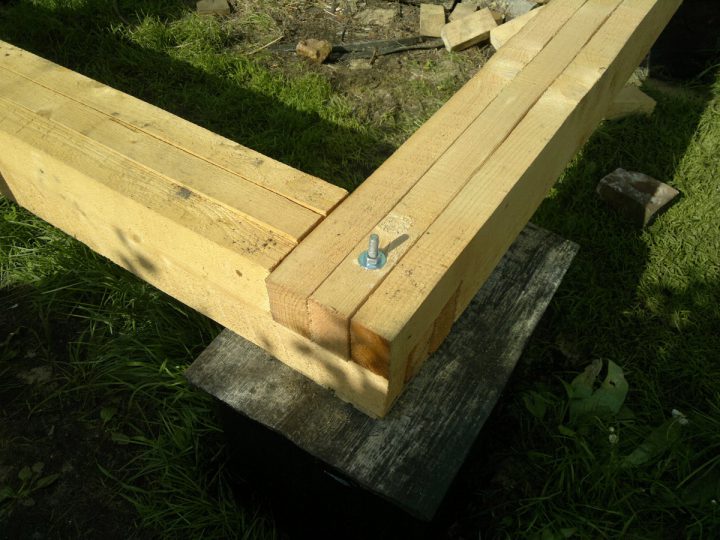

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

  • Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
  • Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.
Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

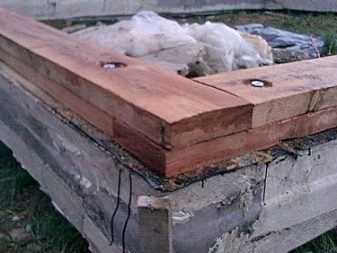

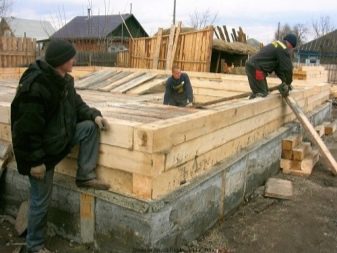

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

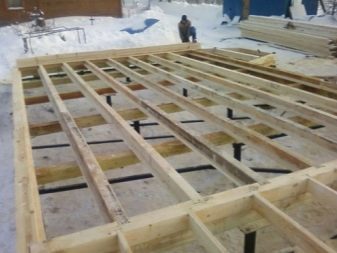

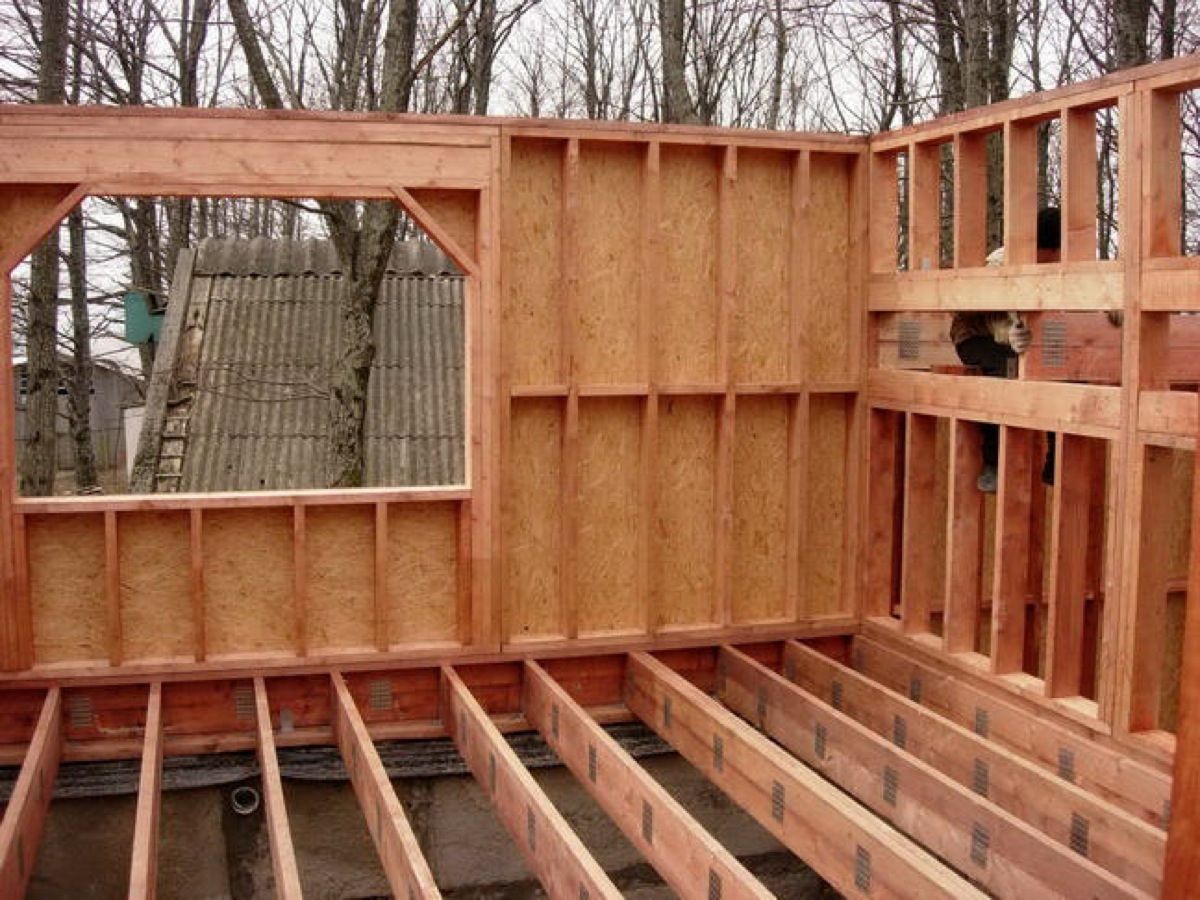

Монтаж лаг

Стоит отметить, что нижняя обвязка служит не только опорой для стен, но и основой для будущего пола. Лаги для пола в каркасном доме представляют собой обрезные доски с шириной в пятьдесят, двести или двести пятьдесят миллиметров, которые установлены на ребра.

Нижняя обвязка, изготовленная из хвойной породы дерева, значительно облегчает дальнейшую установку лаг, дополнительно придавая конструкции надежности и прочности.

Как осуществить нижнюю и верхнюю обвязку каркасного дома?

На сегодняшний день есть три часто используемых метода фиксирования лаг к нижней обвязке каркасного дома:

  • Первый метод предполагает опору на брусья. Для обвязки фиксируются брусья, расположенные в нижней части, и на них опираются концы лаг. Для этого метода потребуется приобретение дополнительного крепления к нижней обвязке для лаг. Так как брусья выступают в качестве опоры, связки с фундаментом они не образуют.
  • Второй метод предполагает применение металлической пластины или уголка. Этот метод характеризуется надежным соединением лобовой поверхности с брусьями обвязки. Однако опоры в нижней части нет, лаги «висят» на металлической пластине.
  • Монтаж лаг сверху нижней обвязки с использованием ее в качестве опоры. Данный метод позволит прочно соединить лаги с нижней обвязкой, при этом создав качественную опорное соединение и конструкцию.

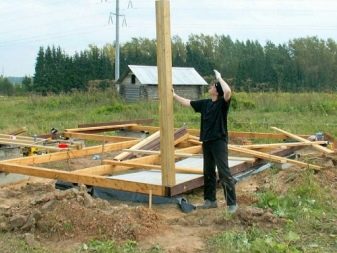

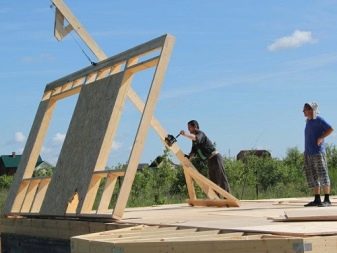

Для установки стоек для каркасных стен понадобятся дополнительные связки, выполненные поверх лаг.

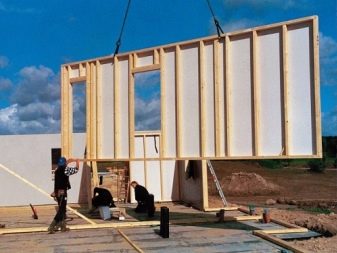

Самым удобным вариантом сооружения каркасной конструкции является метод платформы. Для этого каркасная конструкция предварительно собирается в горизонтальном положении. После этого она поднимается в вертикальное положение и устанавливается с опорой на пол.

Часто применяется или метод платформы, или комбинация первого и второго метода (опорные брусья и соединительные детали из металла). Это позволит усилить крепление между лагами и нижней обвязкой и упростит дальнейший монтаж лаг. Интервал между лагами в каркасных домах обусловлен шириной жилого помещения и произведенным расчетом нагрузок на лаги. Другими словами, чем меньше расстояние между пролетами лаг (стенами), тем больше интервал между ними.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

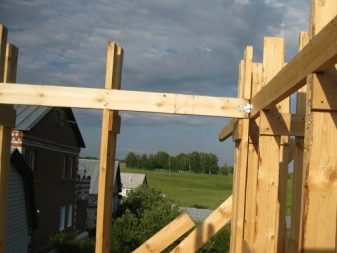

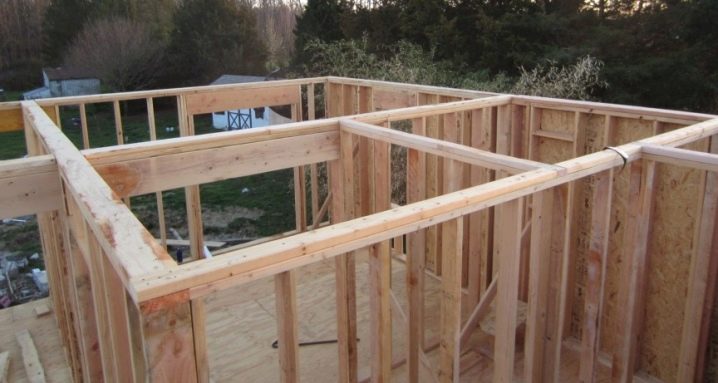

Установка верхней обвязки

Верхнюю обвязку дома рекомендуется выполнять из того же строительного материала, применяемого для изготовления нижней стяжки. Это необходимо для сохранения одинакового сечения между обвязками. К тому же, в будущем, это облегчит процесс обшивки и утепления стенной поверхности.

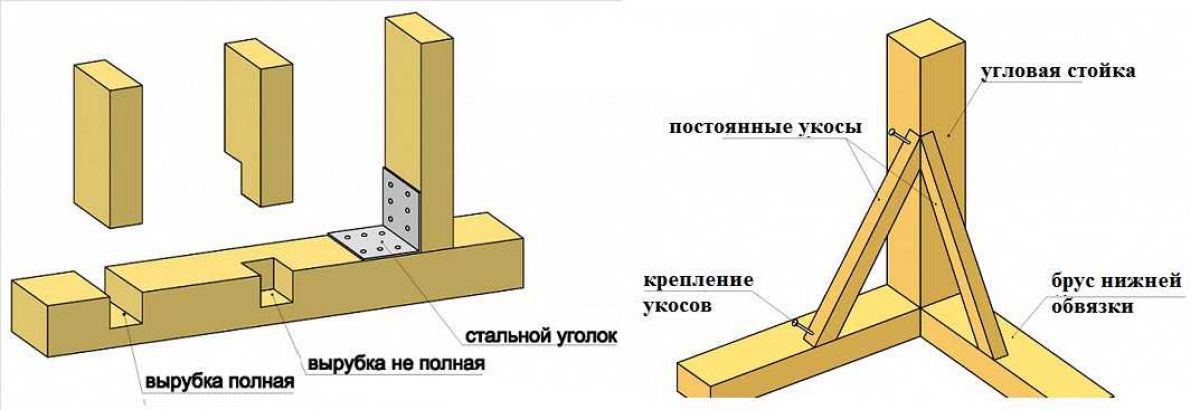

На углах пиломатериалы на верхней обвязке стыкуются посредством вырубки. Крепление к вертикальным стойкам осуществляется так же, как и в случае с нижней обвязкой. При применении в качестве крепления металлических уголков фиксирование происходит с использованием саморезов.

Перед тем, как выбрать метод крепежа вырубки, рекомендуется проделать пазы для каждой стойки. Очень важно, чтобы все проделанные пазы были расположены строго под пазами нижней обвязки.

Соблюдение данных условий позволит добиться ровной установки вертикальных стоек. В противном случае вы рискуете получить перекошенные стойки, что неблагоприятно отразится на каркасной конструкции дома.

Как осуществить нижнюю и верхнюю обвязку каркасного дома? Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Фиксирование пиломатериалов с каркасной конструкцией осуществляется при помощи гвоздей. Следите за тем, чтобы гвозди входили в основание стойки не менее чем на десять сантиметров. Для сохранения жесткости каркасной конструкции дома верхняя обвязка выполняется с диагональным раскосом. Они предназначены для разгрузки соединения продольной и поперечной балки.

Стоит отметить, что технология каркасного строительства – это один из самых простых и малозатратных методов строительства жилых и нежилых сооружений. Благодаря прекрасной теплоизоляции каркасный дом обладает комфортной и высокой энергоэффективностью.

Производство нижней и верхней обвязки для каркасных домов играет важную роль. Оно позволяет обеспечить достаточную прочность и надежность каркасной конструкции, в связи с чем рекомендуется делать обвязки, соблюдая все технологические нормы и правила.

Как осуществить нижнюю и верхнюю обвязку каркасного дома?

О том, как построить каркасный дом своими руками вы можете узнать, посмотрев видео немного ниже.

Устройство и правильный монтаж обвязки и половых лаг в каркасном доме

Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.

Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение.

Виды обвязки, материалы и конструктивные решения

Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.

Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки.

Хвойные породы деревьев

Рис.1 Хвойные породы деревьев

Рассмотрим подробнее виды обвязки:

  1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
  2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
  3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция

Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.

При монтаже следует придерживаться определенных правил:

  1. предварительно на элементы фундамента укладывается гидроизоляция;
  2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
  3. обязательна обработка антисептиками для исключения процесса гниения материала;
  4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм).

1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел.

Узлы соединения обвязочного бруса

Рис.2 Узлы соединения обвязочного бруса

2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.

3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).

4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

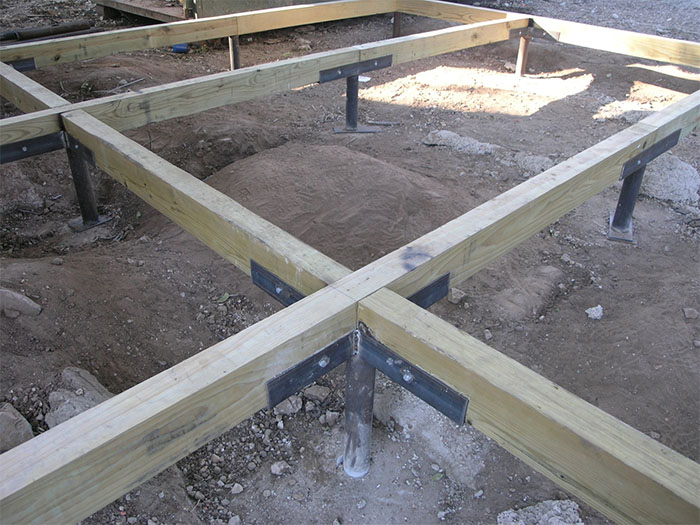

Обвязка из бруса на свайном фундаменте

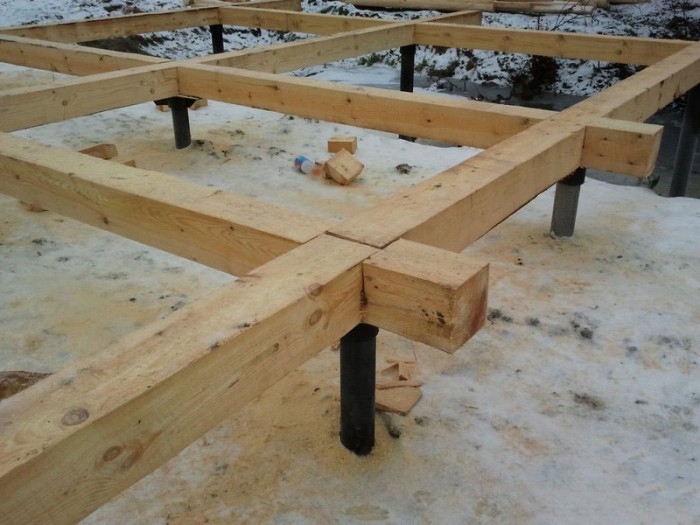

Рис.3 Обвязка из бруса на свайном фундаменте

Поэтапное устройство обвязки из сплоченных досок (50х150мм).

1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.

2)После укладки крайних досок на фундамент, проверяются диагональные размеры.

3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.

4)Для большей прочности доски стягиваются между собой шпильками.

Основные узлы соединения обвязки из доски

Рис.4 Основные узлы соединения обвязки из доски

5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Обвязка из доски на свайном фундаменте

Рис.5 Обвязка из доски на свайном фундаменте

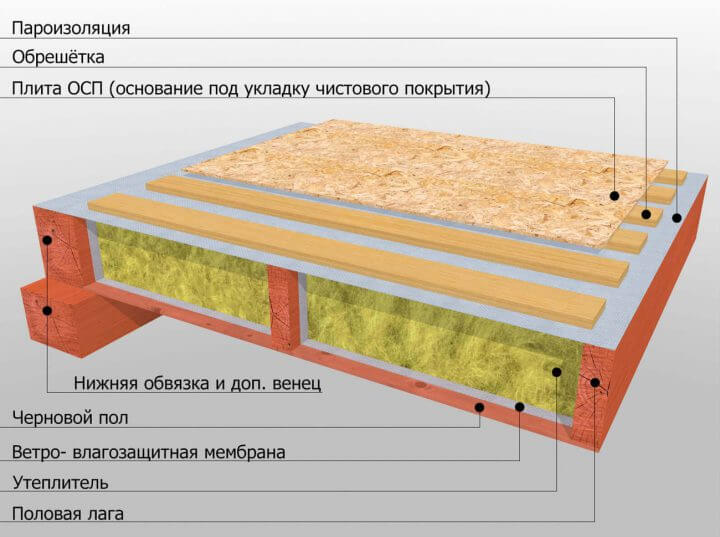

Лаги пола: материалы, особенности работ

Для организации и монтажа чернового пола, чистового покрытия и утепления применяют половые лаги. Они представляют собой продольные балки определенного размера, выполненные из различных материалов. Наиболее применимыми являются лаги из древесины. Для деревянных лаг при строительстве каркасного дома можно использовать древесину хвойных пород (сосна, ель, пихта, лиственница). Древесина лаг не должна иметь видимых дефектов, расслоений, поперечных трещин и большого количества сучков.

Размеры бруса (50х150мм, 100х150мм, 50х200мм и др.) и шаг между ними зависят от величины пролета нижней обвязки, нагрузки и размера утеплителя.

Если вы планируете строительство дома своими силами, то вам помогут калькуляторы расчета балок, где можно подобрать оптимальные размеры, шаг и материал балок.

Обязательным условием при монтаже системы лаг является их расположение в одной плоскости, которое проверяется контрольной рейкой. Также желательна обработка антисептиком для исключения процесса гниения материала.

Существует несколько вариантов крепления лаг к нижней обвязке:

1)С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2)С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3)Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг.

На практике чаще всего используют третий способ, либо совмещают два первых — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Поэтапный монтаж половых лаг (50х200мм).

1)На основании плана перекрытий, выполняется монтаж фасадных или торцевых досок (служат для фиксации лаг в вертикальном положении и разметки положения лаг). Доски устанавливаются на ребро и выравниваются по внешнему краю обвязки.

2)Крепление досок осуществляется под углом гвоздями (100-120мм) или с помощью уголков и саморезов.

Установка фасадной доски на обвязку

Рис.6 Установка фасадной доски на обвязку

3)После выполнения разметки, выполняется монтаж самих лаг, шаг которых рассчитывается в зависимости от нагрузки и величины пролетов.

Монтаж половых лаг на обвязку

Рис.7 Монтаж половых лаг на обвязку

Расстояние между лагами для удобного монтажа утеплителя

Рис.8 Расстояние между лагами для удобного монтажа утеплителя

4)Крепление лаг выполняется при помощи гвоздей.

5)После установки лаг, осуществляется монтаж распорок (перемычек) или поперечных элементов жесткости. Устанавливаются для того, чтобы зафиксировать вертикальное положение лаг и распределить точечную нагрузку на лагу пола между двумя соседними.

Устройство перемычек (элементов жесткости)

Рис.9 Устройство перемычек (элементов жесткости)

6)Возможно расположение перемычек в шахматном порядке для удобства монтажа. Главное, чтобы они были плотно сбиты.

Более удобное расположение перемычек

Рис.10 Более удобное расположение перемычек

7)Также устанавливаются перемычки, которые поддерживают наружную стену (стена, которая стоит параллельно следующей лаге) и перемычки, поддерживающие ненесущие перегородки (в дальнейшем перегородки будут установлены на них).

8)Крепление перемычек также выполняется при помощи гвоздей.

Соблюдение этих несложных правил гарантирует правильную сборку цокольного перекрытия, которое послужит надежной связкой для пола, стен и фундамента и обеспечит долгую службу всех элементов каркасного дома.

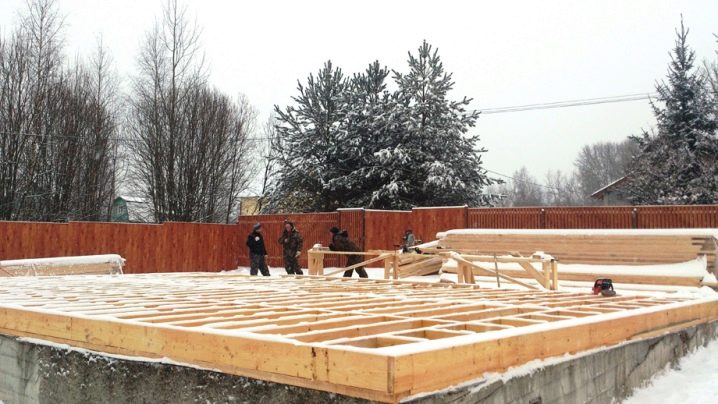

Готовое цокольное перекрытие

Рис.11 Готовое цокольное перекрытие

Нижняя обвязка каркасного дома

Добрый день Уважаемые друзья.

Сегодня я расскажу об очередном этапе возведения моего скромного жилища. В статье подробно разберем обвязку дома.

Так уж получилось, что я не нашел толкового руководства на просторах интернета о том, как делается нижняя обвязка каркасного дома. Описания были мною найдены, но с грубыми ошибками. Их сейчас делают многие застройщики.

Советую прочитать статью до конца, дабы не повторить опыт людей, которые поддались влиянию некомпетентного бригадира, и позволили обвязать фундамент дома с огромными огрехами (а еще потом думают, откуда дует, да почему полы кривые)))

Лан поехали, как обычно, начнем с плана:

  • Для чего нужна нижняя обвязка
  • Схемы сборки обвязки
  • Порядок сборки обвязки
  • Выбор материала
  • Как делал я
  • Другие варианты обвязки

Зачем нужны эти доски?

Нижняя обвязка связывает отдельно стоящие части фундамента, предотвращая сдвиг дома по осям, и помогает распределить нагрузку равномерно. Если начать строить стены непосредственно на фундамент, то они не будут иметь должной опоры под собой, и постепенно прогнутся и развалятся.

Посмотрите на схеме как работает нижняя обвязка.

Тут я изобразил простейшую обвязку из досок, такой тип обвязки наиболее предпочтителен для каркасного дома, построенного по технологии платформа.

На следующей схеме я изобразил обвязку сверху. Именно эту схему я применил в своем доме. На схеме отображены и сами доски, и их взаимное расположение. Как видите я применял материал различной длины, в основном это была четырехметровая доска.

Дело в том, что досок таких размеров оказалось совсем впритык. И пришлось все досконально просчитывать, чтобы их хватило на весь деревянный ростверк.

Была у меня четырехметровка, и также было немного шестиметровой доски. Мне пришлось перечитать массу рекомендаций по сборке досочной обвязки. Взвесив всю информацию, и объединив в голове те данные, что я получил, у меня сложилась следующая стратегия процесса сборки.

Принципы, которыми я руководствовался:

  1. Стыки разнести на максимальное расстояние
  2. Стыки досок ставить на фундамент под домом
  3. Организовать ступенчатое соединение в углах, как тут:
  4. Правильно организовать «врезку» внутренней части обвязки

Если с размещением мест сращивания досок проблем не возникло, то с порядком сборки пришлось немного поломать голову. Объявились некоторые проблемные моменты.

Например, одна доска, в месте примыкания внутренней стены к внешней, не проколачивается. Я подумал это не столь критично, с других сторон этот узел прекрасно связывается.

Как видите при такой сборке все детали получаются связанными между собой без применения различных уголков, и пластин. Все держится очень крепко, и ничего никуда не убежит.

Порядок сборки обвязки

Вот небольшое видео, для лучшего понимания процесса, делать интерактив я не умею, поэтому банальное живое видео, с моими кривыми схемами. Если освою какую-нибудь программу для создания анимации, то может дополню видео более наглядным.

Тут будет видео

Выбор материала для сборки

Ну что, с пониманием процесса сборки обвязки думаю все разобрались, теперь пришло время научиться выбирать материал.

По поводу породы, то у меня вариантов не было – лиственница, вечное дерево, которое даже в земле без обработки лежит 15-20 лет. А уж если приподнять – то практически вечно…

В некоторых регионах, насколько мне известно, лиственница довольно дорогое удовольствие, поэтому необходимо выбрать самое прочное и стойкое к гниению дерево, произрастающее в пределах досягаемости, и обязательно его обработать антисептиком.

По поводу самих досок, бытует различное мнение, одни говорят: необходимо использовать материал камерной сушки, другие утверждают, что превосходно работает и доска естественной влажности.

Я применял материал естественной влажности. Не сырой, а просушенный в штабеле около восьми месяцев. Думаю, дерево уже приняло свою нормальную конструкционную влажность, и если и высохнет, то изменит свою геометрию уже не значительно.

Да и цена у сухой древесины примерно в три раза дороже, это тоже имело место в выборе материала.

Как я строил первый «венец» дома?

Раскладку досок я делал примерно также как выше показал на видео. Разница лишь в том, что длина их была недостаточна (7х8 дом то…), пришлось рассчитывать расстояния так, чтобы стыки приходились на покрышки фундамента (как сделать такой фундамент я написал здесь), и имели разбежку в разные стороны.

Размеры доски которую я применял стандартные: четыре и шесть метров длиной, пять сантиметров толщиной. Ширина плахи 20 сантиметров. Применялась лиственница, поэтому пакет набранный из таких досок обладает очень высокой прочностью.

Собирал коробку на покрышках, промерял все расстояния, когда была собрана своеобразная «восьмерка» — выровнял диагонали. После выравнивания завершил собирать обвязку прибивая доски одну за одной.

После сборки обвязки наступил этап выравнивания. Выгонял горизонт я с помощью лазерного нивелира ADA. Подкладывая под обвязку обрезки, добился практически полного горизонта. Отклонение составило не более 0,5 см по периметру.

Ширина доски, как и полагается, значительно играла, поэтому пришлось походить по всей обвязке с рубанком электрическим, это того стоило, плоскость получилась очень удобной для продолжения строительства.

Когда обвязка была собрана я прошелся с дрелью и насверлил отверстий. Затем болтами стянул все доски обвязки. Думаю, это была не обязательная процедура, доски проколочены довольно часто, но, как говорится, запас карман не тянет.

На фото видно, как выглядят у меня некоторые узлы, которые удалось сфотографировать, дом то отстроен уже. Там, где фото без дома, спасибо Алексею.

Какие еще применяют обвязки для дома?

Очень часто видел обвязку дома, выполненную из бруса. Считаю, что это является ошибкой, так как сплошной массив не обладает такой прочностью как пакет из досок набранный таких-же размеров.

В каркасном доме нельзя применять брусовые компоненты. Все должно быть выполнено из доски. Брус в легкой каркасной конструкции даст трещины и, в большинстве случаев его поведет, так как нагрузка стен не сильно велика.

Поэтому у опытных каркасостроителей применение бруса считается плохим тоном, и некомпетентностью строителей.

Я поддерживаю это мнение, хотя-бы потому, что таскать брус я бы заколебался, а доску я могу таскать один спокойно, да и трещин в брусе насмотрелся вдоволь (а вы видели, как бежит вода по стенам внутри брусового дома, при боковом дожде? )) )

Поэтому если прораб начал утверждать вам, мол «давай брус положим – крепче будет» — не связывайтесь с таким строителем. Он не умеет строить правильный каркас, накрутит вам потом шурупов полный дом, и наставит уголков к каждой стойке)))

А забыл, еще в углы поставит тоже брус, ну чтобы углы холодными крепкими были-то….
В общем думаю понятно из моего опуса как состряпать нижнюю обвязку каркасного дома, если появились вопросы – прошу в комментарии, если есть чем дополнить тоже рад диалогу.

С вами был Сергей, всего доброго, не забываем подписаться, а то пропустите что-нибудь конкретно важное, потом не догоните)))

Нижняя обвязка каркасного дома из досок на винтовых сваях и как сделать

Нижняя обвязка каркасного дома на столбчатом фундаменте позволит увеличить надежность и эксплуатационный срок. Оба элемента необходимо рационально объединить, таким образом, чтоб образовалась цельная система, если это не будет, то здание может разрушиться в ближайшее время. Именно для обеспечения цельной конструкции следует выполнять обвязку. Плюс ко всему, с ее помощью можно снизить риск смещения элементов по вертикали, так как она способствует равномерному распределению объёма нагрузок между всеми точками опоры. В нашей статье мы рассмотрим, как правильно обвязывать свой дом, и какие способы бывают.

Основные требования нижней обвязки каркасного дома

нижняя обвязка каркасного дома

Нижняя обвязка каркасного дома на столбчатом фундаменте позволит увеличить надежность и эксплуатационный срок

Следует отметить, что здания на винтовых сваях обязательно необходимо обвязывать. Именно по этой причине, если постройка имеет большой вес, то предпочитают возводить ее на ленточном фундаменте. Для не тяжелого здания можно выбирать столбчатое основание. Обвязку выполнить, возможно, с помощью следующих материалов:

  • Брус или бревно;
  • Доски, склеенные или сбитые в единый пакет.
  • Металлопрофиль.

Большинство застройщиков считает, что если нижняя и верхняя обвязка каркасного дома сделана из металлического материала, то здание будет иметь высшие показатели прочности, но это ошибочное мнение. Ситуация состоит в том, что детали из металлопрофиля имеют не только большую стоимость, но и размеры длины и сечения.

Внимание! Наиболее оптимальным вариантом их применения, является техника установки через шаг. Такой метод увеличит прочность, и сэкономит ваши финансы.

Если же применять полноценно длинные металлические изделия, то появляется риск провисания балок или их деформаций. Плюс ко всему, если деталь все подверглась видоизменениям, то она не сможет вернуть в прежний вид самостоятельно, поэтому исправлять изгиб придется своими руками. В этом и есть основное отличие от хорошего качественного дерева. Да, и стоят деревянные материалы намного дешевле. Обвязка каркасного дома своими руками выполняется при наличии таких норм:

Рекомендуем к прочтению:

  • Строительство следует делать только из качественного материала, так смотрите, чтоб поверхность брусов была гладкой, и имела оптимальный уровень влажности.
  • Необходимо выполнить надежное крепление, особенно в местах стыков.
  • Древесина должна предварительно обрабатываться антисептическими веществами, и специальной защитой от негативного воздействия огня.
  • Следует сделать гидроизоляцию между столбами основания и горизонтальными брусами.

Оптимально использовать обвязочный материал хвойного вида древесины, например сосновые или лиственные бревна. Другие подвиды бруса могут применяться в редких случаях, на это влияет большое количество факторов. Как сделать крепление элементов конструкции? Выполнить эту задачу можно с помощью гвоздей и шурупов. Стоит отметить, что их можно забить своими руками или же использовать электрический инструмент.

Внимание! Для создания пакетов из досок чаще используют шахматную технологию. Ее схема заключается в размещение гвоздей через один шаг.

Укладка и крепление нижней обвязки

нижняя обвязка каркасного дома на винтовых сваях

Когда вы устанавливаете нижнюю обвязку на цоколь, то следует ее помещать на заранее заложенный слой гидроизоляции

Для создания основной инструкции действий при выполнении обвязки, мы рассмотрели большое количество рекомендуемых фото, видео и специализированной литературы. Итак, технология включает в себя несколько этапов работы. В первую очередь следует проверить свайный фундамент на предмет ровности установки всех элементов. Если вы увидели любой изъян, то исправить сваи можно либо срезанием лишнего, либо наоборот наращиванием.

Когда вы устанавливаете нижнюю обвязку на цоколь, то следует ее помещать на заранее заложенный слой гидроизоляции. Именно по этой причине в большинстве фото и схемах между двумя элементами конструкции имеется рубероид или другой влагостойкий материал. Чтоб усилить фиксацию элементов необходимо поверхность смазать битумной мастикой.

Внимание! Индивидуальные особенности различных креплений зависит от функциональных возможностей материала, который используется при закладке основании.

Следующим этапом будет подготовка материалов для обшивки. Здесь, важно не забывать, что дерево должно иметь оптимальный показатель влаги, поэтому при покупке обращайте внимание на фото этикетки, где указывает процент его просушки. Если вы купили бревна намного раньше начала строительства, то их нужно хранить в закрытом пространстве, чтоб уберечь от атмосферных осадков и солнечных лучей.

Рекомендуем к прочтению:

Внимание! Ни в коем случае не просушивайте брус под солнечными лучами, так как они негативно скажутся на качестве материала.

На сегодняшний день в строительстве существует два способа соединить смежные брусья:

  • Метод соединения в полдерева;
  • Способ стыковки в полулапу.

Для выполнения таких работ профессионалы советуют использовать рубанок, позволяющий делать идеально ровные срезы древесины. Приобрести необходимый инструмент без труда можно в любом ближайшем супермаркете или же специализированном магазине.

Финальные этапы обвязки

нижняя обвязка каркасного дома из досок

Для повышения надежности можно еще брусья соединить между собой специальными металлическими уголками или скобами

Когда закончатся все строительные работы необходимо проверить точность углов и горизонтальность обвязки. Далее следует крепко монтировать все детали к фундаменту. Для повышения надежности можно еще брусья соединить между собой специальными металлическими уголками или скобами. Закрепить балки можно несколькими способами:

  • С помощью анкеров, которые устанавливаются в столбы;
  • Гвоздями или шурупами, которые забивают или вкручивают в пробки из дерева;
  • Специальными клиньевыми болтами, которые усиливают надежность крепежей.

Кстати, все стыки в устройстве нижней обвязки обязательно должны иметь точки опоры под собой. Если где-то появляется дефект, то исправить это можно наращиванием или срезом. Очень часто для усиления обвязочной системы каркасного здания выполняют укладку брусов в два ряда. Вот мы и ознакомились с особенностями нижней обвязки. Стоит учесть, что если вы устанавливаете свайный фундамент, то без нее вам не обойтись.

Нижняя обвязка каркасного дома: инструкция и технология монтажа

Как сделать нижнюю овязку каркасного дома

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Выбираем материал для обвязки

Варианты изготовления обвязки:

  • Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
  • Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
  • Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
  • Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Что нужно сделать при заливке фундамента

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Выпавнивание фундамента под обвязку

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Гидроизоляция фундамента перед монтажом обвязки

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

схема монтажа нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

Варианты крепления обвязки

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
