Обрешетка каркасного дома, виды, особенности

Дата публикации: 30.12.2019

Обрешетка – важный конструктивный элемент каркасного дома. Она придает ему необходимую жесткость, позволяет выровнять поверхность и надежно закрепить облицовочный материал, создать необходимые вентиляционные зазоры. Под обрешеткой понимаются элементы каркаса здания, которые крепятся перпендикулярно его несущим элементам (лагам, стойкам, стропилам). Контробрешетка закрепляется перпендикулярно к брусам обрешетки. В результате получается своеобразная сетка.

Основное назначение обрешетки

Обрешетка в каркасном здании выполняет ряд функций:

  • Увеличивает прочность и жесткость каркаса;
  • упрощает монтаж обшивки и распределяет нагрузку;
  • зазоры позволяют легко провести все необходимые коммуникации.

Виды обрешетки

При каркасном строительстве требуется обрешетка стен, крыши, потолка и пола. Рассмотрим каждый из этих видов.

Обрешетка стен


Обрешетка равномерно распределяет нагрузку от кровли по всей площади стены. При многоэтажном строительстве она монтируется для каждого этажа отдельно. Обрешетка стен может быть двух видов:

  • Горизонтальная — брусья располагаются по отношению к несущим элементам каркаса под углом 90 градусов;
  • Косая – брусья устанавливаются под углом в 45 градусов.

Косая обрешетка считается прочнее, но процесс ее установки сложнее и дороже. Для обрешетки стен используются брусья сечением 50х50 или 40х50 мм, устанавливают их с шагом в 400-600 мм.

Обрешетка потолка


Она необходима для распределения нагрузки и последующей установки гипсокартонных листов, которые будут играть роль потолка. Для монтажа потолочной обрешетки используется доска размером 90-100х25 мм или брус сечением 50х50 мм. Установочный шаг обрешетки – 400 или 600 мм, в зависимости от того как будут закреплены листы гипсокартона (вертикально или горизонтально).

Обрешетка пола


Она усиливает конструкцию пола, выполняет функцию дополнительных лаг. Для монтажа обрешетки пола используются пиломатериалы сечением 50х50, 100х50 или 150х50 мм, устанавливаются они с шагом в 300-400 мм. Если лаги изготовлены из доски 150 мм, для обрешетки используется 100-миллиметровая доска. Если же лаги шириной 200 мм, для обрешетки подойдет брус сечением 50 мм.

Наружная контробрешетка стен


На наружной части стены контробрешетка позволяет получить технологический зазор, необходимый для циркуляции воздуха. Такая технология получила название вентилируемых фасадов. Монтируется контробрешетка поверх обшивки стен. Если ее нет, она крепится к каркасу. Для этого обычно используют брус с сечением 40х50 или 50х50 мм. Если при облицовке фасада здания сайдинг или другой подобный материал планируется устанавливать вертикально, то монтаж обрешетки выполняется поверх контробрешетки.




https://www.youtube.com/watch?v=aW7Xcogcy1s

Обрешетка каркасного дома | Русская построечка

Обрешетка каркасного дома – важный элемент каркаса, от правильности расположения которого во многом зависит прочность здания. Обрешетка – это доски небольшого сечения, которые устанавливаются перпендикулярно основным стойкам каркаса, стропилам кровли или лагам пола. Контробрешетка устанавливается параллельно каркасным конструкциям, то есть перпендикулярно обрешетке.

Разновидности обрешетки в каркасном строительстве

Обрешетка стен ставится для каждого этажа отдельно, она устанавливается после укладки чернового пола. Этот элемент каркаса заполняет пустоту между стойками и обеспечивает равномерное распределение нагрузок от кровли. Различают две разновидности обрешетки:

  • Горизонтальная. Это наиболее распространенный вариант: элемент устанавливается в горизонтальном положении между двумя стойками каркаса. Такой тип обеспечивает минимальное количество отходов при строительстве, но по функциональности он уступает наклонной обрешетке. Чтобы каркас обеспечивал зданию достаточную прочность, рекомендуется устанавливать горизонтальную доску шириной 10 см через каждый 27 пустого пространства.
  • Наклонная. Такая обрешетка устанавливается под наклоном 45 градусов по отношению к вертикальным стойкам каркаса, возможно небольшое отклонение. Для крепления используются саморезы, такая обрешетка обеспечивает каркасу наибольшую прочность.

Обрешетка играет сразу несколько ролей. Она обеспечивает зазор в стенах для прокладки коммуникационных линий, помогает выровнять стены для дальнейшей облицовки. После обшивки стен плитным материалом, обрешетка может дополнительно устанавливаться внутри и снаружи: с наружной стороны она используется для отделки стен по типу вентфасада, изнутри – для обшивки гипсокартоном или панелями.

Обрешетка кровли каркасного дома

Обрешетка – это брус или доски, которые устанавливаются на кровле перпендикулярно стропильным ногам. Такая система усиливает пространственную структуру крыши и служит основой для крепления кровельного материала. Шаг между элементами обрешетки зависит от выбранного кровельного покрытия: так для гибкой битумной черепицы она должна быть сплошной, чтобы не допустить провисания.

К настилу обрешетки предъявляются следующие требования:

  • Он должен выдерживать без прогибов вес кровельного покрытия и человека.
  • Обрешетка должна получиться ровной: в ней не должно быть торчащих крепежных элементов или бугров, которые приведут к неровному настилу кровли.
  • Если ширина доски превышает 10 см, ее раскалывают вдоль, чтобы предотвратить коробление.

При строительстве сплошной обрешетки расстояние между поперечными элементами должно быть не более сантиметра. Такое основание необходимо не только ля битумной черепицы, но и для асбестоцементных листов. Разреженную обрешетку используют для металлических кровель: профлиста, металлочерепицы и т. д.

Строительство каркасных домов под ключ

Компания «Русская построечка» предлагает услуги специалистов по строительству современных каркасных зданий. Мы берем на себя все работы, от проектировки и закладки фундамента до возведения кровли и чистовой отделки построенного здания. Каркасные сооружения строятся быстро – это самый доступный вариант для тех, кто всего за один сезон хочет получить собственный уютный дом.

Также рекомендуем прочитать другие наши статьи

Обрешетка каркасного дома: виды, назначение, особенности

Важными элементами конструкции каркаса дома являются обрешётка и контробрешётка. Обрешётка расположена перпендикулярно основным конструкционным элементам каркаса – стропилам, стойкам и лагам. Контробрешётка монтируется параллельно по отношению к ним.

Назначение обрешётки

  • Создаёт в каркасе здания зазоры, которые используются для прокладки инженерных коммуникаций. Через них проводят трубы, вентиляцию.
  • Облегчает работы по выравниванию поверхности для обшивки.
  • Служит для упрочнения каркаса здания.

Виды обрешётки

При строительстве каркасного дома устанавливается обрешётка для стен, кровли, пола.

Стены

Особенность конструкции для стен – она устанавливается отдельно для каждого этажа. Назначение обрешётки – равномерное распределение на стены нагрузки, которую на них оказывает кровля.

При строительстве каркаса здания делается косая или горизонтальная обрешётка. При желании можно выбрать любую, но первый вариант более предпочтительный. Установленные под наклоном доски обеспечивают высокую прочность создаваемой конструкции. Устанавливать их надо под одинаковым углом. Обычно выбирается угол в 45° (допускается минимальное отклонение). Горизонтальная обрешётка менее прочная, но более экономичная – нет существенного количества отходов досок. Для повышения прочности каркаса пиломатериал приходится устанавливать часто. Доски монтируются на расстоянии 20 см друг от друга. Их ширина при этом должна быть 10 см.

Устанавливается обрешётка, как с наружной, так и внутренней стороны каркаса. Она используется как основа для установки облицовочных материалов. С внешней стороны на неё удобно крепить сайдинг, который многие владельцы домов выбирают для оформления фасада жилья. С внутренней стороны на неё может фиксироваться вагонка, фальшбрус, пластиковые панели.

Кровля

Обрешётка позволяет усилить конструкцию крыши, на неё крепится кровельный материал. Расстояние между досками будет зависеть от того, что выбрано в качестве покрытия крыши. При этом надо учитывать особенности некоторых материалов. Требуется выбирать такой шаг досок, чтобы не было провисания кровельного покрытия. При установке мягких покрытий придётся располагать доски ближе друг к другу, чем при монтаже твёрдых. Для создания обрешётки для кровли используются доски шириной до 10 см.

Пол

Установленная на пол обрешётка послужит дополнительными лагами. Она усиливает конструкцию. Устанавливаются доски на расстоянии 30 – 40 см друг от друга. Допустимая ширина досок – 10 – 15 см, толщина – 5 см. Толстые доски для пола выбираются с учётом сильной нагрузки, которая на них станет оказываться в процессе эксплуатации дома.

Стоит ли делать обрешётку сплошной?

Иногда люди для увеличения прочности строения и лучшего его утепления делают сплошную обрешётку. Но нет смысла пытаться делать такую конструкцию. Прочность будет достаточной и при наличии зазоров между досками. Сделать здание более тёплым тоже не получится. Между досками всё равно будут оставаться зазоры. Также требуется помнить, что через имеющиеся в обрешётке отверстия прокладываются коммуникации. Сделать сплошную стену из досок – затруднить работы по проведению инженерных систем.

Правильно сделанная обрешётка позволит усилить конструкции каркасного дома. Чтобы она действительно была прочной, требуется выбирать качественные доски. Они должны быть произведены из хорошей древесины, не иметь дефектов (следов гниения, трещин). Только в этом случае созданная конструкция будет надёжной и прослужит длительное время.

Дверные и оконные ройки: что это такое и зачем нужна их установка?

Деревянный дом после постройки даёт усадку в течение 6-12 месяцев в зависимости от того, из какого леса он построен и в какое время года. Усушка древесины приводит к изменению геометрии здания. В результате усадки деформации подвергаются и подготовленные для окон и дверей проёмы. ...

Строим пошагово правильный каркасный дом. |



Каркасное строительство приобрело популярность благодаря ценовой и технологической доступности. Эта технология позволяет возводить быстро. При этом в строительстве используются простые доступные материалы и получаются лёгкие тёплые стены. Однако есть некоторые правила, которые необходимо соблюдать при работе с данной технологией. Они помогают построить каркасный дом надёжно и правильно, выбрать подходящие панели и доски, качественно утеплить, выполнить обшивку, собрать крышу. Итак, как правильно построить каркасный дом?

Правильный каркасный дом

Каркасное строительство – новая технология, в которой последовательность выполнения работ может быть разной. Например, можно сначала собрать каркас, после – навесить кровлю и собрать стены. Или можно выполнить работы по-другому: после сооружения каркаса навесить стеновую обшивку, которая усилит его прочность, и после – собрать крышу.

Как правильно сделать постройку и не допустить грубых ошибок.Постройка с мансардой и балконом.

Чтобы предупредить разночтения, приведём как выглядит схема правильного каркасного дома:

  • Подготовить и разметить участок.
  • Залить или собрать фундамент.
  • Соорудить полностью каркас и стропила под крышу. Для многоэтажного строительства – собрать каркас первого этажа, поставить перекрытия и собрать каркас второго этажа. После этого собрать стропила.
  • Навесить кровлю, которая закроет внутреннее пространство от осадков.
  • Навесить наружную стеновую обшивку, под защитой собранной кровли.
  • Уложить в каркас утеплитель.
  • Навесить внутреннюю обшивку каркаса.
  • Сделать черновой пол.
  • Поставить окна и двери.
  • Проложить электропроводку, протянуть трубы водоснабжения и канализации, обустроить обогрев.
  • Выполнить внутреннюю отделку пола и стен.



Наглядно увидеть, как правильно строить каркасный дом, можно на видео. Мы же опишем подробнее каждый этап строительства нового здания.



Подготовка к строительству

Подготовка к строительству включает в себя следующие работы:

  1. Подготовить строительный инструмент. Понадобятся уровень, рулетка, ножовка и дисковая пила, дрель и шуруповёрт, молоток, возможно – бетономешалка. Также пригодятся рабочие перчатки и карандаш. Необходимо предусмотреть место для хранения инструмента – подсобное помещение, навес.
  2. Необходимо обеспечить подачу электрики в каркасном доме  для работы электроинструментов, для этого тянут провод со столбов или подключаются к соседям.
  3. Обустроить подъезд к месту каркасного строительства.
  4. Выполнить предварительную разметку под грунтовые работы – обозначить расположение будущего строения на земле колышками.

Земляные работы и фундамент

Фундамент будущего дома возводиться в соответствии с проектом. Он может быть бетонным плитными или бетонным ленточным. Он также может быть свайным – стоять на металлических или бетонных столбах. Для обустройства фундамента необходимо вынуть часть грунта, и в подготовленные ямы залить бетон или поставить готовые бетонные блоки.

На заметку

Работы по подготовке ям и канав под фундамент получили название грунтовых или земляных работ.



В ходе земляных работ подготавливают ямы, канавы, необходимые для заливки или сборки фундамента. Вид фундаментного основания и его конструкция определяют размеры ям. Поэтому выбор основания определяет объём грунтовых работ – то количество земли, которое необходимо выкопать.

Ленточный фундамент под строительство своими руками.Траншея под ленточный фундамент.

При заливке фундаментного основания из бетона работу выполняют в следующей последовательности:

  • Готовят яму нужной формы и размеров.
  • Дно траншеи отсыпают песком – выполняют так называемую песчаную подушку. Слой песка будет обеспечивать ускоренный отток воды из-под фундамента.
  • Ставят опалубку – доски или фанеру по краям ямы.
  • В опалубку укладывают арматуру – для прочности будущего основания дома.
  • Укладывают продухи (трубы для вентиляции подпола).
  • Замешивают и льют бетон. Также бетонный раствор можно заказать на заводе, получить его готовым для заливки – в машине-бетономешалке.
  • По не застывшему бетону устанавливают анкера – крепления под будущие каркасные опоры и нижнюю обвязку.
  • После заливки выдерживают 6-7 дня, если погода жаркая, и 9-10 дней, если температура на улице держится около +20°C. В это время бетон набирает необходимую прочность. После – приступают к сборке силового каркаса каркасного дома.

Чтобы не терять время, во время выдержки бетона можно подготовить пиломатериалы: распилить балки под размер каркасных стоек, перегородок, укосин, обработать их антисептиком.

Силовой каркас и кровля

Силовой каркас дома собирается в соответствии с проектом. В чертежах и схемах указаны размеры опорных элементов, места их расположения, расстояние между соседними стойками. Также в чертежах описаны способы крепления различных досок и балок друг с другом.

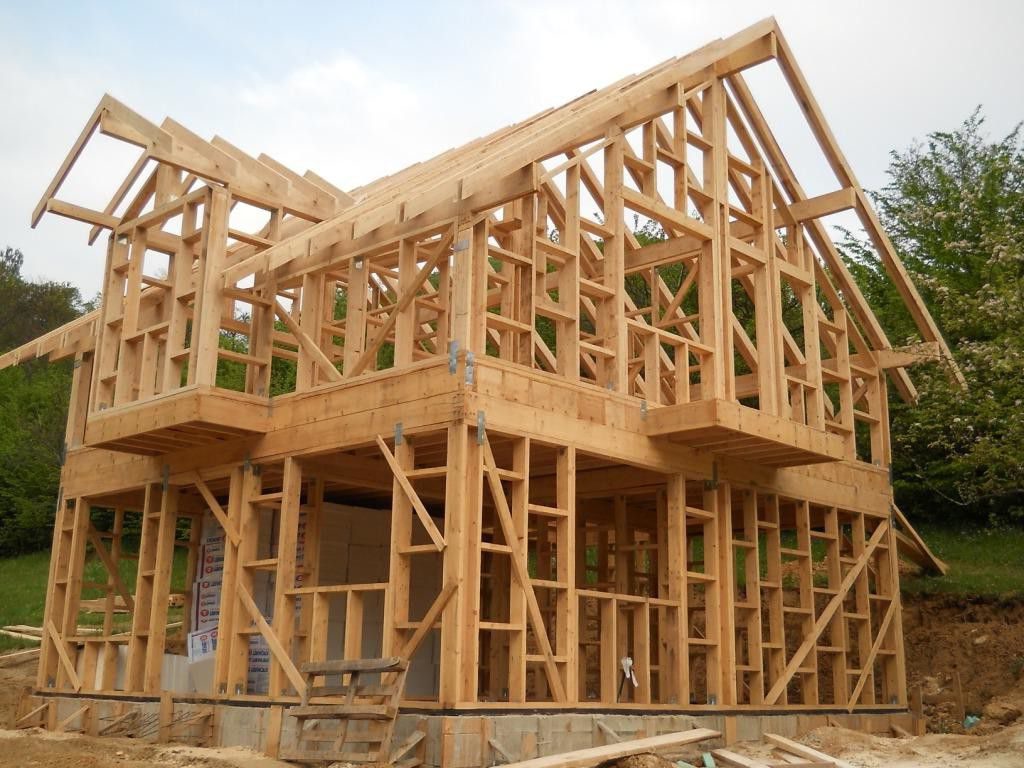

С мансардой и балконом на фото.Силовой каркас.

Каркас собирают из отдельных частей. Сборка каждой части выполняется в два этапа. Первый – сборка участка каркаса «на земле». Второй – подъём собранного участка и его установка, крепление. Такая технология позволяет легко собрать правильный каркасный дом своими руками.

Приведём описание последовательности сборки каркаса стены:

  1. Будущие вертикальные стойки соединяют с досками нижней и верхней обвязки на земле, по проектной схеме.
  2. Собранный каркас каждой стены поднимается и устанавливается на фундамент, крепится к его поверхности.
  3. Поверх каркаса укладывают вторую верхнюю обвязку и балки перекрытия.
  4. Поверх балок перекрытия – собирают из подготовленных на земле элементов каркаса стены второго этажа, или мансарды.
  5. Сборку стропил под крышу начинают со сборки и установки каркаса под фронтоны.
  6. Собирают стропильную систему – также из отдельных узлов дома, которые предварительно собирают из досок на земле. Для удобства сборки все стропила выполняются по одному шаблону и имеют одинаковые размеры. Их поднимают на крышу в собранном виде, устанавливают и крепят к верхней обвязке верхнего этажа.

Правильный каркасный дом использует технологию, в которой сначала сооружается кровля, и только после – обшивают стены. Поэтому после сборки стропил их накрывают плёнкой, обрешёткой и кровлей – металлочерепицей, ондулином.

Как правильно обшить постройку

Стеновая обшивка дома образует поверхность, защищает от осадков и обеспечивает устойчивость дома, предупреждает его наклон. Для того чтобы стена выполняла прочностные функции, обшивку выполняют из стеновых материалов определённой толщины. Как правильно обшить каркасный дом?

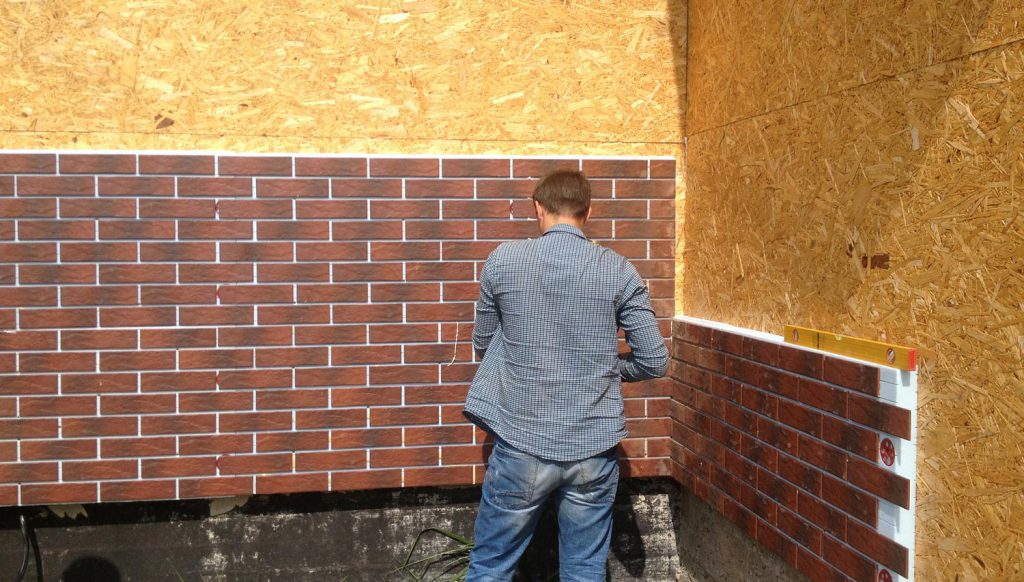

Термопанели - имитация кирпичной кладки для фасада на фото.Внешняя отделка имитацией кладки.

Размеры стеновых панелей регламентируются ГОСТом. Так, для одноэтажных домов, если используется обшивка ОСБ, фанерой или цементной плитой (ЦСП), необходимы плиты толщиной не менее 9 мм, а для двухэтажных – не менее 12 мм.



Правильная каркасная стена дома собирается из отдельных ПВХ панелей. При этом стыки между соседними панелями должны надёжно изолироваться или перекрывать друг друга. К примеру, при обшивке стены тонкими стеновыми материалами, сайдингом, вначале навешивают нижний ряд стеновых панелей, после – расположенный над ним верхний. Так стену обшивают полностью снизу вверх. При этом последующий ряд стеновой обшивки перекрывают предыдущий на несколько см.

Крепление стеновой обшивки выполняют саморезами. Обшивку прикручивают к каркасным деревянным стойкам. Поэтому процесс сборки стены называют «конструктором».

Правильная стена

Стена каркасника выполняет функцию защиты внутреннего пространства дома от жары и холода, от посягательств чужих людей, от дождя и ветра. Для выполнения каждой из необходимых функций предназначается слой материала, который входит в состав пирога каркасной стены. Как правильно сделать каркасный дом?

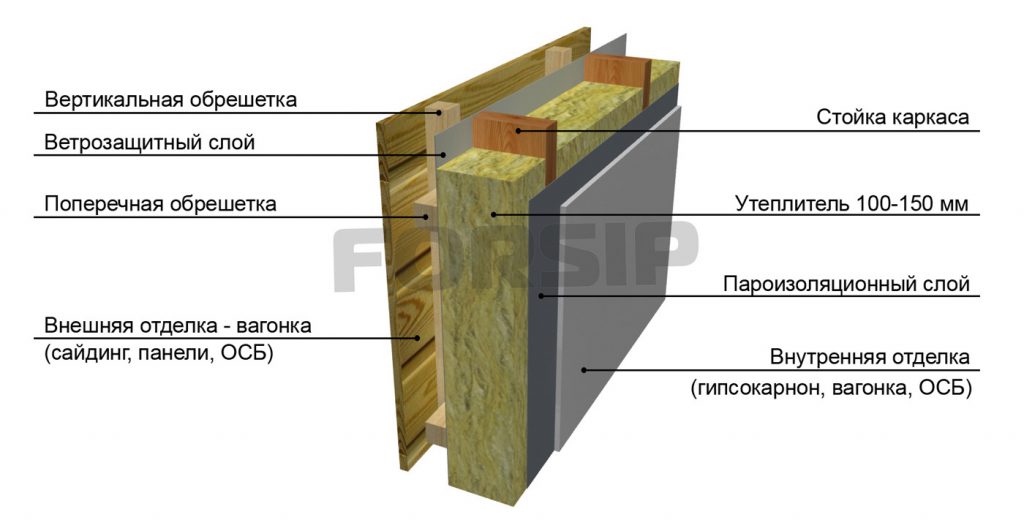

Правильная стена с фасадом на фото.Вентилируемый фасад.
  • Для прочности и несущей способности стены – сооружают прочный несущий каркас.
  • Для теплоёмкости – внутреннее пространство стен заполняют теплоизолирующим материалом.
  • Для защиты от атмосферных осадков – используют влагостойкую наружную стеновую обшивку.
  • Для наружного и внутреннего декора, а также для защиты от влаги и намокания, необходима стеновая обшивка.

Кроме того, используют дополнительные материалы, которые обеспечивают функционирование основных слоёв каркасной стены. К примеру, ватный утеплитель обязательно закрывают плёнкой пароизолятора. Это защищает его от сырости.

На заметку

Теплоёмкость ватного изолятора резко снижается при попадании внутрь него влаги. Поэтому сырость внутри строительной ваты недопустима.

Приведем минимальный перечень слоёв каркасной стены и порядок их чередования, как должен выглядеть правильный пирог каркасного дома:

  1. Внутренняя стеновая обшивка – формирует поверхность стен внутренних помещений. Выполняется из панельных материалов – фанеры, гипсокартона, деревянной вагонки, панелей МДФ или OSB.
  2. Полиэтиленовая плёнка для предупреждения отсыревания утеплителя с внутренней стороны. Пароизоляция важна для ватного утепления и не важна для пенополистирола, пенополиуретана.
  3. Утеплитель – теплоизолирующий материал, который характеризуется низкой теплопроводностью. Он обеспечивает сохранность тепла внутри каркасного дома зимой, и прохладный воздух во внутренних помещениях жарким летом. Традиционный выбор утепляющего материала для каркасного дома – минеральная или базальтовая вата. Также иногда используют пенополистирол или комбинируют ватные и вспененные стироловые материалы.
  4. Плёнка с внешней стороны утеплителя – мембранный материал, который позволяет частичкам влаги выходить наружу и не позволяет проникать им внутрь утеплителя. Мембранная структура обеспечивает способность плёнки пропускать пар только в одну сторону. Эта прослойка важна для ватного утеплителя и не имеет смысла при утеплении дома пенопластом.
  5. Наружная стеновая обшивка – формирует поверхность стен снаружи, защищает от атмосферных осадков, механического повреждения. Должна быть выполнена из прочного, красивого и водостойкого материала. Часто используется металлический профиль, пластиковый сайдинг, деревянные доски или профилированный брус, а также панели OSB с последующей штукатуркой или покраской.

При использовании ватных утеплителей в «пироге» стены каркасного дома предусматривают вентиляционные зазоры. Особенно важен зазор с наружной стороны. Он выполняет роль вентиляционного пространства, через которое влажный пар выходит наружу.

Необходимо учесть большое количество условий, чтобы построить правильный каркасный дом, видео покажет основные моменты на которые нужно обратить внимание.



Правильный пол

Настил полов выполняют перед утеплением стен для того чтобы удобно было передвигаться внутри дома во время работ. Правильный пол в каркасном доме обязательно утепляют. Для этого между лагами пола укладывают теплоизолятор. После – закрывают его пароизоляцией с заходом на стены. Поверх плёнки пароизоляции кладут доски обрешётки. При этом если планируется дощатый пол, то обрешётку кладут поверх лаг, по всей их длине. Если планируется менее прочный пол из ОСБ или фанеры, то обрешётку кладут поперёк лаг. После – поверх обрешётки кладут чистовой пол, переходят к утеплению стен.

Как правильно утеплить

В основном используют ватный утепляющий материал. Лучший вариант утепления – минеральная базальтовая вата – малогорючий материал на натуральной основе, который получают из расплавленного камня – базальта. Как правильно утеплить каркасный дом?

На заметку

На первый взгляд сложно различить стекловату и минеральную вату. Важно знать, что минеральная базальтовая вата – дороже и на порядок долговечнее (40 лет взамен 20 лет у стекловаты).

Ватный утеплитель характеризуется сжимаемостью, что используют при монтаже материала между каркасными опорами. Плиты или маты из минеральной ваты слегка сжимают, когда укладывают между стойками каркаса. Далее они удерживаются между опорами без дополнительной фиксации.

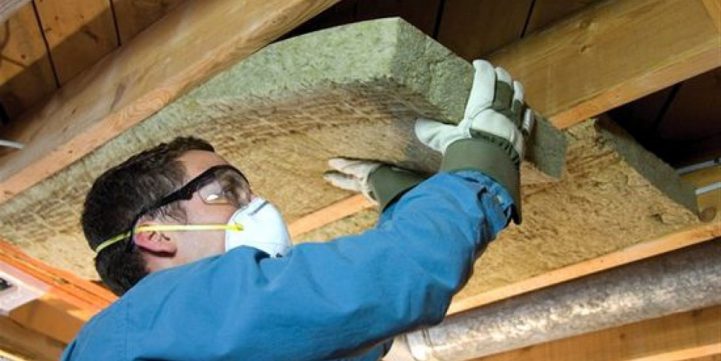

Листы минеральной ваты хорошо держатся в пазах между стойками потолка на фото.Укладываем минеральную вату в каркас дома.

Правильное утепление каркасного дома начинается  со стен, где используются минеральные маты, которые отличаются невысокой сжимаемостью и повышенной жёсткостью. В таких матах утеплитель не проседает и длительно сохраняет способность сохранять тепло.

На заметку

При использовании рулонного утеплителя необходимы дополнительные горизонтальные балки, на которых вата будет «лежать». Это не позволит ей со временем просесть или слежаться.

Технология каркасно-щитового строительства использует готовые плиты, в которых в качестве утеплителя уложены плиты пенопласта. Однако это – худший вариант утепления стен, более доступный в цене и уступающий в экологичности, климатконтроле.

Пенопласты «не дышат», они не обеспечивают естественный газообмен сквозь стены помещений. Что формирует нездоровый микроклимат внутри дома.

Окна и двери

Практически всегда изготовление и установку окон заказывают в специализирующейся на данных работах компании. Двери – нестандартных размеров также изготавливают на заказ. Стандартные полотна 60х180 приобретают вместе с лудкой в готовом виде.

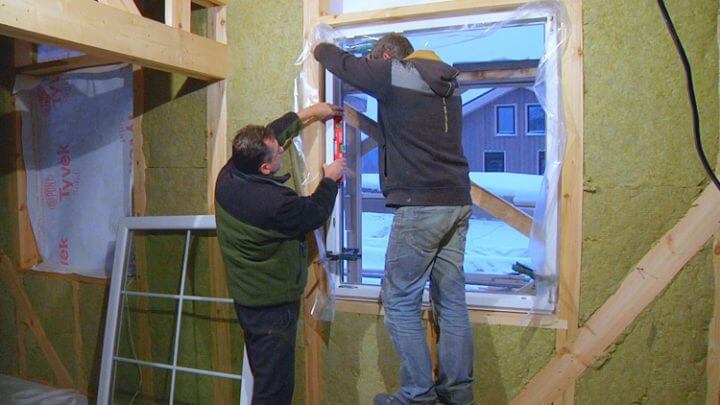

Окна своими руками устанавливаем с напарником.Монтаж окон пвх своими руками.

Выбор материала дверей определяется местом её установки. Для комнаты это может быть ДСП или дерево. В качестве уличной входной двери можно поставить металл или стеклопластик.

Инженерные коммуникации

В ходе сборки стены внутри неё прокладывают инженерные коммуникации. Их кладут поверх пароизоляционной плёнки таким образом, чтобы сечение провода или трубы не сдавливалось последующей стеновой обшивкой. Для удобства последующей обшивки стены в обрешётке высверливают небольшие углубления, через которые прокладывают трубу или кабельный провод.



Отделка

Внутренняя отделка помещений начинается с навешивания стеновых панелей с внутренней стороны стены. Для этого используют материалы с ровной поверхностью. Либо материалы финишной стеновой отделкой.

Внутренние стены часто обустраивают из гипсокартона или плит ОСБ. При этом ОСБ требует дополнительной штукатурки. А гипсокартон – заклеивания стыков. Также внутренние стены каркасных домов часто обустраивают панелями МДФ или натуральной деревянной вагонкой.

Установка сайдинга на каркасный дом своими руками

Правильно установленный сайдинг для наружной отделки – удачное решение для деревянных домов. Применение панелей позволяет скрыть неровности фасада, защитить его от внешних негативных воздействий, не нагружая фундамент. Однако для получения качественного результата необходимо провести тщательную подготовительную работу и соблюсти технологию монтажа панелей.

Обшивка фасада сайдингом

Обшивка фасада сайдингом

Сайдинговые панели и комплектующие к ним

Перед непосредственной установкой сайдинга необходимо собрать полный комплект всей фурнитуры, подсчитать расход материалов.

Комплектующие – что понадобится в работе

При работе с сайдинговыми панелями не обойтись без дополнительной фурнитуры. Это разнообразные планки для декоративного оформления фасада, защиты стыковочных швов, маскировки крепежных элементов.

  • Наружные, внутренние уголки.
  • J-профиль. Предназначен для оформления оконных и дверных проемов, стыка крыши и фронтона. Арочный J-профиль используют для оформления окон, дверей соответствующей геометрии.
  • Стартовая планка. На нее крепят самый первый ряд фасадной обшивки.
  • H-профиль. Им оформляют горизонтальные стыковочные швы между сайдинговыми панелями. Можно использовать в декоративных целях, если цвет профиля отличается от основного материала.
  • Финишная планка. Маскирует крепления последнего ряда панелей.
  • Отливы. Предназначены для отведения влаги от окон.

Комплектующие для отделки дома

Комплектующие для отделки дома

В этот список вошли элементы, несущие функциональную нагрузку. К преимущественно декоративным изделиям относят: разнообразные молдинги, J-фаску, наличники, софиты.

Расход материалов – как правильно его рассчитать

При наличии технической документации вы можете самостоятельно рассчитать количество материалов для отделки сайдингом деревянного дома.

Схема расчета для фигурных профилей и планок будет следующей:

  1. Вы узнаете у продавца стандартную длину заводского изделия. Для стартовой планки это обычно 2-3 м, для J-профиля – 3 или 3,05 м.
  2. Высчитываете, на каком периметре будет осуществляться монтаж выбранных элементов: складываете длины всех наружных углов, длины стен.
  3. Полученный периметр (сумма длин) делите на длину одного комплектующего. Результат – необходимое вам количество планок.

Пример: если периметр цоколя равен 20 м, а длина стартовой планки составляет 2 м, то вам понадобится 10 планок.

Панель сайдинга

Панель сайдинга

Материалы лучше покупать с запасом в 10-15% от нужного количества.

Аналогичную схему можно использовать, чтобы рассчитать количество сайдинговых панелей. Но с учетом размеров рабочих поверхностей вам будет удобнее оперировать термином “площадь”.

Монтаж обрешетки для сайдинга

Обрешетка под сайдинг – это жесткий каркас, который крепят к поверхности стен для их дальнейшей чистовой обшивки. Он необходим по ряду причин:

  • Позволяет сохранить строгую геометрию стен и всего строения.
  • Образует вентиляционный зазор между стеной и фасадным материалом, способствуя отведению влаги от них.
  • Позволяет произвести наружное утепление стен.

При этом существует несколько вариантов обрешетки.

Схема шага обрешетки

Схема шага обрешетки

Особенности деревянной и металлической обрешетки

Обрешетка для обшивки каркасного дома сайдингом может быть деревянной и металлической. Для изготовления деревянной конструкции используют брус с сечением 50х50 см. Это должен быть хорошо просушенный материал без признаков гнили и расслаивания. Перед монтажными работами древесину тщательно обрабатывают антипиренами, антисептиками.

Деревянная обрешетка

Деревянная обрешетка

Деревянная обрешетка, по сравнению с металлической, – более бюджетный вариант. Однако со временем она поддается воздействию внешних факторов, что негативно сказывается на качестве обшивки. Панели могут вспучиться, перекоситься.

Металлокаркас более устойчив к воздействию влаги, перепадам температур. Он на многие годы сохраняет свою жесткость и геометрию. Для работы вам понадобятся: направляющие UD-профили, ES-скобы (П-образные).

Металлическая обрешетка

Металлическая обрешетка

Одно- и двухслойная обрешетка

Каркас для крепления сайдинга может быть одно- или двухслойным. Выбор конструкции напрямую зависит от того, будете ли вы выполнять наружное утепление стен.

Однослойный каркас, будь он хоть деревянным, хоть металлическим, – это один ряд направляющих, к которым и крепят сайдинг. Этот вариант идеально подходит для домов с ровными, уже утепленными стенами.

Однослойный каркас

Однослойный каркас

Двухслойный каркас – это два слоя направляющих, закрепленных перпендикулярно друг другу. В образованные первым слоем ячейки укладывают утеплитель. Второй слой образует вентиляционный зазор между облицовкой и утеплителем. Такая конструкция актуальна для любого деревянного дома.

Двойной каркас

Двойной каркас

Обратите внимание! Достаточно тяжелый цокольный сайдинг, монтаж которого практически всегда предполагает еще и укладку утеплителя, крепят только на металлокаркас.

Подготовка стен и цоколя к монтажным работам

Обрешетку устанавливают только на предварительно подготовленное основание. Оно должно быть максимально ровным и чистым. Для этого необходимо сделать следующее:

  1. Снять все выступающие элементы фасада, которые могут помешать в работе: ставни, решетки, фонари и др.
  2. Надежно зафиксировать старое покрытие, если оно отстает. Это может быть вагонка, блок-хаус, доска.
  3. Демонтировать отделку ненадлежащего качества.
  4. Обработать древесину антигрибковыми препаратами.

Не лишним будет удаление по периметру дома тех растений, которые могут прорасти под вентилируемый фасад.

Сборка и монтаж каркаса – основные правила

Каркас под сайдинговую обшивку деревянного дома должен быть надежным и долговечным. Чтобы сделать его таковым, необходимо соблюсти ряд правил.

  1. Обрешетку монтируют только поверх гидроизоляционного материала. Если вы возводите каркасный дом, то этот слой стенового “пирога” укладывайте поверх черновой обшивки.
  2. Направляющие каркаса должны быть перпендикулярны облицовочным панелям. Если вы используете вертикальный сайдинг, то располагаете направляющие горизонтально, и наоборот.
  3. Шаг между элементами обрешетки, на которые будет крепиться обшивка, составляет 300-400 мм.
  4. Конструкция должна быть усилена ребрами жесткости по периметру оконных и дверных проемов.
  5. Крайние направляющие устанавливают на расстоянии 100-150 мм от углов.
  6. Фиксацию каркаса крепежными элементами выполняют с шагом в 300-600 мм.

Обшивка каркасного дома

Обшивка каркасного дома

Не забывайте на каждом этапе работ пользоваться строительным уровнем. Выявленные сразу отклонения каркаса по вертикальной, горизонтальной оси избавят вас от финансовых, временных и трудопотерь.

Установка деревянной обрешетки

Вы можете закрепить направляющие брусья деревянной обрешетки непосредственно на стенах дома, если не планируете их утеплять. Здесь главное – соблюдение шага между стойками и выравнивание всех элементов по осям.

Если без утепления не обойтись, схема может быть следующей:

  1. Утеплитель укладывают между брусьями первого слоя обрешетки.
  2. Натягивают по стенам паропроницаемую мембрану, фиксируя ее с помощью скоб.
  3. Параллельно брусьям каркаса крепят контробрешетку из реек толщиной 30-40 мм. Они образуют вентиляционный зазор.

Этот вариант неудобен тем, что шаг направляющих для утеплителя больше, чем оптимальный шаг реек для монтажа сайдинга (600 мм против 300-400 мм). Утеплитель придется резать, а это довольно трудоемкий процесс.

Достойной альтернативой является устройство перекрестной обрешетки. При этой направляющие первого слоя каркаса монтируют горизонтально. В них укладывают утеплитель, укрывают его мембранным материалом и прижимают вторым слоем брусьев, монтируя их вертикально.

Сборка металлокаркаса под сайдинг

Монтаж профилей металлической обрешетки выполняют на предварительно закрепленные ES-подвесы. Их фиксируют на рабочей поверхности согласно сделанной разметке. На профиль длиной 3 м необходимо не менее четырех подвесов.

Крепление сайдинга к металлической обрешетке

Крепление сайдинга к металлической обрешетке

После фиксации перфорированные пластины отгибают. В образованные П-образные скобы вставляют направляющие, выравнивают их по осям и закрепляют саморезами по металлу. Наличие перфорации на скобах позволяет регулировать расстояние от профиля до стены дома.

Если вам необходим металлокаркас с утеплением, руководствуйтесь следующей инструкцией:

  1. Установите на стенах дома подвесы.
  2. Наколите на них плиты утеплителя. Для удобства в них можно предварительно проделать отверстия ножом.
  3. Тем же методом накалывания закрепите поверх утеплителя паропроницаемую пленку.
  4. Закрепите в подвесах направляющие, зафиксируйте их.
  5. Обрежьте или отогните торчащие “ушки” подвесов.

Углы дома

Углы дома

Чтобы в местах крепления монтажных скоб не образовались “мостики холода”, подложите под них паронитовые прокладки.

Установка стартового профиля

После монтажа каркаса приступают к установке комплектующих для сайдинга. Еще до наращивания панелей крепят стартовую планку, внутренние и наружные уголки, J-профиль для обрамления проемов.

Особое внимание необходимо уделить монтажу стартовой планки. Чтобы выполнить его правильно, придерживайтесь следующей последовательности:

  1. На рабочей поверхности наметьте верхнюю границу профиля. Для этого от нижнего края углового элемента обрешетки вверх отложите высоту стартовой планки или 40-50 мм.
  2. Полученную точку отметьте гвоздем или саморезом.
  3. Повторите действия на каждом углу дома.
  4. Соедините крепежные элементы веревкой или шнуром.
  5. Проверьте с помощью уровня правильность выставленного “горизонта”. Перенесите его на стены с помощью мела.
  6. Отложите в стороны от углов ширину углового профиля.

Монтаж стартовой планки

Монтаж стартовой планки

Как только будут выполнены эти действия, вы сможете приступить непосредственно к монтажу стартовой планки. Ее необходимо просто прикрепить к каркасу перфорированной стороной вверх. Температурный зазор между стартовой планкой и угловым профилем – 1-2 мм, между отдельными стартовыми планками 2-3 мм.

Обшивка деревянного дома сайдингом

Даже если вы никогда не знали, как крепить сайдинг, не страшно. Работа похожа на последовательную сборку конструктора, с который вы наверняка справитесь своими силами. Принцип работы одинаков от цоколя до фронтона крыши.

Обшивка деревянного дома

Обшивка деревянного дома

В стартовый профиль вставляют первую панель, а затем наращивают отделку в направлении “снизу-вверх” и “слева-направо”. При этом важно соблюсти некоторые правила:

  •  Последовательность использования саморезов для крепления панели – от середины к краям.
  • Не закручивайте саморезы слишком туго. Температурный зазор между сайдингом и саморезом должен составлять хотя бы 1 мм.
  • Устанавливайте крепежный элемент в центре соответствующего отверстия.
  • Если стена дома длиннее панели, используйте соединительный профиль. При его установке также оставляйте зазор в 2-3 мм на температурное расширение материала.
  • Оптимальный шаг для вкручивания саморезов – 300-400 мм.

Для работы с таким большим количеством крепежных элементов лучше приобрести качественный электроинструмент.

Обшивка фронтона крыши

Фронтон – это участок стены между скатами крыши. Сложность его облицовки заключается в том, что панели необходимо обрезать под определенным углом. В остальном используют стандартную схему и комплектующие.

Схема обшивки франтона

Схема обшивки франтона

Чаще всего стены дома оформляют горизонтальным сайдингом, а фронтон – вертикальным. Переход между ними выполняют следующим образом (снизу вверх): последняя горизонтальная панель–финишная планка–отлив–J-профиль–вертикальные панели.

Сначала J-профиль устанавливают по всему периметру фронтона, а затем приступают к изготовлению шаблона для обрезки материала обшивки.

Чтобы сделать его, одну панель опирают вертикально или горизонтально (зависит от направления обшивки) на стартовый профиль в нижней части фронтона. Второй элемент располагают под скатом крыши так, чтобы он наложился на первый. В результате на нем вы сможете отметить необходимую вам линию отреза. Это и будет шаблон для отделки фронтона сайдингом.

Обшивка элементов крыши

Обшивка элементов крыши

Работа с финишным профилем и оформление проемов

Особенность использования финишного профиля заключается в том, что сначала устанавливают его, а затем последний ряд панелей. Как осуществить это на практике?

  1. Закрепите финишный профиль максимально близко к карнизу фронтона.
  2. Защелкните замковый механизм панели на предпоследнем ряду обшивки.
  3. Немного изогните панель и вставьте ее в разъем финишной планки.
  4. Зафиксируйте последний ряд сайдинга.

Обшивка окон

Обшивка окон

В J-профиль по периметрам проемов предварительно обрезанные панели просто заводят, крепя стандартным образом.

Обшивка сайдингом деревянного дома может немного напугать масштабом работы. Однако при наличии даже одного помощника вы легко справитесь с ней. Сама технология крепления панелей проста и понятна. К тому же, большинство производителей предоставляют потребителям подробные инструкции по работе с конкретным видом сайдинга, рекомендации по выбору комплектующих.

Видео: все этапы монтажа своими руками

Закладка Постоянная ссылка.

10 грубейших ошибок при строительстве каркасного дома


Обманчивая простота строительства каркасного дома

Перекос каркаса и обрушение кровли – главные, но далеко не единственные проблемы, с которыми можно столкнуться при строительстве каркасного дома. Кажущаяся простота технологий заставляет некоторых не учитывать нюансов, о которых не всегда упоминают при описании этап возведении дома. Где же скрыты подводные камни? Фактически, они есть на всех этапах.

Сегодня мы поговорим о 10 главных ошибках при строительстве каркасного дома.

Справедливости ради стоит отметить, что технология возведения каркасных домов действительно проста, но при условии, что за дело берутся профессиональные строители. Только большой опыт в использовании каркасной технологии позволяет учесть все нюансы и увидеть даже незначительные ошибки.

Самые популярные ошибки при строительстве каркасного дома

Пиломатериалы


Каркас – это несущая часть дома, выполненная в нашем случае, из дерева. При самостоятельном изготовлении, многие совершают ошибку при выборе пиломатериалов, подвергая все конструкцию быстрому разрушению или плохим эксплуатационным свойствам.

Ошибки:

  • плохая просушка, выбор древесины естественной влажности;
  • небольшое сечение бруса, которое по своим физическим характеристикам не в состоянии выдержать предполагаемую нагрузку.

В первом случае, мы имеет дело с изменениями параметров в результате естественного усыхания материала. Стыки перестают быть плотными, усиливается вибрация, возрастает риск появления трещин. Выход: при возведении каркаса используйте дерево камерной сушки. В крайнем случае, сырой материал следует оставить сушиться как минимум в течение трех летних месяцев.

Во втором случае речь идет о серьезном нарушении ГОСТа. Согласно стандартам, сечение доски не может быть меньше чем 150х40. В противном случае, дом просто опасен для жилья из-за высокого риска обрушения.

Отсутствие обработки древесины специальными составами


Любое дерево, даже просушенное, содержит полисахариды, а те, в свою очередь, являются рассадникам для микроорганизмов, бактерий и насекомых. Чтобы деревянный каркас, материалы внутренней и внешней отделки не превратились за несколько лет в труху, дерево обрабатывается антисептиками. Они бывают двух видов.

  • Для защиты от внешних воздействий: снег, дождь, прямые солнечные лучи и другие атмосферных явлений.
  • Для предотвращения развития плесени, грибка, дереворазрушающих насекомых, то есть для защиты от негативных биологических факторов.

Чтобы достичь эффекта важно точно соблюдать инструкции на упаковке. Иногда требует нанесения нескольких слоев с полным высыханием предыдущих. Если антисептик с тонирующим эффектом, то его следует применять последним.

Непрочная конструкция

Вторая самая популярная ошибка при строительстве каркасного дома – пренебрежения качеством обшивки каркаса.

Жесткость и прочность конструкции обеспечат правильная обшивка и верный выбор утеплителя. Здесь важно использовать комплексные решения: плиты ОСБ, обвязка с монтажом, так называемых, укосин. Без них, каркасный дом не приобретёт достаточной прочности.

На утеплитель стоит обратить особое внимание, если речь идет о строительстве дома в холодном климате. Погоня за дешевизной ни к чему хорошему не приведёт. Материал должен быть плотным, желательно рулонным. Самым оптимальным вариантом считается базальтовая вата. Она полностью отвечает эксплуатационным требованиям и имеет самый долгий срок службы. Выход: не экономьте на материалах для утепления. Сэкономив один раз, вы будете каждый год тратиться на ремонт и счета за отопление.

Нарушение технологии строительства


Технологии в каркасном строительстве две – платформа и балун.

  • Платформа: сначала собираются полы, на которые уже возводится каркас стен. Отсюда и название.
  • Балун: стеновые стойки устанавливаются сразу, на все этажи.

Более легкой, надежной и распространённой является первый вариант, причем его предпочитают и профессиональные строительные бригады и те, кто решил возводить каркасный дом своими руками. Но и здесь необходимо учитывать ряд моментов. Во-первых, ошибки возникает из-за неправильного применения инструментов для крепления. Использование саморезов и уголков вместо гвоздей приведет к тому, что конструкция не получит достаточной устойчивости. Во-вторых, не учитывается шаг креплений, который предусмотрен технологией и параметрами дома. Из-за этого дом рискует в скором времени покоситься.

Плохое качество пароизоляционной пленки


В пироге, который представляет собой стена каркасного дома, важную часть занимает пленка, отвечающая за ветроизоляцию и препятствие скоплению влаги внутри стены. Однако не все модели этого материала хорошо справляются со своей функцией. Это становится особенно разрушительной проблемой, если в качестве утеплителя использовался любой тип ваты – она особенно сильно разрушается под воздействием влаги.

Проблема заключается не только в выборе материала, но в формирование самого «пирога». Если технология нарушена, то даже качественная пленка не справится со своими функциями. Смысл заключается в том, чтобы направление паропроницаемости проходила по направлению изнутри стены наружу. Практика показывает, что лучше всего с этими функциями справляется обычный полиэтилен.

Окна и двери


Если для вас важно, чтобы дом был теплым, одним утеплителем не обойтись. Многие покупают дешевые окна, которые не в стоянии поддерживать нужную температуру внутри помещения. Особое внимание следует обратить на толщину стекла, а также использовать тонировочную пленку. Идеальные параметры - от 44 до 52 мм.

Еще одна частая ошибка – экономия на монтажной пене во время установки окон. Это приводит к тому, что образуется мостики холода.

Дешевые и некачественные дверные коробки также будут пропускать драгоценное тепло и сведут на нет ваши усилия по утеплению каркасного дома. Лучше всего использовать специальные модели, предназначенные для загородных домов, которые содержат утеплитель.

Вентиляция


Неправильно организованная вентиляционная система сделает каркасный дом похожим на термос. Частая ошибка – объединение каналов вентиляции из «мокрых» помещений, в результате чего все запахи смешиваются и распространяются по всему пространству. Если дом предназначен для постоянного жилья большого количества человек, то оптимальным вариантом будет приточно-вытяжная модель.

К обязательной вентиляции также относятся: установка на окнах клапанов для принудительного проветривания и дополнительных каналов оттоков воздуха на кухне и ванной комнате.

Игнорирование проектной документации


В проектную документацию занесены все важные сведения относительно технологии возведения каркасного дома. К ним относятся: количество и направления лаг, шаг крепления каркаса, количество стоек, стропильная система, градус углов и т.д.

Самостоятельное строительство, как правило, приводит к плачевному результату. Проект всегда лучше доверить профессионалам, а не полагаться на собственные туманные представления. Тем более, если тот, кто составляет план, никогда не жил в загородном доме.

Такой дом будет требовать постоянных дополнительных работ и ремонта систем. По факту он обойдется гораздо дороже, чем дом, построенный в строгом соответствии с проектной документацией.

Фундамент


Главная ошибка при строительстве каркасно-щитового дома по части фундамента – разный срок службы материалов. К примеру, винтовые сваи редко служат больше 25 лет, тогда как сам каркас может не терять своих эксплуатационных характеристик гораздо дольше.

Любой дом подвергается огромному количеству внешних факторов, которым предстоит сопротивляться буквально с разных сторон. Функция фундамента – защита от грунтовых вод и атмосферных явлений. Поэтому грубой ошибкой считается установка каркаса на выровненную поверхность со шлакоблоком. Такой дом точно не будет отличаться прочностью, а пол всегда будет холодным. Идеальное решение для каркасного дома – ленточный тип фундамента.

Если земля под вашим домом имеет глинистую структуру, а грунтовые воды, расположены близко к поверхности, то в обязательном порядке устанавливаются дренажные каналы.

Кровля


В этом случае, ошибкой является нарушения последовательности укладки кровли

Правильная последовательность выглядит следующим образом:

  • отделка;
  • обрешетка;
  • пароизоляционный материал;
  • утеплитель;
  • гидроизоляционный материал;
  • зазор вентиляции;
  • контробрешетка;
  • дополнительная обрешетка из бруса;
  • кровля.

Вывод: только внимание ко всем деталям технологии строительства каркасного дома позволит вам избежать грубейших ошибок при строительстве каркасного дома и обеспечить долговечность эксплуатации.

Типы обрешетки дома, построенного с использованием каркаса

Главная / Полезная информация / Типы обрешетки дома, построенного с использованием каркаса

Обрешетка каркасного дома выполняется с целью упрочнения конструкции, закрепления элементов внутренней или внешней отделки, размещения листов теплоизолятора, исключения мостиков холода. Элемент включает собственно обрешетку, устанавливаемую перпендикулярно удерживаемой компонента стены, пола, потолка и крыши, а также контр-обрешетку – аналогичную конструкцию, но располагающуюся параллельно каркасу. За счет последней организуется зазор для равномерной вентиляции внутренней поверхности стен.

Независимо от места расположения досок или бруса обращают внимание на его прямолинейность, а при использовании пиломатериала – тщательно обрабатывают поверхность антисептиками.

Обрешетка стен

Обрешетка плоскости стены имеет косой или горизонтальный вид. Оба типа практически одинаково применяются в строительстве. При этом первый – обладает меньшей стойкостью к нагрузкам. В качестве обрешетки используют брус или доску, учитывая, что полностью заменить данным элементом укосины удается не всегда.

Изнутри

Обрешетка со стороны помещения служит не только хорошим контейнером для утеплителя, но и выравнивает стены, позволяет спрятать коммуникации. Выполняется в виде горизонтальных брусков сечением 40х50 мм или 50х50 мм с шагом между ними 400 или 600 мм в зависимости от способа расположения ГКЛ.

Снаружи

Наружная обрешетка стен каркасного дома выполняется перпендикулярно каркасу (горизонтальная) или с уклоном 45º (косая, диагональная). При зашивании поверхности нецелесообразно располагать доски вплотную друг к другу, оптимально выдерживать двойной шаг по отношению к ширине. Если теплоизоляционный материал располагается горизонтально, допустима организация вертикальной обрешетки с шагом 300-400 мм.  Во всех случаях используются гальванизированные гвозди 3,4х95.

Обрешетка потолка

Создание обрешетки потолка необходимо как для его дополнительного утепления под крышей, так и для косметической отделки. В качестве материла используются металлический профиль и деревянные бруски сечением 20х40-80х40 в зависимости от конфигурации потолка, толщины фиксируемого материала.

Процесс начинается с разметки рабочего поля с помощью окрашенной бечевки. Элементы конструкции располагаются по периметру помещения и поперек комнаты. Ориентация реек или профилей – перпендикулярная относительно монтируемого потолочного покрытия или утеплителя. Для выдерживания расстояния используются подвесы металлические или деревянные подкладки. В качестве крепежа применяются дюбель-гвозди, установленные через заранее просверленные отверстия и саморезы.

Обрешетка пола

Функции обрешетки пола – усиление конструкции, устранение эффекта подпружинивания, вентиляция. Доски сечением 50-150х50 мм укладываются поперек лагов с шагом не более 300-400 мм.  Частным случаем является нижняя подшивка с шагом 1-2 см, располагающаяся под составляющими пола и удерживающая вес утеплителя, паро- и ветрозащиты на себе.

Обрешетка стропил

Обрешетка стропильной системы выполняется под конкретный материал кровли и планируемый угол ската. Так, расстояние между досками для профнастила варьируется от сплошного до 4000 мм. При этом в некоторых местах понадобится расположение двух досок (у конька, вентиляционного окна, печной трубы и т.п.). Конечный этап – создание контробрешетки поверх гидроизоляции для воздухообмена.


Читайте также:

Бассейн для банного комплекса: виды и строительство Причины усадки и способы избежать деформации элементов каркасного дома

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
