толщина пирога, правильный вариант устройства, установка несущих конструкций

Кажущаяся со стороны монолитной стена любого дома на деле давно уже представляет собой «слоеный пирог». В полной мере это относится к популярным сейчас каркасным конструкциям. Важно понимать, как они устроены, и что влияет на технические характеристики домов.

Особенности

Стены каркасного дома могут быть очень разными по исполнению, это зависит от того, создается ли постройка для городской жизни в первую очередь или как дачное сооружение. Иначе обстоят дела при выборе бетонных блоков и других стандартизированных материалов, там можно варьировать лишь толщину, но не последовательность слоев. В случае постройки каркасного типа можно будет использовать стойки меньшей величины и применить доступные материалы при обшивке.

Во внимание стоит принять не только ответственность создаваемой конструкции, но и климатические свойства местности.

Устройство

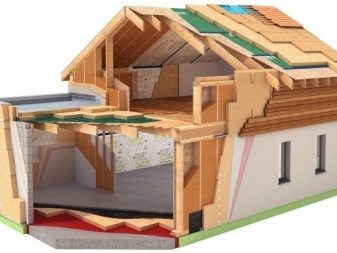

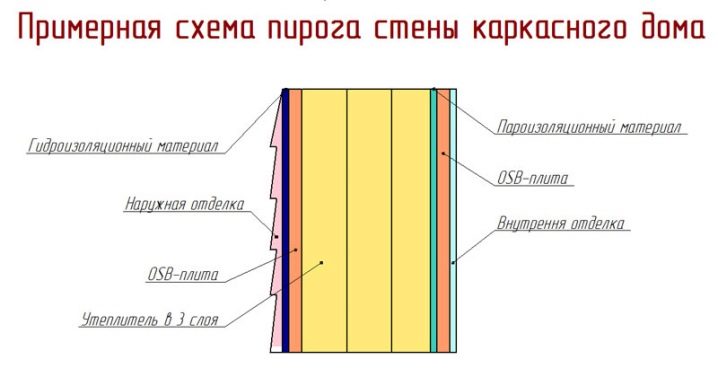

Пирог стен, обшитых различными материалами снаружи, строится по универсальному правилу. А именно: проницаемость для пара должна планомерно увеличиваться от одного слоя к другому. Учитывая малую проницаемость ОСБ для водяных паров, использовать этот материал для обшивки не рекомендуется. За лицевым слоем обычно ставится мембрана, гасящая негативное воздействие ветра. Желательно, чтобы эта защита имела еще и функцию гидроизоляции.

Далее располагается паровой барьер. В результате решается главная задача: профилактика проникновения сквозняков и осадков, талой воды в толщу стены. А благодаря сдерживающему пар слою водяные испарения недостаточно интенсивно проникают из комнат в утепляющую часть.

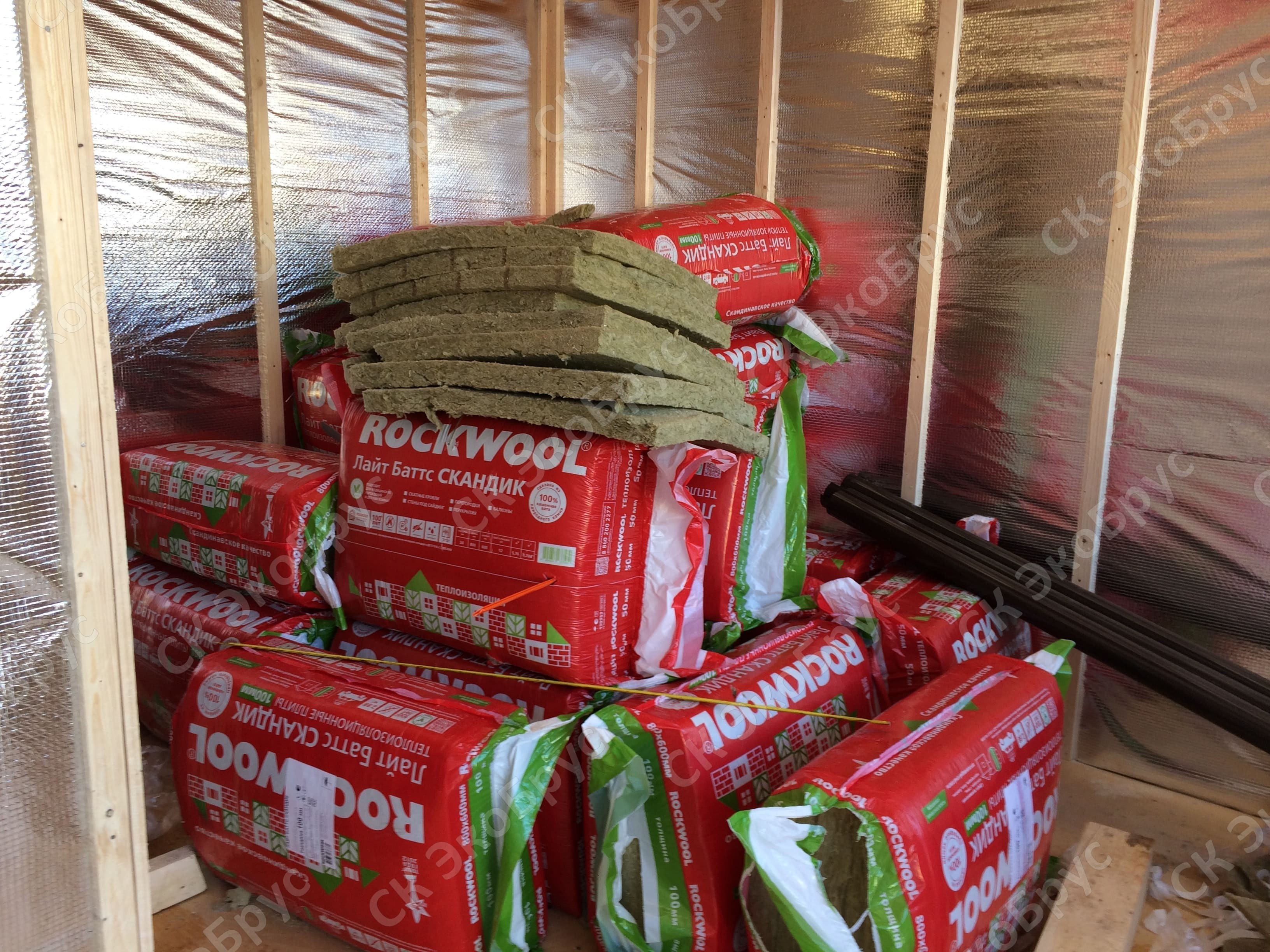

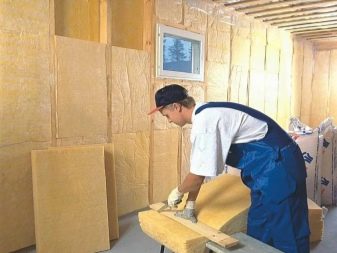

В качестве утеплителя рекомендуется применять каменную вату, она точно проработает от 40 лет и больше. К тому моменту отделочные материалы или износятся, или выйдут из моды, и их точно надо будет поменять.

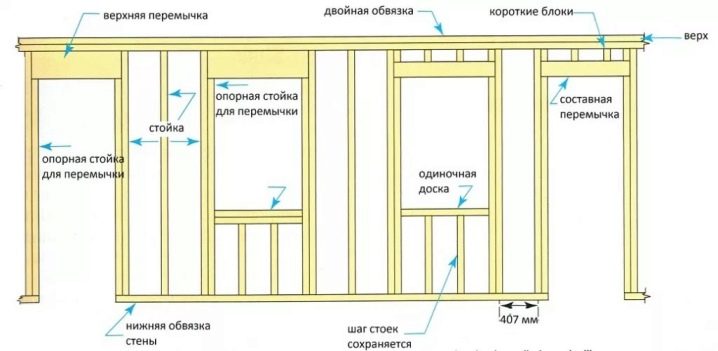

Внутренние деревянные перемычки, вопреки некоторым рекомендациям, оборудовать не нужно. Внешнее контрутепление требуется только для повышения энергетической эффективности дома, помогая заблокировать проникновение холода через:

  • перекрытия;
  • обвязки;
  • ригели.

Необходимость в подобной теплоизоляции возникает только при небольшой толщине основного утеплителя. Ставить упомянутые выше перемычки для усиления жесткости каркасов нужно только при монтаже его на укосины. На внутренние стены их монтируют при обшивке дома твердыми плитами. При подсчете общей толщины конструкций следует помнить, что в СНиПе записаны строго минимальные параметры. Для ориентира они подойдут, но строители и опытные заказчики всегда проводят расчеты в индивидуальном порядке, чтобы учесть все нюансы.

Правильный выбор могут сделать только сами владельцы, ориентируясь прежде всего на собственные вкусы, материальные возможности и климатические требования. Но многолетняя практика позволила выяснить некоторые универсальные требования и моменты. В домах, предназначенных для постоянного обитания, стены делают толщиной от 15 см. Это позволяет использовать типовую обрезную доску наиболее массового формата и утеплять стену самыми разными способами. Аналогичные требования предъявляются и к тем постройкам, в которых планируют жить только зимой.

Летние загородные дома могут обойтись без значительного утепления. Отсутствие отопления зимой позволяет избежать возникновения точки росы и повреждения основных материалов. Можно ограничиться одним слоем утеплителя, и сделать стены примерно 5 см. Вроде бы все просто, но есть один момент, который может кардинально поменять дело. Чем тоньше наружная стена, тем меньше ее несущая способность.

Кровля, даже самая легкая и компактная, имеет массу в сотни килограммов. А снежные заносы будут давить сверху, независимо от того, находится ли в это время кто-то в доме или нет. В крупных постройках рекомендуется ставить стены из доски 50х150 мм, монтируя утеплитель в виде единого слоя. Это позволит обеспечить прочность и в то же время сохранить основные качества жилья. Дачи строят по своему усмотрению, поскольку в них живут лишь периодически; но лучше сразу перестраховаться и подготовить полноценный дом со стенами от 10 см.

Более скрупулезные оценки уже подразумевают сбор различной информации, применение формул и коэффициентов, найти все необходимые данные весьма тяжело. Для неспециалистов проще и быстрее воспользоваться различными онлайн-калькуляторами. Если несколько таких ресурсов дают одну цифру, а строители настаивают на другой, есть повод задуматься, такие ли они «профессионалы» на самом деле. Есть и другой способ расчета, отталкивающийся от типоразмеров обрезных досок. Смотрят, какие требуются доски для каркаса, формируют эскиз, определяют, как разместятся оконные и дверные проемы.

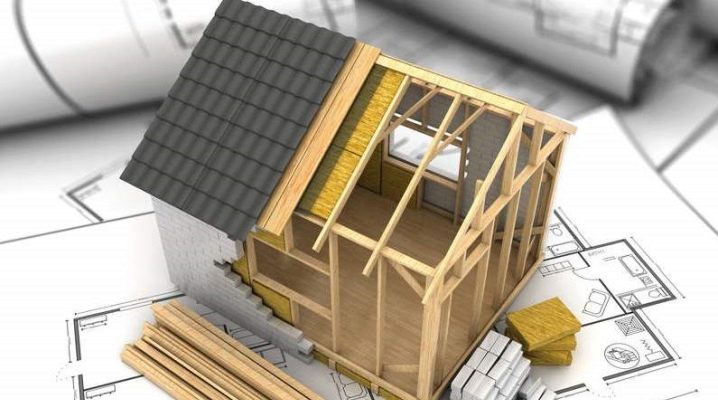

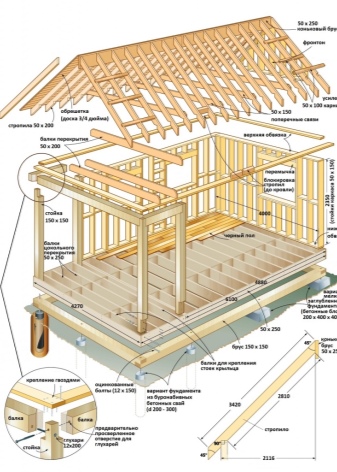

Рисуя схему или чертеж в деталях либо в самом общем виде, мало придумать «красивый ход», следует еще позаботиться и о максимальной надежности конструкции. Нужно думать о:

  • точках использования крепежа и его типах;
  • обустройстве продухов и вентиляции;

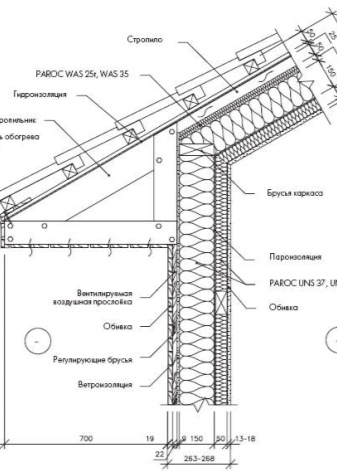

  • соединении стены с кровлей и фундаментом;
  • оптимальных размерах и форме окон, дверей.

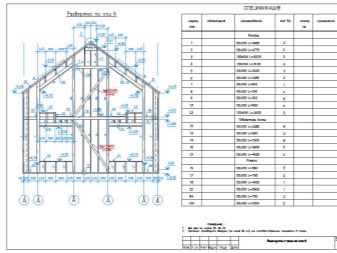

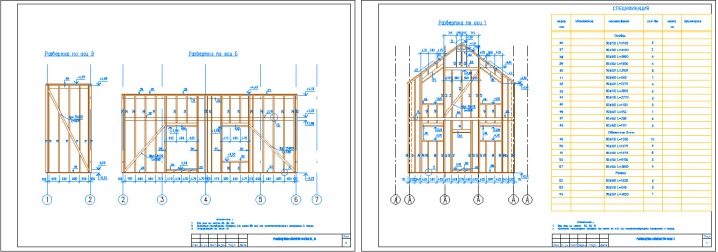

В хорошем комплекте рабочих чертежей, прилагаемых к проекту, обязательно указывается, какие размеры стоек используются, насколько далеко они друг от друга, где монтируются укосины. Следует убедиться, что там показано, как будут соединяться стойки в углах, соответствуют ли они технологии теплого угла, каким будет примыкание внутренних стен. Вместо комплектовочной ведомости настоящие профессионалы используют указания точных размеров любого фрагмента конструкции там же, где он начерчен. Как известно, многие все же включает ОСП в состав жилого каркасного дома, потому что этот материал обладает рядом привлекательных свойств.

По существу это та же древесина, только более крепкая и гибкая одновременно. Облегчение обработки позволяет сформировать даже очень замысловатые архитектурные элементы. Сэндвич-панели, благодаря однородной структуре, не имеют пустот, которые неизбежно появляются в пиломатериалах с сучками. Высокая плотность (на 150% больше, чем у ДСП) тоже является значительным плюсом, как и влагостойкость ориентированной плиты. При сборке допустимо использовать все существующие сейчас разновидности крепежных изделий.

Но даже эти достоинства и комфортная стоимость ориентированных плит не означают, что нужно забывать об их пониженной проницаемости для водяных паров. Поэтому стоит поискать совсем иной материал для лицевой отделки каркасного дома.

При выборе конкретного решения и исполнении его могут быть допущены следующие ошибки:

  • неучет возникновения точки росы;
  • отсутствие клейкой ленты на стыках парового барьера;
  • пароизоляция утеплителя строения сразу с двух сторон;
  • отсутствие пароизоляции в принципе;
  • отсутствие защиты от ветра, или монтаж ее под внутренние слои.

Такие моменты кажутся очевидными до предела, но в реальности именно подобные ошибки доставляют очень много проблем жильцам деревянных домов каркасного типа. Лучше не изобретать что-то с нуля, а пользоваться отработанными за долгое время разновидностями «пирогов». Нарушение технологии приводит к промоканию утеплителя, к возникновению гнезд плесени на стойках и их гниению.

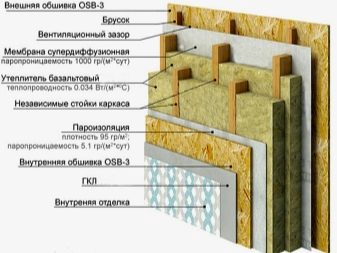

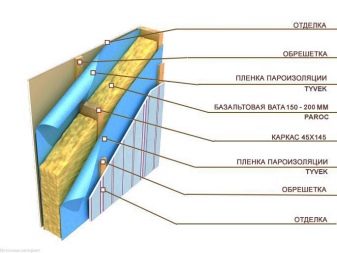

По мнению специалистов, наиболее правильная последовательность материалов такова:

  • базовая отделка внутренних стен при помощи ГКЛ;
  • паровой барьер;
  • утепляющий слой;
  • жесткий плитный материал;
  • ветровая защита;
  • наружная отделка (к примеру, сайдинг, закрепленный на контробрешетке и отделенный от нее воздушным зазором).

Чтобы понять, почему именно такую последовательность считают оптимальной, нужно вникнуть в сущность физических процессов, происходящих в толще каркасной стены. Идущие через нее водяные пары при понижении температуры конденсируются (осаждаются) из воздуха. Кроме степени нагрева, на появление такого конденсата влияет и влажность воздуха как внутри, так и снаружи. Чем она больше, тем при более высокой температуре начинается образование конденсата.

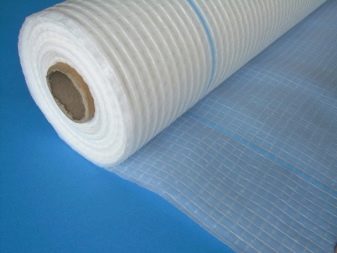

Для пароизоляции нередко применяют полиэтилен повышенной плотности, его толщина составляет минимум 200 мкм.

Монтаж

Прикрепление парового барьера из полиэтилена производится с помощью строительного степлера. Скобы вгоняют в стойки через каждые 300 — 400 мм. Линии стыков нужно оклеить битумным клеем.

Когда стыковка производится не внахлест, рекомендуется применять клейкую ленту специального вида. Вместо полиэтилена можно своими руками смонтировать фольгоизол.

Поверх этого материала каждый стык накрывается лентой из бутилкаучука. В качестве силовой обшивки, крепящейся внутри дома, некоторые специалисты предлагают использовать не только ОСП, но и фибролит, шпунтованную доску либо фанеру. Такое решение позволяет сформировать стены с интенсивной вентиляцией на микроуровне. Но полноценный воздухообмен удастся обеспечить только при помощи настоящей вентиляции.

Важно: если материалы жесткой обшивки монтируются с зазором, нужна дополнительная защита от пара.

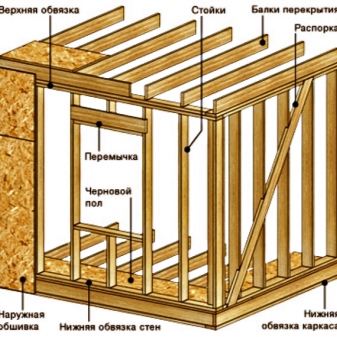

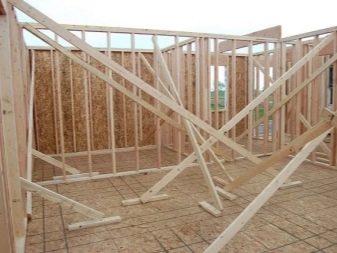

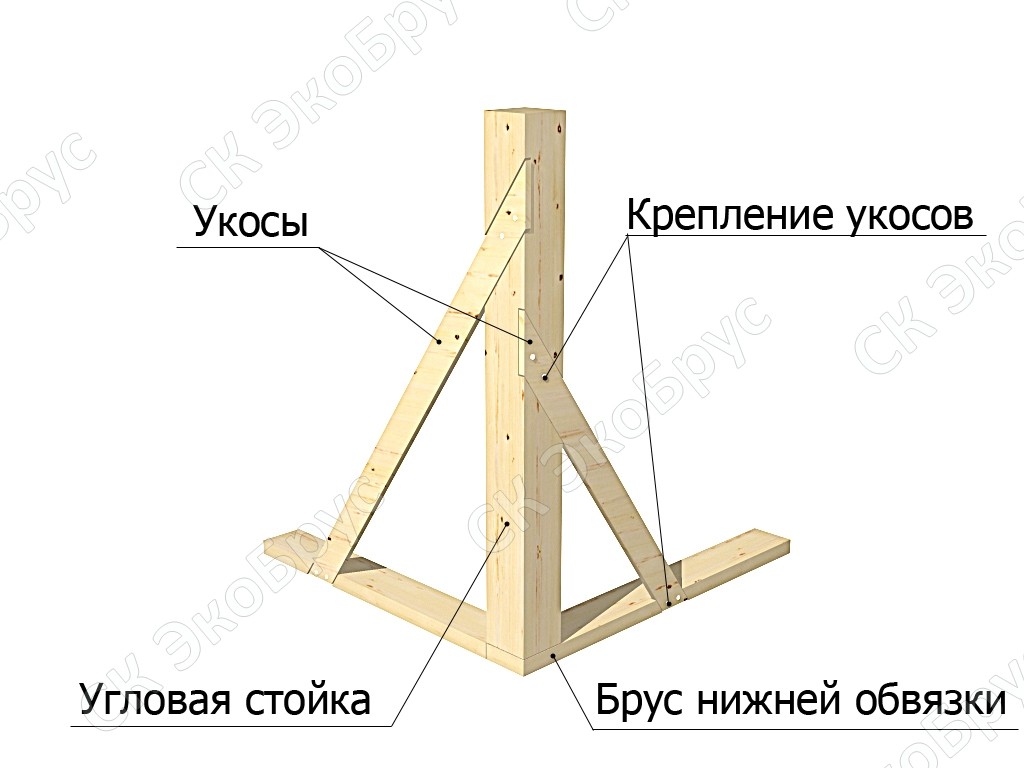

Для установки в несущих стенах применяют деревянный брус и доски, устойчивую к влаге фанеру. Подавляющее большинство застройщиков и бригад делают выбор в пользу строганого бруса без профилирования, выполненного в виде квадрата либо прямоугольника. Изделия должны пройти активную камерную сушку, размер хотя бы одной стороны должен быть 10 см и крупнее. Связывать брусья можно как точно такими же изделиями, так и доской — технология позволяет то и другое. Профилированные изделия отличаются привлекательным внешним видом и помогают экономить, потому что не только образуют каркас, но и становятся внутренними стенами.

Использование клееного бруса имеет свои преимущества — высокую скорость монтажа, и отсутствие лишних сложностей. Кроме того, силовое воздействие и прогиб почти не отражаются на этом материале.

Важно: если в пошаговой инструкции встречается водостойкая фанера, нельзя перепутать ее с влагостойкой. Только первый тип материала приемлем для оформления стен снаружи. Альтернативой этим материалам и ориентированным плитам при наружной отделке каркасного дома оказываются СИП-панели.

Промышленное изготовление и широкий спектр типоразмеров облегчают монтаж. Кроме того, относительно малая масса дает существенную экономию при сооружении стен и крыш. Несущие и наружные стены монтируются одновременно. Отказаться от специальных несущих стен в доме размером 6х6 м никак не получится. Распознать необходимость в этом элементе несложно: если удается опереть на внешние стены концами половых лаг без прогиба, потребности в несущих конструкциях просто нет.

Как во внешних стенах, так и в межкомнатных перегородках может использоваться звукоизоляционный материал. Отличия состоят в том, что внутри дома – это менее актуально.

Кроме того, нужно думать о сочетании тепловых и акустических свойств в одном веществе, это позволит:

  • уменьшить расходы и толщину конструкций;
  • облегчить их;
  • упростить монтаж.

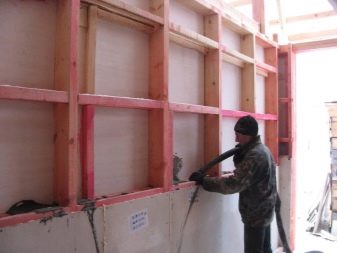

Заполнение несущих стен утеплителем может быть частичным, но надо позаботиться о надежном соединении минеральной ваты с конструкцией. Это достигается увеличением числа скобок в верхней части и по периметру в сравнении с утеплением боковых сторон дома. Расстояние между скобками составляет ровно 100 мм. Мембрана либо другая ткань в качестве защиты от шума подходит для несущих стен сравнительно неплохо. Когда жилище отапливается по обе стороны от такой стены, допустимо применять толевую бумагу.

Вопреки популярному мнению, сильный неприятный запах уже через неделю перестанет волновать жильцов. А вот экономия средств будет их радовать еще очень долго. Крепить шумоизоляцию помогает строительный степлер. Сверху располагают дюймовые доски, промежутки между которыми определяются видом отделочного материала. Для ГКЛ, а также и для вагонки, оставляют промежуток 600 мм между серединами досок; нижнюю и верхнюю доски располагают вне зависимости от интервала.

Очень важно зафиксировать описание внешнего вида обрешетки на бумаге и сфотографировать ее в высоком разрешении. Когда потребуется вкручивать метизы в стену, не будет необходимости действовать методом проб и ошибок. В точках, где понадобится усиление, доски желательно набить сразу. Это относится к местам крепления любых подвесных шкафов, крупных полок и зеркал. Возвращаясь к межкомнатным перегородкам, нужно сказать о двух методах их создания.

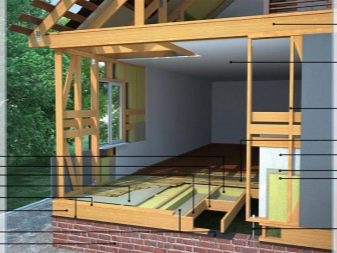

В одном случае ставятся силовые элементы в промежутках половых лаг, и уже на них крепятся по вертикали доски, становящиеся каркасом. В другом подходе стойки упирают в полы или доски, прибиваемые к полу. Независимо от этого, самым надежным решением оказывается присоединение верхних концов стоек к половым лагам или заменяющим их специализированным конструкциям.

К сведению: стоит думать одновременно и о правильности линий комнат, и о дополнительном усилении каркасных элементов, перекрытий при размещении стоек.

Большинство строителей и архитекторов полагает, что для внутренних перегородок не стоит брать доски толще 10х5 см. Ведь все равно к этому показателю добавится еще декоративная отделка. Стойки межкомнатных конструкций разносят на 120 см, поскольку именно такова типовая ширина минераловатных изделий. Применение натуральной базальтовой ваты оправдано внутри только повышенной заботой об экологии.

Советы

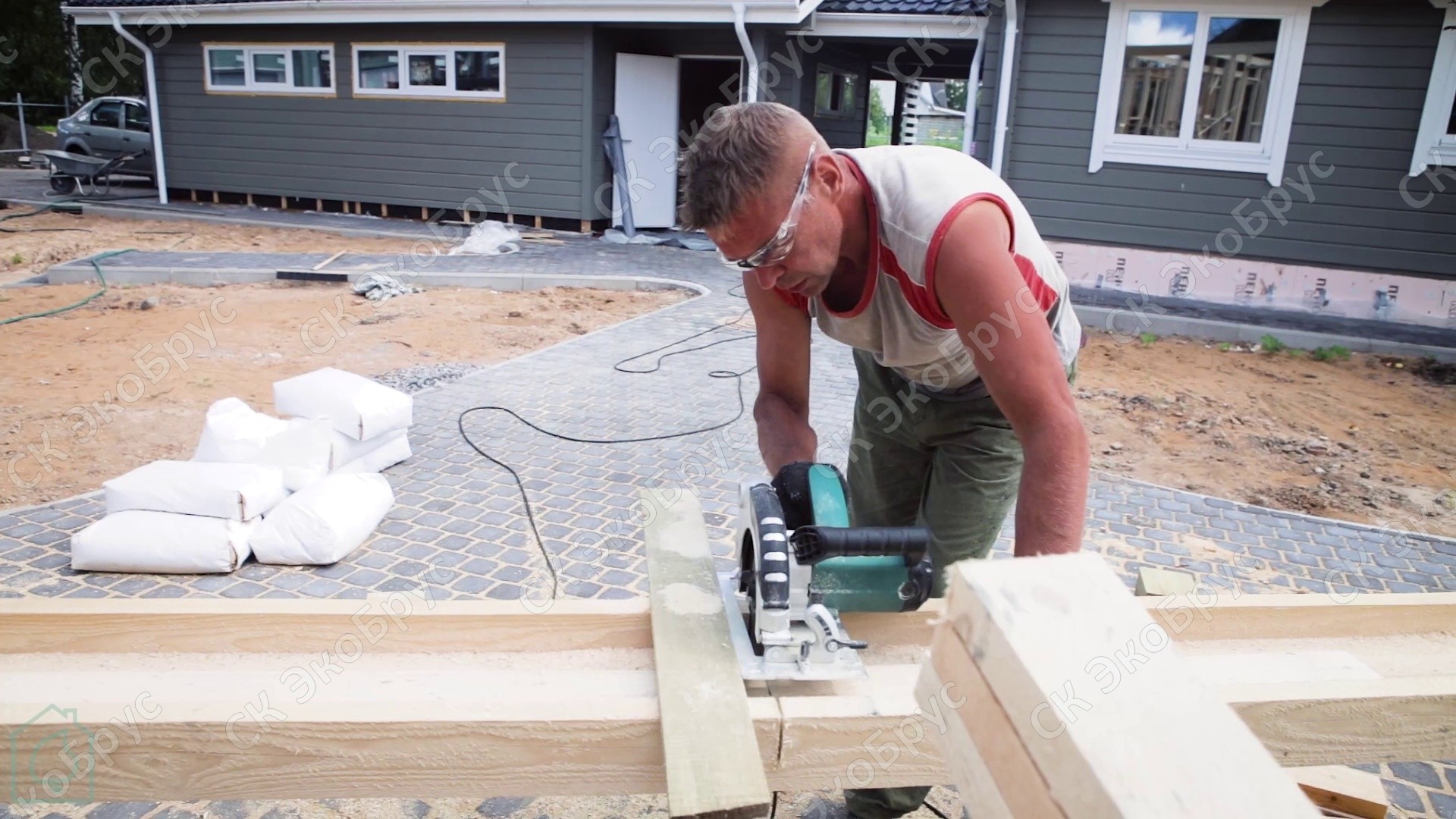

Нежелательно экономить на досках, потому что пиломатериал естественной влажности, не обструганный, крайне плох. Серьезные строители даже считают, что он вовсе не подходит. И такое мнение вполне обосновано — были случаи, когда сырой материал приводил к появлению плесени. Это вынуждало снимать пароизоляцию, обрабатывать все подряд антисептиком и долго ждать полного высыхания. Что касается сечения, минимальным габаритом для каркасной стены является 15х4 см.

Внутренний паровой барьер нужно подстилать под черновой пол, чтобы утеплитель не был открыт внутри. Это приведет к тому, что при первом же сильном морозе возникнут конденсат и иней, постепенно они будут разрастаться. Так как большинство видов теплозащиты выпускаются шириной 0,6 м, желательно стойки для их крепления делать на сантиметр ближе. Тогда крепление будет идеально прочным и надежным. Под гипсокартоном внутри каркаса рекомендуется размещать жесткие плиты, хотя бы ДСП, а в идеале ориентированную или цементно-стружечную конструкцию.

Еще больше инфрмации о "пироге" стен каркасного дома смотрите далее.

Разрез стены каркасного дома

Разрез стены каркасного дома

Для загородного строительства каркасные дома являются оптимальным вариантом, благодаря качественным характеристикам, экономичности, скорости возведения и сдачи в эксплуатацию. Существует ошибочное мнение относительно того, что достаточно тонкие стены и незначительный вес конструкции является показателем хрупкости. Для того, чтобы убедиться в обратном следует детально изучить особенности строения стен, для создания которых разработана достаточно сложная структура, состоящая из нескольких слоев. Каждый слой обеспечивает определенную функцию, необходимую для комфортного проживания в каркасном доме: тепло-, звукоизоляцию, прочность, сохранение влажности в пределах нормы, пожаробезопасность.

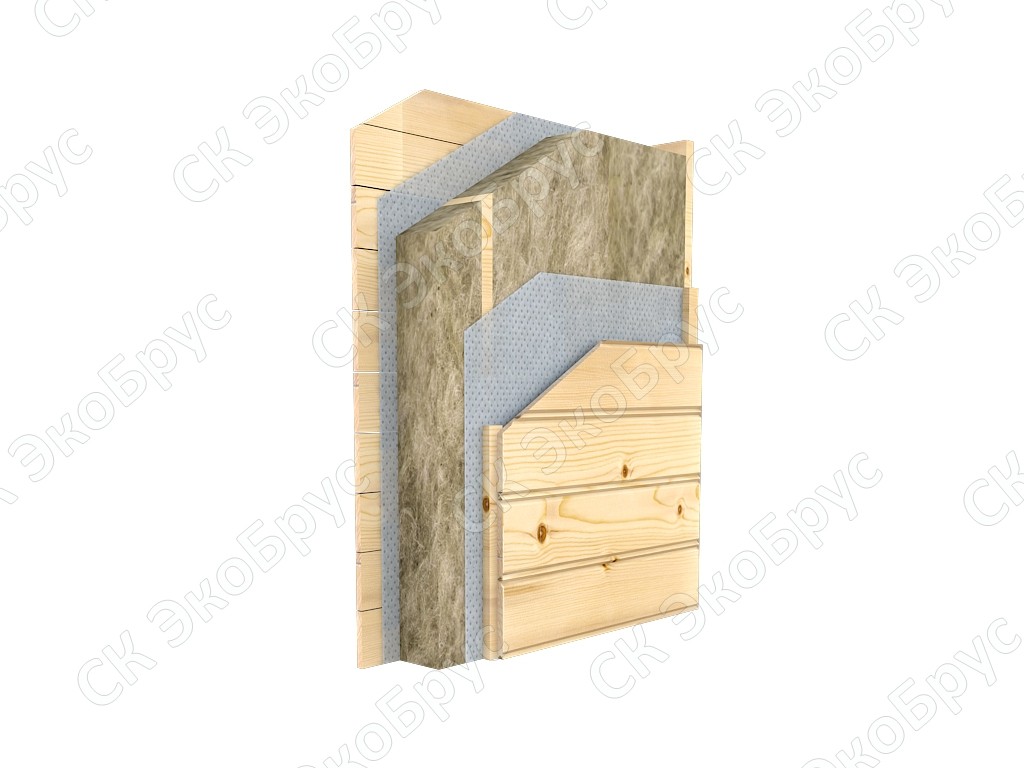

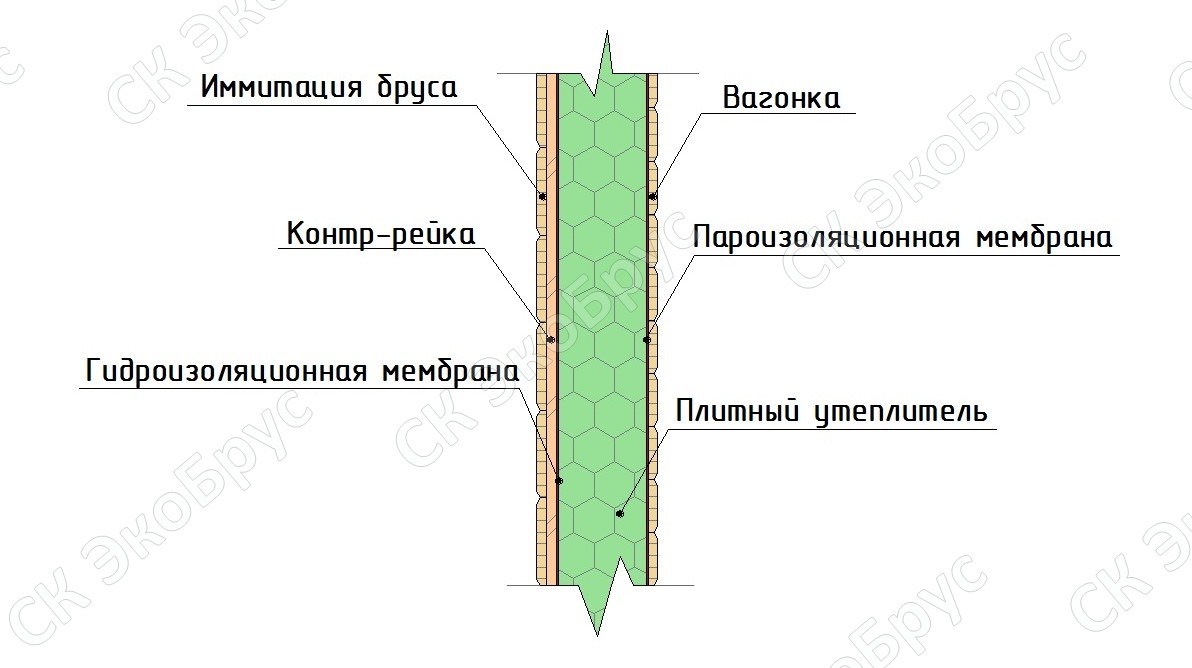

Пирог каркасного дома

Многослойность в строительстве более известна как "пирог", при использовании этого термина возникают ассоциации, которые в полной мере соответствуют строению стены. Изучая разрез стены каркасного дома, можно сделать обоснованные выводы относительно свойств конструкции в целом.

  1. Классические стены монтируются из вертикальных стоек, промежуток между которыми заполняется утеплителем, размещается гидроизоляционный слой, пароизоляционная пленка, для наружной отделки используются плиты ОСП или фанеры.
  2. В качестве утеплителя используется минеральная вата высокого качества, 150-миллиметровый слой по функциональности приравнивается к теплоизоляционным качествам кирпичной кладки.
  3. Пленка служит надежной защитой от продувания каркаса, проникновения влаги во внутреннюю часть стены, что позволяет сохранить теплоизоляционные свойства минеральной ваты, которая уязвима к воздействию сырости. Уникальность пленки заключается в том, что она способна пропускать влажный воздух из внутренней части дома наружу.
  4. Плиты ОСП или фанеры обеспечивают прочность и надежность конструкции, защиту от влаги, ветра, перепада температур.

Многослойность стен обеспечивает уникальные теплосберегающие свойства, возможность монтажа в сжатые сроки. Помимо этого, многослойность конструкции позволяет скрыть различные коммуникации. Древесина каркаса обработана специальными средствами, защищающими от гниения и огня.

На странице представлен классический пирог стены каркасного дома, на котором понятно, в какой последовательности уложены материалы. Стоит отметить, что обшить стены самостоятельно очень сложно, поэтому лучше доверить эту работу специалистам компании ООО «ПРОЕКТСТРОЙ-П».



Перейти к:

Позвоните нам
+7(495)665-15-42
Мы расскажем Вам все о конструктивных особенностях каркасных стен

Стена каркасного дома в разрезе: каркас, обшивка стен

Каркасный дом – очень популярный тип возведения малоэтажных зданий в странах Скандинавии, Германии, Франции, США, Канаде. А сейчас из-за скорости возведения, дешевизны конструкции, малого веса самого дома, экологичности (при правильном подборе компонентов) каркасные дома стали занимать все больший процент в индивидуальном строительстве в России и странах СНГ.

Каркасный дом

Начинать строить стену каркасного дома следует с правильной гидроизоляции фундамента, лучше в два слоя рубероида.

Стены каркасного дома представляет собой конструкцию, состоящую из деревянного или металлического каркаса, служащего основой для обшивки стен.

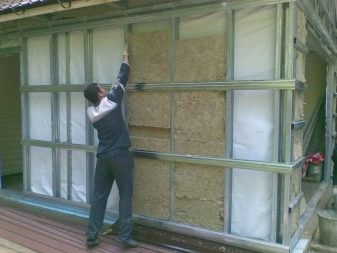

Металлический каркас изготавливают чаще всего из легких стальных тонкостенных конструкций (ЛСТК), проще говоря, из оцинкованного профиля, изготовленного из тонкой стали (до 3 мм).

Основные преимущества стены на основе каркаса из ЛСТК – не горит, не гниет, не подвергается воздействию насекомых, возможна полная утилизация металлического каркаса. Профиль доступнее и значительно дешевле деревянных конструкций. Но металлические корпуса чаще применяют при возведении производственных помещений, цехов и складов, чем при строительстве индивидуального каркасного дома.

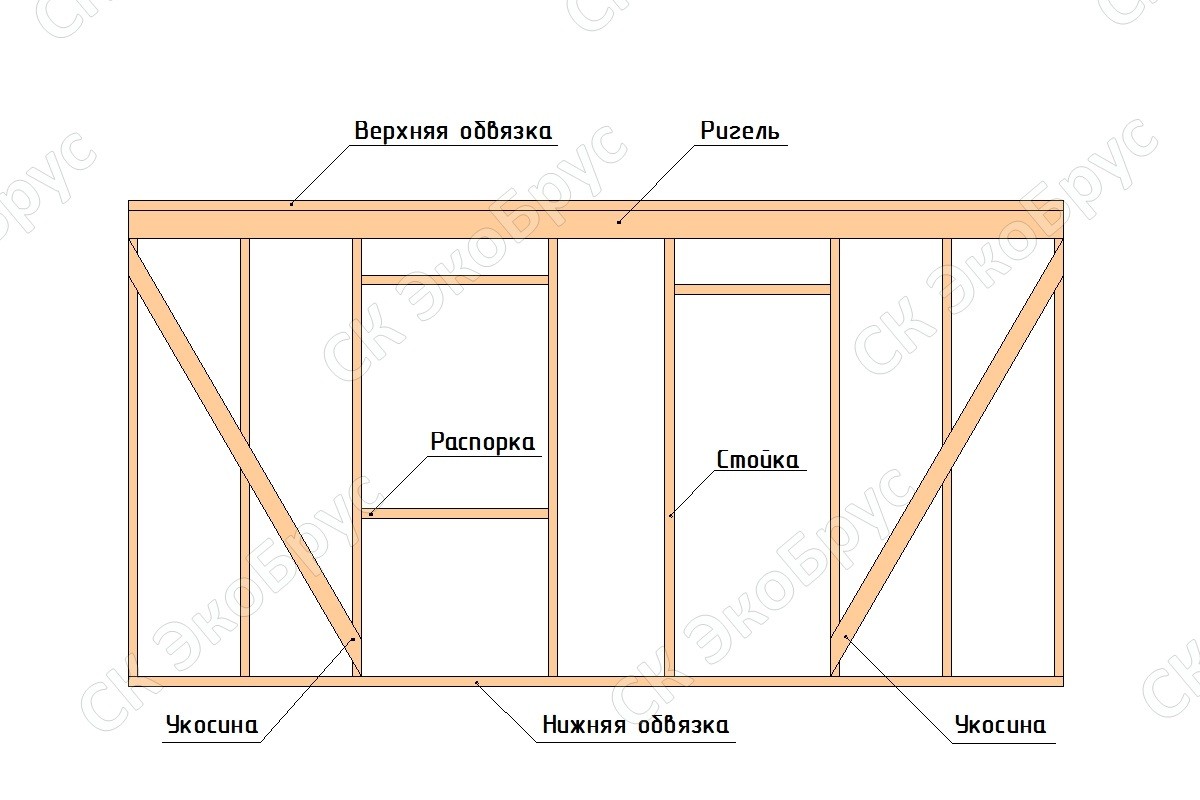

Схема устройства каркасного дома

Схема устройства каркасного дома.

Строительство стены с деревянным каркасом начинают с гидроизоляции фундамента двумя слоями рубероида. Затем крепят доски обвязки к фундаменту с помощью анкерных болтов и монтируют сам каркас. Его изготавливают из досок 50х150 мм. Шаг вертикальных стоек зависит от размеров мата утеплителя. Обычно это 50-60 см. Следует учитывать и ширину листа обшивки. На вертикальные стойки крепят балки перекрытия, короткие балки и лаги пола 2 этажа.

Крепить доски между собой можно методом вырубки (полной и неполной) и с помощью металлических уголков. Последний способ хоть и дороже, но надежней (не нарушается целостность досок).

После построения каркаса производят обшивку стены:

  1. Степлером с наружной стороны прикрепляют гидроизоляцию к вертикальным стойкам.
  2. Саморезами закрепляют листовой материал, прижимая пленку гидроизоляции.
  3. Помещают утеплитель.
  4. Степлером прикрепляют к внутренней стороне вертикальных стоек стены пароизоляцию.
  5. Пленку прижимают листовым материалом, крепя его к стойкам с помощью саморезов.

Выбор утеплителя для каркасного дома

В качестве утеплителя используют:

Схема утепления стены каркасного дома

Схема утепления стены каркасного дома.

  1. Монолитный пенобетон – ячеистый бетон на основе портландцемента, воды, органического или синтетического пенообразователя, а при необходимости полимерных и минеральных добавок; перед его заливкой с помощью мобильных установок необходимо закрепить гидроизоляционную и пароизоляционную пленку и листовой материал с обеих сторон стены (в качестве несъемной опалубки).
  2. Минеральная вата, изготовленная из расплава вулканических пород (например, из базальта), доменного шлака или их смеси, – отличный тепло- и звукоизолирующий материал, широко применяемый при строительстве каркасных домов; сведения о ее токсичности преувеличены: формальдегид выделяется при температуре свыше 300-350°С, а содержание волокон ваты в воздухе даже при монтаже ниже принятых в Евросоюзе предельно допустимых концентраций; минеральную вату для предотвращения ее оседания следует использовать жестких сортов.
  3. При монтаже внутренних стен вместо минеральной ваты часто используют стекловату – она имеет лучшую шумоизоляцию, но при работе с ней следует соблюдать меры защиты – работать в респираторе, спецодежде, рукавицах.

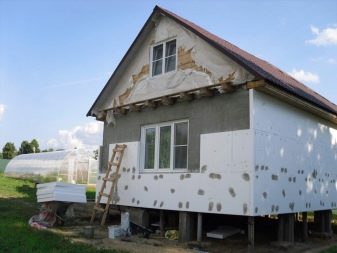

  4. Пенопласт и пенополистирол – широко используются для утепления фасадов зданий, но горючи, обладают спорными экологическими свойствами, создают эффект термоса, что приводит к необходимости регулярного проветривания или оборудования дополнительной вентиляции каркасного дома, решение – применение паропроницаемого пенополистирола.
  5. Пенополиуретан обеспечивает высокую скорость нанесения, универсален, но дорог, поэтому используется для утепления труднодоступных мест (перекрытия).
  6. Экологические решения – маты из льна и конопляной пеньки – обеспечивают микроклимат каркасного дома, близкий к деревянному дому, обладают хорошими тепло- и звукоизолирующими свойствами, не поддерживают горение.
  7. Эковата состоит из 80% макулатуры/газетной бумаги, 10% борной кислоты и 10% буры; по теплоизолирующим свойствам не уступает минеральной вате, но где-то на треть дороже. Зато с помощью специального оборудования она задувается в каркас дома в течение 1 дня, при этом не образуются пустоты, а благодаря содержанию буры в ней не поселяются грызуны.

Вернуться к оглавлению

Выбор листового материала

С внешней стороны стена обшивается цементно-стружечными (ЦСП) или стружечно-цементными (СЦП) плитами, OSB, влагостойкой фанерой, досками.

Схема устройства стены каркасного дома

Схема устройства стены каркасного дома.

  1. Цементно-стружечные и стружечно-цементные плиты изготавливают из мелкой древесной стружки, портландцемента и добавок, снижающих влияние древесины на цемент. Листы паропроницаемы, поэтому в паре с паропроницаемым утеплителем предотвращают эффект аквариума (повышенной влажности) в здании. Но ЦСП и СЦП тяжелые, при подъеме на верхние этажи необходимы строительные леса и лебедка. Кроме того, плиты имеют незначительную прочность при изгибе, может ломаться.
  2. Ориентированно-стружечная плита (ОСП, OSB) изготавливается из 3-4 и более слоев тонких щепок (древесной стружки), склеенных смолами с добавлением строительного воска и борной кислоты. Стружка во внешних слоях ориентирована продольно, во внутреннем – поперечно. Материал хорош во всех отношениях, но может выделять формальдегид, метанол и фенол. Использовать для внутренней обшивки не рекомендуется.
  3. Все большую популярность в качестве наружного листового материала используют ветрозащитные плиты ISOPLAAT 25 мм – древесноволокнистые плиты прибалтийского производства.

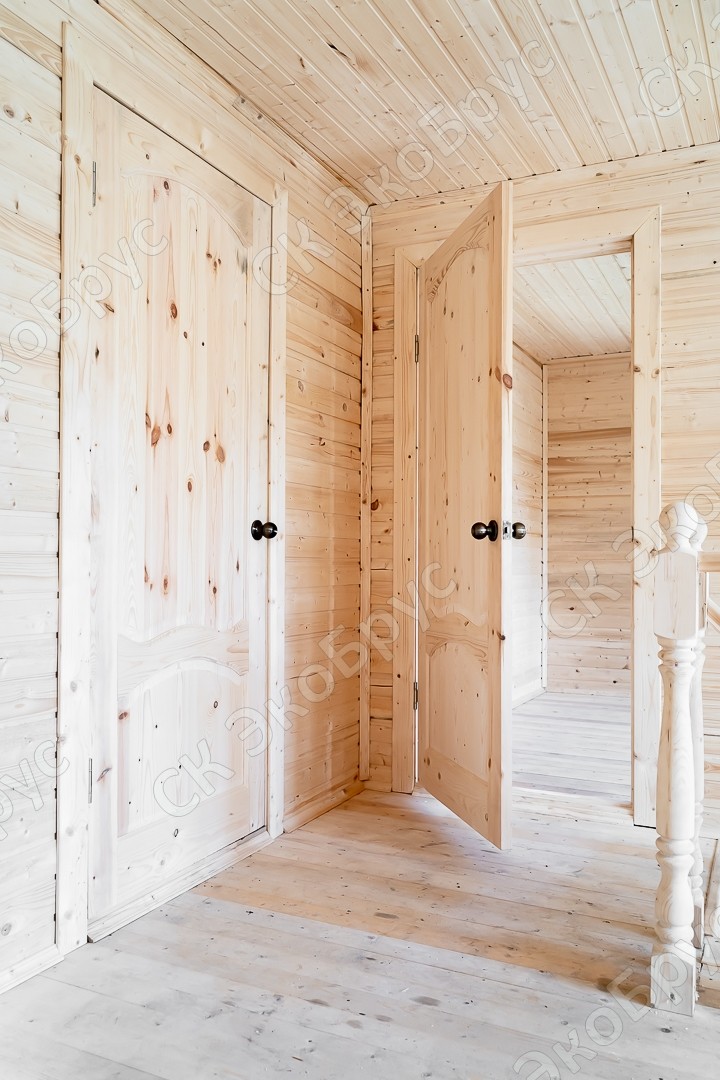

Внутри каркас обшивают влагостойким гипсокартоном, ДСП или ДВП, вагонкой, стекломагниевыми листами (СМЛ).

Вернуться к оглавлению

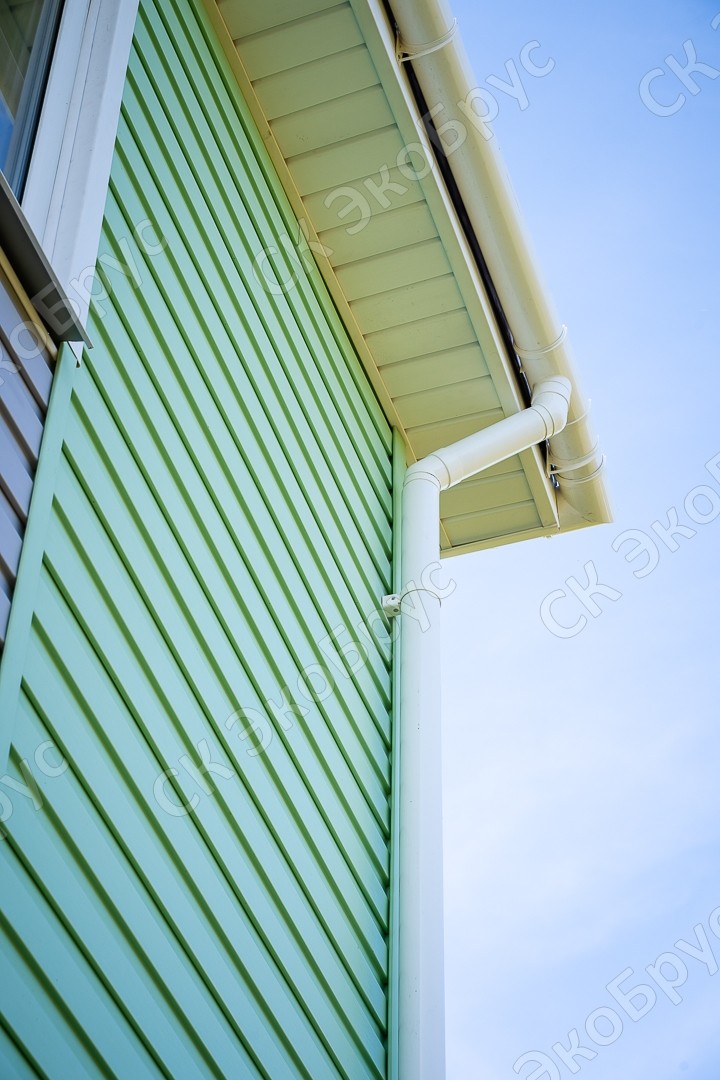

Виды внешней облицовки стен каркасного дома

Снаружи стены облицовывают деревянными досками, сайдингом, декоративной штукатуркой, кирпичем. Современные решения:

Внешняя облицовка – деревянные доски, двойное утепление:

Схема отделки стены каркасного дома сайдингом

Схема отделки стены каркасного дома сайдингом.

  1. Деревянные доски 20-40 мм или сайдинг.
  2. Вертикальная обрешетка с вентиляционным зазором 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 100 мм.
  6. Плита теплоизоляционная ISOPLAAT 25 мм.
  7. Каркасный брус 50 мм.
  8. Пароизоляционная пленка.
  9. OSB плита 10 мм.
  10. Плита декоративная ISOTEX 12 мм.

Декоративная штукатурка:

  1. Штукатурка декоративная.
  2. Плита ветрозащитная ISOPLAAT 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм (установить можно одну плиту).
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка, обрешетка необходима для прокладки коммуникаций, при отсутствии коммуникаций ее можно не устанавливать.
  9. Плита декоративная ISOTEX 12 мм.

Деревянная доска:

Схема внутренней отделки стены каркасного дома

Схема внутренней отделки стены каркасного дома.

  1. Имитация бревна, бруса (дощатая облицовка) 25-40 мм.
  2. Обрешетка, вентилируемый зазор 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 10 мм.
  8. Обрешетка 22х50 мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Декоративный кирпич:

  1. Облицовочная кирпичная кладка.
  2. Зазор воздушный 40 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Теплоизоляция 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Вернуться к оглавлению

Обшивка внутренних стен каркасного дома

Внутренние стены каркасного дома тоже многослойные, разрез стены:

  1. Вертикальная стойка деревянного каркаса.
  2. Утеплитель.
  3. Пароизоляция.
  4. Листовой материал для чистовой отделки.

Доски для внутренних стен используются 150х50 мм, допускается применять доски размером 100х50 мм.

При использовании дерева для строительства каркасного дома (вагонка, доски, брус) его надо пропитать составами против гниения и горения, затем окрасить.

Стена каркасного дома в разрезе: каркас, обшивка стен

Каркасный дом — очень популярный тип возведения малоэтажных зданий в странах Скандинавии, Германии, Франции, США, Канаде. А сейчас из-за скорости возведения, дешевизны конструкции, малого веса самого дома, экологичности (при правильном подборе компонентов) каркасные дома стали занимать все больший процент в индивидуальном строительстве в России и странах СНГ.

Начинать строить стену каркасного дома следует с правильной гидроизоляции фундамента, лучше в два слоя рубероида.

Стены каркасного дома представляет собой конструкцию, состоящую из деревянного или металлического каркаса, служащего основой для обшивки стен.

Металлический каркас изготавливают чаще всего из легких стальных тонкостенных конструкций (ЛСТК), проще говоря, из оцинкованного профиля, изготовленного из тонкой стали (до 3 мм).

Основные преимущества стены на основе каркаса из ЛСТК — не горит, не гниет, не подвергается воздействию насекомых, возможна полная утилизация металлического каркаса. Профиль доступнее и значительно дешевле деревянных конструкций. Но металлические корпуса чаще применяют при возведении производственных помещений, цехов и складов, чем при строительстве индивидуального каркасного дома.

Схема устройства каркасного дома.

Строительство стены с деревянным каркасом начинают с гидроизоляции фундамента двумя слоями рубероида. Затем крепят доски обвязки к фундаменту с помощью анкерных болтов и монтируют сам каркас. Его изготавливают из досок 50х150 мм. Шаг вертикальных стоек зависит от размеров мата утеплителя. Обычно это 50-60 см. Следует учитывать и ширину листа обшивки. На вертикальные стойки крепят балки перекрытия, короткие балки и лаги пола 2 этажа.

Крепить доски между собой можно методом вырубки (полной и неполной) и с помощью металлических уголков. Последний способ хоть и дороже, но надежней (не нарушается целостность досок).

После построения каркаса производят обшивку стены:

  1. Степлером с наружной стороны прикрепляют гидроизоляцию к вертикальным стойкам.
  2. Саморезами закрепляют листовой материал, прижимая пленку гидроизоляции.
  3. Помещают утеплитель.
  4. Степлером прикрепляют к внутренней стороне вертикальных стоек стены пароизоляцию.
  5. Пленку прижимают листовым материалом, крепя его к стойкам с помощью саморезов.

Выбор утеплителя для каркасного дома

В качестве утеплителя используют:

Схема утепления стены каркасного дома.

  1. Монолитный пенобетон — ячеистый бетон на основе портландцемента, воды, органического или синтетического пенообразователя, а при необходимости полимерных и минеральных добавок; перед его заливкой с помощью мобильных установок необходимо закрепить гидроизоляционную и пароизоляционную пленку и листовой материал с обеих сторон стены (в качестве несъемной опалубки).
  2. Минеральная вата, изготовленная из расплава вулканических пород (например, из базальта), доменного шлака или их смеси, — отличный тепло- и звукоизолирующий материал, широко применяемый при строительстве каркасных домов; сведения о ее токсичности преувеличены: формальдегид выделяется при температуре свыше 300-350°С, а содержание волокон ваты в воздухе даже при монтаже ниже принятых в Евросоюзе предельно допустимых концентраций; минеральную вату для предотвращения ее оседания следует использовать жестких сортов.
  3. При монтаже внутренних стен вместо минеральной ваты часто используют стекловату — она имеет лучшую шумоизоляцию, но при работе с ней следует соблюдать меры защиты — работать в респираторе, спецодежде, рукавицах.
  4. Пенопласт и пенополистирол — широко используются для утепления фасадов зданий, но горючи, обладают спорными экологическими свойствами, создают эффект термоса, что приводит к необходимости регулярного проветривания или оборудования дополнительной вентиляции каркасного дома, решение — применение паропроницаемого пенополистирола.
  5. Пенополиуретан обеспечивает высокую скорость нанесения, универсален, но дорог, поэтому используется для утепления труднодоступных мест (перекрытия).
  6. Экологические решения — маты из льна и конопляной пеньки — обеспечивают микроклимат каркасного дома, близкий к деревянному дому, обладают хорошими тепло- и звукоизолирующими свойствами, не поддерживают горение.
  7. Эковата состоит из 80% макулатуры/газетной бумаги, 10% борной кислоты и 10% буры; по теплоизолирующим свойствам не уступает минеральной вате, но где-то на треть дороже. Зато с помощью специального оборудования она задувается в каркас дома в течение 1 дня, при этом не образуются пустоты, а благодаря содержанию буры в ней не поселяются грызуны.

Вернуться к оглавлению

Выбор листового материала

С внешней стороны стена обшивается цементно-стружечными (ЦСП) или стружечно-цементными (СЦП) плитами, OSB, влагостойкой фанерой, досками.

Схема устройства стены каркасного дома.

  1. Цементно-стружечные и стружечно-цементные плиты изготавливают из мелкой древесной стружки, портландцемента и добавок, снижающих влияние древесины на цемент. Листы паропроницаемы, поэтому в паре с паропроницаемым утеплителем предотвращают эффект аквариума (повышенной влажности) в здании. Но ЦСП и СЦП тяжелые, при подъеме на верхние этажи необходимы строительные леса и лебедка. Кроме того, плиты имеют незначительную прочность при изгибе, может ломаться.
  2. Ориентированно-стружечная плита (ОСП, OSB) изготавливается из 3-4 и более слоев тонких щепок (древесной стружки), склеенных смолами с добавлением строительного воска и борной кислоты. Стружка во внешних слоях ориентирована продольно, во внутреннем — поперечно. Материал хорош во всех отношениях, но может выделять формальдегид, метанол и фенол. Использовать для внутренней обшивки не рекомендуется.
  3. Все большую популярность в качестве наружного листового материала используют ветрозащитные плиты ISOPLAAT 25 мм — древесноволокнистые плиты прибалтийского производства.

Внутри каркас обшивают влагостойким гипсокартоном, ДСП или ДВП, вагонкой, стекломагниевыми листами (СМЛ).

Вернуться к оглавлению

Виды внешней облицовки стен каркасного дома

Снаружи стены облицовывают деревянными досками, сайдингом, декоративной штукатуркой, кирпичем. Современные решения:

Внешняя облицовка — деревянные доски, двойное утепление:

Схема отделки стены каркасного дома сайдингом.

  1. Деревянные доски 20-40 мм или сайдинг.
  2. Вертикальная обрешетка с вентиляционным зазором 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 100 мм.
  6. Плита теплоизоляционная ISOPLAAT 25 мм.
  7. Каркасный брус 50 мм.
  8. Пароизоляционная пленка.
  9. OSB плита 10 мм.
  10. Плита декоративная ISOTEX 12 мм.

Декоративная штукатурка:

  1. Штукатурка декоративная.
  2. Плита ветрозащитная ISOPLAAT 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм (установить можно одну плиту).
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка, обрешетка необходима для прокладки коммуникаций, при отсутствии коммуникаций ее можно не устанавливать.
  9. Плита декоративная ISOTEX 12 мм.

Деревянная доска:

Схема внутренней отделки стены каркасного дома.

  1. Имитация бревна, бруса (дощатая облицовка) 25-40 мм.
  2. Обрешетка, вентилируемый зазор 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 10 мм.
  8. Обрешетка 22х50 мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Декоративный кирпич:

  1. Облицовочная кирпичная кладка.
  2. Зазор воздушный 40 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Теплоизоляция 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Вернуться к оглавлению

Обшивка внутренних стен каркасного дома

Внутренние стены каркасного дома тоже многослойные, разрез стены:

  1. Вертикальная стойка деревянного каркаса.
  2. Утеплитель.
  3. Пароизоляция.
  4. Листовой материал для чистовой отделки.

Доски для внутренних стен используются 150х50 мм, допускается применять доски размером 100х50 мм.

При использовании дерева для строительства каркасного дома (вагонка, доски, брус) его надо пропитать составами против гниения и горения, затем окрасить.

Источник

Каркас

Каркасный дом — это легковозводимая конструкция. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Европе, Германии, США и Канаде.

Каркасные технологии в деревянном домостроении в Европе и Скандинавии популярны более пяти веков. По этой технологии строились и продолжают возводиться не только частные дома, но и трёх- четырёхэтажные большие многофункциональные здания.

В России каркасная технология быстро набирает темп. Особенно пользуется популярностью строительство каркасных домов в Москве и Санкт-Петербурге. Рост количества населения в этих городах не поддается никакому анализу, люди в Мегаполисах устают повседневной суеты, пробок и загазованности.

В наше время быстрыми темпами растет интерес к загородному жилью, инфраструктура за Мегаполисом налаживается, улучшается транспортная доступность, люди все чаще и чаще стали задумываться о приобретении участка и строительстве собственного дома. Стимулирует и тот факт, что цены на квартиры и коммунальные услуги стали просто нереальными, гораздо дешевле сегодня построить свой дом.

Современные технологии производства и строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности, прочности и долговечности.

Дерево является основным составляющим материалом строительства каркасных домов, что отличает их высокой экологичностью. К тому же, не используются материалы, вредные для здоровья человека.

 carcas-1.jpg  carcas-2.jpg

Преимущества каркасной конструкции

Быстровозводимость и относительно низкая стоимость строительства
Каркасное строительство под ключ в разы дешевле классического каменного или брусового дома, да и сроки возведения такого дома значительно короче. Дом под внутреннюю отделку с учетом фундамента возводится всего за 3-4 месяца, «под ключ» с учетом инженерных систем за 5-6 месяцев.
Возможность использования различных вариантов фасадной отделки
Для внешней отделке фасадов используются как классические материалы: виниловый сайдинг, имитатор бруса, так и современные: фасадная штукатурка, фиброцементный сайдинг, различные виды декоративных панелей. Комбинированное использование различных материалов и цветовых решений придадут Вашему дому непревзойденную красоту и практичность.
Легкость конструкций

Не требует сооружения массивного фундамента. Как правило, каркасные дома монтируются на легких и недорогих фундаментах: железобетонная плита, буронабивные забивные железобетонные сваи или винтовые сваи. Современная защита винтовых свай от коррозии оцинковкой или полимерными покрытиями позволяет создавать свайные фундаменты не только очень недорогие, но и по долговечности сравнимые с каменными или бетонными. Следует также отметить ремонтопригодность фундамента под каркасным домом. Каркасные дома настолько легки (обычно менее 20 тонн), что могут быть подняты домкратом без разрушения с целью ремонта фундамента дома, который обычно состоит во вкручивании дополнительных винтовых свай.

Меньшая вероятность повреждения дома от конструктивных ошибок или свойств грунта. Тяжелые каменные дома могут давать неравномерные осадки и очень сильно зависимы от пучения грунта и конструктива, который ему сопротивляется. Высокий вес каменных стен может привести к их разрушению в случае конструктивных ошибок. Сравнительно низкий вес каркасных домов позволяет создавать конструкции менее подверженные разрушениям из-за особенностей грунта или собственного веса дома.


Разрез каркасного дома

 На железобетонной плите     На свайном фундаменте
 razrez-plita.jpg razrez-svai.jpg



Каркасные дома позволяют создавать самые разнообразные архитектурные формы

Перераспределение веса обычно не приводит к проблемам надежности конструкции из-за её низкого веса.


Пожаростойкость

При использовании несгораемых материалов каркасные дома имеют даже более высокую пожарную безопасность, чем дома с каменными стенами, так как эффективно препятствуют возгоранию отделки изнутри дома. Балки из клееного или пропитанного бруса в случае пожара надежнее железобетонных или металлических, так как последние в высокой температуре теряют прочностные характеристики, а используемый утеплитель – базальтовая вата, имеет высокую пожаростойкость.


«Дышащий дом»

При правильной конструкции каркасного дома с использованием паропроницаемых материалов внешней отделки - экоплиты (Белтермо-топ, Isoplaat) и соответствующего типа утеплителя (минеральная вата) возможно создание паропроницаемых стен, что создает эффект «дышащего дома» известного для классических деревянных домов. Паропроницаемые пленки, используемые внутри стен, удаляют избыточную влажность из дома без проветривания и теплопотерь, что создает комфортный микроклимат.


«Теплый дом»

В зимнее время года каркасные дома можно быстро прогреть до комфортной температуры, так как они имеют низкую теплоемкость стен и перекрытий и высокую теплозащиту, благодаря наполнению стен материалами, которые имеют коэффициент теплопроводности меньше, чем у древесины - это обеспечивает ощутимое сокращение расходов в период отопительного сезона. Здание очень быстро прогревается и достаточно долго удерживает тепло, не смотря на то, что стены имею достаточно малую толщину, по сравнению с каменными домами.


Сейчас еще многие сомневаются в этих фактах, люди только привыкают.

Каркасные дома – это как новое изобретение, к которому люди шли не одно столетие, постоянно усовершенствуя технологию строительства. Рынок стройматериалов не стоит на месте – сегодня различные современные строительные материалы дают возможность выполнить комбинированную отделку для Вашего дома и причем на любой кошелек. Важно при использовании новых материалов четко соблюдать основы каркасной технологии строительства. Именно экономическая доступность и надежность технологии способствует такому активному развитию.

Каркасные дома - минусы и плюсы строительства

Большую популярность каркасные дома приобрели в Финляндии, поэтому часто можно услышать о строительстве каркасных домов по финской технологии или, попросту, финских домов. Многие фирмы, расписывая достоинства и преимущества каркасных домов, умалчивают о недостатках. А ведь у любой медали присутствуют две стороны, тем более, что в случае с каркасными домами, недостатки не настолько фатальны, чтобы была необходимость что-либо умалчивать. А своевременное решение и вовсе сводит все минусы к нулю.

 f51a8e5a65.png К примеру, среди недостатков каркасных домов рассматривают их высокую герметичность. Отсутствие правильной и грамотно сделанной вентиляции может привести к появлению сырости, и, как следствие, плесени. А с ней уже придется бороться неэкологичными средствами, причем данная ситуация может возникнуть в любом доме, независимо от того из чего он построен. Решение данного вопроса более чем элементарно. На этапе строительства каркасного дома учитывается проект вентиляционной системы, если, к примеру, он не был учтен в самом проекте дома.

Еще одним недостатком принято считать невозможность возведения большого количества этажей. Но стоит ли стремиться сбежать из городских блоков и клетушек, чтобы приобрести тот же самый вариант?

Какие бы минусы не пытались найти противники строительства каркасных домов, это скорее не минусы, а вопросы, которые элементарно решаются. Но самым главным остается то, что никто не навязывает необходимость принятия того или иного решения. Благо вариантов строительства на рынке современных материалов действительно великое множество.

Любителям природы этот вариант наиболее симпатичен. Ведь каркасные дома не нарушают статичность пейзажа, оставляя окружающую природу в ее нетронутом виде. Ландшафтные изменения предполагаются исключительно по просьбе заказчика.

Дом, наполненный запахом дерева, успокаивает, дарит тепло даже в самые холодные зимние вечера.

Строительство каркасных домов под ключ – это возможность реализовать мечту о доме за разумные деньги не через годы, а сегодня.


пирог, технология и этапы возведения



Рисунок 1. Пирог стены каркасного дома

Содержание:

  1. Общая информация
  2. Материалы
  3. Технологии строительства
  4. Устройство стены
  5. Сборной «пирог»: строение по слоям
  6. Каркас
  7. Утеплитель
  8. Внешняя обшивка
  9. Гидроизоляция
  10. Обрешетка
  11. Фасад
  12. Пароизоляция
  13. Внутренняя обшивка
  14. Внутренняя отделка
  15. Виды стеновых пирогов
  16. Чертежи, схемы и разрезы
  17. Этапы возведения
  18. Внешняя и внутренняя обшивка
  19. Защита стен
  20. В заключение

Стены каркасного дома состоят из армирующих, утепляющих и изолирующих слоев. Они прочные, хорошо защищают помещения от холода. Существует несколько технологий сборки таких строений с применением разных материалов. Но принцип многослойности конструкций общий для всех сборных зданий.

Общая информация

Каркасные стены состоят из каркаса, утеплителя, наружной и внутренней отделки. Исполнение слоев зависит от требуемых параметров сооружения: несущей способности, прочности, тепло-, звукоизоляции, устойчивости к воздействию влаги. Различают такие типы конструкций:

  1. Несущие. Это все внешние ограждения и внутренние стены каркасного дома, поддерживающие межэтажные, чердачные перекрытия. Они очень прочные, выдерживают значительные нагрузки, устойчивы к деформациям. Каркас для них обычно выполняют из цельных досок или прочных двутавровых балок. Чтобы сделать несущую стену, выбирают пиломатериалы сечением не менее 40х100 мм.
  2. Ненесущие. К этой категории относятся внутренние межкомнатные перегородки. Они значительно тоньше несущих, так как их не нужно сильно утеплять. Изоляция выполняется для увеличения звукопоглощающей способности перегородок. Здесь также можно использовать каркас из бруса сечением 40х100 мм.

Кроме увеличенной толщины каркаса, в несущих конструкциях дополнительно укрепляют дверные, оконные проемы. Чтобы избежать деформации блоков во время эксплуатации, при их сборке нужно использовать минимум 2 перемычки.

Материалы

Рисунок 2. Обрезная доска



Затраты на строительство, экономические и технические характеристики здания напрямую зависят от выбранных материалов. Основа сооружения – каркас, состоящий из вертикальных стоек, горизонтальной обвязки. Он определяет общую прочность строения, способность выдерживать ветровую, дождевую или снеговую нагрузку, устойчивость к деформациям – из-за оползней, сейсмической активности, собственного веса сооружения. При возведении каркаса используют металлические профили или древесину.

Дерево – это более доступный, легкий, универсальный материал. С ним проще работать, древесина хорошо сочетается с разными утеплителями или отделкой. Кроме того, брус дешевле металлопроката. Металл прочнее, выдерживает большие нагрузки. Но его реже используют из-за высокой цены, сложности обработки, большого веса, подверженности коррозии. Из деревянных пиломатериалов для каркаса применяются:

  • Обрезная доска. Ее выпиливают из древесины хвойных пород. Самое ходовое сечение – 40х150 мм. Различают доски естественной влажности (около 40%) или технической сушки. Обычно дерево высушивают до равновесной (транспортной) влажности – 15-25%. Влажная доска – очень дешевое, удобное для обработки сырье, но она подвержена усушке, деформации, образованию грибка. Технически высушенное дерево дороже примерно на 25-30%. Его минус – значительный процент брака по геометрии, возникающий при производстве.
  • Брус. Исходное сырье – клен, хвойные породы дерева. Бывает цельным или клееным. Второй вариант лучше по прочности, но дороже. Деревянный брус бывает квадратного или прямоугольного сечения, стандартные типоразмеры материла – 150х150, 150х200, 150х250 мм. Он подходит для многоэтажных сооружений со сложной архитектурой.
  • Двутавровые балки. Здесь два деревянных бруса соединяются планкой-перемычкой из OSB или фанеры. Перемычку делают любой длины, поэтому толщину стен каркасного дома можно варьировать. Двутавр очень прочный, он удобен для прокладки скрытых под обшивкой коммуникаций, хорошо фиксирует изоляцию, препятствует появлению мостиков холода. Недостаток – высокие требования к качеству брусков (не должно быть сучков, зазоров), сложность их тщательной подгонки к перемычке.



Кроме каркаса монтируют наполнитель (изоляцию), внутреннюю/внешнюю обшивку. Рассмотрим каждый элемент отдельно:

  1. Внешняя обшивка. Для нее применяют готовые сборные щиты (сэндвич-панели) или стандартную отделку: доски, плиты OSB, ЦСП, листы влагостойкой фанеры, магнезитовые плиты. Качественная обшивка изготавливается из хорошо просушенных материалов. Она влагоустойчива, не деформируется и не трескается со временем, имеет противогрибковую обработку.
  2. Внутренняя обшивка. Здесь используют облицовку, аналогичную внешней отделке.
  3. Утепление. Теплоизоляция отличается по виду, способу укладки, толщине слоя. Применяют рулонные утеплители волокнистого типа (базальтовая, минеральная, древесноволокнистая вата, эковата) или жесткие варианты (экструдированный пенополистирол, пенополиуретан, пеноизол). Мягкие материалы более экологичны. Их можно дополнять, если волокно утрамбовалось и утратило изоляционные характеристики. Твердые повышают жесткость сооружения, позволяют уменьшить общую толщину стен каркасного дома.
  4. Отделка. Снаружи используют сайдинг (виниловый, металлический, фиброцементный), деревянную вагонку для облицовки, панели из искусственного камня, штукатурку. Наружные фасады сборных домов отличаются по виду, прочности, цене. Внутренние поверхности оформляют под стиль интерьера, здесь практически нет ограничений. Для отделки подходит гипсокартон, облицовка вагонкой, стеновые панели.
  5. Ветрозащита. Для защита от ветра снаружи укладывают тонкую мембранную пленку (Изоспан А, Изолтекс). Она не допускает продувания, не пропускает влагу от дождя или тающего снега, поэтому изоляция не намокает, исключается ее гниение. Мембрана паропроницаема, она не препятствует выходу влаги наружу, не мешает естественной вентиляции обшивки, утеплителя. Еще для ветрозащиты подходит обычный полиэтилен или спанбонд – но здесь характеристики готовой каркасной стены будут хуже.
  6. Пароизоляция. Ее монтируют с внутренней стороны теплоизоляции. Обычно используют пароизоляционную мембрану (Изоспан B), фольгированные мембраны, полиэтиленовые армированные пленки, битумно-кукерсольную мастику. Она защищает теплоизоляцию от вредного воздействия водяного пара из помещения.

Материал выбирают по прочностным характеристикам, максимальной несущей способности. Учитывают этажность, конфигурацию, назначение строения – для постоянного проживания или летняя дачи. Также важна местность: климатологический регион, сейсмический район, тип грунтов, рельеф участка.

Технологии строительства

Структура всех сборных зданий похожа, но методы строительства применяют разные. На территории России популярны две технологии создания стен каркасного дома:

  • финская;
  • канадская.

Отличия сложились исторически, они связаны с климатическими особенностями Европы и Северной Америки.

При скандинавском способе каркас, утеплитель, обшивку и отделку собирают непосредственно на участке строительства. Это доступный, но достаточно трудозатратный метод – для строительства нужен опыт монтажа. По этой технологии можно полностью собрать стены каркасного дома своими руками. При этом вы самостоятельно выбираете тип обшивки, изоляции, количество слоев, величину воздушных зазоров.

При североамериканском способе здание монтируют из уже готовых SIP-панелей. Такое строительство занимает меньше времени, чем самостоятельная сборка многослойной конструкции стены каркасного дома. Еще заводские плиты отличаются более высокой прочностью при небольшом весе и минимальной толщине. Такие строения хорошо выдерживают движение грунта, они устойчивы к землетрясениям.

Устройство стены

Она имеет вид «пирога» или «сэндвича». Конструкция состоит из нескольких слоев армирующих, изолирующих, отделочных материалов – их укладывают в определенном порядке. Особенность устройства стены каркасного дома обеспечивает ее прочность, хорошие изолирующие свойства, долговечность.

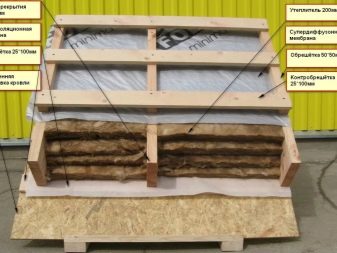

Сборной «пирог»: строение по слоям

Рисунок 3. Схема пирога стены дома

В зависимости от назначения конструкции (внешние или внутренние стены каркасного дома) вид готового пирога может несколько отличаться. Базовая комплектация включает такие компоненты:

  • Деревянный каркас.
  • Рулонный или жесткий утеплитель.
  • Внешняя обшивка (OSB-3).
  • Гидроветроизоляция.
  • Обрешетка из контрреек.
  • Наружный фасад.
  • Пароизоляционный слой.
  • Внутренняя обшивка.
  • Декоративная внутренняя отделка.

Рассмотрим подробнее устройство стены каркасного дома по слоям.

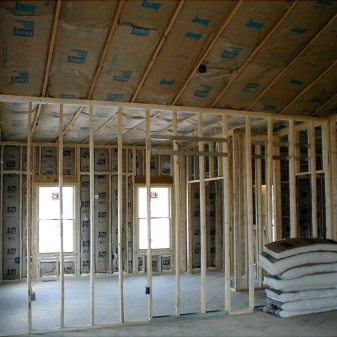

Каркас

Рисунок 4. Схема конструкции каркаса стены

Остов здания состоит из горизонтальных и вертикальных балок, которые закрепляют на фундаменте. Каркас несет основную нагрузку, он отвечает за жесткость всей конструкции. В готовом виде он полностью скрыт отделочными материалами, изоляцией, внешней отделкой.

Утеплитель

Материал с высокими теплоизоляционными свойствами располагают между балками каркаса. Кроме утепления, он улучшает звукоизоляцию наружных стен.

Рисунок 5. Утеплитель Rockwool

Внешняя обшивка

Плиты ОСП крепят к балкам каркаса. Они обеспечивают жесткость, прочность, устойчивость коробки здания.

Гидроизоляция

Мембранный изоляционный слой укладывают на плиты обшивки. Он защищает здание от ветра, дождя, снега, обеспечивает сохранность теплоизоляции.

Обрешетка

Ее выполняют из тонких реек, устанавливаемых непосредственно на слой гидроизоляции. На обрешетку монтируют внешние фасады. При этом между несущей поверхностью и фасадными плитами остается воздушное пространство для вентиляции.

Фасад

Рисунок 6. Фасад каркасного дома. Строительство по проекту Петергоф Д-2

Внешняя отделка определяет окончательный вид здания. Она придает строению дополнительную прочность, уменьшает коэффициент теплопроводности ограждений, улучшает шумоизоляцию.

Пароизоляция

Пароизоляционный материал укладывают на утеплитель со стороны помещения для защиты от влаги или конденсата, образующихся внутри дома.

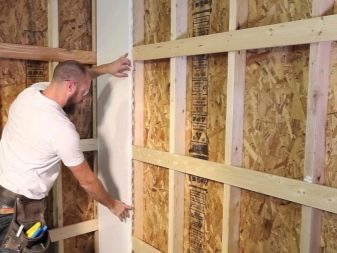

Внутренняя обшивка

Плиты OSB или фанеры располагают после пароизоляционного слоя. Слой служит основой для финишной отделки помещений.

Внутренняя отделка

Имеет декоративное значение. Ее подбирают под конкретный интерьер.

Рисунок 7. Внутренняя отделка. Строительство по проекту Петергоф Д-2

Виды стеновых пирогов

Основные технические отличия готовых строений связаны с выбранными материалами. Тип каркаса влияет на прочность и несущую способность конструкции. Утеплитель, изоляция, обшивка каркасного дома изнутри и снаружи, внешняя отделка – отвечают за сохранение тепла, ветрозащитные характеристики. Рассмотрим различные виды пирогов:

  1. С минеральной ватой. Минвата – это спрессованное синтетическое волокно, получаемое из горных пород. Обладает низкой теплопроводностью, высокой огнестойкостью, за счет волокнистой структуры хорошо поглощает внешние шумы. Материал практически не дает усадку, может служить до 50 лет. Минус минваты: гигроскопичность – нужно выполнять гидро-, пароизоляцию.Поставляется в виде рулонов или матов.
  2. С эковатой. Основа утеплителя – целлюлозные волокна с добавлением антипиренов, антисептиков (борная кислота, бура). Эковату производят из вторичного сырья, отходов бумажного производства. Поставляется она в прессованных брикетах. Это экологичный и экономичный утеплитель. Его распыляют по поверхности, создавая идеально ровный изоляционный слой без соединительных стыков. У материала низкая теплопроводность, высокая теплоемкость, он хорошо аккумулирует тепло. Поэтому в каркасном доме с утеплением из эковаты сохраняется постоянная температура воздуха.
  3. С базальтовым утеплителем. Один из подвидов минваты, каменный утеплитель. Это наиболее безопасный экологичный материал, применяемый для утепления всех поверхностей здания. Базальтовая вата бывает разной плотности: от 40 до 200 г/м3. Выпускается в рулонах, матах, россыпью. Волокна базальтовой ваты достаточно мягкие, с ней безопасно работать. Она выдерживает высокие температуры, практически не поглощает влагу.
  4. С плитами ОСП (OSB). Плиты изготавливают методом прессования длинной хвойной щепы под высоким давлением. Готовые панели получаются очень прочными, жесткими, но легкими. Плиты ОСП огнестойкие, влагостойкие, имеют теплоизоляционные свойства. С листами просто работать, они подходят для быстрого монтажа зданий. Готовые сооружения из OSB имеют небольшой вес, но выдерживают значительные нагрузки.
  5. С панелями ISOPLAAT (Изоплат). Это пористый материал, изготовленный из волокон хвойных пород дерева без добавления химических клеевых компонентов. Листы ISOPLAAT используют для внешней обшивки пирога. Они повышают тепло-, звукоизоляцию (уменьшают гулкость внутри дома), увеличивают прочность конструкции, также используется для декоративной отделки. В зависимости от эксплуатационных показателей различают: плиты для ветрозащиты, звуко- и теплоизоляции, универсальные панели. Они хорошо поддаются механической обработке.
  6. Пирог по системе EIFS. Это система наружной отделки и изоляции внешних конструкций – мокрые фасады. К каркасу крепят утеплитель (пенополистирол, плиты минваты), наносят усиленный базовый слой изоляции, а затем фактурное защитное покрытие – штукатурку. Это очень легкие покрытия, отличающиеся высокими теплоизоляционными показателями. Подходят для фасадов разной конфигурации.

Кроме того, для нормальной длительной эксплуатации здания любой пирог стены каркасного дома должен содержать слои ветрозащиты, гидро-, пароизоляции.

Чертежи, схемы и разрезы

Эскизы, схемы и чертежи – это графическая часть проектной документации, по которой выполняется строительство. В них наглядно показаны компоновка здания, правильное соединение основных узлов, обозначены точные размеры строительных элементов, дан перечень необходимых материалов.

Стена каркасного дома в разрезе позволяет понять структуру пирога. Схема содержит такие данные:

  • Общий вид, габариты стены в разных проекциях.
  • Особенности соединения вертикальных конструкций с полом, перекрытиями, между собой. Здесь приводятся подробные монтажные узлы.
  • Места расположения дверных/оконных проемов, их размеры.
  • Порядок укладки слоев – с перечислением материалов, указанием их толщины, способа крепления. Структуру готового пирога стены каркасного дома показывают на поперечных разрезах.
  • Места крепления инженерных коммуникаций.

На основании графической части проекта составляют спецификацию. По ней считают расход стройматериалов, определяют общую стоимость монтажа.

Этапы возведения

Строительство выполняется достаточно быстро и экономно: без привлечения тяжелой техники, использования затратных технологий. Каркасники мало весят, поэтому достаточно сделать легкий недорогой фундамент: свайно-винтовой или столбчатый. Уже на следующий день после его установки выполняют гидроизоляцию – используют битум, рубероид. После чего можно «собирать» коробку здания.

В зависимости от технологии (финская, канадская) порядок несколько отличается. Но можно выделить общий алгоритм действий:

  1. Сборка каркаса. На этом этапе уточняют технологию монтажа, выбирают материалы, определяют их расход – по проекту.
  2. Монтаж нижней обвязки. Она будет служить опорой для всей конструкции. Обычно ее выполняют из цельного бруса прямоугольного сечения: 100х150, 150х200 мм. Укладку обвязки начинают только на хорошо выровненном фундаменте.
  3. Установка вертикальных стоек. Это основа каркаса, на который будет крепиться пирог. Монтаж вертикальных балок начинают от углов. Максимальный шаг для стоек зависит от ширины листа обшивки. Обычно их устанавливают на расстоянии 500-600 мм друг от друга.
  4. Выполнение верхней обвязки. Она полностью повторяет нижнее основание. Чтобы избежать перекоса вертикальных стоек каркаса, нужно располагать верхние и нижние пазы строго друг под другом.
  5. Монтаж укосин. Это наклонные балки из деревянных досок сечением 25х100 или 50х150 мм, которые соединяют между собой горизонтальные и вертикальные брусья каркаса. Укосины обеспечивают жесткость здания, не дают конструкции деформироваться при эксплуатации. Располагают их под углом 45-60°. При длине стены до 6 м обычно достаточно установить 2 доски.
Рисунок 8. Монтаж укосин

При монтаже сразу оформляют проемы окон, дверей. При необходимости их дополнительно усиливают распорками – здесь учитывают выбранную технологию строительства.

Внешняя и внутренняя обшивка

После того, как каркас полностью собран, монтируют черновой пол, укладывают утепление. Затем деревянные балки обшивают облицовочными плитами. Конструктивно наружное и внутреннее покрытие похожи, отличаются они по назначению и внешнему виду:

  • Внешняя обшивка. Она защищает строение от воздействия непогоды, делает конструкцию прочной, жесткой. Служит основанием для установки вентилируемых фасадов – финишного покрытия наружной части здания. В качестве материалов используют влагостойкие плиты повышенной прочности. Это OSB толщиной 9-15 мм; цементно-стружечные плиты (ЦСП) – 12-18 мм; ДВП для наружных работ – от 25 мм; листовая фанера – от 12 мм. При монтаже между листами обязательно выдерживают воздушный зазор 3-5 мм.
  • Внутренняя отделка. Здесь плиты закрывают изоляцию каркасного дома изнутри для защиты ее от попадания влаги из помещения. Также они служат черновой отделкой внутренних поверхностей, под ними прокладывают скрытые инженерные коммуникации. Из материалов обычно применяют OSB толщиной 9 мм; гипсокартон; фанеру; деревянную вагонку – ее не нужно дополнительно отделывать.

С учетом всех слоев обшивки готовая стена получается толщиной 150-250 мм. Этого достаточно для Санкт-Петербурга, Ленинградской области, других регионов Северо-Западной части России.

Защита стен

Безопасность и долгий срок службы сборного здания напрямую зависят от проведения защитных мероприятий, противопожарной обработки материалов.

  1. Гидрозащита. Водонепроницаемая пленка укладывается снаружи: между обшивкой и фасадом. Она предотвращает намокание, уплотнение, промерзание теплоизоляционного слоя.
  2. Ветрозащита. Финские дома от продувания защищают плиты OSB и слой мембранной пленки. Канадские – герметизация швов между СИП-панелями.
  3. Теплоизоляция. Основной утеплитель (волокнистый или жесткого типа) находится внутри пирога, между стойками. Дополнительное снижение показателя теплопроводности достигается за счет многослойной конструкции пирога. При этом обязательно оставляют воздушные зазоры между разными слоями.
  4. Пароизоляция. Устанавливается с внутренней стороны стены каркасных сооружений между утеплителем и обшивкой. Это может быть специализированная мембрана (Изоспан C) или плотный полиэтилен – от 200 микрон.
  5. Защита от огня. Для уменьшения риска возгорания внутренние провода лучше прокладывать наружно в кабель-каналах, а не замуровывать их под обшивкой.

В заключение

Монтаж правильной стены каркасного дома можно выполнить собственными силами. Главное, четко соблюдать технологию, не отступать от требований проекта. Особенно это касается элементов, отвечающих за прочность и жесткость конструкции: балок, укосин, раскосов, крепежей. Также нельзя менять рекомендуемые материалы отделки каркасного дома изнутри и с внешней стороны на менее прочные или влагостойкие – это снизит эксплуатационные показатели, уменьшит срок службы строения.





устройство конструкции в разрезе. Какая должна быть толщина и из чего делают стены в каркаснике для постоянного проживания

Стена каркасного дома в разрезе представляет собой многослойную конструкцию, которая содержит каркас, обшитый тепло-, звуко, ветро-, паро- и влагоизоляционными, а также отделочными материалами. В обязательном порядке устраиваются вентиляционные зазоры, обеспечивающие движение воздуха в «пироге», сохранение тепла и испарение лишней влаги. В данную схему могут вноситься изменения и уточнения, связанные с особенностями и характеристиками материалов, пожеланием и бюджетом владельца.

Виды стен каркасных домов

Существует две разновидности стен каркасника.

Финская технология

Подразумевает послойную сборку стеновой конструкции непосредственно на стройплощадке. «Пирог» здесь образуется следующим образом:

  • наружная сторона каркаса покрывается материалом для обшивки;
  • на него укладывается пароизоляционная мембрана;
  • поверх закрепляется обрешетка;
  • между стойками каркаса укладывается теплоизоляционный материал;
  • утеплитель покрывается гидроизоляционным материалом;
  • устраивается еще один слой обшивки;
  • изготавливается контр-обрешетка для монтажа отделочного материала для фасада;
  • монтируется внутренняя обшивка стен, которая является основой для отделочных работ.

Канадская технология

Подразумевает использование SIP-панелей, состоящих из двух слоев обшивки, между которыми проложен утеплитель. Собираются панели на заводе, для их подъема на основание потребуется специальная техника.

Если строительство каркасника застройщик будет выполнять своими руками, то без определенного багажа теоретических знаний ему не обойтись, поэтому каждый этап следует рассмотреть подробно.

Сборка каркаса

Именно каркас определяет геометрию строения, обеспечивает его надежность и безопасность, поэтому так важно правильно подобрать материалы и точно следовать технологиям.

Устройство нижней обвязки

Если фундамент свайный или столбчатый, то приступать к монтажу нижней обвязки можно сразу же после устройства основания, ленточный и монолитный требует, чтобы застройщик выждал не менее 4-х недель, пока схватится и приобретет прочность бетон.

Для производства обвязки используется клееный или обычный брус с сечением 150х100 мм. Предварительно фундамент покрывается гидроизоляционным материалом – рубероидом, сложенным в несколько слоев. Укладывается брус по периметру фундамента, балки обычно соединяются способом «в полдерева» и крепятся к фундаменту анкерными болтами.

Монтаж вертикальных стоек

По всему периметру нижней обвязки вырубаются пазы, в которые устанавливаются вертикальные стойки. К брусу стойки могут крепиться при помощи стальных усиленных уголков. Для большей прочности каркаса можно сочетать эти два способа крепежа. Расстояние между стойками зависит от материала для облицовки стен.

Устройство верхней обвязки

Сборка выполняется аналогично нижней обвязке, но при строгом соблюдении вертикали.

Монтаж укосин

Укосины представляют собой доски с сечением 100х25 мм, которые фиксируются на брусьях нижней и верхней обвязки, вертикальных стойках, и обеспечивают жесткость каркасу.

Готовый каркас дома

Наружная обшивка каркаса

Материалы для обшивки призваны увеличить жесткость постройки, обеспечить ее стабильность во время эксплуатации. Грамотно подобранный материал позволит зданию сохранить свою форму на протяжении многих десятилетий и противостоять внешним факторам.

Обшивка каркасного дома ОСБ снаружи

ОСБ – ориентировано-стружечные плиты высокой жесткости, стойкие к влаге, механическим повреждениям, расщеплению, деформации, температурным перепадам, агрессивным явлениям погоды. Производится материал посредством склеивания и прессования трех-четырех слоев стружки дерева, при этом каждый слой располагается в ином от предыдущего направлении, что и обеспечивает повышенную жесткость панели.

К преимуществам ОСБ также относится хорошее качество при доступной цене, легкость обработки, возможность крепления любыми видами крепежей – саморезами, гвоздями, дюбелями, пр.

Недостаток – крайне низкая паропроницаемость, то есть обшивка каркасника ОСБ не позволяет «дышать» дому. Кроме того, для склеивания стружки применяются синтетические смолы, которые могут выделять в воздух фенол и формальдегид. Как вариант – приобретение плит европейских производителей, которые не содержат вредных веществ и безопасны для человека, окружающей среды. Наиболее экологичными являются плиты с маркировкой E0 и E1.

Обшивка каркасника ЦПС

Цементно-стружечная плита состоит из смеси стружки дерева и цемента с добавлением присадок для улучшения эксплуатационных свойств.

Материал устойчив к влаге и образованию плесени, экологичен, пожаробезопасен, хорошо сохраняет тепло, паропроницаем, им не интересуются грызуны.

К недостаткам относится большой вес и высокая стоимость, сложность обработки. Каркасный дом под ЦПС должен быть хорошо укреплен.

Древесно-стружечные плиты для обшивки

ДВП состоит из нескольких слоев древесных волокон, которые уложены в разных направлениях, что увеличивает жесткость плиты. При производстве не используется клей, так как волокна скрепляются за счет смол, содержащихся в хвойной древесине. Смолы выходят под воздействием высоких температур и давления при прессовании.

Плиты ДВП недостаточно жесткие, что нужно учесть при выборе внутренней обшивки, но экологичные, отличаются малым весом, высоким уровнем паропроницаемости, обеспечивают хорошую тепло- и шумоизоляцию жилищу. Рекомендуемая толщина плит для каркасника – от 25 мм.

Фанера для обшивки каркаса

Фанера – материал, состоящий из нескольких слоев шпона, склеенных между собой. Для стен каркасника выбирается влагостойкая фанера толщиной 12 мм и более.

Фанера обладает высокой прочностью на сжатие, устойчива к морозам, легко обрабатывается. Минусы материала – горючесть, склонность к появлению сколов, наличие синтетических смол в составе.

Монтаж наружной обшивки

Обшивать каркас нужно в соответствии со следующими правилами:

  • между плитами примыкания оставляется температурный зазор в 3-5 мм;
  • панели располагаются так, чтобы их стыки приходились на середину бруса или досок каркаса;
  • крепление обшивки проводится саморезами в 55-70 мм длиной так, чтобы в стойку входило не менее 40 мм высоты крепежа;
  • вкручиваются крепежи на расстоянии 10 мм от края плиты шагом в 30 см – в центральной части и 15 см – по краю.

Укладка гидро- и пароизоляционного материала

Пароизоляционный слой позволяет предупредить конденсацию испарений внутри стены и проникновение влаги в утеплитель. Для пароизоляции используются фольгированные либо мембранные материалы, которые укладываются внахлест и крепятся к обшивке скобами из строительного степлера. Стыки полотен проклеиваются специальным скотчем.

Для гидро-, ветрозащиты применяются пленочные материалы, а также супердиффузионная мембрана (паропроницаемая гидроизоляция), которая отводит пар от утеплителя и предупреждает проникновение влаги с улицы. Малый показатель воздухопроницаемости мембраны обеспечивает ветрозащиту для конструкции стен каркасного дома. Фиксируется материал скобами. Нахлест полотен – 10-15 см. Стыки изолируются специальным скотчем.

Выбор и укладка утеплителя

Правильный выбор теплоизоляционного материала обеспечит комфортный микроклимат в доме в любое время года, а также снизит расходы на отопление – в холода, кондиционирование – в жару.

Утеплитель Преимущества Недостатки
Минеральная вата Отлично сохраняет тепло и впитывает шумы, прочная, стойкая к деформации и на разрыв, биологическим вредителям, обладает низким уровнем горючести. Боится влаги, может насыщать воздух мелкими волокнами, которые при попадании на кожу и в дыхательные пути вызывают раздражение. Фенол и формальдегид, используемые при производстве материала, способны вызвать аллергию. Все минусы имеют место быть, если утеплитель недостаточно изолирован в толще «пирога».
Эковата Экологична, не горит, не боится влаги. Требует привлечения специалистов для монтажных работ.
Пенопласт Материал хорошей плотности, стойкий к влаге, экологичный. Стоимость квадратного метра пенопласта более чем доступная. Хрупкость, горючесть, минимальная паропроницаемость.
Экструдированный пенополистирол Отличается большей прочностью и лучше сохраняет тепло, в остальном материал схож характеристиками с пенопластом.

Внутренняя обшивка каркаса

Внутри помещения для обшивки каркаса могут использоваться плиты OSB либо влагостойкий гипсокартон, первый вариант увеличивает жесткость конструкции, второй – является хорошей основой для финишной отделки.

Материалы для отделки фасада

Фасадные отделочные материалы должны быть не только декоративными и защищать стены здания от внешних воздействий, но и обладать небольшим весом, чтобы не создавать дополнительную нагрузку на несущие конструкции. Оптимальным выбором является виниловый или металлический сайдинг, вагонка или блокхаус, искусственный камень.

Устройство внутренних стен каркасного дома

Для монтажа каркаса межкомнатных перегородок используется брус с сечением 40х60 либо 30х50 мм, а также допускается использование металлического профиля для гипсокартона. ГКЛ является оптимальным материалом для обшивки каркаса.

Важно! Только профессиональный монтаж может обеспечить надежность, безопасность и долговечность каркасного дома, комфорт проживания в нем.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
