Сечение бруса для каркасного дома – Доска для каркасного дома: размер и толщина, из какой доски можно строить здание: естественной влажности или нет

Доска для каркасного дома: размер и толщина, из какой доски можно строить здание: естественной влажности или нет

Доска для каркасного дома выполняет сразу несколько функций: она служит вертикальной и горизонтальной опорой для каркаса, используется для обустройства перегородок внутри строения, создания обрешетки, обустройства полов, отделки стен. Ее грамотный выбор – залог успешного строительства.

Доска

Доска, используемая при возведении каркасных домов

Доски могут быть строганными, естественной влажности либо прошедшие процедуру технической сушки. Выбирая, из какой доски в будущем строить каркасный дом, нужно учитывать все нюансы.

Доски естественной влажности

Подобный вариант имеет немалую популярность из-за своей низкой стоимости, однако на этом его преимущества заканчиваются. Такая древесина нередко имеет влажность свыше сорока процентов и сразу же использовать ее в строительстве никак нельзя.

Доска со временем существенно усыхает, теряя свою первоначальную форму и размеры, при том делая это неравномерно. Учитывая, что еще на этапе распила на пилораме могли быть допущены огрехи, усушка еще более исказит форму древесины и построить каркас дома из нее будет крайне проблематично. Древесина большой влажности после высыхания в местах стыковки может образовать большие (от одного сантиметра) щели. Для их устранения может потребоваться дополнительная обрешетка, использование выравнивающих подкладок.

Доска естественной влажности

Сушка может повлиять на геометрию досок. Вместо прямоугольной формы она может получить выгнутую, перекрученную, перекошенную. Работать с подобным материалом будет очень проблематично. Остается только распилить древесный материал на более мелкие части – это единственный вариант применения подобной доски в строительстве.
Доска естественной влажности, используемая для каркасного дома, нередко подвергается вредоносному воздействию грибка, плесени, паразитов. Каркас с теплоизоляцией и обшивкой из-за отсутствия вентиляции плохо сохнет, постепенно разрушаясь. Применение антисептиков не сильно спасает ситуацию так как они плохо впитываются в глубь древесного материала.

Технически высушенная доска

Подобная доска до реализации конечному покупателю помещается в специальную камеру для просушивания, где уровень ее влажности доводится до показателей в 16-22 процента. Он как правило соответствует условиям окружающей среды во время ведения строительства.

Среди плюсов такой доски:

Термообработка материала уничтожает микроорганизмы, находящиеся в древесине, благодаря чему ее не требуется глобально обрабатывать антисептическими средствами. Просушенная доска редко подвергается воздействию паразитов.

Размеры доски и ее форма в дальнейшем не изменяются, ведь в сушильной камере уже произошли все естественные изменения. Это упрощает строительство и снижает процент брака среди материала.

Сушка доски

Минусы:

  • Более высокая цена по сравнению с древесиной естественной влажности;
  • Доска должна быть рассортирована исходя из геометрии. Хорошие продавцы заранее сортируют материала по госстандарту, не требуя дополнительной платы.

Для постройки каркасного дома желательно использование сортированной древесины. Но даже не отобранный древесный материал лучше, чем доски естественной влажности.

Строганные доски

Такой материал является наиболее качественным и подходящим для каркасных домов. Он высушен как того требует технология, рассортирован, брак не допускается, доски имеют одинаковые габариты. Используя подобный древесный материал можно построить геометрически правильный каркас, который прослужит долгий срок, не деформируется и не будет подвержен влиянию плесени. Доски не потребуется ровнять и подгонять друг под друга.

Строганная доска

Единственный минус такой доски – это цена.

Выбор доски для строительства

Доска должна соответствовать следующим требованиям:

  • Быть долговечной;
  • Прочной;
  • Легкой в монтаже;
  • Иметь доступную цену;
  • Ровную геометрию.

Обеспечить подобные характеристики может лишь та древесина, которая была изготовлена в полном соответствии технологическому процессу с соблюдением всех этапов обработки. Кроме того, важно изначальное качество древесного материала.

Отечественная классификация делит древесину на четыре сорта. Первый является наиболее качественным, четвертый имеет многочисленный брак. Для постройки жилого дома стоит использовать доску только первого сорта. Более дешевая древесина низкого сорта может применяться в качестве вспомогательной для черновых работ, например обустройства опалубки.

Сорта древесины

Решая, из какой доски можно строить свой каркасный дом, следует не забывать про характеристики различных видов дерева. К примеру, древесину кедра, лиственницы, сосны и ели применяют для возведения основных элементов конструкции строения, а пихта, аукария, тис используется для декора изнутри.

Доски из ели и сосны бывают длинной до девяти метров, что существенно упростит постройку каркаса дома. Хвойный древесный материал имеет низкую цену, с ним легко работать, в нем не появляется грибок из-за большого количества смолы в древесине. Плотным и твердым является дерево лиственных пород: дуба, ясеня, осины, бука, липы, ореха. Материалы из них требуют длительного процесса сушки и реализуются по более высокой цене.

Расчет того, сколько же доски нужно на каркасный дом, осуществляется в погонных метрах, а не в кубах, что часто встречается в случае с иными строительными пиломатериалами.

Выбор доски для различных частей строения каркасного дома

Доска для различных частей каркасной постройки отличается, к ней предъявляются свои требования, касающиеся размеров материала и его прочности.

Фундамент

Доска в данном случае используется для обустройства обвязки, которую монтируют на фундамент монолитного либо ленточного типа. Еще один случай применения – железобетонный ростверк. Обвязка нужна для формирования крепления для стен будущего строения.

Обвязка фундамента

Ширина обвязки составляет до 40 сантиметров и укладывается она в одну или две доски. Толщина доски для обустройства обвязки каркасного дома варьируется. В случае, если фундамент ровный, обустройства одного ряда доски будет вполне достаточно. А если он имеет неровности, то придется их устранять, формируя два слоя обвязки. Применяется при этом доска из ели или сосны шириной в 20-25 сантиметров и толщиной до пяти.

Использование «элитных» пород древесины: лиственницы и дуба, станет разумным решением учитывая запас прочности и срок службы подобной древесины. В любом случае дерево требуется обработать антисептиком, огнезащитным и водоотталкивающим раствором.

Каркас дома

На каркас дома распределяется вся основная нагрузка строения. Именно поэтому доски, использующиеся для его формирования, должны отвечать строжайшим требованиям по отношению к площади их поперечного сечения.

Для изготовления вертикальных стоек следует использовать брус либо доски, имеющие толщину не меньше четырех сантиметров. Доски можно объединять при необходимости. Горизонтальные элементы можно изготовить из отходов, оставшихся после распила вертикальных стоек. Ширина доски будет завесить от такового показателя у стен и может достигать 15-18 сантиметров.

Каракас дома

Для строительства каркаса подходит еловая и сосновая древесина, просушенная в камере. Учитывая, что такие доски не будут видны, можно использовать материал с дефектами на поверхности. Только следует не забывать про обязательную обработку дерева защитным веществом, предотвращающим появление грибка.

Стены внутри строения

В данном случае дерево не подвергается внешнему воздействию от непогоды, на него оказывается куда меньшая механическая нагрузка, так что требования к древесному материалу не столь высоки.

Стены внутри каркасного дома

Таким образом можно использовать хвою второго либо третьего сорта, размер доски 2.5*8 см вполне подойдет для каркасного дома. Если проект предусматривает высокие потолки, то доски, имеющие ширину как минимум в двенадцать сантиметров, усилят конструкцию. Древесину не требуется как-либо дополнительно обрабатывать если в доме предусмотрено отопление.

Перекрытия

Перекрытия – это система балок, имеющая различное наполнение внутри, разделяющая этажи строения. Оно же может являться полом на 1 этаже дома, либо полом и потолком уровня выше. Внутри перекрытий расположены лаги, являющиеся очень толстыми прочными досками, закрепленными ребром на стены. В случае с первым этажом они могут быть зафиксированы на обвязку дома. Рекомендуется использовать доски из сосны и дуба, имеющие ширину в 20-25 сантиметров и толщину в 4-5.

Перекрытие в каркасном доме

Когда на перекрытие предусматривается монтаж полов, то лаги должны быть как можно более толстыми и широкими, ведь на них будет распределяться вся основная нагрузка – напольного покрытия, мебели, самих жильцов дома. Если не будет достаточного запаса прочности, то пол может начать издавать скрип. К тому же, стоит использовать только высушенную древесину, поскольку при деформации последствия будут самыми печальными.

Поверх лаг обустраивается чистовой либо черновой пол. Для чернового можно использовать нестроганую доску, главное чтобы она имела ровную геометрию. Доски, которые планируется использовать для создания чистового пола, должны быть обработаны на рейсмусовом станке и тщательно обследованы на предмет всего возможного брака. Рекомендуется выбирать материал из хвои, имеющий ширину в 10-20 сантиметров и толщину в 3.5 – 5 см. Простое правило: больше шаг между лаг – более толстые и прочные должны быть доски.

Пол из досок

Для черновых потолков можно применять абсолютно любую древесину. Как правило используют хвойные пиломатериалы, имеющие толщину в два с половиной сантиметра. Поверх чернового потолка выполняется декоративная отделка, которую можно сделать из дерева ореха, дуба, бука и других дорогих и солидных пород.

Кровля

В ходе постройки кровли дерево используется для обустройства стропильной системы (каркаса) и обрешетки. Лучше всего использовать древесину ели и сосны, имеющую толщину минимум в четыре сантиметра, хорошо просушенную и строганную. Ширину следует выбирать исходя из коньковой балки либо пролета стропил. Обычно она составляет от десяти до тридцати сантиметров.

Сорт дерева не играет особо значения. Когда длины балок недостаточно, ее можно увеличить, используя гвозди либо стяжки.

Для предотвращения эффекта «схлопывания» стропил необходимо обустройство укосин, которые представляют собой обрезки от доски. Их функция – быть распорками для стропил кровельной системы. Для их создания можно использовать любой древесный материал.

Кровля

Внутренняя отделка при помощи доски

Можно применять как и доски, так и панели из дерева. Их используют для отделки стен и потолка. Доски для пола должны быть прочными и устойчивыми к истиранию. Древесный материал требуется предварительно обработать специальными пропитками, защищающими его от влаги, огня и грибка.

Чаще всего применяют древесину лиственных пород: орех, дуб, тис, клен, вишню, самшит. Чтобы сделать декоративные элементы, используются заготовки, имеющие толщину до двух с половиной сантиметров. Лицевая сторона должна иметь плотную поверхность, быть отшлифованной и без какого-либо брака. Работа с материалом предусматривает сохранение природной фактуры дерева.

как произвести расчет сколько нужно пиломатериала

В наши дни каркасное домостроение находится на пике своей популярности. Происходит это благодаря чрезвычайно низкой цене строительства, ведь возведение дома из других материалов как минимум на 30 процентов дороже. Рассчитать материал, который будет истрачен на каркасный дом, не сильно сложно, этим мы и займемся в данной статье.

Дом

Как выбор материала влияет на расчет

Конечно же, материалы для постройки каркасного дома в общей смете занимают львиную долю. Их использование в ходе строительства и «съедает» большую часть бюджета, отведенного на возведение дома.

Сперва нам потребуется произвести расчет затрачиваемого пиломатериала на каркасный дом. Таким образом нам потребуется:

  • Брус различного размера;
  • Обрезные доски, имеющие сечение как минимум в пять сантиметров;
  • Аналогичный материал, но с сечением в два сантиметра;
  • Шпунтовая доска 2.5 сантиметра.

Чтобы подсчитать цену для бруса стоек, а также поперечных элементов, потребуется учесть размер дома и его площадь, а также применяемый утеплитель.

Брус

Чтобы рассчитать затраты на возведения кровли, необходимо прежде всего определиться с кровельным материалом, который оказывает немалое влияние на итоговую смету. Само же количество кровельного материала подсчитать не так и сложно.

Материал кровли

Кроме расчета того, сколько же нужно пиломатериала на каркасный дом, необходимо еще составить смету по:

  • Фундаменту;
  • Тепловой и гидроизоляции;
  • Кровле;
  • Отделке внутри и снаружи здания;
  • Сетям коммуникаций.

Помимо всего перечисленного, расчеты стоит производить только после того, как хозяин дома определился с выбором материалов, которые будут применяться для «коробки» дома и кровли. От них зависит очень многое.

Разумеется, если бюджет не ограничен, расчеты можно производить не столь скрупулёзно. Однако каркасное домостроение предполагает экономию. Поэтому рекомендуем вам наш калькулятор, который поможет рассчитать материал, который будет затрачен на каркасный дом каркасный дом, онлайн. Ввести данные и получить результат вы можете ниже:

Климатический фактор в расчетах

От климата местности, где ведется строительство, зависит и уровень тепла в доме, что общеизвестно. Единственное исключение существует только тогда, когда планируется постройка дачного домика, не рассчитанного на круглогодичное использование.

Строительство каркасного дома

Для того, чтобы произвести точных расчет необходимого материала на каркасный дом, потребуется изучить коэффициент тепловой сопротивляемости каждого из них. При том произвести расчет необходимо по отдельности для стен строения, пирога кровли, в противном случае тепло будет уходить через чердачное помещение.

Исходя из полученных данных, можно установить оптимальную толщину для стен и кровли, достаточную чтобы сохранять тепло внутри дома (согласно коэффициентам тепловой сопротивляемости).

Кроме того, гораздо легче произвести расчет материалов, необходимых для строительства каркасного дома, если для постройки стен будут применены СИП панели либо OSB, поскольку заранее известны размеры и вес готовых конструкций.

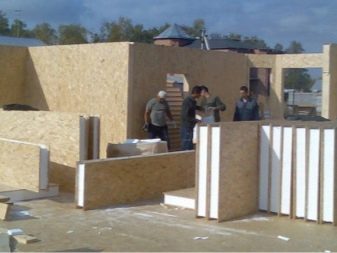

Дом из СИП панелей

Подобные дома заводского производства поставляются домокомплектами, поэтому узнать необходимые данные совсем несложно, так как они указываются в технических документах, всегда имеющихся в комплекте поставки.

При этом данные дома, возводимые из сэндвич панелей, позволяют значительно экономить на материалах. Внутри стен уже установлен утеплитель, чаще всего используется минеральная вата. Благодаря этому не потребуется обустраивать теплоизоляцию дома снаружи, а следовательно, сократить расходы.

Методика расчета для различных конструкций дома

Перед началом строительства необходимо составить смету на материалы, использующиеся для возведения крыши и фундамента.

Процесс теплоизоляции снаружи и внутри здания так же весьма важен в каркасном строительстве. Исключение – постройка домов по так называемой «канадской» технологии, предусматривающая возведение из готовых панелей.

Утепление стен каркасного дома

Теплоизоляция каркасного строения будет стоить до 20 процентов от всего строительства дома (если отсутствует утеплитель, монтированный еще на заводе, при его наличии – до 10 процентов).

Подсчет того, сколько нужно приобрести пиломатериала на каркасный дом, важен для крыши даже более, чем для стен. К примеру, балки, используемые для постройки чердака, в некоторых случаях могут стоить чуть не половину стоимости всего здания.

Балки чердака

Как рассчитать необходимый пиломатериал на каркасный дом мы разобрали выше, так что требуется уделить большее внимание крыше.

Крыша

При просчете конструкции кровли необходимо учесть не только ее общий вес, а также нагрузки, оказываемые на перекрытия чердака и балки, но и вес, а также свойства материала кровли.

Так же стоит обратить внимание на конструкцию крыши, при возведении которой обязательно надо учесть розу ветров, сложившуюся в месте строительства. Сторона, с которой будет чаще дуть ветер, будет испытывать наибольшие нагрузки. Материал, необходимый для строительства, выбирается в том числе и исходя из данного критерия.

Крыша каркасного дома

Если не учитывать розу ветров, то крыша с одной стороны здания может начать протекать, прохудится, а материал кровли без требуемого крепежа и усиления может быть поврежден от порывов сильного ветра, не говоря уж про ураган или другие природные катаклизмы.

При постройке крыши для каркасного строения нужно учитывать следующие нюансы:

  • Не стоит строить высокие или крыши с острыми углами в местах местности, где преобладают сильные ветра. Либо понадобится значительно усиливать конструкцию, что несомненно повлияет на итоговую стоимость строительства;
  • При монтаже обрешетки можно сократить расстояние между стойками, что повлечет усиление конструкции;
  • Для возведения стропил следует использовать только прочный брус, имеющий большое сечение, что даст возможность увеличить прочность крыши;
  • Следует отдавать предпочтение более жесткому материалу отделки кровли, к примеру использовать шифер вместо черепицы из металла либо профнастила;
  • В местах, где дует сильный ветер, лучше использовать жесткий материал кровли, например шифер.

Фундамент

Для каркасного строительства применяются «легкие» фундаменты. Наиболее часто можно встретить ленточное мелкозаглубленное основание, фундамент на сваях либо столбах. Однако последний подходит лишь для небольших строений, к примеру дачных домиков.

Возведение фундамента

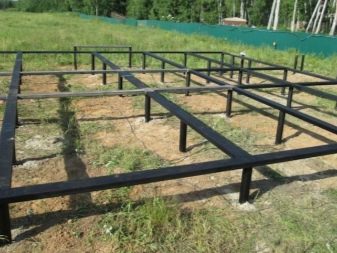

Что касается основания на сваях, то проще всего использовать винтовые конструкции. Определяясь, как рассчитать материал, использующийся для свайного фундамента, нужно определить какая будет оказываться нагрузка на точки опоры, на которых держится каркасный дом, а также всю его массу.

Фундамент на винтовых сваях

Также требуется учитывать грунт участка, где ведется строительство дома. Следует обратить внимание на пучинистость почвы и как глубоко находятся грунтовые воды. А если установить сваи фундамента недостаточно глубоко, то во время заморозкой основание дома поднимет его каркас и стены, что повлечет за собой появление многочисленных трещин и разрушение конструкции здания.

Наиболее часто встречающееся ошибкой, которую допускают люди, ведущие самостоятельные расчеты, является учет сугубо веса дома при проектировании фундамента. А ведь есть и другие очень важные критерии, которым необходимо уделять внимание, о чем сказано выше. Именно поэтому если вы не уверены в своих профессиональных навыках, то лучше обратиться за помощью к специалистам.

Вот вы и узнали, как рассчитать количество материала, затрачиваемого на каркасный дом. Правильно составленная смета поможет рационально распределить средства при строительстве.

как рассчитать количество материалов для строительства, сколько кубов доски надо на конструкцию размером 6х8

Правила расчета количества материалов для строительства каркасного дома

Древесина является универсальным строительным материалом. Ее можно использовать для формирования различных элементов зданий. Сегодня все чаще из дерева сооружают каркасные жилые дома, отличающиеся комфортом и практичностью. Строить их можно практически во всех климатических зонах. Правильно спроектированное здание с легкостью может конкурировать с кирпичными или каменными конструкциями.

Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

Особенности

Каркасное строительство предполагает использование древесных каркасов и различных видов утеплителей. Конструкции такого типа отличаются простотой. При строительстве подобных зданий применяется относительно мало материалов. Начинаются монтажные работы с расчета всех параметров и составление подробного плана дома. Проектирование каркасных домов предполагает несколько последовательных этапов.

  • Планирование габаритов здания. Важно сразу определиться какие размеры будет иметь каркасный дом. Технически подобные конструкции имеют ограничение только по высоте. Все остальные характеристики можно адаптировать под личные потребности человека или семьи.
  • Проектирование отдельных комнат. На этом этапе владельцы оптимизируют параметры помещений под себя. Здесь выбирается место их расположения, размеры, форма, месторасположения окон и другое.
  • Выбор строительных материалов. Следует понимать, что каркасный дом – это не только дерево. При его строительстве могут применяться различные вещества, которые нужны при отделке стен, формировании кровли, утеплении.
  • Расчет количества материалов. Этот шаг зависит от всех остальных процедур, так как они тесно связаны между собой.

Расчет строительных материалов для каркасного дома невозможно осуществить идеально точно. Всегда существует небольшая погрешность, которую нужно учитывать. Она зависит от следующих характеристик:

  • некачественные материалы. Древесина и другие продукты могут отличаться качеством, что не всегда позволяет использовать их в полном объеме;
  • кратность продукции. Многие изделия выпускаются со стандартными габаритами, поэтому не всегда можно точно высчитать нужное количество;
  • ошибки при монтаже. Работа с любым материалом предполагает использование инструмента, с помощью которого невозможно получить идеальные замеры или правильно сформировать конструкцию.
Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

От чего зависит?

Проектирование «каркасников» является сложным процессом, который требует наличия значительного опыт в сфере строительства подобных конструкций. Чтобы получить качественные характеристики будущего здания важно предварительно рассчитать все его технические параметры. Этот процесс зависит от нескольких основных критериев.

  • Температурный режим. Каркасные дома строят из нескольких отдельных компонентов, отвечающих за прочность и уровень теплоизоляции. Если здание планируется эксплуатировать в суровых зимах, тогда нужно соответственно увеличивать толщину стен или использовать более качественные материалы. Все коэффициенты теплоизоляции таких строений можно узнать в специальных таблицах. Этот шаг является первоначальным и предполагает тщательного анализа годовой температуры за несколько лет.
  • Тип материалов. Строительство купольных или классических конструкций каркасного вида может осуществляться с использованием различных продуктов. Существует очень много альтернативных материалов, которые легко могут заменить друг друга. Данная зависимость очень тесно связана с предыдущим пунктом.
  • Тип строения. Каркасный дом («каркасник») может иметь как стандартную, так и сложную форму. Рассчитать простое здание несколько проще, так как не нужно учитывать множество характеристик. Сюда можно отнести также количество и размер проемов, которые будут использоваться для формирования окон и дверей. Параметры кровли также имеют весомый вес при расчетах каркасных домов. Подобные элементы могут иметь различную форму и конструкцию.

Как рассчитать?

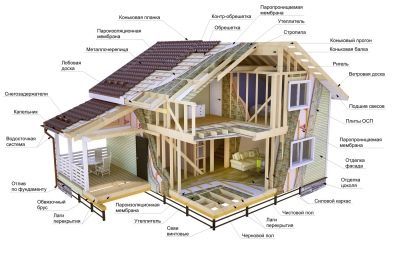

Технология расчета материалов для строительства каркасного здания – это довольно сложный процесс. Он предполагает анализ конструктивных особенностей будущего дома с последующим подсчетом необходимого количества строительных продуктов. Перед решением подобной задачи следует обязательно ознакомиться с технологией расчетов различных материалов. Таким образом, можно с легкостью перевести одни единицы в другие при необходимости.

Правила расчета количества материалов для строительства каркасного дома

Расчет фундамента

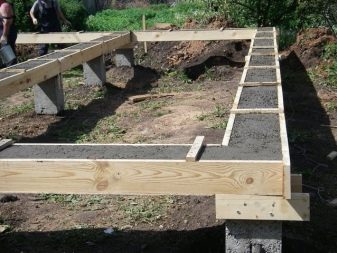

Основание под каркасные дома зачастую формируют в виде ленты. Но если грунт нестойкий и имеет высокую влажность, тогда лучше применять сваи. Технология расчета материалов для ленточного снования состоит из таких последовательных операций, как:

  • определение массы будущего дома. Вычислить нагрузку можно с помощью специалистов или используя различные технические подходы;
  • на основе полученных параметров высчитываются габариты будущего фундамента. Это позволит узнать количество кубов бетона, который необходимо использовать для заливки траншеи;
  • расчет количества компонентов. Для приготовления ленты понадобится не только готовый бетон, но и доски для строительства опалубки.

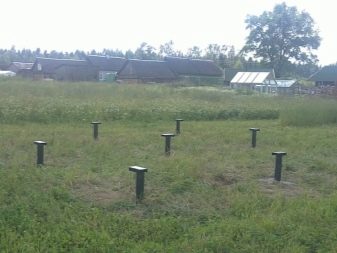

Что касается винтовых свай, то посчитать их намного проще. Для этого нужно только правильно подобрать элементы согласно нагрузке, которую они способны выдерживать, и распределить их равномерно по всему периметру будущего здания. Желательно при этом учитывать расположение стен и внутренних перемычек.

Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

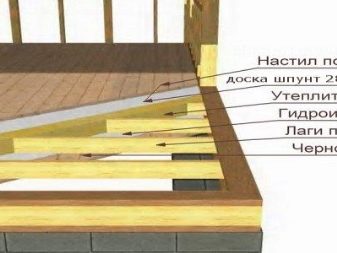

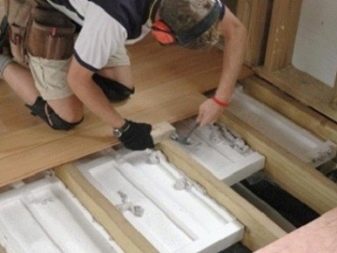

Тепло и гидроизоляция

Основными гидроизоляционными материалами выступают рубероид и полиэтиленовая пленка. Первый тип веществ не позволяет влаге подниматься по фундаменту к деревянному каркасу. Количество рубероида и пленки зависит только от покрываемой ими площади. Стоит обратить внимание, что пленка может не всегда использоваться совместно с теплоизоляционными веществами. Теплоизоляция же также рассчитывается на основе площади стен или кровли.

Узнать этот параметр довольно просто согласно классической формуле. К примеру, для утепления пола в доме площадью 6х8 м понадобиться примерно 48 м² теплоизоляционного рулонного материала.

Здесь также важно выбрать толщину утеплителя. Оптимальным вариантом будет минеральная вата толщиной не меньше 15 см. Но подбирать эту характеристику следует только на основе технических свойств теплоизоляционного материала, который планируется применять.

Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

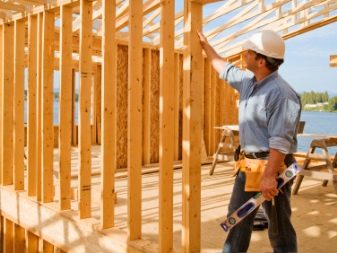

Определяем количество стоек

Технически эти элементы являются основными, так как к ним крепятся в будущем все последующие конструкции. Перед тем как начинать расчет стоек, следует правильно вычислить количество пиломатериалов для обвязки. Формируют ее из прочного бруса различной толщины. Длина древесины для постройки со сторонами 6х9 м составляет 54 погонных метров. Но при этом следует учитывать, что при соединении брус может немного накладываться друг на друга, поэтому подобные нюансы приведут к небольшому увеличению длины леса. При расчете древесины следует покупать ее примерно на 10% больше, что позволит исключить любые непредвиденные ситуации.

Расчет вертикальных стоек сводиться к вычислению нескольких параметров.

  • Количество элементов. Специалисты рекомендуют располагать брус на расстоянии не дальше чем на 50 см друг от друга. Чтобы узнать общее количество стоек, следует изначально вычислить общую длину всех стен. Так, дачный домик 3х6 м имеет периметр 18 м. Для такого здания понадобиться 36 опор, которые располагают равномерно по всему периметру. Если конструкция небольшая, то угловые элементы могут использоваться сразу для двух сторон, что позволяет немного уменьшить их количество.
  • Сечение бруса. Данная характеристика зависит от размера будущего дома. Стандартным считается доска 10х5 см. Ее можно использовать в тех случаях, когда высота стен не превышает 2,5 м.225

Когда производиться строительство двухэтажных зданий, тогда рекомендовано применять брус сечением 10х15 или 10х20 см без повреждений и гнилых сучков.

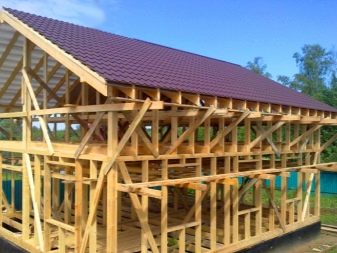

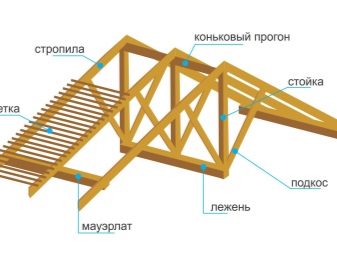

Рассчитываем крышу

Крыша для каркасного дома изготавливается также из древесины. Алгоритм подсчета состоит из таких последовательных шагов, как:

  • измерение параметров конструкции. Здесь следует определить угол склона, на основе которого вычисляется длина стропил;
  • вычисление количества бруса. Стропила располагаются на расстоянии 50 см друг от друга. Чтобы вычислить их количество для одной стороны, нужно просто разделить длину ската на указанное значение. Если кровля сложная, то подобные операции осуществляются для каждой отдельной стороны. Сечение бруса подбирается в зависимости от кровельного материала, который будет использоваться для защиты дома.
Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

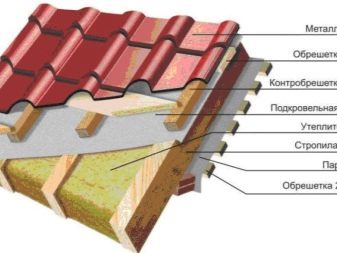

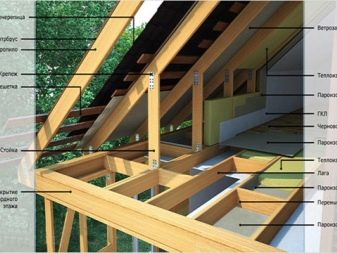

Стоит обратить внимание, что кровля состоит из множества деревянных брусков. Поэтому нужно тщательно просчитать не только стропила, но и дерево, используемое для их соединения в единую систему.

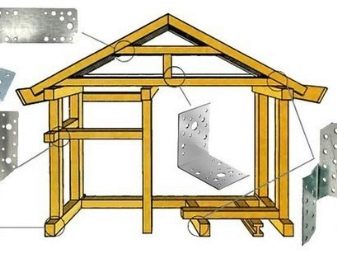

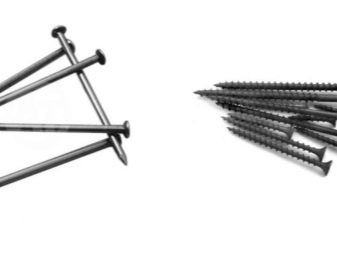

Строительство каркасного дома также предполагает использование различных крепежей (гвозди, саморезы и другие). Важно также примерно определить их количество. Высчитать его точно невозможно, поэтому следует ориентироваться на опыт специалистов или рекомендации продавцов в магазинах.

Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

Советы

Каркасное строительство сегодня пользуется огромной популярностью. С помощью данной технологии можно получить жилое здание за несколько месяцев или даже недель. Все зависит от конструкционных особенностей дома.

Выполняя расчеты подобных конструкций, следует придерживаться следующих простых советов:

  • упростить процедуру можно в том случае, если в качестве материалов для стен использовать специальные сэндвич-панели. Они выпускаются в виде своеобразных плит, которые включают в себя непосредственно деревянный каркас и утеплитель;
  • если производится расчет количества свай для фундамента, важно учитывать при этом не только вес будущего здания, но и структуру грунта. От этого зависит долговечность и надежность всей конструкции;
  • тип фундамента стоит подбирать в зависимости от типа почвы. Оптимальным вариантом для каркасных домов являются свайные или ленточные основания. Но технически в качестве опор можно применять и другие виды фундаментов;
Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома
  • тепловую сопротивляемость поверхностей следует проводить отдельно для крыши и стен. Таким образом, можно добиться оптимальных теплоизоляционных показателей;
  • при наличии сильных и частых ветров следует для строительства крыши использовать более жесткие и прочные материалы. Поэтому предварительно следует изучить розу ветров, чтобы понимать, какой дом строить;
  • следует обращать внимание на экологические характеристики материалов. Это важно, так как многие производители используют небезопасные для здоровья компоненты, которые будут выделяться внутрь дома при его дальнейшей эксплуатации.
Правила расчета количества материалов для строительства каркасного дома Правила расчета количества материалов для строительства каркасного дома

Расчет материалов для каркасного дома является длительным процессом. При осуществлении подобных задач следует тщательно анализировать все нюансы. Оптимальным решением может стать использование опыта строителей, которые быстро и надежно все подсчитают.

О том, как расчитать строительство каркасного дома и стоимость материалов онлайн калькулятором, смотрите в следующем видео.

толщина и тип конструкции и утеплитель

Перед началом строительных работ обязательно составляется проект и строительная смета, основной частью которой является расчет стен каркасного дома. Конструкция каркаса и структура «пирога» стены – важнейшие составляющие. От того, насколько правильно они будут спроектированы и из каких стройматериалов собраны, зависит теплоэффективность и долговечность дома.

Каркас дома

Каркас дома

Порядок и правила расчета

На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

Каркас дома состоит из следующих элементов:

  • стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
  • «пирог» стены.

Расчет стоек каркасного дома

Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м. В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

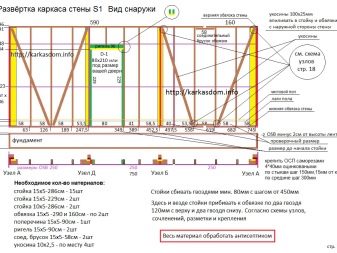

Схема каркаса стены

Схема каркаса стены

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя. Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции.

При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции. Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы.

Стойки каркаса

Стойки каркаса

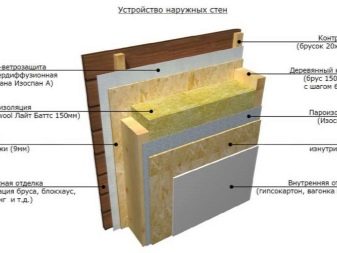

Расчет стенового «пирога» каркасного дома

Каркас стен состоит из слоев:

  • утеплителя;
  • ветро- и влаг
  • озащитных
  • мембран;пароизоляции;
  • плит ОСП;
  • внутренней и внешней отделки.

«Пирог» стены

«Пирог» стены

Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.

Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.

Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.

С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.

С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.

Место под утеплитель

Место под утеплитель

При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):

  • Москва – 3,28.
  • Краснодар – 2,44.
  • Сочи – 1,7.
  • Санкт-Петербург – 3,23.
  • Красноярск – 4,84.
  • Екатеринбург – 3,65.
  • Магадан – 4,33.

Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

Пример расчета

Как правило, размер стены каркасного дома задает утеплитель, остальные материалы принимаются как данные. Возьмем, к примеру, Санкт-Петербург:

  1. Rp = толщина стены делится на коэффициент теплопроводности материала.
  2. Возьмем каменную минеральную вату плотностью 140-175 кг/куб. м – 0,043.
  3. 3,23 = толщина стены / 0,043.
  4. Искомая толщина = 3,23 * 0,043 = 0,139 м.

Минвата обычно имеет толщину 50 мм, округляем до этого показателя и получаем толщину утеплителя в 150 мм. К этой цифре прибавляем размеры отделки, ограждающих конструкций, листов ОСП и гипсокартона.

Утепление стен минватой

Утепление стен минватой

Аналогично можно произвести расчет и по другим городам, а также для других вариантов утепления – пеноплекса, стекловаты и прочих материалов.

Стоимость материалов для возведения каркаса, ограждающих конструкций, внешней и внутренней отделки стен зависит от производителя стройматериалов. Кроме того, при самостоятельной сборке дома необходимо приобрести инструменты, а также крепеж, уголки и другой инвентарь.

Но при всем при этом, сборка быстровозводимого дома своими руками довольно проста, не требует особых навыков и помогает существенно снизить расчеты стоимости строительства.

Видео: расчет толщины утеплителя

Закладка Постоянная ссылка.

Обзор пиломатериала для каркасного дома

Вы приняли решение, что самостоятельно выберите пиломатериал для каркасного дома? В этом не сложно разобраться и новичку. Считается, что лучшие породы для каркасного строительства — хвойные. Бывает, что используют и лиственные, как вспомогательные. Пиломатериалы по-разному распиливают и получается разное сечение.

Выбираем дерево

Для возведения каркаса чаще всего выбирают не дорогую хвойную древесину: популярная сосна, часто берут ель, используют пихту. В этих породах есть естественные смолы, которые предохраняют древесину от преждевременной гнили, она меньше впитывает влагу. Доски и другие материалы из пихты и ели могут доставить с завода вместе. Эта древесина похожа по свойствам. Лиственница считается породой хвойной, но если в доску из неё забить гвозди, она раскалывается. И цена ее намного выше.

Лиственные породы прочные и плотные, но имеет слишком много сучков. Трудно обрабатывать. Усушка медленная. Из этой древесины делаю незначительные детали, например, шпонки и клинья.

к содержанию ↑

Виды пиломатериалов

Рассмотрим виды пиломатериалов. Из них делают различные заготовки у которых своё сечение:

  • Пластиной
  • Лежнем
  • Полуобрезным брусом
  • Доски необрезанные
  • Бруски
  • Толстые доски
  • Отруб верхний
  • Бревно
  • Четверть
  • Горбыль
  • Четырехкантный брус
  • Доски обрезные
  • Доски тонкие
  • Комель

виды пиломатериалов

Если брать сечение поперечное, то по размерам будут различать так:

  1. У досок ширина превышает толщину, когда она двойная;
  2. У брусков обычно ширина не превышает толщины удвоенной;
  3. Брусья по толщине и ширине больше 10 см.

Древесину обрабатывают по-разному. Различают обрезную, когда она обрезана со всех 4 краёв и необрезную, когда пласты делают пропиленными, а в районе кромки пропиливают часть либо полностью.
Есть весомая причина, почему пиломатериалы такие разные по качеству и выглядят одни лучше, другие хуже. Например, бревно распилили поперёк и те пиломатериалы, которые сделают из сердцевины, так и назовут — сердцевинными. С тех частей, что идут подальше от сердцевины, будут изготовлены доски боковые.

Сердцевинные доски более прочные и износостойкие. На торцах видны годичные кольца. «Боковые» менее качественные, легче деформируются. Их не берут за основу, как несущие, а используют при отделке внутри дома.

Поперечное распиливание традиционное, а есть ещё радиальное. Доски, полученные таким распилом, очень качественные. Делают их так, распиливают сам ствол на 4 части, а потом по одной пилят по направлениям радиальным. Выходит много лишнего, но эти доски ровные и очень прочные. Отлично подходят для постройки, несущих большую нагрузку частей дома.

к содержанию ↑

Размеры

Какие же стандартные размеры пиломатериалов? Лиственные по 5 м, а для пород хвойных рекомендуют длину максимум — 6,5 м. Если вам очень нужно, на заказ сделают и 9 м пиломатериалы. Если доска обрезная, то считать начинают её длину с места, где нет обрезанной кромки. Обычно, это не ближе, чем 15 см от самого торца.

Видео о том как выбрать качественный пиломатериал. На что смотреть перед покупкой:

к содержанию ↑

Сорта

Породы хвойные раскладывают по сортам. Отборным считается I-V. Отлично, если вы заказали такие, они очень качественные, из подобных строят суда и вагоны. Пол выстилают, изготавливают столярку или балки несущие из досок качественных I, II сорта. На потолки идёт III сорт.

IV – вполне можно сделать на крыше замечательную обрешётку либо забор. А V – перегородки.
Сейчас очень популярные полуфабрикаты и материалы аккуратно строганные. Объект можно сдать быстрее, если сразу заказать такие. Заготовки строганные бывают:

  • Гребень
  • Доски, у которых поверхность фигурная. К таким относится и вагонка.
  • Паз
  • «В четверть»

Когда будете осматривать и выбирать партию пиломатериалов строганных, смотрите, чтобы была качественно сделана лицевая часть, пазы с гребнями. Чем ровнее, тем лучше.

к содержанию ↑

Влажность

Когда дерево спиливают, оно постепенно начинает усыхать. Когда каркасный дом будет собран, пиломатериалы вберут в себя влажность, типичную для этого климата. Влажность обрезной доски— это важная характеристика. Чем она более сухая, тем меньше будет усадка дома и деформация облицовки.

Естественная влажность у доски тогда, когда дерево спилили, сразу произвели распил на доски и вы забрали к себе пиломатериалы естественной влажности 40% и даже больше (как в живом дереве). Зимой влажность древесины выше, чем летом. Доска естественной влажности, если из неё построить каркас может усохнуть, либо изменить геометрию. Нужно заметить, что на лесопилках часто старое оборудование и доски нарезают разной толщины. По длине усушка будет незначительной, а вот по ширине неоднородной по всей доске.

При строительстве каркаса есть места, где доски укладывают одинаковой ширины и если вы взяли свежие пиломатериалы, то мало предсказуемо, как какая доска усохнет. Как бы не получились зазоры по 1 см. Их придётся ликвидировать. Касательно изменение геометрии, то была обыкновенная прямоугольная доска, а высохнет и станет, как «сабля», «лодочка» или «пропеллер». Чаще всего такую древесину распиливают на небольшие куски по 2 или 3 м.

Многие не используют их для строительства дома. Пускают на хозяйственные нужды или дрова. Конечно, доски, которые в каркасе, реже сильно корёжит или крутит. Бывают и такие случаи, если дом долго стоит на усушке (год, например).

Часто хранению древесины не уделяют должного внимания. Доски привозят и сгружают недалеко от места строительства, как и пиломатериалы для скелета дома. Не все знают, как правильно хранить и бывает, что подложат по куску брёвна со всех сторон, чтобы не касались земли, на этом и вся процедура. Люди думают, что если им лежать неделю. То достаточно кучу накрыть плёнкой, чтобы дождь не намочил.

к содержанию ↑

Правильное хранение бруса и пиломатериалов

Они пока не в курсе дела, что и опытные мастера возводят скелет от 2 до 3 недель, а своими руками, да первый раз (хоть и с помощниками) — это на месяц, не меньше. А потом на доски нападёт плесень, пойдут волны от неправильного положения, влаги и из-за перегрева под плёнкой. На траву у дома никогда не сгружайте пиломатериалы. Сейчас они дорогие. Из доски, у которой естественная влажность, получается отличный каркас дома.

Правильное хранение пиломатериалов:

Если будете неправильно хранить доски, они испортятся и придётся покупать другие. Не лучше ли сделать укрытие? Поступайте так:

  1. Там, где планируете сложить доски или пиломатериалы на скелет дома, сразу скосите траву. Влаги в верхнем слое земли станет меньше, ведь корни растений её сохраняют.
  2. Возьмите доску-дюймовку 1,5 м и режьте из неё подкладки. Нужно примерно до 12 шт. на 1 м3 если доски шириной 4 или 5 см. Подкладки положите под слой досок, которые будете выкладывать штабелями. Если дощечки шириной 2 или 3 см, то нужно подкладывать до 20 шт.. Эти подкладки вы можете использовать потом, когда будете делать полы или обрешётку для кровли.
  3. Нужны евро поддоны. В них вы будете складывать дощечки. Чем ровнее установите поддоны, тем лучше сохранятся ровными доски. Можете и в 2 пласта укладывать поддоны, так воздух между досками лучше циркулирует.

Часто сразу делают навес, под которым удобно хранить доски. Оптимально возводить от 2,5 до 3 м шириной и длинным от 14 до 18 м. Под одним краем навеса будете хранить пиломатериалы, под другим поставите верстак. Он длинный, у него есть пила торцовочная, которой удобно производить раскрой досок и другие подручные работы.

к содержанию ↑

Расчёт пиломатериалов

Сколько нужно пиломатериала на каркасный дом? Расчёт производят по определённых формулах. Лучше обратитесь к специалисту. Закажите ему эту услугу и будьте спокойны, что всё рассчитано верно. Вам не придётся докупать по чуть-чуть, то тех, то других пиломатериалов, а лучше сразу берите древесину с небольшим запасом.

На примере рассмотрим, как рассчитать стройматериалы для возведения стен? Например, наш дом 2,8 м высотой, 8 м — шириной и 10 м — его длина. Стойки вертикальные каркаса:

2 * 10 м + 2 * 8 м = 36 м. Стойки ставят через 0,5 м (шаг). Там, где окна, будет расстояние не меньше 1,2 м. На стойки уйдёт бруса — 4 м3 (лучшее сечение 100 * 150 мм). Чтобы соединить основание нашего каркаса и финишное соединение, нужно бруса — 3 м2.

Доска обрезная, чтобы обшить стены, если 3 м — длина, 25 мм — толщина и 150 мм — ширина и выйдет — 4,65 м3. Двери с окнами не учитывали, ведь хозяин выберет их на свой вкус. Утеплитель потом можно рассчитать, зная его толщину, высоту и ширину. Если у вас нет опыта и инженерного образования, лучше поручить расчёты профессионалу. Качественного вам строительства дома.

Видео с расчетом материала для каркасного дома:

Каркасный дом из бруса: плюсы и минусы технологии

О каркасных деревянных домах много противоречивых мнений. Одни считают их ненадежными, потому что дерево не является долговечным материалом и подвержено атакам плесени и насекомых, что тоже уменьшает срок эксплуатации. Другие полагают, что строительство каркасных домов – практичный вариант, поскольку таким образом можно снизить трудозатраты и использовать строение в достаточно суровых климатических условиях. Отдельно рассматривают каркасники из бруса, как более надежное, крепкое и долговечное строение.

Каркас дома из бруса

Каркас дома из бруса

Особенности каркасных домов из бруса

Такие дома имеют интересный и привлекательный вид, практичны в использовании и набирают популярность.

Преимущества каркасного домостроения

Перед тем как определиться, целесообразно ли строить каркасный дом из бруса, необходимо вникнуть в особенности строительства и технологию возведения.

Схема брусового дома

Схема брусового дома

Основные преимущества:

  • Основой здания является деревянный каркас, поэтому качество древесины играет ключевую роль, от него зависит срок эксплуатации и надежность всего дома.
  • Стены каркасного сооружения отличают от кирпичных, каменных и блочных толщиной. За счет незначительной толщины экономится пространство, однако снижается прочность. Дом легче разрушить, если в стену въедет тяжелая машина.
  • Такой дом считается самым теплым. Несмотря на тонкие стены, он отлично сохраняет тепло внутри помещения и таким образом экономит средства на зимний обогрев.
  • Строительство можно осуществить своими руками благодаря небольшому весу составляющих постройки.
  • Строительство специалистами может быть выполнено за один сезон.
  • Строительные работы возможны в холодное время года при условии, что не нужно проводить цементные работы или использовать жидкие растворы по типу клея.
  • Есть возможность подобрать различные варианты материалов, как бруса, так и отделки.

Планировка двухэтажного дома 6*9

Планировка двухэтажного дома 6*9

Варианты сборки каркасного дома

Из какого бруса лучше строить? Каркас дома можно выполнить как из обычного бруса, так и из досок. В последнем случае отмечается экономия пиломатериалов, но в то же время снижается жесткость конечной конструкции. Популярным также является клееный брус, который имеет преимущества относительно обычных брусьев. Очень удобно, что монтаж каркаса брусового дома можно выполнить двумя способами:

  1. Сборка конструкции в вертикальном положении. В этом случае главная сложность состоит в контроле вертикальности элементов.
  2. Горизонтальная сборка каркаса, после чего его устанавливают вертикально вручную или с помощью лебедки.

Технология монтажа

Технология монтажа

Технология монтажа

Подготовка к строительству включает правильный подбор материалов и их подготовку. Технология сборки каркаса требует последовательного выполнения всех этапов монтажных работ, проверку качества укладки и геометрии.

Сборка каркаса

Сборка каркаса

Одной из главных составляющих является крепление всех элементов, независимо от материала и системы соединения. Все это в целом обеспечивает строительство добротного и качественного дома, в котором будет комфортно жить как временно, так и постоянно.
Об основных нюансах строительства каркасно-брусовых домов читайте далее.

Каркасный дом из бруса своими руками

Самостоятельно монтировать каркас из бруса вполне возможно. Главное – соблюдать все этапы строительства в правильной последовательности. Важно защитить дерево от климатического воздействия и насекомых – обработать антипиретиком и антисептиком. Началом работ является возведение фундамента. Каркас включает нижнюю и верхнюю обвязку, элементы, стойки, специальные элементы для создания дверных и оконных проемов.

Монтаж нижней обвязки

Первым делом необходимо сделать разметку местности и установить фундамент. Деревянный каркас значительно легче, чем, к примеру, кирпичная стена, поэтому вместо сплошного можно использовать ленточное основание.

Монтаж ленточного фундамента

Монтаж ленточного фундамента

После этого нужно уложить гидроизоляцию, в качестве которой отлично подойдет рубероид. Крайне важно его укладку производить непосредственно перед монтажом бруса. Их крепление возможно двумя способами: анкерными болтами или при помощи арматурных выпусков, которые оставляют на этапе заливки фундамента.

Анкерные болты должны входить в бетон минимум на 100 мм, поэтому нужно выбирать их соответствующей длины. Крепление каждого бруса делают минимум двумя болтами. Шаг между ними должен быть в пределах от 1,5 до 2,5 м. Для углового соединения чаще всего используют выборку в полдерева или в лапу. Для дополнительной надежности можно также применить гвозди или деревянные нагели.

Нижняя обвязка

Нижняя обвязка

Гвозди забивать нужно на расстоянии минимум 3 см от края бруса, иначе он может расщепиться. Деревянный нагель подбирается по длине с учетом того, что он должен возвышаться над поверхностью минимум на 100 мм. Форма его может быть четырехгранная или цилиндрическая. Для изготовления используют твердые породы древесины. После окончания работ по монтажу нижней обвязки необходимо проверить ее на перекос при помощи измерения углов и диагоналей между брусьями.

Установка стоек

Следующим этапом является установка стоек. Если в углу для соединения использовались нагели, то достаточно в торце высверлить подходящее отверстие, намазать его казеиновым клеем и насадить брус. Другой способ крепежа подразумевает применение стальных уголков и оцинкованных шурупов. Его можно использовать и для соединения промежуточных стоек, однако такой материал более затратный.

Стойки из бруса

Стойки из бруса

Альтернативным более экономным способом соединения является метод вырубки. Такое крепление занимает больше времени и ослабляет брус нижней обвязки. Чтобы его выполнить, нужно сделать пазы в брусе до половины его толщины, после чего пазы вставить в брусья.

Варианты крепежа

Варианты крепежа

Эта работа требует тщательной предварительной проверки проектного размещения всех стоек, чтобы учесть оконные проемы. Кроме того, важно проконтролировать длину стоек, которая зависит от способа соединения. Если используются уголки, то длина должна быть в соответствии с длиной этажа, а в случае применения вырубки длина должна быть дополнена двойной длиной толщины вырубки.

Для того чтобы стойки не расшатались в процессе монтажа верхней части, необходимо прикрепить временные укосы. Удобнее использовать один длинный укос для нескольких стоек одновременно. Если такой возможности нет, то подойдут и более короткие. Также для экономии материалов можно использовать ненужные доски. Ими могут быть, например, те, которые применялись в качестве опалубки для заливки фундамента.

Угловая стойка

Угловая стойка

Верхняя обвязка, потолочные балки

Верхняя обвязка заключается в соединении стоек между собой в верхней части горизонтальным брусом. При этом конструкция все еще не получается достаточно жесткой, поэтому делают дополнительное крепление раскосов к вертикальным брусьям. В завершении сборки каркаса нужно установить потолочные балки. Для этого есть три способа: врубкой, с помощью специальных кронштейнов или уголков.

Верхняя обвязка и перекрытие

Верхняя обвязка и перекрытие

Врубка представляет собой проделывание у краев балки пазов. Их ширина равняется ширине бруса, а глубина составляет 30-50% от его толщины. Соединение выполняют при помощи гвоздей, которые должны входить в брус минимум на 100 мм. На этом каркас здания считается завершенным. Следующий этап – сборка каркаса крыши.

Устройство крыши и кровли

Существуют разнообразные виды крыш, благодаря чему каркасный брусовый дом может иметь оригинальный и необычный дизайн. В то же время простота или сложность формы играет важную роль относительно стоимости кровли.

Стропильная система двускатной кровли

Стропильная система двускатной кровли

Крыши бывают:

  • скатные;
  • плоские;
  • конические;
  • мансардные;
  • щипцовые;
  • сложных конструкций.

Наиболее простыми в установке являются односкатные и плоские крыши. Чаще всего их используют для небольших домов. Для установки односкатной кровли одна стена получается выше, а вторая ниже, образовывая тем самым скат под углом. Это удобно зимой, чтобы снег съезжал естественным образом. Двускатные крыши наиболее распространенные и привычные. Их монтаж немного сложнее, чем в предыдущих вариантах, однако в этом случае появляется место для чердака.

Мансардные крыши предусматривают, если вместо чердака планируется теплое жилое помещение. Мансардная кровля нуждается в надежном утеплении, может иметь окна и быть двускатной или четырехскатной.

Схема кровли

Схема кровли

Многощипцовая кровля актуальна при сложной архитектуре. Ее монтаж подразумевает несколько скатов, ендов. Возводить такую кровлю сложно и потребуется помощь специалистов. Вдобавок для монтажа нужно много материалов, поэтому стоимость получается существенно выше.

Конические крыши выглядят в виде конуса и встречаются крайне редко. Более сложные конфигурации стоит рассматривать только вместе с архитектором.

Отделка дома из бруса внутри и снаружи

В завершение брусовый каркас обшивают плитами ОСБ. Они не годятся для финишной отделки, поскольку недостаточно привлекательны внешне и плохо переносят влагу. Поэтому необходимо стены защитить фасадным отделочным материалом.

Устройство стены

Устройство стены

Вариантов здесь много, самые популярные: штукатурка, покраска, сайдинг, панели ПХВ. Дороже обойдутся натуральные материалы из древесины. Одним из них является деревянная вагонка, которая становится прочной и долговечной после дополнительной обработки специальными средствами. Если позволяют средства, можно использовать блок-хаус, придающий вид строения из бруса.

Вариантов внутренней отделки тоже множество. Это могут быть обои, декоративная штукатурка, покраска, вагонка, деревянные панели, керамическая плитка. Выбор зависит от задумки и дизайнерского решения, которое планируется в доме.

Видео: визуализация сборки каркаса

Закладка Постоянная ссылка.

Каркасный дом 22 ошибки строителей (фото)

И так давайте разберем каркасный дом ошибки при строительстве на примере отчета Строительный контроль.

Примечание к обследованию — каркасный дом ошибки строителей: Первичный инструментально-визуальный контроль проводился при неоконченных строительно-монтажных работах. Неоконченные этапы не входили в круг рассмотрения. Проектная документация не была предоставлена, аудит на соответствие фактическому состоянию не проходила. Обследование носило качественный, а не количественный анализ ситуации на объекте. Обследование проводилось неразрушающим методом контроля ВИК (инструментально-визуальный контроль). После устранения выявленных дефектов и окончания монтажных работ по тепловому контуру рекомендуем провести тепловизионное обследование дома.

каркасный дом ошибки

В связи с тем, что Заказчиком не предъявлены проектные решения и расчеты проверка качества каркасного дома проводилась по действующему нормативному документу, а именно «СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»

Примечание к СП 31-105-2002:  Настоящий Свод правил разработан на основе Национальных норм по жилищному строительству Канады с учетом условий строительства на территории Российской Федерации и действующих российских нормативных документов. Положения настоящего Свода правил установлены с целью обеспечения соответствия строящихся домов обязательным требованиям СНиП 31-02.

Издание настоящего Свода правил не означает, что каркасные одноквартирные дома должны строиться только такой конструкции. Решение вопроса о применении данного документа при проектировании и строительстве конкретных домов относится к компетенции заказчика, проектной или строительной организации. Однако если такое решение принято, все положения документа необходимо применять комплексно, в полном объеме как обязательные для всех участников строительства домов. Рекомендуем регулярно контролировать геодезические параметры каркаса.

Каркасный дом ошибки строителей

1. Отсутствует крепление опорного бруса к фундаменту (сваям-столбам)

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

5.5.1.3 Наружные колонны (столбы) должны быть заанкерены в фундаментах и соединены с конструкциями перекрытий с помощью анкерных болтов.

Вывод: Необходимо выполнить анкерное крепление


2.Нарушение правил опирания внутренних стен и перегородок на каркас перекрытия, отсутствует черный пол как элемент каркаса

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

6.3.4 Несущие внутренние стены должны через черный пол опираться на прогоны или на расположенные ниже несущие стены. Допускается несущие внутренние стены, расположенные под прямым углом к балкам перекрытия, устанавливать на расстоянии не

более 900 мм от опоры балок, если на них опирается только чердачное перекрытие (при неэксплуатируемом чердаке), и не более 600 мм от опоры балок, если на них передается нагрузка от одного или более междуэтажных перекрытий. При необходимости смещения стены на большее расстояние от опор размер сечения балок должен приниматься на основании расчета.

6.1.1 Перекрытия состоят из каркаса, черного пола, подшивки потолка или конструкции

подвесного потолка, отделочного покрытия пола (чистого пола).

Вывод: Необходимо разработать компенсирующие мероприятия (с предоставлением расчетов)


3.В конструктиве силового каркаса первого этажа отсутствует опорная доска, обвязочная балка, черный пол, нижняя и верхняя обвязка стенового каркаса.

В конструктиве силового каркаса второго этажа отсутствует опорная доска, черный пол, нижняя обвязка стенового каркаса

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

6.2.8.5 Балки и прогоны междуэтажных перекрытий опираются на верхние обвязки каркаса несущих стен. К их торцам прибивают обвязочные балки таким образом, чтобы

наружная грань обвязочной балки находилась в одной плоскости с наружной стороной каркаса стены (см. пример на рисунке 6-6).

Рисунок 6-6 — Опирание балок перекрытия на каркас наружной стены

Информация: Так как фундамент выполнен из свай с обвязкой брусом, считаем конструкцию как верхнюю обвязку несущей стены.

Вывод: выявленные недостатки имеют прямое отношение к ослаблению каркаса жесткости и потере устойчивости конструкции в целом. Необходимо предоставить комплексное проектное решение по пространственно-силовому каркасу (включая стропильную систему).


4. Необходимо обосновать выполнение данного опорного узла

В опорных и соединительных конструкциях недопустимо наличие пустот и заполнение их  путем заталкивания подходящего по размеру куска древесины.

Вывод: предоставить решение по данному узлу.


5. Нарушение стыковки балок

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

6.2.8.6 Опирание балок перекрытий на прогоны может осуществляться либо по верху прогонов (рисунок 6-7), либо путем их прикрепления к боковым граням прогонов.

Рисунок 6-7 — Опирание балок перекрытий на прогоны

8.2.2.4 Соединения опорных концов стропил и балок чердачного перекрытия, а также элементов балок чердачного перекрытия между собой, воспринимающие горизонтальный распор (8.2.2.1) стропил, выполняются на гвоздях. Концы стропил и балок соединяются при этом внахлест, концы элементов составных по длине балок — внахлест или в торец с накладкой из бруса того же сечения.

Вывод: дополнить конструкцию согласно требованию:  концы элементов составных по длине балок — внахлест или в торец с накладкой из бруса того же сечения.


6.  Недопустимо передавать нагрузки от перекрытий и крыши на каркас перегородок. Отсутствие колонн передающих нагрузку

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

7.1.1  На каркас перегородок нагрузки от перекрытий и крыши не должны передаваться.

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями регламентирующего документа.


7.  Связь жесткости не обеспечивает эфективность (не имеют упора в верхней и нижней части), на втором этаже связей жесткости нет

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

7.2.5  В случаях, указанных в 7.2.1, должны предусматриваться связи жесткости. В наружных стенах в качестве связей жесткости рекомендуется использовать доски сечением не менее 18х88 мм, прибиваемые под углом 45° к стойкам в плоскости каркаса на каждом этаже.

Дополнительно: Связи жесткости должны иметь плотные упоры краев в перекрытие и стойку, по факту края висят в воздухе.

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями


8.  Перегородка не имеет опоры под крайней стойкой

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями


9. Стойки под коньковой доской находятся  не в одной плоскости со стропилами

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

8.2.3.4 Промежуточной опорой в скатных крышах с уклоном менее 1:3 (Примечание: на объекте уклон более 1:3) могут являться опорные стенки с верхней и нижней обвязкой и стойками сечением 38х89 мм, которые устанавливаются в одной плоскости со стропилами и балками чердачного перекрытия и прибиваются к ним гвоздями.

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями регламентирующего документа.


10. Отсутствуют балки чердачного перекрытия входящие в составе каркаса жесткости, отсутствует связь затяжек, соединение стропил выполнено не через коньковую доску

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

8.2.2.1 В скатных крышах с уклоном 1:3 и более вертикальная опора для верхних концов стропил под коньком обычно не устраивается. Горизонтальный распор стропил в этих случаях воспринимается балками чердачного перекрытия, которые одновременно являются затяжками.

8.2.2.2 Стропила противоположных скатов должны располагаться непосредственно друг против друга и соединяться верхними концами через коньковую доску толщиной не менее 19 мм встык или, когда балки чердачного перекрытия составлены из элементов, соединяемых между собой внахлест, — со смещением на собственную толщину.

8.2.2.5 Используемые для уменьшения пролетов и размеров сечения стропил промежуточные опоры в виде затяжек должны изготовляться из пиломатериала сечением не менее 38х89 мм. Затяжки длиной более 2,4 м должны соединяться между собой вблизи своей середины неразрезными элементами (связями) сечением не менее 19х89 мм, расположенными под прямым углом к затяжкам.

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями регламентирующего документа.


11. Перекрытия эркера выполнено без выделения консольных балок

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

Для обеспечения пространственной жесткости балки эркера необходимо расположить перпендикулярные балкам основного перекрытия, или подтвердить расчетами примененный вариант.

6.2.10 Консольные балки перекрытия

6.2.10.2 Сечение балок, консольные части которых несут нагрузку не только от крыши, нои от других этажей, должно определяться расчетом.

6.2.10.3 Консольные балки, перпендикулярные балкам перекрытия, должны заводиться внутрь перекрытия на расстояние не менее шести длин консоли и прибиваться гвоздями к внутренней сдвоенной балке перекрытия (рисунок 6-11).

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями регламентирующего документа.


12. Обработка антисептиком имеет пробелы (индикация по маркеру)

 Вывод: выполнить обработку всего объема древесины антисептиком (после удаления обзола).


13. Недостаток гвоздевых креплений в конструктиве

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

Гвоздевые крепления привести в соответствие с СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом.

6.2.12 Гвоздевые соединения

6.2.12.1 Гвоздевые соединения элементов каркаса перекрытий, если не производится

перерасчет прочности соединений, должны осуществляться в соответствии с таблицей 6-1.

Таблица 6-1

И далее по своду правил.

Вывод: Дополнить крепления согласно СП-105-2002.


14. Нарушение в оформлении проёмов окон и дверей

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

7.2.13 Стойки с обеих сторон оконных и дверных проемов, как правило, должны быть двойными. При этом внутренние элементы (примыкающие к проему) устанавливаются между нижней обвязкой и перемычкой, а наружные — между нижней и верхней обвязками. Допускается использование одинарных стоек по сторонам проема в перегородках, а также в несущих стенах при ширине проема, соответствующей расстоянию между стойками или меньше этого расстояния; при этом два проема не должны находиться в смежных пространствах между стойками.

7.2.14 Перемычки должны состоять, как правило, из двух досок, поставленных на ребро и соединенных в один элемент гвоздями. Толщина перемычки должна быть равна ширине стоек, обрамляющих проем. При необходимости для обеспечения требуемой толщины перемычки между двумя ее досками могут быть вставлены прокладки (деревянные или из жесткого утеплителя). Крепление перемычек — гвоздями через стойки в торец.

Фото:

Оформление проема в каркасном доме

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями регламентирующего документа.


15. Укладка ветрозащиты с провисанием

Нарушение инструкции к ветрозащите: Не должно быть незакрепленных участков и провисания материала. Мембранный материал закрепляется в натяг с провисанием не более 2 см.

Подрядчику необходимо предоставить паспорт на ветрозащиту для подтверждения её качества и монтажных условий.

Вывод: провести детальный осмотр и устранение выявленных дефектов.


16. Стропила (стропильные ноги) не имею опоры на конструкцию, нет плотного примыкания элементов

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

8.2.2.3 Стропила и балки чердачного перекрытия должны опираться непосредственно на деревянные конструкции наружных стен. Длина крайней опорной площадки балок и стропил должна быть не менее 38 мм.

Вывод: произвести детальный осмотр мест опирания всех стропил, определить причину,  устранить выявленные замечания, при невозможности устранения замечания разработать компенсирующие мероприятия.


17. Необходимо предоставить расчет на столбчатые фундаменты и основания конструкции

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

5.3.5  Для одноэтажных каркасных домов могут устраиваться столбчатые фундаменты. Без специального расчета они должны быть расположены по периметру каркаса с шагом не более 3,5 м. Отношение высоты столбчатого фундамента к меньшему размеру подошвы фундамента должно быть не более трех.

Вывод: В связи с тем, что СП 31-105-2002 не допускает монтаж двухэтажных каркасных домов на столбчатых фундаментах необходимо предоставить расчетную часть на места опирания свай и распределение нагрузок обвязочного бруса.


18. Крепление металлочерепицы  выполнено с недопустимыми пропусками

Нарушение инструкции завода производителя

Фото:

Вывод: необходимо дополнить элементы крепления до указанного в инструкции завода производителя количества.


19. Затяжка не имеет крепления к стропиле (висит в воздухе)

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

Затяжки, используемые для уменьшения пролетов и размеров сечения стропил должны иметь жесткое крепление к стропилам с регламентированной площадью стыковки.

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями.


20. Опорная стойка имеет сдвиг опоры от плоскости обвязочной доски

Необходимо определить причину сдвига и вернуть в положение полного опирания.

Вывод: Предоставить расчетное обоснование или привести в соответствие с требованиями.


21. Недопустимое уменьшение сечения стойки, неплотное прилегание крепежных элементов (уголок).

Нарушение: СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

7.2.17 Стойки и верхние обвязки каркаса стен при необходимости можно пропиливать,прорезать, просверливать, но таким образом, чтобы при этом неповрежденная часть  сечения составляла не менее:  двух третей толщины сечения для несущей стойки или 40 мм для ненесущей стойки; 50 мм по ширине обвязки. При большем ослаблении сечения элементов каркаса необходимо их дополнительное усиление.

Прилегание крепежных элементов к скрепляемой поверхности не должно иметь зазоров и пустот.



Вывод: Устранить выявленный дефект.


22. Наличие обзола (брус, стойки, стропила, балки перекрытия)

Нарушение ГОСТ: Наличие обзола является недопустимым пороком древесины согласно ГОСТ 11047-90 Детали и изделия деревянные для малоэтажных жилых и общественных зданий. Технические условия;



Вывод: Данный вид дефекта является существенным и подлежит устранению. Для устранения данных дефектов необходимо очистить выявленные участки.


Выводы — каркасный дом ошибки строителей

1) Анализ результатов осмотра позволяет сделать следующие выводы:

а) общее состояние конструкции дома — неудовлетворительное;

б) состояние силового каркаса — неудовлетворительное;

в) сомнительное качество обработки древесины антисептическим и противопожарным раствором;

г) решения по стропильной системе (с эркером) и каркасу требуют подтверждения расчетами;

2) Отмеченные недостатки возможны по следующим причинам:

Некачественная сборка и/или применение конструктивных решений без расчетного обоснования;



Рекомендации — каркасный дом ошибки строителей



Для устранения отмеченных недостатков с целью ликвидации строительных недочетов и обеспечения дальнейших комфортных условий проживания необходимо:

а) Остановить монтажные работы;

б) Все выявленные в результате обследования дефекты подлежат устранению в соответствии с действующими на территории РФ нормативно-техническими требованиями. Необходимо провести комплекс мероприятий по безусловному устранению допущенных нарушений требований строительных норм и других недостатков выполненных работ и/или предоставить проектные расчеты;

в) для всех ограждающих конструкций, имеющих скрытые конструктивные части, по возможности произвести выборочную проверку на качество сборки.

г) для дефектов указанных в данном отчете необходимо произвести визуальный осмотр всех аналогичных мест (произвести дефектную инвентаризацию) для выявления количественного определения дефектов и дальнейшего их устранения.

д) на основании проектных решений и/или СП 31-105-2002 — разработать план монтажных работ с учетом проверки контрольных точек для предотвращения подобных ситуаций в будущем;

е) срочно обратиться к подрядной строительной организации с требованием привести качество выполненных строительных работ в соответствие с требованиями нормативно-технических документов.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
