Сечение бруса для каркасного дома: Размер бруса для строительства дома: рекомендации по выбору сечения бруса

Брус или доска — из чего делать стойки каркасного дома

Строительство домов по каркасной технологии пользуется популярностью среди жителей центральных регионов России: Московской, Тверской, Калужской областей. Секрет успеха – сочетание высокой скорости возведения, низкой стоимости и долговечности готового строения (минимальный срок службы – 50 лет). Однако снизить финансовые расходы на строительство – задача первостепенной важности для многих домовладельцев, решить которую можно посредством закупки более доступных материалов.

Поэтому часто вместо досок используют брусья естественной влажности. Распространено мнение, что такая замена надежнее и безопаснее ввиду большей толщины деревянных последних. Специалисты в сфере строительства опровергают эту гипотезу, а также отмечают: брус естественной влажности в процессе усадки подвергается риску сильной деформации и выкручивания. Сечение доски значительно меньше, поэтому она отдает влагу равномерно, просыхает быстрее и практически не меняет своей геометрии.

Строительство каркасных домов из бруса

Сборные каркасные дома из бруса – редкое явление на российском строительном рынке. Это обусловлено высокой стоимостью пиломатериалов и сложностью их обработки. Для сборки дома из бруса нужны специальные крепежные элементы (нагели, металлические скопы, шпильки и др.). Они утяжеляют конструкцию, требуют подготовки отверстий для вкручивания крепежей – из-за этого строительный процесс становится сложнее и дольше.

Для надежного и герметичного скрепления брусьев между собой нужно вырубать шипы и пазы, что требуется дополнительных трудозатрат. При этом после сборки каркаса стен нельзя приступать к обшивке и отделочным работам, поскольку толстым пиломатериалам естественной влажности нужен минимум 1 год на усадку. Применение профилированного бруса сводит на нет все преимущества каркасной технологии, а при использовании досок можно собрать каркас здания за считанные дни, сразу обшить его и заниматься внешней отделкой.

Преимущества каркаса из досок

Для сборки силового каркаса стен используют нестроганые доски сечением от 40х100 мм. Их устанавливают с шагом около 60–70 см, скрепляя между собой укосинами из пиломатериалов того же типоразмера. Несмотря на применение недорогих досок естественной влажности и сухих, каркас дома не требует времени на усадку и не деформируются в процессе высыхания.

Компания «Русская построечка» использует в работе качественные пиломатериалы собственного производства, которые строго калиброваны по размеру. Точность геометрических размеров принципиально важна, поскольку к боковинам пиломатериалов будет прикреплена обшивка стен (листовые материалы, вагонная доска и др.). Сгладить перепады высот 3–5 мм гораздо проще, чем острогать массивный брус естественной влажности, геометрия которого изменится в процессе усадки.

Для строительства каркасных домов используют тщательно отторцованные доски, что при возведении многоуровневых зданий способствует сохранению строгой горизонтальности этажей. Первый этап сборки стен – создание обвязки, для которой идеально подходит профилированный брус, устанавливаемый на ребро.

Обвязку изолируют, укладывая поверх фундамента рубероид, а в брусьях проделывают пазы для последующей установки половых лаг и стоек.

Для монтажа стоек выбирают доски с сечением, которое соответствует выбранной толщине плит утеплителя. Еще одна причина, по которой принципиально важна гладкость торцов и соблюдение размеров, состоит в том, что между досками-стойками минеральную вату устанавливают встык. Утеплитель нужно располагать вровень с гранями досок, чтобы избежать образования зазоров и пустот, которые приведут к появлению мостиков холода и выпадению конденсата внутри стен.

Компания «Русская построечка» использует при строительстве каркасных домов только качественные доски естественной влажности (посмотреть проекты), которые перед монтажом проходят акклиматизацию на участке, и сухие (посмотреть проекты). В зависимости от типа дома (сезонного или постоянного проживания) клиенту будут предложены доски шириной от 10 до 20 см, которые определяют толщину и теплоизоляционные свойства стен.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Размер бруса для каркасного дома

Брус или доска — из чего делать стойки каркасного дома

Строительство домов по каркасной технологии пользуется популярностью среди жителей центральных регионов России: Московской, Тверской, Калужской областей. Секрет успеха – сочетание высокой скорости возведения, низкой стоимости и долговечности готового строения (минимальный срок службы – 50 лет). Однако снизить финансовые расходы на строительство – задача первостепенной важности для многих домовладельцев, решить которую можно посредством закупки более доступных материалов.

Поэтому часто вместо досок используют брусья естественной влажности. Распространено мнение, что такая замена надежнее и безопаснее ввиду большей толщины деревянных последних. Специалисты в сфере строительства опровергают эту гипотезу, а также отмечают: брус естественной влажности в процессе усадки подвергается риску сильной деформации и выкручивания. Сечение доски значительно меньше, поэтому она отдает влагу равномерно, просыхает быстрее и практически не меняет своей геометрии.

Строительство каркасных домов из бруса

Сборные каркасные дома из бруса – редкое явление на российском строительном рынке. Это обусловлено высокой стоимостью пиломатериалов и сложностью их обработки. Для сборки дома из бруса нужны специальные крепежные элементы (нагели, металлические скопы, шпильки и др.). Они утяжеляют конструкцию, требуют подготовки отверстий для вкручивания крепежей – из-за этого строительный процесс становится сложнее и дольше.

Для надежного и герметичного скрепления брусьев между собой нужно вырубать шипы и пазы, что требуется дополнительных трудозатрат. При этом после сборки каркаса стен нельзя приступать к обшивке и отделочным работам, поскольку толстым пиломатериалам естественной влажности нужен минимум 1 год на усадку. Применение профилированного бруса сводит на нет все преимущества каркасной технологии, а при использовании досок можно собрать каркас здания за считанные дни, сразу обшить его и заниматься внешней отделкой.

Преимущества каркаса из досок

Для сборки силового каркаса стен используют нестроганые доски сечением от 40х100 мм. Их устанавливают с шагом около 60–70 см, скрепляя между собой укосинами из пиломатериалов того же типоразмера. Несмотря на применение недорогих досок естественной влажности и сухих, каркас дома не требует времени на усадку и не деформируются в процессе высыхания.

Компания «Русская построечка» использует в работе качественные пиломатериалы собственного производства, которые строго калиброваны по размеру. Точность геометрических размеров принципиально важна, поскольку к боковинам пиломатериалов будет прикреплена обшивка стен (листовые материалы, вагонная доска и др.). Сгладить перепады высот 3–5 мм гораздо проще, чем острогать массивный брус естественной влажности, геометрия которого изменится в процессе усадки.

Для строительства каркасных домов используют тщательно отторцованные доски, что при возведении многоуровневых зданий способствует сохранению строгой горизонтальности этажей. Первый этап сборки стен – создание обвязки, для которой идеально подходит профилированный брус, устанавливаемый на ребро. Обвязку изолируют, укладывая поверх фундамента рубероид, а в брусьях проделывают пазы для последующей установки половых лаг и стоек.

Для монтажа стоек выбирают доски с сечением, которое соответствует выбранной толщине плит утеплителя. Еще одна причина, по которой принципиально важна гладкость торцов и соблюдение размеров, состоит в том, что между досками-стойками минеральную вату устанавливают встык. Утеплитель нужно располагать вровень с гранями досок, чтобы избежать образования зазоров и пустот, которые приведут к появлению мостиков холода и выпадению конденсата внутри стен.

Компания «Русская построечка» использует при строительстве каркасных домов только качественные доски естественной влажности (посмотреть проекты), которые перед монтажом проходят акклиматизацию на участке, и сухие (посмотреть проекты). В зависимости от типа дома (сезонного или постоянного проживания) клиенту будут предложены доски шириной от 10 до 20 см, которые определяют толщину и теплоизоляционные свойства стен.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Каркасные Дома | PrecisionCraft Timber Homes

Деревянный каркас дает вам гибкость, чтобы создать стиль горного дома, который подходит вам лучше всего — от рустикального тяжелого деревянного домика до современного архитектурного шедевра. Сидите ли вы у каменного камина и смотрите на массивные деревянные фермы или отдыхаете на изысканной кухне, окруженной гладкой деревянной стойкой и балками, вам напоминают об истинной красоте природы.

характеристики деревянного каркаса дома

  • Деревянные стойки, балки и фермы квадратные или прямоугольные
  • Все или только часть всей конструкции дома может содержать каркас из дерева
  • Пиломатериалы могут быть гладкими, или можно добавить текстуру, добавив
  • Наши пиломатериалы соединяются с неглубоким пазом и шипами с помощью внутренних стальных шпилек
  • Древесина строится специально для каждого дома и может различаться по стилю и плотности.
фоторамка дома

деревянные каркасные конструкции и планы этажей

Если вы заинтересованы в индивидуально спроектированном деревянном каркасном доме, фирма PrecisionCraft, M.T.N Design может совместно с вами создать уникальный макет и архитектурный дизайн.

План этажа Концепции

Вы также можете просмотреть нашу галерею планов этажей, чтобы получить идеи. Каждый из наших планов изначально представлялся с использованием одной из наших производственных линий, однако ЛЮБОЙ из наших планов можно перерисовать как каркасный дом.

концепции поэтажного плана индивидуальный дизайн

строительный каркас дома

  • Пиломатериалы обрезаются на станке с ЧПУ на основе производственных чертежей, созданных по вашему оригинальному дизайну
  • Фермы устанавливаются вручную в нашем магазине и предварительно просверлены для стальных штифтов, которые скрепят секции
  • .
  • Куски древесины сгруппированы и подготовлены к отправке на площадку
  • Бригады PrecisionCraft прибывают на площадку, чтобы квалифицированно установить деревянную конструкцию на фундамент
  • По завершении строительства стальные штифты при необходимости затягиваются, а затем закрываются деревянным колышком, скрывая их от глаз
  • .
изготовление деревянных домов

Структурный конверт из


деревянных каркасов дома

Дома с деревянным каркасом PrecisionCraft используют самые лучшие и эффективные методы строительства, чтобы предоставить вам дом максимально возможного качества.Это включает в себя:

  • ICF (изолированные бетонные формы) в подвале или в кондиционированном пространстве для ползаний.
  • Подлинная деревянная конструкция
  • SIP (структурно-изолированные панели) стены и крыша
структурная оболочка энергоэффективность

деревянных каркасов против опалубки и балки

В чем разница между деревянным каркасом и деревянным столбом и балкой?

  • Многие люди используют термины взаимозаменяемо, однако истинная терминология описывает два разных метода строительства деревянного дома.
  • Они оба используют квадратные пиломатериалы, но то, как они связаны друг с другом, отличается.
  • Рамки стойки и балки не совмещаются, вместо этого балки располагаются на стойках, или части соединяются друг с другом и соединяются аппаратными средствами, такими как металлические пластины.
  • Пиломатериалы, которые вырезаются с помощью врезных и шипов, и другие столярные методы соединяются вместе для создания соединений. Это называется деревянным каркасом.
  • Настоящая деревянная конструкция имеет очень уникальный внешний вид и обычно не требует каких-либо открытых металлических соединений, хотя можно добавить декоративный металл.
,

Что такое каркасный дом из бруса?


Деревянные каркасные дома универсальны и — поскольку вы можете использовать любой наружный материал на деревянном каркасе — могут хорошо выглядеть в любой обстановке.

Timber Framing 101: Содержание

Что такое деревянный дом?

Деревянный дом — это своего рода дом, в котором используется каркасная конструкция из крупных столбов и балок, которые соединяются колышками или другими видами декоративных столярных изделий.Почти всегда стены конструкции располагаются снаружи деревянного каркаса, оставляя пиломатериалы открытыми для визуального эффекта. Обрамление древесины крепкое, старое и настолько устоявшееся, что раньше его называли просто зданием. Он составляет основу здания, которое будет длиться сотни лет.

Одним из больших преимуществ деревянного каркаса является то, что он настолько прочен, что не требует несущих стен, прорезая середину дома, поэтому вы можете спроектировать планировку в любой конфигурации, в которой вы хотите, включая полностью открытую большая комната / столовая / кухня / прихожая. С другой стороны, в открытых конструкциях рама соединяет объемы и сводит их к человеческому масштабу благодаря теплу дерева и столярному делу. Каркас из бруса также можно покрыть как угодно, поэтому ваш деревянный дом может выглядеть как любой другой стиль дома и может поместиться в любом месте.

В чем разница между каркасными и деревянными домами?

Вы часто слышите, как строение деревянного дома называют пост-балочным или деревянным каркасом.Разница заключается главным образом в методе, который используется для скрепления сложной соединительной системы рамы. В доме с балочными балками используются металлические крепежные элементы, которые либо спрятаны за балками, либо обращены к внутренней части. Для деревянного каркаса используются только деревянные колышки для крепления рамы. Независимо от того, выберете ли вы деревянную или деревянную раму, все будет зависеть от внешнего вида вашего дома.

Деревянные дома крепкие и прочные, а рамы быстро поднимаются.

Чем отличаются бревенчатые и деревянные дома?

Деревянные конструкции часто путают, но они сильно отличаются от бревенчатых домов. Основное различие между бревенчатыми и деревянными домами заключается в том, как они используют древесину. В результате они получают совершенно разные взгляды. А поскольку в деревянных домах могут использоваться самые разные материалы для наружных работ, не имеющие ничего общего с внутренней частью, они могут быть неузнаваемы как дома с деревянным каркасом, в то время как бревенчатые дома всегда идентифицируются как таковые.В общем, бревенчатые дома имеют горизонтальный профиль, а деревянные дома — вертикальные. Эти тенденции проистекают из того, как проложены бревна и поднята рама.

Узнайте больше о том, как строятся каркасные дома в Timber Home Living в разделе «Планирование, дизайн и строительство».

Преимущества лесоматериалов

Помимо эстетики деревянного бруса и открытой планировки, деревянные конструкции обладают долговечностью, не имеющей себе равных в традиционных домах. Деревянный каркас также обеспечивает большую структурную целостность в случае несчастного случая пожара, так как большие деревянные опоры более устойчивы к прожогу, чем более тонкие срезы древесины, которые составляют традиционные строительные конструкции. Наконец, деревянный дом предоставляет владельцу возможность сделать смелое дизайнерское заявление, поскольку пиломатериалы бывают разных размеров, форм и цветов. Деревянный дом может принять повседневный или деревенский горный стиль, богато украшенный викторианский стиль, более сдержанное ощущение классического дома в Новой Англии или любой другой стиль между ними.

В настоящее время многие люди предпочитают включать бревна и другие материалы в дома с деревянным каркасом.

Терминология каркаса древесины

Как и большинство специализированных видов искусства, у деревянного каркаса есть собственный язык с терминами для различных инструментов, материалов и методов строительства. Ниже приведен краткий список часто используемых терминов для деревянных каркасов, которые помогут вам лучше понять процесс.

  • Пиломатериалы — это деревянные балки, которые составляют структурный каркас дома.
  • Столбы — это основные вертикальные пиломатериалы, которые составляют деревянную раму.
  • Перекладины соединяют опорные балки, обеспечивая устойчивость.
  • Стыки — это место, где соединяются два бруса или каркаса. Суставы могут варьироваться от простых до высоко декоративных и включают в себя, среди прочего, соединения коленей, врезные и шиповые соединения, соединения в форме ласточкина и вогнутой формы.
  • Ферма — это жесткий треугольник из бруса.Фермы обеспечивают площадь колонн без колонн и, как правило, включены на верхнем этаже.
  • Гибрид — это тип здания, в котором сочетаются методы деревянного каркаса и обычного каркасного строительства или, в нашей отрасли, бревенчатого строительства. Сочетание стилей здания иногда может сэкономить вам деньги и определенно добавит визуальный интерес к дому.
  • СИП (структурно-изолированные панели) обшивают деревянным каркасом. Изготовленные из двух слоев прочного плоского дерева и наполненные высокоплотной изоляционной пеной между ними, SIP более или менее произвели революцию в процессе деревянного каркаса.

Наиболее распространенные элементы на деревянном каркасе указаны стрелками выше. Эти члены оказывают поддержку, поддержку и структуру.


Древесина дома Анатомия

Деревянные дома представляют собой законченные конструкции из вертикальных столбов и горизонтальных балок, образующих поперечные сечения, называемые изгибами. Другие участники обеспечивают поддержку, крепление и структуру рамы. Наиболее распространенные члены показаны на рисунке выше.

SIP: что нужно знать

SIP (структурно-изолированные панели) являются наиболее популярным способом ограждения деревянного дома. Хотя отдельные продукты от производителей различаются, все сегодняшние SIP имеют сплошную сердцевину изоляции, расположенную между двумя слоями ориентированных стружечных плит (OSB). Другие материалы, используемые в SIP, включают фанеру, вафельную плиту, листовой металл и гипсокартон. Белое ядро ​​часто представляет собой полистирол, экструдированный полистирол, пенополистирол или полиуретан — такие же долговечные, но легкие пенопласты, которые используются в велосипедных и мотоциклетных шлемах и коробках для яиц.

SIPS

доступны в различных толщинах и размерах, от 2 до 12 дюймов толщиной и от стандартных 4 на 8 до 8 на 24 фута. Панели обычно весят менее 4 фунтов на квадратный фут, что делает их достаточно легкими для установки вручную. Кран часто используется для больших кровельных панелей или для подъема связок панелей на рабочей площадке, и в зависимости от размера дома его можно закрыть в течение нескольких дней или даже часов.

Установка панелей SIP в деревянном доме. Фото: Green Building Solutions

Преимущества использования SIP для изоляции деревянных домов:

  • Они гибкие.
    ГЛОТКИ могут прибыть на домашнюю площадку в виде больших групповых панелей, которые строители срезают в соответствии с конкретным планом дома. Или панели могут быть вырезаны изготовителем точно в соответствии с дизайном дома на заводе, а затем пронумерованы для удобства монтажа, что приводит к меньшему расходу материалов и ресурсов.
  • Они энергоэффективны.
    SIP сокращает расходы на отопление и охлаждение на 60% по сравнению с продуктами, используемыми для обычной конструкции типа «палка». Даже там, где толщина стенок одинакова, SIP лучше, чем у каркасных блоков, по энергетическим характеристикам всей стены на 40–60 процентов.
  • Они звукоизоляционные.
    SIP блокируют звук, как и немногие другие материалы — большой плюс, особенно в спальнях, притонах, домашних офисах и медиа-комнатах. Для получения дополнительной информации посетите sips.org.

Четыре основных типа деревянных деревянных ферм.

деревянных каркасных стилей

Тип структурной поддержки, которую требует ваш дизайн, а также личные предпочтения, определят систему фермы вашего дома. Треугольник — самая простая форма фермы, но его использование ограничено небольшими зданиями. Добавление королевского поста в центре позволяет расширить охват. Фермы-столбики, напротив, выглядят как прямоугольник внутри треугольника. Драматическая ферменная ферма используется для охвата больших внутренних пространств и позволяет парить потолкам.
Ферменная конструкция Молота
  • Достигает качества собора
  • Создает сводчатые пространства
  • Может быть улучшено с помощью украшений
King Post с распорками
  • Самый экономичный
  • Предлагает сильный, крепкий внешний вид
  • Создает уютное, интимное ощущение
Queen Post (модифицированный)
  • Может охватывать расстояния 30 футов или более
  • Предлагает открытую площадку в центре фермы
  • Визуально снижает высоту потолка для более интимного ощущения
Ножничная ферма
  • Идеально подходит для тех, кто ищет что-то уникальное
  • Может создать узкую, коттеджную эстетику
  • Идеально подходит для крутых уклонов крыши

Узнайте больше о лесоматериалах

Timber Home Living : ,

Бесплатные планы этажей: Timber Home Living

Просмотрите наш выбор тысяч бесплатных планов этажей от ведущих компаний Северной Америки. У нас есть планы этажей для деревянных домов всех мыслимых размеров и стилей, включая планы этажей коттеджей, планы сараев, планы деревянных домов, планы ранчо и многое другое.

Timber Home Styles

Найдите свою мечту Древесина дома

Sherwood Timber Home Plan от Wisconsin Log Homes

Планировка дома Sherwood из 4 спален от Wisconsin Log Homes включает просторную кухню с двойными островками, прачечную, внутренний дворик, беседку, камин на открытом воздухе и главную спальню на первом этаже.

Meridian Timber Home Plan от Honest Abe Log Homes

Планировка дома с 2 спальнями из дерева Меридиан от Honest Abe Log Homes включает кухню / столовую / гостиную открытой планировки, большую комнату, большую террасу, веранду, крытую веранду и чердак на верхнем уровне…

,

Из какой доски строить каркасный дом ⋆ Финский Домик

 Недостаток номер 3 — биологическое поражение

Влажная древесина — прекрасный питательный материал для микроорганизмов, плесени и различных грибковых.   На лесопилках очень высока степень «биозаражения».

То есть очень часто, доска естественной влажности с лесопилки уже приходит зараженная спорами грибка или плесени. И дальнейшее развитие развитие этих микроорганизмов зависит от сочетания влажности и температуры.

Если каркас из сырой доски построили и оставили «сушиться» — вероятность развития плесени и грибка не так высока.  Но обычно, если дом строят быстро, то сырой каркас сразу утепляется, зашивается со всех сторон пленками (причем часто с нарушением технологии).

Задайте себе вопрос — как будет сохнуть доска в таких условиях?  Правильный ответ — очень плохо.  Вентиляции внутри стены нет, влаге выходить некуда, создаются идеальные условия для развития плесени, грибка и гнили.  Но вы этого возможно не увидите, так как все будет уже зашито.

Да, можно обработать древесину антисептиками. Но во первых, эффективность обработки влажной древесины очень невысока, доска сырая и не «впитывает» антисептик.  Во вторых, самый эффективный способ антисептирования — импрегнация, то есть пропитка под давлением, когда состав проникает глубоко в древесину, невозможен в полевых условиях, а обработка кисточкой или другим поверхностным способом, не дает такого сильного эффекта, затрагивая только верхний слой доски.

Вот так может выглядеть каркас из сырой доски, после разборки стены

Ну и наконец — антисептирование стоит денег. Которые опять же прибавляем к стоимости доски.

Подведем итог по доске естественной влажности

Итак вы платите недорого за сам материал, но можете получить кривой, щелястый, плесневелый каркас. Причем не факт что вы это увидите. Если дом сделают быстро и «сдадут»  то вы не увидите ни плесени, ни щелей. Но щели вы почувствуете по тому, как дом будет терять тепло, а плесневелый каркас — сократит срок службы дома.

Поэтому, на мой взгляд, единственный допустимый вариант строительства каркаса из доски естественной влажности — это поставить каркас и оставить его на 1-2 месяца «на просушку» с хорошей вентиляцией.  С дальнейшей борьбой со щелями и возможными нарушениями геометрии.

Так же, я обычно привожу в пример одну историю, прочитанную на форумах.

Заказчица решила строить дом из доски естественной влажности, потому что сухая показалась для нее слишком дорогой.   В результате, вначале она потратила порядка 40 000р на обработку всего каркаса антисептиками (что уже нивелировало разницу с сухой доской), затем, когда дело дошло до отделки, пришлось ставить еще металлический каркас под ГКЛ, так как монтировать ГКЛ на кривые стены не представлялось возможным.

Как вы думаете, сэкономила она в итоге или нет?

Я не говорю о том, что категорически нельзя строить из доски естественной влажности.   Но при выборе такой доски, надо отдавать себе отчет о возможных последствиях и о том, что изначальная дешевизна может быть с лихвой «перекрыта» исправлением возникших косяков.

И кстати, лично я, если стоит вопрос экономии, ничего не имею против использования доски естественной влажности в местах, где нет высоких требований к размерам, геометрии  доски и есть условия для ее высыхания. Как правило, это различные обрешетки на которые используется доска до 25мм толщиной.  Такая доска достаточно быстро сохнет и не так сильно меняет свои размеры в процессе усушки. А объем доски, идущей на обрешетки, бывает весьма значительный.

Каркас из доски технической сушки

Второй вариант — доска технической сушки.  То есть когда перед продажей, доску специально высушивают в специальной сушильной камере, до так называемой транспортной или равновесной влажности — 16-22%.    Равновесной эту влажность называют в основном потому, что она находится в более менее равновесном состоянии с атмосферной влажностью.    Сушить больше, до 6-8% (мебельная влажность) нет смысла, так как значительно дольше и соответственно дороже, а есть вероятность, что за время строительства, доска вернется к равновесной влажности, вобрав в себя влагу из атмосферы. Древесина с такой степенью сушки обычно используется только в столярном и мебельном производстве.

Кстати, один из популярных вопросов — зачем использовать сухую доску, если в процессе строительства она все равно намокнет, например под дождем.

Тут надо понимать, что доска естественной влажности — имеют эту влажность в массе. Сухая доска, даже под проливными дождями не «промокнет» насквозь, это не губка.  Да, поверхностный слой будет мокрый, но это всего пару миллиметров, которые просохнут за 1-2 дня.   Другими словами, сухая доска уже никогда не вернется к естественной влажности, если вы не будете ее специально вымачивать в воде, на протяжении длительного срока.

Доска в промышленной сушильной камере

Достоинства доски технической сушки простые

  1. В процессе сушки, в результате воздействия повышенной температуры, убиваются споры паразитных микроорганизмов. То есть такую доску не надо тотально антисептировать.  А сухая доска является плохой пищей для паразитов, они ее не любят 🙂 — так что если вы не будете специально «гноить» сухую доску, плесень и грибок ей уже не грозит.
  2. Размер и геометрия —  то, что будет происходить с доской естественной влажности при высыхании, с сухой доской уже произошло.  Что должно было покривиться — покривилось, доска усохла и значительно свои размеры менять уже не будет.   Фактически, вы получаете «готовый товар» и в каркасе уже не будет щелей или выкручивания элементов. Но, так как все дефекты понятны на момент покупки, вы можете отобрать только нужную доску, не платя за ненужный брак.

Недостатки доски технической сушки

  1. Цена выше доски естественной влажности процентов на 20-30
  2.  Если не заниматься сортировкой доски (отбрасывая брак по геометрии) — то строить из такой доски не очень удобно.  В штабеле наверняка будут и сабли и винты и т.п.  В идеале, сухую доску надо покупать уже сортированную по «экспортному» ГОСТ 26002-83.
    Причем,если вы будете искать доску руководствуясь этим ГОСТ-ом имейте ввиду, что это ГОСТ на сортировку, а не на напил или сушку. Продавцы об этом часто умалчивают и заявляя, что доска «гостовская» дополнительно запрашивают деньги за отбор и сортировку.

Сортированная доска технической сушки — оптимальный вариант для экономного и качественного строительства каркасника.  Проблема одна — такую доску (именно сортированную), не так просто найти. Но и несортированная, но сухая доска — более подходящий вариант для стройки, чем естественной влажности. Хотя бы потому, что ее «поведение» более прогнозируемо — дальнейшей усушки и потери геометрии не будет, или же оно будет незначительным.

Тут еще стоит упомянуть вопрос самостоятельной сушки доски естественной влажности в штабеле.  Можно ли так делать?  Конечно можно.

Но во первых время.  Среднее время сушки доски до транспортной влажности в сушильной камере составляет порядка 10-14 дней. При этом температура в камере, может достигать 80°C, плюс много других особенностей в зависимости от типа сушильной камеры, технологии сушки и т.п.   Как вы можете понять, срок естественной сушки  будет существенно больше и в зависимости от условий (погода, температура, проветриваемость), может составить несколько месяцев. Не испытывайте иллюзий, что за месяц доска в штабеле высохнет. Скорее только слегка «подвялиться».  Причем чем массивнее доска — тем больше времени на сушку. Природу не обманешь.

Второй момент это брак по геометрии. Если при покупке доски технической сушки, вы можете, пусть даже за доп плату, отобрать только хорошую доску, то суша самостоятельно — весь брак останется у вас.

Каркас из сухой строганной доски

Сухая строганная доска — это тот материал, из которого строят дома во всем цивилизованном мире.  Доска уже высушена до необходимой влажности, отсортирована по сортности,  геометрически кривые доски пошли куда то еще, а оставшиеся прострогали в один размер — досочка к досочке.  Если мне не изменяет память, разброс размеров у строганной доски по ГОСТ находится в пределах 2мм

То есть из строганной доски вы получите аккуратный, сухой, ровный каркас, который будет стоять долгие годы, не будет плесневеть, выкручиваться и т.п..  Строить из такой доски одно удовольствие. Да и качество строительства на высоте.  Вы так же выигрываете на том, что меньше времени тратите на всякие подгонки, выравнивания и прочее.  А время  — тоже деньги.

Минус у сухой строганной доски один — высокая цена.   Зато ее найти проще, чем сортированную нестроганную (последняя в основном сразу идет на экспорт, минуя отечественный рынок).

Сухая строганная доска — точны размеры и геометрия, оптимальная влажность

Так ли дорого использовать сухую или строганную доску? Строительная математика

Основная причина, почему не используют сухую или строганную доску — цена. И потом уже, ее наличие.

Но давайте посмотрим на этот вопрос более внимательно.  У нас обычно доску продают «кубометрами», соответственно цена идет именно за «куб».

Многие упускают, что в каркасном доме мы оперируем не кубами, как в брусовом или рубленом доме.  В каркасном доме мы оперируем количеством досок или погонными метрами.

Допустим для каркасного дома нам потребуется   220 досок  размером 50х150х6000мм.  В кубометрах это — 10м3,

А что, если вместо доски естественной влажности 50х150, нам взять сортированную сухую не строганную доску, но чуть меньшего размера — 40х150.   Для каркасного дома, это вполне достаточно.

Нам потребуется те же 220 досок. Вот только «сороковки» в кубе  27 штук, а не 22, как «пятидесятки», то есть чтобы построить тот же самый дом из того же количества досок, нам надо будет купить уже не 10м3, а 8.1м3!

Допустим кубометр доски естественной влажности, стоит 7000р, а сухой — 10000р.  Разница почти 30%

В кубах — 10 кубов сырой доски будут стоить 70.000р

А 8.1 куба сухой, но меньшего сечения — будут стоить   81.000 — разница уже не 30%, а 13,5 %  или 11тр на 10 кубометров.

Если учесть, что на каркасник средних размеров, уходит порядка 20-25м3 доски, то заменив сырую доску на сухую меньшего сечения, вы переплатите всего 20-25тр, что конечно не копейки, но в бюджете стройки, очень небольшая сумма. Зато обезопасите себя от многих проблем и сложностей.

Точно так же и со строганной доской.

Строганная доска имеет меньшее сечение, например — 145х45, вместо 150х50, соответственно ее будет больше в кубе, а самих кубов потребуется меньше.

Подведем итог

Собственно итог очень простой

  1. Строительство из доски естественной влажности — лотерея с непрогнозируемыми последствиями, а  ликвидация последствий, часто убивает всю изначальную экономию, с лихвой переплевывая дешевизну доски
  2.  Хороший вариант для строительства дома — использование сортированной доски технической сушки, меньшего сечения. Но такую доску сложно найти, а цена уже приблежается к строганной.
  3.  Самый лучший и безпроблемный вариант —  использование сухой строганной доски.
  4. Помните о том, что в каркасном доме мы оперируем количеством досок, а не кубометрами и при равном количестве досок, нам потребуется меньше кубометров строганной доски или сухой, но меньшего сечения.

Какой вариант выберете вы, я не знаю.  Но как минимум, если вы хотели строить из доски естественной влажности, советую все хорошо взвесить и просчитать.

(Visited 76 237 times, 1 visits today)

5 1 голос

Оцените статью

Толщина бруса для дома постоянного проживания

 Толщина бруса – это важный вопрос при планировании строительства: от ответа на него зависит стоимость Вашего дома, а так же решение о необходимости утепления фасада в будущем.

В первую очередь важно ответить на вопрос о цели использования дома: понятно, что требования к толщине и типу материала отличается для дачного домика и постройки для постоянного проживания. Кроме того, необходимо понимать, что утепление брусового фасада зачастую является более эффективным, а главное — более экономичным решением при выборе средней толщины бруса для постройки, которая будет эксплуатироваться в зимний период.

Для строительства действительно пригодных для постоянного проживания домов в большинстве случаев применяются два типа бруса: клееный и профилированный.

Особенности клееного бруса:

1. Строения из заводского клееного бруса выглядят весьма эстетично.

2. Если клееный брус заказан у проверенного, порядочного производителя, то дом получится довольно тёплым при соблюдении 2-х условий. А) Соблюдены нормативы теплосбережения (толщина клееного бруса для ПМЖ должна быть не менее 250 мм). Б) Как показал опыт наших знакомых, клееный брус имеет тенденцию хоть к небольшой, но усадке. Следовательно,щели, образовавшиеся вследствие такой усадки необходимо проходить герметиком во избежание сквозняков — то есть герметизация необходима так же как и на домах из цельного бруса.

3. Клееный брус имеет существенный минус – высокая стоимость.

 Толщина профилированного бруса:

В конкуренты клееному брусу можно смело заносить утеплённый брус камерной сушки.

1. Дома из сухого утеплённого бруса хоть являются более дорогими, чем каркасные дома, тем не менее их стоимость намного ниже, чем стоимость аналогичных домов из клееного бруса.

2. Экологичность брусового дома. Если в ранее упомянутом типе бруса вполне может использоваться некачественный состав клея, то цельный брус не имеет в своём составе никаких химических веществ, способных повредить здоровью человека. Профилированный брус — это 100 процентов природный материал

3. Оптимальная толщина бруса дома для постоянного проживания (зимнего дома), на наш взгляд, = 140 мм с учетом последующего утепления фасада каменной ватой. Почему, например, не 200 мм? Дело в том, что согласно принятых в РФ данных о теплосбережении, сопротивление теплопередаче ограждающей конструкции (стены), например, для климатической зоны Санкт-Петербурга, должно быть 3,01 — 3,2 R ,(м2·°С)/Вт. При этом брус камерной сушки сечением 140 мм имеет сопротивление 1,9363 R ,(м2·°С)/Вт. Брус сечением 190 мм будет иметь не намного большее сопротивление. И в итоге, чтобы стены из сухого бруса соответствовали нормативам, необходимо, чтобы их сечение превышало 300-350 мм. Это просто нереально по двум причинам: 1) Строевой лес данных параметров – большая редкость 2) Дом из такого бруса будет стоить слишком дорого, его не построить без привлечения специализированной техники. Таким образом, оптимальным вариантов является строительство дома из бруса сечением 140х140 мм, далее герметизация швов с последующим утеплением фасада каменной ватой слоем не менее 50 мм. Таким образом (довольно бюджетным) мы достигаем соответствия нашего дома существующим нормативам.

Подробнее про утепление дома из бруса можно ознакомиться в наших статьях:

Утепление стен дома из бруса
Как утеплять деревянные дома

Расчет материалов и стоимости для строительства каркасного дома

Вы решили воплотить в жизнь свою мечту о собственном доме и воспользоваться для этого каркасной технологией строительства. Одним из первых возникает вопрос, как рассчитать стоимость каркасного дома.  Для начала важно иметь проект, составленный на основе ваших идей или приобретенный в готовом виде. Далее предстоит сделать выбор и рассчитать расход материалов на каркасный дом. Найти оптимальный баланс задача непростая, но разобрав проект поэлементно, вы сможете сориентироваться, какой из вариантов подходит больше. Удобнее производить расчет согласно этапам строительства, например:

  • фундамент;
  • возведение каркаса;
  • перекрытие первого этажа;
  • монтаж крыши;
  • обшивка.

Определенную помощь вам может оказать строительный онлайн калькулятор постройки дома в Украине. С его помощью можно просчитать отдельные разделы или элементы строительства. Однако стоит помнить, что нет похожих домов и необходимо учитывать все: подъездные пути, место, удаленность от города, сезонность, наличие коммуникаций, типы грунта, уровень грунтовых вод и сам проект дома. Но и самый лучший калькулятор строительства каркасного дома не учтет всех подробностей. Поэтому после определения основной концепции цены и технологии, необходима подробная смета.

Какие материалы необходимо использовать

Строительство каркасных домов производится по нескольким технологиям, так как в каждом географическом регионе разрабатывался свой способ возведения строения. Вы можете встретить такие названия как скандинавская, финская, канадская технология. С учетом их особенностей существуют различия в проектных решениях, соответственно и в выборе материалов. Однако существуют общие основы каркасного строительства домов, которые присущи каждой технологии. Например, материалы – самая значимая часть затрат на возведение любого каркасного дома.



При выборе материалов необходимо учитывать требования проекта, который представляет собой инженерно-технический расчет. От него зависит безопасность, технические параметры надежности и прочности конструкции, ее долговечность. Материал для строительства подбирается не только с учетом внешнего вида и эстетических ценностей. В основе подбора лежат более важные критерии:

  • вес;
  • способность выдерживать нагрузки;
  • устойчивость к внутренним и внешним воздействиям и т.д.

Проектант обязан учесть свойства материала, подготовить базовый комплект проектно-технической документации. В составе документов должна быть спецификация на материалы с указанием наименований, количества, а также должна быть отмечена возможность замены одного материала на другой. Только такая спецификация позволит правильно приобрести необходимые материалы.

Однако наиболее простое решение данного вопроса – это приобретение готового проекта с комплектом конструктивных элементов. Можно заказать индивидуальный проект дома вместе с поставкой всех деталей конструкции. Но если вы все же намерены выполнять строительство своими силами, то детализированная документация поможет вам в этом.

Расчет строительных материалов

Начиная расчет материалов для строительства дома, следует помнить, что высчитывание силовой конструкции не имеет смысла, пока вы окончательно не определитесь с выбором материалов, необходимых для коробки дома, крыши, наружной и внутренней отделки.

В последнюю очередь стоит рассчитывать и фундамент, когда полностью определяется общая масса строения, делается внутренняя планировка с учетом расположения мебели в доме. Целью расчета фундамента является определение его опорной площади, нагрузки, которая будет действовать не только на него, но и на грунт. Как правило, под каркасный дом хватает столбчатого фундамента, часто используют мелкозаглубленный ленточный фундамент, а для неустойчивого грунта лучший вариант – плитный фундамент (монолитная бетонная плита).

Итак, нам нужно точно знать количество пиломатериалов и материалов для:

  • утепления,
  • гидрозащиты,
  • ветро- и парозащиты,
  • кровли,
  • внутренней отделки,
  • наружной отделки,
  • коммуникаций, инженерных сетей.

Расчет пиломатериалов

Как рассчитать материал на дом лучше всего знают специалисты, но если вы хотите сделать это сами, то нужно будет использовать определенные формулы и справочные данные усредненных значений удельного веса стен, кровли, перекрытий.

Прежде всего, нам необходимы пиломатериалы:

  • обрезная доска h = 50мм и h = 20мм;
  • брус разного сечения;
  • доска шпунтованная h = 25мм.

Стоечный и поперечный брус для силовой конструкции подбирается в зависимости от размера дома, материала для обшивки стен, от утеплителя, конструкции крыши. Чтобы рассчитать сечение бруса необходимо знать общую нагрузку всей конструкции.

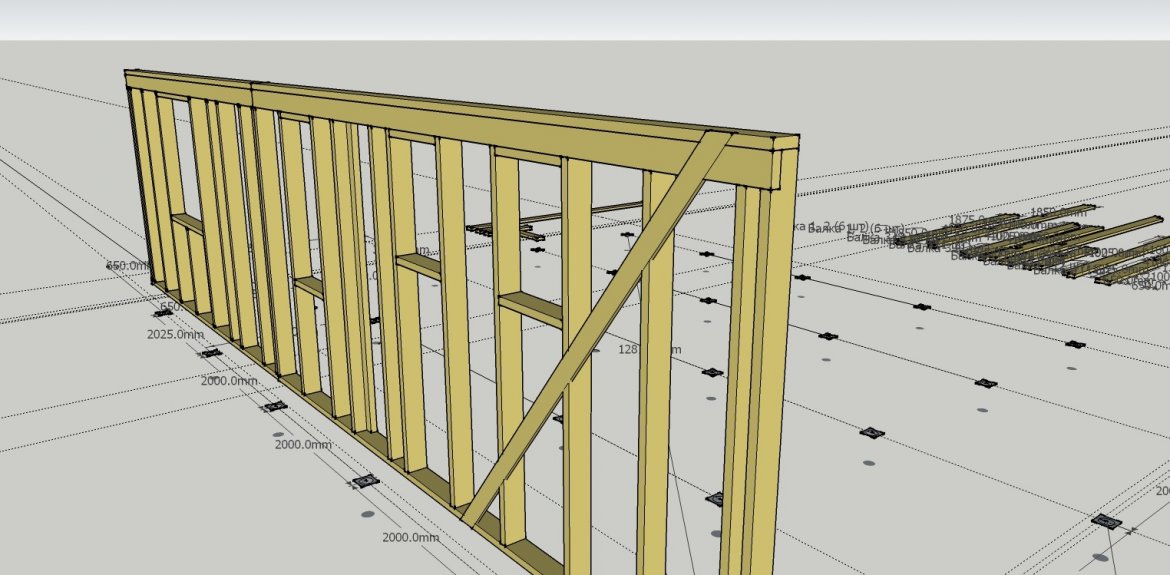

Для примера попробуем рассчитать пиломатериалы для возведения стен дома высотой – 2,8 м, шириной – 8 м, длиной – 10 м.

Вертикальные стойки каркаса: 2х10м + 2х8м = 36м. Их устанавливают с шагом 0,5м. В местах расположения окон расстояние будет не менее 1,2м. На стойке понадобится 4 м3 бруса. Чтобы соединить основание каркаса с финишным соединением нужно 3м2 бруса. Для обшивки стен требуется 4,65 м3 обрезной доски длиной 3 м, толщиной 25мм, шириной 150мм.

Стоит заметить, что согласно расчетам использование готовых сип-панелей застройщику обходится дешевле, чем обшивка каркаса фанерой, OSB листами или ДСП с дальнейшим утеплением.

Нижняя обвязка

Дом имеет каркас перекрытия, который состоит из нижней и верхней обвязки, главных балок, второстепенных (распределительных) балок пола.

Нижняя обвязка – это первый слой из бруса, досок или бревен, который укладывается непосредственно на фундамент и прикрепляется к нему. Она фиксирует постройку к фундаменту и является опорой для стен и пола. Чаще используют брус сечением 150х150мм.

Для подсчета кубатуры считают площадь сечения бруса: длина и ширина переводятся в метры и перемножаются (150мм = 0,150 м). Результат умножается на общую длину. Получается объем в кубометрах.

Верхняя обвязка

Расчет бруса для возведения верхней обвязки, производится аналогичным методом, что и для нижнего пояса. Как правило, для этого элемента используется брус сечением 100 мм х 150 мм.

Вертикальные стойки

Расчет стоек каркасного дома включает объем промежуточных опор и угловых стоек, которые считаются отдельно, так как у них разное сечение. Делается следующее:

  • берется количество стоек одинакового сечения согласно плану дома;
  • полученное число умножается на высоту стойки, и получаем необходимое количество материала в погонных метрах;
  • подсчитываем площадь сечения стойки;
  • полученную площадь умножаем на погонные метры.

Под каждое окошко стоит добавить по две стойки, которые тоже нужно учесть при расчете.

Расчет толщины утеплителя

Для утепления дома необходим материал с низкой теплопроводностью и высоким сопротивлением. Теплосопротивление стройматериала зависит от толщины теплоизоляции (R). Данная величина постоянная, но у каждого региона своя. Для Украины норматив:

  • Теплосопротивление стен – 3,5 (м2 *К/Вт),
  • Теплосопротивление потолка – 7 (м2 *К/Вт).

Теплосопротивление (или толщина теплоизоляционного слоя) рассчитывается по формуле:

R=р/к, где р – это толщина слоя, а к – это коэффициент теплопроводности (например, для минеральной ваты он составляет 0,045-0,07 Вт/м*0С).

Для каркасного дома толщина утеплителя определяем по формуле:

δут=Rхк = 3,5х0,045= 0,16м

Минвата выпускается плитами толщиной 5 см и 10см, поэтому укладка должна быть в два слоя.

Как сэкономить на материалах и на чем экономить нельзя

Каркасная технология одна из самых доступных и недорогих, но существуют моменты, которые могут сделать такой дом еще дешевле. Прежде всего, можно сэкономить на уникальности проекта. Если воспользоваться типовым проектом, то это будет дешевле.

Важно время покупки материалов. На весну и лето приходится строительный бум. А вот поздней осенью и зимой можно рассчитывать на скидки и более выгодные условия.

Сэкономить вы сможете, если будете выполнять монтаж самостоятельно. Что касается строительных материалов, то нельзя экономить на:

  • доске,
  • брусе,
  • утеплителе,
  • облицовке.

А вот спектр материала для кровли достаточно велик, и остановившись на простом варианте (ондулине), можно сэкономить не только на материале, но и на обрешетке. Это также относится к отделке фронтонов и стен. Отдайте предпочтение практичному и дешевому сайдингу, который долго служит и легко монтируется.

Расчет материалов достаточно ответственное дело, поэтому его лучше поручить специалистам. Такую услугу вы можете заказать в АРТМЕТАЛЛ, мы обязательно поможем рассчитать проект или предоставим готовый вариант согласно ваших потребностей.

Каркасный дом из бруса: что лучше и дешевле

Строительство каркасного дома связано с последовательным выполнением множества операций: это создание проекта, монтаж фундамента, обустройство пола первого этажа, монтаж каркаса, стропильной системы и кровли, утепление и отделка дома внутри и снаружи. Сложно выделить какой-то из этапов как наиболее важный. Сегодня мы обсудим, как правильно строить каркасный дом из бруса.

Безусловно, пиломатериал является одним из основополагающих строительных материалов для строительства каркасного здания. Как правильно выбрать брус для возведения постройки? Какой пиломатериал может потребоваться на каждом этапе монтажа каркасной конструкции? Как правильно подготовить брус для строительства? Постараемся осветить основные аспекты строительства каркасного дома из бруса.

Почему так популярны каркасные дома из бруса?

Каркасная технология появилась на российском рынке индивидуального строительства не так давно, но уже смогла укрепиться и значительно потеснить традиционные срубы из бревна или бруса. Это связано с дешевизной каркасных конструкций, с простотой и скоростью их строительства, высоким уровнем готовности под финишную отделку. Кроме того, каркасный дом возводится небольшой группой людей без использования тяжелой техники.

Возможно, ключевым толчком для такого распространения каркасных конструкций стала их невысокая цена по сравнению с домами из бревна или бруса. Но позже мы обсудим с вами, насколько важно использовать высококачественный материал для возведения каркасного здания. Этим пренебрегает большинство людей, строящих дом своими силами, и даже серьезные строительные компании. Использование дешевого материала ведет к значительным эксплуатационным затратам или к недолговечности дома.

Еще одно значительное преимущество – невысокий вес строения, что позволяет использовать менее прочные конструкции под фундамент.

Каркасный дом, построенный с соблюдением технологий утепления, значительно превосходит по энергоэффективности срубы.

Скрытый монтаж большинства коммуникаций не все считают плюсом, ведь в случае ремонтных работ с инженерными системами приходится демонтировать значительные участки отделки.

Мы ознакомились с преимуществами каркасной технологии, приступим к разбору возведения каркасного дома из бруса.

Дом из бруса

24.58%

Дом из кирпича

18.41%

Бревенчатый дом

14.5%

Дом из газобетонных блоков

16. 55%

Дом по канадской технологии

11.49%

Дом из оцилиндрованного бревна

3.76%

Монолитный дом

4.03%

Дом из пеноблоков

3.4%

Дом из сип-панелей

3.28%

Проголосовало: 3324

Проект дома и расчет нагрузок

Строительство каркасного дома невозможно без подробного проекта и чертежей всех элементов здания. Почему так важно иметь проект до начала строительства?

  • Вы получаете предварительное представление о будущем внешнем и внутреннем виде вашего дома, что позволяет согласовать это с членами семьи и исправить проект по желанию каждого из домочадцев.
  • Чертежи всех элементов каркасного дома значительно упрощают строительство. При условии составления проекта и чертежей профессионалами в области каркасного строительства монтаж каркаса и даже кровли может производить и неподготовленный человек. В подробных чертежах указаны расположение и габариты каждого из элементов, в чертежах узлов указан применяемый крепеж и схемы примыкания каждого элемента.
  • Еще до начала строительства дома есть возможность рассчитать предполагаемые нагрузки на элементы каркаса, что позволяет рассчитать необходимое сечение используемого бруса.
  • Чертежи и пояснительная записка к ним дают возможность рассчитать необходимое количество пиломатериала.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Расчет необходимого количества очень важен до начала строительства. Если речь идет о возведении небольшого дачного дома, то, возможно, вам удастся найти поставщика, который предложит вам этот объем бруса из складских запасов (кроме всего прочего, дачный дом не так требователен к качеству пиломатериала, что позволит использовать брус естественной влажности).

Если же в планах строительство крупного жилого здания, то может потребоваться значительное время для подготовки бруса даже у крупного поставщика материала в вашем регионе, особенно, если в качестве материала для каркаса используется клееный или ЛВЛ брус.

Подбор бруса для каркасного дома

Брус для строительства каркасного дома подбирают по нескольким параметрам.

  • Порода древесины. Практически во всех регионах России основным материалом для строительства из древесины служит сосна или ель. Эти породы древесины обладают прекрасными свойствами прочности и долговечности. Также хвойная древесина славится своей пользой для здоровья человека. Кроме ели и сосны также используется кедровая древесина, лиственница, реже – осина или береза. В исключительных случаях могут использоваться благородные породы древесины: дуб, тик, ясень. Обычно такая древесина используется только для отделки.
  • Необходимые сечения пиломатериалов. Для строительства дома под ключ может потребоваться брус самых различных сечений: от 20х40 мм для отделочных работ и контробрешетки до 150х200 и даже более внушительных габаритов для обвязки или ростверка между сваями. Основная масса бруса используется для монтажа пола, потолка и каркаса стен. Здесь ключевым критерием является запланированная толщина стен в зависимости от применяемого утеплителя.
  • Брус естественной сушки против бруса камерной сушки. Большинство строительных компаний для возведения каркасных конструкций используют брус естественной сушки или даже естественной влажности. Влажная древесина в процессе усушки значительно меняет габаритные размеры, вследствие чего нередко появление крени или крупных трещин.
  • Массивный брус против клееного или ЛВЛ бруса. Ключевым плюсом в пользу массивных пиломатериалов является их доступность на рынке и низкая цена. Но такая древесина имеет массу недостатков: ограниченность длины бруса (не более 6 метров), дефекты древесины в виде сучков и крени, дефекты геометрии и обработки, значительный вес бруса крупного сечения. Всех этих недостатков лишены клееный и ЛВЛ брус (клееный брус из шпона). Только такой материал позволяет строить каркасные дома, не уступающие по надежности и долговечности зданиям из профилированного или клееного бруса. Но в итоге мы получаем дом идентичной стоимости при условии аналогичных проектов. С другой стороны, клееный материал значительно превосходит массивный брус по прочности, что приводит к существенному уменьшению общего объема необходимого бруса. Также клееный материал позволяет работать со смелыми проектами с широкими пролетами без опор.

Более 80% каркасных домов в России возводятся из пиленого бруса естественной влажности (против 10-15% за рубежом). Этим объясняется низкая стоимость каркасных домов в России и их недолговечность.

В случае строительства срубов люди научились понимать важность применения качественного клееного материала: дом не дает усадки, не требует дополнительной отделки, позволяет создавать сложные архитектурные формы. Но в случае с каркасником большая часть бруса скрыта за обшивкой, поэтому важность использования качественного материала осознается только в процессе появления дефектов каркаса при эксплуатации.

Проблемы обычно начинаются после окончания срока гарантии, предоставляемого застройщиком.

Какой брус применяется на разных этапах строительства

Раз уж мы выяснили, что большинство каркасных домов в России возводится из пиленого массивного бруса естественной или камерной сушки, то именно о таких пиломатериалах мы и будем говорить. Большинство производителей бруса привязаны к габаритным размерам, кратным 50 мм. Брус, сечение которого соответствует этим правилам, является наиболее доступным, поэтому и мы будем рассматривать именно такой материал.

Для возведения каркасного дома часто используют столбчатый фундамент или винтовые сваи. Для соединения всего свайного поля в единую конструкцию необходим ростверк. В случае с каркасным домом ростверком служит обвязочный брус.

Здесь есть масса вариантов:

  1. Сшивка нескольких брусьев сечением 50х150 или 50х200 мм, особенно, когда необходимо создавать пролеты более 6 метров. Доски можно стыковать на разных сваях, что позволяет создать достаточно прочный материал любой длины (такая технология позволяет создать гораздо более прочную конструкцию, чем сращивание целых брусьев по длине). Доски могут устанавливаться на ребро или плашмя.
  2. Использование одного бруса сечением не менее 100х150 мм.
  3. Использование доски сечением 50х200 мм в качестве основы для крепления напольных лаг если ростверк выполнен из металла.
  • Пол первого этажа и потолок (межэтажное перекрытие).

В качестве напольных лаг используется брус сечением 50х150 или 50х200 мм (для дачных домов может использоваться материал сечением 50х100 или 100х100 мм). Габариты бруса зависят от расстояния между опорами и шага между лагами. Лаги также могут сращиваться, как мы предлагали в случае с обвязкой. Также используется брусок 50х50 мм и доска толщиной 25мм для монтажа чернового пола под последующее утепление.

Каркас стен

Здесь все зависит от размеров будущего дома, его этажности и предполагаемой толщины стен. Сечение бруса варьируется от 50х100 мм для дачных домов вплоть до 100х200 мм для крупных коттеджей. Может применяться как массивный брус, так и сдвоенные балки: вместо бруса 100х150 мм используют сдвоенные балки 50х150 мм. Также используют рейки толщиной от 20 до 50 мм для обрешетки под отделку или создания вентилируемого фасада.

  • Стропильная система.

Для монтажа стропильной системы используется брус 50х150 мм, 50х200 мм, 100х200 и 100х150 мм (коньковые прогоны), 50х100 и 100х100 мм (подпорки, затяжки, кобылки), 50х50 мм (контрбрус), доска толщиной 25 мм (обрешетка, черновые подшивы).

Как видите, ассортимент используемого материала очень широк. Редко весь объем бруса завозят на участок застройки одновременно, это связано с трудностями хранения (особенно во влажные сезоны). Можно организовать поэтапную доставку пиломатериала.

Подготовка бруса для строительства каркасного дома

Древесина обладает несколькими недостатками: высокой пожароопасностью, вероятностью повреждения гнилью и плесенью под воздействиями условий среды, возможностью поражения насекомыми-древоточцами. Именно на борьбу с этими недостатками связана подготовка бруса к монтажу. Материал обрабатывают различными химическими препаратами. Существуют комплексные составы для повышения устойчивости к огню и биопоражениям, а есть отдельные препараты для повышения температуры воспламенения, для защиты от плесени и насекомых.

Важно понимать, что большинство бруса будет скрыто под обшивкой и утеплителем и будет недоступно для ухода. Поэтому весь пиломатериал необходимо защитить, в первую очередь, от биопоражений. Для этого при помощи кисти или распрыскивателя наносятся антисептирующие препараты. Лидерами в области производства химических составов для древесины (в том числе, декоративных пропиток и лаков для финишной отделки) являются заводы Неомид и Сенеж. Не стоит переживать о вреде таких химических средств для здоровья человека – вся продукция этих заводов имеет сертификаты независимых лабораторий.

К подготовке древесины также следует отнести обследование каждого бруса перед использованием. Не допускается использование бруса с признаками поражения насекомых или так называемой «ситовой древесины». Такие поражения точечно ослабляют каркас, что приводит к нарушению его жесткости и снижению долговечности дома в целом.

Это все основные моменты, которые необходимо знать при строительстве каркасного дома из бруса. Конечно, до начала строительства своими руками вам придется изучить еще много литературы, но эта информация может стать прекрасным началом для изучения ключевых стройматериалов для строительства каркасного здания.

Вы можете задать свой вопрос нашему автору:

Какой должна быть толщина стен в каркасном доме?

Толщина стен каркасного дома непосредственно влияет на сезонность его эксплуатации. Для постройки теплых зимних домов используют пиломатериалы большего сечения – от 40х150 мм. Брус такой толщины позволяет установить утеплительные материалы большей толщины, ведь их монтируют встык с опорными стойками, плотно прокладывая между ними без образования зазоров. Если плиты минеральной ваты не будут установлены вровень с поверхностью бруса, образуются мостики холода – стены промерзнут.

Материалы постройки стен в доме постоянного проживания

СК «Стремление» использует для строительства всесезонных каркасных зданий брус естественной влажности и современные базальтовые утеплители (ISOVER или ROCKWOOL). Оптимальная толщина бруса – 40х200 мм. Дома из таких пиломатериалов способствуют экономии до 40% на обогреве в холодный сезон. В них можно установить не традиционную отопительную систему с жидким теплоносителем и разведенными вдоль стен трубами, а прогрессивные аналоги: конвекционные обогреватели, теплые полы и др.

Для экономии на пиломатериалах без отказа от тепла и комфорта специалисты компании используют брус меньшего сечения в сочетании с более тонкими плитами минеральной ваты. Разница в стоимость проектов составляетколо 10 %, а улучшить теплоизоляционные характеристики дома помогает обшивка стен плитами OSB-3. Ориентировочно-стружечные плиты состоят из нескольких слоев с разнонаправленным расположением древесных волокон, поэтому отлично защищают от холода. При желании дополнительно утеплить здание можно поверх обшивки, обустроив мокрые фасады.

В основе мокрых фасадов – жесткие утеплители с плотностью от 18 – 20 кг/кв.м. (преимущественно пенополистирол), которые приклеивают к фасаду посредством армирующего клея. В дальнейшем утеплитель оштукатуривают. При использование такой отделки важна качественная герметизация швов (стыков между плитами), иначе в них затечет вода, которая губительна для пиломатериалов и обшивки на основе древесной стружки.

Стены в домах сезонного проживания

Для постройки дачных домов, которые используют в теплый период (с начала мая до середины октября) не обязательно использовать дорогостоящие пиломатериалы с большим сечением. Для их постройки достаточно обрезной доски 40х100 мм и плит утеплителя толщиной всего 10 см. Еще больше сэкономить позволит строительство из бруса естественной влажности, не прошедшего сушку в конвекционных камерах. Он дает незначительную усадку (в пределах 1,5 – 2%), но дома из него стоят дешевле своих «сухих» аналогов примерно на 5%.

Дачные дома можно эксплуатировать без утеплителя, но в них будет шумно и дискомфортно в летнюю жару, ведь минеральная вата обладает звукоизоляционными свойствами и способствует сохранению прохлады внутри помещений. В таком доме не нужна система отопления, что также снижает расходы на проектирование и строительство.

Строительство частного дома связано с большими затратами на подготовку земельного участка, закупку строительных материалов и оплату труда профессиональных строителей. …

Читать далее…

Иметь на дачном участке домик – не роскошь, а средство первой необходимости, позволяющее укрыться от знойной жары, дождя и просто отдохнуть. Технология каркасного строения …

Читать далее…

Средний срок службы домов из бруса составляет полвека. Но важно понимать, что эта цифра приблизительная. Многое зависит от качества материалов, соблюдения технологии …

Читать далее…

Как рисовать дома в разрезе

Комплект строительных чертежей дома будет включать: несколько сечений. И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные У (и дорогих) программ домашнего дизайна есть инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных сечений может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную.Также возможно сделайте понемногу и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную произведенные основные поперечные сечения по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия.Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции Детали.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкция и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола. Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно расписаны стены или пол. слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада, и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие строительные детали для вашего региона.Однако если вы проектируют дом, который не соответствует стандартам для вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или балки
  • Детали каркаса лестницы
  • Высота пола и потолка и отклонения
  • Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не несет ответственности работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель необходимо будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются сразу после вашего пола планы и фасады закончены. Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Насколько толсто поперечное сечение?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали конструкции П-образной лестницы.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение. Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание по шкале

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ‘ должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вы захотите использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома. Стрелка указывает на в каком направлении «смотрит» поперечное сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A — показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но с высоты птичьего полета. Эти виды в сочетании делают дом еще более привлекательным. понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома высоты и другие заметки по проекту для создания точных и масштабные линии. Включите:

  • Фундамент
  • Фундамент стены
  • Надземные наружные стены
  • Любые окна, которые раздел прорезает
  • Внешние линии крыши

3.

Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до потолочные балки или перекрытия наверху должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано оконное остекление, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия областей и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно обозначать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику для создания оставшихся поперечных сечений. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту любой стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от нашего примера выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.


Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Стяжные рамы — SteelConstruction.info

Стяжные рамы — это очень распространенная форма конструкции, которая экономична в строительстве и проста в анализе. Экономия достигается за счет недорогих, номинально штифтовых соединений между балками и колоннами.Связи, которые обеспечивают устойчивость и выдерживают боковые нагрузки, могут быть выполнены из диагональных стальных элементов или из бетонного «сердечника». В конструкции с раскосами балки и колонны рассчитаны только на вертикальную нагрузку, при условии, что система распорок выдерживает все поперечные нагрузки.



[вверх] Системы крепления



Стальной каркас в стадии строительства
All Saints Academy, Cheltenham
(Изображение любезно предоставлено William Haley Engineering Ltd.)

В многоэтажном здании балки и колонны обычно располагаются ортогонально как на фасаде, так и на плане. В каркасном здании сопротивление горизонтальным силам обеспечивается двумя системами ортогональных связей:

  • Вертикальные распорки. Связи в вертикальных плоскостях (между рядами колонн) обеспечивают пути нагрузки для передачи горизонтальных сил на уровень земли и обеспечения поперечной устойчивости.
  • Распорка горизонтальная.На каждом уровне пола распорки в горизонтальной плоскости, обычно обеспечиваемые действием плиты перекрытия, обеспечивают путь нагрузки для передачи горизонтальных сил (в основном от колонн по периметру из-за ветра) на плоскости вертикальных распорок.

Распорка и путь передачи нагрузки

Как минимум, необходимы три вертикальные плоскости распорки, чтобы обеспечить сопротивление в обоих направлениях в плане и обеспечить сопротивление кручению вокруг вертикальной оси. На практике обычно предусмотрено более трех, например, в местах, схематически показанных на рисунке ниже.



Типовое расположение вертикальных распорок

Предполагая, что полы действуют как диафрагмы для обеспечения горизонтальных связей, силы, переносимые каждой плоскостью вертикальных связей, зависят от ее относительной жесткости и местоположения, а также от расположения центра давления горизонтальных сил (см. Дальнейшее обсуждение местоположения вертикальные плоскости жесткости, внизу).

Вертикальные связи в виде диагональных стальных элементов, обеспечивающие устойчивость в многоэтажном здании, показаны на рисунке ниже.

Устойчивость здания также может быть частично или полностью обеспечена одним или несколькими железобетонными стержнями.

[вверх] Расположение плоскостей вертикальных связей



Вертикальные распорки в многоэтажном доме

Желательно располагать распорки на концах конструкции или рядом с ними, чтобы противостоять любым скручивающим воздействиям. См. Рисунок справа.


Если комплекты распорок идентичны или похожи, достаточно предположить, что горизонтальные силы (ветровые нагрузки и эквивалентные горизонтальные силы, каждая из которых увеличивается для эффектов второго порядка, если необходимо, см. Обсуждение ниже) распределяются поровну между системами распорок. в рассматриваемом ортогональном направлении.

Если жесткости вертикальных систем жесткости различаются или системы жесткости расположены асимметрично в плане, как показано на рисунке ниже, равное распределение сил не предполагается. Силы, передаваемые каждой системой распорок, можно рассчитать, если предположить, что пол представляет собой жесткую балку, а системы распорок — пружинные опоры, как показано на рисунке ниже.



Определение сил жесткости при несимметричном расположении связей


Жесткость каждой системы связей следует рассчитывать путем приложения горизонтальных сил к каждой системе связей и вычисления прогиба. Затем жесткость пружины (обычно в мм / кН) может использоваться для расчета распределения усилия на каждую систему жесткости.

[вверху] Вертикальные распорки

В многоэтажном здании со связями плоскости вертикальных связей обычно образуются диагональными связями между двумя рядами колонн, как показано на рисунке ниже. Предусмотрены либо одиночные диагонали, как показано, и в этом случае они должны быть рассчитаны либо на растяжение, либо на сжатие, либо предусмотрены перекрещенные диагонали, и в этом случае могут быть предусмотрены тонкие элементы жесткости, несущие только напряжение.



Консольная ферма

Обратите внимание, что когда используются скрещенные диагонали и предполагается, что только диагонали растяжения обеспечивают сопротивление, балки перекрытия участвуют как часть системы распорок (фактически создается вертикальная ферма Пратта с диагоналями в растяжении, а стойки — балками перекрытия. — в сжатии).

Вертикальные распорки должны быть спроектированы таким образом, чтобы противостоять силам из-за следующих факторов:

  • Ветровые нагрузки
  • Эквивалентные горизонтальные силы, отражающие первоначальные дефекты
  • Эффекты второго порядка из-за раскачивания (если рамка чувствительна к эффектам второго порядка).


Руководство по определению эквивалентных горизонтальных сил и учету эффектов второго порядка, обсуждаемых в разделах ниже, а также доступен инструмент для расчета устойчивости рамы.

Силы в отдельных элементах системы жесткости должны быть определены для соответствующих комбинаций действий. Для элементов жесткости расчетные силы в ULS из-за комбинации, в которой ветровая нагрузка является ведущим действием, вероятно, будут наиболее обременительными.

По возможности рекомендуется использовать элементы жесткости с наклоном примерно 45 °.Это обеспечивает эффективную систему с относительно небольшими усилиями на стержнях по сравнению с другими устройствами и означает, что детали соединения там, где распорка встречается с соединениями балка / колонна, компактны. Узкие системы распорок с круто наклоненными внутренними элементами увеличивают чувствительность конструкции к раскачиванию. Широкие системы распорок сделают конструкции более устойчивыми.

В таблице ниже показано, как максимальный прогиб изменяется в зависимости от расположения распорок при постоянном размере поперечного сечения распорок.

Эффективность раскоса
Высота этажа Ширина распорки Угол от горизонтали Коэффициент максимального прогиба (по сравнению с распоркой на 34 °)
ч 26 ° 0,9
ч 1.5h 34 ° 1,0
ч ч 45 ° 1.5
ч 0,75h 53 ° 2,2
ч 0,5 ч 63 ° 4,5

[вверху] Горизонтальные распорки



Горизонтальные распорки (в крыше) в одноэтажном доме

Горизонтальная система распорок необходима на каждом уровне этажа для передачи горизонтальных сил (в основном сил, передаваемых от колонн по периметру) к плоскостям вертикальных связей, которые обеспечивают сопротивление горизонтальным силам.


Существует два типа горизонтальных систем распорок, которые используются в многоэтажных раскосных каркасах:

  • Мембраны
  • Дискретная триангулированная распорка.


Обычно напольной системы достаточно, чтобы действовать как диафрагма без необходимости в дополнительных стальных распорках. На уровне крыши может потребоваться распорка, часто известная как ветровая балка, которая может выдерживать горизонтальные силы в верхней части колонн, если нет диафрагмы. См. Рисунок справа.

[вверху] Горизонтальные диафрагмы

Все решения для перекрытий, включающие неразъемную опалубку, такие как металлический настил, прикрепленный приваркой сквозных шпилек к балкам, с заполнением из бетона на месте, обеспечивают отличную жесткую диафрагму для передачи горизонтальных сил на систему распорок.

Системы перекрытий с использованием сборных железобетонных досок требуют надлежащего рассмотрения для обеспечения адекватной передачи усилий, если они должны действовать как диафрагма. Коэффициент трения между досками и стальными конструкциями может составлять всего 0.1 и даже ниже, если сталь окрашена. Это позволит плитам перемещаться относительно друг друга и скользить по стальным конструкциям. Затирка между плитами лишь частично решит эту проблему, а для больших ножниц потребуется более надежная система связывания между плитами и между плитами и стальными конструкциями.

Соединение между плитами может быть достигнуто за счет усиления в покрытии. Это может быть сетка или стяжки могут быть размещены вдоль обоих концов набора досок, чтобы весь пол действовал как единая диафрагма.Обычно будет достаточно бруска толщиной 10 мм на половине глубины покрытия.

Присоединение к стальным конструкциям может быть выполнено одним из двух способов:

  • Обложите плиты стальной рамой (на углах полок или на специально предусмотренных ограничителях) и заполните зазор бетоном.
  • Обеспечьте связь между покрытием поверх досок и покрытием на месте со стальными конструкциями (известное как «кромочная планка»). Обеспечьте стальную балку соединителями, работающими на сдвиг, для передачи усилий между кромочной полосой на месте и стальными конструкциями.


Если плоские усилия диафрагмы передаются на стальные конструкции через прямую опору (обычно плита может опираться на лицевую сторону колонны), необходимо проверить несущую способность соединения. Производительность обычно ограничивается местным дроблением доски. В любом случае зазор между доской и сталью должен быть заполнен монолитным бетоном.

Деревянные полы и полы, построенные из сборных бетонных двутавровых балок и блоков заполнения (часто называемые полами «балки и горшки»), не считаются обеспечивающими адекватную диафрагму без специальных мер.

[вверх] Дискретная триангулированная распорка



Распорка типового этажа

Там, где нельзя полагаться на действие диафрагмы от пола, рекомендуется горизонтальная система триангулированных стальных распорок. Возможно, потребуется предусмотреть систему горизонтальных связей в каждом ортогональном направлении.

Обычно горизонтальные системы распорок простираются между «опорами», которые представляют собой места расположения вертикальных распорок.Такое расположение часто приводит к тому, что ферма покрывает всю ширину здания с глубиной, равной центрам пролета, как показано на рисунке слева.

Распорка пола часто выполняется как ферма Уоррена, или как ферма Пратта, или со скрещенными элементами, действующими только на растяжение.

[наверх] Эффекты несовершенства

Соответствующие допуски должны быть включены в структурный анализ, чтобы покрыть влияние дефектов, включая геометрические дефекты, такие как отсутствие вертикальности, непрямолинейность, недостаточная плоскостность, отсутствие посадки и любые незначительные эксцентриситет, присутствующие в соединениях ненагруженной конструкции.

Следует учитывать следующие недостатки:

  • Глобальные дефекты рам и систем распорок
  • Местные недостатки для отдельных членов.


Глобальные недостатки могут быть приняты во внимание путем моделирования рамы по отвесу или с помощью серии эквивалентных горизонтальных сил, приложенных к раме, моделируемой вертикально. Рекомендуется последний подход.

В каркасной раме с номинально закрепленными соединениями в общем анализе не требуется допуска на локальные дефекты в элементах, поскольку они не влияют на общее поведение и учитываются при проверке сопротивлений элементов в соответствии со Стандартом на проектирование.Если в конструкции рамы предполагается наличие сопротивляющихся моменту соединений, возможно, потребуется учесть местные дефекты (BS EN 1993-1-1 [1] , 5.3.2 (6)).

[вверх] Недостатки для общего анализа каркасов с подкосами



Эквивалентные дефекты качания (из BS EN 1993-1-1, рисунок 5.2)

Влияние несовершенства рамы допускается за счет несовершенства начального раскачивания.См. Рисунок справа.

Основной допустимый дефект — это отклонение от вертикали Φ 0 1/200. Этот допуск больше, чем обычно указанные допуски, поскольку он допускает как фактические значения, превышающие указанные пределы, так и остаточные эффекты, такие как отсутствие посадки. Допуск на проектирование в BS EN 1993-1-1 [1] , 5.3.2 определяется следующим образом:

Φ = Φ 0 α h α м = 1/200 α h α м

коэффициент уменьшения для общей высоты и α м — коэффициент уменьшения, который согласно Еврокоду зависит от количества столбцов в строке.(Подробное определение см. В 5.3.2 (3).) Это предполагает, что каждый ряд имеет распорки. В более общем случае α м следует рассчитывать в соответствии с количеством колонн, стабилизированных системой распорок — обычно из нескольких рядов.

Для простоты значение Φ можно консервативно принять равным 1/200, независимо от высоты и количества столбцов.

Если для каждого этажа приложенная извне горизонтальная сила превышает 15% от общей вертикальной силы, дефектами раскачивания можно пренебречь (поскольку они мало влияют на деформацию раскачивания).

[вверху] Эквивалентные горизонтальные силы

BS EN 1993-1-1 [1] , 5.3.2 (7) утверждает, что дефекты вертикального раскачивания могут быть заменены системами эквивалентных горизонтальных сил, вводимых для каждой колонны. Гораздо проще использовать эквивалентные горизонтальные силы, чем вносить в модель геометрическое несовершенство. Это потому что:

  • Дефект нужно попробовать в каждом направлении, чтобы получить больший эффект, и легче прикладывать нагрузки, чем изменять геометрию
  • Изменение геометрии конструкции может быть затруднено, если основания колонн находятся на разных уровнях, поскольку несовершенство раскачивания варьируется между колоннами.


Согласно 5.3.2 (7) эквивалентные горизонтальные силы имеют расчетное значение φ N Ed вверху и внизу каждой колонны, где N Ed — сила в каждый столбец; силы на каждом конце направлены в противоположные стороны. При проектировании рамы и, в частности, сил, действующих на систему распорок, гораздо проще учитывать чистую эквивалентную силу на каждом уровне пола. Таким образом, эквивалентная горизонтальная сила, равная Φ , умноженная на общую вертикальную расчетную силу, приложенную на этом уровне пола, должна применяться на каждом этаже и на уровне крыши.

[вверх] Дополнительные конструктивные корпуса для систем распорок

Система жесткости должна выдерживать внешние нагрузки вместе с эквивалентными горизонтальными силами. Кроме того, распорки необходимо проверить на предмет двух дополнительных расчетных ситуаций, локальных по отношению к уровню пола:

  • Горизонтальные силы от напольных диафрагм
  • Усилия из-за дефектов на стыках.


В обеих этих расчетных ситуациях система жесткости проверяется локально (с учетом этажей выше и ниже) на предмет комбинации силы, возникающей из-за внешних нагрузок, вместе с силами из-за любого из вышеперечисленных недостатков.Эквивалентные горизонтальные силы, смоделированные для учета раскачивания рамы, не включены ни в одну из этих комбинаций. Одновременно следует учитывать только одно несовершенство.

Горизонтальные силы, которые следует учитывать, представляют собой совокупность всех сил на рассматриваемом уровне, разделенных между системами распорок.

В Великобритании обычной практикой является проверка этих сил без одновременного сдвига балки. Обоснование состоит в том, что вероятность максимального сдвига балки плюс максимальные дефекты вместе с минимальным сопротивлением соединения превышает расчетную вероятность проектных норм.

[вверх] Несовершенство для анализа систем крепления



Эквивалентная стабилизирующая сила

При анализе систем жесткости, которые требуются для обеспечения поперечной устойчивости в пределах длины балок или сжатых элементов, влияние дефектов следует учитывать посредством эквивалентного геометрического несовершенства удерживаемых элементов в виде начального лук несовершенство:

e 0 = α м L /500

где:

L — пролет системы жесткости

где м — количество удерживаемых стержней.

Для удобства эффекты начальных дефектов изгиба элементов, которые должны быть ограничены системой жесткости, могут быть заменены эквивалентной стабилизирующей силой, как показано на рисунке справа.

где

δ q — это отклонение в плоскости системы жесткости из-за q плюс любые внешние нагрузки, рассчитанные на основе анализа первого порядка.

Рекомендуется использовать эквивалентные стабилизирующие силы.

[вверху] Эффекты второго порядка

Эффекты деформированной геометрии конструкции (эффекты второго порядка) необходимо учитывать, если деформации значительно увеличивают силы в конструкции или если деформации существенно изменяют поведение конструкции. Для глобального анализа упругости эффекты второго порядка значимы, если α cr меньше 10.

Критерий следует применять отдельно для каждого этажа, для каждой рассматриваемой комбинации действий.Как правило, сюда входят вертикальные и горизонтальные нагрузки и КВЧ, как показано на схеме. В раскосных рамах боковая устойчивость обеспечивается только раскосами; номинально штифтовые соединения не влияют на устойчивость рамы.

В большинстве случаев нижний этаж дает наименьшее значение α cr .



Горизонтальные силы, приложенные к системе распорок

[вверху] Учет эффектов второго порядка

Там, где эффекты второго порядка значительны и должны быть включены, наиболее распространенным методом является усиление упругого анализа первого порядка с использованием исходной геометрии конструкции.Использование этого метода ограничено тем, что α cr > 3. Если α cr меньше 3, необходимо использовать анализ второго порядка.

В скрепленной раме, где соединения балки с колонной номинально закреплены на штифтах и, таким образом, не влияют на поперечную жесткость, единственные эффекты, которые должны быть усилены, — это осевые силы в элементах связи и силы в колоннах, обусловленные их функцией. как часть системы распорок

Коэффициент усиления указан в BS EN 1993-1-1 [1] , 5.2.2 (5) B как:

Необходимо усилить только эффекты, вызванные горизонтальными силами (включая эквивалентные горизонтальные силы).

[вверх] Анализ второго порядка

Доступен ряд аналитических программ второго порядка. Использование любого программного обеспечения даст результаты, которые в некоторой степени являются приблизительными, в зависимости от используемого метода решения, типов рассматриваемых эффектов второго порядка и допущений моделирования. Как правило, программное обеспечение второго порядка автоматически учитывает дефекты рамы, поэтому проектировщику не нужно рассчитывать и применять эквивалентные горизонтальные силы.При анализе будут учтены эффекты деформированной геометрии (эффекты второго порядка).

[вверх] Краткое описание процесса проектирования систем распорок

Для типичного здания средней этажности с использованием опорных каркасов рекомендуется следующий простой процесс проектирования.

  1. Выберите подходящие размеры сечения балок.
  2. Выберите подходящие размеры сечения для колонн (которые могут быть изначально рассчитаны только на осевую силу, оставляя некоторые условия для номинальных изгибающих моментов, которые будут определены на более позднем этапе).
  3. Рассчитайте эквивалентные горизонтальные силы (EHF) от этажа к этажу и ветровые нагрузки.
  4. Рассчитайте общий сдвиг в основании распорки, добавив общую ветровую нагрузку к общей КВЧ и распределив ее соответствующим образом между системами распорок.
  5. Определите размеры крепежных элементов. Размер самого нижнего элемента распорки (с наибольшим расчетным усилием) может быть изменен на основе усилия сдвига, определенного на этапе 4. Можно использовать меньший размер секции выше по конструкции (где связь подвергается меньшим силам) или такой же размер может использоваться для всех участников.
  6. Оцените устойчивость рамы с помощью параметра α cr , используя комбинацию EHF и ветровых нагрузок в качестве горизонтальных сил на раму в сочетании с вертикальными нагрузками.
  7. Определите усилитель, если требуется (например, если α cr <10). Если рама чувствительна к эффектам второго порядка, все боковые силы должны быть усилены. В этом случае может потребоваться повторная проверка крепежных элементов на предмет повышенных усилий (шаг 5).
  8. На каждом уровне пола убедитесь, что соединение с диафрагмой может выдерживать 1% осевой силы в колонне в этой точке (очевидно, что наиболее тяжелая расчетная сила приходится на самый нижний поддерживаемый пол).
  9. Убедитесь, что диафрагмы пола эффективно распределяют все силы на системы распорок.
  10. На уровнях сращивания определите общую силу, которой должна оказывать сопротивление растяжка локально (обычно это сумма нескольких столбцов). Убедитесь, что связка, расположенная в месте стыка, может выдерживать эти силы в дополнение к силам, возникающим из-за внешних нагрузок (EHF не учитываются при выполнении этой проверки).
  11. Убедитесь, что локальные связи каждого этажа могут выдерживать удерживающие силы от этого пола в дополнение к силам от внешних нагрузок (КВЧ не учитываются при выполнении этой проверки).


При проектировании вручную данные проекта в SCI P363 могут использоваться для выбора подходящих размеров сечения.

Инструмент «Стабильность рамы» доступен для помощи в вычислении EHF и α cr .

[вверх] Список литературы

  1. 1.0 1,1 1,2 1,3 BS EN 1993-1-1: 2005 + A1: 2014, Еврокод 3: Проектирование стальных конструкций. Общие правила и правила для зданий, BSI

[вверх] Дополнительная литература

  • Руководство конструктора по металлу, 7-е издание. Редакторы Б. Дэвисон и Г. В. Оуэнс. Институт стальных конструкций 2012, Глава 5, Многоэтажные дома
  • Архитектурный дизайн из стали, Lawson M и Trebilcock P, SCI и Spon. Глава 3.

[вверх] Ресурсы

[вверху] См. Также

30 Детали оконной и оконной рамы (схемы)

Подробные схемы, иллюстрирующие все различные части окна и оконной рамы.Вторые иллюстрации — это поперечное сечение трехпанельного окна, на котором отмечены все различные части окна, включая рамку.

Когда вы заменяете окна, полезно знать все части окна и оконной рамы.

Вот здесь и вступают в игру эти две диаграммы. Первый иллюстрирует анатомию окна и рамы. Второй демонстрирует анатомию поперечного сечения трехпанельного окна.

Схема: части окна

Внутренняя облицовка: Готовая отделка или держатели вокруг оконных рам.Они помогают предотвратить попадание холодного воздуха, а также добавляют завершающий штрих и улучшают общий вид окна.

Голова: Горизонтальная часть оконной рамы.

Muntin: Пруток или полоса дерева или металла между соседними стеклянными панелями, которые создают вид сетки или решетки.

Замок створки: Механизм запирания, прикрепляемый к одинарному или двойному подвесному окну.

Верхняя створка (верхняя панель): Верхняя часть неподвижной или подвижной рамы, удерживающая оконное стекло.

Боковой косяк: Вертикальные части, образующие стороны оконной рамы.

Стойка: Вертикальные элементы оконной рамы.

Оконное стекло: Стеклянная пластина в оконной раме.

Нижняя створка (нижняя панель): Нижняя часть неподвижной или подвижной рамы, удерживающая оконное стекло.

Канал: Паз вокруг окон.

Наружный порог: Наружная горизонтальная нижняя часть рамы, защищающая от проникновения воды и может использоваться как декоративный элемент.

Фартук: Декоративная приподнятая секция под подоконником.

Табурет: Нижняя горизонтальная полка окна, прикрепленная к подоконнику, где створка спускается и где можно размещать растения.

Нижняя планка: Самая нижняя горизонтальная часть оконной рамы, соединяющая ее вертикальные части.

Top Rail: Верхняя горизонтальная часть оконной рамы.

Головной косяк: Вертикальная сторона на самом верху оконной рамы, где находится оконная створка.

Изображение окна в разрезе

Воздушная защелка: Позволяет держать окно открытым независимо от того, в каком положении вы его установили.

Алюминиевый кронштейн: Кронштейн из алюминия и часть системы оконных кронштейнов, которая на несколько дюймов смещает окно от стены.

Glass Sealant: Продукт на основе силикона, который может принимать форму жидкости, геля или пены и наноситься на стеклянные поверхности в качестве защитного покрытия и сохранять его чистый и сухой внешний вид.

Полое стекло: Оконные стекла из полого стекла.

Стекло: Стекло в окне.

Распорка: Стеклопакет, как правило, из алюминия, который герметизируется между двумя слоями стекла и разделяет стекла.

Направляющая для встреч: Горизонтальная направляющая створки, которая соприкасается с направляющей другой створки, когда окно закрыто.

Шкив: Простая машина с колесом и веревкой или цепью, используемая для подъема тяжелых предметов.

Наклонный подоконник: Внешняя часть подоконника имеет наклон вниз, чтобы вода могла стекать.

Сливное отверстие: Короткий канал, по которому могут течь жидкости.

Lift Rail: Ручка, используемая для открытия и закрытия окна, которая проходит через створку.

Нижняя створка: Нижняя часть неподвижной или подвижной рамы, удерживающая оконное стекло.

Glass Sealant: Продукт на основе силикона, который может принимать форму жидкости, геля или пены и наноситься на стеклянные поверхности в качестве защитного покрытия и сохранять его чистый и сухой внешний вид.

Нижняя планка: Самая нижняя горизонтальная часть оконной рамы, соединяющая ее вертикальные части.

Каркас: Каркас, образующий периметр окна и поддерживающий всю оконную систему.

Связанный:

Почему двутавровые балки используются в конструкции из металлоконструкций?

Двутавровая балка, также называемая двутавровой балкой, широкой балкой, W-образной балкой, универсальной балкой (UB) и рулонной стальной балкой, является предпочтительной формой для конструкционных стальных конструкций.Дизайн и структура двутавровой балки делают ее уникальной, способной выдерживать самые разные нагрузки.

Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и спецификаций. Понимание двутавровой балки является основной необходимостью для современного инженера-строителя или строителя.


Форма и структура двутавра

Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой.Форма фланцев и стенки образуют поперечное сечение «I» или «H». В большинстве двутавровых балок используется конструкционная сталь, но некоторые из них сделаны из алюминия. Инфраметаллические конструкции, такие как углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь, находят различное применение, например, в строительстве каркасов, мостов и в других конструкционных целях.

Балки

I бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. При заказе двутавровых балок покупатели классифицируют их по материалу и размерам.Например, балка 11×20 I будет иметь глубину 11 дюймов и вес 20 фунтов на фут. Строители выбирают конкретные размеры двутавровых балок в соответствии с потребностями конкретного здания. Строитель должен учитывать множество факторов, например:

  1. Прогиб. Строитель выберет толщину, чтобы минимизировать деформацию балки.
  2. Вибрация. Определенная масса и жесткость выбраны для предотвращения вибраций в здании.
  3. Отвод. Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.
  4. Изгиб. Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
  5. Напряжение. Строитель выбирает двутавровую балку с толщиной стенки, которая не ломается, не деформируется и не деформируется при растяжении.

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не изгибаться. Для этого большая часть материала двутавровой балки располагается в областях вдоль осевых волокон — месте, которое испытывает наибольшую нагрузку.Идеальные балки имеют минимальную площадь поперечного сечения, требуя наименьшего количества материала, но при этом сохраняя желаемую форму.

Использование двутавровых балок

Двутавровые балки

находят множество важных применений в производстве металлоконструкций. Они часто используются в качестве ответственных опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой.Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

Балки

I являются предпочтительной формой для стальных конструкций из-за их высокой функциональности. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига. Они могут выдерживать различные виды нагрузок и касательных напряжений без потери устойчивости. Они также экономически эффективны, поскольку I-образная форма — это экономичная конструкция, в которой не используются излишки стали.Благодаря большому разнообразию типов двутавровых балок можно найти форму и вес практически для любых требований. Универсальная функциональность двутавровой балки — это то, что дало ей альтернативное название универсальная балка, или UB.

Изготовление стальной двутавровой балки

Если вам нужны двутавровые балки для любого типа строительства, обратите внимание на изготовление стальных балок для быстрого, эффективного и доступного выполнения заказов. Производство стальных балок требует большого опыта, знаний, упорного труда и специализированных инструментов.Не доверяйте свои I-лучи какой-либо компании. Свяжитесь с Swanton Welding для индивидуальной сварки и изготовления металла для всех типов строительства.

% PDF-1.4 % 2009 0 объект > эндобдж xref 2009 96 0000000016 00000 н. 0000003650 00000 н. 0000003830 00000 н. 0000004975 00000 н. 0000005031 00000 н. 0000005186 00000 п. 0000005339 00000 н. 0000005494 00000 п. 0000005649 00000 п. 0000006313 00000 н. 0000006707 00000 н. 0000007161 00000 н. 0000007835 00000 н. 0000007923 00000 п. 0000008344 00000 п. 0000009031 00000 н. 0000009146 00000 п. 0000009259 00000 н. 0000009758 00000 н. 0000010539 00000 п. 0000010684 00000 п. 0000011109 00000 п. 0000011717 00000 п. 0000012281 00000 п. 0000012310 00000 п. 0000012611 00000 п. 0000013020 00000 н. 0000013458 00000 п. 0000013722 00000 п. 0000014493 00000 п. 0000015109 00000 п. 0000015657 00000 п. 0000016246 00000 п. 0000016763 00000 п. 0000017602 00000 п. 0000018374 00000 п. 0000019159 00000 п. 0000019766 00000 п. 0000020440 00000 п. 0000039868 00000 п. 0000042347 00000 п. 0000047907 00000 п. 0000051062 00000 п. 0000055152 00000 п. 0000055328 00000 п. 0000055604 00000 п. 0000055678 00000 п. 0000059012 00000 п. 0000059086 00000 п. 0000059172 00000 п. 0000059261 00000 п. 0000059332 00000 п. 0000059421 00000 п. 0000061278 00000 п. 0000061609 00000 п. 0000062002 00000 п. 0000062183 00000 п. 0000062289 00000 п. 0000062340 00000 п. 0000062411 00000 п. 0000062508 00000 п. 0000073319 00000 п. 0000073609 00000 п. 0000073918 00000 п. 0000073947 00000 п. 0000074362 00000 п. 0000074510 00000 п. 0000080696 00000 п. 0000080961 00000 п. 0000081332 00000 п. 0000081692 00000 п. 0000093747 00000 п. 0000094013 00000 п. 0000094467 00000 п. 0000094893 00000 п. 0000101636 00000 н. 0000101932 00000 н. 0000102293 00000 н. 0000102684 00000 п. 0000107125 00000 н. 0000107392 00000 н. 0000107717 00000 н. 0000107945 00000 н. 0000117505 00000 н. 0000117777 00000 н. 0000118171 00000 н. 0000118570 00000 н. 0000128639 00000 н. 0000128918 00000 н. 0000129318 00000 н. 0000129794 00000 н. 0000134204 00000 н. 0000136902 00000 н. 0000138323 00000 н. 0000003434 00000 н. 0000002264 00000 н. трейлер ] / Назад 325584 / XRefStm 3434 >> startxref 0 %% EOF 2104 0 объект > поток h ތ T_h [eM7 kf] zsse14vCTP $ ks6i {? I۴m ֶ kO «{| (& eIs> xn: mxs ~ w \>%» 3B | dD [: i? ۇ}] ַ چ n ܄ t # o4? PŬq% rMyL? * $ (Ç # `lzr @ D_MIY7> Th, N’xc3a ݑ WY / D \ ejkѱ˳SG / Tg & yuOvS» $% vZXt, s

Axopar 37 Cross Cabin »Axopar Boats

Общий

Ламинированный вручную корпус из смолы винилэфир для первого слоя для предотвращения осмоса корпуса из стеклопластика, двухступенчатый корпус w.«Острая носовая часть», Интегрированный кронштейн двигателя в корпусе для подвесных двигателей, Фиксированный алюминиевый топливный бак 730 л. предотвращение перелива, Бак для пресной воды 100л, Тяжелая труба w. резиновые торцевые заглушки серого цвета, усиленные перила вокруг плавательных платформ, фирменный хромированный логотип Axopar 3D с обеих сторон корпуса, подготовка туннеля для носового подруливающего устройства в корпусе, компоновка прогулочной палубы w. открытая кормовая часть палубы, Противоскользящая отделка на рабочей палубе и палубных люках, Самоотливная площадка палубы w. кормовая палуба с быстрым сливом воды, все оборудование, амвон, замки, петли, крышки заливных горловин и поручни кокпита из нержавеющей стали 316, 8 шипов на корме, миделе и носовой палубе, дополнительные точки крепления ремней безопасности вокруг участков боковой палубы, амвон носовой палубы , короткие, светодиодные навигационные огни на носовой палубе, просторный рундук для якоря, w.дренаж в носовой части, держатели для тросов в якорном ящике на носовой палубе и в крыльях, диван w. спинка на носовой палубе, вкл. крышка гавани, большой световой люк w. крышка гавани, скрытый монтаж 2 световых люка, вкл. крышка гавани, изогнутые и закаленные лобовые стекла и боковые окна светло-зеленого оттенка w. с подсветкой 37 подпись, Полностью закрытая кабина с. очень широкие и запираемые раздвижные двери, каркас крыши из белого стеклопластика w. большая открывающаяся брезентовая крыша, крышка отсека для открывания брезентовой крыши, 2 x интегрированные и соединенные между собой дворники, омыватель ветрового стекла w.отдельный резервуар, Поручень под крышей тренера на кормовой палубе, Интегрированные ступеньки для посадки на обе стороны руля, Складная легкая мачта из алюминия, окрашенного в белый цвет w. якорный фонарь, двойные большие крылья для хранения на кормовой палубе w. теплоизоляционные / охлаждающие боксы, кормовая палуба w. большое вещевое отделение, аккумуляторный / электрический отсек под багажником на кормовой палубе, флагшток, сигнальный рожок, две электрические трюмные помпы w. автоматическая функция, ручной трюмный насос для кормовой части палубы, триммеры ж. джойстик управления, интегрированные платформы для купания и телескопическая лестница для купания

Иллюстрированный глоссарий судов и лодок

Страница из

НАПЕЧАТАНО ИЗ РУКОВОДИТЕЛЕЙ OXFORD HANDBOOKS ONLINE (www.oxfordhandbooks.com). © Oxford University Press, 2018. Все права защищены. В соответствии с условиями лицензионного соглашения, отдельный пользователь может распечатать PDF-файл одной главы названия в Oxford Handbooks Online для личного использования (подробности см. В Политике конфиденциальности и Правовом уведомлении).

дата: 25 августа 2021 г.

[Следующий иллюстрированный глоссарий впервые появился полностью в книге Деревянное судостроение и интерпретация затонувших кораблей Дж. Ричарда Стеффи (1994).Он перепечатан здесь с разрешения Texas A&M University Press с небольшими изменениями, чтобы удалить ссылки, относящиеся к рисункам и главам, которые были включены в исходную работу, но не являются частью этого тома. Глоссарий в первую очередь относится к первым двум разделам этого справочника и не предназначен для репрезентативного представления всей области морской археологии. Как независимый вклад, это прекрасный источник информации по терминологии строительства судов, но также и свидетельство работы покойного г-наСтеффи, чье влияние сыграло важную роль в понимании деревянного судостроения и интерпретации затонувших кораблей и архивных материалов. — Ред. ]

Слова, выделенные жирным шрифтом , определены в другом месте глоссария. Статьи были иллюстрированы везде, где это возможно, либо в глоссарии, либо в тексте. Альтернативные термины или варианты написания перечислены в скобках после записи. Альтернативные определения для одной записи обычны; это результат распространения, различий в местонахождении и технического прогресса.Однако читателя предупреждают, что многие из перечисленных здесь древесных материалов и устройств могли иметь дополнительную идентификацию, часто изобретенную писателем или на местном сленге; Некоторые трудности могут возникнуть при идентификации таких записей в различных документах. Путаница распространяется и на современные публикации. Один морской словарь показывает, что колено головы расположено позади захвата, в то время как большинство других называют эту древесину фартуком и правильно помещают колено головы чуть ниже бушприта.Я попытался разрешить эту путаницу, где это было возможно.

(стр. 1106) Древние корабли содержали структурные элементы, которые исчезли к средневековому периоду, и поэтому они не упоминаются в публикациях. Некоторым из них были присвоены термины в археологических публикациях; остальное, надеюсь, я предвидел и точно определил.

Еще одно предостережение. Многие иллюстрации в глоссарии представляют собой составные чертежи, в некоторых случаях включающие в себя элементы нескольких судов или типов судов на одном и том же чертеже.Если не указано иное, эти иллюстрации не предназначены для представления деталей конструкции конкретного гидроцикла.

Цитированные ссылки

Рослофф, Джей П. 1991. Однорукий якорь ок. 400 до н. Э. с судна Ma’agan Michael, Израиль: предварительный отчет. Международный журнал морской археологии 20 (3): 223–226. Найдите этот ресурс:

Стивенс, Джон Р. 1949. Отчет о строительстве и украшении старых кораблей .Торонто: Джон Р. Стивенс. Найдите этот ресурс:

Ucelli, Guido. 1950. Le navi de Nemi . Рим: Istituto Poligrafico e Zecca dello Stato. Найдите этот ресурс:

van Doorninck, Frederick H.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
