Шаг стоек каркасного дома: теория и практика

Основа стен любого каркасного дома – несущие стойки. Чаще всего они выполняются из строганой доски (бруса) естественной влажности сечением, как минимум, 40×100 мм, и устанавливаются вертикально по линии стен с шагом в 600 мм.

Почему именно такое расстояние? Это расстояние между краями стоек, или их центрами? Какие факторы влияют на расчет шага стоек, и можно ли изменять указанное значение в большую или меньшую сторону? В данном материале вы найдете обоснованные ответы на все поставленные вопросы, с теоретическими пояснениями и примерами из практического опыта.

Какие факторы влияют на расчет шага стоек каркасного дома?

Основных факторов, оказывающих влияние на расчет шага стоек каркасного дома, можно выделить всего 4:

  1. Несущая способность каркаса.
  2. Ширина плитного утеплителя.
  3. Размеры листов OSB для обшивки каркаса снаружи.
  4. Размеры листов гипсокартона для обшивки каркаса изнутри.

С учетом этих факторов выясним, почему наиболее часто при строительстве частных каркасных домов применяется шаг стоек в 600 мм.

Шаг стоек каркасного дома и несущая способность стен

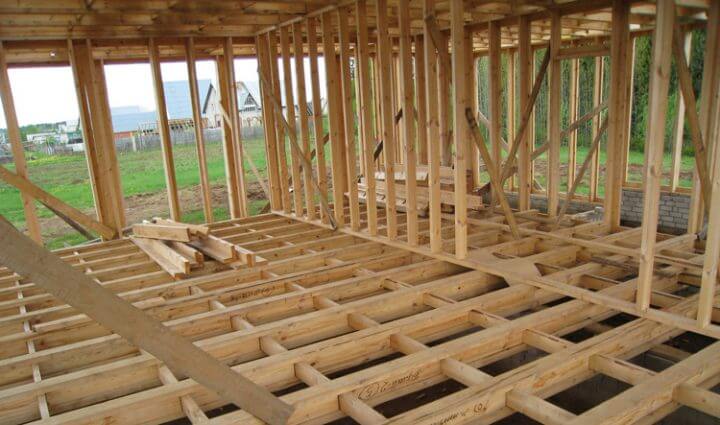

Каждая стойка стенового каркаса представляет собой вертикально установленную доску, которая воспринимает распределенную нагрузку от верхней обвязки и передает ее нижней, установленной на фундаменте дома. Естественно, способность выдерживать весовую нагрузку у деревянной стойки далеко не безгранична. То есть, при определенной массе каркасного дома стоек должно быть в таком количестве, в каком они все вместе смогут обеспечить необходимую несущую способность с запасом.

Рассмотрим конкретный пример, из которого вышесказанное станет более понятным. Допустим, есть проект каркасного одноэтажного дома с размерами стен 8×8 метров. При использовании традиционных строительных и отделочных материалов масса такой постройки будет составлять примерно 12 т, то есть, 12000 кг (для расчета веса каркасного дома обычно используется специальная узконаправленная программа-калькулятор).

Одна стандартная стойка, изготовленная из строганой доски сечением 40×100 мм, способна нести на себе нагрузку около 300 кг (данные из специальных таблиц). Соответственно, для того чтобы каркас выдержал массу дома в 12000 кг, таких опор должно быть, как минимум, 40 штук (12000/300=40).

Теперь осталось только равномерно распределить их по линии периметра будущих стен дома. Как было указано в условии примера, размеры постройки составляют 8×8 м. То есть, получается, что длина периметра всех несущих стен в сумме составляет 32 м. Чтобы распределить полученные 40 стоек на таком расстоянии, шаг между соседними опорами должен быть в районе 0,8 м или 80 см (32/40=0,8).

Теперь следовало бы отметить, что полученное значение (шаг) – это не конкретное руководство к действию, а всего лишь минимальное расстояние между несущими опорами каркаса конкретного дома. Меньше можно. Больше – нет. Эта цифра в технологии каркасного домостроения является лишь базовой. Точный же шаг стоек каркасного дома определяется с учетом других факторов, перечисленных выше и описанных далее.

Шаг стоек каркасного дома и утеплитель

Утеплитель является единственным материалом в стенах каркасного дома, который влияет на теплоизоляционные свойства жилья. Согласно технологии он располагается между несущими стойками стенового каркаса. А поскольку производители выпускают свои утеплители со стандартизированными размерами, шаг стоек каркасного дома желательно рассчитывать так, чтобы между ними как раз умещался один элемент утеплителя без обрезки и наращивания. В первом случае будут неоправданные отходы, во втором – снижение теплоизоляционных свойств.

По этой причине в большинстве случаев стойки и устанавливаются с вышеуказанным шагом в 600 мм. При этом, данное расстояние должно измеряться не между краями соседних досок, а между их центрами. В итоге расстояние между стойками при их толщине в 40 мм будет получаться 560 мм (от каждой доски отбрасываем половину ее толщины 20 мм). То есть, шаг стоек и расстояние между ними – это абсолютно разные значения, и путать их не следует.

Так почему же шаг 600 мм и расстояние 560 мм? Наиболее часто используемый плитный утеплитель имеет чистую ширину 600-610 мм. В зазор между стойками шириной 560 мм такие плиты будут укладываться без подрезки, и с требуемым для их фиксации уплотнением.

Шаг стоек каркасного дома и отделка

Аналогично технологией предусматриваются отделочные работы, вернее, типовые размеры листовых материалов, которые крепятся непосредственно к несущим стойкам каркаса. В результате получается так, что, обшивая каркас снаружи стандартными листами OSB, и изнутри листовым гипсокартоном, количество отходов сводится к минимуму.

Итог

Шаг стоек каркасного дома рассчитывается, исходя из четырех основных критериев. Во-первых, это суммарная несущая способность каркаса. Во-вторых, ширина плит утеплителя. В-третьих, размеры листов OSB для наружной обшивки. В-четвертых, размеры листового гипсокартона, как основания для внутренней облицовки.

Также рекомендуем прочитать другие наши статьи

Шаг стоек каркаса канадского дома

Вопрос:

Проектирую каркасный канадский дом и слегка запутался: ширина утеплителя - 600 мм, ширина стойки - 40 мм, размер плиты ОСП - 2500х1250 мм и необходимо делать зазор между ними 2-3 мм. И вот как рассчитать шаг стоек каркаса, что бы все это легло без больших излишков?


Ответ:

При конструктивном проектировании или строительстве канадского дома размещайте стойки друг от друга на расстоянии 625 мм - не ошибетесь. Это позволит без проблем монтировать листы ОСП с необходимыми зазорами, т.к. по ходу расстановки стоек вы все-равно будете смещаться на пару миллиметров в ту или иную сторону. И еще, в таком случае при толщине стоек в 40 мм свободное расстояние между ними составляет 585 мм. Соответственно, 150 мм уйдет на поджим минерального утеплителя, а это необходимо для того, что бы мат утеплителя не сползал вниз.

Некоторые производители, например KNAUF, производят маты шириной 610 мм для обеспечения распора, но я все-равно рекомендую шаг 625, т.к. 10 мм в экономии утеплителя погоды не сделают, а вот обрезки ОСП могу вылиться в весьма существенную сумму.

Расстояние между крайними стойками так же подгоняют под размер ОСП. Например, если это основная стена на которую ОСП будет монтироваться с грани крайней стойки, то получается шаг 605 мм (625 мм шага минус 20 мм половины толщины стойки). Если же это примыкающая стена со стойками 40х200, а ОСП монтируется внахлест на плиты стены, к которой она примыкает, то получаем 393 мм (625 - 20 - 200 - 12). Да, мат утеплителя придется подрезать, но его излишки потом без проблем разойдется по другим местам.

Естественно, скорее всего противоположный край ОСП придется все-таки обрезать и наверняка расстояние между последними двумя стойками будет уже ширины утеплителя, но это уже не так важно - чем-то все-равно придется жертвовать и эти жертвы необходимо будет учесть при составлении сметы на строительство каркасного дома.

Надеюсь, более понятно показано на иллюстрациях выше.

Однако, последние версии КОД регламентируют использование для двухэтажных домов шаг стоек, грубо говоря, в 40 см. Вероятно, это связано с недостаточной жесткостью на прогиб двойной обвязки, которая используется в канадских дома. Соответственно, под наш размер ОСП получится шаг стоек в 415 мм. Но что при этом делать с утеплителем - загадка. Придется его резать, резать и резать, т.к. между стойками в таком случае будет оставаться максимум 375 мм. Например, если разрезать стандартную стекловолоконную плиту ТеплоKNAUF размера 610х1230 на три части поперек, то выйдут куски шириной в 410 мм, что хорошо входит в вышеуказанный межстоечный размер. Учитывая, что КОД это не просто сборник сказок, а практическое пособие, то стоит руководствоваться именно им. Да, уйдет больше досок и трудозатрат для формирования утепленных стен, но это окупится надежностью вашего каркасного дома. В противном случае, могу порекомендовать воспользоваться конструктивом каркаса финских домов.

Шаг стоек в каркасном доме

Шаг стоек в каркасном домеШаг стоек в каркасном доме

С каким шагом располагать стойки, проектируя каркас дома или хозяйственной постройки? Чем руководствоваться, выбирая шаг стоек в каркасном доме? Размерами листов ОСБ, фанеры или шириной утеплителя? Как учесть деформационный зазор между листами наружной обшивки, в шаге стоек деревянного каркаса?

Вот те первые вопросы, которые появляются, у всякого, кто решил спроектировать каркасный дом или любую другую постройку, в основе которой лежит деревянный каркас, своими руками. В литературе и учебниках часто приводят шаг стоек в 600 мм. по центрам стоек или в 575 мм. между стойками, особо не объясняя, чем вызваны данные рекомендации. А отсутствие внятных объяснений заставляет многих задуматься и начать поиски «своего пути»…

К выбору шага стоек при возведении каркаса нужно подходить комплексно: т.е. учитывать формат листов ОСБ или фанеры для наружной обшивки каркаса, что будет использовано для утепления стен, как и чем будет производиться отделка помещений внутри дома. Такой подход позволит оптимально использовать материалы, свести к минимуму отходы, и найти новые возможности для экономии сил, времени, материалов, а значит и средств. Так что при выборе шага стоек вначале советуем продумать, как будет выглядеть «пирог» стены в вашем каркасном доме.

Шаг стоек в каркасном домеШаг стоек в каркасном домеЧто имеется виду? Например, если каркасная стена будет выглядеть следующим образом (рис.2) сайдинг, гидро-ветрозащита, осб, утеплитель эко-вата, крафт бумага, гипсокартон. Шаг стоек имеет смысл рассчитать под размеры осб или гипсокартона, так как для утепления эко-ватой шаг стоек не имеет принципиального значения.

Что же выбрать? Формат листов гипсокартона или ОСБ плит? В данном случае шаг стоек каркаса разумней рассчитать под формат листов гипсокартона, который составляет 600 мм, а листы наружной обшивки осб подрезать с учетом деформационного зазора.

Шаг стоек в каркасном доме

Шаг стоек в каркасном домеВ другом варианте (рис.3) для утепления стен используются плиты базальтового утеплителя «Rockwool», шириной 600 мм. с деформационной полосой 50 мм. Для наружной обшивки стен листы ОСБ 2500 х 1250 х 12 мм, а внутреннею отделку производят вагонкой. Здесь определяющие влияние на шаг стоек в каркасе дома имеют формат ОСБ и плит каменой ваты. Поскольку плиты базальтоваой ваты, у нас с деформационной полосой 50мм то размер между стойками может варьироваться от 595 до 560 мм. Длина вагонки также не влияет на шаг стоек в каркасе. Из определяющих факторов остается только размер ОСБ листов.

Допустим, наша постройка не имеет сложных углов, балконов и эркеров, что позволяет произвести формирование деформационного шва между листами ОСБ прямо на стене, просто установив диск циркулярной пилы на толщину плиты ОСБ и «прогнать» все стыки листов, до установки стропильной системы и крыши. Размер ОСБ листов 2500 х 1250 мм. Исходя из этого получаем шаг стоек в каркасе 625 мм, а расстояние между стойками составит 575 мм. Этого достаточно чтобы установить плиты базальтовой ваты исключительно за счет предусмотренной на них деформационной полосы, без дополнительной подрезки плит.

А вот если каркас дома или хоз-блока будет утеплятся плитами пенопласта, то шаг стоек лучше рассчитать под размер плит. В противном случае образуется очень много отходов. Расчет шага стоек каркаса стены под утепление пенопластом имеет свои особенности. Свежие листы пенопласта в течении примерно полугода теряют в размерах около 1 процента, в дальнейшем этот процесс останавливается, то есть лист 100 х 200 см. в последствии усохнет до 99 х 199 см.

Если раскрой листов будет производится пилой с мелким зубом, то нужно отнять еще 3 — 4мм. Распилив лист, который отлежался полгода, мы получим две полосы шириной около 492 — 494 мм. Закрепить пенопласт между стойками каркаса стен можно двумя способами:

Шаг стоек в каркасном домеШаг стоек в каркасном доме

Вариант первый (рис.4а), проем между стойками уменьшают на 7 — 10 мм, т. е. стойки ставят с шагом 530 — 535 мм. так, чтобы листы пенопласта при монтаже входили между стойками немного поджимаясь, не оставляя щелей, которые в последствии могут стать мостиками холода. Для такого монтажа пенопласта необходима аккуратность и опыт.

Шаг стоек в каркасном домеШаг стоек в каркасном домеВо втором варианте (рис.4б), стойки устанавливают с шагом 560 мм. так, чтобы по всем сторонам проем был больше на 6 — 10мм, чем размер плит пенопласта. После чего щели по бокам, сверху и снизу заполняют монтажной пеной. Зазор в 6 — 10мм. оптимален, в зазоры менее 5 мм. не входит носик монтажного пистолета, а зазоры более 10 мм. увеличивают расход монтажной пены.

Но что бы вы не выбрали для утепления и отделки стен, при использовании в качестве стоек каркаса доски 50 х 150 мм. шаг стоек не должен превышать 650 мм, а при использовании доски 50 х 100 мм. максимальное расстояние между стойками — 400 мм.

В общем, как видно универсального ответа на вопрос, какой шаг стоек выбрать при строительстве каркасного дома, нет. Выбирать его нужно комплексно, учитывая и то, чем будет утеплятся дом, и то чем, он будет отделываться, В противном случае можно столкнутся с тем, что кроить и резать придется все материалы, увеличивая отходы, трудозатраты, и бюджет на строительство.

Обсуждение на форуме »

Рассчитаем шага между стойками в каркасной постройке. |



Прочность каркасного дома определяется его конструкцией. Вес стен, перекрытий и крыши держатся на несущем каркасе каркасного дома. Для прочности каркасного дома важно правильно выбрать толщину несущих стоек, а также расстояние между стойками. Существуют правила расчета каркасного дома. Сегодня мы обсудим, как рассчитать расстояние между стойками в каркасном доме, так называемый шаг стоек в каркасном доме.

Шаг стоек в каркасном доме

Расстояние стоек в каркасном доме определяется их прочностью и будущей нагрузкой. Чем прочнее стойки каркаса, тем больше могут быть промежутки между ними. Кроме того, на величину шага стоек каркасного дома влияют размеры отделочных материалов. Почему расстояние между опорами должно учитывать размеры отделочных панелей?

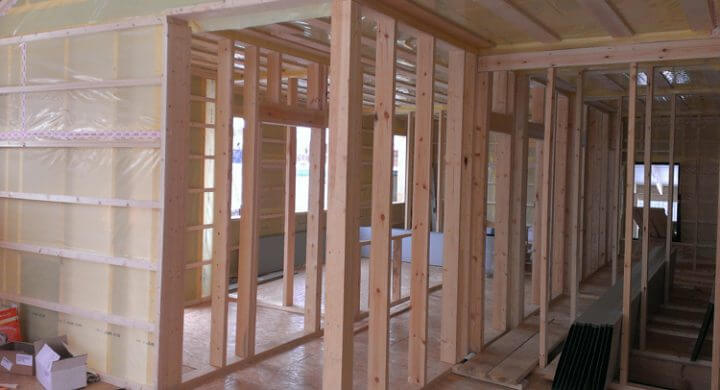

Расстояние между основами на фото.Шаг в стене каркасника.

Приведём пример. Для удобства монтажа листов ОСБ шаг между стойками стен каркасного дома стараются выбрать с учётом их размеров. Размеры ОСБ составляют 2500х1250 мм. Значит, при расстоянии между стойками кратном 1250 мм (или кратном 2500 мм) расход отделочного материала на обрезки будет достаточно минимальным. Края листа ОСБ будут крепиться к стойке. При расстоянии больше 1250 часть листа ОСБ будет обрезана при монтаже.

Также стараются учитывать размеры будущего утеплителя. К примеру, если утепление каркасного дома изнутри будет проводиться матами из минеральной ваты Роквул, то их размеры – 1200х600 мм с деформационной полосой 50 мм. Тогда расстояние между стойками под утеплитель должно быть 550 мм. Что не соответствует 1250 мм ОСБ. В таком случае, при выборе шага опор не учитывают размеры утеплителя, а для его монтажа в каркасе предусматривают дополнительные планки.

На заметку

Также необходимо учесть, что в местах установки дверей и окон расстояние между стойками в каркасном доме может быть больше или меньше. Расстояние должно соответствовать ширине будущего окна или дверного проёма.

Выбор крепёжных элементов будет определяться материалом каркаса. Вертикальные стойки каркасного дома из дерева крепят к нижней и верхней обвязке с помощью металлических уголков и гвоздей. А металлические вертикальные опоры скручивают болтами или сваривают дуговой сваркой.

Итак, с особенностями выбора шага и подбора крепёжных элементов разобрались. Теперь обратимся к расчетам и вычислим вес будущего каркасника, толщину опор и расстояние между ними.

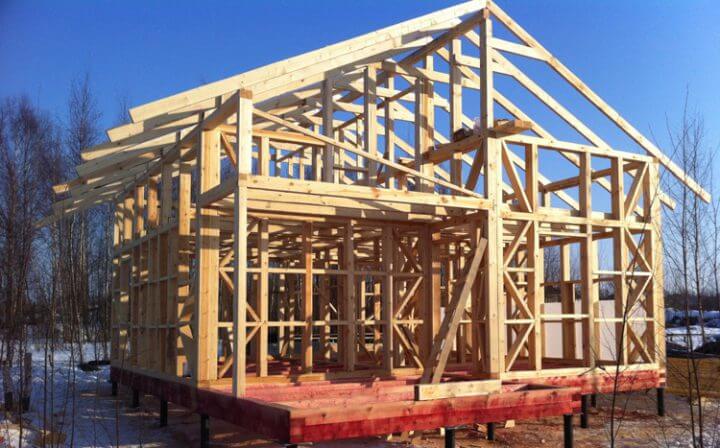

Сколько весит каркасник

Каркас дома является несущей системой. Его прочность должна выдерживать давление стен, перекрытий и крыши. Поэтому для расчёта стоек каркасного дома необходимо определить вес будущего строения. Как это сделать?

Вес каркасника определяется каркасом и обшивочными материалами на фото.Вес стен каркасника.

Существует несколько методик определения веса будущего строения. Приведём две:



  1. Определение веса постройки по онлайн калькулятору. В таком варианте в калькулятор вводят значения ширины и длины стен постройки, его высоту, количество несущих перегородок, а также материал стен, их толщину и получают готовый результат – ориентировочный вес будущего строения.
  2. Расчеты по строительным таблицам. Это более сложный и кропотливый труд, в процессе которого можно получить более точный результат. По данным строительных таблиц определяется ориентировочный удельный вес 1 куб. м каркасной стены, а также погонный вес каждого метра перекрытий, кровельных листов. Полученные данные множатся на площадь стен дома или кровли, суммируются и складываются в общий вес каркасного дома.

Полученный в расчётах вес будущего строения умножается на коэффициент 1,1. Он учитывает дополнительный вес сантехнических устройств, мебели, которые будут расположены в постройке. В результате мы получаем тот вес, который каркас дома должен выдерживать в течение многих лет эксплуатации.

По данным он-лайн калькулятора мы получим, что вес одноэтажного каркасного дома 8х8 м с крышей из металлического профиля и деревянными лагами, в климатической зоне с зимними температурами -10 составит около 10.5 тонн. Умножив на коэффициент, получаем 11.55 тонн, которые для удобства расчётов округляем до 12 тонн строительного веса. Итак, что делать дальше?



Стойки каркасного дома

Дальше – обратимся к прочности деревянных стоек, и выясним, какой вес может выдержать каждая опорная стойка. Традиционно для деревянных каркасов одноэтажных строений используют угловые стойки каркасного дома сечением не меньше 100х50 мм, для двухэтажных – 150х50 мм. Пользуясь справочными таблицами, определим несущую способность каркасной стойки.

Оптимальное расстояние между основами на каркаснике на фото.Расстояние между основами.

На заметку

Расчёт несущей способности по формулам достаточно сложен и сопряжён со знанием сопротивления материалов.

По справочнику физических свойств древесины, прочность на сжатие дерева составляет 30 – 50 МПа (в зависимости от вида дерева). Это значит, что каждый см сечения может выдержать 30-50 кг веса. Стойки стен каркасного дома 100х50 мм гарантированно выдержит 300 кг.

Учитывая общий вес дома, определённый раньше, можно вычислить минимальное число опорных стоек. Для этого разделим 12 000 кг на 300 кг, в результате чего получим, что установка стоек потребует 40 досок сечением 100х50 мм.

Расстояние между опорами

Расстояние стоек в каркасном доме определяется нагрузкой или весом дома, количеством опор. Пользуясь полученными данными, определяем необходимое расстояние между стойками каркаса. Для этого вычисляем общий периметр стены. В доме 8х8 м он составит 32 м. После чего делим полученные 32 м на количество стоек 40 штук. Получаем расстояние 0,8 м или 800 мм.



В строительной литературе есть общие рекомендации, как правильно производить крепление стоек каркасного дома. В них говорится, что при невозможности выполнить строительные расчеты, шаг между стойками одноэтажного каркасного дома выбирается в размере от 500 до 700 мм. И ещё: принято, что шаг стоек каркасного дома не должен превышать 1 м.

Стены каркасного дома | Гид по каркасным домам

Без чего не построишь дом? Конечно же, без стен.

Стены каркасного дома — это второй важный элемент после лаг пола. Давайте рассмотрим стену подробнее.

О «пирогах» стены у меня есть отдельный пост, так что в этом посте остановимся исключительно на деревянном каркасе.

Она состоит из 4 основных частей (в скобках их название в канадском каркасном домостроении, чтобы вы могли их потом найти в поиске и посмотреть со всех ракурсов):
Нижняя обвязка (Bottom Plate)
Стойка (Studs)
Верхняя обвязка (Top Plate)
Вторая верхняя обвязка (Double Top Plate)

Нижняя обвязка (Bottom Plate) — связывает стойки снизу, верхняя обвязка (Top Plate) сверху, вместе: стойки и две обвязки образуют крепкую каркасную стену. Стойки (Studs) в каркасной стене должны идти с определенным шагом, обычно в России этот шаг выбирают 600мм или 625мм (смотря какой применяется утеплитель и плитная обшивка). При этом, если вы делаете стены из доски шириной 100 мм (а не стандартных 150мм), то шаг стоек должен быть не больше 400мм.

Вторая верхняя обвязка (Double Top Plate) необязательна в некоторых случаях, но обычно ее ставят, так как она равномерно распределяет нагрузку от лаг перекрытия на каркасных стены.
Существуют два главных правила относительно второй верхней обвязки:
1) она должна состыковывать на стойках (Studs).
2) она должна состыковываться не ближе, чем на 2 стойки по отношению к стыкам верхней обвязке (Top Plate) — посмотрите ниже на фото как это выглядит.
При этом вторая верхняя обвязка на стене необязательна, если лаги перекрытия над ней расположены ровно над ее стойками.

Подробнее о шаге стоек

.
Когда мы выбираем шаг стоек, имеет смысл ориентироваться на:
1) внешнюю обшивку (обычно OSB-3)
2) внутреннюю обшивку (обычно ГКЛ)
3) утеплитель

Рассмотрим подробнее.
1) Шаг стоек под OSB-3 1250×2500 (лист располагается горизонтально)
627 мм
417 мм
2) Шаг стоек под ГКЛ 1250×2500 (лист располагается горизонтально)
627 мм
417 мм
Кстати, влиянием ГКЛ на шаг стоек можно пренебречь, если он будет крепиться к обрешетке (часто делают с утеплителем внутри).
3) Шаг стоек под утеплитель 1200×600 со стойками 40(50) мм толщиной
625-630 мм
Шаг стоек под утеплитель 1200×560 со стойками 40 мм толщиной
590 мм
Шаг стоек под утеплитель 1200×560 со стойками 50 мм толщиной
600 мм
Шаг стоек под утеплитель 1000×500 со стойками 40(50) мм толщиной
525-535 мм

Таким образом, оптимальный шаг стоек при OSB-3, ГКЛ и утеплителе 600 мм шириной — 627 мм. При других — нужно выбирать: или подрезать утеплитель, либо резать OSB-3, либо резать ГКЛ. Легче всего резать утеплитель, ГКЛ тоже обрезать не проблема, а вот OSB-3 резать не более муторно. Кстати, ГКЛ можно ставить и вертикально. В некоторых случаях даже OSB-3 можно ставить вертикально, но не рекомендуется.

В моем случае, я вообще предпочел не применять OSB-3, а обшить дом доской 100×25 под углом 45 градусов. Таким образом, я ушел от проблемы с OSB-3. ГКЛ у меня через обрешетку и его можно тоже игнорировать. Получилось, что мне осталось лишь выбрать шаг лаг под утеплитель, я выбрал 625 мм (на фото).

Узлы каркасный стены в картинках:





Об оформлении проемов (окон и дверей) в каркасных стенах поговорим отдельно, т.к. там добавляют еще много новых элементов.

Бонус:
Как поднимать стены  дома по платформе:

Вам потребуется несколько человек в синих или белых футболках.

Как выглядят стены дома в сборе:



Итак, теперь  вы знаете, как построить стену своими руками. Если вы не хотите строить самостоятельно, всегда можно обратиться ко мне и я найду для вас надежную бригаду в вашем регионе.

Удачной стройки!

Расстояние нужно между стоиками в каркасном доме необходимо под утеплитель: Обзор +Видео

rasstoianie-mesgdy-stoikami-v-karkasnom-domeПри проектировке каркасной конструкции, дома или хозяйственных построек, возникает вопрос, какое расстояние между балками перекрытия в каркасном доме следует предусмотреть.

Расстояние между стойками каркасного дома в данном случае выбирается застройщиком исходя из размеров листов фанеры или же отталкиваясь от ширины предусмотренного в каркаснике утеплителя. Какой же вариант будет верным, рассмотрим в этой статье.

Также не следует забывать о том, что следует определить и деформационный зазор, устройство которого необходимо между листами внешней обшивки.

Таким образом, три основных вопроса, возникающие в процессе проектирования деревянного каркасного дома, звучат следующим образом:

  1. Какое расстояние следует запланировать между балками перекрытия в каркасном доме?
  2. На ширину какого материала следует ориентироваться при выборе (фанера, ОСБ, утеплитель)?
  3. Каким должен быть деформационный зазор?

Попробуем разобраться в этом вопросе.

От чего зависит расстояние между стойками каркасного дома под утеплитель

Расстояние стоек в каркасном доме следует планировать исходя из ориентации на несколько основных показателей.

Комплексное решение данного вопроса требует учитывать:

  • габариты фанерных листов или листов ОСБ, которыми планируется обшивать каркас дома,
  • размеры и тип утеплителя, выбранного для организации теплоизоляции каркасного строения,
  • каким образом будут отделываться помещения и верхняя обвязка в каркасном доме.

учет-стоек-каркасного-домаУчет всех этих составляющих поможет наилучшем образом применить материалы и даст возможность минимизировать отходы, а, значит, поможет сэкономить финансы. Кроме того данный подход направлен на поиск возможностей свести к минимуму временные и трудовые затраты при возведении дома по каркасной технологии.

Можно сказать, что приступая к определению шага стоек, следует прежде представить, каким вы планируете сделать сам «пирог» стены каркасника, это также требует надежности, как лаги пола.

расстояние-между-лагами-пола

Рассчитываем расстояние между стойками в каркасном доме

Рассмотрим основные варианты расчета.

  1. Если стены планируется возводить и изготавливать из таких строительных материалов, как гипсокартоновые листы и ОСБ, а утеплителем выбран ватный наполнитель (эковата, стекловата и т.п.), то шаг стоек будет рассчитываться исходя из габаритных размеров гипсокартона или ОСБ. Ватный наполнитель – достаточно пластичный и его размеры не принципиальны в данном случае.

Однако, в данном случае мы применяем два материала обшивки — гипсокартон и ОСБ. Какое расстояние между стойками в каркасном доме выбрать и на габариты какого из этих материалов ориентироваться? В данном случае советуется ориентироваться на размер листов гипсокартона, при этом плиты ОСБ придется подрезать с учетом деформационного зазора.

  1. В том случае, если для утепления используются более твердые не пластичные материалы, например базальтовый утеплитель, а внешняя и внутренняя отделка будет выполняются из лисов ОСБ и вагонки соответственно, то расстояние между стойками каркасного дома будет рассчитываться с ориентацией на размеры ориентировано-стружечных плит и утеплителя. Учитывая деформационную полосу базальтовой плиты, который составляет 50 мм., расстояние между стойками будет варьироваться с учетом зазора в 50 мм.

Длина вагонки как правило, на расстояние между  стойками не влияет, так как данный обшивочный материал может крепиться к дополнительной специально устроенной для него деревянной обрешетке.

  1. Утепление каркасного дома пенопластом при расчете шага потребует ориентироваться на габариты именно строительного материала, так как подрезка пенопластовых блоков может быть довольно муторной и неэкономной работой.
Следует учитывать и тот фактор, что пенопластовые листы имеют свойство ссыхаться и в течение полугода после установки теряют примерно 1 % от изначального размера. размеры-чертеж-между-стоками-каркасного-домаСтандартные размеры стоек и оконного проема
Крепиться пенопластовые листы могут двумя способами
пенопластовые-листы-в-каркасном-домеПенопласт между стойками
  • В первом  случае закрепление утеплителя предполагает установку листов таким образом, чтобы они достаточно плотно соприкасались  друг с  другом и не образовывали щелей. Так, даже после усушки, между пенопластовыми плитами не образуется расстояния (мостиков холода), а значит и утепление будет более эффективным. Данный способ требует определенного опыта и аккуратности.
  • Второй способ допускает монтаж пенопластовых листов с проемом по всему периметру до 10 мм. Получившиеся щели заполняют монтажной пеной. Десятимиллиметровый зазор указан не случайно. Щели менее 5 мм. утеплить монтажной пеной довольно проблематично, ведь в них не пролезет носик монтажного пенного пистолета. А зазор более 10 мм. в разы увеличивает расход монтажной пены.
Каркас из досок

Каркас дома из досок требует иного подхода в расчетах. В данном случае вне зависимости от выбранного типа отделки и утеплителя расстояние между стойками будет напрямую зависеть от габаритов используемой доски.

Так шаг между досками 50х150 мм, используемыми в качестве опор, не должно превышать 650 мм. Если же используется доска 50х100 мм. – максимальным будет расстояние опор в 400 мм.

Таким образом, в расчетах шага следует учитывать несколько факторов. Расстояние между стойками каркасного дома будет зависеть от используемого утеплителя, выбранной обшивки и даже от того, из чего предполагается делать сами стойки.

Шаг стоек в каркасном доме: подбор

Повышение стоимости жилья и ухудшение экологической обстановки в городах привели к тому, что все больше и больше людей планируют жить в пригороде в частом доме, который лишен описанных недостатков.

Схема каркасного дома.

Рынок частного домостроения не стоит на месте и предлагает несколько технологий строительства частного дома. Одной из таких является технология каркасного строительства, которая бурно развивается в последние годы. При такой технологии частный дом строится из панелей, которые изготовлены в заводских условиях или собирается на месте строительства. Размеры и форма стеновых панелей соответствуют выбранному вам проекту дома, потому его сборка не занимает большого количества времени.

Долговечность построенного каркасного дома зависит не только от обработки деревянных конструкций антисептиками или антипиренами, но и от правильности сборки каркаса и тщательно подобранного утеплителя.

Схема нижней обвязки каркасного дома.

Каркас является скелетом будущего здания, так как его элементы обеспечивают пространственную жесткость всей конструкции. На конструкцию каркаса в большей степени влияет подобранный утеплитель будущего дома, так как его размеры необходимо учитывать, когда выбирается шаг стоек каркаса. Сам же каркас служит достаточно долгое время, так как скрыт под слоем утеплителя и внешней отделки, а значит, практически не подвержен влиянию внешних условий.

Еще одним преимуществом каркасного домостроения является то, что всегда можно сменить внутреннюю или наружную обшивку или укрепить элементы дома, не влияя при этом на проживающих в нем людей. Если же дом кирпичный, то для проведения аналогичных работ практически всегда требуется ломать стены.

Расстояние между стойками каркаса

Главный вопрос, который стоит перед строителем каркасного дома, — какой шаг между стойками необходимо выбрать. Кроме того, важно определиться, чем стоит руководствоваться при выборе шага стоек и как учитывать деформационные зазоры между облицовочными материалами.

Эти вопросы интересны всем, кто строить свой каркасный дом. Однако точного ответа они не имеют, так как зависят от множества факторов. Специализированная литература говорит, что оптимальным шагом стоек является расстояние 600 мм по центрам брусков или 575 мм между соседними брусками. При том практически не объясняется, чем обоснованы данные цифры.

Чем же можно руководствоваться при выборе шага? Возможными вариантами рекомендаций могут быть:

Схема конструкции каркасных стен.

  • высота будущего здания, которая влияет не только на шаг стоек, но и на их сечение. От размеров стоек и высоты здания зависят несущие нагрузки на каждую стойку в отдельности;
  • пиломатериалы, из которых будут сделаны стойки дома, должны соответствовать СНиП II-25-80 «Деревянные конструкции», а их размеры — ГОСТ 24454 «Пиломатериалы хвойных пород. Размеры»;
  • при отсутствии проверочного расчета, расстояние между соседними стойками зависит от максимальных габаритов стоек, воспринимаемой ими нагрузки, типа стены;
  • стойки дома должны располагаться в стыковых проемах, но быть непрерывными по высоте;
  • шаг стоек зависит от правил строительства каркасного дома, которые выработались с годами практики частного домостроения. Кроме того, стойки являются базовыми элементами силового каркаса дома, от которых зависит длительность качественной эксплуатации здания без капитальных ремонтов, потому соблюдение шага стоек — важный элемент технологии строительства.

Вернуться к оглавлению

Оптимальный шаг стоек

Схема кровли каркасного дома.

Самым оптимальным шагом стоек в каркасном доме считается 50-70 см. Данное расстояние может изменяться в определенных пределах в зависимости от условий строительства и проекта дома, однако не должно превышать 1 м. Оптимальные размеры обеспечивают устойчивость и прочность каркаса и позволяют применять для обшивки типовые материалы.

В тех местах, где будут установлены дверные или оконные проемы, шаг стоек должен соответствовать размерам коробов. Если нет возможность выполнить данное условие, то необходимо установить дополнительные стойки, которые буду поддерживать коробы окон или дверей.

Для изготовления стоек используется древесина 1-го сорта без дефектов. Их сечение должно быть достаточным, чтобы выдержать нагрузки от готового дома. Учитывая то, что толщина стен каркасного дома зависит от региона строительства и наружных температур в холодное время года, но составляет не менее 100 мм, то и минимальная ширина брусков для стоек не должна быть менее 100 мм при минимальной толщине в 50 мм. В I и II климатических зонах сечение брусков не должно быть менее 50х150 мм.

Если по проекту дом двухэтажный или габаритный (размеры по фундаменту не менее 12х8 м), то стойки необходимо изготавливать из брусков сечением не менее 150х150 мм. Для более компактных строений могут быть использованы и бруски 100х150 мм. При этом ширина стоек зависит не только от их прочности и сопротивление нагрузкам, но и от используемых материалов для утепления и обшивки здания. Стойки устанавливаются вертикально с тщательным соответствием проектному распределению и соединяются с нижней и верхней обвязкой шипами 5х5х5 мм, с дополнительным закреплением скобами или уголками. Необходимо тщательно контролировать расположение граней стоек в одной плоскости в пределах стен, так как это влияет на качество обшивки и внешний вид здания.

Вернуться к оглавлению

Подбор шага стоек в зависимости от используемых материалов

Схема внешних и внутренних стен каркасного дома.

Как уже говорилось ранее, выбранный шаг стоек зависит не только от нагрузок, но и от используемых материалов. При его расчете необходимо учитывать габаритные размеры облицовочных материалов (ориентированно-стружечной плиты (ОСБ) или фанеры), утеплителя и материалов, используемых для внутренней отделки дома. Результатом такого комплексного подхода станет минимальный перерасход используемых материалов и значительная экономия как времени, так и сил при строительстве каркасного дома.

Ниже приведем примеры, как подобрать шаг стоек при различных вариантах стеновых комплектов.

Вернуться к оглавлению

Утепление каркасного дома минеральной ватой

Если в качестве стенового комплекта, т.е. всех материалов, из которых состоит вся стена снаружи вовнутрь дома, используются сайдинг, гидрозащита, ОСБ, минеральный утеплитель, крафт-бумага, гипсокартон, то шаг стоек стоит подбирать под размер гипсокартона или ОСБ, так как для остальных материалов расстояние между стойками не имеет принципиального значения. Причем упор стоит сделать на размеры гипсокартона, так как листы ОСБ проще подрезать с учетом зазора для деформации.

Если же в стеновом наборе в качестве утеплителя использовать базальтовые плиты «Rockwool» (при их ширине в 600 мм и полосой деформации в 50 мм), то оптимальным вариантом стены будет: ОСБ, гидрозащита, базальтовая плита, вагонка. Учитывая то, что вагонка не влияет на расстояние между стоками, а деформационная полоса базальтовых плит позволяет изменять этот шаг от 560 до 595 мм, то определяющим фактором является размер плит ОСБ.

Если проект дома не подразумевает балконов, сложных углов или эркеров, то возможен вариант, когда листы ОСБ крепятся снаружи без обрезки, тогда при их габаритах (2500х1250 мм) шаг стоек будет равен 625 мм (расстояние между стойками — 575 мм), а деформационные швы исполняются циркулярной пилой уже после закрепления листов на стойках. Такого шага между стойками достаточно, чтобы установить базальтовые плиты за счет полосы деформации без дополнительной подрезки.

Вернуться к оглавлению

Утепление каркасного дома пенопластом

Схема теплоизоляции стены базальтовым утеплителем.

Если в строительстве стен каркасного дома будет применяться пенополистирольные листы, то ситуация несколько изменится. Шаг стоек в таком случае лучше всего рассчитывать под размер плит пенопласта, так как иначе образуется большое количество отходов.

При этом, есть некоторые особенности утепления каркасных стен пенопластом. Установленный пенопласт за первые полгода теряет в размерах примерно 1%, то есть лист с габаритами 100х200 см через полгода усохнет до размера 99х199 см. Кроме того, если пенопластовые листы распиливать пилой с мелким зубом, то пропил составит еще 3-4 мм. Таким образом, распилив лист пенопласта, который отлежался полгода после покупки, получим 2 пенопластовые полосы шириной от 492 до 494 мм. Эти полосы уже используются для утепления и шаг стоек подбирается с учетом их размеров.

Есть 2 способа, чтобы закрепить пенопласт между стойками.

В первом случае шаг стоек делают на 7-10 мм меньше, чем размер плит пенополистирола. При монтаже они входят между стойками с некоторым усилием без щелей, что предотвращает появление мостиков холода. Чтобы крепить пенопласт таким образом, кроме аккуратности, необходим некоторый аналогичный опыт.

Если же опыта или аккуратности не хватает, то возможен второй вариант крепления листов утеплителя. Для этого шаг стоек делают на 7-10 мм больше, чем габариты утеплителя. Щели, которые образуются при его монтаже, заполняются монтажной пеной со всех сторон. Не стоит делать превышения больше или меньше указанного, так как при меньших щелях в них не пролазит носик монтажного пистолета, а при больших — увеличивается расход монтажной пены.

Независимо от того, какой вариант утепления выбран, при габаритах стоек 50х150 мм шаг не должен быть более 650 мм, а при стойках размером 50х100 мм — не более 400 мм.

Нет однозначного ответа, какой же выбрать шаг стоек при строительстве каркасного дома. Для его нахождения в каждом конкретном случае необходимо учитывать целый комплекс факторов, включающий как нагрузки на каркас здания, так и используемые материалы. Если же данные факторы не учитывать, это может привести к увеличению отходов при строительстве, затрат труда и времени, а также существенному удорожанию вашего будущего дома.

Источник

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
