Скандинавская технология строительства каркасного дома

Строительство каркасного дома сегодня представляется наиболее экономной и практичной альтернативой прочим технологиям в сфере частного домостроя. Скандинавская технология имеет некоторые различия по типам строений, понять которые непрофессиональному застройщику сложно, однако каждый вариант имеет свои достоинства и недостатки.

Виды каркасных скандинавских домов

скандинавская технология строительства каркасного дома

Основная отличительная особенность застройки — это производство процессов сборки на строительной площадке или монтаж готового строения домокомплекта

Основная отличительная особенность застройки: производство процессов сборки на строительной площадке или монтаж готового строения домокомплекта, изготовленного заводским образом. Условно все каркасные дома скандинавского типа делятся следующим образом:

  1. Блочно-модульные строения. Вариант предполагает доставку на строительную площадку готовых конструкций заводского производства. Блочная система чаще всего уже имеет внешнюю и внутреннюю отделку. Сборка производится с применением минимального количества инструментов, опыта. Достоинства дома безусловны, недостаток – громоздкие конструкции сложны в транспортировке до места.
  2. Комплектация дома наружными стенами. Панели оснащены слоями утеплителя, отделки фасада, иногда есть черновой вариант внутренней отделки. Каркас дома в этом случае собирается на площадке, кровля и перекрытия доставляются вместе со стеновыми панелями.
  3. Доставка базовых элементов панельных стен. Вариант считается более удобным, мало отличается от предыдущего. Основной нюанс – стены мало подготовлены к монтажу. Чаще всего элементы выглядят как каркасная рама, оснащенная внешними наружными плитами. При этом требуется работа по монтажу окон, утеплительного материала, окончательная отделка фасада – все процессы происходят на строительной площадке.
  4. Подвоз предварительно нарезанного каркаса и элементов оснащения дома в готовом виде предполагает проведение всех сборочных и монтажных работ на площадке. Стеновые панели, плиты перекрытия и прочая оснастка для дома транспортируется в заводской упаковке.

Выбирая строительство дома по той или иной скандинавской технологии, необходимо учитывать индивидуальную ситуацию. В частности: постройка дома для одного человека/семьи предполагает простоту сборки, поэтому выбор в пользу подвоза готового домокомплекта, оснащенного и готового к сборке предпочтительнее. Если ведется массовая застройка, подходит последний вариант – подвоз элементов на площадку вместе с нарезанными каркасными системами.

Основные этапы строительства скандинавского каркасного дома

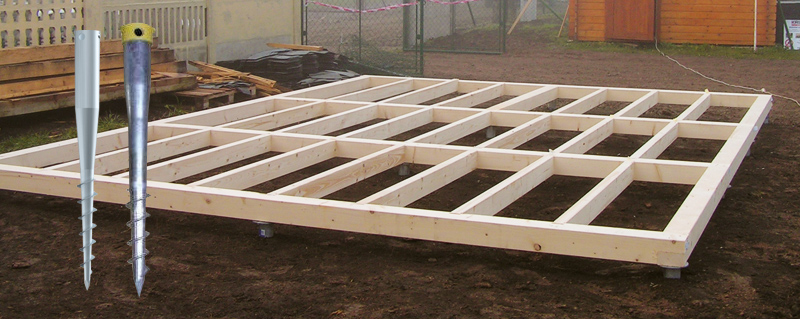

Фундамент

скандинавский каркасный дом

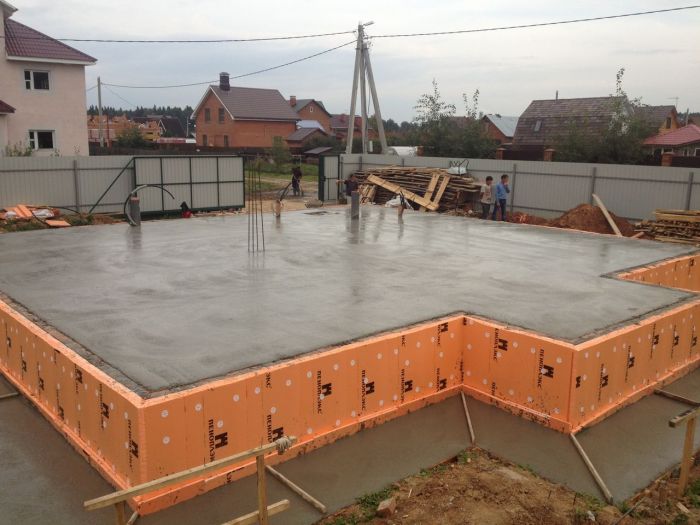

Утепленный шведский фундамент с несъемной опалубкой является наиболее практичным и востребованным

Технология строительства каркасного дома скандинавского типа предполагает два варианта несущей основы:

  1. Большеразмерная емкость пенопласта высокой плотности заполняется тонким слоем цемента и получается утепленная шведская плита. В основание сразу закладываются коммуникации, система водяного теплого пола. Решение считается универсальным и позволяет значительно сократить вверенные потери. Минус – сложность работы с фундаментом плитного типа на рельефах, имеющих перепады высоты, а также небольшая ширина цоколя (30 см).
  2. Финская утепленная плита – вариант также доступный, представляющий собой ленточный фундамент мелкозаглубленного типа. После обустройства несущую основу засыпают грунтом, формируют стяжку армированного типа, куда также уже проведены все необходимые коммуникации. . Составляя в ширину всего 300 мм, 200 из которых находятся над поверхностью грунта, а 100 мм заглублены в грунт, основа обеспечивает двойное энергосбережение. При этом минимизируется угроза морозного вспучивания, а также присутствует незатрудненное дренирование подфундаментного пространства.

Совет! Шведский фундамент подходит только для ровных строительных участков, любые работы по выравниванию грунта увеличивают статью расходов.

каркасный дом скандинавская технология

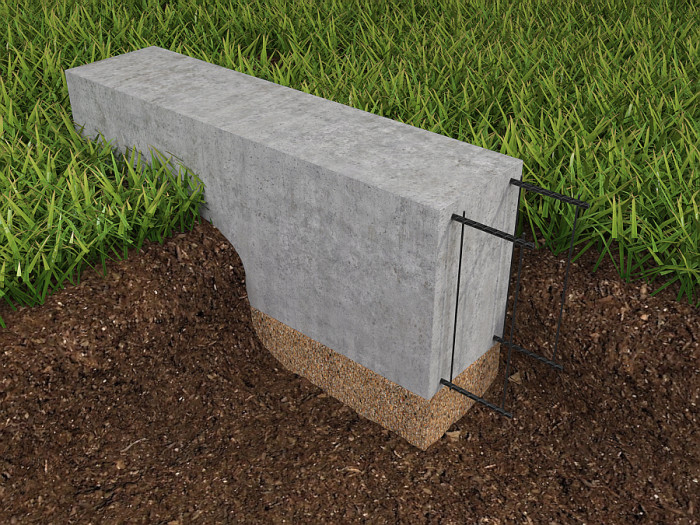

Финский фундамент представляет собой легкий ленточный мелкозаглубленный фундамент с большей опорой на грунт

Финский же фундамент в виде теплой ленты с полом по грунту – отечественный вариант стандартного финского фундамента. Представляет собой легкий ленточный мелкозаглубленный фундамент с большей опорой на грунт, оснащенный дополнительным утеплением. Нерегламентируемый вес, легкость адаптации основы под любые стеновые панели, в том числе и под кирпичные, недорогая стоимость обуславливают популярность основания. Также к достоинствам данного вида основы относятся:

  • Несъемная опалубка из высокоплотного пенопласта;
  • Обратная засыпка основания грунтом;
  • Дополнительное утепление стяжки.

Недостаток в виде значительного объема земляных работ, полностью искупается регулируемой высотой основания, при этом неровность рельефа не играет существенной роли. При некотором опыте обустройство данного вида фундамента доступно своими руками: на отечественном рынке представлены неплохие марки пенопласта нужной плотности.

Рекомендуем к прочтению:

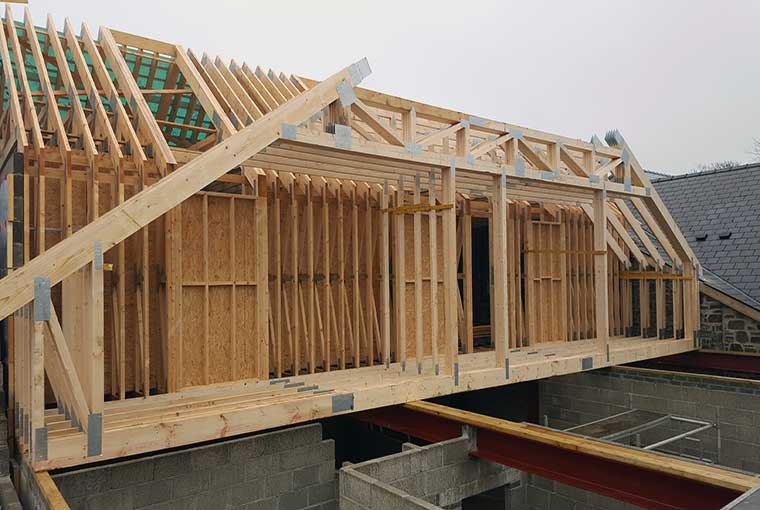

Кровля, перекрытия

скандинавская технология строительства каркасных домов

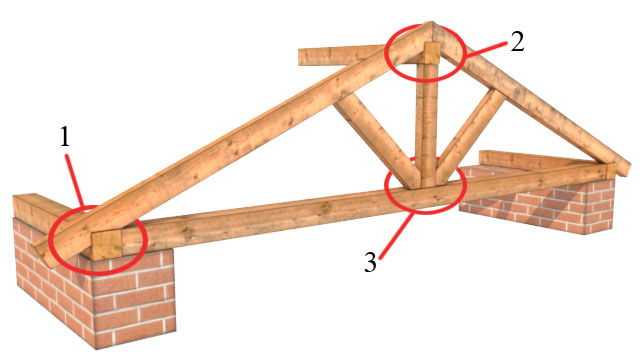

Преимущество скандинавских стропильных конструкций в отсутствии внутренних несущих стен при монтаже, что дает больше возможностей при планировке дома

Применяемая в скандинавских странах технология подразумевает изготовление всех комплектующих в заводских условиях, используется стропильная система фермами на зубчатых пластинах. Благодаря быстрому и простому расчету нагрузки, оперативности монтажа, вариант актуален для коммерческого строительства. Разнообразие размеров и вариабельность форм ферм позволяет выбрать кровлю для частной застройки, а наличие облегченных вариантов ускорит работы собственными руками без применения специальной подъемной техники.

Важно! Преимущество скандинавских стропильных конструкций в отсутствии внутренних несущих стен при монтаже, что дает больше возможностей при планировке дома.

Традиционное кровельное покрытие имеет отличия от западного. Преимущественно используется натуральная или композитная черепица, металлочерепица, кровля фальцевого типа. Отсутствие ондулина тоже является характерной чертой строительства каркасного дома по скандинавской технологии.

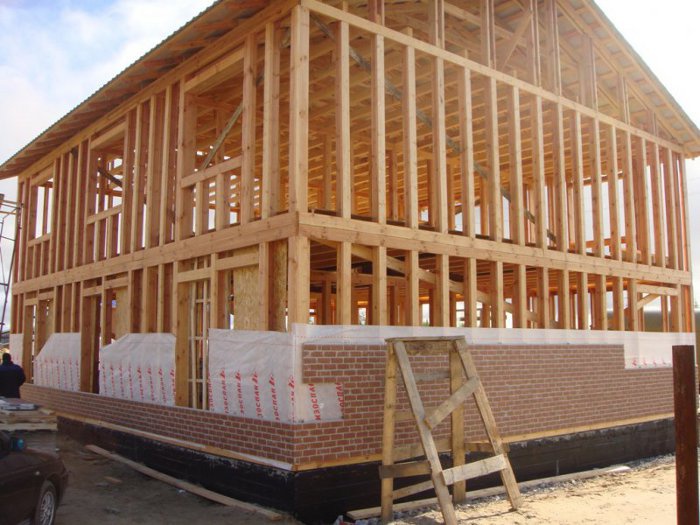

Каркас

строительство каркасного дома по скандинавской технологии

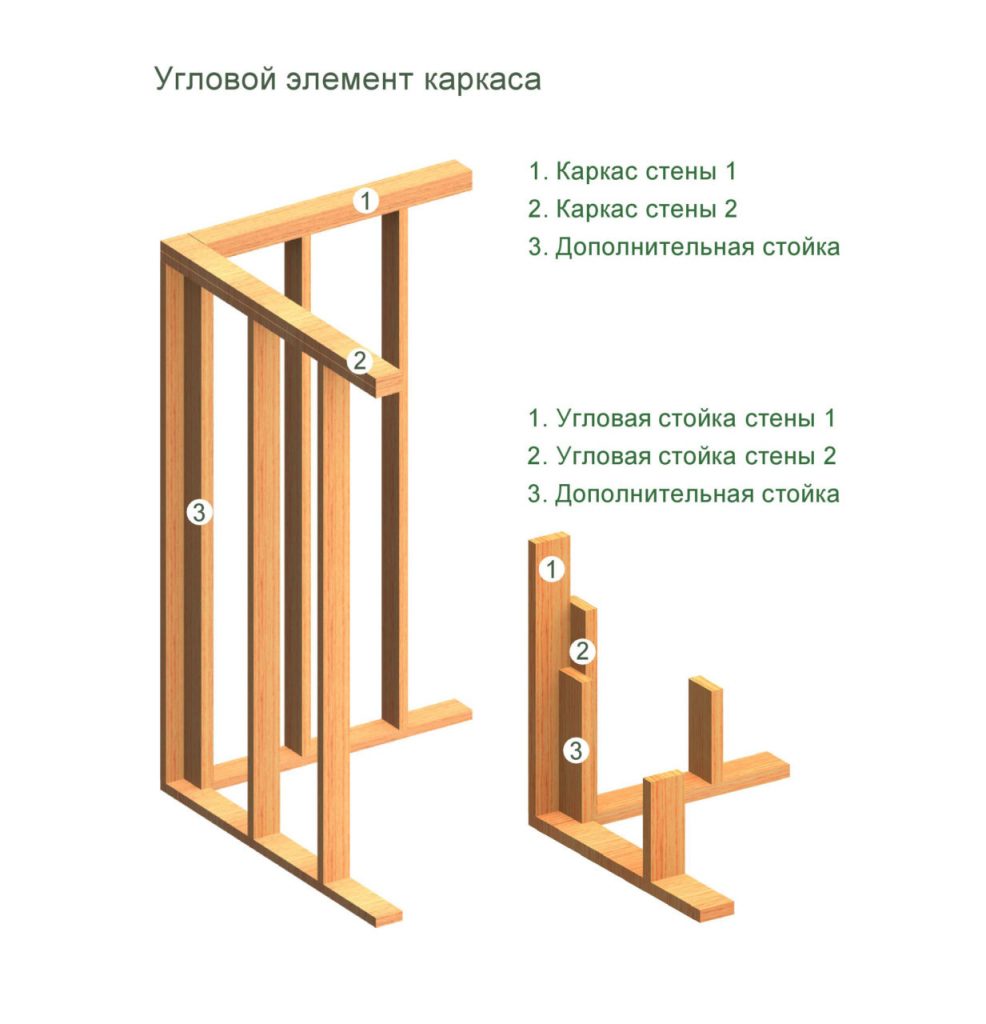

Технология строительства каркасных домов не обходится без двойных, тройных стоек, которые располагаются около оконных проемов

Единого правила по каркасу в данной технологии нет, «коробка» различается по многим признакам.

  1. Основное условие – каркас должен быть выстроен из предварительно высушенных струганных досок. При этом брус применяется редко, в основном для решения задач специфического типа. Отличительная особенность финских домов в наличии специального ригеля, имеющего вид доски, врезанной в стойку под верхней обвязкой. Технологически при таком ригеле можно обойтись без необходимости дополнительной обвязки.

Важно! Технология строительства каркасных домов не обходится без двойных, тройных стоек, которые располагаются около оконных проемов.

  1. Еще одно отличие в отсутствии использования сплошной обшивки ОСП с фасада здания, как правило, это плиты мягкого свойства, выполненные из волокна древесины, делающие каркасную систему более жесткой и выступающие в качестве защиты от ветра, придающие дополнительную звукоизоляцию.
  2. Использование гипсокартона приветствуется, как и применение более жестких плиточных элементов (фанеры), установка которых рекомендована лишь в угловых частях здания для укрепления «коробки» каркаса.
проекты каркасных домов по скандинавской технологии

Наружные и внутренние стены различаются по типам, основываясь на решении конструкционных характеристик и задач

Наружные и внутренние стены различаются по типам, основываясь на решении конструкционных характеристик и задач:

  • Легкие стены для скандинавского каркасного дома изготавливаются из деревянного каркаса, двутавровых деревянных или тонких стальных профилей. Обшивка применяется плитными мягкими материалами или вагонкой. В разрезе это выглядит следующим образом:
  1. вагонка;
  2. пароизоляционный материал;
  3. стойка каркаса;
  4. теплоизоляционный материал;
  5. плита ветрозащиты;
  6. вентиляционная рейка;
  7. обшивка наружная.
  • Тяжелые стены могут быть сделаны с основой несущего каркаса и кирпичной облицовки. В разрезе такая стена выглядит следующим образом:
  1. внутренняя обшивка;
  2. пароизоляционная мембрана;
  3. стеновой каркас;
  4. теплоизоляционный материал;
  5. плита ветрозащиты;
  6. утеплитель из минваты высокой плотности;
  7. анкерная система для укрепления кладки кирпича;
  8. вентиляционная рейка;
  9. облицовка из кирпича.

Важно! Конструктивно тяжелые стены исполняются с применением железобетона, пенобетона, кирпича. Требование дополнительного утепления выполняется посредством пристройки (изнутри) утепленной деревянной каркасной конструкции.

В более серьезных и массивных строениях применяются ненесущие стеновые панели. Называемыми легкими, такие конструкции изготавливаются из стали или бетона и называются «заполняющим каркасом».

Отделка фасада и внутренних панелей дома

каркасные дома по скандинавской технологии

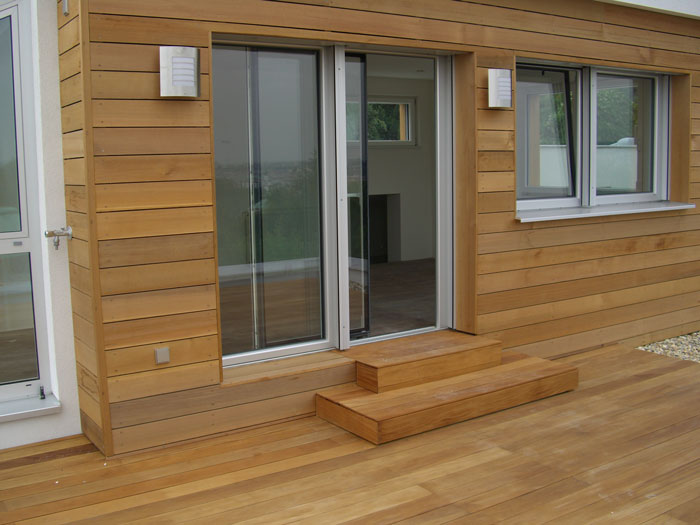

Преобладание пиломатериалов в качестве фасадной отделки – характерная черта скандинавских строений

Преобладание пиломатериалов в качестве фасадной отделки – характерная черта скандинавских строений. Используется самый разный продукт: имитация бруса, планкен, обычная струганная доска. Обшивка может быть выполнена как в вертикальном, так и горизонтальном положении. Покраска строения выполняется после предварительной грунтовки поверхности и производится в 2-3 слоя.

Рекомендуем к прочтению:

Внутренняя отделка выполняется по желанию застройщика, напольное покрытие в основном плиточное, так как при установке фундамента предполагается наличие системы «теплый пол».

Проводка коммуникаций

скандинавская технология строительства каркасного дома

Характерная особенность проведения коммуникаций заключается в высококвалифицированном инженерном расчете и использовании материалов самого высокого качества

Любая постройка представляет собой всего лишь каркас, если в ней нет канализации, воды и прочих удобств.

Важно! Характерная особенность проведения коммуникаций заключается в высококвалифицированном инженерном расчете и использовании материалов самого высокого качества.

Именно из-за характерных особенностей, в скандинавских домах не встречается толстостенных пластиковых, металлических трубопроводов, электрической проводки из двойных, тройных проводов, других конструктивных «запасов». Отопительная система обеспечивается напольными системами подогрева.

Особенности строительства своими руками

скандинавский каркасный дом

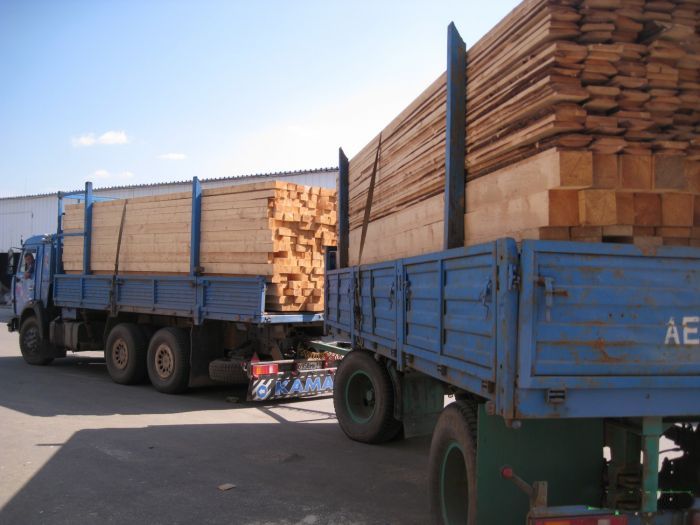

Характерные черты монтажа подразумевают доставку домокомплекта на строительную площадку

Характерные черты монтажа подразумевают доставку домокомплекта на строительную площадку. В зависимости от заказа, региона, особенностей производителя, домокомплекты предлагаются как в предварительной нарезке с нумерацией элементов, так и в качестве готовых стеновых панелей с подведенными коммуникациями.

Монтаж в последнем случае отличается легкостью, простотой и быстрой скоростью. При этом всегда есть возможность либо выбрать сразу все элементы и разместить их на строительной площадке, либо выбирать комплекты у производителя по мере надобности.

Скандинавская технология строительства каркасного дома поэтапно

Каркасные дома приобрели большую популярность во всём мире. Их строят и в местах с холодным климатом, и в жарких районах, в промышленно развитых и отсталых странах. Сохраняя общие черты, присущие каркасной технологии, такие дома отличаются друг от друга не только усилиями архитекторов и дизайнеров, но и в силу специфики развития строительной отрасли в разных странах и её законодательного регулирования. Немаловажную роль играют и эстетические приоритеты, базирующиеся на истории, традициях и культуре населения какого-либо конкретного региона. Этим и объясняется наличие каркасных домов, собранных по так называемой американской, канадской, немецкой и многим другим технологиям. В настоящем обзоре мы разберёмся, какими же основными моментами скандинавская, то есть финская, норвежская и шведская, технология строительства каркасных домов отличается от других приёмов строительства настолько, что даже получила собственное наименование.

Содержание статьи

Фундаменты

В Скандинавских странах преимущественно используются два типа фундаментов: плитно-ленточный и плитный. Конечно, речь об изготовлении их своими руками, и то условно, можно вести только в том случае, если вы будете приобретать готовый бетон.

  1. Плитно-ленточный фундамент. Сначала изготавливается обычный ленточный фундамент, который гидроизолируется, утепляется, засыпается грунтом (обратная засыпка) и утепляется. А сверху формируется армированная бетонная плита, которая имеет толщину 100-150 мм и опирается на ленту. В плиту закладываются все необходимые коммуникации.
  2. Плитный фундамент. Его устраивают, вырывая неглубокий котлован под всем домом, который выкладывают пенополистиролом плотностью до 500 кг/м . Поверх изолятора устанавливается специальная фигурная опалубка, в которую закладываются коммуникационные линии, включая отопление. После этого вся конструкция заливается бетоном. В результате получается тонкостенная армированная бетонная плита, усиленная рёбрами жёсткости.

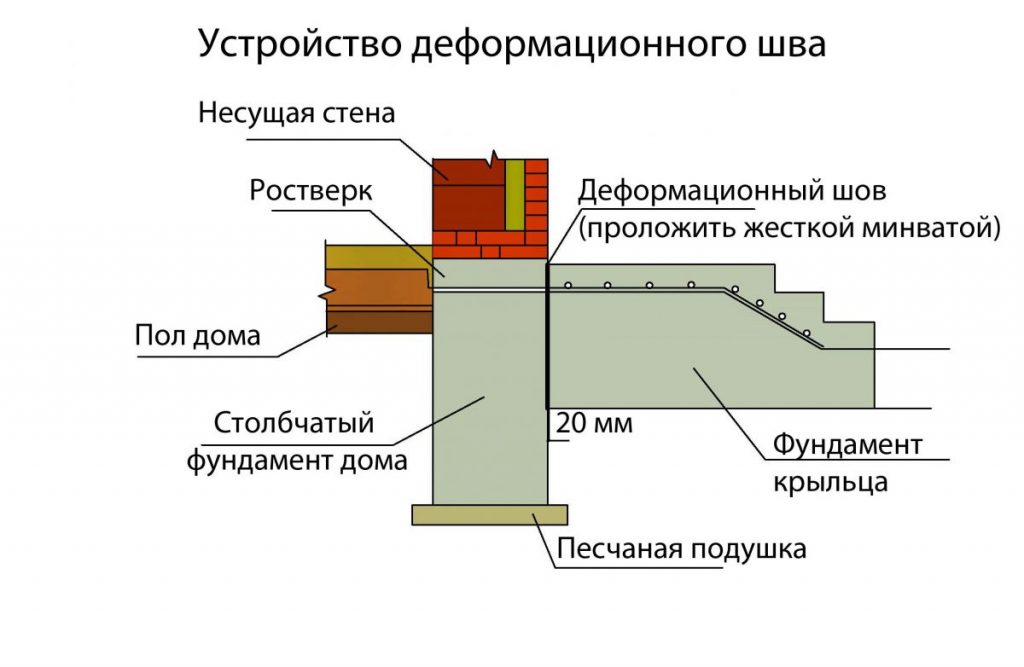

Широко распространённые в Российской Федерации свайные и столбчатые фундаменты в Скандинавии применяются мало. Свайные фундаменты используют преимущественно в горных районах Норвегии, а также в других местах полуострова, где каркасный дом возводится на площадке со значительным перепадом по уровню. Столбчатые фундаменты иногда используют для небольших хозяйственных построек.

Каркас

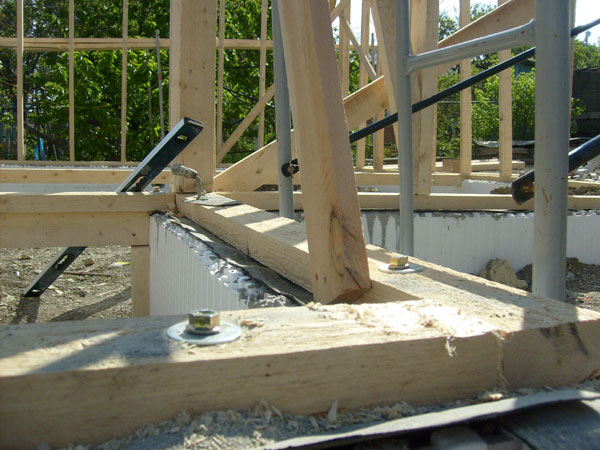

Основой каркаса дома, собранного по скандинавской технологии, является обрезная строганная доска. proekt-i-oshibki-stroitelstva-veshhi-nesovmestimyieproekt-i-oshibki-stroitelstva-veshhi-nesovmestimyieДеревянный брус применяется в редких случаях. Верхняя обвязка – одинарная, однако вверху стены в стойки врезается ригель, дублирующий обвязку. Именно в этом качестве в скандинавских каркасных домах и используют брус. Данная конструкция позволяет обойтись без так называемых хидеров – горизонтальных деревянных перемычек над дверными и оконными проёмами. И, соответственно, без сдвоенных стоек, предназначенных для поддержания этих перемычек.

Сами стойки каркаса в скандинавских странах выпускаются в условиях серийного производства.

Обычно они в разрезе имеют форму тавра или двутавра. Весьма популярны каркасные стойки с внутренней теплоизоляцией, когда два тавровых профиля соединяются через конструкционный материал с очень низкой теплопроводностью, образуя двутавровый профиль. Достоинства такой конструкции в том, что значительно уменьшается теплообмен между наружной и внутренней сторонами стойки.

Решая проблему жёсткости каркаса, скандинавская технология также идёт своим путём. Здесь нечасто используют обшивку каркаса снаружи жёсткими плитами типа ОСП или фанеры. Вернее, как один из технологических приёмов такие плиты используются, но только для усиления углов строения. А жёсткость создают либо мягкие древесно-волокнистые плиты, либо специальный фасадный гипсокартон. Однако следует сразу разочаровать желающих перенести зарубежный опыт на нашу почву: приличного фасадного гипсокартона у нас не найдёшь. Поэтому, применяя скандинавскую технологию каркасного домостроения в России, следует ориентироваться на внешнюю обшивку из отечественных материалов, а также на продукцию под марками Изоплат и Стейко.

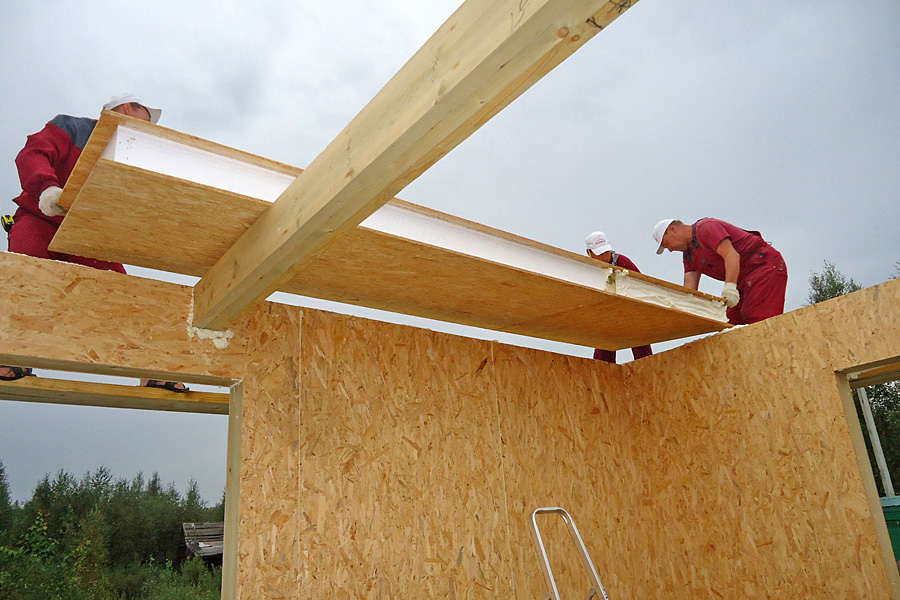

Крыша и перекрытия

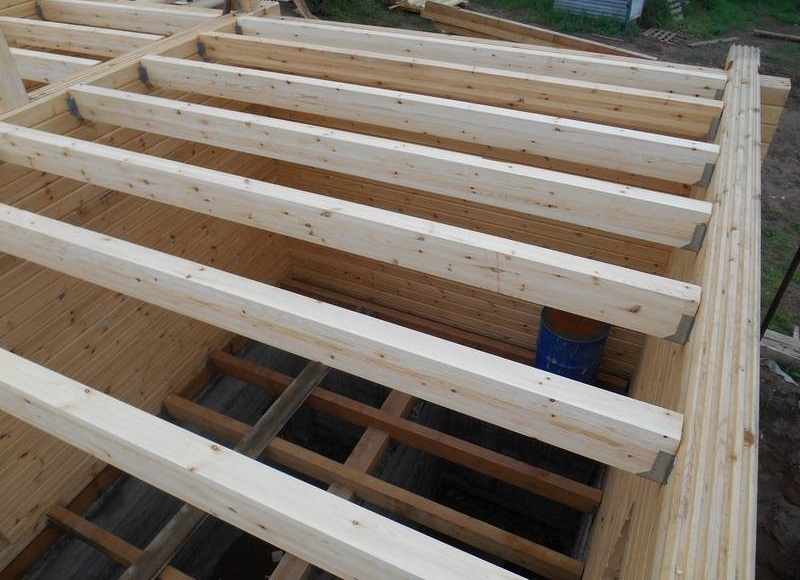

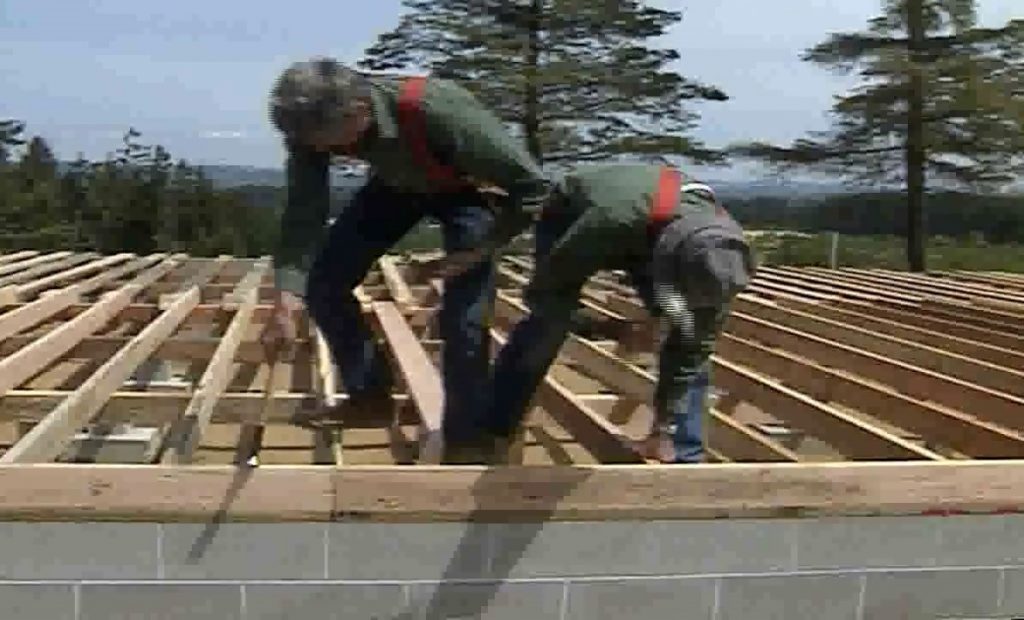

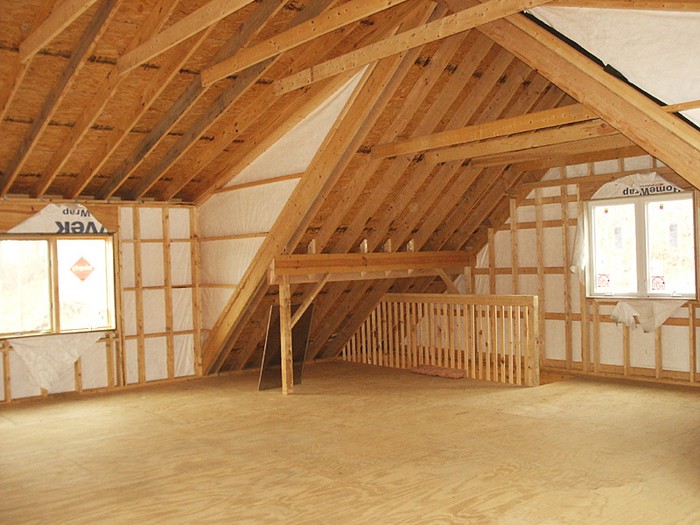

Перекрытия между этажами, а также над верхним этажом каркасного дома выполняются преимущественно из двутавровых клееных балок. Однако для решения конкретных задач используются клееные балки прямоугольного сечения или обычный деревянный брус. primer-ustanovki-stalnyih-kolonnprimer-ustanovki-stalnyih-kolonnПерекрытие верхнего этажа в облегчённом варианте изготавливается из доски. То есть, в этом элементе не имеется принципиальных отличий от других каркасных технологий.

Что же касается конструкции крыши, то в скандинавских странах хорошо отлажено промышленное производство стропильных ферм. Они выпускаются в широком ассортименте, и каждый строитель каркасного дома может выбрать конструкцию необходимой формы и размера для устройства каркаса крыши. Так обычно все и поступают: проект каркасного дома предусматривает использование определённого типа ферм для устройства стропильного каркаса крыши. Эти фермы приобретаются в готовом виде и монтируются на коробке дома.

Преимуществами такой технологии являются, во-первых, простота монтажных работ, во-вторых, качество и надёжность конструкции, в-третьих, для ферм достаточно две точки опоры по краям, то есть, отпадает необходимость во внутренних несущих стенах. Единственный минус проявляется при строительстве дома своими руками: готовая ферма – объёмная и тяжёлая конструкция. И её установка требует применения специальной подъёмной техники. Плюс к этому необходимо привлечь для установки несколько рабочих.

К кровельным материалам скандинавская технология не предъявляет особых требований. В качестве покрытий применяется мягкая кровля, натуральная и искусственная черепица, металлочерепица, фальцевая кровля и т. д.

«Начинка» стены

Первое, что бросается в глаза при рассмотрении скандинавской технологии каркасного строительства, это невиданное (с точки зрения российского строитель) количество утеплителя. nizhnyaya-obvyazka-i-vertikalnyie-stoyki-stenyinizhnyaya-obvyazka-i-vertikalnyie-stoyki-stenyiДа это и не удивительно: простой расчёт показывает, что при высоких ценах на энергоносители в Швеции, Норвегии и Финляндии дешевле один раз потратиться на утепление дома, чем постоянно платить за его отопление. Поэтому толщина утеплителя 250-350 мм в стенах таких домов – это норма.

Основной вид утеплителя – это различные минеральные ваты. Пенопласт применяется редко, а пенополиуретан – и того реже. Конструкция стены не предусматривает использования насыпных изоляторов. От утеплителя неотделима и пароизоляция, которая выполняется из обычной полиэтиленовой плёнки.

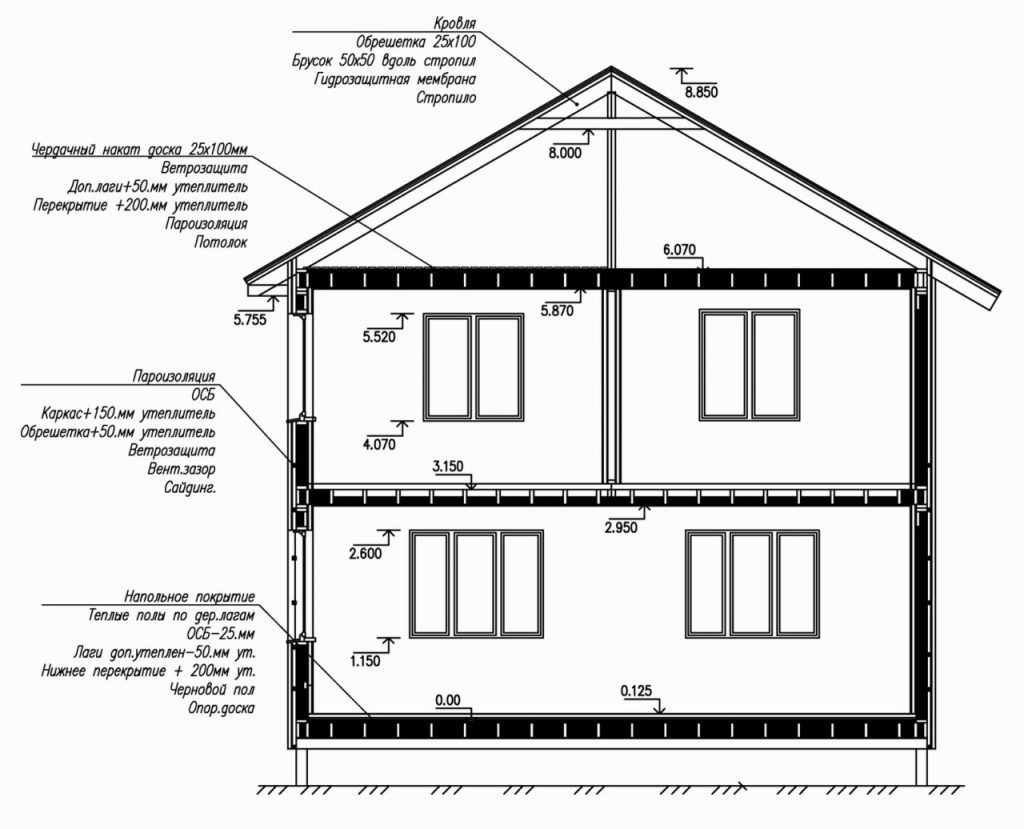

Стена каркасного дома, изготовленная по скандинавской технологии, в разрезе выглядит обычно так:

  1. Декоративный фасад. В скандинавских странах наиболее популярна доска. Однако нередко встречаются фасады из полимерных материалов, и даже металлический сайдинг.
  2. Вентиляционный зазор, который необходим только при использовании деревянных фасадных изделий.
  3. Наружная обшивка. Как мы уже указывали выше, в этом качестве используется мягкие древесно-волокнистые плиты или фасадный гипсокартон.
  4. Каркас стены и его тепло- и шумоизоляция во всю толщину стены.
  5. Пароизоляционная плёнка.
  6. Коммуникации. По скандинавской технологии водяные трубы, электрические кабели и другая разводка прокладывается в стенах. И всё это опять-таки утепляется. чтобы уменьшить теплопотери от труб с горячей водой.
  7. Внутренняя обшивка. К этому слою рассматриваемая технология не предъявляет каких-либо оригинальных требований.

 Окна

В России самые популярные окна – металлопластиковые. Однако скандинавская технология каркасного строительства ориентирована на  другую конструкцию.

Во-первых, скандинавские окна состоят из двух рам. Внутренняя рама деревянная с одинарным стеклопакетом. Наружная рама либо деревянная, либо из алюминиевого профиля, с двойным стеклопакетом. Во-вторых, створки открываются вовнутрь, а не наружу, как мы привыкли. Причём створки открываются одновременно, для чего на окне устанавливается специальный механизм. Применение таких окон сильно усложняет прямое заимствование технологии, так как скандинавские окна в России – большая редкость. Да и установка их своими руками – экзотика для нас. Однако адаптация в скандинавскую технологию всем привычных металлопластиковых окон из немецких профилей не ухудшит качества строительства. Ведь, по большому счёту, здесь дело только в привычке.

Отделка скандинавского дома

В скандинавских странах вы вряд ли встретите каркасный дом, фасад которого будет иметь вид натурального дерева. В то же время, в подавляющем большинстве случаев для декорирования фасадов используют именно доски. Только окрашенные. Причём этой операции уделяется повышенное внимание. Для начала доски, предназначенные для фасада, взъерошивают, то есть, поднимают ворс. Это делается для того, чтобы в дерево впиталось как можно больше краски. Потом фасадные доски накрепко прибивают на место, обезжиривают и покрывают слоем грунтовки. После её полного высыхания покрывают поверхность дерева несколькими слоями  атмосфероустойчивой фасадной краски. В результате такие дома не требуют ремонта фасадов до 20 лет.

Внутренняя отделка никак не регламентируется технологией строительства и осуществляется в соответствии с предпочтениями владельца дома.

Коммуникации в доме

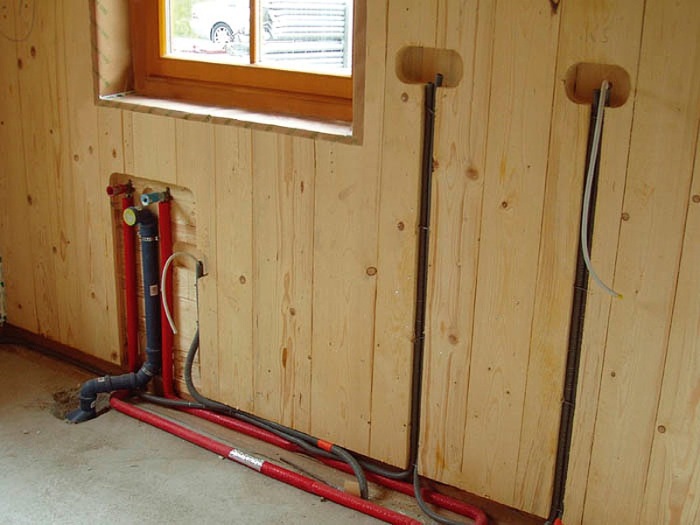

Особенностью устройства коммуникаций в скандинавском доме является высококвалифицированный инженерный расчёт и использование только высококачественных материалов: проводов, кабелей, изоляции, труб и т. д.

Поэтому в таком доме вы не встретите толстостенных пластмассовых или металлических труб, двойной или тройной изоляции электрических проводов и прочих «запасов», широко применяемых в российском строительстве. В то же время, там обязательно используются приборы контроля и автоматика, позволяющая в случае опасности отключать нужную линию.

Как правило, отопление водяное и реализуется посредством тёплых полов. dvoynaya-shema-utepleniya-vklyuchayushhaya-blok-vkleennogo-penopolistiroladvoynaya-shema-utepleniya-vklyuchayushhaya-blok-vkleennogo-penopolistirolaБлизкие и родные нам радиаторы отопления можно изредка встретить только на вторых или мансардных этажах. Подогрев воды – от любого источника тепла. Но в последние годы быстрыми темпами развивается производство нагревателей, питающихся от возобновляемых источников энергии, например, термальных вод. Правительства скандинавских стран активно поддерживают такие технологии, а их использование закладывается ещё на этапе проектирования каркасных домов.

В каждом доме имеется система вентиляции. От самой простой, включающей в себя естественный приток воздуха и вытяжку на кухне, в туалетах и ванных, до полноценной, обеспечивающей и приток чистого воздуха, и вытяжку грязного, и рекуперацию тепла.

 Особенности строительства

Кроме особенностей конструкции, скандинавские дома имеют и особенности монтажа, что особенно важно при строительстве своими руками. В-основном, технология предусматривает использование так называемых домокомплектов, то есть, собранных в заводских условиях отдельных крупных частей строения. Причём эти части в зависимости от фирмы – производителя, региона, возможностей доставки, пожелания покупателя могут быть совершенно разными: от предварительно нарезанных и пронумерованных комплектующих (например, каркасных стоек) до готовых стен с утеплением, коммуникациями, и даже фасадной отделкой. Понятно, что своими руками такой блок не установишь, но укрупнённые домокомплекты для этого и не предназначены. Как же тогда быть?

Да очень просто – заготовить все комплектующие и вобрать их прямо на строительной площадке. Конечно, это займёт намного больше времени, но зато и экономия будет ощутимой, до двух раз!



Скандинавская технология строительства каркасного дома поэтапно — «ИнфоСорт»

Содержание статьи:

Каркасные дома в России стремительно набирают популярность, особенно часто используется скандинавская технология строительства каркасного дома, о которой мы сегодня и поговорим. Раньше такие дома были популярны в основном только в Европе и Америке из-за особенностей климата, но идет время и любая технология развивается и теперь её можно использовать в нашем суровом климате.

Основные особенности

В России такие дома начали строить относительно недавно, но некоторые наработки в этом плане у нас в стране все же уже имеются. В большинстве случаев отечественные мастера возводят такие здания по канадской технологии. Каркасное строительство по этой методике включает в себя обычно:

  • заливку фундамента;

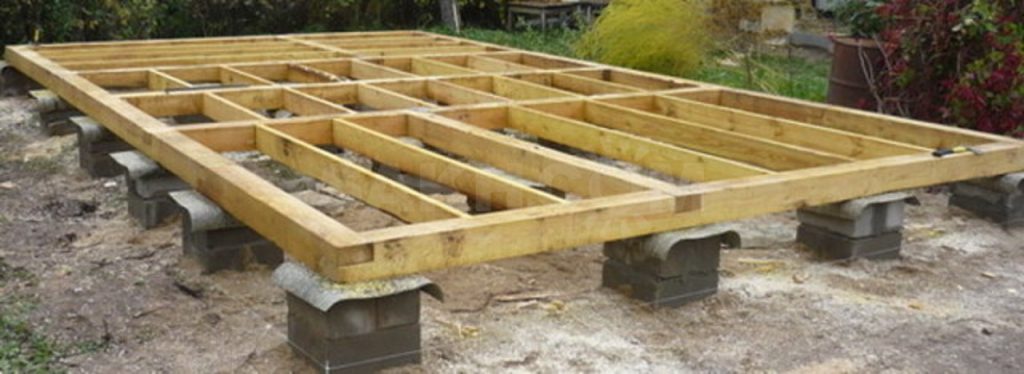

  • укладку нижней обвязки;
  • укладку лаг и набивку пола;
  • монтаж стоек внешних и внутренних стен, перегородок;
  • сборку верхней обвязки;
  • монтаж стропильной системы;
  • обшивку стен и кровли.

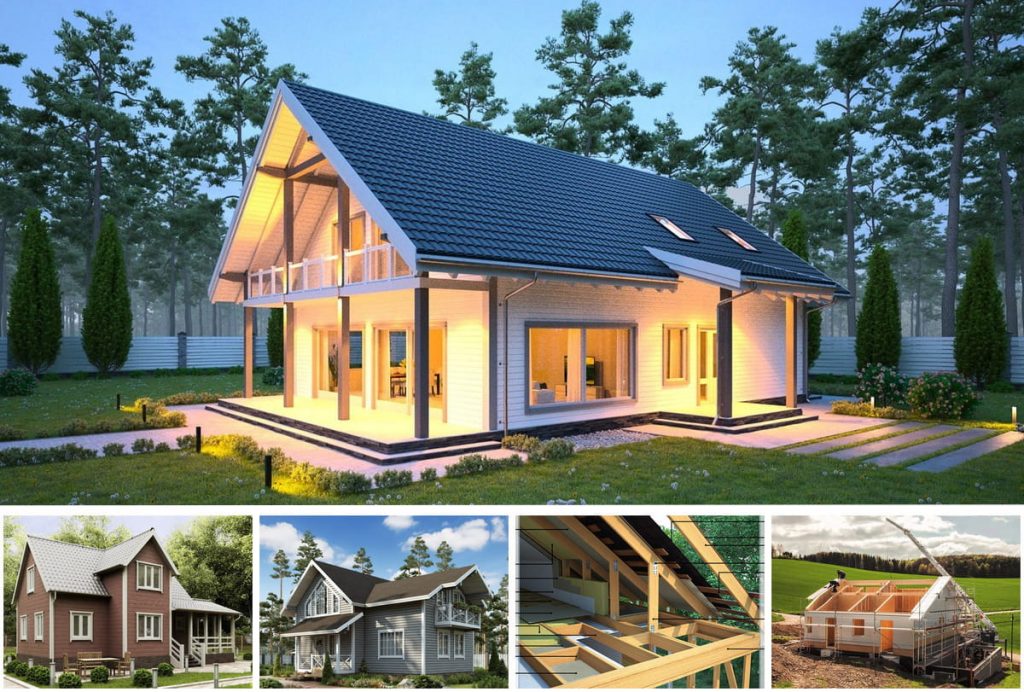

Канадская методика возведения малоэтажных зданий в России стала уже более-менее привычной. Но в последнее время у нас в стране набирает популярность и скандинавская технология строительства каркасных домов.

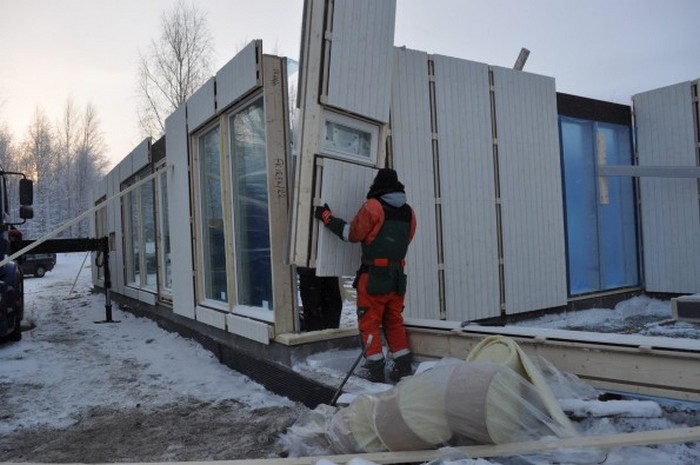

Готовые элементы дома

От канадской она отличается прежде всего тем, что на первом этапе в данном случае возводиться абсолютно пустая внутри коробка с крышей и только потом собираются все внутридомовые конструкции, включая ненесущие стены и перегородки. Значительную часть работ, таким образом, строители выполняют в относительно комфортных условиях, будучи защищенными от дождя и ветра ограждающими конструкциями.

Еще одной особенностью скандинавской технологии строительства каркасных домов является и то, что она предполагает использование большого количества уже готовых элементов и модулей.

Конечно же, с использованием скандинавской методики могут возводиться не только жилые дома. При сборке каркасных бань технология строительства, пришедшая к нам из Европы, также применяется достаточно широко. Разного рода конструктивные элементы в данном случае монтируются так же, как и при возведении частных домов.

Фундамент скандинавского дома

При использовании этой технологии здания могут возводиться на двух типах оснований:

  • плитном;
  • ленточно-плитном.

В первом случае основание дома представляет собой обычную сплошную плиту толщиной 30-40 см. Второй тип фундаментов в сечении похож на перевернутую букву П. То есть по периметру плиты в данном случае заливается еще и лента. Внутрь такого фундамента в границах последней закладываются утеплитель и все коммуникации. Называется такое основание утепленной шведской плитой.

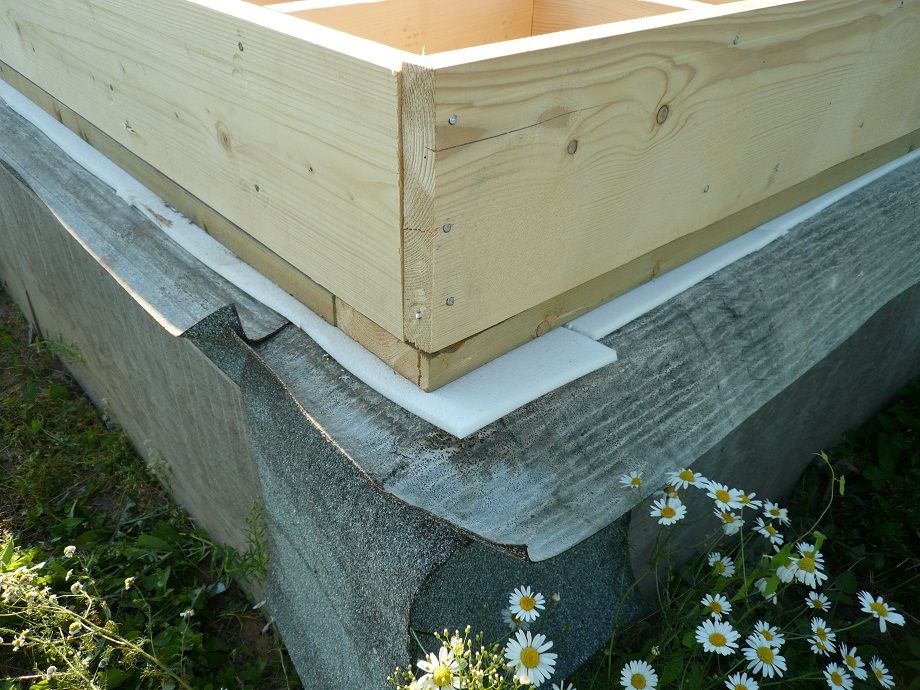

Коробка

Каркас скандинавского дома возводится исключительно из строганой доски. Брус для сборки таких зданий не применяется. Собираться коробки сооружений могут в данном случае с использованием нескольких разных методик.

Строительство каркасных домов по финской технологии (одна из разновидностей скандинавской), к примеру, предполагает сборку каждой стены отдельно на земле. То есть в данном случае сначала сбивают прямоугольник из нижней и верхней обвязочных досок и крайних стоек. Затем монтируют все промежуточные стойки. Далее собранную таким образом деревянную «решетчатую раму» устанавливают на фундамент. Для маленьких домов стены подобным образом монтируют целиком, для больших — сегментами-частями.

Особенностью строительства каркасных домов по финской технологии является, помимо всего прочего, и наличие в конструкции стен такого элемента, как ригель. Так называют широкую доску, закрепляемую под верхней обвязкой. Этот элемент позволяет в последующем разгрузить окна и двери. По краям таких проемов в скандинавских домах устанавливается по одной стойке, а не по две, как в канадских.

Еще одной особенностью этой методики считается максимально надежная сборка узлов. Технология каркасного строительства, широко используемая в России сегодня, предполагает применение для соединения деталей домов в основном металлических уголков. При сборке дома по скандинавской методике такие крепежи не используются. Монтируются каркасы зданий в данном случае исключительно на гвоздях.

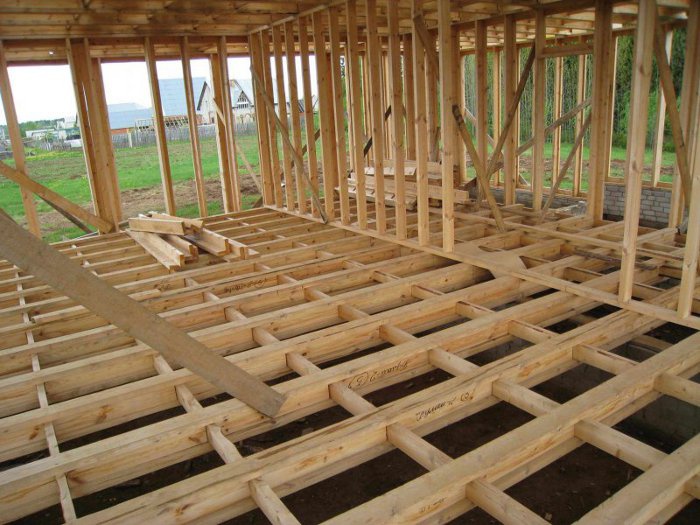

Каркас финского дома

О чем нужно знать

Скандинавские дома — это прежде всего бюджетный вариант зданий, строят которые по энергосберегающим технологиям. Потолки в таких сооружениях принято делать низкими. То есть слишком длинный брус для стоек каркаса коробки стен скандинавского дома использовать не стоит.

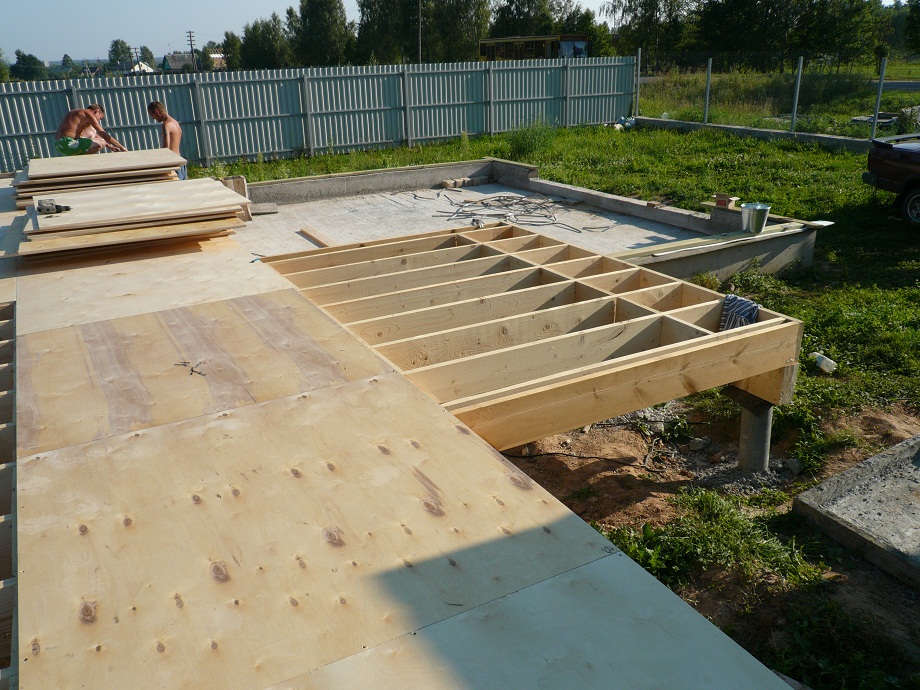

Обшивка ОСБ

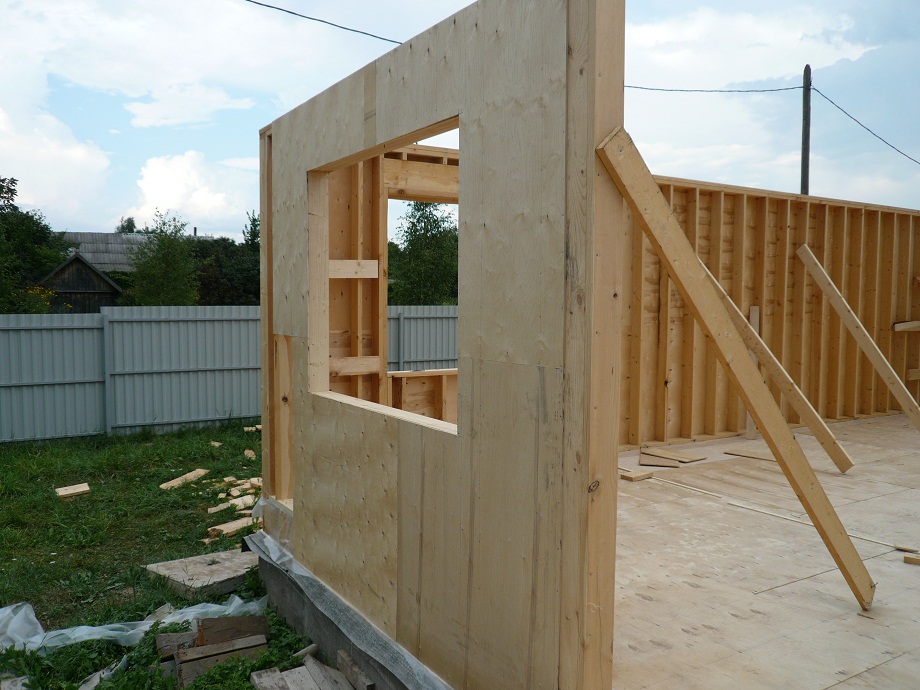

Сразу после монтажа основы стен при применении скандинавской технологии строительства каркасных домов производится именно эта процедура. Выполняется обшивка собранной основы коробки обычно ОСБ 9 мм по стандартной технологии изнутри здания. В последующем эти плиты будут играть роль опоры для крепления утеплителя со стороны улицы.

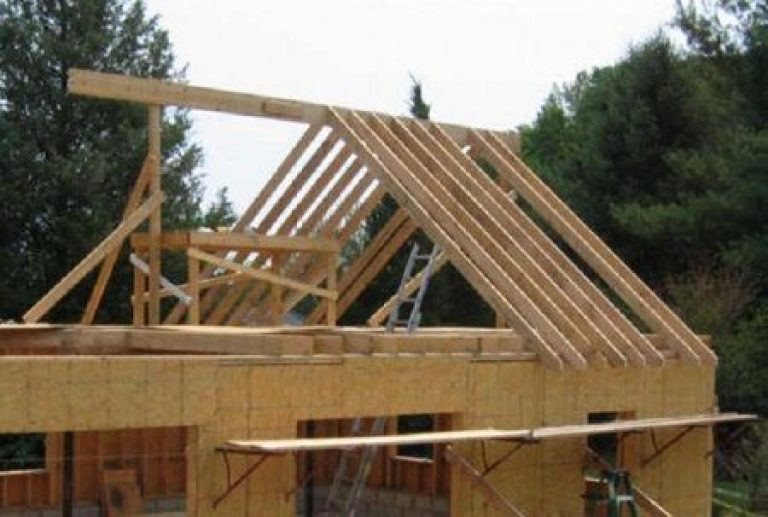

Скандинавская технология строительства домов: стропильная система

Примерно по такой же технологии при возведении скандинавского дома возводится и каркас кровли. Крыши на скандинавских домах в большинстве случаев собираются двухскатные. При этом чердак обустраивается как дополнительное жилое помещение — то есть утепляется.

Фермы при строительстве зданий этого типа часто используются уже готовые заводские на зубчатых пластинах. Такие элементы также сбиваются не из бруса, а из досок. Весят они относительно немного. А поэтому каждая ферма поднимается на коробку просто силами нескольких человек.

В некоторых случаях на стены скандинавских домов могут устанавливаться даже уже целые собранные стропильные системы или их сегменты. Поднимают такие конструкции на дом с использованием спецтехники.

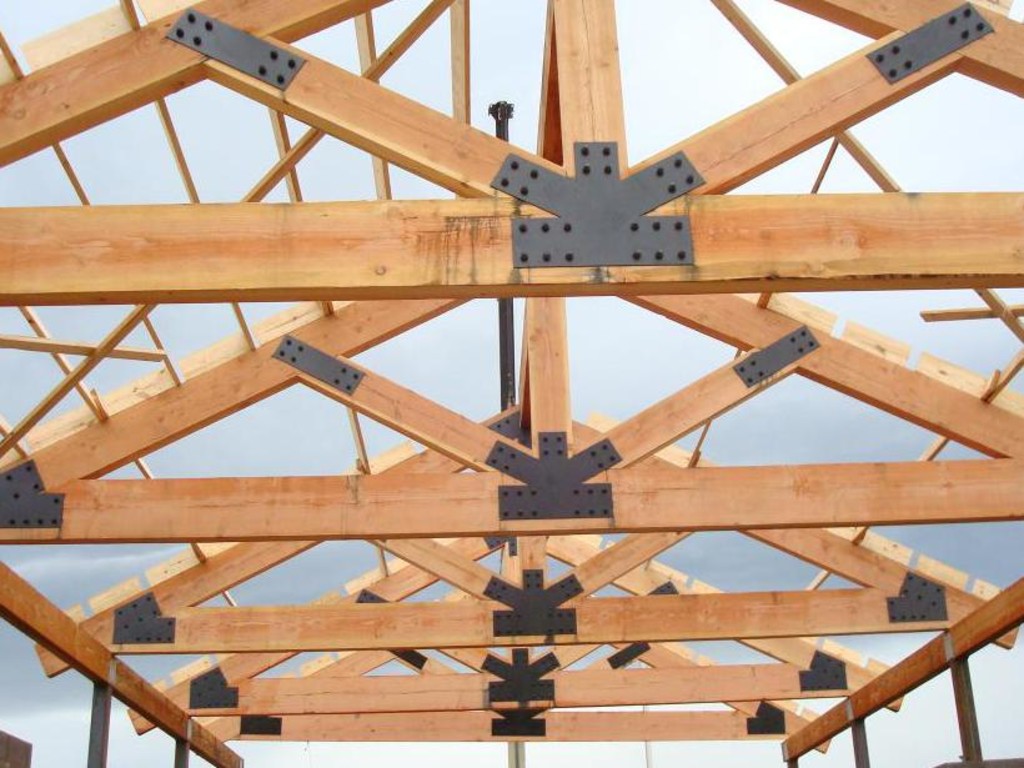

Фермы на зубчатых пластинах

Обшивка кровли

Скандинавская каркасно-щитовая технология строительства имеет, помимо всего прочего, и ту особенность, что прежде чем приступать к сборке пирога стен, при ее использовании обычно набивают кровельный материал на крышу здания. Ведь ОСБ, как известно не слишком устойчив к влаге. Обшивка же кровли защитит стены строящегося дома от дождя.

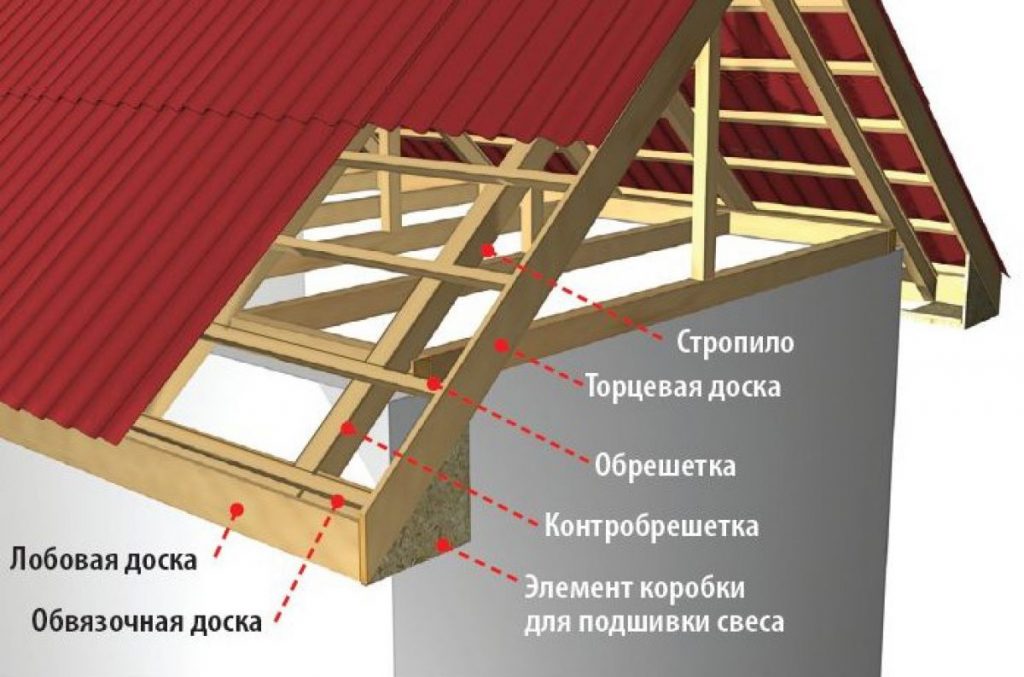

Обшивают крыши малоэтажных сооружений при использовании такой технологии обычно композитной черепицей. Этот материал отличается небольшим весом и выглядит очень стильно и по-скандинавски. Конечно же, при желании такие кровельные элементы можно заменить и на металлочерепицу. Ондулин и шифер при возведении скандинавских домов использовать для обшивки крыш не принято.

Конечно же, кровлю такого дома перед монтажом черепицы или материалов, имитирующих ее, следует гидроизолировать, а также утеплить, предусмотрев вентиляционный зазор. В качестве изолятора при этом лучше всего использовать минеральную вату. Фронтоны крыши таких домов обычно зашиваются ОСБ 9 мм.

Утепление стен

В большинстве случаев стены скандинавских домов от холода также изолируют с использованием минеральной ваты. Пенополистирол для этой цели применяют крайне редко. В некоторых случаях вместо базальтовых плит используется эковата.

Производится утепление стен по скандинавской технологии обычно следующим образом:

  • между стойками враспор устанавливаются базальтовые плиты в два слоя с перекрытием швов;
  • после того как плиты будут уложены, стены по каркасу обшивают изоплатом с креплением на рейки;
  • набивают чистовую обшивку.

Изоплат в дальнейшем на стенах будет выполнять функции дополнительного утепления, гидро- и ветрозащиты.

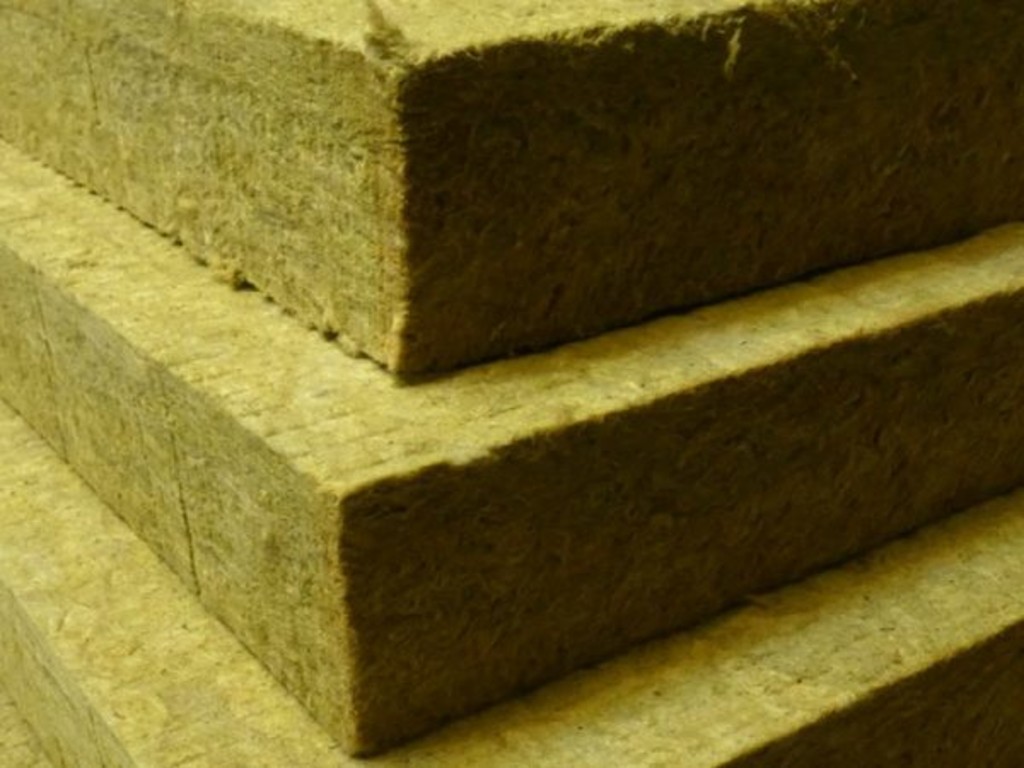

Минвата для утепления

Монтаж чистовой обшивки

Отделывают фасады при использовании скандинавской технологии строительства каркасных домов на заключительном этапе обычно с использованием пиломатериалов. Чаще всего это вагонка или блок-хаус. В некоторых случаях обшивать коробки таких зданий могут и сайдингом. Монтаж всех таких отделочных материалов производится в данном случае по стандартным технологиям.

Преимущества и недостатки

К плюсам скандинавских каркасных технологий строительства домов относят:

  • невысокую стоимость возведения;
  • возможность построить дом в максимально короткие сроки;
  • возможность возведения коробки и кровли в любое время года.

Эксплуатационные характеристики такие дома также имеют просто отличные. При точном соблюдении технологии строительства здания этого типа получаются очень теплыми и достаточно долговечными.

Единственным минусом скандинавских домов считаются некоторые ограничения по архитектуре. В большинстве случаев такие здания имеют строго прямоугольную форму. Крыши на таких сооружениях, как уже упоминалось, практически всегда собираются простые двухскатные. Возводятся такие здания обычно не более чем в 1-2 этажа. То есть скандинавские дома — это бюджетная, достаточно аккуратная, но при этом и не особенно оригинальная загородная недвижимость.

Примеры проектов скандинавских домов

Использование скандинавской каркасной технологии строительства позволяет, таким образом, возводить долговечные и удобные в эксплуатации жилые дома. Собираться по такой методике, как и по любой другой, могут малоэтажные жилые здания самой разной планировки. Особенностью скандинавских домов, помимо всего прочего, является эргономичность внутреннего пространства. В таких домах нет никаких излишеств, но проживать в них обычно очень комфортно.

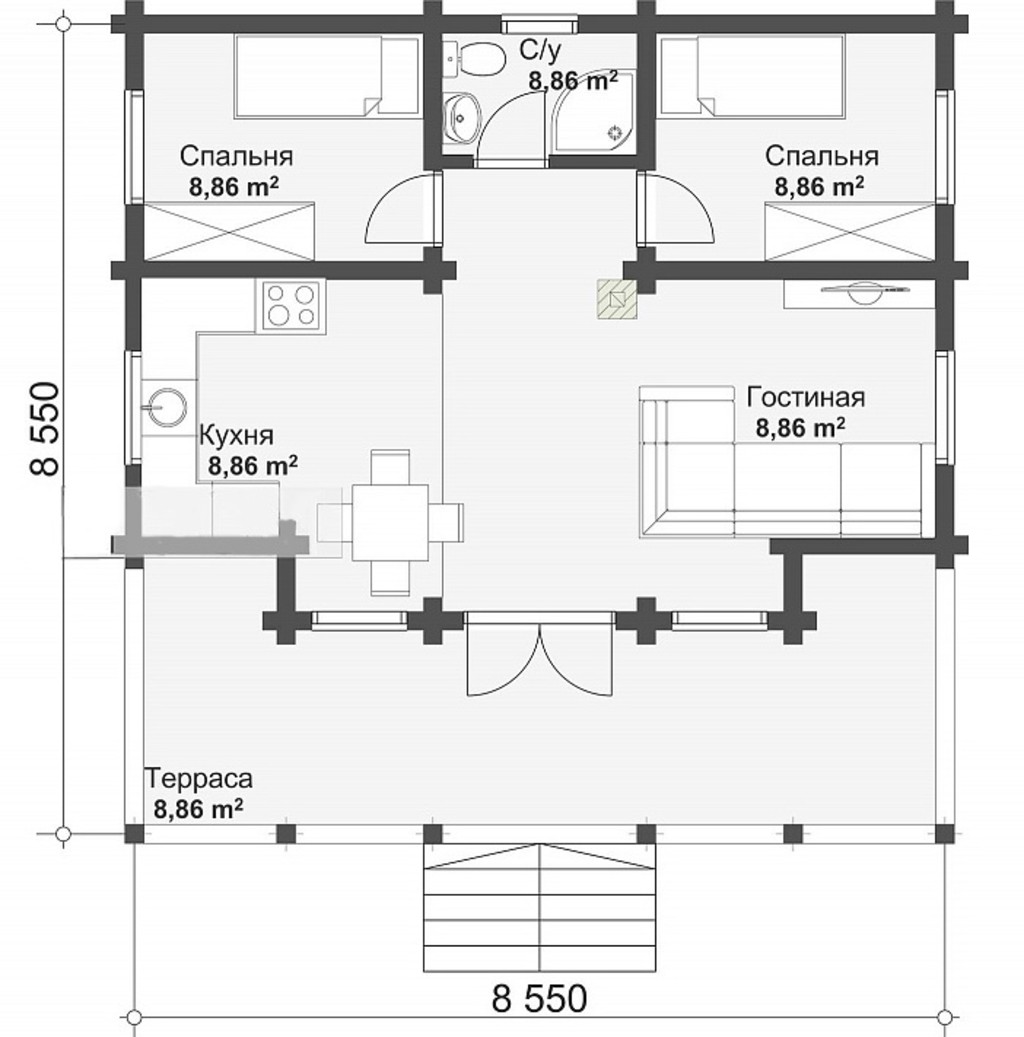

К примеру, одним из типовых скандинавских проектов является одноэтажный недорогой дом площадью 66 м2, в котором:

  • со стороны главного фасада располагается терраса;
  • входная дверь по центру стены с террасы ведет непосредственно в гостиную;
  • слева от гостиной находится кухня;
  • в глубине дома за гостиной и кухней расположены две небольшие спальни;
  • между спальнями оборудован санузел;
  • к санузлу ведет короткий «коридор», образованный дверями спален.

Окна в таком типовом доме имеются в каждой комнате.

Проект скандинавского дома

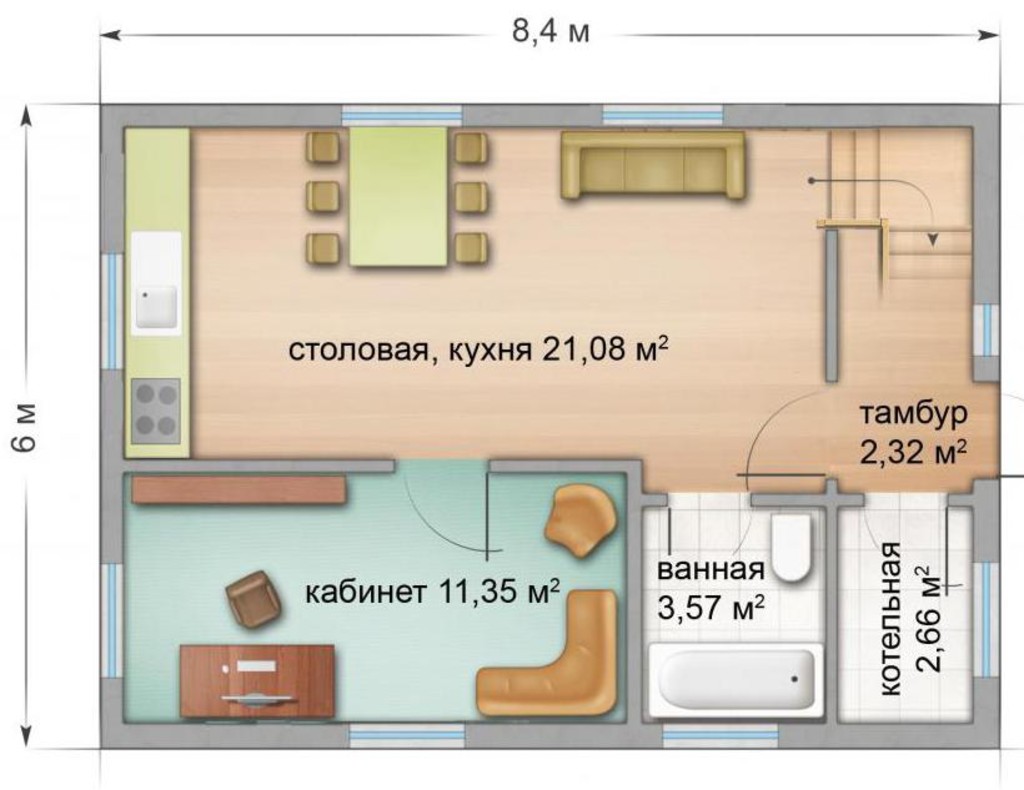

Также можно построить скандинавский дом площадью 75 м2 такой планировки:

  • входная дверь ведет в тамбур, расположенный параллельно главному фасаду;
  • с другой стороны от тамбура также параллельно фасаду располагается котельная;
  • за тамбуром в доме находится помещение, одновременно выполняющее функции гостиной, кухни и столовой;
  • за котельной располагается санузел;
  • за санузлом оборудован кабинет.

В санузел и кабинет в таком доме можно попасть только из гостиной.

План каркасного дома

Мнение жильцов о скандинавских домах

Дома, построенные по любой современной методике, могут отличаться как достоинствами, так и недостатками. Имеют, конечно же, свои минусы и плюсы и каркасные технологии строительства домов. Возводиться здания этого типа в России стали относительно недавно. А поэтому отзывов о них в интернете имеется не слишком много. Но конечно же, некоторые владельцы загородных участков, построившие дома по такой технологии, свое мнение о них на просторах Сети все же высказывают.

К плюсам зданий этого типа их владельцы относят в первую очередь повышенные теплоизоляционные свойства стен. Судя по имеющимся в интернете отзывам, на отопление хозяевам скандинавских домов даже в самые холодные зимы слишком много тратиться не приходится. Тепло постройки этого типа держат очень даже неплохо. Основные его потери в таких сооружениях, как отмечают их хозяева, приходятся на окна. Поэтому владельцы скандинавских каркасных домов рекомендуют устанавливать при их строительстве исключительно современные двухкамерные качественные стеклопакеты.

Летом микроклимат в таких зданиях, как отмечают их владельцы, также создается очень приятный. Стены скандинавских каркасников не разогреваются так сильно, как бетонные или кирпичные. К тому же они еще и умеют «дышать».

Некоторым недостатком скандинавских домов их владельцы считают то, что в первые годы проживания в них обычно чувствуются строительные запахи. Это могут быть эфиры древесных смол, пропитка и т. д. Но постепенно, как отмечают владельцы таких зданий, разного рода посторонние запахи уходят и проживать в доме становится еще удобнее.

Интерьер

Скандинавская технология строительства, таким образом, как можно было заметить, ничего особенно сложного собой не представляет. Возвести такой дом при желании можно в том числе и своими руками. Оформляют же каркасные здания, построенные по такой технологии, конечно же, часто также в скандинавском стиле. Основными элементами такого дизайна являются:

  • светлые тона — молочные, песочные, бежевые;
  • легкие и простые по конфигурации предметы интерьера, собранные из натуральной древесины;
  • светлый легкий текстиль без рисунка на окнах.
Интерьер скандинавского дома

Стены в таких домах часто отделывают светлой декоративной штукатуркой. При этом в некоторых местах ее сочетают с вагонкой. Доски при этом окрашивают с использованием белого воскового или масляного тоника.

Источники: fb.ru

Скандинавские каркасные дома – особенности строительства, материалы, технологии

Скандинавские каркасные дома – особенности строительства, материалы, технологии
Каркасное строительство становится все более популярным из-за высокой скорости сборки жилых и нежилых зданий, высокого показателя теплосбережения, эстетичного результата. Заглянув в интернет, чтобы разобраться с технологиями и материалами, можно увидеть множество названий – канадские каркасники и финские, шведские и норвежские, американские и европейские.
Но в чем разница, порой непонятно. Сегодня мы рассмотрим скандинавские каркасные дома, их особенности, разберемся, чем они отличаются от всех остальных.
Общая информация о каркасном строительстве
Суть быстрого строительства каркасных конструкций в использовании жесткого каркаса с наружной и внутренней облицовкой. Применение элементов высокой степени готовности еще больше ускоряет процесс – готовые блоки, состоящие из утеплителя, внешних и внутренних слоев материала позволяют сэкономить время на обшивке. Такие методы особенно распространены в Финляндии.
Каркас
Опорные конструкции, служащие не только несущими элементами для стропильной и кровельной систем, но также являющиеся основой для внутренней и наружной обшивки стен выполняются из дерева или металла.
Чаще всего в европейских странах, в том числе и Скандинавии, в качестве каркаса используют деревянный брус. Иногда это сухой пиломатериал, но для большей прочности применяют клееный (он лучше сопротивляется влиянию влаги, не деформируется в процессе эксплуатации, не подвержен усадке).
Но несущие конструкции изготавливают не только из древесины, в США распространены дома с каркасом из металлического профиля или профильной трубы. Прочный и надежный металл обеспечивает полное отсутствие усадки и деформации, но есть и минус – сталь имеет склонность к коррозии, поэтому без специальной обработки прослужит недолго. Профили подвергают цинкованию, нанесению грунта и других консервирующих составов.
«Начинка» и наружная отделка
Скандинавская технология строительства каркасного дома при рассмотрении будоражит умы российских застройщиков. Первое, на что обращают внимание – огромное количество теплоизоляции. Но все просто. В этих зарубежных странах дорогостоящее обслуживание отопительных систем, по этой причине разумно единожды заплатить за качественную теплоизоляцию, чем в дальнейшем переплачивать.
Из утеплителей часто выбирают минвату, в редких случаях – пенополиуретан (ППУ) или пенопласт. Пароизоляционным слоем выступает стандартная пленка из полиэтилена.
Стена каркасника выглядит так: (фото 3)
декоративный фасад – например, сайдинг или доски;
вентзазор, если применяется фасад из древесины;
наружная отделка в виде ДВП или специального гипрока;
каркас вместе с утеплителем, шумоизоляцией;
пароизоляционный слой;
коммуникации прокладываются внутри стен и дополнительно утепляются;
внутренняя отделка – на выбор застройщика.
Скандинавский каркасники часто обшиваются досками, но редко встретишь дом, фасад которого будет иметь оттенок древесины. Деревянная обшивка окрашивается в выбранный цвет, причем этой процедуре уделяется максимум внимания. Перед покраской у материала специально поднимают ворс, чтобы в дальнейшем в изделия впиталось максимальное количество краски. Отделочный материал обезжиривают и грунтую, а после высыхания на него наносят фасадные лакокрасочные составы, абсолютно устойчивые к влаге и атмосферным осадкам. Так сохраняется приятный внешний вид дома на протяжении 15-20 лет.
Кровля, перекрытия между этажами
Межэтажные перекрытия возводятся в основном из двутавровых балок клееного типа. Иногда в дополнение применяют клееные балки с сечением в форме прямоугольника или стандартный брус. В целом они не имеют значимых отличий от материалов, которые применяются для строительства каркасников.
В скандинавских странах налажено массовое изготовление стропильных систем, потому не возникает проблем с выбором подходящего размера, конструкции и т. д. Каркасные дома по скандинавской технологии легко собираются, а готовые фермы приобретаются вместе с коробкой дома.
Из плюсов отмечают быстрый и легкий монтаж, прочность и надежность, отсутствие необходимости в обустройстве несущих стен внутри дома. Из недостатков – существенный вес и объем, что предполагает привлечение специализированной техники, рабочих. Кровельный материал заказчик выбирает на свой вкус – от мягкой финской черепицы до фальцевой кровли.
В завершении отметим, что технология рассчитана на использование готовых домокомплектов, отдельные элементы которых собираются на заводах. По этой причине у заказчика есть масса возможностей: от приобретения отдельных комплектующих, нарезанных в размер, до покупки готовых утепленных стен, включающих все составные части «пирога».

Канадская технология строительства каркасных домов: плюсы, этапы монтажа!

Строительство дома начинается с проекта. Канадская технология строительства каркасных домов удачно сочетает пожелания заказчика: легкая прочная конструкция, быстрая сборка, экономия денежных средств. Воплощение архитектурного проекта с учетом привязки к рельефу местности тоже имеет значение.

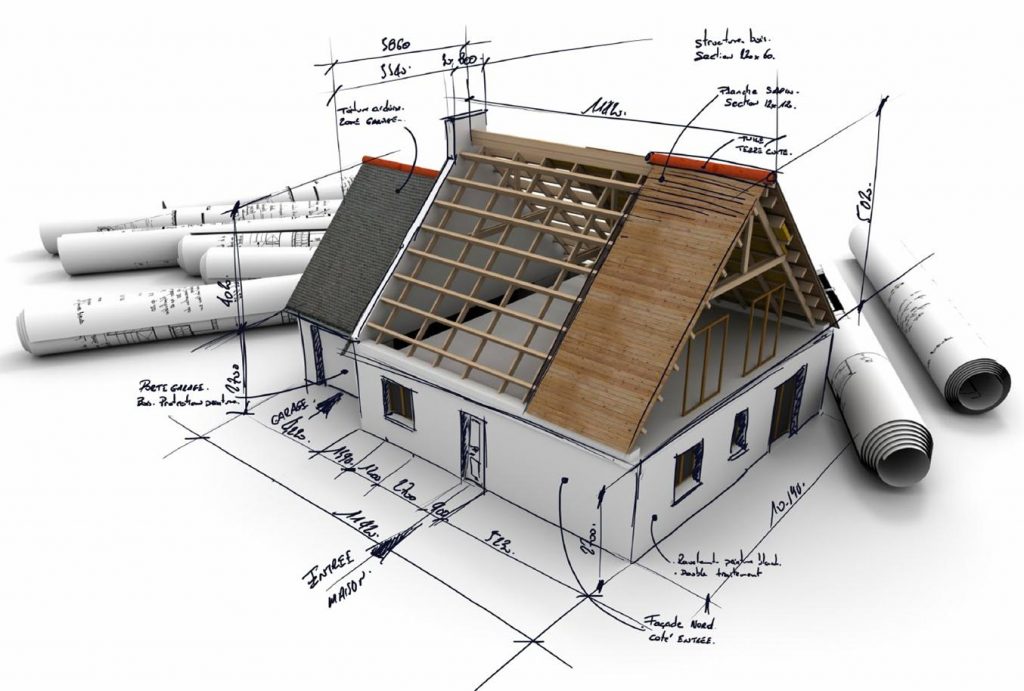

Канадская технология строительства каркасных домовКанадская технология строительства каркасных домов

Канадские технологии — строительные правила (Code) и приемы сопряжения деталей дома, которые используются в Канаде и Америке. Проект состоит из архитектурного, конструктивного, инженерного и экономического разделов.

С чего начинается строительство по канадской технологии

Конструктивный раздел — часть проекта, где указана последовательность проведения работ, чертежи конструктивных элементов:

  • фундамент;
  • перекрытия;
  • стены и перегородки;
  • стропильная система;
  • крыша.
Дома по канадской технологииДома по канадской технологии

Каждая деталь пронумерована, указаны размеры и расположения в элементе.

Этапы строительства каркасных домов в Канаде контролируется государством. Соблюдение Кодекса, принятых норм строительства для данной провинции, гарантирует качество. Вот вам и отличие соблюдения российского СНиП и Code.

Частное строительство в России не контролируется государственной инспекцией, поэтому заказчику надо это делать самому или нанимать инженера строителя. Следуя строительным нормам Канады и Америки, запрещено возводить жилые здания на свайных или мелкозаглубленных ленточных фундаментах. Вот одна из схем фундамента в Канаде.

Схема устройства фундаментаСхема устройства фундамента

Видео — Как построить каркасный дом по Канадской технологии

Этапы строительства каркасного дома

Строительную площадку выравнивают, снимают плодородный слой почвы, складируют. Роют котлован ниже зоны промерзания грунта (для средней полосы России 1,50-1,80 м). Заливают монолитную плиту по периметру наружных стен. Размеры сечения плиты: высота 150 мм ширина 300 мм. На всю длину плиты смонтирована арматура. На схеме она состоит из двух прутков. Под внутренние стены и балочные перекрытия заливают мелко заглубленные плиты, затем, во время монтажа цокольного перекрытия, на них устанавливают столбики из бруса.

Фундамент под жилой домФундамент под жилой дом

После проверки горизонтального уровня цоколя, диагоналей и прямых углов, приступают к обвязке лежней (доска 150х50 мм). По периметру цоколя по центру на расстоянии 1-2 метра закреплены анкерные шпильки для крепления лежней. Доску раскладывают поверх цоколя, обрезают по размеру, затем отмечают места для сверления отверстий под шпильки. Между поверхностью цоколя и лежня укладывают рулонную прокладку из стекловаты. Лежни крепят гайками с шайбами к цоколю (смотрите на схеме вверху).

Еще на этапе строительства цоколя в местах опоры балок перекрытия заранее сделаны карманы. Напротив них в лежнях делают прорези, чтобы вставить концы балок. По оси расположения балок натягивают шнур и отмечают высоту каждой из промежуточных опор. Расстояния записывают в блокнот, а затем из бруса 100х100 мм готовят опорные стойки и крепят их к основанию плит. Расстояние между стойками не более 2 метров. Крепятся стойки 4-гвоздями на 80 мм, по 2 с каждой стороны.

Крепление опорной стойки к основанию плитыКрепление опорной стойки к основанию плиты

После установки стоек на них укладывают балки из бруса 100х100 мм. Крепятся таким же способом, только гвоздь вбивают под углом в балку. На данном этапе регулярно проверяют соосность балок. Устраняйте дефекты сразу: прежде чем перейти к следующей сборке элемента каркаса сверяйте расположение деталей с чертежом.

Сборка лаг пола

Сначала по периметру лежня прибивают обвязанную балку — доска 150х50 мм. Ее ставят на ребро на край лежня и прибивают к нему гвоздями на 90 мм, сначала в торец, а потом. через каждые 40 см. Выполнив внешнюю обвязку, делают разметку для лаг пола, которые лягут на балки перекрытия поперек с интервалом 40 см. Заранее готовят необходимое количество лаг и распорок длиной 40 см для жесткости конструкции и заданного интервала между лагами. Лаги раскладывают на балки перекрытия. Концы лаг кладут ребром на лежень и крепят на 2 гвоздя в торец и по гвоздю в лежень с обеих сторон. Лаги скрепляют между собой внахлест не менее 10 см над балкой перекрытия.

Сращивание лаг полаСращивание лаг пола

Сначала забивают 2 гвоздя в перемычку, затем по 2 гвоздя с двух сторон в места сопряжения и один гвоздь под углом в балку. Лаги выравнивают, а затем приступают к укладке листового материала на черновое покрытие (многослойная фанера, плита OSB). Но сначала выполняют прокладку инженерных коммуникаций внутри цоколя.

Укладка листов пола

Обшивку выполняем 2-сантиметровой шпунтованной фанерой. Делаем разметку первого ряда. В местах прижатия к лагам наносим клей (жидкие гвозди). Это предотвращает скрип при ходьбе. Прибиваем к лагам 70 мм гвоздями на расстоянии 10 см по периметру, 15 см внутри здания и 30 см вдоль лаг. Предварительно в местах прижатия к лагам наносим клей (жидкие гвозди).

По технологии это предотвращает скрип при ходьбе. В местах стыковки листов оставляем зазор на толщину гвоздя. Второй и последующие ряды настилают в шахматном порядке.

Сборка каркаса стен

Готовим элементы каркаса внешних стен по размерам, указанным в проекте.

Рабочий чертеж цокольного перекрытияРабочий чертеж цокольного перекрытия

На чертеже указаны места, где требуется усиление каркаса: проемы окон, дверей. Делаем разметку на полу стен первого этажа, отмечаем места сопряжения элементов. Приступаем к сборке наружных стен. Размеры переносят на пол и приступают к сборке. Понадобятся знания технологии сборки проемов. На схеме оконные и дверные проемы.

Расстояние между стойками каркаса 40 см. Этот зазор необходим для закладки между ними утеплителя.

Видео — Сборка и подъём каркасных стен по канадской технологии (каркасный дом 6х8)

Стыковка углов смежных стен

Перед поднятием стен обвязывают углы в месте стыковки. В проектной документации чертеж с описанием технологической операции. Вот 2 способа обвязки: слева из 3 досок 150х50 мм, справа из 3 досок на 150х50 мм и одной доски 100х50 мм.

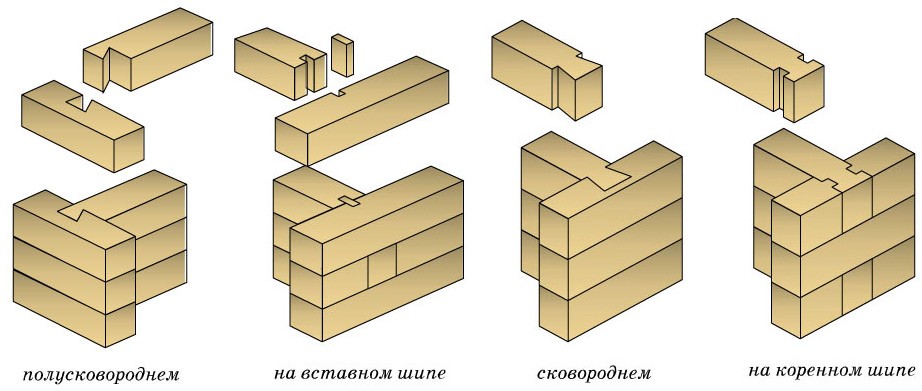

Способы стыковкиСпособы стыковки

Второй способ предпочтительней, поскольку мостик холода изолирован утеплителем. Внутренние смежные стены соединяют в три доски, здесь мостик холода отсутствует. После поднятия стен их выравнивают по уровню, затем готовят разметку для установки балок перекрытия.

Потолочные и междуэтажные перекрытия

Одноэтажные каркасные дома проектируют с холодным чердаком или теплой жилой мансардой. Руководствуясь проектом заготавливают балки перекрытия. Шаг балок составляет 40 см. Составляя проект, инженеры просчитывают нагрузки на балки. Балки укладывают на верхнюю обвязку стен, монтируют по инструкции, изложенной в проекте.Чтобы понять, как устроен узел: стена, балка, стропила — рассмотрим макет.

Узлы крепления стропильной системыУзлы крепления стропильной системы

Балку фронтона кладут на верхнюю обвязку плашмя. В месте примыкания к стене в балке пропиливают паз для стропильной доски. Обратите внимание на угол наклона. В Канаде в некоторых департаментах предписано соблюдать соотношение 4 дюйма к 12 — 18,5 градуса. Во всяком случае руководствуйтесь проектом и выпиливайте углы правильно. В снежных регионах нужен уклон 40 градусов. Распорки стропила лучше располагать перпендикулярно, тогда не придется строгать выступающую часть.

Балки перекрытия одновременно являются лагами пола чердака или мансарды. Установка с шагом 40 см нужна для укладки теплоизоляции. Когда все балки станут на место, еще раз проверьте по чертежу места креплений. Сразу, после установки балок рекомендуют установить стропильную систему, смонтировать крышу. Так защитите здание от непогоды.

Стропильная система и крыша

Этот элемент дома испытывает ветровые и снеговые нагрузки, поэтому уклон крыши регламентируется для каждого из департаментов. Формы крыш могут отличаться. Для каркасных домов двухскатная форма наиболее распространенная, потому что проста в изготовлении, монтаже, стоит дешевле. Под ней обустраивают мансардное помещение или холодный чердак.

Другие формы пока рассматривать не будем. Важно понять как правильно обшить стропильную систему, чтобы через крышу не уходило тепло и не было жарко в летнюю пору. Стропильные доски готовят внизу, затем подают на верх и раскладывают в размеченных местах. Приступают к монтажу.

Монтаж стропилМонтаж стропил

Прибивают по центру фасада контрольную стойку с таким расчетом, чтобы конек проходил по центральной оси крыши. Стойка вспомогательная, с ней легко контролировать вертикальную плоскость. Сначала монтируют стропила с фронтальных стен, затем между ними, где образуется вершина треугольника, закладывают конек — доска 200х50 мм. Подпорки устанавливают через каждые 3 метра. Дополнительно укрепляют укосами. Монтируют остальные стропила.

Обратите внимание! Чердачное пространство нежилое и обычно служит для хранения вещей. Иногда на чердаке устанавливают систему вентиляции. Она необходима для каркасных строений.

Если стропила длинные, то под тяжестью снега они прогнуться, поэтому проектировщики рекомендуют в месте возможного прогиба установить дополнительную подпорную конструкцию: длинную доску 100х50 мм прибивают ребром к стропилам, а затем под нее, как под коньком, ставят подпорные стойки с шагом 3 м.

Лобовые доски и карнизы двухскатной крыши

Завершается строительство стропильной системы установкой карнизов и лобовых (финишных досок фронтона). Рассмотрим как это делается на макете.

Монтаж карниза и лобовой доскиМонтаж карниза и лобовой доски

Концы стропила обрезают по линии с выносом 30 см, затем в торец прибивают карниз со смещением вниз на 2,5 см, чтобы листы OSB свободно легли на стропильную доску. Лобовая доска прибивается со стороны фронтона. Обратите внимание на консоли они имеют вынос по уровню конька. Лобовую доску прибивают двумя гвоздями к коньку затем по одному гвоздю в каждую консоль. Вы наверное заметили прорези на стропильной доске на предыдущем фото. Они рассчитаны на брусок 50х50 мм который является консолью. Лобовая доска и карниз стыкуются под углом 45 градусов.

Настала очередь настелить на стропила листы OSB. Настилают со стороны карниза. Принцип, как и при настиле пола. Отмечают шнуром край листа, укладывают первый ряд. Второй ряд кладут в шахматном порядке, обрезав первый лист пополам. Затем накрывают дом металлочерепицей или другим материалом, указанным в проекте. Теперь надо закончить инженерную часть проекта — обвязку коммуникаций. Затем продолжают работы по утеплению и отделке.

Строительство каркасно-щитовых домов по канадской технологии

Канадские технологии используются при строительстве каркасных домов из сип-панелей и в России. При этом используют быстро возводимые типы фундаментов:

  • столбчатые фундаменты;
  • свайно ростверковые фундаменты;
  • забивные железобетонные сваи;
  • буро набивные сваи;
  • ленточные мелко заглубленные фундаменты;
  • винтовые сваи.

Каждый из перечисленных фундаментов выдерживают нагрузку каркасно-щитовых домов. Винтовой фундамент возводят за 2-3 дня.

Проектируя винтовой фундамент, учитывают несущую способность грунта, и максимальную нагрузку веса здания. В проекте указывают периметр здания, расположение несущих стен, а так же места свай под стенами дома. Плюсы винтового фундамента: его можно возвести на участках с небольшим перепадом высот, земляные работы сведены к минимуму, годится для всех грунтов.

Монтаж ростверка с последующей укладкой панелей для пола начинается сразу после установки оголовков на концах свай. Из минусов: коррозия метала, невозможно создать полноценное подвальное помещение.

Монтаж перекрытия пола сип-панелями

Выбирайте для пола панели промышленного производства. Они выполнены с соблюдением западных технологий. Сама панель состоит из двух листов OSB, заполненными пенополистиролом ПСБ-С-25 Ф. Толщина утеплителя варьируется в пределах 150-250 мм. Листы толщиной 12 мм. Заводские панели сертифицированы по российскому ГОСТ 15588-86, при покупке требуйте сертификат соответствия.

На каркасный дом из сип панелей заказывают проект, по которому можно собрать дом своими силами, если иметь строительные навыки. В конструктивном разделе проекта будет описание этапов строительства с приложением схем, чертежей, элементов панельного дома, начиная с фундамента и заканчивая финишной отделкой.

Если выбран свайно-винтовой фундамент, то вначале монтируют ростверк. Обвязку начинают с укладки балок на оголовки свай и крепления. Вот фото обвязки ростверка из бруса 150х200 мм.

Обвязка ростверка брусом 150х200Обвязка ростверка брусом 150х200

Фундамент выполнен по проекту с учетом перекрытия сип панелями. Брус крепится к оголовкам нержавеющими саморезами 10х120 мм снизу через отверстия в оголовке. Но поскольку в местах стыковки в углах стыки выполнены с выпиливанием в пол бруса, то дополнительно сверху соединения дополнительно крепят скобами. Под скобы делают углубления, чтобы скоба вошла в брус заподлицо. Не забывайте свежий распил обработать антисептиком. Сверху будут укладываться сип панели. Между оголовком и брусом укладывайте гидроизоляционную прокладку.

Важно! Проектируя дом из щитовых панелей, учитывается размер панелей. Под этот размер проектируют площадь свайного поля. Ростверк служит для равномерного распределения нагрузки, создаваемой весом дома с учетом дополнительных нагрузок. Приступаем к укладке перекрытия.

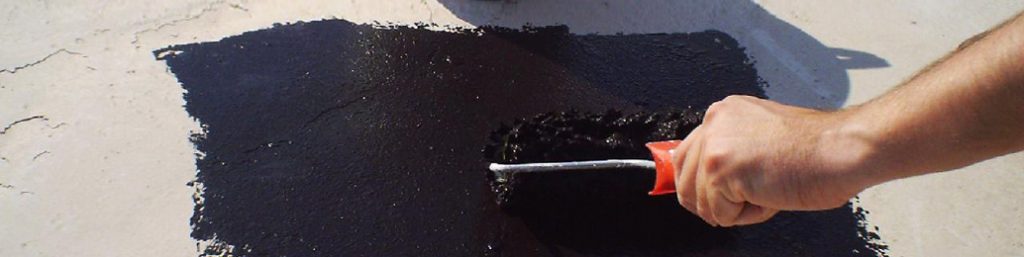

Обработка ростверка битумной мастикойОбработка ростверка битумной мастикой

Ростверк обрабатывают битумной мастикой, каждую укладываемую панель тоже обрабатывают снизу по всей поверхности. Панели соединяются через брус, который приклеивается пеной в паз панели. Пену наносят с обеих сторон.

Видео — Как строят панельно-каркасные дома по канадской технологии

Пошаговая инструкция монтажа цокольного перекрытия

Шаг 1. Панель укладывают, начиная с угла ростверка поперек балок перекрытия. Затем шнуром отмечают границу второго ряда и крепят панель оцинкованными шурупами по внешней стороне с шагом 15 см. Длинными саморезами от фирмы Rothoblaas. Выбирайте длину с расчетом, чтобы прошел через панель и углубился в ростверк не менее 50 мм с шагом 5 штук на длину панели.

Начало монтажа - строго с углаНачало монтажа — строго с угла

Обратите внимание на обвязку:

  • OSB крепится на саморезы 5х70 мм с шагом 15 см по внешней стороне ростверка;
  • паз панели проклеивают пеной SIP ALL по контуру, а потом змейкой по поверхности утеплителя;
  • соединительный брус вставляют в паз панели;
  • вставляют следующую панель, тоже торец проклеивают.
Крепление ОСБ панелейКрепление ОСБ панелей

Затем по длине панели сверху и снизу вкручивают оцинкованные саморезы, которые входят через OSB в соединительный брус. Таким образом увеличивается жесткость конструкции.

Шаг 2. Монтаж стен. По окончании монтажа перекрытия на край пола кладут закладной брус. На него монтируют стены. Геометрия бруса в точности соответствует размерам паза. Отступают на 12 мм, что соответствует толщине OSB. Под закладной брус подстилают подложку, такую же как под ламинат, прикручивают к полу оцинкованными саморезами 5х70 мм Затем в закладной брус вкручивают длинный саморез.

Установка стенУстановка стен

Монтаж угловой стены. Сначала готовят панель.

  1. От нижнего торца отступают 50 мм, делают отметку.
  2. Затем кладут подложку с напуском под низ бруса и прикрепляют степлером.
  3. Кладут брус на поверхность панели со стороны стыка угла, совмещают с отметкой.
  4. Отступают на расстояние равное 12 мм от края панели,
  5. Крепят брус двумя саморезами с обеих сторон бруса с шагом 15 см.
Монтаж угловой панелиМонтаж угловой панели

На фото все элементы угловой панели. Способ монтажа не отличается от промежуточных и половых панелей. В длинный паз следующей панели войдет угловой брус в качестве шипа. Так сформируется угол. С внешней стороны в паз вставляют финишную доску, предварительно запенив поверхность утеплителя, затем саморезами прикручивают к OSB с шагом 15 см с обеих сторон.

Шаг 3. Монтаж мансардного перекрытия. Технология такая же как при монтаже этажного перекрытия. Существуют два способа.

Первый вариант. Имеются таблицы нагрузок балок, взятые из строительного Кодекса Канады. Ими пользуются канадские строители. Она переведена на метрические меры. Можно с достаточной точностью просчитать нагрузку на перекрытие. Таблица поможет сравнивать расчеты в проекте, а также задать вопрос исполнителям, если вдруг засомневаетесь в чем-либо.

Монтаж мансардного перекрытияМонтаж мансардного перекрытия

Каркасный дом по канадской технологии, которую рассматривали выше, состоит из балок перекрытий сечением 150х50 мм, главное соблюдать размеры допустимых пролетов. Причем в таблице материал доски соответствует второсортной древесине из пород сосны или ели.

Проектируя дом и перекрытия архитектор планирует устанавливать несущие внутренние стены, для опор балок в местах вероятного прогиба, тем самым перераспределяет нагрузку на верхнюю обвязку внутренних стен. Внутри дома из сип панелей устраивают внутренние стены с расчетом опор балок перекрытия этажа.

Таблица 1. Рекомендуемое сечение балок перекрытия из досок и бруса (чердачное или междуэтажное перекрытие).

Нагрузка, кг/м2 \\ Пролет, м3456
15050х14060х18080х200100х220
20050х16070х180100х200140х220
25060х16070х200120х200160х220
30070х16080х200120х220200х220

Поэтому если в проекте в местах длинных пролетов указана балка из клееного бруса, то ее надо укрепить.

Способ монтажа балок, опирающихся на каркасные перегородки, подробно рассмотрен выше. На фото показаны внутренние стены и перегородки. Важно, чтобы основания перегородок находились на оси нижних балок цокольного перекрытия. Если наверху находится тяжелая ванная, то это надо учитывать, в проекте.

Монтаж мансардных балок перекрытияМонтаж мансардных балок перекрытия

Балки предназначены для укладки сверху листов OSB, затем надо будет изолировать между балочное пространство шумоизоляцией, подшить потолок гипсокартоном.

Второй способ — перекрытие мансарды сип-панелями. Данный вариант применим в последнее время и для домов из газобетонных блоков. Есть проекты домов, состоящие из перекрытий, которые опираются на верхнюю обвязку панелей. Если учесть, что соединительный брус имеет размеры сечений не менее 100х150 и даже больше, то панели сгодятся для между этажных перекрытий. Не придется заботится об утеплении и шумоизоляции потолка. Рассмотрим и этот вариант.

Монтаж перекрытий сип панелямиМонтаж перекрытий сип-панелями

Перед монтажом выравнивают верхнюю обвязку по горизонтальному уровню. Иногда применяют электрорубанок. Готовят первую угловую панель. Длинный край OSB совмещают с внешним краем верхней обвязки. Проверяют угол, затем вкручивают саморезы по длинной стороне с шагом 15 см. Готовят вторую плиту. Монтаж по аналогии с цокольным перекрытием, только в качестве балок, здесь используют верхнюю обвязку стен.

Обратите внимание! Под панель в местах пересечения с обвязкой наносят монтажную пену для герметичного примыкания плиты. Дополнительно пена является демпфером от структурных шумов, проявляющихся в каркасе. Это как раз те звуки, которые нас бесят, когда сосед сверлит стену, но от скрипа панелей при ходьбе пена защитит.

Перекрытие собрано, далее монтируют стропильную систему. Есть проекты мансарды с вертикальными стенами с метровыми или по заказу панелями. Это создаст равноценную площадь, как и в нижних комнатах. Если дальше монтировать стропильную систему, то надо по длинным сторонам перекрытия закрепить опорный брус для стропильной доски. Технология монтажа стропила такая же как в описании выше. Только шаг установки будет другой.

Шаг 4. Крыша из сип-панелей. Сип-панели устанавливают на крыши деревянных, каменных, каркасных и других домов, потому что эффективно удерживают тепло зимой и под ними не жарко летом, да и забот по утеплению меньше внутри крепят гипсокартон, а под металлочерепицу достаточно положить тонкую обрешетку.

Монтаж кровлиМонтаж кровли

Сип-панели, укладываемые на конек обрезают под углом по шаблону. Начинают с фронтона. Сборка как обычно на пену, соединительный брус, затем крепление к стропильной доске саморезами. Зазоры герметизируют монтажной пеной. С фасада панели закрывают лобовой доской а со стороны скатов закрывают карнизом, на вершину закрывают коньком. Все крыша установлена, можно заниматься отделочными и инженерными работами.

Вряд ли стоит самому контролировать объект. Строители будут постоянно названивать. Реализация проекта должна вестись под надзором инспектора, который на каждом этапе проверяет качество работ по чек листу, приложенному к плану работ. Понадобятся знания Строительных Норм и Правил (СНиП), других технических условий.

Каркасный дом построенный по канадской технологииКаркасный дом построенный по канадской технологии

Заказывайте монтаж у производителя панелей, он изготовит панели согласно проекту. Пиломатериал выбирайте нормальной влажности. Соединительный и закладной брус должен соответствовать размерам. Крепежные материалы используют только те, что указаны в проекте. Выбирайте панели с пазом 50 мм. Быстрорастворимые дома дают возможность построить дом даже за не очень большие деньги. Выбирайте проект по душе и стройте.

Скандинавский каркасный дом - строим дом по скандинавской технологии своими руками

Каркасный дом по скандинавской технологии выбирают из-за множества положительных характеристик. В некоторых странах скандинавский каркасный дом уже популярен. Теперь его строят и россияне. Отличает постройку возможность собрать конструкцию на месте застройки. Дом состоит из модулей, поэтому похож на конструктор.

Сборные каркасные конструкции по скандинавской технологии: разновидности

Почему выбирают дома, построенные именно по этой технологии? Многим людям известно, что финны строят дома с учетом качества в условиях сурового климата. Это бережливые люди, которые не станут тратить деньги впустую. Они усовершенствовали технологи, получив обычный деревенский дом в новом исполнении. Постройка отличается качеством и долговечностью, в цена значительно ниже, чем на на каменные постройки.

Каркасные дома по скандинавской технологии отличаются степенью готовности. К производству каждая компания подходит по-разному. Условно их разделяют:

  1. Изготовленные детали, которые доставляют на место застройки. На месте делают каркас, затем проводят утепление и отделку.
  2. Минимально готовые модули. Небольшие блоки обшивают плитами. На месте делают перегородки отделку, кровлю и перекрытия.
  3. Модули с частичной отделкой. Их отделывают с лицевой стороны, утепляют, вставляют окна и двери. А на месте делают фундамент, устанавливают дом, делают кровлю и перекрытия.
  4. Полностью готовые блоки. Их используют редко, так как возникают сложности с перевозкой и монтажом.

Чаще всего выбирают отдельные части с минимальной комплектацией. Однако система остается прежней. Технология строительства подразумевает ведение строительства по проекту, на основании которого элементы изготавливают.

Проекты

скандинавские каркасные дома проектыСкандинавские каркасные дома – проекты

Каждый россиянин подберет для себя проект дома. Его легко собрать, поэтому застройщики снижают цены. Можно сделать выбор в пользу:

  • Одноэтажного дома;
  • Двухэтажного;
  • Многоэтажного;
  • Проект с мансардой;
  • Бюджетной постройки;
  • Типового дома;
  • Сделать индивидуальный проект.

Бюджетный дом – это постройка с обычной крышей. Это небольшой загородный дом для маленькой семьи. Если в нем проживают не постоянно, то можно путем уменьшения толщины утеплителя снизить цену на постройку.

Те, кто хочет сделать необычный дом, может заказать личный проект. Это позволит:

  • Удовлетворить свои желания и воплотить фантазии;
  • Сэкономить при строительстве;
  • Получить повышенный комфорт и функциональность.
  • А опытный архитектор поможет снизить стоимость материалов на 20%.

Каркасный дом по скандинавской технологии своими руками: особенности деталей

Скандинавский каркасный дом отличается устройством конструктивных элементов, подходом к производству панелей и частей.

Тем, кто хочет сделать работу самостоятельно, нужно:

  1. Сделать план дома.
  2. Возвести фундамент.
  3. Сделать каркас и обвязки.
  4. Повести утепление и изоляцию.
  5. Сделать и установить окна и двери.

А вот более сложную работу лучше доверить специалистам. Они гораздо лучше сделают:

  • Кровлю.
  • Проведут коммуникации.
  • Сделают отделку внутри и снаружи дома.

Хотя окна и двери можно также доверить профессионалам. Правильное распределение функциональных обязанностей при постройке позволит быстро закончить строительство и переехать в новый дом.

Фундамент

Финская утепленная плита - фундамент каркасного скандинавского домаФинская утепленная плита – фундамент каркасного скандинавского дома

Если проводить строительство по всем правилам, стоит учитывать, что использовать можно один из двух вариантов фундамента.

  1. Это может быть большая емкость из пенопласта с тонкой бетонной плитой. Здесь укладываются коммуникации, водяной пол отопления. Это оптимальный вариант, которые позволяет сократить временные затраты на строительство. Однако сложности могут возникать, если дом находится на наклонном участке. Некоторым домовладельцам не нравится, что высота цоколя составляет всего 30 см.
  2. Другой вариант – финская утепленная плита. Для него предусмотрен ленточный фундамент с заглублением. Для засыпки используют грунт, утеплитель и толстую армированную стяжку. Здесь также присутствуют все коммуникации, включая отопление пола.

Кровля

Каркасные дома по скандинавской технологии имеют стропильную систему кровли. Конструкция состоит из ферм, вырезанных из клееного бруса. Для постройки дома проекты отличаются несколькими конфигурациями.

Конструкции прочные, поэтому их могут применять для мансард. Даже под давлением кровли они останутся целыми. Фермы отличаются формой и размером. Поэтому их можно устанавливать вручную, или прибегать к услугам спецтранспорта. Их преимущество в том, что монтаж происходит без установки внутренних несущих стен. Значит, планировка в доме может необычной и удобной.

В качестве кровли выбирают мягкую черепицу, металлочерепицу, фальцевую кровлю. Практически не используется ондулин.[/wpmfc_cab_sd]
Скандинавская технология одноэтажного дома и с мансардой отличается настилом кровельного полотна. У них всегда есть гидроизоляция и вентилируемый зазор.

Каркас

Для строительства каркасного дома понадобится каркас. Для него используют клееный брус или деревянную сухую обрезную доску. В Скандинавии нет четких границ того, как должен выглядеть каркас. Главное – это использование высушенных строганных досок. Каркасы обшивают  жесткими плитами типа ОСП или фанерой.

Этой технологии присуще наличие ригельной вставки. Это доска, которую врезают  в стойку под верхней обвязкой. Поэтому дополнительных элементов не будет. Скандинавская технология строительства каркасного дома подразумевает использование двойных и тройных стоек, которые находятся возле оконных проемов.

Снаружи применяют мягкие плиты. Их изготавливают из древесного волокна. Они отличаются такими характеристиками:

  • делают брус жестким;
  • защищают от ветра;
  • сохраняют тепло;
  • увеличивают звукоизоляцию.

Часто используют гипсокартон, плиточный материал с фанерой для укрепления каркаса по углам строения.

Внешняя и внутренняя отделка скандинавского каркасного дома

Планкен для внешней отделки скандинавского каркасного домаПланкен для внешней отделки скандинавского каркасного дома

Дом  по скандинавской технологии отличает наличие дерева на фасаде. Это может быть имитация бруса, строганная доска, планкен. Обшивать можно в вертикальном и горизонтальном исполнении. Внешнюю часть дома грунтуют специальным составом, если предстоит покраска. Наносят краску в 3-4 слоя.

Внутри дом отделывают своими руками с использованием деревянных панелей, обоев или краски. На полу кладут плитку, так как под ним находится система отопления.

Для защиты от ветра дом обшивают мягкими плитами, у которых высокий показатель паропроницаемости.  Конструктивные решения помогут обшивке на 100% выполнять свои функции:

  1. Углы укрепляют скосами из фанеры, а вот от плит нужно отказаться. Все элементы укрепляют, а затем фиксируют ветрозащиту.
  2. Для наружных работ применяют гипсокартон. Это бюджетный вариант, которым россияне не спешат воспользоваться. Плиты придают пространственную жесткость, частично поглощают пар, воду и защищают от ветра.

Конструкция скандинавского каркасного дома может быть с использование мягких древесно-волокнистых плит. Они легкие, но прочнее гипсокартона. Отличаются гладкостью, имеют водоотталкивающие свойства.

Скандинавские каркасные дома построенные своими руками можно обшить дополнительными материалами. Главное, чтобы на фасаде были вентилируемые зазоры.

Каждый домовладелец использует различные материалы, чтобы облицовывать скандинавские каркасные дома. Проекты делают заранее, поэтому соблюдаются все требования и нормы. Фины используют доски различной конфигурации, которые впоследствии оштукатуривают.

Для российских жителей предлагается:

  • Деревянная обшивка, которую окрашивают специальными составами для сохранения древесной структуры.
  • Виниловый сайдинг.
  • Полимерная отделка.
  • Облицовка кирпичом.

В России считают, что зазоры снижают качества утеплителя. Хотя они понадобятся, чтобы к дому был доступ.

Утепление стен

Утепление для скандинавцев имеет большое значение. Для этого используют минеральную вату. Пароизоляцию проводят с помощью полиэтиленовой пленки.

Что касается внутреннего утепления, то здесь можно увидеть:

  • Стойку с утеплителем.
  • Защиту стен от влаги в виде пароизоляции. Это позволяет оставлять теплопроводность без изменений за счет увлажнения.
  • Обрешетка с утеплением. Между поперечными рейками укладывают утепляющий материал. Потолок выполнен также, только пустыми остаются полости.

Внутри отделку производят гипсокартоном, который получил популярность и в России.

Окна

Конструкция скандинавского каркасного дома не сложная, однако, окна вне производства сделать сложно. Если делать все именно по скандинавскому проекту, то окна пластиковыми не могут быть. Здесь ставят деревянные конструкции, в которые входит две рамы и стекла. Иногда устанавливают проем с алюминиевой рамой и одним стеклом.

Стремление к энергосбережению привело к тому, что установить можно две деревянные рамы. Внешняя имеет одно или два стекла, а внутренняя – двойной пакет.

Скандинавская система каркасного дома подразумевает, что устройства открываются внутрь. За счет специального механизма внешняя часть открывается одновременно.

Коммуникации

Тепловые насосы для экономичного отопленияТепловые насосы для экономичного отопления

Чтобы построить скандинавский каркасный дом, конструкция должна выдерживать стихийные бедствия. В Скандинавии специалисты просчитывают все на этапе проектирования.

В доме отсутствуют толстые пластмассовые и металлические трубы. Электрические провода не изолируют в несколько слоев, не проводят их с запасом. Однако обязательно устанавливается автоматика, с помощью которой можно легко отключить именно тот носитель, с которым возникают проблемы.

Для экономичного отопления используют тепловые насосы, устанавливают автономное электроснабжение. В условиях России это не всегда выгодно. По стандартной схеме на мансарде ставят радиаторы, на первом этаже делают теплые полы. Можно установить электроконвекторы.

Линии электричества проходят между внутренней обшивкой и каркасом. Здесь уделяется внимание точному расчету электросети и сечению провода. То есть даже в маленьком доме имеются автоматы и контроллеры.

Каркасные дома должны вентилироваться. По финской технологии при строительстве дома должен быть искусственный приток воздуха и удаление уже отработанного. На этапе планирования систему рассчитывают заранее, учитывая все возможные особенности.

Вентиляцию можно подбирать в зависимости от стоимости. Используют полноценные системы с рекуператорами. Устанавливают клапаны возле стен, которые действуют вместе с принудительной вытяжкой.

Российские аналоги по финской технологии

В России многие компании предлагают дома с различной техникой производства и разумными проектами. Строительство проходит только после согласования необходимых документов, утвержденных архитектором.

В Скандинавии план прорабатывается до мелочей, чтобы впоследствии достичь баланса между экономичностью и максимальной энергоэффективностью. Поэтому при выборе скандинавского строительства лучше выбирать европейский подход с учетом того, что дом должен подходить под климатические условия проживания.

В России применяют технику строительства каркасного скандинавского дома. Однако важно помнить, что придется заменить части и элементы на отечественные.  А можно заказать их из-за границы, но это обойдется дороже в финансовом плане.

Если рассматривать каркасный скандинавский дом с точки зрения конструкции, то он имеет некоторые особенности. Это же свойство проявляется и при монтаже. Главный принцип – это использование домокомплектов. То есть крупные части дома собираются на заводе.

Выбирать будущий домовладелец может различные варианты. Можно приобрести заранее нарезанные комплектующие с номерами, или готовые стены, в которых предусмотрели утепление, коммуникации и фасадную отделку.

Финская технология строительства каркасных домов

Финляндия известна умелым, практичным и детальным подходом к организации удобного и эстетичного жилого пространства. Кроме того, скандинавские каркасные дома рассчитаны на суровый климат, поэтому их технологии возведения часто заимствуют отечественные строители. Разберемся в чем особенности популярных построек, каковы главные принципы и нюансы сооружения финских каркасников.

Финский домик для дачи

Финский домик для дачи

Особенности финской технологии

Многообразие подходов к каркасному домостроению условно можно разделить на две категории: американскую и финскую. Первая технология подразумевает подготовку, нарезку и установку стеновых панелей на месте строительства.

Согласно скандинавскому методу основная часть конструктивных элементов изготовляется на заводе. В цеху производят раскрой, подгонку деталей, а иногда, и полную сборку. Готовый дом устанавливается на фундамент или собирается из отдельных модулей на месте.

Производство домов на заводе

Производство домов на заводе

Кроме того, финская технология имеет другие особенности:

  1. Эффективная теплоизоляция. Особое внимание уделяют вопросу утепления – толщина стенового пирога достигает 25 см. Роль теплоизолятора выполняют натуральные материалы.
  2. Самонесущая крыша. Конструкция кровли – стропильно-фермовая, что дает свободу во внутренней планировке.
  3. Обшивка дома. Для обвязки стен преимущественно используют древесноволокнистые плиты, влагостойкий гипсокартон для фасадных работ.
  4. Каркас с ригелями. Для снятия нагрузки с оконных проемов устанавливают вертикальные перемычки. Врезка ригеля позволяет обойтись без оконных хидеров и двойной верхней обвязки, присущей американской технологии.

Планировка дома по-фински базируется на двух главных принципах: рациональность и комфортность. Скандинавские проекты продуманы до мелочей – пространство используется максимально эффективно.

Домокомплект

Домокомплект

Разновидности скандинавских построек

Порядок возведения каркасных домов по финской технологии зависит от готовности заводского домокомплекта. Различают три типа сооружений:

  1. Модульный дом. На стройплощадку доставляют единый блок или несколько модулей-комнат с теплоизоляцией, фасадной отделкой и окнами. Остается установить дом на фундамент, закрепить крышу и сделать косметический ремонт внутри. Недостаток метода – трудоемкость перевозки и монтажа.
  2. Домокомплект высокой готовности. На заводе, согласно проекту, выполняют раскрой стен, их утепление, фасадную и внутреннюю черновую отделку. На участке строители собирают из панельных блоков дом, возводят внутренние перегородки, перекрытия, монтируют крышу и подводят коммуникации.
  3. Комплект Pre-Cut. Сооружение дома из готовых деталей – элементы крыши, каркаса, стен, перекрытий поставляются в разобранном виде. Все детали заранее подогнаны и пронумерованы. Сопутствующие стройматериалы (тепло- и пароизоляция, обшивка фасада и пр.) привозят не раскроенными.

Модульный дом

Модульный дом

Именно последний метод наиболее популярен среди соотечественников. Главные достоинства: доступная стоимость, возможность самостоятельной сборки без спецтехники.

Этапы строительства: требования и нюансы возведения дома

Весь технологический процесс условно можно разбить на несколько основных этапов. Опишем особенности выбора конструктивных элементов и приведем общую схему построения финского дома.

Выбор и закладка фундамента

Скандинавские каркасные дома, как правило, устанавливаются на два вида фундамента:

  • полы по грунту или утепленный финский фундамент – УФФ;
  • утепленная шведская плита – УШП.

УФФ. Сборный ленточный фундамент из 3-4 рядов керамзитобетонных блоков. Габариты основания: ширина – 20 см, высота – 60-80 см.

Ленточный фундамент

Ленточный фундамент

Схема обустройства УФФ:

  1. Закладка ленточного мелкозаглубленного фундамента. Осуществляется по периметру дома сверху песчано-гравийной подушки. Ширина ленты – 25-30 см.
  2. Гидроизоляция основания и возведение цоколя из кирпича или пеноблоков.
  3. Засыпка огражденного участка гравием, утепление плитами пенопласта.
  4. Обустройство «теплого пола», прокладка труб водоснабжения и канализации.
  5. Заливка бетонной стяжкой.

УШП. Комплексная система, состоящая из тела фундамента, дренажного слоя, теплоизоляционной отмостки и инженерных коммуникаций. Дом монтируют на поверхность плиты, подготовленную под чистовой пол. Недостатки УШМ: дороговизна обустройства на уклонах, низкий цоколь.

При сооружении компактной постройки, например, бань или дачных домиков, используют блочный или ленточный фундамент.

Нюансы сооружения каркаса

Оптимальная основа несущей рамы – сухая строганная доска. Альтернативный, более доступный материал, – клееный брус. В скандинавской технологии, в отличие от канадской, допускается вариативность каркаса. Предложения разных строительных компаний могут отличаться реализацией отдельных элементов и стыковочных узлов.

Крупные фирмы предлагают подобие двутавров для стоек – такое решение сокращает вероятность образования «мостиков холода». Интересный вариант – составные балки, комбинированные с материалом низкой теплопроводности.

Установка элемента стены

Установка элемента стены

Использование стоек с «терморазрывом» улучшает теплоэффективность дома, но повышает бюджет постройки. Более экономный метод – применение обычных балок прямоугольного сечения.

В финских постройках сдвоенные стойки возле оконных проемов не делают. От усиления можно отказаться, так как между верхней обвязкой и перемычкой окна установлен ригель из ЛВЛ-бруса. Слоеный шпон лучше других пиломатериалов оказывает сопротивление горизонтальным нагрузкам.

Материалы наружной обшивки

Плитная отделка каркаса в американском домостроении добавляет сооружению жесткости – применяется сплошная обшивка ОСБ плитами. В финской технологии такой подход используется крайне редко. У скандинавов популярностью пользуются три способа обшивки:

  1. Древесноволокнистые плиты (ДВП). Листовой материал уступает ОСБ полотнам по прочности, но превосходит их по звуко- и теплоизоляционным показателям. Популярные марки ДВП: Изоплат, Белтермо, Штейко. Характеристики плит: толщина – 25 мм, теплопроводность – 0,037 Вт/м*К.
  2. Фасадный ГКЛ. Гипсоволокнистые листы отличаются от ДВП более доступной стоимостью, лучшей прочностью и пожаробезопасностью, но уступают в теплопроводности – 0,3 Вт/м*К. Материал обеспечивает требуемую жесткость каркасу и одновременно является ветробарьером.
  3. Укосины и фанера. Применяют фанерные листы повышенной влагостойкости и толщиной от 10 мм, маркировка – ФСФ. Согласно технологии, жесткость достигается за счет плит и укосин, монтированных по углам дома. Остальная часть стен остается без обшивки – устанавливается только ветрозащитная мембрана.

Обшивка ОСП

Обшивка ОСП

Последний вариант самый дешевый, но не подходит для холодных регионов. При таком решении теплоэффективность постройки значительно ухудшается.

Стеновой пирог: утепление и изоляция

В скандинавском строительстве этому вопросу отведено особое значение. Ширина утеплителя по технологическим нормам: 250 мм – стены, 300-500 мм – перекрытия и чердак.

Используют волокнистые теплоизоляционные материалы – минеральную вату укладывают в стеновые панели, а эковатой заполняют горизонтальные поверхности перекрытий, утепляют кровлю с пологим скатом. Роль пароизоляции отведена специальным мембранам или обычному полиэтилену на 200 мк.

«Пирог» стены и пола

«Пирог» стены и пола

Типовая схема «стенового пирога»:

  • фасадная отделка древесиной;
  • вентилируемое пространство;
  • древесно-волокнистые плиты или фасадный гипсокартон;
  • каркас со слоем теплоизоляции;
  • пароизоляционная пленка;
  • дополнительное утепление по горизонтальной обрешетке;
  • черновая внутренняя отделка – листы гипсокартона или вагонка.

Внешняя и внутренняя отделка

В облицовке фасада скандинавы отдают предпочтение разным древесным материалам. Особой популярностью пользуется блок-хаус, вагонка и планкен. Реже применяют смарт-сайдиг – композитный материал на основе влагостойкой ориентировано-стружечной плиты. Внешняя сторона панели – имитация рельефной фактуры древесины.

Фасадная отделка имитацией бруса

Фасадная отделка имитацией бруса

Штукатурку, виниловый сайдинг, термопанели и фасадный кирпич редко можно встретить во внешней отделке финских домов. Эти техники задействуют не более чем в 10% случаях.

Особенности обустройства деревянного фасада:

  1. Обязательное условие – наличие вентиляционного зазора.
  2. Финны крепят облицовку не скрыто, а по внешней стороне панели. Такое решение дополнительно усиливает конструктивную жесткость постройки.
  3. Облицовку обычно красят в два этапа. Первый – грунтование дерева, второй – покраска в 2-3 слоя.

Интересный факт – перед покраской скандинавы немного «распушивают» доску. Наличие ворса способствует образованию более толстому и долговечному защитному слою.

Внутреннее оформление финских каркасных домов мало чем отличается от американского подхода. Обычно стены обшивают ГКЛ под поклейку обоев, покраску, отделку деревом. С учетом особенностей фундамента и наличия системы «теплый пол», первый этаж облицовывают плиткой.

Каркасный дом с мансардой

Каркасный дом с мансардой

Технология обустройства крыши

Перекрытия и конструкция кровли базируется на фермах заводского производства. Стропильная система финской постройки разрабатывается так, что все нагрузки берут на себя внешние стены дома. Несущие перегородки в скандинавских каркасниках – это скорее исключение из правил.

Мансардные и чердачные этажи тоже собирают из ферм внушительных размеров. Конструктивно они выполнены как единый элемент, сформированный из стен второго этажа, перекрытия и системы стропил.

Устройство кровельного «пирога»

Устройство кровельного «пирога»

Габариты и вес ферм не позволяют выполнить монтаж самостоятельно, для работы привлекают грузоподъемную технику. Стропильную систему для компактного дачного домика можно собрать на месте, используя заводские заготовки. Материал каркаса кровли – клееный брус.

Для покрытия используют жесткие и мягкие материалы: черепицу разных видов, фальцевую кровлю и т.д. Под кровельным покрытием обустраивают вентиляционный зазор, устанавливая контробрешетку из реек или брусков поверх гидроизоляционной пленки.

Крыша и межэтажные перекрытия утепляют минераловатными теплоизоляционными материалами, минимальная толщина прослойки – 30 см.

Подвод коммуникационных систем

Особенности обустройства разных инженерных сетей:

  1. Отопление. Подогрев первого этажа осуществляется через теплые водяные полы в фундаменте, второго и мансардного – через радиаторы. Подача теплоносителя от любого котла водяного отопления.
  2. Водообеспечение. Как и в традиционном доме, возможны два решения: центральный водопровод или подача воды от собственного источника (скважина, колодец).
  3. Канализация. Сточные трубы прокладываются на этапе закладки фундамента, глубина залегания – около 0,5-1 м, уклон – 2 см на погонный метр. Диаметр канализационного трубопровода – 110 мм. Для слива и сбора стоков используют септики.
  4. Электрика. Система электроснабжения состоит из двух сетей: внутренней и наружной. Подача тока от столба по воздуху с обязательным заземлением узла ввода в дом. Внутренняя система – комплекс розеток, выключателей, потребителей тока и щитка. Разработку схемы распределения тока надо доверить профессионалам.
  5. Вентиляция. Оптимальный вариант – приточно-вытяжной комплекс с рекуперацией. Для дачного домика сезонного проживания подойдет бюджетное решение – приточные стеновые клапаны и механические вытяжки в кухне и санузле.

Прокладка коммуникаций внутри стен и пола

Прокладка коммуникаций внутри стен и пола

Финские дома по сравнению с каркасниками, возведенными по канадской или американской технологии, лучше подходят для стран с холодным климатом. Главные принципы скандинавского домостроения: максимальная энергоэффективность, практичность и рациональность использования пространства.

Видео: технология модульного домостроения

Закладка Постоянная ссылка.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
