Устройство каркасной стены. Устройство каркасного дома: кровельный материал

Сегодня рассмотрим с вами каркасные стены, принцип построения которых прост и гениален одновременно. Для примера рассмотрим деревянный каркас, который в данный момент используется для возведения 80 процентов всех каркасных жилых малоэтажных строений.

Итак, деревянные каркасные стены. Принцип построения прост и по сути своей напоминает, с одной стороны, детский конструктор, с другой стороны, уроки труда в школе. Помните, мы колотили табуретки на уроках труда? Так вот, принцип построения каркасной стены – ровно такой же. Каждая соседняя стойка, каждый элемент каркаса поддерживают друг друга через элементы креплений и узы.

Получается, что любая отдельная деталь несущего каркаса, будь то стойка или укосина, по отдельности довольно непрочная. Однако в связке, когда все детали каркаса правильно смонтированы и закреплены, элементы каркаса создают поразительно прочную систему.


На этой странице представлены общие схемы каркасных стен и их отдельные элементы. Как видно из чертежей, при монтаже каркасной стены должны выполняться следующие принципы:

  1. Жесткость конструкции.
  2. Разумное использование материала.
  3. Скорость возведения.


Фактически, – это стойки, которые связаны между собой укосинами. При помощи нижней и верхней обвязки нагрузка передается с кровли через стойки на фундамент. Силовые элементы оконных и дверных проемов разгружают эти узлы и снимают нагрузку с оконных и дверных блоков.


Внешняя обшивка каркасной стены выполняет также роль силового элемента. Иногда усиление выполняется не через внешнюю обшивку, а через внутреннюю. Обшивка может производиться как любым плитным жестким материалом (фанера, ОСБ), так и тонкими досками (20-30 мм толщиной) по диагонали.


Использование ЦСП для усиления каркаса неразумно, так как в этом материале метизы (гвозди, саморезы) не имеют жесткого крепления. Со временем конструкция, начнет «ходить», что будет противоречить принципу номер 1.



  1. Любая конструкция каркасного дома, узлы которого просчитаны и грамотно исполнены, является по умолчанию надежной. Считать узлы каркаса можно самостоятельно на калькуляторе, а можно использовать готовые...

  2. Чтобы представить, как выглядит пирог стены каркасного дома с минватой в качестве утеплителя, достаточно взглянуть на схемы, расположенные на этой странице. Для разных условий...

  3. На этой странице представлена каркасная стена в разрезе вместе с утеплителем, который монтируется между стоек каркаса. Проще говоря, каркасная стена в разрезе представляет собой так...

  4. Пароизоляция при строительстве каркасного дома применяется для исключения попадания влаги из дома в теплоизоляционные материалы, находящиеся в стенах каркаса. Одно из главных условий использования теплоизолятора...

  5. Самая простая конструкция стен каркасного дома – это вертикальные стойки, связанные верхней и нижней обвязкой и перевязанные укосинами для дополнительной жесткости конструкции. При использовании плитного...

В этой статье мы подробно разберем как выполняется утепление каркасного дома своими руками. Рассмотрим какой лучше использовать утеплитель для каркасного дома, какая необходима толщина утеплителя в каркасном доме и вообще как правильно утеплить каркасный дом. Кроме того, мы расскажем как выполняется обшивка стен каркасного дома как внутренняя, так и внешняя.

Утепление стен каркасного дома

Утеплитель для стен каркасного дома

Утепление стен каркасного дома выполняется, как правило, между стойками каркаса. В этой части рассмотрим, какие существуют варианты эффективных утеплителей для стен каркасного дома и как проводится утепление. Рассмотрим такие утеплители:

  • Минеральная вата, плотность 30-50 кг/м 3 ;
  • Вата из стекловолокна, плотность 17-20 кг/м 3 ;
  • Пенопласт, плотность 25 кг/м 3 ;
  • ЭППС, плотность 20-35 кг/м 3 .

Примечание:

Мы не рассматриваем в качестве утеплителя опилки, керамзит, шлак, очесы льна, солому и т.д. Применение этих материалов требует, как правило, устройства стены бОльшей толщины (в сравнении с эффективными утеплителями, перечисленными выше). Поэтому, каждый случай применения таких материалов должен рассматриваться и просчитываться отдельно, и в рамках этой статьи они рассмотрены не будут.

Из перечисленных утеплителей мы рекомендуем применять минеральную вату указанной плотности, так как при прочих, практически равных характеристиках, минеральная вата не горючая, хорошо гасит звук и удобна в работе (в сравнении с пенопластом и ЭППС). А в сравнении с ватой из стекловолокна, минеральная вата лучше себя ведет в вертикальных конструкциях (не оседает и не сминается, если она нужной плотности).

Примечание: То, что мы рекомендуем к применению минеральную вату, не означает, что остальные утеплители мы не рекомендуем. Наша рекомендация, скорее, ответ на частый вопрос читателей «какой утеплитель лучше применить для стены каркасного дома».

Важные моменты:

  • Вата (хоть минеральная, хоть из стекловолокна) обязательно должна быть плитная, не рулонная.
  • Толщина утеплителя в каждый конкретный дом определяется расчетом. Мы такой расчет делаем, задавайте вопрос и мы посчитаем. По опыту, эта толщина лежит в рамках 100-250 мм, в зависимости от климатической зоны.
  • Утеплитель лучше укладывать слоями по 50 мм, с перехлестом швов. Это исключит мостики холода. Слои по 50 мм, потому что вата (и минеральная, и из стекловолокна) имеет позиции 50 и 100 мм, промежуточных позиций чаще всего нет в свободной продаже.

Технология утепления стен каркасного дома

Утепление стен каркасного дома производится между стойками каркаса. Минеральная вата и вата из стекловолокна ставятся в распор между стойками. Пенопласт и ЭППС подрезаются в размер между стойками и подпениваются.

Там, где расположены укосины утеплитель подрезается и вставляется в пространство между укосиной и стойкой. Если укосины меньшего сечения, чем стойка, то можно один слой утеплителя (50 мм) класть поверх укосин с внешней стороны.

Схема утепления каркаса дома

Наружная обшивка стен каркасного дома

В этой части разберем, как выполняется наружная черновая обшивка стен.

Примечание: Судя по вопросам на сайте, читателей часто интересует, можно ли не делать черновую обшивку, и крепить отделочный материал (например, сайдинг) прямо на стойки каркаса. Разберем этот момент. Наличие обшивки, вместе с верхними и нижними укосами каркаса, формирует пространственную жесткость каркаса (подробнее смотрите в разделе ). И мы рекомендуем, как обязательный элемент, и обшивку, и укосы вверху и внизу. Без укосов, даже с обшивкой, каркас может иметь подвижность. И наоборот, с укосами, но без обшивки, тоже есть подвижность.

Варианты материалов черновой обшивки (самые распространенные):

Примечание: По всем этим материалам нужно будет выполнять чистовую отделку. Это может быть облицовка сайдингом, этот вариант описан в статье . Можно оштукатурить стены. Под штукатурные слои лучше устроить слой пенопласта (плотность 25 кг/м 3), 30 мм, или ЭППС (плотность 20-35 кг/м 3), 30 мм. Можно наносить штукатурные слои по сетке, без утеплителя (описано в ветке ), но при этом больше риск возникновения трещин по штукатурке. Технология утепления по слою утеплителя описывается в статье .

Примечание: Иногда встречаются рекомендации обшивку доской оставлять в качестве чистовой отделки. Для того, чтобы это делать, доску нужно будет обработать. Кроме того, в этом случае определенным образом нужно устраивать ветро и гидрозащиту стены под доской.

Важно! Мы не рекомендуем зашивать доской каркас, без черновой зашивки ОСБ перед этим. То есть, если применяется доска, в качестве чистовой отделки, то она крепится сверху на ОСБ. Объясню, на чем основано наше мнение. Если прибивать доску прямо к стойкам каркаса, без ОСБ, то, как правило, доску выкрутит и будет выкручивать минимум 2 раза в год (весной и осенью). А нам нужно каркасу придать пространственной жесткости, а не наоборот - подвергать его дополнительным нагруз

Устройство стен каркасного дома: описание, схема и рекомендации

Стены каркасного дома – это многослойная конструкция, особенности которой полностью известны только профессионалам. Однако домашний мастер сможет освоить такую технологию, чтобы осуществить работы без посторонней профессиональной помощи.

Устройство каркасных стен

устройство стен каркасного дома

Устройство стен каркасного дома предусматривает несколько слоев. Данная технология, по которой осуществляется подобное строительство, нашла свое широкое распространение, сегодня она стала понятна даже частному застройщику. Важно перед началом работ решить, какие материалы использовать, а также в какой последовательности их расположить. Без каркаса при этом не обойтись, ведь именно такая схема дала название технологии.

Понадобится пароизоляционный слой, обрешетка, отделочные материалы, ОСП, минеральный утеплитель, который может иметь вид матов. Имея данные материалы, можно создать из них правильный "пирог". Формирование многослойной стены начинается со строительства каркаса, который выполняется из бруса. Между стойками следует расположить слой теплоизоляции, а дальше двигаться в направлении к фасаду. Там будет располагаться 15-миллиметровая ориентированно-стружечная плита, а далее – вертикальная и горизонтальная обрешетки, между которыми располагается мембрана. Последним идет декоративный материал. Мембрана же будет выполнять функцию ветрозащиты. Устройство стен каркасного дома внутри окажется несколько проще, для этого нужно использовать пароизоляцию и обшивку.

Для справки

устройство стен каркасного дома своими руками

Для того чтобы исключить застаивание воздуха внутри помещений, необходимо будет установить принудительную вентиляцию. Ведь ориентированно-стружечная плита – это материал, который плохо пропускает воздух.

Рекомендации по каркасному строительству

устройство внутренних стен каркасного дома

Если вами будет осуществляться устройство стен каркасного дома, то важно на первом этапе определить, будет постройка жилой ив холодное время года или ее предполагается использовать в качестве дачи. Это влияет на толщину стен. Если речь идет о летней загородной постройке, то можно сэкономить на стойках, которые будут иметь меньшее сечение. А вот с домом для круглогодичного проживания дело обстоит иначе. Кроме того, для дачного дома можно использовать более дешевые финишные материалы, ведь к внешнему виду постройки предъявляются не столь серьезные требования.

Когда осуществляется устройство стен каркасного дома, подбирается, конечно же, еще и тепло-, а также пароизоляция. В этом случае многое зависит от региона, где вы собираетесь осуществлять строительство. Если речь идет о северной части страны, то акцент необходимо сделать на энергосбережении, конструкция должна иметь два слоя утеплителя. Однако если за окном большую часть года жара и повышенная влажность, то следует дополнительно использовать пароизоляцию, которая укладывается с внешней стороны утеплителя, тогда как для холодных регионов подобная схема "пирога" противопоказана.

Описание каркасных стен: плюсы и минусы

устройство несущей стены каркасного дома

Устройство стен каркасного дома своими руками вполне может быть осуществлено. Но перед этим рекомендуется рассмотреть все плюсы и минусы таких построек. Главным достоинством является скорость, ведь дом можно собрать за несколько месяцев, что обеспечивается отсутствие усадки, которая в других случаях требует выжидания того момента, пока стены примут окончательное положение. Помимо прочего, приведенный метод является относительно недорогим.

Благодаря современным материалам можно за несколько месяцев воплотить в жизнь сколь угодно смелую фантазию, а дом получится прочным и надежным. Но следует обратить внимание на слабые места. Бесспорно, сегодня существует множество средств, которые используются для повышения качеств пожаробезопасности материалов. Но при всем при этом в древесине все равно могут завестись насекомые и грызуны. Поэтому перед началом строительства необходимо осуществить мероприятия по борьбе с этими вредителями.

Возведение каркасных стен

устройство стен каркасного дома в деталях

Устройство несущей стены каркасного дома было описано выше, теперь можно перейти к практической части вопроса. На первом этапе осуществляется подготовка, при этом необходимо определиться с количеством строительного материала. Важно подготовить определенные инструменты, среди них:

  • дрель;
  • отвес;
  • строительная линейка;
  • молоток;
  • шуруповерт;
  • уровень;
  • угольник;
  • ножницы по металлу;
  • электролобзик.

Помимо прочего, не стоит забывать о приобретении антисептических средств, с помощью которых производится обработка деревянных элементов, чтобы придать им огнеупорность и защитить от вредителей. Толщина стен будет зависеть от назначения постройки, на этот параметр влияет сечение стоек. Поэтому площадь опоры должна быть равна 50 см2. Сначала нужно установить нижнюю обвязку, которая укладывается на гидроизоляционный слой фундамента. После в пазы устанавливаются лаги. Все углы должны быть прямыми, помимо прочего, элементы выравниваются по горизонтали. Для упрощения работ следует выдерживать расстояние между лагами, которое будет эквивалентно толщине теплоизоляции. Все элементы обрабатываются антисептическими средствами. После этого можно приступать к установке угловых стоек. Они фиксируются верхней обвязкой, только после мастер может монтировать промежуточные брусья. Специалисты советуют на каждом этапе проверять, соблюдаются ли вертикаль и горизонталь, ведь именно от этого будет зависеть конечный результат.

Работа над углами, верхним перекрытием. Проведение отделки

устройство каркасного дома от фундамента до крыши

Устройство стен каркасного дома в деталях, которое описано в статье, позволит вам исключить ошибки. Таким образом, следующим этапом станет обработка углов, к которым можно отнести оконные и дверные проемы. Фиксация осуществляется металлическими уголками, которые укрепляются шурупами. На следующем этапе монтируются лаги перекрытия, технология будет аналогична той, которая используется при укладке напольных элементов. Однако в данном случае их длина должна оказаться несколько больше. Стойки фиксируются с помощью укосин.

Выше было упомянуто, что в составе каркасных стен имеется утеплитель по типу минеральной ваты. Однако вы можете выбрать любую подходящую теплоизоляцию. Если вы хотите, чтобы в вашем доме было достаточно тепло даже в морозную зиму, слой теплоизоляции нужно укрепить между стойками каркаса. На следующем этапе укладывается гидроизоляция, при этом необходимо следить за тем, чтобы каждый последующий слой перекрывал предыдущий. Укладка ведется по направлению снизу вверх. Специалисты рекомендуют набивать поверх тонкие бруски, с помощью которых образуется вентиляционный зазор. На заключительном этапе укладываются наружные отделочные материалы.

Внутренние работы

стены каркасного дома устройство и основные элементы

Стены каркасного дома, устройство и основные элементы которых описаны в статье, должны быть отделаны еще и изнутри. При этом используется меньшее количество слоев, нужно применить только пароизоляцию и отделочный материал. В роли последнего может выступить ДСП или фанера, а при желании – гипсокартон. Если помещение планируется сделать жилым, то следует обратить внимание на экологичность финишного покрытия. Если оно содержит вредные вещества, то может оказать негативное влияние на здоровье человека. Например, некоторые разновидности ДСП являются непригодными для подобного использования.

Устройство внутренних стен

Устройство внутренних стен каркасного дома может осуществляться с применением брусков, сечение которых может быть равно 40x60 или 30x50 мм. Собрать каркас можно на саморезы или гвозди, реже используются крепежные пластины. Каркасная стена может быть выполнена из обычного профиля для гипсокартона. Можно создать каркас с ребрами жесткости, сверху на него нашивается листовой материал.

Строительство каркасных домов

Устройство каркасного дома от фундамента до крыши предусматривает создание на первом этапе дешевого фундамента (возможно - ленточного). Крепление здания к фундаменту может осуществляться болтами, костылями с "ласточкиным хвостом", связками-анкерами или клином. Возведение несущих стен было описано выше, а вот после завершения этого этапа можно заняться кровлей. Для этого используются потолочные балки с квадратным сечением, сторона которых составляет 150 мм. По углам устанавливаются постоянные ветровые связи заподлицо со стойками. На них укладывается доска с сечением 150x50 мм. Каркас крыши подкрепляется стяжками, шаг между стропилами должен быть равен удвоенному расстоянию между стойками каркаса.

Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety.org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

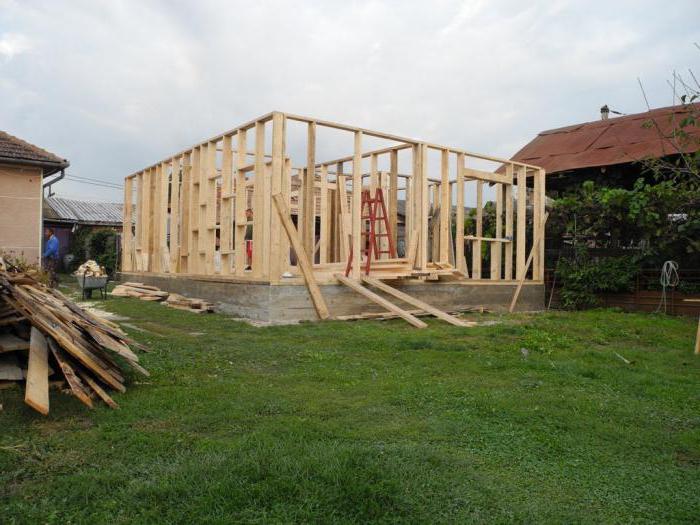

стены каркасного дома своими руками фото

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу. строительство стен каркасного дома фото

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее. пирог стен каркасного дома фото

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками. стены каркасного дома фото

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ. правильная стена каркасного дома фото

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

устройство стен, крыши и фундамента

Прежде чем начать строительство своего дома, следует определиться с технологией его возведения. Выбор её зависит в первую очередь от затрат денег и времени на будущую новостройку. Каркасный дом – это малоэтажное быстровозводимое жильё, построенное на основе конструкции из дерева или металла.

каркас дома каркас дома

Смонтированный деревянный каркас коттеджа

С каждым годом набирает популярность благодаря тому, что оно в меньшей мере подвержено внешним воздействиям, тёплое, лёгкое, имеет современный привлекательный вид.

Вернуться к оглавлению

Содержание материала

Достоинства

Деревянное каркасное жильё по качественным характеристикам не уступает кирпичным домам, бетонным домам, а по некоторым параметрам их превосходит:

  1. Быстровозводимость. Достигается благодаря не только небольшому весу всех деталей будущей постройки, но их конструктивным особенностям. Отсутствие так называемых мокрых операций позволяет производить отделку в любое время года.каркасный двухэтажный дом каркасный двухэтажный дом

    Вариант конструкции двухэтажного каркасного дома

  2. Лёгкий вес дома с использованием жёстких материалов существенно уменьшает вероятность возникновения повреждений от ошибок конструкции, воздействия внешних неблагоприятных факторов. Постройке в меньшей мере грозит неравномерная осадка в результате пучения или сдвига грунта.
  3. Экономия на закладке фундамента. Вес конструкции такой, что не требуется установка мощной, а значит, дорогостоящей фундаментной основы.
  4. Возможность воплощения разнообразных решений, а перераспределение веса не приводит к нарушению целостности, снижению прочности каркасного жилища.
  5. Быстрота прогреваемости всех помещений дома, обеспеченная высокой теплозащитой всего корпуса.
  6. Паропроницаемость стен почти на уровне классических деревянных домов. Она создаёт эффект «дышащего жилища», что очень важно для комфортного проживания.паропроницаемость каркасника паропроницаемость каркасника

    Схема устройства паропроницаемости каркасного дома

  7. Ремонтопригодность. Отремонтировать можно все элементы здания, в том числе фундамент. Лёгкий корпус (обычно меньше 20 тонн) можно поднять домкратом и сделать ремонт фундаментной основы.
  8. Благодаря небольшой толщине стен достигнуто оптимальное соотношение общего пространства, занимаемого зданием, и полезной жилплощади для проживания.
  9. Относительно невысокая стоимость конструкции, привлекательный внешний вид.

Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится. Поэтому при возведении дома следует подбирать строительные материалы очень осторожно.

Вернуться к оглавлению

Основные составные части

Каркас малоэтажной деревянной конструкции составляют:

  • фундамент;
  • балки нижней обвязки;конструкция каркаса конструкция каркаса

    Схема конструкции деревянного каркаса дома

  • стойки для коробки дверей;
  • балки верней обвязки;
  • вертикальные угловые стойки;
  • раскосы;
  • соединительные поперечные бруски;
  • цокольное и чердачное перекрытие дома.

Вертикальные стойки бывают угловые и промежуточные. Назначение тех и других – соединение верхней обвязки и нижней. Оно осуществляется обычно способами: с использованием металлических уголков или с помощью полной врубки и нагелей. Укосы используются для того, чтобы каркас не перекашивался, не изменил своего положения при воздействии сильного ветра.

Вернуться к оглавлению

Материалы

Если запланировано строительство деревянного дома, то из древесины должны быть следующие основные элементы:

  • брус для закладного венца, верней обвязки и боковых стоек конструкции;
  • доски для поперечин и черновой обшивки каркаса;
  • бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, внутренней и внешней отделки стен дома, пароизоляции, утепления.

 полы каркасный дом  полы каркасный дом

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Вернуться к оглавлению

Строительство каркасного деревянного дома

Чтобы стать собственником каркасного жилья, можно купить готовые его элементы, сделанные на заводе, перевезти домой и осуществить их сборку. Это называется щитовая технология, достоинство которой определяется быстротой возведения новостройки. Она требует использования крана для установки готовых щитов и, как правило, заливки ленточного фундамента.

Проект деревянно-щитового дома 6 на 6 можно построить собственными руками с нуля, что обойдётся значительно дешевле, к тому же домовладелец получит большое удовлетворение от реализации своих идей в процессе строительства.

чертеж каркасного дома чертеж каркасного дома

Чертеж для постройки каркасного коттеджа

Каркас жилища может быть из металлических балок. Но они используются не так уж часто. Это обусловлено тем, что металл значительно дороже дерева, а для монтажа конструкции нужна грузоподъёмная техника.

Использование деревянных балок позволяет осуществить возведение дома самостоятельно, без привлечения квалифицированных строителей и специальной техники. Как при строительстве любого здания, каркас будущего здания прорабатывается на бумаге или в специальной компьютерной программе. Проект его можно разработать самому домашнему мастеру, специальные навыки необязательны. На чертеже разрабатываются все элементы будущего дома, их размеры, подгонка, способы соединения, крепления основных деталей.

При выполнении строительных работ не обойтись без следующих инструментов и материалов:

  • молоток, гвозди, саморезы;
  • металлические кронштейны;
  • балки, брусья, доски и лаги;крепление балок крепление балок

    Крепление балок каркаса и лаг пола

  • цементно-стружечные плиты или OSB;
  • рубероид;
  • цемент, песок и лопаты.

Фундамент

Начинают строительство с закладки фундамента. Благодаря невысокому весу деревянного здания он может быть лёгкий ленточный или столбчатый. Выбрав тот или иной вариант, производят разметку территории.

Котлован под фундаментную ленту должен быть таких размеров, чтобы она сама была шире стены сантиметров на 5–7 и уходила в землю примерно на 30 см.

На дно выкопанной траншеи насыпают песчаную подушку 5 см и утрамбовывают. Она необходима для того, чтобы уменьшить влияние смещающихся слоёв почвы. Затем котлован укрепляют опалубкой из досок или другого листового материала. После этого монтируют арматуру на прутьях. Их забивают в землю для того, чтобы на них держалась арматурная сетка, для монтажа которой можно использовать продольные металлические детали непригодных велосипедов или детских колясок.

фундамент под каркасный домфундамент под каркасный дом

Готовый ленточно-столбчатый фундамент под каркасный дом

Их соединяют, используя металлическую проволоку. Цементный раствор домашний мастер может сам приготовить и залить, используя в определённых пропорциях цемент высокой марки, воду, песок, пластификатор, щебень или гравий. Перед тем как устанавливать каркас, готовый фундамент надо покрыть гидроизоляционным материалом.

Если под домом не планируется цокольный этаж или подвал, то используется столбчатый фундамент. Бетонные, кирпичные или металлические столбы устанавливают по углам будущей постройки, а также на пересечении внутренних и внешних стен. Сверху эти элементы объединяют обвязочным толстым брусом, на котором будет стоять конструкция. Обвязку изолируют от фундаментных опор двумя слоями рубероида.

Иначе в местах соприкосновения дерева с бетоном, кирпичом или металлом может появляться конденсат, древесина начнёт гнить.

Обвязка

Для монтажа нижней и верхней обвязки необходим брус размерами 150х150 мм. Он может быть из дуба, лиственницы или сосны. Предварительно его обрабатывают антипиреном и антисептическим раствором. Углы сводят по принципу «шип-паз» с плотной подгонкой, без зазоров.

Можно соединять, используя металлические крепёжные элементы, но соприкасаясь с деревом, они окисляются, со временем вызывают гниение древесины.

В результате вся конструкция теряет первоначальную прочность. Каркас монтируют на нижнюю обвязку. Она должна занимать весь периметр ленточного или столбчатого фундамента, к которому крепится анкерными болтами. Для большей прочности во время заливки бетона или установки свай по углам фундамента можно забетонировать металлические штыри для крепления обвязочной рамы к фундаментной основе.
нижняя обвязка каркасника

нижняя обвязка каркасника Когда укрепление нижней обвязки закончено, надо убедиться, что она уложена строго горизонтально. Позже перекосы конструкции исправить очень сложно. Теперь можно укладывать лаги для пола.

Вертикальные опорные брусья по длине должны обеспечивать потолок на высоте примерно 2,7 м. Выше – могут возникнуть проблемы с обогревом, ниже – летом будет душно.

Их размещают по углам, а между ними промежуточные.

Первоначально вертикальные стойки укрепляются временными укосами, по два на каждую опору, но установив верхнюю обвязку, их заменяют постоянными. Для монтажа потолочной обвязочной рамы используют брусья с пазами. Когда она готова, её кладут на вертикальные стойки и прибивают гвоздями. Потолочные балки укладываются в пазы и крепятся стальными кронштейнами или уголками.

Стены

Предпочтительно, чтобы доска для тёплых стен была не менее 10 см толщиной.

стены каркасного дома стены каркасного дома

Чертеж конструкции стен каркасного коттеджа

А выбор материала для утепления дома определяется предпочтениями хозяина. В наши дни наиболее качественным утеплителем признаётся пенополистирол. Он недорогой, воздухопроницаемый, является хорошим теплоизолятором.

Он не сбивается в утеплительной нише, не сползает вниз, как это происходит с минеральной ватой. После чего производится отделка стен изнутри, зачастую вагонкой. Удержать тепло помогают также установленные стеклопакеты с двойными или тройными стёклами.

Крыша

Первоначально укладывается прочный брус, на который будут опираться все другие элементы. Стропила соединяются гвоздями и под углом в форме буквы «А».

крепление стропилкрепление стропил

Пример крепления крышных стропил крыши каркасника

Затем делается обрешётка, сколоченная из досок одна от другой на дистанции 10 см. Верхнюю её часть, используя строительный степлер, покрывают рубероидом. Поверх него, начиная снизу, внахлёст настилается профилированный лист, шифер или черепица.

Коньковую полосу после завершения настила следует укрепить саморезами. По краям кровли делают водосборы со сливом. После этой процедуры устанавливают двери, окна, строят крыльцо, а по желанию и мансарду.

Вернуться к оглавлению

Ошибки строительства

Наиболее часто встречается проблема подготовки пиломатериалов. Иногда они недостаточно просушены, в процессе эксплуатации могут покоробиться и растрескаться. Потребителю после покупки можно самому устроить дополнительную просушку. Для этого доски с покрашенными торцами перекладывают деревянными брусками и накрывают листами шифера или профнастила.

А под плёнкой или рубероидом дерево будет преть. Доски в процессе сушки необходимо переворачивать каждую неделю. Не менее чем через месяц высушенный пиломатериал перебирают, откладывая искривлённый и покоробившийся.

 крыша каркасного дома  крыша каркасного дома

Смонтированная крыша каркасного дома из профнастила

Далее следует проверить ширину досок. После просушки она может уменьшиться от 1 до 5 см. Это зависит от того, из какого участка ствола она сделана: из его края или сердцевины. Поэтому чтобы не возникли проблемы при обшивке стен, пола и потолка, весь пиломатериал следует дисковой пилой привести к единому размеру.

Ошибкой может быть экономия на толщине угловых балок, брусьев нижней и верхней обвязки. Цементно-стружечные плиты не надо подменять листами ДСП. Количество укосов не следует уменьшать. Каждая вертикальная балка деревянного каркаса должна укрепляться четырьмя раскосами: по два снизу и сверху. Иначе под напором сильного ветра каркас дома будет скрипеть.
крепление каркаса

крепление каркаса
Ещё одна ошибка: по истечении эксплуатационного срока, каркасное здание пытаются ремонтировать и латать, тратя большие деньги. Этого не рекомендуется делать, лучше его снести и построить новое. Фундамент можно использовать прежний, потому что под лёгким весов конструкции он практически нисколько не разрушился. Строительство такого же дома обойдётся дешевле постоянного ремонта обветшалого здания.

Технологии строительства каркасного дома

Каркасная технология строительства объединяет дома, в основе которых лежит каркас – жесткая конструкция из дерева или металла. Главное преимущество таких зданий – быстрота возведения. Они подходят для любого грунта и климата. Небольшой вес строения — повод сэкономить, сделав фундамент малого заглубления. Если вы все еще сомневаетесь, стоит ли строить каркасный дом или лучше отдать предпочтение каменному, изучите особенности технологии, виды строительства, преимущества и недостатки.

Каркасный дом в разрезе

Каркасный дом в разрезе

Виды каркасных домов

По классической технологии сначала собирают каркас из верхний и нижней обвязок, вертикальных стоек и поперечных балок, затем обшивают его листовыми материалами, утепляют, делают внутреннюю отделку. Утеплитель монтируется враспор в промежутки между стойками. Шаг стоек делают чуть меньше, чем ширина листов утеплителя, чтобы обеспечить плотное прилегание без щелей.

Схема стены каркасного строения

Схема стены каркасного строения

Выделяют несколько видов каркасных домов:

  1. Дома из SIP-панелей (канадские).
  2. Технология «Платформа».
  3. Каркасно-щитовые дома по немецкой технологии.
  4. Каркасно-рамочные, в том числе фахверковые.
  5. Каркасные дома с ДОК.

Каркасно-щитовой дом

Каркасно-щитовой дом

Дома из SIP-панелей — опыт канадских строителей

SIP-панели или сэндвич-панели — готовые щиты небольшого размера с утеплителем внутри, которые используют для перекрытий и стен. В качестве утеплителя обычно используется полистирол, его вклеивают между двумя листами ОСП и прессуют. ОСП — ориентированно-стружечная плита, смесь щепок и стружки, проклеенная смолами.

Слой утеплителя немного короче плит, это углубление нужно для крепления к брусу. Для соединения панелей применяют принцип «шип-паз», места стыков перед установкой запениваются монтажной пеной. Крайняя панель присоединяется к лагам перекрытия или брусьям каркаса.

Дом из СИП-панелей

Дом из СИП-панелей

SIP-панели производят в заводских условиях, это ускоряет сборку дома на месте. Технология широко используется в Канаде и США, поэто

Углы в каркасном доме - конструкция, как сделать, соединение. Правильные углы каркасного дома

Меня часто спрашивают про особенности устройства углов каркасного дома. В этой статье я постараюсь подробно рассказать о всех нюансах строительства данного узла.

При перпендикулярном соединении стен образуются углы в каркасном доме. Угол – это узел, который несет нагрузку большую, чем сама стена дома. При его устройстве необходимо выдержать такие параметры, как энергоэффективность, прочность, удобство монтажа. Энергоэффективности углов стоит уделять особое внимание, чтобы исключить появление мостиков холода.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 - проконсультирую, рассчитаю, подскажу.



Углы каркасного дома правильно сформированные, позволяют создать соединение придающее всей конструкции жесткость. Простой монтаж ускоряет сроки и экономит материал.

Разновидности углов

Конструкция угла каркасного дома зависит от технологии, по которой собирается каркас. На практике я использую два распространенных варианта: американский и скандинавский. Предпочтение тому или иному варианту отдается в зависимости от проекта или пожеланий заказчика.

Угол американского формата (калифорнийский).

Суть конструкции заключается в том, чтобы установить в уже смонтированный угол дополнительную стойку, которая будет обеспечивать устойчивость и возможность установки внутренней облицовки. Однако существенным недостатком конструкции является возможность появления мостика холода в месте стыковки дополнительной стойки.

Угол американского формата (калифорнийский).

Закрытый угол.

Тип конструкции, который используется при строительстве по американской технологии. В этом случае образуется ниша, которая впоследствии заполняется утеплителем. Здесь также устанавливается дополнительная стойка, которая усиливает угловое соединение. Утепление такого соединения проводится одновременно с облицовкой фасад, так как полость угла недоступна с внутренней стороны строения.

Закрытый угол

Скандинавский угол.

Самый «теплый» вариант из перечисленных выше. Свое название получил от технологии, которая используется в скандинавских странах. При сохранении жесткости конструкции получается теплый угол без очевидных мостиков холода. Само утепление производится снаружи, совместно с облицовкой строения.

Скандинавский угол

Монолитный угол.

Конструкция, при которой угловая стойка в каркасном доме образуется с помощью цельного бруса. Это самый холодный вариант. К тому же массив древесины с течением времени склонен к растрескиванию, что также не придает тепла помещению.

Монолитный угол

При таком устройстве угла возникают проблемы с креплением внутренней облицовки строения, так как нет сформированных для этих целей полочек.

Помимо технологических особенностей углы в каркасном строении делятся на внешние и внутренние.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Организация внешних углов

При стыковке стен строения образуются внешние углы. Как правило, они устраиваются при помощи трех стоечных брусов: два принадлежат стенам, а третий устанавливается в качестве дополнительного элемента.

Организация внешних углов

Такое устройство помогает соединить и укрепить стены между собой, придавая конструкции угла дополнительную жесткость.

Соединение углов в каркасном доме при помощи трех брусов можно выполнить и иным способом, образуя закрытый угол.

устройство угла тремя брусами

устройство угла тремя брусами

В любом случае, при организации внешнего угла я прежде всего придаю значению дополнительной жесткости и утеплению конструкции, чтобы избежать появлению плесени и грибка в углах внутри строения.

Внутренние углы в каркасном доме

Особенностью организации внутреннего угла является создание дополнительных плоскостей для крепления внутренней облицовки дома. Как правило, всю внутреннюю облицовку или элементы её крепления я устанавливаю на стойки каркаса. Если просто состыковать две стены, то впоследствии можно обнаружить, что одна из стоек каркаса, которая образует внешний угол, «спряталась» внутри и крепить внутреннюю обшивку просто не к чему. Для этого в каркас стены, стойка которой образует внешний угол, я вставляю дополнительный брус так, чтобы он крепился к смежной стене и образовывал полку для установки облицовки.

Угол американского формата (калифорнийский).

Технология «тёплый угол»

Угол в доме наиболее уязвимое место для теплопотерь. Зачастую в угоду прочности и жесткости конструкции, углы в домах формируют за счет множества стоек каркаса, чем достигается создание мостиков холода. При формировании угла по технологии «тёплый угол» эта проблема решается полностью.

Тёплый угол каркасного дома формируется с помощью трёх или четырех брусов, а получившаяся ниша полностью заполняется утеплителем. При этом утеплитель «запечатывает» все стыки между стойками. На это я обращаю внимание ещё и потому, что в строительстве применяется обрезной материал, который имеет неровности, а значит и прилегание стоек друг к другу будет не спошным.

Технология «тёплый угол»

Единственным неудобным моментом в таком случае является то, что утепление угла необходимо произвести до обшивки фасада здания.

Сформированный таким образом угол здания я называю закрытым. И закрыт он прежде всего для холода.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Устройство угла дома (пошаговая инструкция)

Перед тем, как сделать углы каркасного дома, необходимо понимать, по какой технологии будет возводиться весь дом. Исходя из проектных документов я разрабатываю монтаж узлов дома. Каждый узел отдельно прорисовывается, чтобы избежать ошибок при монтаже.

1. Перед началом монтажа стены, который в любом случае начинается с угла дома, проверяется геометрия нижней обвязки. Брусы должны стыковаться ровно под 90 градусов. Это станет гарантией того, что угол здания будет формироваться в точности с заданной геометрией. Самым точным методом является треугольник Пифагора. Суть его заключается в следующем: по линии одной стены от угла отмеряем 3 метра, а по другой от этого же угла – 4. Расстояние между отмеченными точками должно точно равняться 5-ти метрам. Если это так, то угол имеет свои 90 градусов.

нижняя обвязка

2. Первый каркас стены (предварительно собранный на полу первого этажа) устанавливаю непосредственно в угол и закрепляю укосиной, зафиксировав каркас в вертикальном положении. Крепление к нижней обвязке провожу анкерами.

3. Каркас второй стены устанавливаю на нижнюю обвязку перпендикулярно установленному каркасу. Крепление стен между собой провожу только гвоздями длиной не менее 70 мм по всей высоте с шагом 400 мм.

4. В каркас первой установленной стены, отступив 100 мм от крайней стойки, вставляю дополнительную стойку. Её устанавливаю таким образом, чтобы торец бруса выступал за внутреннюю плоскость второй стены. Таким образом я формирую полочку для монтажа внутренней обшивки.

нижняя обвязка

5. Сформированная тремя брусьями ниша, с поперечным сечением 150х100 мм, будет служить для утепления угла строения.

6. Ниша изнутри обшивается паробарьером, а затем туда укладывается утеплитель.

7. Утепление угла провожу с одновременной облицовкой фасада. В этом есть определенное неудобство с той точки зрения, если работы по укладке всего утеплителя будут проводиться позже, то отдельно для углов придется завозить утеплитель.

Последующее устройство углов каркасного дома, проводится в той же последовательности, но так, что для следующего угла вторая стена будет являться первой. Таким образом я достигаю определенной перевязки всех углов и жесткости всего строения в целом.

Иногда приходится проводить постоечный (отдельными стойками) монтаж каркаса. В этом случае необходимо установить два бруса, предварительно скрепленные буквой «Г», в угол здания, закрепив их снизу перфорированными уголками. Далее согласно разметке через 600 мм устанавливаются последующие стойки. Это в одну сторону. А в другую необходимо отступить 100 мм, поставить стойку, которая сформирует нишу для утепления.



Ваша выгода при обращении ко мне

нижняя обвязка

строю сам - 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

нижняя обвязка

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

нижняя обвязка

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

нижняя обвязка

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Ошибки при строительстве

1. Самой распространенной ошибкой при формировании углов каркасного дома является то, что углы оставляют не утепленными. Формирование угла из цельного бруса или с помощью четырех спаренных стоек хоть и укрепляет здание, но абсолютно не утепляет его. Дерево само по себе не является утеплителем. К тому же в его структуре со временем могут появиться трещины, что обеспечит появление мостиков холода.

2. Соединение брусов в углах с помощью саморезов – тоже одна из частых ошибок. Вообще в каркасном строительстве, а в углах, которые наиболее подвержены усилиям, направленным на смещение, необходимо использовать только гвозди. Чтобы руки «не отваливались» при монтаже, я использую пневмомолоток с гвоздями, соединенными в ленту. Это ускоряет процесс и облегчает ведение правильного монтажа.

Применение саморезов может быть оправдано только при обшивке фасада (при установке облицовочных ветрозащитных плит). И то, использовать можно только анодированный материал не тоньше 5 мм. «Черные» саморезы – категорически под запретом.

3. К технологическим ошибкам также добавляются и конструктивные. В целях экономии средств при строительстве, заказчики, а порой и не опытные бригады, часто используют пиломатериал естественной влажности. То есть прямо «из-под» пилы. Этого категорически делать не стоит. Дерево имеет свойство высыхать, а значит строение будет подвержено деформации. Особенно это касается углов. В этом случае, после отделки на внутренних углах, могут появиться трещины. Тогда придется исправлять, а порой и переделывать всю работу заново.

4. Хранение пиломатериала должно быть защищенным. Доставленные на стройку брусы и доски необходимо тщательно укрывать от воздействия внешней влаги до окончания полной обработки специальными составами.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения) Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Планируете возведение каркасного дома? Звоните +7(495)241-00-59

Начинать строительство каркасного дома необходимо с тщательно проработанной документации. На каждый сборный узел дома, особенно для углов и проемов, должен быть чертеж или разработанная схема с определением всех мест крепления и установок деталей. Деталировка (по стоечная разрисовка) – обязательны. И это я делаю всегда. Проработка элементов помогает сократить сроки и сэкономить ресурсы. Перед тем, как сделать теплый угол в каркасном доме, необходимо понять технологию его устройства, разметить места установки стоек и нарисовать схему самого угла.

Используя мои советы и подсказки, с проблемами возведения каркасника можно справиться самостоятельно. Но всё же, чтобы избежать ошибок и просчетов лучше обратиться к специалистам, у которых есть знания, а главное – опыт возведения таких строений.

Помощь специалистов обойдется не так дорого, как может показаться, в сравнении с теми ошибками, которые можно допустить при строительстве. Порой допущенные просчеты нельзя исправить и придется разбирать уже собранный неправильно элемент. К тому же возвести каркас дома средней площади под силу бригаде из четырех человек за 3 – 4 недели.

Преимущества строительства подрядным способом:

  • соблюдение всех норм и правил при строительстве;
  • экономия средств и материалов за счет правильно выполненных работ;
  • короткие сроки строительства, объясняемые технологичностью;
  • всегда высокое качество и гарантия на все виды выполненных работ.



нижняя обвязка

мой опыт - ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю -  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 - буду рад вам помочь, обращайтесь!

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
