Как крепить кровельный профнастил на крышу: Как правильно крепить профнастил на крышу саморезами – Как крепить профнастил на крыше

В какую волну крепить профнастил на крыше

Почему профнастил крепят в нижнюю волну?

Среди неоспоримых достоинств современного профнастила – простота его монтажа. По большому счету данные операции под силу любому домашнему мастеру – без специальных строительных навыков. Достичь хорошего результата несложно, если соблюдать несложную технологию работы с профилированными листами. В частности – знать, как их правильно крепить.

Профнастил: конструкция и монтаж

Профнастил производится из тонкой рулонной стали с предварительно нанесенным сплошным (полимерным) покрытием. Основная операция – придание нужной формы поверхности (волны) на специальном промышленном оборудовании. На выходе получается профлист, которые в зависимости от типа волны относится к стеновому, универсальному или несущему (кровельному) типу.

Независимо от разновидности профнастила он может крепиться к основе как вертикально (в основном – для декоративных целей), так и горизонтально или, точнее под небольшим углом (в несущих или кровельных конструкциях).

Все сооружения с кровельным профнастилом можно подразделить на две группы: нагруженные или ненагруженные. Под первыми подразумеваются те, в которых единственные нагрузки – собственный вес, под вторыми – те, на которые действуют сторонние статические или динамические нагрузки (например, снежный покров на крыше или порывы ветра).

В любом случае профнастил должен быть надежно закреплен. Иными словами, плотно «прижат» к несущей основе. Естественно, наилучшим образом этого можно достичь только если крепить лист по нижней волне – с шагом, определяемым расчетным образом или с помощью специальных таблиц. В этом случае появляется возможность надежно зафиксировать элементы и при этом минимизировать риск травмирования профнастила при чрезмерном затягивании специальных саморезов.

Крепление профнастила на крыше: спорные моменты

Если касательно вертикальных конструкций все мастера едины во мнении: крепить по нижней волне, то в случае монтажа профнастила в качестве кровельного материала мнения расходятся. Специальная литература и большинство специалистов рекомендуют крепить «по низу», ставя во главу надежность фиксации.

Другая часть не без определенных оснований замечает, что крепеж (саморезы), установленные по нижней волне, со временем начнут коррозировать и разрушаться, приводя к возникновению локальных протечек и смещению листов. И предлагают решение – крепить «по верху», при этом, естественно, приводя примеры длительной успешной эксплуатации кровли, смонтированной таким образом. Рисками подобного подхода являются:

  • возможные повреждения листов при чрезмерном затягивании саморезов;
  • ненадежное крепление вследствие слабого затягивания;
  • отсутствие плотного контакта приводит к дополнительным нагрузкам на крепеж, что чревато его повреждением или разрушением;
  • возможный изгиб нижней кромки с затеканием воды внутрь.

Каждая из проблем – серьезна, поэтому профессионалы рекомендуют придерживаться «классики» — крепить по нижней волне. А возможные проблемы, связанные с состоянием саморезов «лечить» выбором качественного крепежа от надежных производителей, а также периодическим осмотром кровли со своевременной заменой саморезов при первых признаках коррозии или даже разрушения защитного покрытия.

Статьи по теме:

Украина, г. Харьков,
пр. Московский, 142, офис 42

Как крепить профлист на крыше – правила укладки и крепления саморезами

Строительства дома на даче — очень трудоемкая задача, но ее результат стоит всех затраченных усилий. Частичное или полное выполнение работы самостоятельно является хорошим способом сэкономить. В статье пойдет речь об укладке кровли своими руками. Рассмотрим, как крепить профлист на крыше.

Характеристики профлиста

Профилированный лист (его еще называют профнастилом) является очень распространенным материалом в строительстве. Среди его достоинств можно выделить легкость, долговечность, прочность, безопасность для окружающей среды, надежность, а также простоту монтажа. Материал отлично подходит для покрытия кровли, отделочных работ, а также установки ограждений.

Профлист не нужно регулярно красить, цвет не будет выгорать под солнцем. Для изготовления материала используется оцинкованная сталь. Иногда поверх нее наносится полимерное покрытие. По внешнему виду профилированный лист похож на шифер. Изделия выпускаются во множестве вариаций, отличающихся по эксплуатационным характеристикам, а также размерам.

Марки материала

Существующие марки профнастила:

  • «С» — используется для постройки небольших перекрытий, высота гофры в диапазоне от 8 до 44 миллиметров;
  • «НС» — используется в качестве кровельного покрытия, высота гофры в диапазоне от 35 до 44 миллиметров;
  • «Н» — профнастил с укрепленными ребрами жесткости, используется в качестве капитальной кровли, высота гофры в диапазоне от 57 до 114 миллиметров.

Покрывать кровлю лучше всего с помощью профильных листов с высотой от 20 до 60 миллиметров, в которых имеется специальная канавка для отвода жидкости. Толщина подбирается на основании инженерных расчетов различных нагрузок.

В комплект к изделию должна входить инструкция «Как правильно прикручивать профлист на крышу». Если она отсутствует, следует попросить ее у продавца.

Для владельца загородного дома важно, чтобы кровельное покрытие было долговечным, а также обладало приятным внешним видом. Поэтому при выборе материала необходимо брать во внимание климатические условия региона. Для территорий с повышенными снежными осадками стоит покупать профилированный лист с гофрой от 20 миллиметров, а угол ската крыши нужно делать от 15 градусов. Профилированные листы с обозначением «НС35» и «НС44» предназначаются для частного строительства.

Как прикручивать профнастил к деревянной обрешетке

Укладка профнастила производится с перекрытием листов, как и других кровельных материалов. При этом расстояние заступа определяется на основании уклона крыши.

Величина нахлеста профиля для крепления профнастила на крышах с разным уклоном:

  • Если уклон крыши составляет не больше 14 градусов, выполняется горизонтальный нахлест около 20 сантиметров.
  • Для крыши с уклоном от 15 до 30 градусов нахлест стоит делать от 15 до 20 сантиметров.
  • Для крыши с уклоном более 30 градусов нахлест стоит делать от 10 до 15 сантиметров.

Рекомендация: для крыши с уклоном не больше 12 градусов величина заступа должна быть не меньше 25 сантиметров. А все стыки необходимо заполнить герметиком.

Профильные листы укладываются параллельно карнизу. Параллельные листы фиксируются одним саморезом. При этом необходимо учитывать величину карнизного свеса, которая высчитывается из высоты профиля.

Величина карнизного свеса:

  • Если глубина волны профилированного листа равняется 8, 10 или 20 мм, величину свеса нужно делать от 5 до 10 см.
  • В остальных случаях — больше 20 см.

Для крепления профлистов используются саморезы с длиной в диапазоне от 2 до 25 см и диаметром 4.9-6.3 мм. В крепежных элементах EKT, Hilli, Fisher имеются сверлящие бородки. Такие саморезы получится закрутить без предварительной подготовки. В качественных самонарезающих винтах присутствуют специальные прокладки, защищающие отверстия от попадания жидкости.

Рекомендация: при выборе саморезов стоит учитывать длину цилиндрической резьбы. В качественных крепежных элементах этот показатель должен быть больше ширины соединяемых листов не меньше чем на 5 мм. На квадратный метр кровельного покрытия уходит в среднем от шести до восьми саморезов.

Еще стоит помнить, что для крепления профнастила к обрешетке нужно использовать резиновые уплотнительные шайбы. В нижние участки изделия ввинчиваются саморезы по величине от 28×4.8 мм. А вот конек крепится на верхние «волны» (детальнее: «Как установить конек на крышу из профнастила»).

Устройство изоляции

Необходимо знать не только о том, как крепить профнастил на крыше саморезами, но и о правильном устройстве изоляции — очень важном этапе монтажа кровельного материала. Дело в том, что под кровлей образуется влага. Конденсат постепенно разрушает покрытие, в результате потребуется его замена. Изоляция позволяет защитить кровлю от образования влаги. Сама задача включает в себя устройство тепло- и пароизоляции, а также наладку вентиляции.

Повысить срок службы кровли получится, если под профлисты разместить прокладку, защищающую от образования влаги. Предпочтительнее всего выбирать паро-гидроизоляционную мембрану. Монтируется она на большие гвозди с шагом около 20 сантиметров. Начинать укладку стоит с карниза, идти в направлении конька крыши.

Защитная пленка укладывается с небольшим нахлестом (от 10 до 15 сантиметров). Еще нужно сохранять провис около 2 см между стропилами. Листы в местах нахлеста фиксируются на двухсторонний скотч.

Контррейку нужно брать с толщиной 4-5 см, она используется для защиты мембраны во время выполнения работы. Нельзя забывать о вентиляции. Между прокладкой и первой доской нужно оставить свободное пространство в 5 см. При этом край прокладки подворачивается вверх, к тыльной стороне торцевой доски. Пленку легко получится отрезать обычным ножом. Читайте также: «Как положить профнастил на крышу – правила укладки, пошаговое руководство».

Вентиляционные отверстия размещаются ближе к коньку крыши. Они предназначены для свободного движения воздуха под кровлей, препятствующего возникновению конденсата. Понадобится наладка вентиляционных каналов, небольшой зазор под кровлей, а также наличие вентиляционных решеток, которые размещаются на торцах здания.

Совет: на защитную пленку необходимо закрепить деревянные рейки, они предназначены для отвода образующейся влаги и жидкости. Все места нужно надежно закрепить. Только так получится качественно сделать вентиляционные зазоры. На этом с изоляцией кровли покончено.

Как правильно крепить профнастил на крыше

Рассмотрим подробнее задачу, как прикручивать профнастил на крышу. При монтаже профиля необходимо помнить об одном нюансе: листы нужно укладывать так, чтобы по краю кровли шла нижняя волна, а не верхняя. Капиллярная канавка тоже должна быть направлена вверх. Для транспортировки кровельного материала на крыши используются лаги.

Совет: лаги можно заменить весьма причудливой конструкцией. Достаточно взять длинную лестницу и поставить ее к крыше «вверх ногами». Тогда выйдет отличный маршрут для подачи профлистов. Читайте также: «Правильное крепление профлиста саморезами на крыше — инструкция».

Профилированные листы укладываются поясами поперек ската, при этом первый из них укладывается с 10-сантиметровым припуском на козырек. Все это крепится на саморезы с шестигранной головкой, в которых присутствует резиновая прокладка для герметизации. Крепящие элементы вкручиваются исключительно перпендикулярно листами, без малейшего отклонения. Желательно выбирать шурупы того же цвета, в какой окрашен профнастил. Тогда они не будут выделяться на общем фоне. Саморезы вкручиваются по краям листа, в его центре, а также местах нахлеста. В схеме крепления профлиста на крыше участвует не менее 6 шурупов. Читайте также: «Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа».

Последующие ряды необходимо укладывать по скату, но уже с 10-сантиметровым нахлестом на предыдущие. Таким образом выстраиваются параллельные листы. Когда один скат покрыт, можно переходить на другой, алгоритм монтажа тот же самый.

Для облегчения процедуры укладки понадобится небольшая лестница, вровень с длиной кровли. Она будет использоваться для перемещения человек по крыше. Если такая лестница отсутствует, то ее можно купить в строительном или хозяйственном магазине либо соорудить самостоятельно. Для этого нужна одна продольная доска — основание — и множество мелких — ступенек. Конструкция закрепляется за угол конька.

Для перекрытия конька кровли можно использовать оцинкованную полосу либо профлист, тоже фиксируемый на саморезы. Когда процедура монтажа подойдет к концу, необходимо очистить крышу от строительного мусора и стружки. Места, где профлист поцарапан или отрезан, нужно подкрасить, чтобы не возникло кромочной коррозии. Через 3 месяца желательно выполнить протяжку саморезов. Связано это с тем, что со временем крепление ослабляется.

Крепление профлиста саморезами — возможные ошибки

Возможные ошибки и действия, которые нельзя совершать при укладке профнастила:

  1. Ни в коем случае нельзя выполнять крепление профлиста к деревянной обрешетке на гвозди. Они могут слететь при сильном ветре, такое соединение крайне ненадежное.
  2. Запрещено выполнять сварку и газовую резку профилированных листов.
  3. При отрезе профлистов нельзя использовать «болгарку». Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист будет подвержен коррозии и быстро разрушится.
  4. Ножницы по металлу подходят исключительно для продольной резки профнастила. Поперечная резка таким инструментам приведет к деформации изделия. Исправление полученных неровностей — очень сложная задача. И нет никакой гарантии, что получится целиком устранить деформацию. В результате лист будет непригоден для укладки.

С резкой отлично справятся электроножницы и электролобзик. Еще для этих целей используется циркулярная пила с большими победитовыми зубцами.

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

  • толщина металла не менее 0,7 мм;
  • высота гофры не менее 35 мм;
  • имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

  • при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
  • при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
  • при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

  • для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
  • для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
  • для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

  • Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
  • Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
  • Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

  1. Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
  2. Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
  3. На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
  4. Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
  5. Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Полезное видео

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

Как крепить профнастил на крышу: пошаговая инструкция

Содержание статьи

Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.

Составление проекта

Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:

Материал
ПараметрыЗачем нужен
Пленка полиэтиленоваяТолстая, техническаяГидроизоляция подкровельного пространства
Скотч строительныйШирокийПроклеивание стыков пленки
СаморезыКровельные с уплотнителями, под цвет профнастилаУстановка листов

Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.

Какой должна быть обрешетка?

Стропила ставят обычно на расстоянии 0.8 — 1м. При таком раскладе наиболее подходящий для обрешетки материал – доска 30х100мм. Шаг между элементами основы под профлист зависит от его толщины. Так, для материала НС-20 он будет составлять 40-60см при наклоне в 45гр и 50-70см при наклоне в 30гр. Для профнастила НС-35 – 100 и 1200-1300см соответственно, для НС-44 – 900-1500 и 1000-1400. Более подробно, как сделать обрешетку под профнастил читайте здесь.

Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.

Подготовка к работе

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.

Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).

Монтаж кровли

Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:

  • Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
  • Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
  • Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.

Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки. Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:

Основные правила крепления листов

Производится крепление профнастила на крышу с соблюдением таких рекомендаций:

  • Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
  • Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
  • Друг с другом листы скрепляются заклепками по волне с шагом в 2.5м.
  • Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.

Что делать категорически нельзя?

Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:

  • резать листы болгаркой,
  • сваривать их,
  • резать профнастил ножницами по металлу в поперечном направлении.

В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.

Видео по теме:

Как крепить профнастил на крыше саморезами

Качественный кровельный профнастил по своим эксплуатационным свойствам не уступает металлочерепице. У этого материала есть масса достоинств: небольшой вес, широкая цветовая гамма и различные виды защитного покрытия.

Для крепления профнастила на крышу используются кровельные саморезы с ЭПДМ прокладкой. Чтобы вода не попала под кровлю через места крепления, саморезы затягивают с определенным усилием.

На производстве можно заказать листы нужного размера по размеру ската. Все это делает профнастил одним из самых востребованных материалов для устройства крыши.

Обрешетка под профнастил

Для монтажа профнастила делают разряженную обрешетку из обрезной доски 32 х 100 мм или бруса 50 х 50 мм. Шаг обрешетки зависит от уклона кровли и марки профилированного листа. Правило простое, чем выше гофр и круче наклон кровли, тем больший допускается шаг.

Ниже приведены рекомендуемые значения шага обрешетки для некоторых марок кровельного профнастила. При использовании другого типоразмера можно определить величину шага методом экстраполяции, уменьшая его для профнастила с малым гофром и увеличивая при использовании высокопрофильных листов.

Марка профнастилаНаклон кровли, ºТолщина листа, ммШаг обрешетки, мм
Н20до 15
свыше 15
0,5 — 0,7до 300
до 650
НС35до 15
свыше 15
0,5 — 0,7до 500
до 1000
Н60до 8
свыше 8
0,7 — 0,9до 3000

В «сложных» местах кровли – на коньке, выхода дымохода и мансардных окон, ендовах – обрешетку нужно сделать сплошной. Это упростит крепление кровельных аксессуаров.

Все деревянные элементы обрешетки для защиты от гнили и огня необходимо обработать антипиреном и антисептиком. Читайте обзор защитных составов для древесины.

укладка профнастила на крышу
depositphotos

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

При укладке первого ряда обеспечивают карнизный свес. Для марок профнастила НС10, НС8, НС20, С21 он составляет 50…100 мм. Для С44, НС35, Н75, Н60 – 200…300 мм. Можно ориентироваться и по будущему положению водосточного желоба. Вертикаль, опущенная с конца свеса, должна попадать примерно в его середину.

На фронтоне край профлиста укладывается вровень с торцами обрешетки. Затем к последним прибивается ветровая рейка, а поверх нее – Г-образная стальная ветровая планка. Верхней полкой она укладывается на край профнастила, а ножкой – прикручивается саморезами к ветровой рейке.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Угол наклона, градусыНахлест, мм
12 — 15более 200
15 — 30от 150 до 200
30+от 100 до 150

Если наклон меньше 12º, для обеспечения герметичности места нахлестов необходимо обработать герметиком (силиконовым или тиоколовым).

Боковой нахлест при использовании профнастила с высотой гофра не менее 20 мм при любом угле наклона составляет один гофр. Перехлест в два гофра требуется лишь в том случае, если применяется материал с высотой рифления 10 мм и менее.

саморезы для профнастила
depositphotos

Выбираем правильные саморезы для профнастила

Качественный крепеж для кровельных материалов из листовой стали должен обладать рядом свойств, обеспечивающих надежное и долговечное крепление. Острый кончик, который легко преодолевает сопротивление тонкого металла, защитное покрытие, исключающее коррозию, упругую шайбу из материала, стойкого к ультрафиолету.

Всем этим требованиям отвечают саморезы, специально предназначенные для крепления профнастила. Они имеют цинковое покрытие и 4-х миллиметровую этилен-пропиленовую (из ЭПДМ) прокладку, которая надежно закрывает отверстие.

При монтаже кровли из профнастила используются два вида саморезов – короткие (для крепления листов) и длинные (для монтажа конька). Длина их выбирается из расчета, чтобы часть, входящая в обрешетку, была не меньше 25-30 мм. С учетом этого для крепления листов можно использовать крепеж 4,8х28…40 мм.

Длина коньковых саморезов, которые заворачиваются в гребень волны, зависит от высоты гофра и подсчитывается по формуле.

H = h2 + h3

где h2 – высота профиля в мм; h3 – углубление самореза в обрешетку (25-30 мм).

как закручивать саморезы

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

  • фронтонные планки – не менее 300 мм;
  • конек – в каждый гребень профнастила;
  • пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Как крепить профнастил на крыше – подробный шаговый монтаж + видео

Размышления на тему, как крепить профнастил на крыше, актуальны не только при полной замене кровли. Данный материал допускает и частичное обновление крыши дома, он отличается хорошей ремонтопригодностью и долгосрочным качеством.

Профнастил для крыши дома моего – характеристики материала

Загородное, дачное и прочее индивидуальное строительство никак не отнесешь к дешевым удовольствиям. Использование современных профилированных листов позволяет существенно сэкономить на ответственном ремонтном этапе – на выполнении кровельных работ. Данная экономия касается как стоимости самого материала, так и возможности его самостоятельного монтажа. По сравнению с металлочерепицей профилированный лист дешевле в 2-3 раза, покрытие из натуральной черепицы обойдется еще дороже. Кроме финансовых достоинств, фабричные кровельные материалы из листового металла обладают и другими преимуществами:

  • Небольшая масса единицы полезной площади, минимальная среди существующих материалов. Данное качество позволяет использовать несущие стропила меньшего сечения, чем в случае массивной кровли – то есть экономия будет касаться всей крыши целиком;
  • Долговечная коррозионная стойкость. Типовой профилированный лист представляет собой многослойную конструкцию, где сталь является только основой для общей прочности. На сталь наносятся полимерные и цинковые покрытия, стойкие к механическому и химическому воздействию лаки и напыления;
  • Большой выбор цветовых вариантов. Финишный слой полимера вообще можно сделать любого цвета – каталоги ведущих производителей профлистов имеют полномасштабный радужный вид. Учтите, что профнастил темных тонов (коричневый, мореный дуб и т.п.) имеет свойство быстро выцветать под солнечными лучами. Лучше остановить свой выбор на стандартных оттенках красного, кирпичного, синего или серебристого цвета. Тогда не придется раздумывать, как правильно крепить профнастил на крышу, каждые несколько лет, ввиду утраты первоначальной сочности цвета;
  • Простота и легкость монтажных работ за счет малого веса листов и возможности «сгладить» неровности кровельного каркаса. Другие материалы для крыш предполагают большую геометрическую строгость возводимых стропил, перекрытий между этажами и прочих опорных конструкций.

Профилированный лист имеет и характерные недостатки именно как кровельный материал. Во-первых, это опасность повреждения цинково-полимерных слоев при разгрузке, транспортировке или монтаже. Даже незначительный скол защитного покрытия приведет к стремительной коррозии стальной основы под воздействием атмосферных осадков или просто от сырости. Поврежденный элемент придется менять – а для этого понадобится разобрать чуть ли не всю крышу, монтаж профнастила выполняется с надежным нахлестом листов друг на друга.

Во-вторых, компенсацией дешевизны профлиста является так называемый «эффект барабана». В сильный дождь звук от падающих на крышу капель усиливается вибрацией листов и может войти в резонанс с их колебаниями. В результате люди на верхних этажах чувствуют себя так, словно их поместили внутрь огромного барабана на время фестивального шествия – и мускулистые барабанщики не жалеют сил для демонстрации своих ударных умений…

«Эффект барабана» компенсируется утеплением крыши и созданием акустического барьера из пористых материалов между стропилами и кровлей. Но звуковой комфорт натуральной черепицы для любого листа из профилированного металла остается недостижимым – пожалуй, в большей степени, чем для бюджетника экзотический карнавал в тропических широтах.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор кровли. Вы легко сможете рассчитать нужное количество кровли.

Области применения профлиста…

…кровельными работами не ограничиваются. Металлический профнастил можно использовать для следующих ремонтных начинаний:

  • Облицовка вентилируемых фасадов как замена дорогостоящему сайдингу на тыльных сторонах стен, для подсобных строений и т.п.;
  • Обустройство сплошных заборов из профнастила как бюджетный метод борьбы со злоумышленными поползновениями и любопытными взглядами;
  • Создание стен в малонагруженных конструкциях (теплицы, будки, птичники и т.п.).

Прежде чем учиться, как крепить профнастил на крыше, можно поставить ремонтный «эксперимент в миниатюре», самостоятельно отделав профнастилом козырек над дверью. Все основные монтажные приемы необходимо использовать и для такой малой конструкции, их освоение существенно поможет при полномасштабных кровельных работах.


Как крепить профнастил на крыше – пошаговая монтажная инструкция

Надежная и долговечная металлизированная кровля в своем обустройстве должна пройти несколько ремонтных этапов:

Как крепить профнастил на крыше - пошаговая схема

Шаг 1: Стропильный каркас

Стропила для профилированного листа должны имеет определенный градус уклона, не менее 8°. На практике такой угол соответствует подъему на 1 метр при линейной протяженности крыши 7 метров

Чем больше уклон кровли, тем меньше требований к уплотнению стыков между листами. Если крыша покатая (менее 8°), разумнее вызвать профессиональных кровельщиков – самостоятельно добиться герметичности при малом угле уклона очень тяжело.

Если дом уже имеет стропильный каркас, все поврежденные и сомнительные доски следует заменить, а также закончить утепление и звукоизоляцию крыши. Все движения по крыше следует продумать заранее, предусмотреть упоры для ног, использовать монтажный пояс и т.п. – травматического падения не стоят все кровли мира.

Шаг 2: Такелажный

Установить профлист на надежную систему стропил легче, чем поднять материал в рабочую зону. Если сам монтаж вполне по силам одному работнику, то для такелажного этапа потребуется помощник, а лучше два. Поднимать профнастил на стропила удобнее всего в пачках по 5-10 листов, причем делать это надо аккуратно. Повреждение покрытия приведет к быстрому развитию щелевой коррозии в металле. Закрепить пачки листов можно с помощью отдельных брусков или нескольких реек-лаг.

Шаг 3: Начало монтажа

Кровля крыши профилированными листами всегда начинается снизу вверх, от свеса к коньку, от видимого торца. Предварительно выполняется крепление тонкой мембраны для защиты теплоизоляционных слоев от конденсата. Лучше всего выбрать мембрану диффузионного типа, ее прибивают к обрешетке стропил гвоздями с широкими и плоскими шляпками. Примерный просвет между гвоздями – 20-25 см, следите за тем, чтобы их шляпки полностью входили в древесину.

Первый ряд листов укладывается с "вылетом" над свесом крыши на 30-50 см, конкретный размер зависит от водосточной системы крыши и наличия дренажа у фундамента. Еще до того, как крепить профлист на крыше, необходимо определиться с размером нахлеста. Между соседними полотнищами он выполняется не менее чем на одну полную волну. Если же волна профнастила небольшая (до 20 мм), а крыша пологая – перекрытие между листами необходимо сделать на две волны. Не бойтесь перерасхода материала, надежность и влагостойкость важнее.

Стыки между листовым настилом необходимо герметизировать, причем лучше использовать специальную ленту, а не застывающий герметик. Тогда при необходимости можно будет разобрать кровлю и заменить отдельные листы. Крепление профнастила к стропильному каркасу выполняют саморезными шурупами с герметизирующими шайбами, в количестве 6-10 шурупов на квадратный метр материала. Сначала на листе намечают отверстие дюбелем, потом засверливают его дрелью, после чего вкручивают шуруп.

Шаг 4: Продолжаем монтаж

Соседние ряды профлистов по высоте выполняют со смещением, в среднем, на половину их торцевого размера. Режут листы острой ножовкой по металлу, причем на земле – пилить на шатающихся стропилах небезопасно. Нахлест между рядами лимитирован уклоном кровли. На пологой крыше нахлест больше (до 30 см), на крутом уклоне (более 20°) достаточно 10 см. Обязательна тщательная герметизация горизонтальных стыков той же лентой. Шурупы для таких стыков вкручиваются в каждое углубление прогиба, то есть "через волну". Если резиновая шайба выступает из-под головки шурупа на 1-2 мм равномерно по всему диаметру – значит, он затянут хорошо, не слабо и без "перетяжки".

Шаг 5: Завершаем монтаж

По достижении конька крыши наступает ответственный этап – вода и прочие атмосферные осадки имеют свойство литься сверху. Уложив последние листы, сверху них монтируют широкую торцевую планку. Ее крепят с шагом не более 30 см, выдерживая нахлест между самими планками в 10 см для стока воды. Каждая торцевая планка перед монтажом тщательно осматривается на предмет целостности покрытия – протечка с конька крыши диагностируется с большим трудом и может проявиться на большом удалении от бракованного элемента. Последними устанавливаются карнизные и коньковые планки для дизайнерского оформления новой крыши.


Как крепить на крышу профнастил? Укладка профнастила на крышу :: SYL.ru

Если вы строите дом или коттедж и пока не решили вопрос о том, каким материалом покрыть крышу, возможно, надо обратить внимание на профнастил — универсальный материал, изготавливающийся во множестве модификаций, что позволит вам легко подобрать устраивающую модель. Как крепить на крышу профнастил, написано в приведенной ниже статье.

Материал представляет собой оцинкованные или покрытые полимерами листы профиля, изготовленного из стали.

Нанесение полимерного состава намного улучшает эксплуатационные характеристики профнастила и делает его внешний вид более привлекательным.

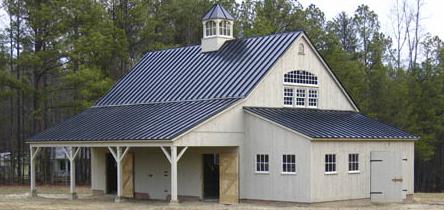

Крыши из профнастила, фото которых приведены в данной статье, не слишком сложны в монтаже и при этом всегда хорошо смотрятся.

Типы профнастила

Производители выпускают 2 вида этого строительного материала:

  1. Оцинкованный. Главным преимуществом этого материала является доступность и цена. К минусам относится низкая сопротивляемость к внешним воздействиям. Рекомендуется использовать в регионах, где выпадает небольшое количество осадков. Для того чтобы продлить срок эксплуатации материала, его можно покрыть краской.

  2. Полимерный состав, покрывающий другой вид профнастила, делает его долговечным (срок эксплуатации - 50 лет), но более дорогим.

Полимеры, использующиеся для покрытия материала, защищают его от внешнего воздействия окружающей среды, а также придают ему красивый и привлекательный внешний вид. Полимерный лист выпускается разной цветовой гаммы, что намного повышает его востребованность и позволяет выбрать застройщику понравившийся ему оттенок.

В зависимости от того, для чего используется профнастил, он бывает стеновым, несущим и кровельным. В статье обсуждается последний тип материала, поскольку в ней рассматривается вопрос о том, как сделать монтаж крыши из профнастила.

Общие параметры материала

По своей структуре профнастил представляет слоеный пирог, где базисом служит оцинкованный лист, с нанесенным на него защитным составом, защищающим его от ржавчины. Сверху нанесен слой грунтовки и покрытие из полимера. Материал внешне выглядит как лист гофрированного металла с различным профилем. Он может быть волнистым, треугольным или трапециевидным.

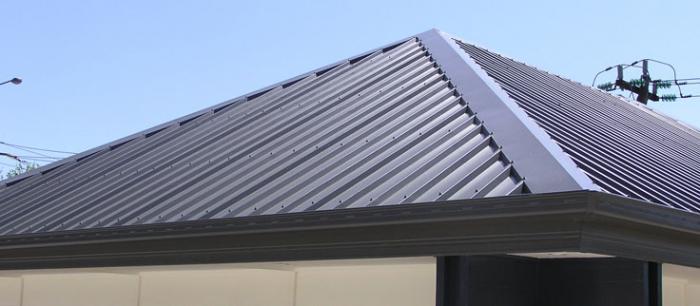

Монтаж крыши из профнастила.

Домашнему мастеру надо помнить: чтобы покрытие крыши профнастилом было идеальным, надо выдерживать минимальный угол наклона крыши. Если не придерживаться этих правил, кровля может протекать.

От выбранного типа листов будет зависеть метод их крепления.

Плюсы материала

Листы профнастила отличаются хорошей пластичностью, поэтому они легко приобретают нужную застройщику форму, что облегчает их монтаж. Производители выпускают материал различных размеров, это делает область его применения всеобъемлющей. Небольшой вес облегчает транспортировку и монтаж профилированных листов.

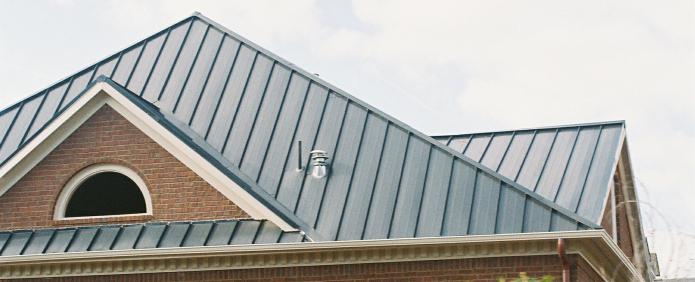

Укладка профнастила на крышу.

Преимущество профнастила:

  1. Долголетие, устойчивость к внешним видам воздействия.

  2. Легкость монтажа, пластичность.

  3. Высокая прочность.

  4. Невысокая цена.

  5. За материалом не надо ухаживать в процессе эксплуатации.

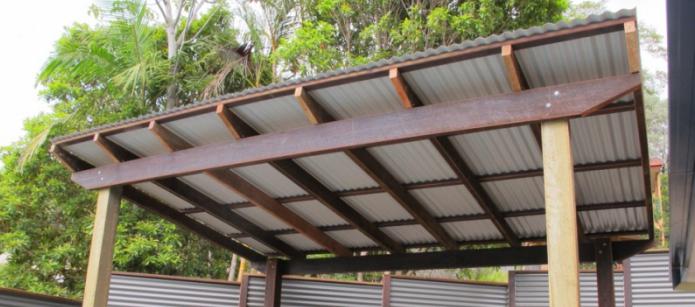

Детали крыши из профилированного листа

Монтаж крыши из профнастила осуществляется довольно просто и под силу любому домашнему мастеру, имеющему простой набор инструментов. Для крыши используют чаще всего профлисты, имеющие трапециевидную или волнистую (синусоидальную) форму. Толщина листов варьируется от 0,5 до 0,7 мм.

Основные детали крыши:

  1. Специальная подкладка, повторяющая форму листа материала.

  2. Рейки из дерева, обеспечивающие наличие вентиляционного пространства.

  3. Обрешетка.

  4. Коньковые, торцевые планки, стыки.

Саморезы

Укладка профнастила на крышу производится с помощью саморезов. К их выбору надо относиться очень ответственно. Дело в том, что алюминиевые заклепки или гвозди для этого не подходят - при креплении они могут повредить профилированные листы.

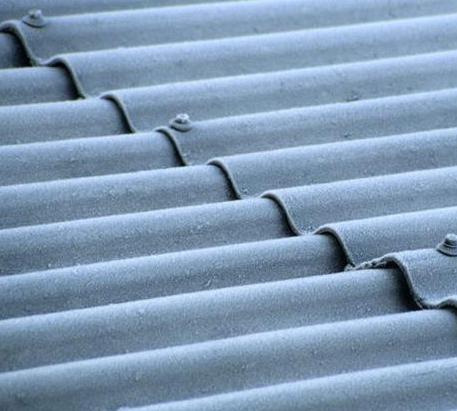

Крыши из профнастила фото.

Кровельные саморезы — лучший выбор для работы с профнастилом. Они обеспечивают крепкое крепление, препятствуют проникновению влаги, гарантируют надежную защиту от дождя. Применение саморезов ускоряет и облегчает работу по монтажу кровельного материала. Так как домашнему мастеру придется закручивать множество этих элементов крепежа, то лучше всего выполнять эту работу с помощью шуруповерта. На один профильный лист требуется 8 кровельных саморезов.

Приобретая их в специализированном магазине, обратите внимание, чтобы шайба уплотнения была изготовлена из оцинкованной нержавейки. Прокладка должна выступать на 1 мм из-под шайбы. Для ее изготовления используют резину или эластомеры. Головку саморезов покрывают разноцветными полимерами, это дает возможность подобрать нужную цветовую гамму, и тогда они не будут выделяться на фоне профилированных листов.

Саморез проникает в обрешетку через лист материала при помощи сверлящей части и надежно закрепляется в ней, обеспечивая прочное удержание полимерного листа.

Сколько нужно листов на крышу?

Расчет профнастила на крышу необходим, иначе может получиться так, что не хватит материала или останется лишний, а это сделает проект более дорогостоящим. Расчет количества листов материала производится двумя способами:

  1. С помощи специальных программ.

  2. Обычным методом, применяя простые арифметические формулы.

Применение специальных программ позволяет добиться более точных результатов и преимуществ:

  1. Можно подсчитать количество листов для крыш со сложной конфигурацией.

  2. Расчет уклона крыши, нахлеста профилированного листа.

  3. Расчет для нескольких крыш.

Покрытие крыши профнастилом.

Правильное крепление кровельного материала

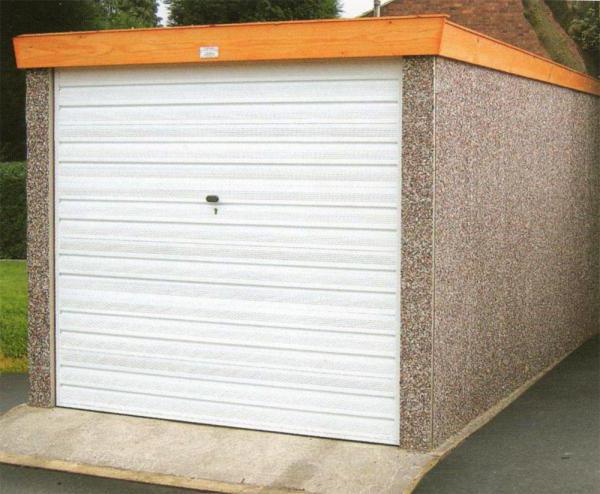

Рассмотрим вопрос о том, как крепить на крышу профнастил. Определяется особенность кровли. Крыши жилых домов отличаются по своей конструкции от кровли гаражей, промышленных строений. Также от этого зависит выбор профнастила и некоторые особенности деталей конструкции крыши.

У застройщиков наиболее популярен универсальный профнастил, обозначающийся знаком «Н». Толщина листа и высота гофры подбираются индивидуально для каждой крыши. Саморезы берутся с резиновой прокладкой. Планки конька крепятся в верхнюю точку гофры профилированного листа. Монтаж остальных производится по нижней части волны.

Расчет профнастила на крышу.

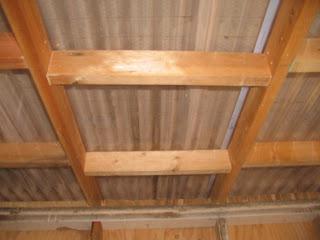

Шаг обрешетки

Перед тем как начнется монтаж листов кровельного материала, выполняются работы по обустройству обрешетки. Для этого подготавливаются деревянные бруски, предварительно обработанные антисептиком. Обрешетку можно монтировать из прогонов, сделанных из стали, но это утяжеляет всю конструкцию.

Перед началом работ рассчитывается шаг обрешетки. На его величину влияет высота волны и угол наклона кровли. Если он превышает 15°, то шаг обрешетки варьируется от 35 до 50 см.

покрыть крышу профнастилом своими руками

Если угол наклона крыши меньше, то делается сплошная обрешетка. Опытные кровельщики рекомендуют в этом случае использовать профнастил С20. Укладка профнастила на крышу производится с нахлестом - так, чтобы одна волна вошла в другую.

Крепление профилированных листов

Чтобы правильно покрыть крышу профнастилом своими руками, надо выполнять работы в определенной последовательности. Планки толщиной 40-50 см прибиваются к стропилам, на них затем монтируется обрешетка. Нужно проследить, чтобы к моменту выполнения этих работ под ними был смонтирован гидроизоляционный слой из рубероида.

Если длина листов подобрана правильно и соответствует размерам скатов, то при их монтаже можно обойтись без поперечных стыков, это упростит работу и увеличит влагозащитные характеристики кровли.

Если профлист меньше, то его монтируют в горизонтальном направлении, по рядам. Работы начинаются с нижнего ряда, поднимаясь к верхней части кровли. С какой стороны, принципиального значения не имеет.

На стыках нижнего и верхнего рядов делается нахлест не меньше чем в 20 см. После окончания работ стыки герметизируют.

Советы опытных кровельщиков

Как крепить на крышу профнастил? Материал закрепляется к обрешетке саморезами в месте прилегании волны к ней. Крепление осуществляется в каждой волне профилированного листа. Это послужит гарантией того, что крепление выдержит любые ветровые нагрузки. После завершения монтажа к кровле подшиваются карнизы.

Односкатная крыша

Крыша такой формы имеет целый ряд плюсов по сравнению с кровлями других конструкций. Односкатная крыша из профнастила - самый дешевый вариант покрытия кровли. Работы по монтажу профилированных листов очень просты, и их легко выполнит любой домашний мастер.

Работы начинаются с монтажа наклонных стропил на крыше, которые фиксируются. Они будут определять угол наклона кровли. Монтируется обрешетка, выполняются работы по гидроизоляции крыши.

Как крепить на крышу профнастил.

После выполнения всех этих работ начинается монтаж профнастила. Первый лист материала укладывается на крышу так, чтобы его край выступал за карниз и был ему параллельным. Чтобы легче монтировать листы профнастила, можно натянуть крепкую бечевку и по ней ориентироваться. Закрепляется одним саморезом в верхней части первый лист, в таком положении он легко перемещается, что позволит точно его расположить, а затем закрепить окончательно.

Следующие листы крепятся внахлест. Фиксировать их надо по углам, при этом постоянно проверять правильное расположение с помощью натянутой бечевки.

Установка листов профнастила производится с применением кровельных саморезов, имеющих прокладку уплотнения, которая защищает монтажное отверстие от влаги. Если в процессе работы возникнет необходимость обрезания листа, делается это ножницами по металлу или болгаркой с установленным на ней диском.

Крыша из профилированного листа проста по технологии и позволит сохранить заметную часть семейного бюджета. Любой домашний мастер, имея простой инструмент, сделает ее своими руками.

Итоги

Профнастил — удобный, недорогой, легкий кровельный материал. Крепится он специальными кровельными саморезами на смонтированную заранее обрешетку. Монтаж листов начинают с нижнего ряда, постепенно передвигаясь вверх. При выполнении работ надо знать, как крепить на крышу профнастил, соблюдать все правила, предписанные этой технологией, а также не забывать выполнять все нормы своей личной безопасности.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
