Проход трубы через металлочерепицу — примыкание обход и вывод сэндвич-дымохода

Проход трубы через кровлю из металлочерепицы

Содержание:

Металлочерепица — самый современный кровельный материал, завоевавший огромную популярность во всем мире и уверенно продолжающий наращивать свою востребованность. Сегодня металлочерепицу производят множество компаний, и каждая стремится предлагать высококачественные изделия, производство которых основано на применении новейших технологий и собственных оригинальных разработок.

Выбор образцов металлочерепицы очень широк. В продаже имеется продукция самых разных цветов и фактур, и любой человек, решивший применить этот стройматериал, обязательно найдет именно то, что нужно в конкретных обстоятельствах.

Совет: Однако приобрести металлочерепицу — только полдела, ее еще нужно установить на крышу. Эту работу лучше доверить профессионалам, хотя при наличии определенного опыта вполне вероятен удачный монтаж собственными силами.

Современные стройматериалы, и черепица в том числе, как правило, отличаются облегченностью монтажного процесса, хотя, конечно, для любого случая есть свои хитрости и нюансы. Так, например, чрезвычайно важным моментом является организация дымохода от камина или печи при крыше, облицованной металлочерепицей.

Выход трубы на кровлю

Вывод трубы

Вывод труб через металлочерепицу является одним из ключевых моментов, потому что, помимо прочего, от безупречного качества таких работ во многом зависит и герметичность кровли, и безопасность всего дома.

Обычно выход дымохода заранее вносят в общий план строительства. Иногда, конечно, могут сложиться ситуации, когда приходится делать вывод труб сквозь покрытие кровли давно стоящего дома — например, если капремонту либо полной замене подлежат сама конструкция кровли или же отопительное устройство.

Вопрос прохода дымоходов через крышу решается еще на ранней стадии проектирования строения и, если проводится ремонт кровли или замена отопительных устройств, то места выходов уже бывают определены.

Это важно: В любых обстоятельствах, есть два нежелательных местоположения для дымоходов. Решая задачу о том, как провести его через металлочерепицу, нужно помнить, что не стоит этого делать через ендовы, так как в этом случае трудно дать гарантию абсолютной герметичности в местах примыкания трубы к кровле. Не рекомендуется монтировать дымоходы и вблизи окон мансард, так как в этом случае даже легкий ветерок может занести дым в помещение.

Опытные профессионалы дают несколько основополагающих советов, которые стоит обязательно иметь в виду:

1. Дымоход, проходящий через металлочерепицу, оптимально располагать близко к коньку — в таком случае основной отрезок трубы будет находиться в достаточно теплой зоне, что намного понизит вероятность образования обильного конденсата и его оседания на внутренней поверхности дымохода.
2. Еще лучше вывести трубу сквозь металлочерепицу непосредственно через сам конек. Тогда монтаж к перекрытию точки примыкания заметно облегчится, на крыше не будут образовываться снеговые карманы и, как следствие, протечки станут исключены.
3. Таким же удовлетворительным решением может стать проход печной трубы через скат около конька. Дымоход защищают от осадков специальным зонтом из того же кровельного материала, однако если он подключен к отопительному оборудованию, то зонт этот становится ненужным, становясь препятствием для удаления не очень горячих продуктов сгорания топлива.

Особое внимание следует уделить проходу сэндвич-трубы сквозь крышу:

• выход трубы будет оптимальным в виде отдельного короба;
• металлочерепицу вокруг дымохода следует укрывать не воспламеняющимся утеплителем, это может быть особо плотная минеральная вата;
• узел прохода избирается в зависимости от формы сечения дымохода — прямоугольной, овальной или круглой.

Вывод дымохода через крышу

Схема вывода дымохода

Для того, чтобы решить вопрос о том, как обойти горючие материалы кровли — тепло-, гидро- и пароизоляцию, деревянную обрешетку, если таковая имеется — следует располагать кирпичные трубы, а также бетонные и керамические, не ближе 15 см от этих элементов, и 25 см в случае наличия керамической трубы, используемой в отсутствие теплоизоляции.

Обход дымоходов металлочерепицей производится посредством устройства на скате кровли фартуков снаружи и изнутри. Начинают установку изнутри, монтируя планки с боковыми элементами снизу и сверху. Нижнюю планку прикладывают к стенке, отмечая линию. Обозначив ее вдоль всего периметра трубы, проделывают далее штробы, с использованием «болгарки», глубиною не меньше 1,5 см. После этого нужно будет смыть пыль и дать высохнуть поверхности. Необходимо помнить, что штроба должна проходить по поверхности, а не по линии шва кирпичной кладки.

После установки и внутреннего фартука, то есть окончания крышной разделки, можно укладывать металлочерепицу вокруг дымохода. Все планки фиксируются одинаковым способом.

Труба круглого сечения через металлочерепицу проводится с помощью кровельной проходки, здесь особое внимание обращено на соблюдение абсолютной герметичности участков соприкосновения дымохода и крыши. Такие силиконовые или резиновые проходки используются также для выхода антенн, вентиляционных устройств, электропроводки и годятся для целого ряда кровельных материалов.

Важно знать: Во всех случаях процесс крышной разделки обязан осуществляться в строгом соответствии установленным нормам строительства и по общеизвестным правилам.

А потому нелишне напомнить еще раз — если нет необходимого опыта и знаний, лучше не пытаться производить такие работы самостоятельно — риск возникновения серьезных проблем достаточно велик, а профессионал отлично справится со всеми поставленными задачами.

Видео про установку проходного элемента Vilpe на металлочерепицу

монтаж вокруг трубы, примыкание металлочерепицы к трубе

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
   Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
   Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
   Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Обратите внимание!

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

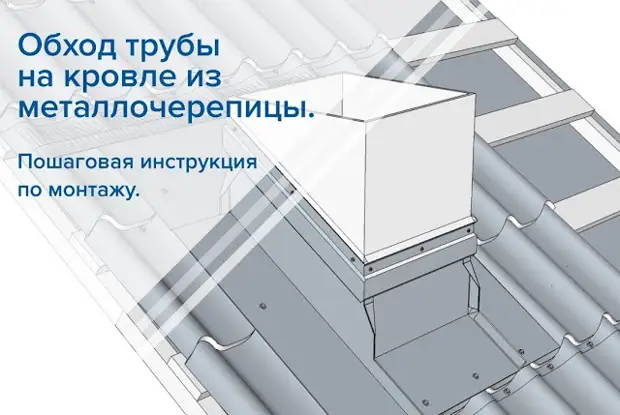

Как организовать проход  прямоугольной или квадратной трубы на кровле из металлочерепицы

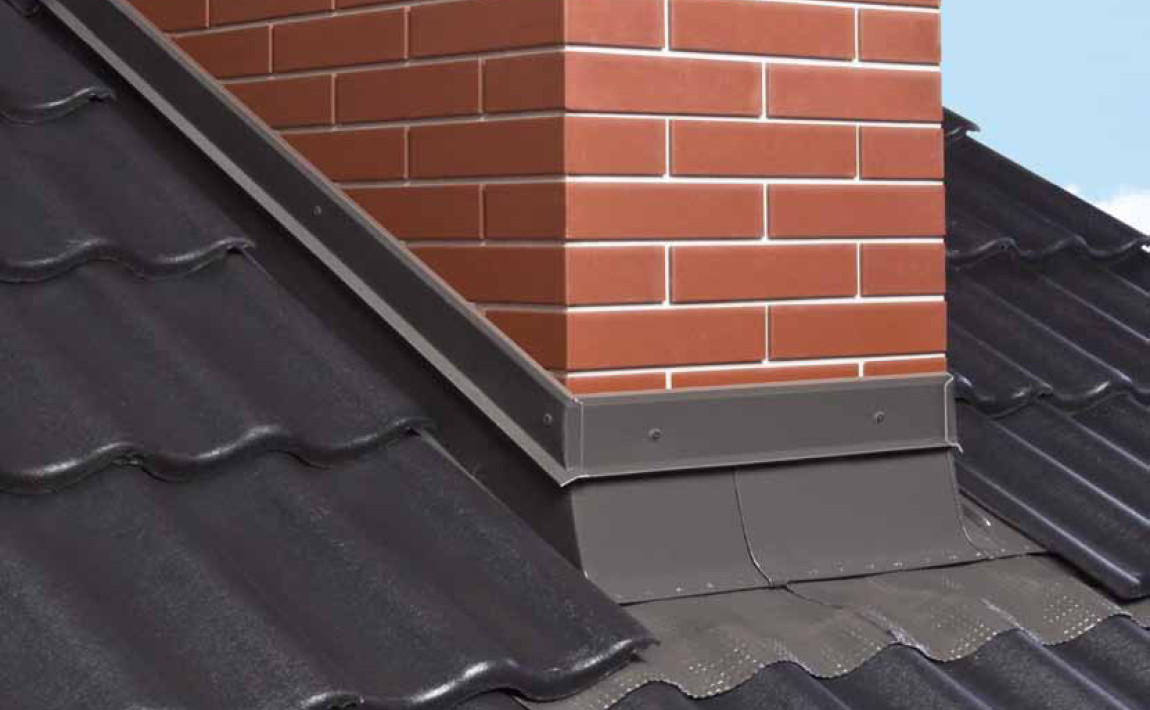

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая  небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

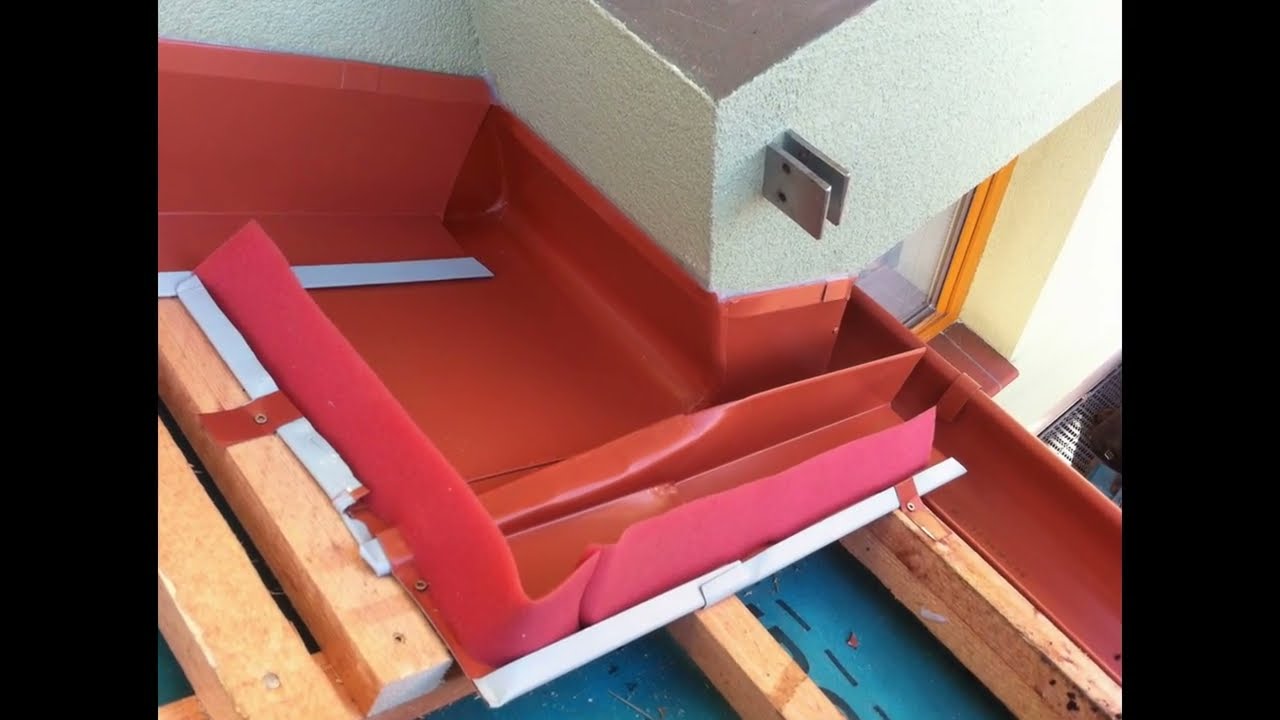

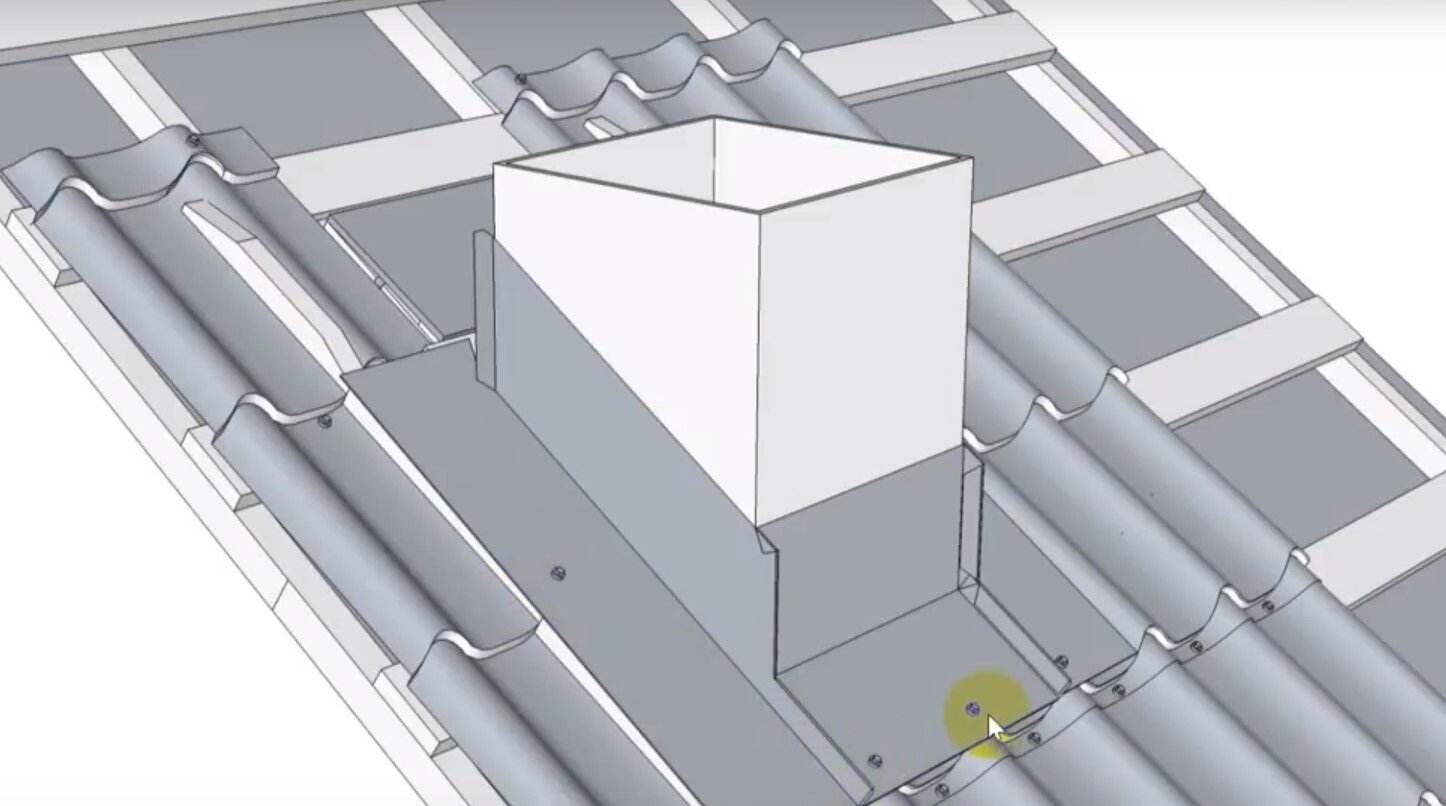

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Совет!

Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.

Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

1. Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
2. Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
3. Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
4. Затем нанесите под фланец герметик.
5. Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.


Труба на крыше из металлочерепицы: ее обход и примыкание

Неотъемлемой частью современных домов является труба на крыше. На крыши жилых домов выходят минимум три разновидности таких конструкций: дымовые (отопительное оборудование, печи, камины), вентиляционные (естественная вентиляция помещений – кухня, санузлы, подвальные помещения и так далее) и вентиляция сантехнических стояков. При отделке труб на крыше обязательна герметизация стыка покрытия кровли и вертикальной поверхности, защита канала и материала конструкции от атмосферных осадков и, если это необходимо, утепление дымохода. Эстетическое оформление данных выходов также является немаловажным. Как сделать трубу на крыше, как ее правильно обшить и защитить – вот первые вопросы, которые задают себе люди, собравшиеся заняться обустройством крыши своего дома.

Правильное расположение трубы на крыше

Как установить трубу на крыше наилучшим образом? Оптимальным местом для такой конструкции на крыше выступает конек как самая высокая точка. Здесь будет и максимальная тяга, и куда проще и надежнее можно обустроить гидроизоляцию. Чем дальше от конька находится дымоход, тем выше он должен быть. Форму трубы крыши стоит рассматривать со стороны ее аэродинамических качеств. Установленные на оголовок конструкции колпаки немного снижают ее тягу. Так что расположенные на крыше не единично дымоходы стараются поднимать выше общего колпака. Также стоит понимать, что любые выступающие части обшивки трубы будут мешать нормальному процессу вентиляции. Наилучшим считается сужение конструкции кверху, при этом колпак должен быть не слишком низким и большим.

Для обеспечения хорошей тяги оголовок трубы не стоит выполнять с большим расширением. В случае с необходимостью вывести одиночный вентиляционный выход над кровлей наиболее рационально будет не выводить кирпичную кладку на крышу, а использовать стандартный вентиляционный пластик или металлический выход, входящий в комплектацию большинства современных видов кровель.

Важно! Обычные вентиляционные выходы, представленные сегодня на рынке, достаточно надежны, имеют хорошую герметичность и привлекательный внешний вид. Они обеспечивают конструкции защиту от осадков и могут регулироваться по высоте. Для одиночных каналов большинства типов кровель данные изделия отлично подходят.

Герметизация кирпичных труб на крыше

Рекомендуем к прочтению:

При обустройстве кровли обход трубы на крыше нужно выполнять очень внимательно. Выход вертикальной трубы на крышу первостепенно должен быть герметичен. С учетом новых технологий гидроизоляции, кирпичную трубу дома можно выкладывать без уступов абсолютно прямо. Независимо от типа кровли все пленки под ней или материалы для гидроизоляции до монтажа кровли нужно завести на кирпичную кладку. Битумные материалы на дымоходы не заворачивают, здесь нужно использовать эластичные негорючие ленты.

Вокруг трубы обустраивается защитный фартук. Изготовить его можно из оцинкованного металла с покрытием из полимерного состава. Если нужно, под фартуком прокладывается гибкая герметизирующая лента. Данные ленты можно купить вместе с покрытием кровли или отдельно, их цветовая палитра достаточно широка. Изготавливаются они на основе фольги из алюминия, имеющей самоклеящийся слой из полимерно-битумных материалов. Оптимальным материалом для фартука дымохода будет сочетание металла и герметичной гибкой ленты. В боковых и нижней частях конструкции фартук следует располагать над покрытием кровли, сверху же его нужно заводить под покрытие. Независимо от способа крепления должна осуществляться герметизация примыкания фартука к кладке. Для этого хорошо подходит прозрачный силиконовый герметик.

Материалы и способы зашивки труб

Как обойти трубу на крыше, чем лучше выполнить ее обрамление и как надежно крепить материалы в данном случае – очень серьезный вопрос. Зашивку конструкции осуществляют в следующих случаях:

• При большой высоте трубы нет нормальной тяги. В данной ситуации под зашивку необходимо разместить слой утеплителя, обычно для дымоходов применяют базальтовую вату из-за ее огнестойкости.
• Кладка выполнена из кирпича низкого качества и имеются опасения, что материал разрушится под действием погодных условий.
• При отсутствии возможности вывода кирпичной трубы, выводят лишь легкие пластиковые воздуховоды. Сооружается прочный каркас, через него пропускаются коммуникации, а снаружи все предварительно обшивается утеплителем.
• Эстетические соображения.

Для зашивки подобных конструкций используют различные материалы и методы, которые стоит рассмотреть подробнее:

Рекомендуем к прочтению:

• Самым недорогим и достаточно аккуратным материалом для зашивки сегодня выступает оцинкованный металл с покрытием из полимера.
• Использовать оцинкованный профиль для ГКЛ зачастую очень удобно, в промежутки между профилями отлично укладывается утеплитель.
• Под любой тип зашивки нужно делать каркас для закрепления материала и установки утеплителя. Собрать такой каркас можно из деревянного бруса, предварительно обработанного антисептиком, или металла. Каркас для дымоходов изготавливается лишь из металлического профиля, дюбеля тоже должны быть из металла.
• Обшивка из металла для дымохода – достаточно дешевый и аккуратный вариант.
• Иногда трубы зашивают сайдингом, но это подходит лишь для вентиляции.
• На кровле из гибкой черепицы трубу уместно облицевать этим же материалом. Данное решение также не подходит для дымоходов в связи с горючестью изделия.

Важно! Выполненное по всем нормам примыкание к трубе металлочерепицы очень важно. Обход трубы металлочерепицей должен решать две основные задачи: не допускать попадания воды в жилище и правильно выводить стекающую по крыше воду.

Облицовка и колпаки на трубах

Для облицовки труб часто используют искусственный или натуральный камень. Но это далеко не всегда практично, потому что такая облицовка легко может сорваться с некачественного кирпича, а кирпич хорошего качества и так выглядит вполне приемлемо. Помимо клеевого состава фиксируют усиленную тяжелую облицовку с помощью метизов – закрепляют металлическими скобами с краев или дюбелями напрямую через каменные плиты.

Функцию защиты от осадков и животных на оголовках труб выполняют специальные колпаки. Данная конструкция ухудшает тягу, так что габариты ее должны быть не слишком большими, меньше 15 см расстояние от низа карниза до верха трубы делать не следует. Материалы и форма колпаков бывают самые разные. Также защищают коммуникации от птиц путем размещения в отверстиях защитной решетки или сетки.

Важно! Если дымоход располагается рядом с вентиляционными каналами, его нужно выводить выше общего колпака.

Производить отделку дымоходов на крыше нужно с соблюдением всех соответствующих норм. Газы, выходящие из дымоходов, обычно имеют повышенную температуру, если это каминные и печные трубы, дымоотводы работающих на жидком или твердом топливе котлов. У некоторых современных газовых котлов, особенно это относится к конденсационным, бывают настолько охлажденные газы, что они вполне могут считаться абсолютно безопасными с точки зрения возгораний. Но для любых типов дымоходов наличие достаточной тяги обязательно. Зачастую сейчас применяемые дымоходы из нержавейки с термоизоляцией внутри могут выводиться на кровлю без кирпичной кладки путем использования металлического фартука.

Правильный выбор облицовочного материала для трубы должен учитывать кровельное покрытие – у покрытий из металлочерепицы, как и у всех других материалов, имеются свои нюансы. Если до этого вам делать установку труб на крыше, их обвод или зашивку не приходилось, то лучше в данной ситуации воспользоваться услугами профессионалов для достижения оптимального результата строительства.

Отделка трубы на крыше из металлочерепицы —

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Расположение трубы на крыше: герметизация и обшивка

Неотъемлемой частью современных домов является труба на крыше. На крыши жилых домов выходят минимум три разновидности таких конструкций: дымовые (отопительное оборудование, печи, камины), вентиляционные (естественная вентиляция помещений – кухня, санузлы, подвальные помещения и так далее) и вентиляция сантехнических стояков. При отделке труб на крыше обязательна герметизация стыка покрытия кровли и вертикальной поверхности, защита канала и материала конструкции от атмосферных осадков и, если это необходимо, утепление дымохода. Эстетическое оформление данных выходов также является немаловажным. Как сделать трубу на крыше, как ее правильно обшить и защитить – вот первые вопросы, которые задают себе люди, собравшиеся заняться обустройством крыши своего дома.

Правильное расположение трубы на крыше

Как установить трубу на крыше наилучшим образом? Оптимальным местом для такой конструкции на крыше выступает конек как самая высокая точка. Здесь будет и максимальная тяга, и куда проще и надежнее можно обустроить гидроизоляцию. Чем дальше от конька находится дымоход, тем выше он должен быть. Форму трубы крыши стоит рассматривать со стороны ее аэродинамических качеств. Установленные на оголовок конструкции колпаки немного снижают ее тягу. Так что расположенные на крыше не единично дымоходы стараются поднимать выше общего колпака. Также стоит понимать, что любые выступающие части обшивки трубы будут мешать нормальному процессу вентиляции. Наилучшим считается сужение конструкции кверху, при этом колпак должен быть не слишком низким и большим.

Для обеспечения хорошей тяги оголовок трубы не стоит выполнять с большим расширением. В случае с необходимостью вывести одиночный вентиляционный выход над кровлей наиболее рационально будет не выводить кирпичную кладку на крышу, а использовать стандартный вентиляционный пластик или металлический выход, входящий в комплектацию большинства современных видов кровель.

Важно! Обычные вентиляционные выходы, представленные сегодня на рынке, достаточно надежны, имеют хорошую герметичность и привлекательный внешний вид. Они обеспечивают конструкции защиту от осадков и могут регулироваться по высоте. Для одиночных каналов большинства типов кровель данные изделия отлично подходят.

Герметизация кирпичных труб на крыше

При обустройстве кровли обход трубы на крыше нужно выполнять очень внимательно. Выход вертикальной трубы на крышу первостепенно должен быть герметичен. С учетом новых технологий гидроизоляции, кирпичную трубу дома можно выкладывать без уступов абсолютно прямо. Независимо от типа кровли все пленки под ней или материалы для гидроизоляции до монтажа кровли нужно завести на кирпичную кладку. Битумные материалы на дымоходы не заворачивают, здесь нужно использовать эластичные негорючие ленты.

Вокруг трубы обустраивается защитный фартук. Изготовить его можно из оцинкованного металла с покрытием из полимерного состава. Если нужно, под фартуком прокладывается гибкая герметизирующая лента. Данные ленты можно купить вместе с покрытием кровли или отдельно, их цветовая палитра достаточно широка. Изготавливаются они на основе фольги из алюминия, имеющей самоклеящийся слой из полимерно-битумных материалов. Оптимальным материалом для фартука дымохода будет сочетание металла и герметичной гибкой ленты. В боковых и нижней частях конструкции фартук следует располагать над покрытием кровли, сверху же его нужно заводить под покрытие. Независимо от способа крепления должна осуществляться герметизация примыкания фартука к кладке. Для этого хорошо подходит прозрачный силиконовый герметик.

Материалы и способы зашивки труб

Как обойти трубу на крыше, чем лучше выполнить ее обрамление и как надежно крепить материалы в данном случае – очень серьезный вопрос. Зашивку конструкции осуществляют в следующих случаях:

• При большой высоте трубы нет нормальной тяги. В данной ситуации под зашивку необходимо разместить слой утеплителя, обычно для дымоходов применяют базальтовую вату из-за ее огнестойкости.
• Кладка выполнена из кирпича низкого качества и имеются опасения, что материал разрушится под действием погодных условий.
• При отсутствии возможности вывода кирпичной трубы, выводят лишь легкие пластиковые воздуховоды. Сооружается прочный каркас, через него пропускаются коммуникации, а снаружи все предварительно обшивается утеплителем.
• Эстетические соображения.

Для зашивки подобных конструкций используют различные материалы и методы, которые стоит рассмотреть подробнее:

• Самым недорогим и достаточно аккуратным материалом для зашивки сегодня выступает оцинкованный металл с покрытием из полимера.
• Использовать оцинкованный профиль для ГКЛ зачастую очень удобно, в промежутки между профилями отлично укладывается утеплитель.
• Под любой тип зашивки нужно делать каркас для закрепления материала и установки утеплителя. Собрать такой каркас можно из деревянного бруса, предварительно обработанного антисептиком, или металла. Каркас для дымоходов изготавливается лишь из металлического профиля, дюбеля тоже должны быть из металла.
• Обшивка из металла для дымохода – достаточно дешевый и аккуратный вариант.
• Иногда трубы зашивают сайдингом, но это подходит лишь для вентиляции.
• На кровле из гибкой черепицы трубу уместно облицевать этим же материалом. Данное решение также не подходит для дымоходов в связи с горючестью изделия.

Важно! Выполненное по всем нормам примыкание к трубе металлочерепицы очень важно. Обход трубы металлочерепицей должен решать две основные задачи: не допускать попадания воды в жилище и правильно выводить стекающую по крыше воду.

Облицовка и колпаки на трубах

Для облицовки труб часто используют искусственный или натуральный камень. Но это далеко не всегда практично, потому что такая облицовка легко может сорваться с некачественного кирпича, а кирпич хорошего качества и так выглядит вполне приемлемо. Помимо клеевого состава фиксируют усиленную тяжелую облицовку с помощью метизов – закрепляют металлическими скобами с краев или дюбелями напрямую через каменные плиты.

Функцию защиты от осадков и животных на оголовках труб выполняют специальные колпаки. Данная конструкция ухудшает тягу, так что габариты ее должны быть не слишком большими, меньше 15 см расстояние от низа карниза до верха трубы делать не следует. Материалы и форма колпаков бывают самые разные. Также защищают коммуникации от птиц путем размещения в отверстиях защитной решетки или сетки.

Важно! Если дымоход располагается рядом с вентиляционными каналами, его нужно выводить выше общего колпака.

Производить отделку дымоходов на крыше нужно с соблюдением всех соответствующих норм. Газы, выходящие из дымоходов, обычно имеют повышенную температуру, если это каминные и печные трубы, дымоотводы работающих на жидком или твердом топливе котлов. У некоторых современных газовых котлов, особенно это относится к конденсационным, бывают настолько охлажденные газы, что они вполне могут считаться абсолютно безопасными с точки зрения возгораний. Но для любых типов дымоходов наличие достаточной тяги обязательно. Зачастую сейчас применяемые дымоходы из нержавейки с термоизоляцией внутри могут выводиться на кровлю без кирпичной кладки путем использования металлического фартука.

Правильный выбор облицовочного материала для трубы должен учитывать кровельное покрытие – у покрытий из металлочерепицы, как и у всех других материалов, имеются свои нюансы. Если до этого вам делать установку труб на крыше, их обвод или зашивку не приходилось, то лучше в данной ситуации воспользоваться услугами профессионалов для достижения оптимального результата строительства.

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Обустройство прохода трубы через крышу из металлочерепицы

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Рекомендуемая высота дымохода

На каком бы из вариантов выведения трубы не был остановлен выбор, нужно запомнить одно очень важное правило. На дымоходную трубу необходимо ставить защитный зонтик.

Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 10 0 от побега конька к горизонту.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

• гидроизоляция разрезается в форме конверта;
• крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
• затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
• чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
• в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Смотреть видео

Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название – «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
2. Металлочерепица разрезается по нанесенной разметке.
3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Как установить трубный фартук на металлическую крышу — RapidMaterials

Шаг 3. Установите панели крыши

При установке следуйте рекомендациям производителя кровельной панели. Когда вы будете готовы установить потолочную панель, охватывающую вентиляционную трубу, тщательно измерьте место, отметьте его на потолочной панели и вырежьте отверстие достаточно большого размера, чтобы оставался зазор не менее 1 дюйма вокруг вентиляционной трубы. Это позволит панели крыши расширяться и сжиматься, не повреждая трубу.Для очень длинных кровельных панелей (более 30 футов в длину) вы можете рассмотреть возможность удлинения отверстия.

Шаг 4. Выберите и подготовьте загрузочную прошивку трубы

НЕ ИСПОЛЬЗУЙТЕ наименьший из имеющихся бутылок для трубы, которую вам нужно прошить! Наиболее распространенные размеры труб — 2-4 дюйма. Труба № 3 подойдет ко всем этим, хотя я бы посоветовал перейти к трубе № 4 для 4-дюймовой трубы. Используйте тот, который едва достаточно велик, и вы потеряете всю дополнительную гибкость, которая может вам понадобиться для приспособления к уклону крыши и перемещению кровельных панелей!

Пыльник слева — это стандартная труба № 3.Тот, что справа, — это такой же вырез в башмаке для трубы диаметром 3 дюйма.

Обратите внимание, что для «горячих» труб, таких как дровяные печи и топки, следует использовать силиконовые чехлы для труб. EPDM довольно хорош для постоянных температур примерно до 212 ° F и может даже выдерживать температуры до 275 ° F или около того в течение коротких периодов времени, но эти высокие температуры приведут к преждевременному разрушению EPDM. Силиконовые чехлы для трубок пригодны для непрерывных температур до 437 °!
После того, как вы выбрали правильный размер, отрежьте кожух так, чтобы отверстие было немного меньше внешнего диаметра трубы.это обеспечит плотную и водонепроницаемую посадку. Вы можете вырезать отверстие бритвенным ножом, ножницами или даже хорошими авиационными ножницами. Вырезать дыру до большого размера? Выбросьте ботинок и используйте другой. У вас никогда не получится запечатать его должным образом. Это очень хорошая идея, сделать пробную подгонку сейчас.

Шаг 5. Закупорка основания ботинка

Закупорите основу высококачественным кровельным герметиком. Не дешево здесь. Вы хотите использовать герметик, который должен прилипать к краске, не разлагаться со временем и желательно, чтобы производитель металлической кровли рекомендовал его .

Шаг 6. Наденьте кожух трубы на трубу

Следя за тем, чтобы герметик не попал на все, сдвиньте пыльник по трубе к металлической панели. Если пыльник скользит с трудом, попробуйте запотеть трубу мыльным раствором. Как только вы приблизитесь к поверхности панели, убедитесь, что пыльник трубы расположен по центру, а затем приложите его к панели. Если панель имеет выступающие ребра или бороздки, прижмите алюминиевое основание вокруг них, чтобы багажник максимально соответствовал форме панели крыши

Шаг 7.Прикрепите кожух трубы к панели крыши

Следя за тем, чтобы герметик не попал на все, сдвиньте пыльник по трубе к металлической панели. Если пыльник скользит с трудом, попробуйте запотеть трубу мыльным раствором. Получив c , используйте винты с приклеенными шайбами ​​из EPDM. Установите винты в шахматном порядке, другими словами, один с одной стороны, переходите к противоположной стороне, а затем где-то посередине. Что-то вроде затягивания гаек на вашей машине.Старайтесь, чтобы винты находились по центру на алюминиевом фланце основания. Следите за тем, чтобы не перетянуть их. На самом деле не существует установленного количества винтов, требуемых для каждой окантовки трубы, но я рекомендую расстояние между винтами около 1 дюйма по всей длине чехла. После установки чехла вы также можете рассмотреть возможность нанесения полоски герметика на стыке между чехлом трубы и панелью крыши, особенно в более холодном климате, где вероятно замерзание воды на крыше.
не доходят до поверхности панели, убедитесь, что пыльник трубы хорошо отцентрирован, а затем уложите его на панель.Если панель имеет выступающие ребра или бороздки, прижмите алюминиевое основание вокруг них, чтобы багажник максимально соответствовал форме панели крыши

Шаг 8. Проверьте свою работу

Если у вас есть вопросы об этом процессе, позвоните нам по телефону 770-405-1060 с понедельника по пятницу с 8:00 до 17:00 по восточному времени или напишите нам по адресу tech @ rapidmaterials.com. На электронные письма отвечают даже по выходным и вечером!

Как правильно установить кровельные откосы

Советы профессионалов по обеспечению герметичности установки и предотвращению несчастных случаев на рабочем месте

Большинство домовладельцев не связывают сантехнические работы со своими крышами. Но кровельным подрядчикам, сантехникам и инспекторам часто необходимо находиться на крыше для выполнения своей работы. Если вы работаете с вентиляционным отверстием в доме, возможно, вам придется отремонтировать или заменить кровлю вокруг трубы.Поэтому важно хорошо понимать, как безопасно и эффективно устанавливать устройства для перепрошивки. Выполните следующие действия, чтобы обеспечить правильную установку без утечек и защитить себя во время работы.

Как и при любой установке сантехники, безопасность должна быть главным приоритетом при установке или ремонте кровельного перекрытия. Примите следующие меры предосторожности, чтобы снизить риск аварии:

1. Слегка протектор .Крыши не рассчитаны на регулярное пешеходное движение. Убедитесь, что вы легко наступаете на любую крышу, над которой работаете, даже в течение короткого периода времени. И не забывайте заранее уточнять погодные условия. Ветер, дождь, снег и лед могут затруднить удержание ног.
2. Определите опасности. Перед началом работ очистите поверхность крыши от любых возможных опасностей, связанных со споткнувшись или поскользнувшись, например, от упавших веток, листьев, инструментов или других материалов. Отметьте любые места расположения окон в крыше.В зависимости от дома вам также может потребоваться знать о воздушных линиях электропередач, оголенных проводах, кабелепроводах или солнечных батареях.
3. Придерживайтесь самого необходимого. При установке перепрошивки вам понадобится только молоток, гвозди и оклад. Держите все остальные инструменты или материалы подальше от крыши. Если вы заменяете существующий оклад, вам понадобится плоский стержень, который поможет удалить черепицу.
4. Практика безопасности лестницы. Лестницу, по которой вы поднимаетесь на крышу, следует привязать к зданию или прикрепить к нему, чтобы оно не сдвигалось.Если это невозможно, попросите второго человека оставаться на земле и удерживать лестницу на месте, когда вы поднимаетесь и спускаетесь с крыши.
5. Избегайте обезвоживания. Поскольку крыша предназначена для отражения тепла, рабочие могут легко обезвоживаться в жаркие дни. Пейте много воды, чтобы избежать головокружения или дурноты, которые могут привести к падению и другим несчастным случаям.

Другие факторы, которые следует учитывать, включают:

• Уклон (или угол) крыши. Если крыша дома плоская, вам нужно будет использовать гидроизоляцию, которая позволяет укладывать трубу под углом 90 градусов. Однако для скатной кровли требуется наклонный гидроизоляционный слой, рассчитанный на работу с таким уклоном крыши.
• Расположение и климат. Чтобы сохранить водонепроницаемость, гидроизоляция должна выдерживать расширение и сжатие крыши при различных температурах. Он также должен выдерживать постоянное воздействие ультрафиолетовых лучей, не становясь хрупким.Если дом расположен рядом с источником соленой воды, то налив должен иметь оцинкованное основание или покрытие для предотвращения коррозии.
• Размер вентиляционной трубы. Для обеспечения водонепроницаемости выберите оклад с отверстием немного меньшим, чем размер трубы, выходящей из крыши. Использование гидроизоляции с отверстием того же размера, что и труба, или большего размера, не создаст водонепроницаемого уплотнения, позволяя воде просачиваться на чердак.
• Специальные приложения. В некоторых домах требуются специальные элементы отделки, например, боковые. Боковые планки можно использовать для водопроводных, электрических и HVAC труб, которые выходят сбоку дома, а не через крышу, или над солнечными столбами. В тех случаях, когда целостность гидроизоляции находится в хорошем состоянии, а резиновый чехол — нет, дождевой воротник Oatey для гидроизоляции кровли No-Calk® можно легко установить поверх существующего гидроизоляционного воротника, чтобы восстановить его герметичность.

1. Перед установкой гидроизоляции на незавершенной крыше очистите крышу от мусора и нанесите водостойкий слой войлока или дегтя на подкладочный слой крыши (если он еще не нанесен).В домах с законченной крышей вам нужно будет поддеть кровельные гвозди, использованные для крепления старого гидроизоляции, а затем осторожно поднять черепицу над гидроизоляцией, чтобы вы могли поднять гидроизоляцию над трубой.
2. При установке новой кровли черепица устанавливается, начиная с нижней части крыши и поднимаясь вверх к пику, ряд за рядом. Следующий ряд черепицы должен перекрывать предыдущий ряд, чтобы вода не могла проникнуть ниже или между черепицей.
3. По мере приближения к проходу трубы снимите фаску с открытого конца трубы (сделайте ему скошенный край).Очистите край и область вокруг трубы от мусора и наденьте оклад на скошенный конец так, чтобы он прилегал заподлицо к водонепроницаемой подкладке и черепице. Закрепите оклад к крыше с помощью кровельных гвоздей, убедившись, что они находятся под защитой черепицы, чтобы предотвратить утечки.
4. После того, как черепица будет полностью установлена, вы можете выполнить тест на воду, распылив воду из шланга на крышу над вентиляционным отверстием трубы. Облейте крышу на 15 минут. Затем проверьте чердак, где труба выходит из дома, чтобы увидеть, не просачивается ли вода.Если утечек не видно, значит, оклад герметичен, и работа завершена.

Осмотр крыши: проникновение в крышу, часть 4

Кентона Шепарда и Ника Громико, CMI®

ВЕНТС: Часть 2

При осмотре чердаков обращайте внимание на патрубки для отвода продуктов сгорания. Если вентиляционные секции не были скреплены винтами, как должно быть, то, когда кровельщики потянут за вентиляционный домкрат для выполнения работ по замене кровли, они могут отделить вытяжную трубу внутри чердака / жилого помещения.Это может позволить токсичным побочным продуктам горения попасть в жилое пространство, что может быть опасным или даже смертельным для людей, живущих в доме.

Этот дом находится в горах Колорадо, и зимой было отключено вентиляционное отверстие. Это вентиляционное отверстие печи отделялось, когда вентиляционное отверстие на своде было снято во время операций по замене кровли.

Эти секции никогда не скручивались, как должны были. Когда вентиляционный домкрат на крыше был заменен во время работ по замене кровли, в чердаке остался зазор в несколько дюймов.

Секции были повторно соединены за несколько дней до того, как была сделана эта фотография, но лед, видимый на нижней стороне обшивки крыши, был результатом замороженной влаги из выхлопных газов печи, которая выходила на чердак в течение примерно 10 дней.

Даже через несколько дней после повторного подключения вентиляционного отверстия уровень влажности в материалах каркаса все еще достигал 70%. Плесневые грибы могут стать активными примерно на 20%, а колонии плесени начинают производить споры и расти примерно на 27%.

Отверстия для сгорания иногда бывают очень высокими, особенно на крышах с крутыми скатами. Отверстия для сгорания высотой более 5 футов должны быть закреплены.

Если вы видите короткое вентиляционное отверстие, подобное этому 4-дюймовому чугунному вентиляционному отверстию, вам следует попытаться определить, подключен ли он к топочному устройству. Если да, то он неисправен по двум причинам.

Первая причина в том, что у него нет крышки. Это может привести к проникновению вредителей или скоплению мусора, например, материалов и листьев для строительства гнезд.

Во-вторых, он слишком короткий для адекватной подачи и может привести к попаданию побочных продуктов сгорания в жилое пространство.

Если он больше не подключен, его следует закрыть, чтобы не допустить попадания влаги.

Это старая вентиляционная труба. Это часть дренажной, сливной и вентиляционной систем. Вы никогда не сможете быть уверены, пока не проверите.

Это тоже хороший пример плохой прошивки всех трех дефлекторов.

Вы также должны прокомментировать износ вентиляционных отверстий.Вентиляционные отверстия с повышенной коррозией следует заменить.

И наконец, отверстия для сгорания не должны использоваться в качестве водопроводных труб. Кто-то проложил трубу подачи воды к испарительному охладителю, установленному на крыше, через патрубок для вентиляции печи.

Вентиляционные отверстия для труб

Вентиляционные отверстия для труб водопровода обычно представляют собой черные пластиковые трубы из АБС-пластика, но в некоторых частях страны вы увидите, что они сделаны из свинца.

Не забудьте проверить резиновую или пластиковую прокладку.Его иногда называют «пыльником», который уплотняет трубу против металлического домкрата.

По мере того, как эти ботинки стареют, они высыхают, трескаются и протекают. Вы можете обнаружить, что они полностью отсутствуют.

Вы увидите несколько оригинальных методов замены треснувшей обуви. Вот метод «приветственного коврика».

Минимальная высота заделки вентиляционных отверстий трубопровода сантехники зависит от штата. Во многих штатах он составляет 6 дюймов, но особенно в северных штатах, таких как Миннесота, — 12 дюймов.

Деталь гидроизоляции, характерная для различных вентиляционных проходов, заключается в том, что гидроизоляция перекрывается черепицей или плиткой на подъемной стороне и перекрывает их на спусковой стороне.

Это верно для большинства кровельных материалов. Исключение составляют крыши из металлических панелей, и эта деталь будет подробно описана в статье, посвященной металлическим крышам.

Вентиляционные отверстия, которые используют только герметик для предотвращения проникновения влаги, являются неправильной установкой.

В холодном климате можно увидеть вентиляционные отверстия, погнутые из-за скольжения снега. Это чаще встречается на металлических крышах.

В некоторых регионах, подверженных морозу, для IRC 2006 требуется минимальный диаметр 3 дюйма для любой части вентиляционного отверстия, выступающей над крышей. Это поможет предотвратить замерзание отверстия. Но вам следует проверить местные требования, прежде чем называть 2-дюймовое вентиляционное отверстие дефектом.

Также следует обратить внимание на расположение форточок в крыше.Установка вентиляционного отверстия в долине — всегда плохая идея из-за повышенного потенциала утечки. Когда вы обнаружите это состояние, его следует упомянуть в своем отчете.

Существует еще один тип вентиляционных отверстий, который вы, скорее всего, увидите, и он предназначен для вентиляции чердака с электроприводом, установленной между стропилами. Эти вентиляционные отверстия могут быть круглыми или прямоугольными, но вы узнаете их по размеру. Вот как выглядит вентилятор изнутри чердака.

Все области вашей крыши не мигают —

Черепичные крыши используются в большинстве стран мира, в том числе в районе Неаполя во Флориде.Известно, что эти крыши служат от 25 до 50 лет в зависимости от того, насколько хорошо они установлены и обслуживаются. Чтобы добиться более 50 лет эксплуатации черепичной крыши, вам необходимо установить гидроизоляционные элементы, чтобы вода не попадала на поверхность черепицы, при этом подкладка служит лишь вторичной защитой. В этом руководстве мы выделим все области, в которых отсутствует кровля вашей крыши, и дадим советы о том, как удвоить срок службы вашей крыши.

Преимущества оклейки

Во Флориде более 90% черепичных крыш не имеют оконных проемов, что позволяет воде и влаге стекать под черепицу, и в поддержании сухости дома полагаются исключительно на подкладочный слой.Вода, протекающая под плиткой, постепенно разрушает подложку и сокращает срок ее службы из-за ухудшения состояния, растрескивания и, в конечном итоге, возникновения протечек. Вот почему некоторые черепичные крыши во Флориде начинают протекать менее чем через 5 лет и требуют замены примерно через 25 лет.

К счастью, вы можете установить эти защитные элементы в любое время и увеличить срок службы черепичной крыши вдвое. Все, что вам нужно, — это поработать с опытным черепичным кровельщиком, чтобы он осмотрел вашу крышу и порекомендовал правильные оклады.

Как правильно выполнить оклейку плитки

Черепичная кровля — один из самых прочных вариантов кровли для жилой недвижимости. Плитка невероятно устойчива к повреждениям, вызванным сильными штормами, землетрясениями, ураганами и пожарами. Однако, чтобы ваша черепичная крыша прослужила как можно дольше, вам нужно установить верхнюю обшивку. Избегайте соблазна использовать меньшее количество окладов или низкокачественных алюминиевых окладов, чтобы сократить расходы на установку.

Участки крыши, требующие ремонта

Гидроизоляция используется для закрепления различных стыков на вашей крыше, в том числе там, где ваша крыша встречается со стеной или дымоходом, впадинами и вокруг вентиляционных отверстий.Проходы для дымоходов, вентиляционных труб, световых люков, стыков долин с вентиляционными отверстиями на крыше, верхних стен, а также переходов от крыши к стене и уклона также потребуются оклады.

Эти области более подвержены утечкам во время ливней, поэтому очень важно установить гидроизоляцию. Отливы предназначены для отвода воды от уязвимых участков вашей крыши, например, впадин между откосами и вокруг водосточной системы крыши.

Хотя добавление гидроизоляции к черепичной крыше увеличит стоимость установки крыши, в конечном итоге вы значительно сэкономите.Облицовка помогает предотвратить серьезные утечки, которые могут привести к повреждению плитки или подложки. Как только подложка ослабеет из-за повреждения водой, структурная целостность черепичной крыши будет нарушена. Кроме того, тяжелый вес черепичной кровли может ухудшить ситуацию из-за ослабления стяжки.

Распространенные ошибки при установке черепичных крыш

Несомненно, оклады — критически важный компонент любой черепичной кровли. Однако неправильная установка может повредить черепичную крышу и нарушить ее целостность.Всегда работайте с опытным подрядчиком по кровельным работам, который специализируется на черепичных крышах. Вот несколько типичных ошибок, которых следует избегать при установке прошивок.

• Использование некачественных материалов для гидроизоляции — Некоторые подрядчики могут использовать некачественные материалы для гидроизоляции, чтобы сократить расходы или подготовиться к выполнению нескольких повторных работ каждые несколько лет. Избегайте обычных алюминиевых окладов, которые не выдерживают элементов черепичной кровли.
• Использование слишком узких окладов — Нанесите широкие ендовы в местах, где плитки наклонены друг от друга.Перепрошивка тоже не должна быть слишком жесткой. Вам необходим некоторый уровень гибкости, чтобы обеспечить возможность расширения и сжатия при значительных погодных изменениях.
• Недостаточная гидроизоляция вокруг дымоходов и вентиляционных труб — Неадекватная гидроизоляция в этих областях может нарушить целостность дымохода, делая его уязвимым для обрушения. Используйте гораздо более широкие оклады вокруг дымоходов и вентиляционных труб, чтобы минимизировать проникновение воды, эффективно скрывая перекрытие стеной.

Как верхний оклад влияет на подкладку

Правильно установленный верхний оклад может иметь огромное значение между черепичной крышей, которая выходит из строя менее чем за 25 лет, и кровлей, которая прослужит всю жизнь.С верхним окладом вода остается на поверхности вашей плитки, поэтому не нужно полностью полагаться на подкладочный слой для сохранения сухости вашего дома.

Подложка, используемая на черепичных крышах, часто состоит из листов стекловолокна, пропитанных асфальтом для обеспечения гидроизоляции. Если дождевая вода неоднократно стекает по подстилке, она постепенно разрушается за счет миграции нефти. Другими словами, масло с асфальта выходит из мата и поднимается на поверхность воды. Эта эрозия бывает быстрой в областях с большим потоком воды, таких как долины, основания долин и вокруг выступов.Со временем подложка становится сухой, ломкой и склонной к появлению трещин.

Работа с профессиональным кровельщиком

Поскольку черепица может служить всю жизнь, вы можете спасти крышу, которая прослужила годами, если осмотр покажет, что сама черепица не протекает. Просто установив оклады, вы можете остановить гниение и позволить черепичной крыше обеспечить ожидаемую производительность в течение нескольких лет. Если вы ищете квалифицированный ремонт черепичной крыши или установку гидроизоляции в районе Неаполя, свяжитесь с нами в Kelly Roofing.Вы также можете запросить смету монтажа черепичной кровли.

Как устранить протечку в крыше вокруг трубы | Home Guides

Если вы видите обесцвеченный гипсокартон на потолке — не игнорируйте его. Наиболее вероятная причина — вода, которая проникает сверху. Если ваша черепица по-прежнему в относительно хорошем состоянии, велика вероятность, что вода просочится через вентиляционное отверстие, проходящее через крышу. Металлический фартук и вентиляционные сапоги работают вместе, чтобы предотвратить утечку воды вокруг этих труб.Вентиляционный чехол, сделанный из тонкой резины, которая сохнет и трескается под воздействием солнечных лучей, позволяет воде стекать по трубе. Вы можете сэкономить сотни долларов на ущербе, заменив мигающий и вентиляционный пыльник, как только заметите повреждение от воды.

Вставьте кончик монтировки под черепицу прямо над черепицей, которая прилегает к трубе. Осторожно подденьте, чтобы найти ногти. Кончиком бруска подденьте ногти. Положите их в карман и снимите черепицу, нижняя половина которой должна иметь небольшой полукруг, который подходит к верхней части трубы.Если черепица покрывает боковые стороны гидроизоляции, вытяните их только настолько, чтобы получить доступ к боковым сторонам металлической планки.

Возьмитесь за резиновый колпачок вентиляционного отверстия, расположенный в нижней части трубы. Пыльник представляет собой угловой кусок резины с выступающей вверх гильзой, которая надевается на трубу. Поверните вентиляционный колпачок, пока он не освободится, и снимите его с трубы.

Вставьте наконечник монтировки под металлическую планку сначала с одной стороны, затем со всех четырех сторон, чтобы поднять ее. Если на нем есть гвозди, извлеките их и храните в кармане для повторного использования.Когда гидроизоляция ослабнет, поднимите ее и снимите с трубы. Если черепица по бокам мешает поднять гидроизоляцию, слегка отогните ее руками, чтобы получить доступ для снятия гвоздей и гидроизоляции.

Вставьте запасную планку поверх трубы через предусмотренное отверстие. Протолкните гидроизоляцию вниз по трубе, пока она не будет на одном уровне с крышей. При необходимости приподнимите черепицу по бокам, чтобы края гидроизоляции оказались под черепицей.

Поместите вентиляционный чехол на трубу, совместив отверстие в чехле над трубой.Сдвиньте вентиляционный колпачок по трубе, пока он не сядет на оклад.

Нанесите толстую полоску герметика для гидроизоляции под и вдоль всего края гидроизоляции. Если черепица закрывает оклад с обеих сторон, приподнимите его, чтобы получить доступ к окладу. Когда закончите герметизировать все края гидроизоляции, положите черепицу обратно.

Установите снятую черепицу над трубой и используйте молоток и оригинальные гвозди, чтобы закрепить ее.

Наконечники

• Некоторые гидроизоляционные элементы полностью изготовлены из резины, при этом вентиляционный колпачок и гидроизоляция сформованы вместе.В этом случае разрежьте фланец пополам с помощью универсального ножа, снимите его и замените новым.
• В крышках мигалок отверстия разного диаметра. Выберите тот, который соответствует диаметру вашей трубы.
• После замены планки и пыльника вы можете добавить немного кровельного герметика под черепицу, чтобы при необходимости прикрепить их к крыше.

Предупреждения

• Проверить крышу на наличие повреждений. Могут быть другие причины, по которым ваша крыша протекает.
• Не ремонтируйте повреждения гипсокартона, пока не убедитесь, что крыша больше не протекает.

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шэдди работал в домостроении с 1972 года. Шэдди также работал репортером и писателем в газетах, а также писателем для велосипедных прогулок. Журнал. Шэдди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».

Как установить гидроизоляцию вентиляционной трубы на существующую крышу

Никто не хочет иметь протекающую крышу. Вот почему лучше всего проявлять инициативу, поддерживая свою. Если ваша крыша уже протекает, лучше сразу же о ней позаботиться, прежде чем она нанесет более серьезный ущерб.

Один из способов предотвратить утечки на крыше — это установить гидроизоляцию вентиляционной трубы. Процесс установки на самом деле довольно прост. Если у вас есть опыт работы с проектами кровли и гидроизоляции, возможно, вы сможете сделать это самостоятельно.В этом блоге мы собираемся предоставить вам пошаговое руководство. Конечно, вы всегда можете вместо этого позвонить нашей команде экспертов в Legacy Service.

Почему вы хотите, чтобы кровельная гидроизоляционная труба была современной

Основная причина, по которой домовладельцы выбирают установку или замену вентиляционной трубы на своей крыше, заключается в том, чтобы остановить или предотвратить утечки, что также может помочь продлить срок службы крыши . Со временем окантовка вокруг вентиляционных отверстий может заржаветь или испортиться, и ее необходимо будет заменить.Сделав это как можно скорее, вы уменьшите потенциальный ущерб от воды и даже сэкономите сотни или тысячи долларов. Однако вам необходимо убедиться, что он водонепроницаем, поэтому убедитесь, что гидроизоляция и ближайшая черепица подходят правильно, когда вы выполняете работу.

Гидроизоляция вентиляционной трубы обычно имеет цилиндрическую форму и большое фланцевое основание, поэтому вы можете легко втиснуть ее в черепицу во время кровельного проекта. Установка гидроизоляции на существующую крышу — фантастический способ сохранить ее здоровье, не нарушая при этом денег.Вы также можете проверить другие части крыши, чтобы поддерживать их в актуальном состоянии. Если у вас есть какие-либо сомнения относительно завершения этого проекта самостоятельно, лучше всего нанять подрядчика по кровельным работам, такого как наша команда в Legacy Service, который поможет вам выполнить работу правильно. У нас есть более чем десятилетний опыт работы, и мы предоставим вам сочетание защиты и надежности, не имеющее аналогов в мире.

Необходимые инструменты

Перед тем, как начать проект, вы должны убедиться, что у вас есть все необходимые инструменты.Это поможет вам выполнить работу быстрее и эффективнее, сэкономив время и сэкономив время. Вот инструменты, которые вам понадобятся под рукой:

• Шпатель
• Монтировка
• Пистолет для герметика
• Молоток
• Отвертка 4-в-1

Собрав эти инструменты перед началом работы, вы сможете намного проще установить лючок вентиляции крыши.

Необходимые материалы

Поиск и приобретение необходимых материалов также является обязательным условием, прежде чем вы начнете свой проект по установке гидроизоляции вентиляционных отверстий на крыше.Вот что вам понадобится заранее:

• Вентиляционная планка
• Герметик
• Кровельные гвозди
• Кровельный цемент

В дальнейшем вам могут потребоваться другие материалы, но вы обязательно должны начать с вышеупомянутых.

Как установить гидроизоляцию вентиляционной трубы на существующую крышу

После того, как вы собрали инструменты и материалы, необходимые для установки гидроизоляции, пора приступать к работе. Вот пошаговое руководство, чтобы узнать, как это сделать, хотите ли вы сделать это самостоятельно или лучше понять, что собирается делать ваш эксперт по кровле.Давай начнем!

• Шаг 1: Ослабьте черепицу. Подденьте черепицу над и по обеим сторонам вентиляционной трубы с помощью монтировки. Вам не нужно гнуть черепицу, которая находится под трубой. Вы можете согнуть их, подвигая шпателем под каждый язычок и пропуская его через клей, чтобы сломать уплотнение.
• Шаг 2: Поместите новый оклад над вентиляционным отверстием в правильное положение. Гидроизоляцию следует устанавливать под верхней и боковой черепицами, но прокладывать ее следует над черепицей, находящейся ниже вентиляционной трубы.Чтобы облегчить установку, вы можете поворачивать оклад при опускании на место. Горловина планки должна плотно прилегать к трубе.
• Шаг 3: Забейте гвозди в верхнюю и боковые части планки. Перед тем как сделать это, убедитесь, что верхняя и боковая черепица загнуты назад, чтобы случайно не пробить черепицу. Используйте кровельный цемент для герметизации шляпок гвоздей.
• Шаг 4: Забейте гвозди в нижний край планки. Когда вы забиваете кровельные гвозди в нижний край гидроизоляции, убедитесь, что гидроизоляция находится поверх черепицы, которая находится ниже вентиляционной трубы.После этого заклейте шляпки гвоздей кровельным цементом.
• Шаг 5: Используйте кровельный цемент, чтобы заделать края гидроизоляции.

Если вы собираетесь выполнять работу самостоятельно, не забывайте быть осторожными. Мы не можем достаточно подчеркнуть это. Также используйте гвозди, изготовленные из того же металла, что и оклад. Это важно, потому что разнородные металлы могут вступать в реакцию друг с другом и ускорять коррозию.

Другие типы гидроизоляции крыши

Если вам требуется гидроизоляция вентиляционной трубы, ваша крыша может также нуждаться в других типах гидроизоляции.Конечно, лучший способ узнать это — взглянуть на вашу крышу эксперту. Вот виды, которые представлены в предварительно сформированных стилях, чтобы их было легче установить:

Долина-оклад — Этот тип обычно имеет форму V или W и используется там, где встречаются две разные плоскости крыши. образовать долину.

Ступенчатый оклад — Этот тип предназначен для защиты стыков между крышами и другими объектами, такими как световые люки и дымоходы. Это называется ступенчатым окладом, потому что он поднимается над черепицей и прикрепляется к объекту, что помогает обеспечить комплексную защиту от воды.

Капельный гидроизолирующий слой — Этот тип устанавливается на краю крыш, что помогает направлять воду в желоба и от крыши. Капельный гидроизоляционный слой бывает двух типов: Т-образный и L-образный. Т-образная форма перекрывает края существующей крыши, чтобы вода легче стекала. L-образная форма используется, когда вы начинаете устанавливать гидроизоляцию на крыше в местах пересечения стены и крыши.

Пора начинать!

Вы готовы приступить к установке прошивки? Если вам необходимо установить гидроизоляцию вентиляционной трубы, будь то черепичная крыша, плоская крыша или другой тип крыши, обязательно выполните необходимые действия или обратитесь за помощью к местным специалистам по кровле.

В Legacy Service мы посвятили свою жизнь обновлению внешнего вида вашего дома и обеспечению наилучшей крыши и сайдинга, чтобы ваш дом и семья были защищены на долгие десятилетия. Мигание может помочь продлить срок службы вашей крыши, предотвращая протечки и сохраняя ее работоспособность.

Если вы живете в Пенсильвании, Нью-Джерси или Делавэре, мы можем вам помочь! У нас есть многолетний опыт в предоставлении лучших кровельных материалов, а также сайдинга, окон и дверей.Что касается крыш, мы предлагаем все: от битумной черепицы и металлической кровли до кровли из кедра, медной кровли и шифера. Если вы хотите узнать больше об установке гидроизоляции вентиляционных труб на крыше, позвоните нам сегодня по телефону 215-798-9790 или свяжитесь с нами по адресу https://legacyusa.com/contact/.

Руководство по улучшению загрузочных прошивок

В статье «Мерцание вентиляционных отверстий сделано правильно», я описал способ, которым я прошиваю вентиляционную трубу водопроводной трубы к черепице как вторую линию защиты от протечек на случай, если вспыхнет резиновая манжета на крышке трубы раскалывается или поврежден.Возникает вопрос: если обычные загрузочные прошивки не долговечны, не следует ли нам использовать лучше спроектированные и изготовленные?

Совершенно верно. Доступно несколько моделей более совершенных загрузочных прошивок , но вы можете не найти их на местном складе пиломатериалов. Даже мой специализированный поставщик кровли и сайдинга предлагает только резиновые накладки на сапоги. Если вы не можете получить лучшую прошивку на месте, вы можете заказать ее в Интернете — просто спланируйте время выполнения заказа заранее.

Товарная резиновая планка для сапог стоит от 5 до 10 долларов.Лучшая загрузочная прошивка стоит от 11 до 60 долларов и может окупиться. Сегодняшние крыши стоят дорого и служат долго — от 30 до 50 лет, — так что вам нужен ботинок, который будет стоять на всю жизнь. И даже при установке улучшенной загрузочной прошивки я все равно выполняю те же шаги предварительной прошивки, чтобы создать резервную копию первичной прошивки.

Традиционные прошивки все еще работают. Традиционный оклад трубы представляет собой припаянную свинцовую стояк-трубу, которая охватывает вентиляционную трубу и загибается в трубе наверху.Он припаян к фланцу крыши, который укладывается в черепицу. Их необходимо изготовить или заказать в соответствии с конкретным уклоном крыши и диаметром трубы. У некоторых версий есть коррогенная секция внизу свинцовой трубы, поэтому их можно приспособить к диапазону уклонов крыши. Цена колеблется от 25 до 50 долларов.

Quarrix Pipe Boot изготовлен из оцинкованной стали без покрытия или из стали с покрытием и состоит из двух частей: базового пыльника и верхней трубы с буртиком (TightLOCK). Башмаки для труб доступны в двух диапазонах наклона кровли: от 3/12 до 8/12 и от 8/12 до 14/12, а диаметр трубы от 1-1 / 2 дюйма.до 4 дюймов. Наклон гидроизоляции можно отрегулировать с помощью защемления или нажатия на два нисходящих угла. Сапоги Quarrix Pipe стоят от 20 до 30 долларов.	Трубный пыльник Quarrix, фото Quarrix
Perma-Boot — это ударопрочный пластиковый узел TPO с базовым пыльником, который имеет поворотную крышку и подступенок, подходящие для различных наклонов крыши. Манжета крышки скользит по основанию, чтобы полностью закрыть вентиляционную трубу. Также делают ремонтную версию загрузочной прошивки.Хомут и втулка выглядят так же, как у новой конструкции, без фланца крыши, который скользит по вентиляционной трубе и поврежденному окладу багажника. Колоколообразное основание огибает купол оригинального ботинка и проливает воду вокруг него. Perma-Boot стоит от 16 до 20 долларов.	Perma-Boot, фото Manning Building Products
Bullet Boot изготовлен из гибкого УФ-защищенного пластика TPE и доступен в семи цветах.Пулевые башмаки подбираются по диаметру трубы от 1-1 / 2 до 4 дюймов и поставляются как единое целое — пыльник и стояк. Верх подступенка имеет защитный экран. Есть гофры там, где часть стояка встречается с основанием, для приспособления к разным наклонам крыши. Bullet Boots стоят от 11 до 17 долларов.	Bullet Boot, фото Bullet Products, LLC
Lifetime Tool делает Ultimate Pipe Flashing . Вы можете думать о Ultimate Pipe Flashing как о сверхмощной прошивке для сапог.Гибкий сапог вместо тонкого воротника сделан из толстого силикона. Манжета, прилегающая к трубе, имеет форму кольца, что помогает поддерживать сжатие и снижает риск повреждения. Он доступен в пяти размерах, чтобы соответствовать трубам из ПВХ от 1-1 / 2 дюйма до 4 дюймов. А когда встречаются чугунные, стальные или медные трубы, Lifetime Tool имеет манжету EasySleeve, которая скользит по существующей трубе, поэтому Ultimate Boot Можно использовать перепрошивку. About Author alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
