Популярность металлочерепицы объясняется ее эстетичностью, надежностью и простотой укладки. Закупка требуемого количества материала проводится после его тщательного расчета.

рассчитать металлочерепицу на крышу

Принципы рассчета металлочерепицы на кровлю

Чтобы понять, как рассчитать кровлю из металлочерепицы, важно ознакомится с главными принципами этого процесса. Сопроводительная техническая документация обычно содержит указание на общую и полезную ширину изделий. Показатель полезной площади обычно подается, как 1,11 м. При расчете металлочерепицы на крышу, а именно вертикальных рядов данного материала, проводится деление максимальной ширины ската на параметр рабочей ширины листа. Полученный результат округляется в сторону возрастания. В таком случае закладывается возможность укладки листов внахлест.

Далее проводится подсчет длины вертикального ряда и того, сколько листов потребуется в общем. Это подразумевает сложение длины скатов (дистанция между карнизом и коньком, между нижней и верхней точками), размера свеса с карниза и размера перехлеста. За размер свеса карниза в основном берут 40-50 мм: на этот показатель непосредственно влияет толщина металлического листа, используемого для изготовления металлочерепицы. Также размер свеса зависит от жесткости профиля.

как рассчитать металлочерепицу

Важность карнизного свеса достаточно большая, так как с его помощью предотвращается воздействие атмосферной влаги на внутренние полости кровли. Кроме этого, защиты требуют участки, где крыша стыкуются со стенами здания. Размер вертикального перехлеста обычно находится в пределах 150-250 мм: на это влияют характеристики материала и степень уклона кровли. Его выбирают до проведения расчета нужного количества материала.

На кровлях с небольшим уклоном понадобится дополнительная гидроизоляция и применение более прочного финишного покрытия: в таком случае наблюдается возрастание эксплуатационных нагрузок на конструкцию. В основном это реализуется за счет наибольшего нахлеста при укладке листового материала. В целом параметр вертикального нахлеста находится в прямой зависимости от угла наклона (минимальное его значение – 120 мм).

Способы сокращения отходов

Рассчитывая металлочерепицу на крышу, проводят округление точных результатов. Полученная разница между фактическим и округленным размером указывает на тот материал, которых уйдет в отходы. Если стоит задача, как рассчитать металлочерепицу на уже готовые скаты, то при этом в учет берутся их фактические размеры. Проведение расчета еще до того, как построена крыша, дает возможность коррекции кровельных скатов, что заметно снижает количество отходов. В случае с прямоугольными крышами это достигается за счет увеличения размеров обрешетки, которая выступает за пределы фронтонов. Корректировка вальмовой крыши осуществляется путем изменения угла уклона треугольных вальм.

как посчитать металлочерепицу на крышу


Перед тем, как посчитать металлочерепицу, нужно обязательно учесть ширину конька. Если он имеет широкие лопасти (16,5 см), это дает возможность надежно покрыть промежуток от кровельного листа до конька. Таким образом решаются ситуации, когда лист оказывается на 3-5 см короче, чем того требует чертеж. Увеличение или уменьшение ската также может достигаться путем изменения выступов кобылок за края: так называют доски, применяющиеся для удлинения стропильных ног и обустройства свеса. На вальмовых крышах при выносе кобылок за края стен должно наблюдаться идентичное расстояние.

Расчет количества и длины листов

Нередко при закупке кровельного материала предоставляется возможность нарезки листов по необходимым размерам. В таком случае можно избежать вертикальных нахлестов, так как длина листа будет включать в себя и длину ската, и величину выступа свеса карниза. Чтобы реализовать такой способ, на место строительных работ вызывается специалист-замерщик. Длина листов может варьироваться в пределах 70-800 см.

Достоинствами нарезки листов металлической черепицы под заказ является максимальное снижения процента отходов материала и улучшение технических показателей кровельного пирога.

как рассчитать кровлю из металлочерепицы

В этом способе имеются и недостатки:

  1. Хранение очень длинных листов вызывает дополнительные сложности. Стандартные изделия в этом отношении куда удобнее.
  2. Листы свыше 4,5 м достаточно сложны в укладке: это касается как их подъема, так и правильного закрепления. Наиболее удобный в этом отношении материал длиной 4-4,5 м.

Как посчитать материал для крыши правильно

Расчет количества металлочерепицы на скатную крышу прямоугольного типа проводится в несколько этапов:

  1. Промеряется длина каждого ската.
  2. Полученный результат суммируется с размером свеса.
  3. Промеряют конек.
  4. Высчитывается число рядов, с учетом ширины ската: для этого ее нужно разделить на параметр рабочей ширины листов. Полученный результат округляют в сторону возрастания.
  5. При расчете числа листов по длине в учет берутся вертикальные нахлесты. В случае несимметричности скатов каждый из них рассчитывается отдельно, а полученные результаты суммируются.

как посчитать металлочерепицу

Что касается ломаной кровли, то каждую ее плоскость придется рассчитывать отдельно. Необходимо понимать, как рассчитать материал на крышу правильно. Вообще, при наличии сложных форм, рассчитать количество металлочерепицы на крышу поможет специальная программа. При ручном расчете рекомендуется использовать миллиметровую бумагу, с обязательным соблюдением масштаба и учетом необходимых нахлестов поперечного и продольного типа.

Сложные скаты чаще всего имеют треугольную или трапециевидную форму: наличие чертежных расчетов в этом случае обязателен. Проводя расчет листов металлочерепицы на крышу самостоятельно, важно руководствоваться общим правилом, согласно которому общая площадь материала всегда больше суммарной площади скатов кровли сложной формы на 18-20%.

Как рассчитать дополнительные и крепежные элементы

Наряду с кровельным материалом, при обустройстве крыши потребуются некоторые доборные элементы:

  • Конек.
  • Ветровая, примыкающая и торцевая планка.
  • Ендова.
  • Капельник.
  • Планка для снегозадержателя.

расчет количества металлочерепицы

Доборные элементы имеют стандартную длину 2 м. При подсчете их точного количества проводится замер участков кровли, где они будут монтироваться. При этом коньки, карнизные и ветровые планки имеют нахлест от 100 мм, а ендовы – 300 мм. Длина конька делится на 1,9, с последующим округлением результата в сторону возрастания. Таким же образом рассчитывают и другие доборные элементы.

Изучая вопрос, как посчитать металлочерепицу на крышу, важно помнить также о крепежах. Необходимо выполнить расчет саморезов для металлочерепицы, учитывая как листы материала, так и дополнительные комплектующие. Речь идет о саморезах 4,8х35 мм или 4,8х29 мм. Обычно при использовании металлочерепицы на каждый 1 м2 требуется 7 саморезов: одна упаковка содержит 250 шт. Доборные элементы крепятся саморезами 4,8х70 мм, по 6 шт на каждый элемент. В одной упаковке имеется 100 таких крепежей.



Рассчитать металлочерепицу при помощи замеров кровли

Сегодня металлочерепица является одним из самых популярных видов кровельных покрытий.

Схема металлочерепицы

Схема металлочерепицы.

Большинство владельцев коттеджей желают видеть в качестве покрытия своей кровли именно металлочерепицу, благодаря высокому качеству и практичности данного материала. Основные моменты, которые требуется решить перед началом работ по укладке – это рассчитать металлочерепицу для покрытия кровли и, взяв за основу данный расчет, посчитать стоимость планируемых работ.

Расчет количества металлочерепицы, необходимого для покрытия кровли

Может показаться, что данная операция очень простая – надо лишь к площади коньков приплюсовать площадь скатов. Однако не удивляйтесь, когда в фирме, в которую вы обратитесь для приобретения металлочерепицы, озвучат совершенно другую цифру, которая будет больше рассчитанной вами на 10-15 %. Давайте разберемся, откуда берется эта разница?

Отметим, что про обман речь вовсе не идет – профессиональный расчет объемов металлочерепицы на крышу производится с применением сложных формул. Также нужно учесть, что определения «размеры кровельного покрытия» и «размеры кровли» отличаются.

Общая характеристика слоев металлочерепичного листа

Общая характеристика слоев металлочерепичного листа.

Так как такой материал продают листами, следует принять во внимание неизбежное возникновение неизрасходованных материалов (к примеру, последний лист израсходуют на треть либо четверть; суммарная площадь отходов может достигать 5-7 %).

Еще нужно учитывать необходимость дополнительного укладывания конструкции – для свесов на карнизах (другими словами, расчет кровли из металлочерепицы, помимо скатов и конька, включает и свес).

Запомните, что правильно монтировать листы изделий нужно с определенной с ориентацией, то есть переворачивать произвольно их нельзя. Волновой профиль металлочерепицы подразумевает укладывание его листов с существенным их наложением друг на друга. Все вышеперечисленные обстоятельства значительно усложняют точный расчет объемов металлочерепицы, необходимых для покрытия кровли.

Базовым параметром для расчета выступает площадь кровли, при этом ее общая площадь подойдет только для приблизительных расчетов, чтобы получить точную цифру, необходимо оперировать площадями отдельных скатов.

Следующей важной величиной является ширина листов (шаг волны, как правило, стандартный – 350 мм). Листы металлочерепицы различных производителей могут существенно различаться шириной.

Схема укладки обрешетки под металлочерепицу

Схема укладки обрешетки под металлочерепицу.

Важная характеристика – длина листов (учитывая параметры кровли, правильно будет рассчитать, сколько понадобится листов металлочерепицы, для определения их оптимальной длины).

Чаще всего встречаются листы, имеющие стандартные размеры, однако некоторые производители предлагают покупателям самим определять их длину (до 8 м). Чем длиннее листы, тем меньше получится отходов. Обратная сторона медали – длинномерный материал трудней резать и транспортировать. В большинстве случаев оптимальная длина листа – 4-5 м.

Расчет кровли из металлочерепицы (если известны размеры листов) прежде всего требует подсчета числа рядов на всех скатах, а также подсчета листов в каждом из рядов.

Выполнить такой расчет относительно несложно, учитывая геометрию каждого ската и размеры свесов. Если имеется возможность заказывать листы требуемой длины, помните, что металлочерепицу категорически не рекомендуют обрезать возле перепадов волн – это может вызвать деформацию листа.

При подсчете нет ничего сложного. Достаточно общую площадь поделить на площадь листа, и в итоге получится количество необходимых компонентов (C). Например, длина (D) ската равна 5 м, ширина (G) – 10 м. В основном присутствует 2 ската. Имеем:

S=DxGх2;

т. е. основная поверхность составляет 100 м2.

S одного листа (H) примем за 5 м2 (1 м в ширину, 5 м в длину). Имеем:

S/H=C

т. е. в результате необходимо приобрести 20 листов (100 м2). При этом 1-2 листа можно взять про запас, если какой-либо элемент придет в негодность.

Так как резка листов производится в конкретных точках профиля, существуют диапазоны длин – их принято называть «запретными». Заказывать листы из данных диапазонов – чистой воды убыток.

Учитывая все вышеизложенные нюансы, можно утверждать, что не имеющий профессиональных навыков замерщика человек способен посчитать требуемое количество металлочерепицы лишь приблизительно.

Точный расчет при помощи замеров кровли

Схема устройства металлочерепицы

Схема устройства металлочерепицы.

Правильно рассчитать количество такого материала, который будет необходим при монтаже, может лишь специалист после выполнения грамотных замеров. Ни одна солидная компания не станет выполнять монтаж металлочерепицы и не назовет точную стоимость работы без предварительных замеров замерщиком кровли непосредственно на объекте.

Чтобы точно рассчитать количество материала, требующееся на крышу, нужно правильно измерить все ее элементы: конек, скаты, торцевые и карнизные планки, ендовы, снегозадержатели, планки примыкания и крепежи.

Следует обратить внимание: чем более конструктивно сложной является кровля, тем больший процент разницы между рассчитанной теоретически площадью кровли и фактическими размерами кровельного покрытия.

Приблизительный расчет при помощи онлайн-калькулятора

Чтобы хотя бы примерно определиться, сколько нужно кровельного материала, чтобы покрыть крышу, а также рассчитать требуемую сумму денег, достаточно осуществить приблизительные прикидки (к суммам площадей главных конструктивных элементов крыши добавить 10 %).

Если данный процесс кажется вам чересчур сложным, можно воспользоваться калькулятором расчета металлочерепицы. В данный калькулятор уже заложены необходимые формулы и чаще всего учтены расценки компании, что поможет сразу рассчитать как стоимость приобретения металлочерепицы, так и монтажных работ. Нетрудно понять, что необходимое количество материала приблизительно соответствует площади кровли.

Если не экономить – добавьте к замеренной площади кровли 10 %, получится площадь требуемого покрытия (практика выполнения кровельных работ говорит, что в зависимости от сложности конструкции крыши, площадь металлочерепицы, которую непосредственно нужно уложить на крышу, превышает площадь рассчитанной кровли на 5-10 %).

Добавим, что примерный расчет, который является вполне применимым для мелких строений, в случае покрытия достаточно больших площадей становится слишком расточительным, и вопрос, как правильно рассчитать и сколько нужно материала на крышу, становится весьма и весьма актуальным на сегодняшний день.

Как правильно замерить крышу под металлочерепицу

Главная » Как правильно крышу

Как рассчитать крышу из металлочерепицы

Главная

Как рассчитать крышу из металлочерепицы

Перед началом любого строительства материал лучше закупать с запасом – лучше немного больше кровельного материала оставить на ремонт, чем искать в середине строительства точно такую же металлочерепицу, что с учетом разнообразия представленных на рынке моделей может быть не так просто. Но правильный расчет позволит сэкономить материал, избежать необходимости много резать листы, рискуя ухудшить их качество, и в целом сократит временные затраты на постройку крыши, поэтому пренебрегать им не стоит.

Принципы и алгоритм расчета

Первое, на что необходимо обратить внимание, выбирая кровельный материал – два измерения размера листа: номинальный и эффективный. Последняя величина – это размеры листа металлочерепицы с учетом того, что листы будут укладываться внахлест. Для расчета количества листов важен эффективный, а не номинальный размер, большинство производителей указывают оба параметра.

Пропорции листа из металлочерепицы

Помимо размеров в миллиметрах листы меряются волнами. На рынке чаще всего можно встретить листы с 3 и 6 волнами. При расчете кровли их нужно комбинировать, предпочтительнее использовать листы большего размера: они сложнее в монтаже, но обеспечивают большую герметичность.

Второй важный параметр – размеры ската крыши. Скаты замеряются уже по готовой обрешетке на одном из последних этапов строительства, хотя лучше рассчитать металлочерепицу заранее и, если это будет необходимо, подкорректировать размеры скатов, чтобы материал не прошлось резать. Для каждого ската длину и ширину следует замерить отдельно, также нужно точно измерить все ендовы и дополнительные элементы, которые нужно закрыть кровельным материалом.

Расчет для каждого ската производится отдельно:
  1. Первый этап – замер скатов;
  2. Выбор производителя и конкретной модели металлочерепицы. Листы от разных производителей имеют различные габариты, поэтому для расчета этот вопрос принципиален;
  3. Для каждого ската определите, сколько листов в ширину его закроют. Полная ширина ската делится на эффективную ширину листа металлочерепицы;
  4. Затем можно подсчитать количество листов в длину, сочетая при необходимости листы с разным количеством волн, в линейке каждой модели от 2 до 5 или даже больше стандартных размеров листов. Также практически все продавцы металлочерепицы предлагают заказать листы под размер скатов – это обойдется недешево, а длинные листы потребуют высокого профессионализма при монтаже, но значительно улучшат герметичность крыши;
  5. Просчитываются все небольшие по площади поверхности дополнительных скатов. Листы на них скорее всего придется резать, но при резке повреждается многослойное покрытие, что вызывает коррозию на местах разрезов. Неаккуратная резка может значительно сократить срок безремонтной службы кровли;
  6. Сложив количество листов для всех скатов, Вы получите итоговый результат;
  7. Чтобы проверить себя, можно воспользоваться одним из калькуляторов. Специальные программы могут без Вашего участия рассчитать кровлю на простую двух-односкатную крышу. Если Вы проводили расчеты вручную, полученная цифра не должна быть значительно меньше той, которую предлагает калькулятор.

Если площадь крыши небольшая, также можно посчитать кровлю «на глаз». Самая простая формула – к площади кровли прибавить 10%, так Вы получите примерное представление о том, сколько кровельного материала понадобится. При точном расчете площадь используемых материалов больше площади скатов всего на 5%, в масштабах частного дома это дает существенную экономию, хотя для небольшой хозяйственной постройки точность не так принципиальна.

Пример расчета металлочерепицы

Главная

Расчет количества металлочерепицы для двухскатной крыши

Возьмем для примера простое здание с двухскатной крышей без дополнительных скатов и декоративных элементов с длинной конька в 9,5 м и длинной двух равных скатов 6 м. Габариты выбранного профиля: для всех типов полезная ширина листа равна 1,1 м, а длина – 10, 6, 3 и 1 волна (соответственно 3,5м, 2,1м, 1,05м и 0,35м. Шаг одной волны в любой модели – 0,35 м.

  1. 9,5м ширины скатов делятся на стандартную полезную ширину. Получается 8,63 листа – 9 листов, из которых крайний придется обрезать;
  2. 6м длинны скатов делятся на длину шага волны. Получаем 17,14 волн, самый экономичный способ закрыть скат – по одному листу в 10, 6 и 1 волн, уложенных последовательно. Запас в несколько сантиметров пригодится для монтажа карниза.

В итоге резать придется только три листа металлочерепицы, резку можно заказать у специалиста, а не производить самостоятельно, рискуя повредить материал. Расчет металлочерепицы для крыши сложной формы будет менее точным, а чем больше мелких элементов, которые необходимо закрыть кровлей, тем больше листы придется резать и тем больше в конечном итоге будет обрезков.

Любой предварительный расчет, сделан ли он на калькуляторе или вручную, лучше покупки кровельного материала «на глаз». Особенно важно точно рассчитать количество листов металлочерепицы для сложной крыши с большой площадью, в этом случае скорее всего Вам придется делать расчеты вручную – большинство калькуляторов не учитывают все параметры сложной кровли.

Видео #8212; расчет стоимости двускатной крыши

Расчет металлочерепицы – все тонкости вычислений профильной кровли

2 Особенности габаритных размеров металлочерепицы

Главное отличие рассматриваемого материала от других профилей – неоднородность волны, которая по всей своей протяженности идет перепадами с плавным повышением и резким понижением. Однако на размеры листов это влияет лишь косвенно, только при перехлесте, то есть от формы металлочерепицы зависит ее полезная площадь. Что же касается габаритов, то основная их особенность заключается в том, что длина, какой бы она ни была, всегда кратна 5 миллиметрам, при этом лист может быть протяженностью от 80 до 800 сантиметров.

Главная

Впрочем, наибольшей популярностью пользуются отрезки 362 и 363, а также 222 и 223 сантиметра, с нахлестом 12 и 13 сантиметров соответственно. Несмотря на то, что ширина металлочерепицы должна быть типовой, поскольку рулонный лист для производства профилей, казалось бы, используется одинаковый, у разных изготовителей поперечные размеры отличаются.

Главная

В частности, встречается прокат шириной 119, 118 и 116, а также менее распространенный 118.5, 115.3 и 114 сантиметров. Нахлест у первой группы типоразмеров составляет 9, 8 и 6 сантиметров соответственно, а у второй – 8,5 и 2,8 сантиметров, а также 90 для наименьшей ширины листа. По понятным причинам, самый маленький поперечный размер не популярен потому, что при укладке на крышу теряется слишком много материала.

Лучшие цены на технику и инструменты

3 Вычисляем площадь кровли

Расчет металлочерепицы начинается с определения предстоящего объема работ. Сделать это можно, даже еще не определившись, каких габаритов листы будут приобретены для укладки на крышу. Для начала измеряем длину скатов кровли (а не длину дома, как делают некоторые новички), после чего определяем их ширину от конька до свеса карниза. Для некоторых типов стропильных систем понадобятся замеры ребер, к примеру, это касается вальмовой и мансардной крыш, где наклонными являются все 4 ската.

Главная

Далее работаем с геометрическими фигурами, причем наиболее часто при расчетах приходится сталкиваться с прямоугольником, что значительно облегчает задачу, реже встречаются трапециевидные скаты. Довольно частым явлением бывают треугольные элементы, к примеру, над окнами типа фонарь и на полувальмовых кровлях. Так, для прямоугольника используется формула S = LW, где L и W – длина и ширина ската соответственно. Для трапеции проще всего, чтобы не возиться с углами, задействовать калькулятор, чтобы найти решение: S = h(A + B)/2, где A – длина свеса, B – длина конька, а h – расстояние между свесом и коньком, или, иначе, высота, опущенная на основание.

Главная

С треугольниками, формирующими полувальмовую крышу, несколько сложнее, поскольку они бывают разными. Самый простой вариант, конечно, треугольник, у которого две стороны сходятся под 90 градусов. Для такой прямоугольной фигуры используется формула S = ab/2, где a и b – катеты, или, иначе, две наиболее короткие сопредельные стороны. Неправильный треугольник рассчитывается, как и трапеция, по опущенной высоте на сторону, являющуюся основанием: S = ah/2, где a – основание, а h – высота, на него опущенная.

4 Определение количества листов

Теперь остается только выяснить, сколько материала пойдет на крышу. Для этого и нужен готовый калькулятор, либо ряд формул, чтобы сопоставить площади листа металлочерепицы и кровли. Зная габариты материала, выяснить его квадратуру не составит труда, поскольку мы изначально имеем дело с прямоугольником. Это потом придется обрезать отдельные листы по краям, к примеру, трапециевидного или треугольного ската, чтобы они правильно легли на крышу.

Иными словами, для начала используем все ту же формулу прямоугольника S = AB. Затем определенную ранее площадь кровли делим на квадратуру листа и узнаем, используя калькулятор, сколько элементов металлочерепицы на крышу нам понадобится. Чтобы не испытывать недостатка в материале, покупая металлочерепицу, после точного расчета с учетом перехлестов добавьте 5 %, если же нахлесты не учитывались, то накинуть сверх расчетного количества нужно 10–15 %.

Главная

Следует помнить, что положить материал поперек не получится при всем желании, все листы строго ориентированы и имеют как верх, так и низ. Поэтому все вычисления нужно делать, исходя из того, что укладываться профиль будет от конька к свесу и никак иначе.

Главная

Рекомендуется не покупать листы длиннее 4 метров, иначе большие размеры могут привести к деформациям при подъеме на крышу. Если ширина ската больше рекомендованной длины, лучше укладывать материал в 2 ряда, с горизонтальным перехлестом. Еще один важный момент – перед тем, как рассчитать металлочерепицу для ее покупки, изучите следующую таблицу, в ней указаны нежелательные размеры отрезов при раскрое, которые приводят к деформации листов с шагом волны 350 миллиметров.

Как рассчитать металлочерепицу на крышу?

Один из востребованных сегодня кровельных материалов #8212; «металлочерепица». Основные достоинства: долговечность, практичность при укладке, возможность подобрать материал необходимого цвета, цена.

Металлочерепица представляет горячекатаную (профильную) оцинкованную сталь, покрытую полимерными покрытиями.

Для составления сметы (стоимости) кровельных работ необходимо произвести расчеты потребности кровельных материалов.

Кровельные материалы помимо металлочерепицы включают также: материалы теплоизоляции, гидроизоляции, крепежные элементы (саморезы), водосток и доборные элементы.

Расчет пароизоляции

Главная

Утепление кровли производят, как рулонными, так и плитными утеплителями. Расчет выглядит следующим образом: площадь крыши делится на площадь рулона утеплителя, в результате получается необходимое количество рулонов (либо пакетов).

Гидроизоляция: подсчет

Выполнение работ по гидроизоляции кровли лучше всего выполнять мембранными материалами. Обычно материалы поставляются в рулонах. Необходимо учитывать, что при укладке мембранных материалов производят нахлест материала не менее 10 сантиметров.

Количество материала определяется делением площади крыши на площадь рулона (обязательно с учетом нахлеста).

Вычисляем количество листов металлочерепицы

Главная

Внимательно производятся замеры крыши. При этом замеры необходимо произвести каждого ската крыши (они могут отличаться). Сложности расчета зависят от сложности конфигурации крыши.

Производя подсчет количества листов металлочерепицы, необходимо помнить, что листы материала не могут располагаться в произвольном порядке.

Материал должен быть сориентирован в одном направлении. Листы металлочерепицы имеют конструктивную ориентацию, и при укладке нельзя их переворачивать, и изменять направление укладки.

Подсчитывая, необходимо учитывать, что листы имеют волновой профиль, что автоматически предполагает наложение их друг на друга.

При расчетах нужно использовать «полезную» и общую площадь (что не является одним и тем же).

Алгоритм расчета в следующем:

  1. Определяется количество рядов (максимальная длина ската делится на полезную ширину). В случае некратного результата, округление производится только в большую сторону;
  2. Определяется количество листов металлочерепицы в ряду. При этом если один лист, то его длина совпадает с длиной ската, и обязательно нужно предусмотреть 5 сантиметров на свес. Если ряд состоит из 2 листов, нижний применяется длиной кратной длине волны профиля (чаще всего 350 мм). Обязательно учитывается свес (5 сантиметров).

Расчет количества крепежа

Главная

Для фиксации листов металлочерепицы необходимо применять специальные саморезы. Практическим путем выявлено, что для фиксации 1 квадратного метра листа необходимо 7 саморезов.

Подсчет металлочерепицы для сложных ломанных (многоскатных) кровель

Вначале подсчетов необходимо воспользоваться миллиметровой бумагой, на которой выполняется чертеж, обязательно в масштабе.

При выполнении подобного расчета необходимо не забывать о нахлестах листов, как продольных, так и поперечных.

Сложная крыша, как правило, имеет форму трапеции, либо треугольника, поэтому без подробного чертежа практически невозможно рассчитать точные размеры кровли.

Необходимо отметить, что желательно, чтобы расчеты и укладку металлочерепицы выполняли специалисты.

Ну, а в случае самостоятельных подсчетов, необходимо количество приобретаемого материала увеличивать на 10 процентов, а при сложных конфигурациях кровли на 18-20 %.

Также смотрите далее видео про монтаж кровли и виды крепежа .

1 комментарий: Как рассчитать металлочерепицу на крышу?

Насчет нахлеста на крыше точно подмечено. Мы при покупке металлочерепицы не учли. Пришлось докупать после расчета специалиста. Конечно, такого цвета, который мы покупали не оказалось. Пришлось ждать и задерживать весь процесс с кровлей, Лучше при выборе кровли и ее покупки полагаться на расчет специалистов.

Источники: http://fundamentt.com/kak-rasschitat-kryshu-iz-metallocherepicy/, http://remoskop.ru/raschet-metallocherepicy-kryshu-kalkuljator.html, http://urokremonta.ru/metallo/kak-rasschitat-metallocherepitsu-na-kryishu.html

Комментариев пока нет!

Как рассчитать крышу из металлочерепицы

Как рассчитать крышу из металлочерепицыКак рассчитать крышу из металлочерепицы

Перед началом любого строительства материал лучше закупать с запасом – лучше немного больше кровельного материала оставить на ремонт, чем искать в середине строительства точно такую же металлочерепицу, что с учетом разнообразия представленных на рынке моделей может быть не так просто. Но правильный расчет позволит сэкономить материал, избежать необходимости много резать листы, рискуя ухудшить их качество, и в целом сократит временные затраты на постройку крыши, поэтому пренебрегать им не стоит.

Принципы и алгоритм расчета

Первое, на что необходимо обратить внимание, выбирая кровельный материал – два измерения размера листа: номинальный и эффективный. Последняя величина – это размеры листа металлочерепицы с учетом того, что листы будут укладываться внахлест. Для расчета количества листов важен эффективный, а не номинальный размер, большинство производителей указывают оба параметра.

Пропорции листа из металлочерепицыПропорции листа из металлочерепицы

Помимо размеров в миллиметрах листы меряются волнами. На рынке чаще всего можно встретить листы с 3 и 6 волнами. При расчете кровли их нужно комбинировать, предпочтительнее использовать листы большего размера: они сложнее в монтаже, но обеспечивают большую герметичность.

Второй важный параметр – размеры ската крыши. Скаты замеряются уже по готовой обрешетке на одном из последних этапов строительства, хотя лучше рассчитать металлочерепицу заранее и, если это будет необходимо, подкорректировать размеры скатов, чтобы материал не прошлось резать. Для каждого ската длину и ширину следует замерить отдельно, также нужно точно измерить все ендовы и дополнительные элементы, которые нужно закрыть кровельным материалом.

Расчет для каждого ската производится отдельно:

  1. Первый этап – замер скатов;
  2. Выбор производителя и конкретной модели металлочерепицы. Листы от разных производителей имеют различные габариты, поэтому для расчета этот вопрос принципиален;
  3. Для каждого ската определите, сколько листов в ширину его закроют. Полная ширина ската делится на эффективную ширину листа металлочерепицы;
  4. Затем можно подсчитать количество листов в длину, сочетая при необходимости листы с разным количеством волн, в линейке каждой модели от 2 до 5 или даже больше стандартных размеров листов. Также практически все продавцы металлочерепицы предлагают заказать листы под размер скатов – это обойдется недешево, а длинные листы потребуют высокого профессионализма при монтаже, но значительно улучшат герметичность крыши;
  5. Просчитываются все небольшие по площади поверхности дополнительных скатов. Листы на них скорее всего придется резать, но при резке повреждается многослойное покрытие, что вызывает коррозию на местах разрезов. Неаккуратная резка может значительно сократить срок безремонтной службы кровли;
  6. Сложив количество листов для всех скатов, Вы получите итоговый результат;
  7. Чтобы проверить себя, можно воспользоваться одним из калькуляторов. Специальные программы могут без Вашего участия рассчитать кровлю на простую двух-односкатную крышу. Если Вы проводили расчеты вручную, полученная цифра не должна быть значительно меньше той, которую предлагает калькулятор.

Если площадь крыши небольшая, также можно посчитать кровлю «на глаз». Самая простая формула – к площади кровли прибавить 10%, так Вы получите примерное представление о том, сколько кровельного материала понадобится. При точном расчете площадь используемых материалов больше площади скатов всего на 5%, в масштабах частного дома это дает существенную экономию, хотя для небольшой хозяйственной постройки точность не так принципиальна.

Пример расчета металлочерепицы

Расчет количества металлочерепицы для двухскатной крышиРасчет количества металлочерепицы для двухскатной крыши

Возьмем для примера простое здание с двухскатной крышей без дополнительных скатов и декоративных элементов с длинной конька в 9,5 м и длинной двух равных скатов 6 м. Габариты выбранного профиля: для всех типов полезная ширина листа равна 1,1 м, а длина – 10, 6, 3 и 1 волна (соответственно 3,5м, 2,1м, 1,05м и 0,35м. Шаг одной волны в любой модели – 0,35 м.

  1. 9,5м ширины скатов делятся на стандартную полезную ширину. Получается 8,63 листа – 9 листов, из которых крайний придется обрезать;
  2. 6м длинны скатов делятся на длину шага волны. Получаем 17,14 волн, самый экономичный способ закрыть скат – по одному листу в 10, 6 и 1 волн, уложенных последовательно. Запас в несколько сантиметров пригодится для монтажа карниза.

В итоге резать придется только три листа металлочерепицы, резку можно заказать у специалиста, а не производить самостоятельно, рискуя повредить материал. Расчет металлочерепицы для крыши сложной формы будет менее точным, а чем больше мелких элементов, которые необходимо закрыть кровлей, тем больше листы придется резать и тем больше в конечном итоге будет обрезков.

Любой предварительный расчет, сделан ли он на калькуляторе или вручную, лучше покупки кровельного материала «на глаз». Особенно важно точно рассчитать количество листов металлочерепицы для сложной крыши с большой площадью, в этом случае скорее всего Вам придется делать расчеты вручную – большинство калькуляторов не учитывают все параметры сложной кровли.

Видео — расчет стоимости двускатной крыши

как рассчитать металлочерепицу на крышу, расход на четырехскатную кровлю, сколько нужно материала, монтаж и расчёт двухскатной

Правила расчета металлочерепицы

Кровля из металлочерепицы имеет больше преимуществ, чем недостатков. В наше время подобный материал пользуется повышенным спросом во всех странах. Листы металлочерепицы легко монтируются, этот процесс занимает минимум рабочего времени. Срок службы материала составляет несколько десятков лет, выглядит он эстетично и привлекательно.

Правила расчета металлочерепицы Правила расчета металлочерепицы

Особенности

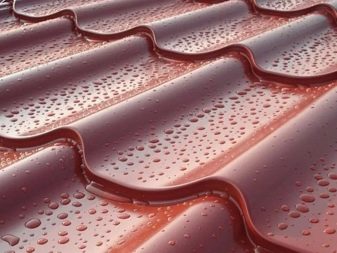

Металлочерепица – это кровельный материал из оцинкованной стали, которая обработана специальным ПВХ составом. Последний надежно защищает конструкцию от пагубного влияния окружающей среды и одновременно придает оригинальный цвет. За три десятка лет металлочерепица получила признание на всех пяти континентах. До 85% объектов в наше время строится с применением этого материала. Существует множество нюансов, которые необходимо знать каждому домовладельцу.

Правила расчета металлочерепицы

Характеристики материала

Толщина листов дифференцируется в пределах 0,46–0,56 мм. При покупке листов следует учитывать, что расчетные данные, которые указаны на упаковке, и фактическое положение дел могут заметно отличаться. Это касается не только толщины листа, но нередко – длины и ширины.

Планируя покупку материала, очень важно правильно рассчитать, какой необходим запас. Обычно он составляет 10–15% от количества, нужного для ремонтных работ. Многое зависит от сложности кровли. Например, если слишком много стыков и преломлений, то дополнительные сантиметры металлочерепицы понадобятся для подрезки и подгонки.

Правила расчета металлочерепицы Правила расчета металлочерепицы

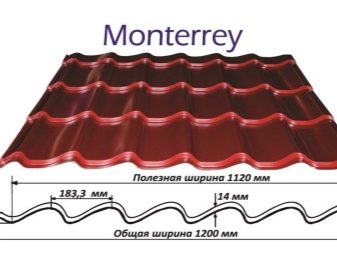

Кровельная продукция представлена на рынке разнообразными брендами. К самым востребованным из них в России можно отнести:

  • Монтерей;
  • Супермонтерей;
  • Макси.

Преимущества металлочерепицы давно оценили как обычные домовладельцы, так и профессиональные строители. К явным плюсам можно отнести:

  • диапазон температуры, при которой можно эксплуатировать материал, довольно широкий: от -55 до +125 градусов;
  • соответствие правилам пожарной безопасности;
  • простота монтажа: на 1 кв. м требуется всего 8 саморезов;
  • монтировать такую кровлю можно круглый год;
  • материал очень прочный, не деформируется.
Правила расчета металлочерепицы Правила расчета металлочерепицы

Многое зависит от толщины полимерного слоя, чем он толще и качественнее, тем долговечнее будет крыша. Цена также растет прямо пропорционально указанным параметрам.

Разные полимерные покрытия могут предохранять от разных факторов. Есть металлочерепица, где акцент сосредоточен на защите от солнечных лучей, есть также – от влияния влаги и перепада температур, есть – от механических повреждений.

Правила расчета металлочерепицы Правила расчета металлочерепицы

Преимущества стандартных листов

Металлочерепица – это материал, который заметно различается по размерам, особенно по длине и ширине. Длина может различаться от 35 до 820 см. Ширина – от 115 до 120 см.

При использовании металлочерепицы не рекомендуется применять слишком крупные листы. Оптимальный вариант приобретать металлочерепицу среднего формата, таким образом, будет находиться золотая середина по расходам денежных средств на закупку, логистическими вопросами и трудностями монтажа. Средние листы легче рассчитать, правильно, количество единиц необходимых для покрытия полезной площади, для подрезки становится очевидной, зная базовые параметры объекта.

Правила расчета металлочерепицы

Стандартные средние листы хороши по следующим критериям:

  • их легко транспортировать и хранить;
  • при монтаже не надо задействовать специальную технику;
  • не требуется особых помещений для хранения;
  • риск повреждения материала при работе сведен к минимуму.
Правила расчета металлочерепицы Правила расчета металлочерепицы

Этапы подсчета

В первую очередь замеряются скаты крыши, также следует обратить внимание на фактуру металлочерепицы, которая заметно отличается, например, от шифера.

В качестве иллюстрации можно сказать про материалы Монтерей и Такота. Длина обоих материалов одна и та же, ширина различается 1,17 и 1,18 м соответственно. Считать следует таким образом: полезная площадь у обоих типов материалов будет одна и та же – 1,1 метра. Объяснение простое: «лишние» сантиметры уйдут в нахлесты.

Важно проанализировать количество рядов на скатах.

Как пример можно назвать следующее: на скат длиной шесть метров и полезной шириной 1,1 потребуется шесть листов подобного материала. Калькуляция такая: 6: 1,1 = 5,36. Округление всегда происходит в сторону повышения. В данном случае получается цифра шесть.

Правила расчета металлочерепицы Правила расчета металлочерепицы

Нередко возникает проблема, когда остается лишний материал, целые листы или их половины. Знать технологию расчета металлочерепицы на крышу необходимо. Перед началом калькуляции следует учитывать такие факторы:

  • длина всех скатов;
  • площадь свесов;
  • параметры полотна;
  • параметры конька.
Правила расчета металлочерепицы

Чтобы рассчитать правильное количество, следует начинать с калькуляции одного ската. Затем полученные данные складываются исходя из количества полученных сегментов.

Часто крыши бывают ломаными, поэтому следует рассчитывать отдельно каждый участок. Затем рекомендуется посчитать количество материала, который уходит на нахлесты и отвесы. Нередко предоставляется производителями услуга по нарезке листов нужных размеров, в это случае рекомендуется обращаться к профессионалам, нужна будет правильно составленная «выкройка» крыши.

Правила расчета металлочерепицы

Современные компьютеры позволяют делать план-схему крыши и расчет количества металлочерепицы, используя программу. Вручную сделать такую работу нетрудно, следует только использовать миллиметровую бумагу, чтобы правильно соблюдать пропорции и масштаб.

Некоторые заказчики умудряются делать заказ с листами длинной даже по 6–8 метров, таким образом, экономится значительное количество материалов, которое уходит на подрезку и нахлесты. Ощутимая экономия при подобных обстоятельствах бывает лишь тогда, когда площади крыши превышают намного 100 кв. м и есть специальные приспособления, чтобы поднимать такие габаритные изделия на высоту. К тому же монтаж таких листов требует высокой квалификации мастеров, поэтому стоимость работ может быть высокой.

Правила расчета металлочерепицы Правила расчета металлочерепицы

Угол наклона: что учесть?

Вертикальный перехлест листов металлочерепицы бывает порядка 20 см, следует понимать, что этот параметр зависит от угла наклона кровли. Если угол наклона четырехскатной или двускатной крыши невелик, то больше материала требуется на гидроизоляцию и размер «нахлеста» требуется больше.

При подсчетах количества листов на стадии составления проекта, предоставляет возможность рассчитать параметры скатов, при необходимости можно рассмотреть вопрос с увеличением размера обрешетки, которая выходит за фронтоны.

При работе с вальмовыми крышами следует найти нужный угол наклона треугольных вальм. Сделать подобный монтаж можно своими руками.

Правила расчета металлочерепицы

Стропильная система

Размер свеса обычно бывает порядка 45 см, многое зависит от толщины материала и уровня жесткости листа. Отвес необходим, он эффективно предохраняет от затекания дождевой влаги под крышу, защищает верх стены объекта. Очень важно при составлении калькуляции учитывать ширину конькового элемента, конек у которого лопасти, например, 16 см даст возможность плотно закрыть зазор, между кровельным листом и коньком. Это необходимо в случае, если размера листа не будет хватать.

Скаты корректируются благодаря корректировке кобылок. Если вес крыши слишком велик и угол наклона небольшой, то в этом случае следует усиливать стропильную систему, то есть делать шаг между направляющими не 50 см, а, например, 40 см.

Правила расчета металлочерепицы

Количество

Оптимальный вариант – это монтировать листы длиной порядка четырех метров. На отвесы обычно уходит до 20 см металлочерепицы, на нахлесты – порядка 10 см.

Материал заметно разнится по «волнам», которые могут быть совершенно разные. Приступать к работам нельзя, пока не будет ясная картина с количеством необходимого материала. Чтобы получить необходимое количество листов, следует:

  1. Сложить данные площадей по свесам.
  2. Разделить полученную сумму на значение используемой площади.
Правила расчета металлочерепицы

В качестве примера можно взять 100 кв. м крыши и прибавить к ним площадь, которая идет на свесы, например, 6 кв. м. Гипотетическая площадь одного листа составляет 6 кв. м. 106 метров общей площади делим на 6, получается необходимое количество – 18 листов. Если число листов получилось дробным, то следует обязательно округлять полученные данные в большую сторону.

Элементы и фурнитура

При монтаже металлочерепицы невозможно обойтись без различной фурнитуры, которая играет существенную роль. Такие комплектующие еще называют доборными элементами. В первую очередь потребуются следующие «запчасти»:

  • конек;
  • планки торцевые;
  • планки примыкания;
  • барьер снеговой;
  • планка карниза.
Правила расчета металлочерепицы

Первый элемент предохраняет эффективно от различных осадков, защищает от ветра. Планки эффективно защищают стыки от попадания в них влаги. Снеговые барьеры эффективно защищают водостоки от обрушения снега. Планка карнизная препятствует проникновению под конек микрочастиц.

Первым делом необходимо узнать длину конька, на стыки уходит приблизительно по 8 см. Стандартный конек 2 метра. Если длина конька 8 м, то надо будет покупать 5 планок. Торцевые планки могут быть разных форматов, но их можно рассчитывать такой же технологии. Не следует забывать о саморезах, их тоже потребуется определенное количество.

Правила расчета металлочерепицы

Как снизить расход: советы

  • Есть в профессиональной среде термин – запретная длина листа металлочерепицы. То есть, резать материал в длину по волне категорически не рекомендуется. Если нужно делать надрезы, то производить их следует строго по инструкции.
  • При выборе материала для кровли дома рекомендуется рассматривать толщину стали за минусом ПВХ покрытия. Такая необходимость появилась потому, что часто производители манипулируют толщиной полимерного покрытия и при этом экономят на металле.
  • Модульная металлочерепица выгодно отличается от стандартной тем, что отсутствует перерасход материала, нахлесты минимальны и стандартны. Модули защелкиваются на специальное крепление, которое полностью исключает попадание влаги под лист.
Правила расчета металлочерепицы Правила расчета металлочерепицы
  • Поднимать такие изделия на высоту затруднительно, к тому же значительно увеличивается риск повреждения как самого материала, так и стен объекта. Поэтому важно заранее учесть этот факт и продумать процесс транспортировки сырья непосредственно на место ремонтных работ.
  • При работе рекомендуется пользоваться специальной таблицей, где отражены все данные относительно формата листов.
  • При резке материала обязательно следует использовать ножницы по металлу. Нельзя применять болгарку или ножовку, где присутствуют мелкие зубчики.
  • Монтировать металлочерепицу самостоятельно необходимо под углом наклона от 20 градусов. В противном случае придется делать лишние нахлесты.

Подробнее о тонкостях расчета металлочерепицы смотрите далее.

Кровля из металлочерепицы – весь процесс от замеров до монтажа

  1. Замеры
  2. Рассчитываем пиломатериалы
  3. Гидро- и теплоизоляция
  4. Рассчитываем количество металлочерепицы
  5. Какую металлочерепицу выбрать?
  6. Кровельный пирог
  7. Завершающий этап


Российский климат не отличается стабильностью: оттепели чередуются с морозами, в течение суток наблюдаются значительные перепады температур, беспокоят сильные ветры, частые дожди. Природные явления вынуждают заботиться о своем доме с особой тщательностью.

Строить крышу следует из устойчивых к большим нагрузкам материалов, которые хорошо выдерживают температурные циклы. Металл соответствует эти требованиям, поэтому кровля из металлочерепицы завоевала высокую популярность у российских застройщиков.


Решение принято – быть крыше металлической!


Уже на этапе возведения несущих стен, планируя кровельное покрытие и выбирая металлочерепицу для кровли, хозяин будущего дома часто задается вопросом «Как правильно покрыть крышу металлочерепицей?» Руководит частным застройщиком не простое любопытство, а желание узнать технологию устройства крыши из металлочерепицы, а зачастую и намерение сделать крышу своими руками.

Для того чтобы кровля соответствовала всем строительным нормам и прослужила много лет, к ее монтажу следует относиться со всей серьезностью. Поможет разобраться в последовательности и оценить важность всех этапов кровельных работ пошаговая инструкция монтажа кровли из металлочерепицы.


Шаг №1. Снятие замеров


Каким бы подробным не казался проект крыши, лучше проводить замеры по готовой стропильной системе. Для этого используется строительная рулетка. Удобнее проводить измерительные работы вдвоем.


Правильные замеры кровли



Сначала измеряются размеры скатов: длина и ширина. Исходя из этих размеров, определяется общая площадь кровли, количество теплоизоляционных материалов, паро- и гидроизоляционных пленок, а также количество доборных элементов. Производятся замеры периметра всех труб, мансардных, слуховых окон, примыканий к стене.

К длине скатов прибавляется 40-50 см на формирование карнизного свеса.


Шаг №2. Расчет пиломатериалов на обрешетку и контробрешетку


Обрешетка под металлочерепицу изготавливается из обрезных калиброванных досок или брусков. Доски закрепляются с шагом 30-40 см, а на свесах кровли и в местах примыкания к стенам, на коньке и вокруг труб – всплошную.

Расчет обрешетки для металлочерепицы с шагом волны 35 см и периметром одного ската 6х8 м производится следующим образом:

  1. Количество досок на 1-м скате 6/0,35 = 17 шт.;
  2. Погонаж досок на 1-м скате 17*8 = 136м.п.;
  3. Погонаж досок на 2-х скатах 136 м.п.*2 = 272м.п.;
  4. Количество досок длиной 6 м.п.: 272м.п./6 = 45 шт.;
  5. Общий объем пиломатериалов для обрешетки 45*0,0225 = 1,0125куб.м.


К этому объему прибавляется площадь сплошной обрешетки.



Важно! Все пиломатериалы перед закреплением на кровле должны быть высушены и пропитаны специальными защитными составами.



Шаг №3. Расчет гидроизоляции и теплоизоляции




Конструкция кровли из металлочерепицы состоит из нескольких слоев, значение каждого из которых нельзя недооценивать. Теплоизоляция и гидроизоляция являются обязательными этапами возведения кровли.

Теплоизоляционные плиты рассчитываются исходя из общего размера скатов, но учитывается небольшой запас. Несмотря на то, что плиты продаются в сжатом виде, на кровле их не рекомендуется сжимать, расположение материала между стропильными балками должно быть плотным, но не пережатым. Минимальная толщина слоя утеплителя должна быть 150 мм.

Шаг стропил под металлочерепицу устанавливается от 600 до 900 мм. Выбирать теплоизоляционные плиты следует таких размеров, чтобы их размещение в стропильной системе было оптимальным.

Гидроизоляционные пленки рассчитываются с запасом, так как их застилают с нахлестом, выводят на ветровую доску, на трубы, на стены в местах примыканий кровли. Наилучшие пленки для кровли – это мембраны с мелкой перфорацией.

Для крепления пленок понадобится строительный степлер и клейкая лента для стыков.


Шаг №4. Расчет металлочерепицы


Расчет металлочерепицы на скатные крыши производится отдельно по каждому скату, а затем значения суммируются. Условно весь процесс расчетов кровельного покрытия можно разделить на следующие этапы:

  1. Расчет листов на скат по ширине с учетом полезной ширины металлочерепицы;
  2. Расчет листов на скат по длине с учетом стандартных размеров металлочерепицы;
  3. При подборе листов разной длины определяется общее количество листов каждого размера;
  4. Расчет количества доборных элементов: ветровых, карнизных, коньковых планок;
  5. Расчет количества ендов, примыканий к стене, декоративных планок, снегозадержателей.








Шаг №5. Выбор металлочерепицы


Кровля крыши металлочерепицей подразумевает создание надежного и долговечного металлического покрытия, а для того чтобы покрытие прослужило долго, его надо выбирать с учетом некоторых факторов.

Основные показатели качества и надежности металлочерепицы – это толщина металла и полимерное покрытие. В России наибольшей популярностью пользуется металлочерепица толщиной 0,4-0,5 мм с нанесенным покрытием полиэстер и матовый полиэстер. Технические показатели этого материала соответствуют СНиП, а цена на металлочерепицу приемлемая.

Следует также учитывать климатические условия местности, где будет расположен дом. Например, в местности с жарким климатом и палящим солнцем, будет важен такой показатель, как устойчивость металлочерепицы к ультрафиолетовым лучам и высоким температурам. Есть смысл обратить внимание и на цвет, так как некоторые оттенки под воздействием солнца быстрее выгорают.

Если повышена влажность и часто идут затяжные дожди, то повышенное значение будет иметь антикоррозийность кровли и строгое соблюдение всех работ, связанных с гидроизоляцией.

Для исключения излишков или нехватки материалов в процессе монтажа, а также для минимизации таких операций, как резка металлочерепицы, следует выбирать листы, максимально подходящие по размеру скатов. Если подрезки листов не избежать, то проводить ее можно только с помощью специальных инструментов: ножниц по металлу, электрического лобзика, дисковой пилы.



Внимание! Нельзя резать металлочерепицу болгаркой, так как абразивные круги повреждают защитный слой материала.



Шаг №6. Монтаж крыши из металлочерепицы – кровельный пирог


Итак, все размеры сняты, материалы закуплены. Начинается монтаж кровли из металлочерепицы.


Кровельный пирог без утепления



Для выполнения кровельных работ понадобятся следующие инструменты:
  • шуруповерт;
  • правило;
  • рулетка;
  • молоток;
  • степлер и скобы;
  • строительный карандаш для разметки.


В состав кровельного «пирога» крыши из металлочерепицы входит пароизоляция, теплоизоляция, гидроизоляция, обрешетка и листы.

Инструкция по сборке кровельного пирога:

  1. Укладка теплоизоляционных плит в стропильную систему;
  2. Закрепление с внутренней стороны мансарды пароизоляционных пленок;
  3. Закрепление снаружи по утеплителю гидроизоляционных пленок;
  4. Монтаж обрешетки;
  5. Монтаж металлочерепицы.



Шаг №7. Монтаж металлочерепицы


Перед тем, как начинать монтаж листов металлочерепицы, обустраивается карнизный свес. На доску начальной обрешетки прибивается карнизная планка, устанавливается аэратор свесов.

На внутренних углах кровли монтируются нижние ендовы, вокруг дымоходов устанавливаются нижние «фартуки», в местах примыканий кровли к стенам прибивается нижняя планка примыканий.


Монтаж крыши из металлочерепицы: расположение листов



После установки всех необходимых доборных элементов начинается укладка первых листов.

Первый лист прибивается с нижнего угла ската. Выравнивание идет относительно карниза и бокового фронтона. Нижний ряд обязательно «спускают» с крыши на 40-50 см.

Затем последовательно с соблюдением нахлестов по длине и ширине закрепляют остальные листы на скатах. Саморезы прикручиваются в нижний изгиб волны, расход крепежных элементов на 1 кв.м составляет 6-8 штук.

После того, как на всем скате смонтирована кровля из металлочерепицы, оформляются фронтоны, конек, доделываются ендовы и примыкания к стенам, обрамляются трубы внешним «фартуком», устанавливаются снегозадержатели и кровельное ограждение.

В случае необходимости делаются проходные каналы для вентиляции, телеантенн. В обязательном порядке на крыше должен быть установлен громоотвод.

Самое главное правило, по которому монтируется кровля из металлочерепицы: технология должна быть соблюдена на всех этапах формирования кровельного пирога. Лишь в таком случае результатом проведенных работ будет экономичная, долговечная и удобная в эксплуатации кровельная конструкция.

Крыша из металлочерепицы - пошаговая инструкция по монтажу

Кровля частного дома

Современный рынок кровельных материалов предлагает широкий ряд очень популярных покрытий, к которым относится и металлочерепица. Это отличный кровельный материал, обладающий большим количеством достоинств. Давайте рассмотрим особенности выбора, нормы хранения и правила грамотной укладки металлочерепицы на крышу. Итак, что собой представляет крыша из металлочерепицы?

Достоинства и недостатки металлочерепицы

Начнем с плюсов и минусов этого кровельного покрытия. Металлочерепица впервые появилась в Финляндии в середине прошлого века, и с тех пор она лидирует на рынке. В настоящее время материал изготавливается из разных металлов, но основу его составляет сталь и алюминий. Второй материал, кстати, набирает все большую популярность за счет высоких антикоррозийных качеств.

Еще совсем недавно, чтобы создать на черепице защитный внешний слой, ее покрывали специальными красками. К сожалению, срок службы такого покрытия был непродолжительным, хотя многое зависело от типа краски. А единственным способом продлить срок эксплуатации было проведение повторных покрасочных работ. Металлочерепицу изготавливают из стали, но сталь эта оцинкованная, что является защитой от коррозии, а значит, увеличивает срок службы изделия.

Этот кровельный материал изготавливают по достаточно простой технологии. С недавних пор ее усложнили, потому что производители задумались о продлении срока службы материала. Для этого стали использовать новое защитное покрытие из полимера. Подобная мера увеличила еще и разнообразие внешнего оформления листов, а именно, их цвет, но в то же время повысила стоимость материала. Хотя это небольшое повышение вполне компенсируется увеличением срока эксплуатации.

Какими же достоинствами обладает современная металлочерепица?

  • Это очень легкий материал, который просто и удобно монтировать на крышу.
  • С этой работой может справиться даже непрофессионал.
  • Материал имеет длительный срок службы.
  • Отличается повышенной износостойкостью и доступной ценой.
  • Под действием высоких температур не деформируется, не горит и не плавится.
  • Характеризуется стильным внешним видом и большим выбором.

Что касается минусов, то многие потребители сетуют на то, что металлочерепица под действием природных осадков и ветра сильно шумит. Ничего подобного не произойдет, если грамотно провести монтажный процесс, а также позаботиться о шумо- и теплоизоляции кровли. К тому же советуем обратить внимание на инструкции, которые дает производитель. Небольшие отклонения или недочеты приведут к дефектам, а значит, к дискомфорту проживания в доме, где используется металлочерепица.

Расчет необходимого количества листов

Монтаж первого листа

Сначала нужно определиться с терминами, которые используются в среде специалистов. Поперек ската кровли располагаются волны, а вдоль — ряды. Это важно знать тем, кто собирается крыть крышу своими руками. Ведь, заказывая необходимое количество материала, вы будете сталкиваться именно с этими терминами. И еще одно понятие — это шаг металлочерепицы. Так называют расстояние между рядами. А теперь запомните, что панель, состоящая из 6 волн и имеющая шаг 350 миллиметров, называется модулем. Сегодня производители предлагают одно-, трех-, шести- и десятимодульные листы.

Кроме того, можно изготовить металлочерепицу на заказ, то есть под требуемый размер. Это будет более дорогой материал, но если кровля вашего загородного дома имеет нестандартную форму, то оптимален именно такой вариант. При этом вы обеспечите уменьшение отходов, связанных с подрезкой стандартных листов, и таким образом сэкономите.

Лист металлочерепицы имеет два показателя ширины — общую и полезную. При расчете необходимого количества панелей учитывается именно полезная ширина. Длина листов колеблется в диапазоне 0,45–7,0 метров. Это дает возможность сооружать кровлю без швов и стыков, что увеличивает эксплуатационные характеристики материала.

Еще есть такой термин, как рез листа. Он бывает верхним и нижним. Нижний рез — это часть листа, представляющая собой расстояние от гребня до черты реза. Он составляет 50 миллиметров и одинаков для всех моделей — стандартных и выполненных на заказ. Верхний рез — это расстояние от гребня до верхнего края. Для стандартных листов он равен 50 миллиметрам, а для листов, изготовленных на заказ, составляет 300 миллиметров.

Демонтаж крыши

Теперь к вопросу о том, как рассчитать необходимое количество рядов. Сделать это проще всего. Для этого необходимо замерить ширину ската или длину конька либо карниза и этот показатель разделить на полезную ширину панели. Полученное количество округлить в большую сторону.

А чтобы точно подсчитать длину панелей в укладываемом ряду, необходимо сложить несколько величин:

  • Длину ската — ее измеряем от конька до карниза.
  • Длину свеса — обычно это стандартная величина, равная 5–10 миллиметрам. Именно эта часть металлочерепицы исключает возможность проникновения осадков под кровельный материал.
  • Величину перехлеста двух листов. Если на вашей крыше используется многополосная схема укладки кровельного материала, то его ряды должны укладываться внахлест относительно друг друга. Верхние ряды перекрывают нижние на 15 сантиметров. Это величина стандартная, и ее рекомендуют производители. Кстати, нахлест закрывается герметично, поэтому на листах предусмотрены своеобразные замки.

Внимание! Если вы решили провести укладку металлочерепицы на крышу своими руками, советуем использовать листы длиной не более 4,5 метров. Это удобно, безопасно, такой материал проще транспортировать, грузить и разгружать, а также поднимать на кровлю. Вероятность излома листа в этом случае снижается до минимума.

И буквально несколько слов о хранении этого кровельного покрытия. Для него не требуется отапливаемое помещение, а нужен лишь навес, который будет защищать от природных осадков. Обязательно позаботьтесь о том, чтобы пачки готового материала были уложены на ровное основание. Лучше сложить их на брусья или доски шириной не менее 20 сантиметров и с шагом в полметра. Если вы заранее приобрели металлочерепицу, и она у вас будет лежать на объекте достаточно долго, распакуйте ее и уложите в штабеля высотой по 70 сантиметров. Это уменьшит площадь места хранения, но при этом не создаст условий для деформации.

Как правильно монтировать металлочерепицу

Схема укладки материала

Монтажный процесс не так уж сложен. Но учитывайте, что расчет количества материала необходимо проводить еще на стадии проектирования дома. Во внимание нужно взять размеры и форму кровли, а также снеговые и ветровые нагрузки, которые действуют в вашем регионе. Поэтому такие показатели, как шаг стропил и шаг обрешетки будут основополагающими. Именно от них зависит, как поведет себя кровля в процессе эксплуатации — выдержит нагрузки или нет.

Специалисты советуют делать шаг обрешетки от 60 до 90 сантиметров. Если по каким-то причинам этот показатель необходимо увеличить, то придется менять размеры элементов обрешетки и сечение применяемых брусов или досок. То есть одно должно компенсировать другое. Но не думайте, что у вас появится возможность на чем-то сэкономить.

Внимание! В настоящее время под слоем металлочерепицы необходимо устроить так называемый вентиляционный слой, который будет защищать кровельную конструкцию от образования конденсата. Здесь же сразу необходимо смонтировать теплоизоляцию.

Есть один момент, который окажет прямое воздействие на качество укладки и всего результата. Это правильная прямоугольная форма ската. Чтобы ее определить, необходимо замерить диагонали прямоугольника — они должны быть одинаковы. Если есть отклонения, то переделайте стропильную систему. Теперь нужно проверить все элементы кровли на предмет горизонтальности. Проверьте конек, карниз, переломы скатов, сами плоскости. Нашли погрешности — проведите выравнивание. На все эти позиции необходимо обратить особое внимание и не оставлять их без переделки.

Внимание! Минимальный уклон ската под металлочерепицу должен составлять 14 градусов. Это идеальный уклон, обеспечивающий сток воды. При этом она не будет скапливаться на крыше и не протечет под кровельный материал.

Так выглядит кровля

Кстати, обязательно установите карнизную доску, которая придаст стропильной системе дополнительную жесткость, а также торцевые планки и подшейте свес любым другим плиточным или штучным отделочным материалом. Это может быть профнастил, вагонка, пластиковые панели и прочее. Перед тем как переходить непосредственно к монтажному процессу, нужно установить крюки для желобов водоотводящей системы. Обратите внимание, что шаг установки крюков должен соответствовать шагу стропильной системы.

Итак, крыша из металлочерепицы прошла подготовительный этап, где были учтены все необходимые моменты. Но осталось еще несколько процессов, которые являются неотъемлемой частью монтажа металлочерепицы на кровлю. Это изоляция и вентиляция.

Обустройство изоляции и вентиляции

Любой кровельной системе независимо от материала для ее покрытия требуется сухость подкровельного пространства. Даже небольшая проницаемость для влаги доведет кровлю до гниения и растрескивания деревянных элементов, а также коррозии самой металлочерепицы. Чтобы избежать всех этих неприятностей, потребуется утеплитель достаточной толщины, качественный гидроизоляционный материал и отличный паробарьер. Не забудем естественную вентиляцию, которая будет защищать весь пирог от сбора и действия влажных паров воздуха.

Сложный проект

В первую очередь необходимо решить, какой величины будет вентиляционный зазор между кровлей и гидроизоляцией. Обычно специалисты рассчитывают его одним действием — через соотношение 1:100, где единица — это величина зазора, а 100 — общая площадь крыши.

Теперь о расположении материалов. Начнем снизу от точки сборки. Первым слоем укладывается пароизоляция, вторым — утеплитель, третьим — гидроизоляционный материал, четвертым — металлочерепица. Запомните, что в качестве гидроизоляции под металлочерепицу нельзя использовать битумные или битумнонаполненные материалы.

А чтобы создать необходимый вентиляционный зазор, потребуется еще один ряд уложенных элементов обрешетки.

Возведение обрешетки под металлочерепицу

В первую очередь от конька к карнизу прямо по гидроизоляционному слою крепятся бруски. Их располагают точно по стропильным ногам. Именно по ним устанавливаются элементы обрешетки.

Обратите внимание, что первая доска должна быть расположена от карниза на удалении 1,0–1,5 сантиметров, при этом ее толщина должна быть на 5 сантиметров больше, чем у остальных элементов. Расстояние от первой доски до середины второй — 28 сантиметров, а между всеми остальными — 35 сантиметров.

Крепление листов

Вот мы и подошли к самому главному. Металлочерепица — материал достаточно прочный, но это не упрощает монтажный процесс. Рекомендуем распределить листы на земле таким образом, чтобы в каждой пачке осталось количество на один ряд. Обязательно наденьте на руки защитные перчатки.

Каркас на чердаке

В этой технологии нет каких-либо ограничений по направлению укладки. Можете слева направо или наоборот. А вот в ряду необходимо располагать материал снизу вверх. Поэтому первую панель укладываете, выравнивая по карнизу и торцевой планке, и крепите ее к обрешетке одним саморезом. Затем располагаете вторую в ряд и тоже крепите одним саморезом. Листы между собой обязательно выставляете. После чего все элементы окончательно фиксируете к обрешетке несколькими саморезами. Теперь укладываете в таком же порядке второй ряд. И так до конца ската.

Если скат имеет треугольную форму, то монтаж листов проводится по совершенно другой технологии. Сначала определяется высота треугольника, опущенная из верхнего угла перпендикулярно карнизу — по ней укладывается первый лист, который своим центром точно совпадает с проложенной высотой. Затем заполняется ряд до конька, и в две стороны монтируются следующие листы. Именно на такой форме ската появляется большое количество отходов кровельного материала, поскольку металлочерепицу придется подрезать под необходимый размер и форму. Что касается подрезки, то рекомендуем использовать для этого ножницы по металлу, но ни в коем случае не болгарку.

После того как кровля будет полностью закрыта, необходимо установить доборные материалы, которые предотвратят поднятие кровли при сильных порывах ветра. Это торцовые и коньковые планки, а также планки примыкания. Ничего сложного в этом нет. Обычно эти элементы устанавливаются по месту назначения, укладываются внахлест относительно друг друга и крепятся к обрешетке или стропильной системе саморезами. Все то же самое относится к системе водоотвода и снегозадержателям.

Стильно и красиво

Так как металлочерепица — это материал из стали, необходимо позаботиться о заземлении и молниеотводе. Для этого придется установить на самой высокой точке крыши молниеприемник, который лучше всего закрепить деревянными брусками. Затем от него под обрешеткой и уложенным кровельным материалом проводится токоотвод. Обратите внимание, что этот провод должен обязательно касаться металлочерепицы с обратной стороны. Чтобы касание было прямым, нужно очистить материал от защитного лака или краски и припаять провод к нему. Припаивать надо к нескольким листам одновременно. Это делается для того, чтобы отводящий электрический ток мог найти минимальное сопротивление по направлению движения.

Этот провод спускают по стене дома и крепят к токоотводящей системе в земле. Обратите внимание, что для этого обычно выбирают стену, противоположную входной двери в здание. Токоотводящая система — это выкопанная на глубину 1,5 метров яма. В нее засыпается песок толщиной 10 сантиметров, вставляются 3 металлические арматуры в углы треугольника, и все это засыпается грунтом, залитым впоследствии водой. Поверх грунта арматуры свариваются между собой металлической лентой, образуя контур, к которому и приваривается токоотводчик.

Заключение по теме

Так возводится крыша из металлочерепицы. Это достаточно серьезная технология, требующая определенного опыта и знаний. Вы сами смогли убедиться, что подобный строительный процесс требует от исполнителя работ пристального внимания, особенно при возведении стропильной системы, обрешетки и при монтаже самой металлочерепицы. Если все, о чем мы рассказали, будет выполнено максимально точно, результат обязательно окажется качественным.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
