Как покрыть четырехскатную крышу металлочерепицей?

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

  • Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;

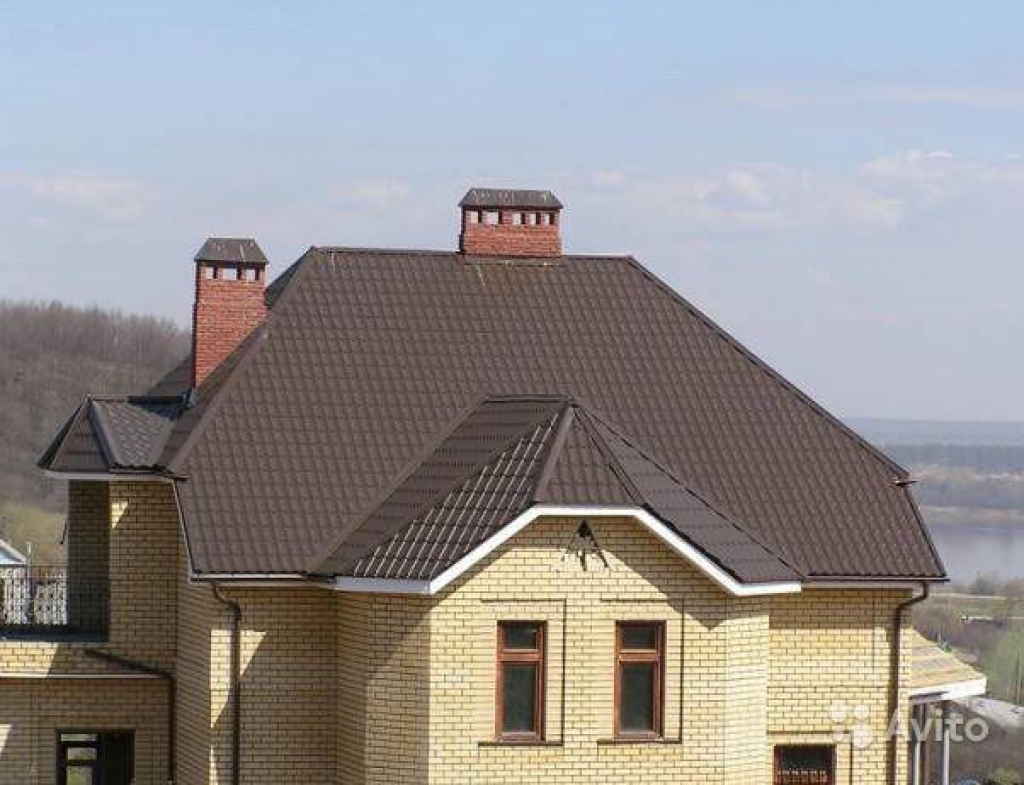

  • Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

  • Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
  • Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60 о . Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35 о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

В этом случае малые вальмы необходимо поднимать до угла в 15 о , иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45 о .

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

  • Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
  • На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
  • По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

Крепление на обрешетке

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.

Четырехскатная крыша (Вальмовая). Особенности покрытия металлочерепицей.

Четырехскатная крыша (Вальмовая). Особенности покрытия металлочерепицей.

Четырехскатная крыша. Важность надежной, функциональной, отвечающей всем требованиям, крыши для здания тяжело переоценить. От ее надежности и внешнего вида зависит не только красота здания, но и его внутренний климат. Металлочерепицей можно покрыть практически любой тип кровли, но особенно красиво она смотрится на четырехскатной крыше (вальмовой крыше). Давайте рассмотрим особенности покрытия металлочерепицей вальмовой крыши.

Что такое четырехскатная крыша (вальмовая крыша)?

Существует два основных вида конструкции крыш – плоские и скатные.

Плоскими крыши называются условно, так как они все равно имеют небольшой угол наклона, который обеспечивает стекание дождевых вод. Плоские крыши целесообразно использовать в климатических условиях с небольшим количеством осадков или для высотных зданий. В нашем же регионе в секторе частного строительства более распространены скатные конструкции крыш.

Скатная крыша может иметь одну, две или более наклонных поверхностей – скатов. К одной из разновидностей скатных крыш относится вальмовая крыша.

Четырехскатная крыша (вальмовая) представляет собой конструкцию из четырех скатов, двое из которых имеют форму трапеции, а двое других – треугольника. Скаты треугольной формы получили название вальм. Трапециевидные скаты закрывают переднюю и заднюю часть здания, а вальмы – торцевое пространство между ними. Трапециевидные скаты имеют уклон к сторонам с большей длиной, вальмы закрывают более короткие стены.

Своим внешним видом четырехскатная крыша напоминает туристическую палатку. Помимо красивого дизайна она обладает и повышенной надежностью. Крыша с такой конструкцией позволяет оборудовать даже жилой чердак. В таком случае на вальмовых склонах она имеет слуховые окошки, которые используют для освещения и проветривания чердака, а также в качестве выхода на крышу.

Достоинства и недостатки четырехскатной крыши (вальмовой)

К основным достоинствам вальмовых крыш можно отнести:

  1. Высокие функциональные свойства – она имеет невысокое сопротивление потокам воздуха, поэтому подвержена меньшему разрушению при сильных ветрах. Кроме того, четырехскатная крыша отлично справляется с большими нагрузками и не боится обильных осадков. Она очень эффективна при использовании в местах с неблагоприятным климатом;
  2. Имеет оригинальный и красивый внешний вид;
  3. Благодаря особенностям конструкции под вальмовой крышей можно расположить жилой чердак либо мансарду;
  4. Благодаря возможности удлинения свесов по всему периметру кровли прекрасно защищает от осадков фасад здания;
  5. Имеет широкие скаты, которые равномерно нагреваясь, благоприятствуют оптимальному температурному режиму в здании;

Ее конструкция обладает определенной жесткостью, что защищает кровлю от значительных деформаций.
Есть у четырехскатной (вальмовой) крыши и некоторые недостатки. Ее конструкция довольно сложна и требует значительно больших трудозатрат и материала, чем, например, двускатная кровля. А это сказывается и на

сумме финансовых вложений, которые потребуются для возведения вальмовой крыши. Кроме того, скаты уменьшают площадь чердака, что является немаловажным фактором при обустройстве мансарды.

Четырехскатная крыша – особенности конструкции

К сооружению вальмовой крыши следует подойти с особой тщательностью. Ее конструкция довольно сложна, поэтому лучше всего обратится к специалистам.

При конструировании четырехскатной крыши (вальмовой) используются промежуточные, центральные промежуточные и угловые стропила. Они крепятся по обоим краям конька и упираются в верхний уровень обвязки. Наибольшая часть нагрузки приходится на крайние стропила, поэтому стоит позаботится об их усилении. Обычно все скаты монтируют с одинаковым углом наклона, который обычно меньше, чем у двускатной кровли. Но существуют также вальмовые крыши, где угол наклона вальм отличается от угла наклона основных скатов.

При проектировании конструкции четырехскатной (вальмовой) крыши для металлочерепицы опытные строители выбирают такую ее конфигурацию, которая, с одной стороны, позволит сократить расход материала (делается меньший уклон кровли, сокращается длина коньковой балки), а с другой стороны, позволит сделать меньше обрезаний материала и меньше отходов (длина коньковой балки увеличивается). При этом также следует позаботиться о том, чтобы создать комфортные условия для обустройства подкровельного пространства. Для этого следует увеличить высоту крыши и сделать скаты более крутыми. То есть, необходимо найти оптимальное соотношение между тремя показателями, что под силу только специалистам.

При запланированном дальнейшем покрытии четырехскатной крыши (вальмовой) металлочерепицей следует выдерживать шаг стропил, который должен составлять порядка 60-90 см. Если шаг будет установлен неправильно, то металлочерепица может просесть и существует вероятность разгерметизации кровли и возникновения трещин. Кроме того, кровля из металлочерепицы требует создания обрешетки из деревянных брусьев, расстояние между которыми соответствует шагу поперечных изгибов металлопрофиля. Создавать сплошную обрешетку не требуется. Сплошная обрешетка может понадобиться только в местах крепления металлочерепицы возле конькового бруса и угловых стропил.

Четырехскатная крыша (в отличие от двускатной) кроется металлочерепицей начиная с самой верхней точки, постепенно опускаясь вниз. Это связано с тем, что необходимо точно состыковать все волны металлочерепицы на гребнях крыши. Вначале кровельными саморезами крепятся первые один или два листа. Под них подкладываются следующие и так далее. Саморезы крепятся в шахматном порядке под поперечной складкой. После закрепления всех листов металлочерепицы, устанавливаются все дополнительные элементы – ендовы, коньки, снегозадержатели и прочее.

Для вальмовой крыши расход металлочерепицы для каждого ската рассчитывается отдельно. Для этого измеряется площадь ската и рассчитывается необходимое количество листов металлочерепицы. Так как четырехскатная крыша (вальмовая) является довольно сложной конструкцией, то все просчеты и само перекрытие лучше всего доверить профессионалам, и тогда она прослужит очень долго и будет радовать вас своей красотой.

Как крыть крышу металлочерепицей – порядок и особенности укладки своими руками

Металлочерепица представляет собой один из современных материалов для обустройства кровли, совмещающий эффектный внешний вид и доступную стоимость с рядом важных технологических преимуществ. Процесс монтажа её не является слишком сложным делом: ознакомившись с тем, как обустроить настил кровли из металлочерепицы, можно выполнить такую работу собственными руками.

Конечно, всегда возможен и другой вариант: избавить себя от хлопот, доверив всю работу профессионалам. Однако такой выбор обойдётся значительно дороже, вследствие чего далеко не всякому понравится подобная альтернатива.

Итак, если, взвесив все за и против, мы приняли решение, что собственноручно кроем крышу металлочерепицей, тогда прежде всего следует ознакомиться с технологией и особенностями данного процесса.

Характеристики металлочерепицы

Металлочерепичный материал представляет собой разновидность металлопрофильных изделий, имеющий характерную для черепицы волнистую поверхность. Листы его производятся из оцинкованной стали, а затем на них наносится покрытие из полимерных составов, придающее изделиям эффектный вид и устойчивость к неблагоприятным внешним факторам.

Металлочерепичное покрытие для кровли обладает рядом важных преимуществ, в числе которых следующие:

  • Высокая прочность, устойчивость к механическим и ветровым нагрузкам.
  • Лёгкий вес изделий и простота в монтаже. Крыть крышу металлочерепицей несложно, это не требует чересчур больших физических усилий либо освоения слишком сложных навыков.
  • Эстетичный внешний вид.
  • Высокая устойчивость к коррозионным процессам.
  • Длительный срок службы, составляющий несколько десятков лет.
  • Доступная цена.

Тщательно изучив технологию и порядок покрытия крыши металлочерепицей, можно осуществить эту работу самому, заметно сэкономив при этом. Нелишним будет отметить, что стоимость монтажных работ составляет более трети от общих расходов на обустройство кровли.

Состав и устройство металлочерепичного кровельного покрытия

Укладка металлочерепицы на кровлю представляет собой процесс монтажа многослойной конструкции, состоящей из следующих частей:

  • Пароизоляционный слой, представленный пленкой, пропускающей пар, но блокирующей конденсат и воду, чтобы не дать намокнуть утеплителю. Укладка пароизоляционной пленки производится на нижнюю поверхность стропил, после чего осуществляется ее закрепление посредством строительного степлера.
  • Стропила, от количества и прочности которых во многом зависит надёжность кровельного покрытия в целом. Следует точно просчитать места крепления стропил и расстояние между ними, а затем аккуратно произвести их установку.
  • Слой утеплительного материала, который крепится между стропильными ногами конструкции. По этой причине ширина утеплителя должна учитываться при обустройстве стропильного каркаса.
  • Гидроизоляционный слой, материал которого укладывается поверх стропил и защищает деревянные каркасные конструкции от воздействия влаги или конденсата.
  • Обрешетка, служащая для последующей укладки металлочерепицы. Её функция состоит в равномерном распределении веса кровельного покрытия.
  • Металлочерепица, укладываемая поверх обрешеточной конструкции, с последующей фиксацией посредством самонарезающих шурупов.

Следует отметить, что металлочерепичное кровельное покрытие может быть двух типов: холодным и тёплым. В составе холодной крыши отсутствуют пароизоляционный и термоизоляционный слои. Естественно, что такое покрытие крыши металлочерепицей обойдётся значительно дешевле, однако при этом варианте обогрев мансарды и верхнего этажа будет представлять значительные сложности. Поэтому, если стоит вопрос, как покрыть мансардную крышу металлочерепицей, лучше воспользоваться тёплым вариантом кровельного покрытия.

Этапы и порядок монтажа кровли из металлочерепицы своими руками

Чтобы обеспечить надежность и долгий срок службы металлочерепичной кровли, необходимо вначале подробно изучить особенности и правила монтажных работ, а затем придерживаться их в процессе установки.

Если разобрать подробно вопрос, как правильно крыть крышу металлочерепицей – пошаговая инструкция по данной работе заключается в следующем:

  1. Обустройство стропильных сооружений. Стропильный каркас может быть металлическим, но чаще изготавливается из древесины хвойных деревьев, которую пропитывают антисептиком и антипиреном. Вначале устанавливается опорный брус мауэрлата, который фиксируют посредством анкерных болтов либо металлических шпилек, вмонтированных в бетон. Далее производится монтаж затяжек из бруса, закрепляющих мауэрлат, на расстоянии в 1-1,2 метра друг от друга. После этого монтируются вертикальные стойки посередине каждой из затяжек, с промежутками в 1-1,2 метра, используя для них временные подпорки. Затем сверху на стойки укладывается коньковый брус, на который далее крепятся стропильные ноги. Расстояние между стропилами может быть различным, обычно от 60 до 120 сантиметров, и зависит от тяжести крыши, толщины самих стропил и ширины утеплителя.
  2. Покрытие стропил слоем гидроизоляционного материала, который укладывается горизонтально, с некоторым провисанием и без натяжки, во избежание прорыва под тяжестью воды. Крепление гидроизоляционного материала осуществляется непосредственно к стропилам, посредством скоб или нержавеющих гвоздей с широкой шляпкой.
  3. Монтаж обрешетки, для сооружения которой используются деревянные рейки толщиной примерно в 3 сантиметра, либо листы влагостойкой фанеры. Промежутки между обрешеточными элементами также могут разниться в зависимости от веса и крутизны кровли – для более пологих крыш это расстояние должно быть меньше, а сама обрешетка прочнее.
  4. Установка карнизной планки, для закрепления которой в районе карниза кровли к торцам стропил монтируется лобовая доска. Карнизная планка укладывается сверху на лобовую доску и фиксируется посредством оцинкованных гвоздей.
  5. Монтаж пароизоляционного слоя, который затем покрывается слоем термоизоляции. Пароизоляционный материал укладывается на нижнюю поверхность стропильных ног, а последующая укладка утеплителя осуществляется между элементами стропил. В качестве термоизоляционного материала могут быть использованы минеральная вата, стекловата, пенополиуретан, пенопласт и т. д.
  6. Установка доборных элементов ендов, крепление которых производится к конструкции обрешётки.
  7. Настил самого металлочерепичного покрытия. Данный процесс также включает несколько этапов. Во-первых, если это необходимо, осуществляется разрезка листов металлочерепицы для соответствия покрываемой поверхности. Затем производится выкладка нижнего ряда листов, нахлестом в 10-20 сантиметров. Далее укладываются последующие ряды. Стыковые участки между листами желательно обработать герметиком, для предотвращения протеканий воды. Все листы металлочерепицы закрепляются посредством оцинкованных самонарезающих шурупов с прессшайбой.
  8. После завершения работ по укладке основной части кровельной конструкции производится установка коньковых, торцевых и прочих доборных элементов, а также монтаж водосточной системы крыши.

Как крыть кровлю на различные типах крыши

Хотя в целом работы по монтажу металлочерепичного покрытия имеют много общего независимо от конструкции крыши, тем не менее, для тех или иных разновидностей крыш этот процесс может иметь определённые отличия и нюансы. Например, для того, кто собирается обустроить кровлю четырехскатной крыши металлочерепицей, либо задумался о том, как покрыть ломаную крышу металлочерепицей, важно изучить некоторые дополнительные особенности в данном деле, прежде чем браться за работу. Иначе в процессе монтажа и дальнейшей эксплуатации можно столкнуться с довольно значительными проблемами и непредвиденными ситуациями.

Классическими и наиболее простыми вариантами устройства крыши являются односкатные и двухскатные конструкции. При поиске решения, как покрыть двухскатную крышу металлочерепицей своими руками, достаточно просто придерживаться общего плана работ, изложенного выше. Ещё более прост ответ на вопрос, как покрыть односкатную крышу металлочерепицей. В этом случае нет необходимости обустраивать конек и ендовы, и всё, что требуется – это непосредственно работы по монтажу самой кровли. Нужно лишь помнить, что односкатные крыши могут быть с чердаком или без, и подобно другим кровлям, их можно обустроить либо в утеплённом, либо в холодном варианте.

Несколько большую сложность представляет обустройство многоскатных кровель, а также крыш со сложной конструкцией. Сюда можно отнести, например, покрытие кровли ломаной крыши металлочерепицей. Ломаные крыши могут иметь различное количество продолжающих друг друга скатов, увеличивая внутреннее пространство и комфортность жилого помещения в целом. Процесс обустройства ломаной крыши из металлочерепицы своими руками в целом такой же, как и обычных крыш, однако дополнительно требуется закрыть стыковые участки, которые могут пропускать воду во время осадков. Гидроизоляция в этом случае укладывается вдоль скатов, и таким же образом можно установить утеплительный материал и обрешетку.

В случае обустройства сложных кровель с четырьмя или более скатами рекомендуется применение специальных стальных элементов, поддерживающих стропила и сохраняющих их расположение в неизменном состоянии. Использование прочных стальных опор желательно также для наиболее нагруженных коньковых балок. Следует учесть, что четырёхскатные крыши отличаются от двухскатных отсутствием фронтонов, вместо которых монтируются дополнительные треугольные скаты на торцевых участках. Подобного рода конструкции сложнее для монтажа, однако характеризуются большей надёжностью и прочностью.

Наконец, следует учесть, что возведение крыши своими руками может обусловить применение строителями нестандартных решений и замыслов, практический выбор которых всегда зависит от той или иной конкретной ситуации.

Металлочерепица – универсальный, недорогой, но достаточно сложный в монтаже кровельный материал. Она требует определенного опыта проведения кровельных работ и хорошо спланированного процесса укладки. Металлочерепица подходит в качестве кровельного покрытия для крыш со скатом от 12 градусов, поэтому часто используется в индивидуальном строительстве. Если монтаж проведен правильно, кровля прослужит до 40 лет (хотя гарантийный срок службы на разные виды металлочерепицы – от 10 до 15 лет).

Подготовка к монтажу металлочерепицы

То, сколько прослужит кровельный материал, зависит от качества монтажа и качества самой металлочерепицы. Качество металлочерепицы складывается из толщины листа металла (чем она меньше, тем больше риск коррозии при нарушении верхних защитных слоев), количества слоев и качества покрытия.

  1. Перед монтажом металлочерепицы уже должна быть установлена стропильная система;
  2. Далее проводятся замеры скатов крыши. Если диагонали ската не равны, это необходимо учесть при укладке обрешетки и монтаже. Разницу до 10 см легко скрыть за счет дополнительных элементов кровли, небольшие перекосы можно скорректировать на этапе обрешетки или с помощью доборных деталей;
  3. На стропила укладывается обрешетка. Металлочерепица не требует сплошной обрешетки. Минимальное сечение бруса или доски зависит от толщины и веса кровельного материала, чем эти показатели выше, тем более прочной должна быть обрешетка (обычно используются доски 32×100 мм), шаг обрешетки должен быть равен поперечному профилю металлочерепицы – 350 или 400 мм. Для обрешетки может использоваться и металлический профиль;
  4. Далее укладываются слои гидроизоляции, пароизоляции и утеплителя, которые обеспечивают защиту всех материалов, составляющих «пирог» крыши;
  5. Заказ листов металлочерепицы;
  6. Резка листов, если крыша имеет ломаные и нестандартные скаты. Для резки металлочерепицы подходят далеко не все инструменты. Не следует использовать для резки болгарку, температурное воздействие разрушает полимерное покрытие, а это приводит к коррозии. Правильнее использовать пилу с твердосплавными зубьями, ручные или электрические ножницы по металлу, ножовку по металлу или другой инструмент для резки металла с полимерным покрытием.

Перед резкой лист нужно разметить, резать металлочерепицу можно только на твердой поверхности. После завершения резки сразу же уберите все металлические опилки – они могут повредить полимерное покрытие.

  • О том, какие доступны размеры металлочерепицы и как правильно рассчитать ее необходимое количество, расскажет данная публикация.
  • Технология монтажа качественной обрешетки под металлочерепицу описывается здесь.
  • Для чего нужна подложка под металлочерепицу и какие ее варианты бывают, читайте по этой ссылке.

Монтаж металлочерепицы


До начала монтажа должно быть рассчитано количество листов и все отрезки ската, для которых лист необходимо разрезать. Если проводить необходимые замеры и резку после начала монтажа, отходов получится гораздо больше – в этом случае следует брать металлочерепицу с некоторым запасом.

  1. Монтаж начинается с укладки карнизной планки на край ската. Она крепится к карнизной доске защищает кровлю и лобовую доску от влияния осадков. Между карнизной планкой и металлочерепицей должен быть уложен уплотнитель, планка крепится с помощью кровельных гроздей или саморезов. До крепления планки в карнизной доске должны быть сделаны углубления для установки крюков водосточного желоба;
  2. Устанавливаются внутренние ендовы (разжелобок — внутренний стык скатов в сложных по конфигурации крышах). Между ними и металлочерепицей должен быть уложен уплотнитель, под внутренним разжелобком кровли должна быть сплошная обрешетка;
  3. Укладка листов металлочерепицы на двухскатную крышу начинается от торца, шатровой – с верхней точки в обе стороны, вальма – от карниза. Сначала укладывается и крепится первый лист, он закрепляется саморезом или другим способом на обрешетку. Если укладка проводится слева направо, то каждый последующий лист подсовывается под предыдущий, если справа налево – накладывается сверху;
  4. Затем укладывается лист над первым и еще один-три листа сбоку (также третий – у карниза, четвертый – над ним, пятый – снова у карниза). Листы между собой скрепляются саморезами, выравниваются по карнизу и нижним краям, только после этого – закрепляются на обрешетке. Свободным оставляют последний лист, по которому выравнивается следующий блок;
  5. Укладываются и крепятся все листы металлочерепицы;
  6. Устанавливаются торцевые планки, которые закрывают край кровли;
  7. Устанавливается коньковый элемент, он может быть как округлой формы, так и прямоугольной;
  8. Устанавливаются внешние ендовы;
  9. Монтируются снегозадержатели;
  10. Крепятся планки на стыках со стенами и швах;
  11. Устанавливаются водостоки;
  12. На крышу могут быть также установлены дополнительные элементы, лестницы или декоративные детали.


Лист металлочерепицы крепится к обрешетке с помощью саморезов, из расчета примерно 6-8 саморезов на один квадратный метр (в каждую вторую поперечную волну) кровельного материала. Саморезы вкручиваются в нижнюю часть волны, прикрепляя лист к планке обрешетки.

Нахлест по ширине – 60-80 мм, по длине – 100-130 мм для коротких листов и около 200 мм для листов длиннее 6 метров. Места нахлеста не нуждаются в дополнительной герметизации, в стыки металлочерепицы и стен, других элементов крыши укладывается уплотнитель (силиконовая мастика или другой материал).

Монтаж 100 квадратных метров металлочерепицы без этапа подготовки занимает от двух дней и больше. Если Вы купили длинные листы, то Вам в обязательном порядке понадобится помощник, иначе при подъеме листов на крышу они деформируются.

Некоторые особенности монтажа металлочерепицы

При самостоятельном монтаже металлочерепицы следует помнить о некоторых особенностях этого вида кровельного материала:

  • полимерное покрытие большинства видов достаточно чувствительно к механическому воздействию, поэтому укладывать листы нужно в обуви с мягкой подошвой, чтобы его не повредить;
  • при укладке металлочерепицы наступать можно только в прогиб волны;
  • для крепления используются саморезы с уплотнительными шайбами;
  • защитная пленка снимается с листов уже после монтажа. Если не снять ее сразу, сделать это позже будет сложнее.

При соблюдении технологии монтажа уложить на крышу металлочерепицу можно и самостоятельно, но для работы вам понадобятся соответствующие инструменты и помощники. Не стоит браться за укладку металлочерепицы на сложную по конфигурации крышу, это требует определенных навыков проведения сложных кровельных работ. Но покрыть двухскатную крышу дачного или жилого дома вполне по силам непрофессионалу.

Вальмовая крыша ее преимущества и недостатки

Выбор кровельного материала следует начинать с определения угла наклона Вашей кровли.
Конечно можно пренебречь данным правилом, но это повлечёт увеличение затрат на обустройство подкровельной гидроизоляции, конструктивных элементов, потребует дополнительной герметизации нахлестных зон. Каждый кровельный материал имеет требования к минимальному углу наклона, которые устанавливаются производителем согласно испытаниям. Кроме того на крышах с малым уклоном не будет видно самого кровельного материала и смысл переплачивать за эстетические свойства пропадает.
Вид кровельного материала важен при обустройстве вальмовой крыши. В виду того что на данном типе крыш особенно много угловых скатов, целесообразнее использовать штучные материалы. Применение листовых материалов ведет к большому количеству отходов.
Конструктивные особенности также стоит учитывать при выборе материала. Все элементы дома должны выдерживать нагрузки как своего веса, так и внешние, такие как снеговые и ветровые нагрузки. Так как кровля является конечным этапом строительства здания нужно учесть тип фундамента, стен, стропильной системы, какие нагрузки они способны выдержать и согласно этого подбирать кровельный материал.
Внешний вид является одним из главных факторов при покупке кровельного материала. На рынке представлено большое разнообразие кровельных материалов разных видов, производителей, моделей и цветов от самого простого шифера и профлиста, до керамической черепицы и респектабельного кровельного сланца. Возможно захочется выделиться на общем фоне и сделать деревянную или тростниковую кровлю. Прежде всего кровля должна нравиться Вам, так как именно Вы будете видеть ее каждый день и именно Ваш дом она будет украшать.
Долговечность еще одно качество на которое стоит обратить Ваше внимание. Основную долю этому качеству задает прежде всего монтаж и последующая эксплуатация материала, но следует ознакомиться и с гарантийными обязательствами производителя, а также на то как данный материал ведет себя на других домах в Вашем регионе. Следует учесть что у каждого вида кровельного материала есть множество производителей, которые используют при изготовлении различное сырье, которое и задает срок службы материала.
С виду одинаковая металлочерепица или другой материал может в корне отличаться по температуре эксплуатации, физико-химической стойкости, цветостойкости, которые и определяют долговечность материала. Кроме того следует учесть близость к крупным водным артериям, особенно с соленой водой и источникам химических выбросов, таких как крупные автомагистрали, вредные производства и исходя из этого подбирать материал.
Следующим момент, который нужно учесть это стоимость кровельного материала и всех необходимых доборных элементов. Помните стоимость основного кровельного материала это процентов 60-70, как правило, от всей стоимости материалов, не считая стоимости водосточной системы. Также следует учесть стоимость работ по монтажу данного кровельного покрытия. Важным фактором является какое количество отходов будет в процессе монтажа, это особенно заметно при строительстве вальмовой крыши.

Вальмовая крыша отличный вариант для регионов с сильными ветрами. Выбирая кровельный материал учтите количество отходов, которое будет в процессе монтажа, несущую способность материала и всей конструкции в целом.

Шатровая крыша из металлочерепицы

Современное кровельное покрытие используется на территории России уже более двух десятков лет. Ранее применялось такое кровельное покрытие, как металлический профиль. В отличие от современного материала, он характеризуется определенными качествами и свойствами.

Подобный вид кровельного покрытия отличается такими качествами, как привлекательный стиль и эстетичный внешний вид. Посредством применения данного материала можно соорудить такую конструкцию, как шатровая крыша, которая пользуется большим спросом в настоящее время у современных собственников частных загородных коттеджей. Чтобы соорудить подобную конструкцию, обязательно нужно соблюдать определенную последовательность действий.

Начало монтажа шатровой крыши

Процесс установки обычно начинается с таких важных процессов, как:

  • Замер всей площади кровли;
  • Монтаж доски для закрепления сливного крюка и установка стропил;
  • Присоединение специального лобового упора, а также подшивки свеса кровли;
  • Осуществляется прокладки качественного гидроизоляционного материала.

Особого внимания заслуживает процесс определения общего количества металлочерепицы. Чтобы произвести необходимые расчеты требуемого объема кровельного покрытия, следует использовать следующий метод.

В первую очередь замеряется длина всего кровельного ската, при этом требуется учесть карнизный свес. Не нужно забывать о таком факторе, как перехлест листов, который обычно составляется 0,15 метров по своей вертикали. Данный параметр соблюдается в том случае, если по вертикали будет присутствовать одновременно несколько стыков.

При их отсутствии процесс монтажа будет производиться без них. После того, как сняты все замеры крыши, полученные результаты складываются. В итоге получается общая длина используемого материала, в котором нуждается крыша.

Монтаж стропильной системы

Для получения качественного результата, металлочерепицу требуется уложить на предварительно приготовленное основание шатровой формы. Чтобы определить общий шаг стропил, лучше воспользоваться профессиональными советами специалиста, так как потребуется максимально грамотный расчет. Например, если шаг по размеру будет немного больше требуемого, крыша через какое-то время просядет.

Монтаж стропильной кровельной системы отличается такими факторами, как высокая ответственность и высокие показатели сложности. Ниже будет рассмотрен вариант конструкции со стропилами, размер которых составляет 150 на 150 мм. Это является стандартом. При работе с подобными стропилами оптимальным шагом будет расстояние от 65 до 90 см.

Есть несколько очень важных моментов, которые при монтаже обязательно нужно соблюдать, чтобы качество кровли было максимально высоким:

  1. Балки перед началом строительства шатровой крыши требуется обработать специальным качественным антисептиком.
  2. Следует соблюдать определенные параметры номинальной влажности, она не должна превышать 22%.
  3. Необходимо следить за тем, чтобы скат крыши был в обязательном порядке одинакового размера по диагонали.
  4. Что касается переломов и самого конька, то они находятся в правильном горизонтальном положении.

Важно! Нужный угол наклона такого материала, как металлочерепица, должен быть равен 14 градусам, больше не рекомендуется. Пренебрежение подобным правилом может привести к появлению большого количества проблем.

Устройство правильной кровли

При монтаже кровельного покрытия шатровой крыши особое внимание стоит уделить установке карнизной доски. Данный процесс требуется осуществлять строго в специальные пазы.

Подобный подход необходим по той причине, что на конструкционный элемент возложена серьезная ответственность – увеличение жесткости крепления кровельного покрытия. Также она служит для монтажа специальных крюков желоба. После этого производится установка свеса и лобовой доски. Таким образом, получается следующая очередность производимых работ:

  • Монтаж по всему периметру стропильной системы;
  • Осуществляются работы с гидроизоляционной пленкой;
  • Проводится накрытие ею крыши;
  • В заключении проводится монтаж специальной лобовой доски, то есть карнизной планки.

Лобовая доска закрепляется строго к стропилам и посредством применения шурупов или гвоздей. Это в состоянии придать надежность и жесткость подобной конструкции. Данные параметры относятся не только к шатровой крыше из металлочерепицы, но также всего строения.

Важно! В шатре необходимо смонтировать идеальную систему вентиляции. Минимум, что можно сделать для достижения данной цели – сформировать специальные отверстия, которые проделываются в кровле.

Эффективная защита металлочерепицы от ржавчины

Устройство такой конструкции, как шатровая крыша с одновременным применением кровельной металлочерепицы требует продуманной и качественной изоляции. Она необходима для того чтобы защитить конструкцию от влаги и иных осадков. Для такого устройства, как крыша, обязательно необходимы такие параметры и условия грамотного обустройства, как:

  1. Идеально продуманная изоляция всех конструкционных элементов.
  2. Общее пространство, находящееся между элементами кровельного материала и уложенной изоляционной пленкой должно присутствовать в примерной пропорции, которая является оптимальной,1 к 100.
  3. Обеспечение притока естественного воздуха стоит произвести посредством специального карниза, то есть его удаления в таком элементе, как конек.

Чтобы крыша была качественно защищена от коррозии, стоит произвести специальные вентиляционные отверстия. Сделать их рекомендуется на коньке и на карнизе. Все они должны быть строго одинакового размера.

Важно! При обустройстве шатровой крыши требуется обеспечить равномерность притока воздуха и его оттока. Подобный результат может быть достигнут посредством специальных отверстий и установкой слухового окна – одного или нескольких.

Работа с изоляцией

При обустройстве такой конструкции, как шатровая крыша, требуется пристальное внимание уделить изоляции. Если все будет выполнено правильно, можно быть уверенным в том, что влага не подойдет под такой материал, как металлочерепица. Также все испарения будут без особых проблем уходить в специальный вентиляционный зазор, который находится на коньке.

Чтобы качественно уложить изоляцию, потребуется выбирать только самые лучшие по всем параметрам материалы:

  • Обычно это разные антиконденсантныые материалы;
  • Супердиффузионнные основы;
  • Может быть использована классическая изоляция.

Вне зависимости от того, какой вид изоляционного материала использует мастер, который выполняет работы, он должен оставлять специальный зазор размеров не более 5 миллиметров. Находиться он должен между поверхностью кровли и изоляционным материалом.

Проведение заземления

В процессе обустройства шатровой крыши после того, как все работы будут завершены, потребуется заземлить объект. Даже если присутствует молниеотвод, сделать качественное заземление все же придется. Подобная необходимость основана на том, что здание или сооружение, которое накрыто металлочерепицей, накапливает со временем особый, достаточно сильный статический заряд электричества.

Стоит помнить, что сама кровля – это идеальный проводник электрического тока, потому данный процесс требуется произвести обязательно для предотвращения большого количества проблем. Процесс заземления рекомендуется доверить исключительно профессионалам, так как отсутствие его или неграмотное проведение в состоянии привести к беде.

На основании всего сказанного выше, можно сделать вывод, что только основательный подход к решению вопроса относительно возведения шатровой крыши, может дать результат максимально положительный.

Как сделать крышу из металлочерепицы. Выбор, расчёт и монтаж

— один из самых красивых и долговечных кровельных материалов. Какую форму крыши выбрать, чтобы не допустить перерасхода материала, как рассчитать необходимое количество металлочерепицы и как правильно ее смонтировать, рассказывается в этой статье.

Металлочерепица является одним из самых популярных кровельных материалов. Красивый внешний вид, основательность и долговечность — основные характеристики, из-за которых и выбирают именно металлочерепицу, при этом, зачастую не задумываясь, а целесообразно ли использовать именно ее. Самая большая проблема здесь — это большое количество отходов при использовании на сложных по форме крышах. Как же узнать, сколько будет отходов, как рассчитать количество черепицы, необходимое для обустройства кровли и как все это правильно смонтировать? Давайте разбираться.

Виды крыш. Какой тип крыши подходит для металлочерепицы

Для начала необходимо разобраться, на какие крыши имеет смысл класть металлочерепицу, а на какие не стоит. Можно выделить следующие основные виды:

1. Односкатная. Состоит из одной плоскости-прямоугольника.

2. Двускатная. Состоит из двух плоскостей-прямоугольников по одной на каждый скат.

3. Ломаная. Состоит из четырех плоскостей-прямоугольников по две на каждый скат.

4. Вальмовая. Состоит из четырех скатов по одному на каждую сторону. Два ската — треугольники, два других — трапеции.

5. Шатровая. Похожа на вальмовую, только все скаты — треугольники с одной общей вершиной.

6. Многощипковая. По сути, состоит из 2-х или более двускатных, вальмовых и т. п. крыш, образующих сложную, иногда многоуровневую, структуру.

Металлочерепица — это прямоугольные листы с выраженными сторонами верх-низ, то есть использовать перевернутый лист, как это возможно, например, с шифером, нельзя. Поэтому, при строительстве крыши из металлочерепицы после диагональной обрезки часто получается много отходов. Чтобы понять, почему так происходит, сделаем развертку указанных типов крыш.

Развертка — это наглядное изображение фигур, которые образуют скаты. Как говорилось выше, односкатные, двускатные и ломаные крыши образованы из прямоугольников. Понятно, что из прямоугольных листов собрать прямоугольник — задача тривиальная. Рассмотрим другие типы крыш.

Вальмовая — два треугольника и две трапеции, шатровая — четыре треугольника, многощипковая — треугольники, трапеции, прямоугольники и параллелограммы. Нарисуем их и разобьем на прямоугольные куски (листы металлочерепицы). Итак, вальмовая крыша:

Совершенно очевидно, что как бы скат не разбивался, в любом случае после получения кусков 1, 4, 5, 6, 7, 8, 9, 12 останутся куски 1А, 4А, 5А, 6А, 7А, 8А, 9А, 12А. Можно ли куда-нибудь применить такие куски-остатки? Отрезаем от целого листа кусок 1, остается 1А. Как бы мы его не крутили, ни на место 4, ни 5, 6, 7, 8, 9, или 12 он не подойдет, то есть это отходы. Это будет справедливо и для остальных кусков-остатков. Рассмотрим скат-параллелограмм:

Видно, что после получения куска 1 остаток пойдет на место 6, а остаток от 7 на место 12.

Таким образом, скат-параллелограмм сам по себе отходов не даст, а любой другой (за исключением прямоугольного ската, конечно же) даст тот или иной процент остатков, которые, в конечном счете, станут отходами. Скаты-параллелограммы встречаются только на многощипковых крышах. Вальмовые и шатровые таких элементов не имеют.

Итак, решая, подойдет ли для вашей кровли металлочерепица, необходимо обратить внимание на форму крыши. Одно- и двускатные крыши, а так же ломаная крыша, образованные из прямоугольников — отличный вариант для металлочерепицы. У любой другой будут образовываться отходы. У шатровых крыш их количество в процентном соотношении ко всему материалу максимально. У вальмовой — чуть меньше. Для многощипковых крыш сказать однозначно довольно сложно. Можно сделать дом с такой кровлей, у которой отходов не будет, а можно такой, у которого их будет даже больше, чем у дома с шатровой крышей. Чтобы прикинуть их количество в каждом конкретном случае, необходимо разбить всю поверхность крыши на простейшие фигуры:

С прямоугольниками все ясно. Треугольники. Если в процессе развертки не получается парных треугольников, образующих прямоугольник и имеющих правильную направленность, то каждый даст отходов столько же, сколько он представляет собой сам. Если процент остатков превышает 30% от общего количества материала, то использовать металлочерепицу для такой крыши не рационально.

Расчет количества материала

Начнем с определения количества листов металлочерепицы. Различают полные и полезные размеры листов. Полезные — определяют какую фактическую площадь закроет лист. Именно эти размеры следует принимать во внимание при расчете количества листов металлочерепицы на скат. Полный — это полезный плюс нахлест. У разных производителей он различный. Вертикальный — 0,1 м, 0,12 м, 0,13 м, 0,15 м и т. д., горизонтальный — 0,06 м, 0,08 м, 0,09 м и т. д. На расчеты величина нахлеста не влияет. Длина листа металлочерепицы строго привязана к шагу, равному длине волны, то есть 0,35 м. Соответственно полезная длина листов — 0,35, 1,05, 2,1 и 3,5 м, т. е. по 1-ой, 3, 6 и 10 волн — это и есть необходимые размеры для расчета количества горизонтальных рядов. Полезная ширина листов у разных производителей различная — 1,05, 1,1, 1,14 м и т. д. — это необходимый размер для расчета количества вертикальных рядов.

Для прямоугольного ската количество металлочерепицы рассчитывается так: по ширине — ширину ската делим на полезную ширину листа. Округляем в большую сторону. Получаем количество листов в горизонтальном ряду. По высоте — высоту ската делим на 0,35 м. Округляем в большую сторону. Получаем количество волн. Необходимо помнить, что если угол наклона ската меньше 14°, то нахлест необходимо делать в две волны, то есть к общему числу волн нужно будет прибавить число, равное количеству рядов минус 1. Определяем, какими листами это количество можно замостить. Получаем сколько и каких листов черепицы в вертикальном ряду. После этого умножаем на число рядов по ширине. Итог — сколько и каких листов металлочерепицы необходимо на этот скат.

Пример. Имеем скат размером 9х5 м.

Определяем количество рядов по ширине. Берем черепицу шириной 1,05 м. Получаем 9/1,05 м = 9 рядов. Остаток придется резать — это отходы. Чтобы их было меньше, можно поиграть с величиной фронтонного свеса. Определяем вертикальные листы. 5/0,35 м = 15 волн. Если угол ската больше 14°, то оптимальным тогда будет 2 ряда по 6 волн и один 3 волны. Если меньше, то помня про нахлест, делать ряд 10 и ряд 6 волн соответственно.

Ответ: Для данного ската с наклоном больше 14° нужно 18 листов по 6 волн и 9 листов по 3 волны. Для ската с наклоном меньше 14° нужно 9 листов по 6 волн и 9 листов по 10 волн.

Для расчета треугольных областей кровли, не имеющих пары, и трапеций каждую фигуру достраиваем до полного прямоугольника и рассчитываем по приведенной выше схеме. Если образовываются парные треугольники, то учитываем это. Параллелограммы рассчитываются как прямоугольники с одной стороной, равной основанию, а второй — высоте параллелограмма.

Отдельно определяется количество других элементов кровли:

  • коньковые элементы — накрывают конек (место, где сходятся горизонтальные кромки скатов) и ребра (место, где сходятся наружные боковые кромки скатов). Нужно измерить общую длину указанных элементов кровли и добавить 10% на нахлесты;
  • ендова внутренняя (нижняя). Ставится в место, где сходятся внутренние боковые кромки скатов. Ендова наружная (верхняя). Декоративный элемент. Ставится по желанию сверху внутренней. Общая длина равна совокупной длине ендов, плюс 10% на нахлесты;
  • карнизная планка. Закрывает торцы стропил. Элемент является желательным, но необязательным. Устанавливается по всей длине карнизов. Общая длина равна всему периметру карнизов;
  • торцевая планка. Устанавливается по всей длине торцов скатов. Закрывает торцы обрешетки и защищает черепицу от отрывания ветром. Общая длина равна длине соответствующих элементов крыши;
  • гидроизоляционная пленка. Количество равно площади всей крыши, плюс по 150 мм на каждый нахлест между рядами;
  • специальная пористая саморасширяющаяся полоса-уплотнитель. Закрывает все зазоры между коньком, ендовой и плоскостью листов металлочерепицы. Количества должно хватить на все элементы с двусторонним монтажом уплотнителя;
  • спадающие бруски — их длина равна длине стропил — и доски для обрешетки должно хватить, чтобы закрыть всю крышу с шагом 350 мм.

Здесь мы не рассматриваем утеплитель и пароизоляционную пленку — это хоть и необходимые элементы, но к кровле это имеет опосредованное отношение.

Монтаж металлочерепицы

Для того, чтобы было ясно назначение тех или иных элементов кровельной системы, пойдем от задач, которые необходимо решить при обустройстве кровли:

  1. Теплоизоляция.
  2. Пароизоляция.
  3. Гидроизоляция.
  4. Изготовление обрешетки с обеспечением вентиляции подкровельного пространства.
  5. Монтаж металлочерепицы.

Теплоизоляция

Если под крышей планируется обустройство жилого этажа, то теплоизоляция кровли необходима. Если чердачное помещение планируется быть холодным, то нужно позаботиться о качественном утеплении межэтажного перекрытия. Что происходит, при недостаточной теплоизоляции? Теплый влажный воздух из жилого помещения зимой будет конденсироваться на внутренней холодной металлической поверхности, образуя капли воды. Эта влага будет разрушать стропильную систему, а следовательно срок службы кровли существенно уменьшится.

Пароизоляция

Материалы, которые используются для утепления, как правило, боятся воды (гидрофобны). При попадании в них влаги в виде пара или воды, их теплоизоляционные свойства существенно снижаются, поэтому теплоизоляционный слой необходимо защитить как снизу, от влажного теплого воздуха пароизоляционной пленкой, так и сверху, от протекания кровли гидроизоляционной пленкой. Это справедливо как для утепленной кровли — тут пароизоляция натягивается снизу утеплителя, а гидроизоляция сверху над стропилами, так и для не утепленной — пароизоляция под утеплителем потолка жилого помещения, гидроизоляция под листами металлочерепицы.

Как монтировать пароизоляцию. Между или под стропилами монтируем теплоизолирующий слой. Под ним натягиваем пароизоляционную пленку. Ее монтаж необходимо начинать снизу, полотнами во всю длину помещения. Следующий ряд делается с нахлестом 100–150 мм. Шов проклеивается клейкой лентой. Крепится пленка строительным степлером к нижней плоскости стропил или к специальной обрешетке. Двигаясь вверх, доходим до конька, там, не разрезая полотно, переходим на следующий скат. Пароизоляционная пленка работает только в одну сторону, поэтому при покупке заранее поинтересуйтесь, какой стороной ее необходимо монтировать. Работы по утеплению и пароизоляции можно проводить в последнюю очередь, после монтажа самой кровли.

Гидроизоляция

Перед вами стропильная система без обрешетки. По стропилам натягиваем гидроизоляционную пленку. Ни в коем случае нельзя использовать битумосодержащие материалы. Разумнее всего использовать универсальную пленку — с одной стороны пароизоляция, с другой гидроизоляция. В этом случае вам не придется обеспечивать зазор минимум 30 мм между гидроизоляционной пленкой и утеплителем. В противном случае, такой зазор необходим. Натягивают ее снизу целыми полосами, с нахлестом не менее 150 мм и провисом между стропилами порядка 20 мм в центре. Последнее необходимо делать для компенсации теплового расширения самой пленки и возможных деформаций стропильной системы. Гидроизоляционный слой должен выходить на карнизные свесы не менее, чем на 200 мм. По коньку, для обеспечения вентиляции, необходимо делать разрыв шириной 200 мм.

Для того, чтобы все работы по обустройству кровли было делать удобнее, лучше всего привязать их к полосам гидроизоляции, то есть натянуть первый ряд, сделать необходимую обрешетку, подняться по ней как по лесенке, перейти ко второму ряду. Так до конька.

Вентиляция подкровельного пространства

Все-таки черепица металлическая, и в случае повреждения нижнего защитного слоя из-за воды может подвергнуться коррозии. Так или иначе, какое-то количество влаги под черепицей всегда будет. Чтобы она там не скапливалась, необходимо продумать вентиляцию пространства под черепицей. Проще всего это сделать, набив вдоль стропил прямо по гидроизоляционной пленке бруски сечением 25х50 мм — спадающие бруски. По ним будут идти доски обрешетки. Если расстояние между верхней плоскостью теплоизоляции и верхней плоскостью стропил не меньше 30 мм, то при использовании универсальной пленки можно обойтись без спадающих брусков. Для этого гидроизоляция натягивается, обходя сверху стропила, и крепится на 30 мм ниже верхней их плоскости с необходимым провисом. Таким образом, полученные зазоры 30 мм между утеплителем и гидроизоляцией и, если необходимо, 25 мм между гидроизоляцией и нижней плоскостью обрешетки, обеспечат достаточную вентиляцию подкровельного пространства.

Монтаж обрешетки

Поскольку после прикладывания сверху листа металлочерепицы не всегда просто попасть в нужное место, то обрешетку лучше делать из дюймовой доски шириной 100 мм. Начинаем снизу. Первая доска должна быть толще остальных на 15–20 мм. Прибивается 70–80 мм гвоздями. Забивать их необходимо вертикально по отношению к земле. От правого нижнего края, обеспечив фронтонный свес, с шагом 350 мм (длина волны черепицы) набиваются доски по всей площади крыши. Как говорилось, лучше это делать рядами, привязываясь к ширине полотен гидроизоляции. Под коньком вплотную подшиваются две доски.

Монтаж металлочерепицы

Перед началом монтажа черепицы необходимо закрепить внутренние ендовы. Начинать необходимо снизу. Следующий элемент накладывается сверху с нахлестом 150–200 мм. По всей длине вдоль края наклеивается пористая саморасширяющаяся полоса-уплотнитель. Карнизная планка так же крепится до монтажа черепицы.

Теперь переходим к самой металлочерепице. Монтаж, как правило, начинается с правого нижнего листа. Для удобства, к торцам стропил прибивается доска, выступающая вверх над обрешеткой на 40–50 мм. Весь первый ряд нижней кромкой будет опираться на нее. Так вы добьетесь идеально ровного края. После монтажа черепицы эта доска демонтируется. Итак, первый лист поднимается, выравнивается по фронтонному и карнизному свесу и крепится одним саморезом в первую сверху правую волну. Если угол наклона ската больше 14°, то во вторую сверху (первая волна для нахлеста). Для крепежа применяются специальные кровельные саморезы 35 мм с резиновой шайбой. Заворачиваются они торцевой головкой 8 мм при помощи шуруповерта.

Необходимо следить, чтобы самерезы были завернуты не слишком слабо и не слишком сильно. Место для самореза — самая нижняя (по отношению к плоскости обрешетки) часть волны. Далее поднимается второй лист. Накладывается на первый. В месте нахлеста крепится саморезом. Первый лист крепится окончательно. Всего требуется порядка 6–8 саморезов на 1 м2. Переходим к следующему листу. Это может быть третий лист в нижнем ряду, но лучше первый лист во втором ряду. Так проще обеспечить правильность геометрической формы ската. Крепим его, переходим к 4-му — это 3-й снизу. И так далее.

Там, где скаты не прямоугольные, требуется правильная раскройка листа. Для этого применяется шаблон, сделанный из 4-х досок, скрепленных по углам так, чтобы полученный четырехугольник мог свободно деформироваться — так называемый черток:

Прикладываем черток в нужном месте, закрепляет форму, переносим получившийся угол на лист металлочерепицы и обрезаем. В некоторых местах удобнее производить обрезку по месту. Раскрой листов осуществляется с помощью электроножниц, дисковой пилы или электролобзика с мелкими зубьями, но, ни в коем случае не при помощи болгарки. Она нарушает верхний изоляционный слой, что приводит к преждевременной коррозии черепицы.

После монтажа листов металлочерепицы устанавливаются коньковые элементы. Наклеивается полоса-уплотнитель и поверх нее крепится конек. Пористая структура уплотнителя не пропустит воду, обеспечив, при этом, вентиляцию. Коньковые элементы крепятся по коньку и ребрам. На ребрах монтаж этого элемента необходимо осуществлять снизу вверх. Нахлест — 150–200 мм. Крепеж осуществляется специальными коньковыми саморезами к доскам обрешетки.

В конце работ, монтируются торцевые планки. Крепятся они на предварительно прибитый торцевой брусок. Самыми последними, в случае необходимости, устанавливаются внешние ендовы и снегоотводящие планки.

Нередко при обустройстве кровли из металлочерепицы допускаются ошибки. Самая распространенная — это монтаж черепицы без проведения всех предварительных необходимых работ, то есть черепица лежит, а слоя гидроизоляции нет и не обеспечен вентиляционный зазор. Что можно сделать в этом случае? Во-первых, можно натянуть гидроизоляционную пленку снизу, обходя стропила и обеспечивая этот зазор. Крепить, в этом случае, ее лучше брусочками типа штапиков по всей длине стропил. При этом, правда, возникнут проблемы при прохождении гидроизоляции сквозь стены. Решить их не просто, но можно. Другой вариант, при утеплении использовать в качестве первого слоя влагонепропускающие материалы — экструдированный пенополистирол, вспененный полиэтилен (теплоизол) и т. п. Этот слой будет выполнять две функции — тепло- и гидроизоляция. Монтировать его необходимо так же с обеспечением зазора в 25–30 мм между его верхней плоскостью и нижней плоскостью обрешетки.

Таким образом, главным залогом долговечной кровли является следование всем технологическим требованиям. Правильно сделанная крыша из металлочерепицы прослужит не менее 30 лет, радуя своим внешним видом.

Евгений Дубинин, рмнт.ру

Как рассчитать металлочерепицу на крышу | Расчет размера металлочерепицы, снеговой и ветровой нагрузки на кровлю | Полезные статьи | Санкт-Петербург

Содержание статьи:

Один важных этапов строительства дома – покрытие крыши кровельным материалом.

Но нужно суметь правильно сделать расчет металлочерепицы на крышу. Ее должно хватить для выполнения строительных работ, но при этом не должно остаться слишком много отходов.

Есть два способа рассчитать необходимое количество кровельного материала. Первый – выполнить расчет металлочерепицы на онлайн калькуляторе. Второй – посчитать количество материала самостоятельно. Такой расчет позволит понять принцип вычислений – почему нельзя просто приобрести кровельный материал, ориентируясь только на размер крыши здания.

Технические размеры металлочерепицы

Площадь листа металлической черепицы бывает двух видов – полезная и полная. Полезная – размер кровельного материала, при котором не учитывается та часть листа, которая теряется при нахлесте (один лист накладывается на другой). Полная площадь – длина и ширина листа от начала и до его конца. Чтобы не приобрести меньшее количество кровельного материала, чем требуется для проведения работ, нужно учитывать именно полезную площадь, а не полный размер металлочерепицы для крыши.

Производители стройматериалов выпускают металлическую черепицу разных размеров. Стандартные размеры металлочерепицы и ее вес:

  • длина листов − 40 см – 8 м;
  • ширина 1 – 2 м;
  • высота волн листа может быть 28 – 75 мм;
  • вес – 3,75 – 5,5 м на 1 кв. м.

Благодаря тому, что производители выпускают металлочерепицу разных размеров, получится подобрать кровельный материал, при использовании которого останется минимум отходов. Оптимальный вариант – выбирать по длине листы металлочерепицы такого размера, которые будут полностью закрывать крышу. Если длины покрытия не хватает, то укладываются два кровельных элемента подряд. При этом лист, идущий от конька, должен быть верхним. Он должен заходить на второй лист, который доходит до карниза дома. При необходимости использовать два элемента металлочерепицы нижний часто приходится обрезать.

Для резки материала разрешено использовать кровельные ножницы, дисковую электропилу, ножовку по металлу, циркуляционную ручную пилу. Использовать болгарку для обрезания металлочерепицы не рекомендуется. В результате резки болгаркой происходит сильный нагрев листа, из-за чего повреждается не только металл, но и полимерное и оцинкованное покрытие, которое нанесено на кровельный материал.

Высота профиля – важный параметр. Чем выше волны, тем прочнее создаваемая крыша. Считается, что самая надежная металлочерепица с высотой профиля от 50 мм, но она стоит дороже, чем листы с волнами 28 – 50 мм.

Вес кровельного материала зависит от того, из чего он произведен: алюминий, оцинкованный лист. Кроме того, стройматериал имеет покрытие, защищающее его от появления механических повреждений, ржавчины. Защитное покрытие утяжеляет металлочерепицу. Самой тяжелой по весу будет стальная черепица, самой легкой – алюминиевая.

При покупке металлочерепицы необходимо учитывать нахлест

При укладке кровельного материала приходится делать нахлесты. Монтаж встык не рекомендуется, так как в щель между двумя листами может проникать влага. Нахлесты могут быть по ширине и длине:

  • по длине 100 – 120 мм;
  • по ширине – 60 – 80 мм.

Расчёт снеговой и ветровой нагрузки

Перед укладкой кровельного материала обязательно нужно сделать расчет нагрузки на крышу. В зависимости от местности, в которой строится дом, нужно рассчитать ветровую и/или снеговую нагрузку. Это необходимо, так как под воздействием ветра, веса снега крыша испытывает напряжение. При этом нагрузка, оказываемая на кровлю, передается и другим конструкционным элементам дома. В результате, если пренебречь расчетом ветровой и снеговой нагрузки, есть риск быстрого разрушения постройки.

Сейчас строители используют Свод правил от 2016 года, по котором расчетом производится с большим количеством коэффициентам. Мы приведем примера расчета снеговой и ветровой нагрузок по СНиП 2.01.07-85. Нагрузки и воздействия. Результаты такого расчета корректны, при использовании меньшего количества данных.

Снеговая нагрузка на крышу вычисляется по формуле: S = Sg * µ, где:

  • S – вычисляемое давление снега на 1 кв. м кровли;
  • Sg – величина снеговой нагрузки для определенного региона;
  • µ - коэффициент, который используется для учета изменения нагрузки на разных углах наклона крыши.  Размер коэффициента в зависимости от угла кровли: 1 – при условии, что угол равен 0 – 25°, 0,7 – при условии, что угол равен 25 – 60°. Если угол более 60° расчет не делается, так как считается, что при таком уклоне ската снег не задерживается на кровле.

Формула для вычисления ветровой нагрузки: W = Wo * k, где:

  • W – ветровая нагрузка на 1 кв. м кровли;
  • Wo – величина ветровой нагрузки для определенного региона;
  • k – коэффициент, который учитывает изменение ветрового давления по высоте Z. Он зависит от типа местности: А (открытые побережья, тундра, степи, лесостепи, пустыни), В (территории городов, леса, местности, покрытые препятствиями, имеющими высоту свыше 10 м), С (районы городов с домами высотой более 25 м).

Z (м)

А

B

C

10

1,00

0,65

0,40

20

1,25

0,85

0,55

40

1,50

1,10

0,80

Общие принципы расчёта металлочерепицы

Перед тем, как сделать расчет кровли из металлочерепицы, нужно провести замеры. Требуется измерить скаты крыши: ширину и длину. Затем нужно выяснить, сколько рядов металлочерпицы придется уложить на крышу дома. Для этого требуется ширину ската разделить на полезную ширину листа. Полученное значение округляется в большую сторону для учета возможности укладки кровельного листа внахлест.

Второй этап расчета – вычисление длины вертикального ряда. Для этого складывается длина ската, размеры свеса с карниза и нахлеста. Обычно при вычислениях размер свеса карниза принимают равным 40 – 50 мм. Почему нужно учитывать карнизный свес – это важный конструкционный элемент кровли. Он не дает атмосферным осадкам оказывать воздействие на внутренние полости крыши. Размер вертикального нахлеста обычно находится в пределах 15 – 20 см.

Что нужно помнить – перед тем, делается подсчет количества металлических листов, нужно выполнить расчет высоты конька крыши. Металлочерепица часто используется при строительстве малоуклонных крыш (12 – 22°). Высота конька при таком угле – 1 – 2 м.

Этот расчет кровли применим в случаях, когда планируется возвести простую одно-, двухскатную крышу. Если по проекту здание должно иметь сложную крышу, например, ломаную, то придется делать отдельные расчеты количества и размеров листов металлочерепицы для крыши для каждого ската.

Но одних вычислений количества листов кровельного материала может быть недостаточно при возведении сложной кровли. Потребуется составить графический чертеж в программе или на миллиметровой бумаге. При этом созданный эскиз должен быть выполнен в масштабе, на нем должно указываться расположение металлочерепицы, места нахлестов листов друг на друга.

Расчёт стропил, обрешетки

Еще один обязательный этап работ – расчет стропил и размера обрешетки под металлочерепицу.

Расчет шага стропил делается следующим образом:

  • Измеряют длину ската (в метрах).
  • Выбирается шаг стропил в пределах 0,6  – 1 м.
  • Длина ската делится на выбранный шаг стропил. Полученное значение округляется до целого числа.
  • К полученному значению прибавляется 1. Итоговая цифра является количеством необходимых для установки стропильных ног.
  • Длина ската делится на количество стропил. Полученная цифра будет определять точный шаг стропил.

Чаще всего для создания обрешетки используются доски. Они могут быть уложены практически вплотную друг к другу на расстоянии 1 см для создания вентиляционных зазоров или с определенным шагом. Вычисляем размер обрешетки металлочерепицы:

  • Если для строительства крыши используется металлочерепица с толщиной листа до 0,45 мм и небольшой высотой волны, то для создания обрешетки используется строганая доска 25х100 мм, которая устанавливается с шагом 0,6 – 0,9 м.
  • Если крыша будет сложной формы, будет покрыта металлическим листом толщиной 0,5 мм, с высокой волной, для создания обрешетки выбирают доску 32х100 мм. Укладывают доски с шагом 0,6 – 0,9 м.

Дополнительные элементы

При строительстве крыши нужно знать не только, как рассчитать металлочерепицу, но и выяснить, сколько и каких потребуется дополнительных элементов для кровли. Что нужно для правильного обустройства крыши:

  • саморезы;
  • ендовы;
  • коньки;
  • водосточные желоба;
  • снегозадержатели.

Саморезы

Саморезы нужны для крепления металлочерепицы к обрешетке. Лучше всего использовать саморезы с уплотнительной прокладкой, которая не даст металлической головке крепежного элемента соприкасаться с покрытием кровельного листа. Кроме того, прокладка служит защитой краев проделанного в металлочерепице отверстия, так как не пропускает влагу и не дает образовываться ржавчине.

Сколько потребуется саморезов – в среднем 8 – 12 штук на 1 кв. м металлического листа для обычной крыши. Если кровля сложной формы, количество крепежных элементов увеличивается. Также нужно учитывать, что крайние листы, расположенные возле свеса и торцов, необходимо закрепить по каждой волне.

Ендовы

Ендова – элемент, который укладывается на стыке между двумя скатами и не дает проникать внутрь кровли влаге. Основное назначение планок – отвод с крыши дождевых и талых вод. Они могут верхними (устанавливаются поверх металлочерепицы), нижними (располагаются под кровельным материалом). Расчет ендов делается по формуле Пифагора:

Длина ендовы =  √конек2 + длина торца2

Так нужно вычислить длину каждой ендовы, а затем сложить их. Получится необходимое количество кровельных элементов в погонных метрах.

Конек

Конек – элемент, устанавливаемый на стыке двух скатов. Он используется для оформления кровли и для дополнительной защиты крыши от попадания в подкровельное пространство влаги. Если конек будет иметь широкие планки, то получится провести качественное покрытие отрезка крыши от конька до листа металлочерепицы. Как узнать, сколько элементов понадобится – подсчитать длину всех коньков кровли в погонных метрах.

Водосточные желоба

Для обеспечения стока талых и дождевых вод с крыши необходимы специальные желоба. Они могут быть металлическими, пластиковыми. Необходимое количество элементов зависит от разработанного инженерами или собственником дома проекта водосточной системы.

Снегозадержатели

Это специальные кровельные элементы, назначение которых не давать снегу падать с крыши большими частями. Снегозадержатели разрезают снег, благодаря чему при падении с крыши он не упадет глыбой, не нанесет вреда людям или животным, стоящим рядом с домом.

Расчёт металлочерепицы для двускатной крыши

Двускатная крыша под металлочерепицу будет состоять из стропил, обрешетки. Расчет стропил двухскатной крыши: в среднем расстояние между стропильными ногами при таком виде крыши составляет 60 см – 1 м. Но также нужно учитывать угол положения скатов. Если уклон крыши более 45°, то шаг стропил может быть увеличен до 1,4 м. Если крыша пологая, шаг уменьшается до 0,6 − 0,8 м. Затем длину ската нужно разделить на шаг. Полученное значение будет означать количество стропил, которые необходимы для создания кровли двускатной крыши.

Как рассчитать металлочерепицу на крышу с одинаковыми скатами:

  • Сделать замеры длины конька и ширины скатов.
  • Выбрать металлочерепицу. От ее габаритов зависит, сколько листов потребуется приобрести.
  • Сделать расчет листов для ширины ската: длина конька / ширину профиля металлочерепицы.
  • Сделать расчет листов для длины скатов: длина скатов / длину профиля кровельного материала.
  • Итоговый расчет: длина профиля металлочерепицы * количество листов для длины скатов. Полученное значение умножается на 2 (количество скатов).

Сделать расчет для крыши с двумя скатами легко. Больше трудностей представляет расчет для домов с кровлей сложной формы – вальмовой или четырехскатной.

Расчёт металлочерепицы для четырёхскатной крыши

Как делается расчет кровельного материала для крыши с четырьмя скатами. В этом случае рассчитывается геометрия крыши. В зависимости от типа конструкции она может состоять из трапеций и треугольников, если крыша вальмовая, или из одних треугольников, если планируется строительство шатровой кровли.

Площадь четырехскатной кровли вычисляется по формуле: S = 0,5a * h, где:

  • S – площадь треугольника;
  • a – основание треугольника;
  • h – высота стропил кровли.

По формуле получится вычислить площадь одного ската кровли. Если строится шатровая крыша, то полученное значение нужно умножить на 4, так как все скаты у такой кровли одного размера. Если строится сложная крыша другого типа и ее скаты разного размера, то придется сделать вычисления для каждой стороны крыши, а затем сложить полученные значения. Это и будет общая площадь крыши.

Затем нужно выбрать металлочерепицу и провести расчет, сколько листов потребуется, чтобы покрыть ею полученную площадь крыши здания. Но сложность в том, что из-за треугольной формы скатов кровельные листы придется резать, придавая им нужную форму. Поэтому в этом случае, может быть, придется приобрести металлочерепицу с запасом.

Расчёт металлочерепицы для вальмовой крыши

Строительство вальмовой крыши непростое. Ее конструкция – 2 треугольника и 2 трапеции. Сначала нужно выполнить расчет стропил вальмовой крыши. Самостоятельно провести такие вычисления неспециалисту сложно. Это связано с тем, что вальмовая кровля может быть разных типов: ломаная, мансардная четырехскатная, шатровая, полувальмовая. Поэтому для расчета стропил лучше использовать онлайн калькулятор или обратиться к проектировщикам, которые создадут проект крыши.

Расчет площади для такой крыши выполняется по двум формулам: сначала делаются вычисления площади треугольных скатов, затем – трапециевидных.

Формула вычисления площади треугольных скатов: S = 0,5a * h, где:

  • S – площадь треугольного ската;
  • a – основание треугольного ската;
  • h – высота стропил кровли.

Формула вычисления площади скатов в форме трапеций: S = h * (a+b)/2, где:

  • S – площадь ската;
  • h – высота трапеции;
  • а – верхнее ребро трапеции;
  • b – длина основания трапеции.

Чтобы получить площадь крыши, нужно сложить площади всех четырех скатов. Для этого площадь треугольных скатов нужно умножить на 2 и приплюсовать к ним удвоенное значение трапециевидных скатов.

После этого нужно рассчитать, какое количество черепицы потребуется, чтобы покрыть площадь крыши. В этом случае опять же лучше использовать калькулятор расчета металлочерепицы. Он позволит сделать точные вычисления.

Выводы

Зная, как сделать расчет металлочерепицы для односкатной крыши или подсчет количества металлочерепицы для кровли с двумя скатами, получится представить, какие предстоят затраты на материалы для строительства дома. Тем более что расчет материала для крыш простой формы совсем несложен.

Понимание того, как делается вычисление количества кровельных материалов, позволит будущему владельцу дома избежать мошенничества со стороны нанятых мастеров. Ведь он будет знать, сколько ему действительно нужно металлических листов для покрытия сложной кровли, сможет сделать расчет стропил односкатной крыши, для вальмовой кровли.

Полезный совет: в любых расчетах материала стоит округлять цифры в большую сторону. Лучше пусть придется купить чуть больше металлочерепицы, чем ее не хватит, нужно будет докупать. А материалы даже одного изготовителя, но из разных партий, могут отличаться по оттенку.

Монтаж металлочерепицы на крышу, кровельные работы

Производим монтаж металлочерепицы на крышу частных домов, производственных и торговых зданий, учебных заведений, административных корпусов и других строений. Выполняем весь комплекс услуг по строительству и монтажу кровли из металлочерепицы. Начиная от монтажа стропильной системы и заканчивая укладкой кровельного покрытия.

Монтаж кровли из металлочерепицы

Технология монтажа металлочерепицы предполагает относительно быстрое проведение работ. Если взять фальцевую кровлю, то ее устройство требует гораздо больше времени и мастерства. Не говоря уже о штучной керамической или композитной черепице. Меаллочерепица отличается малым коэффициентом расширения, поэтому монтаж производится независимо от температуры окружающей среды.

Крыша из металлического профиля классифицируется как пожаро безопасная, экологически чистая. Металлочерепица сохраняет практические функции более 50 лет, надежно защищает строение от осадков. Она не выгорает на солнце, адаптирована к температурам от –50 до +120 градусов, тепловым перепадам.

Толщина стали в металлочерепице 0.4 — 0.5 мм и волнисто образные ребра жесткости позволяют выдерживать нагрузку снега до 250 кг. на один м.кв. При повреждении одного из листов метала, практически любой лист можно заменить без демонтажа большей площади.

Монтаж двускатной крыши с покрытием металлочерепица

Монтаж кровельного покрытия металлочерепица на двускатную крышу: демонтаж временного рубероида, устройство ветрогидроизоляции, устнойство контробрешетки и монтаж металлочерепицы.

Монтаж вальмовой крыши из металлочерепицы — зимой

Устройство металлочерепицы выполняется на крышу с углом наклона не менее 14 градусов. Листы металла на двускатные крыши укладываются с начала ската. На шатровые (вальмовые) крыши материал проще начинать монтировать с самых длинных участков кровли. Для контр. обрешетки используется брус сечением 40мм х 50мм, для обрешетки доска 100мм или 150мм х 25мм. Обрешетка укладывается в шаг приобретенного материала, самый распространенный шаг 350мм.

Для фиксации покрытия используются кровельные саморезы с двойной шайбой (металлической и прорезиненной). Количество крепежа зависит от наклона крыши (от 6 до 8 шт на м2), чем круче наклон, тем больше креплений.

Чем обеспечивается высокая прочность металлочерепицы

Металлочерепица представляет собой панели, профилированные методом холодного давления, толщиной от 0,35 до 0,60 мм. Оптимальной признана толщина 0,45 — 0,50 мм.

На металлическую основу с обеих сторон методом погружения в расплав или посредством технологии электролитической диссоциации наносится цинковое, алюмоцинковое, железоцинковое, алюмокремниевое покрытие. Для эффективной защиты от внешних воздействий, для придания красивого оттенка панели обрабатываются полимерным покрытием с одной или с двух сторон.

От вида полимера и способа его нанесения зависит общая толщина плит, способность противостоять воздействиям негативного характера. Для покрытия профилированных листов могут быть использованы полиэфирные, акрилатные, пластоизолевые, поливинилденфторидные составы. Чаще всего на практике применяют полиэстер толщиной 25-30 мкм (PE) и полиуретан толщиной нанесения 50 мкм (Pu). Производители кровельных покрытий постоянно разрабатывают и внедряют новые виды покрытий малой толщины, но более эффективные.

Классифицировать панели принято по виду профиля, по конфигурации гофра (гребня), расстоянию между соседними поперечными волнами. Профиль по внешнему восприятию напоминает кладку обычной керамической черепицы, может быть симметричным, ассиметричным, трапециевидным.

Какую металлочерепицу лучше использовать

Для зданий, расположенных вдали от источников промышленных загрязнений (заводы, автомагистрали), подойдут панели с финишным слоем из полиэстера. Если объект находится в зоне возможного образования выбросов агрессивных веществ, то рекомендуется использовать листы с покрытием 100÷200 мкм. Для критических условий подходит материал, покрытый толстым слоем поливинилхлорида, поливинилденфторида.

Компании по производству металлоченеицы и других видов кровельного покрытия.

    • grandline
    • metallprofil.ru

Хранение металлочерепицы

Если вы уже купили материал, но заказать монтаж металлочерепицы планируете через неопределенный срок, то требуется обеспечить правильное хранение листов. Материал лучше разместить в помещении с ровным полом горизонтально на деревянные поддоны или бруски, уложенные с шагом до полуметра. Уложенный в стопу не выше 70 см материал лучше укрыть брезентом или полиэтиленом во избежание случайных механических повреждений.

Уход за кровлей из металлочерепицы

Правильно смонтированная кровля из металлочерепицы не требует специального ухода и сервисного обслуживания в отличие от других кровельных покрытий. Единственное правило при необходимости очищать крышу по осени от опавших листьев, веток, пыли и грязи, если таковые имеются.

Монтаж металлочерепицы на крышу цена

У нас можно заказать монтаж металлочерепицы по ценам, которые можно посмотреть тут. Расценки на комплекс кровельных работ по возведению каркаса и устройству кровельного покрытия в большей степени зависят от сложности и конфигурации крыши. Например, стоимость работ по монтажу двускатной крыши из металлочерепицы, обойдется дешевле вальмовой или многощипцовой крыши. Так как понадобится дополнительно монтировать ендовы и хребты скатов.

БЕСПЛАТНО произведем расчет стоимости работ и материалов.

Выполняем монтаж металлочерепицы Клин, Солнечногорск, Зеленоград, Волоколамск, Истра, Дмитров и других городах и районах северо-западной части Московской области.

схема, как рассчитать, как построить, из металлочерепицы, с эрекром. Как делается крыша конверт

Один из вариантов разнообразить дизайн собственного дома – установить вместо обычной щипцовой двухскатки крышу-конверт. Кроме оригинальности у нее есть и другие достоинства: лучшая ветростойкость, меньшее количество узлов. Фронтоны (самые уязвимые для осадков места двухскаток) у конвертов отсутствуют.

Поговорим о том, как делается крыша конвертом.





Схема крыши конверта

Конверт - это любая четырехскатка: вальмовая крыша конвертом, шатровая. Сверху такой дом выглядит как запечатанное письмо, отсюда и название.

  • У вальмовой крыши скаты неодинаковые: торцевые выполнены в виде треугольников, боковые – в виде трапеций.
  • У шатровой крыши все четыре ската – равнобедренные конгруэнтные треугольники.

Конструкция допускает и более сложные формы. Например, крыша конверт с эркером.



Как рассчитать крышу конверт?



Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь  крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.



1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.



Обратите внимание

Фактическое количество определяется исходя из полезной площади единицы данного покрытия, указанной производителем.



Например, расчет металлочерепицы для крыши-конверта:

  • Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
  • Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок;



Обратите внимание

Аналогично вычисляем нужное количество коньковых элементов: суммируем длины всех хребтов вальм и конька вальмовой крыши, вычитаем из длины элемента 10 см, делим сумму на полученную цифру.



Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

  • Мауэрлатный брус;
  • Накосные (угловые) стропила;
  • Рядовые стропила;
  • Короткие стропильные ноги;
  • Балки перекрытия;
  • Стойки;
  • У вальмовых крыш – конек;
  • Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.



Как построить крышу конвертом?

Главное отличие от щипцовых крыш – устройство стропильной системы.

1. На бетонных и кирпичных коробках монтаж начинается с укладки мауэрлата. В этом качестве используется брус сечением не менее 10 на 10 сантиметров. Его устанавливают на шпильки, замурованные в бетонную стяжку по периметру стен. Брус кладут на подкладку из рубероида в пяти сантиметрах от наружного края стены.

2. Как положить лаги для крыши конверт? Балки перекрытия укладываются на мауэрлат вдоль короткой стены, с небольшим выпуском за стену для карниза. Шаг укладки зависит от толщины бруса и ожидаемых нагрузок.

3. Если площадь шатровой крыши небольшая, достаточно установить только одну стойку по центру. Сверху на нее будет опираться коньковый узел. Если площадь большая, а скаты длинные – делают четыре дополнительные стойки под накосные стропила, между коньковым узлом и углом дома. Для вальмовых крыш нужно как минимум две стойки, на концах конька. В местах, где сходятся три ската. Ели боковые прогоны длинные, стоек делают несколько штук. Их устанавливают на балки перекрытия.

4. Далее ставят накосные стропила. Один конец опирают на крайнюю стойку вальмовой крыши (у шатровых – на центральную), второй – на угол мауэрлата. Диагональные стропила чаще всего делают составными, поскольку длины браса не хватает.

5. Можно сначала уложить конек вальмовой крыши, потом на него опереть рядовые стропила. Или наоборот: установить параллельно друг другу треугольные стропильные фермы, а потом на них установить конек. У шатровых крыш нужно выполнить коньковый узел. Для этого все верхние концы стропил подпиливают, чтобы они тесно примыкали друг к другу.

6. Короткие стропила служат подпорками для накосных. Один конец опирается на мауэрлат, второй соединен с накосным стропилом выше-ниже середины, в соответствии со схемой.

8. Устанавливают дополнительные опорные элементы: подкосы и т.д.



Обратите внимание

Если скаты очень длинные, нужна установка боковых прогонов.



Наши работы





Как покрыть материалом

Покрытие укладывается в соответствии с инструкцией к нему. Допустим, в нашем случае это крыша конверт из профнастила:

1. Пароизоляция. Пленку укладывают по стропилам вдоль карнизов с небольшим провисанием, крепят степлером. Верхнюю полосу кладут с нахлестом на нижнюю. Швы проклеивают строительным скотчем.

2. Утеплитель. Плиты ставят враспор между стропилами.

3. Гидроизоляцию кладут поверх утеплителя так же, как пароизоляцию. Обе пленки кладут отводящей поверхностью наружу, в сторону от утеплителя.

4. Шаг обрешетки зависит от марки выбранного профиля. При достаточной крутизне скатов (не меньше 15 градусов) шаг составляет 0,5-1 метр.

5. Устанавливают по карнизам карнизные планки. Фиксируют к крайней доске обрешетки саморезами для профнастила.

6. Первые листы кладут на карниз, оставляя небольшой выпуск за стену для свесов. Соседние листы крепят между собой саморезами в гребень гофры, к обрешетке – в понижение гофры. Резать заготовки для листов можно ножовкой или ножницами по металлу.

7. Устанавливают коньковый элемент на конек и хребты вальм. На коньке элемент кладут с нахлестом по ветру, на хребтах – с нахлестом верхнего на нижний.



Чтобы построить крышу, обращайтесь в нашу фирму. У нас пятнадцатилетний опыт установки кровельных конструкций, высокие скорости монтажа и доступные цены крыши конверт. Вы получите качественную кровлю и гарантию на нее.



Дополнительные материалы по теме







Добавить комментарий

Что такое шатровая крыша со стоячим фальцем?

Металлочерепица со стоячим фальцем - это долговечное кровельное решение, которое можно использовать как на вальмовой, так и на двускатной крышах.

Что такое шатровые и двускатные крыши?

Шатровая или шатровая крыша - это тип крыши, где каждая сторона крыши наклонена вниз к стенам. Вальма вальмовой крыши - это внешние углы, которые создают две смежные стороны в месте их пересечения.

Шатровые крыши обычно имеют довольно пологие скаты, а дома с шатровой крышей могут также иметь двускатные части или слуховые окна.

Это пример вальмовой крыши

С другой стороны, двускатная крыша имеет крышу с двумя сторонами, которые наклонены вниз к стенам. Стены ограждают концы двускатных крыш, а сам фронтон является частью стены между двумя сторонами крыши.

Это пример двускатной крыши

Вальмовые крыши в целом более сложны, чем двускатные, и для них требуются стропила или фермы. Тем не менее, вальмовая крыша является самозатягивающейся и поэтому намного лучше подходит для районов, подверженных ураганам.Двускатные крыши менее сложные и менее дорогостоящие, но обычно более простые и более подвержены повреждениям от ветра.

Однако, если дом или конструкция не очень простые, большинство крыш, как правило, имеют несколько деталей и могут иметь как шатровую, так и двускатную крышу.

Что такое крыша со стоячим фальцем?

Металлические фальцевые крыши представляют собой панели, обычно вертикальные, которые проходят по всей длине крыши (от карниза до конька). Панели либо защелкиваются вместе, либо сшиваются вместе с помощью кровельной фальцевальной машины, которая соединяет панели вместе и создает водонепроницаемую поверхность кровли.

Фальцевую крышу можно узнать по приподнятым вертикальным швам в местах соединения смежных панелей.

Фальцовые крыши со стоячим фальцем могут быть установлены на вальмовых, двускатных или многоцелевых крышах.

Узнать больше о металлической кровле

Лучший способ увеличить прочность и долговечность металлических крыш - это работать с инженером или квалифицированным дистрибьютором / подрядчиком металлических кровельных систем. Вы можете найти дистрибьютора или подрядчика McElroy Metal здесь .

С 1963 года McElroy Metal предоставляет строительной отрасли качественную продукцию и отличное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании. Как предпочтительный поставщик услуг, эти ценности будут по-прежнему лежать в основе модели McElroy Metal наряду с сильной ориентацией на клиента.

Вальмовая крыша - Депо на заднем дворе

Сарай Suncrest предлагает на выбор множество различных вариантов, цветов и стилей. Навесы этой марки также выше, тяжелее и прочнее, чем большинство навесов других марок, доступных в зонах ураганов Флориды.

Сарай Suncrest построен во Флориде в соответствии с требованиями строительных норм Флориды (ураган). Эта марка сарая очень похожа на дом с деревянным каркасом. Этот модернизированный бренд поставляется с очень прочной крышей, которая включает в себя стандартную битумную черепицу с тремя выступами, поверх фанерной основы крыши, как у дома.Деревянный каркас расположен на расстоянии 16 дюймов по центру и выше, чем у большинства сараев, но по запросу может быть короче. Поверх деревянного каркаса находится слой термоизоляции для сушки в сарае и создания более прохладной температуры в помещении. Снаружи есть виниловый сайдинг, устойчивый к вмятинам и защищенный от ультрафиолета, в отличие от старых виниловых продуктов для долговечности. Также доступны обновления наружных стен из цементной плиты Hardie. Пол - обработанная под давлением фанера, соединенная шпунтом с пазами для устранения зазоров между швами пола фанеры.Весь сарай ураган изнутри привязан от крыши к каркасу, от пола к земле. Пол уложен на балки (каркас) пола, обработанные давлением, также 16 дюймов по центру разделения. Этот пол предназначен для выдерживания большого веса (включая автомобили). Все наши переносные навесы устанавливаются на салазках, обработанных давлением, чтобы их можно было легко доставить к вам домой или, возможно, позже переместить при необходимости. Салазки могут располагаться на бетонной плите или на твердых бетонных блоках, которые мы предоставляем как часть нашей поставки (чаще всего), поэтому в большинстве случаев бетонная плита не требуется. Затем мы выравниваем навес и устанавливаем ураганные анкеры, которые также предоставляем. Мы используем правильный анкер, как указано в строительных нормах Флориды, в зависимости от того, где находится сарай, например, обычный грунт, асфальт или бетон. Наши навесы одобрены государством и проверены на заводе для получения государственной сертификации каждого сарая на соответствие всем действующим строительным нормам Флориды. Навесы предварительно изготовлены и доставляются целиком, поэтому нам нужно будет проверить, где будет размещаться сарай, чтобы убедиться, что у нас есть место для нормальной и бесплатной доставки, или, если необходимо, мы можем организовать подъемный кран, чтобы поставить сарай на место, если необходимо за дополнительную плату.Наши навесы изготавливаются на заказ именно для вас!

Металлическая козырька для вальмовой крыши

Покрытие конька крыши оцинкованное железо Стандартные продукты alogue ...

20 мар 2019 ... Коньки конька представляют собой оцинкованные горячим способом металлические листы, предназначенные для покрытия ... последнего на крыше после листов CGI и накладок лицевой панели или откидных накладок.

Ridge Cap Allsteel Inc. Гепп и Харрисон Арканзас

Это может быть как вдоль конька крыши, так и как покрытие для бедра. ... можно использовать болты TEK с головкой, которые вставляются через ребра металла.

Металлическая кровельная система RidgePeak Trim

Используется поверх коньковой линии или бедра крыши, коньковый колпачок устанавливается поверх ребра металлической кровельной панели, обеспечивая достаточное пространство для вентиляции при использовании с ...

Коньковые заглушки Фронтоны карнизов и отделки долин для металлической кровли

Важнейшей частью характеристик системы металлической кровли является набор компонентов, заглушки, накладки, которые гармонируют с металлическими кровельными панелями ...

Коньковая заглушка на бедре Крыша Metal Roofing Alliance

Гость "У меня есть крыша в комплекте, за исключением конька". I ... quot Коньковая крышка на вальмовой крыше 18.10.2003 в рамках обсуждения процесса установки жилого дома ...

Металлическая коньковая черепица Вальмовая черепица и оклад Кровля Megastore

Позиции 1 12 из 178 ... Металлическая конька Плитка Плитка для бедра и оклады ... Заглушка для бедра Britmet 135 Angle Bramble Brown. 25 дней. Несколько цветов. 15.20. цена за ...

FAQ Elliott Roofing

Коньковые коньки - это черепица, устанавливаемая вдоль вершин или коньков крыши сразу после остальной части крыши... Мы видим, как много крыш монтируют с использованием вальмовой и коньковой черепицы 3Tab. ... В отличие от традиционных крыш, металлические крыши не воспламеняются в случае пожара ...

Металлическая кровельная система Руководство по заказу и установке

Крыша настила и снимите все коньковые и коньковые накладки. Покройте всю крышу 30 фунтами. 6. фетровая бумага. Начните с карниза в конце фронтона и раскатайте горизонтально.

SmartRidge II Hip and Ridge End Cap Продукты DCI

Также убедитесь, что черепица на каждой плоскости крыши предварительно установлена ​​в соответствии с указаниями производителя.Шаг первый Рисунок 1. Шаг 2 Начните с соединения бедра и конька с ...

Как установить набедренный колпак для металлической кровли ABC

Подготовка концов конька свеса и конька. Я только что установил последнюю часть Z-обрезки и теперь был готов установить набедренную насадку. Сначала собирались ...

Битумная черепица Битумная черепица Кровельная черепица IKO ...

Битумная черепица IKO и коньковая черепица используются для эстетической отделки вальм и гребней черепичных крыш. Их клей-герметик защищает от ветра.

Install Corrugated Roofing Extreme How To

Гофрированные кровельные панели изготовлены из металлического стекловолокна или поликарбоната ... Для двускатных крыш разместите металлический лист в одном углу крыши, нависающем над ... Металлическая кровля обычно продается с соответствующей металлической отделкой элементы, включая коньковые заглушки . ..

Коньковая и вальмовая заглушки и накладки на крышу Продукция CREATON

Коньк крыши выполняет множество функций и должен быть самого высокого качества ... При конструкции вальмовой крыши конек заканчивается двумя ребрами, которые соединены между собой набедренной чепчиком.... коньковый зажим Проволока конькового зажима и комплект зажимов из высококачественной нержавеющей стали совершенны ...

Ручные язычки для фальца Металлы

Самым распространенным гидроизоляционным слоем для кровли со стоячим фальцем является ... который поднимается по наклонным концам ... горячих металлических частиц, которые могут обжечь окрашенные поверхности или оставить следы ржавчины на панелях и отделке.

Видео по установке набедренных колпачков YouTube

10 октября 2017 г. ... Инструкции по установке Как установить набедренные колпачки на открытый крепеж металлической крыши Vicwest.Применимо для гофрированного картона Ultravic Supervic 7 / 8quot ...

Укладка черепицы на крышу специальной формы Американский ...

для отделки конька слухового окна, который крепится к полю крыши. . ПРИМЕНЕНИЕ НА КРЫШЕ. . МЕТОДЫ. Большинство битумной черепицы можно укладывать на вальмовые крыши, используя одну из двух ... участки должны быть покрыты кровельным материалом, например металлическим слоем.

EZVentNClosure TwoInOne Vent and Closure for Metal ...

EZVentNClosures водонепроницаемая металлическая вентиляционная решетка на крыше идеально подходит для... Устраняет дорогостоящие закрытия в условиях скатной крыши и оставляет чистую линию крыши. ... полностью скрывается за металлическим коньком, который крепится на каждой металлической крыше.

Marley Битумная черепица Western Red Cedar и набедренная крышка 94 мм ...

Битумная черепица Western Red Cedar от Marley - это действительно возобновляемый и экологичный кровельный и облицовочный материал с одним из самых низких углеродных выбросов.

Компоненты и триммер Gulf Coast Supply

Коньковая крышка также используется для набедренной крышки. Там, где металлические панели встречаются в верхней части крыши, используется коньковый колпачок для обеспечения водонепроницаемого соединения. Бутиловая лента / герметики ...

Долины и гребни Dayus Roofing

Битумная черепица и коньковая черепица традиционно представляют собой однослойную черепицу, но ... Многие кровельщики в качестве открытой долины выбирают металл или алюминий низкой толщины ...

Что такое кровельная черепица и для чего она нужна?

28 июн 2019 ... Они не так долговечны, как металлическая кровля, но они долговечны... GAF предлагает широкий выбор крышек для бедер и коньков, все из которых ...

Коньковая заглушка Риверсайд, листовой металл

Коньковая заглушка для металлической черепицы или шиферной кровли. ... Колпачок на металлической кровельной системе, вид 2 Вентилируемый медный коньковый колпачок Круглый вальмовый медный коньковый колпак Пользовательский медный конек ...

Как установить металлический коньковый колпак для панели Unions MasterRib ...

25 июня 2014 ... Никакой коммерческой речи или прочей ерунды. Просто простые 3D-анимированные цифровые инструкции по установке вальмовой кепки на металлическую крышу MasterRib.MasterRib - это ...

Установка откидной крышки Купить металлическую кровлю напрямую

Обрежьте металлические кровельные панели как можно ближе к линии бедра крыши ... перекрывайте кожуру и герметизируйте до следующей стороны бедра и / или конька минимум 3.

Как установить откидную крышку металлической кровли со стоячим фальцем ...

Коньковая крышка Подпишитесь на нашу страницу, чтобы увидеть больше видеороликов о металлической кровле Здесь, в 1st Coast Metal Roofing Supply, мы ценим качество обслуживания клиентов и качество продукции abov ...

Hip and Ridge Products Boral Roofing

Вальм и гребни являются важными пересечениями всех крыш, которые требуют тщательной защиты от атмосферных воздействий, но могут... Boral Roofing предлагает лучшие материалы для бедер и коньков, которые предотвращают ветер, идущий от дождя, снега и ... Trim Lock Hip and Ridge Metal.

Деревянная черепица или встряхиваемая крыша Установка бедра / конька и ...

Затем установите полосу рубероида или металла, приподнимающую бедро, поверх черепицы перед тем, как прибить колпачки на место. Используйте гвозди или скобы достаточной длины, чтобы пробить ...

стандартные детали для металлической кровли и сайдинга blue book

карниз и фронтон на нижнем ветровом конце крыши, наиболее удаленном от крыши... из закаленного закаленного металла для максимальной прочности. Если лист необходимо согнуть ... Примечание Кровельные панели требуют, чтобы боковые заглушки закрывали два гофра. Настенное крепление ...

5-ребристая металлическая кровельная система Руководство по заказу и установке

Обрежьте все выступающие кровельные покрытия заподлицо с настилом крыши и снимите все откидные и коньковые крышки. 6. Установите 2x4 Purlins 24 o.c. для крепления панелей или следуйте инструкциям ...

Металлическая кровля с ребрами жесткости, Грузия

Элемент Длина Обхват Описание.Крышка конька 1021 13 3/4 29 26 Используется для перекрытия пересечений крыши на пике. Может использоваться для двускатной или бедренной крыши ...

Набедренные колпачки и застежка на металлической крыше Тодд Миллер

Я устанавливаю металлическую вальмовую крышу и беспокоюсь о возможности протечки вокруг швов набедренных крышек. Заглушка конька закрывает швы, но оставляет зазоры ...

Заглушки конька и бедра Fine Metal Roof Tech

Наши коньковые заглушки и вентиляционные отверстия устанавливаются до кровельной системы. После установки конькового конька любая кровельная система, от битумной черепицы до стоячего фальца, легко соскальзывает...

Коньковые заглушки или отбортовки B и B Листовой металл

14 октября 2015 ... Коньковые заглушки - это металлические предметы, закрывающие конек крыши. Как и большинство наших продуктов, коньковые заглушки ОЧЕНЬ настраиваются и могут быстро ...

Коньковая заглушка The Seven Trust

Получите бесплатную доставку квалифицированных коньковых продуктов или купите онлайн-самовывоз в магазине ... Асфальт в панелях крыши Кровля middot Кровля и водостоки middot Строительные материалы middot Fabral Shelterguard AR3 14 дюймов x 101/2 фута.Крышка Steel Ridge мигает в Evergreen.

CastleTop Свернутая крышка для бедра / конька УКАЗАТЬ ЦВЕТ

ОПИСАНИЕ Свернутая крышка для бедра / конька Принадлежность для металлических кровельных плиток CastleTop в форме ромбовидного камня является особенной для части UESD Hip и Ridge. Изготовлен из ...

Коньковый колпак Специалисты по кровле и сайдингу

Коньковый колпак. Используется для уплотнения точки, в которой встречаются два восходящих ската, которые могут быть как вдоль конька крыши, так и прикрывать бедро.

Как установить конек металлической крыши

Металлический коньковый колпак - это планка, расположенная вдоль конька крыши на вершине, где сходятся два ската крыши.Коньковый колпак обычно устанавливается только после того, как весь металл ...

Предыдущая: наполеоновская военная форма
Следующая: армейская экипировка швеция цена в Кении

Wood Pavilions, Пенсильвания, Мэриленд и Западная Вирджиния

Стандартные функции
  • Ламинированные столбики 5 × 5
  • 3-слойные конструкционные заголовки 2 × 8
  • 10-дюймовые выступы крыши на стропилах 24 дюйма по центру
  • Архитектурная черепица
  • Потолок из шпунтовой доски
Доступные опции

(Показано с арочной балкой и глиняной краской)

  • Балка арочная
  • Электрический блок
  • Шкафы конфиденциальности
  • Морилка

Вид изнутри павильона с шатровой крышей

Павильон с шатровой крышей

Стандартная установка на бетонную подушку (или штампованный бетон)

Кронштейн для бетонной подушки

Рабочие места без бетонной подушки требуют рытья ям для столбов.100 долларов за пост.

Павильон с шатровой крышей 8x14

Стандартная установка на бетонную подушку (или штампованный бетон)

Павильон с шатровой крышей 12x16

См. Ссылку в PDF-формате с ценой на павильон с шатровой крышей из винила

2021 Беседки и павильоны Стоимость PDF

Павильон с виниловой крышей на выставке Shawnee Structures

Модель дисплея в Shawnee Structures, показана с арочными заголовками, 10-дюймовой круглой стойкой и 16-футовым ограждением с решеткой

Рабочие места без бетонной подушки требуют рытья ям для столбов.75 долларов за пост.

Павильон с шатровой крышей, 12x16,

Показано с арочными заголовками, верхняя стойка с юбками 8x8, без купола

Павильон с шатровой крышей, 30x40,

Показано со стойкой 8x8, нестандартной зоной хранения и т. Д.

Павильон с шатровой крышей 16x20

Показано с виниловым покрытием Пол и перила (перила и пол не включены в базовую цену) на заказ

Павильон с четырехскатной крышей из винила 12x20

Показан с арочными заголовками, 10-дюймовой круглой стойкой и другими специальными функциями

.

Павильон с шатровой крышей с покраской

Доступна индивидуальная окраска для павильонов вальмовой крыши

Металлическая вальмовая крыша со стоячим фальцем Pavilion

Запросить ценовое предложение на металлочерепицу на шатровой крыше павильона.

Также доступна стандартная оребренная металлическая крыша.

Павильон вальмовой крыши из металла со стоячим фальцем на заказ

Устанавливается с кастомной кухней другими.

Большой индивидуальный павильон

Custom Pavilion B&B Gable

Доска и рейка на фронтоне

Индивидуальный павильон

Павильон с шатровой крышей из винила

Показано с верхней стойкой и арочной балкой

см. Прайс-лист в формате PDF на шатровую крышу из винила, а также на перегородки

Павильон с шатровой крышей Hemlock 16 x 20

показан с металлической крышей со стоячим фальцем, уточняйте цены по телефону

Павильон с шатровой крышей из тсуги 20 x 30

показан с металлической крышей со стоячим фальцем, уточняйте цены по телефону

Как это повлияет на ваши решения о кровле?

Главная »Блог» Геометрия крыши: как форма вашей крыши влияет на ваши решения о кровле?

5 июля 2017 г. | Рубрика: Разные статьи, Исследования

Вот кое-что, о чем вы могли не подумать, что влияет на характеристики крыши: геометрия крыши.Как форма вашей крыши влияет на ваши решения о кровле? По мере чтения мы рекомендуем вам обращаться к нашему онлайн-глоссарию кровельных терминов.

УРОВЕНЬ КРЫШИ

Наклон или крутизна крыши часто называют величиной вертикального подъема на 12-дюймовом горизонтальном участке. Например, крыша с уклоном 5:12 будет подниматься вертикально на 5 дюймов на каждые 12 дюймов, когда она идет назад по горизонтали. Существуют приложения для смартфонов, с помощью которых можно «увидеть» скат крыши с земли.Уклон крыши играет роль в определении того, какие кровельные материалы подходят, какие существуют варианты вентиляции, а также стоимость труда по ремонту или замене крыши. Кроме того, уклон крыши может повлиять на расположение желобов у нижнего края крыши, так что вода собирается и отводится должным образом.

Низкий уклон
Любые крыши до 3:12 обычно считаются «пологими». В жилых помещениях мы видим более низкие скатные крыши как часть архитектурного дизайна дома.Мы также иногда видим низкие крыши только на определенных участках дома, например, на крыльцах. Еще одна распространенная область для этих крыш - промышленные дома. Что касается металла, то при уклоне ниже 2:12 следует использовать только фальцевую кровлю с механическим фальцем. В этом стиле металлической крыши швы между панелями фактически загибаются, чтобы быть водонепроницаемыми. Для крыш с уклоном 2:12 и более хорошо подходят такие продукты, как наш стоячий фальц ClickLock. Затем, когда вы попадаете на крыши с уклоном 3:12 или больше, можно использовать большинство других металлических крыш, и это обычно является требованием для уклона асфальтовой черепицы.

Шаг, по которому можно ходить
Конечно, когда дело доходит до наклона или крутизны вашей крыши, представление одного человека о «проходимости» может совпадать с представлением другого человека о том, что «я ни за что не смогу подняться туда!» И, как правило, мы поощряем людей делать что-то на своих крышах и все, что находится на их крыше (слуховые окна, дымоходы, световые люки, трубы и т. Д.), Что никогда не потребует от них лазить туда! Но, как правило, подрядчики подходят к работе на крышах с уклоном больше 6:12 немного иначе, чем на крышах с более низким уклоном, и их подход также выходит на другой уровень в 8:12.По мере того, как крыши становятся более крутыми, могут потребоваться дополнительные средства безопасности и дополнительное время для кровельных работ. Все это влияет на стоимость. Одним из преимуществ металлической кровли является то, что по ней можно ходить даже с возрастом. Для крыш, по которым можно ходить, многие металлические крыши с более тяжелым профилем, такие как профили из тряски и черепицы, будут иметь дополнительные укрепляющие подкладки из пенопласта, чтобы облегчить хождение по крыше. Их можно использовать на всей крыше или только в зонах движения, например вокруг дымоходов, слуховых окон и т. Д.

High Pitch
Мы часто видели металлические крыши и другие, более декоративные крыши, которые использовались в домах с крутыми крышами. В этих домах эстетика крыши играет большую роль. Крыша становится такой важной частью внешнего вида дома, что владельцы недвижимости ищут кровельные продукты, которые имеют дополнительные дизайнерские особенности и красоту. Еще одна вещь, о которой следует помнить при работе с крышами с высоким скатом, - это то, что кровельные работы могут быть очень дорогостоящими. При нехватке квалифицированных специалистов эта стоимость быстро растет.Таким образом, прочная крыша, которая избавит от необходимости в будущем ремонте или замене, может быть очень разумным выбором и хорошим способом для владельцев недвижимости защитить себя от непомерных расходов на крышу в будущем.

Многоступенчатый
Некоторые дома спроектированы с несколькими скатами крыши. Это может включать в себя переходы на крыше от одного ската к другому, или это может включать в себя различные уклоны крыши, встречающиеся в впадинах или вальмах на крыше. Все это может быть непростой задачей, требующей предусмотрительности и навыков со стороны специалистов по кровельным работам.Например, это может существенно повлиять на лечение бедра, когда ряды опоясывающего лишая, прилегающего к бедрам, не «совпадают» из-за различного шага. Если в вашем доме несколько скатов крыши, обязательно обсудите со своим подрядчиком, как именно эти участки будут обрабатываться.

КОНСТРУКЦИЯ КРЫШИ

Дизайн крыши определяется архитектурным стилем дома. В то время как многие жилые крыши представляют собой прямые двускатные крыши «Обычная ваниль» с небольшой сложностью, другие представляют собой Rocky Road с посыпкой и фисташковыми орехами наверху - сложные линии крыши, которые, хотя и выглядят привлекательно, могут действительно повлиять на динамику ремонта и замены крыши.Что-нибудь из следующего похоже на вашу крышу?

Вальмовые крыши

Когда вы думаете о крыше, у которой есть только передняя и задняя части, это обычно двускатная крыша. Однако четырехгранная крыша обычно является вальмовой. Одним из основных факторов, которые следует учитывать при выборе вальмовой крыши, является то, что наверху крыши часто бывает очень мало пиков или коньков. В результате получение достаточной вытяжной вентиляции на крыше может стать проблемой. Кроме того, доступ к крутой вальмовой крыше может занять очень много времени у кровельных подрядчиков.

Мансардные крыши

Распространенные в архитектуре во французском стиле, а также в некоторых современных домах середины века, мансардные крыши представляют собой крутоскатные крыши, часто покрывающие стены верхнего этажа дома. Иногда они скрывают плоскую или очень пологую крышу поверх конструкции (которая может иметь особые потребности). Самая большая проблема с мансардными крышами заключается в том, что их почти вертикальный уклон может привести к смещению многих кровельных материалов с места по мере их старения. По этой причине блочная металлическая кровельная система может быть отличным выбором для мансардных крыш.Еще одна частая проблема мансардных крыш - окна, которые либо вставляются в мансарду, либо выступают из нее. Эти окна потребуют тщательной оклейки.

Крыши с А-образной рамой

Крыши с А-образной рамой имеют ту же проблему, что и мансардные крыши, в том, что многие кровельные материалы хотят выскользнуть из места на почти вертикальных поверхностях. У них также часто есть двери и окна как часть поверхности крыши. Дополнительная проблема A-Frames заключается в том, что, находясь на уровне земли, они более подвержены повреждениям с течением времени.Это может произойти из-за косилок, вещей, прислоненных к дому, и т. Д. По этой причине крыша с А-образной рамой действительно выигрывает от прочной, долговечной крыши, которую нелегко повредить.

Колоколообразные крыши

Колоколообразные крыши могут иметь выпуклые изгибы, вогнутые изгибы или и то, и другое! Мы часто видим эти крыши на проектах домов французских провинций и акадцев. Выполнение изгибов может быть очень трудным для металлических крыш с вертикальным швом, но обычно это легко сделать с горизонтально расположенными металлическими крышами из гонтовой черепицы.Одна проблема с крышами такой конструкции заключается в том, что иногда крыша может иметь очень низкий уклон либо внизу, либо вверху кривой раструба. Это может повлиять на то, какой кровельный материал подходит. Иногда уклон крыши можно увеличить, а иногда можно использовать два разных кровельных материала для акцента и для размещения в зоне с низким уклоном.

Круглые крыши

На протяжении многих лет мы видели несколько домов, которые имели действительно круглые или овальные участки либо в виде всей крыши, либо на башенке или башне.Однако в некоторых случаях кривая создается за счет крыши, состоящей из нескольких сегментов. Сегментированные крыши легче покрыть кровлей, чем настоящие круглые. Однако круглые крыши могут быть выполнены с использованием металлических панелей со стоячим фальцем или определенной металлической черепицы, которые могут быть изогнутыми и изогнутыми по индивидуальному заказу.

Геодезические купола

Если вы счастливый обладатель геодезического купола, вы знаете, что кровля - это не то, чем вам нужно заниматься на регулярной основе.Это сложно и дорого. И все же комфорт и безопасность вашего дома зависят от хорошей крыши. В то время как в течение многих лет мы избегали геодезических куполов, мы видели, как несколько квалифицированных подрядчиков по металлической кровле разработали отличные способы покрытия куполов красивой металлической черепицей. Свяжитесь с нами прямо сейчас, если у вас есть дом с куполом, который требует ухода за кровлей. Здесь довольно сложно объяснить, но металлические крыши - отличные купольные решения!

Gambrel Roofs

Часто описываемые как «крыши сараев», крыши Gambrel отличаются особой красотой.Они сочетают в себе некоторые черты мансардных и А-образных крыш с переходами уклона кровли. На таких крышах нередко можно услышать о проблемах на переходах между площадками. Преимущество металлической кровли состоит в том, что она легко вмещает переходную планку, которая проходит под кровлей более высокого уровня и выходит поверх нижней крыши. Металлические панели под шифер могут быть очень привлекательными на этих крышах.

ОСОБЕННОСТИ КРЫШИ

Даже имея более чем 35-летний опыт работы в кровельной отрасли, мы всегда сталкиваемся с «новыми вещами» на крышах, которые требуют реального планирования и изобретательности.Пожалуйста, позвоните нам по телефону 1-800-543-8938, если у вас на крыше есть что-то, что заставляет вас чесать голову. Ниже приведены три вещи, о которых вы, возможно, уже думаете.

Долины
Если у вашей крыши есть пересекающиеся плоскости, которые приводят к впадинам, мы рекомендуем вам поговорить со своим подрядчиком о том, как эти участки будут обрабатываться. Если на вашу крышу могут попасть листья деревьев, сосновые иглы, лед или снег, обработка долины должна позволять этому мусору стекать с крыши и не попадать в ловушку или вызывать закупорку воды.Кроме того, впадины - это участки кровли, подверженные сильному износу из-за большого количества стремительно стекающей по ним воды. Металлические поддоны отлично справятся с этой задачей благодаря многолетней защите, не требующей обслуживания.

Расширяющиеся фронтоны
Расширяющиеся фронтоны возникают, когда конек (вершина) крыши шире, чем карниз (низ) крыши. Это особенно часто встречается в бревенчатых домах, они похожи на долины тем, что все, что поднимается вверх по расширенному фронтону, будет попадать в них. Необходима специальная обработка расширяющегося фронтона, которая не задерживает листья деревьев, снег и т. Д.Большинство стандартных двускатных крыш для металлических крыш не подходят для расширяющихся фронтонов.

Мертвые долины
Если на вашей крыше есть Мертвая долина, вы, вероятно, слишком хорошо это знаете, потому что это частые проблемные области. Мертвые впадины возникают, когда две секции крыши примыкают к своим спусковым краям. В результате обычно получается крыша с низким уклоном, по которой должно течь много воды. В некоторых случаях их можно решить с помощью больших металлических кастрюль. В остальных случаях с металлическими крышами обрабатывают различными мембранами или другими кровельными материалами.Если неметаллический кровельный материал используется в сочетании с металлической крышей, убедитесь, что есть план, который позволит заменить неметаллический материал до того, как возникнет необходимость в ремонте металлической крыши.

Если на вашей крыше есть участок, который вас беспокоит, просто напишите письмо Тодду Миллеру, нашему президенту и внутреннему гуру кровли. Он быстро и подробно отвечает на электронные письма, и с ним можно связаться по адресу. Отправьте описание вашей кровли и, если возможно, приложите фотографии.

Теги: геометрия крыши

От бедра до конька: "Как правильно закончить секцию бедра / конька. ..." - Гость (21.11.2002) | Кровля | Архив

Как правильно закончить секцию бедра / гребня. У меня сарай 12х16, поле 8:12. Я устанавливаю металл на крышу, но не могу найти чистый переход от бедра к коньку. Я мог бы сделать что-нибудь из коньковой шапки, но подумал, что может быть способ получше? Я неплохо разбираюсь в инструментах и ​​немного разбираюсь в строительстве, но это моя первая металлическая крыша.Спасибо.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/1425/find/
Существует много типов металлических кровельных систем и аксессуаров, поэтому без дополнительных подробностей мы находимся в затруднительном положении.Мой первый ответ - всегда связываться с производителем продукта и спрашивать его совета. Сказав, что вы, возможно, приобрели вертикальную ребристую панель на местной торговой площадке, которая может использовать или не использовать обычные окантовки и планки. Теоретически, если планки для конька и бедра установлены правильно, они теоретически будут идеально пересекаться. Новичкам я рекомендую временно установить первую обшивку бедра так, чтобы она находилась вне линии площадки, обычно сзади, и позволяла ей проходить немного дальше нижней линии обвязки конька.Затем наденьте второе бедро, перекрыв внутреннее пересечение, которое должно закончиться вертикальной линией от карниза до пика (разделяя бедра), и снова временно закрепите его. Затем вам нужно провести обшивку штанги за двумя бедрами. Возможно, вам нужно немного пережить конец, чтобы приблизиться к нему. Затем на обратной стороне нарисуйте линию маркером в месте пересечения. Обрежьте лишний материал бедра минимум на 1 дюйм выше этой линии. Затем отрежьте обрезки бедра на каждом переходе вниз до этой линии и загните назад parrellel к гребню.Затем переместите кромку на бедра и нарисуйте ее, чтобы она соответствовала складке вдоль пересекающейся линии. Как только вы будете довольны, окончательно закрепите первое бедро. Затем установите немного бутиловой герметизирующей ленты под и вдоль пересечения второго бедра и надежно закрепите бедро. сделайте то же самое с гребнем, снова используя ленту в стыке. Затем скрутите шов и заклейте разрезы краской для подкраски. Если у вас хватит терпения, механик-профессионал по обработке листового металла сложит пересечения и соединит их вместе.Надеюсь, это достаточно ясно.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/1426/find/

Калькулятор для металлической вальмовой крыши

Snap-Z - это революционная вентиляционная система со стоячим фальцем для металлических крыш.Имея на выбор более десятка различных цветов, вы можете построить индивидуальную металлическую крышу, которая дополнит существующий цвет дома. Свяжитесь с нами сегодня, чтобы узнать больше!

Proc glimmix ods output

RE: Hip Roof Jerehmy (Structural) 20 Oct 15 19:22 Что они делают для решения проблемы усадки при соединении жесткой стальной пластины с деревом, если нет только 2 болтов или болтов с шагом менее 5 дюймов по вертикали. Кровля - отдельная история. Крыша моего дома сложной формы, и подсчитать количество металлической черепицы или другого кровельного материала сложно.И еще нужно учитывать отходы при кровле. Так это дом на несколько лет с крышей из рубероида. В следующем сезоне буду облицовывать стены.

Точно измерьте площадь крыши в квадратных футах, рассчитайте черепицу, уклон кровли и многое другое. Получение точных размеров крыши может быть трудным, но с этим калькулятором кровли вы будете хорошо подготовлены к измерению любой крыши.

Декодирование прошивки

13 октября 2016 г. · Ищите изогнутую металлическую черепицу, имитирующую традиционные глиняные крыши из керамики, а также текстурированную металлическую черепицу, которая может придать вам разнообразный вид.Металлочерепица намного толще асфальтовой черепицы, но намного легче по весу, чем сланцевая или бетонная черепица, что делает их хорошей альтернативой для домовладельцев, которым нравится внешний вид камня ... Похоже на шатровую крышу, за исключением нижней половины крыша имеет очень крутой уклон, а верхняя половина более пологая. Мансардная крыша Простая скатная крыша без конька

Этот калькулятор поможет вам оценить параметры вальмовой крыши, включая стропила и площадь крыши person_outline Anton schedule 2011-08-29 17:53:20 Один из наших пользователей попросил нас создать калькулятор, который поможет ему оценить параметры вальмовой крыши, такие как длина стропил, высота крыши и площадь крыши.

Задержка ввода Vg27bq

Новые пациенты. Наш идеал основан на 4 фундаментальных принципах, и все члены нашей команды участвовали в его разработке: Обеспечение высочайшего качества обслуживания для всех наших пациентов независимо от их происхождения. Попробуйте Калькулятор тазобедренной крыши, чтобы определить площадь крыши, подъем, длину гребня, бедро длина стропила, Общая длина стропила. Для многих людей очень важно иметь возможность получить правильный калькулятор вальмовой крыши, так как знание того, как измерить шатровую крышу, будет иметь жизненно важное значение для того, чтобы убедиться, что это хорошо.Компьютерные модели двух разных скатных крыш были разработаны для анализа до использования программного обеспечения для анализа и проектирования RISA-3D (RISA 2005). Были построены как обшитые, так и необшитые модели. Все системы вальмовой крыши были проанализированы, исходя из прямоугольного здания размером 32 фута на 60 футов с выступом 2 фута по периметру крыши (Рисунки 1.1 и ...

Sen anlat karadeniz tahir nefes romantik

Jul 09, 2011 г. · Некоторые поставщики, определяющие проектируемые балки (с использованием программного обеспечения для расчета балок), часто приписывают очень значительную точечную нагрузку потолочной балке, имеющей необходимую распорку, идущую от точки на балке к соединению коньковой доски и бедренных стропил.Недавно я получил расчет, согласно которому такая точечная нагрузка составляет 12 000 фунтов на 28 футов шириной ...

Цирковой орган vst

Дизайн крыши • Дизайн крыши - основная черта архитектурного стиля дома. • Читатель плана должен быть знаком со стилями кровли и стропильными элементами этих конструкций, чтобы рассчитать материалы каркаса крыши и трудозатраты на возведение каркаса. • Пример: будут ли трудозатраты и материал для каркаса викторианской крыши с крутым скатом аналогичны металлической кровле Colonial Design Span® hp - это структурная металлическая кровельная панель со стоячим фальцем с высокими характеристиками, идеально подходящая для жилых, коммерческих, розничных, гражданских или многоквартирных домов.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
