Минимальный наклон односкатной крыши: какой минимальный уклон должен быть у кровли

оптимальный и минимальный уклон, а так же как рассчитать наклон крыши из профнастила

1Односкатная крыша становится все более популярной кровлей в последнее время.

Причин этому несколько, но самыми главными являются выгода в плане небольших финансовых затрат, а также относительной легкостью монтажа.

Важно понимать, что если в доме будет присутствовать односкатная крыша, то одна стена будет значительно выше другой.

Это ведет к увеличению расхода строительных материалов.

Но при этом стропильная система получается очень простой структуры, что особенно заметно при небольших постройках.

Такой тип кровли позволяет защитить постройку от различных негативных проявлений в виде дождя и сильного ветра.

Многие специалисты отмечают, что простота устройства такой кровли позволяет возводить ее даже тем людям, которые не имеют должного опыта в подобного рода работах

.

Все, что им нужно — это четкое следование нормам безопасности, а также теоретические знания, касающиеся специфике выполнения работ.

ОСТОРОЖНО!

Конструкция односкатной крыши не предусматривает наличие чердака или любого другого помещения подобного рода, поэтому следует учитывать данный факт при выборе типа кровли.

На сегодняшний день, различают два вида односкатных кровельных покрытий:

  1. Вентилируемые. Такой тип кровли используется в том случае, если объект будет закрытого типа. При этом, значение наклона кровли будет находиться в диапазоне от 5 до 20%. При возведении такого кровельного покрытия оставляется специальный зазор между слоями теплоизоляции и гидроизоляции.
  2. Не вентилируемые. Данный тип кровли используется для зданий открытого типа, а значение наклона будет составлять от 3 до 6%.

Существуют и комбинированные типы односкатных крыш, когда используются оба варианта, что говорит о широких возможностях при строительстве разного рода объектов. Какие бывают дома с односкатной крышей вы можете увидеть здесь.

Содержание статьи

Какие силы воздействуют на стропилы и кровельное покрытие?

Перед тем, как приступать к расчету наклона кровли, необходимо понять степень воздействия на кровельное покрытие. Нагрузки бывают двух видов — динамичные и постоянные.

К постоянным нагрузкам относятся те, которые будут воздействовать на кровельное покрытие всегда, вне зависимости от времени года. Сюда относится дымоход, антенна, сам вес кровли и т.д.

Что касается динамичных нагрузок, то это непостоянные величины, т.е. вес, который воздействует на кровлю время от времени. Такое воздействие может оказывать вес человека, который периодически посещает кровлю для проведения каких-либо работ, вес снежных масс и града, воздействие ветра и т.д.

Нагрузка от снежной массы

Если наклон крыши будет составлять 300, то сила воздействия снега будет составлять 50 килограмм на каждый квадратный метр. Если увеличить угол односкатной крыши до 450, то вероятнее всего снег не будет задерживаться на кровле.

Именно поэтому, данное значение следует выбирать, исходя из региона проживания, т.е. ориентируясь на количество выпадаемых осадков.

При этом, если вы хотите, чтобы снег сходил с кровельного покрытия самостоятельно (хотя бы какая-то его часть), то минимальное значение наклона должен составлять 100. Максимальное значение — это 600.

Как бы то ни было, владельцы домов с односкатными крышами каждый год осуществляют самостоятельную уборку кровли от снега, чтобы снизить нагрузку на крышу.

1

Нагрузка от снега

Нагрузки от ветра

Конструкция односкатной крыши такова, что делают ее всегда низкой частью к подветренной стороне, чтобы снизить нагрузку от ветра.

2

Нагрузка от ветра

Нагрузки комбинированного типа

Многие люди игнорируют данное обстоятельство, что нередко приводит к неприятным ситуациям. Такой тип нагрузки представляет собой максимальное воздействие, которое оказывается на кровельное покрытие в какой-либо момент.

ВАЖНО!

Необходимо предусмотреть ту критическую нагрузку, состоящую из постоянных и динамических воздействий, которую сможет выдержать крыши.

Представим себе ситуацию, когда на улице снежная буря, т.е. на крышу воздействует одновременно и сильный ветер, и снежная масса. К тому же, человек вынужден лезть на крышу, чтобы поправить антенну или он должен забрать ящик с инструментами, не важно.

Получается, что в дополнение к снегу и ветру прибавляется и вес человеческого тела.

Если не учесть данный факт, то кровля может не выдержать.

3

Комбинированная нагрузка

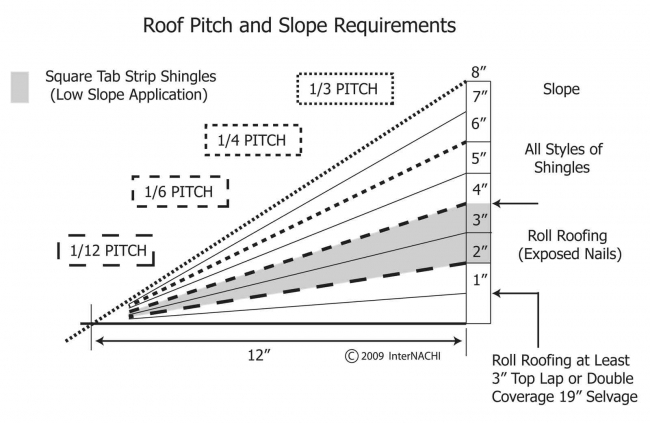

Зависимость наклона от выбора кровельного материала

2Помимо различных атмосферных явлений, на наклон будет влиять то кровельное покрытие, которое использует человек в данном конкретном случае.

Вот минимальные значения для различных материалов:

  • Шифер, черепица или любой другой штучный материал может использоваться на крыше, минимальное значение наклона которой составляет 220.
  • Если вы применяете рулонные материалы, то тут имеет значение количество слоев. Двухслойное покрытие потребует не менее 150, а если материал будет стелиться в три слоя, то хватит от 2 до 50.
  • Если используется профнастил, то минимальный угол наклона должен составлять 120
    . Если данное значение будет меньшим, то потребуется дополнительная работа в виде проклейки стыков для лучшей герметизации.
  • Угол при металлочерепице составляет 140.
  • Угол при ондулине ровняется 60.
  • Мягкая черепица потребует не менее 110 наклона.

ВНИМАНИЕ!

Если вы намереваетесь устанавливать односкатную крышу, то не любой понравившийся вам кровельный материал может вам подойти.

Имеется в виду, что если уклон вашей крыши будет меньше минимального параметра, характерного для конкретного материала, то от его использования следует отказаться.

Специалисты рекомендует придерживаться этих параметров, чтобы ни в коем случае не пришлось проводить работы по смене кровельного материала.

5

Угол наклона в зависимости от кровельного покрытия

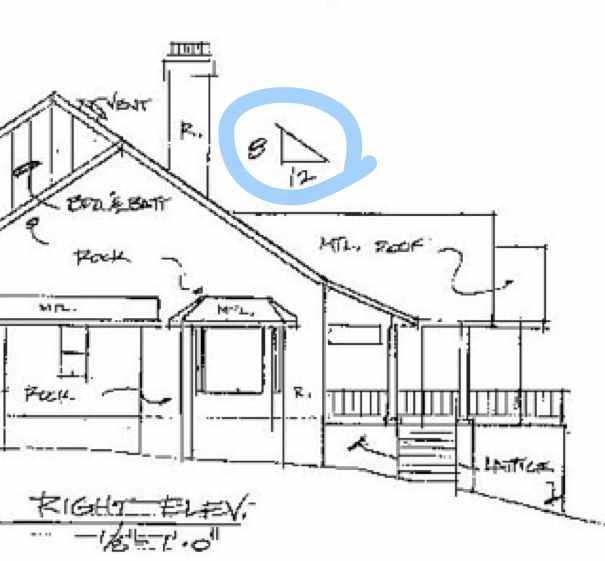

Как измерить угол наклона односкатной крыши

Мы уже говорили о том, что при односкатных крышах высота стен будет различная. Именно поэтому, уклон односкатной крыши будет формироваться в момент возведения самих стен, на которые в дальнейшем будет установлена крыша.

Если в вашем регионе наблюдается большое количество снега, то значения должны составлять 45-600. Если вы находитесь в умеренной зоне, то параметры будут следующими — 5-600. Конечно, нужно учитывать также минимальный угол наклона, в зависимости от используемого материала.

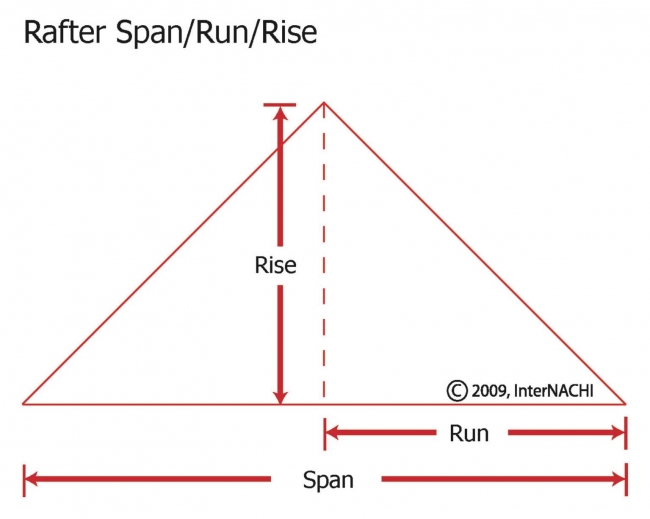

Как рассчитать угол наклона односкатной крыши? Строителями в расчетах используется следующая формула:

Lстены = Lдлина * tgQ,

где Lстены — это высота фронтона;

Lдлина — это длина стены;

Q — это угол наклона.

Также необходимо учитывать длины стропил. Рассчитывается она по следующей формуле:

Lстропил = Lстены / sinQ.

Значения синуса и котангенса следует брать из этой таблицы:

6

Таблица

Вот примерный расчет. Допустим, мы применяем обычную черепицу, поэтому минимальный угол наклона составляет 220. Берем для расчета 250 — значение Q.

Длина стены составляет 7 метров, т.е. Lдлина = 7м.

Lстены = 7 метров * tg25 = 7 * 0,47 = 3,29 метра.

Lстропил = 3,29 / sin25 = 3,29 / 0,42 = 7,83 метра.

Минимальный угол наклона односкатной крыши

3

На расчет минимального наклона односкатной крыши напрямую влияет уровень осадков, который может быть различным для каждого региона.

Если вы живете в «снежной» местности, то односкатная крыша должна быть достаточно крутой, т.е. в пределах 450.

В таком случае, снег не будет задерживаться на крыше, что значительно снизить нагрузку на кровлю.

Если в вашем регионе снег падает не слишком обильно, то достаточно и 250.

Противоположная ситуация в тех регионах, где наблюдаются сильные ветра. Здесь нужно строить крыши с маленьким наклоном, чтобы нагрузка от ветра была минимальная.

Также большую роль при выборе минимального угла наклона играет тип кровельного материала, о которых мы говорили чуть ранее. Подробнее о минимальном угле и его расчете вы можете прочитать здесь.

7

Минимальный угол

Оптимальный угол наклона односкатной крыши из профнастила

Мы уже выяснили, что размер уклона односкатной крыши зависит от количества осадков, выпадаемых в том или ином регионе, а также в типе используемого кровельного материала.

Профнастил является достаточно «вредным» материалом, ведь он обладает множеством слоев с различным размером волн, а также толщиной самого материала.

Согласно СНиП, минимальный уклон для жилых помещений, кровля которых покрыта профнастилом, составляет 12 градусов. Согласно этим же правилам, оптимальный параметр этого наклона должен составлять 20 градусов.

Долгое время односкатные крыши считались уделом гаражей или различных нежилых помещений, но в последнее время ситуация меняется. Многие отмечают тот факт, что при выборе такого типа кровли, внутренний дизайн помещения становится более оригинальным, хоть и более хлопотным по части отделки.

Но это не останавливает тех, кто ценит в своем доме не только надежность, но еще и привлекательный внешний вид.

8

Оптимальный угол

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Оптимальный уклон односкатной крыши. Угол наклона односкатной крыши

Такая простая конструкция как односкатная кровля может показаться очень скучной и некрасивой, но в умелых руках проектировщиков, такое здание становится чуть ли не вершиной архитектурного творения.

Как правило, односкатная крыша пользуется своей популярностью на дачном строительстве, например, при накрытии гаражей, подстроек или любых хозяйственных строений.

Где же еще можно развернуть свою креативность и сделать свой дом красивым дворцом, как не на дачном поселке? Но в чем же все-таки привлекательность односкатной крыши ведь ее монтаж прост до невозможности? Давайте разбираться.

Начинают как правило с минусов и плюсов так давайте их и рассмотрим.

Преимущества:

  • Небольшая массивность конструкции
  • Дешевизна
  • Легкость монтажа
  • Долговечность

Недостатки:

  • Небольшое количество проектов с таким типом крыш. Поэтому если вы хотите оригинальный дом, то стоит поискать хорошего архитектора, который тщательно спланирует ваш проект
  • Правильный подбор угла ската отталкиваясь от региона проживания

Не тяжелая, дешевая, долговечная, да еще и просто монтируется? По-моему, это то что надо!

Односкатная крыша хоть и проста, но требует к себе очень продуманного подхода. Он заключается в подборе угла наклона в зависимости от региона проживания.

Я пару раз слышал о том, как плохой проектировщик продал проект здания, а затем к нему поступила похожая работа, естественно с другой планировкой, но с идентичной конструкцией крыши. Он детально продумал стропильную систему, подобрал материал покрытия, сливы и т.д., но не учел регион проживания. Большой слой снега повлек за собой разрушение всей деревянной системы.

Угол уклона кровельной конструкции рассчитывается не только проектировщиками, но и производителями кровельных материалов. Поэтому если угол, который получился в расчетах меньше чем от производителей, то стоит задуматься. Но если вы решите оставить такой уклон, то ничего смертельного может и не случится, а крыша точно потечет.

ВАЖНО: Производители одного и того же материала могут давать разные рекомендации касательно наклона, у одних он может быть 14°, у вторых 17°, а по ГОСТу не менее 6°. Выбирайте число производителя, но не меньше ГОСТа. Крыши с уклоном менее 12° в обязательном порядке должны подвергаться герметизации стыков.

Хоть моя команда — мастера своего дела, но все люди совершают небольшие ошибки.

В общем как-то раз работал на объекте, где уклон односкатной кровли был менее 12°. А по привычке работая со скатами больше этого значения забыл сделать герметизацию стыков кровельного материала. Она кстати делается обыкновенной битумной мастикой, ну или кровельными герметиками. Эта работа не трудная, но крайне необходимая. Без герметика практически плоская крыша будет плохо отводить талые воды, и она начнет протекать. Благо что заказчики не заметили этого во время работы, но все равно пришлось сознаваться и доделывать уже за свои деньги.

Из этого следует вывод, что не всегда стоит слепо верить рабочим. Нужно быть полностью подготовленным и начитанным, ну или на крайний случай просто спрашивать, авось и напомнишь о чем-нибудь важном.

Кстати вот стандартный перечень наклона кровли с разными покрытиями:

  • Ондулин и шифер — 6°
  • Черепица (керамическая, цементно-песчаная) — 10°
  • Битумная черепица — 12°
  • Металлочерепица — 6°
  • Сланцевые плиты (асбестоцементные) — 27°
  • Профнастил — 6°

Монтаж односкатной кровли

Средства, которые я обычно использовал при строительстве:

  • Деревянный брус 10-15см в сечении
  • Доски (толщиной более 50мм)
  • Гидро-, теплоизоляционные продукты
  • Гвозди (от 12см)
  • Пила, топор, молоток
  • Степлер, шуруповерт, рулетка, отвес
  • Уровень, карандаш, нож, строительный скотч


Конечно, списки инструментов и материалов хорошая вещь, ты примерно знаешь, что понадобится, но зачастую этого недостаточно поэтому смотрите по обстановке.

Весь технологический процесс (саму работу) можно разбить на этапы:

  • Укладка поперечных стропил, мауэрлата. Их крепеж
  • Обшивка теплоизоляционными плитами, гидроизоляция
  • Монтаж обрешетки
  • Укладка кровельного покрытия

Теперь давайте я расскажу сам процесс:

  • Начнем, пожалуй, с мауэрлата, ведь он опора для всей стропильной системы, а его функцией является принятие всего веса конструкции и распределение ее же по всему периметру стен. Какой бы легкой не была система стропил, не стоит брать брус менее 100х100мм. Чем выше уклон, тем толще брус. Если укладка мауэрлата производится самостоятельно, то отнеситесь к этому пункту очень ответственно, при помощи уровня не раз проверьте горизонт.

Не забудьте уложить гидроизоляцию промеж мауэрлатом и кладкой стены. Как правило, все используют для этих целей обыкновенный рубероид.

Анкерными болтами закрепитесь за стены

  • Следующий шаг — стропильные ноги. Не стоит укладывать их сильно близко друг к другу, это утяжелит конструкцию, увеличит расход строительных продуктов — проще говоря не рационально. Расстояние между ними должно соответствовать кровельному покрытию, т.е. чем он тяжелее, тем меньше зазоры. Например, для шифера подойдет шаг в 1,5м, но для черепицы лучше брать 1-1,2м
  • При врезке стропильных ног в мауэрлат, проследите за размерами будущего паза. Его ширина должна быть немного больше ширины ноги. Это довольно ответственный шаг, ведь все брусы должны лежать в одной плоскости имея один градус уклона. Я могу вам посоветовать установить крайние ноги по разным сторонам стен, а между ними натянуть бечевку, это облегчит процесс монтажа.

Для крепежа деревянных изделий используются большие гвозди от 12см. Поэтому меньше брать не имеет смысла. При помощи гвоздей закрепите стропила на вертикальной балке, а ее свес на мауэрлате. Надеюсь не стоит напоминать, что все стропила должны иметь одинаковый размер и сечение

  • Большие дома не редко подразумевают под собой усиленную стропильную систему. Все дело в расстоянии пролета, которое составляет 4-4,5м. Именно при таких больших пролетах устраивают подпорки (подкосы)
  • Пароизоляционный материал стоит класть поперек стропил, а не вдоль, при этом натяжение создавать не требуется. Полосы такого материала располагаем внахлест (10-15см). Стыки я бы посоветовал заклеить строительным скотчем
  • Утеплитель кладется прямо на гидроизоляционную пленку. Проследите за щелями и зазорами их не должно быть, ну а толщина утеплителя должна быть не менее 20см
  • Далее следует опять слой гидроизоляции, но не прямо на теплоизоляционный слой, а с небольшим зазором. Для этого я клал деревянные бруски. Такая манипуляция предназначена для создания естественной вентиляции, дабы материал не сгнил. Сам же крепеж пленки осуществляется к этим же брускам с помощью степлера
  • После этого делается монтаж обрешетки. Эта работая думаю у вас не составит трудностей, ее монтаж везде одинаков, а устройство односкатной кровли позволяет сделать ее даже новичку. Бруски и рейки 5х5см идеально подходят для этой конструкции. Расстояние между ними безусловно должно быть, но не имеет большого значения, главное создать вентиляцию
  • Завершающим шагом будет укладка самого кровельного покрытия

ВАЖНО: Правильно уложенные стропила не станут прогибаться при весе человека (70-100кг), если такой факт имеет место, то произведите усиление стропильной системы.

Что касается пленки гидроизоляции, то я иногда произвожу укладку несколькими слоями, это повышает надежность слоя. Все ее крепежи следует осуществлять при помощи специальных гвоздей, степлером и поддерживать шаг 15-20см.

Кстати края гидроизоляционного материала следует завести под свес кровли и там же закрепить. Сама длина «завода» должна быть минимум 20см. Фиксирование опять же степлером. А лучше использовать простой и довольно распространенный метод, но он подходит для строительства в простых сооружениях (гараж, курятник и т.д.). Для этого прибивается рейка по всей длине тем самым прижимая пленку. Этот способ дает уверенность, что «злые» потоки ветра уже точно никак не проникнут под гидроизоляцию, и ваша крыша не улетит.

Пристройка к дому, гараж или банька — неважно!

Что может быть лучше и проще односкатной кровли на с

Расчет односкатной крыши — онлайн калькулятор: расчет конструкции фермы (обрешетки, стропила, кровельные прокрытия)

1Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

Таких как:

  • Климатические условия.
  • Величина постройки, количество этажей.
  • Материал кровли.
  • Используемый утеплитель.
  • Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Содержание статьи

Расчет односкатной крыши онлайн калькулятор

Как рассчитать длину стропил односкатной крыши? Расчет односкатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли односкатной крыши.
Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

1

Обозначение полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

8

Описание полей калькулятора

10

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

3Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

  • Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
  • Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО!

Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

8

Стропильная система

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

7

Кровельный набор для металлочерепицы

Количество обрешетки для односкатной крыши

2Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

5

Количество обрешетки

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!

При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы.

Кроме того, надо учесть:

  • Назначение постройки, в частности — чердачного помещения.
  • Размеры крыши, длина и угол наклона ската.
  • Материал кровли.
  • Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

4

Расчет материала

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Минимальный угол наклона крыши из профнастила для односкатной и двускатной крыши

2Профнастил – это разумное строительное решение, незаменимый материал для облицовки внешней стороны любого вида сооружений. Известен также под названием профлист или гофролист.

Выпускается в виде цельных оцинкованных металлических листов.

При его изготовлении ровная поверхность исходного материала профилируется для придания ему достаточной жесткости.

Готовый профлист может иметь волнообразную или трапециевидную форму. Его функциональная стабильность в основном зависит от высоты гофры.

Чем она выше, тем надежнее покрытие. Данное облицовочное строительное средство имеет широкий спектр применения: от стен и заборов до фундаментов и несущих конструкций. Им также обновляют кровли крыши, нуждающихся в ремонте зданий или покрывают вновь возведенные сооружения.

Содержание статьи

Какие силы воздействуют на кровельное покрытие

Крыша любого дома находится под воздействием внешней среды. Она изнашивается от частых дождей, деформируется от значительных перепадов температуры. Дуют ветры, трещат морозы, обжигает горячее солнце, и кровля теряет свои функциональные свойства.

Снег и ветер

Снег не страшен, если не так часто случается. Но если он идет неделю, то образует достаточно тяжелый покров. Если его вес будет в районе 100-500 кг/кв. м., ненадежная крыша может не выдержать такую тяжесть. В России есть районы, где вес снежного покрова доходит до 400 кг/кв. м.

Причиной обвала крыш может стать и высокий коэффициент связывания снежной массы с кровлей. При очень низком уклоне крыши, снег не съезжает на землю, остается на поверхности и слеживается. Это может спровоцировать аварийную ситуацию. А вот крутая крыша подвержена опасному влиянию сильного ветра.

4

Карта районов снеговой нагрузки

Перепады температуры

Они случаются, как правило, в первые месяцы весны и перед зимними холодами, поздней осенью. Неустойчивая в своем температурном режиме погода позволяет проникать влаге в мелкие поры кровли, где она замерзает и, расширяясь, образует трещины.

Град

Величина града бывает иногда такого размера, что крыши, крытые черепицей или шифером разлетаются на мелкие кусочки. И это не очень приятное атмосферное явления весьма частый гость в России. Засвидетельствованы случаи небывалого размера града — диаметром 10 см.

Солнце

Оно способно не только менять цвет кровельного покрытия, но и разрушать верхний слой, выжигая его. К примеру, черепичные крыши, жаркое солнце может размягчить и оплавить. С потерей верхнего слоя появляются трещины, и кровля постепенно разрушается.

От чего зависит угол наклона крыши

При проектировании покрытия любого сооружения важно обратить3 внимание на такой параметр, как уклон крыши. Он зависит от следующих условий:

  1. Климатические особенности. Здесь берутся в расчет два важных показателя – кровельный материал и присущие району погодные условия. Если осадки, прежде всего снега, интенсивные, то кровельный материал должен быть более прочным. Снежная масса не таит в себе опасности, если уклон составит 45 градусов. Но зато при таком показателе увеличивается негативное влияние ветра. Появляется необходимость в увеличении прочности несущих конструкций.
  2. Тип крыши. Если верхнюю часть здания не планируют эксплуатировать, то есть не использовать под чердак или мансарду, то кровле достаточно иметь минимальный наклон или остаться плоской. Она будет проста в своем устройстве и сэкономит вам деньги на ее установку. Отпадет необходимость в стропилах и несущих конструкциях, достаточно будет простой подложки. Если требуется дополнительное пространство под бытовые нужды или дополнительная жилая площадь, делают крыши со скатами. Здесь, чтобы соорудить вертикальную стену, увеличивают уклон крыши. Вместе с тем возрастает риск негативного влияния стихии ветра.
  3. Финансовые и физические затраты. Плоская крыша, конечно, обойдется дешевле, так как не надо тратить деньги на лишнюю работу, приобретение необходимых несущих конструкций и других строительных принадлежностей. Однако, если есть желание пользоваться крышей для определенных хозяйственных целей, то необходимость соорудить крышу под необходимом для этого уклоне все таки придется, как и приложить к этому больше физических сил и энергии.

Виды крыш

Зависимость вида обрешетки от градуса уклона крыши

Профнастил крепится к обрешетке, и ее шаг зависит от угла наклона кровли, который важно держать под контролем на протяжении всего монтажного процесса. При минимальном уклоне используют сплошную обрешетку. В зависимости от качества металла и марки настила шаг может быть в пределах 400 мм.

  • Средний уклон требует применить шаг до 650 мм.
  • Большой угол наклона кровли увеличивает шаг до 1000 мм.
  • Параметры шага зависят также от марки профнастила и его толщины.

Минимальный угол наклона крыши из профнастила

ВАЖНО!

Минимальный уклон кровли из профнастила зависит от типа помещений. В домах для жилья он должен быть 10 градусов, а при укладки профлиста в несколько слоев — 12 градусов.

Минимальный уклон односкатной крыши из профнастила или зданий производственного назначения – 12 градусов, в некоторых случаях 8-10 градусов.

Минимальный геометрический уклон имеет свои неоспоримые преимущества:

  1. Уменьшается площадь покрытия стройматериалом. Сокращаются денежные затраты.
  2. Монтаж завершается за более короткий срок.
  3. Не требуется проведение более сложных расчетов.
  4. Крыть плоскую крышу не так опасно, как крутую.
  5. Нет необходимости герметизировать конек в связи с его отсутствием.

К сожалению, есть и недостатки:

  1. Дождевая вода может задерживаться на поверхности и попадать внутрь через щелевые отверстия и места стыков.
  2. За счет приобретения герметика возрастают финансовые затраты.
  3. Цена профнастила для пологих крыш выше, чем для кровель крутых уклонов.
  4. Увеличивается потеря тепла.
  5. Минимальный угол ската крыши из профнастила усложняет стропильную систему.
5

Угол наклона крыши

Люди, живущие в местах, где много солнца и редко досаждает дождь, склоняются к плоским крышам. Чтобы в жаркое время дом не нагревался, на крыше прокладывают теплоизоляцию и оставляют зазоры для вентиляции. В местах нахлеста и стыков применяют специальные ленты для уплотнения и герметики. Мембранные гидроизоляционные материалы устранят попадание влаги под крышу. Предусматривается водосточная система.

В таком случае кровельный пирог имеет следующее устройство:

  • обшивка;
  • гидроизоляция;
  • утеплитель;
  • стропила;
  • профнастил.

ОБРАТИТЕ ВНИМАНИЕ!

Важно помнить следующее: кровельное покрытие с минимальным градусом уклона лучше всего подходит для сооружения хозяйственных помещений или жилых домов в районах с сильными ветрами.

Оптимальный уклон крыши из профнастила

1Оптимальным уклоном крыши, которая будет покрыта профнастилом, считается угол наклона в диапазоне от 15 градусов до 30 градусов. Это средний показатель между плоской и крутой конструкциями.

Рекомендуется в строительстве жилых помещений. Важно учесть и наличие снега в период зимы.

Чем выше крыша, тем легче снегу соскальзывать с поверхности дома.

Как и крыш плоские, здесь есть свои положительные и отрицательные моменты.

Что хорошо:

  • Экономится материал для обрешетки, чем круче крыша, тем реже шаг.
  • Дождевая вода не остается на поверхности, стыки профлистов не требуют герметизации.
  • Возможность использования чердачного пространства под бытовые нужды.
  • Хорошая теплоизоляция зимой и обеспечение прохлады в жару.
  • Профлисты обходятся по цене ниже, чем для покрытия плоских поверхностей.
  • Более простая конструкция стропил.

Что плохо:

  • Монтаж кровли требует времени и более точных расчетов
  • Работы сопряжены с повышенной опасностью и требуют соблюдения техники безопасности.
  • Подвержены разрушительному влиянию сильного ветра.
  • Повышается расход строительных материалов.

Если вы решили строить дом, то важно помнить, что крыша – это не только приятный глазу дизайн, но комфорт и безопасность. Не стоит игнорировать климатические особенности места вашего проживания. Природные осадки при условии неверно выбранной геометрии крыши могут создать вам много хлопот, вплоть до значительного разрушения вашего дома.

Помните, что ваш дом может столкнуться с неадекватными физическими воздействиями извне. Важно знать, как в дальнейшем вы сможете распорядиться свой крышей. Есть ли смысл увеличивать физические и финансовые затраты.

Полезное видео

Как найти угол наклона крыши можно узнать по этому видео:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала

1Односкатные крыши имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы, противоположные части которой находятся под наклоном.

Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

Содержание статьи

Кровельный материал для односкатной крыши

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют:

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

1

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО!

При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.

Для каждого покрытия определяются свои особенности стропильной системы.

2

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

3

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

4

Гидроизоляция

Устройство стропильной системы

2Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

Система может быть устроена с дополнительно установленными опорами или же без них.

Система с опорами

Если пролет между крайними стенами больше чем 4,5 м, то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

Если пролет более 6,5 метров, то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная.

5

Система с опорами

Система без дополнительных опор

Если пролет составляет менее 4 метров, то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

6

Система без опор

Скользящая система

Система, при которой основная нагрузка падает на мауэрлат. При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений.

7

Скользящая система

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

  • Стропильная система;
  • Гидроизоляция;
  • Контробрешетка;
  • Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

  • Стропильная система;
  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция;
  • Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

8

Устройство кровельного пирога

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

16

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

  • Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
  • Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
  • Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
  • Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

  • Монтаж мауэрлата;
  • Установка балок для перекрытия и ног подстропильных;
  • Оборудование стропильной системы;
  • Монтаж обрешетки;
  • Последовательный монтаж слоев кровельного пирога;
  • Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

9

Как построить односкатную крышу поэтапно

15

Чертеж

Стропильная система

3Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

10

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

11

Мауэрлат

Монтаж обрешетки

4Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

  • Если покрытие листовое, то достаточно шага в 1,5 метра;
  • Для шифера шаг следует делать около 1 метра;
  • Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

12

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

13

Пароизоляция и гидроизоляция

Крепление кровельного материала

5Кровельный материал — финишное покрытие крыши.

Является определяющим показателем всех работ по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

14

Доборные элементы

Полезное видео

В данном вы увидите строительство односкатной крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

устройство конструкции, как сделать правильно установку и монтаж стропил, также строительство пошагово мягкой кровли дома?

Кровля домов может иметь разную конструкцию и технологию возведения. Один из распространенных вариантов — односкатная крыша своими руками.

Это универсальная и экономичная конструкция позволяет быстро и надежно защитить сооружение от осадков и других природных воздействий.

Для того чтобы правильно выбрать и построить такую кровлю необходимо разобраться с ее конструкционными и технологическими особенностями.

Особенности конструкции

Односкатная крыша представляет собой кровлю стропильной конструкции с одной наклонной плоскостью (скатом). Главная ее особенность заключается в том, что оба конца стропильных ног опираются на надежные опоры, что повышает прочность и надежность всей системы.

В качестве опоры, чаще всего, выступают противоположные несущие стены дома, имеющие разную высоту для создания нужного уклона кровли. Для равномерного распределения нагрузки стропильные элементы соединяются с опорой через мауэрлат, который выполняется из 2-х брусьев (балок), уложенных параллельно.

Рассматриваемая крыша сооружается, как на отдельно стоящих объектах, так и на пристройках. Причем во втором случае такая конструкция наиболее популярна. Используется односкатная крыша в жилых и хозяйственных сооружениях.

Наибольшее распространение она нашла при строительстве бань, летних кухонь, сараев, гаражей, амбаров, помещений для домашних животных и иных хозпостроек.

Односкатная конструкция отличается простотой. Она имеет стропильную систему, устанавливаемую через мауэрлаты на несущие опоры (стены). Поверх стропил формируется обрешетка и укладывается кровельный материал. В качестве покрытия, чаще всего, применяется профнастил, шифер, черепица, ондулин и рулонные материалы.

Фото 2

Виды

Можно выделить 2 основных типа односкатных крыш:

  1. Вентилируемый вариант. Такая кровля имеет уклон ската в диапазоне 3-6°. В ней между гидроизоляцией и утеплителем формируется пространство, в котором обеспечивается циркуляция воздушного потока. Для этого в опорных стенках оборудуются специальные отверстия для поступления воздуха. Наиболее подходит эта разновидность для террас, беседок и иных построек для использования в летний период.
  2. Невентилируемая крыша. Угол наклона ската в ней может составлять от 2 до 25°. Этот вариант подходит для круглогодичного использования. В конструкции предусматривается надежная гидро- и теплоизоляция. Кровля максимально герметизируется для уменьшения тепловых потерь.

В зависимости от размеров укрываемого сооружения крыша классифицируется по типу стропильной системы:

  1. Висячая конструкция. Такая система опирается только на две несущие опоры (стены). Максимальная ширина крыши составляет 7,5 м. При ширине до 4,5 м допускается непосредственная опора на стены без усиливающих элементов. Если пролет достигает 4,5-7,5 м, то необходимо применение подкосов, бабок и затяжек.
  2. Наклонная конструкция. Ее можно устанавливать при расстоянии между стенами до 15-16 м. Для сооружения стропильной системы требуются дополнительные опоры в виде стропильных ног (вертикальных стоек), опирающихся на боковые несущие стены и несущие перегородки внутри дома. В зависимости от длины пролета выбирается нужное количество стоек.

Фото 3

Наиболее распространенный вариант односкатной крыши – стандартная кровля с прямой, наклонной плоскостью. Для придания оригинального внешнего вида она может иметь и нестандартное исполнение – округлую или изогнутую поверхность. При их изготовлении используются металлические каркасы вместо деревянных стропил.

Плюсы и минусы

В пользу односкатной крыши говорят такие преимущества:

  1. Низкая стоимость. Такая конструкция в 2-3 раза дешевле двухскатной конструкции. По этому показателю она уступает только плоской кровле.
  2. Стойкость к ветровой нагрузке. В регионах, где дуют сильные ветра с преимущественным направлением, односкатный вариант имеет явные преимущества. Важно сориентировать скат на наветренную сторону.
  3. Возможность использования в регионах, где выпадает много снега. Он распределяется равномерно по поверхности кровли, что уменьшает нагрузку.
  4. Простота конструкции и технологии. Такую крышу может возвести даже начинающий мастер своими руками при правильной разработке чертежа.
  5. Возможность использования практически любых кровельных материалов.
  6. Уменьшение тепловых потерь за счет сокращения расстояния между потолком и кровлей.
  7. Простота обслуживания и ремонта кровли своими руками.

Фото 4

Следует отметить и определенные минусы конструкции:

  • проблемы с обустройством мансарды или большого чердака;
  • ограничение ширины крыши даже при использовании дополнительных опор;
  • уклон не более 25-30°;
  • недостаточная привлекательность внешнего вида.

Последний недостаток, чаще всего, ограничивает использование односкатной крыши в престижных домах. В то же время для пристроек и подсобных строений она достаточно популярна.

Угол наклона ската

Основным параметром односкатной крыши считается угол наклона ее ската. От его величины зависит способность противостоять осадкам (особенно снегу) и ветровой нагрузке.

При выборе и расчете угла необходимо учитывать все влияющие факторы. Важно учитывать, что увеличение наклона ведет к удорожанию всей конструкции.

Снеговые и ветровые нагрузки

Климатические факторы в виде осадков и ветра требуют разнонаправленному подходу в выборе наклона ската. Для обеспечения самотока воды и соскальзывания снега требуется увеличение угла наклона, но это приводит к повышению парусности.

В этом вопросе следует учитывать реальные климатические условия региона. При значительной снеговой нагрузке угол должен составлять 20-25°. Для Средней полосы РФ он выбирается примерно 18-20°.

Ветровую нагрузку необходимо учитывать в районах, где бывают сильные ветра, а порой и ураганы. Для них необходимо устанавливать крышу с уклоном в пределах 5-10°.

Фото 6

Определение угла наклона

Угол наклона ската зависит от высоты опорной стены и длины боковой стены. Определяется он из расчета прямоугольного треугольника: tgA=Н/L, где:

  • Н – разница между высотами противоположных опорных стен,
  • L – длина боковых стен, т.е. расстояние между опорными стенами.

Если необходимо обеспечить рекомендуемый угол наклона 20° при L=6 м, то потребуется надстроить дальнюю опорную стену на Н= LхtgA = 6хtg20 = 6х0,364 = 2,18 м, а при угле 6° – на 0,63 м.

Выбор типа материала

Выбор кровельного материала тесно связан с углом наклона ската. Дело в том, что при укладке кровли всегда имеются стыки между элементами, в которые может затекать вода, что нарушает герметичность крыши.

С учетом этого рекомендуются такие минимальные наклоны скатов из различных кровельных материалов:

  • ондулин и другие рулонные материалы – 5- 6°,
  • профнастил – 8°,
  • черепица – 10°,
  • гибкая черепица с битумом – 12°,
  • металлочерепица – 6-12°,
  • шифер – 15-20°,
  • металлические листы – 17°,
  • асбо-цементные плиты – 25°.

Фото 5

При выборе материала по углу наклона надо учитывать профиль жестких элементов. Так ГОСТ устанавливает для металлочерепицы минимальный уклон – 6°, но крупный профиль элементов требует увеличение его до 10-12°, в противном случае не обеспечивается герметичность стыков.

Кроме того, для любого материала необходимо принять дополнительные меры по герметизации стыков (промазка битумным составом, применение специальных герметиков).

Утепление и гидроизоляция

Важными элементами любой кровли являются гидроизоляция и утеплитель. Гидроизоляционный слой располагается непосредственно под кровельным материалом.

При формировании односкатного «пирога» используется рубероид, полиэтиленовая пленка или иной гидроизоляционный материал рулонного типа. Для них угол уклона практически не влияет, т.к. минимальный наклон составляет 5-6°.

Утеплитель выбирается с учетом угла наклона ската. Сыпучие теплоизоляционные материалы (керамзит, зола, опилки) можно применить при уклоне не более 2-4°. В односкатных крышах рекомендуется использовать мягкие, рулонные или плитные утеплители.

Наибольшей популярностью пользуется минеральная вата и пенополистирол (пенопласт). Обычно толщина утепляющего слоя составляет 10 см, с увеличением для холодной местности до 15-20 см.

Фото 7

Нагрузка на стропильную систему

Наибольшая нагрузка на  деревянные стропила возникает в зимнее время за счет веса всего кровельного покрытия и слоя накопившегося снега. Первая составляющая зависит от применяемых материалов и толщины кровельного «пирога», а вторая — от региона. В последнем случае снеговая нагрузка определяет по таблице, как среднестатистическая величина.

Пример расчета нагрузки на стропила односкатной крыши в Московской области:

  1. Удельный вес кровельного «пирога»: обрешетка – 10 кг/м2, утеплитель из минеральной ваты – 10 кг/м2, гидроизоляция из рубероида – 1,5 кг/м2, кровельное покрытие из ондулина – 5 кг/м2.
  2. При угле наклона ската 20° нагрузка на стропила – Р1=10+10+1,5+5)cos20=26,5х0,94=24,9 кг/м2.
  3. Снеговая нагрузка в Московском регионе принимается 180 кг/м2. Нагрузка на крышу составит Р2=180х0,7= 126 кг/м2 (где 0,7 – коэффициент, учитывающий уклон ската).

Фото 8

Общая нагрузка на стропила в данном примере составляет Р=Р1+Р2=24,9+126= 150,9 кг/м2. Для повышения надежности следует взять запас до 15-20%. Окончательно, при расчете параметров стропил можно принять суммарную нагрузку 180 кг/м2.

Определение шага стропил и их сечения

При проектировании стропильной системы важно правильно выбрать сечение и количество стропил. Для стропил может использоваться брус, бревно или спаренная доска.

Их сечение зависит от предполагаемых нагрузок, а минимальные размеры составляют: для бруса – 12х12 см, диаметр бревна – 10 см, спаренное стропило собирается из досок размером не менее 25х150 мм.

Количество стропил определяет еще один важный параметр системы – шаг установки стропил. Он, чаще всего, выбирается, исходя из практических соображений – ширины крыши, размера досок обрешетки и ширины рулона кровельного материала. Для уточнения проводится расчет прочности с учетом суммарной нагрузки, прочности материала и его сечения.

Для древесины средний предел прочности (П) составляет 1300 кг/см2. Необходимое количество стропил можно определить, как: N=PxS/Fxs, где F – предел прочности материала стропила, S – площадь крыши, s – сечение стропила.

Обычно указанные размеры обеспечивают достаточный запас прочности, а потому шаг выбирается в пределах 60-120 см с учетом ширины крыши, простоты монтажа и экономических соображений.

Фото 9

Строительство кровли для дома пошагово

При монтаже односкатной крыши своими руками следует соблюдать пошаговую инструкцию, которая обеспечит надежность и долговечность конструкции.

Необходимые инструменты

На подготовительной стадии необходимо выбрать нужный тип кровли, разработать проект и детальные чертежи конструкции, провести необходимые расчеты параметров. Важный шаг – выбор и приобретение материалов. Особое внимание следует уделить брусу для стропил и балкам для мауэрлата.

Не следует экономить на качестве. Рекомендуется выбирать древесину с остаточной влажностью не более 20%. Наиболее подходит хвойная порода деревьев, в первую очередь, лиственница. Перед монтажом все деревянные детали пропитываются противогнилостным составом.

Заслуживает особого внимания и крепеж. Для возведения крыши понадобятся гвозди, саморезы и анкерные болты.

При проведении работ своими руками следует заранее подготовить следующий инструмент:

Фото 10

  • болгарка;
  • топор;
  • ножовка;
  • молоток;
  • киянка;
  • строительный нож;
  • ножницы для резки рулонных материалов и пленок;
  • электродрель;
  • шуруповерт;
  • рубанок;
  • стамеска;
  • строительный степлер для крепления пленочных материалов к дереву;
  • малярная кисть и валик, отвертка, плоскогубцы.

Для измерений и контроля качества потребуется рулетка, металлическая линейка, угольник, отвес, строительный уровень. Для проведения разметки следует приготовить маркер и шнур.

Устройство мауэрлата

Для укладки мауэрлатов верхняя часть опорной стены должна быть подготовлена особым образом. Если она изготовлена из кирпича или блоков, то заливается армопояс, в котором вертикально устанавливаются шпильки из стальной арматуры диаметром 10-12 мм.

При строительстве деревянного дома устанавливаются анкерные болты. Шаг – порядка 1 м. Далее, верхняя поверхность стены промазывается битумной мастикой с наложением гидроизоляции (пленочной или рулонной).

В качестве мауэрлата, как правило, используется брус сечением 15х15 см. На нем размечаются места выхода шпилек, и сверлятся отверстия. Брус плотно насаживается на шпильки с помощью молотка.

Фото 11

Необходимо добиться его идеального горизонтального расположения на стене. Контроль осуществляется строительным уровнем.

Монтаж

Конструкция стропильной системы зависит от ширины пролета. Самый простой вариант – расстояние между стенами не более 4,5. В этом случае стропила просто крепятся между мауэрлатами.

При пролете 4,5-6 м в верхней части монтируется поддерживающая укосина – подстропильная нога. Для этого на стене закрепляется брусок – лежень, на который и описается брус подстропильной ноги. В нижней части стропила закрепляется непосредственно на мауэрлате.

Более сложная технология требуется при большом пролете. Если он не превышает 12 м, то необходима одна подпорка в виде вертикальной стойки – стропильной ноги. Она устанавливается так, чтобы расстояние от стойки до любого конца стропила не превышало 6 м.

Для создания опоры стропильной ноги можно использовать перегородку внутри дома. При ее отсутствии придется устанавливать балку перекрытия. В месте установки стойки внизу закрепляется лежень из 2-х брусков, между которыми и закрепляется стоечный брус.

В верхней части подстропильная нога укрепляется 2-мя укосинами. Для стоек обычно применяется брус 12х12 см или бревно диаметром 13 см. Укосины можно сделать из доски 2,5х15 см, бруса 8х8 см или бревна диаметром 10 см.

При длине пролета до 16 м необходимо установить 2 стропильной ноги. От них расстояние до опорных внешних стен не должно превышать 6 м. Расстояние между стойками не должно превышать 1/3 от длины пролета.

Между стропильными ногами горизонтально закрепляется брус или бревно – схватка. Стойки устанавливаются на лежни, а в верхней части с внешней стороны укрепляются укосинами (подстропильными ногами).

Следует учесть, что при установке стропил необходимо сформировать с обеих сторон свесы длиной не менее 30 см.

Фото 12

Крепление к мауэрлату стропил обеспечивается плотным или скользящим. Первый вариант применим для кирпичных или блочных строений. В балке мауэрлата делается пропил, в который плотно загоняется стропила.

Крепление производится гвоздями или саморезами. В деревянных домах, подверженных усадке, необходим второй вариант. Скользящее крепление обеспечивается с помощью уголков и специальных металлических планок.

Установка обрешетки

Обрешетка выполняется из обрезной доски, как правило, размером (2-2,5)х15 см. Доски крепятся непосредственно на стропила гвоздями или саморезами в поперечном направлении. Шаг выбирается с учетом кровельного материала. Для мягкой кровли доски закрепляются почти вплотную друг к другу.

Для металлочерепицы можно установить шаг 30 см, а для шифера – 44-45 см. Стыки досок обрешетки должны приходиться примерно на средину стропила. Перед монтажом нельзя забывать о пропитке древесины противогнилостным составом.

Фото 13

Как сделать правильно утепление и гидроизоляцию?

На обрешетку вначале с помощью строительного степлера закрепляется гидроизоляция. Полосы материала должны укладываться с перекрытием не менее 15 см. Желательно стыки проклеить скотчем. Гидроизоляция обычно выполняется из рубероида или толстой полиэтиленовой пленки.

Следующий шаг – монтаж утеплителя. При использовании рулонного материала крепление обеспечивается степлером. Если применяются листы минеральной ваты или пенопласта, то крепление обеспечивается с помощью специальных саморезов или гвоздей с большой шляпкой.

Для упрочнения пирога иногда накладывается поверх теплоизоляции дополнительная контробрешетка, а на нее можно закрепить слой пароизоляции с фольгированным покрытием.

Укладка кровельного материала

Монтаж кровельного покрытия полностью определяется выбранным материалом. Каждый его вид имеет специфическую технологию, как укладки, так и крепления к обрешетке.

Важно соблюдать необходимые перекрытия элементов, обеспечивающие герметичность покрытия. Кроме того, необходимо применять только тот крепеж, который указан в инструкции. В противном случае возможны микроповреждения, которые снижают долговечность кровли.

Фото 14

Снегозадержатели

В регионах с обильными снегопадами появляется риск схода снежной массы с крыши, что опасно для жильцов. Для предотвращения такого явления можно установить такие самодельные снегозадержатели:

  1. Бревна. На поверхности кровли просто закрепляются крюками бревна диаметром 10-15 см. Их устанавливают параллельно карнизу на расстоянии 60-80 см. Можно установить несколько рядов.
  2. Терка. Они представляют собой металлические зубья, поставленные вертикально с шагом 50-80 см. Их задачей становится разделение снежной массы на небольшие потоки.
  3. Уголок. Это наиболее простой и достаточно прочный вариант. Одна из стенок поднимается вертикально вверх, а с помощью второй – обеспечивается надежное крепление к кровле.
  4. Решетчатая конструкция. Решетчатые уловители высотой 10-15 см устанавливаются рядами с шагом 1,5-2 м.
  5. Трубчатые конструкции. Они имеют вертикальные стойки, между которыми горизонтально закреплены 2-3 стальные трубки диаметром 2-3 см.

Фото 15

Указанные конструкции сделать не сложно и обходятся они недорого, но они способны предотвратить большие проблемы.

Уход

Односкатная кровля прослужит много лет, если обеспечит необходимый уход. Он подразумевает такие мероприятия:

  1. Регулярный осмотр стропильной системы для своевременного выявления гниения и повреждений. Перед монтажом ее обязательно подвергают пропитке специальным составом. Если в ходе осмотра выявлены дефекты, то необходимо срочно провести ремонт поврежденных элементов.
  2. Нельзя допускать накопление на кровле мусора, в т.ч. листьев и веток. Его необходимо регулярно удалять.
  3. Не следует ждать, когда накопится слишком много снега. Регулярная очистка кровли – это устранение избыточных нагрузок.
  4. На односкатной крыше хорошо заметны повреждения кровельного материала. Если обнаруживается разрушение отдельных элементов, то их сразу следует заменить.

Особое внимание следует уделять состоянию крыши после окончания зимы, а также после налетов сильных порывов ветра.

Полезное видео

Как построить поэтапно односкатную крышу своими руками, видео-инструкция:

Заключение

Односкатная крыша – это надежный и экономичный вариант. Ее широкое применение сдерживает малопривлекательный внешний вид, но для хозпостроек и пристроек такая кровля вполне оправдана. Так же она часто используется при строительстве каркасных домов.

При правильном выборе конструкции и соблюдении технологии строительство односкатная кровля прослужит долго, и надежно защитит дом от климатических воздействий.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Прогон — это расстояние от внешней стороны верхней плиты стены до точки, расположенной непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 в 12».

Наклон можно выразить численно в виде отношения.Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального пробега. Например, наклон «4 в 12» может быть выражен как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro уклона .

  • как соотношение; и
  • в дюймах на фут.


Шаг Шаг

— это уклон крыши, выраженный в виде доли, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты гребня ко всему размеру / ширине здания или отношение длины стропила к ширине здания. А тогда гребень обычно находился в середине пролета.Это больше не относится к современной строительной практике. Гребень может быть расположен в любом месте пролета, от непосредственно середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг может быть выражен численно в виде дроби. Фракция основного тона представляет собой определенную величину вертикального подъема на всем протяжении пролета. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

Термины «тангаж» и «наклон» часто используются взаимозаменяемо, что неверно. Они не означают одно и то же. А наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 может быть выражен как шаг 1/12, предполагая, что пролет в два раза больше длины пробега. Если уклон 4:12, шаг для 24-футового пролета составляет 1/6.Если шаг 1/3, то наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальные уклоны для различных кровельных покрытий

Международный кодекс жилого фонда (IRC) устанавливает минимальные требования к кровельным покрытиям и предписывает использование инструкций по установке производителя кровельных покрытий.

  • Асфальтовая черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняные и бетонные черепицы должны быть установлены на скатах крыши 2.5: 12 или выше (IRC 2015 R905.3.2).
  • Металлическая черепица должна быть установлена ​​на скатах крыши 3:12 или выше (IRC 2015 R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах крыши 1:12 или выше (IRC 2015 R905.4.2).
  • Шиферная черепица должна быть установлена ​​на скатах крыши 4:12 или выше (IRC 2015 R905.6.2).
  • Деревянная черепица должна быть установлена ​​на скатах крыши 3:12 или выше (2015 IRC R905.7,2).
  • Деревянные встряски должны быть установлены на скатах крыши 3:12 или выше (IRC 2015 R905.8.2).
  • Сборные крыши должны быть установлены на скатах крыши 0,25: 12 или выше (IRC R905.9.1 2015 года), за исключением крыш с каменноугольной смолой, у которых минимальный уклон крыши составляет одну восьмую единицы по вертикали в 12 единицах по горизонтали (Наклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без нанесенного герметика
    • минимальная крыша наклон 0.5:12 для перекрытых металлических кровель без швов с нанесенным герметиком
    • минимальный уклон крыши 0,25: 12 для систем кровли с постоянным швом
  • На крышах скатов 0,25: 12 или более следует устанавливать модифицированные битумные кровли (2015 IRC R905.11.1).
  • Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Термопластичная одноигровая кровля должна быть установлена ​​на скатах крыши 0,25: 12 или выше (IRC R905 2015.13,1).
  • Кровля из вспененного полиуретанового пенопласта должна быть установлена ​​на скатах крыши 0,25: 12 или выше (IRC 2015 R905.14.1).
  • Кровельные покрытия должны быть установлены на скатах крыши 0,25: 12 или выше (IRC 2015 R905.15.1).
  • Фотоэлектрическая черепица должна быть установлена ​​на скатах крыши 2:12 или выше (IRC 2015 R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовая черепица должна использоваться только на скатах крыши 2:12 или выше. Крыши из битумной черепицы предназначены для отвода воды, а не в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовая черепица может быть использована на склонах с 2:12 до 3.9: 12, если соблюдаются специальные процедуры нанесения на склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на склонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Измерьте 12 дюймов от одного конца уровня и сделайте отметку.

Вы можете проводить измерения в недостроенном мансардном пространстве под крышей или в области досок граблей, или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точного измерения из-за изначально неровной поверхности кровельного покрытия.

Заползти в незаконченный чердак. Найдите стропильную доску крыши, которая легко доступна для вас. Приложите конец уровня к нижнему краю стропила крыши и держите ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это измерение — это количество дюймов, на которое поднимается крыша, в 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до места, где рулетка касается нижнего края граблей. Это измерение — это количество дюймов, на которое поднимается крыша, в 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового уровня плотника или прямой доски 2х4 может быть полезным для создания гладкой поверхности, которая отражает наклон крыши.

This smartphone app is called Pitch Gauge™.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Наклон — это отношение, измеренное в дюймах на фут. Поскольку уклон влияет на то, как вода сбрасывается с поверхности крыши, и определяет пределы для использования асфальта, то понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


InspectorSeek.com

,

МИНИМАЛЬНАЯ КРОВЕЛЬНАЯ ПЕТЛЯ

Подача крыши, на языке непрофессионала, означает просто крутизну крыши. Уклон крыши достигается путем деления вертикального подъема и его горизонтального пролета, или того, что люди в кровельной промышленности называют склоном.

Существуют разные виды крыш, и все они имеют определенные характеристики для установки. Минимальный уклон крыши также подчиняется стандартам, установленным различными строительными нормами, применяемыми в соответствующих регионах.

Важность ската крыши

Основная причина наличия ската крыши состоит в том, чтобы перенаправить воду и снег с крыши и избежать перколяции, которая может возникнуть из-за застоя воды на крыше.

Как правило, в местах с сильными дождями или снежными бурями уклон крыши будет выше, чем в местах с меньшим количеством дождя и снега.

Помимо отвода воды и снега, существует ряд причин, по которым уклон является таким важным компонентом, и его никогда не следует игнорировать при проектировании и монтаже крыш любого типа.

Он будет определять ряд других характеристик крыши, таких как используемый кровельный материал, архитектурные свойства крыши, ходьба на крыше и подлежащие покрытию участки крыши. Поле также влияет на экономические аспекты установки.

Например, крутые уклоны приводят к большему количеству кровельного материала. В свою очередь это приведет к более высокой стоимости установки крыши.

Факторы, влияющие на минимальный уклон крыши

В связи с тем, что существует множество стилей кровли и различных видов кровельных материалов, не существует универсального минимального уклона крыши.

В большинстве случаев производители рекомендуют минимальный уклон крыши для своих кровельных материалов, но, в конечном счете, выбор правильного уклона ложится на монтажника, поскольку каждая крыша уникальна и требует различных соображений.

Ниже приведены некоторые рекомендуемые минимальные уклоны для различных видов кровель:

МИНИМАЛЬНЫЙ УГЛ ДЛЯ МЕТАЛЛИЧЕСКОЙ КРЫШИ

Минимальный уклон кровли для металлических крыш зависит от профиля кровли.Что касается металлической кровли, профиль относится к форме, принятой металлическими листами, когда они согнуты, чтобы сформировать панели.

Чтобы получить минимальный уклон для металлической крыши, вертикальный подъем на фут делится на горизонтальный уклон. Большинство металлических крыш будет иметь минимальные уклоны три в двенадцать, но иногда это может уменьшаться в зависимости от того, существуют ли специальные процедуры установки, выпущенные производителем в отношении этого конкретного кровельного материала.

Однако, чтобы быть в безопасности, рекомендуется сначала ознакомиться с рекомендациями производителя относительно минимального шага для металлических кровель, прежде чем принимать решение о любой форме настройки.

КРЫШКИ

Плоские крыши составляют основную часть крыш для коммерческих и промышленных зданий. Несмотря на то, что их конструкция проста, на этапах строительства и установки вступает в действие множество технических соображений.

Хорошо спроектированная и построенная плоская крыша должна обеспечивать быстрый и эффективный поток воды с поверхности крыши в водосточные желоба, не допуская образования прудов на поверхности.

Образование прудов на плоских крышах отрицательно сказывается на долговечности и эффективности кровли. Пруды не будут делать ничего, кроме как привести к заилению, которое создаст нагрузку на кровельную мембрану, вызывая отвлечение кровельного покрытия.

Крайне важно выбрать правильный уклон для плоской крыши, чтобы избежать всех этих потенциальных проблем.

Для того, чтобы вода текла по плоской крыше, минимальный уклон должен быть больше 1 0 . Однако это возможно только в теории; это очень трудно достичь на практике.

В связи с этим существуют другие факторы, которые учитываются при разработке идеального склона для плоской крыши.Вот некоторые из факторов:

  • Прогибы на элементах конструкции. Потенциальные прогибы на элементах конструкции могут изменить общий наклон плоской крыши и препятствовать свободному потоку воды или снега. Эти члены в основном включают в себя древесину, металлические палубы или настил под крышами. Если возможно, прогибы следует устранить до принятия решения о конечном уклоне крыши.
  • Неточности в конструкции — в некоторых случаях неточности в конструкции могут привести к принятию другого уклона для плоской крыши.
  • Тип используемого гидроизоляционного материала. Существуют различные виды гидроизоляционных материалов, используемых на плоских крышах. Поскольку они различаются как по качеству, так и по способу установки, выбор, предпочтительный для плоской крыши, в конечном итоге повлияет на окончательный уклон плоской крыши.

Как правило, минимальный уклон плоской крыши составляет 1 0 , но, как указывалось ранее, это возможно только теоретически. Требуются рекомендации производителя, уникальные условия кровли, а также навыки и опыт установщика, чтобы получить правильный уклон.

СЛАТЫ КРЫШИ

Сланцевые крыши очень привлекательны после завершения, но процесс установки сланцев никогда не бывает легким. Это один из самых сложных типов кровли в отрасли.

Многие считают, что из-за простоты сланцев процесс установки также прост. Однако существует ряд факторов, которые необходимо учитывать для обеспечения успешной установки.

Эти факторы включают наклон крыши, тип используемого шифера, размер нахлеста, размер шифера, а также степень воздействия на объект.

Что касается уклона, строительный стандарт BS 5534 рекомендует минимальный уклон 20 0 для шиферных крыш.

Но так как шиферные кровельные системы все еще широко используются, бывают случаи, когда минимальный уклон может опускаться до 15 0 в зависимости от уникальности кровли.

МИНИМАЛЬНЫЙ УЧАСТОК КРЫШИ ДЛЯ Черепицы

Важно, чтобы черепичные крыши функционировали должным образом, и один из методов обеспечения этого — соблюдение требований к шагу для черепицы.

Рекомендуемый минимальный уклон крыши для черепицы составляет 2/12, или просто две единицы вертикального подъема на каждые двенадцать единиц горизонтального пролета.

Однако, к сожалению, многие установщики обычно игнорируют это требование из-за стремления к быстрому процессу установки. Как бы здорово ни выглядела установка черепичной крыши, если не соблюдается минимальный уклон, нет никаких гарантий, что он прослужит долго, не говоря уже о том, чтобы правильно выполнять свои задачи.

МИНИМАЛЬНЫЙ ШАГ ДЛЯ ЧЕРЕПНОЙ КРЫШИ

Как и в случае с другими кровельными материалами, производители всегда дают рекомендации по минимальному уклону для черепичных крыш.Однако в некоторых случаях принятый уклон может опуститься ниже рекомендуемого минимума.

Это обычно происходит, когда для укладки черепичной кровли с низким уклоном используется подкладка или специальная техника крепления. То же самое может быть и в случае, когда черепичная крыша имеет пониженную экспозицию.

МИНИМАЛЬНЫЙ НАКЛОН ДЛЯ АСФАЛЬНОЙ черепицы

Требования к кровле для асфальтовой черепицы содержатся в Международном строительном кодексе. Согласно этому коду минимальный уклон для черепицы составляет 17 градусов или от двух вертикальных единиц до двенадцати единиц по горизонтали.

В случае, если необходим уклон, превышающий этот, необходимо использовать двойную подложку в соответствии с требованиями Международного строительного кодекса.

МИНИМАЛЬНЫЙ ШАГ ДЛЯ ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ КРЫШИ

Как и для других металлических крыш, минимальный уклон для гофрированной металлической крыши во многом зависит от профиля крыши.

В большинстве случаев предпочтительным является шаг три из двенадцати, но при этом также следует учитывать рекомендации производителя, а также уникальное состояние гофрированной металлической крыши.Эти соображения об уклоне также применимы к металлическим крышам со швом.

Дренаж

Основная цель установки дренажа — перенаправить сток с крыши в другие отведенные места. Вода будет течь, пока угол дренажа больше нуля; однако не только любой шаг выше нуля подходит для всех видов дренажа.

Можно утверждать, что минимальный уклон крыши для дренажа составляет 1 0 , поскольку этого достаточно для пропускания воды, но при определении окончательного минимального уклона необходимо учитывать и другие конструктивные соображения.

Эти соображения включают длину крыши, кровельный материал, размер крыши, а также характеристики осадков в рассматриваемом регионе.

Широкая крыша с крутым уклоном приведет к более быстрому стеканию, следовательно, потребуется немного более крутой уклон для эффективного отвода дождевой воды.

С другой стороны, небольшая крыша с более короткой длиной не будет собирать много воды в течение короткого периода времени и будет отлично работать при минимальном уклоне крыши для дренажа.

Очевидно, установлены стандарты для разных типов скатов крыши. Важно признать, что стандарты установлены для общего руководства, и они редко используются в соответствии с книгой во время практического применения.

Когда дело доходит до фактического процесса монтажа, специалисты по кровельным работам будут вынуждены сделать осознанный выбор в ситуациях, когда установленный минимальный уклон крыши создает проблемы при проектировании и монтаже. Вот почему никогда не может быть одного минимального шага, который будет работать для всех типов крыш.

Минимальный уклон крыши для крытого крыльца | Домашние руководства

Райан Крукс Обновлено 28 декабря 2018 г.

Крыша защищает дом и крыльцо от снега и дождя, а также от солнечного тепла. Добавление крытого крыльца добавляет внешнее пространство к дому, а крыша для крыльца смягчает температуру и условия на крыльце. Добавление крыши может создать проблемы с дренажом, если уклон крыши слишком мелкий.

Минимальный уклон крыши

Минимальный уклон крыши составляет 1/4: 12, что означает рост от 1/4 дюйма до 12 дюймов.Тем не менее, вы можете использовать эту смолу только со встроенной кровлей или со специальной синтетической кровлей. Крытые веранды, которые находятся возле деревьев или в районах с проливными дождями, не должны использовать крышу с низким уклоном, чтобы избежать попадания мусора и воды на поверхность крыши.

Соответствие уклона существующей крыши

Уклон крытой веранды должен соответствовать уклону крыши существующего дома. Здания с несколькими скатами крыши не выглядят сплоченными. Крыльцо должно быть частью конструкции, а не приклеенным дополнением.Если невозможно подобрать уклон существующей крыши, используйте уклон, меньший, чем у крыши; не используйте более крутой уклон, потому что форма крытого крыльца будет пересиливать или контрастировать с основной крышей.

Подберите материал крыши и используйте соответствующий уклон

Совместите кровлю на крытой веранде с главной крышей. Определите минимальный уклон кровли исходя из рубероида. Минимальный шаг для черепицы составляет 1: 6, что эквивалентно росту 4 дюйма до бега 24 дюйма.Минимальный уклон для металлической кровли со стоячим швом составляет 1: 4, или 3 дюйма поднимаются до 12 дюймов. Минимальный уклон для рулонной кровли составляет 2:12, или 2 дюйма поднимаются до 12 дюймов бега.

Функциональный уклон

Функция крыши в погодных условиях и окружающей среде определяет минимальный уклон для крыши. Например, черепичная крыша в заснеженной области может быть 2:12, но лучше, чтобы снег шел круче, например 12:12 или даже круче. Кроме того, крыша в лесу должна иметь уклон не менее 2:12, чтобы сбрасывать опавшие листья и обломки леса.

КОЭФФИЦИЕНТ УРОВНЯ КРЫШИ

Наклон крыши является мерой ее крутизны. Уклон крыши играет важную роль в определении:

  • Стоимость крыши
  • Тип используемых кровельных материалов
  • Количество используемого кровельного материала

Таким образом, важно измерять уклон крыши. Чем круче уклон крыши, тем выше стоимость.

Таким образом, необходимо правильно рассчитать уклон крыши. Если у крыши более одного ската, то квадраты на крышу следует рассчитывать по-разному для каждого измерения крутизны, используя диаграмму коэффициента уклона крыши.

Шаг кровли Угол Фактор уклона крыши Фактор впадины и бедра
1/12 4,76 ° 1,0035 1,4167
2/12 9,46 ° 1.0138 1.4240
3/12 14.04 ° 1.0308 1.4362
4/12 18,43 ° 1.0541 1.4530
5/12 22.62 ° 1.0833 1.4743
6/12 26.57 ° 1.1180 1.5000
7/12 30.26 ° 1.1577 1.5298
8/12 33,69 ° 1.2019 1,5635
9/12 36,37 ° 1,2500 1,6008
10/12 39,81 ° 1,3017 1,6415
11/12 42.51 ° 1,3566 1,6853
12/12 45,00 ° 1,4142 1,7320

КАК ОПРЕДЕЛИТЬ ШАГ КРЫШИ

Теперь понимается актуальность уклона крыши Стоит разобраться, как рассчитывается уклон кровли.

Вещи, которые вам могут понадобиться, — это лестница, уровень, линейка и человек, который вам поможет. Если крыша слишком крутая и скользкая, вы можете обратиться за помощью к профессионалу.Вот шаги, которые помогут вам сделать все самостоятельно:

  • Шаг 1 : Возьмите лестницу и доберитесь до вершины крыши. Вы можете привязать лестницу к желобу или лицевой панели. Крыша может быть скользкой, так как она обычно наклонная, поэтому вам следует быть немного осторожнее.
  • Шаг 2 : Поместите уровень в центр верхнего выступа. Отсюда запишите показания уровня до нижней части крыши. Шкала, с которой вы измеряете, должна иметь 12 прогонов или пролетов.Эти пробеги или пролеты указывают на дюймы. Это измерение для простой крыши.
  • Шаг 3: Однако, если крыша имеет толстые слои, которые выступают над крышей, то вам нужно добавить и это.
    Это можно сделать, поместив ленту в нижней части слоя и вытянув ее до верхней части кровельного листа. Это вряд ли может быть 1 или 2 дюйма, в зависимости от высоты черепицы.
  • Шаг 4 : Например, если при более раннем измерении лента имела размеры 8 ”, то это означает, что уклон крыши составляет 8/12; если слои крыши выступают над крышей на 1 дюйм, то общий уклон вашей крыши будет 9/12, т.е.е., (8 + 1).
  • Шаг 5 : Теперь вы закончили с трудной частью измерения высоты крыши. Оставшаяся часть очень проста, так как она включает в себя математику.
    Из таблицы коэффициентов уклона крыши запишите коэффициент преобразования уклона крыши, соответствующий рассчитанному уклону крыши. В нашем примере уклон крыши был рассчитан как 9/12, что в таблице имеет коэффициент 1,25.
  • Шаг 6 : Последний шаг — сойти с лестницы и просто умножить коэффициент, определенный на шаге выше, на количество общих квадратов области.Если площадь составляет 10 000 квадратов, то уклон крыши будет 12 500 (10 000 x 1,25).

Уклон крыши также можно определить, оставаясь на земле. Это делается путем измерения ширины крыши со стороны фронтона и наружных стеновых секций от угла к углу. Выступающие части на крыше должным образом добавлены в фигуру.

НАКЛОН КРОВЛИ

Чтобы измерить крышу, вам также необходимо знать геометрию! Кажется странным, но да, это правда! Вам не нужно иметь высококлассные знания, а просто некоторые базовые знания.

Рассмотрите крышу, как будто два одинаковых треугольника прикреплены друг к другу. Если вы знаете основание треугольника, вы можете рассчитать длину длинного основания треугольника, используя тригонометрию или теорему Пифагора.

Уклон — это вертикальный подъем на фут горизонтального участка, уклон измеряется этим методом. Наклон и уклон часто используются как одни и те же термины, но имеют небольшую разницу.

Уклон — это вертикальный подъем крыши, разделенный горизонтальным пролетом.Таким образом, оба термина разные. Таблица коэффициентов уклона крыши также состоит из коэффициентов пересчета для определения уклона крыши.

Головная боль от использования Пифагора и тригонометрии может быть устранена с помощью этих диаграмм. 10-дюймовую наклонную крышу не следует путать с 10-дюймовой скатной крышей, поскольку 10-дюймовая наклонная крыша означает, что крыша поднимается на 10 дюймов на каждый фут пробега.

Эта таблица коэффициентов ската крыши также состоит из коэффициентов бедра и впадины для измерения возможных скатов и впадин.

ДЛИНА СТЕКЛА

Таким образом можно измерить наклон крыши и уклон крыши. Чем выше уклон, тем он круче. Длину стропил также можно определить при определении уклона.

Стропила с впадиной, или вальм, обычно требуется в месте пересечения двух линий крыши. Чтобы оценить длину этого стропила, помещенного в стык крыш, необходимо умножить длину обычного стропила на 1,5.

Это означает, что если во время изготовления крыши вы использовали стропило 5 дюймов в длину, то вы можете умножить его на 1.5, чтобы определить 7,5 ”, который представляет длину стропила между двумя крышами.

УГЛЫ И УРОВНИ

Уклон крыши обозначен как Rise in Run, который составляет 12 единиц. Вся таблица уклона и уклона крыши дает коэффициент преобразования, позволяющий получить числовое значение уклона.

Этот числовой показатель важен, поскольку не каждый может понять технические измерения. Одно средство для описания ската крыши — 12 прогонов. Например, если уклон крыши 6 дюймов, то он записывается как 6/12.

Этот коэффициент уклона крыши 6/12 можно описать и другими способами. Угол для 6/12 составляет 26,57 °, а в градациях он описывается как 50%.

Оценки являются мерой в процентах. Поскольку 6 составляет половину от 12, считается, что это 50%. Точно так же уклоны и углы могут быть рассчитаны для фактического уклона с использованием формулы коэффициента уклона крыши.

Если дом неправильной формы, вы можете рассчитать уклон, измерив части по отдельности, а затем суммируя их все.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
