Односкатная крыша — Фото домов с односкатной крышей

Мы собрали множество потрясающих дизайнерских идей для односкатных крыш, которые идеально подходят как для небольших загородных домов, так и для просторных коттеджей, и мы хотим поделиться этими интересными концепциями с вами. Возможно, среди них вы увидите дизайн, который вам захочется реализовать для своего дома.

Одноэтажные дома

Фото: houzz

Одноэтажный частный дом с плоской крышей — это совершенно другая, немного непривычная и ультрасовременная эстетика. И в ней есть масса преимуществ. Невысокие и прямоугольные коттеджи удобны для проживания, так как все помещения находятся на одном уровне, и вам не придется постоянно перемещаться по лестнице. Такие дома также наиболее энергоэффективны, поскольку их можно отапливать с наименьшими затратами.

Дом с односкатной крышей легко построить, и для этого потребуется меньше материалов, чем для дома с двускатной кровлей.

Фото: mfarchitect. com

Плоские односкатные крыши — наиболее подходящий вариант для строительства в регионах с сильными ветрами.

Фото: mfarchitect.com

Компактные одноэтажные дома с плоской кровлей — стандартный вариант для сборных коттеджей из дерева.

Время от времени мы чувствуем необходимость расслабиться и немного отдохнуть, не думая о каких-либо проблемах. Для таких моментов лучше всего подойдет уютный одноэтажный домик посреди природы, где-то на опушке леса.

Фото: backstage.worldarchitecturenews.com

Несмотря на простоту архитектуры, одноэтажные лесные домики из дерева идеально смотрятся в течение всего года и позволяют замечательно расслабиться на лоне природы.

Фасад с остекленным фронтоном в паре с односкатной кровлей — актуальная тенденция в малоэтажном загородном строительстве.

Фото: contemporist.com

Красивый дом на фото — пример гибридного дизайна, который, с одной стороны, следует традициям местной архитектуры, а с другой — обладает ярким современным характером. Такая комбинация позволяет альпийскому коттеджу сливаться с окружающей природой и одновременно выделяться на ее фоне.

Фото: backstage.worldarchitecturenews.com

Одноэтажные сборные коттеджи с наклонной кровлей и сплошным остеклением по фронту — это идеальный вариант для тех, кто предпочитает что-то сверхсовременное. Расположенный на склоне у озера или реки, такой домик подарит вам небывалое удовольствие от уединения и живописного вида.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Дома с мансардой

Фото: mfarchitect.com

Если вас привлекает стиль минимализм, и вы хотите построить небольшой бюджетный дом, то деревянный коттедж с односкатной кровлей и мансардой будет самым экономичным решением.

Фото: mfarchitect.com

Каркасный деревянный домик с мансардой и односкатной кровлей — практичная конструкция для летней дачи за городом.

Фото: houzz. com

Мансарда под односкатной кровлей позволяет расширить полезную площадь дома, предназначенную для проживания, и создать достаточно вместительную зону для хранения — там, где высота потолка уходит на нет.

Фото: mfarchitect.com

Крыльцо дома может разместиться как под длинным свесом односкатной крыши, так и под отдельным скатом в более низком уровне.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Двухэтажные дома

Фото: houzz.com

Загородный коттедж может быть спланирован как комбинация отдельных помещений под односкатными крышами на разных уровнях: для жилого пространства, для пристройки к дому в виде веранды и для гаража.

Частная усадьба на фото спроектирована как тандем одноэтажного и двухэтажного коттеджей с зоной патио между ними.

Односкатная кровля, преломляющаяся и переходящая на фасад, — стильный тренд, пришедший к нам из Европы.

Рациональный вариант планировки двухэтажного коттеджа — просторный балкон, примыкающий к гостиной-столовой и расположенный над гаражом. Здесь вам будет приятно провести время за семейной или дружеской трапезой.

Оригинальность проекта частного дома на фото — уклон односкатной крыши, направленный в сторону водоема для оптимального стока ливневых вод.

Односкатная кровля способна придать выразительную динамику архитектуре домов в стиле хай-тек.

Задуманный как геологическое образование, которое возвышается над равнинным ландшафтом, этот дом в Великобритании имеет уникальную односкатную кровлю-лестницу, выложенную кремниевой плиткой. Такая современная архитектура контрастирует и одновременно дополняет природное окружение благодаря естественности своих форм и оттеночных переходов от темно-серого к белесо-дымчатому.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Крыши из Ондулина

Один из самых оптимальных материалов для дачного дома — Ондулин. Такая кровля обойдется вам в небольшую сумму, а положить ее вы сможете даже своими руками.

Если вы хотите сделать террасу под односкатной кровлей из Ондулина, как на фото, то необходимо предусмотреть сплошную обрешетку из дерева или древесноволокнистых плит.

В Европе нередко комбинируют крышу из Ондулина с фасадами, обшитыми тем же материалом и в том же цвете.

Ондулин антрацитового тона, использованный и для плоской кровли, и для фасадов, эффектно контрастирует с хвойной древесиной, которой обшит первый этаж дома. Такой дизайн придает коттеджу настоящий нордический характер.

Отличная альтернатива традиционному волнистому Ондулину для односкатной крыши — покрытие Ондувилла, имитирующее керамическую черепицу.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Крыши из металлочерепицы

Бревенчатый дом из финского соснового бруса на фото сочетает в себе современные формы и деревенский колорит. Его крыша — интересная вариация наклонной кровли, переходящей в плоскую.

Для реализации проектов дачных домов с односкатной крышей иногда используют грубо обработанное дерево, которое придает архитектуре более уютный антураж.

Фасады каркасных домов чаще всего обшивают кедровой или еловой доской, которая со временем приобретает рустикальный вид и сливается с окружающей средой. В таком загородном коттедже приятно наслаждаться тихим и спокойным отдыхом.

Фото: webluxo.com.br

С помощью односкатной крыши архитекторы создали необычный образ — этот приватный коттедж на склоне напоминает сказочного дракона с чешуйчатой кожей и «глазами» в виде мансардных окон.

Односкатные крыши из профнастила

Частные коттеджи современной архитектуры — это лаконичный фасад и односкатная крыша. Другая распространенная особенность таких домов — это большие, чаще всего панорамные окна.

Фото: homedit.com

Будь-то лето, весна или зима, такой маленький коттедж с односкатной крышей и мансардой выглядит всегда привлекательно. А если вы живете в северном регионе, черный цвет фасадов и кровли будет оптимален для теплосбережения.

Фото: irondesignroofing.com.au

Броским элементом дизайна коттеджа на фото стала динамичная односкатная крыша, которая упирается стропильной системой в землю.

Фото: Englert Inc.

Радиусная односкатная крыша.

Фото: houzz

Односкатная кровля неплохо гармонирует с деревянными фасадами, как на фото этой загородной усадьбы с гаражом.

Фото: mountainmodernlife.com

Частный дом в стиле хай-тек — это кубический объем под односкатной крышей, квадратные окна разного размера и контрастная отделка фасадов.

Деревянная обшивка стен и зеленый газон на отдельных участках кровли способны нейтрализовать некую «холодность» отделки из камня.

Зеленые односкатные крыши

Фото: contemporist.com

Односкатные кровли с зелеными насаждениями значительно улучшают качество воздуха. Растения превращают углекислый газ в кислород, улавливают пыль и токсины и делают атмосферу более здоровой. Чем больше растений около вашего дома, тем чище будет воздух и комфортнее ваша жизнь.

Фото: contemporist.com

Плоские зеленые кровли улучшают отвод дождевой воды, и это хорошо по многим причинам. Если большое количество воды просачивается в землю вокруг дома, может разрушиться фундамент и возникнуть эрозия почвы, а на слишком увлажненных участках ничего не будет расти. Зеленые крыши предотвращают это, задерживая воду в почве и на листьях растений, позволяя воде медленно испаряться.

Фото: WELKE.nl

Зеленая крыша энергоэффективна — она создает дополнительный слой изоляции, который хорошо работает как в зимние, так и в летние месяцы. В холода такая кровля минимизирует потери тепла, а в жару растения и слой почвы защищают дом от прямых солнечных лучей. Таким образом, внутри здания сохраняется естественная прохлада, а затраты на кондиционирование снижаются.

Фото: crestroofing.ca

Односкатная зеленая кровля не только привлекательно выглядит и приносит пользу здоровью, она значительно уменьшит количество шума, попадающего в дом снаружи. Это особенно важно для тех, кто живет рядом с оживленной улицей или шоссе.

Наклонная односкатная крыша может быть засажена несколькими видами растений, которые имеют разные периоды цветения. Благодаря этому дизайн зеленой кровли будет красив во все времена года, и каждый цветок будет привносить особенную атмосферу во внешний вид дома.

Плоскую крышу можно украсить вот такой необыкновенной клумбой, как на фото.

Научные исследования свидетельствуют о том, что люди, которые часто отдыхают на природе, меньше подвержены стрессам. Зеленая односкатная крыша, особенно та, на которой вы сможете что-то выращивать и проводить время, даст вам дополнительный заряд жизненных сил, повысит вашу стрессоустойчивость и улучшит работу сердца.

Строгие геометрические объемы современных зданий часто контрастируют с естественным ландшафтом, а зеленая кровля служит объединяющим элементом, как на фото. Здесь травяной газон на крыше дома постепенно переходит в растительность на холме и создает единую плоскость, как бы сливаясь с природой.

Фото: contemporist.com

Минималистичность форм современных коттеджей не обязательно подразумевает лаконичность в материалах. В архитектуре таких домов могут одновременно присутствовать необработанный бетон и экзотическая древесина, металлические фермы и травяной газон на крыше.

Зеленая кровля ощутимо смягчает урбанистическую архитектуру частного дома на фото.

Сочетание двух архитектурных стилей — современного и этнического — отражено в палитре материалов, использованных при постройке частного коттеджа. Древесина, металл, стекло и травяной газон на крыше — в такой комбинации чувствуется смелость архитектурного замысла.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Пилообразные кровли

Фото: houzz

Первоначально пилообразные кровли применялись в коммерческом и промышленном строительстве, но сейчас стали частым выбором для загородных коттеджей в стиле хай-тек и модерн.

Пилообразная односкатная крыша — отличный вариант, если вы ищете способ, как наполнить дом естественным светом и визуально расширить внутреннее пространство.

Этот лаконичный загородный коттедж под односкатной кровлей необычной пилообразной конфигурации родом из Норвегии. При небольшой площади всего 35 кв. метров, он не кажется маленьким внутри — сквозь остекленные двери проникает много естественного света и открывается живописный вид на окрестности, таким образом, создается плавный переход между внутренним и внешним пространством.

Фото: houzz

Окна в вертикальных поверхностях, поддерживающих скаты пилообразной крыши, открывают доступ для солнечных лучей, которые мягко освещают интерьер за счет удачного угла преломления света.

Односкатные кровли волнистой формы

Фото: contemporist.com

Крыша коттеджа на фото имеет нетривиальную форму набегающей на берег волны, что подчеркивает ультрасовременную стилистику архитектуры.

Фото: blogs-images.forbes.com

Волнистая линия односкатной кровли смягчает геометрическую строгость фасадов дома, построенного из стекла и металла.

Кривизна волнообразной односкатной кровли может быть легко адаптирована к погодным условиям, характерным для вашего региона, а также в соответствии с архитектурным стилем дома.

Такой коттедж с деревянным каркасом, стеклянными фасадами и дуговидной крышей сразу же притягивает взгляд необычностью формы, напоминающей глаз.

Этот красивый маленький дом C-образной деревянной крышей и эффектно изогнутыми балками — прекрасный пример того, что можно делать с деревом в качестве строительного материала. Практически никаких ограничений, только ваше воображение.

Фото: Magazine Trendir

Частный дом на фото очень органично вписан в окружающий ландшафт. Здесь красная терракота фасадов гармонирует с цветом скал, а бирюзовая патина на медной радиусной кровле перекликается с зелеными тонами растительности.

Фото-подборка односкатных крыш

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

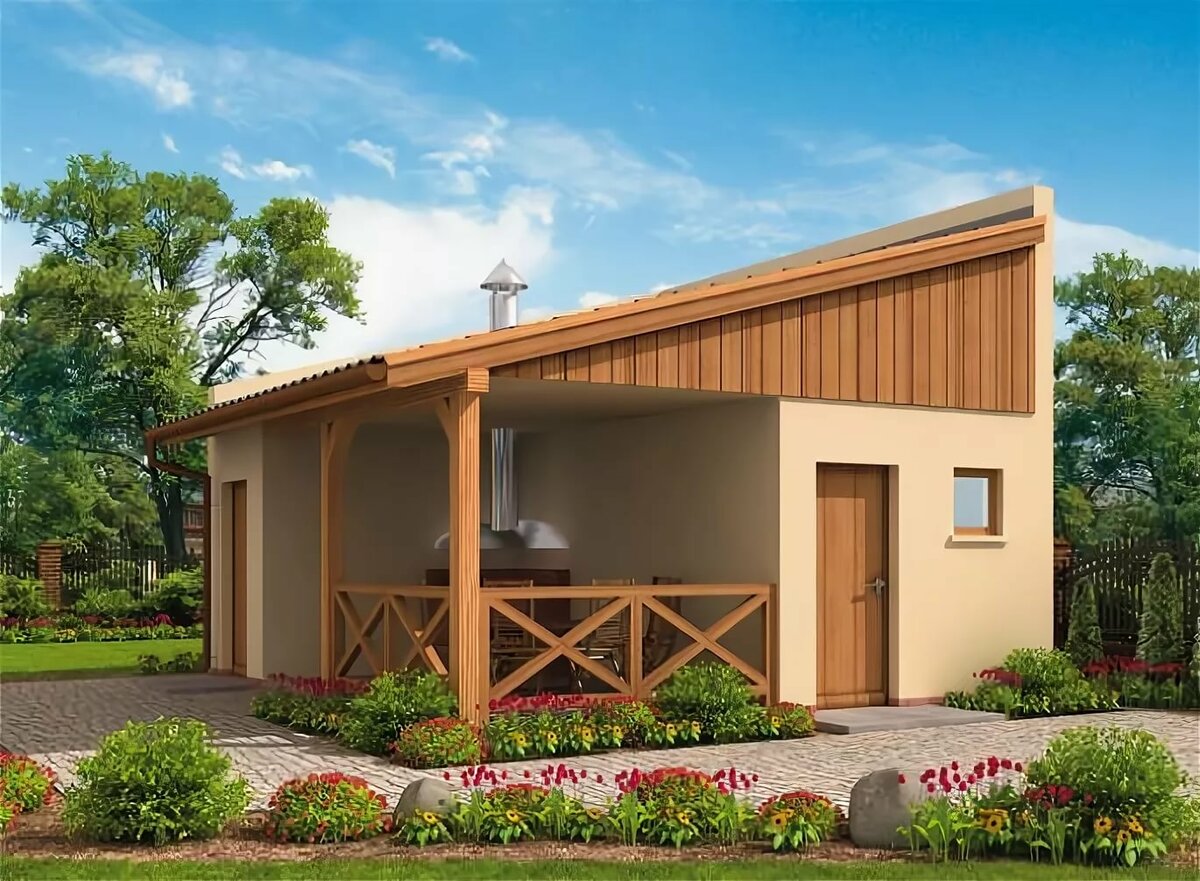

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания.

Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

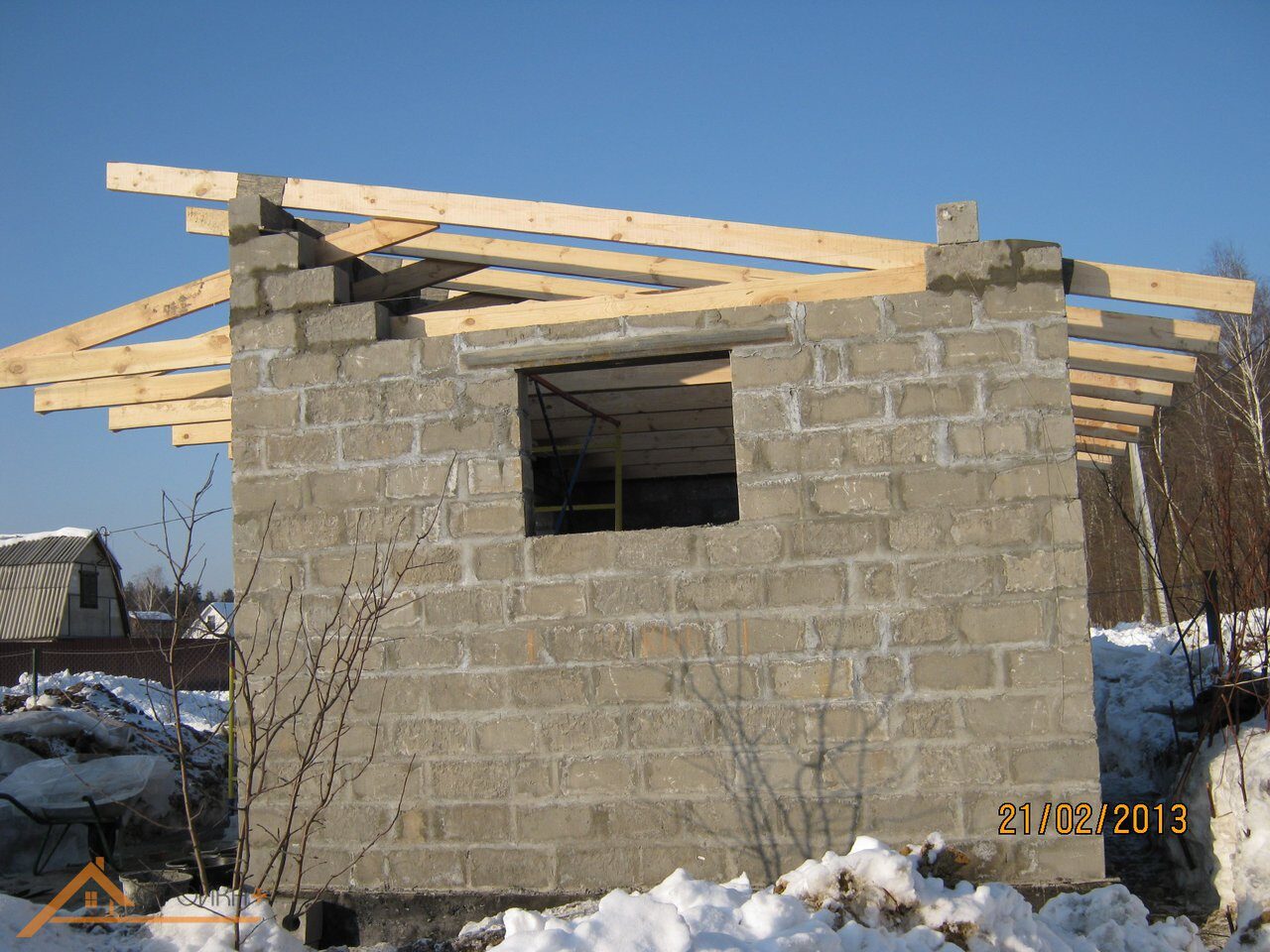

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.

• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).

• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

Общие рекомендации:

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

Как сделать своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Примеры красивых строений

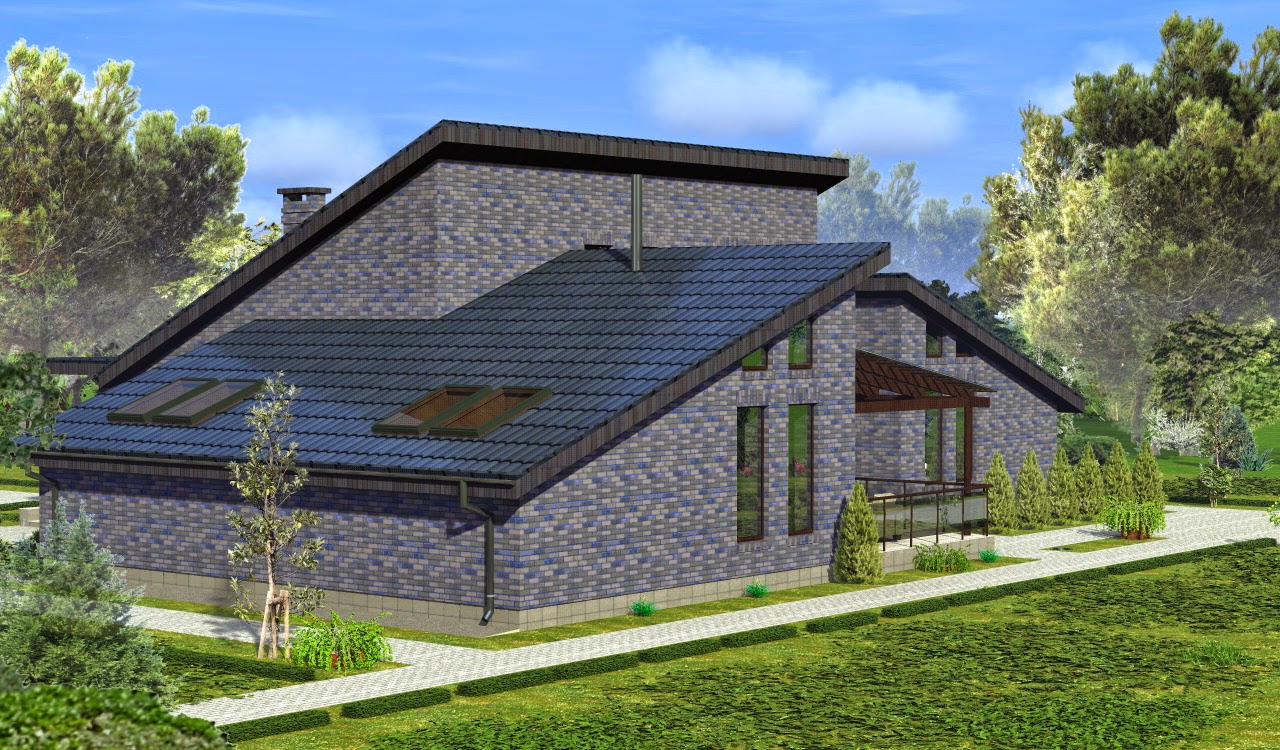

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

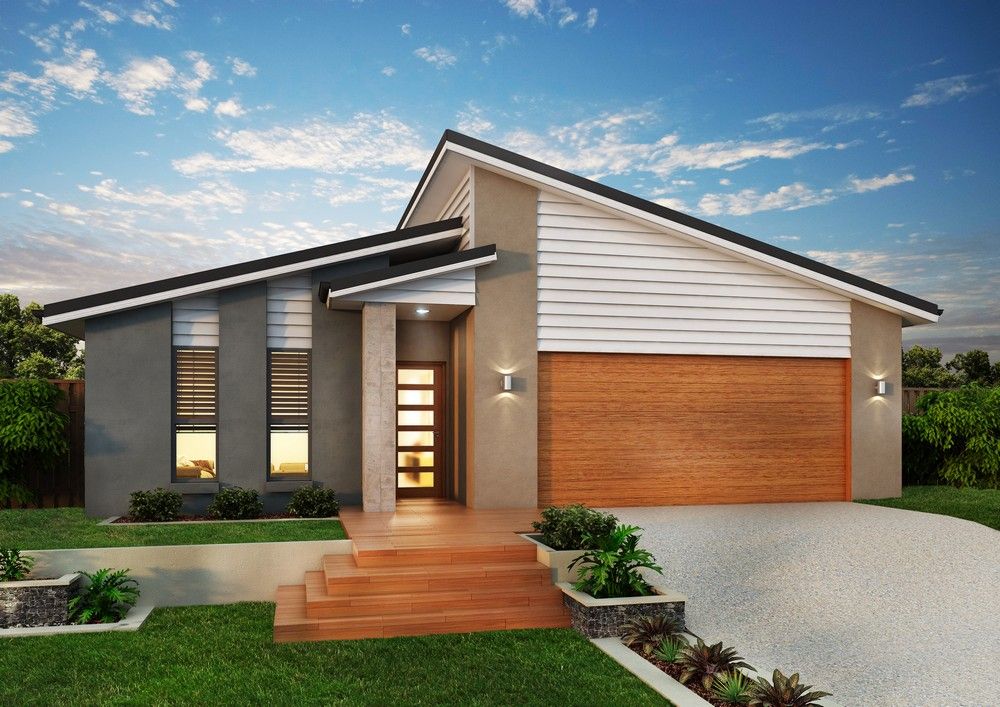

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.
• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).
• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

Общие рекомендации:

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

Как сделать своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

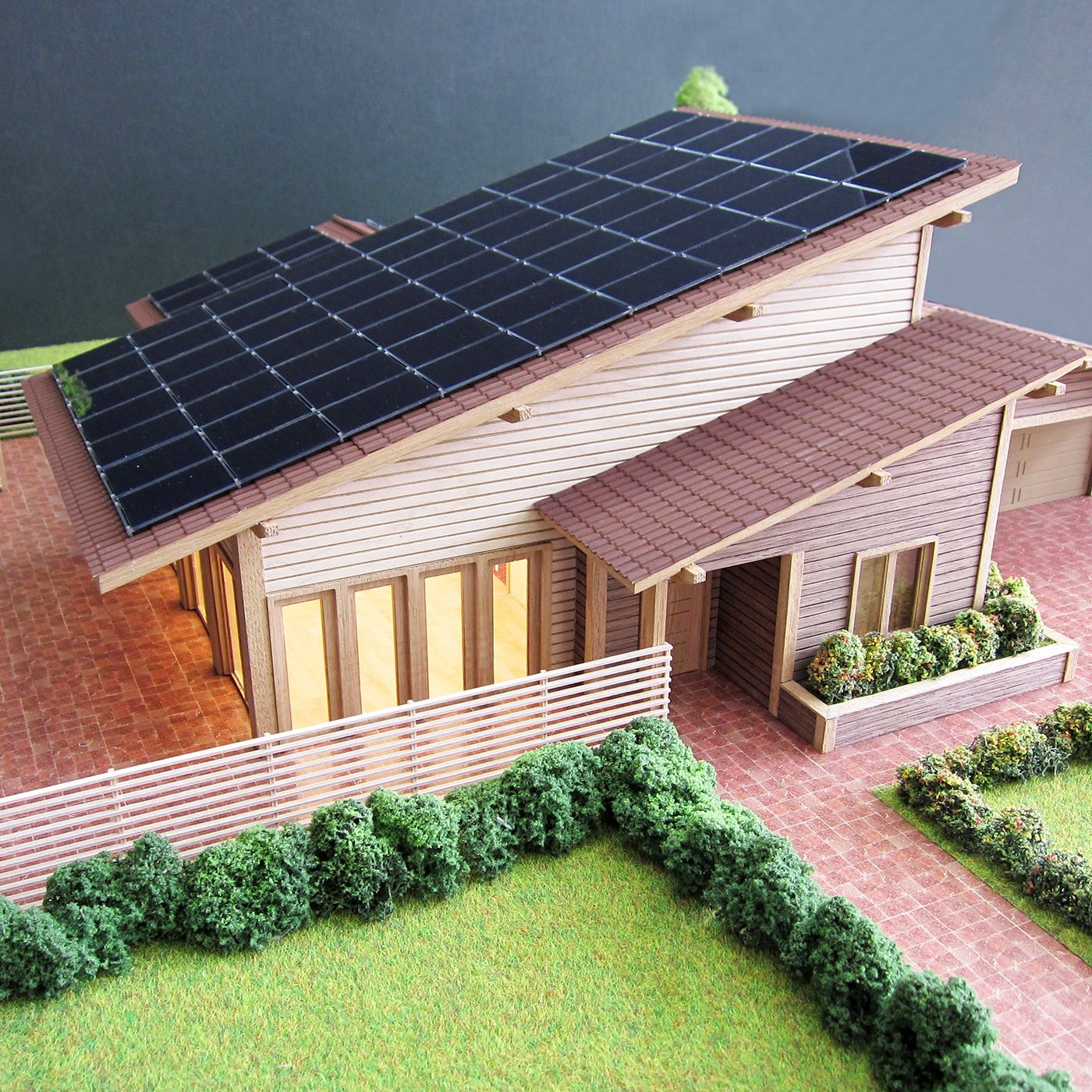

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.
• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).
• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

Общие рекомендации:

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

Как сделать своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

как сделать, устройство, инструкция, монтаж. конструкция

Крыши с одним скатом редко водружают над малоэтажными жилыми домами. Правда, их незатейливая форма и простота линий весьма привлекательны для приверженцев стиля хай-тек. Однако пока подобные явления не слишком прочно внедрились в отечественный ландшафт. Односкатные кровельные конструкции чаще возводят над гаражами, компактными дачами, верандами, бытовками.

Для оптимального результата нужно знать, каким образом сооружается односкатная крыша своими руками, что следует предусмотреть и какие этапы работ предстоит провести.

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

• Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
• Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6 м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º.

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

• Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
• Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Они привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Уклон односкатной крыши может быть обеспечен:

• Традиционно разными по высоте стенами или рядами опорных столбов.
• Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
• Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяются пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Для детального ознакомления с принципами сооружения односкатной крыши рассмотрим реальные примеры построения стропильных каркасов из пиломатериалов. Ведь древесина наиболее простой в работе и доступный по стоимости материал.

Учтем, что предварять работу должна проектная разработка с расчетами, ориентированными на индивидуальные условия строительства. Сечение деталей стропильной системы для навесов, по которым никто не будет перемещаться, необходимо определить с учетом веса кровельного пирога и снеговой нагрузки.

Для крыш отдельно стоящих построек расчеты следует производить с учетом всех типов статических и динамических нагрузок, действующих на конструкцию в течение года. Отметим, что стропильные ноги односкатных систем рассчитываются, как горизонтальные балки.

Тонкости и нюансы проектирования

Изучим общие принципы проектирования такой крыши. Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала. Однако будущим строителям нельзя забывать о специфике натуральной органики.

Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры. Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета:

• При расстоянии между опорами до 4,5 м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.
• При расстоянии от 4,6 до 6 м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин.
• При расстоянии между опорными стенками от 6,1 до 9 м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев.
• При расстоянии от 9,1 до 12 м в середине пролета устанавливают консольно-прогонную конструкцию, условно разделяющую пролет на две части. Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины.
• При расстоянии свыше 12 м пролет делится на несколько секторов прогонными конструкциями. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов.

Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки. Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки. Разбивку производят так, чтобы оба края конструкции были обеспечены стропильными ногами, а между ними с равным шагом были расположены рядовые.

Выбор шага не совсем произволен. Есть ограничения по разбивке, зависящие от материала, выбранного для изготовления деталей системы:

• Стропильные ноги, изготовленные из бревен, брусьев, пластин, устанавливаются с шагом 1,5 – 2 м.
• Стропила, выполненные из доски, устанавливаются через 1 – 1,75 м.

Имеется лимит по размерам сечения, независящий от расчетов. Даже для строений с предположительно минимальной нагрузкой диаметр бревна не может быть менее 12 см, толщина пластины менее 7 см, а толщина доски менее 4 см.

Самостоятельным строителям нужно учесть, что для изготовления подстропильных ног для крыш, перекрывающих пролеты более 4,6 м, необходимо запасаться пиломатериалом помимо бруса или доски на производство стропилин. Подкосы надо будет делать из бревна диаметром от 10 см, из бруса со стороной от 8 см или из спаренной доски размером от 25×150 мм.

Брус для мауэрлата не имеет права быть меньше 100×200 мм, бревно для тех же целей — тоньше 180-200 мм. В строительстве крыш, перекрывающих пролеты более 12 м, потребуется установка прогонов и лежней. Размер бруса для их изготовления не может быть меньше 180×180 мм, диаметр бревна не может быть меньше 200 мм. Стойки консольно-прогонной системы для большепролетных крыш выполняются из бруска со стороной от 120 мм и более или из бревна диаметром от 130 мм.

Односкатная крыша каркасной постройки

Будем считать, что проектирование успешно завершено. Ответственному строителю план-чертеж с размерами и расчетами окажет действенную помощь. Теперь разберем один из простейших примеров, в доступной форме поясняющих, как грамотно сделать односкатную крышу. Обустраивать будем небольшую каркасную баньку. Стропилины ее односкатной крыши будут опираться на верхнюю обвязку.

Шаг установки стропильных ног рассчитывать не надо, т.к. он равен расстоянию между стойками каркасных стен. На изготовление стоек пошла доска 50×150 мм. Высоту передней стенки примем 2,5 м, задняя стенка будет высотой 2,2 м.

Процесс сооружения по шагам:

• Доску раскраиваем на отрезки по 2,65-2,70 м. Количество деталей равно количеству стоек в передней стенке.
• Раскраиваем равное количество стоек для задней стенки длиной по 2,35 – 2,40 м.
• Устанавливаем подготовленные стойки, крепим с помощью металлических уголков. Крайние детали временно фиксируем укосинами.
• Проверяем горизонтальность и вертикальность стоек строительным уровнем, при необходимости выравниваем положение. Отбиваем на передних стойках горизонт на высоте 2,5 м, на задних стойках на высоте 2,2 м.
• По полученным меткам устанавливаем боковую доску.
• По факту отпиливаем излишки стоек, возвышающиеся над боковой доской.
• Устанавливаем боковые доски на торцовые стены. Для этого сначала проведем примерку, приложив доску к месту предстоящего крепления и отметив линии спилов. Доски с отпиленными излишками прибиваем к крайним стойкам обеих стен.
• Стойки боковых стенок раскраиваются по точным размерам, устанавливаются с шагом, аналогичным шагу опор передней и задней стенки. Крайние стойки боковых стенок сшиваются с крайними элементами каркасов передней и задней стен. Дверной проем можно оставить сразу, а можно вместе с оконными проемами сделать после монтажа стропильной системы путем разрезания стоек на необходимой высоте.
• Устанавливает обвязку сверху на торцы стоек, демонтируем боковую доску.
• Поверх устроенной обвязки монтируем еще одну. Не забываем перевязать углы, установив над стыком нижних досок цельный край верхней доски.
• Раскраиваем стропила из доски 50×150 мм. Учитываем, что длина их должна включать два карнизных свеса с обеих сторон и еще 10-15 см «про запас» на выравнивание.
• Устанавливаем две стропильные ноги точно вдоль боковых стен. Фиксируем их уголками к верхней обвязке через 0,7 – 1 м. Между ними укладываем и крепим рядовые стропилины, которые крепим в двух местах к обвязке.
• Выравниваем края, обрезаем излишки стропилин. Затем по периметру монтируем ветровую доску, используя материал 50×100 мм.
• Сооружаем сплошную обрешетку из влагостойкой фанеры, листы которой укладываем в разбежку с зазорами по периметру каждого элемента в 2-3 мм, чтобы обеспечить материалу резерв на температурное расширение.
• Крепим поверх обрешетки гидроизоляционный ковер.

Крыша пологая, потому о разреженной обрешетке речь не может идти. Перед укладкой покрытия вырезаем отверстие под дымоход. Вокруг него и вдоль свесов крыши прокладываем полосы дополнительной гидроизоляции.

Поверх сплошного настила укладываем выбранную разновидность кровельного покрытия: битумно-полимерную кровлю, профнастил или стальные листы, соединенные фальцами.

Крыша каркасного дома с верандой

В технологиях сооружения односкатных крыш по каркасным коробкам со стенками разной высоты практически нет отличий. Этапы строительства проводятся по схожему плану, выполняются типовые работы. Различаются размеры построек, крутизна крыши, величина совокупной нагрузки, учитывающей погодные обстоятельства, специфику эксплуатации и вес кровельного пирога.

Односкатная крыша – наиболее востребованная «участница» всевозможных архитектурных комбинаций. В представленном нами примере два отдельных ската возведены над дачей. Одна из односкатных крыш устроена над жилой частью каркасного дома, вторая – над пристроенной к дому террасой. У жилой части дома общий фундамент и несущая стена, на которую верхами опираются стропила обоих крыш.

Алгоритм строительства:

• Раскраиваем стропилины так, чтобы с обеих сторон остался запас на карнизные свесы.
• Укладываем стропила с шагом, равным расстоянию между стойками каркасной постройки. Крепим их к обвязке уголками.
• Раскраиваем две ветровые доски длиной, равной длине стенки плюс два боковых карнизных свеса.
• К боковым элементам обвязки крепим выноса боковых карнизов.
• Прибиваем ветровую доску к торцам выносов.
• Раскраиваем брус 100×100 мм для строительства опор веранды. Их длина на 50-70 см меньше высоты стоек высокой стенки дачи.
• Устанавливаем опорные стойки веранды, шаг установки выбираем согласно собственной архитектурной конкретике.
• Верх стоек соединяем обвязкой из бруса 100×100 мм. Крепим шурупами или гвоздями, для надежности можно продублировать соединения уголками.
• К высокой стенке коробки строго горизонтально прибиваем доску, отступив от линии сопряжения стены и крыши 30-40 см.
• Раскраиваем стропила веранды, длина которых должна включать один карнизный свес.
• Укладываем на прибитую доску и обвязку веранды раскроенные стропила. Крепим гвоздями или уголками.
• Выравниваем край ската веранды и прибиваем к торцам стропилин ветровую доску.
• Поверх скатов устроим сплошную обрешетку — настил из влагостойкой фанеры. Затем настилаем полиэтиленовую или полимерную гидроизоляцию и укладываем выбранное для отделки кровельное покрытие.

Желающим утеплить крышу дачной постройки надо будет перед устройством обрешетки уложить в пространство между стропилинами теплоизоляцию. Со стороны помещений дачи в таких случаях устанавливается пароизоляционный материал. Он защитит утеплитель от увлажнения с последующим гниением и потерей изоляционных качеств. Пароизоляция фиксируется степлером к стропилам, после чего внутренняя поверхность обшивается листами ГВЛ, фанерой, вагонкой.

Работы по повышению теплотехнических характеристик односкатной крыши можно проводить после монтажа кровельного покрытия. Теплоизоляция укладывается тогда изнутри постройки, дальнейшие действия производятся в аналогичной последовательности.

Применение стропильных ферм

Согласно техническим признакам односкатной крыши одиночные стропила укладываются на стенки разной высоты. Что делать, если у обустраиваемой стопы обе стенки доведены до единого уровня?

Например, при сборке сруба небольшой бревенчатой баньки неразумно и нерентабельно выводить одну из стен выше другой, хотя для реализации подобных планов имеются технологические средства. Расход времени и материала будут слишком велики. А в итоге обычный скат, который можно возвести значительно дешевле и быстрее.

Выход до неприличия прост: для оперативного строительства односкатной крыши по коробу со стенками равной высоты нужно просто использовать стропильные фермы. Их по шаблону можно сделать самостоятельно или приобрести в готовом виде. Заводская продукция может быть выполнена из древесины либо металла. Первый вариант предпочтительней для обустройства жилых и часто посещаемых строений, второй для гаражей, подсобок, веранд.

Разберем пример сооружения односкатной крыши с фермами для дачной пристроенной веранды или крыльца. Для изготовления ферм запасемся доской 25×45 мм, для стоек приобретем доску 120×45 мм или толще, если предполагается давление на крышу солидной снеговой нагрузки.

Для обшивки потолка, фронтонов и устройства сливных досок приобретем доску 70×22 мм. Для сооружения сплошной обрешетки приобретем не строганную шпунтованную доску 95×22×16 мм.

Последовательность работ:

• Раскраиваем детали стропильных ферм, учитывая, что изготовленный нами прямоугольный треугольник коротким катетом будет крепиться к стене дома, а его гипотенуза обязана обеспечивать карнизный свес требующегося размера. Длинный катет и гипотенузу раскраиваем из доски 25×45 мм, короткий катет из доски 120×45 мм.
• Детали ферм фиксируем металлическими перфорированными пластинами и анкерами.
• Устанавливаем фермы, короткий катет крепим к стене дома шурупами с дюбелями. Длинный катет прибиваем гвоздями к обвязке веранды.
• Обшиваем фронтоны установленной вертикально доской.
• К торцам прибиваем сливные доски.
• Устраиваем по стропильным фермам сплошную обрешетку из горизонтально уложенной доски. Не забываем оставлять зазоры 2-3 мм между всеми деталями обшивки.
• Вдоль примыкания односкатной крыши к стене устанавливаем угловую накладку.
• Обшиваем потолок, не заполняя доской часть карнизного свеса для обеспечения вентиляции. Оставленное пространство закрываем сеткой, защищающей от проникновения насекомых.
• Укладываем выбранное кровельное покрытие. По периметру устанавливаем металлические профилированные планки, крепим их к ветровой доске.

К переднему торцу построенной нами односкатной крыши желательно прикрепить водосточный желоб и вывести его сливной сегмент за пределы крыши. Кронштейны для его установки крепятся до устройства обрешетки к стропилам.

Обучающие ролики продемонстрируют, как своими руками грамотно построить прочную односкатную крышу: видео в подробностях изображают процесс.

Строительство односкатной крыши над пенобетонной коробкой:

Устройство обрешетки крыши с одним скатом:

Гидроизоляция односкатной крыши:

Приведенные в пример варианты сооружения односкатной крыши помогут разобраться с процессом возведения и удачно реализовать планы по обустройству загородной собственности.

20 Разновидностей кровли, о которых вам стоит знать

от Aleksey | Архитектура Декор Мастерская | Вторник, 28 мая 2019

Подпишитесь на Make-Self.net в Facebook и читайте наши статьи первыми.

Если интерьер вашего дома это мозг, то крыша — череп. Другими словами, она защищает нежную структуру интерьера вашего дома от внешних воздействий. Тем не менее, несмотря на ее важность, крыша составляет лишь 3% от общей стоимости строительства дома. И, к сожалению, часто пренебрегают выбором конструкции кровли, что может привести только к потери денег.

ЧИТАЙТЕ ТАКЖЕ: 18 Миниатюрных дачных домиков. +5 Проектов

ЧИТАЙТЕ ТАКЖЕ: 50 Фотографий уютных садовых беседок

ЧИТАЙТЕ ТАКЖЕ: 11 Фантастических примеров перевоплощения амбаров

ЧИТАЙТЕ ТАКЖЕ: Современный дом для молодой семьи за небольшой бюджет

Для того, чтобы вы лучшее разбиралась в видах кровли, мы собрали для вас 20 основных конструкций, о которых вам стоит знать.

1. Открытая двускатная крыша

Что может быть лучше, чем начать наш обзор с очень популярной двускатной крыши? Эти крыши были использованы с незапамятных времен в древней римской и греческой архитектуре. Что делает их настолько популярными?

Ну, для начала, они сравнительно недорогие, а также имеют широкий диапазон конструкций. Кроме того, остроконечные крыши имеют простой принцип конструкции, по сравнению с другими сложными структурами крыши в этой статье. Остроконечные крыши также предоставляют большую защиту от дождя и снега.

Фотография — hga

2. Коробка с двускатной крышей

Этот тип крыши очень похож на двускатную, описанную выше, но с одним небольшим исключением. На коробке с двускатной крышей присутствует треугольное расширение с обоих сторон дома. Это единственное различие между этими двумя конструкциями.

Фотография — wikimedia

3. Пристройка с односкатной крышей

Эта конструкция довольно широко используются в современных домах. Основная крыша имеет уклон, который напоминает зеркальный наклон на пристройке.

Сочетание этих различных конструкций крыши вместе имеет эстетический эффект. Это позволяет строить стены разной высоты, как дома, показанные на рисунке ниже.

Фотография — homeadore

4. Крыша дормер

Далее в нашем списке конструкция дормер. Она имеет дополнительную структуру поверх существующей конструкции крыши. Эта структура, как правило, под крышей и содержит окно за пределами плоскости скатной крыши. На фото ниже показана конструкция крыши дормер. Такая структура может быть использована для расширения внутреннего пространства.

Фотография — tumblr

5. Вальмовая крыша (шатровая)

Итак, что же такое четырехскатная крыша? По сравнению с простыми остроконечными крышами, которые имеют наклонные конструкции с 2-х сторон здания, шатровые крыши имеют склоны со всех сторон. Помимо дополнительной защиты от дождя, шатровые крыши также лучше подходят в ветреных погодных условиях.

Но есть и обратная сторона, это стоимость. Четырёхскатные крыши более дорогие в сравнении с простой двускатной крышей. Кроме того, наклонные плоскости означают, что чердачного пространства практически нет, как показано на изображении ниже.

Фотография — naoi-a

6. Вальмовая и ендова крыша

Это модифицированные или расширенные версии простого шатра. Однако разница в конструкции крыши обусловлена ​​формой здания. Если здание не является прямоугольным, либо Т или L-образной формы, то для этого здания будет использоваться конструкция вальмовой и ендовы крыши. Взгляните на инструкцию, которая облегчит понимание данной конструкции.

Фотография — mylastroof

7. Крыша гамблер

Крыша гамблер очень похожа на стандартную двускатную крышу, однако, вместо одного склона на каждой стороне, конструкция имеет два склона. Этот тип, как правило, используется в постройке амбаров, но в сочетание с конструкцией дормер может использоваться в обычных домах.

Фотография — napavalleyregister

Фотография — magnoliamarket

8. Мансардная крыша

Мансардные крыши были придуманы во Франции архитектором Франсуа Мансар. Вы можете увидеть подобную конструкцию во многих европейских странах, включая Францию.

Несмотря на его популярность среди аристократических зданий, мансардные крыши не так широко используются в обычных домах. Мало того, что они гораздо дороже по сравнению с более популярными кровельными конструкциями, у них довольно сложная структура. Если вы планируете использовать мансардную крышу в своем доме, то мы предлагаем вам сперва проконсультироваться с опытным специалистом.

Фотография — pinterest

9. Крыша бабочка

Проще говоря, крыша бабочка не что иное, как перевернутая двускатная крыша. Этот тип конструкции совершенно новый по сравнению с другими кровельными конструкциями, показанных в этом списке. Крыша бабочка была придумана Уильямом Крисел и Дэном Палмер в конце 1950-х годах. Первая крыша была создана швейцарско-французским архитектором по имени Ле Корбюзье, который использовал ее для дома отдыха в Чили в 1930 году.

Фотография — contemporist

10. Голландская двускатная крыша

Это слияние между шатровой и двускатной крышами. Как вы можете видеть на рисунке ниже, часть фронтона находится на верхней части шатровой кровли. У этой конструкции есть немало преимуществ.

Голландская двускатная крыша имеет сравнительно большое чердачное помещение, кроме того, эта конструкция увеличивает жесткость, что приводит к большей устойчивости к плохим погодным условиям. Другими словами, она сочетает в себе прочность двускатной крыши и не имеет недостатков шатровой.

Фотография — pintqrest

Фотография — pinterest

11. Шестигранная газебо

Шестигранные крыши подходят не для каждого дома. На самом деле, они в основном предназначены для улучшения эстетики, а не практичности. Один из наиболее распространенных мест, где вы увидите шестиугольную крышу, это беседка. На приведенном ниже рисунке продемонстрирована беседка с гексагональной крышей сверху.

Фотография — greenstonewholesale

12. Полувальмовая крыша

В отличии от голландской двускатной, крыша имеет большой фронтон с обрезанными кромками, которые напоминают шатровую конструкцию.

Преимущество такой конструкции в увеличении пространства чердака, по сравнению со стандартной шатровой крышей, и устойчивостью к сильным ветрам. Однако, как вы можете видеть на рисунке, она имеет сложную конструкцию, которая значительно увеличивает ее стоимость.

Фотография — historicindianapolis

13. Крыша с верхним рядом окон

Эта конструкция имеет ряд окон на верхней части, как вы можете видеть на рисунке ниже. Поскольку окна расположены очень высоко, они предотвращают вторжение в частную жизнь.

Итак, какова ее функция? Возможно вы уже догадались, эта конструкция проникать большому количеству естественного света в здание. Кроме того, в результате избыточного естественного света, в комнате теплее в холодные зимние месяцы.

Фотография — tuffshed

14. Пилообразная крыша

Ранее пилообразные крыши, как правило, использовались в промышленных зданиях, но эта философия дизайна медленно переросла в современные дома. По определению, крыша состоит из ряда гребней с вертикальными стеклами, которые встречают скатную крышу. Итак, каковы преимущества данной конструкции крыши?

Пилообразная крыша также пропускает большое количество естественного света. Однако, в отличии от крыши с верхним рядом окон, пилообразная крыша имеет вертикальные окна на каждом сегменте.

Фотография — burrandmccallum

15. Плоская крыша

Хотя плоские крыши довольно часто встречаются в коммерческих или промышленных зданиях, они также используются во многих жилых домах. Однако, если вы живете в районе с обильными осадками и снегопадом, мы рекомендуем вам не выбирать данную конструкцию.

Фотография — pinterest

16. М-образная крыша

Как следует из названия, M-образные кровли напоминают букву М. Другими словами, конструкция представляет собой две объединенные двускатные крыши.

Излишне говорить, что снег и дождь, безусловно, будет собираться во внутренней части. В районах с высоким уровнем осадков и снегопадами, использование подобной конструкции не рекомендуется.

Фотография — inhabitat

17. Крыша салтбокс

Салтбокс довольно часто встречается в Новой Англии, США. На самом деле, первый дом с подобной конструкцией был построен в Новой Англии и является символом американской колониальной архитектуры. Кровля очень похожа на двускатную крышу, однако имеет асимметричные склоны.

Эта философия дизайна приводит к нескольким проблемам. Внутреннее пространство на задней стороне дома весьма ограничено из-за крыши, которая находится близко к земле. Кроме того, сложная конструкция также приводит к увеличению затрат.

Фотография — pinterest

18. Односкатная крыша

Односкатная крыша имеет наклон, как вы можете видеть на рисунке ниже. Многие современные дома предпочитают использовать такой стиль кровли, поскольку он не только предоставляет больше внутреннего пространства, в отличии от двускатной крыши или шатровой.

Еще одно преимущество установки подобной кровли — простота. Эти крыши легко монтируются и не требуют столько строительных материалов, как некоторые из нашего списка. Однако, если вы живете в области, склонной к торнадо и ураганам, мы предлагаем не использовать данную конструкцию.

Фотография — buildllc

19. Комбинированные крыши

Как следует из названия, комбинированные крыши объединение несколько простых конструкций. Посмотрите на рисунке ниже, например, он включает в себя двускатную крышу вместе с шатровой кровлей для переднего крыльца. Комбинированные крыши являются более подходящими для сложной архитектуры.

Фотография — pinterest

20. Крыша пирамида

Эта крыша напоминает пирамидальную структуру. Если вы живете в районе с суровыми условиями окружающей среды, то подобная конструкция отличный выбор. Они чрезвычайно устойчивы к сильным ветрам.

Фотография — pinterest

СВЕЖИЕ СТАТЬИ

ПОПУЛЯРНЫЕ СТАТЬИ

Расчет односкатной крыши, онлайн калькулятор стоимости односкатной кровли на дом

Односкатная крыша – самая недорогая по затратам на ее устройство. Она особенно популярна в регионах, где постоянно дует сильный ветер и более всего подходит для небольших домов, строений, террас. Угол наклона ската крыши может быть различным – от 6 до 30 градусов. Чтобы получить верный расчет материалов, воспользуйтесь нашим онлайн-калькулятором.

Возможности калькулятора односкатной крыши:

С помощью нашего онлайн-калькулятора можно выполнить следующие действия:

• определить необходимое количество кровельного покрытия (профнастила, металлочерепицы или фальцевой кровли), доборных элементов и комплектующих;
• узнать стоимость каждого из требуемых материалов;
• уточнить количество материалов для утепления крыши и их стоимость;
• скачать и распечатать расчет для последующего использования.

Последовательность действий при использовании калькулятора

После того, как будут выполнены замеры ширины и длины ската, вы можете выполнить расчет материалов на крышу с помощью онлайн-калькулятора.

Дальнейшие действия должны выполняться в следующем порядке:

• после выбора типа кровли (в нашем случае односкатной) следует внести данные, полученные по результатам замеров;
• указать: будет ли устраиваться утепление, чтобы калькулятор мог подсчитать необходимое для этого количество соответствующих материалов и их стоимость;
• определить, нужен ли вам учёт материалов, необходимых для изготовления софита. Если нужен, то необходимо внести ширину карнизного свеса и лобовой доски и затем указать из каких материалов (металла или ПВХ) он будет изготавливаться;
• выбрать кровельные материалы из предлагаемых программой калькулятора;
• с помощью переключателя выбрать требуемый профиль с учетом запретных длин и рабочей ширины. Смещение листа профиля на раскладке кровли помогает сделать выбор и подобрать наиболее экономную раскладку;
• в зависимости от выбранного типа кровельного покрытия указать требуемую толщину, вид покрытия и цвет;
• получить результаты вычислений калькулятора, которые при желании можно корректировать, для чего в соответствующем разделе есть опция «поменять». Если остались вопросы – закажите обратный звонок: вам перезвонит наш специалист, который сможет ответить на любые технические вопросы.

Как построить Г-образную крышу | HowToSpecialist

Этот пошаговый проект своими руками примерно как построить L-образную крышу . Соорудить двускатную крышу для Г-образного сарая несложно, если использовать профессиональные планы и инструменты. Любой человек с базовыми навыками деревообработки может выполнить эту работу, но вам нужно попросить друга помочь вам, так как один должен удерживать компоненты на месте, а другой вбивать винты. Двускатная крыша, безусловно, добавит характера к вашему проекту, хотя это требует значительной работы и мастерства.

Строительство впадины крыши — сложный проект, но любой человек может выполнить работу, если использовать правильные планы. Как вы легко увидите в этой статье, вам нужно сделать несколько надрезов под углом, иначе компоненты не войдут на свои места должным образом. После совмещения компонентов на месте просверлите направляющие отверстия и вставьте 4 ″ оцинкованные винты в верхние пластины и коньковые доски.

Используйте спиртовой уровень, чтобы выровнять компоненты и проверить, идеально ли расположены коньковые доски.Продолжите проект деревообработки, проверив, стоят ли стропила отвесно. Еще один аспект, который вы должны принять во внимание, — это проверить, выровнены ли концы стропил. Эти аспекты могут показаться незначительными, но они влияют на окончательный вид вашего L-образного сарая. Если вы хотите создать небольшой чердак, следует учесть использование уклона 45 °.

Сделано по плану

Для того, чтобы построить L-образную односкатную крышу , необходимо использовать следующее:

Материалы

• A — 8 кусков пиломатериалов 2 × 4 — длина 97 1/4 ″ НИЖНИЙ РАФТЕР
• B — 22 куска пиломатериалов 2 × 4 — длина 65 1/4 ″ РАФТЕРЫ
• C — 2 куска пиломатериалов 2 × 4 — 144 3/4 ″ и 144 1/2 ″ КОНЕЧНАЯ ДОСКА
• D — 2 куска пиломатериалов 2 × 4 — длина 85 ″ РАФТЕРЫ ДОЛИНЫ
• E — 2 шт. По 2 × 4 — 36 ″, 2 шт. — 8 1/4 ″, 2 шт. — 26 1/4 ″, 2 шт. — 54 1/4 ″ РАФТЕРЫ
• F — 4 куска бруса 2 × 4 — 12 3/4 ″, 2 шт — 24 1/4 ″ ПРОМЕЖУТОЧНЫЕ РАФЕРЫ

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, лобзик
• Мел, рулетка, спиртовой уровень, столярный карандаш
• Станки буровые и сверла

подсказки

• Нанесите несколько слоев морилки на деревянные детали
• Прикрепите стропила по отвесу, прежде чем закрепить их на месте

Время

Связанные

Строительство Г-образной крыши

Строительство Г-образной крыши

Умный совет: Строительство L-образной крыши — сложный проект, но любой человек с базовыми навыками работы с деревом может выполнить работу всего за несколько часов.Важно спланировать все с самого начала, иначе вы можете столкнуться с проблемами во время проекта.

Как построить Г-образную крышу

Установка коньковой доски

Первый этап проекта — установка коньковой доски. Чтобы установить компоненты на место, вы должны прикрепить их к каркасу сарая с обоих концов. Поместите спиртовой уровень поверх коньковой доски, чтобы убедиться, что она ровная.

Монтаж стропил ендовы

Установка стропил ендовы на коньковые доски — простая работа, если используются правильные инструменты и методы.Вам нужно обрезать концы стропил под углом, чтобы они правильно встали на место. Просверлите направляющие отверстия в стропилах и закрепите их оцинкованными шурупами.

Установка стропил

Установить остальные стропила несложно, если у вас есть все компоненты и разместить их на одинаковом расстоянии. Совместите компоненты с обоих концов, если хотите получить профессиональный результат.

Монтаж стропил

Установите стропила каждые 24 дюйма по центру, если вы хотите получить профессиональный результат.Как вы можете видеть на изображении, вам также необходимо установить нижние стропила, чтобы обеспечить достаточную поддержку конструкции.

Фермы планы

Строить элементы крыши легко, если вы используете надлежащие планы, качественные материалы и подходящие инструменты. Разметив линии реза пиломатериала 2 × 4, вы должны отрегулировать компоненты до нужного размера с помощью циркулярной пилы с острым лезвием. Прикрепите промежуточные стропила к двускатным концам крыши, чтобы должным образом поддержать сайдинг.

Планы стропил долины

Обрежьте стропила ендовы, как на изображении, если хотите получить профессиональный результат. Используйте хорошую пилу, чтобы обрезать концы стропил под углом, иначе они не встанут на место должным образом. Установите нижнее стропило на дно компонентов ендовы, чтобы они плотно скреплялись.

Армирование фронтонов

Работайте с большим вниманием, если хотите получить точный результат.Установите стропила на место, выровняв их с обоих концов. Перед сверлением направляющих отверстий и установкой оцинкованных шурупов на место используйте спиртовой уровень, чтобы проверить, стоят ли стропила по отвесу.

Как построить Г-образную крышу

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для древесины и дайте ей высохнуть в течение нескольких часов. Затем сгладьте поверхность по древесной фактуре наждачной бумагой средней зернистости.

Умный совет: Ознакомьтесь с остальной частью проекта, чтобы узнать, как установить настил крыши и свес L-образного навеса.

Спасибо, что прочитали наш проект о , как построить L-образную крышу , и мы рекомендуем вам ознакомиться с остальными проектами. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

<< Предыдущая | Вперед >>

Строительство L-образной конструкции с полными фронтонами

Информация в этой статье относится к:

ВОПРОС

Как мне автоматически создать L-образную конструкцию с тремя полными фронтонами?




ОТВЕЧАТЬ

Обратный фронтон, иногда называемый противостоящим фронтоном, перпендикулярен главной двускатной крыше.Обратный фронтон может присоединяться к основной крыше в любом месте основной крыши. В этом примере он соединяется с основной крышей одним концом.

Построить Г-образную двускатную крышу с автоматической двускатной крышей

1. Сначала запустите Home Designer и выберите запуск New Plan .
2. Затем выберите Build> Wall> Straight Exterior Wall и нарисуйте стены для вашей L-образной конструкции по часовой стрелке.

3. Используя инструмент Select Objects , выберите стену, затем щелкните и перетащите ее конец, чтобы продлить стену через выступ L, чтобы мы точно знали, где разместить наш разрыв стены.

4. Выберите в меню Build> Wall> Break Wall . Щелкните, чтобы разместить разрыв в стене в месте пересечения пристройки стены с фронтоном.

5. После того, как разрыв будет размещен, используйте инструмент Select Objects , чтобы выбрать одну из стен, указанных ниже красным.

6. После выбора щелкните инструмент редактирования Открыть объект , чтобы отобразить диалоговое окно Wall Specification .
7. На панели «Крыша» щелкните и выберите Full Gable Wall , затем щелкните OK .
8. Повторите этот процесс для каждой стены, обозначенной красным на изображении выше.
9. Верните конец стены в исходное положение.

10. Выберите Build> Roof> Build Roof из меню, чтобы открыть диалоговое окно Build Roof .
11. Задайте шаг крыши и нажмите OK , чтобы построить крышу.

    В Home Designer Pro необходимо установить флажок Build Roof Planes , прежде чем нажимать OK, чтобы сгенерировать плоскости крыши.

12. Выберите 3D> Создать вид камеры> Полный обзор перспективы в меню, чтобы увидеть результаты. В Home Designer Pro выберите 3D> Создать вид в перспективе> Полный обзор перспективы.

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедрами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж и сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Тогда случается: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

Один из подходов — заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не получите нужный результат. Другой вариант — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал продвинутую конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания., и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал. Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравными уклонами, будь то вальм или впадина.В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение


Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке. На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне.Свес составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным углом наклона у бедренных (или равнинных) стропил. Другой — выровнять фасции.

Установить ямы . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода.Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

Выстраивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном.Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами. Но на самом деле это не так уж и сложно.

В местах соединения крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен.На чертеже Б показано, как автор решает эту проблему, начиная раскладку кровли с концов стропил и поднимая стеновые плиты под более крутоскатную крышу.

Объединение лицевой панели. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать компоновку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши.В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть увеличена на 1,6 дюйма на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение


Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол стыка неодинаковых крыш, а затем перенести измерения с чертежа на пиломатериал. На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж стен и потолков, чтобы установить критические размеры для разрезания бедра (C).

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A.Проведите диагональную линию между 9 футами (прогон основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на лопасти. Это дает угол наклона стропила бедра.

Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром.Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный пробег от бедра = 15 5/8 дюйма.

Между прочим, единичный пробег для более пологой крыши всегда будет меньше 17 дюймов, в то время как единичный пробег для более крутого склона всегда будет больше 17 дюймов. .

Итак, теперь мы знаем шаг стропил вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной плиты и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. После завершения чертежа в натуральную величину пора начинать наносить отметки на кусок пиломатериала.

Чтобы рассчитать разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

Хвост бедра. Сначала разложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный подъем и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Отвес представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить вертикальный разрез, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Так как бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий рот . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы делали это для любого стропила.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит замеры.

Раскрой по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

«Задняя часть», или скос, стропила гарантирует, что обшивка крыши будет плотно прилегать к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Опора бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами по отдельности, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка стропила

Перед тем, как прибить вальмовое стропило, обязательно выложите положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемника, используя наклон основного ската крыши 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравномерным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это все еще дает большую поддержку обшивке. Кроме того, я часто удваиваю бедренные стропила для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, несмотря на то, что детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Что такое двускатная крыша? Все, что вам нужно знать

Попросите ребенка нарисовать дом, и в результате получится квадратный дом с треугольником наверху. Этот тип крыши — двускатная крыша, также известная как остроконечная или скатная крыша. Двускатные крыши являются одними из самых популярных стилей крыш в США и имеют знакомую форму с наклонными сторонами, которые образуют треугольник наверху, известный как фронтон. В зависимости от размера и стиля дома могут включать более одного фронтона.

Сам фронтон обычно строится из материалов, используемых для внешней отделки дома, таких как камень, сайдинг или дерево, а не из кровельных материалов. Двускатные крыши, как правило, встречаются в более холодных климатических условиях, таких как Новая Англия и Канада, потому что крутой уклон позволяет дождю и снегу соскальзывать, а не накапливаться на крыше дома.

Материалы для двускатной крыши

На двускатной крыше можно использовать практически любой тип кровельного материала, например, битумную черепицу, кедровую плитку, металл или черепицу из терракоты, глины или бетона.

• Асфальт — один из наиболее распространенных материалов, используемых для двускатной крыши, особенно если у него есть слуховое окно, шатры и впадины, поскольку он может снизить вероятность протечки. Битумная черепица устойчива к атмосферным воздействиям и бывает разных цветов и стилей.
• Металлические кровли устойчивы к экстремальным температурам, ветру и граду. Хотя металлические крыши дороже, чем крыши из битумной черепицы, они долговечны и не требуют особого ухода.
• Черепичные крыши также долговечны и могут прослужить от 60 до 100 лет.Материал устойчив к атмосферным воздействиям и прост в уходе, но вес плитки означает, что установка может быть более сложной и, следовательно, более дорогой, чем асфальтовая черепица.
• Кедровая шейка, изготовленная из дерева, является популярным вариантом для двускатных крыш, поскольку она препятствует протечкам вокруг слухового окна и в других местах. Несмотря на то, что кедровые крыши привлекательны, они требуют большего ухода, чем некоторые другие материалы, и уязвимы для повреждения водой.

Многие фронтоны имеют разную высоту крыши с пиками и впадинами и могут включать слуховые окна.Ваш кровельщик может захотеть установить металлическую черепицу или металлическую крышу со стоячим фальцем, чтобы предотвратить утечки. Гидроизоляцию, которая относится к тонким металлическим частям, используемым для предотвращения протекания крыши, следует устанавливать по краям слухового окна, дымохода, окон и желобов.

Плюсы и минусы двускатной крыши

Хотя двускатные крыши популярны, они не обязательно идеальный выбор для любого дома или любого климата. Двускатные крыши не подходят для мест с частыми сильными ветрами или ураганами.Двускатная крыша может обрушиться, если рама не имеет прочной опоры. Их глубокий свес может отделиться от дома при сильном ветре, что также может привести к отслаиванию материалов от наклонных сторон крыши. Если у вас двускатная крыша и бьет шторм, вам следует осмотреть ее после урагана.

Сложные двускатные крыши могут создавать архитектурные проблемы для вашего строителя, потому что внутренние стены должны быть разной высоты, чтобы соответствовать форме крыши. В некоторых случаях, особенно если вы живете в районе с сильным ветром, в крыше необходимо предусмотреть дополнительную опору, чтобы предотвратить повреждение от ветра.Оба вопроса могут потребовать дополнительного времени, что увеличивает расходы.

Простые двускатные крыши легче построить и, следовательно, дешевле, чем более сложные конструкции. Основное преимущество двускатных крыш — их способность противостоять накоплению снега и воды. Листья также легче соскальзывают с двускатной крыши, чем с плоской.

Круто скатная двускатная крыша позволяет получить сводчатые потолки и больше места на чердаке. Вы можете добавить двускатное вентиляционное отверстие, чтобы влага могла выходить из верхней части вашего дома и обеспечить дополнительную вентиляцию для лучшего качества воздуха в помещении.

Двускатные крыши дополняют множество архитектурных стилей и могут быть украшены фронтоном и кронштейнами, чтобы соответствовать современной эстетике или более богато украшенному викторианскому образу.

Варианты двускатной крыши

В то время как простая остроконечная крыша с треугольным фронтоном — это то, что большинство людей представляют, думая о двускатной крыше, есть некоторые варианты, которые можно адаптировать ко многим стилям дома.

• Фронтон: Стандартный фронтон — это наклонная или скатная крыша, которая создает плоские участки спереди, сбоку или сзади дома, известные как фронтон.Дома могут иметь несколько фронтонов.
• Фронтон со слуховым окном: Многие двускатные крыши включают слуховое окно, которое представляет собой конструкцию, которая выступает из плоской стены дома. Дома могут иметь одно или несколько слуховых окон, часто с собственной остроконечной крышей.
• Голландская двускатная крыша: Голландская двускатная крыша — это гибридный стиль, в котором сочетаются вальмовая и двускатная крыша, обычно каждая наклонная часть разбита на две части для увеличения внутреннего пространства под крышей. Этот тип крыши часто используется для амбаров.
• Открытый фронтон: Открытый фронтон — это плоский фронтон, изготовленный из материалов, подходящих для вашего дома, таких как сайдинг, камень или дерево.
• Фронтон коробки: Фронтон прямоугольной формы описывает фронтон, который выходит за пределы плоской поверхности дома и является закрытым.
• Фронтон: Дома в колониальном стиле часто имеют двускатную крышу над входной дверью, а плоский фронтон служит фронтоном над входом.
• Боковая двускатная крыша: Боковая двускатная крыша — одна из простейших конфигураций, когда скатная крыша с двух сторон расположена под углом.Стороны встречаются в середине крыши с фронтоном под ней.
• Скрещенный двускатный: Скрещенный двускатная крыша относится к конфигурации, когда две двускатные части крыши расположены под прямым углом, например, дом с двумя крыльями. Конструкция с перекрещенным фронтоном также может быть использована над вашим домом и гаражом.
• L-образный двускатный: Двускатные крыши могут иметь различные формы. L-образная двускатная крыша пересекается под прямым углом над двумя секциями дома, также известными как скрещенный фронтон.
• Фальшивый фронтон: Фальшивый фронтон имеет двускатные фасады, которые по эстетическим соображениям размещены над низко скатной крышей.

Архитектурные стили с двускатной крышей

Двускатные крыши настолько популярны, что их можно найти в домах практически любого стиля. Конфигурация крыши зависит от архитектуры дома. Жилые стили, которые часто имеют двускатную крышу, включают:

• А-образная рама: А-образные дома и швейцарские шале, часто встречающиеся в горных поселках, имеют треугольную форму с круто скатной двускатной крышей, позволяющей снегу спускаться на землю.В этих домах обычно есть фронтоны спереди и сзади.
• Бунгало: Бунгало — это, как правило, небольшие дома с низкой двускатной крышей.
• Кейп-Код: Дома в стиле Кейп-Код обычно имеют простую квадратную или прямоугольную форму с одним или двумя этажами и круто скатной двускатной крышей, часто со слуховыми окнами и ставнями.
• Ремесленник: Эти дома, также известные как дома в стиле прикладного искусства, обычно имеют простой дизайн с крыльцом, нависающими карнизами и низко скатной двускатной крышей.
• Грузинский: Дома в георгианском стиле, названные в честь короля Георга, обычно имеют формальный симметричный дизайн с двускатной крышей.
• Возрождение готики: Эти дома включают крутые крыши со скрещенными фронтонами, окна в готическом стиле с остроконечными арками и декоративную отделку фронтонов, окон и дверей.
• Греческое возрождение: Эти классически спроектированные дома обычно имеют колонны, прямоугольные окна и двускатную крышу, особенно на Среднем Западе и Северо-Востоке, где у них есть передний фронтон.
• Соляной ящик: Эти дома, которые в основном встречаются в Новой Англии, имеют двускатную крышу с крутым уклоном, причем одна сторона короче другой. Дизайн дома напоминает старомодный ящик, используемый для хранения соли, и обеспечивает защиту от повреждения солью со стороны моря.
• Tudor: Деревянные фасады верхних этажей и эркеры являются отличительной чертой домов в стиле Тюдоров, наряду с одним или несколькими крутыми скрещенными фронтонами.
• Викторианский стиль: Дома в викторианском стиле в стиле королевы Анны и палки часто имеют круто скатную двускатную крышу.Дома королевы Анны включают в себя сложные детали, включая скрещенные крыши, башни, дымоходы и подъезды. На фронтоны часто добавляют пряничную отделку. Дома из прутьев немного менее сложны, но часто имеют круто скатную двускатную крышу с выступом.

Хотя двускатные крыши можно увидеть по всей территории США, они чаще встречаются в заснеженных местах и ​​с меньшей вероятностью появятся в ветреных или подверженных ураганам районах. Поговорите со своим строителем или архитектором, чтобы узнать, соответствует ли двускатная крыша вашему стилю, местоположению и бюджету.

Мишель Лернер — отмеченный наградами писатель-фрилансер, редактор и автор, писавший на темы недвижимости, личных финансов и бизнеса более двух десятилетий.

Крыши

Используйте директивы для крыши, чтобы автоматически создавать условия вальмы, фронтона, навеса, гамбреля, крыла чайки, полубедра или голландского фронтона. Создайте полутораэтажную структуру и разместите автоматические слуховые окна. Вручную нарисуйте пользовательские плоскости крыши и соедините их вместе, чтобы программа произвела вычисления за вас.


Основы крыши

Узнайте, как создавать крыши в программе «Главный архитектор» с помощью инструмента автоматического построения крыши, и как использовать ручные инструменты для создания крыш для создания и редактирования плоскостей крыш, изменения свойств стен для двускатных и шатровых крыш, узнайте о двухскатных, односкатных и других стилях крыш.

Видео № 5447

Вальмовая крыша

Создайте скатную крышу в диалоговом окне «Построить крышу».

Видео № 6123

Двускатная крыша

Создайте двускатную крышу, выбрав параметр «Двускатная стена» в Спецификации стены, а затем построив крышу.

Видео № 6124

Односкатная крыша

Используйте настройку High Shed Gable Wall в дополнение к Full Gable Walls, чтобы создать отдельно стоящую односкатную крышу, или просто настройку Full Gable Wall, чтобы создать односкатную односкатную крышу.

Видео № 6125

Gambrel Roof

Используйте параметр «Верхний уклон» в «Спецификации стены», чтобы задать параметры верхнего и нижнего уклона для создания крыши в стиле «гамбрель».

Видео № 6126

Крыша крыла чайки

Используйте параметр Upper pitch в Спецификации стены с шагом, противоположным уклону двускатной крыши, чтобы создать крышу в виде крыла чайки.

Видео № 6127

Полуавтоматическая крыша

Использование настройки Upper Pitch на фронтальной стене позволяет создать стиль полубедра или обрезанного фронтона.

Видео № 6128

Голландская двускатная крыша

Используйте параметр «Голландская двускатная крыша» в спецификации стены для автоматического создания такой крыши.

Видео № 2420

История с половиной крыши

Используйте параметр «Игнорировать верхний этаж» в диалоговом окне «Построить крышу», чтобы крыша располагалась на стенах первого этажа.

Видео № 6130

Слуховые аппараты автоматические

Инструмент Auto Dormer имеет другие требования, чем инструмент Auto Floating Dormer.

Видео № 6131

Веб-семинар по крышам: советы и хитрости

Крыши могут быть одним из самых сложных компонентов дома, проектировать их не следует. Мы рассмотрим, как инструменты главного архитектора могут создать крышу любого стиля. Если вы настраиваете или вручную создаете крыши, особенно для проектов реконструкции, проецирование точек пересечения крыш может сэкономить вам много времени.На этом занятии мы рассмотрим советы и методы, позволяющие сэкономить время и создать идеальную крышу.

Видео № 10202

Определение пересечений плоскостей крыши

Установите флажок «Архитектурное предпочтение для автоматического размещения точек пересечения крыши», чтобы программа генерировала временные точки САПР, соответствующие точкам пересечения плоскости крыши.

Видео № 728

Строительство мансардных окон

Инструменты автоматического слухового окна — это быстрый способ создания этих элементов дизайна.

Видео № 26

Frieze Molding

Фризовые молдинги, также известные как фризовые доски, устанавливаются под карнизами плоскостей крыши и могут быть созданы автоматически с помощью диалогового окна «Построить крышу».

Видео № 708

Увеличить наклон вниз

Установите флажок Расширить уклон вниз, чтобы продлить плоскость крыши вниз над выступом вместо создания дополнительных плоскостей крыши.

Видео № 714

Базовые линии наклонной крыши

Направление уклона и начальная высота любой плоскости крыши, вручную или автоматически, определяется ее базовой линией.

Видео № 733

Расклешенная крыша

Создайте развальцованный карниз, скопировав план крыши и используя настройки кривой крыши.

Видео № 1956

Многослойная изогнутая крыша

Создайте составную кривую, используя несколько плоскостей крыши и изгибая их в противоположных направлениях.

Видео № 709

Использование инструмента «Линия двускатной крыши»

Инструмент «Линия фронтона / крыши» можно использовать для автоматического создания фронтона над несущей стеной плоскости вальмовой крыши. Его лучше всего использовать только в тех случаях, когда директивы крыши в стенах невозможны.

Видео No.1503

Группы крыши

Программа рассматривает разные группы крыш как отдельные здания с целью автоматического создания крыш, чтобы их крыши не влияли друг на друга.

Видео № 1512

Соответствие отметкам конька крыши

Измените плоскости крыши, используя настройки в диалоговом окне «Спецификация» в сочетании с инструментами редактирования, чтобы они соответствовали отметкам коньков крыши.

Видео № 1514

Рисование голландской двускатной крыши вручную

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию стилей вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, на вершине плоскости вальмовой крыши.

Видео No.1517

Чертеж слуховых аппаратов вручную

Во многих случаях вы можете захотеть создать свои собственные слуховые окна вручную. Вот советы, как их заполнить.

Видео № 1521

Усовершенствованные крыши — трехскатная надстройка

Третья двускатная крыша соединяется с основной крышей в ситуации перестройки надстройки.Продемонстрировано использование стропил, ферм и полилинии основания фермы

Видео № 1955

21 разные виды крыш для жилых домов

Крыша — одна из самых важных частей дома, от защиты от элементов до улучшения эстетики вашего дома. Вы можете не осознавать, сколько существует разных типов крыш. Независимо от того, покупаете ли вы дом, заменяете крышу или строите дом с нуля, знание типов крыш, которые могут повысить ценность и стиль вашего дома, важно для любого домовладельца.

21 тип крыши, который следует учитывать

Мы рассмотрим все типы крыш, а также их преимущества и недостатки. Имейте в виду, что другие дома по соседству могут повлиять на ваше решение, и могут быть другие соображения, такие как строительные нормы или ограничения ТСЖ. .

Двускатная крыша

Фото: Conetti / Shutterstock

Пожалуй, самая простая конструкция крыши, двускатная крыша имеет два симметричных ската с каждой стороны дома, пересекающиеся наверху.Это образует треугольную форму, которая имеет несколько преимуществ. Они могут быть простыми и дешевыми в сборке, а наклонная конструкция позволяет снегу, льду и дождю соскальзывать сразу же.

Однако эти крыши могут быть не такими прочными в районах с сильным ветром. Если рама не является прочной, ветер может вызвать обрушение крыши. Это связано с тем, что их простая конструкция создает большую поверхность для сотрясения ураганного ветра.

Голландская двускатная крыша

Фото: Хайн Эльперс через Викимедиа (CC BY-SA 3.0)

Голландская двускатная крыша — еще одна разновидность двускатной крыши. В Великобритании они известны как «двускатные крыши». Эта крыша по сути является вальмовой крышей, но она добавляет небольшой фронтон (или фронтон) к вершине крыши. Это может создать дополнительное пространство под крышей и впустить в дом больше естественного света. Некоторые конструкции могут также добавлять окна к фронтону.

Одна вещь, о которой следует помнить о голландских двускатных крышах, — это важность выбора правильного кровельного материала. Поскольку эта конструкция может создавать впадины, вам нужно будет использовать что-то герметичное, например, металлическую крышу.

Крыша двускатная

Фото: Барбара Кальбфайш / Shutterstock

По большей части коробчатый фронтон выглядит так же, как и стандартная двускатная крыша. Самым большим отличием этого дизайна является то, что крыша продолжается за край дома, создавая заметную треугольную форму. Это тонкое изменение позволяет дому больше выделяться.

Вальмовая крыша

Фото: Сьюзан Лоу Кейн / Shutterstock

Вальмовая крыша состоит из четырех скатов, расположенных на одинаковом расстоянии друг от друга и сходящихся в центре крыши.В результате крыша образует четыре разные стороны. Вальмовые крыши популярны еще и потому, что они долговечны и универсальны, хорошо противостоят снегу и льду. Они также оставляют вам больше тени, чем двускатная крыша, из-за их четырех отдельных сторон.

Один из недостатков вальмовых крыш — более высокая стоимость строительства. Поскольку они не так просты, как двускатные крыши, для их строительства обычно требуется больше материала. Если сверху добавить фронтоны или слуховые окна, они могут быть более подвержены протечкам.

Крыша Gambrel

Фото: Майлз Нельсон / Shutterstock

Даже если вы не знаете, как называется эта крыша, вы бы сразу узнали ее, если бы увидели ее. Такие крыши часто можно увидеть на сараях, что придает им классический вид. У них две наклонные стороны, но по два ската с каждой стороны. Нижний склон обычно более крутой, а верхний — более низкий.

Кровли Gambrel имеют не только уникальный внешний вид, но и множество преимуществ. А именно они позволяют больше места на чердаке.Они также могут быть относительно простыми в изготовлении и могут не потребовать большого количества материала.

Однако у крыш

Gambrel есть свои недостатки. Поскольку они относительно плоские сверху, снег может накапливаться на крыше. В то же время их крутые более низкие склоны могут стать причиной сильных ветров.

Односкатная крыша

Фото: Джоди Джонсон / Shutterstock

Односкатные односкатные крыши создают современный, изысканный вид. Другое название этого типа кровли — крыша скиллион или односкатная.Эти крыши, как правило, имеют более низкий уклон, но более крутой уклон помогает воде и льду стекать быстрее. Более крутые склоны идеальны в горах и в других местах, где много снега и льда.

Плоская крыша

Фото: Шейла Шей / Shutterstock

Плоская крыша — это так, как звучит. Однако эти крыши обычно имеют небольшой наклон, чтобы вода могла стекать. Плоские крыши чаще всего встречаются в больших зданиях, таких как школы, офисные здания и торговые центры.Однако в некоторых современных домах этот дизайн может также использоваться для создания более уникального вида. Кроме того, эти крыши имеют открытую конструкцию, что делает их идеальными для типов зданий, на которых они обычно устанавливаются.

Изогнутая крыша

Фото: Джо Гоф / Shutterstock

Если плоская крыша плоская, то изогнутая крыша будет изогнутой. Это отличается от других типов крыш, таких как двускатная крыша, у которой есть острый край в верхней части крыши. Несмотря на свою круглую форму, это не самые современные крыши — многие из них были построены в начале-середине 20 века.

Однако эти крыши используются и во многих других современных конструкциях. Они могут быть симметричными или асимметричными.

Мансардная крыша

Фото: Ирина Борсученко / Shutterstock

Мансардная крыша возникла во Франции и имеет четыре крутых склона снаружи, которые переходят в пологие скаты наверху дома. Это дает много места внутри, а также упрощает надстройку дома. Необычной особенностью мансардной крыши является то, что она позволяет строить окна на более крутых склонах, поскольку они почти перпендикулярны земле.

Однако, как и двускатные крыши, низкий уклон верхнего ската мансарды плохо выдерживает сильные снегопады. Кроме того, его строительство может стоить дороже, чем более простые конструкции.

Крыша Jerkinhead

Фото: tokar / Shutterstock

Крыша с остроконечной головкой — это еще один тип кровли, в котором сочетаются элементы других типов крыш. Часто это будет вальмовая или двускатная крыша с пристроенными слуховыми окнами. Хотя эти крыши обычно не имеют слишком крутых уклонов, из них все же могут быть видны окна.Они делают это либо путем добавления сайдинга снаружи крыши, либо путем уменьшения уклона в одной секции, чтобы можно было добавить окно.

Крыша-бабочка

Фото: Джоди Джонсон / Shutterstock

Крыша-бабочка — еще один современный дизайн, который создает очень уникальный вид. Его название связано с двумя направленными вверх скатами на крыше, напоминающими крылья бабочки. На самом деле это как перевернутая двускатная крыша. Эти конструкции могут быть симметричными или асимметричными, когда один наклон намного больше другого.В последнем случае он чем-то напоминает односкатную крышу с меньшим «крылом» сбоку.

Несмотря на то, что крыша-бабочка впечатляет, она требует компромиссов. Его конструкция почти гарантирует, что вода будет скапливаться там, где встречаются две стороны, а это означает, что необходим надлежащий дренаж. То же самое относится и к кровельным материалам, которые не протекают. Кроме того, в этих конструкциях, как правило, имеется большое количество окон, что может привести к увеличению затрат на отопление и охлаждение и затруднить регулирование внутренней температуры.

Крыша соляного ящика

Фото: Ниагара через Викимедиа (CC BY 3.0)

Соляная крыша — это еще одна разновидность двускатной крыши. Самая большая разница? Вместо того, чтобы быть симметричными, крыши соляных коробок имеют один уклон короче и один более длинный, что создает асимметричный вид. Как и другие наклонные конструкции, крыши соляных ящиков позволяют легко стекать воде во время шторма. Однако эти крыши не самые простые в изготовлении, и это может привести к увеличению цены.

Пилообразная крыша

Фото: AR Pictures / Shutterstock

Пилообразная крыша — еще один популярный вариант в современных домах.Его название дословно связано с тем, что верхняя часть крыши похожа на лезвие пилы или зазубренный нож. Однако «зубцы» пилообразной крыши могут быть либо зубчатыми, либо иметь один изогнутый скат и один прямой скат. Они предлагают ряд преимуществ, таких как пропускание большего количества естественного света, создание ощущения воздушности за счет высоких потолков и возможность установки солнечных батарей. Однако они сложны, дороги в строительстве и подвержены утечкам.

Пирамидальная крыша

Фото: Imagenet / Shutterstock

Если вы знаете, как выглядят древние пирамиды в Древнем Египте, вы только что изобразили крышу пирамиды.Пирамидальные крыши — это, по сути, вальмовые крыши с более крутыми скатами. Они идеально подходят для небольших и простых конструкций, поскольку обычно имеют квадратную или прямоугольную форму. Эти крыши очень прочные и имеют небольшую площадь поверхности, поэтому они хорошо работают в местах, подверженных сильным ветрам.

Однако такие крыши могут быть дорогими в строительстве и оставлять вам меньше внутреннего пространства. К тому же их можно добавить только поверх простого дизайна дома или, наоборот, в дополнение.

Крыша капота

Фото: marekusz / Shutterstock

Капотная крыша в чем-то похожа на мансардную, но имеет двускатный скат со всех четырех сторон.Кроме того, в то время как нижняя часть мансардной крыши имеет более крутой уклон, чем верхняя часть, крыша капота является противоположной. В случае крыши с капотом верхняя часть имеет более крутой уклон. Из-за такой конструкции вы также можете услышать эту крышу, называемую крышей со скошенным карнизом. Поскольку нижняя часть неглубокая, такая конструкция крыши обеспечивает дополнительное жилое пространство наверху, а также обеспечивает покрытие для внешней области, такой как крыльцо. Однако их установка и обслуживание могут быть более дорогими, чем крыши более простых типов.

Купольная крыша

Фото: Амада через Викимедиа (CC BY-SA 4.0)

Купольные крыши обычно не встречаются в жилых домах — вспомните здание Капитолия США или Тадж-Махал. Их также можно увидеть на зданиях, таких как планетарии. Но, несмотря на свою редкость, купольные крыши примечательны своим ярким внешним видом и отличной прочностью. Их также можно относительно легко добавить к другим типам крыш. При этом их строительство и обслуживание дороги.

М-образная крыша

Фото: Em Magnetic / Shutterstock

М-образная крыша просто формируется из двух фронтонов, расположенных рядом друг с другом.Обычно четыре ската М-образной крыши одинакового размера и уклона и имеют асимметричный дизайн. Этот дизайн является еще одним уникальным современным дизайном, но у него есть очевидный недостаток: дождь и снег могут накапливаться там, где встречаются два фронтона. Это означает, что желоб необходим в центре, за исключением самых засушливых климатических условий.

Крыша комбинированная

Фото: Аннмари Янг / Shutterstock

Комбинированная крыша — это просто крыша, которая объединяет несколько элементов других типов крыш.Поскольку существует так много типов крыш, комбинированные крыши оставляют вам практически безграничные возможности. Эти крыши могут создать уникальный внешний вид, но при этом обладают функциональными преимуществами. Например, у вас может быть фронтон на верхней части бедра, обеспечивающий дополнительную тень снаружи. Хотя этот тип крыши может предложить множество преимуществ, его строительство также может быть дорогостоящим.

Крестобедренный

Фото: Redovan1 / Shutterstock

Скатная крыша — вариант конструкции шатровой крыши, но с двумя шатровыми секциями вместо одной.«Крест» образован двумя отдельными секциями бедра, перпендикулярными друг другу. Крыша может образовывать L-образную форму или пересечение вальма может быть посередине, создавая неповторимый вид.

Крыша пересекающаяся

Фото: Hannamariah / Shutterstock

Пересекающиеся крыши — это еще один тип комбинированных крыш, но они обычно используют фронтоны и шатры, чтобы создать эффектный вид. К ним могут быть добавлены фронтоны вместе с окнами, что позволит большему количеству естественного света проникать в дом.

А-образная рама

Фото: Pressmaster / Shutterstock

Крыша с А-образной рамой — это еще один дизайн, который вы увидите в ультрасовременных домах. При такой конструкции крыша может охватывать почти весь дом. Это имеет очевидное преимущество: он легко отталкивает любой дождь или снег, которые могут образоваться на нем. Однако такой дизайн может несколько ограничивать внутреннее пространство.

Заключение

Если вам нужно заменить крышу или построить новую, есть множество вариантов конструкции крыши, из которых вы можете выбрать.При выборе стиля крыши необходимо учитывать ее внешний вид и характеристики, а также то, увеличивает ли она жилое пространство внутри вашего дома.

Однако это не единственное, о чем следует думать при установке крыши в свой дом. Вам также нужно будет решить, хотите ли вы гармонировать с окрестностями или хотите, чтобы ваша крыша выделялась среди других. Кроме того, ограничения ТСЖ, строительные нормы и правила и исторический реестр также могут ограничивать то, что вы строите.

Наконец, не забывайте о стоимости. Некоторые крыши дороже строить, чем другие; то же самое касается затрат на техническое обслуживание. Первоначальную стоимость легко определить, но не забудьте также принять во внимание будущее обслуживание.

конструкций крыш: термины, типы и изображения

9 сентября 2011 г. | от Фреда (электронная почта) |

Дерек Патер недавно связался с нами, чтобы сделать обзор своей уникальной системы угломера для кровли. Этот инструмент упрощает многие расчеты, связанные с постройкой крыши, и полезен для всех типов конструкций крыш.К сожалению, никто из нас здесь, в OPC, не планирует строить крышу в ближайшее время, поэтому мы не смогли помочь Дереку (за исключением предоставления ему этой ссылки и сообщения вам об инструменте, если вы планируете построить крышу. ).

Нам были более интересны некоторые материалы, которые Дерек отправил в своем руководстве по кровельному транспортиру (которое доступно для скачивания по этой ссылке, если вам нужна дополнительная информация о продукте). Например, страница 4 руководства представляет собой отличное руководство по типам крыш для новичков, которое Дерек разрешил нам перепечатать здесь.Это ни в коем случае не полный список типов крыш (фактически, список ограничен теми, которые являются хорошими кандидатами для его продукта). Но, тем не менее, это интересно. Теперь, когда вы в следующий раз будете проезжать мимо этого дома с фантастической крышей, в вашем следующем доме должен быть , и вы будете знать, как это назвать 🙂

Примечание редактора: эта статья была первоначально опубликована в декабре 2008 года. С тех пор мы добавили дополнительные типы крыш, термины и рисунки, чтобы создать более полный список.

Типы и условия проектирования кровли

• Фронтон: Верхняя часть боковой стенки, которая доходит до треугольной точки на коньке скатной крыши.
• Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Вальмовая крыша не имеет фронтонов.
• Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька. Двускатная крыша обычно имеет двускатную крышу на каждом конце.
• Skillion Roof: Skillion Крыша с уклоном от одной стороны здания к другой в один пролет и без гребня. В результате внешние стены имеют разную высоту.
• Крыша с наклоном: Крыша только с одним уклоном, пристроенная к более высокой стене.
  Крыша Jerkinhead: Состоит из двускатной крыши с усеченной шатровой частью крыши наверху для уменьшения высоты фронтона.
• Dutch Gable: Представляет собой комбинацию вальмовой крыши с небольшим фронтоном наверху и наклонной крышей внизу.
• Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой уклон, чем верхняя. Двускатная крыша обычно имеет двускатную крышу на каждом конце, как и стандартная двускатная крыша.
• Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. В нем нет Гейблов.
• Крыша беседки: Часто шестиугольная или восьмиугольная, но обычно симметричная по своей конструкции.
• Крыша соляного ящика: Тип крыши с асимметричными поверхностями. Асимметрия образует один фасад, высотой в два этажа, переходящий в один этаж. Крыша соляной коробки имеет фронтоны на каждом конце.
• Пирамидальная шатровая крыша: Тип крыши, все четыре стороны которой сходятся на вершине крыши.
• M-образная крыша: Тип крыши, аналогичный двускатной крыше, за исключением того, что она опирается только на две несущие стены.Он также имеет центральный желоб, расположенный под прямым углом к ​​фасаду.
• Крыша бабочки: Тип крыши, образованный двумя фронтонами, которые резко наклоняются с обеих сторон к центру, напоминая крылья бабочки.
• Комбинированная крыша: Комбинация двух или более типов крыш.
• Слуховое окно: Элемент конструкции, который выступает из наклонной плоскости поверхности крыши.
• Плоская крыша: Тип крыши без наклона, которая может заканчиваться карнизом или без него.
• Односкатная крыша: Тип двускатной крыши с одной крышей, отходящей от основного здания.

Если вы ищете кровельный термин, не указанный здесь, мы нашли хороший ресурс на сайте FloridaDisaster.
