Печная труба. Виды, особенности конструкции и технология вывода через крышу

    По мере возведения сруба и его обустройства у застройщика на завершающих этапах возникает нужда в установке генератора тепловой энергии. Современные генераторы предусмотрены для функционирования на нескольких видах топлива. Распространенным источником тепловой энергии является и остается углеводородный тип топлива, например, нефтепродукты, газ и уголь, либо древесина. Какому виду топлива вы не отдали бы предпочтение, в любом из случаев при функционирующем агрегате появляется необходимость в отводе их продуктов горения. Существует несколько путей решения данной задачи, но вывод всегда однозначный – появляется необходимость в обустройстве дымохода, поскольку это существенная составляющая очага.

    Дымоходы могут быть выполнены из кирпича и материалов металла и керамики. Кирпичные дымоходы выполняют из огнеупорного кирпича.

    Металлический дымоход устраивается из нержавеющей стали в один либо два контура, которые разделены теплоизолирующим материалом. Керамические дымоходы представляют собой трехслойные системы, составляющие которых: керамика, изоляция, пенобетон. Каждый из вариантов имеет свои преимущества и недостатки. Например, печная труба из металла проста в монтаже, кирпичный дымоход имеет презентабельный вид, а керамическая система отличается высокой ценой, при всех равных условиях с остальными дымоходами. Не единственное, но самое главное требование к материалу – это газоплотность, т. е. сопротивление проникновения газа через стенки.

    Рассмотрим в нашей статье несколько простых правил, касающихся того, как правильно вывести дымоход через крышу. Разберемся, в какой части крыши будет лучше располагаться печная труба, какой высотой она должна быть и как правильно обустроить место прохода дымохода через кровлю.

    1. Основные предъявляемые потребности к дымоходу.
    2. Выбор места установки дымохода.
    3. Кровельный «пирог» и дымоход.

    Основные предъявляемые потребности к дымоходу

    Дымоходы выводят на поверхность крыши в соответствии с нормативной базой по дымоходам СНиП 41-01-2003 в разделе «Отопление, вентиляция и кондиционирование». Этот момент является основополагающим, поскольку, не смотря на устаревшую нормативную базу, при проверках надзорные службы именно этим документом и руководствуются.

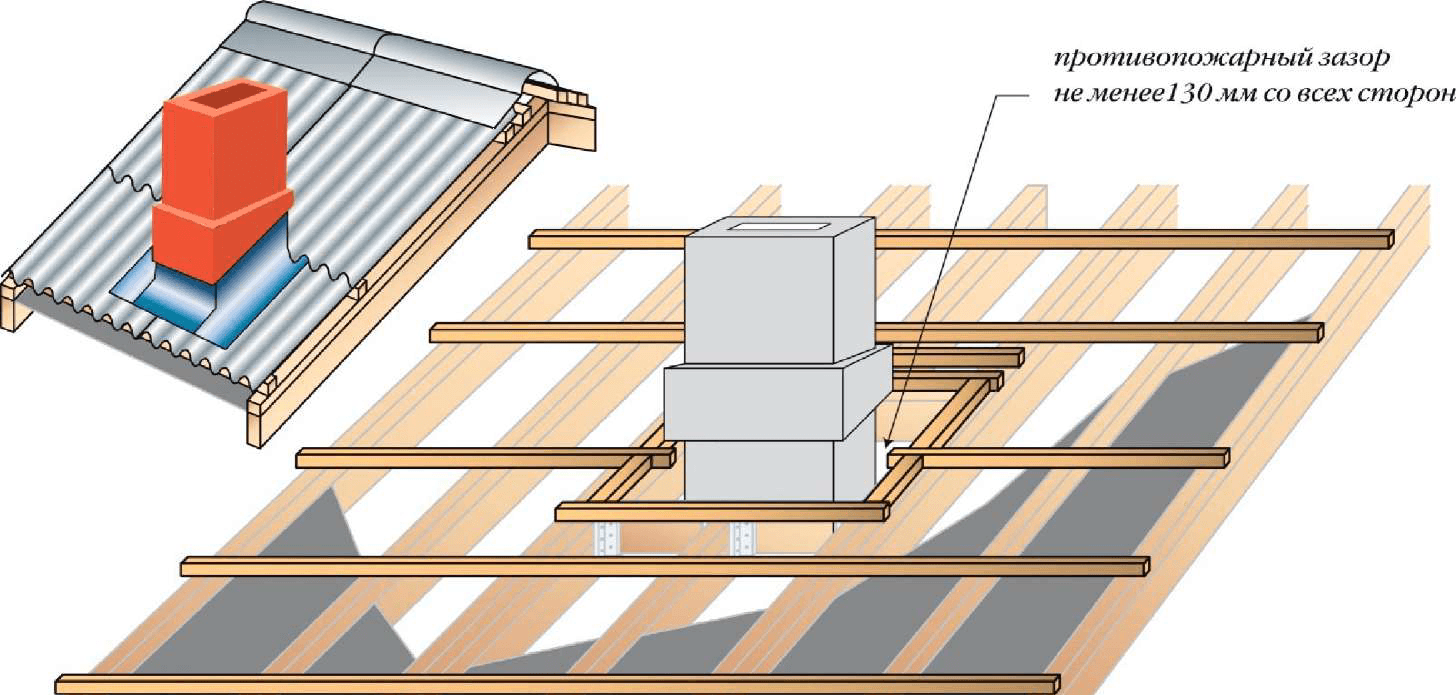

    К дымоходу предъявляются основные потребности, например, каналы трубы печей либо других генераторов тепловой энергии, функционирующие на твердом топливе, обязаны обеспечить полное выведение в атмосферу продуктов горения. Для любого отопительного агрегата и любой печи (например русской печи) необходимо предусматривать отдельный дымоход. Рекомендуется, чтобы печная труба устраивалась в вертикальном положении без уменьшения сечения и без уступов. Требуется, чтобы территория сечения канала трубы не была меньше территории патрубка, выполняющего дымовыводящую функцию, отопительного агрегата.

    Советуют, чтобы печная труба была прямее и длиннее, тяга в ней будет лучше. При этом КПД печи будет ниже. Поэтому нужно соблюдать баланс, между теплоотдачей и хорошей тягой. Рекомендуют высоту дымового канала принимать не меньше пяти метров.

    В дымовых каналах необходимо предусматривать конструкцию, позволяющую производить очистку от сажистых отложений.

    Вывести трубу через крышу намного проще, запланировав конструкцию на начальном этапе застройки, поскольку все требования можно учесть на стадии проекта. При процессе реконструкции уже существующей кровли и при установленном генераторе тепловой энергии печная труба также гораздо легче «впишется» в общее обустройство. А вот наиболее проблематичным вариантом является монтаж автономного источника тепловой энергии в уже эксплуатируемом деревянном доме, поскольку дымоход через потолок и кровлю будет прокладывать себе путь внепланово.

    Можно упростить задачу с месторасположением отопительного агрегата и выводом его дымохода после полного окончания строительных работ. Например, можно пристроить к срубу помещение небольшого размера, которое будет служить котельной. Такой вариант часто оказывается более простым и дешевым способом обустройства отопительной системы, чем прокладывать проход дымоходу на крышу.

    Выбор места установки

    Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

    При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

    Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

    Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

    Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

    По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

    Кровельный «пирог» и дымоход

    Одним из наиболее проблемных вопросов – как вывести дымовую трубу через крышу, которая представляет собой конструкцию «пирога», который состоит из гидроизоляции, пароизоляции и теплоизоляции. Основная сложность заключается в том, что для защиты от наружной влаги и водяного пара утеплителя (чаще всего это базальтовая либо стекловата) слои пароизоляции и гидроизоляции должны составлять непрерывное покрытие по всей кровле. И при этом, по требованиям пожарной безопасности согласно СНиП нормативная база гласит, что расстояние от деталей крыши из легковоспламеняющихся материалов до внешней поверхности дымохода должно составлять от 13 см до 25 см (все зависит от типа трубы). Гидроизоляцией и пароизоляцией служат полимерные пленки, которые являются горючими. Мнения специалистов кровельного дела в данном вопросе расходятся. Оптимальным решением остается отделить зону примыкания к дымоходу: стропильными ногами по бокам от трубы, а снизу и сверху от нее – поперечными балками, принятыми тем же сечением, что и стропила. Другими словами, дымоход будет проходить сквозь крышу в коробе. Расстояние от балок и стропил до дымовой трубы принимают исходя из требований СНиП. Зону по периметру дымохода необходимо заполнить негорючим материалом, в качестве которого часто используют каменную вату повышенной плотности. Данный утеплитель не боится влаги, что дает возможность обойтись без гидроизоляции и пароизоляции в зоне вокруг дымохода.

    Узел примыкания гидроизоляционной и пароизоляционной пленки к коробу для трубы обустраивают следующим способом: надрезают полотна «конвертом» и доводят края до поперечных балок либо до стропил, фиксируя скобами либо гвоздевым боем. Затем гидроизоляцию прижимают брусками обрешетки и контробрешетки, а пароизоляцию прижимают основанием-каркасом для отделочного материала мансардного помещения. Для максимальной защиты утеплителя от влаги, рекомендуется места примыканий пленки к деревянным составляющим короба герметично уплотнять клеевым составом либо специальными лентами. Все же угроза нарушения циркуляции воздуха под кровлей остается. Чтобы избежать этого, необходимо ниже и выше по скату приспособить подходящие для данного покрытия вентчерепицы, аэрационные решетки либо им подобные вентиляционные детали.

    При использовании широкой трубы в качестве дымоотвода, рекомендуется выше по скату обустроить разуклонку – небольшую собственную кровлю, которая будет отводить воду и снег от дымохода.

    Другой способ организации прохода дымоходной трубы через крышу предполагает использование специальных металлических комплектов. Деталь, которая включает в себя некоторое количество комплектующих, каждая из которых выполняет свое определенное предназначение, называется разделкой либо модульным дымоходом. Модульный дымоход из нержавеющей стали состоит из следующих деталей:

    — дефлектор, который представляет собой аэродинамическое устройство, использующее поток поднимающегося горячего воздуха, для усиления тяги в дымоходе;

    — хомут под стяжки, поскольку труба может оказаться высокой и потребуется дополнительное закрепление;

    — юбка, которая защищает место прохода от осадков, потому что диаметр трубы несколько меньше стального фартука, через который она проходит;

    — кровельный проход, который представляет собой металлический лист с приваренным фартуком, что укладывается на крышу.

    Вышеописанная конструкция на крышах, которые покрыты современными кровельными материалами (например профнастилом), хорошо вписывается в общий вид, создавая при этом меньший проем в материале покрытия.

    Стоит знать, что согласно требованиям СНиПа в отношении применения стальных труб для обустройства дымоходов, допускается использовать металл исключительно в том случае, если температура газов, выходящих через дымоход, не более 500°С. Металлический дымоход для печей, которые топятся углем, использовать категорически запрещено. Дымоходы деревянных домов, где производится топка торфом либо дровами, должны быть предусмотрительно оборудованы искроуловителями, изготовленными из металлической сетки с сечением 5х5 мм.

    Проход печной трубы через крышу. Примыкание кровли к трубе дымохода. Обустройство перехода по мягкой кровле

    Печная труба – это элемент, обладающий повышенной пожароопасностью , поэтому важно ответственно подойти к процессам ее вывода на крышу из и изоляции от содержимого .

    Важной является и защита трубы от проникновения влаги , которая может существенно уменьшить срок эксплуатации кровли.

    В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы .

    Элементы различаются между собой по материалу изготовления:

    • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке . Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
    • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
    • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур , которая может привести трубу в полную негодность.
    • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона . Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

    Стальной дымоход

    Кирпичных дымоход

    Модульный дымоход

    Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

    Выбор места

    Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки . Это обусловлено рядом соображений:

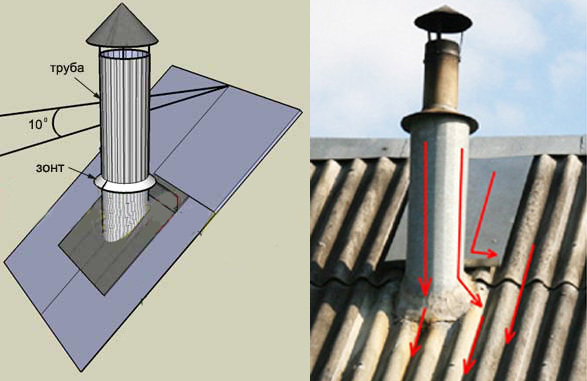

    • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка , а также увеличивается количество стекающей воды.
    • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата , замедлит процессы накопления сажи и пыли.

    Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона .

    ОБРАТИТЕ ВНИМАНИЕ!

    Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам . В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

    Выбор места под трубу

    Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

    Как вывести трубу через крышу из профнастила

    В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

    1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
    2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
    3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

    Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

    • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
    • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

    Схема монтажа в разрезе

    Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

    Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

    Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

    Монтаж круглой трубы

    Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

    Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.

    Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

    Устранение протечек

    Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

    Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

    Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку) . Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

    Такая прокладка может прослужить несколько лет.

    Серьезные протечки можно устранить только путем замены фартука.

    Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

    Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

    Гидроизоляция трубы

    Полезное видео

    Проход дымохода через кровлю из профнастила — видео инструкция:

    Заключение

    Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

    Вконтакте

    Место выхода дымового канала через крышу — это сложный конструктивный узел. Какие требования предъявляются к его выполнению, а также к высоте и расположению выступающей над кровлей части трубы?

    Доверимся специалистам

    Определение высоты дымовой трубы относительно конька крыши

    Что касается высоты дымохода, в нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5-3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

    Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

    Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

    Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

    Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

    Вывод дымохода через утепленную крышу

    Проход дымовой трубы через крышу

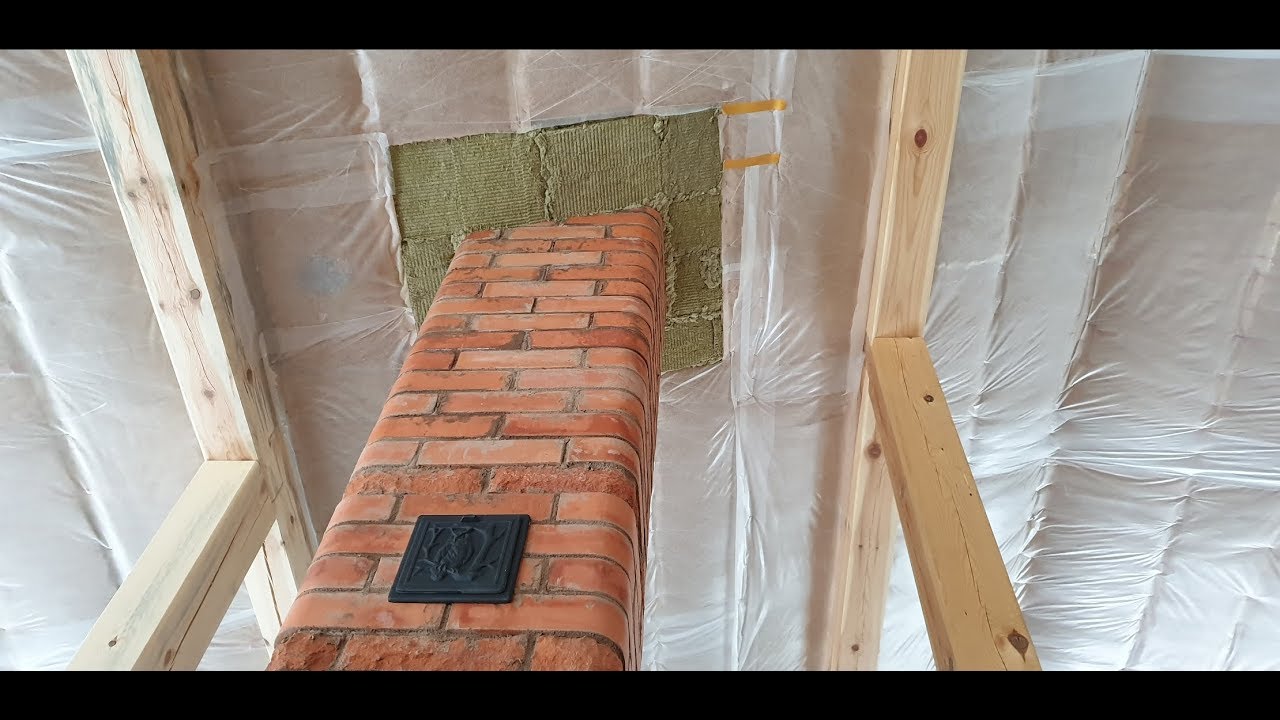

    Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13-25 см (в зависимости от типа трубы)?

    Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

    Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

    Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

    Проем для дымовой трубы

    Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

    Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

    Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.

    Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.

    Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

    Узел примыкания к кровельному покрытию

    Вывод керамического дымохода на крышу

    Главное при его устройстве — обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату крыши, для чего вокруг трубы предусматривают фартук. Для дымоходов прямоугольного или квадратного сечения его создают с помощью комплектующих к кровельному покрытию. В случае кровли из керамической и цементно-песчаной черепицы применяют пластичные самоклеящиеся ленты (свинцовые, алюминиевые), которые приклеивают одним краем к трубе, а другим — к кровле. Чтобы исключить затекание воды под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и обрабатывают стык кровельным герметиком.

    На кровлях из гибкой черепицы фартук обычно формируют из ендовного ковра или рядовых черепиц, уложенных с заходом на трубу, а на металлочерепичных его делают из гладких листов того же материала.

    Выполняя узел примыкания с той стороны дымохода, которая находится выше по скату, фартук обязательно заводят под кровельное покрытие. Таким образом, вышерасположенный элемент кровли будет накрывать его с перехлестом, что исключит возможность протечек

    Разуклонка

    Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

    Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

    Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

    Элементы стального модульного дымохода

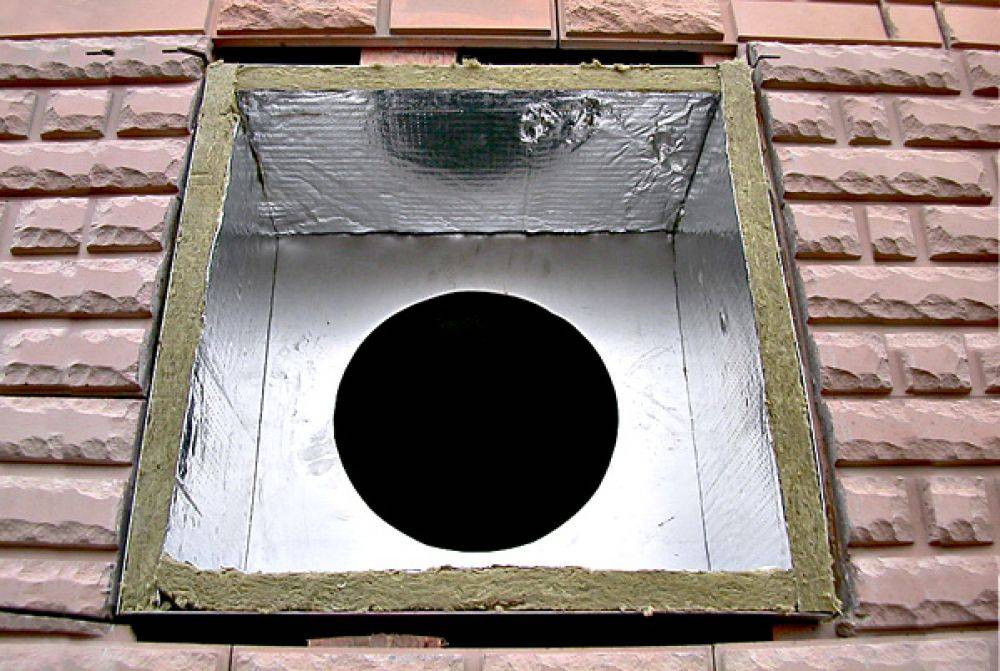

    Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

    Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа. Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом.

    Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

    Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

    Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

    При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

    Возвышение дымовой трубы над плоскостью крыши

    • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм ;
    • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
    • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

    Где лучше делать вывод трубы через крышу бани

    Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

    Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

    Самый удобный вариант вывода трубы через крышу — недалеко от конька

    Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

    • устанавливать достаточно просто,
    • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
    • монтаж не самый сложный,
    • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

    Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

    В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

    Проход через кровлю в зависимости от кровельного материала и вида дымохода

    При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.


    Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

    При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.


    Проход кирпичной трубы через кровлю

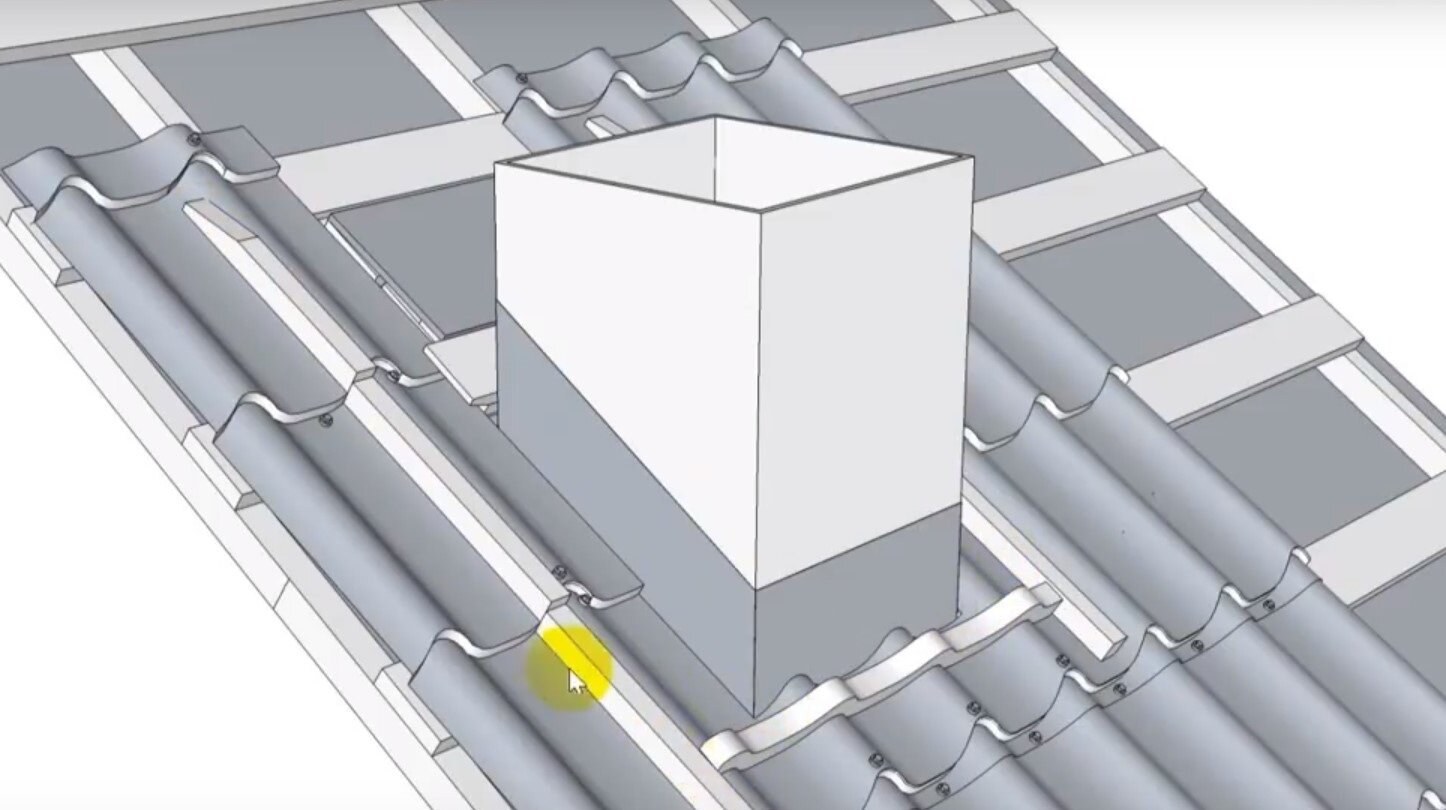

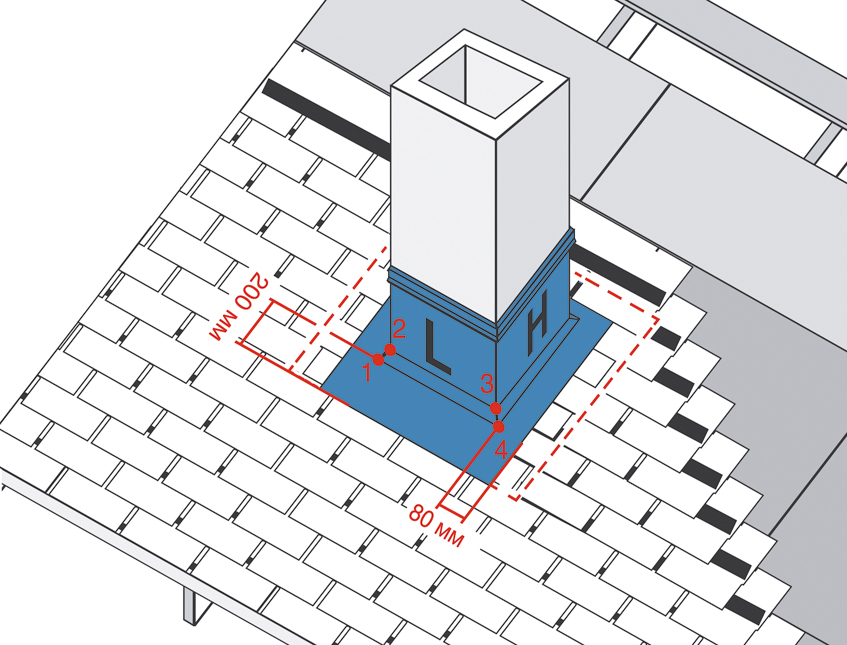

    В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.



    Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.


    Полосы металла сгибают так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

    Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

    Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

    Проход круглой трубы через кровлю

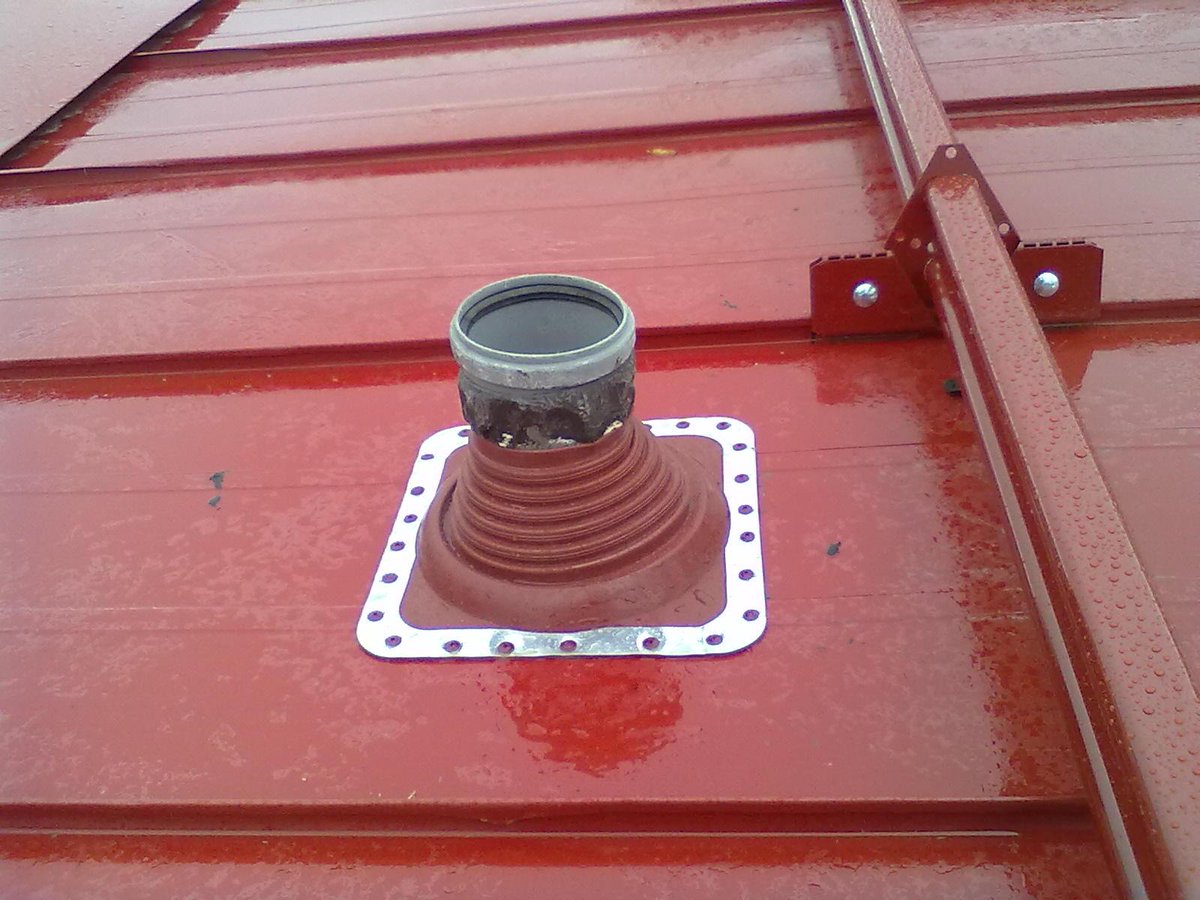

    Современные круглые дымоходы на банях это обычно . Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

    Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.


    Современные круглые трубы — это обычно сэндвич-трубы

    В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

    Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

    Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.


    Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

    Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

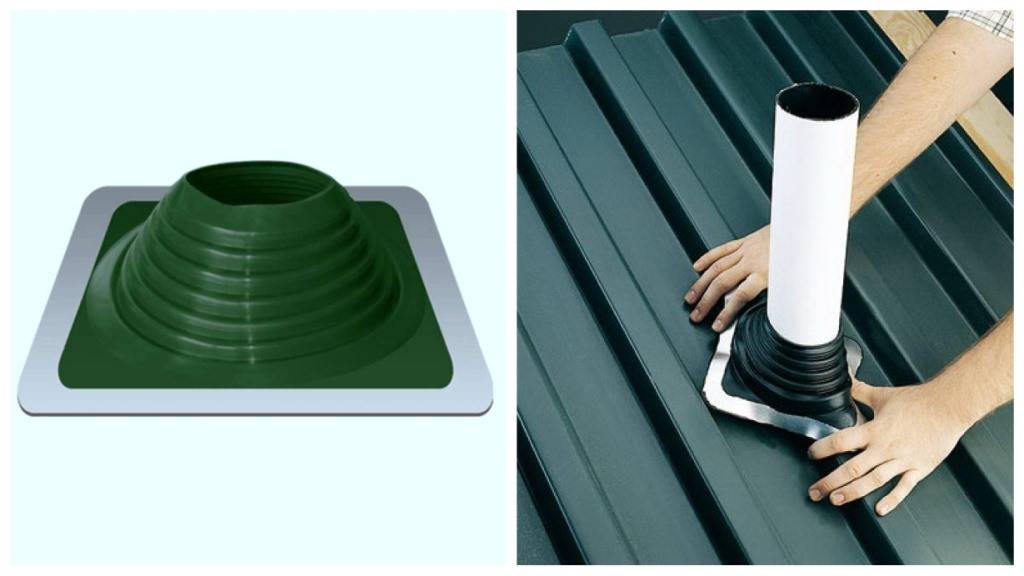

    Проходка «Мастер Флэш» MASTER FLASH

    При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.


    После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

    Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.


    Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты. В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

    В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

    Герметики для кровли

    Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

    Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

    Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50 ° С до +300 ° С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.


    Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

    Меры пожарной безопасности при использовании MASTER FLASH

    MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.


    Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

    До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них.

    Тема обустройства малоэтажных зданий, которых все больше появляется в загородных зонах, снова набирает популярность. Люди хотят иметь свою собственность, в которой можно проживать круглогодично при условии комфортности и безопасности. Независимость от коммунальных служб, чистый воздух, отсутствие городской суеты и еще масса факторов, которые порядком поднадоели горожанам, стали причиной приобретения или постройки загородных домов, и обустройство их с целью комфортного проживания. Одним из главных вопросом при обустройстве, который волнует хозяев: как вывести дымоход через крышу, для обеспечения нормального обогрева зданий в холодное время года и безопасности эксплуатации зданий.

    Обустраивая систему отопления, которая будет работать от печи или другого прибора, нужно точно определиться с конструкцией отвода продуктов сгорания с учетом всех необходимых правил пожаробезопасности и без нарушения герметичности кровли.

    Особенности выбора месторасположения

    Вывод дымохода через крышу задание не такое простое, как кажется. Неправильное определение места, где будет установлена труба, в дальнейшем может повлечь некачественную эксплуатацию всей системы отопления и не только это. Перечислим основные проблемы, которые могут возникнуть при неправильном выборе места для отвода продуктов сгорания в печи с учетом того, что герметизация дымохода на крыше и сама кровля не будет нарушена.

    • Не рекомендуется устанавливать на участках, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания угарного газа во внутрь помещения.
    • Не рекомендуется монтаж в местах стыков ската, где имеется внешний угол, так как это приведет к скоплению снега в зимний период.
    • Не использовать для крепежа системы жесткий материал. Это учитывается для тех случаев, если сама кровля по какой-либо причине «поплывет». Если систему закрепить жестко, вместе с кровлей пострадает система отвода.

    Опытные строители советуют устанавливать систему дымоотвода непосредственно вблизи конька . Почему именно в этом, а не в каком либо другом месте:

    • В зоне стыка конструкции исключается протекание влаги, потому что в этом месте во время снегопадов меньше всего накапливается снега.
    • Месторасположение трубы в непосредственной близости конька крыши, уменьшает воздействие внешних факторов. Располагая конструкцию возле конька, создаются благоприятные условия наименьшего сбора конденсата в этом месте.

    Увеличение расстояния от конька, влияет на высоту самой конструкции дымоотвода, так как он подымается выше кровли. Если вблизи имеется другое здание, которое заслоняет узел выхода, то необходимо учитывать и этот фактор, поднимая высоту конструкции выше сооружения.

    Особенности примыкания конструкции

    Перед тем как провести дымоход через крышу требуется подготовить специальные элементы, на изготовление которых требуется различный материал. Изначально учитываются следующие моменты:

    • Технические характеристики материала, который используется для монтажа.
    • Из чего изготовлена кровля.

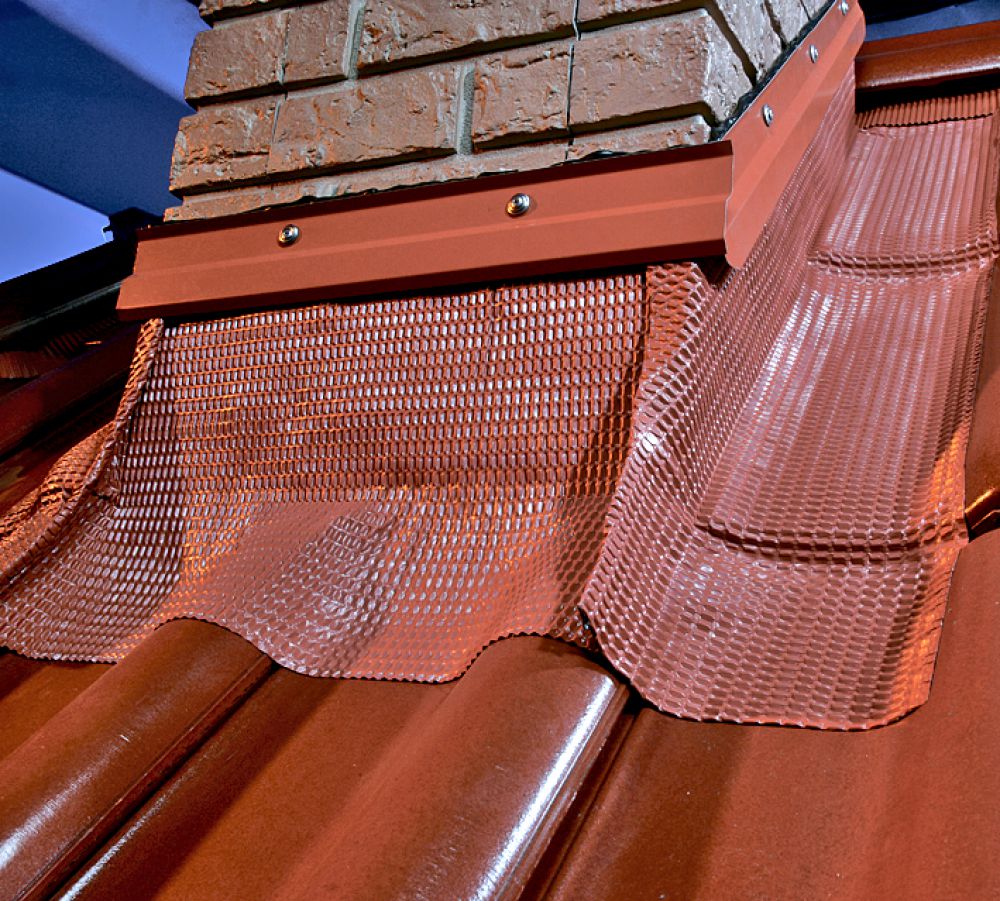

    • Гидроизоляция дымохода на крыше, а также использование фартука как элемента монтажа.

    В конструкции для отвода продуктов сгорания используется материал с различными характеристиками эксплуатации. Это может быть огнеупорный кирпич, металл, керамические части, даже стекло, которое проходит предварительно специальную обработку. Основным фактором при выборе является особенность эксплуатации трубы дымохода с расчетом температуры продуктов сгорания. Место примыкания может видоизменяться в зависимости от основы, из которой изготовлена конструкция. Выполняя монтаж дымохода через крышу, учитывается степень защиты кровли от воздействия влаги с помощью гидроизоляции и утеплителя. Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь разрывы и соединения.

    Согласно нормам обеспечивающих безопасную эксплуатацию зданий, расстояние между вытягивающими системами и горючими элементами не должен быть меньше 15 см. Это требование обязывает наличие специального короба для трубы, обеспечивающего буферную прослойку в районе примыкания конструкции дымоотвода. Специалисты рекомендуют район примыкания отделять от конструкции крыши системой из поперечных балок и стропильных ног. Способ, по которому изготавливается защитная пленка, с учетом требуемого расстояния, выполняется с подрезанием методом конверта и фиксации материала скобами к краям балки.

    В дальнейшем гидроизоляционная пленка закрепляется обрешеткой, а пароизоляционный слой отделкой, которая будет использоваться как крепеж.

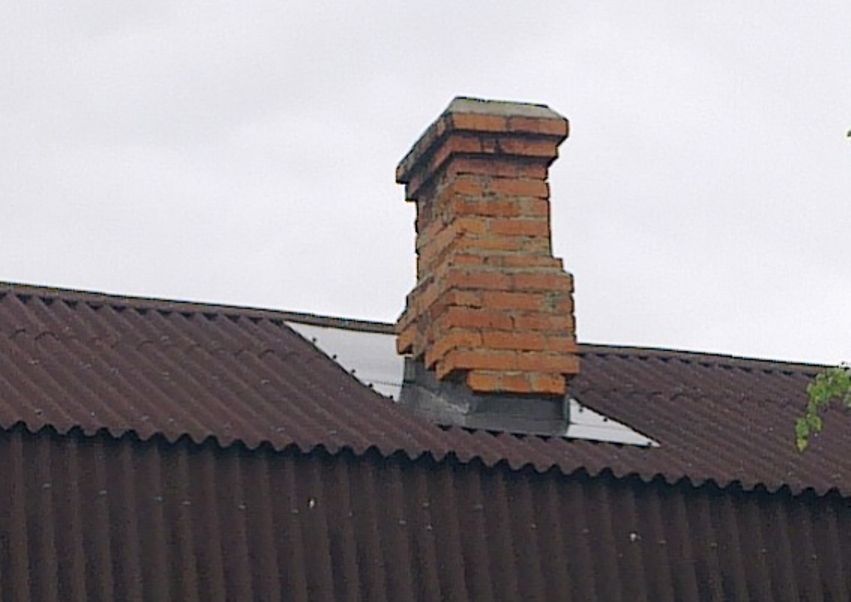

    Крыши из ондулина, особенности вывода

    Перед тем как выводить трубу, необходимо изучить технические особенности материла, из которого выполнена кровля. Ондулин входит в список кровельного материала, который используется для обустройства малоэтажных зданий. Вывод дымохода через кровлю из ондулина предполагает некоторые особенности при выполнении монтажных работ.

    • При выборе места, проход трубы через кровлю из ондулина лучше всего выполнять вблизи конька. Требуется перед монтажом обеспечить необходимый по высоте выступ над верхом конька, с обеспечением минимального воздействия неблагоприятных факторов. Это же условие является оптимальным в предупреждении скапливания влаги и других элементов в районе конструкции.
    • Проход через крышу для дымохода выполняется в отдаленности от места расположения мансардных окон.
    • Проход трубы через кровлю не выполняется в месте стыков скатов, так как это приведет к скапливанию снега в месте примыкания.
    • Крепеж конструкции не должен выполняться жестко, во избежание нарушения системы отвода дыма в случае разрушения кровельного материала.

    Также учитывается материал, из которого она будет изготовлена. Проход дымохода через крышу выполняется с условием использования в конструкции кровельного пирога. Перед тем как установить дымоход через крышу из ондулина, необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожаробезопасности всего здания . Необходимо дополнительно выполнить следующие мероприятия:

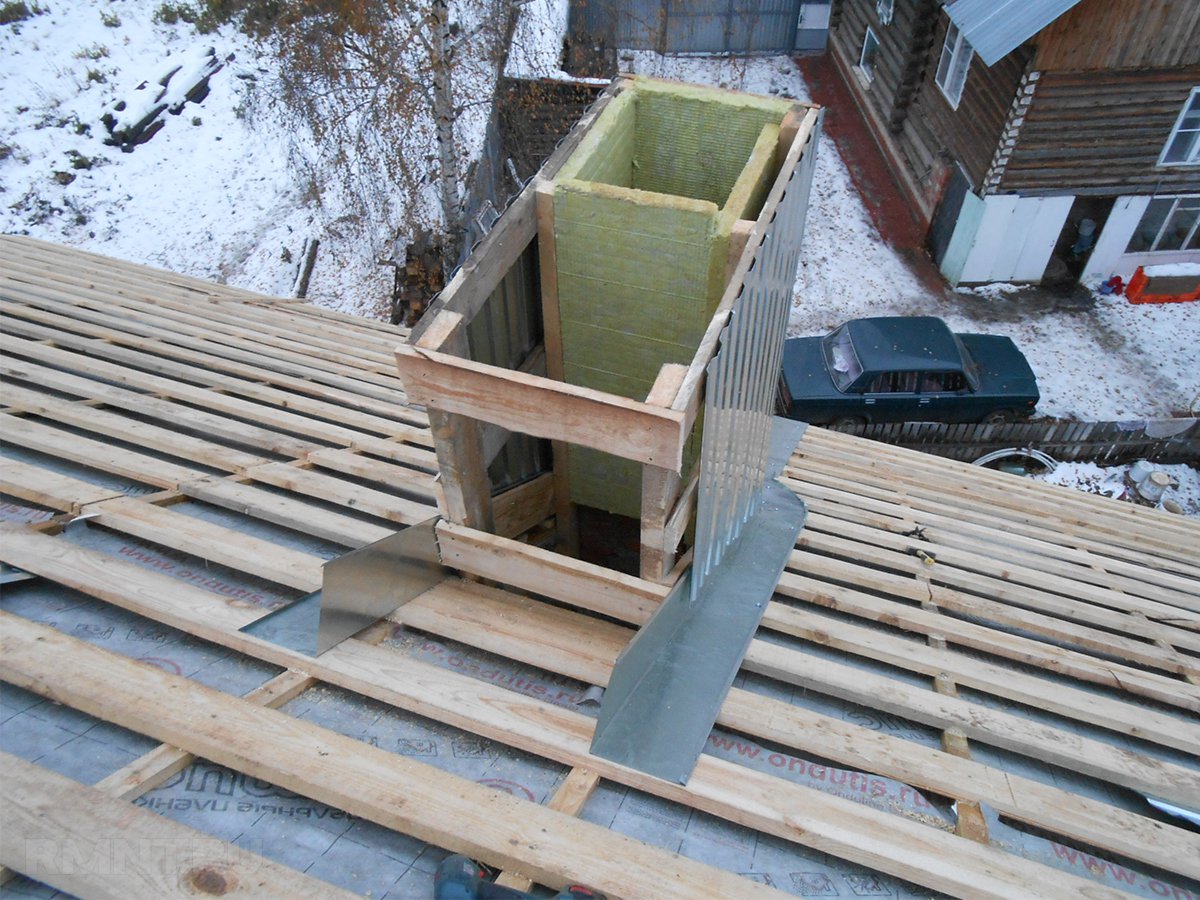

    • Установка стропильных «ног» по обеим сторонам трубы дымохода.
    • С помощью поперечных балок закрепляют трубу дымохода в нижней и верхней точках, с учетом толщины стропильных «ног».

    Во всем остальном технология проведения прохода и устройство дымохода выполняется по стандартам, которые используются при выполнении подобных работ.

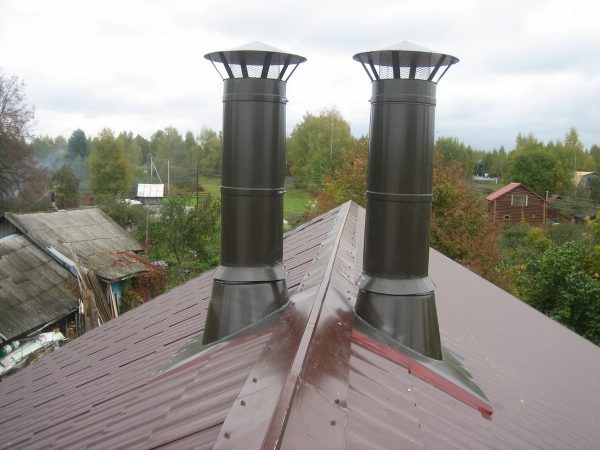

    Профнастил: особенности вывода

    Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если она изготовлена из профнастила. Крыши из профнастила отличаются легкостью, прочностью и надежностью в эксплуатации. Многие застройщики используют его в качестве основы кровли. Выполняя проход через кровлю, изготовленной из профлиста, принципиальных отличий в конструкции нет, точно так же выбирается место в крыше и материал, который будет использоваться.

    Перед тем как провести дымоход через крышу изготовленной из профильных листов требуется поэтапно распределить все виды работ, учитывая каждый элемент конструкции.

    • Определяются диаметр, толщина и материал из которого она будет изготовлена. От высоты и ровности укладки зависит качество тяги.
    • Перед проделкой отверстия в кровле необходимо учесть не только размеры трубы, но и элементов крепежа, с помощью которых будет закрепляться конструкция.
    • При соединении к стропильной системе необходимо учитывать наличие защитного короба.
    • При наличии сложных типов крыши с использованием утеплителей рекомендуется выполнять проход дымохода из сэндвич труб через потолок, чердачное помещение и кровельный материал. Используя при монтаже сэндвич дымохода, вся конструкция в сборке осуществляется предельно просто и быстро.

    Принцип вывода во многом напоминает стандартный монтаж конструкций:

    • Используя сэндвич дымохода в готовом виде можно не тратить время для утепления. Монтаж дымохода из сэндвич труб через кровлю существенно упрощает работу.
    • Используя проходник, как элемент конструкции, обеспечивается наилучшая герметизация стыковки, что исключает попадание влаги вовнутрь чердачного помещения. В качестве проходной трубы наиболее рациональным вариантом является использование материала, из которого изготовлена сама труба. В продаже имеются готовые элементы, которые полностью решают вопрос герметизации стыка и его эластичность, это особенно важно, если кровля имеет рифленую поверхность.
    • Узел прохода трубы через кровлю имеет несколько разновидностей, его тип выбирается в соответствии от диаметра и формы системы.

    Шиферная крыша: вывод системы

    Шифер используется в последнее время не так часто, как другие, более современные и популярные. Но тем не менее его актуальность в строительстве остается высокой по востребованности. Вывод дымового отверстия в выполняется с помощью специального круга, для обеспечения ровности краев. Наиболее популярным материалом для изготовления на шиферной крыше являются огнеупорный кирпич или готовые керамические трубы. Перед тем как закрепить дымоход на кровле из шифера изготавливается специальный фартук, чаще всего в качестве основы используется оцинковка или нержавейка.

    Возвращаясь к вопросу как заделать стык с кровельным материалом, в качестве которого используется шиферные листы, уместным будет использование готового проходника, обеспечивающий максимальное качество герметизации. Во всех остальных вопросах касающихся организации монтажных работ по строительству устройства на шиферной кровле они мало в чем отличаются от вариантов укладки с другими видами крыш.

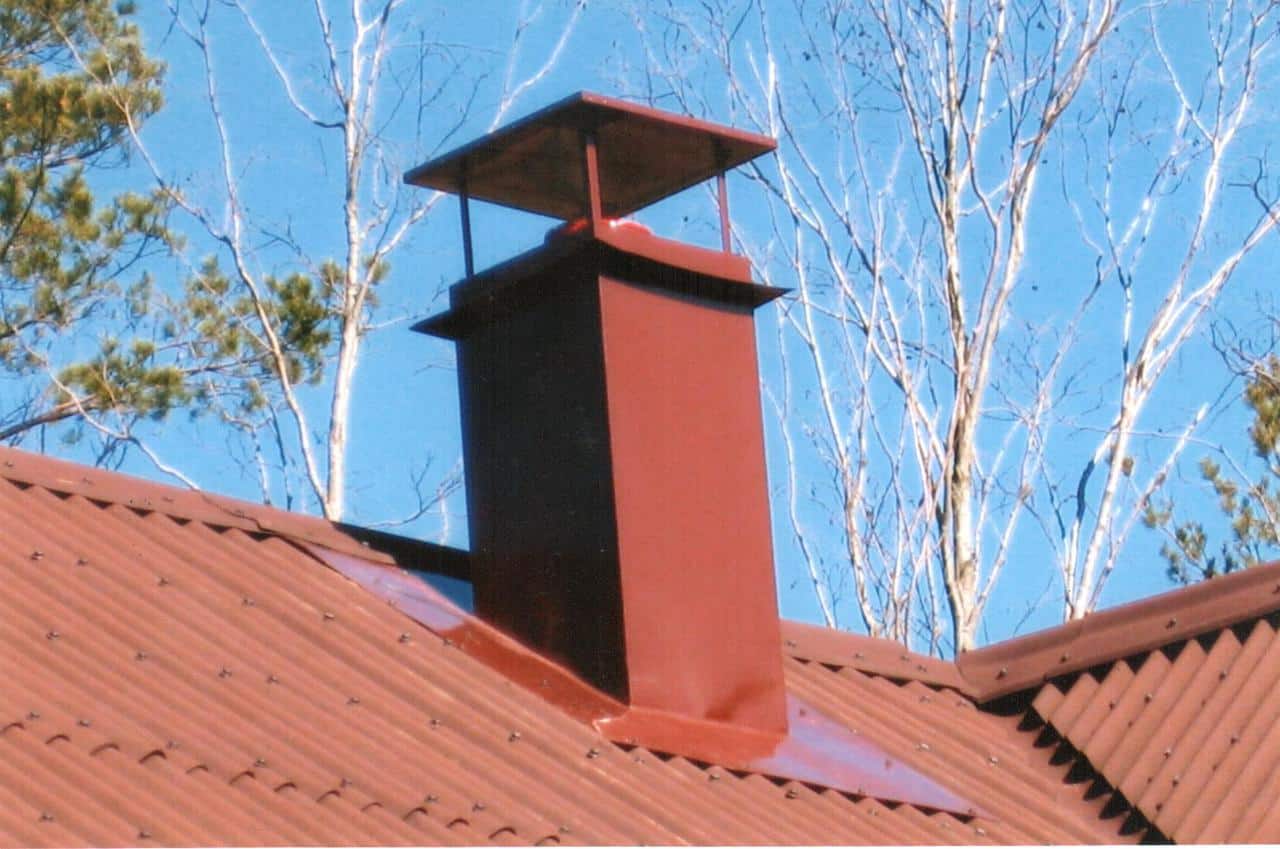

    Металлочерепица: особенности вывода конструкции

    Проход дымохода через кровлю из металлочерепицы во многом напоминает принцип работ с похожим материалом, а точнее профнастилом:

    • Определяется место установки, диаметр и длина.
    • На поверхности кровли проводится разметка для вырезки отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
    • Для установки системы дымоотвода, проходящие на крышу через мансардные помещения, используются короба, которые крепятся к стропильной системе. При врезании в кровлю также учитывается наличие гидроизоляции и утеплителя.
    • При монтаже на сложных по типу устройства крышах лучше использовать сэндвич трубы, это даст возможность сбора конструкции из частей, что в свою очередь, экономит время и облегчает выполнение работ.

    Многие начинающие мастера интересуются, зачем требуется утепление и как это правильно сделать. В строительстве в качестве утепления используется материал, который отличается высокой огнеупорностью. Минеральная вата и стекловолокно не только обеспечат наименьшую потерю тепла, но и обезопасят жилище от возгорания. Работу по утеплению многослойного типа кровли следует производить таким образом, чтобы они не мешали впоследствии установке самой трубы.

    Элементы, которые используют для выводов и герметизации

    Чаще всего дымоходы имеют форму круга, это усложняет выполнение отверстий в кровельном материале, что может в последствие сказаться на герметичности стыков двух систем: крыше и дымоотводе. С целью улучшения качества проходки с дальнейшим закреплением к конструкции кровли и соблюдения нужной по качеству герметизации строители используют готовые проходники, которые отличаются по форме изготовлению и способу создания эластичности в местах соединений. Для удобства имеется несколько разновидностей данного элемента, который также используют при установке вентиляционных трубопроводов.

    Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

    Особенности конструкционного устройства дымоходов

    Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

    Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.


    От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

    Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

    Выбор материалов для печной трубы

    При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

    Для постройки печных труб используют:

    • керамику;
    • металл;
    • асбестоцементные растворы.


    У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

    Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

    При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

    Разнообразие схем дымоходов

    При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

    Схемы расположения труб с учетом вида конструкции бывают:

    • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
    • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
    • внешними – трубы устанавливают на фасаде или кровле;
    • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.


    Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

    Самостоятельное строительство печных труб

    Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

    Труба модульная

    В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

    Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

    Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

    Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

    Насадной стальной дымоход

    Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

    При этом нужно учитывать, что:

    1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
    2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
    3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
    4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.


    Монтируют металлическую насадную конструкцию поэтапно:

    1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
    2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
    3. Соединяют оба колена.
    4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

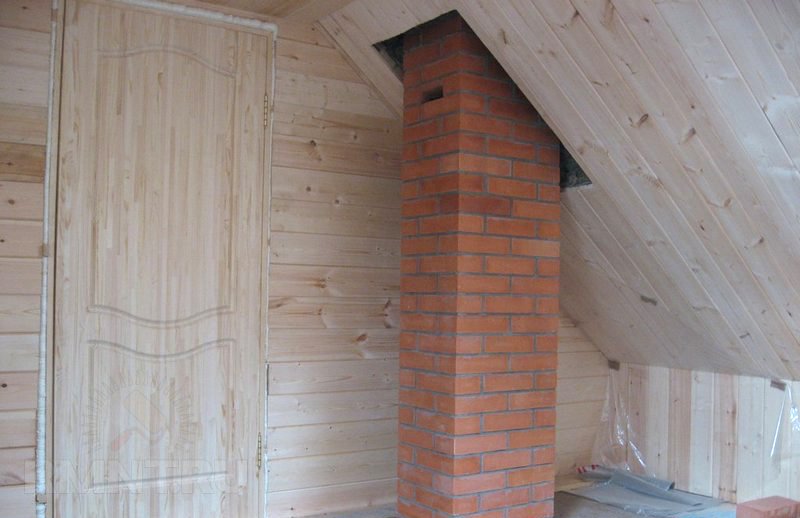

    Коренная кирпичная труба

    Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

    Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.


    Особенность сооружения:

    1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
    2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
    3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

    Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

    Внешний дымоход

    Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

    У внешних конструкций имеются особенности:

    • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
    • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
    • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

    Вывод трубы через кровлю

    При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

    • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
    • надежную пожаробезопасность.

    В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.


    Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

    При проведении строительных работ необходимо учесть некоторые важные нюансы:

    1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
    2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
    3. Печную трубу надо удалять от обрешетки.
    4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
    5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

    Изоляция дымоходной конструкции

    Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

    1. Повышается эффективность функционирования печи, причем в несколько раз.
    2. Становится выше уровень безопасность при работе агрегата.
    3. Печь приобретает эстетичный внешний вид.


    Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

    1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
    2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
    3. На обрешетке прибить дополнительные бруски для фиксации уголков.
    4. Обработать детали герметиком.
    5. Зафиксировать получившуюся конструкцию дюбелями.
    6. Уложить встык ондулин, используя для обработки швов битумную мастику.
    7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

    Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

    1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
    2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
    3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
    4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
    5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

    Как правильно выполнить теплоизоляцию печной трубы на крыше

    По доброй русской традиции во многих загородных домах делают печи или камины. В некоторых случаях печь служит не только для приготовления пищи, но и для обогрева жилья.

    Однако, новая печь становится источником повышенной пожарной опасности. Поэтому крайне важно правильно выполнить изоляцию печной трубы на крыше.

    Собственно, для выполнения этой задачи необходимо:
    1. Выполнить качественную гидроизоляцию вывода трубы,исключив тем самым протечки в помещения дома.
    2. Сделать место примыкания печной трубы к горючим деталям крыши пожаробезопасным.

    Подготовительные работы

    Прежде всего, следует определить место выхода трубы из крыши.

    Наиболее рациональным считается вывод через конек. Причины:
    — монтаж через конек значительно проще чем через скат;
    — на коньке не скапливаются снег и влага, а значит, возможность протекания минимальна.

    Однако есть тут и серьезный недостаток – для вывода трубы через конек потребуется нарушить целостность коньковой балки. В связи с этим рационально выполнять выход трубы через кровлю максимально близко к коньку.

    Совет. Не выполняйте выход трубы в ендове. Здесь постоянно скапливается вода и снег, а значит появление протечки лишь дело времени.

    Теплоизоляция прохода печной трубы через крышу

    Согласно норм пожарной безопасности температура в местах контакта дымоходов с горючими материалами не должны превышать 50ºС.

    Традиционно печные трубы в России кладутся из кирпича. Для такой трубы проблема решается за счет увеличения толщины стенки. Считается что стенки от 380 мм достаточно для нормальной теплоизоляции.

    Периметр отверстия для выхода трубы из крыши должен быть больше периметра трубы не менее чем по 150 мм на сторону для горючих материалов и не менее 100 на сторону для негорючих.

    При прохождении трубы через готовый кровельный пирог необходимо место прохода оградить коробом периметр, которого должен быть на 150 мм больше периметра трубы на каждую сторону. Расстояние между коробом и трубой заполняется негорючей теплоизоляцией, не боящейся влаги.

    Изоляционные пленки кровельного пирога разрезают «конвертиком», подтягивают до стропила или поперечной балки и закрепляют.

    Находящуюся в пироге гидроизоляцию прижимают дополнительной обрешеткой, пароизоляцию фиксируют рамками. Дополнительно места стыков изоляционных пленок и короба можно обмотать специальными негорючими лентами.

    Гидроизоляция места прохода трубы через крышу

    Применение традиционных способов гидроизоляции приводит к тому, что через некоторое время в местах выхода труб начинает течь вода. Последующие ремонты тоже не являются решением проблемы.

    Однако выход был найден — для труб начали изготавливать гидроизоляционные фартуки. Их можно изготовить самостоятельно, а можно приобрести. В последнем случае вид фартука глазу более приятен.

    Совет напоследок. Любая крыша со временем проседает. При этом на целостность самой крыши это никак не влияет, а вот в местах жесткого сопряжения с трубами появятся трещины. Во избежание этого соединяйте крышу и трубу эластичными материалами.

    Ну а теперь, набравшись теории посмотрите как эта работа делается с применением материалов компании Ондулин.

    Печная труба на крыше: вывод дымохода на крышу

    Печная труба на крыше – это обычное дело для любого частного дома. А как сооружается этот элемент дымохода? Какие можно использовать материалы, и какие существуют нюансы?

    О материалах и применяемых схемах

    Русская печь всегда была главным сооружением в жилище. Но даже по прошествии многих веков и совершенствование технологий без печных труб на крыше не обходится ни один частный дом. В отводе дыма нуждается любой отопительный прибор, включая газовые котлы и камины.

    Прежде всего, необходимо разобраться с применяемыми схемами отвода продуктов горения. В зависимости от них место вывода печной трубы на крышу будет разным. Как правило, используют следующие основные схемы дымоходов:

    1. Скрытый. Такой способ установки дымохода подразумевает наличие вентиляционных полостей внутри стен дома. Такой способ помогает скрыть все коммуникации. В этом случае труба будет выводиться на крышу через одну из несущих стен.
    2. Внешний. В этом случае труба от отопительного прибора выводится наружу, а далее идет по внешней стене дома.
    3. Коренной. Такой дымоход считается классическим. Здесь вертикальный стояк идет непосредственно от печки или камина. В этом случае дымоход возводится на собственном фундаменте.

    Скрытый и коренной дымоход требуют вывода печной трубы на крышу. Внешняя схема проще в монтаже, но существенно портит внешний вид дома, поэтому она используется редко.

    Перед началом работ необходимо выбрать используемый для трубы материал. Все применяют три основных группы – это керамика (в основном жаростойкий кирпич), металл и асбестоцемент. У каждого типа материала есть свои плюсы и минусы.

    Классическим считается дымоход из кирпича. Именно такой материал используется при создании коренного дымохода. В этом случае печная труба на крыше также делается из кирпича, но можно использовать и асбестоцементные трубы. Последний вариант более устойчив к атмосферным воздействиям и служит дольше.

    Металлические трубы в качестве материала для печных труб также используются часто, но тут есть свои нюансы. Сталь хорошо проводит тепло, а значит, трубопровод внутри дома необходимо тщательно утеплять. Плюс ко всему требуется особое внимание обратить на пожарную безопасность. Если труба будет проходить через деревянные перекрытия, то при нагреве они могут начать гореть.

    Перед тем как вывести печную трубу на крышу необходимо определиться с схемой самого дымохода и используемым материалам. Наиболее популярный вариант считается коренной и скрытый. При этом вторую схему можно сделать только во время строительства дома, так как дымоход будет проходить внутри одной из несущих стен. В качестве материала для трубы можно выбрать огнеупорные кирпичи, сталь или асбестоцементные трубы.

    Выводим печную трубу на крышу

    Прежде чем приступить к работе следует четко определиться с местом. Конечно, оно будет сильно зависеть от выбранной схемы дымохода. Но все-таки стоит учитывать некоторые рекомендации специалистов. К ним относится следующее:

    • нельзя выводить печную трубу на крышу поблизости от окон и балконов. В противном случае угарный газ будет проникать в жилище. Лучше разместить трубу от балкона или окна на расстоянии от 1,5 метров;
    • нежелательно выводить печную трубу на крышу через ендову. Зимой здесь активно скапливается снег, что может повредить места примыкания дымохода. Кроме этого, герметизировать трубу, выходящую через ендову очень сложно;
    • лучше всего вывести трубу через конек. Здесь не скапливается снег, и герметизацию стыков сделать легко. Но если на крыше есть коньковая балка, то провести через нее трубу будет сложно.

    Оптимальный вариант – это место недалеко от конька крыши. В этом случае можно довольно легко провести герметизацию стыка, плюс ко всему большая часть трубы будет находиться в закрытом помещении (чердаке), что заметно продлит ее срок службы.

    Также выбор места зависит от угла наклона ската и уровня зимних осадков в вашем регионе. Если труба будет расположена слишком близко к краю крыши, то во время схода снега она может быть повреждена. Если другого места выбрать нельзя, то перед дымоходом устанавливают защитные приспособления (снегозадержатели).

    Рекомендации специалистов касаются и высоты дымохода. Тут многое зависит от места расположения трубы. Если дымоход выходит на расстоянии до 1,5 от конька, то его высота должна быть минимум полметра. Если труба расположена дальше, то ее верхний край должен минимум совпадать с уровнем конька.

    При выводе печной трубы на крышу для нее создается собственная стропильная система. Она выполняется из боковых стропильных ног и поперечных балок, все элементы выполняются из деревянного бруса. Такая стропильная система должна отстоять от трубы на расстоянии 15-20 сантиметров. Это необходимо из-за пожарной безопасности.

    Места прохода трубы через кровельный пирог требуется тщательно гидроизолировать и защитить от потерь тепла. При это необходимо использовать только негорючие материалы. Очень часто, чтобы облегчить работу, используют уже готовые решения – модульные дымоходы «сэндвич».

    Такие комплекты могут быть выполнены из различного материала. Выбор подходящего варианта будет зависеть от используемого топлива. В комплект входят следующие основные элементы:

    • юбка – приспособления защищающее место выхода трубы на крышу;
    • кровельный проход – устройство, предназначенное для пропуска печной трубы через кровельный «пирог»;
    • сама труба, сделанная из нескольких секций;
    • различные хомуты и крепежные приспособления.

    Монтаж и проводка такой трубы через крышу осуществляется без особых проблем. Главное, вырезать в кровельном «пироге» отверстие необходимого диаметра и формы.

    При выводе печной трубы на крышу важно правильно выбрать место. Лучше всего, если это будет участок поблизости к коньку. В этом случае сама труба будет более надежно защищена, и при этом провести качественную герметизацию не составит большого труда. При проходе через кровельный «пирог» необходимо сделать отдельную стропильную систему для трубы. Кроме того, провести тщательную защиту от возгорания. Чтобы облегчить задачу можно воспользоваться уже готовыми модульными дымоходами, в составе которых уже предусмотрены все необходимые приспособления и устройства.

    Как устранить течь возле трубы на крыше и чем заделать

    Ситуация, когда течет труба на крыше, или имеются протечки в кровле возле нее, требует незамедлительного вмешательства. В противном случае, подобные повреждения кровли могут привести к пагубным последствиям. К счастью, устранить подобный дефект своими руками довольно просто. Главное определиться, чем заделать щель между трубой и крышей. Для этого нужно правильно выбрать метод устранения причины течи, определив место протечки и подготовив требующиеся материалы, выбирать которые нужно с учетом вида трубы и кровли.

    Устранение течи трубы на крыше

    Прежде чем ответить на вопрос, чем и как устранить течь на крыше возле трубы, необходимо определиться, из какого материала она сделана. Это очень важно. Именно это является отправной точкой в проведении ремонтных работ.

    Дымоходный канал может быть смонтирован из следующих материалов:

    Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
    • кирпича;
    • металла;
    • асбеста.

    Устраняя течь, нужно придерживаться определенной последовательности действий, которая для каждого материала изготовления дымохода, может значительно отличаться. Поэтому следует рассмотреть технологию устранения подобных дефектов для каждого вида труб детально.

    Устранение течи дымохода из кирпича

    Если течет труба на крыше, изготовленная из красного кирпича, то для устранения имеющейся проблемы потребуются следующие материалы и инструменты:

    • цемент марки M 400 или M 500;
    • песок, лучше речной или морской, но подойдет и карьерный;
    • вода;
    • мастерок.

    Как заделать щель между трубой и крышей, имея все вышеперечисленное? Нужно придерживаться следующей последовательности действий:

    • из подготовленных материалов изготавливается цементный раствор, путем смешивания 3-4 частей песка и одной цемента;
    • обнаруженное место протечки тщательно очищается от грязи и остатков разрушенного кирпича;
    • подготовленная смесь наносится с помощью мастерка на поврежденные участки.

    Трубу на крыше лучше ремонтировать в солнечную сухую погоду. Так цементный раствор застынет гораздо быстрее.

    Устранение течи дымохода из металла

    Рекомендуем к прочтению:

    Если протекает металлическая печная труба, то для исправления сложившейся ситуации потребуются:

    • специальные хомуты с резиновой прокладкой, которые можно закрепить на трубе в месте возникновения щели. Диаметр хомута должен быть равен примерно толщине трубы. Его ширина должны быть чуть больше размеров трещины;
    • кроме того, маленькие трещины можно ликвидировать с помощью холодной сварки, инструкцию по применению которой, можно найти на упаковке.

    Указанные материалы для устранения течи металлической трубы, могут быть использованы лишь в качестве временной меры. При первой возможности, поврежденный участок дымохода нужно заменить на новый.

    Устранение течи дымохода из асбеста

    Если вода стекает по трубе из асбеста, то ликвидировать течь можно, выполнив ряд следующих действий:

    • первым делом требуется запастись хлопчатобумажной тканью и краской «Железный сурик». Купить такие материалы можно в любом строительном магазине;
    • далее печную трубу, а именно поврежденный участок, следует зачистить от грязи и пыли;
    • краска наносится толстым слоем;
    • поверх нее плотно обматывается ткань;
    • далее повторно наносится лакокрасочный материал.

    По большей части, подобный ремонт тоже является временной мерой, позволяющей отложить проведение замены дымоходной трубы на определенный срок. Затягивать с заменой поврежденного асбестового дымохода не следует.

    Устранение протечек рядом с трубой

    Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

    • наложить битумную ленту;
    • установить манжеты из резины;
    • изготовить и установить металлический фартук.

    Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

    Использование битумной ленты

    Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

    Рекомендуем к прочтению:

    • битумную ленту;
    • ножницы;
    • щетку по металлу;
    • газовую горелку.

    Щели заделываются путем проведения следующих мероприятий:

    • для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
    • влажной тряпкой удаляются остатки пыли и грязи;
    • в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты. Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
    • приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
    • чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).

    Битумная лента является универсальным материалом. Ее можно использовать, если течет труба или крыша, изготовленные из любых материалов. Лента способна качественно выполнять свои функции на протяжении 2-3 лет (в зависимости от обильности осадков и прочих факторов).

    Использование резиновой манжеты

    Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:

    • в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
    • подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
    • чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.

    Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.

    Главным недостатком резиновой манжеты является то, что ее невозможно установить на квадратную или прямоугольную трубу. Что делать в подобной ситуации? Использовать любой другой метод устранения течи, описанный выше и ниже.

    Обустройство металлического фартука

    Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:

    • из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
    • верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
    • нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.

    На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.

    Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.

    Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

    Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

    Основные требования к дымоходам

    От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

    • Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
    • Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

      Выбор высоты дымохода в зависимости от расстояния до конька

    • Толщина стенок. В жилых домах она не может быть меньше 10 см.
    • Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

    Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

    Размеры и конфигурация дымохода

    Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

    Главные составляющие дымохода

    Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

    Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

    Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

    Особенности кладки дымохода

    Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

    Порядовка кладки распушки печной трубы

    Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

    • Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
    • Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
    • Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
    • Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
    • Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

    Материалы для изготовления дымохода

    Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

    • Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
    • Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

    Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

    Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

    Порядовка для кладки выдры кирпичного дымохода

    При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

    Часто встречающиеся ошибки при устройстве дымохода

    Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

    К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

    Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

    Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

    Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

    Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

    Как правильно вывести печную трубу через крышу покрытую ондувиллой

    Печные трубы являются обязательным атрибутом каждого загородного дома. Во-первых, это необходимый элемент печей и каминов. Во-вторых, оригинальная и хорошо сложенная труба является прекрасным дизайнерским элементом.

    При определении места вывода печной трубы необходимо учитывать следующие факторы:

    1. Чтобы тяга была хорошей, дымоход должен иметь высоту 5-6 м и возвышаться над коньком крыши. Лучшим вариантом считается выход трубы на коньке, но при этом усложняется  стропильная система крыши.

    2. При выводе дымохода ниже конька за трубой образуется снежный мешок, и это несколько усложняет монтаж ондувиллы.

    3. Печные трубы являются источником повышенной пожарной опасности.

    Как правило, в современных домах дымоходы располагаются на скатах крыш, поэтому рассмотрим вопросы теплоизоляции и гидроизоляции при таком выходе трубы.

    Проход дымохода через кровельный пирог

    При оформлении выхода печной трубы необходимо руководствоваться Сводом Правил СП 7.13130.2013.

    1. Кровельный пирог состоит из парозащитного барьера, утеплителя и гидроизолирующего покрытия. Необходимо учитывать, что изолирующие пленки и утеплитель из органических материалов являются горючими.

    2. Расстояние от трубы до горючих материалов и конструкций должно составлять:

    — для дымохода из кирпича — не менее 13 см;

    — для дымохода из керамических труб без теплоизоляции — не менее 25 см.

    С учетом этих расстояний изготавливается деревянный короб и устанавливается в месте выхода трубы. Высота короба должна равняться толщине кровельного пирога.

    3. При установке короба паро- и гидроизолирующие пленки разрезаются, свободные лепестки поднимаются вверх и закрепляются на деревянных конструкциях.

    Края проема в кровельном пироге укрываются гидроизолирующей пленкой, все стыки и нахлесты проклеиваются двусторонней лентой Ондутис ML.

    Пароизолирующая пленка вокруг короба дополнительно укрепляется деревянной рамкой.

    Пространство между коробом и дымоходом заполняется несгораемым гидрофобным утеплителем, например, базальтовой минеральной ватой.

    4. Если короб нарушает циркуляцию воздуха в вентиляционном канале, необходимо установить кровельные вентиляторы.

    Укладка ондувиллы вокруг дымохода

    1. По классификации ГОСТ 30244 кровельный материал Ондувилла относится к группе горючих строительных материалов, поэтому оголовок печной трубы должен быть снабжен искроуловителем. Его изготавливают из стальной сетки с ячейкой не более 5х5 мм.

    2. Вокруг трубы монтируется сплошная обрешетка.

    3. Настилается ондувилла.

    4. Оформляется примыкание кровли к дымоходу:

    — в нижней части трубы устанавливается покрывающий фартук. Стыки фартука и трубы проклеиваются лентой Ондуфлеш Супер;

    — примыкание кровли к боковым и задней стенкам трубы герметизируется лентой Ондуфлеш Супер шириной 30 см. Нахлест ленты на трубу должен составлять 10-15 см;

    — лента прижимается к трубе металлической рейкой или профилем примыкания;

    — в верхней части трубы лента Ондуфлеш Супер накрывается дополнительным листом ондувиллы.

    Такое оформление вывода печной трубы обеспечивает соблюдение правил пожарной безопасности, исключает протечки и повреждение кровельного пирога.





    Проход дымохода через крышу. Примыкание крыши к трубе дымохода. Обустройство перехода на мягкую кровлю

    Дымоход — это элемент с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам его снятия с кровли и изоляции от содержимого.

    Также важна защита трубы от проникновения влаги , что позволяет значительно сократить срок эксплуатации кровли.

    В этой статье мы подробнее рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы.

    Элементы различаются между собой материалом изготовления:

    • Дымоходы кирпичные. Классический вариант , отличающийся надежностью и нетребовательностью отделки. … Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор.Хорошо подойдет известковый раствор.
    • Дымоходы стальные. Это бюджетный вариант, который отличается простотой монтажа , малым весом и большим выбором размеров сечения. Но стальные трубы быстро выгорают, и их безопасный срок службы относительно невелик.
    • Бутерброды. Дымоходы состоят из нескольких металлических труб разного диаметра, помещенных друг в друга. Между ними есть слои теплоизоляции. Бутерброды сохраняют достоинства простых стальных дымоходов, но лишены их недостатков.Основные недостатки таких конструкций — высокая цена и возможность разгерметизации при резких перепадах температуры, что может привести к полному выходу из строя трубы.
    • Дымоходы модульные. Эти дымоходы, как и бутерброды, многослойны. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними лежит слой базальтового утеплителя. Корпус трубы из легкого бетона … Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.

    Дымоход стальной

    Кирпичный дымоход

    Дымоход модульный

    Существуют трубы сложной конструкции, изготовление и установка которых требует больших денег. Их редко используют в строительстве. Сюда входят стеклянные конструкции.

    Выбор сиденья

    Наиболее оптимальным местом для выхода трубы является пространство у конька крыши , расположенное на расстоянии 50-80 от ее верхней точки … Это связано с рядом соображений:

    • Чем ближе труба к карнизу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество проточной воды.
    • Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата. , замедлит накопление сажи и пыли.

    Возможна установка трубы непосредственно по верхней линии конька.Это исключит возможность образования снежных карманов, сведя к минимуму образование конденсата и протечек. Но такая конструкция нарушает целостность коньковой балки .

    ПРИМЕЧАНИЕ!

    Нежелательно, чтобы отверстие для трубы было перпендикулярно элементам. … Иначе при возведении конструкции дымохода придется обходить стропильные балки, что усложнит его и увеличит расход материала.

    Выбор места для трубы

    Не исключен монтаж трубы на участках, близких к краю откосов.Но тогда на его герметизацию потребуются большие затраты.

    Как вывести трубу через крышу из профнастила

    В листе профнастила, который будет окружать дымоход, нанесено контуров с параметрами длины и ширины , соответствующими габаритам дымохода. Затем при помощи болгарки нужно вырезать отверстие с небольшим отступом от контуров.

    1. Также в элементах кровельного пирога проделывается отверстия, при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимое пирога.Обрешетка на стыке должна быть сплошной.
    2. Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена наружным и внутренним фартуками. … Внутренний фартук расположен снизу (кроме той части, которая окружает стенку трубы), он крепится к обрешеткам. От него тянется паз из нержавеющей стали, который должен со всех сторон обходить дымоход и выходить прямо на торцы откосов к планке карниза. Через него будут стекать осадки и конденсат.
    3. Если труба кирпичная, то примыкающие к ней края фартука необходимо загнуть на концах и вывести в пазы. Стробоскопы — это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются шлифовальной машиной.

    Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:

    • Наружный фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части выполняет декоративную функцию, делая стык дымохода и крыши более гладким, но этот элемент также обеспечивает дополнительную защиту.
    • Фартуки можно изготовить самостоятельно из цельного цинкового листа или приобрести набор готовых планок для окладов. Первый вариант более сложный, так как требует самостоятельного вырезания и загибания краев отверстия в листе. Но второй вариант предполагает дополнительную трату денег.

    Схема монтажа в разрезе

    Прилегающие к дымоходу части фартука необходимо заделать герметиком.

    Прорезать отверстия в профнастиле и кровельном пироге сложнее для труб круглого сечения. , чем прямоугольные дымоходы, но их можно изолировать несложными методами. Для этого используются насадки Master-Flash … Это резиновые или силиконовые изделия в виде ступенчатой ​​пирамиды с круглым поперечным сечением. Они плотно прилегают к дымоходу и надежно прикрепляются к профнастилу.

    Основание форсунки выполнено из алюминия.Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

    Установка круглой трубы

    Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой сопла необходимо отрезать такое количество пирамидальных колец , что обеспечит диаметр отверстия на 20% меньше диаметра трубы … Затем Master-Flash опускается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами.Место прилегания колец изделия к трубе заделывают силиконом.

    Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то он может прийти в негодность.

    Круглые трубы можно также заклеить самоклеящейся свинцовой лентой.

    Устранение протечек

    Основной причиной негерметичности стыков трубы и кровли является нарушение герметичности конструкций фартуков. Для решения этой проблемы необходимо соорудить дополнительный внешний фартук из битумной ленты.

    Перед установкой крышу следует очистить от пыли металлической щеткой.

    Лента укладывается в несколько слоев по нижней части трубы и по прилегающему листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.

    Такая прокладка может прослужить несколько лет.

    Серьезные утечки можно устранить только заменой фартука.

    Влага также может попасть под крышу из-за чрезмерного выделения конденсата из трубы. Для уменьшения его количества на дымоход можно соорудить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объем конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.

    Если дымоход находится близко к краям откосов, то утечки могут возникнуть из-за скопления большого количества снежных масс. Для устранения этой проблемы фартук дополнен выпуклой треугольной конструкцией (с обязательной герметизацией), которая отделит снег и упростит его спуск.

    Трубы гидроизоляционные

    Полезное видео

    Прохождение дымохода через кровлю из профнастила — видео инструкция:

    Заключение

    Основная сложность, возникающая при подведении дымохода к кровле — это установка элементов гидроизоляции на стыках конструкций во избежание протечек, также могут возникнуть проблемы при пропускании трубы через кровельный пирог. Но если работа будет выполнена правильно, эти трудности будут преодолены.

    В контакте с

    Место выхода дымового канала через крышу представляет собой сложную конструктивную единицу. Какие требования к ее выполнению, а также к высоте и расположению части трубы, выступающей над кровлей?

    Доверимся специалистам

    Определение высоты дымохода относительно конька крыши

    Что касается высоты дымохода, то нормативный документ (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» «) гласит, что если расстояние от гребня не более 1.5 м труба должна возвышаться над ней не менее чем на 50 см; на 1,5-3 м — быть не ниже конька, а на расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10 ° к горизонту. Но четких правил расположения дымохода на крыше нет. Что об этом говорят специалисты?

    Главный постулат: чем ближе труба к гребню, тем лучше. В этом случае головка трубы (то есть та ее часть, которая выступает над крышей, что означает, что она находится в холодной зоне) будет очень маленькой; таким образом снижается вероятность образования конденсата в дымоходе зимой.Выпадая внутрь, в самое горловину или на защитно-декоративный зонтик трубы, конденсат, содержащий агрессивные вещества, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порче материала верха и отделки крыши и даже сократить срок службы дымохода.

    Размещая трубу на большом расстоянии от конька, в частности в зоне свеса карниза, следует иметь в виду, что она будет испытывать повышенные нагрузки при сходе снега с кровли лавиной.Чтобы уберечь дымоход от повреждений, необходимо обязательно смонтировать на склоне систему удержания снега.

    Многие считают, что дымоход обычно нужно выводить на линию конька. Это облегчает установку блока упора в месте выхода трубы, а также, поскольку не будет скопления снега, практически исключает возникновение протечек. Однако реализовать такое решение не всегда возможно. Во-первых, требуется стропильная система там, где нет опорной коньковой балки, либо создание в балке зазора для дымохода и его усиление опорами, что в случае мансардной крыши проблематично.А во-вторых, аксессуары для вывода трубы через коньк производятся только для каналов квадратного или прямоугольного сечения.

    Что категорически не рекомендуют делать кровельщики, так это убирать дымоход в ендове. Реализация места стыка здесь очень сложна, и протечки практически неизбежны, ведь дождевая вода будет стекать на трубу сразу с двух откосов, а зимой здесь вырастет целый сугроб. Кроме того, необходимо будет серьезно усложнить стропильную конструкцию крыши.

    Выход дымохода через утепленную крышу

    Проход дымохода через крышу

    Как известно, слои пара и гидроизоляции, защищающие утеплитель в «пироге» чердачной крыши, должны быть сплошными по всей крыше. Кроме того, используемые для этого полимерные пленки горючие. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, прописывая, что между внешними стенами дымохода и элементами кровли из горючих материалов должно оставаться расстояние не менее 13-25 см (в зависимости от типа трубка)?

    Специалисты предлагают выделить в отдельную зону участок крыши, охватывающий дымоход: по бокам дымохода с помощью стропильных ног, а сверху и снизу — с помощью поперечных балок.Таким образом создается своеобразный ящик, размеры которого определяют на основании СНиП. Объем ящика заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же может обходиться без паро- и водозащиты.

    Примыкание «пирожковых» изоляционных пленок к коробке выполняется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и скрепляют гвоздями (скобами). Стыки заклеиваются специальными лентами или клеями.

    Чтобы дымоход не «пробил» опорную стропильную балку или не попал в зону ендовы, его расположение необходимо четко определить еще на этапе проектирования здания.

    Отверстие дымохода

    Есть другой подход к проблеме. Поскольку наружные стены современных многослойных дымоходов, как правило, не нагреваются более 60 ° С в зоне выхода через крышу, пленкам ничего не угрожает, а значит, их можно подвести прямо к трубе, зафиксировав скотчем. .В этом случае в слое гидроизоляции над трубой необходимо установить паз из нержавеющей стали (или из той же пленки) для отвода влаги, попавшей под кровлю.

    Важно! Делая выбор в пользу дымохода с теплоизоляционным слоем, следует учитывать, что на температуру его внешней поверхности в точке выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования, толщина теплоизоляционного слоя и т. д.

    Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Поскольку в конструкции свеса отсутствуют парогидро- и теплоизоляционные слои, то, таким образом, исчезают проблемы с разводкой дымового канала через кровельный «пирог», при этом обеспечивается сплошность всех слоев и гарантия пожарной безопасности.

    Так же существенно упростит задачу выведения трубы через П-образный вырез в свесе карниза, что исключает само наличие примыкания к кровельному покрытию.Правда, в этом случае необходимо будет предусмотреть дополнительный слив в зоне выреза.

    Однако необходимо учитывать, что при удалении от гребня дымоход окажется достаточно высоким и будет испытывать серьезные ветровые нагрузки. А значит, для его укрепления вам понадобится система растяжек, для которой также придется предусмотреть герметичный проход через крышу.

    Узел примыкания к кровле

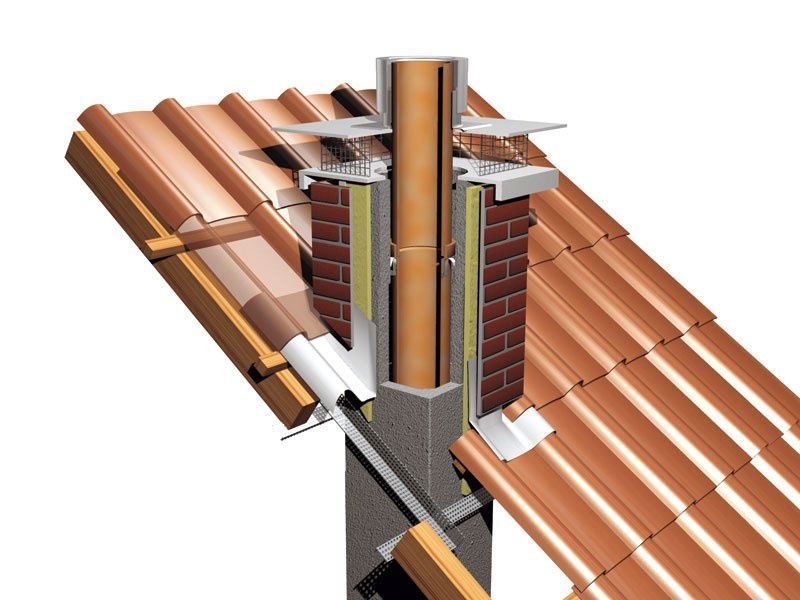

    Керамический дымоход отвод на крышу

    Главное в его конструкции — обеспечить отвод воды отсюда, стекающей по стенкам головы и по скату кровли, для чего вокруг трубы предусмотрен фартук.Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При кровле из керамической и цементно-песчаной черепицы применяют пластиковых самоклеящихся лент (свинцовых, алюминиевых), которые одним краем приклеиваются к трубе, а другим — к крыше. Чтобы исключить протечку воды под ленту, ее верхний край закрывают металлической полосой изогнутого профиля, фиксируют термостойкими дюбелями и стык обрабатывают кровельным герметиком.

    На черепичных крышах фартук, как правило, формируют из долинного ковра или обыкновенной черепицы, укладываемой спуском по трубе, а на металлочерепице — из гладких листов того же материала.

    Выполняя узел примыкания на той стороне дымохода, которая расположена выше по откосу, фартук необходимо подвести под кровельное покрытие. Таким образом, верхний элемент кровли закроет ее внахлест, что исключит возможность протечек.

    Открытие

    Если ширина задней стенки дымохода (то есть обращенной к коньку) больше 80 см, то за трубой должен быть устроен откос, или, иначе, желоб, небольшая наклонная конструкция, которая перелом кровли, который будет распределять потоки воды по сторонам и не давать здесь скапливаться снежной массе.

    Создание откоса — непростая задача. Ведь в этой зоне появляются две короткие впадины, требующие такого же качественного исполнения, как и «настоящие».

    Широкий дымоход создает еще одну сложность: затрудняя проветривание подкровельного пространства, вызывает необходимость установки на крыше специальных вентиляционных элементов — аэраторов и т. Д.

    Элементы стального модульного дымохода

    Производители дымоходов с круглым сечением (трехслойные утепленные конструкции в оболочке из нержавеющей стали) изготавливают готовые элементы, обеспечивающие герметичность примыкания труб к кровле.Это так называемые проходы , состоящие из стальной подошвы и прикрепленного к ней фартука-колпака. Во избежание их повреждения из-за термических деформаций трубы проходы жестко крепят только к кровле, а на стыке заглушки с трубой надевают «юбку» — стальной хомут с упругим термоэлементом. устойчивая прокладка, не пропускающая воду под фартук.

    Проход, встроенный в крышу, уплотняется кусками термостойкой пластмассовой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придавая ей рельефный профиль крыши.Обратите внимание: верхний край подошвы должен быть намотан под чехол, а нижний край — внахлест.

    Иногда для увеличения герметичности проникновения металла стальной лист подошвы монтируют над кровлей, подводя ее непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не эстетичное.

    Одна из важнейших задач при строительстве бани — это правильный вывод и окончание дымохода.Причем одновременно нужно решать две задачи: обеспечить пожарную безопасность и изолировать стык труб от потока атмосферных осадков и конденсата.

    Прежде всего, прежде чем решать проблему прохождения воды, необходимо определить место выхода трубы на крышу. Высота трубы должна соответствовать определенным стандартам. Высота зависит от того, где в скатной крыше будет выходить труба.

    При установке трубы действует правило: «Чем ближе к коньку, тем выше труба должна быть поднята.»

    Подъем дымохода над плоскостью кровли

    • Если расстояние от центра дымохода до конька кровли не превышает 1500 мм, дымоход должен быть приподнят над коньком. не менее 500 мм ;
    • При расстоянии от центра трубы до конька от 1500 до 3000 мм верх трубы может быть заподлицо с коньком кровли;
    • На расстоянии более 3 метров верх трубы не должен быть ниже линии, проведенной от гребня под углом 10 градусов к горизонту.

    Где лучше всего провести трубу через крышу бани

    Самый удобный вариант вывода трубы через крышу — пропустить ее через конек. В этом случае монтаж провести проще всего, на коньке редко бывают снежные карманы, к тому же благодаря такому расположению легко проводить изоляционные работы. Но у этого метода есть недостаток: стропильная система не должна иметь конькового бруса. Вариант с двумя балками, которые крепятся в районе прохода дымохода через крышу, тоже подойдет, но реализовать это достаточно сложно, да и не всегда возможно.

    Самый неудачный вариант расположения дымохода — в ендове (ендовина — это элемент крыши, выполненный из своеобразного лотка, образующего внутренний угол между стыками элементов скатной кровли). Здесь обычно скапливаются большие массы снега, во время дождя вода стекает с двух склонов, так что даже при самой тщательной изоляции появление протечки — лишь вопрос времени.

    Удобнее всего провести трубу через крышу недалеко от конька

    Исходя из этого, наиболее приемлемый вариант для скатных крыш — возле конька, но ниже:

    • простая установка,
    • снега обычно немного скапливается, значит, нет необходимости устанавливать снегозадержание,
    • установка не самая сложная,
    • из-за не очень большой высоты трубы ее не нужно армировать растяжками.

    Если выяснится, что дымоход проходит около балок перекрытия или близко к ним (минимальное расстояние должно быть 13-25 см, в зависимости от типа трубы), выходит в долине или близко к откосу, выходом из положения может стать дополнительное колено, с помощью которого можно вывести трубу в нужное место.

    В любом случае нужно будет сделать дренажную канавку для отвода конденсата в слое гидроизоляции. Его можно купить (обычно из нержавейки), а можно сделать самому из пленки достаточной толщины.Паз закрепляется вокруг трубы, а ее конец выносится в сторону. Таким образом, конденсат стекает в эту канавку и сливается на скат крыши.

    Проход через крышу в зависимости от кровельного материала и типа дымохода

    При прохождении через крышу самое главное — слить воду, стекающую по крыше, и саму трубу. Для защиты от атмосферных осадков используются защитные фартуки, верхний край которых накручивается либо под лист рубероида, расположенный выше, либо под коньком.


    При выводе дымохода через крышу его необходимо закрепить, но так, чтобы он оставался подвижным относительно крыши. В противном случае из-за теплового расширения / сжатия будет нарушена целостность и обязательно появятся протечки. Например, круглую трубу можно вести с помощью металлических полос или уголков.

    При установке проверяйте вертикальность отвесом — это важно, чтобы не скапливалась сажа и было хорошее сцепление.


    Проход кирпичной трубы через крышу

    Если дымоход кирпичный, прямоугольный или квадратный, можно использовать материалы, которые идут в комплекте с кровельным материалом.



    Фартук для трубы квадратного или прямоугольного сечения можно сделать самостоятельно. Кровельщики обычно используют для этого листовой металл, но подойдет и листовой алюминий. Из металла выполнены четыре отдельные части — две боковые, передняя и задняя.


    Металлические полосы загибают так, чтобы одна часть их приходилась на трубу, а другая прикреплялась к обрешетке. В дымоходе из кирпича в верхней части фартука делается кромка, которая вставляется в специальный строб и покрывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утеплителя, под переднюю часть фартука кладут лист металла большой ширины, по краям которого загибаются борта.Он проходит под рубероид и называется «галстук».

    Если на кровле используется металлочерепица, то фартук изготавливают из гладкого листа такого же цвета, верхний край которого заправляют под расположенный сверху ряд рубероида, чтобы вода стекала на фартук, и не течет под ней. Если труба выходит вплотную к коньку, ее можно либо подложить под сам конек, либо отогнуть на другую сторону.

    Есть один важный нюанс: если ширина кирпичного дымохода более 80 см (размер его перпендикулярен стропилам), нужно сделать скат — небольшую двускатную крышу, расположенную выше.Удаляет осадок, снижая вероятность протечки. Но такая ширина дымоходов в бане — скорее исключение, чем правило.

    Труба проходная круглая через крышу

    Современные круглые дымоходы в банях — обычное дело. Изредка даже на крышах бань можно увидеть асбестовые трубы, еще реже — однотрубные без теплоизоляции.

    Простая одинарная стена, выходящая через крышу, несет в себе очень высокий риск возгорания. Поэтому использовать этот вариант крайне нежелательно.


    Современные круглые трубы — это обычно сэндвич-трубы

    На видео ниже показан вариант герметизации трубы при установке на металлическую крышу.

    Если в качестве кровельного материала используется металлочерепица, то производители часто предлагают кровельные переходы. Их делают из листа такого же цвета и соединяют со специальной заглушкой, через которую проходит труба.

    Круглую трубу на крыше легко и просто заклеить заводской проплавкой. Это фланец из алюминия, к которому крепится эластичная деталь из резины или силикона.


    Сборные проходки — самый простой способ герметизировать стык трубы и крыши

    Они бывают разных размеров и углов. Вы можете выбрать любой диаметр, тип кровли и место установки. Фланец проходки покрывается составом, аналогичным составу гофрированной детали, по краям проходят канавки, в которые они заполняются герметиком. Одно из проникновений — «Мастер Флэш» имеет 11 типоразмеров, охватывающих диаметры от 3 до 660 миллиметров.


    Привод «Master Flash» MASTER FLASH

    При установке такой проплавки часть гофры вырезается в соответствии с желаемым диаметром. Затем его надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотную посадку. Поскольку отверстие примерно на 20% меньше диаметра трубы, придется сильно тянуть. Чтобы приложить меньше усилий, можно смазать оба мыльной водой.


    После того, как гофра натянута в нужное место, фланцу придается необходимая форма — материал пластик и можно использовать молоток, но работать нужно аккуратно.

    Затем расположенные с внутренней стороны пазы заполняются герметиком, края прижимаются к рубероиду и закрепляются (саморезы в комплекте). Если рубероид не железный, саморезы не подойдут. Нужно использовать либо длинные саморезы, доходящие до обрешетки, либо дюбеля для плит перекрытия.


    Вариантов заводских проходок много, есть сплит-модели. Применяются при наличии утолщений на дымоходе или необходимости их установки на уже смонтированный дымоход большой высоты.В этом варианте в комплект входят зажимы, соединяющие детали прохода между собой. В остальном установка аналогична.

    На видео показано, как заделать проход через шиферную крышу с помощью углового прохода MASTER FLASH.

    Кровельные герметики

    Для того, чтобы заделать стыки разных частей прохода трубы ванны через крышу, нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно нейтральный силиконовый термостойкий герметик.

    Если Master Flash устанавливается на металлическую крышу (металлочерепица или металлический профиль), то необходимо использовать силиконовый герметик, не содержащий уксуса (неуксусный герметик). Это нужно для того, чтобы он не вступил в химическую реакцию с металлом и не разрушил его.

    Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50 ° C до +300 ° C, что достаточно для любых погодных условий и вполне подходит для герметизации дымохода.


    Но помните, что обрабатываемая поверхность должна быть чистой и сухой. Полное время отверждения указано на упаковке, обычно 24 часа.

    Меры пожарной безопасности при использовании MASTER FLASH

    MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого достаточно, чтобы загерметизировать сэндвич-трубу и, во многих случаях, дымоход от асбестоцементной трубы.


    Что касается металлической монотрубки, то в этих случаях возможно использование MASTER FLASH в тех случаях, когда длина дымохода от печи до места прохода через крышу составляет не менее 3 метров.Как правило, в этой ситуации температуры не будут критичными, но если нет, то необходима теплоизоляция участка, проходящего через кровельный пирог.

    Перед выходом на крышу труба также проходит через потолок. Правильно сделать резку потолка несложно: есть заводские проходные блоки, но можно обойтись и без них.

    Тема обустройства малоэтажной застройки, которая все чаще появляется на дачных участках, снова набирает популярность.Люди хотят иметь собственное имущество, в котором они могут жить круглый год, при условии, что им комфортно и безопасно. Независимость от инженерных сетей, чистый воздух, отсутствие городской суеты и множество факторов, которым надоел порядок горожан, стали поводом для приобретения или строительства загородных домов, и обустройства их для комфортного проживания. Один из главных вопросов при обустройстве, который беспокоит владельцев: как вывести дымоход через крышу, чтобы обеспечить нормальный обогрев построек в холодное время года и сохранность построек.

    При оборудовании системы отопления, которая будет работать от печи или другого устройства, нужно точно определить конструкцию отвода продуктов сгорания с учетом всех необходимых правил пожарной безопасности и не нарушая герметичность кровли.

    Особенности выбора места

    Выйти из дымохода через крышу не так просто, как кажется. Неправильное определение места установки трубы может в будущем привести к некачественной работе всей системы отопления и не только.Перечислим основные проблемы, которые могут возникнуть при выборе неправильного места для отвода продуктов горения в топке с учетом того, что герметизация дымохода на кровле и сама кровля не будет нарушена.

    • Не рекомендуется устанавливать в помещениях, расположенных вблизи вентиляционных отверстий и мансардных окон, во избежание попадания угарного газа в помещение.
    • Не рекомендуется установка на стыках откосов, где есть внешний угол, так как это приведет к скоплению снега зимой.
    • Не используйте твердый материал для крепления системы. Это учитывается в тех случаях, когда сама крыша по какой-либо причине «плавает». Если система закреплена жестко, пострадает водосточная система вместе с кровлей.

    Опытные строители советуют устанавливать дымоходную систему прямо у конька. … Почему именно в этом, а не в другом месте:

    • В зоне стыка конструкции утечка влаги исключена, так как в этом месте во время снегопадов скапливается наименьшее количество снега.
    • Расположение трубы в непосредственной близости от конька крыши снижает влияние внешних факторов. Размещая конструкцию возле конька, создаются благоприятные условия для минимального скопления конденсата в этом месте.

    Увеличение расстояния от конька влияет на высоту самой конструкции дымохода, так как она возвышается над кровлей. Если рядом есть еще одно здание, которое заслоняет выходной узел, то этот фактор также необходимо учитывать, увеличивая высоту конструкции над конструкцией.

    Особенности опоры конструкции

    Перед тем, как провести дымоход через крышу, необходимо подготовить специальные элементы, для изготовления которых требуются разные материалы. Изначально учитываются следующие моменты:

    • Технические характеристики материала, из которого выполнен монтаж.
    • Из чего сделана крыша.
    • Гидроизоляция дымохода на крыше, а также использование фартука как монтажного элемента.

    В конструкции для отвода продуктов сгорания использован материал с разными эксплуатационными характеристиками. Это может быть огнеупорный кирпич, металл, керамические детали, даже стекло, прошедшее специальную предварительную обработку. Основным фактором при выборе является особенность работы дымохода с расчетом температуры продуктов сгорания. Примыкание можно видоизменить в зависимости от основы, из которой сделана конструкция. При установке дымохода через крышу учитывается степень защиты кровли от влаги посредством гидроизоляции и утепления.Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь разрывов и стыков.

    Согласно нормам, обеспечивающим безопасную эксплуатацию зданий, расстояние между вытяжными системами и горючими элементами должно быть не менее 15 см. Это требование обязывает наличие специального воздуховода для трубы, обеспечивающего буферный слой в зоне примыкания конструкции дымохода. Специалисты рекомендуют отделить зону примыкания от конструкции крыши с помощью системы поперечных балок и стропильных ног.Метод, которым изготавливается защитная пленка с учетом необходимого расстояния, выполняется с обрезкой методом конверта и закреплением материала скобами к краям балки.

    В дальнейшем гидроизоляционную пленку крепят обрешеткой, а пароизоляционный слой — отделкой, которая будет использоваться в качестве крепежа.

    Ондулин кровли, особенности вывода

    Перед снятием трубы необходимо изучить технические особенности материала, из которого сделана кровля.Ондулин входит в перечень рубероидов, которые используют для обустройства малоэтажных домов. Вывод дымохода через крышу из ондулина предполагает некоторые особенности при выполнении монтажных работ.

    • При выборе места проход трубы через ондулиновую кровлю лучше выполнять возле конька. Перед установкой требуется обеспечить необходимую высоту свеса над вершиной конька, при этом обеспечив минимальное воздействие неблагоприятных факторов.Такое же условие является оптимальным для предотвращения скопления влаги и других элементов в зоне конструкции.
    • Проход через крышу для дымохода осуществляется на удалении от места расположения мансардных окон.
    • Проход трубы через крышу на стыках откосов не производить, так как это приведет к скоплению снега на стыках.
    • Крепление конструкции не должно выполняться жестко, во избежание нарушения системы дымоудаления в случае разрушения кровельного материала.

    Также учитывается материал, из которого он будет изготовлен. Проход дымохода через крышу осуществляется с условием использования в конструкции кровельного пирога. Перед установкой дымохода через ондулиновую крышу необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожарной безопасности всего здания. Дополнительно необходимо выполнить следующие действия:

    • Установка стропильных «ног» по обе стороны трубы дымохода.
    • С помощью поперечных балок крепится труба дымохода в нижней и верхней точках с учетом толщины стропильных «ног».

    В остальном технология проведения прохода и устройство дымохода выполняется по нормам, которые применяются при выполнении подобных работ.

    Профнастил: особенности вывода

    Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если он сделан из профнастила.Кровли из профнастила легкие, прочные и надежные в эксплуатации. Многие застройщики используют его как основание для крыши. При прохождении кровли из профлиста принципиальных отличий в конструкции нет, точно так же выбирается место в кровле и материал, который будет использоваться.

    Перед прохождением дымохода через крышу из профлиста необходимо поэтапно провести все виды работ с учетом каждого элемента конструкции.

    • Определяются диаметр, толщина и материал, из которого он будет изготовлен.Качество тяги зависит от высоты и ровности кладки.
    • Перед тем, как проделать отверстие в крыше, необходимо учесть не только размеры трубы, но и крепеж, с помощью которого конструкция будет крепиться.
    • При подключении к стропильной системе необходимо учитывать наличие защитного бокса.
    • При наличии сложных типов кровель с применением утеплителя рекомендуется выполнять проход дымохода из сэндвич-труб через перекрытие, чердак и рубероид.Использование сэндвича с дымоходом при установке делает сборку всей конструкции чрезвычайно простой и быстрой.

    Принцип вывода во многом аналогичен стандартной сборке конструкций:

    • Используя готовый сэндвич дымохода, вы не тратите время на утепление. Монтаж дымохода из сэндвич-труб через крышу значительно упрощает работу.
    • При использовании проходки в качестве конструктивного элемента обеспечивается наилучшая герметизация стыка, исключающая попадание влаги внутрь чердака.В качестве проходной трубы наиболее рациональный вариант — использовать материал, из которого сделана сама труба. В продаже есть уже готовые элементы, полностью решающие вопрос герметизации стыка и его эластичности, особенно это важно, если крыша имеет гофрированную поверхность.
    • Узел для прохода трубы через крышу имеет несколько разновидностей; ее тип подбирается в соответствии с диаметром и формой системы.

    Шиферная крыша: вывод системы

    Сланец

    в последнее время используется не так часто, как другие, более современные и популярные.Тем не менее его актуальность в строительстве остается востребованной. Вывод дымового отверстия осуществляется при помощи специального круга для обеспечения ровности краев. Самыми популярными материалами для изготовления шиферных крыш являются огнеупорный кирпич или готовые керамические трубы. Перед тем, как закрепить дымоход на крыше, делают специальный фартук из шифера, чаще всего в качестве основания используется оцинковка или нержавеющая сталь.

    Возвращаясь к вопросу о том, как заделать стык рубероидом, который используется в качестве листов шифера, уместно будет использовать готовую втулку, обеспечивающую максимальное качество герметизации.Во всем остальном, что касается организации монтажных работ по устройству устройства на шиферной кровле, они мало отличаются от вариантов укладки с другими видами крыш.

    Металлочерепица: особенности вывода конструкции

    Прохождение дымохода через металлическую кровлю во многом похоже на принцип работы с аналогичным материалом, а точнее профнастилом:

    • Определяются место установки, диаметр и длина.
    • На поверхности кровли делается разметка для вырезания отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
    • Для монтажа дымоходной системы, переходящей на крышу через чердачные помещения, используются ящики, которые крепятся к стропильной системе. При врезке в крышу также учитывается наличие гидроизоляции и утеплителя.
    • При установке на крышах сложного типа лучше использовать сэндвич-трубу, это даст возможность собрать конструкцию из частей, что в свою очередь сэкономит время и облегчит работу.

    Многие начинающие мастера интересуются, зачем нужен утеплитель и как его правильно сделать. В строительстве в качестве утеплителя используется огнеупорный материал. Минеральная вата и стекловолокно не только обеспечат наименьшие теплопотери, но и защитят дом от пожара. Работы по утеплению многослойной кровли следует проводить таким образом, чтобы они не мешали последующему монтажу самой трубы.

    Элементы, используемые для вывода и уплотнения

    Чаще всего дымоходы круглые, это затрудняет выполнение отверстий в рубероиде, что впоследствии может сказаться на герметичности стыков двух систем: кровли и дымохода.Для повышения качества проходки с последующим креплением к конструкции крыши и соблюдением необходимого качества герметизации строители используют готовые проходки, различающиеся по форме изготовления и способу создания упругости на стыках. Для удобства существует несколько разновидностей этого элемента, который также используется при установке вентканалов.

    При сооружении топки особое внимание нужно уделить правильному расположению дымохода, без которого невозможна длительная эксплуатация отопительной конструкции.Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко выбирают установку дымохода на своей крыше.

    Особенности конструктивного устройства дымоходов

    Установка печных труб требуется в домах, где есть русская печь или камины, работающие на твердом топливе. Если вы хотите иметь настоящую отопительную конструкцию из кирпича или камня, нужно правильно выбрать место для ее установки. В древности люди в первую очередь выкладывали печь, а уже потом возводили стены.

    Чтобы не спровоцировать возникновение пожарной опасности, необходимо придерживаться ряда правил. Таким образом нельзя размещать над печью большое количество деревянных потолочных элементов, так как там высокая температура воздуха, что чревато большими неприятностями, вплоть до возгорания балок и перекрытий.


    Работоспособность конструкции дымохода зависит от того, насколько непосредственно дымоход расположен на крыше и от его длины.Чтобы обеспечить необходимое тяговое усилие, необходимо, чтобы воздух обдувал дымоход в месте расположения конька или недалеко от него.

    Не допускать быстрого охлаждения газов, которые появляются в шахте топки в результате сгорания топлива. Поэтому необходимо обеспечить не только правильный монтаж дымохода на крыше, но и его качественную изоляцию. Если этого не делать, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат — со временем он насытит дымоход и начнет спускаться ниже, разрушая конструкцию и забивая ее.

    Выбор материалов для дымохода

    При строительстве топки необходимо правильно закупить стройматериалы, только так можно обеспечить оптимальный температурный режим и долгий срок службы дымохода. Материалы должны быстро нагреться.

    Для строительства дымоходов использовать:

    • керамика;
    • металл;
    • Растворы асбестоцементные.


    Каждый из перечисленных материалов имеет свои недостатки — это не позволяет назвать их выбор идеальным.Поэтому при покупке того или иного изделия следует учитывать, насколько изделие подходит для установки дымохода на крыше.

    К примеру, металлоконструкции хорошо смотрятся, но только в том случае, если строится многоярусный дымоход. Но сделать корневую модель трубы из металла будет очень дорого.

    В конструкции внутренних частей дымоходов используются кирпичи или модули — материалы огнестойкие и прочные. Для внешних участков конструкции лучше использовать асбестоцементные изделия.

    Разновидности дымоходных схем

    При строительстве дымохода используется одна из существующих схем, по которой производится выбор строительных материалов. Если выбрать подходящий, можно значительно сэкономить деньги и время на работу.

    Схема расположения труб с учетом типа конструкции составляет:

    • скрытые — монтируются в вентиляционных каналах внутри стен зданий;
    • навесной — дымоход подключается к выходу воздуховодов печей или каминов;
    • external — трубы устанавливаются на фасад или крышу;
    • коренной — вертикально расположенный стояк монтируется на собственный фундамент.


    Перед тем, как вывести трубу за пределы здания, сначала оборудуют внутренние скрытые секции, а затем приступают к устройству внешнего дымохода. Корневые или верхние схемы предполагают вывод дымоходных систем через крышу или чердак.

    Самостоятельное строительство дымоходов

    Технология устройства дымового канала имеет много общего с устройством обычного воздуховода. Отличие заключается в наличии более жестких требований к эксплуатации дымохода.Поэтому процесс обустройства труб для печей требует точных расчетов, выбора стройматериалов, деталей для крепежа, огнеупорных шпатлевок и прочего.

    Труба модульная

    В том случае, если дымоход планируется прокладывать в стене дома, этот нюанс следует учесть еще на этапе возведения стены, иначе дыру нужно будет пробить отбойным молотком. Можно оборудовать воздуховод духовки в уже оборудованном вентиляционном канале, но в результате значительно ухудшится пожарная безопасность конструкции дымоудаления.

    Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, так как в процессе эксплуатации печи возможны температурные деформации — размеры канала увеличиваются от воздействия горячего газа, оголяя тем самым стены деструктивным процессам.

    Секции дымохода внутри несущих конструкций могут комплектоваться многослойными блоками. Их укладывают по всей поверхности стены с помощью термостойкого клея для фиксации.Этот материал способен нейтрализовать термические деформации благодаря демпферным прокладкам и тем самым обеспечить целостность здания.

    Главное преимущество такой конструкции в том, что нет необходимости утеплять трубу на крыше дома — канал будет выходить выше уровня крыши внутрь фронтона.

    Дымоход стальной

    Для работы по установке стальных дымоходов не требуются специальные навыки и большие временные затраты, поэтому их часто отдают предпочтение домовладельцам, а стоят такие конструкции относительно недорого.

    Следует иметь в виду, что:

    1. Любая металлическая труба должна состоять как минимум из двух частей и демонтироваться соответствующим образом. Через несколько лет первая секция выгорит от высоких температур, менять не всю конструкцию, а только ее секцию.
    2. Там, где будет сделан вывод дымохода через крышу и стену, укладывается огнестойкая изоляция, иначе здание может загореться.
    3. Участок трубы, находящийся в неотапливаемом помещении, должен быть качественно изолирован, чтобы холодные воздушные массы не охлаждали газ и тем самым не влияли на работоспособность отопительного агрегата.В результате на поверхности трубы не будет скапливаться конденсат и не будет ржавчины.
    4. Обязательно оборудовать гидроизоляцию металлических труб негорючими материалами.


    Металлическая накладная конструкция монтируется поэтапно:

    1. Первый колено надевается на патрубок экрана или на выход топочного воздуховода.
    2. Второе кольцо выносится через чердак в комнату и закрепляется на огнеупорной распорке.
    3. Соедините оба колена.
    4. Третий сегмент выводится на чердак через сквозное отверстие в крыше. Место выхода трубы на улицу закрывают сферическим кожухом.

    Труба из корневого кирпича

    Кирпичный дымоход такого типа прослужит долгие годы. Обустраивают корневую трубу на фундамент, который при возведении цокольного этажа укладывается отдельно.

    Технология монтажа данного дымохода более сложна, чем у металлоконструкций накладной.Дело в том, что корневая труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из жженого кирпича.


    Характеристика строения:

    1. Для устройства дымохода оставляют яму размером с кирпич или полкирпича. Чтобы выложить один слой, хватит 4-6 кирпичей.
    2. Слои выкладываются так, чтобы нижний стык ряда находился под целым кирпичом.
    3. Перед тем, как провести дымоход через крышу, в том месте, где он будет перекрываться, делается специальный модуль — смещать ось проникающего в крышу участка относительно оси части дымохода, находящейся в помещении.

    Этот тип конструкции сложен и устанавливается, когда нет других вариантов.

    Дымоход наружный

    Труба, собранная из металлических или асбоцементных модулей, устанавливается вдоль фасада здания, двигаясь по направлению снизу вверх.

    Внешние конструкции имеют характеристики:

    • в месте входа трубы в здание устраивается отверстие, через которое затем выводится горизонтальный отрезок дымохода;
    • стык горизонтальной и вертикальной секций выполнен в виде тройника, у которого одна часть закрыта заглушкой.Этот элемент используется при чистке дымохода;
    • Труба крепится к фасаду с помощью металлических хомутов разъемного типа. Нижняя часть дымохода усилена специально возведенной на отдельном фундаменте надстройкой.

    Выход трубы через крышу

    При удалении конструкции дымоудаления через перекрытие кровли необходимо обеспечить:

    • защита места его выхода, чтобы внутрь здания не попадала влага или мусор;
    • надежная пожарная безопасность.

    В любом случае потребуется строительство стропильной системы с прерывистой балкой или вообще без опорной балки. Поэтому дополнительные опоры понадобятся, но сделать их не всегда, особенно если есть чердак.


    Не следует снимать дымоход в месте схождения двух скатов крыши, так как тогда обеспечить качественное соединение и изоляцию практически невозможно.

    При проведении строительных работ необходимо учитывать несколько важных нюансов:

    1. Между крышей и стропилами выдерживается расстояние не менее 25 сантиметров.
    2. В случае, когда мансардная двускатная крыша возводится из легковоспламеняющихся строительных материалов, необходим зазор от 13 до 25 сантиметров. Если в этом случае использовались негорючие продукты, достаточно нескольких сантиметров.
    3. Дымоход необходимо вынуть из обрешетки.
    4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара должна быть предусмотрена непрерывная тепло- и пароизоляция, но всегда с небольшим зазором.
    5. Идеальным решением было бы построить короб из листового металла в зоне, прилегающей к дымоходу.Ставится на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняется негорючей теплоизоляцией, например, каменной ватой.

    Изоляция конструкции дымохода

    При установке дымохода на крышу утепленный дымоход имеет ряд преимуществ:

    1. КПД печи увеличен, причем в несколько раз.
    2. Уровень безопасности при эксплуатации агрегата становится выше.
    3. Печь приобретает эстетичный вид.


    Для изготовления трехуровневой гидроизоляции на двускатной крыше необходимо:

    1. Сначала загрунтуйте конструкцию полимерной мастикой и приклейте супердиффузионную мембрану, обернув ее края, что обеспечит плотное соединение дымохода с крышей даже при попадании влаги.
    2. Установить металлические уголки сверху и снизу. Верхние металлические листы кладут на нижние, так что влага направляется вниз под действием силы тяжести. Специалисты рекомендуют укладывать нижнюю стяжку до самого свеса крыши.
    3. На обрешетку прибить дополнительные бруски для фиксации углов.
    4. Уплотнить детали герметиком.
    5. Закрепите получившуюся конструкцию дюбелями.
    6. Уложить ондулин встык, обработать швы битумной мастикой.
    7. Поместите специальный фартук из керамики, пластика или других материалов по кругу поверх ондулина, используя для герметизации ондуфлеш.

    Чтобы провести качественный монтаж, необходимо знать, как правильно установить трубу на крышу, и иметь соответствующие навыки.Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности при проведении работ на крыше дома.

    1. Если принято решение не строить внизу отдельную коробку для дымохода, необходимо предусмотреть зазор между конструкцией дымохода и горючими материалами, из которых изготовлены стены.
    2. Участок дымохода, который будет располагаться снаружи, должен быть без стыков. Когда это невозможно, стыковку следует производить над местом выхода трубы из потолка, не касаясь обрешетки и кровли.Стыки стягиваются железными хомутами, покрываются асбестовым материалом и фиксируются.
    3. Если вы хотите выложить дымоход из кирпича, вам необходимо приобрести специальный обожженный кирпич, используя для кладки глину или крепкие марки цемента.
    4. Если вы не уверены, что сможете построить дымоход из кирпича самостоятельно, то лучше приобрести уже готовую конструкцию. Домовладельцу останется лишь изучить информацию о том, как крепить трубу к крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не нужно покрывать асбестом и обрабатывать мастикой.
    5. Для улучшения противопожарной защиты конструкции на нее нужно надеть козырек, защищающий от случайных искр и атмосферных осадков.

    терминов, которые вы должны знать — терминология дымохода

    Терминология дымохода

    Зола
    Твердый остаток, оставшийся после тщательного сжигания горючего материала или химического окисления.

    Отвал для золы
    Отверстие, обычно с дверцей на петлях и расположенное в нижней части камина, через которое можно сбрасывать золу.

    Яма для золы
    Отсек для хранения золы, расположенный в основании дымохода.

    Перегородка
    Предмет, установленный в приборе для изменения направления или задержки воздушного потока, топливовоздушных смесей или дымовых газов.

    Воздуходувка
    Вентилятор, используемый для нагнетания воздуха под давлением.

    Окись углерода
    Ядовитый газ без запаха, цвета и вкуса, являющийся побочным продуктом неполного сгорания.Токсично.

    Chase
    Область вокруг металлических дымоходных труб, имитирующая дымоход. Погоня обычно строится с использованием деревянных или стальных шпилек. Наиболее распространенное внешнее покрытие — токарный станок и лепнина. Другие варианты включают облицовку из кирпича / камня или деревянный сайдинг.

    Дымоход
    Один или несколько проходов, вертикальных или близких к ним, для отвода дымовых газов от прибора во внешнюю атмосферу.

    Заглушка дымохода
    Защитное покрытие или кожух для верхней части дымохода, предназначенное для предотвращения попадания дождя, снега, животных и т. Д.

    Очистка дымохода
    (Также известна как очистка) Процесс удаления сажи, креозота и мусора из дымохода. Это нужно делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

    Соединитель дымохода
    Трубка, соединяющая топливный прибор с дымоходом.

    Вкладыш дымохода
    Внутренняя часть дымохода, содержащая продукты сгорания.Он может быть изготовлен из глиняной плитки или из металла. Чтобы дымоходы были исправными, они должны оставаться в целости и сохранности, без перфорации, трещин или повреждений любого рода, которые могут позволить продуктам горения проникнуть в жилые помещения дома, или теплу от продуктов сгорания, чтобы создать опасность для горючих материалов. материалы возле дымохода, такие как каркас, стены, потолки, изоляция или полы.

    Corbel
    Элементы каменной кладки, выступающие или выступающие вверх и наружу от лицевой стороны стены или дымохода курсами, чтобы сформировать опору или выступ для балки, стропила или другого элемента.

    Креозот
    Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

    Cricket
    (также называемый седлом) Конек, который простирается от задней части дымохода к скату крыши с целью отвода воды от соединения между дымоходом и крышей.

    Корона
    Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от футеровки дымохода.

    CSIA
    (Американский институт безопасности дымоходов) CSIA — это некоммерческое, освобожденное от налогов учебное заведение, занимающееся безопасностью дымоходов и вентиляционных систем.

    Заслонка
    Клапан, обычно подвижная или выдвижная пластина, для управления потоком воздуха или дыма.

    Заслонка (верхнее крепление)
    Расположена в верхней части дымохода. Работает, закрывая верхнюю часть дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход.Кабель проходит по стороне дымохода и прикрепляется к боковой стенке топки. Трос управления открытием и закрытием заслонки

    Прямое соединение
    Соединитель от топки или топочной печи к первому дымоходу в камине.

    Прямая вентиляция
    Двустенная труба, в которой отработанный воздух удаляется облицовкой, а воздух для горения вводится в устройство между внутренней облицовкой и внешней стенкой.

    Тяга
    Поднимающийся газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу через дымоход.

    Очистка вентиляционного отверстия сушилки
    Ворс, образующийся при сушке одежды, попадает в вентиляционную систему сушилки. Ворс, удаляемый вручную из ловушки для ворса на сушилке, представляет собой очень небольшую часть ворса, которая накапливается в вентиляционной системе. Скопление ворса приводит к тому, что сушилка тратит больше времени на сушку стандартной загрузки одежды, и становится причиной возгорания.

    Топка
    Камера камина или печи, в которой фактически горит огонь.

    Firebrick
    Кирпич, состоящий из глины и кремнезема, выдерживает высокие температуры, например, в топке.

    Каминные вставки
    Дровяные, угольные, пеллетные или газовые отопительные приборы, которые подходят для существующего камина.

    Гидроизоляция
    Листовой металл или другие материалы, используемые для гидроизоляции впадин кровли или угла между дымоходом и крышей.

    Дымоход
    Канал в дымоходе для отвода дымовых газов в атмосферу.

    Вкладыш дымохода
    Специальный вкладыш, требуемый нормами и стандартами для покрытия внутренней поверхности дымохода. Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

    Газовая вставка
    газовый прибор, работающий на пропане или природном газе; топка входит в имеющийся камин и создает мощный источник тепла. Дымоход (вентиляция) идет вверх через существующий дымоход и выходит наружу.

    Газовые камины
    Камины, которые были преобразованы с дров на газ или построены для использования газа. Чаще всего их основная цель — атмосфера, а не тепло.

    Очаг
    Площадь пола в топке камина или каминной печи.

    Лайнер
    Внутренний элемент двустенного дымохода.

    Дымоход для каменной кладки
    Дымоход из кирпича, камня или армированного портландцементного бетона, выложенный подходящими вкладышами дымохода, построенный в соответствии с применимыми требованиями строительных норм.

    Каменный камин
    Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

    Дымоход с несколькими дымоходами
    Одиночный дымоход, содержащий более одного дымохода.

    NFPA
    Национальная ассоциация противопожарной защиты — Международная организация по кодам и стандартам.

    Пеллеты
    Маленькие шарики или блоки из древесных опилок без добавок.

    Parging
    Тонкий слой раствора, наносимый на внутреннюю часть каменного дымохода или на стены дымовой камеры.

    Пиролиз
    Химическое изменение древесины, угля или других горючих материалов в результате воздействия тепла.

    Замена облицовки
    Относится к замене облицовки дымохода, когда труба и изоляция проходят через существующий дымоход, который требует ремонта.

    Дымовая камера
    Камера в камине прямо над дымовой полкой и продолжается до основания дымохода.

    Дымовая полка
    Область в нижней части дымовой камеры, образованная задней стенкой топки, выгибается вперед. Полка находится на пересечении коптильной камеры и топки. Заслонка обычно расположена на передней стороне дымовой полки.

    Заглушка для дымохода с одним дымоходом
    Заглушка для дымохода, предназначенная для присоединения и закрытия одного дымохода из глиняной плитки.

    Вкладыши из нержавеющей стали
    Труба из нержавеющей стали, жесткая или гибкая, предназначена для замены футеровки дымоходов каменной кладки, когда исходная облицовка из глины треснула или сломалась.Может также использоваться для облицовки каменного дымохода без глиняной облицовки.

    Сажа
    Мягкие, черные или коричневые, бархатистые отложения углеродных частиц внутри приборов, дымоходов или разъемов, возникающие в пламени с низким содержанием кислорода.

    Stack Effect
    Тенденция более теплого воздуха подниматься внутри конструкции, создавая более низкое давление в нижних частях здания.

    Температурное расширение
    Изменение температуры внутри дымохода или системы воздуховодов, вызывающее расширение металлических поверхностей.

    Гильза
    Фиксированное или съемное кольцо, трубка или облицовка, обычно расположенные в отверстии, где соединительный элемент дымохода проходит через стену и входит в дымоход или вентиляционное отверстие.

    Горловина
    Отверстие над топкой камина, через которое дымовые газы проходят из топки в дымоход. Сборка рамы заслонки камина обычно располагается в горловине камина.

    Верхний уплотнительный клапан
    (также называемый верхним демпфером) Устройство, устанавливаемое наверху дымохода с целью герметизации дымохода, когда камин не используется.Они часто используются в качестве замены горловинных заслонок, которые устанавливаются непосредственно над топкой при строительстве дымохода из каменной кладки. Демпферы с верхним уплотнением намного более эффективны, чем демпферы горловины, потому что они обеспечивают уплотнение из силиконовой резины, а не металл по металлу.

    Без вентиляции, без вентиляции или без вентиляции
    Используемый термин относится либо к газовым поленьям с низким БТЕ, либо к каминам, работающим на гелевом топливе, для вентиляции которых не требуется дымоход или дымоход.

    UL — Underwriters Laboratories
    Продукция Schebler Chimney Systems имеет особые сертификаты, свидетельствующие о соответствии стандартам безопасности, установленным Underwriters Laboratories.

    Вентиляционное отверстие
    Непрерывный проход от воротника дымохода к вытяжному шкафу. Температура дымовых газов на выходе не превышает 600 градусов.

    Video Scan
    Включает видеокамеру с замкнутым контуром и монитор для осмотра внутренней части дымоходов и других труднодоступных мест. Это очень подробная часть процесса проверки.

    Дровяные печи
    Закрытые приборы, чаще всего изготовленные из стали или чугуна, используемые для сжигания дров с целью обогрева внутреннего пространства.

    кирпичных и круглых. Уплотнение прямоугольных и квадратных труб

    В зданиях с печным отоплением, таких как частный дом, баня и др., Требуется соорудить дымоход и организовать его вывод наружу. При устройстве прохода трубы через крышу необходимо соблюдать определенные нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

    Дымоход через крышу

    Дымоход предназначен для отвода продуктов сгорания топлива (уголь, газ, дрова, торф) и создания тяги топки.Способ прохождения трубы через крышу определяется на этапе проектирования. Главное условие при этом — обеспечение пожарной безопасности кровли, особенно в месте ее стыка с трубой, а также защита стыка от атмосферной влаги и скопления конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она расположена от конька кровли:

    • при расстоянии от центра трубы до конька не более 1500 мм. , то высота трубы над коньком должна быть не менее 500 мм; №
    • с расстоянием между центром дымохода и коньком крыши от 1500 до 3000 мм, высота трубы совпадает с высотой конька; №
    • если расстояние превышает 3000 мм, высота дымохода не должна быть ниже линии, проведенной от конька под углом 10 °.

    Высота дымохода определяется нормами СНиП и зависит от расстояния до конька кровли

    Чем меньше расстояние от трубы до конька, тем выше должна быть высота трубы.

    Узел дымохода

    Этот элемент может располагаться в разных местах на крыше. Одним из предпочитаемых кровельщиков вариантов считается проход дымохода непосредственно через конек. Этот метод отличается самым простым монтажом и позволяет избежать скопления снега на стенке трубы.Недостатком такой компоновки является снижение прочности стропильной системы, при которой коньковая балка либо отсутствует, либо распилена и закреплена двумя опорами по сторонам отвода трубы, что не всегда удается реализовать.

    Выход дымохода через конек отличается простотой монтажа, но может нарушать прочность стропильной системы.

    Чаще всего труба располагается возле конька. Так дымоход меньше всего подвержен действию холода, а значит, скоплению конденсата внутри.Недостаток такой компоновки в том, что чем ближе труба к коньку, тем выше должна быть ее высота, а значит, строительство потребует дополнительных средств.

    Выход дымохода на небольшом удалении от конька — самый распространенный и удобный вариант.

    Не рекомендуется прокладывать дымоход через долину, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке откосов сложно организовать дымоходную коробку.Необязательно размещать дымоход в нижней части откоса — его может повредить снег, падающий с крыши.

    Материал, из которого изготовлена ​​труба, также влияет на организацию выпускной системы. Обычно трубы делают из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические трубы. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это тоже нужно учитывать при устройстве дымохода.

    В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для защиты кровельного покрытия от высоких температур и защиты от огня вокруг дымохода устраивают короб. Происходит это так:

    1. Справа и слева от трубы устанавливаются дополнительные стропила.
    2. Внизу и вверху укладываются горизонтальные балки на одинаковом расстоянии и аналогичном сечении. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
    3. Внутренняя часть ящика заполнена негорючим изоляционным материалом, например, каменной или базальтовой ватой. В этом случае использование стекловолокна не рекомендуется из-за его легковоспламеняемости.

    Пространство ящика не должно быть заполнено стекловолокном — он может воспламениться под воздействием высоких температур

    Следует учитывать, что конструкция ящика может нарушить вентиляцию подкровельного пространства, поэтому возможна установка дополнительных систем вентиляции.

    Видео: особенности монтажа блока дымохода

    Особенности вывода дымохода через разные типы крыш

    При устройстве прохода дымохода нужно обратить внимание на защиту от атмосферных осадков, которые будут стекать вниз труба и крыша. Чтобы изолировать соединение трубы и кровли от влаги, вокруг дымохода устраивают защитный фартук. Эта технология аналогична кровлям с разными покрытиями.

    Металлическая кровля

    Металлочерепица — популярный кровельный материал, который представляет собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

    Выход квадратной или прямоугольной трубы

    Если труба сделана из кирпича и имеет квадратное или прямоугольное поперечное сечение, вы можете использовать материалы, входящие в комплект с покрытием, чтобы пропустить ее через металлическую крышу. Так как дымоходы из кирпича могут иметь нестандартные размеры, перед выводом снимается часть покровных листов или вырезается отверстие большего размера.

    Для гидроизоляции стыка используются специальные эластичные ленты с клеевым слоем, нанесенным на одну из сторон. Один край ленты приклеивается к основанию трубы, другой — к обшивке кровли. Сверху край фиксируется металлической планкой, которая крепится термостойкими дюбелями к стенке трубы. Все стыки залиты герметиком.

    Для уменьшения вероятности протекания воды по стене дымохода можно сделать выемку под штангу — паз

    Фартук для трубы квадратного или прямоугольного сечения можно сделать своими руками.Он изготовлен из гладкого металлического листа того же цвета, что и базовое покрытие. Верхний край фартука заправляют под расположенный сверху ряд металлочерепицы, чтобы стекающая сверху вода не попадала под него. Если труба расположена близко к коньку, край фартука можно заправить под конек или загнуть на другую сторону. Для защиты прохода от атмосферных осадков под фартук устанавливается стяжка.

    Выход дымохода лучше организовать до укладки металлической кровли.

    Прокладка круглой трубы

    При удалении круглого дымохода или многослойной трубы через металлочерепицу чаще всего используются кровельные проходы, соединенные с вытяжкой, через которую проходит труба. В покрытии вырезается аккуратное круглое отверстие под дымоход, на трубу надевается универсальный стакан или мастер-смыв, стыки заделываются.

    Для герметизации стыка круглой трубы с кровлей используются специальные проходки.

    Видео: заделка прохода кирпичной трубы через металлическую крышу

    Кровля из профнастила

    Профлист — один из самых распространенных кровельных материалов.Но даже в нем может произойти протечка при неправильном оборудовании дымохода. Дымоход с таким покрытием лучше ставить вертикально. Отверстие в крыше вырезается болгаркой, при этом необходимо следить, чтобы обрезанный край профнастила не был сколам.

    Отвод прямоугольной трубы

    Если необходимо устроить проход для прямоугольной или квадратной трубы, фартук можно сделать из оцинкованного листа.

    1. Из металла вырезаются 4 полосы, которые будут размещены спереди, сзади и по бокам трубы.
    2. Лист стальной оцинкованный укладывается от нижнего края дымохода до карниза. Этот элемент называется стяжкой и впоследствии покрывается рубероидом.
    3. Рейки плотно прикреплены к трубе, их нижняя часть закреплена на обрешетке, а верхняя часть вставлена ​​в дымоход.
    4. В стенке трубы делается труба, в которую вставляется загнутый край полосы. Сначала устанавливается нижняя планка, затем и боковая, и верхняя. Листы складываются друг под друга.
    5. Перед укладкой профнастила место прохода дымохода необходимо гидроизолировать. Можно использовать обычную гидроизоляционную пленку, которую разрезают «конвертом» и наклеивают на трубу, но оптимальнее использовать самоклеящуюся гидроизоляционную ленту.

    Верхняя планка примыкания трубы заполнена герметиком

    Выход круглой трубы

    При удалении трубы круглого сечения через покрытие из профнастила используется рулонная битумная гидроизоляция или фольгированная битумная лента.На дымоход кладется кровельный проход, который приклеивается к обрешетке и заделывается термостойким герметиком. Если проход выполнен из резины, он может расплавиться от нагрева трубы, поэтому под ним необходимо закрепить хомут с термостойкой прокладкой.

    Если использовать кровельный проход из жаропрочной резины, можно избежать его плавления.

    Видео: проводка трубы через кровлю из профнастила

    Ондулин кровля

    Ондулин еще называют «еврошифером».Особенность такого покрытия в том, что оно горючее и не имеет большой прочности. Поэтому для прохода дымохода потребуется проделать в кровле большое отверстие и заполнить его огнестойким материалом, который предотвратит попадание влаги.

    Для гидроизоляции стыка дымохода и кровли устанавливается металлическая кровельная прорезь с фартуком, края которой подводятся под листы ондулина или используется эластичная лента «Ондуфлеш». Такое покрытие требует дополнительной вентиляции.

    В кровле из ондулина нужно будет сделать отверстие для вывода трубы большего диаметра и залить ее огнестойким материалом

    Видео: герметизация дымохода на крыше из ондулина

    Как сделать провести трубу через мягкую крышу

    Мягкая кровля также является горючим материалом, поэтому между крышкой и дымоходом необходимо оставлять зазор 13–25 мм. Гидроизоляция трубы проводится так же, как и с другими покрытиями, только вместо эластичной ленты используется торцевой коврик или на трубу наносится само покрытие — битумная черепица или толь.

    При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты можно использовать само покрытие

    Этапы работ по выводу дымохода через крышу

    Провести дымоход через готовую крышу , необходимо выполнить следующие действия:

    1. Подбирается место прохода в кровле между стропилами и перекладиной.
    2. Короб монтируется: из балок, параллельно стропильных ногам, строятся стропила, балки.Сечение балок для коробки принимается равным сечению стропильных балок. Ширина сторон коробки будет на 0,5 м больше диаметра трубы.
    3. В скате крыши вырезано отверстие. Для этого в четырех углах коробки изнутри просверливаются сквозные отверстия, в местах стыка стропила и балки. После этого слои кровельного пирога нарезаются по внутреннему периметру ящика и по диагонали.

      После установки фланца его можно забить до необходимой формы.

    Видео: короб дымохода своими руками

    Вывод дымохода через крышу — дело ответственное, в котором обязательно строгое соблюдение технологии монтажа, чтобы не было опасности протечек и разрушения трубы. Проведение работ по снятию трубы включает множество нюансов с учетом кровли, материала и формы трубы, способов гидроизоляции. Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

    Грамотная установка прохода через крышу для дымохода или вентиляционной трубы обеспечивает не только сохранность печи, дымохода и конструкции, но и гарантирует безопасность жителей. На первый взгляд конструкция прохода для дымохода в крыше кажется несложным делом. Однако здесь необходимо будет обеспечить безупречную гидро- и теплоизоляцию проходного блока, выбрать лучшее место для вывода трубы на крышу и не разрушить эстетичный дизайн здания.

    Считается, что эффективность и безопасность индивидуальной системы отопления зависит от конструкции печи и мастерства печника. Мало кто думает, что полное сгорание топлива больше зависит от дымохода и силы тяги. И только специалисты знают, насколько важно смонтировать качественный проходной блок через крышу.

    При строительстве печи основное внимание уделяется термостойкости материалов. Но огнеупорный кирпич дымохода и минеральная изоляция сэндвич-труб беззащитны от систематического увлажнения.

    Неудачная конструкция выхода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы из горючих материалов кровли, чердачных перекрытий может привести к:

    • для возгорания в местах соприкосновения трубы с горючими материалами конструкции дома;
    • к образованию в трубе большого количества конденсата, что приведет к его быстрому разрушению;
    • к образованию толстого нагара на внутренней стенке дымохода и уменьшению его рабочего зазора;
    • к снижению тяги топки и образованию угарного газа, опасного для жизни человека.

    Некачественная гидроизоляция проходного кровельного блока угрожает:

    • попадание на чердак атмосферной влаги, провоцирующей образование грибка и плесени;
    • смачивание стропил приводит к инициированию процессов гниения древесины, как бы хорошо она ни была обработана антисептиком;
    • разрушение кирпичной кладки дымохода;
    • Повышенная коррозия металлической трубы;
    • смачивание теплоизоляции (минеральная вата), после которого этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

    Для комфортного круглогодичного проживания в загородном доме обязательно должна быть система отопления. Вне зависимости от его типа, газовый или дровяной, продукты сгорания выводятся через дымоход, который выводится через крышу дома. Основное предназначение обрезки кровли вокруг дымохода — защитить крышу от протечек и перегрева. О том, как правильно выполнить весь комплекс работ и избежать грубых ошибок, читайте в нашей статье.

    Уплотнение кровельной трубы

    Герметизация дымохода на кровле выполняется с учетом формы трубы и рельефа кровли:

    • Для прямоугольных и квадратных конструкций подойдет металлический фартук;
    • Для круглых выходов часто используются гибкие резиновые или полимерные проходки;
    • Сэндвич-трубы снабжены металлическим конусом, закрепленным под углом на стальном фартуке;
    • Сланец или металлочерепица оснащается свинцовыми опорными планками или системой Master Flash.

    Места прохода трубы через крышу

    Есть закономерность — чем ниже по скату крыши размещена труба, тем больше усилий потребуется для гидроизоляции стыка дымохода с крышей.

    Кровли из профлиста комплектуются трубами на следующих участках:

    • Возле конька. Согласно СНиП 41-01-2003 вывод устройства возле конька снизит вероятность образования снежных карманов и появления конденсата.
    • Утепление дымохода на откосе. Дымоход на расстоянии 500-700 мм. от конька кровли снижает риск протечки и сохраняет стропильную конструкцию. Упругие проколы или дополнительные элементы фартука помогут защитить стык.

    Конструктивные элементы примыкания кровли к дымоходу

    Планируя сделать дымоход через крышу своими руками, начните с деревянного ящика.

    1. Выберите бруски, соответствующие толщине балок перекрытия (не менее 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
    2. Соедините доски, образуя квадратную или прямоугольную конструкцию (соответствующую форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
    3. Подготовить дополнительные материалы: верхний и нижний фартук, стяжку (длинный гладкий лист с фланцем для отвода дождевой воды), герметик.
    4. Полоски абатмента, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук кладут под рубероид для отвода воды. Под него укладывается галстук длиной, равной расстоянию нижнего фартука до карниза.Наружные планки примыкания выполняют декоративные функции и предотвращают попадание влаги в зону прохождения дымохода через крышу.
    5. Базальтовая вата поможет закрыть дыру вокруг трубы и балок перекрытия. Расстояние между бетонным и кирпичным дымоходом относительно элементов стропильной системы составляет 13 см, от керамической неизолированной трубы оставляется зазор 25 см, при наличии теплоизоляционного слоя — 13 см.
    6. Зазор между трубой и горючим материалом закрыт листовым металлом.Герметичность кровли обеспечивает специальная пленка, которую срезают конвертом, а края закрепляют на внешней части трубы, деревянном ящике.

    При организации отвода круглой трубы достаточно выбрать эластичный уплотнитель, что исключает необходимость дополнительной гидроизоляционной защиты вокруг прохода.

    Катание на коньках

    Гладкий металлический фартук и декоративный сланец или профнастил позволят отвести воду из дымовой системы, проходящей через конек.

    1. Положите лист листового металла (стяжку) под настил крыши возле трубы.
    2. Закрепите нижнюю, а затем боковую и верхнюю планки абатмента.
    3. Заполнить стыки возле трубы герметиком на силиконовой основе.
    4. Придавить верхними планками фартука.

    Езда по рампе

    При устройстве небольшого прохода закрепите желоб на скате крыши.

    Резка труб шириной более 80 см потребует создания уклона на скате крыши для отвода воды, текущей сверху в центр дымохода.

    Выше образованы две короткие долины (долины). Планка нижней ендовы устанавливается на стыках отрицательных углов, защищая от попадания воды в подкровельное пространство. Его кладут перед укладкой листов профнастила. Верхняя планка служит чисто декоративным целям.

    Обход стропильной системы

    Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешетки, позволяющей равномерно распределять нагрузку.Дымоход обычно устанавливается до усиления стропильной системы.

    Если отвод проводится позже, важно предусмотреть расстояние от стропил более 20 см, иначе необходимо будет демонтировать обрешетку, ослабив общую систему.

    1. Установить опорные стойки под элементы стропильного каркаса, срезать перекрытия и соединить их со стропилами целиком с помощью горизонтальных перемычек.
    2. Обустройте надежный каркас вокруг дымохода, прочно связанный со стропильной системой и обшивкой крыши.

    Проход дымохода через металлическую крышу

    Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

    • карандаш строительный или маркер;
    • сверлильный набор;
    • Болгарка
    • с диском 2 мм;
    • Силиконовый герметик
    • ;
    • заклепочник;
    • ленты и зажимы алюминиевые;
    • металлических уголков;
    • саморезов кровельных;
    • длинная линейка или рулетка;
    • плоскогубцы и молоток.

    Инструменты и материалы необходимые для работы

    Обход дымохода на кровле из металлочерепицы предусматривает создание двух защитных слоев, которые выполняются следующим образом:

    1. На обрешетку собирается внутренний фартук, закрывающий крышу и дымоход.
    2. Подготовить внешние декоративные планки, покрывающие рубероид и нижний фартук.

    Если дымовая система расположена рядом с коньком, то край верхней планки вводится под элемент конька.

    Устройство внутреннего фартука начинается от нижней стенки стояка.

    1. Каждый элемент перекрывает откос на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
    2. Боковые планки заходят под конек металлочерепицы, закрывают нижний элемент фартука по всей длине, выходят за трубу на 20 см.
    3. Все детали прочно соединены саморезами.
    4. Отмерьте на трубе 15 см, сделайте шлифовальной машинкой канавку глубиной 15 мм.
    5. Далее кювета заполняется силиконовым герметиком, после чего фиксируется нижняя планка упора.

    Важно! Верхняя часть фартука должна плотно входить в канавку, заполненную герметиком.

    Осталось уложить рубероид и прикрепить верхние планки к дымоходу саморезами, залить линию уплотнения гидроизоляционной мастикой.

    Резка круглых труб: проникновение металла

    Готовый фартук-заглушка в виде металлического листа с отверстием, закрытого наклонным усеченным конусом, поможет герметизировать круглый дымоход.

    1. Лист крепится к обрешетке, труба пропускается через заглушку, верхняя часть которой прижимается к дымоходу стальным хомутом с термостойкой прокладкой.
    2. Чтобы направить поток воды вниз, по краю листа делают бортик с помощью плоскогубцев и молотка.

    Интересно знать! Фартук круглого дымохода изготавливается из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, выдерживающей нагрев до 600 градусов.Также возможно изготовление деталей из нержавеющей стали максимальной толщиной 2 мм.

    Герметизация стыка кровли и трубы системой Master Flash

    Master Flash — эти упругие проходки выполнены в виде ступенчатой ​​пирамиды с алюминиевым или свинцовым мягким основанием. Конструкция выдерживает диапазон рабочих температур 50 ° C (+ 130 ° C) и легко адаптируется к крутизне крыши.

    Монтаж упругого элемента для прохода через крышу осуществляется в следующем порядке:

    1. Выбирайте уплотнительное кольцо с зазором на 20% меньше диаметра вентиляционной системы.
    2. Герметик протягивается по трубе, предварительно смоченной мыльной водой.
    3. Капот крепится герметиком и винтами с неопреновыми или резиновыми прокладками. Шаг — 35 мм.

    Важный момент! Упругие проходки с гибким свинцовым или алюминиевым кольцом снабжены клеевым слоем под защитной пленкой. Для усиления фиксации используйте дополнительный клей.

    Алюминиевые и свинцовые ленты

    Альтернативой готовым проходкам будет гидроизоляция дымохода самоклеящейся алюминиево-свинцовой лентой на основе битума или модифицированных полимеров.Он позволяет заделать стыки трубы и кровли.

    Гидроизоляция трубы самоклеящейся лентой выполняется в несколько этапов:

    1. Очистите место, где была наложена лента, затем сильно прижмите ленту.
    2. Обклеить вертикальную часть дымохода, одновременно закрывая горизонтальную кровлю.
    3. Зажмите ленту металлической полосой и зафиксируйте термостойкими дюбелями.

    Лента для уплотнения труб — отличный способ сэкономить время и деньги

    Уплотнение прямоугольных и квадратных труб

    Обеспечить надежность кровли в местах впадин и примыканий поможет стяжка из металлических деталей (планок примыкания), которые подводятся под покрытие на 150-200 мм.

    Стыки фартука с профлистом вокруг дымохода заделываются кровельным герметиком. Снизу и по бокам устанавливаются отводы карнизов, направляющие поток атмосферных осадков на скат крыши.

    Перед укладкой профнастила необходимо заделать проход стояка мембраной.

    1. В материале делается крестообразный надрез, который приклеивается к стенкам дымохода на высоте более 5 см.
    2. Самоклеющаяся лента «Wacaflex» крепится под верхней переходной планкой: снизу, сбоку, затем сверху.
    • Иногда в готовой кровле устраивают дымоход, вырезая отверстие в профнастиле с запасом 1,5-2 см. Для этого металлический лист в месте стыка прямоугольной трубы загибают назад, гидроизоляцию Проклеивается мембрана и нижняя, затем устанавливается верхняя обрешетка, плотно прижимается к кровельному пирогу и дымоходу.

    Штукатурка трубы

    Во избежание образования толстого слоя штукатурки следует знать, как правильно утеплить трубы:

    1. Для начала заделать все имеющиеся неровности на трубе цементным раствором;
    2. Затем покрыть стены армирующей сеткой;
    3. Завершающий этап — нанесение штукатурки.

    Важно! Перед нанесением первого слоя довести раствором извести, цементно-шлаковой крошки (или песка) до густоты сметаны, присыпать, не разравнивая. Второй слой более плотный, его наносят шпателем, растирая до получения гладкой поверхности.

    Укрепление трубы асбестоцементом

    Для облицовки дымохода асбестоцементом необходимо использовать цементно-известковую смесь, наносимую на поверхность плит.

    1. Дымоход армируется сеткой и распыляется первый слой раствора.
    2. Новый слой смеси наносится на секции изоляции и закрепляется на поверхности дымохода.

    Асбест содержит опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

    Обшивка из листового металла

    При утеплении металлической трубы следует соблюдать расстояние дымохода от горючих материалов — 60 см.

    1. Конструкция обернута минеральной ватой толщиной 5 см внахлест, зажата стальной проволокой. Сверху оберните металлическим листом.
    2. Заклепки вставляются в заранее подготовленные зазоры, головки фиксаторов закрываются специальным инструментом.
    Какова цель

    При оформлении чертежей важно предусмотреть прямое расположение трубы, идущей от топки.

    • Максимальная температура нагрева наружной стенки дымохода не должна превышать 50 градусов.
    • Гидроизоляция кирпичного дымохода на крыше позволяет соответствовать установленным нормам, а металлические элементы потребуют дополнительной изоляции для предотвращения образования конденсата.

    После установки трубы достаточно провести оштукатуривание с последующим укладкой кремнезема, термоизоляции МКРР-130 или рулонного войлока МКРФ-100.

    Противопожарная защита дымохода

    Сегодня в продаже есть готовые «сэндвич» панели из стали или керамики.Их установка выглядит следующим образом:

    1. Для установки модульной системы между печью и дымоходом прокладывают асбестовую прокладку.
    2. Затем наносится слой раствора, на который ставится модуль. Выровняйте по уровню, закрепите последующие блоки слоем раствора.
    3. Проходы дымового устройства через крышу хорошо изолированы. Огнестойкая изоляция кровли будет обеспечиваться коробом из оцинкованной стали, который крепится скобами к стропилам и поперечным балкам в месте прохождения трубы.

    Трубы гидроизоляционные

    Быстрая и надежная защита дымохода от протечек осуществляется применением рулонных материалов.

    Основные этапы монтажных работ:
    1. Труба покрыта грунтовкой, оклеена супердиффузионной мембраной. Вместо грунтовки можно использовать полимерно-битумную мастику. К кровле приклеивается мембрана, края надеваются на трубу.
    2. Верхняя и нижняя стяжки металлические. На обрешетку набиваются бруски и фиксируются уголки.
    3. Рулонный материал укладывается внахлест, что позволяет добиться правильного потока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса крыши.
    4. Швы заделывают битумной мастикой. Уголки крепятся к обрешетке дюбелями. Прорези обработаны термостойким герметиком.
    5. Кровля уложена, сверху укладывается фартук ПВХ лентой Ондуфлеш, герметизация завершена.

    Устранение протечек на крыше возле дымохода

    На крышу дома течет труба — устранить проблему поможет битумная лента, полимерный колпак или жестяной фартук.

    Изоляция битумной лентой происходит в 5 этапов:
    1. Металлической щеткой очищают крышу вокруг дымохода по внешней нижней части.
    2. Удалите пыль и грязь влажной тряпкой.
    3. На стыке трубы и кровельного пирога приклеивают кусочки битумной ленты.
    4. Секции обогреваются газовой горелкой, максимально плотно прижатой к кровле и дымоходу.
    5. Сверху крепятся деревянные бруски или доски. Срок службы ленты — 2-3 года.

    Полимерные манжеты надежно защищают стык между кровлей и овальной трубой и не доставляют особых трудностей при установке:

    1. В верхнем сечении манжеты делается вырез диаметром меньше толщины дымохода.
    2. Надеть на подступенок внешнюю часть, опущенную до уровня кровли.
    3. В местах соприкосновения кровли с управлением использован защитный слой герметика.

    Полимерные манжеты для труб — отличный и недорогой способ защитить вашу крышу от протечек

    Изготовление металлических колен

    Для защиты от воды на трубу дымохода надевается жестяной фартук с параметрами, близкими к размерам трубы. Верхняя часть крышки крепится к вертикальной конструкции, обжимается скобами и пломбируется. Нижняя часть фартука устанавливается на крышу над обшивкой кровли и фиксируется саморезами.

    Специальные «раскладки» — широкие металлические полосы с боковым фланцем, герметизирующие зазор между верхним слоем кровельного пирога и трубой, также помогут предотвратить попадание воды на потолок. Раскладки размещаются между коньком и местом прохождения трубы, прикрытые со всех сторон.

    Стоимость материалов и работ

    Стоимость услуг по устройству и ремонту проема кровли, в зависимости от объема или сложности работ, составляет 450-850 руб. / М2.

    Название материала Цена
    Самоклеящаяся лента с алюминиевой фольгой длиной 12,5 м, шириной 8 см 2500-3000 руб.
    Мастика битумная 50 руб. / Кг
    Цементная мастика 40 руб. / Кг
    Фартук 100 руб / м пробег
    Эластичная пропитка Master Flush для концевой заделки труб 1500 руб.
    Фланец 500-800 руб.

    Кровельный дымоход — важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

    При создании гидроизоляции примыкания кровли к дымоходной системе следует обеспечить максимальную безопасность и комфорт, без возгораний и протечек.

    Вывести трубу на крышу — эта задача на первый взгляд не кажется особенно сложной. Но на практике все намного сложнее: вентиляционный проход через крышу следует выполнять очень аккуратно и с соблюдением всех технических требований. Ведь следует сохранить целостность кровельного пирога и обеспечить герметичность.

    Мы расскажем, как устроен проход в кровле в соответствии со строительными нормами. В представленной нами статье были проанализированы два варианта: для твердого и мягкого типа покрытия. Приняв во внимание наши советы, вы отлично справитесь с работой своими руками.

    Конечно, в том месте, где вентиляция или любая другая труба проходит через крышу, необходимо обеспечить достаточную герметичность, чтобы влага не попадала в здание. При этом данный агрегат не должен препятствовать стеканию осадков с поверхности крыши.Еще один важный момент — наличие надежной теплоизоляции.

    Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К длине вентиляционной трубы предъявляются определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они не такие строгие, как нормы для дымоходов.

    Часто воздухообмен через вентиляцию обеспечивается принудительно с помощью вытяжного вентилятора, который также устанавливается возле переходного блока.Этот механизм также следует надежно защищать от воздействия атмосферных осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

    Неправильная установка этого устройства часто приводит к плохому удалению отложений с поверхности, что может привести к преждевременному повреждению кровельного материала. Вентиляционный канал многоквартирного дома может доставить массу неприятностей, если будет выходить на крышу поперек уклона.

    Помимо самого узла прохождения вентиляционного канала через крышу могут потребоваться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т. Д.

    Намного лучше, если узел будет расположен вдоль склона, так он будет создавать меньше препятствий для потока воды. Оптимальное положение — расположение большого переходного узла по гребню. Такой вариант избавляет от необходимости устанавливать дополнительные элементы, снижающие сопротивление вентиляционной трубы схождению осадков.

    Серьезной ошибкой монтажа считается положение, при котором передний фартук находится под кровельным листом. Фартук — это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы.Если нижнюю часть фартука отвести под кровлю, вода будет стекать в щель, попадая в кровельный пирог, а затем в чердачное пространство.

    Принципы установки переходного блока системы вентиляции могут быть использованы для установки других аналогичных устройств, например, дымоходов

    Отсутствие изоляционного слоя способствует появлению перепада температур, что способствует образование конденсата на поверхности вентиляционных труб.Со временем такая ситуация может привести к повреждению строительного материала, образованию плесени, оксидов, ржавых отложений и т. Д.

    Внешняя часть вентиляционной трубы, выступающая над крышей, должна быть защищена от влаги дефлекторным колпаком. и осадки

    Старые вентиляционные каналы обычно имеют так называемую «выдру» — утолщение, позволяющее нагретому воздуху немного остыть перед выходом на крышу. В результате разница температур между воздушными и кровельными коммуникациями будет меньше, что снизит вероятность образования конденсата.

    В современных домах используются фартуки, с помощью которых полностью заделывается щель между трубой и крышей. В этом случае прорези для установки фартуков формируются с помощью болгарки. Изоляция металлических и пластиковых труб может выполняться минеральной ватой или другим подходящим материалом.

    Для круглого вентиляционного канала лучше выбрать промышленную модель переходного блока, так как самому сделать такое устройство будет непросто

    Иногда для этих целей используют деревянный или металлический ящик.При проектировании следует сразу рассмотреть вариант устройства прохода через крышу. Специалисты отмечают, что вывести трубу с прямоугольным или квадратным сечением намного проще, чем с круглой конструкцией.

    Для обеспечения достаточно плотного прилегания вентиляционной трубы к рубероиду обычно используют квадратную втулку, которую надевают поверх трубы. Она заполнена негорючим материалом, в основном песком или мелким керамзитом, поэтому эту конструкцию называют «песочницей».

    Вентиляция над крышей должна быть выведена на высоту, равную высоте. Так что необходимо обеспечить стабильную тягу. Эта величина зависит от расстояния дымохода от ребра конька.

    Узел прохода вентиляции и дымохода через крышу выполняется после монтажа системы вентиляции, но перед установкой кровельного пирога и укладкой покрытия

    Узел прохода должен быть надежно закреплен на всей кровле элементы.Стоит обратить внимание на расстояние между краем трубы и закрепленным над ней. Он должен быть настолько большим, чтобы воздушные массы, проходящие по вентиляционному каналу, могли свободно перемещаться.

    Проведение работ на жесткой кровле

    Для устройства устройства прохождения вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), Используется квадратная конструкция типа песочницы. , зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

    На нем следует сделать небольшой фланец для защиты теплоизоляции от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге закрывают линию примыкания трубы к кровле со всех сторон.

    Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно ставить элемент фартука. Горизонтальную часть фартуковой части, находящуюся над остальными, следует вывести под рубероид.Остальное, то есть боковые и нижние элементы, монтируется сверху крыши.

    Перед тем, как приступить к монтажу промышленного агрегата для перехода вентиляции через крышу, рекомендуется изучить устройство этого элемента и учесть рекомендации производителя. обеспечивается конструкцией крыши. Довольно часто при установке блока вентканалов можно обойтись без такого элемента.Для уточнения этого момента рекомендуется проконсультироваться с опытным кровельщиком.

    Фартук можно приобрести готовым, но такую ​​конструкцию несложно сделать самому. Для этого используют оцинкованный листовой металл толщиной 0,5 мм. Нежелательно использовать более толстый рубероид, так как его будет сложнее согнуть до нужной формы.

    Разница температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому рекомендуется часть вентиляционного канала утеплить

    Но даже тонкую жестяную банку для этих целей брать не стоит. , поскольку он не обладает достаточной надежностью.Размер фартука должен соответствовать размеру волны материала, используемого для кровли.

    Для установки переходного блока под металлочерепицу вертикальную часть фартука делают длиной в две кровельные волны, а горизонтальную часть — на трехкратную длину волны.

    Эти размеры предназначены для создания достаточно большого приближения фартука к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения попадания даже случайных брызг под рубероид.Фартуки также монтируются внахлест устанавливаемого элемента поверх детали, расположенной ниже.

    Оптимальное перекрытие элементов равно ширине одного из них, но такое положение не всегда достижимо. Так, перекрытие верхнего и бокового элементов фартука будет скрыто под рубероидом, установить детали в правильном положении сложно.

    А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать требуемые размеры.При необходимости размеры деталей фартука после установки можно откорректировать с помощью ножниц по металлу.

    Отбортовку следует выполнять только на верхних и боковых элементах. Для нижнего такая регулировка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

    Если переходник для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от атмосферных осадков и влаги.

    Этот элемент можно установить над крышей для оптимального отвода влаги. В такой ситуации следует сделать небольшой изгиб нижней части фартука в сторону галстука.

    Кроме того, вам понадобится нижний фланец. Если установка стяжки не предусмотрена конструкцией, то нижний фланец на фартуке не нужен, однако отвод для влаги следует сделать больше.

    Устройство перехода на мягкой кровле

    Кровельные конструкции для мягкой кровли имеют некоторые особенности, влияющие на монтаж вентиляционного канала.Скаты на такой крыше обычно выполняются с уклоном от 12º и выше.

    Штучный рубероид не подходит для устройства малоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на этапе, чтобы выбрать оптимальный вариант.

    При установке проходного блока деталь, обращенную к коньку крыши, кладут под лист рубероида, чтобы влага не попала в щели и не повредила изоляцию

    Перед началом работ по монтажу вентиляционного прохода необходимо выяснить, в какую сторону наклонена крыша.Если до начала кровельных работ на жесткой кровле монтируется переходной узел, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

    После этого изготавливается нагревательный элемент и устанавливаются теплоизоляционные материалы. Дальнейшие действия зависят от формы проходки кровли. Для элемента с круглым поперечным сечением необходимо установить только две части, а сборка квадратной конфигурации монтируется с использованием четырех компонентов.

    Вместо жестких фартуков, которые были описаны выше, здесь потребуются куски сварного рубероида.Их закрепляют на крыше и в узле проезда. Процесс крепления начинается снизу, затем от середины к краям, после чего крепится верхняя часть подкладки.

    К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и при установке дымоходных каналов. Проще говоря, высота стояков вентиляции принимается равной высоте дымоходов. Часто они располагаются рядом, в одной шахте.

    Аналогично устанавливаются отдельные элементы: сначала нижний, затем боковые, завершается установка закреплением верхней облицовки. Конечно, все эти детали должны иметь некоторое перекрытие, но требования к его размерам не такие строгие, как при установке прохода под жестким рубероидом.

    С скатной кровли потоки атмосферной воды удаляются быстро и регулярно, поэтому значительного перекрытия в данной ситуации не требуется.Но низкая скорость выпадения зимних осадков на крышу может создать еще одну проблему. В местах стыков рубероид может отслоиться при длительном контакте с влагой.

    Мягкие кровельные материалы обычно кладут на откосах с небольшим уклоном. В любом случае следует учитывать направление уклона откосов.

    Чтобы не допустить подобной ситуации, следует обратить особое внимание на качество монтажа гибкой кровли, чтобы в точности соблюдались все требования технологии укладки.Проще говоря, кровельный лист нужно хорошенько прогреть и надежно прижать. В этом случае можно использовать технику шлепков или использовать специальный валик для прикатывания битумной черепицы.

    Шлепают простыню с помощью рукавицы, в которую вставлен кожаный язычок. Валик больше подходит для работы с тонкими кровельными материалами. Если используется многослойный материал, монтаж крупногабаритной сборки обычно выполняется с использованием двухслойных накладок.

    Для небольшого элемента можно использовать только один слой.Круглый проход малого диаметра украшен двумя крупными накладками с горизонтально изогнутой «юбкой».

    Сначала монтируется нижний элемент, потом верхний. В процессе монтажа лист утепленного материала необходимо немного подтянуть, чтобы обеспечить надежное перекрытие вентиляционных коммуникаций и необходимое перекрытие.

    Особенности монтажа типовой конструкции

    Вентиляционные линии промышленного производства выполняются в соответствии с требованиями ГОСТ-15150.Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока — в пределах 60%.

    Место, где вентиляционная труба проходит через крышу, обычно имеет квадратную форму, это необходимо учитывать при выборе формы воздуховода и типа переходного узла

    Для расчета узла прохода необходимо Следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька кровли.

    Типовой переходной узел может быть выполнен в следующих вариантах:

    • с конденсатным кольцом или без него;
    • с изолированным или обычным клапаном или без клапана;
    • с ручным или механическим управлением для клапана;
    • с или без искрозащиты и т. Д.

    Перечисленные параметры могут отличаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система устойчива и не требует постоянной регулировки.Также возможно изготовление пенетратора на заказ.

    Типовые узлы проходки кровли, производимые на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размера трубы и характеристик кровли.

    Конструкции данного типа изготавливаются из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали толщиной 1,5-2 мм. Сечение готового переходного блока может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа рубероида и параметров вентиляционной трубы.

    Хотя узлы прохода иностранного производства обычно качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

    Обычно они обозначаются следующим образом:

    • буквы UP с индексом от 1 до 10 обозначают конструкцию без кольца конденсатора и клапана;
    • индексы от 2 до 10 указывают на устройства с ручным вентилем, кольца нет;
    • Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

    В комплект готовых моделей переходных узлов входят закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонные стекла, предназначенные для установки. Для теплоизоляции успешно применяется минеральная вата, которую рекомендуется защитить слоем стекловолокна.

    Если необходимо установить вентиляционную установку с предохранительным клапаном, обратите внимание на предназначенный для нее патрубок. К нижнему фланцу этого элемента необходимо прикрепить вентиль.Верхний фланец предназначен для фиксации положения воздуховода. Хомуты и скобы используются в качестве креплений для подтяжек.

    Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приваривается к трубе.

    Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический блок, который следует установить на предназначенной для него полке.

    Этот элемент не следует устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки.Типовые модели узлов обычно монтируют до начала кровельных работ: сначала монтируются воздуховоды системы вентиляции, затем проход, после этого монтируется крыша.

    Для этого необходимо:

    • очистить поверхности труб и кровли от загрязнений;
    • нижнюю часть воздуховода и прилегающую часть крыши обклеить фольгой;
    • Заполнить отверстия герметиком.

    Эти меры помогут защитить проникновение от влаги и создать дополнительную теплоизоляцию конструкции.

    С правилами монтажа системы вентиляции непосредственно познакомятся рекомендованные нами, в которых подробно обсуждаются нюансы конструкции и организации.

    Выводы и полезное видео по теме

    Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет составить представление об особенностях этого вида работ:

    Монтаж этого важного элемента не так уж и сложно.Но необходимо точно соблюдать требования технологии монтажа, чтобы не допустить удержания влаги на поверхности крыши и ее проникновения под покрытие.

    Расскажите о том, как вы своими руками устраиваете проход вентиляционной трубы через чердак и кровельный пирог. Возможно, вы знаете технологические тонкости, которые пригодятся посетителям сайта. Оставляйте свои комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

    Складывать печь непросто, но когда дело доходит до обустройства правильного прохода дымохода через крышу, это не менее важная процедура.

    Проход дымохода через черепичную крышу

    Пожарная безопасность, а также гидроизоляция печи и мансардного этажа зависит от того, насколько правильно будут выполнены работы. Неправильно установленная система отвода газов, выделяющихся в процессе горения, может стать причиной пожара ! Также эти газы опасны для здоровья и жизни человека, их скопление под крышей жилых помещений создает опасный слой, который, достигнув критической массы, может нанести непоправимый ущерб здоровью человека и даже смерть!

    Последствия некачественно выполненной работы по герметизации дымохода при его выходе через крышу могут быть следующими:

    • Если труба не защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, который тоже может привести к задымлению на чердаке, а в худшем случае — к пожару.
    • Влага, которая появляется в герметичных отверстиях вокруг трубы, стекает по кладке, проникает в дымоход и может привести к образованию грибка. Придется переставить трубу, а может, даже часть духовки.
    • Переувлажнение не только труб, но и материалов пароизоляции и изоляции может привести к их разрыву.
    • В результате потери герметичности теплоизоляции увеличиваются теплопотери здания.
    • Возможно, что на чердаке нарушится циркуляция воздуха, что приведет к снижению влагообмена.
    • Попадание влаги в щели при перепадах температуры образует лед, который будет расширять трещины, и активизируются деструктивные процессы.
    • Из-за влаги может быть нарушена вся конструкция крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

    Такая картина может возникнуть в трубе с плохо загерметизированными зазорами вокруг нее. Чтобы избежать такой проблемы, монтаж отвода трубы через крышу необходимо проводить аккуратно и грамотно.

    При запуске этого процесса необходимо знать и соблюдать установленные правила. СНиП 41-03-01-2003 … Дымоходные работы потребуются в следующих случаях:

    • при строительстве кровли;
    • при ремонте кровли;
    • при установке каменки или постройке печи.

    Оптимальное расположение дымохода на крыше — 1,5 м от конька

    Опытные печники советуют размещать выход трубы ближе к наивысшей точке коньковой крыши, и он должен подниматься над ней не менее чем на полметра. метр.Это удобно тем, что в области над трубой будет скапливаться меньше снега, что при его таянии снижает риск вздутия.

    Если головка трубы расположена ниже по скату крыши, она также должна быть приподнята над покрытием не менее чем на полметра.

    Следует отметить, что тип дымохода и его отделка очень важны при проведении этого процесса, так как существует несколько вариантов конструкции этого агрегата, что актуально для всего дома. Снятие головы имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размеров.Дымоходы могут быть металлическими, кирпичными, асбестоцементными или керамическими. Для каждого типа трубы проход устроен определенным образом.

    Конструкция кирпичных труб, выводимых через крышу, имеет свой способ монтажа. Оштукатуренная головка трубы герметизируется совершенно по-другому, а у керамического или металлического дымохода есть несколько способов заделки швов между ним и кровлей.

    Кровельный материал также играет важную роль в конструкции стыков вокруг дымохода.

    Для разных видов кровельных материалов несложно найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное правильно выбрать наклон этого элемента. Очень важно, чтобы труба располагалась в проеме кровли таким образом, чтобы расстояние между ней и крышей, а также стропилами было не менее 5-7 см. Эти щели заполнены негорючим изоляционным материалом, например, асбестом.

    Элементы для утепления круглых труб

    Для вывода круглой трубы, которая может быть металлической или керамической, необходимо проделать в крыше правильное отверстие.Вокруг отверстия с внутренней стороны крыши рекомендуется закрепить металлический лист или специально изготовленную металлическую панель с отверстием для трубы. При необходимости нужно добавить в обрешетку дополнительные бруски для их крепления.

    Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый проходкой через крышу, следует выбрать для гидроизоляции. В хозяйственных магазинах имеется большой выбор различных вспомогательных элементов, разработанных специально для этой процедуры, разной формы и диаметра.

    Упругий проход через крышу

    Труба, выходящая через наклонную крышу, соответственно требует особого уклона прохода. Также можно сказать, что его выбор будет зависеть от материала, которым покрыта крыша. Это учитывается для достижения наилучшего герметизирующего эффекта.

    Проход кровли представляет собой пирамиду, состоящую из нескольких ступеней. Пирамида располагается на гибком квадратном или круглом фланце. Весь элемент выполнен из силикона или прочной резины, хотя иногда одна из его частей может быть из алюминия.Благодаря эластичности этих материалов проходка хорошо сочетается с любой кровлей и не реагирует на воздействие ветра или снега.

    К положительным характеристикам такой продукции можно отнести:

    • устойчивость к химическим и ультрафиолетовым воздействиям;
    • устойчивость к перепадам температур, от — 50 до + 130 градусов;
    • гибкость;
    • широкая цветовая гамма — под любой цвет крыши;
    • эстетика, возможность завершить покрытие;
    • Благодаря хорошему сцеплению с кровлей проходка гарантирует отличную герметичность;
    • Гибкость детали позволяет устанавливать ее на любом скате крыши.

    Поскольку проходки бывают разных размеров, их необходимо правильно выбирать в соответствии с диаметром дымохода и уклоном крыши. Размеры указаны на корпусе самого элемента.

    • Прямой проход в основном используется на крышах с небольшим уклоном около 25 градусов и на плоских крышах.
    • Угловые проходы, фланец которых необходимо закрепить под определенным углом, например, 20 градусов, используются для герметизации труб, устанавливаемых на крышах с уклоном более 25 градусов.
    • Универсальный проход, настраиваемый под любой диаметр трубы, выглядит так: на каждой из ступеней пирамиды проходки указан диаметр, для которого он предназначен. Мастеру остается только отрезать лишнюю верхушку и установить ее на трубу.
    Установка прохода мягкой кровли для дымохода

    Установка этого гидроизоляционного элемента достаточно проста:

    Процесс монтажа простой и понятный

    После гидроизоляции — крепится к крыше саморезами

    • если приобретается универсальный вариант, у него срезается лишняя часть;
    • затем на трубу надевается проходка и прижимается к крыше.Если кровля ребристая, гидроизоляция должна иметь форму ребер перекрытия;
    • то применяется герметик, которым покрываются края фланца и плотно прижимаются к крыше;
    • Последний шаг — закрепить фланцевый проход к крыше с помощью саморезов или заклепок.

    На представленных фото наглядно показан процесс монтажа гидроизоляции.

    Металлоплавок

    Еще одним вариантом гидроизоляции металлической трубы может быть металлический проход, который также продается в готовом виде.Он имеет отличные характеристики, но его можно установить только на кровлю, не имеющую рельефного рисунка, например, на мягкой. Еще одно условие для плотного прилегания фланца к крыше — идеально подобранный угол наклона элемента к скату крыши.

    • Существуют разные модели металлических проходок. На некоторых из них труба закрепляется и припаивается изнутри, а верхняя головка дымохода надевается и приваривается снаружи.
    • Возможен и другой вариант, когда труба проходит сквозь проход насквозь и поверх нее к ней крепится съемная металлическая деталь, не пропускающая влагу внутрь.
    • Фланец приклеивается к крыше герметиком, после чего прикручивается саморезами.

    Квадратная, прямоугольная труба

    Кирпичный дымоход почти всегда бывает квадратным или прямоугольным. Пройдя через чердак, его ведут на крышу. Далее в крыше проделывается отверстие, которое изнутри должно быть сформировано металлическим листом с отверстием посередине в форме трубы. Через это окно голова отображается на поверхности крыши. Такой вариант удобен при снятии дымохода через частую обрешетку в кровле, например, при устройстве мягкой кровли.

    Если обрешетка установлена ​​на определенном расстоянии (например, шиферная крыша), хорошо, если труба проходит между стропилами. Но бывает и так, что труба упирается в одну из балок, поддерживающих крышу, или они находятся слишком далеко от стенок трубы. В этом случае необходимо расположить дополнительные детали стропильно-балочной системы, которые позволят закрепить вокруг дымохода термостойкий утеплитель и гидроизоляцию.

    При пропускании квадратной трубы через крышу швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка из металла, вырезанного особым способом.

    На рисунке показан фартук, состоящий из четырех частей, который легко собирается. Такой проход устраивают под кровельным покрытием, а поверх него укладывают рубероид. Прорези, образованные в зоне примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

    Если герметизация проводится поверх рубероида, то она выполняется слоем мягкой гидроизоляции, состоящей из специальной ленты, которая изготавливается на основе алюминия и свинца.Хорошо фиксируется герметиком на любой ровной поверхности или имеющей определенный рельеф.

    На самой трубе мягкая гидроизоляция тоже насаживается на герметик, и фиксируется специальными металлическими планками. На фото хорошо видно устройство такой защиты.

    Один из вариантов прохода дымохода через крышу — видеоурок

    Проход дымохода через черепичную крышу

    Отдельно хотелось бы сказать о проходе трубы через черепичную крышу.Производители продумали особый элемент, повторяющий рельефный рисунок плитки, с отверстием для трубы. К нему также подбирается труба из того же материала.

    Эта черепица изготовлена ​​из высокопрочного пластика. Они доступны в тех же цветах, что и плитка, и вы всегда можете найти нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только на вентиляционные отверстия, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, идущий от любой печи.

    Критерии безопасности прохода дымохода через крышу

    Невозможно в масштабе одной публикации как охватить все варианты проведения дымохода через крышу, так и рассказать обо всех важных хитростях в этих работах. Но есть моменты, которые крайне необходимо знать.

    • В конструкции некоторых крыш используются слои различных материалов, не обладающих ярко выраженными огнестойкими свойствами. Поэтому очень важно обеспечить правила пожарной безопасности.

    Для защиты деревянных полов и других горючих материалов вокруг дымохода любой формы сооружаются специальные боксы.

    Труба помещается в специальный огнеупорный бокс

    Такой вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягких кровель. Ящик выравнивается заподлицо с обрешеткой, на которую укладывается кровля. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленную на ней пароизоляцию и утеплитель от возможного перегрева и возгорания.Неплохо, если между дымоходом и огнестойкими материалами будет еще расстояние около 5-7 см.

    • Приобретая проходку, необходимо обязательно убедиться в ее надежности и устойчивости к перепадам температур и повышенному нагреву, а уж потом — в гидроизоляционных качествах.
    • Правильная установка трубы и ее прохождение через крышу очень важны, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от правильной установки этого агрегата будет зависеть безопасность вашего здоровья и имущества.
    • Материалы, используемые при таких работах, должны соответствовать необходимым требованиям для данного устройства. Например, нельзя использовать вентиляционные трубы для отвода дымовых газов от отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, а если есть сомнения, лучше проконсультироваться со специалистом.

    В любом случае, если вы никогда не имели дела с подобными видами работ, не стоит рисковать. Лучшим вариантом будет приглашение мастера, который проделал этот процесс не один раз.Он быстро справится с поставленной задачей и не испортит общий вид кровли.

    Как сделать вентиляцию и дымоход через крышу. Проход дымохода через разные типы крыш Сделать проход

    Одним из самых проблемных этапов при организации вентиляции или дымохода является их прохождение через поверхность кровли. В этом вопросе есть индивидуальные особенности монтажа дымохода или вентиляционной трубы, которые зависят в первую очередь от материала, из которого изготовлен потолок и сама кровля.Узнаем больше о том, как сделать вентиляцию своими руками и как правильно провести дымоход через крышу.

    Вентиляция частного дома своими руками — характеристики и особенности

    На этапе проектирования частного кирпичного дома вентиляция устанавливается прямо в стены. В этом случае вывод вентиляции осуществляется наружу через крышу. Таким образом, в помещении всегда свежий воздух, а на стенах нет плесени или грибка.

    Если естественная вентиляция в помещении работает недостаточно хорошо, то для ее дополнения используется принудительная тяга. Однако при устройстве грамотной вентиляционной ямы на крыше этого не требуется. Уровень вентиляции в помещении напрямую зависит от высоты трубы, установленной в доме. Неправильно оборудованные стояки в вентиляционных шахтах над крышей приводят к таким неприятным ситуациям:

    • так как вентиляционные каналы совмещены неравномерно, в спальню проникает запах из ванной и кухни;
    • недостаточно длинная труба приводит к снижению производительности системы вентиляции;
    • неправильное место установки трубы на крыше приводит к обратному и неправильному режиму работы вытяжки;
    • Отсутствие надлежащей изоляции вентиляционной трубы приводит к обмерзанию каналов.

    Современные виды крыш отличаются сложной конфигурацией и конструкцией в виде кровельного пирога. Поэтому, чтобы провести вентиляционную трубу через крышу, нужно потрудиться. При некачественных монтажных работах возможно повреждение стропил и обрешетки. Часто встречаются щели в месте установки крышки на форточку, через которую дождевая вода попадает на чердак. Поэтому для сохранения герметичности кровли в процессе монтажных работ необходимо использовать специальные элементы проходной конструкции.

    Вытяжная вентиляция вручную: расчетные работы по планировке проходов

    Начать работу над вентиляционной системой дома нужно с составления проекта или чертежа, на котором подробно описаны все проходы вентиляционных шахт. Из всех помещений, в которых расположены вытяжки, рекомендуется снять вентиляционные трубы и соединить их между собой. Центральная труба выводит воздух через крышу. Однако в этом случае необходимо установить специальные клапаны, чтобы предотвратить обратную тягу.В противном случае воздух из кухни через вентиляционные отверстия будет поступать в спальню.

    При установке вентканалов на новую крышу установить трубу намного проще, чем на уже оборудованную крышу. На крыше устанавливаются вентиляционные проходы для выполнения следующих функций:

    • для вентиляции помещений внутри дома;
    • в качестве воронок для канализации;
    • для вентиляции подкровельного пространства на чердаке.

    Кроме того, в некоторых случаях телевизионные антенны и дымоходы проходят через крышу. Последний верхний элемент системы воздуховодов представляет собой предварительно построенный участок трубы, который называется вентиляционным отверстием.

    Технологически правильно установленная вентиляционная труба — залог качественного выхода воздуха из помещения наружу, при этом протечки воды под кровлю в этом случае недопустимы.

    Имеются готовые комплекты для вывода вентканалов через крышу.Они особенно тугие. Есть два варианта таких комплектов применительно к материалам, из которых сделана кровля. Они позволяют быстро и качественно вывести вентиляционную трубу через крышу, не теряя своей привлекательности. Кроме того, эти комплекты имеют функцию предотвращения попадания пыли и грязи в вентиляционный канал извне.

    Размеры вентиляционного прохода определяются строго индивидуально и зависят от индивидуальных особенностей дома, количества комнат, материала, из которого сделана кровля и т. Д.Сечение труб для организации вытяжки может быть как круглым, так и прямоугольным или квадратным.

    Вентиляция в частном доме своими руками по схеме

    Простейшие вентиляционные каналы состоят из стальной трубы, которая устанавливается в вентиляционное отверстие и фиксируется железобетонным или металлическим стеклом. В то же время в тоннеле для кровельных целей есть клапан для закрытия отверстия и кольцо, внутри которого собирается конденсат.

    Нижняя часть трубы подсоединяется к воздуховоду отводного типа, на верхней части агрегата устанавливается дефлектор или простой защитный зонтик.В некоторых случаях для утепления труб используют минеральную вату; в этом случае необходимо обеспечить его качественную гидроизоляцию, так как этот материал не устойчив к влаге.

    Предыдущий вариант устройства вентиляции своими руками устарел. Современные комплекты вентиляционных каналов отличаются универсальностью, эстетичным внешним видом и простотой монтажа. Среди преимуществ установки вентканалов от производителя выделим:

    • Для изготовления трубы используются два варианта материала — внутри оцинкованная сталь и снаружи легкий полипропилен;
    • для крепления выводных элементов используется надежный кондуктор, в точности повторяющий форму трубы;

    • значение высоты трубы определяется индивидуально, в зависимости от оптимальной длины вентиляционного канала;
    • во избежание появления ледяных пробок на трубу устанавливается теплоизоляционный материал;
    • в некоторых случаях на трубу устанавливают электровентилятор;
    • наличие заглушки предотвращает попадание мусора и влаги в вентиляционные трубы.

    Некоторые производители не включают переходники в комплект, их нужно приобретать отдельно. Обратите внимание, что проходное отверстие должно совпадать по форме с отверстием, ранее оборудованным для него.

    С помощью проходных элементов можно быстро установить вентиляционную трубу. Эти работы проводятся как на этапе возведения кровли, так и на уже готовой кровле. Эти элементы обеспечивают качественную герметизацию и стабильную вентиляцию частного дома своими руками.При этом готовые комплекты ускоряют монтажные работы как минимум вдвое.

    Вентиляция в доме своими руками

    Помимо основной вентиляционной трубы на крыше устанавливается дополнительный аэратор. Его основная функция — предотвращать образование конденсата под крышей в зимний период. Эта вентиляционная деталь проста в эксплуатации. Через него естественным образом проходит воздух. Через специальное отверстие воздух подается на карниз, а аэратор обеспечивает его выход наружу.Специальный чехол защищает аэратор от снега или дождя.

    Особое внимание в процессе организации вентиляции в частном доме своими руками нужно уделить месту крепления вентиляционной трубы к крыше. Трубу рекомендуется оборудовать прямо над стояком, чтобы вентиляция была максимально эффективной. Если в системе еще есть отводы, то для их оснащения используют переходник для их гофров. На скатных крышах рекомендуется устанавливать вентканал рядом с коньком.Такой способ монтажа трубы позволяет установить большую часть трубы под крышей, а короткая ее часть легко выдержит ветер.

    Также обратите особое внимание на вентиляционные шахты, расположенные над крышей. Если они расположены низко по отношению к крыше, то это приводит к снижению тяги. Минимальное значение трубы по отношению к кровле — полметра. Для плоской крыши это значение увеличивается втрое.

    Правильно установленная вентиляционная труба должна быть оптимально сбалансирована с ветровой нагрузкой.В противном случае обратный ветер заблокирует вентиляцию.

    Ручная вентиляция

    Предлагаем ознакомиться с инструкцией по установке вентиляционного канала на кровле, отделанной металлочерепицей. Эта технология применяется и для других вариантов кровли, правда, с некоторыми корректировками.

    Инструкция по устройству вентиляции:

    1. Определите, где установить вентиляционное отверстие. Для этого рекомендуется заранее составить чертеж системы вентиляции.

    2. На верхней части крыши сделайте чертеж по шаблону из инструкции к комплекту. Если шаблона нет, то диаметр чертежа должен точно совпадать с диаметром проходящей через него трубы.

    3. Отверстие вырезается стамеской или ножницами по металлу. Так же поступают и в нижних частях кровельного пирога в виде тепло- и гидроизоляционных материалов.

    4. Применительно к шаблону нужно просверлить отверстия под установку саморезов.Удалите воду и грязь с поверхности металлочерепицы, обезжирите ту часть кровли, которая находится рядом с местом монтажа трубы.

    5. Нанесите герметик на нижнюю часть прокладки. Прокладка ставится на место ее установки. Проходная часть системы вентиляции закреплена на прокладке; используйте саморезы, чтобы закрепить его. Чаще всего они идут в комплекте с основным набором.

    6. Внутри проходного элемента устанавливается труба, в обязательном порядке проверяется ее вертикальность с помощью уровня.Обеспечьте герметичность монтажа проходного элемента как на чердаке, так и на крыше.

    Труба с внутренним диаметром должна быть настолько плотно прижата к прокладке, чтобы из нее выдавился герметик. Для защиты трубы от атмосферных осадков и мусора на ней устанавливается специальный защитный кожух.

    Технология монтажа вентиляции в погребе своими руками

    Наличие в погребе правильно организованной вентиляции обеспечивает комфортные условия для хранения в нем различных пищевых продуктов.Есть готовые комплекты для организации системы вентиляции. Однако гораздо дешевле построить вентиляцию самостоятельно.

    Для того, чтобы оборудовать простейшую вытяжку в подвале, вам понадобятся две трубы. Один из них будет выполнять функции вытяжного шкафа, а второй — элемента для притока свежего воздуха. Таким образом можно организовать оптимальный естественный воздухообмен.

    Возможны два варианта организации вентиляции — принудительная и естественная. Второй способ дешевле, но менее эффективен.Помимо принудительной вентиляции, на трубы устанавливаю дополнительные вентиляторы и вытяжки, улучшающие циркуляцию воздуха.

    Для обеспечения качественной циркуляции необходимо правильно рассчитать сечение труб и определиться с местом их установки. Выхлопная труба находится внизу комнаты, рядом с едой. Приводная труба устанавливается ближе к потолку погреба. В этом случае выводятся обе трубы. Дымоход требует обязательного утепления.

    Для повышения эффективности вытяжки используются дефлекторы различных типов. Эти устройства не только защищают устройство от атмосферных осадков, но и улучшают его тягу. Приточный патрубок снабжен решеткой, защищающей его от грызунов и насекомых. В качестве труб для организации вентиляции используются полиэтиленовые или асбестоцементные разновидности. Первый вариант отличается длительным сроком службы, легко переносит перепады температур и влаги, быстро устанавливается и имеет небольшой вес.Асбестовые трубы используются реже из-за их жесткости, сроков монтажа и неустойчивости к атмосферным осадкам.

    Для улучшения вентиляции в подвале это особенно актуально для больших помещений. На трубы устанавливаются вытяжки и вентиляторы. Канальные версии вентиляторов устанавливаются непосредственно внутри трубы. Осевые вентиляторы устанавливаются на конце трубы. Выбор того или иного варианта должен быть обоснован эксплуатационными характеристиками, мощностью и производительностью устройств.

    Чтобы избежать возгорания и обезопасить себя и своих близких, нужно правильно сделать проход трубы через потолок в бане и принять все необходимые меры для предотвращения возгорания потолка из-за контакта с горячей трубой.

    Поэтому очень важно установить горячую трубу так, чтобы она не соприкасалась с деревом. Для этого реализована дополнительная защита из огнестойких материалов.

    Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при организации прохода трубы через перекрытие и крышу.


    Как защитить пол от огня?

    Перед началом работ необходимо ознакомиться с СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование» … Настоящие строительные нормы и правила стандартизируют проектирование систем отопления и вентиляции.

    В тексте СНиП указывается расстояние от наружных поверхностей труб до элементов перекрытия и кровли.

    Расстояние от элементов кровли до труб необходимо дополнительно ограждать негорючими материалами.

    Поэтому при создании прохода через перекрытие бани следует предусмотреть достаточное расстояние от горячей поверхности трубы до потолочных конструкций.

    Стоит обратить внимание на то, что при строительстве многие люди отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением К упомянутого выше СНиП, в котором указаны минимальные расстояния от деталей топки и труб:

    Толщина стенки печи, мм

    Отступление

    Расстояние от внешней поверхности топки или дымового канала (трубы) до стены или перегородки, мм

    не защищен от огня

    защищен от огня (в соответствии с 6.6.23 б)

    Открыть

    Закрыт

    Открыть

    Закрыт

    Примечания:

    1 Для стен с огнестойкостью REI 60 или более и распространением пламени 0 см расстояние от внешней поверхности топки или дымохода (трубы) до перегородки не нормируется.

    2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступа должен быть не менее REI 60.

    3 Защита перекрытия в соответствии с 6.6.20, пола, стен и перегородок — в соответствии с 6.6.23 должна осуществляться на расстоянии не менее 150 мм, превышающем габариты топки.

    Как видите, расстояние должно составлять 500 мм для дерева без теплоизоляции и 380 мм для горючих материалов с дополнительной противопожарной защитой.

    Помимо норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией на дымоход от производителя. В документации есть информация по отступам на основе использованных материалов.


    Какие материалы устойчивы к высоким температурам?

    Во время топки печи температура достигает критической отметки, поэтому дрова могут воспламениться от прямого контакта с горячей трубой, что приведет к печальным последствиям.

    Во избежание возгорания нужно создать изолирующий слой из любого негорючего материала.Идеально для этого:

    1. Минеральная вата. Волокнистая изоляция из неорганических волокон. Уверенно переносит температуру до 300 градусов по Цельсию. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные теплоизоляционные свойства. Такие изделия из минеральной ваты изготавливаются по ГОСТ 9573-96 Плиты минеральной ваты повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — маты приточные.
    2. Минерит. Теплоизоляционный материал, состоящий из целлюлозы и известняка на цементной основе, представляет собой плотную плиту, которая может эффективно выдерживать температуру до 150oC. Максимальная температура нагрева, которую выдерживает минерит, достигает 400 градусов.
    3. Картон базальтовый. Плотный экологически чистый материал толщиной 5 мм, уверенно выдерживающий температуру до 900o C.
    4. Плита асбестовая. Также позволяет создать отличную противопожарную защиту.Имеет толщину до 10 мм. Не теряет своих свойств с годами. Единственный недостаток — это образование токсичных паров при нагревании, что является критическим фактором при использовании сауны.

    Если вы хотите провести первичную облицовку торцов потолка и уже точно провели все замеры и сделали вмятины, то также можно использовать трудногорючие материалы, в том числе:

    1. Стекломагниевый лист — стандартная версия не подходит для защиты древесины, поэтому выбирайте продукты премиум-класса.
    2. Гипсокартон противопожарный — по характеристикам отличается от стандартного гипсокартона повышенной адгезией слоев и армирования с внутренней стороны. Таким образом, огнестойкий гипсокартон защищен от критических температур и не воспламеняется, даже если его бросить в огонь на 15 минут.

    Примечание! Экономия материалов может привести к пожару и несчастным случаям, поэтому никогда не используйте стандартную минеральную вату.

    Если вы хотите создать дополнительный слой теплоизоляции дымохода, то отдавайте предпочтение базальтовой вате.Он не деформируется и не теряет качества даже при температуре в 1000 градусов Цельсия.

    Для защиты коробки при прохождении трубы через потолок следует уложить базальтовый картон. Чтобы сэкономить, но не потерять качество, можно залить проходной ящик пластилином.

    Металлический лист с глиной по бокам (равномерное распределение толщиной до 2,5 см) поможет защитить потолок от повышенной температуры в зоне крепления коробки.


    Дымоходы типа «сэндвич»

    Несмотря на существующие решения узлов прохождения трубы через перекрытия и крышу, многие сегодня предпочитают использовать более безопасные многослойные трубы. Основное отличие сэндвич-трубы от обычной — это двойная труба с дополнительным слоем для защиты от высоких температур.

    Они изготовлены из черной или нержавеющей стали и позволяют значительно снизить тепловое излучение, источником которого является дымовая труба.

    Следует отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» также имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше подстраховаться и использовать рекомендуемые отступы от горючих материалов и теплоизоляционных материалов для защиты пола от нагрева в месте прохождения трубы.

    Внутри трубы при дожигании летучих соединений температура может быть очень высокой. Поэтому в процессе эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымоходов по обустройству узлов для прохода через потолок и крышу бани.

    Видео устройства дымохода сэндвич-трубы можно посмотреть ниже:


    Канавка в потолке на проходе трубы

    Необходимо придерживаться двух правил — монтировать трубу строго вертикально и обеспечить надежную теплоизоляцию пола с использованием современных минеральных теплоизоляционных материалов. Поэтому нужно придерживаться следующего плана:

    1. Определите место, где будет расположен узел прохода трубы.
    2. Установить в проходе защитный кожух (короб), отделяющий горючие материалы перекрытия от дымохода.
    3. Укладка защитных теплоизоляционных материалов, предохраняющих элементы конструкции пола от критических температур.

    При проектировании прохода необходимо учитывать следующие факторы:

    • Сама конструкция бани.
    • Сумма денег, которую вы можете позволить себе потратить на материалы.

    После этого сделайте вырез, но сделайте отступ со всех сторон минимальным (декоративные элементы скроют его). Сделать прорезь необходимых размеров можно с помощью лобзика:

    Если вы сделали проход своими руками, то украсить его можно оцинкованным железом или нержавеющей сталью.Дополнительным преимуществом нержавеющей и оцинкованной стали является то, что она обеспечивает хороший тепловой экран.

    При использовании потолочного воздуховода стандартной конструкции от производителя придерживайтесь размеров, указанных в инструкции. Если вы создаете проход с нуля, то внимательно измерьте все расстояния, необходимые для устройства проходного канала.

    Для расчета расстояний можно использовать следующую формулу: внутренний диаметр трубы добавляется к двум расстояниям смещения.

    Примечание! Все необходимые размеры желательно рассчитать еще на стадии разработки проекта ванны. В этом случае на чертежах необходимо заранее обозначить оптимальное расстояние между балками перекрытия и определить точный размер пространства, необходимого для монтажа трубы.

    Если прохождение трубы через перекрытие бани не было продумано еще на этапе проекта, то с помощью отвеса определите расположение трубы и узла прохода над топкой.


    Как установить готовый ввод?

    Сегодня в продаже можно купить готовый проход в сборе, который представляет собой металлическую конструкцию, установленную в потолке бани.

    По конструкции и прочности крепления заводская сборка намного лучше самодельной. В магазинах вы найдете любые конфигурации узлов для прохода трубы через потолок, которые представляют собой прямоугольную или круглую коробку, надежно прикрепленную к металлическому листу, выполняющему защитно-декоративную функцию.

    В конструкции заводского потолочного проходного блока (ППУ) уже предусмотрен вырез для трубы, поэтому сборку нужно подбирать с учетом диаметра трубы.

    Для завершения установки выполните следующие действия:
    1. В месте установки проходного блока делается проем и собирается каркас потолочного блока из оцинкованного профиля:


    2. Листовой теплоизоляционный материал (асбестоцементный лист или базальтовый картон) тщательно заделан по торцу пола в месте прохода:


    3.В местах соприкосновения металлических листов проходного блока с горючими материалами также укладывается листовая теплоизоляция.

    4. Конструкция устанавливается в сквозное отверстие в потолке и в нее вставляется одно колено сэндвича, фиксируя его в металлической конструкции, обматывая асбестовым шнуром.

    5. В верхней части со стороны мансарды ящик заполняется огнеупорной минеральной ватой, керамзитом или другим материалом, рекомендованным производителем.

    6. После этого мансардную часть проходного блока можно закрыть декоративными металлическими элементами.


    Узел проходной своими руками

    Если в вашем городе нет магазина, где можно было бы приобрести готовую сборку межэтажного перекрытия, можно сделать ее самостоятельно. Для выполнения работы вам потребуются следующие материалы:

    1. Огнеупорный лист гипсокартона.
    2. Минерит.
    3. Тонкая листовая сталь.
    4. Лист из нержавеющей стали.
    5. Глина сухая или керамзит.

    Первый шаг — создать жестяную коробку. Согнуть лист можно при помощи обычной доски, а края скрепить заклепками.

    Дымоход может быть выполнен из кирпичной кладки, из обычных стальных или изолированных многослойных труб. В каждом случае нужен индивидуальный подход, ведь на самом деле существует разная интенсивность обогрева, и способ закрепления распила пола и крыши.

    Дымоходы из кирпича оказываются наиболее практичными и простыми в установке.Высокая теплоемкость кладки не позволяет температуре на внешней поверхности повышаться до значений пожарной опасности. Кроме того, к дымоходу из кирпича можно легко и надежно закрепить детали пазов и защитных кожухов. Ну а крепление фартука гидроизоляции крыши осуществляется по самой простой схеме без использования «фирменной» фурнитуры.
    Кирпичный дымоход
    Не менее широко используются изолированные композитные трубы, но по некоторым параметрам они уступают кирпичным.Они не выглядят так естественно и с трудом выдерживают какие-либо дополнительные нагрузки. Более того: дымоходы сложной формы и большой длины требуют дополнительного крепления, что не приносит эстетической пользы. Теплоотдача от таких труб больше, чем от кирпичных, несмотря на наличие утеплителя, они способны достаточно сильно обогревать окружающее пространство и требуют дополнительной футеровки.

    Сэндвич-труба для дымохода
    Наконец, часто используются неизолированные трубы — асбестоцементные или даже стальные.Прохождение такого дымохода через потолок и крышу осуществляется по самой сложной схеме. Покрытие должно не только утеплять тепло, но и быть термостойким. Помимо негорючести, требуется сохранение целостности и механической прочности во время циклического нагрева / охлаждения.

    Дымоход из асбестовой трубы
    Делаем проем в потолке
    Помимо сложностей, связанных с разными типами дымоходов, существует определенная неопределенность из-за разнообразия этажей.Проще всего с бетонными монолитными перекрытиями: в них вырезается угловая шлифовальная машина с диском для резки бетона, соблюдая минимально допустимые отступы от трубы дымохода. Поскольку материал пола негорючий, требуется минимум теплоизоляции.
    Разметка проема для дымохода
    Сложнее с конструкционной прочностью, особенно при проходе сборных перекрытий или если ширина дымохода в 2–3 раза превышает шаг армирования плиты. Необходимость проема желательно предусмотреть еще на этапе устройства пола, соорудив армированный стальной обруч или заполнив торец проема включением дополнительной арматуры.
    Отверстие для дымохода в железобетонном полу
    Отверстие в каркасном потолке устроить сложнее. Для начала нужно определиться с местом расположения опорных балок. Примерно в центре проема нужно проделать отверстие с широкой короной, чтобы на ощупь прочувствовать вынос лучей и их направление. Снаружи наносим разметку в пределах свободного пространства, затем вырезаем участок пола и черновой потолок лобзиком или ручным циркуляром. Скорее всего, балки не сразу прорежут полный профиль, но теперь они станут доступны для дальнейших манипуляций.
    Вы можете вырезать фрагменты балок обычной ручной ножовкой, а затем закончить обрезку частей пола и потолка. Для восстановления прочности потолочной опорной системы достаточно добавить пару перекладин, эквивалентных по мощности суммарному сечению снятых деталей. Заранее нужно сделать поправку на толщину вставок. В полости на открытых торцах нужно уложить утеплитель и обшить проем тонкой доской или листовым материалом. Для большей надежности можно повторить облицовку материалами с низкой теплопроводностью — жаропрочным гипсокартоном или МГЛ.
    Проход трубы через деревянный пол
    Заполнение прохода теплоизолятором и восстановление облицовки опишем чуть позже. Теперь стоит только отметить, что из-за теплового линейного расширения дымоход и его футеровка должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространиться далеко за пределы места примыкания. Внутренние поверхности проемов в перекрытиях из условно горючих материалов следует обработать антипиренами, а также площадь потолка и пола в 50-60 см от прохода.

    Кровельный проход
    При проходе как через перекрытие, так и через крышу действует главное правило — не стыковать трубы в плоскости их сечения. Кроме того, стыковать отрезки лучше под крышей, чем над ней, даже если для этого потребуется покупка дополнительных формованных труб.
    Проход дымохода через крышу
    Проем в крыше делается изнутри. Если есть обшивка и утеплитель, их демонтируют и с помощью отвеса переносят сечение дымохода, размечая на обрешетке эллипс.По его контуру нужно просверлить несколько отверстий в местах, с которых удобно начинать резку лобзиком, при этом распиливая и кровельное покрытие, и обрешетку под ним.
    Проход дымохода через крышу
    Когда отверстие будет проделано, необходимо снять крышку на расстоянии 30–40 см от него. Далее нужно расширить проем в обрешетке на толщину утеплителя. Самый простой способ обустроить полость для заполнения утеплителем — обвязать стропильные ноги перемычками, образовав прямоугольный карман.

    Теплоизоляция дымохода и устройство проходного блока
    Дымоходы из кирпичной кладки не требуют теплоизоляции как таковой. Вместо этого выполняется распушивание — расширение канала в месте его прохождения через перекрытие. Выложить пух несложно: он начинается на 3-4 ряда ниже потолка. Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выходят за профиль дымохода на половину своей ширины. Образовавшаяся внутри полость облицована кирпичом, уложенным по краю.
    Кирпичный дымоход развальцованный
    Стоит предупредить, что при кладке кирпичного дымохода нужно давать время на усадку, собирая за один день не более 10-12 рядов. Особенно это касается каналов, называемых навесными, то есть выкладываемых поверх печи или камина, а не рядом с ними. Если размеры проема подобраны правильно, после укладки ворса между ним и кожухом должен остаться зазор около 15–20 мм.
    Кирпичный дымоход
    Совершенно иначе устроена изоляция прохода из композитных и простых труб.В качестве наполнителя проема используется базальтовая вата; это верно для прохода как через крышу, так и через потолок. Толщина ограждения теплозащитного ограждения всегда подбирается индивидуально, в среднем она составляет 200–250 мм для композитных труб и около 400 мм для неизолированных труб.
    Утеплитель дымохода в потолке
    Для удобства укладки заполнителя проем подшивается снизу листовым жаропрочным материалом — магнезитовой или асбестоцементной плитой, стальным листом или кровельным листом.Сначала в заплате нужно проделать отверстие, сечение на 10–15 мм больше канала с каждой стороны.
    Проход дымохода через потолок
    Аналогичная операция выполняется в проходе через крышу. За тем исключением, что поверхность наклонная и отверстие для канала должно быть овальным. Если дымоход выполнен из неизолированной трубы, разделите пространство проема кожухом. Внутри его пространство заполнено плотным термостойким материалом, например пропитанным асбестовым брикетом с добавлением цемента и связующего волокна.

    Разновидности разрезов кровли, восстановление гидроизоляции
    Если восстановить пол перекрытия достаточно просто, то облицовка прохода через крышу должна полностью исключать протечку воды. Для утепления кирпичных дымоходов прямоугольного сечения на них делают надрез по кольцу глубиной примерно 30-50 мм. Из тонкого листового металла нужно согнуть четыре Z-образных профиля. У верхней полки они вставляются в паз, а нижняя прилегает к кровельному покрытию.Помимо внешнего фартука устраивают еще и внутренний, который не врезается в тело дымохода и стыкуется с кровельной гидроизоляцией.

    Гидроизоляция кирпичного дымохода
    Внутренний фартук выполнен из Г-образного (конькового) профиля с шириной полки 150 мм. Монтаж начинается с самой высокой точки: конек прибивается к дымоходу дюбелями, сверху наносится гидроизоляция и фиксируется клеем. По бокам нужно оставить выходы около 200 мм, которые вырезают по линии сгиба и заворачивают по бокам дымохода.
    Перед окончательной фиксацией лепестков монтируются боковые части фартука, а перед их фиксацией — нижний отрезок накладки. Важно правильно залить гидроизоляцию: по линии сгиба нижней части фартука она выпускается поверх металлического конька. Далее восстанавливается кровля и монтируется верхнее покрытие — схема перевязки с покрытием такая же, как на предыдущем этапе. Место стыка обеих крышек рекомендуется покрыть мастикой или пластиковым герметиком, полностью исключив проникновение влаги.

    Проход дымохода через крышу
    Если кирпичный дымоход расположен строго вертикально, в случае труб рекомендуется продвинуть проход как можно выше к коньку крыши. В этом случае достаточно завести под гребень широкую металлическую площадку, а затем изолировать примыкание к трубе эластичной манжетой. В противном случае не обойтись без приобретения специального набора для резки кровли, но зато вероятность протечки будет гарантированно устранена.Для каждого типа кровли существует набор пазов, повторяющих форму поверхности и заделываемых трубой или герметиком или термоусаживаемой горловиной.

    Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных стыков — прохождение технологических трубопроводов для дымохода и вентиляции через крышу. Неудивительно, что для этого было испробовано много способов, лучшими из которых мы с вами поделимся.

    Кровельные системы и конфигурации дымоходов

    Проход дымохода через крышу можно осуществлять практически при любом уклоне ската, за исключением пирамидальных и складчатых крыш с углом более 70 °.Ограничения в основном накладывают распространенные формы и типоразмеры специальной фурнитуры для утепления — вырезки кровельных дымоходов.

    Выход трубы на крышу должен располагаться на плоском склоне на расстоянии не менее 1 метра от выступов и впадин. Во-первых, это единственный способ правильно смонтировать фартук и вагонку, во-вторых, никаких серьезных вмешательств в стропильную систему не требуется.

    Если вентиляционные каналы можно провести через крышу с минимальным слоем футеровки или вообще без него, то дымоходы нуждаются в дополнительной теплоизоляции от кровельной корки.Мы коснемся этого вопроса позже, а пока вам нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через крышу можно провести колодец из кирпича, он имеет наиболее подходящую геометрию. В одном колодце можно сгруппировать и вентиляционные трубы, и дымоход.

    Круглый проход тоже возможен, но для дымохода в этом случае потребуется обсадная труба диаметром на 350-400 мм больше дымохода. Возникают трудности с закреплением его в кровельный пирог; к тому же не каждый срез кровли имеет достаточно широкий воротник.

    Размещение: что нужно знать

    Оптимально, если вы строите стропильную систему с уже установленными колодцами и трубопроводами, однако последовательность работ может быть вынуждена изменить.

    Если каналы уже были установлены, остается только правильно собрать каркасную систему. Ближайшие к трубопроводам стропила должны находиться на расстоянии 50-70 мм от вентканалов, от дымоходов они удаляются на 200-250 мм. Во время отопительного сезона тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усадку и коробление древесины.Измените шаг стропил и не бойтесь размещать пары ферм ближе к расчетному расстоянию.

    Дымоход лучше размещать на расстоянии 15-20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с заделкой верхней части проема. Решайте сами, как это реализовать: построить колодец как можно ближе к коньку или сделать скаты крыши неровными и вывести их прямо над дымоходом.

    Разгрузка крыши

    При необходимости нарушения ответственных элементов стропильной системы, что может произойти, если шаг установки стропил меньше толщины колодца, необходимо разгрузить крышу. На расстоянии 40-50 см от верхней и нижней границы проезда под стропила следует укладывать горизонтальные балки длиной 5-6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок перекрытия мансарды.

    С помощью отвеса размечаются точки крепления вертикальных стоек, принимающих на себя часть нагрузки со стропил. Каждую из сломанных стропил необходимо подпереть в двух местах — выше и ниже места выреза. Если есть кирпичный колодец, лучше разгрузить на нем стропильную систему, заменив часть деревянных стоек на угловые стальные скосы.

    Даже если проем проходит между стропилами, их следует стягивать горизонтальными перемычками одинаковой ширины, образуя удобный карман для укладки изоляционного пояса.Иногда из соображений экономии материала имеет смысл установить вертикальные перемычки на одинаковом расстоянии от трубы или колодца.

    Вырубка проема в крыше

    Если возведение стропильной системы и остальные этапы монтажа производятся при проложенном колодце или трубах, проем формируется по мере сборки кровли, что в большинстве случаев не вызывает затруднений. Если вам нужно вырезать проем в уже готовой крыше, следует соблюдать определенный порядок действий:

    1. Крыша разгружена, установлены все необходимые перемычки.
    2. Перемычки, образующие карман для теплоизоляции, устанавливаются на расстоянии от вентиляционных труб, равном толщине утеплителя кровли.
    3. Стенки короба для дымоходов без футеровки устанавливаются с отступом 200-250 мм. Для кирпичных колодцев и утепленных сэндвич-труб облицовка выполняется так же, как и для вентиляции.
    4. Профиль сквозного проема в виде трубы или колодца переносится на обрешетку с помощью отвеса.
    5. Если кровельное покрытие не устойчиво к высоким температурам, его разрезают точно по периметру кармана.
    6. Практически любое покрытие можно хорошо разрезать электролобзиком или сабельной пилой, если предварительно прикрутить к нему обрезанные части обрешетки.
    7. Отступ от стенок кармана позволяет разрезать покрытие изнутри, но если разрез ведется по периметру, можно перенести разметку на улицу, используя сквозные отверстия в ключевых точках.

    В результате крыша готова для монтажа труб или дополнительной защиты от влаги и утечек тепла. Конкретный способ обустройства проходного канала зависит от его типа.

    Каналы вентиляционные, вырезы и манжеты к ним

    Вентиляционные проходы холодного чердака запрещается вообще утеплять; достаточно проделать аккуратную дырочку в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или чердака, дисбаланс температуры может привести к образованию конденсата.По этой причине необходимо обернуть вокруг трубы небольшой пояс из влагостойкого материала, такого как ППС или пенополиуретан. Ремень разрезается на две равные части, вставляется в карман с обеих сторон трубы и закрепляется на пенополиуретане. Еще ей нужно заделать швы и трещины, а затем зашить кармашек фанерой, вырезав таким же образом и расположив перпендикулярно утеплителю.

    С лицевой стороны кровли устанавливается прорезь под соответствующий диаметр трубы и угол наклона.Большинство устанавливаются над крышей, некоторые могут потребовать простой обрезки и герметизации герметиком.

    Обшивка дымохода — делаем это безопасно

    После установки дымохода проем в проеме выбивают снизу мелкой стальной сеткой. Если труба круглая, то в четырех точках проема крепится стальная оцинкованная полоса, образующая муфту кожуха. Этого этапа можно избежать, заполнив теплоизоляцией весь карман, но для этого потребуется больше материала: изолятор должен быть упакован плотно.Для облицовки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг / м 3.

    Преимущество гильзы кожуха — ровное и аккуратное овальное отверстие в крыше, удобное для укладки утеплителя и плотно закрытое прорезью. Для круглых дымоходов применяют стружку из оцинкованной стали.

    Колодцы прямоугольной формы снаружи облагораживают сборными фартуками. Довольно распространены специальные футляры для дымоходов различной формы, основная их задача — не допустить попадания косого дождя в место примыкания горловины к колодцу.

    Дымоход — важная часть конструкции крыши, через которую дым от сгорания топлива выходит из здания. При разработке плана строительства частного дома необходимой составляющей является устройство дымохода в металлочерепице на крыше. Прохождение трубы через металлочерепицу влияет на пожарную безопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах. Кровля должна быть защищена от возможных возгораний деревянных элементов стропильной системы и обшивки.

    Проектирование дымохода под металлочерепицу в соответствии с государственными нормами выполняется до начала строительства. Иногда возникают непредвиденные ситуации, когда в готовый дом заводят проход трубы через крышу. Это происходит в тех случаях, когда ремонтируют старую систему отопления или устанавливают новую систему отопления, переустанавливают крышу. Вывод дымохода через металлочерепицу можно выполнить своими силами; в сложных случаях приглашаются дымоходные мастера.

    Перед тем, как провести трубу через металлическую крышу, специалисты определяют место расположения будущего дымохода. При поиске места для прохода трубы на крыше руководствуются следующими установленными правилами:

    1. Дымоход в конструкции из металлочерепицы должен иметь полное примыкание к кровельному настилу. Герметизация труб — обязательное условие правильного и успешного монтажа.
    2. Снег и другие осадки не должны скапливаться в значительном количестве на поверхности участка, выделенного на крыше из металлочерепицы для выхода дымоходной трубы.Дополнительное давление воды на крышу может нарушить целостность настила. Кроме того, избыток влаги может стать причиной утечки в жилые помещения дома.
    3. Дымоход через металлическую крышу не устанавливается рядом с мансардными окнами. При сильных порывах ветра может быть трудно избежать обратного выброса окиси углерода и дыма в здание.

    Как показывает практика, всем этим требованиям отвечает участок на крыше из металлочерепицы, расположенный рядом или на самом коньке кровли.Для устройства дымохода используется тёплая зона, свободная от скопления конденсата. Установка вытяжки на максимально длительный срок, в свою очередь, снижает негативное влияние внешних атмосферных факторов.

    Если крыша здания плоская или конек конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, достигающий трех метров, требует установки на одном уровне. При значительном расстоянии до гребня, превышающем трехметровую отметку, специалисты проводят условную линию к горизонту под углом 10 градусов, определяя точку подъема для установки трубы.Для возведения вытяжки нужны брус, кирпич и утеплитель, гидроизоляционные пленки.

    Устье дымохода закрывается специальным зонтом из рубероида во избежание попадания влаги из атмосферных осадков. Дымоход, подключенный непосредственно к котельной, не закрывается, так как это может затруднить отвод газов.

    Прорезь для доступа к кровле в кровельном пироге может быть овальной и круглой, а также прямоугольной и в виде квадрата.

    Квадратная крыша, выход

    Разберемся, как сделать выход для дымохода квадратной формы.После того, как труба выведена на крышу, необходимо завершить конструкцию. Основной уплотнитель, обеспечивающий сцепление с металлочерепицей, выглядит как специальный фартук, закрепленный на скате крыши с помощью металлических уголков. Монтаж этой детали начинается с нижней стенки вытяжной системы, полосы крепят внахлест 10-15 см, заполняя элементы герметизирующим составом.

    Внизу размещается металлическая плоскость, по которой вода течет либо в долину, либо в самый конец планки карниза.Делается металлический галстук со складками по краям.

    Металлочерепица монтируется поверх внутреннего фартука, затем переходят к устройству декоративной отделки, называемой внешним фартуком, часть состоит из планок примыкания. Герметичность обеспечивается саморасширяющейся изоляционной пленкой. Во избежание появления трещин специалисты оборачивают кирпич листом железа, покрытым полимерным составом.

    Устройство круглого выхода

    Главное при монтаже трубы круглого сечения — использование дополнительного элемента — кровельного прохода.Это лист металла, на который прикреплен резиновый или силиконовый колпачок.

    Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстремальных температурных режимов. Некоторые виды материалов выдерживают температуру до -70 и + 275 градусов по Цельсию.

    Круглая труба проходит через заглушку на проходке, которую вытягивают, выбирая нужную часть, с кольцевым отверстием на 20% уже, чем сечение дымоходной трубы.Затем к конструкции крыши крепится фартук.


    Профессиональные кровельщики обычно не делают жесткого крепления, так как труба может расширяться и сжиматься из-за перепадов температуры. На стыке трубы и фартука устанавливается эластичный хомут, снабженный изолирующей прокладкой. Таким образом, соединение поддерживает герметичность кровли, а дымоход и кровля защищены от повреждений.

    Анатомия дымохода — лучший дымоход Бостона

    Когда большинство людей думают о дымоходах, они думают о каминах.Тысячелетиями мы собирались вокруг открытого огня, чтобы почувствовать тепло, безопасность, семью и друзей, а камин по-прежнему является центром собираний в домах.

    Помимо множества удовольствий от наличия камина в доме, есть и некоторые практические соображения. Когда вы имеете дело с такой опасной стихией, как огонь, знание — сила. За камином находится дымоход, и большинство домовладельцев лишь смутно знакомы с его содержимым, выходящим за пределы очага и дымохода.Правда в том, что камин и дымоход могут состоять максимум из 22 частей.

    Информация об этих деталях и их функциях может быть полезна при общем обслуживании, устранении неисправностей или даже при попытке поговорить со специалистом по каминам и дымоходам о ваших услугах. Используйте следующее руководство, чтобы понять различные части дымохода и подготовиться к ежегодной проверке дымохода!

    Анатомия дымохода

    Коронка для дымохода — Коронка для дымохода защищает дымоход от попадания воды через небольшие трещины.Без надлежащей коронки дымохода или если у вас есть трещина, дождевая вода просачивается в кирпичи и раствор вашей конструкции дымохода и вызывает повреждения.

    Дымоход — Дымоход — это канал для отвода выхлопных газов от камина на улицу. Дымоход может быть воздуховодом, трубой, вентиляционным отверстием или дымоходом. Дымоход без футеровки технически является дымоходом, хотя дымоход без футеровки представляет опасность возникновения пожара.

    Облицовка дымохода — Необходимо использовать футеровку, чтобы обеспечить минимальное скопление горючего мусора.и не должен иметь никаких дефектов, чтобы служить своей цели.

    Заглушка для дымохода — Заглушка для дымохода предотвратит проникновение животных в ваш дом, не позволит проникнуть внутрь влаге и защитит крышу от углей, которые потенциально могут вызвать пожар в доме.

    Оклад — Оклад дымохода — это переходной элемент, выполненный, вероятно, из свинца, резины или меди, который соединяется с крышей с кирпичной структурой. Когда дымоход негерметичен, мигание является одним из первых участков, проверяемых на предмет разрывов и / или пустот.

    Анатомия камина

    Дымовая камера — Дымовая камера предназначена для мягкого сжатия побочных продуктов сгорания в меньшее пространство (дымоход) без создания обратной тяги.

    Заслонка дымохода — Заслонка дымохода — это дверь в дымоходе, приводимая в действие рычагом или шкивом. Она должна оставаться открытой во время использования камина и может быть закрыта, чтобы предотвратить потерю энергии, когда камин не используется.

    Дымовая полка — Эта полка находится сразу за заслонкой дымохода.Поскольку полка плоская, она улавливает падающий мусор и дождевую воду и помогает перемещать большие объемы дыма в небольшую трубу.

    Горло — Это пространство чуть ниже заслонки и чуть выше топки, где в первую очередь проходит огонь.

    Перемычка — Арматурный стальной стержень, который используется во время строительства для поддержки верхнего ряда кирпича проема топки. Пустоты между сталью и кладкой — частая причина проблем с задымлением.

    Топка — Топка — это часть дымоходной системы, в которой человек разводит огонь.Правильная топка облицована огнеупорным кирпичом — материалом из огнеупорной керамики, которая может потрескаться или ослабнуть после многих лет использования. Этот участок дымохода часто требует ремонта. Рекомендуется проводить тщательный осмотр топки после сезонного использования.

    Очаг — это пространство, в котором горит огонь, также известное как пол топки. Как и в случае с огнеупорным кирпичом, он должен выдерживать как потенциальную коррозию сгоревшего материала, так и высокие температуры, которым он может подвергаться.

    Пристройка очага — это пространство, занимающее пол сразу за топкой. Он изготовлен из жаропрочного материала, например плитки или кирпича, чтобы уменьшить вероятность возгорания.

    Фундамент — Самая нижняя часть стены дымохода, сделана из прочного кирпича или шлакоблока. Это структурная опора для остальной части дымохода, на которую потенциально может попадать горячий пепел.

    Fireplace Face — Это область между каминной полкой и самим камином.Обычно это кирпич или другой негорючий материал, так как он должен быть достаточно подходящим, чтобы выдерживать тепло камина под ним.

    Мы надеемся, что теперь вы лучше понимаете важность обслуживания дымохода. Позвоните нам сегодня, и мы отправим профессионально лицензированного и опытного специалиста по дымоходу, чтобы он определил ваши потребности в дымоходе!

    Сообщение навигации

    Анатомия дымохода и камина »Full Service Chimney ™

    6. Газовые дымоходы для дымоходов для печей и водонагревателей

    Газовая печь и водонагреватели выходят через дымоход, похожий на облицовку камина.Выхлопные газы содержат окись углерода и чрезвычайно опасны для вашего здоровья, а воздействие может быть даже смертельным.

    7. Перепрошивка

    Изоляция дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги. Этот слой наносится на стыки, где дымоход встречается с крышей, уступом и т. Д. Неплотный или негерметичный оклад вызывает обширные повреждения, часто незаметно для домовладельца. Мы считаем, что водяные пятна на потолке являются одним из основных признаков повреждения дымохода.

    8. Противопожарные меры

    Каминная система в каждом доме должна блокировать встроенный огонь. Возможно, вы не сможете увидеть все противопожарные средства, но они необходимы для предотвращения прохождения домашнего огня через горизонтальную поверхность (потолок, пол и т. Д.) Через следующий уровень.

    9. Минимальный допуск

    Поскольку внешняя поверхность дымохода может нагреваться, минимальный необходимый зазор между внешней стороной дымохода и горючей конструкцией составляет 1-4 дюйма.

    10. Wythe

    Если дымоход содержит более одного дымохода, перемычка (вертикальный участок внутренней кирпичной стены) должна отделять дымоходы друг от друга.

    11. Отводы дымохода

    Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

    12. Каминная

    Декоративная полка, надежно добавленная над проемом топки, называется каминным кожухом. Это одна из наиболее узнаваемых деталей камина, которая является частью камина. Каминные плиты должны располагаться достаточно далеко от верхней части камина, чтобы избежать перегрева.

    13. Дымовая камера

    Переход в форме пирамиды, обеспечивающий непрерывный проход между топкой и началом футеровки камина, называется коптильной камерой.

    14. Демпфер

    A Заслонка камина — это дверь или клапан, используемый для регулирования тяги открытого камина.

    15. Стеклянная или сетчатая дверца

    Стеклянные дверцы или перегородки для камина помогают контролировать выброс дыма и искр от горящего пламени. Экран или стеклянные двери должны быть функциональными и соответствовать размеру и типу имеющегося у вас камина (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

    16. Топка

    Топка камина сделана из негорючего / жаропрочного кирпича и огнеупорного раствора и имеет соответствующие размеры, чтобы иметь функциональное соотношение с облицовкой дымохода.

    17. Решетка для дров

    Решетка для дров — это прочное металлическое приспособление для удержания поленьев над полом топки, чтобы способствовать циркуляции воздуха с топливом во время пожара.

    18. Расширение очага

    Пристройка очага камина — это кирпичная кладка прямо перед проемом топки.Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

    19. Золоотвал

    Камера для отложения золы из топки. Должен быть построен из негорючих кладочных материалов.

    20. Дверца для чистки золы

    Закрывающееся отверстие из негорючего металла под камином для доступа в зольную яму. Дверь часто называют «золоотвалом», и ее используют для очистки камина от золы.

    21. Балка перекрытия

    Балки перекрытия — это деревянные балки, которые используются для создания прочного пола, охватывающего открытую площадку. И опора, и пол не должны соприкасаться или поддерживаться дымоходом.

    22. Разъемы для устройств

    Разъемы — это начало системы вентиляции прибора..: _O71 # кУц * fdbs n $ O = D8; r [cb7CEd & K (o] 3; /: C * `=. & dQ6-Dh] XaW40Rfln9h4L * r / # * 2LCNdFT_ib3KZCq @ T8> ML? l # Pa1db, pf) VcYj. & kbK &> aC`, BB) = lKn3WjKL3D ‘/ (@ «‘ ‘? P4pFXg> M / o (, п% Eq / «YU5S.WGs29._i9AFpL30FfHVEn; m2T.6n1jtc && V & GAd6BL && bKKl & Qde7 & OWT1X & HD21B7CTrr & M && Дб &&& TBL &&& Lq &&& _ O && SF &&& С.Ю. & J7kEXOEgYk -_ & P &&&& С29 & J & M5.TT & л & е & T6nI &&& г девяносто одна тысяча сто девяносто четыре & W2bo && a7NqmgA & SA & OWT1X & HD21B7CTrr & TE8XGWH &&&&& С &&&& S &: && JRA &&&& д & ек & Л.М. && L7 -: && R && R &&&& aTMU51-0HmD97 & mIV8Q9ioGi && ТУД & г & dopK &&& U5m22

    & N &&& gY4f & REcG & XhZdXorX & g2Z & gJRjJ5R 92 921 & U && LTB & L & DHK && U & LDY & NeXod & R && OWT1X & HD21B7CTrr & R &&&&& sqFK-nkFWRC & Rsk: J & Q9b &&& УКГ: && EOX && PdK &&&& S && U & мДж & B & S & IsIe &&& ик && Zm & OWT1X & HD21B7CTrr & K & R &&& CMRC & L & cgO4DB & g_ && n8 & L & Fs

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
