Пирог мансардной крыши под металлочерепицу: утепление, парозащита и гидроизозоляция кровли – Кровельный пирог под металлочерепицу: технология монтажа

Кровельный пирог под металлочерепицу: технология монтажа

В современном строительстве стропильных крыш само понятие кровли – верхней наружной части конструкции заменено на кровельный пирог – чередование нескольких слоев материалов, каждый из которых выполняет определенную функцию.

Последовательность и технология укладки кровельного пирога зависит от особенностей верхнего покрытия (например, металлочерепицы) и специфики располагающегося под крышей помещения: будет ли это холодный чердак или теплая мансарда.

В зависимости от того, теплое или неотапливаемое помещение планируют оборудовать под крышей, последовательность укладки материалов и количество элементов в кровельном пироге будут различными.

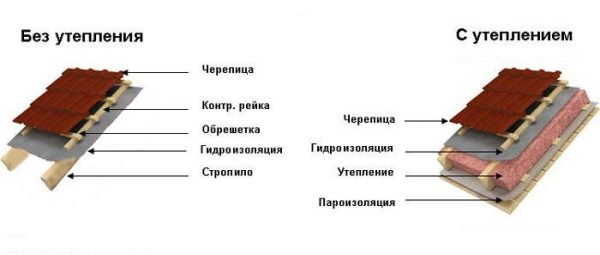

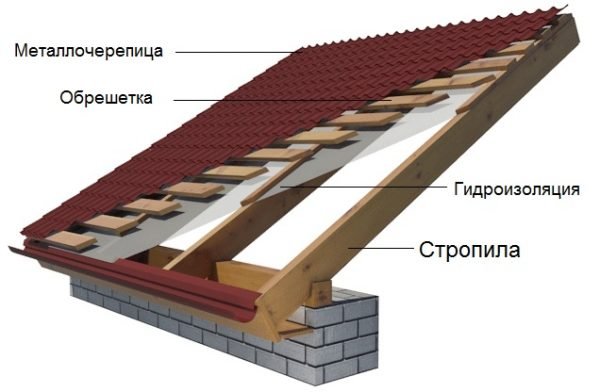

Холодный чердак без утепления

металлочерепица без утепления

Состав слоев:

  1. стропила;
  2. гидроизоляция;
  3. контробрешетка;
  4. обрешетка;
  5. металлочерепица.

Гидроизоляционная пленка или мембрана укладывается снизу вверх непосредственно на стропила. Она закрепляется на них брусками контробрешетки. Толщина брусков не менее 2 см – для обеспечения вентилируемого пространства между пленкой и финишным покрытием. Перпендикулярно брускам контробрешетки монтируют доски обрешетки, к которым крепят листы металлочерепицы.

Между гидроизоляционной пленкой и металлочерепицей обязательно устройство вентиляционного зазора, который равен толщине бруска контробрешетки. Несоблюдение этого момента приведет к преждевременной коррозии металла и уменьшению срока службы покрытия.

кровельный пирог металлочерепица
depositphotos

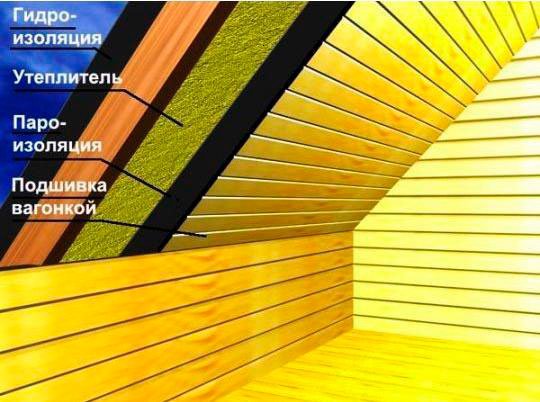

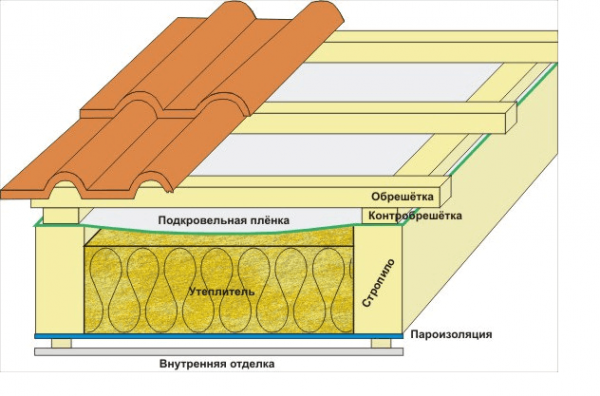

Утепленная мансарда

В отличие от холодного варианта, число слоев в кровле мансарды увеличивается за счет пароизоляции и утепления. Особенность такого пирога в правильном соблюдении технологии укладки материалов – их последовательности и обеспечении вентилируемых зазоров между ними.

Состав слоев:

  1. пароизоляция;
  2. стропила;
  3. утеплитель над пароизоляцией между стропил;
  4. гидроизоляция;
  5. контробрешетка;
  6. обрешетка;
  7. металлочерепица.

Читайте также: гидроизоляция кровли под металлочерепицу

Последовательность монтажа

Пароизоляционная пленка крепится к стропилам с нахлестом не менее 10 мм. Важно обеспечить герметичную стыковку швов и мест прилегания пленки к элементам крыши. Если производителем предусмотрено наличие в материале гладкой и шероховатой стороны, то гладкую поверхность укладывают к утеплителю (подробнее тут).

Утеплитель – чаще всего это базальтовая минвата или продукт на основе стекловолокна – устанавливают над пароизоляцией. Минеральная вата плотно держится между стропилами, если ее нарезать на 1–2 см шире, чем межстропильное расстояние.

Достаточная высота слоя – 150 или 200 мм. В зависимости от толщины материала (она бывает 50, 100, 150 мм) его укладывают в несколько слоев, так чтобы первый слой перекрывал стыки второго. Это помогает избежать возникновения «мостиков холода».

Диффузионные мембраны можно укладывать сразу на утеплитель, тогда как гидроизоляционные пленки требуют наличия воздушного зазора (не менее 3 см).Он обеспечивает движение воздуха и просушивание минеральной ваты от влаги, которая частично проникает через неидеальные швы пароизоляции.

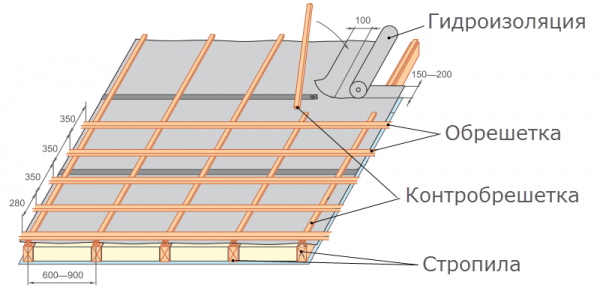

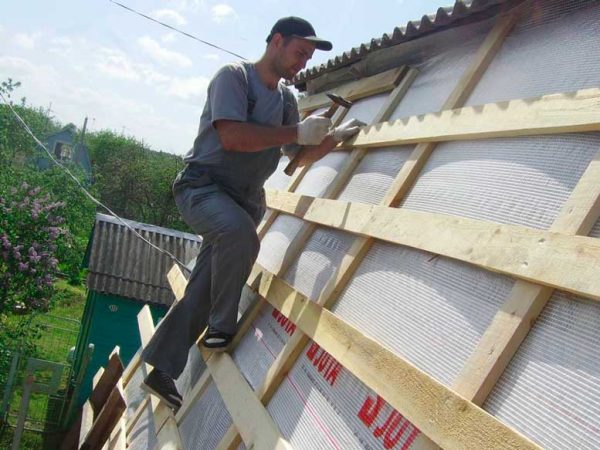

Над гидроизоляционной пленкой устанавливают бруски контробрешетки, они обеспечат воздушный коридор (4–5 см) между пленкой и металлочерепицей.

При перепадах температуры (например, днем жарко — ночью холодно) на внутренней стороне металлочерепицы образуется конденсат, который по гидроизоляционной пленке стекает вниз, не попадая на утеплитель. Для полного высыхания этой влаги необходимо вентилируемое пространство. Подробнее в этой статье.

К контробрешетке крепят обрешетку: расстояние между досками 350 мм равно длине волны металлочерепицы, монтаж которой завершает весь кровельный пирог.

Крыша должна надежно защищать дом от воды, ветра, перепадов температуры и, по сути, является пятой стеной, конструкция которой немного сложнее остальных.

Несоблюдение технологии, ошибки в строительстве и переделки выливаются в излишнюю трату времени, средств и здоровья, поэтому так важно иметь правильное представление об особенностях кровельных конструкций.

Кровельный пирог мансардной крыши - Всё о металлочерепице

Ошибки при сборке кровельного «пирога»

Больше всего жалоб, уже при готовой мансарде, можно услышать о том, что в надстроенном помещении недостаточно тепло, влажно, стоит плохой запах. Вроде бы все предусмотрели, утеплили, постелили гидроизоляцию и пароизоляцию, но желаемого результата не получили.

Первой допущенной ошибкой может быть не соблюдение всех тонкостей при проведении утеплительных работ. Например, отсутствие теплоизоляционных прокладок при монтировании стропильных ног из досок.

Встречаются промахи и при обустройстве самого «пирога» кровли. Кровля мансарды отличается от обычной кровли тем, что она испытывает двойное воздействие тепловых потоков: тепло и влага поступает на кровлю с нижнего этажа, а сверху кровля подвержена внешним температурным изменениям и атмосферным осадкам. И не всегда, особенно зимой, эти температуры совпадают. Отсюда и конденсат, и влага, и испарения.

Схема кровельного пирога

Если толщина утеплителя рассчитывается не по специальным таблицам и формулам, это следующая ошибка строительства. Монтаж «на глаз» приводит к ненужной потере температуры зимой. Следует отметить, что выбор утеплителя имеет большое значение. Если перед вами возник выбор, взять рулонный утеплитель или плиточный, предпочтение отдайте плиточному. Утеплитель в плитах не скатывается. не деформируется и не съезжает.

Не забывайте о вентиляции, пароизоляции и гидроизоляции. Не допускается применение гидроизоляционной или пароизоляционной пленки с разрывами, деформациями. Даже маленькая дырочка, полученная при транспортировке или самом монтаже, приведет к ненужным последствиям. Каждый участок кровли должен тщательно проветриваться. Это сложно сделать, если мансардная крыша имеет много окон и различных отверстий для вентиляции помещения, дымоходы.

Встречаются случаи, когда гидроизоляционный материал, с целью экономии или по незнанию, накладывают не внахлест. Тогда атмосферная влага обязательно попадет на утеплитель, отсюда и нехороший запах. и гниение стропил. На современном рынке появляется масса новых гидроизоляционных пленок. При монтаже нужно внимательно ознакомиться с инструкцией к применению такой пленки. Особенно стоит обратить внимание на мембраны, которые нужно укладывать определенной лицевой стороной вверх. Нарушая такой способ укладки, вы получаете бракованную гидроизоляцию.

Еще одна схема кровельного пирога

Для хорошей вентиляции рекомендуется применять «супердиффузионные» гидроизоляционные пленки. Тогда проветривание будет происходить только под наружным слоем кровельного материала и пленки за счет пространства, образованного обрешеткой или контробрешеткой.

Следующей ошибкой при обустройстве кровельного «пирога» может служить неполное прилегание пароизоляционной пленки к утеплителю. Имеется в виду наличие отверстий возле окон. дымохода и т.д. Через них к утеплителю будет проникать теплый воздух из нижних помещений, выпадет конденсат, что вызовет теплопотери и гниение древесины. Рекомендовано пароизоляцию проклеивать на стыках, к стенам, вокруг любых отверстий.

Не соблюдение всех требований приводит к сокращению срока службы крыши мансарды.

Запись опубликована 06.11.2014 автором Admin в рубрике Кровля мансарды. Смотрите также другие записи по теме:

Правильная конструкция кровельного пирога мансардного помещения

Здравствуйте! Подскажите, пожалуйста, правильно ли мы утеплили крышу мансарды. Начнем изнутри по порядку: гипсокартон, изоспан Б, минеральная вата, обшивка из досок дюймовка, полностью обшита мансарда, стропила, обрешетка, изоспан А и кровля. Если неправильно, что нам грозит? Заранее спасибо!

Правильный «пирог» кровли, соответствующий нормам СНиП, выглядит следующим образом:

  • Облицовка стен мансарды
  • Материал стен
  • Пароизоляция
  • Утеплитель
  • Стропила
  • Гидроизоляция
  • Контробрешетка
  • Обрешетка
  • Кровля.

В Вашем случае использованы стены из досок с обшивкой ГКЛ, мембраны установлены правильно. Изоспан А является гидроизоляцией, располагается под кровлей, Изоспан В (указанного вами материала Изоспан Б не существует в природе) является пароизоляционной мембраной, монтируется между жилым помещением, теплоизоляцией.

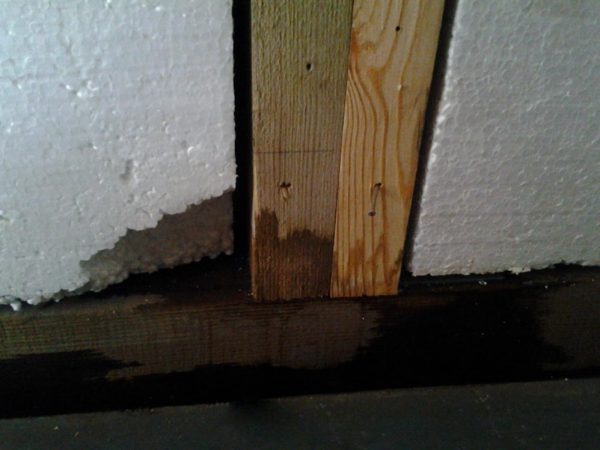

Внутреннее утепление минватой является неправильным, приводит к образованию росы, а в холодный период инея, избавиться от которых невозможно. Это происходит из-за смещенного теплового контура. Даже при правильном монтаже утеплителя жилище теряет не меньше 10% тепла, дополнительные мостики холода значительно увеличивают этот показатель.

Конденсат начинает выделяться уже при разнице температур 21/13 градусов (в комнатах, снаружи дома, соответственно). Этому способствует сложная конструкция мансарды – слуховые окна, стропильная система, балки, сопряжения, узлы соединений элементов. Пиломатериал периодически усыхает/намокает, коробится от этого, теряет прочность.

Существуют онлайн калькуляторы, позволяющие самостоятельно определить точку росы. В них достаточно подставить значения материалов, толщины каждого слоя, для получения схемы теплового контура мансарды, окна, стены, фасада, любой другой конструкции. Для вашего случая схема будет выглядеть следующим образом:

Материалы с параметрами

На фото — схема расчета материалов

На фото показаны выводы расчетов материалов

То есть конденсата при эксплуатации не будет на внутренней поверхности стен, в материале утеплителя. Он будет оседать между обрешеткой, обшивкой стены, удаляться естественной вентиляцией.

При увеличении влажности в помещении до 60%, снижении температуры воздуха до -25˚С начнется интенсивное выделение конденсата до 58 г ежечасно на каждый квадратный метр поверхности с насыщением утеплителя. Перемещение утеплителя наружу (в проемы стропильной системы) смещает тепловой контур (точку росы, соответственно) в ту же сторону. Конденсат оседает в вентилируемом пространстве кровельного пирога, высушивается там естественной вентиляцией, не доставляя пользователю проблем.

Эти же требования относятся к утеплению стен, цоколей, подвалов, при замене оконных блоков. В первом случае используется наружный монтаж экструдированного пенополистирола либо каменной ваты. Во втором случае окна устанавливают в середине стены, оставляя контур на исходном месте во избежание промерзания.

Об утеплении крыши подробно рассказывается в данном видео:

Качественная вентиляция является необходимым условием нормального микроклимата. Часто после капитального ремонта либо строительства коттеджа из современных материалов увеличивается влажность. Исчезают щели, сквозь которые проникал свежий воздух, требуется проектирование, монтаж принудительных систем. Проблема особо актуальна для верхних этажей, поскольку в мансарду поднимается весь теплый (насыщенный парами) воздух из нижних помещений.

Для вентзазоров существуют следующие нормы СНиП:

  • Уклон >45˚ – 40 мм от гидроизоляции до минваты
  • Уклон 45 – 25˚ – зазор рассчитывается из расчета 1/300 площади ската
  • Уклон 25 – 5˚ – толщина воздушной прослойки 6 см либо 1/200 площади кровли
  • Уклон <5˚ – расстояние от утеплителя до гидроизоляции 100 мм или 1/100 от площади ската.

При увеличенной влажности (зимние сады, теплицы, бассейны) к цифрам, указанным выше, добавляют 10 см, соответственно.

Утепление мансардной крыши: как утеплить правильно

Утепление мансардной крыши – один из ключевых этапов создания надежного кровельного пирога, который рассчитан на длительный срок эксплуатации. Чтобы обеспечить комфортные условия для круглогодичного проживания в мансардном этаже дома, важно подобрать качественный утеплитель и правильно выполнить его монтаж.

Функциональные особенности теплоизоляционного слоя кровли

Грамотно выполненное утепление кровельной конструкции изнутри дает возможность обеспечить благоприятный микроклимат в мансардном помещении. В холодное время года там будет эффективно сохраняться тепло, а в жару термоизоляция не позволит перегреваться воздуху в помещениях под мансардной крышей. Чтобы создать действенное утепление кровли, требуется разобраться в тонкостях технологии монтажа кровельного пирога и использовать качественные материалы и инструменты. Полезно использовать ознакомительное видео.

Утепление крыш мансардного типа выполняется по тем же принципам, что и утепление обыкновенных кровельных конструкций, но к мансардным крышам предъявляются повышенные требования. Это связано с особенностями конструкции мансардных помещений, стены которых либо образованы скатами крыши и фронтонами дома, либо вплотную примыкают к скатам. По этой причине воздух в мансардах в летнюю жару сильно нагревается, а зимой быстро остывает.

Многослойный пирог мансардной крыши состоит из следующих компонентов (от внутреннего слоя к внешнему) :

  • пароизоляционный слой;
  • утеплитель;
  • зазор для вентиляции;
  • гидроизоляция;
  • кровельный материал.

Наличие всех слоев обязательно, так как каждый из них выполняет строго определенную функцию. Повышенного внимания требует вентиляция и теплоизоляционный слой кровельного пирога, так как от их качественного исполнения зависит уровень комфорта при проживании в мансардном этаже дома.

Выбирая утеплитель, необходимо обратить внимание на такой показатель материала, как теплопроводность. Он характеризует способность материала передавать тепло в помещение или из помещения. Чем ниже это показатель, тем материал лучше защищает от утечек тепла, следовательно, тем меньший слой утеплителя можно использовать для достижения необходимых теплоизоляционных характеристик кровли.

В отапливаемом помещении наибольшие теплопотери происходят через крышу, так как в соответствии с законами физики теплый воздух поднимается вверх. Тепло проникает сквозь кровельный пирог и передается финишному покрытию, которое зимой укрыто слоем снега. Снег имеет пористую структуру, и за счет внутренних воздушных карманов выступает в роли внешнего теплоизолятора при температуре воздуха ниже -2 градуса.

Если теплопотери дома через кровлю велики, кровельный материал нагревается, из-за чего происходит подтаивание снега. При понижении температуры воздуха подтаявший снег образует ледяную корку. Это опасно для кровельного покрытия, так как при замерзании вода оказывает негативное воздействие на внешнюю поверхность кровли. Лед, в отличие от снега, не является теплоизолятором, кроме того, он плотнее по структуре – ледяная корка на крыше существенно увеличивает нагрузку на конструкции. Если утепление изнутри выполнено правильно, зимой на крыше снег не подтаивает.

В жаркий летний период от кровли внутрь помещения передается избыточное тепло. Воздух может перегреться настолько, что даже кондиционерам будет сложно поддерживать нормальный микроклимат на мансардном этаже. Монтаж изнутри крыши надежного теплоизоляционного слоя позволит избежать подобных проблем. Конечно, воздух в мансарде будет нагрет сильнее, чем в помещениях первого этажа, но разница не станет дискомфортной.

Особенности вентиляции крыши мансардного типа

Утепление мансардной крыши требует особого подхода. Это связано с ее конструктивными особенностями. Если сравнить устройство обыкновенной крыши и мансардной, очевидно, что главным различием являются размеры вентиляционного пространства между жилыми помещениями и кровлей. Вентиляция обычной крыши обеспечивается за счет наличия чердака со слуховыми окнами. Вентиляционное пространство мансардной крыши весьма ограничено – оно составляет всего лишь порядка 10-15 сантиметров.

Правильно выполненная вентиляция крайне важна при обустройстве кровельного пирога мансардной крыши. Вентиляционный промежуток между гидроизоляцией и утеплителем способствует отводу избытка влаги из-под кровли, обеспечивая защиту всей конструкции и продлевая ее эксплуатационный срок. В зимний период вентиляция препятствует перегреву кровли и образованию на ней ледяной корки. В жаркую погоду благодаря вентиляции из-под крыши отводится часть тепла, благодаря чему удается избежать перегрева воздуха в мансардном этаже и конструктивных элементов крыши.

Выбор утеплителя

На этапе подготовки к монтажу кровельного пирога, следует определиться с выбором материала для утепления. От правильно подобранного типа и технических характеристик зависит количество слоев и толщина теплоизоляции. На современном строительном рынке представлен широкий ассортимент материалов для утепления кровельных конструкций. В число наиболее востребованных входит :

  • пенополиуретан;
  • экструдированный пенополистирол;
  • стекловата;
  • минеральная вата.

Также может использоваться вспененное стекло, различные виды натурального утеплителя для монтажа изнутри (древесная стружка, морские водоросли, гранулированная бумага и т.д.).

Существует четыре основных критерия выбора теплоизоляционного материала :

  • коэффициент теплопроводности;
  • влагоустойчивость;
  • огнестойкость;
  • экологическая безопасность.

Обратите внимание! Для утепления крыши мансардного типа рекомендуется использовать материал, коэффициент теплопроводности которого составляет от 0,05 Вт/м*К и ниже.

Чем выше влагоустойчивость утеплителя – тем дольше он будет сохранять свои функциональные качества. Показатель устойчивости к горению – важный критерий для обеспечения безопасности дома. Также важно учитывать экологическую чистоту материала и его безопасность для человека. Но последние два параметра не влияют на долговечность и эффективность утепления кровли.

Минеральная вата – утеплитель, изготовленный из расплава горных пород. Материал хорошо держит тепло, не гниет, устойчив к перепадам температур и воздействию агрессивных сред, практически не впитывает влагу. Маты различной толщины, выполненные из минеральной ваты, особенно удобно использовать для утепления кровли, если шаг стропил соответствует ширине мата.

Стекловата изготавливается из расплава стекла, по своим свойствам данный вид утеплителя близок к минеральной вате, но имеет более низкий термический порог -450°C. Обладает хорошими тепло- и звукоизолирующими характеристиками. Стекловата устойчива к замерзанию. Между волокнами стекловаты может скапливаться влага, поэтому гидроизоляция должна быть выполнена правильно.

Минвата и стекловата позволяют утеплить кровлю с минимальными финансовыми вложениями. К недостаткам относится необходимость создания толстого слоя утепления и нескольких слоев паро- и гидроизоляции.

Утеплить изнутри кровельную конструкцию можно при помощи полимерных материалов – пенополистирола или пенополиуретана. К преимуществам пенополиуретана (газонаполненной пластмассы) относится высокая способность сохранять тепло, легкость, долговечность. Пенополиуретан не пропускает пар и не подвержен воздействию влаги. Экструзионный пенополистирол позволяет эффективно утеплить крышу – его коэффициент теплопроводности составляет 0,05 Вт/м*К. Материал обладает гидрофобностью, не пропускает пар. Класс горючести от Г1 до Г4, зависит от марки материала. К недостаткам полимерных утеплителей можно отнести их искусственное происхождение и относительно высокую стоимость.

Если есть цель построить дом исключительно из экологичных материалов, утеплить крышу можно натуральными теплоизоляторами. Несмотря на хорошие показатели теплопроводности и экологическую чистоту, различные виды натуральных утеплителей имеют свои недостатки. Вспененное стекло отличается высокой хрупкостью. Гранулированная бумага, а также маты из камыша, соломы, морских водорослей и подобных материалов характеризуются высокой горючестью и требуют особых навыков при выполнении монтажа.

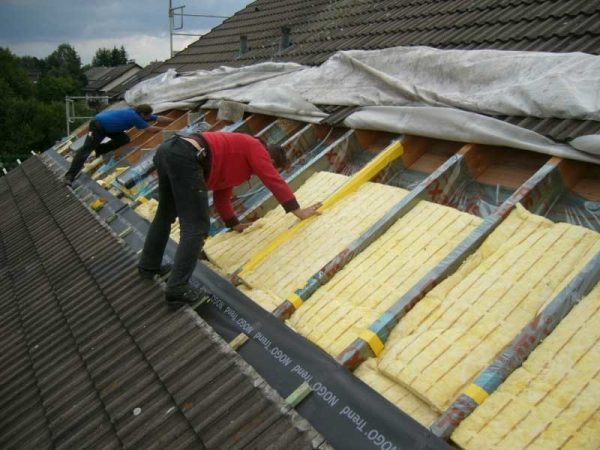

Технология монтажа утеплителя

Чтобы понять, как лучше выполнить монтаж теплоизоляции при обустройстве кровельного пирога, необходимо заранее ознакомиться с пошаговой инструкцией проведения работ. В целом утепление крыши дома сводится к следующим действиям :

  • подготовка пространства для монтажа утеплителя;
  • укладка теплоизоляционного слоя;
  • фиксация материала.

На этапе подготовки проекта стропильной конструкции следует определить шаг, с которым будут установлены стропила. При этом необходимо учитывать, что стропильная система должна быть надежной, то есть, шаг не должен превышать рекомендованные значения. Если вид утеплителя выбран заранее, рекомендуется установить стропила таким образом, чтобы маты или плиты утеплителя входили между ними изнутри впритирку. Это упрощает технологию утепления и минимизирует отходы теплоизоляционного материала.

Над теплоизоляцией, между обрешеткой и стропилами, укладывается гидроизоляция. Материал располагается внахлест, укладка начинается с нижнего края ската. Затем монтируются деревянные контррейки – их толщина создает требуемый вентиляционный зазор кровли. Рейки могут крепиться к стропилам гвоздями, но лучше использовать саморезы. К подготовленной конструкции изнутри между стропил укладывается и крепится утеплитель.

Стропильная нога, изготовленная из металла или дерева, является мостиком холода, так как ее коэффициент теплопроводности значительно хуже, чем у теплоизолятора.

По этой причине, утепляя мансарду, не стоит ограничиваться монтажом теплоизолятора между стропилами – поверх уже уложенных матов и стропил лучше выполнить сплошной теплоизоляционный слой. Для сплошного слоя лучше использовать более тонкий утеплитель. Данный метод повышает качество утепления. К недостаткам можно отнести то, что при этом стропила оказываются скрытыми, и их сложнее в дальнейшем использовать для крепления других конструктивных элементов. Чтобы облегчить ход дальнейших работ следует правильно отметить местонахождение стропил.

Поверх теплоизоляции следует уложить паропроницаемую пленку. Ее использование позволяет отводить лишнюю влагу. Затем подготовленная конструкция крепится обрешеткой. На заключительном этапе работ выполняется внутренняя обшивка потолка. Правильно выполненное утепление крыши позволяет круглый год использовать мансардный этаж в качестве жилого помещения, в котором поддерживается благоприятный микроклимат. Для подробного ответа на вопрос как утеплить мансардную крышу, рекомендуется обратить внимание на тематическое видео с подробными инструкциями.

Похожие новости

Комментарии (1)

Источники: http://mansarda-life.net/oshibki-pri-sborke-krovelnogo-piroga/, http://ukroem.ru/question/pravilnaya-konstruktsiya-krovelnogo-piroga-mansardnogo-pomeshheniya, http://vseokrovle.com/mansardnaja/65-uteplenie-mansardnoj-kryshi.html

Кровельный пирог мансардной крыши - Всё о кровле

Ошибки при сборке кровельного «пирога»

Больше всего жалоб, уже при готовой мансарде, можно услышать о том, что в надстроенном помещении недостаточно тепло, влажно, стоит плохой запах. Вроде бы все предусмотрели, утеплили, постелили гидроизоляцию и пароизоляцию, но желаемого результата не получили.

Первой допущенной ошибкой может быть не соблюдение всех тонкостей при проведении утеплительных работ. Например, отсутствие теплоизоляционных прокладок при монтировании стропильных ног из досок.

Встречаются промахи и при обустройстве самого «пирога» кровли. Кровля мансарды отличается от обычной кровли тем, что она испытывает двойное воздействие тепловых потоков: тепло и влага поступает на кровлю с нижнего этажа, а сверху кровля подвержена внешним температурным изменениям и атмосферным осадкам. И не всегда, особенно зимой, эти температуры совпадают. Отсюда и конденсат, и влага, и испарения.

Схема кровельного пирога

Если толщина утеплителя рассчитывается не по специальным таблицам и формулам, это следующая ошибка строительства. Монтаж «на глаз» приводит к ненужной потере температуры зимой. Следует отметить, что выбор утеплителя имеет большое значение. Если перед вами возник выбор, взять рулонный утеплитель или плиточный, предпочтение отдайте плиточному. Утеплитель в плитах не скатывается. не деформируется и не съезжает.

Не забывайте о вентиляции, пароизоляции и гидроизоляции. Не допускается применение гидроизоляционной или пароизоляционной пленки с разрывами, деформациями. Даже маленькая дырочка, полученная при транспортировке или самом монтаже, приведет к ненужным последствиям. Каждый участок кровли должен тщательно проветриваться. Это сложно сделать, если мансардная крыша имеет много окон и различных отверстий для вентиляции помещения, дымоходы.

Встречаются случаи, когда гидроизоляционный материал, с целью экономии или по незнанию, накладывают не внахлест. Тогда атмосферная влага обязательно попадет на утеплитель, отсюда и нехороший запах. и гниение стропил. На современном рынке появляется масса новых гидроизоляционных пленок. При монтаже нужно внимательно ознакомиться с инструкцией к применению такой пленки. Особенно стоит обратить внимание на мембраны, которые нужно укладывать определенной лицевой стороной вверх. Нарушая такой способ укладки, вы получаете бракованную гидроизоляцию.

Еще одна схема кровельного пирога

Для хорошей вентиляции рекомендуется применять «супердиффузионные» гидроизоляционные пленки. Тогда проветривание будет происходить только под наружным слоем кровельного материала и пленки за счет пространства, образованного обрешеткой или контробрешеткой.

Следующей ошибкой при обустройстве кровельного «пирога» может служить неполное прилегание пароизоляционной пленки к утеплителю. Имеется в виду наличие отверстий возле окон. дымохода и т.д. Через них к утеплителю будет проникать теплый воздух из нижних помещений, выпадет конденсат, что вызовет теплопотери и гниение древесины. Рекомендовано пароизоляцию проклеивать на стыках, к стенам, вокруг любых отверстий.

Не соблюдение всех требований приводит к сокращению срока службы крыши мансарды.

Запись опубликована 06.11.2014 автором Admin в рубрике Кровля мансарды. Смотрите также другие записи по теме:

Мансардная кровля: особенности и этапы строительства

Использование мансардных крыш практикуется в строительстве уже на протяжении длительного времени. В мегаполисах, где стоимость земельного участка постоянно растет, возведение мансарды является единственным оптимальным вариантом увеличения жилплощади. Изначально мансардные этажи предназначались для бедных людей, которые не могли снимать помещение за высокую арендную плату.

Современный монтаж мансардной кровли значительно отличается от того, что предлагалось раньше, а использование различных стройматериалов облегчает процесс ее утепления и защиты (прочитайте: «Как утеплить мансарду для зимнего проживания «). Для самостоятельного выполнения работ достаточно ознакомиться с основными этапами возведения мансарды.

Какую кровлю выбрать?

На предварительном этапе стройки застройщик должен определиться с типом крыши будущего мансардного помещения. Обустроить чердак для дальнейшего проживания можно под любой скатной крышей. Строиться кровля мансардной крыши должна с учетом требований, предъявляемых к помещению.

Различают 2 вида помещений, которые можно увидеть на фото:

  • летние помещения — они востребованы хозяевами только в теплое время года, не нуждаются в особой отделке и утеплении;
  • теплые помещения – могут использоваться круглогодично благодаря качественной теплоизоляции.

Стены мансарды располагаются как наклонно под небольшим углом, так и вертикально. При выборе вальмовой двускатной или четырехскатной кровли удается полностью задействовать всю площадь помещения.

Перед началом работ, следует создать проект кровельной конструкции и получить разрешение на мансарду, наметить место входной двери и продумать, где будет установлен лестничный проем. К основным преимуществам проектирования относят точность подсчета необходимых материалов для стропил, паро- и гидроизоляции, укладки кровли, отделки всей конструкции в целом.

Если чердак будет использоваться в качестве постоянного жилья, то обязательно должна быть проведена электропроводка в мансарде, выполнено утепление стен, пола и потолка, а также оборудовано отопление.

Мансардная кровля: особенности возведения конструкции

Мансарда получится надежной и прослужит долго только в том случае, если изначально будет создана прочная стропильная система мансардной крыши. При возведении мансарды в деревянном доме из бруса основой для стропильной системы будут верхние венцы сруба. Если же стены возводятся из кирпича или бетона, то сверху устанавливается железобетонный армированный пояс, который поможет не только выровнять стены, но и установить стропильную систему. Не зависимо от выбранного варианта, пирог мансардной кровли сооружается по одному и тому же принципу.

Армированный пояс служит также основой для мауэрлата, насаживаемого на оцинкованные металлические шпильки.

Мауэрлат – основная несущая стропила, установка которой зависит от формы крыши:

  • для двускатной крыши он крепится на те же стены, что являются опорой для стропила;
  • для четырехскатных конструкций – к стенам по всему периметру дома;

Далее возводится стропильная система, при выполнении работ тщательно проверяются узлы мансардной кровли, ведь от них зависит прочность всей конструкции.

Этапы строительства стропильной системы

На мауэрлат укладываются балки перекрытия, а поверх них стелется дощатый настил, который станет основой для укладки пола. После этого приступают к возведению стропил в соответствии с выбранным типом кровли. Двускатная кровля изготавливается достаточно быстро и просто, а вот работа с четырехскатной вальмовой крышей будет гораздо напряженней, особенно если возводится мансарда из лстк или других аналогичных материалов.

Стропильные ноги крепятся к мауэрлату с помощью небольших врубок на стропилах. Для удлинения ног нужно срастить доски, а образовавшийся стык укрепить с помощью такой же доски длиной более 50 см. Поскольку от прочности узлов крепления зависит надежность всей конструкции, то здесь широко используются различные подкосы, распорки, ригеля и прочее.

Если дом возводился с железобетонными перекрытиями, то основная часть работы будет схожа с тем, если бы строилась мансарда на столбах, но есть и некоторые отличительные моменты. Например, на стропильных ногах в местах образования треугольников должны монтироваться затяжки, которые позже будут использоваться в качестве лагов пола помещения. К этим же затяжкам крепятся вертикальные стойки, опирающиеся на стропила. Фиксация отдельных элементов системы выполняется с помощью металлических скоб, уголков, болтов, гвоздей и саморезов.

Этапы укладки кровельного пирога

Как только стропильная система будет полностью готова, можно приступать к работе с пароизоляцией и обрешеткой.

Особенности монтажа обрешетки:

  • Для определения шага обрешетки и ее размера достаточно иметь представление об используемом кровельном покрытии.
  • Если крыша будет закрываться шифером, то для обрешетки понадобятся толстые бруски, если профлистом или металлочерепицей – то тонкие.
  • Стропильные ноги изготавливаются из сухой хвойной древесины, традиционное сечение доски – 50×150 мм, для шиферной кровли – 60×160 мм.

На данном этапе проводится тщательная проверка всех элементов, на которые будет устанавливаться мансардная кровля — узлы стропильной системы при необходимости дополнительно укрепляются, стропильная система проходит антисептическую обработку. После этого укладывается гидроизоляционный материал и непосредственно сама кровля.

Утепление чердачного помещения проводится только после демонтажа стен и потолка будущего жилого помещения. К стенам монтируется обрешетка, изготовленная по размерам плит минерального утеплителя (прочитайте: «Какой утеплитель лучше для мансардной крыши «). Без такого каркаса во время эксплуатации мансарды нередко наблюдается сползание утеплителя, что приведет к промерзанию и продуванию голых стен.

Самостоятельное строительство мансардной крыши вполне осуществимо, но на протяжении всей работы следует соблюдать технологию возведения мансарды и серьезно относится даже к незначительным мелочам.

Следующим этапом, в ходе которого кровельный пирог мансардной крыши будет полностью закончен, является утепление. На строительном рынке предлагается большой ассортимент теплоизолирующих средств для утепления крыши мансарды. среди которых наиболее приемлемым для мансардного этажа может быть утеплитель из пенополистирола, минеральной ваты и стекловолокна.

Опытные строители указывают на большую эффективность минераловатного сырья, которое способно намного лучше обволакивать стропильную систему, что предотвращает образование мостиков холода и появление конденсата. При работе с пеностирольными плитами невозможно достичь целостности покрытия – образующиеся стыки не герметизируются даже монтажной пеной. Преимуществом минеральной ваты и стекловаты является возможность полного заполнения пространства любых форм без зазоров и щелей.

Паробарьер в кровельном пироге, как избежать ошибок, детали на видео:

Утепление подкровельного пространства производится следующим образом. Утеплитель кладется между стропилами, заполняя всю площадь, поверх него крепится пароизоляция, если она выполняется с помощью пароизоляционной пленки с фольгированным слоем, то его лучше повернуть внутрь помещения. Для надежной фиксации пароизоляционных материалов используются строительные скобы. На заключительном этапе выполняется отделка мансарды вагонкой или гипсокартонном.

Одним словом, для самостоятельного монтажа мансардной крыши достаточно иметь небольшой опыт строительства и соблюдать все перечисленные выше требования.

Кровельный пирог

  • Устройство жилого мансардного помещения
  • Устройство кровельной утеплительной системы
  • Кровельный пирог неутепленный
  • Строение утепленного кровельного пирога
  • Устройство теплоизоляционного слоя

Пирог кровельный представляет собой систему из слоев разнообразных материалов, благодаря которым обеспечивается вентиляция и пароизоляция, гидроизоляция и утепление.

Схема кровельного пирога.

Устройство жилого мансардного помещения

При постройке частного дома некоторые хозяева даже зону чердака стараются задействовать под жилое помещение.

Конструкция мансардной крыши.

На мансардных этажах в некоторых случаях планируются «летние», то есть необогреваемые, помещения. Но предпочтительнее все же комнаты, в которых выполнено полноценное утепление и можно с комфортом жить не только в теплое, но и в холодное время года.

Утепляющий материал в чердачных помещениях обычно устанавливают на пол: это помогает удержать тепло, которое выходит с расположенного под ним этажа. Пустой чердак при этом служит прослойкой, которая не позволяет холоду проходить в помещение с крыши.

При утеплении мансардного помещения все происходит несколько по-другому. Весь теплоизоляционный материал с пола как бы переносится в конструкцию кровли. Поэтому кровельный пирог в зданиях с мансардами будет обязательным элементом конструкции.

Вернуться к оглавлению

Устройство кровельной утеплительной системы

В кровельной системе утепления каждый из слоев предназначен для выполнения определенной задачи. Рабочие свойства кровельного пирога лишь в том случае будут на высоте, когда соблюдена очередность размещения материалов. Его создание доверить лучше специалистам, но это не означает, что хозяин не должен разобраться во всем самостоятельно. В этом случае он сможет и проконтролировать, как ведутся работы, и определить, какие материалы приобрести будет выгоднее.

Если устройство кровельного пирога выполнено не по норме, при эксплуатации постоянно будут большие потери тепла.

В этих случаях образовывается большое количество конденсата, зимой это приводит к постоянному образованию сосулек и наледи.Чтобы утепление не оказалось выполненным впустую, необходимо перед выполнением расчетов ознакомиться не только с тем, в какой последовательности происходит укладка слоев материала, но и с характеристиками материалов. Это позволит рассчитать, какие из них стоит подбирать для прослойки.

Вернуться к оглавлению

Кровельный пирог неутепленный

Виды утеплителей для кровельного пирога.

Такой вид конструкции кровельного пирога создается, если у строения утеплен потолок под чердаком, а в мансардном помещении находиться планируется только летом. Здесь главной задачей утепляющей конструкции будет устроить изоляцию чердачного помещения от попадающего снаружи конденсата, да так, чтобы влага могла бы при этом выходить наружу. Чтобы микроциркуляция воздуха не оказалась нарушенной, следует сделать прокладку из гидроизоляционной перфорированной пленки.

При устраивании неутепленного кровельного пирога последовательность будет такова:

  • устройство стропильной системы;
  • укладывание гидроизолирующего слоя;
  • фиксация контробрешетки;
  • крепление обрешетки;
  • настилание кровельного материала.

Утепленная конструкция включает в себя большее количество слоев. Она используется для обустройства жилых мансард и задачей имеет не только гидроизолирование, но и обеспечение сохранности тепла. Под крышей тепловой режим намного отличается от того, что на первом этаже здания.

Сама кровля в летнее время может прогреваться до достаточно высоких температур, а в зимний период нередко такое явление, как застывание кровли. В таком жилье комфортной атмосферы добиться не удается. Кровельный пирог устраивают для выполнения следующих задач: удерживание зимой тепла внутри, обеспечение изоляции для воздуха, который может соприкасаться с замерзшей крышей, а в жару пирог не пропускает внутрь горячий воздух.

Вернуться к оглавлению

Строение утепленного кровельного пирога

Пирог крыши из профнастила.

Стропила. Все слои пирога должны составлять вместе примерно 35 см. Это надо учитывать, выполняя стропильную систему. Определитесь с материалом, который будете укладывать в качестве теплоизолятора – это поможет узнать, достаточной ли будет высота стропил.

Основную нагрузку тяжести кровли несут в себе именно стропила. Поэтому создавать их лучше из деревьев хвойной породы, выбирая такие элементы, в которых нет изъянов. Уровень влажности у древесины должен быть не выше 22%. Все деревянные элементы необходимо пропитывать антисептиком. Шаг стропил и их толщину выбирают в зависимости от того, какой материал подобран для покрытия крыши.

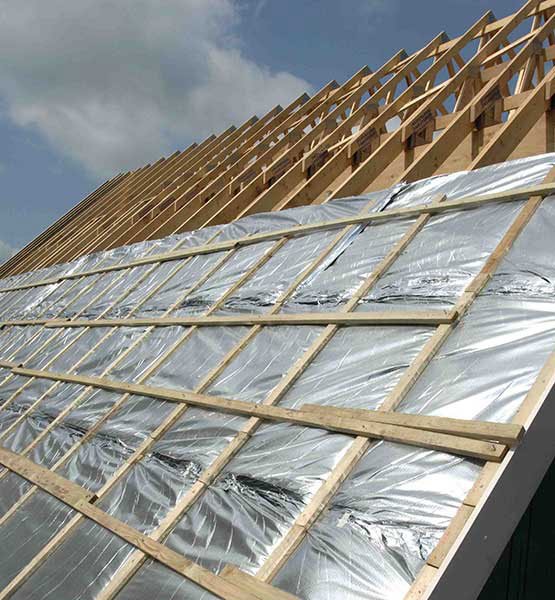

Пароизоляция. Собственно монтаж кровельного пирога начинается как раз с этого слоя. Последним из внутренних слоев будет отделка.

Внутри жилья в обязательном порядке присутствует влага. Больше всего ее содержится в теплом воздухе, который, повинуясь законам физики, устремляется вверх – в мансарду. Вентиляция не способна проветрить до такой степени, чтобы все излишки влаги были устранены, они попадают на кровельную конструкцию и оседают в виде конденсата. Пароизоляционный слой защищает утеплитель, устраиваемый следующим, от проникновения влаги. При напитывании влагой теплоизоляция утрачивает свои рабочие характеристики.

Среди материалов, используемых для создания пароизоляционного слоя, чаще всего используют следующие:

  • пароизоляционную пленку. Она изготовлена многослойной, с добавлением полимерного армирующего каркаса, который не позволяет ей провисать;
  • пергамин – пароизолятор с демократичной ценой, который имеет существенный минус: со временем его способность удерживать влагу пропадает;
  • фольгированные материалы.

Последние представляют собой пленку, одна из сторон которой оклеена фольгой. Существует и материал наподобие шоколадных оберток, одна его сторона из фольги, вторая – бумажная. Оба варианта выполняют не только гидроизолирующую функцию, но и являются хорошим барьером на пути инфракрасного излучения. Оно вызывает утечку тепла из помещения, а фольгированный слой помогает намного снизить теплопотери даже без утепляющих материалов.

Крепление пароизоляции к стропилам осуществляется следующим образом:

  1. По стропильным ногам раскатывают рулонный материал в направлении вдоль конька. Укладку следует выполнять снизу, с нахлестом 15 см на предыдущий слой.
  2. Пленку крепят к поверхности при помощи строительного степлера.
  3. Стыки материала и прилегающий к стене край герметизируют с использованием соединительной ленты или скотча.

При укладывании пленки, не натягивайте ее, она должна слегка провиснуть между стропилами.

Вернуться к оглавлению

Устройство теплоизоляционного слоя

Если в мансарде будут устраиваться полноценные комнаты, в них надо поддерживать микроклимат и тепло на том же уровне, что и в расположенных ниже жилых помещениях. Поэтому и утеплением необходимо озаботиться так, чтобы оно получилось качественным. Крыши представляют собой поверхности, которые напрямую соприкасаются с улицей, что служит причиной значительных тепловых потерь. При помощи правильно устроенного слоя теплоизоляции потери можно уменьшить.

Материал, при помощи которого вы будете утеплять кровлю, должен быть негорючим и безопасным экологически. В числе рабочих характеристик должны быть также паропроницаемость и звукоизоляция.

В зависимости от того, какой материал выбран для кровли, подбирают и теплоизоляцию. Можно остановиться на минеральной вате, стекловолокне, пенополистироле или пенопласте. Для крыш скатного типа лучше брать изделия с неплотной структурой, а под мягкую подойдут более жесткие.

После слоя утеплителя выполняется вентиляционный зазор или укладывается диффузионная мембрана. С их использованием возможно уменьшить толщину кровельного пирога и уложить побольше утеплителя. Зазор нужен для того, чтобы теплоизоляция не соприкасалась бы вплотную с гидроизолирующим слоем и не намокала бы от испарений. При использовании супердиффузионной мембраны его можно не создавать.

Если кровля выполнена из еврошифера или металлочерепицы, мембраны не используют, здесь необходимы конденсатные пленки.

Теперь пора набивать сверху бруски контробрешетки, а поверх нее – основную обрешетку. Ее тип должен подбираться в зависимости от покрытия: для ондулина или мягкой черепицы создается обрешетка из ОСП, досок или фанеры; для металлопрофиля, шифера подойдет обрешетка из брусков.

Источники: http://mansarda-life.net/oshibki-pri-sborke-krovelnogo-piroga/, http://kryshadoma.com/cherdak/mansardnaya-krovlya-osobennosti-i-etapy-stroitelstva-.html, http://1pocherepice.ru/krovlya/pirog-krovelnyj.html

Кровельный пирог под металлочерепицу для разных типов крыши

Комфорт и благоприятная обстановка внутри жилого дома зависит не только от толщины утеплителя стен, но и от соблюдения технологии монтажа защитных слоёв. Кровельный пирог представляет собой гидроизоляционные, пароизоляционные и теплоизоляционные слои соответствующих материалов, установленные на каркасе стропильной системы в определённом порядке. Изготовление кровельного пирога должно соответствовать существующим требованиям СНиП, а их несоблюдение значительно снизит качественные характеристики крыши.

Различие устройства кровельного пирога

В зависимости от способа утепления крыши количество материалов для кровельного пирога существенно различается. В связи с этим выделяют разные способы его устройства для холодной и утеплённой крыши.

Варианты кровельного пирога

Нарушение очерёдности установки слоёв кровельного пирога приведёт к снижению изоляционных свойств любой кровли независимо от её предназначения

Кровельный пирог имеет вполне определённое количество защитных слоёв, каждый из которых выполняет определённую функцию:

  1. Наружное покрытие из профилированных листов или металлочерепицы. Ззащищает постройку от атмосферных явлений и создаёт внешний облик кровли здания.
  2. Виброизоляционные элементы. Предотвращают вибрацию и устраняют шум металлического покрытия при воздействии на него атмосферных осадков.
  3. Деревянный каркас обрешётки. Предназначен для установки наружного покрытия крыши.Обрешётка и контробрешётка

    Деревянные конструкции обрешётки и контробрешётки нобходимы для крепления финишного покрытия и создания вентиляционного зазора в подкровельном пространстве

  4. Контробрешётка из деревянных реек. Создаёт необходимую вентиляцию между наружным покрытием, обрешёткой и изоляционными мембранами. Благодаря вентиляционным зазорам влага не задерживается в слоях утеплителя.
  5. Гидроизоляционный слой. Защищает деревянный каркас стропильной системы и материал утеплителя от проникновения влаги.
  6. Теплоизоляционный слой. Совмещает в себе функцию сохранения тепла внутри помещения и шумоизоляции.
  7. Конструкция стропильной системы крыши. Служит основой для размещения кровельного пирога, а также создаёт необходимое пространство для размещения слоёв утеплителя и организовывает пространство чердака или жилого помещения.Стропильная система

    Стропильная система является основанием для крепления всех элементов кровельного пирога

  8. Пароизоляционная прослойка. Служит для выведения наружу влажных паров, находящихся в жилом помещении.
  9. Слой внутренней обшивки кровли. Предназначен для крепления отделочного материала.

Устройство кровельного пирога под металлочерепицу при утеплённой крыше

Пирог утеплённой кровли состоит из следующих элементов, устанавливаемых на каркас стропильной системы:

  1. Пароизоляционная мембрана.
  2. Теплоизоляционный материал.
  3. Виброизоляция.
  4. Ветрозащитный слой.
  5. Деревянные бруски для изготовления обрешётки и контробрешётки.
  6. Металлочерепица.

Толщина материала утеплителя, а также количество защитных слоёв может подбираться индивидуально.

Стропильная система

Стропильная система под кровлю из металлочерепицы практически ничем не отличается от других стропильных каркасов, предназначенных для листовых или тяжёлых покрытий. Отличие заключается в том, что выбранный кровельный материал не окажет большой нагрузки, поэтому для такой конструкции не потребуется использовать брус большого сечения.

Расстояние между стропильными ногами под металлочерепицу обычно составляет от 60 до 90 см. При выборе ширины шага стропильных брусков акцент делается на толщину и ширину утеплительного материала, который должен быть плотно и без зазоров уложен между элементами каркаса.

Шаг установки стропил

Под металлочерепицу стропильные фермы устанавливают через 60–90 см друг от друга

Стропила изготавливают из брусков сечением 50 х 150 мм. При такой ширине досок можно разместить слой утеплителя толщиной 15 см. Если строительные работы производятся в северных регионах нашей страны, то ширину бруска стропил необходимо делать не менее 200 мм. Соответственно толщина утеплителя, который нужно установить между ними, тоже будет равна 200 мм.

Виброизоляция

Вопрос о защите кровли от вибрации и шума особенно актуален для покрытий из металлопрофильных листов. Металлочерепица является шумным покрытием, поэтому удары капель дождя, падающих веток или горошин града будут слышны очень хорошо.

Вибрация и шум от атмосферных осадков

Для защиты от шума металлической кровли в составе кровельного пирога применяются специальные звукопоглощающие материалы

Для успешной борьбы с шумом и вибрацией можно воспользоваться двумя способами:

  1. Исключить посторонние шумы и вибрацию в месте их возникновения.
  2. Установить звукопоглощающие и виброизоляционные материалы.

Для уменьшения вибрации и шума в месте его возникновения необходимо:

  1. Закрепить все элементы кровли, тем самым увеличив жёсткость всего пирога. Этого легко достичь, если при монтаже вкручивать большее количество саморезов на одном квадратном метре.
  2. Точно рассчитать расстояние для установки стропильных брусков и реек обрешётки относительно длины кровельного материала.
  3. Монтаж обрешётки и контробрешётки осуществить в одной плоскости. Любые неровности крепления реек создадут горбатость поверхности. Металлочерепица, закреплённая в таком месте, будет перекошена на стыках или деформирована, что и станет причиной шума и вибрации.

Посторонние звуки можно исключить, если разделить кровельные слои и стропильную систему. Для этого между контррейкой и брусками стропильной конструкции размещают специальный звукоизолирующий уплотнитель.

Необходимо помнить о том, что эффективные звукопоглощающие материалы должны иметь волокнистую структуру. Хаотично расположенные волокна полностью гасят вибрационные волны, создающие шум. Виброизолирующие материалы сложной структуры имеют разные коэффициенты звукопоглощения по шкале от 0 до 1. Идеальным материалом является тот, у которого этот параметр равен единице. Ярким примером являются плиты минеральной или стекловолоконной ваты.

Для надёжного звукопоглощения крыши необходимо подбирать утеплитель с толщиной плит не менее 200 мм.

Если необходимо сделать шумоизоляцию для холодной кровли, то утеплитель укладывают на перекрытиях.

Обрешётка

Основанием для монтажа металлочерепицы служит обрешётка. Этот элемент конструкции кровли изготавливается из деревянных брусков, которые монтируются перпендикулярно ногам стропильной системы. Рейки, доски или бруски обрешётки закрепляют встык или на небольшом расстоянии. Закреплённый каркас обрешётки создаёт прочное основание для будущего покрытия, а также равномерно распределяет вес кровельного материала. Ширина шага элементов обрешётки напрямую зависит от длины кровельного покрытия. Деревянная обрешётка устанавливает в каркасной системе с помощью скоб, гвоздей или саморезов.

Монтаж деревянной обрешётки

Обрешётка является основанием, к которому крепится металлочерепица

Необходимо помнить, что все деревянные элементы кровли подлежат предварительной обработке противогрибковыми средствами и пропитками. Если этого не сделать, то древесина через несколько лет начнёт прогнивать, что может привести к разрушению основного каркаса и провалу крыши.

Контробрешётка и вентиляционный зазор

Малоопытные кровельщики при монтаже часто не придают значения такому важному элементу конструкции, как контробрешётка. В строительной терминологии она упоминается как контрбрусья. Эти детали конструкции изготавливают из деревянных реек, которые монтируют к стропильным лагам сверху гидроизоляционного слоя.

Установленные бруски контробрешётки образуют зазор между гидроизоляционным материалом и кровельным покрытием. Это расстояние создаёт необходимую вентиляцию крыши.

Контробрешётку обычно делают из брусков сечением 30х50 мм. Если конструкция крыши имеет большую длину или сложный каркас, то размеры брусков увеличивают до 50х50 мм.

Вентиляция кровельного покрытия

За счёт толщины брусков контробрешётки между металлочерепицей и гидроизоляционной плёной образуется зазор, в котором будет циркулировать воздух, высушивающий нижнюю поверхность металлического покрытия от образующегося на ней конденсата

Пароизоляция

Пароизоляционный слой играет важную роль для сохранения утеплителя кровли от влаги и поддержания нормального микроклимата внутри помещения дома. Из законов физики известно, что пар вместе с тёплым воздухом направляется вверх. Этот же процесс происходит внутри жилого помещения — пар от кипящей кастрюли, утюга, ванной комнаты, дыхания человека идёт вверх и скапливается под потолком.

При отсутствии пароизоляционного слоя эти влажные скопления будут выходить в подкровельное пространство, где, встретившись с незащищенным утеплителем, будут впитываться в него.

С наступлением холодов паровые потоки будут останавливаться с внешней стороны теплоизоляционных слоёв, где сначала превратятся в иней, а потом в ледяную корку. Весной, когда температура повысится, заледеневший утеплитель испортится. Оттаявшая вода потечёт обратно, испортив внутреннюю отделку кровли. Чтобы избежать этих неприятностей и необходим пароизоляционный слой, основной задачей которого является недопущение влаги в теплоизоляцию.

В прошлые десятилетия в качестве такого барьера применялся пергамин. На сегодняшний день можно подобрать пароизоляционные мембраны с лучшими характеристиками. Для этого подойдут полиэтиленовые и полипропиленовые плёнки:

  • полиэтиленовый материал недостаточно прочен, поэтому его армируют специальной сеткой;
  • плёнка из полипропилена является тканым полотном, которое с двух сторон ламинируется тонким слоем из такого же материала. Одна сторона покрытия имеет шероховатую поверхность. Полипропиленовая плёнка хорошо впитывает влагу, которая задерживается в ней, а при выветривании испаряется.Пароизоляция кровли

    Полипропиленовые плёнки хорошо впитывают пар и не пропускают его дальше, защищая таким образом утеплитель от намокания

Следует учесть, что для пароизоляционного слоя необходимо подбирать плёнку без перфорации.

Теплоизоляция

Металлочерепица по своей форме и размерам имеет существенное отличие от привычных нам профильных листов, шифера или других листовых материалов. Однако при выборе утеплительного слоя этот факт можно не учитывать.

Наиболее популярными и хорошо зарекомендовавшими себя утеплителями являются плиты минеральной ваты или блоки из пенопласта. Эти материалы имеют невысокую цену. Укладку таких плит необходимо делать встык. Образовавшиеся зазоры и щели нужно заполнять монтажной пеной. Если время на установку утеплителя ограничено или нет желания затягивать строительный процесс, крышу можно утеплить с помощью пенополиуретана. Это сократит время монтажных работ, так как материал быстро и качественно заполняет все обрабатываемые пространства.

Утепление кровли

Минеральная вата и другие плитные материалы закладываются между стропильными балками, образуя плотный утеплительный слой без зазоров

Гидроизоляция

На сегодняшний день в строительных магазинах можно найти большое количество гидроизоляционных материалов. Если планируется изготовить временный барьер для влаги, то можно использовать недорогую полиэтиленовую плёнку. Для капитального и долгосрочного строительства необходимо использовать гидроизоляционные мембраны. Этот материал требует вложения значительных денежных средств, но взамен вы получите надёжный, долговечный и прочный изоляционный слой.

В состав мембранной гидроизоляции входит армирующий и впитывающий влагу слои.

В прошлые десятилетия в качестве гидроизоляционного барьера часто использовали пергамин или рубероид. Эти материалы были доступны и неплохо защищали кровлю от влаги. Их главным недостатком был короткий срок службы и низкое качество. На сегодняшний день их применяют для хозяйственных или временных построек.

Гидроизоляция кровли под металлочерепицу

Если на полотне плёнки нет разрывов или проколов, она обеспечит надёжный барьер от влаги в течение многих лет

Мембраны для изготовления гидроизоляционного слоя под металлочерепицу бывают трёх типов:

  1. Классический вариант (материал имеет двойную изоляцию).
  2. Супердиффузное покрытие (имеет одностороннюю проницаемость влаги по направлению от утеплителя).
  3. Материал с ворсистым покрытием, препятствующий образованию конденсата (оснащён двухконтурной вентиляцией).
Внешнее покрытие из металлочерепицы

Использование металлочерепицы в качестве внешнего покрытия для кровли совмещает в себе практичность и эстетичность. Металлочерепица, установленная с соблюдением технологии изготовления кровельного пирога, прослужит несколько десятков лет. Надёжность и долговечность внешнего покрытия во многом зависит от плотности укладки во время монтажа. Для этого применяются специальные уплотнительные элементы, которые выпускаются заводом-изготовителем.

Металлочерепица изготавливается из тонких листов стали, алюминия или меди. Это покрытие имеет защитные слои из полимерных материалов, которые профилированы способом холодного давления. По внешнему виду металлочерепицу трудно отличить от керамического аналога. Благодаря полимерным покрытиям кровля из металлочерепицы может использоваться в различных климатических зонах.

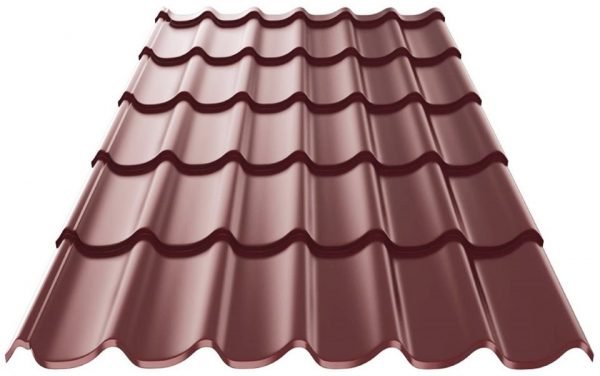

Металлочерепица

Профиль металлочерепицы полностью повторяет форму своего керамического аналога, поэтому эти материалы трудно отличить друг от друга

Защитные полимерные слои металлочерепицы устойчивы к ультрафиолетовому излучению, механическим воздействиям и химическим явлениям. Такие элементы конструкции кровли эластичны и имеют большой срок эксплуатации.

Полимерные слои металлочерепицы выпускаются:

  • с различными оттенками;
  • с разной толщиной.Структура металлочерепицы

    Каждый лист металлочерепицы обрабатывается с двух сторон различными защитными и декорирующими покрытиями

В зависимости от фирмы производителя защитные слои металлочерепицы могут содержать полимерное напыление из полиэстера, полиуретана, пластизоля, поливинилхлорида. Указанные вещества вполне оправдывают себя в качестве защитного слоя, но имеют отличия по цене, химической устойчивости к внешним воздействиям, прочности и долговечности:

  • большой популярностью пользуется защитное покрытие из полиэстера. Металлочерепица с таким напылением надёжно защищена от процессов коррозии металла. Цена на такой кровельный материал порадует простого обывателя. Учитывая относительную дешевизну этой продукции, металлочерепицу и профилированные листы с напылением из полиэстера можно легко найти в строительных магазинах. Около 70% реализуемых на строительном рынке листов металлочерепицы и другого профилированного материала покрыты слоем полиэстера. Эстетически это покрытие имеет привлекательный вид, так как металл приобретает ровную глянцевую поверхность. Толщина нанесения полиэстера составляет от 25 до 30 мкм. Недостатком полиэстерного напыления является его слабая устойчивость к механическим воздействиям: пласты снега, льда, ветки деревьев или ледяные шарики града могут легко повредить верхний слой. Срок эксплуатации полиэстерного покрытия в среднем составляет 8–10 лет. Для увеличения защитных свойств полиэстера в него добавляют тефлон, тогда покрытия становится матовым, а толщина напыления увеличивается до 35 мкм. Стоимость металлочерепицы с матовым напылением немного выше, чем с глянцевым;Металлочерепица с покрытием из полиэстера

    Напыление из полиэстера придаёт металлочерепице глянцевый блеск

  • покрытие из полиуретана обладает большей прочностью по сравнению с предыдущим материалом. Полиуретан относится к полимерным соединениям. Рабочее состояние этого вещества в зависимости от его химического состава может быть в пределах от густой жидкости до твёрдой резины. Благодаря этому при изгибе металлочерепицы напыление не повреждается. Другим немаловажным преимуществом полиуретана является то, что покрытый им материал устойчив к воздействию ультрафиолетовых лучей, влажной среды, перепадов температур и химических компонентов атмосферных осадков. Металлочерепица с полиуретановым покрытием считается одним из лучших вариантов для кровли;
  • в продаже часто встречается металлочерепица с покрытием из пластизола. Другое название этого материала — ПВХ-смола. Такое покрытие включает в себя полимерные соединения на основе поливинилхлорида и пластификаторов, что делает его особенно прочным и устойчивым к износу. Толщина напыления составляет до 200 мкм. Столь толстый защитный слой материала даёт возможность заводам-изготовителям выпускать его с рельефным рисунком. В продаже можно встретить металлочерепицу с имитацией под дерево, кожу и другие отделочные материалы. Главным недостатком этого напыления является то, что его нельзя использовать в регионах с жарким климатом, так как пластизол крайне неустойчив к повышенным температурам;Металлочерепица с покрытием из пластизола

    Покрытие пластизолом позволяет придать кровельном материалу рельефность и получить фактуру, напоминающую кожу или дерево

  • покрытие из поливинилхлорида обладает большей пластичностью в сравнении с предыдущими видами напыления. В его состав входит около 80% поливинилхлорида и около 20% полимерных соединений. Материал имеет хорошую устойчивость к физическим повреждениям и химическим воздействиям, он не выгорает на солнце. Свойства металлочерепицы с ПВХ-покрытием позволяет использовать её в регионах со специфическим климатом, например, для построек на морском побережье или в промышленных сооружениях. Единственным недостатком такого покрытия можно считать его высокую стоимость.
Внутренняя обшивка жилого помещения

Обшивка внутренней стороны кровли создаёт необходимый слой для монтажа отделочного материала. В качестве основания для обшивки послужат деревянные бруски, из которых необходимо изготовить обрешётку, установленную сверху пароизоляционного слоя. Эти деревянные элементы устанавливаются перпендикулярно брускам стропильного каркаса. Расстояние между каждым из них подбирается с учётом параметров выбранного отделочного материала. Этот вариант больше подойдёт для крепления листов OSB, деревянных реек и пластиковых панелей.

Если в качестве обшивки жилого помещения будет использоваться гипсокартон, то основанием для его монтажа послужит специальный алюминиевый профиль. Следует учесть, что для помещений такого типа целесообразнее использовать влагостойкий гипсокартон.

Внутренняя отделка

В деревянных домах для внутренней отделки чаще всего используют вагонку, прибиваемую к каркасу из брусков поверх слоя пароизоляции

Видео: устройство мансардной крыши, кровельный пирог

Пирог холодной кровли из металлочерепицы

Монтаж холодной кровли не представляет сложности, так как состоит лишь из гидроизоляционной прослойки и металлочерепицы.

Эти элементы могут защитить дом только от ветра, дождя и снега. Крыша с таким покрытием больше подходит для хозяйственных построек, неутеплённых гаражей и других нежилых сооружений. Холодная кровля имеет два основных недостатка, которые выражены в повышенном шуме во время дождя или града и плохих теплоизоляционных свойствах.

Гидроизоляционная плёнка для пирога холодной кровли закрепляется с помощью степлера или мелких гвоздей к верхнему торцу стропильных ног. Сверху этого слоя набивается обрешётка из реек. В свою очередь, на них устанавливается контробрешётка из аналогичного материала. Рейки контробрешётки закрепляют перпендикулярно на бруски нижнего слоя. Сверху с помощью специальных кровельных саморезов закрепляется металлочерепица.

Устройство холодной кровли

Холодная кровля в основном монтируется на хозяйственных постройках и нежилых помещениях

Пирог утепления крыши из металлочерепицы без контробрешётки

Обрешётка, закреплённая к каркасу стропильной системы без контробрешётки, плотно прижимает элементы кровельного пирога, не оставляя зазоров для проветривания конструкции. В этом случае остаются только горизонтальные проёмы между брусьями обрешётки. Этого недостаточно, так как тёплый воздух и пар будет подниматься, а плотно прижатые элементы конструкции будут препятствовать этому процессу. В результате вся испаряемая влага будет оседать на деревянных элементах каркаса, а в случае повреждения пароизоляционного слоя — и внутри утеплителя. Это приведёт к тому, что древесина после первой зимы начнёт гнить, а утеплитель придёт в негодность.

Контробрешётка как раз и создаёт требуемое расстояние между стропильной системой и кровельным пирогом, которое позволяет сделать вентиляцию всего каркаса. В этом случае вода не будет задерживаться и оседать на элементах конструкции, а вместе с потоками тёплого воздуха уйдёт наружу.

Даже если на стропильный каркас уже установлены все слои кровельного пирога без контробрешётки, ситуацию можно спасти. Для этого к внутренней стороне стропил параллельно их ребру необходимо закрепить деревянные бруски сечением 20х40 см. Сверху с помощью степлера закрепить пароизоляционную мембрану. В этом случае между пароизоляцией и утеплителем образуется необходимое расстояние для вентиляции.

Утепление кровли без контробрешётки

Если в кровельном пироге отсутствует вентзазор, влага не испаряется, а оседает на деревянных конструкциях и утеплителе

Основные ошибки при монтаже кровельного пирога под металлочерепицу

  1. Проведение измерений и расчёт требуемых материалов необходимо поручать опытным специалистам. В противном случае допущенные ошибки могут привести к дополнительным расходам на закупку недостающих элементов или ненужным затратам на лишние материалы.
  2. При разгрузке металлочерепицу нельзя перемещать волоком по земле. Внутренние слои полимерного покрытия при таком обращении с материалом повреждаются, что в дальнейшем приводит к коррозии металла.
  3. Листы металлочерепицы нельзя экономить, так как наращивание длины создаёт дополнительные стыки. В будущем они станут потенциальным очагом разгерметизации кровельного пирога и попадания влаги внутрь.
  4. Листы металлочерепицы нельзя сильно изгибать. Это негативно сказывается на рельефе кровельного покрытия. В процессе монтажа стыки листов будут неровными. Образовавшиеся зазоры станут причиной проникновения влаги. Визуально эти дефекты очень заметны, что сильно портит внешний вид всей кровли.
  5. Значительно снизится срок эксплуатации внешнего покрытия, если его устанавливать без контробрешётки.
  6. В процессе возведения кровли нужно обязательно выравнивать обрешётку. Неровное основание приводит к деформированию листов металлочерепицы, образованию зазоров на стыках и уменьшению срока службы материала.
  7. Для резки листов металлочерепицы ни в коем случае нельзя использовать болгарку. Абразивный круг прожигает полимерное покрытие, а раскалённые крупицы, попадая на поверхность материала, портят его. Эту же ошибку делают те, кто используют шлифовальную машину с абразивным кругом. Резка металлочерепицы этим инструментом приводит к тому, что портится не только полимерное покрытие, но и прожигаются слои цинка. Впоследствии в этих местах образуются ржавые подтёки.
  8. Если в процессе монтажа деформировать или приминать плиты минеральной ваты, то она, уменьшив свою толщину, потеряет теплоизоляционные свойства.
  9. Стыки листов металлочерепицы, места соединения материала с дымовыми трубами, а также примыкания к окнам нельзя заливать монтажной пеной. Такая ошибка говорит больше о халатности, чем они незнании строителем своего дела. Монтажная пена чувствительна к ультрафиолетовому облучению, при воздействии которого она рассыпается.
  10. Монтаж кровельного пирога крыши из металлочерепицы является ответственным процессом, поэтому для его привлечения необходимо подбирать квалифицированных строителей.

Видео: как нельзя крепить металлочерепицу

Соблюдение технологии возведения, подборка качественных материалов и привлечение опытных специалистов позволит изготовить качественную кровлю под металлочерепицу. Эти условия станут гарантией долговечности и прочности возведённой конструкции.

Оцените статью: Поделитесь с друзьями!

Монтаж кровельного пирога под металлочерепицу

Впервые технологию сооружения пирога крыши под металлочерепицу применили в Финляндии в 80-х годах прошлого столетия. В конструкции кровельного пирога имеется много слоев, обеспечивающих гидроизоляцию, защиту строения от шума, температурных колебаний, атмосферных осадков.
При правильном подборе строительных материалов пирога и их монтаже согласно требованиям, изложенным в СНИП, обеспечивается прочность, надежность, долгий срок службы крыши из металлочерепицы. Такие свойства металлочерепицы, как гибкость, стойкость к коррозии и воздействию температурных перепадов, легкий вес, простота установки, делают ее достаточно востребованным материалом, подходящим для применения в любых регионах нашей страны.

Устройство кровельного пирога

Пирог кровли может быть двух видов: с утеплением и без него. Благодаря использованию утепления можно получить теплый чердак и использовать его в качестве жилого помещения. При устройстве пирога важно правильно подобрать строительные материалы.
Количество слоев пирога для крыши, покрытой металлочерепицей, определяется типом кровли, максимальную сложность имеет конструкция утепленной жилой мансарды. Использование нескольких слоев изоляции оберегает жилище от влаги, холода, шума. Каждый из слоев кровли выполняет свою функциональную роль:

  1. Внешнее покрытие, для которого используются листы металлочерепицы, предохраняет здание от атмосферных осадков.
  2. Виброизоляция поглощает вибрацию и звуки, издаваемые металлической поверхностью при внешних воздействиях.
  3. Созданная из брусков или досок обрешетка служит каркасом, на который производится монтаж металлочерепицы.
  4. Контробрешетка, для сооружения которой используются бруски или рейки, имеет отверстие, обеспечивающее вентиляцию обрешетки.
  5. Гидроизоляционная мембрана предохраняет от увлажнения утеплитель и стропила.
  6. Вентиляционный зазор препятствует конденсации пара в утеплителе.
  7. Слой теплоизоляции предохраняет потери тепла и обладает шумоизолирующими свойствами.
  8. Стропильная система кровли – основа конструкции.
  9. Пароизоляция защищает стропильную систему и теплоизоляцию от попадания пара, проникающего из жилых помещений.
  10. Обшивка чердака или мансарды с внутренней стороны улучшает их внешний вид и удобство использования.

Неутепленная кровля

Кровлю из металлочерепицы без утепления сооружают на постройках хозяйственного назначения, беседках, навесах. Она обладает упрощенной конфигурацией и включает:

  • металлочерепицу;
  • обрешетку;
  • контробрешетку;
  • гидроизоляцию;
  • стропильную систему.

Особенности многослойной системы

Предназначением системы кровельного пирога является предохранение утеплителя от проникающего из жилых помещений пара, сохранения прохлады в жаркое время года и тепла - в холодную пору, оберегание элементов из дерева от гниения, препятствие накоплению в системе кровли конденсата.
При расчете прочности конструкции закладывают выдерживание ею нагрузки в пределах 200 кг на м2. В этом случае она выдерживает не только вес строительных материалов, но и массу снежного покрова и строителей при обслуживании или ремонте покрытия крыши.
Используемые утепляющие материалы должны обладать высокой паропроницаемостью. Чтобы утеплитель не терял свои свойства, его закрывают паробарьерной пленкой. Выводу пара способствует циркуляция воздуха через вентиляционные зазоры.

Внешнее покрытие крыши

Металлочерепица – отличный материал для использования в качестве покрытия крыши. Ее преимущества – хорошее качество, эстетичный вид, практичность. При правильно произведенном монтаже и эксплуатации в нормальных условиях этот материал будет служить много десятилетий без ремонта и необходимости обновления. Срок эксплуатации, указываемый производителями металлочерепицы - 50 лет.
Покрытие должно быть герметичным, только при соблюдении этого условия кровельный пирог будет надежно и долго защищать дом от неблагоприятных погодных факторов. Герметичность крыши из металлочерепицы обеспечивается применением при монтаже кровельных элементов: конька, ендовы, ветровых и пристенных планок уплотнительных прокладок. Производители металлочерепицы выпускают специальные мягкие и жесткие уплотнительные материалы.
При использовании для внешнего покрытия материалов из металла рекомендуется специальный слой виброизоляции. Если звуки падающих на крышу дождевых капель или града может поглотить имеющий поры утеплитель, то для предотвращения вибрации, передающейся от покрытия строительным конструкциям, необходимо укладывать виброизоляционный материал. Его укладывают на обрешетку в виде сплошного покрытия или используют в месте соединений.

Обрешетка

Для пирога под металлочерепицу часто устанавливают разреженную обрешетку, в сооружении которой используются обрезная доска или бруски. Обрешетка является каркасом, на котором держится покрытие крыши и в котором равномерно распределяются на стропильную систему исходящие извне нагрузки. Необходимый шаг обрешетки указывается производителями металлочерепицы отдельно для каждого вида, в среднем он составляет от 300 до 350 мм, но он не должен быть больше 400 мм.
При малом угле наклона ската крыши (14 – 20°) величину шага обрешетки пирога уменьшают. При монтаже принимается во внимание, на какое расстояние выступают листы материала за крайний элемент конструкции, ширина желоба водостока. Толщина первой доски должна быть больше, чем последующих досок, чтобы после монтажа металлочерепицы не появился висящий выступ.
Соединение досок одного ряда выполняется на стропиле, их нельзя укладывать внахлест. Если применяются профилированные стальные листы, толщина которых не достигает 5 мм, сооружается сплошная обрешетка. Для нее используется обрезная доска толщиной не менее 32 мм с соблюдением шага, не превышающего 10 мм.

Контробрешетка

Набивание стропильных ног рейками контробрешетки производится оцинкованными гвоздями с шагом 300 мм. Чаще всего для нее используют бруски сечением 30 х 50 мм. Они крепятся на стропильные ноги на гидроизоляционный материал с таким расчетом, чтобы образовался вентиляционный промежуток, через который сможет испариться конденсат.
На контробрешетку укладываются элементы обрешетки, предназначенные для монтажа листов металлочерепицы. Монтаж элементов контробрешетки на противоположных скатах конька выполняется встык способом запила под нужным углом. Пиломатериал перед монтажом обрешетки обрабатывают антипиреном и антисептиком для увеличения срока эксплуатации кровельного пирога.

Укладка слоя гидроизоляции

При создании кровельного пирога для крыши под металлочерепицу обязательно укладывается слой гидроизоляции в виде мембраны, даже если не используется утеплитель. Гидроизоляционная мембрана обладает следующими свойствами:

  • не допускает увлажнения стропильной системы;
  • предотвращает проникновение пара в слой теплоизоляции;
  • защищает строительные конструкции пирога кровли от неблагоприятного воздействия влаги.

При выборе гидроизолирующего материала при сооружении металлочерепичной кровли следует отдавать предпочтение мембранам, имеющим высокие антиконденсатные значения. Они должны быть устойчивыми к ультрафиолетовым лучам и пожаробезопасны. Мембрану крепят к поверхности стропильных ног строительным степлером. Затем на нее крепят обрешетку и контробрешетку.

Тепло- и шумоизоляция пирога кровли

Металлическое покрытие крыши считается достаточно «шумным», поэтому при устройстве теплоизолирующего слоя обязательно предусматривается шумоизоляция кровли. С этой целью обычно используют мягкие или полужесткие минераловатные утеплители, стекловату, обладающих низкой теплопроводностью и хорошими звукоизолирующими свойствами.
Такие утеплители как фольгированная минеральная вата и пенопласт не только препятствуют потере тепла и проникновению шума, но и обладают большей устойчивостью к влаге, поэтому они наиболее востребованы в качестве утепляющих материалов.

Шум могут вызывать или усиливать следующие причины:

  1. Некачественный монтаж кровельных листов – недостаточно хорошее крепление их к обрешетке саморезами – способен вызвать их деформацию под влиянием погодных факторов, вызывающую их дребезжание и скрип. Чтобы избежать этого следует использовать достаточное количество саморезов и других крепежных элементов, указанных в рекомендациях производителя.
  2. Неровная поверхность обрешетки при использовании в ее сооружении пиломатериалов разного размера. Из-за этого в некоторых местах металлочерепица зависает над обрешеткой и при порывах ветра издает хлопающие звуки.
  3. Скат крыши имеет небольшой угол наклона. Для устранения шума в таком случае можно увеличить толщину слоя шумоизоляции в два раза.

Пароизоляция кровли

Теплый воздух, содержащий пар, проникает из жилых помещений в подкровельное пространство. При попадании в теплоизолирующий слой, он пропитает его влагой, которая при низкой температуре превратится в лед, который приведет к потере материалом своих свойств и постепенному разрушению.
Избежать этого явления позволяет укладка паронепроницаемого барьера. Дополнительно он снижает потери тепла внутренними помещениями, предотвращает размножение плесневых грибков и процессы гниения материалов из дерева. Современные пароизолирующие материалы имеют различные свойства сторон: одна сторона позволяет проходить пару, но не пропускает его обратно. Это учитывается при их укладке.
Наиболее подходящими для пароизоляции считают многослойные пленочные материалы. Они имеют высокие значения паронепроницаемости – 0,4 г/м2, выдерживают широкий диапазон температур, прочные, эластичные, выдерживают значительные нагрузки. Их изготавливают из полиэтилена или полипропилена. При монтаже пароизоляции пленку прочно крепят вдоль периметра скатов кровли.

Внутренняя обшивка

Обшивку пирога крыши производят после устройства пароизолирующего слоя. С этой целью используются листовые виды древесного материала или гипсокартон. Для увеличения срока службы древесного материала его обрабатывают средством, препятствующим гниению и образованию плесени. После монтажа гипсокартона шпатлюются имеющиеся отверстия, трещины, места крепления саморезов.

Порядок сооружения пирога кровли под металлочерепицу

  1. Подготовительные работы: замер площади объекта, определение количества необходимых материалов, их подбор и доставка. Скаты будущей кровли должны иметь уклон 14 градусов.
  2. Монтаж стропил и обрешетки с использованием обработанного антисептиками материала.
  3. Крепление пароизоляционного материала на внутреннюю сторону стропила с обеспечением вентиляции.
  4. Монтаж теплоизоляционного материала между стропилами и прогонами. Укладка гидроизоляции на наружную сторону стропил и ее крепление степлером. Утеплитель и гидроизоляцию должно разделять расстояние около 50 мм.
  5. Создание контробрешетки параллельно стропилам. На контробрешетку крепят обрешетку.
  6. Монтаж покрытия к обрешетке. Металлочерепицу укладывают с торцов кровли. Листы укладывают последовательно, четко придерживаясь линии укладки. Когда все ряды уложены, крепится конек с использованием уплотнительной прокладки и устанавливаются коньковые элементы. Установка коньковой планки производится по натянутому шнуру с шагом винтов крепления 20-30 см.

Преимущества кровли из металлочерепицы

Использование в строительстве крыши металлочерепицы предоставляет такие преимущества:

  • Малый вес материала, не требующий дополнительного укрепления стропильной системы;
  • Широкий выбор цветовой гаммы материала и будущей кровли;
  • Простой монтаж конструкции;
  • Пожарная безопасность;
  • Долговечность покрытия;

Недостатки металлочерепичной крыши

  • Необходимость использования утеплителя из-за высокой теплопроводности;
  • Покрытие нуждается в периодической покраске;
  • Высокий уровень шума;
  • Возможность механического повреждения;
  • Требуется установка громоотвода.

К особенностям крыши из металлочерепицы можно отнести:

  • Она не должна быть горизонтальной, минимальный угол наклона составляет 10 градусов;
  • Листы металлочерепицы укладывают исключительно внахлест и крепят саморезами;
  • Стыки от попадания воды защищены специальными выемками;
  • В комплектацию к материалу могут входить коньки, доборные элементы, водостоки.

Кровельный пирог под металлочерепицу и мягкую кровлю

Кровельным пирогом называют целый ряд конструкций, в задачи которых входит защита внутренних помещений здания от внешнего воздействия (холода и атмосферных осадков). Свое название пирог получил благодаря расположению составляющих, укладываемых слоями, как при изготовлении некоторых кулинарных изделий. Основные элементы и устройство такого пирога примерно одинаковые для любого вида кровли. Однако существует целый ряд нюансов, от соблюдения которых зависят и теплотехнические характеристики крыши, и сохранность структуры самой конструкции.Кровельный пирог – это слои строительных материалов, уложенные в правильном порядке для обеспечения максимальной эффективности крыши

Один из самых популярных вариантов – кровельный пирог под профнастил или металлочерепицу – может незначительно отличаться по составу в зависимости от наличия утепления крыши. Утепленную кровлю обычно делают при наличии сразу под ней мансардного этажа. В этом случае пирог будет состоять из:

  • покрытия из профилированного настила или металлочерепицы, благодаря которым строение защищается от осадков и ветра;
  • шумовиброизолирующих элементов, не дающих вибрировать металлическим листам и компенсирующих шум дождя;
  • деревянной обрешетки, выступающей в роли каркаса для внешних элементов;
  • контробрешетки, также выполняющейся из деревянных деталей и необходимой для создания вентиляционного зазора;
  • гидроизоляции, защищающей от попадания влаги.
Структурная схема кровли под металлочерепицу

Кроме этих слоев создание пирога для утепленной крыши из твердых материалов требует использования вентиляционного зазора, позволяющего избежать попадания влаги в утеплитель, тепло- и пароизоляции. Нижняя часть представляет собой внутреннюю обшивку мансардного этажа. Как правило, это фанера, блокхаус или гипсокартон.

При отсутствии утепления конструкция для металлочерепицы будет более простой. В составе такой конструкции, предназначенной для нежилых чердаков и мансард, не будет утеплителя. Из-за этого не требуется ни вентиляционного зазора, ни пароизоляции, задачей которых является именно защита теплоизоляционного слоя.Схемы из профнастила для жилых и нежилых мансардных помещений

Особенности слоев кровельного пирога

Обрешетку под металлочерепицу чаще всего выполняют из обрезной доски и брусков. С ее помощью образуется каркас, задачей которого является удержание кровли и распределение нагрузок на стропильную систему. Шаг обрешетки должен находиться в пределах 300-400 мм. При уменьшении угла металлочерепичной крыши до 15-20 градусов расстояние между элементами обрешетки допускается делать еще меньшим. А при использовании профнастила рекомендуется выполнение сплошной обрешетки из досок толщиной не меньше 32 мм и шагом 10 мм.Строители за выполнением гидроизоляционных кровельных работ

В качестве гидроизоляционного слоя, входящего в кровельный пирог под металлочерепицу, используют диффузионные и супердиффузионные мембраны, а иногда – конденсатные пленки. Для устройства теплоизоляции чаще всего применяют минераловатные плиты, эковату и вспененные полимеры. А для защиты этого слоя от влаги устанавливается специальная пароизоляционная мембрана, закрепляющаяся по всему периметру скатов крыши.Гидроизоляция в разрезе

Устройство кровельного пирога для мягкой кровли

Состав пирога, устраиваемого для мягкой кровли, практически совпадает со структурой конструкции для металлочерепицы. А некоторые особенности связаны с характеристиками самого материала. Из-за того, что мягкие кровли обладают повышенными гидроизоляционными характеристиками, толщина пирога уменьшается, а стоимость выполнения работ снижается. При этом сам материал обладает еще и неплохими эстетическими характеристиками и проще крепится к любому виду оснований, благодаря чему его использование является более выгодным.

Схема кровельной конструкции со свойствами вентиляции

Монтируя пирог под мягкую кровлю, гидроизоляцию предусматривают только в одном случае – если угол наклона скатов не превышает 18 градусов. При большем значении этого показателя вероятность проникновения воды в конструкцию снижается. И гидроизолировать требуется только свесы, ендову, конек и место пересечения кровли трубами и коммуникациями.

На структуру конструкции могут повлиять:

  • назначение объекта. Если здание нежилое или под крышей будет располагаться чердак (неотапливаемая мансарда), в список слоев не включается теплоизоляция;
Кровля с железобетонным основанием и вентиляцией
  • форма крыши, от которой зависит и уклон скатов. Оптимальный вариант – ломаная кровля, углы которой в любом случае больше 18 градусов, что позволяет сэкономить на гидроизоляции;
  • климатические особенности местности, влияющие на толщину и тип теплоизолирующего слоя;
  • тип основания, на которое будет укладываться конструкция.


Последний фактор влияет на устройство обрешетки. Так, для монтажа поверх основания из дерева, гипсокартона или OSB она устанавливается поверх стропильных балок. Если же конструкция предполагает устройство мягкой кровли на скатах из железобетонных плит, обрешетку собирают поверх деревянных досок, устанавливаемых на пароизоляционный слой.

Плоская кровля

При устройстве пирога для плоской кровли его конструкция состоит из:

  • основания;
  • паробарьера;
  • утеплителя;
  • гидробарьера.
Структурная схема плоской кровли

В этом случае основание практически всегда представляет собой железобетонную плиту, поверх которой и будут располагаться остальные слои. Перед началом устройства железобетон требуется подготовить – очистить от пыли, грязи, краски и масляных пятен, заполнить трещины специальным герметиком на основе полиуретана. Затем выполняется грунтовка основания с помощью эпоксидного праймера, смешивающегося миксером до получения однородной массы и наполовину разводящегося водой. Праймер наносится с помощью валика или малярной кисти, после чего обработанная поверхность дополнительно армируется мастикой.

Для пароизоляции плоских кровель используют пленку (полипропиленовую или полиэтиленовую), которую крепят гвоздями, клеем или скоросшивателем. Величина зазора для вентиляции берется на уровне 100 мм. А теплоизоляция, в качестве которой могут использоваться и минвата, и пенополистирольные плиты, должна как можно крепче прилегать к трубам, кровле и вентиляционным блокам. Иногда плоская крыша выполняется поверх металлопрофилей – структура и параметры кровельного пирога при этом практически не отличаются от кровли с бетонным основанием.

Итоги

Как можно заметить по различным вариантам, конструкция кровли зависит не столько от ее материала, сколько от уклона. Еще один важный фактор – необходимость теплоизоляции подкрышного пространства, в котором может размещаться мансарда. А так как из-за своих преимуществ мансардные этажи сейчас включаются в состав практически каждого проекта частного дома, популярнее всего пироги с утеплителем. При этом стоит учесть, что даже правильно подобранные по типу и толщине материалы конструкции требуют профессионального монтажа, который будет затруднительно выполнить без посторонней помощи.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
