Расчет нагрузки на крышу: Расчет стропильной системы своими руками – как рассчитать допустимую снеговую и ветровую нагрузку, вес снега на квадратный метр

как рассчитать площадь, длину стропил и расстояние между ними

Автор Анастасия Микитало На чтение 11 мин. Опубликовано

Стропильная система — это основная часть крови, которая воспринимает все нагрузки, действующие на крышу, и противостоит им. Чтобы обеспечить качественное функционирование стропил, требуется правильный расчёт параметров.

Как рассчитать стропильную систему

Чтобы сделать расчёт применяемых в стропильной системе материалов своими силами, представлены упрощённые расчётные формулы с целью повысить прочность элементов системы. Данное упрощение увеличивает количество применяемых материалов, но если крыша имеет небольшие габариты, то такое увеличение будет незаметным. Формулы позволяют рассчитать следующие виды крыш:

  • односкатные;
  • двускатные;
  • мансардные.
Стропильная системаСрок службы крыши во многом зависит от правильного расчёта

Видео: расчёт стропильной системы

Расчёт нагрузки на стропила двускатной крыши

Для постройки наклонной кровли необходим несущий прочный каркас, к которому будут крепиться все остальные элементы. При разработке проекта выполняется расчёт требуемой длины и площади поперечного сечения стропильного бруса и других частей стропильной системы, на которые будут действовать переменная и постоянная нагрузки.

Стропила двускатной крышиДля расчёта системы нужно учитывать особенности местного климата

Нагрузки, которые действуют постоянно:

  • масса всех элементов конструкции крыши, таких, как кровельный материал, обрешётка, гидроизоляция, теплоизоляция, внутренняя обшивка чердака или мансарды;
  • масса оборудования и различных предметов, которые крепятся стропилам внутри чердака или мансарды.

Переменные нагрузки:

  • нагрузка, создаваемая ветром и выпавшими осадками;
  • масса работника, который выполняет ремонт или очистку.

К переменным нагрузкам также относятся сейсмическая нагрузка и другие виды особых нагрузок, которые предъявляют дополнительные требования к конструкции кровли.

Таблица зависимости уклона крыши от ветраОт ветровой нагрузки зависит угол наклона ската

В большинстве областей Российской Федерации остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать выпавшую массу снега без деформации конструкции (требование наиболее актуально к односкатным крышам). При уменьшении угла наклона крыши снеговая нагрузка возрастает. Обустройство односкатной крыши с близким к нулевому углом наклона требует установку стропил, имеющих большую площадь поперечного сечения, с маленьким шагом. Также постоянно потребуется выполнять её очистку. Это относится и к крышам с углом наклона до 25о.

Снеговая нагрузка рассчитывается по формуле: S = Sg × µ, где:

  • Sg — масса снегового покрова на плоской горизонтальной поверхности размером 1 м2. Значение определяется согласно таблицам в СНиП «Стропильные системы» исходя из требуемой местности, в которой ведётся строительство;
  • µ — коэффициент, учитывающий угол наклона ската кровли.

При угле наклона до 250 значение коэффициента составляет 1,0, от 25о до 60о — 0,7, свыше 60о — значение снеговых нагрузок в расчётах не участвует.

Карта снеговой нагрузкиКоличество осадков влияет на расчёт крыши

Ветровая нагрузка рассчитывается по формуле: W = Wo × k, где:

  • Wo — величина ветровой нагрузки, определяемая согласно табличным значениям, учитывая характер местности, где ведётся строительство;
  • k — коэффициент, который учитывает высоту постройки и характер местности.

При высоте постройки, равной 5 м, значение коэффициентов составляет kА=0,75 и kБ=0,85, 10 м — kА=1 и kБ=0,65, 20 м — kА=1,25 и kБ=0,85.

Сечение стропила на крышу

Рассчитать размер стропильного бруса не составляет труда, если учесть следующий момент — кровля это система треугольников (относится ко всем видам кровли). Располагая габаритными размерами здания, значением угла наклона крыши или высоты конька и используя теорему Пифагора, определяется размер длины стропил от конькового бруса до наружного края стены. К этому размеру прибавляется длина карниза (в случае, когда стропила выступают за стену). Иногда карниз делается за счёт монтажа кобылок. Рассчитывая площадь крыши, значения длин кобылок и стропил суммируются, что позволяет вычислить необходимое количество кровельного материала.

Схема стропильной системыСечение бруса для стропил зависит от многих параметров

Для определения сечения применяемого бруса при возведении любого типа кровли, в соответствии с требуемой длиной стропила, шагом его установки и другими параметрами, лучше всего применять справочники.

Диапазон размеров стропильного бруса лежит в пределах от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.

Увеличение наклона крыши влечёт за собой увеличение длины стропильного бруса, и, соответственно, увеличение площади поперечного сечения бруса. Это необходимо для того, чтобы обеспечить необходимую прочность конструкции. В то же время уровень снеговой нагрузки снижается, а это значит, что устанавливать стропила можно с большим шагом. Но увеличивая шаг, вы увеличиваете общую нагрузку, которая будет воздействовать на стропильный брус.

Делая расчёт, обязательно учитывайте все нюансы, такие, как влажность, плотность и качество пиломатериалов, если строится кровля из дерева, толщину применяемого проката — если кровля из металла.

Основной принцип расчётов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер сечения бруса. Чем больше сечение, тем прочнее конструкция, но тем больше и её общая масса, а соответственно больше нагрузка на стены и фундамент здания.

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость.

При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса. Данный фактор обязательно принимается во внимание при выполнении расчётов.

Схема крышиДлина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

  • расчётная нагрузка;
  • сечение бруса;
  • характеристика кровли;
  • угол наклона крыши;
  • ширина материала утеплителя.
Схема расположения стропилНе рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

  1. Выбирается оптимальный шаг установки.
  2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
  3. Полученное число округляется до целого.
  4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Для того чтобы высчитать требуемое количество стропил, необходимо учесть межосевое расстояние между ними.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

  1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
  2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
  3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
  4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
  5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.
Схема расчёта стропильной системыРасчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:

  • Lдд – длина стены;
  • Lфс – длина свеса фронтона;
  • Lc – длина стропильного бруса;
  • Lкс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Если в качестве кровельного материала используется черепица или мягкое покрытие в рулонах, то длина скатов станет на 0,6–0,8 м меньше.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Видео: стропильная система двускатной крыши

https://youtube.com/watch?v=fOlIW8FXVP8

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

  1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
  2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.

    Центральное стропило вальмовой крыши

    В вальмовой крыше есть несколько типов стропил

  3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
  4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.

    Размеры вальмовой крышиДля строительства вальмовой крыши нужно расчитать размеры каждого стропила в отдельности

  5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
    • первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
    • следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
  6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
  7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Видео: стропильная система вальмовой крыши

Что влияет на угол наклона стропил

Например, наклон односкатной кровли равен порядка 9–20о, и зависит от:

  • типа кровельного материала;
  • климата в регионе;
  • функциональных свойств строения.

В случае, когда у кровли имеется два, три или четыре ската, то кроме географии строительства влияние будет оказывать и назначение чердачного помещения. Когда назначение чердака будет состоять в хранении различного имущества, то большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой крыши с большим углом наклона. Отсюда и вытекает:

  • внешний вид фасадной части дома;
  • применяемый материал кровли;
  • влияние погодных условий.

Естественно, что для местности с сильным ветром оптимальным выбором будет крыша с малым углом наклона — для снижения ветровой нагрузки на конструкцию. Это относится и к регионам с жарким климатом, где зачастую количество осадков минимально. В областях с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60о. Такая величина угла наклона минимизирует снеговую нагрузку.

Угол наклона крышиУгол наклона ската любой крыши во многом зависит от особенностей климата

В итоге для правильного расчёта угла наклона кровли требуется учитывать все вышеуказанные факторы, поэтому расчёт будет вестись в диапазоне величин от 9о до 60о. Очень часто результат расчётов показывает, что идеальный угол наклона лежит в пределах от 20о до 40о. При этих значениях допускается применение почти всех типов кровельных материалов — профнастила, металлочерепицы, шифера и прочих. Но следует учесть, что каждый кровельный материал также имеет свои требования к конструкции крыш.

Не имея в распоряжении размеров стропил нельзя начать возведение крыши. Отнеситесь к данному вопросу со всей серьёзностью. Не ограничивайтесь только расчётами стропильной системы, выбором её конструкции и определением действующих нагрузок. Строительство дома является цельным проектом, в котором все взаимосвязано. Ни в коем случае не следует рассматривать по отдельности такие элементы, как фундамент, несущая конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. И если планируется строительство жилья для собственных нужд, то лучшим решением станет обращение к специалистам, которые решат насущные вопросы и выполнят проектирование и строительство без ошибок.

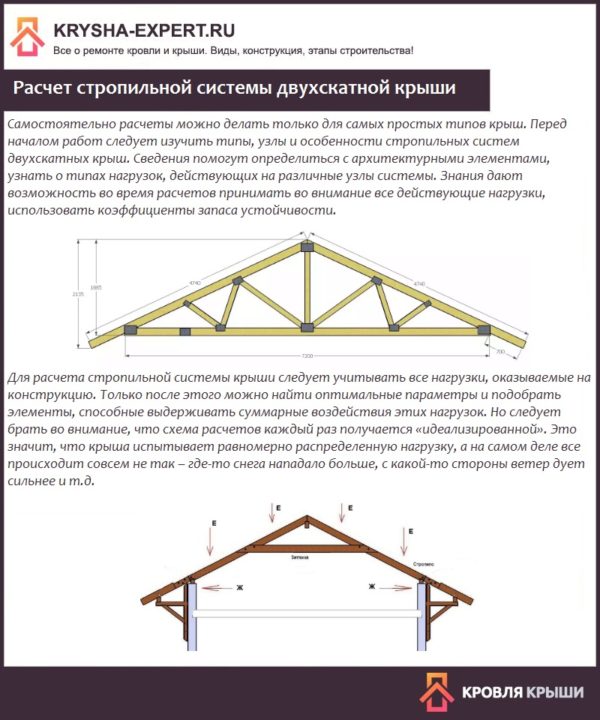

Расчет стропильной системы двухскатной крыши: порядок выполнения

Расчет стропильной системы следует делать не после строительства коробки дома, а еще на этапе изготовления проекта здания. Надо помнить, что для очень ответственных и престижных сооружений такие работы рекомендуется заказывать профессиональным архитекторам, только они смогут выполнить правильные расчеты и гарантировать длительность и безопасность эксплуатации сооружения.

Расчет стропильной системы двухскатной крыши

Расчет стропильной системы двухскатной крыши

Содержание статьи

Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крышиАрхитектурные особенности и краткое описание
Простая симметричная

Простая симметричная

Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.
Асимметричная стропильная система двухскатной крыши

Асимметричная стропильная система двухскатной крыши

Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.
Ломанная двухскатная стропильная

Ломанная двухскатная стропильная

Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

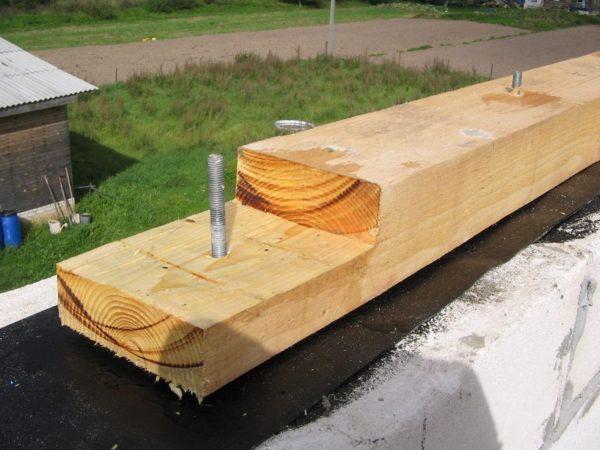

Мауэрлат

Мауэрлат

Цены на брус

Брус

Стропильные ноги

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

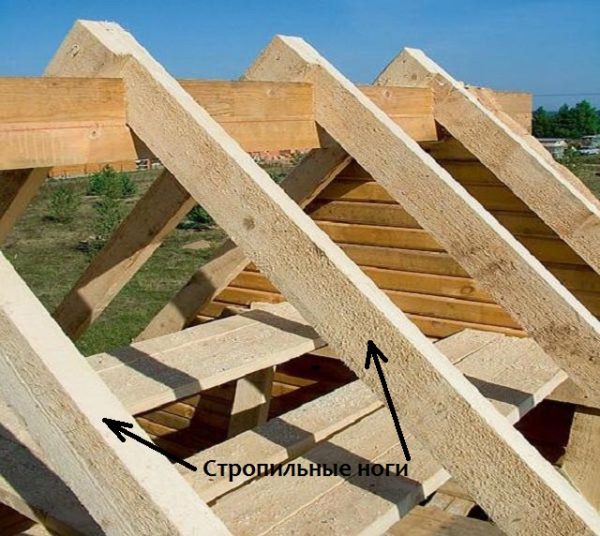

Стропильные ноги

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

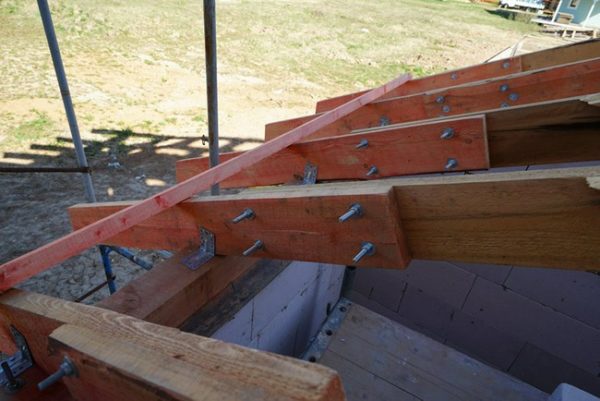

Наращивание стропил

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

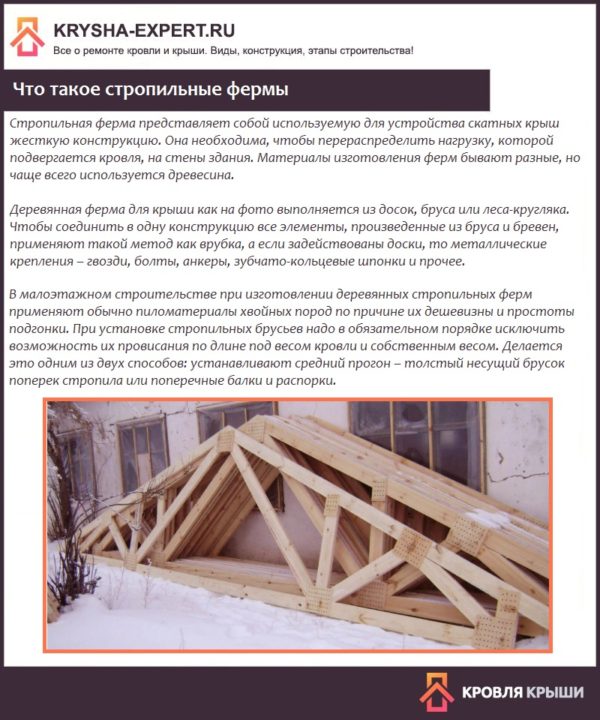

Что такое стропильные фермы

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

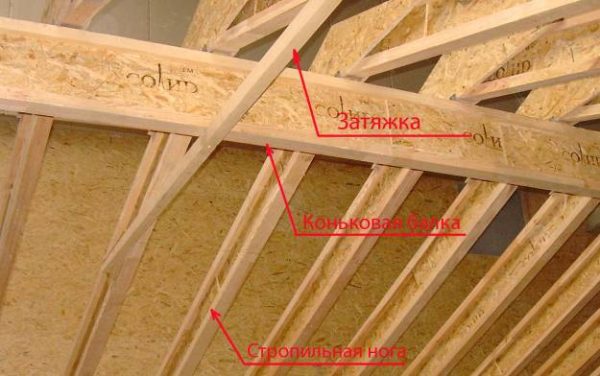

Затяжка на стропилах

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

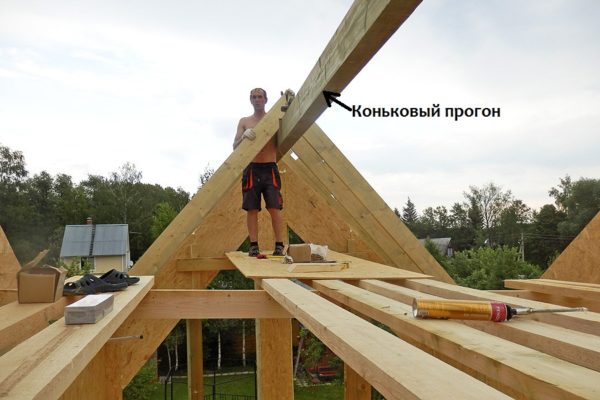

Коньковый прогон

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Опоры для стропил

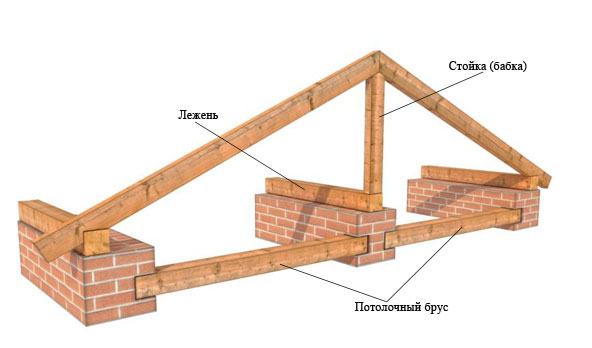

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

Лежень на схеме

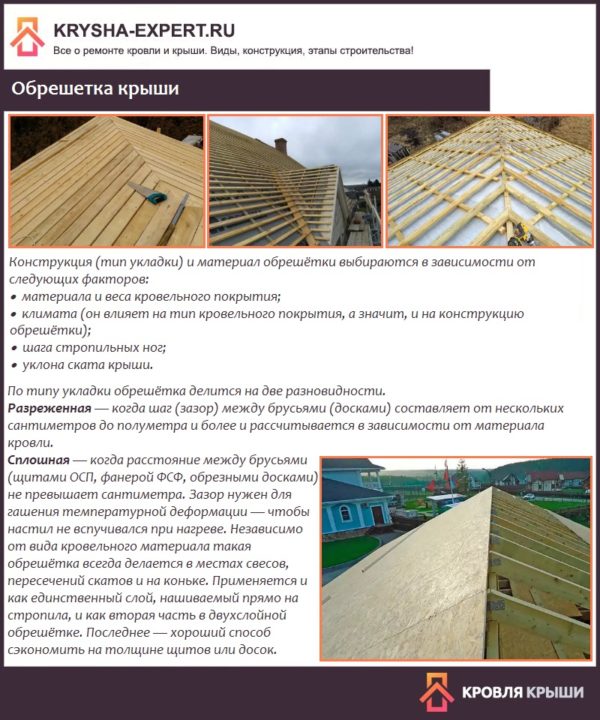

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

Обрешетка крыши

Обрешетка крыши

Обрешетка крышиКакая обрешетка необходима под профнастил? Когда монтировать деревянную, а когда металлическую? Как правильно выбрать шаг обрешетки и какие при этом учитывать факторы? Подробные ответы на эти вопросы можно получить на нашем сайте!

Цены на доски строительные

Доски строительные

Этапы расчета двухскатной крыши

Все работы состоят из нескольких этапов, каждый оказывает большое влияние на устойчивость и долговечность эксплуатации конструкции.

Расчет параметров стропильных ног

На основании полученных данных определяются линейные параметры пиломатериалов и шаг ферм. Если нагрузки на стропила очень большие, то для равномерного их распределения устанавливаются вертикальные или угловые упоры, расчеты повторяются с учетом новых данных. Меняется направление воздействия усилий, величина крутящих и изгибающих моментов. Во время расчетов должны учитываться три вида нагрузок.

  1. Постоянные. К этим нагрузкам относится вес кровельных материалов, обрешетки, утеплительных слоев. Если чердачное помещение эксплуатируемое, то следует принимать во внимание массу всех отелочных материалов внутренних поверхностей стен. Данные по кровельным материалам берутся из их технических характеристик. Легче всех металлические кровли, тяжелее всех натуральные сланцевые материалы, керамическая или цементно-песчаная штучная черепица. Нагрузки, действующие на здание

    Нагрузки, действующие на здание

  2. Переменные нагрузки. Самые сложные для расчетов усилия, особенно в настоящее время, когда климат резко меняется. Для расчетов по-прежнему берутся данные со справочников СНиПа устаревшего образца. Для его таблиц применялись сведения пятидесятилетней давности, с этих пор значительно изменилась высота снежного покрова, сила и преобладающее направление ветра. Снеговые нагрузки могут в разы превышать имеющиеся в таблицах, что оказывает весомое влияние на достоверность расчетов. Расчётная снеговая нагрузка

    Расчётная снеговая нагрузка

    Причем высота снега изменяется не только с учетом климатической зоны, но и в зависимости от расположения дома по сторонам света, рельефа местности, конкретного места расположения здания и т. д. Такими же недостоверными являются и данные о силе и направлении ветра. Архитекторы нашли выход из этой сложной ситуации: данные берут из старевших таблиц, но для страховки надежности и устойчивости в каждой формуле применяют коэффициент запаса прочности. Для ответственных стропильных систем на жилых зданиях норматив составляет 1,4. Это значит, что все линейные параметры элементов системы увеличиваются в 1,4 раза и за счет этого повышается надежность и безопасность эксплуатации конструкции.

    Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом

    Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом

    Фактическая нагрузка от ветра равняется показателю в регионе расположения строения, умноженному коэффициент поправки. Поправочный коэффициент характеризует особенности расположения здания. По такой же формуле определяется и максимальная снеговая нагрузка.

    Ветровая нагрузка на крышу

    Ветровая нагрузка на крышу

  3. Индивидуальные нагрузки. К этой категории относятся специфические усилия, влияющие на стропильную систему двухскатной крыши во время землетрясения, торнадо и иных природных катаклизмов.

Конечные значения определяются с учетом вероятности одновременного действия всех вышеперечисленных нагрузок. Размеры каждого элемента стропильной системы рассчитываются с применением коэффициента запаса прочности. По такому же алгоритму проектируются не только стропильные ноги, но и перемычки, упоры, растяжки, прогоны и прочие элементы крыши.

Калькулятор расчета нагрузки на стропила

Перейти к расчётам

Общие советы для расчета крыши

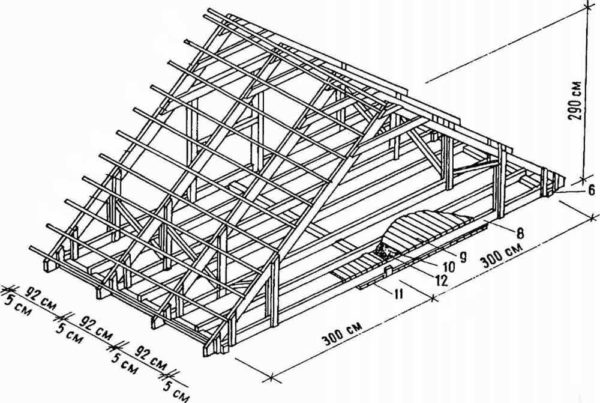

Перед началом работ следует нарисовать эскиз стропильной системы с указанием размеров и конкретного места установки дополнительных упоров. Этот эскиз можно менять во время проведения расчетов и подбирать наиболее оптимальные варианты.

Перед началом работ следует нарисовать эскиз стропильной системы

Перед началом работ следует нарисовать эскиз стропильной системы

Чем больше крыша имеет отдельных нагруженных узлов, тем значительнее запас по прочности рекомендуется использовать. Дело в том, что в каждом новом узле могут возникать проблемы, их следует предусматривать и минимизировать на стадии проектирования здания.

Расчет угла наклона скатов

От этой величины зависит распределение вертикальных и горизонтальных усилий. Во время расчетов все силы, действующие на чердачные перекрытия и стропильную систему, разбиваются на строго горизонтальные и строго вертикальные. Только эти проекции принимаются во внимание. Каждая сила действует на деревянные элементы в продольном и поперечном направлении.

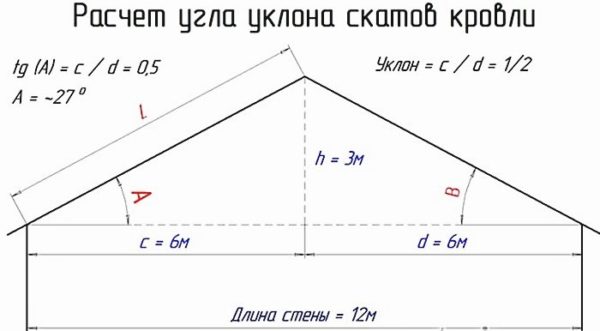

Расчет угла наклона крыши

Расчет угла наклона крыши

Угол наклона скатов зависит от технических параметров используемых кровельных материалов. Есть одна общая аксиома – чем больше угол, тем меньше вертикальные нагрузки на стропильную систему. Но с увеличением этого параметра возрастает парусность крыши, увеличивается влияние ветра на устойчивость стропильной системы.

Калькулятор расчета угла наклона крыши

Расчет шага стропил

Для неутепленных крыш никаких общих правил не существует, шаг между стропилами определяется исходя из оптимальных параметров стропилин. Если они изготовлены из пиломатериалов больших размеров, то шаг увеличивается, если размеры незначительны, то стропильные ноги располагаются ближе. За счет такого подхода удается сэкономить финансовые средства на стоимости строительных материалов для возведения стропильной системы двухскатной крыши.

В случае планирования жилых чердачных помещений шаг стропильных ног строго регламентируется. Расстояние зависит от ширины используемых утеплителей, но в большинстве случаев оно равняется 56–58 см.

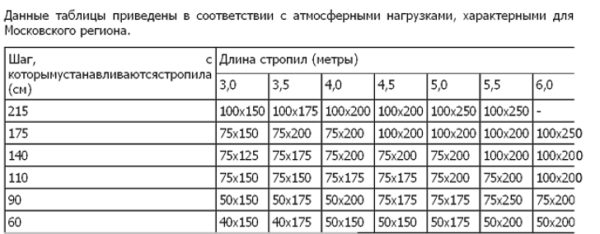

Шаг и длина стропил

Шаг и длина стропил

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Расчет дины стропильных ног

Есть два алгоритма действий, решение принимается с учетом максимального количества индивидуальных факторов.

  1. За исходные данные принимается угол наклона скатов. В этом случае неизвестной является не только длина стропильных ног, но и максимальная высота чердачного помещения. Во время расчета используется теорема Пифагора, длина стропил и высота вертикальных упоров в месте конька рассчитываются отдельно.
  2. Длина стропильных ног есть в исходных данных, необходимо узнать высоту стропильной системы. Расчет несколько упрощается. Вначале следует определить угол наклона у стропилин такой длины на конкретном здании, а потом уже узнается высота стропильной системы.

Какие факторы влияют на сечение стропилин

Главный фактор – нагрузка. Об этом мы уже писали, упоминали, как она находится, какая бывает и от чего зависит. Исходя из максимальной расчетной нагрузки, проектировщики определяют параметры сечения элементов стропильной системы.

  1. Геометрия сечения. В науке сопротивления материалов есть несколько фундаментальных законов, которые позволяют определять оптимальные размеры нагруженных элементов. За счет этого существенно уменьшается сметная стоимость стропильной системы. К примеру, брус 100×100 мм выдерживает намного меньшие усилия на изгиб, чем доска 50×100 мм, хотя объем дорогостоящих пиломатериалов у него в два раза больше. Брус 100×100 мм

    Брус 100×100 мм

    Доска обрезная 100х50 мм

    Доска обрезная 100х50 мм

    Фундаментальные закономерности влияют и на точное место установки дополнительных упоров, угол наклона и материал их изготовления.

  2. Длина ноги, шаг стропилин и вид древесины. Определение сечения бруса делается только после того, как все исходные данные уже известны. Вид древесины и сортность - важные факторы, которые учитывают при расчетах

    Вид древесины и сортность — важные факторы, которые учитывают при расчетах

Для облегчения расчетов архитекторам предлагаются готовые таблицы с указанием зависимости сечения от шага и длины.

Расчет стропильной системы при помощи специального калькулятора

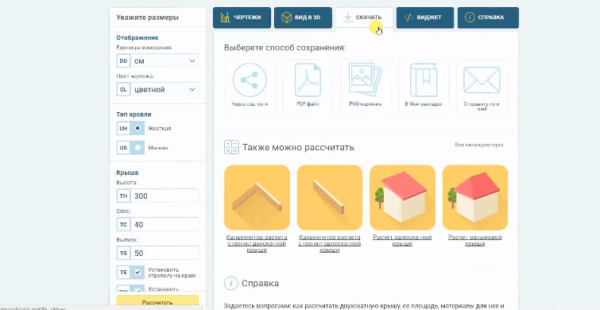

В сети есть бесплатные калькуляторы, которые значительно упрощают процесс создания схемы и расчета стропильной системы. С их помощью можно узнать количество, расположение и размеры элементов стропильной системы. Сразу оценивается объем пиломатериалов, необходимых для сборки конструкции.

Важно. Объем вычисляется без запаса на непредвиденные отходы. Во время приобретения следует иметь в виду существующую особенность и примерно на 5–10% увеличивать объем.

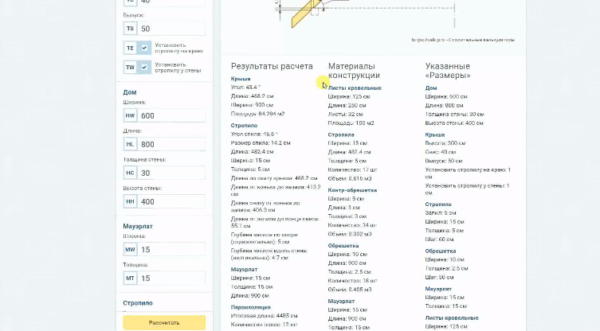

Калькулятор после завершения расчетов позволяет получать такие сведения:

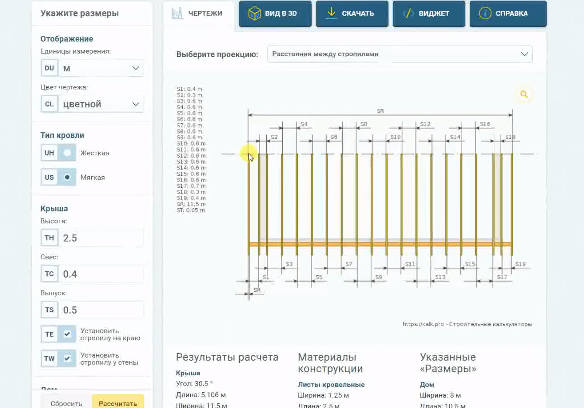

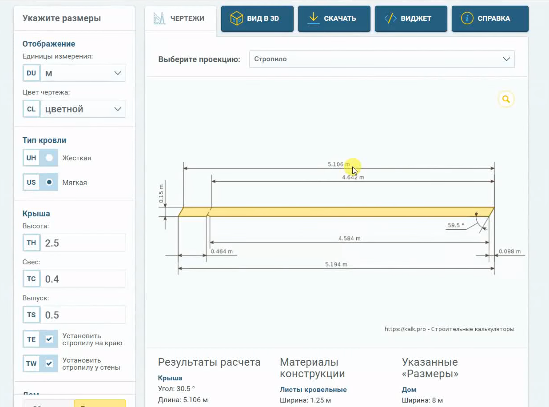

  • чертеж стропильной конструкции с указанием размеров отдельных элементов. Количество пиломатериалов для изготовления каждого номенклатурного наименования. Задаются исходные данные, а программа самостоятельно выполняет все математические действия; Параметры элементов в калькуляторе

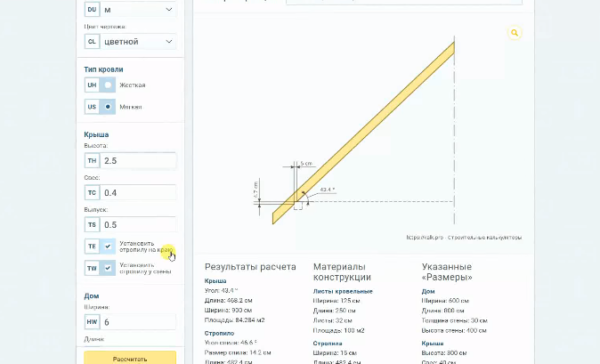

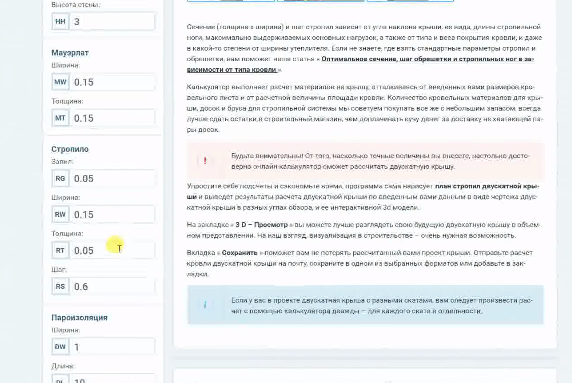

    Параметры элементов в калькуляторе

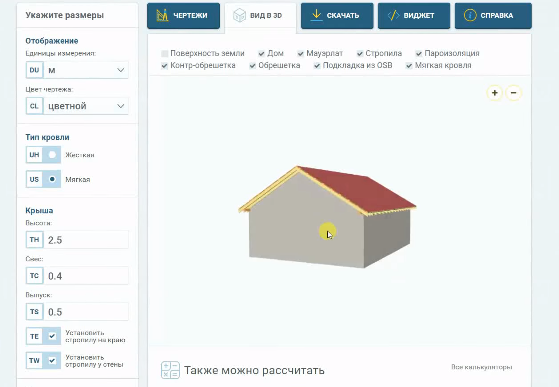

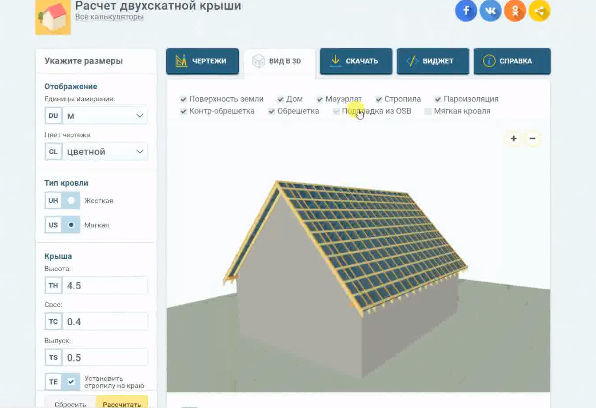

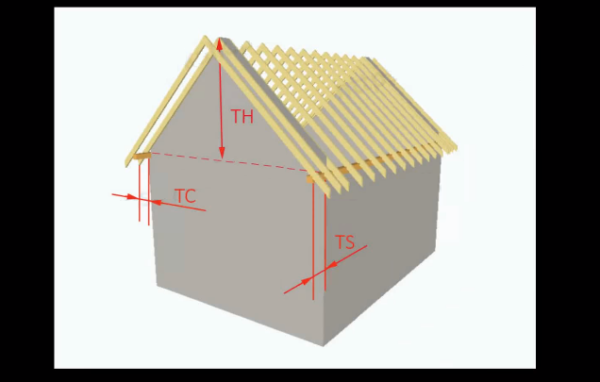

  • трехмерная проекция стропильной системы. Есть возможность изменять пространственное положение конструкции и лучше понимать назначение каждого узла. Трехмерный чертеж дает возможность увидеть места соединения всех деталей, узнавать, насколько точно рассчитана их длина, как делаются соединения. Трехмерная проекция

    Трехмерная проекция

    Можно посмотреть отдельно каждый узел

    Можно посмотреть отдельно каждый узел

Вкладка «Скачать» сохраняет результаты расчетов стропильной системы двухскатной крыши. Тип файла выбирает пользователей, для скачивания результатов сайт требует регистрации. Она полностью бесплатна и отнимет всего несколько минут.

Вкладка «Скачать»

Вкладка «Скачать»

При помощи вкладки «Виджет» можно сразу отправлять расчеты на собственный сайт или по иному указанному электронному адресу. Еще одна полезная функция – есть возможность разместить такой же калькулятор на своем сайте и в дальнейшем делать все расчеты на нем.

Вкладка «Справка» перенаправляет на страницу, где указаны требования к исходным данным для проведения расчетов стропильной системы.

В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин

В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин

Для того чтобы не допускать ошибок, необходимо изучить пошаговую инструкцию пользования. Как делать расчеты?

Шаг 1. Перейдите на первую вкладку «Чертежи», укажите, в каких единицах будут даны размеры элементов стропильной системы, тип кровельных покрытий, высоту конька крыши и размеры соединительных узлов. Программа подберет материалы изготовления обрешетки, подсчитает длину стропилин, выберет оптимальные методы соединения различных узлов. Справочный раздел сайта имеет все подсказки не только по линейным значениям соединений, но и по возможным в данном конкретном случае типам. Это очень удобный и функциональный раздел, значительно облегчает принятие правильного решения на начальном этапе проектирования и расчета стропильной системы двухскатной крыши.

Нужно указать параметры

Нужно указать параметры (слева)

Шаг 2. Введите размеры дома, толщину фасадных стен и размеры мауэрлата. Сайт потребует указать характеристики стропильных ног. Их толщина в большинстве случаев 50 мм, а ширина зависит от того, какой будет крыша – теплой мансардной или обыкновенной холодной.

Ввод параметров

Ввод параметров

Для теплой крыши надо дать размеры утеплителя, технические характеристики паро- и гидроизоляции. С учетом вида материалов для кровли выбирается тип и шаг обрешетки.

Шаг 3. Включите функцию «Расчет».

Придется несколько секунд подождать, пока программа обработает введенные данные и выдаст готовые результаты. Появится чертеж конструкции стропильной системы двускатной крыши указанием всех размеров стропилин, подробной детализацией узлов соединения. Есть рабочий чертеж каждой ноги, ее место установки и форма запилов для соединения с мауэрлатом и в коньке.

Расчетные данные

Расчетные данные

Пользователь может подробно рассмотреть модель крыши дома в 3D изображении. При помощи мыши модель вращается в любую сторону, увеличивается и уменьшается масштаб.

Модель можно вращать

Модель можно вращать

Вид элементов после расчета, просмотр в 3D

Вид элементов после расчета, просмотр в 3D

Практический совет. Программа дает возможность изменить высоту конькового элемента уже на готовой модели. Эта функция намного облегчает выбор вариантов крыши с учетом дизайнерского вида. Проектировщик следит, как меняется внешний вид дома в зависимости от колебаний высоты стропильной системы, несколько раз вводит новые данные для выбора оптимального варианта. Все остальные размеры и расчетные данные в автоматическом порядке изменяются с учетом различных данных по высоте.

Шаг 5. После выбора окончательного варианта нужно вернуться на вкладку «Чертежи» и ознакомиться с результатами расчетов по каждому отдельному элементу стропильной системы.

Просмотр результата расчета

Просмотр результата расчета

Описание расчета

Описание расчета

Очень важно, что даются не только размеры для изготовления элементов, но и объемы пиломатериалов для полного строительства крыши. Мы уже упоминали, что это чистые значения, они не учитывают количество неизбежных непродуктивных отходов. Программа обрабатывает самые простые конструкции двухскатных крыш, на практике их придется совершенствовать, монтировать различные прогоны, вертикальные и угловые стойки.

Результат во вкладке «Чертежи»

Результат во вкладке «Чертежи»

Это самая простая программа для расчетов стропильной системы. Профессиональные архитекторы для работы пользуются усовершенствованными, они имеют намного больше возможностей и функций, учитывают все исходные данные, обладают расширенным справочным отделом с указанием строительных стандартов и отраслевых нормативных актов.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

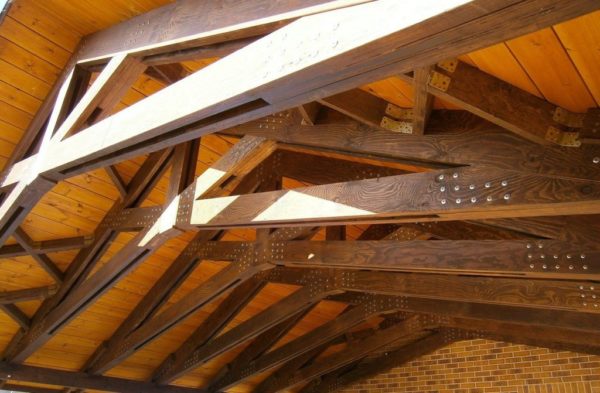

Конструкцию стропил можно посмотреть в уже отстроенном здании

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.

Контакты

Видео – Расчет стропильной системы

стропила двускатной кровли, площадь, нагрузка

Содержание:

Важность точной проектировки стропильной конструкции объясняется тем, что в случае обнаружения каких-то погрешностей исправить их на высоте довольно непросто. Сам по себе расчет стропил двухскатной крыши не представляет особой сложности.

расчет стропил двухскатной крыши

Особенности конструкции двухскатной стропильной системы

Каркас состоит из следующих элементов:

  1. Мауэрлат. Своего рода основание кровельной системы. Обычно имеет вид горизонтального бруса, служащего опорой для стропил.
  2. Конек.
  3. Наклонные балки и стропилины.
  4. Вертикальные стойки.
  5. Обрешетка и прочие элементы, делающие каркас более жестким.

Двухскатная крыша стандартного и ломаного типа

Стандартная двухскатная стропильная конструкция включает в себя пару наклонных прямоугольных плоскостей. Боковые торцы здесь ровные, их называют фронтонами. Это один из самых простых вариантов крыши, который может осилить даже человек с небольшим опытом кровельных работ.

расчет стропила двускатной крыши

Для ломанной крыши характерна несколько иная структура. Верхнюю, более пологую часть крыши тут размещают под углом в 30 градусов, а нижнюю, крутую – под углом 60 градусов. На ломанной поверхности практически не скапливается снег и лед, что очень удобно для снежных регионов. Кроме того, мансардное помещение здесь намного обширнее и просторнее. Нижняя часть ломанной кровли обычно оснащается мансардными окнами: при таком расположении они более защищены от затеканий влаги, чем на пологих скатах.

Ломанную стропильную систему удобнее всего применять на постройках шириной 6-8 м. Сборка ломанного профиля проводится на земле, а для обрезки стоек и стропил используются шаблоны.

Расчет двухскатной стропильной системы

Начиная работать над проектом, первым делом определяют полезную площадь мансарды: это позволит определить оптимальную высоту вертикальных стоек. От мансарды в таком случае лучше не отказываться, так как она делает дом намного комфортнее и уютнее.

Расчет наклона скатов

Далее проводится расчет угла наклона кровли. Здания со стандартной шириной 6-8 м с наклоном скатов в 45 градусов оставляют слишком мало жилого пространства на мансардном этаже. Угол в 60 градусов является здесь наиболее оптимальным, хотя в этом случае стоимость работы возрастет. Также важно взять на заметку, что на скатах с углом наклона больше 45 градусов для кровли можно использовать практически любой материал.

площадь стропильной системы

Иногда встречается изначальное асимметричный расчет стропил двускатной крыши, что позволяет отвоевать на чердаке больше места под мансарду. Определяясь с углом наклона двухскатной крыши, обязательно учитывают степень ветровых и снеговых нагрузок в данной местности. Чем больше уклон скатов – тем больше материала уходит на их обустройство, при возрастании эксплуатационных характеристик такой конструкции. Для придание оригинальности допускается использование неравных углов уклона: в таком случае приходится столкнуться с целым рядом трудностей, поэтому именно симметричная крыша является наиболее надежным вариантом.

Какие стропила лучше

Двухскатные крыши могут оснащаться двумя видами стропил:

  1. Висячие. Эта стропильная система предусматривает использование в качестве опоры только боковых стен здания: такие стропила как-бы висят. С точки зрения архитектурных нормативов такое положение вещей считается неправильным, так как крыша начинает оказывать на стены распирающую нагрузку. Как результат, появляется реальная угроза их деформации и перекоса. Чтобы гармонично распределить эти нагрузки, приходится применять дополнительные страховочные элементы в виде затяжек, бобок и укосов.

    Что касается преимуществ висячих стропил, то прежде всего стоит сказать о простоте их установки, так как сложные узлы и элементы здесь отсутствуют. Стропильная система данного типа отличатся высокой степенью жесткости. Однако в регионах с сильными ветрами висячие стропила лучше не использовать.

  2. Наслонные. Внутри этой системы имеется внутренняя опорная перегородка, установленная строго по центру здания в продольном направлении. Она служит упором для всей кровельной конструкции и является обязательным элементом для массивных тяжелых крыш.

Как распределить по площади нагрузку на стропила

При расчете стропильной системы двухскатной крыши важно добиться максимально правильного перераспределения нагрузок всех стропилин на балки перекрытия. Показательный пример расчета стропильной ноги поможет разобраться в этом. При необходимости, стропила дополнительно усиливают накладками. Еще один вариант - использовать для их изготовления брус с большим сечением. Проект может содержать также наклонные стойки, выполняющие роль усиления стропил. Для усиления фермы остроконечной крыши допускается использование бабки – центральной стойки, соединяющей между собой потолочную и коньковую балки.

стропильная система двускатной крыши расчет

Важно также добиться хорошей устойчивости кровли по отношению к климатическим воздействиям. Именно это является причиной наличия для каждой местности характерных только для нее форм кровельных конструкций. Это объясняется постепенным накапливанием определенных строительных традиций на протяжении не одной сотни лет. Исходя из этого, опираться стоит на опыт именно своего региона: нередко бывает так, что понравившийся внешне проект на практике показывает свою полную непригодность в условиях местного климата.

Учет ветровой нагрузки

Из-за ветра крыша переживает боковую нагрузку, причем ветровой поток разделяется на два ответвления – верхнее и нижнее. Все эти нюансы требуют обязательного учета, иначе крыша долго не прослужит. Бывает так, что ветер может даже сорвать крышу, или серьезно ее повредить. В таком случае небольшой ремонт не поможет, поэтому лучше всего заранее обезопасить себя от финансовых потерь.

Специально для этих целей в строительном обиходе имеется такой термин – аэродинамический коэффициент крыши. Это параметр находится в прямой зависимости от степени уклона кровельных скатов. По мере возрастания угла наклона увеличивается также ветровая нагрузка, что может привести к опрокидыванию конструкции. При уменьшении угла снижается и боковая нагрузка на кровлю, однако в таком случае ветер начинает давить снизу на карнизы. При значительной подъемной силе крышу может сорвать, наподобие тому, как сильный ветер вырывает зонт из рук прохожего.  Беря в учет данные соображения, крыши в регионах с сильными ветрами стараются делать пологими, с минимальной длиной карниза. Висячие стропила в таких случаях не используют.

расчет стропильной системы двухскатной крыши

Кроме непосредственного влияния ветра, подобные районы опасны также тем, что кровля переживает частые механические воздействия со стороны падающих веток и прочих предметов. При чем высокие крыши подвержены подобным нагрузкам в большей мере. При появлении царапин на металлическом кровельном материале запускается в действие процесс коррозии, поэтому его в подобных регионах лучше не применять. Также следует учесть, что при укладке мауэрлата рекомендуется делать определенный отступ от края наружной стены, во избежание срыва его сильными порывами ветра.

Учет снеговой нагрузки

Со стороны снежного покрова на площадь стропильной системы также оказывается довольно серьезное давление. Особенно это касается северных районов со значительными снегопадами, которые способны даже проламывать слишком пологие крыши. Этот момент также необходимо учитывать, работая над проектом кровельной конструкции.

Довольно сложно выбрать наиболее оптимальный вариант надежной крыши в регионах с частой переменой погоды. Частое выпадение снега с последующим его таянием и замерзанием воды негативно сказывается на кровельном материале любого типа. Это может даже приводить к деформациям всей стропильной конструкции, разрушать гидроизоляционный и утепляющий материал. Как результат – влага начинает попадать внутрь чердачного помещения, а затем – в жилище: последствия от таких неприятных моментов в дополнительном описании не нуждаются.

расчет стропильной системы двухскатной крыши

При расчете стропильной системы двускатной крыши в снежных регионах стараются максимально увеличить крутизну скатов, что даст возможность снегу не задерживаться на поверхности. В этом случае лучше отказаться от сложных вычурных проектов в пользу простых надежных конструкций, на которых можно применить значительный уклон. Дополнительно поверхность крыш в снежных регионах нередко оснащается снегозадержателями или системой подогрева (последний вариант приемлем только для металлических поверхностей).

Использование специальных программ

Человеку, не имеющему архитектурного образования, довольно сложно правильно составить проект кровельной системы. Однако предварительный набросок сделать вполне возможно. Кроме того, для составления эскизов и расчетов можно воспользоваться помощью специальных 3Д-программ.



Расчет односкатной крыши на снеговую нагрузку

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

  • Климатические условия.
  • Величина постройки, количество этажей.
  • Материал кровли.
  • Используемый утеплитель.
  • Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Расчет односкатной крыши онлайн калькулятор

Как рассчитать длину стропил односкатной крыши? Расчет односкатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Обозначение полей в калькуляторе

Результаты расчетов

Описание полей калькулятора

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

  • Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
  • Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

Кроме того, надо учесть:

  • Назначение постройки, в частности — чердачного помещения.
  • Размеры крыши, длина и угол наклона ската.
  • Материал кровли.
  • Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Правила расчёта односкатной крыши

При кажущейся простоте конструкции односкатной крыши проводить её расчёт надо обязательно. Это в первую очередь относится к стропильной системе и обрешётке. А точнее, к размерам элементов двух строительных систем. Провести расчёт можно самостоятельно, используя специальные формулы. А можно использовать онлайн-калькулятор односкатной крыши. Разберёмся в обоих вариантах.

Самостоятельный расчёт

Есть пять основных факторов, которые влияют на несущую способность односкатной крыши:

  1. Угол наклона ската.
  2. Тип кровельного материала.
  3. Климат в регионе, где возводится дом.
  4. Размеры строения и крыши.
  5. Виды материалов для теплоизоляционного пирога.

Необходимо отметить, что два первых параметра между собой взаимосвязаны. Существуют определённые нормативы, которые обозначают – при каком угле наклона, какой кровельный материал может быть использован. К примеру:

  • шифер или штучная черепица – минимальный наклон ската 22°;
  • профнастил — 12°;
  • металлочерепица — 14°;
  • ондулин — 6°;
  • битумная черепица — 11°;
  • рулонные материалы в три слоя – 3–5°, в два — 15°.

То есть, производя расчёт односкатной крыши надо в первую очередь решить, какой у кровли будет покрытие. Исходя из этого, принимать решение относительно наклона ската.

Что касается климатических условий, то здесь за основу берутся две позиции: нагрузка снежная и ветровая. Оба значения относятся к временным нагрузкам, так как действуют не постоянно. Но учитывать их надо обязательно. Для этого применяют специальные формулы.

Снеговая нагрузка

S = Sg * µ, где Sg – это нормативная масса снежного покрова на 1 м² плоскости ската, µ — поправочный коэффициент, в основе которого лежит угол наклона односкатной крыши. Для наклона до 25°, коэффициент равен «1», выше этого значения – «0,7», выше 60° коэффициент не учитывается.

Ветровая нагрузка

W = Wo * k, где Wo – норматив, действующий в определённом регионе, k – поправочный коэффициент, учитывающий высоту расположения крыши над землёй, тип местности, место застройки (открытые или закрытое).

Необходимо понимать, что обе нагрузки не учитывают частные ситуации. К примеру, резкий сильный порыв ветра, которые в районе застройки случаются крайне редко. Или выпавшая за одни сутки месячная норма снега. Поэтому рекомендуется в процессе расчёта стропил и остальных элементов односкатной крыши увеличить конечное значение на 15–20%.

Добавим, что нормативные значения снеговой и ветровой нагрузки можно найти в свободном доступе в интернете. Они могут быть графическими или табличными.

Нагрузка от кровельного материала

Две предыдущие нагрузки относятся к категории «временных». Но есть так называемые постоянные, которые в первую очередь ложатся в расчёты стропил односкатной крыши. По сути, в этой конструкции постоянная нагрузка – это кровельный материал, а точнее, его вес с учётом на 1 м² поверхности ската.

Сложность расчёта этого вида нагрузки заключается в том, что у некоторых материалов в расчёт берётся не фактическая площадь, а реальная (в основном полезная). Все дело в том, что большинство кровельных материалов укладываются на обрешётку крыши с нахлестом, который сокращает площадь покрытия, но увеличивает вес изделий с учётом давления на 1 м² покрываемой поверхности. При этом надо обязательно учитывать всю площадь крыши со свесами и карнизами, выступами с боков.

Расчёт элементов кровли

Расчёт односкатной крыши – это в основном расчёт стропил и обрешётки. Со стропилами все проще. В зависимости от нагрузок выбирается сечение досок или брусов и шаг их установки. Второй показать варьируется в диапазоне 60–100 см. При этом используются доски толщиною 50 мм, а также сдвоенный пиломатериал.

Здесь необходимо понимать, что чем толще стропильные ноги и меньше расстояние между ними, тем сильные нагрузки односкатная крыша будет выдерживать. Но при этом увеличится себестоимость конструкции. Хотя при таком соотношении кровельные односкатные конструкции встречаются редко. В основном это стропильная система из досок 50х150 мм с монтажным шагом 60–70 см.

Теперь, что касается размеров обрешётки. На это опять-таки влияет вес кровельного материала, а также его несущая способность. К примеру, если крыша покрывается профнастилом Н40, то шаг обрешётки не превышает 1 м. Если укладывается марка Н140, то шаг можно увеличить до 3 м. Все дело в том, что несущая способность у первого в несколько раз ниже, чем у второго.

Для штучных покрытий или металлочерепицы используется обрешётка, элементы которой укладывают так, чтобы профили кровельного настила ложились верхним и нижним краем на рейки. Для мягких материалов требуется сплошная обрешётка из досок или листовых изделий (фанера, ОСП, ДСП и прочее).

Расчёты онлайн-калькулятором

Онлайн-калькулятор односкатной крыши – самый простой вариант проведения расчётов. Нельзя его назвать на все сто процентов точным, но погрешности у него незначительные. При этом всегда можно прибавить к конечному результату определённый процент (10–20%), чтобы быть уверенным в надёжности будущей конструкции.

Как и все калькуляторы, этот требует внесения в него некоторых вводных данных, на основе которых и производится расчёт системы. Как и в математических выкладках, основными вводными данными здесь будут:

  • размеры дома (длина и ширина), они будут определять основную площадь крыши;
  • угол наклона, во многих калькуляторах используется высота подъёма, то есть разница между нижним концом стропильной ноги и верхней, измеренной по вертикали;
  • размеры выступов свеса, боковых карнизов, измерение производится по горизонтали.

Все параметры вводятся в сантиметрах. И обязательно указывается тип кровельного материала. Можно сказать, что последний и является основным параметром для расчёта стропильной системы односкатной крыши. В некоторых калькуляторах нужно обозначить сорт древесины, потому что от этого зависит несущая способность каждого элемента.

В результате калькулятор выдаст значения стропильной системы и обрешётки. А конкретнее: шаг установки стропильных ног, шаг монтажа элементов обрешётки, их сечение (толщину и ширину). А также основные параметры: длину и количество досок для стропил, минимальную нагрузку на ноги. Количество элементов обрешётки в метрах, штуках, в килограммах или в метрах кубических (пиломатериалы продаются кубами).

И, конечно, сервис даст точное значение трёх основных показателей кровельной конструкции:

  • угол наклона ската;
  • общую площадь покрытия;
  • приблизительный вес кровельного материала из расчёта покрытия им вей площади крыши;
  • если дело касается рулонных материалов, то их общее количество с учётом нахлеста.

Добавим, что в некоторых калькуляторах односкатных крыш вносят показатели нагрузок: снеговой и ветровой. Здесь все просто – в определённом окошке вносится регион, в котором происходит строительство дома. И сам сервис уже находит требуемые данные. Для определения ветровой нагрузки потребуются дополнительные данные: высота наклона кровли и тип местности строительства (открытая, закрытая, городской район).

Видео

Обобщение по теме

На самом деле калькулятор односкатной крыши – программа уникальная. Появилась возможность неспециалистам проводить сложные расчёты, которые касаются надёжности строительных конструкций. Нет надобности проводить сложные математические выкладки, рыскать по специальной литературе в поисках данных и коэффициентов. Все, что нужно знать, размеры собственного дома и угол наклона ската. Плюс, конечно, тип кровельного материала. Этого достаточно для проведения расчётов.

Расчет односкатной крыши, угла наклона

С помощью данного калькулятора можно провести расчет односкатной крыши — угла наклона ската, точное количество обрешетки, количество и размер стропил. Бесплатный строительный онлайн калькулятор по расчету односкатной крыши.

Результаты расчетов

О калькуляторе

Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов. Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской.

Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.

При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.

При заполнении полей калькулятора вы можете свериться с дополнительной информацией, расположенной под знаком .

Если у вас возникнут вопросы или появятся идеи по улучшению калькулятора, то вы можете воспользоваться формой комментариев, находящейся внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

Площадь поверхности крыши

Площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Примерный вес кровельного материала

Суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
  2. Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
  3. Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

Расчет односкатной крыши: стропила и материалы

Инструкция для калькулятора кровельных материалов односкатной крыши

Чтобы произвести расчет стропил, конструкции и длины односкатной крыши, введите значения в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Односкатные конструкции чаще всего пологие с небольшим уклоном (5-15 градусов). Это позволяет сэкономить материал для стропил, гидроизоляции и кровли. При выборе параметра Y нужно учитывать требования СНиП II-26-76* «Кровли» и СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*).

X – Ширина крыши определяется расстоянием от фасадной до задней стены здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Стройматериалы кровли:

S1 – Ширина стропила (несущего элемента крыши).

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

Стропильная система односкатной крыши состоит из стропилин наслонного типа, которые опираются на противолежащие стены дома. Обязательно под коньковым краем стропила должна быть опора.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, ммСечение стропила, ммШаг стропил, мм
До 300080х1001200
До 300090х1001800
До 400080х1601000
До 400080х1801400
До 400090х1801800
До 600080х2001000
До 6000100х2001400

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

Важно зашивать фронтоны до монтажа обрешетки, тогда можно будет обрезать по стропилу как направляющему пилой все доски сразу, и не пилить каждый элемент обшивки отдельно в размер.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), ммСечение обрешётки, мм×мм
≤ 75030×50
≤ 90040×50
≤ 110040×60 или 50×50

R – Расстояние между досками обрешетки зависит от характеристик применяемого кровельного материала (например, шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материалаВысота L1, ммШирина L2, мм
Профнастил1000-1400800-1200
Шифер (ГОСТ 30340-95)1750980, 1125, 1130
Керамическая черепица310, 333, 347190,190, 208
Битумная черепица1000317
Металлочерепица1120, 11801040, 1100
Рубероид1000750, 1005, 1025
Еврошифер (Ондулин)2000950
Оцинкованая сталь720-18002000, 2500
Кровельное железо510-1000710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет посчитать размеры односкатной кровли или навеса для дома, летней кухни, гаража, бани, дачи, веранды, пристройки, бытовки:

  • длину и ширину полотна крыши ската и площадь крыши;
  • необходимую длину и количество стропил и обрешетки для постройки односкатной крыши;
  • объем пиломатериалов для изготовления стропильной системы и обрешетки;
  • количество рядов досок обрешетки;
  • подсчитать количество кровельного и подкровельного изоляционного материала односкатной крыши (т.е. сколько листов материала необходимо для кровли с одним скатом).

Важно: наличие подкладки из подкровельного материала необходимо для пароизоляции и позволяет защитить утеплитель от конденсата, а также продлить срок его службы и кровельного материала.

Обладая такими данными, Вы сможете узнать цену постройки односкатной крыши и более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество древесины будет отбраковано). Также рекомендуется проконсультироваться у квалифицированного кровельщика, что существенно снизит шансы на ошибку.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
