Как сделать крышу на срубе: два лучших способа монтажа

Сруб — это красиво, очень долговечно и экологично. Еще рубленые деревянные дома «дышат» — их стены вбирают влагу, когда ее много, и отдают, когда воздух становится сухим. Поэтому внутри сруба почти всегда комфортная для человека влажность. Но у способности дерева вбирать и отдавать влагу есть и обратная сторона — при высыхании древесина уменьшается в размерах, поэтому неправильно смонтированная кровля может деформироваться. Рассказываем, как сделать крышу на срубе так, чтобы этого не произошло.

У дерева пористый и волокнистый ствол со множеством капилляров, по которым от корня к кроне и обратно движется жидкость с растворенными в ней питательными веществами. Как только дерево срубили, эта влага начинает испаряться. Поскольку естественная влажность древесины может достигать 80%, при высыхании бревна заметно теряют в объеме. Причем процесс высыхания, если не используются специальные сушильные камеры, продолжается несколько лет до тех пор, пока не будет достигнута равновесная влажность — 10-15% в зависимости от условий эксплуатации.

Совсем сырой лес для строительства срубов не используют. Бревнам дают отлежаться как минимум несколько месяцев или даже 1-2 года просто на воздухе. Это называется атмосферной сушкой, она позволяет довести влажность пиломатериалов до 20-30%. После этого из них, как из конструктора, складывают стены сруба. И здесь начинается самое интересное. Параллельно идут два процесса:

  1. Бревна продолжают сохнуть до границы равновесной влажности, то есть еще уменьшаются в размерах.
  2. Под нагрузкой полости, в которых раньше была влага, сжимаются, из-за чего плотность древесины растет, а толщина бревна уменьшается.

В результате дом усаживается: стены становятся ниже и тянут за собой крышу сруба. Причем высокие стены теряют в высоте больше, чем низкие. Все это продолжается годами, а общая усадка зависит от первоначальной влажности и породы древесины и может достигать 20%. Самая интенсивная усадка идет в первые 2-3 года после того как сруб был поставлен, затем подвижки становятся все меньше, но дом остается «живым» на десятилетия.

Из-за усадки первые два года отделочные работы в доме лучше не делать. Но, к сожалению, с крышей на срубе метод «просто подождать год-два» не работает. Дом нужно закрывать кровлей сразу же после постройки, поскольку в противном случае есть риск порчи древесины, особенно верхнего венца стен. Это еще одна особенность срубов, с которой, как и с усадкой, придется смириться.

Итак, стены бревенчатого дома усаживаются, уменьшаясь в размерах, а «едущая» за ними крыша сруба, соответственно, немного меняет свою форму. Речь идет о сравнительно небольшом изменении углов наклона скатов — в пределах 2-4%. Как правило, конек проседает сильнее стен, поэтому кровля на срубе становится чуть более пологой.

Что это значит с точки зрения устройства крыши? Вот основные последствия этих «капризов» деревянного дома:

  1. При расчете минимального допустимого уклона крыши на доме из бревна нужно добавлять к полученному значению 5%. Это необходимо, чтобы нагрузка на кровлю, когда она «сядет», не оказалась больше, чем могут выдержать несущие конструкции или кровельный материал.
  2. Стропильная система крыши не должна быть жестко зафиксирована. Нужно обеспечить ей подвижность, иначе крепления стропил и других элементов каркаса может просто вырвать. Последствия этого катастрофичны: от сильного снижения несущей способности крыши сруба до частичного или полного обрушения кровли.
  3. Работа над кровлей не заканчивается после того как вы сделали крышу на срубе. Первые два года места креплений нужно раз в полгода проверять на случай, если из-за усадки они ослабнут. Кроме того, при сильной или неравномерной усадке подвижные крепления могут занять крайнее положение, и в этом случае тоже нужно будет принимать меры.

Все эти особенности не просто сильно усложняют монтаж крыши на срубе из бревна. Они еще и сужают выбор возможных вариантов кровель и способов их устройства. Но обо всем по порядку.

Плоские, односкатные, вальмовые, шатровые — за тысячи лет человечество придумало десятки видов крыш. Но обо всем этом разнообразии при возведении цельного сруба придется забыть — для бревенчатого дома подойдет далеко не каждая кровля.

Подвижные соединения стропильной системы у кровель сложных форм — это нетривиальная инженерная задача. Решить ее можно, но тут в полный рост встают два вопроса: цены проектирования и монтажа такой кровли, а также поиск исполнителей для этих задач. Оба фактора делают сложную кровлю с подвижными креплениями стропильной системы неоправданно дорогой для обычных частных домов.

Поэтому в подавляющем большинстве случаев сруб перекрывают простой двускатной крышей, на порядок реже — односкатной. Причем односкатную кровлю используют в основном для небольших построек: бань, амбаров, хозблоков.

Другое дело, если из бревен сделан только первый этаж, а второй — каркасный. В этом случае кровлю можно делать любой — она будет жестко связана с каркасом второго этажа, который будет, как поплавок на воде, лежать на венцах сруба. Тогда никакие усадки крыше не страшны. Но такой гибридный дом — это скорее не сруб, а вариация на тему.

Итак, у кровли на срубе из бревна должна быть подвижная стропильная система. Но как ее сделать? Есть два способа.

Первый — делать крышу на самцах. Это традиционная, но сложная технология, которой не одна сотня лет.

Второй — монтаж стандартной наслонной стропильной системы, но с использованием специальных креплений, которые позволяют элементам каркаса двигаться друг относительно друга.

Оба варианта заслуживают внимания, поэтому мы расскажем о них подробнее.

Как сделать крышу на срубе на самцах

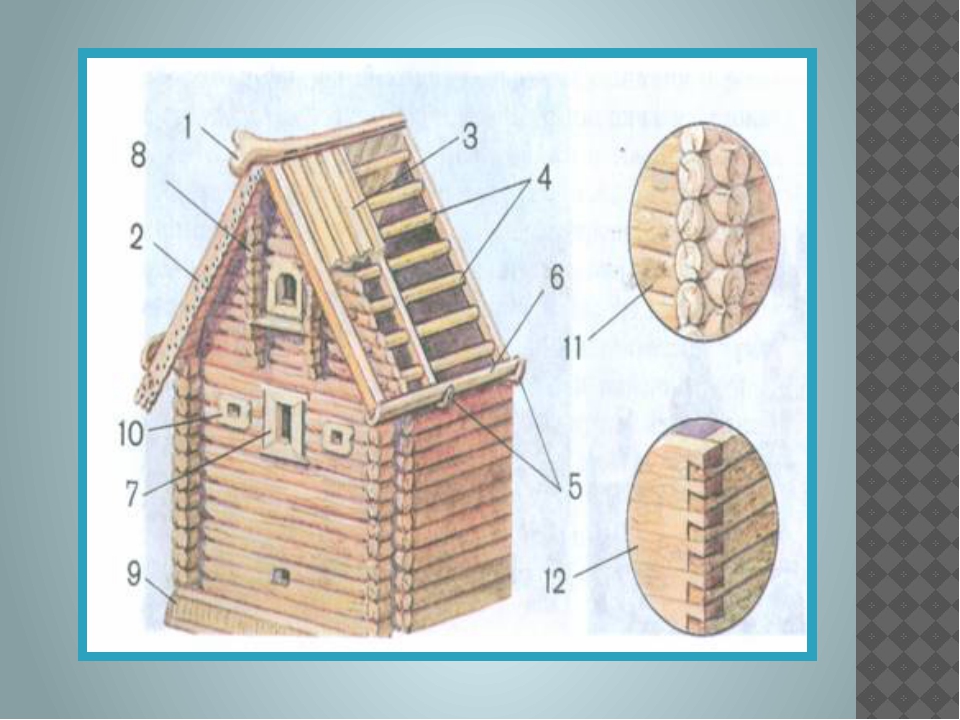

В деревянном домостроении самцы — это бревна, которые формируют фронтоны домов. Они являются продолжением стены и отличаются от бревен этажа только одним — длиной. Следовательно, крыша сруба на самцах — это кровля, которая опирается на фронтоны, а не на мауэрлат или верхний венец боковой стены дома.

Вот как делают такую крышу на срубе:

  1. По центру венца торцевой стены строго вертикально прибивают доску, длина которой равна планируемой высоте крыши.
  2. От края доски к венцам боковых стен натягивают веревки, чтобы получился ровный треугольник.
  3. Самцовые бревна обрезают и укладывают по веревке. Это же повторяют со вторым фронтоном.
  4. По центру верхнего самца укладывают бревно, которое называют коньковой или князевой слегой. В ветреных районах для большей надежности князевую слегу могут перекрывать еще одним самцом.
  5. Между князевой слегой и боковыми венцами сруба натягивают веревку.
  6. По веревке устанавливают остальные слеги с врубкой в края самцовых бревен через 1-2 ряда. При этом слеги должны быть на расстоянии 1-1,5 м друг от друга.
  7. Правильность установки слег проверяют ровной калиброванной доской, которую размещают перпендикулярно бревнам. Она должна плотно лежать на всех слегах. В местах, где доска прилегает неплотно, неровности стесывают.
  8. Поперек слег устанавливают стропила, причем вырубки в них должны быть больше диаметра бревна на 30-50 мм.
  9. Нижний край стропильной ноги обрезают так, чтобы он плотно лег на верхний венец боковой стены дома. При этом каждую доску привязывают к венцу проволокой.
  10. Если стропила в коньке монтируются внахлест, их обрезают по контуру друг друга, чтобы не было выступающих частей. Если встык, то доски срезают по линии, перпендикулярной коньку, оставляя между стропилами расстояние, которое зависит от породы древесины и диаметра бревна. При усадке стропила сойдутся и между ними останется только небольшая щель.
  11. Противолежащие стропила скрепляют друг с другом проволокой.
  12. На стропила крепят гидроизоляцию, контробрешетку, обрешетку и кровельное покрытие. Утеплять крышу сруба можно только после завершения интенсивной усадки.

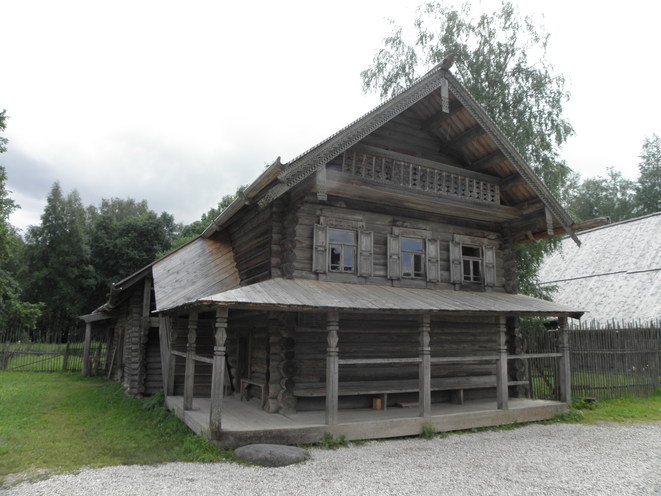

Самцовая двускатная крыша на бревенчатом доме будет усаживаться вместе с ним без риска деформации. Но проволоку, которая соединяет стропила со слегами и венцами, нужно будет периодически подтягивать.

Стропильная система на подвижных соединениях

Кровля на самцах — традиционная, но сложная в монтаже. Если вы хотите сделать двухскатную крышу на сруб своими руками, выбирайте современные стропильные системы с подвижными креплениями.

Такие крыши делаются практически так же, как и обычные кровли. Но есть отличия:

  • в качестве мауэрлата выступает верхний венец боковой стены;
  • бревно конька все равно чаще всего опирается на самцовые фронтоны;
  • стропила рубят в широкую чашу и крепят к венцам с помощью скользящего крепежа — «салазок»;
  • ●      в коньке стропила всегда соединяют внахлест с помощью шарнирного соединения — болтового или пластинчато-болтового.

Такие кровли бывают только наслонными. Висячие стропила для крыш срубов не подходят, поскольку для них обязательна затяжка, а это жесткое соединение.

Из-за усадки кровля сруба должна быть сделана с помощью подвижных соединений. Иначе она может разрушиться.

Как сделать крышу на срубе из бревна:

  1. С помощью слег и самцов — традиционный, надежный, но довольно сложный в реализации метод.
  2. С помощью подвижных металлических креплений — современный и сравнительно простой способ монтажа стропильной системы.

Как сделать двухскатную крышу на сруб


Монтаж стропильной системы двухскатной крыши на срубе. Подробная инструкция

30.08.2018

3382

Время чтения: 5 минут

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

  • с утеплением;
  • без использования утеплителя;
  • чердачной;
  • бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

  • Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
  • Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки. Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

  • Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
  • Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
  • По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.
4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.


6 советов, которые помогут вам выбрать правильный тип крыши для дома вашей мечты

Сделайте свой дом индивидуальным и привлекательным с помощью идеального дизайна крыши

Когда люди говорят о привлекательности бордюров, чаще всего говорят о крытом крыльце, благоустроенном дворе, уникальной двери, окнах, ставнях . . . . Сколько раз дизайн крыши фигурировал в разговоре? Бьюсь об заклад, редко или совсем нечасто.

Пора выйти за рамки восприятия крыши как простого покрытия, защищающего дом и его жителей от непогоды. Крыша — это нечто большее, потому что правильный дизайн может добавить индивидуальности дому и повысить его привлекательность.

Вопрос в том, как тип крыши помогает определить общий вид и стиль дома?

Как выбрать из множества дизайнов и форм, представленных на рынке, и быть уверенным, что это именно тот вариант, который подходит для вашего дома? Вот несколько идей, которые помогут домовладельцу выбрать идеальный тип крыши для нового дома мечты.

Обуздание обращения по максимуму! Этот одноэтажный дом с 4 спальнями и 3,5 ванными комнатами в стиле ремесленника имеет красивый ландшафтный двор с кустами и яркими цветами, подходящие белые колонны, большие окна и привлекательную двускатную крышу, один из самых популярных и универсальных типов крыш ( План №142-1185).

От фронтона и его многочисленных вариаций до шатровой, мансардной, двускатной, плоской и соляной коробки — потенциальные домовладельцы могут выбирать из множества вариантов крыши.Стили крыш варьируются от области к области, и дизайн подчеркивает архитектурный дизайн дома, его уникальность и функциональность. Возможно, вы даже захотите начать поиск плана, используя «тип кровли» в качестве одного из «дополнительных вариантов выбора» в ваших критериях поиска — по крайней мере, для начала.

Сегодняшние крыши, которые часто рассматриваются как практическая защита от суровых погодных условий, содержат трубы, электрические провода, изоляцию, вентиляционные и отопительные компоненты; и они могут повлиять на освещение дома и уменьшить его энергетический след.Некоторые типы крыш добавляют дому универсальности, предоставляя место для дополнительных комнат.

Как выбрать дизайн крыши для вашего нового дома

Учитывая все факторы, которые следует учитывать при строительстве нового дома, выбор крыши сопряжен со своими проблемами. В большинстве случаев архитектурный стиль дома вашей мечты будет определять стиль крыши, которую вы получите в итоге.

Но, в конце концов, это дом вашей мечты и ваш голос, поэтому вы можете изменить любой дизайн крыши по вашему выбору.Поэтому, прежде чем вы выберете эти чертежи — и возможные изменения — вот краткое руководство, которое поможет вам ознакомиться и определить лучший дизайн крыши для дома вашей мечты.

Современный дизайн этого 2-этажного дома с 3 спальнями и 2,5 ванными комнатами площадью 3374 кв. Фута усиливается шатровой крышей из асфальтовой черепицы, колоннами, окружающими его, и кустарником, в том числе огромными горшками, расположенными на выход на крытую веранду (план № 153-1808).

1.Учитывайте свой район / расположение и климат

Основное назначение крыши — защитить дом от сильного ветра, воды, снега и других суровых погодных условий, поэтому подумайте о своем местоположении и климате в этой местности. Некоторые типы крыш лучше переносят жару и удары, а другие — от дождя и снега.

Тип крыши, который выглядит довольно эффектно на бумаге, может не работать в районах страны с сильными снегопадами или в поясах ураганов и тайфунов.Поэтому ваш выбор должен соответствовать требованиям вашего климата, чтобы обеспечить надежную и длительную защиту.

Двускатная крыша — со слуховыми окнами — как в этом одноэтажном здании площадью 2156 кв. Футов. Дом в фермерском стиле с 4 спальнями и 3 ванными комнатами — подходит для мест, где есть дождь или снег. Наклон крыши позволяет воде быстро стекать, что позволяет избежать протечек и повреждений (План № 123-1039).

2. Установите бюджет

Очевидно, что бюджет любого крупного проекта всегда учитывается.Затраты — как и климат — варьируются от одного района к другому и будут зависеть от размера крыши (квадратные метры), наклона и архитектурного дизайна дома, географического положения, требований кодов и количества световых люков, мансардных окон, дымоходов и соответствующего материалы. Планируйте потратить всего от 4500 до 7500 долларов (в среднем по стране) и до 30 000 долларов на крышу.

3. Определите другие потребности, которые обеспечит ваша крыша

Что еще вы задумали для своей крыши? Будете ли вы использовать его для дополнительной жилой площади (спальная зона на чердаке), хранения вещей (чердак)? Вы ищете энергоэффективность и долговечность в дополнение к эстетике и доступности? Ваши потребности — как вы их определяете — в конечном итоге будут определять выбор типа крыши для дома вашей мечты.

4. Форма крыши Плюсы и минусы

Вот традиционные формы / комбинации крыш, наиболее часто используемые в современных домах, с их преимуществами и недостатками.

Фронтон

Двускатная крыша с перевернутой или перевернутой V-образной формой является одной из самых популярных в США и типичным выбором в холодных и дождливых регионах. Различные наклоны или уклоны двускатной крыши позволяют архитекторам сочетать в ней многие стили, в том числе ремесленный, современный, колониальный и тюдоровский.

Двускатные крыши часто имеют мансардных окон , которые сами могут быть построены с двускатной крышей или плоской крышей, известной как навес (подробнее об этом позже).

Двускатная крыша легко сбрасывает воду, снег и мусор, а также обеспечивает большую вентиляцию чердака. Из-за простой конструкции его легко и относительно недорого построить. Однако двускатная крыша не выдерживает сильных ветров и ураганов. По крайней мере, двускатная крыша должна быть усилена оборудованием, называемым «ураганные стяжки», чтобы выдерживать сильный ветер.А если элементы каркаса крыши в двускатной крыше не имеют соответствующих опор, таких как хомуты, крыша может обрушиться.

На иллюстрации изображена двускатная крыша с двумя наклонными сторонами, которые встречаются наверху. Мансардное окно является главной достопримечательностью (любезно предоставлено Engineering Feed).
бедра

Более устойчивая, чем двускатная крыша, вальмовая крыша подходит как для сильных ветров, так и для заснеженных территорий. Со всех четырех сторон у него есть склоны, которые обычно равны по длине и сливаются наверху, образуя гребень.Наклон всех четырех сторон внутрь делает вальмовую крышу более прочной и долговечной. И шатровая крыша может выглядеть по-разному в зависимости от ее наклона, от неглубоких, низких стилей прерий и классических стилей California Ranch до крутых величественных стилей европейских и многих переходных стилей Ranch. Вальмовые крыши могут обеспечить достаточную вентиляцию и место для сводчатых потолков или чердаков.

Двумя вариациями вальмовых крыш являются полувальмовая крыша и голландская двускатная крыша .Половатная крыша — это, в основном, двускатная крыша, верхняя часть фронтонов которой на каждом конце обрезана, чтобы выглядеть как вальмовая крыша. Голландская двускатная крыша может считаться противоположной: низ крыши выглядит как шатровая, а верх превращается в двускатную. Изображения каждого из них представлены ниже.

Вальмовые крыши дороже в строительстве, потому что для их сложной конструкции требуется больше строительных материалов. Дополнительные «швы» бедер и выступов могут облегчить просачивание воды и создать утечки, если кровельная система не установлена ​​должным образом.

Вверху: Хотя чаще всего можно увидеть в европейских, прериях, четырехквадратных домах и многих домах на ранчо, шатровые крыши также популярны в таких проектах, как этот двухэтажный дом в современном стиле с 4 спальнями и 4,5 ванными комнатами. конструкция крыши которого распространяется на гараж на 3 машины (план № 107-1015). Центр: Этот дом в прибрежном стиле с полушатровой крышей и отдельным гаражом. Концы фронтона «обрезаны» для классического полубедренного вида на гараже и на обоих концах дома, но не на мансардных окнах (план № 116-1073). Внизу: Этот дом в стиле коттеджа с 3 спальнями и 2 ванными комнатами имеет голландскую двускатную крышу (план № 200-1009).

Мансарда (французская крыша)

Мансардная крыша, описанная как французская версия фронтона, была названа в честь французского архитектора Франсуа Мансара, который использовал этот дизайн в парижских таунхаусах и замках. Мансарда представляет собой четырехскатную крышу с двойным скатом с каждой стороны. Верх мансарды обычно плоский (иногда имеет очень пологий, почти незаметный уклон), а нижний склон довольно крутой.Этот стиль помогает создать дополнительное жилое пространство (чердак или чердак) и подходит для открытых или закрытых мансардных окон для большей визуальной привлекательности.

Мансардную крышу построить сложно, и она стоит дороже из-за деталей и украшений, которые сопровождают ее строительство. Сегодня эти крыши иногда используются в одно- или двухэтажных жилых домах, ресторанах, французских усадьбах или домах в загородном стиле.

Вот визуализация великолепного дома в колониальном георгианском стиле с 5 спальнями, 3 ванными комнатами и 2 половинными ванными комнатами с мансардной крышей с тремя слуховыми окнами спереди и еще тремя слева (план № 137-1322).

Gambrel (Крыша сарая)

Обычно это симметричная двухсторонняя крыша, у которой верхний скат расположен под пологим углом, а нижний — с почти вертикальным уклоном. Такая конструкция обеспечивает преимущества наклонной крыши, одновременно увеличивая высоту потолка внутри верхнего уровня здания и сокращая то, что в противном случае было бы высокой крышей.

Гамбрели предназначены не только для сараев, но и для домов в голландском колониальном стиле. Фактически, вплоть до 19, -го и -го века в Англии и Северной Америке их называли «голландскими крышами».”

В то время как кровли из каркаса позволяют использовать больше полезного пространства, они не рекомендуются для регионов с сильным ветром, где бывает много снегопадов. Открытая конструкция может привести к обрушению крыши под экстремальным давлением. Крыши Gambrel также необходимо гидроизолировать по гребням и регулярно поддерживать в хорошем состоянии.

На этом рисунке изображена двускатная крыша с двумя наклонными сторонами (любезно предоставлено агентством Realtor Mania).

Этот 2-этажный дом с 4 спальнями и 3 ванными комнатами в голландском колониальном стиле был вдохновлен классическим красным сараем с двускатной крышей (план № 132-1656).

Квартира

Несмотря на то, что эти крыши выглядят плоскими, они могут иметь небольшой уклон для стока воды и дренажа. Плоские крыши обычно используются в промышленных или коммерческих зданиях, но были использованы в домах в стиле модерн. Такой дизайн обеспечивает дополнительное жилое пространство на крыше для патио, сада или частично закрытого пентхауса. В коммерческих конструкциях крыш ОВК размещаются на плоских крышах. Их легко построить, и они подходят для установки фотоэлектрических солнечных панелей для более энергоэффективного дома.

Поскольку низкий уклон делает плоские крыши чувствительными к протечкам воды, плоские крыши не идеальны для областей с сильными дождями или снегопадами. Хотя первоначальная цена на строительство плоской крыши может быть меньше, чем у большинства крыш, затраты на техническое обслуживание, текущий ремонт и замену могут оказаться более дорогими в долгосрочной перспективе.

Этот впечатляющий современный дом с 3 спальнями и 3,5 ванными имеет очень простую и минималистичную плоскую крышу, которая дополняет внешний вид деревянного сайдинга (план № 202-1027).

Ящик для соли

Этот асимметричный дизайн, представляющий собой разновидность ранних колониальных конструкций и конструкций Кейп-Код, имеет одну сторону, которая больше похожа на слегка наклонную плоскую крышу, а другая — на наклонную. В колониальные времена первые поселенцы поняли, что они могут добавить больше места с меньшим количеством материала, добавив односкатную крышу к существующей двускатной крыше.

Асимметричный дизайн крыши с соляным ящиком делает ее более прочной, чем простая двускатная крыша, и увеличивает жилое пространство, увеличивая дом до полутора-двух этажей.Однако такая конструкция требует более высоких затрат на строительство и часто имеет помещения со скошенными потолками.

Рендеринг одноэтажного небольшого дома с 1 спальней и 1,5 ванными комнатами в колониальном стиле с соляной крышей, которая была очень популярна у первых поселенцев Новой Англии (план № 138-1233).

Сарай (Skillion Roof)

Односкатная крыша, которую иногда называют односкатной крышей, представляет собой односкатную крышу, которую также можно описать как наклонную плоскую крышу. Его простая форма привлекает архитекторов и строителей, которые ориентируются на минималистский дизайн. Односкатные крыши легко построить и использовать меньше строительных материалов. Их шаг позволяет легко стекать снегу и воде. Односкатные крыши могут быть проблематичными в регионах с сильным ветром.

Довольно поразительный своим простым дизайном, этот дом в современном стиле с 4 спальнями и 2 ванными комнатами использует односкатную крышу для основной резиденции и гаража, чтобы подчеркнуть его минималистские тона (План № 158-1319).

Разновидностью односкатной крыши является «двойной навес», в котором еще две плоскости крыши на доме наклонены в противоположные стороны.Двойной навес также можно рассматривать как разобранную двускатную крышу, причем две плоскости фронтона выглядят как две отдельные плоскости, одна выше другой в современном доме.

Этот дом в современном стиле с 2 спальнями, 1 ванной и 1 половиной ванны имеет двухскатную крышу. Меньшая и пологая крыша немного выше, чем более длинная крутая крыша. Это своего рода разобранная двускатная или решетчатая крыша (план № 138-1306).
Крыло чайки (или крыша-бабочка)

Уникальная форма крыши в виде крыла чайки — перевернутый фронтон, который выглядит как крылья чайки в полете — сделала ее отличительной чертой многих современных домов середины века.Сегодня крыша в виде крыла чайки чаще всего используется в современных, экологически чистых и тропических домах.

Несмотря на то, что крыша в виде крыла «крыло чайки» выглядит потрясающе, она представляет собой проблему, связанную со сложностью конструкции и затратами на техническое обслуживание. Дренажные системы могут засориться и вызвать утечку воды. Со временем это может ослабить конструкцию и привести к обрушению крыши, если за ней не ухаживать. Но по чистой красоте и чистым линиям нет ничего лучше крыла чайки.

Использование сочетания стилей крыши позволяет создать интересный архитектурный профиль дома.В этом доме в стиле модерн середины века с 3 спальнями и 3,5 ванными комнатами используются плоские, навесные и — в средней части — крыши крыла чайки (план № 202-1026).
5. Подобрать кровельный материал к крыше

Существует не только кровля различной формы, но и ряд кровельных материалов, в том числе битумная композитная черепица; металлическая, глиняная или бетонная черепица; шифер; и деревянная черепица и тряска.

Ваш выбор зависит от формы вашей крыши; для более крутых склонов и плоских крыш требуются разные материалы.Например, на плоских крышах и крышах с очень низким уклоном нельзя использовать черепицу, тряпку, черепицу или любой другой фрагментарный, прерывистый кровельный материал; вам необходимо использовать листовую рулонную кровлю или металл для ровной поверхности с минимальным нахлестом, чтобы исключить или почти исключить возможность протекания на неглубокой поверхности. И помните, что вес материалов должен дополнять структуру нового дома.

Этот одноэтажный дом в переходном стиле с 3 спальнями и 3,5 ванными комнатами, оформленный в стиле ремесленников, отличается очень яркой комбинацией двускатной и шатровой крыши (план № 161-1081).
6. Сохраняйте простоту

Проектируя крышу, проявляйте сдержанность. Имейте в виду, что простота — это красота . Вы можете создать интересную и привлекательную крышу, выбрав более традиционные варианты. Если вы хотите комбинировать дизайн, выберите интегрированную комбинацию фронтон / бедра. В противном случае просто выберите один привлекательный тип крыши для своего дома.

Хотя выбор конструкции крыши для вашего нового дома может быть трудным, постарайтесь не перегружать себя этой проблемой.Вместо этого сделайте его интересным и веселым, хорошо подготовившись и обращая внимание на детали.

Сноска : Основное изображение в этой статье представляет собой одноэтажный переходный дом с 4 спальнями и 2,5 ванными комнатами, оформленный в стиле ремесленника, который отличается привлекательной двускатной крышей и мансардой. Для получения дополнительной информации см. План № 142-1169.

Дополнительные источники:

Группа Элитного Дизайна

Сметчик затрат на кровлю

A1 Кровля и строительство

.

Как построить бревенчатый домик (… с нуля и вручную)

Жизнь в красивой бревенчатой ​​хижине ручной работы воплотит в реальность многие поселенцы и мечты, не связанные с электросетью…

… и это именно то, чего мы хотим достичь в этом руководстве! Это руководство является отправной точкой для всех, кто хочет построить бревенчатый домик с нуля.

В эпоху сборной мебели и модульных бетонных домов бревенчатый домик придает уникальный характер, источая мастерство, деревенский шарм и природу.

Построить бревенчатый домик — это очень увлекательно!

Строительство бревенчатой ​​хижины не требует большого количества предыдущего опыта, навыков или таланта, но это потребует тяжелой работы, планирования, хороших инструментов и природных ресурсов.

Приведенное ниже руководство подробно расскажет обо всем, что вам нужно знать, когда речь идет о строительстве собственной бревенчатой ​​хижины.

Так что продолжайте читать, если хотите узнать, как построить бревенчатую хижину…

В приведенном ниже руководстве рассматриваются основы и основы строительства бревенчатой ​​хижины. Если вы ищете подробное пошаговое руководство с подробными цветовыми диаграммами и руководством экспертов, прочтите;
Как построить дом из бревна — Полное руководство по созданию дома своей мечты.

Прежде чем вы узнаете, как построить бревенчатый домик, получите немного мотивации

от этой пары с Аляски!
Шаги, связанные с

Вот пять этапов строительства, которые вам нужно будет выполнить, чтобы построить бревенчатый домик:

  1. Планирование бревенчатой ​​хижины
  2. Сбор и подготовка журналов
  3. Создание фундамента
  4. Укладка бревен
  5. Внешний вид и обслуживание бревенчатой ​​хижины
Инфографика

Top-tip
Вы можете щелкнуть инфографику ниже, чтобы перейти к полноразмерному графическому изображению с конкретной информацией.

Вставьте эту инфографику на свой веб-сайт (скопируйте приведенный ниже код):
a > Инфографика — Log Cabin Hub .

Как построить бревенчатый дом

Строительство бревенчатой ​​хижины требует много физического и тяжелого труда. Большая часть вашей работы будет заключаться в валке, распиловке, зачистке, надрезании и подъеме бревен при постройке кабины. Многие новички часто спрашивают:

  • Сколько времени нужно, чтобы построить бревенчатый дом?
  • Сколько будет стоить постройка бревенчатой ​​хижины?
  • Где построить бревенчатую хижину?
  • Может ли кто-нибудь без какого-либо мастерства построить бревенчатый дом?
  • и… Сколько логов мне понадобится ?!

Это руководство ответит на все эти вопросы … и, что более важно, покажет, обсудит и научит вас, как построить бревенчатый дом.

Шаг 1. Планирование бревенчатой ​​хижины

.

Полное руководство по крышам | Домостроение

Когда дело доходит до крыши, есть вариации, которые могут затруднить выбор правильного варианта для вашего проекта. Следуйте этому руководству, чтобы получить все, что вам нужно знать, чтобы сделать правильный выбор кровли для своего дома, независимо от того, строите ли вы с нуля, расширяете или ремонтируете.

Это полное руководство охватывает структуру, дизайн и стоимость, а также дает советы для тех, кто хочет сделать или отремонтировать существующую крышу своими руками.

Выбор конструкции

Когда дело доходит до крыши, вы можете выбрать из множества конструкций, включая традиционные, плоские, зеленые и изогнутые.Следуйте этому совету, чтобы понять плюсы и минусы каждой структуры, чтобы помочь вам принять правильное решение.

При взвешивании вариантов задайте себе следующие вопросы:

  • Сколько вы хотите потратить?
  • Насколько сложный дизайн вам нужен?
  • Вы хотите иметь возможность использовать / преобразовать пространство на крыше в какой-то момент?
Плоская крыша этого одноэтажного дома от Strom Architects подчеркивает простые минималистские линии. (Изображение предоставлено Мартином Гарднером c / o Strom Architects)

Правильный дизайн

Крыша — одна из ключевых внешних характеристик вашего дома, и если вы ошибетесь, пострадает весь проект. Здесь на помощь приходит pitch , и это будет зависеть от стиля дома, который вы строите или ремонтируете. Слишком круто, и дом не только будет выглядеть странно, но и за эту привилегию придется платить больше материалов.

Аналогично, чем ниже уклон, тем больше объем воды, собираемой и сбрасываемой на склоне, поэтому вам нужно убедиться, что выбранное вами покрытие выдерживает ожидаемый объем воды.Когда дело доходит до плоских конструкций, которые на самом деле не являются плоскими, вам нужно подумать об очень мелком уклоне, чтобы вода могла стекать, а не скапливаться на крыше.

Шаг также жизненно важен, если вы планируете преобразовать площадь, созданную крышей — слишком пологий уклон, и вы не сможете эффективно использовать пространство.

Здесь важен баланс между внешним видом и практичностью.

У вас есть другие варианты дизайна, когда речь идет о типе крыши:

  • Односкатный: Имеет только одну наклонную плоскость. Отлично подходит для максимального увеличения пространства с одной стороны, возможно, для улучшения обзора.
  • Duopitch: Скатная крыша, состоящая из двух наклонных плоскостей, которые пересекаются на верхнем коньке с фронтоном на обоих концах
  • Бедро: Скатная конструкция со скатами на всех четырех стороны, которые сходятся в углах, образуя бедра; может быть, а может и нет.
  • Мансарда: Вариант с шатровым или остроконечным скатом, в котором каждая плоскость двоякосидная. Популярная недвижимость во Франции и США.
Плоская крыша этого реконструированного дома в стиле Баухаус была преобразована в большую террасу на крыше, которая идеально подходит для развлечений. (Изображение предоставлено Саймоном Максвеллом)

Разрешение на планирование

Если вы хотите построить, например, новый дом с крутой крышей, который будет выше, чем соседние здания, вероятно, вы столкнетесь с возражениями со стороны местных властей. отдел. Обратитесь за советом к местным властям перед подачей заявки, чтобы получить оценку ваших планов от местного сотрудника по планированию, чтобы получить наилучшие шансы на успешную подачу заявки.

Что касается существующих жилищ, вы можете внести множество изменений и улучшений в соответствии с вашими Правами на Разрешенное строительство.Добавление фонарей, изменение кровельного покрытия и добавление слуховых окон — это улучшения, которые обычно не требуют разрешения на планирование, и пока соблюдаются определенные ограничения и условия, вы обычно можете преобразовать чердак под разрешенную застройку.

Всегда уточняйте в местном управлении по планированию, подпадает ли предлагаемая работа под ваше разрешенное пособие на развитие.

Стоимость

Уровень сложности конструкции, когда дело касается крыши, несомненно, повлияет на стоимость.Чем проще форма, тем дешевле цена. Если вы хотите снизить затраты, выберите кровельную систему, которую можно быстро собрать, чтобы сократить время рабочего на месте.

В некоторых случаях может быть более экономичным выбрать изначально более дорогую конструкцию крыши, если это позволит вам легко (и относительно дешево) преобразовать пространство во что-то пригодное для использования в будущем.

Когда дело доходит до кровельного покрытия, опять же, все будет зависеть от выбранного вами материала.Следуйте этому руководству для разбивки стоимости.

Как построить крышу

Несмотря на то, что относительно немногие самостоятельные строители будут практиковать, когда дело доходит до этой части проекта, важно понимать, как делается крыша, особенно если вы управляете проектом и используете ваши собственные сделки.

Выбор кровельного шифера

Это непростой выбор, учитывая доступные варианты, и стоит спросить себя, хотите ли вы, чтобы ваш шифер был местного производства , и хотите ли вы натуральный или мужской -плитка . В зависимости от ваших предпочтений, стоимость и обслуживание будут разными.

Ремонт

Если вы ремонтируете, вы, вероятно, столкнетесь с рядом распространенных проблем, от неправильной фиксации, отсутствия или поломки плитки до провисания откосов. В то время как обследования часто выявляют дефекты, требующие неотложного внимания (для предотвращения утечки, которая может привести к повреждению конструкции собственности), необходимость в полной замене кровли возникает сравнительно редко.

В этом практическом руководстве объясняется, как выявлять дефекты, необходимые ремонтные работы и их стоимость.

.

Крыша — Как работает дом

В этом доме используется фермы для каркаса крыши. Фермы представляют собой сборные триангулированные деревянные конструкции, используемые для поддержки крыши. Альтернативой является создание каркаса крыши из 2×8 и 2×10. Фермы в наши дни довольно распространены, потому что они имеют пять больших преимуществ с точки зрения строителя:

  • Фермы невероятно прочные.
  • Поскольку они строятся строго из более коротких пиломатериалов 2х4, они, как правило, намного дешевле альтернативы.
  • Вы можете создать практически любую форму по индивидуальному заказу, и это позволяет использовать интересные функции, такие как соборные потолки, по низкой цене.
  • Ферма позволяет перекрыть большое расстояние, и ферма передает весь вес на внешние стены. Таким образом, ни одна из внутренних стен не является «несущей», поэтому они могут идти куда угодно, а позже легко перемещаются.
  • Фермы быстро растут!

С точки зрения домовладельца, одним большим недостатком является то, что у вас нет чердака. C’est la vie

Объявление

Фермы бывают нескольких стандартных конфигураций:

Фермы фронтона используются на концах крыши (крайние фермы на обоих концах). Вертикальные детали имеют 16 дюймов в центре, так что сайдинг можно прибивать. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит так:

Левая сторона будет представлять собой собор над гостиной. Для парадной комнаты используются ножничные фермы, а над гаражом — М-фермы. Фронтальные фермы используются на концах трех линий крыши.

Фермы укладываются в кулак поверх стен вручную или с помощью крана.

Эти фермы поднялись примерно за четыре часа. Они расположены по центру 24 дюйма.

Фермы крепятся к стенам небольшими металлическими пластинами.

Когда фермы подняты, крыша покрывается фанерой или OSB, что придает кровле огромную жесткость.

В этом доме две небольшие нестандартные крыши: крыша над крыльцом (см. Следующий раздел) и крыша над проходом.

Обрамление кровли без ферм на самом деле довольно сложно. Углы, которые можно найти в любой крыше, кроме самой простой, становятся сложными.

.

Конструкции крыши традиционной русской избы • Изба

В традиционной русской избе оптимально сочетались и «польза», и «красота», что особенно проявлялось при завершении возведения. Многие мастера именно в завершении строительства видели всеобъемлющую красоту всего здания. Простота конструкции и богатые украшения крыши традиционной русской избы и сегодня удивляют гармоничным сочетанием всех своих конструктивных и художественных элементов.

Конструкции крыши традиционной русской избы

Особенно простой и функциональной конструкцией обладала безгвоздевая самцовая кровля, являющейся одной из самых древних. Опорами такой крыши служили фронтоны торцовых стен из бревен, так называемые «залобниками». На верхний венец сруба, который называли «охулупным», укладывались, укорачиваясь, бревна главного и заднего фасада до самого конька. Эти бревна называли «самцами». В треугольники, образованные укладкой таких бревен, врубали бревна — «слеги», которые выполняли функцию основания кровли или «решетины». Верхушки фронтов соединяла слега, называемая «князевой». Именно это бревно являлось завершением конструкции крыши.

К основанию крыши крепились крюки природного происхождения, или «курицы», которые изготавливали из выкорчеванных с корнем стволов молодых елей, которые тщательно обтесывали. «Курицами» их прозвали из-за того, что мастера естественно отогнутые концы оформляли в виде птичьих голов. Эти художественные крюки предназначались для крепления сточных желобов, которые выдалбливались по длине бревна. В них упирались кровельные тесовые доски, уложенные на обрешетку.

Устройство кровли обычно было двухслойным. Нижний слой, который выполняли из теса, который укладывали плотно друг к другу. Затем на крышу укладывался слой из бересты, которая известна своей влагостойкостью, а уже верхний слой кровли выполнялся укладкой дранки, представляющей собой колотые двухметровые доски, которые плотно прижимались к скатам небольшими бревнами, так называемыми «гнетами».

На стык скатов устанавливали так называемый «шелом», представляющее собой корытообразное бревно, его конец которого выходил на передний фасад. Этот элемент крыши изготавливали из тяжелого массивного бревна, которое еще называли «охлупнем». Оно плотно прижимало тесины, предотвращая снос их ветром. Передний конец этого бревна скульптурной резьбой выполнялся в виде головы коня или птицы. В северных районах страны конец шелома выполняли в виде головы оленя, которую венчали настоящие оленьи рога. Искусное выполнение этих скульптурных элементов необычайно красиво смотрелись на фоне неба.

Такое художественное завершение строительства избы для простого народа имело чуть ли не ритуальный смысл, который скорее всего был связан с древне языческим культом коня. Изображения коней очень часто встречаются во внешнем и внутреннем убранстве изб, в росписях мебели, перегородок и обшивочных досок печи. Голова коня часто украшала прялки и другие предметы быта. Значение этой символики было со временем утрачено, но традиция украшения верхней части крыши скульптурной резьбой в форме головы коня бережно хранилась веками, получив даже отдельное название – «конек».

Особенно интересный конструктивный прием использовали для поддержания широкого свеса крыши. Для этого с главного фасада выполняли постепенное удлинение выходящих за пределы сруба верхних бревен. В результате чего получались своего рода массивные кронштейны, которые и служили опорой передней части кровли. Широко выступающая крыша выполнялась для защиты венцов сруба от природных осадков. Эти кронштейны для поддержания крыши в народе прозвали «выпусками», «повалами» и «помочами». Обычно на них также устраивали балконы, обходные галереи, крыльцо и т.д. Их украшали четкой и простой резьбой, которая придавала дому более привлекательный и монументальный вид.

Именно «самцовый» тип устройства кровли получил наибольшее распространение на Севере, с его добротными лесами. Рассматривая конструкцию традиционной русской избы, заметно, что мастера особо важные структурные узлы самцовой кровли, играющие главную роль в создании общей композиции, всегда подчеркивали художественным оформлением: скульптурной резьбой, орнаментами и т.д.

В более позднем искусстве русского зодчества, которое особенно широко распространилось в областях средней полосы России, крышу стали выполнять с использованием стропильной системы, а бревенчатые фронтоны заменили на дощатые. Такое конструктивное решение, хоть и было практичным, с точки зрения общей композиции и фактуры здания было невыразительным, поэтому мастера стали применять лобовую резную доску, которая была очень широкой и сглаживала этот нелепый переход от бревенчатой стены к дощатой. Кроме того, этот художественный прием позволял избавиться от щели, получавшейся при устройстве дощатых фронтов. Однако, некоторые элементы более ранних сооружений еще долго использовались в этом типе крестьянских изб. Это и стало основной причиной применения традиционной схемы декоративного украшения главного фасада.

Различные конструкции крыш бревенчатого дома. Стропила на сруб из бревна Как сделать крышу на доме из сруба

Деревянный сруб из бруса или бревна – традиционная для России постройка, которая используется как для жилья, так и для хозяйственных помещений. Процесс сборки такого здания происходит согласно давно известным и постоянно совершенствующимся технологиям, поэтому дом получается уютным, теплым и комфортным для проживания. Особого внимания заслуживает устройство стропильного каркаса, ведь от его прочности и надежности зависят многие качества кровли и особенности функционирования двускатной крыши. Важно знать, как установить стропила на сруб, чтобы они выдержали все необходимые нагрузки и прослужили верно на протяжении долгих лет.

Стропильной системой принято называть каркас крыши, уникальную совокупность опорных элементов, придающих ей форму, уклон и достаточную несущую способность. Такой фундамент кровли изготавливается из сухой и прочной древесины, прошедшей обработку антисептическими препаратами, или же профиля из металла. Этот каркас равномерно распределяет все приходящиеся на него нагрузки между несущими стенами. На срубах используются следующие виды стропил:

  • Висячие. Такие стропила имеют лишь одну точку опоры – мауэрлат, друг в друга они упираются свободным концом стропильной ноги, образуя при этом своеобразную треугольную арку. Данная конструкция для двухскатной крыши применяется, когда сруб внутри не имеет несущих стен, на которые было бы возможно установить стойки. Эта стропильная система испытывает достаточную нагрузку на распирание, именно поэтому она включает разного рода затяжки, призванные компенсировать такое напряжение. Висячие стропила отличаются своей массивностью и некоторой сложностью монтажа.
  • Наслонные. Этот тип стропил имеет две точки опоры – тот самый мауэрлат и коньковый прогон, поддерживающий вертикальные стойки. Данная конструкция используется при условии, что внутри сруба имеется хотя бы одна несущая стену либо ряд колонн, на которые может быть разгружен конек. Наслонные стропила испытывают нагрузку лишь на прогиб, поэтому устанавливать их проще.

Сруб изготавливается из всем известного натурального стройматериала – древесины, которая обладает уникальными свойствами. По окончанию сборки конструкции начинается выравнивание влажности дерева, поэтому стропильная система обычно дает усадку на протяжении около 4 лет эксплуатации.

Важно! Наиболее значительные изменения размеров объекта происходят в первый год, поэтому закреплять стропила рекомендуется лишь по прошествии этого времени.

Способы крепления

Крепление стропил к срубу из дерева – технологически достаточно сложный процесс, от правильного выполнения которого напрямую зависит прочность, долговечность и целостность кровли. При работе следует учитывать, что древесина в процессе высыхания имеет свойство оседать, поэтому геометрия всего здания изменяется. Помимо этого, данный материал подвержен термическому расширению, так что слишком жестко крепить стропила на сруб не нужно во избежание деформации. Стропильные ноги к срубу можно крепить двумя видами креплений:

  • Подвижные. Такими креплениями стропил называются специальные металлические крепежные изделия, позволяющие давать конструкции определенную степень свободы в движении и изменении размеров. С помощью них стропильные ноги не получают нагрузку на прогиб, а также могут реагировать на малейшие колебания температуры, подстраиваясь под геометрию сруба. Эти изделия позволяют крепить стропильный каркас до окончания усадки здания без риска деформации.
  • Стационарные. Крепления неподвижного типа не оставляют запаса подвижности при установке стропил, однако они в большей степени гарантируют прочность и жесткость конструкции. В роли таких крепежных элементов выступают гвозди, деревянные нагеля, саморезы, металлические скобы, накладки и так далее.

Важно! Сруб из дерева обладает одной крайне уникальной способностью – он умеет, как говорят в народе, «дышать». Это означает, что сруб сам может регулировать влажность в помещении, из-за чего его размеры и не имеют четкой фиксации.

Подвижные крепления, способные подстраиваться под усадку стен и изменение размеров материала в результате реакции на термическое воздействие – оптимальный вариант крепления к срубу стропил.

Способы сборки

После того, как усадка деревянного сруба окончательно прошла, приступают к налаживанию стропильной системы и возведению кровли. Данный процесс сложный и кропотливый, особенно если работать в одиночку. Имеется 2 способа правильной установки каркаса на мауэрлат:

  • Монтаж готовых стропильных ферм. Этот процесс заключается в сборке необходимых стропильных ферм попросту «на земле» с дальнейшим подъемом их на нужное место установки в собранном виде. Для поднятия таких массивных и тяжелых конструкций нужна специальная техника типа крана, автовышки, трактора и тому подобного. Так обычно устанавливают наслонные стропила, весящие меньше других конструкций.
  • Сборка ферм «на высоте». При наличии большого веса и размеров конструкции стропильной системы наряду с отсутствием специальной техники, фермы собираются прямо на месте. Минусом данной технологии считается сложность и неудобство таких работ.

Стоит учесть, что опытные мастера достаточно редко пользуются методом установки готовых стропильных ферм, потому что эти конструкции не позволяют добиться высокой точности подгонки элементов, хоть и значительно экономят время.

Стропильная система на срубе пусть и достаточно распространенный вариант на территории России, но к вопросу монтажа стропил всегда нужно подходить со всей ответственностью, ведь от этого зависит надежность двускатной крыши и всего здания в целом.

В России строительство жилых построек из дерева основывается на многолетнем опыте и древних традиций. Этот надежный материал наши предки выбрали неслучайно. Древесина до сих пор ценится за маленький вес, простоту обработки, низкую теплопроводность и здоровый, целебный микроклимат, который формируется в стенах деревянного дома. Многие люди, отстраивающие брусовые и бревенчатые загородные, дачные и даже городские дома, задаются вопросом, какая кровля лучше подходит для сооружений из этого материала. В этой статье мы расскажем о наиболее удачных конструкциях крыши и кровельных материалах, подходящих для деревянного строительства.

Кровля – неотъемлемая часть конструкции деревянного дома, от качества которой зависит срок службы строения, безопасность проживающих в нем людей, а также температурный режим в холодное и теплое время года. Крыша считается одним из наиболее сложным для строительства узлом, так как она состоит из множества элементов и по строению напоминает слоеный пирог. Для деревянного дома характерны два типа кровли:

  • Холодная. Холодной называют кровлю, если ее строение не включает в себя термоизоляционный материал. Такую конструкцию традиционно имели русские терема. Чердак холодной крыши не использовался постоянно, поэтому утепляли не скаты, а половые перекрытия с помощью засыпного термоизоляционного материала, чаще всего опилок.
  • Теплая. Теплой называют кровлю, возводимую над жилыми мансардами или просто отапливаемыми помещениями. В состав кровельного пирога в таком случае обязательно включают утеплитель и пароизоляцию. Строительство теплой крыши обходится дороже, зато она помогает значительно увеличить площадь дома за счет использования подкровельного пространства.

Важно! Современные деревянные дома можно строить с холодной и теплой крышей в зависимости от проекта и потребностей застройщика. Опытные мастера считают, что для сооружений с неотапливаемым вторым этажом или используемых сезонно лучше выбрать более легкую и недорогую холодную кровлю, которая формирует естественную воздушную подушку, защищающую от перегрева и переохлаждения.

Разновидности форм

Форма крыши деревянного дома может быть разнообразной. Выбор вида и количества скатов кровли зависит от конструкции сооружения, климатических факторов, характера использования подкровельного пространства и вкусовых предпочтений застройщика. Наиболее подходящими формами для кровли домов из дерева считают:


Обратите внимание! Решая, какую крышу выбрать для деревянного дома, внимательно отнеситесь к углу наклона скатов. Выбор этого показателя основывается на климатических условиях, характерных для региона строительства. Для районов с большим количеством осадков в зимний период подходят конструкции с уклоном 40-45 градусов, со скатов которых легко скатывается снег. Для ветреной местности лучше подходят пологие крыши, угол наклона скатов которых не превышает 20-25 градусов.

Кровельный материал

Строительный рынок предлагает огромный выбор кровельных материалов, подходящих для перекрытия крыши деревянного дома. Они отличаются высокой погодоустойчивостью, прочностью, длительным сроком службы и эстетичным внешним видом. Кровля сооружений из дерева не должна мешать их «дышать», создавая парниковый эффект, поэтому опытные мастера рекомендуют выбирать среди следующих покрытий:


Учтите, что лучше для перекрытия деревянного дома использовать легкие, долговечные и негорючие материалы, не утяжеляющие конструкцию дома. Если выбирать по этим критериям, то лидерами становится металлочерепица и фальцевая кровля из оцинковки.

Строительство крыши для домов из дерева отличается от возведения кровель для сооружений из других материалов. Неопытный мастер может совершить некоторые ошибки, которые могут привести к деформации или даже обрушению конструкции. Чтобы избежать проблем при эксплуатации дома, необходимо учитывать следующие факторы:

  1. Время на усадку. Учтите, что брусовые и деревянные дома, в течении первого времени после строительства усаживаются, значительно изменяясь в размерах. Поэтому кровля для них возводится только спустя год поле сооружения.
  2. Использование подвижных креплений. При изменении влажности древесина меняется в объемах, поэтому про деревянные дома говорят, что они дышат. Кроме того, они дают усадку даже через пять лет после возведения. Поэтому при возведении стропильной системы рекомендуется использовать подвижные и скользящие крепления.
  3. Пожароопасность. Дерево относится к легко воспламеняющимся материалам, поэтому элементы стропильного каркаса рекомендуется обрабатывать огнеблокирующими веществами. Лучше, если кровельное покрытие для таких домов будет негорючим, к примеру, металлочерепица.

Важно! Для утепления крыши деревянных домов используют только паропроницаемые экологичные материалы, н создающие внутри «парникового эффекта», который приводит к отсыреванию или загниванию древесины.

В этой статье мы поговорим об особенностях конструкции крыши домов, построенных из дерева, а точнее бревенчатых домов и домов из бруса. Объединяет их то, что они после сборки подвержены усадке.

Здесь на всех картинках будут показаны , просто потому, что бревенчатые стены мне пока трудно рисовать на компьютере. А в общем, всё что будет говориться, относится в равной степени и к брусовым домам и к бревенчатым.

Итак, все деревянные постройки в зависимости от особенностей строительства крыши домов можно разделить на два вида:

С каркасными фронтонами;

С фронтонами из бруса либо бревенчатые.

I Вариант:

Если крыша делается с каркасными фронтонами, то в принципе она ни чем не отличается от крыш кирпичных домов, которые мы рассматривали в прошлых статьях.

Допустим у нас имеется коробка дома, показанная на рис.1:

Рисунок 1

Мы можем построить либо двухскатную крышу с наслонными стропилами, с опиранием последних на балки перекрытия (см. рис.2):

Рисунок 2

Или на таком доме мы можем сделать крышу с висячими стропилами с опиранием последних также на балки перекрытия, как показано на рис.3 или как подробно описывалось

Рисунок 3

Мы видим, что здесь нет конькового бруса, опирающегося на среднюю несущую перегородку. Верхние концы стропил опираются друг на друга через коньковую доску. Роль затяжек выполняют балки перекрытия.

Также мы можем использовать обе эти схемы, только нижний конец стропил опереть не на балки перекрытия, а на мауэрлат. Вернее на верхний венец коробки (сруба), т. к. в деревянных домах именно он и является мауэрлатом. В данном случае при использовании висячих стропил нужно будет добавить затяжки. Подобные крыши были ранее описаны в статьях и .

Итак, мы имеем четыре схемы. О последовательности возведения двухскатных крыш и необходимых расчётах, думаю, мы уже достаточно поговорили в предыдущих статьях. Какую схему выбрать, решать Вам. С точки зрения надёжности и простоты сооружения, я бы предпочёл самый первый вариант – наслонные стропила с опиранием на балки перекрытия (см. рис.2), конечно при условии, что у нас есть средняя несущая перегородка.

II Вариант:

Теперь давайте поговорим об особенностях крыши домов с фронтонами из бруса либо бревна. Главной их особенностью является то, что фронтон подвержен усадке, т.е. со временем его высота меняется (уменьшается), соответственно меняется и угол наклона скатов (также уменьшается). К чему это может привести? Давайте посмотрим на рисунок 4:

Рисунок 4

Мы взяли ту же коробку дома и сделали фронтоны из бруса. На них положили коньковый брус, чтобы устанавливать наслонные стропила. Конечно, при такой длине очевидно, что конёк не выдержит. Кому то здесь может прийти в голову мысль поставить под него вертикальные стойки, оперев их на среднюю перегородку.

Но скажем так, мысль эта очень плохая. Высота этих стоек со временем не будет меняться, т.к. усушка древесины вдоль волокон составляет всего лишь 0,1-0,3%. Высота же фронтонов может уменьшиться до 8-10 %. Т.е. при высоте фронтона в 1,5 метра, он может сесть на 12-15 см. Представьте, что при этом произойдёт с крышей.

В связи с этим, если мы хотим сделать фронтоны из бруса (бревна), средняя перегородка должна быть собрана до самого верха и осаживаться вместе с фронтонами. На рисунке 5 для примера показаны несколько домов, где коньковый брус при усадке дома будет опускаться равномерно:

Рисунок 5

На последнем фото мы видим, что коньковый брус на балконе подпирается вертикальной стойкой. Но стойка эта устанавливается через специальный винтовой компенсатор усадки сруба.

Теперь немного о закреплении нижних концов стропил на домах с фронтонами из бревна или бруса.

Если мы представим процесс усадки фронтона и соответственно опускания вниз верхнего конца стропила, то становится очевидным, что нижний конец стропила при этом будет смещаться относительно стены, т.е. как бы сползать вниз. Но как в таком случае закрепить стропило, чтобы обеспечить его подвижность. Способы крепления стропила к мауэрлату, которые мы рассматривали раньше, здесь не подходят. А схема с опиранием стропил на балки перекрытия в данном случае вообще не применима.

Как выполняется данное соединение показано на рисунке 6:

Рисунок 6

На брусе или бревне делается неглубокий пропил (стопило не запиливается) и устанавливается специальная скользящая опора. Нужно следить за двумя моментами. «Скользячка» должна стоять перпендикулярно к стропилу, и при установке она должна быть взведена в крайнее нижнее положение (как показано на фото выше), чтобы обеспечить максимально возможный ход стропила при усадке фронтона.

Также свои особенности имеет соединение стропил между собой вверху на коньке. Они должны иметь возможность немного изменять при усадке угол наклона. Два наиболее простых способа, как это обеспечить показано на рисунке 7:

Рисунок 7

Итак, подведём итог. В крышах с фронтонами из брёвен или бруса стропила при усадке должны иметь возможность двигаться и ничто не должно этому мешать. На такие стропила не ставятся никакие затяжки и дополнительные промежуточные стойки. Соединения также делаются подвижными.

Оценок: 0

Время чтения: 5 минут

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают с учетом всех особенностей данного материала и проекта.

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

  • с утеплением;
  • без использования утеплителя;
  • чердачной;
  • бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

  • Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
  • Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки. Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.


1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

  • Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
  • Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
  • По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Главная » Строительные элементы и конструкции » Различные конструкции крыш бревенчатого дома. Стропила на сруб из бревна Как сделать крышу на доме из сруба

Фигурный резной конек крыши дома

Категория: Резной декор дома


Фигурный резной конек крыши дома

Подобные завершения отмечены у сельских жилых домов. Это традиция, которая тянется к нам из прошлых веков. Но она не устарела, так как не устарела и сама самцовая кровля. Крыша такой конструкции – двускатная. Обычно два фронтона из Рубленных бревен продолжают стены, сужаясь кверху треугольниками. Бревна этих треугольников называют самцами. Самцовые фронтоны соединяются длинными бревнами – слегами, которые образуют скаты крыши.

Далее по всей длине крыши в слеги с интервалами в метр-полтора врубаются деревянные крюки из молодых елей – курицы. В старину они действительно напоминали каких-то птиц. На эти крюки укладывались желоба – потоки. Они служили для отведения воды и для поддержания и крепления теса, которым покрывали скаты крыши. Стык тесин по верху закрепляли специальным бревном с пазом в нижней его части.

Рис. 1. Шаблон составленной композиции полукруглой формы из контурных фигур птиц

Рис. 2. Шаблоны составленных композиций из контурных фигур стилизованных рисунков птиц

Его насаживали сверху на тесины так, что они не двигались. Или, по старинному – не шелохнутся. Такое бревно называли охлупнем, шеломом или коньковой слегой.

Самцовые кровли в старину называли еще кровлями «по потокам» и «по курице», они бывали, как правило, безгвоздевые.

Рис. 3. Шаблон составленной композиции полукруглой формы из контурных фигур птиц

В завершение коньковой слеги делался выступ, но чаще всего в виде какой-нибудь фигуры. Как обычно это была голова лошади, петуха, диск солнца или просто резная фигура любой формы.

Самцовые кровли в настоящее время выполняются из разнообразного строительного материала

Рис. 4. Шаблоны для составления симметричных композиций полукруглых форм

и конструкции. Они бывают деревянные и металлические. Но по-прежнему, как и в старину, соответственно оформляется завершение крыши – конек. Такое завершение может быть разнообразным. Его можно выбрать из прилагаемых шаблонов. Выбрав один из них в соответствии с вашей крышей, контурных размеров, ее можно соответственно оформить, и тем самым украсить фасад дома (или иной постройки – бытовки, бани, сарая, гаража) – резным коньком.

Чаще всего это делают в виде резной доски, в этом; деле используется прорезная резьба.

Но чаще всего на коньке крыши устанавливался; вырезанный из деревянной доски петух, а то и це лых два.

Рис. 5. Конек кровли старинного крестьянского дома, выполненный ажурной прорезной резьбой с использованием накладной и скульптурной резьбы

Рис. 6. Шаблоны рисунков стилизованных птиц — петухов

Рис. 7. Шаблоны рисунков стилизованных растений



Резной декор дома — Фигурный резной конек крыши дома

Килевидная крыша

  Килевидная крыша — это разновидность скатной крыши, отличительной особенностью которой является форма щипца, состоящая из двух криволинейных скатов, схожая на перевёрнутый киль корабля.

  Из-за ряда особенностей и сложности конструкции, килевидные крыши очень редки в применении в строениях предназначенных для жилья и чаще встречаются как дополнительные элементы конструкций крыш в религиозных (церкви, храмы) и исторических сооружениях .

Килевидные крыши

  Покрытие любого дома является конструктивной и важной частью строительства. Несущее ограждающее сооружение обеспечивает зданию долговечность и защиту от воздействия внешней среды. Среди типов и форм верхних конструкции особое место занимает скатное покрытие — это крыша килевидной формы, имеющая два криволинейных ската.

Историческое предназначение конструкции

  Самцовая двухскатная конструкция является одной из старейших методик возведения покрытий. На протяжении нескольких веков, архитектура крыши видоизменялась, за счёт изменения длины самцов принимая четырёх,- шести,- восьми скатные формы. Конструкция, получилась в форме бочки с заострённым верхом на фасаде и фронтоном в виде луковицы в разрезе (луковичный фронтон). Такой тип крыши часто использовали при строительстве замков и храмов, где венцом вершины являлся крест или шпиль.

  Килевидная крыша, напоминающая перевёрнутый киль корабля, так же характерна и для деревянного зодчества Древней Руси, и считается высшей степенью кровельного и строительного мастерства. Подобные крыши возводились на жилых домах и культовых сооружениях. Уникальность зодчих крыш заключалась в способности удерживаться на здании без гвоздей и клея.

  Модернизированная килевидная конструкция с успехом возводится и сегодня.


В свою конструкцию килевидные крыши взяли по немногу от таких видов крыш как:

  • Двускатные -. килевидная крыша состоит из двух скатов;
  • Ломанные — криволинейность придаётся за счёт округления изломов;
  • Купольные и луковичные — очень похожие внешне, но в отличии от килевидных они не имеют фронтонов.

  В настоящее время современные технологии в строительстве позволяют возводить исторически традиционные сложные архитектурные формы на более высоком технологическом уровне. Но несмотря на это, килевидные крыши в современном мире не имеют былой популярности. В период строительства «светлого коммунистического будущего», как и многие другие ручные ремёсла, кровельное ремесло потерпело больших утрат и потеряло передачу традиций и технологий «от сына к отцу». Почти за столетие, кровельное ремесло потерпело значительных потерь, а килевидные крыши были надолго забыты.

  В наше время идёт возрождение былых традиций и реконструкция исторических строений. Возможно, что килевидные крыши появятся повсеместно — время покажет. А пока, можно упомянуть Измайловский кремль, где представлено большое разнообразие форм крыш, а килевидные элементы украшают крыши нескольких строений:

  Бесспорно, килевидные формы придают более эстетический и привлекательный вид не только крышам, но и слуховым окнам и козырькам.

  В качестве кровельного покрытия для килевидных крыш можно применять тонколистовой металл по технологии кровельной шашки, битумную черепицу и традиционные для данного вида крыш деревянную щепу и солому.


Плюсы и минусы килевидных крыш

  Основные достоинства:

  Возводя выбранную конструкцию необходимо учитывать и её недостатки:

  • не все кровельные покрытия подходят для данного типа крыш, исключается применение следующих материалов: керамическая черепица, ЦПЧ, металлочерепица, шифер, ондулин.
  • конструкция требует большого количества материала, долгих сроков изготовления и профессионализма;
  • сложность монтажа из-за большого угла наклона и множества изломов требует повышенной осторожности и соблюдения техники безопасности;
  • сложный процесс устройства кровельного покрытия.

Как сделать фронтон крыши — устройство фронтона крыши

При выполнении кровельных работ часто возникают затруднения по поводу того, как сделать фронтон крыши. Хотя это и небольшой участок, который в некоторых случаях практически не несет нагрузки, но от правильности его изготовления может частично зависеть, насколько теплым будет дом.

Зачем прилагать усилия

Фронтоны являются очень важной частью постройки, особенно в тех случаях, когда пространство чердака планируется использовать под мансардный этаж. От того, насколько качественно они будут выполнены, будет зависеть комфорт тех, кто будет находиться в этом помещении. Даже если чердак будет холодным, качественные стены воспрепятствуют выдуванию воздуха, что будет дополнительным барьером на пути холода с улицы в помещение. Кроме того, дождевая вода и другие осадки не будут просачиваться в дом. В некоторых случаях дополнительные балки стропильной системы могут опираться на эти возвышения. При отсутствии фронтонов от сильного порыва ветра вся крыша могла бы быть повреждена или полностью снесена. Но защитная функция не является ключевой, немаловажным моментом является декоративная составляющая.

Виды фронтонов

Форма фронтонов определяется тем, какая стропильная система выбрана.

Треугольный

Треугольные. Это вид, который встречается чаще всего. Такими они бывают при односкатной, двускатной крыше, а также вальмовой.

Полукруглые. Фронтон такого типа актуален, если сама крыша выполнена в форме арки.

Самцовый

Самцовые. Обычно присутствуют в строениях из сруба. Фронтон в этом случае является логическим продолжением стены. Он также выполняется в форме треугольника.

Ступенчатый

Ступенчатые. Напоминают две лестницы, которые поднимаются кверху и сходятся одна с другой.

Трапециевидный

Трапециевидные. Этот вид обычно присутствует при так называемых ломаных стропильных системах, а также полувальмовых крышах, когда по ходу скатов в определенном месте делается еще больший угол.

Разорванный

Разорванные. В обычных домах такой вид встретишь редко, разве что в каких-то особняках. Он представляет собой незавершенный треугольник, верхушка которого не сомкнута, а пространство используется для того, чтобы установить капитель или какую-либо фигуру.

Каждый из таких видов требует особого подхода, а подчас и высокого мастерства при его возведении.

Расчет фронтона

Такой случай — редкость

Некоторые шаги необходимо предпринять еще до того, как начнется возведение фронтона.

  • Фронтон практически никогда не возводится до того, как будет готова стропильная система и накрыта крыша. В этом случае очень сложно точно рассчитать его размеры и идеальную форму. Если сделать это раньше времени, тогда возникнет опасность его обрушения, что может нанести достаточно серьезный вред всему строению. Обычно на такой шаг идут в том случае, когда в некоторых узлах стропильная система будет опираться на конструкцию щипцовой стены.
  • Нужно определиться с материалом, из которого будет возведено сооружение. Если здание деревянное, то вопросов тут не возникнет – однозначно будет использоваться древесина.
  • Иногда требуется армопояс Хорошо проверьте на качество возведенные стены и фундамент. Если крыша вальмовая и планируется четыре фронтона кирпичной кладки, то это добавит значительный вес, который может быть критичным. Возможно, придется сделать армопояс.
  • Важно точно определиться с его формой и размерами. Высота будет зависеть от типа кровельной системы. Чем больше угол кровли, тем большей будет высота. Определить ее достаточно просто – необходимо промерять рулеткой расстояние от коньковой балки до верхней части стены. Оптимальным значением для мансардного чердака является 2,5‒3 м.
  • Отталкиваясь от этих значений, можно будет посчитать количество необходимого материала. Чтобы сделать это, необходимо высчитать площадь фигуры, которая положена в основание нашего фронтона. Если это равнобедренный треугольник, то сделать это можно по геометрической формуле. Когда фигура достаточно сложная, то ее можно разбить на несколько простых, высчитать их площади и суммируя, получить необходимый результат.
  • Стоит подумать о том, нужно ли будет усиление жесткости для фронтона. Этого можно добиться, сделав дополнительные бетонные столбики, укрепив конструкцию вертикальными деревянными балками. Раньше очень популярным методом было строительство стены, которая проходила через весь чердак и делила его на две части. Она служила перпендикулярной опорой сразу для двух щипцовых конструкций.
  • Будет ли размещаться лаз или окно в одном или нескольких фронтонах.
  • Также на этом этапе можно определиться с тем, будут ли обшиваться щипцовые стены, и какая для этого будет применяться облицовка.
  • До возведения фронтона можно позаботиться о том, чтобы уже была установлена ливневая система.
Расчеты
Обратите внимание! Если фронтоны повернуты в подветренную сторону, то в этом случае лучше избегать делать в нем какие-либо лазы. Это может привести к разрушению как самого фронтона, так и к повреждению кровли при больших порывах ветра.

Кирпичный фронтон

Для того чтобы фронтон кирпичного дома имел прочное основание и был выдержан во всех плоскостях, необходимо сделать следующее:

  • Еще во время кладки кирпичных стен необходимо будет сделать два дополнительных ряда. Их толщина уже может соответствовать толщине будущей конструкции торцевой стены.
  • Если не планируется опора стропильной системы на фронтон, и она уже готова, тогда необходимо обеспечить ориентир для вертикальной плоскости. Для этого по отвесу или при помощи уровня монтируем вертикальную балку от коньковой доски. Она должна быть продолжением плоскости стены дома.
  • От вершины балки к углам фронтона опускаем леску или веревку, она будет индикатором формы будущей конструкции. Бечевка должна в точности повторять очертания. Если крыша ломаная, тогда необходимо также обеспечить соответствующий угол.
  • При кладке кирпича на раствор соблюдайте такой же шаг расшивки, как и у стены, чтобы конструкция выглядела монолитно.
  • Дополнительно в швы можно укладывать армирующую сетку. Она придаст большую жесткость и устойчивость.
  • Если вы планируете лаз или окно в конструкции фронтона, то на этапе, когда кладка будет подходить к нижнему уровню будущего проема, необходимо установить деревянный каркас прямоугольной или квадратной формы, который будет служить нашим ограничителем, и обложить его по контуру. После того как будет изготовлена верхняя перемычка, его можно будет спокойно демонтировать.
  • Для того чтобы обеспечить наилучшее примыкание торцов, крайние кирпичи можно срезать под угол ската болгаркой с алмазным диском.
  • Если для фронтона требуются дополнительные ребра жесткости, то применяются методы, которые описывались выше.

Возведение деревянного фронтона

Деревянный фронтон

В случае с деревянным вариантом для соблюдения вертикальной и горизонтальной плоскости необходимо выполнить такие же шаги, как были описаны для предыдущего варианта.

  • Если фронтон делается, например, для бани из сруба, тогда он должен быть логичным продолжением стен.
  • Бревна укладываются также с выборкой продольной канавы в нижней части.
  • Т.к. в этой конструкции невозможно осуществить перевязку с боковыми стенами, то необходимо использовать деревянные шипы. Они устанавливаются каждые 80‒100 сантиметров. Для этого необходимо на глубину 2,5 бревен просверлить отверстие при помощи винтового или перьевого сверла. Дальше забивается шип и утапливается, чтобы не мешать укладке следующего бревна.
  • Торцы каждого элемента запиливаются под угол ската крыши.
  • Дополнительно в каждый торец монтируется саморез с шестигранной головкой.
  • Если вы хотите обеспечить дополнительные опоры для жесткости, то можно к нижней стороне стропильных ног установить балки, которые соединят два фронтона. К этим балкам при помощи металлических уголков фиксируются брусья фронтона.
  • Окна и двери необходимо планировать заранее, чтобы изготовить бревна необходимой длины. В этом случае по периметру окна обязательно осуществляется дополнительное усиление при помощи шипов.
Пример каркаса фронтона

Если фронтоны изготавливаются для деревянного дома, который собран каркасным методом, тогда можно использовать способ, который значительно легче. В этом случае нет необходимости в возведении сложных конструкций с переплетом. Достаточно будет установить вертикальные доски, ширина которых должна соответствовать тем, которые использовались при возведении стен. Шаг их монтажа составляет 60 см или больше. Устанавливаются также несколько горизонтальных перемычек, которые связывают вертикали между собой. Там, где планируется оконный проем, делаются дополнительные ребра жесткости.

Фронтон является продолжением стен
Обратите внимание! Помните, что фронтон необязательно должен быть кирпичный. Даже для дома из кирпича можно сделать деревянный фронтон по принципу того, который описан для каркасного здания. Такой же метод применим и для строения из бруса. Но в этом случае будет сложнее сделать утепление, если планируется дополнительная комната под крышей.

Обшивка фронтона

Обшивка фронтона сайдингом

В некоторых случаях будет недостаточно просто возвести фронтон, необходимо сделать его облицовку своими руками. Она, например, может понадобиться тогда, когда вы решили все здание обшить сайдингом. Или торец был собран по каркасной технологии и необходимо довершить всю конструкцию.

Если вы решили делать облицовку из сайдинга, тогда необходимо приобрести количество материала, которое будет равно площади фронтона вашего дома. Также понадобится опорный профиль и металлические крепежи, профиль для отлива и планка, которой можно будет закрыть торец там, где кровельный настил примыкает к обрешетке.

  • При помощи лазерного нивелира, необходимо определить плоскость фронтона. Для этого понадобится спроецировать линию параллельно стене и промерять рулеткой расстояние от линии до фронтона в различных точках. (Сделать это можно и другим способом. Для этого вкручиваются два самореза в доски, о которых мы знаем, что они находятся в одной плоскости. Отмеряем одинаковое расстояние от доски до нитки. И точно так же в различных местах замеряем расстояние от нитки до фронтона). Если во время строительства получилось соблюсти точность, тогда особых проблем не будет и сразу можно переходить к монтажу. Если плоскость не соблюдена, тогда нужно определить, на какое расстояние и в каком месте необходимо увеличить зазор между стеной и профилем.
  • Для начала вся поверхность фронтона обтягивается паробарьером. Это необходимо, чтобы исключить скопление влаги под будущей облицовкой.
  • Планки крепятся к торцевой стене при помощи специального подвеса, который без подкладок дает возможность отступить необходимое расстояние. Шаг металлических реек для сайдинга устанавливается от 40 см. Все будет зависеть от силы порывов ветра. Но обычно этого значения будет достаточно. Чтобы придать дополнительную жесткость, обычно монтируют перемычки. Если планируется делать утепление, то в полости обрешетки укладывается минеральная вата или пенопласт.
  • После установки профиля в нижней части крепится стартовая планка. Ее нужно выровнять при помощи строительного уровня или заранее натянутой бечевки. А по бокам устанавливается G-профиль, в который будет заходить торец каждого листа сайдинга.
  • Далее монтируются листы сайдинга. Они набираются cнизу вверх, и крепятся к обрешетке при помощи саморезов с пресс-шайбой, для этого предусмотрены специальные отверстия. Необходимо сделать зазор в 5 мм с каждой стороны, чтобы материал мог играть при температурных перепадах. В этих же целях не стоит заворачивать саморез до конца, необходимо оставить небольшой зазор так, чтобы лист не болтался, но мог смещаться в горизонтальной плоскости.
  • После того как мы завершили обшивку основной плоскости, можно переходить к нижним скатам выступающей крыши. Здесь все немного проще. Если выступ небольшой, то будет достаточно двух планок профиля по всей длине. Снизу крепится стартовая планка, в упор к стене монтируется G-профиль, производится нарезка небольших отрезков сайдинга и он набирается снизу доверху. Также необходимо поступить и со вторым скатом.
  • Далее производится монтаж отлива на основание фронтона. Он просто прикручивается при помощи саморезов с пресс-шайбой.
  • На заказ изготавливается профиль, которым мы закроем торец, где видно примыкание кровельного настила к обрешетке. По форме он будет напоминать букву П, но одна из сторон может быть немного короче другой. Длина этой планки сверху должна быть такой, чтобы попадать во вторую верхнюю волну, в случае установленного профнастила или шифера.
Процесс обшивки
Обратите внимание! Направление профиля для крепления определяется направлением расположения сайдинга. Они всегда должны быть перпендикулярны. Если сайдинг крепится горизонтально, то обрешетка – вертикально, и наоборот.

Обшивку фронтона можно изготовить не только из сайдинга, но и из профнастила. Технология очень похожа. Обрешетка выполняется таким же способом. Точно так же укладывается утеплитель. Во время монтажа важно соблюдать нахлест одного листа на другой, чтобы вода свободно скатывалась вниз. Также крепление самого профнастила к профилям осуществляется при помощи специальных саморезов с резиновыми уплотнителями.

Видео

Инструкцию по кладке фронтона из кирпича смотрите ниже:

Вторая часть инструкции:
