Схема двухскатной мансардной крыши: Стропильная система мансардной крыши: чертежи и фото

виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

1Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Содержание статьи

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши

имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

  • Основания стропильных ног в вершине закрепляют накладками;
  • Используют на боковые части бруски большего сечения;
  • Закрепляют бруски, производя их врубку в коньковый элемент;
  • Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

ВАЖНО!

Используя данные методы, можно распределить нагрузку по всей конструкции.

1

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

  • Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
  • Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
  • Длина доски скоса должна быть длиннее линии стены;
  • Сечение каркасных брусков должно быть максимальным;
  • Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

2

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

  • Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
  • В центральной части каркаса следует установить бабку;
  • Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

6

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

  • Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
  • Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

7

Безраспорный каркас



Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

3

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

8

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен,

то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

5

Наслонная система

4

Виды стропильных систем

Устройство стропил для мансардной крыши

2

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

  • Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
  • Выпиливаются элементы каркаса;
  • Изготавливается основной прямоугольник из затяжки и стоек;
  • Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
  • Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
  • Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

7

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

8

Стропильная система для чердачного помещения

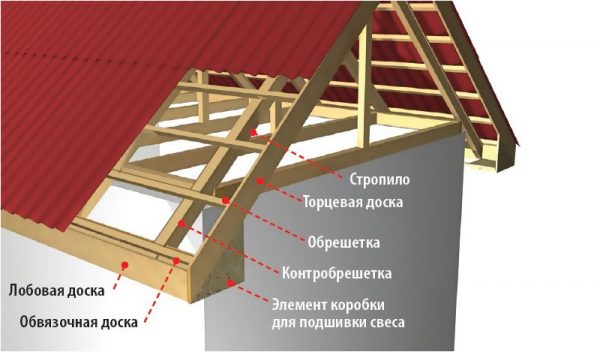

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

  • Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
  • Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
  • Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
  • Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
  • Подкос. Планка, соединяющая под наклоном лежень и стропило;
  • Стойка. Вертикально упирается в лежень и стропило;
  • Конек. Балка соединения верхних оснований стропил;
  • Кобылка. Наращиваемая часть стропила для свеса;
  • Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
  • Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

9

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

3

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

  • С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
  • С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
  • С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

  • Бабкой. Верх — скобами и хомутом, низ — хомутом;
  • Подкосом. Верх крепят к стропило, низ — к бабке;
  • Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

10

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

фото двускатной крыши с мансардой

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

  • фронтон – торцевая часть скатов кровли;
  • мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
  • стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
  • конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
  • стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
  • лежень – горизонтальный брус, на который монтируются стойки;
  • прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
  • затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
  • подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
  • обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

схема конструкции двускатной крыши

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

размеры двускатной крыши с мансардой

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

  • остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
  • классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
  • ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

размеры ломанной двускатной крыши с мансардой

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

ломанная двускатная крыша с мансардой

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

  1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
  2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
  3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
  4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

мансардный этаж двухскатной крыши

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

угол наклона двухскатной мансардной крыши

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

  • изделия должны быть легкими, но прочными;
  • все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
  • выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
  • для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

каркас двухскатной мансардной крыши

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Посмотрите еще статьи:

Стропильная система мансардной крыши: схема, конструкция и особенности монтажа

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.

Конструкция стропильной системы мансардной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Википедия

https://ru.wikipedia.org/wiki/Мансарда

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

  1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.Стропила шатровой конструкции

    Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален

  2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.Стропила вальмовой крыши

    Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската

  3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.Многощипцовая крыша

    Многощипцовая крыша позволяет обустроить полноценный мансардный этаж

  4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.Стропильная конструкция двускатной крыши

    Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов

  5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.Ломанная мансардная крыша

    Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды

Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.

В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

  1. Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.Висячие стропила

    Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели

  2. Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.Наслонные стропила

    Наслонные стропила имеют одну или несколько опор внутри дома

  3. Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются.Комбинированные стропила

    В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными

Схема стропильной системы мансардной крыши

Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:

  • связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;
  • на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;
  • на центральном лежне монтируются вертикальные стойки;
  • на стойки опирается коньковый прогон;
  • стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;
  • стропильные ноги в верхней части соединяются ригелями;
  • на вальмовых крышах используются диагональные стропила и укороченные нарожники;
  • дополнительной опорой диагональным стропилам служат шпренгели;
  • для промежуточного крепления стропил используются стойки и подкосы;
  • при необходимости стропила удлиняются кобылками.
Схема несущих элементов крыши

Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон

На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.

Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.

Шаг стропил мансардной крыши

Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:

  • размера здания;
  • типа стропильной системы;
  • постоянной и переменной нагрузки на кровлю;
  • сечения стропил, стоек и укосов;
  • вида кровельного покрытия;
  • типа и шага обрешётки;
  • размеров утеплителя.

Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.

Таблица: зависимость шага между стропилами от сечения бруса и длины стропил

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:

  • черепица в зависимости от вида весит от 16 до 65 кг/м2, шифер − 13 кг/м2. Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;
  • вес металлических покрытий и ондулина не превышает 5 кг/м2, поэтому шаг стропил можно увеличивать до 80–120 см.

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.

Кроме этого, шаг установки стропил зависит от:

  • частоты расположения затяжек, на которые опираются стропила, если выбран именно этот способ крепления стропильных ног;
  • обрешётки, которая бывает тяжёлой − сплошное основание под мягкие кровельные материалы или лёгкой, − разреженной, настилаемой из досок 25Х100 мм с шагом 25–45 см. Сплошная обрешётка имеет большую прочность, поэтому позволяет увеличить расстояние между стропилами;
  • ширины утеплителя, который укладывается в межстропильное пространство. Производители выпускают утепляющие материалы шириной 610 и 1220 мм, но уточнять этот параметр необходимо у поставщика.Утепление крыши

    При выборе шага между стропильными лагами желательно учитывать размер утеплителя, который будет закладываться в подкровельное пространство

Длина стропил и обрешётки мансардной крыши

При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.

  1. Для двускатной крыши с уклоном в 45о длина стропил будет равна C = L / sin 45о = 3,5 / 0,71 = 4,93 м, а высота конька H = L ∙ tg 45о= 3,5 ∙ 1 = 3,5 м.
  2. Для более пологой двускатной крыши с углом наклона в 37,5о длина стропильной ноги С = 3,5 / sin (90о-37,5о) = 3,5 / cos 37,5о = 3,5 /0,79 = 4,43 м. Высота конька H = 3,5 ∙ tg 37,5о = 3,5 ∙ 0,77 = 2,70 м.
  3. Вариант ломаной двускатной крыши подразумевает использование стропил с разным углом наклона и различной длиной. Поэтому они считаются по отдельности. Если видоизменить конструкцию так, что угол наклона нижних скатов станет равным 60о, а верхних − 30о, то размеры стропил будут следующими:
    • длина нижней лаги C1 = 1,55 / cos 60o = 1,55 / 0,5 = 3,1 м;
    • длина верхней лаги C2 = 1,95 / cos 30o = 1,95 / 0,87 = 2,24 м.Длина стропил для разных вариантов устройства крыши

      Длину стропил необходимо корректировать в зависимости от конструкции стропильной системы и длины карнизного свеса

Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70о позволит прирастить ширину мансарды на 10%.

Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.

Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.

Длина обрешётки

Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов

Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.

Видео: расчёт мансардной крыши

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

  1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
  2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
  3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.
  4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.
Узлы соединений стропильной системы

Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

Стропильные узлы ломаной крыши

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

Узлы стропильной системы вальмовой крыши

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.Расчёт ската и высоты конька

    Расчёт стропильной группы мансардной крыши производится с помощью несложных тригонометрических формул

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Расчёт количества пиломатериала для стропильной системы

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

  1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.Установка мауэрлата

    Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки

  2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
  3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
  4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.
    Установка каркаса мансардного помещения

    Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

  5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
  6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
  7. Монтируется обрешётка и лобовая доска на карнизном свесе.Собранная стропильная система ломаной крыши

    После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Ильдар Мухаметгалеев Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика. Оцените статью: Поделитесь с друзьями!
конструкция кровельного пирога и стропильной системы двухскатной мансардной кровли

1Мансардная крыша — это не совсем обычная конструкция.

Такое сооружение не только должно завершать целостное сооружение здания и выполнять функции защиты.

Но и располагать к комфортной жизни в помещении, располагающемуся под ней.

Чтобы жилая площадь была пригодна для использования необходимо понимать суть конструкции такого сооружения и нюансы процессов ее монтажа.

Содержание статьи

Устройство мансардной крыши частного дома

У подобной конструкции имеется ряд элементов, который и составляет целостную систему крыши.

Устройство мансардной кровли выглядит таким образом:

  • Кровля. Кровельное покрытие необходимо для обеспечения надежной защиты от влияния атмосферных условий как всего дома, так и всей системы крыши.
  • Обрешетка. Опорная часть системы для прикрепления кровельного материала, чаще всего сооружается из деревянных досок.
  • Коньковый прогон. Самый верх всей системы.
  • Стропила. Опорные ребра, создающие жесткость сооружению. Имеют две разновидности – висячая и наслонная.
  • Мауэрлат. Представлен элемент балками, которые служат для крепления стропильной системы. Повторяет элемент в расположении периметр дома и скреплен с каждой стеной при помощи крепежа.
  • Диагональные сваи. Для того, чтобы система конструкции крыши имела высокий уровень надежности, стропила соединяют между собой балками, расположенными продольно и вертикальными стойками, которые вместе соединены диагональными связями или скосами.
  • Внутренние опоры. Элемент, который расположен под каждой стропильной ногой и обеспечивает ей устойчивость.
  • Изоляционный слой. Такой слой объединяет всю систему крыши в единое целое, создавая при этом надежную герметизацию, паро- и звукоизоляцию. У этого слоя своя структура и она многослойна. Все материалы, которые используются ля оборудования этого слоя необходимы для обеспечения всевозможных свойств, обеспечивающих комфортную жизнедеятельность на мансарде.

Из каких узлов и деталей состоит мансардная крыша, вы увидите на этом чертеже:

5

Чертеж устройства мансардной крыши

Кровельный пирог

2В любой разновидности крыши имеется свои индивидуальная структура.

Представлена она несколькими слоями различных материалов, которые необходимы для защиты помещения мансарды от холодных воздушных масс и повышенного уровня влажности.

Кровельный пирог мансардной крыши включает в себя:

  • Внутреннюю отделку;
  • Обрешетку;
  • Пароиоляционный слой;
  • Контробрешетку;
  • Теплоизоляционный слой;
  • Гидроизоляцию;
  • Системы вентиляции;
  • Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, которые необходимы для нормальной работы всей системы крыши.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделать всю конструкцию.

Также стоит рассчитывать структуру пирога и материалы для его сооружения в соответствии с погодой и климатом, присущими региону.

ВАЖНО!

Не только материалы, необходимые для внутреннего устройства крыши нуждаются в тщательном подборе в зависимости от условий погоды и климата, но и сам кровельный материал, а также некоторые параметры крыши.

Начинают оборудовать кровельный пирог с сооружения обрешетки, разновидность которой подбирается в зависимости от выбранного кровельного покрытия и бывает сплошного типа или разреженного.

Алгоритм монтажа для любых разновидностей кровель аналогичен, только отличается необходимостью оборудования теплоизоляционного слоя.

6

Схема кровельного пирога в разрезе

Вентиляция мансардной крыши

Прежде всего стоит отметить разновидности систем вентиляций, которые устанавливают вообще в доме и в частности в конструкции мансарды:

  • Естественный приток и вытяжка;
  • Принудительный приток и вытяжка;
  • Естественный приток и принудительная вытяжка;
  • Принудительный приток и вытяжка.

Самым простым решением, требующем минимальное количество затрат является первый вариант системы вентиляции. Для обеспечения в такой разновидности конструкции постоянного притока воздушных масс можно применить оконные или стеновые устройства-клапана.

Вентиляция в пространстве крыши для мансарды проходит естественным образом, воздушные потоки самопроизвольно передвигаются под материалами кровли.

Направлены потоки воздуха с нижней части системы (от карниза) к верхнему (к коньку). В некоторых случаях для обеспечения крыше вентиляции достаточно соорудить грамотно всю конструкцию и в дополнительных устройствах не будет необходимости.

В такой системе также имеются слои, которые обеспечивают вентиляцию мансардной крыши.

Представлены такие слои:

  • Перекрытием;
  • Каркасом здания;
  • Карнизом;
  • «Подошвенной» доской;
  • Стропильной системой;
  • Направленным движением воздуха.
2

Вентиляция

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

ВНИМАНИЕ!

Кроме этого, наличие определенного кровельного материала или желание сделать кровлю из определенных покрытий также влияет на разновидность крыши, в каждой из которых свои нюансы обустройства стропильной системы.

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

  • Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
  • Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
  • Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
  • Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.
1

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

  1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
  2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
  3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.
1

Мансардная крыша: двухскатная конструкция деревянного дома

Угол наклона

3Очень важным параметром в сооружении крыши является определения угла наклона крыши. Такое значение определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местности, где расположен дом, имеет большое значение, то угол наклона крыши колеблется от 45 до 60 градусов.

Такое значение ската обеспечит лучший сход снега с поверхности, а, соответственно и уменьшению уровня нагрузки. Кроме осадков, такой параметр угла оберегает крышу от оледенения.

Если же дом расположен на местности, в которой частое явление – это сильные ветры, то значение угла ската одолжено быть минимальным. В ином случае конструкция может быть разрушена из-за погодных условий. При таких условиях вариации этого параметра от 9 до 20 градусов.

Однако, самый распространённый и оптимальный угол наклона крыши – это 20-35 градусов. Такое значение подходит для обустройства крыши практически любой разновидностью материала.

ОСТОРОЖНО!

Угол наклона во многом определяет долговечность и надежность сооружения.

5

Угол наклона

Процесс монтажа

Для того, чтобы самостоятельно сконструировать мансардную крышу, необходимо придерживаться определенной последовательности действий:

  1. Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см. Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
  2. Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки. Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают гидроизоляционный слой, который необходим для удержания влаги и не разрушала элементы конструкции. Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
  3. Далее устанавливают стропила, выбрав для этого шаг от 0,6 до 2 м.
  4. Первыми устанавливают фронтонные стропила, после чего натягивают уровень и начинают монтировать остальные элементы.
  5. После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции, соединяя стропила между собой в верхней их части.
  6. Если значение длины крыши превышает 7 м, то проводят установку конькового бруса. В ином случае оборудование подобным элементом систему стропил – не обязательно.
  7. После того, как стропильная система установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку.
  8. Последним этапом в строительстве кровли является укладка кровельного покрытия.
8

Монтаж обрешетки

5

Установка стропил

2

Установка мауэрлата

Заключение

Конструкция мансардной крыши хоть и проста, но имеет свои нюансы. Очень важно понимать суть процессов, чтобы безошибочно провести монтаж системы самостоятельно. И следует изначально составить проект всего здания, чтобы уберечь себя от ошибок.

Полезное видео

В данном видео вы узнаете всё о устройстве мансардной кровли:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

Схема видов стропильных систем мансардной крыши

  1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Зависимость угла наклона и высоты потолков

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

Схема устройства стропильной системы

  • Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
  • Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж. Схема основных узлов каркаса

    Схема основных узлов каркаса

  • Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
  • Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
  • Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

  1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
  2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
  3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
  4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п. Установка стоек и ригеля

    Установка стоек и ригеля

  5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
  6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском. Крепление стропил и подкосов на металлические накладкиКрепление стропил и подкосов на металлические накладки Монтаж верхних стропил

    Монтаж верхних стропил

  7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.
Настил гидроизоляции и монтаж обрешетки

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

фото планировки, схем, а так же проект мансардной крыши и высота мансардного этажа

Классическая разновидность двускатной крыши достаточно популярна. Этот вариант обустройства крыши дома является самым простым и не слишком затратным.

Конструкция крыши производится за счет стропил, которые усилены специальными балками. Как изготовить стропила вы можете прочитать здесь.

Двухскатная мансардная крыша обладает единственным недостатком: в такой конструкции является невозможность обеспечения высоких потолков и некоторая потеря свободного пространства.

Содержание статьи

Особенности конструкции

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши.

Двускатная крыша с мансардой имеет отличительную особенность. Состоит она в том, что конструкция держится благодаря соединению стропил под необходимым углом. В конструкции отсутствует средняя опора.

Более подробно о видах стропильных систем вы можете прочитать здесь.

ВАЖНО!

При конструировании стропильной системы мансардной крыши очень важны предварительные расчеты угла ската. Двухскатная крыша с мансардой требует грамотного расчета на подготовительном этапе,так как от этого будет зависеть ее надежность и длительность ее эксплуатации.

Планировка мансарды с двускатной крышей: фото и схема ниже.

5

Стропильная система мансардной крыши

1

Схема конструкции

Как сделать чердак на мансарде

Чтобы не допустить ошибок при сооружении чердака на мансарде, можно воспользоваться определенным алгоритмом действий, он поможет сделать все грамотно и быстро:

  1. Первое, то нужно сделать — это распланировать интерьер в помещении. Для таких целей лучше всего использовать компьютерные программы. Очень важно продумывать каждую мелочь.
  2. Следует рассчитать свои финансовые возможности. Тут в расчет идут не только материалы на обустройство, но и на различные коммуникативные системы и разные мелочи.
  3. Следующее, что необходимо сделать после планирования и расчетов – это закупить все необходимые материалы. Во время планирования лучше всего подготовить перечень таких вещей.
  4. Следующий этап – уборка. Пред началом всех работ, стоит очистить помещение от предметов, в нем находящихся. Особенно, если это помещение было использовано под хранение каких-то предметов, то дополнительным мероприятием станет распределение всех предметов в удобные для хранения места.
  5. Далее следует провести замер всех параметров комнаты. Определяется только жилое пространство. Отталкиваться в этом процессе необходимо от угла наклона крыши. В случае, если он равен больше 60 градусов, то высота будет равнять минимально 50 см, в случае с 30 градусным углом наклона – 1,5 метра. Если крыша имеет иные параметры ската, то расчет необходимо проводить, отталкиваясь от данных в СНиПе.
  6. Следующий момент – это осмотр поверхностей крыши и пола. Нужно определить наличие или отсутствие гидроизоляционных материалов, утеплителя, обрешетки, а также определить их состояние. Если таковые конструкции имеются, то можно приступать к следующему этапу, если же нет, то стоит заняться их обустройством.
  7. Чтобы сделать потолок на чердаке, нужно сперва соорудить дополнительную обрешетку, используя сосновые брусья. Крепление их проводится перпендикулярно балкам при помощи уголков из металла. Далее проводится укладка материала, обеспечивающего пароизоляционные свойства.
  8. Далее оборудуется теплоизоляция при помощи плит каменной ваты с плотностью 35 кг/м3. Укладывать материал лучше двухслойно.
  9. Обустройство пола происходит аналогичным образом. Изначально конструируется обрешетка, после чего укладывается пароизолирующая пленка и утеплитель.
  10. Когда вся конструкция стен и пола будет готова, следует заняться организацией прохода в помещение, вырезав в необходимом месте проем. Планировать расположение входа, как и лестницы, следует на подготовительном этапе.
  11. Также следует проложить коммуникации, желательно это проводить до момента основных работ. Систему коммуникаций рассчитать необходимо заранее.
  12. Последний этап – отделка снаружи и внутри. Этот этап каждый проводит исходя из своих предпочтений, выбирает стилистику помещений, материал и общий интерьер.

ВНИМАНИЕ!

Для крыш, имеющих большой угол ската необходимо использовать утеплительный материал большей плотности.

2

Чердачное помещение

4

Утепление чердака

3

Проект мансарды с двускатой ломаной крышей

Спальня на мансарде

Один из вариантов комнат, которые могут располагаться на мансарде – это спальня. Однако в данном случае оборудовать ее как обычную комнату не представляется возможным. Дизайн мансарды с двускатной крышей: фото вы можете увидеть ниже.

Уклоны крыши ограничивают пространство и удобство расположения мебели.

Чтобы соорудить комфортную спальню на мансарде, можно воспользоваться такими советами:

Хорошим приемом в устройстве спальни будет разграничение пространства. Добиться этого можно различными способами: за счет ограждений, занавесок или перегородок.

7

Белый дизайн спальни в мансарде

Стандартный тип мебели не годиться для расположения на мансарде, потому лучше всего мебель сделать под заказ.

1

Мебель под заказ

Место расположения кровати оптимальным будет под скатом крыши. Таким образом можно не только сэкономить жилую площадь, но и разграничить помещение на зоны при помощи балдахина или занавески.

9

Кровать под скатом крыши

При слишком узком помещении мансарды следует располагать кровать вдоль донной из стен.

2

Кровать вдоль стены

Достаточно удобно использовать в таком случае мебель модульного типа. Это позволит трансформировать конструкции мебели, тем самым освобождая нужное место.

4

Мебель модульного типа

Хорошим приемом для тог, чтобы визуально увеличить уровень потолка будет использование низкой мебели. Если это кровать, то желательно без ножек, а также в нее можно вмонтировать ящики.

10

Низкая мебель

В мансардной спальне не рекомендуется использование стульев.

Подходит лучше всего для комнаты на мансарде узкая мебель.

Лучше при обустройстве не использовать квадратную, громоздкую мебель, в особенности это касается комодов и шкафов.

6

Дизайн спальни

Детская комната

Проще всего обустроить на мансарде детскую комнату, используя при этом экологичные и безвредные материалы.

Чтобы комната получилась и красивой и практичной, следует учитывать некоторые моменты:

Кроме того, что материалы, из которого изготовлена мебель, должны быть экологически чистыми, конструкция мебели не должна иметь острые углы и быть прочно прикрепленной.

17

Детская без острых углов

Усилить пол можно при помощи мягкого ковра или любого другого понравившегося покрытия.

14

Усиление пола с помощью ковра

Мебель для комнаты лучше выбирать двухъярусную, такое решение не только сэкономит пространство, но и сделает место для игр ребенка очень уютным. Идеальными в этом случае станут кровати, под которым есть пространство и различные шкафчики и столики.

12

Двухъярусная кровать

19

Шкафчики в детской

Также не стоит забывать про игрушки, для которых нужно место для хранения. Можно использовать как специальные мешки-баулы, а можно придумать встроенные ящики в кровати.

16

Места хранения игрушек

Комната отдыха

Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:

Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.

24

Бильярд

Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.

20

Мансардное помещение для компании

23

Мини-кинотеатр

26

Комната отдыха на мансарде

Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.

ВАЖНО!

В любом из вариантов обустройства комнаты на мансарде, безошибочно, уютно и быстро позволит это сделать грамотное предварительное планирование помещения.

25

Комната отдыха для художника

22

Грамотное планирование помещения

Что нужно знать?

Дополнительно в процессе обустройства жилого помещения на мансарде следует учесть и некоторые правила:

  1. При проектировании дизайна очень важно избегать нагромождения в пространстве и выбирать мебель соответствующих габаритов и конструкции.
  2. Чтобы грамотно оформить окна на мансарде лучше использовать шторы-плиссе.
  3. Не стоит забывать про утепление крыши и пола, в особенности ели речь идет по обустройство спальни.
  4. Отделку помещения легче всего делать вагонкой, она обеспечит не только красоту, но и будет выполнять практичные свойства, например, подстраиваться под изменения движений крыши.
  5. Лучшим приемом в обустройстве мансарды большой площади будет разграничение ее на зоны при помощи цвета, перегородок или самой мебели.

Заключение

Жилое помещение на мансарде – это не только удобно, но еще и изыскано. Если приложить некоторые усилия и грамотно подойти к процессу обустройства, то можно получить комнату, в которой будет приятно находиться в любое время.

Полезное видео

В данном видео вы узнаете как сделать интерьер мансарды из фанеры:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Стропильная система мансардной крыши: чертежи конструкций

Стропильная система мансардной крышиСтропильная система мансардной крыши

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Стропильная системаСтропильная система

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Двускатная мансардная крышаДвускатная мансардная крыша

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Двускатная крышаДвускатная крыша

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

  1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Стропильная системаСтропильная система

Преимуществом такой кровли является красивый дизайн и оригинальность.

Стропильная системаСтропильная система

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

Стропильная системаСтропильная система

  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Стропильная системаСтропильная система

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

Мансардная ломаная крышаМансардная ломаная крыша

  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Стропильная системаСтропильная система

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Полувальмовая крышаПолувальмовая крыша

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Вальмовая крышаВальмовая крыша

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Деревянная стропильная системаДеревянная стропильная система

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Стропильная системаСтропильная система

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Стропильная системаСтропильная система

Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Стропильная системаСтропильная система

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Чертеж мансардной крышиЧертеж мансардной крыши

Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Двускатная ломаная крышаДвускатная ломаная крыша

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Ломаная стропильная системаЛоманая стропильная система

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Виды обрешеткиВиды обрешетки

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Расчет площади четырехскатной крышиРасчет площади четырехскатной крыши

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Нагрузка кровельных материаловНагрузка кровельных материалов

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Расчет нагрузки на стропильную системуРасчет нагрузки на стропильную систему

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина – 80 см;
  • для металлочерепицы – 60 см;
  • для профнастила – 90 см.

Подбор сечений стропилПодбор сечений стропил

Двускатная мансардная крыша

Топ-5 вентиляторов с щипцовым чердаком с лучшим рейтингом (* Обзор 2020 *)

Хотите найти вентилятор с щипцовым чердаком с лучшим рейтингом?

Двухскатные вытяжные вентиляторы устанавливаются вертикально на двускатной стене и помогают удалять избыточное тепло и влагу.

В этом руководстве по обзору продукта я перейду к …

  • Мой лучший выбор для лучшего веерного вентилятора с чердаком
  • Как установить веерообразный вентилятор с чердаком
  • Советы по выбору лучшего фронтального вытяжного вентилятора
  • Способы снижения шума и вибрации

Давайте начнем с этого руководства!

top best rated gable attic fan reviews

QuietCool AFG SMT-3.0 Gable Attic Fan

  • 10-скоростной изменяемый мансардный вентилятор для максимальной эффективности и мощности
  • Поставляется с термостатом и гигростатом для контроля влажности
  • Скорость вращения вентилятора варьируется от 3000 кубических футов в минуту до 1000 кубических футов в минуту и ​​выше низкий
  • Plug and play (стандартная 120-вольтовая розетка)

Мой общий выбор лучшего мансардного мансардного вентилятора — Quiet Cool AFG SMT-3.0. Я выбрал этот щипцовый мансардный вентилятор, потому что он оснащен высококачественным 10-скоростным двигателем ECM , что означает, что он запускается при ~ 3000 кубических футов в минуту, когда чердак очень горячий — и затем падает до 1000 кубических футов в минуту, когда тепло рассеивается.

Этот щипцовый вентилятор также оснащен гигростатом для поддержания влажности ниже 60% вместе с регулируемым термостатом. Вы также можете просто подключить этот вентилятор на чердаке к стандартной розетке на 120 вольт.

900 Просмотреть Посмотреть на Amazon
Изображение Продукт

My # 1 Top Pick

digital-business-prep-table__image

My # 1 Top Pick

QuietCool AFG SMT-3.0

  • 10 скоростей
  • Humidstat
  • Plug & Play
  • 000
  • Humidstat
  • Plug & Play
Посмотреть на Amazon

Закрыть Второе

digital-business-prep-table__image

Закрыть Второе

Amtrak Solar Powered

  • Solar
  • Нет отверстий в крыше
  • 40-ваттная панель
  • Solar
  • Нет отверстий в крыше Ваттная панель
Посмотреть на Amazon

Лучший бюджет

digital-business-prep-table__image

Лучший бюджет

Крутой чердак CX2500

  • Низкая цена
  • 1650-CFM
  • Регулируемый термостат
  • Низкая цена
  • Термостат 9509-термостат 1650
Посмотреть на Amazon
digital-business-prep-table__image

Broan 35316

  • HVI Certified
  • 4-лопастной вентилятор
  • Качественный бренд
  • HVI Certified
  • 4-лопастной вентилятор
  • Качественный бренд
digital-business-prep-table__image

iLiving Переменная скорость

  • Автоматические жалюзи
  • с переменной скоростью
  • Оцинкованная сталь
  • Автоматические жалюзи
  • с переменной скоростью
  • Оцинкованная сталь

My Top 5 Picks для лучших поклонников мансардных двускатных мансард

У вас мало времени? Чтобы пропустить детали и увидеть мои лучшие выборы, проверьте мой список ниже.Если вы хотите больше информации и их плюсы и минусы, продолжайте прокручивать.

  1. Атласный мансардный вентилятор QuietCool AFG SMT-3.0 (My # 1 Top Pick)
  2. Атласный 40-ваттный вентилятор Amtrak на солнечной батарее (вторая секунда) Friendly)
  3. Broan 35316 Фронтонный вентилятор Attic
  4. iLiving Переменный вентилятор с регулируемой скоростью

Что такое Gable Attic Fan?

Двухскатный мансардный вентилятор — это вентиляционный вентилятор, который установлен вертикально напротив вашего щипцового отверстия, а не на верхней части крыши.

Один из самых больших плюсов фронтальных мансардных вентиляторов заключается в том, что вам не нужно вырезать отверстие в крыше, вам не нужно нанимать кровельщика, и «отверстие» уже существует в щипцовом вентиляционном отверстии. Двухскатные вентиляторы на чердаке либо встроены в электрическую систему дома, подключены к стандартной 120-вольтовой розетке, либо питаются от солнечной батареи.

Средняя продолжительность жизни щипцового вентилятора составляет от 15 до 25 лет.

Читайте также: Каковы лучшие мансардные вентиляторы на крыше?

top best rated gable attic fan reviews (adjustable thermostat)

Как работают мансардные вентиляторы?

Когда чердак достигает температуры, например 95 градусов по Фаренгейту, фронтальный чердак вентилятор включится.Падение фронтона будет выдувать воздух и влагу на чердаке, в то же время втягивая свежий наружный воздух.

Практически все двускатные мансардные вентиляторы поставляются с регулируемыми термостатами, поэтому вы можете выбрать уровень температуры, при котором вы хотите включить вытяжной вентилятор.

И когда температура на чердаке падает ниже этого установленного уровня, щипцовый вентилятор автоматически отключается.

Читайте также: Каковы плюсы и минусы вентиляторов на чердаке?

Humidstats

В дополнение к термостатам некоторые щипцовые мансардные вентиляторы оснащены увлажнителями — это датчики, которые определяют влажность, а не температуру.

Они действуют так же, как термостаты, но включат вентилятор автоматически, например, если влажность поднимется выше 60% относительной влажности. И как только влажность упадет ниже 60%, он отключит щипцовый вентилятор. Хьюмидистат будет работать вместе с хьюмидистатом для управления вентилятором на чердаке.

Настенный выключатель

Помимо термостата и гигростата для автоматического управления, большинство домовладельцев имеют физический настенный выключатель, который позволяет отключить вентилятор на чердаке по любой причине.Этот настенный выключатель обычно находится в коридоре под входом в мансарду.

Если этот переключатель находится в коридоре, настоятельно рекомендуется закрепить переключатель в положении «включено», чтобы никто случайно не выключил его.

Читайте также: Каковы лучшие солнечные чердачные вентиляторы естественным светом?

Gable Fan с солнечной батареей

Для вентиляторов с солнечной батареей обычно нет термостата.

Вентиляторы этого типа включатся при восходе солнца и будут работать весь день на более низкой скорости вентилятора.А потом, когда солнце садится вечером, вентилятор на солнечной энергии выключится.

Двухскатный вентилятор на солнечной батарее обычно не имеет переключателя, а просто включается, когда солнце не светит.

whole house fan vs attic fan (2)

Как вентилятор на мансарде охлаждает мой чердак?

Одним из самых больших преимуществ установки щипцового вентилятора на чердаке является то, что он может охладить ваш чердак в жаркую погоду. Дома с мансардными вентиляторами могут стать значительно холоднее, чем аналогичные дома с охлаждающим эффектом до 30 градусов.

Читайте также: Как установить потолочные вентиляторы на чердаке?

Фактическое охлаждение чердака будет зависеть от различных факторов, таких как существующая изоляция, планировка дома, климат и количество воздухозаборных отверстий. В идеальном мире температура вашего чердака должна быть примерно такой же, как температура наружного воздуха (хотя в пределах 20 градусов, вероятно, приемлемо). По моему опыту, как домашний инспектор, большинство домовладельцев просто не знают о том, как могут быть горячие чердаки.

Чердаки — это что-то вроде «вне поля зрения». И я их не виню. Я имею в виду, кто хочет пойти на чердак?

Защита черепицы от асфальта с помощью охладителя Чердак

Большинство черепицы сегодня изготавливаются из асфальта (и стекловолокна), который в основном получается из сырой нефти. К сожалению, если эта черепица становится слишком горячей, она может буквально готовить на поверхности крыши, вызывая скручивание, растрескивание и другие повреждения.

Когда чердак становится очень горячим, он может преждевременно состарить крышу.Я был в домах, где я осмотрел очень выцветшую асфальтовую кровлю (выглядит почти белой) и оценил возраст 25+ лет. Позже узнаю у продавца, что его заменили только 7 лет назад.

Читайте также: Каковы лучшие оцененные поклонники чердака по Master Flow?

Причиной преждевременного старения кровли стала очень плохая вентиляция (и изоляция) на чердаке. Летом в определенные дни на чердаке температура воздуха может превышать 150 градусов.

Когда вы должным образом проветриваете чердак горячим и влажным воздухом, вы не только помогаете охладить дом, но и защищаете крышу.

Может ли фронтальный мансардный вентилятор улучшить ваш кондиционер?

Еще одним большим преимуществом улучшения вентиляции на чердаке является то, что он поможет вам охладить весь дом, потому что на чердаке у вас нет знойного ада.

Я был на чердаках во время домашних осмотров, где мне казалось, что я потерял сознание, как будто я собирался в сауну. Как вы можете себе представить, это не только делает ваш интерьер более горячим, но также заставляет ваш кондиционер работать тяжелее и дольше, чем обычно.

Это особенно верно для верхнего уровня домов. Я думаю, что мы все были в домах, где второй уровень дома на 10+ градусов выше, чем в подвале или на уровне земли. Горячий воздух поднимается, и когда вы объединяете этот факт с душным чердаком — это может сделать верхний уровень дома почти непригодным для жизни.

И точно так же, как крыша, очень горячий чердак может преждевременно состарить вашу систему кондиционирования.

Стандартная продолжительность жизни кондиционера составляет около 15 лет.Но если им злоупотребляют, его плохо обслуживают и он работает из-за горячего чердака, это может продлиться всего несколько лет.

Кулер на чердаке также поможет сократить ваши расходы на электроэнергию, если ваш кондиционер не будет работать так долго.

Читайте также: Каковы лучшие солнечные вентиляторы на чердаке?

Как предотвратить появление ледяных плотин и плесени с щипцовыми мансардными вентиляторами?

Еще одним преимуществом хорошо вентилируемого чердака является то, что он может помочь предотвратить засорение льда.

Кровельные ледяные плотины возникают, когда снег тает на верхней крыше, а вода стекает на нижнюю крышу, снова замерзает, а затем образует «плотину», блокирующую надлежащий отвод воды.

По сути, если вы видите сосульки, растущие вдоль края вашей крыши, у вас есть тип ледяной плотины. Ледяная плотина будет препятствовать тому, чтобы тающий снег надлежащим образом стекал с крыши и в желоб.

Gable Attic Fan (Ice Dam)

Эта резервная вода может просочиться в дом, вызвать повреждение потолка, деформацию гипсокартона и привести к проблемам с плесенью. Плохая ледяная плотина может также оторвать черепицу и разрушить водостоки.

Самой большой причиной ледяных плотин является отсутствие вентиляции и изоляции на чердаке.При плохой вентиляции отвод тепла из дома будет попадать на чердак и оставаться там. Эта пойманная в ловушку чердачное тепло приведет к таянию снега на верхней крыше, что приведет к образованию ледяных плотин (поскольку вода замерзает в направлении нижней крыши или карниза).

Читайте также: Как на самом деле работают мансардные вентиляторы?

Проблемы с плесенью

Большая проблема со здоровьем из-за плохо проветриваемого чердака — возможное накопление влаги и рост плесени. Влага возникает при встрече холодного и теплого воздуха, что может случиться в жаркую или холодную погоду.

Если чердак горячий, а интерьер дома прохладный, когда эти две воздушные массы встречаются, внутри чердака могут образоваться капли воды — вода на обшивке крыши, стропилах, гипсокартоне, изоляции и потолочных балках.

Для роста плесени нужно всего три вещи.

  1. Темнота
  2. Источник питания
  3. Влага

На вашем чердаке уже темно, а источником пищи является древесина. Добавьте влагу из плохо проветриваемого чердака и вуаля — рост плесени.

Читайте также: Каковы лучшие солнечные чердачные вентиляторы естественным светом?

mold on roof truss

Как установить веерный мансардный вентилятор?

Домовладельцы часто жалуются на шум и вибрацию при установке щипцовых вентиляторов на чердаке, но эту проблему легко избежать, если во время установки вы используете шумопоглощающие материалы, такие как:

  1. Погодная зачистка вокруг металлической рамы, где она встречается с щипцовым вентиляционным отверстием
  2. Резиновые шайбы на винтах
  3. Резиновые опоры

Аналогичным образом, некоторые домовладельцы устанавливают фанерный мансардный вентилятор на отдельный кусок фанеры, а затем монтируют фанеру на вентилятор чердака.Это помогает предотвратить вибрации и шум, так как не касается алюминиевого фронтального вентиляционного отверстия.

Читайте также: Как чердачные вентиляторы защищают вашу крышу?

Для электромонтажных работ некоторые щипцовые мансардные вентиляторы совместимы по принципу «подключи и работай», что означает, что вы можете просто подключить вентилятор к существующей розетке на чердаке. Другие щипцовые мансардные вентиляторы потребуют некоторых простых электрических работ, таких как соединение проводов с помощью проволочных гаек. Если вас не устраивает проводка, рекомендуется нанять квалифицированного подрядчика для установки фронтального мансардного вентилятора.

Стоимость установки (без вентилятора) может составлять от 100 до 300 долларов.

Нет отверстий в крыше

Большим преимуществом двускатных мансардных вентиляторов является то, что вам не нужно вырезать отверстие в обшивке вашей крыши. С щипцовым вентилятором на чердаке вы просто устанавливаете или вкручиваете вентилятор в свое щипцовое отверстие.

На домашнем осмотре я часто нахожу признаки протекания крыши. Эти утечки на крышах обычно происходят от предметов, установленных на крыше или через них, таких как мансардные окна, вентиляционные отверстия для сантехники, вентиляционные отверстия в ванной и дымоходы.

Если вы хотите найти местного профессионала для установки вашего фанатного чердачного вентилятора (и любых других домашних проектов), я настоятельно рекомендую использовать Thumbtack .

Thumbtack — это простой способ получить список квалифицированных профессионалов в своем почтовом индексе. Thumbtack даже использует искусственный интеллект , чтобы сопоставить домовладельцев с профессионалами.

Вы можете проверить Thumbtack , нажав здесь .

Как выбрать лучший чердак для вашего вентиляционного отверстия?

CFM Rating

Одним из наиболее важных моментов, которые следует учитывать при покупке вентилятора на чердаке, является рейтинг CFM.CFM означает «кубические футы в минуту» или сколько воздуха перемещается за шестьдесят секунд.

Большинство двускатных мансардных вентиляторов будут рассчитаны от 1200 кубометров до 3000 кубометров. Большинство производителей скажут вам максимальный размер чердака для конкретной модели вентилятора.

Требования к вентиляции

Важно соблюдать рекомендации производителя для адекватной вентиляции. Вентиляторы с двускатным чердаком рассчитаны на определенное количество «чистой свободной площади» вентиляции. Это относится к величине вентиляционной зоны, не зависящей от фронтального вентиляционного отверстия, где устанавливается вентилятор.

Эти вентиляционные отверстия могут быть еще одним фронтальным вентиляционным отверстием (на другой стороне дома), вентиляционным отверстием вдоль карниза, ребристым вентилем, пассивными вентиляционными отверстиями или фронтальным вентиляционным отверстием на другой стороне крыши. Общее правило — один квадратный фут дополнительной вентиляции на каждые 300 куб.

Отверстие фронтального вентиляционного отверстия должно быть достаточно большим, чтобы вентилятор чердака мог выпускать горячий воздух чердака. Но в других местах должно быть достаточно дополнительной вентиляции, чтобы щипцовый вентилятор на чердаке мог втягивать свежий наружный воздух.

Если не хватает дополнительной вентиляции, вентилятор на чердаке может вытянуть воздух из дома и фактически увеличить ваши расходы на кондиционирование.

Читайте также: Как выпустить чердак без софитов?

Опасность угарного газа

Если у вас есть приборы для сжигания природного газа, такие как газовая печь, работающая на газе, и у вас недостаточно вентиляции на чердаке для свежего «подпиточного воздуха» — вентилятор на чердаке может буквально отсосать интерьер дома воздух.

Если это отрицательное давление воздуха вызывает сбой в работе ваших газовых приборов, это называется «обратным отводом».Задний чертёж — это когда прибор выпускает свои пары в дом, а не на улицу.

Когда газовые приборы возвращают тягу, это может вызвать отравление угарным газом у любого из пассажиров. Очень важно, чтобы домовладельцы следовали рекомендациям изготовителя для требуемой вентиляции чердака, чтобы предотвратить повторное засорение.

Существуют также простые тесты, чтобы удостовериться, что ваш водонагреватель или печь не имеют «обратной тяги», когда ваш вентилятор на чердаке включен. Один простой тест называется тестом на дым.Вы просто зажигаете спичку и взрываете ее. Затем поставьте дым рядом с водонагревателем или дымовой трубой печи. Если дым или пламя вытесняются, значит, вы знаете, что происходит обратный набросок.

Помимо этого простого теста, всегда устанавливайте детектор угарного газа на каждом уровне вашего дома, если у вас есть приборы для сжигания газа!

Читайте также: Как установить солнечный чердак вентилятор?

Как вы проверяете вентиляторы на чердаке?

# 1.Это включится?

Найдите термостат (небольшую металлическую коробку), обычно установленный на стропиле или ферме рядом с вентилятором на чердаке. Поверните ручку температуры так, чтобы она была ниже текущей температуры чердака. Вы также можете использовать тепловой пистолет, фен или лампу, чтобы нагреть термостат, если чердак холодный.


# 2. Turn The Blades

Если вентилятор на чердаке не включается, попробуйте повернуть лопасти вентилятора. Если лезвия не вращаются, возможно, у вас заблокирован мотор.

# 3. Качество работы

Если вентилятор на чердаке включается, есть ли какие-то странные шумы? Это работает гладко? Чувствуете ли вы поток воздуха или он очень слабый? Экран вентилятора или жалюзи не должны быть заблокированы потоком воздуха, препятствующим попаданию мусора.

# 4. Пятна от воды

Общая проблема с мансардными вентиляторами — утечки. Есть ли какие-либо признаки протечек воды вокруг вентилятора на обшивке крыши?

home inspector secrets logo (1)

Чем фанатские мансардные вентиляторы отличаются от других типов принудительной вентиляции?

Двухскатные мансардные вентиляторы отличаются от устанавливаемых на крыше мансардных вентиляторов тем, что вам не нужно вырезать отверстие в вашей крыше (или ходить по ней), чтобы установить вентилятор.Помимо места установки, двускатные мансардные вентиляторы работают точно так же, как и крышные вентиляторы.

Очень похоже на мансардные вентиляторы, в большинстве домов есть вытяжные вентиляторы в ванной, которые также помогают удалять влагу и увеличивать вентиляцию. Ванные вытяжные вентиляторы также могут иметь термостаты, датчики влажности и даже комплектоваться светильниками и обогревателями.

Где купить лучший мансардный вентилятор с фронтоном?

Возможно, вы сможете купить щипцовый веер в большом магазине, если у них есть модель в наличии, но лучшим выбором для вас является Amazon.

Amazon будет иметь на выбор различные вентиляторы с щипцовыми вентиляторами, а также отзывы клиентов, которые могут предупредить вас о некоторых преимуществах и недостатках продукта. В Home Inspector Secrets я рекомендую покупать у Amazon, потому что…

  1. Простота доставки. Некоторые товары доставляются бесплатно в течение двух дней.
  2. Достоверность. Amazon — крупнейший интернет-магазин в мире.
  3. Отзывы. Читайте отзывы покупателей о вашей предполагаемой покупке.
  4. Отличные предложения . Магазин от различных поклонников чердака для лучшего предложения.

Какие лучшие мансардные вентиляторы с щипцами?

Вот мои лучшие выборы для лучших фанатов мансарды с их плюсами и минусами …

Двухрядный мансардный вентилятор QuietCool AFG SMT-3.0

Двухскатный мансардный вентилятор QuietCool AFG — мой лучший выбор для щипцовых вытяжных вентиляторов.

Этот фронтальный вентилятор премиум-класса оснащен высококачественным двигателем ECM с 10 различными скоростями вращения вентилятора. Он запускается при скорости вентилятора 3000 кубических футов в минуту, когда чердак очень горячий, а затем падает до 1000 кубических футов в минуту при понижении температуры.

И не только есть регулируемый термостат, он также поставляется с гигростатом, который поддерживает влажность на чердаке ниже 60%, что помогает предотвратить рост плесени.

Этот двускатный мансардный вентилятор работает по принципу «включай и работай», что означает, что его можно просто вставить в стандартную 120-вольтовую розетку.

  • 10-скоростной электродвигатель ECM
  • Включает термостат и гигростат
  • Совместимость по принципу «включай и работай» (выход 120 В)
  • Дорого
  • Жалобы на громкий шум

Amtrak Solar 40-ваттный двускатный мансардный вентилятор

Amtrak Solar — один из фронтальных солнечных вентиляционных вентиляторов на рынке.

Поставляется с высококачественной 40-ваттной кристаллической солнечной панелью, которая может быть установлена ​​на крыше без отверстий (кровельщик и разрешение не требуются).

10-дюймовый высокопроизводительный вентилятор начнет удалять избыток тепла и влаги с чердака, как только солнце встает утром (и остается до заката).

Он рассчитан на чердаки до 2250 квадратных футов.

  • Солнечная энергия и энергоэффективность
  • Не требуется никаких отверстий в крыше (легко установить с помощью быстроразъемного соединения)
  • Высококачественная солнечная панель мощностью 40 Вт
  • Жалобы на низкую скорость вращения вентилятора
  • Жалобы на низкокачественную солнечную панель
  • не поставляется с термостатом (продается отдельно)

Cool Attic CX2500 Gable Attic Fan

Cool Attic CX2500 — это доступный и эффективный щипцовый вентилятор на чердаке, который удаляет влагу и тепло с вашего чердака.

Этот фронтальный вентилятор рассчитан на 1650 кубических футов в минуту и ​​требует не менее 600 квадратных дюймов вентиляционного отверстия.

Термостат регулируется, а вентилятор имеет одну скорость вращения. Этот фронтальный вентилятор имеет мощность 2,1 А и двигатель PSC-типа с тепловой защитой.

  • Скорость вентилятора 1650 кубических футов в минуту для эффективного отвода тепла
  • Недорогая цена
  • Регулируемый термостат
  • Noisy
  • Жалобы на несбалансированные лопасти вентилятора

Broan 35316 Gable Mount Attic Fan

Broan 35316 — это высококачественный двускатный вентилятор на чердаке, благодаря которому вы можете прогревать тепло летом и останавливать ледяные плотины зимой.

Этот односкоростной 4-лопастный двускатный вытяжной вентилятор имеет термозащиту и постоянную смазку двигателя — он также сертифицирован HVI.

Вентилятор рассчитан на мансарду до 2280 футов в секунду и имеет максимальную скорость 1600 кубических футов в минуту. Вентилятор Broan также включает в себя встроенный экран от насекомых и вредителей.

  • Цены среднего уровня
  • Сертифицировано HVI
  • Известный бренд
  • Плохая долговечность у некоторых клиентов
  • Шумный

iLiving Вытяжной вентилятор с регулируемой скоростью вращения щипцов

iLiving — это очень доступный и качественный мансардный вентилятор с щипцами, рассчитанный на 800 куб.

Двигатель вентилятора имеет переменную скорость при покупке отдельного контроллера двигателя (KB 811012 Controller).

Этот 12 «двускатный мансардный вентилятор внесен в список UL и имеет OSHA-совместимые защитные ограждения.

Возможно, лучшая часть этого двускатного мансардного вентилятора состоит в том, что он имеет автоматические заслонки, которые открываются и закрываются.

  • Автоматические заслонки, которые открываются & закрыть
  • Переменная скорость двигателя (с отдельным контроллером)
  • Оцинкованная стальная рама
  • Жалобы на закрытие заслонок
  • Слабое уплотнение заслонок
  • Не сильный мотор

Мой лучший выбор — Quiet Cool AFG SMT-3.0. Вот почему …

# 1. Переменная скорость

Когда двигатель вентилятора имеет переменную скорость, это означает, что это двигатель более высокого качества, он более энергоэффективен и более эффективен при выхлопе чердака. Вентилятор QuietCool запускается при скорости вращения вентилятора 3000 кубических футов в минуту, а затем автоматически понижается до 1000 кубических футов в минуту при понижении температуры.

# 2. Plug & Play

С этим двускатным вентилятором на чердаке не требуется разводки. Вы можете просто подключить его к стандартной розетке на 120 вольт.

# 3.Humidistat

Двухскатный мансардный вентилятор QuietCool поставляется не только с регулируемым термостатом, но и с гигростатом, который измеряет влажность. Хьюмидстат также включит щипцовый вентилятор, когда влажность поднимется выше 60%.

Надеюсь, вам понравилась моя статья. Если у вас есть вопросов или комментарии , пожалуйста, оставьте их внизу этой статьи в поле для комментариев — Я обещаю ответить на все вопросы. Спасибо.

,

различных типов конструкций двускатных крыш

Двускатные крыши — это популярный вариант кровли для многих объектов, с возможностью выбора из множества вариантов дизайна. Выбор подходящей крыши для вашей недвижимости важен как для эстетики, так и для функциональности, поэтому мы собрали здесь руководство по различным типам конструкций двускатных кровель.

Что такое двускатная крыша?

Двускатная крыша является распространенным типом крыши, используемой для многих строительных конструкций. Он будет иметь две наклонные стороны, которые встречаются, образуя гребень, и его легче всего определить по треугольной форме, сформированной на любом конце.Двускатные крыши — идеальный дизайн для областей с холодными погодными условиями, поскольку они могут легко пролить воду и снег, однако они могут оказаться проблематичными в областях сильного ветра, если структуры не имеют адекватной поддержки.

Крыши с щипцами

также являются подходящим вариантом для тех, кто ищет увеличенный запас по высоте при переоборудовании чердака и для лучшей вентиляции на чердаке. Есть несколько вариантов стандартной двускатной крыши, в том числе:

Коробка двускатная кровля

Box Gable Roof

У

двускатных крыш есть треугольное продолжение на каждом конце дома, с секцией крыши, помещенной в коробку в конце.Эта конструкция чрезвычайно похожа на стандартную двускатную крышу, но больше выделяет треугольную секцию конструкции.

Front Gable

Front Gable

Передняя двускатная крыша просто размещается в передней части дома, а входная дверь обычно располагается под фронтоном. Это обычная черта среди домов в колониальном стиле, но она становится все более популярной как дизайн.

Крестовая двускатная крыша

Cross Gabled Roof
Поперечная двускатная крыша состоит из двух или более двускатных кровельных линий, которые пересекаются под углом, чаще всего с двумя гребнями, расположенными перпендикулярно друг другу.Дома с таким дизайном часто имеют более сложную планировку из-за изменения формы поперечной двускатной крыши в структуре дома. Например, дома с двускатной крышей могут иметь отдельные крылья, крыльцо большего размера или прикрепленный гараж.

Двускатная крыша с добавлением навесной крыши

Gable Roof with Shed Roof Addition

Типичным изменением для расширения существующей двускатной крыши является добавление навесной кровли к гребню двускатной крыши. Этот гибридный дизайн является популярным решением для владельцев недвижимости, стремящихся к расширению, так как он дает возможность увеличить запас и пространство без необходимости полностью изменять структуру и эстетику крыши.

Голландская двускатная крыша

Dutch Gable Roof

Двускатная крыша — это гибрид двускатной и тазобедренной крыши. Типичный дизайн состоит из двускатной крыши, размещаемой на верхней части тазобедренной крыши, обеспечивая больше пространства в мансарде. Это популярный дизайн у многих владельцев недвижимости, добавляющий эстетическую привлекательность дому и обеспечивающий практическую функцию дополнительного пространства.

Мы гордимся тем, что предлагаем JTC Roofing высококачественные услуги по проектированию и установке двускатных кровельных покрытий, а наша опытная команда всегда готова проконсультировать вас по наиболее подходящим материалам и дизайну для ваших требований.

Для получения дополнительной информации о продуктах и ​​услугах, которые мы предлагаем, свяжитесь с нами сегодня, и мы будем рады ответить на любые ваши вопросы.

Dutch Gable Roof

,
Как построить двускатную крышу без потолка | Домашние направляющие

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить разрушение вашей крыши, вам придется правильно сконструировать ее. В традиционном каркасе элементы каркаса, которые образуют потолок здания, играют важную роль в поддержании устойчивости крыши. Когда те потолочные элементы удалены, они должны быть заменены чем-то еще, что выдержит вес крыши.

Стропила и ребристые доски

В обычных каркасах с двускатной крышей наклон крыши формируется стропилами, которые идут по диагонали вниз от вершины крыши до вершин наружных стен здания.Верхние концы стропил опираются на ребристую доску, горизонтальный каркасный элемент, который проходит вдоль вершины крыши. Ребристая доска служит только гвоздевой поверхностью для стропил и не выдерживает никакого веса крыши; вес вместо этого поддерживается стенами, где покоятся нижние концы стропил. Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этому усилию противостоят стропильные стяжки, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и препятствуют распространению стропил наружу. ,Стропильные стропы также являются потолочными балками во внутренней части здания, и когда внутри собора имеется сводчатый или сводчатый потолок, стропильные стропы отсутствуют.

Хомуты

Хомуты являются альтернативой стропильных хомутов в каркасах, где обычный потолок нежелателен. Подобно стропильным стяжкам, воротничные стяжки — это горизонтальные элементы, которые связывают стропила и противостоят силе, которая пытается заставить горизонтальные стропила распространяться горизонтально и выталкивать стены наружу.Однако хомуты ворот расположены выше стропил, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если стяжки ворот расположены выше, чем на одну треть пути вверх по стропилам, они не эффективны в сопротивлении горизонтальной силе.

Ребристые балки

Конструкционная ребристая балка может устранить необходимость использования стропильных или воротниковых стяжек. Ребристая балка занимает то же положение, что и ребристая доска, но она изготовлена ​​из более тяжелой древесины и, в отличие от ребристой доски, поддерживается на фронтонах со структурными колоннами.Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальное усилие на стенах. Когда используется ребристая балка, нет необходимости в структурном потолке внутри здания.

кровельные фермы

кровельные фермы — это сборные каркасные блоки, которые точно спроектированы так, чтобы они могли адекватно поддерживать крышу здания, используя при этом наименьшее количество пиломатериалов. В некоторых типах ферм, называемых фермами-ножницами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем настенного настила.Нижние пояса фермы не горизонтальны; они наклонены вверх к вершине крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

Как создать открытую щипцовую веранду | Домашние направляющие

Внутренняя отделка здания и его детали имеют тенденцию затенять структурные рамки здания. Относительно простота крыльца, однако, дает возможность продемонстрировать элегантный дизайн каркаса конструкции. Открытое двускатное крыльцо пользуется этой возможностью и демонстрирует свой структурный каркас.

Гребень и стропила

Основными компонентами двускатной крыши являются стропила, спускающиеся вниз с каждой стороны крыши, образующие вершину посередине, и гребень, который проходит вдоль этого пика и дает стропилам нечто, против чего можно опираться.В обычной двускатной крыше гребень не обеспечивает какой-либо структурной опоры для крыши; это просто поверхность, к которой прибиты верхние концы стропил, и вес крыши передается вниз через стропила для поддержки опор ниже.

Столбы и балки

В случае двускатной крыши над закрытым зданием нижние концы стропил опираются на наружные стены здания. Однако на открытой веранде стропила опираются на горизонтальные балки, которые поддерживаются вертикальными стойками или колоннами.Требуемые размеры для балок и столбов зависят от размера и веса крыши, но обычными являются балки, сделанные из удвоенных двух на восемь или двух десятков, опирающихся на стойки четыре на четыре или шесть на шесть. ,

Балки

Поскольку вес крыши передается вниз по наклонным стропилам, сила, оказываемая грузом, имеет тенденцию толкать опорные стойки или стенки крыльца наружу. Потолочные балки, которые проходят горизонтально от одной стороны крыльца к другой, связывают нижние концы стропил и противостоят этой силе.Во внутреннем пространстве потолочные балки обычно отделываются настенной панелью, чтобы отделить чердачное пространство от комнаты внизу, но на открытой двускатной веранде балки можно оставить открытыми для пространства под крышей.

Потолок собора и структурный хребет

Снятие потолочных балок оставляет крыльцо с открытым соборным потолком, но для этого требуется заменить конструктивную опору балок другой конструктивной альтернативой. Наиболее распространенным вариантом, структурным выступом, является относительно тяжелая балка, которая проходит вдоль выступа крыши и поддерживается на ее концах несущими опорами.Вес крыши лежит на ребристой балке, а не на нижних концах стропил, и вес переносится через стойки, либо на другую балку, которая сама поддерживается другими стойками, либо полностью на землю, где сообщение опирается на конкретный нижний колонтитул.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
