Угол наклона крыши для профнастила: Минимальный уклон кровли из профлиста

строим крышу с минимальным углом

21.05.07 – Итоги семинара “Системы автоматического закрывания противопожарных дверей Abloy”

Ориентиры для укладки кровли

Следуя советам опытных кровельщиков, скаты кровли необходимо делать под одним и тем же уклоном. Он выбирается, исходя из используемого кровельного материала определенным, подходящим именно для этого материала способом укладки. Следует брать во внимание и регион, в котором идет строительство. Там, где выпадает осадков больше, оптимальный угол уклона должен быть не менее 45 градусов и выше.

Ориентиры для укладки кровли

Совсем другое дело, если климат местности сухой и жаркий. Тут кровля может укладываться под углом в 5-10 градусов и прекрасно послужит дому. Пологая укладка больше подходит и в районах, где штормовые ветра — обычное явление. Те же кровельщики-профессионалы советуют укладывать кровлю с 8-градусным уклоном, от силы – 10 градусов.

Определяем угол двухскатной крыши

Углом двухскатной кровли в строительстве принято понимать наклон между линией стропильной ноги и горизонтальным уровнем, совпадающим со стеной здания. Измеряется он, в градусах. Реже встречается процентное измерение величины уклона ската, которое вычисляется по формулам на основании соотношения сторон треугольника в процентном исчислении.

Вариант пологих скатов двускатной кровли

По величине уклона ската все крыши можно разделить:

Тип кровли	Диапазон углов в градусах
Плоские	0-5
Малоуклонные	6-30
Крутоуклонные	31 и более

Считается, что стандартная или классическая двухскатная крыша имеет уклон равный 45 градуса, однако такая конструкция требует более надёжного крепления, поскольку обладает повышенной парусностью и подходит не для каждой местности.

В практике строительства более распространены пологие кровли с углами, расположенными в диапазоне от 0 до 45 градусов. Исключение составляют лишь нижние части ломаной двухскатной крыши, в которой наклон составляет 60 более градусов.

Примеры крыш по разной величине уклона ската

Зачастую при строительстве владельцы выставляют уклон кровли, как говорится, «на глаз», руководствуясь исключительно эстетическими соображениями. Это является рискованным решением, поскольку не только увеличивает вероятность преждевременного износа, но и исключает возможность оптимизировать как полезную площадь подкровельного пространства, так и затраты на материалы.

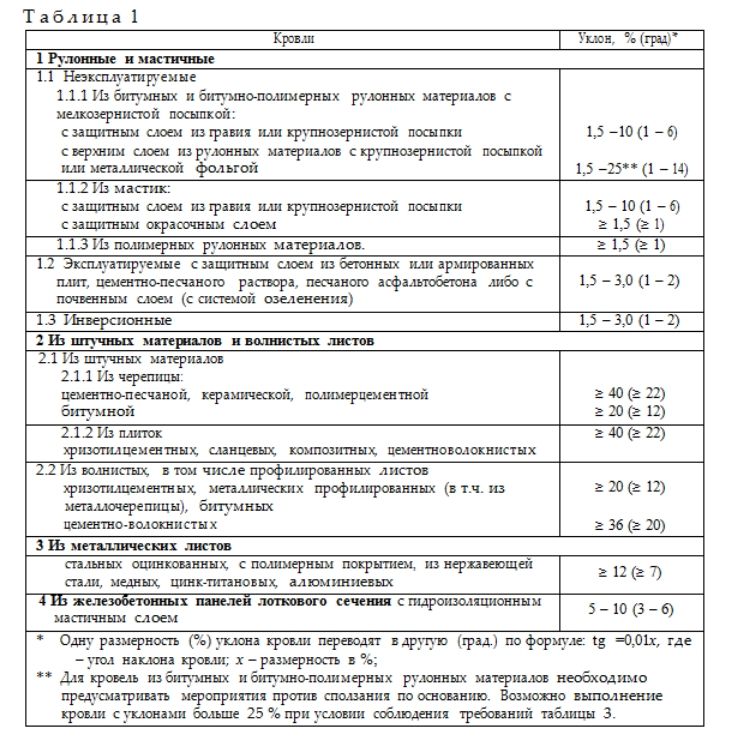

Что рекомендуют строительные нормы

Есть одно уточнение — восемь градусов — это норматив для хозпостроек и нежилых помещений, а для жилых домов минимальный угол рекомендуется соблюдать в пределах 10 градусов. Однако и здесь есть ограничение, которое определилось после продолжительного опыта работы с материалом — если укладка кровли происходит в несколько слоёв, то угол должен быть не менее 12 градусов. Именно этот параметр и берут за основу производители профнастила и строительные компании, когда дают гарантию на материал или на работу.

Учитывая это, СНиП даёт как минимальный, так и рекомендуемый угол наклона. Это объясняется как разницей в качестве профнастила и его видах, так и в квалификации кровельщиков. Словом, рекомендуемый угол — 20 градусов. Максимальное значение угла наклона кровли из профилированного металлического листа может быть практически любым, разумеется, в разумных пределах, около 60-70 или даже 75 градусов.

Угол наклона крыши из профнастила

Критерии выбора уклона крыши

Выбор оптимального угла скатов для кровли – вопрос не только эстетический, но, в определенной мере, практический. От этого параметра будет зависеть функциональность покрытия, защита постройки от разного рода атмосферных воздействий (осадков), долговечность конструкции и расход кровельных материалов.

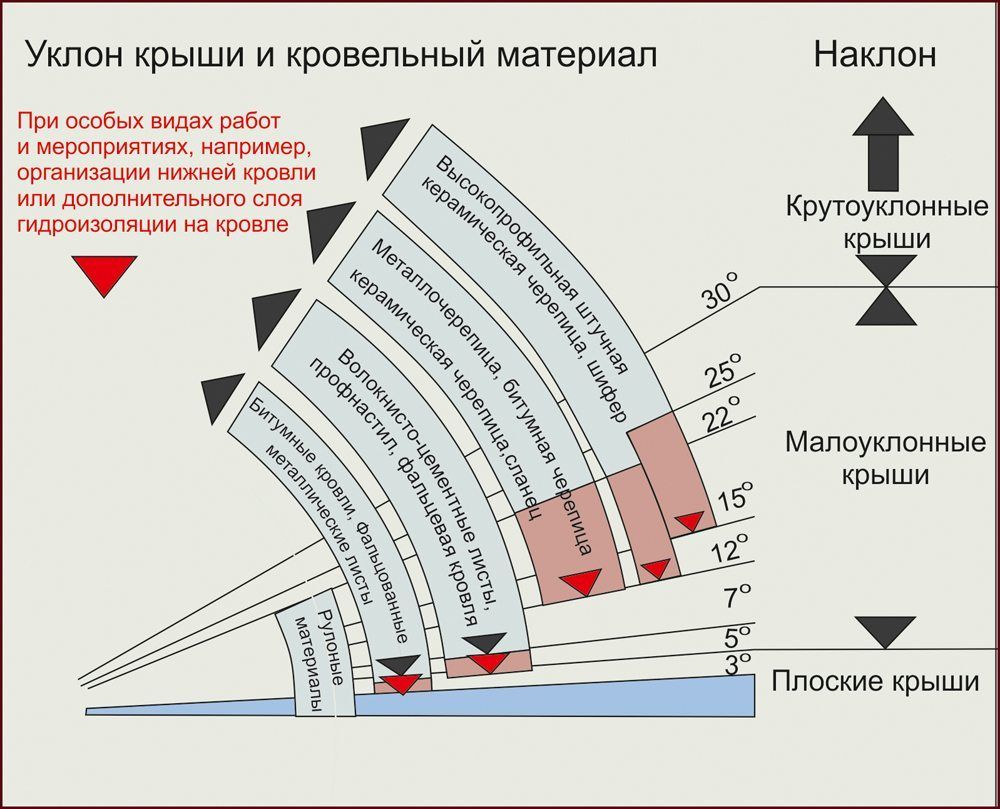

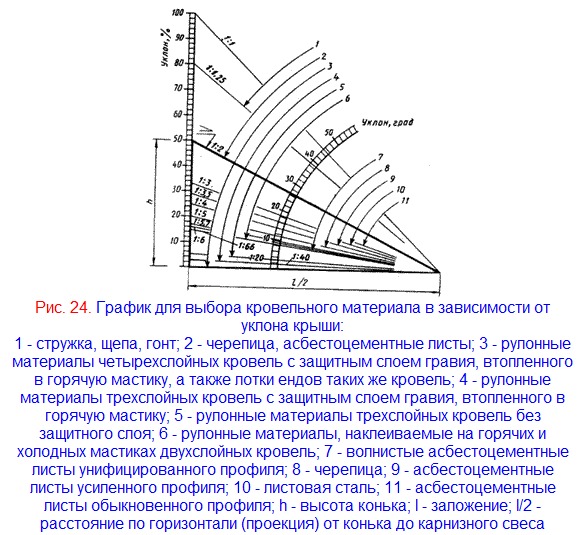

Выбор уклона для кровли в зависимости от покрытия и формы.

Важным критерием выбора наклона крыши является климат района вашей постройки. В регионах, где выпадает много осадков, а в зимнее время бывают обильные снегопады, логичнее выбирать большой уклон кровли (от 45 до 60 градусов). Такой угол позволит уменьшить нагрузку снега на кровельную систему, так как большие массы снега не будут скапливаться, а начнут сползать с нее на землю, набрав критическую массу. В случае если для региона, где происходит строительство, характерны сильные ветра, следует выбирать минимальный уклон крыши, в результате чего будет снижаться ее парусность. В данном случае следует выбирать угол наклона кровли в диапазоне от 9 до 20 градусов.

Из вышеизложенного следует, что наиболее универсальным и распространенным является наклон крыши 20-45 градусов.

Во-вторых, при выборе угла наклона ската немаловажно учитывать свойства самого материала кровли. Поэтому следует подробнее посмотреть, как определить минимальный уклон для различных материалов кровли.

Третьим критерием выбора угла является само назначение постройки. Т.е. если планируется, что крыша будет играть роль еще и мансарды, то уклон придется значительно увеличить.

Угол наклона крыши из профнастила

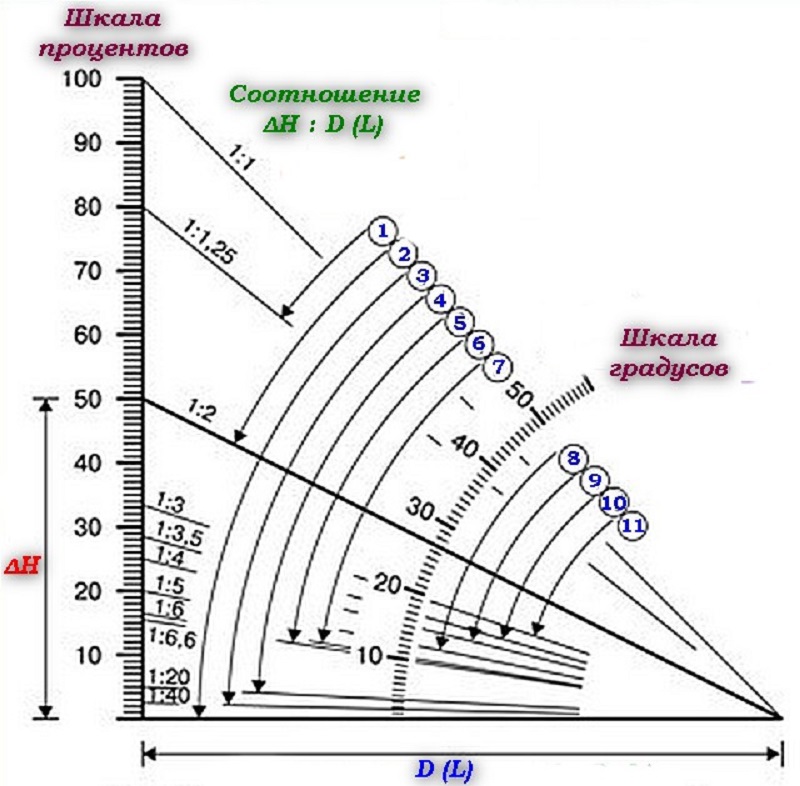

Расчет угла наклона крыши.

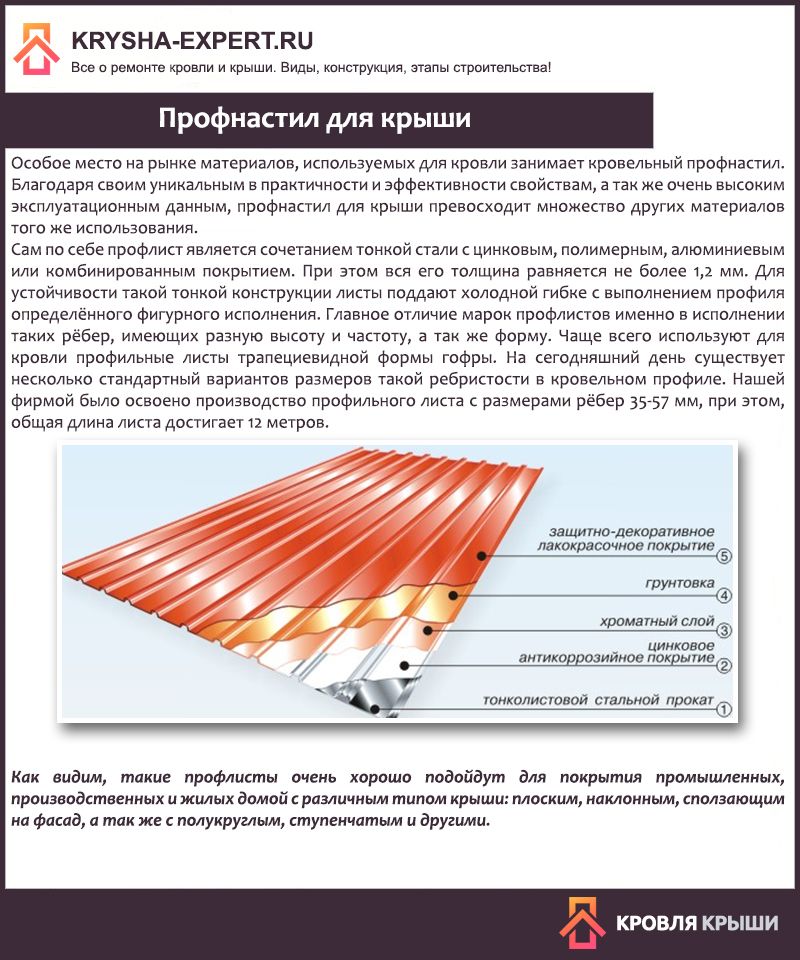

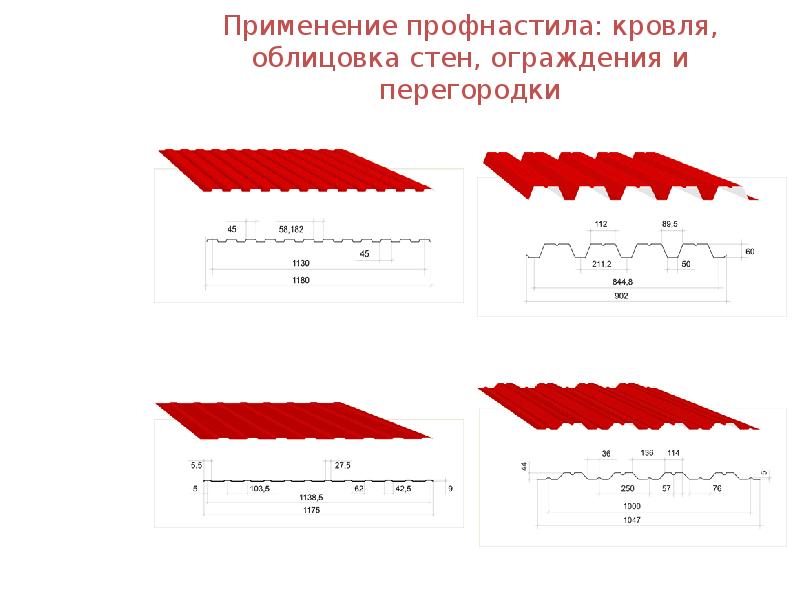

Наиболее “ходовым” кровельным материалом является профлист. У этого материала есть ряд преимуществ: он имеет небольшой вес, монтируется достаточно легко и быстро и служит долго.

В качестве кровельного материала основное применение профлист нашел в промышленном строительстве при изготовлении кровель цехов, ангаров, торговых павильонов и других объектов производственного назначения. Стальная основа профлиста и ребра жесткости обеспечивают крыше и несущим конструкциям необходимую жесткость. Профлист не утяжеляет здания и обладает отличной герметичностью.

Листы профнастила для кровли изготавливают из металла толщиной 0,4-1 мм, затем формуют методом холодной прокатки. От других разновидностей кровельный профлист отличается наличием гидрозатвора (бороздки по краю листа, которая препятствует затеканию воды под продольные стыки). Профлист для кровли в своей маркировке имеет индекс «R».

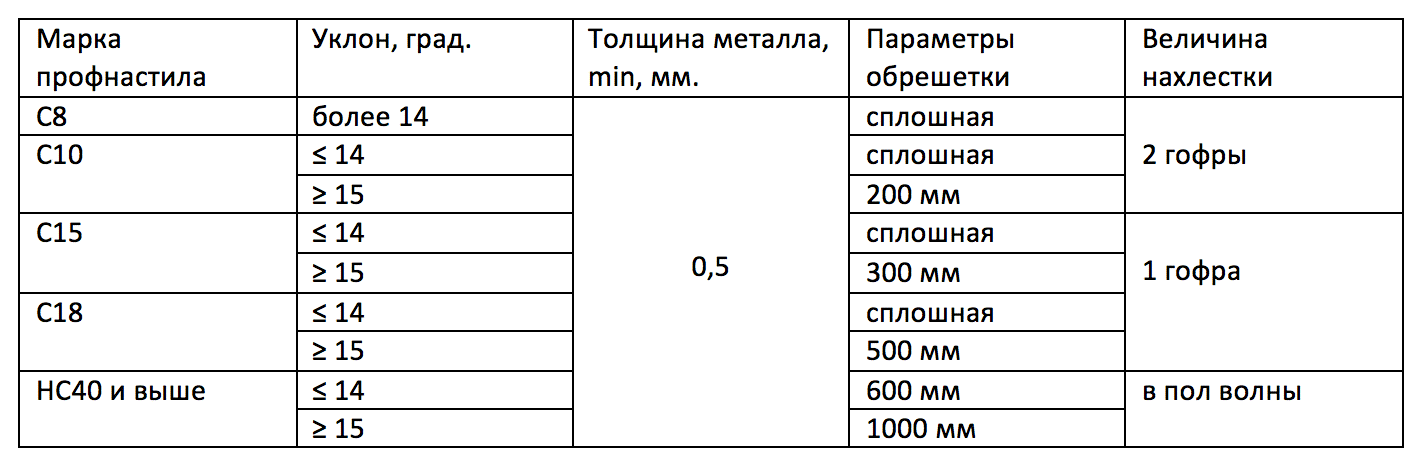

Минимальный наклон кровли из профнастила по рекомендации производителей составляет 12 градусов. Следует помнить, что при небольших углах необходимо дополнительно производить проклейку стыков герметиками во избежание протечек. Согласно СНиП, уклон крыши из профнастила может быть и еще меньше, но не менее 6 градусов. При таких малых углах необходимо надежно загерметизировать продольные и поперечные стыки герметиками, например, силиконовыми, а сами поперечные стыки нужно увеличить хотя бы до 25 см. Основной принцип здесь такой: размер стыков должен быть таким, чтобы ветер не мог задувать под них воду. В данном случае появляется ряд минусов: во-первых, профлист будет сложнее смонтировать, во-вторых грязь будет значительно сильнее накапливаться на поверхности, следовательно, уход за такой крышей станет более трудоемким. В данном случае крышу необходимо чаще чистить, иначе срок службы профнастила значительно сократится.

Укладка профлиста осуществляется на деревянное основание. Шаг обрешетки основания меняется в зависимости от угла уклона ската крыши и может составлять от 300 до 4000 мм. Увеличивая угол наклона профнастила, увеличивают и его шаг. По строительным нормам, уклон может отличаться от заданного уровня не больше чем на 5%. На крышах с небольшим уклоном рациональнее использовать сплошную обрешетку.

Малый угол наклона крыши упрощает процесс монтажа листов профнастила, т.к. отпадает нужда в дополнительных приспособлениях, таких как передвижные лестницы или другие устройства для закрепления монтажника на кровле. Соответственно, значительно снижаются трудозатраты и сокращается время выполнения работы. Кроме того, выбирая малый угол ската, вы делаете ее более устойчивой к механическим воздействиям из-за более частой обрешетки и значительного снижения парусности.

Особенности формирования пологих покрытий

Для укладки профлиста на скатах, имеющих минимальный уклон, должно использоваться деревянное основание, выполняемое в виде обрешётки с шагом, величина которого выбирается в зависимости от значения угла наклона. Обычно этот показатель выбирается в диапазоне от 3-х до 40 см; при этом с увеличением крутизны ската увеличивают и шаг обрешётки, подготавливаемой под профнастил. В соответствии с положениями строительных норм уклон таких кровель может отличаться от среднего значения не более чем на 5%. При минимальных значениях этого показателя для кровли (то есть на практически плоских крышах) рекомендуется использовать обрешётку сплошного типа.

Из более детального рассмотрения технического решения, предполагающего минимальный уклон кровли из профильного листа, следует, что для промышленных и хозяйственных строений этот угол может составлять порядка 8 градусов. Для жилых построек его значение должно быть несколько выше (но не более 10 градусов). В том случае, если профлист будет укладываться в два слоя – указанный угол должен быть несколько увеличен, что позволяет исключить вероятность скопления влаги на стыках смежных заготовок.

В процессе формирования кровельного покрытия из профнастила особое внимание должно уделяться правильному выбору продольных и поперечных перекрытий смежных листовых заготовок. При этом со снижением угла наклона кровельного ската величина нахлёста должна быть изменена в сторону его увеличения, что сказывается на общей площади закрываемого пространства. Это обстоятельство обязательно должно учитываться при расчёте объёма материала, необходимого для закрытия всей кровельной поверхности. В зависимости от результата такого расчёта вы сможете определиться с количеством заготовок, которые вам необходимо будет приобрести перед началом работ.

Что влияет на выбор угла наклона ската

Погодные условия составляют динамически действующую нагрузку. Величина и переменчивость этой нагрузки зависит от совокупного соотношения этих параметров.

Чтобы вода и снег как можно меньше удерживались на кровле, уклон ската должен быть максимальным – 35–45 градусов. В противном случае даже самая надежная гидроизоляция в скором времени перестает защищать от протечек.
В то же время при сильных ветровых рекомендуется выбирать угол наклона как можно меньший – 15–20 градусов. При таком наклоне парусность минимальная, а значит и ветровая нагрузка на кровельный материал ниже.
Оптимальный угол выбирают с учетом соотношения этих факторов: средних и максимальных показателей по величине осадков и ветра не менее, чем за 10 лет.

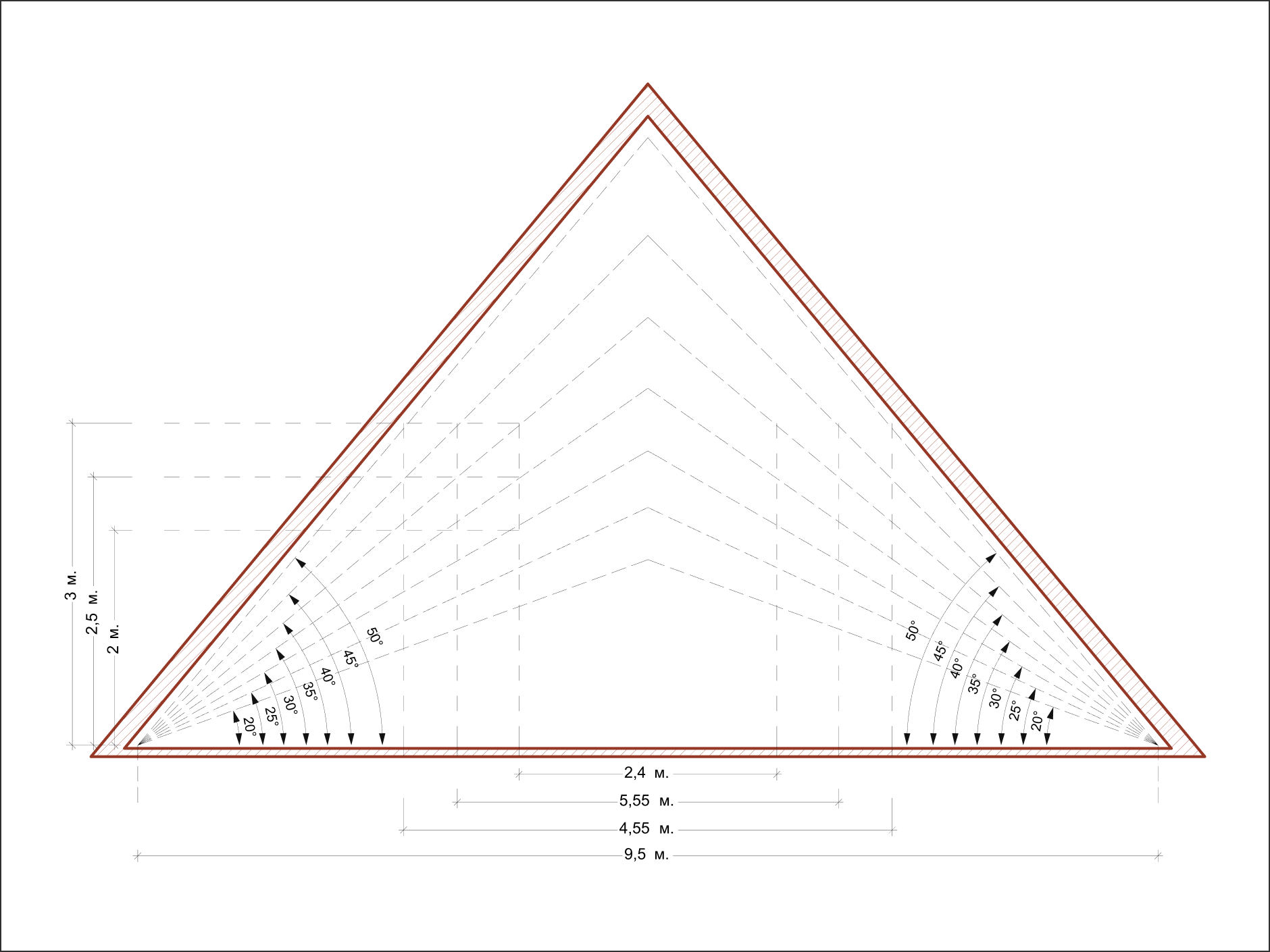

Влияет характер помещения под крышей. Нежилое чердачное пространство, тем более не утепляемое, не имеет особого значения. В этом случае угол выбирают исходя из погодных условий региона и материала кровли. Но если предполагается оборудование мансарды, на первый план выходят требования по тепло- и гидроизоляции мансардного этажа, а соответствие климатическим условиям учитывается во вторую очередь.

Важна и экономичность проекта. С крутого склона снег удалить проще. Однако для обслуживания такой кровли понадобятся дополнительные приспособления. С другой стороны, при очень небольшом уклоне, нужно устанавливать более надежную гидроизоляцию, что тоже повышает стоимость.

Имеет значение и эстетический фактор. В некоторых стилях крутые скаты – непременная часть дизайна.

Гибкая (битумная) черепица. Справочная информация

Монтаж подкладочного ковра.

Монтаж металлических карнизных и фронтонных планок.

Монтаж ендового ковра.

Монтаж карнизной черепицы.

Монтаж рядовой черепицы.

Монтаж коньковой черепицы.

Монтаж кровельных примыканий

Гибкая (битумная) черепица — кровельный материал, изготовленный на основе стеклохолста, пропитанного модифицированным битумом. На верхнюю часть материала нанесены цветные каменные гранулы, выполняющие декоративную и защитную функции, а на нижнюю — клеевой слой, обеспечивающий герметичность покрытия. Нижний слой закрыт легкосъемной пленкой.

Гибкую черепицу часто называют кровельная плитка или гонт. Она представляет собой небольшие плоские листы, с фигурными вырезами по одному краю (один лист имитирует 3 черепицы). Этот материал, с одной стороны является штучным, а с другой, его можно отнести к группе мягких кровель, так как по своей структуре и применяемым компонентам он близок к рулонным материалам.

Основным достоинством гибкой черепицы является то, что ее можно применять для кровель любой сложности, формы и конфигурации, вплоть до куполов и луковичных крыш, обеспечивая 100% герметичность. Гибкая черепица надежна, она прекрасно вписывается в окружающий ландшафт, так как она имеет разнообразные оттенки и формы. Неоспоримыми преимуществами гибкой черепицы являются простота монтажа, минимальное количество отходов на сложных кровлях, небольшой вес, высокие звукоизоляционные свойства, отсутствие коррозии, гниения и расслаивания, низкая стоимость.

Минимальный уклон кровли, при котором допускается использовать гибкую черепицу — 1:5 (12°), максимальный — до 1:0 (90°).

Комплектующие для кровельного покрытия из гибкой черепицы:

— металлические карнизные и фронтонные планки, планки примыкания;

Расчет уклона кровли из профнастила

Строительство бани от фундамента до крыши

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговую нагрузку для вашего региона;
Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

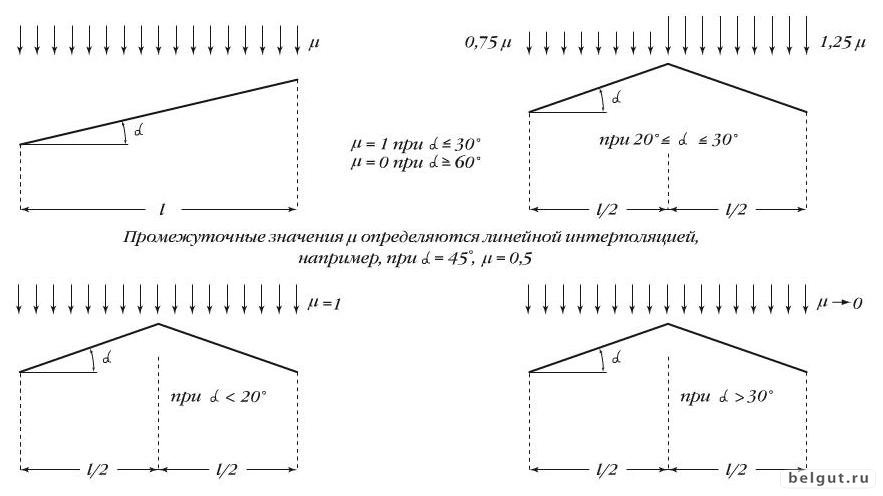

Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки

Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

Снеговая нагрузка в регионе строительства. Чтобы оценить снеговую нагрузку на кровлю из металлочерепицы, из справочников берут среднегодовое количество осадков в зимний период. Чем больше снега выпадает в регионе, тем больше должен быть минимальный уклон крыши. В противном случае, снеговая масса будет скапливаться на поверхности скатов, создавая дополнительную весовую нагрузку, способную обрушить конструкцию.
Расчет снеговой нагрузки
Возникновение снеговой нагрузки

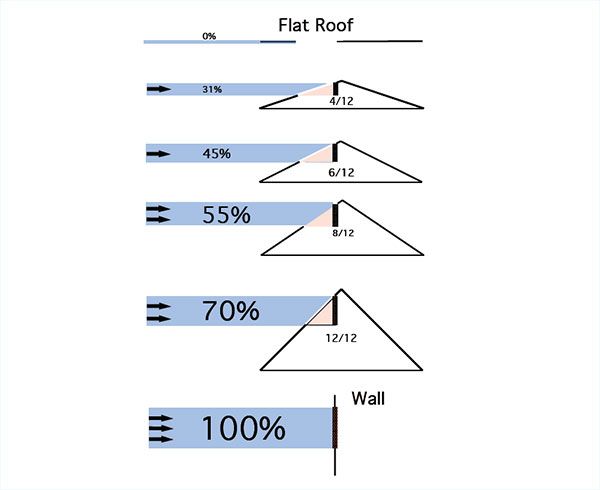

Ветровая нагрузка. Этот показатель также зависит от климатических условий в зоне, где ведется строительство. Если ветровая нагрузка интенсивная, то угол наклона крыши должен быть минимальный, чтобы снизить парусность скатов. Также в расчет принимается вероятность ветровых катаклизмов, ураганов, смерчей.
Ветровая нагрузка

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Скат в зависимости от типа и применяемого материала

Преимущества современных кровельных материалов проявляются при грамотном монтаже и соблюдении рекомендуемого производителем диапазона уклона ската. Стандартные предельные значения для разных стройматериалов приведены составляют:

От 6° для ондулина (он же – еврошиффер). При этом производители рекомендуют укладывать ондулин при таком малом угле на сплошную обрешетку, при 10-15° — на разряженную с шагом 45 см, от 15 ° — то же, с шагом не более 60 см. Рекомендуемый верхний предел – 27°.
От 5 ° для мягкой кровли и от 11 ° для гибкой черепицы, при оптимальном значении в 15 ° и пределе в 25°. Отклонение в меньшую сторону возможно лишь при использовании мембран для инверсионных кровель, в большую – при усложнении конструкции крыши.
22° для асбестоцементных листов с усиленным профилем, 30-35° — обычного дешевого шифера. Исключение могут делать лишь для невентилируемых крыш уличных построек.
8-12° для профилированных и фальцевых листов при условии достаточного нахлеста и герметизации стыков силиконом.
14° для металлочерепицы при принятии дополнительных мер по герметизации стыков, от 20 ° — при выполнении стандартных требований технологии монтажа.
22-25° для мелкоштучной композитной черепицы. Отклонение в меньшую сторону допускается при усилении гидроизоляции, но в целом этот стройматериал редко используется на односкатных крышах из-за дороговизны и большого веса.

Приведенные значения не являются абсолютными, при принятии дополнительных мер по гидроизоляции и герметизации современные кровельные стройматериалы могут укладываться и на более пологих скатах. Но такие действия отрицательно сказываются на смете и трудоемкости работ.

При выборе минимального наклона также стоит помнить, что указанные производителями значения будут верными лишь при соблюдении всех требований технологии монтажа (достаточного нахлеста, использования правильных крепежей и выборе нужной точки их вкрутки, промазки стыков, порядка укладки листов).

Реально ли выдержать уклон кровли градусов

Желая сделать кровлю с учетом правил СНиП из профнастила, стоит задуматься, придерживаться минимального уклона или нет. Для начала оцените климатические условия, где планируется строительство. Важны такие погодные характеристики:

какой объем снега выпадает зимой;
частота дождя;
скорость порывов ветра;
в какую сторону чаще всего дует ветер.

Если дача построена на открытой местности с сильными ветрами, есть риск парусности кровли. Это означает, что часть крыши может запросто улететь. Если ветер средний, уклон, которого следует придерживаться при закладке крыши – от 35 до 45 градусов. При сильном ветре важно уменьшить скат до 15-25 градусов. Этот простой прием снизит сопротивление ветра, и можно не волноваться за ее целостность.

Совсем плоскую верхнюю часть дома тоже лучше не делать. Известны случаи срыва односкатной плоской крыши. Как быстро сильный ветер срывает пологую кровлю из профлиста, показано в видео:

В регионах с большой снеговой нагрузкой строители рекомендуют сооружать крыши с уклоном 45 градусов. Тогда снег не станет задерживаться и не понадобится обустраивать стропила.

Как самостоятельно определиться с углом наклона крыши

Для вычисления оптимального ската кровли дома воспользуйтесь такими советами:

Обратите внимание на кровли соседних домов.
Воспользуйтесь уклономером.

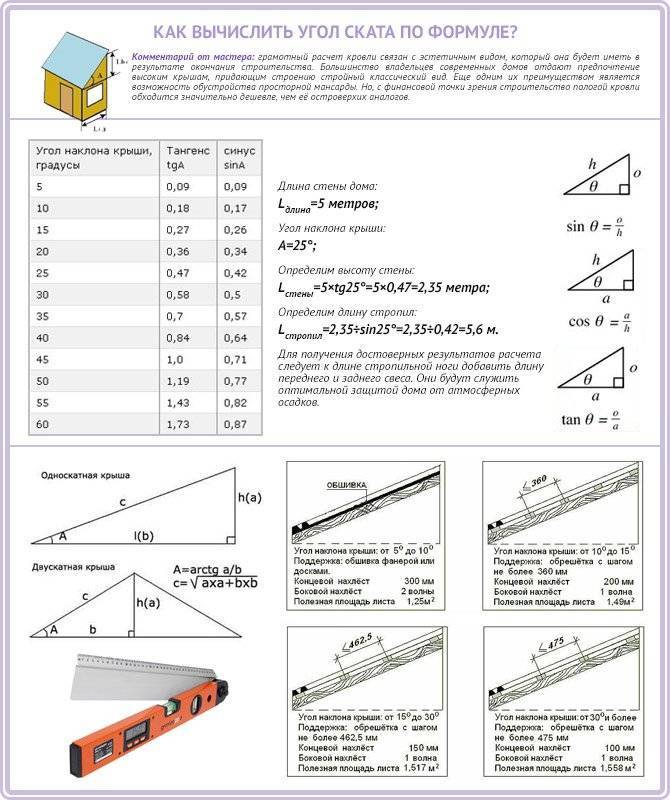

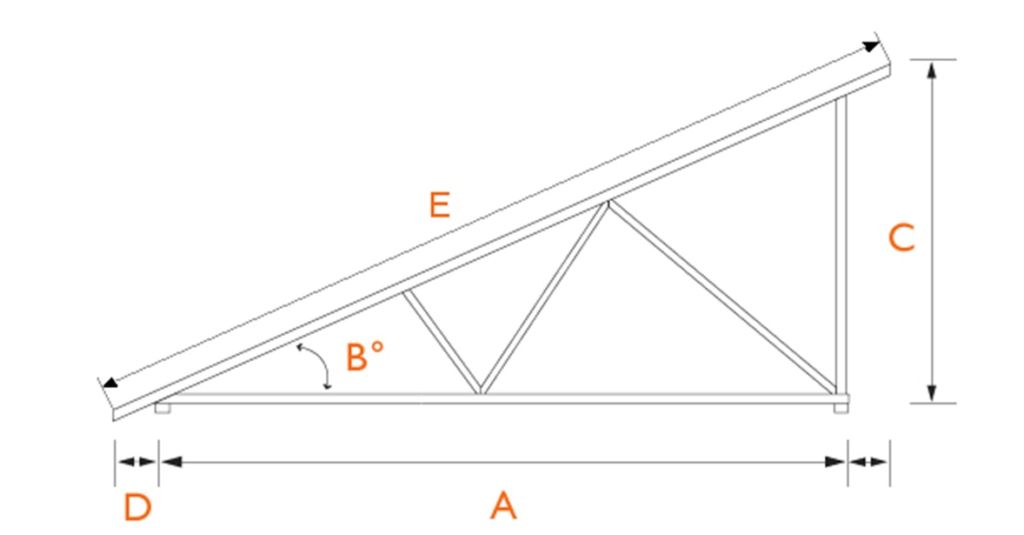

Примените формулу вычисления угла треугольника, подставив соответствующие значения для катетов и гипотенузы.
Определите пропорциональность между расстоянием от конька до перекрытия, и ½ ширины перекрытия. Разделите расстояние на ½ ширины дома, а затем умножьте на 100.

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Меньший вес покрытия.

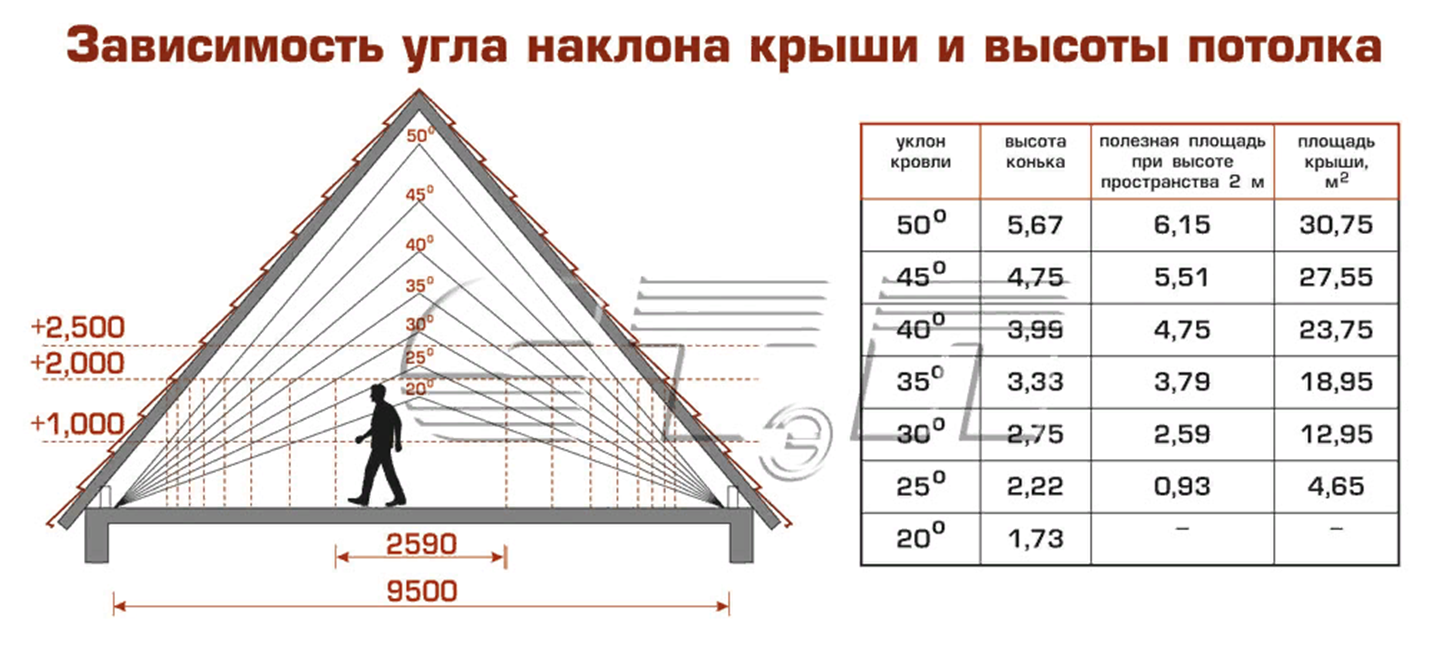

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

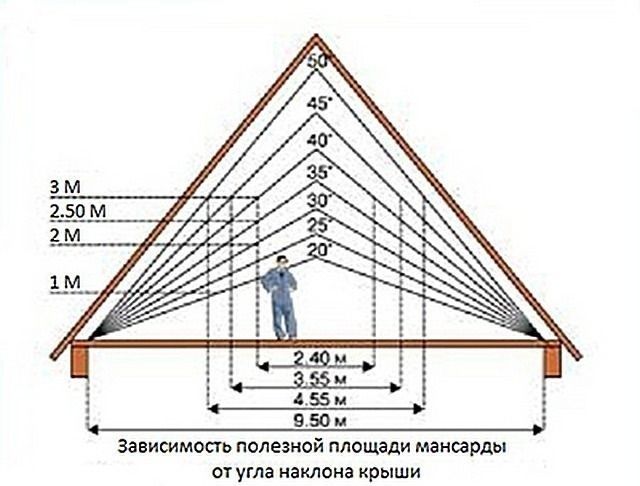

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

Минимальный уклон крыши

Уклон крыши на языке непрофессионала означает просто крутизну крыши. Наклон крыши определяется путем деления вертикального подъема и его горизонтального пролета, или того, что люди в кровельной промышленности назвали бы уклоном.

Существуют разные виды крыш, и все они имеют определенные характеристики для установки. Минимальный уклон крыши также подчиняется стандартам, установленным различными строительными нормами, применяемыми в соответствующих регионах.

Значение ската кровли

Основная причина наличия ската крыши заключается в том, чтобы отводить воду и снег от крыши и избегать любого просачивания, которое может возникнуть в результате застоя воды на крыше.

Как правило, в местах с сильными дождями или снежными бурями угол наклона крыши выше, чем в местах с меньшим количеством дождя и снега.

Помимо отвода воды и снега, существует еще ряд причин, по которым уклон является таким важным компонентом, и его нельзя игнорировать при проектировании и установке крыши любого типа.

Он будет определять ряд других характеристик крыши, таких как кровельный материал, который будет использоваться, архитектурные свойства крыши, проходимость по крыше и покрываемые участки крыши. Шаг также влияет на экономические аспекты установки.

Например, крутые уклоны приводят к использованию большего количества кровельного материала. В свою очередь, это приведет к более высокой стоимости монтажа крыши.

Факторы, влияющие на минимальный уклон крыши

В связи с тем, что существует множество стилей кровли и различных кровельных материалов, не существует универсального минимального уклона кровли.

В большинстве случаев производители рекомендуют минимальный уклон кровли для своих кровельных материалов, но, в конечном итоге, выбор правильного уклона зависит от установщика, поскольку каждая крыша уникальна и требует разных соображений.

Ниже приведены некоторые рекомендуемые минимальные значения уклона для различных типов крыш:

МИНИМАЛЬНЫЙ ШАГ ДЛЯ МЕТАЛЛИЧЕСКОЙ КРЫШИ

Минимальный уклон металлических крыш зависит от профиля касается металлической кровли, под профилем понимается форма, которую принимают металлические листы, когда они изгибаются для формирования панелей.

Чтобы получить минимальный уклон металлической крыши, вертикальный подъем на фут делится на горизонтальный уклон. Большинство металлических крыш имеют минимальный уклон три из двенадцати, но иногда он может уменьшаться в зависимости от того, существуют ли специальные процедуры установки, изданные производителем в отношении этого конкретного кровельного материала.

Выбор уклона в зависимости от климата ↑

Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.

Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.

Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

Минимальный уклон

Теперь, что касается минимального уклона кровли, покрытой профнастилом. В тех же СниП указано, что этот показатель для жилых и производственных зданий сильно разнится. Так, например, для жилых строений минимальный уклон будет 12°, для производственных 8°.

При этом специалисты обращают внимание на тот факт, что все крыши с углом наклона скатов меньше 12° обустраиваются с более жесткими требованиями. Особенно это касается герметизации стыков профнастила между собой и мест примыкания их к другим конструкциям и устройствам. Основная задача в данном случае – это устранить возможность появления протечек. Поэтому существуют строгие значения нахлеста листов профнастила между собой. А именно:

Если уклон ската меньше 12°, то нахлест профнастильных листов должен составлять 20 см, и при этом рекомендуется провести их герметизацию любыми возможными средствами. Чаще всего для этого используются специальные мастики или силиконовый герметик.
При уклоне 12-15° – нахлест составляет 20 см.
Угол наклона 15-30° – нахлест 15-20 см.
Больше 30° – нахлест 10-15 см.

Есть еще одна позиция, которая будет влиять на расходную статью строительства собственного дома. Это количество используемых пиломатериалов. Здесь связь вот такая. Если угол наклона скатов крыши минимальный, то нагрузки такая кровля будет испытывать максимальные. А это значит, что придется усиливать и стропильную систему, и обрешетку.

Обычно это делается путем уменьшения расстояния между стропильными ногами и элементами обрешетки. Или можно все это не делать, а использовать для сооружения материалы больших сечений. К примеру, использовать для обрешетки доски толщиною не 32 мм, а 50 мм. И первый, и второй вариант приводят к увеличению стоимости стройматериалов, а соответственно и самой крыши под профнастил. Правда, здесь придется учитывать и толщину листа. Чем толще лист, тем большую нагрузку он сможет выдерживать. Это же относится и к размерам волны профнастила.

Какой минимальный уклон крыши из профнастила выбрать для собственного дома? Будет ли стандартное минимальное значение самым лучшим вариантом? Вопросов много, давайте рассмотрим положительные и отрицательные стороны всех диапазонов, рассмотренных выше.

Начнем с минимального значения, то есть, с позиции 12-15°. В чем достоинства этой кровельной конструкции:

Простота самой крышной системы.
Минимальный расход по материальным затратам.
Простота монтажного процесса, с которым можно справиться и своими руками.
Высокая ветроустойчивость.

К недостаткам можно отнести:

Высокая вероятность попадания атмосферных осадков под кровельный материал.
Обязательно необходимо будет чистить такую крышу от снега, к тому же вручную.
Обычно под такой крышей чердак и мансарду не строят.

Если минимальный уклон кровли выбран больше 45°, какие плюсы и минусы. К достоинствам такого уклона можно отнести:

Нулевую вероятность попадания воды в стыки листов профнастила.
Под кровлей можно организовать жилое или хозяйственное помещение.
Снег в зимний период на скатах залеживаться не будет, что снизит нагрузки на кровельную конструкцию дома.

И недостатки:

Для того чтобы снизить лавинообразное падение снега, надо будет установить снегозадержатели. А это очередные расходы.
Монтировать на такую крышу профнастил очень неудобно.
Повышается парусность конструкции.

Сотовый поликарбонат и снег?

Может кто подскажет по сотовому поликарбонату: при каком минимальном угле наклона снег не накапливается на кровле для средней полосы России? Зависит ли этот угол от цвета поликарбоната? Почему то у многих строителей расхожее мнение, что даже при углах наклона 20-30 градусов снег на гладком сотовом поликарбонате зиму не лежит. Мнение подтверждается наблюдениями за навесами с малым уклоном, перезимовавшими несколько зим. А как обстоит дело на самом деле? Вопрос очень важен для правильного проектирования навеса.

Vladimir_Vas , Цвет вряд ли влияет, снег ведь над, а не под ним. Практическое наблюдение за навесом (крыша арочного типа: ширина пролета 3 м, профиль 40х20 и 40х40, стрела прогиба арки — 350 мм, поликарбонат — 8 мм) в течении 3-х лет показало, что даже в снежную зиму деформаций нет. Снег не сказать, что слетает влет, но и особенно не задерживается. В случае более крутого уклона (это уже наблюдение за крышей качелей), чем больше снега, тем быстрее слетает.

Grek148 написал : стрела прогиба арки — 350 мм,

Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть? Спасибо за мнение. В гугле искал — почти ничего конкретного. Все говорят — более скользкий чем шифер и профнастил, а на сколько более — ? У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%. Если считать только по ветровой нагрузке — конструкция ажурная и легкая. Как только добавляется снег — получается жуть просто. Отдыхал в Анапе — в пансионате навес ажурный 20х8 метров с уклоном 15% по короткой стороне. Уже много лет. Но это — Анапа.

Vladimir_Vas написал : Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?

На днях сфотографирую. Продольного уклона нет. Этот навес идет вдоль ряда киосков. Снег скапливается в месте примыкания навеса и крыш киосков, но как отмечал выше никаких деформаций нет, хотя безснежными последние зимы не назовешь.

Vladimir_Vas написал : У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%.

25% — уклон, с моей точки зрения, вполне достаточный для самопроизвольного схода снега. Можно, конечно, прикинуть какой критической массы должен достичь слой снега, чтобы он сошел (задачка по физике за 8-й класс) и просчитать по массе нагрузку на фермы, но нужно ли это?

диссертацию защищаете по поликарбонату.

ANT/D написал : диссертацию защищаете по поликарбонату.

Навес проектирую, всего лишь. Однако, хрен кто подскажет. Очень не хочется переразмеривать балки под снеговую нагрузку — у меня пролеты большие слишком. Но и не хочется получить навесом по крыше машины. То, что поликарбонат более скользкий, чем профнастил — это очевидно. Но вот насколько — это вопрос?

Лет 8 назад построили навес из поликорбоната где-то 15х30 м. Колонны, фермы — тут вопросов не возникало. Уклон был по параболе в среднем где-то 20-25 град. Срез кровли свободный. Снег естественно за зиму собрался на верху — 40. 50 см. Скидывать побоялись — побъешь кровлю. Весной под солнцем нижняя часть снега подтаяли, образовалась скользящая «прокладка» и как у. ло однажды утром часов в 8-9 с высоты 4,5 м на пешеходку. Слава Богу никого не накрыло. Реально о. ся. Разобрали на фиг.

Glaen21 , Спасибо за инфу. Правда, у нас все же не Чебоксары, а на 600 км поюжнее. Да и зима помягче. Рассматриваю два варианта:

Плоский настил 4х6 метров с наклоном по длинной стороне 1,4 метра.
Слегка выпуклый настил с таким же уклоном по длинной стороне и поперечной выпуклостью высотой сегмента в 20-30 см. Второй вариант намного более сложен в изготовлении и нет уверенности, что эта выпуклость даст эффект снижения снеговой нагрузки.

У соседей такой настил,примерно,Ваш в прошлом ,вроде, состоянию сказать не могу-я с ними не общаюсь

Али-баба написал : Сделан в прошлом ,вроде,стоит

А снег на нем зимой лежит или сходит? Это главный для меня вопрос.

Прошло ещё 4 года. Хочется услышать реальные варианты, везде ставят плоские крыши на 30°, но мне сейчас нужна более пологая самоочищающаяся от снега крыша.

Материализатор ,навес,плоская крыша, поликарбонат 10 мм, размер 7.5 на 7,3, почти квадрат, уклон в градусах не мерил, на длину 7,5 метров, уклон 1,1 метра, плюс ко всему, навес прикреплён к дому, весь снег с крыши лежит на навесе, дом 10/12 метров. Навес стоит на 13 буровых столбах на высоте почти 3 метра, профиль 60/40/3 и 40/40/2 Общий вес конструкции без учёта столбов и поликарбоната около 1,3 т. Конструкция в виде 8 ферм расположенных между собой на расстоянии 1 метра, скреплённых между собой перемычками из профиля 40/40. Снега скатывается только по весне, толщина снежного покрова 60-80 см. Прогиба нет, стоит третий год.

Полезная площадь мансарды и система водоотведения ↑

Полезная площадь мансардного помещения зависит от конструкции кровли: чем больше угол уклона, тем больше будет площадь и наоборот (на рисунке 2 это наглядно показано). Сооружая мансарду, приходится искать компромисс между площадью, которую можно будет легко использовать, расходами на строительство крыши и прочностью конструкции.

Способ отвода атмосферных осадков также может быть различным. Различают наружный или внутренний организованный и неорганизованный – только наружный. Последний предполагает установку водосточных труб и желобов, при этом настенные и подвесные системы монтируют на кровлях с уклоном, большим, чем 15%. Желоба крепятся с минимальным уклоном в 3 градуса, их борта изготавливают высотой около 120 мм.

Между трубами должно быть расстояние не больше 23 м. Сечение трубы должно обеспечивать нормальное отведение воды и выбирается в зависимости от площади ската. Наружные водостоки организованного типа более пригодны для местности с теплым климатом. Внутренние водостоки применяются для холодных климатических условий. Состоят такие системы из воронки для приема воды, стояка, выпуска и отводной трубы. Главное условие – отвод воды должен обеспечиваться при любой температуре воздуха.

Устройство кровли – очень ответственное дело, требующее участия работников высокой квалификации. Ошибки монтажа могут дорого стоить хозяевам дома. Чтобы избежать неприятностей, работы по сооружению кровли следует поручить специалистам, обладающим достаточным опытом: это будет гарантией надежности здания и уюта в нем.

Какие силы воздействуют на кровельное покрытие

Крыша любого дома находится под воздействием внешней среды. Она изнашивается от частых дождей, деформируется от значительных перепадов температуры. Дуют ветры, трещат морозы, обжигает горячее солнце, и кровля теряет свои функциональные свойства.

Снег и ветер

Снег не страшен, если не так часто случается. Но если он идет неделю, то образует достаточно тяжелый покров. Если его вес будет в районе 100-500 кг/кв. м., ненадежная крыша может не выдержать такую тяжесть. В России есть районы, где вес снежного покрова доходит до 400 кг/кв. м.

Причиной обвала крыш может стать и высокий коэффициент связывания снежной массы с кровлей. При очень низком уклоне крыши, снег не съезжает на землю, остается на поверхности и слеживается. Это может спровоцировать аварийную ситуацию. А вот крутая крыша подвержена опасному влиянию сильного ветра.

Карта районов снеговой нагрузки

Перепады температуры

Они случаются, как правило, в первые месяцы весны и перед зимними холодами, поздней осенью. Неустойчивая в своем температурном режиме погода позволяет проникать влаге в мелкие поры кровли, где она замерзает и, расширяясь, образует трещины.

Величина града бывает иногда такого размера, что крыши, крытые черепицей или шифером разлетаются на мелкие кусочки. И это не очень приятное атмосферное явления весьма частый гость в России. Засвидетельствованы случаи небывалого размера града — диаметром 10 см.

Оно способно не только менять цвет кровельного покрытия, но и разрушать верхний слой, выжигая его. К примеру, черепичные крыши, жаркое солнце может размягчить и оплавить. С потерей верхнего слоя появляются трещины, и кровля постепенно разрушается.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

Угол уклона кровли из профлиста

Уклон кровли из профлиста

Несведущему человеку может показаться, что угол наклона крыши из профнастила выбирается архитектором исключительно из эстетических соображений. Но это далеко не так. На самом деле уклон крыши из профнастила — это одна из самых важных характеристик кровельной системы, и при его выборе нужно учитывать множество исходных данных.

Факторы, влияющие на уклон кровли из профнастила

Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:

Высота снежного покрова;
Количество осадков, выпадающих в виде дождя;
Сила и преобладающее направление ветра.

Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.

В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.

Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.

При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.

Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

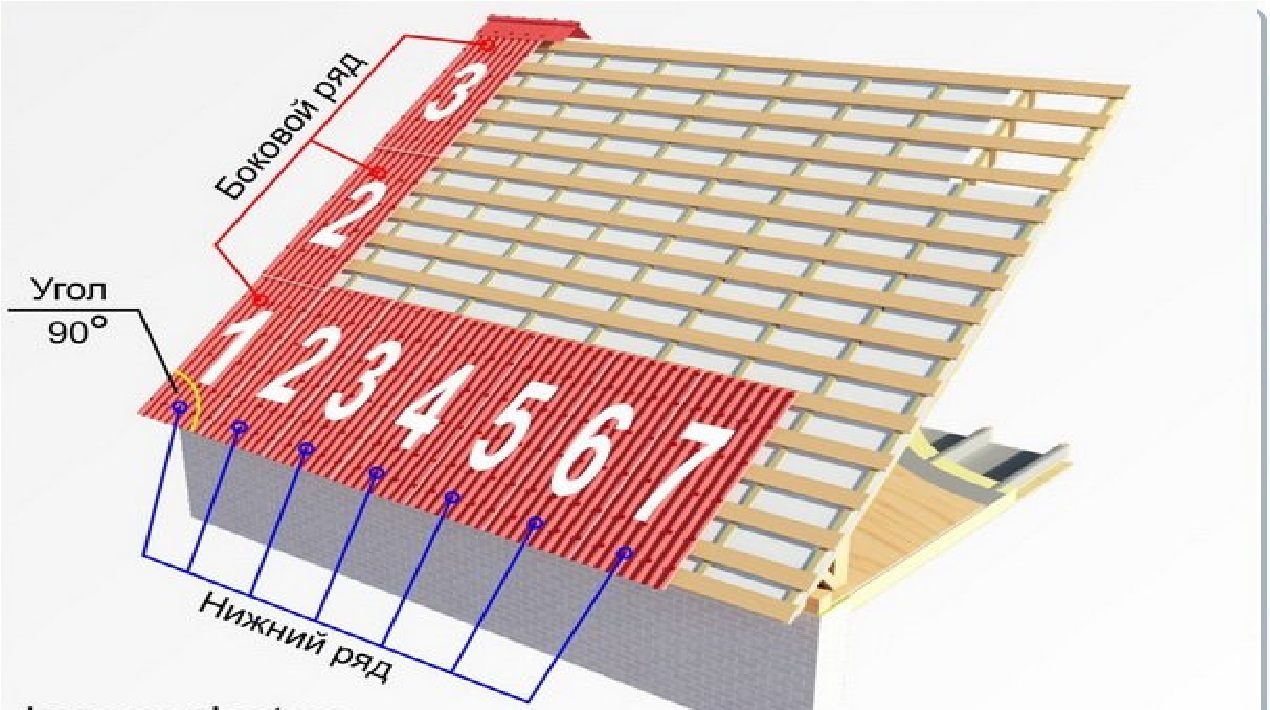

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°.

Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

Величина нахлеста в зависимости от того, какой угол для профлиста был выбран

Уклон кровли	Величина нахлеста, мм
Меньше 12°	200 и более, нахлест листов дополнительно уплотняется кровельным герметиком
До 14°	200 и более
15°-30°	150…200
Больше 30°	100…150

От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов.

В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профлиста и марки профнастила

Марка профлиста	Уклон кровли, град.	Шаг обрешетки	Величина нахлеста листов в ряду
НС-8	Более 15°	Сплошная	Две волны
НС-10	до 15°	Сплошная	Две волны
более 15°	300 мм	Одна волна
НС-20	до 15°	Сплошная	Одна волна
более 15°	500 мм
С-21	до 15°	300 мм	Одна волна
более 15°	650 мм
НС-35	до 15°	500 мм	Одна волна
более 15°	1000 мм	Одна волна
НС-44	до 15°	500 мм	Одна волна
более 15°	1000 мм	Одна волна
Н-60	не менее 8°	3000 мм	Одна волна
Н-75	не менее 8°	4000 мм	Одна волна

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует.

Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Минимальный наклон крыши из профнастила

Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.

Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.

Если же вам нужна классическая кровля, то рассчитать минимальный уклон крыши из профнастила можно, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с низким наклоном кровли просто нецелесообразно, в то время, как в южных регионах подобной проблемы нет.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговую нагрузку для вашего региона;
Ветровую нагрузку для вашего региона.

Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Величина высотного коэффициента для расчета ветровой нагрузки

Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Коллектив oprofnastile.ru

Какой уклон должен быть у кровли из профлиста?

Расчет угла ската для крыши из профнастила – важнейшее дело в плане её долговечности. Неправильный угол уклона и после первого сильного порыва ветра Ваш дом может попросту лишиться кровли!

Если хотите избежать такой участи, то Вы обратились по адресу. В этой статье мы поможем определить минимальный уклон кровли из профнастила. Если Вам кажется, что архитектор руководствуется лишь эстетическими соображениями при планировке крыши дома, то Вы заблуждаетесь. Кровельная система очень сложна, потому что учитывает массу нюансов и удачное решение достигается тщательным подбором данных и расчетами.

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

Уровень снежных осадков;
Частота и интенсивность дождей;
Скорость и направление ветра.

Я вижу мало смысла в том, чтобы по отдельности описывать воздействие перечисленных факторов на крышу. Гораздо продуктивнее объяснить то, каким образом это воздействие зависит от угла ската крыши. К примеру, снег, как самый тяжелый осадок, оказывает большое давление на кровельный материал. Поэтому длительное нахождение его там нежелательно. В таком случае разумным выходом будет возведение крутой крыши, с которой снег критического слоя сползёт под собственной массой.

Вторым определяющим фактором является тип материала. От того, как профлист Вы устанавливаете, будет зависеть уклон односкатной крыши из профнастила. К примеру, стеновой и универсальный профили плохо подходят для покатых крыш, для таких гораздо лучше подойдёт профлист с большой высотой волны и наоборот.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Последним, но не по важности, фактором является количество расходного материала и сложность стропильной конструкции. Чем меньше угол, тем больше нагрузки идёт на стропильную систему и больше материала расходуется из-за нахлеста листов. Этот пункт требует более детального рассмотрения.

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

Угол кровли (в градусах)Величина нахлеста, мм

Меньше 12	От 200 с дополнительной герметизиацией
До 14	От 200
15-30	150-200
Больше 30	100-150

Да, расход материала больше, но это количественный показатель, а что касается качества? С качеством же ситуация идентичная: из-за того, что при маленьком уклоне кровли из профнастила, материал должен быть высшего качества, ведь на лист приходится большая нагрузка. А чем угол острее, тем меньше нагрузки на каждый отдельный лист, и тем дешевле профлист допускается.

Стропильная система при повышении угла растет вверх за счет самих стропил, однако, нагрузка на них разбавляется дополнительными конструкциями. При минимальном уклоне крыши стропила могут быть короче, но незаменимыми становятся технически сложные дополнительные подкосы.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
Вес кровельного покрытия;
Уровень снежных осадков в регионе;
Скорость и направление ветра в регионе.

Чтобы дать Вам представление о процессе расчета, возьмем для примера профлист С21-1000-0,6. Масса квадратного метра этой модели составляет 5,4 килограмма. Следующий шаг – просчет теплоизолирующего материала. В нашем примере это будут базальтовые плиты 100 мм толщиной и плотностью 150 кг на кубометр. Масса квадратного метра составит 15 кг. Обрешетка из соснового бруса затянет примерно на 28,3 кг на квадратный метр и прочие компоненты весят 3 килограмма на квадратный метр.

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Наш гипотетический дом будет находиться в третьем снеговом районе со снеговой нагрузкой в 180 кг на квадратный метр. Эта цифра относится для плоскостей, для наклонных поверхностей существует специальный коэффициент µ. Для углов меньше 25 градусов он равен 1, для углов от 25 до 60 существует формула µ: (60-а)*(60-25), в которой «а» — искомый уклон крыши. Для кровель с углом больше 60 градусов снеговая нагрузка не учитывается.

Ветровая нагрузка рассчитывается по формуле W=Wn*Kh*C. В ней Wn – средняя ветровая нагрузка в регионе, Kh – коэффициент высоты здание и С – аэродинамический коэффициент от -1.8 до 0.8, в зависимости от уклона крыши. Наша нагрузка 23, С – 0.8, а Kh выясняется по следующей таблице:

Высота объекта, мОткрытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метровСредние и крупные города с высотой зданий от 25 метров

До 5	0,75	0,5	0,4
От 5 до 10	1	0,65	0,4
От 10 до 20	1,25	0,85	0,53

Уклон кровли из профлиста, в том числе как правильно подобрать марку данного кровельного материала в зависимости от угла кровли

Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования.

Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.

В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.

Угол наклона определяют уклономером — прибором со шкалой деления — или расчётом по формуле из курса математики.

Уклономер — инструмент с осью, маятником и шкалой деления

Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i — это угол наклона ската, Н — высота по вертикали (от конька до карнизной планки), L — промежуток от низа до верха ската по горизонтали (длина заложения).

Угол наклона крыши — это результат деления высоты кровли на длину заложения

Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.

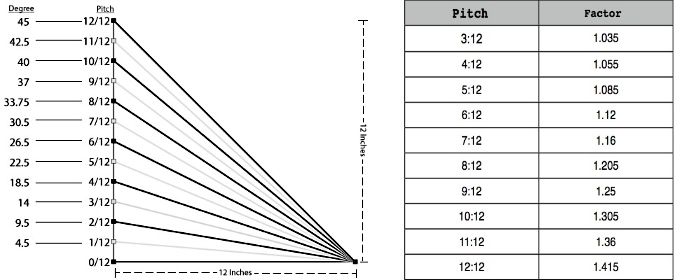

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

Допустим, что высота крыши равна 2 м, а длина заложения — 4,5 м. Значит, вычисление уклона кровли получается следующим:

i = 2.0 : 4,5 = 0,44.
0,44× 100 = 44 %.
44 %=24° (согласно таблице перевода процентов в градусы).

Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровли из профилиста — 8 градусов

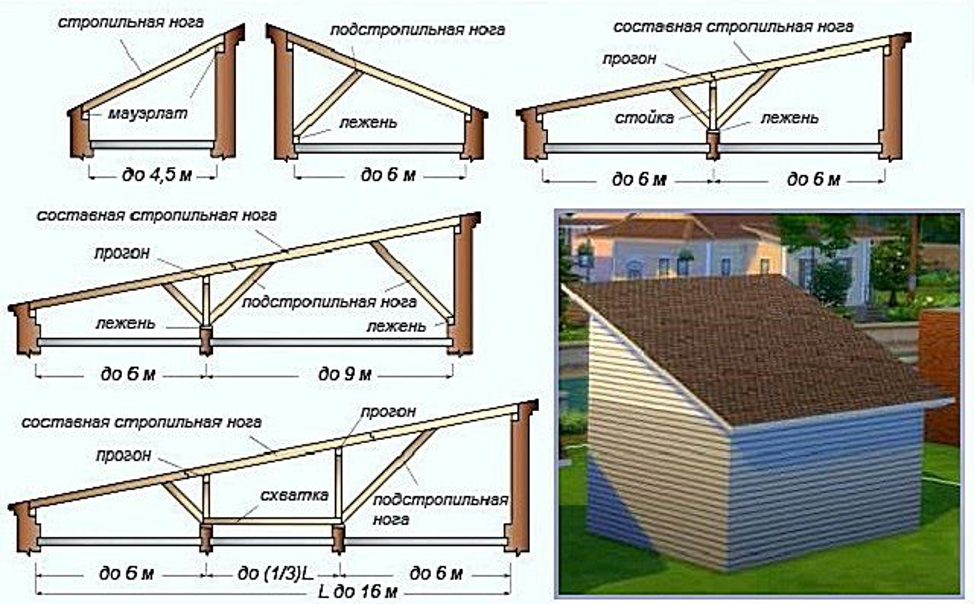

Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

Чем круче скаты, тем больше применяется стоек

Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

Допустимый наклон крыши с профлистами

Чтобы узнать, каков допустимый угол наклона кровли, крытой профнастилом, обращают внимание на следующие несколько пунктов:

Представим, что дом стоит вблизи Новгорода, где район называется третьим снеговым, а крышу запланировано строить из таких материалов, как:

профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;
плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;
сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;
дополнительные материалы, вес которых можно приравнять к 3 кг.

Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:

Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).
Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).
По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° — α) x (60° — 25°), где α — искомый уклон крыши.
Для каждого из восьми регионов характерен свой показатель снеговой нагрузки
На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².
Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³
По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn — это предельная нагрузка для выбранной местности, Kh — коэффициент, зависимый от высоты дома, а С — аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).
Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.
Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше — 30°, дабы крыша была более надёжной.

Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов

Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.

Каким должен быть минимальный уклон ската кровли для профнастила и как его рассчитать?

Профнастил считается одним из самых популярных материалов для кровли крыши. Сфера его применения достаточно широка и включает в себя как промышленные объекты, так и жилые постройки. Его популярность обусловлена не только многочисленными эксплуатационными качествами и практичностью, но также и широким разнообразием выбора форм и расцветок. Монтаж кровли из профнастила учитывает множество факторов, но одним из первостепенных является угол ее наклона.

Описание и выбор профнастила

Профильный лист, или профнастил, представляет собой листы рулонного материала, которые формируются методом холодного профилирования. Это универсальный материал, применяющийся не только для покрытия скатных крыш, но и для сооружения пристроек, заборов, навесов и т.д. Основными характеристиками профильного листа являются тип используемого материала и его толщина, конфигурация профиля, а также наличие и характеристики защитного покрытия.

По типу материала для изготовления кровли могут применяться следующие виды профиля:

Стальной, без специального покрытия;
Оцинкованный;
Медный или алюминиевый;
Специальный профильный лист для крыши (гнутый, прокатный, с фактурным тиснением).

По типу применения различают несущий, фасадный и стеновой профнастил. Все эти виды профильного листа могут применяться для изготовления кровли, однако наиболее оптимальным вариантом является несущий профнастил, в котором имеются капиллярные канавки, позволяющие дождевой воде стекать вниз при укладке листов внахлест.

При выборе профнастила для крыши следует обратить внимание на качество капиллярной канавки. При использовании листов низкой ценовой категории она может деформироваться, теряя свою первоочередную функцию.

Выбор толщины листа и конфигурации профиля напрямую зависит от расчетной нагрузки. Данные параметры отражены в маркировке профнастила, которая состоит из букв и цифр (например, Н — несущий, С — стеновой). Чаще всего для изготовления кровли применяется профильный лист марок C-21, C-44, RN-20 и HC-35.

Покрытие профнастила выполняет не только декоративную, но и защитную функцию. Стандартные лакокрасочные материалы для этого не подходят, поскольку через некоторое время под действием солнечного света, дождя и снега слой краски начинает терять свои свойства и отслаиваться. Поэтому в производстве профильного листа для кровли применяются защитные полимерные покрытия: полиэстер, пластизол, пурал и поливинилдифторид (ПВДФ).

Факторы, влияющие на уклон будущей крыши

Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:

До 5° — плоская;
До 25° — небольшой уклон;
Более 20° — скатная;
Более 40° — крутой уклон;
45°-60° — большой уклон;

Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.

Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.

Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.

Стандарты СНиП

Согласно перечню строительных норм и правил (СНиП) для каждого кровельного материала предусмотрен свой минимальный угол наклона кровли. Для объектов хозяйственного и промышленного назначения эта величина составляет 8°, а для жилых построек — 10°.

Минимальный уклон кровли – это наименьшее значение угла ее наклона, при котором влага не скапливается на поверхности материала и не проникает сквозь отверстия для саморезов и стыки. Однако если поверх основного слоя укладывается дополнительный, то это значение будет больше, поскольку влага может скапливаться в пространстве между ними. Кроме того, от величины угла наклона зависит и минимальный рекомендуемый нахлест между листами профнастила. При значении 35° рекомендуется нахлест в 15 см, при 15°-30° — 20 см, а если угол наклона меньше 15°, то нахлест должен состоять из 2 волн профилированного листа, а его стыки должны быть герметичными.

Оптимальное значение угла наклона кровли, согласно СНиП, составляет 20°. Эта величина допустима при средних значениях снежной нагрузки и сильных порывах ветра. Если ветровая нагрузка близка к среднему значению, а дом строится в регионах с обильными осадками в виде снега, то угол наклона рекомендуется увеличить до 35°-45°.

Как рассчитать уклон самостоятельно?

Для вычисления угла наклона крыши не обязательно быть профессиональным строителем или владеть глубокими познаниями в области высшей математики. Для этого можно воспользоваться одним из перечисленных ниже способов:

Узнать у соседей. Как правило, все жилые дома, построенные в одном районе, имеют одинаковый угол наклона кровли, величина которого была не раз рассчитана и проверена в данных климатических условиях.
Воспользоваться уклономером. Этот инструмент из арсенала профессиональных строителей специально предназначен для определения угла наклона кровли.
Вычислить самостоятельно. Для этого нужно воспользоваться формулой прямоугольного треугольника, знакомой всем еще со школьного курса. В случае с крышей, длина ее скоса будет представлять собой гипотенузу, а расстояния от центра перекрытия до конька и до карнизного ската – противолежащий и прилежащий катет соответственно. Значения катетов можно узнать путем непосредственных измерений, а значение гипотенузы вычислить при помощи теоремы Пифагора. Зная эти величины можно получить угол наклона или процентное соотношение при помощи тригонометрических функций, а также произвести расчеты высоты конька и площади кровли, зная угол ее наклона.

Крыша с минимальным уклоном

Согласно требованиям СНиП, минимальный угол кровли из профнастила должен составлять 8°-10°, однако многие строительные организации дают гарантию на выполнение работ только в тех случаях, когда эта величина будет не меньше 12°. Решение построить дом с наименьшим из возможных углов наклона кровли имеет как преимущества, так и недостатки.

Преимущества минимального уклона:

Расход профлиста меньше.
Обустройство кровли проще и безопаснее.
Отсутствие необходимости обустройства конька и его герметизации.
Меньший вес кровли создает меньшую нагрузку на конструкцию здания и его фундамент.

Недостатки минимального уклона:

Влага медленнее стекает с кровли, поэтому возникает необходимость герметизации стыков профнастила.
Чем меньше уклон крыши, тем больше величина стыков профильного листа, что влечет за собой дополнительный расход материала.
Требуется использование более дорогого и качественного профнастила.
Требуется обустройство более сложной стропильной системы с большим количеством подпорок.
Отсутствие возможности оборудования жилой мансарды, в связи с чем увеличивается величина теплопотерь постройки через крышу.

Стропильная система и обрешетка

Необслуживаемые крыши промышленных объектов, в основном, делаются плоскими или односкатными. Для их обустройства применяется несущий профильный лист, высота которого не меньше 4,4 см, который приваривается на металлическое основание. В жилых домах для обустройства крыш используется профнастил, который монтируется на специальную обрешетку при помощи саморезов с резиновыми шайбами. Размер обрешетки зависит от высоты профилированного материала и угла наклона кровли.

Обустройство стропильной системы также осуществляется с учетом величины уклона и, соответственно, общей нагрузки кровли. Для среднего уклона стропила устанавливаются с шагом от 0,6 до 1 метра, а для минимального уклона рекомендуется уменьшить шаг до 0,4 метра, что позволит усилить конструкцию при скоплении большой массы снега на поверхности крыши.

Еще одним обязательным требованием при обустройстве стропильной системы является наличие вентилируемого зазора – пустого пространства под кровлей, которое необходимо для проветривания крыши, а также для снижения теплопотерь. Ширина зазора уменьшается с увеличением угла наклона кровли, однако его минимальное значение должно быть не меньше 50 мм.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.
По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.
На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).

Минимальный уклон кровли из профлиста по СНИП

Человек, для которого строительство — непроходимые джунгли, уверен, что при выборе угла наклона крыши архитектор руководствуется только эстетическими соображениями. Однако это мнение в корне ошибочно. Насколько сильно будет наклонена крыша, зависит от множества критериев.

От чего зависит угол наклона крыши

Степень наклона стропильной системы крыши, подготовленной под покрытие профнастилом, определяется следующими основными факторами:

снеговой нагрузкой в регионе;
объёмом годовых осадков;
силой ветра.

Самый распространённый угол наклона крыши, покрытой профнастилом, обычно составляет 20–30 градусов

В местности, где на крышах домов скапливается толстый слой снега, профлисты выкладываются под уклоном в 20–25°. При такой степени наклона крыша получает страховку от формирования большой снежной подушки на скате.Крыша с углом наклона 20–25°, покрытая профлистом, легче поддаётся чистке от снега

Иногда борцы с толстым снежным покровом на крыше идут на отчаянный шаг — устраивают скаты и кладут кровельные материалы под углом до 45°. При таком раскладе отпадает необходимость усиливать стропильные ноги, ведь снег и ливневые потоки без труда самоустраняются.

С крутого кровельного ската снег сходит моментально, избавляя домовладельца от необходимости чистить крышу

Чем дождливее погода в регионе, тем круче делается кровельный скат.

Эту закономерность легко объяснить: с пологой крыши струи воды не смогут сбегать быстро. Это приведёт к застаиванию воды, появлению ржавчины в местах креплений и просачиванию влаги внутрь кровельного покрытия через стыки между листами финишного покрытия.

Если профнастил стелется на двускатную крышу с навесом, то сам навес тоже делается хотя бы с малым углом наклона

Но можно спроектировать крышу не с прямыми скатами, а округлыми. Такое решение и необычно, и удобно при эксплуатации.

Крыша с округлыми скатами, застеленная профлистами, не требует чистки снега и установки дополнительных сточных канавок для отвода дождевой воды

Минимальный наклон крыши, накрытой профнастилом и часто поливаемой дождями, составляет 12°. Если пренебречь этим правилом, то швы между листами материала придётся тщательно замазывать герметиком.

Частые ливни становятся причиной строительства крыши с достаточно большим уклоном

Сильные ветра — это повод сделать крышу менее крутой, то есть с уклоном от 15 до 25°. Со ската, наклонённого значительно, кровельный материал легко может слететь, если вдруг попадёт под воздействие мощного вихря.Для большого дома, расположенного на открытой местности, отлично подойдёт вариант с несколькими пологими крышами, покрытыми профнастилом

Совсем плоская металлическая кровля на доме в ветреной местности — тоже не вариант. В таких условиях профнастил тем более не сможет удержаться на месте. Поэтому угол наклона должен быть близким к минимальному значению, но не самым малым.

Крыши с малым углом наклона также обычно возводят на отдельно стоящих постройках: гараже, бане, балконе верхнего этажа и навесе.Металлические крыши с малым углом наклона лучше использовать на небольших и отдельно стоящих постройках: такое решение хорошо помогает в ежегодном обслуживании кровли

Если интенсивность ветров средняя, то при проектировании останавливаются на угле наклона кровли в 35–45°. В зоне, где о вихрях только слышат, для выбора уклона крыши рамки не ставятся.Правильно уложенные и закреплённые листы профнастила на любой крыше прослужат долго, но необходимо соблюдать технологию монтажа

Угол ската крыши из профлиста

Большинство владельцев частных строений предпочитает сооружать крышу под профилированные листы с углом в 12–20° и поступает совершенно верно. Как утверждают производители, уклон менее 12° приемлем только для промышленных зданий.

В случае с промышленными объектами разрешается использовать профлист, даже если крыша наклонена на 8°. Правда, этот материал должен быть особенным — с дополнительными рёбрами жёсткости.

Минимальный уклон крыши из профлиста приближен к 5 градусам

В СНиП указано, что профилированными листами допустимо крыть кровлю с минимальным наклоном в 5–7°. Но в этой ситуации придётся использовать герметик для продольных и поперечных швов между металлическими профилями.

При малом уклоне крыши, крытой профнастилом, от осадков и прочих неприятностей может спасти только увеличение нахлёста между листами. Степень наложения отрезков материала друг на друга растёт по мере уменьшения угла наклона.

Угол наклона крыши из профнастила влияет на величину нахлёста между листами

Специалисты советуют делать выбор в пользу большего угла наклона кровли, нежели меньшего. Пологой крыше свойственно собирать много грязи, к тому же монтировать на неё профнастил довольно сложно.

По максимальному значению угол наклона крыши из профнастила правилами не ограничивается.

При желании под профилированные листы можно строить крышу даже с уклоном скатов в 70°. Преграда для реализации этого проекта бывает только одна — плохие погодные условия в регионе.

Вычисление уклона кровельного ската

Угол наклона крыши вычисляют следующим образом:

Измеряют ширину стены строения.
Полученное значение делят пополам — определяют длину одной стороны прямоугольного треугольника (прилежащего катета).
Находят длину противолежащего катета, то есть измеряют высоту крыши (расстояние от основания кровли до конькового бруса).Угол наклона кровли находят через таблицу тангенсов, поделив высоту крыши на половину ширины дома
Определяют тангенс угла прямоугольного треугольника (Tg A) — длину противолежащего катета делят на длину прилежащего катета.
Значение, близкое к полученному числу, находят по таблице. Расположенный рядом показатель градуса принимают за угол наклона кровли.

Таблица: тангенсы углов от 1 до 75 градусов

Представим, что половина ширины дома составляет 3 м, а высота конька — 2 м. В этом случае Tg A равен 0,6666. Получается, что угол наклона кровли составляет примерно 34°.

Определение оптимального угла наклона крыши

Подходит ли выбранный угол наклона для кровли под профнастил, проверяют пошагово:

На карте с классификацией регионов страны по снеговой нагрузке на горизонтальную плоскость находят необходимое значение. Показатель умножают на поправочный коэффициент (исходя из степени уклона крыши). При выборе угла наклона ската до 25° он равен единице, при уклоне более 60° — нулю. Если же уклон крыши от 25° до 60°, то для вычисления коэффициента используют формулу µ = (60° — α) / (60° — 25°), где α — уклон крыши, который бы хотелось использовать.В зависимости от снеговой нагрузки Россия делится на 8 регионов
По карте с обозначением ветровых нагрузок для всех регионов России определяют, с какой силой ветер воздействует на объекты в конкретной местности. Используя формулу W = Wn x Kh x C, где Wn — предельная нагрузка для определённого региона, Kh — коэффициент, определяемый высотой дома, С — аэродинамический коэффициент (0,8), находят ветровую нагрузку, характерную для кровли.По значениям ветровой нагрузки Россия также делится на 8 регионов
Обе нагрузки (давление снега и ветра) суммируют. Полученное значение сравнивают с несущей способностью выбранной марки профнастила, которую узнают у производителя материала. Например, если этот параметр составляет 253 кг/м², а общая нагрузка на кровлю получилась 255 кг/м², то следует выбрать другой угол наклона ската, который бы помог уменьшить давление на крышу. Или подобрать более подходящую марку профлиста.

Вероятные последствия невыполнения нормативов

Очень сложно не выполнить нормативы СНиП по выбору угла наклона крыши под профнастил, так как по правилам этот угол может быть практически любым. Поэтому главное условие при строительстве крыши — точно рассчитать нагрузку на кровельный материал, подобрать профлист необходимой несущей способности и следовать всем правилам его укладки. Иначе впоследствии могут появиться такие проблемы:

протекание крыши во время дождей;
деформация кровельного ската под снежными массами;
утечка тепла сквозь кровельный материал;
искривление покрытия под воздействием вихрей.

: сильный ветер сорвал крышу

Важно правильно рассчитать угол наклона для крыши. Специалисты советуют делать скат под профнастил крутым до разумных пределов, нежели совсем пологим. В противном случае придётся стелить листы с большим нахлёстом, из-за которого потребуется увеличить количество закупаемого материала.

Ксения Зубкова
Распечатать

Источник: https://masterok.guru/kryshi/stropilnaya-sistema/minimalnyiy-uklon-krovli-iz-proflista.html

Требования СНиП для уклона кровли из профлиста

Преимущества профлиста как кровельного материала
Основные правила устройства крыши

Сегодня на обширном рынке материалов для покрытия крыши профлист приобрел большую популярность. Его с успехом используют и в промышленном, и в частном строительстве. Профнастил помимо высоких эксплуатационные характеристик имеет и красивый вид – возможность заказать лист нужного размера значительно облегчает его монтаж. Единственное – нужно соблюдать правильный уклон кровли из профлиста.Учет минимального уклона необходим не только с позиций видения образа будущего дома. Данный вопрос актуален и в связи с климатическими условиями района предполагаемого строительства.

Преимущества профлиста как кровельного материала ↑

Сразу отметим его

высокую прочность,
надежность в эксплуатации,
легкость,
эстетичность.

Его можно использовать при уклоне ската не меньше 8° (1:7) согласно СниП. Уклон кровли в этом случае не дает перехлестывать дождевым водам через волны профнастила. То же касается и воздействия снеговой нагрузки. Это существенное преимущество, поскольку позволяет работы по накрытию производить круглый год, невзирая на капризы природы. Профлисты адаптированы к использованию в неблагоприятных условиях. Ему не грозит коррозия после дождя, как и выгорание под лучами солнца.

Этот строительный материал широко применяется для покрытия больших скатных крыш. Повышенная жесткость ребер не дает ему деформироваться, он прочный и экономичный.

Основные правила устройства крыши ↑

Способ укладки материала при выполнении монтажа профлиста на крышу в немалой степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей укладки и правил эксплуатации.

Какой должен быть уклон кровли ↑

Минимальный уклон кровли из профлиста для жилых зданий считается – 12°,оптимальным считают–20°, а из профнастила для промышленный сооружений равен, соответственно, – 8°.

Эти ограничения могут измениться в зависимости от числа положенных слоев. Например, если выполняют укладку в два слоя, то наклон необходимо увеличить, чтобы не дать различным осадкам скапливаться при стыках профильного листа. Чтобы защитить их от осадков, стыки промазывают герметическим наполнителем.

В том случае когда наклон крыши менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении не должен быть меньше 20 см.

На стыке с ендовой и коньком герметизацию проводят при помощи специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли во время сильной непогоды, например, ливневого дождя. При ее установке подобной оставляют зазор, достаточный для движения воздуха.

Следует особо отметить, что в процессе перекрытия крыши с углом наклона 12° и меньше проводят герметизацию стыков горизонтальных и вертикальных перехлестов профилирующих листов при помощи силиконового герметика.

15 –30°, требуется нахлест в интервале, от 15 до 20 см.
Более 30° – допустим нахлест от 10 до 15 см

Как крепится профлист на конструкцию крыши ↑

Для крепления профнастила конструкциям крыши, выполненным из дерева, больше всего подходят специальные саморезы для кровли, которые выполнены на конце со сверлом и оснащены неопреновой прокладкой. В отличие от крепления шифера здесь крепление проводят только в нижней части волны.

Используемые саморезы имеют размеры – 4,8 х 35 мм. Для закрепления коньков в верхней части используют саморезы побольше, длиной в 8 см. Следует позаботиться также о паро- и гидроизоляции, и о наличии зазора, обеспечивающего вентиляцию пространства под крышей. Эти требования при монтаже профнастила – обязательны.

Какую выбрать обрешетку ↑

У производственных и промышленных объектов крыша, как правило, плоская или односкатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля, начиная от 4,4 см. Его приваривают на металлический каркас. Затем по нему устраивают неэксплуатируемую плоскую крышу.

Для скатных крыш в основном берут профилированный лист, высота профиля которого не меньше, чем 3,5 см, а толщина листа – около 0,6/0,7 мм.

Важно знать, что чем выше профиль, тем он сможет выдержать большую нагрузку.

Размер обрешетки определяет высота волны использованного листа и уклон кровли из профлиста.

Если для работы используют профнастил марки С20, то при уклоне меньше 15°выполняется сплошная обрешетка, а нахлест листов – в две гофры.
При угле меньше 15° и используемом материале марки С35, то для обрешетки рекомендуется выбирать шаг в 30 см, нахлест – в одну волну. В некоторых отдельных случаях допущен шаг в 65 см.
Еще марки профилирующего листа – С44 и более. В этом случае расстояние между решетинами увеличивают до 500 мм, возможно, и более. Если крутизна ската превышает 15°, конструкцию под листы выполняют с шагом, начиная от 350 и заканчивая 500 мм, смотря какова высота гофры профнастила.

Полезные рекомендации

При любом наклоне кровли предполагается также устроить водосточную систему, которая будет «отвечать» за правильное удаление осадков и излишков влаги с поверхности крыши. Его наклон должен быть организован так, чтобы при установке внутренней системы водосбора он был направлен в сторону воронок для приема воды, либо по направлению желобов, если есть наружный водосбор. Важно также, чтобы был обеспечен оптимальный уклон кровли из профлиста.
При организации наклона до 10° рекомендуется укладывать специальные мембранные покрытия, которые в состоянии надежно защитить кровлю от влаги и повреждения материалов.

Важно знать, что если наклон крыши уменьшается, то необходимо соответственно увеличить зазор для вентиляции.

При монтаже профилированных листов нужно следовать всем требованиям к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста. В частности, их монтируют с нахлестом на основание, чтобы обеспечить защитить подкровельное пространство.

Пренебрежение любым из требуемых критериев может привести к плачевным последствиям.

Источник: http://stylekrov.ru/trebovaniya-snip-dlya-uklona-krovli-iz-proflista.html

3 составляющие для расчёта допустимого уклона кровли из профнастила

На этапе проектирования любого здания, будь то частный дом, либо промышленное сооружение, правильно выбранный угол наклона скатов крыши из профилированного листа (профнастила) позволит максимально усилить сопротивление ветру, достичь быстрого удаления снега, воды, а так же найти компромисс между количеством затрачиваемых материалов и долговечностью профнастила. В данной статье вы узнаете, какой минимальный уклон кровли из профлиста может быть установлен, особенности при установке кровле под разными углами и расчёт допустимого угла планируемой крыши.

Крыша из профнастила

Причина необходимости в минимальном уклоне

Любая не гибкая кровля имеет минимальный угол к горизонтальной поверхности от 10°. На примере профнастила, объяснимо это ввиду возможности попадания дождевой воды между стыками кровли, застаивания большого количества снега на поверхности крыши. Строгих ограничений по максимальному углу нет, однако крыши с крутыми скатами, где угол наклона более 60°, являются менее ветроустойчивыми.

Уклон крыши и кровельный материал

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Угол, измеряемый в градусах показывает отклонение ската от горизонтальной поверхности, а уклон, измеряемый в процентах, отношение двух катетов прямоугольного треугольника, вертикального к горизонтальному, образуемыми одним скатом и основанием.

Основываясь на строительных нормах и правилах Российской Федерации для кровли СНиП II-26-76 минимальный угол наклона крыши из профнастила, установленных на крыше жилых построек, составляет не менее 10°, либо уклоном не менее 17,6%.

Угол показывает отклонение ската от горизонтальной поверхности

Минимальный наклон односкатной крыши из профнастила для навеса составляет 8°, данной значение так же применимо к постройкам промышленной и хозяйственной направленности.

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

При проектировании крыши и расчёте необходимых материалов, важно понимать, что чем меньше угол наклона ската, тем больше будет перерасход материалов. При уклоне крыши из профнастила не более 12°, необходимо оставлять не менее 20 см профиля под вертикальный и горизонтальный нахлест. При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается.

Профнастил для крыши

Угол кровли к основанию, град.	Величина под нахлест, мм.
10 – 15	Не менее 200
15 – 30	150 – 200
30 – 90	100 – 150

Максимальное расстояние между досками обрешётки с увеличение угла увеличивается. Так как на крышах имеющих крутые скаты (с углом более 30 градусов) не задерживается дождевая вода и, особенно, снег, установка прочной обрешётки не требуется.

Сплошная и разреженная обрешётка

Важную роль при расчёте затрат на обустройство крыши играет толщина рисунка профиля профнастила. Листы, имеющие наименьшую толщину рисунка профиля до 20 мм, при наклоне менее 15° требуют основания в виде сплошной обрешётки, что влечёт за собой дополнительные траты.

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*	Угол наклона, град.	Расстояние между досками обрешётки, мм.
менее 15	Не более 15	сплошная обрешётка
15 – 30	Не более 15	сплошная обрешётка
Не менее 15	До 500
30 – 50	Не более 15	До 500
Не менее 15	До 1000
50-70	Не менее 10	До 3000
70 и более	Не менее 10	До 4000

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т.д.

Разные виды профнастила

Расчёт допустимого уклона кровли из профнастила

Для расчёта допустимого уклона, необходимо знать следующие составляющие.

Несущую способность выбранной марки профнастила.
Вес кровельного пирога (утеплитель, обрешётка, стропилы).
Ветровую и снеговую нагрузку.

Для расчёта допустимого наклона профнастила к горизонтали необходимо знать его несущую способность. Примеры несущей способности для нескольких марок профнастила по второй схеме опирания приведены ниже:

Толщина рисунка профиля, мм.*	Толщина металлического листа, мм.	Шаг опор, м.	Предельная нагрузка, кг/м²
21	0,6	1,8	253
44	0,55	3,0	118
44	0,8	3,0	240
60	0,8	3,0	324

Более подробную информацию о предельной нагрузке профнастила разных марок можно найти в описании характеристик данного кровельного материала.

Вес кровельного пирога берётся исходя из технических характеристик составляющих, например:

Вес 1 м² профнастила	Вес 1м² изоляции/утеплитель	Вес обрешётки за 1м²	Прочие составляющие
6	20	30	2

Составляющие крыши

Суммарно получаем вес кровельного пирога равный 58 кг на 1 м².

Детали, которые помогут решить проблему с герметизацией соединений крыши

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Ветровая нагрузка, расчёт

Наибольшую опасность для покрытия крыши профлистами представляют ветер и снег. Нередки случаи срыва целых скатов кровли при возникновении сильного порыва ветра. Скопление снега может деформировать профнастил, ослабив его к наступлению летнего сезона. Лавинообразное падение снега может привести к повреждению авто, либо же травме находящегося под карнизом жильца.

При проектировании крыши важно знать в общем особенности местного климата, подробно розу ветров и значение ветрового давления, количество осадков в зимний период, снеговую нагрузку.

Снег и ветер несут наибольшую опасность для покрытия крыши

Обратив внимание на карту зон ветрового давления РФ можно заметить, что наибольшее ветровое давление создаётся преимущественно в приморских зонах, у берегов чёрного, каспийского, баренцева морях. Тогда как в континентальной части России, за исключением высокогорья, ветровое давление достигает значений не более 42 кг/м².

Карта с зонами ветрового давления РФ

Чтобы рассчитать ветровую нагрузку, действующую непосредственно на кровлю, необходимо кроме знания расчётного ветрового давления, иметь значение коэффициента, учитывающего аэродинамику, который часто принимают максимальным 0,8 и высотный коэффициент, зависящий от высоты здания и открытости территории.

Определение высотного коэффициента
Высота здания, м	Открытая территория	Небольшие города с высотой окружающих зданий более 10 м.	Города, с высотой окружающих зданий более 25 м.
До 5	0,75	0,5	0,4
5 – 10	1	0,65	0,4
10 – 20	1,25	0,85	0,53

Таким образом, при расчёте крыши, к примеру, в тверской области на открытой местности, для дома высотой 9 метров, ветряная нагрузка будет равна: 32*1*0,8 = 25,6 кг/м²

К данной нагрузке прибавляется ранее рассчитанный вес кровельного пирога: 25,8 + 58 = 83,8 кг/м²

Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Снеговая нагрузка, расчёт

Карта снеговой нагрузки России показывает вес снегового покрова на горизонтальной плоскости. Наибольшее количество снежного покрова приходится на горные районы и центральную часть России.

Карта с зонами снеговой нагрузки РФ

Гарантированно нельзя вычислить минимальный угол наклона крыши из профнастила для схода снега, однако, наклон в 30° и более позволит крыше оставаться чистой уже при среднеинтенсивных осадках.

Взяв для расчёта тверскую область, количество снегового покрова примем 240 кг/м². Данная величина должна быть умножена на поправочный коэффициент µ, учитывающий предполагаемый наклон крыши.

Коэффициент µ равен 1 при наклоне менее 25 градусов.
Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.
Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.

Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².

Заключительной частью расчёта угла ската крыши из профнастила является сравнение предельной нагрузки металлического листа профнастила Н60-845-0,8 к суммарной нагрузке создаваемой ветровой и снежной нагрузкой.

Предельная нагрузка, кг/м².	Удельный вес кровельного пирога, кг/м²	Ветровая нагрузка, кг/м².	Снеговая нагрузка, кг/м².	Суммарно, кг/м².
324	58	25,8	205	288,8

Данный расчёт допускает при соблюдении всех выбранных условиях возможность установки профнастила под углом в 30 градусов.

Обобщённо, для большинства территорий Российской Федерации наиболее рациональным может быть постройка крыш с углами скатов от 25 до 40 градусов. Скаты крыш, расположенные в зонах сильных ветров не стоит сооружать с углами более 25 градусов. Оптимальный диапазон начинается от 15 до 25 градусов. Установка скатов с минимальным наклоном крыши из профнастила в зонах сильных ветров может создать подъёмную силу и содрать металлический настил.

Выбор конструкции кровли будет зависеть от уклона крыши

В видео можно увидеть кровлю из профлиста с уклоном:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Постройка крыши собственного дома затратная часть строительства, однако, понимание основных требований и характеристик, связанных с углом наклона скатов крыши, покрываемой кровлей из профнастила, поможет вам точно оценить рациональность предлагаемых услуги, придаст уверенности в выборе и, возможно, сэкономит некоторое количество денег при сохранении качества.

Источник: https://m-strana.ru/articles/uklon-krovli-iz-profnastila/

Минимальный уклон кровли из профлиста: строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

А ведь такое не редкость! Разберемся? Итак, какой же он – минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Градусы, проценты и соотношения

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это – одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

Плоскими называют такие крыши, угол наклона которых не превышает 5°.
Скатными те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

Минусы и плюсы крыши с минимальным уклоном

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

Ветровая и снеговая нагрузки

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши.

Помните, какой самый главный недостаток профнастила? «Парусность»!

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался.

Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Как рассчитать угол наклона самостоятельно?

Первым делом обратите внимание, какие крыши у ваших соседей. Мы имеем ввиду то место, где вы собираетесь строиться. Обычно они имеют почти одинаковый уклон, значение которого выстрадано столетиями и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Или еще проще. Как вы наверняка помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая ската крыши, а расстояние от конька до перекрытия – противолежащий катет. Расстояние от середины перекрытия до карнизного ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Второй не менее распространенный и такой верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину значения ширины здания, и умножаем на 100. Просто!

Вот и решайте, каким будет уклон вашей крыши, исходя из четырех основных факторов:

Запланированного бюджета.
Предполагаемых снеговых нагрузок.
Среднего значения ветра.
Необходимости в полезном подкровельном пространстве.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве, и что нужно будет делать.

Другие важные аспекты строительства

Обычно минимальные уклоны крыши с усиленными стропилами делают в крышах тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>стропилы=>утеплитель=>гидроизоляция=>обшивка.

Есть еще такой момент. Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько минимальным не был бы уклон крыши, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. Но нахлест, от 10 см до 20 см, защемите уже стальными заклепками. Рекомендуем сделать перекрытие на две волны.

Есть такая зависимость: чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше уже эффективная площадь материала:

В пределах 15-30° наклона нахлест делайте 15-20 см.
А вот при строительстве более крутой кровли, с углом 30°, нахлест должен быть от 10 до 15 см.
Если же угол наклона крыши уже меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
При минимальном угле 8° наклона металлопрофильной крыши стыки между листами нужно делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Более конкретно: чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Источник: https://KrovGid.com/montazh/minimalnyj-uklon-krovli-iz-proflista.html

Минимальный уклон кровли из профлиста – расчеты и схемы

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

кровельного материала
прочности стропильной системы
климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

	Минимальный уклон	Оптимальный уклон
Жилые дома	12 градусов	20 градусов
Производственные помещения	8 градусов	20 градусов

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Уклон кровли, град.	Минимальный нахлест, см
менее 12	20см и герметизация швов
12 — 15	не менее 20см
15 — 30	15 — 20 см
более 30	10 — 15 см

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона.

На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

Длина стены = 12м
Высота кровли h = 3м

Теперь необходимо рассчитать с и d.

В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему.

Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

tg(A) = h / c

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2.

Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

ветроустойчивость
простота монтажа
небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

возможность попадания осадков в стыковочных местах
зимой большая нагрузка от снега
возможно, придется зимой чистить крышу вручную
проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

исключено попадание осадков в стыки профлиста
увеличенное чердачное пространство
зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

неудобство монтажа профлиста
огромная парусность такой крыши
постоянное скатывание снега с кровли из профнастила

Угол наклона крыши и его минимальные значения для каждого вида кровли

Крыша дома один из самых главных элементов всего строения и по важности обустройства она практически не уступает фундаменту. Кровля устраивается в зависимости от множества разных критериев, а одни из самых важных является угол уклона, который может немного варьироваться в зависимости от формы крыши и кровельного материала.

Сам угол несет не только эстетическую составляющую, но и практическую, так как в зависимости от него варьируется скорость и легкость, с которой осадки будут покидать крышу, соответственно насколько сильно крыша будет подвергаться нагрузкам (в зимнее время).

Угол уклона крыши зависит от трех критериев:

Уровень нагрузки, оказываемый ветром – в зависимости от силы ветра и его периодичности угол варьируется. Так если в области сильные и частые ветра высокая и острая крыша будет получать довольно сильные нагрузки, что отразится на ее прочности в целом и на кровельном покрытии в частности.
Количество осадков (особенно зимой) – если угол будет маленьким, то большая часть осадком будет оставаться на крыше и медленно ее покидать, из-за чего кровельное покрытие и стропила будет подвержена большой нагрузке.
Материал кровельного покрытия – в зависимости от того, из чего кровля изготовлена будет варьироваться скорость стекания воды, задержание снега на крыше и надежность самого кровельного покрытия (его долговечность). Нюансов довольно много, потому практически для каждого кровельного покрытия существует свой оптимальный угол наклона.

Минимальный или оптимальный уклон для конкретного кровельного материала:

Металлочерепица – самый небольшой уклон, который подходит для этого материала 15 градусов, однако при нем очень важно качественно герметизировать все стыки. Если уклон будет подобран неправильно, то в зимнее время большое количество снега может легко прогнуть крышу, повредив тем самым стыки.
Профнастил – минимально допустимый угол 12 градусов, на углах 15, но при этом необходимо делать очень надежную и прочную обрешетку, в противном случае поручиться за прочность крыши будет невозможно.
Мягкая кровля (гибкая черепица) – минимальная норма 11 градусов при хорошей обрешетке и сплошном основании.
Кровли из битумных материалов – пороговым значением является 1-2 градуса (плоские кровли) и 15 градусов для других вариантов кровли. Так же важно сделать очень хорошую гидроизоляцию.
Ондулин – в целом минимальным порогом является 11 градусов, но тогда придется делать сплошную обрешетку, чтобы крыша легко переносила нагрузки.
Асбестоцементный шифер и глиняная черепица – с учетом материала минимальный уклон должен быть не менее 22 градусов, а стропила и обрешетка должны быть хорошо укреплены. При использовании черепицы не лишним будет также укрепление стен.

Отдельно стоит выделить, что минимальные значения не являются оптимальными, поэтому использовать такой угол наклона стоит только при отсутствии других вариантов.

В целом же оптимальный уровень уклона для большинства крыш 45 градусов.

Компания «КТ-Сталь» осуществляет продажу кровельных материалов по доступным ценам. У нас вы можете купить качественный профнастил в Киеве на исключительно выгодных условиях. Предприятие обеспечивает доставку металлопроката по городу и области.

от чего зависит и как определить

Перед началом строительства необходимо тщательно и в мелочах продумать, как будет выглядеть будущий дом, а также каким функционалом он должен обладать. Одним из самых ответственных этапов являются расчеты кровельного покрытия. От того, какая форма крыши будет выбрана и какое помещение планируется непосредственно под ней, будет зависеть выбор материалов для кровли и определение угла наклона крыши. О том, как правильно рассчитать уклон кровли пойдет речь в этой статье.

Правильный расчет уклона кровли позволит не только определиться с необходимым количеством и типом материала, но и построить здание, соответствующее своему назначению. Оно будет теплым, влагонепроницаемым и крепким.

От каких параметров зависит уклон крыши?

Оптимальный уклон кровли выбирается с учетом многих факторов, основным из которых является воздействие погодных условий на кровельное покрытие. Рассмотрим три параметра, которые необходимо учитывать при выборе угла наклона кровли.

Ветер. Сильные ветра оказывают существенное давление на кровлю и постепенно могут ее разрушать. Для того чтобы снизить частоту ремонтов крыши или вовсе избежать их, необходимо, чтобы угол наклона крыши был небольшим. Чем меньше он будет, тем меньше парусности будет в крыше. Ей будет легче выдерживать порывы ветра. Остроконечные крыши, наоборот, берут на себя всю нагрузку, которую оказывает стихия. Они показали себя не практичными в тех местностях, где преобладают сильные ветра.

Если выбор сделан в пользу плоской крыши, необходимо помнить, что даже в такой кровле есть угол наклона. Он необходим для того, чтобы осадки могли скатываться к краю или к сливным отверстиям. В такой крыше минимальный уклон кровли может быть равен 1 градусу или 1,7%.

Осадки. В местности, где выпадает много осадков, рекомендуется сооружать крышу с углом наклона 45 градусов или выше, если речь идет о нижнем уровне мансардной крыше. Это позволит снегу скатываться с кровли. В противном случае снег накапливается на крыше и оказывает на нее дополнительную нагрузку. Из-за этого она может продавиться или же потерять свои гидроизоляционные свойства, когда снег начнет таять.

Материал кровли. Разные материалы обладают различным весом и свойствами. Например, покрытие из металлочерепицы может гнуться и отрываться, если подвергнуть его давлению ветра с торца. При выборе такого кровельного покрытия необходимо размещать скаты крыш в зависимости от преобладающего направления ветра так, чтобы он дул в покрытие кровли, а не в торец. Данное условие будет влиять и на угол наклона кровли, ведь ширина и длина дома могут быть разными. Кроме того, гладкие кровельные материалы позволяют осадкам беспрепятственно стекать с крыши, а те, которые имеют шершавую фактуру — задерживают их. Поэтому, если угол наклона кровли рассчитывается небольшим, то лучше выбрать более гладкие материалы, которые не будут скапливать на крыше дополнительный вес осадков. Существуют и другие параметры материалов, которые влияют на то, каким будет угол уклона кровли.

Угол уклона кровли в зависимости от материалов

Для кровли из металлочерепицы минимальный угол уклона будет составлять 15 градусов. При меньшем уклоне, влага начнет скапливаться, снижая срок службы крыши. Однако если угол наклона крови составляет 20 — 35 градусов, ей необходима усиленная гидроизоляция. Поскольку при таком уклоне снег может скапливаться на крыше.

Угол склона крыши из профнастила должен быть не менее 12 градусов, для мягкой кровли, гибкой черепицы, — 11 градусов, для материала на битумной основе — не менее 15 градусов. Черепичная или шиферная крыша будет тяжелой, поэтому очень важно правильно рассчитать систему стропил. А угол ее склона должен быть минимум 22 градусов. Эти данные соответствуют установленному ГОСТ образцу.

Как рассчитать угол уклона кровли?

Измерение склона кровли производится в градусах или процентах. Уклон плоской кровли имеет минимальный угол наклона 1 градус или 1,7 процента. Уклон остроконечной крыши может иметь, например, угол наклона 31 градус, тогда в процентном соотношении ее склон будет составлять 60 процентов. Максимальный угол наклона составляет 45 градусов и это равняется 100 процентам. Для того чтобы быстро определить показатели в процентах и градусах используют специальные таблицы. Измерение в градусах представляет собой определение угла, который образуется между плоским основанием и кровельным перекрытием. Уклон кровли в процентах часто используется в строительных чертежах.

Вычисления угла наклона можно произвести несколькими несложными способами. Если представить крышу в форме треугольника, то высота конька и основание крыши — это катеты, а скат кровли — гипотенуза. Необходимо определить угол между гипотенузой и одним из катетов — основанием крыши. Для этого необходимо разделить высоту конька на ширину второго катета. Ею в двухскатной крыше является величина, равная половине ширине дома. Полученное значение умножается на 100 и, таким образом переводится в проценты.

Сделаем для примера расчет угла склона двухскатной крыши при высоте конька 3 метра:

высота конька 3 метра, катет равен 3 метрам.
ширина дома 20 метров, катет равен 20/2 метра.

3/10=0,3

Коэффициент равен 0,3, что соответствует 30%. Угол наклона кровли равен примерно 22 градуса.

Также угол наклона кровли можно рассчитать с помощью электронных калькуляторов для расчета ската крыши, в которые задаются параметры высоты конька и ширины здания. В таком случае можно поучить не только коэффициент угла, но и расчеты стропил. Также можно использовать угломер,

инструмент, который безошибочно определяет нужный угол кровли в градусах или процентах непосредственно на месте строительства.

Чтобы достичь заданного угла наклона кровли можно менять высоту конька крыши или ее форму. В случае, если выбрана мансардная форма крыши, расчет уклона кровли производится обычным способом, но для этого необходимо разбить зоны крыши на треугольники и просчитать угол наклона для каждого в отдельности.

Факторы, которые определяют угол наклона кровли

Для того чтобы вывести идеальный угол наклона крыши, необходимо учесть несколько важных факторов. Среди них такие:

Климатические условия.
Функциональность помещения под крышей.
Используемый материал.
То, какую нагрузку способен выдерживать фундамент и строение в целом.
Экономичность.
Энергоэффективность.

Климат, который преобладает в месте постройки дома, является определяющим фактором, он играет одну основную роль в выборе формы и угла наклона крови. В местности с сильными ветрами рекомендуется устанавливать крыши с небольшим углом наклона. Но, в то же время, на такой крыше в большем объеме собираются осадки. Поэтому на территории с сильными ветрами и большим количеством осадков необходимо конструировать крышу с оптимальным углом наклона. Он будет индивидуальным для каждого конкретного дома.

После определения угла наклона кровли, необходимо решить, какой материал будет самым подходящим. Каждое покрытие имеет разный вес. Тяжелые кровельные материалы требуют запаса прочности фундамента и строения в целом, усиленной стропильной конструкции. Это в свою очередь сделает конструирование крыши более дорогостоящим. С учетом всех этих факторов определяется идеальный угол наклона кровли для каждого конкретного дома.

Однако, если откинуть прагматичную сторону вопроса, то на первый план выходит задумка застройщика и его намерения относительно эксплуатации помещения под крышей.

Если планируется построить дом с жилым мансардным этажом, то, чтобы определить, как правильно рассчитать наклон крыши, необходимо учесть требования к материалу кровли, его тепло- и гидроизоляции. Эти критерии встанут на первое место, а вопрос экономичности и соответствия климату — на второе. Также стоит отметить, что строительство дома с мансардным этажом будет более экономичным, чем строительство двухэтажного дома. Поэтому такое решение является достаточно популярным. Мансардный этаж — это полноценное жилое пространство, которое в определенных случаях является единственной альтернативой для создания нужного жилого пространства. Мансардный этаж не требует возведения стен и, соответственно, дополнительного запаса прочности для фундамента.

Профессиональный подход в конструировании кровли

Необходимый угол наклона кровли может моделироваться за счет изменения высоты конька, а также с учетом всех факторов для создания долговечного и комфортного дома. Чтобы грамотно определить уклон кровли, как того требуют стандарты качества, необходимо учесть все нюансы в расчетах и возведении кровли. Поэтому это дело нужно доверить профессионалам. Однако каждый дом начинается с бумаги. Благодаря необходимым знаниям и нехитрым расчетам, будущий застройщик может строить реалистичные и подходящие для него наброски своего будущего дома.

Видео

Добавить комментарий

Минимальный уклон кровли из профнастила

При возведении дома, каждый хозяин мечтает о том, чтобы он был надежным, прослужил как можно дольше. Очень многое зависит от крыши – она служит надежной защитой нашего дома, выполняет множество важных и ответственных функций. Долговечность крыш напрямую зависит от угла ее возведения относительно дома. Наклоны на крышах зависят в первую очередь от климатических условий местности, на которой возводится дома, роз ветров, осадков. Не менее значим и е материал. Давайте попытаемся определить, каким должен быть уклон кровли из профнастила, как точно произвести расчет. Профнастил идеально применять в том случае, если скат на кровле до 12 метров. Крайне важно придерживание всех требований СНиПа (документ, в котором учтены все основные параметры, необходимые при перекрытии крыши).

Советуем прочитать: расчет профлиста на крышу

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Как определить кровельный уклон?

Какие параметры влияют на кровельный уклон?

Наклоны крыш всегда зависят от нескольких факторов, которые непременно следует учитывать при перекрытии. Давайте разберемся в этом.

К примеру, самые незначительные углы кровли применяются там, где дома подвергаются сильнейшим ветровым нагрузкам. Парусные перекрытия – это скорее необходимость в таких районах, в противном случае кровли просто напросто будут срываться сильными ветрами. Однако подобрать правильный уклон для таких кровель – всего лишь полдела. Обязательно при перекрытии дома следует создать надежное основание под кровлю. Так, вы можете укрепить стропила, использовать дополнительный крепеж, уменьшить шаги установок главных каркасных, обрешеточных элементов.

Минимальные уклоны

Другой пример. Если вы проживаете в районе, где часто и много выпадает снега, при перекрытии дома необходимо пользоваться уклоном на крыше до 45 градусов. Это позволит снегу скатываться с крыш, не задерживаясь на них. Усиливать стропила на таких кровлях бессмысленно, такой уклон крыши вообще не предполагает учет снеговых нагрузок.

Наша страна богата на климатические пояса. Есть у нас районы, где не наблюдается слишком много осадков, а солнечные дни – далеко не редкость. Обустройство домов в таких районах предполагает применение перекрытия с минимальными уклонами и усилением стропил. Пироги таких кровель дополнительно устилают теплоизоляционными материалами (это помогает избегать излишнего нагрева перекрытия), в их обустройстве обязательно должен присутствовать вентилируемый зазор. Дополнительная защита кровельного пирога от протеканий обеспечивается специальным мембранным материалом гидроизоляции.

Как укладывать профнастил (основные технологии)?

При условии, что крыша заранее подготовлена к работе, существуют определенные технологии укладки профнастила на нее. Кровельные пироги таких крыш – это совокупность определенных слоев. Основные из таких слоев: профнастил – стропильная система – слой утепления – слой гидроизоляции – внутренняя обшивка.

Кстати, стропильный шаг в этом случае полностью зависит от того, насколько велика кровля, нагрузки, которые планируются на нее возлагаться, типов стропильных материалов.

Советуем прочитать: шаг стропил под профнастил

Обрешетку под крышей можно выполнять из деревянного или металлического материала. Учитывая климатические условия, в которых вы возводите дом, выбирается толщина слоя теплоизоляции. Кроме того, в обязательном порядке в кровельном пироге должны присутствовать такие слои, как гидро- и пароизоляция. Если уклон выбран не слишком большой, становится обязательным наличие зазора вентиляции между профнастилом и стропильной системой. Это позволит не только правильно эксплуатировать крышу, еще и предупредит излишнюю теплопотерю кровлей. В обязательном порядке учитывайте и правила обустройства обрешетки под профнастил.

Схема расчета угла наклона крыши

Обустройство стропильной системы также предусматривает соблюдение правил, которые предполагают определенные шаги (от 60 сантиметров до метра). Очень редко, при необходимости усиления, шаги уменьшают к сорока сантиметрам, в этом случае значительно укрепляется основание.

Укладка профнастила с выбранным углом происходит прямо на обрешеточную систему, крепиться он саморезами, у которых в обязательном порядке присутствуют прокладки из резиночек. Шаги крепления по профнастилу бывают совершенно разнообразными, саморезы всегда вкручивают в волновое углубление, которое прилегает к обрешетке.

Места нахлестов на уклонах (они могут колебаться от 100 до 200 миллиметров) в конце работы скрепляют стальными заклепками. Небольшие уклоны предполагают нахлест в две волны.

Замеряем углы уклонов

Вычислить кровельный уклон можно специальным прибором – уклономером. Кроме того, существует другой способ вычисления, он предполагает знанием геометрических формул. Измеряются углы градусами, процентами или их соотношениями.

Таблица уклона кровли

Вычисление уклона геометрическим способом, предполагает определение длины гипотенузы или катетов. Роль гипотенузы в нашем случае выполняет прямая – скат кровли. Противолежащий катет – длина от конька к перекрытию, прилежащий катет – длина от карнизного ската к середине перекрытия.

Если вы оперируете данными значениями, можно легко вычислить, используя тригонометрическую функцию, необходимые минимальные наклоны для крыш.

Еще более простой метод определения минимумов для углов крыш – применение соотношений между высотами от коньков к перекрытиям и половиной самого перекрытия. Высоту следует разделить на половину значения ширины постройки, получившуюся цифру – умножить на сто.

Советы от специалистов

При любом уклоне перекрытия необходимо обустроить водосточную систему. С ее помощью станут удаляться осадки и другое. Организовывая уклон, планируйте его так, чтобы он направлялся к водоприемным воронкам, если есть внутренняя система сбора; к желобам — если водосбор наружный. Особенно эти правила важны, если мы имеем дело с минимальными наклонными углами.

При угле до 10 градусов, целесообразно использование специальных мембранных кровельных покрытий – они защитят крышу от влаги, будут препятствовать порче материала. Здесь можно определить такую закономерность: чем меньше уклон – тем большим должен быть зазор вентиляции.

Обязательно соблюдайте условия кладки материалов (особенно, если угол наклона минимальный), размеры нахлеста, шаги крепления. При пренебрежении хотя бы одного из вышеперечисленных условий, исправить последствия будет практически нереально.

Угол наклона крыши для схода снега

Ветровая и снеговая нагрузки

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли». Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши. Помните, какой самый главный недостаток профнастила? «Парусность»!

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Обрешетка под профлист: правила монтажа

Обрешетка может быть разреженной либо сплошной. В банях обрешетка кровли традиционно деревянная, из обрезных досок либо OSB-3. Выбор типа обрешетки не спонтанный, а зависит от величины наклона скатов и выбранного профиля листов.

Марка	Угол наклона скатов, в градусах	Тип обрешетки	Шаг, см
Н-60	>8	Разреженная	Не более 300
H-75	>8	Разреженная	Не более 400
С-8	>15	Сплошная	1
C-10		Сплошная	1
C-10	>15	Разреженная	30
C-20		Сплошная	1
C-20	>15	Разреженная	50

Профнастил С-20

Для разреженной обрешетки с шагом менее 600 мм рекомендуется использовать доску обрезную сечением 100х25 мм.

Доска обрезная 100х25х6000 мм

Рассчитать количество пиломатериалов для обрешетки можно, используя строительный калькулятор.

Калькулятор расчета материалов для разреженной обрешетки

Калькулятор расчета материалов для сплошной обрешетки

Если шаг обрешетки выбран «на глазок», возможны такие негативные последствия как:

деформация кровельного материала под давлением снега, ветра или иных внешних факторов;
невозможность выполнения кровельных работ из-за опасности перемещения по кровле.

Если перестраховаться и сделать обрешетку слишком частой, это грозит увеличением затрат на строительство и повышенной нагрузкой на фундамент.

Если планируется утепление кровли, то поверх стропильных ног без натяжения фиксируют полотна гидроизоляционного материала, а затем прибивают рейки контробрешетки сечением 50х50 мм, на которые уже производится монтаж досок обрешетки.

Обрешетка под профлист

Нижний край гидроизоляционного материала выводят в капельник, закрепленный поверх лобовой доски.

На фото шаблон

Если кровля утепляться не будет, то необходимость в использовании гидроизоляции отпадает, но можно на нижнюю поверхность брусков контробрешетки степлером закрепить полоски стизола для улучшения шумоизоляции кровли и более плотного прилегания пиломатериалов друг к другу.

Бруски для контробрешетки с набитыми полосками стизола

По карнизным свесам, в местах стыка скатов обрешетку делают сплошной (две доски крепят рядом параллельно друг другу с зазором до 1 см, ориентируясь на натянутую заранее нить). На карнизную (крайнюю) доску крепят длинные крюки системы водоотведения с крыши. Поверх крюков крепят карнизную планку (фиксация с шагом 30 см, нахлест торцов 20 мм). Нижний край карнизной планки должен перекрывать край водосточного желоба.

Схема монтажа карнизной планки, крюков, профнастила

Крепить доски можно гвоздями длиной 10 см, желательно оцинкованными, либо саморезами. Вбивать и вкручивать метизы необходимо перпендикулярно поверхности пиломатериала.

Обрешетка под конек

Дополнительная сплошная обрешетка необходима в местах, где будут устанавливаться снегозадержатели. Обычно удерживающие снег элементы крепят на уровне несущих стен.

Обрешетка под переходные мостики и снегозадержатели

Длина ската от конька до снегозадержателя

Также сплошную обрешетку делают под планками ендов.

Обрешетка под ендову

Малый наклон скатов: преимущества и недостатки

Основные плюсы плоской крыши:

Минимальный расход материалов;
Удобные, легкие и безопасные работы по монтажу кровельных листов;
Отсутствие конькового элемента, а значит, забот по его герметизации, подрезанию и выкладке металлических элементов.

Кроме того, плоскоскатные крыши – это облегченная нагрузка на стропильную систему. Чем круче уклон, тем массивнее кровля, следовательно: упрочненное основание, точный расчет выносливости и прочее.

Минусы при минимальном угле:

В недостаточности движения осадков. С плоской крыши снег и дождевые потоки сходят не так быстро, поэтому потребуется тщательная герметизация всех стыков и щелей. Предельным показателем, при котором не придется уделять много времени заделке стыков, считается угол в 12°, меньший уже требует уплотнения специальными герметическими средствами во всех точках стыков кровельного материала.
Выбранный угол наклона крыши из профнастила рекомендует тип материала. Так, для плоскоскатных крыш показан кровельный лист с высокой волной – она лучше противостоит нагрузкам. Для более крутых скатов можно применять универсальный, стеновой тип материала – сниженное давление на гофру и обеспечение естественного схода осадочных явлений минимизирует риск деформации листов.

Несмотря на то, что при обустройстве крутых кровель придется потратить время и деньги на обустройство удлиненной стропильной системы, неплохая экономия выгадывается на материале. К тому же получается просторное подкрышное пространство, сделав его утепленным застройщик снижает теплопотери минимум на 10-12%. И, наконец, маленький угол ската крыши – это сложная упрочненная стропильная система, на которую ляжет массивная нагрузка. Минимальный угол наклона крыши потребует большего количества дополнительных подпорных элементов.

Дополнительные аспекты при выборе угла скатов

Даже решив сделать малый угол ската крыши, застройщик не всегда получает желаемое. На выбор показателя влияют климатические условия региона: ветровая, снеговая нагрузки, частота и обильность выпадения осадков.

Таким образом, минимальный уклон крыши из профнастила показан в регионах с повышенной интенсивностью ветров. Данный вариант снижает показатель «парусности» кровельного материала. Требования СНиП рекомендуют следующие значения:

При средних ветровых нагрузках предел крутости кровли должен быть 35-45°;
Сильные ветра – 15-25°;
Ураганные ветры – до 8°.

Однако обустраивать совершенно плоскую кровлю не стоит, ураганные явления отлично «справляются» как с завышено крутыми кровлями, так и с плоскими. Средний показатель 8-14° будет оптимальным.

Второй фактор – снеговая нагрузка, есть регионы, где уровень осадков достигает до 75 кг/м и более. Выдержать такую массу плоской кровле непросто, стропильная система не сможет противостоять нагрузке и попросту сломается или хозяину придется ежедневно чистить снеговой покров. Оптимальный угол наклона кровли для естественного схода снега 25-45°. В этом случае не потребуется значительного упрочнения стропил, кучи снега сами прекрасно скатятся вниз.

Как высчитать угол наклона самостоятельно и без формул? Все довольно просто: посмотреть на крыши соседей, какой крутизны скаты у них и последовать их примеру. Как правило, застройка производится по самому оптимальному уровню, и ошибиться тут невозможно. В противном случае придется воспользоваться специальными тригонометрическими формулами и таблицами значений.

Полезные советы

Опытные кровельщики в своей работе стараются не допускать ошибок. При монтаже крыши учитывается каждая мелочь и поэтому несколько советов начинающим мастерам могут пригодиться.

Как крепить профлист на крыше

Укладку листов начинают с предельной высоты и весь ряд листов должен иметь четкую линию монтажа. Монтаж профнастила выполняется специальными саморезами к обрешетке кровли.

Саморез имеет заостренность по принципу сверла по металлу, а под шляпкой прорезиненый уплотнитель, который место крепежа идеально герметизирует.

При укладке нового ряда профильных листов можно делать внахлест до 20 см. Уклоны менее 12 градусов требуют специальной обработки швов герметиками.

Профлист какой марки выбрать для кровли

Профлист имеет широкий спектр применения в строительстве, поэтому при выборе материала для кровли нужно знать, что не все марки профилированных стальных листов пригодны для монтажа крыш.

Листы с маркировкой НС, С, Н наиболее подходящие для монтажа. Выбирать толщину листа нужно от 0.8 мм, с обозначением С, Н или НС 8 и заканчивая максимальной толщиной 20 мм.

Профлист может отличается качеством и количеством защитных покрытий. Металл, обработанный специальными полимерными составами, наиболее долговечный и обеспечивает максимальную защиту.

Особенности укладки профнастила

Профнастил хорошо защищен от коррозийных разрушений, но тем не менее, одной из особенностью монтажа является обеспечение конструкции вентиляционными каналами, которые препятствуют скоплению под листами влаги.

Во время монтажных работ категорически не желательно пользоваться болгаркой для обрезания. Нагрев металла способствует потерям тех ценных качеств, которые обеспечивают защиту от коррозии.

Верхний ряд листов укладывается с расчетом отступа от края планки карниза на 4 см. Боковые части кровли оборудуют ветровым уголком. Уклоны, превышающие 16 градусов, не требуют обязательного монтажа уплотнителей.

Саморезы, укомплектованные специальными неопреновыми уплотнителями, не следует сильно затягивать, это разрушит целостность материала.

Факторы, влияющие на выбор уклона

Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:

Климатические условия.
Особенности кровельного материала.

Климатический фактор

Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:

Снеговая нагрузка. В отличии от дождя, снег очень часто задерживается на поверхности крыши. Если в местности может выпасть метр и более снега, то сложно представить, какой должна быть мощной кровля, чтобы выдерживать такую массу, если она не будет скатываться вниз. Чем больше угол наклона, тем вероятнее, что под своим весом снеговая масса сползет вниз. Вряд ли кому-то захочется зимой чистить не только двор, но и крышу от снега. Поэтому в таких регионах могут быть конструкции с уклоном кровли и 40° и выше.
Дождевые осадки. Чем больше нагрузка от дождей в территории, тем более крутой создают угол наклона крыши. Чем дольше вода остается на кровле, тем больше вероятность того, что со временем она крыша начнет протекать. Если делать уклон кровли меньше 12°, нужно все стыки кровельного материала тщательно герметизировать, а нахлест листов делать больше.
Ветровая нагрузка. Если предыдущие факторы говорили в пользу крутых крыш, то в территориях с сильными и порывистыми ветрами наоборот советуется делать уклон кровли небольшим. Это позволит уменьшить парусность конструкции. Если регион подвергается сильным ветрам, крышу лучше создать под углом 15-25°, не более. В случаях же вероятности ураганных ветров, угол наклона может и вовсе составлять 8° и меньше. Однако, это не значит, что можно вообще делать конструкцию плоской, так как она тоже не устоит перед сильным ураганом.

Высокая снеговая нагрузка

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы,	Проценты, %	Градусы,	Проценты, %	Градусы,	Проценты, %
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7,0	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23,0	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Как правильно рассчитать угол наклона односкатной крыши и чем опасен неверный расчет

Односкатная крыша становится все более популярной кровлей в последнее время.

Причин этому несколько, но самыми главными являются выгода в плане небольших финансовых затрат, а также относительной легкостью монтажа.

Важно понимать, что если в доме будет присутствовать односкатная крыша, то одна стена будет значительно выше другой. Это ведет к увеличению расхода строительных материалов

Это ведет к увеличению расхода строительных материалов.

Но при этом стропильная система получается очень простой структуры, что особенно заметно при небольших постройках.

Такой тип кровли позволяет защитить постройку от различных негативных проявлений в виде дождя и сильного ветра.

Многие специалисты отмечают, что простота устройства такой кровли позволяет возводить ее даже тем людям, которые не имеют должного опыта в подобного рода работах.

Все, что им нужно — это четкое следование нормам безопасности, а также теоретические знания, касающиеся специфике выполнения работ.

На сегодняшний день, различают два вида односкатных кровельных покрытий:

Вентилируемые. Такой тип кровли используется в том случае, если объект будет закрытого типа. При этом, значение наклона кровли будет находиться в диапазоне от 5 до 20%. При возведении такого кровельного покрытия оставляется специальный зазор между слоями теплоизоляции и гидроизоляции.
Не вентилируемые. Данный тип кровли используется для зданий открытого типа, а значение наклона будет составлять от 3 до 6%.

Существуют и комбинированные типы односкатных крыш, когда используются оба варианта, что говорит о широких возможностях при строительстве разного рода объектов. Какие бывают дома с односкатной крышей вы можете увидеть здесь.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговую нагрузку для вашего региона;
Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки
Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Минусы и плюсы крыши с минимальным уклоном

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Отсутствие конька и проблем, связанных с его герметизацией.

Недостатки

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

От способности крыши защищать строение от внешних факторов и воздействий.
От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиП II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%	%	градусы
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
Вид кровли	в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°		1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°		1:6
Битумная черепица	11°		1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1.125

Скат крыши. Расчет минимального уклона кровли из профлиста Правильный угол наклона крыши дома

Одна из самых кропотливых задач при проектировании профнастила — выбор ее угла. Никакие эстетические соображения здесь не играют роли: соотношение высоты крыши к ее общей площади в будущем повлияет на то, сколько полезного пространства останется на чердаке, будут ли проблемы со скоплением снега и даже будет ли дуть ветер. твоя крыша в сильный шторм.

Но это не редкость! Разберемся? Итак, что это — минимальный уклон кровли из профлиста? А как построить крышу с минимальным уклоном — все плюсы, минусы, рекомендации и тонкости строительства здесь!

Обратимся к официальным данным. Так, согласно СНиП, СНиП, любую крышу можно покрыть профнастилом, уклон которого имеет уклон не менее 8 °. Только так осадки не смогут проникнуть через стыки и шурупы.Шаг обрешетки в этом положении нужно делать 40 см.

Но 8 ° — минимальный угол наклона крыш хозяйственных и промышленных зданий, а для жилых домов этот порог составляет 10 °. А если крышу укладывать в два и более слоев, то минимальный порог будет еще выше. Именно поэтому современные строительные компании дают гарантии на свои работы только при условии покрытия кровли профнастилом с уклоном не менее 12 °. Но максимальный угол для крыши из профлиста может составлять не менее 70 °, а то и больше.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендуют уклон 20 ° как самый лучший вариант … А если нужно построить почти плоскую крышу? Под гараж, хозпострой или беседку? Тогда просто следуйте нашим советам — и никаких проблем не возникнет!

Градусы, проценты и отношения

Уклон кровли составляет 8 °, что соответствует величине 1: 7 — это минимальное значение, которое можно соблюдать при установке профнастила. А после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции.Но почему кровельщики при определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это одно и то же, разница только в проектной документации и при заказе материалов. Мы подготовили для вас таблицу, которая поможет разобраться, что к чему:

А теперь разберемся в сроках строительства. Итак:

Такие крыши называют плоскими, если угол наклона не превышает 5 °.
Наклонные обычно более 20 °.Естественно, скатные крыши более водонепроницаемы и поэтому более популярны в частном строительстве.
Крыши пологие — до 25 °. Здесь уже можно обустроить чердачные пространства, но без окон.
Крутой — с уклоном более 40 °. Крутые позволяют обустроить хорошую жилую мансарду, что не лишнее.
Большой — уклон кровли, который падает на интервал 45-60 °.
Но сегодня идеальный угол наклона кровли составляет 38-45 °.

Итак, минимальный угол наклона кровли из профнастила составляет 8 °.Вот подробное видео мастер-класса, как строят такие крыши:

Если нужно построить крышу с еще меньшим уклоном, то профлист уже должен быть внизу кровельного пирога — как внахлест. Принцип конструкции просто меняется.

Минусы и плюсы крыши с минимальным уклоном

Теперь о том, с чем вам придется столкнуться при строительстве кровли с минимальным уклоном и чего от этого ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества.Основные преимущества строительства такой крыши:

Меньше расход материала.
Кровельные работы проще и безопаснее.
Отсутствие гребня и проблемы с его герметизацией.

Учтите также такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама крыша. Ведь материала пойдет больше. А это значительная нагрузка на дом и фундамент. В этом случае нагрузка будет незначительной.

недостатки

И вот мы перешли к досадным минусам. Минимальный уклон крыши — это плохо, потому что дождевая вода будет стекать намного медленнее и быстрее обнаружит небольшие трещинки и стыки, которые просочатся внутрь кровельного пирога. Порогом в этом плане считается угол 12 °, при котором еще можно обойтись без дополнительных мер по уплотнению. Поэтому, если вы строите более плоскую крышу, угол наклона которой составляет менее 12 °, участки нахлеста профлистов придется заделать специальными кровельными герметиками.

От выбранного угла наклона будет зависеть, какой материал вы можете использовать для кровли. Так, для плоской кровли и крыши с небольшим уклоном подойдет только прочный несущий профнастил с высокой гофрой. А вот на крыше с крутым уклоном допускается закрывать как универсальный, так и стеновой профиль — ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко соскользнет вниз, да и вода не задержится.

Второй момент: возрастет и расход материала, потому что нахлест листов друг на друга уже придется делать немного больше.Итак, если вы собираетесь строить крышу с углом от 12 ° до 14 °, необходимо будет увеличить перекрытие листов, но все же можно обойтись без герметика, если меньше, то понадобится и то, и другое. Почему оптимальным для кровли из профнастила считается уклон 15-30 °. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста придется соорудить достаточно длинные стропила, да и брусков потребуется побольше, но на рубероиде вы существенно сэкономите.Профнастил можно взять подешевле, с меньшей высотой волны, потому что теперь его несущая способность будет играть меньшую роль, чем у плоских крыш

Кроме того, при недостаточном угле наклона невозможно обустроить жилую мансарду, что снижает теплопотери дома через крышу до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства гораздо более сложной стропильной системы, способной выдержать большой вес. Чем меньше угол наклона — тем больше дополнительных опорных элементов.

А теперь немного вас огорчим: даже взвесив все достоинства и недостатки кровли с минимальным углом и отдав предпочтение значению 8 ° как более подходящему, построить именно такую крышу может не получиться. вариант. Скорее даже, небезопасно! Почему? Читать дальше!

Ветровые и снеговые нагрузки

Очень много исходных данных реально влияет на определение угла наклона кровли из профнастила. В первую очередь, это климатические особенности местности, где находится ваш дом.Поэтому узнайте заранее, какой снежный покров здесь обычно бывает в самые зимние дни, как часто идет дождь, насколько сильный ветер и в каком направлении преобладает:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а просто исходя из погодных факторов. Так, уклон крыш тех домов, которые расположены в районах с сильными ветровыми нагрузками, стремится к минимальному значению. В этих местах опасна так называемая «парусность крыши».Вы слышали или видели, как порой мощные поликарбонатные теплицы, сдутые ветром, «гуляют» по полям? Но их тоже не ставили на землю без крепления. А теперь представьте возможные последствия, если вы уже буквально оторвали часть крыши. Помните, в чем главный недостаток профнастила? «Парусный спорт»!

Вот требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол уклона должен составлять 35-45 °, а при сильном ветре — 15-25 °.Там же, где сильные ветры являются нормой, угол наклона кровли из профлиста делайте близким к минимальному, чтобы минимизировать ветровое сопротивление. Но почти плоские крыши из этого материала рискуют легко сорваться, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветер срывает плоскую крышу просто с профнастила:

Поэтому не думайте, что ветровая нагрузка более безопасна, чем снеговая.В Новгородской области, например, это среднее значение составляет 23 кг / м3, где снегопад составляет около 75 кг / м3.

Тогда почему бы не сделать все крыши плоскими? Нисколько. Снег в России, как известно, зимой по горло. Но на первый взгляд такие хрупкие снежинки действительно много весят. Например, за одну ничем не примечательную зиму на плоской крыше может собраться столько снега, как если бы рядом с ней стояла целая компания. Никакие стропила этому не выдержат, поэтому на участках со значительными снеговыми нагрузками нужно делать уклон крыши до 45 °, чтобы снег не задерживался.Тогда нет необходимости укреплять стропила — осадки на таком основании больше не будут задерживаться вообще. Ведь снег легко сползает только с крутых крыш.

Вот карта, по которой вы можете найти параметры для вашего региона:

Напугаем: в Якутске снеговая нагрузка на крышу иногда достигает 550 кг на квадратный метр. А это уже полтонны! Поэтому крыши домов в этом районе всегда такие высокие и крутые. Но в южных странах их можно даже прикрыть соломой в горизонтальном положении.

Даже небольшой слой снега намного тяжелее, чем вы можете себе представить. Причем, в отличие от дождя, снег задерживается на крыше, а в некоторых регионах России его высота на крышах иногда превышает метр. И самое ужасное в этом плане — это как раз минимальная предвзятость.

Поэтому нужно внимательно решить, делать ли угол крыши из профнастила таким маленьким.

Как самому рассчитать угол наклона?

В первую очередь обратите внимание на то, какие крыши у ваших соседей.Имеется в виду место, где вы собираетесь строить. Обычно они имеют почти одинаковый уклон, значение которого было приобретено веками и испытано ураганами. А рассчитать точный угол наклона готовой кровли можно с помощью специальных графиков и матриц или вооружившись обычным квадратом.

Профессиональные строители, например, рассчитывают уклон крыши с помощью такого прибора, как инклинометр, или по некоторым геометрическим формулам. Результат записывается в градусах или соотношении:

Или даже проще.Как вы, наверное, помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза — это прямая линия ската кровли, а расстояние от конька до перекрытия — противоположный отрезок. Расстояние от середины перекрытия до ската карниза составляет соседняя полка. А теперь воспользуемся тригонометрической функцией или вооружимся инженерным калькулятором:

Второй, не менее распространенный и правильный способ: определяем соотношение между высотой от конька до потолка и половиной ширины пола.Разделите высоту на половину ширины здания и умножьте на 100. Просто!

Итак, определитесь, каким будет уклон вашей крыши, исходя из четырех основных факторов:

Планируемый бюджет.
Расчетная снеговая нагрузка.
Средние значения ветра.
Необходимость полезного подкровельного пространства.

И, если вы все же пришли к выводу, что вам нужна крыша с минимальным углом наклона, мы покажем вам, как избежать ошибок при строительстве и что нужно делать.

Прочие важные аспекты строительства

Обычно минимальные уклоны крыш с усиленными стропилами делают на крышах тех домов, которые расположены в районах с частыми солнечными днями и малым количеством осадков. Для уменьшения нагрева интерьера в кровельный пирог включают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается только убедиться, что вода не попадает в дом.

Защита от протечек

На плоских крышах при установке профнастила обязательно использовать герметизирующие ленты и мастики для перекрытий и стыков листов.А от протечек и повреждений такая крыша защищена специальными мембранными гидроизоляционными материалами. Вот стандартный торт такой конструкции: профнастил => стропила => утеплитель => гидроизоляция => обшивка.

Есть еще такой момент. Если вы делаете крышу с уклоном менее 10 °, используйте в качестве гидроизоляции современную трехслойную мембрану. Только этот материал может защитить кровельный пирог от сырости внутри.

И, наконец, каким бы минимальным ни был уклон крыши, вам все равно придется построить водосточную систему.Влага, как и снег, задерживается на этих поверхностях больше, чем ожидает большинство людей. Поэтому спланируйте уклон так, чтобы он шел в сторону водозаборных воронок, если система сбора внутренняя, или в сторону желобов, если она внешняя.

Стропильная система и обрешетка

Как и в обычных проектах, с минимальным уклоном, профнастил тоже укладывается на обрешетку и крепится саморезами с резиновыми прокладками … А вот внахлест, от 10 см до 20 см, пережимаем стальными заклепками.Мы рекомендуем делать двухволновое перекрытие.

Есть такая зависимость: чем меньше угол наклона кровли, тем шире необходимо перекрытие листов. И чем меньше эффективная площадь материала:

При уклоне 15-30 ° сделайте перекрытие 15-20 см.
А вот при строительстве более крутой крыши, с углом 30 °, перекрытие должно быть от 10 до 15 см.
Если угол наклона кровли уже меньше 14 °, то листы необходимо укладывать горизонтально с нахлестом 20 см.
При минимальном угле наклона кровли из металлопрофиля 8 ° стыки между листами необходимо сделать двойными, тщательно заклеив их герметиком, чтобы внутрь не попадала вода.

Обычная стропильная система устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше этот шаг уменьшить до 40 см. Основание получится более прочным и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между стропильной системой и профнастилом необходим вентилируемый зазор — это тоже мера снижения теплопотерь.Точнее: чем меньше угол наклона, тем шире придется сделать зазор для вентиляции — а это не менее 50 мм.

Тонкости установки

Вот подробный мастер-класс, как выполняется монтаж профнастила на такую крышу:

Следуйте технологии, следуйте нашим советам — и все получится!

В гражданском малоэтажном строительстве опытные строители называют скатные конструкции наиболее распространенным, рациональным и экономически выгодным видом кровли.Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, которые встречаются в одной точке, называемой гребнем. От плоских кровель скатные отличаются углом наклона, который по строительным нормам должен превышать 2,5 градуса. Выбор уклона — важный этап в создании проекта, от которого зависит прочность, несущая способность и долговечность конструкции. В этой статье мы покажем вам, как выбрать правильный угол наклона, чтобы облегчить таяние снега в зимний период.

Угол наклона кровли — параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные крыши могут иметь уклон 2,5-80 градусов, однако оптимальный диапазон значений уклона — 20-450. От этого параметра зависит площадь уклонов, ветровое сопротивление и снеговая нагрузка. В специализированной литературе встречаются следующие термины:

Минимальный уклон. Минимальный угол наклона в целом составляет 2.5 градусов, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Наименьший минимальный угол для рулонных битумных и мембранных покрытий составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила — 11-12 0, для керамической плитки — 22 0.
Оптимальный. Оптимальным уклоном крыши называется наиболее подходящий уклон в данных климатических условиях при использовании определенного гидроизоляционного материала. Оптимальный угол наклона обеспечивает самовыравнивание снега, облегчая уход за кровлей.

Важно! Уклон крыши может быть выражен в градусах, процентах или пропорциях. Чтобы рассчитать этот параметр конструкции крыши, нужно половину ширины фасада разделить на высоту, а затем умножить на 100 процентов.

Критерии выбора

Выбор уклона осуществляется на основании инженерного расчета, учитывающего климатические условия местности, где ведется строительство, характеристики кровли и несущую способность стропильного каркаса.Чтобы конструкция была надежной, необходимо учитывать следующие критерии:

Ветровая нагрузка. Чем круче крыша, тем выше ее пропускная способность. Поэтому в регионах с сильными порывистыми ветрами предпочтительны более плоские конструкции крыши. Хотя, с другой стороны, гидроизоляционный материал может порваться ветром с пологих откосов.
Снежная нагрузка. Чем больше снеговая нагрузка, тем более покрыты склоны. Угол наклона кровли 40-45 градусов обеспечивает независимое падение снега с поверхности рубероида.
Характеристики финишного покрытия. Каждое кровельное покрытие имеет оптимальный уклон, который необходимо учитывать при проектировании конструкции.
Несущая способность рамы. Чем меньше сечение элементов каркаса и чем больше расстояние между ними, тем выше должен быть уклон, чтобы выдерживать снеговую нагрузку.

Оптимальный индикатор для облегчения таяния снега

Ограничивающим фактором при выборе угла наклона скатов кровли в средней полосе России является высокая снеговая нагрузка, характерная для этой местности.Большое количество снега, выпадающего зимой, увеличивает давление на стропильную систему, что приводит к деформации каркаса и кровельного материала конструкции. Опытные мастера считают, что между уклоном и устойчивостью к снеговой нагрузке существует сильная зависимость:

Если меньше 30 градусов, то на поверхности склонов скапливается снег. Снежные заносы и лед имеет значительную массу, из-за чего нагрузка на стропильный каркас увеличивается, достигая критических значений. Однако часть снега сдувается ветром.Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если рубероид имеет шероховатую поверхность.
При значении 0 градусов (т.е. для плоских крыш) снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается большими сугробами, что приводит к обрушению каркаса, если кровлю периодически не чистить.
Если крыша 45 градусов и более, то при расчете нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на склоне.Для обеспечения работы кровли, имеющей большой угол наклона, на ней устанавливаются снегоочистители, срезающие слой снега при спуске на более тонкие плиты, которые имеют меньшую скорость и энергию падения.

Обратите внимание! Согласно строительной климатологии территория России разделена на 8 климатических зон, каждая из которых имеет свою среднегодовую снеговую нагрузку. Это эталонное значение используется для расчета уклона крыши, толщины сечения элементов стропильного каркаса и выбора кровли.

Влияние на дизайн

Важно, чтобы изменение уклона для облегчения таяния снега сильно повлияло на конструкцию крыши в целом. Увеличение крутизны имеет следующие последствия:

Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном в 50 градусов в 2-2,5 раза больше, чем у кровли с уклоном в 2 градуса.
Увеличение площади лучей.Чем круче крыша, чем больше площадь ее откосов, тем больше расход, а, следовательно, и стоимость рубероида.
Рельеф стропильного каркаса. При отсутствии снеговой нагрузки каркас крыши можно облегчить, чтобы сэкономить на дереве.
Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они могут просто «сползти» вниз под воздействием высоких температур.

Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и уход за кровлей в условиях снежных российских зим. Ошибки в конструкции, связанные с неправильным выбором оптимального угла, приводят к деформациям стропил, обрушению обрешетки, попаданию атмосферной влаги в межшовное пространство при косом дожде или оттепелях.

Видеоинструкция

Содержание статьи

Крыши частных домов, как правило, всегда имеют скаты — такая кровельная конструкция наиболее проста в эксплуатации и обслуживании.Вода и снег уходят с этих крыш лучше и быстрее, что гарантирует отличную гидроизоляцию. Да и внешний вид частного дома становится привлекательнее.

Кроме того, на чердаке появляется дополнительная комната, которую можно использовать как для проживания и обустройства чердака, так и для многочисленных хозяйственных нужд.

Факторы, влияющие на форму крыши

Чтобы кровля была надежной и удобной, необходимо правильно рассчитать угол уклона кровли, который зависит от многих причин.В первую очередь, это климатические условия проживания и характеристики рубероида. Природные условия, влияющие на размер ската крыши:

с увеличением уклона кровли увеличивается ветровая нагрузка на конструкцию кровли. Например, если угол наклона увеличить с 10 градусов до 45 градусов, то нагрузка на конструкцию из-за ветра увеличится в пять раз. Если угол сделать небольшим, менее 10 градусов, то велика вероятность того, что листы покрытия сломаются из-за сильного ветра, попадающего под стыки;
осадков в виде дождя и снега также влияет на наклон крыши.При увеличении уклона осадки лучше проходят со скатов кровли. Наибольшая снеговая нагрузка в зимнее время наблюдается на склонах с углом наклона крыши около 30 градусов. Под углом 45 градусов снег полностью растает.

При небольшом уклоне скатов кровли в результате сильных порывов ветра вода может попасть под стыки покрытия.

В вопросе, какой угол ската кровли должен быть сделан, имеет значение тип кровли:

При использовании металлочерепицы в качестве рубероида нужно учитывать немалый вес этого покрытия.Поэтому угол наклона крыши не должен быть очень большим. Это особенно важно в районах, где преобладают постоянные и сильные ветры, так как механическая нагрузка на конструкцию крыши увеличивается. Для этой поверхности минимальный угол наклона составляет примерно 22 градуса. … В этом случае влага не будет накапливаться, а будет эффективно удаляться с кровли. К тому же стыки покрытия будут надежно защищены.
Профнастил в настоящее время является самым популярным кровельным покрытием для частных домов.Он легкий, простой в установке и обслуживании. Минимальный угол наклона крыши при использовании этого материала составляет 12 градусов.
При использовании рулонных материалов их еще называют мягкой кровлей, угол наклона откосов зависит от количества слоев покрытия. Для покрытия, состоящего из двух слоев, минимальный угол наклона составляет до 15 градусов. Для трех слоев это значение должно быть от двух до пяти градусов. Если крыша должна быть покрыта мембраной, угол наклона также должен составлять от двух до пяти градусов.

Из вышесказанного можно сделать вывод, что решение об оптимальном угле наклона крыши зависит от природных условий, типа кровельного материала и возможностей хозяина дома.

При большом уклоне увеличивается расход материалов на возведение кровли.

Кроме того, вид и шаг обрешетки зависит от величины уклона скатов кровли. Чем меньше уклон крыши, тем меньше должен быть шаг обшивки … Для минимальных углов это примерно от 35 до 45 сантиметров.

№

при уклоне кровли до десяти градусов кровельное покрытие можно выполнить при помощи щебня из камня и гравия;
, если уклон кровли больше десяти градусов, то следует применять гидроизоляцию с использованием битумных материалов. Для рулонных материалов требуется дополнительное защитное покрытие;
при использовании профнастила и шифера стыки и швы рекомендуется герметизировать, стыки должны быть двойными.
Если количество осадков на участке, где находится жилой дом, большое, то угол наклона лучше делать в 45 градусов. При минимальном количестве осадков уклон крыши можно сделать под углом 30 градусов. При сильных и частых ветрах угол наклона должен составлять от 15 до 20 градусов. Если ветровые нагрузки небольшие, то крышу лучше делать с углом наклона от 35 до 40 градусов.

При расчете угла наклона кровли необходимо учитывать, что чем выше среднегодовая температура и меньше осадков, тем более пологую можно построить кровлю.

Следует учитывать, что тип и конструкция водоотводящей системы всего дома зависит от уклона крыши.

Выбор угла наклона кровли в зависимости от различных факторов

Для определения уклона крыши не существует идеального решения для всех климатических требований. Здесь важно найти оптимальный вариант, от которого зависит расход материалов и стоимость средств.

Чем больше площадь крыши, тем она дороже.

Рекомендуемый уклон кровли от 20 до 45 градусов … При его увеличении необходимо учитывать создание дополнительных конструкций для усиления всей конструкции. Уменьшение угла приведет к дополнительным затратам материалов на обеспечение нормальной гидроизоляции крыши дома.

Если в вашем районе часто бывают сильные ветры, рекомендуется установить минимальный уклон крыши при строительстве крыш. Это связано с тем, что с увеличением угла наклона откосов увеличивается «парусность».Следовательно, нагрузка на несущие конструкции кровли. Подробнее об этом позже.

Кровля пологая — это кровля, монтаж которой производился исходя из наименьшего рекомендованного угла наклона скатов. Для каждого кровельного материала минимальный уклон разный.

Что такое уклон крыши? Это угол наклона крыши к горизонту. Для чего это? Кто угодно может сказать, что чем больше уклон, тем быстрее будет стекать вода с этой поверхности.

Следовательно, на крыше с большим углом наклона снег, грязь, вода и листья не задерживаются.К тому же конструкции таких крыш более простые, для покрытия можно использовать практически любые кровельные материалы, а сама крыша выглядит намного интереснее. Что влияет на угол наклона?

От чего зависит уклон крыши?

Никто не будет спорить, что основная функция кровли — защита конструкции от внешних факторов.

То есть крыша должна быть водонепроницаемой, надежной и прочной. Поэтому необходимо со всей ответственностью подойти к выбору строительных и кровельных материалов.

И здесь немаловажную роль будет играть угол наклона крыши, и он зависит от следующих факторов:

Ветер. Чем выше крыша, тем выше «парусность», сопротивление ветру. Кровли с малым скатом используются при строительстве зданий в районах с сильными ветрами.
Осадки. Расход воды на малоскатных крышах намного ниже, чем на высоких. Следовательно, на них может задерживаться грязь и листва, особенно если для покрытия использовались материалы с шероховатой поверхностью.
Кровельные материалы. У каждого кровельного покрытия свой минимальный угол наклона, при котором этот материал можно использовать.
Традиции. В каждом регионе предпочтение отдается той или иной кровельной конструкции. И этот фактор тоже нужно учитывать.

К сведению! Прогресс не стоит на месте. Появляются новые кровельные материалы, решающие множество проблем. Архитекторы могут создавать проекты, которые могут не только выполнять пожелания заказчиков, но и соответствовать всем нормам и традициям региона.

Как измеряется угол наклона?

Наклон крыши измеряется в градусах или процентах. Их соотношение показано в таблице на рисунке 2. Угол наклона измеряется с помощью инклинометра или математическим методом.

Инклинометр представляет собой рейку с рамой, между планками которой расположена ось, к которой прикреплен маятник + шкала деления. Если рейка расположена горизонтально, шкала будет равна нулю.

Для определения угла наклона крыши рейку держат перпендикулярно коньку.На шкале маятник покажет наклон данной крыши в градусах.

Математически это значение находится следующим образом. Каков уклон ската — соотношение между высотой конька и половиной крыши (ширина постройки делится на два).

Чтобы получить значение в процентах, полученное число умножаем на 100. Далее, если нужно знать значение уклона в градусах, переводим его по таблице. Чтобы было понятнее, рассмотрим пример.

Ширина постройки 7 м, высота конька 0,6 м. Получаем: 0,6: (7/2) = 0,17, теперь умножаем 0,17х100 = 17%. Смотрим таблицу: 17% = 10 градусов. То есть угол наклона крыши составит 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «I».

Некоторые могут указывать в промилле, но говорят, что это не очень удобно.

В СНиП II-26-76 это значение указано в процентах.То есть кому удобно, на данный момент строгих правил по этому поводу нет.

Теперь рассмотрим минимальный уклон кровли для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для рубероидов:

Мембранные покрытия. Подходит для любой кровельной конструкции. Минимальный уклон — 2 градуса.
Рулонные материалы. При укладке 3 и более слоев минимальный угол будет 2-5 градусов. Если вы планируете закрепить два слоя или меньше, угол будет 15 градусов.
Ондулин — 6 градусов.
Мягкая плитка. Его можно использовать под углом наклона 11 градусов, но при этом материал укладывается на прочную обрешетку.
Профнастил. Минимальный угол наклона — 12 градусов, но рекомендуется дополнительно покрыть стыки герметиками.
Металлочерепица — 14 градусов.
Сланец, черепица. Чтобы влага не задерживалась на крыше и не просачивалась в крышу в местах стыков, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Перечислим некоторые моменты, которые необходимо учитывать при строительстве крыш с небольшим уклоном.

А именно:

Правильно оборудуйте дренажную систему. Он может быть внутренним (водоприемники расположены на самой крыше и делается уклон в их сторону) и внешним (сток воды за пределы кровли, по желобам).
Если значение меньше рекомендованного на 10 0, следует установить водонепроницаемую нижнюю крышу.
Чем меньше, тем больше вентиляционный зазор в крыше.
Если уклон крыши меньше 10 градусов, вентиляция должна быть от ската к скату.
Если битумная черепица используется в качестве кровли, и имеет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего вышесказанного можно сделать вывод: минимальный уклон кровли не является единым значением для всех крыш. Это значение разное для каждого кровельного покрытия, но при определенных условиях оно также может быть уменьшено.

Но использование материалов с уклоном меньше рекомендованного значительно увеличивает стоимость устройства кровли, хотя с эстетической точки зрения это не всегда оправдано.

Любой дом венчает крыша — одна из основных конструкций здания, защищающая его интерьер от дождя и снега. Один из главных критериев любой кровли — крутизна скатов. Поскольку плоская крыша распространяется в основном только в многоэтажном жилом и промышленном строительстве, этот вопрос особенно актуален для владельцев частных домов и коттеджей.

Количество рубероида зависит от величины уклона кровли, поэтому выбор угла наклона и его предварительные расчеты следует произвести перед покупкой рубероида.

Рассмотрим, как определить угол наклона скатной крыши и его взаимосвязь с конструкцией всей конструкции крыши.

В этой статье

От чего зависит крутизна крыши?

Угол наклона кровли напрямую влияет на ее работоспособность. В строительстве различают 4 типа кровельных конструкций:

крутые с уклоном 45-60 °;
Угол наклона — 30-45 °;
Нежный — 10-30 °;
Плоский с уклоном менее 10 °.

Определение этого значения зависит от ряда факторов:

Воздействие ветра. Самое высокое давление Ветер дует на крутых крышах, так как они имеют наибольшую ветровую нагрузку из-за большой площади поверхности. При устройстве такой конструкции важно особое внимание уделить прочности стропильной системы.

На участках с высокой ветровой нагрузкой также опасно устраивать плоские и неглубокие крыши: при слабом креплении конструкции она может выйти из строя.Таким образом, в районах с сильным ветром рекомендуемый уклон кровли находится в пределах 25-30 °.

В районах, где в холодное время года выпадает значительное количество снега, крутая крыша, наоборот, имеет преимущества. На нем не скапливается снег. При меньшем угле снег будет дольше лежать на крыше, создавая дополнительную нагрузку на стропильную систему.

Необязательно обустраивать крутой крышу: некоторое количество снега, задерживающегося на крыше зимой, имеет полезное свойство сохранять тепло. Однако важно рассчитать нагрузку, которую снежный покров будет оказывать на конструкцию, чтобы предотвратить ее обрушение.

Рубероид. У каждого типа кровли есть свои ограничения по углу наклона скатов. Если вы планируете использовать определенный рубероид, то на этапе проектирования важно соотнести желаемый уклон кровли с ее техническими характеристиками.
Размер мансарды. Угол наклона крыши напрямую влияет на размер помещения под ней. Чем круче крыша и выше конек, тем просторнее чердак и наоборот. … Планируя комнату под кровлей, не следует забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизне по сравнению с возведением более пологих крыш. На помощь в этой ситуации может прийти ломаный вид, позволяющий сэкономить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, связано с используемым кровельным материалом.Все крыши имеют технические характеристики, в которых, среди прочего, четко указаны допустимые пределы уклона. Нарушать эти правила нельзя, так как в этом случае рубероид не сохранит своих первоначальных функций и достоинств.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном 22 °. Этот показатель связан с тем, что в этом случае вода не скапливается на стыках элементов кровли и, соответственно, не может просачиваться под них;
Работа с рулонными материалами. Важно заранее определиться с типом рубероида по количеству слоев.Если вы планируете укладывать 2 слоя, то угол наклона кровли должен быть не менее 15 °, при укладке 3 слоя это значение можно уменьшить до 2-5 °;
Профнастил монтируется под уклоном 12 °. Меньшее значение потребует обработки всех стыков герметиком;
Металлочерепица разворачивается под углом 14 °;
Ондулин — от 6 °;
Мягкая черепица может быть установлена на крыше с уклоном 11 ° при наличии сплошной обшивки;
Мембранные кровельные материалы — единственные, для которых не указан минимальный порог.Их можно успешно использовать на плоских крышах.

Соблюдение вышеперечисленных правил крайне важно, так как даже незначительное нарушение приведет к разрушению кровли и, возможно, повреждению стропильной системы.

Расчет уклона

Помимо минимального угла существует такое понятие, как оптимальный угол наклона. С его помощью кровля подвергается минимально возможным нагрузкам от ветра, снега и т. Д. Приведем примеры таких оптимальных значений:

В районах с частыми осадками в виде дождя и снега оптимально строить кровля крутизной 45-60 °, так как быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
Если крышу возводят в ветреной местности, то угол ее наклона хорошо будет поставить в пределах 9-20 °.Он не будет играть роль паруса, ловя попутный ветер, но и не перевернется от его резких порывов;
В районах с регулярным ветром и снегом учитывайте среднюю температуру 20-45 °. Этот ассортимент можно назвать универсальным для скатных конструкций.

Самостоятельный расчет угла откосов сводится к простому геометрическому процессу, в основе которого лежит треугольник. Его ноги — это высота конька и половина ширины дома, гипотенуза — один из скатов.А угол между гипотенузой и катетом — это желаемое значение крутизны.

Угол наклона крыши напрямую зависит от высоты конька. Есть два варианта расчета этих значений:

Высота крыши известна … Если есть желание оборудовать просторную гостиную с приемлемой высотой потолка под крышей, то высоту конька можно определяется заранее. Зная две ноги, легко узнать значение искомого угла.

Примем следующие обозначения:

H — высота конька;
L — ширина половины дома;
α — требуемый угол.

Находим тангенс искомого угла по формуле:

тг α = H / L

Узнаем значение угла по полученному значению из специализированной таблицы касательных.

Предустановленный угол наклона … Если вы хотите использовать определенный рубероид или в связи с погодными условиями в регионе, уклон кровли можно определить заранее. По его значению можно определить высоту конька дома и проверить, можно ли под этой крышей создать жилую комнату. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставьте легенду из предыдущего примера и подставьте известные значения в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона намного проще и быстрее, чем анализ всех популяций для определения его оптимального значения для конкретного региона и здания.

В связи с тем, что скатная крыша опирается на стены разной высоты, расчет заданного угла наклона выполняется простым поднятием одной из стен дома.

Проведем перпендикуляр L sd (длина стены дома) вдоль стены, начинающийся в точке окончания короткой стены и опирающийся на стену максимальной длины.

Если длина стены дома L sd составляет 10 метров, то для получения угла наклона 45 градусов длина стены L bc должна быть равна 14.08 метров.

Заключение

При проектировании крыши очень важно найти оптимальный уклон. Этот параметр зависит от правильной оценки погодных условий, выбора кровельного материала, желания создать жилое пространство. Его правильное определение — залог долгой и успешной службы кровли в любых погодных условиях.

Как правильно рассчитать угол наклона скатной крыши и чем опасен неправильный расчет. Какой должен быть минимальный уклон кровли из профлиста? Как установить профнастил при невысоком скате крыши

На этапе проектирования любого здания, будь то частный дом или промышленное сооружение, правильно подобранный угол наклона скатов кровли из профлиста (профнастила) позволит максимально повысить ветровую стойкость, добиться быстрого удаления снега, воды, а также найти компромисс между количеством используемых материалов и прочностью профнастила.В этой статье вы узнаете, какие кровли из профлиста с минимальным уклоном можно устанавливать, особенно при установке кровли под разными углами и расчетом допустимого угла планируемой кровли.

Источник profiroof.com

Причина необходимости минимального уклона

Любая негибкая крыша имеет минимальный угол наклона к горизонтальной поверхности 10 °. На примере профнастила это понятно из-за возможности попадания дождевой воды между стыками кровли, застоя большого количества снега на поверхности кровли.Строгих ограничений по максимальному углу нет, но крутые крыши с уклоном более 60 ° менее ветроустойчивы.

Источник belhouse.by

Понятия угол и уклон, минимальный угол по СНиП II-26-76 *

Угол, измеренный в градусах, показывает отклонение наклона от горизонтальной поверхности, а наклон, измеренный в процентах, представляет собой отношение двух сторон прямоугольного треугольника, вертикального к горизонтальному, образованного одним наклоном и основанием.

Согласно СНиП РФ для кровли СНиП II-26-76 минимальный угол наклона кровли из профнастила, устанавливаемой на кровлю жилых домов, составляет не менее 10 °, либо с уклоном не менее 17 °. .6%.

Источник obustroeno.com

Минимальный уклон односкатной кровли из профнастила для навеса составляет 8 °, это значение также применимо к промышленным и хозяйственным постройкам.

Зависимость угла от величины вертикального перекрытия и расстояния между обрешетками

При проектировании кровли и расчете необходимых материалов важно понимать, что чем меньше угол наклона ската, тем больше отходы материалов. При уклоне крыши из профнастила не более 12 ° необходимо оставить не менее 20 см профиля для вертикального и горизонтального перекрытия.В этом случае необходимо использовать герметик для заделки стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. При увеличении угла более 12 ° герметик не требуется, а расстояние, необходимое для перекрытия, уменьшается.

Источник centr-krovlya.ru

Максимальное расстояние между досками обшивки увеличивается с увеличением угла. Поскольку на крышах с крутыми уклонами (с углом наклона более 30 градусов) не задерживается дождевая вода и особенно снег, установка сплошной обрешетки не требуется.

Источник legkovmeste.ru

Немаловажную роль при расчете стоимости устройства кровли играет толщина профильного рисунка профнастила. Для листов с наименьшей толщиной рисунка профиля до 20 мм при наклоне менее 15 ° требуется основание в виде сплошной обрешетки, что влечет за собой дополнительные затраты.

Ниже представлена таблица, показывающая зависимость толщины профиля профиля, угла наклона и шага обрешетки.

Толщина рисунка профиля * — эта величина указывается в наименовании профилированного листа, например, С-8, МП-20, НС-35 и др.

Источник otdelka-expert.ru

Расчет допустимого уклона кровли из профнастила

Для расчета допустимого уклона необходимо знать следующие компоненты .

Несущая способность выбранная марка профнастила.

Весовой кровельный торт (утеплитель, обрешетка, стропила).

Ветровая и снеговая нагрузка .

Для расчета допустимого наклона профнастила к горизонтали необходимо знать его несущую способность … Ниже приведены примеры несущей способности для нескольких марок профнастила по второй схеме опоры:

Более подробную информацию о предельной нагрузке профнастила разных марок можно найти в описании характеристик этого кровельного материала.

Вес кровельного пирога зависит от технических характеристик компонентов, например:

Источник интерес.ком

В сумме получаем вес кровельного пирога равный 58 кг на 1 м².

Детали для решения проблемы герметизации стыков кровли

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по проектированию и ремонту крыш … Вы можете напрямую пообщаться с представителями, посетив выставку домов Малоэтажная Загородная.

Ветровая нагрузка, расчет

Наибольшую опасность для покрытия кровли профлистом представляют ветер и снег.Нередки случаи обрушения всего ската крыши при сильном порыве ветра. Скопление снега может деформировать профнастил, ослабив его перед наступлением летнего сезона … Лавинный снегопад может привести к повреждению автомобиля или травмам человека, находящегося под карнизом.

При проектировании кровли важно знать общие особенности местного климата, подробную розу ветров и величину ветрового давления, количество осадков в зимний период, снеговую нагрузку.

Источник absolut35.ru

Обратив внимание на карту зон ветрового давления Российской Федерации, можно увидеть, что наибольшее ветровое давление создается в основном в прибрежных зонах, у побережья Черного, Каспийского, Баренцева морей. Тогда как в континентальной части России, за исключением высокогорья, ветровое давление достигает значений не более 42 кг / м².

Источник criptopia.ru

Для расчета ветровой нагрузки, действующей непосредственно на крышу, необходимо, помимо расчетного давления ветра, иметь коэффициент, учитывающий аэродинамику, который часто принимается максимально равным 0. .8 и высотный коэффициент, зависящий от высоты здания и открытости участка.

Таким образом, при расчете кровли, например, в Тверской области на открытой местности, для дома высотой 9 метров ветровая нагрузка составит: 32 * 1 * 0,8 = 25,6 кг / м²

К этой нагрузке добавляется рассчитанный ранее вес кровельного пирога: 25,8 + 58 = 83,8 кг / м²

Снеговая нагрузка, расчет

Карта снеговой нагрузки России показывает вес снежного покрова в горизонтальной плоскости.Наибольшее количество снежного покрова приходится на горные районы и центральную часть России.

Источник dom-krovly.ru

Гарантируется, что минимальный угол наклона крыши из профнастила для таяния снега невозможно рассчитать, однако наклон 30 ° и более позволит кровле оставаться чистой даже при умеренных осадках.

С учетом Тверской области количество снежного покрова составит 240 кг / м². Это значение необходимо умножить на поправочный коэффициент µ, чтобы учесть предполагаемый уклон крыши.

Коэффициент µ равен 1, если наклон меньше 25 градусов.

Коэффициент рассчитывается по формуле (60 — α) * 35, если предполагаемый угол составляет от 25 до 60 градусов.

Угол наклона крыши 60 градусов, коэффициент равен 0, давление, создаваемое снегом, не учитывается из-за отсутствия удержания снега на поверхности профнастила.

Определившись с углом установки кровли в 30 °, давление снежного покрова составит 205 кг / м².

Заключительной частью расчета угла ската кровли из профнастила является сравнение предельной нагрузки листового профнастила Н60-845-0,8 с суммарной нагрузкой, создаваемой ветровой и снеговой нагрузкой.

Данный расчет допускает при соблюдении всех выбранных условий возможность установки профнастила под углом 30 градусов.

В целом для большинства территорий РФ наиболее рациональным может быть строительство крыш с углами наклона от 25 до 40 градусов.Уклоны крыш, расположенные в районах с сильным ветром, не следует строить под углом более 25 градусов. Оптимальный диапазон начинается от 15 до 25 градусов. Установка пандусов с гофрированной кровлей с минимальным уклоном в местах с сильным ветром может создать подъем и оторвать металлический настил.

Источник zen.yandex.ru

Описание видео

На видео видна кровля из профлиста с уклоном:

Заключение

Строительство крыши собственного дома — дорогостоящая часть строительства, однако понимание основных требований и характеристик, связанных с углом наклона скатов крыши, покрытых гофрированной кровлей, поможет вам точно оценить рациональность предлагаемых услуг, вселить уверенность в выборе и, возможно, сэкономить немного денег при сохранении качества.

При строительстве часто отдают предпочтение кровле из профнастила. Выбор профилированного железа в качестве покрытия часто обусловлен простотой укладки профлистов и их невысокой ценой.

Минимальный уклон кровли из профнастила из оцинкованного железа может быть различным и зависит от климата местности и формы конструкции здания.

Угол наклона стропил — это стандартный показатель.Его необходимо придерживаться, руководствуясь СНиПом, который дает возможность выбрать уклон с учетом всех параметров постройки. При установке кровли из профлиста учитывается тип помещения, конструкция кровли и функциональность постройки. Срок службы кровли из профнастила напрямую зависит от умения и навыков рабочих, выполнявших строительство кровли и монтажные работы. Использование профлиста требует выверенного угла наклона и соответствующей конструкции стропил. Минимальный уклон кровли из профнастила может быть любым, но не менее 8 °.

Оцинкованные листы покрывают здания разного типа. Их используют для создания крыш промышленных объектов, навесов, гаражей, жилых домов, загородных домов и полузакрытых беседок. Покрытие производится методом холодной прокатки оцинкованного листового металла. Профлист имеет заводскую маркировку, прямо указывающую на то, для чего он предназначен. Для кровли из профнастила выбирается универсальный вариант «Н» — кровельный или «НС».Разница между разными марками профлиста зависит от высоты волны, толщины стального листа и общей жесткости создаваемой конструкции.

Каким должен быть кровельный торт

Кровельный пирог при создании кровли из профнастила состоит из:

основное покрытие;
изоляция;
изоляционная мембрана.

У каждого слоя своя функция. В установке покрытия в обязательном порядке должны присутствовать все составляющие кровельного пирога, иначе кровля из профлиста будет пропускать влагу и холод.При серьезных нарушениях монтажных работ по устройству кровли из профнастила может произойти обрушение созданной конструкции.

Монтаж утеплителя, одной из составных частей пирога, — один из важнейших видов работ при устройстве кровли. Он укладывается между стропилами и нужен для теплоизоляции, чтобы поддерживать внутреннюю температуру помещения. Сверху утеплитель покрывается ветровым покрытием, составляющим второй слой торта.Этот слой необходим для изоляции поступающих извне воздушных потоков. Противоветровое покрытие увеличивает изоляционную способность изоляции.

Укладка профиля — это третий слой торта, который необходимо правильно собрать. После того, как слой утеплителя будет уложен, делается обрешетка, на которую укладываются профильные листы. Для этого возьмите деревянные бруски толщиной не менее 3 см, и сделайте из них как поперечные, так и продольные балки. Расстояние между балками рассчитывается с учетом размеров используемых профилированных металлических листов, за вычетом 10 см нахлеста на каждом листе.

Необходимо сделать зазор между слоями гидроизоляции и теплоизоляции и рубероидом. Этот зазор может быть равен толщине балки, из которой сооружается обрешетка, а может быть немного больше.

При использовании дополнительных ребер жесткости срок службы конструкции можно увеличить в несколько раз.

Вернуться к содержанию

Какой минимальный угол наклона крыши

Угол наклона кровли определяется в зависимости от тяжести самой кровли из профлиста, условий эксплуатации и воздействия атмосферных осадков и ветра, характерных для данной местности.

В СНиП

указано, что любое строение можно покрыть профнастилом, сделав уклон ската не менее 8 °. При таком устройстве уклон не позволит проникать осадкам через крышу.

Оптимальный вариант, если уклон стропил для крыши от профиля составляет 20 °.
Для производственных и подсобных помещений уклон 8 °.
Для жилых помещений минимальный уклон 10 °.

Большие размеры Профнастил, позволяющий покрыть одним листом пространство от конька до карниза, заманчиво выполнять крышу практически горизонтально — это самый простой способ крепления конструкций.От такой идеи лучше отказаться исключительно потому, что минимальный уклон кровли из профлиста может привести к повреждению кровли зимой от снеговой нагрузки, а летом — от проникновения воды в подкровельное пространство под кровлю. влияние сильного ветра. С другой стороны, чем круче уклон крыши, тем меньше на ней будет задерживаться снега, а у воды вообще нет шансов намочить потолок в доме. Но такую крышу построить сложнее. Как найти золотую середину, какой выбрать угол наклона, чтобы его было легче строить, а подкровельное пространство гарантированно оставалось сухим?

Углы в целом, включая угол наклона крыши, обычно измеряются в градусах.Но в СНиП принято измерять откосы в процентах, которые определяются отношением высоты кровли от потолка до конька к расстоянию от выступа конька на потолок до карниза, умноженному на 100. Например, 1: 9,5 x 100 = 10,5%. Поэтому, чтобы было понятно, о каких углах идет речь, приводим таблицу соответствий.

Градусов	%	Градусов	%	Градусов	%
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100,0

Поможет определить, каким должен быть уклон кровли, чтобы соответствовать нормам СНиП.Понятно, что если уклон больше 45 °, например 57 °, то в процентах он будет 121,1%. Уклон кровли из профлиста по СНиП должен быть не менее 10%, то есть должен быть равен или превышать 6 °.
При уклоне крыши от 6 ° до 12 ° необходимо заделать продольные и поперечные стыки между листами. При уклонах более 12 ° герметизация стыков не требуется. Достаточно придерживаться рекомендованных параметров перекрытия листов в продольном и поперечном направлениях.Но все это общие требования строительных норм.

Что еще влияет на выбор ската крыши из профлиста

Вот основные моменты, определяющие не только уклон, но и многое другое:

Прежде всего, финансовые возможности.
План здания — определяет саму форму крыши.
Наличие или отсутствие чердака.

В условиях жесткой ограниченности средств застройщик вынужден выбирать наиболее экономичный и простой вариант самого здания — прямоугольный.И если даже для дома прямоугольной формы существует множество вариантов кровли, то для любой другой планировки это приведет к еще большему усложнению конструкции стропильной системы.
Желание иметь чердак также оборачивается материальными затратами как на его обустройство, так и на строительство всей системы стропил и обрешетки.

Снеговые и ветровые нагрузки, к сожалению, не зависят от финансовых возможностей заказчика строительства. Скорее, наоборот, они диктуют свои условия и заставляют нести определенные расходы по обеспечению прочности и безопасности кровли в целом и крыши в частности.

Наклон крыши желателен всегда, чтобы снег не задерживался на ней, а практически сразу скатывался вниз во время снегопада. К сожалению, это возможно не всегда и не во всех регионах. В отдельных условиях спонтанное таяние снега, как правило, нежелательно по соображениям безопасности. В таких случаях на кровле устраивают снегозадерживающие конструкции и сбрасывают снег при соблюдении необходимых организационных и технических условий … Здесь особое значение имеет конструкция стропил и жесткость профнастила.
V В последние годы ураганные ветры возникают даже там, где раньше их слышали только по радио и видели по телевизору. Поэтому особенно необходимо обращать внимание на ветровые нагрузки при новом строительстве и при ремонте старых крыш. Уменьшить паруса крыши не всегда получится, поэтому уклон, позволяющий уменьшить подъемную силу, частично поможет решить проблему безопасности. Также необходимо принять меры, исключающие возможность подувания порывов ветра под листы с их последующей поломкой.Все необходимые конструктивные решения для этого есть. Просто нужно их строго соблюдать при проведении строительно-монтажных работ. С помощью карт снеговых и ветровых нагрузок можно определить как выбор высоты профиля профнастила, так и угол наклона кровли. Высота профиля напрямую влияет на жесткость профлиста, а значит, и на его несущую способность. Более жесткий профнастил выдерживает большую снеговую нагрузку, а значит, крышу можно сделать более плоской.С другой стороны, чем меньше угол наклона кровли, тем больше шансов, что при сильном ветре она не будет защищена от проникновения влаги в кровельный «пирог» через стыки профнастила. А более плоская крыша требует более прочной опоры в виде сложной стропильной конструкции.
Наличие или отсутствие чердака в планах строительства также влияет на эти моменты в конструкции крыши, так как площадь и высота потолка на чердаке напрямую зависит от уклона.Чем больше угол наклона ската кровли, тем больше полезный объем мансарды.
Существует также взаимосвязь между углом наклона, сечением профиля настила и обрешеткой под крышей. … При угле наклона кровли менее 10 ° рекомендуется делать обшивку сплошной, поперечный нахлест профлистов должен быть не менее 300 мм, а в продольном направлении на предыдущий лист из следующего листа лучше уложить две волны.При наклоне от 10 ° до 15 ° в продольном направлении можно ограничиться одной волной, а для поперечного перекрытия достаточно 200 мм. При этом шаг обрешетки может достигать 450 мм. Когда угол наклона превышает 15 °, можно увеличить шаг реек и уменьшить перекрытие.
Конечно, шаг обрешетки зависит еще и от высоты профиля. Чем больше жесткости у профлиста, тем больше может быть шаг. Последний также можно менять в зависимости от сечения используемой доски или бруса.

Сечения обшивки в зависимости от уклона кровли и шага стропил, мм
Шаг обрешетки, мм	Уклон крыши
					1: 3 или более мелкий
	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1.2 м
250	22×100	25×100	22×100	25×100	22×100	32×100
300	22×100	25×100	22×100	32×100	25×100	32×100
400	22×100	32×100	22×100	32×100	25×100	38×100
450	22×100	32×100	25×100	32×100	32×100	38×100
600	25×100	32×100	25×100	32×100	32×100	38×100
750	32×100	38×100	32×100	38×100	32×100	50×100
900	32×100	38×100	32×100	38×100	38×100	50×100
1200	32×100	50×100	32×100	50×100	38×100	50×100
1500	50×100	50×100	50×100	50×100	50×100	50×100

При увеличении сечения шаг также можно увеличивать.Укладывая профлист, необходимо учитывать «розу ветров» местности и начинать монтаж с того края кровли, в сторону которого чаще и сильнее дует ветер. Благодаря этой маленькой хитрости даже сильный ветер не сможет во время дождя задуть воду в стык между листами, а также оторвать листы от крыши по одному, «поддев» их через стыки. В случае длинного ската крыши и при необходимости укладки двух и более рядов профнастила, как в случае с металлочерепицей, монтаж нужно начинать с нижнего ряда.

Выбор варианта уклона

В конечном итоге право определения уклона кровли из профлиста остается за заказчиком. Ведь очевидно, что такое количество факторов, влияющих на прочностные характеристики кровли, накладывает определенные ограничения. Но в то же время они подразумевают свободу выбора. Например, при всех «усугубляющих» нагрузках на крышу можно использовать профлист с большей жесткостью, чем предусмотрено расчетом, или уменьшить шаг стропил и увеличить сечение бруса для обрешетки. .Это уменьшит угол наклона крыши. При выполнении монтажа в любом случае необходимо соблюдать все рекомендации строительных норм и правил, а также практикующих специалистов, и тогда даже малейший уклон кровли из профнастила не вызовет проблем при эксплуатации и не вызовет разочарование.

Профнастил — практичный, недорогой и прочный материал, с помощью которого покрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, промышленных построек.Крыши из этого материала известны своей надежностью и устойчивостью к коррозии. При правильном расчете и установке такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно подобранный угол наклона кровли, от которого зависит эффективность отвода воды и удаления снега с поверхности ската. В этой статье мы расскажем о рекомендуемом и минимальном уклоне кровли из профлиста, обеспечивающем надежную гидроизоляцию конструкции.

Чтобы выбрать правильный угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Изготавливается из стального проката толщиной 0,5-0,7 мм, покрытого цинковым сплавом и полимером или лакокрасочным покрытием … С помощью мощных роликов на поверхность стального листа выдавливается трапециевидный или прямоугольный профиль. . Профилирование увеличивает прочность и несущую способность этого кровельного материала. Профлист делится на 3 категории:

Стенка. Профнастил этой категории изготавливается из тончайшей стали и имеет небольшую высоту профиля. Стеновой профлист дешевле, применяется для облицовки стен, изготовления заборов и заборов, устройства крыш с небольшой площадью.
Перевозчик. Несущий профлист снабжен дополнительными ребрами жесткости, увеличивающими несущую способность материала. Он изготавливается из более толстой стальной заготовки и имеет высоту профиля до 114 мм.Применяется для строительства гаражей, ангаров, перекрытий и крыш с большой площадью и расстоянием между стропилами.
Универсальный. Профлист универсальный имеет средние характеристики, что позволяет использовать этот материал для большинства строительных задач. Этот вид покрытия обозначается буквами «НС»

Примечание! Согласно СНиП устройства полов в качестве кровельного материала допускается использование стенового, несущего и универсального профлиста, если высота профиля материала превышает 20 мм, а угол наклона кровли не менее 8 градусов.

Коэффициенты выбора уклона

Непрофессиональным строителям, незнакомым со строительными нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем постройки и вкусом заказчика. Однако такой подход является грубейшей ошибкой, поскольку на выбор этого важного показателя влияют факторы, которые условно можно разделить на 2 группы: технические и механические. Технические факторы, которые учитываются при определении угла наклона кровли из профнастила, — это свойства самого материала.К климатическим факторам относятся:

Определяя угол наклона кровли из профлиста, в первую очередь учитывается снеговая нагрузка. В регионах с большим количеством снега конструкции делают с уклоном 20-25 градусов, чтобы не допустить образования снежной шапки на поверхности склонов.
Важным фактором, который учитывается при проектировании конструкции кровли, является количество осадков. Чем больше осадков выпадает в районе строительства, тем круче делается угол наклона кровли.
Также ветровая нагрузка влияет на уклон откосов из профлиста. Если в районе строительства дуют сильные порывистые ветры, то крышу делают более пологой, чтобы уменьшить парусность конструкции.

Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в районе строительства. После этого создается дизайн-проект, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

Минимальный уклон

Согласно СНиП минимально допустимый уклон кровли из профлиста составляет 8 градусов при условии установки сплошной или частой обрешетки. Однако опытные мастера кровли утверждают, что при соблюдении определенных особых условий этот материал можно устанавливать и на более пологих склонах. Если угол наклона кровли меньше рекомендуемого, нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком… Есть 3 вида кровли из профнастила:

Низкое отклонение. Если угол наклона кровли из профлиста менее 14 градусов для повышения гидроизоляционных свойств покрытия, горизонтальное и вертикальное перекрытие увеличивают до 20 см, производят частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
Средний уклон. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила составляет 15-20 см, что соответствует 1-2 волнам. Такой уклон откосов позволяет сэкономить на выполнении кровельных работ за счет увеличения полезной площади листа.
Крутые склоны. Если уклон кровли превышает 30 градусов, допускается при установке профнастила минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила пола можно использовать решетчатую обрешетку с шагом до 25 см.

Обратите внимание, что при укладке профлиста прослеживается четкая закономерность: чем меньше угол наклона откосов конструкции, тем больше требуется нахлест между листами для защиты кровли от протечек в местах стыков и отрывание материала порывами ветра.

Зависимость типа обрешетки от уклона

Промышленные здания чаще всего имеют плоскую крышу, хозяйственные — односкатные, жилые — двускатные, шатровые и четырехскатные.Независимо от типа кровельной конструкции покрытие необходимо укладывать на надежное основание, выдерживающее большие нагрузки и равномерно распределяющееся. Уклон кровли из профнастила влияет:

Если высота профиля материала не превышает 20 мм, а уклон кровли меньше 15 градусов, то для обеспечения надежной опоры монтируется прочное основание и обрезные доски толщиной 2-3 см.
При высоте профиля более 35 мм, а также уклоне крыши менее 15 градусов допускается установка решетчатого основания, шаг между досками в котором составляет 30 см.
Если высота профиля 44 мм и более, а уклон крыши превышает 15 градусов, для установки обрешетки используют обрезную доску толщиной 2-3 см, прибиваемую гвоздями с шагом 35-50 см.

Обратите внимание, что любое кровельное покрытие из профнастила, каким бы крутым ни был угол наклона откосов, требует устройства водосточной системы, состоящей из желобов, воронок, труб, которая отвечает за сбор и отвод дождевой или талой воды. в ливневую канализацию.

Видеоинструкция

Крыша любого здания — важный элемент. Для установки конструкции подбираются качественные и высокопрочные строительные материалы. Самый популярный и используемый материал у потребителей — это профнастил. Угол наклона кровли нужно выбирать с учетом внешнего вида постройки, СНИП, конструкции и многого другого. На выбор уклона крыши влияет множество факторов.

Факторы, влияющие на выбор наклона

Следует отметить три основные причины, которые существенно влияют на выбор угла наклона конструкции в процентах, это:

сила и направление ветра;
количество дождя;
Высота снежного покрова.

Небольшой угол наклона имеет свои достоинства и недостатки. Преимущество небольшого уклона — устойчивость к сильным порывам ветра. Обратной стороной является дополнительная тщательная герметизация всех стыков покрытия во избежание протечек во время проливных дождей (вода с таких крыш уходит гораздо медленнее). В некоторых регионах зима слишком длинная, и на крышах скапливается большой слой снега. С крыш, уклон которых незначительный, слой снега спускается намного медленнее.

Когда конструкция крыши недостаточно прочна, она может обрушиться. Убирать снег придется самостоятельно. Чтобы избежать подобных неприятных ситуаций, все элементы конструкции следует армировать. Необходимо установить дополнительные элементы для усиления стропил. Необходимо своевременно очистить крышу от снежного покрова.

К выбору профлиста для покрытия скатной кровли нужно подходить осознанно: от этого зависит долговечность конструкции.Немаловажную роль в этом играет конфигурация профилированных листов. Самые жесткие изделия — это изделия с высокой волной. Профилированные листы универсального применения и изделия для стен имеют менее жесткую конструкцию. Не менее важно учитывать финансовые возможности при покупке необходимого материала.

Технические характеристики

Важную роль при выборе угла ската кровли играют технические характеристики профлиста.Для изготовления этого материала используют специальную сталь, толщина листа которой должна составлять около 0,7 мм. Стальной лист обрабатывают специальным составом, содержащим цинк, а также полимерным или лакокрасочным веществом. Далее обработанный лист обрабатывается на специальном станке … После этого он принимает волнообразную форму. Волны могут иметь форму трапеции или прямоугольника. Это необходимо для увеличения прочности и надежности материала. Есть три вида профнастила.Он может быть кровельным, пристенным и смешанным.

Отличительные особенности этого материала — толщина , используемая для его производства, сталь, небольшая высота профиля, демократичная стоимость. Этот вид стройматериала — лучший вариант для отделки поверхностей стен, изготовления заборов и небольших крыш. Для изготовления материала несущего типа используются стальные листы, которые имеют большую толщину, чем стеновой вариант профнастила. Особенность этого строительного материала заключается в дополнительных ребрах жесткости.

Благодаря дополнительным ребрам покрытие несущего профнастила выдерживает гораздо более высокие нагрузки. Сфера применения такого стройматериала довольно широка. Применяется при строительстве гаражей, ангаров и других построек, а также для покрытия крыш. большой размер … Благодаря отличным техническим характеристикам профлист универсального вида может использоваться в строительстве для любых целей.

Впрыск

Существуют специальные строительные нормы и правила, в которых четко указаны оптимальные стандарты для устройства и создания различных строительных покрытий.Для покрытия кровли из профлиста минимальный угол наклона конструкции составляет около 8 градусов, согласно строительным нормам. В этом случае следует устанавливать прочную или частую обрешетку. По мнению специалистов-строителей, можно установить и более плоскую конструкцию, но с некоторыми нюансами. При меньшем уклоне угла крыши достаточно лишь увеличить перекрытие между листами профнастила. Обязательно обработать все стыки специальным силиконовым герметиком.Это поможет предотвратить утечку.

Типы

Есть три типа кровли из профнастила.

Низкое отклонение

При таком скате крыши значительно увеличивается расход материала. Это приводит к дополнительным финансовым затратам. Расход происходит из-за большого нахлеста одного листа на другой (по горизонтали и вертикали) около 20 см. Кроме того, необходимо дополнительно защитить стропила от влаги.Для этого желательно использовать специальный мембранный материал. Эта мера необходима для обеспечения гидроизоляции покрытия. Угол наклона пологой конструкции обычно составляет менее 14 градусов.

Средний уклон

Это более экономичный вариант установки конструкции. Угол наклона среднескатной кровли составляет от 15 до 30 градусов. В этом случае нахлест одного листа профнастила на другой намного меньше.Это позволяет существенно сэкономить на строительных материалах. Следовательно, сокращаются финансовые затраты.

Крутые склоны

Уклон такой кровельной конструкции более 30 градусов. Монтаж профнастила выполняется с минимальным нахлестом. Этот вид монтажа конструкции крыши здания является наиболее экономичным и менее затратным.

Зависимость от уклона кровли

В процессе строительства промышленных зданий чаще всего устанавливают плоские кровли… На хозяйственных постройках устанавливают односкатные кровли. Жилые дома, как правило, имеют двухскатные, четырехскатные и вальмовые кровли … Монтаж профлиста-покрытия осуществляется на прочном, надежном основании, выдерживающем значительный вес конструкции. С помощью основания вес профнастила равномерно распределяется по всей поверхности крыши. Тип обрешетки следует выбирать в зависимости от уклона кровли.

При устройстве пологих конструкций, покрытых профлистом, высота профиля которого около 20 мм, для устройства обрешетки следует использовать обрезную доску толщиной около 3 см.Чтобы опора конструкции была более прочной и надежной, следует смонтировать прочное основание. Для устройства пологих кровель, покрытых профнастилом, с высотой профиля более 35 мм допустимо сооружение цоколя в виде решетки. Расстояние между досками в такой обрешетке не должно превышать 30 см. При установке среднекатной крыши, покрытой профлистом, высота профиля которого составляет около 44 мм, для монтажа цоколя оптимальным вариантом будет использование доска толщиной около 3 см.Допустимое расстояние между досками должно быть не более 50 см.

Преимущества

Перед тем, как выбрать уклон крыши, нужно знать преимущества минимального уклона. Преимущество кровли с минимальным уклоном — низкий расход материала.

Установить такую крышу намного проще и безопаснее.
Конек в конструкции данной модели крыши отсутствует. Это избавляет от необходимости герметизировать его.
Нагрузка на фундамент и конструкцию здания намного меньше, чем у моделей с крутой крышей.

Чем больше угол наклона крыши, тем больше нагрузка на фундамент и конструкцию здания. Это увеличивает расход материала.

недостатки

Недостатков у этого варианта кровли немало. Во время проливного дождя влага с такой кровли отводится медленнее, чем с более крутых крыш. Вода будет проникать в стыки и трещины. Поэтому конструкция крыши с небольшим уклоном требует тщательной герметизации (особенно стыков и нахлестов профлистов).

Для покрытия этого типа кровли оптимальным вариантом будет использование только несущего профнастила, более прочного и с высоким профилем. Крутой крышу можно накрыть любым профнастилом. Подходит для универсального, пристенного и несущего профнастила. Осадки на таких поверхностях не задерживаются.

При установке кровли с небольшим уклоном, угол наклона которой менее 12 градусов, значительно увеличивается расход стройматериалов. В этом случае необходимо увеличить нахлест одного листа на другой; потребуется дополнительная герметизация стыков и нахлестов.Однако при уклоне крыши от 12 до 15 градусов вполне можно обойтись без герметика. Поэтому оптимальным углом наклона крыши из профнастила считается угол от 12 до 30 градусов.

Несмотря на то, что для устройства крутой кровли потребуется довольно большое количество досок, на покупке профнастила будет получена значительная экономия. Можно приобрести менее дорогие варианты профлиста с невысокой высотой профиля.При минимальном уклоне крыши монтаж жилого мансарды абсолютно невозможен. Монтаж кровли с минимальным углом наклона подразумевает установку стропильной системы более сложной конструкции. Конструкция должна быть более прочной и надежной, чтобы выдерживать значительные нагрузки и большой вес. Придется уменьшить шаг между стропилами и выбрать более прочный материал. Это повлияет на весовую нагрузку на носители.

Ветровые и снеговые нагрузки

При выборе и расчете угла наклона кровли из профлиста важно учитывать множество разных нюансов.Немаловажную роль в этом играют климатические условия местности, где планируется строительство здания. Необходимо предварительно изучить особенности местного климата, примерное количество осадков в течение года, силу и направление ветра, примерную высоту снежного покрова. Рубероид должен выдерживать воздействие погодных факторов.

Для регионов, где преобладают сильные ветры, оптимальным вариантом будет установка кровли с минимальным уклоном.Это позволит избежать разрушения конструкции при сильных порывах ветра. Однако следует отметить, что плоские кровли при этом также могут пострадать. Поэтому необходимо правильно рассчитать оптимальный вариант минимального угла ската крыши для заданного участка.

Помимо ветровой нагрузки, на расчет угла наклона кровли здания существенно влияет снеговая нагрузка … Не секрет, что на многих территориях зимой выпадает значительное количество снега, образуя тяжелый снежный покров.Даже самая прочная конструкция стропильной системы не всегда выдерживает такие нагрузки. Поэтому лучший вариант на таких участках — установка крутых крыш. Можно установить крышу с минимальным уклоном, но в этом случае придется своевременно очищать крышу от снега, чтобы избежать разрушения кровли.

Нюансы установки

Монтаж кровли с минимальным уклоном наиболее популярен в регионах с теплыми климатическими условиями и небольшим количеством осадков.Конструкция крыши монтируется с учетом климата и дополнительно оснащается теплоизоляцией и вентиляцией. Это нужно для уменьшения нагрева помещения и избавления от конденсата. Эти операции выполняются по общепринятым инструкциям с использованием высококачественного сырья.

Расчет минимального и оптимального угла наклона кровли в процентах и градусах в зависимости от типа кровли и кровельного материала. Расчет угла наклона кровли мансардных и мансардных крыш Минимальный уклон стеклянной кровли

Выбор типа кровли, определение угла наклона и других параметров кровли — важная и ответственная задача, требующая знания норм и учета климатических особенностей региона.В статье дается описание плоской кровли, ее достоинств и особенностей. Подробно объясняется, для чего он нужен и как делается скат плоской кровли. Информация будет полезна всем землевладельцам, планирующим строительство жилого дома, подсобных или хозяйственных построек.

Источник horoshidom.ru

Конструкция плоской крыши

Плоская кровля — это цельный лист, не разделенный на отдельные секции, с определенным уклоном для организации потока воды. Есть здания сложной архитектуры, состоящие из нескольких отделений разной высоты.У каждой части обычно своя крыша, но общие правила для каждого отдельного участка остаются неизменными.

Плоские кровли традиционны для архитектуры южных стран, но в северных регионах используются в основном для нежилых построек — хозяйственных или подсобных. Причина такого отношения — обилие осадков, которых невозможно найти в таких количествах в регионах, близких к экватору.

Источник folksland.net

Традиционная конструкция плоской кровли состоит из опорной системы (стропил), образующей наклонную плоскость с выбранными параметрами.Поверх стропильной системы создается дощатый настил, на который крепится кровельный лист. Такая конструкция проста, достаточно быстро возводится и позволяет выводить влагу из подкровельного пространства.

Недостатком является использование древесины, которая имеет склонность к короблению, гниению и является пожароопасной. Кроме того, деревянные стропила имеют ограниченную несущую способность, что требует тщательного расчета для соответствия снеговой нагрузке. Немалую опасность представляет воздействие ветра, сильные порывы которого могут сорвать крышу, нанеся значительный ущерб.

Источник odome.kz

В целях повышения прочности и увеличения несущей способности плоских кровель была разработана технология строительства, при которой от конструкции стропильной системы отказываются, заменяя ее плотным насыпным слоем — откосом. . его укладывают под определенным углом к горизонту, образуя наклонную плоскость, на которую укладывается кровля. В результате перекрытие верхнего этажа становится опорной системой, а уклон плоской кровли укрепляет ее и образует необходимый угол наклона, оптимальный для данных условий и материалов.

Источник кровликом.ру

Преимущества плоской кровли

Главное преимущество плоской кровли — простота и экономичность строительства. Такая поверхность удобна и безопасна, позволяет проводить ремонтные или ремонтные работы в оптимальных условиях. Площадь поверхности такой кровли значительно меньше, чем у скатных конструкций, что позволяет существенно сэкономить на кровельном материале.

Дополнительным преимуществом плоских крыш является удобство и простота установки на них различных технических устройств и оборудования — спутниковых антенн, солнечных батарей и т. Д.упрощает ремонт и обслуживание оборудования, которое можно проводить в любое время года.

Источник ivd.ru

Есть плоские крыши, поверхность которых оборудована для газонов, бассейнов, зон отдыха и других территорий. В этих случаях использование поверхности наиболее эффективно, хотя требует значительных затрат на оформление и содержание участков.

Источник archilovers.com

Уклон для плоской кровли: прихоть или техническая необходимость

Уклон — необходимость, вызванная обилием осадков.Дождевую или талую воду необходимо уметь удалять с поверхности, иначе кровля быстро испортится и выйдет из строя. Летом застойная дождевая вода спровоцирует агрессивное воздействие химических элементов и кислорода, растворенного в массе осадков. Зимой присутствие влаги еще опаснее — при понижении температуры он замерзнет и начнет расширяться. Мельчайшие трещинки на поверхности, куда проникает влага, начнут увеличиваться.

Исходник blues-dev.ru

На нашем сайте вы можете найти самые … В фильтрах можно задать нужное направление, наличие газа, воды, электричества и других коммуникаций.

Для организации рабочего потока воды необходим хотя бы минимальный уклон плоской кровли, позволяющий отводить воду самотеком с кровли. Лучшее решение проблемы для крыш больших размеров — уклон плоской кровли насыпными материалами, образовав плоскость с нужным углом и одновременно выполняя функции теплоизоляции и звукоизоляции.

Минимальный и максимальный уклон плоских кровель по СНиП

Угол наклона крыши — величина, регулируемая техническими стандартами. В СНиП есть СП 17.13330.2011, или, проще говоря, в Свод правил кровли. Он определяет стандартные значения угла наклона кровельного покрытия в зависимости от конструкции крыши, а также используемых материалов. Значения, которые имеет уклон плоской кровли, СНиП определяет в соответствии со свойствами поверхности различных кровельных покрытий.Шероховатость металлического листа намного меньше, чем у мягких или волнистых поверхностей.

Наклон измеряется в различных единицах :

В процентах .

Отношение высоты к длине .

В градусах .

Источник kak-sdelat-kryshu.ru

Такое обилие единиц измерения обусловлено спецификой строительных работ — проконтролировать угол с помощью транспортира на участке намного сложнее, чем измерить линейные размеры.

Несколько сложнее обстоит дело при строительстве кровли с большой площадью. Делать предвзятость в таких условиях не всегда рационально. Решением вопроса является уклон плоской кровли с внутренним водостоком, когда все полотно делится на относительно небольшие участки желобами. Поступающая в них вода по системе трубопроводов сбрасывается в ливневую канализацию. Такая конструкция крыши более сложная и требует создания дренажной системы, но на больших постройках этот вариант оптимален.

Источник blues-dev.ru

На практике углы наклона намного меньше и во многом зависят от местных климатических условий. Основными факторами , влияющими на выбор, являются:

Вес снега значительный. Его можно определить по таблицам в приложениях СНиП, где указаны среднегодовые значения для разных регионов страны. Чем меньше угол, тем меньше вероятность самоспуска снежных масс. В то же время большой угол наклона увеличивает ветровые нагрузки, опасные тем, что кровельное покрытие может оторваться от опорной поверхности.Происходящие при этом разрушения могут привести к человеческим жертвам и угрожать не только этому зданию, но и всем находящимся поблизости объектам.

Выбор угла основывается на величине ожидаемых нагрузок и принимается в соответствии с ними. Если конструкция крыши сделана из прочных материалов, способных выдержать статическую нагрузку от веса снега, то обычно прилагаются усилия, чтобы минимизировать силы ветра, которые являются динамическими и непредсказуемыми по направлению.

Архиватор исходного кода.ком

Как рассчитать уклон плоской крыши

Специализированный расчет угла наклона — чрезвычайно сложная инженерная задача. Требования СНиП в этом вопросе имеют рекомендательное значение и определяют только допустимые пределы для каждого вида кровли. Для неподготовленного человека выполнение такого расчета недоступно и даже опасно. Необходимо, чтобы проектирование выполняли грамотные и опытные специалисты.

В качестве альтернативы вы можете использовать онлайн-калькулятор, который в изобилии доступен в Интернете.Рекомендуется продублировать полученное значение на другом ресурсе, чтобы сравнить данные и сбалансировать результаты. При этом следует учитывать, что онлайн-расчеты носят рекомендательный характер и не должны использоваться при возведении ответственных конструкций.

Источник blues-dev.ru

Кровельные материалы для плоской кровли в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен определяться углом наклона кровли. Имеется масса вариантов :

Можно сформировать угол наклона, создав опорную конструкцию нужной конфигурации или засыпав поверхность наклонным слоем утеплителя.Есть и специализированные виды материалов, например — утеплитель клиновидный от компании Технониколь, уклон кровли при котором создается путем укладки плит определенной формы.

Источник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений собственника. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдавать представителям строительной компании, имеющим опыт и специальные знания.

Описание видео

На видео вы можете увидеть устройство плоской кровли:

Заключение

В заключение следует отметить увеличение количества построек с плоской крышей. Мода на подобные архитектурные решения, пришедшая из Европы, требует использования соответствующих технологий и материалов. Подходить к строительству с привычными для России стандартами нерационально и непрактично. Для зданий с плоской кровлей требуется создать специальный проект, учитывающий особенности климата, свойства материалов и гидрогеологические условия.

В гражданском малоэтажном строительстве опытные строители называют скатные конструкции наиболее распространенным, рациональным и экономически целесообразным типом кровли. Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, которые встречаются в одной точке, называемой гребнем. Скатные крыши отличаются от плоских по углу наклона, который по строительным нормам должен превышать 2,5 градуса. Выбор уклона — важный этап в создании проекта, от которого зависит прочность, несущая способность и долговечность конструкции.В этой статье мы покажем вам, как выбрать правильный угол наклона, чтобы снегу было легче таять зимой.

Угол наклона кровли — параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине скатного основания. Скатные крыши могут иметь уклон 2,5-80 градусов, однако оптимальный диапазон значений уклона — 20-450. От этого параметра зависит площадь спусков, ветровая нагрузка и снеговая нагрузка.В специализированной литературе встречаются следующие термины:

Минимальный уклон. Минимальный угол наклона в целом составляет 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Наименьший минимальный угол для рулонных битумных и мембранных покрытий составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила — 11-12 0, для керамической плитки — 22 0.
Оптимальный. Оптимальным считается наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала.Оптимальный угол наклона гарантирует, что снег тает сам по себе, что упрощает уход за кровлей.

Важно! Уклон крыши может быть выражен в градусах, процентах или пропорциях. Чтобы рассчитать этот параметр для конструкции крыши, необходимо разделить половину ширины фасада на высоту, а затем умножить на 100 процентов.

Критерии выбора

Ветровая нагрузка. Чем круче крыша, тем выше ее пропускная способность. Поэтому в регионах с сильными порывистыми ветрами предпочтительны более плоские конструкции крыши. Хотя, с другой стороны, ветер может сорвать гидроизоляционный материал с пологих откосов.
Снежная нагрузка. Чем больше снеговая нагрузка, тем более покрыты склоны. Угол наклона кровли 40-45 градусов обеспечивает независимое падение снега с поверхности рубероида.
Характеристики финишного покрытия. Каждое кровельное покрытие имеет оптимальный уклон, который необходимо учитывать при проектировании конструкции.
Несущая способность рамы. Чем меньше сечение элементов каркаса и чем больше расстояние между ними, тем выше должен быть уклон, чтобы выдерживать снеговую нагрузку.

Оптимальный индикатор для облегчения таяния снега

Ограничивающим фактором при выборе угла наклона скатов кровли в средней полосе России является высокая снеговая нагрузка, характерная для данной местности.Большое количество снега, выпадающего зимой, увеличивает давление на стропильную систему, что приводит к деформации каркаса и рубероида конструкции. Опытные мастера считают, что между уклоном и устойчивостью к снеговой нагрузке существует сильная зависимость:

Если меньше 30 градусов, то на поверхности склонов скапливается снег. Снежные заносы и лед имеет значительную массу, из-за чего нагрузка на стропильный каркас увеличивается, достигая критических значений.Однако часть снега сдувается ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на ней не устанавливаются, особенно если рубероид имеет шероховатую поверхность.
При значении 0 градусов (т.е. для плоских крыш) снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается большими сугробами, что приводит к обрушению каркаса, если кровлю периодически не чистить.
Если крыша 45 градусов и более, то при расчете нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на склоне.Для обеспечения работы кровли, имеющей большой угол наклона, на ней устанавливаются снегоочистители, срезающие слой снега при спуске на более тонкие плиты с меньшей скоростью и энергией падения.

Обратите внимание! Согласно строительной климатологии территория России разделена на 8 климатических зон, каждая из которых имеет свою среднегодовую снеговую нагрузку. Это справочное значение используется для расчета уклона крыши, толщины сечения элементов фермы и выбора кровли.

Влияние на дизайн

Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном в 50 градусов в 2-2,5 раза превышает вес кровли с уклоном в 2 градуса.
Увеличение площади лучей.Чем круче крыша, чем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость рубероида.
Рельеф стропильного каркаса. При отсутствии снеговой нагрузки каркас крыши можно облегчить, чтобы сэкономить на дереве.
Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они могут просто «сползать» вниз под воздействием высоких температур.

Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и уход за кровлей в снежные российские зимы.Ошибки в конструкции, связанные с неправильным выбором оптимального угла, приводят к деформациям стропил, обрушению обшивки, затоплению атмосферной влаги в межшовное пространство при косом дожде или оттепелях.

Видеоинструкция

Одна из самых кропотливых задач при проектировании профнастила — выбор ее угла. Никакие эстетические соображения здесь не играют роли: соотношение высоты кровли к ее общей площади в будущем повлияет на то, сколько полезного пространства останется на чердаке, будут ли проблемы со скоплением снега и даже будет ли ветер. снесет вам крышу в сильный шторм.

Обратимся к официальным данным. Так, согласно СНиП, СНиП, любую крышу можно покрыть профнастилом, уклон которого имеет уклон не менее 8 °. Только так осадки не смогут проникнуть через стыки и винты.В этой ситуации шаг обрешетки должен составлять 40 см.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендует уклон 20 ° как лучший вариант. Но что делать, если вам нужно построить почти плоскую крышу? Под гараж, хозпостройку или беседку? Тогда просто следуйте нашим советам — и никаких проблем не возникнет!

Градусы, проценты и отношения

А теперь посмотрим на сроки строительства. Итак:

Плоскими называют такие кровли, угол наклона которых не превышает 5 °.
Наклонные обычно более 20 °.Естественно, скатные крыши более водонепроницаемы, а потому более популярны в частном строительстве.
Крыши пологие — до 25 °. Здесь уже можно оборудовать чердачные помещения, но без окон.
Крутой — с уклоном более 40 °. Крутые позволяют обустроить хорошую жилую мансарду, что не лишнее.
Большой уклон кровли приходится на интервал 45-60 °.
Но сегодня идеальный угол наклона крыши составляет 38-45 °.

Итак, минимальный угол наклона кровли из профнастила составляет 8 °. Вот подробное видео мастер-класса, как строят такие крыши:

Если нужно построить крышу с еще меньшим уклоном, то профлист уже должен быть внизу кровельного пирога — как внахлест. Просто меняется принцип построения.

Минусы и плюсы крыши с минимальным уклоном

Преимущества

Давайте сначала перечислим преимущества. Основные преимущества строительства такой крыши:

Меньше расход материала.
Кровельные работы проще и безопаснее.
Отсутствие гребня и проблемы, связанные с его герметизацией.

Учтите также следующий момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама крыша. Ведь материала пойдет больше. А это значительная нагрузка на дом и фундамент.В этом случае нагрузка будет незначительной.

недостатки

И вот мы перешли к досадным минусам. Минимальный уклон крыши — это плохо, потому что дождевая вода будет стекать намного медленнее, и быстрее найдет себе небольшие трещинки и стыки, чтобы просочиться в кровельный пирог. Порогом в этом плане считается угол 12 °, при котором еще можно обойтись без дополнительных мер по уплотнению. Поэтому, если вы строите более плоскую крышу, угол наклона которой составляет менее 12 °, участки нахлеста профлистов придется заделать специальными кровельными герметиками.

От выбранного угла наклона будет зависеть, какой материал вы можете использовать для кровли. Так, для плоской кровли и крыши с небольшим уклоном подойдет только прочный несущий профнастил, с высокой гофрой. А вот на крыше с крутым уклоном допускается закрывать как универсальный, так и стеновой профиль — ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко соскользнет вниз, да и вода не задержится.

Второй момент: возрастет и расход материала, потому что перекрытие листов друг на друга уже придется делать немного больше.Так, если вы собираетесь строить крышу с углом от 12 ° до 14 °, необходимо будет увеличить перекрытие листов, но все же можно обойтись без герметика, если меньше, то понадобится и то, и другое. Почему оптимальным для кровли из профнастила считается уклон 15-30 °. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста придется соорудить достаточно длинные стропила, да и брусков потребуется побольше, но на рубероиде вы существенно сэкономите.Профнастил можно взять дешевле, с меньшей высотой волны, потому что теперь его несущая способность будет играть меньшую роль, чем у плоских крыш

И, наконец, крыши с небольшим уклоном требуют строительства гораздо более сложной стропильной системы, способной выдержать большой вес. Чем меньше угол наклона, тем больше дополнительных опорных элементов.

А теперь немного вас огорчим: даже взвесив все достоинства и недостатки кровли с минимальным углом наклона и отдав предпочтение 8 ° как более подходящему, построить именно такой вариант может не получиться. Скорее даже, небезопасно! Почему? Читать дальше!

Ветровые и снеговые нагрузки

На определение угла наклона кровли из профнастила действительно влияет множество исходных данных. В первую очередь, это климатические особенности местности, где находится ваш дом.Поэтому узнайте заранее, какой снежный покров здесь обычно бывает в самые зимние дни, как часто идет дождь, насколько сильный ветер и в каком направлении преобладает:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а просто исходя из погодных факторов. Так, уклон крыш тех домов, которые расположены в районах с сильными ветровыми нагрузками, стремится к минимальному значению. В этих местах опасна так называемая «парусность крыши».Вы слышали или видели, как порой мощные поликарбонатные теплицы, сдутые ветром, «гуляют» по полям? Но их тоже не ставили на землю без крепления. А теперь представьте возможные последствия, если у вас буквально оторвут часть крыши. Помните, в чем главный недостаток профнастила? «Парусный спорт»!

Вот требования СНиП по этому поводу. При средней ветровой нагрузке угол уклона должен составлять 35-45 °, а при сильном ветре — 15-25 °.Там же, где сильные ветры — норма, сделайте угол наклона кровли из профлиста близким к минимальному, чтобы максимально снизить ветровое сопротивление. Но почти плоские крыши из этого материала рискуют легко сорваться, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветер срывает плоскую крышу просто с профнастила:

Поэтому не думайте, что ветровая нагрузка более безопасна, чем снеговая.В Новгородской области, например, в среднем такое значение составляет 23 кг / м3, где снегопад составляет около 75 кг / м3.

Тогда почему бы не сделать все крыши плоскими? Нисколько. Снег в России, как известно, зимой по горло. Но на первый взгляд такие хрупкие снежинки действительно много весят. Например, за одну ничем не примечательную зиму на плоской крыше может скопиться столько снега, как если бы к ней стояла целая компания. Никакие стропила не выдерживают этого, поэтому на участках со значительными снеговыми нагрузками необходимо делать уклон крыши до 45 °, чтобы снег не задерживался.Тогда нет необходимости укреплять стропила — осадки на таком основании больше не будут задерживаться вообще. Ведь снег легко сползает только с крутых крыш.

Вот карта, по которой вы можете найти параметры для вашего региона:

Поэтому нужно внимательно решить, делать ли угол крыши из профнастила таким маленьким.

Как самому рассчитать угол наклона?

В первую очередь обратите внимание на то, какие крыши у ваших соседей.Имеется в виду место, где вы собираетесь строить. У них обычно почти одинаковый уклон, значение которого было приобретено веками и испытано ураганами. Причем рассчитать точный угол наклона готовой кровли можно как с помощью специальных графиков и матриц, так и вооружившись обычным квадратом.

Профессиональные строители, например, рассчитывают уклон крыши с помощью такого устройства, как инклинометр, или по некоторым геометрическим формулам. Результат записывается в градусах или соотношении:

Или даже проще.Как вы, наверное, помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза — это прямая линия ската кровли, а расстояние от конька до потолка — противоположная его ножка. Расстояние от середины перекрытия до ската карниза составляет соседняя полка. А теперь воспользуемся тригонометрической функцией или вооружимся инженерным калькулятором:

Второй, не менее распространенный и правильный способ: определяем соотношение между высотой от конька до пола и половиной ширины пола.Разделите высоту на половину ширины здания и умножьте на 100. Просто!

Итак, определитесь, каким будет уклон вашей крыши, исходя из четырех основных факторов:

Планируемый бюджет.
Расчетная снеговая нагрузка.
Средние значения ветра.
Необходимость полезного подкровельного пространства.

Прочие важные аспекты строительства

Обычно минимальные уклоны кровли с усиленными стропилами делают на крышах тех домов, которые расположены в районах с частыми солнечными днями и малым количеством осадков. Для уменьшения утепления салона в кровельном пироге предусмотрены теплоизоляционные материалы и вентилируемый зазор. В остальном же остается только убедиться, что вода не попадает в дом.

Защита от протечек

Есть еще такой момент. Если вы делаете крышу с уклоном менее 10 °, используйте для гидроизоляции современную 3-х слойную мембрану. Только этот материал может защитить кровельный пирог от сырости внутри.

И, наконец, каким бы минимальным ни был уклон крыши, для нее все равно придется соорудить водоотвод.Влага, как и снег, задерживается на этих поверхностях больше, чем ожидает большинство людей. Поэтому спланируйте уклон так, чтобы он шел в сторону водозаборных воронок, если система сбора внутренняя, или в сторону желобов, если она внешняя.

Стропильная система и обрешетка

Как и в обычных проектах, с минимальным уклоном профнастил также укладывается на обрешетку и фиксируется саморезами с резиновыми прокладками. А вот внахлест, от 10 см до 20 см, перещипывайте стальными заклепками.Мы рекомендуем делать двухволновое перекрытие.

Есть такая зависимость: чем меньше угол наклона кровли, тем шире необходимо перекрытие листов. И чем меньше полезная площадь материала:

Сделайте нахлест 15-20 см с уклоном 15-30 °.
А вот при строительстве более крутой крыши, с углом 30 °, перекрытие должно быть от 10 до 15 см.
Если угол наклона кровли уже меньше 14 °, то листы необходимо укладывать горизонтально с нахлестом 20 см.
При минимальном угле наклона кровли из металлопрофиля 8 ° стыки между листами необходимо сделать двойными, тщательно заклеив их герметиком, чтобы внутрь не попадала вода.

Тонкости установки

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Следуйте технологии, следуйте нашим советам — и все получится!

Крыша играет важную роль в дизайне любого типа здания, так как отвечает за обеспечение элементарных комфортных условий и не позволяет внешним факторам навредить отделке дома.

Конечно, для качественного укрытия в процессе проектирования необходимо учитывать множество факторов. Одна из основных позиций в этом контексте — расчет угла наклона кровли.

Почему это так важно и что нужно знать, чтобы расчет был правильным и в дальнейшем не пришлось переделывать крышу частично или даже полностью? Об этом и поговорим в этой статье.

Расчет уклона крыши правильнее всего производить с помощью специального онлайн-калькулятора , который находится ниже.

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Означают горизонтальную плоскость и аналогичную наклонную поверхность.

Так зачем измерять угол наклона крыши:

Измерение азимута конструкции, в первую очередь, позволяет «оценить» целесообразность устройства кровли с учетом выбранного материала кровли , климатических особенностей, назначения мансарды и конструкции самого навеса.
Кроме того, после расчетов можно не только рационализировать предстоящие финансовые затраты, но и убедиться в правильности и надежности конструкции , которая не повлечет за собой убытков из-за протечек, оползней, трещин в стропилах и других происшествий.
Уклон кровли принимается в зависимости от двух параметров — первый касается погодных условий и количества осадков, а второй характеризует специфику типа кровли. Соответственно, если говорить о северных и заснеженных регионах, то будущей кровле придется справляться с приличными нагрузками. Жители горных районов не понаслышке знакомы с подобными трудностями.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В этих условиях владельцам заснеженных домов значительно упростился более крутой градус наклона. В свою очередь, такие конструкционные опоры позволяют бедру рационально бороться с осадками и их последствиями в виде талой воды.Также при таком подходе увеличивается размер полезной площади.

ВНИМАНИЕ!

При установке уклона 45 градусов и более расчет снеговой нагрузки больше не учитывается, поскольку такая крыша является «самоочищающейся».

Конечно, с острой румбой не все так хорошо, ведь с увеличением уклона пропорционально возрастает потребность в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также актуальным становится вопрос повышения долговечности несущих деталей.

Не менее важной при расчете уклона является специфика материала, который снаружи завершит конструкцию навеса. Ни для кого не секрет, что каждый вид кровельного элемента отличается своими эксплуатационными свойствами и стоимостью.

При этом могут быть предусмотрены нюансы, характерные исключительно для этого типа кровельного покрытия. Например, может потребоваться укладка дополнительных слоев, либо потребуются большие затраты на тепло- и гидроизоляцию.

Угол наклона зависит от розы ветров

Пожалуй, третьим по важности фактором, от которого зависит расчетный уклон, является установление эксплуатируемого или неиспользуемого состояния … Неиспользованная поверхность обеспечивает устранение пространства на стыке потолка и внешней защитной конструкции.

Визуально трактовка концепта выглядит намного проще, ведь когда видишь плоские бедра или есть небольшой наклон (в пределах 2-7%), сразу становится понятно, почему оно получило такое название.Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет уклона кровли: калькулятор

Таблички полей калькулятора

Укажите кровельный материал:

Выберите материал из списка — Шифер (гофрированные асбестоцементные листы): Средний профиль (11 кг / м2) Шифер (гофрированные асбестоцементные листы): Армированный профиль (13 кг / м2) Гофрированные целлюлозно-битумные листы (6 кг / м2). м2) Битумная (мягкая, гибкая) плитка (15 кг / м2) Листовой оцинкованный (6.5 кг / м2) Листовая сталь (8 кг / м2) Керамическая плитка (50 кг / м2) Цементно-песчаная плитка (70 кг / м2) Металлочерепица, гофрокартон (5 кг / м2) Керамопласт (5,5 кг / м2) Шов кровля (6 кг / м2) Полимерпесчаная черепица (25 кг / м2) Ондулин (еврошифер) (4 кг / м2) Композитная черепица (7 кг / м2) Натуральный шифер (40 кг / м2) Укажите вес 1 кв. метр покрытия (? кг / м2)

кг / м 2

Введите параметры крыши (фото вверху):

Ширина основания A (см)

Базовая длина D (см)

Высота подъема B (см)

Длина бокового свеса C (см)

Длина переднего и заднего свеса E (см)

Стропил:

Шаг стропил (см)

Марка древесины для стропил (см)

Рабочая зона боковых стропил (опция) (см)

Расчет ящика:

Ширина обшивки (см)

Толщина обшивки (см)

Расстояние между досками обрешетки
F (см)

Расчет снеговой нагрузки (на фото ниже):

Выберите свой регион

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 ( 400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчет ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька дома

5 м от 5 м до 10 м 10 м

Тип местности

Открытая территория Закрытая территория Городская территория

Результаты расчетов

Угол крыши: 0 градусов.

Угол наклона подходит для данного материала.

Для этого материала желательно увеличить угол наклона!

Угол наклона для этого материала желательно уменьшить!

Площадь кровли: 0 м 2.

Ориентировочный вес рубероида: 0 кг.

Количество рулонов изоляционного материала с перекрытием 10% (1×15 м): 0 рулонов.

Стропил:

Нагрузка на стропильную систему: 0 кг / м 2.

Длина стропил: 0 см.

Кол-во стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (на всю крышу): 0 рядов.

Равномерное расстояние между обрешетками: 0 см.

Количество реек стандартной длиной 6 метров: 0 шт.

Объем обрешетки: 0 м 3.

Ориентировочный вес обрешетки: 0 кг.

Район снеговой нагрузки

Пояснения к полям калькулятора

Уклон крыши в процентах и градусах

Как определить угол наклона крыши в градусах? Угол наклона, как и любая такая фигура, по геометрическим канонам измеряется в градусах.

Но во многих документах, в том числе в СНиПах, это значение отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции отношения, если вдруг понадобится преобразовать градусы в проценты и наоборот, например, для удобства при вычислительных операциях.

Обычно коэффициент преобразования градусов в проценты варьируется от 1,7 (для 1 градуса) до 2 (для 45 градусов). В случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении используется ppm — сотые доли%.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем уместно. А по внешнему виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно соорудить крышу, которая постоянно испытывает снеговые нагрузки.

Преобразование градусов в проценты

Специфика плоских и скатных крыш

Плоские полы не представляют собой чисто горизонтальную поверхность, каким бы обманчивым ни было его название.Азимут конструкции в этой ситуации также имеет уклон, хотя и не значительный — его минимальное значение должно быть 3 градуса.

ПРИМЕЧАНИЕ!

Есть один нюанс, который необходимо учитывать при проектировании ровной поверхности. Обязательным условием является установка дренажных воронок, стенки которых будут наклоняться на 1,5 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов … Это связано с тем, что кровли с углом наклона более 10 градусов сложно назвать плоскими. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуются как минимальный порог для наклонных поверхностей. Оптимальные значения достаточно широкие.

Оптимальный уклон кровли для таяния снега составляет 40-50 градусов.

Скат плоской крыши

Например, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а для двускатных навесов этот показатель увеличивается до 45 градусов.Вот как раз такой интервал объемов в большей степени говорит об индивидуальных особенностях типа кровли и климатических особенностях.

ВНИМАТЕЛЬНО!

При малом азимуте стыки в обязательном порядке обрабатывают морозо- и водостойким герметиком. Если показатель 15 градусов и выше, то профнастил следует укладывать с нахлестом 200 мм, а если уклон кровли меньше 15 градусов, то нахлест увеличивают на две «волны».

Минимальный уклон кровли

Кровельный материал, который является одним из основных элементов конструкции верхней плоскости, также дает определенные рекомендации по уклону в зависимости от его типа.

В случае гофрокартона угол устанавливается на 12 градусов , для металлочерепицы этот показатель следует за увеличением до 15º.
Ондулин или мягкая черепица в просторечии можно уложить под уклоном 11 градусов … Но только в этом случае есть еще один нюанс, это в сплошной обрешетке.
При покрытии керамической плитки уклон должен быть не менее 22º. … Также стоит учесть, что стропильная система выдерживает большие нагрузки при небольшом наклоне ската.Во избежание перегрузок этот фактор следует учитывать в процессе проектирования.
Сланец — один из самых распространенных видов покрытия поверхностей. При укладке асбестоцементных волнистых листов показатель уклона кровли не должен превышать 28%. … Те же требования распространяются на стальные поверхности.
Минимальный уклон кровли из сэндвич-панелей по нормам составляет 5 градусов , если окна планируются в панелях, то уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровли

Как самому определить угол наклона крыши

Для измерения угла наклона можно использовать чудо-прибор, который избавит вас от всей вычислительной нагрузки. Название прибора говорит само за себя — инклинометр (транспортир).

В общем, можно обратиться за помощью к механическому транспортиру — вариант бюджетный, но не исключены дополнительные хлопоты, особенно если вы впервые пользуетесь таким устройством.

Однако позвольте нам рассказать вам об особенностях этого устройства — возможно, благодаря этому наш читатель очень скоро познакомится с этим элементом.

Стандартный инклинометр без электронных наворотов представлен в виде рейки с прикрепленной рамкой … В стыке планок есть ось, на которой закреплен маятник. В его оригинальный набор входят 2 кольца, гиря, пластина и указатель. Дополняется прибор шкалой с делениями, которая расположена во внутренней части выреза.Если рейку поставить горизонтально, то указатель будет совпадать с нулевыми делениями шкалы.
Теперь перейдем к основному процессу, для которого предназначено устройство. Совместите стержень транспортира перпендикулярно гребню. … После этого нужное значение отобразится в градусе на маятниковом индикаторе.
Вариант на базе Выполнить собственное проектное задание по измерению уклона математическим расчетом , малопривлекательно.В любом случае мы постараемся доступно объяснить, как это можно сделать самому. Прежде всего необходимо узнать длину гипотенузы и катетов. … Когда дело доходит до измерения уклона крыши, прямая линия уклона является отображением гипотенузы.
Затем рассчитываем длину противоположной и соседней ноги … Первая из них представлена в виде расстояния, разделяющего нахлест и гребень, а размер второй следует принимать как расстояние между середина перекрытия и карнизный свес определенного уклона.
Теперь, получив уже два значения, не составит труда найти третье, применив тригонометрию. В результате, зная синус, косинус или тангенс (в зависимости от размера компонентов) с помощью инженерного калькулятора, мы вычисляем цифровое значение уклона в процентах.
Остались вопросы? Посмотрите видеоинструкцию ниже или воспользуйтесь нашим онлайн-калькулятором.

Отношение высоты конька к пролету

В целом алгоритм проведения расчетных операций можно разделить на четыре этапа.Во-первых, мы учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с типом материала для кровли и не перестаем брать информацию со специализированных сайтов и по возможности проконсультируйтесь с профессионалами.

По поводу нагрузок — минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли это может плохо кончиться. Но если крыша ровная и деваться некуда, то не пренебрегайте укрепляющими редутами.

При расчете стоимости также не игнорируйте такие понятия, как масса конструкции дома и, опять же, нагрузка от атмосферных осадков — это поможет вам найти не только правильное, но и экономически приятное решение для своего кошелька.

Расчет кровли

Если уклон до 10 градусов, то подойдет гравийное покрытие, до 20 градусов — профнастил и шифер. Листы из стали и меди целесообразны даже в очень «крутых» случаях, когда верхний индекс румбы достигает 50-60 градусов.

Собственно это и вся информация, которая понадобится для самостоятельного расчета угла ската крыши.

Полезное видео

В контакте с

Коэффициенты уклона кровли. Все, что нужно знать

Надежность любого здания, а также комфорт проживания в нем, в первую очередь зависят от качества его кровли.

А одним из критериев качества кровли является ее уклон.

Так как это зависит от его размеров и количества рубероида, выбор угла уклона и его предварительные расчеты производятся перед покупкой выбранного рубероида.

На что влияет

В зависимости от величины уклона скатов крыши зависит специфика эксплуатации кровли.

Принято выделять 4 типа крыш:

высокая, с углом наклона 45-60 градусов;
скатные крыши, с углом от 30 до 45 градусов;
пологий, с углом наклона 10-30 градусов;
квартира. Уклон 10 градусов и меньше.

На выбор размера этого параметра влияют, прежде всего, природные факторы, характерные для данной местности.

Ветровая нагрузка

Самый сильный ветер оказывает наибольшее давление на высокие крыши.

Потому что эти крыши имеют очень большую площадь из-за большого угла наклона.

Большая площадь поверхности обеспечивает очень высокую скорость плавания.

Соответственно нагрузка на всю стропильную систему очень велика.

А если вы решили сделать высокую крышу с очень большим уклоном, стоит позаботиться еще и об очень прочном основании.

Однако там, где преобладают сильные ветры, устраивать плоскую крышу небезопасно.

В этом типе кровли нижняя часть ската будет подвергаться сильному давлению при сильном ветре.

А если ослабить анкеровку крыши, вся конструкция может быть разрушена.

Поэтому в районах с частыми сильными ветрами рекомендуется устраивать скатные крыши с уклоном 25 — 30 градусов.
При слабом ветре уклон кровли может составлять 30-45 градусов.

Снеговая нагрузка

В случае сильного снегопада на участке строительства дома в холодное время года следует соорудить крышу с большим углом наклона.

В данном случае высокая крыша вне конкуренции.

На крышах с большим уклоном снег долго не задерживается.

Вот почему во всех странах Северной Европы крыши на зданиях очень высокие (Швеция, Финляндия, Норвегия и т. Д.).

Чем меньше угол ската крыши, тем дольше снег будет оставаться на скатах.

Чем больше вес, тем больше будет влияние на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, немного снега на крыше — это неплохо.

Обеспечивает дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы не рассчитана на большие нагрузки, могут возникнуть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала.

Прошли те времена, когда для покрытия использовались только два вида кровельных материалов: черепица и шифер.

На сегодняшний день кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики и это необходимо учитывать при расчете необходимого значения угла наклона.

Ведь может случиться так, что понравившийся материал по своим параметрам просто не подходит.

Минимальный угол

Существует понятие минимального значения этого параметра.

Этот параметр отличается для каждого материала.

А если полученный в результате ваших расчетов угол уклона меньше минимального значения для выбранного вами рубероида, то его нельзя использовать для устройства кровли.

В будущем может возникнуть масса проблем, если вы нарушите это правило:

Для любого сборного кровельного материала, такого как черепица или шифер, минимальный уклон составляет 22 градуса.Именно при таком значении на стыках не скапливается влага и влага не просачивается в кровлю;
Угол наклона рулонных материалов (толь, бикрост и др.) Зависит от того, сколько слоев вы планируете уложить. Если есть три слоя, уклон может составлять 2-5 градусов. Если есть два слоя, уклон следует увеличить до 15 градусов;
Производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол наклона 12 градусов. Профнастил можно использовать и на меньшие значения, но в этом случае необходимо проклеить стыки листов герметиком;
для металлочерепицы значение этого параметра 14;
для ондулина значение 6 градусов;
Минимальный уклон мягкой черепицы составляет 11 градусов.Но обязательное условие — сплошная планка; №
для мембранных кровельных покрытий жестких требований к минимальному значению этого параметра нет.
Речь идет о минимальных значениях.

Чтобы не покрывать всю крышу зимой.

Теперь об оптимальных значениях…

Если в регионе часты дожди и снегопады, оптимальной крышей будет крыша с углом наклона 45 — 60 градусов.
Ведь необходимо как можно скорее снять с крыши груз воды и снега.

Потому что прочность стропильной системы не бесконечна.
А благодаря большому уклону крыши дождь и снег сойдут максимально быстро.

Кровельный уголок. Определение номинального угла наклона кровли. Расчет общей нагрузки на крышу

Предупреждение : Использование неопределенной константы WPLANG — предполагается, что «WPLANG» (это вызовет ошибку в будущей версии PHP) в / var / www / krysha-expert..php на строке 2580

Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в /var/www/krysha-expert..php в строке 1802

Фундамент и крыша — два самых важных и сложных архитектурных элемента любого здания. Несущие элементы кровли представляют собой стропильную систему, и ее производительность во многом зависит от угла наклона скатов. Обычные девелоперы выбирают оптимальный угол наклона крыши исходя из иных критериев, чем проектировщики.

Их не совсем интересуют расчеты на прочность несущих узлов, мало интересует влияние угла наклона двускатной крыши на стоимость и сложность стропильной системы и т. Д.

На что обращают внимание рядовые разработчики?

Варианты выбора угла крыши	Краткое описание
	Каждый хозяин хочет иметь красивый дом со своими индивидуальными особенностями.Угол наклона откосов имеет большое влияние на внешний вид дома. У архитекторов свои требования к постройкам, дома должны органично вписываться в стиль существующих построек. Этот параметр особенно строг, когда дом находится в черте города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушение традиционного архитектурного облика. Например, невозможно построить дом с углом наклона крыши 45 °, если все постройки на этой улице имеют уклон не более 20 °.
	Этот фактор очень мало влияет на оптимальный угол. Для кровельных материалов есть только общие рекомендации по установке на плоских и наклонных крышах. Плоские крыши имеют угол наклона менее 10 °, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15 ° ничем не отличается от технологии кровельных работ на откосах с уклоном 45 °.Однако для штучной черепицы есть ограничение, ее можно устанавливать на крышах с углом наклона не менее 22 °.
	Чем больше угол наклона откосов, тем выше чердак. Такие крыши строят для зданий с мансардами. Разработчики уделяют этому фактору большое внимание, но не все так просто, как может показаться на первый взгляд.

Эти пожелания учитываются архитекторами при проектировании и расчете элементов стропильных систем.Но к ним добавляется довольно большое количество чисто инженерных факторов, которые имеют решающее влияние при расчете параметров стропильной системы. И угол наклона откосов не единственный среди них, все значения зависят друг от друга и не могут быть учтены при разработке проекта.

Как дизайнеры выбирают оптимальный угол

Расчеты производятся на основании СНиП 2.01.07-85. Размещенные ставки используются при расчетах с учетом постоянных, временных и особых нагрузок и их различных комбинаций.

СНиП 2.01.07-85. PDF-файл откроется в новой вкладке

Какие нагрузки учитываются при определении угла наклона кровли

Нагрузки делятся на несколько категорий в зависимости от продолжительности их воздействия: долгосрочные, краткосрочные и специальные.

Длительные (постоянные) нагрузки на стропильную систему … Сюда входит вес кровельных материалов, утеплителя, деревянных элементов стропильной конструкции.В эту категорию следует включать нагрузки, возникающие в результате теплового расширения и изменений линейных размеров из-за изменений относительной влажности пиломатериалов. Стандартные температурные изменения определяются по формулам отдельно для отапливаемых и неотапливаемых помещений. Вес снежного покрова также считается длительной нагрузкой на стропильную систему и обязательно учитывается при определении оптимального угла наклона стропильных ног.
Краткосрочные … На стропильную систему влияют вес рабочих, хранящиеся строительные материалы, вес специального оборудования и инструментов, используемых во время строительства, а также ветровые нагрузки.
Особые нагрузки … Усилия, возникающие при стихийных бедствиях, землетрясениях, взрывах, с резкой потерей несущей способности одного или нескольких нагруженных узлов стропильной системы.
Особые нагрузки включают землетрясения и стихийные бедствия

При определении угла наклона крыши учитывается максимально возможное сочетание нагрузок.Оба эти параметра влияют на толщину и длину стропильных ног. Расчет стропильной системы и угла наклона откосов производится по предельным состояниям с учетом всех неблагоприятных факторов.

Максимальные прогибы и перемещение стропильных ног регулируются вне зависимости от их линейных размеров и не должны приводить к частичной разгерметизации кровли. Для всех типов крыш, независимо от угла наклона, выдвигаются следующие условия:

Должна быть гарантирована безопасная эксплуатация зданий;
целостность конструкции не может быть нарушена даже при кратковременных пиковых нагрузках;
внешний вид кровли не должен меняться в течение всего периода эксплуатации.

Более того, каждое требование должно выполняться независимо от других. Предельные значения прогиба стропил ограничены с учетом эксплуатационных характеристик кровельных материалов. Если стандартные значения не оказывают заметного влияния на внешний вид, то их не корректируют.

Практические советы. Обеспечить целостность кровельного пирога крыши гораздо проще не за счет увеличения прочности стропильной системы, а за счет использования специальных конструкционных компенсаторов.

Калькулятор угла наклона крыши используется для расчета как уклона крыши, , так и недостающих данных по крыше — проекции, высоты, длины и угла наклона ската крыши. Визуально, где и какие значения можно увидеть на чертеже калькулятора, расположенном под формой расчета.

Для расчета угла наклона крыши или данных достаточно указать только две известные величины , а остальные значения (если есть) можно использовать для проверки.

Расчет угла наклона крыши

Известные параметры Введите данные, которые вам известны. Для расчета угла наклона крыши и длины ската достаточно указать 2 данных из 4 … Единицы измерения: Метрическая система Имперская система
Длина выступа (W): Высота (H) : Длина ската крыши (L): Угол наклона (α): Градусы радианы Расчет угла и длины крыши

Результат расчета Длина проекции (W): Высота (H): Длина ската крыши (L): Угол наклона (α) : градусы Угол наклона (α): радианы Уклон крыши:% Уклон крыши :: 12
Ссылка для расчета:

На рисунке: a — угол ската, S — длина ската крыши, H — высота крыши в верхней части, L — длина выступа ската крыши

Соответственно, можно найти все величины:

a = arctan (H / L) или a = arcsin (H / S)
H = L * tg a
S = H / sin a

Расчет углов наклона кровель по типу

Расчет угла наклона односкатной крыши

Скатная крыша — одна из самых популярных и в то же время одна из самых простых в расчете.Фактически наш калькулятор рассчитает именно это, так как более сложные крыши (например, угол наклона двускатной крыши) требуют разбивки кровельных элементов на отдельные уклоны и расчета каждого из них.

При расчете уклона скатной кровли и при расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно, запросив данные не самого ската, а высоты и проекции крыши вместе с свесами.

Материалы и уголки для скатной кровли

рубероид кровля — 5-10 градусов
из профнастила — от 8 до 20 градусов
из металлочерепицы — 20-30 градусов
шифер — 20-35 градусов
для фальцевой кровли требуется уклон 18-30 градусов

Расчет угла наклона двускатной крыши

Расчет двускатной крыши уже сложнее, чем угол наклона двускатной крыши.В случае двух скатов необходимо рассчитывать каждый уклон индивидуально на нашем калькуляторе, а для расчета материала лучше использовать калькулятор кровли, потому что расположение материала и его размеры можно обойти.

Расчет угла наклона вальмовой крыши

В свою очередь расчет вальмовой крыши даже сложнее, чем расчет угла скатной крыши. Нужно не только разделить и рассчитать угол каждого ската отдельно, но и учесть, что углы для вальмовой крыши разные.

Для вальмовой крыши также особенно необходимо учитывать шагающие размеры обшивки, поэтому при расчете вашей реальной кровли углы вальмовой крыши будут немного другими!

Типы кровли в зависимости от угла ската кровли

Существует 4 основных типа крыш в зависимости от угла наклона:

3-10 ° — плоский
10-30 ° — нежный
30-45 ° — наклон
45-60 ° — высокий

При установке любой кровли необходимо правильно рассчитать максимальный и минимальный уклон кровли, так как от этого зависит сохранность и расход материалов для строительства.Величину уклона можно рассчитать в процентах, но лучше всего делать это в градусах, так как таблица Брадиса очень удобна для расчетов.

Для кровли уклон — один из важнейших параметров, учитываемых при расчетах. Это зависит от используемого материала и климатических условий.

Уклон кровли зависит от выбранного материала, формы конструкции, ожидаемых ветровых и снеговых нагрузок. Сами расчеты рекомендуется доверить специалистам, хотя вы можете выполнить их самостоятельно.Вы можете рассчитать уклон в процентах или градусах, для этого потребуются простейшие математические формулы и базовые знания геометрии.

Читайте также:
Обзор.
Как установить обогрев желобов —
Зависимость уклона от типа кровли и рубероида
Для расчета уклона в процентах или градусах нужно обращать внимание на тип конструкции. Все это тесно связано с используемым материалом. Для, то есть, вальмовой, многоскатной, металлочерепицы, кровельного железа, различных типов мягких кровель.Но для простых крыш используется обычная черепица и шифер.
Угол наклона для таких конструкций может составлять 30-60 градусов, иначе организация потока воды будет некорректной. На крыше будут скапливаться лужи, а это приведет к повреждению всей конструкции. Помимо потока воды необходимо подумать о схождении снежных масс, скоплений льда, которые также создают определенную нагрузку на стропила.
Величина минимальных углов наклона крыш с различными типами кровли.Здесь вы можете увидеть минимальный и максимальный угол наклона, при котором используется тот или иной вид кровли.
Для мягкой кровли, то есть рубероида, битумной черепицы допускается уклон от 8 до 18 градусов, для некоторых видов материала угол может быть больше, но его нельзя делать меньше, так как не будет требуемых условий для отвода воды. Только в этом случае кровля будет надежной.
Для сложных скатных крыш используется листовой материал. Но чтобы рассчитать уклон в процентах или градусах, необходимо учитывать множество факторов, в том числе тип материала, глубину и ширину волны, способ установки обрешетки.В основном это значение колеблется от 14 до 16 градусов. Такие условия хороши для стока воды и снежных масс.
Если уклоны слишком малы, которые легче посчитать в процентах, следует учитывать необходимость заделки стыков плит или швов, чтобы талая и дождевая вода не проникала в покрытие. В этом случае для отвода воды используются специальные дренажные системы, часто внутреннего типа.
Как измерить уклон конструкции?
Таблица соотношения градуса / процента уклона крыши.Наклон крыши можно узнать по высоте конька. Для этого определяется соотношение между высотой конька крыши и половиной положения, результат умножается на 100. Это процентное значение используется для определения угла наклона крыши (см. Таблицу).
Расчет уклона кровли — один из важнейших процессов; От этого зависит надежность конструкции, ее устойчивость к самым разнообразным нагрузкам. Оптимальный угол ската крыши от 11 до 45 градусов.С увеличением угла можно добиться уменьшения снеговых нагрузок, но ветряки от этого будут только усиливаться, а для этого потребуется усиление стропильной системы, обрешетки, контр-обрешетки, что в конечном итоге приведет к увеличению вес кровли, нагрузки от собственного веса и просто удорожание строительства.
Также важно помнить, что уклон зависит от типа кровельных материалов, их качества и количества. Климатический регион также оказывает значительное влияние.
Для точного определения угла плоской или скатной кровли необходимо правильно учесть все нагрузки на конструкцию. К ним относятся:
общая масса возводимого сооружения;
снеговая нагрузка для конкретного региона.
Формулы расчета уклона кровли. Учитывайте не только расчетные значения, но и ветровую / снеговую нагрузку. В районах с сильным ветром следует использовать кровлю с минимальным уклоном.
Оптимальный угол рассчитывается следующим образом: сначала нужно определить массу одного квадратного метра каждого слоя кровельного пирога с учетом стропил, обрешетки, утеплителя, гидроизоляции и так далее. Полученные значения складываются, после чего результат умножается на специальный коэффициент 1,1. Для этого нам нужно использовать такие математические данные, как длина стропил, тангенс угла наклона крыши, половина длины пролета дома, высота конька.
Кроме математических формул, пригодится таблица Брадиса, где указаны требуемые значения. Из формул вам чаще всего потребуется использовать следующие:
Расчет длины стропил. Это высота гребня, умноженная на угол в градусах между линией полета и рампой;
высота конька крыши, то есть расчет средней линии треугольника, образованного пролетом и скатом крыши.
Пример расчета
Рассмотрим случай, когда толщина укладываемой обрешетки составляет 2,5 см, а квадратный метр крыши весит 15 кг. При этом утеплитель укладывается слоем толщиной 10 см, вес которого на кв. М составляет 10 кг. При покрытии кровли используется ондулин, вес квадратного метра которого равен 3 кг.
Расчет нагрузки для уклона будет производиться следующим образом:
1,1x (15 + 10 + 3) = 30,8 кг на кв.м
Также учтем, что обычно нагрузка принимается величиной до 50 кг на кв.м, но эта цифра несколько завышена для обеспечения некоторой маржи. То есть полученное нами значение полностью соответствует норме.
Оптимальный угол скатной крыши рассчитывается с помощью математического аппарата, это таблица Брадиса, где взяты следующие значения:
угол наклона в градусах — 5, относительное значение — 0,8;
Угол
— 10, относительное значение — 0,17;
угол — 5, звездная величина — 0,26 и т. Д.
Зависимость площади мансарды от угла наклона кровли: если взять слишком большой угол наклона кровли, это уменьшит количество полезной площади мансарды.Слишком маленький угол наклона приведет к затруднениям в эксплуатации самой кровли: очистке от осадков, прочности.
В данном случае коэффициент зависит от угла наклона в градусах, если он не превышает 25 градусов, то коэффициент принимается за единицу. При угле от 25 до 16 коэффициент принимается равным 1,25 и т. Д.
Для расчета также можно использовать таблицу Брадиса, которая затем позволяет узнать угол, соответствующий получившейся цифре.Высота конька в этом случае определяется так:
сначала производится расчет ширины пролета;
— получившаяся ширина делится на два;
значение умножается на значение, специфичное для угла наклона.
Так как же рассчитать уклон крыши? Все очень просто: при ширине здания 8 м получаем значение половины пролета — 4 м. Теперь рассчитываем высоту стропил для уклона 25 градусов.Таблица дает нам значение коэффициента 0,47. Теперь умножаем половину ширины на полученное число, то есть 4х0,47 и получаем, что стропила крыши нужно поднять на 1,88 метра.
Для выбора угла наклона необходимо провести соответствующие расчеты. От этого зависит очень многое, в том числе выбор материалов, высота конька. Такие расчеты нужны для организации правильного потока воды, устойчивости к снеговым и ветровым нагрузкам. В некоторых случаях требуется перевод в процент от полученного значения, но чаще всего для расчетов используется таблица Брадиса.Кроме того, на все значения влияет материал кровельного пирога, то есть утеплитель, гидроизоляция, стропила, покрытие.

При проектировании стропил частного дома нужно уметь правильно рассчитать угол наклона кровли. О том, как ориентироваться в различных единицах измерения, по каким формулам рассчитывать и как угол наклона влияет на ветровую и снеговую нагрузку кровли, мы и поговорим в этой статье.

Кровля нестандартного дома может быть очень простой или удивительно красивой.Угол наклона каждого ската зависит от архитектурного решения всего дома, наличия чердака или чердака, используемого кровельного материала, климатической зоны, в которой находится приусадебный участок. При компромиссе этих параметров необходимо найти оптимальное решение, сочетающее прочность крыши с выгодным использованием подкровельного пространства и внешнего вида дома или комплекса построек.

Единицы измерения угла наклона крыши

Угол наклона — это величина между горизонтальной частью конструкции, плитами или балками перекрытия и поверхностью крыши или стропилами.

В справочниках, СНиП, технической литературе встречаются различные единицы измерения углов:

градуса;
;
процентов.

Другая единица измерения углов, радианы, в таких расчетах не используется.

Что такое степени, все помнят из школьной программы. Соотношение сторон прямоугольного треугольника, образованного основанием — L, высотой — H (см. Рисунок выше) и настилом крыши, выражается как H: L.Если α = 45 °, треугольник равносторонний, а соотношение сторон (ножек) — 1: 1. В случае, когда соотношение не дает четкого представления о наклоне, говорят о процентах. Это то же соотношение, но рассчитывается как дроби, преобразованные в проценты. Например, при H = 2,25 м и L = 5,60 м:

2,25 м / 5,60 м 100% = 40%

Числовое выражение одних единиц через другие ясно показано на диаграмме ниже:

Формулы расчета угла наклона кровли, длины стропил и площади рубероида

Чтобы легко рассчитать размеры элементов кровли и стропильной системы, нужно вспомнить, как мы решали задачи с треугольниками в школе с помощью базовых тригонометрических функций.

Как это помогает при расчете крыши? Мы разбиваем сложные элементы на простые прямоугольные треугольники и находим решение для каждого случая, используя тригонометрические функции и теорему Пифагора.

Чаще встречаются более сложные конфигурации.

Например, нужно рассчитать длину стропил торцевой части вальмовой крыши, представляющей собой равнобедренный треугольник. С вершины треугольника опускаем перпендикуляр к основанию и получаем прямоугольный треугольник, гипотенуза которого является средней линией торцевой части крыши.Зная ширину пролета и высоту конька, по конструкции, разделенной на элементарные треугольники, можно найти угол наклона вальмы — α, угол наклона кровли — β и получить длину стропил. треугольный и трапециевидный наклон.

Формулы расчета (единицы длины должны быть одинаковыми — м, см или мм — во всех расчетах, чтобы избежать путаницы):

Внимание! При расчете длин стропил по этим формулам не учитывается размер свеса.

Пример

Крыша шатровая. Высота конька (CM) — 2,25 м, ширина пролета (W / 2) — 7,0 м, глубина ската крыши (MN) — 1,5 м.

Получив значения sin (α) и tg (β), можно определить значение углов с помощью таблицы Брадиса. Полная и точная таблица с точностью до минуты — это целая брошюра, и для грубых расчетов, приемлемых в этом случае, вы можете использовать небольшую таблицу значений.

Таблица 1

Угол наклона крыши в градусах	тг (а)	грех (а)
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,50
35	0,70	0,57
40	0,84	0,64
45	1,00	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87
65	2,14	0,91
70	2,75	0,94
75	3,73	0,96
80	5,67	0,98
85	11,43	0,99
90	∞	1

Для нашего примера:

sin (α) = 0.832, α = 56,2 ° (получено интерполяцией соседних значений для углов 55 ° и 60 °)
tan (β) = 0,643, β = 32,6 ° (получено интерполяцией соседних значений для углов 30 ° и 35 °)

Давайте запомним эти цифры, они нам пригодятся при выборе материала.

Для расчета количества рубероида потребуется определить площадь покрытия. Площадь ската двускатной крыши представляет собой прямоугольник. Его площадь — произведение сторон.Для нашего примера — вальмовой крыши — это сводится к определению площадей треугольника и трапеции.

Для нашего примера площадь одного торцевого ската треугольного сечения при CN = 2,704 м и W / 2 = 7,0 м (расчет необходимо производить с учетом вытянутости кровли за пределы стен, длину свеса берем — 0,5 м):

S = ((2,704 + 0,5) (7,5 + 2 x 0,5)) / 2 = 13,62 м 2

Площадь одного бокового трапециевидного ската при W = 12.0 м, H c = 3,905 м (высота трапеции) и MN = 1,5 м:

Рассчитываем площадь с учетом свесов:

S = (3,905 + 0,5) ((12,0 + 2 x 0,5) + 9,0) / 2 = 48,56 м 2

Общая площадь покрытия четырех склонов:

S Σ = (13,62 + 48,46) 2 = 124,16 м 2

Определение динамических нагрузок в зависимости от угла наклона

Конструкция дома должна выдерживать статические и динамические нагрузки от крыши. Статические нагрузки — это вес стропильной системы и кровельных материалов, а также подкровельного оборудования. Это постоянная величина.

Динамические нагрузки — это переменные значения, которые зависят от климата и сезона. Чтобы правильно рассчитать нагрузки с учетом их возможной совместимости (одновременности), рекомендуем изучить SP 20.13330.2011 (разделы 10, 11 и Приложение G). В полной мере такой расчет с учетом всех факторов, возможных для конкретной конструкции, в этой статье изложить нельзя.

Ветровая нагрузка рассчитывается с учетом зонирования, а также особенностей расположения (подветренная, наветренная сторона) и угла наклона кровли, высоты здания. Расчет основан на ветровом давлении, средние значения которого зависят от региона строящегося дома.Остальные данные необходимы для определения коэффициентов, корректирующих относительно постоянное значение для климатического региона. Чем больше угол наклона, тем более сильные ветровые нагрузки испытывает крыша.

Таблица 3

Снеговая нагрузка, в отличие от ветровой, связана с углом наклона крыши противоположным образом: чем меньше угол, тем больше снега удерживается на крыше, тем меньше вероятность схождения снежного покрова. без использования дополнительных средств, и тем большую нагрузку испытывает конструкция.

Таблица 4

Серьезно отнеситесь к вопросу определения нагрузок. От полученных значений зависит расчет сечений, конструкции, а значит надежность и стоимость стропильной системы. Если вы не уверены в своих силах, лучше заказать расчет нагрузок у специалистов.

Так зачем измерять угол наклона крыши:

Измерение азимута конструкции, в первую очередь, позволяет «оценить» целесообразность устройства кровли с учетом выбранного материала кровли , климатических особенностей, назначения мансарды и конструкции самого навеса.
Кроме того, произведя расчеты, вы можете не только обосновать предстоящие финансовые затраты, но и убедиться в правильности и надежности конструкции , которая не повлечет за собой убытков из-за протечек, оползней, трещин в стропилах и других происшествий.
Уклон кровли принимается в зависимости от двух параметров — первый касается погодных условий и количества осадков, а второй характеризует специфику типа кровли. Соответственно, если говорить о северных и заснеженных участках, то будущей кровле придется справляться с приличными нагрузками. Жители горных районов не понаслышке знакомы с подобными трудностями.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В этих условиях владельцам заснеженных домов сильно упростился более крутой градус наклона. В свою очередь, такие конструкционные опоры позволяют бедру рационально бороться с осадками и их последствиями в виде талой воды.Также при таком подходе увеличивается размер полезной площади.

ВНИМАНИЕ!

Угол наклона зависит от розы ветров

Расчет угла наклона крыши: калькулятор

Таблички полей калькулятора

Укажите кровельный материал:

Выберите материал из списка — Шифер (гофрированные асбестоцементные листы): Средний профиль (11 кг / м2) Шифер (гофрированные асбестоцементные листы): Армированный профиль (13 кг / м2) Гофрированные целлюлозно-битумные листы (6 кг / м2). м2) Битумная (мягкая, гибкая) черепица (15 кг / м2) Листовой оцинкованный (6.5 кг / м2) Листовая сталь (8 кг / м2) Керамическая плитка (50 кг / м2) Цементно-песчаная плитка (70 кг / м2) Металлочерепица, гофрокартон (5 кг / м2) Керамопласт (5,5 кг / м2) Шов кровля (6 кг / м2) Полимерпесчаная черепица (25 кг / м2) Ондулин (еврошифер) (4 кг / м2) Композитная черепица (7 кг / м2) Натуральный шифер (40 кг / м2) Укажите вес 1 кв. метр покрытия (? кг / м2)

кг / м 2

Введите параметры крыши (фото вверху):

Ширина основания A (см)

Базовая длина D (см)

Высота подъема B (см)

Длина бокового свеса C (см)

Длина переднего и заднего свеса E (см)

Стропил:

Шаг стропил (см)

Марка древесины для стропил (см)

Рабочая зона боковых стропил (опция) (см)

Расчет ящика:

Ширина обшивки (см)

Толщина обшивки (см)

Расстояние между досками обрешетки
F (см)

Расчет снеговой нагрузки (на фото ниже):

Выберите свой регион

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 ( 400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчет ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька дома

5 м от 5 м до 10 м 10 м

Тип местности

Открытая территория Закрытая территория Городская территория

Результаты расчетов

Угол крыши: 0 градусов.

Угол наклона подходит для данного материала.

Для этого материала желательно увеличить угол наклона!

Угол наклона для этого материала желательно уменьшить!

Площадь кровли: 0 м 2.

Ориентировочный вес рубероида: 0 кг.

Количество рулонов изоляционного материала с перекрытием 10% (1×15 м): 0 рулонов.

Стропил:

Нагрузка на стропильную систему: 0 кг / м 2.

Длина стропил: 0 см.

Кол-во стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (на всю крышу): 0 рядов.

Равномерное расстояние между рейками: 0 см.

Количество реек стандартной длиной 6 метров: 0 шт.

Объем обрешетки доски: 0 м 3.

Ориентировочный вес обрешетки: 0 кг.

Район снеговой нагрузки

Пояснения к полям калькулятора

Уклон крыши в процентах и градусах

Преобразование градусов в проценты

Специфика плоских и скатных крыш

ПРИМЕЧАНИЕ!

Оптимальный уклон кровли для таяния снега составляет 40-50 градусов.

Скат плоской крыши

Например, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а для двускатных навесов этот показатель увеличивается до 45 °.Вот как раз такой интервал объемов в большей степени говорит об индивидуальных особенностях типа кровли и климатических особенностях.

ВНИМАНИЕ!

При малом азимуте стыки в обязательном порядке обрабатывают морозо- и водостойким герметиком. Если показатель 15 градусов и выше, то профнастил следует укладывать с нахлестом 200 мм, а при уклоне кровли менее 15º нахлест увеличивают на две «волны».

Минимальный уклон кровли

В случае гофрокартона угол устанавливается на 12 градусов , для металлочерепицы этот показатель следует за увеличением до 15º.
Ондулин или мягкая черепица в просторечии можно уложить под уклоном 11 градусов … Но только в этом случае есть еще один нюанс, это в прочной обрешетке.
При покрытии керамической плитки уклон должен быть не менее 22º. … Также стоит учесть, что стропильная система выдерживает большие нагрузки при небольшом наклоне ската.Во избежание перегрузок этот фактор следует учитывать в процессе проектирования.
Сланец — один из самых распространенных видов покрытия поверхностей. При укладке асбестоцементных волнистых листов показатель уклона кровли не должен превышать 28%. … Те же требования распространяются на стальные поверхности.
Минимальный уклон крыши из сэндвич-панелей по нормам составляет 5 градусов , если окна планируются в панелях, то уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровли

Как самому определить угол наклона крыши

Однако мы расскажем вам об особенностях этого устройства — возможно, благодаря этому наш читатель очень скоро прикоснется к этому элементу.

Стандартный инклинометр без электронных наворотов представлен в виде рейки с прикрепленной рамкой … В стыке планок есть ось, на которой закреплен маятник. В его оригинальный набор входят 2 кольца, гиря, пластина и указатель. Дополняется прибор шкалой с делениями, которая расположена во внутренней части выреза.Если рейку поставить горизонтально, то указатель будет совпадать с нулевыми делениями шкалы.
Теперь перейдем к основному процессу, для которого предназначено устройство. Совместите стержень транспортира перпендикулярно гребню. … После этого на маятниковом индикаторе отобразится искомое значение в градусах.
Вариант на базе Выполнить собственное проектное задание по измерению уклона математическим расчетом , малопривлекательно. В любом случае мы постараемся доступно объяснить, как это можно сделать самому. Прежде всего необходимо узнать длину гипотенузы и катетов. … Когда дело доходит до измерения уклона крыши, прямая линия уклона является отображением гипотенузы.
Затем рассчитываем длину противоположной и соседней ноги … Первая из них представлена в виде расстояния, разделяющего нахлест и гребень, а размер второй следует принимать как расстояние между середина перекрытия и карнизный свес определенного уклона.
Теперь, получив уже два значения, не составит труда найти третье, применив тригонометрию. В результате, зная синус, косинус или тангенс (в зависимости от размера компонентов) с помощью инженерного калькулятора, мы вычисляем цифровое значение уклона в процентах.
Остались вопросы? Посмотрите видеоинструкцию ниже или воспользуйтесь нашим онлайн-калькулятором.

Отношение высоты конька к пролету

Расчет кровли

Собственно это и вся информация, которая понадобится для самостоятельного расчета угла ската крыши.

Полезное видео

В контакте с

Высота наклона. Расчет угла наклона кровли мансарды и мансарды

Крыши зданий и сооружений делятся на две категории: плоские и скатные. В данной статье речь пойдет о второй позиции, а точнее с углом наклона кровли: какие характеристики влияют на этот параметр, какие кровельные материалы подходят под какой угол кровли, в каких единицах изменяется угол наклона скатов.Разобравшись с полученной информацией, вы легко сможете проконтролировать правильность конструкции крыши вашего дома.

Угловые блоки

Все знают из школьного курса геометрии, что значение любого угла измеряется в градусах. Наклон крыши в этом случае не исключение. Но необходимо указать, что в технической литературе, в ГОСТах и справочниках есть другие единицы измерения. А именно: интересы и отношения сторон.

В первую очередь необходимо указать, что подразумевается под углом наклона крыши.На фото ниже он обозначен латинской буквой альфа.

В строительной отрасли крыши с углом наклона более 50 ° встречаются редко. К ним относятся башни в готическом стиле или нижние скаты мансардных крыш. В основном максимальный параметр составляет 45 °.

Что касается двух других единиц, соотношение сторон — это так называемая упрощенная дробь. В его основе два размера: высота крыши, на фото она обозначена буквой «H», и проекция ската, обозначенная буквой «L».Соотношение должно быть следующим: Н / Д

Добавляем, что проекция длины ската фактически равна половине ширины дома, если крыша двускатная, симметричная, или полной ширины, если крыша односкатная. В этом случае угол наклона записывается дробями, например 1: 3.

В некоторых конструкциях обозначение дроби неудобно. Например, если это выглядит так: 4:13. Поэтому используется процентный расчет. Рассчитывается следующим образом:

4: 13×100 = 30.77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем соотношение сторон, потому что это обозначение используется в справочниках и технической литературе. То есть это чисто технические агрегаты. Хотя переводить из одной единицы измерения в другую несложно. На фото ниже показан перевод градусов и соотношение сторон I и наоборот.

Пропорции отношения градусов к размеру крыши

Если есть необходимость перевести градусы в проценты, то на основании приведенного выше рисунка можно произвести несколько математических расчетов.За 100% берется угол 45 °. Теперь вы можете узнать, сколько градусов в одном проценте. Для этого:

45/100 = 0,45 °. Переводим за минуты, получается 27 минут. То есть 1% — это 27 градусов минут.

К решению проблемы можно подойти с обратной стороны. То есть преобразовать градусы в проценты. Вот обратная зависимость:

100/45 = 2,22%

Получается, что в одной степени 2,22%.

На нашем сайте вы можете найти контакты строительных компаний, предлагающих данную услугу.Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Зависимость угла уклона и типа рубероида

Я уже упоминал два типа крыш: плоские и скатные. Но следует отметить, что у плоских крыш тоже есть свой угол, который варьируется в пределах 0-5 °. Скатные крыши делятся на две подгруппы (условное деление):

с небольшим уклоном — от 6 до 30 °;

с крутым уклоном — более 30 °.

Распределение кровельных материалов по крутизне уклона

Каждый тип кровельной конструкции имеет свои достоинства и недостатки. Например, квартира — это небольшая площадь покрытия, позволяющая сэкономить на рубероиде (его количестве). Но при этом такая конструкция потребует усиленной гидроизоляции. Крутые склоны — это беспроблемное схождение атмосферных осадков, но большая ветровая нагрузка конструкции, которая потребует усиления стропильной системы от ее конструкции.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители должны информировать потребителей, при каком минимальном уклоне крыши они могут использоваться. На фото ниже представлена схема распределения рубероида по углам откосов.

Как видно из схемы, на плоских крышах обычно используются рулонные материалы в виде рубероида или рубероида. Хотя противопоказаний к применению листовых или плитных изделий нет: шифер, профнастил, листовой металл, собранный методом фальцовки.А вот штучный рубероид на крышах крутизной менее 15 ° лучше не использовать. Велика вероятность проникновения воды через стыки элементов покрытия.

Угол наклона кровли в градусах и процентах в зависимости от типа кровельного материала

Конструктивные особенности кровли в зависимости от угла наклона

Если в проекте задан уклон кровли, то рассчитать его высоту не составит труда. И этот параметр является одним из самых важных, ведь от него зависит высота конька.Этот элемент кровельной конструкции является отправной точкой при возведении кровли в целом. Потому что при строительстве сначала задают уровень конька, а под него вырезают пиломатериалы: подставки стоят. Отсюда же рассчитывается и длина стропил.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчета длин элементов конструкции крыши. Формулы основаны на тригонометрических функциях: синус, косинус, тангенс, тангенс.

Например, как определить высоту конька (соответственно крыши) по синусу и касательной:

sin α = H / S, где «S» — длина ската. Соответственно, высота конька будет равна: H = S x sin α.

тг α = H / L , т.е. H = l x тг α

Таким же образом можно определить длину ската, а, зная оба параметра, вычислить угол наклона кровли.Все параметры конструкции взаимосвязаны, поэтому, зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S 2 = H 2 + л 2

Путем перестановки значений найдено требуемое значение.

У вас может возникнуть вопрос, связанный со значением значений тригонометрических функций.Они находятся в свободном доступе, но чтобы вы не искали их в интернете и не тратили зря время, предлагаем таблицу:

Значения тригонометрических функций угла

Добавляем, что тригонометрические функции упрощают расчет кровельных конструкций. Если правильно ими пользоваться и уметь рисовать эскизы крыши на бумаге (имея воображение в плане конструктивного расположения ее элементов), то вы легко сможете рассчитать размеры каждого элемента.

Это касается не только односкатных или двускатных конструкций. Также несложно будет рассчитать элементы вальмовой или мансардной кровли. Вам просто нужно разбить их сложные конструкции на простые.

Влияние угла наклона мансарды на объем

Если дом строится с мансардой, то применяется угол наклона пандусов. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды.Чтобы было понятно, на фото ниже это хорошо видно.

Отношение уклона откосов к объему чердака

Вот пример, основанный на верхнем рисунке. Здесь хорошо видно, что высота помещения зависит от параметров наклона кровли. При этом следует учитывать, что оптимальная высота должна быть не менее 2,5 м. Значит, угол наклона откосов мансарды должен быть не менее 25 °. Но учтите, что при таком расположении элементов крыши не учитывается объем помещения.То есть ширина комнаты будет не более 3 м. И это при том, что ширина дома 10 м. Получается, что используется всего 30% площади.

Итак, вам нужно увеличить значение угла. И чем он больше, тем больше полезная площадь чердака. Но есть и обратная сторона медали. Увеличение угла увеличивает высоту гребня. А это стоимость стройматериалов для возведения крыши плюс увеличение конструкции паруса.Поэтому очень важно найти золотую середину. Например, 40 ° решают практически все проблемы.

Чтобы избавиться от этих проблем раз и навсегда, строители давно используют совершенно иную конструкцию. Это сложно как в строительстве, так и в проведении расчетов, но такой вариант решает проблему полезной площади помещения без увеличения высоты кровли.

Описание видео

Расчет высоты конька и угла крыши:

Заключение по теме

Расчет кровельных конструкций — прерогатива специалистов.Ведь правильный расчет одного и того же угла — надежность кровли в целом. Но сориентироваться в некоторых технических условиях будет полезно владельцам строящихся домов.

Выбор эргономичного и комфортного угла наклона — одна из основных задач при проектировании лестницы. Можно сделать лестничный марш или, наоборот, очень компактную и элегантную винтовую лестницу — все будет зависеть от площади дома и высоты его этажей.Многочисленные фото в Интернете помогут создать красивый дизайн, но чтобы правильно его спроектировать, придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Как правило, почти все лестницы имеют уклон 45 в. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не менее 30 см, чтобы человек не упал, спускаясь вниз.Учтите, что если вы сделаете слишком широкие шаги, вы потеряете шаг, а если вы слишком уменьшите ширину, вам будет сложно спускаться.

В принципе угол подъема не так уж и сложно рассчитать, зная высоту потолков и длину низа лестницы. Есть несколько способов:

Провести все необходимые измерения. Просто измерьте с помощью рулетки расстояние между контактом потолка со стеной и местом расположения нижней ступеньки.
Сделайте специальный расчет. Представьте себе длину и высоту треугольника как катеты прямоугольного треугольника, а длина лестницы будет вычисленной гипотенузой.

На фото — вариант лестницы с довольно удобными углами наклона. Несмотря на то, что лестница выглядит необычно, подняться на второй этаж по ней не составит труда

Максимальный угол

Чтобы понять, какой максимальный угол может быть у лестницы, разделим все их виды на группы с характерным углом наклона:

Внутренняя лестница для жилых помещений — угол наклона от 30˚ до 45˚;
Пандусы, пологие лестницы — максимальный уклон 30 градусов;
Пристроенная, крутая лестница — от 45˚ до 75˚;
Эвакуационные, хозяйственные лестницы имеют угол наклона более 75˚.

А вот уклон менее 23˚ для внутренней лестницы даже не обсуждается, так как на «лежачую» лестницу никто не потратит метры жилой площади. Сложно даже представить, сколько времени нужно с таким небольшим уклоном, чтобы подняться на следующий этаж, с высотой потолка 3 метра.

Комфортный угол наклона

Самым комфортным считается угол наклона от 40 до 45˚, но такая конструкция очень громоздкая, поэтому обычно применяется в больших помещениях.

Лестница с углом наклона 30 — 36˚ достаточно компактна, но не очень удобна. Подниматься на такую лестничную конструкцию будет удобно, но спуск довольно опасен, поэтому лучше делать это задом наперед.

Прежде чем приступить к возведению лестницы, необходимо «просканировать» все доступное пространство в доме. Каждую комнату следует использовать по максимуму, поэтому нужно произвести расчеты и выбрать тот вариант, при котором лестница не будет занимать много места.

Вам обязательно стоит установить перила, если в вашей конструкции более трех ступеней. Ширина ступеней должна быть примерно 0,28 — 0,30 метра, а высота — 0,15 — 0,18 метра. Когда все ступени одинакового размера — это повышает безопасность ее использования.

Стандартный угол наклона

Как было сказано ранее, стандартным и наиболее оптимальным углом наклона лестницы считается 40 — 45˚. Но поскольку такая лестница очень большая и занимает много места, многие пренебрегают этими рекомендациями.Вот несколько советов экспертов по маршевому уклону и размеру шага.

Идеальный угол

Угол полета в большинстве случаев составляет от 20˚ до 50˚. Самым идеальным считается уклон, который колеблется от 30 до 45˚. Но, к сожалению, далеко не у каждого человека есть много места, чтобы выделить такую удобную конструкцию лестницы.

Обратите внимание, что чем меньше значение угла, тем опаснее он будет двигаться по нему, а чем больше угол, тем он будет громоздче.

Важно! Комфортная ступенька при подъеме по лестнице с наклоном более 45 градусов практически невозможна, но спуститься по ней без страха можно только спиной вперед.Наверное, не стоит и говорить о детях, которые не могут подняться по такой лестнице.

Как рассчитать угол лестницы

Угол наклона лестницы можно рассчитать по одному показателю — длине шага при спокойной ходьбе взрослого человека по горизонтальной поверхности. Уклон определенных маршей рассчитывается отдельно в зависимости от количества и высоты ступенек. Если у вас есть готовый проект, то угол лестницы получается невероятно простым.

Высота ступеней будет идеальной при величине 150 — 180 мм, ширина — 280 — 300 мм.Придерживаясь таких норм, угол наклона можно рассчитать по формуле: 2x + y = 580/660 мм, где x — высота ступеней, а y — ширина. Если размер ступеней меньше 145 мм, нужно использовать другую формулу: x + y.

В приведенных выше формулах используется ширина, равная среднему размеру стопы человека, и высота, соответствующая размеру шага. Из этого можно сделать вывод, что чем ниже ступенька, тем она должна быть шире, и наоборот.

Уголок лестничный по ГОСТ

Задумываясь о строительстве лестниц в своем доме, нужно помнить, что они должны изготавливаться по ГОСТ и СНИП, основные положения которых говорят о:

Если в доме более двух этажей, то лестница должна быть однопролетной;
Ширина конструкции для прохода одного человека должна быть не менее 80 см, а для прохода 2 человек — не менее 1 метра;
Марши должны иметь не менее 3 и не более 18 ступеней;

Интересный факт! Количество ступеней в марше лучше сделать нечетным, так как людям удобнее начинать и завершать подъем или спуск по лестнице одной ногой.

Уклон лестничной конструкции должен быть не более 1: 1 (угол подъема должен быть 45 °) и не менее 1: 2 (угол подъема 26 ° и 40 ′). При подъеме на уклон более 50˚ используйте лестницы прилагаемого типа, при подъеме на уклон менее 5˚ — по пандусам. Наиболее удобны лестницы с уклоном 26 ° 7 ‘/ 30 °.

Угол лестничный

Пристроенная лестница опирается на пол и стену тетивами таким образом, чтобы полностью сохранять устойчивость и в то же время давать возможность подниматься в труднодоступные места.

Угол наклона навесной лестничной конструкции составляет порядка 60 — 75˚, поэтому подъем и спуск по такой конструкции достаточно затруднены, а перемещение каких-либо грузов вообще невозможно.

Видео

Из видео вы узнаете, как правильно смонтировать лестницу на чердак, а также различные тонкости, которые необходимо учитывать при установке.

В конструкции лестницы нет ничего сложного. Главное, следовать формулам и установленным правилам, правильно рассчитывать ширину и длину конструкции в целом, а также количество футов и угол наклона.Грамотно спроектированная и хорошо смонтированная лестница прослужит вам долгие годы.

Крыша занимает важное место в дизайне любого типа здания, так как отвечает за обеспечение элементарных условий комфорта и не позволяет внешним факторам навредить убранству дома.

Почему это так важно и что нужно знать, чтобы расчет был правильным и впоследствии не пришлось переделывать крышу частично или даже полностью? Об этом и поговорим в этой статье.

Расчет уклона крыши правильнее всего производить с помощью специального онлайн-калькулятора , который расположен ниже.

Зачем измерять угол наклона покрытия и от каких факторов зависит это значение

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная наклонная поверхность.

Итак, зачем измерять угол наклона крыши:

Измерение азимута здания, в первую очередь, позволяет «прикинуть» целесообразность устройства кровли с учетом выбранного рубероида , климатических особенностей, назначения мансарды и конструкции самого навеса.
Кроме того, после проведения расчетов можно не только рационализировать предстоящие финансовые затраты, но и убедиться в правильности и надежности конструкции , которая не повлечет за собой убытков из-за протечек, оползней, трещин в стропилах и других происшествий.
Уклон кровли принимается в зависимости от двух параметров — первый касается погодных условий и осадков, а второй характеризует конкретный тип кровли. Соответственно, если говорить о северных и заснеженных участках, то будущей кровле придется справляться с приличными нагрузками. Жители горных регионов не понаслышке знакомы с подобными трудностями.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В нынешних условиях владельцам заснеженных домов существенно упростили жизнь за счет более крутого уклона.В свою очередь, такие строительные опоры позволяют бедру рационально бороться с осадками и их последствиями в виде талой воды. Также при таком подходе увеличивается размер полезной площади.

Конечно, с резкой румбой не все так хорошо, ведь с увеличением уклона пропорционально возрастает потребность в дополнительных объемах кровельных материалов и элементов конструкции. Актуальным становится и вопрос повышения долговечности несущих деталей.

Не менее важной при расчете уклона является специфика материала, которым снаружи будет завершена конструкция навеса.Ни для кого не секрет, что каждый вид кровельного элемента отличается своими эксплуатационными характеристиками и стоимостью.

Угол наклона зависит от розы ветров

Пожалуй, третьим по важности фактором, от которого зависит расчетный наклон, является , устанавливающий пригодный для использования или неиспользуемый статус .Неэксплуатационная поверхность предусматривает исключение места на стыке потолка и внешней защитной конструкции.

Визуально трактовка концепта выглядит намного проще, ведь при взгляде на плоские бедра или при наличии небольшого перекоса (в пределах 2-7%) сразу становится понятно, почему он получил такое название. Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет угла крыши: калькулятор

Уклон крыши в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура по геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и в СНиПах, это значение указывается в процентах, поэтому нет жестких требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Обычно коэффициент преобразования в проценты варьируется от 1.От 7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда показатели, выраженные целым процентом, принципиально не важны, цифровой дисплей использует промилле — сотые доли процента.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразным. Да и с виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно построить крышу, которая постоянно испытывает снеговые нагрузки.

Особенности плоских и скатных крыш

Плоские потолки не представляют собой чисто горизонтальную поверхность, каким бы обманчивым ни было их название. Азимут конструкции в этой ситуации также имеет уклон, хотя и не значительный — его минимальное значение должно быть 3 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов . Это связано с тем, что кровли с углом наклона более 10º сложно назвать плоскими.В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуются как минимальный порог для наклонных поверхностей. Оптимальные значения — достаточно широкоформатные.

Оптимальный уклон крыши для снега составляет 40-50 градусов.

Скат плоской крыши

Например, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а для двускатных навесов этот показатель увеличивается до 45 °. Вот только такой интервал объемов в большей степени указывает на такие индивидуальные характеристики, как кровельные и климатические особенности.

Минимальный уклон крыши

Рубероид, являющийся одним из основных элементов конструкции верхней плоскости, также дает определенные рекомендации по уклону в зависимости от его типа.

В случае гофрокартона угол устанавливается на 12 градусов , для металлочерепицы этот показатель следует за увеличением до 15º.
Ондулин или мягкая плитка на простом языке можно укладывать с уклоном в 11 градусов . Но только в этом случае есть еще один нюанс, это в сплошной обрешетке.
При укрытии керамической плитки уклон должен быть не менее 22º . Также стоит учесть, что стропильная система поддается высоким нагрузкам при небольшом наклоне пандуса. Во избежание перегрузок этот коэффициент следует учитывать при проектировании.
К наиболее распространенным видам обработки поверхности относится сланец. При укладке асбестоцементных профнастила уклон кровли не должен превышать 28% . Те же требования применяются к стальным самолетам.
Минимальный уклон кровли сэндвич-панелей по нормам составляет 5 градусов Если окна планируются в панелях, то уклон увеличивается до 7 градусов.

По каким СНиП смотреть скат крыши? Оптимальный и минимальный уклон кровельного материала можно увидеть в СНиП II-26-76 Кровля.

Зависимость уклона от выбора кровли

Как самостоятельно определить угол наклона крыши

Для измерения угла пандуса можно использовать чудо-прибор, способный снять всю вычислительную нагрузку. Название прибора говорит само за себя — инклинометр (гониометр).

В общем, можно обратиться за помощью к механическому гониометру — это вариант бюджетный, но не исключены дополнительные хлопоты, особенно если вы используете этот прибор впервые.

Однако мы расскажем вам об особенностях этого устройства — возможно, благодаря этому наш читатель очень скоро свяжется с «вами» с этим элементом.

Стандартный инклинометр без электронных наворотов представлен в виде рейки с прикрепленной рамкой .В месте стыка планок находится ось, на которой закреплен маятник. В его оригинальный набор входят 2 кольца, гиря, тарелка и указатель. Дополняет прибор шкала с делениями, которая расположена во внутренней части выреза. Если рейку уложить горизонтально, то указатель будет совпадать с нулевыми делениями шкалы.
Теперь перейдем к основному процессу, для которого предназначено устройство. Совместите угловой калибр перпендикулярно выступу . После этого на маятниковом указателе отобразится необходимое значение в градусах.
Вариант на базе проведения собственного расчета задача по измерению уклона математическим расчетом малопривлекателен. В любом случае мы постараемся доступно объяснить, как это можно сделать самостоятельно. Прежде всего необходимо узнать длину гипотенузы и катета . Когда дело доходит до измерения наклона укрытия, прямой наклон является отображением гипотенузы.
Затем рассчитываем длину противоположной и соседней ноги .Первый из них представлен в виде расстояния, разделяющего потолок и конек, а размер второго следует принимать как расстояние между серединой потолка и карнизами определенного уклона.
Теперь, получив уже два значения, нетрудно найти третье, применив тригонометрию. В результате, зная синус, косинус или тангенс (в зависимости от размера компонентов), мы вычисляем цифровой наклон в процентах с помощью инженерного калькулятора.
Остались вопросы? Посмотрите видео-урок ниже или воспользуйтесь нашим онлайн-калькулятором.

Отношение высоты конька к пролету

В целом алгоритм проведения расчетных операций можно разделить на четыре этапа.

Во-первых, мы учитываем внешние факторы окружающей среды, влияющие на будущий поверхностный слой, сверяем наши планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяем тип кровельного материала и не перестаем черпать информацию со специализированных сайтов и консультируемся с профессионалами, если возможный.

По поводу нагрузок — минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли это может плохо кончиться. Но если крыша ровная и деваться некуда, то арматурными редутами не пренебрегайте.

При расчете стоимости также не игнорируйте такие понятия, как масса конструкции дома и опять же нагрузка от осадков — это поможет найти не только правильное, но и экономически приятное решение для вашего кошелька.

Расчет кровли

Если уклон до 10 градусов, то подойдет гравийное покрытие, до 20 градусов — профнастил и шифер.Листы из стали и меди целесообразны уже в очень «прохладных» случаях, когда показатель верхней румбы достигает 50-60 градусов.

Собственно и это все, что вам нужно для самостоятельного расчета угла наклона крыши.

Источник: http://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/uklon.html

Расчет угла крыши

Крыша дома должна быть надежной и красивой, и возможно это при правильном определении ее угла наклона для данного вида рубероида.Как рассчитать угол наклона крыши — в статье.

Подкровельное пространство предназначение

Перед тем, как рассчитать угол наклона кровли, нужно определиться, как будет использоваться мансарда. Если вы планируете сделать его жилым, угол наклона придется сделать большим — чтобы комната была просторнее, а потолки выше.

Второй выход — сделать ломаную, мансардную крышу. Чаще всего такую крышу делают двускатной, но она может иметь и четыре ската.

Просто во втором варианте стропильная система очень сложная и без опытного дизайнера просто не обойтись, и большинство предпочитает делать это самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но при этом увеличивается и площадь кровли на

При увеличении угла наклона крыши стоит помнить несколько вещей:

Существенно увеличены затраты на кровельные материалы — увеличение площади откосов.
Большие склоны больше подвержены ветровой нагрузке. Если сравнить нагрузку на один и тот же дом под углом 11 ° и 45 °, во втором случае она будет почти в 5 раз больше.Чтобы крыша выдерживала такие нагрузки, стропильную систему делают армированной — устанавливают балки и стропила большего сечения с меньшим шагом. А это увеличение его стоимости.
Если угол наклона пандуса больше 60 °, снеговые нагрузки не учитываются — осадки катятся и не задерживаются. Но при установке ломаной мансардной крыши снеговые нагрузки учитываются при расчете ее верхней части — там плоскости имеют уклон менее 60 °.
Не все кровельные материалы можно использовать на крутых склонах, поэтому внимательно посмотрите на максимальный угол наклона, с которым можно использовать эти крыши. Угол наклона отображается через соотношение высоты конька и половины ширины здания

Это не значит, что лучше крыши с небольшим уклоном. Они дешевле по материалам — меньше площадь кровли, но имеют свои нюансы:

Для предотвращения снежного кома необходимы меры по удержанию снега.
Вместо снегозадержателей можно сделать обогрев кровли и водосточную систему — для постепенного таяния снега и своевременного отвода воды.
При небольшом уклоне велика вероятность попадания влаги в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что крыши с небольшим уклоном тоже не подарок. Вывод: необходимо рассчитать угол наклона крыши, чтобы найти компромисс между эстетической составляющей (дом должен выглядеть гармонично), практичностью (с жилым пространством крыши) и материалом (необходимо оптимизировать затраты).

Угол наклона в зависимости от рубероида

Крыша у дома может быть практически любой — может иметь пологий уклон, может быть, почти отвесный. При этом важно правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид рубероида, нужно учитывать такой показатель, как максимальный и минимальный угол наклона для этого материала.

Минимальные углы прописаны в ГОСТе (см. Таблицу выше), но часто производители дают свои рекомендации, поэтому желательно определиться с конкретной маркой еще на этапе проектирования.

Чаще угол ската кровли определяется исходя из того, как их делают соседи.

С практической точки зрения это правильно — условия соседних домов аналогичны, и если соседние крыши хорошие, не протекают, их параметры можно взять за основу.

Если по соседству нет крыш с тем рубероидом, который вы планируете использовать, можно начинать расчет от средних значений. Они показаны в следующей таблице.

Как видите, в столбце «Как сделать» в большинстве случаев есть значительный диапазон. Таким образом, можно изменять внешний вид здания даже с одинаковой крышей. Ведь крыша, помимо практической роли, еще и украшение.

И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая.Это проще сделать в программах, позволяющих отобразить объект в трехмерном изображении.

Если вы используете этот прием, то в данном случае рассчитайте угол наклона крыши — выберите его из определенного диапазона.

Воздействие климатических факторов

Количество снега, выпадающего за зиму в определенном регионе, влияет на угол наклона крыши. Также в конструкции учтены ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто.По многолетним наблюдениям вся территория Российской Федерации разделена на зоны с одинаковыми снеговыми и ветровыми нагрузками. Эти области отмечены на картах разными цветами, поэтому по ним легко ориентироваться. На карте вы определяете расположение дома, находите зону, на ней — величину ветровой и снеговой нагрузки.

На карте снеговой нагрузки два числа. Первый используется при расчете прочности конструкции (наш случай), второй — при определении допустимого прогиба балок.Еще раз: при расчете угла наклона крыши мы используем первую цифру.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче пандус, тем меньше снега можно удержать на нем, соответственно потребуется меньшее сечение стропил или больший шаг их установки. Для учета этого параметра вводятся поправочные коэффициенты:

угол наклона менее 25 ° — коэффициент 1;
от 25 ° до 60 ° — 0.7;
на крышах с уклоном более 60 ° снеговые нагрузки не учитываются — снег на них не удерживается в достаточном количестве.

Как видно из списка коэффициентов, значение изменяется только на крышах с углом наклона 25 ° — 60 °. В остальном это действие не имеет смысла. Итак, для определения реальной снеговой нагрузки на проектируемую крышу берем найденное на карте значение, умножаем на коэффициент.

И вся эта крыша должна выдерживать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол ската крыши 45 °.Судя по карте, это 4-я зона со средней снеговой нагрузкой 240 кг / м2. Крыша с таким уклоном требует регулировки — найденное значение умножаем на 0,7. Получаем 240 кг / м2 * 0,7 = 167 кг / м2. Это только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега легко подсчитать — чем больше снега в районе, тем больше возможная нагрузка. Предсказать поведение ветра намного сложнее. Вы можете ориентироваться только на преобладающий ветер, расположение дома и его высоту.Эти данные при расчете угла наклона кровли учитываются с помощью коэффициентов.

Карта ветровых нагрузок РФ

Положение дома относительно розы ветров имеет большое значение. Если дом стоит между более высокими постройками, ветровая нагрузка будет меньше, чем когда он находится на открытой местности. Все дома по типу расположения делятся на три группы:

Зона «А». Дома, расположенные на открытой местности — в степи, пустыне, тундре, на берегу рек, озер, морей и т. Д.
Зона «Б». Дома расположены в лесной зоне, в небольших городах и деревнях, с препятствием для ветра высотой не более 10 м.
Зона «Б». Здания, расположенные в густонаселенной местности, высотой не менее 25 м.

Дом считается принадлежащим к этой зоне, если указанная среда как минимум в 30 раз превышает высоту дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) есть только небольшие одноэтажные дома или деревья, то это считается относящимся к зоне «Б» (даже если географически находится в большом городе).

В зависимости от зоны вводятся коэффициенты, учитывающие высоту здания (указана в таблице). Затем они используются при расчете ветровой нагрузки на крышу дома.

Например, рассчитываем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — он относится к группе «Б». На карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг / м2. В таблице находим коэффициент (для зданий ниже 5 метров) он равен 0.5. Умножить: 32 кг / м2 * 0,5 = 16 кг / м2.

Но это еще не все. Также необходимо учитывать аэродинамические составляющие ветра (при определенных условиях он стремится снести крышу). В зависимости от направления ветра и его воздействия крыша делится на зоны.

У каждого из них разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но этого не делают — это неоправданно.

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты относятся к рассчитанной выше ветровой нагрузке.Если есть два коэффициента — с отрицательной и положительной составляющей, учитываются оба значения, а затем суммируются.

Найденные значения ветровой и снеговой нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции крыши + снег + ветер) не должна превышать 300 кг / м2. Если после всех расчетов сумма окажется больше, необходимо либо выбрать более легкие кровельные материалы, либо уменьшить угол наклона кровли.

Источник: http://stroychik.ru/krysha/raschet-ugla-naklona-kryshi

Как произвести расчет уклона крыши — важные особенности

Чтобы крыша здания могла полностью выполнять все возложенные на нее функции, при ее создании необходимо учитывать ряд параметров. Одним из важнейших параметров кровли является ее уклон, обеспечивающий удаление осадков с ее поверхности и влияющий на способность выдерживать внешние нагрузки.О том, как рассчитать уклон крыши, и пойдет речь в этой статье.

Определение уклона крыши — от чего зависит

Для правильного расчета уклона крыши необходимо учитывать несколько факторов, среди которых наиболее выделяются следующие:

Ветровая нагрузка . Наклон склонов сильно зависит от ветра. Чтобы крыша нормально противостояла его воздействиям, нужно выбирать правильный угол.При слишком больших углах нагрузка на них будет высокой, но и чрезмерное уменьшение угла тоже может быть опасным — покатая крыша при сильном порыве ветра может просто сорваться.
Снег и дождь . Со снегом все довольно просто — увеличение угла наклона упрощает его спуск с поверхности крыши. Когда крыша наклонена более чем на 45 градусов, снег на ней практически не задерживается. С дождем такая же ситуация — если угол наклона крыши слишком мал, то вода может затекать в стыки или даже застаиваться на поверхности крыши.

На основании этих факторов можно рассчитать угол наклона откосов.

Кроме того, перед расчетом угла двускатной крыши следует обратить внимание на рекомендуемые показатели: для местности с сильным ветром подходит уклон 15-20 градусов, а в остальных случаях оптимальный уклон 35-40 градусов. Конечно, нужно понимать, что кровля в каждом случае рассчитывается индивидуально, и выбирать усредненные показатели просто нежелательно.

Методика расчета

При проектировании кровли необходимо в обязательном порядке провести ряд расчетов, среди которых всегда должен быть расчет угла наклона.

Этот параметр напрямую влияет на конструкцию крыши: с увеличением уклона снеговая нагрузка уменьшается, но увеличивается влияние ветра, поэтому стропильную систему необходимо дополнительно укрепить.

Для обустройства откосов под большим углом также требуется больше материалов, что негативно сказывается на стоимости строительства.

Прежде чем узнать степень уклона крыши, необходимо рассчитать эксплуатационную нагрузку на крышу, для чего требуются два параметра:

Общая масса конструкции крыши;
Пик снегопада, характерный для региона, где ведется строительство.

Упрощенный алгоритм расчета сводится к следующим действиям:

Для начала необходимо определить вес одного квадратного метра кровельного торта;
Полученное значение умножается на общую площадь крыши;
Масса крыши умножается на 1.1.

Пример расчета уклона крыши в градусах

Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, используется теплоизоляционный материал толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия на квадратный метр используется ондулин массой 3 кг.

Расчет уклона кровли проводится по методике, описанной выше. Подстановка имеющихся данных приводит к следующему выражению: (15 + 10 + 3) x1.1 = 30,8 кг / кв.м.

Полученное значение вполне приемлемо — средняя нагрузка на крышу жилых домов чуть меньше 50 кг / кв.м.

Кроме того, формула имеет коэффициент 1,1, что немного увеличивает фактический вес конструкции крыши и позволяет в будущем заменить кровлю на более тяжелую.

Как узнать угол наклона крыши

Существует прямая зависимость между уклоном скатов крыши и снеговой нагрузкой.Если угол наклона крыши меньше 25 градусов, то коэффициент снеговой нагрузки равен 1, а при углах от 25 до 60 градусов этот коэффициент увеличивается до 1,25. Кровля с большим углом наклона совершенно не будет подвергаться снеговым нагрузкам, поэтому в расчетах они не учитываются.

Для определения угла наклона кровли нужно воспользоваться таблицей Брадиса и простым методом: высота конструкции крыши делится на длину фронтона, деленную на два, после чего остается найти таблицу угол, соответствующий результату.

Высота кровли в коньке определяется следующим образом:

Первый шаг — вычислить пролет;
Полученное значение делится на 2;
Результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такого метода расчета выглядит так: при ширине здания 8 метров и уклоне крыши 25 градусов расчетный коэффициент равен 0.47. В результате подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученное значение и есть высота крыши, соответствующая имеющимся исходным данным.

Выбор кровли в зависимости от уклона кровли

Кровельные материалы

представлены на рынке в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не возникнет. Кровли различаются по характеристикам и применению, и все их параметры необходимо изучить перед измерением угла наклона кровли — только в этом случае можно будет создать надежную и эффективную конструкцию.

При выборе материала для кровли стоит исходить из следующих рекомендаций:

Если угол наклона стропил от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или щебня. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором — 10-15 мм.
При уклоне более 10 градусов лучшим вариантом являются крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
Для устройства скатных крыш с углом наклона не более 20 градусов обычно применяют профнастил или листовой асбестоцемент.Все швы и стыки между кровельными материалами должны быть заделаны.
Если угол наклона кровли находится в пределах 20-60 градусов, то ее чаще всего покрывают металлическими листами. Стыки материалов в этом случае необходимо в обязательном порядке заделать.

Заключение

Знание угла наклона крыши в градусах значительно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая хорошо защитит короб здания от атмосферных осадков, ветра и холода.

От качества конструкции крыши зависит надежность здания и комфорт проживания в нем. Его конструкция подобрана оптимальная для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон крыши, о котором пойдет речь далее.

Угол ската крыши зависит не только от ее конструкции и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. В первую очередь необходимо учитывать климатические условия местности, на которой строится здание.Там, где зимой выпадает большое количество осадков, желательно иметь большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему таянию снега, а значит, меньшей нагрузке на крышу. Также становится менее вероятным оледенение поверхности пола из-за уплотнения снежного покрова.
Если здание возводится там, где преобладают погодные условия с сильными ветрами, рекомендуется выбирать минимальный угол наклона крыши, чтобы уменьшить парусность конструкции.В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в этом случае составляет 9-20 градусов.
Чем больше угол наклона ската крыши, тем легче отрывается снежный покров.
Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он подходит практически под любой вид кровельного материала, например, под очень популярный сегодня профнастил или металлочерепицу.
В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, плоские крыши будут более приемлемыми: их площадь меньше, чем у конструкций других типов, а значит, нагрев от солнечного света будет происходить на в меньшей степени.Но такая конструкция не должна быть абсолютно горизонтальной: уклон плоской крыши должен быть не менее 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный отвод дождевой и талой влаги.

Виды кровельных конструкций

Хозяйственные и хозяйственные постройки часто возводят с односкатной крышей: она просто монтируется и не требует больших затрат. На самом деле у такой постройки разная высота стен с уложенным на них перекрытием. Уклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металла.Такая конструкция требует устройства вентиляции под кровельным пространством.

Но самая популярная из них — двускатная: две плоскости, расположенные под углом, соединяются по линии конька. Остальные (торцевые) плоскости вертикальные и называются фронтонами. В них могут быть двери для выхода на балкон или внешняя лестница.

Вариантов оформления кровли много.

Вальмовые потолки, самые популярные из которых четырехскатные, эстетически очень привлекательны. В таких случаях, особенно в более сложных проектах, задатки могут быть любыми: это зависит от выбранного дизайна и личных предпочтений разработчиков.Преимущество вальмовых крыш — отсутствие ограничений по использованию рубероида.

Вариантом вальмовой конструкции является чердак: чердак используется как жилое помещение, поэтому требования к утеплению очень высокие. Свободное пространство под потолком образуется за счет большого угла наклона всех откосов, при котором следует предусмотреть наличие слуховых окон.

Зависимость конструкции кровли от материала перекрытия

Перед тем, как выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к вопросу и выбрать наиболее надежный.Кроме того, существует правило, определяющее зависимость угла наклона откосов от используемого рубероида.

Перечислим основные:

При выборе величины уклона следует учитывать прочностные характеристики конструкции крыши: запас прочности должен быть достаточным не только для того, чтобы выдерживать собственный вес и массу рубероида, но и от внешних нагрузок (порывы ветра, снег). Также вид обрешетки для укладки большинства материалов зависит от уклона откоса: при малых значениях этого параметра устанавливается либо сплошная обрешетка, либо с малым шагом (350-450 мм).При возведении любой крыши, а тем более плоской, необходимо установить наклонную и водосточную систему. Если площадь особенно велика, потребуется дополнительный слив.

Расчет угла наклона

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, иметь хорошую тепло- и звукоизоляцию. Также важно, чтобы был доступ для ремонта и обслуживания. Как рассчитать угол наклона крыши, чтобы были соблюдены все эти условия? Специалисты рекомендуют использовать простые варианты ее устройства, к которым относятся односкатный, двускатный, вальмовый (и полушатный), чердак.

Крыши могут иметь конструкцию любой сложности, с различным углом наклона

Навесы наиболее удобны для веранд, хозяйственных построек и хозяйственных построек. Принцип создания односкатных — такой же, как и у других видов: выполняется установка стропил, обрешетки, после чего — укладка рубероида. Последнее играет решающую роль: для профнастила требуется угол 8-11 градусов (лучше сделать 20), для металлочерепицы — не менее 25, для шиферной и фальцевой кровли — 35 градусов.

Если позволяют климатические условия, крышу лучше делать с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не усложнит ее монтаж и облегчит уход (на ее поверхности не будет скапливаться снег). Но в этом случае необходимо будет усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Также следует учитывать, что для этого потребуются большие затраты на материалы — около 1.5 раз.

Рубероид нужно выбирать в зависимости от уклона кровли

Как видно из графика, каждому уклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их 11, при этом наклонные линии соответствуют уклону пандуса. Жирной линией показано, как высота конька соотносится с ½ его укладки. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры на верхушках полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала также указывает процент.При выборе любой конфигурации кровли следует придерживаться этих рекомендаций и приобретать кровельные материалы, подходящие для выбранного варианта.

Для того, чтобы было понятно, как производится расчет угла наклона кровли, приведем пример расчета наименьшего угла наклона потолка при гидроизоляции из черепицы. На графике мы находим полукруглую кривую, соответствующую этому покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до пересечения с вертикальной шкалой, мы находим, что минимальный уклон такой крыши составляет 50%.

С учетом того, что уклон откоса — это отношение высоты конька к ½ его укладки, рассчитываем уклон. То есть при высоте конька h = 4 м и кладке, равной L = 15 м, уклон будет определяться как h: (L / 2) = 4: (15/2) = 0,53. . Чтобы отобразить процент, умножьте результат на 100 и получите 53%. Такое значение этого параметра гарантирует хороший отвод дождевой воды. Минимальный уклон в долине — 1%.

Особенности расчета двускатной крыши

Двускатная крыша — наиболее удачная и распространенная конструкция.Причин тому несколько: высокая надежность, относительная простота, невысокая стоимость строительства. При строительстве кровли не каждый выбирает оптимальный угол наклона двускатной крыши.

В районах с сильным ветром необходимо рассчитывать двускатную крышу так, чтобы ее уклон не создавал слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.

Нельзя снижать до значений меньше 25 градусов: осадки будут хуже удаляться с кровли, а в подкровельном пространстве может появиться сырость.Делать ее большой 60 градусов тоже не рекомендуется: сильный прилив веры может разрушить крышу. Кровля не обязательно должна иметь симметричный уклон: если вы сориентируете конструкцию с более пологим уклоном на юг, крыша будет лучше сохнуть после дождя.

Условия применения кровельных материалов в зависимости от угла наклона

Площадь мансардного этажа и водоотведение

Полезная площадь мансардного помещения зависит от конструкции крыши: чем больше уклон, тем больше площадь и наоборот (на Рисунке 2 это четко показано).При строительстве чердака необходимо найти компромисс между площадью, которую можно легко использовать, стоимостью строительства крыши и прочностью конструкции.

Способ выпадения осадков тоже может быть разным. Есть внешние или внутренние организованные и неорганизованные — только внешние. Последний предполагает установку водостоков и желобов, а стеновые и подвесные системы монтируют на крышах с уклоном более 15%. Желоба крепятся с уклоном минимум 3 градуса, их борта делают высотой около 120 мм.

Площадь чердака зависит от угла наклона крыши

Между трубами должно быть расстояние не более 23 м. Сечение трубы должно обеспечивать нормальный отвод воды и выбирается в зависимости от площади аппарели. Наружные водостоки организованного типа больше подходят для территорий с теплым климатом. Внутренние водостоки используются в холодном климате. Такие системы состоят из воронки для приема воды, стояка, отвода и отвода воды. Главное условие — отвод воды должен быть предусмотрен при любой температуре воздуха.

Кровля — очень ответственное дело, требующее участия высококвалифицированных рабочих. Ошибки при установке могут дорого обойтись домовладельцам. Во избежание неприятностей возведение кровли следует доверить специалистам с достаточным опытом: это гарантирует надежность постройки и комфорт в ней.

Во всем мире существуют тысячи и тысячи архитектурных традиций в отношении внешнего вида крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, введя односкатные формы крыш, идеально сочетающиеся с ландшафтным дизайном и разнообразные по исполнению.Конечно, этот новый модный тон задают жители Австралии, где отсутствие снега в целом как природного явления позволяет им делать все, что диктует фантазия с архитектурой жилых домов.

А вот в заснеженных регионах России такую крышу построить можно, но с соответствующим уклоном и в нужную сторону. Одним словом, главный параметр функциональности — это угол наклона односкатной крыши, который мы сейчас научим вас рассчитывать.

Шаг 1.Рассчитываем постоянные и динамические нагрузки.

В первую очередь рассчитайте нагрузку на односкатную крышу. Их принято делить на постоянные и динамические. Во-первых, это вес кровли, которая всегда находится на крыше, таких как антенны и плиты, дымоход и многое другое. Те. все это будет на крыше днем и ночью.

А динамические нагрузки, или, как их еще называют, переменные, — это те, которые возникают время от времени: снег, град, люди, ремонтные материалы и инструменты.А еще ветер, который очень любит сносить скатные крыши из-за их парусности.

Снежная нагрузка

Так, если сделать скат скатной кровли 30 °, зимой снег будет давить на нее с силой 50 кг на квадратный метр. Только представьте, что на вашей крыше будет сидеть один человек на метр! Вот такая нагрузка.

А если поднять крышу выше 45 °, снег с большой вероятностью вообще не сможет удержаться (это еще зависит от шероховатости кровли).Но для средней полосы России, где снегопады умеренные, достаточно скатной крыши и в пределах 35-30 °:

Минимальный угол, который должен быть, чтобы снег мог сходить с самой скатной крыши, составляет 10 °. И максимум 60 °, потому что крышу круче делать нет смысла. То же самое и со снегом, который еще больше цепляется за такую крышу.

Именно поэтому хозяева хозпостройков зимой нередко хватаются за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег может погнуть материал.

Ветровая нагрузка

Но в ветреных регионах крыши с крутыми уклонами строить вообще нельзя. Для сравнения: наклонная крыша с уклоном 11 ° воспринимает энергию ветра ровно в 5 раз больше, чем наклон 45 °. В связи с этим учтите, что односкатная крыша всегда делается невысокой частью с подветренной стороны.

Комбинированные нагрузки

И обязательно рассчитайте для скатной кровли такое значение, как сочетание наиболее неблагоприятных постоянных и временных нагрузок. Те. критическая точка, которую должна выдержать стропильная система.Кстати, об этом часто забывают! Думают, что крыша выдержит снег, ветер тоже …

А что, если вам с другом придется выползать на крышу в сильный шторм и снегопад? Конструкция рассчитана на снег, ветер и ноги как минимум двух человек? Вот как случаются неприятности.

Шаг 2. Выбираем уклон крыши

Наклон односкатной крыши находится в довольно широком диапазоне: от 6 ° до 60 °. Все зависит от участка, на котором вы собираетесь строить: если каждую зиму нужно успешно сбрасывать тонны снега, то делать крутой спуск, если вы планируете защищаться от ветра — то пологий.А также от множества других факторов, в том числе эстетических.

Крутые скатные крыши

Чем больше угол такой крыши, тем быстрее вода стекает по ней в желоба. Здесь не задержатся ни листья, ни грязь, а значит, и сама кровля прослужит намного дольше. Кроме того, на такой крыше более заметна визуальная эстетика выбранной гибкой черепицы или металлического профиля, что зачастую играет большую роль для владельцев.

Скошенная односкатная крыша

Скорость движения дождевой и талой воды на крутых склонах намного ниже, поэтому существует риск застоя воды, скопления грязи и ледяного затора.На таких крышах быстро развивается мох и прилипает листва. Особенно, если кровля грубая.

Что касается дождевой воды, то главное требование к кровле — вода на ней при таянии снега или после дождя оставалась на поверхности рубероида и легко скатывалась. Если он имеет слишком пологий уклон (для определенного участка), то жидкость долго будет стоять на всех неровностях и швах. И чем дольше — тем больше у нее шансов попасть внутрь и создать массу проблем в виде сырости, ухудшенной теплоизоляции и коррозии металлических элементов кровли:

Но, если над такой постройкой возвышается большая крыша, то Ничего страшного:

Но и здесь есть плюс: чем меньше угол наклона односкатной крыши, тем геометрия интерьера ближе к традиционному кубу.И, следовательно, воспринимается легче и используется с большей пользой.

Следовательно, чем меньше угол наклона такой кровли, тем больше нужно заботиться о ее гидроизоляции, чтобы талая и дождевая вода не могла проникнуть в стропильную систему. А потому здесь уже нужны кровельные покрытия, такие как мембраны, рулонный утеплитель или цельные листы.

При стандартном уклоне односкатная крыша строится следующим образом:

Минимальный угол односкатной крыши

Односкатную крышу, угол наклона которой составляет всего 3-5%, часто делают обратным.Те. подвергать его определенным дополнительным нагрузкам: ходить по нему, выращивать на нем сад или даже использовать его как открытую террасу. Как здесь:

Кроме того, односкатная крыша под определенным углом направляет потоки воздуха в нужном направлении, улавливая осадки и удаляя их. Помните это!

Шаг 3. Определите требования к уклону

Функционально односкатные крыши делятся на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант более подробно.

Вентилируемая конструкция

Такое оборудование в закрытых помещениях. В качестве вентиляции между слоями утеплителя имеются вентиляционные отверстия и специальные пустоты, через которые воздух, проходя, улавливает капли влаги из утеплителя и выносит их.

Если такой вентиляции не будет, то внутри утеплителя останется влага (но она все равно попадет в нее, хоть и немного), а утеплитель начнет отсыревать и портиться. И в итоге весь кровельный пирог постепенно разрушится.

Но у вентилируемой скатной кровли есть свои ограничения. Таким образом, угол наклона может быть только в диапазоне от 5% до 20%, иначе воздух не сможет эффективно проходить через воздух.

Невентилируемая конструкция

Этот тип скатной кровли является преимуществом для террас и хозяйственных построек. Обычно угол наклона такой кровли находится в пределах всего 3-6%, хотя ограничений по нему нет.

В вентиляции таких крыш нет необходимости, потому что воздух в помещении без стен или с широко открытыми дверьми (как в случае гаража) также хорошо вентилируется, выводя водяной пар на улицу.Которые, кстати, сами по себе особо не образуются в таких постройках:

Комбинированная конструкция

Такие крыши совмещают устройство обоих предыдущих типов. Здесь желаемый уклон крыши задается за счет теплоизоляции. Получается экономично, но зимой приходится постоянно убирать снег.

Но конструкция такой односкатной кровли уже другая, потому что теперь к переменным и статическим нагрузкам добавляются еще динамические и переменные нагрузки. И обычно это выглядит так: дно рифленое, на нем — два слоя утеплителя и хорошая гидроизоляция.

Угол односкатной крыши зависит также от таких параметров, как тип соединения стропил к мауэрлату или стенам. Давайте рассмотрим подробнее.

Шаг 4. Рассчитайте точный угол ската

Угол скатной крыши — это угол наклона стропил и ската крыши к горизонтальной плоскости перекрытия. И отнеситесь к этой схеме серьезно, если вы хотите обеспечить своей кровле правильную механическую прочность:

Угол наклона измеряется в процентах и градусах.Но, если со степенями еще более-менее понятно (спасибо школьному курсу геометрии), то какие же проценты? Процент — это отношение разницы в высоте конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол скатной крыши так, чтобы он был равен угол подъема солнца в этой местности в середине весны. Затем можно с точностью до миллиметра просчитать, когда и какая будет тень, что немаловажно при планировке террас перед домом и других мест отдыха.

Шаг 5. Ограничьте ассортимент кровли

Современные кровельные материалы также имеют свои требования к минимальному и максимальному углу наклона скатной крыши:

Профнастил: мин 8 ° — макс 20 °.
Встраиваемая крыша: мин. 18 ° — макс. 30 °.
Сланец: мин. 20 ° — макс. 50 °.
Мягкая кровля: мин. 5 ° — макс. 20 °.
Металл: мин. 30 ° — макс. 35 °.

Конечно, чем меньше угол, тем дешевле можно использовать материалы: рубероид, профнастил и тому подобное.

Вы удивитесь, но сегодня, особенно для низкосортных крыш, разрабатываются такие же типы кровли, которые обычно используются с уклоном не менее 30 °. Зачем? Такова дошедшая до нас мода в Германии: односкатная крыша почти плоская, а крыша стильная. Но как? Производители просто улучшают качество замков, увеличивают площадь перекрытия и тщательно продумывают их защиту от грязи. Вот и все уловки.

Шаг 6. Определяем со стропильной системой

А по выбранному углу наклона кровли и планируемым на него нагрузкам определяем тип крепления стропил к стенам.Итак, таких типов три: стропила подвесные, многослойные и раздвижные.

Подвесные стропила

Подвесные стропила — единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас только внешние несущие стены, а внутри нет перегородок. Допустим, это довольно сложная стропильная система, и к ее возведению нужно подойти со всей ответственностью. Вся проблема в больших пролетах и в давлении, которое оказывается на стены:

Или как в этом проекте:

Головные стропила

Здесь вся крыша уже давит как минимум на три опоры: две внешние стены и одну внутренний.А сами стропила используются плотные, сечением брусков не менее 5х5 см и стропила 5х15 см.

Раздвижные стропила

В этой стропильной системе бревно в коньке служит одной из опор. А для соединения с ним стропил используются такие специальные элементы, как «скользкий». Это металлические элементы, которые помогают стропилам немного сдвинуться вперед, чтобы стены усадились во избежание появления трещин. Очень мало! А благодаря этому устройству кровля легко переносит даже довольно заметную усадку сруба, без каких-либо повреждений.

Суть проста: чем больше узлов в стропильной системе, тем она гибче и прочнее. Более того, односкатная крыша способна выдерживать давление веса кровли и снега, и при этом не ломаться. Но есть стропильные системы, где соединение в основном статичное:

Шаг 7. Расчет высоты односкатной крыши

Вот три самых популярных способа точно рассчитать желаемую высоту будущей кровли.

Способ №1.Geometric

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике — гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Другой вариант расчета длины стропильных ног следующий:

Пусть А обозначает длину стропил.
Пусть B обозначает длину стропил от стены до конька или длину части стены в этой области (если стены вашего дома разной высоты).
Пусть X обозначает длину стропил от конька до края противоположной стены.

В данном случае B = A * tgY, где Y — угол наклона крыши, а длина ската рассчитывается следующим образом:

X = A / sin Y

Фактически все это несложно — достаточно подставить необходимые значения, и вы получите все параметры будущей кровли.

Метод № 3. Калькуляторы онлайн

Рассчитано? А теперь переходим к конструкции самой кровли:

Надеемся, вы все легко разберетесь!

Cool Roofs | Министерство энергетики

Доступно много типов кровельных систем, но коэффициент отражения солнечного излучения от поверхности кровельного продукта — самого внешнего слоя крыши, подверженного воздействию солнца, также известного как кровельное покрытие, — определяет, будет ли крыша прохладной или нет.Есть классные варианты практически для всех видов кровельных покрытий.

Пути к прохладной крыше

Холодные кровельные продукты обычно стоят не больше, чем сопоставимые обычные кровельные продукты. Самый простой и наименее затратный способ охладить крышу — выбрать прохладное покрытие во время нового строительства или когда необходимо заменить существующее кровельное покрытие. Некоторые типы кровельных материалов также можно дооснащать холодными покрытиями, но это повлечет за собой дополнительные материальные и трудовые затраты.

Выбор цвета

Белые кровельные материалы остаются самыми прохладными на солнце, отражая около 60-90% солнечного света. Однако, поскольку около половины солнечного света поступает в виде невидимого «ближнего инфракрасного» излучения, мы можем повысить коэффициент отражения солнечного света от темных материалов, используя специальные пигменты (красители), которые предпочтительно отражают этот невидимый свет. Такие продукты «холодного цвета» обычно отражают около 30-60% солнечного света, оставаясь более прохладными, чем продукты обычного цвета (хотя и не такими холодными, как белые).

Продукция для крутых крыш (Шаг> 2:12)

Битумная черепица состоит из полотна из стекловолокна, покрытого битумом с наполнителем, или модифицированного асфальта с наполнителем, на который нанесен цветной камень с керамическим покрытием. Последовательные ряды черепицы накладываются внахлест. Это помогает кровле отводить воду, позволяя черепице «дышать» (выделять влагу).
Cool option: Выберите битумную черепицу, покрытую гранулами светлого или (если предпочтительнее темного цвета) гранул холодного цвета.Покрытие ранее установленных крыш из битумной черепицы в полевых условиях для охлаждения может вызвать проблемы с удержанием влаги, может привести к аннулированию гарантии производителя черепицы и не рекомендуется.

Деревянная черепица (машинная распиловка) и деревянная черепица (ручная расколка) — это куски дерева, которые накладываются друг на друга, чтобы покрыть типы крыш.
Классный вариант: Деревянная черепица и кровля — естественно «холодные» материалы.

Полимерная черепица (также известная как синтетическая или композитная черепица) состоит из полимера, имеющего форму, напоминающую асфальтовую черепицу, деревянную черепицу, деревянную черепицу, шифер, глиняную плитку или бетонную плитку.Их накладывают на крышу.
Cool option: Выберите полимерную черепицу, окрашенную на заводе светлыми или холодными пигментами.

Глиняная плитка может быть неглазурованной (терракота) или глазурованной для повышения водостойкости и выбора цвета.
Cool options: Выберите плитку из терракотовой глины (обычно естественного холодного цвета) или глиняную плитку с обожженной в заводских условиях глазурью светлого или холодного цвета. Плитку из глазурованной глины также можно дооснастить полимерным покрытием светлого или холодного цвета, наносимым в полевых условиях, которое наносится при установке плитки.

Бетонные плитки обычно изготавливаются из сероцементного бетона. Они могут быть полностью окрашены пигментами, или поверхность может быть окрашена суспензионным покрытием (пигмент + белый цемент) или пигментированным полимерным покрытием.
Cool options: Выберите бетонную плитку с нанесенным на заводе светлым или холодным жидким или полимерным покрытием. Бетонную плитку также можно дооснастить полимерным покрытием светлого или холодного цвета, наносимым в полевых условиях.

Сланцевая черепица отделена от сланца (метаморфическая порода) и уложена внахлест, чтобы покрыть крышу.
Классные варианты: Сланцевая плитка обычно не круто.

Металлическая черепица или черепица — это металлические детали, часто по форме напоминающие асфальтовую черепицу, глиняную черепицу, деревянную черепицу или бетонную черепицу, которые накладываются друг на друга, чтобы покрыть крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральными гранулами в заводских условиях.
Cool options: Выберите металлическую черепицу или плитку, покрытые на заводе светлой или холодной краской или покрытые на заводе светоотражающими минеральными гранулами.Неокрашенные металлы обычно являются хорошими солнечными отражателями, но плохими излучателями тепла, и на солнце они нагреваются сильнее, чем окрашенные металлы с сопоставимой солнечной отражательной способностью; они не лучший выбор. Металлическую черепицу или плитку можно модернизировать с помощью краски, наносимой в полевых условиях, но краска, нанесенная в печи на заводе, более долговечна и экономична, чем краска, наносимая в полевых условиях.

Изделия для малоскатных крыш (Шаг ≤ 2:12)

Однослойные мембраны представляют собой предварительно изготовленные листы, намотанные на крышу и прикрепленные механическими креплениями, склеенные химическим клеем, термически сваренные или удерживаемые на месте с помощью балласта (тяжелых веществ, таких как гравий, камни или брусчатка).
Cool option: Выберите мембрану заводской окраски с использованием светлых или холодных пигментов или светлого балласта.

Сборные крыши состоят из основного листа, слоев тканевого армирования и поверхностного слоя.
Как их можно сделать прохладными: Поверхностный слой может быть изготовлен разными способами, обычно в виде защитного листа или балласта, для защиты нижних слоев от ветра и непогоды. (Покровный лист обычно представляет собой полотно из стекловолокна, покрытое асфальтом, или мембрану из модифицированного битумного листа, и часто поверхность покрыта минеральными гранулами.)
Cool options:

Выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием
Замена темного гравия в заливке асфальта на светоотражающую мраморную крошку или серый шлак.
Нанесение световозвращающего покрытия в полевых условиях

Листовые мембраны из модифицированного битума имеют один или несколько слоев пластикового или резинового материала с армирующими тканями и покрыты минеральными гранулами или гладкой поверхностью.Их также можно использовать для покрытия сборной крыши, создавая «гибридную» крышу.
Cool options: выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием.

Крыши из напыляемой полиуретановой пены изготавливаются путем смешивания двух жидких химикатов, которые вступают в реакцию и расширяются, образуя одну твердую деталь, которая прилипает к крыше. Пены очень чувствительны к механическим повреждениям, воздействию влаги и ультрафиолета и имеют защитное покрытие.
Как их можно сделать прохладными / Cool option: Защитные покрытия обычно уже обладают отражающей способностью и обеспечивают охлаждение кровли.

Продукция для крутых и пологих крыш

Металлические крыши со стоячим фальцем формируются путем соединения металлических панелей с приподнятыми вертикальными швами; соединенные панели покрывают крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральными гранулами в заводских условиях.
Cool options: См. «Металлическая черепица или черепица».

Зеленые (растительные) крыши

Вы также можете рассмотреть возможность установки зеленой крыши., Что относится скорее к наличию растительности, чем к цвету.Зеленые крыши идеально подходят для городских зданий с пологими крышами или крышами с мелкими ямами и могут включать в себя все, что угодно, от простого растительного покрова (обширная растительная крыша) до сада. или даже небольшие деревья (интенсивная растительная крыша). Основными причинами использования этого типа крыши являются управление ливневыми водами и создание привлекательного и приятного открытого пространства на крыше.

Зеленые крыши — это «перевернутые» крыши, что означает, что гидроизоляционная мембрана расположена под растениями и большинством компонентов крыши.В этом месте мембрана хорошо защищена от разрушающего солнечного излучения ультрафиолетового излучения, но утечки также гораздо сложнее обнаружить и отремонтировать. Зеленые крыши значительно тяжелее и дороже в строительстве и обслуживании, чем крыши без растительности. Нижележащая конструкция должна выдерживать дополнительную нагрузку, а растительный покров обычно требует определенного ухода. Перед тем, как принять решение об установке зеленой крыши, вам следует внимательно оценить свою собственность, структуру здания, местный климат и проконсультироваться с профессионалами.

Зеленые крыши охлаждаются в основном за счет испарения воды с поверхности растений, а не за счет отражения солнечного света. Слой почвы также обеспечивает дополнительную изоляцию, а также обеспечивает тепловую массу.

Решение, устанавливать ли прохладную крышу и когда

Решая, устанавливать ли холодную крышу, вам необходимо определить, оправдают ли экономия энергии и другие преимущества надбавку к стоимости (если таковая имеется). Сколько энергии вы сэкономите, зависит от нескольких факторов, таких как климат вашего дома и окружение, степень теплоизоляции конструкции крыши, тип крыши и эффективность вашей системы отопления и охлаждения.
Если вы строите новый дом, на этапе планирования вы можете решить, какой тип крыши установить и должна ли она быть прохладной. Если вы хотите преобразовать существующую крышу в прохладную крышу, у вас есть три основных варианта:

Установите холодный кровельный продукт, когда ваша существующая крыша
Установите холодную кровлю до того, как срок службы существующей крыши истечет (может быть расточительным)
Нанести холодное кровельное покрытие на существующую крышу, если тип кровли подходит для покрытия

Стоимость и экономия энергии

Холодная крыша не обязательно стоит дороже, чем холодная крыша, особенно если вы устанавливаете новую крышу или заменяете существующую.Однако преобразование стандартной крыши, которая находится в хорошем состоянии, в холодную крышу может быть дорогостоящим.

Климат и окружающая среда

Ваш климат является важным фактором при принятии решения об установке холодной крыши. Холодные крыши обеспечивают наибольшую экономию на охлаждении в жарком климате, но могут увеличить затраты на энергию в более холодном климате, если ежегодные расходы на отопление превышают годовую экономию на охлаждении.

Контроль влажности

В теплых и влажных местах, где крыши подвержены росту водорослей или плесени, темные наросты могут быть более заметны на светлых крышах, чем на темных крышах.Некоторые кровельные покрытия содержат специальные химические вещества, которые предотвращают рост плесени или водорослей на несколько лет.

В холодном климате на крышах может накапливаться влага из-за конденсации, и возможно, что холодные крыши могут быть более восприимчивыми к накоплению влаги, чем темные крыши той же конструкции. Конденсации можно избежать, используя правильные методы проектирования.

В поисках крутых кровельных материалов

Квалификации холодных крыш, такие как минимальные значения коэффициента отражения солнечного света и теплового излучения, зависят от стандарта или программы, местоположения, типа здания и уклона крыши.

Тип крыши	Диапазон допустимых углов установки, в градусах	Оптимальный уклон крыши, в градусах
Кровля кровля с топкой	3-30	4-10
Кровля кровля двухслойная	4-50	6-12
Кровля цинковая с двойным швом (из цинковых полос)	3-90	5-30
Рубероид простая	8-15	10–12
Скатная крыша, покрытая кровельной сталью	12–18	15
Битумная черепица с четырьмя канавками и гребнем	18-50	22-45
Гонт кровля	18–21	19-20
Опоясывающий лишай нормальный	20-33	22
Гофрокартон	18-35	25
Лист гофрированный асбестоцементный	5-90	30
Искусственный сланец	20-90	25-45
Кровля шиферная, двухслойная	25-90	30-50
Шиферная крыша нормальная	30-90	45
Стеклянная крыша	30-45	33
Черепица двухслойная	35-60	45
Голландская рифленая черепица	40-60	45

Угол наклона крыши для профнастила: Минимальный уклон кровли из профлиста

строим крышу с минимальным углом

Ориентиры для укладки кровли

Определяем угол двухскатной крыши

Что рекомендуют строительные нормы

Угол наклона крыши из профнастила

Критерии выбора уклона крыши

Угол наклона крыши из профнастила

Особенности формирования пологих покрытий

Что влияет на выбор угла наклона ската

Гибкая (битумная) черепица. Справочная информация

Расчет уклона кровли из профнастила

Выбор уклона

Скат в зависимости от типа и применяемого материала

Реально ли выдержать уклон кровли градусов

Минусы и плюсы крыши с минимальным уклоном

Преимущества

Недостатки

Минимальный уклон крыши

Значение ската кровли

МИНИМАЛЬНЫЙ ШАГ ДЛЯ МЕТАЛЛИЧЕСКОЙ КРЫШИ

Выбор уклона в зависимости от климата ↑

Минимальный уклон

Сотовый поликарбонат и снег?

Полезная площадь мансарды и система водоотведения ↑

Какие силы воздействуют на кровельное покрытие

Снег и ветер

Перепады температуры

Виды доборных элементов

Угол уклона кровли из профлиста

Уклон кровли из профлиста

Факторы, влияющие на уклон кровли из профнастила

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Минимальный наклон крыши из профнастила

Расчет уклона кровли из профнастила

Какой уклон должен быть у кровли из профлиста?

Что влияет на уклон крыши из профлиста?

Зависимость величины нахлеста листов от угла уклона

Как рассчитать уклон кровли?

Уклон кровли из профлиста, в том числе как правильно подобрать марку данного кровельного материала в зависимости от угла кровли

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Допустимый наклон крыши с профлистами

Каким должен быть минимальный уклон ската кровли для профнастила и как его рассчитать?

Описание и выбор профнастила

Факторы, влияющие на уклон будущей крыши

Стандарты СНиП

Как рассчитать уклон самостоятельно?

Крыша с минимальным уклоном

Стропильная система и обрешетка

Качественная гидроизоляция

Минимальный уклон кровли из профлиста по СНИП

От чего зависит угол наклона крыши

Угол ската крыши из профлиста

Вычисление уклона кровельного ската

Таблица: тангенсы углов от 1 до 75 градусов

Определение оптимального угла наклона крыши

Вероятные последствия невыполнения нормативов

: сильный ветер сорвал крышу

Требования СНиП для уклона кровли из профлиста

Преимущества профлиста как кровельного материала ↑

Основные правила устройства крыши ↑

Какой должен быть уклон кровли ↑

Как крепится профлист на конструкцию крыши ↑

Какую выбрать обрешетку ↑

3 составляющие для расчёта допустимого уклона кровли из профнастила

Причина необходимости в минимальном уклоне

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

Расчёт допустимого уклона кровли из профнастила

Ветровая нагрузка, расчёт

Снеговая нагрузка, расчёт

Заключение

Минимальный уклон кровли из профлиста: строим крышу с минимальным углом

Рекомендации СНиП для крыши из профлиста

Градусы, проценты и соотношения

Минусы и плюсы крыши с минимальным уклоном

Преимущества
