Вальмовая крыша: 12х12, 10х10

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна – все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель


Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша – это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

  • Шатровая конструкция состоит из четырех одинаковых скатов, каждый из которых имеет форму равнобедренного треугольника.
    Сверху они сходятся в одной точке. Шатровая крыша подходит только для коробки квадратного дома.
  • Полувальмовая конструкция отличается тем, что скаты закрывают только часть фронтона. Такая крыша идеальна для прямоугольных зданий.
  • Ломаная конструкция может иметь много скатов разного размера, соединенных между собой под разными углами. Такая крыша уместна на большом доме, но ее возведение очень сложное.

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома


Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.

Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.

Внимание! Прочность всей кровли во многом зависит от узлов соединения мауэрлата и стропильных ног.

На этом видео показано, как увеличивают жесткость стропил:

Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.

Важно! Прочность стропильной системе придают сухие материалы. Сырую древесину со временем поведет, что грозит деформацией кровельного покрытия вместе с каркасом.

На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:

Прямоугольник или квадрат


Неважно, какой дом, каркасный, из газобетона или кирпича в первую очередь надо обратить внимание на форму и размер коробки. Это играет существенную роль в определении вида вальмовой кровли.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями вальмовой кровли.

Дизайн вальмовых крыш


Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

По рейтингу можно выделить самые популярные и часто используемые варианты:

  • Классический вариант состоит из двух треугольных и двух трапециевидных скатов. Сверху они все соединены коньком.
  • Голландская модель отличается наличием укороченных скатов. Они частично дополняют фронтоны, но не заменяют их полностью. Размер вальмы может быть маленьким или большим. Во втором случае скат украшают слуховыми окнами.
  • Датская модель понравится любителям двускатной и четырехскатной крыши, так как ее можно отнести к обеим разновидностям конструкции. Ее привлекательность состоит в вальмах, начинающихся не от конька, а от маленького фронтона. В этом месте монтируют треугольное окно для освещения чердака.

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом


Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей


Особенности выбора типа пристройки к дому определяется конструкцией крыши.

Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А – единая крыша;
  • Б – верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В – скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г – если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей


В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м2.

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30о.

Видео стропильной системы дома с газобетона:

Заключение


Определившись с конструкцией вальмовой кровли, рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Вальмовая крыша для квадратного дома

В переводе с немецкого, вальма обозначает «стог сена», именно поэтому так назвали, такой тип крыш, ведь эти два предмета, внешне похожи. Вальмами называют малые скаты на торцах крыши.

Предназначение любой крыши – это обеспечение безопасности жильцов дома. Надежно и по всем правилам построенная, она прослужит много десятилетий и защитит от непогоды. Одной из самых надежных, считается стропильная вальмовая крыша. От традиционной двухскатной, она она отличается своей конструкцией. Эта кровля состоит из двух треугольных и двух трапециевидных скатов. Выглядит она,  очень элегантно и стильно, а если служит кровлей деревянного квадратного дома, то смотрится вдвойне эффектней и говорит о благосостоянии своих владельцев.

Разновидности вальмовых крыш

  • полувальмовая (когда вальма делается в верхней части),
  • полувальмовая датская крыша (совмещение вальмовой и двухскатной крыш)
  • шатровая (все скаты крыши треугольные)
  • ломанная крыша (сочетает в себе различные скаты).

Чтобы понять устройство вальмовой крыши, необходимо знать особенности её основных узлов и конструкцию. Остановимся на них более подробно.

Основные узлы разметки

  • конек, к которому крепятся концы стропил. Он должен быть прочным и располагаться по центру конструкции;
  • угловые (накосные) стропила, закрепленные к коньку и выходящие за пределы мауэрлата;
  • центральные стропила, образующие скаты кровли и не опирающиеся на мауэрлат;
  • промежуточные стропила, крепящиеся к коньковому брусу, и идущие вниз, не опираясь на мауэрлат;
  • короткие стропила различной длинны, опирающиеся на мауэрлат и угловые стропила.

Выполнение разметки

  • Деревянные стропила крепятся к основному несущему элементу – коньковому брусу, расположенному в центре строения.
  • Угловые стропила должны соответствовать толщине конькового бруса, т.к. на них приходится основная масса крыши. Крепятся стропила к коньку, их концы не укорачивают по уровню внешней стены, а оставляют за внешними пределами крыши.
  • Центральные промежуточные стропила, закрепленные к коньковому брусу, опираются на мауэрлат и служат боковыми скатами крыши.
  • Промежуточные стропила крепятся к коньку и опираются на мауэрлат, но для вальм их не используют.
  • Короткие стропила к коньку не крепятся, они упираются в мауэрлат и в опору из угловых стропил. Для возведения надежной вальмовой крыши понадобится выполнить расчет, нарисовать схему и сделать точную разметку и только потом приступать к монтажу.

Изготавливаем чертеж конструкции вальмовой крыши

Первоначально обозначается осевая линия, проходящая сверху по центру вдоль стен. Затем, рассчитав размер и толщину конькового бруса, обозначается расположение всех стропил. Для этого используется замерная рейка. Для определения места для промежуточного стропила нужно приложить один конец рейки к внешнему краю стены, а другой к размеченной линии Следующим шагом будет расчет длинны стропильного свеса. Рейкой измеряется расстояние между внешним краем стены и свесом крыши. На краю боковой стены делается разметка положения стропила. Вышеперечисленные действия повторяются на трех оставшихся углах.

Будучи не профессионалом в сфере кровли крыш, весьма сложно построить ее самому. Но, упорно изучая готовые наработки и привлекая к помощи опытных людей, можно построить надежную вальмовую крышу, которая будет радовать вас многие годы.

Вальмовая четырехскатная крыша: конструкция стропил, разметка

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька. В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

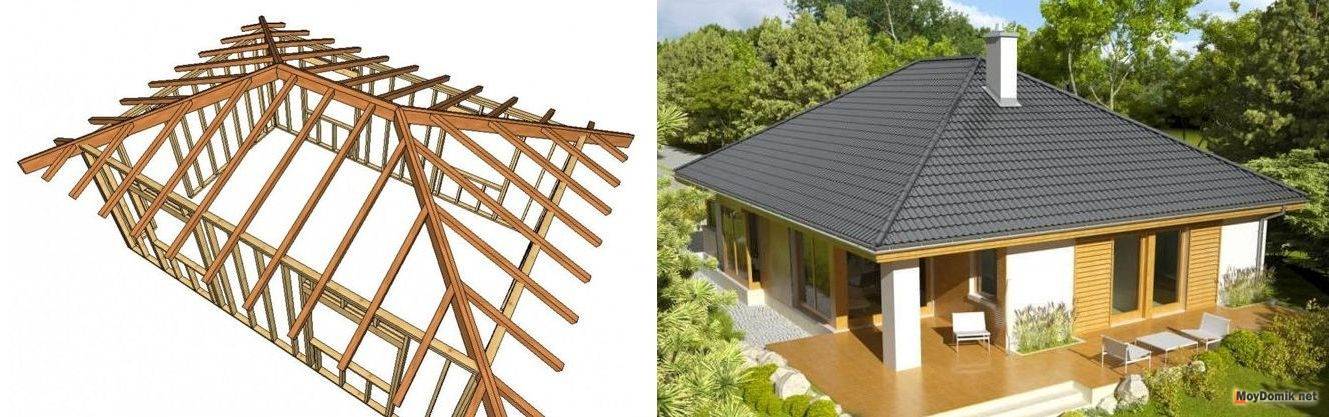

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

  • (1) накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

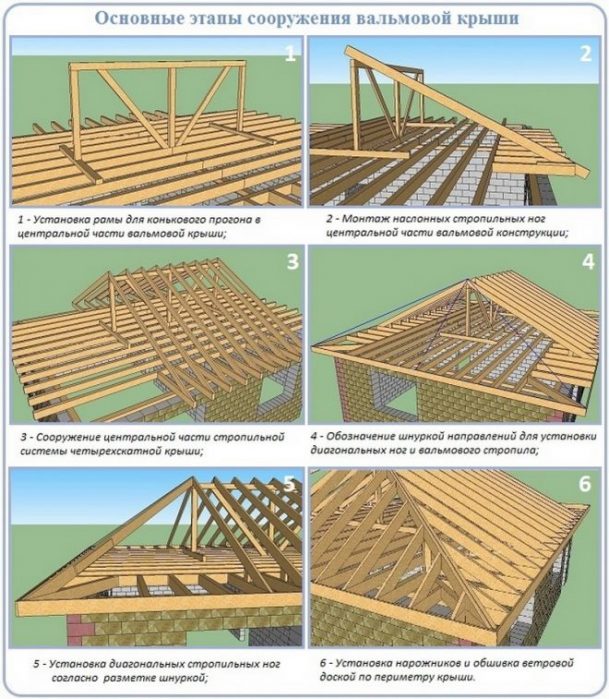

Последовательность работ по устройству ↑


  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2021 stylekrov.ru

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крышиПоправочный коэффициент для угловых стропилПоправочный коэффициент для промежуточных стропил
3:121.0161.031
4:121.0271.054
5:121.0431.083
6:121.0611.118
7:121.0821.158
8:1 21.1061.202
9:1 21.1311.250
10:121.1611.302
11:121.1921.357
12:121.2251.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.




Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

выбор кровельного и изоляционного материала, особенности, преимущества и недостатки

Вальмовая крыша относится к четырехскатным кровлям с двумя скатами в форме трапеций и двумя треугольными. Благодаря сложной форме она отлично справляется с прямым предназначением и придает строению оригинальный внешний вид.

Особенности, преимущества и недостатки вальмовой крыши

Вальмовая кровля отличается от аналогов отсутствием вертикальных фронтонов. Место вертикальных стенок занято расположенными в концах треугольника скатами.

Благодаря этой особенности крыша теряет в реальном и визуальном объеме. В то же время, конструкция успешно противостоит негативным факторам окружающей среды, защищает здание от ветра и осадков независимо от их направления.

Виды вальмовых крыш

В зависимости от формы основания, четырехскатная крыша может быть прямоугольной и квадратной. Кроме того, она различается видами и конструкциями.

Полувальмовая крыша

В этом виде кровли часть треугольных скатов объединена с фронтонами. Чердачное помещение освещается с помощью вертикальных мансардных окон. Исходя из конструктивных особенностей, полувальмовая крыша может быть голландская и датская.

Шатровая

Здесь отсутствует конек опорной балки. В результате диагональные ребра, к которым крепятся стропила, сводятся в одну точку.

Шатровая кровля преобладает на зданиях с квадратной коробкой. Скатная крыша беседки придает конструкции уют. При создании кровли этого типа усложняется создание конькового сочленения.

Классическая

Классические 4-х скатные крыши имеют широкую сферу применения. Помимо жилых зданий такой кровлей можно идеально защитить гараж и другие хозяйственные постройки, где проникновение влаги крайне нежелательно.

Здесь диагональные ребра упираются в опорную коньковую балку, а свесы имеют одинаковую высоту. Для фронтонов классической вальмовой крыши характерна форма треугольника, а скаты соответствуют трапеции.

Всем видам 4-х скатной крыши присущи следующие достоинства:

  • Благодаря соединенным у опорной балки конька угловым ребрам, жесткая конструкция надежно противостоит деформации.
  • Четыре ската обеспечивают быстрое освобождение от осадков и препятствуют образованию снеговой шапки.
  • Наклонные поверхности позволяют противостоять мощным ветрам независимо от направления.
  • Свесы, которыми оканчиваются скаты кровли, оберегают стены здания от атмосферных осадков по всему периметру.
  • Карнизные свесы меньше подвержены разрушению.

Крыша конверт придает дому неповторимый шарм, визуально уменьшает его и делает более уютным.

Из недостатков вальмовой кровли следует отметить:

  • высокую стоимость. По сравнению с двускатными крышами более сложна в монтаже, что увеличивает стоимость примерно на треть;
  • повышенный расход кровельных материалов. Что обосновано скошенными краями и соответствующим увеличением обрезков;
  • уменьшение полезного пространства. Наклонные поверхности препятствую организации полноценного чердака или мансарды.
  • проблемы с окнами. Устанавливаемые на вальмовую крышу мансардные окна нуждаются в тщательной герметизации соединения рам с кровлей. Во избежание залива мансарды, в дождливую погоду окна должны находиться в закрытом состоянии.

Как правильно рассчитать углы наклона вальмовой крыши

При расчете углов наклона кровли вальмового типа учитывается ряд внешних и внутренних факторов, оказывающих нагрузку на конструкцию:

  • ветер. С увеличением ветровой нагрузки пологость ската возрастает, а для диагональных стропил подбирается материал с большим сечением;
  • осадки. Если в регионе наблюдается большое количество осадков, более крутые скаты обеспечивают скорейшее освобождение от снега и препятствует скоплению влаги;
  • кровельный материал. Для каждого вида требуется индивидуальная обрешетка, которая оказывает на стропильную систему определенное давление;
  • утепление. Шаг стропил напрямую связан с шириной теплоизоляционного слоя, а также с сортом и сечением древесины (Таб. №1).

Таблица №1


Для расчета угла наклона в зависимости от вида кровельного материала используется таблица №2.

Таблица №2


После определения с углом ската высчитывается заложение стропил.

Рассчитываем площадь крыши

Для того, чтобы рассчитать вальмовую крышу, необходимо вычислить ее площадь. От площади зависит расход кровельных материалов. В процессе расчета кровля разбивается на простые геометрические фигуры. Итоговый результат получается при суммировании площади каждой из них (Таб. №3).

Таблица №3


Какое дерево лучше использовать для установки крыши

При возведении кровли львиная доля затрат приходится на древесину, от выбора которой зависит надежность и долговечность конструкции. Для несущего каркаса чаще других используются древесина хвойных пород (сосна, ель, лиственница). Наряду с легкостью и прочностью она легко поддается обработке и не отличается высокой ценой.

Используемая древесина подразделяется на пять сортов (0–4). В отборном хвойном лесе сучки, пятна, трещины и признаки плесени практически отсутствуют. Каждый из этих пороков отрицательно сказывается на прочности и ресурсе. Для несущей конструкции применяется древесина 1-го сорта. Для стоек и стропильных ног может использоваться второй сорт. При изготовлении элементов, не несущих важные функции допустима древесина 3-го сорта.

Помимо цельного дерева, при возведении деревянных конструкций может использоваться клееный брус. При относительно высокой цене он отличается прочностью и стойкостью к деформации. По прочностным показателям клееный брус 3-го сорта соответствует цельной древесине 1-го сорта.

Порядок монтажа вальмовой крыши

Монтаж вальмовой крыши начинается с подготовки стропил. Трудоемкость процесса обоснована:

  • приданием стропильным ногам заданного угла наклона;
  • нарожниками различной длины;
  • диагональными (накосными) стропилами, подвергающимися значительной нагрузке и к которым выдвигаются повышенные требования.

Укладка и крепление мауэрлата

В качестве мауэрлата четырехскатной кровли используется брус из древесины 1-го сорта с сечением не менее 100Х100 мм. Этот элемент монтируется по периметру стен. Отдельные части мауэрлата соединяются внахлест, а для крепления к стенам используется множество точек (предварительно установленных шпилек). Конструкция усиливается при помощи металлических скоб.

Для обеспечения гидроизоляции опорного бруса между ним и стеной укладывается рубероид.

Монтаж прогона

Прогон представляет балку, монтируемую параллельно мауэрлату. Он обеспечивает опору стропильным ногам. Как правило, монтаж прогонов характерен для сложных вальмовых кровель со значительной площадью.

Шатровые вальмовые крыши не нуждаются в прогонах, а место примыкания диагональных стропил представлено сложным узлом.

Стойки и подкосы

С помощью стоек обеспечивается опора конькового бруса.

Монтаж конька

На конек оказывается давление всей кровли. При монтаже этого элемента необходимо выдерживать точные размеры, которые проверяются по высоте и с помощью уровня.

Диагональные стропила

Диагональные стропила могут устанавливаться до и после центральных. Нижние части стропильных ног упираются в мауэрлат. Для крепления может использоваться вырезка или опорный брус.

Рядовые или центральные стропила

Установка рядовых стропил сходна с монтажом центральных, которые своим расположением образуют край трапеции. Для опоры и крепления их нижней части используется мауэрлат. Верхние концы сходятся на коньковой балке. При монтаже рядовых стропил особое внимание уделяется одинаковому расстоянию между ними.

Нарожники

Монтаж нарожников завершает формирование стропильной системы вальмовой крыши. Для их изготовления применяются исключительно цельные пиломатериалы. Для их соединения с длинным стропилом используются врубки или опорная балка. Конструкция усиливается с помощью металлических элементов (уголков).

Выбор изоляционных пленок и утеплителя

Практически любая крыша, включая вальмовую нуждается в качественной гидро- и пароизоляции. Кроме этого, в изоляционный пирог кровли также включается утеплитель.

Пароизоляция

Пароизоляция кровли предназначена для защиты утеплителя от вредоносного влияния испаряемой воды. Благодаря ей исключается образование конденсата и переувлажнение теплоизоляционного слоя.

В качестве современных материалов для пароизоляции применяются полипропиленовая пленка, пленка с алюминиевой фольгой мембраны с различной паропроницаемостью.

К числу наиболее популярных производителей подобных материалов относятся компании Tyvek, Juta, Folder, Delta и др. помимо защиты от пара продукция этих фирм препятствует проникновению влаги и предупреждает тепловые потери.

Гидроизоляция

Гидроизоляция защищает строение от негативного влияния осадков. Качественные материалы не допускают проникновения влаги, даже при значительных перепадах температуры. Гидроизоляция не допускает сырости стен и образования плесени. Сегодня ранее широко используемые пергамин и рубероид вытесняются полимерными материалами.

Наибольшее распространение получили гидроизоляционные материалы Tyvek, Изоспан, Delta, Fakro и др.

Утеплитель

Среди современных теплоизоляционных материалов для крыш наибольшее распространение получил пенопласт или его жидкий эквивалент – пеноизол, а также минеральная вата.

Первый выигрывает в ценовом плане и доступности. В то время как экологически чистая минвата гарантированно сохраняет тепло, обеспечивает циркуляцию воздуха и позволяет утеплять наиболее труднодоступные места.

На какие сооружения рекомендуется вальмовая крыша

Вальмовые крыши актуальны как для одноэтажных строений, так и для высотных зданий.

Многоскатная кровля эффективно оберегает от непогоды хозяйственные и бытовые постройки (гаражи, сараи, беседки и пр.), придает индивидуальность частным домам, вносит неповторимость в архитектуру городов и частных секторов.

Благодаря конструктивным особенностям, а также возможности оборудования естественного освещения подкровельного пространства, вальмовая крыша стала синонимом мансардной.

Как сделать мансардный этаж под вальмовой крышей

Оснащая дом многоскатной крышей, и планируя создать мансардный этаж, необходимо учесть следующие нюансы:

  • Наклонные поверхности кровли урезают полезную площадь.
  • Достаточная освещенность зависит от оптимального расположения окон.
  • Рамы мансардных окон должны обладать повышенной герметичностью.
  • При вертикальном расположении мансардных окон крышу нужно оборудовать соответствующими фронтонами.
  • Оборудование жилого помещения нуждается в повышенной теплоизоляции.

Выбор кровельного материала

Каждому кровельному материалу присущи свои особенности, которые могут негативно отразиться как на комфорте жильцов, так и на строении. Поэтому к его выбору необходимо подходить с особой тщательностью.

Металлочерепица

Представлена оцинкованными стальными листами, имеющими профиль традиционной черепицы. Для повышения стойкости к негативным факторам окружающей среды и продления срока службы защищена полимерным покрытием.

Металлочерепица отличается легкостью (1 м²/3–5 кг) и простотой монтажа. Выпускается в широкой цветовой гамме.

Недостатки: шумовые эффекты при дожде.

Мягкая кровля

Мягкая кровля в основании покрытия заложен стеклохолст, покрытый слоем битума. Благодаря гибкости легко укладывается на неровные поверхности. Исключает проникновение влаги, обеспечивает хорошую шумоизоляцию.

Недостатки: при монтаже нуждается в дополнительной подкладке.

Композитная черепица

Материал с многослойной структурой, объединяющий достоинства керамо- и металлочерепицы. Не создает затруднений при монтаже. Обеспечивает хорошую тепло- и звукоизоляцию. Композитная черепица стойка к влаге и огню.

Недостатки: высокая стоимость монтажа.

Профнастил

Профилированные листы из оцинкованной стали. Для улучшения противодействия негативному влиянию окружающей среды может иметь полимерное покрытие. Отличается высокой прочностью на изгиб. Обеспечивает оперативный монтаж. Не создает проблем при ремонте.

Недостатки: низкая шумоизоляция.

Ондулин

Точная копия шифера, имеющая органическую основу (целлюлоза). Отличается простым и быстрым монтажом. Исключает проникновение влаги. Создает отличную шумоизоляцию.

Недостатки: не стоек к огню.

Фальцевая кровля

Стальные листы с гладкой поверхностью, торцы которых сделаны в форме зацепов. Обеспечивает освобождение от осадков при минимальных углах скатов.

Фальцевая кровля придает строениям оригинальность. Может монтироваться при отрицательных температурах.

Недостатки: нуждается в утеплителе.

Вальмовая четырехскатная крыша по цене под ключ 1500 ₽ за м2

Наверняка Вы могли заметить во многих частных строениях и в многоэтажных застройках четырехскатную кровлю. Она имеет и второе свое название – «вальмовая», которое, при этом, известно далеко не каждому застройщику. Главное отличие, как не сложно догадаться – отсутствие вертикальных фронтонов, которые заменили торцевые скаты треугольной формы.

Однако у рядового обывателя может возникнуть закономерный вопрос – «зачем застройщику намеренно делать конструкцию более громоздкой по сравнению с простой и проверенной временем двускатной крышей?». На самом деле, поводов для устройства вальмовой крыши можно назвать несколько:

  1. Улучшенная аэродинамика, позволяющая переносить сильные ветряные нагрузки.
  2. Расширенные карнизные свесы становятся дополнительной защитой от дождя.
  3. Конструкция с треугольными скатами повышает надежность и жесткость.
  4. Улучшенная эстетика.

Устройство вальмовой кровли и стоимость работ

Если рассматривать непроходную вальмовую крышу, можно заметить в ней те же элементы, которые имеются и в классической двускатной конструкции. Здесь также должен быть конек, стойки под него, мауэрлат, стропила и подкосы. При монтаже кровельной конструкции стропила крепятся между собой ветровой балкой, а свесы образуются за счет удлиняющих кобылков.

Отличия вальмовой крыши от двускатной начинаются при установке стропильной системы по диагоналям. Для того, чтобы уменьшить прогибание вальмовых балок, имеющих внушительную длину, устанавливаются шпренгели, путем врезания их торцами в мауэрлат.

Стоимость вальмовой крыши по большей части зависит от стропильной конструкции, которая может быть наслонная и висячей. Не сложно догадаться, что наслонная стропила прислонена непосредственно на вертикальную стойку, в то время, как висячая опирается исключительно на внешнюю стену.

Услуги монтажаЦены в рублях за м2
Мауэрлат400
Стропильная система500
Контробрешетка115
Шаговая обрешетка185
Основание из фанеры230
Вентилируемые коньки580

Для того, чтобы рассчитать работы под ключ, предстоит пройти три важных этапа:

  1. Определение угла наклона скатов.
  2. Определение размеров конструктивных элементов кровли.
  3. Определение расстояний между стропилами и их габаритов.

Варианты устройства стропильной системы вальмовой крыши

Помимо всем привычной конструкции четырехскатной крыши можно найти еще несколько распространенных видов, которые отличаются по эстетическим соображениям. Среди них встречаются на территории нашей страны:

  • вальмовая крыша с ломаным склоном;
  • шатровая кровля, в которой четыре одинаковых ската;
  • голландская, имеющая два ската;
  • датская с четырьмя скатами.

Важно учитывать все возможные нюансы, вплоть до сорта используемой древесины, плана перекрываемого этажа, выбранного кровельного материала, а также нагрузки на кровлю от снежного покрова в вашем регионе.

Особое внимание углам наклона уделяется в соответствии с назначением чердачного помещения и требуемого для него объема. Ведь в этом случае углы должны обеспечивать наиболее комфортное пребывание людей в жилой зоне мансардного этажа. В противном случае его смысл теряется. И несмотря на то, что стоимость строительства крыши несколько выше, нежели двускатной, за счет увеличения жилого объема все затраты себя окупают еще на этапе строительства.

Наши специалисты уделяют повышенное внимание рекомендуемым нормам на углы наклона скатов в зависимости от выбранного материала для обустройства кровли. Размеры конструктивных элементов определяются по изготовленным предварительно чертежам.

Если же кровля обустраивается с использованием водонепроницаемой мембраны, кровельщики не учитывают углы наклона, поскольку они могут быть практически любыми.

Цена монтажа определяется еще и с учетом задействованного материала. Напомним, что основные характеристики используемой для обустройства крыши древесины определяются, частично, с учетом снеговой и ветровой нагрузки в конкретном регионе. Однако поперечная площадь стропильной ноги должно быть соизмеримо или больше бруса мауэрлата. Как правило, размеры балки составляют 100х150, 150х150 или 150х200 мм и равны сечению стропильной ноги.

Наши мастера рекомендуют применять доску с толщиной в двадцать пять миллиметров для обрешетки. Интервал между ними должен соответствовать типу выбранного покрытия крыши. Если вы, например, решите использовать плиту OSB, настил на каркас делается сплошным.

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

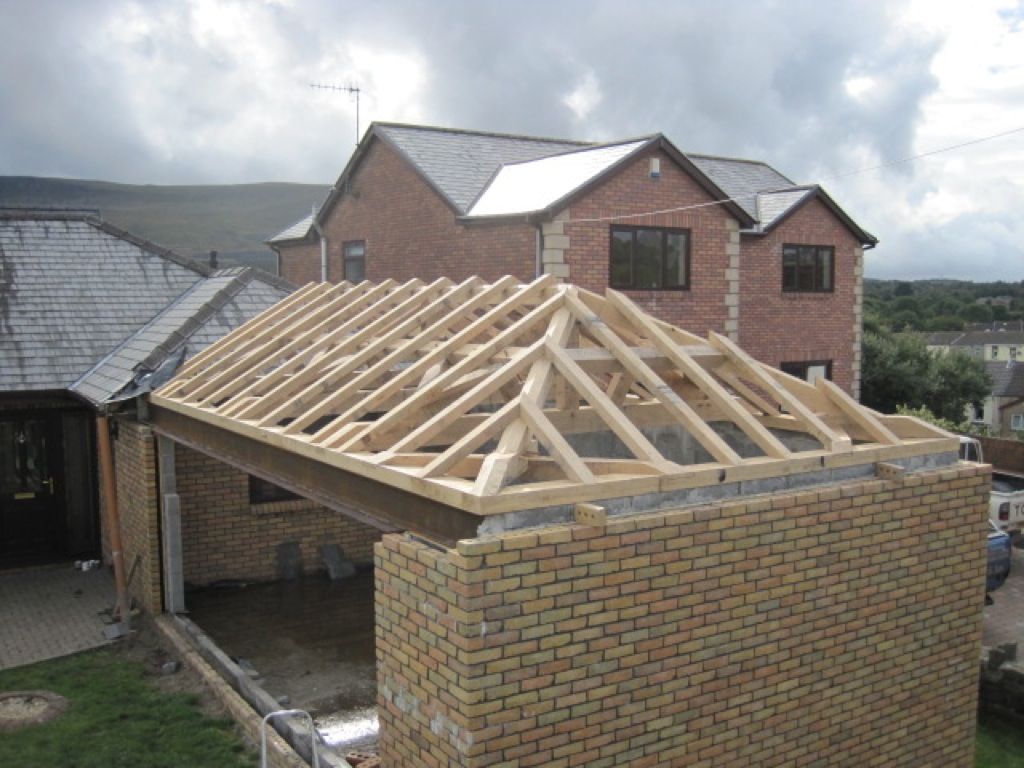

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

  1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
  2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
  3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

  1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
  2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
  3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Вальмовая крыша: лучшее в современном дизайне крыши

Обновлено: | Категории: Крыша

Шатровая крыша или шатровая крыша — последняя разработка в современном дизайне крыш домов. Они спроектированы таким образом, что напоминают пирамиду. Модель имеет четыре наклонные поверхности, которые соединяются в один общий гребень, называемый бедром.

Эта конструкция очень предпочтительна из-за ее долговечности, роскошного внешнего вида и надежности конструкции. Однако это требует самой сложной формы конструкции, о которой мы также поговорим здесь.

С точки зрения дизайна, необходимых материалов, инженерной и технической поддержки, это также одно из самых дорогих строений, которые строятся в наши дни. Вы увидите их на большей части новых домов в США и Европе. В азиатских регионах их в основном можно увидеть в северных районах.

В этой статье мы рассмотрим все аспекты этой современной структурированной кровли, о которых вам нужно знать.

Что такое шатровая крыша?

Вальмовая крыша — это пирамидальная конструкция, которая завершается либо плоской частью на вершине, либо острием.Те, у кого нет вершины, выглядят как пирамида без замкового камня. Склоны очень пологие (не крутые) и вообще без фронтонов, так как все четыре стороны наклонные.

У некоторых домов более одного вальца, то есть у них может быть до 8 или даже 12 сторон крыши. Все стороны будут иметь одинаковый наклон, что придаст им симметричный вид по осевым линиям.

У них всегда есть однородная облицовка у основания крыши, так что желоба или альтернативы желобам могут быть размещены по всему периметру на одинаковой высоте.Иногда можно встретить такие, со слуховыми окнами, но не часто.

Конструкция вальмовой крыши

Вальмовая крыша в основном бывает двух типов. Это то, на чем мы сосредоточены здесь. Есть и другие варианты, которые мы обсуждали, например, мансардная крыша, но пока давайте ограничимся обсуждением.

Простая квадратная вальмовая крыша

Если смотреть с высоты птичьего полета, эта вальмовая крыша имеет квадратную конструкцию с четырьмя равными треугольными сторонами, сходящимися на одной вершине.Эта конструкция также известна как «пирамидальная крыша». Это самый распространенный вид, даже если у него нет бедра.

Прямоугольная вальмовая крыша

В этой конструкции дом или цоколь прямоугольный, а не квадратный. В результате две стороны крыши принимают треугольную форму, а две другие напоминают трапеции.

Эта крыша имеет два остроконечных конца, которые соединяются посередине, образуя гребень. Как и вершина в простом квадратном бедре, здесь гребень является соединением всех четырех склонов.

Терминология, которую нужно знать

С технической точки зрения существует несколько инженерных функций, которые вы, возможно, захотите добавить в свой банк знаний о вальмовых крышах.

  • Эти крыши не имеют вертикальных концов, называемых фронтонами .
  • Долина — это то, что мы называем любым острым углом, где встречаются стороны крыши, а бедра — тупой угол.
  • Конец, где треугольные стороны встречаются с гребнем, известен как бедренный конец .

Эти термины важно знать, чтобы вы могли более четко общаться с профессионалами.

Каркас вальмовой крыши

Вы, должно быть, задаетесь вопросом, почему в наши дни шатровые крыши более популярны и раздумывают. Что ж, некоторые современные особенности этой конструкции крыши подчеркивают ее последние инновации. Конструкция состоит из следующих частей, чтобы сделать ее более надежной и прочной.

Стропила

Используется для размещения коньковой доски в центре здания.Они также отвечают за установку высоты и расположение концов гребня. Они покрывают территорию от конька до отметок наружных стен.

Доска конька

Это самая верхняя часть вальмовой крыши, которая используется для удержания на месте обычных и вальмовых стропил.

Набедренники

Это те, которые прибиты к коньковой доске и четырем внешним углам здания, образуя угол в 45 градусов. Также они используются для крепления верхней части стропил домкрата.

Джек рафтерс

Эти стропила вместе прибиваются к бедру и спускаются к стенам здания. По посадке и хвостовику они напоминают обычное стропило. Но на верхнем отвесе присутствует уникальный или особый разрез, называемый составной митрой.

Виды вальмовых крыш

В зависимости от конструкции сторон, стыков и формы основного здания существует несколько распространенных типов вальмовых крыш, которые обсуждаются ниже.

Простая вальмовая крыша

Этот тип — тот, который мы обсуждали как простой пирамидальный тип в зависимости от его структуры.

Скрещенная шатровая крыша

Эта конструкция напоминает крестово-двускатную крышу. В этом типе используются отдельные вальмовые крыши на зданиях с разным флигелем.

Хип и долина

Этот тип имеет аналогичную структуру, но с изменяемой базовой формой. Неправильная форма основания требует расширения гребня бедра, чтобы он соответствовал всем наклонам. Эти расширения называются долинами.

Использование вальмовых крыш

Являясь широко популярным и современным дизайном крыш, эта конструкция до сих пор используется в роскошных бунгало и коттеджах.Это связано с использованием высокотехнологичных инженерных решений, что не очень выгодно для бюджета.

Это дорого, поэтому вы встретите такие сооружения в основном в европейских регионах или в высокогорных регионах, таких как северные регионы Азии. Важность таких структурных крыш в северных регионах дополнительно раскрывается в доводах «за».

Достоинства и недостатки шатровой крыши

После общего обсуждения также важно знать общие особенности и соображения, которые следует учитывать при выборе такой крыши.Мы объединили все рыночные ценности и факты наблюдений в качестве важного ориентира для этой конкретной конструкции крыши.

Давайте затем рассмотрим преимущества и недостатки на основе структурных, экологических, экономических и других факторов.

Архитектурное значение

Это архитектурное новшество имеет особое значение с точки зрения используемых материалов и надежности конструкции. Сложность этой архитектуры зарекомендовала себя благодаря использованию некоторых из новейших технологий для обеспечения ее архитектурной устойчивости.

Инновации и роскошь

Эта крыша выглядит достаточно привлекательно, чтобы придать любому дому или зданию классику и роскошь. Его можно отремонтировать, покрасить и украсить по вашему желанию.

Этот новаторский дизайн кажется не чем иным, как сказочной хижиной, поскольку его элегантность и стиль дополняют друг друга.

Современный дизайн

О современной тенденции вальмовой крыши можно судить по тому факту, что она популярна во всей Европе по бесчисленным причинам, в том числе роскоши.

Структурная прочность

Правильное и точное использование определенных стропил для каждой цели обеспечивает такую ​​точность, что делает конструкцию очень прочной и прочной. Ветер, дождь и снег бессильны против его хитроумной конструкции.

Аэродинамический

Вы когда-нибудь задумывались, почему мы чаще видим такие дома в высокогорных районах, в более холодных климатических регионах или в Европе, особенно? В основном это связано с успехом этой крыши в ее аэродинамических свойствах.

Эта конструкция специально разработана для обеспечения аэродинамической устойчивости к сильным ветрам и ливням. Им всегда удается выдержать напор ветра, если они построены из материалов хорошего качества под наблюдением специалистов.

Вентиляция

Вальмовые крыши также предпочтительны из-за их эффективной системы вентиляции. Такая конструктивная конструкция позволяет хорошо вентилировать дом с достаточной высотой крыши и мансардными окнами или вентиляторами на чердаке.

Дренаж

Вы когда-нибудь задумывались, насколько легко будет с такой конструкцией отвод воды или установка водосточных систем? Да, этот дизайн поддерживает как без борьбы, так и без изменений первоначальный дизайн здания.

Кроме того, во время дождя склон обеспечивает идеальную поверхность для быстрого слива воды. Вода не накапливает и не разрушает древесину крыши. Структура также не позволяет воде капать.

Покрытие и стабильное крепление листов, а также черепицы или черепицы и стропил обеспечивают надежную защиту от протечек или просачивания.

Сложная конструкция

Можно управлять различными шагами и углами с помощью различных изготовленных на заказ стропил и ферм.Для такой проблемной конструкции требуется сложная конструкция, требующая усилий и затрат.

Требуется экспертиза

Этот проект может стать катастрофой, если вы не наймете известную команду экспертов для этой работы. Это требует точных измерений, качественного материала, умственных способностей и техники, которые может предоставить только опытный персонал.

Учитывая это, этот вариант не должен быть для вас сложным, если вы хотите вложить изрядные деньги в его строительство.Убедитесь, что вы используете свои деньги добросовестно, не идя на компромисс с людьми, которые сделают это за вас.

Бюджет

Как правило, эта шатровая конструкция крыши может стоить от 20 до 50 000 долларов только за начальную конструкцию, которая может варьироваться в зависимости от размеров и конструкции. Будьте готовы платить от 8 до 12 долларов за квадратный фут за шатровую крышу одноэтажного дома.

Помимо основной конструкции, обрамление шатровых крыш дороже и дороже, чем любая другая конструкция крыши.Эти вложения можно окупить с течением времени благодаря минимальным затратам на техническое обслуживание.

Вальмовая крыша — эффективная и изысканная

Эти крыши привлекают все больше внимания и вызывают большой интерес для домов в холодном климате. Как правило, они придают конструкции дома приятный эстетический вид, с которым не может сравниться ни один другой дизайн или архитектура.

Люди вкладывают средства в дом ради удовлетворения на всю жизнь; следовательно, они склонны искать лучшие доступные конструкции в зависимости от своего бюджета.Среди этих соображений, вальмовая крыша теперь является самой популярной особенностью из-за деталей, которые мы описали.

Вам также понравится:

Рик Уорст Рик — консультант по домашнему дизайну и энтузиаст, чья жизнь поглощена всем, что связано с домом и садом. Начавшись как хобби, Worst Room превратилась в информационную и вдохновляющую рубку для профессионалов и владельцев домов. Рик является владельцем и редактором наших многочисленных авторов контента.Узнайте больше о работе «Рик и худшая комната» здесь.

5 типов и стилей вальмовой крыши (плюс 20 фото примеров домов с шатровой крышей)

Откройте для себя 5 типов вальмовых крыш и 22 примера многих домов, в которых используются все разные стили вальмовых крыш. От простых до очень сложных, компьютерных конструкций вальмовых крыш.

Связанный: Шатровая и скатная крыша | Виды черепицы | Типы вентиляционных отверстий на крыше | Типы крыш | Типы стропильных ферм

Что такое вальмовая крыша?

Шатровая крыша или шатровая крыша — это кровля, которая со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон.Шатровая крыша — это наиболее часто используемый тип крыши в Северной Америке после остроконечной крыши.

Типы:

  • Обычная вальмовая крыша,
  • Полуобедренный,
  • Крест-бедро,
  • Пирамида бедра
  • Хип и Вэлли

Этот стиль кровли стал популярным в Соединенных Штатах в 18, 90, 20, 7, 90, 8 веках, в ранний грузинский период. Многие дома в Средней Атлантике и на юге имели шатровые крыши, а крыша была ключевой характеристикой домов на южных плантациях 18-го века, особенно тех, которые были построены во французском колониальном или французском креольском стилях.

Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши. Следовательно, они предпочтительны в регионах, подверженных ураганам и градусам

.

Шатровые крыши бывают всех форм и размеров.

Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.

Далее следует подборка из 20 фотографий домов с шатровой крышей.

Связано: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части крыши | Детали фермы крыши

5 типов скатных крыш

Не все шатровые крыши одинаковы.Есть вариации по стилю и дизайну вальмовой крыши. Вот 5 типов.

1. Стандартная вальмовая крыша

Обычная вальмовая крыша расположена на прямоугольном плане с четырьмя гранями. Наклон или уклон крыши почти всегда одинаковый, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, в то время как стороны спереди и сзади имеют треугольную форму и называются концами бедер.

Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и склонна к протечкам.

2. Полуавтоматическая крыша

Полуавтоматическая, двускатная или остриженная двускатная крыша обычно характеризуется фронтоном, но вместо этого верхние точки фронтона заменяются небольшим вальм. Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить водосточный желоб, который можно легко установить по всему дому.

Половарная крыша состоит из элементов двускатной и шатровой кровли. Эти виды крыш очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и в районе Wealden на юго-востоке Англии.

3. Поперечно-вальцовая крыша

Поперечно-вальмовая крыша — один из наиболее популярных вариантов вальмовой крыши. Поперечные вальмы располагаются перпендикулярно зданиям L-образной формы, и их конструкцию можно сравнить с соединением двух зданий с вальмовой крышей. Шов образует ендовину или скатную крышу.

Как и полувальмовая крыша, эти крыши также отлично подходят для установки водосточного желоба и защиты от сильного ветра.

Они были очень популярны в Италии в 19, 90, 207, веках, но стали фаворитом домов в стиле ранчо в Северной Америке в 20, 90, 207, веках.

4. Пирамидальная шатровая крыша

Шатровая крыша, уложенная поверх квадратной конструкции, образует шатровую пирамидальную крышу или крышу павильона. Все четыре стороны крыши одинаково скошены на всех углах и встречаются на единой централизованной вершине, образуя отчетливую пирамиду.

Эти пирамидальные конструкции крыш обычно находятся на крышах беседок и других павильонных построек.

5. Шатровая и двускатная крыша

Вальмовая и двускатная крыша может быть частью неправильной конструкции. У таких зданий может быть более четырех вальм на крышах, а на внутренних углах они образуют впадины.

Этот тип кровли также называют двускатной крышей с ломаной спинкой, потому что основные вальмы соединяются между собой стропилами фронтонов с одной стороны и стропилами ендовы с другой.

20 фото примеров домов с шатровой крышей

Если вы ищете информацию о шатровых крышах, скорее всего, вы подумываете о том, чтобы установить шатровую крышу в своем доме. Лучший способ определить, подходит ли вам эта крыша, — это посмотреть на примеры реальных домов с разной формой вальмовой крыши.Вот 20 примеров (фото) домов с шатровой крышей.

Red Fairytale Дом с шатровой крышей

Этот красивый дом, выкрашенный в красный цвет, кажется, вышел из сказки. Деревянное здание с шатровой крышей и небольшим дымоходом наверху кажется расположенным на сказочной поляне посреди заколдованного леса. Кажется, это прекрасное место для отдыха и релаксации.

Ультрасовременный дом с шатровой крышей

Этот потрясающий дом говорит о богатстве и роскоши.Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов за пределами дома придают зданию золотистый блеск, еще больше усиливая роскошный вид.

Серый каменный дом с шатровой крышей

В этом доме широко использовались камни. Стены дома из белого камня, но привлекают внимание уголь и дымчато-серые камни на шатровых крышах.Светлые и темные контрастирующие камни на крыше дома придают помещению очень элегантный и шикарный вид.

Белый и серебристый дом с шатровой крышей

Этот дом прекрасен своей простотой. Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристой черепицы. Дом выглядит довольно просторным и воздушным, имеет отчетливую Г-образную форму за счет скрещенной вальмовой крыши.

Похоже, это идеальное место для тишины и покоя.

Причудливый коттедж с шатровой крышей

Этот дом имеет почти такую ​​же цветовую комбинацию, что и дом перед ним, с его сияющими белыми стенами и серебряными шатровыми крышами. Однако он состоит из конструкции вальмовой крыши из-за ее более крупной и неправильной конструкции. Дом выглядит как коттедж, благодаря разнообразию пышных зеленых растений и цветов фуксии за его пределами.

Колониальный загородный дом с шатровой крышей

Чисто белые стены этого дома красиво контрастируют с земляно-коричневыми тонами шатровой крыши.Дом выполнен в элегантном стиле загородного дома, а высокие стены делают его весьма величественным. Это может быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.

Triangle Time Hip Roof House

Этот дом состоит из прямых линий и острых углов. Тепло-коричневые стены приятно контрастируют с холодным серебристо-серым цветом шатровых крыш. Что так привлекает в этом доме, так это множество красивых треугольных кончиков бедра, выходящих на лужайку перед домом.Это придает дому очень привлекательный вид.

Грузинский особняк с шатровой крышей

Особняк представляет собой классический образец грузинской архитектуры, характеризующийся пологой шатровой крышей. Дом построен из маленьких кирпичей, которые когда-то были так популярны. Этот дом с белыми трафаретными окнами и дымоходными колоннами переносит вас в Англию 18 -х годов годов.

Дом с шатровой крышей из древесного угля

Отличительной чертой этого потрясающего дома являются огромные широкие темно-серые шатровые крыши.Дом из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако светлая цветовая палитра уравновешивается темным штормовым оттенком его шатровых крыш.

Этот дом кажется идеальным балансом света и тьмы.

Старый дом с кирпичной крышей

В этом потрясающем кирпичном доме, кажется, все комнаты имеют шатровую крышу. Стены дома выполнены из кирпича в светлых нейтральных оттенках бежевого, а в шатровой крыше использован темный оттенок серого, оживляющий дом.Этот дом выглядит очень величественно и импозантно.

Багрово-серый дом с шатровой крышей

Эта стена очень эклектична: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет. Эффект усиливают шатровые серые крыши. В целом дом выглядит как место, куда может пойти и вдохновиться ценитель искусства.

Колониальный дом с шатровой крышей

Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми тонами вальмовой крыши.Этот причудливый дом выглядит так, как будто он принадлежит большой ферме. Он также источает колониальную ауру из-за своей остроконечной крыши.

Зеленый дом с полукруглой крышей

Этот прекрасный дом выглядит очень уютно и комфортно. Для дома характерна односкатная крыша с кирпичным дымоходом. Что отличает от других домов, так это пастельно-зеленые цвета его деревянной стены и остроконечного входа в дом. похоже, это отличное место для зимнего отдыха.

Серый на серой шатровой крыше Дом

Дом состоит из бледно-серых стен с одной секцией теплого бежевого оттенка. Серебристо-серая шатровая башня над зданием. Этот дом с красиво ухоженным газоном и кустами — идеальное место для вечеринки в саду.

Неогородинский дом с шатровой крышей

В этом доме сочетаются георгианская архитектура и современный дизайн. Бежевые стены дома оттеняет прямоугольная шатровая крыша.Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон придает дому безупречный вид.

Маленький серый дом с шатровой крышей

Этот дом выглядит маленьким, но это не значит, что он не стильный. Стены дома в светлых нейтральных тонах затмеваются серой шатровой крышей, которая придает дому столь необходимый колорит. Небольшая белая терраса, зеленая изгородь и ухоженный газон — прекрасное дополнение к этому дому.

Неопалладианская вилла с шатровой крышей

Этот дом из красного кирпича заимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша — фирменные стили палладианской архитектуры. Эта чудесная вилла, окруженная зеленью, выглядит как идеальное место для старых английских аристократов.

Вилла с шатровой крышей из красного кирпича

Этот потрясающий дом максимально использовал красный цвет.Стены состоят из кирпича живого красного оттенка, но крыша уравновешивает его своим более темным и холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место для зимовки.

Элегантный кремово-серый дом с шатровой крышей

Этот дом кремово-серого цвета — один из самых красивых домов с шатровыми крышами, которые мы когда-либо видели. Холодный серый цвет шатровой крыши приятно уравновешивает бледно-кремовый оттенок стен.Нейтральные оттенки компенсируются темно-красной дверью, которая придает красочность этому прекрасному дому.

Coral Pink Hip Roof House

Этот кораллово-розовый дом выделяется среди всех своих серых соседей своей удивительно красочной крышей в виде шатра и впадины. Здание выглядит так, будто оно придаст искорку цвета и яркости даже в самые унылые дни.

Вальмовые крыши чрезвычайно универсальны, поэтому их можно строить как в традиционных, так и в ультрасовременных домах.Итак, какой тип вальмовой крыши вам больше всего нравится?

Связанный: Все 36 стилей кровли | Типы кровельных ферм | Дома с двускатной крышей

Великолепное бунгало квадратной формы с пирамидальной шатровой крышей

Вы все еще думаете, какой стиль дома вы собираетесь построить? Возможно, этот пост тебе поможет. Сегодня перед нами бунгало квадратной формы с шатровой крышей.

После того, как вы решите, в каком стиле вы будете строить дом, вам следует также принять во внимание еще один фактор — то, как будет выглядеть ваша крыша.Вы собираетесь установить односкатную крышу, двускатную крышу, двускатную крышу или пирамидальную шатровую крышу? Есть много стилей кровли, из которых вы можете выбирать. Выбирая стиль кровли, следует также учитывать стиль вашей конструкции.

Для домов квадратной формы, подобных этому, пирамидальная шатровая крыша — отличный стиль.

Поскольку у них одинаковый уклон с каждой стороны, крыша этого типа отлично подходит для ветреных и дождливых мест, поскольку они аэродинамичны, обладают исключительной способностью противостоять сильным ветрам и легко отводят дождевую воду.

Фасад потрясающе смотрится с пирамидальной шатровой крышей и дизайном окон. Его квадратная форма также делает его привлекательным, поскольку производит впечатление идеального размера и формы.

В нем есть две большие спальни и есть условия для комнаты для гостей, если вы когда-нибудь захотите преобразовать пространство прямо перед гостиной и зону рядом с крыльцом. Он имеет просторную гостиную, столовую и кухню, а также два туалета и ванну.

Если вам нравится этот дизайн и вы хотите запросить план этажа, вы можете связаться с нами, оставив здесь свой комментарий. Наши архитекторы будут очень рады вашей помощи. Каждый день мы публикуем разные дизайны, которые вы можете использовать для своего вдохновения. Вы можете просмотреть другие наши дизайны и связаться с нами, если вам потребуется дополнительная помощь.

Вы также можете посетить другие наши веб-сайты. Вы можете щелкнуть следующие гиперссылки, и вы будете перенаправлены на веб-сайты.Вы можете выбирать из множества дизайнов. У каждого дизайна есть свои уникальные особенности, из которых вы можете почерпнуть идеи для создания своего собственного. Если вам нравится дизайн, не забудьте разместить его на стене, чтобы его увидели другие. Устройтесь поудобнее и наслаждайтесь. Приходите к нам снова в ближайшее время. Спасибо!

  1. Концепции Cool House
  2. Дом и декор
  3. Ulric Home

/ пог.м

Что такое вальмовые крыши, их плюсы и минусы, варианты и способы их сборки

Замена крыши — один из самых масштабных проектов по благоустройству дома, которые вы, вероятно, когда-либо будете делать, поэтому вам нужно убедиться, что вы все сделали правильно.При выборе деревянного каркаса новой крыши наиболее популярным вариантом является вальмовая крыша типа благодаря ее современной и очень прочной конструкции.

Если вы не знакомы с этим типом крыши, позвольте мне рассказать все о его характеристиках, преимуществах и недостатках, стилях, а также о том, как вы можете построить такую ​​крышу для своего дома.

Что такое шатровая крыша?

Вальмовые крыши наиболее распространены в Северной Америке и считаются вторыми по популярности стилями крыш после двускатных крыш.В то время как двускатная крыша состоит из двух наклонных сторон, которые соединяются вместе в верхней части фронтонных концов, вальмовая крыша имеет четыре наклонные стороны без двускатных концов . Все четыре стороны вальмовой крыши наклонены вниз к стенам под постоянным углом. Смежные стороны, которые встречаются с внешним углом, называются «шатром» крыши. Форма вальмовой крыши обычно прямоугольная.

Краткая история вальмовых крыш

Шатровые крыши были популяризированы в Америке в начале 18 века.Многие дома в георгианском стиле в среднеатлантических и южных регионах США имели прямоугольные шатровые крыши с кирпичными конструкциями. Эти крыши продолжали быть общей чертой американских домов в 50-х годах и в основном были замечены в домах в стиле ранчо и традиционных американских домах в стиле Foursquare.

Сегодня шатровые крыши по-прежнему востребованы, особенно в регионах, где бывают сильные ветры или ураганы. Это благодаря четырем сторонам крыши, которые обеспечивают лучшую защиту от непогоды, чем двускатные крыши.

Преимущества вальмовой крыши

  • Эстетическая привлекательность: Вальмовые крыши — визуально привлекательное дополнение к дому и даже могут повысить его стоимость. Внутри дома сводчатый потолок был естественным образом создан за счет конструкции вальмовой крыши, что дает домовладельцам множество вариантов декора интерьера.
  • Долговечность: эти типы крыш более долговечны и устойчивы, чем двускатные крыши из-за их четырех наклонных сторон.
  • Превосходная защита от атмосферных воздействий: в регионах с сильным ветром и сильными снегопадами шатровые крыши являются лучшим вариантом, поскольку их наклон позволяет льду или снегу легко соскальзывать.Вальмовые крыши также отлично подходят для районов, подверженных ураганам.
  • Дополнительное жилое пространство: шатровая крыша обеспечивает дополнительное жилое пространство с добавлением слухового окна или мансардного окна на чердаке.
  • Энергоэффективность: вальмовые крыши идеальны не только для холодного и ветреного климата. Их способность сохранять в доме прохладу летом делает их идеальными для теплого климата. Это благодаря четырем сторонам крыши, которые защищают дом от излишней жары. Эти карнизы надежно защищают дом от неблагоприятных погодных условий, поэтому вальмовые крыши являются одними из самых энергоэффективных вариантов дизайна.
  • Надежный дренаж: нисходящие наклоны шатровых крыш обеспечивают отличный дренаж во время сильных штормов и дождей.

Недостатки

  • Дороже, чем двускатная крыша: , хотя вальмовая крыша может быть дешевле в установке, чем мансардная, она все же дороже, чем двускатная крыша. Из-за конструкции крыши требуются дополнительные строительные материалы, что приводит к увеличению временных и трудовых затрат.
  • Чувствительность к утечкам: четырехскатная крыша обеспечивает надежный отвод дождевой воды, но при этом более подвержена утечкам.Это из-за впадин и скатов крыши, которые облегчают проникновение воды. Поэтому важно использовать опытного кровельщика для установки такой крыши для вашего дома, чтобы минимизировать риски.

5 стилей вальмовой крыши

1. Простая вальмовая крыша

Обычная вальмовая крыша является наиболее распространенным стилем, включающим скат многоугольной формы с двух сторон и наклон треугольной формы с двух остальных сторон. Все четыре стороны сходятся наверху, образуя гребень.

2. Half Hip or Jerkinhead

Также называемые jerkinhead или обрезанными фронтонами , полускатные крыши имеют две короткие стороны, которые образуют карниз. Для них характерны скорее верхние части фронтона, чем небольшое бедро. Одним из преимуществ полувальмовой крыши является легкость отвода водостока из желобов.

3. Голландское остроконечное бедро

Голландские двускатные шатровые крыши имеют дополнительное внутреннее пространство благодаря своей небольшой двускатной конструкции, которую можно найти на коньке крыши (рядом с верхом крыши).Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Также можно установить слуховой проход в центре вальмовой крыши для дополнительной жилой площади. Это придает красивый декоративный вид вальмовой крыше, а также превращает чердак в функциональное жилое пространство.

4. Поперечная вальмовая крыша

Поперечно-вальцовая крыша — еще один популярный стиль, который укладывается на L-образные конструкции перпендикулярно. Шов образует двускатную крышу, а две секции соединяются в конце, образуя впадину.

5. Пирамидальная шатровая крыша

Вальмовые крыши пирамид имеют четыре стороны треугольной формы одинакового размера, которые соединяются вместе в верхней части квадратной конструкции, образуя отчетливую пирамиду. Этот вид вальмовой крыши еще называют крышей павильона. Все четыре стороны конструкции одинаково соединены в единую централизованную вершину.

Как построить скатную крышу за 8 простых шагов

Вальмовая крыша — один из самых простых в строительстве стилей кровли, особенно по сравнению с мансардной крышей.В сочетании с фронтонами и другими особенностями конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий.

Выполните эти 8 шагов, чтобы начать установку вальмовой крыши. В конце я добавил видео, которое поможет вам лучше понять, как оформить вальмовую крышу.

Шаг 1. Измерьте и обрежьте стропила: необходимо измерить ширину и высоту всех четырех сторон. Стандартная вальмовая крыша имеет конек, который еще называют доской, образующей верх крыши.Есть два наклонных гребня, идущих под углом к ​​углам, которые называются тазовыми стропилами. Эти шатровые стропила проходят вдоль боковых стен, которые также называют обычными стропилами.

Шаг 2. Рассчитайте длину всех обычных стропил: после того, как вы измерили ширину здания, разделите это число на 2, так как каждое стропило покрывает только половину крыши. Прежде чем приступить к расчету уклона крыши, вычтите ширину коньковой доски.

Шаг 3. Выделите расположение «птичьего рта» на стропилах: «птичий рот» — это термин, используемый для обозначения зазора в стропилах, чтобы он мог поместиться наверху стены конструкции.Вам нужно будет отрезать птичий пасть, чтобы найти место с помощью столярной площади.

Шаг 4. Вырежьте общие стропила круглой пилой: чтобы облегчить эту задачу, используйте первое стропило в качестве последующей выкройки. Возьмите круглую пилу и вырежьте такие же узоры на остальных обычных стропилах. Каждые из общих стропил размещайте через каждые 50 см вдоль стен здания.

Шаг 5. Соберите вальмовые и королевские стропила: на торцевых углах крыши имеется длинное центральное стропило, которое простирается от стены до конца конька.Это называется царь-стропила. Поместите 6 общих стропил на их точках вдоль двух самых длинных стен, надежно прибив их гвоздем. Далее поднимаем коньковую балку на нужную высоту и прибиваем ее между центральными стропилами. Вам нужно будет установить до 6 общих стропил, прибив их к конструкции стены. Эти королевские стропила обеспечат дополнительную поддержку балке конька и предотвратят ее обрушение.

Шаг 6. Прибейте оставшиеся общие стропила к коньковой балке.Убедитесь, что каждое стропило находится на расстоянии 20 дюймов от соседних. Большинство вальмовых крыш обычно имеют одно общее стропило со стороны крыши.

Шаг 7. Прибейте фанерную обшивку к общим стропилам. Это необходимо сделать до того, как на крышу будут уложены окончательные кровельные материалы, например, битумная черепица. Чтобы разместить фанерную обшивку, используйте гвозди, чтобы удерживать ее на стропилах. Убедитесь, что деревянный лист полностью прямой и плоский, иначе черепица будет раскачиваться.

Шаг 8. Завершающий этап — крепление черепицы.

Узнайте, как обрамить вальмовую крышу, посмотрев это видео сейчас

Каков срок службы вальмовой крыши?

Вальмовые крыши могут прослужить до 5 десятилетий , если не больше, при условии их правильной конструкции. Срок службы вальмовой крыши зависит от качества материалов и ухода, который они получают. Чтобы ваша вальмовая крыша прослужила дольше, используйте металлическую кровлю или глиняную черепицу и проводите регулярное техническое обслуживание, чтобы предотвратить утечку воды.

Вальмовая крыша по сравнению с двускатной крышей: преимущества и недостатки конструкции крыши

В чем разница между вальмовой крышей и двускатной крышей? Возможно, вам захочется узнать, когда вы обдумываете, какой тип крыши следует поставить на пристройку дома, беседку или отдельно стоящий гараж. Или, возможно, вы начинаете поиск дома и хотите узнать, какой тип крыши лучше всего подходит для вашего района.

  • Что такое двускатная крыша?
    Двускатная крыша — это крыша с плоским концом в форме буквы «А».Этот треугольный конец называется фронтоном.

  • Что такое вальмовая крыша?
    Вальмовая крыша имеет четыре ската без плоской поверхности.

Вальмовые и двускатные крыши могут быть включены в современные и исторические архитектурные стили. У каждого также есть уникальные преимущества. Что выбрать — сложный вопрос. Многое зависит от:

  • Климатические условия, с которыми вы сталкиваетесь.
  • Такое пространство, которое вам нужно на чердаке.
  • Подходит ли ваша крыша к условиям сильного ветра.

Мы объясним, как выглядят эти крыши, их преимущества и недостатки, а также другие детали, которые помогут вам принять решение.

Что такое шатровая крыша?

Вальмовая крыша — это крыша, у которой все четыре стороны крыши наклонены вниз от пика. У него нет фронтона или плоского конца. Шатровые крыши популярны на церковных шпилях, где они обычно имеют высокий скат. Они также популярны в домах в пригороде, потому что их легко построить.Все стены под крышей имеют одинаковую высоту, что упрощает строительство.

Вальм крыши — это точка, где две плоскости крыши встречаются и выступают наружу. См. Изображение ниже, на котором изображена вальмовая крыша с выступающими шатрами.

Виды вальмовых крыш

Есть несколько типов и стилей вальмовых крыш:

  • Вальмовая пирамида: Самая простая вальмовая крыша — это вальмовая пирамида или квадратная вальмовая крыша. Эта крыша выглядит как пирамида, образующая наверху единственный пик.Вместо этого у обычных вальмовых крыш будет конек (как показано на вальмовой крыше выше). Когда пирамидальная крыша располагается поверх беседки или другого садового сооружения, это называется крышей павильона.

  • Мансардная крыша: Для этого типа крыши каждая сторона крыши имеет два ската. Нижний склон круче верхнего.

  • Комбинация: Комбинированная крыша противоположна мансарде. Он вспыхивает внизу по всему периметру крыши.Нижний уровень крыши находится на гораздо меньшем уклоне.

  • Вальмовая крыша: В данном варианте вальмовой крыши предусмотрены ендовы. Долины — это места, где две плоскости крыши встречаются и выступают вниз. В последнее время популярны вальмовые и двускатные крыши.

Что такое двускатная крыша?

Двускатная крыша имеет по крайней мере один плоский конец, называемый «двускатным». Этот треугольный конец не состоит из кровельного материала. Вместо этого он сделан из сайдинга, камня или любых других материалов, которые используются в остальной части экстерьера дома.Двускатная крыша может иметь один, два и более фронтонов.

Двускатные крыши чаще всего встречаются в холодном климате. Это традиционный стиль крыш Новой Англии и восточного побережья Канады. Поклонники литературы в обеих странах узнают стиль крыши из популярных романов. В названиях произведений Натаниэля Хоторна «Дом семи фронтонов» и Люси Мод Монтгомери «Энн из Зеленых фронтонов» упоминается этот стиль крыши.

Виды двускатных крыш

Есть несколько типов двускатных крыш:

  • Открытый фронтон: Классическая двускатная крыша, где фронтон сделан из сайдинга дома.

  • Фронтон коробки: Фронтон этой крыши закрытый и расширенный.

  • Поперечно-двускатная крыша: Если объединить две двускатные секции под прямым углом друг к другу, получится поперечно-двускатная крыша.

  • Подставка: Подставка — двускатная версия мансардной крыши. Стороны крыши имеют два разных ската. Вместо треугольника более сложной формы будет фронтон.Этот тип крыши распространен на сараях.

  • Соляной ящик: Типичная крыша в колониальном стиле. Он имеет открытую двускатную крышу, где один конец крыши выступает дальше другого. В результате получается асимметричная крыша и дом с гораздо большим пространством, чем дом с открытой двускатной крышей аналогичного размера.

Может ли крыша иметь шатры и фронтоны?

Да, многие стили крыши включают в себя как вальм, так и фронтоны.

  • Пересечение: Этот тип крыши также называют накладной вальмой, поскольку он выглядит так, как будто вальмовая крыша была взята и уложена над двускатной крышей под углом 90 градусов.

  • Jerkinhead: Представьте себе открытую двускатную крышу с небольшим покрытием на самом верху фронтона. Это дурацкая крыша. Небольшое покрытие наклонено наружу и образует два небольших бедра.

  • Голландский фронтон: Голландский фронтон — это противоположность остроконечной головы.На самом верху это похоже на открытую двускатную крышу, а остальную часть крыши расширяется до бедер.

Эти стили крыш могут сочетать в себе преимущества и недостатки как вальмовых, так и двускатных крыш.

Сравнение двухскатной крыши

и двухскатной крыши

На этой диаграмме показаны основные различия между шатровыми и двускатными крышами. После этого мы подробно исследуем каждое из этих преимуществ и недостатков.

Вальмовые крыши Двускатная крыша
Лучшие характеристики ветра Хуже ветроэнергетики
Хуже работы на снегу Лучшая производительность на снегу
Дороже Дешевле
Простота сборки Сложнее построить
На чердаке меньше Больше места на чердаке
Могут получать страховые выплаты Лучшая вентиляция
Нет возможности декора Возможность дополнительного декора

Преимущества вальмовой крыши

Высокие ветровые характеристики

Вальмовые крыши — отличный выбор для сильных ветров.Исследования подтвердили, что шатровые крыши лучше справляются даже с сильными ветрами, чем двускатные. При испытаниях в аэродинамической трубе лучше всего показали себя крыши с четырьмя шатрами и квадратной опорой. Для них требуется меньше диагональных распорок, чем для двускатных крыш, и у них нет плоской поверхности, на которую может попасть ветер. В результате, вальмовые крыши могут быть лучшим выбором для вас, если ваш дом сталкивается с сильным ветром.

Вальмовая крыша в сравнении с односкатной крышей для страхования

Поскольку шатровые крыши обладают гораздо лучшими ветровыми характеристиками, некоторые страховые компании предоставляют домовладельцам, живущим в районах, подверженных ураганам, скидку на свою страховку за наличие шатровой крыши.Скидка может достигать 32%.

Обычно вы можете рассчитывать на эту скидку в регионах, которые подвержены ураганам и сильным ветрам, например, во Флориде. Перед тем, как выбрать шатровую крышу, целесообразно подтвердить эту скидку у своей страховой компании. Если ваш дом уже построен, вы можете заполнить отчет о защите от ветра, чтобы оценить, имеет ли ваш дом право на скидку.

Простота сборки

С точки зрения строителя вальмовые крыши строить проще.Все стены одинаковой высоты, и нет необходимости устанавливать дополнительные распорки, которые требуются для двускатной крыши. Тем не менее, некоторые строители по-прежнему предпочтут двускатные крыши, даже если их сложнее построить, поскольку они также дешевле.

Недостатки вальмовой крыши

Производительность на снегу

Поскольку у них обычно более низкий наклон, чем у двускатных крыш, шатровые крыши могут не так хорошо справляться с снегопадом. Все крыши должны быть построены в соответствии с нормативами, но может быть сложнее спроектировать шатровую крышу в соответствии со стандартами снеговой нагрузки вашего строительного кодекса.

Эти характеристики в холодную погоду могут объяснить, почему двускатные крыши более популярны, чем шатровые крыши в заснеженных районах. При этом архитекторы могут спроектировать вальмовые крыши, которые будут иметь надлежащие зимние характеристики. Кроме того, вы должны защитить свою четырехскатную крышу ледяной и водной защитой, чтобы ограничить влияние снежной погоды.

Чердак

Вальмовые крыши также имеют меньше чердачного пространства, чем двускатные крыши, потому что они требуют диагональных распорок, которые занимают место. Напротив, фронтон обеспечивает сводчатый потолок и дополнительное пространство.Тем не менее, вы можете установить слуховые окна на вальмовых крышах, чтобы обеспечить дополнительное пространство и естественное освещение, чтобы компенсировать отсутствие фронтона.

Расход

Вы также можете задаться вопросом, стоит ли вальмовая крыша дороже, чем двускатная. На самом деле вальмовые крыши дороже. Мало того, что вальмовую крышу сложно спроектировать, для нее также требуется больше кровельных материалов, чем для двускатной крыши. Так что, если вы выберете шатровую крышу, можете рассчитывать на несколько повышенную стоимость.

Преимущества двускатной крыши

Дешевле

Основное преимущество двускатных крыш и одна из причин их популярности в том, что они дешевле, чем вальмовые.Открытая двускатная крыша будет иметь только две плоскости крыши вместо четырех у вальмовых крыш, поэтому вы, вероятно, потратите гораздо меньше денег на кровельный материал. Вам действительно нужно покупать больше материала для сайдинга. Однако обычно это дешевле, чем кровельное.

Вентиляция

Вентиляция чердака — ключ к поддержанию дома и крыши в хорошем состоянии. Правильные вентиляционные отверстия позволят уйти лишней влаге. Двускатная крыша может быть оснащена двускатными вентиляционными отверстиями, которые помогут снизить влажность и сохранить здоровье в доме.

Эффективны ли вентиляционные отверстия в фронтонах?

Мнения об эффективности форточки разделились. Двускатная вентиляция может быть очень полезна в гаражах, где вам может потребоваться дополнительная вентиляция для здоровья и безопасности. Однако в большинстве домов для отвода лишней влаги потребуется нечто большее, чем просто двускатная вентиляция.

Хотя выбор двускатной крыши для вентиляции в некоторых случаях может быть разумным, в этом нет необходимости. Коньковые и потолочные вентиляционные отверстия могут обеспечить адекватную вентиляцию для любого типа крыши, если они установлены должным образом опытным профессионалом.

Больше места на чердаке

Двускатная крыша дает больше места для вашего чердака. Некоторые люди хотят разместить на чердаке запасные спальни или детские игровые площадки. В конце концов, иначе это просто потраченное впустую пространство.

Украшение

В то время как и шатровые, и двускатные крыши можно использовать для создания красивых архитектурных стилей, на двускатных крышах больше места для декора. Вы можете установить кронштейны для фронтона, фронтоны и другие украшения, чтобы улучшить внешний вид своей крыши.Декор фронтона доступен в различных материалах и стилях, от простых и современных до замысловатых и старомодных.

Недостатки двускатной крыши

Ухудшение ветровых характеристик

Двускатные крыши хуже вальмовых крыш при сильном ветре. Фронтон — это плоская поверхность, на которую ветер может попадать напрямую. Затем ветер поднимает фронтальную часть крыши на крышу. Если у вашего фронтона есть свес, сила ветра может в крайних случаях подтянуть ферму вашей крыши.

Большинство профессионалов рекомендуют держать свес крыши менее 30 дюймов в областях, где ветровые характеристики имеют большое значение. Однако обратитесь к своему архитектору. Он / она лучше поймет, как строить с учетом ваших конкретных условий и строительных норм.

Сложнее построить

Строители считают, что дома с двускатной крышей сложнее построить. Стены должны быть разной высоты, чтобы учитывать форму крыши. Кроме того, для двускатной крыши могут потребоваться дополнительные кронштейны, чтобы повысить ее сопротивление ветру, что требует времени и навыков для установки.

Гараж с двускатной крышей

Вы все еще выбираете для гаража двухскатную или четырехскатную крышу? Рассмотрим популярный обратный двускатный гараж.

Это просто двускатный гараж, но повернутый в сторону, так что гаражные ворота находятся на той стороне здания, где нет фронтона. См. Картинку ниже для справки.

Вы заметите, что этот гараж намного шире, чем длина. Это дает вам достаточно места для гаражных ворот (или двух), без необходимости строить массивный гараж.К тому же, поскольку это двускатный гараж, наверху больше места для хранения вещей, чем в гараже с шатровой крышей.

Хотя вы можете прочитать, что водосточные желоба для двускатного гаража не нужны, это неправда. Вы получите гораздо больше пользы от своего гаража и черепицы, установив и поддерживая водосточные желоба. К счастью, дополнительная ширина гаража с двускатной крышей также означает, что водосточные трубы находятся дальше от проезжей части, чем они были бы в противном случае. Таким образом, у домовладельцев появляется больше места для отвода водосточной трубы от проезжей части.

Тип крыши, которую вы устанавливаете для своего гаража, — не единственное важное решение, которое вы должны принять. Также важно выбрать правильную черепицу для вашего гаража.

Последнее слово в сравнении вальмовых крыш и двускатных крыш

Выбор подходящей крыши для гаража, дома или даже беседки может оказаться сложной задачей. Следует ли ставить на первое место климатические условия, красоту или стоимость? Будет разумно работать с архитектором или строителем, который поможет вам найти баланс между вашими потребностями. Он / она может создать для вас уникальный дизайн крыши, сочетающий в себе шатры и фронтоны, или помочь выбрать традиционный тип крыши, который лучше всего подходит для вас.

После того, как вы выбрали правильный тип крыши, важно установить на нее правильную черепицу с точки зрения производительности и стиля. Ваш следующий шаг — узнать о типах черепицы и решить, какая из них лучше всего подходит для вашей новой крыши.

Для чего используются вальмовые крыши?

Опубликовано: 26 октября 2018 г.

Вальмовая крыша имеет все стороны скошенные вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро».«Бедренный конец» — это треугольная наклонная поверхность, которая возникает в результате того, что бедра пересекаются с коньком крыши. Дом с шатровой крышей не имеет фронтона. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную панель, позволяющую устанавливать желоб по всей крыше. Шатровые крыши иногда называют пирамидальными и павильонными крышами. В квадратных зданиях шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В большинстве зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

История вальмовых крыш

Вальмовые крыши очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности. Они датируются 18 веком, когда были замечены во французском квартале Нового Орлеана. Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатровые крыши в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и являются неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

Как они построены?

Строительство вальмовой крыши требует точности и аккуратности. Первый шаг — проведение точных замеров до того, как стропила будут распилены. Затем стропила крепятся к коньковой доске — каркасу, который крепится вокруг крыши. Чтобы построить крышу, нужно рассчитать габариты вальмового стропила. Следующим шагом является установка стропил по одной. После того, как стропила прибиты на место, их можно обрезать для более аккуратной планировки.Затем вальмовые стропила необходимо соединить со стандартными стропилами. Завершающим этапом является установка домкратов между стандартными и вальмовыми стропилами. Для покрытия вальмовой крыши можно использовать металл, черепицу, черепицу или шифер.

Как долго служат вальмовые крыши?

Вальмовые крыши могут прослужить до 50 лет при условии их правильной постройки. Их срок службы зависит от материалов, используемых для изготовления крыши, а также от качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой крыше позволяет ей прослужить дольше.Хорошее обслуживание предотвращает риски таких проблем, как утечки воды в долгосрочной перспективе.

Преимущества

Эти крыши добавляют визуально привлекательную структуру к дому и потенциально увеличивают стоимость недвижимости.

Вальмовые крыши не имеют плоских концов, которые могут улавливать ветер. Они также являются самоблокирующимися и поэтому хорошо подходят для регионов, подверженных ураганам.

Вальмовые крыши

идеально подходят для теплого климата, так как они сохраняют в доме прохладу летом, укрывая все стороны дома.Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время сильных дождей, штормов и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

С добавлением мансардного окна или слухового окна четырехскатная крыша может обеспечить дополнительное жилое пространство.

Недостатки

Вальмовая крыша стоит дороже, чем двускатная.Конструкция крыши более сложная и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению затрат на рабочую силу.

Хотя форма крыши эффективна для отвода дождевой воды, она также делает ее более склонной к утечкам. В конструкции крыши предусмотрены впадины и шатры, которые могут стать воротами для воды. Важно инвестировать в хорошего подрядчика по кровельным работам, чтобы минимизировать риски.

Варианты вальмовой крыши

Простые вальмовые крыши:

Простая вальмовая крыша — самый популярный вид вальмовой крыши.Дизайн включает многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются наверху, образуя гребень.

Половина бедра:

Половарная крыша имеет две укороченные стороны, образующие карниз.

Голландское остроконечное бедро:

Голландские двускатные вальмовые крыши представляют собой гибрид вальмовой и двускатной кровли. Эта крыша обеспечивает больше внутреннего пространства за счет фронтона, который находится в конце конька крыши.

Поперечная вальмовая крыша:

В поперечно-скатных крышах две секции крыши соединяются своими концами, образуя шов или впадину.

Пирамидальные шатровые крыши:

В шатровой крыше пирамиды четыре треугольных стороны равной длины соединяются наверху в одной точке, образуя пирамиду.

Мансардные крыши:

Мансардная крыша — это крыша с двумя разными углами наклона. Нижний угол намного круче верхнего угла крыши.

Цена вальмовой крыши

Установка новой вальмовой крыши с нуля сравнительно дешевле, чем замена существующей вальмовой крыши. Для нового дома важно учитывать стоимость кровельных материалов, каркаса, а также труд. Затраты на оплату труда крыши среднего размера, площадь которой составляет 1500 квадратных футов, составляют от 12 000 до 18 000 долларов. Дополнительные материалы, используемые для обрамления, могут добавить от 1 до 2 долларов за квадратный фут. Для крыши площадью 1500 квадратных футов это примерно от 1000 до 3000 долларов.

Справочник по вальмовой крыше

Несмотря на то, что существует множество вариантов стиля и материалов вальмовой крыши, основная форма этого типа — четыре наклонные стороны, которые пересекаются посередине на одном горизонтальном выступе. Шатровые крыши сегодня являются одними из самых популярных стилей крыш в США, как правило, вторым по распространенности стилем после двускатной крыши в зависимости от географического региона.

Шатровые крыши стали обычным явлением для домов в Северной Америке с начала 1700-х годов из-за их связи с британскими архитектурными стилями.Считается, что самой старой шатровой крышей в Соединенных Штатах является Block House в Клеймонте, штат Делавэр, который был построен в 1654 году.

домов в георгианском стиле в Средней Атлантике и на юге часто имеют кирпичный фасад с прямоугольной вальмовой крышей, которая является наиболее типичной формой для этого стиля. Шатровые крыши также встречаются на южных плантационных домах, особенно на тех, которые построены в французском колониальном или французском креольском стиле. На юге шатровые крыши часто строят с глубоким свесом, чтобы затенять стены или закрывать крыльцо.С 1890-х до 1930-х годов американские дома в стиле четырех квадратов, простой и простой архитектурный стиль, стали популярными и почти всегда имели шатровую крышу. В 1950-х годах шатровые крыши были обычным явлением в домах в стиле ранчо. Большинство беседок имеют шатровую крышу, часто с несколькими шатрами восьмиугольной или шестиугольной формы.

Преимущества вальмовой крыши

Когда вы оцениваете стили крыши для дома по индивидуальному заказу или дома по индивидуальному заказу, вы, скорее всего, начнете с эстетики. Проконсультируйтесь со своим архитектором или строителем, чтобы получить индивидуальный совет о лучшем стиле крыши для дома, который вы строите.

Ниже приведены шесть преимуществ вальмовой крыши:

  • Привлекательный внешний вид и дополнение практически к любому домашнему стилю.
  • Как правило, более прочная и устойчивая, чем другие крыши, из-за наклона всех четырех сторон внутрь.
  • Хороший выбор для районов с сильными ветрами и ураганами благодаря более низкому углу наклона, саморегулирующейся конструкции и меньшей площади поверхности.
  • Идеально подходит для участков с сильным дождем, льдом и снегом, так как наклонные стороны облегчают сток.
  • В зависимости от высоты ската на вальмовой крыше можно разместить слуховые окна, которые создают жилое пространство на чердаке.
  • Энергоэффективность, так как четыре стороны крыши защищают дом от чрезмерной жары летом и от сильного снега зимой.

Недостатки вальмовой крыши

Несмотря на свою популярность, у выбора вальмовой крыши, а не двускатной крыши или другого стиля есть некоторые недостатки, например:

  • Вальмовые крыши сложнее построить, чем двускатные, а это значит, что требуется больше материалов, и это может занять больше времени.Это делает этот вариант более дорогим.
  • Вальмовая крыша обычно имеет более низкий наклон, чем двускатная крыша, что делает добавление жилого пространства на чердаке немного менее привлекательным. Чаще можно увидеть чердак под шатровой крышей, чем спальню или бонусную комнату.
  • В зависимости от стиля вальмовой крыши она может быть подвержена утечкам. Впадины крыши и соединения наклонных сторон крыши могут пропускать воду, поэтому важно убедиться, что крыша установлена ​​с гидроизоляцией и надлежащим окладом.

Варианты материалов для вальмовой крыши

Несмотря на то, что долговечность вальмовой крыши является главной особенностью этого стиля, ее срок службы частично зависит от погодных условий в вашем районе, правильной установки, обслуживания и материалов, которые вы выбираете. Вальмовые крыши могут прослужить до 50 лет, если проверять их не реже одного раза в год и после штормов на предмет обломков и повреждений.

Вальмовые крыши могут быть построены из битумной черепицы, металла или черепицы. Металлическая или глиняная черепица, как правило, обеспечивает максимальную долговечность.

Архитектурные вариации вальмовой крыши

  • Бедро. Базовая вальмовая крыша имеет четыре наклонные стороны с треугольниками на двух сторонах и многоугольниками на двух других сторонах, которые пересекаются посередине на горизонтальном коньке.
  • Бедро и долина. Вальмовая крыша состоит из нескольких секций с наклонными сторонами. Область, где встречаются эти наклонные стороны, называется долиной. Этот тип крыши часто встречается в домах в современном стиле. В долине может скапливаться вода после ливня или таяния снега, поэтому важно нанести на эту часть крыши гидроизоляцию и проверить возможные повреждения или утечки.
  • Крест бедренный. Поперечно-скатная крыша похожа на поперечно-двускатную крышу и включает отдельные вальмовые крыши на разных крыльях дома. На перекрестно-шатровой крыше будет впадина, где встречаются две секции. Различные крылья обычно образуют L- или T-образную форму.
  • Пирамида бедра. Шатровая пирамида, также иногда называемая крышей павильона, обычно имеет четыре равные стороны наклонной крыши, которые встречаются в центральной вершине. Стороны вальмовой крыши пирамиды представляют собой треугольники.
  • Полубедренный. Половарная крыша имеет две более короткие стороны и две более длинные стороны, а не четыре ровные стороны. Более короткие стороны создают карниз. Этот тип крыши, часто называемый остроконечной или остриженной двускатной крышей, имеет преимущество более легкого дренажа из желобов.
  • Бедро двоякое. Двухскатная вальмовая крыша имеет крутой уклон верхней и нижней части с пологим уклоном.
  • Капот. Крыша капота распространена во французской архитектуре, часто встречается в Луизиане.Этот тип крыши имеет двойной уклон со всех четырех сторон с более крутым уклоном на верхних участках и более пологим уклоном на нижних участках. Как правило, нижние откосы нависают над крыльцом или патио, обеспечивая тень, а крутая верхняя часть дает место для чердака или готового чердака под крышей.
  • Голландское двускатное бедро. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для спальни на чердаке или дополнительной комнаты, потому что она включает в себя фронтон в верхней части крыши, часто со слуховым окном.

Вальмовые крыши можно увидеть по всей территории США в жилых домах самых разных архитектурных стилей. Они предлагают практическое решение в условиях сильного дождя, льда и снега, а также в ветреных или подверженных ураганам районах. Поговорите со своим строителем или архитектором, чтобы узнать, соответствует ли вальмовая крыша вашему стилю, местоположению и бюджету.

Мишель Лернер — отмеченный наградами писатель-фрилансер, редактор и автор, писавший на темы недвижимости, личных финансов и бизнеса более двух десятилетий.

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
