Сегодня достаточно часто возводится холодная крыша из металлочерепицы. Подобное изделие отлично подойдет в случае, если пространство чердака не будет использоваться в качестве жилой постройки.

Схема крыши из металлочерепицы с подложкой

Схема крыши из металлочерепицы с подложкой.

Следует заметить, что металлочерепица на сегодня не является лидером рынка материалов для кровли. Однако владельцы частных домов находят в данном материале большое количество преимуществ, поэтому спрос на него непрерывно растет. Металлочерепицу изготавливают много компаний, поэтому каждый хозяин частного дома найдет подходящий вариант.

Если соблюдать инструкции изготовителя и следовать советам опытных мастеров, то при установке данного материала не возникнет проблем.

Схема крепления металлочерепицы

Схема крепления металлочерепицы.

Особенности монтажа кровли из металлочерепицы заключаются в том, что нужно обеспечить выход для вентиляции, через которую будет выводиться конденсат. Это нужно для того, чтобы защитить несущие рейки и покрытие кровли от негативного воздействия влаги.

Перед проведением строительных работ нужно выполнить расчеты, определить угол наклона, шаг обрешетки и выбрать метод фиксации материала.

Для установки крыши подобной конструкции требуются такие элементы:

  • деревянные доски;
  • пароизоляция;
  • гидроизоляция;
  • металлочерепица;
  • скобы;
  • бечевка;
  • гвозди из оцинкованного металла.

Вам может быть интересно: Сайт о стройматериалах.

Особенности холодной крыши

Кровельный набор для монтажа металлочерепицы

Кровельный набор для монтажа металлочерепицы.

Такая крыша имеет простую конструкцию. От теплой она отличается своим устройством. Стоит учесть вариант покрытия кровли. При использовании металлических листов нужно обеспечить щель для вентиляции, через которую будет выводиться конденсат из пространства под кровлей. В таком случае лист из металла не будет подвергаться коррозии.

Устройство подобной кровли являет собой установку системы стропил, на которую укладывается пленка из полиэтилена. После этого нужно прибить контробрешетку, обрешетку и материал для покрытия. Лучше всего использовать металлочерепицу.

Особенностями такой кровли являются отсутствие теплоизоляционного слоя, а также наличие выходов для вентиляции под коньком и на скатах, через которые будет выводиться влага. Проектирование и монтаж не являются сложными процессами, главное — правильно выполнить все расчеты.

Процесс установки имеет следующие особенности:

  1. Если планируется устраивать теплую крышу, то особое внимание стоит уделить выбору мембраны для защиты от лишней влаги. Для устройства мансарды можно использовать мембрану, которая изготавливается из ПВХ.
  2. Если утеплять конструкцию не планируется, можно использовать микроперфорированную гидроизоляцию, которая предназначена исключительно для холодной кровли из металлочерепицы. Подобная пленка не позволяет располагать рядом с ней материалы для теплоизоляции, в связи с чем в процессе утепления нужно приобрести новую мембрану. Если не выполнить это условие, кровлю не удастся защитить от избытка влаги, утеплительный материал будет влажным, а покрытие кровли станет подвергаться коррозии.

Вернуться к оглавлению

Последовательность действий по устройству крыши

Размеры листа металлочерепицы

Размеры листа металлочерепицы.

Для того чтобы правильно выполнить укладку мембраны, нужно учесть, что ее установка производится с небольшим провисом.

Подобный разрыв позволит воздуху свободно перемещаться в пространстве под кровлей, выводя весь конденсат. На мембране не должно быть повреждений. Элемент закрепляется с помощью степлера для строительства. Обязательно нужно делать нахлест. Крайние части пленки крепятся с помощью скотча.

К особенностям холодной кровли можно отнести и то, что ее можно устраивать в регионах с любым климатом. Большинство людей ошибочно считает, что подобный тип крыши не подойдет для северных районов, однако это не так. Перекрытие чердака будет утепляться, поэтому использование подобной конструкции не скажется на климате внутри помещений на последних этажах. Чердачное помещение можно не использовать, поскольку установка слоя утеплительного материала между последним этажом и пространством под кровлей может решить все проблемы, которые касаются потерь тепла.

В процессе устройства кровли подобного типа понадобится правильно изолировать технологические зазоры и выходы.

Для этого все шахты для вентиляции, дымоходы и входы на основание крыши надо теплоизолировать. Благодаря этому можно исключить возникновение следующих неприятностей:

Структура металлочерепицы

Структура металлочерепицы.

  • появление конденсата;
  • попадание осадков;
  • тепловые потери.

Для покрытия подобной конструкции можно использовать практически любой материал для кровли. В большинстве случаев применяется металлочерепица, устанавливать которую очень просто. Подобный вариант считается наиболее предпочтительным, так как все действия по укладке можно произвести за небольшой период времени, при этом какие-либо дополнительные действия выполнять в будущем не понадобится.

Может использоваться и гибкая черепица. Однако в этом случае могут возникнуть некоторые трудности, которые сделают установку более дорогой и сложной. Поэтому рекомендуется использовать металлические листы.

Перед монтажом материала нужно произвести несколько подготовительных операций. Основной из них является расчет скатов кровли на плоскостность и прямоугольность. Скатов может быть несколько, но в итоге должна получиться ровная плоскость. Иначе листы не сойдутся на стыках.

Для разметки нужна бечевка такой длины, чтобы можно было перекрыть диагональ скатов. Веревку следует протянуть от верхнего угла ската к нижнему. В месте пересечения они должны слегка соприкасаться.

Вернуться к оглавлению

Устройство кровельного пирога

Стоимость и характеристика нескольких видов металлочерепицы

Стоимость и характеристика нескольких видов металлочерепицы.

Монтировать подобную кровлю очень просто:

  1. На систему стропил с помощью степлера для строительства или оцинкованных гвоздей небольших размеров следует закрепить пленку.
  2. После этого ее нужно саморезами, с помощью которых будет закрепляться контробрешетка. В этом случае шаг установки крепежных элементов зависит от того, какая металлочерепица выбрана. Размер досок должен составлять 25х100 мм. В исключительных случаях применяется покрытие из фанерных листов.
  3. Далее понадобится уложить гидроизоляционную пленку из полиэтилена или ПВХ мембрану. На материале не должно быть разрывов или каких-либо других дефектов. Уровень провисания пленки — приблизительно 20-30 мм. В таком случае будет устроена хорошая вентиляция нижней части гидроизоляционного материала. Иначе изделие может разрушиться.

Лист из металла и тонкий слой гидроизоляционного материала не смогут обеспечить надлежащей защиты от шума, который часто возникает во время сильных дождей. Поэтому холодные крыши лишь в исключительных случаях устраиваются без утепления, которое может стать хорошим звукоизолятором. Холодное чердачное помещение поэтому и не используется.

Вернуться к оглавлению

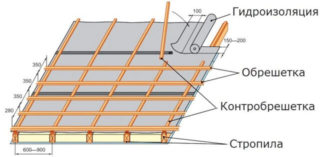

Структура холодной крыши

Схема холодной кровли

Схема холодной кровли.

Подобное изделие состоит из следующих слоев:

  1. Со стороны жилых комнат, прежде всего, размещается слой пароизоляции. В таком случае конденсат будет выходить из помещения, но не попадать внутрь.
  2. Система стропил и продольные прогоны.
  3. Гидроизоляционный материал.
  4. Контробрешетка, установка которой производится параллельно смонтированным стропилам. Рейки будут прижимать гидроизоляционный материал и дополнительно закреплять его.
  5. Обрешетка холодной кровли может быть выполнена из брусков, сечение которых в большинстве случаев составляет 50х50 мм. Установка данного элемента выполняется с шагом в 30-40 см вдоль скатов. Шаг будет зависеть от того, какую металлочерепицу планируется использовать. Важное значение имеет и уклон крыши. Для подобной конструкции оптимальный уклон составляет 14° и более. Если уклон сделать меньше, то снеговая нагрузка выгнет стыки и откроет доступ влаги в пространство под кровлей.
  6. Металлочерепица.

Технология монтажа холодной крыши из металлочерепицы своими руками не отличается особой сложностью.

Если подготовить все нужные элементы и следовать рекомендациям, можно изготовить надежную конструкцию, которая будет служить долгий период времени.

Как сделать холодную кровлю из металлочерепицы – инструкция по монтажу

Металлочерепица во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

Монтаж металлочерепицы своими руками

Блок: 1/11 | Кол-во символов: 288
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/montazh-metallocherepicy-svoimi-rukami.html

Преимущества такого варианта

Устройство такой кровли довольно простое – потребуется возвести конструкцию, уложить слой гидроизоляции, обрешетку и контробрешетку, кровельное покрытие. Главное, возводя холодную кровлю, предусмотреть вентиляционный просвет для возможности отвода сконденсированной влаги. Это необходимо для того, чтобы несущая конструкция и кровельный материал не испортился под воздействием влаги.


Сама по себе установка такой кровли не должна сопровождаться осложнениями в процессе работы, нужно лишь корректно закрепить кровельное покрытие так, чтобы оно не пропускало сквозь стыки в подкровельное пространство осадки. Перед созданием пирога кровли холодного чердака стоит выполнить весь перечень расчетов, определить уклон скатов, шаг обрешетки, и выбрать для себя подходящий метод фиксации листов металлочерепицы.

Блок: 2/6 | Кол-во символов: 862
Источник: https://kryshadoma.com/metallocherepitsa/kak-sdelat-kholodnuyu-krovlyu-iz-metallocherepitsy-instruktsiya-po-montazhu.html

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Узнайте, что лучше — мягкая кровля или металлочерепица, а также как выбрать лучший материал, из нашей новой статьи.

Покрытие кровли металлочерепицей начинается с расчетов.

МеталлочерепицаМеталлочерепица

Блок: 2/11 | Кол-во символов: 799
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/montazh-metallocherepicy-svoimi-rukami.html

Виды металлочерепицы

Основа металлочерепицы — холодногнутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, базой, грунтовкой и полимерными материалами. Тонкий наружный слой выполняет также декоративную функцию. Поверхности имеют различную текстуру и цвет.

Устройство металлочерепицы схематически.

Типы защитно-декоративных внешних покрытий

Таблица покрытий по температуре.

Кровельные листы покрывают полимерами, устойчивыми к перепаду температур, солнечной радиации. Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

  • Полиэстр — блестящее или матовое покрытие толщиной 25-35 мк, обозначается PE или MPE. Внешний слой устойчив к высоким температурам, но механически непрочен, разрушается от морозов. Срок службы такой металлочерепицы не превышает 15 лет.
  • Полиуретан — сложный полимер PURAL, устойчивый к износу, выгоранию и химической коррозии. Это одно из самых долговечных покрытий, защищающее кровельную сталь более 30 лет. Пленка толщиной 50 мк образует матовую шелковистую поверхность. Интервал рабочих температур -60°С…+100°С.
  • Поливинилденфторид — обозначается аббревиатурой PVDF, отличается высокой прочностью, радиационной и температурной устойчивостью. Выдерживает нагрев до +150°С. Покрытие толщиной 27 мм обладает характерным металлическим блеском.
  • Пластизоль — полимер из ПВХ и пластификаторов наносят на профильный лист слоем толщиной 120-200 мк. Подвергнутая тиснению или штамповке поверхность приобретает шероховатую текстуру, напоминающая кору дерева или выделанную кожу. Материал механически прочен, но цвето- и термостойкость его ниже, чем у полиуретановых или полиэстеровых покрытий. Обозначается как PVC.
  • Акрил. Лакокрасочный слой из этого полимера хотя и не боится нагрева, но быстро выгорает и начинает шелушиться. Кровельные материалы с акриловым покрытием рекомендуется применять для временных сооружений.

Производители для нужд потребителя выпускают металлочерепицу с покрытиями разнообразного состава и характеристик. Полимеры прослаивают кварцевым песком, наносят на поверхность точечное тиснение, добавляют к основе алюминий и цинк. Некоторые пленки обладают шумозащитными свойствами, что важно для металлических крыш. На высококачественную продукцию срок гарантии достигает 70 лет.

Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей. Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

Каскад. Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

Испанская Дюна. Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

Финнера. Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

Адаманте. Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Новинки профилей финских и российских производителей — Деккорей с высотой гребня 18 мм, Банга с круглой выпуклой волной, Шанхай с чередующимися разновеликими выступами.

Блок: 2/6 | Кол-во символов: 4279
Источник: https://stroim-dom.net/kak-pokryt-kryshu-metallocherepicej-svoimi-rukami/

Что представляет собой холодная кровля

Технология холодной кровли из металлочерепицы предполагает изначальное возведение стропильной системы, после чего на нее будет укладываться мембрана и полиэтиленовая пленка для обеспечения гидроизоляции кровли под металлочерепицу. Набивают контробрешетку, обрешетку и укладывают кровельное покрытие в виде металлочерепицы.

Такая крыша характеризуется тем, что для нее не нужно укладывать теплоизоляцию – все, что потребуется, это обустроить вентиляционные выходы под коньком и на скатах для отвода влаги. Позаботьтесь о том, чтобы все предварительные расчеты производились максимально точно.


Установка кровли имеет такие особенности:

  1. Если со временем вы планируете обустраивать теплую кровлю, то выбор мембраны для защиты от влаги должен быть тщательным. Если планируется обустройство мансарды, то обязательно должна присутствовать мембрана из ПВХ.
  2. Если в будущем кровлю утеплять не планируется, то потребуется укладка микроперфорированной гидроизоляции, которую используют именно для холодных крыш. С такой пленкой нельзя укладывать теплоизоляцию, однако в случае дальнейшего утепления потребуется приобрести новую мембрану. В противном случае в будущем кровля лишится защиты от влаги, утеплители не будет успевать высыхать, а кровельный материал через время начнет ржаветь.

Блок: 3/6 | Кол-во символов: 1345
Источник: https://kryshadoma.com/metallocherepitsa/kak-sdelat-kholodnuyu-krovlyu-iz-metallocherepitsy-instruktsiya-po-montazhu.html

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

  • планки из стали длиной в 2 м;
  • стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Блок: 3/11 | Кол-во символов: 1172
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/montazh-metallocherepicy-svoimi-rukami.html

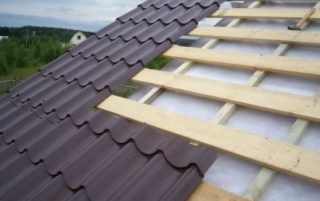

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

  1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
  2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
  3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
  4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
  5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

ОБРАТИТЕ ВНИМАНИЕ!

Доски предварительно калибруются по одному размеру, чтобы избежать возникновения в будущем перекосов и неровностей в расположении черепицы.

Шаг обрешетки

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Блок: 2/10 | Кол-во символов: 1359
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/montazh.html

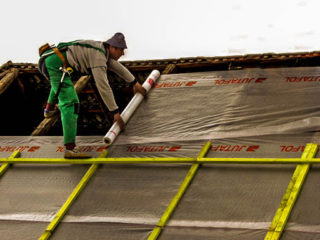

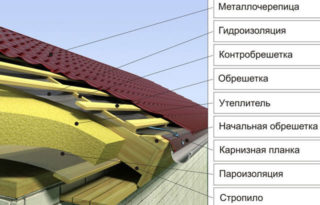

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Кровля из металлочерепицы устраивается по двум технологиям — теплой или холодной. Выбор варианта зависит от назначения чердачного пространства. Для жилого помещения утепляют скаты и фронтоны, если оно неотапливаемое — укладывают теплоизоляцию по перекрытию. Монтаж кровельного пирога в каждом случае имеет свои особенности.

Теплая кровля

Устройство теплой кровли из металлочерепицы начинается с укладки гидроизоляции. Она защищает утеплитель и деревянную конструкцию крыши от конденсата и случайно просочившейся воды.  Одновременно выполняет функцию ветрозащиты — препятствуют выдуванию волокон теплоизолятора сквозь щели.

Гидроизоляцию укладывают поверх стропил. Для этого применяют:

  • недорогие полиэтиленовые или пропиленовые пленки, не пропускающие пар;
  • диффузные дышащие мембраны.

Для теплых кровель рекомендуются паропроницаемые материалы. Благодаря конусообразным порам, они пропускают пар, но создают барьер для капельной влаги.

Если используются полиэтиленовые пленки, то между ними и утеплителем устраивают вентиляционный зазор. Это позволит влаге испаряться.

Пленку или мембрану монтируют степлером к стропилам без провисания. В местах стыка полотнища крепят внахлест на ширину 15 см. Проклеивают скотчем, чтобы избежать задувания ветра. Направление укладки — снизу вверх для свободного стекание воды по поверхности гидроизоляции.

Мембраны при укладке ориентируют согласно инструкции. Поскольку прохождение паров предусмотрено в одном направлении, нужно быть внимательным. Иначе результат будет обратным. Обычно производитель печатает на внешнюю сторону логотип или яркую полосу.

Поверх гидроизоляции монтируют бруски контробрешетки толщиной 40-50 мм. Это обеспечивает необходимый вентиляционный зазор между пленкой и металлочерепицей.

Между стропилами враспор размещают маты базальтовой ваты. С нижней стороны теплоизоляцию защищают паронепроницаемыми пленками. Если этого не сделать, в толще материала образуется конденсат. Это ухудшает свойства утеплителя, создает источник постоянной сырости в помещениях.

Пароизоляцию устраивают из пленок, мембран, отражающих фольгированных материалов с паропроницаемостью в пределах 0-90 г/м²*сутки. Их крепят к стропилам изнутри, стараясь сохранить герметичность покрытия. Для этого стыки тщательно проклеивают, места прохождения коммуникаций дублируют накладками с вырезанными отверстиями.

Важно. Фольгированные пленки укладывают, обращая металлический слой внутрь помещения. Тепловые волны отражаются от барьера, не излучаясь в атмосферу. Для проклейки выбирают скотч с металлизированным слоем.

Холодная кровля

В холодных кровлях утеплитель укладывают на перекрытие верхнего этажа. При этом его также защищают от проникновения влаги изоляционными материалами.

Под металлочерепицу помещают только слой гидроизоляции. Он защищает подкровельное пространство и стропильную систему от конденсата, образующегося на внутренней поверхности профильного листа.

Для гидроизоляции используют пленки или мембраны. Их выбор достаточно велик. Крепят материалы аналогично утепленному варианту. Между стропилами оставляют небольшое — 20 мм — провисания для стекания конденсата в водосточную систему. Все стыки герметизируют клейкой лентой.

Несмотря на то, что чердак холодный, рекомендуется смонтировать контробрешетку. Помимо циркуляции воздуха этот конструктивный элемент позволит устранить неровности стропильной системы, создаст дополнительную прослойку для теплоизоляции.

Чтобы уменьшить шумы, возникающие во время дождя или града, гидроизоляцию совмещают со звукоизоляцией. Применяют плотные тяжелые мембраны, барьеры на основе акустического войлока или каучука, пенофол, минеральную вату.

Блок: 3/6 | Кол-во символов: 3739
Источник: https://stroim-dom.net/kak-pokryt-kryshu-metallocherepicej-svoimi-rukami/

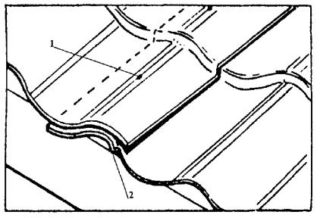

На что и как крепить

Крепят металлочерепицу специальными саморезами с резиновыми шайбами. Так же как и основной материал они сделаны и оцинкованной стали, а сверху окрашены в тон с его покрытием. При установке саморез должен вкручиваться строго перпендикулярно к поверхности кровли, наклон его не допускается.

Как правильно закручивать саморезы в металлочерепицу

При закреплении металлочерепицы надо следить и ха тем, насколько плотно крепеж прилегает к поверхности. Нельзя слишком затягивать, прогибая металл, но и неплотного прилегания допустить нельзя — соединение не будет герметичным.

Блок: 4/6 | Кол-во символов: 592
Источник: https://stroychik.ru/krysha/krovlya-iz-metallocherepicy

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

  • ножницы по металлу;
  • стремянка;
  • электродрель;
  • длинная рейка;
  • шуруповерт;
  • монтажная лента;
  • измерительный прибор;
  • молоток;
  • маркер;
  • средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

  • гидроизоляция;
  • черепица;
  • кровельные планки;
  • аэроролик;
  • планки для торцов и конька;
  • декоративные накладки;
  • саморезы, шайбы-уплотнители к ним;
  • доски 2,5х10 см;
  • направляющая доска.

Блок: 4/11 | Кол-во символов: 507
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/montazh-metallocherepicy-svoimi-rukami.html

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

  • Шуруповерт.
  • Рейка.
  • Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
  • Строительный степлер.
  • Рулетка и маркер.
  • Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

ОБРАТИТЕ ВНИМАНИЕ!

При работе с черепицей нельзя использовать болгарку и другие абразивные режущие инструменты, так как это нарушает структуру листа.

Блок: 5/10 | Кол-во символов: 638
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/montazh.html

Этап 3. Основание

Обрешетка под металлочерепицу

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

КонтробрешеткаКонтробрешетка

Важно! При расчете шага учитывается также месторасположение окон – нежелательно ставить над ними стропила.

Блок: 5/11 | Кол-во символов: 437
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/montazh-metallocherepicy-svoimi-rukami.html

Особенности устройства крыш с покрытием из металлочерепицы

Стропильную систему и обрешётку крыши из металлочерепицы можно сооружать как из пиломатериалов, так и металлического проката. При соблюдении технологии строительства и тот и другой материал может обеспечить необходимую надёжность и долговечность конструкции. И всё же предпочтительнее использовать древесину — она не только имеет меньший вес, но и позволяет намного проще крепить листы кровельного материала к основанию. Кроме того, стропильные ноги из толстого бруса будут создавать зазор, необходимый для монтажа теплоизоляции в случае устройства тёплой кровли.

Укладка теплоизоляции в промежутки между стропильными ногами даёт возможность сохранить пространство чердачного помещения

Стропильная система

Заметим, что применение металлочерепицы возможно только на скатных крышах, уклон которых находится в пределах от 14 до 20 градусов. При сооружении стропильной системы следует придерживаться следующих норм:

  • расстояние между стропилами — от 60 до 90 мм. Если возникает необходимость сделать шаг большим, обрешётку следует усилить поперечно установленными досками;
  • для изготовления стропильных ног используют доску толщиной не менее 50 мм, которую устанавливают на ребро. При выборе ширины пиломатериала руководствуются толщиной слоя теплоизоляции — чаще всего от 100 до 150 мм;
  • для качественной вентиляции деревянной конструкции производители металлочерепицы рекомендуют проделать в стропильных ногах ряд отверстий диаметром 20–25 мм. Для того чтобы избежать ослабления каркаса, их следует выполнять в шахматном порядке, располагая со стороны конька.

    Металлочерепица имеет небольшой вес, поэтому под неё можно использовать стропильную конструкцию любого типа

После монтажа стропильной системы следует обязательно проверить соответствие нескольких геометрических параметров. В первую очередь сверяют длины диагоналей прямоугольных скатов, а также контролируют, находятся ли стропильные ноги в одной плоскости. Обязательно проверяют отклонение линии конька и свесов кровли от горизонтали. Только после этого приступают к сооружению обрешётки.

Обрешётка и контробрешётка

Так же, как и при установке стропильных ферм, устройство обрешётки должно происходить по определённым правилам:

  • в качестве самой нижней рейки выбирают брус, который будет выступать за плоскость обрешётки на 10–20 мм. Обычно для первой доски используют брусок сечением 50х50 мм, а для всех последующих элементов — рейки 30х50 мм;
  • нижняя рейка должна проходить параллельно с линией карниза;
  • расстояние от первой до второй рейки должно находиться в пределах 28–30 мм, тогда как последующие элементы крепят с шагом от 30 до 45 см — точное значение зависит от расстояния между волнами металлической черепицы. Обычно шаг обрешётки производитель указывает в инструкции к монтажу;
  • одновременно с установкой обрешётки обустраиваются участки для вывода наружу инженерных коммуникаций, дымоходных и фановых труб и т. д., а также монтируются кронштейны для их крепления к элементам деревянной конструкции;
  • в ендовах, по периметру мансардных окон и вокруг труб устанавливают сплошное деревянное основание из доски толщиной 25 мм;
  • для надёжного крепления карнизной планки используют две доски сечением 25 мм, которые приколачивают к вершинам стропильных ног. Чтобы обеспечить вентиляцию, доски монтируют с 5-сантиметровым зазором.

    Для обрешётки кровельного каркаса могут использоваться как деревянные рейки, так и металлические профильные трубы или уголки

Для точного расчёта шага обрешётки удобно использовать специальную таблицу — её мы приводим ниже. Расстояние между элементами обрешётки зависит от конфигурации листов металлочерепицы, поэтому рассчитать шаг можно только после того, как будет выбран кровельный материал.

Шаг обрешётки зависит от расстояния между волнами металлочерепицы, поэтому его рассчитывают после того, как будет выбран кровельный материал

Таблица: расчёт расстояний между элементами обрешётки

Блок: 3/5 | Кол-во символов: 3916
Источник: https://postroika.biz/23675-ustroystvo-krovli-iz-metallocherepicy.html

Этап 4. Термоизоляция

Кровельный пирог

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Из

технология монтажа и конструкция металлочерепичной крыши

1Металлочерепица представляет собой облицовочный материал из тонколистовой оцинкованной стали. Она изготавливается в форме профилированных металлических листов с характерным внешним видом, имитирующим строение натуральной черепицы.

Профилирование осуществляется путем придания листам волнистой или трапециевидной формы, что существенно повышает эксплуатационные характеристики материала. Одним из лидеров на рынке на данный момент металлочерепица Каскад и Монтеррей.

Прежде чем приступить к устройству крыши под металлочерепицу, рассмотрим технические показатели кровли.

Содержание статьи

Плюсы и минусы покрытия

К достоинствам материала можно отнести:

  • Небольшой вес.
  • Высокую износоустойчивость.
  • Огнеупорность.
  • Относительную простоту монтажа.
  • Хороший потенциал для реализации дизайнерских решений.

Имеются и незначительные недостатки, которые устраняются при правильном планировании и выполнении работ:

  • Низкая звукоизоляция: при выпадении осадков и при сильном ветре металлочерепица создает повышенный уровень шума. Недостаток нивелируется использованием хорошей шумоизоляции, функцию которой, как правило, выполняет теплоизоляционный слой.
  • Во внутреннем пространстве крыши может образовываться конденсат, во избежание этого нужно позаботиться об обустройстве вентиляции и пароизоляции.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.1

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.
9

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

  1. экструдированный пенополистерол;
  2. пенопласт;
  3. стекловата;
  4. базальт;
  5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

5Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

7

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО!

Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.

Устройство кровли из металлочерепицы по деревянной обрешетке

Главное назначение обрешетки – это поддержка каркаса крыши, формируемого стропилами. К ней крепятся гидроизоляция и металлочерепица, она создает естественную3 вентиляцию внутреннего пространства кровли.

Есть две разновидности обрешетки – сплошная и разреженная. В сплошной конструкции все доски примыкают вплотную друг к другу, что обеспечивает повышенную прочность каркаса, но значительно увеличивает затраты материала.

В разреженной обрешетке доски находятся на определенном расстоянии друг от друга.

При монтаже крыши из металлочерепицы чаще всего используется вторая разновидность, так как облицовочный материал достаточно прочен сам по себе и не требует дополнительного укрепления каркаса.

ВАЖНО!

Расстояние между параллельными досками основного направления обрешетки определяется интервалом между волнами черепицы, так как впадины волн являются самыми прочными участками профиля.

Доборные элементы

Под доборными элементами подразумеваются изделия, скрепляющие между собой различные примыкания кровли и делающие ее эксплуатацию более удобной и безопасной. Сюда можно отнести:

  • Карнизную планку. Данное изделие производится из тех же материалов, что и металлочерепица. Оно защищает лобовые доски обрешетки от намокания.
  • Торцевую планку. Защищает крайние элементы кровли от попадания влаги, предотвращает повреждения от ветровой нагрузки.

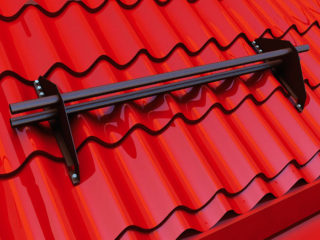

  • Снегозадержатели. Предотвращают резкие падения больших снежных масс со ската крыши.
  • Коньковую планку. Соединяет листы металлочерепицы в областях перелома двух скатов кровли. Изделие играет важную роль, так как без коньковых планок конструкция кровли в этих областях становится уязвимой и повреждаются от внешних воздействий в короткие сроки.
  • Планку примыканий. Укрепляет места стыков черепицы с поверхностями печных труб, парапетов, стен и вентиляционных шахт.
10

Доборные элементы

Вентиляция

6Относительная сложность конструкции металлочерепичной кровли требует принятия дополнительных мер по обеспечению достаточной вентиляции внутренних пространств крыши.

Схемы вентиляции различаются при использовании холодного и теплого типов кровли.

Воздух выходит в отверстия, находящиеся в коньке крыши. При такой схеме возможна остановка воздухообмена при образовании ледяной корки во внутреннем пространстве из-за перепада температур, что делает ее не самой надежным способом устройства вентиляции.

Холодная кровля дает возможность построить более обширную и надежную вентиляционную систему. При данной схеме сооружаются трубы, проходящие через кровлю и выходящие в чердачное помещение. На скатах крыши сооружаются слуховые окна. Обустройство такой вентиляции относительно дорогое, но и надежность этой системы находится на высоком уровне.

ВАЖНО!

В теплой кровле не проводится сооружение каких-либо дополнительных громоздких конструкций, циркуляция воздуха обеспечивается созданием зазоров между утеплителем и металлочерепицей, а также правильным расположением обрешетки.

Выбор угла наклона и монтаж стропительной системы

Данная базовая характеристика определяет большинство последующих конструктивных решений: выбор вида металлочерепицы, наполнение и вес кровельного пирога, состав и конструкцию стропильного каркаса. Увеличение угла наклона увеличивает площадь ската и количество затрачиваемого материала, как следствие повышается цена обустройства кровли. Более подробно о угле наклона тут.

  • Среднее оптимальное значение угла наклона составляет 22 градуса, минимальное – 14 градусов. Меньшее значение не обеспечивает достаточной прочности конструкции и не дает возможности пользоваться чердачным пространством.
  • Большой угол наклона увеличивает объем чердачного пространства, но у него есть недостаток – повышается парусность конструкции, то есть ее подверженность воздействию ветра.
  • Оптимальное значение показателя можно рассчитать самостоятельно. Для этого нужно найти одну вторую от ширины фронтона, разделить это число на желаемую высоту крыши и вычислить синус у результата деления.

Стропительная система сооружается из металлических или деревянных балок. Это основной каркас кровли, от надежности его устройства будет зависеть эксплуатационный потенциал всей конструкции. Для создания кровли из металлочерепицы, как правило, используются деревянные балки.

8

Монтаж стропильных балок

Стропительная система представляет собой систему опор, которые скрепляются друг с другом различными образами в зависимости от конструкции крыши, количества скатов и их углов. На эту систему прикрепляется обрешетка, являющаяся дополнительным, второстепенным каркасом.

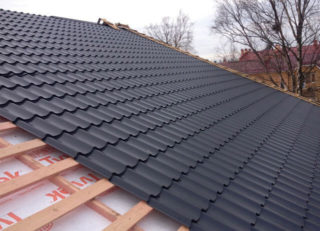

Крепеж металлочерепицы к конструкции

Листы металлопрофиля прикрепляются к обрешетке. Для этого используются кровельные шурупы, которые с помощью электродрели вкручиваются во впадину волны черепицы.4

Как правило, крепеж начинается со стороны конька. Во время выполнения работ следует передвигаться по профилю с большой осторожностью, так как материал легко продавливается.

После завершения крепежа черепицы можно приступать к установке доборных элементов.

Таковы основные стадии установки металлочерепичных крыш.

Работа с этим материалом относительно проста, основные сложности связаны с обеспечением хорошей вентиляции и защиты крыши от воздействия влаги и ветра.

Полезное видео

Устройство металлочерепицы на практическом примере:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

устройство и уклон, размер и технология монтажа

Содержание статьи:

При возведении домов своими руками решающее значение в выборе проекта играют стоимость материалов и работ, технологичность и возможность самостоятельного обустройства каждого элемента конструкции. Кровля из металлочерепицы – красивое и долговечное покрытие, отвечающее множеству требований. Важно ознакомиться с характеристиками изделия, чтобы рассчитать и приобрести необходимое количество кровельного материала, расходников и правильно поэтапно произвести монтаж.

Описание металлоизделия

Для покрытия выбирают металлочерепицу толщиной 0,5 – 0,6 мм

Металлочерепицей принято называть профильные стальные листы, на которые нанесено декоративное защитное полимерное покрытие. Форма профиля напоминает керамическую черепицу, а палитра соответствует каталогам цветов RAL, что позволяет подобрать необходимый оттенок.

Технические характеристики

Качественная металлочерепица должна по характеристикам, способу производства и результатам испытаний соответствовать ГОСТу Р 58153-2018 года, который называется «Листы металлические профилированные кровельные (металлочерепица)».

Изготавливают изделия методом профилирования и штамповки стального холоднокатаного проката. Металл обязательно подвергают «горячей» или электролитической оцинковке, а затем покрывают полимерами.

Полимерное покрытие изготавливают из полиэфирной, полиуретановой или поливинилденфторидной эмали, ПВХ пластизоля.

Стандартная толщина стальных листов составляет 0,5–0,6 мм — это наиболее распространённый вариант. К премиальному классу относят металлочерепицу 0,7–0,8 мм. По специальному заказу заводы изготавливают профиль из стали толщиной до 1 мм.

В целях экономии для дворовых вспомогательных построек приобретают изделия толщиной 0,35–0,45 мм. Такой материал выпускается по ТУ, он дешевле, но работать с ним неудобно — мнётся при неосторожном обращении. Долговечность черепицы ниже стандарта.

Нахлест металлочерепицы – важный показатель, который влияет на гидроизоляцию

Важными характеристиками для расчёта металлочерепицы на крышу являются:

  • полная ширина и длина листа, измеряемые от кромки до кромки;
  • нахлёст по ширине — это участок, который будет перекрываться соседними листами при креплении;
  • полезная ширина и длина листа, учитываемая при расчёте схемы укладки кровли;
  • высота и шаг профиля.

Каждый производитель вправе самостоятельно устанавливать геометрические размеры листов, но чаще всего полная ширина листа составляет около 1200 мм, а монтажная примерно 1000 мм.

Точные размеры необходимо уточнять у продавца.

Масса металлочерепицы составляет от 3,5 до 5 кг/м2.

Преимущества и недостатки

Металлочерепица имеет небольшой вес, что положительно сказывается на бюджете стройки

В качестве строительного материала металлическая черепица обладает положительными потребительскими качествами:

  • небольшим весом, что позволяет экономить на обустройстве фундамента, стен, стропильной системы;
  • простотой в монтаже;
  • стойкостью в любых климатических условиях, невосприимчивостью к осадкам, граду, температуре воздуха и ультрафиолету;
  • прочностью конструкции за счёт металлической основы и штампованных профилей, которые являются рёбрами жёсткости;
  • доступностью доборных элементов, необходимых для полной комплектации кровли в едином стилевом и цветовом решении;
  • негорючестью;
  • лёгкостью подгонки под нужный размер с помощью ножниц по металлу, ножовки, электролобзика;
  • возможностью устраивать крышу с небольшим углом наклона — материал выдерживает большие снеговые нагрузки;
  • долговечностью — средний срок службы 20 лет, а на изделия с полиуретановым покрытием гарантия на сквозную ржавчину до 50 лет.

Нельзя резать черепицу болгаркой, под воздействием высокой температуры теряет свойства покрытие, появляется возможность для быстрого распространения ржавчины.

Дополнительные расходы связаны с покупкой гидроизоляции

Помимо преимуществ материалу присущи некоторые недостатки:

  • низкая звукоизоляция;
  • необходимость обустройства гидро- и пароизоляции при монтаже тёплой крыши;
  • требуется обработка мест резов антикоррозийным составом;
  • большое количество отходов при обустройстве кровли сложной формы;
  • высокая теплопроводность, приводящая к быстрому охлаждению помещений зимой и нагреванию летом.

Необходимо соблюдать осторожность при транспортировке, листы можно погнуть или поцарапать.

Устройство кровли из металлочерепицы

Теплая крыша с металлочерепицей

Строители выделяют два основных способа обустройства кровли;

  • тёплая крыша из металлочерепицы;
  • холодная конструкция.

Различия заключаются в составе «пирога кровли».

В тёплой конструкции слои располагаются в следующем порядке:

  1. Подшивка, изготовленная из досок, вагонки или сайдинга для черновой или чистовой отделки мансарды или чердачного помещения.
  2. Стропила, которые воспринимают нагрузку от кровли, равномерно распределяют её по периметру стен.
  3. Слой пароизоляционного материала. Нужен для защиты теплоизоляции, стального листа и стропил от конденсата, появляющегося на мансардном этаже или чердаке из-за перепада температур.
  4. Теплоизолятор, в качестве которого используют минеральную вату, пенополистирол и подобные материалы.
  5. Основная обрешётка из досок толщиной 25 мм, служащая основанием для черепицы.
  6. Мембрана гидроизоляции, для защиты утеплителя от возможного проникновения осадков, выдувания утеплителя.
  7. Контробрешётка толщиной 4–5 см для создания зазора, необходимого для вентиляции и крепления листов.
  8. Металлочерепица.

В варианте холодной крыши отсутствуют два слоя: пароизолятора и утеплителя. Подшивку выполняют при желании.

Расчёт уклонов крыши

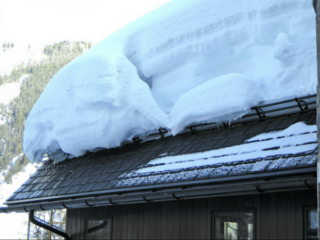

При большом уклоне скатов рекомендуется установить снегозадержатели

При проектировании важным параметром является уклон скатов крыши, измеряемый обычно в градусах. Необходимо выбрать оптимальный параметр, чтобы избежать проблем с эксплуатацией.

При малом уклоне:

  • На кровле собирается много снега, который не сдувается ветром и не скатывается при таянии.
  • Возрастает нагрузка на металлочерепицу, стропильную систему и контробрешётку, предъявляя повышенные требования к их прочности.
  • Увеличивается вероятность протеканий через стыки от тающего снега или обильного дождя.
  • Уменьшается высота и объём помещения мансарды или чердака, что важно, если там делать жилые помещения.

С другой стороны, небольшой угол потребует меньшего количества материалов, так как конёк ниже, а скаты крыши короче.

Вариант с малым уклоном подходит для южных регионов и местностей с небольшим количеством снеговой нагрузки.

При большой крутизне кровли повышается расход материала, что сказывается на конечной цене постройки.

Необходимо выбирать промежуточный вариант, если критически важна финансовая составляющая при постройке дома.

По опыту эксплуатации оптимальным вариантом считают уклон:

  • 20–30º для крыш односкатных;
  • 20–40º для двухскатных конструкций.

Минимальный допустимый СНиПом уклон крыши для ската длиной 6 м не может быть меньше 12º, но он применим для районов с отсутствием большой снеговой нагрузки.

Расчёт количества металлочерепицы и расходных материалов

Кроме листов металлочерепицы в стоимость входят крепежные материалы и конек

В интернете можно легко найти онлайн-калькуляторы расчёта материала и расходных элементов, необходимых для обустройства тёплой или холодной кровли.

Производители делают расчёты для своего материала. Геометрические полные и полезные размеры листов могут не совпадать для разных фирм, что приводит и покупке излишней металлочерепицы или её нехватке и необходимости дополнительных расходов на доставку недостающих элементов.

Используя школьные знания из курса геометрии, легко узнать количество необходимо материала.

Пошагово расчёт производят в такой последовательности:

  1. Вычисляют полную площадь кровли. Длину дома умножают на длину ската.
  2. Ориентируясь на полезную площадь металлочерепицы, узнают необходимое количество листов.
  3. Измеряют общую длину доборных элементов для создания конька и сливов.
  4. Подсчитывают необходимое число крепежа. На каждый квадратный метр расход составит: 6–8 кровельных саморезов, которые будут крепить лист и 4–5 для монтажа сливов.

При расчётах следует учитывать возможные резы черепицы при обустройстве конька и свесов — размеры и штамповка листов могут не соответствовать параметрам крыши.

Для проверки самостоятельных расчётов необходимо сделать контрольную раскладку листов по чертежам.

Приобретать черепицу лучше у местного крупного продавца, который сделает самостоятельный расчёт материала по чертежам дома. При необходимости докупки отпадает необходимость поиска нужного материала.

Этапы монтажа своими силами

Антикоррозийная краска для обработки срезов металлочерепицы

Хранят металлочерепицу под навесом или в помещении. Важно плотно прижать листы тяжёлым предметом, чтобы ветром детали не подняло в воздух и не унесло, что обязательно приведёт к порче листов.

Необходимый инструмент

Для монтажа крыши из металлочерепицы понадобится обычный набор плотницких инструментов:

  • ножовка или электролобзик;
  • молоток, отвес, рулетка, разметочный шнур, уровень;
  • ножницы по металлу;
  • шуруповёрт с битами для кровельных саморезов;
  • средства безопасности при работе на высоте — страховочный ремень и каска, респиратор и перчатки при монтаже утеплителя.

Кроме того, необходимо приобрести антикоррозийный состав для промазки резов на листах.

Монтаж стропил

Стропила и обрешетка укладывается поверх слоя гидроизоляции

Для стропильных балок используют брус толщиной от 50 и шириной от 100 мм. Выбор зависит от конфигурации крыши, снеговых и ветровых нагрузок, массы «пирога» кровли.

Шаг установки от 500 до 900 мм. Желательно подобрать такие расстояния между стропилами, чтобы оно на 1–2 см было меньше размера предполагаемого утеплителя. Например, стандартный размер каменной ваты по ширине 600 мм, поэтому между стропилами оставляют 58 см.

Установка обрешётки

Для обрешётки используют обрезную или необрезную доску толщиной 25 мм — меньший размер не позволит надёжно закрепить саморез, больший— сделает конструкцию тяжелее и дороже.

Обрешётка может быть сплошной или разреженной. Во втором случае доски должны крепиться так, чтобы впадина черепицы совпала с расположением доски — так конструкция получится жёстче.

Наиболее распространён шаг обрешётки от 250 до 350 мм между сторонами досок.

Недопустимо использовать доски разной толщины — после монтажа черепицы появятся перекосы.

Нижняя доска крепится строго по краю карниза. До или после крепления проводят обработку древесины препаратами, предотвращающими гниение и антипиренами, делающими доски слабогорючими.

Монтаж ветрогидроизоляции

В качестве гидроизоляции применяются любые рулонные материалы

Для гидроизоляции используют любые рулонные материалы, предназначенные для этих целей. В продаже есть специальные мембраны в виде тонких плёнок или нетканого материала — они удобны в работе.

При монтаже необходимо перекрыть листы на 10-15 см, чтобы исключить проникновение влаги по стыкам.

Изоляция крепится строительным степлером. Дополнительно листы укрепятся прибитой контробрешёткой.

Обустройство контробрешётки

Рейки контробрешётки крепят гвоздями и саморезами. Соблюдают осторожность, чтобы не повредить парогидроизоляцию.

Контробрешётку необходимо положить перпендикулярно обрешётке. Заранее производят разметку, чтобы места крепления саморезов совпадали с нижней выпуклостью черепицы и линией рейки.

Технология крепления металлочерепицы

Монтаж начинают с левого нижнего угла ската, далее укладывают нижний лист справа от первого.

После монтажа первого ряда начинают крепить второй также с левой стороны и т.д. Низ первого листа крепят в каждом углублении черепицы. Далее саморезы вкручивают в шахматном порядке. Два соседних листа скрепляют по верхней волне коротким крепежом.

Виды доборных элементов

Снегозадержатели на металлочерепицу

Завершают монтаж внешней части установкой доборных элементов:

  • планок примыкания к трубам вентиляции;
  • снегозадержателей;
  • ендовы и уголков для защиты угловых конструкций;
  • отливов;
  • конька.

При монтаже могут понадобиться ветровые и карнизные планки в зависимости от конфигурации кровли. Элементы крепят саморезами.

Внутренние работы

При обустройстве тёплой крыши после крепления черепицы приступают к внутренним работам:

  • закрепляют между стропилами утеплитель;
  • прибивают пароизоляционную мембрану;
  • крепят внутреннюю отделку — гипсокартон, шпунтованную доску, деревянную вагонку.

Технология монтажа крыши из металлочерепицы несложна. Работы доступны для самостоятельного проведения при соблюдении технологии и правил техники безопасности. Кровля получается красивой, долговечной, пригодна для использования в любых регионах.

Проектирование металлической кровли для холодного климата

В прошлом месяце мы решили применять и поддерживать мембранную кровлю в любое время года. В этом месяце мы рассмотрим конструкцию металлических кровельных систем для холодного времени года, опираясь на полезное руководство Ассоциации металлических конструкций « Guidelines for Commercial Roofing: Metal Roofing for Cold Climates».

Металл в сравнении с другими кровельными системами

Металлические кровельные системы настолько отличаются от других мембранных кровельных систем, что их следует рассматривать отдельно.Особые соображения включают:

  • Гравитационные нагрузки от снега
  • Явления таяния снега
  • Обледенение
  • Снежный навес
  • Снегозадержание
  • Использование сжимаемых ватков из стекловолокна с термоблоком
  • Обеспокоенность конденсацией на нижней стороне металлических панелей при ночном охлаждении

При использовании обычных мембран с низким уклоном одной критической проблемой является сложность создания непрерывной водонепроницаемой мембраны в холодную и влажную погоду.Способы образования водонепроницаемых швов основаны на нагреве (горячий асфальт, применение горелки, испарение растворителей и самоклеивание).

В случае металлических кровельных систем гидростатические системы требуют правильного нанесения герметиков, наносимых на месте или на заводе, в то время как водоотводящие системы полагаются на гравитационные и капиллярные разрывы и соответствующую конструкцию сформированных швов. На более высоких склонах эти панели становятся водоотталкивающими и ледоотталкивающими, и большая часть сопротивления воде и льду достигается за счет подкладок над несущим настилом крыши.

Гравитационные нагрузки, как правило, не являются проблемой для мембран с низким уклоном, за исключением статической нагрузки, создаваемой затопленной водой, льдом или снегом. В случае наклонных металлических крыш интерес представляет нагрузку, которая может тянуть металлические панели вниз по склону.

Когда снежное покрывало покрывает крышу, между снежным покрывалом и металлическими панелями возникает прочная адгезионная связь. Это переводит вертикальную нагрузку с поверхности крыши в векторную нагрузку, параллельную поверхности панелей. Иногда это называется перетаскивающей нагрузкой или гравитационной нагрузкой, она представляет собой силы, которые пытаются стянуть панель вниз по скату крыши.В случае небольших единых металлических кровельных изделий или изделий с несколькими точками надежной фиксации - особой точкой крепления между панелью и конструкцией или основанием - векторные нагрузки распределяются по каждому креплению и не имеют кумулятивного эффекта.

Наиболее популярные стоячие фальцы и аналогичные изделия разработаны с плавающими креплениями, которые позволяют панели свободно реагировать на термически индуцированные нагрузки, и многие из них имеют только одну точку жесткого крепления, а любые другие крепления являются плавающими или скользящими.В этой конструкции векторные нагрузки снежного покрова на поверхности крыши накапливаются в этой единственной жесткой точке, поэтому крепление точки должно быть адекватным, чтобы выдерживать накопленные нагрузки (см. Выше).

Размораживание, линька и удержание

Помимо гравитационных нагрузок, на характеристики кровли влияют несколько явлений таяния снега:

  • Окружающая оттепель: Снег начинает таять при повышении температуры воздуха, но вечернее охлаждение повторно замораживает оттаявший поверхностный слой до более твердой корки.Побочным эффектом этой корки является значительная прочность на разрыв и сцепление, которые связывают снежное покрывало с собой.
  • Солнечная оттепель: Неотраженный солнечный свет попадает на поверхность крыши через снежный покров, который преобразует энергию в тепло и может способствовать внезапному выбросу снега с крыши.
  • Потери тепла: Тепло, уходящее через конструкцию крыши, нагревает поверхность крыши до температур выше наружного воздуха. Различная температура может вызвать таяние и повторное замерзание талого снега на склонах вниз, что приведет к образованию ледяных плотин.

При обновлении крыши или запуске нового проекта некоторые конструктивные особенности могут иметь большое значение для накопления льда. Следующие советы обеспечат максимальную эффективность вашей металлической кровли зимой:

  1. Используйте цвет крыши с высоким значением поглощения солнечного излучения, например красный, коричневый или темно-серый, вместо холодных цветов, таких как синий, зеленый или белый. Это обычно вызывает солнечную оттепель.
  2. Ориентируйте плоскости крыши с востока на запад, а не с севера на юг.
  3. Используйте конструкции с холодной крышей, например, с вентилируемым чердаком.
  4. Достаточно утеплить потолок.
  5. Избегайте геометрии крыши, которая вызывает затенение, которое может привести к обледенению.
  6. Используйте антиобледенительные кабели. Не забудьте убедиться, что он подключен!
  7. Используйте водосточные трубы с открытым лицом.
  8. Добавьте обновления основы, например битумные листы, модифицированные методом отслаивания и приклеивания. Мембраны должны выходить как минимум на 30 дюймов внутрь обогреваемой оболочки здания.

Вам также понадобится план по предотвращению выпадения и удержания снега. Снежный навес может быть уместным, но если он не предусмотрен во время проектирования, он может стать очень неудобным, разрушительным или и тем, и другим. В местах пешеходного движения и парковок следует избегать или, по крайней мере, ожидать этого снежного оползня.

Для обеспечения удержания снега предпочтительной практикой является использование снегозащитных ограждений, которые зажимают стоячий шов, не прокалывая материал панели. Используйте сплошные горизонтальные компоненты, такие как снежные рельсы, собираемые поперек крыши, или небольшие отдельные элементы, прикрепленные к карнизу или рядом с ним.Какой бы способ вы ни выбрали, помните, что любые снегозадерживающие устройства должны быть спроектированы и доказаны, чтобы выдерживать нагрузки сопротивления.

Строительные организации

Если вы планируете подняться на крышу строительного объекта в холодную или влажную погоду, будьте готовы к дополнительным испытаниям. Герметики, наносимые в полевых условиях, могут создавать проблемы при слишком низкой температуре - как и большинство продуктов, которые зависят от самоклеющейся адгезии, герметики требуют сухой поверхности при температурах выше нуля. Металлические кровельные материалы, такие как Galvalume, могут образовывать участки от темно-серого до черного во время хранения, если ваши стопки листов или панелей подвергаются воздействию влаги при слишком плотной упаковке.Либо храните эти панели в сухом месте, либо убедитесь, что они могут свободно стекать. Если вам нужно хранить их на улице, приподнимите один конец каждой пачки, чтобы влага стекала.

Когда вы планируете переоборудовать новую систему каркаса на существующую крышу с небольшим уклоном, вы сталкиваетесь с большой вероятностью возникновения утечек во время установки каркаса. NRCA рекомендует герметизировать точки крепления каркаса, чтобы предотвратить повреждение водой, которое может произойти до завершения строительства новой кровельной системы.

Для крутой металлической крыши убедитесь, что вы выбрали правильную подложку.Во многих подкладках для карнизов используются самоклеящиеся модифицированные битумные материалы. Однако исследования показали, что темные металлические панели или панели из меди, свинца, цинка или терна могут достигать температуры, превышающей температуру текучести асфальтовых клеев. Возможно, вам придется выбрать неасфальтовый продукт, например, полностью бутиловую подложку, чтобы предотвратить плавление и растекание подложки, когда снова наступит лето. Использование ламинированных фотоэлектрических панелей также может значительно повысить рабочие температуры.

Если пространство под вашими металлическими панелями недостаточно вентилируется или если пары могут переходить изнутри здания к нижней стороне панелей, на задней стороне панелей может образоваться конденсат. Это означает, что в холодную ночную погоду панели опускаются ниже температуры окружающего воздуха, создавая идеальные условия для конденсации, когда теплый внутренний воздух достигает панелей и охлаждается. Возможно, потребуется использовать полиэтиленовую пленку под панелями крыши, чтобы там не собирался конденсат.Обратите внимание, что большинство гарантий на металлические панели исключают конденсацию и коррозию на нижней стороне.

Не позволяйте этим предупреждениям пугать вас - металлическая кровля может быть успешной в холодном климате. Обратите внимание на рекомендации, предлагаемые здесь MBCA, NRCA, SMACNA и MCA, чтобы получить прочную кровельную систему, которая может выдерживать суровые зимние условия. Чтобы узнать больше о Guidelines for Commercial Roofing , напишите по адресу [email protected] или позвоните по телефону (847) 735-4718.


Дополнительные ресурсы по металлической кровле:

Металлические кровельные системы: новые возможности

Быстрые исправления для металлических кровельных систем

6 причин выбрать металлическую крышу


Ричард (Дик) Л.Фриклас до выхода на пенсию занимал должность заслуженного технического директора Образовательного института кровельной промышленности. Он является соавтором «Руководство по кровельным системам для малых уклонов » и продолжает участвовать в семинарах для Университета Висконсина и RCI Inc., Института специалистов по кровельным, гидроизоляционным и строительным ограждениям. Среди его наград - премия Уильяма Каллена и премия Уолтера К. Фосса от ASTM, премия Дж. А. Пайпера от NRCA, награда Уильяма К.Премия Коррелла от RCI и премия Джеймса К. МакКоули от MRCA. Дик является почетным членом ASTM и RCI Inc.

,Крен плитки стены крыши
стержня холодного металла керамический застекленный формируя машину

Машина для производства керамической глазурованной черепицы с холодной металлической стойкой

Спецификация:

9001 5
Материал
Толщина 0.3-0,6 мм
Ширина подачи 1000 мм / 1200 мм
Применяемый материал GI / PPGI / AL
Основная система формования
Мощность двигателя Система формования 3 кВт
Материал ролика

Сталь 45 #, прецизионная обработка, зеркальная обработка,

с жестким хромовым покрытием

Главный формовочный вал 70φmm, закаленная сталь 45 #
Рама Сварка стального листа 300H
Станция формования 11-13 станций
Трансмиссия Тормозной двигатель + цепно-зубчатая передача
Точность измерения +/- 2 мм / М
Скорость производства 4 м / мин
Рабочий процесс размотка - формовка - формование - резка - готовая продукция
Гидравлическое режущее устройство
Режущий путь Последующая резка, остановка для резки
Режущий материал

Cr12 с закалкой, закалкой и отпуском, две части

резки

лезвий

Мощность двигателя масляной насосной станции 3 кВт
Электрическая система
Система управления Контроллер ПЛК (импортный бренд), кнопка + сенсорный экран
Мощность 380 В 50 Гц (согласно местным требованиям)
Extra
Размеры (Д * Ш * В) 8000 мм * 1550 мм * 1500 мм
Вес (Тонна) 4.5T
Сервисное обслуживание
Послепродажное обслуживание Инженеры, обслуживающие технику за рубежом
Гарантия 12 месяцев
Компоненты машины
Разматыватель (ручной разматыватель и гидравлический разматыватель для опции) 1 компл.
Устройство подачи и направления 1 компл.
Профилегибочная машина для основного валка 1 компл.
Гидравлическая система резки 1 компл.
Система управления 1 компл.

Подробная информация о продукте

Наши услуги

Ваши клиенты в Чаой2 hoice!

1. Профессионал в профилегибочной машине

A. Дизайн. После подтверждения у нас есть опытный инженер для проектирования вашей машины;

B. Выбор материала. Мы фокусируемся на каждой части материала, и у нас есть собственная мастерская по деталям;

C. Сборка и установка. У нас есть много квалифицированных специалистов, которые завершат работу;

D. Тестирование. Перед доставкой машины мы сотни раз протестируем ее, так как никогда не потерпим появления дефектов.

E. Доставка. Мы подберем безопасную и подходящую мореходную упаковку, чтобы погрузить машины и защитить товар от нагрузок длительного морского путешествия.

2. Надежное послепродажное обслуживание

A. Возможны зарубежные послепродажные услуги;

B. Клиенты приезжают на наш завод для обучения установке, отладке и техническому обслуживанию;

C. Доступно дистанционное онлайн-видео обучение.

,
Машина для холодной штамповки оцинкованной металлической крыши / Профилегибочная машина для кровли / Машина для производства стеновых листов

машина для холодной штамповки кровли из оцинкованной стали / машина для профилирования кровли / машина для производства стеновых листов

Описание продукта

Глазурованная плитка широко используется в строительстве: крупногабаритные склады, заводы, супермаркеты со стальной конструкцией,

торговых центров, торговых рынков, стадионов, дачных поселков, санаториев, отелей, вилл, резиденций

и

различных видов теплиц.Более того, оборудование может быть спроектировано и изготовлено по запросу клиентов

запросов

Станок для холодной штамповки кровли из оцинкованной стали / Профилегибочная машина для производства кровли / Станок для производства стеновых листов Процесс производства:

Номер позиции Описание Предлагаемая спецификация
1 Скорость прокатки 20 м / мин
2 Толщина прокатки 0.3 мм-0,8 мм
3 Размер 6500 * 1300 * 1500
4 Эффективная ширина 860 мм
5 Ширина катушки подачи 1200 мм
6 Роликовые станции Около 17 станций
7 Материал ролика 45 # кованая сталь
8 Диаметр вала Φ76 мм
9 Трансмиссия По цепи 1.2 дюйма
10 Материал для резки Cr 12 с закалкой HRC 65 °

Упаковка и отгрузка

Детали упаковки машины для холодной штамповки оцинкованной металлической крыши / машины для профилирования крыши / машина для производства стеновых листов

1.Главная машина для производства кровли из оцинкованного гофрированного железа и разматывателя кровли в ню-упаковке (при необходимости мы также можем упаковать ее водонепроницаемым пластиком)

2.Система управления ПЛК и мотопомпа упакованы в водонепроницаемую бумагу, запчасти в картонной коробке.

3. один комплект машины требует 40-футовый контейнер для отправки

Дополнительные фотографии машины для холодной штамповки кровли из оцинкованной стали / машины для профилирования кровли / машины для производства стеновых листов

Наши услуги

Автоматическая черепица с остеклением из стали отрезной станок

1.Любые мелкие проблемы будут решены в кратчайшие сроки.

2. Мы всегда предлагаем соответствующую техническую поддержку, быстрый ответ, все ваши запросы будут даны ответы в течение 24 часов.

3. Мы можем доставить ваш товар в течение 65 рабочих дней.

4. OEM-сервис

Информация о компании

ibr машина для производства листового металла с высокими ребрами жесткости

Cangzhou BONO Roll Forming Machinery Co., Ltd является профессиональным производителем и экспортером, который имеет

собственных заводов и также сотрудничает с несколькими производственными заводами и ассоциированными предприятиями, относительно

с проектированием, разработкой и производством машин для холодной прокатки, строительных материалов.Он расположен на северо-западе от Цанчжоу, как давняя производственная база по производству машин для холодной прокатки. Вся продукция соответствует международным стандартам качества и высоко ценится на различных рынках по всему миру, таких как Азия, Африка, Европа, Южная Америка, Австралия и т. Д.

Почему выбирают BONO?

1. Мы производим профилегибочные машины высокого стандарта на экспорт около 10 лет.

2. У нас есть зрелая команда по внешней торговле. Старшие инженеры, опытные работники, чтобы вы остались довольны.

3. У нас есть машины в более чем 70 странах и регионах, и мы поддерживаем хорошие деловые отношения. мы предлагаем один год бесплатной гарантии и бесплатное обслуживание в течение всего срока службы любой машины.

FAQ

Plc control машина для производства цинковых кровельных листов, производящая профили, сделанные в Китае

Q1: Каковы ваши сроки доставки?

A1: В зависимости от типа машины, продолжительность от 1,25 дней до 60 дней с даты заказа.

Q2: Есть ли у вас послепродажная поддержка?

A2: Да.мы будем рады дать совет, и у нас также есть квалифицированные технические специалисты по всему миру. Нам нужно, чтобы ваши машины работали, чтобы ваш бизнес продолжал работать.

Q3: Вы продаете только стандартные машины?

A3: Нет, большинство наших машин построено в соответствии со спецификациями клиентов с использованием компонентов лучших производителей.

Q4: Что делать, если машина сломалась?

A4: Гарантийный срок на нашу машину составляет 12 месяцев, если сломанные детали не могут быть отремонтированы, мы можем отправить новые детали, заменив сломанные детали бесплатно, но вам необходимо оплатить экспресс-стоимость самостоятельно, если она выходит за рамки гарантийного срока.Мы можем договориться о решении проблемы, и мы обеспечиваем техническую поддержку на весь срок службы оборудования.

Q5: Можете ли вы отвечать за транспорт?

A5: Да, скажите, пожалуйста, часть или адрес пункта назначения. У нас богатый опыт транспортировки.

A6: 1> Долететь в аэропорт Пекина: на скором поезде от южной станции Пекина до станции Cangzhou West (нужно всего 50 минут)

2> Долететь в аэропорт Шанхая: на скором поезде из Шанхай Хунцяо до станции Cangzhou West (4.5 часов)

3> Тогда мы можем забрать вас

.
Профилегибочная машина для производства крышек коньков для холодного металла

Описание продукта

Профилегибочная машина для производства крышек коньков для холодных металлических профилей

2

2

9.

15

9000 Упаковка 9000 Упаковка 9000 Упаковка 9000

1. Один 40-футовый контейнер для загрузки одной машины с ручным разматывателем;

2. Все протертое антикоррозийное масло, контроллер PLC покрыт пенопластом;

3.Запасные части и некоторые мелкие детали, упакованные в пластиковом ящике оснастки;

4. Все компоненты закреплены стальной проволокой с контейнером.

Наши услуги

1). Срок оплаты: 30% от общей стоимости контракта оплачиваются T / T в качестве первоначального взноса, остальные 70% от общей стоимости контракта должны быть оплачены T / T после проверки покупателем на заводе продавца перед поставкой.

2). Срок поставки: Продавец гарантирует, что оборудование будет готово к отгрузке в течение 30 рабочих дней после получения депозита от покупателя.Эта машина сейчас на складе

3). Сервис: Мы можем отправить техника в вашу страну, чтобы починить машину, если вам нужно.

4). Гарантия: 12 месяцев Во время гарантии заменяемые детали предоставляются бесплатно, но покупатели должны оплатить стоимость доставки. Мы также отправим вам один комплект компакт-диска и спецификацию (китайский и английский) вместе с машиной, они могут научат вас управлять машинами.

.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.

NO.

Артикул

Спецификация

1

Обрабатываемый материал Новые продукты цинк 312 гребенчатая стальная листогибочная машина цена

PPGL / PPGI

Толщина обработки

0.2-0,8 мм

3.

Ширина рулона

500 мм

4.

ширина крышки

312 мм

Материал основной рамы

Сталь 300H

6.

Диаметр вала Soild

70 мм, высококачественная сталь 45 #

7.

Ролик

Закалка и отпуск,

твердое хромовое покрытие 0,05-0,07 мм

8.

Толщина средней пластины

16 мм

Станция формовки

16 станция

10.

Передача

По цепочке (1.0 дюймов) звено модели 6210

11

Мощность главного двигателя

5,5 кВт с циклоидальным редуктором

12

Мощность насосной станции

4 кВт

13

Скорость формования

около 8-10 м / мин

14

Гидравлическая резка

Управляется PLC

PLC

DELTA (Тайвань) / Mitsubishi

16

Материал бритвенных лезвий

Cr 12, закалка 58-62 ℃

Преобразователь частоты

Преимущество замедления перед резка, чтобы обеспечить точность длины

(± 1 мм, намного лучше, чем промышленный стандарт ± 3 мм).

18

Коммутатор

CHNT

19

Преобразователь

SAJ
