От профи: армопояс под крышу дома из газобетона или пеноблока

28 января, 2018. Прочитано 6023 раз(а)

Доброго времени суток, уважаемые читатели нашего журнала.

Мы продолжаем традиционную серию статей от профессиональных строителей. Сегодня речь пойдет о том, как сделать армопояс под кровлю дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке, подсобником, как все. Работал по принципу: «принеси, подай, придержи и не мешай». Но время прошло, я вырос — годами и профессионально, приобрёл личный инструмент, и начал работать самостоятельно.

Первое моё правило при выполнении какого-либо задания – это тщательная подготовка материала и инструмента для достижения отличного конечного результата.

На сегодняшний день, в строительстве частных домов и хозяйственных построек очень часто начали использовать Газо-, или Пеноблоки. Я согласен с тем, что этот материал имеет хорошие характеристики по сохранению тепла в помещении и быстроте монтажа, но, есть одна важная особенность:

этот материал не выдерживает долгосрочного точечного давления, которое создаётся нагрузкой перекрытия и давления атмосферных осадков на постройку.

Но есть выход — это монтаж армопояса по всему периметру, включая и перегородочные стены, и сейчас мы разберёмся, как это правильно сделать.

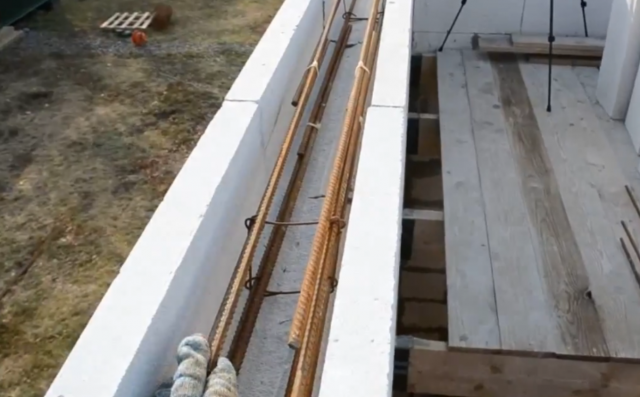

C:\Users\User\Desktop\мои роботы\IMG_20170929_100114.jpg

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

1. ОСБ плита (толщина 10-12мм) количество зависит от длины заливаемого армопояса (периметр плюс длина всех перегородок делим на четыре)

2.Саморезы длина 76мм по дереву, калёные

3. Саморезы, длина 40мм по дереву калёные

4. Сетка армированная, кладочная. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов ОСБ.

5. Резьбовая шпилька. Диаметр 10-12мм (количество определяется так: количество потолочных балок умножаем на точки соприкосновения со стенами плюс по фронтонным стенам через метр и умножаем на 0.2)

6. Гайки которые накручиваются на шпильки выбранного Вами диаметра.

7. Шайбы размером: внутренний диаметр – диаметр шпильки, а наружный , на 10-20мм больше. Чем больше наружный диаметр, тем лучше. Будет большая плоскость сопротивление на отрыв.

8. Цемент (из расчёта марка 400 -220кг. на 1м3 готовой бетонной смеси)

9. Щебень фракции 5-20мм ( из расчёта — сколько кубических метров нужно бетона, столько нужно и щебня)

10.Писок речной (из расчёта сколько нужно кубов бетона)

11. Пластификатор для бетона.

12. Рейка сосновая 25х50мм

как правильно положить, чем крепить

Хорошо известно, что стены из газобетонных блоков требуют усиления стальной арматурой. Вся коробка будущего здания последовательно армируется стальным прутом, и уж тем более, нужно будет ставить мауэрлат на газобетон с армопоясом. Существуют схемы, например, для относительно небольших построек, когда основание будущей крыши можно делать без армирования. Непосредственная укладка мауэрлата на газобетонные блоки без армирования, в принципе, тоже допускается, но подобные ситуации можно считать скорее исключением из правил, чем нормальной практикой, так как риск разрушения опорного ряда под весом крыши достаточно велик.

Мауэрлат на газобетон

Мауэрлат на газобетон

Для чего нужен армопояс под мауэрлат

Многие специалисты считают, что заменить армирование можно установкой мауэрлата на газобетон из массивного бруса или использовать пакет досок увеличенной толщины. Насколько удачной получится подобная замена, оценить сложно, поэтому большинство мастеров и проектировщиков предпочитают не рисковать и использовать полноценный армопояс из стального прута.

Конструктивно мауэрлат представляет собой толстую доску или брус, выкладываемый на горизонтальную плоскость или верхний торец стены. Он используется на любых стенах, за исключением, может быть, брусовых или бревенчатых зданий. В его функции входит:

  • Объединить и стянуть нижние части стропил в одну конструкцию, придать основанию стропильного каркаса большую жесткость;
  • Равномерно перераспределить нагрузку от веса крыши и слоя снега по всей опорной поверхности стены;
  • Частично компенсировать температурные и осадочные напряжения на линии перехода стена – крыша.

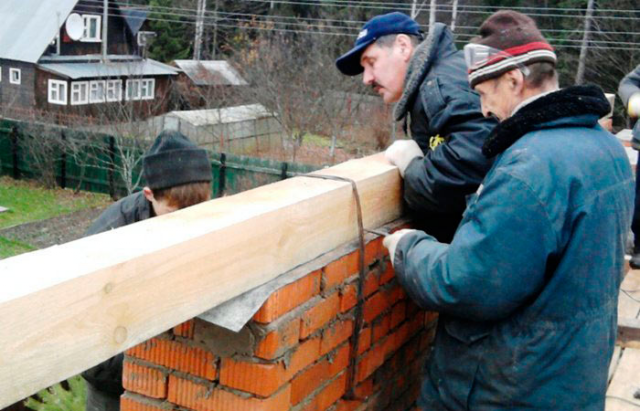

Деревянная доска мауэрлата — это своего рода прокладка между тяжелой крышей и стенами постройки. Так уж получается, что большая часть опрокидывающих усилий, возникающих от порывов ветра, веса снежного покрова передается прямо на верхний ряд стены.

Мауэрлат на газобетон

Мауэрлат на газобетон

Даже кирпичи и бетонные блоки, уложенные по периметру верхушки, не всегда способны успешно противостоять давлению крыши, особенно, если угол наклона скатов превышает 35-40о. Тем более, нужно использовать армопояс, планируя монтаж мауэрлата на газобетон, потому что он не обладает должной жесткостью и прочностью, уступает традиционным материалам по всем показателям, кроме теплопроводности и паропроницаемости. Прямой способ крепежа мауэрлата к газобетону приведет к тому, что проволока или анкера разрушат относительно мягкий вспененный материал стен, и деревянный остов крыши просто оторвет от основания.

К сведению! Армопояс изготавливается из сплошной бетонной отливки с закладным армированием стальным оребренным прутом.

Любые другие схемы армирования газобетона, в том числе с перекладкой кирпичом или заливкой периметра бетоном, как правило, оказываются неэффективными. Армопояс без арматуры только увеличит нагрузку на стены из газобетона, но реально прочности и пластичности основания для будущего мауэрлата не добавит.

Мауэрлат на газобетон

Мауэрлат на газобетон

Технология установки армопояса

Конструкция армирующего пояса во многом зависит от размеров строения, толщины стен из газобетона и длины пролетов. Чаще всего используются две схемы построения армопояса:

  • На основе деревянной опалубки, уложенной на верхней кромке стены из газобетона;
  • Заливкой бетонной массы в газобетонные блоки специальной конфигурации.

Для того чтобы укрепить верхнюю кромку стен под мауэрлат армопоясом, не обязательно заливать бетоном плоскость на всю толщину стены. Бетонный пояс необходим всего лишь для того, чтобы стягивать и удерживать последний ряд газобетона от опрокидывания и растрескивания по швам. Для широких стен достаточно обеспечить крепление мауэрлата с армопоясом к газобетону на ширине не менее 15 см.

Мауэрлат на газобетон

Мауэрлат на газобетон

Внутренний вариант армопояса под мауэрлат

Для достаточно больших стен, толщиной не менее 400 мм, армопояс строят заливкой в опалубку произвольной конструкции. Чаще всего для заливки основания под мауэрлат внешнюю стенку опалубки выкладывают из разрезанных блоков газобетона 100-200 мм толщиной, вторую стенку крепят к кладке саморезами, как на схеме.

Мауэрлат на газобетонМауэрлат на газобетон

К сведению! После заливки бетонной смеси армопояс будет надежно закрыт с внешней стороны толстым слоем газобетона, достаточным для того, чтобы уменьшить потери тепла и не допустить обледенение мауэрлата.

Мауэрлат на газобетон

Мауэрлат на газобетон

Крепление мауэрлата к газобетону выполняется анкерами, кусками арматуры, проволокой или специальными П-образными стяжками, в зависимости от места установки, размеров и габаритов крыши. На дно собранной опалубки укладывается связанный пакет из арматуры диаметром 8-10 мм.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.

Этап первый, строим опалубку из газобетона

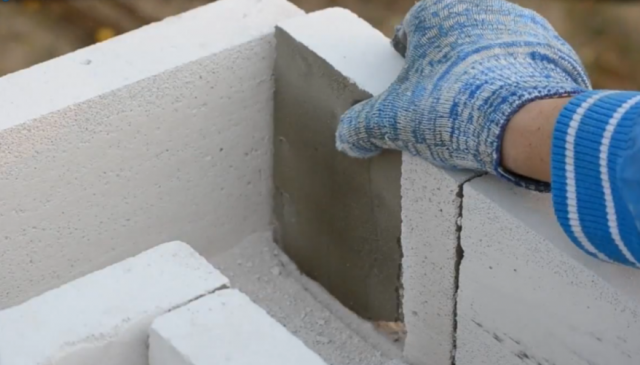

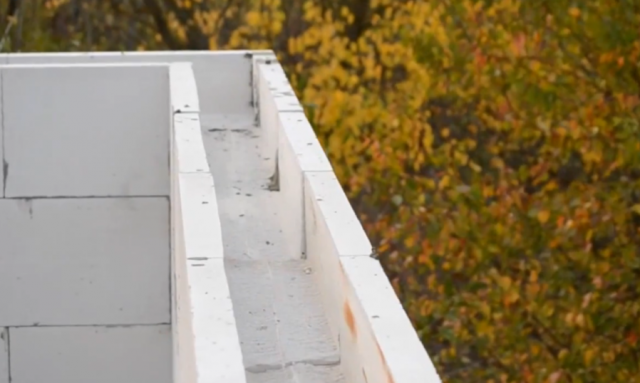

Для изготовления формы, в которую будет заливаться бетон, используются стандартные U-блоки. Большая часть периметра стен выкладывается на клеевой основе в обычном порядке, и лишь на углах коробки здания потребуется проявить смекалку, чтобы состыковать отдельные детали из газобетона таким образом, чтобы опалубка представляла собой единую форму-полость без каких либо внутренних перемычек.

Мауэрлат на газобетон

Мауэрлат на газобетон

В опалубке под заливку будущего армопояса не только не должно быть перемычек, толщина будущей бетонной ленты должна быть одинаковой по всему периметру стен. В противном случае любая ошибка с укладкой мауэрлата может привести к образованию трещин и отрыву армопояса от основания из газобетона.

Мауэрлат на газобетон

Мауэрлат на газобетон

Важно! При укладке пустотных блоков необходимо тщательно выравнивать их положение по линии горизонта с помощью лазера, шнура или, чаще всего, обычного строительного уровня.

Мауэрлат на газобетон

Мауэрлат на газобетон

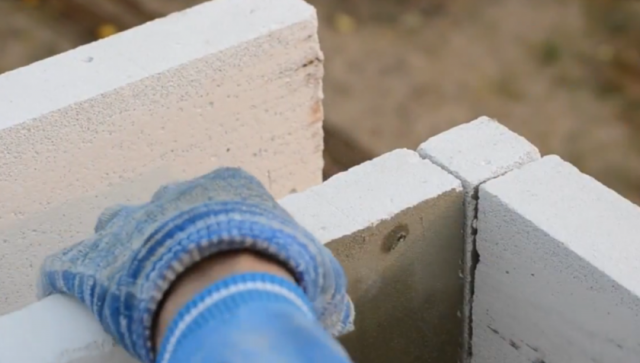

Обычно в газобетоне отрезают часть стенки от торца на длину, равную ширине блока. Сделать это можно с помощью обычной ножовки по металлу. Чтобы избежать протечек цементного молочка, все щели между стенками в опалубке заделывают алебастром.

Второй этап, формирование закладных элементов армопояса

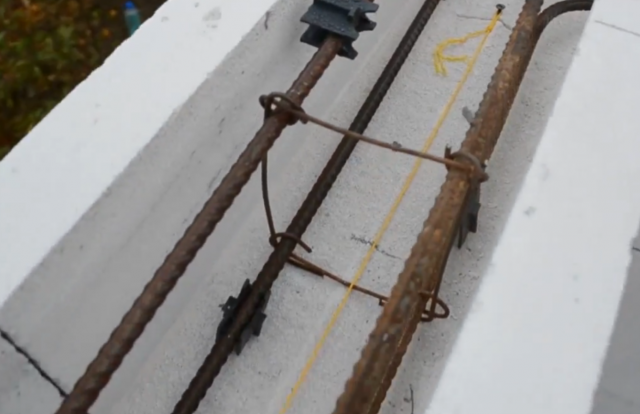

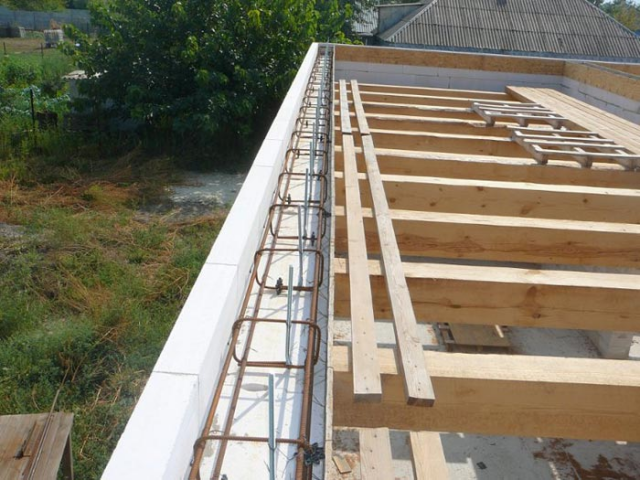

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

Мауэрлат на газобетон

Мауэрлат на газобетон

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

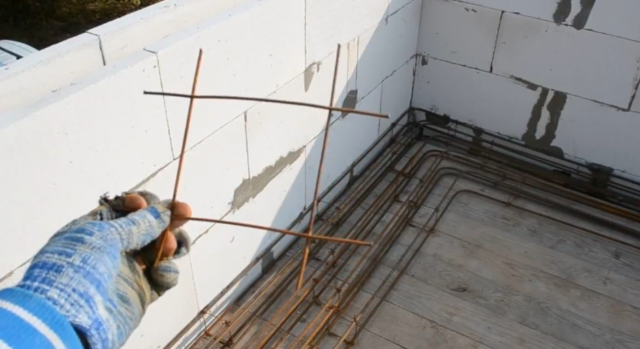

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Мауэрлат на газобетон

Мауэрлат на газобетон

Важно! Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках».

Мауэрлат на газобетон

Мауэрлат на газобетон

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Мауэрлат на газобетон

Мауэрлат на газобетон

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Чем крепить мауэрлат к газобетону

При обустройстве армирующего пояса необходимо выбрать один из способов крепления мауэрлата к стене из газобетона. Наиболее распространенным считается установка на анкерах или закладных шпильках.

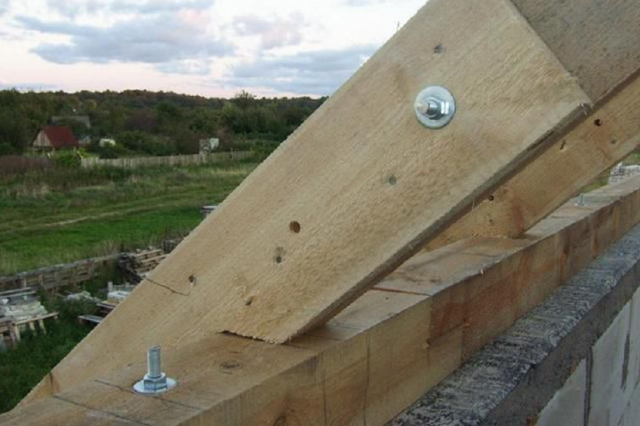

В этом случае, чтобы удержать брус или пакет из досок на армирующем бетонном поясе, используются резьбовые шпильки М12 с гайкой и шайбой. До заливки бетона в опалубку в донной части U- образных блоков засверливаются отверстия на глубину не менее 5 см.

Мауэрлат на газобетон

Мауэрлат на газобетон

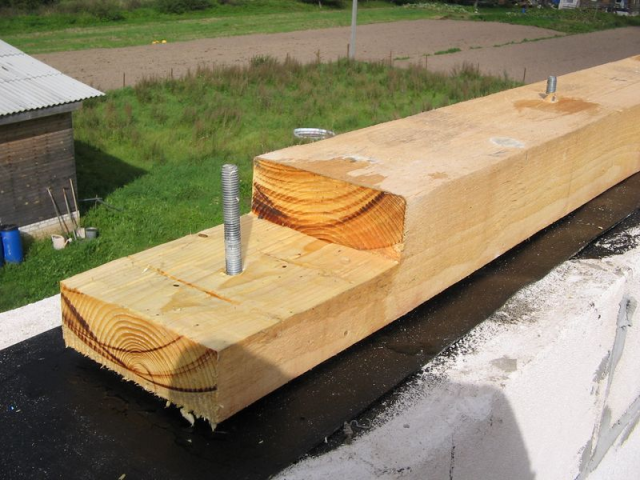

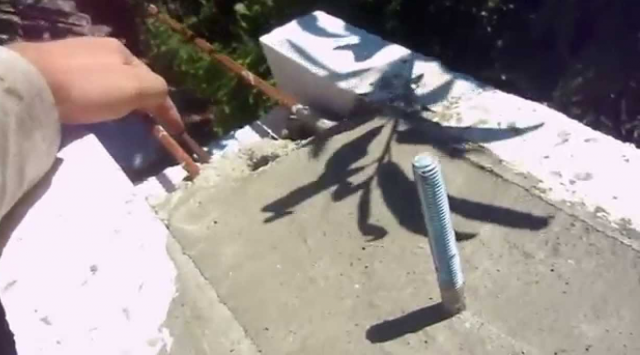

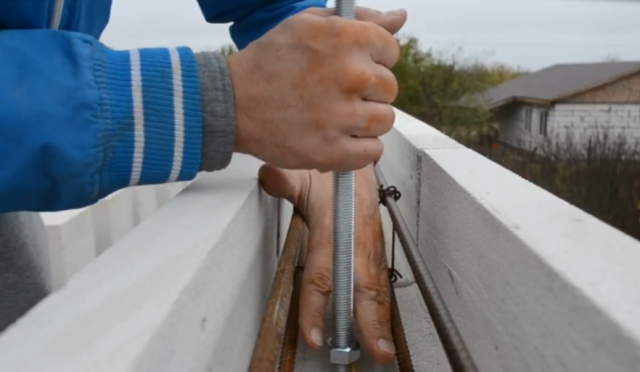

Далее на верхнюю часть шпильки, на длину в 10-15 см, наносится очень тонкий слой силиконовой смазки, наворачивается гайка с шайбой, и далее обматывается скотчем или полиэтиленовой пленкой. Шпильку забивают в газобетон на силикатном клее и одновременно выравнивают по вертикали с помощью строительного уровня. После заливки бетона анкер должен выступать над поверхностью армирующего пояса минимум на 10 см. Лучше делать с запасом, так как высота бруса мауэрлата может оказаться выше расчетной, проще потом излишек шпильки обрезать болгаркой.

Как крепить мауэрлат к газобетону проволокой

Использование шпилек не всегда удобно, особенно, если коробка здания небольшая, или нет возможности заранее определить точки опор стропильных ног на мауэрлате. В этом случае проще всего выполнить крепление с помощью проволочных петель, перевязанных с арматурным каркасом до заливки бетона.

Мауэрлат на газобетон

Мауэрлат на газобетон

Несмотря на то, что крепление мауэрлата к газобетону проволокой выглядит более кустарно, чем при использовании анкера, иногда такой способ соединения остается единственно допустимым.

Например, если крыша, устанавливаемая на стенах из газобетона, обладает большой парусностью при небольшой массе. В этом случае, если использовать анкера, то доски или брус мауэрлата, ослабленные сквозными отверстиями, могут не выдержать периодической нагрузки, и возникает риск образования трещин и разрушения древесины.

Проволока удерживает мауэрлат на газобетоне не хуже анкеров, оставляя зазор для усадки древесины из-за изменения влажности и температуры воздуха

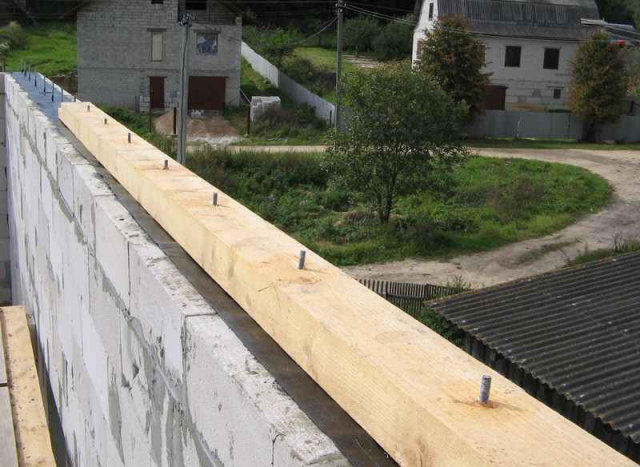

Как правильно положить мауэрлат на газобетонные блоки

Через три-четыре дня после заливки бетона можно переходить к креплению мауэрлата к газобетону с армопоясом. В первую очередь потребуется промерить строительным уровнем и определить места, где бетонная поверхность отклонилась от линии горизонта. Эти места маркируются и подгоняются так, чтобы поверхность отливки была плоской и одновременно максимально близкой к горизонтальной линии.

Вторым этапом на бетон наносится грунтовка, улучшающая сцепление гидроизоляции с мауэрлатом. Далее на поверхность наклеивают пленку и укладывают обычный рубероид, как это делается при подготовке цокольной части фундамента. Самое главное, до того как уложить и закрепить доски мауэрлата, необходимо еще раз сверить точки крепежа с линиями установки стропильных ног, чтобы при сборке каркаса не пришлось срезать основания стропил.

Мауэрлат на газобетон

Мауэрлат на газобетон

Советы и рекомендации

Наиболее важным моментами в обустройстве бетонного пояса считается грамотная перевязка арматурных прутков и правильная заливка смеси. Труд достаточно тяжелый, и таскать ведра с бетоном на уровень потолочного перекрытия не каждому под силу. Но замесить и залить весь объем армопояса необходимо максимально быстро.

Размеры стягивающего пояса на газобетоне невелики, поэтому любое расслоение или появление свили в дальнейшем приведет к образованию трещины. Это не фундамент, поэтому заложить бетонную смесь под мауэрлат нужно максимум за четыре часа.

Заключение

На то, чтобы собрать армопояс под мауэрлат на стенах из газобетона, потребуется не менее 20 человеко-часов рабочего времени. При этом большая часть работ будет связана именно с замесом и подъемом бетона на высоту. На каждый метр опалубки уйдет до трех ведер массы, поэтому, если есть возможность, то для этапа бетонирования было бы правильным обзавестись хотя бы одним помощником. Это облегчит труд и улучшит качество отливки.

Мауэрлат без армопояса — варианты установки и крепления для газобетонных стен

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • неплохие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • неплохая несущая способность;
  • низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

  • можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
  • если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
  • если зимой снеговая нагрузка незначительная;
  • если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
  • если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

  • проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
  • шаг укладки проволочных скруток равен шагу монтажа стропильных ног.
Пример крепления мауэрлатного бруса при помощи проволоки

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

  1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
  2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
  3. Забиваются дюбели.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

  • сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
  • она затягивается гайкой М12 с уложенной под неё широкой шайбой;
  • скрученная проволока перекидывается через стену, соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • производится затяжка гайкой и шайбой;
  • потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газобетону без армопояса

Для правильной установки и монтажа стропильной системы кровли, грамотного распределения сильных нагрузок на здание, строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. При этом его следует надежно закрепить.

Если строители применяют стропила из металла, то возникает необходимость в мауэрлате из двутавра. Он крепится к стене из газобетона без армопояса и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены строения;
  • к металлическому мауэрлату прикрепляют стропильные элементы кровли.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию. Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Разновидности крепления

Крепление стальной проволокой.

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

  1. Металлическая проволока. При кладке верхних рядов блоков строители закладывают проволоку из стали таким образом, чтобы прочно ее вмонтировать в газобетон. Проволока должна выступать с обеих сторон. Ее длина должна быть достаточной для того, чтобы осуществить крепление мауэрлата к газобетону. Мауэрлату необходимо прочно зафиксироваться на поверхности. При этом конструкцию можно дополнительно не закреплять армопоясом.
  2. Анкеры. Для надежной фиксации крепления специалисты часто прибегают к армопоясу. Армопояс поможет упростить процесс крепления конструкции и укрепит ее. За счет использования армированного пояса строителям удается выровнять поверхность газобетона, что играет важную роль для долговечности и прочности кровли. Строения из газобетонных блоков обладают низкой плотностью. Стройматериал не может надежно удерживать металлические шпильки либо анкеры. Специалисты рекомендуют использовать U-образные железобетонные блоки для установки армированного пояса. Строители помещают их в верхней части кладки, чтобы сделать желоб. Зафиксировать пояс можно применять части газоблоков. В желобе закрепляется каркас из арматуры. Перед заливкой бетонной смеси в желоб закладывают анкеры, которые предварительно заготавливают из проволоки. Каждый анкер нужно устанавливать аккуратно и ровно. Выровнять линию можно при помощи лески либо шнура. Строители советуют бетонировать анкеры так, чтобы они размещались перпендикулярно к конструкции мауэрлата. Крепеж каркаса из арматуры заливают бетонным раствором. Заливку смеси нужно осуществлять в один подход. Количество применяемых анкеров может быть любым, однако оно не должно быть меньшим, чем число стропильных наклонных ног. В то же время важно, чтобы последние не закрывали анкеры сверху, для этого стоит делать точную разметку мест, где будут фиксироваться болты. После застывания бетонной смеси анкеры будут надежно установлены. Этот метод позволит прочно укрепить мауэрлат: брусья будут держаться крепко. Таким образом, кровля будет зафиксирована на прочном и долговечном основании. После затвердения цементного раствора строители начинают укладку конструкции мауэрлата. Необходимо учитывать, что анкеры должны помещаться в заранее проделанные отверстия. Крепеж фиксируют гайками, под которые подкладывают шайбы из металла. Важно правильно рассчитать все точки, где будут просверлены отверстия. Для этого следует уложить мауэрлат на цементный пояс на болты, а затем постучать киянкой по конструкции. На стройматериале появятся вмятины, в которых нужно просверлить отверстия. Иногда специалисты не делают пояс из цемента по всей длине стенки, а размещают в необходимых местах цементные подушки. Для этого также понадобится связать анкеры к металлическим прутьям.
  3. Крепеж металлическими шпильками.

Шпильки. Если строение имеет небольшие размеры, а вес кровли незначителен, то для закрепления мауэрлата применяют шпильки. Этот тип крепления выполнен в виде болтов из стали, которые имеют квадратное основание шириной пять сантиметров. При закладке газоблоков внутрь заделываются шпильки, на которые закручиваются гайки. Технология напоминает закрепление мауэрлата на анкерах. Отверстия в бетоне проделываются так же, как и для анкеров: делается разметка, затем устанавливается брус из древесины и завинчиваются гайки.

  • Капсулы с реагентами. Есть и другой способ монтажных работ, который позволяет надежно зафиксировать конструкцию на газобетонных блоках. Перед монтажом следует купить капсулы с реагентом. Установка бруса из древесины осуществляется за счет проникновению специальных веществ в поры газобетонной поверхности. Реагенты, используемые в ходе монтажных работ, не повлекут за собой деформацию газоблоков, что имеет значение для тех участков, которые расположены с краю. Химические реагенты представляют собой клеящий раствор, в состав которого входят синтетические компоненты. При проникновении веществ в бетон средство крепко фиксирует материалы.
  • Гидроизоляция при установке

    Между мауэрлатом и стенкой строения нужна гидроизоляция. С этой целью можно применять полиэтилен, стройматериалы в рулонах либо современные гидроизоляционные средства. Такие работы крайне важны при строительстве здания, в противном случае в области соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершительным этапом монтажа.

    Нюансы монтажных работ

    В качестве основы используется брус размером от 10х10 до 15х15 см.

    Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

    Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

    В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

    Крепим мауэрлат к газоблокам с армопоясом и без него

    Схема крепления стропил

    Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

    Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

    Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом .

    Крепление мауэрлата с армопоясом

    Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

    Назначение и размеры армопояса

    Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

    • предотвращение деформации несущих стен;
    • придание дополнительной жёсткости строению из газобетона;
    • равномерное распределение нагрузки на поверхность стен.

    Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

    Важно! Армояс должен быть непрерывной монолитной конструкцией!

    Подготовленная опалубка перед бетонированием

    Технология устройства армопояса:

    1. Сооружение опалубки по периметру строения.
    2. Создание армопояса из бетонных блоков.
    3. Сборка каркаса из арматуры.
    4. Установка шпилек для крепления.
    5. Заливка блоков бетонным раствором.
    6. Съём опалубки после застывания бетона.

    После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

    Как закрепить мауэрлат к газобетону

    От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

    Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

    Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

    Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

    Схема крепления при помощи шпилек (справа) и скоб (слева)

    Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

    Основные способы крепления, начиная с более предпочтительного:

    • Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
    • Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
    • Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

    Крепление мауэрлата к стене из газобетона без армопояса

    В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

    В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

    • в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
    • брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
    • снеговые и ветровые нагрузки в вашем регионе незначительны;
    • конструкция стропильной системы исключает распорные нагрузки.

    Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

    Газобетонные блоки своими руками в домашних условиях

    На сайтах производителей встречаются противоречивые заявления относительно необходимости устройства армопояса при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать мауэрлат. Это продлит срок службы строения.

    Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

    Что такое мауэрлат

    Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

    Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

    • равномерное распределение веса крыши по стенам;
    • надежная фиксация стропильной системы;
    • защита и предотвращение точечной нагрузки на блоки из газобетона.

    Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

    Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

    Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

    Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

    Способы крепления мауэрлата

    Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

    • с помощью стальной проволоки;
    • с использованием анкеров;
    • шпильками.

    При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

    В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

    Как закрепить мауэрлат стальной проволокой

    Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2—4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины — хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

    Анкерное крепление

    В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

    Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

    Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

    На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

    Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

    Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом.

    С помощью металлических шпилек

    Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

    Крепежи монтируются в стену за 1—2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

    В последнем случае вся процедура схожа с установкой анкеров, только вместо болтов — шпильки.

    В некоторых случаях при возведении построек из газобетона можно не использовать армопояс, но тогда необходимо обустройство мауэрлата. В противном случае блоки не выдержат точечную нагрузку и быстро разрушатся.

    Источники: http://kladembeton.ru/tehnologija/ukladka/gazobeton-bez-armopoyasa.html, http://kamedom.ru/gazobeton/kreplenie-mauerlata-bez-armopoyasa.html, http://pobetony.ru/armirovanie/gazobeton-bez-armopoyasa/

    армопояс под крышу дома из газобетона или пеноблока

    Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

    Зачем нужен армопояс, нужен ли он под крышу

    Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

    Любое здание подвергается целому ряду нагрузок:

    1. Вертикальные . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
    2. Распорные . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.


    Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

    Причины такого подхода могут быть следующими:

    • Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
    • Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
    • При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.


    Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

    Предназначение армирующего пояса на практике сводится к следующим функциям:

    1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
    2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
    3. Конструкция становится более жесткой.
    4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
    5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

    Параметры и особенности армирующего пояса под мауэрлат

    Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

    1. Делая армопояс своими руками , за высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
    2. Ширина стены и пояса по возможности должны совпасть.
    3. При вычислении длины измеряют расстояние до нужных стен.
    4. Сечение конструкции должно быть не менее, чем 25х25 см.

    Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
