Как крышу врезать в крышу – Односкатная крыша своими руками — 6 основных видов стропильных систем: от расчетов до монтажа

инструкция по монтажу, особенности и отзывы

Пристройка к частному дому возводится для расширения помещений, создания летней веранды, защиты от холода, улучшения внешнего вида дома. Она может существенно изменить дизайн фасада. К тому же данный способ позволяет значительно увеличить полезную жилую площадь с минимальными затратами средств и труда. Традиционно считается, что дополнительное строение должно создаваться из материала, аналогичного основному зданию. Однако при наличии огромного выбора строительных материалов, можно сделать общую отделку или подобрать удачную имитацию. Материалами для стен могут быть кирпич, дерево, пенобетон и т. д. Наиболее выгодной считается каркасная конструкция. Особенно важна пристройка крыши к крыше дома, при правильном исполнении улучшающая вид фасада и обеспечивающая создание комфорта внутри.

пристройка крыши к крыше дома

Типы дополнительных помещений

  1. Комната. Новое жилое помещение требует особого подхода, поскольку фактически является достройкой дома. Комната тщательно утепляется со всех сторон и обеспечивается надежной гидроизоляцией.
  2. Кухня. К помещению предъявляются те же требования качества, что и для комнаты, но дополнительно должны быть подведены коммуникации: водопровод и канализация.
  3. Веранда. Помещение большей частью предназначено для летнего отдыха, а также защищает основное здание от дождя и ветра. Она может быть закрытой, с утеплением или без него. Также используется открытый вариант, где остаются только пол со стойками и крыша на пристройке к дому. При этом существуют варианты подобных конструкций далеко не самые дешевые.крыша на пристройке к дому

Возведение фундамента для пристройки

Фундамент делается столбчатым или ленточным. Это зависит от предпочтений хозяев и характера грунта.

1. Ленточный фундамент

Основание делается в следующих случаях:

  • под постройки значительной массы;
  • в доме есть подвал, цокольный этаж или подземный гараж;
  • неоднородный грунт.

Фундамент может быть ниже глубины замерзания грунта на 200-300 мм или мелкозаглубленным (глубина залегания - 550-600 мм). Для легких пристроек применяют последний вариант как самый рациональный в плане расходов и технических характеристик.

Важно! Пристроенный фундамент должен в местах стыка с основанием дома составлять с ним одно целое. Единый монолит сделать не получится, но связать их между собой можно, если забить металлические стержни в старый фундамент и перевязать их с арматурным каркасом. После производится заливка бетона.

Обратите внимание! Ленточный фундамент нужно заливать в один прием, и для этого лучше обратиться к профессионалам, обладающим подходящей техникой. Подготовительные работы можно выполнить своими руками.

2. Столбчатый фундамент

Столбики возводят из бетона, кирпича или их сочетания. Здесь следует учитывать, что подполье будет открытым или неутепленным, хотя проблема решается установкой забирки с дополнительным утеплением при прокладке коммуникаций.

Столбы размещаются с шагом 1,5 м, с обязательной установкой на углах. Их глубина погружения составляет 500-600 мм. Подземная часть обмазывается битумом для гидроизоляции. Примыкающие к основному фундаменту столбики целесообразно связать с ним с помощью забитых в бетон стержней арматуры.

Если судить по отзывам и многочисленным статьям, пристройка к дому под крышей в большинстве случаев делается каркасной, так как она самая дешевая, и возводить ее своими руками довольно просто.

пристройка к дому под крышей

Каркасная пристройка

Надземную часть фундамента дома и пристройки стараются располагать на одной высоте, но для веранды ее можно сделать ниже, соединив переход ступенями или небольшой лестницей.

Для любого вида фундамента подходит деревянный пол. Для ленточного он может быть из бетона.

На фундамент укладывается обвязка по всему периметру из балок высотой 150 мм и шириной 100 мм. Можно использовать бревна, которые обойдутся дешевле. На углах они соединяются замками. Перед этим снизу прокладывается гидроизоляция из нескольких слоев рубероида.

Для лаг пола и под шипы стоек в балках проделываются через 50 см пазы. В них вставляют стойки и крепят гвоздями. В местах для окон горизонтально крепят балки, на которые будет установлена подоконная доска.

Стойки делают по высоте комнаты. Если крыша односкатная, у стены дома их устанавливают большей высоты для создания наклона. Чтобы они располагались точно по вертикали, к ним временно прибивают укосины.

Сверху выполняют обвязку, в ней делаются пазы под стропила, которые крепят нагелями или гвоздями к горизонтальному брусу. Другой стороной они опираются на деревянный брус сечением 100х89 мм, закрепленный на стене дома анкерными болтами. Стропила полагается крепить к мауэрлату, который устанавливается сверху обвязки. Для небольших строений можно обойтись без него.

Кровля пристройки должна заходить под крышу основного дома.

На стропила набивают обрешетку. Она может быть с просветами или сплошной, в зависимости от применяемого кровельного материала.

В пазы бруса нижней обвязки устанавливаются лаги с шагом не более 1 м. От того, как они будут закреплены, зависит качество пола. Каждая лага устанавливается по уровню. Если веранда открытая, делается небольшой уклон от дома, чтобы дождевая вода стекала наружу.

Половые доски крепятся к лагам саморезами.

Стены возводятся в два слоя, с расположением между ними гидроизоляции и утеплителя. Снаружи используют ОСБ, фанеру, доски, после чего отделывают сайдингом. Внутренняя отделка производится листами гипсокартона или вагонкой.

Пристройка крыши к крыше дома может быть выполнена таким образом:

  • односкатная;
  • двускатная;
  • под общей крышей;
  • пристрой с ломаной крышей.

1. Односкатная крыша

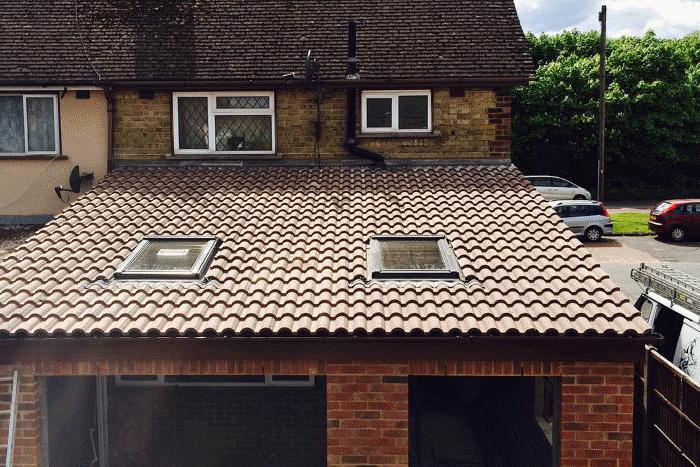

Самым экономным вариантом является односкатная крыша пристройки к дому с продольным к нему примыканием. Отзывы говорят в пользу данной конструкции, за исключением дизайна. Можно найти другой, более эффектный вариант, если позволяют средства. Крыша располагается на лагах верхней обвязки. Если принято решение не трогать старую кровлю, которая находится в исправном состоянии, делается один новый скат.

односкатная крыша пристройки к дому

Жесткое соединение строений между собой не делается. Пристройка крепится путем создания скользящего соединения с продольным пазом, обеспечивающего прочную связь стен с возможностью усадки. Проблемой часто является попадание осадков в место стыка кровли со стеной. Для стока воды обустраивается уголок или желоб из листовой оцинковки. При достаточном уклоне влага не будет попадать внутрь.

Односкатная крыша пристройки к деревянному дому имеет характерные особенности.

  1. Угол наклона не менее 10
    0
    .
  2. Кровля пристройки заводится под крышу дома.
  3. Пристройка подвержена тем же нагрузкам, что и дом. Кроме того, ее крыша расположена ниже основной, и большая часть осадков может попадать на нее, что заставляет предъявлять к дополнительному сооружению жесткие требования по прочности и гидроизоляции.
  4. Внешне крыша пристройки не должна выглядеть затрапезно, несмотря на простоту формы.

2. Двускатная крыша

Вариант является подходящим при строительстве полноценного отапливаемого помещения с чердаком. Пристройка к дому с двухскатной крышей отличается большей сложностью. Для ее монтажа сначала устанавливаются балки наката (150х100 мм), являющиеся основой будущего потолка. Они ложатся на верхнюю перевязку с шагом не более 70 см, а после крепятся к стене дома. После балок устанавливается стропильная система (брус 100х100 мм).

пристройка к дому с двухскатной крышей

Расстояние между ними такое же, что и у балок. На стропила прибивается обрешетка с шагом, соответствующим типу кровельного материала. Последним этапом является укладка кровли и установка водоотводов.

3. Ломаная крыша

Данный способ - более затратный, но функционально лучше, поскольку под крышей можно обустроить дополнительное помещение. За счет этого можно сэкономить площадь участка, которая уходит под жилье. Пристройка к домам с ломаной крышей не всегда выглядит красиво. Чаще всего делают продолжение кровли основного здания. В плане дизайна здесь можно изменить ее форму.

пристройка к домам с ломаной крышей

Отзывы о ломаных крышах самые противоречивые, поскольку порой конструкция отличается большой сложностью, и трудно подобрать соответствующий дизайн.

Ломаная и двускатная крыша пристройки к дому возводятся по похожей технологии. Для ветхой конструкции целесообразно возводить новую крышу на дом, которая станет общей для него и пристройки. В таком случае строение значительно увеличится в габаритах.

двускатная крыша пристройки к дому

Для новой крыши дома стропильная система собирается на земле заранее. Также готовятся щиты для обрешетки. В результате замена будет произведена быстро и качественно.

Соединение крыши пристройки и дома

Экономичным вариантом является пристройка крыши к крыше дома, где они соединяются между собой. Но здесь необходимо обеспечить усадку, иначе произойдет проседание в месте стыка. Кровля пристройки располагается на 2-3 см ниже основной. Наличие нахлеста не позволит влаге попасть в дом.

Заключение

Дополнительное сооружение, пристраиваемое к основному дому, является важным объектом, к которому преимущественно предъявляются те же самые требования, что и к независимому строению. Особенно важна пристройка крыши к крыше дома. Если работу по возведению данного строения выполнить поэтапно и не допускать ошибок, оно будет удобным и долговечным.

Как правильно врезать новый скат в уже смонтированную кровлю Ондулин

Расширение дома, строительство веранды или устройство мансарды часто связаны с необходимостью врезки в крышу нового ската. Реконструкция крыши включает в себя демонтаж существующего кровельного покрытия, возведение стропильной системы и монтаж кровли  на новые скаты. Кровля Ондулин позволяет выполнить врезку с частичной разборкой покрытия.

Реконструкция крыши начинается с проектирования. Мастеру необходимо выполнить чертеж, рассчитать основные размеры и определить потребность в строительных материалах. На практике чаще всего встречаются крыши в форме букв «Т», «Г» и их различных сочетаний, так как они более просты в строительстве, неприхотливы в процессе эксплуатации и экономичны.

Проектирование новой крыши

При подготовке проекта следует точно соблюдать все пропорции, в последующем это позволит делать необходимые измерения непосредственно по чертежу. Воспользуйтесь масштабно-координатной чертежной бумагой («миллиметровкой»), это упростит и ускорит работу.

1. Нарисуйте план существующей крыши (обычно это прямоугольник) и пририсуйте к нему горизонтальную проекцию крыши будущей пристройки. При составлении плана следует учитывать ширину карниза (400-500 мм).

2. На плане существующей крыши начертите коньковый прогон, перпендикулярно ему начертите коньковый прогон пристройки.

3. Соединение точки пересечения коньковых прогонов с точкой пересечения карнизов дает линию пересечения скатов, где располагается ендова и устанавливается накосное стропило. При пересечении карнизов в двух точках образуются две линии пересечения скатов и, соответственно, две ендовы.

4. Длина накосных стропил вычисляется с помощью тригонометрических функций, или измеряется непосредственно по месту и переносится на чертеж.

Врезка ската в кровлю Ондулин

На месте врезки нового ската производится частичный демонтаж кровли Ондулин:

- отмечаются точки пересечения коньковых прогонов и карнизов существующей крыши и новых скатов;

- отметки на коньке и карнизе соединяются меловыми линиями или шпагатом;

- внутри образовавшегося треугольника и на расстоянии около 1 м за его пределами демонтируется кровельное покрытие.

На существующую стропильную систему переносятся линии пересечения скатов, после чего производится монтаж стропильной системы пристройки:

- в точке пересечения коньковых прогонов устанавливается дополнительная стойка, и к ней крепится прибоина, на которую ляжет коньковый прогон пристройки;

- монтируются лежень, стойки и коньковый прогон пристройки;

- по линиям пересечения скатов вырезаются существующие стропила и устанавливаются накосные стропильные ноги;

- монтируется стропильная система пристройки.

Обрешетка под ондулин. Ендова

Перед началом кровельных работ монтируется обрешетка под ондулин, ендова и, в случае необходимости, устанавливаются кронштейны для водосточных желобов. Обрешетка под ондулин изготавливается из бруса сечением 50х50 см. Расстояние между брусьями выбирается согласно инструкции - 45 см или 61 см.

Вдоль линии пересечения скатов монтируется сплошная обрешетка шириной 25-30 см с каждой стороны.

Кровля Ондулин. Монтаж

Монтаж кровли Ондулин выполняется в соответствии с инструкцией. Для оформления отдельных узлов используются доборные элементы Ондулин ендова, щипец, конек:

- укладка ондулина начинается с оформления ендовы. Первый элемент укладывается у карниза с припуском 5-7 см, это позволит выровнять ендову по линии кровли. Ендова фиксируется в углах гвоздями или степлером;

- последующие элементы ендовы укладываются с нахлестом 15 см, места нахлестов проклеиваются монтажной лентой Ондутис BL. Верхний элемент ендовы обрезается по уровню кровельного покрытия;

- укладка ондулина ведется от карниза. Листы, примыкающие к ендове обрезаются с таким расчетом, чтобы расстояние от края листа до оси ендовы равнялось 5-6 см;

- листы ондулина крепятся по каждой волне. Гвозди вбиваются на расстоянии 3-5 см от внешнего края ендовы;

- конек герметизируется лентой Ондубанд Про на 30 см по обе стороны от оси ендовы.

В случаях, когда коньки основной крыши и пристройки находятся на одном уровне, кровельное покрытие монтируется из материалов Ондулин Смарт или Ондулин DiY. Если крыша имеет небольшие размеры (входная группа, веранда, мансарда), целесообразно использовать Ондулин Компакт.





двухскатные и другие виды конструкций, видео и фото

Может ли обычный домашний мастер возвести крышу дома своими руками? На первый взгляд задача кажется довольно сложной, но потренировавшись на собственной даче, я понял, что все реально. Я пошагово покажу и расскажу вам, как сделать крышу своими руками, из каких узлов она состоит и какими вообще бывают крыши в частных домах.

Сделать крышу своими руками не так сложно, как может показаться на первый взгляд.Сделать крышу своими руками не так сложно, как может показаться на первый взгляд.

Коротко о видах крыш и общей терминологии

Перед тем как делать крышу, нужно разобраться, какие существуют конструкции и как называются их основные элементы. Иначе вы ничего не поймете в специальной литературе, плюс вам трудно будет разговаривать с продавцами в магазине или на рынке.

На какой конструкции лучше остановиться

Виды крышКраткое описание
ывлоарыоваыывао1Односкатная.

Самый простой, доступный и экономный в плане материалов вариант.

Проблема в том, что для средних и больших домов он не подходит. Чаще всего односкатную крышу монтируют на гаражах, сараях и прочих хозяйственных постройках.

ывлоарыоваыывао2Двускатная или щипцовая.

Традиционная и довольно удобная конструкция, которая подходит для любого дома с прямоугольной или квадратной «коробкой».

Сейчас более половины хозяев частных домов и дач выбирают именно двускатную крышу.

ывлоарыоваыывао3Шатровая.

Шатровая крыша выглядит как четырехгранная пирамида, состоящая из равнобедренных треугольников с общей вершиной.

Сейчас встречается редко, основная причина кроется в сложности балочно-затяжной системы, на которой эта конструкция базируется.

ывлоарыоваыывао4Четырехскатная или вальмовая.

Эта конструкция также базируется на балочно-затяжной системе, но встречается чаще, чем шатровая. Любителям за эти виды крыш браться не стоит.

ывлоарыоваыывао5Полувальмовая.

В классическом варианте полувальмовая крыша сейчас уже не используется.

Конструкцию собирают по стропильной двускатной схеме с использованием затяжек и загнутых вверх «кобылок».

ывлоарыоваыывао6Многоскатная.

Из всех существующих многоскатная крыша считается одной из самых сложных конструкций.

Ее устанавливают только на зданиях с «оригинальной» планировкой или домах с несколькими пристройками.

С такими крышами могут работать только высококлассные профессионалы.

ывлоарыоваыывао7Мансардная.

Этот вид крыши по популярности лишь немного уступает двускатной конструкции. Людей привлекает жилое чердачное помещение.

Своими руками мансардную крышу возвести можно, но нужен определенный опыт, поэтому лучше начать с двускатной крыши.

Проанализировав популярные виды конструкций, я понял, что для любителя оптимальным выходом будет монтаж двухскатной крыши .

Общая терминология

Подробная расшифровка элементов многоскатной крыши частного дома представлена нижеПодробная расшифровка элементов многоскатной крыши частного дома представлена ниже
  1. Ребра — все наружные углы и изгибы, кроме верхней кромки, именуют ребрами;
  2. Вальва — лицевая плоскость в многоскатной крыше;
  3. Ендова — внутренний угол между смежными плоскостями на крышах с несколькими скатами;
  4. Конек — верхняя кромка крыши, на которой сходятся скаты. На шатровой и односкатной конструкции конька нет;
  5. Слуховое окно — небольшая треугольная или сферическая врезка в скат крыши с оконной рамой внутри. Монтируется больше для украшения, функциональной нагрузки на слуховом окне мало. Любителям с такими конструкциями лучше не связываться;
  6. Карнизный свес — это срез нижней части кровли, точнее все, что находится за пределами стены. Именно к краю карнизного свеса крепятся дождевые водоотливы;
  7. Фронтон — вертикальный сектор на фасаде здания расположенный между скатами крыши;
  8. Фронтонный свес — боковой наклонный срез плоскости кровли.

Теперь разберемся, как называются внутренние конструкции крыши.

Во всех скатных крышах внутренние конструктивные элементы именуются одинаково.Во всех скатных крышах внутренние конструктивные элементы именуются одинаково.
  • Мауэрлат — опорная балка, которая монтируется на стены по периметру коробки дома, его еще можно назвать фундаментом крыши. Сечение мауэрлата зависит от веса крыши и габаритов дома, чаще всего оно колеблется в пределах от 100х100 мм до 200х200 мм;
  • Стропильные ноги — едва ли не главный элемент конструкции, на них и держится вся кровля. В двускатной крыше они стыкуются под углом и образуют устойчивый равнобедренный треугольник. Для средних домов берутся балки 50х150 мм, а в больших домах 100х150 мм или 100х200 мм;
  • Стойка — вертикальный брус, поддерживающий стропильные ноги. Может базироваться на потолочных балках или лежнях;
  • Лежни — это подобие мауэрлата, только устанавливаются лежни не по периметру коробки, а на простенках большого дома. Эти элементы используются только в «наслонной» системе, о которой я упомяну позже;
  • Затяжка или ригель — горизонтальная балка, которая соединяет две смежных стропильных ноги двухскатной крыши и образует с ними равнобедренный треугольник, тем самым увеличивая прочность всей конструкции;
  • Прогон — монтируется в случае, когда затяжки устанавливаются не на всех стропильных парах. Прогоны нужны для дополнительной поддержки стропильных ног и экономии леса;
  • Коньковый брус — (на данной схеме он не указан) монтируется горизонтально и устанавливается в верхней точке двускатной крыши непосредственно под соединением стропильных ног или между стропильными ногами.

Подготовка и монтаж двускатной конструкции

На этапе подготовки вы делаете расчет стропильной системы, рисуете эскиз или чертеж, после чего закупаете материал и готовите инструмент.

Расчет крыши

Первое, что вам нужно узнать, — это угол наклона плоскости кровли. Все скатные системы делятся на 3 вида:

  1. Плоские крыши — в них угол наклона не превышает 5º. В жилых домах практически не встречаются;
  2. Крыши со средним уклоном — здесь уклон должен составлять от 5º до 30º. Хорошо подходят для степных районов, где сильные ветра и мало снега;
  3. Крыши с крутым уклоном — к ним относятся все скаты с наклоном более 30º. Эти кровли ставят в районах со снежными зимами, ведь чем круче скат, тем быстрее с него сойдет снег.
Кровельный материал нужно выбирать в зависимости от угла наклона кровли.Кровельный материал нужно выбирать в зависимости от угла наклона кровли.

Что касается самих расчетов, то здесь нужно разделить высоту кровли от чердачного перекрытия до конька, на половину длинны пролета по горизонту. Если хотите получить значение в процентах, то умножьте полученный результат на 100%.

Самый простой способ рассчитать угол наклона кровли.Самый простой способ рассчитать угол наклона кровли.
ИллюстрацияОтличие наслонной системы от подвесной
ывоарыолваылва1Подвесная система.

Стропила в этой системе устанавливаются только на мауэрлат между несущими стенами. Если стропила подпираются стойками, то стойки крепятся к потолочным балкам.

ывоарыолваылва2Наслонная система.

Эта система отличается от подвесной тем, что стойки поддерживающие стропила базируются как на несущих стенах, так и на простенках внутри дома.

Инструменты и материалы

Из инструмента вам понадобится:

  • Топор;
  • Ручная ножовка по дереву и по металлу;
  • Бензопила или электрическая пила;
  • Молоток;
  • Рубанок;
  • Дрель;
  • Шуруповерт;
  • Набор рожковых ключей.
  • Рулетка, уровень, отвес.

Желательно сбить из досок хотя бы 1 подставку для работы на высоте, в народе именуемую «козлом».

Ориентировочный набор инструмента, который может вам пригодиться.Ориентировочный набор инструмента, который может вам пригодиться.

Материалы:

  • Брус под стропильные ноги — самое распространенное сечение 50х150 мм;
  • Брус под мауэрлат — можно взять цельный брус или собрать его из материала под стропильные ноги. В обоих случаях цена примерно одинаковая;
  • Брус под затяжки, прогоны и стойки – я брал брусок 50х50 мм, но можно использовать стропильный брус 50х150 мм;
  • Бруски для контр обрешетки — стандартное сечение 30х40 мм;
  • Доска для кровельной обрешетки — подбирается под кровельный материал, самый распространенный вариант — это необрезная доска;
  • Металлические шпильки с резьбой и гайки к ним — сечение 12–14 мм;
  • Крепежные уголки и пластины — продаются готовые с отверстиями под саморезы;
  • Саморезы — в ассортименте начиная от длины 50 мм и больше;
  • Гвозди — в ассортименте начиная от длины 50 мм и больше;
  • Скобы металлические — делаются из арматуры или проката толщиной от 10 мм.
Устройство стропильной системы двускатной крыши может быть разным.Устройство стропильной системы двускатной крыши может быть разным.

Монтаж мауэрлата

ИллюстрацииПорядок работы
ывалоырваопыова1Обустройство блочной основы.

Если дом блочный (кирпич, шлакоблок) то под мауэрлат нужно поверх стены залить бетонный армированный пояс.

Высота пояса 250–300 мм, ширина пояса равна толщине стены.

Делаете деревянную опалубку, закладываете внутрь арматурную клетку и заливаете все бетоном.

ывалоырваопыова2Закладка шпилек.

Еще до заливки бетона нужно по центру будущей обвязки с шагом 0,6–1 м вертикально установить ряд шпилек с резьбой или просто куски арматуры. На них потом будет крепиться мауэрлат.

В домах из газобетона бетонный армированный пояс заливается прямо вовнутрь П-образных фасонных газоблоков.

ывалоырваопыова3Мауэрлат в деревянном доме.

В деревянных домах мауэрлата как такового нет, его функцию выполняет брус или бревно верхней обвязки.

ывалоырваопыова4Выравниваем основу.

Под мауэрлат основание должно быть идеально ровным, если вначале вы этот момент пропустили, то перед укладкой нужно будет выровнять.

Основу можно выравнивать цементно-песчаным раствором или клеем для газоблоков (клей используется в домах из газобетона).

ывалоырваопыова5Обустраиваем гидроизоляцию.

Брус не должен напрямую контактировать с бетоном, поэтому перед укладкой мауэрлата застилаем сверху рубероид, желательно в 2 слоя.

ывалоырваопыова6Установка бруса.

Просверливаем в мауэрлате отверстия под вмурованные в стену шпильки, надеваем брус на шпильки и притягиваем его к стене.

Сверху обязательно подложите широкую шайбу и законтрогайте крепление.

Цельный брус стыкуется в полдерева, то есть, делаете вырез как на фото, стыкуете два сектора и загоняете сверху 5–7 длинных саморезов или гвоздей.

Если мауэрлат набирается из стропильных брусков, то они просто укладываются вразбежку и скрепляются саморезами.

ывалоырваопыова7Мауэрлат.

Бывают случаи когда мауэрлат набирается из кусочков уложенных между балками перекрытия, но прочность такой конструкции намного ниже, плюс анкеров на крепления у вас уйдет в 2 раза больше.

ывалоырваопыова8Обработка древесины.

Абсолютно всю древесину, которая идет на сооружение крыши нужно минимум 2 раза обработать антисептиками и антипиренами, иначе крыша простоит не более 10–15 лет, потом ее съедят жучки.

ывалоырваопыова9Влажность древа.

Из свежеспиленного леса крышу делать нельзя, в процессе сушки под нагрузкой балки и доски может повести или они начнут трескаться.

Чтобы сократить расходы можно заранее взять свежеспиленный лес и сложить его в штабеля под навес, за сезон древесина высохнет, порядок укладки показан на схеме слева.

Монтаж стропильной конструкции

ИллюстрацииПорядок работы
ывдлаорывапырмав1Устанавливаем крайние стропила.

Первыми выставляются 2 треугольника по краям. Чтобы они не шатались, я укрепил оба треугольника временной стойкой и диагональной подпоркой.

Кроме того временную вертикальную стойку я также закрепил двумя досками по диагонали.

ывдлаорывапырмав2Стартовые крепления под стропила.

На мауэрлат я установил и закрепил металлическими уголками бруски 50х150 мм. Бруски срезаются под углом наклона крыши.

Обратите внимание: уголки крепятся на 8 саморезов (4х4) и устанавливаются только с одной, внешней стороны.

ывдлаорывапырмав3Фиксация стропил снизу.

По мере установки стропильных ног, основание бруса зажимается таким же упором и скрепляется саморезами.

Позже я планирую в дополнение к саморезам стянуть всю эту конструкцию еще сквозной шпилькой на 12 мм.

ывдлаорывапырмав4Дополнительная фиксация.

В принципе такого крепежа достаточно, но я для уверенности решил снизу еще подпереть стропильную ногу треугольниками.

ывдлаорывапырмав5На крайних стропильных треугольниках я изнутри поставил по 2 металлических уголка.

С наружной стороны прикручена металлическая накладка, а потом фронтон будет сверху обшиваться доской 25 мм и сайдингом.

ывдлаорывапырмав6Усиление. Кроме того, в 1 м от мауэрлата на крайние стропила я закрепил дополнительные подпирающие стойки.
ывдлаорывапырмав7Коньковый брус.

Сверху я пустил коньковый брус, для этого я закрепил на стропилах 2 затяжки (ригели) с зазором 150 мм, между ними вставил брус и зафиксировал его металлическими уголками на саморезах.

ывдлаорывапырмав8Наращивание. Коньковый брус по длине вышел больше стропильной ноги, поэтому его пришлось наращивать.

Я по бокам приложил 2 накладки из такого же бруса и стянул все это с обеих сторон шпильками 12 мм.

ывдлаорывапырмав9Фиксация стропил сверху.

Стропила у меня получились по 6 м, а весь пролет шириной 7 м. В верхней точке нагрузка солидная, особенно в крайних треугольниках, поэтому я вырезал из стального листа толщиной 5 мм накладки, просверлил их и стянул пятью шпильками.

ывдлаорывапырмав10Крепление затяжек (ригелей).

Промежуточные ригели на крайних стропильных треугольниках вставляются вовнутрь и фиксируются металлическими пластинами с обеих сторон.

ывдлаорывапырмав11Шпильки. Все остальные стропильные треугольники скрепляются двумя затяжками (по затяжке с каждой стороны).

На стропилах затяжки фиксируются двумя шпильками и четырьмя саморезами.

ывдлаорывапырмав12Натягиваем шнур.

После окончательной установки крайних стропильных треугольников, между ними натягивается шнур.

Этот ориентир поможет нам выставить все остальные стропила в одной плоскости.

ывдлаорывапырмав13Посадка стропил.

В моем случае, каждое стропило в точке соединения с мауэрлатом подрезалось, как показано на фото.

Но это не единственный вариант соединения стропильной ноги с мауэрлатом.

ывдлаорывапырмав14Варианты посадки стропил.
  • Вариант А — стропильная нога как бы обхватываем мауэрлат;
  • Вариант Б — подрезается не только стропильная нога, но и сам мауэрлат;
  • Вариант В — стропильная нога подрезается под углом, но чтобы вырез не соскользнул, к брусу еще крепятся упоры с обеих сторон;
  • Вариант Г — такой же как вариант В, только в нем стропильная нога не обрезается возле мауэрлата, а продолжается еще минимум на полметра и вы получаете готовый карнизный свес.

Есть еще запилы с «зубом», но там нужен опыт и специнструмент.

ывдлаорывапырмав15Стыковка в деревянном доме.

В деревянном доме стропила жестко крепить к мауэрлату нельзя, при усадке их перекосит.

Для фиксации здесь используется плавающее крепление, на фото слева видно как оно устроено.

ывдлаорывапырмав16Кобылки.

У меня карнизный свес получился продолжением стропил. Если же длины стропил не хватает, то их упирают в мауэрлат или выдвинутые балки перекрытия, а карнизный свес наращивают за счет так называемых «кобылок».

Обычно это бруски сечением 50х100 мм, которые крепятся к стропилу саморезами.

Каждый такой брусок должен накладываться на стропила минимум на полметра и на такое же расстояние нависать над стеной.

ывдлаорывапырмав17Стропильная система.

Сборка стропильной системы окончена, теперь я покажу, как правильно смонтировать подкровельную обрешетку.

Правила монтажа кровли

ИллюстрацииПорядок работы
ывпыловыолв1Монтируем капельник.

Первым на край фронтонного свеса монтируется «капельник» — уголок из тонкого металлического листа, который нужен для герметизации среза.

Для этого я вырезаю в стропилах ниши и набиваю в них с двух сторон доску 25х150 мм, так чтобы получился угол.

На этот наружный угол саморезами крепится капельник.

ывпыловыолв2Барьер для теплоизоляции.

Между стропилами параллельно стене вставляется и фиксируется барьер, он не даст внутренней подкровельной теплоизоляции сползти вниз.

Барьер я делал из доски 25х150 мм. Доска крепится в 3 точках на саморезы, по краям к стропилам и внизу к мауэрлату. Саморезы загоняются под углом.

ывпыловыолв3Клеим ленту.

Для того чтобы гидроизоляционная мембрана плотно прилегала к капельнику, на край я вначале клею бутил-каучуковую ленту «К2», а на нее приклеиваю двусторонний скотч.

ывпыловыолв4Гидроизоляционная мембрана.

Я использовал гидроизолирующую паропроницаемую мембрану для кровель «Strotex-V».

Не вздумайте накрывать кровлю полиэтиленом, под ним будет собираться конденсат.

ывпыловыолв5Укладка мембраны.
  • По бокам мембрана должна выходить за пределы стены на 15 см;
  • Мембрана раскатывается горизонтально;
  • Нижняя кромка ме

Односкатная крыша своими руками пошагово: технология монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При выборе простой конструкции для крыши жилого, подсобного или любого другого объекта, а также пристройки к основному зданию наиболее выгодной является односкатная. Она возводится достаточно просто, нетребовательна к типу фундамента из-за небольшой нагрузки, а также легко впишется в смету любого бюджетного проекта. Односкатная крыша своими руками пошагово возводится в кратчайшие сроки даже одним человеком без привлечения дополнительной техники или людей. Конструкция обладает повышенной функциональностью и надёжностью.

Односкатная крыша своими руками пошагово

Самая частая сфера применения односкатных крыш — бани и хозяйственные постройки

Содержание статьи

Плюсы и минусы односкатной постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

  • Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
  • Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
  • Возможность обустройства мансарды с панорамным видом.
  • Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
  • Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
  • Допускается применение любых кровельных материалов при выборе правильных углов наклона.
Возвести односкатную конструкцию по силам даже неопытному мастеру

Возвести односкатную конструкцию по силам даже неопытному мастеру

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

Подготовительные работы

Односкатная крыша своими руками возводится пошагово только после проведения подготовительных работ. От их продуманности полностью зависит срок эксплуатации конструкции. В первую очередь это касается правильности планирования кровли и подбора материалов.

Как сделать односкатную крышу?

Для односкатной крыши угол наклона является основным критерием её надёжности. С одной стороны, чем больше угол, тем эффективнее отводятся осадки, а с другой, он является основным элементом, который должен выдерживать порывы ветра. При суровых зимах со значительным количеством осадков на кровле образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате которых кровля может деформироваться и проламываться. То есть угол наклона ската по данному критерию должен основываться на особенностях климата.

Внимание! Угол наклона крыши должен быть направлен в сторону наибольших ветровых потоков с целью снижения сопротивляемости им конструкции.

Применение односкатной кровли будет целесообразным далеко не во всех регионах

Применение односкатной кровли будет целесообразным далеко не во всех регионах

Другим фактором, влияющим на наклон крыши, является кровельный материал, который может обладать различной шероховатостью или прочностью. Качественно его применимость для кровли можно разделить по углам наклона:

  • При наклоне ската до 100 допускается применение только рулонных материалов, которые обладают ровной и относительно гладкой поверхностью. К ним относится рубероид, битумная черепица и т. д.
  • При наклоне от 100 до 200 возможно использование рифлёных материалов, таких как шифер, металлический профиль или ондулин.
  • При наклоне ската 280 – 350 применяют гладкие металлические кровельные листы, стыкуемые фальцевым способом.
  • Углы наклона 250-350 подойдут для укладки металлической или керамической черепицы.
Определение угла наклона ската в процентном соотношении и выбор кровельного покрытия

Определение угла наклона ската в процентном соотношении и выбор кровельного покрытия

Важная информация! Большие углы наклона, чем 350 делать не рекомендуется из-за повышения сопротивляемости потокам воздуха и ухудшению обтекаемости, что чревато срывом материала кровли.

Устройство и конструкция односкатной крыши

Устройство односкатных крыш достаточно простое и включает в себя следующие узлы:

  • Стропильная система. Предназначена для восприятия основной нагрузки кровли и равномерного её распределения вдоль всей площади стен объекта. Обычно её изготавливают из деревянных балок с сечением от 50х100 мм, в зависимости от площади крыши и количеству опорных элементов.
  • Изоляционные слои. Укладываются между стропилами и фиксируются на обрешётку и обшивку с внутренней стороны здания. Их роль заключается в обеспечении максимальной защиты объекта и несущих конструктивных элементов от попадания влаги или промерзания.
  • Обрешётка. Предназначена для закрепления кровельного материала и обеспечения достаточных несущих способностей для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для её изготовления могут быть МДФ панели, обрезные и необрезные доски. Выбор производится в соответствии с типом кровельного материала.
  • Кровельный материал. Позволяет обеспечить отличные эстетические свойства кровли, а также защитить её от осадков.
Виды конструкций односкатной кровли

Виды конструкций односкатной кровли

Статья по теме:

Типы опор для кровли

Опора для кровли выбирается на основании массы конструкции и особенностей кровельного материала. Бывают следующие типы опор:

  • Наслонные. Представляют собой дополнительные конструктивные элементы, которые устанавливаются равномерно по длине ската во внутренней части кровли.
Наслонный тип кровли

Наслонный тип кровли

  • Висячие. Самая простая схема крепления, основанная только на двух опорах, расположенных над стенами здания.
Внешний вид дома с висячими опорами

Внешний вид дома с висячими опорами

  • Скользящие. Крепление к стенам осуществляется на специальную конструкцию с опорой на мауэрлат (обвязку).
Пример скользящей опоры

Пример скользящей опоры

Нужно ли обеспечивать вентилирование подкровельного пространства?

В некоторых конструкциях требования кровельного материала и самого возводимого объекта, в силу особенностей условий его эксплуатации, создают необходимость обеспечения вентилирования кровли. Ярким примером является баня, где разница температур между внутренними помещениями и внешней средой составляет более 100°С. Основная цель — избавиться от образования конденсата и порчи основных элементов. Для реализации вентиляции крыши необходимо предусматривать зазор на фронтонах между покрытием, кровлей и стропильной системой.

Вариант обеспечения качественного вентилирования подкровельного пространства при укладке металлочерепицы

Вариант обеспечения качественного вентилирования подкровельного пространства при укладке металлочерепицы

Создание чертежа

Перед тем как создавать чертёж, необходимо провести замеры обвязки стен, если это не было сделано ранее. После этого, с учётом конкретных особенностей объекта, а также выбранных параметров конструкции следует выполнить расчёт оптимальных параметров угла наклона ската.

Оптимальное расстояние между стропилами должно составлять 1-1,5 м. Шаг обрешётки выбирается на основе требований к укладке кровельного материала. С учётом всех данных создаётся чертёж, а затем проводится расчёт количества стройматериалов, которые потребуется закупить. Дополнительно рекомендуется сделать запас по материалам в размере 10-15% от общего количества.

Чертёж висячей односкатной кровли

Чертёж висячей односкатной кровли

Перечень необходимых инструментов

Проведение строительных работ потребует применения целого ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать монтаж. Поэтому перед тем как сделать основные элементы конструкции и построить односкатную крышу нужно приготовить следующие инструменты:

  • шуруповёрт для комфортного соединения элементов конструкции;
  • карандаш или маркер для проведения разметки;
  • строительный уровень для корректировки положения частей кровли;
  • степлер для крепления гидроизоляции;
  • молоток для забивания гвоздей;
  • пила для распиливания стропил и обрешётки под требуемые размеры;
  • рулетка для проведения измерений;
  • отвес для контроля вертикального положения.

Односкатная крыша своими руками пошагово – описание этапов работ

После проведения целого ряда подготовительных работ, нужно приступать к монтажу. Этапы установки следующие: установка стропил, укладка обрешётки, настил изоляционных материалов и основной кровли. Каждый этап должен быть продуман заранее: все необходимые инструменты и часть материалов подняты на крышу для удобного доступа к ним. При таком подходе будут отсутствовать простои и задержки, что станет гарантией завершения работ точно в срок.

Установка стропильной системы

Устройство стропильной системы односкатной крыши относительно простое и не потребует наличие опыта проведения данного вида работ или специальных знаний. Однако при этом важно соблюдать последовательность этапов монтажа.

В соответствии с чертежом, на земле распиливаем деревянные балки 150х150 мм по необходимым размерам, прежде чем поднять их на крышу. Затем обязательно их обрабатываем антисептиками и наносим защитный слой. Если это не сделать, то в древесине могут завестись насекомые или другие вредители, которые нарушат прочность конструкции и придётся выполнять их замену.

Распиливаем деревянные балки

Распиливаем деревянные балки

Важно! Все деревянные балки и доски должны быть высушены естественным способом и иметь уровень влажности не более 10%. В противном случае велика вероятность деформирования несущей конструкции со всеми вытекающими из этого последствиями.

Со стороны, противоположной от угла наклона ската, устанавливаем опорные стойки, которые иначе называются фронтонными. На этом же этапе следует установить и дополнительные опоры, если они предусмотрены конструкцией. Они представляют собой в большинстве случаев обычные распорки. Интервал между ними под установку черепицы составляет более 3 м, а для профильных листов – более 6 м.

Установка стропил

Установка стропил

Внимание! При пошаговом монтаже односкатной крыши своими руками обязательно нужно проверять вертикальность стоек, так как даже минимальный угол их наклона может снизить прочность конструкции до уровня ниже минимального расчётного, что приведёт к непредсказуемым последствиям.

Подготовленные балки устанавливаем на деревянную обвязку или мауэрлат с креплением «в лапу», «в чашу» или на стальные штыри. Для первых двух вариантов потребуется сделать соответствующие надпилы мауэрлата и стропил в точках их касания.  Для этого маркером отмечают точку касания, а затем пилой отпиливают уголок на глубину не более 30% от высоты стропила. Дополнительно необходимо устанавливать специальные стальные скобы для увеличения прочности стропил или анкера.

Способы крепления стропил к мауэрлату

Способы крепления стропил к мауэрлату

Усиление крепления на стальные скобы

Усиление крепления на стальные скобы

Интервал установки стропил определяется весом кровельного материала. Ориентироваться следует на такие значения:

  • для лёгких рулонных кровельных материалов оптимальное расстояние между стропилами составляет 1,5-3 м;
  • для листовых материалов и черепицы интервал должен быть 0,7-1 м.
Полезная информация! Все стропила обязательно должны быть уложены в одной плоскости без перекосов для обеспечения надёжного контакта с ними обрешётки.

Статья по теме:

Укладка изоляционных слоёв

Укладка изоляции при монтаже односкатной крыши своими руками пошагово обязательна для тех зданий, которые планируется эксплуатировать в зимний период, с целью повышения их энергоэффективности. Для закрепления теплоизоляции со стороны помещений придётся выполнить обшивку стропил плитами МДФ или досками с толщиной от 10 мм встык. В некоторых случаях допускается укладка гипсокартонных листов с настилом пароизоляционной плёнки для его защиты от конденсата.

Структура кровельного пирога

Структура кровельного пирога

Слой пароизоляции укладывают внахлёст на расстояние 15-20 см с обязательным проклеиванием стыковочных швов специальным скотчем. В местах примыкания к крайним стропилам выполняется их настил на вертикальную поверхность для обеспечения максимальной защиты от влаги.

На следующем этапе производится укладка теплоизоляционного материала. Пошагово выполняя монтаж односкатной крыши своими руками, рекомендуется в качестве утеплителя применять минераловатные материалы, пенополистирол или пенопласт. Важным моментом при их укладке является обеспечение плотного контакта со стропилами без малейших щелей. Щель размеров в 1 мм и длиной в 10 см способна обеспечить теплопотери в несколько киловатт, в зависимости от температуры внешней среды.

Полезная информация! Односкатная кровля может быть утеплена любым теплоизоляционным материалом. Выбор нужно осуществлять на основе его эффективности, стоимости и простоты укладки.
Укладка минераловатного утеплителя в два слоя поверх пароизоляционной плёнки

Укладка минераловатного утеплителя в два слоя поверх пароизоляционной плёнки

Поверх утеплителя обязательно требуется укладка гидроизоляционной плёнки. Способ её укладки аналогичен монтажу пароизоляции. Однако есть существенный нюанс – стыковочные швы должны обязательно попадать на стропила, а закрепление осуществляться на стальные скобы при помощи строительного степлера с шагом 10-15 см.

1 - стропило; 2 - контррейка; 3 - гидроизоляционная пленка; 4 - вертикальная обрешетка; 5 - горизонтальная обрешетина; 7 - пароизоляционная пленка; 8 - гидроизоляционный шов.

1 — стропило; 2 — контррейка; 3 — гидроизоляционная пленка; 4 — вертикальная обрешетка; 5 — горизонтальная обрешетина; 7 — пароизоляционная пленка; 8 — гидроизоляционный шов.

Установка обрешётки и кровельного материала

При пошаговом выполнении монтажа односкатной крыши своими руками под мягкие и рулонные кровельные материалы обрешётку следует устанавливать в виде сплошного слоя. Во всех остальных случаях настилают доски под обрешётку с интервалом 50-80 см. Толщина досок должна быть более 20 мм, а ширина от 10 см. Крепление выполняют на гвозди либо саморезы к стропильной системе. Затем устанавливают ветровые доски, которые будут служить ориентиром при укладке кровельного материала в плане его выравнивания. Однако это не значит, что не требуется контролировать укладку ряда при помощи уровня. Для удобства с двух торцевых частей ската набивают два бруска на расстоянии от стены примерно 0,5 м и натягивают на них нить. Это будет нулевой уровень, по которому необходимо ровнять ряд.

Установка обрешётки под металлочерепицу

Установка обрешётки под металлочерепицу

Укладка кровельного материала производится согласно соответствующей технологии. Монтаж начинают от одного из углов ската и порядно настилают всю кровлю. Способ крепления определяется выбранным материалом.

Укладка металлочерепицы

Укладка металлочерепицы

Полезная информация! Для жёстких листовых материалов крепежи рекомендуется располагать на расстоянии 10-15 см от угла, чтобы не допустить повреждений или деформаций.

На финальном этапе производится обшивка торцевых частей кровли в местах наклона ската.

Монтаж ветровой планки

Монтаж ветровой планки

Обшивка свесов сайдинговыми панелями

Обшивка свесов сайдинговыми панелями

Внешний вид готовой односкатной кровли

Внешний вид готовой односкатной кровли

Заключение

Перед тем, как построить односкатную крышу своими руками необходимо поэтапно продумать проведение всех работ и чётко спланировать расходы. Основные нюансы монтажа были подробно описаны, а также даны рекомендации, позволяющие избежать множества стандартных ошибок.

Видео: строительство односкатной конструкции



Внешний вид готовой односкатной кровли

Экономьте время: отборные статьи каждую неделю по почте

Как сделать крышу своими руками

Крыша и кровля

Инструкции по возведению крыши и кровли

Заметная еще издали крыша дома или бани является не только защитой для постройки, но и несет декоративную функцию. Нельзя отнестись к проектированию и возведению спустя рукава, ведь это очень сложный и ответственный архитектурный элемент. Мы подготовили комплекс статей, которые помогут разобраться в тонкостях технологии и построить функциональную, долговечную и красивую крышу.

Для начала займитесь разработкой проекта. Это обязательное условие, ведь монтаж будет вестись строго по чертежам. Открывайте наш справочник и изучайте всевозможные типы крыш, их особенности, ведь крыша для большого особняка будет отлична от аналогичного элемента для маленького сарая, учтите. Сразу после сделанного выбора вы сможете, следуя подробной пошаговой инструкции, определить угол наклона и произвести расчет стропильной системы, высчитать шаг обрешетки для желаемого кровельного покрытия, составит смету и подготовиться к началу строительства.

Перейдем к строительству. Пусть вас не пугает объем работы, а также ее сложность, мы подготовили самое подробное описание каждого шага и действия, каждая инструкция сопровождается видео и фото уроками, наглядными схемами и чертежами. С помощью простого набора инструментов, не торопясь  и старательно выполняя работу, вы построите крышу на зависть всем соседям: закрепите мауэрлат, установите стропильную систему, сделаете обрешетку, смонтируете финишное кровельное покрытие со всеми элементами, закрепите систему водоотлива, утеплите мансарду и т.д.

Инструкции составлялись мастерами, не один год занимающимися строительством, съевших собаку в этом деле. Изучайте важные рекомендации, замечания, перенимайте опыт, ведь результатом вашего труда будете гордиться  не только вы, но и ваши потомки.

Кроме этого специально для Вас мы сделали кровельные калькуляторы, которые помогут Вам сэкономить много времени и сил.

Монтаж крыши - как правильно выполнять основные работы (100 фото)

Монтаж двускатной крыши включает в себя ограждающие элементы. Несущие элементы — стропильная система, фундамент крыши (мауэрлат). Двухскатная крыша включает в себя 2 поверхности кровли под определенным углом, если ссылаться на СНиП, то угол должен быть не менее 6°.

Монтаж односкатной крыши наиболее простой вариант. Её используют для хозяйственных построек и жилых домов. Среди преимуществ можно выделить малый расход материала и быстрый монтаж, минимальный опыт и знания.

На выбор угла кровли влияет используемый материал и региональные особенности климата. Если материал рулонный или профилированный настил — 5-8°. При использовании металлической черепицы или фальцевого покрытия – 18-35°.

Начинать монтаж мансардной крыши стоит с выбора будущего материала, который будет влиять на тип используемой стропильной системы.

Наибольший вес у керамической черепицы. Обратите внимание на дополнительные крепёжные конструкции.

В процессе монтажа кровельного материала на руках необходимо иметь чертёж самой крыши. Там должны быть помечены все важные места соединения стропил. Рассмотрим этапы монтажа крыши своими руками.


Установка стропил

Стропила делятся на несколько видов:

Наклонные — используются опоры разной высоты, на них монтируются балки под наклоном. Когда крыша односкатная, применяются внешние стены для монтажа. Если двускатная система — внутренняя и внешние стены. Не обязательно крепить стропильные ноги, достаточно их просто разместить по одной плоскости.

Висячие — элементы формируют стропильную ферму, для крепления которой используются внешние стены. Такая конструкция подразумевает упор ног стропил друг на друга.

Монтаж конструкции и сборка осуществляется на земле или непосредственно на самом сооружении. Если на земле, то потребуется заказывать автомобильный кран.

Дома из бруса и бревна не требуют обязательного укрепления стен для последующего монтажа кровли. Для кирпичной кладки потребуется установка армированного пояса.


В процессе заливки в армированный пояс устанавливаются металлические шпильки из оцинкованной стали. Их используют в последующем для монтажа мауэрлата — бруса, выполняющего роль фундамента будущей крыши.


Выступ шпилек по высоте составляет 2-3 сантиметра, этой длины достаточно для установки гаек с болтами. Обязательно проложите слой гидроизоляции из рубероида поверх армированного пояса. Рубероид сворачивают в 2 слоя. Специальный антисептик препятствует сгниванию дерева.

На сечение стропил оказывают влияние несколько факторов: вес кровельного материала, нагрузка от снега, шаг стропил, размер пролета и угол установки (градус наклона кровли).

В средней полосе РФ используются обычно двускатные крыше в частном строительном секторе. Наиболее современным материалом считается металлочерепица. Шаг стропил составляет 120 см и под 30 градусами.

Обрешетка

Сверху на стропила прибивается обрешетка. Выбранный материал покрытия крыши будет влиять на обрешетку, которая может быть с шагом и сплошной.

Сплошную используют для мягкой черепицы, в качестве подложки применяют тонкий листовой материал или фанеру. С шагом обрешетку применяют для ондулина, профлиста и металлочерепицы. Ширина досок будет составлять 20-25 см, толщина 2-2,5 см. Установив обрешетку, следом монтируется сплошной настил из доски. Ширина покрытия составляет 60-80 см.

Гидроизоляция, теплоизоляция, пароизоляция

Готовая кровля представляет из себя подобие сэндвича. При самостоятельном монтаже кровельного материала не забудьте про гидроизоляцию, теплоизоляцию и пароизоляцию. Пароизоляция помогает предотвратить появление влаги на слое теплоизоляции, из-за конденсата с внутренней стороны помещений. Материал пароизоляционный монтируется в слое утеплителя и отделки.

Наиболее распространенный материал мембранная пленка. Пленкой застилают каркас крыши с нахлёстом на конек в 10-15 см. Для крепления используется строительный степлер. Там где идет примыкание пароизоляционного покрытия к поверхности стены — используют специальный скотч.

Монтаж кровельного материала

Когда укладка всех слоев подойдет к своей заключительной стадии, следует позаботиться о скорейшем монтаже самого кровельного материала, чтобы защитить деревянные конструкции от дождя и снега.


Фото монтажа крыши

Также рекомендуем посетить:

Крыша своими руками - пошаговая инструкция по возведению, с фото и видео
