Как покрыть крышу односкатную профнастилом – Крыша из профнастила своими руками или как правильно крыть крышу профнастилом

Односкатная крыша из профнастила своими руками: устройство, уклон, угол

С профнастилом как кровельным материалом работать легко и удобно. Такие кровли получаются прочными и надежными, простыми в обслуживании и эстетичными. Но не многие знают, что не хуже по параметрам получается односкатная крыша из профнастила, и ее еще проще сделать своими руками. А потому, если вы ищете, чем покрыть небольшой летний домик, сарай, баня или гараж, обратите внимание на этот вариант. Ведь далеко не всегда необходимо сооружать из хозяйственных построек стандартные “избушки”!

А как сделать такую крышу, какой необходим уклон и какая обрешетка понадобится, мы вам сейчас расскажем.

Вот подробная видео-инструкция строительства такой крыши:

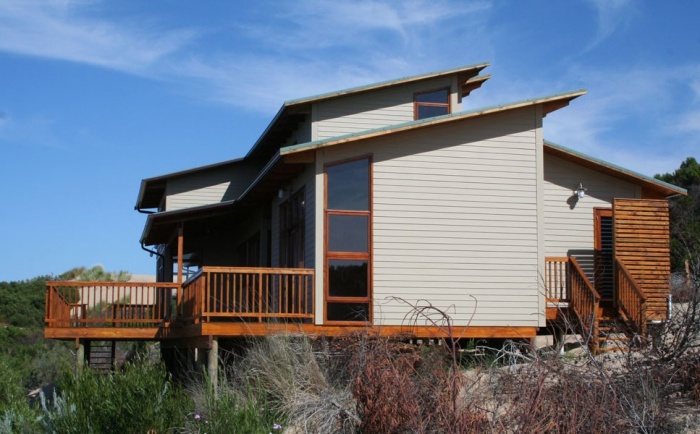

Вы наверняка заметили, как быстро односкатные крыши стали входить в российскую моду частного строительства. Стильные, лаконичные, необычные. Да, сегодня уже к недостаткам односкатных крыш нельзя отнести их малопривлекательный вид, как это было сравнительно недавно.

Дело в том, что многие столетия в России были традиционно строились только двускатные крыши, которые наиболее благоприятно переносили сильные ветра и большие скопления снега. А вот односкатные почти всегда красовались на постройках хозяйственного типа, как самый простой конструктивный вариант. И со временем отношение к этому минималистичному архитектурному варианту выработалось, как к «сарайному».

Но на самом деле односкатные крыши считаются за рубежом одними из самых стильных. И их куда легче и интереснее задействовать в необычные проекты: и сводить клином прямо в землю, и делать с разворотом, и размещать на них разные электросберегающие панели, и выполнять в сумасшедшем футуристическом спектре. Причем на фоне большинства стилей ландшафтного дизайна такие крыши выглядят вполне органично. Тем более что в природе еще можно встретить отвес или плоскую часть ландшафта, а вот в виде «домика», как у двускатных крыш – никогда.

А ведь односкатная крыша, при всей парусности профнастила, – самая безопасная в плане ветровой нагрузки. Особенно, если ее правильно расположить. Но все же вред от этой погодной стихии может быть, если вы еще и живете в ветреном районе. Почему? Сейчас объясним.

Дело в том, что ветер, кроме своих неустанных попыток сорвать крышу, еще и бросает на нее снег, дождевую воду и грязь. А в сильные бури дождевые капли умудряются не только падать, но практически летать в горизонтальном направлении. И, если вы при строительстве односкатной крыши с профнастилом не продумали никакой гидроизоляции, надеясь на стыки кровельных листов, дело плохо. Вода попросту под давлением воздуха попадет прямо под нахлест, а оттуда – в помещение. Ведь это только в тихий и безветренный дождик крыша без гидроизоляции – защита, а в бурю – настоящее решето.

Да и в обустройстве такая крыша радует своей простотой:

У профнастила много преимуществ перед другими кровельными покрытиями: легкий вес, прочность и экологичность. Для односкатной крыши это один из лучших вариантов: закрепили маловесные листы, и забыли о них лет на двадцать.

А теперь немного о самом материале. Изготавливают кровельный профнастил из стального горячекатаного листа толщиной от 0,4 до 1,5 мм. В заводских условиях этот профлист покрывают цинком или алюминием, чтобы защитить внутренний металл от коррозии, и полимерным покрытием. Трапецевидные ребра, которые делают у профнастила, значительно увеличивают его жесткость.

Для того, чтобы построить прочную односкатную крышу из профнастила, вам нужно научиться различать такие его виды:

  • С – это стеновые панели с ребром до 10 мм высотой и с толщиной 0,4-0,6 мм. Как вы уже догадались из названия, такие листы используют преимущественно для отделки стен построек и особых требований по жесткости к ним не предъявляется.
  • НС – это уже более прочные листы, с высотой ребер в пределах 10-35 мм и толщиной листа 0,6-0,85 мм.
  • Н – это уже несущие профлисты с толщиной от 3 мм и ребром от 40 мм.

Для крыши вам подходит профнастил марки Н и НС, а также специальной марки, которая разработана специально для кровель. Профнастил марки С вы можете использовать для покрытия небольших хозяйственных построек, да и то при наличии сплошной обрешетки.

Т.к. односкатная крыша отличается тем, что у нее нет конька, опасность проломления снегом здесь немного выше, чем у двускатной формы. А потому, не зависимо от того, идет речь о доме или небольшой пристройке к дому, лучше возьмите профнастил таких марок: NS44 или NS35.

А вот длина и ширина готовых листов бывает разной, т.к. предназначения профлиста тоже разные: для забора, для небольших сарайных крыш, для крыши частного дома и для устройства перекрытия.

Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.

Определяем угол наклона

Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона. Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше.

Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.

Обрешетка под профнастилОбрешетка под профнастил

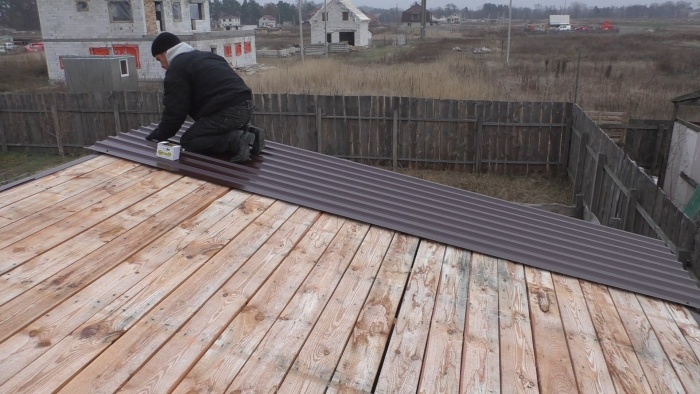

Вот хороший пример достаточно плотной обрешетки под профнастил:

Односкатная крыша с небольшим уклономОдноскатная крыша с небольшим уклоном

Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку.

Рассчитываем нагрузки

При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.

С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.

Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.

Проектируем вентиляцию

А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:

Устройство вентиляции односкатной крыши из профлистаУстройство вентиляции односкатной крыши из профлиста

При более близком рассмотрении эти же процессы выглядят так:

Устройство вентиляции в односкатной крышеУстройство вентиляции в односкатной крыше

Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.

Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:

Кровля из профнастила с минимальным угломКровля из профнастила с минимальным углом

Итак, выбрали уклон односкатной крыши из профнастила и определились с ее конструкцией? Тогда строим – шаг за шагом:

Шаг 1. Изготавливаем мауэрлат

Укладка односкатной крыши из профнастила начинается с установки мауэрлата. Для этого возьмите брус 10х15 см, если только крыша будет не на постройке из бруса (здесь роль мауэрлата играет верхний венец).

Иногда необходим армированный пояс под мауэрлат, в который вставляют стальные шпильки и уже на них надевают сам брус. Зачем это нужно? Чтобы не только распределить нагрузки от крыши, но и достичь максимальной горизонтальности. Иначе у вас с одной стороны односкатной крыши получится один угол наклона, а со второй – другой. Поэтому наличие мауэрлата – обязательное условие.

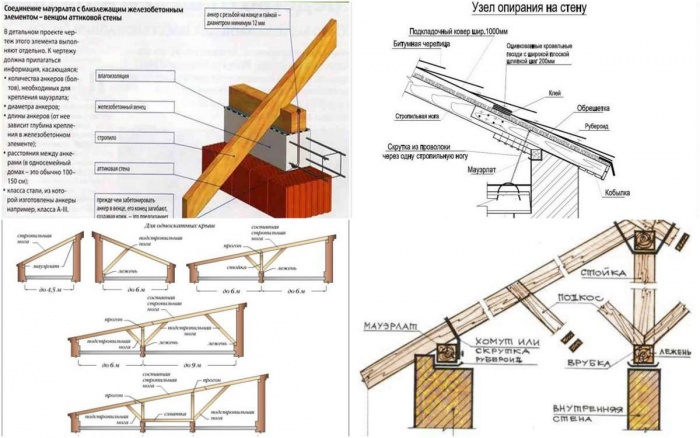

Вот какой мауэрлат вам понадобится, если крыша будет достаточно массивной, а стены – из хрупкого блока:

Как сделать мауэрлат для крыши из профнастилаКак сделать мауэрлат для крыши из профнастила

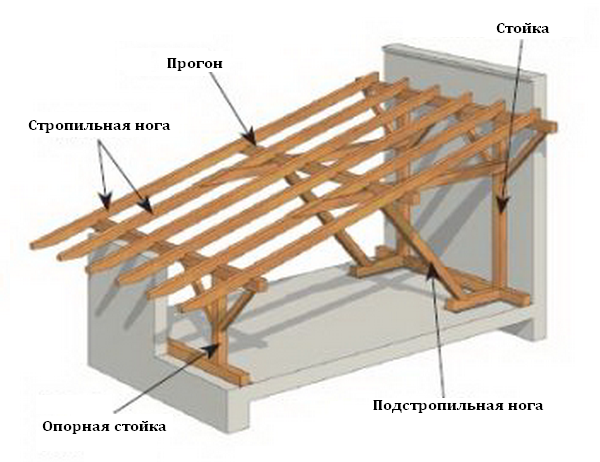

А теперь крепите стропила к мауэрлату. Самый простой способ – два перекрестных гвоздя от 15 см длиной или же металлические скобы.

Шаг 2. Размечаем стропила и делаем обрешетку

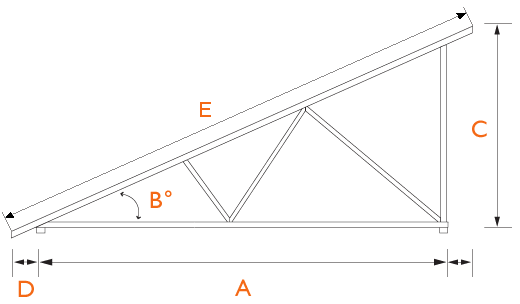

Теперь делаем разметку стропил:

  • Шаг 1. Уложите доску на мауэрлат так, чтобы по краям оставались свесы по 40-50 см.
  • Шаг 2. Возьмите угольник или уровень и сделайте разметку верхнего и нижнего запила. В итоге ширина запила должна быть идеально равна ширине мауэрлата, но не превышать 1/3 высоты самого стропила.
  • Шаг 3. Изготовьте шаблон по полученному результату и по нему уже сделайте разметку на всех остальных стропилах.

Основание односкатной крыши под профнастил – обрешетка из досок или стальных прогонов. Принцип подбора нужной обрешетки для профнастила такой:

  • При минимальном угле наклона односкатной кровли обрешетка необходима сплошная или с шагом, который не превышает 30 см.
  • При среднем уклоне шаг обрешетки можно делать от 30 до 65 см.
  • Для крутой односкатной кровли шаг обрешетки уже можно делать до 1 метра!
  • При большом угле наклона крыши некоторые отдельные марки профнастила можно даже монтировать с шагом обрешетки от 3 до 4 метров, т.к. их жесткость это позволяет.

Делать обрешетку следует снизу вверх, крепя каждый брусок на один гвоздь или скобу прямо к стропилу.

Теперь устанавливаем кобылки – дополнительные свесы, под которые подкладываем рубероид, чтобы защитить их от сырости. Эти свесы вы в последствие зашьете сайдингом.

Шаг 3. Укладываем гидроизоляцию

Укладывать подкровельную пленку нужно полотнами снизу вверх, с нахлетом и не в натяг. Уже на стропилах такая пленка крепится специальными рейками – контробрешеткой, при помощи строительного степлера или гвоздей.

Если односкатную крышу вы делаете невентилируемой или у нее с этим делом туго (вполне широкая практика), тогда в качестве гидроизоляции берите не простую пленку, а антикондесатную, которую еще называют гидропароизоляционной. Еще лучше – современную паропроницаемую мембрану, которая все лишние водяные пары будет выводить наружу. Ведь на самом деле идеально рассчитать направление водяных паров и обезопаситься от протеканий почти невозможно. Все потому, что речь идет о достаточно сложных процессах.

Ведь самый опасный в плане протечек подтаявший снег. Он при этом еще не двигается вниз, а потому талая вода оказывает давление на профнастил. Найдет хоть малейшую щель – обязательно проникнет.

Шаг 4. Поднимаем профнастил на крышу

Очень важно для односкатной крыши подобрать такой профнастил, длина листов которого превышает длину ската. А для строительства такой крыши вам понадобятся такие инструменты:

  1. Шуруповерт и электрические ножницы.
  2. Длинная и прочная веревка.
  3. Специальные кровельные шурупы с шестигранными головками и резиновыми прокладками.
  4. Степлер и скобы.
  5. Две прочные лестницы – одна для земли, вторая – на длину ската.

Веревку, которую нужно брать минимум в 4 раза длиннее лестницы, закрепите на обоих ее концах. У вас должна получиться петля, в которую вы вложите профнастил и поднимете его за ее счет.

Укладываться листы профнастила должны в горизонтальном направлении, с нижнего угла. К слову, если вам придется подрезать один из листов, то не делайте этого шлифовальной машинкой, которая предназначена резки металла. Дело в том, что она всегда разрушает на таком покрытии слой цинка с покрытием, и металл попросту поддастся коррозии.

Как крепить профнастил на односкатной крыше?Как крепить профнастил на односкатной крыше?

Шаг 5. Монтируем профнастил

Для одного листа вам понадобится не менее 9 штук шурупов. Если высота ребра не превысит 2 см, то закрутите шуруп в вершину, если больше – тогда только в прогиб. Следите за тем, чтобы уплотнительная прокладка не была ни пережата, ни оставалась свободной.

Итак, вот как нужно монтировать лист профнастила на обрешетку:

  • 1-я рейка: всего по одному саморезу в каждый прогиб.
  • 2-я рейка: по два самореза через два прогиба.
  • 3-я рейка: по три самореза через два прогиба.
  • 4-я рейка: всего четыре самореза по ширине листа.

Укладывать профнастил на односкатную крышу нужно вертикальными полосами, стыкуя на ширину одной волны. Только возле стен и в других стыках профнастил нужно класть с нахлестом 15-20 см. Во время монтажа саморезы вкручивать нужно только во впадину. А специальный резиновый уплотнитель надежно защитит поверхность от протекания и повреждений.

Монтаж профнастила на крышу при помощи саморезовМонтаж профнастила на крышу при помощи саморезов

Вот и все! Остается только обеспечить с крыши правильный водоотвод:

Как отвести воду с односкатной крыши?Как отвести воду с односкатной крыши?

Порой односкатные крыши могут быть не такими уж и простыми по своей конструкции. Вот этот вариант, к примеру, становится в последнее время все более популярным:

Односкатная крыша под профнастилОдноскатная крыша под профнастил

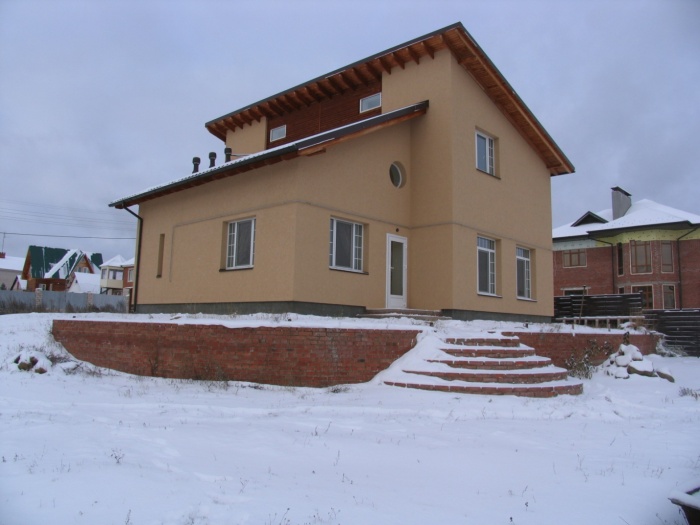

Здесь односкатные крыши строятся рядом, образуя вместе как бы двускатную, но все же это не она. Здесь есть очень хитрый момент: ввиду отсутствия общего конька, на стены здания нет такой распирающей нагрузки, особенно от снега. Но в плане строительства таких крыш остаются все те же принципы, которые мы раскрыли в этой статье.

как покрыть своими руками, монтаж кровли, устройство, как сделать покрытие

Содержание:

Профнастил – современный и удобный кровельный материал, пользующийся большой популярностью в строительстве. Кровли из профнастила отличаются надежностью, прочностью, длительным сроком эксплуатации и эстетичным внешним видом.

как покрыть односкатную крышу профнастилом своими руками

Покрывать профнастилом можно крыши любого типа, предназначенные для жилых, хозяйственных, торговых и прочих объектов. При этом совсем необязательно обустраивать крышу сложной конструкции, чтобы придать ей необходимые эксплуатационные качества. Во многих случаях отличным вариантом может послужить односкатная крыша из профнастила, монтаж которой отнимает значительно меньше усилий, времени и средств. Сделанная крыша из профнастила своими руками прослужит достаточно долго.

Преимущества и недостатки односкатных крыш

До недавнего времени односкатные кровли считались подходящим вариантом в основном для небольших построек: хозяйственных, промышленных, гаражных, торговых и т. д. Что же касается жилых строений – для них такие крыши обустраивались редко, поскольку считались внешне малопривлекательными.

Однако с появлением современных кровельных материалов с эффектным и эстетичным внешним видом данный недостаток во многом утратил своё значение, и отношение к односкатным кровлям изменилось. Более того, лаконичность и минимализм односкатных крыш зачастую стали восприниматься как особый шарм, противопоставляемый напыщенности и вычурности сложных кровель.

Немаловажными преимуществами крыш с одним скатом являются их простота в монтаже и экономичность в плане финансовых затрат. Кровельные работы здесь не представляют значительной сложности: даже при отсутствии большого опыта можно быстро освоить, как сделать монтаж обрешетки, как покрыть односкатную крышу, как рассчитать необходимое количество материалов и т. д. Если хочется обустроить крышу быстро и с минимальными расходами – тогда лучшей альтернативы, чем односкатная кровля, не найти.

односкатная крыша из профнастила своими руками

Односкатные крыши отличаются высокой устойчивостью к ветровым нагрузкам, однако так обстоит дело лишь в том случае, если их правильно обустроить. Важное значение имеет и оснащение таких кровель эффективной системой гидроизоляции.

Устойчивость односкатных крыш по отношению к снеговым нагрузкам несколько ниже, чем у прочих разновидностей кровель, но все же достаточно высока. В этом плане повысить безопасность кровли можно за счет увеличения крутизны скатов.

Относительным недостатком односкатных крыш может считаться малая высота чердака. Однако данный фактор имеет значимость далеко не для каждого владельца жилого дома. Если же всё-таки хочется обустроить большое чердачное помещение или мансарду, тогда придётся выбирать другие варианты.

Достоинства профнастила в качестве покрытия для односкатных крыш

Профилированные листы обладают рядом преимуществ, делающих монтаж односкатной кровли из профнастила оптимальным и очень практичным вариантом:

  • малый вес;
  • надежность;
  • длительный срок эксплуатации;
  • устойчивость к температурным воздействиям;
  • стойкость по отношению к механическим нагрузкам;
  • быстрота и удобство в монтаже.

крышу как покрыть односкатную

В то же время, следует учитывать, что изделия из профнастила имеют маркировку различных типов, не все из которых подходят для обустройства кровельного покрытия:

  • С (стеновой) – применяется для сооружения стен, ограждений, перегородок;
  • Н (несущий) – используется для обустройства крыш;
  • НС или СН – используются как для возведения стеновых сооружений, так и для покрытия кровель;
  • ПГ (продольно-гнутый) – применяется при обустройстве арочных конструкций, навесов, ангаров;
  • ПК (профнастил кровельный) – специально разработанная марка для кровель.

монтаж односкатной крыши из профнастила

При обустройстве крыш используются изделия из профнастила с маркировками Н, НС (СН) или ПК. Толщина листа у кровельных разновидностей профнастила может быть различной, варьируя в среднем от 0,7 до 3 миллиметров. Для односкатных крыш желательно выбирать листы большей толщины, с целью повышения сопротивляемости к снеговым нагрузкам.

Выбор угла наклона для односкатной кровли из профнастила

При расчете оптимального уклона для односкатной кровли с покрытием из профнастила должен приниматься во внимание ряд факторов.

Поскольку профнастил является материалом, обладающим повышенной парусностью, угол наклона для него не должен быть слишком большим, что особенно важно в ветреных регионах. Чаще всего наклон для крыши из профнастила обустраивают между значениями от 8 до 20 °, и чем больше местность подвержена воздействию ветров, тем меньше должна быть крутизна ската.

односкатная кровля из профнастила

С другой стороны, при повышенных снеговых нагрузках, напротив, следует производить устройство односкатной кровли из профнастила под большим углом, чтобы обеспечить быстрое схождение снежных масс. Не последнюю роль при выборе уклона играют также среднегодовые показатели дождевых осадков. Для предотвращения скоплений воды на крыше в тех местностях, где проливные дожди представляют собой частое явление, скат кровли следует располагать под большей крутизной.

Отсюда понятно, что оптимальный угол наклона односкатной крыши зависит главным образом от климатических и погодных условий региона строительства, которые и следует принимать во внимание при выборе данного параметра.

Проектирование вентиляции

Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.

Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.

устройство односкатной кровли из профнастила

Эффективный воздухообмен внутри кровельной конструкции и в чердачном помещении предотвращает образование плесени и гнилостные процессы, значительно продлевая срок эксплуатации сооружения, а потому к данному вопросу не следует относиться небрежно.

Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.

Как покрыть крышу своими руками

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

как сделать односкатную крышу из профнастила

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

  1. Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
  2. Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
  3. Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
  4. При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
  5. Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
  6. Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

односкатная крыша из профлиста своими руками

В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

  • Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
  • Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
  • Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
  • Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
  • Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

монтаж односкатной крыши профнастилом

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.



Односкатная крыша из профнастил

Монтажные кровельные работы стоят недешево. Именно поэтому каждый старается подыскать материал, который бы отличался надежностью и имел продолжительный срок службы. Таким является профнастил. Если иметь достаточную подготовку, то можно выполнить монтаж профнастила самостоятельно. Для этого потребуются теоретические знания, которые будут приведены в статье и практические навыки, которые придут во время выполнения работы.

Почему профнастил

Профнастил получил свое название не оттого, что он является профессиональным материалом, а в силу своей формы. Изготавливается профнастил из оцинкованного листа стали. При этом форма придается ему методом холодной катки. Таким образом удается добиться максимальной прочности и качества каждого листа. До прохождения процесса грунтования каждый лист профнастила покрывается веществом, которое предотвращает коррозию. Лицевая сторона не просто выкрашивается в требуемый цвет, на нее наносится тонкий слой полимерных соединений или пластика, который гарантирует дополнительную устойчивость к физическим воздействиям. Нижняя сторона листа покрывается специальным лаком.

Профнастила есть несколько видов, которые обозначаются буквами:

Первый применяется как раз для монтажа кровельных конструкций. Такой профнастил имеет небольшую волну, которая смотрится очень аккуратно. В то же время именно этот вид профнастила обладает наибольшей жесткостью. Это требуется для того, чтобы не только выдерживать ветровую нагрузку, но и удерживать вес выпавших осадков. Такой кровельный материал могут использовать в качестве несъемной опалубки. Второй вид профнастила называют комбинированным. Он является переходным вариантом между первым и третьим. Его применяются для кровли, но только в тех местностях, которые известны небольшим уровнем выпадающего снега. Характер ребер жесткости не позволяет выдерживать большие нагрузки. Третий вид находится в самой низкой ценовой категории. Его еще называют стеновым. Он применяется для строительства заборов, а также для укрепления стен. Толщина листа в сравнении с кровельным вариантом несколько меньше.

Две стороны медали

До того как вы поедите в магазин и приобретете необходимое количество профнастила, необходимо взвесить его сильные и слабые стороны. К первым можно отнести:

  • простота укладки;
  • небольшой вес;
  • нет необходимости в окраске;
  • достойный внешний вид;
  • отличная герметичность;
  • продолжительный срок службы;
  • возможность повторного использования.

Профнастил может использоваться как самостоятельный материал, так и в паре с другими материалами. Например, крашеный профнастил в комплекте с экструдированным утеплителем используется для отделки стен. Чаще его называют сэндвич-панелью. Кроме листов из оцинкованной стали, выпускаются варианты из алюминия. Стоят они значительно дороже, но их срок службы у них выше. Полимерное покрытие, о котором говорилось выше прекрасно защищает металл от повреждения при большом граде.

Недостатков у материала не так много, но они присутствуют. Одним из самых критических моментов в отношении профнастила является отсутствие звукоизоляции. Если на кровле под ним отсутствует какой-либо утеплитель, то даже небольшой дождик превратит плоскость в барабанную установку, которая будет давить на уши. Так как профнастил является металлом, а если еще выбран темный цвет, тогда он будет отличной печкой на солнце. А на чердаке будет еще хуже. В этом случае также выручит утеплительный материал. У оцинкованной стали еще остается вероятность коррозии. Это может произойти, если защитный слой листа будет поврежден при хранении, транспортировке или монтаже.

Определяемся с углом наклона

Для того чтобы правильно уложить односкатную крышу из профнастила своими руками, необходимо определиться с ее уклоном. Необходимо знать этот параметр, чтобы соблюдать требуемый нахлест во время монтажа всей конструкции. В итоге это также повлияет на расход материала. Чем угол будет меньше, тем больше потребуется нахлест и тем больше будет расход. Если скат кровли будет смонтирован в пределах значений угла от 12 до 15°, то верхний лист должен заходить на нижний, на 20 см. При выборе разброса от 15 до 30° его можно уменьшить до 15 см. Кровля с наклоном меньше 12° может быть смонтирована в местности, где выпадает небольшое количество снега. При этом понадобится дополнительно позаботиться о герметизации швов, т. к. влага может просачиваться через них.

Подготовительный этап

Подготовительный этап перед тем как сделать крышу из профнастила, включает в себя расчеты и приобретение необходимого инструмента. Вычислить количество листов для односкатной крыши довольно просто. Для этого, учитывая нахлест при конкретном угле наклона, необходимо вычислить полезную площадь одного листа профнастила. Если перехлест будет в 20 см, то при размерах одного листа в 125×100 см полезная площадь составит приблизительно 1 м2. Теперь необходимо вычислить площадь ската кровли, узнав произведение длины на ширину и разделив на полезную площадь листа профнастила. При этом важно учитывать также свес первого листа и сделать запас материала в 5%.

Транспортировку материала необходимо выполнять со всей осторожностью. Переносить отдельные листы должны несколько человек, чтобы они не изгибались и не заламывались в процессе. Это приведет к повреждению верхнего слоя профнастила и его коррозии. Для подъема профнастила на крышу лучше использовать наклонный деревянный брус. Из инструмента важным элементом будут специальные ножницы по металлу. Не рекомендуется резать профнастил с помощью болгарки. Это только ухудшает качество краев и разрушает защитный слой. Понадобится рулетка, шуруповерт, маркер для нанесения меток, шуруповерт, а также специальные саморезы для профнастила. Последние подбираются под конкретный цвет, чтобы не выделяться на общем фоне.

Монтажные работы

Для укладки кровельного материала лучше выбрать солнечный день, который не предвещает осадков. Важно следить, чтобы каждый рабочий, который будет находиться на крыше был привязан страховочным канатом, который может спасти жизнь при падении. Если четко следовать инструкции, которую предоставляет производитель, тогда не должно возникнуть никаких трудностей. Уже должна быть смонтирована обрешетка для кровельного материала. В случае уклона меньше 15 градусов допускается использование сплошного основания из влагостойкого ОСБ. Дополнительно его можно покрыть рубероидом, который обеспечит гидроизоляцию. При значении угла, вышеуказанного шаг обрешетки может варьироваться от 30 до 100 см. Все будет зависеть от несущей способности конкретного вида кровельного настила.

Вентиляция подкровельного пространства

Кровля нуждается в хорошей вентиляции. Профнастил не является исключением. Если не обеспечить достаточный приток воздуха, тогда будет происходить скопление влаги, что приведет к развитию плесени. Но, кроме обеспечения вентиляции, под профнастил должна быть уложена гидроизоляционная мембрана. Она также будет обеспечивать своевременный отвод влаги и препятствовать ее скоплению под кровельным настилом. Важным моментом при укладке мембраны под листы кровельного материала будет необходимость в зазоре до первой доски обрешетки в 5 см. Это необходимо для того, чтобы с карниза воздух свободно попадал в пространство между мембраной и листами профнастила. Закрепить ее к стропильной системе и обрешетке можно с помощью степлера или гвоздей с широкими шляпками. Начинать необходимо снизу и двигаться кверху. При этом между соседними листами должен соблюдаться перехлест в 15 см.

После укладки гидроизоляционной мембраны необходимо набить дополнительные рейки обрешетки, в которые будут фиксироваться саморезы от профнастила. Делается это для того, чтобы под листами не была повреждена подкладка, т. к. после этого она не сможет выполнять свое предназначение в полной мере. При недостаточном потоке воздуха от карниза до конька потребуется установить дополнительные вентиляционные элементы, которые позволят выравнивать температуру на улице и в подкровельном пространстве, чтоб необходимо для предотвращения вероятности возникновения обледенения и конденсата.

Укладка профнастила

Чтобы обеспечить необходимый перехлест между листами профнастила, который позволит воде беспрепятственно стекать вниз, необходимо начинать укладку снизу. В качестве фиксаторов листа используются специальные саморезы, о которых говорилось выше, их длина составляет 8 см. Во время вкручивания шуруповертом, необходимо выставить усилие таким образом, чтобы прокладку не раздавливало об лист. В этом случае в местах отверстий в листах будет протекать вода и скапливаться в подкровельном пространстве. Вкручиваются саморезы в нижнюю волну листа. Если речь идет о коньках и местах, где один лист заходит на другой, тогда фиксация выполняется в верхнюю часть волны.

Если угол крыши меньше 15 градусов, тогда необходимо делать больший нахлест между листами профнастила. Он должен составлять 1,5 волны. При уклоне крыши, когда не требуется дополнительная гидроизоляция швов, можно соблюдать нахлест в половину волны. Укладку листов можно производить сразу в два или три ряда. По уровню натягивается бечевка, которая служит начальным ориентиром. Она должна отстоять от края на уровень вылета карниза. Начинать лучше с левого нижнего угла. Укладывается первый лист профнастила и выравнивается. Лист можно временно зафиксировать одним саморезом. Сверху помещается первый лист второго ряда. Следующим укладывается второй лист первого ряда, далее второй лист второго ряда. Таким образом необходимо продвигаться до конца.

Дополнительные элементы

Чтобы листы профнастила надежно были зафиксированы на кровле, необходимо предотвратить их подъем порывами ветра. Для этих целей делается узел примыкания к торцевой планке. Понадобится специальная ветровая рейка. Ее габариты будут зависеть от того, какой выступ был сделан. Если он соблюден в пределах 70 мм, тогда необходимо элемент с размерами 25х80 мм. Он просто фиксируется с помощью саморезов к листам и обрешетке. В случае когда листы уложены вровень, тогда понадобится дополнительная ветровая планка в форме уголка. Она также фиксируется саморезами с нахлестом на каждый элемент в 15 см.

При монтаже ендовы, потребуется специальный элемент, который образует внутренний угол. Он укладывается с нахлестом листов в 10 см. а саморезы крепятся через каждые 20 см. При оформлении угла примыкания к стене или дымоходу используется угловая планка. Она укладывается с таким же нахлестом и расстоянием между саморезами. При оформлении конька для кровли из профнастила в инструкции советуется двигаться от угла, который менее подвержен воздействию ветров. Нахлест каждой планки должен составлять 20 см, а расстояние между саморезами 20–30 см. Ниже можно посмотреть видео о монтаже профнастила.

Заключение

Как видно, самостоятельный монтаж может оказаться довольно хлопотным занятием. Если есть возможность, то лучше обратиться к профессионалам, которые имеют опыт в укладке профнастила. Научившись от них, можно будет со временем воплощать и свои проекты.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство односкатной крыши из профнастила

В отличие от двускатной, уклон односкатной крыши лежит в довольно узком диапазоне – от 20 до 25 градусов. Более крутой скат будет подвергаться сильным ветровым нагрузкам со стороны вершины крыши. Если же кровлю сделать более пологой, то ее каркас или кровельные листы могут быть раздавлены массой накопившегося снежного покрова.

Традиционным материалом для односкатной крыши служит профнастил. Этот вид покрытия является достаточно легким и одновременно прочным, не требует длительного времени и особых трудозатрат при монтаже.

При выборе материала для деталей стропильного каркаса предпочтение отдают хвойным породам дерева. При этом брус должен быть в обязательном порядке высушен до остаточной влажности в 15%. По требованию нормативных документов стропильный каркас должен быть огнеупорным, поэтому все деревянные элементы обрабатываются специальными составами. Примыкание деревянных конструкций к бетону или каменной/кирпичной кладке можно осуществлять только с прокладкой из рубероида или другого гидроизолирующего рулонного материала.

1. Перед монтажом крыши лицевая сторона здания достраивается до высоты, обеспечивающей крыше расчетный уклон. Боковые стенки выводят на ту же отметку, а сверху на них устанавливают парапетный камень или детали из оцинкованного железа, обеспечивающие сток дождевой и талой воды в сторону крыши.

2. На торцах передней и задней стены здания крепят мауэрлатный брус. который будет распределять нагрузку от стропил на всю поверхность стены. Для крепления мауэрлата в стену заделывают шпильки или петли из проволоки.

3. С шагом 700-800 мм укладывают стропильные балки. опирающиеся на мауэрлат. Длина стропил должна быть такой, чтобы крыша имела свесы шириной в 500 мм.

4. Стропильные балки усиливают подкосами или стойками. которые опираются на балки или плиты перекрытия. Благодаря этому расчетный пролет стропил сокращается, что делает их более прочными и позволяет применять балки меньшего сечения.

5. К стропильным балкам в поперечном направлении крепят с помощью гвоздей или саморезов бруски обрешетки. Чаще всего их сечение составляет 50х50 мм. Шаг обрешетки зависит от формата кровельных листов (учитывайте, что листы следует укладывать с нахлестом). Каждый лист должен укладываться на две рейки обрешетки, при этом его края свешиваются на 150-200 мм. Обрешетка придает всей стропильной конструкции жесткость, благодаря чему она становится более прочной.

6. Укладывают листы профнастила . Начинать нужно с нижнего ряда. Листы последующего ряда укладывают на предыдущий с нахлестом в 150-200 мм. Крепление листов к обрешетке осуществляют специальными саморезамис резиновой прокладкой. В зоне нахлеста, где один лист лежит на другом, между ними можно уложить тонкий слой стекловаты. Такая прокладка препятствует продуванию крыши и одновременно делает возможной вентиляцию подкровельного пространства.

7. К стропилам прибивают ветровую доску .

8. Если чердачное пространство эксплуатируется как хозяйственное или жилое помещение, под крышей необходимо установить звуко- и теплоизоляционные материалы. Хорошим теплоизолятором является стекловата. Этот проверенный временем и довольно доступный материал уже давно зарекомендовал себя с самой лучшей стороны. Укладку и крепление ваты в межстропильном пространстве нужно вести таким образом, чтобы она была в расправленном виде. Для этого стекловату начинают укладывать в центре и затем расправляют, двигаясь к краям. После этого теплоизолятор крепят к стропилам с небольшим натягом.

Еще один достаточно эффективный способ теплоизоляции – монтаж минераловатных плит. Главное преимущество этого материала, как и стекловаты, заключается в огнестойкости.

Плоская кровля не так популярна в нашей стране как за границей, но современные дома

Монтаж мансардной крыши своими руками

В последнее время в частном строительстве очень распространены мансардные этажи. И это можно просто

Самостоятельное устройство односкатной крыши из профнастила

  • Правила выбора листов
  • Установка материала
    • Дополнительные работы
  • Заключение по теме

Устройство односкатной крыши из профнастила может быть с чердаком либо без него. Во втором случае не предусматривается монтаж стропил. Односкатная кровля имеет незначительный вес, позволяющий использовать основание и стены здания с низкой несущей способностью.

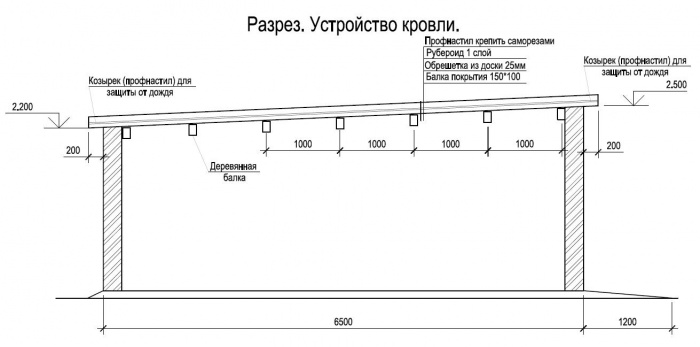

Схема односкатной кровли с пролетом до 6 м.

Правила выбора листов

Прежде чем установить крышу своими руками, потребуется купить профлист, саморезы либо гвозди, электропилу, рулетку, уровень, доски. Специалисты рекомендуют использовать для кровли оцинкованный профнастил с полимерным покрытием, которое придает материалу декоративный вид. Оцинкованный материал надежно защищен от преждевременного разрушения.

Расчет профлиста производится с учетом количества горизонтальных рядов и величины нахлеста.

Устройство односкатной кровли.

Последний показатель зависит от величины уклона крыши:

  • до 15º нахлест делают в 200 мм;
  • при 15-30º листы перехлестывают на 150-200 мм;
  • больше 30º – 100-150 мм.

Боковой нахлест должен соответствовать ½ ширины листа. Его выбирают с учетом маркировки:

  • С – стеновой;
  • Н – кровельный;
  • НС – стеновой и кровельный.

Отличие этих материалов заключается в наличии капиллярной канавки, которая препятствует затеканию осадков под крышу. Прочность изделия зависит от толщины и высоты листа. Следующий этап монтажа плоской крыши из профнастила заключается в выборе угла наклона кровли. Этот показатель зависит от разности высоты стен, климата и марки профлиста. От данной величины зависит укладка гидроизоляционного материала. Более плоская кровля требует тщательной гидроизоляции.

Вернуться к оглавлению

Установка материала

Конструкция крыши в двух вариантах.

Односкатная крыша из профнастила монтируется с учетом следующих рекомендаций:

  1. Стропильные ноги предварительно обрабатывают антисептиком. Их монтируют по технологии наклонной системы укладки. Затем устанавливается обрешетка.
  2. Лаги выступают за габариты здания на 20-30 см. Торцы зашивают карнизной планкой. Чтобы закрепить водостоки и прочие дополнительные элементы крыши, применяют специальную деревянную конструкцию.
  3. Обустройство односкатной кровли производится с помощью паро- и гидроизоляционного материала.

Профиль крепят к основанию конструкции в местах его плотного прилегания к обрешетке. Сверху и снизу листов саморезы ввинчивают в промежутках между волнами. Чтобы разрезать лист, применяют электропилу с твердосплавным диском. Нельзя резать профнастил абразивными инструментами. В противном случае материал станет хрупким. Монтажные работы рекомендуется выполнять с нижнего угла. При этом специалисты советуют использовать страховочные тросы, монтажный пояс и защитные ограждения.

Вернуться к оглавлению

Дополнительные работы

Схема поочередной укладки профлиста при монтаже.

Для зашивки торцевых досок используют ветровой уголок. Нахлест профлиста по вертикали выполняют листом, расположенным выше. Последующее изделие перекрывается снизу (с 1-го бокового края). Для перекрытия материала по горизонтали в 1 волну применяют уплотнительную прокладку. Если перекрытие выполняется в 2 волны, тогда последняя деталь не используется.

Аналогичная технология применяется при уклоне кровли более 16º и перекрытии материала в 1 волну. Для первоначальной фиксации профлистов потребуются саморезы. Если все листы уложены и выровнены, тогда производится их окончательная фиксация.

Оставшиеся листы фиксируются к обрешетке через дно волны. На 1 м² применяют 4-5 крепежных элементов. Если основная площадь покрытия зафиксирована, тогда устанавливают торцевые и коньковые планки. Последние элементы не уплотняют, так как с помощью щелей обеспечивается естественная вентиляция пространства под крышей.

Вернуться к оглавлению

Заключение по теме

Кровлю из профнастила можно использовать в любое время года. Обрезки, полученные при подрезании материала, можно использовать для других нужд. При обустройстве крыши шаг обрешетки не соблюдается. При уменьшении ее расхода качество не изменяется.

Так как профлист имеет разные размеры, можно избежать излишних стыков.

Саморезы ввинчивают с шагом в 50 см. Для фиксации крайних полок листов используют комбинированные заклепки диаметром в 3-6 мм. Простая технология монтажа позволяет устанавливать конструкции без наличия специальных знаний и навыков. Стропильную систему рекомендуется изготавливать из хвойных пород дерева. Брус должен быть высушен до остаточной влажности (15%).

С учетом установленных норм и требований каркас обрабатывают специальным составом, что придает стропилам высокую огнеупорность. Для примыкания деревянной конструкции к бетону либо кладке производится укладка гидроизоляционного рулонного материала.

Если чердак будет использоваться в качестве жилого помещения, то под крышей устанавливают тепло- и звукоизоляционные материалы. Хорошим утеплителем считается стекловата. Ее укладывают между стропилами в расправленном виде. Предварительно материал монтируется в центре. Затем стекловата крепится к стропильной системе с незначительным натягом. При необходимости ее заменяют минеральными плитами.

Односкатные крыши с покрытием из профнастила

На всех стадиях производства работ по возведению здания, начиная с проектирования, застройщика интересуют три основных вопроса: прочность, красота и экономичность постройки. Устройство односкатной крыши из профнастила позволит удовлетворить все вышеуказанные запросы. Односкатная крыша из профнастила с полимерным покрытием прочна, красива, долговечна.

Дом с односкатной крышей.

Устройство односкатной крыши из профнастила или профилированного листа (профлиста) несложно и экономически целесообразно.

Крыша, состоящая из одной покрываемой кровельным материалом плоскости, называется односкатной.

Традиционно в российских регионах предпочтение отдавалось многоскатным крышам. но в последнее время односкатные крыши получают все большее распространение. Монтаж односкатной крыши проще, меньше расход строительных материалов, так что выбор односкатной крыши в сочетании с покрытием из профнастила является одним из самых эффективных и экономичных вариантов в малоэтажном строительстве. Для застройщиков, желающих совместить высокое качество строительства с минимальными ценами, это идеальный вариант.

Расчет угла наклона для односкатной крыши.

Профнастил или профилированный лист для кровли изготавливается из оцинкованных стальных листов способом холодного проката. Трапециевидная форма гофры профлиста обеспечивает ему достаточно высокую прочность. Наличие ребер жесткости позволяет профилированным листам не деформироваться от довольно значительных внешних нагрузок при небольшом собственном весе. Выбор пользователями кровельного покрытия в пользу профнастила определяется следующими факторами: кровля из профнастила не горит, стоимость и эксплуатационные расходы невысоки, она сравнительно легка, герметична, красива и долговечна.

Применение профнастила для устройства кровли подразумевает наличие стропильной системы. Конструктивное решение стропильной системы односкатной крыши несложно. Стропильная система опирается на разновысотные наружные стены. Геометрическая структура стропильной системы принимается в зависимости от назначаемого уклона и ширины перекрываемого участка.

Монтаж односкатной крыши

Уклон кровли выбирается в зависимости от величины снегового покрова, силы и направления ветра в районе строительства, а также от варианта использования чердачного пространства и соображений экономичности.

Односкатная крыша из профнастила дает возможность менять уклон от 12° до 60°. При уклоне кровли до 12° стыки необходимо заделать тиоколовым герметиком.

Выбор профнастила

Виды профнастила и их назначение.

На рынке выбор вариантов профнастила огромный, на любой вкус и ценовую категорию. Для кровли используется в основном профнастил из стальных оцинкованных листов с полимерным покрытием. Цинковое покрытие защищает материал листа от преждевременного разрушения. Полимерное покрытие придает кровельным листам декоративный вид, что способствует их широкому применению в малоэтажном строительстве (коттеджи, магазины и т.д.). Цветовые гаммы покрытия представлены в картах цветов торгующих фирм.

Количество необходимых профилируемых листов рассчитывают обычно менеджеры фирм-поставщиков. Если по скату необходимо уложить несколько горизонтальных рядов профнастила, то следует при расчете их количества учесть величину нахлеста, который зависит от величины уклона кровли. При уклоне кровли до 15° горизонтальный нахлест необходимо делать 200 мм и более; при уклоне от 15° до 30° листы перехлестываются на 150-200 мм; если уклон кровли более 30°, достаточно 100-150 мм. Боковой нахлест равен половине ширины волны.

При выборе профнастила или профлистов следует обратить внимание на маркировку. В настоящее время существуют огромное множество разных марок профнастила. Маркируется профнастил с помощью букв и цифр. Буквы указывают на область применения: С. стеновой профнастил, Н – профнастил для кровли, НС. листы профнастила могут применяться как для кровли, так и для стен. Цифры обозначают высоту профиля, толщину металла, монтажную ширину профильного листа, максимальную длину профнастила.

Основное отличие профнастила для крыши от стенового заключается в наличии капиллярной канавки, препятствующей затеканию дождевой воды под кровлю.

Расчетные характеристики листов профнастила, как правило, указываются в каталогах заводов-изготовителей. Прочность профнастила напрямую связана с толщиной листа и высотой профиля. От размеров и прочности профилированных листов зависит расстояние между брусками обрешетки.

При покупке листов профнастила первым делом следует уточнить, по каким стандартам изготовлена продукция, и выяснить наличие сертификата на нее. Следует обратить внимание на внешний вид покупаемого материала. На поверхности листа нежелательно наличие шероховатостей и трещин, что говорит о невысоком качестве продукции. Также необходимо посмотреть, не шелушится ли краска полимерного покрытия.

При проверке на прочность качественный лист легко сгибается и возвращается к прежней форме при легком нажатии; при сильном воздействии. принимает новую форму.

Крепление профлистов

Для крепления профилированных листов к элементам несущей конструкции используются оцинкованные саморезы. Крепление желательно выполнять в нижней части профиля листа. Во избежание протекания воды под элементы крепления используются уплотнительные шайбы из неопреновой резины.

При выполнении монтажа кровли необходимо соблюсти все условия, чтобы не повредить полимерное и цинковое покрытия. Для предохранения деревянных стропильных ног и брусков от паров, проникающих через чердачное перекрытие. используют пароизоляционную пленку и предусматривают вентилирование пространства между стропилами. В случае утепления чердачного пространства паронепроницаемая изоляция выполняется по низу утеплителя.

Доборные элементы кровли изготавливаются из таких же стальных оцинкованных листов с полимерным покрытием.

Поделитесь полезной статьей:

Источники: http://podkryshej.ru/ustroystvo-odnoskatnoy-kryishi-iz-profnastila-svoimi-rukami/, http://1pokryshe.ru/krovlya/ustrojstvo-odnoskatnoj-kryshi-iz-profnastila.html, http://kryshikrovli.ru/konstrukciya/odnoskatnaya/ustrojstvo-odnoskatnoj-kryshi-iz-profnastila.html

Односкатная крыша из профнастила своими руками

Обживаясь в частном доме или на даче, домовладельцы с течением времени сооружают хозяйственные постройки различного назначения. Для хранения инструмента и инвентаря строят сараи, для отдыха обустраивают живописные беседки, для содержания автомобиля – гаражи или навесы. Для возведения этих построек нецелесообразно нанимать профессиональных работников, лучше выполнить монтажные работы своими руками. Эта статья расскажет, из каких элементов состоит устройство односкатной крыши из профнастила, как выбрать уклон, выполнить расчет и монтаж своими руками.

Содержание статьи

Особенности конструкции

Односкатная крыша из профлиста – отличный вариант кровельной конструкции, которая используется как для отдельно стоящих конструкций, так и для хозяйственных пристроек. Она является доступным и недорогим способом перекрытия своими руками, не требующим особых умений и навыков. Монтаж односкатной крови имеет следующие особенности:

  1. Допустимый уклон. Односкатной кровле придают уклон в пределах 20-25 градусов, так как конструкция из профлиста, уклон которой меньше указанных значений станет причиной накапливания на поверхности снежной шапки, оказывающей большую нагрузку на кровельный материал и стропильный каркас. Угол больше 25 градусов повышает парусность кровли со стороны конька, что приводит к срыванию покрытия со ската в ветреную погоду. Уклон односкатных крыш

    Уклон односкатных крыш

  2. Экономичность. Односкатные конструкции требуют меньше кровельного материала, поэтому монтаж таких крыш выгоднее, чем устройство двухскатных, четырёхскатных и шатровых. Учтите, чем меньше уклон кровли, тем меньше площадь ската. Для навеса или пристройки, защищенного от ветра с одной стороны, можно сделать крышу, угол расположения которой не превышает 10-15 градусов.
  3. Простота сборки. Во время строительства односкатной крыши даже начинающий мастер не встретит сложностей, поэтому монтаж чаще всего выполняется своими руками. Расчет и создание проекта крыши также делают самостоятельно.

Уклон односкатных крыш

Обратите внимание! Профнастил – универсальный материал, изготовляющийся путем штамповки листового металла. Он покрывается краской или специальным полимерным покрытием, предохраняющим от коррозии. Разрешенный уклон крыш для настила этого покрытия составляет 12-60 градусов. Если угол расположения ската меньше 12 градусов, монтаж выполняют, заделывая стыки между листами тиоколовым герметиком.

Создание проекта

Монтаж односкатной крыши начинают с создания проекта и схемы, основанных на несложных инженерных вычислениях. С помощью тригонометрических формул выполняют расчет, определяя угол расположения скатов, разницу высот стоек и площадь кровли. Вычисления можно выполнить своими руками или ввести исходные данные в специальную программу-калькулятор, которая выполнит расчет автоматически. Для определения параметров односкатной крыши пользуются следующими формулами:

  • Расчет разницы между высотой опорных стоек выполняют по формуле: Lbc = Lcd x tg A, где Lcd – длина стены дома, беседки или навеса, а tgА – угол наклона кровельного ската. Расчет высоты опорных стоек и длины стропильных ног

    Расчет высоты опорных стоек и длины стропильных ног

  • Длину стропильной ноги вычисляют по формуле: Lc = Lbc x sin A, где Lbc – разница между длиной опорных стоек каркаса, а sin A – угол расположения ската крыши относительно основания.
  • Расчет площади ската делают по формуле: S = C x D, где C –ширина ската кровли с учетом свеса, а D – длина ската.
  • Угол между скатом и основанием крыши определяют по формуле A = Lbc / Lc, где Lbc – разница между высотой опорных стоек крыши, а Lc – длина стропильной ноги. Расчет площади ската односкатной крыши

    Расчет площади ската односкатной крыши

Важно! Стропильная ферма односкатной кровли из профнастила в фронтальной проекции представляет собой прямоугольный треугольник, гипотенузой которого является стропильная нога. Монтаж односкатной крыши с висячей стропильной системой возможен, если ширина сооружения не превышает 6 м, для строений большего размера требуется внутренняя капитальная стена или колонна.

Результатом выполнения вычислений параметров односкатной кровли является план-схема, на которой отражается рассчитанный уклон ската, длина стропильных ног, шаг между ними и размеры, которые определил расчет.

Сборка

Имея схему односкатной крыши, можно без труда собрать односкатную крышу из профнастила своими руками. Для этого потребуется ножовка для металла и дерева, дрель, шуруповерт, маркер и мерная рейка, строительный степлер и крепежные элементы. Нужно заранее закупить пиломатериалы для стропильного каркаса, гидроизоляционную пленку и профнастил нужного цвета и рельефа. Технология выполнения монтажных работ своими руками выглядит следующим образом:

  1. В первую очередь строительную площадку расчищают, очищают от мусора, камней и палок, выравнивают поверхность земли песком или грунтом. Заливают столбчатый или ленточный фундамент.
  2. После застывания фундамента собирают каркас сооружения. В первую очередь укладывают нижнюю обвязку, затем устанавливают опорные стойки, контролируя, чтобы разница между их длиной соответствовала рассчитанному уклону ската.
  3. Делают лекало стропильной ноги, примеряя на верхнюю обвязку и делая на нем заруб для фиксации. По лекалу изготовляют остальные стропила из досок размером 50х150 мм. С помощью металлических уголков они крепятся на верхнюю обвязку каркаса сооружения.
  4. На стропильные ноги полосами укладывают гидроизоляционный материал, делая нахлест 10-15 см, чтобы в швы не проникла вода. Слой гидроизоляции фиксируют на стропилах строительным степлером. Монтаж гидроизоляционного материала и обрешетки

    Монтаж гидроизоляционного материала и обрешетки

  5. Поверх гидроизоляции вдоль стропильных ног приколачивают контр-обрешетку из деревянных реек размером 25х50 мм. Она необходима для организации вентиляционного зазора между обрешеткой и стропильным каркасом.
  6. Монтируется обрешетка из досок размером 50х150 мм, их приколачивают с шагом 10-15 см. В качестве обрешетки иногда используют сплошной покрытие из влагостойкой фанеры.
  7. На обрешетку настилают кровельный материал. Профнастил рекомендуют укладывать, начиная с правого нижнего угла, соблюдая нахлест между листами 10-15 см. Для крепления используют кровельные саморезы, снабженные пресс-шайбой, которая закрывает собой отверстие для лучшей гидроизоляции. Укладка профнастила

    Укладка профнастила

    Крепление профнастила кровельными саморезамиКрепление профнастила кровельными саморезами
  8. После установки кровельного материала крышу оснащают водостоком, карнизной и ветровой доской. После окончания работ обязательно проверяют герметичность соединительных швов.

Важно! При монтаже профнастила следует правильно рассчитать необходимое количество саморезов. Не стоит размещать крепежные элементы слишком часто, так как проникающая в них влага приводит к коррозии, разрушая покрытие. Если саморезы располагаются слишком редко, профнастил может «хлопать» в ветреную погоды, издавая громкие звуки.

Видео-инструкция

Односкатная крыша из профнастила

Односкатная крыша – самый простой и экономичный вариант кровель для домов и построек. Сделать ее своими руками несложно, если учитывать технологию возведения односкатной конструкции. А если ее еще покрыть профнастилом, то сам строительный процесс по сложности снижается практически до минимума. И как говорят специалисты, затраты (финансовые и трудовые) на постройку крыши – это 30% от всех сделанных затрат на строительство всего дома. Поэтому с односкатной кровельной системой можно неплохо сэкономить.

Правда, не всем односкатная крыша по нраву. Неочень у нее презентабельный вид. Но в тех районах, где дуют сильные ветра, такая кровля – единственное спасение.

Особенности и преимущества односкатной крыши из профнастила

Что касается экономии, то площадь одного ската меньше, чем у двух, это при одной площади здания. А значит, меньше затрат по материалу, меньше трудовых затрат. Плюс ко всему с помощью односкатной крыши можно экономить тепло.

Еще совсем недавно под односкатную кровлю застройщики старались чердачное помещение не делать. Имеется в виду помещения жилое или нежилое (служебное). Сегодня сделать это не проблема, хотя для этого нет особой надобности. Поэтому односкатная кровля может быть отнесена к полуплоскому типу. Если перекрытие дома – это железобетонная плита, то конструкцию крыши можно сооружать безстропильным способом. То есть, делается на бетонном основании стяжка под уклон, на нее монтируются элементы обрешетки, которые закрепляются к плите саморезами или анкерами.

Нас же в этой статье будет интересовать традиционный вариант с установкой стропил, обрешетки и других дополнительных элементов.

Расчет односкатной крыши из профнастила

Итак, в первую очередь необходимо провести расчет и разработать проект. Сделать это своими руками также можно. К примеру, чертите эскиз, на который наносите размеры будущей кровельной конструкции. Определяете ее высоту, тем самым уточняется угол наклона. Это важный показатель, от которого будет зависеть выбор самого профнастила.

Для односкатных кровель оптимальный вариант угла наклона — 25°, можно и меньше до 15°. Именно данный показатель берется в расчет нагрузки, которую профнастильная односкатная крыша сможет выдержать. Поэтому необходимо учитывать чисто природные нагрузки, а именно: снеговую и ветровую, а также дождевые осадки. С первыми все понятно, что касается последней, то здесь необходимо учитывать, что слишком пологий угол не даст воде быстро стекать с профнастила. А это увеличение вероятности образования протечек.

Если односкатная крыша (ее скат) имеет прямоугольную форму, то рассчитать необходимое количество профнастила будет нетрудно. Надо сначала замерить ширину ската и разделить ее на рабочую ширину листа. Полученный результат округляется в большую сторону. Длина профнастила может быть достаточной для покрытия пролета. Если нет, тогда замеряется ширина ската и делится на длину приобретаемых профилированных панелей. Не забываем, что к длине конструкции надо обязательно прибавить ширину свеса с двух сторон дома.

Особенности кровельной односкатной конструкции из профнастила

Конструкция односкатной крыши упирается своими краями на две стены дома. При этом обычно фасадная стена имеет большую высоту. А разница высот и определяет угол наклона кровли. Хотя наклон может быть и в другую сторону, все будет зависеть от дизайн-проекта. При этом стены, в свою очередь, будут еще защищать и саму крышу, и чердачное помещение от атмосферных осадков.

Если здание не очень широкое (до 6 м), то стропильную конструкцию укладывают прямо на стены. Если ширина помещения больше, тогда рекомендуется своими руками по стенам уложить армирующий бетонный пояс. Он усилит сами стены и создаст хорошую надежную опору для крыши.

Теперь, после того как бетонный пояс подсох, на него укладывается мауэрлат. Это, по сути, обычный деревянный брус, который крепится к стенам дома. Поэтому еще на стадии заливки бетонного раствора в армирующий пояс вставляются закладные в виде шпилек или анкеров из металлического прута или арматуры. Если скат крыши достаточно длинный, то лучше своими руками укрепить стропильную систему дополнительными деревянными опорами. Посмотрите на фото ниже, здесь как раз такая односкатная конструкция показана.

Итак, все готово, можно переходить к монтажу стропильных ног. Их укладывают на мауэрлат так, чтобы края стропил выходили за края стен приблизительно на полметра. Нередко от такой конструкции отказываются в пользу укороченного варианта. То есть, стропилы за стены не выводятся. Причина – снижение нагрузок на крышу при сильных порывах ветра, потому что выведенный участок, как парус, может стать плоскостью давления. Правда, сами стены остаются без защиты от дождя и снега, поэтому нужно их закрыть или кладкой стенового материала, или листами железа, придав им фасонную форму.

Здесь самое важное правильно провести примыкание фасонных элементов и кровли из профнастила. Не забываем и о герметизации участка примыкания. Обязательно края стропильных ног, которые ложатся на мауэрлат и обкладываются впоследствии стеновым материалом, заворачиваются рулонным гидроизоляционным материалом. К примеру, рубероидом. Можно для этих целей использовать и гидроизоляционные мастики, просто своими руками обмазать древесину кисточкой. Расстояние между стропилами на односкатной крыше под профнастил – 70-80 см.

Монтаж своими руками профнастила на односкатную крышу – инструкция к применению

Все остальные строительные операции по укладке профнастила на кровлю производятся по стандартной технологии.

  • По стропильным ногам устанавливается гидроизоляционная пленка. Сильно натягивать ее нельзя, определенный провис должен остаться. Полосы начинают укладывать с низкой стороны кровли, устанавливая их внахлест относительно друг друга на 10-15 см. Крепление по стропилам проводится или мелкими гвоздиками, или металлическими скобами.
  • По стропилам (вдоль) монтируется контробрешетка из брусов сечением 50х50 мм. Если в конструкции односкатной крыши используются элементы обрешетки высотою 50 мм, то от контробрешетки можно отказаться.
  • Теперь можно устанавливать и обрешетку. Она может выполняться из брусов или досок шириною 100 мм. Толщина элементов варьируется от 30 мм до 50 мм. Крепить обрешетку, как и контробрешетку, можно гвоздями.
  • Далее дело за монтажом профнастила. Оптимальный вариант – если одним профилированным листом закрыть весь скат в длину. Если не получается, то укладку панелей надо начинать с низкой стороны ската крыши. При этом профлисты устанавливаются внахлест относительно друг друга. Размер смещения 15-30 см.

Крепление профнастила своими руками

Для крепления профнастила к обрешетке крыши используются специальные саморезы с широкой пресс-шайбой. Головка у них шестигранная. Под шайбой должна быть резиновая прокладка. Размеры крепежа выбираются с учетом толщины листа, поэтому вариантов здесь немало: диаметр от 4,2 до 6,5 мм, длина от 20 до 250 мм. Цвет саморезов подбирается точно под оформление профнастила, сегодня это не проблема.

Есть несколько момент, на которые необходимо обратить внимание, скрепляя профнастил с элементами обрешетки крыши.

  • Место крепежа – нижняя волна кровельного материала.
  • Между собой соседние листы профнастила также скрепляются только в верхнюю волну нахлеста двух листов. При этом саморез до обрешетки крыши недостает.
  • По карнизу (верхнему или нижнему) саморезы устанавливаются в каждую волну. В промежутках можно крепить листовой материал через две или три волны.
  • Крепление надо начинать с нижнего карниза кровли.

Внимание! Ровность укладки профнастила параллельно карнизам – главное условие качества конечного результата. Поэтому стоит установить уровень монтажа путем натягивания прочной нити или лески вдоль карниза крыши по строительному уровню.

Вкручивать саморезы надо шуруповертом. Обратите внимание на то, что сильно закручивать нет необходимости, можно порвать резиновую прокладку, через которую вода начнет проникать под профнастил. Не докручивать также плохо, останется зазор, что приведет к протечкам. Саморез должен устанавливаться перпендикулярно плоскости профнастила, перекос недопустим. Поэтому будьте внимательны.

Вы сами смогли убедиться, что своими руками сделать односкатную крышу из профнастила не очень сложно. Инструкция достаточно проста. Есть в этом монтажном процессе и сложности, но они преодолимы. К примеру, одна из них – как поднять на крышу профилированные металлические листы. Самый простой вариант – установить две доски от земли до кровли и по ним поднять с помощью веревки профнастил. И еще одно предупреждение: обязательно на руки нужно надеть защитные перчатки, чтобы не порезать их об острые края листов, обувь должна быть с мягкой подошвой, чтобы не испортить поверхность профнастила. Это приведет к снижению срока службы кровельного покрытия. И запомните: технику безопасности еще никто не отменял.

Односкатная крыша из профнастила - односкатная кровля из профлиста

Один из наиболее ответственных этапов строительства жилого дома — это устройство кровли. Ведь именно она защищает дом от непогоды и обеспечивает наиболее благоприятный тепловой режим внутри помещения.

Затраты на монтаж крыши составляют приблизительно треть всех расходов на строительство жилого дома. Самым привлекательным вариантом по соотношению цена–качество является односкатная кровля из профнастила. Такие крыши, помимо прочих достоинств, лучше любых других противостоят ветровым нагрузкам и прекрасно подходят для районов с сильными ветрами.

Для каждого региона характерно преобладание ветров определенного направления. Эта важная характеристика местности отображается на любой топографической карте в виде так называемой «розы ветров». Именно односкатная кровля, построенная с учетом «розы ветров», наиболее надежно защитит ваш дом от любой бури и шторма.

Односкатная крыша из профлиста — основные особенности и преимущества

Как уже говорилось выше, односкатная крыша является одной из самых экономичных. Площадь односкатного кровельного покрытия значительно меньше, чем у традиционной двускатной крыши. Поэтому устройство односкатной крыши из профнастила при одной и той же площади дома потребует гораздо меньшего количества материалов. Существенно уменьшается не только расход профнастила на покрытие кровли, значительно меньше понадобится утеплителя, гидроизоляционной пленки и дорогой паропроницаемой мембраны.

Кроме того, односкатная крыша позволяет существенно экономить тепло. Это связано с тем, что ее форма создает наилучшие условия для циркуляции воздуха. В любой двускатной крыше между сводами кровли в районе конька всегда образуется застойная зона. Поднимаясь вверх, теплый воздух скапливается там и впустую нагревает крышу.

Помимо этого, конструкция односкатной крыши настолько проста, что может быть выполнена даже неспециалистом. Конечно, если перед тем, как сделать кровлю из профнастила, изучить все необходимые материалы.

Односкатная крыша из профнастила может быть как с чердачным пространством, так и без него. При строительстве крыши без чердака, перекрытие верхнего жилого этажа монтируется под наклоном, а поверх него укладывается кровельное покрытие. При этом полностью отпадает необходимость в устройстве стропильной системы.

Расчет односкатной крыши из профнастила

Разработка проекта такой крыши выполняется так же, как и для любого другого типа кровли. Для выбора конструкции стропильной системы сначала выполняют расчет нагрузки на кровельное покрытие. У двухскатной или вальмовой кровли ветровая нагрузка на разные скаты не одинакова, что существенно усложняет расчет нагрузок. В случае односкатной кровли все вычисления намного проще, поскольку выполняются для одного единственного ската.

Очень важно правильно выбрать уклон односкатной крыши из профнастила. При выборе угла наклона нужно учитывать все климатические особенности местности, в том числе:

  • величину снегового покрова;
  • количество осадков в теплое время года;
  • силу и преобладающее направление ветра.

На крышах с большими уклонами дождевая вода не застаивается, а снежная масса сходит, не задерживаясь на кровельном покрытии. В то же время, при увеличении угла наклона крыши увеличивается ветровая нагрузка на кровлю.

Выбор уклона крыши зависит и от материала кровельного покрытия. Так, например, с металлической поверхности профнастила снег и вода сходят легче и быстрее, чем с кровельных покрытий из других материалов.

Наиболее оптимальным для односкатных кровель из профнастила считается угол уклона приблизительно в 25 градусов. Устройство односкатной кровли из профнастила с большими уклонами неоправданно, поскольку при этом значительно увеличивается ветровая нагрузка не только на кровельное покрытие, но на строительные конструкции всего здания. Меньший же угол наклона крыши ухудшит сход снега, а для компенсации увеличения его веса потребуется усиливать и каркас кровли, и несущие конструкции здания.

Особенности устройства односкатной крыши из профнастила

Каркас односкатной кровли из профнастила очень прост и опирается на, так называемые, «бордюры». Их выполняют из того же материала, что и наружные стены здания. Эти бордюры защищают односкатную крышу с двух сторон. Часто, особенно если стены здания выложены из пиленого камня, по верхнему краю кладки устраивают монолитный железобетонный пояс.

На высоком и низком бордюре устанавливается мауэрлат — специальный деревянный брус, на который опираются стропильные балки. При монтаже монолитного пояса, в него при армировании вставляют специальные шпильки для крепления мауэрлата.

При больших длинах ската крыши может потребоваться, как показано на рисунке, установка дополнительных подкосов.

До того, как покрыть односкатную крышу профнастилом, на установленный мауэрлат через 70-80 сантиметров укладывают стропильные балки. Края их выносят приблизительно на 50 см за внешнюю сторону бордюров.

Иногда стропильные балки не выдвигают за верхний бордюр. Такая конструкция увеличивает надежность кровли и уменьшает вероятность ее подрыва ветром. Но в этом случае поверх бордюра выполняют парапеты из камня или листового металла для защиты стены от дождя и тающего снега.

Парапеты исключают попадание влаги внутрь стены и выполняются таким образом, что обеспечить отвод воды на поверхность кровельного покрытия. При этом, осуществляя монтаж односкатной крыши из профнастила, очень важно надежно выполнить примыкание кровли к бордюру.

Как накрыть односкатную крышу профнастилом?

Начинают монтаж кровельного покрытия с укладки поверх стропил гидроизоляционной мембраны. Сверху гидроизоляции крепят контробрешетку и обрешетку. На бетон или кирпичную кладку парапетов под деревянные элементы стропильной системы подкладывают гидроизоляцию из рулонных материалов.

Если под крышей здания есть чердак, утеплитель обычно укладывается по перекрытию здания. Это делается потому, что объем чердачного пространства под односкатными крышами обычно небольшой и использовать его для размещения жилых помещений нельзя. Поэтому и нести затраты на обогрев этого пространства не целесообразно.

Благодаря простоте конструкции, сравнительно легко выполняется односкатная кровля из профнастила своими руками, без привлечения специалистов. Покрытие при этом укладывается также, как и на любых других скатных крышах.

Начинают крепление профилированного листа с нижнего ряда. Следующий ряд укладывается с нахлестом в 150-200 мм на предыдущий. Выполняют крепление специальными кровельными саморезами с головками в цвет профилированного листа.

Узел примыкания односкатной кровли к стене зданияПолезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
