Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Как крепить стропила

Содержание статьи

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Основные части стропильной системы

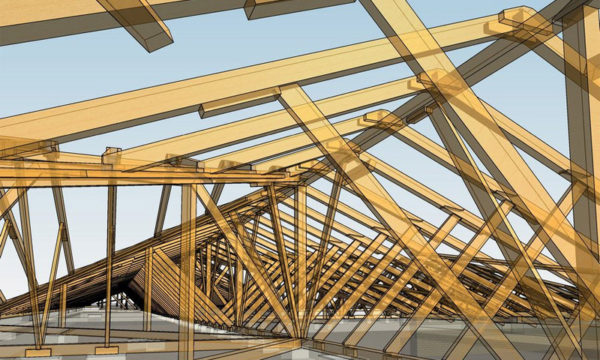

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

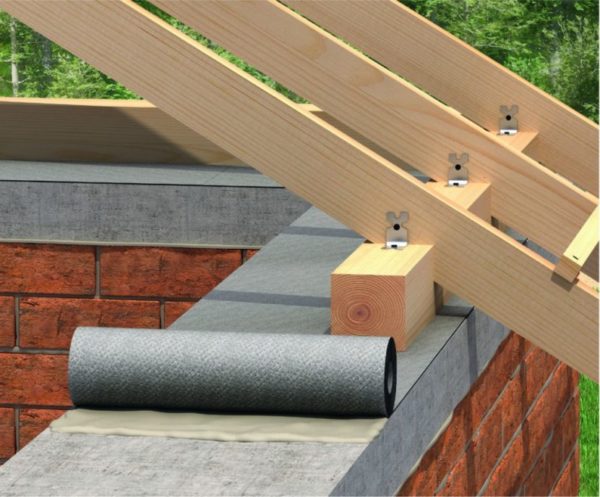

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

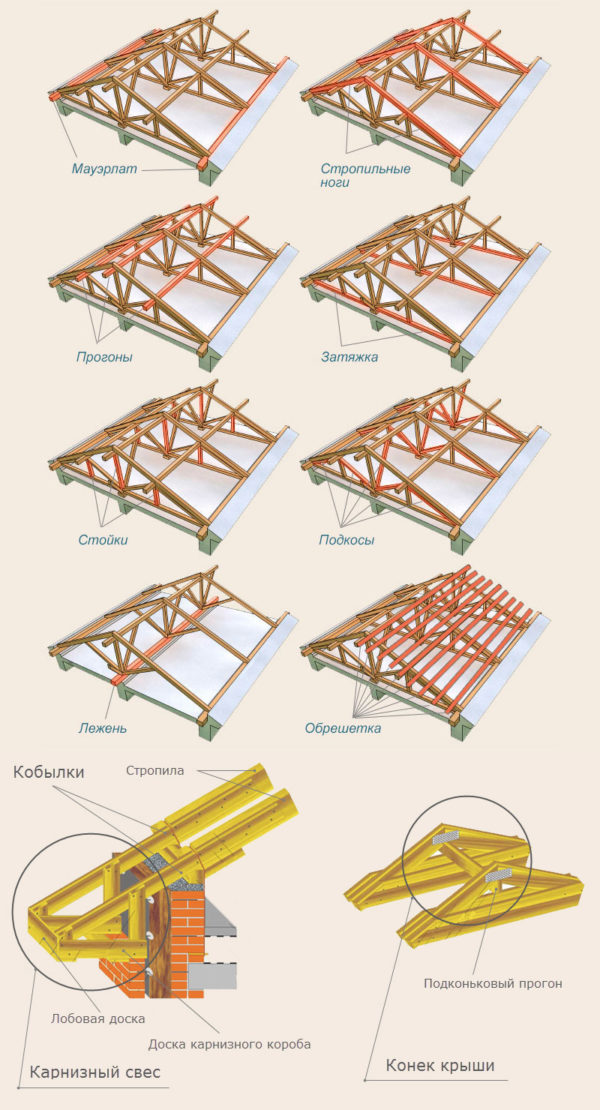

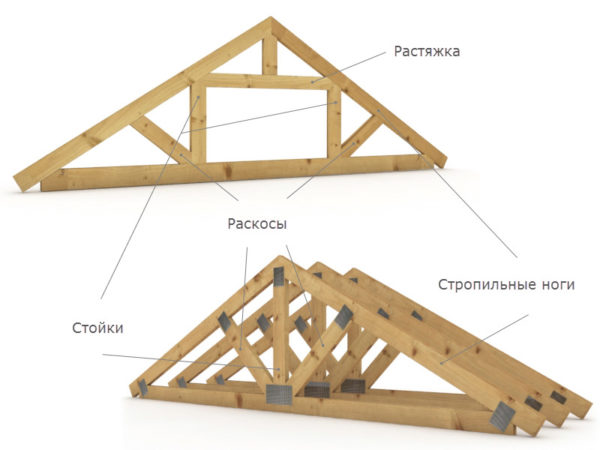

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Шаг, см / Длина, см300350400450500550600
604х154х17,55х155х155х17,55х205х20
905х155х17,55х207,5х17,57,5х17,57,5х207,5х20
1107,5х12,57,5х157,5х17,57,5х17,57,5х207,5х2010х20
1407,5х157,5х17,57,5х207,5х207,5х2010х2010х20
17510х157,5х207,5х2010х2010х2010х2510х25
21510х1510х17,510х2010х2010х2510х25-

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Варианты креплений в нижней части ног

Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться. Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу. Соединение будет прочным и жестким.

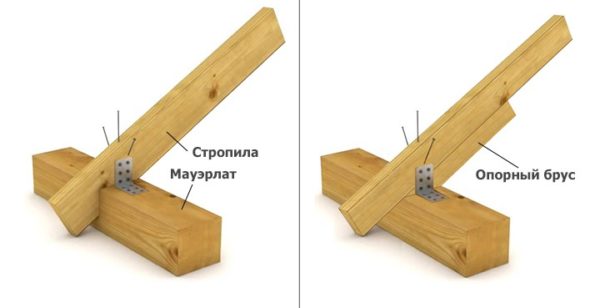

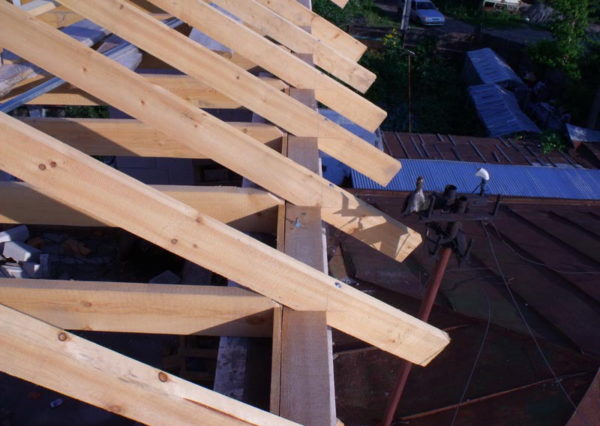

Стропила прикреплены к мауэрлату

Стропила прикреплены к мауэрлату

Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

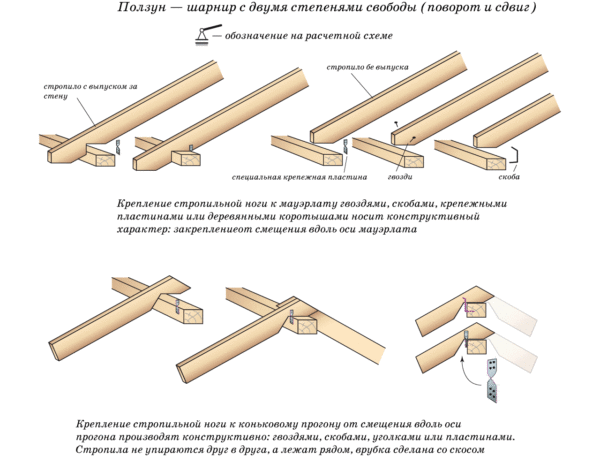

Узлы опирания стропил на прогон и мауэрлат

Узлы опирания стропил на прогон и мауэрлат

Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.

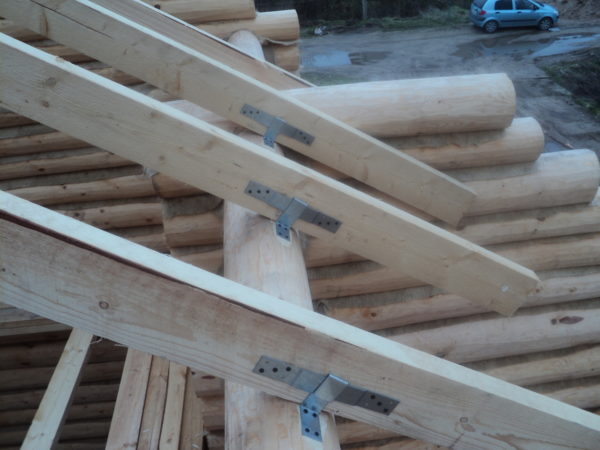

Пример скользящих стропил

Пример скользящих стропил

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

  • металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
  • гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
  • гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

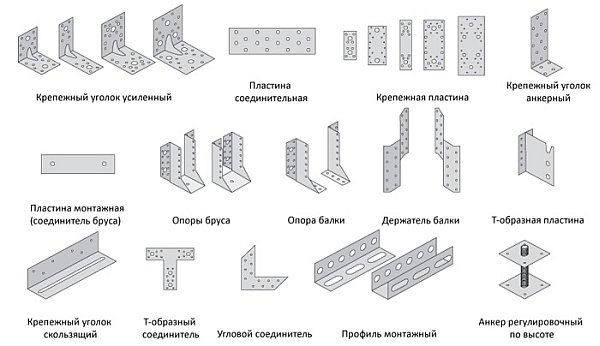

Виды крепежных элементов

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

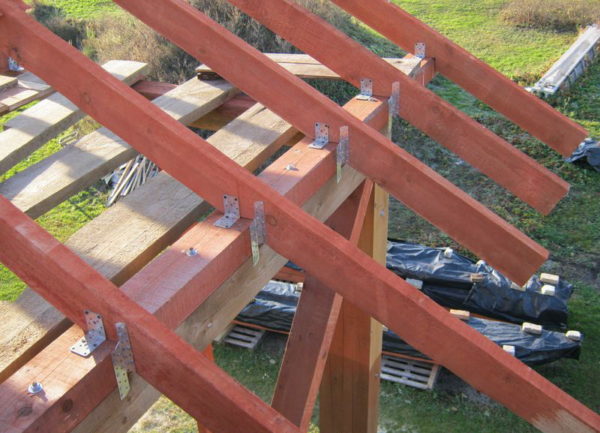

Крепление стропил к мауэрлату

Крепление стропил к мауэрлату

Цены на различные виды крепежа для стропил

Крепеж для стропил

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

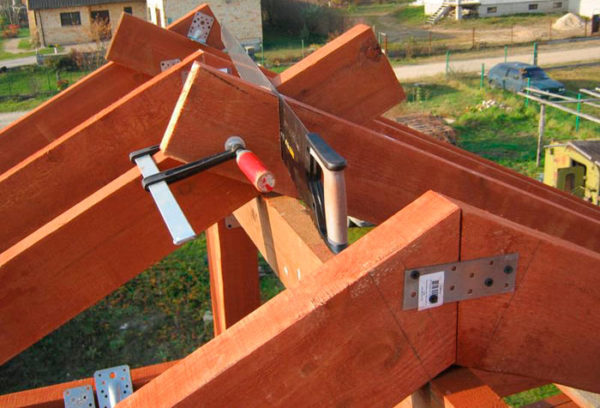

Крепление стропил на крыше

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

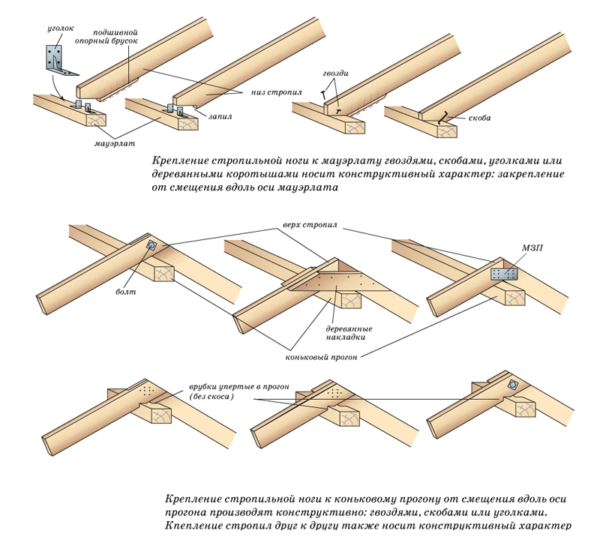

Способы крепления стропильных ног

Способы крепления стропильных ног

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

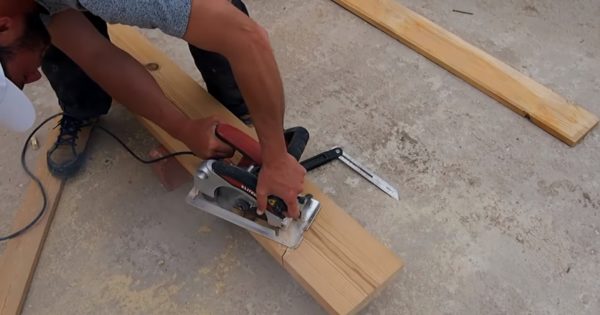

Выполнение запилов

Выполнение запилов

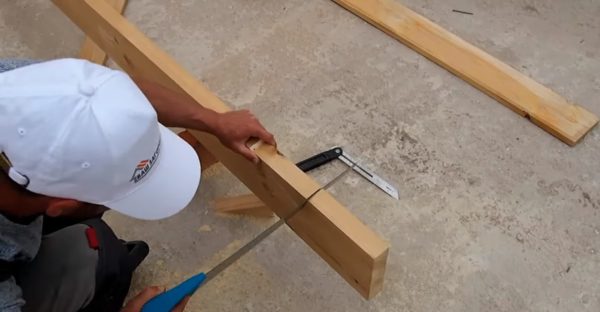

Для работы можно использовать ручную пилу

Для работы можно использовать ручную пилу

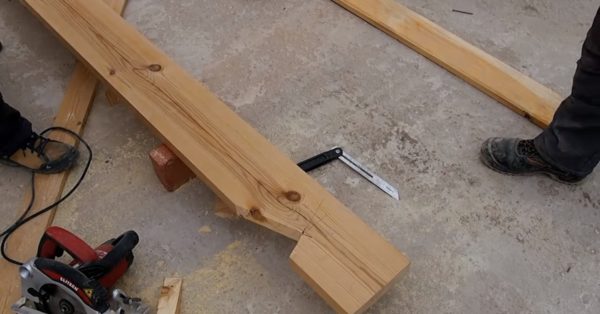

Получившаяся «пятка»

Получившаяся «пятка»

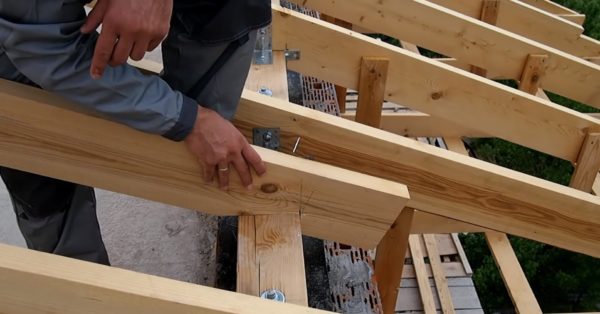

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Установка ноги с запилом

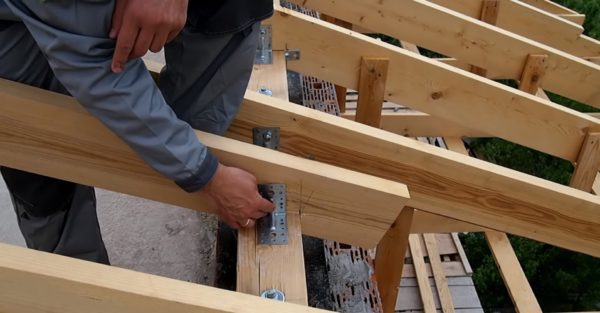

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

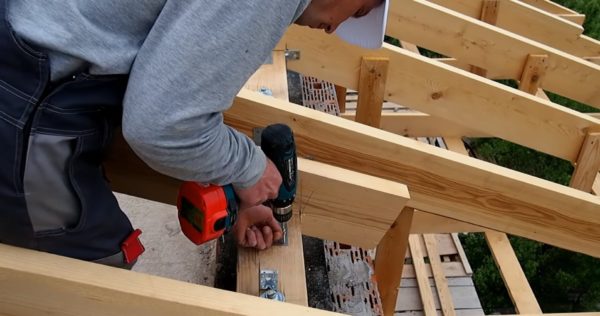

Для крепления используются саморезы

Для крепления используются саморезы

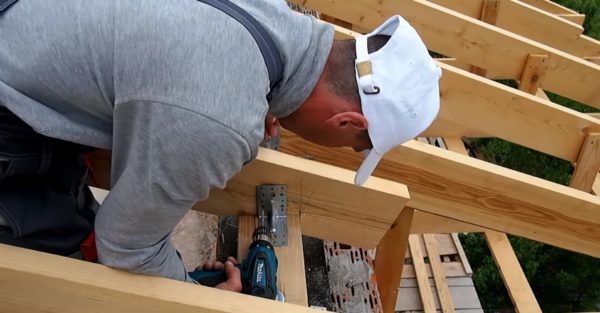

Еще одно фото процесса

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

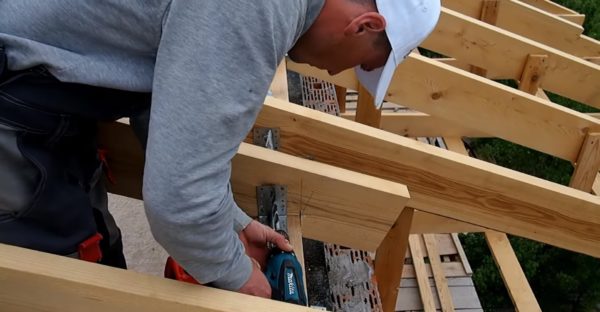

Проделывается сквозное отверстие

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

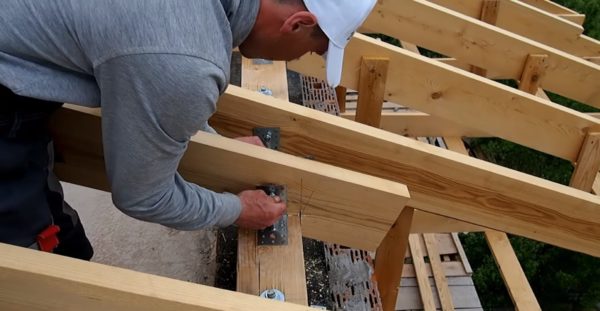

Стягивание уголков

Стягивание уголков

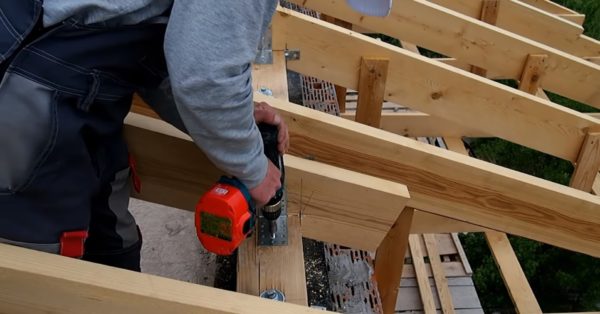

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

После этого необходимо установить «глухарь»

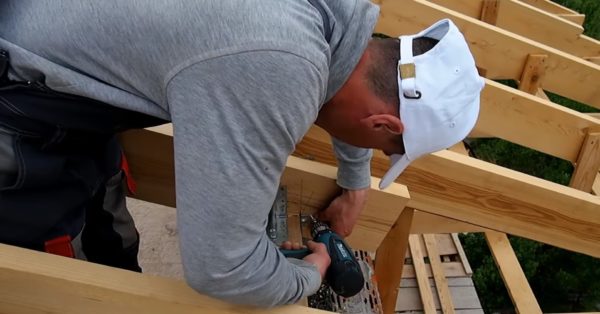

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

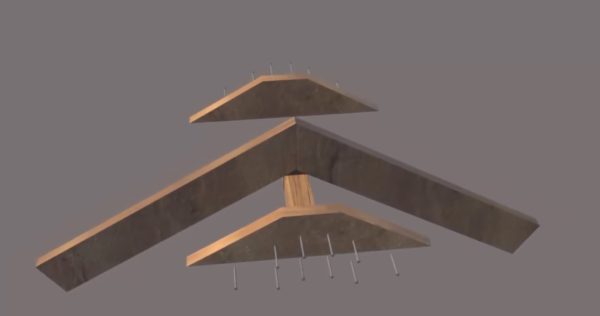

Как будут соединяться стропила

Как будут соединяться стропила

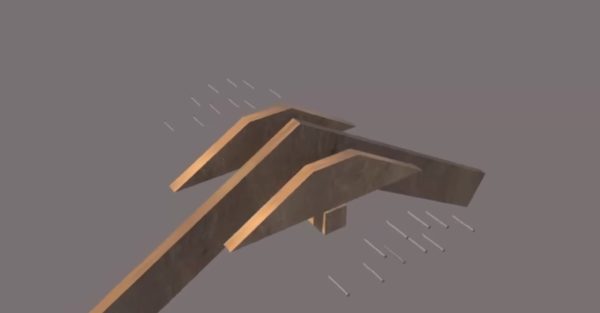

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

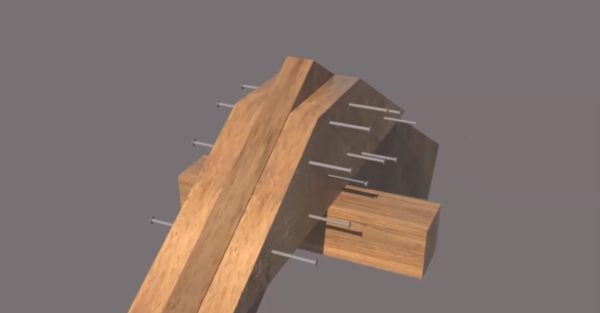

Крепление деревянных накладок

Крепление деревянных накладок

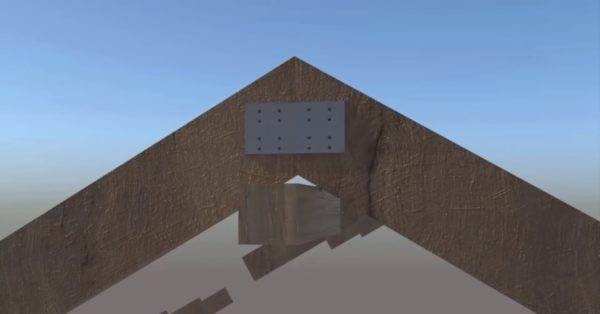

Также может использоваться специальная пластина

Также может использоваться специальная пластина

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

  1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
  2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
  3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы. Вентиляция крыши

    Вентиляция крыши

  4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
  5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
  6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень. Инструменты, необходимые для монтажа стропил

    Инструменты, необходимые для монтажа стропил

  7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
  8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
  9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
  10. Важно не ошибиться в расчетах при проектировании стропильной системы.

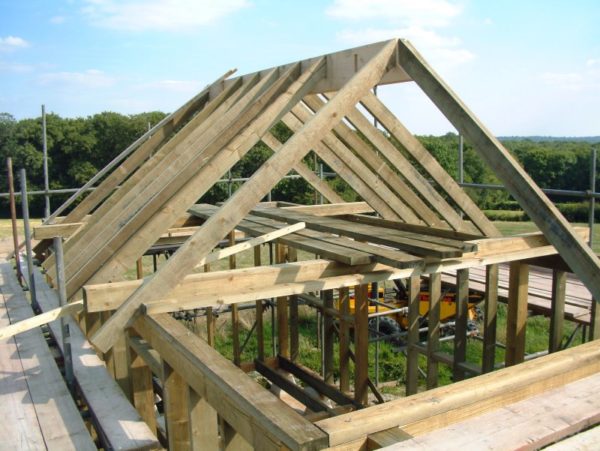

Стропила для крыши

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Цены на популярный модельный ряд электропил

Электропила

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?стропила для крыши двухскатного типа

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

  1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
  2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
  3. Из предыдущих двух параметров можно узнать длину стропил.
  4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.схема (чертеж) стропильной системы двухскатной крыши

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка - элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.конструкция и основные элементы стропильной системы двускатной крыши

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.варианты крепежа стропил к мауэрлату двускатной крыши

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.варианты крепежа стропил двускатной крыши в верхней точке

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.подготовка перед монтажом стропил двухскатной крыши

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.варианты готовых стропильных систем двухскатной крыши

Посмотрите еще статьи:

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

наслонные стропильные крыши

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

схема стропильной системы двухскатной крыши чертеж

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

прогон в стропильной системе

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

  • Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
  • Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
  • Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

двухскатная крыша в разрезе

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

крепление наслонных стропил

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

стропильная схема двускатной крыши

Скаты наклоном до 25 градусов - коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
