Крепление флюгера на конек крыши – Способы установки флюгера на крышу. Какое крепление флюгера на крышу выбрать? Как сделать флюгер своими руками из пластиковых бутылок

Способы установки флюгера на крышу. Какое крепление флюгера на крышу выбрать? Как сделать флюгер своими руками из пластиковых бутылок

В старину установка флюгера на крышу была необходима, чтобы определить направление ветра. Особенно это было актуально для рыбаков и моряков. После изобретения точных метеорологических приборов и устройств установка флюгера на крыше обусловлена желанием придать зданию индивидуальность.

Виды флюгеров по конструкции

Перед тем, как установить флюгер на крышу, необходимо определиться с его формой, материалом изготовления и назначением. В некоторых европейских странах, например, в Дании и Норвегии, жители считают, что символика этого устройства способна приносить в дом либо удачу, либо, наоборот, несчастья и безденежье.

В древности среди славянских народов наиболее популярными считались фигурки животных или птиц, а вот на крышу скандинавских домов чаще всего устанавливали изображения сказочных и мифических существ: драконов, ангелов, грифонов. Тогда люди были уверены, что эти фигурки защитят от злых сил и демонов, а также помогут укрепить семейные узы. В домах судей и чиновников было принято украшать кровли изображением лошади или лося.

На территории России и соседних стран символика фигурок основывалась на природных мотивах. Чаще всего украшал конек крыши петух, гусь, кот или аист – они предупреждали об изменении погодных условий в зависимости от направления ветра.


Сегодня владельцы частных домов отдают предпочтение представителям животного мира - льву, сове, медведю. В районах, приближенных к морскому побережью, обычно можно увидеть такой декоративный элемент как корабль.

Что касается материала изготовления, то здесь предпочтение отдано металлическим сплавам. Наиболее прочным и долговечным будет флюгер на крышу, изготовленный из бронзы, меди, стали. Определяющим фактором при выборе материала считается сопротивление воздействию атмосферных осадков и конденсату. Если изготовить флюгер из дерева, он прослужит непродолжительное время.

По способу изготовления эти изделия делают:

  • коваными;
  • литыми.

Различия по предназначению

В настоящее время предпочтением пользуются кованые флюгера, имеющие при небольших размерах стильный дизайн.

По назначению устройства, указывающие направление ветра на крыше, бывают:

  1. Дымоходными . Они не относятся к метеорологическим приборам. На них возлагается выполнение ряда задач, среди которых регулирование тяги, улучшение отвода дыма, защита печной трубы от задуваний ветра. Их изготавливают из меди или других металлов, чтобы избежать возгорания.
  2. Декоративными . Отличаются своим стильным внешним видом. Ими нередко украшают жилые и общественные постройки. Конструкция флюгера в данном случае представляет собой кованые или литые элементы, украшенные или нет камнями. Иногда они в

Как установить флюгер на дымоход, крепление на конёк крыши (монтаж)

Надо отметить, что правильная работа флюгера напрямую зависит от его грамотной  установки. Чаще всего эти бытовые метеорологические приборы, отображающие направление и скорость ветра, закрепляют на коньке крыши, либо на дымоходе.

Основные принципы монтажа

Установка флюгераУстановка флюгера
  1. Выбор места для крепления – наивысшая точка крыши.
  2. Важно правильно определить расположение сторон света для вашего дома, чтобы не ошибиться с установкой розы ветров.
  3. Фигурка, выбранная вами в качестве будущего украшения, может быть изготовлена из различных материалов. Наряду с привычным металлом, можно использовать пластик или дерево. Но главное – правильное крепление. На вертикальный стержень крепится трубка из стали. Фигурка располагается на трубе.
  4. Важным критерием правильной установки флюгера является его свободное движение под действием ветряных масс. Для этого стоит предусмотреть установку подшипника у его основания. Чтобы увеличить чувствительность работы флюгера, можно установить два подшипника. Помимо основных функций, это поможет увеличить надежность. Хотя сейчас существуют и новые технологии конструкций узла вращения.

Пластина и противовес – две важные части флюгера при определении ветровых масс. Об их балансировке нужно подумать заранее.

Рекомендация: Важно защитить узел вращения от воздействия влаги, иначе это может повредить конструкцию, что остановит вращение флюгера.

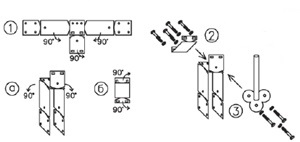

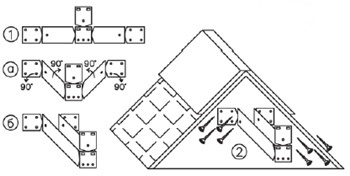

Установка на коньке

Флюгер, установленный на коньке крыши
Флюгер, установленный на коньке крыши
  • Для начала флюгерку крепят на гильзе, выполненной из металла, обеспечивая свободное вращение.
  • Между концом осевой стойки и гильзы размещают подшипник (один или два зависит от вашего выбора) для того, чтобы снизить силу трения.
  • Если на гильзе установить специальный зонт, то это будет отличной защитой узла вращения. Гильзу закрепляют на центральной оси, используя отверстие для фиксирующего винта. Она будет находиться в оси кольцевой выработки.
  • Для обеспечения свободного движения флюгера, винт монтируют на резиновую прокладку, которую размещают между ним и гильзой.
  • Далее следует процесс установки муфты со штифтами. Их направление должно совпадать с направлениями главного деления компаса, определяющими направление ветра.
  • Фланец приваривают к концу оси. Это будет удерживать конструкцию на крыше.

Видеоинструкция по установке флюгера на конёк крыши

//www.youtube.com/watch?v=Rv2LN6J78GQ

Установка на трубе дымохода


Варианты оформления дымохода:

  1. Узел прохода крыши, в качестве дополнительных элементов – конус и зонт.
  2. Флюгарка как кожух, который представляет из себя декоративный колпак.
  3. Флюгарка на кирпичную трубу
  4. Флюгер

Второй способ оформления оголовка трубы представляет из себя усиление защиты стенок трубы от разрушения. При её проектировании учитывают уклон кровли, диаметр трубы и её высоту.

Оголовок дымохода можно закрыть с помощью декоративного флюгера. Некоторые его виды могут служить для защиты от задувания ветра и препятствовать возникновению тяги в трубе.  Такой флюгер, чтобы отвечать требованиям устойчивости к ультрафиолетовым лучам и механическим воздействиям, покрывают специальной порошковой краской.

Для оформления дымохода сейчас изготавливают флюгарки, которые служат защитой кирпичной трубы от воздействия осадков, увеличивая срок её службы. Вариантов исполнения такой защиты несколько. Они могут иметь плоскую, полукруглую, двух- или четырехскатную крышку.

Материал для флюгеров и флюгарок может быть разным, но обязательно стойким к высоким температурам

. Подойдет сталь нержавеющая или оцинкованная или медь, покрытая полимерами. Цвет выбирается исключительно по вашему желанию.

Процесс установки осуществляется следующим образом:

  1. Производится крепление раскоса. Он представляет из себя полосу металла в 2 см.
  2. Далее устанавливают кронштейн.
  3. Затем ось. Для этого в колпаке просверливают отверстие диаметром, соответствующим диаметру оси.
  4. Далее накручивают гайку с шайбой. Ось закручивают в раскос.
  5. Ориентирование розы по сторонам света с помощью компаса.
  6. На противоположном конце оси размещают ещё одну шайбу и гайку. Это обеспечит надежное крепление.

как установить, конструкция, направление ветра, как закрепить петух

Содержание:

В старину установка флюгера на крышу была необходима, чтобы определить направление ветра. Особенно это было актуально для рыбаков и моряков. После изобретения точных метеорологических приборов и устройств установка флюгера на крыше обусловлена желанием придать зданию индивидуальность.

установка флюгера на крышу


Виды флюгеров по конструкции

Перед тем, как установить флюгер на крышу, необходимо определиться с его формой, материалом изготовления и назначением. В некоторых европейских странах, например, в Дании и Норвегии, жители считают, что символика этого устройства способна приносить в дом либо удачу, либо, наоборот, несчастья и безденежье.

В древности среди славянских народов наиболее популярными считались фигурки животных или птиц, а вот на крышу скандинавских домов чаще всего устанавливали изображения сказочных и мифических существ: драконов, ангелов, грифонов. Тогда люди были уверены, что эти фигурки защитят от злых сил и демонов, а также помогут укрепить семейные узы. В домах судей и чиновников было принято украшать кровли изображением лошади или лося.

На территории России и соседних стран символика фигурок основывалась на природных мотивах. Чаще всего украшал конек крыши петух, гусь, кот или аист – они предупреждали об изменении погодных условий в зависимости от направления ветра.

как установить флюгер на крышу


Сегодня владельцы частных домов отдают предпочтение представителям животного мира - льву, сове, медведю. В районах, приближенных к морскому побережью, обычно можно увидеть такой декоративный элемент как корабль.

Что касается материала изготовления, то здесь предпочтение отдано металлическим сплавам. Наиболее прочным и долговечным будет флюгер на крышу, изготовленный из бронзы, меди, стали. Определяющим фактором при выборе материала считается сопротивление воздействию атмосферных осадков и конденсату. Если изготовить флюгер из дерева, он прослужит непродолжительное время.

По способу изготовления эти изделия делают:

  • коваными;
  • литыми.

Различия по предназначению

В настоящее время предпочтением пользуются кованые флюгера, имеющие при небольших размерах стильный дизайн.

По назначению устройства, указывающие направление ветра на крыше, бывают:

  1. Дымоходными
    . Они не относятся к метеорологическим приборам. На них возлагается выполнение ряда задач, среди которых регулирование тяги, улучшение отвода дыма, защита печной трубы от задуваний ветра. Их изготавливают из меди или других металлов, чтобы избежать возгорания.
  2. Декоративными. Отличаются своим стильным внешним видом. Ими нередко украшают жилые и общественные постройки. Конструкция флюгера в данном случае представляет собой кованые или литые элементы, украшенные или нет камнями. Иногда они выполняют функцию метеорологического прибора. Для этого изделия оснащают специальными пластинками с обозначениями, которые позволяют узнать направление и силу ветра. Такие флюгера могут быть плоскими или объемными.
  3. Метеорологическими. Их куют из металлических сплавов. Они являются сложными погодными устройствами. На них имеются отметки, благодаря которым метеорологи прогнозируют погоду. Подобные флюгера делятся на бытовые и профессиональные приборы. Последние изделия устанавливают на метеостанциях – они называются анеморумбометрами. У бытового варианта конструкция несложная, у него обычно имеется две отметки – север и юг.
  4. Металлическими флюгерами Вильде. С их помощью определяют силу ветра. Они оснащены тонкой металлической пластинкой, обычно произведенной из легированной стали. Принцип их устройства очень простой. Изначально пластина располагается строго вертикально. При малейшем дуновении ветра она меняет положение. Исходя из величины отклонения от датчика, определяют силу ветра и частоту его порывов.

Самодельный флюгер

Прежде, чем приступить к изготовлению устройства своими руками, необходимо иметь эскиз. Можно отыскать картинку в интернете. Многие при выборе ориентируются на то, что означает флюгер на крыше, имеющий определенный силуэт.

В качестве основы для устройства используют разные материалы:

  • древесину;
  • пластик;
  • металлические пластины;
  • другие покрытия.

конструкция флюгера

При выборе материала обращают внимание на его следующие характеристики:

  1. Устойчивость к влаге. Чтобы продлить срок службы дерева, его покрывают краской для наружных работ или эмульсией.
  2. Огнестойкость. Особенно это важно для дымоходных флюгеров.
  3. Жесткость. Устройство должно соответствовать определенным требованиям к жесткости и прочности. В противном случае при значительных порывах ветра флюгер будет искажать показания.

что означает флюгер на крыше

Чтобы устройство выглядело интересно, статичную форму дополняют динамичной деталью. Тогда при малейших порывах ветра оно начнет вращаться и тем самым будет создана иллюзия постоянного движения фигурки на крыше. Такой прием позволит одновременно отгонять стайки птиц с кровли, поскольку те могут повредить покрытие.

После нанесения очертаний фигурки на основу флюгера ее вырезают режущим инструментом, подравнивают срезы и при необходимости окрашивают.

Установка флюгера на крышу

До того, как закрепить флюгер на крыше своими руками, необходимо изучить информацию относительно его элементов:

  1. Фигурка. Ей отведена функция направляющего элемента. Для удобства ее дополняют стрелкой с отметками для быстрого определения направления ветра.
  2. Противовес. Его устанавливают на противоположном от направляющей стрелки конце. Помогает с точным определением направления ветра и предотвращает ложные показания.
  3. Ось. Она служит для установки фигурки. Поскольку ось не закрепляют жестко, флюгер может свободно вращаться при порывах ветра.
  4. Металлическая гильза. Ее располагают поверх оси для защиты, поскольку та хрупкая и сильный ветер погнет ее.
  5. Конус от атмосферных осадков. Его вырезают из тонкого стального листа и сворачивают. Затем крепят с помощью винта.

направление ветра на крыше

После того, как разобрались с конструкцией флюгера, можно приступать к его сборке и установке. Нередко указатели устанавливают на конек, поскольку он является самой высокой точкой здания. В него помещают ось и гильзу.

Чтобы этот узел не пришлось часто смазывать, в него по аналогии с подшипником можно вмонтировать металлический шарик – в итоге гильза будет легче вращаться вокруг оси. Сверху надевают конус, на который крепят флюгер.

Как установить противовес

В завершении монтажа устанавливают противовес. Необходимо учитывать вес и пластины, и противовеса, в противном случае устройство будет функционировать неправильно. При наличии чертежа монтаж выполняется легче.

как закрепить флюгер на крыше

После того, как флюгер закреплен, его окрашивают наружной краской, или покрывают эмалью. Правильно выполненная установка предполагает относительную жесткость – не следует сильно затягивать флюгер крепежными элементами. Иначе они будут сильно подвержены ветровым нагрузкам.

Оригинальный флюгер можно приобрести в магазине стройматериалов, ориентируясь на его функциональное назначение с учетом символики.



Виды флюгеров, крепление на конек крыши

Любой стремится сделать свой дом прекрасным и помимо стен, отопления интерьера и сантехники в равной мере это относится к его «наружности» – фасаду и крыше. Оформление крыши позволяет иногда узнать о владельцах даже больше, чем могло дать долгое знакомство. Детали, поднятые «на высоту», использованная символика – все это является демонстрацией вкуса, темперамента, фантазии, семейных традиций.

Сказать сегодня точно, когда именно был создан первый флюгер, естественно, невозможно. Но однозначно – давно. Первоначально подобные приборы использовались чисто практически. Позже стали изготавливать флюгеры, которые представляли собой настоящие произведения декоративно-прикладного искусства. И сегодня во многих странах можно найти не одно здание, которое украшает оригинальный флюгер, придавая ему индивидуальность и неповторимость.

Виды флюгеров: для чего они предназначены ↑

флюгер пропеллер на крышу

Их устанавливают на высоте как минимум на 10-12 м выше земли. Внешне – это металлическая пластинка (флюгарка). Под воздействием ветра флюгер крутится вокруг определенной оси и показывает, в каком направлении движутся воздушные массы. В метрологии с помощью прибора измеряют также скорость ветра.

Таким образом, в зависимости от назначения флюгеры подразделяют на

  • Метеорологические – настоящие приборы, которые, благодаря тщательной балансировке в процессе изготовления, имеют очень высокую точность.Чаще всего их изготавливают посредством ковки. Приборы со временем перекочевали на метеорологические станции в руки наблюдателей и сейчас гордо носят гордое название «анеморумбометр».
  • Для измерения силы ветра (ветряной флюгер Вильде)– в конструкцию входит вертикальная пластина, способная свободно качаться в стороны. Силу ветра определяет степень отклонения пластинки от нулевого, строго вертикального, положения. Нередко искомую величину определяют при помощи пропеллера с небольшой массой. Кстати, последний порой используют для отпугивания с кровли птиц.
  • Флюгеры дымоходные – защищающие дымовую трубу от задувания.
  • Декоративные – их главная задача в украшении дома, придания ему законченного вида.

флюгер на крышу Георгий Победоносец

Учитывая предназначение подобных измерителей ветра, в работе они могут быть не особенно точны, с определенными погрешностями в показаниях. Фантазия практически ничем не ограничивается – можно найти флюгер на крышу Георгий Победоносец и флюгер – самолет, и даже вызывающую симпатию ведьму на метле.
//www.youtube.com/watch?v=lCc8L_wVLAE

Виды флюгеров: оригинальные и классические – особенности изготовления ↑

флюгер на крышу Лев

Несмотря на разнообразие флюгарок, самым распространенным в архитектуре остается традиционный (классический) тип. Это обычно изображения фигурок животных или птиц, сделанных из металла, которые, поворачиваясь, указывают направление ветра. Распространенное мнение, якобы флюгеры изготавливались исключительно в виде петуха, не совсем верно. В скандинавских странах, например, их часто изготавливали в виде аиста, который традиционно является символом прочности домашнего очага. Флюгер на крышу корабль говорит о стремлении к переменам, новой жизни, а флюгер – лев – олицетворяет волю и благородство, справедливость и храбрость, жизненную силу.

Современные флюгарки от своих предшественников в первую очередь отличаются материалом изготовления. Сегодня чаще можно встретить флюгер на крышу медный или стальной, установленный на колпаке для дымохода. Обычно они покрыты специальной краской, надежно защищающей прибор от негативного воздействия природных факторов. Еще одним отличием является их повышенная чувствительность.

Единственное, что не меняется на протяжении нескольких сотен лет, так это их декоративность. Красивый и оригинальный флюгер по-прежнему украшает крыши домов и привносит очарование старины.

Их крепят к вертикальной или горизонтальной стойке, причем на любую основу – металл, мягкую крышу или металлочерепицу. Оптимальные размеры этих приборов для дома – 40–80х70 см. Флюгер на беседку, садовый домик, гараж обычно имеют меньшие размеры.

Монтаж флюгарок на кровле – несложный процесс. Для его установки используют следующие инструменты:

  • сверло по металлу и дрель;
  • компас;
  • кронштейн из металла, который предназначен для крепления прибора;
  • заклепочник;
  • прогонку;
  • лерку;
  • комбинированные заклепки, гайки, шайбы и гаечный ключ.

Легче всего монтировать их на колпак дымовой трубы, причем толщина металла должна быть больше полутора миллиметров.

Оригинальный флюгер из подручных материалов для дачи ↑

оригинальный флюгер для дачного домика динамический

Уютный дачный домик украсит оригинальная модель флюгера, красующаяся его вершине.Он будет выглядеть еще более привлекательным и интересным, если в его конструкцию дополнительно заложить какой-либо динамичный элемент. К примеру, можно выбрать фигурку лошади, которую приводит в движение клюющая птичка или передающая деталь от вращающегося пропеллера. Для изготовления таких флюгеров потребуется проявить достаточно творческой фантазии, а вот материалы нужны самые простые: влагостойкая фанера и жесть.

Подвижные деревянные детали нельзя соединять жестко, чтобы не нарушить динамику. Не следует также забывать, что для их окраски используют эмаль для наружных работ.

Использование подобных динамических конструкций оправдано высотой дачных домиков, которая, как правило, меньше, чем у коттеджей. А это дает возможность хорошо видеть вращающийся элемент. К тому же он отлично отпугивает птиц, которые портят урожай.

оригинальный флюгер с антенойоригинальный флюгер из дисков

В дело может пойти не только фанера – садовый флюгер изготавливают также из пластиковых бутылок, дисков и т. д.

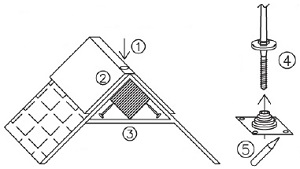

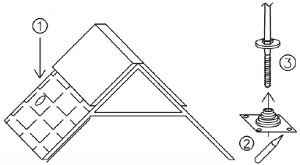

Крепление флюгера на конек крыши – это достаточно просто: пошаговое руководство ↑

крепление флюгера на конек крыши

Основные элементы флюгера, по положению которых определяют направление ветра – это пластина (1) и противовес (2). Пластиной может служить любая плоская фигура.

Важно, чтобы вес противовеса и фигурки были сбалансированы, это максимально уменьшит боковую нагрузку на ось.

  1. Флюгарку крепят на металлическую гильзу (3) и она свободно вращается на стержне (11) из стали.
  2. Чтобы уменьшить трение, можно между гильзой и концом оси поместить шарик (4) из закаленной стали.
  3. Узел вращения защищает от попадания влаги расположенный на гильзе зонт (5). Гильзу крепят на ось через находящееся на ней отверстие (6) винта-фиксатора  и кольцевой выработки в оси.
  4. Чтобы винт не мешал свободному вращению флюгера, между ним и телом гильзы помещается резиновая прокладка (7).
  5. На стержень надевают муфту (8) со штифтами (9), которые ориентированы согласно основным румбам. Направление ветра определяют по взаимному положению противовеса и этих штифтов.
  6. К концу оси приваривают круглый фланец (10). Его размеров должно быть достаточно для удержания всей конструкции на крыше здания.

Ось к крыше здания можно крепить и по-другому: она может заканчиваться хомутами, резьбой или плоскими пластинами.

© 2020 stylekrov.ru

Как установить флюгер на крышу

Флюгер — давнее изобретение человечества. Ещё в средневековой Европе особой популярностью пользовались флюгеры в портовых городах. Основное назначение их было — указывать направление ветра. Если ветер дует в сторону города, значит, торговые корабли спокойно зайдут в гавань, и будет много различного товара и продовольствия. Чаще всего флюгеры можно было увидеть на куполах церквей и соборов. Постепенно их стали устанавливать на крепостных башнях и жилых домах. Самая распространённая и широко известная форма флюгера — петух.

Существуют различные истории, легенды и сказки, связанные с флюгером, — это говорит о том, что флюгер постепенно становится не просто указателем направления ветра, но ещё и является неким талисманом или оберегом дома. Со временем кузнецы стали изготавливать настоящие шедевры, делали флюгеры всё изысканнее и утончённее. Так появилась ещё одна функция флюгера — украшение дома, показатель его индивидуальности и вкуса хозяина.

В последние десятилетия этот элемент дизайна крыши был незаслуженно забыт, и только совсем недавно стал пользоваться популярностью у владельцев загородных домов и дачных участков.

Флюгеры бывают самых причудливых и необычных форм: животные, насекомые, корабли, самолёты, знаки зодиака, сказочные персонажи. А вспомните всем известный флюгер — ангел на шпиле Петропавловского собора, который является символом Санкт-Петербурга.

Современные флюгеры чаще всего изготавливают из стали или меди. Обычно размер флюгера для дома составляет 40-80×70 см. Флюгеры меньших размеров больше подходят для установки на гараж, садовый домик или беседку.

Флюгер состоит из вращающейся части — флюгарки с указателем сторон, розы ветров и стойки.

Давайте и мы попробуем сделать завершающий штрих во внешнем оформлении своего дома и установим на его крыше флюгер.

Для установки флюгера нам понадобятся:

  • флюгер
  • компас
  • металлический кронштейн
  • комбинированные заклёпки
  • заклёпочник
  • дрель
  • сверло по металлу
  • плашка или лерка (прогонка)
  • шайбы и гайки
  • гаечный ключ

Удобнее всего монтировать флюгер на колпак трубы. Для этого толщина металла колпака должна быть не менее 1,5 мм.

1. Устанавливаем в колпак по диагонали металлический кронштейн — раскос. В качестве кронштейна можно использовать стальную полоску толщиной до 2 мм, загнутую с двух концов на 3-5 см. Крепить кронштейн лучше на комбинированные заклёпки, используя заклёпочник.
2. Дрелью просверливаем в колпаке отверстие под диаметр стержня флюгера.
3. На конце стойки флюгера с помощью плашки или лерки нарезаем резьбу.
4. Надеваем гайку и шайбу.
5. Вставляем стойку флюгера в отверстие, ориентируя розу ветров с помощью компаса.
6. Надеваем второй комплект из шайбы и гайки, и крепим стойку флюгера к раскосу.

Установка флюгера не займёт у вас много времени, а ваш дом буквально преобразится, получив такой интересный декоративный элемент. Именно флюгер подчеркнёт стиль и индивидуальность вашего жилища, поможет вам всегда знать направление ветра и защитит трубу от задувания.

В старину установка флюгера на крышу была необходима, чтобы определить направление ветра. Особенно это было актуально для рыбаков и моряков. После изобретения точных метеорологических приборов и устройств установка флюгера на крыше обусловлена желанием придать зданию индивидуальность.

Виды флюгеров по конструкции

Перед тем, как установить флюгер на крышу, необходимо определиться с его формой, материалом изготовления и назначением. В некоторых европейских странах, например, в Дании и Норвегии, жители считают, что символика этого устройства способна приносить в дом либо удачу, либо, наоборот, несчастья и безденежье.

В древности среди славянских народов наиболее популярными считались фигурки животных или птиц, а вот на крышу скандинавских домов чаще всего устанавливали изображения сказочных и мифических существ: драконов, ангелов, грифонов. Тогда люди были уверены, что эти фигурки защитят от злых сил и демонов, а также помогут укрепить семейные узы. В домах судей и чиновников было принято украшать кровли изображением лошади или лося.

На территории России и соседних стран символика фигурок основывалась на природных мотивах. Чаще всего украшал конек крыши петух, гусь, кот или аист – они предупреждали об изменении погодных условий в зависимости от направления ветра.

Сегодня владельцы частных домов отдают предпочтение представителям животного мира — льву, сове, медведю. В районах, приближенных к морскому побережью, обычно можно увидеть такой декоративный элемент как корабль.

Что касается материала изготовления, то здесь предпочтение отдано металлическим сплавам. Наиболее прочным и долговечным будет флюгер на крышу, изготовленный из бронзы, меди, стали. Определяющим фактором при выборе материала считается сопротивление воздействию атмосферных осадков и конденсату. Если изготовить флюгер из дерева, он прослужит непродолжительное время.

По способу изготовления эти изделия делают:

Различия по предназначению

В настоящее время предпочтением пользуются кованые флюгера, имеющие при небольших размерах стильный дизайн.

По назначению устройства, указывающие направление ветра на крыше, бывают:

  1. Дымоходными. Они не относятся к метеорологическим приборам. На них возлагается выполнение ряда задач, среди которых регулирование тяги, улучшение отвода дыма, защита печной трубы от задуваний ветра. Их изготавливают из меди или других металлов, чтобы избежать возгорания.
  2. Декоративными. Отличаются своим стильным внешним видом. Ими нередко украшают жилые и общественные постройки. Конструкция флюгера в данном случае представляет собой кованые или литые элементы, украшенные или нет камнями. Иногда они выполняют функцию метеорологического прибора. Для этого изделия оснащают специальными пластинками с обозначениями, которые позволяют узнать направление и силу ветра. Такие флюгера могут быть плоскими или объемными.
  3. Метеорологическими. Их куют из металлических сплавов. Они являются сложными погодными устройствами. На них имеются отметки, благодаря которым метеорологи прогнозируют погоду. Подобные флюгера делятся на бытовые и профессиональные приборы. Последние изделия устанавливают на метеостанциях – они называются анеморумбометрами. У бытового варианта конструкция несложная, у него обычно имеется две отметки – север и юг.
  4. Металлическими флюгерами Вильде. С их помощью определяют силу ветра. Они оснащены тонкой металлической пластинкой, обычно произведенной из легированной стали. Принцип их устройства очень простой. Изначально пластина располагается строго вертикально. При малейшем дуновении ветра она меняет положение. Исходя из величины отклонения от датчика, определяют силу ветра и частоту его порывов.

Самодельный флюгер

Прежде, чем приступить к изготовлению устройства своими руками, необходимо иметь эскиз. Можно отыскать картинку в интернете. Многие при выборе ориентируются на то, что означает флюгер на крыше, имеющий определенный силуэт.

В качестве основы для устройства используют разные материалы:

  • древесину;
  • пластик;
  • металлические пластины;
  • другие покрытия.

При выборе материала обращают внимание на его следующие характеристики:

  1. Устойчивость к влаге. Чтобы продлить срок службы дерева, его покрывают краской для наружных работ или эмульсией.
  2. Огнестойкость. Особенно это важно для дымоходных флюгеров.
  3. Жесткость. Устройство должно соответствовать определенным требованиям к жесткости и прочности. В противном случае при значительных порывах ветра флюгер будет искажать показания.

Чтобы устройство выглядело интересно, статичную форму дополняют динамичной деталью. Тогда при малейших порывах ветра оно начнет вращаться и тем самым будет создана иллюзия постоянного движения фигурки на крыше. Такой прием позволит одновременно отгонять стайки птиц с кровли, поскольку те могут повредить покрытие.

После нанесения очертаний фигурки на основу флюгера ее вырезают режущим инструментом, подравнивают срезы и при необходимости окрашивают.

Установка флюгера на крышу

До того, как закрепить флюгер на крыше своими руками, необходимо изучить информацию относительно его элементов:

  1. Фигурка. Ей отведена функция направляющего элемента. Для удобства ее дополняют стрелкой с отметками для быстрого определения направления ветра.
  2. Противовес. Его устанавливают на противоположном от направляющей стрелки конце. Помогает с точным определением направления ветра и предотвращает ложные показания.
  3. Ось. Она служит для установки фигурки. Поскольку ось не закрепляют жестко, флюгер может свободно вращаться при порывах ветра.
  4. Металлическая гильза. Ее располагают поверх оси для защиты, поскольку та хрупкая и сильный ветер погнет ее.
  5. Конус от атмосферных осадков. Его вырезают из тонкого стального листа и сворачивают. Затем крепят с помощью винта.

После того, как разобрались с конструкцией флюгера, можно приступать к его сборке и установке. Нередко указатели устанавливают на конек, поскольку он является самой высокой точкой здания. В него помещают ось и гильзу.

Чтобы этот узел не пришлось часто смазывать, в него по аналогии с подшипником можно вмонтировать металлический шарик – в итоге гильза будет легче вращаться вокруг оси. Сверху надевают конус, на который крепят флюгер.

Как установить противовес

В завершении монтажа устанавливают противовес. Необходимо учитывать вес и пластины, и противовеса, в противном случае устройство будет функционировать неправильно. При наличии чертежа монтаж выполняется легче.

После того, как флюгер закреплен, его окрашивают наружной краской, или покрывают эмалью. Правильно выполненная установка предполагает относительную жесткость – не следует сильно затягивать флюгер крепежными элементами. Иначе они будут сильно подвержены ветровым нагрузкам.

Оригинальный флюгер можно приобрести в магазине стройматериалов, ориентируясь на его функциональное назначение с учетом символики.

Крепление базовое на фронтон

Закрепить шток строго в вертикальном положении.

Саморезы затянуть до характерного звука.

Фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм.

Закрепить указатель сторон света к держателю, отрегулировав направления с помощью компаса.

Затянуть ключом на "8".

Установить фигурку флюгера на держатель "флорентийская лилия".

Крепление флюгера на колпак

Комплект поставки:
  • шток держатель "флорентийская лилия",
  • фигура флюгера,
  • указатель сторон света,
  • металлический шарик,
  • винт-саморез 3,5х45 — 3 шт.,
  • гайка М4 — 2 шт.,
  • болт М4х25 — 2 шт.
Закрепить шток держатель "флорентийская лилия". Начинать крепление с нижнего лепестка, используя регулировочные пазы.
Вставить пазами на встречу друг другу указатель сторон света и закрепить на штоке.
Вложить металлический шарик в трубку флюгера.

1. Обработать герметиком внутреннюю сторону шайбы.

2. Установить держатель в отверстие колпака.

3. Прикрутить до упора прижимной фланец.

4. Затянуть подтягивающую шайбу до упора ключом на "24" после прикручивания прижимного фланца.

5. Выставить строго вертикально держатель флюгера, после этого зафиксировать прижимной фланец контргайкой.

6. Установить флюгер на держатель.

7. Закрепить колпак на столбе.

Крепление винтовое на конек

1. Просверлить вертикальное отверстие в коньке на глубину 100 мм, D = 8 мм.

2. В случае, если конек вентиляционный, то надо установить "сухарь" — брус 100х100 мм, длиной не менее 200 мм.

3. Прикрепить "сухарь".

1. Надеть на саморез металлическую шайбу, потом — на уплотнительное кольцо.

2. Обработать герметиком для наружных работ всю поверхность ввинчиваемого элемента.

3. Вложить металлически шарик в трубку флюгера.

4. Завернуть в конек крыши винтовое крепление ключом на "17".

5. Установить флюгер.

Крепление универсальное на фронтон

Комплект поставки:
  • универсальное крепление,
  • болт М6х20 — 5 шт.,
  • гайка М6 — 5 шт.,
  • винт-саморез 3,5х45 — 8 шт.
1. Согнуть универсальное крепление.

2. Закрепить держатель на фронтоне саморезами 3,5х45.

Фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм.

Закрепить держатель "флорентийская лилия" строго в вертикальном положении, используя регулировочные пазы.

Затянуть болты ключом на "10".

Вставить указатель сторон света пазами на встречу друг другу и закрепить на штоке болтами с гайками М5.

Затянуть указатели сторон света к держателю, отрегулировав направления с помощью компаса.

Вложить металлический шарик в трубку фигуры. Установить фигуру на держатель "флорентийская лилия".

Крепление универсальное на конек

Комплект поставки:
  • универсальное крепление,
  • болт М6х20 — 5 шт.,
  • гайка М6 — 5 шт.,
  • винт-саморез 3,5х45 — 8 шт.,
  • силовая пластина.
1. Согнуть универсальное крепление и силовую пластину.

2. Закрепить силовую пластину к универсальному креплению болтами с гайками М6.

3. Закрепить держатель "флорентийская лилия" строго в вертикальном положении, используя регулировочные пазы.

Затянуть болты ключом на "10".

Закрепить кровельными саморезами универсальное крепление строго в вертикальном положении, отрегулировав его по высоте.Вставить указатель сторон света пазами на встречу друг другу и закрепить на штоке болтами с гайками М5.

Затянуть указатели сторон света к держателю, отрегулировав направления с помощью компаса.

Вложить металлический шарик в трубку фигуры. Установить фигуру на держатель "флорентийская лилия".

Крепление универсальное на шатровую крышу

Комплект поставки:
  • универсальное крепление,
  • болт М6х20 — 5 шт.,
  • гайка М6 — 5 шт.,
  • винт-саморез 3,5х45 — 8 шт.
1. Согнуть универсальное крепление и силовую пластину.

2. Закрепить силовую пластину к универсальному креплению болтами с гайками М6.

3. Закрепить держатель "флорентийская лилия" строго в вертикальном положении, используя регулировочные пазы.

Затянуть болты ключом на "10".

Закрепить кровельными саморезами универсальное крепление строго в вертикальном положении, отрегулировав его по высоте.Вставить указатель сторон света пазами на встречу друг другу и закрепить на штоке болтами с гайками М5.

Затянуть указатели сторон света к держателю, отрегулировав направления с помощью компаса.

Вложить металлический шарик в трубку фигуры. Установить фигуру на держатель "флорентийская лилия".

Крепление на конек крыши (серия "Люкс")

Комплект поставки:
  • шток,
  • фигура флюгера,
  • мешочек для крепления,
  • компас,
  • болт М6х12 — 4 шт.,
  • болт М5х30 — 2 шт.,
  • гайка М6 — 4 шт.,
  • гайка М5 — 2 шт.
1. Просверлить вертикальное (1) отверстие в коньке на глубину 150 мм, D = 9 мм.

2. В случае, если конек вентиляционный, то надо установить "сухарь" — брус 100х100 мм, длиной не менее 200 мм.

3. Прикрепить "сухарь".

4. Надеть проходной элемент.

5. Нанести на внутреннюю поверхность проходного элемента герметик для наружных работ.

1. Обработать герметиком для наружных работ всю резьбовую часть штока.

2. Завернуть до упора шток в конек ключом на "19".

3. Прикрутить проходной элемент кровельными саморезами с резиновой пресс-шайбой.

Вставить указатель сторон света пазами на встречу друг другу и закрепить на штоке болтами с гайками М5.

Затянуть указатели сторон света к держателю, отрегулировав направления с помощью компаса.

Закрепить фигуру флюгера к подшипниковому узлу болтами с гайками М6.

Крепление на скат крыши (серия "Люкс")

Комплект поставки:
  • шток,
  • фигура флюгера,
  • мешочек для крепления,
  • компас,
  • болт М6х12 — 4 шт.,
  • болт М5х30 — 2 шт.,
  • гайка М6 — 4 шт.,
  • гайка М5 — 2 шт.
1. Просверлить через стропильную балку вертикальное (1) отверстие на глубину 150 мм, D = 9 мм.

2. Нанести на внутреннюю поверхность проходного элемента герметик для наружных работ.

3. Надеть проходной элемент.

1. Обработать герметиком для наружных работ всю резьбовую часть штока.

2. Завернуть до упора шток ключом на "19", соблюдая перпендикулярность.

3. Прикрутить проходной элемент кровельными саморезами с резиновой пресс-шайбой.

Вставить указатель сторон света пазами на встречу друг другу и закрепить на штоке болтами с гайками М5.

Затянуть указатели сторон света к держателю, отрегулировав направления с помощью компаса.

Закрепить фигуру флюгера к подшипниковому узлу болтами с гайками М6.

Крепление на шатровую крышу (серия "Люкс")

Комплект поставки:
  • шток,
  • фигура флюгера,
  • мешочек для крепления,
  • компас,
  • болт М6х12 — 4 шт.,
  • болт М5х30 — 2 шт.,
  • гайка М6 — 4 шт.,
  • гайка М5 — 2 шт.
1. Просверлить вертикальное (1) отверстие в коньке на глубину 150 мм, D = 9 мм.

2. Под свод крыши установить "сухарь".

3. Надеть проходной элемент.

4. Нанести на внутреннюю поверхность проходного элемента герметик для наружных работ.

1. Обработать герметиком для наружных работ всю резьбовую часть штока.

2. Завернуть до упора шток ключом на "19".

3. Прикрутить проходной элемент кровельными саморезами с резиновой пресс-шайбой.

Вставить указатель сторон света пазами на встречу друг другу и закрепить на штоке болтами с гайками М5.

Затянуть указатели сторон света к держателю, отрегулировав направления с помощью компаса.

Крепление флюгера на крышу. Как правильно закрепить флюгер на крыше дома.

Установка флюгера на крышу дома, пожалуй, самая ответственная и сложная задача, которую Вам предстоит решить после покупки флюгера.

Вне зависимости от того, на какую поверхность будет установлен флюгер, необходимо соблюсти три главных условия.

Первое.

Ось вращения флюгера, должна быть установлена строго вертикально. Для соблюдения этого условия, необходимо использовать строительный уровень. При невыполнении этого условия, флюгер не прослужит долго и рано или поздно завалится набок.

Второе.

Ось вращения должна быть максимально надежно прикреплена к крыше или фасаду (в зависимости от выбранного способа крепления). Это место, испытывает самые большие нагрузки при эксплуатации флюгера.

Третье.

Все отверстия, которые возникают в процессе установки, должны быть тщательно обработаны герметиком, чтобы исключить возможность попадания осадков внутрь помещения.

Когда устанавливать флюгер?

Флюгер лучше всего устанавливать в процессе постройки дома, до того как уложено финишное покрытие крыши. Во-первых, доступ к месту установки гораздо проще, на доме еще стоят леса и лестницы. Во-вторых, есть свободный доступ к стропильной системе, что позволяет надежно закрепить флюгер и загерметизировать все крепежные отверстия.

Установка флюгера на готовую крышу, обычно сложнее и требует больше времени и усилий.

В зависимости от места установки, мы предлагаем Вам несколько типовых вариантов установки флюгера на крышу.

1. Крепление для двухскатной крыши.

Этот способ крепления подойдет как для готовой, так и для незавершенной крыши. Кронштейн изготовлен из 2 мм. конструкционной стали и надежно приварен к оси вращения. По умолчанию, угол ската составляет 135 градусов. Однако, Вы сможете изменить угол вручную, приложив некоторое усилие. На кронштейне расположено 12 крепежных отверстий.

2. Крепление для четырехскатной (а также любой пирамидальной и конической) крыши

В современных домах зачастую проектируют четырехскатные крыши и различные башенки, на которые флюгер так и просится. Для того, что бы установить флюгер на подобную конструкцию, рекомендуем использовать соответствующее крепление. При необходимости угол наклона крепежных пластин можно регулировать вручную. Крепление изготовлено из стали толщиной 2 мм. и приварено к оси вращения.

3. Торцевое крепление.

Пожалуй, это самый простой способ установки флюгера на крышу. Установка производится на торец крыши или фасад.

Однако, для такого способа установки, требуется, что бы торцевая часть крыши была изготовлена из досок, толщиной не менее 30 мм. Так же такой способ крепления подойдет для установки на любую прочную вертикальную поверхность. Обычно такой вариант крепления применяется при установке на готовую крышу.

4. Резьбовое крепление.

Такое крепление оптимально в тех случаях, когда есть возможность установки на деревянную балку или брус. Для установки требуется просверлить отверстие диаметром 10 мм. и вкрутить резьбовую часть с помощью гаечного ключа. Ширина бруса должна быть не менее 50 мм. Внутреннюю часть отверстия необходимо предварительно обработать герметиком.

Резюме.

Установка флюгера на крышу, это сложное и ответственное мероприятие, поэтому перед покупкой флюгера обязательно подумайте, куда и каким образом вы собираетесь его устанавливать.

Как правильно установить флюгер

Что такое флюгер

Если верить все  знающей Википедии «Флюгер – метеорологический прибор для измерения направления (иногда и скорости)  ветра».

Довольно долго флюгер использовался по своему прямому назначению. В частности на кораблях с его помощью  устанавливали направление ветра и его силу. Собственно моряки стали первыми устанавливать его на свои дома.

С течением  времени, и сухопутный люд полюбил этот кровельный аксессуар и стал украшать им свои дома.

Самыми популярными были флюгеры,  изображающие петуха.  Считалось, что будучи установленным на крыше он  отпугивает нечисть и воров, а также уберегает от пожаров.

Обеспеченные горожане заказывали себе флюгеры в виде фамильных гербов. Ремесленники  ставили на кровли  флюгер изображающий предмет деятельности (сапожник  - изображение башмака, булочник  - изображение плюшки и т.п.).

С течением времени флюгеры стали своеобразными адресными табличками указывающими местоположение того или иного человека.

В 2 веке  практическое значение флюгера  утрачено. Он является приятным украшением крыши.

Из чего состоит флюгер

Основными частями флюгера являются:

  • Стойка, на которой он крепится очень прочно на крышу дома,
  • Роза ветров,
  • Флюгарка - та часть, которая вращается.

Где взять флюгер

Существует 3 способа приобретения флюгера:

  1. Изготовить самому. Дешево, позволит реализовать свои идеи. Может получится не очень качественным.
  2. Купить в магазине стройматериалов. Выйдет недорого, но  внешний вид может быть шаблонным, похожим на то, что стоит на крыше соседа.
  3. Заказать в кузнечной мастерской. Будут учтены  любые желания, можно будет сделать, что называется, очень выразительно и пафосно. Из минусов – выкованный по индивидуальному заказу флюгер может стоить очень дорого.

Есть еще и четвертый способ – провести работу с кем – нибудь из друзей – знакомых и получить флюгер в качестве подарка.

Как правильно установить флюгер

Для  монтажа  потребуются традиционный набор инструментов:

  • перфоратор;
  • набор сверл;
  • отвертка;
  • молоток;
  • компас для выставления флюгера в требуемом направлении.

При выполнении работ следует соблюдать правила техники безопасности и, при необходимости, воспользоваться лестницей.

Установка флюгера чрезвычайно проста и производится в следующем порядке:

  1. Выбирается  место установки флюгера. Как правило, им становится конек.
  2. Производится разметка места установки. В обязательном порядке необходимо использовать компас.
  1. В поверхности крыши просверливаются отверстия количеством, равным количеству отверстий в основании стойки флюгера.
  1. В отверстия вбиваются анкерные болты соответствующего диаметра.
  1. На болты устанавливается стойка флюгера так, чтобы  они попали в отверстия ее основания.
  1. Болты закручиваются.  При этом образуется их надежное крепление со стенками отверстий.

При закручивании необходимо следить за тем, чтобы стойка флюгера  располагалась вертикально. Для этого, при необходимости следует  подложить под основание стойки подкладки либо надеть на болты шайбы.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
