Крыша мансарда ломаная поэтапно: Двухскатная ломаная крыша своими руками чертежи – Мансардная крыша своими руками пошагово

Мансардная крыша своими руками + чертежи

Определяя примерные расходы строительства жилья можно увидеть, что затраты на материалы для монтажа крыши составляют около 30% от стоимости всего здания. Кроме этого, учитывается оплата наемным рабочим, которая может составлять до 80% цены стройматериалов. Принимая решение, своими руками возвести мансардную крышу, можно сэкономить до 15% от всех затрат на строительство дома.

Из чего состоит мансардная крыша

Прежде чем приступить к возведению своими руками мансарды, необходимо составить точные чертежи в соответствии с размерами коробки дома. На этом фото можно посмотреть примеры схем подобных крыш:

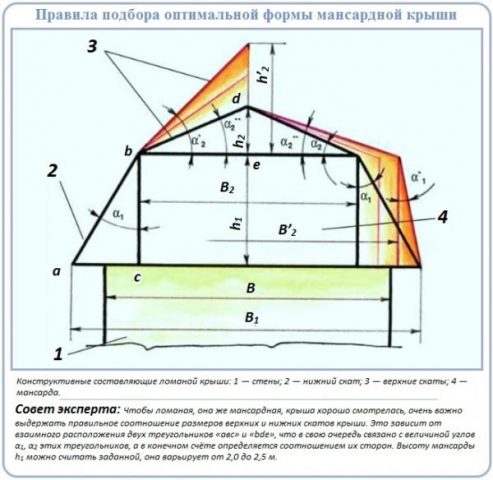

Чтобы лучше иметь представление, из чего состоит мансардная крыша, давайте по порядку разберем все ее составляющие:

  • конек является вершиной конструкции. Коньковую балку укладывают параллельно плоскости перекрытия здания;
  • от коньковой балки идут ноги верхних стропил, образуя ребра крыши. Снизу они соединяются балками чердачного перекрытия;
  • на межэтажном перекрытии под углом 90о располагаются стойки. Их изготавливают из бруса сечением 100х100 мм2 и устанавливают на расстоянии от 0,8 до 1,5 м от внешних стен, то есть скатов. Увеличение высоты стоек и их приближение к стенам расширяет полезное пространство мансарды. Удобная для проживания высота потолков составляет около 2,5 м;
  • нижние стропильные ноги идут от мауэрлата до чердачной балки. Мансардная крыша конструируется так, что образует отдельные секции. Каждая из них содержит коньковые и боковые стропила;
  • самая популярная мансардная крыша – ломанная. Такая конструкция на стыке боковых и коньковых стропил образует тупой угол. Существует другой вариант крыши с прямыми стропилами. Она напоминает традиционную двухскатную конструкцию;
  • наклон скатов нельзя делать наугад. Должен быть четкий расчет с учетом предполагаемого для укрытия крыши кровельного материала. Важным показателем являются климатические условия региона. На больших уклонах не будет скапливаться много снега. Ломаная крыша дома, выстроенного в малоснежном регионе, может быть пологой. Еще один фактор, который может причинить разрушение конструкции – это сильный ветер. В таких регионах ломаная крыша возводится с дополнительным укреплением стропил и пологими скатами. Принимая во внимание все факторы, мансардная крыша может иметь уклон от 15 до 45о, но стандартом является угол 30–35о.

Рассчитав основные элементы конструкции, надо помнить о том, что мансарда – это все-таки жилое помещение. Значит, ломаная крыша должна иметь окна. Следующие расчеты связаны именно с ними.

Расчет окон

Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.

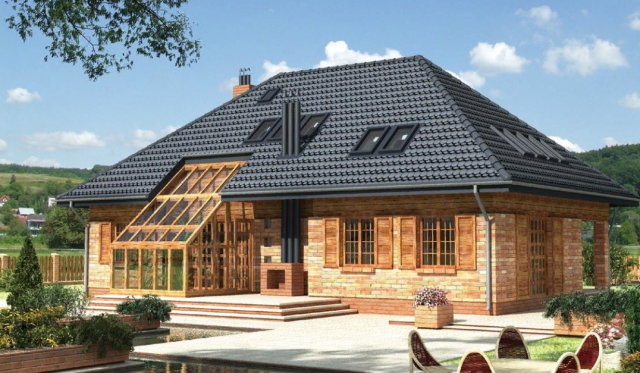

Наклонные окна

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

  • отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
  • рельеф кровельного покрытия остается неизменным;
  • простота монтажа позволяет все сделать своими руками.

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

Слуховые окна

Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер.

Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.

Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.

Если рассматривать минусы, то их значительно больше:

  • меньшее пропускание света, чем от наклонных конструкций;
  • глубокие тени утомляют зрение;
  • усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.

Лучше всего сделать вертикальные окна с торца мансарды. Здесь можно обойтись без усиленных рам и дорогостоящих армированных стеклопакетов. Именно такая конструкция приобрела свою популярность на многих строениях.

Подготовка к строительным работам

Планировка строительства крыши производится до укладки балок перекрытия. На них будет вся нагрузка верхнего этажа. Чтобы они ее выдержали, надо правильно рассчитать сечение. Традиционно для шестиметровых балок достаточно сечения 150 мм2. Здесь надо понять простую истину, чем длиннее балка, тем больше будет нагрузка по ее центру. Учитывать надо все: вес напольного покрытия, кровельного пирога, мебели и самих проживающих людей. Даже если предполагается летняя мансарда без мебели, балки сечением до 120 мм2 окажутся слабыми.

Надежность конструкции придают правильно подобранные материалы. Чем больше масса кровельного покрытия и больше размер самой крыши, тем большего сечения надо использовать деревянные заготовки для каркаса.

Возведение ломаной крыши

Руководствуясь чертежами и расчетами, закупают весь строительный материал. Деревянные элементы должны быть идеально ровными без видимых повреждений и влажностью не более 20%. Для их крепления понадобятся гвозди, саморезы и специальные монтажные пластины, сделанные из металла.

Установка мауэрлата

Ломаная крыша, как и любая другая крепится к мауэрлату. Именно этот брус сечением 150х150 мм2 укладывают первым на коробку здания. Задача мауэрлата равномерно распределить вес кровли, перенеся его на фундамент и предотвратить опрокидывание скатов. Брус укладывают своими руками по периметру коробки дома на верхнюю часть стен. Чтобы отвести от мауэрлата сырость, исходящую от стен, под него раскатывают два слоя гидроизоляции. Обычно используют рубероид или гидроизоляционную пленку.

Заранее при возведении стен надо предусмотреть металлические шпильки. Их нижнюю часть замуровывают в бетон, а верхние концы с резьбой выступают с торца стен. По брусу размечают месторасположения шпилек и сверлят насквозь отверстия. Далее, остается своими руками надеть мауэрлат на выступающие концы шпилек и с помощью гаек плотно притянуть его к стене. Если крыша устанавливается на старую коробку без шпилек, то есть идет реконструкция дома, то брус крепят анкерными болтами. Их загоняют вглубь стены на 170 мм.

Возведение стропильной системы

После укладки мауэрлата можно считать основание подготовленным для возведения каркаса. Сборка всех элементов своими руками идет в такой последовательности:

  • На мауэрлат раскладывают балки перекрытия. От стен они должны выходить примерно на 400 мм, хотя эта цифра может быть другой от личных предпочтений. Такие выступы нужны для обустройства свеса, защищающего стены постройки от дождевой воды. Шаг балок соответствует шагу стропил, ведь они внизу будут соединяться. Этот показатель определяется расчетами. Хотя часто выдерживают расстояние равное 600 мм, так как оно соответствует ширине утеплителя.
  • По центру балок строго вертикально крепят стойки. Сверху они образуют коньковое соединение. Для надежности каждую стойку усиливают временным подкосом, а между собой соединяют затяжками. На данном этапе должен получиться каркас в виде буквы «П».
  • Далее, настало время монтажа самих стропил. Их сбор начинают с крайних элементов. Ноги висячих стропил одним концом соединяют верхушкой стойки, а другой конец фиксируют с балкой перекрытия. Для лучшего прилегания элементов в местах соединения выпиливают пазы, а после установки их закрепляют металлической скобой.
  • Чтобы стропильные ноги не прогибались от тяжести кровельного покрытия и снега, под них устанавливают подстропильные стойки. Их еще называют подкосами.
  • По центру затяжки размечают узел крепления бабки. Этот элемент представляет собой вертикальную подвеску, несущую на себе всю массу конька.
  • Ноги наслонных стропил фиксируют металлическими накладными пластинами или прикручивают болтами. Следующей, натягивают бабку и крепят ее на коньке. На данном этапе получились крайние стропила. Аналогичным способом изготавливают и монтируют своими руками промежуточные стропила. Чтобы они не падали, их временно между собой скрепляют сверху досками.

После завершения строительства каркаса, сверху стропильных ног набивают обрешетку. Ее шаг зависит от используемого кровельного покрытия. Для этих целей можно применять даже не обрезную доску. Если кровля будет мягкой, то в качестве сплошной обрешетки применяют плиты ОСБ или фанеру.

Выстроенный своими руками каркас ломаной крыши готов к дальнейшей отделке. Чтобы мансарда была теплой, крышу надо хорошо утеплить и не забывать об организации паро – и гидроизоляции.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

как утеплить своими руками, чертежи стропильной системы

В последнее время все большей популярностью пользуются необычные кровли, имеющие самые разнообразные геометрические параметры. Такие конструкции обладают привлекательным видом, способны сформировать необычный дизайн постройки, придав ей определенную форму. Однако при обустройстве нужно особое внимание уделить защите этого помещения. Ломаная крыша с мансардой также нуждается в утеплении.

Преимущества и недостатки мансарды с ломаной крышей

Прежде чем приступать к обустройству ломаной крыши с мансардой, необходимо тщательно все продумать, выяснить, какие достоинства и недостатки будут у этой конструкции.

Среди ключевых преимуществ можно выделить:

  1. Мансарда на чердачном помещении может стать полноценной обособленной жилой комнатой. За счет того, что она в обязательном порядке подлежит утеплению, наблюдается расширение жилплощади, пригодной для использования.
  2. Обустроить мансардный этаж с ломаной крышей можно на инфраструктуре старого жилого строения. Сделать такой вариант кровли несложно, для этого не придется перестраивать дом.
  3. Увеличение архитектурной и дизайнерской привлекательности крыши. Благодаря сложной геометрии кровли здание приобретает уникальный внешний облик. В данном случае кровля будет выступать основным декоративным элементом, который сделает все строение оригинальным. Помимо внешней привлекательности, стоит отметить внутренние интерьеры мансарды. Из-за открытых дизайнерских балок, окон «в небо» и наклонным стенам в этом помещении появляется возможность для создания уникального дизайна. Зачастую в таких чердачных комнатах обустраивают стилистику французского прованса, шале или лофт.
  4. Из-за того, что неиспользуемая площадь чердака уменьшается, а саму кровлю утепляют, пользователи в обязательном порядке отметят уменьшение теплопотерь. Как итог – во всем здании будет намного теплее, а счета за коммунальные услуги будут не столь большими за счет значительного уменьшения потребления энергоресурсов.
  5. Мансарду можно обустроить в несколько уровней, что значительно повысит привлекательность этого помещения, даст дополнительное жилое пространство, которое можно будет использовать по назначению.
    Ломаная мансардная крыша: схемы, размеры, утеплениеЛоманая мансардная крыша: схемы, размеры, утепление

Наряду с положительными моментами, эксперты также отмечают некоторые недостатки:

  1. Из-за наличия скошенных потолков, вызванных особенностями конструкции мансарды, в помещении будет наблюдаться уменьшение высоты стен. Если мансарда на ломаной крыше сконструирована в сложных геометрических формах, это особенно будет бросаться в глаза за счет разницы в высоте отдельных зон помещения.
  2. Чтобы обеспечить жилое состояние мансарды, на кровле необходимо провести достаточно масштабные гидро- и теплоизоляционные работы. Чтобы указанные мероприятия были максимально качественными и эффективными, потребуется приобрести хороший материал и пригласить профессионалов. В итоге это выльется в солидные денежные затраты.
  3. Из-за сложной геометрической формы кровли в зимний период года на крыше будет накапливаться снег и лед. От них нужно оперативно избавляться, или возникнет риск повредить кровлю или уменьшить инсоляцию в помещении.
  4. Для обустройства мансарды на крыше потребуется приобрести специальные мансардные окна. Они в разы дороже в сравнении с более простыми. Если проектом предусмотрено полное остекление мансарды по периметру, уровень затрат будет невероятно высоким.

Устройство ломаной мансардной крыши

Конструкция ломаной мансардной крыши зиждется на нескольких ключевых элементах, которые составляют ее основу, формируют целостную систему кровли.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Устройство мансардной кровли с ломаной конструкцией выглядит следующим образом:

  1. Кровельное покрытие, обеспечивающее надежную защиту всего строения от атмосферных и погодных условий.
  2. Обрешетка, выполняющая функцию опорного элемента всей кровельной системы. Зачастую она представлена в виде решетки из деревянных досок, закрепленных между собой.
  3. Коньковый прогон. Это верхняя часть системы. В случае с ломаной крышей может быть несколько прогонов, если мансарда сконструирована таким образом, что кровля образует несколько верхушек.
  4. Стропильная система, представленная в виде опорных ребер, задача которых заключается в создании необходимой жесткости сооружения.
  5. Мауэрлат, фактически представляющий собой элементы балки, которые выступают основанием крепления всех компонентов стропильной системы. Его располагают по всему периметру строения, скреплен с каждой стеной при помощи прочных крепежей.
  6. Диагональные сваи. Их назначение состоит в придании всей системе высокого уровня надежности. Для этого между продольными и вертикальными балками устанавливают диагональные скосы, которые помогают обеспечить максимальную прочность соединения.
  7. Внутренние опоры, расположенные в нижней части стропильной системы. Они отвечают за придание конструкции устойчивого положения.
  8. Изоляционные материалы, выступающие в качестве связующего звена между всеми комплектующими кровельной системы. Их основная задача – создание надежной герметизации, установление нормального микроклимата внутри мансардного помещения.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Важно! При обустройстве ломаной крыши необходимо особое внимание акцентировать на изоляции. Она должна быть многослойной, чтобы обеспечить максимально комфортный уровень жизнеобеспечения мансарды.

Размеры ломаной крыши с мансардой

Говоря о габаритах ломаной крыши, нужно отметить, что они полностью зависят от конкретной схемы ломаной крыши с мансардой и величины самого строения. Поэтому размерный ряд может быть самым разнообразным.

Ввиду этого эксперты рекомендуют перед тем, как начать обустройство ломаной крыши, в частности мансарды под ней, провести предварительные расчеты и спланировать порядок действий, которые будут исполнены.

Виды стропильных систем мансарды с ломаной крышей

Конструкционные особенности мансардного помещения напрямую зависят от того, какая форма кровли предусмотрена проектом. Это объяснимо тем, что часть стен мансарды будет сформировано из скатов крыши. Учитывая этот факт, мансардные конструкции классифицируют по нескольким типам.

Односкатная ломаная мансардная крыша

Самый простой и бюджетный вариант обустройства кровли. Он предполагает наличие одного ската, опирающегося на разноуровневые стены постройки. Чтобы конструкция была предельно прочной, устанавливают строгое ограничение – угол ската не должен превышать 35-45 °.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Если пользователь проигнорирует это правило, в последующем он может столкнуться с осложнениями. В зимний период на кровле будет скапливаться снег и лед, что создаст дополнительную нагрузку на несущие конструкции строения. Если не обустроить дополнительные опоры для кровельных элементов, высока вероятность того, что кровля начнет деформироваться, это негативно скажется на эксплуатационных показателях всего здания.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Мансардная крыша такого формата выглядит очень выигрышно, придаст постройке необычный футуристический вид. Зачастую со стороны самой высокой стены мансарды устанавливают большой оконный проем, позволяющий получить дополнительный источник света.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Важно! При формировании односкатной крыши нужно помнить, что конструкция стропил не будет нуждаться в дополнительных опорах, если расстояние между противоположными стенами не превышает 4,5 м.

Двухскатная ломаная мансардная крыша

Обозначенный вариант также не относится к категории сложных в исполнении. Благодаря простоте конструкции он приобрел широкую популярность, на протяжении длительного времени является самым распространенным вариантом. Единственный нюанс состоит в том, что сама кровля должна быть высокой, чтобы под ней можно было организовать дополнительное жилое пространство в виде мансарды.

Конструкция стропильной системы здесь имеет аналогичный вид с обычной кровлей с двумя скатами. В зависимости от расположения конька она может быть симметричной или асимметричной.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Учитывая особенности ломаной крыши, мансарда чаще всего имеет форму трапеции. Если чердачное пространство довольно обширное, существует вероятность обустроить мансарду прямоугольной или квадратной формы. При этом высота потолков в мансарде должна быть минимум 1,5 м.

Такая конструкция ломаной крыши имеет один существенный минус. Из-за особенностей конструкции, большая часть свободного пространства попросту отсекается. Речь идет о верхней части чердака, расположенной между местом соединения двух скатов. Это пространство потребуется дополнительно изолировать, чтобы создать на чердаке максимально благоприятные условия.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Трёхскатная ломаная мансардная крыша

По своим конструкционным габаритам практически не отличается от классической двухскатной кровли. Единственная особенность состоит в том, что две части ломаной крыши будут расположены под разными углами относительно перекрытий.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Такая конструкция позволяет получить максимально просторную мансарду, чья площадь будет на 10-15% меньше, нежели весь первый этаж строения. При этом, несмотря на особенности ломаной кровли, высота потолков в помещении будет одинаковой, составит в пределах 2,1-2,3 м.

Пользователям, отдавшим предпочтение ломаной крыше данного типа, придется быть готовыми к обустройству сложной и функциональной стропильной системы.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Четырехскатная ломаная мансардная крыша

Самая сложная модель стропильной системы. Чтобы ее обустроить, потребуется привлекать опытных строителей, а перед этим проводить кропотливые расчеты. Главный плюс обозначенного варианта – возможность создания просторной мансарды с минимальными потерями полезной площади в сравнении с другими вариантами.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Вместе с тем, из-за большого пространства чердачной комнаты, особое внимание нужно акцентировать на утеплении и гидроизоляции. Все это требует достаточно больших финансов.

Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам. За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Чертежи стропильных систем ломаной крыши с мансардой

Ниже представлены некоторые чертежи ломаной мансардной крыши своими руками:

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Расчет стропильной системы ломаной мансардной крыши

Создание мансарды ломаной крыши – весьма ответственная и сложная задача. Она невыполнима без предварительного создания проекта и проведения всех расчетов. Сделать это самостоятельно несложно. Несмотря на различия, проявляющиеся в зависимости от конкретного типа стропильной системы и вида кровли, используемые данные будут одинаковыми:

  • ширина стыков между перекрытиями и их элементами;
  • длина и ширина дома, прочие габариты конструкции;
  • погодные условия в регионе, где расположен жилой дом, здесь нужно будет учесть объемы осадков в летний и зимний период.

Расчет осуществляется по специальной формуле:

Нк = LxtgA, где

Нк – требуемый показатель высоты крыши;

L – половина ширины постройки;

tgA – тангенс угла скатов.

Проведение расчетов регулируют на законодательном уровне. В СНиП 2.08.01-89 указаны конкретные рекомендации для осуществления всех расчетных операций. Все они касаются обустройства мансарды на ломаной крыше.

Важно! В случае возникновения сложностей с требуемыми расчетами можно воспользоваться специальными компьютерными программами, которые с максимальной точностью помогут получить все необходимые сведения.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Как сделать ломаную крышу с мансардой своими руками

Стропильная система ломаной крыши представляет собой модульную конструкцию, которую каждый пользователь может собрать собственными руками.

Чтобы сделать ломаную крышу, нужно следовать следующему алгоритму действий:

  1. Монтажные работы начинают с установки балок перекрытий и мауэрлата. Зачастую предпочтение отдают доскам с габаритами 150х150 см или 100х200 см. Все зависит от расстояния между конструкциями стропил и ширины пролетов. После того как эти элементы успешно установлены, необходимо подложить первый гидроизоляционный слой, выполненный из рубероида.
    Ломаная мансардная крыша: схемы, размеры, утеплениеЛоманая мансардная крыша: схемы, размеры, утепление
  2. Устанавливают стойки. Они должны располагаться строго вертикально. Чтобы добиться этого, нужно для начала закрепить угловые элементы конструкции, натянуть между ними бечевку, и на основании полученной линии можно проводить монтаж прочих стоек. При этом нужно помнить, что они должны находиться между собой не далее 2 м.
    Ломаная мансардная крыша: схемы, размеры, утеплениеЛоманая мансардная крыша: схемы, размеры, утепление
  3. После монтажа стоечных элементов необходимо упрочить конструкцию, зафиксировать ее. Для этого стойки скрепляют между собой прогонами из досок. При необходимости устанавливают дополнительные опоры.
  4. На прогоны монтируют ригельные части конструкции, после чего фиксируют стропильные ноги. Чтобы не возникало никаких отклонений во время монтажа, сначала фиксируют угловые элементы. Между ними натягивают бечевку, и по полученной линии крепят следующие комплектующие системы.
    Ломаная мансардная крыша: схемы, размеры, утеплениеЛоманая мансардная крыша: схемы, размеры, утепление
  5. Формируют систему верхних стропил. Монтаж осуществляют по тем же принципам, что установку стропильных ног. Единственное отклонение состоит в том, что для ломаной крыши верхние части стропил должны крепиться непосредственно на коньковую балку.
    Ломаная мансардная крыша: схемы, размеры, утеплениеЛоманая мансардная крыша: схемы, размеры, утепление
  6. Завершающим этапом будет обшивка фронтона, после чего каркас мансарды ломаной крыши будет считаться полностью готовым.
    Ломаная мансардная крыша: схемы, размеры, утеплениеЛоманая мансардная крыша: схемы, размеры, утепление

Как утеплить мансарду ломаной крыши

Большинство пользователей волнует вопрос, как правильно утеплить мансарду с ломаной крышей. После сбора стропил можно переходить к формированию кровельного пирога. На этом этапе главное значение уделяют вопросам обеспечения комфорта для жизни на мансарде. Для этого ее нужно изолировать от проникновения атмосферных осадков, потерь тепла и т. д.

Первым слоем устанавливают пароизоляцию. Она защитит конструкцию от проникновения паров, в результате чего в стропильной системе может образоваться высокая влажность. В качестве пароизолятора зачастую выбирают базальтовую вату.

Ломаная мансардная крыша: схемы, размеры, утепление

Ломаная мансардная крыша: схемы, размеры, утепление

Следующий слой – теплоизоляция. Так как мансарда не имеет «тепловой прокладки» в верхней части, рекомендуют проложить несколько слоев теплоизоляционного материала. Это позволит предотвратить появление так называемых «мостиков» холода.

Поверх утеплителя укладывают гидроизоляционную дышащую мембрану. Она не будет препятствовать свободному проникновению воздуха в помещение, и вместе с тем будет надежно беречь его от повышенной влажности.

Советы и рекомендации

Планируя построить ломаную крышу, нужно помнить о некоторых рекомендациях, на которые советуют обратить внимание опытные строители:

  1. Чтобы конструкция была максимально прочной и надежной, высота мансарды не должна превышать 2,2 м.
  2. В мансарде нужно обустроить качественную вентиляционную систему. Чтобы она была предельно эффективной, нужно провести ее от карнизных свесов до конька. В противном случае, в подкровельном пространстве может скапливаться конденсат.
  3. Если в будущем планировать увеличение нагрузки на стеновые перекрытия, это изначально нужно предусмотреть в проекте. В противном случае, придется перестраивать всю крышу.
  4. Так как мансарда расположена в верхней части строения, утеплению ломаной мансардной крыши нужно уделить самое пристальное внимание. Это объяснимо тем, что над помещением отсутствует «тепловая подушка», ввиду чего потеря тепла тут осуществляется предельно быстро.
  5. Стропильная система состоит из деревянных досок. Чтобы предотвратить возможные очаги возгорания, при формировании стропил необходимо предварительно обработать их антипиренами и защитными веществами, препятствующими коррозионной активности.
  6. Все кровельные перекрытия должны обладать минимальным весом. Если эти элементы конструкции будут излишне массивными, они окажут дополнительную нагрузку на несущие перекрытия, что может плохо сказаться на эксплуатационных параметрах строения.

Заключение

Ломаная крыша с мансардой имеет необычный внешний вид, который может подчеркнуть эстетичность всего дома, придать ему индивидуальность. Планируя обустроить мансардное помещение, нужно озаботиться созданием благоприятного микроклимата. Для этого пользователю предстоит утеплить комнату, защитить ее от посторонних воздействий.

Мансардная ломаная крыша своими руками: устройство, расчет, утепление

Дом с мансардой – это не просто внешне красивое строение, это еще и уютное жилье. Подобная конструкция здания позволяет без особых затрат возвести дополнительный этаж, который можно использовать как для обустройства жилой комнаты, то есть для гостиной, спальни либо детской, так и для помещения хозяйственного назначения, например, для устройства функциональной гардеробной, вместительной ванной комнаты или комфортабельной столовой зоны. Однако, сколько бы не было плюсов в наличие мансардного этажа, ни один из них не сможет воплотиться в реальность, если досконально не продумать интерьер и своевременно не позаботиться о таких процедурах, как тепло-, паро, гидро- и шумоизоляция. Выполнить всю работу, начиная от постройки и заканчивая финишной отделкой мансарды можно своими руками, не прибегая к услугам дорогостоящих профессионалов. Разумеется, прежде всего, стоит определиться с типом кровли, чтобы получить представление об ее особенностях. Наибольше плюсов для пользователей предоставляет ломаная мансардная крыша, которая является разновидностью двускатной крыши с мансардой. Стоит подробно рассмотреть элементы подобной системы, а также на что следует обратить внимание при ее проектировании и монтаже.фото мансардной ломаной крыши

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.схема мансардной ломаной крыши

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

  • мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
  • двухуровневые стропила – висячие и наслонные;
  • стойки вертикальные – подпорки для установки затяжек;
  • затяжка – опора для висячих стропил и бабки;
  • подкосы – подпорки для стропильных ног;
  • бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
  • стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.конструкция мансардной ломаной крыши

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

  1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
  2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
  3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.мансардная ломаная крыша с увеличенной площадью

Требования к ломаной мансардной крыше

Чтобы исключить проблемы при эксплуатации домов с кровельными системами ломаной конфигурации, стоит четко выполнять все требования по возведению крыш, особенно если работа проводится своими руками. Следует отметить, что самостоятельное возведение стропильной системы и настил финишного покрытия, а также дальнейшие процедуры гидроизоляции и утепления мансарды вполне под силу даже начинающему строителю. Однако, все что касается расчетов, то следует доверить это профессионалам, а не полагаться на себя или онлайн-калькуляторы в интернете. Прежде всего, важно учесть 4 требования.

  1. Высота мансардного помещения должна быть не менее 220 см, если делать данный параметр меньше этого значения, то жить и находится в такой комнате будет крайне некомфортно.параметры мансардной ломаной крыши
  2. Такой вопрос, как утепление ломаной мансардной крыши должен быть продуман досконально. Ведь от качества выполненных работ будет зависеть количество теплопотерь всего дома. Здесь стоит учесть, что стены мансарды – это крыша, а кровельная конструкция заметно проигрывает по теплоизоляционным характеристикам капитальным стенам, поэтому и необходимо укладывать утеплитель в несколько слоев либо выбирать материалы, с максимальной защитой от тепловых потерь в зимний период, а также от нагревания помещения в летнее время, читайте также: утепление мансарды минватой своими руками.утепление мансардной ломаной крыши
  3. Стоит позаботиться о качественной вентиляции, так как без вентиляционных зазоров и отверстий мансардное помещение будет довольно сырым, а значит не комфортным и не долговечным. Это связано с тем, что влага оказывает губительное воздействие на многие поверхности, включая строительные материалы и мебель. Вопросы устройства вентиляции на прямую связаны с гидро- и пароизоляцией. Данные процедуры важно провести качественно, чтобы влажные испарения с нижнего этажа свободно проникали вверх и уходили через естественную либо искусственную вентиляцию, но при этом талая либо дождевая вода не проникала внутрь дома.вентиляция мансардной ломаной крыши
  4. Финишные покрытия для кровли не должны оказывать существенное давление на несущие стены. Именно поэтому рекомендуется выбирать легкие материалы, но обладающие высокой прочностью и долговечностью. Это могут быть такие изделия, как металлочерепица, профилированные листы либо битумная черепица. Можно рассмотреть и ряд других покрытий, только в таком случае важно дополнительно укрепить стены и фундамент строения. Разумеется, что даже при выборе кровельных настилов с малым удельным весом, стены должны быть рассчитаны на усиленную нагрузку, так как ломаная крыша сама по себе обладает увеличенным весом.мансардная ломаная крыша из металлочерепицы

Любая работа, связанная с возведением кровли, должна начинаться с составления проекта. Ведь на схеме гораздо проще учесть все тонкости монтажа, а также легко рассчитать требуемое количество материалов.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

  • перечень требуемых материалов в полном объеме и отдельно для каждого узла;
  • чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
  • сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
  • расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

  1. Монтаж мауэрлатной балки.
  2. Установка стоек на каждую балку перекрытия – это опоры для стропил.
  3. Монтаж верхних стропильных ног.
  4. Фиксация подкосов.
  5. Установка нижнего ряда стропил.
  6. Укрепление конструкции специальными подпорками и стяжками.
  7. Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

чертеж мансардной ломаной крыши

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

  • гидроизоляция;
  • утеплитель;
  • пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием. Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.паро-гидроизоляция мансардной ломаной крыши

Видео по теме:

Интерьер мансардного этажа

Интерьер мансарды с ломаной крышей в большинстве случаев зависит от предпочтений владельцев. Однако, есть проверенные временем варианты, которые наилучшим образом подходят именно для помещения или спальни в мансарде. Например, в качестве отделочного материала для стен и потолка оптимально выбирать изделия из натуральной древесины. Это может быть вагонка либо деревянные панели и обои. Также хорошо смотрятся материалы из продуктов деревопереработки, то есть фанера, плиты ДВП, МДФ, ОСП и так далее. Если планируется облицовывать мансарду декоративной штукатуркой либо обоями, то можно черновую отделку выполнить из листов гипсокартона, читайте подробнее: отделка мансарды гипсокартоном. Так как ломаная кровля позволяет получить практически полноценное помещение, то в качестве потолка вполне можно использовать натяжные полотна или подвесные конструкции. В целом можно отметить, что дизайнерские решения, применяемые для мансарды практически идентичны тем вариантам, которые принято использовать в других комнатах дома такого же назначения. При этом важно учитывать, что в связи с наличием небольших окон, света в помещении может быть недостаточно, поэтому рекомендуется отдавать предпочтение светлым поверхностям.дизайн мансардной ломаной крыши

Подводя итог, можно сказать, что строительство дома с мансардой – это хорошее решение, которое отличается множеством положительных моментов. При этом возвести мансарду с ломаной крышей и отделать ее изнутри вполне под силу своими руками, важно лишь придерживаться рекомендаций и соблюдать технологии и требования, прописанные в нормативных документах.

Посмотрите еще статьи:

Ломаная крыша стропильная система расчет с размерами

Ломаная мансардная крыша: 8 этапов строительства

Если говорить о ломаной форме крыши, то у многих почему-то возникают вопросы. Между тем она есть не более чем разновидность крыши двухскатной. Поэтому для тех, кто решился на расширение пространства на мансардном этаже, лучшего варианта просто не придумать. И любителей столь оригинальных конструкций находится немало.

Ломаную мандсардную крышу можно соорудить и самостоятельно. Просто для этого нужно знать определённую последовательность действий. Главный принцип возведения ломаной крыши заключается в принципе опоры стропил на балки перекрытия.

Прежде чем затеять строительство крыши, лучше всего для начала как следует разработать проект на бумаге, желательно, в клетку. Так можно достаточно несложным способом определить высоту конструкции, углы наклона скатов, величину и расположение оконных проёмов Людям, обладающим навыками рисования, либо умеющим работать с графическими программами на компьютере, ещё проще. Когда определённые пропорции найдены, их остаётся попросту придерживаться.

После определения желаемых пропорций нужно определиться относительно сечений элементов стропильной системы, а затем уже производить расчёты на прочность. Можно использовать в этих целях любую подходящую расчётную программу, где такая возможность предусмотрена, например, «Расчёт стропильной системы». Или же производить подробные предварительные расчёты в таблице Excel.

После того, как все размеры будущей ломаной мансардной крыши полностью подсчитаны, можно приступать к непосредственному её возведению. Стоит рассмотреть данный процесс подробнее, буквально по этапам. Лучше всего сделать это на ком-то конкретном примере, взяв, например, за основу дом со сторонами 8 на 8 м.

Поэтапное возведение ломаной мансардной крыши

Шаг 1. Прежде всего, нужно начать с установки мауэрлата и балок перекрытия. Приблизительные параметры для расчёта сечения балок составляют 100 на 200 мм. Монтировать мауэрлат нужно на внутренней стороне стен, а снаружи заложить кирпичом из эстетических соображений. При установке необходимо следить, чтобы верхняя часть мауэрлата не выдавалась за облицовочный кирпич на 2-3 см. Это нужно, чтобы нагрузка крыши ложилась именно на мауэрлат, в противном случае она будет передаваться облицовочному кирпичу, что в корне неверно.

Следующий шаг – монтаж балочных перекрытий. Для начала необходимо установить крайние балки перекрытия. Их вынос определит ширину карниза. Ширина карниза в зависимости от пожеланий заказчика может быть 40-50 см. Балками выступают специальные брусья, сечение которых необходимо высчитывать отдельно, учитывая различные моменты (снеговую нагрузку, ветровую нагрузку и другие факторы).

В первую очередь ставим балки обозначенные цифрами 1,2,3,4.

Для указанной кирпичной коробки размером 8х8 метров сечение бруса выбирается 100х200 мм. Когда крайние балки сечения установлены, необходимо натянуть шнурку по верхней части и выставить другие балки.

Учитывать шаг балок нужно, основываясь на размере шага стропил, которые будут укладываться в дальнейшем. К примеру, если берутся половые доски 50х150 мм, то хорошо будет выбрать шаг 60-70 см, даже лучше остановиться на 60 см, принимая во внимание, что такую ширину обычно имеют кровельные утеплители. После установки длинных балок необходимо поставить короткие. Шаг для них чаще всего 1 метр. Для прикрепления балок к мауэрлату подойдут гвозди на 150. Иногда допускается применение саморезов и металлических стропильных уголков.

Шаг 2. Начинается установка стоек, которые следует располагать строго вертикально. Прежде всего, устанавливаются стойки из бруса размером 100 на 150 мм по краям, а потом, когда будут натянуты шнурки, и промежуточные, поменьше, с сечением 50 на 150 мм. Расстояние между любыми элементами не должно превышать 3.

Чтобы стойки держались крепко, применяются временные распорки. По высоте стойки должны быть на 10 см быть больше чистовых потолков в помещениях.

Следует сказать об очень важном нюансе. При строительстве новой крыши, когда вроде бы всё подсчитано и разложено должным образом, правильного прямоугольника почему-то не получается. В итоге получается форма дома, фактически зауженная в каком-либо из направлений. В принципе, это не должно особо беспокоить, но для облегчения последующей работы следует всё-таки располагать стойки так, чтобы правильный прямоугольник в итоге получился. Так стропила верхних скатов станет возможным изготовить при помощи одного шаблона. В противном случае придётся использовать шнуры, а готовые элементы подрезать соответствующим образом. Лишняя трата сил и времени вряд ли кому-то придётся по душе.

Шаг 3. Поверх стоек укладываются прогоны, состоящие из досок, размером 50 на 150 мм. Происходит установка, имеющих эти же размеры, недостающих стоек, других распорок не нужно. Данные конструкции послужат каркасом для предполагаемых стен помещения.

Шаг 4. Чтобы как следует закрепить прогоны, на них устаиваются кровельные уголки и затяжки, то есть, ригеля.

Ломаная крыша своими руками

Если исходит из параметров согласно примеру, то в этом случае длина затяжек составит 5,5 м. Сечения могут быть рассчитаны в специальной программе. При ширине сечения растяжек 50 мм, то, соответственно, высота составит свыше 210 мм. Различные прогибы устраняются с помощью подвесок. Конечно, это значительно увеличит нагрузку на стропила верхних скатов, поэтому полученные при расчётах размеры сечения стропил верхних скатов, будет разумно увеличить с 50 на 150 мм до значения 50 на 200 мм.

Под каждую из затяжек (ригель) ставится временная подпорка. Для этого следует использовать середину пролёта. Может образоваться провисание, которое нужно уменьшить. Отлично подойдёт дюймовка размерами 25 на 150 мм. Все эти меры позволят безопасно передвигаться по затяжкам. Поломки, равно, как и всевозможные провисания, практически исключены.

Чтобы сделать конструкцию более жесткой, сверху нужно скрепить затяжки, после их полной установки, доской размером 25 на 150 мм. Эту самую доску не следует располагать строго посередине, нужно отступить от любой из осей хотя бы на 20 см.

Шаг 5. Далее можно переходить к установке боковых стропил. Потребуется предварительное изготовление шаблона, после чего производится верхний запил. Что касается нижнего запила, то он размечается по месту, а затем происходит крепление стропила и установка заглушек для утеплителя.


Шаг 6. После этого начинается процесс установки стропил верхних скатов. Для изготовления шаблона берётся обрезок доски размерами 25 на 150 см, который затем закрепляется на крайнем ригеле строго вертикально. Какой-либо из углов доска должен обязательно совпадать с осью строящейся крыши. Ведь правая грань доски будет совпадать с осью крыши. Далее берётся подходящая небольшая доска, прикладывается, и на ней отмечают карандашом верхний и нижний запилы.

По шаблону изготавливаются и устанавливаются два стропила. Коньковый брус для этого лучше не использовать. После установки первой пары стропил, её обязательно закрепляют подкосом, чтобы не произошло падения.

Далее устанавливаются и все остальные стропила. Для крыши длиною 8 м будут уместны 4 подкоса, по паре в разных направлениях. Дюймовой доской временно скрепляем остальные пары стропил, ведь обрешётки пока не имеется.

Шаг 7. Происходит нашивание подвесок, то есть досок размером 25 на 150 мм. Делается это для того, чтобы ригели после ликвидации временных подпорок, не провисали. Эту доску также не следует располагать посередине конструкции, иначе она просто помешает процессу.

Шаг 8. Наступает заключительный этап возведения крыши. А именно, устанавливается каркас фронтона и затем обшивается. Лишь после этого можно приступать к изготовлению карнизов, обрешётки, фронтонных свесов и отливов.



После того, как ломаная мансардная крыша полностью готова, можно приступать к кровельным работам. Это, без сомнения, ничуть не менее важный этап, но уже, как говорится, совсем другая история. Стоит отметить, что все строительные работы, о которых шла речь, лучше всего выполнять втроём.

ещё по теме:
Как самостоятельно сделать двухскатную крышу?
Нужна ли вашему дому мансарда?
Строим дом из дерева

Ломаную кровлю иногда называют мансардной – такой тип перекрытия здания относится к наиболее сложным решениям относительно проектирования и строительства. Несмотря на это, необычный и оригинальный дизайн ломаной крыши привлекает владельцев недвижимости, и они при выборе варианта создания кровли предпочитают именно ее. Возведение крыши ломаного типа, изображенной на фото, позволяет получить дополнительный жилой или хозяйственный этаж.

Мансардные крыши, имеющие четыре ската, относящиеся к ломаным кровлям, в последние годы очень популярны в частном домостроительстве, поскольку позволяют самым эффективным образом использовать внутреннее чердачное пространство. Мансардная ломаная крыша является отличным выбором для тех владельцев, которые предпочитают функционально использовать каждый «квадрат» площади дома.

Возводят крыши ломаной конструкции на домах, имеющих достаточную ширину. Оптимальное значение данного параметра должно составлять примерно 6 метров, в противном случае чердачное пространство трудно использовать наиболее рационально, а стропильную конструкцию сложно проектировать и сделать ее надежной в эксплуатации.

Несмотря на то, что опорная система таких кровель выглядит весьма внушительно, сделать ее собственными руками вполне возможно: сборка ломаной крыши производится, как правило, из отдельных модульных элементов на земле, их потом поднимают наверх и затем монтируют на место.



Необходимые материалы и инструменты

До того, как самому сделать крышу ломаную, нужно подготовить материалы, инструменты и некоторые приспособления, а точнее:

  • качественные древесные материалы – брус и толстые обрезные доски из хвойных пород деревьев, деревянные рейки. Брус потребуется для изготовления мауэрлата – так называют опорный брусок, который монтируют по периметру здания. Также такой материал необходим для создания стропильных ног и раскосов. Остальные элементы конструкции стропил выполняют из обрезной доски.

    Стропильная система ломаной крыши: нюансы расчетов и проектирования + примеры строительства

    Для устройства обрешетки и контробрешетки под укладку кровельного материала закупают тонкие деревянные рейки. Чтобы соединить стропила на ломаной крыше, нужна толстая фанера;

  • крепежные детали – саморезы, гвозди, кронштейны и шпильки. Для закрепления брусков обрешетки на стропилах и укладки кровельной продукции (металлочерепицы или ондулина) необходимы саморезы и гвозди. Чтобы соединить брусья и доски, потребуются оцинкованные скобы, стальные кронштейны, а также надо иметь в наличии шпильки, диаметр которых составляет 8-12 миллиметров;
  • гидроизоляционный и кровельный материал, утеплитель. Порядок, как сделать ломаную крышу правильно, предполагает обязательное утепление, в противном случае в помещении мансарды будет настолько холодно, что зимой там невозможно будет жить;
  • инструменты для выполнения столярных и плотницких работ;
  • страховочные приспособления и средства, предназначенные для индивидуальной защиты. В обязательном порядке, когда создается ломаная крыша — инструкция предусматривает использование специальных поясов для монтажа. Соблюдение техники безопасности относится к важным мероприятиям, позволяющим не допустить несчастный случай.



Защита деревянных элементов крыши

Перед тем, как собрать ломаную крышу (ее стропильную основу) требуется реализовать ряд профилактических мер, касающихся защиты деревянных стропил, балок и прогонов от возможного воспламенения и процессов гниения. Прежде, чем поднять для монтажа деревянные элементы, их обрабатывают антисептиками и специальными противопожарными составами.

Для нанесения их на детали из древесины пользуются широкой плоской кистью. Средство необходимо применять в два приема. После нанесения первого слоя дожидаются полного его высыхания, а потом только покрывают вторично. Такой способ профилактики гниения и возгорания обеспечивает проникновение защитных средств глубоко внутрь древесины.

Когда работают с данными составами, органы зрения и дыхания нуждаются в надежной защите, для чего обязательно используют очки и респиратор.

Не запрещено применение пульверизатора, но метод распыления нежелателен, поскольку таким путем невозможно обеспечить качественное нанесение пропитки. Возможно выполнение обработки защитными средствами от гниения и возгорания уже после установки стропильной конструкции. Правда, в таком случае потребуется очень внимательно и тщательно обработать составами места соединения деревянных элементов, отпуская у шпилек зажим.

Стропильная система для ломаных крыш

Порядок определяющий, как сделать ломаную крышу, предусматривает первоочередное создание стропильной конструкции, которая является основой для монтажа кровельного покрытия.

Систему стропил возводят следующим образом:

  • для основных элементов изготавливают шаблон на основании чертежей и проекта. Имея в распоряжении техдокументацию сборки конструкции, нет необходимости высчитывать точный угол обрезки стропил;
  • согласно шаблону делают детали и поднимают их на крышу к месту выполнения монтажа. Секции стропильной системы ломаной кровли монтируют в таком порядке: боковые элементы крепят к мауэрлату, используя упоры. Потом устанавливают верхние секции и скрепляют их сверху;
  • чтобы надежно зафиксировать углы, используют фанерные накладки — от того, насколько это делано правильно, зависит соблюдение геометрии ломаной кровли. Фанеру крепят при помощи саморезов;
  • расположенный сверху брус-прогон стыкуют одновременно с верхними секциями и нижними гранями затяжек на фронтонных частях. Когда прогонный брус установлен, стропильную конструкцию закрепляют раскосами;
  • боковые секции усиливают вертикальными стойками, которые изготавливают из хвойной древесины.

Утепление и гидроизоляция ломаной крыши

На вопрос относительно того, как правильно сделать ломаную крышу, специалисты утверждают, что это невозможно без монтажа гидроизоляционного и утепляющего слоев.

Использовать следует специально предназначенный для кровли утеплитель, поскольку только так можно добиться наибольшего эффекта от теплоизоляции стен и потолка помещения мансарды.

Сверху стропил укладывают слой гидроизоляции и пароизолирующий материал, что позволяет обезопасить ломаную крышу от возможных протечек и не дает конденсату собираться в подкровельном пространстве и тем самым отрицательно влиять на микроклимат мансардного помещения. Эффект от использования утеплителя при наличии протечек и конденсата также может быть минимальным.

Крепят материалы для паро- и гидроизоляции к стропилам с применением оцинкованных скоб и строительного степлера. Полотнища гидроизоляционной пленки укладывают внахлест, в крайнем случае, допускается провисание, но не более 20 миллиметров.

Ломаная крыша с балконом, пример на видео:

Монтаж кровельных материалов

Завершающим этапом создания ломаной крыши является укладка кровельных материалов. Дома с такой кровлей имеют скаты, у которых углы наклона могут отличаться, но сама технология выполнения монтажных работ практически полностью совпадает с тем, каким образом это происходит на традиционных крышах. Для правильного выполнения кровельных работ делают предварительные расчеты, для чего необходимо знать, как рассчитать ломаную крышу (подробнее: «Как построить ломаную крышу: особенности возведения. «)



Как правило, для монтажа кровельной продукции требуется выполнение обрешетки поверх стропильной конструкции, которую изготавливают с применением качественного (хорошо просушенного и ровного) бруса. Его набивают через подкладные бруски (контррейки) на уже гидроизолированную и хорошо утепленную кровлю. Применение системы подкладных брусков позволяет сохранить целостность гидроизоляционного слоя и одновременно обеспечить необходимую вентиляцию. Незначительный прогиб или небольшая кривизна обрешетки со временем приведут к нарушению герметичности перекрытия (подробнее: «Как правильно сделать крышу дома — элементы обустройства»).

Несмотря на то, что ломаная крыша относится к сложным видам кровель, ее преимущества полностью компенсируют усилия и затраты по ее созданию. Читайте также: «Тесовые крыши — устройство».

Ломаная мансардная крыша

ломаная крыша и ее чертежи, техника выполнения крыши

Ломаная мансардная крышаЛоманая крыша мансардная очень удобна на даче в качестве дополнительного помещения. Ее можно соорудить своими руками, привлекая к работе минимум финансов и времени. Построить мансардную крышу своими руками можно относительно недолго и специальных строительных знаний для этого не нужно. Также большой экономией будет экономия на персонале, а для помощи вы можете позвать нескольких знакомых вам людей.

Чтобы мансарда была достаточно просторной, ее крыша должна быть ломаной, то есть преломлять под разными углами. Ломаная мансардная крыша должна быть спланирована заранее, можно даже нарисовать примерные чертежи мансардных крыш, как бы в итоге хотели ее видеть.

Также проект мансарды на втором этаже должен соответствовать общим параметрам строения, поскольку фундамент и стены должны быть заблаговременно просчитаны под размеры мансарды. Именно поэтому лучше предварительно составить чертеж будущего сооружения.

Как построить мансардную крышу своими руками: полезные советы

Обратите внимание на то, что размер мансарды напрямую зависит от того, какой угол имеет наклон крыши. Чем он больше, тем меньше будет полезной площади на мансарде, поскольку угол способен украсть высоту комнаты на мансарде, учтите это. Но и экспериментировать с углами наклона тоже не стоит, поскольку он играет важную роль при сбросе осадков с крыши помещения.

А если вы строите дом там, где преобладает ветреная погода, то угол наклона можно и сократить. Итак, ломаная крыша своими руками будет гораздо качественнее, если вы при строительстве примите во внимание следующие советы и сделаете так, чтобы все было отлично:

  1. Сооружение крышиесли дом сооружается в тихом месте, то угол наклона крыши желательно увеличить, даже с учетом того, что размер полезного помещения на мансарде при этом может значительно сократиться. Но зато при сильных снежных осадках снег быстрее опадет с крыши;
  2. требования к обустройству гидроизоляции, а также тепло- и звукоизоляционных материалов на мансарде будут такими же, как и при обустройстве их в обычном помещении, поскольку мансарда относится к жилому фонду;
  3. мансардную крышу следует покрывать шифером или же керамической черепицей. Не рекомендуется применять металл из-за плохих теплоизоляционных характеристик;
  4. в качестве теплоизоляции на крыши следует применять не горючее сырье , а деревянные элементы крыши обрабатывайте противогрибковыми средствами;
  5. необходимо оснастить строение мансардной лестницей, она может быть наружной или внутренней, при этом сооружение наружной мансардой лестницы не сокращает полезную площадь помещения, но попасть наверх можно только с улицы;
  6. гораздо проще в эксплуатации являются внутренние типы лестниц, но они отбирают много места, что очень важно, если дом и так не слишком большой. Наиболее экономный вариант в плане площади – это потолочная лестница на шарнирном соединении или винтовая.

Мансарды своими руками: что потребуется при работе

Конструкция ломаной мансардной крыши

Чтобы построить своими руками мансардную крышу на шифере, нам потребуются:

  1. шифер;
  2. брусья и доски из дерева;
  3. гвозди шиферные и простые;
  4. утеплитель;
  5. проволока отожженная и для растяжек.

Также потребуется набор инструментов:

  1. топор;
  2. нож;
  3. строительный степлер;
  4. молот;
  5. отвес;
  6. ножовка;
  7. рулетка.

Как сделать мансардную крышу из металлочерепицы: краткое описание

Двускатная крыша

Мансардная крыша на основе металлочерепицы отличается ломаной линией ската, два из них расходятся вниз под небольшим углом от центрального конька и переходят к двум нижним. Благодаря такой конструкции объем под кровлей может быть максимально задействован.

Ломаная крыша своими руками может быть создана под вполне обустроенное жилое помещение на мансарде, также помещение на втором этаже загородного дома может быть использовано в качестве творческой студии, игровой комнаты или комнаты для гостей.

Строительство двускатной ломаной крыши будет нелегким, но вальмовую крышу построить своими руками куда сложнее. Даже внешняя громоздкость ломаной крыши станет ее преимуществом, если представить ее как элемент дизайна строения.

А если подобрать правильно материал для кровли, то можно даже визуально уменьшить ее габариты. Кроме того, следует учитывать, что ломаная крыша будет органично вписываться в дизайн дома в виде квадрата. А если строение длинное и узкое, то мансарда под ломаной крышей не сможет быть задействована в полной мере под жилое дополнительное помещение.

Для постройки ломанной мансардной крыши, следует провести такие расчеты:

  1. вес кровли;
  2. ожидаемая нагрузка от снежного покрова;
  3. вес обрешетки и контробрешетки;
  4. вес паро- и гидроизоляционных материалов;
  5. вес утеплителя;
  6. общая длина пролета;
  7. углы скатов;
  8. шаг обрешетки и стропил;
  9. возможные периодические нагрузки.

Этапы строительства мансардной крыши своими руками

Установка мансардной крыши

Начинается строительство с укладки деревянных балок поверх гидроизоляции, сверху которых будут уложены стропильные балки. В качестве гидроизоляции используйте рубероид. При использовании деревянного покрытия, нижний брус не нужен.

Далее на балки ставят стойки из дерева на расстоянии порядка 2 метров друг от друга. Они должны располагаться строго перпендикулярно в одной плоскости, поскольку на них будут держаться стены мансарды. Изнутри при желании их оббивают фанерой или гипсокартоном, добавляют утеплитель и зашивают. Крепят стоки металлическими скобами или же шипами.

Укладываем верхний брус из дерева и закрепляем его. Затем устанавливаем балку для опоры подстропильной ноги из деревянной доски или бруса. Это позволит прикрепить крышу к зданию более прочно. Желательно слой балки покрыть рубероидом от гниения. Также желательно подкрепить конструкцию отожженной проволокой.

Устанавливаем стропильные ноги: делаем разметку на местах расположения стропил, желательно, чтобы шаг составлял около 100 см. Первыми ставим крайние стропила к фронту, но нужно, чтобы их верхняя часть совпадала с крайней линией фронтона. Стропила нужно делать из доски, на которых нет сучков. Когда крайние стропила установлены, между ними натягивают шпагат, чтобы остальные было легче установить. Затем они соединяются все друг с другом.

Сверху конструкции устанавливают коньковую балку для поддержки стропильных ног. Она нужна в том случае, если крыша очень велика и тяжелая. Если стропило меньше 8 метров, она не нужна, но нужно сделать растяжки под коньком. Они нужны в качестве страховки при сильной нагрузке покрытия снегом или же, как потолочные балки мансарды.

Затем устанавливаем кобылки. Это делается по тому же принципу, как и установка стропил. Сначала устанавливаются крайние, затем на шпагат натягиваются все остальные. Они обязательно нужны, поскольку при загнивании покрытия их сменить гораздо проще, чем разбирать всю крышу.

На кобылки прибивают доску подола, которая нужна от задуваний ветра и попадания осадков под кровлю.

Покрытие мансардыНа места, где вы хотите поставить окна, стропила следует прикреплять поперечными брусками, которые будут также частями проема для крепления оконной рамы.

Сверху стропил прибиваются рейки для обрешетки, шаг обрешетки зависит от материала для кровли. Поверх обрешетки прикрепляем скобами полиэтиленовую пленку в качестве гидроизоляции внахлест слоями снизу вверх. Сверху накладываем теплоизоляцию из минеральной ваты.

Можно выстилать кровлю снизу вверх. На местах излома кровля верхнего ряда должна находиться выступами под настилом нижнего ряда.

И в заключение работы устанавливается конек, причем он должен быть таким, чтобы попадание осадков под кровлю было сведено к нулю.

Также не забывайте про вентиляционные окошки и про оконные проемы.

Преимущества и недостатки мансардной крыши

Наличие мансарды в загородном частном доме имеет ряд как преимуществ, так и недостатков.

Главным преимуществом мансарды — второго этажа является увеличение жилой или полезной площади небольшого дома. Также подобное решение делает дома более привлекательным с архитектурной точки зрения.

А вот и недостатки такого решения:

  1. Ломаная крыша фотосокращение полезного пространства в углах покрытия. Если используются ломаные линии ската, то проблема частично решаема;
  2. отсутствие возможности сооружения полноценных окон, а мансардные окна невелики и дорогие;
  3. очень сложный монтаж конструкции, зачастую сложность монтажа гораздо выше, чем процесс сооружения. Также при неправильном монтаже мансардная крыша будет протекать чаще обычной;
  4. более высокая стоимость крыши, нежели обычной чердачной.

Но, несмотря на это, сделать мансардную кровлю желающих меньше не становится. При правильном подходе, это решение очень стильное и разумное, тем более, если ваш загородный домик сам по себе небольшой.

Ломаная мансардная крыша своими руками.

    Ломаная крыша — это по сути своей разновидность двухскатной крыши. Чаще всего люди выбирают такую конструкцию, когда хотят получить больший объём жилого пространства на мансардном этаже. А кому-то просто такая форма визуально нравится больше, чем обычная двухскатная.

    В данной статье будет описана последовательность возведения ломаной крыши при опирании стропил на балки перекрытия. Далее я часто буду ссылаться на ранее опубликованные статьи «Двухскатная крыша дома своими руками» и «Стропильная система. Расчёт стропил и балок перекрытия». Поэтому рекомендую предварительно ознакомиться с их содержанием, если Вы этого ещё не сделали.

    Итак, начинаем мы с того, что берём листок бумаги (лучше в клеточку) и рисуем на нём стопу нашего дома с обязательным соблюдением масштаба. Кто умеет рисовать на компьютере — замечательно. Теперь, исходя из наших личных предпочтений рисуем (также в масштабе) будущую крышу. На этом этапе нужно определиться с высотой конструкции, с углами наклона скатов и с расположением и величиной оконных проёмов.

    В качестве приблизительных рекомендаций могу дать Вам схемку с пропорциями, которые обычно я использую в своей практике. На рисунке высота расположения излома 3,1 метра позволяет в конечном счёте получить чистовую высоту потолков на мансардном этаже (с отделкой гипсокартоном на каркас) не менее 2,5 метров. Углы наклона боковых скатов и верхних получаются приблизительно около 60° и 30° соответственно. Кстати угол наклона в 60° позволяет при расчете стропил боковых скатов не учитывать снеговую нагрузку. Все эти размеры не являются обязательными и Вы можете их корректировать по своему усмотрению.

    Теперь нам необходимо выбрать сечения элементов стропильной системы и рассчитать их на прочность. Используем для этого программу, о которой мы говорили в  статье «Стропильная система. Расчет стропил и балок перекрытия». Стропила боковых скатов рассчитываем во вкладке «Строп. 1″  Выбрав подходящее сечение, нужно также выписать со схемки значение вертикальной силы реакции (красная стрелочка вверх) в верхней точке стропила. Пусть это будет «Q1, кг».

    Стропила верхних скатов расчитываем во вкладке «Арка». На схемке указав в первую очередь значение L, подставляем значение h0 равное h. Выбрав сечение стропил, также со схемки выписываем значение вертикальной силы реакции но уже в нижней точке стропила. Она будет обозначена «Q, кг».

    Сложив значения Q1 и Q, мы получим сосредоточенную нагрузку N, которая передаётся через стойки на балки перекрытия. Её мы используем при выборе сечения стоек и балок перекрытия.

    Определившись со всеми размерами, приступаем к непосредственному возведению ломаной крыши. В качестве примера, снова возьмём коробку дома размерами 8х8 метров:

   Шаг 1:

    Устанавливаем мауэрлат и балки перекрытия. Подробности этого процесса уже описаны в статье «Двухскатная крыша дома своими руками», поэтому повторяться я уж не буду. Сечение балок перекрытия по расчёту принято 100х200 мм.

    Шаг 2:

    Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.

    Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.

    Шаг 3:

    Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем  оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.

.

    Шаг 4:

    На прогоны устанавливаем и крепим, например, с помощью кровельных уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5 метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке «Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.

    Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст дополнительную нагрузку на стропила верхних скатов и поэтому полученные при расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до 50х200 мм.

    При установке затяжек (ригелей), под каждую из них примерно по середине пролёта ставим временную подпорку. При этом можно  уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание.

    Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.

    Шаг 5:

    Устанавливаем боковые стропила (левый рисунок). Делается это так же, как было описано в статье о двухскатной крыше. Также готовим шаблон, делаем верхний запил, размечаем по месту нижний запил и крепим стропило.

    Устанавливаем заглушки для утеплителя (правый рисунок). Кстати когда писал о двухскатной крыше, совсем про них забыл.

   Шаг 6:

    Начинаем установку стропил верхних скатов.

    Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.

   Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.

.

.

    Далее ставим все остальные стропила.  На крышу как у нас (длина 8 метров) будет достаточно установить четыре подкоса, по два в разных направлениях. Остальные пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см. рисунок).

    Шаг 7:

    Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.

    Шаг 8:

    Устанавливаем каркас фронтона и обшиваем его.

    После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы. Как всё это делать читайте в статье о двухскатной крыше. Расписывать всё по новой я опять же не буду.

  На этом наша крыша готова. Далее приходит очередь кровельных работ. Но это, как говорится, уже другая история…

    Надеюсь данная статья для кого-то окажется полезной.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

расчет, стропильная система и монтаж кровли

В большинстве случаев загородные коттеджи строятся с мансардой. И чтобы строение не выделялось слишком высокой кровлей, используют ломаный тип конструкции. Это позволяет применять более легкие стропильные балки, а скаты получаются менее широкими.

Можно найти множество фото ломаных крыш в интернете, и сравнить преимущество четырехскатного каркаса с другими видами конструкций.

Краткое содержимое статьи:

Разновидности ломаных крыш

Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:

  • Типовое решение для дачного домика, с небольшим земельным участком;
  • Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
  • Ломаная крыша, имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.

Как проводить расчет конструкции

Расчеты всех кровельных каркасов осуществляются в несколько этапов: выясняется нужное количество материалов; способность стропильного каркаса выдержать нагрузку. На фото можно найти чертежи ломаных крыш, на которых отмечены все необходимые размеры.

Чтобы рассчитать нагрузку на стропильную систему, нужно воспользоваться следующими значениями:

  • Общий вес кровельных материалов;
  • Нагрузка от теплоизоляции;
  • Общая масса обрешетки;
  • Какое расстояние между карнизом и коньком;
  • Угол наклона скатов;
  • Шаг крепления стропил и обрешетки;
  • Вес работников выполняющих монтажные работы, и дополнительный вес стеклопакетов, и вентиляции (если таковые будут).

Зная эти значения можно произвести соответствующие вычисления. Это примеры расчета ломаной крыши. С их помощью можно понять подходят ли сечения различных элементов к выбранной конструкции.


Поэтапное строительство крыши

Чтобы работа прошла успешно, рассмотрим инструкцию для строительства ломаной крыши:

Фиксация мауэрлата проходит с помощью верхнего обвязочного бруса. Монтаж стропильных ног осуществляется в соответствии с чертежным проектом. Крепление опорного бруса и стропильного элемента делается с помощью пазов.

Устанавливается вертикальная стойка, она крепится к балке перекрытия. Процедура повторяется с каждым следующим элементом, образую каркас будущей мансарды. Для связок стоек используются прогоны. Они будут затяжкой для верхних стропил и балок мансарды.

Далее все работы проходят в соответствии с проектом. Стропильные элементы образующие отвесные кровельные скосы, и служащие затяжками верхних стропил с опорным брусом должны выполняться в наслонном виде. Конструкция стропил имеет висячий тип.

Висячие стропила фиксируются на бабках. Это придает конструкции жесткость. Они скрепляются с затяжками.

Если есть необходимость, то устанавливаются подкосы, и распорки. Все детали креплений заранее вносятся в проектные чертежи крыши.

На торцевые стропила монтируются каркасы, на которые будут крепиться фронтоны, проемы дверей, стеклопакеты.

Чтобы правильно сделать ломаную крышу своими руками, нужно четко соблюдать проектные чертежи, и схемы.

Конструктивное преимущество

Конструкция мансарды может быть разной, но преимущество остается за ломаной крышей. При относительно небольшой высоте кровли помещение мансарды получается с высокими потолками. Ее пространство используется более практично.

Можно отметить несколько особенностей конструкции ломаной крыши:

  • Повышается теплоизоляция всего дома;
  • Подкровельное пространство используется разумно;
  • Крутизна боковых скатов не дает снегу задерживаться;
  • Мансарда имеет полноценные потолки.

Заключение

При помощи ломаной крыши можно существенно увеличить внутреннее пространство дома. Ее строительство требует профессионального подхода, но благодаря имеющимся простым видам конструкций возможна и самостоятельная сборка.

Минусы подобной кровли в том, что имея большую парусность, она слабоустойчива к сильным порывам ветра. Поэтому ее возведение возможно не во всех регионах страны.

Фото ломаной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
