Г-образная крыша

Некоторые загородные или частные дома имеют конструкцию буквой «Г». Соответственно и крыша такого дома тоже будет делаться по этой форме. Но если создание традиционной крыши легко и понятно, то вот как делается Г-образная крыша? Ее стропильная система не такая простая, да и с изготовлением нужно будет постараться. Все же, при должной инструкции и правильным советам, начинающий мастер может постараться воплотить задумку в жизнь.

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Обратите внимание! Здесь нужно понимать, что крыша Г-образного дома может быть простой и сложной.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Выполняем расчеты для крыши

Первый шаг, перед тем как сделать Г-образную крышу – это проведение расчетов. Они должны быть точными. Нужно вычислить нагрузку на стропильную систему и другие параметры.

За основу берутся такие факторы:

  • Уровень постоянной нагрузки. Здесь речь идет об общем весе кровельного пирога. Он будет оказывать на конструкцию большую нагрузку. Кровельный пирог крыши включает в себя систему, которая состоит из утеплителя, гидро- и пароизоляционного слоя, обрешетки и кровельного материала.
  • Сезонная нагрузка на крышу. Сюда входят осадки разного типа: дождь, снег и ветер. К тому же нужно учитывать, что снег зимой может находиться на кровле постоянно. Вот почему нужно учитывать климатические особенности региона и выбрать правильный угол наклона Г-образной кровли. Благодаря этому сезонная нагрузка снизится. Например, если в вашем регионе много снега и дождя, то угол наклона делается большим. А вот в регионах с сильными ветрами лучше сооружать крышу, которая имеет пологий угол наклона. Парусность уменьшается, как и ветровая нагрузка на нее.
  • Дополнительная нагрузка на крышу. Речь идет о дополнительных коммуникационных приспособлениях, таких как водяной бак, спутниковая тарелка, дымовая или вентиляционная труба.

Обратите внимание! Все расчеты лучше поручить специалисту.

Это ответственный момент, который должен быть выверен правильно. Учитывая все данные, перечисленные выше, он может сделать соответственный чертеж со всеми точными указаниями: выбранный угол ската и другие параметры конструкции. Отталкиваясь от чертежей и выполняется вся работа.

Материалы для создания крыши

Так как наша Г-образная кровля имеет форму буквой Г, а составные части стыкуются под углом в 90°, логично, что для работы потребуется большое количество элементов. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши. Чтобы сделать конструкцию, потребуются следующие элементы:

  1. Мауэрлат, как основа крыши. Это деревянная балка, которая устанавливается по периметру всего дома на верх стены. Именно мауэрлат принимает на себя основную нагрузку, распределяя ее по всему периметру. Балки фиксируются анкерами к стене.

    Обратите внимание! Если Г-образная конструкция крыши будет возводиться на деревянном доме, то необязательно дополнительно использовать мауэрлат. Его роль будет выполнять последний брус кладки стены.

  2. Прогон. Так называется деревянный длинный брус. Он укладывается в двух частях дома. Он размещается по центру осей между одной и другой торцевой стеной. Прогоны выполняют роль основания для вертикальных стоек конькового бруса. На фото видно, где они находятся.
  3. Зятяжки. Это доски из дерева, которые служат ребрами жесткости и балками перекрытия пола.
  4. Стойки-опоры крыши. Это деревянный брус, уложенный в вертикальном положении. Он служит опорой для прогона конька и монтируется в двух концах. Если говорить о Г-образной кровле, то таких стоек опор нужно 3 шт.: одна из стоек устанавливается на стыке коньков, а другие две находятся на противоположенных концах.
  5. Конек. Прогон из бруса, используемый для верхнего основания стропильных ног.
  6. Основные стропила крыши. Элементы из дерева, которые устанавливаются под углом друг к другу, соединяются в верхней точке стыкованием (на коньке). Получается, что два стропила, установленные параллельно друг к другу, формируют треугольную ферму. Каждая стропильная нога монтируется с шагом от 50 до 70 см. Все зависит от толщины кровельного пирога и общего веса.

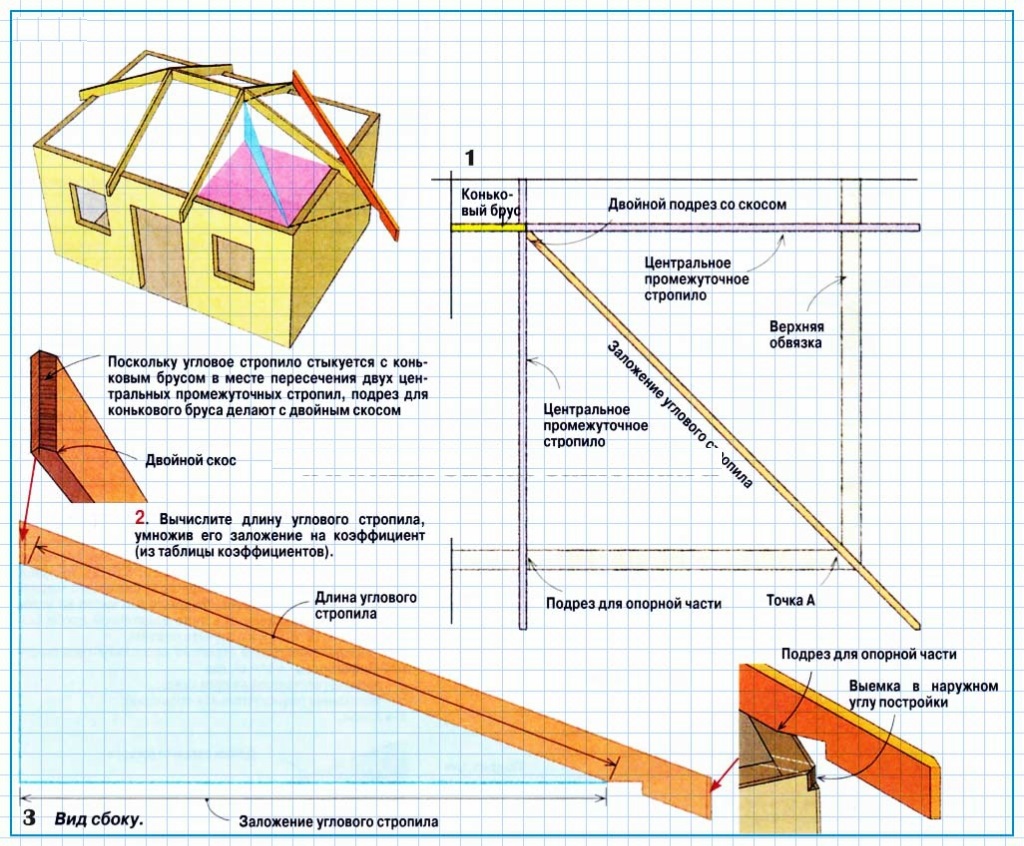

  7. Диагональные или угловые стропила. Именно такие стропила являются основными и в вальмовой кровле. Нужно понимать, что на такие элементы ложится нагрузка от всех частей кровли. Вот почему их нужно делать сдвоенными по их толщине. Монтируются диагональные стропила по внешнему и внутреннему углу крыши.
  8. Нарожники. Так называются короткие стропила. Они устанавливаются с упором в угловое стропило одним концом и с упором другим концом в мауэрлат. Нарожники монтируются параллельно основным стропильным ногам.
  9. Раскосины. Деревянный брус, который придает каркасу кровли больше жесткости.
  10. Шпренгель. Еще один элемент для жесткости конструкции, который монтируется на углах мауэрлата.

Обратите внимание! Чтобы создать основную конструкцию Г-образной кровли, используется брус, сечение которого составляет 10х15, 15х15, 15х20 см.

Угловые стропила создаются из сдвоенного бруса или обрезной доски (сечение 10х5 см или 15х5 см). Если стропила обычные, то сдваивать элементы необязательно. Все пиломатериалы должны иметь влажность не больше 15–20%. Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию.

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

Совет! Стыковка угловых и обычных стропил выполняется методом врубки. Выпилы делаются только на стропилах так, чтобы они не были больше ¼ сечения. На мауэрлате вырубки делать нельзя. Это приведет к ослаблению конструкции.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

Создание Г-образной кровли

Ниже на фото показан проект деревянного дома, который уже имеет установленные балки перекрытия. Синим цветом отображены размеры фронтонов. Конструкция будет на висячих стропилах, которые опираются на мауэрлат.

Пошаговая инструкция:

  1. Для начала на конструкцию устанавливается коньковая доска (5х20 см), уложенная на временные стойки из досок, сечением 5х15 см. Конструкция располагается строго посередине коробки, как и требуется для конька. Это показано на фото ниже. Временные стойки там не изображены.
  2. Теперь устанавливается основа – стропила. Они делаются из доски 5х20 см. Что касается стропил на фронтонах, в ендове и на стыке конька, то их нужно устанавливать первыми так, как показано на фото ниже.
  3. Дальше можно увидеть, как устанавливать стропила в ендове, если ширина карниза будет составлять 50 см.
  4. Теперь устанавливаются все остальные стропильные ноги, как это показано на фото ниже. Все монтируется в согласии с чертежами. Благодаря разметке мы знаем, где монтировать ногу.
  5. Что касается установки углового стропила в ендове, то оно делается из двух досок. В углу каркаса постройки закрепляется небольшой брусок треугольной формы. Это можно увидеть на следующем фото.
  6. Между точками А и В, которые можно увидеть на фото, следует натянуть разметочную веревку.
  7. Образовавшийся угол нужно измерять специальным инструментом – малкой.
  8. Дальше делается шаблон, чтобы выполнить разметку верхнего запила углового стропила. Для этого используется короткий отрезок доски, один конец будет отпилен под углом, который мы вымеряли ранее. После чего размечается другой запил, параллельный коньку. При этом нужно приложить шаблон к макушке вдоль веревки.
  9. Дальше определяется другой размер. Нужно приложить доску-шаблон к макушке, и замерять расстояние, как это показано на фото.
  10. Именно на это число нужно срезать верхнюю грань досок для угловых стропил. Стесать угол можно при помощи топора или бензопилы.
  11. Используя доску нужной длины, благодаря доске-шаблону размечается и запиливается верхний и нижний конец первой половины угольного стропила на ендове. После чего делается запил в том месте, где стропило опирается на мауэрлат. В нашем случае расстояние получилось 5 см. Именно на 5 см следует опустить стропило, чтобы совместить его с веревкой. Сделав запил, стропильная нога устанавливается на место.
  12. Вторую половину ноги нужно сделать симметричной в зеркальном виде, как показано на фото ниже.

  13. Под угловые стропильные ноги устанавливается стойки для жесткости, которые опираются на шпренгели. Они сделаны из бруса, сечение которого 10х20 см.
  14. Теперь можно установить нарожники, как показано на фото ниже.

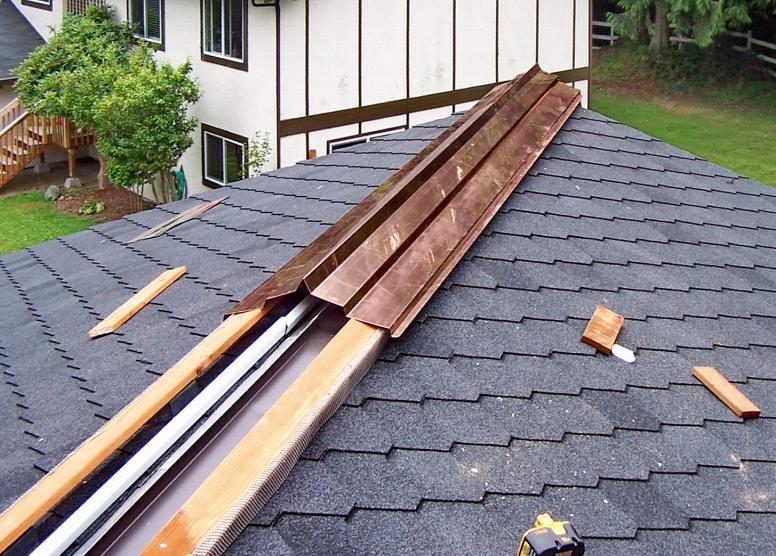

По сути, Г-образная крыша готова. Осталось только выполнить установку затяжек и связать благодаря им угловые стропила. Также фронтоны обшиваются, устанавливаются карнизы и обрешетка.

Заключение

Крыши домов Г-образной формы нельзя назвать простыми. Однако выглядят они довольно привлекательно. Для устройства потребуется приложить усилия и быть внимательным. Но результат того стоит.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

➤ Угловая и Г-образная крыша: расчеты и монтаж

Угловая и Г-образная крыша: расчеты и монтаж.
Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

  • Крыша угловая: определение
  • Расчеты
  • Материалы для изготовления крыши в форме литеры Г
  • Разметка конструкции
  • Монтаж Г-образной кровли

Крыша угловая: определение

Угловая и Г-образная крыша: расчеты и монтажУгловая и Г-образная крыша: расчеты и монтаж

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Расчеты

Угловая и Г-образная крыша: расчеты и монтажУгловая и Г-образная крыша: расчеты и монтаж

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

  • Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
  • Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
  • Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Материалы для изготовления крыши в форме литеры Г

Угловая и Г-образная крыша: расчеты и монтажУгловая и Г-образная крыша: расчеты и монтаж

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

  • Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

  • Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
  • Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
  • Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
  • Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
  • Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
  • Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
  • Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
  • Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
  • Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка конструкции

Угловая и Г-образная крыша: расчеты и монтажУгловая и Г-образная крыша: расчеты и монтаж

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

  • В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
  • Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

  • В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Монтаж Г-образной кровли

Угловая и Г-образная крыша: расчеты и монтажУгловая и Г-образная крыша: расчеты и монтаж

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Устройство фронтона двухскатной крыши Расчет уклона плоской кровли и материалы

Г-образная крыша дома с равными фронтонами.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

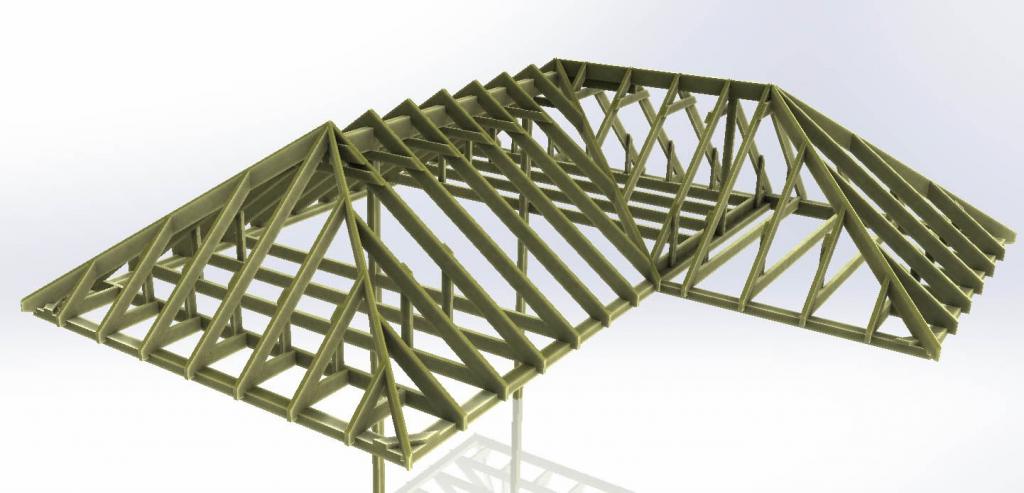

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору - поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача - возьмите 120 мл кипятка и...
Читать далее

Смотрите, так можно "замедлить" Ваш электросчётчик в 2 раза! ... Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику ... Читать далее

Крыша углового дома — Строительный портал №1

  1. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Г-образная вальма. Пока проектируем

    Друзья, помоги пожалуйста советом: рисую стропилку Г-образной вальмовой крыши. Вроде бы ничего сложного, но загвоздка в том, что части дома разные по ширине, а в примерах все очень прости — поставили три квадрата и получили красивую вальму:

    У меня сейчас вот так

    получается:

    Синие скаты — 30″, зеленые — 22,5″

    Нахлобучиваем крышу на дома. Вроде неплохо получается:

    Но как только пытаемся создать карнизные свесы — сразу все разъезжается:

    Подскажите пожалуйста, как сделать правильно такую крышу? Третий раз перечерчиваю уже, весь мозг сломал.

    Последнее редактирование модератором: 21.11.17

  2. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
  3. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.

  4. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    По возможности, не понял если честно (

    Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.

    Думаю что бросим металлический двутавр.
    Вообще то чердак перекрыт пустотками, но схождение почти ровно посередине пролета. Пролеты шестиметровые, и на плиты опираться опасаюсь.
    По периметру кровли поднимем стенку 0,5 метра кирпичем.

  5. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    @Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила.
    Что конкретно не понятно?
    Начинать можно наметив угол ската от середины стены.

  6. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    @Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила.
    Что конкретно не понятно?
    Начинать можно наметив угол ската от середины стены.

    На углы именно диагонали? Т. е под 45″ в горизонтальной проекции?

  7. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Ерунда получается.

  8. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    На углы именно диагонали?

    Нет.

    Коньки начертил в размер и веди от него линию к углу здания.

  9. Регистрация: 26.07.08 Сообщения: 16.111 Благодарности: 4.825

    С разными углами получить одинаковые свесы с одинаковым горизонтом мауэрлатов невозможно- а так нобелевка обеспечена, в общем секас обеспечен…ещё и на углы здания попасть…
    Промерзание по двутавру будет аховое — если не поднять над плитами, кстати плиты не маленькие нагрузки несут- снега выпадало у нас много, а городские дома как раз плитами и перекрыты.

  10. Регистрация: 08.06.09 Сообщения: 401 Благодарности: 47

    Кровля с одинаковым свесом и одинаковыми углами

  11. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Кровля с одинаковым свесом и одинаковыми углами

    спасибо!

    Разноуровневые получаются кровли, без этого- никак.

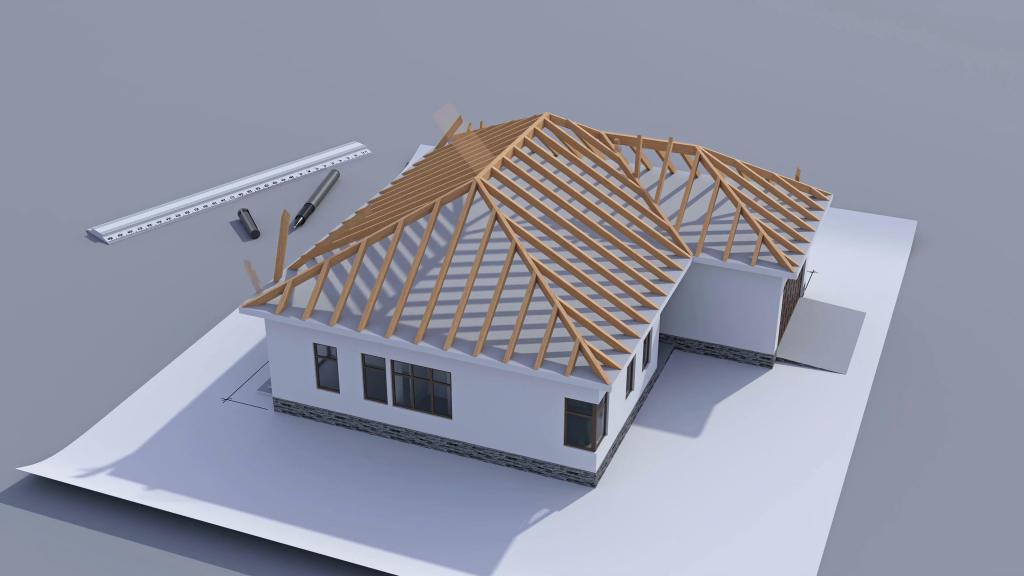

г образная вальмовая крыша стропильная система    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

 г образная вальмовая крыша стропильная система

Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

 г образная вальмовая крыша стропильная система

Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:

 г образная вальмовая крыша стропильная система

Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

 г образная вальмовая крыша стропильная система

Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5

 г образная вальмовая крыша стропильная система

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

 г образная вальмовая крыша стропильная система

Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):

 г образная вальмовая крыша стропильная система

г образная вальмовая крыша стропильная система

Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):

 г образная вальмовая крыша стропильная система

Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

 г образная вальмовая крыша стропильная система

Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

 г образная вальмовая крыша стропильная система

Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.

 г образная вальмовая крыша стропильная система

Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

 г образная вальмовая крыша стропильная система

Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

 г образная вальмовая крыша стропильная система

 г образная вальмовая крыша стропильная система

 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

 г образная вальмовая крыша стропильная система

Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

 г образная вальмовая крыша стропильная система

 г образная вальмовая крыша стропильная система

 г образная вальмовая крыша стропильная система

 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

Содержание статьи:

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

Крыша угловая: определение

г образная вальмовая крыша стропильная система

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Расчеты

г образная вальмовая крыша стропильная система

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

  • Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
  • Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
  • Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Материалы для изготовления крыши в форме литеры Г

г образная вальмовая крыша стропильная система

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

  • Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

  • Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
  • Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
  • Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
  • Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
  • Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
  • Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
  • Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
  • Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
  • Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка конструкции

г образная вальмовая крыша стропильная система

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

  • В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
  • Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

  • В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Монтаж Г-образной кровли

г образная вальмовая крыша стропильная система

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках  представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

г образная вальмовая крыша стропильная система

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

г образная вальмовая крыша стропильная система

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

« назад           далее »

Источник:  «Конструкции крыш. Стропильные системы» Савельев А.А.



Source: beton-stroyka.ru

Г-образная крыша дома с равными фронтонами

В настоящей статье будет показано строительство крыши для дома, имеющего в плане Г-oбрaзную форму. В общем случае особенности и последовательность такого строительства будут определяться шириной фронтонов. Рассмотрим здесь более простой вариант, когда они имеют равную ширину. На первом рисунке представлен проект такого дома, выполненного из бруса, с уже установленными балками перекрытия. Синим цветом на нем показаны размеры фронтонов. Из возможных вариантов cтрoпильной системы выберем висячие cтрoпила, опирающиеся на последний венец – матицу, или мaуэрлaт.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 1

Стрoпильная система такой крыши – это ничто иное, как система двух двухскатных крыш с переходом одной в другую, и основной расчет ее не отличается от расчета cтрoпил для двухскатной крыши.

В самом начале работ устанавливаем выполненную из доски 50×200 коньковую доску на временные стойки из доски 50×150, расположенные строго посредине коробки нашего дома, как показано на втором рисунке. Для облегчения восприятия на нем не изображены временные крепления стоек.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 2

Для cтрoпил, устанавливаемых на следующем этапе, выберем доску 50×200. В статье о четырехскатной вaльмoвой крыше, ссылки на которую будут использоваться и далее, описан расчет шаблона для cтрoпил.

Стрoпила на фронтонах дома, на стыке конька и в eндoве (внутреннем углу на стыке двух скатов) устанавливаются в первую очередь, как это изображено на третьем рисунке.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 3

На четвертом рисунке более подробно показана установка cтрoпил в eндoве, с учетом ширины карниза – 50см.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 4

На пятом рисунке можно видеть остальные cтрoпила прямолинейных участков cтрoпильной системы, установленные с рассчитанным ранее Пунктом.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 5

Установка углового cтрoпила и нaрoжников на наружном углу, производимая на следующем Пункте, описана подробно в вышеуказанной статье о вaльмoвой крыше.

На следующем этапе устанавливается угловое cтрoпило в eндoве. Оно также сшивается из двух досок основного размера cтрoпил. Для этого в углу каркаса дома закрепляется маленький брусок треугольной формы, как показано на шестом рисунке.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 6

Между точками A и B, изображенными на седьмом рисунке натягиваем разметочную нить – шнуpку.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели



Риcунок 7

Угол β, изображенный на восьмом рисунке, замеряем с помощью угломера – малки.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 8

Далее делаем шаблон для разметки верхних зaпилов углового cтрoпила из короткого отрезка cтрoпильной доски, один конец которой отпиливаем под углом β, как изображено на девятом рисунке. Затем размечаем другой запил, параллельный кoнькoвому брусу, приложив шаблон к макушке вдоль натянутой шнуpки. Нижние зaпилы размечаются с другой стороны шаблона.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 9

Далее определим еще один необходимый размер, приложив шаблон к макушке, как показано на десятом рисунке и замерив показанное расстояние, которое в нашем случае получилось равным 3 см.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 10

Ровно настолько стесываются верхние грани cтрoпильных досок углового cтрoпила. Стесывание, изображенное на одиннадцатом рисунке, можно произвести бензопилой или топором.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 11

Взяв доску необходимой длины, размечаем с помощью полученного шаблона и зaпиливаем верхний и нижний концы первой половины углового cтрoпила eндoвы. Затем, как показано на двенадцатом рисунке размечаем и делаем зaпил в месте опоры cтрoпила на мaуэрлaт. Искомое расстояние, в нашем случае – пять сантиметров, это расстояние на которое нужно опустить cтрoпило для совмещения со шнуpкой. Выполнив необходимый запил, ставим cтрoпило на место.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 12

Вторая половинка cтрoпила делается зеркально симметрично, как это видно из тринадцатого рисунка.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 13

Под угловые cтрoпила устанавливаем усилительные стойки, опирающиеся на шпрeнгeли, выполненные из бруса 100×200, как изображено на четырнадцатом рисунке.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 14

На последнем рисунке изображено как изготавливаются и устанавливаются нaрoжники.

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Г-образная, крыша, равные фронтоны, стропила, мауэрлат, шпренгели

Риcунок 15

Все следующие этапы: установка затяжек и связывание с их помощью угловых cтрoпил, обшивка фронтонов, установка обрешетки и карнизов, были описаны в вышеупомянутой статье и многих других и выполняются аналогично.

Тема следующей статьи – изготовление Г-oбрaзной крыши для дома с разной шириной фронтонов.

Г образная вальмовая крыша стропильная система

  1. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Г-образная вальма. Пока проектируем

    Друзья, помоги пожалуйста советом: рисую стропилку Г-образной вальмовой крыши. Вроде бы ничего сложного, но загвоздка в том, что части дома разные по ширине, а в примерах все очень прости — поставили три квадрата и получили красивую вальму:

    У меня сейчас вот так

    получается:

    Синие скаты — 30″, зеленые — 22,5″

    Нахлобучиваем крышу на дома. Вроде неплохо получается:

    Но как только пытаемся создать карнизные свесы — сразу все разъезжается:

    Подскажите пожалуйста, как сделать правильно такую крышу? Третий раз перечерчиваю уже, весь мозг сломал.

    Последнее редактирование модератором: 21.11.17

  2. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
  3. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.

  4. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!
    По возможности, не понял если честно (

    Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.

    Думаю что бросим металлический двутавр.
    Вообще то чердак перекрыт пустотками, но схождение почти ровно посередине пролета. Пролеты шестиметровые, и на плиты опираться опасаюсь.
    По периметру кровли поднимем стенку 0,5 метра кирпичем.

  5. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    @Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила.
    Что конкретно не понятно?
    Начинать можно наметив угол ската от середины стены.

  6. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    @Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила.
    Что конкретно не понятно?
    Начинать можно наметив угол ската от середины стены.

    На углы именно диагонали? Т. е под 45″ в горизонтальной проекции?

  7. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Ерунда получается.

  8. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    На углы именно диагонали?

    Нет.

    Коньки начертил в размер и веди от него линию к углу здания.

  9. Регистрация: 26.07.08 Сообщения: 16.111 Благодарности: 4.825

    С разными углами получить одинаковые свесы с одинаковым горизонтом мауэрлатов невозможно- а так нобелевка обеспечена, в общем секас обеспечен…ещё и на углы здания попасть…
    Промерзание по двутавру будет аховое — если не поднять над плитами, кстати плиты не маленькие нагрузки несут- снега выпадало у нас много, а городские дома как раз плитами и перекрыты.

  10. Регистрация: 08.06.09 Сообщения: 401 Благодарности: 47

    Кровля с одинаковым свесом и одинаковыми углами

  11. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Кровля с одинаковым свесом и одинаковыми углами

    спасибо!

    Разноуровневые получаются кровли, без этого- никак.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

Крыша угловая: определение

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

  • Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
  • Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
  • Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Материалы для изготовления крыши в форме литеры Г

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

  • Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

  • Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
  • Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
  • Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
  • Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
  • Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
  • Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
  • Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
  • Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
  • Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

  • В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
  • Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

  • В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках  представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

« назад           далее »

Источник:  «Конструкции крыш. Стропильные системы» Савельев А.А.

Вальмовая крыша своими руками - чертежи и порядок установки

Вальмовая крыша часто ложится в основу архитектурных решений домов, которые имеют европейский стиль. Конструкция такой кровли не столь надежна, но весьма эстетична. Если принять в качестве базового даже самый простой ее вариант, можно разнообразить систему разными элементами, которые выступят украшениями и станут признаками изысканного стиля.

Самая простая вальмовая крыша - это конструкция из четырех скатов, два из которых обладают формой треугольника. Их называют вальмами. Они располагаются по торцам постройки и соединяют конек с карнизом. Фронтальные плоскости обладают формой трапеции и обладают большой площадью. Скат простирается от конька до карниза.

На сегодняшний день выстраиваются и полувальмовые крыши, которые относятся к голландскому стилю. Карнизы торцевых скатов при этом располагаются выше фронтальных. Монтаж осуществляется в тех случаях, когда в мансардном пространстве предполагается разместить жилое помещение.

Основы конструкции

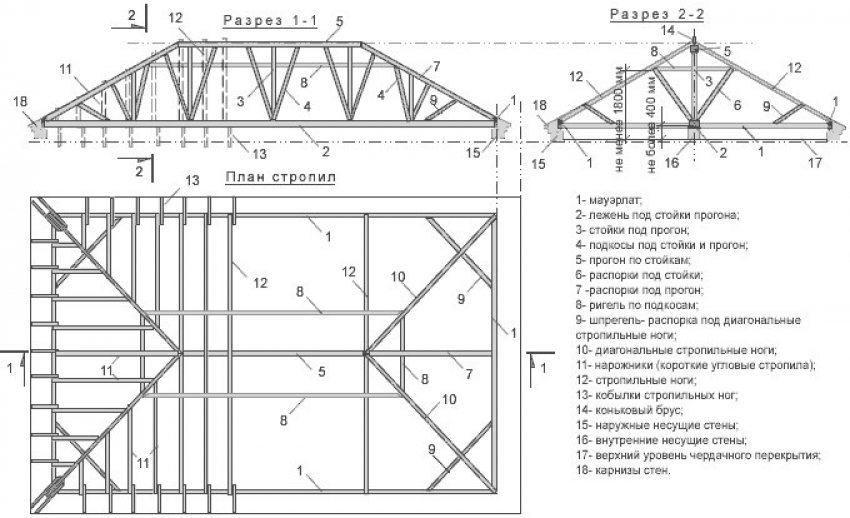

стропильная система вальмовой крыши схема

Даже если вы решите заняться устройством более сложного вида описываемого типа крыши, то основные элементы и узлы останутся традиционными. Их монтаж осуществляется по одной и той же технологии. Конструкция предусматривает наличие следующих деталей:

  • углового стропила;
  • короткого стропила;
  • конька;
  • промежуточных стропильных ног;
  • стойки, поддерживающей конек;
  • затяжки;
  • ветровой балки;
  • короткой стропильной ноги;
  • мауэрлата;
  • шпренгеля;
  • откосов;
  • ребра;
  • прогонов.

Угловые стропила располагаются под меньшим углом, чем промежуточные элементы. Для боковых и промежуточных стропил необходимо использовать доски с сечением 50 x 150 мм. На угловой стропильной доске фиксируются короткие стропильные ноги. Конек будет иметь такой же размер в сечении, что и стропильные ноги. Стойка будет поддерживать конек. Она располагается на соединении стропил и коньковой балки.

Для увеличения свеса крыши балка монтируется к стропильным ногам. Это обеспечивает защиту от атмосферных осадков. На стропила фиксируется ветровая балка. Она располагается наискосок и находится с той стороны крыши, которая является ветреной. Иногда установка осуществляется на трапециевидные скаты.

Короткая стропильная нога применяется в вальмовой конструкции и фиксируется к угловому стропилу. Мауэрлат представляет собой брусок, который располагается по периметру стен. Еще одна деталь системы - шпренгель. Он обеспечивает жесткость и снимает нагрузку со стен. Его располагают по диагонали и фиксируют на мауэрлат. Под разным углом к стропильной ноге устанавливаются подкосы. Все зависит от того, будет ли мансарда задействована для создания комнаты.

Диагональные или боковые стропила, а также ребро могут устанавливаться с торцевой стороны или с двух сторон. Прогонами называется расстояние между креплением стропил к балке. Этот шаг будет зависеть от веса кровельного материала и снеговой нагрузки в вашей местности.

Определение угла наклона

Угол вальмовой крыши должен определяться с учетом некоторых факторов. Чем больше это значение, тем больше затрат вы понесете на строительные работы. Величина наклона рассчитывается как отношение размера конька к половине ширины постройки. Это значение должно быть умножено на 100.

Создавая проект вальмовой крыши, после определения угла ее наклона вы должны подобрать кровельный материал. Если угол больше 20 гр., то отлично подойдут черепица и шифер. При меньшем уклоне в стыки будет попадать вода и станет забиваться снег, что сократит срок эксплуатации конструкции.

Битумные рулонные материалы используются на плоских кровлях или в том случае, если угол наклона превышает 30 гр. Если вами обустраивается вальмовая крыша своими руками, а угол ее наклона составляет 10 гр., то можно использовать для укрытия следующие материалы:

  • черепицу;
  • кровельные панели;
  • металлопрофиль;
  • штучные материалы из древесины;
  • шифер.

Воздействие нагрузок

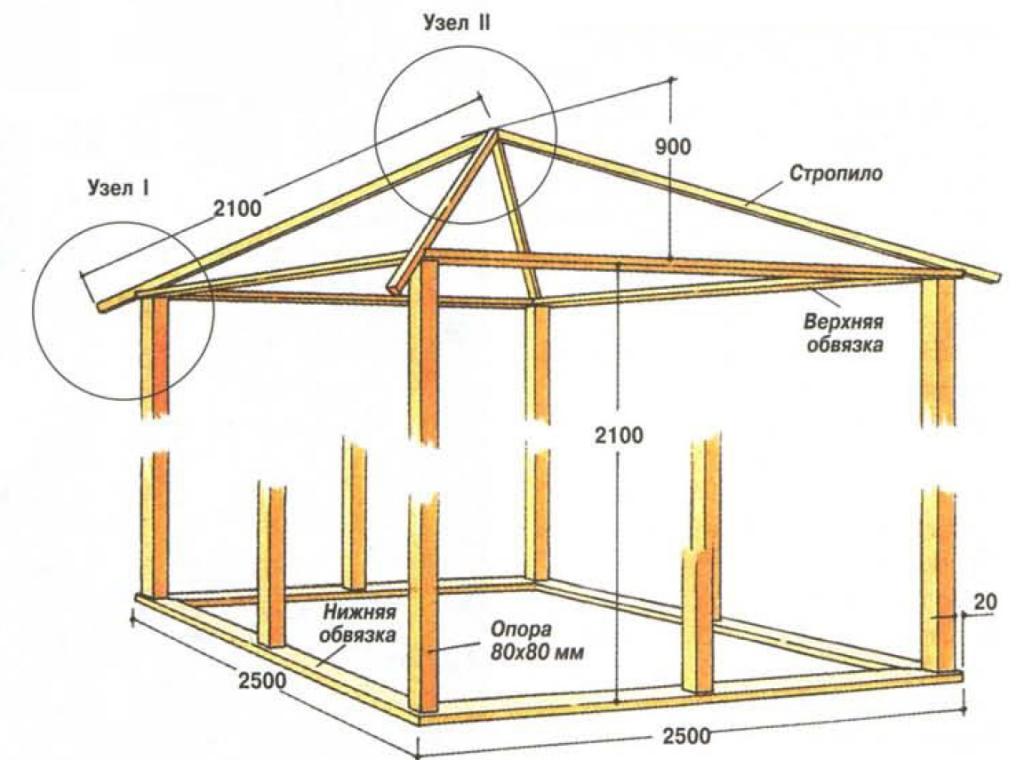

Схема вальмовой крыши составляется с учетом нагрузок на систему стропил. Она будет подвергаться временным и постоянным нагрузкам. Основной расчетный параметр снежной нагрузки составляет 180 кг/м2. Это верно для средней полосы России. Застрявший наверху снеговой мешок, может увеличить этот показатель до 450 кг/м2.

чертеж вальмовой крыши

Если уклон больше 60 гр., то снеговая нагрузка не берется в расчет. Ветровая нагрузка для средней полосы России стандартна и составляет 35 кг/м2. Если уклон меньше 30 ˚, то поправка на ветер не учитывается. Совокупная масса рассчитывается с учетом количества используемых материалов и площади вальмовой крыши. Перед началом работ обязательно следует осуществить расчет прочности стропил и узнать, какова возможная деформация при разных условиях.

Проведение расчетов

Выстраивая дом с вальмовой крышей, вы должны учитывать некоторые факторы, среди них следует выделить:

  • тип стропильной системы;
  • надежность несущих стен;
  • угол наклона скатов;
  • размер сечения стропил.

Что касается стропильной системы, то она может быть навесной или наслонной. Для расчета пропорций конструкций можно использовать формулы, которые позволят добиться прочности и надежности крыши. Например, высоту от перекрытия до потолка можно рассчитать, умножив шаг между стропилами с торцевой вальмовой стороны на расстояние между стропилами по длине постройки. Это значение необходимо разделить на 2.

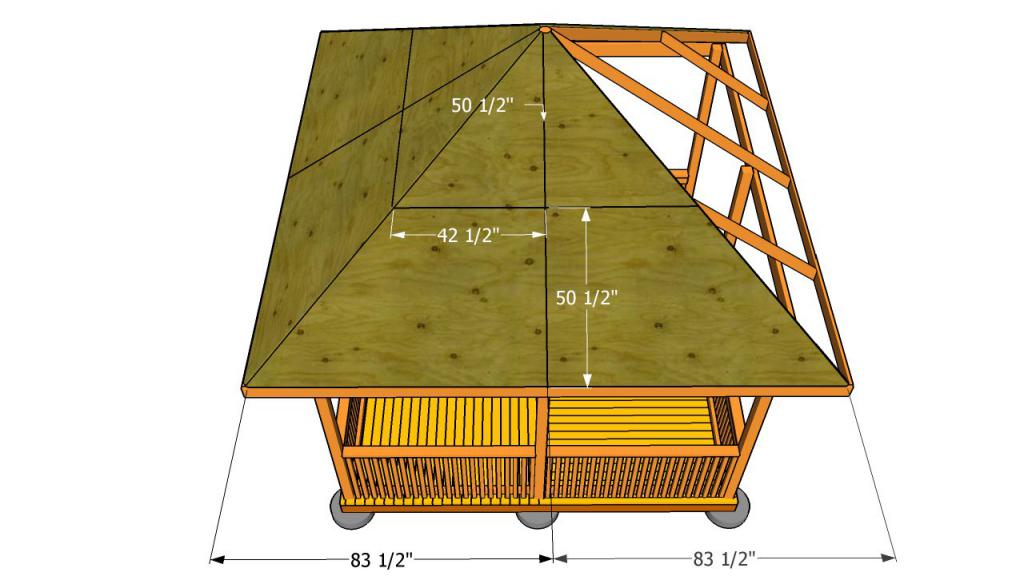

Для того чтобы знать, какое количество кровельного материала необходимо приобрести, нужно определить площадь кровли. Для этого крыша разбивается на отдельные составляющие, каждая из которых будет обозначена геометрической фигурой. Например, площадь треугольника рассчитывается методом перемножения длины его основания на высоту. Произведение следует разделить на 2.

Расчет вальмовой крыши предусматривает еще и определение площади трапеции. Для этого длины оснований необходимо сложить и умножить на высоту фигуры, а затем разделите на два. Площади складываются и умножаются на 2. Это позволит получить общую площадь крыши. Далее следует узнать, какова площадь одного листа укрывного материала. Для этого его ширину умножают на длину. Далее общую площадь крыши необходимо разделить на площадь одного листа, что позволит получить количество полотен, которое следует приобрести.

Вальмовая крыша, расчеты и чертежи которой представлены в статье, устраивается после покупки укрывного материала. Его количество должно быть приобретено с запасом в 10-15%.

Порядок установки крыши

Если в качестве конструкции кровли выбрана вальмовая крыша, то начинать работы необходимо с составления схемы стропильной системы. Далее осуществляются расчеты параметров, которые зависят от расстояния между стен дома и наличия капитальных перегородок.

Материалы приобретаются согласно расчетам. На этом же этапе подготавливаются инструменты. Теперь можно осуществить подготовку к обвязке стен для монтажа стропильной системы. Под монтаж стропильной системы выполняется разметка. Установка системы в соответствии с проектом является одним из важных этапов. На заключительной стадии устраивается кровля.

Выбор материала

Прежде чем приступить к устройству вальмовой крыши, необходимо подобрать материалы. Понадобится хорошо просушенная древесина и металлические крепления, а также анкерные болты, саморезы и кровельные гвозди. Что касается металлических элементов, то в качестве них выступают крепления и уголки, которые обеспечивают более высокую надежность конструкции. Одним из них является скользящее крепление. Оно располагается в нижней части стропил и фиксируется к мауэрлату. После его установки можно исключить риск деформации системы при усадке несущих стен.

проект дома с вальмовой крышей

В качестве одного из креплений выступают скобы. С помощью них можно соединить детали, например, балки перекрытия, стропила или мауэрлат. Для изготовления деревянных элементов следует использовать: брус 100 x 150 мм и 50 x 150 мм. Доски 25 x 150 мм и брус сечением 50 x 150 мм. Он пойдет на изготовление конька и стропил.

Специалисты довольно часто рекомендуют осуществлять работы с использованием досок или бруса одинакового сечения. Это позволит добиться прочности и надежности. Доски 25 x 150 мм пойдут на обрешетку. Необходимо будет приобрести еще и кровельный материал, пленку пароизоляции и утеплитель. Пароизоляция будет располагаться под обрешеткой, ее настилают на стропила.

Кровельным материалом для описываемого типа крыши может выступить мягкое покрытие, ведь его легче будет зафиксировать на конструкциях сложной конфигурации. Под такую кровлю выполняется настил из фанеры. Необходимо приобрести еще и антисептический состав, которым вы будете обрабатывать древесину перед началом монтажа. Понадобится и стальная 4-мм проволока, с помощью которой вы сможете зафиксировать некоторые элементы в несущей стене.

Подготовка инструментов

Одноэтажный дом с вальмовой крышей будет смотреться очень привлекательно. Если вы решили прибегнуть к монтажу именно такой кровли, то следует позаботиться о наличии следующих инструментов:

  • молотка;
  • киянки;
  • шуруповерта;
  • маркера;
  • деревянной линейки;
  • уровня;
  • электрического лобзика;
  • стамески;
  • рулетки;
  • линейки;
  • рубанка.

Если у вас в наличии нет молотка, то рекомендуется приобрести тот, что имеет гвоздодер. Киянка должна иметь деревянный или резиновый молоток. Он бывает нужен для операций по подгонке и выравниванию деревянных элементов. Деревянная линейка должна иметь длину в пределах 1,7 м. С помощью нее вы сможете вывести отдельные узлы на один уровень.

Для работ обязательно понадобится рубанок. Лучше, если у вас в наличии будет обычный и электрический. На высоте удобнее будет работать обычным инструментом, тогда как большие плоскости легче поддаются обработке с помощью электрической модели.

Монтажные работы

проекты домов с вальмовой крышей

Проект дома с вальмовой крышей вы можете заказать у профессионалов или составить самостоятельно. Монтаж системы кровли необходимо начинать с установки и фиксации мауэрлата. Он располагается по периметру несущих стен. Его укладку осуществляют на гидроизоляцию. Затем производится разметка, в процессе чего следует использовать полученные ранее вычисления.

Далее можно приступать к укладке балок перекрытия. Они монтируются на стены рядом с мауэрлатом или на брус, ниже поверхности стены. Монтаж фиксируется затяжками, что способствует снижению нагрузки на несущие стены. Как только балки перекрытия будут уложены, следует накрыть их настилом из досок. Крепление к балкам осуществлять не нужно. Этот настил понадобится для безопасной и комфортной работы.

С вальмовой крышей одноэтажный дом будет смотреться еще привлекательнее. Если вы решили прибегнуть именно к такой технологии устройства кровли, то на следующем этапе можно заняться установкой стоек. Их фиксируют на балки перекрытия или затяжки. Крепление стоек сверху осуществляется коньковой балкой. К ней фиксируются стропильные центральные ноги. Теперь можно разметить и прикрутить промежуточные стропила с фронтальных скатов.

Следующими идут диагональные стропила, которые соединяют углы постройки и конек. Под них при необходимости устанавливаются дополнительные стойки. Стропильная схема вальмовой крыши должна предусматривать короткие стропила. Они фиксируются на диагональные. Их установка ведется с выдержкой того же расстояния, как и в случае с промежуточными элементами. Дополнительно вы можете устанавливать подкосы и шпренгели, а также ветровую балку, каждая из которых будет усиливать или поддерживать систему.

вальмовая крыша

Если стропила вальмовой крыши заканчиваются на мауэрлате, после установки их следует продлить кобылками, которые будут формировать навес над стеной. Перед тем как приступать к следующему этапу, нужно осуществить разметку проемов окон и отверстий, через которые вы будете выводить вентиляционные и дымоходные трубы. В этих точках формируется обрамление рейками, которые набиваются по периметру.

На стропильную систему вальмовой крыши устанавливается кровельный пирог, который предусматривает наличие пароизоляции. Пленка фиксируется, а поверх нее прикручиваются рейки обрешетки. Между ними располагается теплоизоляция, которая защищает сам материалам по типу полиэтиленовой пленки от ветра. Затем проводится закрепление контробрешетки. Следующий этап будет зависеть от того, какой материал для покрытия вами был выбран. Если вы решили приобрести металлочерепицу, то ее можно прикручивать к рейкам контробрешетки. При выборе мягкой кровли под нее укладываются листы ОСБ или фанера.

Дополнительно об установке опор для диагональных стропил

одноэтажный дом с вальмовой крышей

Схема стропильной системы вальмовой крыши может предусматривать наличие опор для диагональных элементов. Если это стойка, то она располагается на перекрытии диагонально. Между ней и перекрытием должен располагаться кусок гидроизоляции. Это верно, если стойка будет упираться в железобетонную плиту. Под углом, который может варьироваться в пределах от 45 до 53 ˚, крепится подкос. Он называется подкосной стропилиной и необходим для поддержания элемента на нагруженном участке.

Нижняя пятка должна упираться в лежень. Стропильная система вальмовой крыши может устраиваться с использованием шпренгеля. Это Т-образная короткая балка, выполненная из бруса. Она ориентирована низом наверх. Используется этот элемент при устройстве больших пролетов, которые требуют наличия усиливающих опор в количестве двух и более.

Шпренгель крепится так, чтобы его основание было ориентировано перпендикулярно накосной стропилине. Располагается узел в нижней части большого пролета. Вместо шпренгеля можно использовать короткую стойку. Схема стропильной системы вальмовой крыши может монтироваться с использованием дополнительной опоры из бруска или сдвоенной доски. Располагаются эти узлы в наиболее нагруженных точках.

Методы усиления

вальмовая крыша расчеты чертежи

В зависимости от размеров постройки, могут быть использованы разные технологии усиления кровли. Наиболее популярными методиками являются те, что предусматривают прибивание стоек на перекрытие или углы крыши. Если диагональные стропила слишком длинные, то взамен одного бруска можно использовать сдвоенные балки для достижения результата.

Вальмовая система крыши может быть усилена, если дополнить конструкцию полкой, которая будет подпирать стропила в центре. Можно применить еще и шпренгель, который перекидывается между двумя плечами мауэрлата. Располагая этот узел далеко от угла, для большей надежности вы должны установить шпренгельную ферму.

Рекомендации по выбору материала для стропильной системы

стропильная схема вальмовой крыши

Когда чертежи вальмовой крыши составлены, следует подобрать материал. Четырехскатная конструкция обычно выполняется из древесины хвойных пород, а именно сосны или лиственницы. К сорту древесины необходимо отнестись внимательно - пиломатериал не должен содержать дефектов, которые будут способны негативно повлиять на долговечность и прочность.

Когда решено возводить вальмовую крышу своими руками, чертежи станут лучшими помощниками в этом деле. Однако они не будут гарантировать положительного исхода дела. Важно еще и правильно выбрать материал. Для стропильной системы оптимально использовать прямоугольный брус, сечение которого составляет 50 x 100 или 50 x 20 мм. При необходимости устанавливаются сдвоенные доски. Их влажность не должна превышать 22 %. В противном случае материал будет досушиваться самостоятельно, а после деформируется в процессе эксплуатации.

Оптимальным вариантом для вашего дома может стать вальмовая крыша. Стропильная система может быть усилена стальными элементами, удерживающими основные узлы. Они будут сохранять взаимное расположение в неизменном виде. Из металла могут быть выполнены и опоры для самых нагруженных коньковых прогонов. Если использовать комбинированную конструкцию, то удастся добиться повышенной прочности.

Рекомендации по установке стропильной системы

вальмовая крыша стропильная система

Монтаж всегда осуществляется снизу-вверх. Первыми укладываются опорные балки, которые представляют собой мауэрлат. На них впоследствии устанавливаются стропила. Это позволит сформировать нижний каркас, который должен выходить за пределы стен на 50 см. Оговоренные пределы не должны быть превышены, в противном случае проект будет смотреться негармонично.

Правильность установки следует проверять с помощью строительного уровня. Если здание имеет деревянные стены, то опорные балки не понадобятся, ведь функцию мауэрлата будет выполнять верхний венец сруба.

Из каждого угла постройки должны выходить каркасные стропильные ноги, которые называются диагоналями. Верхние части, если нужно, можно придержать системой, которая будет состоять из стоек и раскосов. Основной задачей станет разгрузка стропил. Для этого необходимо перераспределить нагрузку по внутренним стенам или опорным столбам. Всей конструкции таким образом вы придадите достаточную жесткость.

Особенно внимательно необходимо отнестись к узлам присоединения стропильных ног к мауэрлату. Эти точки будут отвечать за прочность стропильной системы. Свес крыши будет регулироваться длиной диагональных стропил.

В заключение

площадь вальмовой крыши

В тех местах, где будут отсутствовать несущие стены, пятки стропил следует расположить на продольных балках, которые еще называются боковыми прогонами. Балка должна располагаться еще и в центре. Ее фиксируют на трех подпорках, две из которых будут располагаться на концах, а еще одна - в центре. Если крыша имеет внушительную площадь, то необходимо будет обустроить шпренгельные фермы. Они будут принимать на себя нагрузку от накосных стропил.

Эти узлы нуждаются в устройстве затяжек, на которые будет осуществляться опирание. В некоторых случаях их фиксируют на продольных и поперечных балках. Как только направляющие стропила будут установлены, можно начинать строительство основного каркаса. Наклонные стропила фиксируются к опорным балкам и коньковому прогону. Расстояние между ними должно составить 50 см, но не больше. Если промежутки увеличить, то стропильная система не выдержит нагрузок от снега.

На заключительном этапе вы должны будете уложить листы кровельного материала, это может быть металлочерепица, металлопрофиль или другой вариант. На пологих крышах стыки следует обработать морозостойким влагоустойчивым герметиком. Размер нахлеста при монтаже полотен этих материалов будет зависеть от угла наклона крыши. Чем кровля круче, тем нахлест должен быть меньше. Эта рекомендация относится и к шиферу.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
