Монтаж обрешетки крыши – Обрешетка крыши под металлочерепицу — теория и практика от выбора доски до процесса монтажа, как правильно сделать

как крепить, монтаж на кровле, как сделать своими руками правильно кровельную обрешетку

Содержание:

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

как крепить обрешетку на крышу

В состав обычной двускатной кровли входит:

  • Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы. Так называют нижние участки стропилин.
  • Конек. Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
  • Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

  1. Происходит надежное крепление материалов кровли.
  2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
  3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
  4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Нужно знать, какая доска идет на обрешетку крыши, какие есть допуски. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

монтаж кровли обрешетка

Встречаются два основных вида обрешетки:

  1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
  2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

как сделать обрешетку крыши


Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

обрешетка крыши своими руками

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

как правильно сделать обрешетку на крыше

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: "Как и чем обработать стропила и обрешетку – выбираем антисептик"). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

кровельная обрешетка

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.



Кровельная обрешетка и ее монтаж

Кровельные работы – завершающий этап возведения здания. От того, какой будет кровля, во многом зависит его долговечность и дизайн. Провести качественный настил кровли невозможно без подготовки стропильной системы – именно обрешетка стропил служит каркасом для монтажа кровельного материала.

1. Функция обрешетки под кровлю

Обрешетка – это в общем смысле каркас, на который производится монтаж листового материала. Применимо к конструкции верхней части здания обрешетка является промежуточным элементом между стропильной системой крыши и верхним облицовочным материалом – кровлей. Обрешетка обеспечивает основу для монтажа кровельного материала, окончательно выравнивает поверхность, на которую устанавливается кровля, и выполнена из материала, пригодного для установки на него укрывного слоя.

Необходимость обрешетки стропильной системы связана в первую очередь с тем, что габариты кровельных листов могут значительно отличатся от шага установки стропил. Так, мелкие листы черепицы могут вообще не лечь на стропильную опору по всей поверхности.

Кроме того, обрешетка служит дополнительной опорой для кровельного материала – прежде всего в пространстве между стропилами. Так крупные листы кровли могут провисать между стропилами, особенно под весом снежного покрова.

Наличие обрешетки позволяет также создавать дополнительные слои между стропилами и кровлей – гидроизоляции, пароизоляции и утеплителя. Таким образом, в конструкции крыши, как несущего элемента обрешетка выполняет основные функции:

  1. Создание каркаса для монтажа элементов любых размеров
  2. Выравнивания поверхности для монтажа кровельных материалов
  3. Образовывать полости для утепления крыши

2. Общая конструкция обрешетки

В общем случае обрешетка – это слой досок или другого материала, уложенный поверх стропил. Напомним, что стропильная система является каркасом крыши. Она состоит из ряда стропил, установленных на брусья верхнего перекрытия дома, так чтобы верхние плоскости образовывали скат для схода дождевой воды и снега. Сами стропила представляют собой сочленение стропильных ног в виде треугольника или трапеции.

Схематическое устройство крышиСтроение стропила

В простейшем виде доски обрешетки прибиваются перпендикулярно стропилам.

Простейшая обрешетка

Способы установки обрешетки зависят от строения стропильной системы и от вида и габаритов кровельного материала, который будет уложен сверху. В общем случае обрешетка может быть

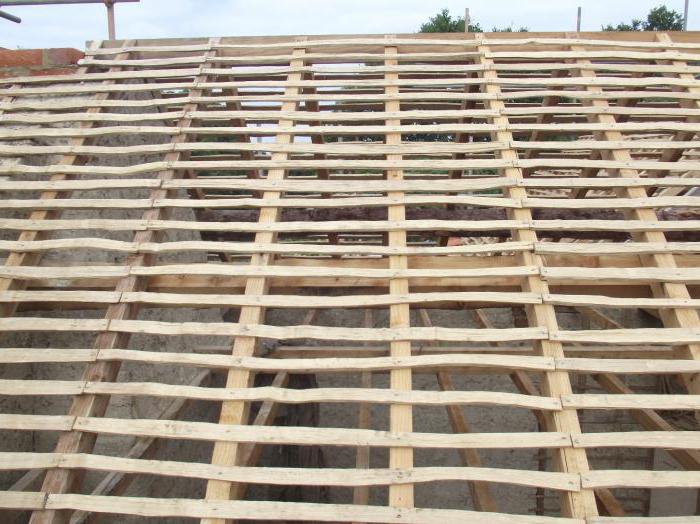

  1. Разреженной, с расстоянием между досками в несколько сантиметров
  2. Сплошной, где доска монтируется с шагом не более одного сантиметра.

3 Выбор материала для обрешетки крыши

Материал для обрешетки выбирается в первую очередь из особенностей кровельного материала и его веса. В большинстве случаев берется брус или доска с небольшим сечением относительно досок для стоек и стропил. Как правило, сечение доски от 2х5 до 3х7мм, сечение брусков порядка 5х5 мм.

Доска может быть просто обрезная, шпунтованная и даже необрезная. Кроме досок можно использовать влагостойкую фанеру или ОСП – если того требует кровельный материал.

Не следует выбирать доску шириной более 15 см, так как она может коробиться под действием влаги поперек волокон, и образовывать что-то типа желоба. Крепкого соединения с кровельным материалом тогда не получится.

Материал обрешетки должен обеспечивать длительное сохранение своих геометрических параметров. Доска не должна коробиться, провисать. Обрешетка должна выдерживать не только вес кровельного материала со снежным слоем, но и вес человека – шаг обрешетки должен быть выбран с учетом локальных нагрузок.

Крепление доски обрешетки должно быть прочным и хорошо противодействовать боковым нагрузкам «на сдвиг». Гвозди, которыми крепятся брус обрешетки, должны иметь длину не менее двух толщин доски. Монтаж обрешетки должен производиться в сухое время, так как влажная доска даст усадку и изменения в конструкции. Как и другие элементы из древесины, брус обрешетки необходимо пропитать антипиреном и антисептиком.

4. Сплошная обрешетка

Для сплошной обрешетки используется доски из древесины не ниже второго сорта. Они должны быть сухими, ровными. Следует тщательно осмотреть древесину на отсутствие  сучков – иначе доски могут легко сломаться под тяжестью. Края досок должны быть хорошо отесаны.

Сплошная обрешетка монтируется двумя способами:

  • Укладкой досок вплотную параллельно коньку крыши
  • Укладкой первого разреженного слоя досок перпендикулярно коньку крыши (с шагом 50-100мм), а затем второго, сплошного слоя перпендикулярно коньку.

Доски верхнего слоя начинают прибивать от конька и особенно надежно прикрепляют к брусу нижней части стропил. Собственно, верхний слой обрешетки может быть выполнен не только из досок, но и – в целях ее экономии из фанеры, теса или плит ОСП. Иногда для облегчения монтажа верхний слой прибивается по диагонали к нижнему, на угол порядка 45 градусов.

Как правило, двойная обрешетка монтируется при достаточно большом шаге стропил – таким образом, происходит экономия на толстом, дорогом брусе.

Следует отметить еще одно назначение верхнего слоя обрешетки – он выравнивает скатную плоскость стропильной системы, особенно если при установке стропил были сделаны некоторые неточности.

5. Обрешетка под рулонный материал

Рулонный материал – это такой вид кровли, который в первую очередь должен стелиться на сплошную обрешетку. Ведь со временем он неизбежно будет провисать, что нарушит и внешний вид крыши и ее водотталкивающую функцию.

Первый слой обрешетки устанавливается вразрядку. Второй слой, как правило, настилается из досок толщиной 20-25мм и шириной 50-70мм.

Настил делают ровным, не допуская щелей между досками, торчащих бугров или шляпок гвоздей. Он должен быть прочным, чтобы легко выдерживать вес человека, монтирующего кровлю. Стыковать доски лучше всего на стропилах, размещая их в шахматном порядке.

Гвозди прибивать следует по кромкам доски, неглубоко утапливая шляпки.

Что касается рулонного материала, то его нужно перегибать на торцах свесов – поэтому на концах крайние доски целесообразно обстрогать, дабы рубероид не перетирался и не ломался на сгибах. На коньке рулонный материал перекрывается  полоской кровельной стали – шириной около 30 см.

Монтаж сплошной обрешетки под мягкую кровлю

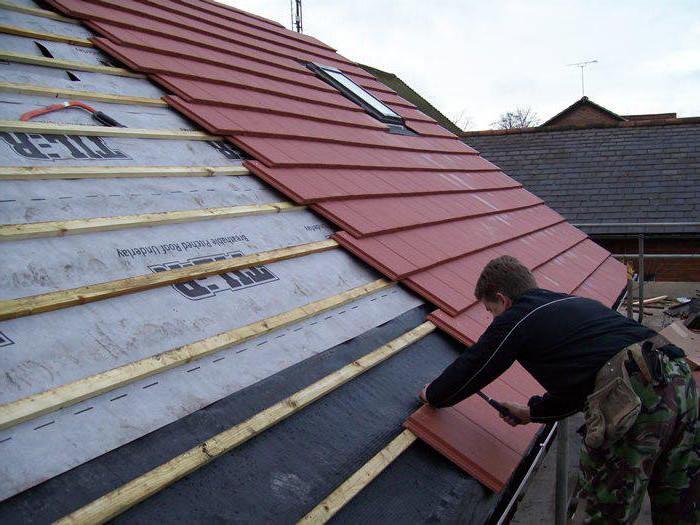

6. Обрешетка под черепицу

Черепица как кровельный материал оказывает существенные нагрузки на стропильную систему – как вертикальные, так и боковые. Зачастую черепица имеет слегка загнутые края. Это придает отдельным листам и в целом кровле привлекательный декоративный вид, но позволяет ветру как бы зацепляться за отдельные листы.

Это привносит некоторые дополнительные требования и к обрешетке. Бруски должны быть толще, чем под рубероид – с сечением порядка 50х25 мм. Они выдерживают достаточно большой вес.

Обрешетка может быть набита в один слой или в два слоя. Если нижний слой желательно делать сплошным, чтобы было удобно проводить кровельные работы, то верхний может быть разряженным, причем между слоями прокладывается гидроизоляция. Она не нужна при покрытии из рулонных материалов, поскольку сам рубероид и подобные ему покрытия являются гидроизолятором. Под черепицу же может проникать вода, даже, несмотря на сплошную ее укладку – вследствие наличия стыков.

Контробрешетка (верхний слой досок) обеспечивает помимо всего вентиляцию снизу черепицы.

Оптимальный шаг второго слоя брусков – порядка 50 см. Размеры сечения бруса выбирают из сложности и общего веса черепицы, а также уклона ската. Шаг обрешетки – из размера листов черепицы.

При стандартных габаритах черепицы 330х420мм, расстояние между брусками контробрешетки должно составлять:

  • 310-320мм – при уклоне крыши менее 22 градусов
  • 320-335мм – при уклоне 22-30 градусов
  • 320-345мм – при уклонах больше 30 градусов.

Нижний карнизный брусок устанавливается на 25-35мм выше остальных.

Обрешетка под черепицу

7. Обрешетка под асбоцементный шифер

Особенностью шифера из асбоцемента является его значительный вес и габариты. Это требует использования бруса под обрешетку сечением порядка 60х60мм. Более толстым должен быть и карнизный брусок – чтобы высота достигала 65-70мм.

Поскольку поверхность шифера волнообразная, это накладывает дополнительные требования к обрешетке. Шифер имеет волны и впадины, и на основу ложатся только нижние уточки «впадин». Следовательно, часть брусков должна выступать над общей плоскостью обрешетки. Набивают их поочередно и подразделяют на четные и нечетные.

Четные брусья должны иметь толщину 63мм, нечетные 60мм.

Чтобы не использовать для этого брус разного сечения, набивают одинаковые доски сечением 60х60мм, но под четные подкладывают планки, рубероид или толь толщиной 3 мм.

Способ обрешетки под шифер

8. Обрешетка под стальной кровельный лист

Как правило, листы кровли имеют большие размеры, поэтому под них можно набивать и сплошную и разреженную обрешетку. Вес листов обычно меньше, чем у асбоцементного шифера, поэтому брус под них выбирается меньшего сечения – порядка 30-40мм для сплошного настила и 50х50 для разреженного. Соответственно, доску можно использовать с толщиной от 5 мм и шириной 120-140мм.

Поверхность должна быть ровной – без прогибов и выступов. Шаг укладки досок делается порядка 200-250мм. Периодически вставляются бруски для подкладки под фальцевые соединения листов.

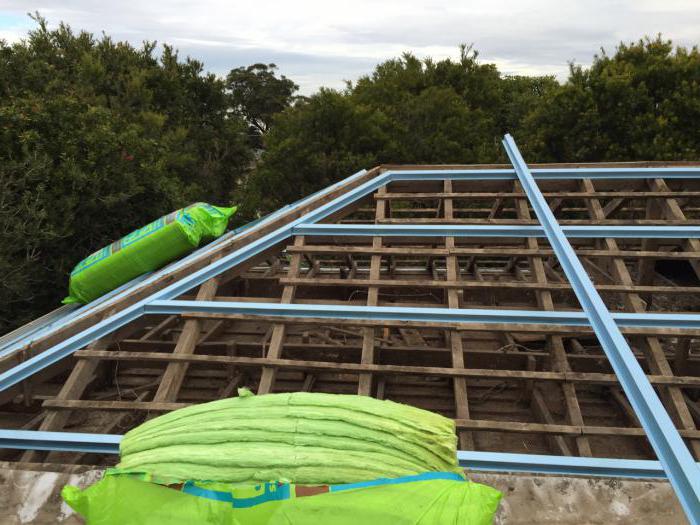

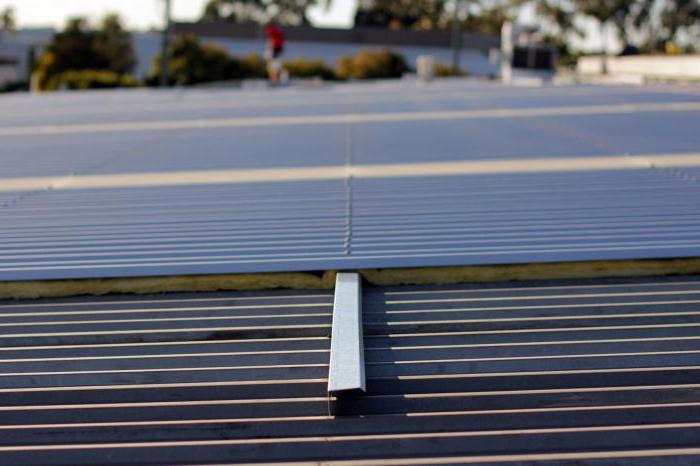

Обрешетка под профилированный стальной лист делается из брусков с шагом 300-500мм. Это обусловлено наличию профиля на листах, придающего им жесткость.

Крепление металлических листов производится с помощью специальных кровельных шурупов толщиной 3,5-4мм и длиной 40-50мм. Они должны иметь крупную шляпку и уплотнитель.

Кровельный шуруп

При любой конструкции обрешетки делается карнизный свес. Он выполняется из дощатого настила шириной в 3-4 доски, и ширина его достигает от 350 до 600-700мм. Доски должны быть ровными, а свес одинаков по всей крыше.

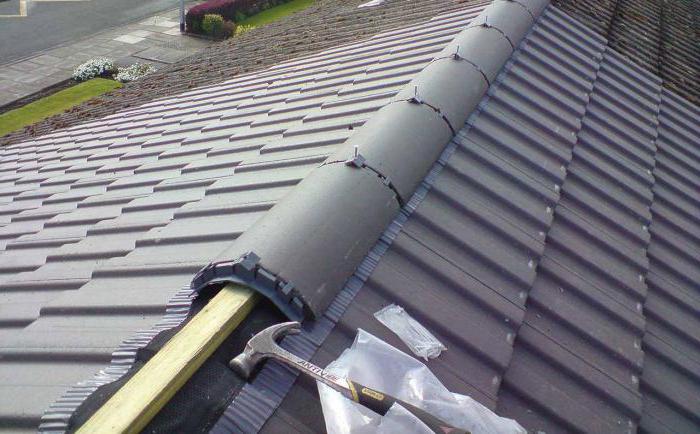

Вдоль конька укладываются две широкие доски, сходящиеся кромками. Они поддерживают коньковый стык.

Монтаж конькового стыка

При укладке обрешетки необходимо определить место будущего отверстия для дымохода. В этом месте обрешетка должна быть защищена от температурных воздействий со стороны дымоходной трубы. Если теплоизоляция не предусмотрена, нельзя устанавливать доски обрешетки ближе к трубе, чем на 13 см.

9. Гидроизоляция обрешетки

Для листовых кровельных материалов обрешетку необходимо гидроизолировать. Во-первых, влага может просочиться через места стыков кровельного материала, во-вторых, в воздухе всегда содержится водяной пар, и при перепадах температуры на досках обрешетки выделяется конденсат, что губительно для древесины.

Гидроизоляцию можно провести монтажом дополнительного слоя рулонного материала, типа рубероида, либо специальной подкровельной гидроизоляционной пленки. Стелить ее нужно на сплошное покрытие, чтобы избежать провисания материала. Рулоны можно раскатывать вдоль и поперек крыши. Укладка соседних рулонов должна проводиться с нахлестом от 10 см. Горизонтальный монтаж следует вести от низа крыши.

Гидроизоляционную пленку можно монтировать сразу поверх стропил, а сверху уже крепить обрешетку в один или два слоя.

10. Техника безопасности при монтаже обрешетки

Следует уделить большое внимание безопасности работы на высоте. Если установку стропил выполняют на верхнем перекрытии, то такие работы как обрешетка и укладка кровельного материала производится уже непосредственно на плоскости скатов. Конечно, сама обрешетка уже является опорой для работы, но слишком надеяться на ее крепость в процессе монтажа не стоит. Для работы необходимо использовать лестницы, которые необходимо надежно закрепить за коньковую часть стропильной системы. Даже если смонтирован сплошной настил, передвигаться по нему нужно с осторожностью – ведь скат крыши достаточно коварен.  Монтажникам следует пользоваться лестницами. Настил досок, как уже упоминалось, следует вести снизу, чтобы иметь впоследствии дополнительную опору для работы наверху.

При большой высоте крыши и крутых скатах при работе необходимо пользоваться страховочными поясами.

11. Заключение

Монтаж обрешетки под кровельный материал – очень ответственная работа. От нее будет зависеть прочность кровли, ее гидроизолирующие функции, а также общий внешний вид – укладка обрешетки должна обеспечить ровную площадку для монтажа кровли. Проведение работ на высоте требует дополнительных мер по технике безопасности.

Даже кажущаяся простота самого процесса изготовления обрешетки не должна вводить в заблуждение. Во-первых, в данной работе есть особенности, требующие профессионализма, во-вторых, даже при выполнении работ самостоятельно требуются помощники.



Как сделать обрешетку для крыши: как правильно сделать под профнастил, шифер, металлочерепицу, мягкую кровлю

Обрешетка крышиКрыша здания многофункциональна. Это не только своеобразное украшение жилища, она служит защитой от всевозможных климатический проявлений: снега, града, дождя, ветра, жгучего солнца. Ее поверхность служит отводом для стока воды от цоколя и стен, способствую увеличению срока службы строения. Поэтому при любом виде строительства так важен этап монтажа кровли.

Правильная обрешетка крыши из доски для кровли частного домаВ любой конструкции выделяются две главные части: несущая (стропильная система) и ограждающая (непосредственно кровля). Важнейшим элементом системы стропил является обрешетка. Грамотно сделанная обрешетка любой крыши служит надежной стропильной опорой для кровельного покрытия. Имеются различные варианты обустройства обрешетки, отличающиеся между собой выбором древесины для стропил и конкретного кровельного материала.

Обрешетка под крышу

Что представляет собой обычная обрешетка односкатной крыши?

Это прочная конструкция из досок или брусьев, уложенных на стропильные ноги, строго перпендикулярно к последним. Обрешетка принимает на себя основную нагрузку всего кровельного покрытия, перераспределяя ее на стропила. Кроме того, она удерживает кровельный материал на месте в ветреную погоду.

Материалы для обрешетки крыши

Обрешетка под крышуТрадиционно обрешетку изготавливают из досок либо брусков деревьев хвойных пород. Для этого обычно берут бруски 5х5 сантиметров, доски от 7 до 15 см толщиной 2-3 см, рейки до 7 сантиметров шириной. Для обрешечивания крыши могут использоваться различные материалы. Их выбор зависит от предполагаемого кровельного материала, который был предпочтен для устройства крыши.

  • Доска обрезная;
  • Доска шпунтованная;
  • Доска необрезная;
  • Особая влагостойкая фанера;
  • Плита ориентировано-стружечная.

Не рекомендуется использовать доски, имеющие ширину более 15 сантиметров, потому что со временем, поперек волокон, они подвергаются процессу коробления.

Материалы для обрешетки крышиМатериал должен обладать таким качеством, которое обеспечивало бы отсутствие провесов и бугров на настиле крыши. Такой настил должен быть достаточно прочным, чтобы не гнуться под тяжестью тела среднего человека. Не должен он также быть зыбким, иначе соединения креплений отдельных кровельных конструкций могут быть нарушены.

Величина используемых при монтаже гвоздей рассчитывается следующим образом: длина одного гвоздя должна быть не меньше двойной толщины доски, которая прибивается.

Все работы по завершающему монтажу кровли желательно проводить в сухую ясную погоду, без дождей, потому что обрешетка обязательно должна быть сухой во время монтажных работ. Все пиломатериалы, предназначенные для ее изготовления, обрабатываются антисептическими средствами. Обрешетка может быть:

  • Разреженной – имеет зазор всего в несколько сантиметров;
  • Сплошной – имеющийся зазор между соседствующими досками или брусьями должен быть не более одного сантиметра.

И тот и другой вид используются исключительно под конкретный материал кровли. Например, под битумную черепицу можно использовать строго сплошную обрешетку крыши. Под материалы кровли же, обладающие собственной жесткостью, такие как металлопрофиль, черепица, шифер, вполне хватит обрешетки разреженной. Монтаж обрешетки может быть выполнен в двухслойном и однослойном вариантах.

способ укладки обрешеткиДвухслойная обрешетка, что ясно из названия, имеет два слоя. Нижний представлен закрепленными на стропильных ногах несущими брусьями, расположенными параллельно коньку, расстояние между которыми равняется от от 0,5 до одного метра.

Верхний слой монтируется от конька к свесу, надежно прикрепляясь к брусу нижней части: он представляет собой шпунтованную или обрезную доску, ОСП-плиты, тес и фанеру. Возможна укладка верхнего слоя по диагонали, с уклоном к брусу и доскам нижнего слоя в 45°.

Обычно двухслойный способ укладки используется в тех случаях, когда требуется экономия материала, и между стропильными ногами слишком большой шаг. Кроме того, начальным, первым слоем двойной обрешетки, удастся выровнять не слишком хорошо сделанный стропильный каркас.

Обрешетка крыши: устройство гидробарьера

Гидробарьер предназначен для того, чтобы уберечь утеплитель кровли с мансардным этажом от попадания в него влаги. Большое количество ее находится в атмосфере, и в результате резких t перепадов образует на внутренней поверхности покрытия кровли капли конденсата. В роли гидроизоляции крыши может выступать простой рубероид, или же подкровельная микроперфорируемая пленка.Обрешетка крыши: устройство гидробарьера

Так как данный материал не обладает собственной жесткостью, то кровельный пергамин, или рубероид, чаще всего расстилают на сплошную обрешетку. Не имеет большой разницы, как располагать материал, горизонтально или вертикально, главное помнить, что полотна монтируются внахлест от 10 сантиметров минимум.

Горизонтальный монтаж осуществляется снизу вверх. Для разреженной обрешетки часто используется специальная подкровельная пленка. Она натягивается сверху стропил, с применением дальнейшего монтажа контробрешетки. Пленку начинают закреплять степлером к стропилам, начиная с самого низа ската.

Важно! У подкровельной пленки имеется две различных стороны. Верхнюю легко можно определить по нанесенному на нее логотипу изготовителя. Она должна быть обращена в пространство, в небо, а нижняя, без надписей, направлена вовнутрь строения. Дел в том, что пленка в разных направлениях обладает различными свойствами.

монтаж обрешетки крышиОчередные ряды пленки устилаются на предыдущие, с нахлестом от 15 до 20 сантиметров. По обеим сторонам пленки имеются метки, расположенные по ее краям в виде полосы, облегчающие работу по ее раскрою и монтажу.

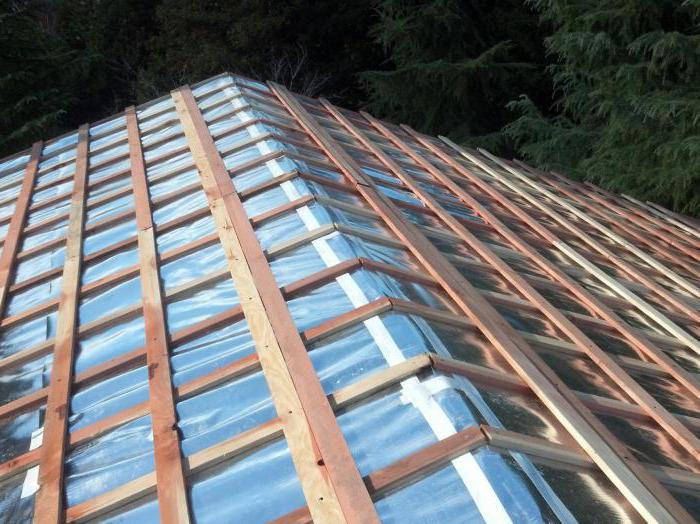

На натянутую пленку сверху прибиваются брусья контробрешетки, приготовленные заранее. Ширина стропильной ноги и ширина бруска должны быть равными, длина бруска равняется ширине подкровельной пленки.

Брусок должен иметь высоту от 3 до 5 сантиметров: эта величина обеспечивает надлежащий воздушный зазор между материалом кровли и гидробарьером.

Все работы должны осуществляться поочередно, послойно: сначала ряд пленки, потом контробрешетка, далее обрешетка кровли. Аккуратно перемещаясь по уже установленной деревянной обрешетке, можно поэтапно приступать к устройству каждого последующего ряда.

Правильная обрешетка крыши: несущая способность

Для надежности строения существенную роль играет несущая способность каждой части здания, в том числе и толщина обрешетки. Она прямо связана с размером и свойствами материала, с величиной шага точек опоры. Чтобы гарантировать требуемую несущую способность обрешетки, надо правильно определиться с ее материалом (металлопрофиль, доска, брус), его параметрами и шагом обрешетки. Необходимую толщину бруса или доски для каждого конкретного случая высчитывают по специальной формуле.

Можно упростить решение задачи: между стропилами нужно прибить доску, и попробовать встать на нее. Если значительного прогиба не наблюдается, то выбор ее размера произведен правильно.

Материалы для монтажа обрешетки крыши

Правильная обрешетка крышиПод листовые материалы требуется сплошная обрешетка, фактически являющаяся уникальной конструкцией.

Делают ее из толстой (не менее 2,5 см) обрезной доски шириной не более 14 см. Слишком широкие доски могут со временем начать коробиться. Используемый материал должен быть хорошо высушен.

В случае, когда межстропильное расстояние имеет величину более одного метра, и приобретенная доска под весом тела заметно прогибается, лучше делать обрешетку двухслойную. Потребуются бруски толще традиционных (5х5 см): их необходимо прибить, параллельно коньку, к стропильным ногам. Это позволит избежать прогиба верхнего слоя досок, который будет стелиться на уложенные брусья по диагонали или от конька к свесу. Потом изготовленная сплошная обрешетка покрывается с нахлестом в десять сантиметров пергамином или рубероидом.

Материалы для монтажа обрешетки крышиЗатем осуществляется непосредственный монтаж самих листов кровли. Обрешетка, устроенная такими образом, весьма надежна, и может использоваться под различные материалы. Ее универсальность позволяет успешно сочетать ее с профнастилом, волнистыми и плоскими асбестоцементными листами, битумной черепицей, металлочерепицей, фальцевыми картинами. На металлическом покрытии кровли она способна заметно снизить шум от дождя.

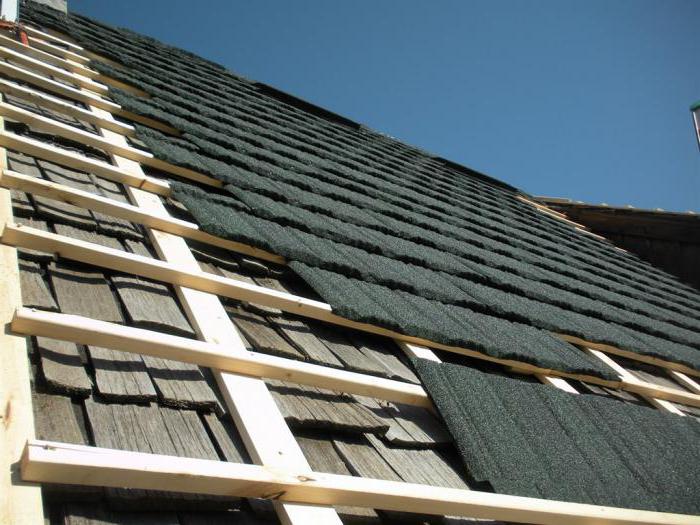

Под металлочерепицу можно изготовить обрешетку двумя различными способами. Можно обустроить разреженную обрешетку, которая подстроена под размер волны покрытия, или описанную выше сплошную. Последний метод подробно охарактеризован, но существует небольшой акцент. По технологии самый нижний ряд металлической черепицы должен быть приподнят на высоту одной волны. Поэтому на край ската необходимо прибить доску, толщина которой равняется размеру волны черепицы. Теперь рассмотрим первый вариант.

обрешетка под металлочерепицуОднослойная разреженная обрешетка изготавливается из доски обрезной 3х10 сантиметров, с шагом стропил от 0,8 до 1 метра. Если доска тоньше (2,5х10), то шаг уменьшается до 0,8 метра. Имеются ли какие-то особенности у монтажа? Предварительно требуется сделать из антиконденсатной микроперфорируемой пленки гидробарьер. Выше уже было приведено описание его сооружения. Доска обрешетки, первая от карниза, на одну высоту волны черепицы должна быть выше, чем доски в составе основного покрытия.

Она прибивается под гидробарьер, на самый край карниза. Последующая приколачивается к контр-обрешетке таким образом, чтобы между краем карнизной доски (первой) и середины второй получилось расстояние, аналогичное ширине волны черепицы. Оставшиеся доски приколачиваются на расстоянии, соответствующем шагу волны выбранной металлочерепицы. Гвозди забиваются строго попарно, у края досок: шляпки должны быть утоплены в древесину. Если для устройства обрешетки используют короткие доски, то стыки их должны иметь шахматный порядок.

Важно! В местах пересечений и стыка скатов (ребра, обводы вентканалов, конек, разжелобки, дымоходы) и по свесам карнизов желательная сплошная обрешетка. Иначе при монтаже доборных элементов саморезы кровельного покрытия окажутся в пустоте.

Фальцевую кровлю успешно обустраивают по сплошной или разреженной обрешетке. Если у крыши сложная геометрия, или кровля имеет уклон 3-14°, желательно использовать обрешетку сплошную. В прочих вполне допустимо сделать ее разреженной, сэкономив на материалах. Как сделать сплошную обрешетку, мы уже рассказали. Об особенностях разреженной конструкции под фальцевые картины речь пойдет ниже.

Как сделать обрешетку под профнастил своими руками?Чрезвычайно важно надлежащим образом рассчитать требуемый шаг обрешетки для данного вида покрытия. Иначе вполне возможно появление заметных прогибов листов стали, в результате чего крыша станет волнистой, а не ровной, как положено. Обычно в таких случаях для установки обрешетки берут доску размером 3,2×10 см либо пятисантиметровый (5×5) брус. Доска или брус закрепляются от карниза к коньку на расстоянии приблизительно 30-40 см. На стропила, еще до начала монтажа обрешетки, следует постелить антиконденсатную пленку (играющую роль гидробарьера), а также приколотить контробрешетку.

Делать обрешетку следует от карниза. Вдоль его края прибивается первая доска, которая должна прикрыть торец подшивки карниза, затем с шагом до 40 сантиметров до самого конька. Сплошная обрешетка (на 0,6 м от края) устраивается в точках монтажа ендов и карнизов, в местах примыкания к частям здания, которые выступают. Самыми последними устанавливаются дополнительные доски, к которым позже будут крепиться переходные мостики, снегозадержатели и прочее.Как сделать обрешетку своими руками?

Полное отсутствие на обрешетке неровностей, углублений и выступов – обязательное условие. Нижняя доска свеса карниза, ребра и конек рекомендуется делать прямолинейными. Так как к обрешетке вплотную прилегает металлический лист, дерево обязательно красится или обрабатывается составами антисептиков. Срок службы конструкции также увеличивается при обработке просохшей древесины олифой.

Конструкция обрешетки под шифер обычно состоит из перпендикулярных стропилам деревянных брусьев. Расстояние между ними зависит от размеров используемого кровельного материала. Для стандартных листов шифера из асбестоцемента (1,2×0,68 м) оно составляет около полуметра, сам же брус должен иметь сечение 5 на 5 сантиметров. При использовании унифицированного варианта этого шифера (1,75 x1,125 м) оно должно быть выдержано в пределах 0,8 метра, а размеры бруса 7,5х7,5 см.

Устройство обрешеткиКаждый шиферный лист должен обладать опорой хотя бы из трех брусьев. По этой причине карнизный брус должен быть толще других на 6 мм, или посредством прокладок он должен быть поднят. Брусья четные делаются выше нечетных на три миллиметра.

В том случае, когда под лист предполагается укладывать по четыре обрешеточных бруса, они должны иметь три разных вида толщины: главную, на 2 мм больше, и на 4 мм больше. Эта разница обеспечивается использованием специальных прокладок под брусья (куски двп, рубероид, толь и т. п.) или кусками разно-размерного пиломатериала. Такая конструкция обеспечивает плотный нахлест кровельного материала, а также равномерную нагрузку на шиферные листы. Возле конька, свесов и разжелобков настил из дерева должен быть сплошным. Перечисленные принципы данной конструкции вполне можно использовать для устройства обрешетки под ондулин, предварительно рассчитав необходимый шаг доски или бруска под конкретный лист.

технология монтажа обрешетки под металлочерепицуУстройство обрешетки под керамическую, полимерцементную и цементнопесчаную черепицу в работе кровельщиков считается наиболее сложным. Под черепицу из керамики потребуется разреженная конструкция обрешетки с пятисантиметровыми брусками. Для цементнопесчаной нужен более массивный брус, 6х6 см. Начинается мероприятие с устройства гидробарьера из специальной пленки, затем изготавливается контробрешетка. Дальше наступает самый ответственный момент.

Чрезвычайно важно максимально точно рассчитать величину шагов между брусьями обрешетки, и выполнять их в строгом соответствии с произведенными вычислениями. Идеальное исполнение черепичной кровли предполагает цельное количество черепков, как в поперечном, так и в продольном направлении. Для черепицы потребуется вычислить ее кроющую величину, так как этому показателю должен быть равен шаг обрешетки. Он может равняться 16-40 см, в зависимости от типа профиля и его изготовителя. Чаще всего этот показатель равняется 30-33 сантиметрам.




Как правильно сделать обрешетку крыши

Кроме украшения здания, крыша призвана защищать перекрытие дома от различных погодных явлений – снега, дождя, града, ветра, излишних солнечных лучей. Помимо этого крыша отводит стоки воды от стен дома и его цоколя, тем самым продлевая срок жизни строения. Поэтому-то очень важны этапы проектирования и монтажа крыши во время строительства дома. В любой конструкции можно выделить две основные части: ограждающую (непосредственно кровлю) и несущую (например: стропильную систему). Одним из важных элементов стропильной системы является обрешетка. Она монтируется на стропильные ноги и обеспечивает размещение на ней различных типов кровельных материалов. Рассмотрим подробнее, как правильно сделать обрешетку крыши для некоторых видов кровельных материалов.

Виды обрешетки

Виды обрешетки

В зависимости от используемых кровельных материалов применяются следующие виды обрешетки:

  • Сплошная. Брусья обрешетки монтируются с зазором не более одного сантиметра. Данная обрешетка применяется при монтаже мягкой черепицы, рулонной кровли, плоского шифера и металлочерепицы. Для повышения надежности кровли, сплошную обрешетку монтируют по карнизным свесам, а также в местах пересечений и стыков скатов (на коньке, ендовах, разжелобках, ребрах).
  • Разреженная. Брусья обрешетки устанавливаются с шагом, составляющим несколько сантиметров. Данная обрешетка используется для монтажа натуральной черепицы, металлической кровли и волнистого шифера.

Гидроизоляция

Гидроизоляция кровлиГидроизоляция кровли

Перед изготовлением обрешетки необходимо обеспечить установку с нахлестом в 15 см специальной пленки для гидроизоляции. Ее монтаж производится на стропила в направлении от карниза к коньку, при этом необходимо обеспечить вентиляционные зазоры между пленкой и монтируемым кровельным материалом (за счет провиса пленки), а также между пленкой и утеплителем.

Если теплоизоляционный материал находится на одном уровне со стропилами, то для увеличения высоты потребуется установка на стропила дополнительных брусков сечением 30х50мм.

Обрешетка под рулонные кровельные материалы

Обрешетка под рубероидОбрешетка под рубероид

Для данного типа кровельного материала используется сплошная обрешетка из досок или брусков толщиной не менее 25мм. При этом между ними не допускаются щели. Ширина используемых деревянных досок должна быть менее 15 см, иначе за счет их коробления в процессе эксплуатации может быть поврежден кровельный материал. Кроме этого, поверхность обрешетки должна быть ровной, без торчащих шляпок гвоздей.

Обрешетка под мягкую кровлю

Под мягкую кровлюПод мягкую кровлю

Популярность мягкой кровли вызвана сравнительно невысокой ценой на нее и простотой монтажа. Для укладки мягкой кровли требуется сплошная обрешетка. Ее можно выполнить в два слоя из специальной калиброванной доски, важно, чтобы все стыки при этом были ровными. Отличный результат дает использование шпунтованной доски или кровельной фанеры, дополнительно обработанной антисептиком. Чтобы не повредить мягкий кровельный материал, концы торцевых досок следует закруглить.

Обрешетка под черепицу

Обрешетка под черепицу

Одним из лучших и долговечных материалов для обустройства кровли является черепица. Обрешетка под черепицу может быть выполнена одним слоем, при этом на стропила набивают бруски сечением шесть и более сантиметров, на которые укладывается черепица. Выбор шага обрешетки производится в соответствии с размером монтируемой черепицы. При необходимости можно выполнить двойную обрешетку из такого же бруска. Для обеспечения равномерного прилегания черепицы необходимо добиться максимальной ровности обрешетки (используемые бруски должны быть одного размера и ровные).

Так в реальности выглядит обрешетка под черепицу:

Обрешетка под шифер

Различие обрешетки для шифера и металлочерепицыРазличие обрешетки для шифера и металлочерепицы

Данный вид обрешетки может быть выполнен из одного или двух слоев брусьев. При изготовлении однослойной обрешетки брусья сечением 5х5см монтируются параллельно коньку с шагом 0,5 м. Если вместо обычного волнистого шифера используется унифицированный профиль, то шаг выполняют в 0,8 м, а сечение брусков составляет 7,5х7,5см. Важно, чтобы каждый лист шифера опирался на три бруса. При этом в связи с большей нагрузкой, карнизный брус должен быть намного толще. Возле конька и свесов необходимо смонтировать сплошной настил.

Для равномерного распределения нагрузки, а также плотного расположения листов, четные брусья должны быть толще нечетных на 30мм.

Обработка деревянных элементов кровли

Обработка древесиныОбработка древесины

Чтобы увеличить долговечность кровли, все деревянные элементы крыши следует обработать специальными антисептиками и противопожарными составами. Обработку следует производить с помощью малярной кисти, нанося поочередно два слоя. Качество противопожарной обработки приобретаемого материала проверяется достаточно просто. Для этого нужно отколоть от него небольшую щепку и попытаться ее поджечь. Хорошо обработанный материал будет гореть только в присутствии внешнего огня, если его убрать, то щепка тут же потухнет.

Правильно спроектированная и изготовленная кровля украсит ваш дом и надолго обеспечит его защиту от всех капризов природы.

Видео

Так выглядит процесс монтажа обрешетки крыши:

Как сделать обрешетку крыши: виды, материалы, пример монтажа

Без обрешетки кровельный материал будет держаться на своем месте ненадежно. А это может привести к его отрыву и возникновению протечки. К тому же обрешетка помогает смонтировать и другие составляющие кровельного «пирога». А как сделать обрешетку крыши, какие существуют ее виды? А какие использовать материалы и инструменты? На все эти вопросы и попытаемся ответить в статье.

Виды обрешеток и используемые материалы

Прежде всего, необходимо разобраться с самим понятием обрешетки крыши дома. Если говорить по-научному, то это сложная конструкция, которая предназначена для равномерного распределения веса кровельного материала на стропильную систему. Кроме того, обрешетка предназначена для надежного крепления шифера, металлочерепицы или другого покрытия. Если рассуждать по-простому, то такая конструкция представляет собой решетку из древесины, закрепленную по плоскости ската на стропильную систему.

Виды обрешетки на крышу

Всего существует два основных виды обрешетки на крышу:

  1. Сплошная. Представляет собой плоскость, имеющую щели не более 5-ти сантиметров.
  2. Разряженная. В этом случае расстояние между элементами обрешетки больше пяти сантиметров.

Как сделать обрешетку крыши – сплошной или разряженной, будет зависеть от используемого кровельного материала. Поэтому прежде чем приступить к ее строительству стоит определиться с покрытием. Первый тип используется в том случае, если кровлю будет выполнена из мягких материалов. Рубероид, битумная черепица или изопласт – все это требует прочное основание без крупных щелей.

Чаще всего сплошная обрешетка используется на хозяйственных постройках. Но в последнее время некоторые материалы применяют и при строительстве жилых домов. Например, мягкая или битумная черепица – это прекрасная альтернатива ее металлической сестры или традиционному шиферу.

Разряженный вариант обрешетки применяется при покрытии кровли твердыми материалами. Именно такой вариант считается самым распространенным. Если вы решили использовать металлочерепицу, профнастил или шифер, то делать обрешетку сплошной нет смысла. Эти материалы сами способны выдержать существенные нагрузки и столь прочного основания под собой не требуют.

Разряженный вариант обрешетки под твердые кровельные материалы

Прежде чем приступить к разговору о том, как сделать обрешетку крыши, следует узнать, какие материалы понадобятся в работе. Для этих целей используются деревянные брусья и доски. При этом первый тип материала (сечение которого должно быть минимум 50 на 50 мм) применяется только в том случае, если необходимо усилить конструкции. Также брус используется, если расстояния между стропилами более одного метра.

Самым важным элементом обрешетки являются доски. Тут можно использовать самые разные варианты. Собственно, порода древесины не столь важна. В большинстве случае отдают предпочтение сосне или другим недорогим хвойным. Самое главное, чтобы материал был сухим и желательно пропитанным антисептиком.

Чаще всего для обрешетки используют следующие варианты досок:

  • обрезная с толщиной 20-25 мм и шириной 100 мм. Такой материал используется наиболее часто. Доска толщиной в 20-25 мм легко выдерживает нагрузки практически любого кровельного покрытия;
  • обрезная с толщиной в 32 мм и шириной в 100 мм – это более прочный материал. Такой вариант специалисты рекомендуют применять при покрытии из профилированного листа и оцинкованной стали;
  • шпунтованная доска с толщиной в 20-32 мм и шириной в 100 мм. Такой материал более дорого и применяется, в основном, при возведении сплошной обрешетки.

Если хотите сэкономить, то можно использовать и необрезную доску. Но тут следует проделать некоторые предварительные действия. Во-первых, необрезную доску перед использованием тщательно сортируют, отделяя материал с трещинами или местами гниения. Во-вторых, необходимо отделить кору. После этого пропитайте все доски антисептиком.

В некоторых случаях можно использовать и листы толстой фанеры. Такой вариант подходит при создании сплошной облицовки. В этом случае все работы значительно ускоряются. Только стоит иметь ввиду, что фанера должна быть достаточно толстой (или уложенной в несколько слоев) и иметь водостойкие свойства.

Обрешетка – это конструкция, которая предназначена для равномерного распределения веса кровли. Она монтируется к стропильной системе. При этом используются деревянные брусья и доски. Последние лучше брать шириной от 10 до 15 сантиметров. Более широкие варианты могут значительно усложнить работы. К тому же такие доски могут со временем подвергнуться деформации. В некоторых случаях можно использовать и фанеру (при сплошной обрешетке), только в этом случае материал подбирается достаточно толстый и имеющий водостойкую защиту.

Как сделать обрешетку крыши: пример монтажа

Вопрос о том, как сделать обрешетку крыши, попробуем рассмотреть на примере сплошного варианта. Его можно считать наиболее сложным. Если вы решили использовать в качестве кровельного материала ондулин или мягкую черепицу, то сплошная обрешетка – это то, что вам нужно.



После предварительной подготовки материала, можно приступать к монтажу. Монтаж обрешетки под мягкую кровлю с использованием досок проводится в следующей последовательности:

  1. Вначале монтируется гидроизоляционный слоя. Он крепится непосредственно к стропильным ногам. Такая дополнительная защита при использовании мягкой кровли считается обязательной.
  2. Далее необходимо обустроить свес. Для этого набивается карнизная доска, ее сечение должно превышать тех элементов, которые будут использоваться для обрешетки.
  3. После этого крепится первая доска обрешетки. Она должна отставать от карнизной на расстоянии в 25-30 сантиметров. Доски крепятся параллельно друг другу.
  4. После этого можно монтировать остальные доски с желаемым шагом. Как правило его размеры лежат в пределах от 2 до 5 сантиметров.

Крепление досок обрешетки к стропилам производится при помощи гвоздей или саморезов. Многие специалисты рекомендуют использовать именно второй вариант. При помощи саморезов можно регулировать высоту расположения элементов обрешетки, а значит, сделать ее более ровной.

Очень часто длина ската больше размеров доски. В этом случае элементы в ряду крепятся встык друг к другу.  При этом нужно следить, что места стыковок досок в рядах находились в шахматном порядке. Так можно добиться большей прочности самой обрешетки.

Если вы будете использовать толстую фанеру, то работы заметно упростятся и ускорятся. В этом случае достаточно просто закрепить листы на стропильную систему. Перед этим также желательно смонтировать слой гидроизоляции. Листы фанеры размещают с небольшим зазором между собой (1-2 сантиметра). Это необходимо, чтобы материал не коробился при нагреве от кровли.

Многие при строительстве частного дома задаются вопросом, а как сделать обрешетку крыши. По сути эта задача не столь сложная. Например, для мягкой кровли необходима сплошная обрешетка. Для этого достаточно набить вдоль ската доски шириной в 10-15 сантиметров, при этом оставляя зазоры до 5 см. Гораздо проще сделать сплошную обрешетку с использованием листов фанеры. Но тут важно выбрать материал способный противостоять влаги, а также обладающий достаточной толщиной.

Установка обрешетки крыши на стропила. Установка обрешетки под сайдинг. Установка обрешетки под металлочерепицу

Сооружение основы для кровельного покрытия считается наименьшей по объему частью работ в списке основных строительных мероприятий. Фундамент, возведение стен и перегородок обычно требуют больших усилий и материальных вложений. Тем не менее крыша является важнейшим компонентом в конструкции любого здания, поэтому подходить к реализации этого мероприятия следует ответственно. Нагрузки в виде осадков, порывов ветра и других механических воздействий способны нарушить герметичность и целостность кровли. Поэтому следует внимательно подойти к созданию основы, на которой в дальнейшем будет закреплена крыша. Установка стропил и обрешетки рассматривается специалистами как наиболее значимый этап, от которого зависит надежность кровельного покрытия. Существуют разные подходы к монтажу этой части конструкции, выбор которых во многом определяется характеристиками финального настила.

Монтаж системы стропил

Даже качественно установленная обрешетка не обеспечит необходимую несущую функцию, если ее монтаж осуществлялся на слабую стропильную систему. Поэтому важно правильно ее смонтировать.

В первую очередь крепится мауэрлат – балки, которые выступят основой для секций конструкции. Оптимальный вариант предполагает использование цельного мауэрлата, закрепленного анкерными болтами. Далее к установленным элементам закрепляют стропильные ноги. Затем можно приступать к сборке секций. Выбор конфигурации их расположения и крепления между собой определяется тем, какой будет установка обрешетки кровли дома.

установка обрешетки

На основе общего плана составляется чертеж, после чего производится сборка конструкции на земле. Готовую систему необходимо поднять на крышу – обычно это делается посредством лебедки. Когда одна из сторон будет максимально прижата к основе здания, можно ее освободить от тросов и зафиксировать стяжками и ригелями. Основой же крепления выступят уголки с болтами, которые позволят надежно закрепить стропила к мауэрлату.

Укладка подкровельной мембраны

Распространенной ошибкой многих неопытных кровельщиков является игнорирование изоляционных мероприятий. Как раз от качества выполнения этого этапа и зависит герметичность крыши, отсутствие сырости на чердаке и общий комфорт в помещениях. После установки стропил можно приступать к укладке соответствующих защитных материалов. Независимо от техники, по которой будет выполняться установка обрешетки, конструкцию можно изолировать в нижней части с помощью супердиффузионных мембран. Данная прослойка обеспечит паропроницаемость и гидроизоляцию. Но она может быть не единственным подкровельным материалом – иногда мембраны дополняют утеплителем. Сам же процесс укладки такого покрытия особой сложности не представляет. Мембрана поставляется в виде рулонов, которые расстилаются на рабочем месте и укладываются по всей площади стропил. Полосы можно стелить внахлест, а фиксацию выполнять с помощью клея или специальными метизами.

пластиковая обрешетка установка

Нюансы выбора древесины для обрешетки

К подбору материалов для несущей конструкции под кровлю следует подходить внимательно, и особенно это касается древесины. Желательно, чтобы установка обрешетки выполнялась из хвойного материала, например, из ели и сосны. Это легкое в обработке дерево, которое обеспечит гибкость и прочность в процессе эксплуатации крыши. Важно учесть и сорт материала. Конечно, идеальным выбором станет первая категория, но если финансовые возможности исключают такое приобретение, то можно ограничиться и вторым сортом. Однако такие элементы конструкции предварительно следует обработать антисептиками.

Еще один значимый параметр выбора – влажность. Если изнутри предполагается защита в виде гипсокартонного покрытия, то можно использовать древесину влажностью не более 20 %. Если же планируется установка обрешетки, часть которой будет иметь прямой доступ к воздуху, то не исключается и применение древесины влажностью более 20 %.

установка обрешетки под сайдинг

Монтаж обрешетки под сайдинг

Для монтажа сайдинговых панелей стоит предпочесть именно деревянную обрешетку. Такой выбор оправдывается гибкостью материала, что не позволит внешнему покрытию деформироваться. В процессе установки элементов важно соблюсти равномерность, то есть все рейки должны находиться в одной плоскости. Само крепление выполняется скобами-подвесами или обычными гвоздями. Если основа имеет неровности, то корректировать позиции каркаса можно с помощью клиньев. Как правило, установка обрешетки под сайдинг выполняется с шагом элементов 20-30 см. Но в каждом случае следует рассчитывать это расстояние индивидуально. Чем больше рабочая площадь, тем продолжительнее отступ – это основное правило, которым руководствуются кровельщики в таком проектировании.

установка обрешетки под металлочерепицу

Монтаж обрешетки под металлочерепицу

Сложность устройства каркаса под металлочерепицу обусловлена тем, что профили могут иметь разную гофру и типоразмер. Кстати, сайдинг в этом смысле более стандартизирован. Если планируется сплошная обрешетка, то лучше применять доски с параметрами 3,2 х 10 см или бруски 5 х 5 см. Фиксация производится вплотную к основе с шагом 10 см. Столь короткий отступ связан с тем, что профнастил является одним из самых тяжелых кровельных материалов. Соответственно, установка обрешетки под металлочерепицу должна учитывать высокие нагрузки на конструкцию. Для крепления можно использовать гвозди толщиной 3 мм, при этом длина их должна в два раза превышать сечение доски. Особенностью монтажа каркаса под металлочерепицу является и широкое присутствие металлической фурнитуры для крепежа. Различные скобы и уголки, выступающие дополнительным средством крепления, наиболее распространены в крышах большой площади. Если же планируется стандартная двухскатная система для небольшого дома, то вполне можно обойтись рейками, которые крепятся с частым шагом при помощи гвоздей.

установка обрешетки на стропила

Установка обрешетки под мягкую кровлю

Устройство мягкой кровли можно назвать самым требовательным и даже капризным видом таких работ. Данный материал укладывается на ровный сплошной настил, поэтому обрешетка будет выполняться в два этапа. В первую очередь монтируется каркас. Его особенностями будет частый шаг реек и предельная точность. Далее формируется гладкое защитное покрытие, на которое в дальнейшем и ляжет мягкая кровля. Если установка обрешетки крыши может выполняться с помощью тех же брусков и реек, то в качестве дополнительного настила следует использовать ДСП, фанеру или другой древесно-стружечный материал с похожими характеристиками. Главное, чтобы изначально конструкция стропил была хорошо изолирована. Кроме этого, торцы основания должны быть закруглены, чтобы обеспечился плавный переход декоративной кровли.

установка обрешетки крыши

Особенности монтажа пластиковой обрешетки

Обычно в качестве альтернативного материала для устройства обрешетки рассматривается металл. Древесина не всегда позволяет достичь необходимой прочности, поэтому ее заменяют профильными элементами. Однако, в некоторых случаях допустима и пластиковая обрешетка, установка которой предполагает некоторые отличия, но в целом техника крепления остается прежней. Фиксация осуществляется через специальные отверстия в элементах при помощи болтов или саморезов. Но особенность пластиковых панелей для обрешетки заключается в том, что их конструкция дает возможность более надежного крепления к стропилам с помощью системы пазов. Существуют разные модели таких элементов, которые следует подбирать конкретно под запросы определенной крыши.

Установка контробрешетки

По конструкции такая разновидность обрешетки во многом напоминает традиционный каркас, сформированный рейками или досками. Принципиальное ее отличие заключается в дополнительном усилении системы за счет изоляции рубероидом. Уже отмечалось, что конструкция должна предусматривать наличие утеплителя и паронепроницаемой мембраны. Но в данном случае функция защитных подкровельных барьеров усиливается. То есть сначала укладывается рубероид или другой материал с аналогичными свойствами, а затем установка обрешетки на стропила поверх изоляционного настила. Конфигурация расположения элементов может быть и разреженной, и сплошной. Главное – обеспечить достаточное пространство под кровлей для исключения образования конденсата. Особенно это важно при фиксации деревянных реек, на которые разрушающе действует скапливающаяся влага.

установка обрешетки кровли

Заключение

Разнообразие материалов для создания кровельного покрытия определяет требования и к стропильной системе, и к несущему каркасу. В свою очередь, и установка обрешетки не может выполняться без учета эксплуатационных запросов к финальному покрытию. Например, металлические настилы требуют более высокой степени усиления конструкции. На этот случай важно предусмотреть качественный материал для создания обрешетки, способный выдержать атмосферные воздействия. Для сайдинга – напротив, физическая прочность не так важна, а на первый план выходит гибкость каркаса, что и обеспечивается правильно подобранными рейками.

Обрешетка крыши своими руками

Крыша будет выглядеть привлекательно и длительное время защитит строение от осадков и ветра при правильно уложенной обрешетке. Деревянная обрешетка является составной частью кровельной системы, служит для крепления кровельного и утеплительного материала. Сделать правильно обрешетку крыши – ответственный этап строительства, к которому следует тщательно подготовиться. Обрешетка крыши своими руками значительно экономит финансы при возведении собственного дома.

Вернуться к содержанию

Виды крыш, основные элементы кровельная система

Собственно крыша бывает двускатная и четырехскатная (вальмовая) с разновидностями. Основные элементы классической двускатной крыши представлены ниже:

Фото 1. Четырехскатная (вальмовая) крыша

  • Стропила – выполняют роль вертикальных и/или наклонных опор. Соединяются под углом друг к другу. В верхней части крепятся на болты или на скобы.
  • Мауэрлат – горизонтально уложенный брус на который опираются стропила.
  • Свесы – нижняя часть стропил.
  • Конек – верхняя часть кровли в месте соединения стропил.
  • Обрешетка и контробрешетка — основной элемент крепления кровельного покрытия и утеплителя.
  • Гидроизоляция и утеплитель – используют для обустройства теплых чердаков.
  • Кровельное покрытие – различают жесткое и мягкое покрытие.

Естественно, кровельная система состоит из гораздо большего количества элементов, чем указано выше. Однако для понимания как делается обрешетка крыши своими руками этого достаточно. Различают холодную кровлю – утеплитель уложен на чердаке, кровельная система не утепляется и теплую кровлю – утеплитель и гидроизоляция являются составной частью кровли. Теплая кровля используется для обустройства мансардных чердаков, используемых в качестве жилых помещений.

Фото 2. Горизонтальная балка – мауэрлат

Фото 3. Разреженная обрешетка используется под жесткую кровлю, например из шифера

Фото 4. Основные элементы кровельной системы

Вернуться к содержанию

Назначение обрешетки в кровельной системе

Обрешетка выполняет следующие функции:

  • крепление кровельных материалов;
  • вентиляция между крышей и утеплителем, с целью предотвращения образования конденсата на границе теплого и холодного слоя кровли;
  • крепление утеплителя и гидроизолирующих материалов;
  • предохранение стропильной системы от нагрузки на крышу зимних осадков в виде снега и льда.

Вернуться к содержанию

Материалы и инструменты

Чтобы сделать обрешетку крыши своими руками понадобятся следующие строительные материалы и инструменты. Подготовьте их заблаговременно.

  • Бруски не ниже 1 сорта без сучков, для кровли из металлоцерепицы – 50х50 см, для металлической кровли – 60х40 см, керамическая черепица – 75х75 см, длина брусков от 6 метров.
  • Доска обрезная не ниже 2 сорта с минимумом сучков, размер досок 25х100 см, длиной от 6 метров, в отдельных случаях вместо досок используют ОСП листы, фанеру или ДСП листы.
  • Ножовка или бензопила.
  • Приспособления для резки металла, болгарку не применяют.
  • Шаблон для обрешетки.
  • Монтажная пена и пистолет к баллону.
  • Молоток.
  • Электродрель.
  • Болты с гайками больших размеров.
  • Скобы.
  • Гвозди на 150 мм.
  • Уровень строительный на 2 метра.
  • Строительная рулетка 6 –12 метров.

Вернуться к содержанию

Виды обрешетки

Различают несколько видов обрешетки крыши в зависимости от вида кровельного материала:

  • сплошная обрешетка;
  • разреженная обрешетка.

Сплошную обрешетку делают в основном для мягкой кровли (например, рубероид), состоящей из небольших элементов, в отдельных случаях для того, чтобы изнутри придать неутепленному чердаку вид законченной постройки. Делают обрешетку из отдельных досок, прибитых встык, иногда используют материалы типа фанеры, ОСБ панели и тому подобное. Недостаток такой обрешетки в большом расходе материала. Плюс в том, что обрешетка уложена ровно и поэтому достаточно легко укладывать кровельный материал на такую обрешетку.

Разреженную обрешетку (с зазорами между досками или брусками ) используют при монтаже кровельной системы кровельным материалом которой будет шифер, профнастил, металлочерепица и другие подобные материалы.

Вернуться к содержанию

Монтаж обрешетки

Рассмотрим по шагам как сделать обрешетку крыши своими руками:

  • После того как на над постройкой возведена стропильная система, сделаны необходимые промеры крыши. Так по диагонали ската различия в длине веревки, протянутой от двух диагональных концов крыша не должна превышать 2 см. Превышение этих показателей усложнит монтаж обрешетки и крепление кровли на обрешетку.
  • Укладываем пароизоляцию, далее утеплитель из минеральной ваты или других материалов, сверху гидроизоляцию c помощью изолирующей пленки. Монтируя гидроизоляцию ориентируйтесь на инструкцию по её использованию. Гидроизоляцию устанавливают внахлест на 10-20 см. Укладывают её сверху вниз, закрепляя стиплером к стропилам. Снизу оставляем запас гидроизоляции примерно на 40-50 см. По стропилам прибиваем рейки контробрешетки, необходимо предусмотреть вентиляцию системы утепления. Этот этап выполняют в случае утепленной крыши.

Фото 5. Монтаж гидроизоляции

  • К нижнему краю карниза, вровень со свесами прибиваем горизонтально первую доску обрешетки. Нижний конец гидроизоляции выпускаем сверху нижнего края обрешетки. Основная часть гидроизоляции останется под обрешеткой. Тщательно выверяем уровнем отношение доски к горизонту.
  • Устанавливаем шаблон обрешетки. Это приспособление используется для того, чтобы прибивать горизонтальные доски обрешетки на равном расстоянии между собой. Вместо магазинного шаблона его легко изготовить самостоятельно из отрезков доски. Если обрешетку изготавливают под мягкую кровлю, то обрешетку монтируют встык, предусмотрите возможность деформации досок, поэтому сплошную обрешетку прибиваем надежно на два гвоздя.
  • Заканчивается монтаж обрешетки в верхней части крыши. Обрешетка готова.

Ниже приведем примеры обрешетки крыши своими руками для различных типов кровли.

Фото 6. Обрешетка под мягкую кровлю

Фото 7. Обрешетка под рулонные материалы

Фото 8. Обрешетка под металлочерепицу

Фото 8. Обрешетка под ондулин

Вернуться к содержанию

Видео

Подробная инструкция по этапам подготовки крыши для укладки металлочерепицы.

Полезно? Сохраните себе на стену! Спасибо за лайк!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
