Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.
Крыша из профнастила

Крыша из профнастила

Чем отличается профлист от профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.
Профнастил С44 для крыши

Профнастил С44 для крыши

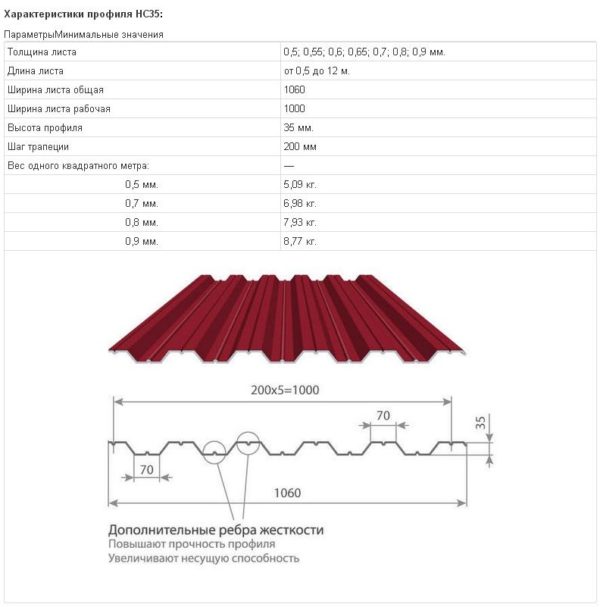

Профнастил НС35 для крыши

Профнастил НС35 для крыши

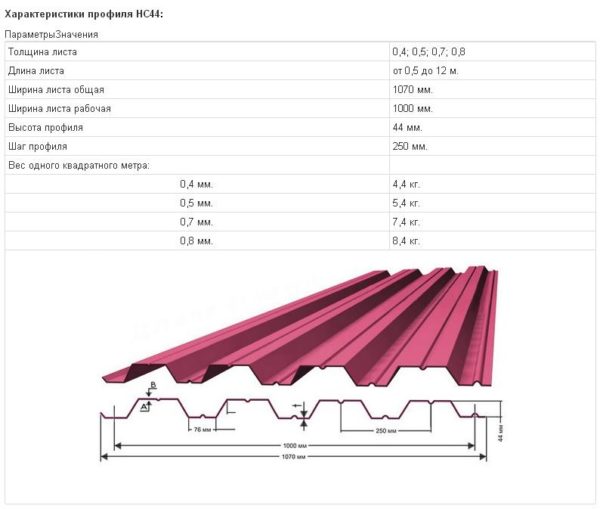

Профнастил НС44 для крыши - характеристики, схема

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши - характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание
Обычный шаг

Обычный шаг

Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная

Сплошная

У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная

Разряженная

У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.
Сплошная и разреженная обрешетка

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.
Выбор шага обрешетки

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Гидроизоляция коньковой части

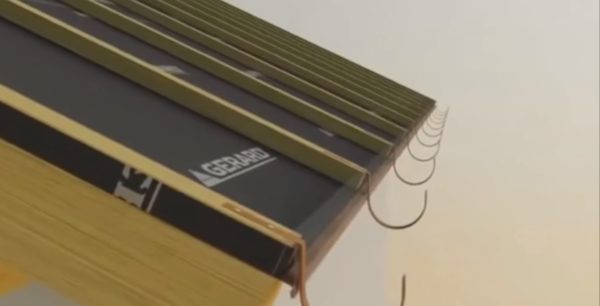

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста
Менее 15 градусовВ этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусовПри таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусовОптимальная ширина нахлеста – 10-15 см.
Требования к кровельным саморезам для профнастила

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Самой сложной считается обрешетка вальмовой крыши:

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м3.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

  • Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
  • Прогиб профнастила под первым же снегом, если все делалось на авось.
  • Неудобное крепление листов, когда края профнастила попадают между решетинами.
  • Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

  1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
  2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, только не берите в пример объекты самозастройщиков, у которых единственные консультанты – форумчане.
  3. Посоветуйтесь с прорабами, которые уже строят недалеко от вас. Дело в том, что нагрузка на обрешетку рассчитывается на 1 м2, поэтому, в принципе, не важно, какая у вас длина крыши, главное, чтобы совпадал угол. Такому мнению стоит доверять, ведь в профессиональном проектировании придерживаются определенных строительных норм и правил.

Если вы не пожалеете на расчет времени, то выиграете в качестве кровли и существенной экономии материала на нее. Снег и ветер способны создавать нагрузку более 300-500 кг на каждый квадратный метр кровли!

Скажем так: стропильная система – это сложная инженерная конструкция, которая не создается «на коленке». Ведь в кровле нет несущественных мелочей, и даже незначительная экономия на той же обрешетке в будущем обязательно обернется более значительными расходами на ремонт. А переделать крышу очень сложно.

Если, конечно, вы будете укладывать профлист на небольшую кровлю над гаражом, беседкой или навесом, тогда вам достаточно визуально понять, насколько крепкой должна быть обрешетка и сравнить свои данные с таблицами. Так многие и делают, и зачастую их примерные расчеты правильные:

Если мы говорим о крыше жилого дома, подходить к вопросу расчета обрешетки под профнастил нужно очень ответственно. Итак, для разных задач и типов профнастила применяются такие виды обрешетки:

  • Сплошная обрешетка, из плит OSB или фанеры. Необходима при минимальныхуклонах крыши.
  • Сплошная обрешетка из брусков или досок, которые настилаю параллельно друг другу с небольшим зазором. Этот вариант подходит для негофрированного профнастила.
  • Разреженная обрешетка со сплошной контробрешеткой. Так, если обрешетка была уложена с большим шагом, тогда для дополнительной жесткости укладывают контррейки по диагонали крыши.
  • Разреженная обрешетка для гофрированного профнастила, с шагом, в несколько раз меньшим, чем сам лист.

А вот разреженная обрешетка под крупногабаритную кровлю не подходит, т.к. ее рассчитывают так, чтобы лист ложился всего не два бруска. К сожалению, профнастил не настолько прочный материал.

Для устройства сплошной обрешетки берут доски толщиной 30-40 мм. Брать более широкие доски, чем 140 мм, не рекомендуется, ведь тем могут покоробиться.

К слову, сплошную обрешетку из досок под профнастил уже почти никто не делает, и ее заменяют на более практичную обшивку скатов плитами OSB или влагостойкой фанерой.

Разреженная обрешетка: для крутых крыш

Традиционно под современный профнастил обустраивают разреженную обрешетку. Ее разрешено делать под жесткие кровельные материал, которые достаточно хорошо выдерживают ветровую и снеговую нагрузку, не разрушаясь и не прогибаясь при этом.

Для разреженной обрешетки подходят пиленные деревянные бруски и деревянные жерди. Главное требование к ним – иметь минимальную внутреннюю влажность, в пределах 18-20%, не иметь деформаций, изгибов и сучков. Такую обрешетку обязательно обрабатывают антисептиком и, по желанию, антипиреном. Также разреженную обрешетку под профнастил делают из П-образных оцинкованных решетин.

Стандартный шаг обрешетки под профнастил для центральной полосы России – 35-40 см, при использовании брусков с сечением 50х50 мм или досок 50х120 (140) мм.

Также обрешетку обустраивают однослойной или двухслойной, но конкретно под профнастил достаточно одного слоя.

Шаг обрешетки и высота гофры

Шаг обрешетки установки под профнастил также зависит от вида профилей самих листов. У каждого профиля – своя собственная несущая способность, которую определяет высота гофры и толщина стального проката. Например, для марок с несущей способностью укладывают сплошную обрешетку, а с высокой – разреженную.

Для скатных крыш профнастил берут с гофрой не менее 20 мм. Это НС-35, МП-20, С-44. А профили Н-60 и Н-75 используются для самонесущих и плоских крыш промышленных объектов:

Как рассчитать шаг обрешетки под профнастил?Как рассчитать шаг обрешетки под профнастил?

В любом случае минимальное сечение должно быть 30х100 мм, если расстояние между стропилами до 1000 мм:

Какой должен быть шаг обрешетки профнастила в зависимости от угла крыши?Какой должен быть шаг обрешетки профнастила в зависимости от угла крыши? Таблица расчета обрешетки под профнастилТаблица расчета обрешетки под профнастил

Обрешетка под отдельные виды профнастила

Давайте обозначим также некоторые особенности устройства обрешетки для самых популярных видов профнастила, которые используются при строительстве частного дома.

Так, если вы используете профлист С-8 на кровле от 15°, тогда либо берите го с толщиной 0,55 мм (обязательно проверьте микрометром), или же укладывайте сплошную обрешетку.

В работе с профлистом МП-20, П-18 листы берите от 0,7 до 0,55 мм, и делайте сплошной настил, если уклон до 15° и разреженную обрешетку, если больше, сохраняя расстояние между досками до 5 см. А вот профнастил Н-35 такой же толщины уже до 15° разрешается укладывать на обрешетку с шагом 50 см и от 15° с шагом в 1 метр, здесь прочности как раз достаточно. При этом те же условия для профнастила С-44, если толщина его листа в пределах 0.55-0,7 мм.

Для профлиста Н-60 уклон кровли не делают меньше 8°, а толщина листа должна составлять 0,7-0,9 мм. Шаг укладки обрешетки уже делают не более 3 метров.

Эта таблица поможет вам во всем разобраться:

Шаг обрешетки и вид профнастила: как рассчитатьШаг обрешетки и вид профнастила: как рассчитать

К слову, если вы все-таки переживаете, что с основной крыши дома будет падать тяжелая шапка снега, тогда для пристройки не жаль будет и сплошной настил устроить:

Сплошная обрешетка под профнастилСплошная обрешетка под профнастил

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Так, металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

А для частного домостроения рекомендуют пиломатериалы, удобные в работе и доступные по цене. Но на самом деле вы можете остановить свой выбор на первом варианте, тем более, что для профнастила лучшего основания и не придумать.

Деревянная обрешетка: строительная классика

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В тех местах расход древесину будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют также доску, толщиной от 50 мм:

Обрешетка под профнастил: технология изготовленияОбрешетка под профнастил: технология изготовления

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном, или же приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, ведь влага в подкровельном пространстве не такая уж и редкость.

Давайте рассмотрим, какой толщины должна быть деревянная обрешетка. Так, самая популярная – доска с сечением 22х100 и 25х100 мм. Она доступна по цене, но подходит только для простых легких кровель ввиду недостаточности прочности. Более подходящей считается доска 32х100 мм. Такой можно устанавливать разреженную обрешетку на стропила с шагом 90 см.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Но для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы. Вот хорошие советы от профессионального кровельщика, демонстрирующие работу с деревянной обрешеткой:

Металлическая обрешетка: идеальное решение

Сегодня использование металлической обрешетки для частного строительства становится особенно актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

  • относительно легкой (легче деревянной стропильной системы), абсолютно не подвержена насекомым, гниению и возгоранию;
  • идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
  • не искривляется и не деформируется со временем;
  • полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и тоже сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой еще и утепляют! Поэтому такой стальной каркас никак не препятствует обустройства уютной и теплой мансарды.

А толщину металлической обрешетки под профнастил подобрать уже не сложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

  1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
  2. Толщину листов нужно подбирать соответственное шагу металлической обрешетки.
  3. Шаг обрешетки следует вычислять по той же схеме, что и деревянную.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями. Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный.

И все благодаря точным по геометрическим параметрам всех деталей. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро- гидроизоляцию, и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

Обрешетка под профнастил: выбор, расчет, технология установкиОбрешетка под профнастил: выбор, расчет, технология установки

Для мастерской или небольшой бани обрешетку уже необходимо делать уже по всем правилам:

Как построить обрешетку под профлист?Как построить обрешетку под профлист?

Если же речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны и нелишние жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости. Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, и желательно их не перепутать.

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которая отмечена пунктиром на рулоне:

Основание под укладку профилированных листовОснование под укладку профилированных листов

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему (подробно уже останавливаться на этом не будем).

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или даже дюбелей в некоторых случаях. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка у вас из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и точно выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Для чего столько забот, спросите вы? Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общем качестве монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы потом между ними можно было уложить утеплитель на его толщину, тогда к стропилам вам нужно будет приделать дополнительный каркас.

В жизни все это выглядит так:

Мастер-класс монтажа обрешетки под профнастилМастер-класс монтажа обрешетки под профнастил Мастер-класс монтажа обрешетки под профнастилМастер-класс монтажа обрешетки под профнастил

Как вы видите, при должном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

Двускатная крыша стропильная система под профнастил

Возводим стропильную систему двускатной крыши под профнастил

Несмотря на простоту монтажа, и тут есть свои нюансы. Например, стропильная система двускатной крыши под профнастил имеет свою особенность, и именно о ней и пойдет речь в этой статье.

Преимущества металлических кровель

В начале стоит поговорить о том, а чем так хорош профнастил и другие варианты металлического кровельного материала. Почему именно такой вариант сегодня выбирают большинство частных застройщиков.

В первую очередь здесь речь идет именно о профнастиле и металлочерепице. Конечно, для кровли можно использовать и простые оцинкованные листы железа. Но такой вариант сегодня используется крайне редко. С таким материалом и работать сложнее, и внешний вид существенно хуже.

Преимущества использования профилированных кровельных листов

А какими преимуществами обладают профнастил и металлочерепица? К таковым специалисты относят следующее:

  • как уже отмечалось выше, они обладают привлекательным внешним видом. Во-первых, оцинкованные стальные листы пропускают через специальный станок. В результате получается рельеф привлекательный на вид. Во-вторых, и металлочерепица и профнастил покрывают полимерными слоями. Их количество и качество может отличаться, в зависимости от марки материала. Но в любом случае покупателю предлагают большой цветовой ассортимент. В результате можно с легкостью подобрать вариант по своему вкусу;
  • малый вес. Листы выпускаются очень тонкими. В результате кровля обладает малым весом. Эта особенность позволяет делать стропильную систему двускатной крыши под профнастил или металлочерепицу менее массивной, а значит и более экономичной. Кроме того, работать с материалом, обладающим небольшим весом гораздо проще;
  • простота монтажа – это еще одно преимущество металлических крыш. С данной задачей сможет справиться даже непрофессионал;
  • большой срок эксплуатации. И профнастил и металлочерепица покрыты специальными полимерными слоями. Они надежно защищают материал от коррозии и внешних воздействий. Металлическая кровля, при должном уходе, может прослужить пятьдесят лет и более.

Не стоит забывать и про безопасность. В первую очередь здесь стоит упомянуть о том, что металл не боится огня. Такая крыша не воспламенится. Кроме того, металл – это экологически чистый материал, в отличие от асбестового шифера.

Если говорить о недостатках, то их не так уж много. В первую очередь нужно упомянуть о цене, она выше, чем у многих других вариантах кровельного материала. Также многие специалисты отмечают «шумность» такого покрытия. Во время дождя, находясь на улице возле такой кровли, это будет заметно. Но если сделать хорошую шумоизоляцию, то в жилых помещениях дискомфорта вы не испытаете.

Металлическая кровля сегодня пользуется повышенной популярностью. Это связано с преимуществами, которые дает такой материал. Во-первых, он долговечный. Во-вторых, обладает привлекательным внешним видом. Кроме того, с металлом легко работать. Поэтому даже тот недостаток, что такой материал стоит недешево не уменьшает его популярности.

Устройство стропильного каркаса под профнастил

Двускатная конструкция стропильной системы под профнастил — отличный и самое главное правильный выбор будущих владельцев постройки. Это одна из самых простых схем кровли, которая не требует больших расходов кровельного материала, как например вальмовая кровля. Конструкция каркаса кровли с двумя скатами под профнастил служит идеальным вместилищем для всех элементов «кровельного пирога».

Какие конструкции стропил под профнастил использовать

Какой бы кровельный материал вы не использовали, важно правильно выбрать стропила, ведь именно они будут брать на себе всю нагрузку. Тут особых «предпочтений» специалисты не выделяют. В качестве материала можно использовать как деревянный брус, так и доски достаточной толщины. Сам профнастил для крыши весит немного, поэтому сечение стропил будет зависеть от других компонентов кровельного пирога. Если крыша будет теплой, то нужно дополнительно рассчитать нагрузку от утеплителя.

Как правило, для теплой крыши выбираются стропила из доски. При этом используется материал с сечением 50 на 100 или 50 на 150 миллиметров. Если утеплять крышу Вы не собираетесь, то лучше применить деревянный брус. В этом случае сечение материал должно быть 30 на 50 или 50 на 50 миллиметров.

В качестве стропильной системы двускатной крыши под профнастил можно выбрать один из следующих вариантов:

  1. Висячая. Такую систему выбирают в том случае, если длина ската менее шести метров. Висячая система упирается в мауэрлат. Верхний конец стропил просто соединяют между собой.
  2. Наслонная. Такой вариант применяется при наличии осевой несущей стены. На нее устанавливают опоры, к которым крепят прогон. Нижняя часть стропильной пары упирается в мауэрлат. Верхний конец каждой ноги дополнительно поддерживается прогоном.

Очень важно правильно подобрать угол наклона ската. Самый оптимальный вариант – это от 12 до 15 градусов. Но тут многое будет зависеть от погодных условий в регионе. Стоит помнить, что чем круче скат, тем меньше снега на нем будет скапливать, но при этом он будет сильнее подвергаться ветровой нагрузке. Но в любом случае делать угол менее 8 градусов не рекомендовано самими производителями.

Оптимальный шаг установки стропилин выбрать

В этом вопросе многое будет зависеть от размеров листа профнастила. Но чаще всего используется шаг от 60 до 90 сантиметров. Больше делать нежелательно, так как это существенно уменьшит прочность всей стропильной системы, а значит, возрастет риск быстрой поломки.

Устройство и монтаж обрешетки под профнастил

Часто «домашние» строители самое большее внимание уделяют непосредственно стропилам. Это конечно очень важно, но есть и другие компоненты этой системы. Обрешетка — именно от этой конструкции будет зависеть как прочно материал будет закреплен. Самое первое что нужно сделать – это выбрать шаг обрешетки. Тут нужно следовать следующим рекомендациям СНиП:

Устройство обрешетки кровли под профнастил

  • при слабом уклоне, мене 10 градусов, лучше всего сделать сплошную обрешетку. Это связано с тем, что на такой кровле будет накапливаться большое количество снега. Сплошная обрешетка поможет избежать изгиба профнастила;
  • если угол ската от 12 до 15 градусов, то доски можно крепить на расстоянии 30-65 сантиметров друг от друга;
  • если скат очень крутой, то шаг обрешетки может составлять метр.

Но многое будет зависеть от марки самого профлиста. Чем он прочнее и толще, тем обрешетка может быть реже.

В качестве материала для обрешетки можно применить и брус, и доску. Все будет зависеть от ваших финансовых возможностей. Брус используется с сечением 50 на 50 миллиметров. Но такой вариант, в силу своей дороговизны, применяется не так часто. Более популярна в использовании доска. Для обрешетки можно использовать как обрезной, так и не обрезной вариант. Самое главное, чтобы толщина досок была не менее пяти сантиметров.

Устройства конька и узлов примыканий стропильной системы двускатной крыши под профнастил

При возведении кровли важный каждые элементы. Конек и другие узлы примыкания стропильной системы оказывают влияние на всю конструкцию. От того, как правильно выполнены эти элементы во многом зависит долговечность всей крыши.

Детали оборудования конька кровли при монтаже профлиста

В верхней части соединения стропильных ног крепится конек. Его монтируют к обрешетке при помощи длинных кровельных саморезов. При этом между коньком и листами профнастила должно оставаться пространство не более 30-40 миллиметров. Именно через него будет происходить вентиляция крыши.

Покрытие из профнастила должно выступать за боковые стены и фронтоны. Такой свес будет служить «козырьком» защищающий от дождя и стекающей со скатов воды. Карнизный свес необходимо сделать еще до монтажа кровельного материала. Здесь обрешетка делается сплошной, и крепятся специальные карнизные планки. Торцевые планки на фронтоне монтируются на уже уложенный кровельный материал.

Если для покрытия крыши используется профнастил, то в качестве стропил могут выступать доски. Такой вариант наиболее подходит если предусмотрено монтаж утеплителя. Шаг между стропильными ногами делается от 60 до 90 сантиметров. Очень важно правильно смонтировать обрешетку. Здесь шаг выбирается в соответствии с уклоном ската и прочностью используемого профнастила. Также стоит тщательно монтировать конек и планки на карнизе и фронтоне. Как правило, производитель профнастила предлагает уже готовое решение. Лучше воспользоваться им. В этом случае и сама конструкция получится надежно, и внешний вид значительно улучшиться.

Монтаж кровли из профнастила — видеоинструкция

Двускатная крыша: стропильная система под профнастил, фото, чертеж. Расчет, монтаж своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил

Крыши современных частных домов могут иметь разную конфигурацию. Наиболее популярной разновидностью кровель является двускатная. Безусловными преимуществами такой крыши владельцы загородных участков считают надежность, довольно-таки привлекательный внешний вид и экономичность. Конструкция у кровли этого типа предельно проста, а поэтому возвести ее не составит труда в том числе и своими руками.

Легкие и прочные листовые материалы — это то, чем чаще всего обшивается двускатная крыша. Профнастил, к примеру, для такой конструкции подходит просто идеально. Кровля этой разновидности хорошо защищает внутреннее пространство дома, служит долго и обходится недорого. Конечно же, процедура возведения стропильной системы под профнастил, как и под любой другой материал, имеет некоторые свои особенности.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

рассчитать нагрузку на крышу;

определиться с углом наклона скатов;

определиться с видом необходимых для строительства материалов;

рассчитать шаг между стропилами и элементами обрешетки;

сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Расчет нагрузки

Этот шаг при составлении проекта крыши пропускать нельзя ни в коем случае. Правильно выполненные расчеты — залог того, что в конечном итоге получится долговечная двускатная крыша. Стропильная система под профнастил (фото сборки такого каркаса можно видеть ниже) монтируется с учетом следующих параметров:

веса всех, используемых для возведения кровли, материалов;

Значения последних двух показателей можно узнать по специальным таблицам, разработанным специально для каждого конкретного региона.

Все полученные в результате вычислений цифры необходимо сложить и умножить на коэффициент надежности в 1.1. Выполнив расчет стропильной системы двускатной крыши таким образом, можно будет определиться прежде всего с видом необходимых для сборки материалов. Также с учетом окончательного показателя нагрузки выбирают оптимальный угол расположения опор каркаса кровли.

Угол наклона ската

Помимо нагрузки, при выборе этого показателя должны учитываться также и особенности самого кровельного материала. Угол наклона скатов кровли из профнастила может быть любым, но не менее 12 градусов. Если сделать крышу более пологой, в последующем она будет протекать. При этом сами листы начнут прогибаться под тяжестью снега зимой. То есть крышу придется постоянно ремонтировать. А это, конечно же, дополнительные затраты.

В Средней полосе России с учетом ветровой и снеговой нагрузки практически повсеместно допускается возводить кровли с углом наклона скатов в 30-45 градусов. Именно этот вариант идеально подходит и для профнастила. В южных районах угол наклона скатов кровель домов может быть меньшим, а в северных, наоборот, — большим.

Помимо всего прочего, при выборе способа установки стропил стоит учесть и то, каким именно образом в последующем будет использоваться чердак. Если его предполагается утеплить и обустроить под жилое помещение, скаты лучше сделать покруче. Но разумеется, в этом случае возведение крыши обойдется немного дороже, так как придется использовать большее количество материалов.

Из чего строить

Из каких же конкретно материалов может быть возведена такая двускатная крыша? Стропильная система, монтаж своими руками которой — в любом случае дело ответственное, должна быть, конечно же, максимально надежной. Но одним из преимуществ профнастила является то, что он имеет небольшой вес. Поэтому каких-либо особых, очень уж прочных, материалов для сборки каркаса под него использовать необязательно. Для стропил такое крыши вполне подойдет стандартный брус 150х100 мм. Пиломатериал большего сечения целесообразно применять только в том случае, если чердак предполагается использовать в качестве жилого помещения. Стропила для такой крыши обычно делают из бруса 200х100 мм.

Обрешетку можно собрать из обрезной доски 30х100-150 мм. Слишком широкий пиломатериал в данном случае использовать нельзя. Такие доски через некоторое время просто-напросто рассохнутся и сильно покоробятся, что крайне негативно скажется на надежности кровли. Под мауэрлат лучше взять брус потолще — 200х150 мм.

Шаг между элементами конструкции

Слишком часто опоры каркаса под легкие металлические листы устанавливать также необязательно. Оптимальное расстояние между стропилами двускатной крыши под профнастил — 60-80 см. Что касается обрешетки, то шаг между ее элементами выбирается с учетом разновидности используемых листов. Так, для толстого материала 0.6-0.7 мм с высотой профиля в 3.5 см доски могут набиваться на расстоянии до 1.5 м друг от друга.

Для стандартного профнастила марки Н шаг обрешетки обычно составляет 60-70 см. Такое же расстояние подойдет и для материала СН. Тонкий лист С монтируют на обрешетку, набитую с шагом в 10 см либо на сбитую сплошняком из фанеры 12 мм или листов ОСБ.

Как собирается двускатная крыша. Стропильная система под профнастил

Монтируется каркас кровли дома в несколько шагов:

при необходимости устанавливается утеплитель;

стропила обтягиваются гидроизолятором;

Монтаж мауэрлата

Начинают сборку такой конструкции, как двускатная крыша из профнастила, своими руками с установки именно этого элемента. Монтируется мауэрлат поверх коробки здания. Как основа под стропильную систему этот элемент используется только на кирпичных, монолитных или блочных стенах. У брусчатых и рубленых его роль выполняет верхний венец. Крепить брус к стенам следует с использованием анкерных болтов. Можно также применять стальные нагели, оцинкованную проволоку толщиной от 5 мм или скобы.

Способы крепления стропил

Сами опорные элементы кровли могут крепиться к мауэрлату двумя способами. Для кирпичных, блочных и монолитных домов используется технология жесткой фиксации. В этом случае стропильные ноги крепятся к мауэрлату посредством оцинкованных стальных уголков и саморезов либо «узлом» из трех гвоздей (один в верхнюю плоскость, два — по бокам).

На рубленых и брусчатых стенах стропила крепят скользящим методом. Дело в том, что такие дома в первое время после возведения дают сильную усадку. Поэтому жестко закрепленный каркас крыши в последующем может просто-напросто повести. При скользящем способе установки стропил используются специальные фиксирующие элементы, «салазки», обеспечивающие подвижность опор в небольшом диапазоне.

Как устанавливать

Монтировать опорные элементы каркаса нужно правильно. В этом случае получится аккуратная симметричная двускатная крыша. Стропильная система под профнастил, как и под любой другой материал, должна собираться с использованием шаблона. В этом случае все ноги будут иметь одинаковую длину. Для двускатных кровель из профнастила могут использовать как простые прямые стропила (со срезанным под необходимым углом краем), так и вариант с посадочными гнездами под мауэрлат. Между собой вверху опоры каркаса крепят обычно посредством специальных толстых стальных пластин.

Первыми всегда устанавливаются крайние фермы. Далее между их самыми высокими точками натягивается шнур. Затем, ориентируясь на него, устанавливают промежуточные фермы. На больших кровлях между крайними парными стропилами предварительно монтируется коньковый прогон на опорах. Последние надежно закрепляются на балках перекрытия.

Монтаж утеплителя и гидроизолятора

Если чердак предполагается сделать жилым, при возведении кровли его, конечно же, придется утеплить. На крышах из профнастила для этой цели чаще всего используется минеральная вата. В качестве опоры под нее со стороны чердака на стропила натягивается проволока. Сами маты устанавливаются враспор.

Гидроизолятор на стропила нашивают с небольшим провисом (в 2 см). Натягивать пленку сильно нельзя. Иначе при подвижках каркаса она может просто-напросто порваться. Производят монтаж полос гидроизолятора горизонтально снизу вверх с нахлестом не менее 10-15 см.

Монтаж обрешетки

Опорные доски под листы профнастила к стропилам крепят посредством гвоздей диаметром порядка 3-3.5 мм. Длина крепежей при этом должна превышать толщину самих фиксируемых элементов в два раза. Сборку начинают от карниза. Крепить доски следует к каждому стропилу на два гвоздя. Два последних ряда у конька набиваются без зазора.

После того как обрешетка будет собрана, можно приступать к обшивке каркаса собственно самим профнастилом. На заключительном этапе обиваются доской фронтоны крыши.

О чем нужно знать

Дерево — материал очень легкий в обработке и при этом достаточно прочный. Именно поэтому стропильная система двускатной крыши своими руками собирается чаще всего из бруса и доски. Однако слишком уж долгим сроком службы пиломатериалы похвастаться, к сожалению, не могут. Рано или поздно какркас кровли здания начинает рассыхаться или подгнивать. Поэтому перед его сборкой брус и доски обязательно следует обработать специальными составами, повышающими их влагостойкость.

Еще одним недостатком древесины является горючесть. Чтобы свести риск возникновения пожара к минимуму, используемые для возведения каркаса здания пиломатериалы следует, помимо всего прочего, тщательно обработать средством, повышающим их огнестойкость.

Вот таким вот образом и собирается двускатная крыша. Стропильная система под профнастил, как видите, монтируется элементарно. Тем не менее установка каркаса кровли — дело очень ответственное. При нарушении каких-либо технологий у хозяев дома в последующем обязательно возникнут проблемы с протечками, необходимостью замены отдельных элементов и т. д. Поэтому подойти к сборке стропильной системы кровли стоит с максимальной ответственностью.

Особенности монтажа стропильной системы кровли под профнастил

Проще всего построить двускатную или щипцовую крышу. У нее с 2-х сторон имеются две наклонные поверхности прямоугольной формы. Стропильная система двускатной крыши имеет простую конструкцию, но в эксплуатации она надежна и долговечна. Ее можно покрывать практически любым материалом, в том числе и профнастилом.

Профнастил для кровли

Профилированный лист пришёл на смену обычному кровельному железу. Классифицируют его по материалу, который для него применяется:

  • профилированный лист из стали, не имеющий защитного покрытия;
  • профнастил горячеоцинкованный;
  • лист с дополнительным покрытием с защитно-декоративными качествами;
  • медный и алюминиевый профнастил;
  • гофрированные листы из хромоникелевой стали.

Последний материал обладает максимальной стойкостью к коррозии, но и самой высокой ценой. Профилированные листы, которыми кроют крышу, отличаются:

  • пожаробезопасностью – не горят, а также не поддерживают горение;
  • устойчивостью к погодным условиям и нагрузкам;
  • стойкостью к коррозии;
  • экологической безопасностью;
  • легким монтажом.

Чаще всего для двускатных кровель из профнастила применяют следующие марки:

  • НС35 – листы с высокой прочностью, она обеспечена трапециевидным профилем;
  • Н60 – листы из оцинкованной стали;
  • Н75 – профнастил, в котором оцинкованная сталь имеет дополнительное защитное полимерное покрытие.

Буквы в маркировке говорят о назначении материала: его можно применять для кровли (Н) и для стен (С).

Назначение стропильной конструкции

Стропильная система двускатной крыши нужна для формирования скатов крыши по выбранному проекту. Она выполняет следующие функции:

  • равномерно распределяет нагрузку от профнастила;
  • служит для него опорой;
  • удерживает вес профнастила;
  • не допускает деформации кровли.

Выбранный проект диктует конструкционные особенности двухскатной крыши под профнастил.

Устройство двускатной крыши

Существуют разные типы стропильных систем, отличающиеся конструктивными особенностями, а именно:

  • Симметричная – самая простая конструкция, нагрузка на несущие элементы распределяется равномерно, стропила не прогибаются.
  • Ассиметричная – угол наклона каждой стороны двускатной крыши различен, отличается также нагрузка на несущие элементы.
  • Фигурная – самый сложный вариант.

Первый вариант не предусматривает полноценного мансардного этажа, во втором и третьем случае его обустройство вполне возможно, но расчет и монтаж такой кровли будет сложнее.

Стропильная система для двускатной крыши из профнастила бывает холодная и утеплённая. В последнем случае, утеплитель монтируют одновременно со стропилами двускатной крыши под профнастил.

При монтаже придерживаются определенного значения уклона скатов. Рекомендуемая величина – 12-15 градусов. На практике выбирают уклон, руководствуясь проектом кровли под профнастил, но меньше 8 градусов он быть не должен.

Древесина для создания двускатной крыши должна иметь высокое качество, не допускаются повреждения, червоточины и сучки. Чтобы продлить срок службы деревянных изделий и обеспечить пожаробезопасность здания, их обрабатывают специальными пропитками.

Иногда проекты предусматривают использование металлопроката:

  • уголки и швеллеры;
  • двутавры и стальные профили;
  • профильную трубу.

Крепить конструкционные детали нужно с помощью самонарезающих винтов.

Как устанавливают систему стропил?

Прежде чем заняться установкой, нужно, руководствуясь проектом, выбрать вид двускатной крыши и профнастил определенной марки, который будет устанавливаться. Дальнейший шаг – расчёт конструкции с учётом веса профнастила, снежной нагрузки в данном регионе. Если здание находится в местности, где возможны землетрясения, это тоже нужно учитывать.

По нормативам, шаг стропильных ног для щипцовой кровли в частном доме равен 60-100 см, зависит от ее веса. Чтобы вычислить параметр, размер ската делят на выбранное расстояние. Рассчитывают длину стропил, применяя теорему Пифагора. Когда все параметры известны, приступают к монтажу:

  • Конструируется и изготавливается шаблон стропила. По нему будут собираться стропильные ноги.
  • Закрепляется мауэрлат. В бревенчатых зданиях вместо него служит верхний венец.
  • Под прямым углом к нему с 2 сторон крепится затяжка, учитывая длину карнизного свеса.
  • К затяжке крепятся стропильные ноги. Конек образуется при скреплении их «косынкой». Тогда же ставятся крайние фермы, образующие фронтон.
  • Монтируются промежуточные стропила и фермы.
  • Каждую ферму укрепляют дополнительными крепежными элементами.
  • Укрепляется изоляция и настилается обрешетка.

Стропильные фермы можно монтировать двумя способами:

  • ставить их непосредственно на крыше, монтаж представляет сложности, так как все операции выполняются на высоте;
  • отдельные элементы двускатной крыши собираются на земле, а затем, готовые поднимаются на крышу, недостаток способа – сложность из-за большого веса элементов.

Как монтировать обрешетку

Для того чтобы уложить профнастил, требуется обрешетка. Ее укладывают поверх стропил, поэтому материал ложится плотнее, а нагрузка от него распределяется равномерно. Размер ячеек обрешетки выбирают, учитывая несущая способность профнастила и угол, под которым наклонены скаты крыши. Зависимость здесь следующая: расстояние между решетками прямо пропорционально величине уклона ската крыши.

Иногда обрешетку делают сплошной, не забывая оставлять зазоры шириной в несколько мм, чтобы крыша проветривалась. На обрешетку натягивают сетку для защиты от попадания в пространство под ней насекомых и мелкого мусора.

Собирать обрешётку начинают от карниза. Последние ряды у конька укладываются без зазора. Элементы конструкции прикрепляются к стропилам на гвозди. В длину они должны быть в два раза больше, чем суммарная толщина обрешетки и стропил.

Видео по теме: Установка стропил своими руками

Особенностью скатных крыш является то, что их кровельное покрытие наклонено по отношению к наружным стенам и перекрытию здания на определенный угол. Это создает условия для быстрого стока воды и схода снеговой массы с поверхности кровли.

Оглавление статьи (нажмите, чтобы открыть)

Виды двускатной кровли из профнастила

Конструкции скатных кровель могут иметь различную форму. Особенно часто при строительстве индивидуальных жилых домов используется двухскатная крыша из профнастила. Такую крышу еще называют щипцовой. Эта конструкция заслужено считается одной из лучших

Кровля двухскатная из профнастила состоит из скатов, которые под определенным углом наклонены к наружным стенам здания. Торцы крыши, которые еще называют фронтонами или «щипцами», при этом имеют форму треугольников.

Двускатные крыши могут иметь разную форму. Сохраняя отличающие их основные элементы конструкции, по внешнему виду двускатные кровли могут существенно отличатся одна от другой.

Оба ската классической двускатной крыши наклонены к наружным стенам здания под одинаковыми углами. При этом линия конька разделяет перекрытие здания ровно пополам. Однако часто можно встретить несимметричные двускатные кровли. В этом случае углы наклона скатов отличаются друг от друга, а проекция линии конька смещена к одной из наружных стен.

Скаты крыши могут и не соединятся между собой в районе конька. В этом случае на перекрытии дома устанавливается перегородка, на которую опираются стропила каждого из скатов.

Если форма здания отличается от простого прямоугольника и имеет различные выступы, используется ассиметричная форма двускатной кровли.

Классические двускатные крыши просты в изготовлении, надежны и не требуют значительных эксплуатационных затрат в течение всего срока службы. Они удобны также благодаря большому объему чердачного помещения, в котором можно оборудовать полноценное жилое помещение (мансарду).

Для освещения мансарды в фронтоны встраивают, так называемые, «слуховые окна». Они дают доступ во внутреннее помещение солнечному свету и придают внешнему виду здания изящество и легкость.

Устройство несущего каркаса двускатной крыши

До того, как покрыть двухскатную крышу профнастилом, необходимо смонтировать стропильную систему кровли. В зависимости от способа крепления, стропила могут быть наслонными и висячими. Для установки наслонных стропил обязательно наличие коньковой балки, в то время как висячие стропила в районе конька соединяются между собой и опираются только на наружные стены здания.

Начинается двухскатная крыша из профлиста с установки фронтонных стропил. Их крепят к мауэрлату — специальному деревянному брусу, уложенному поверх тех стен здания, на которые опираются скаты крыши.

Обычно стропила изготавливают из обрезной доски размерами 150х50 мм и называют «стропильными ногами». В месте крепления, стропильные ноги подрезают для наиболее плотного прилегания к мауэрлату. Для этого они скрепляются в верхней части под необходимым углом и устанавливаются вертикально, затем с помощью линейки наносится линия отреза в месте опирания.

Для большей устойчивости и надежности узла крепления стропил к мауэрлату, вырез выполняется в «полдерева». Установка фронтонных стропил — это наиболее ответственная операция и очень важно, чтобы смонтированы они были строго вертикально.

Наслонные стропила опираются на коньковую балку, устанавливаемую на стойках в месте соединения скатов крыши. Такая балка упрощает процесс установки стропильных ног, но требует дополнительных затрат на ее приобретение и установку.

Только после установки фронтонных, устанавливаются средние стропила. Если система собирается без коньковой балки, все стропильные ноги соединяются между собой в районе конька.

Утепление двускатной кровли из профнастила

На следующем этапе выполняется монтаж, так называемого, «кровельного пирога». В зависимости от того, как планируется использовать подкровельное пространство, «начинка» этого пирога может быть разной.

Если под крышей дома не предусматривается жилое помещение, на скаты кровли под профнастил укладывается только слой гидроизоляции. Утепляется в этом случае перекрытие верхнего жилого этажа. При устройстве мансарды, утеплитель укладывается под слой гидроизоляции между стропилами на скатах крыши и защищается снизу специальной паропроницаемой мембраной.

Поверх гидроизоляции, вдоль стропильных ног, крепятся деревянные бруски контробрешетки. Они служат для создания вентиляционного зазора под профнастилом. К контробрешетке поперек стропил через определенное расстояние крепятся бруски обрешетки.

Это расстояние, называемое шагом обрешетки, зависит от марки профнастила и его несущей способности. И уже к обрешетке непосредственно крепятся специальными кровельными саморезами листы профнастила.

Устройство конька и узлов примыканий двускатной кровли из профнастила

Двускатная крыша из профлиста требует особого внимания к соединению скатов между собой, оформлению их краев и устройству различных примыканий.

В верхней части кровли, в месте соединения скатов, устанавливается конек. Он защищает стык листов профнастила от попадания воды во время дождя или снегопада.

Конек крепится к обрешетке длинными кровельными саморезами через верхнюю волну профлиста. Место примыкания конька к профнастилу дополнительно уплотняется герметиком с таким расчетом, чтобы оставался зазор 40-50 мм для циркуляции воздуха в вентиляционном зазоре.

Наличие фронтона — это особенность, которой кровля двухскатная из профнастила отличается от всех остальных конструкций скатных крыш. Именно на фронтонные свесы кровельного покрытия действует максимальная ветровая нагрузка. Фронтонные и карнизные свесы защищают стены дома и кладку фронтонов от осадков, их величина должна быть не меньше 400 мм.

Свесы выполняют, выпуская профнастил за фронтоны и боковые стены здания со стороны скатов кровли.

Устройство карнизных свесов отличается от фронтонных тем, что на них устанавливаются желоба для сброса воды с кровли.

Часто двускатную конструкцию используют для устройства козырька над входной дверью в дом. Такой двускатный навес из профнастила устроен точно так же, как и основная крыша дома. В этой конструкции очень важно правильно выполнить примыкание навеса к стене здания. Ниже показаны два варианта герметизации примыкания навеса к стене здания.

Какой профнастил использовать для крыши?

Как выбрать профнастил для крыши? Какой из видов профлиста лучше и в каких условиях? Как выбрать оптимальный вариант профнастила для кровли, не переплачивая? Читайте в статье.

Устройство теплой крыши из профнастила

Нужно утеплить кровлю из профнастила, но не знаете как? Читайте статью! Вы узнаете о том, какие бывают виды утеплителей и как рассчитать толщину слоя утеплителя для Вашего региона. Кроме того, в статье рассмотрена структура кровельного пирога для скатных плоских крыш.

Какой марки профнастил для крыши?

Не знаете, какую марку профнастила Вам лучше выбрать для крыши? Не можете разобраться в расшифровке маркировки профлиста? Читайте статью – в ней Вы найдете нужные Вам ответы.

Двускатная крыша: стропильная система под профнастил

Применение металлических профилированных листов в кровельном деле позволяет в бойком темпе провести обустройство. Легкий материал не требует сооружения мощного основания и усиления фундаментной конструкции. Строительство стропильной конструкции и укладка не заставит исполнителей проявлять чудеса сноровки и выносливости.

Все работы с успехом можно выполнить собственноручно. Правда для удачного итога нужно знать, как устроен каркас и сама металлическая двускатная крыша – стропильная система под профнастил обязана учитывать специфику материала и его технические особенности.

Крупнолистовой гофрированный металлопрокат сравнительно недавно внедрился в сферу частного строительства. Ранее его признавали безоговорочной прерогативой многоэтажек, гаражей, коммерческих зданий.

Надежду хозяевам загородных владений подарила разработка новых марок с волнистым и средневысоким профилем. А вот желание приобрести материал простимулировало появление цветных полимерных покрытий, обеспечивающих обустроенным объектам уникальный экстерьер.

Преимущества кровли двускатной крыши профнастиломПреимущества кровли двускатной крыши профнастилом

Металлические кровельные листы приобрели внешнюю привлекательность, но технические характеристики остались без изменений. Прокат, отличающийся высокой теплопроводностью, по-прежнему стремительно нагревается в жару и с равнозначной скоростью теряет тепло в морозы. Доставляет массу неудобств и неприятностей в периоды сезонных температурных колебаний. Красота цветных оболочек не прибавила звукоизоляции. Капли дождя и дефилирование голубей по металлической кровле прежними децибелами проверяют нервную систему владельцев на прочность.

Низкие изоляционные качества заставляют прибегать к старым проверенным мерам. По аналогии со всеми известными видами металлической крыш профнастил укладывают поверх грамотно устроенного кровельного пирога, включающего стандартный набор изоляционных слоев, в числе которых:

  • Гидроизоляция, противостоящая атакам атмосферной воды.
  • Теплоизоляция, предотвращающая перегрев внутренних помещений снаружи и утечки тепла изнутри помещений. Заодно утеплитель играет роль барьера от проникающего извне шума.
  • Пароизоляция, защищающая утепляющий слой от бытовых испарений.

Кроме перечисленных слоев у правильно сооруженного кровельного пирога имеются вентиляционные зазоры, необходимые для вывода конденсата из пространства под кровлей. Вот такую многокомпонентную конструкцию удерживает стропильный каркас. Если он устроен с ошибками, то система не сможет функционировать в полную силу. Как следствие под металлической кровлей будет копиться конденсат, разрушающий стропильные ноги и обрешетку.

Стропильная система под профнастил двухскатной крыши с утеплителемСтропильная система под профнастил двухскатной крыши с утеплителем

Заметим, что изоляционный слой требуется крышам из профилированного листа, если они сооружаются над жилыми и активно эксплуатируемыми строениями.

Если оцинкованный гофрированный прокат используется в сооружении навесов, козырьков, крыш пристроек, бытовок тепло- и звукоизоляционную защиту не используют. Однако кровельные пироги, не имеющие в составе теплоизоляции, все же содержат слои, закрепляемые и распределяемые системой стропилин и решетин.

Схема устройства стропильной системы неутепленной скатной крышиСхема устройства стропильной системы неутепленной скатной крыши

Стропильный каркас всех существующих типов крыш призван решать три главенствующие задачи:

  • Формировать скаты в соответствии с проектным решением.
  • Распределять составляющие кровельного пирога, необходимые для правильной работы и долгой жизни крыши.
  • Удерживать слои кровельного пирога, вес кровли и действие атмосферных нагрузок, не огорчая деформациями и разрушением.

Грамотно сооруженная стропильная система под профнастил безукоризненно выполняет все функции. И служит долго, и с порученными обязанностями отлично справляется. Элементы каркаса определяют заданную проектировщиком конфигурацию и служат надежным вместилищем для компонентов кровельного пирога.

Двускатная конструкция под укладку профилированных листов – разумный выбор рачительных хозяев. Это наиболее простая схема, не нуждающаяся в технологических ухищрениях и в неоправданно высоком расходе материала, как вальмовая крыша. Профилированные листы укладываются поштучно в поперечном коньку направлении.

Редкие загородные объекты могут похвастаться длиной ската больше 12м. А это значит, что профнастил можно укладывать в один ряд без поперечных швов, следовательно, гидроизоляция будет наивысшей. Разбор мы учиним именно этому популярному варианту.

Строительство двухскатной крыши со стропильной системой под профнастилСтроительство двухскатной крыши со стропильной системой под профнастил

Рекомендованный уклон скатов под укладку гофрированного металла 12-15º, но эксперименты и вариации с крутизной не запрещены. Ограничен лишь нижний предел: не желательно обустраивать профлистом скаты с уклоном меньше 8º. При необходимости укладки на плоскую крышу уклон указанной величины необходимо создать сухой или цементно-песчаной стяжкой. Иначе осадки будут скапливаться в понижениях волн, что может привести к неисправимой порче материала.

Стропила для металлической кровли

В устройстве двускатных каркасов под металлические покрытия применяются традиционные технологии, согласно которым устанавливаются висячие или наслонные стропильные ноги. Выбор оптимальной схемы возведения определен типом обустраиваемой коробки. Если в ее пределах есть возможность опереть верхние спилы стропильных ног, в строительстве используют наслонные стропилины, если нет – висячие.

Чаще всего над загородными малоэтажными домами возводят крыши со стропильными конструкциями наслонного типа с опиранием их верха на коньковый прогон. Висячий метод применяется реже из-за сложности монтажа и последующего ремонта.

В строительстве стропильной системы под укладку кровли из профнастила используются:

  • Пиломатериалы. При возведении стропильных систем для утепленных крыш стропильные ноги чаще всего изготавливают из доски сечением 50×100мм. В регионах с суровой зимой доску берут большего сечения 50×150мм. Брус применяют только в случаях, когда участок строительства расположен в зоне с повышенной снеговой нагрузкой. Стропильные каркасы для неутепленных крыш сооружают с помощью бруска сечением 30×50 – 50×50мм.
  • Металлопрокат. Швеллер, уголок, двутавр, профильную трубу применяют в основном в строительстве стропильных систем холодных крыш над пристройками, верандами, бытовками.

Грамотно устроить кровельный пирог по металлическому каркасу самостоятельный частник вряд ли сможет. Нужны точные расчеты, ведь у теплоизоляции и металла слишком большая разница в параметрах теплопроводности. К тому же для соединений потребуется сварочный аппарат в придачу со сварщиком.

Дешевле, удобней, практичней построить стропильную систему из древесины, тем более что ее можно будет самостоятельно починить при необходимости. Однако у металлических представителей есть веское преимущество – они лучше адаптируются к покрытию при устройстве холодных крыш благодаря идентичности состава.

Оптимальный угол наклона двухскатной крыши для возведения стропильной системы под профнастилОптимальный угол наклона двухскатной крыши для возведения стропильной системы под профнастил

Как деревянные, так и металлические детали двускатной стропильной системы устанавливаются по вышеописанным висячим и наслонным схемам. На практике нередко используются разнообразные комбинации. Например, пространство между двумя крайними висячими фермами из металла заполняется деревянными стропилинами. Двускатные конструкции встраиваются в более сложные объекты с многосоставной архитектурой.

Однако комбинировать, не имея четкого проекта и опыта в строительстве, крайне нежелательно. Еще нежелательнее применять деревянные и металлические детали, не предусмотрев между ними разделительной гидроизоляционной прослойки.

Из чего можно построить стропильную систему двухскатной крыши с металлической кровлейИз чего можно построить стропильную систему двухскатной крыши с металлической кровлей

Стропильные конструкции под профнастил

Выяснили, что металлические профилированные листы служат финишным покрытием для утепленных и холодных крыш. Деление на виды стропильных каркасов под профлист как раз и производится на основании наличия или отсутствия теплоизоляции в кровельном пироге. Существенных технологических различий в строительстве стропильных конструкций обоих вариантов нет. Есть разница в размерах стропилин, между которыми укладываются либо не укладываются плиты теплоизоляции. Отличается алгоритм расчета сечения элементов, потому что:

  • Стропильные каркасы утепленных крыш обязаны без разрушения и прогибов держать собственный вес, массу утеплителя, двойной обрешетки, внутренней обшивки и периодической снеговой нагрузки.
  • Стропильные каркасы холодных крыш должны нести аналогичный груз за минусом теплоизоляции, обрешетки, удерживающей пароизоляцию, и внутренней обшивки.

Весом пароизоляционного и теплоизоляционного материала в обоих случаях разрешается пренебречь.

Кроме нагрузок при вычислении размеров стропилин для утепленных крыш необходимо учесть еще один немаловажный нюанс: между плитой утеплителя и гидроизоляцией должен остаться вентиляционный зазор в 3 см. Т.е. толщина теплоизоляционного слоя должна быть минимум на 30 мм меньше, чем толщина стропильной ноги. К примеру, если толщина теплоизоляции 120 мм, то для изготовления стропильных ног идеально подойдет поставленная на ребро доска 50×150 мм.

Схема стропильной системы холодной двухскатной крыши с металлической кровлейСхема стропильной системы холодной двухскатной крыши с металлической кровлей

В холодных конструкциях размерный тон задает гидроизоляция. Ее укладывают так, чтобы материал провисал между стропилинами приблизительно на 20 мм. Провисание необходимо, чтобы гидроизоляцию не разорвало от чрезмерного натяжения при традиционных температурных подвижках древесины. Значит, даже для сверхлегких холодных крыш с водоотталкивающим слоем строить каркас следует из бруска сечением от 30×30 мм и более.

Однако предложения строительных рынков и специализированных маркетов не всегда радуют присутствием товара требующегося размера. Короче, если расчетная толщина теплоизоляции практически равна толщине предложенных продавцом пиломатериалов, расстраиваться не стоит. Каркас для двускатной крыши все равно будет построен. Просто поверх установленных стропильных ног надо будет прибить контробрешетку из бруска размером, способным устранить недостачу толщины материала. Гидроизоляцию в подобных ситуациях настилают поверх контробрешетки, а уже после монтируют решетины под укладку профнастила.

Вентиляция стропильной системы двухскатной крыши для правильной работы профнастилаВентиляция стропильной системы двухскатной крыши для правильной работы профнастила

Отметим, что вентиляционный зазор между водозащитным слоем и утеплителем формируют при использовании классических видов гидроизоляции. Если водоотталкивающий слой выполнен диффузионной полимерной мембраной, нет необходимости ни в самом вентиляционном канале, ни в сооружении контробрешетки. Полимерной гидроизоляции разрешается непосредственно контактировать с утеплителем, ведь она беспрекословно выпустит наружу скопившийся конденсат.

Шаг установки стропилин

Шаг установки стропильных ног, рекомендуемый производителями гофрированной кровли, составляет от 0,6м до 0,9м, но может достигать и 1,5 м. Выбор шага ориентирован только на конструктивные особенности обустраиваемой коробки. Чтобы его найти, нужно длинную стену разделить на равные отрезки длинной, близкой к рекомендованному значению. К полученному количеству отрезков приплюсовывается 1, результат указывает на число стропильных ног в системе.

Как построить стропильную систему двухскатной крыши под профнастилКак построить стропильную систему двухскатной крыши под профнастил

Изготовители настоятельно советуют придерживаться обозначенных ими пределов. Немного найдется охотников устанавливать стропилины чаще, чем продиктовано минимальным расстоянием в 60см. Желающих проредить стропильный каркас будет гораздо больше. Им следует помнить, что расстояние между стропильными ногами тесно связано с шагом установки решетин. Увеличивая одно, придется уменьшить второе или увеличить сечение решетин.

Обрешетка для укладки профлиста

Стропильная система только формирует плоскости скатов, но служить основой для фиксации профилированных панелей она не имеет права. Для укладки металлического кровельного покрытия к стропильным ногам крепится обрешетка. По деревянным стропилинам укладывают решетины из доски или бруска.

Металлическую систему оснащают обрешеткой из профиля, толщина стенки которого не превышает 2 мм. Профиль потолще придется заранее бурить для установки саморезов: процесс затратный и по времени, и по приложению усилий.

Обрешетка стропильной системы двухскатной крыши под укладку профнастилаОбрешетка стропильной системы двухскатной крыши под укладку профнастила

Под укладку металлических профилированных листов сооружают три типа обрешетки, это:

  • Сплошная. Из доски сечением 30×100 или 40×100 мм, листов влагостойкой фанеры или плит ОСП-3 устраивается сплошной настил. Он относительно сплошной, потому что между элементами необходимо оставить зазоры в 2-3 мм для компенсации температурного линейного расширения.
  • Разреженная. Брусок сечением 30×50, 50×50 мм и близких размеров либо доску 50×120, 50×140 мм устанавливают параллельно коньку и свесу, т.е. поперек стропильных ног через равные расстояния. Разреженный вариант дополняют сплошным в ендовах, вдоль свесов и конька. Важная деталь – первая от края карнизного свеса решетина устанавливается с учетом выноса нижнего края профнастила на 7-8 см за контур стропильной системы. К примеру, если принятый для обустройства крыши шаг решетин 50см, самый первый элемент крепится на расстоянии 42 см от линии карниза.
  • Двойная. Это комбинированная разновидность, включающая два расположенных друг над дружкой слоя. Суть ее сооружения заключается в том, что поверх разреженно установленных решетин перпендикулярно либо под углом настилается контрообрешетка из доски толщиной примерно 30 мм.

В малоэтажном строительстве чаще всего используются первые две разновидности. Размеры материала, применяемого для устройства сплошного настила, определяет шаг установки стропилин. Размеры элементов разреженной разновидности зависят от крутизны крыши, несущей способности покрытия и расстояния между стропилами.

Как подобрать тип обрешетки и размер материала для ее сооруженияКак подобрать тип обрешетки и размер материала для ее сооружения

Обрешетка – важная составляющая кровельной конструкции. Она формирует вентиляционный зазор второго уровня, расположенный между металлическими листами и гидроизоляцией. Устраивают ее в любом случае, независимо от качественных и технических характеристик водоотталкивающего слоя. Несмотря на кажущуюся легкость, обрешетка имеет вес, его учитывают при расчетах стропильной системы.

strpl_sist_dvuskatn_kr_pod_proflist14strpl_sist_dvuskatn_kr_pod_proflist14

Нюансы сооружения обрешетки по стропильной системе двускатной крыши и крепления к ней профнастила изобразит фото подборка и видео:

Естественная вентиляция стропильной системы двухскатной крыши с металлическим покрытиемЕстественная вентиляция стропильной системы двухскатной крыши с металлическим покрытием Как обеспечить вентиляцию подкровельного пространства двухскатной крыши под профнастиломКак обеспечить вентиляцию подкровельного пространства двухскатной крыши под профнастилом

Видео:

Вот и все тонкости сооружения стропильного каркаса под укладку профилированного кровельного металла. Правил немного, супер сложного ничего нет, придерживаться их необходимо как самостоятельным кровельщикам, так и нанятым для возведения крыши строителям. Зато соблюдение перечисленных технологических предписаний обеспечит долгую и безупречную работу кровли, не заставить преждевременно ремонтировать и часто устранять обнаруженные по ходу огрехи.

Обрешетка на крыше под профнастил: материалы и технология

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

obreshetka_krovli

Разряженная обрешетка под профлисты

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

  • Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
  • Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.
obreshetka_iz_metalla

Металлическая обрешетка на крыше под профилированные листы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

  • С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
  • НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

uklon_krovli

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастилаУгол ската крыши, градусШаг обрешетки (максимальный), м
С21до 150,3
больше 150,65
С44до150,5
больше 151
НС35до 150,5
больше 151
Н60больше 83
Н75больше 84

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

kontrobreshetka

Монтаж обрешетки на контробрешетку

Если стропила не были выставлены, значит, придется выставлять доски.

  1. Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
  2. Точно также набиваются элементы обрешетки у конькового бруса.
  3. Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
  4. Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

dlina_gvozdya

Длина гвоздя должна быть в два раза больше толщины доски или рейки

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

  1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
  2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
  3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
  4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:



Двухскатная крыша из профнастила: пошаговый пример обустройства

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.

Как выглядит двускатная кровля, обшитая профнастиломКак выглядит двускатная кровля, обшитая профнастилом

В любом случае, конструкция двускатной кровли остается неизменной. Несущим каркасом для нее являются стропила, которые могут быть висячими или наслонными. Висячая система стропил опирается только на внешние стены, а наслонная – еще и на внутреннюю перегородку. По степени надежности, предпочтительным является вариант с наслонными стропилами.

Между стропил укладывают так называемый «кровельный пирог», начинка которого зависит от того, будет чердак жилым (отапливаемым) или нет. Жилой теплый чердак потребует утепления кровли. Если же чердак предполагается оставить холодным (нежилым), то утепляют не кровлю, а перекрытие под чердаком (потолок жилого помещения).

Традиционные слои кровельного пирога под покрытие профлистом:

  • Пароизоляция – пленка, полностью блокирующая влагу в любом ее проявлении. Главная задача: не допустить попадание теплого пара, поднимающегося вверх из теплого помещения, в утеплитель. Паробарьер закладывается под слой теплоизоляции, то есть нашивается на стропила со стороны помещения и является первым слоем кровельного пирога. Используется только при наличии утеплителя, при обустройстве жилого чердака (мансарды).
  • Утеплитель – теплоизоляционный материал, предотвращающий утечки тепла из жилого помещения в холодный период года. Летом утеплитель, наоборот, не позволяет помещению перегреваться. Иными словами, роль утеплителя сводится к блокированию миграции тепла в любом направлении. Для двускатной крыши в качестве утеплителя чаще всего используют минеральную вату, которую устанавливают между стропил враспор.
  • Гидроизоляция – пленка или мембрана, пропускающая пар, но не пропускающая воду. Применяется для исключения протечек атмосферной влаги и скопления конденсата в утеплителе (при его наличии) либо на потолке чердака. Гидробарьер укладывается поверх стропил и является завершающим слоем кровельного пирога. Является обязательным элементом кровли, независимо от присутствия теплоизолятора.

Утепленная двухскатная крыша из профнастила требует присутствия в кровельном пироге всех трех слоев. Холодная – только гидроизоляции.

Кровельный пирог двускатной кровли под профлист с утеплением и безКровельный пирог двускатной кровли под профлист с утеплением и без

Сверху на стропила (по гидроизоляции) набиваются контробрешетка и обрешетка. Контробрешетка служит для формирования вентиляционного зазора между гидроизоляционной пленкой и профлистом, иначе говоря – для проветривания.

Изготавливается контробрешетка из брусков, набиваемых по стропилам, вдоль их. Что касается обрешетки, то она уже монтируется поперек стропил. Для профлиста обычно используется разреженная обрешетка из досок или брусьев. Если используемый профлист слишком тонкий, выполняется сплошная обрешетка  из собранных вплотную досок, реже – из фанеры или ОСП.

И завершающий этап – на обрешетку монтируются листы профнастила. В идеале, их длина должна быть не меньше длины ската. Это поможет избежать образования в покрытии поперечных швов и, соответственно, повысит герметичность и надежность кровли. Если же листы имеют меньшие параметры, то их укладка выполняется рядами, начиная снизу.

Профнастил – материал универсальный. Его используют в строительстве совершенно для разных целей – и для покрытия крыш, и для устройства заборов, и даже для облицовки фасадов. Нас же интересуют сейчас те виды профнастила, которые можно использовать для крыш.

Существует три типа профнастила – стеновой (С), универсальный (НС) и несущий (Н). Несущий профнастил изначально позиционируется, как кровельный, а НС – как кровельно-стеновой. Но не все так просто. На самом деле в качестве кровельного материала можно использовать все три типа – все зависит от параметров конструкции крыши.

Для начала необходимо сориентироваться в маркировке. В ней присутствует буквенное обозначение типа. К примеру, марка С-18 обозначает стеновой профлист. Цифра, стоящая рядом с буквой, – это высота профиля (волны) в мм.  То есть в данном случае, высота волны – 18 мм.

Для крыш небольших строений, если стропила выставлены с небольшим шагом, для покрытия допускается использовать стеновые профлисты марок С-18, С-21, С-22. Их прочность сравнительно невелика, но для кровли, испытывающей небольшие нагрузки, вполне достаточна

В других случаях предпочтение стоит отдать профнастилу марок НС и Н. Для крупных построек наиболее оптимальным вариантом станут листы НС-35, Н-60, вдоль полок которых прокатаны ребра жесткости – канавки. Эта особенность увеличивает прочность материала и его способность воспринимать большие нагрузки.

Марки профлиста для кровлиМарки профлиста для кровли

Стропильную систему можно смело назвать каркасом кровли, на котором удерживаются все остальные ее элементы. Угол, который образуют стропила с внешними стенами постройки, – один из важнейших характеристик этого каркаса. Рекомендуемые углы (по СНиП) наклона скатов под обшивку профлистом составляют 15-20°. Впрочем, эксперименты с повышением крутизны никто не отменял! А вот снижать уклон можно только до 8° – для хозяйственных и промышленных строений и до 10° – для жилых домов. Более пологая крыша из профлиста будет протекать. А зимой, возможно, станет жертвой снеговых нагрузок.

Еще одной особенностью профлиста, как кровельного материала, является его небольшой вес. Это огромный плюс, позволяющий отказаться от массивной стропильной системы. И, в первую очередь, от размещения стропил с частым шагом. Расстояние между стропильными ногами, практикующееся при обшивке профлистом, составляет 0,6 – 0,9 м.

Стропила, как правило, вырезают из бруса сечением 50х100 мм или 50х150 мм. Более крупный брус (например, 100х200 мм) целесообразно использовать при сооружении утепленной кровли – для возможности установки в межстропильное пространство слоя теплоизоляции.

Стропила выставляют на опору – мауэрлат, который представляет собой деревянную обвязку из бруса, закрепленную по верху периметра внешних стен постройки. В деревянных домах мауэрлатом становится верхний венец сруба или брус верхней обвязки.

Стропильная система двускатной кровлиСтропильная система двускатной кровли

После выставления и фиксации стропил, можно приступить к внутренней «начинке» кровли.

Если конструкция предполагает наличие в своей структуре утеплителя, то данный этап работ начинается с крепления пароизоляционной пленки. Ее нашивают на стропила со стороны внутреннего помещения, используя для фиксации скобы строительного степлера. Соседние полосы укладывают с нахлестом не менее 10-15 см. Чтобы обеспечить полную герметичность изоляционной поверхности, швы, образованные нахлестом, перекрывают сверху специальным монтажным скотчем.

Укладку утеплителя выполняют уже с наружной стороны постройки. В качестве утеплителя для двускатных крыш можно применить минеральную вату, стекловату, ЭППС, пенопласт. Общий слой теплоизоляции для мансард  – не менее 150-200 мм. Утеплитель нарезают на полосы, шириной немного больше шага стропил. Это позволяет вдавить утеплитель между стропил, зафиксировать его и избежать появления щелей. Маты утеплителя, как правило, укладывают в несколько слоев рядами, при этом последующий слой должен перекрыть швы предыдущего.

По утеплителю сверху, параллельно карнизным свесам, раскатывают рулоны гидроизоляции с нахлестом 10-15 см. Фиксацию выполняют с помощью строительного степлера. Нахлесты проклеивают скотчем.

Описанная последовательность работ предполагает укладку утеплителя снаружи помещения. Но это не всегда удобно. Иногда  (например, если утепление было решено проводить уже после окончания строительства) закладку кровельного пирога выполняют с внутренней стороны чердака (мансарды). В этом случае до начала утепления крыша должна быть перекрыта сочетанием гидробарьер + профлист. После чего, находясь на чердаке, работник может зафиксировать нарезанный на части утеплитель в межстропильном пространстве. А затем сверху обшить его паробарьером. Все то же самое, что и при первом случае утепления, за исключением последовательности работ.

Если чердак – холодный и утепление проводиться не будет, кровельный пирог выполняется еще проще. На стропила снаружи подшивается гидробарьер, на него – контробрешетка и обрешетка, а сверху – профлист.

Кровельный пирог двускатной кровли с утеплениемКровельный пирог двускатной кровли с утеплением

Между гидроизоляционной пленкой и профлистом обязательно формируют вентиляционную камеру, необходимую для удаления проникшего водяного пара, снижения температуры под профлистом и удаление конденсата. Высота вентиляционной камеры должна быть около 50 мм. Поэтому, чтобы соорудить такой зазор достаточно набить вдоль стропил контробрешетку – бруски, сечением 50х50 мм.

Контробрешетка является каркасом, на который крепятся элементы обрешетки. В зависимости от уклона скатов и марки профлиста, обрешетку под него делают разреженной или сплошной.

Разреженная обрешетка – чаще встречающийся вариант. Формируют ее из брусков (сечением 30х50 мм, 50х50 мм) или досок (сечением 50х120 мм, 50х140 мм). Пиломатериал монтируют поперек стропил, вдоль конька и свесов. Шаг обрешетки зависит от марки профлиста. Чем ниже марка, тем меньше рекомендуемое расстояние между решетинами. Например, под профлист НС 10 максимальный шаг обрешетки составляет 300 мм, а под профлист НС 35 – от 500 мм до 1000 мм.

Под тонкий профнастил стеновых марок, а также при небольшом уклоне скатов кровли, рекомендуется сооружать сплошную обрешетку. Чаще всего ее набивают из досок сечением 30х100 мм или 40х100 мм.

Шаг обрешетки под профнастилШаг обрешетки под профнастил

Укладывают листы профнастила всегда снизу вверх. Такой подход позволяет не создавать открытые для влаги щели между листами. Если укладку вести в обратном направлении (сверху вниз), то крыша даст течь во время первого же дождя.

Направление укладки также задает преобладающее направление ветра. Монтаж ведется навстречу этому направлению. К примеру, если чаще всего ветер дует слева (от ската), то вести укладку листов следует справа налево.

Начинается монтаж с раскладывания листов от нижнего угла, с выравниванием вдоль карниза. Величина перехлеста между соседними листами зависит от марки профлиста и уклона кровли. Для низкопрофильных листов (высота профиля 10 мм и меньше) рекомендуется соблюдать перехлест в 2 волны, особенно при уклоне кровле менее 15°. В остальных случаях выполняют нахлест в 1 волну.

Если длина ската больше длины профлиста, монтаж выполняется в несколько рядов. Листы последующего ряда накладываются на предыдущий, образуя перехлест, размер которого в первую очередь, зависит от крутизны крыши – чем меньше уклон, тем больше ширина перехлеста и наоборот. Соблюдаются такие нормы:

  • уклон до 15° – перехлест не менее 200 мм;
  • уклон 15° – 30° – перехлест 150-200 мм;
  • уклон более 30° – перехлест 100-150 мм.

Для крепления профнастила применяют специальные саморезы с резиновой прокладкой. Их вкручивают в прогиб волны, в местах соприкосновения профлиста с брусками обрешетки.

В местах горизонтальных перехлестов соседних рядов саморезы вкручивают в каждый прогиб гофры. В центральных частях листа – в каждый второй прогиб волны, в шахматном порядке. При вертикальном перехлесте (на 1-2 волны) крепление выполняют в гребень волны.

Правила крепления профлиста на кровлеПравила крепления профлиста на кровле

Специфика выбора кровельного профнастила, а также его монтажа отражена в видео-ролике:

Двускатная крыша из профнастила – простейший вариант кровельной конструкции. А потому и один из самых надежных! Возможно, он станет лучшим решением для вас, если вы решили построить крышу своими руками.

Обрешетка крыши под профнастил

Обрешетка крыши частного жилого домаОбрешетка крыши

Как и любая другая работа, обрешетка крыши под профнастил требует подготовки: необходимо закупить материал (доски, крепеж), подобрать инструмент, изготовить или приобрести лестницы.

Доски для обрешетки должны быть сухими. Иначе после монтажа их поведет, вследствие чего герметизация стыков может быть нарушена. Толщина доски варьируется от 20 до 50 мм, можно применять брус с квадратным сечением на 50, 60, 75 мм.

Перед началом работы, во избежание повреждения древесины насекомыми и бактериями, ее необходимо пропитать специальными составами. Необходимо помнить и о пожарной безопасности будущей постройки. Пропитав доски или брус огнеупорным составом, можете быть уверенными, что материал начнет гореть только при наличии открытого пламени, в противном случае он погаснет.

Работу лучше выполнять с помощником, приготовив: молоток, рулетку, ножовку, стремянку, гвозди на 100 или 150 мм. Монтаж обрешетки крыши лучше выполнять в сухую погоду, предварительно подняв наверх необходимый материал и инструменты.

Расстояние между досками обрешетки крыши под профнастил может быть разным. В одних случаях ее делают сплошной, оставляя между досками зазоры по 10 мм на случай разбухания древесины. В других делают обычный шаг 200-400 мм или разреженный – 500-700 мм.

Если крыша двухскатная или четырехскатная, устройство обрешетки начинают от конька крыши. Не стоит забывать о паро- теплоизоляции, которых мы в этой статье касаться не будем. На крайних стропилах размечаем положение первой доски для обрешетки, учитывая вылет (свес) по проекту кровли. Таким же методом размечаем положение остальных досок, последовательно перемещаясь от конька к карнизу. Обнаруженные дефекты устраняются.



Закончив разметку, можно начинать крепить обрешетку. Если доски не напилены в размер, а это бывает в случае, когда их предстоит сращивать из-за недостаточной длины, с левого торца лучше натянуть нитку и выставлять доски по ней. Тогда правый торец, после окончания работу по натянутой нитке будет отпилить легче. Для левшей все делается зеркально.

Чтобы брус стропил не растрескался от гвоздей, их забивают со смещением, тогда они будут не по одной осевой линии. При сращивании досок шов располагайте точно по осевой стропил, а сами швы старайтесь разнести по длине кровли, не делайте их на одном стропиле.

После окончания работ внимательно осмотрите обрешетку. Она должна быть в одной плоскости по всему периметру ската. Выпуклости, вогнутости не допускаются. Это отрицательно скажется на монтаже финишного покрытия. Теперь вы знаете, как сделать обрешетку под профнастил на крышу. Надеемся, трудностей при работе у вас не возникнет.



Обрешетка односкатной крыши под профнастил

Кровли такого типа обустраиваются на небольших строениях: флигелях, дровяных сараях, гаражах. Угол наклона односкатной крыши, как правило, небольшой. Нужно иметь в виду, что минимальный допустимый угол наклона для скатной кровли составляет 12 градусов. В случае меньшего уклона крыша уже становится больше похожа на плоскую. Вода при косом дожде и таянии снега на кровле может затекать через стыки кровельных материалов, а это недопустимо.

Ветровая нагрузка на односкатную кровлю минимальная вследствие ее малой парусности. Зато у такого типа кровли весьма большая снеговая нагрузка, о чем нужно помнить уже на стадии проектирования такой кровли и проектировать ее с хорошим запасом прочности. Скатная кровля должна быть жесткой, не прогибаться под массой снега, имеющего во время оттепелей большой вес. Для этого либо профилированные листы берутся толще и с более высокой «волной», либо шаг обрешетки делается чаще.

Способ монтажа обрешетки для односкатной кровельной конструкции аналогичен обрешетке на двухскатной кровле: начинается сверху, постепенно смещаясь к карнизу.

Как правильно выбрать тип обрешетки крыши

Разновидность обрешётки зависит от двух основных параметров: угла наклона ската и марки профлиста. Если угол наклона, к примеру, составляет 14 градусов, а профлист марки С10 – понадобится сплошная обрешётка. При том же угле наклона и листе С21 надо делать обычную обрешетку с шагом 300 миллиметров, для профнастила из листа С44 монтируют разреженную обрешетку с шагом 600 миллиметров.

При увеличенных нагрузках на кровлю, для обеспечения максимальной прочности, используют обрешетку в два слоя. Нижнюю делают облегченной, с шагом от 500 до 700 миллиметров, верхнюю – с обычным шагом или сплошную. Такой вариант применяется также в случае укладки утеплителя большой толщины.

Метизы при монтаже обрешетки подбираются в 2 раза больше ее толщины. К примеру, если используется брусок 70х70 миллиметров, то гвозди нужно брать длиной не менее 150 мм.

Узнать подробнее о профнастиле!


Все статьи

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
