Обрешётка под профлист своими руками- Инструкция +Видео

Вид сверху обрешетки Итак, каркас крыши вашего дома готов, важным моментом является покрытие крыши кровельным материалом, но данный материал необходимо на что-то прикрепить и для этого к каркасу крыши монтируют обрешётку.

Кровельных материалов множество и к каждому материалу монтируется обрешётка со своими особенностями.

В статье далее мы опишем как сделать обрешетку под профлист.

Для чего необходима обрешетка?

Если установка обрешетки сделана правильно, то это главное условие надёжности и прочности кровли. Обрешётка для профнастила монтируется не так уж и сложно, но тем не менее соблюдение правил и норм обязательно.

Обрешёткой называют как бы каркас, как правило это уложенные перпендикулярно стропильным ногам брусья из дерева.

Схема монтажа профнастилаЗа счёт прикрепления профнастила к обрешётке, даёт возможность распределения нагрузки на крышу по главным конструкциям здания.

При монтаже обрешётки необходимо соблюдать расстояние, оно будет зависеть от уклона крыши и осуществляется регулировкой строительных норм России такими способами.

  1. В том случае, если уклон крыши небольшой, то профнастил прикрепляют к сплошной обрешётке или крепят к обрешётке расстояние между брусьев которой должно составлять около 400 мм.
  2. Если уклон крыши является средним, то расстояние между брусьев должно составлять от полуметра до метра.
  3. Большой уклон крыши требует расстояния между брусьями обрешетки от 300 до 650 мм.

Каркас обрешётки под профнастил делится:

  1. Виды каркасов для профнастиловКаркас у которого обычный шаг. Такая обрешётка является самой популярной;
  2. Сплошной каркас, имеющий самый маленький зазор между досками. Для такой обрешётки используют листовые материалы, например, ДСП или фанера;
  3. Разреженный каркас. Расстояние между брусьями составляет от 50 сантиметров.

Также величина шага обрешётки зависит от марки профнастила.

Лаги для обрешётки устанавливают только тогда, когда   выбран или лучше уже приобретён профнастил. Иначе придётся разбирать уже имеющуюся конструкцию, потому что шаг обрешётки может не соответствовать типу профлиста.

Обустройство обрешетки

Подготовительные работы

Расчёт пиломатериала

Чтобы рассчитать обрешётку под профнастил, нужно смерить длину и ширину ската кровли. Необходимо эти величины разделить в метрах на расстояние обрешётки, он выведен на основе марки профлиста и наклона крыши, после этих расчётов вы получите метраж пиломатериалов.

К этим параметрам необходимо добавить метры досок под обрешётку элементы конструкции (конька), мест примыкания крыши к слуховым окнам, а также к трубам дымовым и вентиляционным, после этого вы получаете нужное количество профиля.

Выбор и покупка досок

При покупке досок для крепления профнастила лучше всего отдать предпочтение дереву, которое хорошо просушили. Подходящие доски для каркаса под профнастил являются доски из хвойных пород дерева (ель, сосна).

Обработка досок

Обычно обрешётка под профнастил при эксплуатации подвергается повышенной влажности, это приводит к поражению грибками и микроорганизмов. Чтобы предотвратить вредное воздействие микроорганизмов и грибков, лаги из дерева обрабатывают антисептическими составами.

Доски необходимо обработать антипиренами и, если вы хотите сэкономить своё время и силы, то воспользуйтесь составом, который имеет свойства антипирена и антисептика.

Так же древесину можно обрабатывать и после того как соорудили каркас, но лучше всего доски для обрешётки обработать составами до сооружения каркаса, так вы будете уверены что все части доски не будут подвержены воздействию микроорганизмов и грибка.

Сооружение обрешётки

Обрешётку для профнастила устанавливают поверх пароизоляции и гидроизоляции крыши.

Пирог крыши

При крепеже досок обрешётки к деревянной основе используют гвозди.

При крепеже досок обрешётки к бетону или цементу применяют дюбеля.

В том случае, если в местах крепежа есть детали из металла используют саморезы.

Доска обрешётки, которую закрепляют вдоль карниза, должна быть более толстой, в отличие от других деталей. Толщина данной доски определяется высотой профиля и длиной крепежа.

Крыша в разрезеВетровые доски устанавливают с торцов кровли, их поверхность должна быть выше деталей обрешётки на параметр высоты профнастила.



Другие детали каркаса монтируются снизу — вверх. Чтобы проверить параллельно ли установлены брусья, натягивают верёвку.

Конечно обрешётку под профнастил вы сможете оборудовать своими руками, но не забывайте соблюдать все правила и учитывать все нюансы иначе вы можете допустить не поправимые ошибки.

В том случае, если нет уверенности в своих силах, то лучше всего наймите профессиональных рабочих.

Ну вот мы вам рассказали, как установить обрешётку под профнастил и

Надеемся, что данная статья была вам полезной. Желаем вам удачи и терпения!

Обрешетка кровли под профнастил: шаг, крепление к крыше

Обрешетка является основой покрытия кровли. Такой комплекс элементов обеспечивает равномерное распределение нагрузки по всей поверхности крыши, в результате чего конструкция отличается надежностью и устойчивостью. При этом необходимо правильное устройство обрешетки под профнастил, так как от этого зависит безопасность, качество и долговечность кровли. Весь комплекс монтажных работ достаточно просто выполнить своими руками и поэтому система элементов обрешетки не требует применения профессиональных навыков и сложных технологий. В любом случае важно определить оптимальный вариант конструкции обрешетки, необходимую несущую способность и другие характеристики данного комплекса элементов.

Назначение и виды обрешетки

Профнастил представляет собой прочный, долговечный и практичный материал. При этом профилированные листы требуют монтажа комплекса элементов, которые обеспечивают дополнительную жесткость. Именно поэтому необходимо правильное устройство обрешетки под профнастил, что позволяет усилить прочность покрытия, равномерно распределить нагрузку на кровлю и создать безопасную конструкцию. Благодаря этому, обустройство крыши будет более качественным, а профнастил обеспечит хорошую защиту от влияния агрессивных факторов.

Прочный, качественный и жесткий каркас является основой для покрытия крыши. Обрешетка необходима для крепления металлических листов профнастила и поэтому данный комплекс деталей требует правильного монтажа и соблюдения некоторых правил. При этом технология создания является достаточно простой и может быть осуществлена своими руками. Для этой цели необходим точный проект кровли, учитывающий все особенности конструкции. Обязательным моментом является правильный расчет параметров, ведь от этого зависит надежность крыши и покрытия из профнастила.

Наиболее востребованными и эффективными являются следующие виды систем обрешетки:

  • Крепление элементов со стандартным шагом, который составляет от 20 до 40 см. При этом угол наклона может быть около 1530 градусов, а высота профиля профнастила будет зависеть именно от данного параметра;
  • Шаг обрешетки может быть в диапазоне от 50 до 75 см. Данный способ называется разреженным;
  • Сплошная методика используется достаточно редко. При этом осуществляет практически сплошное крепление досок, между которыми обязательно должен быть зазор шириной примерно в 10 мм. Таким образом, элементы при температурном расширении не деформируют конструкцию.

Конструкция крыши частного дома включает в себя несколько слоев. Верхнее покрытие из профнастила монтируется на слой гидроизоляционного материала, который расположен на обрешетке. Данная система располагается на теплоизоляционном материале, уложенном на основу из досок, укрепленных на стропилах. При этом между слоями гидро- и теплоизоляции следует оставить зазор для вентиляции. Такой комплекс элементов обеспечивает оптимальные эксплуатационные характеристики дома и не требует осуществления сложных мероприятий.

При создании и обустройстве крыши любого здания важно правильно делать обрешетку под профнастил.

Качество всей конструкции будет зависеть от характеристик и параметров используемых материалов, соблюдения технологии монтажных работ и расчета всех особенностей.
Именно тогда обрешетка кровли под профнастил покрытие является надежной основой и защитой системы стропил от различных негативных воздействий.

Особенности монтажа

Создание настила кровли из металлических листов требует предварительной разработки проекта.

Такой этап работ особенно необходим в том случае, когда крыша имеет сложные архитектурные элементы или форму.
Любой тип кровли также требует расчета, но важно и подобрать технологию монтажа обрешетки. При этом учитываются климатическая нагрузка, вес профнастила, свойства материалов и другие особенности.

Наиболее востребованным в гражданском строительстве является деревянный вид обрешетки. Такая основа подходит для создания крыши частного жилого дома любой площади. Комплекс работ включает в себя следующие мероприятия:

  • Проведение разметки, то есть определение места расположения брусьев на стропилах. При этом используются такие инструменты как уровень строительный, рулетка и карандаш. Шаг элементов будет зависеть от того, какой присутствует угол наклона крыши;
  • Далее проводится выравнивание стропил в тех местах, где будут крепиться детали обрешетки. Различные неровности необходимо стесать и выровнять поверхность;
  • Монтаж деревянных реек начинается от конька крыши. Для обрешетки следует использовать брусья с параметрами 50x50 или 25x100 мм;
  • Комплекс монтажных работ по укладке профнастила требует применения качественных деталей. Процесс осуществляется снизу вверх, но необходимо оставить около 40 см для нижнего свеса.

В том случае, когда длина досок меньше размера ската, следует нарастить деревянные бруски. При этом стык элементов располагается на какой-либо части стропил. При наращивании каждого ряда следует располагать швы на разных стропильных брусьях. Такая технология обеспечит равномерное распределение нагрузки и надежность крыши.

Длина саморезов и гвоздей для крепления профнастила будет зависеть от толщины досок, а данный параметр следует увеличить вдвое и подобрать соответствующие элементы крепежа.

В любом случае детали и материалы должны обладать повышенной устойчивостью к атмосферным осадкам.
Например, все деревянные части конструкции важно обработать антисептиком и антипиреном, что позволяет предотвратить гниение и порчу крыши.
При определении и расчете шага обрешетки важно учитывать технические параметры и толщину профнастила. Также существенным моментом является высота профиля листов, которая подбирается в зависимости от наклона крыши, чем меньше угол ската, тем большая высота гребня подходит для монтажа настила. В любом случае основой является обрешетка, но также важно обустроить качественную контробрешетку, на которую крепится кровельный материал. Такой подход обеспечит необходимый вентиляционный зазор и оптимальные эксплуатационные характеристики крыши.

В процессе обустройства кровли важно правильно делать обрешетку под профнастила. Такая система элементов обеспечивает качественное и надежное крепление металлических листов. Для плоских кровель подходит металлическая обрешетка под профнастил, которая оптимальна также и при толщине листов более 0.7 мм. Обусловлено это тем, что толщина влияет на вес конструкции и требует более мощной несущей конструкции. При этом необходим тщательный расчет всех параметров, оптимальные габариты материала и крепежных элементов.

В процессе работ металлическая обрешетка под профнастила соединяется в нескольких местах методом сварки.

Данные области и всю поверхность элементов следует обработать грунтовой смесью и покрыть эмалью.
Такие манипуляции позволяют предотвратить коррозию и повреждение металла. Надежный каркас для настила будет более качественным и долговечным, а также устойчивым к различным агрессивным воздействиям. Обработка позволяет обеспечить хорошую защиту системы обрешетки, создать оптимальную основу для профнастила.

В процессе строительства важно создать достойное основание для кровельного покрытия. Сложные крыши, в которых присутствуют определенные архитектурные элементы или формы, требуют разработки проекта.Для достижения хорошего результата необходим точный расчет всех параметров, учет свойств материалов, применение высококачественных элементов и соблюдение технологии монтажа.

Обрешетка крыши под профнастил — как правильно сделать?

Профлист популярен у строителей частных домов благодаря его небольшому весу и высокой прочности. Жесткость покрытия отличается в зависимости от толщины металла, конфигурации профиля, ширины гофры. Шаг обрешетки крыши под профнастил определяется несколькими факторами:

  • марка покрытия;
  • угол наклона скатов;
  • эксплуатационные нагрузки.

Высокий профиль выдерживает более значительную нагрузку, чем низкий.

Обрешётка крыши под профнастил обустраивается при помощи деревянных досок (брусьев), которые укладываются вплотную друг к другу, либо на определенном расстоянии перпендикулярно стропилам. Такая конструкция равномерно распределяет внешние нагрузки по зданию. Создается она непосредственно при возведении стропильных систем. Монтаж деревянных досок и брусьев производят при помощи саморезов, гвоздей, дюбелей, скоб.

С чего начать?

В первую очередь необходимо определить шаг решетки для вашего конкретного случая. Лучший помощник в этом деле — СНиП, в котором указаны требования к расстоянию между досками (брусьями) исходя из угла наклона крыши.

Расчет шага обрешетки для крыши из профнастила

Расчет шага обрешетки для крыши из профнастила

При минимальном уклоне (до 15 градусов) в большинстве случаев необходима сплошная основа. Скаты под углом 15-30 градусов предполагают шаг от 300 до 650 мм. При большем уклоне расстояние между брусьями может доходить до 1000 мм.

Марки листа с повышенной жесткостью могут крепиться на решетку с большим шагом — до 4000 мм, даже если угол наклона не превышает 8 градусов.

Получить точные данные вы можете в документации производителя вашего профлиста, которая не может противоречить СНиП.

Высота и толщина листового профиля также имеет значение. Например, профнастил с высотой профиля 35 мм толщиной листа 0,6-0,7 мм устанавливают на решетку с шагом до 1,5 метров. Такая кровля держит нагрузку до 600 кг на квадратный метр, что удобно для очистки и ремонта крыши.

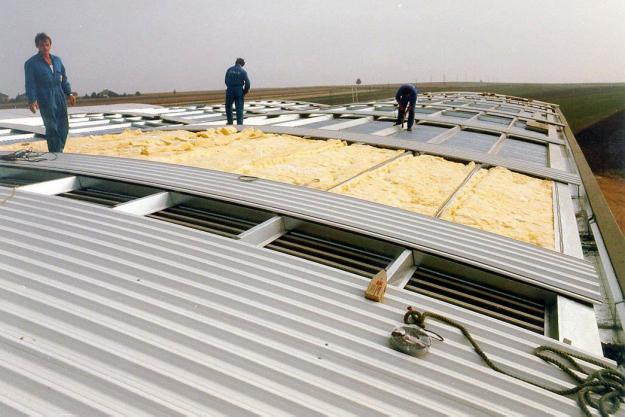

Кровля из профнастила с высоким профилем

Кровля из профнастила с высоким профилем

При использовании листа с высотой профиля 21 мм и меньше, шаг должен быть небольшим, либо решетку стоит сделать сплошной. Тонкий лист не рассчитан на высокую нагрузку, для избежания деформации ему нужна прочная основа.

Обратите внимание! При обустройстве сплошной обрешетки необходимо оставлять зазор между досками — не менее 10 мм. Это нужно, чтобы предотвратить деформацию кровли в случае, если древесина разбухнет от влаги.

Готовим материал каркаса

Когда вы разобрались с шагом, вычислите ширину и длину ската. Так вы сможете установить количество требуемого для строительства пиломатериала. Важно учесть, что для повышения прочности настила у карниза и конька надо смонтировать по две доски. Возле вентиляционных коробов, печных труб и слуховых окон кровлю следует усилить. К результату вычислений по пиломатериалу добавьте еще 10% для возможной подгонки.

Для обустройства обрешетки на крышу под профнастил обычно используют брус сечением 50х50 мм. Пиломатериал должен быть хорошо просушен. Лучшие породы дерева: ель, сосна, ольха и бук. Обязательно добейтесь прямолинейности поверхностей!

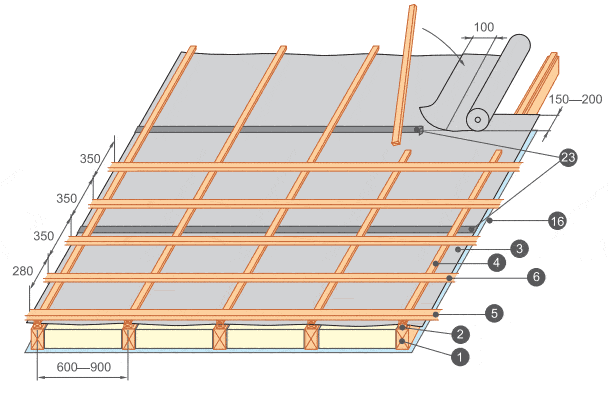

Схема обрешетки для профлиста

Схема обрешетки для профлиста

Поскольку крыша будет подвергаться воздействию повышенной влажности, существует опасность повреждения древесины грибком и микроорганизмами. Предотвратить гниение материала можно при помощи антисептиков. Нужна ему и противопожарная обработка.Воспользовавшись современными составами огнебиозащиты древесины, вы можете совместить два этих действия.

Обработке можно подвергнуть готовую конструкцию, но для большей эффективности стоит заранее нанести защитный состав на элементы по отдельности.

Монтируем крепление

Решив сделать обрешетку под профнастил, изучите структуру скатной кровли. Поверх стропил уложите гидроизоляцию из рубероида или предназначенной для этих целей водоотталкивающей мембраны. Крыша должна хорошо вентилироваться, поэтому набейте поверх гидроизолирующего материала деревянные бруски сечением 50х50 мм. Такие элементы называют контробрешеткой, они создают необходимый зазор для вентиляции. Непосредственно обрешетка крепится именно к ним.

Бруски устанавливают параллельно карнизу, они должны располагаться строго горизонтально. Вы можете упростить монтаж, закрепив по краям ската натянутую веревку, но лучше использовать деревянный шаблон. Конструкцию прикрепляют к брускам контробрешетки при помощи металлических скоб, гвоздей и саморезов. На бетонном основании она фиксируется с использованием дюбелей.

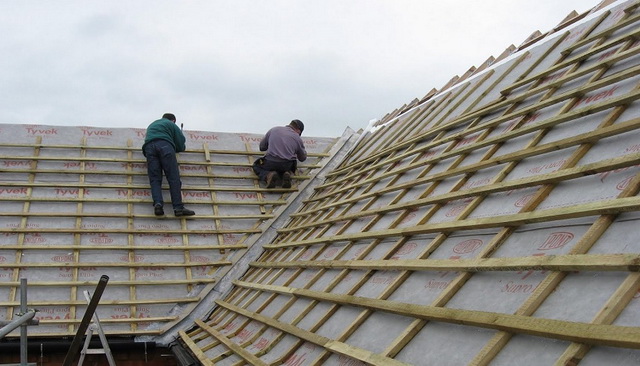

Монтаж обрешетки под профилированный лист

Монтаж обрешетки под профилированный лист

Главная доска обрешетки монтируется в нижней части ската, параллельно карнизу. Толщина ее выбирается на основе высоты профиля листа и длины крепежа, она должна быть больше, чем у остальных элементов конструкции. На торцах ската следует установить ветровые заграждения, возвышающиеся над остальными элементами на высоту профиля стальных листов.

Далее монтаж обрешетки для профнастила продолжается в сторону конька. Каждый брусок прикрепляют к стропилу одним гвоздем. Чтобы прикрепить к стропилине доску, нужны два гвоздя — в верхний и нижний край. Это позволит избежать выворачивания элементов и деформации кровли из-за высокой нагрузки. Стыковка элементов по длине осуществляется на стропиле, каждый из концов закрепляется скобами или гвоздями.

Возводить кровлю рекомендуется в сухую погоду, непосредственно перед укладкой кровельного материала. Так вы сможете избежать намокания досок или брусьев, а также их деформации из-за избытка влаги. Следуя рекомендациям производителя профлиста и СНиП, вы построите над своим домом качественную и надежную кровлю.

Обрешетка кровли из профнастила - как сделать обрешетку под профнастил

Кровельное покрытие профнастил, как и любое другое нуждается в качественной обрешетке. Именно на нее накладывается функция выдержать нагрузку профилированных листов и распределить ее равномерно по всей крыше. Главное требование к обрешетке она должна быть крепкой.

Обрешетка крыши под профнастил может быть собрана из досок или брусков. Разберемся более подробно о каждом этапе работы.

Расчет обрешетки

Прежде чем приступить к монтажу деревянной обрешетки под профнастил необходимо правильно рассчитать ее шаг. Строительные нормы, которые необходимо учесть при расчетах, указаны в СНиПе.

Если кровля имеет минимальный уклон, то необходимо установить сплошную обрешетку. В зависимости от толщины металла и характеристик покрытия шаг может быть увеличен до 40 см. Если уклон кровли средний деревянные доски устанавливаются на расстоянии от 30 до 50 см. Если крыша имеет большой уклон шаг обрешетки под профнастил выбирается максимальный – 300 см.

Сегодня выпускают профнастил отличающийся более высокой жесткостью. Для данного покрытия разрешается обрешетка с шагом в 400 см, при угле наклона кровли не менее 8 0.

На шаг обрешетки влияет и высота профнастила. Для частного строительства рекомендуется использовать материал с волной в 35 мм. В таком случае шаг может быть увеличен до 40 см. Если материал ниже, то обрешетка должна быть более плотной или сплошной. Соблюдая эти правила вы получите основание, обеспечивающее крышу нужной жесткостью.

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Вся работа состоит из следующих этапов.

  1. Расчет необходимого древесного материала.
    Чтобы избежать лишних материальных трат расчет нужного количество бруса необходимо произвести как можно точнее. Для этого измеряется длина и ширина кровельного ската. Затем каждое значение делится на шаг обрешетки. В результате получится количество необходимых метров пиломатериала. К полученным результатам нужно добавить метры, которые пойдут для дополнительную обрешетку для коньков, вентиляционных и дымоходных выходов, слуховых окон т.д.

  2. Заказ и покупка доски.

    Обрешетка кровли из профнастила прослужит долго, если собрана из качественного леса. Для работы подойдет материал качественно просушенный, не имеющий трещин и повреждений. Подходящими породами дерева являются ель и сосна.

  3. Обработка древесины антисептиками.

    Любая обрешетка будет эксплуатироваться в условиях повышенной влажности, поэтому антисептическое покрытие обязательно. Это защитит от влаги и образования грибка. По правилам пожарной безопасности брусья должны быть обработаны и антипиренами. Сегодня можно приобрести состав который будет выполнять одновременно две эти функции. Рекомендуем проводить обработку до сборки обрешетки.

  4. Непосредственный монтаж.

    Обрешетка для профнастила на крышу монтируется непосредственно на пароизоляционный и гидроизоляционный слой. Вначале расположение брусьев необходимо разметить, а затем провести установку верхних элементов возле конька и поперечных брусьев внизу. Крепятся деревянный каркас с помощью гвоздей. Длина гвоздей должна быть в три раза больше, чем толщина доски обрешетки. Только при таком подходе крепление выдержит ветровые нагрузки.Основание под обрешеткой может быть и бетонным, в этом случае крепление осуществляется дюбелями.

Обращаем внимание что основная доска (та которая крепится в нижней части параллельно карнизу) должна иметь толщину больше остальных. Толщины доски выбирается в зависимости от высоты волны профнастила и его толщины. Данные доски защитят кровли от сильного ветра.

После того как основные элементы собраны по торцевой части устанавливают ветровые доски. Их уровень будет выше. Следующий монтаж продолжается снизу вверх. Все работы рекомендуется проводить в сухую погоду. При намокании древесный материал более подвержен деформированию.

Как сделать обрешетку под профнастил по старой кровле

Никаких особых отличий в данной работе от выше описанной нет. Но нужно отметить что многие не добросовестные кровельщики, желая больше заработать могут обманывать заказчиков. Для примера могут требовать убрать рубероид, ссылая на то что под профнастилом не будет свободного движения воздуха. Но профнастил материал который за счет своей конструкции (наличие волн) обеспечит крыше необходимую циркуляцию воздушных потоков.

Обрешетка односкатной крыши под профнастил и ее особенности

Односкатная кровля – самая простой вид крыш. Для монтажа обрешетки используют бруски сечением 3*10 или 3*7 см. Шаг – 25 см. Если кровля имеет угол наклона менее 10 градусов, то потребуется сплошная обрешетка. В случае с односкатной кровлей для ее монтажа допускается использовать OSB плиты.

О том, как сделать обрешетку под профнастил более наглядно можно узнать из видео ниже.

Добавить комментарий

виды, расчет шага и монтаж

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Для чего необходимо делать?

Основной задачей материала кровли, является защита крыши дома от атмосферных осадков и с этим отлично справляется профнастил. Для того чтобы правильно и надежно установить такое покрытие, необходимо сделать обрешетку крыши.

Для изготовления обрешетки используются деревянные брусья и металлические элементы, под разные материалы ее шаг должен быть разным.

Рис.1. Двойная обрешетка под профнастил

Если предполагается, что на крышу будут действовать большие нагрузки, то может быть выполнена двойная обрешетка под профнастил. Сначала выполняют монтаж металлической обрешетки, а сверху на нее уже крепят брусья.

Такая конструкция позволяет сделать очень прочное и надежное основание, на которое крепится профнастил или кровельный материал с аналогичными характеристиками.

Если в вашем регионе зимой выпадает много снега, то соответственно увеличивается и нагрузка на крышу, поэтому шаг обрешетки, надо увеличивать, так вы сможете увеличить прочность и надежность всей конструкции. В этом случае, необходимо использовать профлист большей толщины.

Кровельный профлист отличается от обычного тем, что имеет специфические волны. Он способен выдерживать большие нагрузки, красиво выглядит, но стоит недорого, намного дешевле, чем металлочерепица.

Типы крыш из профлиста

Преимущества профилированного листа:

  • небольшой вес, поэтому нагрузка на стропильную систему будет минимальной;
  • возможность монтажа на крыши, что имеют небольшой угол наклона;
  • высокая прочность и долговечность;
  • высокая жесткость, за счет использования гофры, что позволяет его использовать не только для покрытия крыш и стен здания, но и для создания заборов.

Рис.3.Типы крыш.

Укладка профилированного листа выполняется на двухскатные или односкатные крыши, их угол наклона может колебаться в пределах от 0 до 60 градусов. В зависимости от угла наклона крыши и того, какой тип профилированного листа будет использоваться, зависит вид и шаг обрешетки.

На современном строительном рынке профлист представлен в широком ассортименте и цветовой гамме, что позволяет использовать его как для покрытия стен и крыш промышленных зданий, офисов и магазинов, так и частных домов.

Выбор типа крыши должен зависеть не только от вашего желания, при этом также надо учитывать климатические условия территории, на которой вы проживаете, тип материала, что будет использовать для покрытия крыши. От этого будут зависеть сложность и скорость выполнения работ, и надежность всей конструкции.

Какие бывают виды?

Для больших по площади зданий, а это обычно промышленные и торговые комплексы, обычно выполняется металлическая обрешетка.

Крыша на таких зданиях чаще всего имеет небольшой угол наклона и большие пролеты, поэтому монтаж обрешетки необходимо выполнять качественно и надежно, чтобы профлист мог выдержать большие нагрузки.

Для жилого дома конструкцию делают из деревянного бруса или досок, которые перед установкой обязательно необходимо обработать антисептиком.

Монтаж обрешетки под профлист выполняется после того, как уложат слой гидроизоляции, так вы предупредите появление конденсата на нижней части листа, что значительно продлевает срок его службы.

  • конструкция, что имеет обычный шаг, для данного материала он составляет 20-40 см;
  • сплошная конструкция предусматривает, что между соседними брусьями или досками обрешетки расстояние будет около 10 мм. Оставлять зазор между досками необходимо на случай их разбухания или усыхания. Сплошная обрешетка может быть выполнена и при помощи листов ОСБ или влагостойкой ДСП. Для профлиста такой вид не используется, он применяется в случае использования рулонного покрытия или мелкоштучного материала;
  • разреженная обрешетка предусматривает шаг 50-70 см и используется в том случае, если материал покрытия достаточно плотный и жесткий.

То, какой тип и устройство обрешетки выбрать в конкретном случае, будет зависеть от двух параметров: типа материала, что используется для покрытия крыши и угла ее наклона. Расчет обрешетки под профнастил выполняется с учетом наклона крыши.

Если угол наклона крыши 15 градусов и применяется профлист С-10, выполняется сплошная конструкция.Если используется лист С-21, то шаг может составлять 250-300 мм, а в том случае, если вы решите использовать профлист С-44, можно делать шаг между брусьями 50-70 мм. Если угол наклона крыши менее 12 градусов, то выполнять монтаж листов надо только с использованием силиконового герметика.

Если предусматривается, что на крышу будут создаваться большие нагрузки, то возможно использование варианта, когда выполняется двухслойная обрешетка.

Рис.4. Схема устр-ва обрешетки.

Снизу делается конструкция с шагом 50-70 см, а перпендикулярно ее устанавливают обычную обрешетку. Такой вариант монтажа обычно применяется в случае укладки утеплителя большой толщины, до 10 см, при этом поперек стропил последовательно необходимо прикрепить два бруса сечением 5х5см.

Для выполнения обрешетки, чаще всего используют деревянный брус сечением 5х5, 6х6, 7,5х7,5 см, также для этих целей можно использовать доски толщиной 2-5 см и шириной не больше, чем 15 см.

Рис.5. Зависимость шага обрешетки от угла ската кровли.

Для того чтобы крепить деревянные элементы между собой, могут быть использованы гвозди или саморезы.Чтобы крепление было прочным и надежным, длина крепежа должна составлять две толщины бруса, например, для бруса сечением 6х6 см длина гвоздей или саморезов должна быть 12 см.

Монтаж профнастила выполнять достаточно просто и легко, но при условии, что были правильно установлены балки, стропила и обрешетка.

Установка

Та доска или брус, что используются для обрешетки и проходит вдоль карниза, должна быть немного толще, чем остальные. Там, где будут проходить, например, дымоход или вентиляционные трубы, необходимо использовать дополнительные брусья. Для выполнения работ вам понадобится:

  • ножовка;
  • молоток;
  • гвозди или саморезы;
  • измерительные инструменты.

Сначала к стропилам прибивают нижнюю доску, для обеспечения вентиляции, под нее набиваются рейки, что расположены перпендикулярно.

Большинство специалистов рекомендует делать шаг обрешетки под профнастил 50 см. Ветровые доски устанавливают на торцах, они должны быть выше обрешетки на высоту профлиста. Обычно длины брусьев недостаточно и их приходится сращивать. Для этого они спиливаются под углом, сращиваются при помощи гвоздей и стык должен обязательно приходиться на стропило.

Рис.6. Способы крепления профлиста.

Лучше проводить монтаж указанной конструкции не при помощи гвоздей, а при помощи саморезов, так получается более жесткая и прочная обрешетка. Для крепления профлиста, надо использовать саморезы с резиновой шайбой. На 1 м2 листа устанавливают 5-7 саморезов.

При совершении выбора профлиста, надо ориентироваться на то, где и при каких условиях он будет использоваться. Чем выше его профиль, тем большую нагрузку он сможет выдержать. Если взять профлист толщиной 0,6-0,7 мм и высотой профиля 35см, то он сможет выдерживать до 600 кг на квадратный метр, и вы сможете спокойно по нему ходить.

Тип профлистаУклон крыши, градТолщина профлиста, мм.Шаг
С-8Больше 150,55обрешетка сплошная
С-20,П-20, МП-20До 15от 0,55 до 0,7обрешетка сплошная
Больше 15от 0,55 до 0,7До 50 см
НС-35До 15от 0,55 до 0,7До 50 см
Больше 15от 0,55 до 0,7До 100 см
С44До 15от 0,55 до 0,7До 50 см
Больше 15от 0,55 до 0,7До 100 см

Во время установки обрешетки, не забудьте установить брусья для крепления конька, лестниц, конструкций для снегозадержания, водосточные желоба. Крепить профлист надо только параллельно карнизу, свес должен быть около 40 см.

Перед укладкой листов, надо установить гидроизоляцию, обычно это ПВХ-мембраны и утеплить кровлю, для этого может быть использован пенопласт или минеральная вата. Чем меньше угол наклона кровли, тем больше зазор при укладке листов. Сделать обрешетку своими руками несложно, просто надо правильно рассчитать ее шаг и все работы проводить аккуратно и не спеша.

Смотрите видео-подборку по монтажу кровель:

Шаг обрешетки под профнастил - параметры профиля

Рассмотрим как сделать обрешетку под профнастил. Основную доску обрешетки, которая будет проходить вдоль карниза, всегда берут толще остальных. В местах, где планируется установить выход вентиляции, дымохода или пожарного люка устанавливают дополнительные доски. Обрешетка крыши под профнастил устанавливается поверх слоя гидро- и теплоизоляции. Также важно вывести вентиляцию.  Шаг обрешетки под металлопрофиль не должен быть меньше 50 см, так это влечет за собой неоправданные затраты материалов. Размер шага зависит от типа металлопрофиля и его толщины. В торцах крыши устанавливают ветровые доски, которые должны защищать металлопрофиль от порывов ветра. Эти доски должны устанавливаться выше обрешетки на величину высоты профиля профнастила. На шаг обрешетки также влияют предполагаемые статические и динамические нагрузки в виде снега и ветра.  Читайте также: "Как правильно сделать обрешетку под профнастил, шаг, крепление".

Крепление профнастила к обрешетке

Профнастил крепят к обрешетке специальными саморезами для металлопрофиля, которые имеют уплотнительную шайбу. Закручивание саморезов необходимо проводить в нижней части листа. При этом, на 1 квадратный метр профлиста уходит примерно 7-8 саморезов. Между собой профилированные листы скрепляются либо заклепками, либо короткими кровельными саморезами (читайте: "Крепление профлиста саморезами").  как сделать обрешетку под профнастил Если обрешетка была установлена правильно, то вес металлопрофиля равномерно распределится по конструкции, что позволяет кровле выдерживать тяжелые снежные массы и не прогибаться под их действием. Читайте также: "Устройство односкатной крыши из профнастила".

Параметры профиля профлиста

При выборе материала следует помнить, что чем большая у профиля высота, тем выше нагрузка, которую выдержит профлист.

В частном строительстве распространено применение профлиста с высотой гофры 35 мм и толщиной основания 0,6-0,7 мм. Профиль подобного рода позволяет организовать обрешетку с шагом до 150 см, при этом предельная нагрузка на 1 кв.м материала составляет 600 кг. Столь высокая прочность материала позволяет вполне безбоязненно передвигаться по нему строителям (прочтите статью: "Параметры и виды металлопрофиля").


шаг обрешетки для профнастила При выборе профнастила с низкой высотой гофры (до 21 мм), то есть применяя «плоский» металлопрофиль, обрешетка делается с минимально возможным шагом или вообще сплошной (детальнее: "Сплошная обрешетка кровли: устройство и монтаж"). Такие листы не рассчитаны на значительные нагрузки, а поэтому прочность конструкции будет гораздо ниже. Хотя подобный «плоский» профнастил позволяет собрать кровлю за очень короткий срок (читайте ещё: "Как рассчитать профнастил  крышу").

Монтаж обрешетки, подробно на видео:

Профиль с высотой более 44 мм применяют в промышленном строительстве, в котором обрешетка и контробрешетка под профнастил не всегда обязательны. Читайте также: "Гараж из профнастила".

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
