Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

непосредственно в коньке;

на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.

При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.

Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

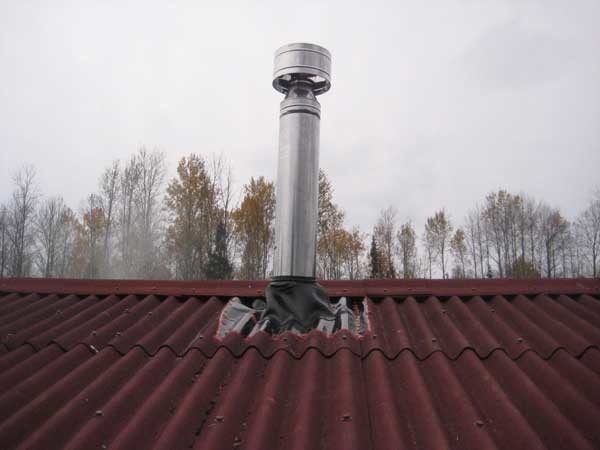

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

Потолочно-проходной узел для круглой трубы На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.

До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).

Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.

Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.

После установки галстука и внутреннего фартука укладывается металлочерепица.

Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.

Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.

Кровельное покрытие заводится на стенки.

Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.

На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.

Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.

В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.

Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.

Короб заделывается огнестойким материалом для термоизоляции.

Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

  1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
  2. Установить по периметру опалубку.
  3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
  4. Завести кровельное покрытие на стенки.
  5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
  6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Наши работы

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Правильный проход трубы дымохода через кровлю: требования к безопасности и материалам

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура. От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Проход дымохода через черепичную кровлю

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

  • Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
  • Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
  • Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
  • В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
  • Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена .
  • Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
  • Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее . Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Правильный проход трубы дымохода через кровлю

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41 — 03 — 01 — 2003. Работы по монтажу дымохода понадобится в следующих случаях:

  • при строительстве кровли;
  • при ремонте кровли;
  • при установке отопительного прибора или строительстве печи .

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается ри ск пр отечки.

Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной . Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5 — 7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку .

Металлический фартук вокруг дымохода

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать , что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

Силиконовые уплотнители для эластичной проходки

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположе на на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

  • стойкость к химическим и ультрафиолетовым воздействиям;
  • стойкость к перепаду температур, от — 50 до + 130 градусов;
  • гибкость;
  • широкая цветовая гамма — их можно подобрать под любой цвет крыши;
  • эстетичность, возможность придания законченности покрытию;
  • благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
  • гибкость детали дает возможность ее установки на любой уклон крыши .

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

  • Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
  • Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
  • Универсальная проходка, которую можно подогнать под любой диаме тр тр убы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.
Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен

После гидроизоляции — крепится к кровле саморезами

  • если приобретен универсальный вариант, с него срезается лишняя часть;
  • далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
  • затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
  • последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок .

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

  • Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

Металлический фланец для круглой трубы

  • Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь .
  • Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установле на на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

Разборный фартук для кирпичного дымохода

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

Прямоугольная труба с готовой проходкой

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

  • В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой , на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5 — 7 см.

  • Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
  • Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
  • Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

Примыкание мягкой кровли к дымоходу. Как отрезать крышу из мягкой кровли под дымоход

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

prohod cherez krovlu6

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?





Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

prohod cherez krovlu2prohod cherez krovlu8



Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

  1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
  2. Установить по периметру опалубку.
  3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
  4. Завести кровельное покрытие на стенки.
  5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
  6. Установить на бортик отлив с капельником.

prohod cherez krovlu9

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

prohod cherez krovlu11



4. Заливают герметиком.

prohod cherez krovlu10prohod cherez krovlu12


Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

prohod cherez krovlu13prohod cherez krovlu14

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.



Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами. Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.



Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

prohod cherez krovlu1prohod cherez krovlu3

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

prohod cherez krovlu15

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

prohod cherez krovlu4prohod cherez krovlu5



Наши работы





Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.



Обратите внимание

На скатных кровлях трубу рекомендуется устанавливать ближе к коньку. Чем выше она установлена, тем лучше тяга. Прямо на коньке ее не ставят, т.к. удаление части конькового бруса ослабит конструкцию.



Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

prohod cherez krovlu16

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

prohod cherez krovlu17

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

prohod cherez krovlu18

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).





Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.



У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

prohod cherez krovlu18



prohod cherez krovlu18

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме







Добавить комментарий

Проход дымохода через кровлю — как сделать безопасно и надежно?

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура.

Проход дымохода через кровлю Проход дымохода через кровлю

Проход дымохода через черепичную кровлю

От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

  • Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
  • Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
  • Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
  • В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
  • Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена.
  • Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
  • Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.
Сырость убивает дымоходную трубуСырость убивает дымоходную трубу

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее. Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Правильный проход трубы дымохода через кровлю

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41—03—01—2003. Работы по монтажу дымохода понадобится в следующих случаях:

  • при строительстве кровли;
  • при ремонте кровли;
  • при установке отопительного прибора или строительстве печи.
Оптимальное расположение дымохода на крышеОптимальное расположение дымохода на крыше

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск протечки.

 Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5—7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

 Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку.

Металлический фартук вокруг дымоходаМеталлический фартук вокруг дымохода

Металлический фартук вокруг дымохода

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать, что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

Силиконовые уплотнители для эластичной проходкиСиликоновые уплотнители для эластичной проходки

Силиконовые уплотнители для эластичной проходки

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

  • стойкость к химическим и ультрафиолетовым воздействиям;
  • стойкость к перепаду температур, от —50 до + 130 градусов;
  • гибкость;
  • широкая цветовая гамма — их можно подобрать под любой цвет крыши;
  • эстетичность, возможность придания законченности покрытию;
  • благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
  • гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

  • Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
  • Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
  • Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.
Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа - прост и понятенПроцесс монтажа - прост и понятен

Процесс монтажа — прост и понятен



После гидроизоляции - крепится к кровле саморезамиПосле гидроизоляции - крепится к кровле саморезами

После гидроизоляции — крепится к кровле саморезами

  • если приобретен универсальный вариант, с него срезается лишняя часть;
  • далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
  • затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
  • последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок.

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

  • Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.
Металлический фланец для круглой трубыМеталлический фланец для круглой трубы

Металлический фланец для круглой трубы

  • Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь.
  • Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

Разборный фартук для кирпичного дымоходаРазборный фартук для кирпичного дымохода

Разборный фартук для кирпичного дымохода

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

 Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

Прямоугольная труба с готовой проходкойПрямоугольная труба с готовой проходкой

Прямоугольная труба с готовой проходкой

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок



Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдетУдобное решение, но для дымохода, увы, не подойдет

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

  • В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном коробеТруба размещена в специальном коробе

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой, на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5—7 см.

  • Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
  • Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
  • Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

обход дымохода мягкой кровлей

Содержание статьи

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

  1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
  2. Установить по периметру опалубку.
  3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
  4. Завести кровельное покрытие на стенки.
  5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
  6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Наши работы

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание кровли к трубе: 4 простых, но очень эффективных способа обойти дымоход

Если как следует обустроить периметр дымохода, можно предупредить протечки и подстраховаться от пожара

Нужно обойти трубы дымохода на кровельном скате и не знаете, как это сделать? Я расскажу о четырех простых способах, которые подойдут для решения этой задачи с разными типами дымоходов на разных типах кровельных систем. В итоге, вы сможете выбрать один из предложенных способов и применить его при строительстве своего дома.

Особенности устройства кровельного примыкания к трубам

Не важно, гибкая кровля или жесткая установлена на доме – неправильно выполненный обход трубы, чаще всего, приводит к пожару

Каждый мастер, занятый проектированием и строительством кровельных систем, знает, что один из наиболее сложных этапов — это устройство примыкания кровельного пирога к дымоходу. Эта задача усложняется двумя моментами:

  • Наличие технологического зазора. При обустройстве примыкания по периметру дымовой трубы, так или иначе, остается технологический зазор. Для обеспечения требуемой герметичности, зазор нужно заполнить герметиком, который одновременно будет гидрофобным и долговечным;
  • Высокая температура трубы. Сегодня эта проблема решается установкой коаксиального дымохода, но, так или иначе, материалы, из которых собран узел примыкания, должны быть термостойкими. Только в этом случае будет обеспечена пожарная безопасность и продолжительный ресурс всей конструкции.

Тем не менее, правильно выполненный обход дымохода будет герметичным, пожаробезопасным и долговечным. О том, как и с применением каких материалов это правильно сделать читайте дальше.

Способ 1: обходим квадратную кирпичную трубу на мягкой кровле

Для изготовления этих элементов применяется специальная кровельная жесть с антикоррозийным полимерным покрытием. Для резки жести используются обычные ножницы по металлу. Но, при нарезке элементов примыкания стараемся работать как можно аккуратнее, чтобы не повредить полимерное покрытие.

После того как примыкание обработано, заполняем мастикой все зазоры. Мастику греем феном и посыпаем гравийной засыпкой.

Фартук крепим саморезами с пресс-шайбой на резиновой подкладке. Крепление фартука выполняется с отступом в 30 мм от нижнего и верхнего края.

При нарезке деталей руководствуемся схемой, предложенной в начале инструкции.

Вырезанные из жести боковины крепим на свои места саморезами с прессшайбами.

Укладываем на мастику фартук и нажимая, приклеиваем его к кровле. Крепим фартук саморезами и сверху прикладываем черепицу.

Повторно вкручиваем саморезы и уже окончательно крепим элементы примыкания на своё место.

нормы проектирования и примеры обустройства

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Нормы и правила расположения дымохода на кровлеНормы и правила расположения дымохода на кровле

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

Как организовать проход дымохода через крышу?Как организовать проход дымохода через крышу?

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

  • Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
  • Шаг 2. По этой линии болгаркой проделывают штробу.
  • Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
  • Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
  • Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
  • Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Устройство стропильной системы вокруг дымохода?Устройство стропильной системы вокруг дымохода?

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Проход керамического дымохода через крышуПроход керамического дымохода через крышу

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Проходка дымоходной трубы через крышу из композитной черепицыПроходка дымоходной трубы через крышу из композитной черепицы

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как провести дымоход через мягкую кровлю своими руками?Как провести дымоход через мягкую кровлю своими руками?

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы. Хотя все равно придется повозиться:

Обход дымоходной трубы на крыше из металлочерепицыОбход дымоходной трубы на крыше из металлочерепицы Обход дымовой трубы на крыше из металлочерепицыОбход дымовой трубы на крыше из металлочерепицы

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Устройство круглого дымохода на плоской кровлеУстройство круглого дымохода на плоской кровле

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Проходные элементы для герметизации дымоходов круглой формыПроходные элементы для герметизации дымоходов круглой формы

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Монтаж дымохода на битумной крышеМонтаж дымохода на битумной крыше

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Как вывести дымоход на крышу и закрепить там?Как вывести дымоход на крышу и закрепить там?

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Как вывести стальной дымоход через стену на крышу?Как вывести стальной дымоход через стену на крышу? Как самостоятельно вывести дымоход через стену на крышу?Как самостоятельно вывести дымоход через стену на крышу?

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

Проход дымоходной трубы через кровлю разных типов

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

  • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
  • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
  • если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

Схема расположения дымоходной трубы относительно конька крышиСхема расположения дымоходной трубы относительно конька крыши

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Узел прохода дымовой трубы

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Проход дымохода через конёк крышиПроход дымохода через конёк крыши

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода вблизи конька крышиВывод дымохода вблизи конька крыши

Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

  1. Справа и слева от трубы устанавливаются дополнительные стропила.
  2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
  3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.
Короб дымоходаКороб дымохода

Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Видео: особенности монтажа узла прохода дымовой трубы

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Вывод кирпичной трубы через кровлю из металлочерепицыВывод кирпичной трубы через кровлю из металлочерепицы

Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

Выход круглой трубы через металлочерепичную кровлюВыход круглой трубы через металлочерепичную кровлю

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Видео: герметизация прохода кирпичной трубы через металлочерепичную крышу

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

  1. Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
  2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
  3. Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
  4. В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
  5. Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.
Вывод кирпичной трубы через кровлю из профнастилаВывод кирпичной трубы через кровлю из профнастила

Верхняя планка примыкания к трубе заливается герметиком

Вывод круглой трубы

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Вывод круглого дымохода через кровлю из профнастилаВывод круглого дымохода через кровлю из профнастила

Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

Видео: проведение трубы через кровлю из профнастила

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

Вывод трубы через кровлю из ондулинаВывод трубы через кровлю из ондулина

В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

Видео: герметизация дымохода на крыше из ондулина

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

Выход дымохода через мягкую кровлюВыход дымохода через мягкую кровлю

При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

  1. Выбирается место прохода в кровле между стропилами и поперечной балкой.
  2. Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
  3. В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.Отверстие в скате крыши для вывода трубыОтверстие в скате крыши для вывода трубы

    Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой

  4. Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.Установка дымохода в коробУстановка дымохода в короб

    Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м

  5. Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
  6. Заделывается короб и заполняется термоизолирующим материалом.
  7. Стык герметизируется, на трубу дымохода может быть установлена крышка.Гидроизоляция трубыГидроизоляция трубы

    После установки фланца требуемую форму ему можно придать молотком

Видео: короб для дымохода своими руками

Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

Проход трубы через кровлю: круглой, кирпичной, узел прохода

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

[toc]

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши
  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Узел прохода через кровлю

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металочерепица или металопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его.

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
