36 типов крыш для домов (стили и дизайны)| СК «ГЛУШАКОВ»

Откройте для себя 36 различных типов крыш для дома. Эта галерея содержит наглядные иллюстрации дизайна крыш, чтобы вы могли легко увидеть различия между типами крыш. Включает в себя как привычные нам двускатную, вальмовую, плоскую, А-образную, так и весьма экзотичные «бабочку», «боннет», пирамидную и прочие другие.

Стили и дизайны крыш представлены диаграммой изображения. Хотя 36 вариантов могут показаться огромным выбором, на самом деле в основе этого разнообразия лежат несколько конструкций.

Превью типов крыш для дома

Сложные крыши имеют много частей, которые включают в себя несколько базовых конструкций крыши с использованием разных вариантов стропильной системы. Выбор стиля крыши, как правило, диктует общий архитектурный стиль дома и описывается в проекте при подготовке к строительству.

Типичная анатомия крыши (кровельный пирог) выглядит так:

анатомия крыши

1. А-образная крыша

Крышу в виде формы А или в виде шалаша очень легко определить.

Это крутая, остроконечная крыша, которая простирается до земли или близко к ней. Собственно крыша и составляет стены дома. Конструкция очень простая и позволяет существенно сэкономить бюджет на строительство. Чаще всего используется для дачных домиков по каркасной технологии.

фото а образной крыши

2. Крыша «Боннет»

Крыша-боннет представляет собой конструкцию с выступом вокруг основания крыши.

Верхняя часть при этом может быть любой: двускатной, шатровой, вальмовой и т.п., — при добавлении удлиненного выступа она становится вариацией в стиле «Боннет».

боннет

3. Бабочка

Крыша-бабочка - это перевернутая двускатная крыша.

Она имеет V-образную форму. Выглядит довольно странно и вообще редко используется в архитектуре частных домов и коттеджей. Тем не менее, одним из преимуществ крыши «Бабочка» является то, что вы получаете высокие потолки с двух сторон дома.

Крыша-бабочка

4. Разноуровневая

У этой крыши есть внутренняя стена, простирающаяся над одной секцией крыши, при этом на ней часто размещают одно большое или несколько маленьких окон.

Секции крыши по обе стороны от вертикальной стены, как правило, имеют наклонную форму, пропуская большое количество естественного света в окна.

разноуровневая крыша

5. Комбинируемая

Комбинированная кровля в буквальном смысле является комбинацией нескольких типов крыш.

Часто объединяя два или более дизайна для эстетики и практических целей, комбинированные кровли могут иметь принадлежать к разным стилям; например, разноуровневая конструкция. Это отличный вариант для уникального, интересного образа.

комбинированная крыша

6. Изогнутая

Округлая крыша добавляет чрезвычайно современную, интересную особенность любому зданию. Наша компания, например, использует их для строительства каркасных бань. Для сборки используются современные гибкие материалы, создавая одну большую изогнутую конструкцию.

Изогнутые крыши помогают снизить сопротивление ветру, но в основном выбираются из-за потрясающего эстетического вида, который они могут придать зданию.

округлая крыша

7. Купол

Неудивительно, что купольная крыша представляет собой конструкцию в форме купола. При всей своей сложности и прочности этот тип крыши добавляет красивую эстетику постройке, и его можно увидеть во многих исторических зданиях от здания Капитолия в Вашингтоне до знаменитого собора Святого Павла в Лондоне.

Крыша-купол

8. С кукушкой

Этот тип крыши содержит окно, которое выступает вертикально от традиционной двускатной кровли. Обычно его называют «кукушкой».

Этот тип кровли является наиболее популярным при переоборудовании чердака, обеспечивая простой способ расширения пространства и естественного.

Крыша с кукушкой

9. Плоская

Несмотря на то, что кровля выглядит плоско, она часто используется в современных коттеджах и домах в стиле середины века. Используйте её, если вам нравится современный вид. Однако в условиях снежной зимы могут быть проблемы с увеличением нагрузки на конструкцию.

плоская крыша

10. Двускатная-коробка

У двускатных коробочных крыш есть две наклонные стороны, которые встречаются, чтобы сформировать гребень, с треугольным расширением с обеих сторон, которое отгорожено от стен.

Этот тип кровли популярен в районах с холодными погодными условиями, обеспечивая функциональный дизайн, который хорошо справляется с дождем и снегом.

Двускатная крыша с опалубкой

11. Открытая двускатная

Открытая двускатная крыша идентична двускатной крышей в виде коробки, за исключением того, что тут нет стен спереди и сзади.

Свесы остаются открытыми, чтобы соответствовать стенам. На практике между этими двумя типами нет никаких дополнительных преимуществ, выбор основан исключительно на эстетике.

открытая двускатная крыша

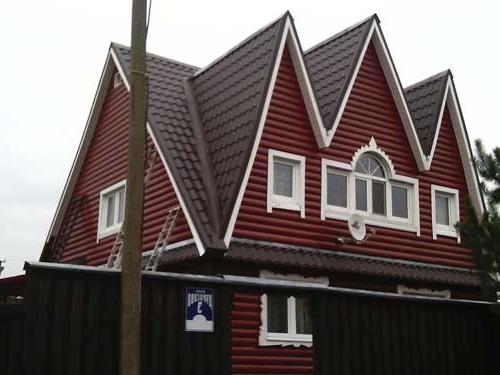

12. Многощипцовая

Сквозная двускатная крыша представляет собой конструкцию, которая состоит из двух или более двускатных кровельных выступов, которые пересекаются под углом, чаще всего перпендикулярно друг другу.

Этот тип кровли часто встречается в зданиях с более сложной планировкой, например, в домах с пристроенным гаражом.

многощипцовая крыша

13. Голландская двускатная

Голландская двускатная (шатровая) крыша является гибридом двускатной и шатровой крыш.

Полный или частичный фронтон может находится на гребне, что позволяет увеличить внутреннее пространство крыши. Этот стиль также улучшает внешний вид крыши, обеспечивая более уникальный и интересный дизайн, чем обычная простая конструкция.

Голландская кровля

14. Фронтальная двускатная

У фронтальных двускатных крыш отсутствуют выносы — кровля начинается вместе со стенами.

Этот тип кровли обычно встречается в домах в колониальном и скандинавском стилях, но становится все более популярным дизайном для современных коттеджей.

Фронтальная двускатная крыша

15. Двускатная с фронтоном

Это очень популярный дизайн крыши. Также известна как поперечная двускатная крыша, так как у дома есть перекрестная конструкция. Часто можно встретить вариант с двумя фронтонами.

Крыша с фронтоном

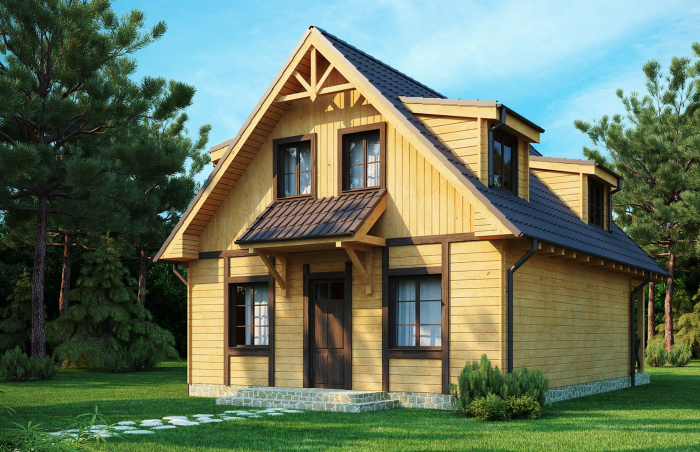

16. Двускатная крыша с мансардным окном (кукушкой)

Двускатная крыша с кукушкой очень популярна. Часто ее называют мансардной. Встречаются разные комбинации: например, у вас может быть остроконечная крыша с мансардным окном.

с мансардным окном

17. Двускатная крыша с дополнительным скатом

У некоторых двускатных крыш есть боковой скат. Это популярное изменение стандартной конструкции, обеспечивающее большую высоту и пространство для расширения без необходимости полностью изменять существующую крышу.

крыша с дополнительным скатом

18. Ломаная

Ломаная крыша имеет хорошо просматриваемый излом. Это 4-х сторонняя крыша. Верхние 2 стороны, идущие от вершины, не такие крутые, как нижние 2 стороны.

Такие крыши часто включают мансардные окна, но не всегда. Зачастую используются для строительства дач.

ломаная крыша

19. Шестиугольная павильонная

Этот сложный дизайн кровли делает любую садовую беседку запоминающейся.

Этот тип крыши, состоящий из шести треугольных скатов и шести опорных стропил, чаще всего используется для создания уникальной беседки на даче или на коммерческой садовой лужайке.

Павильонная крыша

20. Полувальмовая

Полувальмовые крыши, также известные как обрезные фронтоны или выпуклые фронтоны, по сути являются двускатной крышей с двумя остроконечными концами.

Преимущество этой конструкции заключается в том, что обрезанные концы уменьшают потенциальное повреждение дома от ветра, делая крышу более устойчивой.

Полувальмовая крыша

21. Шатровая

Шатровая крыша обозначена наклонными концами сзади и спереди. Если четыре стороны кровли сходятся в одной точке, это пирамидальная шатровая крыша. Когда они этого не делают, это простая шатровая крыша.

шатровая крыша

22. Шатровая с фронтоном

Этот тип похож на двускатную крышу с фронтоном, за исключением того, что крыша заканчивается фронтальными стенами.

шатровая крыша с фронтоном

23. Пирамида

Шатровая крыша пирамиды - это место, где все четыре стороны сходятся в одной точке. Она может включать в себя «кукушки». Часто такая крыша используется в одноэтажных домах с чердаком.

пирамидальная крыша

24. Угловая шатровая

Угловая крыша с крестообразным швом - это тип кровли с перпендикулярными секциями в форме «Г» или «Т». Это отличный вариант для зданий с более сложной планировкой, чем простой прямоугольный квадрат. Крыша хорошо держится в дождь, снег или в ветреную погоду.

угловая крыша

25. Полушатровая

Полушатровая крыша почти идентична простой конструкции вальмовой крыши, но вместо этого две стороны укорачиваются, создавая карнизы с обеих сторон дома. Конструкция предоставляет больше возможностей для расширения чердака и установки окон, что позволяет большему количеству естественного света проникать в помещение.

полушатровая крыша

26. Простая шатровая

Популярная простая шатровая крыша - это тип кровли, где все четыре стороны имеют симметричные пологие наклоны к стенам, без фронтонов или вертикальных сторон к крыше. Отличительной особенностью является то, что грани почти всегда одинаковы по высоте, что делает их симметричными относительно центральной точки.

Простая шатровая крыша

27. Мансардная

Мансардная крыша - это четырехсторонняя крыша, каждая сторона которой имеет двойной уклон: крутой снизу и более пологим сверху. Мансардные крыши являются популярным вариантом для домов, где нужно по максимуму использовать жилую площадь — так чердак становится  жилым пространством.

Мансардная крыша

28. Мансардная с кукушкой

Мансардная крыша со встроенными окнами-кукушками.

Кукушка в мансарде

29. Мансардная в виде пирамиды

Мансардная крыша оснащена крутыми сторонами, которые создают эффект кепки. Исторически это французская крыша, и дизайн имеет функциональное назначение, заключающееся в создании более полезного пространства на верхних этажах. Мансардные крыши могут включать в себя окна, так как пространство пригодно для использования и, следовательно, такие «кукушки» обеспечивают естественный свет.

Пирамидальная версия мансардной крыши включает в себя дизайн пирамиды вместо плоской вершины.

пирамидальная мансардная крыша

30. Выравненная мансардная

Эта крыша в мансардном стиле расклешена внизу.

Мансардная плоская крыша

31. М-образная

М-образная крыша - это двускатная крыша; по сути двойной фронтон.

Крыша опирается на две несущие стены с двумя наклонными, которые посередине образуют букву «М».

Центральные водосточные желоба проходят между двумя площадками, чтобы предотвратить образование снега или дождя в зимний сезон.

М-образная крыша

32. Парапет

Парапетная крыша - это плоская крыша с опалубкой, проходящей по периметру.

Добавление парапета делает плоскую крышу намного более безопасной, обеспечивая небольшой барьер, который обеспечивает дополнительную безопасность, чтобы уменьшить вероятность того, что кто-либо, стоящий на крыше, упадет с края.

Крыша-парапет

33. Асимметричная

Асимметричная крыша не очень популярна, но она отлично подходит для создания сводчатых потолков в мансарде.

Асимметричная крыша

34. Односкатная

Это очень простая крыша. По сути, это плоская крыша с наклоном.

Это позволяет создать сводчатый потолок на втором этаже, в зависимости от наклона и дизайна дома. Кроме того, обрезанные концы обеспечивают большую высоту на чердаке, чем традиционная плоская крыша.

Односкатная крыша

35. Односкатная для пристроек

Имеет единственную плоскую поверхность, наклоненную под крутым углом, чтобы обеспечить сток воды. Также известная как «навесная крыша», она легко строится и не требует много денег,  поскольку собирается из одного куска кровли. Используется для строительства пристроек, бань, хозблоков, сараев и т.п.

крыша для пристроек

36. Односкатная приставная

Наклонная крыша, похожая на предыдущую, состоит из одной наклонной площадки.

Крыша поддерживается на одном конце стеной, поднятой выше другого, что позволяет наклонить крышу под более крутым углом, чтобы обеспечить сток в сильный дождь.

Наклонная крыша

Двускатная крыша с разными скатами

Ищите оригинальный и необычный проект загородного дома, который бы при этом был функциональными и практичным? Двухскатная крыша с разными скатами — подходящий вариант. Необычная конструкция характеризуется привлекательным внешним видом, высокой теплоизоляцией и рациональной планировкой. Сделать подобную кровлю можно, разместив один скат в южную сторону, а второй — под другим углом либо длиннее в сторону севера.

Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли, двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

  • Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
  • Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
  • Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
  • Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.

Пример расчета

Преимущества разноскатной кровли

  • Устройство хотя бы одного ската под углом свыше 45 градусов значительно увеличивает полезную площадь на чердаке. В результате можно обустроить мансарду;
  • Внутреннее пространство под разноскатной кровлей имеет почти прямые и ровные стены, что позволяет обустроить комфортную и уютную жилую комнату на мансардном этаже;
  • Уникальный красивый дизайн, который выгодно выделит дом на фоне других строений, будет вызывать удивление и восхищение;
  • Под такой кровлей удобно размещать пристроенную террасу, гараж или веранду на одном фундаменте и под одной крышей. Это сокращает расходы и время на строительство;
  • На фундамент оказывается меньшее давление. Кроме того, основу не нужно делать слишком широкой. Какой фундамент выбрать для деревянного дома, смотрите здесь;
  • На асимметричную крышу можно установить солнечные батареи и другие подобные устройства;
  • Высокие эксплуатационные качества, прочность и долговечность. Кровля легко выдерживает нагрузки снега и сильного ветра.

Лучшие проекты домов с разноскатной кровлей

Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.

Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.

Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.

Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.

Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.

Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.

Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.

Выберите понравившийся вариант на сайте http://marisrub.ru/proekts, и архитектор внесет изменения в проект согласно пожеланиям клиента и особенностям земельного участка. Разработаем любую планировку! Дом может включать гардероб, кабинет, спальни, бассейн и другие помещения. Если вам не понравился ни один готовый проект, предлагаем индивидуальное проектирование.

Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.

Виды двухскатных крыш + фото

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

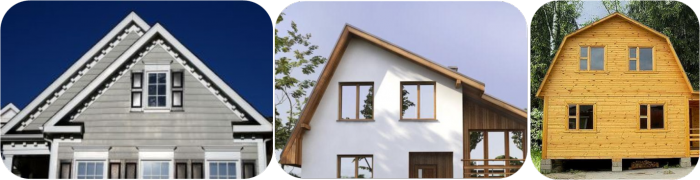

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

  • Традиционный симметричный вариант.
  • Сложная разноуровневая крыша.
  • Ломаные скаты с преломлением посередине.
  • Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения – их оригинальные комбинированные варианты. У каждого вида крыши – свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

  • Его скаты хорошо отводят любые атмосферные осадки.
  • На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
  • Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

  1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
  2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
  3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
  4. Ломаный вариант исполнения – щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

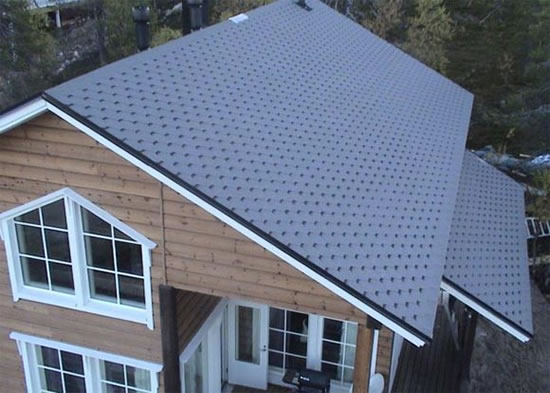

Сложная разноуровневая кровля

Сложная разноуровневая крыша – оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное – возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

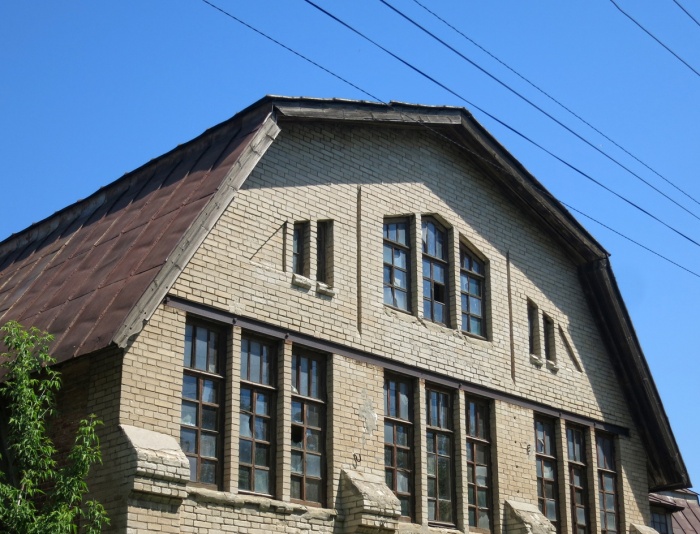

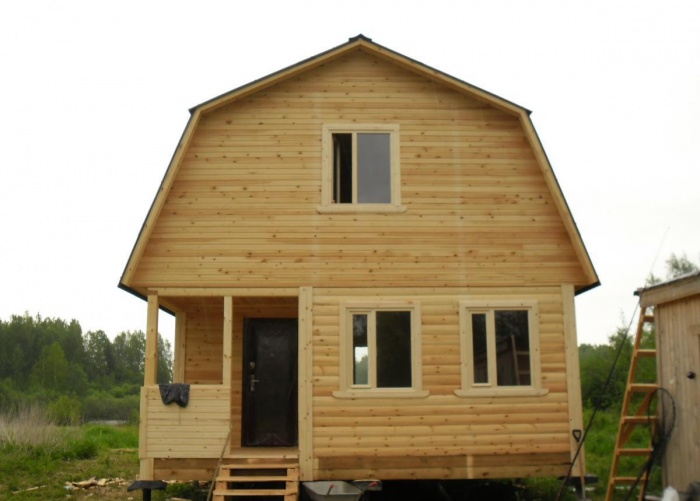

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним – треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

  • На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
  • Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
  • Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
  • Обыграть острые углы в интерьере практически невозможно.
  • Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

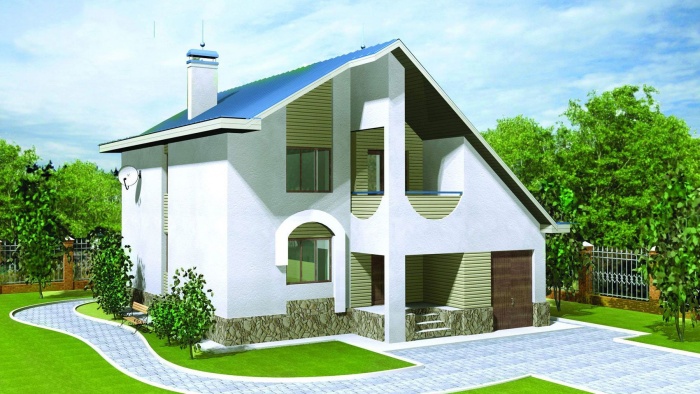

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное – правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования.  Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови – возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

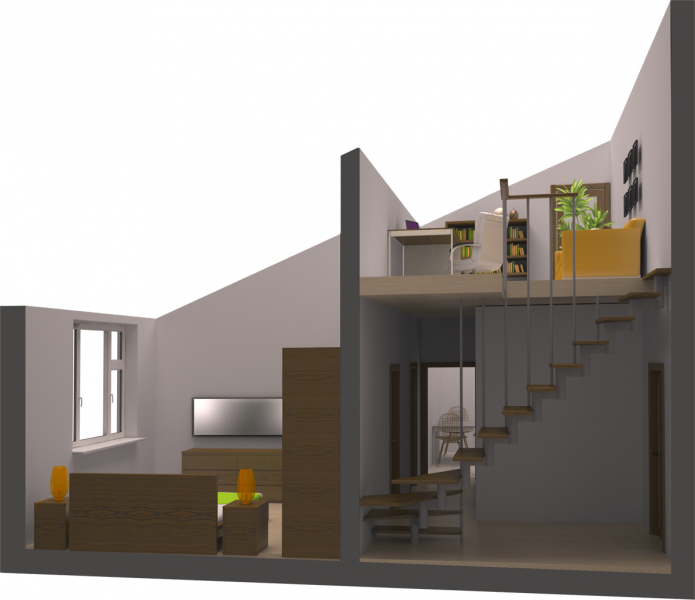

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня – не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? – Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него.  Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное – правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это – залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео:

Виды двухскатных крыш частных домов + фото

Среди всех различных видов и конструкций крыш двухскатные схемы в частном домостроении встречаются чаще всего. Двухскатная крыша стала по настоящему «народным выбором» из-за простоты устройства, долговечности и надежности конструкции и доступности. Сегодня двухскатная крыша, построенная современными специалистами, может иметь настолько необычный и оригинальный вид, что не всегда удается распознать основу ее конструкции.

Классическая схема двускатной кровли

Что такое двухскатная крыша. Еще недавно считалось, что это классическая схема, образованная двумя наклонными плоскостями, которые соединяются между собой по линии коньковой балки, в верхней точке кровли, как на фото. Сегодня такое определение потеряло смысл из-за того, что появилось много новых видов двухскатных конструкций, которые объединяются одним признаком – кровля дома имеет два ската плоской поверхности.

Долговечность классической двухскатной схемы определена конструктивными особенностями несущего каркаса:

  • Каждый из двух скатов образован набором стропильных балок, опирающихся на центральную коньковую балку в верхней части и на мауэрлат стен в нижней части каркаса. Создатели двухскатной крыши заложили в ее основу принцип взаимной компенсации горизонтального усилия от веса скатов и способность равномерно перераспределять на стены здания нагрузку от веса каркаса, кровельного «пирога» и снежного покрова;
  • До завершения сборки системы стропил и набивки досок обрешетки каждая из стропильных ног участвует в удержании в расчетном положении всего каркаса, но при этом «живет» как бы «сама по себе». Это позволяет правильно выставить и зафиксировать стропило в нужном положении, не ослабляя прочности всей конструкции и не оказывая влияния на «соседей»;
  • Использование системы наслонных и висячих стропил позволяет двухскатной крыше как бы «подстраиваться» под нагрузку в любых условиях и при любой температуре, без разрушения или деформации несущих элементов кровли.

Внимание! Использование древесины для строительства двухскатной кровельной конструкции позволяет получить максимально легкий и прочный каркас, невосприимчивый к знакопеременным нагрузкам и колебаниям температуры.

Если попытаться заменить деревянные балки стальными, вес конструкции увеличился бы в разы, а из-за большого коэффициента теплового расширения, высокой теплопроводности металла толщина теплоизоляции выросла бы, как минимум, вдвое.

В отдельных случаях, например, если требуется небольшая крыша, стропила с балками перекрытия и вертикальными стойками могут сбиваться по шаблону в один силовой элемент крыши. Зная шаг между стропилами и размер двухскатной крыши, можно сколотить необходимое количество таких заготовок на земле. Остается поднять их на стены и установить, закрепив коньковой балкой и досками обрешетки.

Двухскатная крыша с террасой

Этот вид кровли стал фактически визитной карточкой загородного дома или дачи. Способ обустройства дома для отдыха подразумевал наличие спальни или гостевой комнаты на втором этаже здания. Поэтому в таких постройках с фронтона здания обязательно обустраивалась терраса. Конструктивно постройка такого вида кровли практически не отличалась от обустройства обычной кровельной схемы, часть ската на глубину террасы зашивалась изнутри вагонкой, на фронтальной стене устанавливалось ограждение и настил из доски, переходящий в пол помещения верхнего этажа.

Наиболее интересные разновидности двухскатных крыш

Развитие строительных технологий позволило разработать и построить несколько новых видов кровли с двумя скатами. На сегодняшний день к двускатным вариантам относят все категории кровельных конструкций, оформленных в виде двух наклонных плоскостей.

Если для загородного дома требуется необычный дизайн, выберите одну из наиболее популярных схем:

  1. Несимметричная двухскатная крыша;
  2. Стильная разноуровневая система из двух скатов, с центральным или смещенным расположением коньковой балки относительно коробки здания;
  3. Двускатная крыша эркером, мезонином или слуховыми окнами.

Важно! Оригинальный внешний вид здания, как правило, требует очень точного и кропотливого труда по расчету несущих элементов.

В отличие от классических видов двухскатной крыши, в этом случае мало знать особенности устройства, для правильного обустройства кровли потребуется выполнить большой объем вычислений. Поэтому наиболее необычные виды двухскатных крыш разрабатываются с использованием специализированного программного комплекса Archicad18. Кроме высокой производительности проектирования, в архикаде можно получить полную деталировку конструкции самого непростого вида и оформления.

Мода на ассиметричные двухскатные крыши

Чаще всего ассиметричная форма двухскатной крыши связана со спецификой компоновки стен здания. Если взглянуть на дом с ассиметричной двухскатной крышей с фронтальной стороны, становится понятной причина необычного оформления кровельного покрытия дома. Один из скатов дома выполняется относительно пологим и длинным, с углом наклона до 20 градусов. В таких условиях больший скат оказывает минимальное сопротивление потокам воздуха. Если уменьшить наклон ската до 11 градусов, динамическое давление ветра уменьшится в два раза. При наклоне в 45 градусов, наиболее распространенным при постройке двухскатных крыш, давление воздушного потока на площадь ската не уменьшится, а, наоборот, увеличится более чем в два раза в сравнении с 20-ти градусным наклоном. Поэтому ассиметричные виды кровельных конструкций имеют не только эффектный дизайн, они, прежде всего, проектируются и изготавливаются для местности с мощным, но стабильным по направлению воздушным потоком.

Например, если загородный дом или коттедж устанавливается на разделительной полосе между широким полем и густым лесом, наиболее рациональным будет спроектировать и построить ассиметричный вид крыши таким образом, чтобы широкая и пологая часть кровли была развернута в сторону поля. Такая конструкция кровли эффективно защищает здание от ветров, дующих с открытой местности.

Разноуровневые двухскатные крыши

Чаще всего этот вариант является модификацией ассиметричных схем кровли. Зачастую более короткий скат крыши выполняется ниже большего ската. Стропила большего ската опираются на коньковую доску или мауэрлат, заделанный на верхней части центральной несущей стены здания, верхняя часть короткого ската обычно крепится на балке перекрытия верхнего этажа. Таким образом, малый скат оказывается как бы сдвинутым по высоте относительно большего на один этаж.

Такой вид покрытия можно считать композицией из двух односкатных крыш. Это частично упрощает строительство двухскатной крыши, особенно, если принять во внимание, что для больших скатов необходимо использование дорогих длинномерных стропил и большого количества силовых элементов, подкосов, стоек, ригелей.

Вариант конструкции с разноуровневыми скатами имеет не только необычный и привлекательный внешний вид, а еще и чисто утилитарное назначение. К использованию такого вида двухскатной крыши прибегают, если есть необходимость обустройства террасы, пристройки или навеса над входом в двухэтажное здание. Благодаря особенностям конструкции большого ската есть возможность увеличить размер свесов и уложить их на выносные опоры. Таким образом, кровля над террасой является органическим продолжением основного кровельного покрытия.

В некоторых случаях один из скатов разноуровневой крыши выполняют в виде ломаной конструкции. Например, этот вид кровли подойдет, если нужно обустроить крышу для рядом стоящей пристройки, например, для летней кухни, гаража или подсобного помещения.

Ломаная схема кровли, несмотря на близкое родство к двухскатному варианту, давно существует, как самостоятельный вариант обустройства двухэтажных зданий. Этот вид идеально подходит для организации мансардного помещения повышенной комфортности, симметричная конструкция скатов позволяет идеально уравновесить каркас, а переменный угол наклона дает возможность максимально эффективно использовать чердачное помещение.

Зачастую ломаная конструкция дополняется эркером или слуховыми окнами.

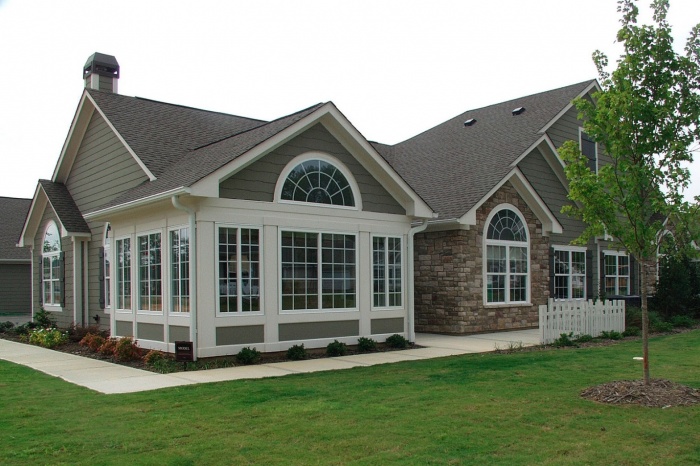

Двухскатная крыша с эркером или мезонином

Довольно живописно выглядят виды двухскатных крыш с различного рода дополнительными надстройками. Например, вид эркера, выступающего за пределы фасадной стены и поднимающегося до ската кровли, придает дому и крыше внешность старинной постройки в стиле 19-го века. Зачастую внутри эркера оборудуется гостевая комната или столовая. Покрытие эркера чаще всего вписывается в двухскатную кровлю здания, но может выполняться и в виде самостоятельной башенки. Вид эркера всегда придавал двухэтажному дому черты аристократической постройки.

Более миролюбиво выглядит двухскатная крыша с мезонином или слуховыми окнами. Если вам необходимо обустроить в чердачном пространстве полноценное жилое помещение или придать зданию вид двухэтажного особняка, лучшим способом будет постройка мезонина. Дополнительные окна и балкончики в виде надстройки под треугольной крышей придают заурядному зданию довольно живописный вид.

Заключение

Относительная простота обустройства современных видов двухскатной крыши послужила их широкому распространению среди индивидуальных застройщиков. Отсутствие проблемных узлов и переходов, характерных для других видов кровельных покрытий, позволяет дизайнеру и проектировщику творчески использовать возможности по оформлению внутреннего пространства и декоративных элементов.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Составление чертежей двухскатных крыш своими руками: фото

Началом работ по монтажу любой крыши, в том числе и двухскатной, служит составление её подробного чертежа, поскольку именно он позволит точно определить конструкцию будущей кровли, визуализировать внешний вид и распланировать внутреннее пространство.
Составление подробных чертежей элементов стропильной системы с учетом вида и проекта крыши частного дома и материалов её изготовления служит рабочей картой для проведения монтажных работ, позволяет выполнить планирование количества, характеристик и стоимости необходимого материала.

чертеж крышиПлан-чертеж крыши Вернуться к оглавлению

Содержание материала

Виды двухскатных крыш и их основные преимущества

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены.
Кровли с двумя скатами подразделяются на следующие виды:

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

  • экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
  • наклон скатов обеспечивает естественный водосток дождевой и талой воды;
  • общее снижение теплопотерь за счёт обустройства подкровельного пространства;
  • простая технология монтажа позволяет осуществить монтаж своими руками;
  • относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

крыша сделай самДвухскатная крыша своими руками

крыша проект
крыша проект

Вернуться к оглавлению

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

  1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте. стандартная крышаСтандартный равноскатный вариант крыши

    крыша проект

  2. Необходимая функциональность подкровельного пространства.
    Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания.
    Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части. ломаная кровля Чертеж и строительство ломаной кровли

    крыша проект

  3. Особенности местности расположения будущего дома.
    Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
  4. Планируемый материал для внешнего покрытия.
    Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

    Кровельный материал Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию.
Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

чертеж стропилЧертеж стропильной части кровли

крыша проект

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Вернуться к оглавлению

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

  1. Принципиальная схема стропильной системы.
    Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
  • Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
  • Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
  • Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

    Расчет стропил Расчёт стропильной системы двухскатной крыши

  • Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
  • Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
  • Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

    схема крыши Схема стропильной системы двухскатной крыши

  • Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
    • коньковым, расположенным по линии соединения стропильных ног или коньку;
    • боковым, который фиксирует линию в середине ската.
  • Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
  • Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

    обрешетка макет Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.



  • характеристики используемого пиломатериала;
  • размеры каждой детали;
  • конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

комплектация кровлиПример комплектации элементов конструкции при монтаже

крыша проект

  • Комплектация кровельного покрытия.
    По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.



Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

элементы покрытия крышиВарианты конфигурации кровельного покрытия

крыша проект
крыша проект

Вернуться к оглавлению

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

  1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения.
    Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

  • Чердачная.
    Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства.
    Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:



При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала.
Видео с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

ломаная крышаПример кровли ломаного типа

крыша проект
Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

Двухскатная крыша с разными скатами: асимметричная, несимметричная, уклон ската

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш, она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой ↑

разноуровневая

  • Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
  • Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
  • Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
  • Асимметричная —  имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Уклон ската – один из важных параметров ↑

угол наклона и нагрузка на стропилаУгол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет получить крышу для веранды или оформить над террасой навес.

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид ↑

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

стропила симметричныеСимметричные стропила. Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.



сбор несимметричных стропилНесимметричные стропила. В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.



Расчет кровли ↑

программный расчет кровли

Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

вес снежного покрова таблицаОсобое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.

© 2020 stylekrov.ru

Конструкция двухскатной крыши: особенности, преимущества и недостатки

конструктивные особенности двускатной крышиДвускатные кровли наиболее часто возводятся при каркасном и малоэтажном строительстве.

Крыша с двумя скатами – это треугольная конструкция, которая состоит из стропил, балок, кровли.

Она достаточно проста: это две наклонные плоскости (скаты), которые опираются на расположенные друг против друга стены. В нее входят также два торца треугольной формы – фронтоны. Если здание обладает значительной площадью, а кровля достаточно высокая, подкровельное пространство часто используется в качестве жилого помещения. Речь идет об устройстве мансарды.

К очевидным достоинствам конструкции можно отнести легкость, практичность и доступность в плане цены.

Это одна из самых популярных разновидностей крыш. Ее можно смонтировать даже самостоятельно, причем за довольно короткий срок.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

утепление двухскатной крышиВыполняем утепление двухскатной крыши по всем строительным правилам.

В чем преимущества и недостатки мягкой кровли тегола читаем в статье.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

Основные элементы

двухскатная кровля
Основные элементы крыши с двумя скатами включают в себя:

  • стропила;
  • мауэрлат;
  • обрешетку;
  • несущую часть;
  • горизонтальные ребра;
  • ендовы;
  • стойки;
  • свесы;
  • гидроизоляцию;
  • теплоизоляцию.

Стропила (или стропильные ноги) – одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

При устройстве кровли используются наклонные, скользящие и висячие стропила.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли. Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

Разновидности кровли с двумя скатами

несимметричная крыша
Данный тип крыши может иметь два типа скатов:

  • ровные;
  • ломаные.

Ровные являются традиционным решением. Они достаточно просты как с точки зрения монтажа, так и с позиции дальнейшего обслуживания и ремонта.

Ломаные скаты имеют необычную форму. Возводить их намного сложнее.

В обоих исполнениях скаты располагаются под некоторым углом по отношению друг к другу. Кровля представляет собой замкнутый в верхней части (при помощи конька) треугольник.

Максимальной экономичностью (с точки зрения расхода материалов) отличается крыша с углом уклона в диапазоне от 35 до 40 градусов. Данная величина угла обеспечивает оптимальное распределение общей нагрузки.

  • Минусом кровли с указанной величиной наклона является невозможность использования чердака в качестве жилого помещения.

Для увеличения площади подкровельного пространства с целью обустройства дополнительной комнаты можно выбрать ломаную разновидность, для которой характерно наличие пологой верхней части, в то время как нижняя половина будет с резким уклоном.

ремонт крыши дачного домаРазбираемся как осуществить ремонт крыши дачного дома своими силами.

Подробности сооружения фронтонов крыши дома представлены здесь.

Из статьи https://rooffs.ru/metallicheskaya/profnastil/kreplenie-na-kryshu.html вы узнаете о технологии крепления профнастила на крышу.

Указанная конструкция создает довольно обширное помещение чердака под кровлей. При утеплении и устройстве гидроизоляции его можно переделать в мансарду. Естественно, конструкция системы стропил при этом имеет свою специфику.

Основными разновидностями двускатных крыш являются:

    1. Ломаная

    2. Симметричная

    3. Несимметричная

Из названных трех видов первый является более традиционным. Его основой является равнобедренный треугольник.

Симметричную двускатную выбирают в случае, когда запланировано использование помещения чердака в качестве мансарды, поскольку именно данная разновидность создает обширное подкровельное пространство.

В несимметричном варианте конек расположен не строго по центру, а с определенным смещением. Эта особенность придает конструкции несколько экстравагантный вид, хотя эксплуатируемое чердачное помещение при этом значительно сокращается.

Есть несколько других видов двускатных крыш

разноуровневая двускатная кровля
Очень необычно смотрится разноуровневая кровля. Она представляет собой ломаную структуру, скаты которой, в отличие от остальных вариантов, не соединены в коньке, а заканчиваются на разных уровнях. Эта особенность придает зданию индивидуальность, однако возведение конструкции требует высокого уровня профессионализма.

Двускатная полувальмовая крыша – при поверхностном взгляде кажется аналогичной простой щипцовой, однако имеет свою “изюминку”, которая заключается в использовании скошенных элементов по концам конька. Ее составным частями являются выполненная в стандартной форме двускатная конструкция и трапециевидная нижняя часть.

Эта особенность четко выделяет грань между этажами и позволяет получить оригинальный внешний вид. Данный тип подойдет для небольших по площади домов.

Полувальма является идеальным решением для регионов с сильными ветрами, поскольку относительно низкие скаты защищают фронтон здания от порывов ветра и от воздействия влаги.

Угол наклона

При возвведении таких конструкций необходимо грамотно рассчитать угол уклона.

Минимальная величина угла рассчитывается с учетом особенностей кровельных материалов и воздействия факторов окружающей среды.

Например, для шифера минимальный угол составляет достаточно большую величину. Это связано со следующим обстоятельством: при “низком” устройстве шиферной кровли ветровая нагрузка усиливается в несколько раз, что способствует также проникновению под листы влаги. В итоге кровля отсыревает и начинает разрушаться, как и сам шифер, поскольку из-под него влага испаряется с трудом. При несоответствующем материалу угле наклона во внутреннем помещении начинает развиваться плесень и грибок, что делает здание опасным для проживания.

Ниже приводится рекомендуемая минимальная величина угла при выборе некоторых кровельных материалов:

    1. Шифер, черепица – минимум 22 градуса. При меньшей величине осадки проникают внутрь через точки стыков.

    2. Металлочерепица – 14 градусов. Влага не может проникнуть под нее, но данный материал отличается неустойчивостью по отношению к сильным ветрам, во время которых он может деформироваться или вообще оказаться сорванным (сокращение угла приводит к увеличению вентиляционного подкровельного зазора, в который воздушные потоки проникают совершенно беспрепятственно).

    3. Профилированные листы – 12 градусов. При использовании этого покрытия рекомендуется тщательно промазать все стыки герметиком.

    4. Рулонные материалы – 5-15 градусов: конкретная величина определяется в зависимости от количества слоев: при применении трех- или четырехслойного материала угол составляет 5 градусов, при 1 или 2 слоях величина должна быть в пределах 10-15 градусов.

    5. Ондулин – наименьшая величина: 6 градусов. Данное покрытие занимает одну из первых строк по степени надежности (для конструкций с маленьким уклоном скатов).

Значение имеют и климатические особенности региона. Так, при сухом климате двускатную кровлю можно устраивать под небольшим углом.

При большом количестве осадков величина возрастает – вплоть до 60 градусов: на крутой кровле не скапливаются дождевая вода и масса снега.

Значение имеет также частота и сила ветра в зоне строительства. В районах с сильными ветрами целесообразно возводит кровли с небольшим углом наклона для сокращения оказываемой на конструкцию нагрузки.

Стропильная конструкция двускатной крыши и ее виды

стропильная система двухскатной крыши
К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Название “висячие” эти детали получили из-за особенностей крепления. Края стропильных ног опираются на стены и кровельный конек.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Преимущества двускатных крыш

  • 1. Простота и быстрота устройства.
  • 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
  • 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
  • 4. Возведение этой конструкции не требует особого оборудования или техники.
  • 5. При выборе соответствующего угла осадки не задерживаются на скатах.
  • 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
  • 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
  • 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

Недостатки

  • 1. Угол наклона, высота кровли зависят от общей площади дома. Значительные размеры требуют расхода большого количества строительных материалов.
  • 2. При переоборудовании подкровельного пространства в мансарду должна быть увеличена общая высота конструкции, а также количество стропил. При этом они непременно дополнительно усиливаются. В результате значительно увеличиваются финансовые расходы.
  • 3. Мансарда должна быть оснащена слуховыми окнами, что усложняет конструкцию кровли.

ВЫВОДЫ:

  • Двускатная кровля проста, надежна и практична.
  • Она состоит из двух расположенных под определенным углом скатов и двух треугольных торцов.
  • Скаты могут быть ровными или ломаными.
  • Различают несколько видов двускатной кровли: ломаную, симметричную, асимметричную.
  • Угол наклона выбирается в зависимости от типа кровельного материала и погодных особенностей конкретного региона.
  • Основной деталью всей конструкции является система стропил – легкая и одновременно прочная.
  • Используют два вида стропил: наслонные и висячие.
  • Основными плюсами кровли с двумя скатами являются функциональность, простота монтажа и надежность.
  • Главный минус: усложнение конструкции и увеличение затрат при устройстве мансарды.

Как провести расчет стоимости строительства двухскатной крыши смотрите в видео ролике.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
