Самцовая крыша это – САМЦОВАЯ (БЕЗГВОЗДЕВАЯ) КРЫША — Словарь строительных терминов — Строительство и архитектура

что это, как выглядит, на что похожа

Строительная наука не стоит на месте, многие из старых традиционных технологий и приемов давно забыты, практически не сохранились даже их названия. Например, мало кто из современных мастеров может сказать, как строится крыша на самцах, что это за способ, и как он использовался на практике. До появления промышленных технологий обработки строительного леса крыша избы на самцах была достаточно распространенным явлением.

Что такое крыша на самцах

Что такое крыша на самцах

Что означает крыша на самцах

Чтобы избежать путаницы, необходимо вспомнить, как строили дома до появления кирпича и бетона. Большая часть коробки здания строилась из бревен, теса и бруса. Поэтому крыша на самцах — это:

  • Вариант устройства кровли здания, построенного по схеме деревянного сруба. Использование венцового способа сборки крайне важно для постройки крыши, так как большая часть каркаса является неотъемлемой частью стен;
  • Вместо каркаса на стропильных балках собирается крыша без стропил на самцах, это наиболее важная деталь всей конструкции.

К сведению! При использовании схемы на самцах качество крыши в значительной степени зависит от точности сборки именно самцовой части.

Основное отличие крыши на самцах от стропильной заключается в расположении несущих элементов. В традиционной схеме каркас образован парами стропил, опирающихся на центральный коньковый прогон. В крыше без стропил на самцах главными несущими элементами являются горизонтальные балки, которые и образуют плоскость каждого из двух скатов. Чтобы понять, насколько сложным было строительство срубной избы с крышей на самцах, нужно представить, что каждый брусовый прогон ската кровли требовалось выровнять в одной плоскости и по вертикали.

Что такое крыша на самцахЧто такое крыша на самцах

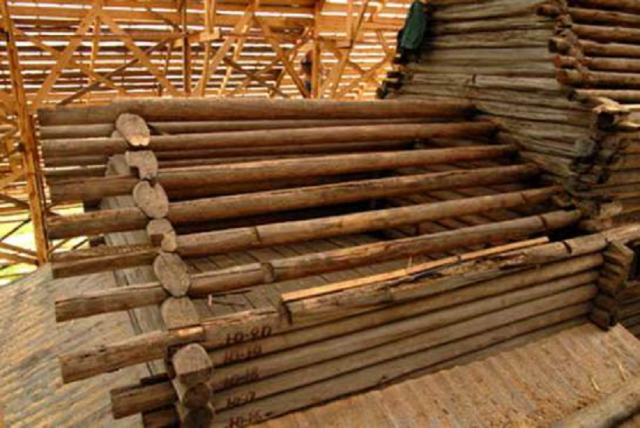

Учитывая тот факт, что большинство прогонов представляли собой обычные тонкие бревна или, в лучшем случае, грубо тесанные брусы, становится понятным, что строительство требовало высокой квалификации плотника.

Что такое самцы в срубной избе

В простейшем варианте под этим термином понималась та часть крыши, которую сегодня знают, как фронтоны. Самцами называют также всю стену здания, включая фронтоны, и это, наверное, правильно, так как структурно это одна деталь сруба.

Что такое крыша на самцах

Что такое крыша на самцах

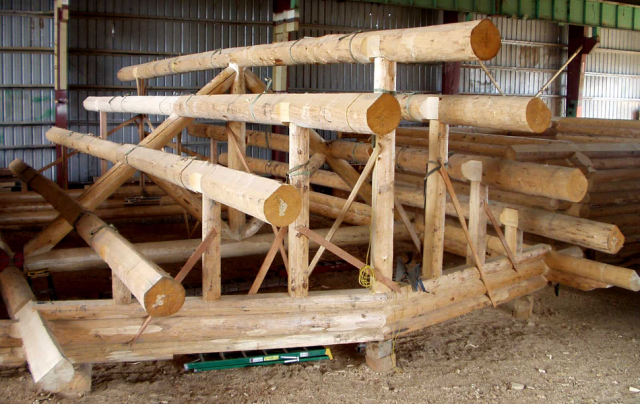

В профессиональной плотницкой среде мастера этим термином обозначают лишь отдельные бревна фронтона, на которые укладываются горизонтальные поперечины скатов кровли. На концах самцовых бревен зарубались полукруглые или треугольные пазы, в которые и укладывались продольные балки-горизонтали.

Что такое крыша на самцахЧто такое крыша на самцах

К сведению! От того, насколько грамотно подобран материал и сделаны врезки, зависело то, насколько долговечной и теплой получалась крыша на самцах без стропил.

На первый взгляд, ничего особенного, но работа по укладке самцов требует хорошего чутья качества древесины и расчета усадочных зазоров. Тем более что металлический крепеж, гвозди, саморезы, стальные нагеля, уголки и бабочки в крыше на самцах в традиционной срубной избе не используются.

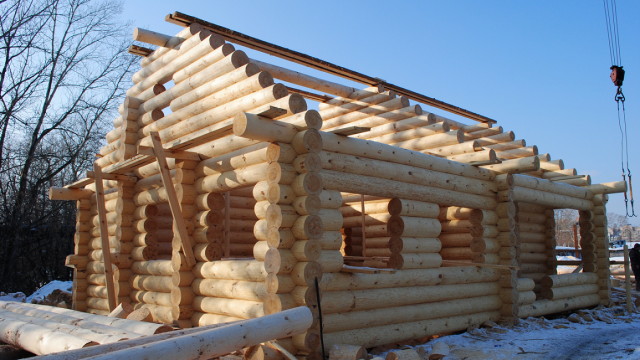

Устройство крыши на самцах

Кроме самцовых балок, в строительстве крыши используются:

  • Слеги – горизонтальные поперечины, обычно тонкое, до 10 см бревно идеально круглого сечения. Для обустройства плоскости каждого из двух скатов используются три-четыре бревна или бруса;
  • Поперечные слеги, выполняющие функции обрешетки и контробрешетки. Для заделки поверхности скатов обычно использовались горбыль или резанные части горизонтальных поперечин, оказавшихся слишком короткими для укладки на самцах;
  • Князевый или главный слег. Это балка или несколько брусов, сшитых между собой, соединяющие два противоположных фронтона. Иногда эту часть крыши на самцах называют коньковым тесом.

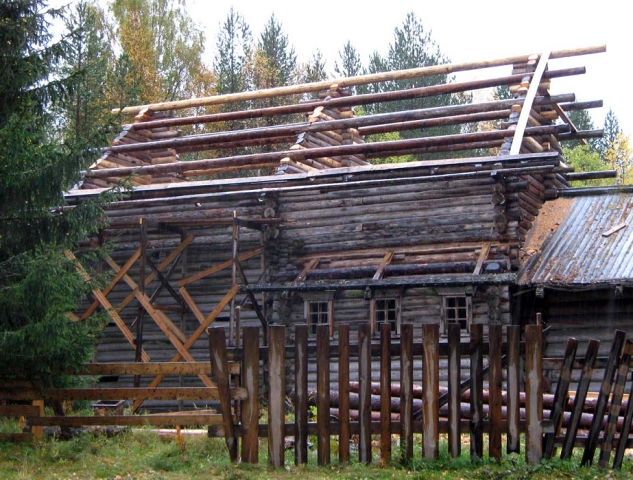

После закладки кровельного покрытия на каркасе крыши в старину на главный коньковый брус набивали декоративную часть, именуемую охлуп. Понятно, что каркас устоит на самцах и без декора, но использование балки-охлупа позволяет защитить коньковую часть кровли и одновременно улучшить ее внешний вид.

Что такое крыша на самцах

Что такое крыша на самцах

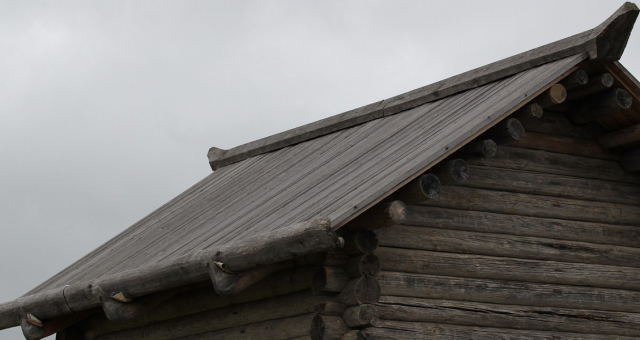

Кровельное покрытие крыши на самцах собирали в зависимости от возможностей владельцев, это могла быть тесовая доска, уложенная на плетеный из лозы мат. В северных районах крышу застилали колотой деревянной черепицей, в южных кровлю делали из сушеного камыша.

Из защитных элементов для крыши на самцах в избе также использовалась причелина, или ветровая планка, и система дождевой воды, именуемая водотечником. Эффективность их не столь высока в сравнении с современными доборными элементами, поэтому нет смысла копировать устаревшие способы защиты, если можно использовать новые, оформленные под старину.

Что такое крыша на самцах

Что такое крыша на самцах

Материалы для изготовления каркаса и кровельного покрытия

Для того чтобы построить прочную и надежную крышу, нужно было быть не просто хорошим плотником, в первую очередь требовалось хорошее знание материала древесины, идущей на обустройство как слеговых, так и самцовых балок.

Для формирования двухскатной крыши отбирались три — четыре пары бревен. Отбор шел именно попарно, чтобы вес и жесткость балок, уложенных на самцах симметрично по обе стороны коньковой балки, был одинаков. Аналогичные требования выдвигались и к самим самцам. В идеале при строительстве крыши самцовые и слеговые балки в одном ряду должны были быть вырезаны из одного бревна. Это обеспечивало равномерное давление на сруб, и главное, давало равномерную усадку всего строения.

К сведению! В срубной избе ставят крышу на самцах, если здание планируется сделать высоким, с минимальным размером подошвы.

Кроме того, хороший плотник обращал внимание на рисунок колец на срезе древесины, на количество дефектов и даже обрезов веток. Обычно для комплектования слегов и самцовых коротышей приходилось перебирать и отбраковывать в 2-3 раза больший объем древесины, чем это требовалось бы для каркаса. Для каркаса и самцов крыши использовали сосну не моложе 20 лет, на коньковую балку выбирали дуб, или сбивали прогон из наружных обрезов бревна сосны не моложе 30 лет. Для кровли использовали тесанные доски, обычно из осины, из нее же собирали детали ветровой планки, карниза и декоративных элементов.

Что такое крыша на самцах

Что такое крыша на самцах

Плюсы и минусы самцовой крыши

Прежде чем принимать решение о строительстве домика с достаточно древним и уже порядком забытым способом возведения крыши, необходимо еще раз все взвесить и оценить, насколько удачным и, главное, доступным будет подобное решение.

Чем интересен старый способ крепления

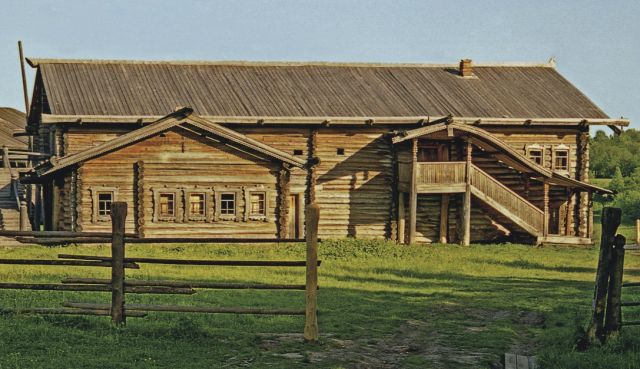

Главной особенностью крыши на самцах для традиционной срубной избы является практически полное отсутствие металлических соединительных деталей. Даже в современном строительстве плотники широко используют стальные скобы и нагеля для стяжки венцов и удержания стропил на мауэрлате. Металлический крепеж позволяет удерживать стропильные балки от крена или отрыва от верхней кромки сруба.

В старину столь нерациональное использование металла было роскошью, поэтому стены сруба усиливались только деревянным крепежом, на углах – закладными шпонками, а венцы стягивались между собой нагелями из дуба и лиственницы.

К сведению! Нельзя сказать, что использование металлических скоб и уголков увеличивает долговечность крыши. Любой гвоздь, стальной клин или скоба, забитые в толщу бревна или бруса, неминуемо становится источником трещин и попадания воды внутрь более уязвимой сердцевины.

Это означает, что если каркас на самцах будет построен по всем правилам и канонам, то крыша получится намного более жесткой, прочной и долговечной. Можно будет не опасаться за растрескивание балок или отрыв верхнего венца сруба.

Чем отличается самцовая крыша от стропильной

Конструктивно использование самцов для удержания горизонтальных слег крыши выглядит даже проще, чем установка стропильного каркаса. Кажется, что достаточно лишь добавить необходимое количество венцов на каждом из фронтонов, чтобы получить боковины крыши необходимой высоты. Соединить их между собой коньковой балкой и последовательно уложить на самцы слеговые поперечины.

Что такое крыша на самцах

Что такое крыша на самцах

Строительство стропильного каркаса начинается с установки крайних пар стропил и коньковой балки. Это наиболее ответственная часть возведения крыши, поэтому приходится тратить много времени и сил, чтобы выровнять и подогнать начальный остов конструкции. Требуется скрупулезное вымеривание и разметка мест для запила опорных частей каждой пары стропил. В общем, требуется хорошее знание геометрии, умения работать с мерителем и определенное мастерство в балансировке каждой пары стропил.

Если использовать аналогию, то крышу на самцах можно сравнить с навесом, у которого каркас выполнен из жестких прутьев и обтянут пленкой. Стропильную систему можно сравнить с зонтиком, кровля которого натянута на тонких и легких проволочных дугах. Удерживать зонт намного легче, чем каркасный вариант защиты. Стропильная крыша является саморегулирующейся и самоподстраивающейся под внешнюю нагрузку, поэтому такая конструкция легче и не переносит 100% нагрузки на коробку здания.

Крышу на самцах целесообразно строить на относительно небольших бревенчатых срубах и избах, в этом случае преимуществ у самцового способа крепления несущих поперечин значительно больше, чем у стропильной схемы.

В конструкции самцового каркаса не используют доски, практически все элементы изготавливаются из окоренного и тесанного бревна, что существенно усиливает стойкость древесины. Для сравнения: стропильный вариант выходит из строя в два раза быстрее, чем крыша на самцах.

Положительные качества каркаса на самцах

К наиболее важным преимуществам каркасной системы, состоящей из горизонтальных слег-поперечин, можно отнести огромную жесткость крыши. В старину не было возможности использовать мягкую и эластичную кровлю, скаты крылись преимущественно доской, с конопаткой швов мхом и джутом. И этого хватало, чтобы обеспечить надежную защиту от дождя. Правда, каждый сезон крышу на самцах приходилось обслуживать, конопатить и заделывать смоляными расплавами.

Что такое крыша на самцах

Что такое крыша на самцах

Вторым важным преимуществом было хорошее удержание тепла, прежде всего, за счет толстых и массивных фронтонов. Даже если на крыше собиралось огромное количество снега, горизонтальные балки не ломались, за счет прочного и одновременно скользящего крепления на пазах самцов.

Подкрышное пространство можно было использовать самым произвольным образом, к балкам нередко подвешивали вещи, инструмент и даже хранили запасы, не опасаясь за целостность кровли. Прочности самцов достаточно, чтобы выдержать нагрузку в несколько сот килограммов дополнительного веса.

Не самые лучшие стороны самцовой крыши

Понятно, что один тот факт, что стропильная система практически полностью вытеснила крышу на самцах, говорит о достаточно серьезных недостатках:

  • Необходимость использования отборной строительной древесины, калиброванного бревна без дефектов и с идеальной геометрией. Стоимость изготовления хорошей крыши на самцах обходится вдвое дороже, чем на стропилах;
  • Высокая жесткость и отсутствие самобалансировки опорных балок. В результате при неравномерной усадке рубленного здания крыша на самцах может легко оторвать верхние венцы сруба.

По отзывам, владельцы часто недовольны необходимостью регулярно конопатить и подбивать фронтоны, заделывать щели в венцах и осаживать приподнявшиеся края самцов. Эта претензия не всегда справедлива, так как на срубах конопатку приходится выполнять часто, независимо от устройства крыши. В то же время использование современного кровельного покрытия хорошо защищает слеги, поэтому ремонтировать крышу на самцах приходится не чаще, чем стропильную балку.

Особенности монтажа крыши на самцах в срубной избе

В первую очередь потребуется заготовить материал для самцов. Для этого выбирают наиболее ровные и бездефектные бревна, обрезают каждый отрезок в размер плюс запас в 50 мм. Каждый фронтон предварительно раскладывают на ровной и плоской площадке, на самцах наносят метки и нумеруют, чтобы не перепутать при сборке.

Перед началом монтажа на каждой из боковых стен сруба прибивают вертикальную планку, ее будут использовать в качестве ориентира при укладке самцов. При сборке фасада важно выдержать геометрию, поэтому между планками натягивают шнур, обозначающий срединную линию.

Что такое крыша на самцахЧто такое крыша на самцах

После сборки обоих фасадов правильность укладки самцов на крыше еще проверяют двумя горизонтальными шнурами и одним отвесом. Не снимая шнуров, устанавливают коньковую балку.

Крыши для высоких построек

При том, что рубленая коробка считается одним из наиболее прочных и жестких вариантов деревянных зданий, из–за неплотного прилегания бревен новый сруб остается достаточно неустойчивым. По мере завершения усадки венцов жесткость возрастает, пока постройка не «осядет», крыша на самцах остается неустойчивой. Любой крен строения может деформировать крышу и разорвать замки на самцах.

Чтобы избежать подобного эффекта, начиная с последних трех венцов и далее все ряды фронтонов укладываются со сдвигом бревен внутрь дома. Каждый последующий венец получался меньше, соответственно, коробка сужалась к верху пирамидой. При возникновении крена здания проекция основания крыши на самцах все равно не выходит за пределы подошвы постройки, и угрозы разрушения нет.

Монтаж слегов на самцы

Это наиболее ответственная часть установки несущего каркаса. Дело в том, что каждую слеговую поперечину перед запилом пазов и укладкой на самцы необходимо выровнять по вертикали и горизонтали. Балка должна находиться в одной плоскости. Особое внимание уделяется разметке и укладке первой нижней поперечины-слега. Все остальные балки ставить на самцы проще, можно использовать доску-шаблон. Опираясь мерилом на нижний слег и коньковую балку, выровнять новую поперечину не представляет особой сложности.

Что такое крыша на самцах

Что такое крыша на самцах

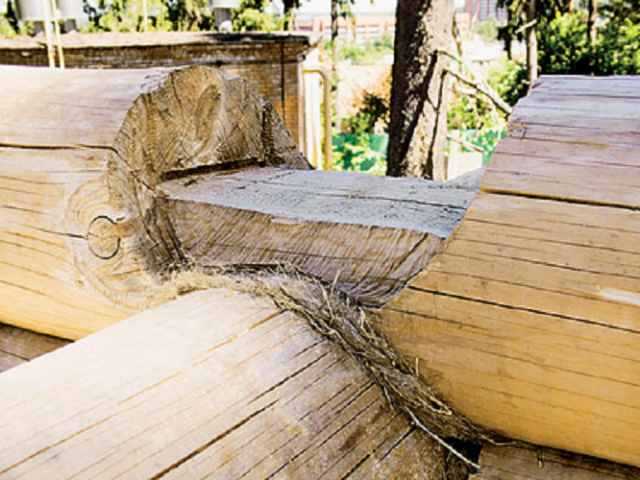

Замки на самцах врезают двумя способами. Первый вариант называют «чаша с курдюком». В результате слеги осаживаются на полкорпуса ниже верхней линии поверхности самца. Но такой способ подходит для относительно коротких и высоких скатов, хотя замок получается прочным и, главное, с хорошими теплоизолирующими характеристиками. Изготовление замка требует тщательной подгонки, так как легко промахнуться с уровнем осадки на вырезанной площадке.

Второй способ более простой. Бензопилой или электропилой просто запиливают на самцах полукруглый паз, размером равным диаметру слеговой балки. Преимуществом данного способа является простой способ выравнивания поверхности крыши. После того как все слеговые балки выровнены в одной плоскости, их фиксируют на самцах. В старину слеги прочно перевязывали джутовой веревкой до окончания усадки. Через полтора года снимали с крыши ветровую планку и край кровли, после чего в замки на самцах дополнительно устанавливали шпонки или нагеля.

Кровля для крыши на самцах

Если собрать каркас по правилам, то конструкция получается достаточно прочной, чтобы удержать практически любой вид кровельного покрытия. В старину поверхность закрывали тесом или досками с подрезанным клином краем. В результате укладки края перекрываются и образуют плотный стык, который забивается джутом с глиной.

В современных условиях крыша на самцах может выдержать керамическую черепицу, можно использовать шифер, ондулин или любой вид металлического кровельного покрытия. Если планируется уложить мягкую битумную черепицу, то вместо сплошной заделки фанерной контробрешетки можно зашить слеги широкими кусками обзола или нарезным горбылем. Главное, чтобы стыки были ровным и плоскими.

Что такое крыша на самцахЧто такое крыша на самцах

Иногда схему на самцах выбирают для обустройства крыш зданий, расположенных на пригорках, на холмах, в чистом поле, где нередко случаются мощные порывы ветра. В тяжелых условиях, когда стропильные каркасы складываются, как карточные домики, крыша на самцах выдерживает нагрузку и даже не требует дополнительных мер усиления каркаса.

Если требуется выбрать вариант крыши для помещения, в котором не предусмотрено полноценное перекрытие потолка, и каркас усилен только потолочными балками, то вариант на самцах будет наиболее подходящим из всех существующих. Схему можно использовать для зданий замкового типа с высокими потолками. Нередко к укладке кровли на самцах прибегают специально в тех случаях, когда запланировано устройство прозрачной вставки размером на полкрыши, балкона или верхней террасы-балкона.

Что такое крыша на самцахЧто такое крыша на самцах

Заключение

Крыша на самцах строится долго. Время, необходимое на сборку каркаса, в несколько раз больше, чем для стропильной конструкции, но трудности с подгонкой слегов вполне оправданы. Тем более, что при использовании современных инструментов и способов измерения сделать это намного проще, чем в старину. Вместо деревянных нагелей и шпонок вполне возможно использовать современные саморезы, пластиковые закладные элементы, клей и полимерную кровлю.

Архитектурный словарь - значение слова Самцовая кровля

   Тип крыши деревянных построек, при котором продольные балки укладываются на брёвна, образующие щипцовые фронтоны торцовых стен.    (Термины российского архитектурного наследия. Плужников В.И., 1995)

Смотреть значение Самцовая кровля в других словарях

Кровля — ж. обвершка строенья или крыша; встарь также крышка сосуда; арх. верхняя корка на хлебе, пироге и пр. или крыша состоит из лежней, балок, матиц, в концы которых ставятся........
Толковый словарь Даля

Кровля — кровли, р. мн. кровель, ж. 1. Крыша (книжн.). Плоская кровля татарской сакли. 2. Настил крыши, покрывающий стропила (архит.). Черепичная кровля. Железная кровля. под кровлей........
Толковый словарь Ушакова

Кровля — -и; мн. род. -вель, дат. -влям; ж.
1. Крыша; настил, покрывающий стропила. Железная, шиферная, толевая, соломенная к.
2. (с опр.) Дом, жилище, приют. Возвратиться под родительскую........
Толковый словарь Кузнецова

Кровля — в строительстве - верхний водонепроницаемый слой (оболочка) крышиздания из толя, рубероида, битумных и других мастик, асбестоцементныхплиток и листов, листовой стали, черепицы и т. п.
Большой энциклопедический словарь

Кровля пласта — крыша пластa (a. seam roof, top of bed, cap; н. Firste, Flozdach; ф. toit de la couche; и. techo), -
1) стратиграфически верхняя поверхность, ограничивающая слой (пласт).
2) горн. породы, залегающие непосредственно........
Горная энциклопедия

кровля — синдикат по продаже кровельного железа уральских металлургич. з-дов. Основан в 1906. В 1907-08 объединял 13 з-дов, в 1913-1917 - 6 з-дов. В 1908 синдицировал 52,7% общеимперского сбыта........
Советская историческая энциклопедия

Кровля — Верхняя часть крыши, состоящая из деревянной обрешетки и наружного покрытия. В качестве покрытия применяются самые разнообразные материалы: от дранки и черепицы до........
Строительный словарь

Самцовая (безгвоздевая) Крыша — Конструкция крыши, в которой тес укладывается на горизонтальные бревна – слеги. Концы слег врубаются в поперечные бревна сруба, образующие фронтон.
Строительный словарь

Кровля — кро́вля
1) кровля здания – открытая воздействию атмосферы верхняя оболочка крыши. Именно кровля защищает все нижележащие конструкции сооружения от дождя, снега........
Энциклопедия техники

КРОВЛЯ — КРОВЛЯ, -и,род.,мн. -вель, ж. Крыша, настил на обрешетке. Железная, черепичная, камышовая к. || уменьш. кровелька, -и, ж. || прил, кровельный, -ая, -ое. Кровельное железо. Кровельные работы.
Толковый словарь Ожегова

Посмотреть еще слова :


Перевести Самцовая кровля на язык :

САМЦОВАЯ КРЫША - Толковый строительно-архитектурный словарь - Строительство и архитектура


Смотрите еще толкования, синонимы, значения слова и что такое САМЦОВАЯ КРЫША в русском языке в словарях, энциклопедиях и справочниках:

  • КРЫША в Словаре воровского жаргона:
    - 1) шляпа, зонт, 2) …
  • КРЫША в Архитектурном словаре:
    верхняя ограждающая конструкция здания. Состоит из несущей части (стропил, ферм, прогонов, панелей и т.п.), передающей нагрузку от снега, ветра и …
  • КРЫША в Словаре строительных терминов:
    верхнее покрытие сооружения, защищающее его от воздействия внешней среды. Состоит из несущей части – стропил, подстропильных балок и в ряде …
  • КРЫША в Толковом строительно-архитектуром словаре:
    - Верхнее покрытие сооружения, защищающее его от воздействия внешней среды. Состоит из несущей части - стропил, подстропильных балок и в …
  • КРЫША в Большом энциклопедическом словаре:
    верхняя ограждающая конструкция здания. Состоит из несущей части (стропила, фермы, панели и др.) и кровли. Крыши бывают чердачные и …
  • КРЫША в Большой советской энциклопедии, БСЭ:
    верхняя ограждающая конструкция здания. Состоит из несущей части (стропил, ферм, прогонов, панелей и т.п.), передающей нагрузку от снега, ветра и …
  • КРЫША в Энциклопедическом словаре Брокгауза и Евфрона.
  • КРЫША в Энциклопедическом словаре:
    , -и, ж. Верхняя, покрывающая часть строения. Шиферная, железная, черепичная к. Есть к. над головой у кого-н. (перен.: есть где …
  • КРЫША в Большом российском энциклопедическом словаре:
    КР́ЫША, верх. ограждающая конструкция здания. Состоит из несущей части (стропила, фермы, панели и др.) и кровли. К. бывают чердачные и …
  • КРЫША* в Энциклопедии Брокгауза и Ефрона.
  • КРЫША в Полной акцентуированной парадигме по Зализняку:
    кры'ша, кры'ши, кры'ши, кры'ш, кры'ше, кры'шам, кры'шу, кры'ши, кры'шей, кры'шею, кры'шами, кры'ше, …
  • КРЫША в Словаре великорусского языка делового общения:
    штаб-квартира корпорации или холдинг-центр. Наша крыша – небо …
  • КРЫША в Словаре для разгадывания и составления сканвордов:
    Верхняя часть …
  • КРЫША в Тезаурусе русской деловой лексики:
    Syn: см. верх, см. …
  • КРЫША в Тезаурусе русского языка:
    Syn: см. верх , см. …
  • КРЫША в словаре Синонимов русского языка:
    Syn: см. верх , см. …
  • КРЫША в Новом толково-словообразовательном словаре русского языка Ефремовой:
    ж. 1) а) Верхняя часть строения, покрывающая его и служащая защитой от атмосферных явлений. б) разг. Покрытие чего-л. в) перен. …
  • КРЫША в Словаре русского языка Лопатина:
    кр`ыша, -и, тв. …
  • КРЫША в Полном орфографическом словаре русского языка:
    крыша, -и, тв. …
  • КРЫША в Орфографическом словаре:
    кр`ыша, -и, тв. …
  • КРЫША в Словаре русского языка Ожегова:
    верхняя, покрывающая часть строения Шиферная, железная, черепичная к. Есть к. над головой у ког (перен. : есть где жить; разг.). …
  • КРЫША в Современном толковом словаре, БСЭ:
    верхняя ограждающая конструкция здания. Состоит из несущей части (стропила, фермы, панели и др.) и кровли. Крыши бывают чердачные и …
  • КРЫША в Толковом словаре русского языка Ушакова:
    крыши, ж. 1. Верхняя часть здания, строения, служащая его покрытием и защищающая его от вредных атмосферных явлений. Железная крыша. Соломенная …
  • КРЫША в Толковом словаре Ефремовой:
    крыша ж. 1) а) Верхняя часть строения, покрывающая его и служащая защитой от атмосферных явлений. б) разг. Покрытие чего-л. в) …
  • КРЫША в Новом словаре русского языка Ефремовой:
    ж. 1. Верхняя часть строения, покрывающая его и служащая защитой от атмосферных явлений. отт. разг. Покрытие чего-либо. отт. перен. разг. …
  • КРЫША в Большом современном толковом словаре русского языка:
    I ж. 1. Верхняя часть строения, покрывающая его и служащая защитой от атмосферных явлений. 2. перен. разг. Голова, головной мозг, …
  • ВАЛЬМОВАЯ КРЫША в Архитектурном словаре:
    , 4-скатная крыша с треугольными скатами от конька до карниза (вальмами) по торцовым сторонам. Если скат не доходит до карниза, …
  • САМЦОВАЯ (БЕЗГВОЗДЕВАЯ) КРЫША в Словаре строительных терминов:
    конструкция крыши, в которой тес укладывается на горизонтальные бревна – слеги. Концы слег врубаются в поперечные бревна сруба, образующие …
  • ВАЛЬМОВАЯ КРЫША в Большой советской энциклопедии, БСЭ:
    крыша, 4-скатная крыша с треугольными скатами от конька до карниза (вальмами) по торцовым сторонам. Если скат не доходит до карниза, …
  • ФУТУРАМА в Цитатнике Wiki.
  • ЮРТА в Энциклопедическом словаре Брокгауза и Евфрона:
    слово, часто употребляемое для обозначения жилища большинства наших инородцев; на самом же деле его следовало бы применять лишь к жилищам …
  • ЮРТА в Энциклопедии Брокгауза и Ефрона:
    - слово, часто употребляемое для обозначения жилища большинства наших инородцев; на самом же деле его следовало бы применять лишь к …
  • СОЛЬ ПОВАРЕННАЯ* в Энциклопедии Брокгауза и Ефрона.
  • КРЫТЬ в Словаре Даля:
    крывать что, закрывать, покрывать, накрывать, укрывать; | класть плашмя одну вещь на другую; | прятать, хоронить, таить, скрывать. Крыть дом, …

крыша самцовая - это... Что такое крыша самцовая?


крыша самцовая

шегесіз шатыр

Русско-казахский терминологический словарь "Архитектура и строительство". - Академия Педагогических Наук Казахстана.. 2014.

  • крыша безгвоздевая
  • крыша вальмовая

Смотреть что такое "крыша самцовая" в других словарях:

  • крыша самцовая — строит. в древнерусском деревянном зодчестве крыша, в которой тес складывается не на наклонные стропила, а на горизонтальные бревна слеги. Концы этих продольных слег врублены в поперечные стены сруба, или иначе, самцы. Чтобы тесины не… …   Универсальный дополнительный практический толковый словарь И. Мостицкого

  • Самцовая крыша — • Самцовая (безгвоздевая) крыша Конструкция крыши, в которой тес укладывается на горизонтальные бревна – слеги. Концы слег врубаются в поперечные бревна сруба, образующие фронтон …   Словарь строителя

  • самцовая крыша — (безгвоздевая крыша) конструкция крыши, в которой тес укладывается на горизонтальные бревна слеги. Концы слег врубаются в поперечные бревна сруба, образующие фронтон. Источник: Толковый строительно архитектурный словарь под ред. Бакулина А. А …   Строительный словарь

  • Самцовая (Безгвоздевая) Крыша — Конструкция крыши, в которой тес укладывается на горизонтальные бревна слеги. Концы слег врубаются в поперечные бревна сруба, образующие фронтон. Источник: Словарь архитектурно строительных терминов …   Строительный словарь

  • Безгвоздевая крыша — • Самцовая (безгвоздевая) крыша Конструкция крыши, в которой тес укладывается на горизонтальные бревна – слеги. Концы слег врубаются в поперечные бревна сруба, образующие фронтон …   Словарь строителя

Стропильные крыши на самцах | Все о ремонте и строительстве

Безстропильные крыши на «самцах» получили свое дальнейшее развитие в виде стропильных крыш по слегам. Но вследствие усадки, в срубе с бревенчатыми фронтонами возникает неприятный процесс: низ стропил упертых в бревна сруба (мауэрлаты) поднимает кровельное покрытие. Так как ждать полной усадки сруба очень долго, в конструкции крыши предусматривают подвижные узлы. Стропила в коньковом узле соединяют болтом, а вместе опирания стропил на бревна сруба (на мауэрлаты) ставят скобовое соединение (рис. 36). Таким образом, при усадке сруба стропильная нога может скользить по мауэрлату. Стены сруба ниже фронтонов, поэтому их усадка в абсолютной величине меньше, чем усадка фронтонов. Соединение верха стропил болтом позволяет коньковому узлу раздвигаться и менять угол «скат–конек–скат». Существуют и другие конструктивные решения этих узлов, но принцип их работы тот же, дать скатам крыши возможность перемещаться вместе со стенами и разгибаться, не нанося ущерба кровле и срубу.

рис. 36. Стропильные крыши на «самцовых» стенах

Строить одновременно «самцовые» фронтоны и систему висячих стропил (верх стропил опирается только друг в друга, низ связан затяжкой) не рекомендуется. Дерево при усушке уменьшает свои размеры поперек волокон и практически не изменяет размеров вдоль волокон. Стены и фронтоны будут садиться, а треугольники висячих стропил останутся прежних размеров. В результате между крышей и границей «самцов» появится щель. При использовании висячих стропильных систем, фронтоны стен нужно делать дощатыми.

При использовании системы наслонных стропил (когда верх стропил опирается на продольную балку) фронтоны крыши можно делать как из бревен («самцовыми»), так и из досок. Для «самцовых» крыш узлы крепления стропил делают, как показано на рисунке 36. Для дощатых фронтонов (они называются «щипцовыми») — делают обычные неподвижные узлы, т.к. прогон, на который опирают верх стропил, сам устанавливается на стойках. Крыша не изменяя своих размеров будет садится вместе со срубом.



Предыдущая статьяПолы из штучных паркетных клепокСледующая статьяОбрешётка каркасов скандинавских деревянных стен

Какую стропильную систему выбрать для сруба. Каждому свое

    В данной статье рассмотрим варианты обустройства крыши для сруба, которая пользуется наибольшей популярностью – двухскатная. Расскажем о возможности ее изготовления. Для работы в качестве главного материала потребуется брус, бревно – самый универсальный и экономичный строительный материал на сегодняшний день. Рассмотрим этапы и виды построения крыши:

    1. Приспособление безгвоздевой крыши;
    2. Стропильные конструкции крыш для сруба и их виды;
    3. Традиционные схемы крыш и виды стропильных систем.

    Приспособление безгвоздевой крыши. Понятие «крыша на самцах»

    Самцовая (безгвоздевая) крыша – конструкция крыши, в которой тес укладываем на горизонтально выложенные бревна – слеги. Концы слег врубаются в поперечные бревна сруба, образующие фронтон. В крыше на самцах несущей конструкцией являются торцевые стены – фронтоны или, как называли в простонародье «самцы». Эта несущая конструкция и есть сужением стены сруба к верху, в ней крепят методом засечки бревна, что называются слегами, на которых настилают кров. Бревна продольных стен уходят внутрь здания, этих бревен применяют в работе около трех с обеих сторон строения, а для верха подбирают достаточно массивное коньковое бревно. Подобранный кровельный материал задаст основание кровли – по жердям может понадобиться обрешетина, выложенная параллельно скату крыши.

    Для большего усиления крыши, в случае применения не достаточно толстых слег, потребуется установка стропильной ноги. Это устройство несущего характера в виде треугольной конструкции, которая предусмотрительно устанавливается в средней части крыши. Крыша сруба, в конструкции которой используются и стропила, и самцы со слегами – это уже транзитивное видоизменение крыши. Возможны варианты более экономного выполнения крыши: торцевые стены можно зашить тесаными дощечками, стропилами перекрыть всю крышу, не делая самцов, а по ним сделать разреженную обрешетку из тонких жердей. Но сама суть экономичности зависит во многих случаях от зодчества постройки, а отличия меж крышей на самцах и стропильных конструкций крыши состоит в направленности и соединении несущих деталей.

    Стропильные системы крыш и их виды

    В процессе устройства скатных крыш строитель может применять стропила двух видов – висячие и наслонные.

    Наслонные стропильные конструкции крыш производят распирающее давление на стены дома, так как держат себя за счет упора стропильными ногами на наружные стены. Поэтому давление, возникающее при нагрузке на крышу, передается распирающим эффектом на стены, раздвигая их. Используют наслонные системы, если пролеты крыш составляют не более 6 м, при больших пролетах крыш применяют к данной системе дополнительную опору. Желательно, чтобы здание несло в себе центральную несущую стену. Наслонная стропильная конструкция является самой легкой и требует наименьшие затраты материала.

    Висячие стропильные системы используются чаще, когда пролеты крыш превышают 7 м и отсутствуют дополнительные опоры. Эта конструкция не работает на распирание стен, затяжка, врубленная в стропильные ноги примерно на средней их части, усиливает стропило и не дает прогибаться.

    В практическом процессе применения обе схемы воссоединились, отныне практически невозможно определить исходную конструкцию.

    Традиционные конструкции крыш

    Рассмотрим традиционные схемы стропильных конструкций для сруба из бревна. Заметим, что подобные системы, которые используются для сруба из бревна, применимы, и для сруба из профилированного бруса, который ныне достаточно популярен для малоэтажного строительства. Почитайте о технологии производства такого материала и вы поймете в чем его преимущество.

    Крыша на самцах

    В самцовой крыше главной несущей системой считаются торцевые стенки. Методом неглубокой прорубки во фронтонах делают выемки, в которые вставляют бревна – слеги, на которых крепится крыша. Получается таким образом, что самцовая крыша являет собой продолжение стены, бревна которой с последующим рядом становятся короче к верху.

    Преимущество рубленого материала предоставляет возможность собрать крышу на земле, начиная с венца – основы крыши, снятого со стен на временные подкладки (рис.). Это по технологии будет третья перекладка сруба. Сруб рубят не на всю вышину, а долями, применяя перекладку венцов. Такая методика позволяет проводить деятельность на земле, подгонять конструкции без высотных работ.

    Бревна самцов формируют торцевую стену, скрепляясь между собой круглыми древесными шипами — нагели, что позволяет сохранять фронтону вертикальность, или шкантами – это также дает вертикальную устойчивость и дополнительную теплоизоляцию, укладываясь между бревнами в горизонтальном положении. Но такое построение не совсем надежно, так как не имеет распора по горизонтали. Обнадежить его возможно только соединением жердей с бревнами самцов врубкой в следующих исполнениях: «в лапу», где бревна не обозначаются за пределами угла; «в коренной шип»; «в лапу с присеком» и иные, но все эти врубки предполагают работу квалифицированных специалистов, так как при любых отклонениях дом при эксплуатации будет продуваем. Получится распор и растяжка фронтонов. К таковому воссоединению имеют все шансы прийтись другие угловые замки более сложные в исполнении: «в сковородень», «полусковородень», но после врубки следует отделить выступающие концы бревна, чтобы угол дал треугольную форму. Это называют рубкой без остатка в чистый угол. При подборе участка врубки необходимо прикинуть насколько соединение бревна и слег после отпиливания будет эстетичным.

    Последний вопрос, который остается уяснить – это какой угол уклона придать скатам кровли. Транспортир применять не будем, да и визуально он нам не покажет проекционный вид предполагаемого уклона ската крыши. Прибегнем к практике строителей, воспользуемся обычной доской, отвесом, прибитым к доске гвоздем, и шнура, прикрепленного посередине. Поднимем доску, чтобы отвес показал середину фронтона, если только нам нужна крыша с одинаковыми уклонами, поскольку, таким образом, можно сделать крышу и с различными уклонами скатов, если сдвинем доску к углу, и растянем концы шнура по углам сруба. Приколотим все имеющееся на свои места – доску к стене, шнуры по углам, и визуализируем углы скатов будущей крыши. Ту же махинацию проведем и со второй стороной фронтона, но испытаем некоторое замешательство, поскольку выставить вторую доску вровень по высоте сложно. Попытаемся подогнать высоту размерами досок, но не получится – стены с круглого бревна и находятся не в одной горизонтали. Воспользуемся водяным уровнем, отобьем на досках горизонт и будем ориентироваться на него. По натянутым шнурам обозначили границу скатов и продолжаем набирать бревна фронтона. Наш натянутый шнур будет немного мешать в ходе работы, но и окажет помощь при выборе размеров по длине бревен для фронтона, бревна будут именно такой длины, которая позволит емко врубить в них жерди для крыши и их узлы врубок при отпиле останутся непочатыми.

    В помощь врубке конькового бревна имеем два варианта: бревно накрывает фронтон, завершая собой стену, а второй вариант предполагает накрытие конькового слега бревном самца.

    Первый вариант оставляет на вершине фронтона незащищенные просветы, которые можно прикрыть коротеньким бревнышками самцов. И может появиться необходимость подстругать бревно, завершающее фронтон в 2 канта.

    Второй вариант коньковой врубки слеги опускает границы скатов фронтонов, что предполагает использование более толстых бревен для обрешетки, чтобы приподнять и выровнять, таким образом, крышу. Обрешетка, выполненная из толстых досок, чаще всего применяется при возведении крыши из теса, где брус играет роль конструктивной основы.

    Правильное формирование крыши предполагает ее выступ за пределы фронтонов, обычно этот вынос не превышает 50 см, но иногда делают и больше. При большем выступе, главное вооружиться бревном с большим сечением, чтобы выдержать намного выступающий свес, но и применяют иной метод – врубают три или две коньковые слеги и создается ступенеобразный выступ, где не обязателен факт присутствия нижних слег консоли во всю длину, а могут они заменяться короткими бревнышками.

    Проверить плоскость укладки слег можно тоже практическим способом – ровной доской провести по всей плоскости крыши и стесать горбатости, а впадины возместить деревянными отпилками. Это делается для того, чтобы обрешетка легла ровно, так как не совсем приемлемо тесать уже врубленные бревна, поэтому при процессе врубки необходимо их окончание сверять уровнем.

    Крыша на самцах с наслонными стропилами

    Возведение кровли на самцах с наслонными стропилами (рис.) немного облегчает работу со слегами, которые отныне не нуждаются в выравнивании. Брусья для стропильных ног подбираются одинаковые длиной, подлежат обтесыванию на три или меньше канта, и поперечно врубаются в бревна, формируя скат крыши. Ровность плоскости наслонения стропил проверяют также, приспособив ровную доску. Весь процесс наслонения происходит методом примерки бруса к бревнам, так как вырубленная чаша в ноге должна быть больше на 5 см, нежели нужно для слеги, чтобы сохранить свободу брусу при усадке фронтона, который в этом случае тянет за собой слеги, соответственно и врубленные в них стропильные ноги. Стропила не крепятся на коньке между собой в течение полгода до полной усадки, предварительно нужно оставлять зазор, только если крыша рубится вместе со срубом, так как ноги стропил упираются в стены сооружения, которые предусмотрительно защищены от распора, коньковые верха стропил будут играть на сближение.

    Ноги стропильных брусьев стоят на наружных стенах, опираясь в уложенный продольно по стене брус, что называют – мауэрлатом. Возможна деформация сруба при усадке или усушке, тогда ноги стропил опиливают под небольшим углом, который возможно рассчитать, применив школьную тригонометрию. А можно и не вести расчеты, спилив 2 см низа стропил, а остальную деформацию доверить чашам на врубке, которые не дадут сползать брусу с бревен, а еще закрепим ноги по низам ветровой скруткой, которые необходимо будет со временем утягивать при ослаблении.

    Деформации сруба могут быть и вертикальными и горизонтальными (рис.). Вышеописанные меры предотвращения усадки относились к вертикальной деформации, при которой может появиться зазор между крышей и фронтоном. Стены в любом случае будут давать усадку, поэтому имеет смысл воздвигать крышу после полной усадки. При выборе для строительства профилированного бруса, от этой проблемы вы с легкостью избавитесь. Горизонтальную деформацию находим, применив следующую формулу U = v- tg a, где a – уклон крыши, а v – осадка фронтальной стены. Усадка подбирается до 20 % толщи бревен, и к вершине сруба усадка дается больше. Можно ее избежать методом врезки балок перекрытия в стену, или в стену врубить матицу, а можно применить оба метода одновременно.

    Сам свес крыши устраиваем за счет прибивания к стропильной ноге тонкой доски, которая даст удлинение, а саму обрешетку в этой методике устройства крыши выложим параллельно слегам, а не перпендикулярно, что характерно для традиционной самцовой крыши. Сам свес конструкции и саму стропильную ногу привяжем проволокой к стене, чтобы предотвратить снос крыши ветром.

    Нашей конструкции ко всем вышеперечисленным мерам необходимо обеспечить устойчивость, так как стропила упертые концами верха друг в друга могут завалиться. Предотвратить это возможно связав верх стропильных ног обрешеткой, а низ укрепить досками, прибитыми наискось под всеми ногами.

    Коньковое бревно, для свободы деформации и усадки сруба, конечно же, будет проще применить как центральный ригель . Стропильный каркас плохо сочетается с самцами, поэтому имеем возможность отказаться от бревенчатого фронтона и зашить его досками, которые непосредственно крепятся к крайним стропильным ногам. Сделаем меж стропилами промежуточную затяжку (рис.). Получим, практически крышу с висячими стропилами, но не совсем. Затяжки врубим в ноги на середине их высоты методом вруба «сковородень», который будет давать возможности ногам разъезжаться при сжимающем давлении на крышу. Эта связь ног затяжками дает еще и горизонтальную устойчивость, при условии профессиональной врубки, без последующего появления зазоров, которые повлекут большую ослабленность конструкции. Облегчают процесс промежуточной затяжки методом сработки поперечной доски гвоздями к стропилам внахлест и усиленными прибитыми короткими дощечками, этот метод по усиленности не будет уступать предыдущему методу врубки, но имеет свои недостатки в коррозии гвоздей со временем.

    При возведении крыши над сооружением с большой площадью, имея внутреннюю капитальную стену, можем опереть наслонные стропила верхней частью через центральный ригель на нее (рис.). Ригель врубают в стойку. Сами стойки врубают во внутренние стены и связывают поперечными укосами. Укосы можно упереть в ригель одной стороной, а другой в бревно стены и закрепить эту конструкцию гвоздями. Избежать прогибания можно усилив стропильные ноги подстропильными ногами, которые врубить в стропила и стойки. При наличии поперечной внутренней стены, а не продольной, добавляется в конструкцию продольная балка, которую будут держать на себе внешние стены и одна внутренняя. Поскольку нагрузка на эту стену предусмотрительно будет выше, чем на наружные стены, поэтому фундамент под нее сделаем шире наружного площадью, а по глубине такой же, как и фундамент под внешними стенами, но смысл сооружения этого фундамента стоит проверить расчетами.

    Усадка сруба с внутренними стенами происходит не органично, так как наружные стены садятся быстрее, чем внутренние, что повлечет за собой перекос крыши, если она имеет опоры на все имеющиеся стены. Для устранения видимого перекоса и разности усадки стен, под столбы стоек (рис.) делают подкладку около 5 см высотой, которые выбивают после окончательного процесса усадки сруба.

    Теперь вы знаете, как сделать крышу с наслонными стропилами для сруба, а значит можно плавно перейти и к рассмотрению другого вида стропильной системы.

    Крыша с висячими стропилами

    Балки, которые проходят сквозь все сооружение, держат на себе, врубленные стропильные ноги, что вывели за края наружной стены, получился треугольный каркас крыши, что называют крышей с висячими стропилами. Давление, действующее на систему, распределяется по всему каркасу, таким образом: вертикальная нагрузка на стропила действует распирающее, но ноги, врубленные в балки, отдают эту нагрузку на саму балку, что притупляет общее напряжение конструкции. Такой процесс притупления действует на всевозможные сочетания весовых нагрузок, что облегчает работу стен в борьбе с напряжением.

    В этой конструкции наблюдается недостаток в виде прогиба балок при увеличении сруба и с неизбежным удлинением стропильных ног. Упирать низ ноги в висячей системе некуда, поэтому практикующие мастера выявили изобретение стропильной системы с «бабкой» (рис.).

    Конструкция стропильной системы с такими растяжками – «бабкой», стала прототипом первых ферм, которые создались специально для перекрытия зданий с большими пролетами. Весь материал, применяемый в таких системах можно использовать с меньшим сечением, а сама система срабатывает на процесс сжатия-растяжения.

    Очень кратко, но вам уже должно быть понятно, что вам понадобится делать при постройке висячей стропильной системы.

    Крыша на гвоздевых и скобовых соединениях

    Для менее опытных плотников, дается возможность стропильные системы конструировать практически без врубок, заменяя соединения материалов гвоздями или скобами (рис.). Но в этом случае необходимо позаботиться о качестве бруса и размере бревна, который должен быть в диаметре не меньше 100 мм. Так как лес при усушке может дать трещину, при забивании скоб в случае появления внутреннего напряжения, тонкий брус может дать раскол. Собирать деревянные конструкции помогают и гвоздевые соединения с помощью двухсторонних накладок из коротеньких бревнышек. Но существенным недостатком данных соединений является практическая недолговечность, на металлические скобы и гвозди влияет необратимый процесс коррозии, поэтому контролировать состояние креплений необходимо постоянно, чтобы избежать разрушения конструкции. Ослабление системы от гибели гвоздей дает протекание крыши, что приводит к намоканию древесины и поражению ее грибком.  При возникшей необходимости следует забивать новые гвозди, а практичнее заменить их на шурупы, которые не избегут той же участи с ржавчиной, что и скобы с гвоздями.

    Варианты соединений деревянных элементов

    В практикующем строительстве в зависимости от некоторых обстоятельств применяются разнообразные виды соединений наращивания и состыковок материала (рис.). Применяться могут такие виды, в зависимости от предполагаемой конструкции: шканты, нагели, болты, шурупы, гвозди, скобы или клей. Стабильность конструкции и крепость узлов находится в зависимости от общей площади соприкосновения плоскостей частей узла. Узловое соединение можно усложнить, чем и укрепить, потому что при повышении площади контакта элементов, повышается и сила трения, способом изменения запилов на брусьях – вместо прямых, делать спилы, которые будут замками по типу «лапа» или «ласточкин хвост». В таких замках появляется сила препятствующая разрыву древесных соединений и сила смятия. Крупные узлы, чаще всего, соединяют, просто применяя пилу и топор, а мелкими узлами, более сложными занимаются только профессиональные столяры. Изображение показывает соединения таких элементов, как доски и бруски, но это не ограничивает круг деятельности.

    Итог: теперь в вашем арсенале знаний присутствует хорошая база знаний необходимых для строительства стропильной системы для вашего будущего дома. Используйте эти знания на практике и вы значительно дешевле построите свое деревянное строение.

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
