Стропильная система двухскатной крыши бревенчатого дома – схема конструкции, установка своими руками, простая сборка, устройство висячих стропил

как делается двухскатная крыша на сруб

Сооружение крыши над рубленой постройкой – непростая работа, требующая от мастера навыков искусного плотника и познаний в материаловедении. Исполнителю понадобится предварительно попрактиковаться в выполнении соединений. Он обязан учитывать традиционную усадку сложенных из древесины стен.

Для того чтобы двухскатная крыша на сруб была построена безупречно, нужны сведения о способах ее устройства, включая старинные кровельные технологии. Предложенная нами информация будет полезна и самостоятельным мастерам, и заказчикам услуг строительных бригад для осмысленного контроля.

Популярность рубленых бань, дач, жилых домов обоснована изумительной атмосферой, возвращающей к народным истокам. Строения из натуральной древесины отличаются превосходной теплотехникой и привлекательной ценой. Веским преимуществом признают способность самопроизвольно пропускать излишки испарений. Нельзя не отдать должное солидным экологическим плюсам.

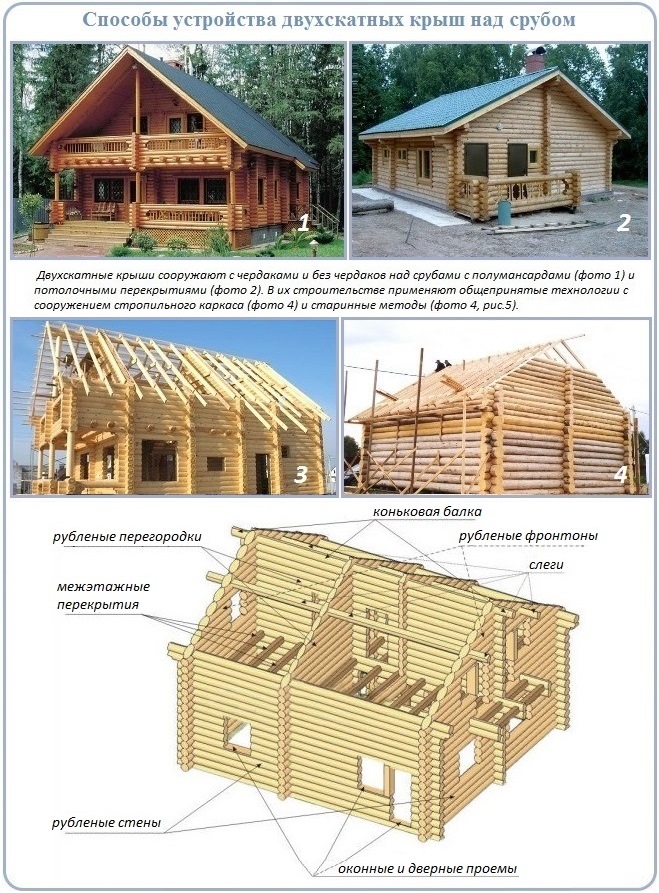

Каким способом может быть построена двухскатная крыша над срубомКаким способом может быть построена двухскатная крыша над срубом

Однако у востребованного натурального стройматериала имеется внушительный список недостатков. Кроме возгораемости и чувствительности к переувлажнению плотников-строителей и будущих владельцев обязаны беспокоить:

  • Нестабильность размеров деревянных конструкций. Линейные подвижки, происходящие из-за колебаний влажности с температурой, будут сопровождать сооружение до завершения эксплуатации. В первые годы элементы деревянной системы двигаются активней, со временем «резвость» снижается, но не исчезает.
  • Обязательная усадка, с учетом которой срубы не принято обустраивать в течении минимум года, лучше двух-трех лет после сборки венцов. Лес после укладки проседает в среднем на 10-20%, что необходимо учитывать при проектировании дома. Менее всего просядут стены из клееного бруса, но и его использование полностью не избавит от изменения высоты коробки.
  • Разница в векторном направлении усадки. Интенсивное изменение размеров происходит поперек бревна, т.е. перпендикулярно волокнам. Вдоль волокон размер строительного леса изменяется незначительно: усушку по длине ствола даже в расчет не следует принимать.

Без учета перечисленных обстоятельств деревянная крыша обязательно «съедет». Между стопой дома и кровельной системой появятся зазоры, пропускающие дождевые капли и талую воду. Следом начнется загнивание древесины, в результате полное разрушение не только верхней ограждающей конструкции, но и дома в целом.

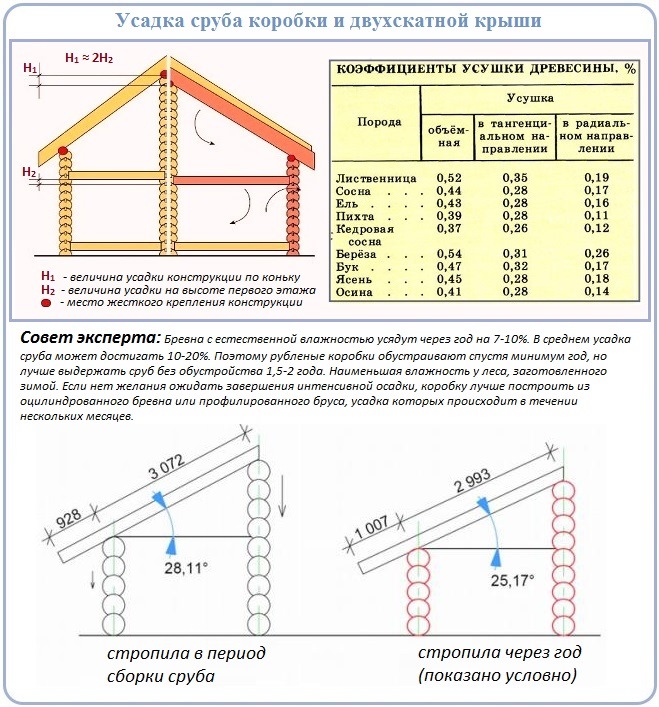

Зависимость технологии строительства двухскатной крыши сруба от усадкиЗависимость технологии строительства двухскатной крыши сруба от усадки

Учета специфики материала недостаточно для грамотного возведения крыши из древесины. Необходимо ознакомиться со всеми возможными способами строительства, чтобы выбрать рациональный по стоимости и приложению усилий вариант. Нужно понимать, какие силы будут действовать на сложенные из бревна либо бруса стены, каким методом можно погасить их действие.

Крыши с двумя скатами идеально сочетаются с рублеными стопами. Две крутых скатных плоскости создают впечатление сказочной избы. Наиболее подходящий угол наклона 45º-60º, но вариации в обе стороне имеют полное право на существование.

Соперником в области обустройства срубов двухскатному сооружению может стать ломаная крыша, имеющая аналогичную или пятиугольную конфигурацию в разрезе. Двухскатные крыши над срубами могут быть утепленными или холодными, чердачными или бесчердачными. В качестве финишного покрытия применимы все разновидности кровельных материалов, включая дранку и камыш.

Старинные технологии строительства сруба двухскатной крышиСтаринные технологии строительства сруба двухскатной крыши

В деревянном строительстве сохранены старинные технологии возведения крыш углом и появились новые методы, позволяющие древесине свободно передвигаться без угрозы разрушения постройки. Согласно способу устройства двухскатные крыши построек из древесины делятся на две основополагающие категории:

  • Крыши на самцах – на рубленых и сплоченных бревенчатых фронтонах. Они завершают стенки коробки в торцах, представляя собой их естественное продолжение. Несущие детали кровельной конструкции, слеги, согласно «самцовой» методе опираются прямо на фронтоны. Поверх укладывается обрешетка под монтаж финишного покрытия.
  • Крыши со стропильной системой. Сооружаются они согласно предписаниям, которые диктуют стандартные технология строительства скатных крыш. Стропильные крыши бывают висячими и наслонными, опираются на балки перекрытия или на стенки через верхний венец. Фронтоны банально зашиваются доской, благодаря чему бюджет строительства сокращается на пару с эффектом рубленого дома.

На деле изготовители крыш редко следуют лишь одной технологии. Стропильная конструкция может совмещаться с самцовой системой. Висячая ферма может быть установлена посередине самцовой крыши, чтобы не провисали слеги под собственной массой вкупе с кровлей и снегом.

Есть схемы, которые вообще сложно отнести к определенной категории, т.к. их решающие конструктивные черты можно по-разному классифицировать.

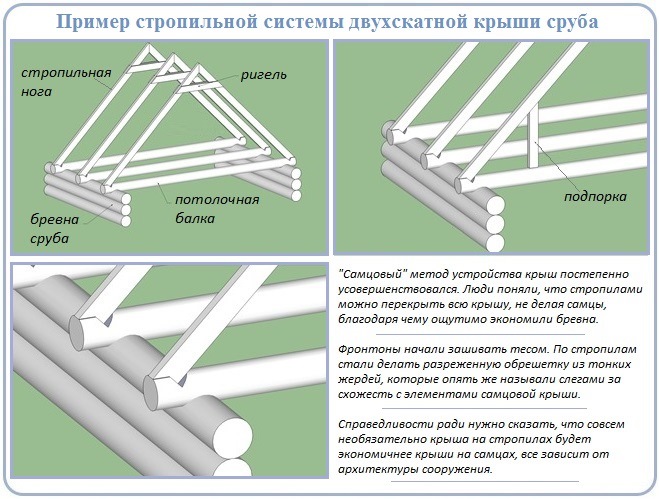

Как построить стропильную систему двухскатной крыши сруба
Как построить стропильную систему двухскатной крыши сруба

Например, потолочная балка сруба, матица или перевод, может играть роль основы для установки наслонных стропилин или выполнять функцию затяжки, объединяющей элементы в висячий треугольник. Затяжку стропильной фермы можно перенести выше, как было предложено в другой статье, описывающей возведение крыши над полумансардой. Вариантов масса, но чтобы понять принцип их устройства, надо ознакомиться с классическими схемами.

Правила изготовления крыши на самцах

Строителям крыши по самцовой схеме грех не воспользоваться бесценным преимуществом рубленых коробок. Разбирать и собирать их можно многократно как детский конструктор. Потому верхние венцы банально снимаются с положенных мест и устанавливаются на подходящую ровную площадку.

Работать на твердой почве без риска гораздо приятнее, не нужно передвигаться по шатким лесам и мосткам. Под венец устанавливаются подкладки из осиновых чурок. Они имитируют предыдущие ряды бревен, благодаря чему с выравниванием в горизонт и подгонкой узлов нет малейших осложнений.

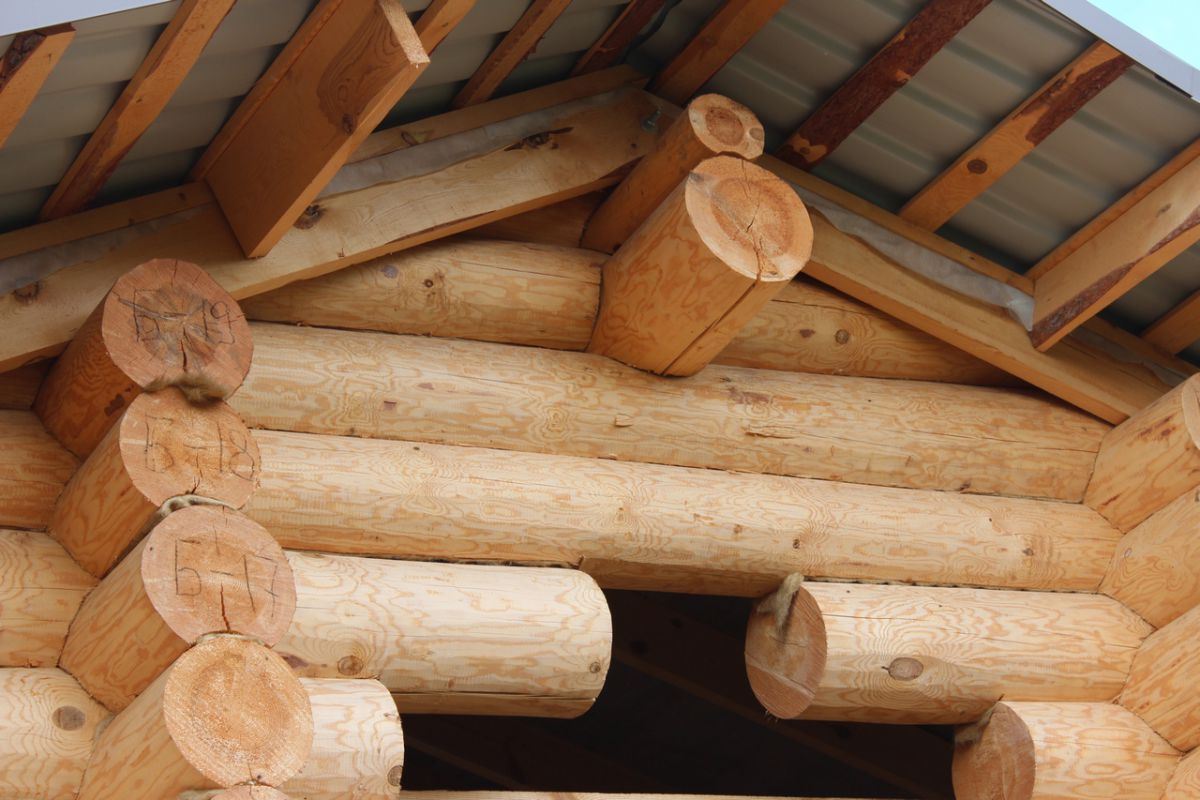

Если условно разделить рубленый дом на три горизонтальные части, то нижние 2/3 будут приходиться на стены, а верхняя треть на сруб двухскатной крыши. По сути, это клином сходящаяся верхушка бревенчатого дома. Строят ее практически также, но постепенно уменьшают ширину торцовых стенок так, что края фронтонов напоминают лестницы со ступенями. Вместо длинных бревен, приходящихся на стены короба, врубкой укладывают слеги. Врубают их не в каждый ряд, а через два или три.

Самцы после возведения на полную высоту подпиливаются с целью формирования четкой треугольной формы. Затем на слеги монтируется обрешетка, сверху кровельный материал.

Как построить сруб двухскатной крыши для бревенчатого домаКак построить сруб двухскатной крыши для бревенчатого дома

Вершины самцов соединяет коньковая слега, уложить которую можно двумя различными методами:

  • С установкой слеги в вершине самца. В таких случаях бревно, завершающее фронтон, отесывается на два канта. Ступенчатые выступы самца спиливаются или отесываются в треугольник. В его верху остаются незакрытые участки, которые необходимо будет заполнить коротышами.
  • С перекрытием слеги бревнами самца. Согласно этой технологии указанная коньковая балка перекрываются бревнами самца, укорачивающимися к вершине. Слеги при этом расположены ниже линии будущих скатов. Обрешетку тогда приходится сооружать из внушительных по толщине бревен, чтобы выровнять плоскость скатов с границами фронтонов. Вместо решетин можно установить стропила, толщина которых компенсирует недостачу высоты в плоскости, сформированной слегами.

Для изготовления слег берут наиболее ровные бревна Ø 18-20см. Крепят их простыми врубками «в лапу» или усложненными аналогами «с присеком» или «шипом». Т.к. край фронтона стесывается или спиливается, врубки с горизонтальными частями крепежных узлов типа « в сковородень» не подходят. Ведь часть несущего элемента соединения будет удалена в процессе обработки.

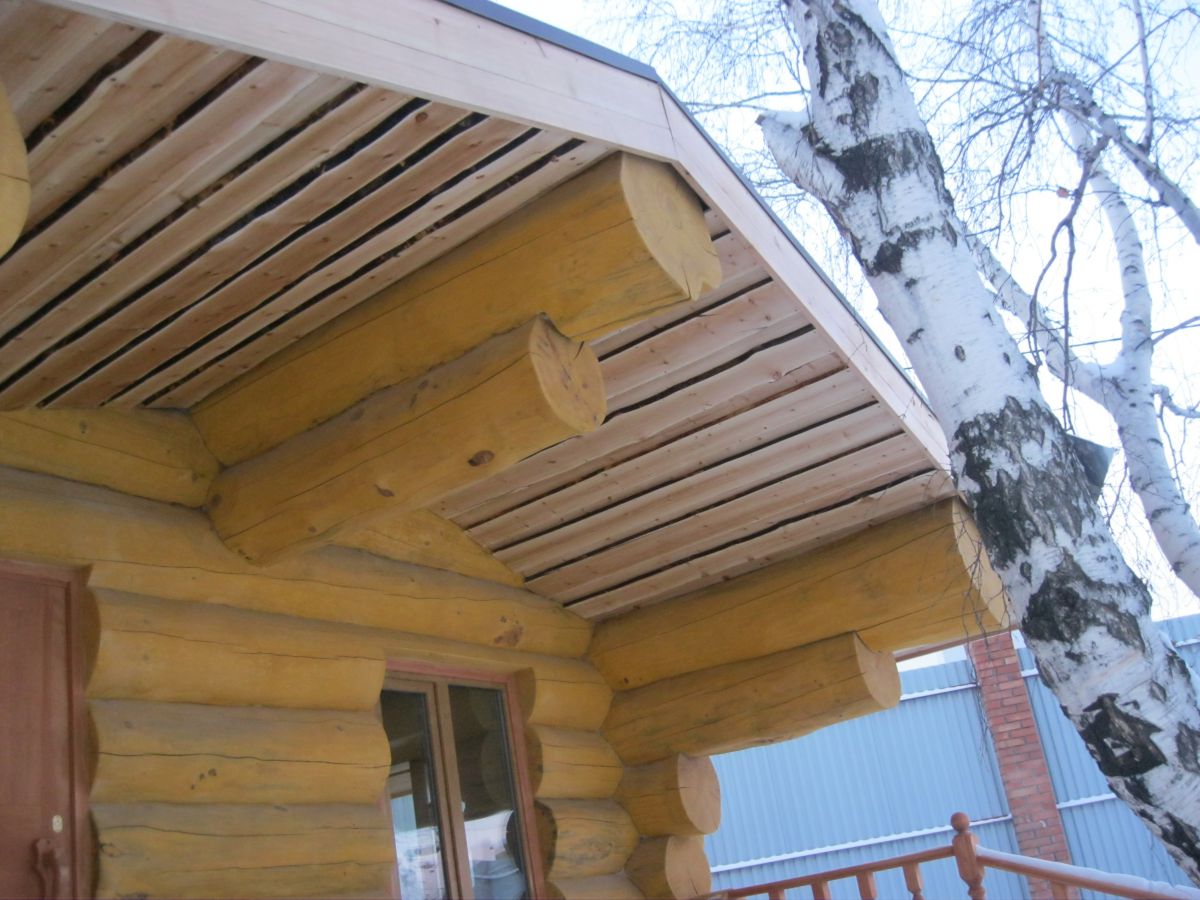

Длина слег обязана формировать фронтонный свес крыши. Обычно он составляет 0,5м. Если решено увеличить ширину свеса, слеги укладываются попарно или по три в каждую «ступеньку» самца, чтобы повысить несущую способность конструкции. По завершению сооружения каркаса крыши ее геометрию проверяют путем установки доски на воображаемый скат.

Выявленные доской выпуклости стесывают, углубления заполняют деревянными накладками. Однако опытные плотники советуют не нашивать «заплат», а лучше побольше стесать.

Как сделать кровлю безгвоздевой крыши срубаКак сделать кровлю безгвоздевой крыши сруба

Старые мастера при изготовлении крыши на самцах крепеж не использовали вообще. Сооружения такого рода называют крышами без гвоздей. В теле древесины не было постепенно ржавеющих стержней, потому конструкции служили не одну сотню лет.

Комбинация слег со стропилами

Бывает, что сооружение традиционной самцовой крыши не представляется возможным. Например, в результате усердной стески излишков со слег и самцов могут изрядно пострадать врубленные соединения. В подобных ситуациях классический вариант просто дополняется сверху наслонными стропилинами. Необходимость стесывания горбов тогда автоматически отпадает. Окончательное выравнивание производится по верхним краям стропильных ног.

Изготовление стропилин выполняется по шаблону с отметками врубок и длины ноги. Рубят их по-простому чашами. Точность рубки соединений стропилин со слегами не нужна, наоборот чаши должны быть больше абриса слеги на 3-5см. Сруб дома неизбежно будет оседать, теряя высоту. Стропила останутся практически прежнего размера за исключением нескольких мм. Оседающая коробка потащит за собой низ стропилин, из-за чего угол соединения низа стропилины и верхнего венца будет уменьшаться. Т.е. упертые в верхние бревна или в балки перекрытия стропилины будут постепенно разъезжаться.

Схема и правила устройства стропильной крыши на самцахСхема и правила устройства стропильной крыши на самцах

Безопасное для крыши смещение стропилин относительно слег обеспечит широкая врубка. Между верхами стропильных ног, опирающимися на коньковую балку, должен остаться зазор. Разъезжаясь внизу, вверху стропилины в период интенсивной усадки будут сближаться. После усадки верха соединяют деревянной накладкой и/или установленной чуть ниже затяжкой. Можно, не дожидаясь усадки соединить их шарнирным узлом, позволяющим деревянным деталям системы передвигаться без образования прорех между коробкой и крышей.

Нижними пятками стропилины в описанной схеме упираются в верхний венец, работающий как мауэрлат, или в края матиц – потолочных балок. Узлы соединений выполняются врубками с шипом, карнизный свес наращивается кобылками. Чтобы двухскатную рубленую крышу не снесло с бревенчатого дома, стропилины через одну привязывают к забитым во второй сверху венец шпилькам проволочными скрутками. В областях с высокой ветровой нагрузкой привязать нужно каждую стропильную ногу. После активной усадки деревянного сооружения, ослабевшие скрутки следует подтянуть.

Процесс строительства двухскатной крыши на срубПроцесс строительства двухскатной крыши на сруб
Узлы соединения стропильных ног со срубом двухскатной крышиУзлы соединения стропильных ног со срубом двухскатной крыши

Два ската с наслонными стропилами

Схема похожа на предыдущий тип, только слеги не нужны вовсе. Название наслонных стропильные ноги получили оттого, что верхом и низом они опираются на самостоятельные опоры. Нижние пятки опираются на верхний венец, служащий мауэрлатом, или на балки потолочного перекрытия. Для опирания верха элементов стропильной системы двухскатной крыши над срубом есть несколько вариантов:

  • Коньковая или князевая слега, проложенная между самцами. Уложенные на слегу верха стропилин не скрепляют или соединяют шарниром по изложенным выше причинам.
  • Внутренняя капитальная стена. Между верхом стропилин тоже должен остаться зазор, т.к. края их опираются на стенки разной высоты, следовательно, с разной усадкой. В устройстве самцов для подобной крыши особого смысла нет, фронтоны банально обшиваются доской.
  • Установленная по матицам опорная конструкция под коньковую балку. Самцы в данном случае опять же не сооружаются. Для компенсации усадки опорные столбы устанавливаются на винтовые регулирующие устройства, позволяющие вслед за уменьшением высоты сруба уменьшать длину опорных стоек. раньше вместо компенсирующих устройств применялись деревянные подкладки, которые удалялись после усадки.

Карнизный свес наслонной крыши над срубом чаще всего обеспечивают пришивные кобылки. Хотя он может быть сформирован выносом стропильных ног, если они крепятся не врубками, а скользящими соединительными приспособлениями. Скользящий крепеж позволяет сооружать крыши над рублеными стопами не дожидаясь усадки.

Как сделать стропильную систему крыши срубаКак сделать стропильную систему крыши сруба Сооружение двухскатной крыши сруба с внутренней стенойСооружение двухскатной крыши сруба с внутренней стеной

Висячая схема устройства крыши

Висячие стропильные ноги получили название за то, что они словно нависают над обустраиваемой коробкой. Есть у них только стены в качестве нижних опор, а верхней опорой служит та же часть расположенного напротив стропила. Нижние пятки соединены затяжкой, благодаря чему висячие стропилины превращаются в равносторонний треугольник, называемый также стропильной аркой или фермой. Затяжка «принимает на грудь» распор, передаваемый в наслонной схеме стенам.

Компенсация действия распора затяжкой – веский плюс висячей системы. Его с удовольствием позаимствовали строители наслонных крыш, пытающиеся минимизировать силы, распирающие стены дома при увеличении нагрузки на скаты. Роль затяжки с успехом может сыграть потолочная балка. И тогда действительно станет не ясно, к наслонной или висячей категории нужно будет отнести стропильный каркас двухскатной крыши.

Бесценное достоинство висячих систем заключается в том, что для производства сборки крыши сруба необязательно подниматься наверх. Все стропильные треугольники по шаблону отлично сплачиваются и подгоняются в безопасных условиях.

В списке минусов первое место занимают ограничения по перекрываемым пролетам. Системами без центральной опоры не перекрывают большепролетные здания. При обустройстве дома шириной до 5м используется простая стропильная арка без дополнительных деталей, повышающих жесткость конструкции. Затяжки для пролетов большей величины, могут прогнуться от собственного веса. Чтобы исключить провисание в центре стропильного треугольника устанавливается бабка-подвеска.

Как построить висячую двухскатную крышу над срубомКак построить висячую двухскатную крышу над срубом

Чтобы понять суть строительства висячей стропильной системы, рассмотрим технологию установки арок над небольшим по площади срубом. Нижние пятки стропилин будут опираться на потолочные балки, соединение верхних краев укрепим деревянной накладкой и стяжкой. Формирование карнизного свеса поручим кобылками, обязанность обеспечения жесткости конструкции поручим небольшим опорам. Самцы возводиться не будут. Созданные скатами фронтоны после проведения монтажных работ зашьем доской.

Чтобы отметить линии скатов, найдем центры обоих торцов и отметим их на верхнем венце. Ориентируясь на отметку, вертикально установим доску, любой продольный край которой будет повторять воображаемую центральную ось.

Оснастим досками оба торца, отметим на них высоту крыши, пользуясь водяным или лазерным уровнем. Между досками нужно натянуть строительный шнур, обозначающий коньковую линию крыши.



Порядок работ по устройству висячей крыши:

  • Выравниваем перепуски балок, выходящие за пределы стопы. Забиваем в крайние балки по гвоздю согласно проектным размерам, натягиваем шнур, отмечаем излишки, отпиливаем бензопилой.
  • На потолочных балках отмечаем местоположение гнезд, требующихся для установки стропильных ног. Аналогично забиваем гвозди, натягиваем шнурок и вычерчиваем линии паза для будущего зуба на стропильной ноге.
  • Изготавливаем шаблон стропильной фермы. Прикладываем доску подходящих размеров нижним краем к первой матице, верхний край нужно придерживать так, чтобы ребро доски легло под шнурку, обозначающую коньковую линию. Там, где доска и шнур соприкасаются, ставим метку и проводим от нее линию вниз с помощью отвеса. По матице вычерчиваем линию нижнего запила и отмечаем на стропилине местоположение зуба там, где на балке отмечено гнездо.
  • По шаблону изготавливаем стропилины и собираем их на ровной площадке.
  • Переносим стропильные треугольники на крышу и устанавливаем на место. Проверяем вертикальность отвесом и крепим временными укосинами.
  • На матицах внутри сруба с помощью линейки, двух гвоздей и шнурки отмечаем пазы для опор под стропильные ноги. Эту процедуру, мне кажется, удобнее сделать вместе с разметкой гнезд.
  • Изготавливаем опоры путем формирования шипа в их основании. Высоту опоры отмечаем по факту, примерив ее к стропильной ноге.
  • Устанавливаем стоки, верх которых крепим двумя деревянными накладками.
  • Выбираем пазы в крайних матицах для установки кобылок.
  • Пришиваем крайние кобылки, забиваем в них гвозди, между ними протягиваем шнур.
  • По шнуру устанавливаем промежуточные кобылки, после монтажа которых оформляем свесы ветровой доской.

Изнутри стропильные треугольники следует соединить диагональными ветровыми связями. Снаружи жесткость конструкции будет поддерживать обрешетка, вид которой выбирается согласно типу финишного покрытия.

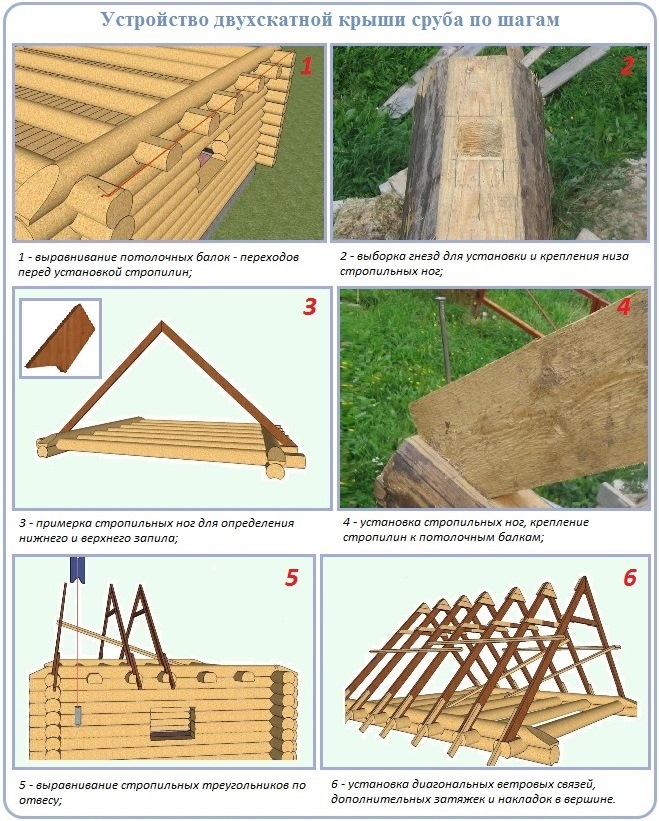

Как сооружается двухскатная крыша по срубу по шагамКак сооружается двухскатная крыша по срубу по шагам Как сделать дополнительные опоры стропильной системы двухскатной крыши Как сделать дополнительные опоры стропильной системы двухскатной крыши Сооружение карнизных свесов крыши бревенчатого домаСооружение карнизных свесов крыши бревенчатого дома

Желающим обустроить теплую крышу между стропилинами нужно будет уложить теплоизоляцию. Гидроизоляция настилается сверху стропильных ног перед устройством обрешетки независимо от того, будет ли утепляться конструкция.

Приведенные нами примеры и схемы двухскатных крыш над бревенчатыми коробками помогут определиться с наилучшим вариантом строительства. Любую из базовых версий можно доработать и приспособить к индивидуальным техническим условиям. Информация о специфике устройства полезна и тем, кто собирается собственноручно обустраивать владения, и тем, кому необходимо контролировать работу.

Как крепить стропила к срубу — установка и крепление (фото, видео)

Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.

Содержание статьи

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

  • Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
  • Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Обратите внимание! Сруб изготавливается из натурального строительного материала – древесины, обладающей уникальными свойствами. После сборки конструкции начинает выравниваться влажность дерева, поэтому она дает усадку в течении первых 3-5 лет эксплуатации. Самые значительные изменения размеров происходят в первый год службы, поэтому крепление стропил рекомендуется выполнять только по прошествии этого времени.

Виды стропильных систем

Виды стропильных систем

Устройство двухскатной крыши срубаУстройство двухскатной крыши сруба

Способы крепления

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

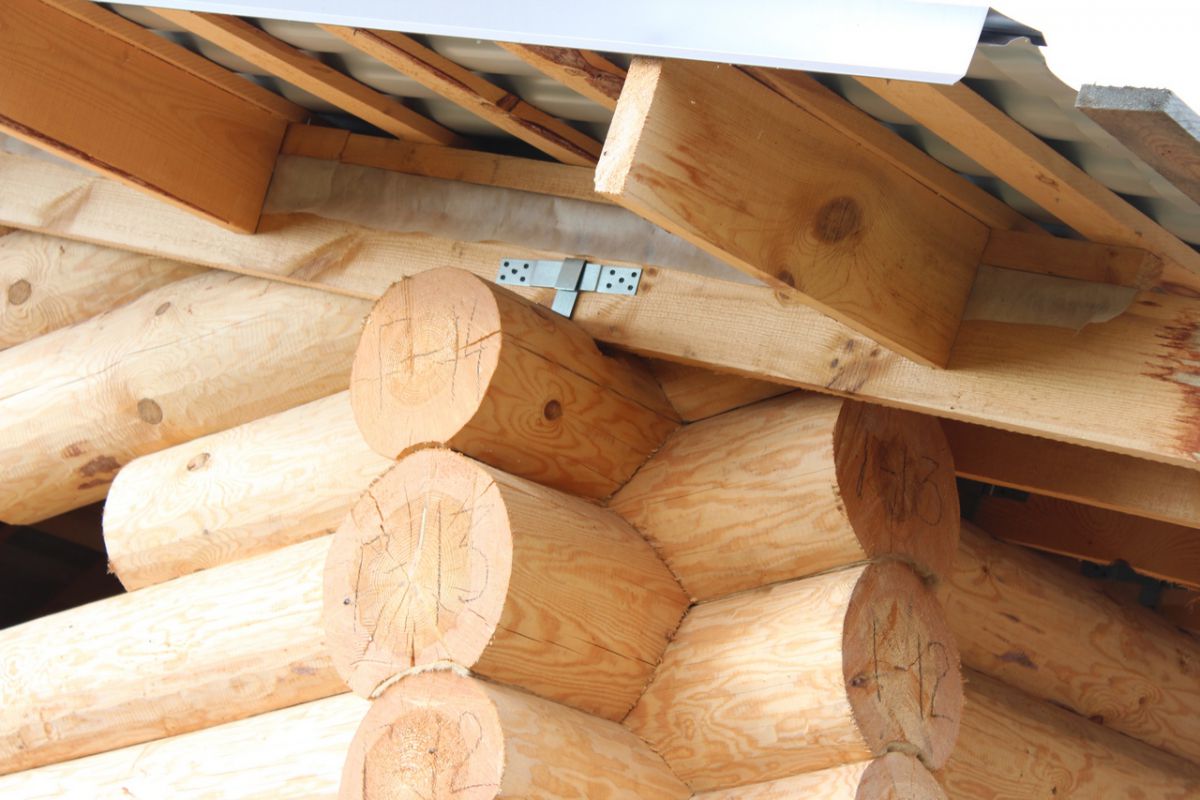

  1. Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации. Шарнирное крепление

    Шарнирное крепление

    "Ползуны"

    «Ползуны»

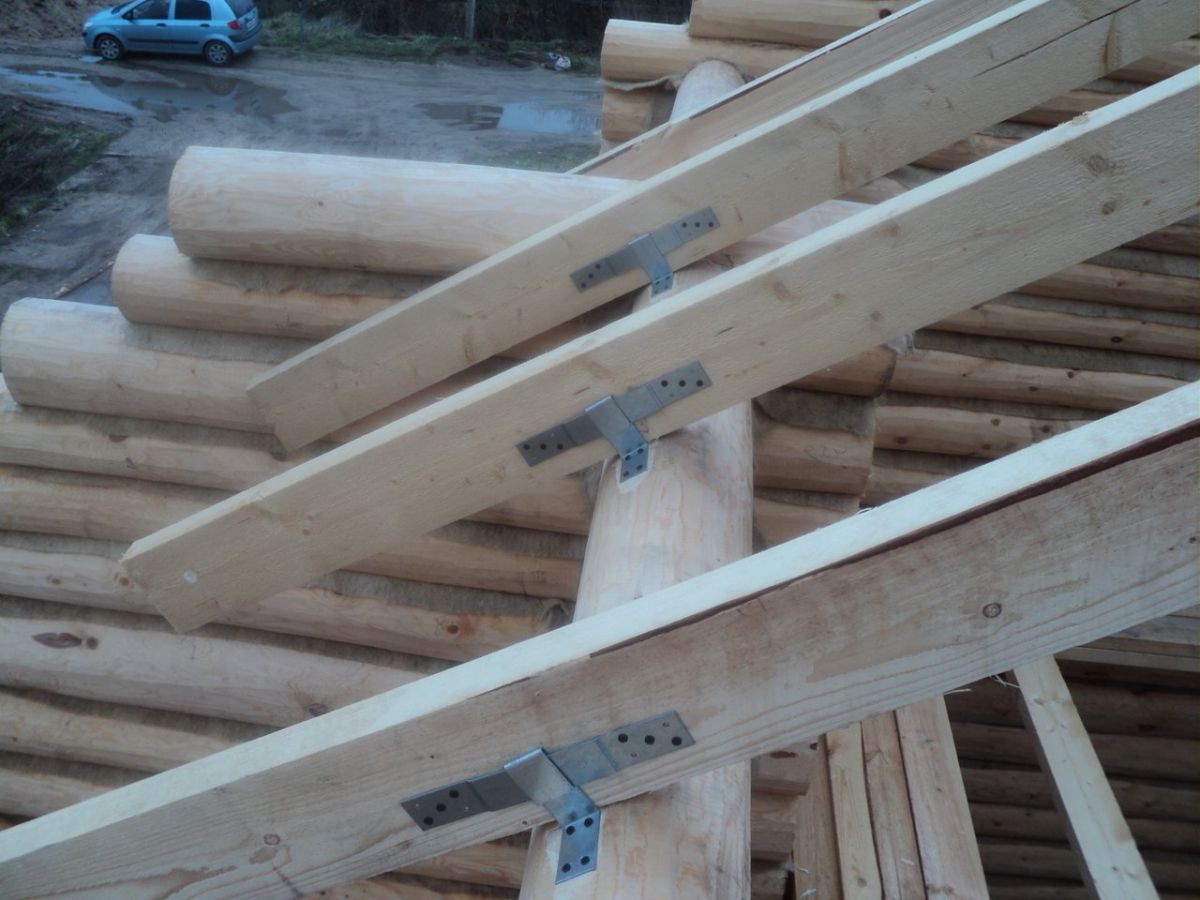

    Конструкция подвижного крепления

    Конструкция подвижного крепления

  2. Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки. Стационарное крепление

    Стационарное крепление

Важно! Деревянный сруб обладает уникальной способностью «дышать», он сам регулирует влажность в помещении, поэтому не имеет жестко фиксированных размеров. Подвижные крепления, откликающиеся на усадку стен и термическое расширение материала – оптимальный вариант фиксации стропил к срубу.

Способы сборки

После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:

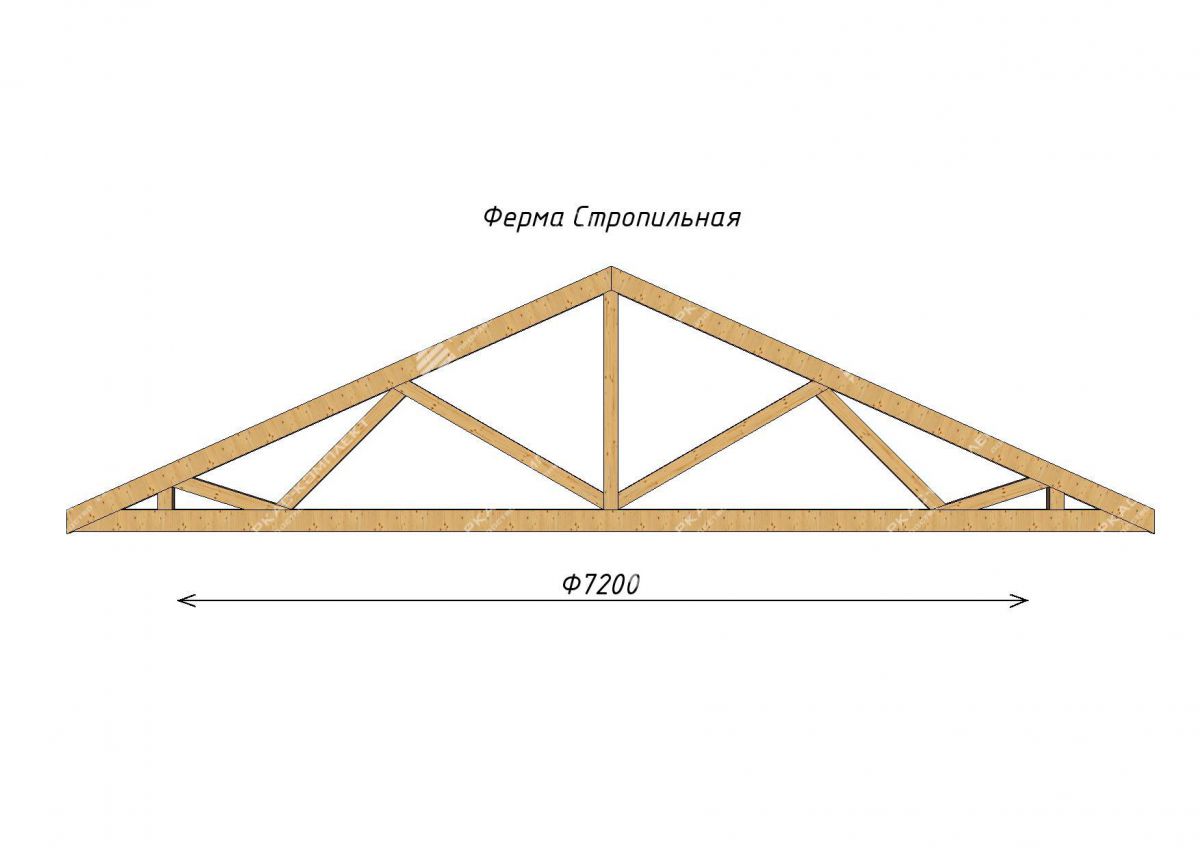

  • Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
  • Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.

Учтите, что опытные мастера редко пользуются технологией установкой готовых стропильных ферм, так как она не позволяет выполнять точную подгонку элементов, хотя значительно экономит время.

Способы крепления стропильных ног

Способы крепления стропильных ног

Последовательность работ

Главные факторы качества стропильного каркаса – точность расчетов высоты конька и длины стропил и детальное следование технологии производства работ по возведению кровли. Чтобы крыша хорошо защищала сруб от проникновения атмосферных осадков, необходимо выполнять крепление стропильных ног следующим образом:

  1. Сначала нужно взять ровные доски из древесины хвойных пород без трещин или сучков. Для увеличения срока службы стропильных ног они обрабатываются антисептическим средством и антипиреном. Чтобы снизить расход пропитки, лучше острогать древесину.
  2. Затем изготавливают шаблон стропильной ноги, который служит образцом для производства остальных стропил.
  3. Сначала устанавливают первую и последнюю стропильную пару, а затем натягивают между ними шнурку, чтобы выровнять остальные стропила.
  4. Крепят остальные стропильные пары, подрезают концы ног, чтобы они были ровными, а затем устанавливают обрешетку.

Опытные мастера рекомендуют контролировать правильность крепления стропильных ног с помощью строительного уровня, чтобы крыша была ровной, без перекосов.

Технология установки стропильных ног на сруб

Технология установки стропильных ног на сруб

Видео-инструкция

Крыша сруба, особенности устройства крыши сруба — Стройфора

Крыша сруба как и крыша любого деревянного дома должна быть простой. Двускатная крыша сруба с чердаком надежна и удобна в эксплуатации. Утепление чердака легко устроить, и особых затрат и дорогих материалов это не потребует, а эффект отличный. Зимой чердачная крыша сруба помогает дому сохранить тепло, а летом – прохладу.

Крыша сруба 882

Основные элементы крыши сруба

Основные элементы крыши:

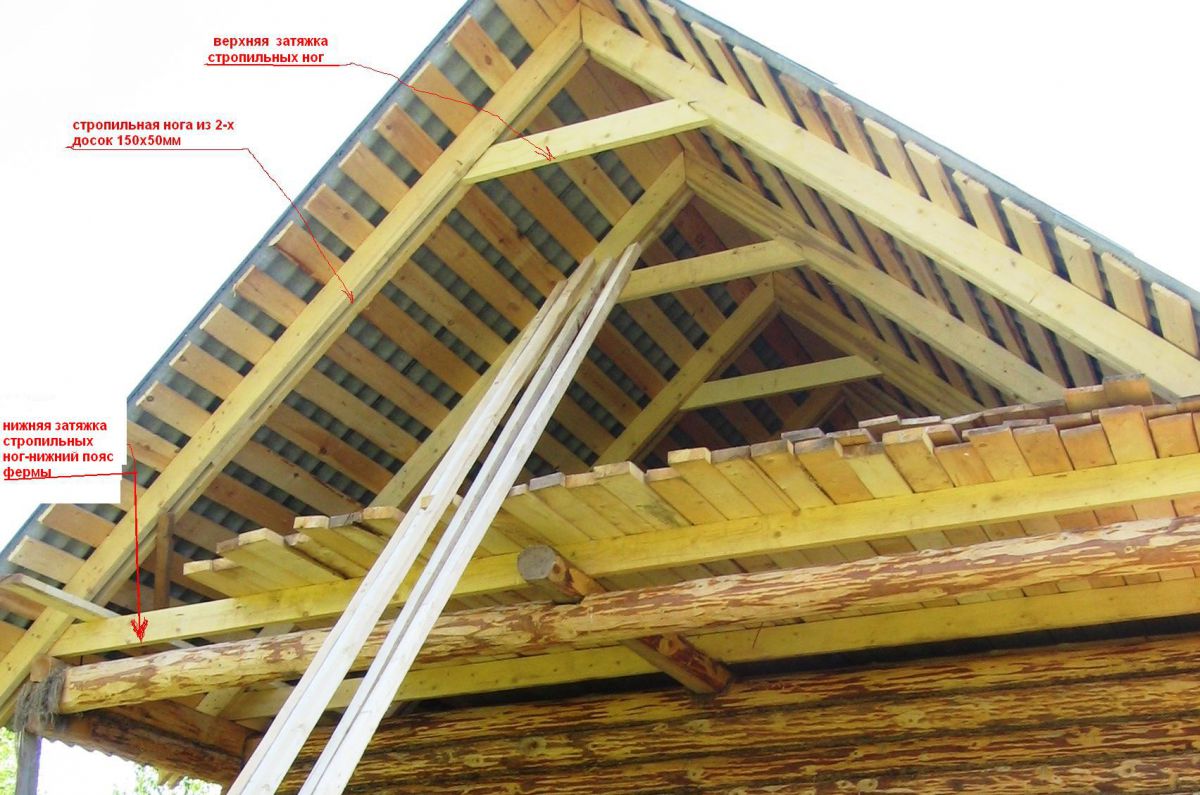

  • Стропильная система, состоящая из стропильных ферм. Фермы в свою очередь состоят из стропил (другое название – стропильная нога) и стоек. Соединяют стропильные ноги с помощью отрезков досок, называемых ригелями. Ригеля и стойки дают жесткость стропильной ферме и распределяют нагрузки от веса крыши, снега и ветра. Для устройства свеса стропильные ноги удлиняют отрезками досок, которые называют кобылками.

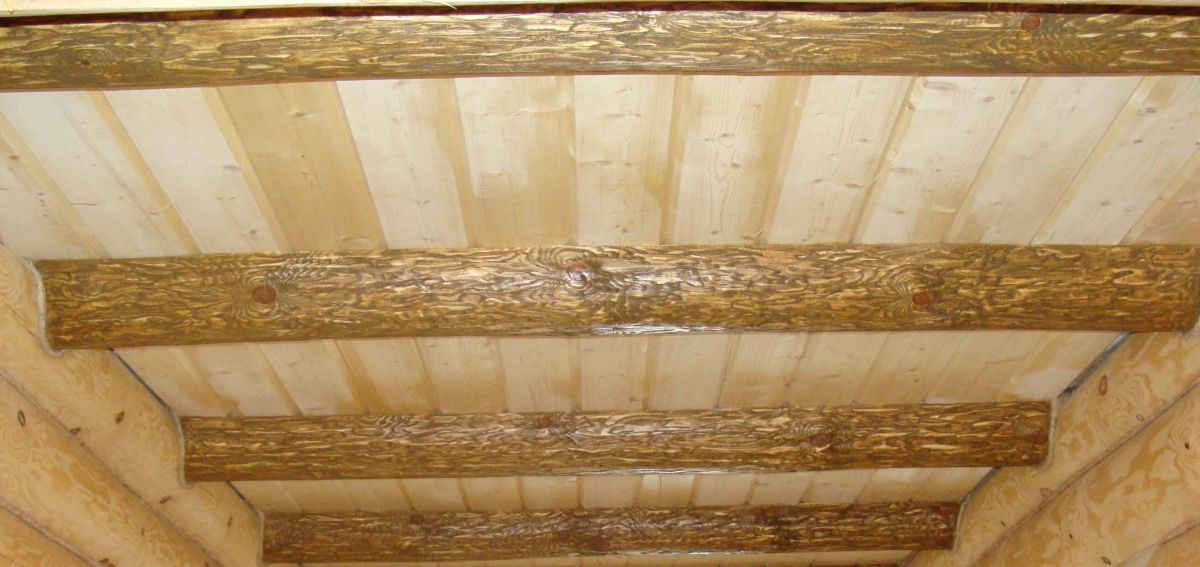

  • Перекрытие сруба устраивается из бруса или бревен, называемых – матица. Снизу матицы подшиваются, образуя потолок, сверху настилается пол чердака. Для утепления в зазоры матиц укладывают утепляющий слой.
Крыша сруба 891
  • Чтобы дождь и снег не попадали на стены сруба, организуют свес крыши. Горизонтальная проекция свеса составляет 750-800 мм.
Крыша сруба 888
  • Торцы чердака оформляют подшивкой досками, образуя фронтоны. Под фронтонами располагают козырьки для отведения атмосферной воды от стен дома. Жилой чердак может быть устроен с мансардой. Утепленная мансарда очень привлекательный вариант, она увеличивает жилую площадь дома и придает дому шарма, но надо помнить, что ее ремонт довольно сложен. Чтобы утеплить мансарду, требуется заложить утеплитель между стропилами крыши, по всем скатам. В процессе эксплуатации устранить возможные протечки не всегда просто, а утеплитель высыхает очень долго, а влажный утеплитель свою задачу не выполняет. Появление инея зимой на потолках утепленных мансард не такое уж редкое явление. Об этих сложностях стоит помнить, выбирая утеплитель и тип утепления мансарды.
  • Кровля может быть практически из любого материала, которых современный строительный рынок предлагает в изобилии. Шифер, ондулин, керамочерепица, металлочерепица, черепица цементно-песчаная и битумная – все они имеют массу достоинств, и неизбежные недостатки. Мягкая кровля, которой не страшны ветер и ремонт, имеет дополнительные уникальные достоинства и серьезный минус – высокую стоимость.
Крыша сруба 892

Прочность материалов сруба – бревен и бруса – позволяет применять любой тип кровельного покрытия.

Монтаж строительной системы для крыши сруба

Особенности монтажа стропильной системы сруба

  • Опорами для стропил служат матицы. Их выступы за стены сруба выравнивают «по шнуру», а для приведения верхних поверхностей матиц к горизонтали их плоскости или стесывают, или поднимают, прибивая досточку нужной толщины. Толщина выравнивающих досок и глубина стесывания определяется также при помощи натянутого шнура.
  • Для сборки первой стропильной фермы нужна особая точность, потому что после подгонки эта ферма будет использоваться как шаблон для всех последующих ферм. Сборку ферм делают на гвоздях длиной 100 мм (сотки).
  • Важно обеспечить плотность установки стропильных ног в углубления на концах матиц, для этого делают шаблон шипа на конце стропильной ноги и по нему обрезают все концы стопил. Инструменты для устройства углублений матиц – молоток и стамеска. Углубления выбирают по шаблону шипа стропильной ноги, на равных расстояниях от концов в каждой матице.
Крыша сруба 893
  • После разметки углублений первую, шаблонную ферму разбирают и по ее деталям готовят нужное количество элементов для всех ферм, также заготавливают кобылки в нужном количестве – по две на ферму. Кобылки заготавливают длиной в один метр из досок 50*100 мм.
  • Вся сборка ферм делается внизу, также гвоздями- сотками. Особое внимание уделяют контролю расстояний по шипам стропил. Они должны соответствовать расстояниям между нижними точками углублений матиц.
  • Для монтажа стропильных ферм требуется двое рабочих, поскольку установка делается с корректировкой вертикальности по отвесу. Временная жесткость достигается фиксацией досками – распорками.
  • Крепление стропильных ног к матицам делают гвоздями 200 мм, с засверливанием 6-8 мм, чтобы не допустить раскалывания древесины концов стропильных ног.
  • Когда все фермы установлены, монтируют стойки. Стойки крепятся к стропильным ногам вверху с помощью двусторонних накладок. Вертикальность стоек выверяется отвесом, затем стойка вставляется шипом в углубление матицы и подгоняется по высоте обрезкой по месту.
  • Для устройства свеса устанавливают кобылки с выпуском за стропильные ноги около 300 мм, при этом проекция свеса крыши на поверхность земли будет около 800 мм, но не менее 750 мм для организации надежной защиты стен дома от дождя и снега. Конечно, выпуск кобылок может быть и другой длины, это зависит от особенности конструкции примененной стропильной системы. Но в любом случае свес нерационально делать меньше, чем 450 мм дома из кирпича и меньше 600 мм для деревянного.
Крыша сруба 885
  • Для установки кобылок делают выемки на концах матиц, рядом со стропильными ногами, используя стамески и молоток (киянку). Гвозди для прибивки кобылок применяются также – сотки, а установка кобылок по длине выставляется «по натянутому шнуру».
Крыша сруба 884

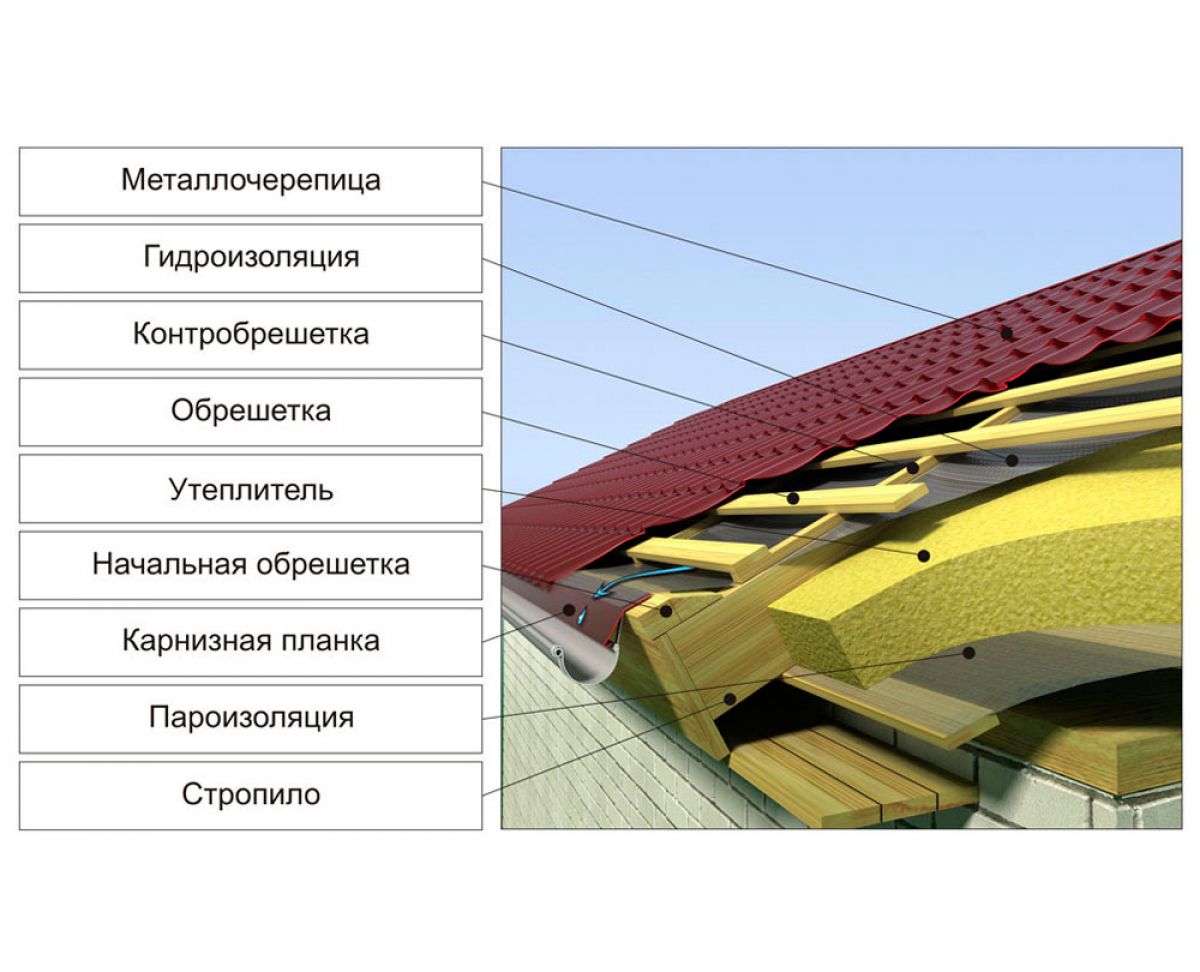

Устройство подкровельной конструкции крыши сруба

Традиционно данная конструкция состоит из чернового настила, гидроизоляции и обрешетки с контробрешеткой и должна обеспечивать надежность крепления кровли, равномерное распределение всей нагрузки от кровли на систему стропил, и еще вентиляцию чердачного помещения.

  1. Для устройства чернового настила используют обрезную доску, фанеру, ДСП И ДВП, как эконом-вариант возможна необрезная доска с подтеской при укладке. Чтобы настил создавал дополнительную жесткость, в местах соединений досок настила забивают по два – три гвоздя в уровне стропильных ног. Настил служит основанием для гидроизоляции и контробрешетки, образует свесы фронтонов, а для крыш с малым углом наклона настил выполняет роль обрешетки. Нижние доски настила берут обрезные и ровные, а напуск свесов фронтона делают больше 600 мм, для дальнейшей обрезки по месту.
  2. Для гидроизоляционного ковра годятся любые рулонные материалы. Но если гидроизоляция устраивается для утепленной мансарды, то материал должен обладать и водозащитными свойствами, и паропроницаемостью. Укладка рулонного материала делается снизу, горизонтально, нахлест по технической характеристике материала, но не меньше 150 мм.
  3. Контробрешетка набивается снизу наверх, поверх гидроизоляционного слоя и состоит из брусков 25*60 - 30*70 мм. Шаг контробрешетки составляет от 30 до 60 см и зависит от типа кровельного покрытия, эта информация дается производителем в руководствах по укладке материала.
  4. После устройства подкровельной конструкции выполняют монтаж кровли.
Крыша сруба 881

Фронтоны и фронтонные козырьки завершают устройство. Фронтоны сруба возможно выполнять из разных материалов – асбестоцементная плоская плита, металлочерепица, пластик, фанера, все зависит от бюджета стройки и предпочтений.

Крыша сруба 889

Монтаж стропильной системы двухскатной крыши на срубе. Подробная инструкция

30.08.2018

1722

Время чтения: 5 минут

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Способы устройства крыш над срубом

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

  • с утеплением;
  • без использования утеплителя;
  • чердачной;
  • бесчердачной.
Разновидности крыш углом для срубов

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

  • Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
  • Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа - перевод - может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки. Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.

Монтаж стропильной системы двухскатной крыши на срубе

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

  • Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
  • Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
  • По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Стропильная система двухскатной крыши на срубе

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» - это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.


Конструкция крыши деревянного дома | Устройство и ремонт

крыши деревянных домов

План статьи:



Построить дом, на самом деле это довольно сложная задача, решение которой можно разбить на несколько этапов. Один из них, это обустройство крыши деревянных домов. Это достаточно сложная конструкция, и возвести ее самостоятельно довольно сложно.



Из каких элементов состоит конструкция крыши деревянного дома

элементы крыши деревянного домаэлементы крыши деревянного дома

Конструкция крыши деревянного дома состоит из следующих деталей и узлов:

  • основной конструкции, в состав которой входят деревянные балки, строил (сборных ферм) устанавливаемой между ними системы скосов и подкосов;
  • основания под кровлю;
  • тепло и гидроизоляционного слоя;
  • собственно самой кровли.

Балочная конструкция крыши применяется при длине пролета менее 4,5 м, а фермы — 5-10 м и более.

элементы крыши деревянного домаэлементы крыши деревянного дома

Устройство крыши деревянного дома требует от домовладельца, определенных знаний и навыков работы с деревом. Именно поэтому, чаще всего для строительства кровли приглашают специалистов со стороны.

Мауэрлат

Конструкция, выступающая как основа для стропил, называют мауэрлатом. От качества изготовления зависит срок службы крыши. Его укладывают по периметру стен. Эта конструкция призвана решить следующие задачи:

  1. Равномерное распределение нагрузки, создаваемой узлами, входящими в кровлю. Кроме этого, мауэрлат надежно привязывает конструкцию кровли к дому.
  2. Снижение парусности, то есть противостоять воздействию ветра.
МауэрлатМауэрлат

На практике встречаются дома, возведенные без него. То есть стропила крепят непосредственно к последнему венцу. В таком случае, в местах крепления стропил к венцу возникают места концентрации напряжения, в то время, мауэрлат их равномерно распределяет.

Для создания этого элемента конструкции применяют трубы, выполненные из металла, бруса или сшитые между собой доски. Строительство крыши начинают с сооружения мауэрлата.



Стропила

СтропилаСтропила

На поверхности стропил устанавливают обрешетку, то есть строила, принимают на себя весовую нагрузку, которую будет создавать кровля. Кроме этого, они противостоят дождевым и ветровым нагрузкам. Стропила бывают наклонные и висячие. Стропильная система двухскатной крыши деревянного дома должна быть обработана различными составами, которые защитят ее от действия влаги, огня, грибка. В противном случае, через довольно небольшое количество времени может потребоваться переделка крыши.

Прогоны

ПрогоныПрогоны

В конструкцию крыши входят и такие детали, как прогоны. Ее располагают горизонтально, опирая ее на несущие узлы – стены, фермы и пр. Она может быть выполнена из металла или дерева. Допустимо ее изготавливать из железобетона.

В крыше применяют три типа прогонов – коньковый, боковой и мауэрлат.

Затяжки

ЗатяжкиЗатяжки

Затяжка используется для висячей системы. Она закрепляет между собой стропильные ноги и дает ему расползаться.

Стойки

СтойкиСтойки

Стойки устанавливают вертикально, они принимают на себя нагрузки от конька и перенаправляют ее не несущие стены внутри дома.

Подкосы

ПодкосыПодкосы

Эти детали, по сути, передаточное звено между стропилами и другими несущими компонентами. Соединив с помощью подкосов затяжки и пр., в результате получается прочная конструкция

Лежень

ЛеженьЛежень

Для изготовления этой детали крыши необходимо использовать брус с сечением 100*100 или 150*150 мм. Он должен быть уложен на внутреннюю несущую стену.

Обрешетка

ОбрешеткаОбрешетка

Под углом в 90 градусов на стропила укладывают доски или брусья. Они дополнительно скрепляют всю конструкцию. Кстати, на обрешетку можно пустить необрезную доску. Но, кору с ее поверхности надо удалить.

Если планируется, то, что крыша будет закрыта мягким материалом, то обрешетка должна быть сплошной. Для этого допустимо использовать водостойкую фанеру.

Кобылки

КобылкиКобылки

Эта деталь, отвечает за получение свеса крыши. Их устанавливают только тогда, когда длин стропил не достаточно. Кобылки представляют собой доски, меньшего сечения, чем стропила.

Подбой крыши – это небольшой по размерам элемент крыши, который защищает стропильную конструкцию от попадания влаги и ветра. Его устанавливают на нижний край крыши.





элементы крышиэлементы крыши





Как правильно утеплить крышу в деревянном доме из бруса

Как правильно утеплить крышу в деревянном домеКак правильно утеплить крышу в деревянном доме

Прежде чем утеплять крышу, домовладелец должен понимать с какой стороны будет проводиться эта работа. Крышу можно утеплить и снаружи, и изнутри. Исходя из этого, можно будет решить какой утеплитель лучше для крыши.

Но необходимо понимать, что внутреннее утепление сопряжено с рядом сложностей. Наружное утепление проще, но надо запастись средствами для выполнения работы на высоте.

После выбора способа утепления необходимо подготовить все необходимое:

Выполнить сектора, по виду, это обрешетка, ее ширина должна иметь такие размеры, которые позволят уложить и утеплитель, гидро и пароизоляцию. Кроме этого необходимо иметь под руками скотч, степлер. То есть можно сказать при проведении соответствующей подготовки утепление крыши не такая и сложная операция.

Процедура утепления выглядит примерно следующим образом.

После того, как стропильная система построена, ее обрешетку необходимо обить доской. В результате должна получиться конструкция, состоящая из множества ячеек, которые предназначаются для укладки утеплителя.

Перед укладкой полученную конструкцию необходимо обработать пропиткой. Затем, на дно коробов необходимо устроить пароизоляцию крыши, можно использовать,  например, диффузионную мембрану. И только затем укалывают утеплитель. Его размеры должны быть чуть больше чем  размер ячеи, в которую будут его укладывать.

Если вместо минваты или пенопласта будет использоваться сыпучий утеплитель, то его надо сначала приготовить. В качестве основы могут быть использованы опилки, в которые можно добавить цемент. Порядок укладки выглядит так. Короб для отеплителя, в который уже положена парозащита, закрывается досками и таким образом будет образована полость, куда смесь и засыпают.

При выполнении работ по утеплению изнутри, все работы выполняют в обратном порядке.



Виды крыши

Перед тем, как построить крышу надо сделать окончательный выбор конструкции крыши, имеет смысл познакомиться с теми, типами крыш, которые часто всего применяют в загородном строительстве.

Виды крышиВиды крыши

Любая крыша может быть классифицирована по следующим критериям:

  1. Уклон.
  1. Форма конструкции.
  1. Материалы, используемые для ее сооружения.

Разновидности форм

Разновидности форм

Ключевым фактором, которым необходимо руководствоваться, при выборе конструкции крыши, является климатическая зона. Именно климат и окажет влияние на уклон, форму и кровельный материал.

В самом деле, сооружение крыши с малым уклоном не имеет смысла сооружать в регионах, где обильные снегопады в порядке вещей.

Деревянный дом с плоской крышей, имеет свои достоинства — они довольно дешевы в сооружении, такую кровлю не сорвет ветер, но на поверхности такой кровли буду задерживаться вода и снег. Рано или поздно приведет к порче и замене крыши.

Мансардная крыша двухскатная крыша имеет более сложную конструкцию, но ее сооружение позволит организовать в подкровельном пространстве дополнительную комнату.

Кровельный материал

Кровельный материал

Во время строительства деревянного дома, любой домовладелец встает перед вопросом – чем лучше крыть крышу. На рынке, вниманию потребителю представлен широкий выбор кровельного материала. Рассмотрим, основные из них.

Чем надо руководствоваться, приобретая кровельный материал. На первом месте стоит нагрузка, возникающая в процессе эксплуатации. Она должна выдерживать снеговые и ветровые нагрузки. Не малую роль играет и масса материала. И конечно, необходимо учитывать технические характеристики материала – длительность срока службы, прочность, стойкость к коррозии и к действию огня. В строительстве деревянных домов используют такие группы материалов.

Листовые. Главное достоинства этого типа – это  относительная простота установки, с другой стороны эти материалы сложно использовать при работе на крышах сложной формы.

Металлочерепица. Для изготовления применяют стальные листы, прошедшие операцию горячего цинкования. Многие производители покрывают такие листы полимерным покрытием. Ее можно использовать при возведении любых зданий. Ее можно укладывать даже поверх старой кровли.

Шифер. Для его производства применяют цемент и асбестовые волокна. Листы, выполненные из этого материала, могут быть плоскими или волнистыми. Его можно использовать для сооружения кровли всех типов. Останавливаясь на этом материале, домовладелец должен помнить, ч то в некоторых странах, шифер, запрещен. Его считают канцерогеном.

Ондулин, представляет собой лист, выполненный из целлюлозных волокон, которые пропитывают битумом. Лицевая сторона может быть покрыта полимерным покрытием. Этот материал чаще всего применяют при строительстве небольших домов.

Внимательно разобравшись с методами сборки кровельной конструкции можно придти к выводу устройство крыши деревянного дома своими руками не такая и сложная операция.



Видео по теме крыши деревянных домов



1 Строительство крыши. Узлы и примыкания



2 Как правильно утеплить крышу в деревянном доме из бруса



3 Расчет кровли, стропил и кровельного материала для монтажа крыши (профнастил, черепица, мягкая)

Стропила двухскатной крыши - устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

Основные элементы, из которых состоит каркас двухскатной крыши

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того чтобы собрать своими руками нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах.Под строительство дома из клееного бруса или другого вида пиломатериалов крепиться при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

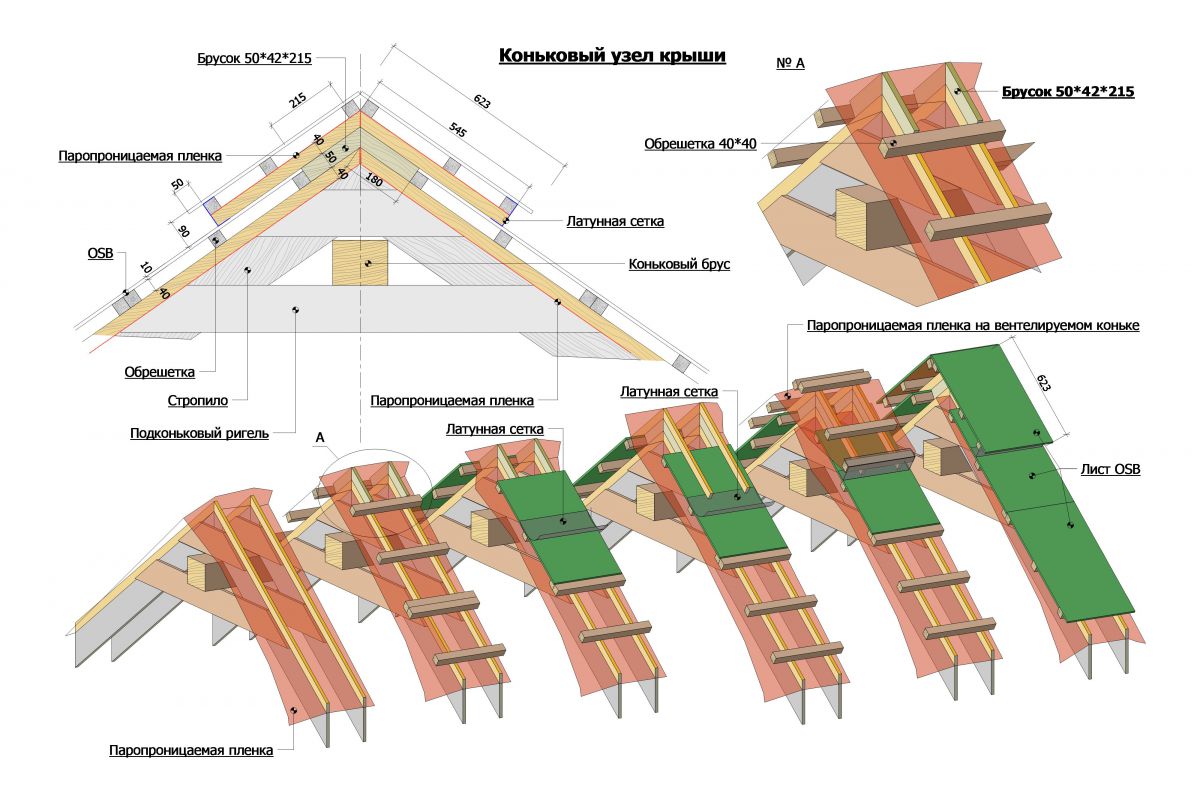

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стоки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединение с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепиться перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

Контракция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

.

Наслонные конструкции

Наслоная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношение длины и сечения балок в виде таблицы:

Длина стропильной балки, мСечение используемого материала, ммШаг стропильной ноги, м
Брус или доскаБревно
От 1-380х100, 90х100, 90х160100, 150, 1601 – 1,35
От 3-480х160, 80х180, 90х180160, 1801,40 – 1,70
От 4-580х200, 100х2002001,40 – 1,75
От 5-5,8100х2002001,10 – 1,40
От 5,9-6,5120х2202401,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

Отпиливать балки- ноги после того как сделан расчет нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

  1. Крепление мауэрлата
  2. Монтаж стропильных ног
  3. Монтаж конька
  4. Связка ног
  5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том как крепить стропила к мауэрлату, можно увидеть на видео ниже:

Видео наглядно показывает как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположение стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила зависит вариант их крепления.

От того под каким углом закрепить балки- ноги будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того как монтаж стропильных ног закончен начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

схемы, чертежи и пошаговые фото монтажа

Стропильной системой называют несущий каркас крыши, дополненный обрешеткой. Существует несколько способов её структурирования, но в частном домостроении наибольшей популярностью пользуется вариант с двумя симметричными скатами.

Всё дело в том, что устройство стропильной системы двухскатной крыши является наиболее простым конструктивно и целесообразным с точки зрения себестоимости вариантом.

баня из бревнаБревенчатая баня с черепичной двухскатной крышей Вернуться к оглавлению

Содержание материала

Какими бывают стропила

Главными элементами системы, за счёт которых и образуется контур крыши, являются стропила. Это наклонные балки, которые в зависимости от типа установки бывают наслонными и висячими. Разберёмся, какая между ними разница.

Наслонные стропила

В наслонную схему кроме стропильных ног включаются прогоны, подкосы и обязательно лежни – балки, передающие нагрузку на стены и столбы. Её применяют обычно в тех случаях, когда в здании имеется минимум один ряд промежуточных вертикальных опор с шагом в пределах 5-8м.

схема стропилУстройство стропильной системы двухскатной крыши с наслонными стропилами

Поверх центральной опоры прокидывается лежень – балка, располагаемая параллельно коньку и соединяемая с ним для жёсткости стойками.

Элементы поддержки

У наслонных стропил имеется опора не только со стороны мауэрлата, но и со стороны конькового прогона, поэтому они легко перекрывают небольшие пролёты.

В качестве стропильных ног могут использоваться брусья, доски или даже брёвна, располагаемые друг от друга на расстоянии 80-120 см. Бывает и больше, но редко, и зависит это от расчета.

Чтобы не занимать пространство чердака, внутреннюю стену выводят всего на 15-20 см выше верха чердачного перекрытия. Стойки, соединяющие лежень и коньковый прогон, устанавливают с шагом до 6 метров.

что такое леженьЛежень – несущий элемент стропильной системы

Стропило сверху опирается на прогон, а снизу – на подстропильный брус (мауэрлат). Для устойчивости, от низа стоек под углом 45 градусов выставляются подкосы. Они образуют подстропильную раму, которая принимает на себя часть нагрузок от стропил.

Рекомендуем прочесть: угол наклона двухскатной крыши.

При минимальном пролёте в 5 м система в такой подстраховке не нуждается, но при увеличении пролёта до 8 м установка подкосов обязательна.

Усиление срощенных стропил

Иногда длина стропильных ног получается больше шести метров — стандартной длины пиломатериалов. В этом случае их делают составными. А соединяют торцы брусьев двумя способами:

  1. При помощи парных накладок.
сращивание элементовСращивание стропил накладками
  1. Методом косого прируба.
метод косого прирубаСоединение методом косого прируба

В таком случае ставится не одна стойка по центу, а две, смещённые ближе к местам сращивания стропил, и соединяют их поверху растяжкой. Образуется своеобразная поддерживающая рамка, от которой так же отходят раскосы. Оба варианта построения стропильной системы показаны на картинке снизу.

системы стропилВверху показан вариант усиления составных стропил, а внизу — цельных
Крепление стропил и формирование свесов

Чтобы кровлю не сорвало ветром, стропила (не все, а через одно) закрепляют проволочной скруткой к заделанному в стену стальному костылю, как показано на фото снизу, либо фиксируют к балкам чердачного перекрытия.

как крепить к стенеФиксация стропил к стене

Как вариант, крепят к поверхности чердачного перекрытия, если оно бетонное.

крепление к монолитному перекрытиюКрепление скрутками к монолитному перекрытию

Примечание: крепить стропила к балкам перекрытия гораздо проще, но иногда чердака в доме и вовсе нет, поэтому приходится использовать способ анкерного крепления к стене.

стропила в интерьереЗагородный дом без чердачного перекрытия

На карнизных свесах устраивается поддерживающая обрешётка, позволяющая впоследствии произвести их декоративную подшивку.

Свес формируется за счёт кобылки — доски толщиной 25-40 мм, зафиксированной к стропильной ноге гвоздями сбоку, и как бы продолжающей длину ската.

карнизный свесПринцип формирования карнизного свеса



Размеры всех элементов стропильной системы определяются расчётом. Стропила чаще делают из доски толщиной 40-50 мм и шириной 150-200 мм, либо бруса 60*140. Для мауэрлата берут брёвна диаметром 180-200 мм с отёской на два канта, либо брусья 160*180 или 140*160 мм. Лежень должен иметь то же сечение, что и столбы или стены, на которые его опирают.

В массовом строительстве могут применяться элементы укрупнённой заводской сборки, представляющие собой щиты, состоящие из стропил, связанных брусковой обрешёткой с раскосами. Готовые щиты, похожие на фермы, укладывают с опорой на коньковый прогон и мауэрлат.

Все виды устройства кровель выполняются согласно своду правил 17.13330.2011, который является актуализированной редакцией СНиП II-26-76. А на устройство двухскатной крыши индивидуальных жилых домов имеется отдельная технологическая карта (ТТК).

Висячие стропила

Когда во внутреннем пространстве дома отсутствует промежуточная несущая стена, либо ряд столбов или колонн, на которые можно было бы опереть лежень.

Применение системы наслонных стропил невозможно, так как расстояние между наружными стенами получается слишком большим.

В таких ситуациях и применяются висячие стропила, нижние концы которых соединяются затяжками, образуя пространственную ферму. Это простейший вариант, применяемый при перекрытии пролётов до 5 м (например, когда строится гараж, беседка или крыльцо).

Читайте также:

варианты крепленияУстройство стропил двухскатной крыши без промежуточной опоры

При увеличении пролёта до 8 м, ниже точки соединения стропил устанавливается ещё одна, короткая затяжка. На пролётах, превышающих 10 м, вместо короткой затяжки устанавливается центральная стойка с двумя подкосами.

Эта стойка только придаёт жёсткость конструкции, но опоры не имеет – именно поэтому такие стропила и называют висячими.

Роль затяжки и её усиление

Затяжка является самым длинным элементом данной системы. Для пролётов, превышающих 6 м, сделать её из цельного бруса проблематично. Да и смысла нет, так как он будет сильно прогибаться под собственным весом.

В таких случаях в стропильную арку вводится коньковый прогон (как в случае с наслонными стропилами), а к нему при помощи вертикального элемента, называемого бабкой, подвешивают затяжку.

жесткое защемлениеВариант с коньковым прогоном

Подвеска может быть как деревянной, так и металлической. При этом могут использоваться более короткие элементы с регулируемой цанговой скруткой, либо элементы затяжки стыкуются прямым или косым прирубом и фиксируются болтами.

висячая стропильная фермаВариант системы висячих стропил с подвеской затяжкиВернуться к оглавлению

Сборка крыши

Из чего бы ни возводились стены дома, крыша всегда формируется из дерева. С его структурой в двухскатном варианте мы разобрались, теперь уделим внимание этапам работы.

Рекомендуем прочесть: составление чертежа двухскатной крыши.

Этапы возведения каркаса

Предлагаем небольшой пошаговый фотоотчет по монтажу наслонных стропил при устройстве двухскатной крыши:

№ п/пШаги, фотоКомментарий
1.висячая стропильная ферма

Монтаж мауэрлата по периметру стен

Если это крыша кирпичного дома (в том числе и стены из пеноблока, газобетона, керамического или керамзитобетонного блока), на обрезе кладки — с тех сторон, куда будут свешиваться скаты крыши, монтируются подстропильные балки (мауэрлат).

Читайте также:

Их либо анкеруют в кладку, либо насаживают на шпильки, заложенные в монолит армопояса. Двухскатная крыша деревянного дома обычно устанавливается прямо на верхний венец сруба.

Всё зависит от конструктива стен, но в любом случае, под брусом должен прокладываться гидроизоляционный материал.

2.висячая стропильная ферма

Временный настил

Для безопасности перемещения, поверх балок чердачного перекрытия необходимо положить временный настил из нестроганой доски или фанеры.
3.висячая стропильная ферма

Установка конькового прогона на стене со щипцом

Теперь необходимо установить коньковый прогон. Дело обстоит проще, когда в торцах дома есть щипцовые стены как на нашем примере. Они выведены на нужную высоту, а в их самой высокой точке имеются выемки для установки коньковой балки.

Если же такой стены нет, а предполагается зашивать деревом фронтон, на землю устанавливается длинный брус. Он прибивается к стене ровно по её середине, на нём ставится отметка высоты крыши в коньке, по которой будет выравниваться каркас крыши.

То же самое нужно сделать и с противоположной стороны.

4.висячая стропильная ферма

Стыковка фронтонных стропил

Если монтируется вариант с фронтоном, первыми устанавливают две пары противоположных фронтонных стропил.
  1. Первое стропило поднимается на нужную высоту и временно прибивается к установленному на земле шесту. Нижний край прибивается к мауэрлату.
  2. Второе стропило поднимается и стыкуется с первым вверху без крепежа. Его поддерживает один человек, а второй в это время прибивает гвоздями его нижний конец.
  3. То же необходимо проделать и с другой стороны.
5.висячая стропильная ферма

Сопряжение крайних стропил с коньком

Когда оба нижних конца закреплены, временные гвозди вверху удаляют, разводят концы стропил и вставляют между ними коньковую балку.

Конёк прибивают к торцам стропил гвоздями длиной 10 см. Прежде чем произвести дополнительную фиксацию уголком, необходимо убедиться в том, что коньковый прогон параллелен земле, и если необходимо – отрегулировать его положение.

6.висячая стропильная ферма

Опорные элементы конька

На следующем этапе через каждые три метра устанавливаются стойки опоры конька, так как балка длинная и может провисать. Для надёжности сразу же ставятся подкосы. Все эти элементы в каркасной конструкции составляют опорную систему конька.
7.висячая стропильная ферма

Монтаж промежуточных стропил

Далее можно монтировать промежуточные стропила, выполняя тот вариант сопряжения, который предусмотрен чертежом.

Примечание: до начала монтажа на всех стропилах уже должны быть выпилены пазы для выполнения примыканий к прогону и балкам обвязки.

8.висячая стропильная ферма

Установка распорок

Для надёжности крепления между стропилами — и в коньке, и внизу, монтируются распорные бруски.
9.висячая стропильная ферма

Формирование выноса кровли

Затем приступают к монтажу ветровой доски и формированию свесов кровли, схема устройства которых была представлена в главе про наслонные стропила.

Если щипцов на торцевых стенах нет, после сборки каркаса выполняется устройство фронтона двухскатной крыши, и если надо формируются слуховые окна. Только тогда можно приниматься за составление кровельного сэндвича.

Вернуться к оглавлению

Формирование кровельных слоёв

Дальнейшие действия зависят от того, какой кровельный материал будет использован для покрытия. Если он жёсткий, типа шифера, металлочерепицы, керамической черепицы или профнастила, то по верхним плоскостям стропильных балок монтируется обрешётка.

Если чердак не отапливается

Но сначала – гидроветрозащитная мембрана. Рулон раскатывают по всей длине крыши, прихватывая полотно антисептированными рейками, как показано на фото.

установка обрешеткиМонтаж обрешётки крыши

Полотна укладывают с нахлёстом не менее 10 см, и сначала прикрепляют к стропилам степлером. Затем скотчем проклеивают стыки, после чего уже в ход идёт рейка, за счёт высоты которой обеспечивается зазор для вентиляции крыши.

Поперёк контробрешётки набивается обрезная доска, размер которой подбирают в зависимости от шага между стропилами. Чем он больше, тем толще должна быть доска обрешётки. Ширина обычно одинаковая, 100 мм.

Расстояние между досками определяется расчётом и зависит от параметров кровельного материала.

Вот как выглядит соотношение межстропильного шага и толщины доски горизонтальной обрешетки:

  1. 600 мм – 20 мм;
  2. 900 мм – 23 мм;
  3. 1200 мм – 30 мм;
  4. 1500 мм – 37 мм.
вариант обрешеткиСтруктура обрешётки холодной кровли с жёстким покрытием

При использовании для покрытия кровли мягкого материала (ондулина, гибкой черепицы), основание под него должно быть сплошным, поэтому доска монтируется не с шагом, а встык.

Как вариант, для настила используют листовой материал, в основном OSB-плиты. Ими же подшивают скаты кровли и с внутренней стороны.

чердак изнутриСплошной двускатный настил под мягкий кровельный материал

Если под крышей мансарда

Стропильная система двухскатной крыши мансарды конструктивных отличий от холодного варианта не имеет, но пирог составляется несколько по-другому.

В мансардном этаже, крыша – всё равно, что для каркасного дома внешние стены (проекты мансардных крыш представлены в нашей статье). Она должна не только уберечь подкровельные помещения от продувания и протекания, но так же обеспечить надлежащий температурный режим, и желательно, доступ света, для чего в скатах или фронтонах делают окна.

устройство мансардыСхема устройства мансардной двухскатной крыши дома

Минераловатный или пенопластовый утеплитель (пеностекло здесь не используют в силу дороговизны и более существенного веса) закладывается не только в чердачное перекрытие, но и в структуру кровли (об утеплении перекрытий дома подробно рассказано в статье). Толщина утепления определяется расчётом, но не может быть менее 200 мм.

При этом очень важно сделать так, чтобы пар, проникающий внутрь конструкции через древесину и возможные щели, не смотря на наличие под внутренней обшивкой пароизоляционной мембраны, мог не оседать на минеральной вате или пенополистироле, а свободно выходить через маленький вентиляционный зазор.

принцип вентиляцииПринцип вентилирования мансардной крыши

Свободное пространство в 3-4 см оставляют между утеплителем и контробрешёткой, придерживающей рулонную гидроизоляцию в обязательном порядке, иначе пары не будут иметь выхода и станут конденсироваться внутри, снижая теплоэффективность конструкции, и приводя к загниванию дерева.

Как утеплить дополнительно

При необходимости дополнительного утепления – в случае, когда расчёт определяет большую, чем 200 мм толщину утеплителя (это стандартная высота сечения стропильного бруса), устанавливают дополнительный слой.

Угол наклона крышиВыбор кровельного материала в зависимости от угла наклона

Сделать это можно как изнутри, так и снаружи, но первый вариант выполнить проще, так как утепление обычно закладывается в процессе внутренней отделки.

И потом, нужно как можно быстрее накрыть крышу профлистом или другим кровельным материалом, установить водосточные лотки — чтобы, пока не закончен монтаж, дождь не мог намочить утеплитель и стропила.

кровля крышиКрышу нужно накрыть как можно быстрее

Когда с крыши не капает, изнутри всё можно делать не спеша и формировать через дистанционные обрешётки даже несколько дополнительных слоёв.

Чтобы они не «съедали» подкровельное пространство, очень удобно для этой цели использовать рулонные фольгированные материалы из вспененного полиэтилена.

внутреннее утеплениеДополнительное утепление Пенофолом

В плане сохранения тепла они в 4 раза эффективнее пенопласта или минваты, а чтобы не создавались мостики холода и между полотнами не проникал пар, их стыки проклеиваются металлизированным скотчем. Далее, по обрешётке, которая монтируется поверх полотен, выполняется обшивка, выбор которой зависит от дизайна помещений.

Вернуться к оглавлению

Видео: формирования стропильной системы

Вернуться к оглавлению

Заключение

Под обои, плитку, декоративную штукатурку или покраску, может быть использован любой листовой материал. Чаще всего это гипсокартон или ГВЛ, так как выполнить на их поверхности светлые виды отделки гораздо проще. Из него же, кстати, можно сделать и кое-какую встроенную мебель.

отделка мансардыИспользование гипсокартона в мансарде

Очень часто для отделки мансарды используют различные виды доски.

Древесина очень не любит сквозняки, поэтому вариант с фольгированным утеплителем будет в этом случае лучшим решением.

интерьер мансардыПрименение доски для оформления мансарды

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
