Тесовые крыши, фото и видео инструкции

Тесовая крыша - это классический вариант скатной кровли, изготовленной из досок, которые настилаются в несколько рядов перпендикулярно коньку. Обычно для укладки используют доски из сосны толщиной до 30 мм.

Нижний ряд такой крыши необходимо укладывать так, чтобы выпуклость, которая образовывается от годовых колец, была направлена вверх. В то же время нижний ряд укладывается наоборот — выпуклостью вниз. На основных зданиях тесовые крыши укладываются двумя сплошными слоями, на второстепенных — в разбежку.

 тесовая крыша это

Доски, которые будут использоваться для нижнего ряда, строгают по обеим кромкам, а также с верхней стороны. Сердцевина у нижних досок укладывается вниз, а у верхних — вверх. Швы сплошного покрытия нижнего слоя досок перекрываются верхним рядом.



Для подобной крыши, как уже говорилось выше, используются доски толщиной до 30 мм. Укладывают их на расстоянии 60 см. Доски остругивают таким образом, чтобы сверху на них образовались желобки для отвода воды.

тесовая кровля

Материал закрепляют на обрешетке из брусьев сечением 50*50 мм или 60*60 мм. Также можно использовать пластины или отесанные жерди толщиной 60-70 мм. Доски прибиваются к стропилам гвоздями с шагом 50-60 см.



Укладка досок

Тесовые крыши укладываются как поперечно, так и продольно. Более практичной и распространенной является продольная кладка.

Укладывать доски поперек ската возможно следующим образом:

  • Впритык, в 2 слоя. При подобной укладке стык, который образуется между досками верхнего ряда, должен попасть на середину доски нижнего ряда.
  • Одним слоем. В этом случае образуются нащельники. При подобном способе укладки нижний слой делают сплошным, а доски, которые укладываются сверху, перекрывают основание на 4-5 см.
  • С зазорами. Нижний слой укладывается всплошную, а верхний с небольшими зазорами в 5 см.
тесовая крыша устройство

Верхние доски закрепляют к обрешетке двумя гвоздями в точке каждого пересечения.

В случае поперечной укладки, необходимо помнить, что она используется для временных построек, а поэтому отпадает необходимость в обустройстве обрешетки. При подобной укладке доски верхнего ряда перекрывают нижние на 5 см. Каждое пересечение фиксируется гвоздем.

Подобная кровля используется зачастую в лесной местности. Ее отличительными чертами является колоритность, легкость и быстрота монтажа.

Особенности кровли из осиновой дранки, подробно на видео:

Угол наклона скатов подобной крыши колеблется в пределах 28-45 градусов. Тесовые крыши могут быть:

  • двухслойными;
  • трехслойными;
  • четырехслойными.
Как уже упоминалось выше, при двухслойной укладке доски верхнего ряда перекрывают нижний на половину. При трехслойном, следующий ряд ложиться с перекрытием на две трети длины. А если используется четырехслойный метод, то на три четверти. Правильность укладки рядов проверяется с помощью рейки. Конек делают из двух досок, прибиваемых поверх покрытия кровли.


Такая деревянная крыша используется для домов поселкового типа, временных жилых и складских помещений. Для предотвращения растрескивания древесины, нижние доски прибивают одним гвоздем по центру, верхние же фиксируют двумя — по краям. При этом использовать лучше оцинкованные гвозди.

монтаж тесовой крыши

Тесовая крыша - это очень легкая и быстровозводимая конструкция. Ввиду своих особенностей (древесина разбухает и усыхает под действием влаги и солнца) такая кровля будет требовать частого ремонта. Но он, в свою очередь, отличается простотой. Достаточно лишь заменить несколько элементов крыши. В случае образования узких щелей, их заделывают деревянными рейками.

Для организации такой кровли используется гладкая древесина, без сучков и заболони. Длина досок должна быть равной длине ската.



что это такое, плюсы и минусы, укладка, фото

Видов кровельного материала существует множество. Вариант выбирают в зависимости от стиля здания, его назначения, погодных условий региона, а также экологичности. Тесовая крыша – это и есть пример удачного сочетания современных технологий и экологичного, проверенного временем материала – дерева.

Что такое тесовая крыша

При продольной разделке бревна получают обрезные доски одинаковой толщины по всей длине. Кромки досок обтесывают, чтобы сделать материал более однородным и удобным для укладывания. Такого рода пиломатериал и называют тесом.

Тесовая крыша набирается из таких досок, уложенных в 1 или 2 слоя. Конструкция кровли очень проста, монтаж ее не требует ни больших усилий, ни особых умений. При этом внешний вид кровли очень привлекателен. Такой вариант идеально подходит для зданий, выстроенных в стиле рустик, в деревенском стиле, шале или в охотничьем. Еще чаще такой вариант используется при возведении хозяйственных построек.

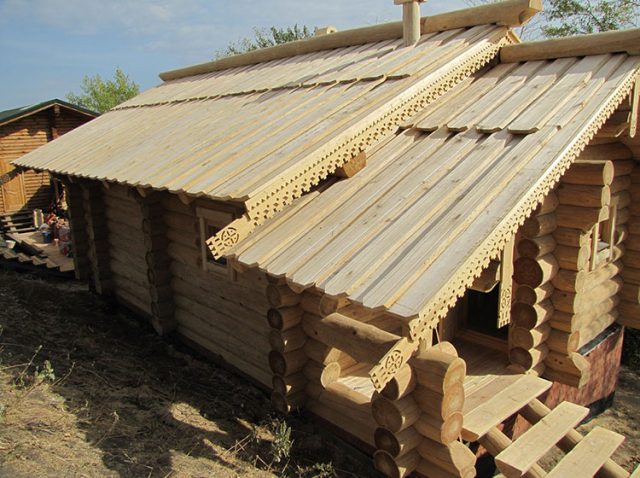

Крыша из теса

Крыша из теса

Дерево – материал очень красивый, легкий, обладающий превосходными теплоизоляционными свойствами. Однако дерево не так уж хорошо переносит действие дождя, снега и солнца, как хотелось бы. Тесовая крыша нуждается в периодическом и относительно частом ремонте, а также в обслуживании – доски стоит обрабатывать антисептиками или окрашивать. С другой стороны, ремонт при таком устройстве кровли выполнить легко: в любой момент можно заменить растрескавшиеся или пораженные грибком доски новыми.

Тесовая кровля выглядит самобытно и необычно. Однако использовать такой материал лучше для зданий бревенчатых, выполненных из бруса или деревянного кирпича.

Достоинства и недостатки тесовой кровли

Тесовая крыша обладает множеством достоинств. Связаны они как с материалом, так и с технологией укладки:

  • дерево обладает максимально высокими теплоизоляционными качествами среди всех натуральных строительных материалов – кровля из обрезных досок гарантирует тепло в зимнее время и прохладу в летнее;
  • древесина обладает уникальными свойствами по регулировке микроклимата – при высокой влажности воздуха внутри помещения дерево впитывает влагу и выводит наружу, если же влажность внутри здания падает, дерево восполняет ее, тем самым обеспечивая здоровый микроклимат, тесовая крыша в полной мере обладает этим достоинством;
  • тес обладает отличными звукоизоляционными качествами: такая кровля гасит шум дождя, ветра и града;
  • дерево – материал 100% экологически чистый и не представляет никакой опасности для окружающей среды;
  • стоимость тесовой кровли минимальна: обрезные доски даже из относительно дорогих пород являются самым доступным материалом для покрытия крыши;
  • тес отличается малым весом даже при больших размерах, соответственно, монтаж крыши не занимает много времени, а сама кровля не оказывает большой нагрузки на фундамент;
  • интересный внешний вид тоже выступает немаловажным достоинством – через некоторое время доски темнеют, а деревянное здание с тесовой крышей приобретает великолепный аутентичный вид.

Крыша из теса

Крыша из теса

К сожалению, у дерева есть недостатки:

  • материал является пожароопасным, доски обрабатывают антипиренами перед укладкой, но это только снижает способность к возгоранию, но не исключает самовозгорание дерева;
  • пиломатериал нуждается в защите от плесени, грибков, жуков-короедов, тес обрабатывают не только перед монтажом, а каждые 3–4 года эксплуатации;
  • древесина склонна к усадке, в первые годы тес усаживается на 10%, не меньше, этот фактор необходимо учитывать при укладке досок;
  • ремонт кровли придется проводить каждые 4–5 лет.

Уход за крышей прост и не требует специальных знаний. Обязанность следить за целостностью теса и заменять деформированные доски не слишком отяготит владельца постройки.

Материал для тесовой крыши

Обрезные доски для тесовой крыши следует выбирать с учетом некоторых характеристик.

Для тесовой кровли требуются доски из дерева хвойных пород. Такая древесина содержит больше смолы, а последняя защищает материал от действия влаги:

  • самым доступным вариантом является тес из сосны, сосновые доски не коробятся, устойчивы к грибку, но нуждаются в периодической обработке антимикробными составами, так как склонны к гниению;
    Крыша из тесаКрыша из теса
  • ель по пользовательским характеристикам близка к сосне, но более устойчива к влаге;
    Крыша из тесаКрыша из теса
  • очень красив кедр, такой материал дороже, но зато обладает бактерицидными свойствами и очень долговечен;
    Крыша из теса
    Крыша из теса
  • лучшим материалом для крыши является лиственница, это дерево совершенно не боится ни дождя, ни снега, ни солнца, а со временем становится только тверже и прочнее, доски из лиственницы практически не имеют сучков и пятен, очень красивы и исключительно долго служат, но тес из лиственницы стоит дороже всего.
    Крыша из тесаКрыша из теса

Технические характеристики тесовых досок также должны соответствовать определенным параметрам:

  • доски для тесовой кровли должны быть изготовлены только из самого сухого дерева, это обусловливает усадку материала, но зато гарантирует большую долговечность;
  • доска должна соответствовать длине ската, при этом следует учитывать, что скат тесовой крыши должен иметь уклон не менее 28 градусов, чтобы обеспечить стекание воды, производят доски длиной от 4 до 6,5 м;
  • толщина обрезной доски колеблется от 1,9 до 4,0 см, ширина теса составляет диапазон от 16 до 25 см; не рекомендуется использовать пиломатериал с шириной более 20 см, так как он более склонен к короблению и рассыханию под солнцем;
  • с одной стороны доски делают желобок по всей длине: таким образом обеспечивается стекание воды, при этом следует учитывать, что при укладке слоями тес чередуют: нижние доски фиксируют сердцевиной вниз, а верхние – сердцевиной вверх, на фото представлена тесовая крыша;
  • доски должны быть обструганы с 4 сторон, это очень важно, так как тес, обструганный только с 3 сторон, гораздо хуже поддается обработке антипиренами и фунгицидами, что существенно сказывается на их качестве.

Важно! Для гидроизоляции тесовой кровли не стоит использовать рубероид или обычную полиэтиленовую пленку.

Чтобы предотвратить выпадение конденсата придется монтировать кровлю так, чтобы между тесом и пленкой был вентиляционный зазор. Чтобы не усложнять конструкцию, лучше воспользоваться новыми гидроизоляционными материалами, пропускающими пар с внутренней стороны чердака.

Технология укладки кровли из теса

Конструкция крыши действительно очень проста. Но и здесь есть ряд особенностей, которые нужно учесть, чтобы кровля прослужила долго и не нуждалась в ежегодном ремонте.

Первое из таких требований – обязательная обработка досок антипиренами и фунгицидами. В противном случае кровля прослужит недолго.

Способы укладки

Различают несколько способов укладки теса. Выбор зависит от назначения строения – жилой дом, хозяйственная постройка, а также от погодных условий региона:

Кровля может быть не только двух, но и трех- и даже четырехслойной. Смещение при этом уменьшается: при трехслойной укладке каждый следующий ряд крепят со смещением на 2/3 длины, при четырехслойной – со смещением на ¾.

Технология укладки

Тесовые крыши – это довольно простая конструкция. Сооружение такой кровли требует скорее аккуратности, чем умения.

  1. Нужно рассчитать необходимое количество материала с учетом выбранного метода укладки. Для этого сначала определяют количество досок в ряду – делят ширину ската на ширину теса, затем количество рядов – делят длину ската на длину доски. Перемножив полученные величины, получают число теса для 1 ряда. Если укладка двухслойная встык, количество перемножают на 2 и увеличивают на 10% с тем, чтобы учесть брак или повреждения во время работы.
  2. На стропила фиксируют гидроизоляционную пленку, лучше всего пароизоляционную.
    Крыша из тесаКрыша из теса
  3. Поверх пленки обустраивают обрешетку из деревянных брусьев 50*50 мм. Рейки укладывают поперек ската, если предполагается продольная укладка. Обрешетка обеспечивает вентиляционный зазор между гидроизоляцией и тесом.
    Крыша из тесаКрыша из теса
  4. Тесовую доску укладывают согласно выбранному методу и закрепляют саморезами с шагом в 50–60 см. Затем монтируют второй слой, если требуется, третий.
    Крыша из тесаКрыша из теса
  5. После укладки теса конек гидроизолируют рубероидом, крепят коньковую доску, а для защиты сверху устанавливают стальной уголок.
    Крыша из тесаКрыша из теса

Поперечная кладка не требует монтажа обрешетки, так как сама стропильная система выступает вполне подходящим основанием. Однако гидроизоляцию в этом случае допускается выполнять только пароизоляционной мембраной.

Особенности ухода за тесовой крышей

Уход за деревянной крышей довольно прост и сводится к своевременному осмотру и устранению дефектов:

  • весной кровлю очищают от снега еще до начала таяния, в противном случае увеличивается риск протекания кровли и излишнего набухания древесины;
  • обнаруженные при осмотре дефекты следует устранить немедленно, трещины и сколы заделывают замазкой, если крыша окрашена, то замазку предварительно смешивают с такой же краской, а после высыхания тоже окрашивают;
  • если тесовую кровлю покрывали битумом, трещины обрабатывают смесью битума и мела;
  • 1 раз в 3–4 года необходимо обрабатывать тес антипиренами и фунгицидами;
  • если при осмотре обнаруживают подгнившие доски, их следует немедленно заменить.

Важно! Тесовая кровля способна прослужить до 15 лет при правильной эксплуатации и своевременном уходе.

Заключение

Тесовая крыша – это простой и доступный вариант кровли. Обрезная доска обеспечивает прекрасную теплоизоляцию, имеет привлекательный вид и не менее привлекательную стоимость. Однако такой вариант не очень долговечен и требует некоторого ухода.

Тесовая крыша или же тисовая?

тесовая крышаТесовая крыша настилается перпендикулярно по направлению к коньку кровли из досок, идущих в два ряда. Обычно используются сосновые доски толщиной в 25-30 мм.

Нижний ряд скатной крыши нужно укладывать таким образом, чтобы выпуклость, образовавшаяся от годовых колец, направлялась вверх, в то время как нижний ряд должен быть уложен наоборот, выпуклостью вниз.

Вашему вниманию!Выполняется такая крыша из теса, имеющего ширину в 160-200 мм и толщину в 19-25 мм. На основных зданиях они укладываются в два сплошных слоя, а на второстепенных – в разбежку.

Доски, предназначенные для нижнего слоя нужно строгать по обеим кромкам и с верхней стороны. При этом нижние доски укладываются сердцевиной вниз, а верхние, соответственно, вверх.

Если делается сплошное покрытие, то швы, которые находятся досками нижнего слоя, нужно перекрывать досками верхнего слоя.

Совет!Как уже отмечалось ранее, для такой крыши используются 20-25 мм доски, которые укладываются на расстоянии 60 см друг от друга. Доски нужно укладывать вразбежку с перекрытием швов, или сплошь. Сверху доски нужно остругать и выбрать в них желобки, которые будут служить для стока воды.

Доски крепятся к обрешетке, сделанной из брусков 50 на 50 или же 60 на 60 мм, также под нее используются отесанные жерди 60-70 мм или пластины. Доски пришиваются гвоздями к стропилам на расстоянии 50-60 см.

Укладка досок

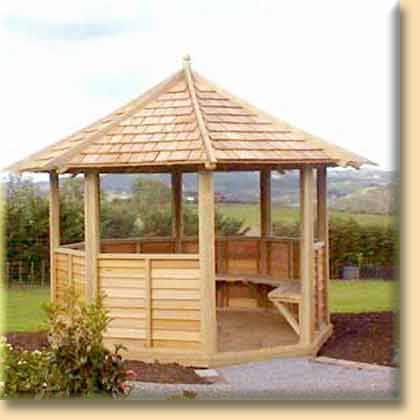

тисовая крышаКровля из теса или фигурных дощечек будет отлично выглядеть

Крышу из теса можно укладывать поперечно и продольно. Чаще всего используется продольная кладка, которая является более практичной. Укладываются доски поперек ската так:

  • Впритык в два слоя. При такой укладке стык, образующийся между досками в верхнем слое, образуется на середину доски, расположенной в нижнем слое.
  • Одним слоем. При этом образуются нащельники. При такой укладке делается нижний сплошной слой, а доски, укладываемые сверху, перекрывают нижний слой на 4-5 см.
  • С зазорами, а верхний перекрыть на 5 или более см.
  • Верхние доски необходимо закрепить к обрешетке при помощи двух гвоздей в местах каждого пересечения.

При использовании поперечного слоя укладки следует помнить о том, что применяется он для временных построек, и при этом устраивать обрешетку не нужно.

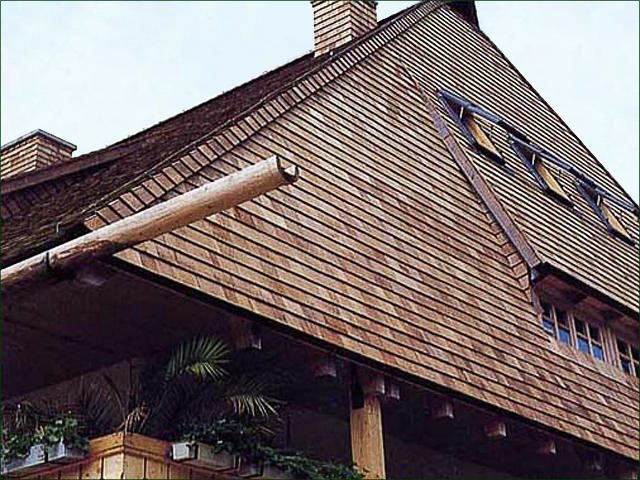

Крыша из дранки своими рукамиКрыша из дранки своими руками

При такой укладке верхние доски перекрывают нижние на 4-5 см. здесь нужно фиксировать каждое пересечение одним гвоздем.

Чаще всего такая кровля применяется в лесной местности и отличается декоративностью и сильно выраженным колоритом, легко и просто изготавливается.

Угол наклона такой крыши составляет 28-45 градусов.

Крыша из драни бывает:

  1. Двухслойной;
  2. Трехслойной;
  3. Четырехслойной.

При горизонтальном расположении каждая доска перекрывает предыдущую на 2,5-3 см.

  • По скату верхние доски должны перекрывать нижние на половину, если покрытие двухслойное;
  • При трехслойном перекрытии – на две трети длины;
  • на три трети при четырехслойном покрытии.

Насколько правильно уложены ряды, можно проверить при помощи рейки, в которую упираются доски. Конек выполняется из двух досок, которые прибиваются поверх покрытия из драни.

Применяется такая деревянная кровля для домов, принадлежащих к поселковому типу или же для временных складских и жилых помещений.

Для того чтобы не допустить растрескивание, нижние доски нужно прибить одним гвоздем посередине, а верхние по краям двумя гвоздями.

Лучше всего использовать оцинкованные гвозди. Тисовая крыша является непрочной, так как из-за смены погоды происходит разбухание, усыхание и коробление досок.

Ремонт такой кровли проводится очень легко, так как нужно просто заменить одну или несколько досок. Если образовались узкие щели, то их заделывают при помощи деревянных реек.

Устраивать такую крышу нужно из гладких досок, не имеющих сучьев и заболони, длина которых должна быть такой же, как у ската.

Тесовая крыша - кровля из теса и дранки

тесовая крышаТёсовая крыша — это классическая скатная кровля, которая изготавливается из досок, в несколько рядов настилающихся перпендикулярно коньку. Как правило, для этих целей используют сосновые доски толщиной 25 или 30 мм. Но не всё так просто, можно выделить целый ряд особенностей изготовления тёсовой крыши.
Существуют некоторые нюансы укладки досок на таких кровлях.

Так, верхний ряд досок на тёсовой крыше нужно укладывать так, чтобы выпуклость от годовых колец была направлена вверх, а у нижнего ряда эта выпуклость должна направляться вниз.

Такой тип укладки досок характерен для тёсовых крыш, изготовленных из пиломатериалов шириной в 160-200 мм, а толщиной 19-25 мм. На главных зданиях доски тёса укладываются в два сплошных слоя. Для второстепенных сооружений используется кладка в разбежку.

Особенности тесовых кровель

Также есть некоторые особенности обработки досок для крыш из теса. Так, доски нижнего слоя необходимо обстрогать как сверху, так и по обеим кромкам, а вот верхние строгаются, наоборот, снизу и по бокам. Затем нижние доски укладываются так, чтобы их сердцевина была направлена вниз, а у верхних – вверх.

  • Если изготавливается сплошная тёсовая крыша, то швы между рядами скрываются за счёт наслоений верхнего ряда над нижним. принцип устройства тесовой крыши

    1 – стропильная нога; 2 – обрешетка; 3 – доска; 4 – коньковая доска.

  • Укладка досок выполняется с шагом 60 см. Помимо этого необходимо предусмотреть в досках водостоки. С этой целью на их внешней стороне проделываются специальные желобки для стока воды.
  • Крепление досок осуществляется прямо на обрешётку, выполненную из брусков размером 50Х50 или 60Х60 мм.
  • Также для этих целей могут использоваться отёсанные жерди размером 60Х70 мм или специальные пластины. Доски крепятся к обрешётке при помощи гвоздей.

Способы укладки тёсовой крыши

Угол наклона любой крыши из тёса находится в пределах 28-45 градусов. Обычно тёсовая кровля укладывается двумя способами:

  • — продольно;
  • — поперечно.

Как правило, продольная кладка является более практичной, поэтому и используется чаще. Но и продольный способ укладки в свою очередь можно разделить на следующие подвиды:

  • Укладка двух слоёв кровли впритык. При таком способе укладки стык между досками верхнего слоя приходится на среднюю часть доски нижнего ряда.
  • Укладка досок в один слой. Если крыша из тёса изготавливается в один слой, то образуется нащельник. Таким образом, доски расположенные рядом выше перекрывают доски нижнего ряда на 4-5 см.
  • Укладка досок нижнего ряда выполняется с зазором, а верхний ряд перекрывает нижний на расстояние больше 5 см.
Варианты укладки тесовой крыши

а — двойная кровля, б — укладка досок вразбежку , в — укладка с нащельником, г — общий вид тесовой кровли, д — сечение доски;
1 — верхний ряд , 2 — нижний ряд, 3 — сток воды, 4 — конек, 5 — обрешетка, 6 — свес крыши.

Обычно крепление досок к обрешётке выполняется в местах их пересечения с ней при помощи двух гвоздей. Если продольная укладка досок используется во временных постройках, то можно обойтись без устройства обрешётки. В этом случае фиксируются места перекрывания досок нижнего и верхнего ряда. Места пресечений скрепляются при помощи одного гвоздя.

Такая крыша легко и быстро собирается и отличается колоритностью и оригинальностью. Обычно так выполняются крыши временных построек, расположенных в лесистой местности.

Крыша из дранки

Рассматривая, что такое кровля из тёса, нельзя не упомянуть о таком её виде как крыша из драни. Она бывает трёх видов:

  • двухслойная;
  • трёхслойная;
  • четырёхслойная.

Особенность укладки такой крыши состоит в том, что каждая её доска при горизонтальной укладке перекрывает предыдущую доску на 2,5-3 см.

укладка дранки

укладка дранки: 1 — стропильная нога, 2 — брусок обрешетки, 3 — дранка цельная, 4 — дранка короткая, 5 — доска уравнительная

При устройстве скатной крыши из драни с двухслойным её расположением, верхние доски драни должны перекрывать нижние на пол доски. При трёхслойном варианте устройства такой крыши перекрывание верхних досок над нижними должно составлять две трети длины доски. В случае устройства четырёхслойной крыши перекрывание должно быть не меньше чем на 3/4 доски.

Правильность укладки досок драни проверяется при помощи рейки, в которую они упираются. Обычно конёк крыши выполняется поверх досок верхнего ряда. Он изготавливается из двух досок, прибивающихся к драни.

Такая тисовая крыша применяется как в жилищном поселковом строительстве, так и при возведении различных складских и временных сооружений. Как правило, крыша из тиса является недолговечной, поскольку происходит разбухание и растрескивание досок из-за погодных перепадов. Для крепления досок лучше использовать оцинкованные гвозди. Ремонт крыши выполняется быстро и легко.

Также советуем посмотреть:


Тесовая крыша — строим кровлю старым дедовским способом

В последнее время большое внимание уделяется экологической безопасности строительных элементов. На этой волне популярностью стала пользоваться кровля из теса. Более экологичную крышу сложно представить. Помимо этого, такое кровельное покрытие обладает рядом других преимуществ.

Особенности и преимущества крыши из теса

Тес — это старое название обрезной доски, полученной путем продольной разделки бревна, с последующим обтесыванием кромок до получения одинаковой ширины по всей длине строительного элемента. Современный обрезной пиломатериал обрабатывается на пилорамном станке. Для тесовой крыши выбираются доски из дерева хвойных пород. Более дешевые изготавливаются из сосны, наиболее долговечным и устойчивым к внешним воздействиям является материал из лиственницы. Однако, надо учитывать, что это более дорогой вариант. Некоторые авторы рекомендуют перед укладкой крыши из обрезного пиломатериала обстругивать только три стороны. На самом деле, его требуется обрабатывать со всех сторон. Объясняется это тем, что перед укладкой доску надо обязательно обрабатывать антисептиком и огнезащитным составом, и не на один раз. Неструганый материал тяжелее подвергается такой обработке. В случае если тесовая крыша укладывается как временная конструкция, можно применять неструганый обрезной материал. Такое сооружение обойдется значительно дешевле.

Преимущества деревянной крыши из обрезной доски

  • Дерево — это экологически чистый продукт, обладающий низкой теплопроводностью. В результате помещения не будут нагреваться от солнечных лучей летом, а зимой в них лучше будет сохраняться тепло.
  • Тесовое покрытие поглощает шум дождя и ветра.
  • Укладка подобной крыши требует меньших трудозатрат.
  • Стоимость деревянной кровли из теса ниже остальных вариантов устройства крыши.
  • Уход за такой кровлей не требует специальных навыков.
  • Строение с деревянной крышей выглядит необычно и оригинально.
В то же время тёсовые кровли имеют ряд недостатков:
  • достаточно большой вес конструкции по сравнению с другими вариантами кровельного покрытия, особенно при двухслойной укладке теса;
  • из-за пожароопасности пиломатериала требуется глубокая обработка огнезащитными средствами, которую надо повторять с периодичностью раз в пять лет;
  • дерево подвержено атмосферному воздействию, а также жукам-короедам, поэтому нужна постоянная дополнительная обработка биозащитой и краской.

Выбор материала и порядок укладки крыши

Тесовая крыша собирается из обрезного пиломатериала от 19 до 25 мм. При этом наилучшая ширина теса — 150–200 мм.
Специалисты не рекомендуют использовать пиломатериал шире 200 мм, потому что дерево подвержено короблению и под воздействием солнца, дождя и снега широкую доску может «повести», вплоть до растрескивания.
С одной стороны теса выполняются продольные дорожки в виде желобков, по которым будет стекать вода. При этом надо учитывать, что нижние доски укладываются сердцевиной вниз, а верхние — сердцевиной вверх. Так повышается устойчивость древесины к внешним воздействиям. При расчете длины пиломатериала надо учитывать, что крыша из теса устраивается с уклоном не меньше чем 28 градусов. Наибольшим углом для ската такой кровли считается 45 градусов. Планируя конструкцию кровли, требуется помнить, что непосредственно под тесовые доски кровельного покрытия не рекомендуется укладывать рубероид или другие гидроизоляционные материалы. Подкровельный слой из подобного материала требуется укладывать с сохранением вентиляционного пространства между пленкой и тесом не менее 50 мм. Для этих целей сегодня строители применяют современные гидропароизоляционные пленки, у которых верхний слой не пропускает воду, а внутренний, со стороны чердака, пропускает пар, который, конденсируясь во влагу на верхнем слое, стекает по пленке на землю.

Варианты укладки тесовой крыши

Кровельное покрытие из обрезного пиломатериала собирают несколькими способами.
  1. Продольная укладка.
    • Тес укладывается одним слоем. При этом кровельный материал укладывается впритык друг к другу. Стыки сверху закрываются нащельниками. Так называется деревянная планка 20х50 мм.
    • Тесовое покрытие укладывается двумя слоями. В одном варианте, нижний слой уложен краями впритык, а доски сверху складываются серединой на стыковочную щель нижнего ряда, предохраняя крышу от протекания. В другом — доски снизу монтируются на удалении 50 мм друг от друга, а верхний пиломатериал перекрывает эти промежутки. Делается это для экономии материала и облегчения конструкции.
  1. Поперечная укладка. Тесовая доска собирается поперек ската. При этом первой укладывается нижняя доска, затем внахлест на 50 мм кладется следующий кровельный элемент. И таким образом собирается вся кровля до конька.

Порядок работы при устройстве кровельного покрытия из теса

Кроме теса, для укладки деревянной крыши необходимо приготовить следующие материалы:
  • брусок для обрешетки размером 50х50 мм;
  • коньковая доска, она необходима, чтобы закрыть конек;
  • металлическая накладка на конек, для защиты шва между коньковыми досками от протекания;
  • полоса рубероида под коньковые доски;
  • гидропароизоляционная пленка.
  1. Первым шагом на стропила раскладывается гидропароизоляционная пленка, которая крепится к ним степлером, а затем вдоль лаг укладывается брусок.
  2. Поверх пленки, поперек ската на брусок монтируется обрешетка с шагом не более 600 мм.
  1. Тесовая доска укладывается согласно выбранному варианту на обрешетку и крепится с помощью саморезов. Применение саморезов облегчает разборку крыши, в случае необходимости, а также надежно скрепляет тес с обрешеткой. Гвозди, в случае выгибания досок от высыхания, могут не удержать тес.
  2. На конек укладывается полоса рубероида, поверх которой крепится коньковая доска с обеих сторон крыши. Поверх коньковой доски укладывается защитный стальной уголок.

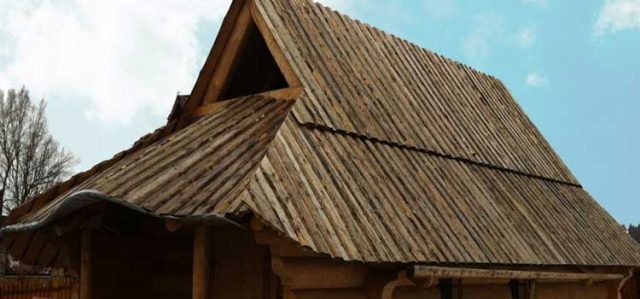

Тесовая крыша – это хороший выбор при строительстве загородного дома или любого подсобного помещения на участке. Она имеет необычный дизайн, привлекающий внимание, и при этом обеспечивает экологическую чистоту внутри помещения. Не стоит забывать и о том, что по цене такая крыша намного выгоднее других возможных вариантов. Смотрите видео по теме:

Крыша — Википедия

Покрытие здания или крыша — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой и талой воды. Другой основной её функцией является теплоизоляционная (сохранение тепла и защита от перегрева).

Термин «покрытие» чаще употребляется к промышленным зданиям или бесчердачным крышам (их называют также совмещенными)[1], то есть конструкциям, являющимся одновременно и чердачным перекрытием, или к крыше и чердачному перекрытию вместе[2]. Более обще – к основным видам покрытий причисляют чердачные крыши, бесчердачные крыши, большепролётные плоские и пространственные (близкие по форме к плоским) покрытия[3].

Покрытия должны быть рассчитаны на восприятие постоянной нагрузки (собственного веса) и временных (снеговой покров, горизонтальное давление ветра) нагрузок, возникающих при эксплуатации.

Оболочка крыши, подвергающаяся атмосферным воздействиям, называется кровля. Она должна быть водонепроницаемой, влагоустойчивой, стойкой к агрессивным химическим веществам, солнечной радиации, морозам и другим воздействиям. Главными свойствами кровли является лёгкость, долговечность, экономичность в изготовлении и эксплуатации.

Конструкция крыши и выбор кровельного материала определяется на стадии проекта и зависит от дизайна фасада здания и технологии настила кровли.

Плоские крыши имеют обычно небольшой уклон, чтобы с кровли эффективно скатывалась вода. Плоскими обычно называют кровли с уклоном до 3 %. Такие покрытия обычно решают как бесчердачные.

Плоские крыши могут быть эксплуатируемые (террасные) и неэксплуатируемые.

На них могут удачно располагаться детские площадки, летние кафе, открытые кинотеатры, спортивные площадки и другое. Также площади этих крыш можно использовать под растительность, это называется «зеленая крыша».

Плоские крыши больше распространены в южных странах и на Востоке[источник не указан 3025 дней].

Внутренние подпоры чердачных крыш называются стропилами.

Наиболее распространёнными как в Европе, так и в России являются различные виды скатных (наклонных) крыш[источник не указан 3025 дней].

Крыша здания состоит из следующих элементов: наклонных плоскостей, называемых скатами, основой которых служат стропила и обрешётка. Нижние концы стропильных ног опираются на мауэрлат — брус, служащий опорой наклонных деревянных стропил и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Мауэрлат располагается на верхнем внутреннем обрезе каменных стен. Пересечение скатов образует наклонные и горизонтальные рёбра. Горизонтальные ребра называют коньком. Пересечения скатов, образующие входящие углы, создают ендовы и разжелобки. Края кровли над стенами здания называют карнизными свесами (располагаются горизонтально, выступают за контур наружных стен) или фронтонными свесами (располагаются наклонно). Вода по скатам стекает к настенным желобам и отводится через водоприёмные воронки в водосточные трубы и далее в ливневую канализацию.

Также частью крыш являются карниз, фронтон, слуховое окно, аэратор, жёлоб, водосточная труба, снегозадержатель, проходки, кабельный обогрев.

Современная кровля — это сложная конструкция, которая состоит из многочисленных компонентов: ветрозащиты, парогидроизоляционной плёнки, утеплителя, самого кровельного покрытия и многих других. Также не стоит забывать, что правильная конструкция кровли обеспечивает вентиляцию пространства между стропильной частью и кровельным покрытием, защиту от образования конденсата, и потерь тепла.

Формы чердачных крыш[править | править код]

В основном, крыши делятся на скатные и плоские. Скатные различаются по форме и количеству скатов:

Односкатная крыша: опирается своей несущей конструкцией (системой стропил, фермой и др.) на наружные стены, находящиеся на разных уровнях. Односкатные крыши применяются чаще всего при строительстве веранд и террас, хозяйственных построек, складских помещений.

Двускатная крыша: является самой распространённой классической конструкцией. Её ещё называют щипцовой. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам данного типа надо отнести крыши с равномерным или неравномерным углом наклона ската или же размером карнизного свеса.

Шатровая крыша: все скаты такой крыши, в виде равнобедренных треугольников, сходятся в одной точке. Определяющим элементом в ней является симметричность. Применяется для строений в форме квадрата или равностороннего многоугольника.

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

Полувальмовая крыша: боковые скаты (полувальмы) срезаются и имеют по линии уклона меньшую длину, чем основные скаты. Применяется там, где необходимо защитить фронтоны от неблагоприятных воздействий окружающей среды.

Многощипцовая крыша: её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Мансардная крыша

Купольные и конические крыши: применяются для перекрытия зданий кругового очертания в плане.

Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковёр должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки. Иногда плоские крыши делают эксплуатируемыми, или «зелёными».

  1. Крыша — статья из Большой советской энциклопедии.
  2. С. И. Вайдман, Л. Ф. Теверовский, Д. В. Яковлев. Строительные конструкции. — Ленинград: Издательство литературы по строительству, 1970. — 344 с.
  3. Авторский коллектив д-р. арх. проф. М. С. Туполев, доц. А. Н. Шкинев, проф. А. Н. Попов, канд. арх. доц. А. А. Попов, канд. техн. наук доц. Ю. Л. Сопоцько, канд. арх. доц. Т. И. Кириллова, канд. арх. В. Н. Карцев, канд. арх. О. В. Коретко, инж. И. А. Браунсдорфер, канд. техн. наук В. В. Беспалов, инж. В. М. Кунин. Конструкции гражданских зданий / под редакцией М. С. Туполева, научный редактор - арх. Г. А. Довжик. — Москва: Издательство литературы по строительству, 1968. — 239 с.
  • Авторский коллектив д-р. арх. проф. М. С. Туполев, доц. А. Н. Шкинев, проф. А. Н. Попов, канд. арх. доц. А. А. Попов, канд. техн. наук доц. Ю. Л. Сопоцько, канд. арх. доц. Т. И. Кириллова, канд. арх. В. Н. Карцев, канд. арх. О. В. Коретко, инж. И. А. Браунсдорфер, канд. техн. наук В. В. Беспалов, инж. В. М. Кунин. Конструкции гражданских зданий / под редакцией М. С. Туполева, научный редактор - арх. Г. А. Довжик. — Москва: Издательство литературы по строительству, 1968. — 239 с.
  • С. И. Вайдман, Л. Ф. Теверовский, Д. В. Яковлев. Строительные конструкции. — Ленинград: Издательство литературы по строительству, 1970. — 344 с.

Российские нормы[править | править код]

Нормативные требования в Российской федерации к современным крышам содержатся в большом количестве документов, причём часть из этих документов уже морально устарела, но, тем не менее, не отменена. Проектирование следует вести с учётом указаний и ограничений действующих норм:

  • СНиП 2.08.01-89, 1995 г. «Жилые здания»
  • СНиП 2.08.02-89 «Общественные здания и сооружения»
  • СНиП 2.09.04-87 «Административные и бытовые здания»
  • СНиП 31-03-2001 «Производственные здания» Взамен СНиП 2.09.02-85*
  • СНиП II-3-79*, 1996 г. «Строительная теплотехника»
  • СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СП 31-116-2006 «Проектирование и устройство кровель из листовой меди»
  • СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76)

Формы крыш — Википедия

Название формы крышиИзображениеПримерКомментарий
1Плоская крышаFlat roof.jpgNeue Nationalgalerie Berlin - von oben.jpgРаспространена в засушливых регионах. Водоотвод производится по внутренним водостокам. Этот тип крыш используется при индивидуальном строительстве бань, сараев и других хозяйственных построек[3].
2Односкатная или скатная крышаPultowa trecha.svgLessenaarsdaken Cederpark Eindhoven.jpg
3Двускатная крышаSedlowa trecha.svgKerkbuurt 10 28215.jpgЧасти стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами
4Двускатная крыша с вырезамиSchleppdach schematisch.pngWestfaelisches Freilichtmuseum Detmold 07.jpgДвускатная крыша с одним или вырезами по одному или двум бокам.
5Двускатная крыша с карнизомDach dwuspadowy.svgLomannaja-shipcovaja-krysha.jpg
6Двускатная крыша с козырьком[en]Flying gable.svgDvuhskatnaja-simmetrichnaja-krysha.jpgДвускатная крыша с козырьком (консольным вылетом с фронтов) обычно устраивается для защиты фасада от атмосферных осадков (снега, града, дождя) или если под крышей устраивают окна или балконы. Стиль и название возникли в Арканзасе в XIX веке, современные версии используются, чтобы подчеркнуть взгляды изнутри дома в живописных районах.
7Пилообразная крыша[en] или шедоваяSheddach.pngПилообразная крыша, также иногда называемая, — хребтообразная, зубчатая, мульти-фронтонная или м-крыша.
8Пилообразная крышаSagtandtak.jpgПилообразная крыша
9Мансардная крышаDach mansardowy.svgBrauhaus Fallersleben.jpgМансардная крыша двускатная или вальмовая
10Ажурная крыша[en]Laternendach.png Monitor roof.svgПрозрачные, со сквозным узором, крыши в стиле ар-деко. Ажурная крыша выполняется обычно с зенитным фонарём устраивается, как правило, в промышленных или общественных большепролётных зданиях, где требуется естественное освещение днём. См: ГУМ, Ажурный дом.
11ВальмоваяWalmdach.svgЕсли вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша называется вальмовой, а сами скаты — вальмами. Характерной особенностью вальмовых крыш является их четырёхсторонность, а в техническом плане наибольшая сложность при их конструировании в силу очень сложной стропильной системы. Разновидностями вальмовых крыш так же являются полувальмовые и шатровые крыши. Этот тип крыши обычно устраивают, если необходимо обеспечить дополнительную защиту здания от ветра[3].
12Полувальмовая крыша[nl]Считается промежуточным звеном между 2-скатной и вальмовой крышами.
13Шатровая крышаZeltdach.svgИмеет 3 и более скатов в виде шпиля, сходящихся в одной верхней точке вверху. Часто выполнена вогнутой. Этот тип крыши не имеет конька.

Самый большой шатёр в мире «Хан Шатыр» построен в столице Казахстана — Астана в 2010 году.

14Фронтальная крышаKorea-Andong Hahoe Folk Village cropped.jpgФронтальная крыша с утопленным верхним фронтоном и карнизом, вид вальмовой крыши. Эти крыши распространены в Дании, Германии и особенно в Австрии и Словении, они также типичны для традиционных деревянных каркасных зданий в районе Веальден на юго-востоке Англии.

Половинчатые крыши иногда называют «голландским бедром», не путать с «голландским фронтоном».

15Ромбовая крыша[nl]Dortmund-100706-15339-Marienkirche.jpg«Бубновая крыша», «крыша из косых поверхностей» или «крыша Судейкина», устраивается как правило в виде шпиля.
16Радужная крышаRainbow roof.svgGiebel IMGP7384.jpgРадужная крыша
17Арка или бочковая крышаBarrel roof 02.svgKimbell 04.jpg
18Дуговая крышаBarrel roof.svgWaitakere Hospital Some Views II.jpg
19Конусная крыша[en]Kegeldach.svg
20ШпильCathedrale Strasbourg vue generale.jpg
21Валлийский шпиль
22Конусный шпиль[nl]S jehlanova.svgStore Magleby Kirke Copenhagen spire.jpgОстроконечная крыша с небольшим изгибом внутрь, противоположно мансардной крыше. см: Суженный шпиль[nl].
23Параболический шпиль[nl]Cibulova.svgClocher steenwerck.pngИзогнутая наружу крыша, нижняя часть которой круче верхней, похожа на мансардную крышу, но без перегиба.
24Витой шпиль[en]Puiseaux clocher tors.jpg
25Луковичная главаKirchturmGortiphol01.jpgЛу́ковичная глава́ — разновидность купольного покрытия, имеющая форму луковицы. Отличается больши́м диаметром главы, превышающим диаметр барабана, а также преобладанием высоты над шириной. Наибольшее распространение имеет в русской и украинской храмовой архитектуре, но при этом используется также в некоторых католических церквях Баварии, встречается на Среднем Востоке и в Индии.
26Многощипцовая крыша[nl]Крестовая, место соединения скатов называется ендова — ответственный участок в дождливом и снежном климате.
27Врезная тавровая крыша[nl]Т-образная конструкция крыши, в которой одна крыша врезается в другую и заканчивается. Кулачки двух крыш перпендикулярны друг другу и встречаются на одинаковой высоте, образуя крест в плане.
28Врезная крыша[nl]Overzicht noordwestgevel met terzijde staande kerktoren - Heerlen - 20354919 - RCE.jpgМалая крыша врезается в большую на меньшей высоте.
29Тентовая крыша
30«Крыша-бабочка»[nl]Butterfly roof.svgКрыша-бабочка имеет V-образную форма, инверсна стандартной форме крыши, при этом две поверхности крыши наклоняются вниз от противоположных краев к долине к середине крыши[4]. Это напоминает крылья бабочки[5]. Крыши с «бабочками» обычно ассоциируются в США с современной архитектурой середины XX-го века. Они также широко использовались в архитектуре домов с террасами в грузинском и викторианском стиле в британских городах, где их альтернативно называют «лондонскими» крышами. Форма не имеет водосточных желобов, так как дождевая вода может стекать с крыши не более чем в двух местах, в любом конце длины, часто в приёмник или в водосточную трубу. Форма может быть симметричной, с длиной, расположенной в центре, или асимметричной с нецентральной длиной. Сама длина может быть плоской, с крикетом центральной крыши, отводящим воду к концам дины, или наклонной, если вся форма крыши наклонена к одному концу длины. Крыша также допускает стены (парапеты) с более высоким периметром, с прозрачными окнами, обеспечивающими проникновение света без ущерба для конфиденциальности[6].
31Купольная крышаHaengekuppel.png Penditifkuppel.png Penditifkuppel-mit-Tambour.pngStPetersDomePD.jpgБольшую популярность получают в жилых домах купольные крыши, характерной особенностью которых является их плавный переход в стены дома. В домах с подобными крышами непосредственно стены занимают до 1/5 от общей площади стен и крыши. Купольные сооружения используются итак же для перекрытия части здания в её верхней части. Изготавливаются из каркаса изогнутой формы. Могут использоваться пластиковая черепица, оцинкованная сталь. А также более мягкие материалы — битумная черепица, стеклоизол, рубероид.

Купола могут быть: ребристые, ребристо-кольцевые (с или без решетчатых связей), сетчатые, складчатые, купола-оболочки и другие[7].

32ПагодаStuttgart Chinagarten 3 Edited cropped.jpgЭто буддийское, индуистское или даосcкое сооружение культового характера. В разных странах к пагодам относят разные типы сооружений.

В Таиланде, Бирме, Шри-Ланке, Лаосе, Камбодже, Корее пагодами называют буддийские ступы, зачастую являющиеся хранилищами священных предметов или мемориальными комплексами.

В Непале, северной Индии, Тибете, Китае, Японии, во Вьетнаме, в Индонезии, а также в западных странах пагодами называют многоярусные башни, используемые как храмы.

33«Колокольня»Mollans - Bell tower.jpgЭто башня, на которой установлен один или более колоколов, обычно является частью церкви. Квадратная (реже круглая) в основании колокольня, стоящая отдельно от основного здания храма, в западноевропейской архитектуре часто называется итальянским словом «кампанила».
34Могильная крыша[nl]Salzburg panorama-Grabendach.pngМогильная крыша (погребения) имеет форму крыши, которая характеризуется непрерывным подъёмом и опусканием плоских поверхностей. Это произвольно длинная последовательность «крыш-бабочек», напоминает крышу сарая.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
