Стропильная система вальмовой крыши: характеристики, расчет и монтаж

В настоящее время вальмовые крыши являются безумно популярными и встречаются на многих улицах. Востребованность подобных конструкций объясняется не только их эстетикой, но и неплохими качественными характеристиками.

Особенности и устройство

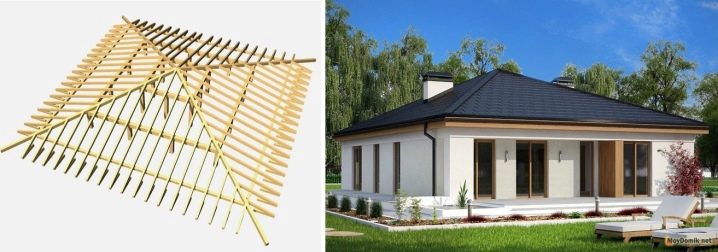

Вальмовые типы крыш отличаются от простых двускатных вариантов тем, что не оснащаются вертикальными перегородками фронтонов. Вместо них, в конструкции присутствуют треугольные скаты, находящиеся в торцах. Подобные элементы зрительно делают крышу более компактной и аккуратной. Однако экономической выгоды от этого эффекта практически нет. Раскраивая листовые материалы для вальмового ската, расходы только приумножатся. Так, монтаж профилированного листа или металлической черепицы заставит домовладельцев ощутимо раскошелиться на приобретение материалов с большим запасом.

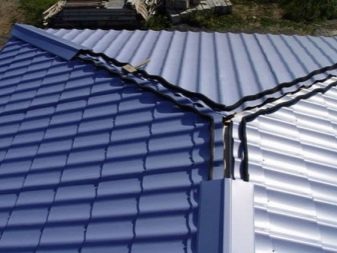

Для подобных конструкций лучше покупать штучные покрытия – так будет выгоднее.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж

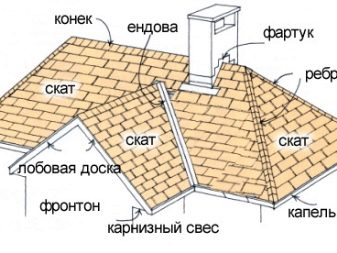

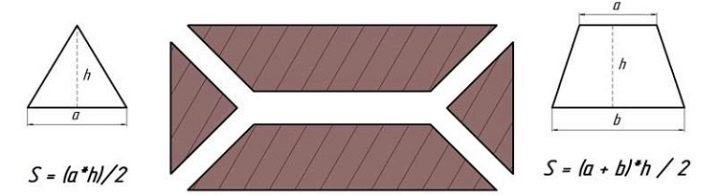

Такие разновидности крыш разделяются по незамысловатым геометрическим формам. В самом нехитром решении без сопряжения ендов у такой конструкции будет две пары симметрично расположенных скатов в виде треугольников и трапеции. Подобная основа позволит сформировать качественную крышу с четырьмя скатами. В крыше с четырьмя скатами два ската проходят по длинной стороне постройки. Они являются трапециевидными.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Верхняя сторона выступает в качестве конька, а боковые составляющие расходятся от него по углам дома. С двух сторон на фронтонах скаты в подобном сооружении отличаются правильным строением по типу равнобедренного треугольника, упирающегося верхушкой в конек.

В анфас эта конструкция очень похожа на простую треугольную крышу с двумя скатами. В профиль же такое возведение приобретает трапециевидную конструкцию. При этом вариация самой трапеции главным образом зависит от задумки дизайнера или хозяев. Она определяется исходя из соотношения длины свеса карниза к параметру длины конькового элемента. Вальмы, пришедшие на замену фронтонов, всегда фиксируются под маленьким углом к горизонту.

Именно в их строении и кроется главная особенность вальмовой крыши и ее основания на стропилах, поскольку традиционным скатным способом соорудить ее не удастся, ведь коньковый прогон до конца не закрывает скат.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Из-за этого вальмовые ноги и треугольные детали не имеют опоры, необходимой верхним элементам. Опорой для данных деталей выступают накосные ноги, что соединяют конек и угловые составляющие конструкции. Главной особенностью подобных сооружений является их жесткость. Эта характеристика достигается благодаря боковым ребрам, которые соединяются друг с другом возле опорной балки конька. Стоит учитывать, что в подобном сооружении допустимо сформировать более выдающиеся свесы. С их применением стены дома будут защищены гораздо лучше и надежнее.

А также подобные конструкции отличает и то, что они не боятся сильных ветровых нагрузок, так как все скаты в таком случае являются наклонными, ветер не оказывает серьезного давления на сооружение.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Если решено соорудить своими руками подобную конструкцию, то следует принять во внимание такие отличительные черты этих видов крыш, как:

  • для составления их стропильных конструкций трудно провести требуемые расчеты, как и произвести работы по монтажу;
  • подобные проекты стоят дорого;
  • чердачное помещение с крышей вальмового типа станет гораздо меньше;
  • с такой конструкцией не получится оборудовать мансарду;
  • в пироге кровли придется соорудить окна, чтобы впустить естественное освещение.

Виды стропил

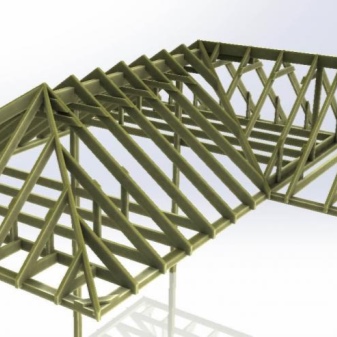

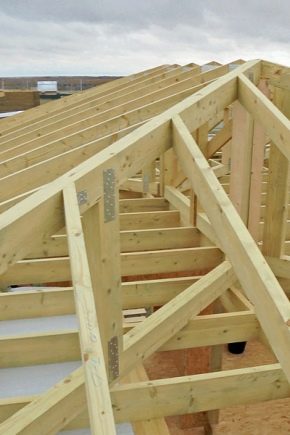

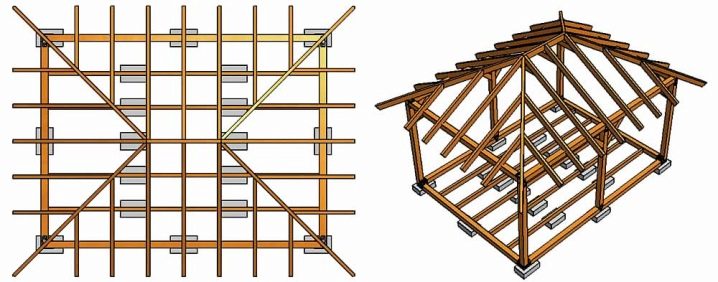

Стропильная система вальмовой крыши состоит из нескольких основных деталей.

  • Основные стропила. Подобные составляющие размещают с расчетом опоры на мауэрлат и краевой детали конькового бруска. Центральных стропил в таком возведении должно быть 4 штуки (по 2 ската по бокам).
  • Центральные стропила. Данные элементы располагают исключительно по оси конька. Они разделяют треугольный вальмовый скат четко пополам. Этих деталей должно быть 2 штуки.
  • Угловые и диагональные стропилины, которые еще называют накосными ногами. Данные элементы делают упор на угловой участок мауэрлата и конец конькового прогона. Эти составляющие являются самыми длинными, если ставить их в сравнении с остальными ногами.

В конструкции их должно быть 4 штуки. Так, на всех краешках конька необходимо обязательно зафиксировать по 5 стропил: 2 центральных, 1 центральное вальмовое и 2 диагональных.

  • Промежуточные стропила. Эти стропила следует устанавливать на скаты по бокам между основными стропилами. Эти элементы имеют те же габариты и тоже в своей опоре мауэрлат и прогон конька. Число подобных составляющих зависит от подобранного шага монтажа. Если конек является маленьким, то такие детали могут, вообще, не присутствовать.
  • Короткие стропила. Их нужно устанавливать на трапециевидных скатах по бокам между основным стропилом и угловым элементом крыши. Укороченные стропила тоже имеют в опоре мауэрлат, а также диагональные ноги. Их число зависит от шага установки. Стоит учитывать, что длина деталей может меняться – становиться меньше, приближаясь к углу конструкции.
  • Укороченные стропила вальмового ската, которые иначе называются нарожники. Их размещение, число и габариты схожи с боковыми укороченными элементами.

В целом все стропильные основания подразделяются на несколько видов.

  • Висячие. При такой основе стропильные составляющие оснащаются опорными стойками в двух точках: в верхней половине на коньковый прогон и в нижней – на мауэрлат. Подобная основа берет на себя нагрузки на прогибание, а также сжатие и распирание.

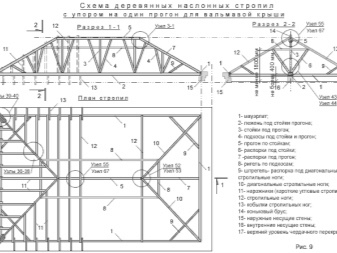

  • Наслонные. При наслонной конструкции стропилины опираются не на две, а на три точки: сверху – на конек, в середине – на стойку, снизу – на мауэрлат. Стойки ставят на несущие перекрытия, находящиеся внутри. Что касается вертикальных опорных элементов, то они в конструкции призваны уменьшать прогиб ног стропил, а также ликвидируют распирание.
  • Комбинированные. Такие системы состоят из наслонных и висячих деталей, чередующихся между собой.

Элементы системы

Кроме самих стропильных элементов, в конструкции крыши вальмового типа присутствуют и другие необходимые детали.

  • Мауэрлат. Эта деталь являет собой довольно мощный и крепкий брусок, который прикрепляется по периметру верхнего торца перекрытий постройки. Мауэрлат является базовым основанием для строительства сооружения из стропил.
  • Коньковый брус или прогон. Этот элемент обычно располагается исключительно по продольной оси жилища, на высоте от уровня перекрытия, которая находится в зависимости от планируемой крутости скатов.
  • Затяжки. Эти элементы являют собой перемычки в горизонтальном положении, расположенные между ногами. Они стягивают между собой стропила, устраняя нагрузку в виде распирания на стеновые перекрытия. Их располагают повыше у конька (ригель) либо внизу как балку перекрытия.
  • Подкосы подстропильных ног. Эти детали устанавливают под углом к стропилам, чтобы создать эффект сокращения их сгиба под действием собственного веса.
  • Шпренгели. Это вертикальные подпорки, необходимые для диагональных стропилин. Сооружения с вертикально расположенными стойками и горизонтальными схватками называются шпренгельными фермами.
  • Стойки-подпорки под прогон. Эти детали можно опереть на правильно и ровно выложенный лежень в центральной части перегородки параллельно коньку либо сделать упор в элементы перекрытия или затяжки.
Стропильная система вальмовой крыши: характеристики, расчет и монтаж
  • Ветровая балка. Эту деталь нужно прибить внутри наискось непосредственно к ногам стропил. Зачастую эти составляющие элементы прикрепляют с двух сторон, особенно когда постройка сооружается в районе с постоянными ветрами.
  • Лежень. Этот элемент делают из деревянного бруса толщиной 100 мм и больше. Лежень играет роль мауэрлата на внутренних несущих перекрытиях. Именно на эту деталь в дальнейшем устанавливают стойки.
Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Расчет материала

Прежде чем приступать к сборке стропильной основы под вальмовую крышу, следует грамотно рассчитать материалы, которые понадобятся для проведения работ. Стоит учитывать, что составление проектной схемы и чертежа крыши с четырьмя скатами считается одним из самых трудных. В этом случае очень важно не ошибиться в своих расчетах. А также нужно помнить, что уклон крыши обычно составляет от 5 до 60 градусов. Опираясь на эти данные, нужно подобрать ту или иную кровлю. Для маленьких уклонов лучше всего подойдут рулонные материалы, а для крутых оснований – черепица.

При подсчетах пригодятся следующие данные:

  • общий вес будущей кровли;
  • вес гидроизоляционного и утепляющего слоев;
  • нагрузки от снега и ветра в месте проживания;
Стропильная система вальмовой крыши: характеристики, расчет и монтаж
  • местный климат;
  • тип стропильных элементов, а также присутствие дополнительных деталей для сохранения должной плотности вальмовой крыши;
  • все устройства, которые планируется расположить на крыше по ходу проведения работ.

Зная все перечисленные данные, можно быстро и беспроблемно сделать подсчет материалов, которые требуются для постройки вальмовой конструкции. Для этого рекомендуется обращаться к специальным онлайн-калькуляторам, с помощью которых можно узнать все требуемые значения, в том числе и высоту конька конструкции.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж

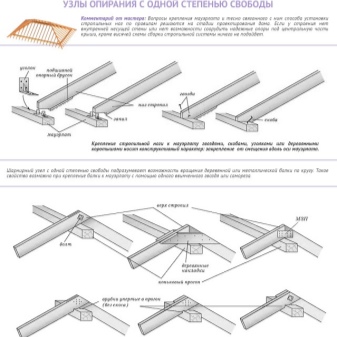

А также важно правильно рассчитать узлы сооружения.

В них должны присутствовать такие детали, как:

  • коньковый узел;
  • узел опоры балок на мауэрлат;
  • узел соединения стропил с затяжкой;
  • узел совмещения подкоса, сойки и опоры.
Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Укладка и усиление конструкции

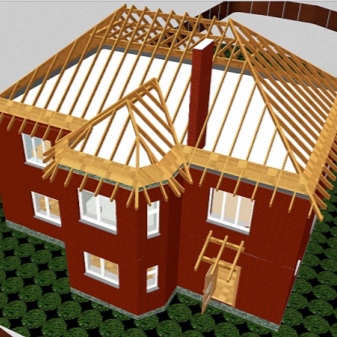

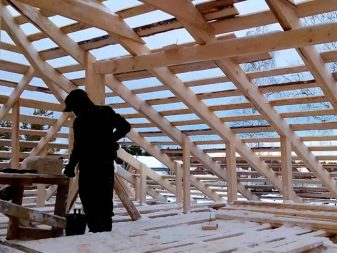

У современных домовладельцев есть возможность соорудить стропильное основание для четырехскатной крыши своими силами. Для этого сначала нужно составить проект будущего сооружения с указанием всех размеров. Устройство стропильной системы следует начинать с монтажа вертикальных опорных элементов, чтобы поддерживать коньковый брусок. Чтобы закрепить эти опоры, на балке в центре применяют особые укосы. Завершив их монтаж, устанавливают диагональные стропила – обрезные доски с сечением 50х150 мм.

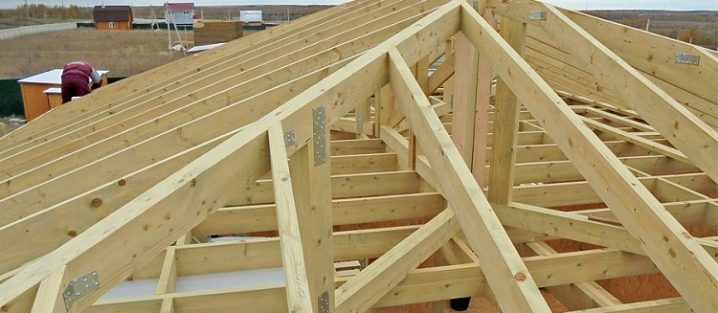

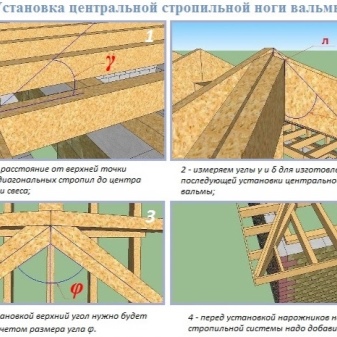

На накосные стропила в дальнейшем ляжет самая большая нагрузка, поэтому крайне важно, чтобы данные составляющие были поставлены правильно. Стоит отслеживать, чтобы диагонали стропила составляли одну длину, поскольку они будут регулировать длину свесов кровли. Габариты свесов обычно составляют примерно 50–60 см, но в районах с сильными ветрами эти детали могут достигать метра.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

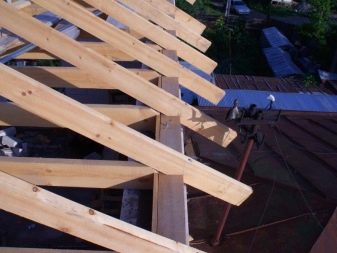

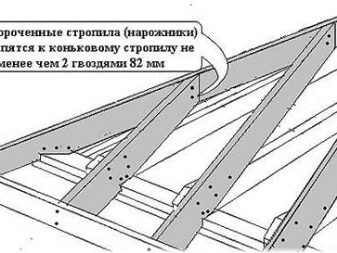

Завершив монтаж накосных деталей, нужно установить рядовые стропила, оставляя свободное расстояние (шаг). Эти промежутки нужно рассчитывать, учитывая ширину теплоизоляционных плит. Как правило, шаг между такими стропилами составляет 60 см.

Крепление рядовых деталей к коньковому бруску и мауэрлату делается при помощи рубки. Чтобы дополнительно зафиксировать эти элементы, можно использовать верхние ригели и стяжки. Со всех сторон диагональных стропил нужно прикрепить по нарожнику. Благодаря этим составляющим будет осуществляться скрепление стропил с мауэрлатом. Что касается рядовых стропил и нарожников, то их нужно укладывать параллельно друг другу под прямым углом к коньковому элементу.

Зачастую крыши с четырьмя скатами характеризуются крепким и жестким строением, которое беспроблемно выдерживает серьезные нагрузки. Но в ситуациях, когда эти сооружения имеют маленький наклон, который провоцирует серьезную нагрузку под действием снега, нужно заняться укреплением имеющейся конструкции. Для этого можно использовать шпренгели или фермы.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Сам по себе шпренгель выглядит как брусок, который выкладывается на две стены, сходящиеся под углом. Этот элемент будет выступать в качестве основы под монтаж вертикальной стойки, которая будет поддержкой диагональной стропильной детали. Подобным образом укрепляется часть снизу накосного стропильного элемента. Если же необходимо усиление верхней площади, то устанавливают шпренгельную ферму.

Советы и рекомендации

При создании стропильной системы вальмовой крыши следует придерживаться нескольких советов специалистов.

  • Стоит учитывать, что висячая основа подойдет только для построек, ширина которых составляет меньше 6 м. Наклонные же стропила с дополнительной опорой могут увеличить это расстояние до 12 м, а с двумя опорами – до 18 м.
  • Определенные детали конструкции имеют большую длину, а стандартные габариты пиломатериалов при этом ограничиваются значением в 6 м. Чтобы разрешить эту проблему, кровельщики делают клееные и наборные стропила, собранные из 2 или 3 отдельных частей.
Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж
  • Не следует приступать к конструированию стропильной системы, если отсутствует проект. Без подробной схемы конструкция может получиться неправильной и потребует переделки.

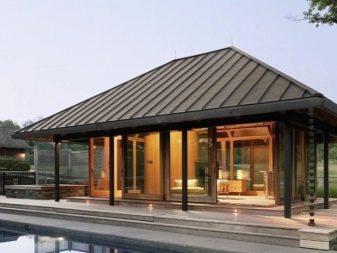

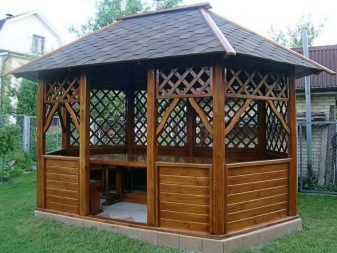

  • Вальмовую крышу можно устанавливать не только над частными домами, но и над беседками на приусадебных участках.
  • Если при сборке стропильной системы была допущена небольшая погрешность в параллельности, то ее можно исправить при помощи мауэрлата, а разницу в высоте деталей удастся подкорректировать специальными прокладками.
Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

Удачные примеры и варианты

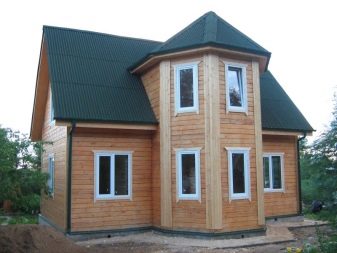

Вальмовые крыши выглядят очень эстетично, придавая частному дому более аккуратный и завершенный вид. Особенно привлекательно на жилых строениях смотрятся конструкции с эркером. Например, уютный двухэтажный дом из светлого дерева можно украсить вальмовой эркерной крышей контрастного темно-салатового или изумрудного цвета.

Темная вальмовая крыша будет органично смотреться в комбинации с нежно-молочным фасадом одноэтажного дома. Чтобы обыграть контраст, следует установить в таком жилище окна с темными рамами и такие же темные двери со стеклянными вставками. Для смягчения таких сдержанных тонов можно высадить около дома живые цветы розового цвета.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

На светлом оштукатуренном доме, окруженном белым металлическим забором, будет гармонично смотреться розовая вальмовая крыша. Оживить постройку можно темными оконными рамами и кирпичной кладкой вокруг входной двери.

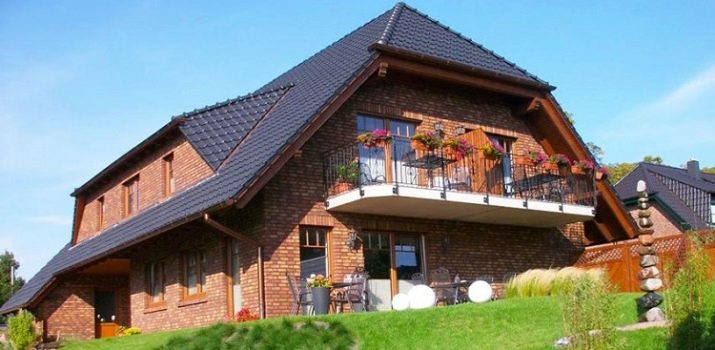

Вальмовые крыши потрясающе смотрятся в ансамбле с домами, имеющими фасад, отделанный камнем. Причем и крыша, и стены строения могут быть темными и различаться только по оттенку. Чтобы сооружение не казалось слишком мрачным, его следует завершить окнами с белыми рамами и широкой асфальтовой или каменной тропинкой, ведущей к входной двери.

Стропильная система вальмовой крыши: характеристики, расчет и монтаж Стропильная система вальмовой крыши: характеристики, расчет и монтаж

В следующем видео вас ждет установка стропил и мауэрлата по безраспорной системе для вальмовой крыши.

Стропильная система вальмовой крыши – устройство и расчет + Видео

Загородные участки не отличаются большими размерами. Поэтому многие строят дома малой площади и увеличивают жилое пространство за счет создания на чердаке дополнительных жилых помещений. Это возможно, если правильно выполнить устройство стропильной системы вальмовой крыши.

Что представляет собой вальмовая кровля?

Такая кровля выполняется в виде четырех скатов. Два из них – это классические боковые в виде трапеции, и еще два треугольные на торцах крыши. В отличие от шатровой крыши, где все четыре ската сходятся в одной точке, у вальмовой имеется две вершины, соединенные между собой коньком.

Что представляет собой вальмовая кровля?Что представляет собой вальмовая кровля?

Вальмовая крыша с четырьмя скатами

Именно боковые треугольные фронтоны, которые выполняются с уклоном, и называются вальмами. Двухскатная крыша также имеет треугольные торцевые фронтоны, но располагаются они строго вертикально, у вальмовой крыши эти скаты наклонены, что является отличительным признаком этого вида крыш.

Что представляет собой вальмовая кровля? фотоЧто представляет собой вальмовая кровля? фото

Двускатная вальмовая крыша

Вальмовой крыша называется в том случае, если торцевые скаты, начинаясь от конька, доходят до наружной стены, то есть, до карниза. Но встречаются варианты, когда скат прерывается и в одном месте переходит в вертикальную плоскость. Тогда подобная крыша называется полувальмовой или голландской.

Узлы и элементы вальмовой кровли

По способу монтажа и использованию различного материала такие кровли можно отнести к разряду сложных конструкций. В целом конструкция вальмовой крыши состоит из мауэрлата, конькового бруса, стропил – угловых, коротких и промежуточных.

Мауэрлат – это деревянный брус, монтируемый по всему периметру дома на самом верху стен. Он служит для правильной передачи и распределения нагрузок, оказываемых ветром, снеговым покровом, весом кровли и самой стропильной системы на несущие стены здания. Этот элемент является связующей верхней обвязкой для стен, выполненных из штучных материалов – кирпича, бетонных блоков.

Узлы и элементы вальмовой кровлиУзлы и элементы вальмовой кровли

Мауэрлат вальмовой крыши

Для стен из бревна или бруса мауэрлат не устраивается. Его роль выполняют верхние венцы сруба.

Коньковый брус является тем главным элементом стропильной системы, который соединяет все скаты крыши в единую конструкцию. Он должен быть одинакового сечения со стропильными ногами. В противном случае в дальнейшем может возникнуть перекос всей стропильной конструкции и крыши в целом.

Угловые стропила, называемые по-другому накосными либо диагональными стропилами – базовые силовые детали, соединяющие углы коробки здания с коньковым брусом. Для их изготовления потребуется доска, равная по толщине коньковому брусу. Одним концом она крепится к коньку, вторым опирается на мауэрлат. В зависимости от проекта крыши используется различное количество таких стропил, но не менее четырех.

Узлы и элементы вальмовой кровли фотоУзлы и элементы вальмовой кровли фото

Угловые стропила вальмовой кровли

Короткие стропила могут быть различными по длине, но при сборке конструкции крыши они все выводятся под одним углом и располагаются параллельно промежуточным стропилам. Когда производится необходимый расчет их количества, прежде всего, учитывают площадь всей крыши. Одним концом короткие стропильные ноги соединяются с угловым стропилом, а другим опираются на наружную стену здания.

Центральные стропила устанавливаются верхним концом на коньковый брус, нижним опираются на несущие стены дома. Как правило, их расчет такой: три с одной стороны крыши и столько же с другой, но при конструировании стропильных систем для домов большой площади допускается увеличение их количества.

Центральные стропила вальмовой кровлиЦентральные стропила вальмовой кровли

Центральные стропила вальмовой кровли

Промежуточные стропила – это элементы, одной стороной монтируемые на коньке, а второй опирающиеся на мауэрлат. На вальмовых скатах их обычно не используют, поскольку вся площадь закрывается короткими стропилами. Расчет сечения и количества промежуточных элементов производится исходя из несущей способности стропильной конструкции и вида кровельного материала.

При больших размерах здания потребуется установка дополнительных укрепляющих элементов в виде подкосов и вертикальных стоек, поддерживающих коньковый брус, и шпренгельных конструкций, чтобы исключить провисание диагональных стропил.

Виды вальмовых крыш

Стропильные системы в этих видах крыш выполняются в различных вариантах. Например, если вальмовый скат не доходит до конька, вследствие чего наверху образуется вертикальный маленький фронтон треугольной формы, то такая крыша носит название – голландская.

Виды вальмовых крышВиды вальмовых крыш

Голландская вальмовая крыша

Также выделяются шатровые кровли. У них все четыре ската одинаковой формы, а боковых фронтонов в таких конструкциях попросту нет. Вальмы в этом варианте представляют собой треугольные поверхности, уклон которых выполнен под одним углом с другими скатами. Как правило, используются такие системы для строений, имеющих в проекции площадь в форме квадрата. В группе вальмовых крыш есть полувальмовые мансардные кровли, четырехскатные, щипцовые, многощипцовые и двухскатные.

Виды вальмовых крыш фотоВиды вальмовых крыш фото

Шатровая кровля

Кроме этого, существуют ломаные кровли, состоящие из скатов различных размеров, угол наклона у которых разный. Подобные конструкции весьма сложны в устройстве, также сложно произвести и их расчет. Поэтому встречаются они нечасто, но нужно заметить, что они имеют очень привлекательный вид. Оценить эффектность крыш с ломаной конструкцией стропильной системы вы можете на видео, где также рассказывается об особенностях их сооружения.

Расчет вальмовых конструкций – угол наклона

Устройство вальмовых стропильных систем начинается с разработки их проекта. Правильный и грамотный проект позволит собрать крышу в короткие сроки. Оптимальный выбор угла наклона скатов определяется в зависимости от климатических условий:

  • В регионе, где преобладает ветреная погода, угол наклона должен быть меньше, это позволит снизить нагрузку от ветра на крышу.
  • При более снежных зимах угол наклона скатов, наоборот, увеличивают, чтобы лед и снег не скапливались на крыше.
Расчет вальмовых конструкций – угол наклонаРасчет вальмовых конструкций – угол наклона

Проект вальмовой стропильной системы

При выборе угла наклона стропил, соответственно, проводится и расчет необходимого количества материала. И если для обрешетки практически во всех случаях расчет производится исходя из общей площади кровли, то количество и сечение угловых и коротких стропил рассчитываются отдельно, в зависимости от выбранного типа крыши.

Кроме климатических особенностей региона, при выборе угла наклона учитывается тип кровельного материала:

  • Если используется наборный материал, например, шифер или металочерепица, то чтобы не увеличивать нагрузку на стропила, угол лучше сделать не менее 22°.
  • При использовании рулонных покрытий учитывается количество слоев. Чем их больше, тем меньше можно сделать наклон скатов.
  • Устройство большего угла наклона скатов позволяет использование кровельного материала – профнастила, но в расчет при этом берется высота профиля. Угол наклона при этом может варьироваться в диапазоне от 20 до 45 градусов.
Расчет вальмовых конструкций – угол наклона фотоРасчет вальмовых конструкций – угол наклона фото

Выбор угла наклона кровли по материалу

Правильный расчет угла наклона крыши начинается с определения торцевой оси здания на верхней обвязке. После этого необходимо отметить середину конькового бруса, в этой точке будет располагаться центральная стропильная нога. Затем необходимо определить место расположения следующего промежуточного стропила, для чего отмеряется расстояние, соответствующее расчету распределения промежуточных стропильных ног. В большинстве случаев оно не превышает 70–90 см.

Длина стропил определяется так, чтобы их нижний конец выступал над наружной стеной на 40–50 см, а верхний упирался в коньковый брус.

Аналогичный расчет проводится на всех четырех сторонах крыши для вычисления расположения промежуточных стропильных ног на коньковом брусе. Пример их правильного расположения показан на фото.

Сборка стропильной системы

При проектировании вальмовых крыш можно использовать два вида стропил – висячие и наслонные. Висячие опираются только на стены здания, передавая все распорные нагрузки мауэрлату. Если предполагается устройство мансарды, то дополнительно потребуется установка стяжек из металла или дерева, которые укладываются на несущие стены здания и впоследствии служат основанием для устройства перекрытия. На фото видно, как устраиваются мансардные вальмовые крыши с висячей стропильной системой.

Сборка стропильной системыСборка стропильной системы

Мансардная вальмовая крыша с висячей стропильной системой

Наслонные стропила применяются, если для них есть опора в виде колонн или внутренних несущих стен. При конструировании системы допускается чередование двух типов стропил. Там, где внутренние стены исполняют роль опор, крепятся наслонные, а в других местах висячие.

Крепление стропил в основном осуществляется путем устройства запилов (седел). Но их глубина не может превышать четвертой части ширины стропильной доски. Для того, чтобы запил был одинаковым на всех ногах, необходимо сделать шаблон. Кроме этого, элементы стропильной системы крепятся с применением металлических уголков, саморезов, гвоздей. Крепление также может производиться скобами, болтами и шпильками.

Сборка стропильной системы фотоСборка стропильной системы фото

Крепление элементов стропильной системы вальмовой крыши

При монтаже мауэрлата не забудьте проложить слой гидроизоляции по верху стен. Если стены выложены из кирпича, то в последних рядах кладки устанавливаются закладные детали для дальнейшего крепления мауэрлата. Подобные крепления могут быть изготовлены в виде вертикальных шпилек или болтов, устанавливаемых с шагом не больше полутора метров.

Вальмовые кровли – это сложные конструкции, но это нисколько не снижает их популярности. Несмотря на сложность возведения, они дают возможность устроить дополнительное жилое помещения в чердачном пространстве, а если провести качественное утепление мансарды, то можно эксплуатировать ее и в зимнее время.

Стропильная система вальмовой крыши: схемы монтажа

Коровин Сергей Дмитриевич

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Кровля защищает здание от проникновения неблагоприятных атмосферных явлений в помещения. Чтобы гарантировать надежность и прочность кровельных конструкций, необходимо правильно подобрать тип крыши и знать все ее конструктивные элементы. Нагрузку от покрытия и снегового покрова берет на себя стропильная система. Чаще всего вальмовая крыша становится наиболее оптимальным вариантом. Но что она из себя представляет?

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли – наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Кровля частного домаЭлементы вальмовой кровли
  1. Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
  2. Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
  3. Накосные ноги – диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
  4. Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
  5. Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
  6. Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
  7. Стойки – вертикальные промежуточные опоры.
  8. Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
  9. Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
  10. Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
  11. Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
  12. Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Некоторые из этих элементов отсутствуют в конструкции простой крыши, обязательными конструкциями для вальмы являются:

  • нарожники;
  • накосные ноги;
  • мауэрлат;
  • обрешетка.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:

Значения шага между стропиламиТаблица расчета шага стропил вальмовой крыши
  • шаг стропил;
  • сечение стропил и накосных ног;
  • угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

  • жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
  • пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
  • пенополиуретан (пена) – любой шаг.
Установка мансардных оконСхема установки стропил в соответствии с мансардными окнами

Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.

Опирание стропильных ногОпирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

  • 5х15 см для пролетов до 3 м;
  • 5х20 см для пролетов до 4 м;
  • 7,5х17,5 для пролетов до 5 м;
  • 7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Монтаж

Вальмовая крыша своими руками – посильная задача, но нужно знать основные узлы соединения конструкций.

Соединение стропильных ног в верхней точке зависит от типа стропил. Они могут быть:

  • наслонные;
  • висячие.

Наслонные сверху опираются на ригель. Для этого в горизонтальной балке делается врубка. Крепление производят гвоздями.

Висячие стропильные ноги предусматривают отсутствие ригеля. Они чаще всего применяются при необходимости организации свободной планировки и отсутствие центральной стены. В этом случае опоры под местом соединения нет. Наклонные балки скрепляются между собой на гвозди. Дополнительно в месте соединения предусматривают деревянные накладки толщиной 22-25 см с обеих сторон стропильных ног. Эти накладки стягивают с помощью шпилек или болтов.

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

При строительстве стен из деревянных материалов вместо скруток можно применять скобы. Скрутки или скобы устанавливаются на каждую стропильную ногу или через одну.
Если построить стропильную систему правильно с грамотным подбором сечения и шага стропил крыша прослужит долгое время.


Стропильная система вальмовой крыши: особенности конструкции

Проектирование крыши вальмовой конструкции

После обработки онлайн-калькулятором введенных данных, вы получите сведения о соответствии указанного вами уклона нормам используемого кровельного покрытия. Если будет обнаружено несоответствие, программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, веса кровельного покрытия, количества рулонного материала с учетом длины и ширины рулона, а также требуемого нахлеста при укладке.

Выводы калькулятора включают также площадь поверхности крыши (сюда войдет сумма площадей всех скатов, включая свесы требуемой длины), количество кровельного и подкровельного материала, который потребуется для возведения крыши. Рассчитанная величина максимальной нагрузки на систему стропил учитывает конструкцию кровли, вес кровельного пирога и введенные данные о снеговых и ветровых нагрузках.

Помимо этого, программа сделает расчет стропильной системы вальмовой крыши: выдаст сведения о количестве и размерах боковых и диагональных стропил, а также предложит для стропильной системы рекомендуемый размер минимального сечения, выбор которого обеспечит конструкции должную прочность.
С помощью данных калькулятора об оптимальном количестве рядов и досок обрешетки можно избежать возможного перерасхода материала, а также временных затрат на излишнюю подрезку пиломатериалов. Кроме того, вы получите сведения о количестве доски в кубических метрах и килограммах.

Воспользовавшись программой для расчета вальмовой крыши вы не только сэкономите время и финансы, но и получите практические рекомендации, основанные на нормативах СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 (Деревянные конструкции. Строительные нормы проектирования).

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
  • пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
  • промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
  • высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
  • чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
