Вальмовая крыша на квадратный дом – Почему я решил делать у себя вальмовую крышу, а не двускатную. Преимущества и недостатки этих двух типов крыш. | Мастер на все руки

Вальмовая крыша: 12х12, 10х10

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна – все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша – это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

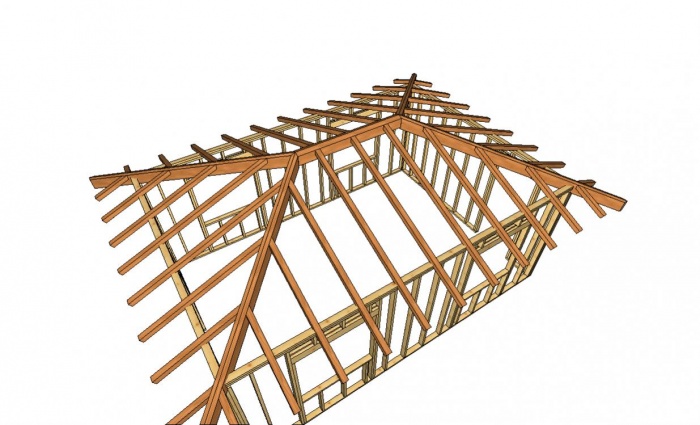

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.

Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.

Внимание! Прочность всей кровли во многом зависит от узлов соединения мауэрлата и стропильных ног.

На этом видео показано, как увеличивают жесткость стропил:

Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.

Важно! Прочность стропильной системе придают сухие материалы. Сырую древесину со временем поведет, что грозит деформацией кровельного покрытия вместе с каркасом.

На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:

Прямоугольник или квадрат

Неважно, какой дом, каркасный, из газобетона или кирпича в первую очередь надо обратить внимание на форму и размер коробки. Это играет существенную роль в определении вида вальмовой кровли.

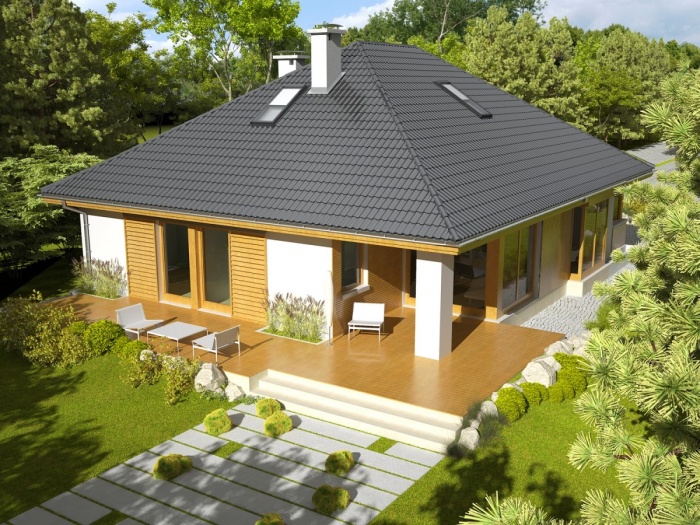

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями вальмовой кровли.

Дизайн вальмовых крыш

Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

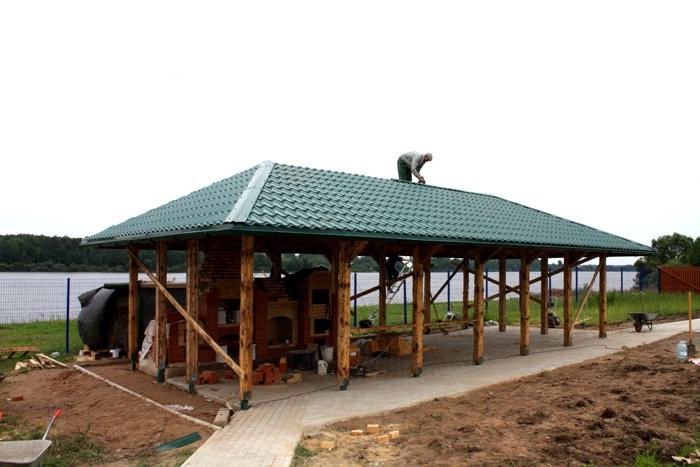

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

По рейтингу можно выделить самые популярные и часто используемые варианты:

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

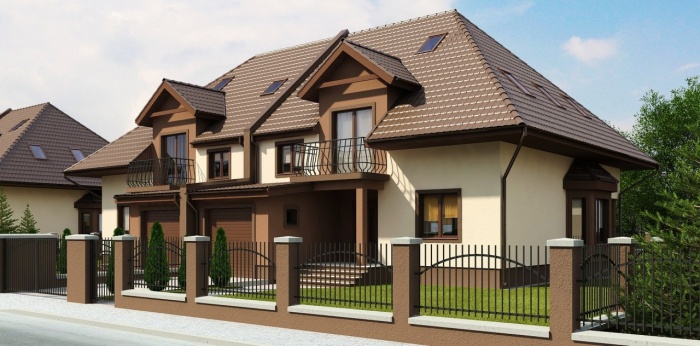

Как быть с балконом

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

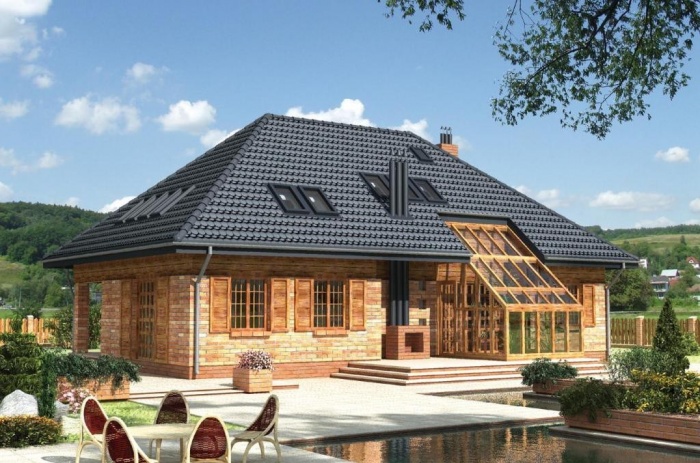

Пристройки к дому под вальмовой крышей

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А – единая крыша;
  • Б – верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В – скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г – если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м2.

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

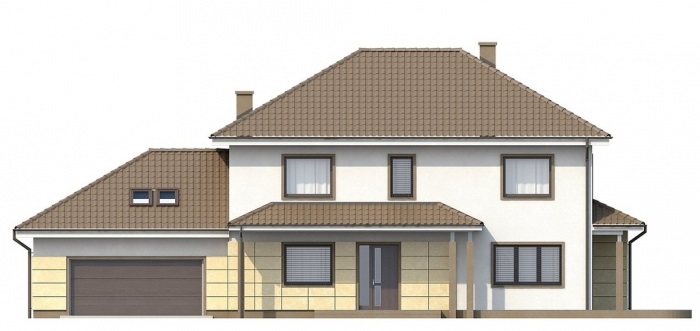

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30о.

Видео стропильной системы дома с газобетона:

Заключение

Определившись с конструкцией вальмовой кровли, рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Вальмовая крыша

Решая задачу выбора крыши для своего собственного дома (из газобетона, кирпича или дерева), каждый частный застройщик начинает искать варианты кровель, чтобы хоть чем-то отличиться от соседей. Вариантов, в принципе не так много, но если дело стоит о таком понятии, как возведение крыши своими руками, то оптимальный вариант – это вальмовая кровля. Почему именно она?

Достоинства и недостатки вальмовой крыши

  • В конструкции вальмовой кровельной системы отсутствуют вертикально стоящие элементы. А это говорит о том, что данная конструкция очень устойчива. Поэтому ей не страшны никакие ветровые нагрузки, они часто боковые, поэтому вертикальные стойки подвергаются большим нагрузкам. А из, как было сказано выше, в вальмовой системе нет.
  • Угловые ребра, они же коньки между скатами, это, по сути, ребра жесткости, которые будут сдерживать не только боковые, но и вертикальные нагрузки от тяжести снегового слоя.
  • К тому же у этой крыши четыре ската, то есть, площадь крыши равномерна распределена по всем сторонам света. А это значит, что солнце будет равномерно в течение всего дня нагревать подкровельное пространство. То есть, нет перегрева на отдельных частях крыши.
  • Под вальмовой площадью обычно обустраивается пространство под жилые и хозяйственные помещения. То есть, дом, возведенный из газобетона или кирпича, станет более функциональным. В некоторых ситуациях это одно из самых правильных решений, когда дело касается увеличения полезной площади дома.
  • И, конечно, сама вальмовая крыша – это презентабельный внешний ее вид, который переходит на внешний вид всего дома.

Правда, необходимо отметить, что данная конструкция кровли имеет и свои недостатки.

  • По сравнению с большинством видов крыш вальмовая является одной из затратных. Здесь имеется в виду не только финансовые расходы, но временные и трудовые. По сравнению с двускатной вальмовая возводится в три раза дольше. Приплюсуем сюда большое количество расходуемых материалов. Но это стоит того.
  • Опять-таки по сравнению с той же двускатной крышей вальмовая создает под собой пространство с меньшей полезной площадью. За счет четырех скатов, а не двух.
  • Самостоятельно сделать вальмову кровлю достаточно сложно.

Устройство вальмовой крыши

Свое название данная кровельная конструкция получила за счет того, что в ее состав входят два треугольных ската, которые в среде специалистов называются вальмами, что в переводе с немецкого – стог сена. Получается так, что крыша имеет четыре ската: два основных (они и по размерам обычно больше) – трапециевидных, и два треугольных. Основные скаты упираются верхними краями стропил в конек крыши, вальмы упираются стропилами в ребра (наклонные коньки), и только одна стропила упирается в край конька.

Внимание! Если длина дома из газобетона или других материалов имеет большой показатель, то необходимо под коньковый брус обязательно установить опорные стойки.

Их можно устанавливать или на стену, или на специально смонтированный продольный брус, который является неотъемлемой частью кровельной системы.

Если рассматривать конструкцию вальмовой крыши без кровельного материала, то это коньковый брус, который подпирается ребрами, формирующими границы скатов. Это и есть основной каркас конструкции. Все остальное прилагается, как вспомогательные элементы. Хотя стропилам уделяется особое внимание, ведь именно от их качества и правильной установки будет зависеть конечный результат, а точнее сказать, презентабельность внешнего вида дома из газобетона или кирпича.

Что очень важно, так это правильно выбрать угол наклона вальмовой кровли. При этом учитывается достаточно большое количество внешних факторов. Здесь и природные нагрузки, и геометрия кровельного материала, его вес, и материалы, которые отвечают за утепление и защиту внутреннего пространства. Но многие проектировщики подходят к выбранному углу с точки зрения, будет ли под крышей полезная площадь, необходимая заказчику в качестве жилой или хозяйственной. И часто случается так, что угол наклона скатов выбирается, не учитывая природных нагрузок. В этом случае придется просто усиливать конструкцию крыши, а значит, увеличивать бюджет на ее возведение.

Последовательность строительства вальмовой крыши

Чтобы было понятно, как возводится вальмовая крыша, необходимо знать последовательность проведения строительных операций. Не будем вникать во все подробности процесса, нас будут интересовать только алгоритм действий.

  • Устанавливается коньковый брус на вертикальные стойки опоры.
  • Укладываются диагональные стропила, которые одним краем упираются в угол дома, образующийся двумя смежными стенами, а вторым верхним краем упираются в край конькового бруса.
  • Затем очередь за рядовыми стропилами, которые образуют плоскость трапециевидного ската крыши дома из газобетона.
  • Здесь же устанавливаются нарожники – это короткие стропила, которые опираются на диагональные ребра. После чего можно считать, что трапециевидные скаты готовы.
  • Переходим к треугольным скатам. В первую очередь устанавливаются стропильные ноги, которые будут опираться на край конькового бруса.
  •  После чего устанавливаются и нарожники.

Внимание! Все стропильные ноги и нарожники в том числе должны выступать за пределы карниза на 30-70 см, образуя тем самым свес кровли.

В принципе, стропильная система и готова, остается лишь уложить и закрепить элементы обрешетки с укладкой всего кровельного пирога, а это утеплитель, паро- и гидроизоляция. На что необходимо обратить внимание, сооружая вальмовую крышу.

Во-первых, все деревянные элементы должны соответствовать определенным размерам. К примеру, коньковый брус должен быть сечением не меньше 150х150 мм. Это относится и к вертикальным стойкам. Стропильные ноги – это доски сечением 150х50 мм, если появляется необходимость увеличить прочность стропильной конструкции, то используют сдвоенный вариант, где две доски просто соединяются между собой в виде бруса.

Во-вторых, специалисты рекомендуют после сооружения кровельной конструкции, еще до укладки всего пирога и кровельного материала, провести обработку деревянных элементов антисептическими и антипиренными составами. Первый отвечает за защиту древесины от пагубного воздействия различных вредоносных микроорганизмов, второй увеличивает сопротивляемость огню.

В-третьих, современный подход к строительству любых видов крыш – это крепление их элементов специальными металлическими профилями при помощи саморезов. Именно они позволяют провести весь процесс быстро, при этом не снижая качества конечного результата.

Многим может показаться, что в монтажном процессе вальмовой крыши ничего сложного нет. Это только на первый взгляд. Это на самом деле сложный и ответственный технологический процесс, связанный с большим количеством различных элементов, которые необходимо правильно установить и закрепить. Практика показывает, что установка сопряжена с большим количеством подгонок под необходимые размеры, поэтому постулат – семь раз отмерь и один раз отрежь – здесь как нельзя лучше всего подходит. Поэтому часто новички, пытающиеся сделать вальмовую кровлю своими руками, делают много ошибок, что приводит к непредвиденным расходам строительного материала.

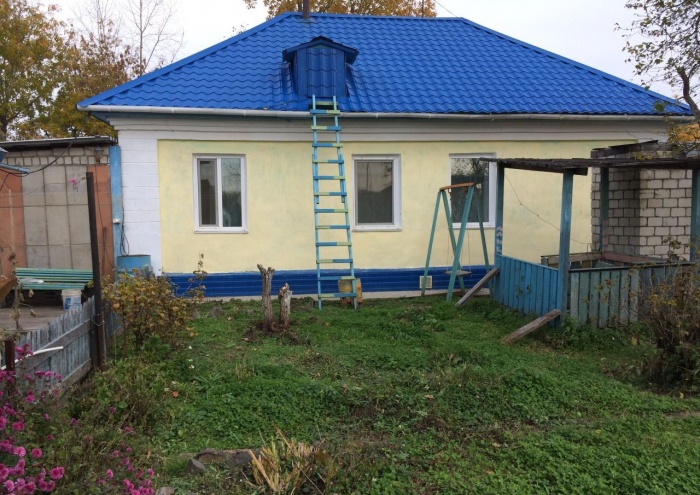

Вальмовая крыша для квадратных домов

Конечно, вальмовая крыша предназначается для любых видов домов из газобетона. Но именно для квадратных она предпочтительнее. И когда проектировщики начинают создавать проект квадратного дома, то они сразу предлагают заказчику именно вальмовый вариант кровли в независимости, будет ли под крышей жилая мансарда или нет. И если размеры вашего дома из газобетона – это 12х12 м или 10х10 м, то данная конструкция – оптимальный вариант.

Кстати, одна из разновидностей вальмовой кровли – шатровая. В ее конструкции отсутствуют трапециевидные скаты (все треугольные), но в любом случае она считается вальмовой, хотя многие неспециалисты это путают, считая шатровую, как отдельный вариант. Так вот именно шатровая кровля чаще других устанавливается на квадратных площадях. Это и беседки, и веранды, и пристройки к домам из газобетона.

Что касается сооружение пристройки, то, как показывает практика, обычно для их покрытия используют или односкатный вариант кровельной конструкции, или именно шатровый. Хотя вариаций на тему пристройки и ее крыши достаточно много. Посмотрите на фото выше, где крыша пристройки (слева) чисто вальмовый вариант. Конечно, это не полная вальмовая конструкция, а половинчатая, но в конструктивном плане, да и по схеме сооружения, это вальмовая крыша.

Пристройки из газобетона разного типа требуют специального подхода к решению выбора и строительства кровли. К примеру, для пристройки с балконом лучше всего устанавливать кровлю, чтобы ее свес закрывал сам балкон. Это, конечно, увеличит расходы, потому что свес кровли придется увеличивать до размера ширины балкона, а, точнее, даже больше ширины, чтобы над самим балконом был свес. Но, с другой стороны, получается законченность архитектурной составляющей всего дизайнерского оформления дома из газобетона.

Встречаются, правда, проекты, в которых один большой квадратный дом и пристройки в одном комплексе. Как в этом случае поступить, какую конфигурацию кровли выбрать? Здесь два варианта:

  1. Накрыть дом и пристройки одной вальмовой крышей.
  2. Сделать крышу дома вальмовой, а пристройки закрыть односкатной конструкцией. Хотя пристройки могут быть накрыты любой формой, здесь все решает фантазия и технические возможности.

Но в любом случае необходимо четко следовать правилам и нормам строительства. Начнем с того, что крыша определяет внешний вид строения. Поэтому очень важно правильно соблюсти пропорции между габаритными размерами дома и размерными показателями самой кровли. Необходимо добиться того, чтобы все сооружение смотрелось гармонично. Многие могут сказать, что сложная крыша, к которой относится и вальмовая, лучше всего подойдет для больших домов, для небольших коттеджей лучше использовать конструкции поскромнее. Все будет зависеть от проектировщика, от его опыта и умения совместить в единое вроде бы несовместимые вещи. Даже небольшой одноэтажный коттедж с вальмовой крышей будет смотреться прекрасно. Посмотрите на фото выше, вот вам маленький загородный коттедж, прекрасно смотрится.

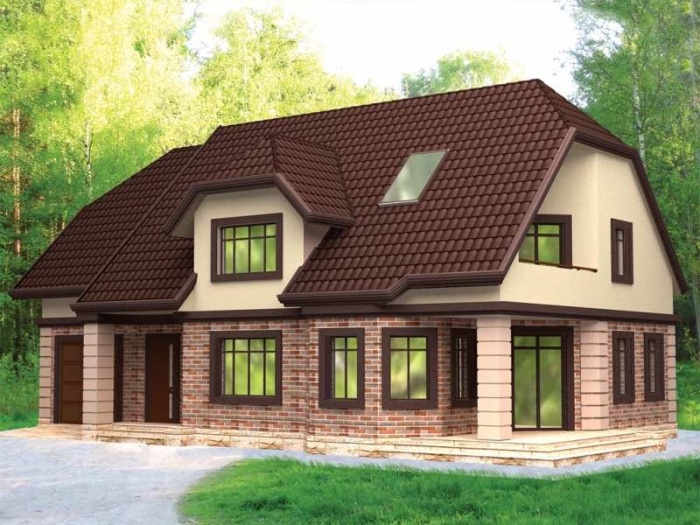

И еще один вариант кровли, которая носит название полувальмовая. Это разновидность вальмовой, но в ее конструкции есть определенные изменения. Они касаются треугольных скатов, которые являются обрезанными. То есть, сам скат не доходит до карниза. Под ним образуется своеобразный фронтон, на котором обычно устанавливают окна для мансарды. Посмотрите на фото выше, вот эта конструкция.

Заключение по теме

Подводя итог всему вышесказанному, можно отметить, что вальмовый вариант крыш сегодня очень популярен, особенно в частном домостроении. Это на самом деле красивые и необычные крыши, под которыми можно организовать мансардное помещение. Добавим и прекрасные технические характеристики конструкции, плюс возможность использования любых кровельных материалов для покрытия конструкции. И последнее, в каркасном домостроении вальмовая кровля используется нечасто.

Вальмовая крыша для квадратного дома

В переводе с немецкого, вальма обозначает "стог сена", именно поэтому так назвали, такой тип крыш, ведь эти два предмета, внешне похожи. Вальмами называют малые скаты на торцах крыши.

Предназначение любой крыши – это обеспечение безопасности жильцов дома. Надежно и по всем правилам построенная, она прослужит много десятилетий и защитит от непогоды. Одной из самых надежных, считается стропильная вальмовая крыша. От традиционной двухскатной, она она отличается своей конструкцией. Эта кровля состоит из двух треугольных и двух трапециевидных скатов. Выглядит она,  очень элегантно и стильно, а если служит кровлей деревянного квадратного дома, то смотрится вдвойне эффектней и говорит о благосостоянии своих владельцев.

Разновидности вальмовых крыш

  • полувальмовая (когда вальма делается в верхней части),
  • полувальмовая датская крыша (совмещение вальмовой и двухскатной крыш)
  • шатровая (все скаты крыши треугольные)
  • ломанная крыша (сочетает в себе различные скаты).

Чтобы понять устройство вальмовой крыши, необходимо знать особенности её основных узлов и конструкцию. Остановимся на них более подробно.

Основные узлы разметки

  • конек, к которому крепятся концы стропил. Он должен быть прочным и располагаться по центру конструкции;
  • угловые (накосные) стропила, закрепленные к коньку и выходящие за пределы мауэрлата;
  • центральные стропила, образующие скаты кровли и не опирающиеся на мауэрлат;
  • промежуточные стропила, крепящиеся к коньковому брусу, и идущие вниз, не опираясь на мауэрлат;
  • короткие стропила различной длинны, опирающиеся на мауэрлат и угловые стропила.

Выполнение разметки

  • Деревянные стропила крепятся к основному несущему элементу – коньковому брусу, расположенному в центре строения.
  • Угловые стропила должны соответствовать толщине конькового бруса, т.к. на них приходится основная масса крыши. Крепятся стропила к коньку, их концы не укорачивают по уровню внешней стены, а оставляют за внешними пределами крыши.
  • Центральные промежуточные стропила, закрепленные к коньковому брусу, опираются на мауэрлат и служат боковыми скатами крыши.
  • Промежуточные стропила крепятся к коньку и опираются на мауэрлат, но для вальм их не используют.
  • Короткие стропила к коньку не крепятся, они упираются в мауэрлат и в опору из угловых стропил. Для возведения надежной вальмовой крыши понадобится выполнить расчет, нарисовать схему и сделать точную разметку и только потом приступать к монтажу.

Изготавливаем чертеж конструкции вальмовой крыши

Первоначально обозначается осевая линия, проходящая сверху по центру вдоль стен. Затем, рассчитав размер и толщину конькового бруса, обозначается расположение всех стропил. Для этого используется замерная рейка. Для определения места для промежуточного стропила нужно приложить один конец рейки к внешнему краю стены, а другой к размеченной линии Следующим шагом будет расчет длинны стропильного свеса. Рейкой измеряется расстояние между внешним краем стены и свесом крыши. На краю боковой стены делается разметка положения стропила. Вышеперечисленные действия повторяются на трех оставшихся углах.

Будучи не профессионалом в сфере кровли крыш, весьма сложно построить ее самому. Но, упорно изучая готовые наработки и привлекая к помощи опытных людей, можно построить надежную вальмовую крышу, которая будет радовать вас многие годы.

вальмовая крыша с пристройкой

Содержание статьи

Разновидности крыш пристроек к дому: подбор конструкции

Загородные застройщики «ненасытны» в своих притязаниях на увеличение площади дома. То им не хватает зоны отдыха, и тогда у дома появляется пристройка в виде террасы или веранды, то им некуда поставить автомобиль, и тут же вырастает впритык к дому гараж. Но тема этой статьи не о пристройках, а о крышах пристроек к дому. Будем с ними разбираться, то есть расскажем, каких форм они бывают, какие материалы для их сооружения используют, и как строят эти крыши.

Сложная конструкция крыши над пристройкой

Разновидности крыш пристроек

Перед тем как перейти к разбору кровельных конструкций, которые сегодня используют для сооружения крыш пристроек, необходимо обозначить основные их элементы. Не будем вдаваться сильно в особенности каждого элемента, на фото ниже они четко обозначены, просто отметим основные из них, которые в конструкции кровли присутствуют в обязательном порядке. Это:

стропила, несущие основную нагрузку крыши о формирующие ее скаты:

мауэрлат, равномерно распределяющий нагрузки от стропильных ног на стены здания;

коньковый прогон, который формирует конек крыши и удерживает на себе верхние концы стропил.

Сразу отметим, что в срубе функции мауэрлата выполняет верхний венец постройки, в каркасном доме верхняя обвязка. Что касается конькового прогона, то его устанавливают в системе наслонных стропил.

Элементы кровельной конструкции

Итак, с элементами крыши разобрались, переходим к их разновидностям.

Начнем с того, что крыша над пристройкой к дому выбирается по двум критериям:

В зависимости от конструкции стропильной системы основного дома, к которому пристройка пристраивается.

Как расположена пристройка относительно дома.

Что касается места расположения, то пристройку обычно возводят с фасада здания или с одного из его боков.

Теперь, что касается форм кровельной конструкции пристраиваемого помещения.

Односкатная крыша

Этот тип крыши является среди загородных застройщиков самым популярным, потому что эта конструкция самая простая и самая дешевая. Но необходимо отметить, что односкатные кровли представлены в разных вариациях.

Первый вариант показан на фото ниже. Здесь отчетливо видно, что это просто стропильные ноги, одним концом упирающиеся в стену пристраиваемого помещения. Второй конец может быть закреплен к стене основного дома или под них монтируют стойки, которые сами упираются в балки перекрытия.

Односкатная крыша пристройки

Особенность этой конструкции – формирование холодной кровли, поэтому ее чаще возводят над нежилыми помещениями типа гараж, веранда или какой-то хозблок. Все дело в том, что объем чердачного помещения под такими кровлями небольшой. Его редко когда используют. Именно такая односкатная крыша возводится над открытыми террасами, пристраиваемыми к основному дому. В этом случае кровельная система может не покрываться кровельным материалом. Но так как российский климат – это большое количество осадков, то крыши даже открытых зон отдыха кроют.

Открытая терраса с односкатной крышей На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Совершенно другой вариант односкатной крыши, когда стоит задача пристроить к дому помещение, которое будет использоваться под жилье. Здесь другие требование к конструкции стропильной системы, где обязательно проводятся теплоизоляционные мероприятия. Как один из вариантов – конструкция, показанная на нижней фотографии.

Обратите внимание, что, по сути, один из скатов крыши дома переделывают так, чтобы он собой закрывал и пристройку. То есть общая крыша становиться ассиметричной. Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак.

Переделка стропильной системы заключается в том, что стропила просто удлиняют досками, которые по сечению совпадают с сечением стропильных ног. А затем все их укладывают нижними концами не стену пристройки. Обязательно под каждую стропильную ногу устанавливают опорную стойку: брус, доска, сдвоенная доска.

Односкатная крыша, объединяющая дом и пристройку

Вообще, вариант, показанный на верхней фотографии, очень интересен. Реконструируемый скат можно не трогать. То есть приобрести новые стропила и провести их монтаж, не затрагивая старый скат. Единственное – придется демонтировать несколько участков кровельного материала у конькового прогона, для установки новых стропильных ног.

Но необходимо отметить, что проведенная таким образом реконструкция крыши требует проведения расчетов. Ведь увеличивается нагрузка от монтажа удлиненных стропил. Соответственно увеличивается площадь ската, а это измененные снеговые нагрузки. И все это скажется на внешней фасадной стене пристройки. Поэтому на основе проведенных расчетов и надо проводить закупку стройматериалов, из которых возводится пристройка и стропильная система нового ската.

Двускатные кровли пристроек

Сразу надо оговориться, что это не самый популярный вариант. Его сложно привязать к стропильной системе основного дома. Чаще пристройка с двускатной крышей – это кровельная конструкция, один фронтон которой примыкает к стене главного здания. На фото ниже как раз такой вариант показан.

Пристройка к дому с двускатной кровельной конструкцией

Но надо отдать должное, что из всех двускатных кровельных конструкций этот самый простой. Потому что собирается он, как отдельный элемент. То есть не привязанный к кровле дома. Отсюда и простота сооружения. Как это делается:

проводят монтаж мауэрлата;

на стойки вдоль пристроенного помещения, которые монтируют на балку перекрытия, устанавливают коньковый прогон;

поперек конька устанавливают стропила;

проводят укладку и крепление кровельного материала, подшивают фронтон и потолок.

А так как пристройка – сооружение небольшое, то и расходы на ее крышу будут минимальными.

Хотелось бы обратить внимание на тот факт, что такой кровлей можно покрывать пристройки, сооруженные и с фасада дома, и с его торцов. При этом пристраиваемое строение не обязательно должно располагаться точно посередине стены главного здания. На фото ниже такой вариант показан.

Пристройка, смещенная относительно середины стены дома

Второй вариант кровельной конструкции в два ската – это продолжение крыши основного дома. На самом деле эта конструкция не намного сложнее предыдущих. Просто на нее придется затратить столько же пиломатериала, сколько и на крышу основного дома. В конечном результате получается общая крыша: и над домом, и над пристройкой.

Третий вариант – двускатная крыша, возведенная над пристройкой так, что она вклинивается в кровельную конструкцию дома со стороны ската. То есть получается пристройка к дому с ломаной крышей в плане общей конструкции.

Общая ломаная крыша над домом и пристройкой Это может быть интересно! В статье по следующей ссылке читайте про установку крыши на балконе: разновидности конструкций и цены + примеры на фото.

И последний вариант с двускатными крышами – это общая кровельная конструкция. Обычно это сооружение возводят, если к основному дому пристраивают несколько помещений, которые в купе формируют практически одну постройку, равную дому. То есть старую крышу демонтируют полностью, проводят расчеты, делают проект, в котором конек формируется на стыке двух построек: старого дома и пристройки. После чего новое здание покрывают одной крышей. По сути, получается как бы вариант с односкатной крышей пристройки, только возводят симметричную кровлю.

Вальмовые и полувальмовые кровли

Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.

На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.

Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.

Пристройка, покрытая вальмовой конструкцией Это может быть интересно! В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.

Шатровые крыши

Этот вариант крыш для пристроек используется очень редко. Он не только сложен. Есть в кровельной системе пристраиваемого помещения одна точка – коньковый узел, который крепят к стене здания. И именно в этой точке самые большие нагрузки на стену и фундамент дома. Поэтому очень часто под коньковый узел кровли устанавливают опорную стойку из бруса или сложенного кирпича (блоков).

И этот элемент в дизайне пристройки придется в дальнейшем как-то обыграть. Ведь это выступающая часть. Она выполняет чисто технологические функции и никакой дизайнерской нагрузки не несет.

Шатровое покрытие пристраиваемого помещения

Итак, мы рассмотрели все кровельные конструкции, которые сегодня сооружают над пристройками. Выбор на самом деле большой. Из всех предлагаемых вариантов чаще выбирают упрощенные конструкции, на которые требуется минимальные расходы. Но, как показывает практика загородного строительства, не все застройщики идут по пути экономии. Все дело в том, что переход крыши на пристройку – самое уязвимое место в плане образования протечек.

Полезные советы

Нельзя считать, что кровля над пристройкой – это какая-то другая конструкция. Это обычная крыша со всеми известными деталями, элементами, узлами и крепежами. При ее сооружении придется сделать расчеты на предмет определения нагрузок. Ее также утепляют, формируют и сооружают. Единственное, что случается часто, эта конструкция по размерам меньше кровли основного дома. Во всем остальном это традиционный вариант строительства.

Поэтому обращайте внимание вот на эти нюансы:

кровельный материал пристройки должен быть точно таким же, как у крыши дома;

все деревянные элементы конструкции обрабатывают антисептиками и антипиренами: первый борется с плесенью и грибками, второй увеличивает огнестойкость сооружения;

кровельный материал выбирают с учетом угла наклона скатов;

минимальный размер сечения бруса под мауэрлат – 150х150 мм;

минимальный размер сечения стропильных ног – 150х50 мм.

Заключение по теме

На самом деле надо отметить, что предлагаемых конструкций кровель для пристраиваемых помещений к основному дому немало. Относиться к пристраиваемым крышам надо так же, как и к кровельным системам зданий и сооружений. Здесь нельзя идти по пути экономии строительных материалов. Ведь кровли над пристройками подвергаются тем же нагрузкам, что и любые крыши.

Размеры вальмовой крыши

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна – все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша – это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

  • Шатровая конструкция состоит из четырех одинаковых скатов, каждый из которых имеет форму равнобедренного треугольника. Сверху они сходятся в одной точке. Шатровая крыша подходит только для коробки квадратного дома.
  • Полувальмовая конструкция отличается тем, что скаты закрывают только часть фронтона. Такая крыша идеальна для прямоугольных зданий.
  • Ломаная конструкция может иметь много скатов разного размера, соединенных между собой под разными углами. Такая крыша уместна на большом доме, но ее возведение очень сложное.

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.

Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.

Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.

Прямоугольник или квадрат

Неважно, какой дом, каркасный, из газобетона или кирпича в первую очередь надо обратить внимание на форму и размер коробки. Это играет существенную роль в определении вида вальмовой кровли.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями вальмовой кровли.

Дизайн вальмовых крыш

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

По рейтингу можно выделить самые популярные и часто используемые варианты:

  • Классический вариант состоит из двух треугольных и двух трапециевидных скатов. Сверху они все соединены коньком.
  • Голландская модель отличается наличием укороченных скатов. Они частично дополняют фронтоны, но не заменяют их полностью. Размер вальмы может быть маленьким или большим. Во втором случае скат украшают слуховыми окнами.
  • Датская модель понравится любителям двускатной и четырехскатной крыши, так как ее можно отнести к обеим разновидностям конструкции. Ее привлекательность состоит в вальмах, начинающихся не от конька, а от маленького фронтона. В этом месте монтируют треугольное окно для освещения чердака.

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

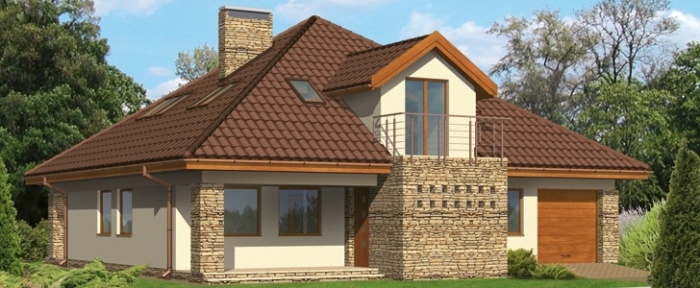

Как быть с балконом

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А – единая крыша;
  • Б – верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В – скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г – если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о .

Заключение

Определившись с конструкцией вальмовой кровли, рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

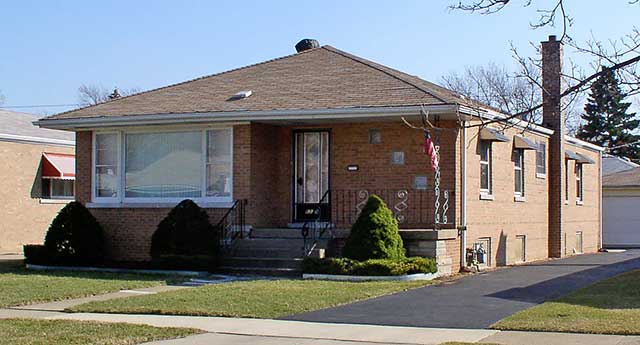

Одноэтажные дома

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

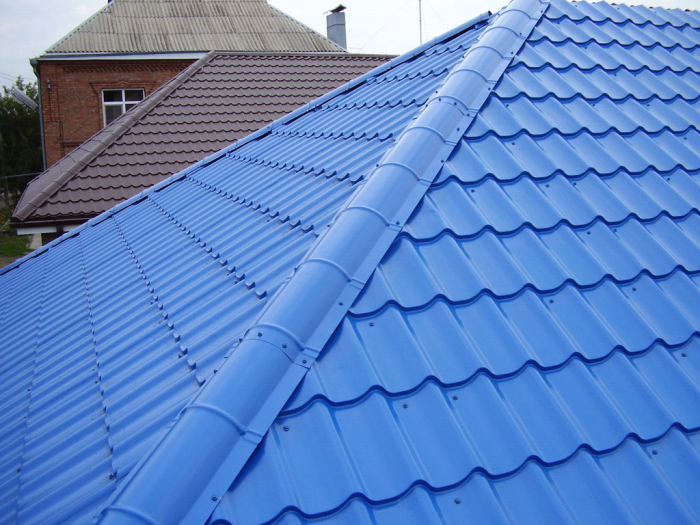

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Вальмовая крыша - 60 Фото идей кровли

Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Одноэтажные дома

Фото: dallasmetalroofs.com

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из кровли Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулиновой кровли

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

устройство, чертежи, монтаж, план, расчет узлов

Содержание:

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

стропильная система четырехскатной крыши чертежи

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

устройство стропильной системы четырехскатной крыши

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

монтаж четырехскатной стропильной системы

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

план стропильной системы четырехскатной крыши

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

план стропильной системы четырехскатной крыши

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

расчет стропильной системы четырехскатной крыши

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

  • В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
  • При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

узлы стропильной системы четырехскатной крыши

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

стропильная система четырехскатной крыши

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

  • От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
  • По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
  • С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил - чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

  • С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
  • Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
  • Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
  • В другой заготовке для нижней пятки отпиливаем участок под углом α.
  • С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
  • Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
  • Стыковка досок производится гвоздями на расстоянии 40-50 см.
  • Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

стропильная система четырехскатной крыши

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

стропильная система четырехскатной крыши

На следующем этапе делают шаблоны для нарожников:

  • Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
  • Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
  • Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.

стропильная система четырехскатной крыши

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.



Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы
  1. Наслонная.
  2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька;
  • длина ската;
  • угол наклона;
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж
  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам;
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли
  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
