Вальмовая крыша с опиранием стропил на балки перекрытия

Содержание статьи

Сделать вальмовую 4х скатную крышу сложнее обычной классической двускатной, однако и смотрится такая крыша гораздо интересней не только на доме, но и на любой постройке, беседке. К тому же защита от осадков и ветров у такой конструкции крыши выше обычного. Так что если у Вас есть хоть небольшой опыт сооружения стропильных систем, то вы легко разберетесь как делается вальмовая крыша с опиранием стропил на балки перекрытия, а мы в этом поможем нашими советами.

Вальмовая крыша с опиранием стропил на балки перекрытия

Для вальмовой крыши существует 2 основных варианта сооружения стропильной системы. Это с опиранием стропил на мауэрлат и на балку. Очень много споров идет по каждому из методов. Сразу скажем, что рекомендуемый нашим порталом «Строительство и ремонт» способ с опиранием на балку проще и легче. Почему именно он более популярен, и имеет больше преимуществ, разберем ниже.

Особенности крепления стропил на балки

Стропильные системы бывают 2х базовых видов: наслонная и висячая. Подробнее о каждой из них обзор Виды стропильных систем для двускатной крыши. Для вальмовых крыш стропильные системы аналогичны, хоть и имеют дополнительные элементы.

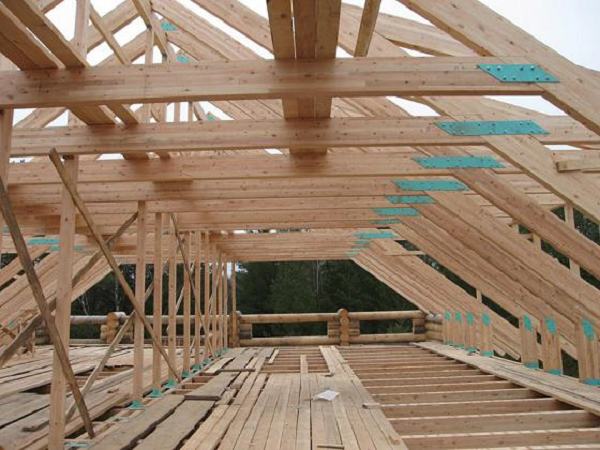

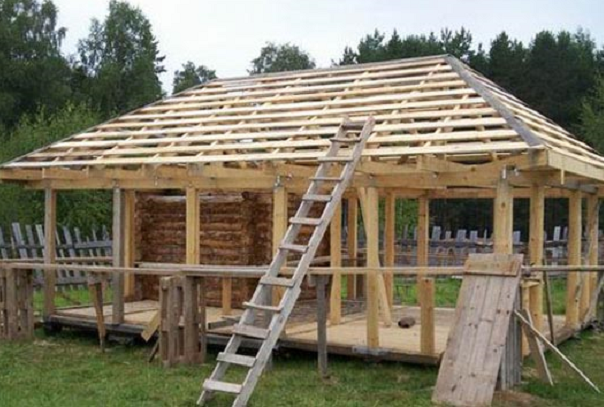

Крепление стропил к балкам чаще всего применяется для возведения легких крыш мансардного типа.

Сделать каркас кровли с опиранием на балки – это самый легкий способ возведения крыши. Чаще всего он применяется в деревянных домах из бруса/бревна или при наличии вверху стены монолитной балки из бетона, поскольку такие стены будут равномерно распределять нагрузку от крыши за счет материала.

В домах кирпичных и т.п. вальмовая крыша с опиранием стропил на балки перекрытия будет давать неравномерную точечную нагрузку на стены, и очень быстро стены начнут разрушаться, трескаться и крошиться.

Но выйти из этой ситуации легко: необходимо произвести укладку мауэрлата, а сверху на него крепить балки перекрытия. Стены разрушаться не будут, поскольку мауэрлат распределит давление крыши.

Кроме того нерационально врезать стропила в мауэрлат, поскольку это снизит его прочность.

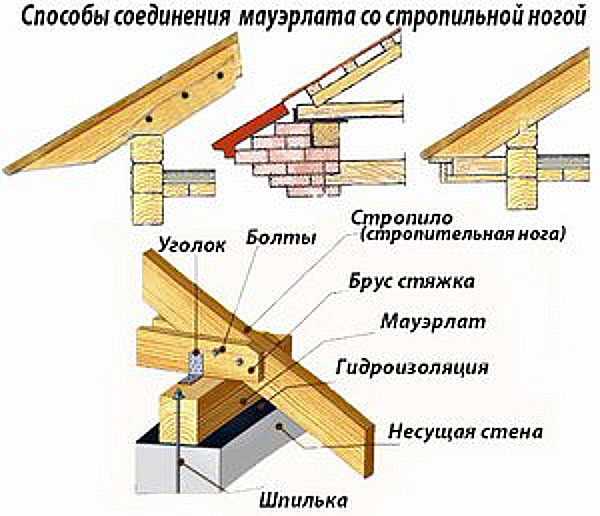

Способы крепления стропил к балкам

Крепить стропила к балкам можно разными способами. Главное требование, чтобы крепление было прочным, и элементы не соскальзывали.

Способ 1. Пазы с шипами. При этом способе в каждом элементе вырубается соответствующие пазы и шип посередине, который не дает стропилам сдвигаться в стороны.

Способ 2. Металлическое крепление. Это может быть болт и гайка. С нижней стороны балки делается треугольный вырез под местом крепления стропил. Просверливается стропила с балкой так, чтобы отверстие вышло в сделанный вырез. И через него продевается болт с фиксацией гайкой.

Следует отметить, что чаще всего используют первый способ, поскольку металлическое крепление снижает устойчивость стропильной системы. Поэтому предпочтение отдается соединениям с шипом/зубом/упором.

Вальмовая крыша с опиранием стропил на балки перекрытия будет устойчивее, если использовать крепления не с 1 зубом, а с двумя. Особенно необходимы такие крепления, если крыша имеет пологий угол скатов, подвержена повышенным климатическим нагрузкам. Такой вид крепежа улучшает сцепление элементов, повышает площадь соприкосновения, а также прочность всего узла. Для крутых кровель достаточно крепления с 1 шипом.

Совет: все пазы и гнезда чтобы балку не ослаблять должны вырезаться на 1/3-1/4 глубины балки. А чтобы не было скола врезка делается на 25 и более сантиметров от края.

Но не стоит думать, что пазы сами по себе удержат стропила, всё равно потребуется дополнительные металлические крепежи. Это могут быть гвозди, хомуты, накладки.

Другие виды крыш можете изучить в нашем обзоре Какие бывают крыши по конструктивному решению.

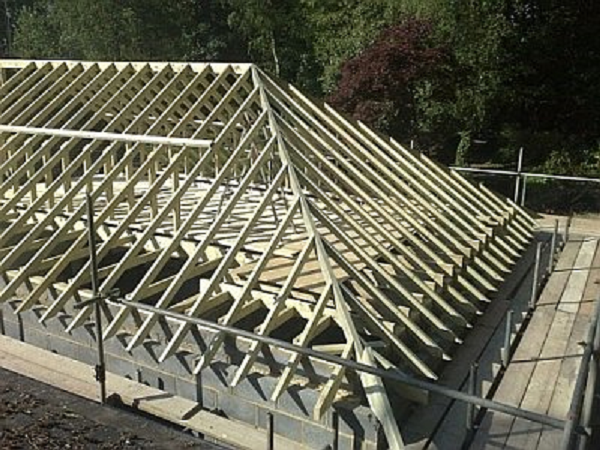

Как делается стропильная вальмовая крыша

Вальмовая крыша с опиранием стропил на балки перекрытия. В последнее время при строительстве пригородных домов и коттеджей спросом стала пользоваться вальмовая крыша. Эта находка для настоящих ценителей архитектуры, которые хотят украсить свой дом необычной кровлей. Поговорим поподробнее, что же такое вальмовые крыши?

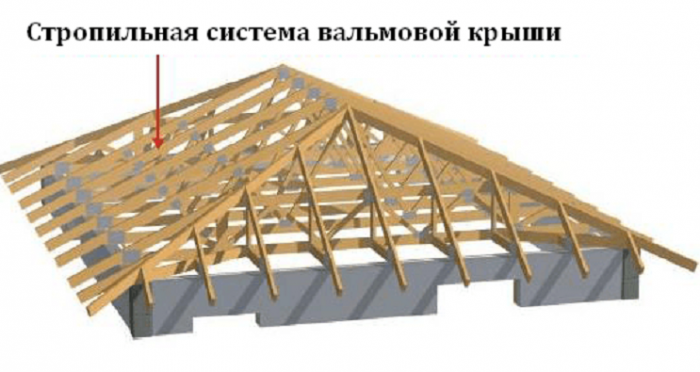

Вальмовая крыша — это вариант четырехскатной кровли, изготовление которых более сложно, чем создание классической. Обычно у него два ската имеют фигуру типичной трапеции, остальные два — форму наклонённого треугольника. Конечно же, если вы решили соорудить данную конструкцию у себя дома самостоятельно, то вам придётся немного попотеть. А если быть подробнее, то вам стоит уделить особенное внимание монтажу стропил, часто с этим пунктом возникают проблемы. Но дабы их избежать, вам необходимо приобрести такие стропилы, как: наружные, накосные и рядовые.

Вальмовая крыша особенности

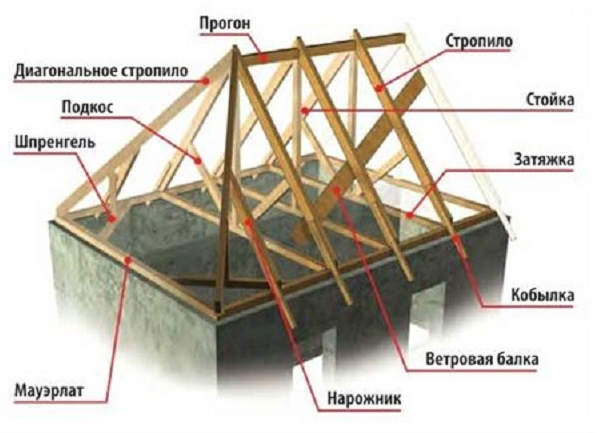

Наружные, как правило, используются, для угловой конструкции, накосные ставятся по диагонали, и рядовые являются центральными в данной конструкции. Также, чтобы спроектировать такую крышу, нужно учесть некоторые особенности. Очень важно правильно выбрать материал для будущей крыши, учитывая при этом особенности погодных явлений, и уровня осадков, и силы ветра в местности, где вы решили соорудить постройку.

Без этих особенностей вы можете неправильно рассчитать высоту крыши и её расчёт. Если же вы не можете рассчитать всё самостоятельно, то рекомендуем вам обратиться к профессионалу, который знает своё дело, и выполнит порученную работу более качественно. Вальмовая крыша настолько необычна, достаточно просто взглянуть на её проект, и сразу становится понятно что в ней есть нечто необычное. Если вы правильно построите проект, то задуманная вами постройка превзойдёт успех. Но прежде чем взяться за это дело, стоит учесть ещё пару нюансов.

Вальмовая крыша, как правило, имеет, несколько разновидностей: шатровая, полувальмовая, ломаная. У шатровой все 4 ската имеют одинаковый размер. Этот вариант крыши используют для зданий квадратной формы. Полувальмовая, это вид крыши, где вальмы несколько покрывают часть фронтона. И, наконец, ломаная, вид крыши, где скаты расположены под различными углами.

Установка этой крыши, как правило, проходит в несколько этапов:

  1. Монтаж вертикальных стоек.
  2. Установка диагональных стропил.
  3. Установка рядовых и накосных стропил.

Ну, и, естественно, в завершение, эта конструкция укрепляется, дабы постройка была прочной, и долго прослужила. Как правило, устанавливаются опоры для накосных стропил. Если же поперечные стропила слишком длинные, то конструкция укрепляется с помощью бруса, или балки. Если же в перекрытии использовался железобетон, то для укрепления применяют стойки, которые будут опорой для центральных стропил.

То есть по окончании работ, вальмовая конструкция утепляется, при поддержке современных материалов, которые обеспечивают тепло и звукоизоляцию. Ну что ж, на ваш суд были представлены сведения об одних из самых популярных видов построек крыш. Ну а какие виды крыш применять при строительстве нового здания, решать остается вам! А нам остаётся пожелать вам успехов в этом нелёгком деле!

Вальмовая крыша на балках

Практически всегда постройка крыши создает массу вопросов о том, какой именно конфигурации и конструкции должен быть каркас, чтобы обеспечить минимальное давление на кровлю и при этом не создавать дополнительных изгибающих нагрузок на стены дома. Чаще всего проблему прочности решают использованием вальмовых вариантов каркаса. Она сложнее в постройке, но дает ряд интересных преимуществ. Даже внешний вид вальмовой крыши более приятен глазу, в то время как обычный двухскатный вариант с прямыми фронтонами создает впечатление определенной незаконченности.

В чем секрет использования четырехскатных крыш

Строят крышу с вальмами не из-за красоты, хотя это тоже важно. Вальмовую крышу можно рассматривать, как усовершенствованный вариант обычной двухскатной конструкции. Вальмы – это две наклонные поверхности практически всегда треугольной формы. Применение вальмовых вставок превращает основные боковые скаты в равнобедренные трапеции, смыкающиеся основаниями на верхнем коньковом брусе.

Вальмовая крыша всегда более предпочтительна по ряду причин:

  • Более симпатичного и эстетичного дизайна, придаваемого внешнему виду дома и всей усадьбе, особый стиль. Обычный двухскатный вариант, даже в богатом исполнении и отделке, конкурировать с эффектным «голландским» стилем не сможет;
  • Высокой стойкости каркаса к разнонаправленным ветровым нагрузкам. Это основная причина использования вальмовых конструкций крыши;
  • При правильном выборе параметров каркаса есть возможность создавать комфортабельные помещения мансардного типа.

Важно! Стоимость и сложность постройки значительно выше обычных двухскатных вариантов, поэтому при отсутствии опыта и навыков потребуются пара опытных помощников и специалист, способный выполнить проверку прочности конструкции.

Основной трудностью в изготовлении вальм является даже не столько сложность самой конструкции, сколько необходимость очень тщательного соблюдения и точного выполнения всех размеров рядовых и накосных стропил. Поэтому в каждом конкретном случае изготовлению вальмовой крыши предшествует тщательная деталировка и расчет размеров. Насколько это непростое дело, можно судить по приведенному ниже фото. Поэтому иногда каркас вальмовой крыши предварительно собирают на ровной горизонтальной площадке с подгонкой размеров всех элементов.

Особенности привязки вальмовой крыши на коробку здания

Выбор конкретных параметров крыши всегда связан с розой ветров на участке, ориентацией дома относительно окружающих построек и древесных насаждений, количеством выпадающих снега и дождя. Кроме того, учитываются размеры дома и разновидность кровельных материалов, которым предполагается зашивать скаты кровли.

В зависимости от размеров коробки здания, угла наклона скатов специалистами используются несколько разновидностей установки каркаса вальмовой крыши на стены:

  1. Привязка стропил и силовых балок с опорой на мауэрлат стен. Это стандартный способ, простой и доступный для выполнения, укладка стропил на мауэрлат для вальмовой крыши в этом случае ничем не отличается от установки обычной двухскатной конструкции даже собственными силами;
  2. Комбинированный способ,при котором нижняя часть стропильных ног стоит на деревянном брусе мауэрлата, центральный коньковый брус и часть массы деревянного каркаса через вертикальные стойки опирается на деревянный лежень и внутреннюю стену постройки;
  3. Крепление каркаса крыши на балки перекрытия потолка. Наиболее сложный способ установки вальмовой крыши.

Важно! Если в конструкции крыши используется схема с висячими стропилами, например, в качестве навеса над крыльцом, входом в дом или над открытой террасой, вальмовая крыша в обязательном порядке крепится на мауэрлат.

Установка вальмовой крыши на мауэрлат

Принцип установки четырехскатной вальмовой крыши такой же, как и обычной двухскатной конструкции. В обязательном порядке нужно предусмотреть гидроизоляцию под брус мауэрлата, правильно выровнять опорную поверхность по горизонту. Такой способ крепления применяется в небольших домах с отсутствием внутренних капитальных стен, на которые можно перенести часть нагрузки от стропильных ног. Тем не менее даже в упрощенных схемах вальмовая крыша требует точного расчета размеров каждой из стропил.

Каркас крыши с вальмами отличается от обычной двухскатки наличием, так называемых диагональных стропильных ног, их положение и функции достаточно наглядны из приведенной схемы. Накосная стропильная балка вальмовой крыши упирается в наиболее прочное место — в угловое соединение двух стен. Поэтому важно правильно так соединить каждую пару диагональных балок между собой, и дополнительно с коньковым прогоном, чтобы срединная линия коньковой фермы была параллельной стенам здания,проекция линии на плоскость мауэрлата проходила точно через середины мауэрлатных поперечных брусьев.

В этом случае нагрузка от снега и ветра будет оптимально распределяться между всеми силовыми элементами каркаса и, главное, – равномерно передавать усилие через мауэрлат на кирпичную или бетонную кладку стен дома. Это предупредит отрыв отдельных шпилек или даже разрушение самого бруса мауэрлата. Если в проекте дома предусмотрено использование висячих стропил, угол подъема или наклона ската желательно выдержать в пределах 50-55о. Увеличение рекомендованных значений приведет не только к заметному удорожанию, но в отдельных случаях уменьшит полезное пространство под вылетом стропильных ног. Взамен хозяин получит хороший сход с крутого наклона вальмовой кровли снега, льда и воды.

Кроме диагональных элементов, в подобной схеме обязательно используются шпренгели – угловые перемычки мауэрлатной рамы, и могут применяться подкосы – боковые наклонные опоры, усиливающие жесткость стропильной ноги. Как и в двухскатной крыше, стропила в точке смыкания на коньковой балке соединяются шпильками и ригелями. Аналогичным способом сращивают попарно стыки пары накосных балок и подкосов.

Для формирования поверхности настила на вальмовой части крыши пространство между двумя диагональными стропильными ногами зашивают нарожными стропилами. Техника их установки на вальмовой плоскости сложнее, чем у рядовых балок, каждый элемент приходится подгонять в размер строго индивидуально. Зачастую даже тщательный расчет не дает ответа на вопрос, где и в какой размер выполнять точки врезки крепления, поэтому заготовки под нарожные балки приходится вымерять и вырезать с большим допуском.

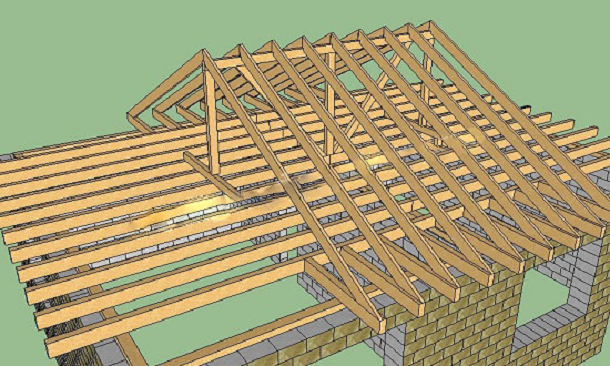

Крыша с опорой на балки перекрытия

Не всегда вальмовую крышу можно опереть непосредственно на стены. Если кладка выполнена не из жесткого и прочного керамического или силикатного материала, использованы пеноблоки, газобетонные или арболитовые материалы, без опоры на балки перекрытия, скорее всего, не обойтись. Стены из подобных материалов не выдержат горизонтальной нагрузки от стропильных балок, и со временем верхняя часть кладки будет просто выдавливаться распирающим усилием от веса вальмовой крыши.

Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.

Что дает такой вариант привязки к стенам дома:

  1. В связи с большим весом вальмовой крыши приходится использовать балки из деревянного бруса, обладающего большой прочностью. Например, для пятиметровых балок используется брус 10х20 см. Такая балка укладывается с шагом 60-65см на предварительно подготовленный контур мауэрлата. Автоматически формируется плоскость зашивки под потолок и пол для мансарды на втором этаже;
  2. Набор балок увеличивает жесткость рамы мауэрлата под вальмовой крышей. Тем самым частично компенсируется распирающее усилие стропил;
  3. Каркас вальмовой крыши получает своего рода днище из уложенного соснового бруса, тем самым резко увеличивается жесткость конструкции, ее способность противостоять самым неблагоприятным нагрузкам от снега и ветра.

При укладке балок необходимо предусмотреть наличие вылета бруса за пределы стены. В продольном направлении это достигается путем укладки увеличенных на 1,5м брусьев, вдоль длинной стороны стен приходится дополнительно укладывать короткие метровые брусья. В результате по периметру стен дома получается своего рода «гребенка» из бруса, на который, собственно, и будут крепиться рядовые и нарожные стропильные элементы.

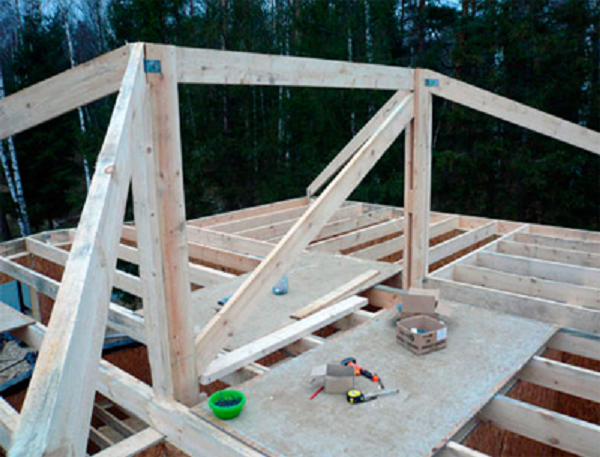

В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.

Важно! Подобный вариант опоры коньковой балки допускается только при наличии внутренней опоры из колонн или капитальной кирпичной стены. В противном случае вес вальмовой крыши через раму проломит балки перекрытия.

В верней части каждой из стропил выполняется пропил паза 5*5см, с помощью которого стропильная нога опирается на конек. В нижней части стропила вальмовой крыши крепятся к выносу брусьев с помощью ригелей и коротких подпорок. Это значительно увеличит жесткость соединения ноги и бруса.

Далее выполняется обшивка выступающих концов бруса с помощью доски, и размечается место установки диагональных балок. Под накосные балки устанавливают диагональные врезки из бруса, на которые и будут опираться силовые элементы вальмы. Размер накосных балок и точки врезки измеряются по факту. Это нужно, чтобы скомпенсировать прогиб или подъем углов площадки из уложенного бруса.

Вторым важным моментом в разметке диагональных стропил является угол спила концов для плотного прилегания: в верхней части — к коньковой балке, в нижнем секторе — к распорке из бруса. В обязательном порядке диагональную балку усиливают вертикальной стойкой, опирающейся на брус в месте контакта со стеной.

На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.

Заключение

Конструкция вальмовой крыши только кажется сложной. Вполне по силам освоить ее изготовление своими руками, но потребуется опыт и определенные знания. Поэтому для первых пробных шагов лучше выбрать несложный и дешевый вариант дачного домика или хозяйственной постройки.

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия.

10
Мар &nbspСтроительство

О вальмовой крыше мы уже говорили в одной из прошлых статей на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат.     После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

    Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

    Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

 мауэрлат

Рисунок 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см.рис.2). На расчёте балок я больше останавливаться не буду.

 балки перекрытия

Рисунок 2

    Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом. Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в». Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

 выноса

Рисунок 3

    Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

    Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):

 крепление выносов

Рисунок 4

    Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

 устанавливаем коньковый брус

Рисунок 5

    Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°. Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

    Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

    В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

 шаблон 1

 шаблон 2

 шаблон 3

 Рисунок 6

    Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

    По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

 стропила скатов

Рисунок 7

    В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке (см. рис.8):

 опоры

Рисунок 8

    Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать. Не забудьте предварительно обработать стропила качественными антисептиками для дерева.

    Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника) Расчёты производим во вкладке ʺСтроп.3ʺ. Пример результатов на рисунке 9:

 расчет1



Рисунок 9

    Да, забыл сказать. Кто уже скачивал данную расчётную программу с моего сайта до 1 декабря 2013г. Там вкладки ʺСтроп.3ʺ нет. Для скачивания обновлённой версии программы снова зайдите на статью по ссылке: http://stroyu-dom-sam.ru/stropilnaya-sistema/

    Данная статья также была немного откорректирована благодаря отзывам некоторых читателей, за что им отдельное спасибо.

 ШАГ 6: Добавляем выноса и крепим ветровые доски (см. рис.10). Выносов добавляем столько, чтобы осталось место для крепления углового выноса. Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки. После установки угловых выносов, эти подпорки убираем.

 ветровые доски вальмовой крыши

Рисунок 10

 ШАГ 7: Размечаем и устанавливаем угловые выноса.

    Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

 shnur1

 shnur2

 shnur3

 Рисунок 11

    Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов. (см. рис.12):

 razmetka1

 razmetka2

 razmetka3

  Рисунок 12

    Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):

 угловой вынос

Рисунок 13

    ugol135Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм).  Уголок 135° при необходимости подгибаем молотком.

    Таким образом ставим все четыре угловые выноса.

 ШАГ 8: Изготавливаем и устанавливаем угловые стропила.

    У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно. Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

    Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы (см. рис.14):

 shnur4

Рисунок 14

 malka   Далее мы будем пользоваться малкой (угломером).

    Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):

 razm1

Рисунок 15

   Также отмечаем точку «В»

   Высчитываем угол верхнего запила β = 90°- α

   В нашем примере α = 22° и β = 68° .

   Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой, как показано на рис.16:

 razm2

Рисунок 16

    На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

    Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):

 razm3

Рисунок 17

    Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

    Устанавливаем полученное стропило и закрепляем (см. рис.18):

 угловое стропило

 t.B

 t.A

 Рисунок 18

    Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

    Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д» (см. рис.19):

 t.C

 t.D

Рисунок 19

    Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см. Результат показан на рис.20:

 ugol1

 ugol2

 Рисунок 20

    Верхний конец второй половинки углового стропила нужно запилить ещё раз. Делаем это бензопилой прямо по месту (рис.21):

 ugol3

 ugol4

 Рисунок 21

    Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

 ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия (см. рис. 22):

 stoika

Рисунок 22

    Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

 ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

   Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

    Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки (см. рис.23):

 ugol5

 ugol6

 ugol7

 Рисунок 23

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм (см. рис.24):

 dop.bynosa

Рисунок 24

 ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про вальмовую крышу.  Здесь принцип абсолютно такой же, поэтому повторяться не буду (см. рис.25):

 narozh

Рисунок 25

   К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

 После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

установка и опирание стропил на балки

Если вы сейчас подошли вплотную к вопросу выбора конструкции стропильной системы, первым делом вам нужно решить, как именно вы будете передавать нагрузку от крыши – к дому. Например, в классической схеме устройства стропильной системы стропила равномерно опирают концами на стены или мауэрлат, по всему периметру или с двух сторон, смотря какая форма скатов. Но нередко сегодня стропила крепят прямо на балки перекрытия чердака, а не на мауэрлат, и у такой технологии есть свои ценные преимущества.

А как правильно установить стропила крыши на балки перекрытия, какие существуют технические решения и как выполнять такие узлы крепления – мы сейчас расскажем.

Конечно, строительство крыши с мауэрлатом более понятно и логично, т.к. такой способ практикуется уже очень давно и изучен, а вот опирание стропил на балки вам нужно изучить, и так много полезной информации, как предоставляет наш сайт, вы не найдете нигде.

Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:

  • у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;
  • на старом доме заново перестраивается крыша, а лежень уже старый;
  • стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;
  • для того, кто строит дом, этот метод сам по себе кажется более приемлемым.

А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:

Стропильная система с опиранием стропил на балкиСтропильная система с опиранием стропил на балки

Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.

Первый шаг, который вам нужно сделать – построить прочное основание для таких стропил. Например, если у балок перекрытия нет никакой подпорки (хотя бы в виде промежуточной стены дома), тогда стропильные фермы на ней нужно организовывать только по принципу висячих. Если же опора есть, стропила можно смело опирать прямо на балку без каких-либо вспомогательных элементов.

Говоря простым языком, если балка в чердачном перекрытии установлена надежно и имеет свои опоры, то на нее можно установить и стропила, а если всего этого нет, тогда стропила есть смысл крепко соединить с самими балками и подвесить как единую систему.  В противном случае перед строительством крыши вам нужно подпереть балки изнутри помещения, для чего существует три разных строительных способа:

  • Самая простая классическая подпорка состоит из затяжки, одной подбалки и подкосов. Затяжка подвешивается посередине. Такие подвесные системы применяются сегодня чаще всего при больших пролетах.
  • Двойная подпорка состоит из затяжки, подвесок, двух подкосов и ригеля, который служит распоркой между досками.
  • Существует даже тройная подпорка, которая представляет собой отдельные три подвесные системы, или одну двойную подвесную систему и одну простую. Это уже сложная стропильная система.

Вот как выглядят такие системы:

Как подпереть балки и установить на них стропила?Как подпереть балки и установить на них стропила?

Идеально, если вы также сможете рассчитать такие балки на прогиб и растяжение, насколько они готовы удерживать на себе всю крышу. Для этого существуют специальные онлайн-калькуляторы и формулы, хотя также будет достаточно для собственного спокойствия пригласить опытного плотника.

Итак, у вас есть два основных пути:

  1. Установить сначала балки перекрытия, вмонтировав их в стены, тем самым создав наслонную стропильную систему.
  2. Собрать стропильные фермы на земле и поднять на крышу готовыми, при этом нижняя затяжка ферм будет одновременно служить опорой-балкой для будущего чердачного перекрытия.

В каждом из этих способов есть свои плюсы-минусы, но способы крепления используются разные – для ферм обычно идет крепление металлическими или деревяннымми пластинами, а для сборки на крыше – скалывание и врубка на шип.

Висячие стропила: затяжка и балка в одной роли

Если речь идет о небольшом строительном объекте, как гараж, баня или бытовка, то достаточно просто изготовить стропильные фермы на земле, и уже потом поднять их на стены постройки, закрепив на специальных штырях мауэрлата. Здесь балки перекрытия – неотъемлемая часть самих ферм, и этот тот самый случай, когда затяжка в ферме служит также опорой чердачного перекрытия.

А вот как это реализуется на практике:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную системуУстановка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

А вот о вариантах, когда стропила именно опираются на балки перекрытия, а не создают с ними единую систему, мы разберемся сейчас детальнее.

Наслонные стропила: опора на балки в нескольких точках

Вот современный мастер-класс строительства классической крыши для мансарды, в которой стропила опирают на балки перекрытия прямо на крыше, а не строят фермы на земле:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную системуУстановка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

Здесь балки перекрытия – уже не часть единой стропильной фермы, а самостоятельный элемент, на который опирается вся стропильная система. Причем опирание происходит не только по бокам балки, но и по всей ее длине.

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Соединение стропила с балкой без врубки

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

  • Шаг 1. Возьмите строительный угольник и приложите его к доске.
  • Шаг 2. Отметьте место реза на верхушке стропила.
  • Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Узлы опор стропил на балки перекрытия своими рукамиУзлы опор стропил на балки перекрытия своими руками

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

Как сделать на стропилах надрез под нужным углом?Как сделать на стропилах надрез под нужным углом?

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную системуУстановка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

Виды врубки стропильной ноги в балку перекрытия

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая,  вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:

Виды соединений стропила с балкой перекрытияВиды соединений стропила с балкой перекрытия

Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.

В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.

И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.

Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Опирание стропил на балки перекрытия в вальмовой крышеОпирание стропил на балки перекрытия в вальмовой крыше

Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.

Давайте рассмотрим способы соединения стропила с балкой перекрытия:

Узлы соединения стропила с балкой перекрытияУзлы соединения стропила с балкой перекрытия

Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:

  • Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.
  • Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.
  • Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.
  • Шаг 4. Теперь выстрелите сквозное отверстие для болта.
  • Шаг 5. Наденьте болт и зафиксируйте узел гайкой.

Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную системуУстановка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

А вот пример изготовления деревянного крепежа для такого же узла:

Врезание стропил в балки перекрытияВрезание стропил в балки перекрытия

По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.

Порой установка стропил на балки перекрытия представляет собой достаточно сложную затею, в которой сами балки на все 100% служат опорой для всей крыши, и важно все это провернуть максимально грамотно.

Для того, чтобы сама стропильная а практике оказалась достаточно прочной и надежной, в качестве опорных элементов используется так называемый «стул». Это те стропильные детали, которая связывают между собой все элементы, и в разрезе действительно все это выглядит, как четыре ножки табуретки:

Виды конструкций крыши со стропилами на балкахВиды конструкций крыши со стропилами на балках

По сути,  «стул» – это подкосы, которые поддерживают прогон на всю его высоту. Т.е. такой  «стул» обычно содержит в себе вертикальные стойки, наклонные стойки и короткие подкосы. Своим нижним концом стойки стул врубается в нижний пояс стропильной системы или лежит перпендикулярно, либо сразу же – в балки перекрытия. Такие стулья также есть разных видов, в зависимости от того, опираются они на прогоны-балки или прямо на стропила.

Вот хороший пример из этой серии:

А вот это уже пример необычной конструкции стропильной системы, в которой сами стропила опираются на балки перекрытия на вдоль, а поперек, и хороша видна структура так называемых стульев-подпорок:

Устройство сложной стропильной системы с опиранием ног на балкиУстройство сложной стропильной системы с опиранием ног на балки

Сегодня практикуется и такой вариант крыши, которая состоит из несколько особо прочных ферм, расположенных на расстоянии 3-5 метра друг от друга, и промежуток между ними заполняют строительными парами.

Говоря простым языком, на крыше устанавливают несколько мощных главных ферм, две или три, и они на себе удерживают весь прогон. А уже в пространстве между главными фермами на такие прогоны опираются обычные стропила, по более простой схеме.

Т.е. здесь на балки перекрытия опираются далеко не все стропила, а лишь некоторые, а остальные опираются на мауэрлат. Таким образом замечательно распределяется вся нагрузка! И концепция такой системы проста: главные фермы делаются по схеме висячих стропил, а второстепенные стропильные ноги – по принципу наслонных, опираясь при этом уже только на лежень:

Комбинированная стропильная система: схема, иллюстрация

Комбинированная стропильная система: схема, иллюстрация

По сути, весь секрет такой комбинированной системы в том, что здесь прямо на треугольные шарнирные арки укладываются наслонные стропила. Таким хитрым путем из висячих стропил полностью исчезают изгибающие напряжения, и остаются только растягивающие. А это говорит о том, что здесь можно существенно уменьшить сечение стропильных элементов. Другими словами – сэкономить!

Как вы уже наверняка догадались, в вашем случае способ опирания стропил на балки перекрытия будет зависеть от того, какой объект вы строите: гараж, баню, дачный домик или целый загородный комплекс. В любом случае все эти методы проверены, активно применяются сегодня на практике и заслуживают внимания не меньше, чем более привычное использование классического мауэрлата.

Установка стропил крыши на балки перекрытия: описание, монтаж

Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия

ШАГ 1: Устанавливаем мауэрлат:

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров. На расчёте балок я больше останавливаться не буду.

Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом.

Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносов».

Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже:

Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так:

Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус:

Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°.

Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки.

Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

    Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их:

В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке:

Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника).

ШАГ 6: Добавляем выноса и крепим ветровые доски. Выносов добавляем столько, чтобы осталось место для крепления углового выноса.

Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки.

После установки угловых выносов, эти подпорки убираем.

 ШАГ 7: Размечаем и устанавливаем угловые выноса.

Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов.

    Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус.

Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм).  Уголок 135° при необходимости подгибаем молотком.

Таким образом ставим все четыре угловые выноса.

 ШАГ 8: Изготавливаем и устанавливаем угловые стропила.

У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности.

Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно.

Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы. Далее мы будем пользоваться малкой (угломером). Измеряем угол между шнуркой и угловым выносом – нижний запил. Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой.

На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

    Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д».

Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см.

Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

 ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия:

Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

 ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки.

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм.

ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про вальмовую крышу.  Здесь принцип абсолютно такой же, поэтому повторяться не буду.

   К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

  • Строительство Х-образных (восьмискатных) крыш.
  • Строительство Т-образной крыши дома.
  • Монтаж Г-образной крыши с фронтонами различной ширины.
  • Г-образная крыша дома с равными фронтонами.
  • Шатровая крыша дома своими руками.

Источник: http://stroyu-dom-sam.ru/konstruktsiya-kryshi/

Способы крепления стропил к балкам перекрытия

Крепление стропил к балкам перекрытия осуществляется при возведении мансардных крыш с незначительным весом. Узлы крепления получаются максимально надежными, если правильно выбрать вариант монтажа и следовать технологии.

Особенности стропильной системы

При проектировании конструкции крыши необходимо выбрать подходящий вариант для стропильной системы. Среди прочих следует выделить наслонные и висячие стропила. Для легких крыш внушительной площади обычно используются фермы висячего типа. Для них в качестве опоры выступают стены.

Более основательной и сложной является система с наслонными стропилами. В них стропильные ноги обладают дополнительными точками опоры.

При возведении крыши стропильная система опирается на мауэрлат, который представляет собой конструкцию на продольных стенах или установленную по периметру дома.

Этот вариант крепления стропил к балкам перекрытия используется в том случае, если дом возводится из блоков или кирпича.

Если по верху стен располагается бетонная монолитная балка или стены выполнены из бревна или бруса, то крыша опирается на горизонтальную балку, а не на мауэрлат. Балки в этом случае перекрывают коробку постройки в поперечном направлении. Наиболее простым вариантом устройства легкой мансардной крыши является кровельный каркас, который опирается на балки.

В процессе проектирования необходимо рассчитать стропильные ноги и толщину балок, учитывая нагрузки на кровельную систему. При монтаже необходимо обеспечить опирание стропил на балки. Крепление стропил к балкам перекрытия без мауэрлата может осуществляться лишь в том случае, когда стены постройки смогут выдержать внушительные точечные нагрузки.

В каких случаях стропильная система опирается на балки перекрытия

Если для висячих стропил балки перекрытия выполняют роль опоры, то система создает высокие нагрузки на строительные конструкции.

Такой подход актуален при возведении деревянных домов, ведь брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки.

А вот в случае с кирпичными стенами нераспределенное давление может быть разрушительным, что особенно верно для тех мест, где находятся балки перекрытия, в этом случае край стены крошится.

Для рассредоточения давления мауэрлат укладывается на гребень стены. Его изготавливают из толстого бруса квадратного сечения со стороной 150 мм.

А вот когда осуществляется крепление стропил к балкам перекрытия, то под тяжестью кровли стены не будут разрушаться, ведь мауэрлат станет выполнять роль разгрузочного элемента.

Для того чтобы обезопасить блочные или кирпичные стены, когда на них оказываются высокие нагрузки, в их верхней части следует выполнить армированный пояс из бетона.

Принципы крепления

На сегодняшний день стропила к балкам перекрытия могут крепиться одним из нескольких способов. При этом нужно исключить вероятность соскальзывания стропил с опоры. Использовать для этого необходимо соединения с шипами и пазами, которые подготавливаются в обоих элементах.

Альтернативным решением выступает металлический крепёж. Крепление стропил к балкам перекрытия может проводиться с помощью болтов. В этом случае комплект состоит из гайки, болта и шайбы.

На конце балки, которая выступает с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна быть расположена под углом, который соответствует наклону стропил.

Нижняя часть стропильной ноги запиливается под тем же углом.

Когда стропило будет установлено на балку, его необходимо укрепить гвоздями, а после высверлить сквозное отверстие, которое будет располагаться перпендикулярно стропильной ноге. Отверстия необходимы для болтов, их нужно расположить снизу и пропустить через вырез, который находится в балке.

Шайба надевается на болт, а с помощью гайки можно будет закрепить узел. Деревянные элементы ослабляются со временем, если крепление стропил к балкам перекрытия односкатной крыши осуществляется с помощью сквозных отверстий. По этой причине наиболее распространены соединения шипом, упором и зубом.

Рассматривая варианты крепления, вы должны отметить, что конфигурация будет зависеть от угла наклона скатов.

Если скат является крутым, то он будет испытывать пониженную снеговую нагрузку, в этом случае достаточно использовать крепление с одинарным зубом.

Двойное применяется при монтаже кровли, если угол наклона меньше 35 °. Этот вид крепления позволяет увеличить площадь опоры и обеспечить высокую прочность узла.

Крепление стропил к балкам перекрытия, фото которого вы отыщете в статье, может осуществляться методом врубки.

В этом случае речь идёт об ординарном зубе, который выполняется с вырезом шипа, что исключает боковой сдвиг под нагрузкой. Под шип необходимо предусмотреть гнездо, которое располагается в балке.

Для того чтобы не ослабить ее, глубину гнезда необходимо рассчитать с учетом толщины балки, первая составит от 1/3 до 1/4 последней.

Отступив от края балки перекрытия 25 см, необходимо сделать вырез, чтобы исключить сколы. Двойной зуб дополняется парой шипов, замочным соединением и упором с шипом. Последний может быть ещё и без шипа.

У обоих зубов глубина врезки должна быть одинаковой, но можно при необходимости использовать врезку на разную глубину. В данном случае речь идет о том случае, когда первый зуб дополняется шипом. Рубка осуществляется на треть толщины опорной балки.

Второй зуб при этом врубается наполовину.

Дополнительные рекомендации по креплению

Рассматривая способы крепления стропил к балкам перекрытия, вы должны учесть, что пазы не могут удерживать стропильные ноги, на которые оказывается нагрузка. Помимо врубки, с помощью металлического крепежа необходимо зафиксировать соединительный узел.

Если речь идет о неподвижных соединениях, то гвозди должны быть вбиты под углом. Можно применить металлические накладки или соединения в виде хомутов.

Крепление стропил к балкам перекрытия двухскатной крыши при любой технологии дополняется кованой проволокой, которая укрепляет соединение и фиксируется на анкере. Последний монтируется в стену.

Как обеспечить надежность соединения

Стропила с балкой будут надежно соединены, если вы используете качественный крепёж. Это должны быть стальные элементы с антикоррозионной обработкой, в основе которых лежит прочный материал.

Запилы и врубки следует выполнять максимально аккуратно, при этом не стоит используются прокладки и вкладыши, которые снижают прочность узла, а со временем деформируются или вылетают.

Важно использовать шаблоны, если есть необходимость сделать врубку или запил. В процессе работы используется стропильный крепеж.

Крепление стропил к срубу

Система стропил на сруб устанавливается по определенному алгоритму. Это обусловлено множеством факторов.

Во-первых, строение из древесины обладает своими геометрическими размерами, которые могут изменяться в процессе усадки. Во-вторых, на крепление может повлиять влажность воздуха.

Обязательно нужно проверить на горизонтальность последний венец, чтобы стропила легли правильно, а передача нагрузки на конструкцию была равномерной.

Места установки стропил необходимо разметить. Если фронтоны изготавливаются из бруса и бревен или брусьев, то на них будет опираться коньковая балка, в этом случае технология крепления стропил будет отличаться от жёсткой фиксации, где используются металлические уголки или врубки.

Как избежать ошибки

Фронтоны в процессе усадки будут изменять свои первоначальные размеры, уменьшаясь по высоте на 15 см. Поэтому жесткое крепление стропил к балкам перекрытия гвоздем станет причиной деформации стропильных ног. В результате во всей кровле образуются щели. Для того чтобы исключить такие проблемы, при установке стропил используют скользящие крепления.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце.

Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется.

Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Для справки

В процессе возведения крыши необходимо обращать внимание на все мелочи. От этого, как и от качества используемых материалов, будет зависеть долговечность и прочность строения.

Например, при фиксации стропил к балкам перекрытия, что встречается довольно редко, необходимо соблюдать технологию. Такой подход актуален и для деревянных, блочных и кирпичных домов.

В том числе и тех, что возведены из пеноблоков.

Заключение

В каждом из этих случаев нужно соблюдать свои особенности монтажа. Например, если стропила крепятся в случае с двускатной крышей к балкам перекрытия, то конструкция получается достаточно прочной.

Точечная нагрузка при этом возрастает, но на прочность стен это не оказывает никакого влияния. Всё объясняется одним обстоятельством: при строительстве используются длинные брусья, а балка перекрытия оказывает давление на них, как и стропила.

Источник: http://monateka.com/article/248914/

Существующие способы крепления стропила к балкам перекрытиям и мауэрлату: какой способ выбрать, советы по монтажу

Крыши зданий представляют собой сложную конструкцию. Основными элементами являются стропила и мауэрлат. Такой элемент возводимой крыши, как мауэрлат, выполняет функции своеобразного фундамента. Он служит опорой всех несущих элементов сооружения. Поэтому требуется правильно и надёжно произвести крепление стропил к мауэрлату, а также к балкам перекрытия.

  • Необходимо обеспечить надёжное, прочное и качественное соединение скрепляемых деталей.
  • В местах прилегания стропил к мауэрлату необходимо обеспечить высокую точность запилов.
  • Крепёжные работы производить с помощью металлических уголков, пластин, кронштейнов, шпилек с резьбой или болтов с гайками.
  • Болты и гайки применять только с металлическими пластинами или шайбами.
  • Гвозди и шурупы применяют в качестве временного варианта крепления. В дальнейшем их меняют на уголки, пластины или болты.

Крепление стропил всегда было важным моментом при возведении крыши. Гарантией надёжности такого сооружения выступает не только правильный расчёт и выбор материала, но и правильно выполненный монтаж стропил к мауэрлату, а также к балкам перекрытия.

Какие способы крепления стропил применяются

При возведении крыш применяется два вида стропильных конструкций — это висячие и наклонные стропила. Постараемся кратко рассмотреть оба вида таких конструкций и их крепление к мауэрлату.

Для равномерного распределения нагрузок наклонной конструкции крыши выбирают распорный и безраспорный способы крепления стропил к мауэрлату. Когда используют безраспорную конструкцию стропильных ног, тогда отсутствует распорное давление между стенами и опорами строения.

Чтобы устроить распорную конструкцию, применяют только жёсткое крепление стропил по фронтону без использования ползунов. Усилие от крыши через стропильные ноги воспринимают несущие стены и опоры. Крепление стропил к мауэрлату делается таким образом:

  • Опорой для стропильной ноги служит мауэрлат. Стропила крепят, используя принцип скользящей ноги, а верхнюю часть закрепляют на прогоне конька.
  • Нижнюю часть стропильной ноги закрепляют на мауэрлате, используя ползун. В верхней части стропила соединяются болтовыми соединениями или другими способами.
  • Стропильные конструкции и прогоны конька соединяют в прочную конструкцию, её ещё называют коньковым узлом, с помощью деревянного бруска. Скрепляют их гвоздями, которые необходимо забить с обеих сторон параллельно коньку.

Крепление стропильных конструкций к мауэрлату безраспорным способом несколько отличается от того, что было описано ранее:

  • Будет правильным решением делать крепление, используя ползуны. В этом случае в нижней части стропильной ноги не будет вспомогательного упора. В верхней части элементы конструкций упираются одно в другое и соединяются они между собой различными накладками.
  • Крепление производят с помощью жёсткого защемления нижних концов стропил с мауэрлатом. Для этого используют нижнюю опорную планку или запил, а верхний конец опирается на прогон конька в горизонтальную врубку. Можно использовать крепление с помощью ползуна, тогда будет небольшая возможность для вертикальных вращений в местах соединения.

В случаях, когда конструкцией крыши предусмотрено устройство висячих стропил, а такое бывает, если нет внутренних опор в здании или столбов, нижний конец стропильной ноги имеет свес и выходит за пределы опорной стены. Вся нагрузка, исходящая от крыши распределяется по наружным стенам.

Система имеет вид симметричного треугольника, сторона которого может иметь длину от 7 до 12 метров. В её конструкции предусмотрены горизонтальные растяжки из бруса, а также стропильные ноги, которые устанавливают под наклоном с определённым углом. Верхние концы стропил на коньке устанавливают в выполненный запил. Усиление конструкции производят с помощью ригеля.

Опорные узлы стропил при креплении к мауэрлату

Места, где производят крепления стропил, называют опорным узлом. Их бывает несколько видов:

  • Узел шарнирный, у которого одна степень свободы. При таком соединении имеется возможность кругового вращения балки.
  • Узел шарнирный, у которого имеется две степени свободы. Такое соединение даёт возможность балке кроме кругового вращения ещё и возможность горизонтального смещения. Крепление производится с помощью салазок или ползунов.
  • Шарнирный узел, который имеет три степени свободы, даёт балке возможность горизонтального и вертикального перемещения. Имеется возможность кругового вращения, но для этого необходимо изготовить специальный шарнир. Его устанавливают на мауэрлат.
  • Наибольшее распространение получили узлы с нулевой степенью свободы. При таком способе крепления для стропил производится жёсткое крепление обоих концов стропильными уголками с обеих сторон. Такой способ исключает возможность для смещения балки.

О креплении стропильных ног к мауэрлату

На протяжении многих лет крыша подвергается воздействию разных внешних нагрузок, порой они бывают значительными. Поэтому для обеспечения высокой надёжности необходим тщательный расчёт конструкции и подбор строительного материала.

Крепление элементов конструкции является важным этапом при возведении крыши здания. От того каким способом будет прикреплена стропильная нога к мауэрлату, будет зависеть поведение крыши в случаях больших нагрузок от выпавшего снега или сильного ветра.

В конструкции крыши применяются в основном элементы из дерева, которое способно впитывать влагу, а потом усыхать от воздействия высоких температур. Это говорит о том, что нельзя допускать полностью жёсткого соединения всей конструкции во избежание разрывов. Существует всего два способа крепления стропил, это жёсткий и скользящий.

Жёсткий вид соединения

Такой вид соединения полностью исключает любой способ движения между элементами конструкции. Для достижения такой цели используют два способа. Это использование уголков с применяемыми подшивными опорными брусками и создание запилов или седла на стропильной ноге.

Когда применяют первый способ крепления, то стропило опирается на мауэрлат через опорный брус, длина которого может быть до одного метра. Фиксация стропила производится уголками с обеих сторон, что исключает возможность для его смещения.

Второй способ применяется в строительстве чаще. При таком соединении гвозди забивают под углом по отношению друг к другу так, чтобы они скрещивались в мауэрлате. Третий гвоздь вбивается вертикально, чем создаётся очень жёсткое соединение узла крепления стропил к балкам перекрытия.

Для страховки при обоих видах жёсткого крепления применяют дополнительные соединения стропил со стеной. Для этой цели используют анкеры или проволоку.

Скользящий вид соединения

Скользящее соединение — это такое шарнирное соединение, при котором имеется две степени свободы. Их достигают возможностью одного из элементов конструкции к смещению. Обычно это стропило имеет возможность для небольшого смещения. Этого можно достичь следующим образом:

  • На стропиле создаётся запил, которым производится укладка на мауэрлат. Крепление можно производить гвоздями, которые забивают с боков и наискосок. Вместо гвоздей иногда используют металлическую пластину с отверстиями или строительную скобу.
  • Единичное крепление металлической пластиной стропила, которое выпущено за стену.
  • Выполнение соединения специальным металлическим крепежом, которое называют салазками.

Крепление стропил к балкам перекрытия любым из этих способов позволяет стропильной ноге упираться в мауэрлат, но имеется небольшая возможность для движения относительно друг друга. Скользящие соединения целесообразно применять при строительстве домов из брёвен и бруса. Искажение геометрии стен дома от усадки или усушки не приведёт к разрушительным действиям конструкции.

Специалисты рекомендуют собирать такие конструкции на земле. Имеется хорошая возможность правильно произвести разметку и подогнать все элементы конструкции, а затем уже всё установить на стенах здания.

Источник: http://krovlya.guru/tehnologiya/sposoby-krepleniya-stropil-k-balkam-perekrytiya-i-mauerlatu.html

Строительство вальмовой крыши на балках перекрытий

Обустройство вальмовой крыши требует тщательной предварительной подготовки. Перед началом работ необходимо произвести расчеты, определить количество материалов и варианты крепления стропильной системы. В легких дачных строениях или одноэтажных домах стропила, как правило, крепятся к балкам перекрытий.

Стропильная система и ее особенности

Вбирая принцип организации стропильной системы, необходимо учитывать размеры дома, материал, из которого изготовлена вальмовая крыша, тип перекрытия и то, будет ли использоваться мансардное помещение, как жилое.

В обустройстве легких крыш ли покрытий большой площади стропила делают висячими, а опорой для них служат стены домов. Наклонная конструкция установки стропил сложнее, и возводится над капитальными строениями с устройствами дополнительных точек опоры и креплений.

Строительство такой кровли начинается с возведения на стенах опорных конструкций по периметру дома, к которым и крепится вся стропильная система. Устройство, соединяющее деревянные балки по периметру называется мауэрлат. Если же дом имеет прочное монолитное перекрытие, стропильная система крепится на балки, выложенные горизонтально.

В современном строительстве кровли горизонтальные балки – самый распространенный метод крепления стропильной системы и самый удачный вариант обустройства легкого мансардного помещения.

Однако прежде, чем приступать к работам, необходимо определить нагрузку всей кровли, с учетом стропильной системы, фронтона, кровельного пирога. Этот числовой параметр служит точкой отсчета при выборе толщины балок перекрытия. Кроме того, нагрузка позволит рассчитать точки опоры стропила на мауэрлат или балки и шаг между боковыми стропилами.

Внимание! Мауэрлат, как конструкция крепления и система опоры, не выполняется лишь в тех случаях, когда стены дома способны выдержать высокую нагрузку кровельного перекрытия с учетом климатических составляющих (сильный ветер, снегопады, обледенение).

Опора на балки перекрытия

При обустройстве балок перекрытия необходимо учитывать тот факт, что такая конструкция, как вальмовая крыша (с возведенной стропильной системой и кровельным материалом) может создать достаточно серьезные точечные нагрузки на несущие стены дома.

Если расчет нагрузок не выполнен, или выполнен неверно, результатом возведения крыши в домах с кирпичными стенами может стать их растрескивание. Для того чтобы избежать подобных ситуаций на стены дома необходимо уложить мауэрлат. Брусья для его устройства выбираются сечением не менее 150х150мм. Такой дополнительный страховочный элемент, к которому надежно закрепляются балки перекрытия, а затем и сама крыша, гарантирует, что стены не начнут разрушаться под действием высоких нагрузок со стороны кровли. Мауэрлат возьмет на себя часть точечных нагрузок, равномерно распределив их по всему периметру.

В тех случаях, когда площадь дома велика и обустраивается вальмовая крыша с жилой мансардой, разгрузить кровельную нагрузку на стены поможет армированный пояс. Он выкладывается в верхних частях несущих стен, а уж затем на них ложиться мауэрлат и балки перекрытия.

Расчет стропильной системы и балок перекрытия

В основе всех расчетов стропильной системы и методов ее крепления лежит учет нагрузок на кровельное перекрытие. Этот параметр определяет угол наклона крыши, длину ската, высоту фронтона, необходимость в таких дополнительных конструкциях, как мауэрлат и перекрытие из балок. Значение определяется с учетом климатических условий местности, где обустраивается вальмовая крыша, принимая во внимание вероятность снежной зимы и порывистого ветра.

Руководствуясь таблицами и нормативами СНиП, в начальной стадии проектирования выбирается конструкция стропильной системы и опоры, сечение всех элементов и определения шага установки стропил и балок (при монтаже это одинаковые величины). Перед установкой горизонтальных балок перекрытия обустраивается мауэрлат. Оптимальные величины сечения бревен для его строительства так же определяются на этапе проектных работ.

Еще одной необходимой составляющей вычислений должна быть высота крыши и длина стропил, выходящих за пределы наружных стен (скат). Как правило, этот параметр не превышает 35-30см.

Монтаж стропильной системы начинают с крайних балок, точно отмечая стыки крепления. Концы бревен соединяются между собой жестким канатом или проволокой, что служит определенной мерой для укладки остальных стропил.

Обратите внимание! Перед началом выполнения работ по устройству стропильной системы на досках делаются пазы (на том уровне, где стропила будут присоединяться к балке). Это необходимо для того, чтобы обеспечить надежность крепления всей стропильной системы.

Основные принципы крепления

В процессе монтажа стропильной системы используются несколько вариантов ее крепления. В любом случае, основной задачей работ является предупреждение возможного соскальзывания стропила с бревна, служащего для него опорой. Чаще всего, для жесткого крепления используются специальные металлические крепежи. В отельных случаях в уже подготовленных к монтажу бревнах делаются соединительные пазы или в качестве креплений выбираются элементы с так называемыми зубьями (шипами).

Выбирая то, какой будет вальмовая крыша, и подготавливая варианты крепления ее узлов, помните о том, что сам по себе паз не обеспечит достаточную надежность конструкции, поэтому дополнительно стропильную систему соединяют металлическими элементами.

Вариант использования при монтаже болтов и гаек требует предварительных треугольных надрезов на досках с тыльной стороны в местах креплений. Такой вид монтажа требует тщательной подготовки и точных расчетов. В процессе работы стропило устанавливается срезом на опорную балку, временно крепится к ней гвоздями. И только после того, как проведены дополнительные контрольные замеры правильности установки стропила, на нем высверливается сквозное отверстие, в которое пропускается болт, шайба и крепление затягивается гайкой.

Это важно! Используя крепление при помощи болтов и гаек, следует понимать, что сквозные отверстия в стропилах со временем ослабляют дерево, а вслед за этим и весь крепежный узел.

Выбор варианта крепления стропил, используя мауэрлат или перекрытия из балок, зависит и от того, какой угол наклона будет иметь вальмовая крыша. Если предполагаемая нагрузка на кровлю невелика, и вы делаете большой угол уклона, достаточно использовать в конструкции крепления с одним зубом. Для крыш со скатом от 350 и менее – крепления с двойным зубом. Такой вид монтажа обеспечит прочность системы, и значительно увеличит площадь опоры.

Надежная стропильная система

Каждый из узлов кровельной конструкции должен быть надежно закреплен. Для внутренних соединений достаточно использовать гвозди, вбитые в мауэрлат или балки под определенным углом. Для внешних – специальные хомуты, металлические уголки или накладки. При этом место, где соединяются стропила и мауэрлат или балка перекрытия дополнительно закрепляют прочной проволокой, которая цепляется за вмонтированный в стену дома крюк.

Соединение считается надежным, если:

  • Все крепежи обеспечены дополнительной (контрольной) защитой;
  • Врубки в дерево и пазы на балках выполняются строго по установленным в нормативах размерам;
  • В системах крепежа присутствуют только окрашенные металлические углы и детали, предварительно прошедшие антикоррозийную обработку;
  • Все работы выполняются согласно технологическим нормам.

Исключительным случаем для устройства и крепления стропильной системы являются дома, стены которых возведены из деревянного сруба. Если в процессе не используется мауэрлат, а стропила крепятся к стене нужно принять во внимание, что дерево со временем меняет свои геометрические параметры (разбухает или усыхает).

Стены домов из сруба постепенно «усаживаются», поэтому расчеты нагрузки и конструкция стропильной системы должны быть выполнены с учетом таких изменений. В данном случае использование жесткого крепления нежелательно, поскольку со временем это приведет к перекосу конструкции и неравномерному распределению нагрузки на стены.

Специально для домов из сруба производители стали выпускать «скользящие» крепления, используемые в местах соединения коньковой части системы и стропильной ноги. При усадке дома такое крепление позволит кровле, меняя угол, выбрать оптимальное положение и самой распределить нагрузку на стены.

Перед началом работ на строительном рынке необходимо приобрести элемент крепления «салазки». Если вы выполняете работы впервые, обязательно проконсультируйтесь по использованию таких креплений с опытными мастерами. Салазки бывают двух видов: закрытого и открытого, а так же имеют различную длину хода (до 160мм). Что именно необходимо для того, чтобы вальмовая крыша вашего дома была надежной, определит специалист.

Основное, на что следует обращать внимание при возведении или ремонте крыш – это правила и нормы строительства, разработанные для вашего региона. Именно от климатических условий зависят основные величины и параметры расчетов, а заодно и гарантии того, что ваш дом будет надежно защищен от непогоды.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
