Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий.

Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
	более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
	более 15 градусов	50 см
С-21	до 15 градусов	30 см
	более 15 градусов	65 см
С-44	до 15 градусов	50 см
	более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов.

Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

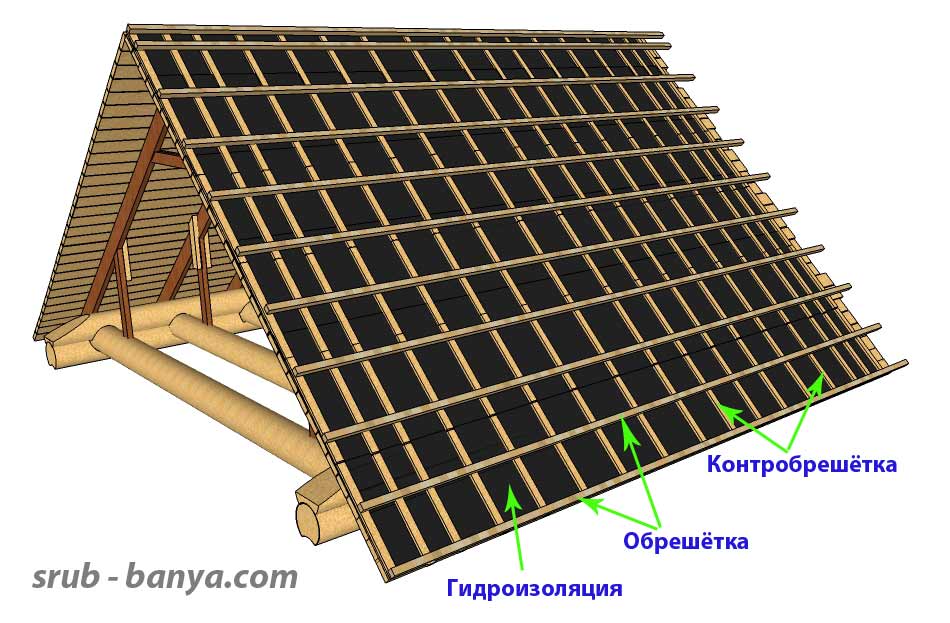

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей.

При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Посмотрите еще статьи:

как правильно сделать, какое расстояние между обрешеткой под профлист, доска или металлическая обрешетка

Содержание:

Выбирая кровельные материалы, большинство потребителей отдает предпочтение профлисту.

С помощью этого практичного и функционального материала можно обновить крышу за небольшой промежуток времени. Благодаря высокой механической прочности, а также устойчивости к коррозии профлисты занимают лидирующие позиции в строительстве малоэтажных жилых и производственных зданий.

Преимущества материала

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

• Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину  4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
• Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

Выполнение расчетов проводится  в зависимости от уклона:

• На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
• При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
• Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Особенности монтажа на крыше

Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,6-0,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до 600 кг, что во многом упрощает ее обслуживание.

Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным. Следовательно, его укладка  должна выполняться на сплошную обрешетку. Это предотвратит деформацию кровельного материала под воздействием снежного покрова.

Как правильно сделать обрешетку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

• Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
• Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
• Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
• При укладке элементов обрешетки необходимо контролировать горизонтальность.
• Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
• При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

Обрешетка под профнастил самостоятельно — Узнайте подробнее, как сделать лучше!

Правильно выполненная обрешётка под профнастил – гарантия прочности и надёжности крыши

Обрешетка под профнастил

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

• Стоек вертикальных;
• Подкосов наклонных;
• Ног наклонных стропильных.

На рисунке можно увидеть схему монтажа обрешетки

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

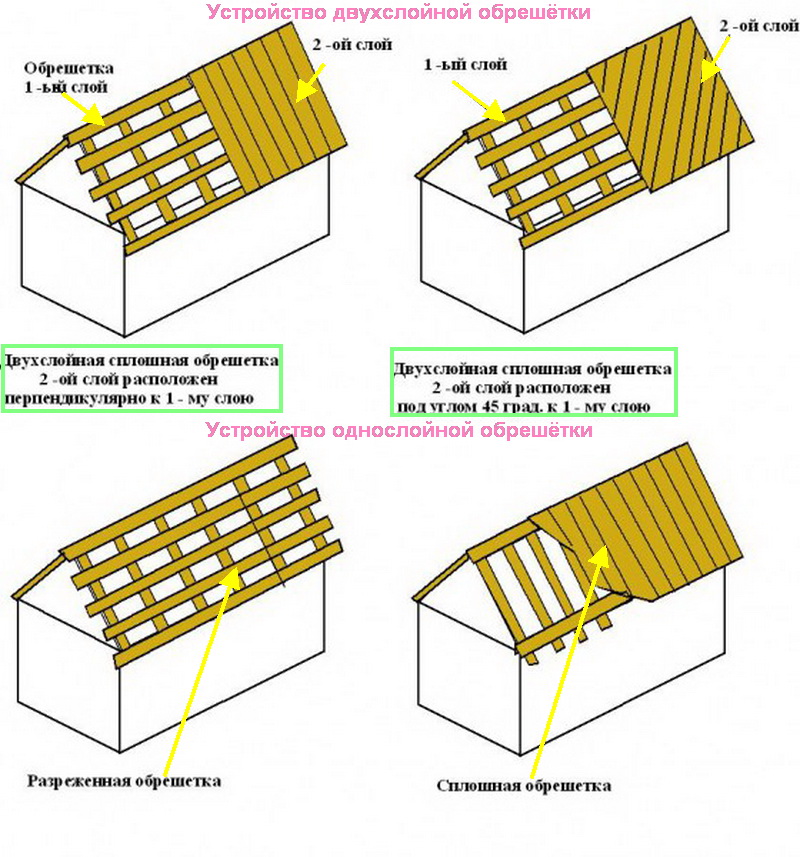

Обрешётка может быть:

1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Пример обрешетки

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Схема укладки материала

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

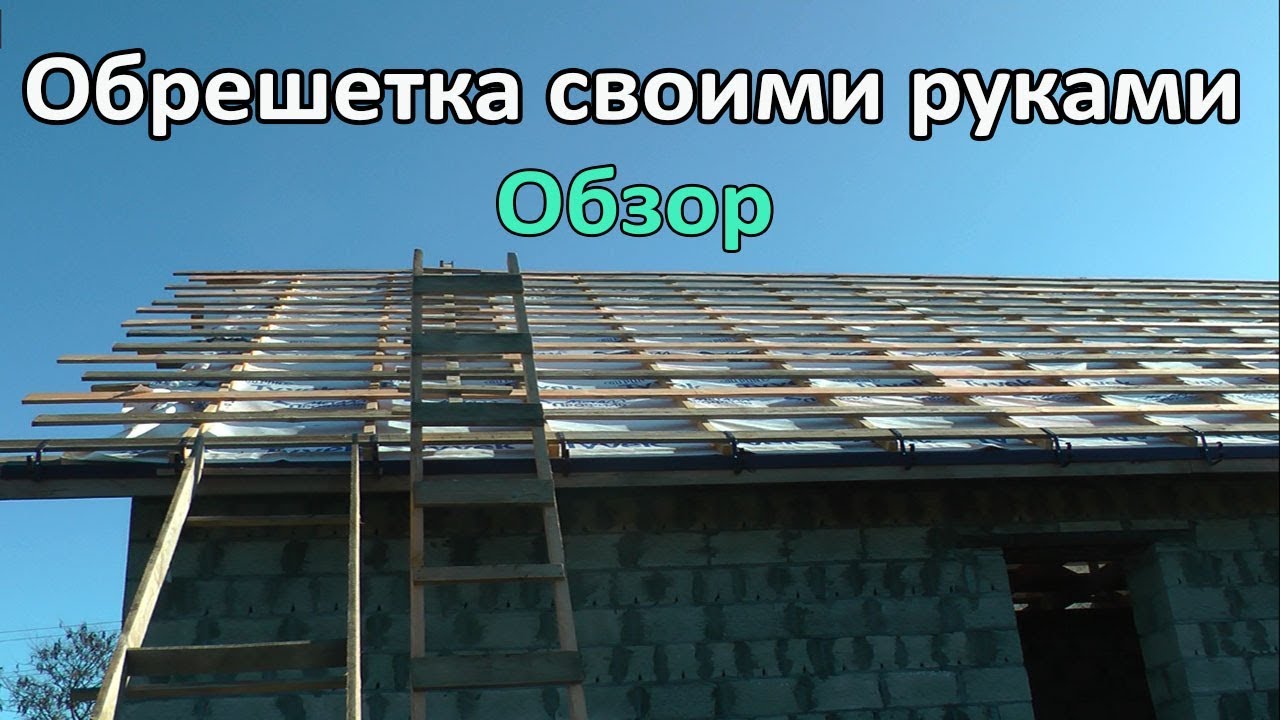

Видео – крыша из профнастила своими руками



Обрешётка под профлист своими руками- Инструкция +Видео

Итак, каркас крыши вашего дома готов, важным моментом является покрытие крыши кровельным материалом, но данный материал необходимо на что-то прикрепить и для этого к каркасу крыши монтируют обрешётку.

Кровельных материалов множество и к каждому материалу монтируется обрешётка со своими особенностями.

В статье далее мы опишем как сделать обрешетку под профлист.

[contents]

Для чего необходима обрешетка?

Если установка обрешетки сделана правильно, то это главное условие надёжности и прочности кровли. Обрешётка для профнастила монтируется не так уж и сложно, но тем не менее соблюдение правил и норм обязательно.

Обрешёткой называют как бы каркас, как правило это уложенные перпендикулярно стропильным ногам брусья из дерева.

За счёт прикрепления профнастила к обрешётке, даёт возможность распределения нагрузки на крышу по главным конструкциям здания.

При монтаже обрешётки необходимо соблюдать расстояние, оно будет зависеть от уклона крыши и осуществляется регулировкой строительных норм России такими способами.

1. В том случае, если уклон крыши небольшой, то профнастил прикрепляют к сплошной обрешётке или крепят к обрешётке расстояние между брусьев которой должно составлять около 400 мм.
2. Если уклон крыши является средним, то расстояние между брусьев должно составлять от полуметра до метра.
3. Большой уклон крыши требует расстояния между брусьями обрешетки от 300 до 650 мм.

Каркас обрешётки под профнастил делится:

1. Каркас у которого обычный шаг. Такая обрешётка является самой популярной;
2. Сплошной каркас, имеющий самый маленький зазор между досками. Для такой обрешётки используют листовые материалы, например, ДСП или фанера;
3. Разреженный каркас. Расстояние между брусьями составляет от 50 сантиметров.

Также величина шага обрешётки зависит от марки профнастила.

Лаги для обрешётки устанавливают только тогда, когда   выбран или лучше уже приобретён профнастил. Иначе придётся разбирать уже имеющуюся конструкцию, потому что шаг обрешётки может не соответствовать типу профлиста.

Обустройство обрешетки

Подготовительные работы

Расчёт пиломатериала

Чтобы рассчитать обрешётку под профнастил, нужно смерить длину и ширину ската кровли. Необходимо эти величины разделить в метрах на расстояние обрешётки, он выведен на основе марки профлиста и наклона крыши, после этих расчётов вы получите метраж пиломатериалов.

К этим параметрам необходимо добавить метры досок под обрешётку элементы конструкции (конька), мест примыкания крыши к слуховым окнам, а также к трубам дымовым и вентиляционным, после этого вы получаете нужное количество профиля.

Выбор и покупка досок

При покупке досок для крепления профнастила лучше всего отдать предпочтение дереву, которое хорошо просушили. Подходящие доски для каркаса под профнастил являются доски из хвойных пород дерева (ель, сосна).

Обработка досок

Обычно обрешётка под профнастил при эксплуатации подвергается повышенной влажности, это приводит к поражению грибками и микроорганизмов. Чтобы предотвратить вредное воздействие микроорганизмов и грибков, лаги из дерева обрабатывают антисептическими составами.

Доски необходимо обработать антипиренами и, если вы хотите сэкономить своё время и силы, то воспользуйтесь составом, который имеет свойства антипирена и антисептика.

Так же древесину можно обрабатывать и после того как соорудили каркас, но лучше всего доски для обрешётки обработать составами до сооружения каркаса, так вы будете уверены что все части доски не будут подвержены воздействию микроорганизмов и грибка.

Сооружение обрешётки

Обрешётку для профнастила устанавливают поверх пароизоляции и гидроизоляции крыши.

При крепеже досок обрешётки к деревянной основе используют гвозди.

При крепеже досок обрешётки к бетону или цементу применяют дюбеля.

В том случае, если в местах крепежа есть детали из металла используют саморезы.

Доска обрешётки, которую закрепляют вдоль карниза, должна быть более толстой, в отличие от других деталей. Толщина данной доски определяется высотой профиля и длиной крепежа.

Ветровые доски устанавливают с торцов кровли, их поверхность должна быть выше деталей обрешётки на параметр высоты профнастила.



Другие детали каркаса монтируются снизу — вверх. Чтобы проверить параллельно ли установлены брусья, натягивают верёвку.

Конечно обрешётку под профнастил вы сможете оборудовать своими руками, но не забывайте соблюдать все правила и учитывать все нюансы иначе вы можете допустить не поправимые ошибки.

В том случае, если нет уверенности в своих силах, то лучше всего наймите профессиональных рабочих.

Ну вот мы вам рассказали, как установить обрешётку под профнастил и

Надеемся, что данная статья была вам полезной. Желаем вам удачи и терпения!

Как сделать обрешетку под профнастил на крышу — устройство и расчет (фото, видео)

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Содержание статьи

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Виды оснований для настила кровельного материала

Виды профнастила

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Рекомендованный шаг основания для основных марок профлиста

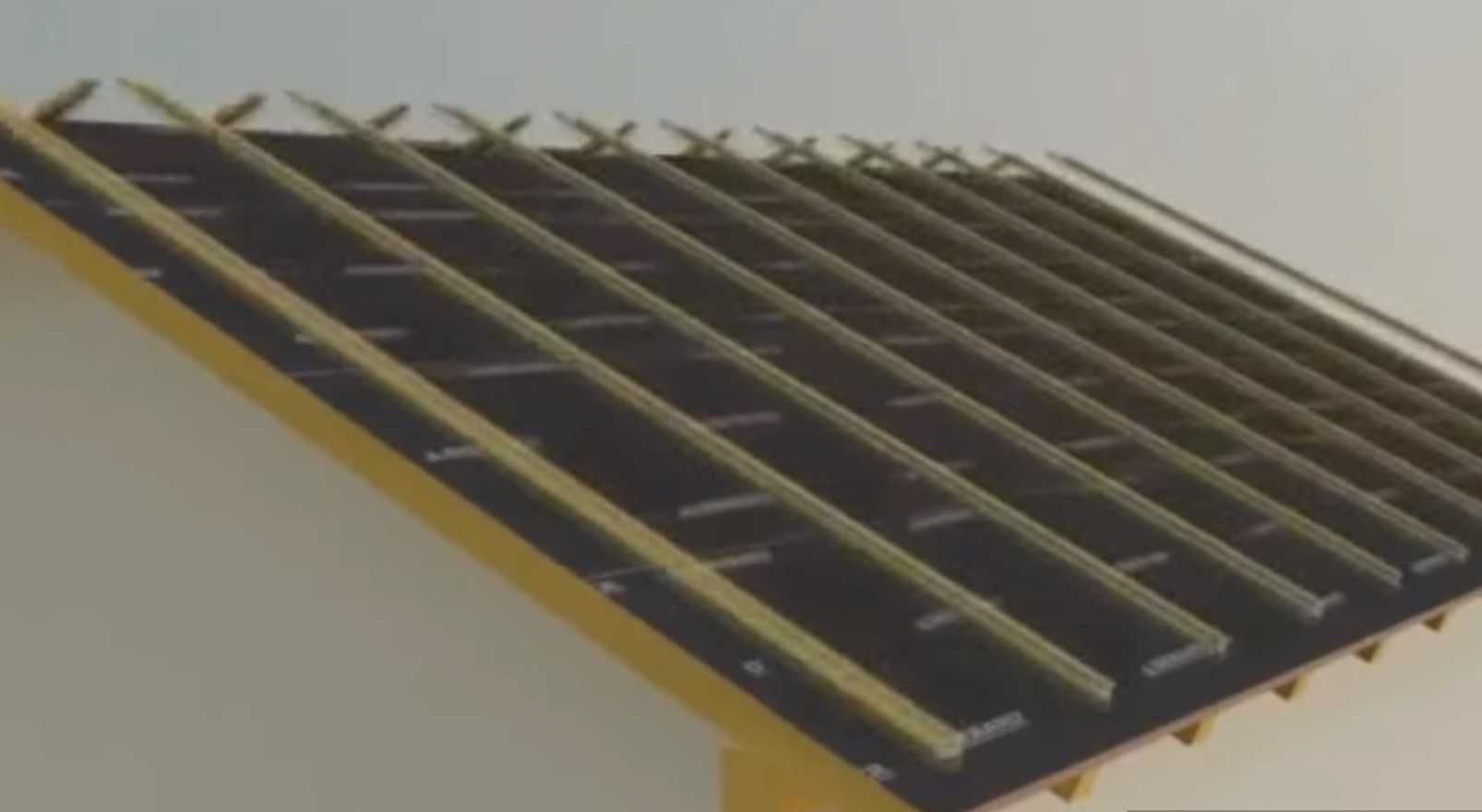

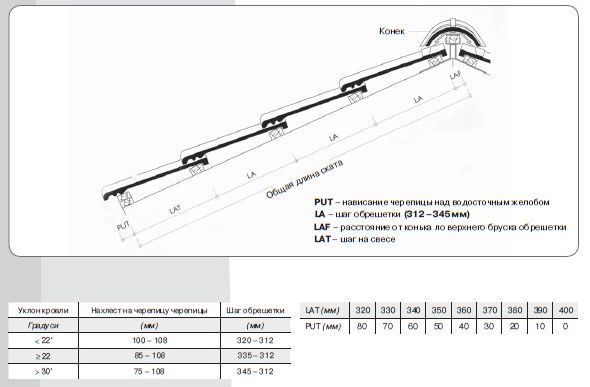

Схема расположения реек обрешетки

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Устройство кровли из профнастила

Устройство обрешетки

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Обрешетка под профнастил: шаг, расчет, сборка

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации. К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил.

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

Вид листа	Угол ската	Шаг обрешетки
НС-35	До 15 гр	50см
НС-35	Более 15 гр	100см
С-8	При любом наклоне	сплошная
Н-60	При наклоне больше 8 гр	Не более 3м
Н-75	При наклоне больше 8 гр	Не более 4м



Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал.

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

• Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
• Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
• Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
• Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
• Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

• К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
• Производят монтаж снизу вверх.
• Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
• Стыковка досок производится строго на стропиле.
• Нельзя стыковать доски на одном стропиле в смежных рядах.
• При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Расстояние между досками обрешетки крыши под профнастил —

Как правильно сделать обрешетку под профнастил, шаг, крепление

Выбирая кровельные материалы, большинство потребителей отдает предпочтение профлисту. С помощью этого практичного и функционального материала можно обновить крышу за небольшой промежуток времени. Благодаря высокой механической прочности, а также устойчивости к коррозии профлисты занимают лидирующие позиции в строительстве малоэтажных жилых и производственных зданий.

Преимущества материала

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

• Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину 4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
• Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

Выполнение расчетов проводится в зависимости от уклона:

• На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
• При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
• Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Особенности монтажа на крыше

Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,6-0,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до 600 кг, что во многом упрощает ее обслуживание.

Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным. Следовательно, его укладка должна выполняться на сплошную обрешетку. Это предотвратит деформацию кровельного материала под воздействием снежного покрова.

Как правильно сделать обрешетку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

• Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
• Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
• Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
• При укладке элементов обрешетки необходимо контролировать горизонтальность.
• Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
• При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

Как монтировать обрешетку под профнастил на крышу

Конструкция обрешетки под профнастил зависит от площади и наклона поверхности, а также от массы и других особенностей самого материала. Профнастил представляет собой легкие листы из оцинкованной стали с полимерным либо лакокрасочным покрытием. Листы имеют волнообразный, трапециевидный, квадратный или более сложный рельеф, увеличивающий жесткость и прочность на изгиб. В отличие от шифера и черепицы металлические изделия способны пружинить при физических нагрузках. Это повышает их устойчивость к внешним воздействиям. В качестве основы используют деревянный плоский каркас из гибких досок и брусьев либо покрытие из металла. Собрать его можно своими руками, но одному человеку сделать это будет сложно. Работать лучше вдвоем или втроем.

Как сделать обрешетку под профнастил на крышу

Расчет конструкции

Конструкция представляет собой систему из вертикальных и горизонтальных несущих элементов, скрепленных между собой и уложенных на стропила. Она должна выдерживать свою собственную массу, а также воздействие ветра, вес облицовки и снежного покрова. Если дом стоит возле высоких деревьев, необходимо предусмотреть запас прочности — сверху может упасть тяжелая ветка. Надежность каркаса зависит от материала, из которого он изготовлен, а также от того, насколько близко друг от друга стоят опоры.

Учитываем давление снежного покрова и сила ветра

При проектировании следует учитывать климатические особенности. Толщина снежного покрова обладает большой массой и оказывает значительное давление на кровлю и стены. Чтобы правильно рассчитать эту нагрузку, можно использовать специальные таблицы, в которых указана толщина снежного покрова, характерная для определенного региона.

Чем больше угол ската, тем меньше на нем задерживается осадков, и тем выше расход стройматериалов.

Важно учитывать силу ветра. Нагрузка, создаваемая воздушным потоком, может достигать 400 кг/м 2 . В ветреных регионах не рекомендуется делать скат крыши с наклоном, превышающим 30 градусов.

Необходимые данные можно узнать из климатических карт и таблиц либо из готовых проектов. Если здание является объектом индивидуального жилищного строительства, при проектировании придется учесть требования ГОСТов и СНиПов. В них учитываются особенности региона.

Рассчитываем шаг обрешетки под профнастил

Его выбирают в зависимости от того, какое покрытие будет использоваться.

• Разреженный каркас — применяется для легких гофрированных листов. Подходит для крутых скатов. Расстояние между элементами — 50-75 см. Чтобы увеличить его несущую способность, вниз монтируют диагональные рейки.
• С обычным шагом — 20-40 см.
• Со сплошной обшивкой — состоит из несущих брусков, которые крепят на стропила, и перпендикулярных досок, уложенных с небольшими зазорами. Для плоских и пологих кровель, испытывающих большое давление собственного веса и снегового покрова, используют влагостойкую фанеру или плиты OSB. Они прочнее натуральной древесины и не подвержены температурно-влажностным деформациям. Эти материалы понадобятся для участков вокруг дымоходов и внутренних углов.

Расстояние между сборными элементами зависит от несущей способности металлической обшивки. Она указывается в инструкции либо на упаковке. Если профиль способен выдерживать значительную массу, частоту опор делают меньше. Если он легко прогибается, под него укладывают сплошной настил. При расчете важно не допустить ошибки, так как в случае повреждения полностью выпрямить изделия будет невозможно — на поверхности останутся вмятины. Такие листы подлежат замене.

Для обрешетки крыши под профнастил марки С-8 и ската, расположенного под углом 10-20 градусов, подойдет каркас со сплошной фанерной обшивкой. Если толщина стали меньше 0,55 мм, можно сделать настил из досок.

Для расчетов можно воспользоваться онлайн-калькулятором и таблицами на сайте производителя.

Материалы для обрешетки

Дерево

В малоэтажном строительстве чаще используются деревянные элементы. После обработки антипиренами они способны противостоять открытому пламени. Они прослужат десятки лет, если их пропитать антисептиками, препятствующими появлению плесени, и покрыть лаком, защищающим от влаги. Используются бук, ольха, хвойные породы. Основную нагрузку принимают на себя брусья сечением 5х5 или 2,3х5 см. Их обшивают досками шириной 10 см и толщиной от 2,2 до 5 см.

Размер деталей выбирается с учетом внешних нагрузок и особенностей кровли. Например, при шаге стропил 0,9 м для тяжелых листов применяют брус 50х50 и доски 3,2х10 см.

Металл

Металлические легче и надежнее. Они не горят и отнимают меньше пространства. К недостаткам металла можно отнести то, что он хорошо резонирует, передавая звуковые волны в помещения. С ним сложнее работать — для него потребуется сварочное либо прочное винтовое соединение. Металлическая обрешетка под профнастил на крышу собирается из оцинкованного либо гальванизированного стального профиля. Ее крепят как к деревянному, так и металлическому основанию. Для определения параметров профиля потребуется технический расчет.

Сбор деревянного каркаса своими руками

Закупать материалы следует с запасом 10% на случай брака или порчи при хранении и транспортировке. Чтобы точно рассчитать его количество, нужно знать размер кровли и расход на 1 м 2 .

Стропила должны быть уже окончательно смонтированы и закреплены на стенах. Их пропитывают антипиренами и антибактериальными составами. Чтобы предотвратить попадание влаги внутрь, поверхность покрывают слоем лака.

Холодный чердак

Если верхнее помещение не планируется отапливать, теплоизоляционный слой располагают на перекрытии, а верхнюю часть делают холодной.

На стропила крепят гидроизоляционный материал. Как правило, это тонкая пленка на основе полиэтилена или рубероид.

Чтобы покрытие дышало, лучше установить диффузную мембрану с высокой паропроницаемостью. Она позволяет удалять изнутри лишнюю влагу, содержащуюся в воздухе, при этом не пропускает воду. Покрытие производится в рулонах. Над карнизом прибивают две планки, располагая одну над другой, а сверху на них укладывают мембрану. Начинают с водосточного желоба, делая нахлест 10 см. Важно не перепутать лицевую и тыльную стороны — иначе кровля не будет дышать, а на потолке появятся подтеки.

Перед тем как сделать обрешетку на крышу под профнастил, на основание наносят разметку.

К стропилам прибивают бруски с установленным шагом. Их высота позволяет воздуху циркулировать между покрытием и гидроизоляционным слоем. Таким образом изнутри удаляется лишняя влага. Для диффузной мембраны такой зазор не нужен. Бруски укладывают под конек, затем его закрывают полосой рубероида, а внизу крепят закладные детали для водосточного желоба.

Доски крепятся к брускам по разметке. Двигаться нужно снизу вверх. Чтобы сэкономить время и не расчерчивать всю поверхность, по краям ставят отметки и натягивают по ним бечевку. Длина гвоздей или саморезов для досок должна превышать их толщину в три раза. Иначе настил может сорвать ветром в непогоду. Ряды обшивки соединяются на бруске. Провисание краев не допускается. На каждую сторону доски нужно вбивать минимум по два гвоздя, чтобы покрытие не выворачивало.

Сверху на конек прибивают либо один брусок, либо несколько в зависимости от его конструкции. Торцы ската закрывают ветровыми досками, размещая их на стыке стены и стропил. Эти элементы защищают чердак от продувания.

Когда все детали установлены, можно приступать к креплению профнастила к деревянной обрешетке.

Утепленный чердак

Для эффективной изоляции необходимо защитить внешнюю сторону кровли. Материалы должны быть негорючими и нетоксичными. Лучше всего с задачей справляется минеральная вата и пенополиуретан. Минеральная вата выпускается в виде плит. Их укладывают в ячейки каркаса. Если плиты не подходят по формату, их обрезают. Некоторые изделия имеют оболочку, и обрезать их нежелательно. Удобнее использовать неформованный материал, равномерно заполняющий ячейки. Волокнистый покров должен быть защищен от влаги не только изнутри, но и снаружи. Для этого используют полиэтиленовую пленку либо дышащие мембраны, пропускающие пар изнутри. Их пришивают к деревянной поверхности строительным степлером. Металлические гофрированные листы монтируют на тонкий защитный слой.

Теплоизоляция работает наиболее эффективно снаружи, так как точка росы в этом случае смещается от стропил в ее толщу. Делая внутренний слой, необходимо провести расчет, чтобы узнать, не сместится ли точка во внутреннюю часть утеплителя. Если это произойдет, на стенах и потолке может появится плесень, а в воздухе появится запах сырости.

Обрешетка под профнастил своими руками

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

• Стоек вертикальных;
• Подкосов наклонных;
• Ног наклонных стропильных.

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео — крыша из профнастила своими руками

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

7 планов для индивидуального питомника вашего щенка

На рынке представлено огромное количество ящиков, но некоторым владельцам все еще трудно найти тот, который подходит под все требования.

Вы можете, например, не найти ту, которая достаточно велика для вашей собаки большого размера, или вы можете просто отказаться от эстетики проволоки и пластика вместо чего-то более изысканного.

Но не волнуйтесь — мы здесь, чтобы помочь. Есть несколько способов сделать ящик для собак на заказ, и мы рассмотрим несколько из лучших вариантов ниже.

1. Деревянный ящик для собак с планками от MyOutdoorPlans.com

Эта деревянная конструкция от My Outdoor Plan отлично подходит для владельцев, которые хотят с нуля сделать простую и легкую, но привлекательную деревянную клетку для собак.

Даже относительно неопытные мастера по дереву должны уметь построить этот ящик , и он обеспечит отличное сочетание вентиляции и безопасности для вашего питомца благодаря деревянной решетчатой ​​конструкции.

Сложность Уровень : Легко

Инструменты Требуется :

• Молот
• Рулетка
• Квадрат обрамляющий
• уровень
• Торцовочная пила
• Аккумуляторная дрель
• Отвертка
• Шлифовальный станок
• Защитные перчатки
• Защитные очки

Материалы Обязательно :

• (Стороны) Четыре куска пиломатериалов 1 × 3 — длиной 29 1/2 ″, 4 куска пиломатериалов 1 x 3 — длиной 26 ″, 12 кусков пиломатериалов 1 × 2 — длиной 29 1/2 ″
• (Лицевые стороны) Четыре куска пиломатериалов 1 × 3 — длиной 19 ″, 4 куска — длиной 26 ″, 6 кусков пиломатериалов 1 × 2 — длиной 19 ″
• (Верх и низ) Два куска фанеры 1/2 дюйма — 24 дюйма x 36 дюймов в длину
• (Дверь) Два куска пиломатериалов 1 × 2 — длиной 20 1/2 ″, 4 куска — длиной 17 1/2 ″, 2 куска — 15 1/2 ″ длиной

Это не тот ящик для собак, который вы построите по планам выше, но он чертовски похож.Соответственно, это может помочь вам разобраться в любых сложных деталях в процессе строительства.

2. Ящик для собак из проволоки своими руками от Cuteness.com

Если вы хотите быстро и легко построить клетку для собаки и вам больше важна функция, чем форма, ознакомьтесь с этими планами проволочных ящиков для собак на сайте Cuteness.com.

Эти ящики могут ничем не отличаться от типичных ящиков, которые вы покупаете в зоомагазине, но вы можете сделать ящик для своей собаки любого размера, который вам нравится, и его сборка не будет стоить вам очень дорого.

Уровень сложности : Легко

Инструменты Требуется :

• Циркулярная пила
• Аккумуляторная дрель
• Зажимы
• Молот
• Рулетка

Материалы Обязательно :

• Четыре сварные проволочные панели (в том числе одна, которая будет выполнять функцию двери)
• Фанера для основания и крыши
• Гвозди
• Винты

Мы не можем найти видео о реализации этих конкретных планов, но вот еще одна концепция, также основанная на сварных проволочных панелях.

3. Мебельный ящик для собак от Этот старый дом

Если вы хотите сделать клетку для собаки на заказ, но не хотите довольствоваться чем-то меньшим, чем предмет мебели истинного качества, эти планы от This Old House могут идеально подойти вам и вашему щенку.

Это довольно дорогой проект (по оценкам, он стоит около 300 долларов), так что это не лучший вариант для всех владельцев, и вам понадобятся некоторые базовые навыки столярного дела, чтобы его реализовать (просто ознакомьтесь с приведенным ниже списком вырезов. ).

Но для тех, кто решил взяться за этот проект, конечные результаты будут впечатляющими.

Не хочется делать это самому? Вы можете купить аналогичные вольеры для собак в мебельном стиле здесь.

Сложность Уровень : Очень сложно

Инструменты Требуется :

• Аккумуляторная дрель
• Свёрла
• Торцовочная пила
• Хомуты разные
• Отвертка
• Пистолет для гвоздя
• Рулетка
• Карандаш
• Головоломка

Материалы Обязательно :

• Боковые панели из фанеры ½ дюйма — 2 @ 24 x 21 дюйм
• Задняя панель из фанеры ½ дюйма — 1 @ 18¼ x 21 дюйм
• Столешница из фанеры ½ дюйма — 1 @ 22¼ x 27½ дюймов
• 5.Пол из лауановой фанеры толщиной 2 мм — 1 @ 18¼ x 23½ дюйма
• Нижняя направляющая дверной коробки 1 × 4 — 1 на 11½ дюйма
• Верхняя направляющая дверной коробки 1 × 3 — 1 на 11½ дюйма
• 1 × 3 стойки дверной коробки — 2 @ 17 5/8 дюйма
• Верхняя и нижняя направляющие лицевой рамы 1 × 2 — 2 @ 16¾ дюйма
• 1 × 2 стойки лицевой рамы — 2 @ 21 дюйм
• ¼ x 2 центральные стойки для окон боковых панелей — 2 @ 11¼ дюйма
• ¼ x 2 направляющих для боковых окон — 8 @ 9 @ дюймов
• ¼ x 2 направляющих для окна задней панели — 3 @ 14¾ дюйма
• ¼ x 2 нижние направляющие — 2 на 21 дюйм
• ¼ x 2 угловые стойки — 4 @ 21 дюйм
• ¼ x 3 задних угловых рейки — 2 @ 21 дюйм
• Квадратные дюбели ¾ дюйма — получите четыре отрезка длиной 3 фута
• Квадратные дюбеля ¾ дюйма для вертикальных планок лицевой рамы — 2 @ 19¼ дюйма
• Квадратные дюбеля ¾ дюйма для горизонтальной планки лицевой рамы — 1 @ 16¾ дюймов
• Квадратные дюбеля ¾ дюйма для напольных опор боковых панелей — 4 @ 11 3/8 дюйма
• Квадратные дюбеля ¾ дюйма для опор пола задней панели — 1 @ 16¾ дюймов
• Квадратные дюбеля ¾ дюйма для центральной опоры пола — 1 @ 18¼ дюймов
• Квадратные дюбели 3/8 дюйма — получите пять отрезков длиной 3 фута
• Квадратные дюбеля 3/8 дюйма для внутренней отделки решетки (горизонтальной) на боковых панелях — 4 @ обрезать до размера
• Квадратные дюбеля 3/8 дюйма для внутренней отделки решетки (вертикальной) на боковых и задних панелях — 6 @ нарезка до размера
• Квадратные дюбеля 3/8 дюйма для подрезки внутренней части решетки (горизонтально) на задней панели — 2 при обрезке до размера
• Корона 1 5/8 дюйма — 4 @ под углом до размера
• Дубовый багет из стеклянных бусин ½ дюйма — 4 отрезка по размеру
• Нагревательная решетка для передней крышки
• Решетка для проволоки
• Гвозди и шурупы разные
• Клей
• Защелка двери

Нам не удалось найти видео с подробным описанием процесса изготовления ящика, описанного выше, но видео ниже (снятое профессиональной компанией по производству ящиков) может помочь вам в этом разобраться.

4. Переделанная детская кроватка для собак из MyRepurposedLife.com

Переделка старой мебели — отличный способ превратить вашу собаку в шикарную клетку. Вы не только немного поможете планете, получив новое применение от старого предмета, но также сэкономите немного времени, усилий и денег.

Эти планы ящика для собачьей кроватки из My Repurposed Life великолепно выглядят и полностью функциональны — они должны работать так же, как обычная собачья будка.

MyRepuprosedLive.com не предоставляет точных планов для этого проекта, так как вам придется адаптировать методы и материалы, которые вы используете, к кроватке (или другому предмету), который вы решите превратить в ящик. Соответственно, материалы и инструменты, которые вам понадобятся, будут разными, и вам нужно будет приложить все усилия, чтобы найти лучший способ завершить проект.

Сложность Уровень : Hard

Инструменты Требуется :

• Циркулярная пила
• Аккумуляторная дрель
• Приспособление Kreg (инструмент, который помогает соединять деревянные части)
• Зажимы угловые
• Рулетка
• Карандаш

Материалы Обязательно :

Материалы, которые вам понадобятся, могут быть разными, но в этом примере дизайнер использовал:

• Несколько 2×2
• Фанера
• Винты с головкой 1 ¼ дюйма
• Петли дверные
• Дверная застежка
• Клей Gorilla
• Клейкие виниловые листы
• Четыре ролика

https: // www.facebook.com/HGTV/videos/10155859570122412/

Конечно, кроватки — не единственное, что можно перепрофилировать и использовать в качестве собачьей клетки. Вот видео, на котором владелец строит собачью будку из старого развлекательного центра!

5. Крышка стола для ящика своими руками из SnazzyLittleThings.com

Эти планы на самом деле не научат вас, как построить ящик; Вместо этого Snazzy Little Things научит вас, как построить очаровательный кухонный стол, который можно перемещать вокруг ящика.

Это позволяет превратить скучную старую проволочную клетку для собак в привлекательный предмет мебели. А поскольку на самом деле вы собираете только стол, это довольно простой и доступный проект.

Примечание. Вам нужно будет ознакомиться с этим руководством, чтобы узнать, как закончить стол, как показано на фотографии.

Сложность Уровень : от простого к среднему

Инструменты Требуется :

• Приманка Kreg
• Рулетка (опция)
• Карандаш (опционально)

Материалы Обязательно :

• Ящик для домашних животных среднего размера / питомник
• Два натяжных стержня длиной до 36 дюймов
• Четыре 28-дюймовые ножки стола (предварительно собранные)
• Пять сосновых досок 1 ″ x 4 ″ для столешницы
• Гардины в стиле кафе — любой стиль

Нам не удалось найти видео, объясняющее, как сделать этот проект, но его относительно просто и легко завершить, проверив исходные планы.

При необходимости вы можете изучить основы использования джиг-приманки Kreg из видео ниже. Многие из проектов в этом списке потребуют от вас его использования, и они могут напугать новичков в деревообработке.

6. Питомник на конце стола из Ana-White.com

Вольеры с торцевым столом — отличный способ использовать одно пространство для двух разных вещей, что делает их идеальным вариантом для жителей квартир и других людей, живущих в тесноте. Вы можете построить их разными способами, но в конечном итоге все они будут довольно похожи.

Мы выбрали относительно большой и надежный набор планов от Аны Уайт, который должен позволить вам построить питомник, достаточно большой для собаки размером с лабораторного или питбуля.

Сложность Уровень : Средний

Инструменты Требуется :

• Рулетка
• Скоростной квадрат
• Карандаш
• Защитные очки
• Средства защиты органов слуха
• Кисть
• Приманка Kreg
• Аккумуляторная дрель
• Свёрла
• Циркулярная пила
• Шлифовальный станок

Материалы Обязательно :

• Одна панель проекта из сосны 24 ″ x 36 ″ или один лист фанеры 3/4 ″ или МДФ
• Пять досок 1 × 3, длина 8 футов
• Один лист фанеры 1/4 ″
• Четыре платы 1 × 2, длина 8 футов
• Петли один комплект
• Одна защелка
• Один винт с карманом 1/4 дюйма
• Клей для дерева
• Одна коробка Шурупы для дерева 7/8 ″ (или короче)
• Клей для дерева Элмера
• Наполнитель для дерева Elmer’s
• наждачная бумага с зернистостью 120
• Грунтовка
• Кондиционер для дерева
• Краска

В этом видео не показано, как построить точную модель, описанную выше, но она довольно близка.Надеюсь, это поможет вам легче разобраться в проекте.

7. Собачья будка «Сделай сам» в современном геометрическом стиле от Adorable-Home.com

Этот набор чертежей из «Очаровательного дома» на самом деле больше похож на уютный уголок или кровать, чем на настоящий ящик, поскольку в нем нет надлежащей двери.

Тем не менее, этот полностью современный дизайн будет отлично смотреться во многих домах и даст вашему щенку удобное и модное место, чтобы расслабиться. В первоначальных планах не требовалось красить, но мы думаем, что с небольшим количеством цвета он будет выглядеть еще лучше (просто не забудьте дать ему проветриться в течение нескольких дней, прежде чем позволить вашему щенку залезть внутрь).

Этот , вероятно, не лучший вариант для крупных собак, , так как вам придется сделать его намного больше, чем рекомендовано в планах. Для этого может потребоваться покупка более толстой фанеры, что увеличит стоимость проекта и значительно утяжелит готовый продукт.

Сложность Уровень : Hard

Инструменты Требуется :

• Циркулярная пила
• Аккумуляторная дрель
• Рулетка
• Кисть (если собираетесь красить)

Материалы Обязательно :

• Один лист 4 на 8 дюймов фанеры ¼ дюйма (если возможно, березовую фанеру)
• Достаточно 2×3 и 2×2 для изготовления угловых опорных блоков
• Краска (по желанию)

Опять же, это не совсем ящик как таковой, но это забавный проект, который даст вашей собаке уютное местечко, чтобы вздремнуть.
