Правильное крепление профлиста на крышу

Профлист, он же профилированный лист или профнастил, в последние годы используется в бытовом строительстве все чаще, а значит, вопрос о правильном креплении профлиста на крышу становится все актуальнее. На него мы и дадим сегодня подробный ответ.

Особенности и преимущества профнастила

В качестве кровли он используется не просто так. При всей своей доступности, материал обладает рядом внушительных преимуществ:

  • простота и удобство транспортировки и хранения,
  • устойчивость к коррозии (за счет цинкования и покраски),
  • устойчивость к механическим повреждениям,
  • эффективный отвод дождевой воды,
  • простота резки и монтажа.

Впрочем, простота монтажа не означает, что профнастилом нельзя покрыть крышу неправильно – знать технологию его укладки и крепления к обрешетке крайне необходимо, иначе кровля не обеспечит надежной защиты от осадков или попросту будет сорвана сильными порывами ветра.

Чем крепить?

Единственно правильный ответ на этот вопрос: саморезами. Гвозди для монтажа категорически не походят, так как их шляпки легко проходят через листовую сталь.

Для крепежа можно использовать обычные саморезы с широкой шляпкой, но при закручивании они могут повредить декоративно-защитное покрытие и будут выделяться на его фоне. Поэтому лучше прибегнуть к винтам с резиновой прокладкой или специальному крепежу с шайбами из EPDM и шестигранными головками. Прокладки не только защитят покрытие от царапин, но и герметизируют отверстия, предотвратив попадание влаги под профлист. Кроме того, в дополнение к этим метизам можно купить цветные пластиковые шляпки, которые дополнительно защитят головки винтов от коррозии и сделают их менее приметными.

Для фиксации профнастила на обрешетке обычно используются саморезы со шляпкой М8 или М10, диаметром основания от 4,8 до 6,3 мм и длиной 35 мм с широким шагом резьбы. Покрытие конька крепится более длинными саморезами – длиной 50-80 мм.

При закручивании важно соблюдать перпендикулярность крепежа к листу и силу прижима. Саморез, расположенный под углом, не обеспечит качественного закрытия отверстия и может деформировать шайбу и сам лист. Удобнее всего производить монтаж шуруповертом с регулируемым усилием затяжки винтов.

Как правильно уложить профлист?

Основой для укладки листов служит угол наклона ската крыши:

  • Угол <15°. Листы располагаются с горизонтальным нахлестом не менее 200 мм, при этом, чем меньше угол, тем больше должен быть нахлест. На очень пологих крышах, где подолгу задерживается влага, стыки дополнительно рекомендуется промазывать герметиком.
  • Угол 15-30°. Нахлест составляет 150-200 мм.
  • Угол >30°. Нахлест 100-150 мм.

Каков порядок укладки?

  • Профлист начинают крепить горизонтальными рядами от левого нижнего угла. Саморезы вкручиваются по нижнему краю в обрешетку через одну гофру.
  • Нахлест между соседними листами с высокими гофрами составляет одну волну, с низкими – две. Наложенные волны соединяются по гребню короткими саморезами с примерным шагом 250-300 мм.
  • Последующие ряды располагаются с горизонтальным нахлестом в соответствии с уклоном крыши. В месте наложения производится дополнительная фиксация через одну волну.
  • В средней части каждый лист крепится через две гофры в шахматном порядке.
  • Монтаж верхнего края последнего ряда производится так же, как и нижний край первого.
  • Укрытие конька производится гнутой полосой оцинкованного листа шириной 400-500 мм.

В процессе работы рекомендуется уделять особое внимание повреждениям на защитном покрытии профнастила. После окончания работ их лучше всего сразу обработать антикоррозионным составом. Спустя 3 месяца после окончания крыши саморезы рекомендуется дополнительно подтянуть, так как они могут ослабнуть из-за ветра и рассыхания древесины.

Как крепить профлист на крыше

С использованием такого материала, как профнастил, можно в короткие сроки создать очень привлекательную, надежную и качественную кровлю, забор, вольер и даже фасад здания. Однако далеко не все знают, чем и как крепить профнастил на крышу для достижения максимальной герметичности.
[contents]

А это очень важный вопрос, так как любые ошибки могут привести к снижению его эксплуатационных способностей и даже стать причиной преждевременного износа его листов.

Когда речь заходит о способах крепление профлиста к обрешетке, то приоритет отдается самым простым вариантам, для формирования которых понадобится минимальный набор инструментов. Профлист сам по себе является низкозатратным покрытием, в связи с чем он требует минимальных затрат для покрытия больших площадей.

Из всех видов профлиста самые большие нагрузки способны выдерживать кровельные виды, при изготовлении которых применяются специальные усиленные формы, благодаря чему достигается надежная протекция кровельного пространства и внутренних помещений.

Все вышеперечисленное оказывает положительное влияние на популярность этого материала, а в сочетании с простым монтажом, низким весом и простой транспортировкой этот материал вовсе можно смело назвать кровельным материалом номер один на современном рынке сбыта.

Достоинства профлиста

  • Низкий вес.
  • Респектабельный внешний вид.
  • Широкая цветовая гамма.
  • Высокие несущие способности.
  • Пожароустойчивость.
  • Устойчивость к УФ излучению и резким температурным колебаниям.
  • Простота и удобство монтажа.

Благодаря тому, что профлист обладает небольшим весом, нет необходимости в усилении несущей конструкции, это позволяет значительно снизить финансовые расходы при возведении кровли.

Но, несмотря на всю простоту выполнения монтажных работ, крепление профнастила вызывает много вопросов у начинающих строителей. Давайте с вами более детально разберем, какие именно крепежи для профнастила лучше всего использовать.

Виды крепежей для профнастила

С использованием профлиста можно очень быстро возвести красивую, надежную, прочную и долговечную крышу для любого сооружения, которая будет обладать высокими техническими и эксплуатационными характеристиками.

Одним из самых простых и дешевых видов крепежей для профнастила считаются саморезы. Чаще всего в качестве крепежа для профнастила используются специальные саморезы, оснащенные специальными резиновыми прокладками, обеспечивающими покрытию абсолютную герметичность.

Иногда крепление профнастила выполняется с использованием клепки, при этом не рекомендуется применять алюминиевые элементы, так как они не могут обеспечить надежную герметичность в связи с тем, что не обладают необходимым запасом прочности.

Не рекомендуется крепление профнастила к металлическим прогонам либо каким-то другим изделиям выполнять при помощи сварки. Это связано с тем, что полимерный слой разрушается под воздействием высоких температур, а это рано или поздно приведет к снижению эксплуатационного срока покрытия.

Не менее опасно крепление металлопрофиля выполнять при помощи гвоздей. Гораздо разумнее крепление профнастила к обрешетке или любым другим деревянным поверхностям выполнять посредством саморезов с резиновыми прокладками.

В то же время крепление профлиста к металлическим прогонам следует производить с использованием саморезов, имеющих мини-сверло.

Расчет крепежей для профнастила выполняется на основании того, что на один квадратный метр материала должно использоваться от пяти до восьми элементов, которые вкручиваются как в углубление волны, так и в ее вершину.

Варианты крепления профлиста

В качестве крепежей для профнастила при создании оградительных сооружений, заборов, стеновых элементов, крыш и вольеров используются саморезы. На самом деле это один из самых адаптированных вариантов крепежей для профлиста, который полностью отвечает всем требованиям этого технологического процесса.

Кровельные саморезы, использующиеся в качестве крепежей для профнастила, изготавливаются из качественной углеродистой особо прочной стали, имеющей маркировку С1022.

В соответствии с действующим ГОСТ поверхность саморезов, использующихся как крепежи для профнастила, должна иметь антикоррозийное цинковое покрытие толщиной не менее 12,5 мкм и не более 15 мкм.

Очень важно, чтобы саморезы, исполняющие роль крепежей для профнастила, при изготовлении подвергались испытанию на разрыв, так как в процессе эксплуатации они будут переносить воздействие запредельных нагрузок, таких как снег, ветер, человеческий вес.

Не стоит даже говорить о том, что низкокачественные крепежи для профнастила попросту не смогут их выдержать без ущерба для своей целостности.

Формы

Саморез или метиз для профнастила представляет собой не что иное, как шуруп-сверло, которое имеет полукруглую шестигранную головку с полимерным покрытием или без него. Эти крепежные элементы обозначаются буквой «М», что значит «маскировочные».

При помощи таких саморезов удается достаточно быстро выполнить крепление профнастила к деревянным элементам обрешетки. Вкручивание саморезов выполняется посредством шуруповерта на малых оборотах во избежание нагревания полимерного покрытия.

Иногда более разумно использовать крепежные элементы со специальными резиновыми прокладками.

Например, при креплении листов к металлическим прогонам.

Крепление профнастила к обрешетке – это простая строительная операция, которая не требует от исполнителя специфических навыков работы, но при этом она предполагает точное знание некоторых тонкостей технологического процесса, без учета которых не удастся сформировать надежную и герметичную кровлю.

Это тоже нужно почитать:



основные этапы проведения работ и необходимые нюансы

Как бы ни важен был качественный ремонт дома, надежная и прочная кровля все-таки более важна. Если планируется выполнить работы самостоятельно, тогда монтаж профлиста на крышу является более предпочтительным решением. Почему это так?

— низкая стоимость материала и невысокая цена монтажа профлиста на крышу;

— высокий срок эксплуатации;
— легкий монтаж материала.

По этим причинам, выбор кровли чаще всего падает именно на этот материал. Как сделать крышу из профлиста своими руками?

Профнастил, основные этапы монтажа

Для кровли крыши профлистом понадобятся 2-3 человека. Существуют умельцы, которые в состоянии поднять и закрепить листы самостоятельно, но это как минимум неудобно и усложняет проведение работ. Чтобы сделать новую кровлю, необходимы следующие этапы:

  1. Выбор и приобретение материала
  2. Изготовление кровельного пирога
  3. Крепление профлиста на крыше

Каждый из этих этапов имеет свои нюансы, которые знают опытные строители.

Как правильно выбрать профнастил

Обычный профлист гарантированно прослужит приблизительно 30 лет, но если он покрыт полимерным составом, то его эксплуатация превысит полвека. По этой причине в первую очередь необходимо обращать внимание именно на этот критерий.

Кроме этого, потребуется учесть следующие моменты:

  • Разницу между общей и фактической площадью листов. Расчет кровли необходимо осуществлять с учетом именно монтажной ширины. Если длины профлиста не хватает на всю длину ската дополнительно необходимо отнять по 20 см. с одной стороны
  • Длина листа. Намного практичнее приобретать профлист на всю длину ската так удастся значительно сэкономить на закупке материала
  • При выборе необходимо учитывать три основных технических характеристики листа: высоту волны, толщину стали и наличие полимерного защитного покрытия

Внимание! Для самостоятельного монтажа кровли понадобится максимально упростить процесс укладки листов. Для этого лучше выбирать материал с рабочей длиной на всю длину ската плюс 30 — 40 см. Заказывая изделие в официальных представительствах завода изготовителя, можно приобрести материал, у которого этот коэффициент будет равен 8 метрам, что позволяет удовлетворить потребности любой кровли.

Как сделать кровельный пирог?

Перед тем, как крепить профнастил на крышу, нужно предварительно соорудить основание для его монтажа. Даже если не планируется использовать под чердачное пространство в качестве жилого помещения, все равно будет нелишним утеплить кровлю и создать паро и гидроизоляционные барьеры. После того как буду установлены стропила, работы проводятся следующим порядком:

  1. С внутренней стороны стропил прокладывается пароизоляция
  2. Прокладывается утеплитель
  3. Укладывается гидробарьер
  4. Сверху стропильной ноги прибивается контробрешетка
  5. Набивается поперечный брус обрешетки
  6. Осуществляется покрытие крыши профлистом
Устройство кровельного пирога

Сам процесс крепежа кровельных листов осуществляется следующим образом:

  • Направленность монтажа строго сверху вниз
  • Рабочий зазор должен быть как минимум 20 см
  • Зазор между утеплителем и листом как минимум 4 см
  • В местах стыкования материала рекомендовано использовать специальные герметики особенно это необходимо, если угол наклона кровли недостаточный или монтируется плоская крыша

Внимание! Для крепления используются специальные саморезы, у которых стержень изготовлен по типу сверла. Качественные изделия в состоянии просверлить металл толщиной до 0,5-1 см. и выше. Поэтому во время монтажа необходимо быть особенно внимательным, чтобы не повредить полимерную защитную пленку.

Профлист пользуется большим спросом у застройщиков. Он продается во многих городах России. Профнастил в Казани представлен в ассортименте большого числа компаний, каждая из которых предлагает дополнительный набор услуг – от помощи дизайнера и до монтажа самого материала.

В Ижевске предлагают купить профнастил 19 компаний. Читайте подробнее про профнастил в Ижевске в этой статье. В ней представлен обзор лучших поставшиков этого города.

Хитрости монтажа

Опытные мастера рекомендуют выполнять монтажные работы строго по инструкции завода-изготовителя. Любой профлист даже отечественного производства должен иметь такие документы, в которых обычно прописываются стадии выполнения работ. Монтаж обычно осуществляется следующим образом:

  • Укладка профлиста на крышу начинается с торца кровли
  • Фиксируют лист с помощью специальных саморезов, которые вкручивают в прогиб волны
  • Перед тем как приступить к укладке следующего листа требуется полностью закрепить предыдущий. Это связано с тем, что лист может немного разойтись в размерах
  • Если уклон меньше чем 1 к 5 на стыках рекомендуют использовать кровельные профиля, уплотнительную ленту, которая обеспечивает усиленную герметизацию стыка

Осторожно! При вкручивании саморезов, необходимо не повредить специальные капиллярные канавки, они предназначены для вывода конденсата из-под кровли, поэтому важно, чтобы его структура оставалась неповрежденной.

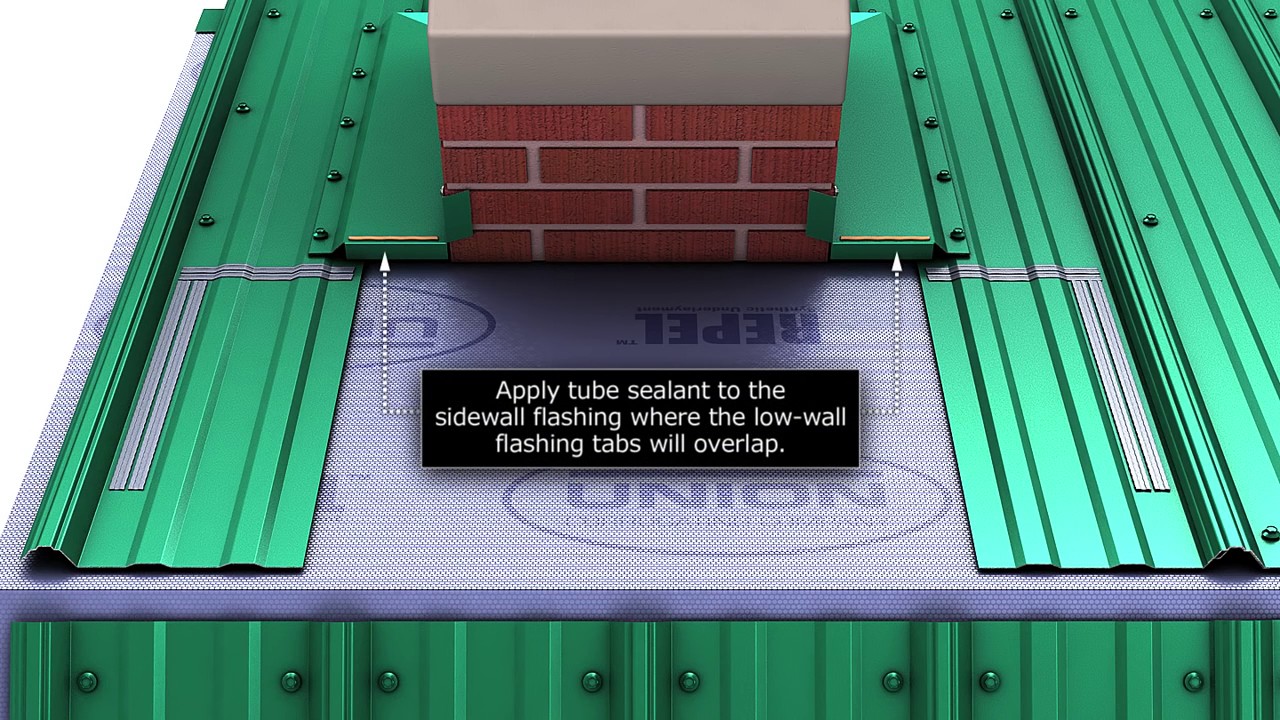

Что касается ломаной кровли, то в местах примыкания к зданию необходимо установить специальную планку для гидроизоляции. Ее длина, как показано на рисунке, должна соответствовать общему правилу стыкования металлической кровли, а именно быть больше чем 200 мм., высота планки 150 мм. Соблюдение этих пропорций является идеальным для создания оптимальной гидроизоляции в месте примыкания профнастила к кирпичной или любой другой стене.

Внимание! Помимо специального уплотнителя, в месте примыкания рекомендовано использовать герметик. С его помощью также можно обработать все остальные места соединения листов металлической кровли.

Установка дополнительных фитингов

После монтажа листов кровли понадобится выполнить работы по ее облагораживанию. Для этого понадобится установить:

  • Конек. Крепится саморезами, через каждые 30 см. Нахлест может быть меньше чем в обычных местах примыкания и составлять около 10 см
  • Торцевые или ветровые планки для профнастила. Ее высота должна полностью перекрывать волну материала. В данном случае нахлест должен быть увеличен до 50 см
  • Снегодержатели на крышу из профлиста. Устанавливаются в шахматном порядке. С разбежкой по высоте около 30-40 см. крепеж осуществляется через каждую вторую волну листа

В основном монтаж профнастила выполняется достаточно просто, что позволяет осуществить его и самостоятельно, если речь идет о простой двускатной кровли. При монтаже ломанной, мансандровой или любой другой сложной крыши следует обратиться за помощью к строительной бригаде. Выполнить укладку материала в таком случае может быть достаточно проблематичным занятием.

Видео о том, как правильно покрыть крышу профлистом

Инструкция по монтажу профнастила на крышу. Схема монтажа.

Видео о том, как покрыть крышу профнастилом своими руками.

Крепление профнастила на крыше с малым уклоном

Широкий ряд марок кровельного профнастила позволяет применять их на крышах различной формы и конфигурации. Во многих случаях при проектировании специалисты стремятся минимизировать угол наклона крыш. Данный подход имеет несколько достоинств, но, в то же время, увеличение снеговых и других нагрузок вносят свои коррективы в выбор профнастила и его крепление на крыше с небольшим уклоном.

Достоинства минимального угла крыши

Стремление минимизировать угол наклона кровли понятно. Такой шаг позволяет сэкономить количество кровельного материала, а также эффективно использовать чердачное пространство. В то же время существует ряд ограничений, обусловленных условиями эксплуатации:

  • величина снежного покрова;
  • количество дождевых осадков в регионе;
  • сила и направление ветра.

Среди данных факторов наиболее существенную роль играет снег: чем меньше угол, тем сложнее он сходит с крыши.

Выбор профнастила

Каждая марка профнастила имеет свою прочность. Причем, область применения того или иного листа в значительной степени определяется именно углом ската.

Так, несущий профнастил с большой волной можно применять даже на «плоских» крышах с уклоном в 8-10 градусов. Стеновой или универсальный с такими условиями не справятся. Их начинают эксплуатировать только в кровлях, где угол 20 и более градусов – на основе сравнения прочности с результатами расчетов нагрузок.

Оптимальными для кровли с небольшим уклоном станут:

Второе название несущего профнастила – кровельный.  Это говорит о том, что его характеристики наилучшим образом подходят для обустройства крыши. Трапециевидная волна, характерные особенности профилирования обеспечивают лучшее схождение влаги и защиту от ее попадания внутрь при любых углах. Купить качественный профлист для крыши от производителя вы можете на сайте завода ООО «НТК»!

Особенности эксплуатации и обустройства кровли с малым углом

Чем меньше угол наклона, тем хуже стекает влага. Поэтому для обеспечения гидроизоляции требуется увеличение перекрытия листов. Строительные нормы информируют, что, если при уклонах выше 30 градусов перекрытие составляет 100-150 мм, при 15-30 градусах (наиболее оптимальная величина) – нахлест возрастает до 150-200 мм, а при угле ниже 15 градусов он должен быть еще более.

При этом нужно помнить, что чем меньше угол наклона, тем будет больше нагрузка на стропильную систему, что может потребовать ее дополнительного усиления.

Обрешетка и крепеж профлистов

Для крыши с небольшим углом требуется надежная обрешетка, обеспечивающая равномерное распределение усилия по поверхности. Чем меньше угол наклона кровли, тем меньше наг обрешетки. При этом, чем меньше прочность профнастила, тем более частая обрешетка нужна.

В справочных таблицах указан рекомендуемый шаг в зависимости от угла и марки листов. Так, для НС-20 в «оптимальной» зоне выше 15 градусов рекомендуется делать обрешетку с шагом 650 мм, а для более прочного НС-44 достаточно выполнять опоры через 1000 мм. При этом, для столь тонких листов как С-8 и С -10 и даже при любых углах нужна сплошная обрешетка и нахлест в две волны.

У столь «суперпрочных» профлистов, как Н-60 в зависимости от угла шаг может составлять несколько метров. Поэтому при обустройстве кровли профнастила с малым углом нужно выбирать оптимальное решение: межу уменьшением шага обрешетки и применением более прочных (и дорогих) марок с большей величиной «пролетов».

После обустройства правильной обрешетки монтаж профлистов ведется стандартным способом: специальными шайбами с защитной резиновой прокладкой с помощью саморезов. Как подчеркивалось выше, при укладке профлистов важно правильно выдержать величину перекрытия между рядами для обеспечения нужной гидроизоляции.

Крепление профнастила – как правильно крепить профлист на крышу, стены, забор.

Содержание:

Благодаря такому материалу, как профнастил, можно за достаточно короткое время создать необыкновенно привлекательную и очень надежную кровельную, заборную или фасадную конструкцию. Ниже рассказывается о правильности крепления профнастила, верном расчете крепежа и необходимых для учета нюансов.

Когда мы говорим о правильном креплении профлиста, надо особенный акцент делать на простоте такого крепления и самого минимального набора требуемых инструментов. Сам материал довольно экономичен и нужен самый минимум затрат даже на покрытие масштабных площадей.

Методы крепления профнастила и материалы для крепления обычно выбирают исходя из типа рабочего процесса:

  • выполнение кровли;
  • осуществление отделки заборного ограждения.

Полезно знать: Самый большие нагрузки способен выдерживать кровельный профнастил, уже при изготовлении которого используется специальная усиленная форма. Благодаря тому обеспечивается надежная протекция всего подкровельного пространства и, естественно, любого внутреннего помещения сооружения.

Само собою разумеется, это положительно влияет на рост популярности профилированного листа, который используется для кровельного покрытия. Впрочем, есть и другие факторы, способствующие громадному росту популярности этого строительного материала:

  • простота рабочего процесса, необыкновенное удобство;
  • удобство обращения со строительными материалами;
  • небольшой вес материала;
  • высокие показатели прочности.

Благодаря небольшому весу профильного листа нет никакой необходимости в укреплении несущей конструкции перед непосредственным креплением профнастила на крышу. Это говорит о существенном снижении затрат при возведении кровли.

Даже крыши с небольшим уклоном можно покрывать профнастилом благодаря простоте и одновременно надежности их крепления – это очевидное преимущество, если сравнивать с остальными кровельными материалами.

У современного листа профиля обязательно имеется специальная антикоррозийная защита и это способствует существенному  увеличению срока его эксплуатации.

Даже тот человек, который совершенно не имеет никаких строительных навыков или особенного опыта в строительных делах, может при желании закрепить профнастил. К тому же  этот материал невероятно легко режется и прикручивается ко многим основаниям. В принципе, монтажу не могут помешать даже сильные морозы, что, безусловно, можно рассматривать как неоспоримое достоинство.

Как бы там ни было, можно практически бесконечно говорить о всевозможных достоинствах этого кровельного материала. И все же необходимо акцентировать особенное внимание на сам процесс крепления профнастила.

Методы и способы крепления профнастила

Как крепить профнастил саморезами (угол наклона)

Прежде всего, важно правильное вкручивание имеющегося самореза. Посредством особенных саморезов осуществляется крепление всех типов профнастила – от кровельного до стенового. Если у Вас есть желание осуществить крепление как можно более эстетично, то, пожалуй, следует пользоваться специальными саморезами для металлочерепицы.

На головки таких саморезов при изготовлении наносится особенное полимерное покрытие, цвет которого необходимо подобрать под цвет используемого профнастила.

Таким образом, саморезы сливаются с общим фоном. Благодаря резиновой прокладке, которая находится под самой головкой самореза, под профильные листы не проникает влага непосредственно в точках крепления. Саморезы вкручиваются строго перпендикулярно листовой поверхности так, чтобы не допускалось никаких перекосов.

Важно: Самым правильным способом вкручивания саморезов является их вкручивание в волну, которая прилегает к прогону или не прилегает вплотную к обрешетке.

К деревянным лагам профнастил крепится самыми обыкновенными саморезами, а при креплении к металлическим лагам используются специальные саморезы со сверлом. Иногда в качестве крепления профильного настила на кровлю, фасад или заборное ограждение выбирают заклепки.

Поперечные лаги выглядят как профильная квадратная труба, к которой, собственно, крепится профлист. Такие лаги к самому забор прикрепляют посредством хомутов или методом электросварки. И когда при строительстве пользуются такими поперечными лагами, то это несколько облегчает общую задачу крепления профнастила.

Когда на крепление профнастила выделены достаточно сжатые сроки, для крепления листов могут использовать сварку. Но во время сварки особенно внимательно нужно следить за тем, чтобы сильно не нарушалось протекционное покрытие материала из-за действия высокой температуры ,а после завершения работ, связанных со сваркой, обязательно нужно выполнить антикоррозийную обработку профильного покрытия.

Как рассчитывается нужное количество саморезов для крепления профнастила?

Расчет количества требуемых саморезов

Количество крепежа может, собственно, рассчитываться исходя из самых различных факторов и самыми разными способами.

Можно общую площадь, которую необходимо покрыть, разделить на общую площадь одного профлиста (обязательно учитывать нахлест), затем округлить полученный результат до целой цифры.

Можно просто поделить общий периметр проектируемой площади на ширину одного листа профиля. Если это стыкующийся забор, то для расчета берется монтажная ширина с обязательным учетом нахлеста. Общие показатели расходов профнастила могут отличаться примерно на десять процентов. Традиционно для кровельных и стеновых площадей, на которые будет крепиться профлист, берут по восемь штук саморезов на квадратный метр. Но количество саморезов недалеко от торцов, конька и скатов рекомендовано удваивать для обеспечения высокой надежности и устойчивости к возможным ветровым нагрузкам.

При этом шаг крепления профнастила составляет пятьдесят сантиметров.

Количество саморезов, которое требуется на строительство заборного ограждения, естественно, будет зависеть от высоты будущего забора и, как правило, подбирается путем опыта.

Крепление профнастила на кровле

Далее мы расскажем вам об основных этапах, которые нужно последовательно выполнять для того, чтобы правильно закрепить профнастил на крыше вашего дома.

Процесс крепления профнастила на кровле

Сначала листы профиля раскладываются в нужном порядке так, чтобы величина перекрытия профилированных листов зависела от существующего угла кровельного наклона (таким образом, что чем больше показатели наклона, тем меньше будет нахлест). Самый большой нахлест составляет примерно двадцать сантиметров и может выбираться для кровельного уклона, который не превышает пятнадцати градусов. Но когда уклон превышает тридцать градусов, нахлест автоматически уменьшается до пятнадцати сантиметров.

Если же кровельный уклон критично маленький (менее десяти градусов), то выполняется дополнительная герметизация листовых перекрытий.

Далее выполняется монтаж обрешетки. Размер такого элемента, как обрешетка, выбирается исходя из кровельного угла наклона и высоты волны профнастила (чем больше получается показатель высоты волны и кровельного наклонного угла, тем больше выбирается шаг для обрешетки). К тому же эти показатели непосредственно влияют на количество волн, которые нахлест включает в себя. Когда у крыши маленький уклон или же небольшие показатели высоты волны, перекрытие должно включать минимум пару волн.

После завершения разметки профильных листов и укладки обрешетки, начинают непосредственно крепеж. Для этого используют особенные, кровельные саморезы, о которых уже рассказывалось выше. Благодаря изоляции, находящейся под шляпой самореза и специальному покрытию места крепления гарантировано защищаются от всевозможных воздействий, включая коррозию, влагу, солнечное воздействие и значительно увеличивается служебный срок кровли.

Важно: Листы профиля, которые полностью перекрывают кровельный скат по своей длине, просто крепятся посредством саморезов параллельно кровельному карнизу.

Но когда длина профнастила меньше общей длины кровельного ската, осуществляется укладка сразу в несколько рядов (начинают, конечно, с нижнего и движутся вверх). При укладке каждого последующего ряда на предыдущий необходимо соблюдать нахлест в двадцать сантиметров. А еще при заказе профнастила для Вашей крыше, не забывайте о необходимом запасе длины листа в четыре сантиметра, так как профильные листы должны чуть-чуть свисать с кровельного покрытия.

Далее следует отметить несколько главных правил, которые рекомендуется соблюдать во время осуществления покрытия кровли:

  • саморезы вкручиваются только в профильной впадине листа;
  • коньковые саморезы традиционно отличаются длиной от саморезов для кровли;
  • когда осуществляете ручное затягивание самореза, то рассчитывайте правильно усилие, которое прилагаете, чтобы не повредить изоляционный слой и в то же время не допустить неплотность закручивания.

Крепление забора из профнастила и других оградительных сооружений

Дня наглядного представления, посмотрите видео как крепить профлист на заборе:

Основные этапы крепления профнастила во время строительства заборного ограждения:

  1. Сначала необходимо прорубить направляющие отверстия по общему периметру будущего забора. Глубина каждого такого отверстия может составлять полтора метра. В эти отверстия нужно вбить опорные столбы, уже на которые крепятся поперечные лаги (в два или лучше в три ряда). Крепление поперечных лаг необходимо для надежности будущей конструкции и ее устойчивости к разнообразным внешним нагрузкам.
  2. Перед выполнением крепления профлиста, обязательно замерьте участки, которые станете покрывать, даже если у Вас есть чертежи, составленные перед началом работ. Традиционно длина одного листа профиля равняется высоте стены. Дополнительно проверяются диагональные размеры и измеряется погонная длина всего покрываемого участка.
  3. Крепление может осуществляться на обрешетку или прогон, который представляет собою особенный металлический элемент. Все это, естественно, приготавливается прежде крепления профильного настила.
  4. Начинают крепление заборного профнастила с торца таким образом, что каждый следующий лист накрывает одну волну предыдущего профлиста. Всегда используется нахлест при монтаже (что отличает заборный профнастил от кровельного). Место нахлеста обрабатывается специальным герметиком, который устойчив к влаге для обеспечения гидроизоляции швов.
  5.  Для того чтобы обрезать выступающие края листа, используют ножниц по металлу или специальный лобзик, но никак нельзя  применять такие абразивные инструменты, как «болгарка». Абразивная резка способствует появлению множества отлетающих раскаленных частиц, которые повредят полимерное покрытие. Даже незначительное повреждение такого покрытия всегда необходимо закрашивать еще во время монтажа – та Вы избежите коррозии.
  6. Только после закрытия торцов и каждого углового стыка с помощью специальных планок, коньков или же нащельников, можно говорить об окончательном виде заборной конструкции из профнастила. Эти элементы выбираются по подходящему цвету, а для крепления этих элементов используются саморезы, которые располагают в тридцати сантиметрах друг от друга.

Совет: Для фиксации нащельников выбирают десяти сантиметровое расстояние на силиконовом герметике.

Профнастил, который был смонтирован и закреплен правильным образом, будет радовать собственной надежностью, красивым внешним видом и комфортом. Время от времени необходимо мыть профнастил от пыли и возможной грязи, которая на нем накапливается – так будет поддерживаться внешний эстетичный вид забора.

Как крепить профнастил на крыше саморезами: схема, видео инструкция, фото

Надежность фиксации профлиста на скатных крышах полностью зависит от качества креплений и соблюдения требований технологии. Все преимущества этого материала (прочность, непроницаемость для влаги, устойчивость к внешним воздействиям) нивелируются при нарушении правил укладки. Делать все самому рекомендуется только при наличии соответствующего опыта, при сомнении в своих силах эти работы доверяются профессионалам. Избежать рисков помогает схема, подгоняющая шаг обрешетки под волну, к ее составлению приступают после проверки размеров крыши.

Оглавление:

  1. Описание крепежа
  2. Руководство по монтажу профлистов
  3. Распространенные ошибки

Характеристики и особенности саморезов

Крепить оцинкованные и окрашенные листы к обрешетке с помощью гвоздей или метизов с низким качеством покрытия запрещено технологией. Подходящими для данных целей характеристиками обладают только саморезы с фирменной маркировкой длиной от 19 до 250 мм и сечением от 4,8 до 6,3 мм. Их отличительной чертой является наличие уплотняющего кольца под головкой из неопреновой резины, именно она обеспечивает требуемую герметичность. Частота резьбы на них зависит от основы: изделия, фиксируемые к металлическим планкам, имеют небольшое расстояние между насечками и более острый конец в сравнении с шурупами, прикручивающими к деревянной обрешетке.

Еще одной отличительной особенностью является наличие увеличенной головки (до 14 мм) с защитным полимерным покрытием, совпадающим по цвету с настилом кровли. Толщина его слоя составляет не менее 12,5 мкм. Предпочтение отдается видам с шестиугольной формой, при их применении проще закрепить профлист с помощью шуруповерта. Правильно подобранные изделия выдерживают разрывную нагрузку свыше 150 кгс/см2 и превышают длину пронизываемых материалов как минимум на 3 мм, лучше – 5.

Расход крепежей зависит от угла наклона крыши и сложности ее конфигурации, ориентировочное значение – 5-8 шт на 1 м2, избыток или недостаток приводит к потере герметичности или ослаблению фиксации. Во избежание ошибки точное количество определяется одновременно с составлением схемы. Приобретается с 5-7 % запасом, при визуальном осмотре обращается внимание на качество и толщину неопреновой прокладки и наличие специальной маркировки на шляпке.

Технология крепления профлиста

Для покрытия крыш используются профлисты с высокими несущими способностями (с маркировкой НС или Н) и канавками для отвода влаги. Их толщину выбирают исходя из ожидаемых ветровых и снеговых нагрузок, при повышенном снежном покрове в регионе предпочтение отдается прокату с выраженной гофрой. К работе приступают после настила гидроизоляции и набивки обрешетки. На частоту планок влияют несущие способности изделий, для марок с высотой волны менее 20 мм она выполняется сплошной. В остальных случаях шаг варьируется от 30 см до 1 м.

Правильно крепить профнастил на крышу саморезами помогает предварительная схема его расположения, учитывающая следующие правила:

  • Первый ряд укладывается с припуском на карнизный свес, величина которого зависит от высоты волны. Для марок с глубиной профиля от 8 до 20 мм требуется 5-10 см, для всех остальных – до 20.
  • Листы размещаются с обязательными нахлестами, на край должна приходится впадина, а не вершина гребня, капиллярная канавка остается свободной.
  • На всех участках кроме конька нужно вкручивать саморезы в нижнюю волну с заходом острия в древесину, исключительно под прямым углом. Правильно завинченные метизы проходят сквозь обрешетку на 3 мм, но не прокалывают гидроизоляционные пленки.
  • Профнастил располагается исключительно вдоль кровли, с заходом верхнего пояса на нижний, для исключения ошибок на этих линиях натягивается шнур. Особое внимание уделяется первому ряду.
  • Шаг между саморезами при монтаже по вертикали совпадает с обрешеткой (30-50 см при уклоне крыши свыше 15°, точное значение определяется несущими способностями проката), по горизонтали зависит от места крепежа. По центру шурупы вкручиваются через одну волну, внизу и на участках стыков или примыкания к кровельным конструкциям – в низ каждой.

Наличие нахлеста соседних листов является обязательным условием технологии, на его величину влияет угол наклона.

Угол наклона ската, °Величина горизонтального нахлеста, мм
До 12250, с дополнительной обработкой стыков герметиком
≤14от 200
15-30150-200
>3010-15

На участках горизонтального стыка шаг крепления профнастила учащается, саморезы вкручиваются в низ каждой волны. Величина бокового нахлеста составляет 1-2 длины волны. Продольные стыки дополнительно схватываются специальными заклепками, располагаемыми с интервалом не более 50 см.

При высоких ветровых нагрузках и малом наклоне скатов их рекомендуется промазать герметиком, в остальных случаях в этом нет необходимости.

Как и любые другие кровельные материалы, профлист укладывается снизу-вверх, при небольшой длине скатов становится возможной однорядная схема, обеспечивающая хорошую герметичность из-за отсутствия продольных швов. Длинные полосы имеют большую парусность, их сложнее поднять на крышу. Направление особой роли не играет, работы начинают с любого удобного края. В первую очередь вкручиваются саморезы по центру, нижние – после проверки уровня, верхние в двухрядной системе – после размещения куска, заходящего с нахлестом.

Монтаж конька проводится по окончания фиксации всего настила, этот участок кровли является единственным, к которому можно крепить профнастил саморезами в верхнюю волну. Для данной задачи используются более длинные метизы. Для обеспечения максимальной герметичности под коньковую планку подкладывается уплотнитель, совпадающий с параметрами профиля. Ендовы к листу прикручиваются последними с помощью саморезов с жестяными шайбами (не резиновыми), по аналогии с коньком под их края укладывается тонкая полоска пенополиуретана.

Рекомендации и возможные ошибки

К грубым нарушениям технологии монтажа относят соединение сваркой или прибивание гвоздями, обеспечить требуемую герметичность в этом случае невозможно. Единственно верным способом является крепление саморезами, в ходе их закручивания запрещается:

  • Использовать изделия без или с низким качеством уплотняющих прокладок.
  • Вкручивать шурупы не под прямым углом. Любой перекос приводит к смещению уплотнительной шайбы и потере герметичности: чем длиннее метиз, тем выше риск.
  • Завинчивать саморезы до упора или оставлять их свободными.
  • Вбивать крепежи в гребень волны.
  • Ходить по зафиксированному на кровле профлисту в обуви с твердой подошвой или оставлять на нем абразивные и тяжелые приборы.

Еще одним нарушением является использование для разрезания материалов высокооборотных инструментов. Опасность для защитного покрытия представляют как искры, разлетающиеся от диска болгарки, так и сам факт контакта с разогретым при вращении металлом. Исключить риски помогают специальные электрические ножницы, не расслаивающие кромки. Ручной прибор подходит только для продольного раскроя, фигурные и косые вырезы выполняются с помощью электролобзика. По окончании разрезания торцы профнастила и случайно поврежденные участки следует обработать антикоррозийными составами, совпадающими по цвету.

Дополнительные меры по обеспечения герметичности также требуются при установке проката с предварительно просверленными отверстиями. Такая практика упрощает процесс и позволяет фиксировать толстые марки без лишних потерь шурупов, но ухудшает целостность покрытия. Ее выбирают преимущественно при укладке проката с толщиной более 2 мм. После прикручивания головки метизов рекомендуется обмазать герметиком. При обычной толщине металла (0,7 мм) и использовании специализированных крепежей для профнастила от фирм Hilli, Fisher, SFS или ЕКТ в предварительном сверлении отверстий нет необходимости.

Помимо обязательных профилактических мер (осмотра кровли 2 раза в год и незамедлительного устранения дефектов) протяжку саморезов по всей плоскости проводят через 2-3 месяца после окончания основных работ. Это позволяет избежать ослабления креплений при сдвигах волны, образующихся при подгонке всех листов на этапе монтажа, выравнивания в процессе эксплуатации или температурном деформировании. Для исключения повреждения материала поверх него укладывается лестница.

инструкция, как крепить профлист. Примыкание профнастила к стене

Прочность любых конструкций в основном зависит от использования качественных материалов и правильного монтажа. Любые погрешности в установке профлиста к обрешетке негативно скажутся на дальнейшей эксплуатации и долговечности.

Какими крепежами монтируется профнастил к обрешетке?

Метизы — специальные крепежные элементы, предназначенные для установки профнастила. В настоящее время промышленные предприятия производят весьма широкий выбор крепежей. Между собой они могут различаться прочностью и способом установки.

Ассортимент продукции состоит из заклепок, шурупов, саморезов, дюбелей и кровельных гвоздей. Все они изготавливаются из различных материалов, отличаются конструкцией и сферой применения. Неправильное соотношение крепления и материала, который им крепится приведет к поломке или неустойчивости возводимой конструкции.

Металлические прогоны и профнастил соединяются между собой заклепками и саморезами для профнастила . Отличия между ними существенные. Преимущества самореза перед заклепкой в его форме. Острый кончик как сверло проделывает в поверхности дырку, поэтому при монтаже не нужно предварительно просверливать отверстие. Он не требует применения каких-либо дополнительных инструментов и опыта в работе. С установкой справится даже неопытный строитель. Также при правильном обращении, его срок службы может быть довольно длительным.

Если понадобится демонтировать конструкцию, саморез вполне будет пригоден для повторного использования. Цветовое разнообразие шляпок саморезов, позволяет подобрать крепления в соответствии с цветом профлистов и тем самым замаскировать места соединения друг с другом.

Установка заклепки требует наличие отверстия и наличия дополнительного инструмента, такого как дрель. При неудобном положении кровельного материала, установка может вызвать неудобства. Для этого лист профнастила изгибают до необходимого угла, что может привести к его деформации и повреждению. Повторное использование заклепки невозможно, т.к. если ее рассоединить она распадается и теряет свои рабочие способности.

Учитывая особенности метиза в виде заклепки, способ клепания в монтаже имеет узкую направленность. В основном его выбирают тогда, когда иные методы не доступны, например, в соединении профлиста к металлическим полым прогонам в виде труб и уголков, где крепление можно произвести с одной стороны. Несмотря на то, что заклепки пользуются меньшей популярностью, монтаж с их помощью происходит быстро, а конструкции получаются прочными и водонепроницаемыми.

Правила в креплении профнастила

Крепление профнастила к металлическому профилю выполняется саморезами с резиновыми прокладками. Это обеспечит герметичность в месте соединения. Листы накладываются внахлест на 1-2 выемки. Для обшивки стен и крыши делается вертикальное накладывание листов друг на друга примерно на 10-15 см. Стыки скрепляются между собой, а при монтировании саморезы вкручиваются в вогнутую часть. Такой вариант крепления обеспечивает максимально плотное прилегание и исключает образование протечки в местах стыкования. В качестве дополнительной защиты от попадания влаги извне, места стыков прокладываются силиконовым герметиком.

Обшивка стен и крыш выполняется в любом удобном направлении. Расчет количества метизов происходит исходя из длины покрываемой площади и количества волн. В среднем это 21-25 штук на всю поверхность. Снизу и сверху крепление выполняется в каждую вогнутую часть листа, в средней части допускается пропуски в 2-3 волны. В среднем расход идет 7-8 саморезов на 1 м.кв.

После завершения монтажа, стружку, которая осталась после установки метизов, следует убрать. В противном случае она будет ржаветь и вредить поверхности профнастила.

Крепление листов на крыше происходит в соответствии с некоторыми правилами. Следует учитывать давление на саморез при вкручивании. Слишком большая нагрузка способна повредить поверхность настила. Слабое закручивание оставит зазоры, и крыша будет течь.

Укладываются профлисты, начиная от низа и постепенно продвигаясь наверх. Выступ конца первого листа за уровень кровли должен составлять 5-10 см.

Как закрепить профнастил саморезами?

Саморезы в качестве крепления предназначены для монтажа профнастила как на металлический каркас, так и на деревянный. Прежде чем вкрутить саморез необходимо его наживить. Использовать дрели или шуруповерты без регулятора вращения и скорости строго запрещается, это может привести к повреждению крепежа или поверхности профелированного материала.

Максимальная скорость вкручивания металлического листа к прогону составляет 1500 об/мин. Необходимо следить за углом наклона метиза. Не допускается искривление, расположение самореза к поверхности должно быть сугубо перпендикулярным иначе будет смещение в сторону и он не закрутится.

Использование саморезов для монтажа профелированных листов к прогонам без сверления осуществляется только в том случае, если толщина последнего не превышает 2 мм.

От того, где будут производиться крепежные работы, выбирают размер саморезов. Диаметры варьируются от 0,48 до 0,63 см, длина соответственно от 1,9 до 25 см. На открытом воздухе они подвержены большей нагрузке в процессе эксплуатации. На это влияют различные внешние факторы и погодные условия, такие как сильный ветер, гроза и т.д. При установке профлистов на крыше следует выбирать крепления меньшего диаметра, за счет вероятности сдвигов. Для забора, наоборот, подойдет большой диаметр из-за возможности разрыва.

Как закрепить профнастил заклепками?

Заклепка состоит из алюминиевой втулки с металлическим сердечником. Процесс монтажа с помощью заклепок не трудный. Установка производится только с одной стороны и не требует особых усилий со стороны работника.

Для крепления профлистов к прогону или между собой заклепками выполняется с помощью специального заклепочного инструмента, предварительно просверлив входные отверстия. За счет сдавливания втулки в месте крепления образуется наплыв шляпки. Втягиваясь внутрь пистолета, шляпка крепления формируется в необходимом положении и удерживает элементы между собой.

Заклепки изготавливаются из алюминия и оцинкованной стали. Они легкие и удобные в обращении. Диаметр и материал заклепок выбирается в зависимости от толщины металлического листа.

Крепежи с большим диаметром обеспечат более надежное крепления, что в свою очередь положительно скажется на общей конструкции и продлит срок ее службы. Заклепки по типу буртика идут в продажу в следующем ассортименте:

  • потайные — после монтажа незаметны на поверхности;
  • широкие — для получения прочного соединения;
  • стандартные — универсальны и подходят для любого вида скрепления.

Правильность скрепления профелированного металлического листа с прогоном или обрешеткой зависит также от длины заклепки. Ее подбор должен осуществляться таким образом, чтобы перед монтажом конец стержня выходил за пределы крепления не меньше, чем на 1 см.

Больший выступ приведет к развальцеванию дальше от места крепления и не будет достигнута должная плотность. Выступ меньше, чем на сантиметр, не обеспечит достаточный наплыва шляпки. Необходимая длина заклепки определяется путем складывания толщины профлиста и толщины прогона.

Важным моментом является выбор цвета заклепки. Для целостности конструкции, эстетичного внешнего вида и незаметности места скрепления, лучше подбирать крепежи в одном цвете с профнастилом.

Наверное, профнастил один из самых простых кровельных материалов в плане его установки и крепления. Два человека, не имеющие опыта в проведении данного типа монтажных работ, быстро и качественно справятся с ним, если будут следовать рекомендациям специалистов. Честно сказать, у монтажа профнастила на крышу есть свои специфические нюансы, и при проведении установки знать о них надо обязательно. Поэтому вопрос, как правильно крепить профнастил на крышу, сегодня можно часто услышать на строительных форумах. Ведь частные застройщики хотят узнать именно о нюансах.

Крепление профнастила

Начнем с того, что профнастил крепится к обрешетке, установленной на стропильной системе крыши. Сама обрешетка собирается или из деревянных брусов сечением 40х40 или 50х50 мм, или из досок шириною 100 мм, толщиною 32-50 мм. Необходимо отметить, что вся деревянная конструкция перед установкой профнастила обрабатывается антипиренами и антисептиками.

Иногда обрешетку изготавливают и из металлического профиля. Для этого обычно используют профили толщиною не больше двух миллиметров. Толстый металл — это увеличение нагрузки на стропила. И, конечно, толщина накладывает на процесс крепления определенные ограничения. Особенно это относится к установке саморезов, потому что в конструкции крепежа на конце есть сверло, которое может пробить металлическое изделие толщиною в 2 мм без предварительного сверления. Хотя специалисты уверяют, что крепить профнастил к толстым металлическим профилям тоже не проблема. Но этот процесс не так прост, да к тому же затратен и трудоемок.

Элементы обрешетки крепятся к стропильным ногам с промежутком 30-100 см. Если используется облегченный профнастил, то монтируется сплошная обрешетка.

На что необходимо обратить внимание при креплении профнастила к обрешетке саморезами?


Крепление кровли из профнастила подразумевает под собой не только укладку материала и его крепление саморезами, но и ваше нахождение на крыше. Окрашенный или покрытый полимером кровельный материал требует к себе бережного отношения. Повредить защитное покрытие можно легко, а это приведет к снижению срока эксплуатации кровли за счет коррозийных процессов на поверхности металлического листа. Поэтому совет.

Совет! Надевать на ноги обувь с мягкой подошвой, на которой нет всяких дизайнерских элементов и шипов, особенно металлических.

Постарайтесь не класть на профнастил инструменты. Под них лучше подложить тряпку или подкладку из вспененных материалов. Оптимальный вариант — все держать в коробке.

Конечно, никто от неприятностей не застрахован, поэтому если по какой-то причине вы покарябали профилированный лист, то не стоит отчаиваться. Все можно исправить. Для этого сначала надо место дефекта обработать антикоррозийным составом, после чего покрасить его в цвет профнастила. Но лучше, если для этого использовать растворы с герметизирующими повышенными качествами. Они обычно черного цвета, так что придется поверх этого раствора нанести еще слой краски.

Все то же самое надо будет сделать, если в профнастиле делались отверстия под саморезы. Как уже упоминалось выше, это делается только в тех случаях, когда в конструкции кровли используются металлические профили под обрешетку толщиною более 2 мм. Обычно герметизирующим составом заливаются головки саморезов.

Внимание! Через два-три месяца после окончания установки профнастила на крышу, необходимо подтянуть все саморезы.

Как показывает практика, крепление начинает ослабевать, потому что профнастил на крыше подвергается температурным изменениям.

Несколько слов о герметизации кровли. Нахлест листов профнастила на пологих крышах не гарантирует стопроцентную защиту от протечек. Поэтому в технологии укладки профилированных листов есть пункт, который нужно выполнять обязательно. Это обработка участков стыка панелей специальными герметизирующими мастиками. Некоторые мастера используют силиконовый герметик.

Что делать запрещается

Работать с профнастилом на самом деле очень удобно. Но есть несколько запретов, которых необходимо придерживаться обязательно. Ибо именно они определяют, как долго крыша из профнастила будет служить. Так что же нельзя делать?

  1. Не стоит проводить крепление профнастила к обрешетке обычными гвоздями. При прорыве металлического листа на его поверхности образуется рваное отверстие, которое со временем начнет ржаветь.
  2. Ни в коем случае нельзя использовать в монтажном процессе газовую или электрическую сварку. Все подрезы можно делать только механическими или электрическими ножницами.
  3. Нельзя использовать также и болгарку. Абразивный круг срежет лист неровно. К тому же он испортит цинковое покрытие, потому что при обрезке кругом выделяется большая температура.

Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!

В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:

Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже похожие по внешнему виду саморезы не подходят для обустройства кровли, потому что такие способны вскоре ощутимо ослабить крепеж и покрыться коррозийным налетом.

К слову, на самый крайний случай, если вы использовали не самые подходящие для кровли саморезы (или их ввинтили безалаберные рабочие), то не выдирайте их с мясом!

Даже если там присутствует резиновая прокладка, все отверстия обязательно вокруг крепежа заделайте герметиком. Но все-таки к такому способу лучше вообще не прибегать.

Профессиональные кровельные саморезы всегда изготавливают из оцинкованной легированной стали. Именно материал напрямую влияет на конечное качество крепежа крыши, обеспечивает правильное крепление и исключает нарушение структуры металла вокруг просверленного отверстия. На что это влияет?

В первую очередь, появится ли коррозия у кровельного листа возле самореза. Если вы когда-либо видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым потокам от шайб. Направляясь вниз, такие попутно разрушают весь лист!

В случае с применением правильных кровельных саморезов такого не возникает. Ведь еще в заводских условиях их оцинковывают электролитическим способом слоем не менее 20 мкм.

Далее шляпку покрывают полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов – это порошковая полиэфирная краска, которая имеет цвет соответственно каталогу RAL. А каучуковая резиновая прокладка устойчива к перемене температуры, ультрафиолетовым лучам и изменению нагрузок.

К слову, среди самых подходящих именно для профлиста рекомендуется брать саморезы фирмы Essve, Gunnebo и Sfs-intec.

Для металлической и деревянной обрешетки: как отличить сверло

В зависимости от того, к какому именно основанию будут крепить профнастил, вам понадобятся разные виды саморезов. И их нельзя путать!

Также вы встретите в продаже кровельные саморезы с увеличенным сверлом, которые способны проходить металл толщиной до 12 мм. Поэтому самый первый шаг, который вам нужно сделать – это попросить у продавца кровельного материала прилагаемую инструкцию к монтажу.

У любого сертифицированного материала такая есть. В противном случае мы не рекомендуем ничего в такой торговой точке не приобретать, иначе крыша прослужит сравнительно недолго.

Конечно, монтаж профнастила от разных производителей практически не отличается, но в этой инструкции вы найдете ценные советы по подбору наиболее удачных саморезов под конкретную толщину металла и покрытие.

Так, сегодня выпускают два основных вида саморезов для обрешетки из разных материалов: крепежные элементы для металла и дерева. Так, для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для металлических прогонов берутся саморезы по металлу:

  • 4,8х19 мм для металла толщиной от 3-х мм;
  • 5,5х25 мм для металла толщиной до 6 мм;
  • 5,5х35 и 5,5х50 мм для металла до 12 мм толщиной.

Выглядит такое крепление потолще своего аналога для дерева:


Все эти саморезы похожи между собой тем, что имеют шестигранную головку, острый сверлящий наконечник и прочный стержень с резьбой. А отличаются только толщиной стержня.

Также шаг резьбы у саморезов по дереву более редкий, чем у саморезов по металлу: разница составляет от 1 до 1,5 мм и ее видно на глаз. Чем толще основание из металла, которое нужно просверлить, тем чаще резьба и длиннее сверло.

Обычно, для того чтобы узнать, какую толщину металла способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания, в сумме с толщиной прикручиваемого металла, не должна превышать длину сверла самореза:

Также, согласно общему правилу, чем толще лист профнастила и плотнее обрешетка, тем острее и длиннее должно быть сверло.

К слову, у опытных кровельщиков есть своя технология подбора длины сверла. Часто они они берут длинные и короткие сверла в такой пропорции – 80% коротких и 20% длинных.

Можно, конечно, взять все саморезы длинные, чтобы перестраховаться, но короткие закручиваются легче и меньше срываются со сверла. Вообще правильно, если речь идет о деревянной обрешетке, то короткими саморезами нужно крепить профлист в нижний гребень, а длинными через оба листа. Просто подбирайте саморезы такой длины, чтобы они немного выходили с обратной стороны прогона.

Как рассчитать количество саморезов для одного листа?

В общей сложности схем крепления профнастила основных две:

  • вертикальная , которая идеальна для профнастила с дренажной канавкой. В этом случае сначала кладут первый лист в первом ряду, закрепляют на время, а затем – первый лист уже второго ряда. Как результат должен получиться блок из четырех листов, который следует выровнять и закрепить на крыше. По этой же схеме укладывают все остальные листы.
  • по 3 листа , который подходит для профнастила без водосточных канавок. В этом случае укладывают сначала два первых листа в первом ряду, к ним крепят лист второго ряда и после выравнивания по карнизу блок уже надежно крепят к крыше.

Схема крепления также зависит от длины приобретаемых профилей:

Отдельно остановимся на том, какой должен быть нахлест у профнастила:

  • При угле менее 15° нахлест должен быть не менее 200 мм, и желательно в две волны.
  • При угле до 30° нахлест делают от 150 до 200 мм, смотря какая ширина волны.
  • При угле более 30° нахлест уже может быть от 100 мм.

Если у профлиста будут горизонтальные нахлесты, тогда их делать нужно не менее, чем 20 см, с обязательной герметизацией каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят и для вертикальных.

Чтобы рассчитать количество саморезов для современного профнастила, вам нужно сложить всю площадь покрытия в квадратных метрах плюс количество всех доборных изделий, которые будут использоваться (это планки, обходы и свесы). В от самая рациональная схема крепления:

Также учитывайте, что шаг крепления профнастила для разных марок профнастила свой:

После этого готовую цифру множим на 6 или 8, в зависимости от того, насколько вы переживаете за итоговое качество. Чем больше, тем крепче профлист будет смонтирован на скат, но, в то же время, придется больше заплатить за крепежные элементы и для дождевой воды здесь уже выше шанс найти себе дорогу в подкровельное пространство.

Полученное количество саморезов просто приведите к кратности 250. Зачем? Дело в том, что саморезы продаются в пачках по 250 штук либо ящиках, в которых их кладут от 1000 до 4000 штук.

Поэтому вашу цифру сделайте такой, чтобы она целостно делилось на 250, и при этом увеличивайте цифру в большую сторону – пусть будет небольшой запас.

В какую волну нужно крепить саморез? Правила и практика

А теперь переходим к самому щекотливому вопросу. Дело в том, что сколько существует в продаже профнастил (а это – немало времени), столько не утихают споры по поводу его монтажа.

Все-таки, как правильно крепить саморез, в верхнюю или нижнюю волну? Почему вообще возникают подобные вопросы, если производитель четко указывает, что именно в нижнюю?


На самом деле смысл есть. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

Любая погрешность в процессе монтажа – протечки крыши и быстрая коррозия кровельного материала. Поэтому самое смешное и одновременно верное в практическом плане решение вопроса предлагают сами кровельщики:

  • Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
  • Если бригада неблагонадежная, состоящая из малоговорящих по-русски ребят – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Стоит прислушаться! Но помните, что гарантию на кровлю дают только тогда, когда она закреплена по всем правилам производителя, без их нарушения. Но тогда на чашах весов оказывается добросовестность гаранта и долговечность самой крыши. Решать вам.

Разбираем популярные ошибки монтажа: есть чему учиться!

Давайте разберем основные ошибки – чем больше вы будете о них знать, тем лучше, и тем надежнее потом будет сама крыша:

  • Слишком большое сверло . Итог – никакой герметичности и несущей способности соединения.
  • Слишком тонкое сверло . Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.
  • Саморез закручен слишком слабо . В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
  • Саморез закручен слишком сильно . В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

Разобраться в этом вам поможет такая иллюстрация:


Чтобы избежать перетягивания шайбы или облома сверла, вам нужно знать, какой лучше взять инструмент для профнастила. Для этой цели подходит шуруповерт с невысокой скоростью вращения, которая позволяет контролировать угол входа самореза в кровлю.

Будьте внимательны: специальные саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перезатяжку при завинчивании.

А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Ведь после такого его вытащить практически нереально! Выход есть: нужно просто заделать его так, чтобы неправильный крепеж не был заметен на новой кровле:

Еще один хороший совет по этой же проблеме:

Как вы видите, напортачить не сложно, но если знать обо всех этих моментах, и подготовиться, то оплошностей можно избежать.

Процесс монтажа в деталях

Профнастил принято укладывать на крышу с расстоянием между стропилами от 600 до 900 мм. В процессе вкручивание саморезов всегда следите за тем чтобы они заходили в профнастил только под прямым углом, а резиновая шайба самореза сжималась не более, чем на 1 мм. Если нарушить одно из этих правил, то не избежать попадания влаги прямо в места крепления.

Чтобы было удобно ввинчивать кровельные саморезы, используйте шуруповерт с насадкой под шестигранник. В таком случае специально заранее сверлить профнастил уже нужно:


Сами саморезы равномерно распределяют на стыках листов по волнам, на стыках листов, при подходе к коньку, хребтам, вдоль фронтонов и на линии карниза.

Заранее отрегулируйте ограничение вращающегося шуруповерта – так, чтобы в процессе, когда вы прижмете лист профнастила к обрешетке, резиновую прокладку только слегка прижало. Только слегка! Вот пример неправильного (слева) и правильного (справа) сжатия каучуковой прокладки: Здесь просто увеличьте ограничение вращающегося элемента, докрутите саморез и верните предыдущие настройки.

Постарайтесь всеми силами попадать саморезом ровно в центр обрешетки – это обеспечит отсутствие вероятности деформации гофры. Далее закручивайте саморезы в шахматном порядке. Точки крепления высоких профилей размещайте через одну волну, а низких через две – это увеличит надежность крыши.

Совет: если профнастил слишком длинный, как у крыш промышленных объектов, а профиль высокий, тогда при шаге прогона более одного метра крепите листы в каждую нижнюю гофру.

Как только вы закончите монтаж профнастила, внимательно смотрите крышу. Ее общий визуальный вид, надежность поперечных и продольных стыков, вмятин и правильность крепления саморезами.

Фиксация саморезами доборных элементов

Но своя технология у крепления доборных элементов. Так, в качестве коньковой планки используют гладкие коньковые элементы, которые укладывают с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом располагают уплотнитель. Если у листов мелкая волна, то обычного уплотнителя будет достаточно, если волны большие или трапециевидные – тогда уплотнитель нужен проветриваемый:


При этом для планок сами саморезы берите большей длины, чем для обрешетки, ведь иногда их придется крепить через верх волны. Вот почему длину самореза следует выбрать так, чтобы она превышала толщину материала с высотой волны профлиста.

Технология такова:

  • Шаг 1. На уплотнитель нанесите герметик и прижмите планку.
  • Шаг 2. Зафиксируйте планку саморезами с пресс-шайбой.
  • Шаг 3. Подрежьте и подогните коньковую планку, затем тоже закрепите на крыше.
  • Шаг 4. Теперь, если у вас вальмовая крыша, тогда вам еще понадобятся хребтовые планки.
  • Шаг 5. Вот в таком порядке нужно работать с ендовой.
  • Шаг 6. И в таком порядке фиксируют кровельный материал у карниза.

Вот вам и известны все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь опытом и мыслями по поводу того, как все-таки правильно крепить современный профнастил.

Строительства дома на даче — очень трудоемкая задача, но ее результат стоит всех затраченных усилий. Частичное или полное выполнение работы самостоятельно является хорошим способом сэкономить. В статье пойдет речь об укладке кровли своими руками. Рассмотрим, как крепить профлист на крыше.

Характеристики профлиста

Профилированный лист (его еще называют профнастилом) является очень распространенным материалом в строительстве. Среди его достоинств можно выделить легкость, долговечность, прочность, безопасность для окружающей среды, надежность, а также простоту монтажа. Материал отлично подходит для покрытия кровли, отделочных работ, а также установки ограждений.

Профлист не нужно регулярно красить, цвет не будет выгорать под солнцем. Для изготовления материала используется оцинкованная сталь. Иногда поверх нее наносится полимерное покрытие. По внешнему виду профилированный лист похож на шифер. Изделия выпускаются во множестве вариаций, отличающихся по эксплуатационным характеристикам, а также размерам.

Марки материала

Существующие марки профнастила:

  • «С» — используется для постройки небольших перекрытий, высота гофры в диапазоне от 8 до 44 миллиметров;
  • «НС» — используется в качестве кровельного покрытия, высота гофры в диапазоне от 35 до 44 миллиметров;
  • «Н» — профнастил с укрепленными ребрами жесткости, используется в качестве капитальной кровли, высота гофры в диапазоне от 57 до 114 миллиметров.

Покрывать кровлю лучше всего с помощью профильных листов с высотой от 20 до 60 миллиметров, в которых имеется специальная канавка для отвода жидкости. Толщина подбирается на основании инженерных расчетов различных нагрузок.

В комплект к изделию должна входить инструкция «Как правильно прикручивать профлист на крышу». Если она отсутствует, следует попросить ее у продавца.

Для владельца загородного дома важно, чтобы кровельное покрытие было долговечным, а также обладало приятным внешним видом. Поэтому при выборе материала необходимо брать во внимание климатические условия региона. Для территорий с повышенными снежными осадками стоит покупать профилированный лист с гофрой от 20 миллиметров, а угол ската крыши нужно делать от 15 градусов. Профилированные листы с обозначением «НС35» и «НС44» предназначаются для частного строительства.

Как прикручивать профнастил к деревянной обрешетке

Укладка профнастила производится с перекрытием листов, как и других кровельных материалов. При этом расстояние заступа определяется на основании уклона крыши.

Величина нахлеста профиля для крепления профнастила на крышах с разным уклоном:

  • Если уклон крыши составляет не больше 14 градусов, выполняется горизонтальный нахлест около 20 сантиметров.
  • Для крыши с уклоном от 15 до 30 градусов нахлест стоит делать от 15 до 20 сантиметров.
  • Для крыши с уклоном более 30 градусов нахлест стоит делать от 10 до 15 сантиметров.

Профильные листы укладываются параллельно карнизу. Параллельные листы фиксируются одним саморезом. При этом необходимо учитывать величину карнизного свеса, которая высчитывается из высоты профиля.

Величина карнизного свеса:

  • Если глубина волны профилированного листа равняется 8, 10 или 20 мм, величину свеса нужно делать от 5 до 10 см.
  • В остальных случаях — больше 20 см.

Для крепления профлистов используются саморезы с длиной в диапазоне от 2 до 25 см и диаметром 4.9-6.3 мм. В крепежных элементах EKT, Hilli, Fisher имеются сверлящие бородки. Такие саморезы получится закрутить без предварительной подготовки. В качественных самонарезающих винтах присутствуют специальные прокладки, защищающие отверстия от попадания жидкости.

Рекомендация: при выборе саморезов стоит учитывать длину цилиндрической резьбы. В качественных крепежных элементах этот показатель должен быть больше ширины соединяемых листов не меньше чем на 5 мм. На квадратный метр кровельного покрытия уходит в среднем от шести до восьми саморезов.

Еще стоит помнить, что для крепления профнастила к обрешетке нужно использовать резиновые уплотнительные шайбы. В нижние участки изделия ввинчиваются саморезы по величине от 28×4.8 мм. А вот конек крепится на верхние «волны» (детальнее: «Как установить конек на крышу из профнастила»).

Устройство изоляции

Необходимо знать не только о том, как крепить профнастил на крыше саморезами, но и о правильном устройстве изоляции — очень важном этапе монтажа кровельного материала. Дело в том, что под кровлей образуется влага. Конденсат постепенно разрушает покрытие, в результате потребуется его замена. Изоляция позволяет защитить кровлю от образования влаги. Сама задача включает в себя устройство тепло- и пароизоляции, а также наладку вентиляции.

Повысить срок службы кровли получится, если под профлисты разместить прокладку, защищающую от образования влаги. Предпочтительнее всего выбирать паро-гидроизоляционную мембрану. Монтируется она на большие гвозди с шагом около 20 сантиметров. Начинать укладку стоит с карниза, идти в направлении конька крыши.

Защитная пленка укладывается с небольшим нахлестом (от 10 до 15 сантиметров). Еще нужно сохранять провис около 2 см между стропилами. Листы в местах нахлеста фиксируются на двухсторонний скотч.

Контррейку нужно брать с толщиной 4-5 см, она используется для защиты мембраны во время выполнения работы. Нельзя забывать о вентиляции. Между прокладкой и первой доской нужно оставить свободное пространство в 5 см. При этом край прокладки подворачивается вверх, к тыльной стороне торцевой доски. Пленку легко получится отрезать обычным ножом. Читайте также: «Как положить профнастил на крышу – правила укладки, пошаговое руководство».

Вентиляционные отверстия размещаются ближе к коньку крыши. Они предназначены для свободного движения воздуха под кровлей, препятствующего возникновению конденсата. Понадобится наладка вентиляционных каналов, небольшой зазор под кровлей, а также наличие вентиляционных решеток, которые размещаются на торцах здания.

Совет: на защитную пленку необходимо закрепить деревянные рейки, они предназначены для отвода образующейся влаги и жидкости. Все места нужно надежно закрепить. Только так получится качественно сделать вентиляционные зазоры. На этом с изоляцией кровли покончено.

Как правильно крепить профнастил на крыше

Рассмотрим подробнее задачу, как прикручивать профнастил на крышу. При монтаже профиля необходимо помнить об одном нюансе: листы нужно укладывать так, чтобы по краю кровли шла нижняя волна, а не верхняя. Капиллярная канавка тоже должна быть направлена вверх. Для транспортировки кровельного материала на крыши используются лаги.

Совет: лаги можно заменить весьма причудливой конструкцией. Достаточно взять длинную лестницу и поставить ее к крыше «вверх ногами». Тогда выйдет отличный маршрут для подачи профлистов. Читайте также: «Правильное крепление профлиста саморезами на крыше — инструкция».

Профилированные листы укладываются поясами поперек ската, при этом первый из них укладывается с 10-сантиметровым припуском на козырек. Все это крепится на саморезы с шестигранной головкой, в которых присутствует резиновая прокладка для герметизации. Крепящие элементы вкручиваются исключительно перпендикулярно листами, без малейшего отклонения. Желательно выбирать шурупы того же цвета, в какой окрашен профнастил. Тогда они не будут выделяться на общем фоне. Саморезы вкручиваются по краям листа, в его центре, а также местах нахлеста. В схеме крепления профлиста на крыше участвует не менее 6 шурупов. Читайте также: «Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа».

Последующие ряды необходимо укладывать по скату, но уже с 10-сантиметровым нахлестом на предыдущие. Таким образом выстраиваются параллельные листы. Когда один скат покрыт, можно переходить на другой, алгоритм монтажа тот же самый.

Для облегчения процедуры укладки понадобится небольшая лестница, вровень с длиной кровли. Она будет использоваться для перемещения человек по крыше. Если такая лестница отсутствует, то ее можно купить в строительном или хозяйственном магазине либо соорудить самостоятельно. Для этого нужна одна продольная доска — основание — и множество мелких — ступенек. Конструкция закрепляется за угол конька.

Для перекрытия конька кровли можно использовать оцинкованную полосу либо профлист, тоже фиксируемый на саморезы. Когда процедура монтажа подойдет к концу, необходимо очистить крышу от строительного мусора и стружки. Места, где профлист поцарапан или отрезан, нужно подкрасить, чтобы не возникло кромочной коррозии. Через 3 месяца желательно выполнить протяжку саморезов. Связано это с тем, что со временем крепление ослабляется.

Крепление профлиста саморезами — возможные ошибки

Возможные ошибки и действия, которые нельзя совершать при укладке профнастила:

  1. Ни в коем случае нельзя выполнять крепление профлиста к деревянной обрешетке на гвозди. Они могут слететь при сильном ветре, такое соединение крайне ненадежное.
  2. Запрещено выполнять сварку и газовую резку профилированных листов.
  3. При отрезе профлистов нельзя использовать «болгарку». Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист будет подвержен коррозии и быстро разрушится.
  4. Ножницы по металлу подходят исключительно для продольной резки профнастила. Поперечная резка таким инструментам приведет к деформации изделия. Исправление полученных неровностей — очень сложная задача. И нет никакой гарантии, что получится целиком устранить деформацию. В результате лист будет непригоден для укладки.

С резкой отлично справятся электроножницы и электролобзик. Еще для этих целей используется циркулярная пила с большими победитовыми зубцами.

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

  • толщина металла не менее 0,7 мм;
  • высота гофры не менее 35 мм;
  • имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11° .

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку . Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки ) и расстояние между саморезами.

  • при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
  • при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
  • при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM) , изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм , различающихся по своему назначению:

  • для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
  • для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
  • для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону , но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

  • Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда . Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
  • Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
  • Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

  1. Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
  2. Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
  3. На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
  4. Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
  5. Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Полезное видео

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

Как крепится профлист на крыше?

Профнастил является востребованным материалом, применяемым для разных видов работ. Он может использоваться для возведения стенового покрытия, забора или кровли. Он обладает многими плюсами и выпускается в различных видах. Его укладка на крыше считается простым процессом, поэтому многие люди предпочитают осуществлять крепление металлопрофиля на крыше своими силами. Это позволит сэкономить значительные денежные средства, а также полностью проконтролировать процесс, поэтому гарантируется отсутствие ошибок.

Параметры материала

Профилированный лист часто используется для формирования кровельного покрытия, так как из него получается покрытие, на которое не приходится тратить много средств, а при этом оно отличается высокой надежностью и качеством. Служит достаточно долго, поэтому эффективно используется в частном домостроении.

Важно! Крепить профлист на крыше настолько просто, что не требуется для этого процесса пользоваться какими-либо специализированными инструментами.

Кровля получается достаточно привлекательной, но для получения действительно качественного и долговечного покрытия требуется точно следовать правильной технологии работы, а также учитывать многочисленные правила, позволяющие закрепить профилированный лист надежно и грамотно.

Профлист представлен специальными рельефным металлическим листом, который производится с использованием способа холодного проката. Для его создания применяется оцинкованная сталь высокого качества. На нее наносится специальное покрытие из полимеров или полиэстера, способствующее формированию стойкости материала перед процессом коррозии. Выпускается материал в виде листов, которые могут обладать стандартными или уникальными индивидуальными размерами. Профиль по форме напоминает обычный шифер.

Важно! Профлист считается универсальным материалом, так как может применяться в разных сферах строительства.

Представлен материал в нескольких видах:

  • Стеновой. Листы такого вида используются для отделки фасада или создания небольших сооружений, например, гаражей или иных построек. Они идеальны для формирования заборов или иных аналогичных ограждений, не обладающих какими-либо значительными габаритами. Могут эффективно использоваться для строительства опалубки. Стеновой профнастил обладает разными параметрами, причем его толщина считается наиболее маленькой по сравнению с другими видами.
  • Несущий. Этот материал используется для создания качественного кровельного покрытия. Отличается прекрасной несущей способностью, а также оснащается надежными ребрами жесткости, повышающими прочность и стойкость материала перед разными видами воздействий.
  • Универсальный. Листы этого вида обладают небольшой ценой и оптимальными параметрами. Могут использоваться для создания кровли, но только если крыша имеет незначительный уклон.

Важно! Перед непосредственными работами требуется грамотно выбрать профнастил, а также подготовить основу, представленную обычно качественной деревянной обрешеткой, к которой крепятся листы.

Выбор крепежей

Крепление профлиста к обрешетке может осуществляться с применением различных крепежных элементов, каждый из которых обладает своими особенностями и параметрами. От грамотного выбора данных предметов зависит прочность и долговечность фиксации. Если крепежи выбираются неверно, то качество крепления будет находиться на низком уровне, а это негативно скажется на сроке службы кровли.

Оптимальными вариантами для фиксации являются:

  • Оцинкованные саморезы. Они должны оснащаться достаточно широкой шляпкой. Изделия формируются с применением оцинкованной стали, имеющей великолепную стойкость перед процессом коррозии. За счет наличия широкой шляпки обеспечивается защита пространства под кровлей от проникновения влаги. float:=»» left=»» margin:=»» https:=»»>

    Технология работы по креплению профнастила

    Схема крепления профлиста саморезами на крыше считается достаточно простой, поэтому она доступна каждому. Для этого первоначально требуется создать кровельный пирог, состоящий из пароизоляционного материала, утеплителя и гидроизоляции. Только потом формируется обрешетка под профнастил, на которую осуществляется укладка листов, что гарантирует получение оптимального кровельного покрытия.

    Важно! Для создания гидроизоляции под профлист используется пленка, которая непременно свободно укладывается на стропильную конструкцию, так как не допускается наличие натяжения, а после этого закрепляется с помощью строительного степлера или гвоздей.

    Допускается выполнять фиксацию профилированных листов, как на сплошную обрешетку, так и на решетчатую конструкцию, но в последнем случае расстояние между рейками должно находиться в пределах от 15 до 25 см.

    Крепление профнастила саморезами на крыше выполняется в последовательных действиях:

    • производится выравнивание карниза ската, так как важно получить ровную линию по горизонтали;
    • начинается укладка листов с самого низа крыши, причем выполнять этот процесс надо со смещением вниз на расстояние от 5 до 20 см, чтобы сформировать оптимальный козырек;
    • для поднятия листов на крышу рекомендуется пользоваться специальными конструкциями или веревками, чтобы предотвратить возможное их повреждение, причем если все же будет нарушена целостность полимерного покрытия, то желательно заменить лист или покрыть его защитными составами;
    • первый лист надо располагать таким образом, чтобы волна не была первой, поэтому делается первой специальная канавка, предназначенная для защиты подкровельного пространства от попадания влаги;
    • укладка производится внахлест, причем берется одна или две волны, что позволяет защитить крышу от протекания под кровлю дождевой воды;
    • для фиксации одного листа требуется не меньше 10 саморезов;
    • важно расположить крепежи по периметру листа, а также посередине, а особенно много внимания уделяется участкам, где имеются соединительные швы; https:=»»>

      Таким образом, фиксация профнастила не считается сложным процессом, если учитывать основные правила его реализации, а также точно следовать инструкции. При качественном выполнении работы гарантируется получение долговечного, надежного и прочного покрытия.

      Как крепить профнастил на крыше?

      Профнастил — один из наиболее часто используемых кровельных материалов. Крыши из него сравнительно недороги, не нуждаются в обслуживании, а срок их эксплуатации может достигать 40-45 лет. Но для того, чтобы кровля служила долгие годы, нужно знать, как правильно крепить профнастил на крыше, и в точности соблюдать технологию монтажа.

      Пожалуй, самое важное условие долговечности и надежности крыши из профнастила — это именно его правильное крепление. При этом во время работы по установке кровельного профнастила следует особое внимание уделить следующим моментам.

      Крепление профнастила к прогонам и обрешетке

      Обрешеткой называют специальный каркас, непосредственно к которому выполняется крепление профлиста на кровле. Чаще всего обрешетка делается из дерева. Это может быть брус размерами 40х40 или 50х50 мм, а также обрезная доска толщиной 32, а шириной 100 мм. Деревянные конструкции, используемые для обрешетки, рекомендуется перед установкой обработать специальными антисептическими составами. Эта обработка предотвращает гниение древесины и существенно продлевает срок службы кровли.

      Обрешетку можно изготовить и из металла. Для этого обычно используют различные металлические профили с толщиной металла не более двух миллиметров. Использование металла большей толщины неоправданно увеличивает нагрузку на стропильную систему. Кроме того, крепление профнастила к металлическим прогонам и обрешетке саморезами также накладывает определенные ограничения на толщину металла. Дело в том, что саморезы имеют на конце специальное сверло, которое позволяет ввинчивать их в металл без предварительного просверливания отверстий, только если его толщина не превышает 2 мм. Конечно, крепление профлиста к металлическим балкам большой толщины также возможно — однако это сильно повышает трудоемкость процесса.

      Деревянный брус или металлические прогоны крепятся перпендикулярно стропилам с шагом от 300 до 1000 мм. Величина шага зависит от марки профнастила и его несущей способности. Для профлиста с высотой волны меньше 20мм рекомендуется выполнять сплошную обрешетку.

      Крепление профнастила на крыше саморезами — на что стоит обратить внимание

      Крепление профнастила саморезами на крыше — самый ответственный этап монтажа кровли. Именно от того, насколько правильно уложены и закреплены листы профнастила зависит герметичность кровли, а также ее долговечность. Если вы не знаете, или не полностью разобрались, как крепить профлист на крыше, ни в коем случае не приступайте в работе. Не пытайтесь «разобраться по ходу дела», поскольку такой подход практически гарантированно приведет к порче материала или серьезному снижению эксплуатационных характеристик кровли.

      Для крепления профнастила к обрешетке используются специальные саморезы. Они могут иметь диаметр от 4,8 до 6,3 мм и длину от 20 до 250 мм. Кровельные саморезы имеют под головкой специальную уплотнительную шайбу из неопреновой резины, которая защищает кровлю от возможных протечек в местах крепления. Можно также использовать и шурупы с плоской головкой. В этом случае под головку обязательно устанавливаются уплотнительные резиновые прокладки.

      Крепление профнастила к прогонам, как правило, выполняется специальными удлиненными саморезами, что не всегда удобно. Чтобы этого избежать, необходимо рассчитывать шаг обрешетки исходя из ширины дна волны профилированного листа.

      Особое внимание нужно обращать на качество саморезов, поскольку пересыхание и растрескивание материала, из которого изготовлены уплотнительные прокладки, неизбежно приведет к протеканию кровли. Фирменные саморезы всегда имеют на головке клеймо производителя. Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли.

      Крепление профнастила к обрешетке производится в нижнюю волну. В этом случае обеспечивается наиболее плотное его прилегание и возможность протечки в месте крепления уменьшается до минимума. Укладывать подготовленные листы нужно обязательно с нахлестом в одну-две волны в ряду и 100-200 мм. между рядами. В верхней и нижней части кровли лист профнастила крепится к основанию в каждую волну, а в промежутках допускается крепление через одну или две волны. Между собой листы профнастила соединяются обычно с помощью заклепок. Для этого применяются специальные ручные пистолеты.

      Саморезы должны завинчиваться строго перпендикулярно плоскости листа профнастила, поскольку любой перекос приведет к неплотному прилеганию уплотнительной шайбы и, как следствие, к возможной протечке. Это особенно важно тогда, когда производится крепление профлиста к прогонам, поскольку в этом случае длина шурупа значительно больше, а значит — и вероятность перекоса выше.

      Конек крепится к обрешетке через верхнюю волну листа, что обеспечивает наиболее плотное соединение элементов конька с профнастилом. Кроме того, при небольших уклонах кровли рекомендуется в нижние волны профлиста под коньком устанавливать уплотнительные прокладки. Они препятствуют попаданию воды под конек при сильном боковом дожде.

      Почему может течь крыша, даже если крепление кровельного профлиста — правильное?

      Выше я рассказал, как закрепить профнастил на крыше. Однако коррозия и протечки кровли могут возникнуть не только в связи с тем, что крепление профлиста на крыше неправильное, но и из-за неграмотной резки профилированного листа. При необходимости резки профнастила лучше всего использовать ручные или электрические ножницы, а для косых вырезов — электролобзик.

      Применение высокооборотного электроинструмента с отрезными кругами не рекомендуется. Разлетающиеся при резке кругом раскаленные частицы металла могут повредить полимерное покрытие профнастила, что впоследствии приведет к преждевременной коррозии металла и снижению срока эксплуатации кровли. По окончании работ, места резки необходимо обработать для предотвращения кромочной коррозии.

      Кроме того, будьте предельно внимательны во время работы, поскольку крепление кровли из профнастила по технологии подразумевает ваше нахождение не только на самой крыше, но и непосредственно на металлических листах. А, значит, вы легко можете случайно повредить защитное покрытие, что приведет к ускоренной коррозии кровельного покрытия. Для того чтобы избежать этого, используйте обувь на мягкой подошве, без шипов и металлических дизайнерских элементов. Также старайтесь не класть инструменты непосредственно на профнастил — используйте для этого специальные ящики или подкладки из вспененных материалов.

      Если же вы все-таки повредили покрытие во время крепления профнастила на крыше, то поврежденные участки необходимо обработать специальными составами. Сначала следует использовать специальные антикоррозийные составы, затем – краску, а лучше — герметизирующие смеси повышенной стойкости.

      Также дополнительная обработка требуется в том случае, если отверстия для шурупов были просверлены. Как уже указывалось выше, подобная необходимость возникает, если производится крепление профлиста к металлическим прогонам или обрешетке, чья толщина больше 2 мм. Я очень рекомендую по возможности избегать подобного, однако иногда этого не обойтись. В таком случае нужно в обязательном порядке залить головки шурупов герметизирующим составом.

      Через 2-3 месяца после того, как вы закрепили профнастил на крыше, рекомендуется проводить повторную протяжку саморезов. Это позволит избавиться от возможного ослабления плотности крепления, которое могло возникнуть при сдвиге листов профнастила относительно друг друга. Такой сдвиг может быть вызван как выравниванием и подгонкой листов при монтаже, так и их деформацией при резких колебаниях температуры наружного воздуха.

      Как крепить профнастил на крыше саморезами – это нужно знать каждому, кто проводит работы

      Статья посвящена надежности и долговечности крыши, которые напрямую зависят от способа фиксации кровельного материала. Крепление профлиста на крыше имеет свои особенности, которые обязательно нужно изучить перед началом работ. Я расскажу о технических нюансах, чтобы вы самостоятельно смогли закрепить материал и не волноваться за конечный результат.

      Особенности процесса

      Мы разберем процесс очень подробно и разобьем его на такие этапы:

      • Выбор крепежа в зависимости от конфигурации крыши;
      • Крепление элементов.

      Этап 1 – выбор профлиста и крепежа

      От выбора профилированного листа напрямую зависит тип крепежа, поэтому в первую очередь определитесь с данным аспектом:

      • Самый простой вариант маркируется «С», это стеновой вариант с высотой волны от 8 до 44 мм. Его отличает невысокая цена, но для кровель он подходит не очень хорошо. Я советую применять такие изделия для навесов и небольших строений;

      • Марка «НС» подходит и для стен, и для кровельных систем. Высота гофры у них обычно составляет от 35 до 44 мм, но если варианты и волной пониже. Это так называемая «золотая середина», которую я рекомендую использовать на домах и других строениях;

      • Самый прочный вариант маркируется «Н» и имеет волну от 57 до 114 мм. Такие листы всегда делаются с ребрами жесткости, но ввиду высокого профиля они больше всего подходят для промышленных строений.

      Нужно учесть уклон вашей кровли, от этого зависит размер нахлестов на стыках.

      Три основных варианта:

      • Если угол наклона меньше 14 градусов, то напуск на стыках должен быть не менее 200 мм. Плюс рекомендуется дополнительно защищать соединения герметиком;

      • Для наклона ската от 15 до 30 градусов необходим нахлест 15-20 см без дополнительной герметизации стыков;
      • Если угол более 30 градусов, то напуск может составлять 10-15 см.

      Еще один фактор, влияющий на выбор крепежа – конструкция обрешетки.

      И здесь возможны два варианта:

      • К металлическим прогонам крепление производится с помощью специальных саморезов по металлу с крупным сверловым наконечником. Их длина должна быть не менее 25 мм для основного крепления и 70 мм для фронтонных и коньковых элементов. Крепежные элементы должны быть того же цвета, что и основное покрытие, тут все легко, ведь материал имеет маркировку RAL;

      • Крепление профлиста к обрешетке из дерева производится с помощью саморезов со сверлом поменьше. Обычно для крепления основных элементов используется крепеж длиной 29 или 35 мм, а для коньков и планок применяется вариант на 70 мм.

      Этап 2 – процесс крепления

      Если все необходимое есть под рукой, то можно приступать к работе.

      Разберемся, как крепить профлист на крыше:

      Работать нужно с хорошим шуруповертом, на который приобретите магнитную насадку М8. С ее помощью проводить крепление будет очень удобно.

      • Важно разместить первый лист правильно. Его, во-первых, нужно выставить по уровню, а во-вторых, выставить свес, он должен быть не более 10-15 см . Также вы должны разобраться, как правильно размещать саморез, на схеме ниже показаны правильный и неправильный способы крепления, очень важно сразу разобраться в этом аспекте;

      • Важно понимать, что профлист всегда крепится в нижнюю часть волны. Вам не нужно крутить через верх волн, так как можно деформировать материал, если не уследить за силой закручивания . В процессе проведения работы важно следить за правильным положением шуруповерта, он должен располагаться перпендикулярно, чтобы не получалось перекосов;

      Что касается расхода крепежа, то обычно на квадратный метр уходит 6-8 штук. Крепление производится обычно через волну. Расстояние между крепежом по вертикали зависит от шага обрешетки и составляет 40-50 см.

      • Помните, что крепление профнастила на крыше с небольшим уклоном производится с использованием герметика на стыках. От края листа в верхней части можно отступать 3-4 сантиметра. Если элементы стыкуются и вдоль, то напуск должен составлять не менее 100 мм, а лучше 150-200 мм;

      • Работа продолжается, пока вся поверхность не будет закрыта. Если у вас профиль крыши ломаный, то есть угол наклона меняется, то нужно уделить внимание соединению листов. Верхний элемент надо перегнуть так, чтобы он заходил на 30-40 см за изгиб, а под него уже заводить следующий лист. Только так можно обеспечить надежную стыковку;

      • После того как профлист закреплен, можно приступать к монтажу торцевых планок. Они должны заходить на поверхность не менее чем на 100 мм. Крепление производится с шагом в 30-50 см, длина самореза должна быть такой, чтобы он входил в каркас не менее чем на 30 мм. Я обычно использую вариант на 70 мм для верности;

      • В последнюю очередь крепится конек. Я советую использовать такую технологию: по краям вдоль линии расположения элемента приклеивается специальная пароизоляционная лента, которая закроет стык, но при этом не будет мешать нормальному воздухообмену . По краю закручиваются кровельные саморезы с шагом примерно в 20 см.

      Крепить профнастил на крышу из металлических ферм нужно точно также, единственное различие в том, что саморезы должны выходить из металла с обратной стороны на 7-8 мм. Так обеспечивается надежное крепление материала к поверхности.

      Вывод

      Из статьи вы узнали про лучший вариант крепления профлиста с помощью кровельных саморезов. Этот обзор даст вам возможность правильно провести работу и получить идеальный результат. Видео в этой статье поможет разобраться в теме еще лучше, а если вам что-либо непонятно, то пишите свои вопросы в комментариях ниже.

Крыша – одна из важнейших частей дома. Она должна быть прочной, с хорошей теплоизоляцией и, что самое главное, герметичной – через нее на чердак или в жилые помещение не должно попадать ни одной капли воды с улицы. Потому обустройству крыши необходимо уделять большое внимание. Есть много вариантов обшивки для нее, один из наиболее частых материалов, использующихся в частном строительстве – металлопрофиль. При грамотном применении он позволяет сделать недорогую, но при этом надежную крышу. В этой статье вы узнаете, как крепить профнастил на крыше и какие инструменты для этого нужны.

Для начала разъясним, что такое профнастил и на какие подвиды он делится. Этот материал представляет собой катанные стальные листы, имеющие волнообразный профиль, ширина и высота выступов которого регламентируется стандартами. Благодаря такой форме профилированный лист обладает значительной жесткостью при малой толщине металла.

Для защиты от коррозии профнастил покрывают снаружи защитными материалами – оцинковкой или полимерной пленкой. Последняя придает материалу определенный цвет.

Важно: существует несколько вариантов защитного покрытия профнастила – полиэстер, самый распространенный вариант, полиэстер с тефлоном – встречается реже, но обладает улучшенной защитой от негативных воздействий внешней среды. Также есть стальные листы, покрытие снаружи ПВХ и ПВДФ – они стоят дороже, но при этом обладают максимально возможной для материала стойкостью и долговечностью.

Существует три основных вида профилированного листа, каждый из которых подходит для создания определенных конструктивных элементов постройки. Ознакомимся с данной классификацией материала при помощи таблицы, приведенной ниже.

Таблица. Основные марки профилированного листа.

Кодовое обозначение марки профнастилаВыполняемая функция

Тонкие листы с малой высотой профилированных частей. Используются при сооружении заборов, простейших навесов и стен, не несущих существенной нагрузки. Для обшивки крыши применять нежелательно – материал недостаточно прочен и зимой под толщей снега и льда может прогнуться.

Средние по своим прочностным характеристикам стальные листы, могут одновременно применяться и как стеновой, и как несущий профнастил, но в последнем случае есть ограничение на допустимые нагрузки. Применять в качестве материала для обшивки крыши можно, но только в том случае, когда количество выпадающего снега в местности нахождения дома не слишком большое.

Профилированные листы с большой толщиной и высоким профилем. Стоят дороже, но при этом обладают повышенной прочностью. Используются для создания несущих конструкций. Рекомендуются к обшивке крыши.

Важно: после буквенного обозначения марки профлиста идет цифра – она обозначает высоту гофры материала в миллиметрах. При покупке обратите на нее внимание.

Качество покупаемого материала – одна из важнейших составляющих прочности и надежности крыши. Потому приведем несколько простейших правил, которые помогут вам выбрать хороший профнастил.


Важно! Собираясь обшить крышу профнастилом, обращайте внимание не только на марку, размеры и качество материала, но и на его цвет – он должен гармонировать со стенами и цоколем здания и при этом не сливаться с окружающим пространством.

Цены на профнастил

Профнастил

Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину , более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу . Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием , предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу . Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Важно! При работе с болгаркой, дисковой пилой и другими подобными инструментами принимайте меры предосторожности – работайте в защитных очках.

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу . Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Совет! Если вы перед началом работ по обшивке крыши профнастилом провели тщательные расчеты и точно знаете, листы каких размеров необходимы, то имеет смысл предложить продавцу заранее их разделать при помощи профессионального инструмента – гильотины по металлу. Это сэкономит время, сбережет силы, возможно, упростит процесс доставки материала до дома и к тому же избавит от риска повреждения профнастила из-за неправильной технологии резки.

Цены на высечные ножницы

Высечные ножницы

Технология укладки крыши из профнастила

Теперь рассмотрим весь процесс обшивки крыши профилированным стальным листом, от самого начала и до конца. Для вашего удобства он будет представлен в виде пошаговой инструкции с фотографиями.

Монтаж тепло- и гидроизоляции и обрешетки

Работу над закреплением обшивки из профнастила следует начинать с подготовки. Она выражается в создании первых частей «слоеного пирога» крыши:

  • теплоизоляция , не позволяющая охлаждаться дому слишком быстро.
  • гидроизоляция , которая не допускает проникновение влаги под кровлю.
  • обрешетка – каркас, на котором впоследствии будут стальные профилированные листы.

Теперь перейдем к пошаговой инструкции, которая подробнее описывает весь этот процесс.

Шаг 1. Обработайте стропила дома антисептическим средством. Если вы хотите получить прочную и долговечную крышу – выполняйте это действие со всеми деревянными элементами кровли в дальнейшем.

Шаг 2. После обработки стропил приступите к укладке теплоизоляционного слоя крыши. Желательно для этих целей использовать листы минеральной ваты или аналогичные материалы. Но если вы работаете с нежилым или сезонным зданием (таким как дача), то можно обойтись созданием «холодной кровли», без утеплителей – в его роли выступит слой воздух в пространстве под крышей.

Шаг 3. Поверх слоя утеплителя и стропил необходимо уложить гидроизоляцию. Для этого можно использовать дешевый рубероид либо специализированные строительные пленки, достаточно прочные и при этом не пропускающие через себя влагу (некоторые при этом обладают возможностью «выпускать» наружу пары воды из пространства под крышей, чтобы утеплитель не отсыревал с течением времени). Закрепляйте гидроизоляцию при помощи строительных скоб и степлера. При этом следите за тем, чтобы отдельные листы материала соединялись друг с другом внахлест, его значение должно достигать 10 см и более – это сокращает вероятность нарушения целостности слоя.

Шаг 4. Смонтируйте контробрешетку – деревянные рейки высотой 20-30 мм, прибитые поверх утеплителя и гидроизоляции над стропилами крыши. Контробрешетка выполняет две задачи, первая — это создание вентиляционного зазора под кровлей, вторая – дополнительная фиксации влагозащитной пленки. Благодаря сформированному на этом этапе зазору под профлистом будет обеспечиваться циркуляция воздуха и своевременный естественный отвод водяного пара, который в противном случае может навредить материалам утеплителя и обрешетки кровли.

Шаг 5. Поверх контробрешетки, паро- и гидроизоляции установите основную обрешетку – каркас для будущей кровли из профнастила, укладываемый перпендикулярно стропилам. При строительстве частных домов, как правило, она создается из дерева – либо досок 32х100 мм, либо из бруса 40х40 (или 50х50). Как и любые другие детали крыши из древесины, обрешетку после монтажа необходимо обработать антисептическими средствами, для предотвращения гниения материала.

Цены на различные виды строительных досок

Доски строительные

Важный момент, о котором следует рассказать отдельно – это расстояние между элементами обрешетки . Этот параметр зависит от несущих свойств и высоты волны профилированного листа – чем они меньше, тем чаще должен лежать каркас под него. Так, под материал марки НС8 обрешетка должна быть сплошная, а под С21 – от 30 до 65 сантиметров, в зависимости от угла наклона крыши. Более подробные данные вы можете получить из таблицы, приведенной на изображении ниже.

Важно! При постройке дома в местности, где часто бывают сильные ветра или ураганы, расстояние между элементами обрешетки следует уменьшать вдвое и размещать части чаще.

Видео — Монтаж кровли из профнастила

Укладка обшивки из профнастила на обрешетку

После обустройства защитных слоев крыши и обрешетки приступите к самой главной части обустройства крыши – монтажу профнастила.

Шаг 1. Подготовьте профнастил к монтажу на крышу – уложите рядом с домом, снимите упаковку, при необходимости – обрежьте материал до нужной длины (желательно, чтобы длина листа была равна длине ската крыши плюс свес от 5 см до 20 см). Также не забудьте подготовить все необходимые инструменты и лестницу для подъема вверх.

Важно! Работать с профнастилом желательно в обуви с мягкой подошвой и без металлических элементов – так вы не поцарапаете защитную поверхность материала и не повредите ее еще каким-либо образом.

Шаг 2. Обустройте полозья для безопасного подъема профнастила на крышу – сделайте их из двух брусьев или досок. Еще один вариант – деревянная лестница, перевернутая ступенями к земле. С помощью таких полозьев вы сможете без проблем перетащить длинный лист профнастила вверх, не погнув его, не уронив и не повредив ему еще как-либо.

Шаг 3. Поднимите на полозьях вверх и установите первый лист профнастила с края крыши. Если длина ее ската слишком велика и используется несколько рядов листов – начинайте с нижнего. На изображении выше можно увидеть порядок укладки профнастила на крыше.

Совет! При желании до начала укладки профнастила на обрешетку установите карнизную планку – она улучшит защиту деревянных элементов крыши от влаги. После завершения всех работ планку имеет смысл дополнить канавкой водостока.

Шаг 4. Выровняйте лист профнастила, убедитесь в наличии свеса с карниза на 5-15 см. Также желательно, чтобы имелся свес с торцевой части крыши. При помощи шуруповерта закрепите лист на обрешетке кровельными саморезами, начиная с карниза или с конька. Закручивайте их в нижние части волн, не пропуская ни одну из них. При закреплении на лежащих выше элементах обрешетки крепеж ставьте через одну нижнюю часть волны, при этом соблюдайте шахматный порядок, как на одной из фотографий ниже.

Важно! Применять для монтажа кровли из профнастила гвозди нельзя! При их использовании нарушается целостность материала и в результате такая крыша будет негерметичной и быстро придет в негодность.

Шаг 5. По такому же принципу, как и на предыдущем этапе, начните установку и закрепление следующих листов профнастила. При этом, стыкуя их друг с другом, создавайте нахлест в одну, две или более волн материала, в зависимости от угла ската крыши. Это необходимо для предотвращения затекания влаги в стыки между элементами кровли. Если профнастил укладывается в несколько рядов – то нахлест должен быть и между ними, при этом весьма значительный, от 30 до 50 см, а в некоторых случаях – до метра.

Шаг 6. Установите коньковую планку и прочие доборные элементы, необходимые для закрытия и защиты мест стыков кровли из профнастила со стенами и другими скатами крыши.

Шаг 7. Заделайте места стыков листов профнастила друг с другом и с доборными элементами герметиком, который достаточно стоек к резким переменам температуры, осадкам и солнечному свету.

Цены на популярные модели шуруповертов

Шуруповерты

После выполнения всех этих этапов закрепление профнастила на крыше своего дома можно считать завершенным – уберите инструменты и остатки стройматериалов, сделайте уборку на крыше и на земле рядом с ней. Через 1-2 месяца можно подняться и проверить, не ослабились ли кровельные саморезы – при необходимости подтяните их.

Видео — Как не надо крепить на крышу профнастил

Что такое гофрированная металлическая кровля? Подробное определение, типы панелей и их использование

Итак, вы задумываетесь о приобретении металлочерепицы из профнастила. Вы ищете кровельную панель, которая относительно недорога и проста в установке. Гофрированные кровельные панели смогут противостоять суровым погодным условиям, включая град, метели, аномальную жару, ураганы и обладают огнестойкостью . Если вы сделаете это вложение, металлическая крыша может прослужить вам всю жизнь.Здесь, в Western States and Metal Roofing, мы продали тысячи гофрированных металлических кровель, и нашим клиентам это нравится. Но это не обязательно делает его лучшим вариантом для вашего дома.

Из этой статьи вы узнаете о металлической гофрированной кровле и трех основных типах панелей. Если гофрированная металлическая кровля кажется вам вариантом, мы приглашаем вас продолжить изучение различных толщин стали, отделки и вариантов цвета.

Что такое гофрированная металлическая кровля?

Металлическая гофрированная кровля — это металлический лист, из которого в рулонах формируются металлические панели.Эти панели затем крепятся к крыше саморезами. Традиционная форма гофрированного листового металла — круглая и волнистая. Это недорогой, легкий, прочный, энергоэффективный, долговечный и простой в установке. Металлическая гофрированная кровля — отличная альтернатива битумной черепице или кровле из глиняной черепицы. Он используется в коммерческих и жилых помещениях, а также для металлических кровель и металлических обшивок. ”Гофрированная металлическая кровельная панель в темной бронзе

Термин «гофрированная металлическая кровля» немного сложен.Люди в кровельной промышленности будут называть волнистые панели S-образной формы гофрированными. Проще говоря, это что-то круглое и волнистое, а НЕ квадратное или квадратное. Однако термин «гофрированный» может означать любой тип металла, в котором образуются канавки и выступы. Это может буквально означать любой тип металлической кровли, включая более квадратные и квадратные панели.

Металлические листы становятся более прочными за счет гофрирования или складывания металла с образованием канавок и выступов. Сталь уже имеет более высокий предел прочности на разрыв, чем древесина, а это означает, что она более устойчива к разрушению при растяжении.Процесс гофрирования дополнительно увеличивает прочность стали на разрыв. Это означает, что из легкого металла, такого как алюминий, медь или сталь, который в противном случае может быть непрочным, можно сделать прочную панель. Он создает панель с высоким соотношением прочности к весу, которая может выдержать годы суровых испытаний при любой погоде.

Профнастил для кровли изготавливается из рулонной стали. Обычно на сталь наносится нижележащий слой, обычно оцинкованный или гальванизированный.Материал либо оставляют неокрашенным, либо отправляют художнику. Затем эти рулоны отправляются поставщику металлической кровли, и они гофрируют панели.

Как делают гофрированный металл?

Процесс гофрирования осуществляется методом профилирования. Это означает, что листовой металл снимается с огромных круглых металлических рулонов и затем проходит через прокатные плашки, которые формируют панель в гофрированный листовой металл. После того, как листовой металл пройдет через все ролики, он отрезается до нужной длины панели.

Гофрированная сталь возникла в 1820-х годах и была изобретена Генри Робинсоном Палмером. Он работал в London Dock Company и спроектировал гофрированную стальную панель так, чтобы рабочие с минимальными строительными навыками могли ее быстро установить. Он сразу стал популярным, так как был сборным и недорогим.

Виды гофрированной металлической кровли

Гофрированный металл — это общий термин, обозначающий любой тип листовой стали, усиленный для использования в строительстве с помощью ряда чередующихся канавок и выступов, вдавленных в него.Технически это может означать любую металлическую кровлю или стеновую панель. Однако люди, работающие в этой отрасли, определяют гофрированный металл как металлическую кровельную или сайдинговую панель с волнистыми и круглыми гофрами S-типа.

Существует три основных типа гофрированных панелей: ⅞ ”гофрированный, ½” гофрированный и все остальное, включая ребристые металлические кровельные панели.

⅞ ”Гофрированная кровля ⅞” Гофрированная медь

⅞ ”Гофрированная кровля — самая популярная гофрированная металлическая кровельная панель. Глубокие гофры создают эффект тени, поэтому это самый красивый вид из гофрированных панелей. К тому же это самый прочный и дешевый гофрированный волнистый щит. Расстояние от центра до центра гофры составляет 2,67 дюйма, а высота — дюйма. Эту панель нельзя использовать на плоской крыше. Требуемый уклон кровли составляет не менее 3 дюймов на 12 дюймов.

Покрытие и боковые перехлесты для гофрированной металлической кровли 7/8 ”
  • Общая ширина: 39 дюймов
    • У вас будет несколько панелей на крыше, и каждая кровельная панель обычно имеет ширину 39 или 37 дюймов в зависимости от производителя.Общая ширина показанной выше панели составляет 39 дюймов.
  • Покрытие крыши 34,67 дюйма
    • Панель 39 дюймов обеспечит покрытие крыши 34,67 дюйма. При использовании в качестве кровли панель должна быть притерта двумя гофрами. На приведенной выше диаграмме показано покрытие крыши, начиная с левого края панели и заканчивая двумя гофрами от дальнего правого края. Это означает, что после того, как вы установите первую панель, на следующей панели нужно будет притереть два гофра.Панель шириной 39 дюймов дает только 34,67 дюйма.
  • Общая ширина: 26 дюймов
    • У вас будет несколько панелей на крыше, и каждая кровельная панель обычно имеет ширину 26 дюймов. Общая ширина показанной выше панели составляет 26 дюймов.
  • Покрытие крыши 21,33 дюйма
    • Панель 26 дюймов обеспечит покрытие крыши 21,33 дюйма. При использовании в качестве кровли панель должна быть притерта двумя гофрами. На приведенной выше диаграмме показано покрытие крыши, начиная с левого края панели и заканчивая двумя гофрами от дальнего правого края.Это означает, что после того, как вы установите первую панель, на следующей панели нужно будет притереть два гофра. Панель шириной 26 дюймов дает только 21,33 дюйма.

Вы теряете страховое покрытие каждый раз, когда делаете это. Это означает, что вам придется покупать больше квадратных метров, чем размер вашей крыши или стены.

Что нужно знать о покупке ⅞ ”гофрированной металлической кровли

В случае кровли вы должны приобрести от 10% до 12% дополнительного гофрированного кровельного покрытия, а в случае использования металлического сайдинга это будет примерно 6% дополнительного материала.

Когда вы покупаете гофрированную металлическую кровлю, ваша цена определяется квадратным футом, который рассчитывается путем умножения ширины листа на длину панели.

Например, если вы приобрели панель шириной 39 дюймов и длиной десять футов, она будет иметь 32,5 квадратных фута. Вы заплатите за 32,5 квадратных фута материала, но покрытие крыши будет только около 29 квадратных футов. По сути, вам нужно закупить кровельных панелей на двенадцать процентов больше.

Гофрированная кровля ½ ”

1/2 ”Гофрированная кровля — это старомодная кровля, которую можно увидеть в старых западных городах и городах-призраках.Это оригинальный гофрированный картон, который существует уже много лет. Однако не так распространен, как раньше, потому что гофрированный лист 7/8 дюйма — это более прочная панель, которая стоит меньше денег.

Расстояние от центра до центра гофры составляет 2,67 дюйма, а высота — 1/2 дюйма. Требуемый уклон кровли составляет не менее 3 дюймов на 12 дюймов. Эта панель обычно имеет ширину 26 дюймов в зависимости от производителя. Имейте в виду, что вы платите за всю ширину панели, а НЕ за покрытие.

Покрытие и боковой нахлест для гофрированной металлической кровли 1/2 ”

Вы теряете страховое покрытие каждый раз, когда делаете это.Это означает, что вам придется покупать больше квадратных метров, чем размер вашей крыши или стены.

Что нужно знать о покупке ½-дюймовой гофрированной металлической кровли

В случае кровли необходимо дополнительно приобрести гофрированную металлическую кровлю на 23%, а в строительстве стен это будет примерно 10% дополнительного материала.

При покупке гофрированной кровли цена определяется квадратным футом, который рассчитывается путем умножения ширины листа на длину панели.

Например, если вы приобрели панель шириной 26 дюймов и длиной десять футов, она будет составлять 21,67 квадратных футов. Вы заплатите за 21,67 квадратных футов материала, но покрытие крыши будет только около 17,77 квадратных футов. По сути, вам нужно приобрести кровельных панелей на двадцать три процента больше.

Ребристая кровля и другие гофрированные панели

Это покрывает все, что НЕ волнисто. Это ваши квадратные и квадратные металлические кровельные профили. Мы не будем вдаваться в подробности каждого из них, но пример наиболее распространенного типа будет известен как R Panel или PBR Panel.

Подробнее о гофрированной металлической кровле

Если вы выбираете металлическую крышу для дома своей мечты, первым делом нужно определить тип панели. На это влияет множество факторов, но изучение гофрированного картона — отличная отправная точка. Следующий шаг — узнать об отделке.

РАЗЛИЧНЫЕ ТИПЫ МЕТАЛЛИЧЕСКОЙ КРОВЛИ И ГДЕ ДОЛЖНА ИСПОЛЬЗОВАТЬСЯ КАЖДАЯ ПАНЕЛЬ

Узнайте, какой тип металлической кровли подходит для вашего следующего проекта

Разобраться в металлической кровле бывает непросто, потому что это очень обширная тема.Металлическая кровля используется в жилых, коммерческих и промышленных помещениях с различными профилями и толщинами металла для каждого применения. В этом блоге мы рассмотрим 6 типов устанавливаемых металлических крыш, чтобы вы могли узнать, какой тип металлической крыши подходит для вашего следующего проекта.

Вот 6 наиболее распространенных типов металлических крыш устанавливаемых в 2020 году

Для начала разделим типы металлической кровли на две основные категории: открытый крепеж и скрытый крепеж .Открытые панели креплений прикрепляют к дому или зданию, ввинчивая винт прямо через поверхность металлической кровли в деревянную или металлическую обшивку внизу. Скрытый крепеж — это способ монтажа фальцевой металлической кровли. В фальцевой кровле со скрытым креплением металл крепится к зданию с помощью зажима, который находится под металлом. В этом виде металлической кровли шурупов не видно.

Двумя наиболее распространенными типами открытой металлической кровли и, вероятно, наиболее продаваемой металлической кровлей в Соединенных Штатах являются гофрированная металлическая кровля калибра 29 для использования в сельском хозяйстве / жилом секторе, а также панель R или панель PBR, как ее называют для коммерческого использования. кровельные работы, особенно на сборных стальных зданиях.

Гофрированную металлическую крышу 29-го калибра часто называют металлической сарайской или металлической стойкой. Это очень распространенный тип металлического винта, который легко установить и его легко купить на большинстве лесных складов. Он может простираться на 2’6 дюйма над открытой деревянной обшивкой, что делает его отличной металлической кровлей для зданий с каркасом столбов. И хотя мы не рекомендуем этот тип металлической кровли для домов, он обычно устанавливается в жилых домах.

R-panel — это панель с открытыми крепежными элементами, наиболее часто используемая в коммерческих и промышленных кровлях.R-панель изготовлена ​​из металла калибра 26 и может охватывать открытые прогоны 5 футов в центре, как в стальных зданиях. И именно здесь мы чаще всего видим R-панель, используемую на доинженерных стальных зданиях.

Открытые скрепляемые металлические кровельные панели очень распространены, потому что их относительно дешево купить и легко установить кровельные подрядчики. Однако от того, что вы сэкономите в цене, вы можете отказаться в качестве, так как скрытые скрепленные панели или металлическая кровля со стоячим фальцем при правильной установке прослужат намного дольше, чем металлическая кровля с открытыми креплениями.

Следующие два типа металлических крыш, которые мы обсудим, — это металлическая кровля со скрытым креплением или со стоячим фальцем. Обе панели считаются защелкивающимися замками из-за того, как металлические части соединяются вместе.

Плавник для гвоздей 26 калибра — это металлическая кровля с защелкивающимся замком, которая является хорошей модернизацией гофрированного металлического винта. Для этой панели необходим настил из цельного дерева, и она отлично подходит для кровли жилых домов. Эта панель считается стоячим швом, но в ней не используется зажим, а на стороне металла используется предварительно пробитый гвоздь.Предварительно пробитые прорези — это место, где панель крепится к деревянному настилу.

Замок с защелкой 1-3 / 4 ”также представляет собой стоячий фальц, но эта панель обычно устанавливается как на жилых, так и на коммерческих кровлях. Замок с защелкой 1–3 / 4 дюйма использует систему зажимов в качестве метода крепления, и этот металлический кровельный профиль прошел все испытания и был проведен расчет подъемной силы, что позволяет архитекторам легко определять проекты. Неподвижный шов с защелкивающимся замком — хороший выбор для металлических кровельных панелей, но ни одна из них не может быть установлена ​​над открытыми прогонами, и для работы металлической кровли с защелкивающимся замком требуется как минимум шаг 3 на 12.Металлическая кровельная панель с механическим швом может использоваться для изготовления металлических кровель с низким уклоном и перекрытия открытых прогонов.

Металлические кровельные панели с механическим швом

Наконец, давайте рассмотрим несколько типов металлических кровельных панелей с механическим швом.

Металлическая кровельная панель с механическим швом — это тип металлической кровли, которую необходимо загибать или складывать вместе после укладки металлической кровли. Каждая панель обжимается, образуя герметичный шов между металлическими кровельными листами.Основным преимуществом этого типа металлической кровли является его способность использоваться в приложениях с низким уклоном, таких как стальные здания, или на других типах конструкций, где уклон кровли составляет менее 3/12. Обычные металлические кровельные профили с механическим швом включают механические панели 2 дюйма, 138T, 238T и трапециевидные панели. Эти металлические кровельные панели чаще всего встречаются на стальных зданиях коммерческих или промышленных предприятий.

Как вы, возможно, уже знаете, существует множество различных типов металлических крыш, каждая из которых имеет свое применение и применение.Это действительно то, где преформы металлической кровли, когда правильный тип металлической крыши используется в правильном кровельном применении.

Что такое металлические крепежи и заклепки для крыш? Типы, определения и стоимость

На первый взгляд, вы можете не придать особого значения крепежу, используемому в металлической кровельной системе. Кажется, это такой маленький кусочек головоломки, правда?

Однако на самом деле крепежные элементы играют важную роль в том, как будет работать металлическая крыша со стоячим фальцем, поскольку крепежные элементы являются основными точками крепления металлических панелей (и зажимов), чтобы оставаться прикрепленными к настилу крыши.

Помимо полного каталога крепежа и других металлических кровельных аксессуаров, Sheffield Metals также тестирует все наши спроектированные металлические кровельные системы со специальными крепежными элементами, чтобы гарантировать, что наши клиенты получают лучшую доступную продукцию. Мы считаем, что очень важно знать крепежи и различные способы их использования для защиты вашей металлической кровли.

В этой статье ожидайте узнать:

  • Что такое крепеж для металлической крыши
  • Различные типы крепежа на выбор
  • Стоимость крепежа
  • Ключевые моменты, которые следует помнить о крепежных элементах

Что такое металл Кровельный крепеж?

Если бы вы нашли крепеж в словаре, вы бы получили что-то вроде:

«Аппаратное устройство, которое механически соединяет или скрепляет два или более объекта вместе… крепежные детали используются для создания непостоянных соединений; то есть соединения, которые можно снимать или демонтировать без повреждения соединяемых компонентов.»

Но термин« застежка »является широким и применяется к продукции во многих различных отраслях промышленности. Например, в категорию застежек могут входить такие элементы, как:

  • Пуговицы
  • Защелки
  • Булавки
  • Молнии
  • Скобы

В этой статье мы сосредоточимся на одном небольшом подразделе застежек, используемых в стоячем шве. металлическая кровля. Мы определяем эти типы креплений как винты, заклепки или приспособления любого типа, используемые для крепления металлических панелей, отделки и гидроизоляционных материалов вместе или к настилу крыши.




Типы металлических крепежей для кровли

Крепежные элементы не подходят для всех, что означает, что они бывают разных типов в зависимости от области применения проекта.

Мы могли бы потратить много времени на изучение каждого типа, размера и использования, но вместо этого мы будем упрощать. Четыре основных типа застежек подразделяются на две категории, а именно:

Скрытые застежки:

  1. Застежка-блинчик
  2. Застежка-головка

2.Застежка с шестигранной головкой

Открытые застежки:

3. Открытые застежки под прокладочную головку

4. Заклепки / заклепки

Скрытые типы застежек

# 1: Застежка в виде блинной головки

Описание

Крепежные детали

самые разные. обычно используемый крепеж в фальцевой кровельной системе. Эти крепления прикрепляются к настилу крыши через соответствующий кровельный зажим, который затем прикрепляется к панелям и закрепляет их на настиле.Головка застежки плоско сидит на зажиме, как блин, отсюда и название застежка-блин. Застежки для блинов также можно использовать для отделки.

Размер

Застежки-блинчики имеют особую систему размеров, которая выглядит примерно так:

# 10-16 x 1½ ”GP

Для кого-то, не работающего в отрасли, это может быть немного сложно, поэтому разберем каждый элемент типа застежки:

Первое число (# 10 ): Датчик головки крепежа (диаметр)

Второе число (16 ): Количество ниток (витков на дюйм — TPI)

• 13 и ниже лучше подходят для обработки дерева

• 14 и выше лучше подходят для обработки металлов

Третье число (1½ ” ): Длина застежки

Конечные буквы / дескриптор (GP ): Тип винта

• GP = Gimlet Point

• DP = точка сверления

• ULP = сверхнизкий профиль

Тип головки / привода

По большей части, блин привет Крепежи d делятся на две категории: обычная блинная головка и сверхнизкопрофильная блинная головка.В зависимости от того, где вы покупаете застежки, у большинства застежек-блинов будет наконечник с крестообразным шлицем или квадратный наконечник.

Крепежный металлический материал

Крепежные элементы в виде блинной головки обычно изготавливаются из углеродистой стали с покрытием из оцинкованной стали. Для морской воды, где крепежные элементы из оцинкованной стали быстрее подвержены коррозии, доступны крепежные элементы с круглой головкой из нержавеющей стали марок 302, 304 и 410.

Палуба крыши

Как металлические, так и деревянные настилы крыши подходят для крепления в виде плоских головок.

# 2: Крепеж с шестигранной головкой

Описание

Крепления с шестигранной головкой используются при креплении металлических кровельных панелей к металлическим прогонам. В кровельных покрытиях со скрытым креплением открытого каркаса крепежные детали с шестигранной головкой устанавливаются с помощью плавающего зажима.

Размер

Крепежи с шестигранной головкой следуют этой структуре размеров:

¼ ”-20 x 1 ″

Первое число (¼” ): Диаметр крепежа

Второе число (20 ): Число ниток на дюйм (TPI)

Третье число (1 дюйм): Длина крепежа

Тип головки / привода

Как следует из названия, эти крепежные детали имеют шестигранный привод тип.

Металлический материал крепежа

Крепежные детали с шестигранной головкой, как и в случае с плоской головкой, обычно изготавливаются из углеродистой стали с покрытием из оцинкованной стали. Для морской воды, где крепежные детали из оцинкованной стали быстрее подвержены коррозии, доступны крепежные детали с шестигранной головкой из нержавеющей стали марок 302, 304 и 410.

Кроме того, имеется комбинированный вариант, в котором стержень винта изготовлен из углеродистой стали, а открытая головка — из нержавеющей стали. Они зависят от среды и должны быть согласованы с производителем в зависимости от приложения.

Roof Deck

Крепежные детали с шестигранной головкой предназначены для установки в металлические основания; есть застежки с шестигранной головкой, которые можно даже вставить в сталь толщиной ¼ дюйма. Эти крепления не подходят для деревянных настилов крыши.

Открытая застежка

# 3: Открытая застежка головки прокладки

Описание

В металлических кровельных системах с открытой застежкой чаще всего используются крепежи головки прокладки. Когда вы смотрите на крышу с гофрированным или другим открытым крепежом, крепеж с головкой прокладки — это винты, которые просверливаются через лицевую сторону панелей и имеют видимую головку винта.

Эти винты имеют шайбу / прокладку, расположенную между головкой винта и панелью, которая предотвращает попадание воды в точку проникновения.

Размер

Размеры крепежа головки прокладки довольно просты и выглядят следующим образом:

# 10-14 x 2 ″

Первое число (# 10 ): Калибр головка крепежа (диаметр)

• Для металлических кровель наиболее часто используются размеры №10 и №12.

Второе число (14 ): Количество резьбы (резьбы на дюйм — TPI)

Третье число (2 дюйма ): Длина крепежа

Тип головки / привода

Открытые крепежные детали головки прокладки обычно имеют шестигранный привод.

Крепеж Металл Материал

Крепежные детали головки прокладки бывают различных типов металлов, в том числе:

  • Углеродистая сталь
  • Нержавеющая сталь (410 и 304)
  • Комбинированный — Хвостовик из углеродистой стали и головка из нержавеющей стали
  • Цинк

Как упоминалось ранее, важно использовать крепеж из нержавеющей стали в прибрежной среде, где углеродистая сталь подвергнется коррозии в более короткие сроки.

Материал прокладки / шайбы

В верхней части металлической части находится материал шайбы, который препятствует проникновению влаги в отверстие.Большинство шайб изготовлены из EPDM или неопрена. Некоторые из этих винтов также имеют стальную шайбу головки с прокладкой, встроенную в головку.

Примечание. Обязательно убедитесь, что в стиральной машине, которую вы используете, НЕТ нагара. Некоторые шайбы сделаны из старых покрышек, в которых есть сталь. Эта сталь может вызвать гальваническую реакцию, которая повредит панели и приведет к преждевременной деградации.

Палуба крыши

Открытые крепежные элементы головки прокладки подходят для металла по отношению к дереву и некоторых видов металла к металлу (в зависимости от калибра и наконечника крепежа).

Варианты цвета

Эти крепежи видимы, поэтому головки и шайбы могут быть окрашены в цвет листа или рулона панелей.

# 4: Заклепки / заклепки

Описание

Заклепки или заклепки немного отличаются от крепежных элементов винтового типа, описанных выше. Заклепки устанавливаются путем сначала просверливания отверстия, а затем используется заклепочный пистолет, чтобы расширить и закрепить заклепку на месте. Заклепки чаще всего используются для соединения планки с Z-образным замком и преобладают в деталях установки переднего планки и гребня.

Размер

Заклепки меньше по размеру по сравнению с другими застежками и имеют стандартный размер ⅛ ”, что является диаметром корпуса.

Металлический материал застежки

Заклепки изготовлены из нержавеющей стали, поскольку они подвергаются воздействию элементов и должны противостоять ржавчине и коррозии.

Палуба крыши

Заклепки не используются для крепления панелей к настилу крыши, а вместо этого используются для соединения металла с металлом, особенно в точках окладов.

Варианты цвета

Чтобы заклепки лучше сочетались друг с другом, вы можете заказать их в цвет металлической крыши. Заклепки также доступны в фрезерном исполнении.

Особые соображения

Одной из основных проблем, связанных с заклепками, является металлическая стружка, образующаяся при просверливании отверстия в металле перед установкой заклепок. Крайне важно защитить металл, чтобы стружка не ржавела и не оставляла пятен на поверхности металлических панелей.

Стоимость / цена металлических крепежей для крыш

Лучший способ объяснить, сколько стоят крепежные детали, — это предоставить вам фактические диапазоны цен на крепеж, который мы продаем.

Хотя эти ценовые диапазоны хорошо отражают стоимость металлических крепежных элементов для кровли, цены все равно будут варьироваться в зависимости от:

  • Изготовителя крепежа
  • Применение или основание настила крыши (металл против дерева)
  • Основание крепежа (углеродистая сталь vs.нержавеющая сталь)
  • Длина застежки
  • Диаметр застежки
  • Окрашенная головка или нет

Примеры цен на крепежные детали в виде блинной головки

  • 1 дюймовая блинная головка: 9,00 — 15,00 долл. США (за мешок 250)
  • 1 дюймовая головка для блинов из нержавеющей стали: 28,00 — 35,00 долларов США (за пакет из 250 штук)
  • 1-1 / 8 дюйма сверхнизкая головка для блинов: 9,00 — 15,00 долларов США (за мешок из 250 штук)
  • Сверхнизкая блинная головка из нержавеющей стали 1-1 / 8 дюйма: 28 долларов США.00 — 35,00 долларов США (за пакет из 250 шт.)

Примеры цен на крепления головки с открытой прокладкой

  • Головка прокладки: 11–17 долларов США (за пакет из 250 штук)
  • Головка прокладки из нержавеющей стали: 35–42 доллара США (за пакет) из 250)

Примеры цен на заклепки / заклепки

  • Заклепки # 43: 18–26 долларов США (за упаковку 250 штук)

Примечание: в Sheffield Metals все наши крепежные изделия оцениваются и продаются индивидуально. мешки по 250 шт.Однако наши скрытые застежки (например, блинная головка) могут поставляться в тубах по 5000 штук (или 20 пакетов).

Замечания о металлических крепежных элементах для крыш

Тестирование и проектирование крепежных элементов

Крепежные элементы проходят испытания производительности и стандарты, которых необходимо придерживаться, что является ключевым компонентом при принятии решения, какой крепеж использовать в соответствии с требованиями вашего проекта. Хотя эти испытания будут варьироваться в зависимости от производителя, крепежные детали и покрытия, нанесенные на них, часто оцениваются по следующим критериям:

  • Испытание в солевом тумане (стандартная практика ASTM B117 для эксплуатации аппарата для солевого распыления)
  • Величина вытягивания — Проверяет, сколько фунты должны тянуться прямо вверх за крепеж, чтобы его можно было вытащить из настила определенного типа (сталь vs.древесина).
  • Прочность на растяжение — Проверяет, сколько фунтов можно приложить к крепежному элементу, пока он не сломается.
  • Величина скручивания — Проверяет, на сколько фунтов на дюйм может вращаться крепеж, пока он не сломается или не сломается.
  • Прочность на сдвиг — проверяет, сколько фунтов можно потянуть за крепеж, пока головка не оторвется.

Помимо испытаний отдельных крепежей, крепеж, используемый в металлической кровельной системе, также является частью конструктивного узла или профиля. Хотя большая часть испытаний относится к расстоянию между зажимами для крепления панели, оно также включает размер, тип и количество креплений, используемых в системе.

Необходимые инструменты

Крепежные детали с цилиндрической головкой, шестигранной головкой и оголенной прокладочной головкой рекомендуется устанавливать с помощью шуруповерта с регулируемым крутящим моментом и соответствующим приводом (шестигранник, квадрат и т. Д.).

Для правильной установки заклепок необходим заклепочный пистолет (как тот, что указан выше).

Детали установки и требования к погодоустойчивой гарантии

Последнее замечание, которое мы хотим обсудить, — это то, как крепежные детали используются в деталях установки и как это соотносится с водонепроницаемыми гарантиями.Подробные сведения об установке представляют собой подробное руководство по продукту, в котором подробно описывается расположение и основные практические методы установки компонентов и аксессуаров, включая крепеж. В общем, соблюдение деталей установки — это лучшая практика, особенно если вы хотите, чтобы крыша была долговечной и соответствовала высоким стандартам.

По сути, детали установки дадут вам подробные инструкции по использованию крепежа, включая тип крепежа, расстояние и необходимое количество.

Чтобы получить водонепроницаемую гарантию, необходимо соблюдать данные инструкции по установке.Вот почему вы должны знать и использовать их для всех ваших проектов металлических кровель, особенно тех, которые хотят включать в себя водонепроницаемую гарантию.

Последние мысли о крепежах для металлических крыш

Как вы можете заметить, крепежные элементы являются жизненно важной частью металлической кровельной системы со стоячим фальцем, и без этих компонентов невозможно было бы иметь работающую крышу.

Помните, что металлические крепежи и заклепки для кровли составляют в целом небольшую часть крепежа, но есть четыре общие категории, с которыми вы, вероятно, столкнетесь.Вот краткое резюме:

  • Крепежные элементы в виде блинной головки — используются для скрытых крепежных систем крыши для прикрепления зажимов (и, следовательно, панелей) к настилу крыши.
  • Крепеж с шестигранной головкой — Используется для скрытых крепежных систем кровли для прикрепления плавающих зажимов к металлическим прогонам в открытом каркасе.
  • Открытые крепежные детали головки прокладки — Используются в открытых кровельных системах для крепления металлических панелей непосредственно к настилу крыши через поверхность панели.
  • Заклепки — используются для крепления металла к металлу в точках крепления.

Компания Sheffield Metals потратила почти 25 лет на создание линейки продуктов, предназначенных для архитектурных проектов металлических крыш и стен, включая крепеж, подобный описанному в этой статье. Мы установили партнерские отношения с известными производителями, такими как Triangle Fastener Corporation, чтобы предоставить высококачественные крепежи практически для любых крыш и стен.

Свяжитесь с нами сегодня, чтобы обсудить ваши вопросы и потребности в крепежах с одним из наших знающих специалистов по металлической кровле!




Что такое гофрированная металлическая кровельная панель?

Гофрированная панель имеет повторяющийся волнистый или волнистый узор по всему дизайну.Это была первая конструкция металлических панелей массового производства в Соединенных Штатах. Эти панели можно использовать для кровли, сайдинга, террасной доски и полов. Гофрированные панели соединяются путем нахлеста листов, а затем их фиксации на месте открытыми застежками. Панели с трапециевидными ребрами часто ошибочно называют гофрированной кровлей.


Word De-Construction

Слово недели: гофрированный

ПРОИЗВОДСТВО: \ ˈkȯr-ə-ˌgā-təd

ЧАСТЬ РЕЧИ: Прилагательное

ПРЕДЛОЖЕНИЕ: // CorruBracket ™ 500T от S-5! ® специально разработан для предотвращения проникновения и последующих утечек в углублении профиля.

// Рисунок на гофрированной металлической кровельной панели похож на синусоидальную волну.

СИНОНИМЫ И РОДСТВЕННЫЕ СЛОВА: волнистый, морщинистый, волнистый, синусоидальный

КАКИЕ ТОВАРЫ ДЕЛАЕТ С-5! ПРЕДЛОЖЕНИЕ НА ГОФРИРОВАННЫЕ КРОВЕЛЬНЫЕ ПАНЕЛИ ?: S-5! предлагает три кронштейна для облегчения крепления практически всего к гофрированной металлической крыше.


CorruBracket

CorruBracket можно использовать для крепления практически чего угодно к гофрированной металлической кровле и совместим с гофрированной кровлей 7/8 ″ и 3/4 ″.Этот кронштейн не требует грязного герметика во время установки. Он поставляется с нанесенным на заводе бутиловым герметиком уже в основе, а резервуар скрывает герметик, предотвращая разрушение под воздействием ультрафиолета.

ПОДРОБНЕЕ О CORRUBRACKET ™


CorruBracket

100T

CorruBracket 100T — идеальный выбор для обычных гофрированных металлических кровельных профилей в Северной Америке. Используйте этот кронштейн для крепления солнечной панели на рейке или с помощью методов DirectAttached ™.

CorruBracket 100T прикрепляется к вершине гофры, оставляя плоскость дренажа без отверстий для защиты от протечек. CorruBracket 100T уже поставляется с заводской резиновой прокладкой на основании. Резервуар также защищает EPDM от УФ-излучения, предотвращая его деградацию.

Применение Использование: Средние нагрузки — кронштейн может быть прикреплен непосредственно к листу, обеспечивая дополнительное крепление в любом месте вдоль гофры.

Применение Использование: Для тяжелых условий эксплуатации — кронштейн может быть закреплен на нижележащем основании для дополнительной поддержки без повреждения гофра.

ПОДРОБНЕЕ О CORRUBRACKET ™ 100T


CorruBracket

500T

CorruBracket 500T — идеальное крепление для гофрированной кровли толщиной 16–18 мм. Этот кронштейн, разработанный специально для австралийского, азиатского и африканского рынков, предотвращает проникновение в долину профиля.

Применение Использование: Средние нагрузки — кронштейн может быть прикреплен непосредственно к листу, обеспечивая дополнительное крепление в любом месте вдоль гофры.

Применение Использование: Для тяжелых условий эксплуатации — кронштейн может быть закреплен на нижележащем основании для дополнительной поддержки без повреждения гофра.

ПОДРОБНЕЕ О CORRUBRACKET ™ 500T


КТО ИЗОБРЕЛ ГОФРИРОВАННУЮ ПАНЕЛЬ ?:

Генри Робинсон Палмер запатентовал гофрированное железо в 1829 году. Палмер был архитектором и инженером в лондонской док-компании . Гофрированные панели стали особенно полезными при строительстве сборных конструкций.Кроме того, этот материал был отмечен за его коррозионную стойкость и прочность. Примерно в 1890-х годах кованое железо было заменено сталью. Сегодня гофрирование производится с помощью процесса, называемого профилированием. Листовой металл прокатывают через плашки, которые образуют в металле желаемую гофру.

Наиболее распространенные гофрированные материалы включают углеродистую сталь с покрытием, нержавеющую сталь, алюминий и медь. Гофрированы даже неметаллические материалы. Пластик и стекловолокно гофрируются, а затем используются в качестве полупрозрачных потолков или кровельных светильников.


С-5! Решения для зажимов и кронштейнов

https://www.s-5.com/products/clamps-brackets/brackets/


Почему С-5! Продукты, пользующиеся наибольшим доверием и разработкой

Товаров на рынке?


Металлическая кровля от (A) алюминия до (Z) цинка — MCA

Металлическая крыша с солнечными батареями и открытыми креплениями — передовой опыт на 2019 год

Зажимы и кронштейны

S-5! ® Утилиты

S-5! ® Solar Solutions

кровельных листов — Производитель кровельных листов с высокими ребрами из Фаридабада

Материал Сталь
Марка Bhushan Steel
Цвет Многоцветный
Толщина листа 0.50 мм
Использование / применение Жилой и amp; Коммерческий
Длина Гибкость в соответствии с требованиями клиента
Обработка поверхности Оцинкованный, с покрытием
Область применения Жилой и коммерческий сектор
Общая ширина Общая ширина профиля Эффективная ширина крышки Ширина крышки 1070 мм
Спецификация продукта
Благодаря ловким профессионалам мы смогли предоставить систему облицовки стен .Эти продукты, используемые в кровельных системах, разработаны с использованием оцинкованных листов и основных компонентов, которые поставляются надежными поставщиками на рынке. Легкость, простота установки, более длительный срок службы и стойкость к коррозии — вот некоторые из особенностей этих систем. Применимая в различных областях, предлагаемая нами система облицовки стен доступна по лучшим в отрасли ценам.
Система облицовки стен — это революционно новый дизайн кровельных систем.Эти кровельные покрытия трапециевидной формы спроектированы так, чтобы быть полностью герметичными и обеспечивать наиболее эффективный отвод воды. Кровля Hi-Rib легкая, но ее смелый, обширный пролет с толщиной ребер 30 мм и двумя ребрами жесткости делает ее самым прочным профилем в своей категории. Его конфигурация с полным боковым перекрытием обеспечивает дополнительную прочность при перекрытии панелей и лучшую атмосферостойкость.

Характеристики:
Наша кровельная система Hi-Rib — это сочетание высокой прочности и коррозионной стойкости с наименьшими затратами на техническое обслуживание. структура
Атмосферостойкость
Предлагает широкий выбор вариантов дизайна
Элегантно красивый
Огнестойкий.
Экологичный
Улучшенный клапан для отходов
Области применения:
Заводские навесы
Склады
Железнодорожные станции
Станции метро
Электростанции
Авиационные подвесы
Рабочие мастерские
Super Markets
Навесы для бензонасосов
Сборные конструкции
Прочие конструкции Основной материал
Galvalume : Galvalume высокопрочная холоднокатаная сталь согласно AS 1397, класс покрытия AZ 150 (мин. 150 г / м2 цинк — масса покрытия из алюминиевого сплава, всего с обеих сторон), предел текучести 550 МПа / 300 МПа .Покрытие из сплава состоит из 55% алюминия, 43,5% цинка и 1,5% кремния. Доступен с покрытием без покрытия и с цветным покрытием, с толщиной листа от 0,47 мм до 0,60 мм
Оцинкованная сталь

Глоссарий по металлической кровле и профилированию: руководство по отраслевым терминам, которые вам необходимо знать

Металлическая кровля и профилирование — важные и распространенные операции в строительстве, архитектуре и строительстве жилых домов. Однако их может быть довольно сложно понять для тех, кто не работает в этой сфере, или для тех, кто плохо знаком с этой отраслью.Различные детали, из которых состоит профилегибочная машина, что они делают, все, что входит в металлическую крышу, и проблемы, которые могут возникнуть при работе с этими машинами, могут заставить кого-то повернуть голову.

New Tech Machinery остается лидером в индустрии портативного профилирования с 1991 года, и мы понимаем, что вы не приходите в этот бизнес, зная все. Мы хотим, чтобы наши сотрудники, клиенты и потенциальные клиенты получили хорошее образование и получили все инструменты, необходимые для принятия разумных решений.

Это подробное руководство помогает упростить сложный жаргон и процессы, часто используемые при изготовлении металлических кровель и профилированных профилей, и объединяет все это в один глоссарий, на который вы можете в крайнем случае сослаться. Мы включили определения для:

  • Определение профилей: процесс профилирования и различные профилирующие машины
  • Определения металлических кровель: части кровли и монтажные аксессуары
  • Определения других металлических кровель: типы металлических кровель и компоненты, связанные с металлическими кровлями
  • Проблемы с металлическими кровлями и профилированием рулоны или листы металла

Определения профилирования

Hemming — Процесс, при котором материал загибается на себя.

Машинист — Рабочий, занимающийся изготовлением, сборкой или ремонтом оборудования; мастер, владеющий станками; тот, кто управляет машиной.

Рулон металла — Металлические листы, свернутые в большой рулон. Бухты — самый эффективный способ транспортировки или хранения листового металла. Профилирование металла — Процесс подачи готового, свернутого в бухты, плоского или другого металла через серию роликов, при котором каждая роликовая станция дополнительно манипулирует куском металла, придавая ему желаемую форму.

  • Контроллер — Устройство с ручным или компьютерным управлением, которое заставляет машину работать и следовать входным измерениям и предпочтениям.
  • Приводные ролики — Что перемещает металл в машине; обычно из металла или полиуретана.
  • Формовочные ролики — Формовочные ролики и формовочные станции — это отдельные компоненты, через которые проходит металл, чтобы изгибаться или формировать желаемую форму.
  • Формовочные станции — Места, в которых металл изгибается или манипулируется парой формовочных роликов.
  • Гидравлические баки — Они не входят в стандартную комплектацию всех профилегибочных станков, но обычно добавляются для ускорения станка для повышения производительности или для автоматизации ножниц.
  • Источник питания — Как приводится в действие роллформер и как он может работать; обычно электрический или газовый.
  • Ножницы или гильотины — Режет металлическую деталь или компонент на заданную длину.
    • Ножницы для последующей резки — Металлическая деталь сначала формируется на станциях формования, а затем разрезается.
    • Ножницы для предварительной резки — металл разрезается на входе в станок, прежде чем он пройдет через формовочные станции.

Металлический лист — Металл, сформированный в тонкие листы в процессе прокатки.

Вырезание — Вырезание различных форм из листового металла по краю пустой полосы для подготовки панели к установке.

Портативная профилегибочная машина — Вмещает все, что делает профилегибочная машина для металла, но имеет меньший размер, поэтому его можно легко транспортировать.Переносной роликовый формирователь может работать от газа или электричества и часто поставляется с прикрепленным или автономным разматывателем для металла и разгрузочными столами для готовых панелей.

Переносная машина для производства кровельных панелей — Конденсированная переносная часть обрабатывающего оборудования, используемая для профилирования металлических листов / рулонов в металлические кровельные или стеновые панели.

Переносная машина для изготовления бесшовных желобов — Конденсированная переносная машина, используемая для профилирования бесшовных желобов (из металлических листов / рулонов) непосредственно на стройплощадке.

Выносной стол — Платформа с регулируемой высотой, используемая для поддержки и поддержания уровня кровельных панелей на выходе из профилегибочного станка. Обычно поставляется длиной 10 футов (3 м).

Продольная резка — Раскрой металлического листа на более узкие полосы.

Tapering — Сужение панели с одного конца.



Определения металлических кровель

Металлическая кровля — Кровельная система из металлических панелей или черепицы, отличающаяся высокой устойчивостью к ветру / шторму, непроницаемостью и долговечностью.

  • Металлические рулоны / листы — Металлическая кровля начинается с рулонов или листов металла, которые затем раскатываются, разрезаются и свертываются в панели для установки. Металлические рулоны представляют собой длинные непрерывные металлические рулоны, обработанные или покрытые краской.
  • Панели — Профилированные куски металлического рулона, которым придана желаемая форма профиля / ребристой структуры и которые готовы к стыку вместе, чтобы сформировать крышу.
  • Профиль — форма, в которую формуются металлические панели; они также определяют, как панели подходят и соединяются друг с другом.
  • Профилегибочное оборудование — Оборудование, стационарное или переносное, которое формирует рулон или листы в отдельные панели.
  • Шов — Боковое ребро, на котором две металлические панели соединяются и соединяются.

Монтажные принадлежности для металлической кровли

  • Бутиловая лента — Используется аналогичным образом в качестве герметика для заделки трещин и швов на металлических крышах, но в виде одно- или двусторонней ленты и герметизации путем сжатия.Также используется для обрезки.
  • Зажимы — Мелкие металлические детали, которые затягиваются и прикрепляются к верхней части металлической крыши по ее стоячему шву. У этих зажимов есть винты наверху, используемые для крепления дополнительных элементов кровли, таких как система удержания снега, солнечные панели, спутниковые антенны, вывески, блоки переменного тока и т. Д.
  • Зажимы — Скрытый анкер, который прикрепляет металлическую панель к основанию (настил крыши или другой материал под металлическими панелями) с использованием крепежа.Зажимы также иногда называют шипами.
  • Крепежные детали — Любое механическое крепежное устройство, используемое для прикрепления металлической крыши к настилу крыши во время установки.
  • Кожух трубы — Конусообразный фитинг, устанавливаемый вокруг выхлопной трубы, выходящей через крышу.
  • Заклепки — Аналогичны крепежным изделиям, но для установки требуется специальный пистолет для заклепок.
  • Герметик — Используется во время установки для герметизации воды, грязи, ветра и других веществ, которые могут попасть в небольшие помещения, делая крышу максимально водонепроницаемой.Обычно изготавливается из силикона и полиуретана.
  • Подкладка — слой материала, который проходит под металлическими панелями и защищает их от воды и влаги, льда, высоких температур и паров. Синтетика и войлок — два самых популярных подкладки для металлических крыш.

Части крыши

  • Cricket — Конструкция с остроконечным седлом, устанавливаемая между дымоходом и поверхностью крыши для предотвращения скопления снега и воды.
  • Бордюр — Аксессуар, используемый для установки дополнительных устройств (кондиционеров, вентиляторов, знаков и т. Д.), Чтобы обеспечить ровную опорную конструкцию на наклонной крыше.
  • Настил — конструктивный элемент кровли здания; материал между конструктивными элементами (фермы, балки, прогоны и т. д.) и кровельным материалом.
  • Капельный край — Длинный кусок металла, установленный на крыше, чтобы вода не попадала на панель и не стекала в желоб.
  • Карниз — выступающий край крыши, выходящий за пределы несущей стены.
  • Фасция — Вертикальная или круто наклонная крыша или обшивка, расположенная по периметру здания.
  • Мешалка — Компоненты, используемые для отвода воды от критических участков крыши, где бы ни встречалась плоскость крыши с вертикальной поверхностью, например, стена или слуховое окно.
  • Фронтон — Треугольное сечение стены между краями скатной крыши. Обрезка, занимающая это изделие, обычно называется «обшивкой фронтона» или «обшивкой граблей».
  • Подол — Кромка, созданная путем загибания металла назад.
  • Hip — Наклонный внешний угол, образованный пересечением двух наклонных панелей крыши.
  • Шаг — Наклон крыши, измеренный путем деления подъема крыши на ее пробег.
  • Конек — самая высокая точка на крыше, представленная горизонтальной линией, где пересекаются две области крыши, по всей длине области.
  • Шов — соединение, образованное путем соединения двух отдельных частей материала.
  • Софит — Нижняя сторона любой внешней выступающей части карниза крыши.
  • Основание — Поверхность, на которую наносится кровельная или гидроизоляционная мембрана.
  • Долина — Внутренний угол, образованный пересечением двух плоскостей наклонной крыши.

Определения других металлических кровель

Холодная металлическая кровля — Окрашенные металлические панели или панели с покрытием, которые отражают солнечную энергию для рассеивания тепла.

Кровля из EPDM — Этиленпропилендиеновый мономер; синтетический каучук, используемый в качестве кровельного материала для пологих или плоских кровель; распространены в коммерческих структурах.

Металлическая кровля с открытыми креплениями — Кровельная система, в которой панели прикрепляются к конструкции через лицевую поверхность металла и непосредственно в настил крыши или каркас ниже и остаются видимыми наверху панелей.

Фланец — Выступающий обод или край детали, обычно узкий и приблизительно постоянной ширины для придания жесткости или крепления.

Galvalume® — металлическое покрытие, которое начинается с основы из углеродистой стали, которая непрерывно погружается в сплавы алюминия и цинка горячим погружением до тех пор, пока не достигнет покрытия, состоящего на 55% из алюминия, 43.4% цинка и 1,6% силикона.

Калибр — Измерение толщины металла. Меньшие номера калибра указывают на более толстый металл.

Типы шва металлических панелей — Форма и способ соединения двух или более металлических панелей вертикально, включая следующие типы:

  • Панель обрешетки — Две ножки панелей скручиваются и стыкуются друг с другом, металлический колпачок проходит через ножки, образуя шов, и либо защелкивается, либо механически приваривается.Два распространенных типа деталей, которые проходят через ножку:
    • Защелкивающийся колпачок — Защелкивается на ножках панели без механического сшивания.
    • Тройник — приваривается механическим способом, напоминает букву «Т».
  • Открытый шов внахлест застежки — Перекрывающиеся концы панелей внахлест крепятся к деке от верхней части панели.
  • Механический замок — Панели, которые были профилированы со специальными краями, совпадающими друг с другом.После соединения панелей используется ручной или механический закаточный станок для сгибания краев и фиксации панелей вместе.
    • Двойной замок — с двумя загибами шва, напоминающими канцелярскую скрепку (180 градусов).
    • Замок одиночный — Один загиб шва (90 градусов).
  • Фланец для гвоздя / застежки — Аналогичен системе панелей с защелкой, но он крепится непосредственно к настилу крыши через охватываемую ножку металлической панели вместо использования зажима для прикрепления панели к палуба.После того, как застежки будут на месте, охватывающая часть панели полностью защелкивается на охватываемой ножке, которая скрывает головку застежки.
  • Защелкивающийся замок — Панели, тщательно отформованные в рулонах, с краями особой формы, охватывающая и охватывающая части, которые защелкиваются вместе, что не требует ручного или механического шва во время установки.

Профиль панели — Форма и способ соединения двух или более панелей.

Ребристые ролики — «Узоры» или полосы, свернутые в металлическую кровельную панель между швами.Общие виды включают:

  • Разгрузка зажима (ребро жесткости, прилегающее к шву, что дает место для зажима)
  • Гофрированный (большая, постоянная волнистость металлической панели)
  • Плоский (без углублений между швами)
  • Ребристый (некоторая форма или углубление) между швами)
  • Полосатая (небольшие ровные линии углублений на панели)

Металлическая кровля со стоячим швом — Металлическая кровельная система со скрытым креплением, имеющая приподнятый вертикальный шов и широкую плоскую поверхность между двумя ножками панели.

Проблемы с металлической кровлей и профилированием металлических рулонов / листов

Camber — Катушка с растянутым краем и слегка изгибается из стороны в сторону.

Меление — Беловатый осадок, который со временем может стать видимым на окрашенной или покрытой металлической поверхности из-за разложения ингредиента в красках, покрытиях или других материалах.

Выцветание — Изменение цвета окрашенных металлических крыш или стен, вызванное разрушением пигмента при воздействии веществ (воды, загрязнения, химикатов и т. Д.)) в атмосфере и определенных средах вступают в реакцию с пигментом.

Масло в консервных банках — Воспринимаемая волнистость металлической панели, которая является неотъемлемой характеристикой легких металлических изделий холодной штамповки. Масляные консервы могут происходить практически с любым типом металлических материалов, используемых в строительстве.

Кривизна панели — Что происходит, когда панели не выходят из машины по прямой линии. Есть два вида:

  • Downhill — Если панель спускается вниз, центр панели поднимается над декой, а концы касаются деки.
  • В гору — если панель движется в гору, концы панели поднимаются над настилом, в то время как середина панели касается настила.

Маркировка панели — Маркировка на панели, возникающая в процессе профилирования. Они могут принимать форму длинных полос или несовершенных пятен наверху или внизу панелей и обычно возникают из-за захваченной грязи или мусора на формовочных или приводных роликах, пленки на металлическом листе, зацепления катушки ролика или застревания в машине. , кусочки пластика, застрявшие в машине, или металл, царапающий выходную или входную режущую пластину.

Несоосность при сдвиге — Это происходит, когда ножницы не точно режут панели, что может означать, что сдвиговые плашки на входе / выходе смещены или ножи ножниц не расположены надлежащим образом в соответствии с типом профиля.

Как пользоваться данными Условиями

Надеюсь, вы лучше понимаете не только общие термины и компоненты, используемые в металлочерепице и профилировании, но также их различные функции и важность для машин.

Мы надеемся, что этот глоссарий станет вашим справочным пособием при исследовании металлических кровельных систем и профилегибочных машин. Если вы хотите получить простое объяснение по металлической кровле или планируете использовать профилегибочный станок в своем бизнесе, этот глоссарий терминов, которые вам необходимо знать, поможет вам стать более образованным потребителем или сотрудником.

New Tech Machinery производит лучшие в мире портативные профилегибочные машины в течение 28 лет, и мы гордимся тем, что предоставляем нашим клиентам ресурсы, необходимые им для грамотных и разумных покупок.

Мы готовы ответить на ваши вопросы по портативным профилегибочным машинам, а также по производству металла. Если вам нужна более подробная информация, обязательно посетите наш учебный центр, где вы найдете самые свежие ресурсы по профилированию металла.



Снежный забор — профилированный — CW Lundberg

Функция снежного ограждения заключается в предотвращении неконтролируемого падения снега с крыши, который может привести к травмам людей и повреждению имущества под или вокруг вашей крыши, и он служит точкой крепления для средств индивидуальной защиты.Он также служит опорой для ног при работе у подножия крыши или у основания крыши.

При установке снегозадержателя и / или снежного ограждения крайне важно адаптировать количество к фактическому географическому положению, количеству осадков и конструкции крыши. Помните, что могут образовываться так называемые снежные карманы. Здесь образуется больше снега, а затем требуется дополнительный снежный забор или снегозадержатель, чтобы удерживать снег на месте.

Когда есть риск перегрузки снежного ограждения и крыши, крышу необходимо перелопатить, чтобы не повредить крышу, а также несчастные случаи.

Снежный забор соответствует ГОСТ 831335.

Очевидный выбор, когда решать профессионалу!

Снежный забор из профилированного листового металла от CW Lundberg — самый экономичный выбор из снежных ограждений. Они самые легкие на рынке, их легко установить и легко увеличить до необходимой длины.

Снежный забор установлен с замковой системой на каждом внешнем конце.Такая же система блокировки подходит и для 3-трубного снежного ограждения.

Кронштейн, кровля из профилированного листа

Изделие устанавливается на кронштейны, которые крепятся к крыше. Их легко установить и эффективно, так как установка выполняется сверху с помощью ударных элементов.

Легко складировать

Одно решение — несколько функций. Кронштейн используется для ряда функций, таких как переходы, коньки и перила для ног на крыше, снежные ограждения и перила для люков доступа на крышу и световых люков.

Подходит для всех профилей из листового металла, представленных на рынке.

Европейский патент

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
