Можно ли гнуть профнастил? Как погнуть профлист правильно

Профнастил – отличный строительный материал для различных целей. Его применение в качестве различных несущих, ограждающих и декоративных элементов во многих случаев является наиболее рациональным по эксплуатационным и экономическим характеристикам.

гнутый профнастил

Долговечность, привлекательный внешний вид, долговечность, простота монтажа и доступная цена – каждый из факторов привлекает. Сложности возникают только в тех случаях, когда профнастил необходимо закрепить не на ровной поверхности, а на основе, которая имеет дугообразную (арочную) форму или явно выраженные рельефы (один или несколько углов). В этом случае и задается закономерный вопрос: а можно ли гнуть профнастил.

Особенности профнастила и разновидности гибки

Для того, чтобы понять реален ли процесс гибки готового профнастила и как лучше выбрать технологию данного процесса, нужно понимание, что представляет собой профнастил и как он производится. Основой для популярного строительного материала служит тонкая листовая (поставляемая в рулонах) сталь – толщиной в доли миллиметра с предварительно нанесенным сплошным слоем полимерного покрытия. При обработке на специальном оборудовании заготовке придается определенная форма поверхности (волна).

Полученный профиль может отличаться как по конфигурации, так и по величине (ширине и высоте). Его особенности (в сочетании с толщиной листа) подразделяют все профлисты на три большие группы: стеновые, универсальные и несущие. Основное отличие листов – в прочностных характеристиках, которые тем больше, чем солидней «рельеф» волны.

В зависимости от целей различают несколько разновидностей гибки профнастила по геометрической ориентации:

  • продольная – параллельно направлению основных «линий» профнастила;
  • поперечная – параллельно контуру волны;
  • косая – под определенным углом к основным зонам (сложно осуществима и на практике применяется крайне редко и только в зонах небольших размеров).

Особенности процессов гибки

Естественно, что чем тоньше металл, тем его согнуть проще. Продольная гибка в основном осуществляется в тем местах, где необходим «локальный» загиб небольшой части листа – например при повороте забора на 90 градусов или под другим углом. В таких случаях рекомендуется выбирать зону загиба по низу волны (в месте плотного контакта с основой).

Поперечная гибка сложнее тем, что при проведении необходимо будет деформировать («ломать») прочностной «каркас» волны. При этом процесс гибки по слоям металла сопровождается расширением в одной зоне и сужением в противоположной части. Это неизбежно приводит к неравномерным деформациям, смятию или другим повреждениям волны. Иными словами, при поперечном изгибе профнастила часто теряется «товарный» вид и нарушается целостность защитного покрытия.

Разновидность поперечной гибки можно назвать придание «арочной» формы. Из-за отсутствия острых углов такая операция менее «травмирующая» и при правильном расчете радиуса изгиба, позволяет получить ровную и прочную гнутую конструкцию. Однако специалисты советуют отказаться от самодельных «арок» в пользу промышленного изготовленного «гнутого» профлиста.

гнутый профнастил

Инструмент для гибки профлиста

Самым простым инструментом для гибки профлиста является обычный молоток. Наметив линию сгиба, и проложив «основу» под нее, легкими (минимально травмирующими) усилиями – желательно через деревянную насадку лист постепенно сгибается до нужного угла. Такая процедура достаточно проста для продольной гибки и в большинстве случаев приводит к браку при поперечном виде.

В последнем случае рекомендуется использовать специальные (самодельные или фабричные) с различными типами привода и действия – от ручных, с простым механическим принципом до продвинутого гидравлического. Независимо от конструкции суть метода – в фиксации одной части с постепенным плавным выгибанием другой под нужным углом или с нужным радиусом.

производство, как согнуть своими руками, видео

На сегодняшний день популярностью пользуются изделия, выполненные из профнастила. Как показывает практика, такая востребованность строительного материала обусловлена длительным эксплуатационным сроком, высокими техническими характеристиками. Широкое применение профнастила началось после того, как на производстве начали использовать для обработки готовой продукции антикоррозийные вещества, что способствовало существенному увеличению срока службы. Во время монтажных работ активно используют не только прямой, но и арочный гнутый профнастил.

Что такое арочный профлист

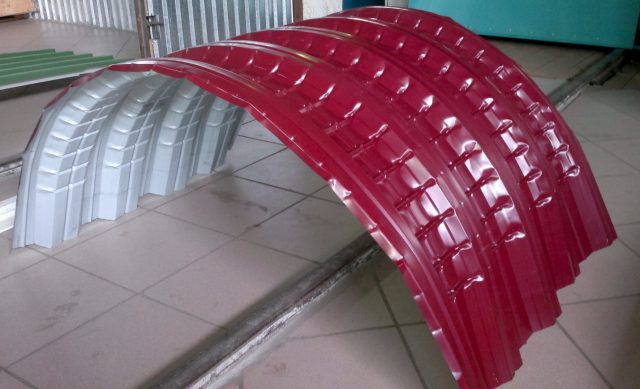

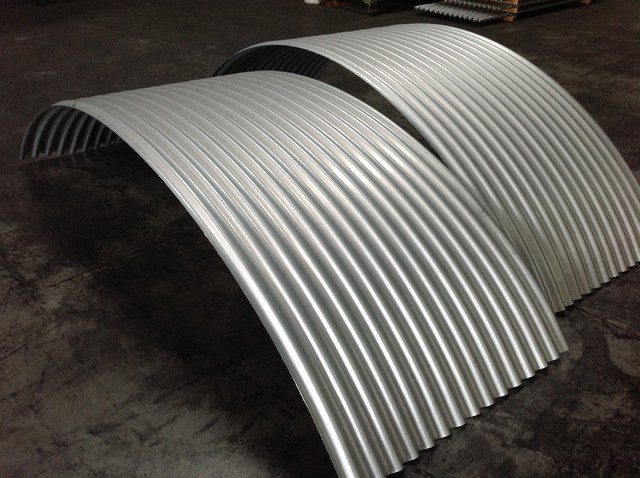

Арочный гнутый профнастил представляет собой профиль со стандартными гофрами трапециевидной формы, которые согнуты в дугу продольно. Важно понимать, что радиус дуги полностью зависит от предпочтений потенциального потребителя. Таким образом, изгиб может быть небольшим, едва заметным, а может иметь арку с радиусом изгиба в 300 мм. Арочный профнастил гнут на специальных станках, в результате чего несущая способность практически не изменяется, а если и подвергается изменениям, то заметить их невозможно.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

Данный вид материала можно гнуть не только наружу, но и внутрь – выбор полностью зависит от будущего назначения строительного материала и требований заказчика. Для того чтобы предотвратить процесс появления коррозии, гнутый арочный профнастил предварительно обрабатывают специальными составами:

  • цинк;
  • PVDF;
  • полиэстер;
  • пластизол;
  • пурал.

Самым бюджетным вариантом и в то же время недолговечным считается оцинкованный продольно гнутый профнастил. Данный вариант используют в тех случаях, когда планируется строительство временной конструкции, в результате чего срок службы особого значения не имеет.

Строительный материал, покрытый при помощи пурала либо PVDF, стоит в несколько раз дороже предыдущего варианта, срок службы такого арочного гнутого профнастила составляет порядка 50 лет. Для многих объектов используют профлист с нанесенным на него полиэстером. Как показывает практика, стоимость немного выше, чем у оцинкованного материала, но при этом эксплуатационный срок больше в несколько раз.

Важно учитывать тот факт, что арочный гнутый профнастил, покрытый полимером, может иметь порядка 15 стандартных оттенков, но существуют производители, которые по индивидуальному заказу могут придать готовой продукции любой оттенок.

Внимание! Если планируется окраска материала в редкий цвет, то важно понимать, что на производство уйдет намного больше времени, в результате чего такие заказы принимают только на изготовление большой партии арочного гнутого профнастила.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

Области применения арочного гнутого профнастила

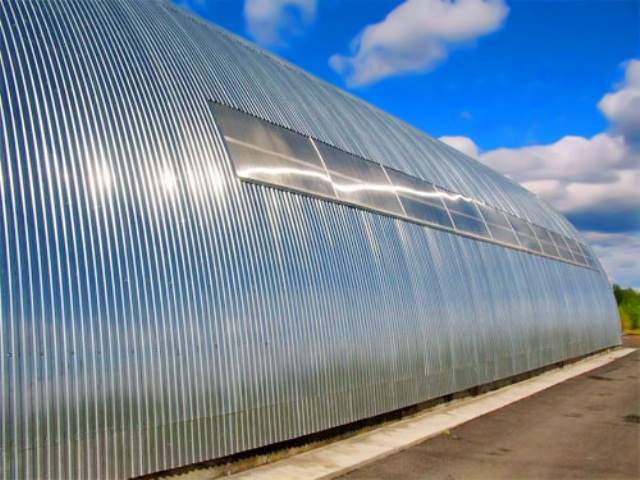

Арочный гнутый профнастил активно используют для возведения промышленных зданий за ограниченный промежуток времени. Гнутый профилированный лист отлично подходит для строительства:

  • зернохранилищ;
  • складов;
  • ангаров для техники;
  • временных либо постоянных цехов;
  • выставочных павильонов.

Также гнутый профнастил отлично подходит для строительства беседок и навесов. Строения, выполненные из данного вида материала, кажутся воздушными, имеют привлекательный внешний вид. Во время проведения монтажных работ с использованием гнутого материала не требуется наличие конька, не проводится герметизация стыков.

Кроме этого, арочный профнастил отлично подойдет для изготовления козырьков. В данном случае готовую продукцию можно согнуть самостоятельно либо приобрести продольно-гнутый профиль. Если радиус изгиба требуется минимальный, то лучше всего выполнить все работы самостоятельно.

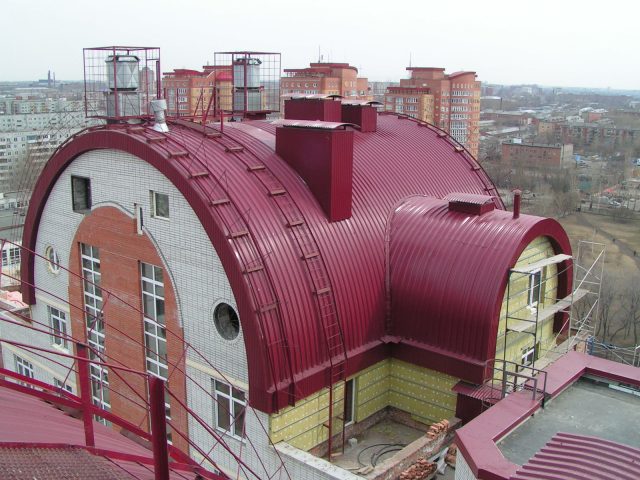

Отлично смотрятся жилые строения, крыши которых выполнены из арочного гнутого профнастила. Особенностью таких конструкций является тот факт, что вся мансарда может быть жилой. Монтажные работы ничем не отличаются от процесса укладки профилированного материала. Единственное, что нужно учитывать – радиус изгиба, который выбирают индивидуально в зависимости от реализуемого проекта, в результате чего стоимость такой конструкции будет выше на 10-15%, чем обустройство обычной двухскатной крыши.

Важно! Сгибать профлист рекомендуется вдоль волн, но не поперек.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

Виды профнастила для арочных конструкций

Если брать во внимание принцип производства арочного гнутого профнастила, то стоит отметить, что при необходимости можно гнуть продукцию с волнами любой высоты. В действительности же процесс производства довольно сильно ограничен спросом. Как показывает практика, специальные станки, используемые для того, чтобы гнуть материал, не могут одновременно работать со всеми существующими марками. На российском рынке товаров и услуг в продаже можно найти профлисты С18ПГ и С44ПГ.

Маркировку можно расшифровать следующим образом:

  • первая буква обозначает тип материала, таким образом, С – стеновой;
  • следующие две цифры указывают высоту волн, то есть, 18 и 44 мм;
  • буквы ПГ означают форму арки – продольно-гнутая.

После ПГ еще указывают ширину материала и толщину, все показатели указаны в мм.

С18ПГ является классическим строительным материалом, у которого небольшая несущая способность. Данный вариант отлично подходит для возведения строений в тех регионах, где в зимний период времени нагрузка от снега будет минимальной.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

С44ПГ – материал, обладающий высоким уровнем несущей способности. Но показатели способны уступать несущим маркам профнастила, которые имеют толщину стали более 0,9 мм.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

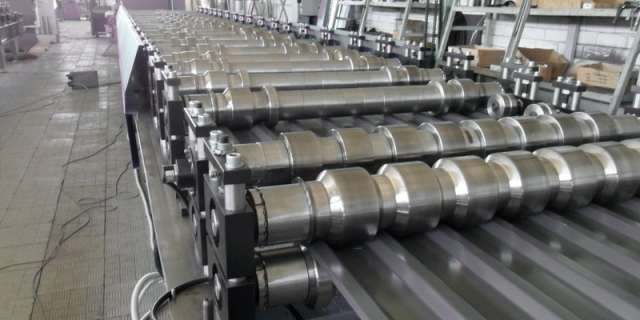

Технология производства арочного профнастила

Если рассматривать технологию производства арочного гнутого профнастила, то в данном случае стоит отметить тот факт, что оборудование может осуществлять работу по нескольким принципам:

  1. Поперечная деформация. Таким образом, станок, предназначенный для гибки арочного профнастила, оснащен специальными валами, которые имеют грани. Во время осуществления прокатки данные валы продавливают листы, оставляя на них вмятины согласно заданному шагу. В результате такого подхода имеется возможность получать готовую продукцию с плавным изгибом, при этом несущие потери будут минимальными. Стоит учитывать, что радиус дуги определяется шагом деформации.
  2. Радиусная формовка. Как показывает практика, данный вариант изготовления предпочтительнее предыдущего варианта. Обусловлено это тем, что строительный материал получается намного прочнее, при этом несущая способность выше. Такие высокие технические характеристики можно объяснить тем, что процесс формирования дуги и профилирование осуществляются одновременно, в результате чего не появляются вмятины, значительно ослабляющие продукцию. Процесс производства осуществляется на линиях, которые имеют смещенные друг от друга формовочные ролики. В тот момент, когда лист стали проходит через станок, он не только приобретает трапециевидную форму, но и изгибается продольно. Радиус дуги можно определить положением роликов.

Также стоит учитывать, что оборудование, предназначенное для изготовления арочного гнутого профнастила, может быть как стационарным, так и передвижным. Во втором случае оборудование устанавливают на специальный прицеп, что позволяет перевозить производственную линию в любой цех.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

Как согнуть профнастил своими руками

Как показывает практика, арочный гнутый профнастил пользуется меньшей популярностью, чем обычный строительный материал. Данная продукция используется преимущественно для строительства складских помещений и ангаров, в результате чего профилированные листы заказывают напрямую у производителя большими партиями, в результате материал имеет необходимый радиус изгиба. Если планируется возведение беседки либо строительство козырька, то в данном случае можно согнуть профлист своими руками.

Важно понимать, что выполнить работы по изгибу строительного материала самостоятельно можно с том случае, если высота волны будет минимальной, например, 8 либо 10 мм. Если волна будет больше, то согнуть материал самостоятельно будет довольно проблематично.

Если воспользоваться какими-либо самодельными приспособлениями и выполнить данную работу, то стоит брать во внимание тот факт, что геометрия арочного профнастила будет существенно нарушена, что приведет к неплотному прилеганию и другим неприятным последствиям.

Совет! Не стоит пытаться самостоятельно согнуть готовую продукцию, у которой высота волн составляет 18 мм и больше.

Монтаж гнутого профнастила

При необходимости можно осуществить монтаж арочного профнастила своими руками. Для этого потребуется воспользоваться стандартной схемой. Таким образом, вместо конька стоит использовать загнутый лист, который будет уложен поверх других листов. Для того чтобы избежать протечек, рекомендуется делать нахлест намного больше.

Во время монтажа важно следить за тем, чтобы профнастил был выровнен относительно света. Фиксация выполняется к обрешетке по верхнему краю материала. Крепление осуществляют при помощи саморезов, соблюдая шаг примерно 10-15 см. Независимо от того, для каких целей используют арочный гнутый профнастил, крепление обязательно должно осуществляться в каждую волну.

Продольно-гнутый арочный профнастил

Продольно-гнутый арочный профнастил

Заключение

Арочный гнутый профнастил – довольно популярный строительный материал, который нашел широкое применение в разных строительных отраслях. Таким образом, готовую продукцию при необходимости можно использовать не только для возведения временных конструкции либо складских помещений, но и в качестве кровельного материала для жилых помещений.

Как согнуть профнастил и листогиб для профнастила

В последнее время профнастил стал очень популярным материалом, все чаще его используют в строительстве. С его помощью возводят хозяйственные постройки, гаражи, перекрывают крыши, ограждают участки… Сфера применения профилированного листа очень широка. И это не удивительно, ведь данный материал обладает множеством преимуществ – он прочен при своей легкости, долговечен и, что очень важно, пластичен (профилированные листы достаточно легко гнутся). Но не все знают, как можно легко сгибать профнастил. Об этом и поговорим.

Методы, которые позволяют гнуть профнастил

Самый простой и доступный способ, который помогает получить гнутый профнастил, это использование молотка. Работа в этом случае проста и не занимает много времени. Однако следует быть предельно аккуратным, ведь при неправильной работе молотком существует высокая вероятность получить некачественный изгиб.

Внимание!!! Наши читатели считают, что утренняя рыбалка - миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее...

При изменениях материала, чтобы не допустить ошибок, следует разбираться в структуре и свойствах профлиста. Именно от этих свойств зависит возможность сгибания и применения того или иного способа. Профлисты изготавливаются из горячеоцинкованной стали, иногда их покрывают полимером. Жесткость материалу обеспечивает профилирование, которое стандартно по длине — 12 и 6 метров, и в толщину может достигать до полутора миллиметров.

Что касается волн, то они бывают низкие и высокие и совершенно разными по форме – синусообразными, трапециевидными, закругленными. Любой из этих видов можно согнуть при необходимости. И для этого существует несколько способов. Устройства для гиба принято дифференцировать на пять типов в зависимости от привода:

  1. Аппараты с пневматикой. Их работа происходит при помощи пневмоцилиндров
  2. Станки, оборудованные электромеханикой – это стационарные механизмы, которые оснащаются приводными системами, электродвигателями и редукторами
  3. Механические работают от энергии маховика
  4. Станки с гидравлическими установками работают по гидравлическим принципам
  5. Ручные – требуют мускульной силы рабочих, легко транспортируются

Согнутые поперечно изделия

При помощи профилированных листов возможно изготовить самые разнообразные конструкции и изделия, в том числе поперечно-гнутые. Они расширяют строительные перспективы, дают возможность изготавливать изогнутые изделия, которые используются в оформлении коньков, карнизов, стеновых углов и так далее. Как видим, сфера применения гнутых материалов их профилированного листа весьма широка.

Чтобы создать арку, профнастил сгибается плавной дугой. В этом случае закругления могут быть выпуклыми или вогнутыми. Такие, арочные конструкции, нашли широкое применение в галереях, навесах и крышах, которые имеют гнутые поверхности. Все радиусы таких деталей имеют определенные несущие способности, которые зависят от того, какое расстояние между опорами, а также от типов выбранных профилей. Такая технология гнутья позволяет создавать довольно большие, но весьма легкие конструкции, например, ангары

Арочные профилированные листы прекрасно подходят для возведения ангарных помещений

Сгиб профнастила при помощи специализированного устройства не требует квалификационных или специальных знаний. Мелкомасштабные производства не требуют применения промышленных агрегатов. Но если такие производства масштабные, то ручные листогибы навряд ли помогут вам.

При деформации небольшого количества профнастила, дополнительные приборы ни к чему. Вы можете воспользоваться подручными средствами, которые имеются у каждого мастера. Так, вам понадобится обычный металлический уголок и прямая доска. Перед начало работы следует сделать пометки, по которым будет производится сгибание. Пометки делайте маркером. После этапа разметок, укладываем уголок на ровненькую поверхность, а сверху – профлист. По основанию к этой линии укладываем доску. При помощи ноги прижмите доску и надавите на ребро материала. Но надавливайте не слишком интенсивно, а так, чтобы металл поддался, здесь главное – не переусердствовать. Остальные операции выполняются в последовательности. Если на ребрах материал будет пучиться, простучите эти места молотком через брусок или киянкой.

Варианты листогибочных устройств

Мы уже упоминали о том, что согнуть профнастил поперек можно путем обработки материала молотком (кстати, существует вариант покупки уже согнутых листов). Но этот способ подходит не всегда. Намного выгоднее использовать специальные листогибы, их можно сделать самостоятельно.

Листогиб для профнастила может иметь разные устройства, которые зависят от предназначения изогнутого листа. Например, если предположительный гиб не превышает 2.5 см, можно не фиксировать основание листогиба с верстаком, а воспользоваться обычным зажимом тисками. Не забывайте, что из-за упругости металла вы не сможете согнуть его более, чем на 90 градусов. Лучше использовать металлические проставки.

Многие станки схожи с обычным прессом. Их конструкция включает матрицы, пуансоны и станины. Однако чаще всего такие приспособления применяются для промышленного производства, потому как нужен огромный опыт и мастерство для работы на таких станках, а еще они весьма травмоопасны.

Станок для производства профнастила

Определенные навыки помогут в создании проходного (протяжного) листогиба. В этом случае можно менять расположение валков и тем самым добиваться разных радиусов изгибов. Такое устройство может быть ручным или электронным.

В последнее время в продаже можно встретить уже готовые листогибочные установки. Однако их цена достаточно высока, и в некоторых случаях превышает 2000 долларов. В связи с этим особой популярностью и спросом пользуются самодельные листогибы.

Сфера применения листогибов с ручным управлением

Если ваше производство широкомасштабное, целесообразней приобрести агрегат промышленного производства. В мелкомасштабных же целях оптимально использовать ручной аппарат. Сегодня активно развивается строительство частных имений, а вместе с этим растет необходимость производства кровельных элементов, декоративных деталей, отливов и желобов. Все эти элементы вы легко изготовите ручным оборудованием.

Приобретение или самостоятельное изготовление ручного гибочного аппарата уже в скором времени окупится. Он занимает не много места, прост в плане обслуживания, легко эксплуатируется. Не нужно быть высококвалифицированным мастером, чтобы работать на такой установке, главное – пройти инструктаж и изучить механизм действия листосгиба.

Преимущества ручных аппаратов

Конечно, на стоимость аппарата в первую очередь влияет техническая характеристика. Самой распространенной конструкцией является поворотная система, в которой имеется гибочная балка. Цена такого станка минимальна. При этом одним работников может производиться профнастил из металлического листа до 1 мм толщиной, а при использовании листов из алюминия – с толщиной до 1. 25 мм.

Устройство ручного листогиба

Как видим, такой аппарат имеет массу преимуществ. При относительно невысокой цене, он высокомобильный, неприхотлив в обслуживании. Такой станок позволяет не только гнуть профнастил, но и заниматься производством востребованной и современной продукции. Рентабельность такого аппарата будет заметна уже спустя несколько месяцев.

Как сделать листогиб

Если же вам листогиб нужен в личное пользование для изготовления гнутого материала, и вы не преследуете целей создания на его основе большого бизнеса, покупать готовый станок просто нет необходимости. Вы можете сконструировать его самостоятельно. С помощью самодельного устройства вы сможете делать более тысячи циклов, при этом вам не нужно перенастраивать или ремонтировать станок, а угол сгибания будет составлять до 120 градусов.

Чтобы сделать ручной листогиб для профнастила, вам понадобятся швеллер, щечка, подушка из дерева, рукоятка, струбцина, кронштейн, винты, балка для прижима и траверсы.

Сделать данное устройство вы можете из конструкционной стали стандартных параметров. Этот материал подойдет идеально, потому как под тяжестью он практически не гнется. По бокам полки швеллера используйте в виде клиньев, таким образом, вы снизите эпюр.

Реконструируя аппарат, держите ориентир на станину, и не забывайте: увеличивая размер станины, вы увеличиваете ее функциональность. Если в ваших планах – выполнение только стандартных работ, используйте станину в два метра, этого будет вполне достаточно.

Ручные листогибы легко доукомплектовываются разнообразными приспособлениями, что обеспечит многофункциональность вашего станка. Так, весьма удобно, когда на нем есть приспособление для резки. Такие станки не только гнут профнастил, но и нарезают его при необходимости.

Как согнуть профлист своими руками видео

Арочная крыша

Самодельный листогиб профнастила поперек волны

Как согнуть профлист своими руками видео
Как согнуть профлист своими руками видеоКак согнуть профлист своими руками видеоКак согнуть профлист своими руками видео

Автор на Youtube: Виктор Пестриков

Количество просмотров на Youtube 14610

СКАЧАТЬ Кроем крышу надо было согнуть поперек под углом профнастил . гнуть надо было много.и загнули ровно и под углом.

Комментарии к этому видео:

Последние комментарии на сайте

Сон на Страстную Пятницу — Смотреть/скачать
⇒ "Круто!"
Добавлено — Овсянка в банке | завтрак | простой рецепт — Смотреть/скачать
⇒ "Отличный рецепт, а главное очень актуальный. Как раз перед сезоном: худеем к лету. Рецепт подходит для пп, только молоко до 5% жирности нужно брать, ну и шоколад горький. Я еще мед добавляю, тоже очень вкусно и не нужно искусственных подсластителей добавлять. С фруктами вообще можно экспериментировать, тем более, что скоро сезон начнется. А вообще можно бесконечное множество рецептов придумать, на этой основе. Можно молоко заменить кефиром либо ряженкой. Нужно искать и найти тот вкус который вас устраивает. "
Добавлено — Machine World 2 — ПЕРВЫЙ РУССКИЙ ОБЗОР! — Смотреть/скачать
⇒ "когда выйдет игра и как ты её скачатл"
Добавлено — Ивановы-Ивановы — комедийный сериал HD — 1 и 2 серии — Смотреть/скачать
⇒ "Мне очень понравился этот сериал, каждую серию ждала с нетерпением. Да сюжет банальный и немного напоминает сказку, но всё же сериал меня захватил. Возможно немаловажную роль сыграл Сергей Бурунов, обожаю его игру ещё с сериала Полицейский с рублёвки. Играет очень не наиграно и смешно. Это один из тех немногих сериалов, которые я пересмотрю несколько раз))). Если честно, так и думала, что будет продолжение, так как осталась недосказанность и хотелось узнать больше об отношениях между сыновьями и их будущим. Надеюсь, второй сезон не разочарует)))"
Добавлено — Мальдивы | Secrets of Maldives | Первый фильм про Мальдивы | Секрет бюджетного путешествия — Смотреть/скачать
⇒ "Очень понравилось, все по теме, надо будет слетать😉👍"
Добавлено —

Гнутый профилированный лист

Резка профнастила — чем резать профлист, чтобы не испортить материал

Профнастил продольно гнутый

Прайс-лист на профиль продольно-гнутый (ПГ) (арочный)

Вы строите склад, производственное, торговое или любое другое помещение арочного типа?
Выбираете материал для наружного оформления арочного здания?
Производите ремонт фасада любых арочных конструкций?

Компания ООО "ЦСКЗ" предлагает уникальное решение для покрытия арочных конструкций — профиль продольно-гнутый (ППГ) (арочный профнастил) — закругленный дугой профилированный лист.

Продольно гнутый профиль С18ПГ и С44ПГ

  • красивый ровный, почти незаметный стык листов
  • радиус загиба индивидуальный по форме конструкции (расчет радиуса загиба, длины, количества листов, оптимальной высоты профиля производится бесплатно)
  • минимум отходов благодаря точному расчету по проекту
  • удобный, легкий, быстрый монтаж
  • высокая жесткость конструкции (специальная форма профиля, толщина металла от 0,5 до 0,9 мм)
  • оригинальный внешний вид
  • цветные полимерные покрытия
  • цена от 200 руб/м2.
Как согнуть профлист своими руками видеоКак согнуть профлист своими руками видео
Профнастил для арочных конструкций — применяется:
  • в арочных конструкциях, сводчатых сооружениях.
  • в оформлении карнизов, углов стен и крыш, других строительных конструкциях.
  • Максимально возможный промежуток между опорами 2,5 м
Как согнуть профлист своими руками видео

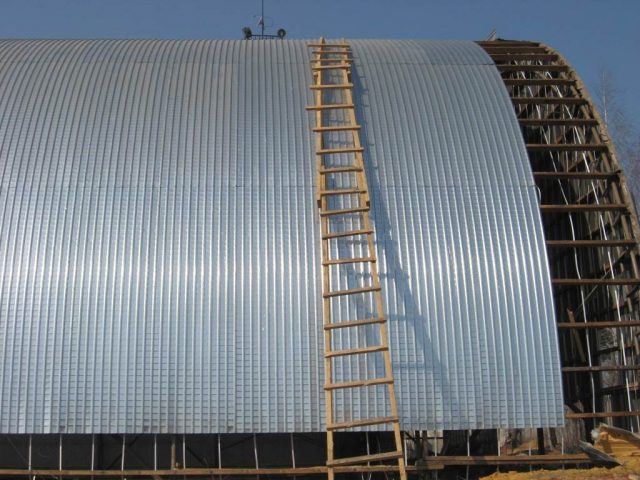

Фото.1. Агар до отделки продольно-гнутым профилем (профнастил оцинкованный для арочников)

Фото.2. Ангар с облицовкой из продольно-гнутого профиля С18ПГ (профнастил для арочных зданий)

Профнастила продольно-гнутый — характеристики

Длина профиля:от 2,5 м до 4 м (стандартная – (3,7-3,8) м.)
Максимальная длина деформируемого места:4 м.
Минимальный радиус:300 мм.
Стандартный нахлёст:100 мм.
Толщина металла:0,5; 0,6; 0,7; 0,8; 0,9 мм.
Монтажная ширина листа для С18 ПГ и С44ПГ:1000 мм.

Профнастил С18ПГ

Высота гофры:18 мм.
Габаритная ширина листа:1023 мм.
Шаг деформации:50 мм.

Профнастил С44ПГ

Высота гофры:44 мм.
Габаритная ширина листа:1047 мм.
Шаг деформации:72,6 мм.

Используемые в производстве материалы:

  • оцинкованная сталь
  • оцинкованная сталь с односторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал, Лак) и с эмалью обратной стороны
  • оцинкованная сталь с двухсторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал)

Покрытие полиэстер, стандартные цвета RAL:

  • Срок изготовления от 7-ми дней
  • Упаковка: на поддоне в 1 ярус (стоимость профиля указывается без поддона).
  • По желанию заказчика возможна комплектация профиля крепежными элементами и погонажными изделиями.
  • Ширина и длина ячеек, рекомендуемая длина, радиус изгиба рассчитывается индивидуально под каждый проект.

Оформить заказ на профнастил продольно-гнутый (ПГ)

Для расчета необходимо предоставить чертеж или эскиз (можно от руки) проекта с основными размерами.

В процессе строительства дома или дачи зачастую появляется необходимость в оборудовании водостоков, канализации, каркасов из металла.

При изготовлении подобных изделий необходимо придать плоской заготовке необходимую пространственную форму. Советы опытных мастеров, как загнуть лист металла в домашних условиях, позволят изготавливать конструкции хорошего качества, которые прослужат долгое время.

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

Как согнуть профлист своими руками видео

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

  • тисков,
  • молотка,
  • электропилы,
  • бруска,
  • оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

Как согнуть профлист своими руками видео

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

Как согнуть профлист своими руками видео

Чтобы изготовить сгибатель для металлического профиля, потребуются:

  • двутавровая балка 80 мм,
  • крепеж (болты),
  • петли,
  • уголок 80 мм,
  • струбцины,
  • пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

Как согнуть профлист своими руками видео

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Как согнуть профлист своими руками видео

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

Как согнуть профлист своими руками видео

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

Как согнуть профлист своими руками видео

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

Никто не станет спорить, что профнастил на сегодняшний день является чрезвычайно популярным ( а часто – просто незаменимым) материалом для строительства и отделки. В связи с этим для многих начинающих строителей весьма существенным становится вопрос, чем резать профнастил, ведь, несмотря на приемлемую стоимость его листов, порча покрытия профлиста способна свести на нет все плюсы использования данного материала и существенно затормозить строительство.

Как правильно произвести резку профнастила, какие для этого используются инструменты и чем обрабатывать срез, чтобы избежать коррозии, рассказывается в данной статье.

Как согнуть профлист своими руками видео

В чем сложность резки профлиста?

Профлист представляет собой довольно тонкое изделие, легко подвергаемое повреждениям в процессе резки. Вторая особенность профнастила заключается в его покрытии слоем оцинковки и полимера, за счёт чего использовать обычные методы резки жестяных листов становится невозможно.

Высокотемпературные способы обработки металла в данном случае также не годятся, ведь покрытие профнастила, каким бы прочным и устойчивым к неблагоприятным природным факторам оно ни было, легко сгорает под действием высоких температур. Нельзя резать профлист и абразивными кругами, так как они сильно портят покрытие, что приводит к образованию коррозии. Итак, чем же всё же можно и нужно разрезать профнастил?

Способ 1. Резка профнастила болгаркой

Поскольку болгарка с абразивным кругом, как уже говорилось, не подходит для профлиста по причине сильной порчи покрытия, этим инструментом допустимо пользоваться только в комплекте со специальными дисками для резки профнастила, которые представляют собой тонкие режущие круги толщиной 1-1,6 мм с зубьями из твёрдосплавных материалов.

Чтобы избежать коррозии, после резки профлиста болгаркой необходимо сразу же обработать края специальными красками.

Как согнуть профлист своими руками видео

Преимущества резки профнастила болгаркой – быстрота выполнения всех операций и относительная простота нарезания профлиста.

Недостатки резки профнастила болгаркой – рваные края и сильное, очень неприятное звуковое сопровождение. Даже если использовать специальный диск для резки профнастила, болгарка, в любом случае, является абразивным инструментом, ведь раскалённые частицы металла, образующиеся в процессе резки, попадают на полимерное покрытие и прожигают его, создавая предпосылки к появлению очагов коррозии.

Кроме того, рваные края профлиста после резки нуждаются в проведении дополнительных работ по устранению заусенцев. Всё это делает болгарку далеко не лучшим инструментом для резки профнастила.

Способ 2. Резка профлиста ножовкой по металлу

Довольно экономным, удобным и популярным способом обработки профнастила является ножовка по металлу.

Как согнуть профлист своими руками видео

Преимущества разрезания профнастила ножовкой – аккуратная и быстрая резка, отсутствие зазубрин и заусенцев, возможность самостоятельной работы без особых физических усилий. Обычно для работы с заборами, воротами, небольшими кровлями и другими конструкциями, требующими малой толщины профнастила, строители пользуются именно ножовкой.

Недостатки резки профнастила ножовкой по металлу – невозможность осуществления криволинейных распилов и необходимость наличия специального нарезочного столика для закрепления материала. Таким образом, в случае выполнения сложных нарезочных работ, кроме ножовки, следует предусмотреть использование и другого инструмента. Впрочем, все недостатки ножовки по металлу с успехом перекрываются преимуществами данного метода.

Способ 3. Резка профнастила электрическим лобзиком

Электролобзик используют для профнастила, высота гофры которого начинается от 25 мм и сочетается с небольшой длиной. Резка электрическим лобзиком производится поперёк или вдоль листа, однако при этом необходимо крепко прижимать профилированный лист, чтобы он не дребезжал.

Резка должна осуществляться на высоких оборотах с использованием мелкозубчатой пилки, предназначенной специально для металла. В случае высокой скорости рекомендуется возвратно-поступательный режим работы с продольным наклоном пилки.

Как согнуть профлист своими руками видео

Преимущества резки профнастила электролобзиком – низкая стоимость работ.

Недостатки резки профнастила лобзиком – неудобство поперечного разрезания профлиста с гофрой от 25 мм, практическая невозможность нарезки тонких полос, сильное обгорание краёв металлического листа и защитного полимерного покрытия, сильный шум в процессе работы.

Способ 4. Резка профнастила ножницами ( обычными и электрическими)

Простые ножницы для профнастила используются при необходимости проведения небольших работ, связанных с устройством настилов, строительством гаражей, ворот и заборов. Электроножницы используются для более широкого спектра задач, правда, тогда, когда ровный край реза не имеет никакого значения.

Как разрезать профнастил ножницами по металлу, смотрите в следующем видео:

Преимущества как простых, так и электрических ножниц для резки профнастила – быстрая, лёгкая и качественная нарезка тонких и ровных полос, а также резка поперёк волны без повреждений.

Недостатки ножниц для резки профлиста – неровные и грубые края разреза. Кроме того, низкая гибкость в продольном направлении сильно усложняет резку профнастила вдоль.

Как согнуть профлист своими руками видео

Как согнуть профнастил?

Кроме резки, профнастил можно подвергать гибке, что позволяет существенно расширить возможности создания гнутых изделий для оформления углов стен, карнизов и коньков крыш.

Для получения поперечно-гнутого профиля профнастил необходимо согнуть под прямым углом к профильному направлению, и если при организации серийного производства для этого используют гибочный промышленный агрегат, то для мелкомасштабного производственного процесса достаточно будет приобрести простой ручной листогиб.

Самой распространённой конструкцией данного инструмента считается поворотная с гибочной балкой, а при желании можно укомплектовать это приспособление любыми дополнительными функциями, позволяющими не только согнуть профнастил, но и, например, его разрезать.

Арочная крыша, как согнуть профнастил

Как крыть крышу профнастилом своими руками

Если вашему дому требуется кровля, имеющая привлекательный и изысканный вид при сравнительно низкой стоимости, крыша из профнастила — холоднокатанного оцинкованного стального листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

Преимущества профилированного стального листа:

  • отличные эксплуатационные качества: устойчивость к воздействию атмосферных факторов, солнечному излучению, механическая прочность, стойкость к коррозии,
  • низкий удельный вес (от 5,5 до 9,5 кг/м 2 ), поэтому низкая нагрузка на стропильные системы и обрешетку,
  • кровельный материал можно подобрать по фактуре и цвету под дизайн здания,
  • сравнительно низкая цена при высоких эстетических качествах.

Какой профнастил пригоден для крыши

Любая из марок профнастила (универсальный, несущий или стеновой) подойдет для кровли, но для укладки тонкого стенового материала потребуется почти сплошная обрешетка. Для обычной обрешетки с шагом 65–100 см предпочтительнее использовать более прочный и жесткий профлист. Наиболее часто применяют материал с такими показателями:

  • марка Н или НС (несущий и универсальный),
  • толщина профлиста от 0,5 до 0,7 мм (прочный и легкий одновременно),
  • высота гофры 20–75 мм (обеспечивает возможность упругой деформации кровли),
  • наличие капиллярной водоотводной канавки,
  • цвет покрытия, подходящий под существующий или проектируемый экстерьер дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно, чтобы покрыть крышу профнастилом своими руками

Простую односкатную или двускатную крышу дачного домика, летней кухни или гаража самостоятельно покрыть не составит большого труда с одним-двумя помощниками и некоторыми навыками работы с шуруповертом и электролобзиком.

Ломаная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы. Поможет в этом .

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов, чтобы перекрыть крышу профнастилом. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала понадобится?

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м или меньше, нужно ширину ската разделить на ширину материала, полученное число листов увеличить на 15%.

Для более сложных кровель можно произвести расчет профнастила на крышу онлайн по специальным программам. Программы позволяют не только максимально точно определить количество материала, но и просчитают уклон кровли, размеры нахлеста, определят наилучший вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы

Для работы потребуются измерительные и режущие инструменты, крепежные материалы:

  • рулетка и маркер для измерений и разметки,
  • ножницы или электропила (электролобзик) по металлу,
  • дрель-шуруповерт для крепления листов на обрешетке,
  • лестница и длинные бруски понадобятся для работы и подъема кровельного материала на крышу,
  • уплотнительная лента для стыков (следует подобрать к марке),
  • специальные кровельные саморезы под цвет профиля,
  • стальные шайбы и резиновые или эластомерные прокладки, прилагаемые к саморезам.

Особенности укладки кровли из профлиста

Выполнять работы лучше всего вчетвером, так получится намного быстрее. Два человека тоже могут справиться, а вот в одиночку работать с длинными листами профнастила очень трудно.

  • Минимальный угол ската кровли 10 о. При меньшей величине угла ската вода может попадать под материал.
  • Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
  • Чтобы защитить профнастил от коррозии, следует сделать гидроизоляцию и пароизоляцию по обрешетке.

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

  • уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
  • организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли.

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

  • Профлисты укладывают, снизу вверх, начиная по скату от торца здания, слева направо или справа налево — все зависит от того, с какой стороны листа изготовитель сделал капиллярную канавку. При укладке материала канавка должна закрываться волной следующего листа.
  • Размер нахлеста профлистов по горизонтали и по вертикали зависит от величины угла ската кровли. При небольших величинах угла наклона ската листы кладут с нахлестом в две волны по вертикали, при высоких значениях — в одну или в полволны.
  • Нахлест по горизонтали ската не менее 10 см. Первый ряд укладывают с вылетом 30–50 см над свесом (расстояние зависит от конструкции водосточной системы). Стыки между профлистами герметизируют специальной лентой. Лист второго ряда укладывают со смещением по торцу на половину ширины.

Как поднимать листы на крышу

Если работают 2 или больше человек, поднять листы просто. Их укладывают на раму из 5–6 брусков пачками по 5–10 штук и по наклонным доскам, приставленным к обрешетке, затягивают веревкой наверх.

На обрешетку для того, чтобы листы не скатывались, прибивают один-два бруска снизу и кладут пачку листов покрытия. Так работать намного удобнее, чем подавать по одному, хотя такой способ тоже применяют.

Как крепить профнастил на крышу правильно

Листы крепят к обрешетке саморезами с шайбами и герметизирующими прокладками.

Арочная кровля: эффектное и практичное решение для современного дома

Количество их не более 6–10 штук на 1 кв.м. настила. На скате шурупы ввинчивают в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручивают шуруповертом, они легко проходят насквозь, не повреждая покрытие. На толстых стальных листах в местах крепления их к обрешетке целесообразно сделать предварительно разметку и дрелью просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от него будет зависеть качество всей работы.

Первый лист сначала закрепляют посередине одним шурупом и тщательно выравнивают свес от карниза и положение по вертикали обрешетки. После этого его закрепляют вторым шурупом.

К верхним и нижним доскам обрешетки материал крепят, вкручивая саморезы в каждый прогиб волны, в центральные доски — через прогиб.

Второй по высоте ряд кладут со смещением листов вправо или влево на половину ширины. Режут профлист электропилой, ножовкой по металлу или электролобзиком с пилкой по металлу. Делают это на земле.

Внимание! Резать профлист болгаркой нельзя. Это разрушит полимерное покрытие. Для резки следует применить ножницы по металлу, а срезы закрашивать краской.

Горизонтальные стыки также герметизируют лентой. Саморезы на нахлесте ввинчивают в каждое углубление волны. Резиновая уплотнительная шайба должна выступать на 1–2 мм по периметру головки шурупа, это указывает, что она не пережата и не затянута слабо.

Установка конька на профнастил

Коньковые доборные элементы к кровле из профнастила выпускают

  • простые в виде согнутого под углом листа с шириной полок до 30 см,
  • с полукруглым ребром,
  • с П-образным ребром и полками таких же размеров.

Чтобы установить конек на крышу из профнастила, последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

  • на край последнего ряда листов укладывают ленту или полосу конькового уплотнителя,
  • параллельно оси конька закрепляют бруски,
  • к брускам саморезами в верхнюю гофру через 20–30 см прикручивают элементы конька, начиная со стороны, куда чаще всего дует ветер,
  • торцы полукруглого конька закрывают специальными заглушками,
  • П-образный конек крепят на брусок, который специально устанавливают под него на коньке крыши.

Крыша из профнастила будет радовать вас своей красотой и вызывать чувство гордости отличной работой, выполненной своими руками. Деньги, сэкономленные на этом, можно будет потратить на изготовление оригинального флюгера, который украсит дом.

http://bouw.ru

Как согнуть профлист вдоль волны — Про стройку и не только

18 Янв by admin

Герметичность кровельного покрытия во многом зависит от правильной укладки металлических профилированных листов. Ведь еще из школьного курса физики известно о существовании силы поверхностного натяжения. Она заставляет молекулы воды как бы «прилипать» к стенкам сосуда или поверхности, по которой вода стекает под действием силы тяжести. Поэтому самым ответственным местом крыши являются стыки между соседними листами кровельного покрытия.

Не являются исключением и крыши из профнастила. Для создания герметичной кровли очень важна правильная стыковка листов профнастила. Стыковка профнастила в обязательном порядке выполняется с нахлестами в местах соединения соседних листов. При этом нахлесты выполняются как между нижним и верхними рядами профилированного листа, так и между соседними листами профиля в одном ряду.

Стыковка листов профнастила с нахлестом

Стыковка профлиста с нахлестом предотвращает проникновение капель воды в подкровельное пространство. За счет действия силы поверхностного натяжения, часть стекающей по поверхности крыши воды затягивается под металлический лист, проникая на его внутреннюю поверхность. При этом чем меньше уклон кровли, тем больше должен быть нахлест между верхним и нижним рядом профнастила. Обычно он должен быть не меньше 200 мм.

Поскольку под действием силы тяжести поток воды стекает с крыши внутри гофр или волн профиля, между соседними листами профнастила достаточно нахлеста в одну волну. Этого достаточно для предотвращения просачивания влаги под кровельное покрытие.

Часто у специального кровельного профнастила профилируют по краю листа капиллярную канавку. В ней собирается и стекает вниз вся влага, попавшая под края листов профнастила в месте стыка.

Порядок стыковки профнастила при монтаже кровли

Монтаж кровельного покрытия из профилированного листа начинается с карнизного свеса кровли. Первым устанавливают левый нижний или правый нижний лист профнастила. Это зависит от того, с какой стороны листа выполнена капиллярная канавка.

Существует два основных способа того, как стыковать профлист при укладке его крышу здания. Первый способ применяют при монтаже профнастила с дренажной капиллярной канавкой. В этом случае сначала монтируют первый лист нижнего ряда. Затем на него укладывают первый лист верхнего ряда. После этого с нахлестом монтируют второй лист нижнего ряда и так далее.

Профилированный лист без дренажной канавки монтируют несколько по-другому. Сначала укладывают первый и второй листы нижнего ряда. После этого с нахлестом монтируют первый лист второго ряда. Затем укладывают третий лист первого ряда, потом второй лист верхнего ряда и так далее. На приведенном выше рисунке показано, как правильно стыковать профнастил без капиллярной канавки.

Как стыковать профнастил на ендовах (внутренний угол кровли)

Несколько сложнее выполнять стыковку профлиста на крышах с внутренними стыками поверхностей, которые называют ендовами. В этом случае под края профнастила, примыкающие к линии стыка с обеих сторон, укладывается согнутый внутрь металлический лист или специальная конструкция ендовы.

После закрепления краев профнастила, поверх стыка монтируется накладка ендовы. В месте примыкания накладки к кровельному покрытию обязательно выполняется герметизация стыков профлиста.

Герметизация стыков профнастила иногда выполняется и в местах горизонтальных и вертикальных нахлестов. Если для вертикальных стыков это не является необходимым условием герметичности кровли, то в местах горизонтальных нахлестов между соседними рядами при уклонах кровле меньше 12° применение кровельного герметика обязательно.

Коллектив oprofnastile.ru

Читайте по теме:



Source: oprofnastile.ru

Как согнуть профлист поперек волны, арочный гараж

Арочная крыша

Самодельный листогиб профнастила поперек волны


Автор на Youtube: Виктор Пестриков

Количество просмотров на Youtube 14610

СКАЧАТЬ Кроем крышу надо было согнуть поперек под углом профнастил . гнуть надо было много.и загнули ровно и под углом.

Комментарии к этому видео:

Последние комментарии на сайте

Сон на Страстную Пятницу — Смотреть/скачать
⇒ "Круто!"
Добавлено — Овсянка в банке | завтрак | простой рецепт — Смотреть/скачать
⇒ "Отличный рецепт, а главное очень актуальный. Как раз перед сезоном: худеем к лету. Рецепт подходит для пп, только молоко до 5% жирности нужно брать, ну и шоколад горький. Я еще мед добавляю, тоже очень вкусно и не нужно искусственных подсластителей добавлять. С фруктами вообще можно экспериментировать, тем более, что скоро сезон начнется. А вообще можно бесконечное множество рецептов придумать, на этой основе. Можно молоко заменить кефиром либо ряженкой. Нужно искать и найти тот вкус который вас устраивает. "
Добавлено — Machine World 2 — ПЕРВЫЙ РУССКИЙ ОБЗОР! — Смотреть/скачать
⇒ "когда выйдет игра и как ты её скачатл"
Добавлено — Ивановы-Ивановы — комедийный сериал HD — 1 и 2 серии — Смотреть/скачать
⇒ "Мне очень понравился этот сериал, каждую серию ждала с нетерпением. Да сюжет банальный и немного напоминает сказку, но всё же сериал меня захватил. Возможно немаловажную роль сыграл Сергей Бурунов, обожаю его игру ещё с сериала Полицейский с рублёвки. Играет очень не наиграно и смешно. Это один из тех немногих сериалов, которые я пересмотрю несколько раз))). Если честно, так и думала, что будет продолжение, так как осталась недосказанность и хотелось узнать больше об отношениях между сыновьями и их будущим. Надеюсь, второй сезон не разочарует)))"
Добавлено — Мальдивы | Secrets of Maldives | Первый фильм про Мальдивы | Секрет бюджетного путешествия — Смотреть/скачать
⇒ "Очень понравилось, все по теме, надо будет слетать😉👍"
Добавлено —

Гнутый профилированный лист

Резка профнастила — чем резать профлист, чтобы не испортить материал

Профнастил продольно гнутый

Прайс-лист на профиль продольно-гнутый (ПГ) (арочный)

Вы строите склад, производственное, торговое или любое другое помещение арочного типа?
Выбираете материал для наружного оформления арочного здания?
Производите ремонт фасада любых арочных конструкций?

Компания ООО "ЦСКЗ" предлагает уникальное решение для покрытия арочных конструкций — профиль продольно-гнутый (ППГ) (арочный профнастил) — закругленный дугой профилированный лист.

Продольно гнутый профиль С18ПГ и С44ПГ

  • красивый ровный, почти незаметный стык листов
  • радиус загиба индивидуальный по форме конструкции (расчет радиуса загиба, длины, количества листов, оптимальной высоты профиля производится бесплатно)
  • минимум отходов благодаря точному расчету по проекту
  • удобный, легкий, быстрый монтаж
  • высокая жесткость конструкции (специальная форма профиля, толщина металла от 0,5 до 0,9 мм)
  • оригинальный внешний вид
  • цветные полимерные покрытия
  • цена от 200 руб/м2.

Профнастил для арочных конструкций — применяется:
  • в арочных конструкциях, сводчатых сооружениях.
  • в оформлении карнизов, углов стен и крыш, других строительных конструкциях.
  • Максимально возможный промежуток между опорами 2,5 м

Фото.1. Агар до отделки продольно-гнутым профилем (профнастил оцинкованный для арочников)

Фото.2. Ангар с облицовкой из продольно-гнутого профиля С18ПГ (профнастил для арочных зданий)

Профнастила продольно-гнутый — характеристики

Длина профиля:от 2,5 м до 4 м (стандартная – (3,7-3,8) м.)
Максимальная длина деформируемого места:4 м.
Минимальный радиус:300 мм.
Стандартный нахлёст:100 мм.
Толщина металла:0,5; 0,6; 0,7; 0,8; 0,9 мм.
Монтажная ширина листа для С18 ПГ и С44ПГ:1000 мм.



Профнастил С18ПГ

Высота гофры:18 мм.
Габаритная ширина листа:1023 мм.
Шаг деформации:50 мм.



Профнастил С44ПГ

Высота гофры:44 мм.
Габаритная ширина листа:1047 мм.
Шаг деформации:72,6 мм.

Используемые в производстве материалы:

  • оцинкованная сталь
  • оцинкованная сталь с односторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал, Лак) и с эмалью обратной стороны
  • оцинкованная сталь с двухсторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал)

Покрытие полиэстер, стандартные цвета RAL:



  • Срок изготовления от 7-ми дней
  • Упаковка:  на поддоне в 1 ярус (стоимость профиля указывается без поддона).
  • По желанию заказчика возможна комплектация профиля крепежными элементами и погонажными изделиями.
  • Ширина и длина ячеек, рекомендуемая длина, радиус изгиба рассчитывается индивидуально под каждый проект.

Оформить заказ на профнастил продольно-гнутый (ПГ)

Для расчета необходимо предоставить чертеж или эскиз (можно от руки) проекта с основными размерами.

ЗВОНИТЕ НАМ: тел. +7(343) 345-01-08

Форма заявки:

Наверх

Согнуть профнастил: можно… но – осторожно!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
