Профлист для перекрытий: Профнастил для сталебетонных перекрытий по доступной цене в компании «Эталон»

Профнастил для сталебетонных перекрытий по доступной цене в компании «Эталон»

Сталебетонное перекрытие (СБП) – монолитная конструкция, состоящая из профнастила, бетона, опорной балки, стад-болтов и армирующей сетки. Оно используется при возведении зданий любого назначения, в т. ч. жилых домов, парковочных комплексов, торговых центров, производственных цехов и пр. С помощью перекрытий можно создавать малоэтажные и высотные объекты, производить реставрационные и другие работы. В процессе изготовления конструкций профнастил применяется на этапе бетонирования и служит несъемной опалубкой. Во время строительства и дальнейшей эксплуатации профлист становится внешним армированным покрытием.

Достоинства сталебетонных перекрытий

СБП используют не так давно, но он уже успел заслужить репутацию удобного строительного материала с высокими эксплуатационными характеристиками. Сталебетонные плиты сочетают в себе достоинства стали и раствора: профнастил обеспечивает стойкость в растянутой зоне, а бетон – в сжатой.

Вот основные преимущества СБП:

  • малый расход профнастила и облегчение веса перекрытий;
  • простота монтажа и снижение трудозатрат на строительство;
  • возможность размещения коммуникаций внутри конструкции.

Кроме того, бетонные плиты с профнастилом отличаются пожаробезопасностью и экологической чистотой, ведь в процессе производства не применяются вредные добавки. Для изготовления СБП используется оцинкованный и полимерный профлист. Последний обладает улучшенными качествами, поскольку покрытие защищает его от коррозии и влаги. Однако цена профнастила для монолитного перекрытия с оцинкованной поверхностью ниже.

Купить профнастил для сталебетонного перекрытия с доставкой по Москве и области вы можете в компании «Эталон». Цена указана за погонный метр и зависит от характеристик материала.

Профлист для сталебетонных перекрытий

       В последнее время все большую популярность приобретают сталебетонные перекрытия, возведённые с использованием профилированного листа в качестве внешней листовой арматуры и несъемной опалубки на этапе застывания бетона.
  1. Бетон.
  2. Опорная балка.
  3. Стад-болт. Крепёж профнастила к балкам осуществляется стад-болтами, или с помощью анкерных упоров (типа «HILTI»).
  4. Противоусадочная сетка. Используется для предупреждения образования и распространения трещин во время затвердевания бетона (возможна замена фибробетоном).
  5. Профилированный лист СКН50Z-600 (также при устройстве сталебетонных перекрытий может использоваться профлист СКН90Z-1000).
  6. «Змейка» (зигзагообразная выштамповка) на стенках профиля. Обеспечивает повышение качества сцепления профнастила с бетоном в 5-6 раз в сравнении с гладким листом.
       Сталебетонное перекрытие – это монолитная сталебетонная плита (СБП), в которой профнастил на этапе бетонирования служит несъемной опалубкой, воспринимающей вес уложенного бетона, арматурной сетки (каркаса) и других технологических нагрузок, а во время эксплуатации работает в качестве внешней листовой арматуры (процент армирования – 1,25%). Использование при строительстве сталебетонных перекрытий предоставляет нижеследующие преимущества:
  • сокращение расхода стали на 15% на балки;
  • уменьшение трудозатрат при строительстве на 25-40% в сравнении с обычными монолитными перекрытиями, возводимыми с применением стержневой арматуры;
  • получение любого предела огнестойкости, в том числе с применением защищающих покрытий;
  • снижение веса перекрытий на 30-50% в сравнении с традиционными железобетонными перекрытиями;
  • расположение коммуникаций в гофрах профлиста перекрытия;
  • увеличение безопасности труда и пожарной безопасности на этапе монтажа перекрытия.

      Область применения сталебетонных перекрытий с использованием профлиста в качестве внешней арматуры:

  • Многоярусные парковочные комплексы;

  • Торгово-развлекательные центры;

  •  Спортивные сооружения;

  • Логистические комплексы;

  • Жилые здания;

  • Производственные цеха предприятий и т.

    д.

       Особое значение сталебетонные перекрытия будут иметь при строительстве высотных объектов, где масса применяемых материалов и технологичность строительно-монтажных работ имеют определяющее значение, а также при реконструкции перекрытий зданий различного назначения в условиях плотной застройки, где пространство вокруг здания ограничено и применение тяжелой строительной техники невозможно.

      По вопросам приобретения обращайтесь в отдел сбыта в г.Москве или г.Рязани.

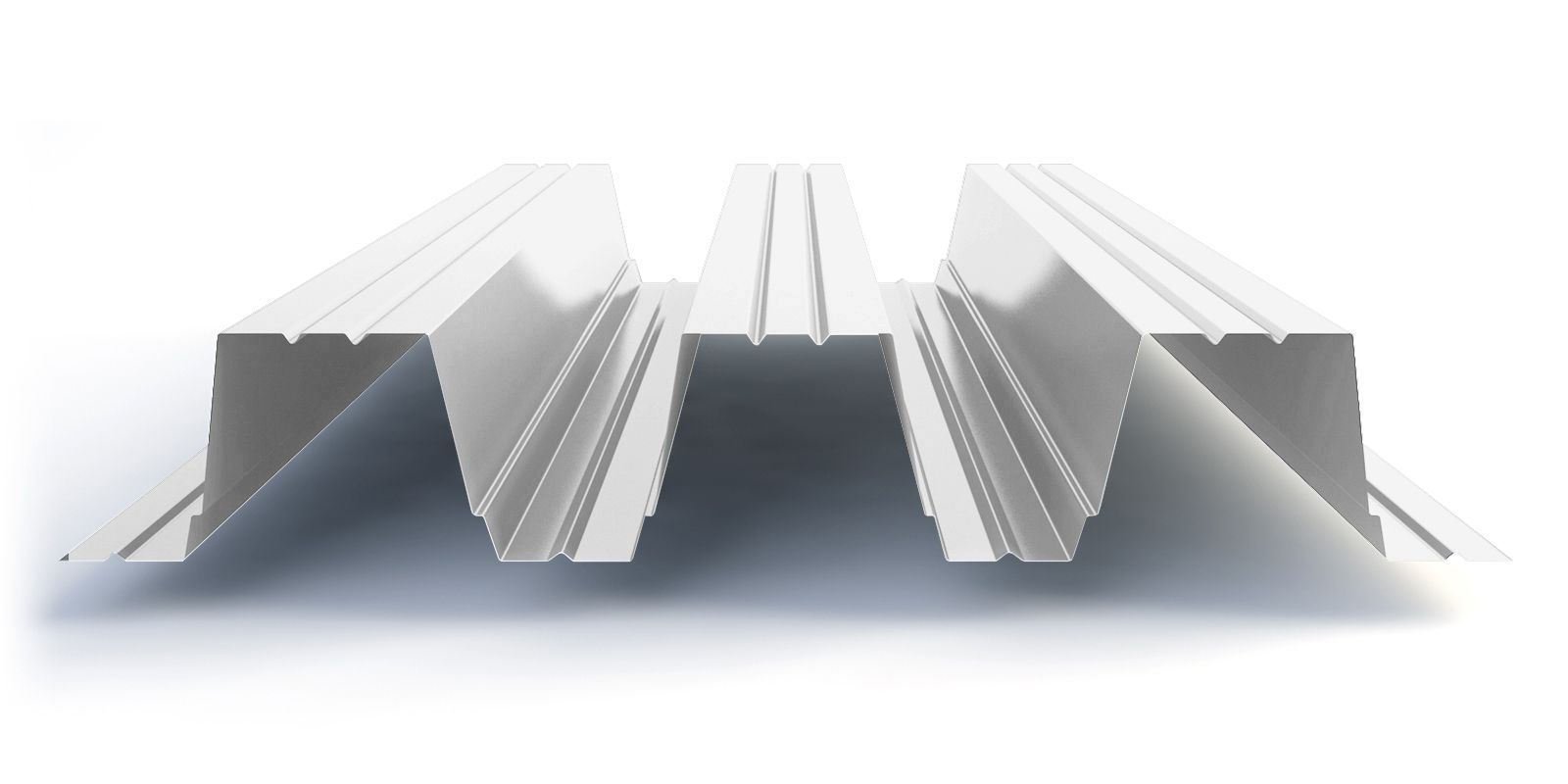

Несущий ПРОФНАСТИЛ Н60,Н75,Н114,Н153 для кровли и перекрытий.

Купить несущий профнастил.

Несущий профнастил (профлист) реализацией которого занимается наша компания, изготавливается из рулонной оцинкованной стали и оцинкованной стали с полимерным покрытием толщиной от 0,5 до 1 мм. Высота профиля и дополнительные рёбра жёсткости придают несущему профлисту повышенную прочность на сжатие по сравнению с кровельными и стеновыми марками профнастила. В промышленном и гражданском строительстве такой профнастил используют для обустройства перекрытий между этажами, как несъёмная опалубка при бетонировании перекрытий, в качестве несущего элемента для плоской кровли.

профнастил Н60

Несущий профнастил Н60-845(902).
Ширина листа габаритная — 902 мм, ширина листа рабочая — 845 мм, высота профиля — 60 мм, толщина металла 0,4 — 0,9 мм. Профлист изготавливается из оцинкованного и цветного металла.

Продажа от 100 м2.



профнастил Н75

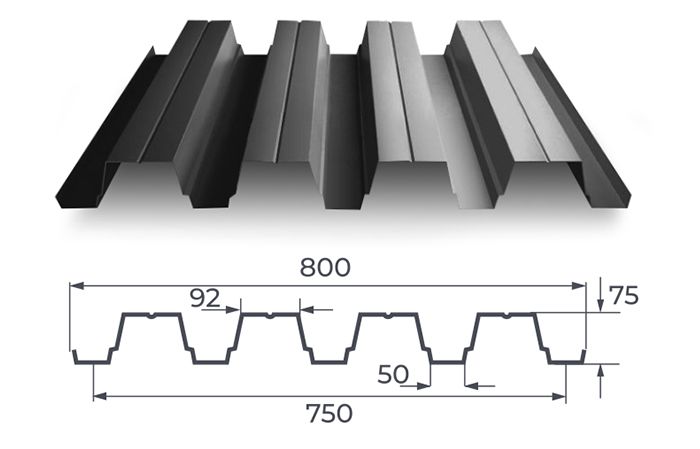

Несущий профнастил Н75-750(800).
Ширина листа габаритная 800 мм, ширина листа рабочая 750 мм, высота профиля 75 мм, толщина металла 0,45 — 1 мм. Профлист изготавливается из оцинкованного и цветного металла. Производство от 100 м2.



профнастил Н114



Несущий профнастил Н114-750(810).
Ширина листа габаритная — 810 мм, ширина листа рабочая — 750 мм, высота профиля  — 114 мм, толщина металла 0,75 — 1 мм. Профлист изготавливается из оцинкованного и цветного металла. Изготовление от 100 м2.







На крышах с уклоном менее 7º в качестве основания используются  несущий профлист. Он крепится к металлоконструкциям или железобетонным фермам. Затем в зависимости от «кровельного пирога» на листы профнастила укладывается пароизоляция, утеплитель, гидроизоляция или другие материалы.

Несущий профнастил широко используется в элементах плоских крыш при строительстве торговых, развлекательных, спортивных и прочих учреждений, при возведении офисных и складских помещений, на промышленных и прочих объектах. Прочностные характеристики применяемых профильных листов позволяют выдерживать необходимые снеговые и статические нагрузки.
Именно прочностные характеристики несущего профнастила позволяют применять его при возведении межэтажных перекрытий, в конструкциях плоских кровель, а также в качестве несъёмной опалубки перекрытий. Как правило, для этих целей применяют профлист н60, н75, толщиной стали 0,5 мм до 0,9 мм. Выбор марки и толщины несущего профнастила происходит ещё на стадии проектирования.

Предварительную стоимость несущего профнастила можно узнать у наших менеджеров или самостоятельно ознакомиться с ценами в разделе прайс-лист. Продажа осуществляется оптом от 150 м2. Предусмотрена специальная цена при покупке свыше 500 квадратных метров. Профнастил нарезается листами нужной длины в интервале от 0,5 до 15 метров, изготавливаем в сжатые сроки (при наличия металла того или иного цвета). Покупая у нас несущий профнастил вы приобретаете качественный продукт от производителя на выгодных условиях с оперативной доставкой на объект. Вы можете купить у нас профнастил заказав любым удобным способом: оформив заявку на сайте, позвонив нам, прислав заявку на наш e-mail и т.д. Наш специалист оперативно свяжется с Вами для уточнения деталей заказа. Предусмотрены индивидуальные условия сотрудничества. Звоните!

У нас Вы можете заказать следующий несущий профнастил:
◈ из оцинкованного металла без полимерного покрытия;
◈ из оцинкованного металла с полимерным покрытием полиэстер следующих стандартных цветов по каталогу RAL : 1014, 1015, 1018, 2004, 3003, 3005, 3009, 3011, 5002, 5005, 5021, 5024, 6002, 6005, 6019, 6029, 7004, 7005, 7024, 7047, 8004, 8017, 9002, 9003, 9004, 9006, 9010;
◈ из оцинкованного металла с полимерным покрытием полиэстер следующих нестандартных цветов по каталогу RAL : 1001, 1003, 1013, 1019, 1028, 1033, 1034, 1037, 2003, 2008, 3001, 3012, 3013, 3015, 3017, 3018, 3020, 5001, 5003, 5007, 5008, 5010, 5012, 5014, 5015, 5017, 5018, 5022, 5024, 6017, 6018, 6019, 6021, 6024, 6025, 6027, 6028, 6029, 6033, 7021, 7024, 7030, 7034, 7035, 7037, 7038, 7040, 7042, 7044, 7045, 7046, 7047, 8019, 9001, 9004, 9016.



Профлист для перекрытий.

Перекрытия из несущего профнастила всё чаще применяются в промышленном и гражданском строительстве. На многочисленных объектах несущий профлист используют при возведении межэтажных перекрытий. Листы профнастила используются как основание перекрытия, на которое укладывается арматура и выливается бетонная смесь. При такой технологии бетонирования не возникает необходимость применения ламинированной фанеры, что сокращает сроки производства работ и позволяет в отдельных случаях сэкономить на внутренней отделке потолочных площадей. Профлист — это несъемная опалубка перекрытий, позволяющая производить бетонирование в сжатые сроки. Опалубка из профнастила позволяет минимизировать транспортные расходы в некоторых случаях. В частности, для того чтобы забетонировать перекрытие площадью 1600 м2 потребуется привезти профнастил марки н75 всего 1 машину (20 тонн). Бетонирование перекрытий с помощью  несущего профлиста получило большое применение в промышленном строительстве, при возведении торгово-развлекательных комплексов, офисных и складских помещений.



Целесообразность применения профлиста в качестве несъёмной опалубки для несущих перекрытий

Употребление в качестве опалубки

 Сегодня повсеместно ведётся строительство зданий самого различного назначения, соответственно их проекты представляют собой великое многообразие, сообразуясь с назначением постройки.

 Как один из методов обустройства межэтажного перекрытия употребляется монолитная плита, в качестве основы для которой служат элементы конструкции. Суть в том, что на готовые несущие балки укладывается профнастил, на который далее монтируется арматурный каркас и заливается бетоном. В этом случае в роли несъемной опалубки выступает профлист. Определение «несъемная» красноречиво говорит само за себя — после застывания  и набора прочности смеси опалубка не может быть демонтирована, она остается неотъемлемой частью здания.

Используемая маркировка

В рассматриваемых рамках наиболее целесообразно употребление профлиста с высотой гофры не менее четырёх сантиметров. Приветствуется наличие дополнительных рёбер жёсткости в высшей точке волны. Маркируется подобный профнастил литерой «Н». Общее обозначение может выглядеть так – «Н57», где «Н» — несущий, он предназначается для монтажа в горизонтальной плоскости и под углом. Цифра «57» — значение возвышения волны (пятьдесят семь миллиметров).  Для несъемной опалубки используемый диапазон в пределах от Н44, до Н156. Существует еще профилированный настил маркировки «С» — стеновой, который монтируется только вертикально, и «НС» — универсальный.

В Конаково купить профлист высокого качества, по приемлемым ценам и с возможностью доставки можно у компании «Рокот». Данные компании находятся на странице контактов.

Полезные качества и обоснования применения

 Несущие перекрытия составная часть любого строения. При возведении любой структуры их оборудование часть техпроцесса. Для заказчика самая важная составляющая, несомненно, финансовая, но непосредственно к ней мы обратимся ниже. Однако, при ближайшем рассмотрении всех прочих качеств, денежная экономия просматривается повсеместно.

 Например – долговечность. Установил и забыл – на весь срок службы (он определяется производителем и исчисляется десятилетиями) не происходит изменений в технологических качествах, не требуется глобальных замен каких либо составляющих и обслуживание сводится к аккуратному обращению и «убиранию пыли». Такое положение дел не может не радовать.

Специализированные  требования

К ним относятся такие особенности как огнестойкость, водостойкость, воздухонепроницаемость, теплоизолирующие характеристики, звукоизоляция и так далее.

  • Пожарная безопасность профлиста находится на должном уровне – ибо в основе его лежит металл.
  • Применяемые виды покрытия легко сопротивляются воде, будь то протечки или выпадение конденсата, что даёт возможность применения в ванных комнатах, санузлах и иных строениях сходного назначения.
  • Теплоизоляция актуальна на границе комнат с отоплением и без него — перекрытия между подвальными, чердачными помещениями и основной частью.
  • Отсутствие несанкционированных воздушных потоков (сквозняки) актуальна как для жилого дома, так и для различного рода лабораторий. Профнастил в силу своих характеристик (наличие «замков» и «нахлёста» соседних листов) способен воспрепятствовать их происхождению.
  • Поглощение звука на высоком уровне, актуальное для многоквартирных домов, так же легко достижимо путём сопряжения нескольких составляющих – утеплитель, пароизоляция и прочие устанавливаемые компоненты вполне достаточны для роли шумопоглотителей.

Закупив профлист оптом от производителя, вы закрываете сразу несколько позиций по приобретению необходимых стройматериалов.

Архитектура и технологичность

Полимерные покрытия профилированного листа дают возможность исключать некоторые операции из техпроцесса строительства. Нет нужды в покраске – за неё вы уже заплатили, покупая данный материал. Огромная палитра цветов, наряду с устойчивостью покрытия к механическим химическим воздействиям, сопротивляемость ударным нагрузкам и длительный срок эксплуатации без момента выцветания, шелушения и прочего негатива, делает возможным оставлять внутренние поверхности без дополнительной отделки. Процесс монтажа так же не представляет сложностей ввиду заложенных параметров – малый вес отдельного листа, направляющие для правильного соединения и прилегания, широкий выбор фурнитуры и крепёжных элементов.

Дополнительная выгода

 Сама по себе экономическая составляющая впечатляет – стоимость перекрытий и полов с применением профнастила в доле от общих трат на стройку  колеблется в двадцати процентах. И это не предел.

 Экономия прослеживается при строительстве зданий с переменным шагом несущих балок и колонн. В этом случае применение многоразовых опалубок попросту невозможно. Создание индивидуальной конструкции, кроме разовости применения (а куда потом её девать?), увеличивает количество отходов.

Применение профлиста в несъёмном варианте позволяет разгрузить и перераспределить нагрузки, тем самым упрочивая несущие структуры здания. Это удешевляет и облегчает постройку фундаментов (к примеру, вместо сплошного ленточного варианта достаточно организовать столбчатый). Серьёзно снижаются траты на материал стен – возможно применение облегчённых и более теплых газоблоков или пеноблоков.

 Ещё один аспект – профлист, являясь частью будущей плиты перекрытия, снижает расходование арматуры и количество требуемого бетона ввиду уменьшения толщины при сохранении прочностных характеристик.

Профлист для перекрытий. Несъемная опалубка для перекрытий из профлиста


Несъемная опалубка для перекрытий из профлиста.

При строительстве очень важно выбрать правильные материалы и разобраться в их применении, особенно ечли речь идет о монолитных работах. Для того чтобы монолит был качественным и крепким необходимо сделать опалубку правильно. Неправильно сделанная опалубка приведет к массе проблем в дальнейшей стройке.

Если вы желаете построить раз и навсегда, необходимо ознакомится с такой конструкцией, как опалубка поближе. Данная статья раскроет все преимущества в строительных работах и поможет вам уберечь ваше строительство от проблем.

Можно ли использовать профнастил для опалубки

Профностил — это популярный строительный материал для кровли и по облицовочным работам. Такой материал приобрел свое практичное применение из-за своего качества. Он очень прочный и добавляет необходимую жесткость монолиту. Для того, чтобы изготовить монолитное междуэтажное перекрытие или плоскую кровлю,  в качестве опалубки лучшим материалом будет именно профилированный лист.

Опалубка из профлиста

Профнастил выдерживает огромные нагрузки, благодаря своим несущим способностям. При работе с этим материалом можно значительно сэкономить на бетоне и армировании монолита. Особенно это подходит для промышленных зданий, комплексов.

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Несъемная опалубка из профнастила

Несъемная опалубка из профнастила

Несъемная опалубка выполненная из профнастила имеет достаточно жесткости, чтобы стать отличным основаниям, ее укладывают на металлические балки перекрытий. Основанием из профлиста является опалубкой и выполняет армирующие задачи. Профлист с легкостью разрезается на нужные детали, тем самым из него можно смонтировать любую опалубку.

Использования этого материала уменьшает вес здания, что благоприятно влияет на долговечность постройки. Монолит получает дополнительную жесткость за счет получаемых ребер.

Поэтому практично стало использовать этот материал для несъемной опалубки. Так же эта опалубка исключает использование большого количества подпорок, оно уходит на минимум. Особенное внимание следует обратить на такие преимущества, как:

  • Прочность конструкции.
  • Листы не поддаются воздействию влаги, что обезопасит вашу постройку от разрушений.
  • Листы устойчивы к воздействию сырости и грибков, что благоприятно повлияет на безопасность здания.
  • Доступная цена.
  • Простота в использования.
Композитные плиты

Композитная плита — это плита в которой используется бетон и профлист для перекрытий. Жесткость профиля используют для дополнительного укрепления арматуры. Главным показателем является высота гофры. Чем выше гофра, тем меньше количество несущих балок.

Закрепляют профлист в каждую волну, что увеличивает прочность основания. Такие плиты улучают влагозащиту и сохраняют внешний вид от царапин. Такая конструкция имеет огромное преимущество к пожаробезопасности вашего сооружение, что оказывает хорошее воздействие на безопасность.

Создание плоской кровли из профнастила

Создание плоской кровли из профнастила с утеплителем

Плоская кровля из профнастила — современное и выгодное решение. Самым положительным качеством такой крыши является ее цена, она доступна каждому застройщику. Основанием для такого вида кровли служит перекрытие самого верхнего этажа здания. Такие крыши, чаще всего называют: «Без чердачные». Они помогают уберечь сооружение от погодных условий. Плоская крыша прослужит вам долгое время.

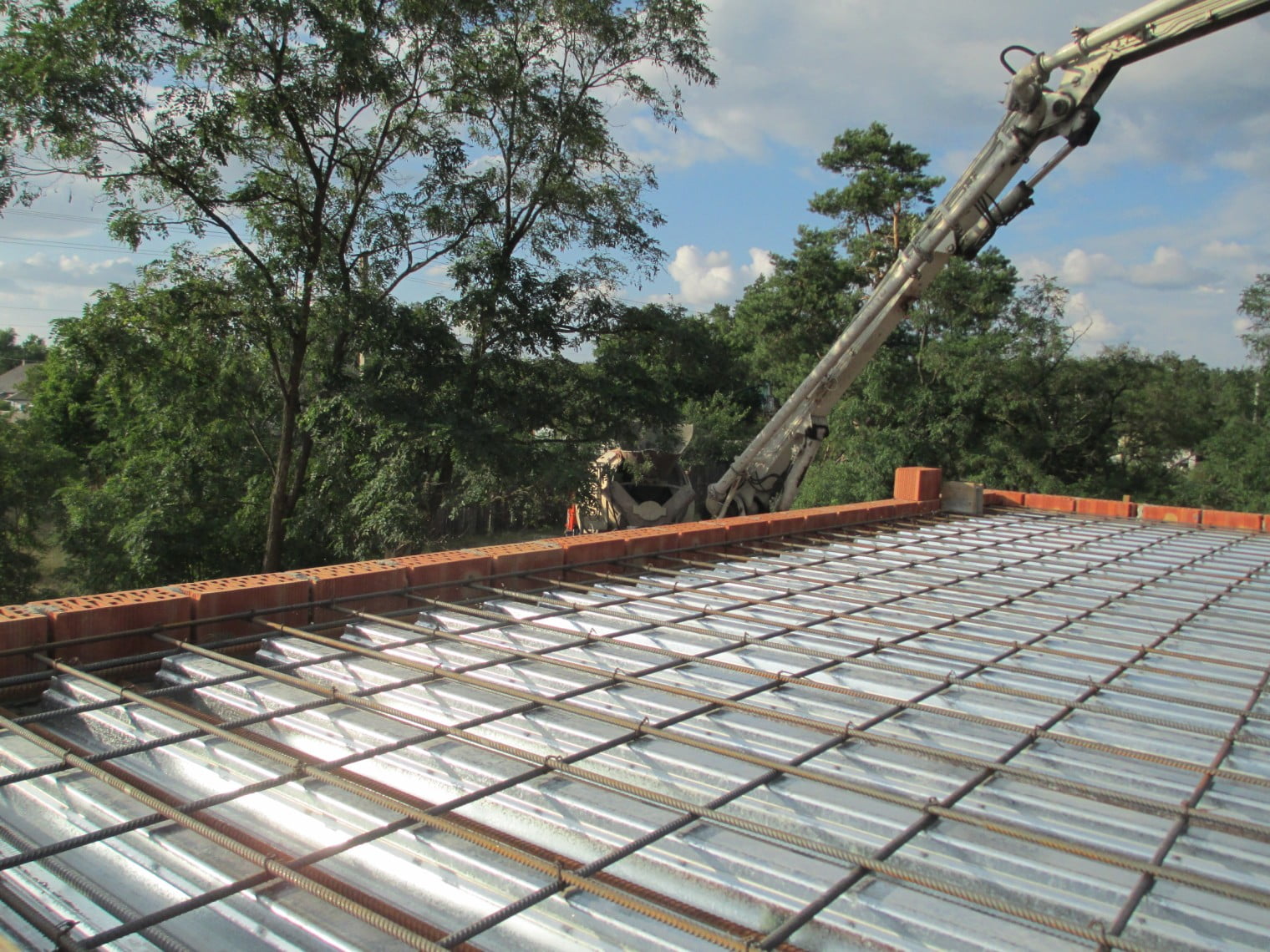

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа. Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения. Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия. От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам.



opalubka-expert.ru

Несущий ПРОФНАСТИЛ Н60,Н75,Н114,Н153 для кровли и перекрытий.

Купить несущий профнастил.

Несущий профнастил (профлист) реализацией которого занимается наша компания, изготавливается из рулонной оцинкованной стали и оцинкованной стали с полимерным покрытием толщиной от 0,5 до 1 мм. Высота профиля и дополнительные рёбра жёсткости придают несущему профлисту повышенную прочность на сжатие по сравнению с кровельными и стеновыми марками профнастила. В промышленном и гражданском строительстве такой профнастил используют для обустройства перекрытий между этажами, как несъёмная опалубка при бетонировании перекрытий, в качестве несущего элемента для плоской кровли.

профнастил Н60

Несущий профнастил Н60-845(902).Ширина листа габаритная — 902 мм, ширина листа рабочая — 845 мм, высота профиля — 60 мм, толщина металла 0,4 — 0,9 мм. Профлист изготавливается из оцинкованного и цветного металла. Продажа от 100 м2.



профнастил Н75

Несущий профнастил Н75-750(800). Ширина листа габаритная 800 мм, ширина листа рабочая 750 мм, высота профиля 75 мм, толщина металла 0,45 — 1 мм. Профлист изготавливается из оцинкованного и цветного металла. Производство от 100 м2.



профнастил Н114



Несущий профнастил Н114-750(810).Ширина листа габаритная — 810 мм, ширина листа рабочая — 750 мм, высота профиля  — 114 мм, толщина металла 0,75 — 1 мм. Профлист изготавливается из оцинкованного и цветного металла. Изготовление от 100 м2.







На крышах с уклоном менее 7º в качестве основания используются  несущий профлист. Он крепится к металлоконструкциям или железобетонным фермам. Затем в зависимости от «кровельного пирога» на листы профнастила укладывается пароизоляция, утеплитель, гидроизоляция или другие материалы. Несущий профнастил широко используется в элементах плоских крыш при строительстве торговых, развлекательных, спортивных и прочих учреждений, при возведении офисных и складских помещений, на промышленных и прочих объектах.  Прочностные характеристики применяемых профильных листов позволяют выдерживать необходимые снеговые и статические нагрузки. Именно прочностные характеристики несущего профнастила позволяют применять его при возведении межэтажных перекрытий, в конструкциях плоских кровель, а также в качестве несъёмной опалубки перекрытий. Как правило, для этих целей применяют профлист н60, н75, толщиной стали 0,5 мм до 0,9 мм. Выбор марки и толщины несущего профнастила происходит ещё на стадии проектирования.

Предварительную стоимость несущего профнастила можно узнать у наших менеджеров или самостоятельно ознакомиться с ценами в разделе прайс-лист. Продажа осуществляется оптом от 150 м2. Предусмотрена специальная цена при покупке свыше 500 квадратных метров. Профнастил нарезается листами нужной длины в интервале от 0,5 до 15 метров, изготавливаем в сжатые сроки (при наличия металла того или иного цвета). Покупая у нас несущий профнастил вы приобретаете качественный продукт от производителя на выгодных условиях с оперативной доставкой на объект. Вы можете купить у нас профнастил заказав любым удобным способом: оформив заявку на сайте, позвонив нам, прислав заявку на наш e-mail и т.д. Наш специалист оперативно свяжется с Вами для уточнения деталей заказа. Предусмотрены индивидуальные условия сотрудничества. Звоните!

У нас Вы можете заказать следующий несущий профнастил:◈ из оцинкованного металла без полимерного покрытия;◈ из оцинкованного металла с полимерным покрытием полиэстер следующих стандартных цветов по каталогу RAL : 1014, 1015, 1018, 2004, 3003, 3005, 3009, 3011, 5002, 5005, 5021, 5024, 6002, 6005, 6019, 6029, 7004, 7005, 7024, 7047, 8004, 8017, 9002, 9003, 9004, 9006, 9010;◈ из оцинкованного металла с полимерным покрытием полиэстер следующих нестандартных цветов по каталогу RAL : 1001, 1003, 1013, 1019, 1028, 1033, 1034, 1037, 2003, 2008, 3001, 3012, 3013, 3015, 3017, 3018, 3020, 5001, 5003, 5007, 5008, 5010, 5012, 5014, 5015, 5017, 5018, 5022, 5024, 6017, 6018, 6019, 6021, 6024, 6025, 6027, 6028, 6029, 6033, 7021, 7024, 7030, 7034, 7035, 7037, 7038, 7040, 7042, 7044, 7045, 7046, 7047, 8019, 9001, 9004, 9016.

Профлист для перекрытий.

Перекрытия из несущего профнастила всё чаще применяются в промышленном и гражданском строительстве. На многочисленных объектах несущий профлист используют при возведении межэтажных перекрытий. Листы профнастила используются как основание перекрытия, на которое укладывается арматура и выливается бетонная смесь. При такой технологии бетонирования не возникает необходимость применения ламинированной фанеры, что сокращает сроки производства работ и позволяет в отдельных случаях сэкономить на внутренней отделке потолочных площадей. Профлист — это несъемная опалубка перекрытий, позволяющая производить бетонирование в сжатые сроки. Опалубка из профнастила позволяет минимизировать транспортные расходы в некоторых случаях. В частности, для того чтобы забетонировать перекрытие площадью 1600 м2 потребуется привезти профнастил марки н75 всего 1 машину (20 тонн). Бетонирование перекрытий с помощью  несущего профлиста получило большое применение в промышленном строительстве, при возведении торгово-развлекательных комплексов, офисных и складских помещений.



bnksm.ru

Всё про перекрытия из профнастила

Как правильно сделать перекрытие в Вашем доме? Да и на каком материале остановить свой выбор? Вы, вероятно, удивитесь, но мы рекомендуем выбрать профлист. Если Вы сомневаетесь, что данному виду под силу такие нагрузки, то очень зря. Итак, для тех, кто выбрал профилированный лист рекомендуем нашу рубрику «Перекрытие из профнастила», в которой специалисты порекомендуют, как правильно выполнить монтаж, и какие при этом лучше всего использовать инструменты. Кроме того, рассмотрим классические ошибки новичков.

Установка перегородки из профлиста

Перегородки из профнастила позволяют быстро произвести перепланировку здания. Для этого надо установить металлический каркас и на него прикрепить профлист.

Читать далее Потолок из профнастила и гипсокартона

Профнастил (он же металлический профиль) довольно-таки популярный материал в строительстве. Не менее популярен и гипсокартон, его вообще считают универсальным продуктом. Сегодня мы поговорим о том, как сделать потолок из профнастила и гипсокартона.

Читать далее Сварка оцинкованной стали: технология

Сварка оцинкованной стали – занятие трудоемкое и не всем под силу. В чем же суть подобной работы и каковы технологические аспекты?

Читать далее Как соорудить монолитное перекрытие по профнастилу?

Монолитное перекрытие по профнастилу, которое не каждый решится сделать, имеет ряд рисков. Разберем основные моменты и охарактеризуем промахи, которые возможны при выполнении подобных работ.

Читать далее

1profnastil.ru

Использование профнастила (профлиста, металлопрофиля) как несъёмной опалубки для строительства перекрытий :: СимплиТорг (Витебск)

Использование профнастила (профлиста, металлопрофиля) как несъёмной опалубки для строительства перекрытий

Несущий профнастил. Межэтажные перекрытия из профнастила (профлиста, металлопрофиля). Экономим на транспорте и грузоподъёмных механизмах. Сокращаем сроки строительства, экономим материалы и трудозатраты.

В настоящее время возросли требования к скорости строительства, чем быстрее строится здание – тем ниже стоимость строительства. Инженеры и проектировщики вынуждены упрощать и удешевлять строительство, для этого постоянно разрабатываются и применяются новые материалы. Вот профнастил (профлист, металлопрофиль), благодаря своим уникальным свойствам, и стал незаменимым материалом, который предоставил инженерам и строителям способ экономить деньги и время, отказавшись от дорогостоящих транспорта и грузоподъёмных механизмов. При индивидуальном строительстве использование профилированного настила как опалубки стало незаменимым при устройстве перекрытий между этажами. Причём качество строительства возросло, а время, благодаря использованию профнастила, существенно сократилось.

Технология, на самом деле, не нова, нов материал который для этих целей стал применяться. Профнастил укладывается на опорные балки, затем заполняется бетоном, конструкция затем армируется рабочей арматурой. Данный подход существенно упростил труд архитектора. У специалиста нет привязки к железобетонным плитам, их размерам и формам. При проектировании нет необходимости учитывать транспорт и подъём этих плит.

Существенно раздвинулись горизонты проекта, нет привязанности к готовым железобетонным изделиям, всегда можно изменить форму перекрытия. Применение профнастила несъёмной опалубкой не только снижает затраты на транспорт и механизмы, но и существенно снижает и общие трудозатраты.

Данная технология упрощает монтаж перекрытий, повышает прочность монтируемой конструкции как армирование листовыми материалами, с коэффициентом армировки 1,52. Применение профнастила упростило исполнение всех коммуникаций, внутри перекрытия можно уместить как трубы, так и сети.

Применение профнастила как несъёмной опалубки экономит бетон (до 20%), стальные балки перекрытий (до 16%), уменьшая общий вес сооружения. Профиль профилирования листа увеличивает несущую способность перекрытия, позволяя выдержать до отвердевания весь пирог перекрытия: бетон, рабочую арматуру, трубы коммуникаций.

Идеально для этих целей подходит профнастил из стального оцинкованного листа, толщиной от 0,7 и более мм, профиля типа Н-75, Н-114, Н-156 и другие.



Материалы по теме

Монолитное перекрытие кровли по профнастилу: устройство и технология монтажа

В современном строительстве достаточно часто используется такой вариант устройства перекрытий, как сооружение монолитных конструкций по профнастилу. Такой вариант строительства перекрытий применяется при строительстве самых разных зданий. Это может быть легкие сооружения типа террас, или более капитальные конструкции – гаражи, производственные, жилые здания и прочие постройки. Рассмотрим, как производится расчет перекрытия по профнастилу и их последующий монтаж.

Сегодня при строительстве различных объектов все шире применяют новые строительные материалы и новые технологии. Например, используя монолитное перекрытие по профнастилу, можно значительно упростить процесс монтажа зданий самого разного назначения.

Не так давно, практически единственным способом создания перекрытий считалась укладка плит из железобетона. Такие плиты обладают значительной массой, поэтому для их монтажа использование техники с высокой грузоподъемностью является необходимостью. Использование новой технологии позволило значительно упростить этап сооружения перекрытий в зданиях.

В чем отличия обычного перекрытия от перекрытия по профнастилу?

Чем отличается монолитное перекрытие из профнастила от обычной железобетонной плиты? Основное отличие заключается в том, что профнастил, используемый в качестве основы, позволяет получить практически готовый потолок, который потребует минимальной доработки перед отделочными работами.

Профнастил выпускается с различными профилями, и это обстоятельство является важным преимуществом материала. Благодаря такому свойству профнастила, перекрытие получается ребристым. Это значительно повышает прочность создаваемого перекрытия, одновременно снижая расход материалов для его производства.

Если применяется профнастил для перекрытий, то металлические профилированные листы выполняют функцию несъемной опалубки. То есть, при применении этой технологии открывается еще одна перспективная область использования профнастила.

Совет! Важным преимуществом, которым обладает перекрытие из профнастила, является небольшой вес. Ведь нагрузка при использовании таких перекрытий передается не только бетонным плитам, но и металлическому каркасу.

Какой тип профнастила используется для создания перекрытий?

Производители предлагают профнастил разных марок, и далеко не любой вид этого материала годится для создания перекрытий.

Монолитное бетонное перекрытие по профнастилу можно изготовить только при использовании особой марки материала, которая обозначается буквой «Н». Этот вид профнастила называется несущим, так как он способен выдержать самые большие нагрузки.

Как маркируется профнастил?

Те покупатели, которые интересовались видами профнастила, знают, что этот материал маркируется буквами и цифрами. Разберемся, что обозначат эти символы. Как уже отмечалось, для создания перекрытий используется профнастил марки «Н» – несущий.

Совет! Кроме несущего профнастила, в продаже есть еще материал марки «С» (стеновой) и «НС» (универсальный). Если технология перекрытия крыши профнастилом допускает использование для создания кровельного покрытия материала марок «С» или «НС», то для изготовления межэтажных перекрытий необходимо использовать только листы марки «Н».

Цифрами в маркировке обозначают:

  • Высоту профиля;
  • Ширину листа;
  • Толщину листа. Все параметры выражены в миллиметрах.

Совет! Расшифруем для примера маркировку профнастила Н35-1000-0,8. Это материал, относящийся к типу несущих, имеющий профилирование с высотой волны 35 мм. Ширина листа этого материала 1 метр, а толщина стальной основы – 0,7 мм.

Использование наиболее прочной разновидности профнастила для создания перекрытий объясняется тем, что материал должен выдерживать вес жидкого бетона.

Чтобы обеспечить лучшее сцепление бетона и профлиста, заливка перекрытий по профнастилу производится после предварительной подготовки листа. На его поверхности делают специальные насечки, которые строители называют «рифы». В результате этого, бетон и профнастил образуют цельную плиту, в которой металл выполняет функцию внешней арматуры.

Создание перекрытий

Рассмотрим, как рассчитывается и изготавливается перекрытие по профнастилу межэтажное.

Расчеты

Перед началом работ, необходимо произвести расчеты, которые выполняются на основании анализа следующих данных:

  • Расчетные нагрузки, оказываемые самим перекрытием на колонны и балки;
  • Размеры здания, для которого планируется создание перекрытия.

Произведя анализ этих данных, производятся расчеты и подбираются элементы каркаса.

Совет! Если изготовление перекрытия из профнастила вполне можно произвести и самостоятельно, то расчеты – это дело профессионалов. Ошибки, допущенные в расчетах, могут привести к серьезным авариям, вплоть до полного обрушения перекрытий.

Монтаж

  • Для изготовления балок применяют, как правило, швеллера или двутавровые балки. Колонны выполняют из металлических труб, причем сечение последних может быть, как квадратным, так и круглым.
  • Шаг укладки балок и их сечение определяется расчетным путем и зависит от типа профнастила, который будет использован для сооружения перекрытия. Чем больше высота профиля профнастила, тем меньшим должен быть шаг при укладке балок.

  • Наиболее качественным вариантом крепления профнастила к основанию балки является прикручивание саморезами диаметром 5,5 мм и длиной 32 мм, имеющих усиленный бур. Благодаря наличию такого бура саморезы можно ввинчивать в швеллера, без предварительного просверливания в металлических балках отверстий дрелью. Крепление осуществляется в местах стыков перекрывающей балки и профлиста. Таким образом, крепление будет осуществлено в трех местах, если лист устанавливается на три балки (рекомендуемый вариант), или в двух – если применяется установка на две балки.
  • Листы следует не только закрепить на балках, но и зафиксировать их в местах стыков. Для этого используются те же саморезы, но меньшей длины (25 мм). Их вкручивают с шагом 40 см.
  • После того, как опалубка будет готова, можно будет приступать к укладке бетона. Для бетонирования перекрытий рекомендуется применять бетон марки М-350.
  • Перед укладкой бетона пролеты профнастила между балками укрепляют установкой временных подпорок. Они необходимы для предотвращения провисания листов под весом жидкого бетона. Застывший раствор приобретает собственные несущие свойства, поэтому подпорки можно будет удалить.
  • Бетонирование перекрытия рекомендуется выполнять в один заход, но если это невозможно, то нужно закончить хотя бы бетонирование одного пролета перед перерывом.
  • Срок высыхания бетона зависит от температуры окружающей среды. Сушка может занять от 10 до 30 суток. В жаркую погоду бетон рекомендуется смачивать, чтобы он просыхал равномерно.

Итак, устройство перекрытия по профнастилу – это достаточно простая операция. Единственная сложность – это выполнение расчетов, поэтому эта задача должна быть поручена квалифицированному специалисту. При выполнении практической части работы необходимо придерживаться созданных чертежей и планов.

Профильные листы настила — Профильные листы настилов, металлические настилы, металлические настилы пола

Профили

для настилов широко используются для композитных полов и во многих случаях как несъемные опалубочные работы. Эти листы используются в качестве пола в высоких зданиях за счет экономии количества стали и дополнительных затрат. Эти легкие и прочные профильные листы благодаря своим превосходным противоземлетрясным свойствам не подвержены повреждениям во время землетрясений.

Характеристики:

  • Приятный внешний вид благодаря наличию красивых цветов и дизайнов
  • Устойчивость к экстремальным погодным условиям, включая ветер, дождь, снег
  • Антикоррозийный
  • Гибкость и простота установки
  • Снижение стоимости материалов, так как тяжелая сталь или цемент не требуются в огромных количествах
  • Отличная теплоизоляция в различных ситуациях
  • Обладают высокой грузоподъемностью и могут выдерживать большие нагрузки в течение длительного времени
  • Огнестойкий
  • Превосходная сейсмостойкость

Преимущества использования листов профиля деки:

Продвинутые узоры, множество спецификаций, разумная цена и абсолютное превосходство делают эти листы предпочтительными для конструкций многоэтажных и высотных зданий.Преимущества использования нашего ассортимента листов перед обычными листами заключаются в следующем:

  • Эти листы очень просты в установке благодаря своей простой конструкции.
  • Согласно требованиям, эти листы могут эффективно использовать обычные шаблоны и устранить недостатки традиционных
  • Эти листы обладают уникальной способностью действовать как часть несущей конструкции, сокращая использование чрезмерного количества стали или бетона, и, таким образом, помогают снизить стоимость материалов.
  • Обеспечивает отличную рабочую платформу.

Заявки:

  • Используется в многоэтажных зданиях, где требуется прочная платформа
  • На строительных площадках, где есть временная потребность в прочной опоре
  • Склады
  • Торговые центры
  • Легко разбираемые и перемещаемые, они используются как антресоли в промышленности.
  • Электростанции
  • Химические заводы

Листы настилочные металлические

Металлические настилы

состоят из таких металлов, как нержавеющая сталь, алюминий, оцинкованная сталь, и широко используются в качестве прочных и долговечных платформ для полов, крыш и т. Д.Листы металлического настила используются как ценная часть конструкции, поскольку они помогают снизить чрезмерные затраты. В промышленности, многоэтажных строительных конструкциях, домах эти листы более предпочтительны.

Преимущества:

  • Сниженное использование бетона: Обладая прочностью на растяжение, они полезны для строительства композитных плит за счет уменьшения толщины плиты и собственного веса зданий.Следовательно, эти листы могут обеспечить хорошую устойчивость и снизить стоимость строительства.
  • Листы настила металла
  • могут обеспечить прочные каркасы, которые исключают использование отдельного каркаса для литья плит.
  • Сокращает время строительства, поскольку их можно легко установить и установить.
  • Благодаря своей компактной и простой конструкции эти листы помогают максимально использовать достаточное пространство для хранения.
  • Снижение стоимости строительства при использовании этих листов
  • Эти листы специально разработаны с учетом их безопасности.
  • Эти листы изготовлены в соответствии с глобальными параметрами пожарной безопасности и, следовательно, являются огнестойкими.
  • Горячее цинкование в растворе цинка обеспечивает отличную защиту от коррозии, поэтому за этими листами очень легко ухаживать.
  • Простая сборка: в отличие от традиционной опорной формы, эти листы настила удобнее собирать без использования дополнительных технологий.

Сырье:

  • Стальной оцинкованный лист горячего цинкования
  • Стальной лист Galvalume (стальной оцинкованный цинк-алюминий)
  • Лист алюминиевый

Заявки:

  • Высотные дома
  • Мультиплексы / Коммерческие здания
  • Здания электростанции
  • Офисные здания
  • Мезонинные этажи в промышленных зданиях и на складах
  • Настил стальной перекрытия антресольного этажа

Металлический настил пола

Металлические настилы

состоят из таких металлов, как нержавеющая сталь, алюминий, оцинкованная сталь, и широко используются в качестве прочных и долговечных платформ для полов, крыш и т. Д.Листы металлического настила используются как ценная часть конструкции, поскольку они помогают снизить чрезмерные затраты. В промышленности, многоэтажных строительных конструкциях, домах эти листы более предпочтительны.

Преимущества:

  • Сниженное использование бетона: Обладая прочностью на растяжение, они полезны для строительства композитных плит за счет уменьшения толщины плиты и собственного веса зданий.Следовательно, эти листы могут обеспечить хорошую устойчивость и снизить стоимость строительства.
  • Листы настила металла
  • могут обеспечить прочные каркасы, которые исключают использование отдельного каркаса для литья плит.
  • Сокращает время строительства, поскольку их можно легко установить и установить.
  • Благодаря своей компактной и простой конструкции эти листы помогают максимально использовать достаточное пространство для хранения.
  • Снижение стоимости строительства при использовании этих листов
  • Эти листы специально разработаны с учетом их безопасности.
  • Эти листы изготовлены в соответствии с глобальными параметрами пожарной безопасности и, следовательно, являются огнестойкими.
  • Горячее цинкование в растворе цинка обеспечивает отличную защиту от коррозии, поэтому за этими листами очень легко ухаживать.
  • Простая сборка: в отличие от традиционной опорной формы, эти листы настила удобнее собирать без использования дополнительных технологий.

Сырье:

  • Стальной оцинкованный лист горячего цинкования
  • Стальной лист Galvalume (стальной оцинкованный цинк-алюминий)
  • Лист алюминиевый

Заявки:

  • Высотные дома
  • Мультиплексы / Коммерческие здания
  • Здания электростанции
  • Офисные здания
  • Мезонинные этажи в промышленных зданиях и на складах
  • Настил стальной перекрытия антресольного этажа

Конкурентоспособная цена 1.0мм металлический профиль настила пола GI для продажи

Характеристики

1. Чтобы удовлетворить требованиям быстрого строительства основной стальной конструкции, он может обеспечить прочную рабочую платформу за короткое время и может использовать несколько этажей для укладки профилированных стальных плит и слоистых бетонных плит.

2. На этапе использования несущая плита перекрытия используется в качестве стального стержня для растяжения бетонной плиты перекрытия, что также улучшает жесткость плиты перекрытия и экономит количество стали и бетона.

3. Тиснение поверхности профилированной плиты создает силу сцепления между настилом пола и бетоном, образуя единое целое с ребрами жесткости, так что система настила пола имеет высокую несущую способность.

4. В консольном состоянии настил пола используется только как постоянный шаблон. Длину консоли можно определить в соответствии с характеристиками сечения настила пола.Чтобы предотвратить растрескивание нависающей плиты, необходимо оборудовать опору отрицательными ребрами согласно проекту инженера-строителя.

5. Настил пола нашей компании прошел испытание на предел огнестойкости Национальной стационарной системы пожаротушения и Центра контроля качества огнестойких компонентов. Поскольку композитный настил пола не требует распыления огнестойкого материала, стоимость проекта значительно снижается.

Параметры

Модель NO. YXB48-200-600
Высота ребра 48 мм
Расстояние между ребрами 200 мм
Модульная ширина 600 мм
Ширина загрузки 1000 мм
Материал Оцинкованная / оцинкованная сталь
Толщина 0.75 ~ 1,5 мм
Стальной материал Листы из высокопрочной оцинкованной стали
Стандарты материалов Q235, Q345, Q355, G550
Цинковое покрытие 120 ~ 275 г / л
Длина Макс 5.95 м для 20-футового контейнера
Макс. 11,95 м для контейнера 40 футов

Tech технические данные (для справки)

Толщина (мм) Предел текучести (МПа) Вес (кг /) I (см4 / м) I (см3 / м)
0.8 235 10,93 43,24 12,35
0,9 235 12.11 48,65 13,90
1.0 235 13,54 54,05 15,44
1.2 235 16,16 64,86 18,53

Справочная таблица диапазона (Q235)

Толщина шлепка (мм) Толщина листа (мм) Однопролетный (м)
Двойные пролеты (м)
110 0.8 1,91 1,91
0,9 2,03 2,03
1.0 2,13 2,13
1.2 2.33 2.33
120 0,8 1,86 1,86
0,9 1,98 1,98
1.0 2.08 2,08
1.2 2,27 2,27
130 0,8 1,82 1,82
0,9 1.93 1,93
1.0 2,03 2,03
1.2 2,22 2,22
140 0,8 1.78 1,78
0,9 1,88 1,88
1.0 1,98 1,98
1.2 2,16 2.16
160 0,8 1,70 1,70
0,9 1,80 1,80
1.0 1,89 1.89
1.2 2,07 2,07

Изображение продукта



Упаковка и доставка

☆ Упаковка:

Стандарты мореходной упаковки:

Премиальная упаковка:

Упакован в стальной ящик для защиты панелей в хорошем состоянии перед установкой.

☆ Доставка:

Срок поставки для стандартных цветов, типов покрытия и толщины: 7-10 дней;

Срок поставки специальных цветов, типов покрытия и толщины: 15-25 дней;

Срок поставки: FOB / CIF / CFR / DDP доступен;

Мы можем найти хорошего экспедитора для клиента или принять назначенного экспедитора от клиентов.

Гальванизированный стальной настил пола, используемый в качестве пола зданий

Профнастил из оцинкованной стали гофрирован формовочной машиной, лепной дизайн на лицевой стороне просто позволяет листу настила пола очень сильно прилипать к бетону, а благодаря прочному ребру он может сильно весить.

настил пола делает работу более эффективной, может предложить платформу за короткое время, безопасно и надежно, дешевле в целом и сократить период строительства.

мы также можем предоставить шпильку для вашей установки. для получения более подробной информации, пожалуйста, свяжитесь с нами по телефону или электронной почте.

Представляем продукт:

Стальной лист для настила пола формируется в рулонах на профилегибочной машине, в основном из оцинкованной стали, толщиной 0,8 — 1.2мм. Простая форма с высоким выступом и высокой прочностью. Поставить панель над сварной сеткой, залить между ними цемент. Эта панель обычно используется в качестве перекрытия высоких зданий, она может сэкономить стальную насыпь, а также может сэкономить вес при той же грузоподъемности, использовать эту панель и сэкономить количество стали и, таким образом, сэкономить деньги.

Стальной настил пола формируется в рулонах на профилегибочной машине, в основном из оцинкованной стали, толщиной 0,8 — 1,2 мм; Простая форма с высоким выступом и высокой прочностью.Поставить панель над сварной сеткой, залить между ними цемент.

Эта панель обычно используется в качестве перекрытия высоких зданий, она может сэкономить стальную насыпь, а также может сэкономить вес при той же грузоподъемности, использовать эту панель и сэкономить количество стали и, таким образом, сэкономить деньги.

Модель: YX51-305-915, YX76-305-915, YX76-344-688, YX51-250-750, YX51-190-760, YX76-200-600, YX51-226-678, YX51-240-720.

Подробное описание продукта

Мы специализируемся на стальных настилах полов, цветных гофрированных стальных листах, цветной стальной черепице, сэндвич-панелях, прогонах, кровельных панелях Al-Mg-Mn и т. Д.!

мы специализируемся на напольных покрытиях1, базового типа, 2 типа дьявола, 3 закрытого типа.

Функции:

  1. Стальной лист для настила пола формируется в рулонах на профилегибочной машине, в основном из оцинкованной стали, толщиной 0,8 — 1,2 мм.
  2. Простая форма с высоким выступом и высокой прочностью.
  3. Установить панель над сварной сеткой, залить между ними цементом.

Hody, стальной композитный настил для бетонных полов

Профилированные стальные листы

Hody имеют модифицированный трапециевидный профиль высотой 60 мм и предназначены для устройства так называемого «низкого» композитного стального настила.

Готовый бетонный пол имеет высоту от 110 мм до 290 мм, и трапециевидные листы Hody можно использовать на свободных пролетах до 8 метров над несущей конструкцией.

Композитный стальной настил

Hody состоит из специально прокатанного стального листа трапециевидной формы, который служит постоянной опалубкой для относительно тонкого и легкого бетонного пола. Это обеспечивает чрезвычайно прочную, стабильную и огнестойкую конструкцию перекрытия, которая очень рентабельна.

В процессе твердения бетона трапециевидные листы действуют как опалубка, которая передает вес бетона и монтажную нагрузку на несущую конструкцию.Когда бетон полностью затвердеет, листы Hody, часто с дополнительным армированием, создают хорошо спроектированное структурное решение для пола. Листы могут иметь внутреннее (KID) полиэфирное или PVDF-покрытие цвета RAL с нижней стороны.

CDI Hody Проспект

Hody 60 UK Буклет по дизайну CDI

HODY Руководство по сборке

Профиль листов имеет измененную геометрию, которая обеспечивает оптимальную нагрузку при заливке и гарантирует, что комбинация листов и бетона обеспечивает максимально возможную несущую способность пола.

Листы были успешно установлены на новостройках, реконструируемых, цокольных и верхних этажах, антресольных этажах, проходах, консолях, а также на тяжелых гражданских объектах, таких как мосты.

Популярное использование:

  • Переоборудование и реконструкция существующей недвижимости
  • Мезонин
  • IFD Проекты
  • Мосты
  • Здание Modulair
  • Экологичное строительство
  • Цокольные и несущие этажи
  • Фальшполы
  • Полы навесные
  • Несъемная опалубка
  • Проекты промышленного, универсального и разборного строительства (IFD)

Доступно подробное техническое руководство, содержащее подробные инструкции по установке системы и креплению аксессуаров, таких как профилированные секции заполнения из полиэтилена или минеральной ваты, края и / или концевые профили из оцинкованной стали, требования к сетке для повышения огнестойкости, верхнее армирование толщина бетона и т. д.

Композитные полы Hody тщательно протестированы компанией TNO-Building and Construction Research в Делфте, Нидерланды. Дальнейшие расчеты, принципы проектирования и таблицы были расширены голландским Ingenieursburo Bartels b.v. и все было основано на Еврокоде 4.

При необходимости мы можем произвести расчеты и составить планы, которые необходимо утвердить компетентными органами до начала работ на объекте.

Если у вас возникнут дополнительные вопросы, свяжитесь с нашей технической командой.

Пункты спецификаций композитной напольной системы Hody доступны в NBS Plus.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 (май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, Май 2021 г. Публикация продолжается …

Обзор статей


Получено IRJET «Импакт-фактор научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 ( Май-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 5, май 2021 Публикация в процессе …

Обзор статей


Получено IRJET «Фактор влияния научного журнала: 7.529 »на 2020 г.

Профнастил из композитной стали — это обычная система перекрытий, применяемая в многоэтажных зданиях. Это то, над чем я много работаю при моделировании и детализации в Revit. В этом блоге я расскажу, как я это делаю, а также расскажу о консолях , которые я недавно получил от коллеги.

Небольшое примечание: хотя вы можете смоделировать настил, чтобы видеть профиль в 3D, это обычно считается излишеством ! В этом нет необходимости, и ваша модель быстро замедлится. Это особенно актуально, если у вас много этажей и стальной настил. Лучшим способом является создание перекрытия Structural Decking типа , на котором профиль с разрезом будет отображаться в сечениях и отметках, в зависимости от направления пролета. Читайте дальше, чтобы узнать больше:

Профнастил Revit Structural

Первое, что нам нужно сделать, это создать новый несущий пол .Мы делаем это, перейдя на вкладку Structural и в раскрывающемся списке Floor выберите Floor: Structural.

Полы (а также стены, потолки и крыши) — это то, что мы называем Системными семействами . Это означает, что это , предварительно определенный в шаблонах и проектах Revit, а не , загруженный из внешних файлов (они называются загружаемыми семействами). Это означает, что для создания нового типа этажа , мы должны открыть Свойства типа существующего типа пола и нажать Дублировать.



В этом примере я собираюсь создать композитный стальной настил Comflor80 с толщиной плиты 150 мм. После того, как я назвал новый тип пола, в параметре Structure в разделе Construction я нажал кнопку Edit… .

Откроется диалоговое окно Сборка. Для металлической или стальной системы настила пола необходимо иметь 2 слоя (т.е. один для металлического настила и один для бетонного покрытия).Нажмите кнопку Insert , чтобы создать новый слой, и используйте кнопки Up и Down , чтобы переместить их в правильном порядке.

В столбце Функция слева вы можете выбрать из раскрывающегося списка соответствующую категорию. В этом случае выберите Structural Deck [1]:

.

Это вызывает опцию Structural Deck Properties ниже. Здесь вы можете выбрать желаемый Стальной профиль настила .Вам необходимо сначала загрузить профиль в ваш проект , а затем , вы можете выбрать его из раскрывающегося списка (см. Здесь для получения справки по созданию семейства профилей несущих конструкций)

После загрузки профиля Structural Deck измените верхний слой на «Бетон» и введите толщину перекрытия (полную глубину перекрытия, включая настил, а не только верхний слой). Щелкните ОК.

Ух! Теперь, когда вы создали свой тип пола Revit Structural Decking, вы готовы к созданию пола.

Создание перекрытия и консолей

Вы создаете пол так же, как и любой другой. Вы создаете границу и указываете направление пролета. Это указывает, в каком направлении проходит ваша металлическая платформа, и, следовательно, определяет, какой профиль вы увидите в разрезе / возвышении.

Ключевой особенностью металлических настилов является возможность добавления бетонных и стальных консолей . Мой коллега недавно сообщил мне об этом.Чтобы создать консоли, щелкните граничную кромку, которую вы хотите изменить. Теперь вы увидите, что опция Cantilevers появится на контекстной вкладке . Вам необходимо использовать размеры + или -, чтобы получить желаемую длину сиденья и консоли.

Используя -100 для бетона и (+) 65 для стали, вы можете увидеть получившиеся консоли:

Это такая классная функция! Намного лучше, чем использовать заполненные области для отображения консолей, сидений и т. Д.

С новым типом перекрытия Revit Structural Decking и функцией Cantilevers вы можете легко создавать точные детали без использования областей с заливкой или компонентов деталей.


Создание Revit Structural Decking в системе перекрытий — отличный способ представить композитные стальные перекрытия без чрезмерного моделирования и затягивания проекта. С помощью функции Cantilevers теперь у вас есть больше контроля при детализации, чтобы правильно настроить стальной настил.Надеюсь, этот пост в блоге помог вам работать умнее и быстрее учиться!

Если у вас есть какие-либо вопросы или комментарии, которые вы хотите добавить, оставьте сообщение ниже!

Если вы нашли этот пост полезным, пожалуйста, поделитесь им.

— Скоро поговорим

P.S — Я хотел бы связаться с вами в Твиттере: здесь

Присоединяйтесь к племени и подписывайтесь!

Связанные

Оцинкованные листы настила из гофрированной стали для бетонной плиты

1.Обзор стального настила:

Листы настила пола также известны как профилированный стальной настил, металлический настил, настил крыши и т.д. плиты перекрытия изготавливаются из оцинкованного стального листа методом холодной прокатки, а его поперечное сечение имеет V-образную, U-образную, трапециевидную или аналогичную формы. Он в основном используется как постоянный шаблон, а также может быть выбран для других целей.Самые первые уплотненные стальные настилы в основном использовались в качестве кровельных панелей заводской крыши, за ними следовали профилированные стальные плиты, используемые для полов и постепенно классифицируемые как настилы пола. YX51-250-750 — это один из видов типичного композитного настила пола, здесь мы будем познакомить подробнее с этой моделью.

2. Технические характеристики продукта и характеристики сечения:

9003

59,56

Толщина
(мм)

Вес
(кг / м²)

I (см4 / м)

I м)

0.75

8,37

47,67

23,19

1,00

10,47

59,56

71,44

34,51

3. Стандарты материала кровельного настила:

Материал настилов пола представляет собой оцинкованный (гальванизированный) лист конструкционной стали горячего окунания с блестящей поверхностью.Здесь мы предлагаем вам для справки один стандартный перечень. Для цинкового покрытия мы можем сделать от 120 г / м² до 450 г / м².

Стандарты стали

Предел текучести (МПа)

Прочность на растяжение (Н / мм²)

Q235

≥235

Q345

≥345

300

G500

≥500

520

03

03

4.Применение системы настилов:

Система стальных настилов широко используется во всех многоэтажных зданиях, таких как финансовый центр, офисное высотное здание, выставочный зал, театры и т. Д.

5. Характеристики композитных настилов:

1, настилы полов открытого типа могут удовлетворить требования быстрого строительства основной стальной конструкции и могут обеспечить прочную рабочую платформу в короткие сроки. Стальную плиту напорного типа можно укладывать на многослойный пол, а бетонную плиту можно заливать слоями;

2, На этапе использования пол используется как растягивающее ребро бетонного пола, что также увеличивает жесткость пола и экономит количество стали и бетона;

3, Режим прессования листов настила максимизирует силу сцепления между нижней плитой и бетоном и заставляет их образовывать единое целое, ребра жесткости, так что система несущих плит имеет высокую несущую способность;

4, В консольных условиях пол используется только как постоянный шаблон.Длину консоли можно определить по характеристикам поперечного сечения пола. Во избежание растрескивания консольной плиты в точке опоры следует установить отрицательную арматуру в соответствии с проектом инженера-строителя.

6. Справочные таблицы диапазонов:

221.69

24 2040263





Ограниченное отклонение = L / 130

Тип пролета

кг м²)

Одинарные пролеты (мм)

Два пролета (мм)

Три пролета (мм)

Плита THK (мм)

Bondek THK (мм)

Bondek THK (мм)

100

0.75

179,86

2140

2400

2470

1.00

183.58

183.58

183.58

183.58

183.58

183.58

1,20

184,30

2330

2730

2740

110

0.75

198,74

2100

2350

2440

1.00

201.74

1,20

203,65

2290

2680

2690

120

0.75

219.60

2040

2310

2400

1.00

1,20

223,79

2240

2630

2640

130

0.75

244.60

1980

2260

2330

1.00

9004 20

9004 20

1,20

248,79

2180

2580

2570

140

0.75

269.60

1930

2220

2280

1.00

271.69

1,20

273,79

2130

2530

2510

150

0.75

294,60

1890

2180

2230

1.00

296.69

  • 1
  • 296.69

  • 1
  • 296.69

  • 1
  • 296.69

  • 1
  • 296.69

  • 1
  • 1,20

    298,79

    2090

    2480

    2460

    Примечание: Эти данные относятся к китайским стандартам для модели Q34-250 и стали .Если у вас есть какие-либо другие необходимые данные по нормам стали, пожалуйста, свяжитесь с нами, спасибо.

    7. Bondek погрузка VS. Класс прочности бетона:

    1.0003

    Класс прочности бетона

    Высота перекрытия (мм)

    Толщина Бондека (мм)

    МР (кНм)

    Марка бетона по прочности

    Высота пола (мм)

    Толщина Bondek (мм)

    Mr (кНм)

    C25

    100

    0.75

    22,35

    C30

    100

    0,75

    23,07

    1,00

    1

    03

    1

    1

    1

    1,20

    30,34

    1,20

    31,95

    110

    0.75

    25,12

    110

    0,75

    25,92

    1,00

    29,90

  • 3

    9001 9001 9001

  • 34,09

    1,20

    35,89

    120

    0.75

    28,22

    120

    0,75

    29,12

    1.00

    33.60

    9001 9001

  • 3

    9001

  • 38,30

    1,20

    40,33

    130

    0.75

    31,42

    130

    0,75

    32,32

    1.00

    37.60

  • 3

  • 43,10

    1,20

    45,13

    140

    0.75

    34,62

    140

    0,75

    35,52

    1.00

    41.30

    03

  • 3

    03

  • 3

    03

  • 47,90

    1,20

    49,93

    150

    0.75

    37,82

    150

    0,75

    38,72

    1.00

    45.60

    45.60

    09

    52,70

    1,20

    54,73

    Примечание. Эти данные относятся к модели YX51-250-750 и основаны на китайских стандартах на сталь Q345.Если вам нужны другие данные по стандартам на сталь, пожалуйста, свяжитесь с нами, спасибо.

    8. Примечания по установке:

    1. Перед установкой попросите, чтобы лист настила пола был завершен и доставлен по порядку, в соответствии с планом проекта. Все облицовочные листы необходимо транспортировать партиями на площадку и размещать по порядку. , подвешенный внизу и размещенный на главной балке. Блоки укладываются и используются вручную от ближнего до дальнего, чтобы обеспечить непрерывное прямое соединение с перекрытием.

    2, После проверки качества, когда основная балка этого слоя установлена ​​правильно, ее можно поднять в пол.Команда заключается в том, чтобы повесить гофрированный стальной настил в указанном месте, уложить листы настила, установить внешнюю уплотнительную пластину и, наконец, сварить настил пола.

    3. Перед укладкой бетонного металлического настила необходимо очистить верхнюю часть второстепенной балки от грязи, чтобы предотвратить накопление влаги или воды, чтобы обеспечить качество приварки шпилек в следующем процессе.

    4. При укладке плиты перекрытия ее следует начинать от начальной линии строительного чертежа и перемещаться по месту установки плиты, чтобы обеспечить горизонтальность и вертикальность плит после укладки.

    5, Используйте внутренние ребра в качестве начального края и расположение в соответствии со схемой расположения. Листы настила пола используются от одного конца до другого, а последний кусок используется в качестве регулировочной пластины, поскольку ширина балка бывает разной, но стороны нужно приварить к балке плашмя. Если есть значение разницы, ширина круга корректируется.

    9. Контактная информация для справок:

    1. Учитывая быстрый ответ, звоните нам по телефону + 86-592-6095031;

    2.Учитывая высокую плату за международные звонки, отправьте нам письмо по адресу [email protected]

    Люди из Yumi Steel будут использовать нашу искреннюю улыбку в обмен на удовлетворение клиентов нашими услугами.

    1. Обзор стального настила:

    Листы настила пола также известны как профилированный стальной настил, металлический настил, настил крыши и т. Д. Самое раннее название Bondek — гофрированный стальной настил и все стальные настилы пола, которые прессуются и формируются с помощью плоского пресса и называются вместе.Плита перекрытия изготавливается из оцинкованного стального листа методом холодной прокатки, а ее поперечное сечение имеет V-образную, U-образную, трапециевидную и т.п. Он в основном используется в качестве постоянного шаблона, а также может быть выбран для других целей. Первые уплотненные стальные настилы в основном использовались в качестве кровельных панелей заводской крыши, за ними следовали профилированные стальные пластины, используемые для полов, которые постепенно классифицировались как листы настилов пола. YX51-250-750 — это один из типов типичных композитных напольных покрытий, здесь мы подробнее расскажем об этой модели.

    2. Технические характеристики продукта и характеристики сечения:

    03

    Толщина
    (мм)

    Вес
    (кг / м²)

    I (см4 / м)

    I м)

    0,75

    8,37

    47,67

    23,19

    1,00

    10,47

    28,59

    1,20

    12,56

    71,44

    34,51

    3. Стандарты материала настила крыши

    . горячеоцинкованный (гальванизированный) лист конструкционной стали с блестящей поверхностью. Здесь мы предлагаем вам один стандартный список для справки. Для цинкового покрытия мы можем произвести от 120 г / м² до 450 г / м².

    Стандарты стали

    Предел текучести (МПа)

    Прочность на растяжение (Н / мм²)

    Q235

    ≥235

    Q345

    ≥345

    300

    G500

    ≥500

    520

    03

    03

    4.Применение системы настилов:

    Система стальных настилов широко используется во всех многоэтажных зданиях, таких как финансовый центр, офисное высотное здание, выставочный зал, театры и т. Д.

    5. Характеристики композитных настилов:

    1, настилы полов открытого типа могут удовлетворить требования быстрого строительства основной стальной конструкции и могут обеспечить прочную рабочую платформу в короткие сроки. Стальную плиту напорного типа можно укладывать на многослойный пол, а бетонную плиту можно заливать слоями;

    2, На этапе использования пол используется как растягивающее ребро бетонного пола, что также увеличивает жесткость пола и экономит количество стали и бетона;

    3, Режим прессования листов настила максимизирует силу сцепления между нижней плитой и бетоном и заставляет их образовывать единое целое, ребра жесткости, так что система несущих плит имеет высокую несущую способность;

    4, В консольных условиях пол используется только как постоянный шаблон.Длину консоли можно определить по характеристикам поперечного сечения пола. Во избежание растрескивания консольной плиты в точке опоры следует установить отрицательную арматуру в соответствии с проектом инженера-строителя.

    6. Справочные таблицы диапазонов:

    221.69

    24 2040263





    Ограниченное отклонение = L / 130

    Тип пролета

    кг м²)

    Одинарные пролеты (мм)

    Два пролета (мм)

    Три пролета (мм)

    Плита THK (мм)

    Bondek THK (мм)

    Bondek THK (мм)

    100

    0.75

    179,86

    2140

    2400

    2470

    1.00

    183.58

    183.58

    183.58

    183.58

    183.58

    183.58

    1,20

    184,30

    2330

    2730

    2740

    110

    0.75

    198,74

    2100

    2350

    2440

    1.00

    201.74

    1,20

    203,65

    2290

    2680

    2690

    120

    0.75

    219.60

    2040

    2310

    2400

    1.00

    1,20

    223,79

    2240

    2630

    2640

    130

    0.75

    244.60

    1980

    2260

    2330

    1.00

    9004 20

    9004 20

    1,20

    248,79

    2180

    2580

    2570

    140

    0.75

    269.60

    1930

    2220

    2280

    1.00

    271.69

    1,20

    273,79

    2130

    2530

    2510

    150

    0.75

    294,60

    1890

    2180

    2230

    1.00

    296.69

  • 1
  • 296.69

  • 1
  • 296.69

  • 1
  • 296.69

  • 1
  • 296.69

  • 1
  • 1,20

    298,79

    2090

    2480

    2460

    Примечание: Эти данные относятся к китайским стандартам для модели Q34-250 и стали .Если у вас есть какие-либо другие необходимые данные по нормам стали, пожалуйста, свяжитесь с нами, спасибо.

    7. Bondek погрузка VS. Класс прочности бетона:

    1.0003

    Класс прочности бетона

    Высота перекрытия (мм)

    Толщина Бондека (мм)

    МР (кНм)

    Марка бетона по прочности

    Высота пола (мм)

    Толщина Bondek (мм)

    Mr (кНм)

    C25

    100

    0.75

    22,35

    C30

    100

    0,75

    23,07

    1,00

    1

    03

    1

    1

    1

    1,20

    30,34

    1,20

    31,95

    110

    0.75

    25,12

    110

    0,75

    25,92

    1,00

    29,90

  • 3

    9001 9001 9001

  • 34,09

    1,20

    35,89

    120

    0.75

    28,22

    120

    0,75

    29,12

    1.00

    33.60

    9001 9001

  • 3

    9001

  • 38,30

    1,20

    40,33

    130

    0.75

    31,42

    130

    0,75

    32,32

    1.00

    37.60

  • 3

  • 43,10

    1,20

    45,13

    140

    0.75

    34,62

    140

    0,75

    35,52

    1.00

    41.30

    03

  • 3

    03

  • 3

    03

  • 47,90

    1,20

    49,93

    150

    0.75

    37,82

    150

    0,75

    38,72

    1.00

    45.60

    45.60

    09

    52,70

    1,20

    54,73

    Примечание. Эти данные относятся к модели YX51-250-750 и основаны на китайских стандартах на сталь Q345.Если вам нужны другие данные по стандартам на сталь, пожалуйста, свяжитесь с нами, спасибо.

    8. Примечания по установке:

    1. Перед установкой попросите, чтобы лист настила пола был завершен и доставлен по порядку, в соответствии с планом проекта. Все облицовочные листы необходимо транспортировать партиями на площадку и размещать по порядку. , подвешенный внизу и размещенный на главной балке. Блоки укладываются и используются вручную от ближнего до дальнего, чтобы обеспечить непрерывное прямое соединение с перекрытием.

    2, После проверки качества, когда основная балка этого слоя установлена ​​правильно, ее можно поднять в пол.Команда заключается в том, чтобы повесить гофрированный стальной настил в указанном месте, уложить листы настила, установить внешнюю уплотнительную пластину и, наконец, сварить настил пола.

    3. Перед укладкой бетонного металлического настила необходимо очистить верхнюю часть второстепенной балки от грязи, чтобы предотвратить накопление влаги или воды, чтобы обеспечить качество приварки шпилек в следующем процессе.

    4. При укладке плиты перекрытия ее следует начинать от начальной линии строительного чертежа и перемещаться по месту установки плиты, чтобы обеспечить горизонтальность и вертикальность плит после укладки.

    5, Используйте внутренние ребра в качестве начального края и расположение в соответствии со схемой расположения. Листы настила пола используются от одного конца до другого, а последний кусок используется в качестве регулировочной пластины, поскольку ширина балка бывает разной, но стороны нужно приварить к балке плашмя. Если есть значение разницы, ширина круга корректируется.

    9. Контактная информация для справок:

    1. Учитывая быстрый ответ, звоните нам по телефону + 86-592-6095031;

    2.Учитывая высокую плату за международные звонки, отправьте нам письмо по адресу [email protected]

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
