Как вязать проволоку на арматуре: способы, схемы, нормы и правила вязки для начинающих

характеристики, применение, выбор и расход

Ни один объект промышленного или гражданского строительства не возводится без использования железобетонных изделий и конструкций. Для усиления прочности и надежности бетон армируют, в его «тело» помещают каркас из арматуры. Вязальная проволока самый популярный материал для соединения металлических прутов между собой, для создания каркаса, именно о ней пойдет речь в данной статье.

вязальная проволока

Применение и технология производства

Самой большой популярность проволока для вязки арматуры пользуется в монолитном строительстве. С помощью бетона и арматуры, создаются постройки самых необычных форм, благодаря своей технологии, целостности конструкции от фундамента до крыши. Именно в этой сфере без использования проволоки не обходится не один объект.

применение проволоки вязальной

Проволоку применяют для армирования, таких железобетонных конструкций как:

  1. Фундаментов (ленточных, плитных, свайных).
  2. Стен, колонн, балок и перемычек.
  3. Лестниц.
  4. Монолитных перекрытий.
  5. Стяжки пола.

Самые важные параметры проволоки для вязки арматуры – это гибкость и прочность. Она должна обеспечивать надежное соединение пересекающихся элементов арматуры, одновременно быть мягкой и податливой для быстрого проведения работ.

Данные характеристики обеспечиваются свойствами материала, технологией производства и последующей термической обработкой.

Материалом для изготовления является низкоуглеродистая сталь. Проволока – продукт процесса волочения заготовки через фильеры с заданным диаметром. Под воздействием давления и в процессе пластического деформирования заготовки структура стали измельчается и улучшается, на поверхности образуется упрочненный наклепанный слой.

Однако после такой процедуры в металле сохраняются значительные внутренние напряжения, которые не позволяют изгибать полученный продукт, он будет жестким и хрупким. Поэтому, для возможности применения проволоки для вязки, она подвергается термической обработке – отжигу. В процессе отжига происходит релаксация и снятие напряжений. Таким образом, в результате получается прочное, удобное в работе изделие.

Маркировка и классификация

Вся выпускаемая вязальная проволока изготавливается в соответствии с ГОСТом – 3282-74 «Проволока стальная низкоуглеродистая общего назначения». Документ регламентирует все технические характеристики – тип, размеры, точность изготовления, механические свойства материала.

бухты проволоки для арматуры

В ГОСТе указана классификация проволоки по следующим признакам:

  1. По виду обработки – термообработанная или нет.
  2. По виду покрытия – с оцинкованным покрытием или без него.
  3. По точности изготовления – с повышенной или нормальной точностью.
  4. По временному сопротивлению разрыву (только для не отожженной)– I и II группы.

В зависимости от условий, при которых производилась термическая обработка, проволочка бывает светлой или черной. Черная получается в процессе отжига в воздушной среде, под воздействием кислорода на поверхности металла образуются оксиды и окалины. Светлая проходит термообработку в среде инертных газов, её поверхность чистая, но по технологическим параметрам она ничем не отличается от черной.

Проволока может выпускаться диаметром от 0,16 до 10 мм без покрытия, и 0,2 — 6 мм с покрытием.

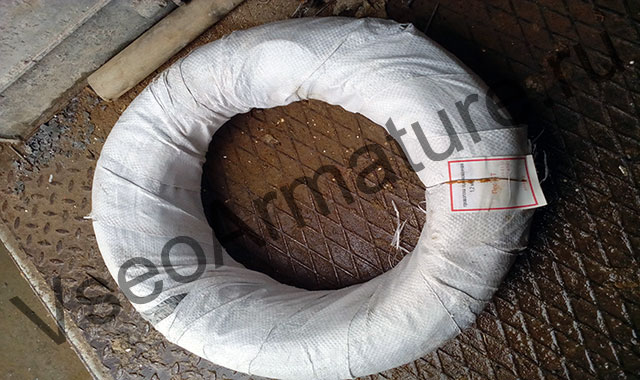

запечатанная бухта вязальной проволоки

Бухта самой популярной оцинкованной вязальной проволоки диаметром 1,2 мм, весом 25 кг.

Маркировка проволоки включает в себя:

  • диаметр – указывается в миллиметрах;
  • вид обработки – буква О, в случае проведения термообработки;
  • точность изготовления – буква П при повышенной точности;
  • вид поверхности – С (светлая), Ч (Черная)
  • наличие цинкового покрытия – 1Ц или 2Ц (цифра обозначает класс).

Вся выпускаемая проволока наматывается на бухты или катушки, проходит обязательный контроль, маркируется и подтверждается сертификатом качества. По маркировке выбирается необходимая для использования продукция. Каждый вид вязальной «нити» имеет свое назначение исходя из условий её применения.

Какой проволокой лучше вязать арматуру

Основные критерии выбора это, диаметр арматуры и применяемый инструмент.  Для вязки проволокой используют цанги, так же ручные, полуавтоматические и автоматические крючки.

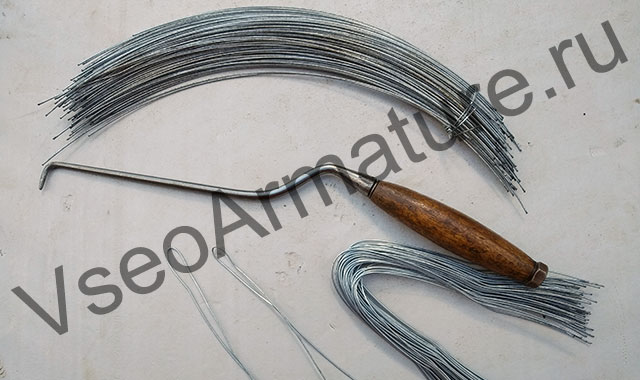

выбор проволоки для вязки крючкомСамодельный крючок для вязки арматуры проволокой.

Главная задача проволоки, это надежная фиксация арматуры, чем она толще, тем толще должен быть и связующий элемент. Минимальный применяемый для вязальных работ диаметр – 0,8 мм, используют для связки арматуры, диаметр которой не превышает 10 мм. Размер от 1 мм до 1,2 мм применяется чаще всего в частном малоэтажном строительстве. А при возведении зданий со значительной нагрузкой рекомендуют применять проволоку 1,4-1,6 мм. Для выполнения вязальных работ достаточно использование материала нормальной точности.

Совет от мастера! Я занимаюсь монолитным строительством уже более 10 лет и хочу сказать, что самая удобная проволока для вязки арматуры крючком имеет диаметр 1,2 мм. Подходит для связывания прутов всех диаметров, просто для арматуры диаметром 16 мм и выше, берется две проволочки.

Преимущество проволоки перед сваркой

При сравнении технологии сварки с вязкой, отметим следующие плюсы соединения проволокой:

  • простота работы с материалом – процесс вязки арматуры посилен каждому;
  • выполнение армирования непосредственно в опалубке;
  • удобная регулировка положения прутьев – при необходимости можно исправить геометрию каркаса, отвязав несколько элементов конструкции;
  • отсутствие сварных соединений – при нагреве у металла уменьшаются начальные характеристики, он становится слабее, сварной шов более подвержен коррозии;
  • доступная цена.

К минусам можно отнести лишь шаткость связанного каркаса, но если, дополнить армирующую конструкцию раскосами, она станет жёстче.

Расход материала: нюансы и пример подсчета

Проволока реализуется в килограммах. Поэтому, при определении необходимого для  работы объема материала, вычисляется сначала требуемый метраж, а затем рассчитывается общая масса.

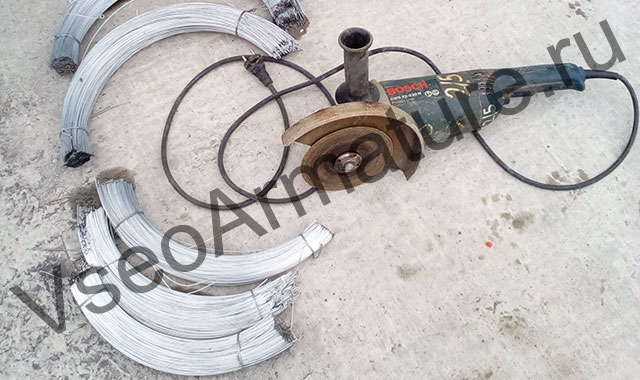

нарезанная проволока по 30 и 40 см для вязки

Нарезаю проволоку угловой шлифовальной машинкой, ещё её называют болгаркой.

Метраж зависит от схемы армирования и количества узлов перехлеста прутков. Количество узлов умножается на 0,3-0,4. Таким образом, получается общая длина необходимой проволоки в метрах. На практике установлен процент возможного брака, что необходимый запас – не менее 30% от расчетного объема.

Зная необходимый метраж соединительного материала, умножаем его на вес одного метра, и получаем требуемый вес проволоки для проведения арматурных работ.

Таблица веса 1 погонного метра вязальной проволоки в кг.
Диаметр, ммВес погонного метра, кг
0,80,004
10,006
1,20,009
1,40,012
1,60,016
1,80,022
20,028
2,20,04

Для того чтобы высчитать расход вязальной проволоки на 1 м3 бетона и на 1 тонну арматуры, нужно знать диаметр используемых прутов, шаг соединения, и конструкционные особенности будущего железобетонного изделия.

Высчитаем на примере армирования монолитной плиты перекрытия арматурой 12 мм.

  1. Объем железобетонной плиты 1 м3, это 5 м2 перекрытия, а это в свою очередь два слоя сетки с шагом ячейки 200 на 200 мм, общей площадью 10 м2.
  2. Соединяется арматура в шахматном порядке, для связки 1 м2 такой сетки необходимо сделать 13 узлов + 8 узлов при дополнительном усилении, получаем 21 узел.
  3. Теперь 21*0,3= 6,3 метра, берем 30 % на брак — 2,1 метра, в итоге получаем 6,3+2,1=8,4 метра материала на 1 м2, рассчитываем необходимый метраж на всю площадь 10*8,4=84 м.
  4. Вес одного метра проволоки толщиной 1,2 мм равен 0,009 кг, считаем 84*0,009=0,756 кг, получаем, что для армирования 1 м3 бетонного перекрытия необходимо около 0,756 кг, вязальной проволоки.
  5. На 1 м3 такой плиты перекрытия надо около 113 метров арматуры А500С диаметром 12 мм. Вес 1 метра арматуры 0,888 кг, значит 113*0,888=100 кг материала на 1 м3.
  6. Следовательно, на 1 тонну арматуры диаметром 12 мм необходимо 10*0,756=7,56 кг проволоки.

Как видите, все расчеты строго индивидуальны, так как у каждого железобетонного изделия свои размеры и конструкционные особенности.

Вязка арматуры – на первый взгляд простой, но на самом деле очень важный процесс, от которого зависит прочность и долговечность железобетонной строительной конструкции. Немаловажную роль в качестве соединения арматуры играет качество вязальной проволоки. При правильном использовании материала, диаметре изделия и соблюдении технологии вязания добиться необходимого результата достаточно просто. Также не стоит забывать о проверке наличия сертификатов на приобретаемый материал, которые гарантируют заявленные производителем характеристики.

схема крючком и вязальной проволокой, технология монтажа

Содержание статьи:

Бетон хорошо работает на сжатие, но упрочняется металлом для повышения прочности на изгиб и растяжение. Для соединения прутков в каркасы применяется вязка арматуры. Количество металлических элементов, их диаметр определяются предварительным расчетом в соответствии с планом. Чаще применяется стальная проволока, но иногда используются пластиковые клипсы.

Инструменты и материалы для вязки арматуры

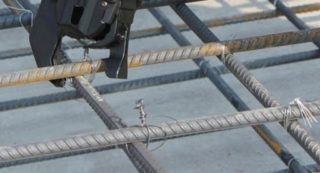

Специальные инструменты значительно ускоряют процесс вязки арматуры

В каркасе железобетонного изделия применяется обожженная вязальная проволока с цинковым покрытием или без него. Термически обработанный материал не тянется, его фиксирующие свойства улучшаются по сравнению с холоднотянутым видом. Оцинкованная проволока более стойко сопротивляется действию агрессивной среды.

Диаметр вязальной катанки зависит от диаметра стального прута в каркасе, обычно берется проволока толщиной 0,8 – 1,4 мм для арматуры 6 – 12 мм. Пруты большего сечения вяжутся усиленной проволокой, но строгих ограничений для выбора диаметра не существует. Использование вязальной катанки с поперечным сечением меньше 0,8 мм затрудняется, т.к. она будет лопаться от натяжения. Проволоку диаметром больше 1,6 мм трудно затянуть в прочный узел.

Вязание арматуры можно делать вручную, но процесс ускоряется с применением инструментов:

  • крючок для вязки;
  • пистолет для вязания;
  • шуруповерт с регулируемым количеством оборотов;
  • сварочный аппарат.

Крючки продаются в магазине, бывают простые, полуавтоматические и винтовые модели. Упрощенный вариант делается собственноручно. Использование крючка требует приложения усилий. Пистолеты применяются в условиях крупного строительства, экономят время и силу работника. Устройство располагается в одной руке, а вторая используется для поддерживания элементов.

Шуруповерт пригодится для домашнего использования, при этом в патрон вставляется самодельный крючок. Сварка является альтернативным вариантом и применяется по рекомендации в проекте.

Технология работы

Перед началом работ специалисты определяются с материалом, диаметром арматуры и проволоки, рассчитывают количество комплектующих, выбирают метод сварки или вязки.

Вязка арматуры под ленточный фундамент выполняется по следующей технологии:

  1. Устанавливается опалубка из дерева или других материалов, внутри нее натягивается леска для обозначения верхней плоскости фундамента.
  2. Снизу отмечается 5 см по высоте, от этого уровня начинается раскладка продольных прутов и перевязка стыков. На дно кладутся кирпичи, чтобы такое условие соблюдалось, а вертикальные арматурные элементы втыкаются в грунт. От стен опалубки стальные стержни также отстоят на 5 см.
  3. Продольные элементы делаются цельными на длину 6 м. Допускается связка стержней внахлест 25 – 35 см, если ленточный фундамент. Плита имеет большую протяженность. Металлические пруты выставляются по периметру, на них делается обвязка верхнего и нижнего армированного пояса.
  4. Слоями заливается бетон после окончания вязки, при этом применяется вибрация для выгонки пузырьков воздуха.

Арматурный каркас может вязаться секциями вне опалубки и последовательно устанавливаться внутрь траншеи, но для монтажа таким способом требуется больше рабочих. В узлах не допускается мусор и посторонние предметы, в соединении не должно быть торчащих петель и неравномерных затяжек со свободными концами проволоки.

Способы вязки арматуры

Чаще практикуется соединение арматурных стержней с помощью вязальных крючков. Элементы сращиваются по схеме, при этом продольные полосы стыкуются в трех местах (в начале, конце и посередине) проволокой, обработанной отжигом. Гладкие стержни без рифления соединяются с отгибанием концов.

Перед стыковкой материал переносится в траншею, раскладывается по схеме, выравнивается. Под первый пояс ставятся размерные элементы (кирпичи, пластиковые фиксаторы), чтобы после заливки все стержни были закрыты слоем бетона.

Правильно вязать арматуру можно несколькими способами:

  • проволокой;
  • сваркой;
  • пластиковыми хомутами.

Первый способ относится к трудоемким, отличается несколькими вариантами составления узлов, разными приемами. Для затяжки разработаны механические и электрические инструменты, которые ускоряют процесс работы.

Пластиковые хомуты являются самозатягивающимися, существенно экономят время, но имеют некоторые ограничения к применению. Сварка выбирается для определенных типов арматуры, если в наименовании марки стоит литера С.

Проволокой

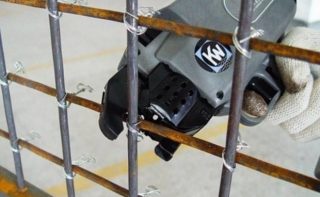

Вязка арматуры проволокой

Армируются не только ленточные виды, каркас ставится в столбчатых опорах, колонах, фундаментных балках, монолитных участках перекрытий и покрытий.

Особенности вязки разных конструкций:

  1. Столбчатые элементы укрепляются стержнями без бокового рифления, поэтому применяется механическое натяжение узлов при использовании проволочного соединения. Вязальные модули фиксируются цангами или крюками, можно пользоваться пистолетом.
  2. Плитные и ленточные основания содержат каркас с верхней и нижней сеткой (поясом). Нужно соединить арматуру с натяжением продольных элементов, чтобы в процессе заливки они не опускались. Внимание уделяется стыковке на углах.

Нижние стержни могут вывалиться из каркаса и оказаться непосредственно в грунте после бетонирования, что приведет к коррозии и нарушению несущей способности бетона. Для вязки арматуры в высоких конструкциях оснований (больше 1,8 метра) устраиваются строительные леса и подмости. При бетонировании скважин каркас вяжется с применением опускающихся лотков, люлек и траверсов.

Узлы из вязальной проволоки не портятся под действием агрессивных компонентов бетона. Соединения отличаются эластичностью, что повышает устойчивость конструкций к деформированию, увеличивает их прочность при появлении сгибающих усилий в эксплуатационных условиях.

Сварка

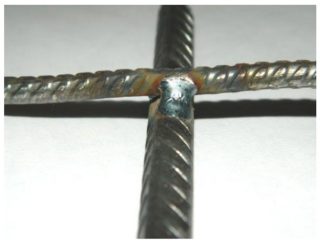

Сварка меняет структуру металла

Каркасы свариваются в гражданском и промышленном строительстве благодаря уменьшению трудоемкости, стыковке арматуры разных размеров, автоматизации сборки. На крупных площадках работают объединенные коллективы бетонщиков и сварщиков, а арматурщики не набираются.

Каркас сваривается следующими способами:

  • контактным;
  • электродуговым;
  • полуавтоматическим;
  • электрошлаковым.

Соединение по длине арматурных стержней ведется контактным, полуавтоматическим методом, а для пространственных узлов применяется электрошлаковый, дуговой вариант. Процесс проходит при силе тока от 250 до 350 А, холодно-упрочненный металл соединяется при большой силе тока малой продолжительности (жесткая сварка).

Контактный метод позволяет сваривать встык стержни различных диаметров, что экономит материал. Равнопрочные соединения получаются при разнице размеров поперечных сечений не больше 1,25 – 1,5 мм. Часто вертикальные и продольные элементы проектируются разного диаметра, а контактная сварка прочно объединяет части обвязки, стоек, углов и поясов.

Ограничения связываются с типом металла для каркаса. Некоторые стали специально обрабатываются при выпуске и термически упрочняются тем, что внутри воспроизводится структура, повышающая прочность. Действие высокой температуры при сварке разрушает эти строения, и несущая способность снижается.

Популярная арматура с обозначением АШ, А400 не может свариваться – соединяется другими способами.

Пластиковые хомуты

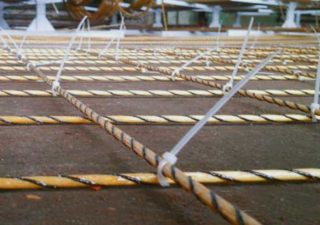

Вязка пластиковыми хомутами

Популярность синтетических связующих элементов набирает популярность, но консервативно настроенные строители не доверяют такому соединению. Хомуты надежно фиксируют части каркаса, но их применение имеет специфические особенности. К преимуществам относится простота затягивания, процесс не требует специальной подготовки и инструментов. Клипса стягивается до щелчка, действие занимает мало времени.

Каркас из гладкой арматуры плохо сопротивляется динамическим усилиям, крепления могут треснуть, если человек наступит на верхние продольные элементы конструкции. Учитывают факт, что хомуты могут повредиться при вибрировании бетона во время заливки.

Многие строители используют каркас в качестве опоры для ног при бетонировании, но с конструкцией на пластиковых хомутах так поступать нельзя. Вибрация электроинструментами повреждает соединение, крупный щебеночный заполнитель может стать причиной трещины и разъединения узла.

Специалисты не рекомендуют использовать пластиковые клипсы в морозную погоду, т.к. материал растрескивается при действии отрицательных температур. Разработан вариант полимерных хомутов с металлической полосой в середине, такие элементы имеют больше возможностей для применения. Используются новые виды пластика, которые не разрушаются на морозе.

Правильное использование крючка

Ручное приспособление в виде крюка позволяет проще связать арматуру для фундамента, сэкономить время и силы. Металлический крючок продается, но его можно сделать самостоятельно. Берется арматурный пруток или стальной стержень диаметром 8 мм длиной 20 см. Понадобятся две гайки и шайбы диаметром немного больше прута и ручка от старого валика или отвертки. Одна сторона затачивается под наконечник шила и сгибается, а ручка крепится метизами на стержне.

Процесс формирования узла:

  • Кусок проволоки 30 см складывается вдвое и обхватывается точка пересечения арматурных стержней так, чтобы петля на сгибе была напротив хвостов.
  • Крючок заводится в петлю, захватывает хвостики и вращается для обматывания концов вокруг петли.
  • Полученный узел затягивается с усилием, не доводя до слома проволоки.
  • Крюк вынимается из петли, подрезаются остатки.

Применяются винтовые крючки, которые относятся к полуавтоматическим приспособлениям. В устройстве поступательно вращается наконечник. Если подтягивать крюк на себя, наконечник делает поворот и проволока затягивается. Рабочий прилагает минимальное усилие, а время на создание узла сокращается на 3 – 5 секунд.

Проволока также складывается вдвое, крючок заводится в петельку, конец обматывается вокруг петли и крючок тянется на себя. Поворот ручки обеспечивает затягивание.

Выбор проволоки

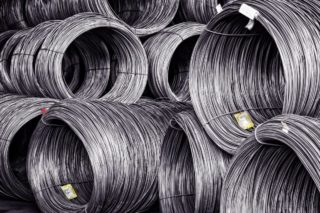

Проволока вязальная

Для скрепления стержней каркаса берется проволока. Изделие не изготавливается специально для связывания и является видом металлопроката по ГОСТу 32.82 – 1974. Катанка имеет пригодность для вязки арматуры в конструкции.

Берется материал круглого сечения, диаметр определяется индивидуально для каждого каркаса или принимается по проекту. Если нет возможности купить обожженную проволоку, можно упрочнить имеющуюся, подержав ее над пламенем в течение 25 – 30 минут, затем оставить для охлаждения на открытом воздухе.

Специалисты советуют сложить вязальную катанку несколько раз, так, чтобы между сгибами был нужный размер (30 см), а затем болгаркой отрезать участки сгиба. Так ускоряется процесс резки вязальной катанки в размер, чтобы не отмерять каждый раз требуемую длину.

Точный расход проволоки определить сложно, поэтому применяется предварительный обсчет. Число узлов берется по местам соединения продольных элементов с вертикальными стойками, учитываются угловые стыки, соединения арматуры по длине. На одно соединение уходит около 0,3 – 0,5 метра проволоки, этот размер умножается на количество соединений и получается требуемый метраж.

Преимущества и недостатки вязки арматуры

Соединение элементов проволокой является трудоемким процессом и применяется при небольших объемах строительного производства. Проволочные узлы стоят дешевле сварных стыков, т.к. для последних требуются электроды, а эксплуатация и транспортировка аппарата также требует материальных затрат. Оцинкованная проволока почти не разрушается со временем.

Сварные соединения отличаются меньшей прочностью, для работы требуются квалифицированные работники, чтобы исключить пережег стали, а в качестве материала применяется только определенная арматура. После бетонирования фундамента происходит усадка конструкции. Проволочные соединения дают свободу, поэтому исключается напряженность в каркасе. Сварные стыки разрушаются при усадке и не используются в местах нестабильного грунта, например, болотистых областях.

Проволочные соединения не нарушают внутреннее строение металла, а сварка перестраивает структуру за счет действия высокой температуры. Пластиковые хомуты имеют разный коэффициент расширения по сравнению с бетоном и сталью, поэтому при изменении температуры железобетонной конструкции могут трескаться.

Как вязать арматуру крючком? 19 фото Как правильно и быстро вязать проволокой арматуру для фундамента? Пошаговая инструкция для начинающих

От качества фундамента зависит, сколько лет или десятилетий простоит на нём здание. Фундаменты давно перестали выкладывать с помощью одного лишь камня, кирпича и цемента. Самое лучшее решение – железобетон. В этом случае в опалубку, куда будет заливаться раствор бетона, помещают арматурный каркас, представляющий собой решетчатую конструкцию из арматурных прутьев, связанных вязальной проволокой.

Особенности

Арматуру в каркасе лучше вязать, а не сваривать. Дело в том, что сварные швы при температурных колебаниях бетона рвутся, а проволока обладает гибкостью и вязкостью, поэтому легко переносит несколько десятков сезонных циклов заморозки и разогрева. Сварка же, если и выполняется, то высококлассным специалистом. Однако сваривание арматуры для подобных изделий запрещается правилами СНиП, особенно при возведении многоэтажных новостроек.

Какой бы качественной и прочной сварка ни была, несколько лопнувших от перегрузки сварных швов могут дать трещины в бетоне.

В результате фундамент немного поведёт, а следом за ним накренятся и этажи. Современная новостройка – не Пизанская башня. Стены здесь должны всегда соответствовать отвесной вертикали, а межэтажные перекрытия и черновой пол фундамента – земному горизонту.

Ручное вязание арматуры при помощи крючка – занятие утомительное. Связывание арматуры механизируют при помощи вязального пистолета, шуруповёрта или дрели, а также изменения вязального крючка. Альтернативные решения: пластиковые хомуты, готовые металлические скобы. Но последние способы не подходят для сложных (не только крестообразных) соединений. Например, пластик удлиняется и растягивается при перегреве, а это приводит к тому, что он легко рвётся на морозе.

Используйте арматуру с ребристой поверхностью – прутья друг за друга зацепляются выступами уже при малейшем затягивании.

Важно, чтобы соединение выдержало вес прута, умноженный в несколько раз.

Надёжность соединения требуется лишь при заливке бетона. Когда готовый фундамент окончательно затвердеет и наберёт прочность, прутья будут удерживаться в бетоне за счёт его механического сопротивления, а также за счёт имеющихся выпуклостей и впадин в точках стыковки.

Способы

Связать арматуру проволокой можно при помощи ряда известных всем инструментов и приспособлений. Перечислим их.

  • Специальный пистолет. Он выполняет работу быстро. Однако этот инструмент довольно дорогой: стоит около 1 тыс. долларов. Но с ним невозможно подступиться к внутренним штырям широкого и высокого каркаса фундамента. Этим приспособлением удобно работать только в крайних точках каркаса.
  • Вязальный крючок. Применяется как ручной инструмент, в рукояти которого для удобства вращения установлен шарикоподшипник, так и полуавтоматический, вставляемый в зажимной патрон дрели или шуруповёрта.
  • Пассатижи или клещи. При их применении не требуется больше никаких дополнительных инструментов. Но они не очень удобны в процессе закрепления проволоки.
  • Гвоздь. Его лучше согнуть в вязальный крючок. Данное приспособление продевают между двойной загнутой проволокой и арматурой и крутят, пока проволока не затянется по подобию жгута для остановки кровотечения. Если нет подходящего гвоздя, то можно воспользоваться крестовой отвёрткой или куском тонкой гладкой арматуры (с толщиной до 5 мм).

Какой бы инструмент ни применялся, свойства проволоки должны быть одинаковыми – сталь используется низкоуглеродистая, по мягкости приближающаяся к обычному металлу без каких-либо добавок.

Размягчить можно любую сталь, прокалив её докрасна, а затем дав ей остыть в нормальных условиях.

Если нет возможности или желания приобрести готовую вязальную проволоку, то можно сжечь любую старую покрышку, после чего останется только стальная проволока необходимой мягкости. Но пережжённая сталь частично превращается в окалину, становится тоньше и более ломкой, поэтому такое решение является крайним вариантом.

Выбор крючка

На выбор крючка для вязания арматуры влияют следующие факторы.

  • Удалённость строительных магазинов и хозрынков, где можно приобрести готовый промышленный крючок. Во многих случаях его изготавливают из большого гвоздя (диаметром рабочего штыря до 5 и длиной – от 100 мм). Крючок должен быть достаточно длинным, чтобы легче крутилась вязальная проволока. Чем длиннее рычаг, тем легче её накручивать.
  • Нежелание или неимение возможности нести лишние расходы. Незачем приобретать инструмент из некачественной стали, ломающейся за несколько десятков или пары сотен применений, если высококачественного аналога не нашлось. Это относится не только к крючкам.
  • Желание и умение выходить из многочисленных мелких затруднений своими силами. Если растягивать строительство на лишние часы и дни не хочется, быстрым вариантом считается покупка готового приспособления.
  • Рабочие характеристики изделия. Если строительный процесс, например, обустройство фундаментов – постоянная обязанность мастера (а не редко решаемое дело), то рекомендуется приобрести высококачественно сработанный вязальный крючок. Такой инструмент прослужит лет десять, а то и больше. Лучшим материалом является закалённая инструментальная или нержавеющая сталь. Несколько более худшим вариантом считается сталь инструментальная с добавлением хрома, молибдена, кобальта и других присадок. Не рекомендуется приобретать изделия из низкоуглеродистого сплава стали.

Приобретя или изготовив вязальный инструмент и саму проволоку, можно приступить к связыванию арматуры для каркаса.

Пошаговая инструкция

Быстро и правильно закрепить арматуру можно при помощи тонкой (диаметром 0,8-1,2 мм) проволоки. Начинающему мастеру это доступно сделать одним из трёх возможных способов.

Способ первый

  • Согните пополам отрезок проволоки.
  • Отмерьте треть длины от места сгиба и согните пополам повторно.
  • Накиньте проволоку так, чтобы с одной стороны оказалась петля, с другой – два конца.
  • Вставьте крючок в петлю, придержите его второй рукой и слегка натяните свободные концы.
  • Вращайте крючок. Зацепите его за свободные концы и прокрутите на несколько оборотов.
  • Загните лишнее.

Способ второй

  • Согните вдвое отрезок проволоки, оберните с его помощью соединения арматуры с нижней стороны.
  • Зацепите петлю крючком, вставьте в крючок свободные концы.
  • Крутите, пока арматура не закрепится жёстко на своём месте.

Способ третий

  • Согните кусок проволоки пополам, обведите его на месте стыка по косой линии.
  • Проденьте в петлю крючок и натяните проволоку.
  • Второй конец согните в точке изгиба крючка.
  • Тяните на себя и вращайте крючок.

Последний из указанных способов позволяет заметно повысить скорость и качество связывания арматуры. Навык этот отрабатывается легко и быстро.

Вязальная проволока обязательно должна накручиваться вдвое, а лучше – вчетверо. Не экономьте на ней: надёжное и высокопрочное соединение арматурных прутов и фундамент высокой прочности стоит того.

Как вязать арматуру крючком, смотрите далее.

Вязка арматуры под ленточный фундамент – схемы армирования и виды арматуры

Надежность и долговечность любого сооружения, построенного на ленточном фундаменте, зависит от нескольких факторов, главным из которых является прочность самого фундамента. При этом важную роль в прочности фундамента играет его правильное армирование, так как арматура является «силовым скелетом» основания. О правильной вязке арматуры под ленточный фундамент мы поговорим в этой статье.

Часто будущие владельцы домов задают вопрос, можно ли заливать фундамент без арматуры. Такие вопросы возникают из-за желания экономии, и они вполне обоснованы. Но необходимо учитывать, что бетон хорошо воспринимает нагрузки на сжатие, но плохо переносит нагрузки, направленные на растяжение и изгиб. Напротив, арматура работает на растяжение, поэтому бетон и арматура удачно дополняют друг друга. Только совместная работа этих двух элементов позволяет основанию стать монолитным и крепким.

Арматурный каркас

Для удовлетворения требований по безопасности, фундаментные конструкции должны иметь такие начальные характеристики, чтобы при различных расчетных воздействиях в процессе строительства и эксплуатации были исключены разрушения любого характера или нарушения эксплуатационной пригодности. В зависимости от нагрузок, каждый фундамент отличается прочностью, закладываемой на этапе проектирования. На это влияет два параметра – вид бетона и вид арматуры. Поговорим подробнее про арматуру.

Виды арматуры для фундамента

В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:

  • горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
  • термомеханически упрочненную периодического профиля диаметром 6-50 мм;
  • холоднодеформированную периодического профиля диаметром 3-16 мм;
  • арматурные канаты диаметром 6-18 мм.

Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.

Арматура ленточного фундамента

Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.

Сварной арматурный каркас

Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.

Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:

  • до 3 м – не менее 10 мм;
  • более 3 м – не менее 12 мм.

В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.

Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.

Схема армирования ленточного фундамента

Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:

  • Цена. Арматура из стекловолокна дешевле стального прута.
  • Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
  • Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
  • Композитная арматура не намагничевается и не создает помех радиоволнам.

Композитная стеклопластиковая арматура

Как правильно армировать ленточный фундамент

Для совместной работы бетона и арматуры необходимо четко следовать правилам и схеме армирования ленточного фундамента, изображенной на рисунке ниже:

  • размеры фундамента должны позволять свободно и правильно разместить арматурные каркасы;
  • в арматурном каркасе должно быть не менее четырех продольных прутьев;
  • рабочие стержни необходимо располагать с таким расчетом, чтобы обеспечить совместную работу арматуры и бетона, правильную стыковку арматуры и заливку фундамента;
  • необходимо обеспечить требуемый защитный слой бетона, чтобы обеспечить сохранность арматуры от воздействий окружающей среды, для фундаментов он должен быть не менее 5 см;
  • продольную стыковку арматуры нужно проводить внахлест, длина его должна составлять не менее 60 диаметров арматуры и не менее 25 см;
  • расстояние между продольными хомутами должно быть в пределах 30-80 см;
  • при плотном расположении арматуры нужно использовать бетон с мелкими заполнителями.

Схемы армирования фундамента

Армирование углов и мест примыкания ленточного фундамента

Как правило, последовательность сборки арматурного каркаса фундамента состоит из последовательной сборки прямых участков и связи их в углах фундамента и в местах примыкания внутренних перегородок. На эти участки стоит обращать особенное внимание, так как основные изгибающие и скалывающие напряжения возникают здесь.

Армирование углов ленточного фундамента и мест примыкания стен проводят при помощи жестких лапок, Г и П-образных хомутов.

При использовании жесткой лапки, напоминающей кочергу, длиной не менее 35d рабочего стержня, гнутая часть арматуры располагается таким образом, чтобы внешние стержни в обоих направлениях были соединены, а внутренние стержни привариваются к внешним прутьям. Этим способом можно избежать распространенной ошибки при армировании– отсутствия связи между внешними и внутренними стержнями. В местах изгиба с внутренней стороны ставится вертикальная арматура.

Армирование угла ленточного фундамента

Принцип установки Г-образного хомута аналогичен, только вместо лапки используют гнутый стержень стороной не менее 50d рабочей арматуры. Здесь также внутренние стержни одного направления соединяются с внешними прутьями другой стороны. Хомуты П-образной формы позволяют соединять параллельные внешние и внутренние стержни в одном направлении соединить к перпендикулярно расположенному внешнему стержню в другом направлении. На углах фундаментов применяют два таких хомута, на местах примыкания стены только один.

Наглядно схемы примыкания углов и стыков арматуры показаны на схемах ниже:

Схемы армирования углов и примыканий

Здесь возникает вопрос, как правильно гнуть арматуру для фундамента. Для этого используют специальное приспособление — арматурогиб, состоящее из трех стержней разного диаметра, жестко закрепленных на устойчивое, преимущественно стальное основание. Такое приспособление можно изготовить самостоятельно, либо приобрести в магазине.

Арматурогиб

Правильная вязка арматуры

Вязка арматуры процесс трудоемкий, требует знаний и навыка, а также специальных приспособлений – вязального пистолета или крючка. Вязальный пистолет вещь удобная, но дорогостоящая, поэтому покупать его для монтажа одного фундамента нецелесообразно. Также можно взять такой инструмент в аренду, либо использовать один с соседями по стройке.

Вязальный пистолет для арматуры

Вязальный крючок продается нескольких видов и легко изготавливается своими руками.

Вязальный крючок для арматуры

Для вязки арматуры под ленточный фундамент используется отожженная проволока диаметром 0,8-1,4 мм.

Различают схемы вязки при продольном соединении арматуры внахлест и перекрестном соединении двух перпендикулярно расположенных стержней. Применяют различные способы вязки, наиболее эффективными являются: двухрядные, крестовые и мертвые узлы.

Вязка арматуры крючком

Необходимо проследить, чтобы вязальная проволока находилась в углублении профиля арматуры. Продольное соединение внахлест осуществляется вязкой как минимум в 3-5 местах.

Наглядно процесс вязки арматуры показан на видео:

Технологически грамотное армирование ленточного фундамента позволит избежать ошибок, а главное достичь максимальной надежности всего основания, так как от этого зависит долговечность всего сооружения.

Помогла статья? Оцените ее



Новый полуавтоматический крюк для стального стержня, арматурный стержень, инструмент для намотки проволоки, вязальные плоскогубцы | |

100% абсолютно новый и качественный

Особенности:
Изготовлен из углеродистой стали, высокопрочный и долговечный.
Ручка с эргономичным дизайном для долгой эксплуатации.
Экономия усилий и удобство использования.
Смазка перед использованием.

Как использовать:
1. Вставьте крючок инструмента в обе петли стяжной проволоки.
2. Потяните инструмент назад, чтобы плотно скрутить провода.
3. Если трос требует дальнейшего затягивания, дайте инструменту отодвинуться / перезарядить и снова потяните, чтобы создать больше скручиваний. При необходимости повторите.
4. После того, как вы довольны своей скрученной петлей, снимите скрученную проволоку и переходите к следующей петле.

Спецификация:
Материал: углеродистая сталь и пластик.
Общая длина: 260 мм
Цвет: зеленый и серебристый
Количество: 1 шт.
Примечание: 1.Возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

В комплект входит:
1 x Полуавтоматический крюк для арматуры

.

1 шт. 360 Градусов Поворот Арматуры Проволока Ярус Конструкция Обмотки Инструмент Проволока Вязание Плоскогубцы Стальной Проволока Связующий Инструмент Стальной Пруток Связующий Крючок | |

Bullet Points:

1 、 Усовершенствованная конструкция зубчатой ​​муфты, высококачественная сталь, внутренняя твердость из углеродистой стали 45, электрофорез поверхности стали

(черный), прочный, высокопрочный и износостойкий

2 、 Мягкий нейлоновый кожух водонепроницаемый и не станет жестким, и его будет удобно держать даже в холодную зиму.

3 、 Выдвижная конструкция с резьбой и структурой отскока внутри,

свободно вращается и сжимается, быстро и эффективно, проста в использовании, легко связывать стальную проволоку, крепить стальные стержни

4 、 Крюки для арматуры подходят для строительной площадки или полки связывание арматуры
5 、 Более быстрый способ фиксации и снижения утомляемости рук

Полуавтоматический крюк для арматуры с прямым натяжением, крутилка для проволоки, выдвижная стальная проволока, волочение стальной проволоки, крюк для обвязки арматуры

Особенности:
1.Высококачественная сталь, прочный, высокая прочность и износостойкий. №
2. Нейлоновый кожух, даже холодной зимой не станет жестким и комфортным в удержании.
3. Телескопическая конструкция, возможность свободного вращения и сжатия, быстрая и эффективная, гибкая в использовании.
4. Полуавтоматические инструменты предназначены для легкой обвязки проволокой и затяжки стальных стержней.
5. Подходит для армирования строительной площадки или стеллажа.

Технические характеристики:
Тип проекта: Линия упаковки арматуры
Материал: сталь + пластик
Доступные цвета: красный, черный
Длина: около 20 см / 7.9 дюймов
Выдвижной диапазон: прибл. 17 см / 6,7 дюйма
Вес упаковки: около 243 граммов

Список:
1 намотчик арматуры

Примечания:
1. Из-за ручного измерения допускается погрешность в 0–2 см. Спасибо за понимание.

2. Монитор не откалиброван таким же образом, и цвет объекта, отображаемого на фотографии

, может немного отличаться от реального объекта. Пожалуйста, примите реальное в качестве стандарта.


Способы оплаты:

Вы можете произвести оплату любым из вышеперечисленных методов и произвести расчет в течение 3 дней после размещения заказа.

Ваш платеж будет проверен Aliexpress в течение 24 часов, и мы обработаем ваш заказ, как только он будет завершен.

Если ваш заказ закрыт по соображениям безопасности, вам нужно будет подать претензию в Алиэкспресс.

Возмещение, вызванное отменой заказа, соглашением о возврате или посредничеством, будет обработано немедленно и обычно занимает около 7-10 рабочих дней, чтобы поступить на ваш счет.

Доставка и упаковка:

Перед отправкой все товары будут проверены и хорошо упакованы.Заказы будут отправлены в течение 2-5 рабочих дней после оплаты будет завершена.

Вес посылки, отправляемой обычной почтой, не превышает 2 кг. Мы будем посылать отдельно, если вес более 2 кг.

Обычно это занимает от 15 до 60 дней, а в отдаленных районах может потребоваться немного больше времени.

Вы можете выбрать быстрый способ доставки, если хотите получить посылку раньше, и для этого вам нужно будет оплатить стоимость доставки.

Повторная отправка и возврат:

Мы повторно отправим или вернем деньги, если посылка будет потеряна, повреждена во время транспортировки или получен не тот товар.Пожалуйста, не стесняйтесь связаться с нами и мы будем рады помочь Вам.

Отзыв:

Если вы удовлетворены нашими продуктами и услугами, пожалуйста, оставьте нам положительный отзыв, мы будем очень признательны

Если что-то не так, свяжитесь с нами, прежде чем оставить отзыв, и мы попробуем наши лучше всего, чтобы помочь вам, пока все в порядке.

.

Ручной ярус арматуры на стройплощадке Стальной стержень Крюк для проволоки Инструмент для намотки проволоки Зажим для стальной проволоки Инструмент для завязывания стальной проволоки Крюк для стальной балки 1P | |

https://ae01.alicdn.com/kf/HTB1Zpfzdi6guuRjy1Xdq6yAwpXaP.jpg

https://ae01.alicdn.com/kf/HTB1XKBYKpOWBuNjy0Fiq6xFxVXap.jpg

О нас

Мы предоставляем хороший продукт по лучшей цене, мы поддерживаем оптовую / прямую доставку.

1. Для заказа прямой доставки, пожалуйста, отметьте «дропшиппинг», мы будем уделять ему приоритетное внимание.

2. Для оптовой / прямой доставки заказы, если у вас есть идеи о цене или упаковке, пожалуйста, свяжитесь с заранее, мы предоставим вам лучший сервис для удовлетворения ваших требований.

us

Об оплате

Если у вас возникли проблемы при совершении платежа, обратитесь в центр обслуживания клиентов AliExpress, чтобы попросить о помощи: https: // helppage.aliexpress.com/buyercenter/index.htm

payment

О поставках

1. мы отправим заказы Как можно скорее в течение 2-5 дней (кроме выходных и национальных праздников) после вашего оплата происходит нормально.

2. напишите, пожалуйста, ваше полное адрес доставки с правильным номером телефона и почтовым индексом, особенно Покупатели из России и Беларуси, пожалуйста, подтвердите свое полное имя.

3.Пожалуйста, обратите внимание, что мы не несем ответственности за таможенные пошлины. Пожалуйста, сделайте таможенное оформление самостоятельно.

4. мы предоставляем оба сообщения Доставка и экспресс-доставка. Для большинства стран доставка осуществляется почтой. Около 25-35 рабочих дней и дольше для некоторых стран, таких как Бразилия, Перу.

Экспресс-доставка через DHL, EMS, Премиум-доставка AliExpress и специальные линии, такие как Aramex.Занимает Около 7 дней. (Это задержится, если в вашей стране возникнут проблемы, рабочий забастовка, погодные проблемы и т. д.)

О послепродажном обслуживании

Мы надежный продавец и у нас есть наше профессиональное послепродажное обслуживание для всех наших обычаев. Если есть любой вопрос о заказе, пожалуйста, свяжитесь с нами заранее, мы всегда здесь, пока не получишь счастливый ответ.

service

Об обратной связи

1.Пожалуйста, внимательно проверьте упаковку и товар, чтобы убедиться, что проблем нет.

2. Если у вас возникли проблемы или не совсем доволен вашей посылкой, пожалуйста, не стесняйтесь Свяжитесь с нами, прежде чем оставлять отрицательный отзыв. Мы решим проблема, чтобы удовлетворить вас.

3. Если нет проблем, пожалуйста, оставьте нам положительный отзыв с 5 звездами.

fb

Ваше утверждение - наша самая большая мотивация! ! !

,

Ручной Арматурный Ярус Строительная площадка Стальной пруток Проволочный крюк Инструмент для намотки проволоки Зажим для стальной проволоки Инструмент для стальной проволоки Крюк для стального стержня 1 Шт. |

Используйте без усилий, повышайте эффективность работы, чувствую себя очень хорошо.
Крюк для стержня из нержавеющей стали, Компактная конструкция, гибкий поворот, не трясется, устойчив к ударам.
Нескользящая ручка, удобный захват, научный дизайн, экономия труда и долговечность.
обработка полировки поверхности, красота не ржавеет.
Продукция в основном используется в строительной отрасли, инструменты для стальной ленты.
Тип: ручной крючок
Тип: детали ручного инструмента
Использование: ремонтная бригада
Тип: ручной ручной крюк для арматуры
Цвет: золото
Материал: сталь
Размер: 24 * 20 мм
В комплекте:
1 * арматурный крюк
Только вышеуказанное содержимое пакета, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального.Допустимая погрешность измерения составляет +/- 1-3 см.

О прямой поставке

1) Мы принимаем дропшиппинг, у нас большой опыт в дропшиппинге, и мы не будем размещать рекламу и материалы в заказе.

2) Мы принимаем CSV-файл (файл Excel) для обработки оптовых заказов. Вам просто нужно оплатить один заказ на Алиэкспресс. Мы обработаем ваши заказы в соответствии с файлом Excel.

Вы можете отправить нам файл CSV, который содержит всю информацию о клиентах (имя, адрес электронной почты, полный адрес и т.д.) и информацию о заказе (цвет, количество).Предлагаю полную цену. Вам просто нужно разместить один заказ на aliexpress после оплаты. Мы загрузим ваш файл в нашу систему и обработаем ваши заказы в соответствии с вашим файлом.

После отправки заказа я отправлю обратно CSV-файл с кодами отслеживания.

,

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
