Расчет стропильной системы двухскатной крыши

1Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Содержание статьи

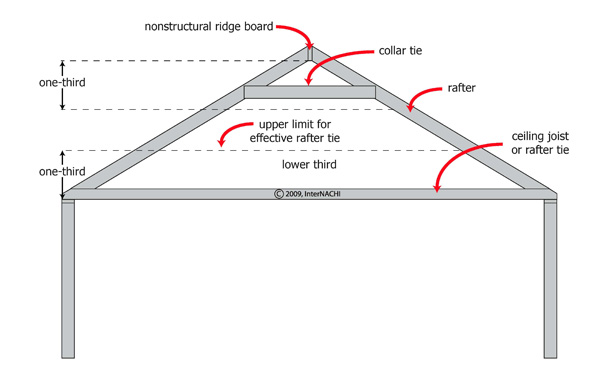

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  • Конек. Это обозначения места схождения стропил в верхней части.
  • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  • Схватка. Брусок, расположенный вертикально между опорами.
  • Обрешетка. Конструкция для установки кровли.



  • 4

    Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

9

Обозначения полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему:

0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

10

Регион снеговой нагрузки

8

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

5

Расчет стропильной системы двухскатной крыши: калькулятор

2Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это
    половина от ширины дома,
    в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил. 6

    Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

7

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

8

Ветровая нагрузка

4Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

9

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.

Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.

Итак, вот основные элементы такого каркаса:

  • Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
  • Коньковый брус.
  • Наклонные балки и стропила.
  • Вертикальные стойки.
  • Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.

Ничего сложного – двускатная крыша как раз этим и радует:

Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.

А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.

Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.

Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:

Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.

Предлагаем для удобства разобраться с понятиями:

виды конструкций, расчет нагрузки и установка своими руками

Крыши с двумя скатами являются наиболее подходящим вариантом для собственноручной реализации. Они состоят из двух плоскостей прямоугольной формы, которые сходятся под определенным углом. Для подобных конструкций характерна прочность и практичность: покрытый данным способом дом будет хорошо защищен от любых превратностей погоды. От правильности монтажа стропильной системы двускатной крыши будет зависеть надежность всего сооружения.

Содержание статьи

Из чего состоит двухскатная крыша

Перечень конструктивных элементов включает несколько позиций. Все элементы следует изучить и хорошо представлять себе их устройство и назначение.

Мауэрлат и стропильные ноги

Мауэрлат изготовляется из хвойного бруса толщиной 100-150 мм. Им прокладывают все несущие стены, для крепления к которым используются анкеры или стержни с резьбой. Благодаря мауэрлату достигается равномерность передачи нагрузки от стропильных ног на несущие стены.

Материалом для изготовления стропильных ног выступает брус 150х100 или 150х50 мм. Стропильные ноги служат деталями для сборки треугольного кровельного контура, который непосредственно противостоит ветру, дождю, граду, снегу и другим природным явлениям. Для того чтобы добиться хорошей прочности всей системы, шаг размещения стропильных ног выбирается в пределах 60-120 см. Частота расположения напрямую зависит от общего веса кровельной конструкции: чем она тяжелее, тем стропилины монтируются чаще. Кроме того, на размеры шага также влияют особенности кровельного покрытия.

Лежень, затяжка, стойки

Лежень изготовляется из такого же квадратного бруса, что и мауэрлат (100х100 или 150х150 мм). Он монтируется в горизонтальном положении поверх внутренних несущих стен, что позволяет добиться равномерности передачи нагрузок от стоек кровли.

Затяжкой комплектуются висячие стропильные системы. Благодаря затяжкам треугольный контур стропилин получает должную конструктивную прочность.

Стойки изготовляются из квадратного бруса (100х100 или 150х150 мм). Посредством вертикальных стоек стропильной системы нагрузка от конька передается на внутренние несущие стены.

Подкосы, обрешетка

Подкосы служат промежуточным звеном от стропилин к несущим элементам. Скрепленная между собой затяжка и подкос образуют ферму, которую отличает повышенная прочность. Фермы способны выдерживать нагрузки даже от больших пролетов.

Обрешетка служит каркасом для укладки кровельного покрытия, транслируя вес кровли на стропильную систему. Материалом для изготовления обрешетки обычно выступают бруски или доски, уложенные под углом 90 градусов к стропильным ногам. В некоторых случаях (когда используется мягкая кровля) применяются каркасы сплошного типа, сооружаемые из влагостойкой фанеры.

Конек, свесы, кобылки

Конек – это верхняя горизонтальная часть кровли, в которой сходятся оба ската. Его образуют соединенные стропилины.

Специальные выступы кровельных скатов по бокам (примерный размер выступа – 40 см), которые защищают стены от дождя и стекающей по крыше воды, называются свесами. Их учитывают практически в любой конструкции стропильной системы.

Кобылки используются лишь в случае недостатка длины стропилин, из-за чего отсутствуют свесы. Чтобы это исправить, применяется наращивание ног досками меньшей толщины: этот дополнительный элемент и называется кобылкой.

Какие бывают двухскатные крыши

Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.

Симметричные

Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.

В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:

  • классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
  • пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
  • остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.

В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).

Ассиметричные

В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.

Ломанные

Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.

Типы стропильных систем

Стропильные системы двухскатных крыш бывают висячими, наслонными и комбинированными.

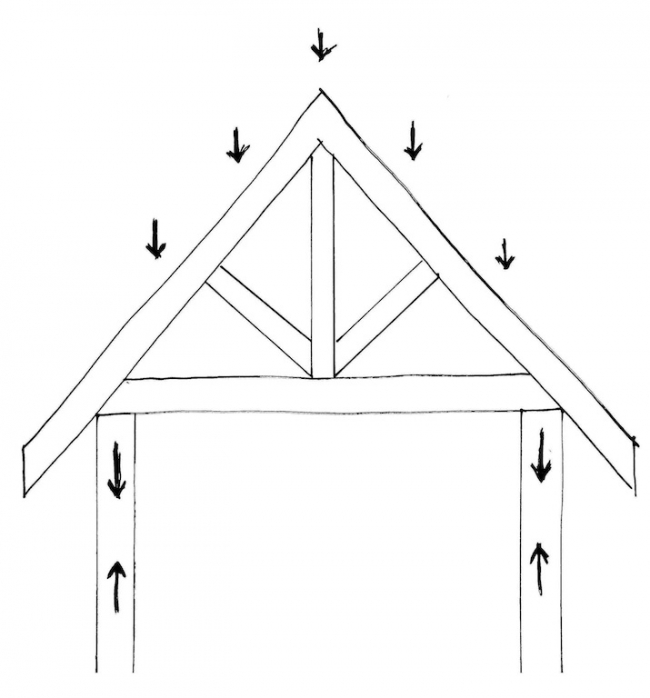

Висячие

Используются в зданиях, где нет внутренних капитальных перегородок и дополнительных опорных столбов внутри здания, дистанция между стенами которого не превышает 10 м. Такая специфика конструкции предполагает наличие значительной нагрузки на несущие стены, включая распирающий эффект. Для снижения напряжения практикуется применение дополнительных скрепляющих элементов для стягивания стропилин (речь идет о ригелях и затяжках).

Затяжка уменьшает растяжение: в итоге стена переживает исключительно горизонтальные нагрузки. Образовавшаяся в итоге жесткая треугольная конструкция (ферма) практически не подвержена деформациям. В том случае, когда планируется сооружение мансарды, затяжки заменяются балками перекрытия. Достоинством такого решения является то, что можно отказаться от использования мауэрлата. Что касается упоров под стропилины поверх стен, то установить их совсем несложно.

Наслонные

В домах с внутренними несущими стенами (обычно речь идет о постройках шириной более 10 м) удобнее использовать стропильные системы наслонного типа. Они намного более просты в обустройстве, чем висячие: это объясняется созданием за счет внутренних стен надежной опоры. Основанием для установки нижнего края стропилины является верхушка мауэрлата или потолочного венца сруба. Верх ноги упирается в параллельную стропилину или в специальный прогон (балка, проходящая под коньком в горизонтальном направлении). Первый вариант называется распорным, второй – безраспорным. Существует три подвида безраспорных наслонных систем.

Первый случай подразумевает крепление верхней части стропильной на коньковый упор, который называется скользящим. Нижняя сторона в этом случае погружается в мауэрлат. Для усиления фиксации нижней области стропилины применяются проволока или скобы.

Второй вариант реализации предусматривает подрезание верхушки стропилин под определенным углом. Для дальнейшего скрепления используются специальные металлические пластины. Фиксация нижней части стропил к мауэрлату осуществляется посредством подвижных креплений.

Третий способ – жестко скрепить верхние части с помощью брусков или обрезанных досок. Они должны быть с обеих сторон скреплены под углом стропил, что даст возможность защемить между ними коньковый прогон. Низ стропил, как и в вышеописанном варианте, оформляется скользящими фиксаторами.

Что касается частого применения для крепления наслонных стропил к мауэрлату скользящих крепежей, то это объясняется их способностью снимать с несущих стен лишнее напряжение. Такая фиксация позволяет стропильным ногам в случае усадки дома перемещаться, сохраняя стропильную конструкцию от деформации.

Комбинированные

Стропильная система двухскатной крыши смешанного типа включает в себя элементы как наслонных, так и висячих конструкций. В результате достигается дополнительное упрочнение крыши при снижении расходуемого материала.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

  • монолитные дома. Лучший вариант – фиксация анкерными болтами;
  • деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
  • газобетон, пенобетон. Обычно используются шпильки или арматура;
  • если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Расчет стропильной системы двухскатной крыши: устройство, виды, онлайн программы

Чтобы составить проект, нужно провести определенные расчеты. Только так можно понять, сколько нужно материала, какие конструкции будут использоваться и сколько времени понадобится на строительство. А как проводится расчет стропильной системы двухскатной крыши? Какие основные параметры нужно высчитать до составления проекта? Об этом и пойдет речь в статье.

Особенности устройства двускатной стропильной системы

Прежде чем приступить к рассказу о том, как сделать расчет стропильной системы двухскатной крыши, стоит разобраться с самой конструкцией. Такой тип используется давно и до сих пор является лидером по популярности. Двухскатной крыше присущие как преимущества, которых несомненно больше, так и свои недостатки.

Преимущества

Своим широким распространением подобный тип кровли обязан своим плюсам. К таковым специалисты относят следующее:

Обустройство чердачного помещения двускатного крова
  • в первую очередь – это большое чердачное пространство. Здесь можно разместить любое вентиляционное или другое оборудование. А если дополнительно утеплить кровлю, то из чердака можно сделать дополнительную жилую площадь. Плюс ко всему, владелец дома может сделать ломаный вариант двухскатной крыши. В этом случае свободного пространства на чердаке станет еще больше;
  • у подобной конструкции две наклонной плоскости. Если правильно подобрать угол, то на кровле не будет скапливаться снег, а во время дождя вода будет быстро уходить. Это значительно облегчает уход за кровлей и уменьшает риск возникновения течи;
  • двухскатная крыша легко возводится. Конечно, тут нужны определенные навыки. Но если сравнивать ее с четырехскатным вариантом, проблем с монтажом гораздо меньше;
  • еще один плюс – это удобство ремонта. Так как мало изгибов и переломов, заменить поврежденный лист шифера или профлиста не составит большого труда.

Кроме того, стоимость двухскатной крыши будет дешевле, чем у вальмовой или четырехскатной. Это происходит за счет того, что при монтаже остается мало «обрезков» кровельного материала. Также меньше затрат требует и сама стропильная система.

Недостатки

Ни смотря на все плюсы, и у двухскатной крыши есть свои недостатки. В первую очередь стоит упомянуть «несовременный» внешний вид. Обычная двухскатная кровля придает дому «деревенское» обличие.

Водосточная система двускатной крыши

Кроме этого среди недостатков специалисты отмечают следующее:

  • такая конструкция подвергается большим ветровым нагрузкам. У крова два ската и два фронтона, все это становится препятствием для воздушных потоков. В этом плане двускатный вариант смотрится хуже, чем вальмовый;
  • также к минусам можно причислить то, что нет возможности сделать водосточную систему по кругу. В связи с этим, с торцов дома необходимо делать большие свесы, чтобы струи воды не размывали стены и фундамент.

Также стоит помнить одну особенность, чем больше площадь дома, тем больше материалов вам понадобится для крыши. При этом расходы будут расти непропорционально быстрее, чем полезное пространство нового строения. Но, не смотря на все немногочисленные минусы, двухскатная крыша все равно остается самой востребованной.

Определяемся с видом конструкции стропильной системы двускатной крыши

Подобный вариант крови используется уже давно. За многие столетия люди придумали множество вариантов стропильной системы двухскатной крыши. Каждый из них подходит для определенного случая. Поэтому, прежде чем приступить к расчетам основных параметров крыши, нужно определиться с конструкцией стропильной системы. Самыми распространенными считаются наслонная и висячая. Рассмотрим их поподробнее.

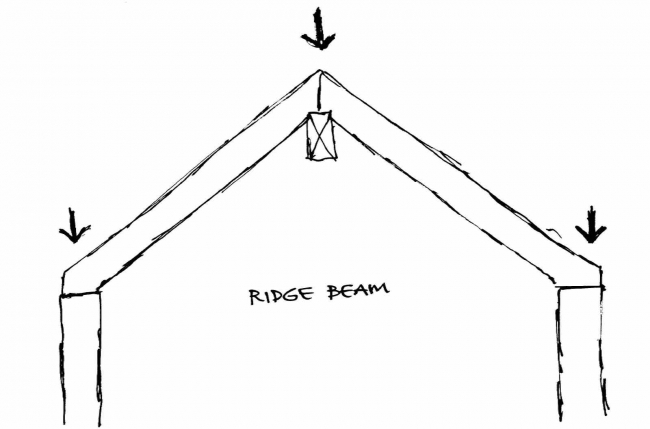

Конструкция наслонных стропил двускатной крыши дома

Наслонные стропила

Если дом большой и имеет дополнительную несущую стену, расположенную строго посередине, то профессиональные строители выберут наслонную стропильную систему. Именно она обеспечит надежность всей конструкции кровли. Здесь стропильные пары кроме мауэрлата дополнительно упираются в осевую несущую стенку.

Подобная система состоит из следующих основных элементов:

  1. Стропильные пары – это основа всей конструкции.
  2. Прогон, он расположен над осевой несущей стеной. Этот элемент предназначен для того, чтобы поддерживать верхние концы стропильных пар.
  3. Стойки, они служат для поддержки прогона. Нижним концом стойки упираются в осевую несущую стену.

Кроме того, в наслонную стропильную систему могут входить и другие элементы. Очень часто всю конструкцию усиливают подстропильной ногой. Верхний ее конец упирается в стропилу (как правило, ближе к коньку), а нижний в осевую несущую стену. Также в конструкции могут присутствовать схватки или ригели.  Они необходимы для того, чтобы надежней скрепить стропильные пары.

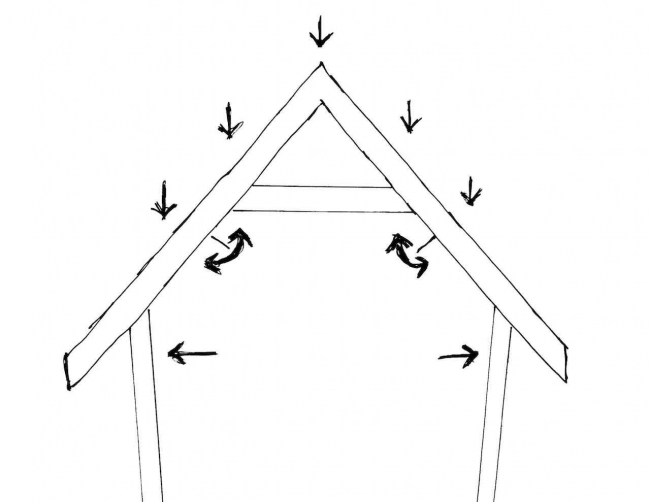

Висячие стропила

Для небольших домов больше подойдет висячая конструкция. Здесь основная нагрузка ложится на мауэрлат. При идем на стены действует распирающая сила, которая передается от стропильных ног. Со временем такое воздействие может привести к деформациям. Чтобы этого не произошло, в конструкцию вносятся дополнительные элементы, а именно:

  • в первую очередь – это затяжка. Она является неотъемлемой частью стропильного треугольника. Затяжка частично компенсирует распирающую нагрузку. Как правило, ее располагают в нижней части стропильного треугольника. В некоторых конструкциях используется приподнятая затяжка. В этом случае ее располагают чуть выше середины стропильной пары;
  • ригель – это своеобразная разновидность растяжки. Он более короткий и расположен в самом верху стропильного треугольника;
  • бабки – это дополнительная опора. Она может упираться в балку перекрытия или в затяжку расположенную внизу стропильной пары.

Кроме того, могут использоваться и подкосы. Они поддерживают середину стропил, упираясь в затяжку или в основание бабки.

Как выполнить расчет стропильной системы двускатной крыши

Если с выбором типа системы разобрались, стоит продвигаться дальше. Теперь необходимо провести расчет стропильной системы двухскатной крыши. Самое главное, что нужно узнать – это какой делать угол уклона ската и выбрать сечение самих стропил. Дело это необходимо тщательно. Если «закрадется» ошибка, то кровля может и не простоять долго.

Расчет угла наклона скатов крыши

Как вычислить угол ската крыши и рассчитать ее монтаж

Самое первое, что нужно выяснить – это какой угол уклона скатов выбрать. При этом следует учитывать следующие важные факторы:

  1. Какие климатические условия в вашем регионе. Двухскатная крыша подвергается большим ветровым нагрузкам. Если в вашей местности дуют сильные ветра, то угол нужно делать меньше. Но в этом случае на крыше могут скапливаться большие сугробы снега. Поэтому желательно выбрать «золотую середину».
  2. Какой кровельный материал будет использоваться. Каждый производитель рекомендует свой уклон ската, оптимальный для своих изделий.
  3. Будет ли использоваться чердак. От угла наклона ската во многом зависит количество свободного пространства под крышей.

Также не стоит забывать и про внешний вид. Слишком высокая крыша будет смотреться не очень привлекательно. Тут нужно учитывать ширину самого дома.

Расчет веса двускатной крыши дома

Оптимальный угол наклона считается от 30 до 60 градусов. При этом можно использовать практически любой кровельный материал, также остается много свободного пространства под крышей.

Распределение нагрузки стропил

Еще одной важно частью расчетов стропильной системы двухскатной крыши будет определение и распределение нагрузок. Именно от этого будет зависеть прочность всей конструкции. Всего различают два типа нагрузок:

  • постоянные;
  • переменные.

К первой группе относится вес самой крыши и всего оборудования на ней установленного. Для расчета постоянной нагрузки можно воспользоваться таблицами. В них указывается вес деревянных изделий, из которых строится стропильная система, различной длины и сечения. Также следует учитывать массу кровельного материала, утеплителя, гидроизоляции  и других компонентов крыши.

Данные для расчета ветровых и снеговых нагрузок

С переменными нагрузками немного сложнее. Тут следует учитывать и воздействие ветра, и массу снега, который будет скапливаться на крыше. Чтобы узнать эти данные можно посмотреть на специальные климатические карты или обратиться в отдел архитектуры администрации вашего района.

В зависимости от нагрузок, которые будут воздействовать на стропильную систему, выбирается сечение всех ее элементов. Кроме этого, следует продумать установку дополнительных компонентов. В зависимости от степени нагрузок предусматривают монтаж подпорок, распорок, подкосов и так далее.

Расчет стропильной системы двухскатной крыши при помощи специализированных программ

Проектирование кровли – это весьма сложное занятие. То же самое касается и расчетов, связанных с возведением крыши. Порой справится с такое задачей, даже в случае с двухскатной крышей, бывает под силу далеко не каждому. Здесь следует учитывать множество показателей и знать различные нюансы.

Если вы не профессионал, то можно воспользоваться специальными программами. Они помогают правильно произвести все расчеты. Среди таких программных продуктов можно назвать следующие:

  1. Автокад.
  2. 3D Max.
  3. Аркон и другие.

Первый два варианта используют 3D графику. Если вы не знакомы с такой технологией, то работать с ними будет немного сложно. «Аркон» — это более упрощенная программа. Здесь можно и расчеты сделать, и эскиз нарисовать. Кроме этого, можно воспользоваться и он-лайн калькуляторами. В отведенные клетки вводятся все необходимые данные, после чего делается расчет. Но, даже воспользовавшись любым из этих способов, лучше дополнительно получить консультацию у специалиста. Крыша – эта сложная и важная составляющая дома, и от того как качественно она будет сделана зависит долговечность вашего жилища.

Стропильная система двухскатной крыши - Всё о кровле

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

  1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
  2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

  1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
  2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
  3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
  4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
  5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
  6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

  • Основания стропильных ног в вершине закрепляют накладками;
  • Используют на боковые части бруски большего сечения;
  • Закрепляют бруски, производя их врубку в коньковый элемент;
  • Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

  • Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
  • Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
  • Длина доски скоса должна быть длиннее линии стены;
  • Сечение каркасных брусков должно быть максимальным;
  • Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

  • Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
  • В центральной части каркаса следует установить бабку;
  • Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

  • Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
  • Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

  • Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
  • Выпиливаются элементы каркаса;
  • Изготавливается основной прямоугольник из затяжки и стоек;
  • Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
  • Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
  • Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

  • Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
  • Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
  • Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
  • Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
  • Подкос. Планка, соединяющая под наклоном лежень и стропило;
  • Стойка. Вертикально упирается в лежень и стропило;
  • Конек. Балка соединения верхних оснований стропил;
  • Кобылка. Наращиваемая часть стропила для свеса;
  • Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
  • Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

  • С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
  • С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
  • С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

  • Бабкой. Верх — скобами и хомутом, низ — хомутом;
  • Подкосом. Верх крепят к стропило, низ — к бабке;
  • Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Система стропил для двухскатной крыши

Всё большую актуальность обретают доступные по своей цене, но при этом надёжные, практи чные и долговечные двускатные кровли. У них простая конструкция, а возведение можно провести своими руками.

Стропила, варианты их обустройства

Основу любой кровли, двускатная не исключение, составляет стропильная система. Двускатное её исполнение может быть висячим или наслонным.

Висячие стропила обладают двумя опорными точками, роль которых играют стены строения. Каждая нога при этом испытывает преимущественно только нагрузки по сжатию и изгибу. Передача нагрузки при таком варианте осуществляется от стропил в горизонтальном направлении к точкам опоры в качестве разводящего усилия. Для его минимизации проводят соединение стропил посредством стальной или деревянной затяжки. При условии, что размер пролёта превышает 8 м, дополнительно монтируют бабки и подкосы под каждую отдельную ферму.

Если же имеет место устройство стропильной системы двухскатной крыши со стропилами наслонного типа, то в такой ситуации добавляется ещё одна точка опоры – их внутренняя подпорка опирается на ненесущую стену строения. Главная нагрузка такой системы приходится на изгиб. Если промежуток между внутренними опорами не превышает 6,5 м возможно использование исключительно наслонных стропил.

В определённых случаях допустимо комбинирование сразу двух вариаций стропильной системы. В том и ином случае схема может подразумевать также компоненты будущей мансарды. Основу её будут составлять зафиксированные вертикально стойки, крепление которых проводят посредством ригелей и подкосов, устанавливая их поверх балок перекрытия.

Расчет двускатной крыши

Проводя расчет стропильной системы двухскатной крыши, изначально следует помнить о том, что угол наклона напрямую зависит от имеющихся архитектурных требований и выбранного кровельного материала:

  • При условии обильных осадков и неплотном прилегании кровельного покрытия, целесообразно обустройство крутых скатов. Угол в них составляет порядка 35-40°, что исключает скапливание влаги и снега. Возведение чердачного помещения в этом случае не допускается. Вариантом будет – ломаная конфигурация, с резким уклоном снизу и пологим верхним основанием;
  • Минимально допустимый угол 5°. В некоторых случаях возможно его увеличение вплоть до 90°;
  • Пологие кровли актуальны для регионов с сильными ветрами. Угол уклона при этом может составлять 15-20°;
  • Более всего выгоден промежуточный вариант – крыша не должна быть избыточно крутой, но и не слишком пологой;
  • Помните, повышение угла наклона увеличивает парусность, что требует дополнительного расхода материала, соответственно, влечёт большие затраты на возведение конструкции.

Что до площади крыши, то при расчётах стоит принимать во внимание, следующее:

  1. После нахождения площади одного ската результат следует удвоить;
  2. Поскольку скат представляет собой расположенный наклоненно прямоугольник, площадь его определяют путём перемножения длины с шириной;
  3. Протяжённость ската аналогичная длине стены. К ней также добавляют выступ крыши над фронтоном – обязательно для каждой из сторон;
  4. По ширине скат идентичен протяжённости стропильной ноги плюс длина того выступа, который имеет кровля относительно несущей стены.

Расчет пиломатериалов

Проводя расчёты, сечение стропил подбирают исходя из тех нагрузок, которые будут воздействовать на всю площадь крыши в целом на 1 м.кв. поверхности в частности. Наименьшее из допустимых сечений для мауэрлата составляет 100х100 мм, затяжки и прогоны обустраивают из бруса 50х150 мм, на стойки, ригели, подкосы и прочие элементы идёт материал в 100х100, 150х150 мм.

Длина пролёта оказывает прямое влияние на число устанавливаемых стропильных ног. При пролёте в 12 м, шаге в 1 м будет нужно 12 стропильных ног по каждой стороне ската. Итого – 24 элемента.

Обратите внимание, расстояние между стропилами двухскатной крыши не должно быть избыточным даже при условии задействования бруса с большим сечением.

Обустройство разреженной обрешётки проводят посредством бруса или откалиброванной по толщине доски. При укладке сплошной обрешётки лучше использовать такие же доски, укладывая их без зазоров, или плиту OSB.

Нужно помнить о том, что дерево для стропил должно быть качественным, тщательно просушенным и подвергнутым обработке. Показатели влаги в материале не должны превышать отметку в 20%. Перед началом монтажа проводят внешний осмотр, призванный исключить на брусе следы гниения, грибка, плесени, иных дефектов, которые после установки будут прогрессировать, что в итоге приведёт к выходу из строя всей конструкции.

Набор инструментов для возведения крыши

Монтаж мауэрлата и установка стропил подразумевает наличие такого набора инструментария:

  • Шуруповерт с комплектом свёрл;
  • Кровельный нож;
  • Ножовка;
  • Молоток;
  • Набор приспособлений для измерения;
  • Кровельные ножницы;
  • Отбивка;
  • Шпатель;
  • Скотч строительный.

В зависимости от ситуации может дополнительно потребоваться клеящий состав и монтажная пена. Использование специальных шаблонов и реек с нанесённой на них разметкой, позволяет существенно упростить работу и минимизировать сроки её проведения.

Технология монтажа двускатной крыши

Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.

Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек. Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом.

Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность относительно друг друга, иначе размеры стропильных ног будут иметь различную длину.

Перед началом установки ног по мауэрлату выполняют предварительную разметку, затем переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.

Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заранее. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. Когда все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, затем заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующим их демонтажем.

После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.

Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.

В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.

Двухскатные конструкции, их достоинства

Отметим следующие преимущества:

  • Простота возведения;
  • Короткие сроки проведения работ;
  • Минимизация протечек, что достигается за счёт цельности конструкции;
  • Отличные показатели экономичности и минимум расходуемых материалов;
  • Возможность трансформирования чердачного помещения в полноценное живое;
  • Беспроблемное проведение ремонтных работ при потребности;
  • Отличные прочностные данные и высокая сопротивляемость разным воздействиям.

Как видите, стропильная система двухскатной крыши не столь уж и сложна по своему исполнению и возведению. Обладая некоторым опытом, имея нужный инструмент и немного свободного времени, её можно собрать самостоятельно. Главное, не торопиться, придерживаясь описанных рекомендаций.

Источники: http://krovlyakrishi.ru/vidy-krysh/dvuskatnaya/stropilnaya-sistema-dvuxskatnoj-kryshi.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropilnaya-sistema.html, http://osnovam.ru/krysha/sistema-stropil-dlya-dvuhskatnoy-kryshi

Расчет длины стропил двускатной крыши

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
  • К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д лина стропил — Длина каждого стропила от конька до основания ската
  • М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
  • К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Как правильно рассчитать длину стропил двухскатной крыши

Крыша дома является несущей конструкцией, которая на себя принимает всю внешнюю нагрузку (вес кровельного пирога, свой собственный вес, вес снежного покрова и пр.) и передает ее на все несущие стены дома или на внутренние опоры.

Помимо своих эстетических и несущих функций, кровля является конструкцией ограждающей, отделяя от внешней среды помещение чердака.


Основой крыши любого дома является стропильная система.

Это каркас, к которому прикреплена кровля.

Все нагрузки воспринимает именно этот скелет.

Состоит стропильная система из:

  • стропильных ног;
  • мауэрлата;
  • прогонов боковых и прогона конькового;
  • подкосов, диагональных связей, раскосов.

Когда все эти элементы (кроме мауэрлата) связывают между собой, то получается стропильная ферма.

Основой такой фермы является треугольник, который является самой жесткой из геометрических фигур.

Основным элементом каркаса крыши являются стропила.

Расчет стропил

Перед тем, как непосредственно начать расчет стропил, следует выяснить, какие нагрузки будут оказывать влияние на кровлю дома.

То есть на стропильные ноги.

Нагрузки, действующие на каркас кровли, принято разделять на постоянные и переменные.

Постоянные – это те нагрузки, которые действуют постоянно, независимо от времени суток, времени года и пр.

Это вес всего кровельного пирога, вес дополнительного оборудования, которое может быть установлено на кровле (ограждение, снегозадержатели, аэраторы, антенны и пр.).

Переменные нагрузки появляются в определенное время года.

Когда снег ложится на кровлю — это очень приличный вес.

Но весной снег тает и нагрузка исчезает.

В любом случае ее следует учитывать.

То же самое с ветром.

Он не всегда есть, но когда дует сильный ветер, на каркас крыши действует довольно большое ветровое усилие.

Рассчитать параметры стропильной системы непросто.

И человеку неискушенному это вряд ли удастся.

Хотя попробовать стоит.

Просто при расчете нужно не забыть большое количество разных факторов, влияющих на кровлю.

Хотя бы вес самой стропильной системы со всеми элементами и крепежом.

Поэтому профессионалы пользуются для расчета стропил специальными компьютерными программами и калькуляторами.

Как узнать нагрузку на стропильные ноги?

Сбор нагрузок следует начинать с определения веса кровельного пирога.

Если вы знаете, какие материалы будут использованы и площадь скатов, то посчитать все несложно.

Принято высчитывать, сколько весит 1 квадратный метр кровли.

И затем умножать на количество квадратов.

Давайте для примера рассчитаем вес кровельного пирога.

Кровельным материалом является ондулин:

  1. Ондулин. Квадратный метр ондулина имеет вес 3 кг.
  2. Гидроизоляция. Если используется полимерно – битумная изоляция, то она весит 5 кг/метр квадратный.
  3. Утеплитель. Вес одного квадрата базальтовой ваты составляет 10 кг.
  4. Обрешетка. Доски 2.5 см толщиной. Вес квадратного метра 15 кг.

Все веса суммируем: 3+5+10+15= 33 кг.

Затем следует полученное в результате вычислений значение умножить на коэффициент 1,1.

Это поправочный коэффициент.

Получается 34,1 кг.

Столько весит 1 кв. метр нашего кровельного пирога.

И если общая площадь нашей крыши равняется 100 квадратов, то весить она будет 341 кг.

Расчет снеговой нагрузки

Существует карта снеговых нагрузок.

На ней указана масса снежного покрова в каждом регионе.

Снеговую нагрузку рассчитываем по такой формуле: S = Sg х µ.

S – это снеговая нагрузка.

Sg – это масса снежного покрова.

µ — поправочный коэффициент.

И зависит этот коэффициент от того, какой у вашей кровли угол наклона скатов.

О наслонных стропилах смотрите по ссылке. Фотографии различных конструкций наслонных стропил.

О расстоянии между стропилами двускатной крыши здесь. Оптимальное расстояние и как его рассчитать.

Чем этот угол больше, тем меньше значение этого коэффициента.

При углах наклона больше 60 градусов его вовсе не используют.

Так как снег на кровле не собирается.

Рассчитываем нагрузку от ветра

Как вся страна разбита на районы по массе снега, так же она разбита и по силе ветров.

И также существует специальная карта, на которой в каждом районе указывается сила ветра.

Для расчета нагрузок от ветра используют формулу:

Wo – показатель, взятый по карте.

k – это коэффициент поправки, зависящий от типа местности, где располагается здание, и его высоты.

Рассчитываем сечение стропильной ноги

Сечение стропил зависит от трех факторов:

  • от длины стропила;
  • от расстояния между перилами;
  • от нагрузок, действующих на крышу.

Зная эти параметры, несложно по таблице определить размер сечения стропильной ноги .

Как рассчитать длину стропильных ног односкатной крыши

Из всех типов крыш односкатная является самой простой.

Сложные элементы в ней отсутствуют вовсе.

И установка ее производится на несущие стены, которые имеют разную высоту.

Такую кровлю устраивают на гаражах, банях, подсобных помещениях.

Чтобы вычислить, какова будет длина стропил односкатной крыши, следует определиться с углом наклона.

А зависит угол наклона ската, в первую очередь, от типа того кровельного материала, который вы хотите использовать.

В том случае, когда это профнастил, то оптимальный угол наклона составляет 20 градусов.

Но меньше 8 градусов угол делать запрещено!

Иначе в холодное время года под весом снежного покрова кровля не выдержит и попросту провалится.

Если вы будете укладывать металлочерепицу, то минимальный угол наклона увеличивается до 25 градусов.

При использовании шифера – 35 градусов.

Если кровля фальцевая, то угол наклона может быть разным: 18 — 35 градусов.

После того, как разобрались с углом наклона ската, необходимо поднять заднюю стену на такую высоту, чтобы получился желаемый угол.

Самое сложное в таких расчетах – это найти синус и тангенс.

Но для этого пользуются такой табличкой:

Угол наклона крыши, градусы

Для примера давайте найдем длину стропила и высоту поднятия стены фасада для дома длиной 5 метров.

Угол наклона составляет 25 градусов.

Для определения высоты поднятия передней стены Lbc х tg 25 = 5 х 0,47 = 2,35 метра.

Соответственно длина стропильной ноги Lc = 2,35 х 0,42 = 5,6 метра.

И не забудьте к полученной длине прибавить длину переднего и заднего свесов, которые необходимы для того, чтобы обеспечить стены здания защитой от косого дождя.

В среднем длина одного свеса составляет 0,5 метра.

Если требуется, эта длина может быть больше.

А вот меньше 0,5 метра нельзя.

Значит, к длине стропила следует прибавить 1 метр: Lc = 5,6 + 1 =6,6 метра.

Расчет для двускатной крыши

Стропильная система двускатной крыши намного сложнее стропильной системы крыши односкатной.

Там и элементов больше, и принцип ее работы несколько другой.

Для расчета длины стропильной ноги воспользуемся теоремой Пифагора.

Если посмотреть на изображенный на рисунке прямоугольный треугольник, то можно увидеть, что гипотенуза b – это и есть наше стропило.

А длина его равняется длине катета, поделенной на косинус конкретного угла наклона скатов.

Например, если ширина дома равняется 8 метров, а угол наклона скатов составляет 35 градусов, то стропильная нога будет иметь длину:

b= 8 / 2 / cos 35 = 8 / 2 / 0.819 = 4,88 метра.

Теперь остается прибавить значение длины козырька, примерно 0,5 метра, чтобы получить искомую длину стропил.

Следует сказать, что это упрощенные варианты расчетов стропил.

Для того чтобы получить самые точные данные, лучше всего использовать специальные программы.

Например, бесплатная программа «Аркон».

Встроенный калькулятор по параметрам, заданным вами, сам высчитает и сечение стропильной ноги, и длину стропила.

Видео о программе расчета стропил.

Что еще почитать по теме?

Стропильная система двухскатной крыши

Калькулятор расчета угла наклона крыши

Висячие стропила конструкция и узлы

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет. свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь .

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов. что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал. пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м 2. Общее значение площади – 82 м 2. т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://proroofer.ru/montaz/stropilnye-sistemy/kak-rasschitat-dlinu-stropil.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/raschet-stropilnoj-sistemy.html

Расчёт стропильной системы с несущим коньком

Калькулятор расчёта двухскатной стропильной системы с несущим коньком выполняет расчёт прочности и прогиба стропил под действием снеговых, ветровых нагрузок и их сочетаний; позволяя подобрать оптимальные сечение и шаг стропил.

Запустить калькулятор

Двухскатная стропильная система с несущим коньком

Стропильная система с несущим коньком является одной из самых простых и распространённых схем наслонных стропильных систем для реализации двускатной кровли. При правильном исполнении площадок опирания стропил и конька одним из огромных её преимуществ является фактически полное отсутствие горизонтального распора стропил.

Стропила

В стропилах должны быть выполнены специальные опорные площадки (запилы) для опирания на мауэрлат (верхнюю обвязку) и конёк. Глубина запилов не должна превышать 1/4 ширины используемой доски, а получившаяся площадка опирания должна быть не менее 38 мм.

Конёк

Конёк может быть выполнен самыми различными способами. Основное требование к нему — отсутствие значимого прогиба под действием вертикальных нагрузок, в противном случае появляется горизональный распор стропил.

Несущая стена

При наличии несущей стены по центру дома она может использоваться для восприятия и передачи нагрузок от конька. Коньком может являться смонтированный поверх стены мауэрлат (верхняя обвязка), либо же уложенная горизонтально доска сечением не менее 38x140 уложенная на вертикальные стойки сечением не менее 38x89, установленные с шагом не более 1.2 м.

Коньковые балки

В качестве несущего конька можно использовать коньковые балки выполненные из различных материалов и имеющие различные конструкции. При этом необходимо учитывать, что просадка конька под вертакальной нагрузкой в рассматриваемой стропильной системе неминуемо приводит к возникновению горизонтальных распорных сил на концах стропил. В то же время предельная величина перемещения концов стропил ограничена и линейно зависит от просадки конька, что позволяет учесть её при проектировании.

Наиболее просты в исполнении и расчёте коньковые балки, выполненные из трёх и более сплочённых досок. Для исполнения коньковых балок под большие пролёты возможно использование LVL балок и плоских ферм.

Расчет фермы для двускатной крыши

| Использование стропил или ферм

Использование изготовленных стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительными стропилами.

Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного превышает стоимость обычных стропил.

Так как их можно закрепить прямо на месте, требуется гораздо меньше труда по сравнению с надрезом рта, отвеса и хвоста птицы на отдельных стропилах.

Наш калькулятор стропильных ферм может быть использован для помощи при покупке ферм путем определения количества требуемых ферм и опор.

Терминология фермы

roof truss calculation points



Как вводить размеры
24 фута 24
24 фута 6 дюймов 24 6
24 фута 6 и 1/2 дюйма 24 6 1/2


Значение 25-5-0-5

Живая нагрузка на верхний пояс 25 фунтов на квадратный дюйм (снег)
Статическая нагрузка на верхний пояс (материалы) 5 фунтов на квадратный фут (материалы)
0 фунтов на квадратный фут Постоянная нагрузка на нижний пояс
5 фунтов на квадратный фут Постоянная нагрузка на нижний пояс


Соединительные пластины обычно имеют размер от 16 до 20 в зависимости от требований к конструкции фермы.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Представленная здесь информация не предназначена для замены чертежей фермы.

Необходимо получить чертежи инженерных ферм для конкретных участков площадки, включая снеговую нагрузку, скорость ветра, высоту стены карниза, длину здания и фактор важности (использование здания).

mechanically graded lumber design values

.

Образец стропил и расчеты Двускатная и шатровая крыша М.С. Мартин, ноябрь 2005 г., пересмотренный вариант, февраль скачать на ppt

Презентация на тему: «Образцовые стропила и расчеты двускатной и шатровой крыши М.С. Мартин, ноябрь 2005 г., редакция - февраль 2006 г.» - стенограмма презентации:

1 Образцы стропил и расчеты Двускатная и шатровая крыша M.С.Мартин, ноябрь 2005 г., отредактировано в феврале 2006 г. Pattern Rafters & Calculations Gable & Hipped Roof M.S.Martin Nov. 2005, Revised Feb. 2006

2 Пояснительное примечание Стропила (секции древесины), показанные в этом слайд-шоу, не будут отображаться в полном размере по сравнению с указанными размерами, однако общий принцип и используемые методы точны и были специально увеличены в масштабе для облегчения объяснения. Explanatory Note The Rafters (Timber sections) shown in this slide show will not appear full size in relation to the dimensions given, however The overall principle and methods used are precise and have been purposely made larger in scale to aid explanation.

3 Сначала несколько простых терминов SPAN ½ SPAN First some simple Terms SPAN ½ SPAN

4 Теперь давайте посмотрим на простую математику. Давайте используем 28 ° в качестве примера для наклона нашей крыши.Найдите кнопку загара на калькуляторе. Теперь нажмите tan, 28, =, и ваш ответ должен быть 532 мм. Вы только что задали подъем на метр длины для обычного стропила. Давайте свяжем это с квадратом на следующем слайде. Now lets look at some simple Math s Lets use 28° as an example for the pitch of our roof.

5 Подъем на метр длины стропил. Это означает, что на каждые 1,0 м, пройденные по дну или пролету крыши, вы поднимаетесь на 532 мм. (для нашего примера 28º). Если вы моделируете стальной квадрат как треугольник крыши, вы можете разделить эти измерения на два, чтобы использовать их здесь.См. Напротив: 1,0 м = 500 мм (идет на 2 лезвия квадрата) 532 = 266 мм (идет на 2 язычка квадрата) 500 мм 266 мм Rise per metre run of rafter This means for every 1.0m you go along the bottom or span of the roof, you rise up 532mm.

6 Вы также создали два скоса, необходимые для общего стропила. Фаска ровная обычная стропила. Мы можем использовать квадрат, настроенный таким образом, для выкладки нашего стропила. 500 мм 266 мм You have also now created the two bevels you need Plumb bevel common rafter.

7 Истинная длина на / м и длина центральной линии. Истинная длина на / м. Используйте для этого измерения подъема на / м пробега и извлеките их квадратным корнем..532² + 1.0² = 1,283 = 1,133 мм Длина центральной линии Для этого используйте истинную длину на метр и половину пролета. T / L на / м x ½ пролета крыши В качестве примера мы будем использовать 3,6 м для ½ пролета нашей крыши. 1,133 x 3,6 = 4,079 м. Это размер от средней линии гребня до задней части «птичьего рта», измеренный вдоль вершины стропила. True length per/m and Centre Line Length True length per / m Use your rise per /m run measurements for this and square root them..532² + 1.0² = = 1.133mm Centre line length Use the true length per/m and half span for this.

9 Начните с простого отвеса. Это центральная линия верхней части стропила (центр положения конька). Для этого скоса используйте стальной угольник или другие средства, если хотите.Start with a simple Plumb Bevel This is the centre line for the top of the rafter (centre of ridge position) Use your steel square for this bevel, or other means if you prefer.

10 Измерьте длину центральной линии стропила и установите еще один отвес. Эта линия является задней частью положения «Птичий пасть». Measure the centre line length of rafter and place another plumb bevel This line is the back of the birdsmouth position

11 В качестве альтернативы, увеличьте вашу длину стальным квадратом. Эта линия остается в том же положении (задняя часть рта птицы). Alternatively, step out your length with a steel square This line is still the same position (back of birdsmouth)

12 Теперь отмечаем срез уровня на пасти птицы (Макс.1/3 глубины стропила) Это проще всего сделать с помощью строительного квадрата, или вы можете просто отметить квадрат на отвесе. Максимум 1/3 Now we mark the level cut on the birdsmouth (Max.

.

Хомутов против стропил

Ника Громицко, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

collar rafter tie

В физике натяжение - это сила натяжения, оказываемая твердым объектом на другой объект. Элементы растяжения - это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению.Стяжки воротниковые и стропильные - примеры элементов растяжения.

Натяжная стяжка - это элемент конструкции, который подвержен сетевому растяжению.

Хомуты

«Хомуты» - это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильная фраза на самом деле - «луч воротника». В этой статье мы будем использовать «галстук для воротника».

Хомут-стяжка - это натяжная стяжка в верхней трети противоположных двускатных стропил, предназначенная для предотвращения отделения стропил от коньковой балки в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега.Международный жилищный кодекс 2015 г. не требует завязок (или балок). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противоположными стропилами. В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

Другие факты о воротничках:

  • Они могут потребоваться или не потребоваться в зависимости от юрисдикции.Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
  • Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
  • Там, где они требуются, они должны быть установлены на всех остальных стропилах, если стропила находятся на 24-дюймовом расстоянии друг от друга.
  • Хомуты, вопреки распространенному мнению, не препятствуют расширению стен.

Стропильные стропы

Стропильные стропы - это натяжные стяжки в нижней трети противостоящих двускатных стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных связей. На макете каркаса крыши ниже показана стандартная стропильная балка.

collar rafter tie

Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпалы выдерживают давление наружу, которое стропила оказывают на внешние стены. Они не дают стенам расползаться из-за веса крыши. При разложении стен коньковая доска может прогнуться. Провисание конька - один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропильная балка образует нижний пояс простой треугольной стропильной фермы.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над потолочными балками в качестве элементов каркаса через каждые 4 фута над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны быть не менее 2 х 4 дюймов (номинал).

Прочие сведения о стропильных связях:

  • Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил - серьезная структурная проблема для крыши с традиционным каркасом.
  • В большинстве домов потолочные балки также служат стропильными балками.
  • Если стропила ориентированы перпендикулярно балкам потолка, стропильные шпильки следует устанавливать непосредственно над балками потолка.Стяжки обычно опираются на балки.
  • Когда стропила устанавливаются по центру 24 дюйма, стропильные шпильки обычно устанавливаются на каждом втором стропиле.
  • Нередко можно увидеть стропильные стропы размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Выносное усилие наружу

Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, временную нагрузку, которая варьируется для разных конструкций, снеговую нагрузку и ветровую нагрузку.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом с помощью непрерывной балки перекрытия, а конструктивная балка конька должна быть установлена ​​на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

collar rafter tie

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, необходимо установить стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть наложены внахлест минимум на 3 дюйма или стыкованы с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, балки внахлест должны быть прибиты вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или 40d коробчатых гвоздей) на каждое стыковое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Соборные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с опускающей нагрузкой на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия выталкивающим силам. Многие соборные потолки часто демонстрируют признаки движения, например потрескавшийся гипсокартон. Самый эффективный способ уменьшить тягу наружу - использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной ферме крыши нижний пояс действует как натяжная связь между внешними стенами.Изменение установленных ферм не допускается. Обрезка любой фермы, особенно нижнего пояса, нарушает структурную целостность фермы. Если инспектор обнаруживает, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Присоединение нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя третья

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на уровне двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если в недостроенном гараже крыша имеет уклон 4:12, а пролет крыши составляет 24 фута, стропильные шпалы должны располагаться не более чем на 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показана стандартная стяжка с воротником. По мере того, как нагрузка прилагается вниз, натяжение хомута увеличивается.

collar rafter tie

Сжатие

На рисунке ниже изображена ферма цапфы на столбах.По мере того как нагрузка прилагается вниз, сжатие в стойках увеличивается.

collar rafter tie

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент воздействует на стены наружу, делая их отвесными.

collar rafter tie

Резюме

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно обозначить дефекты.

InspectorSeek.com

.

PPT - Образцы стропил и расчеты Презентация PowerPoint, скачать бесплатно

  • Стропила и расчеты по образцам Двускатная крыша MSMartin, ноябрь 2005 г., пересмотрено в феврале 2006 г. Пересмотрено в марте 2010 г.

  • Пояснительная записка • Рафтеры ( Деревянные секции), показанные в этом слайд-шоу, не будут отображаться в полном размере по сравнению с указанными размерами, однако • Общий принцип и используемые методы являются точными и были специально увеличены в масштабе для облегчения объяснения.

  • Первые простые термины ПРОЛЕТ ½ ПРОЛЕТА

  • Теперь давайте посмотрим на простую математическую модель • Давайте возьмем 28 ° в качестве примера для наклона нашей крыши. • Найдите кнопку загара на калькуляторе. • Теперь нажмите tan, 28, =, и ваш ответ должен быть 0,532 мм • Вы только что задали себе подъем на метр пробега для обычного стропила. • Давайте свяжем это с квадратом на следующем слайде.

  • Подъем на метр длины стропил • Это означает на каждые 1.0м по дну или пролету крыши поднимаешься на 532 мм. (для нашего примера 28º) • Если вы моделируете стальной квадрат как треугольник крыши, вы можете разделить эти измерения на два, чтобы использовать их здесь. • См. Напротив • 1,0 м = 500 мм (идет на 2 лезвия квадрата) • 532 = 266 мм (идет на 2 язычка квадрата) 266 мм 500 мм

  • Вы также создали два необходимых скоса • Обычное стропило со скосом отвеса. • Обычное стропило с прямым скосом.• Мы можем использовать квадрат, настроенный таким образом, для размещения нашего стропила. 266 мм 500 мм

  • Истинная длина на м Используйте для этого свои измерения подъема на м пробега и извлеките из них квадратный корень. √ .532² + 1.0² = √ 1.283 = 1.133 мм. Длина центральной линии. Используйте для этого истинную длину на метр и половину пролета. T / L на / м x ½ пролета крыши В качестве примера мы будем использовать 3,6 м для ½ пролета нашей крыши. 1,133 x 3,6 = 4,079 м. Это размер от средней линии гребня до задней части «птичьего рта», измеренный вдоль вершины стропила.Истинная длина на м и длина центральной линии

  • Двускатная крыша

  • Начните с простого отвеса Используйте стальной угольник для этого скоса или другие средства, если хотите. Это центральная линия верхней части стропил (центр положения гребня)

  • Измерьте длину центральной линии стропил и поместите еще один скос отвеса .Эта линия является задней частью положения «Птичий пасть»

  • . , увеличьте длину стальным квадратом LL Эта линия все еще находится в том же положении (задняя часть рта птицы)

  • Теперь отметим ровный разрез на пасти птицы (макс.1/3 глубины стропил ) Максимум 1/3 Это проще всего сделать со строительным квадратом, или вы можете просто отметить квадрат на отвесе.

  • Осталось еще две вещи: 1. Уменьшение конька, 2. Свес карниза Теперь измерьте площадь свеса карниза от нижнего отвеса. Измерьте квадрат на половину толщины конька по отвесу и нанесите еще один отвес. Этот образец теперь готов к обрезать, чтобы можно было отметить другие стропила. линии, показанные синим цветом, соответствуют месту разреза стропила.

  • Ваш образец стропил и двускатная крыша. А теперь посмотрите на крышу и рисунок выше, есть вопросы?

  • Шатровая крыша

  • Давайте сначала посмотрим на известный нам узор, а затем добавим к нему.

  • Что касается бедра, давайте посмотрим на него в сплошной форме, поскольку на краю есть отметок, которые нам нужно разместить также C Прорезь для свеса карниза Срез для верхнего конца стропила Центральная линия Birdsmouth

  • В случае шатровой крыши нам нужно добавить прорези для ползунков к этому шаблону L Теперь это станет центральной линией первого ползунка C Мы можем сделать это с вашим квадратом или путем измерения. Вам нужны два расстояния: (1) расстояние между стропилами в основании квадрата, или (2) истинная длина вверху.

  • Измерения и расчеты • Прежде чем мы продолжим, давайте запишем еще несколько цифр. • (1) Расстояние между стропилами в нашем упражнении, допустим, составляет 450 мм. Это означает, что ваше расстояние от центра до центра на основе квадрата будет 450 мм. • (2) Теперь для истинного измерения вверху, если вы решите сделать это таким образом, нам нужно выполнить простой расчет. Помните нашу «Истинную длину на метр»? • Истинная длина на / м x центров стропил дает вам размер (2) выше.• 1,133 x .450 = .509 мм • Давайте снова посмотрим на стропило

  • Стальной квадрат, измерение от центра до центра LC 450 мм, измерено у основания квадрата

  • Истинное расстояние от центра до центра C Истинная длина 509 мм измеряется в верхней части стропила.

  • Регулировка первой ходовой части Центральная линия первой ходовой части C От этой центральной точки нам нужно отметить «длинную точку для первой ходоуменьшителя», и мы можем сделать это с помощью двух простых измерений.1) полуторной толщины бедра 2) половинной толщины стропила. Сначала давайте посмотрим, что это означает

  • Регулировочные размеры Половина толщины скоса бедра Половина толщины стропила

  • Регулировка стропила Передняя половина толщины стропила Центральная линия первой ползуны C Дает длинное острие первой ползуны Задняя полуторная толщина бедра

  • Геометрия, почему Теперь давайте снова посмотрим на стропило

  • Стропила с узором с первой лизой Центральная линия первой ползуны C Длинная точка первая лиана Последний шаг - отметить оставшиеся лианы, что вы делаете с измерением от центра к центру, либо по квадрату, либо по измерению истинной длины.

  • Разметка оставшихся ползун Примечание: это будет длинная точка L Длинная точка следующей ползуны, и продолжайте движение вниз по длине стропила для большей длины C Начните с длинной точки первой ползуны Просто отметьте оставшиеся длинные точки отсюда, Самый простой способ - использовать стальной угольник.

  • Еще один элемент - корончатый торцевой пропил Корона-торцевой вырез C Просто измерьте ½ толщины стропила от исходной центральной отметки, это будет ваша корончатая торцевая пропила.

  • Ваш законченный образец для шатровой крыши Вторая длинная вершина лианы Обрез концевой части C Общий стропильный разрез Птичий рот Длинная вершина первой реплики Центральная линия конька Помните: более длинные стропила, отмечены больше репейников Отвес для свеса карниза

  • Еще раз взгляните на шатровую крышу

  • .

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
